RO, Română
Instrucţiuni de utilizare
HUSQVARNA AUTOMOWER
®
435X AWD NERA
Citiţi cu atenţie instrucţiunile de utilizare şi asiguraţi-vă că aţi
înţeles conţinutul înainte de a folosi maşina.
CUPRINS
1 Siguranţă
1.1 Definiții privind siguranța....................................... 4
1.2 Instrucțiuni generale de siguranță......................... 4
1.3 Instrucțiuni de siguranță pentru instalare.............. 5
1.4 Instrucțiuni de siguranță pentru utilizare............... 5
1.5 Instrucțiuni de siguranță pentru întreținere............6
1.6 Siguranța bateriei.................................................. 6

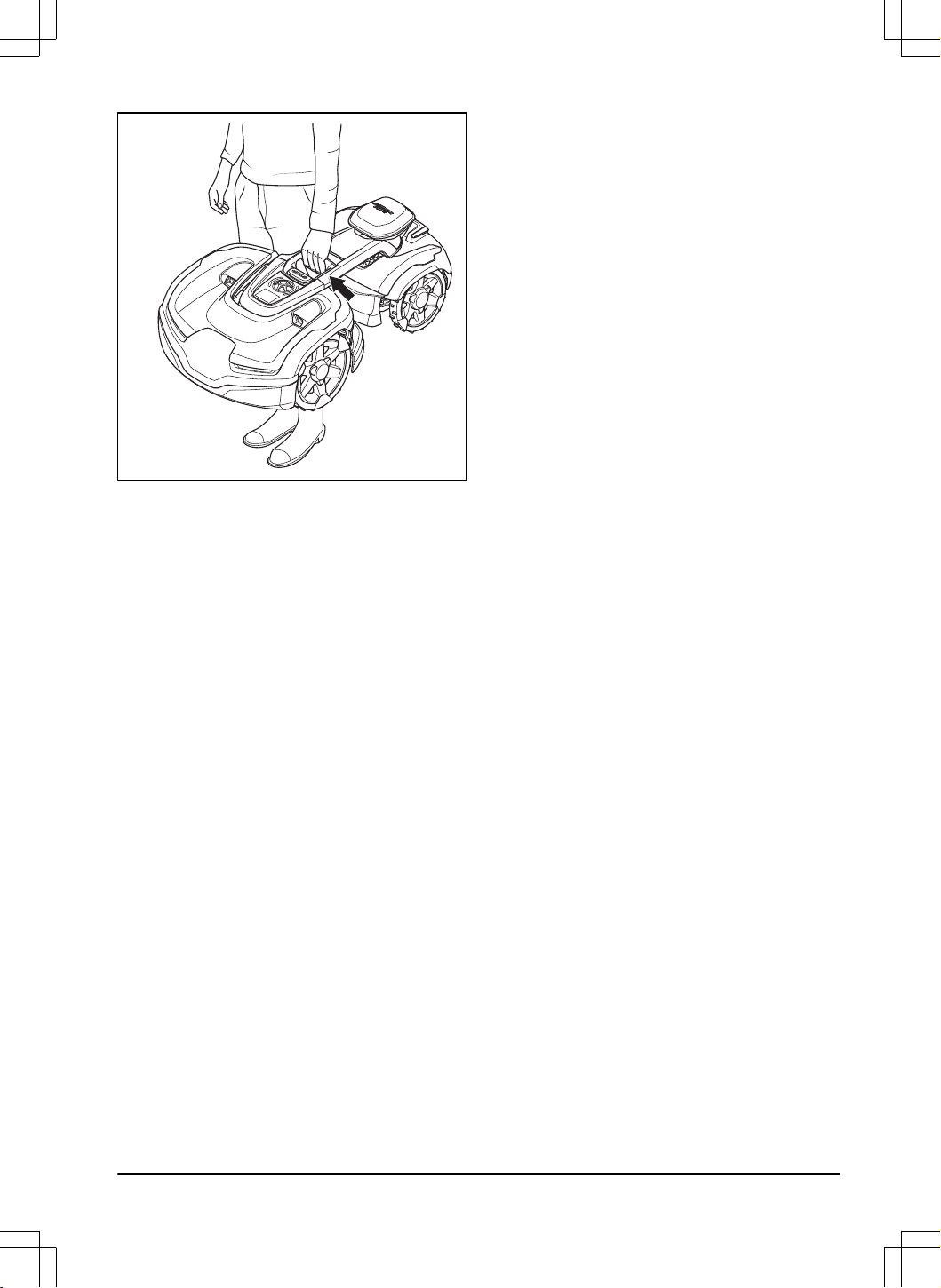

1.7 Ridicarea și mutarea produsului............................ 6
2 Introducere
2.1 Asistență............................................................... 8
2.2 Descrierea produsului........................................... 8
2.3 Prezentarea generală a produsului ...................... 9
2.4 Simbolurile de pe produs.................................... 10
2.5 Indicator de stare cu LED....................................11
2.6 Simboluri de pe baterie....................................... 11
2.7 Simboluri de pe afișaj.......................................... 11
2.8 Prezentarea structurii meniului în
Automower
®
Access................................................. 12
2.9 Simboluri din aplicație......................................... 13
2.10 Instrucțiuni generale în manual......................... 13
2.11 Deteriorarea produsului.....................................13
3 Instalarea cu tehnologia EPOS
™
3.1 Introducere - Instalarea....................................... 14
3.2 Prezentare generală a sistemului pentru
instalarea EPOS
™
.....................................................14
3.3 Componentele principale pentru instalare...........15
3.4 Pregătirea pentru instalare..................................15
3.5 Examinarea amplasării stației de referință.......... 15
3.6 Examinarea locului de amplasare a stației
de încărcare.............................................................. 15
3.7 Examinarea locului de amplasare a sursei
de alimentare............................................................ 16
3.8 Pentru a examina unde se instalează
delimitările virtuale.................................................... 17
3.9 Instalarea produsului...........................................19
4 Instalarea cu cablul de delimitare
4.1 Introducerea - Instalarea..................................... 24
4.2 Componentele principale pentru instalare...........24
4.3 Pregătirea pentru instalare..................................24
4.4 Înainte de instalarea cablurilor............................ 24
4.5 Instalarea produsului...........................................29
5 Setări
5.1 Planificare........................................................... 33
5.2 Înălțime de tăiere.................................................33
5.3 Model.................................................................. 33
5.4 Funcționare......................................................... 34
5.5 Setări pentru instalație........................................ 34
5.6 Accesorii..............................................................36
5.7 Generalități (numai pentru Bluetooth
®
)............... 36
5.8 Securitate............................................................ 36
5.9 Automower
®
Connect (numai Bluetooth
®
)..........37
5.10 Messages (Mesaje)...........................................37
5.11 Profiluri de tundere............................................37
5.12 Descărcați prin wireless firmware-ul
(Firmware over the air FOTA)................................... 37
5.13 Automower
®
Intelligent Mapping (AIM) ............37
5.14 Reinstalarea stației de încărcare pe hartă........ 37
5.15 Reinstalarea stației de referință pe hartă.......... 38
6 Funcţionarea
6.1 Punerea produsului la ON...................................39
6.2 Pentru a selecta modul de operare Start............ 39
6.3 Modul de operare - Park (Parcare)..................... 40
6.4 Oprirea produsului...............................................40
6.5 Pentru a pune produsul la OFF...........................40
6.6 Încărcarea bateriei.............................................. 41
7 Întreținerea
7.1 Introducere - întreținere.......................................42
7.2 Program de întreținere........................................ 42
7.3 Curățați produsul.................................................43
7.4 Înlocuirea cuțitelor............................................... 44
7.5 Baterie.................................................................45
7.6 Service pe timpul iernii........................................ 45
8 Depanarea
8.1 Introducere - depanare........................................46

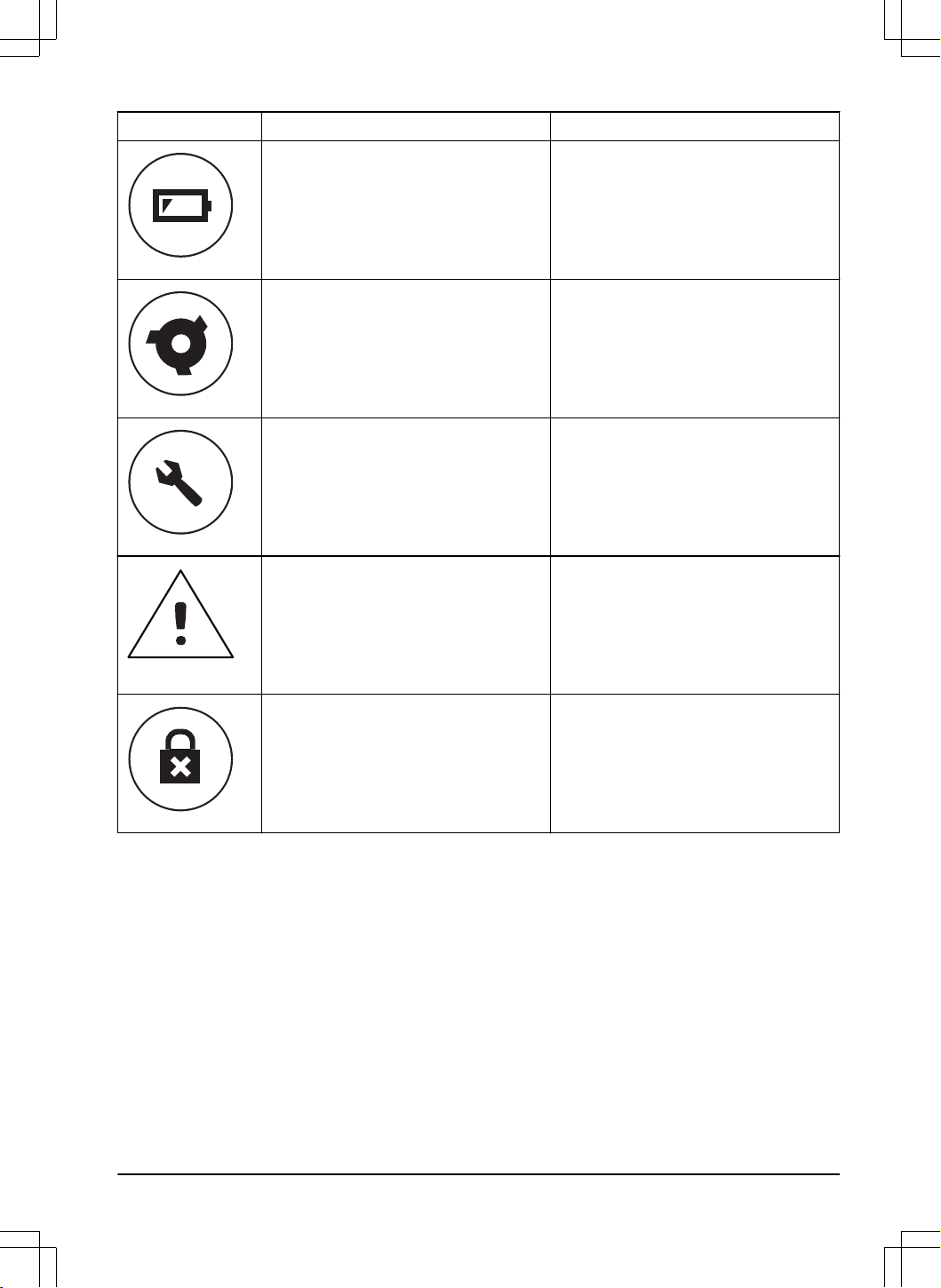

8.2 Simboluri de eroare de pe afișajul
Automower
®
Access................................................. 46
8.3 Mesaje.................................................................48
8.4 Indicator cu LED al stației de încărcare.............. 56
8.5 Simptome............................................................ 57
8.6 Găsirea unor întreruperi în cablul buclei............. 59
9 Transportul, depozitarea şi eliminarea
9.1 Transportul.......................................................... 62
9.2 Depozitarea.........................................................62
9.3 Dezafectarea.......................................................62
10 Date tehnice
10.1 Date tehnice...................................................... 64
10.2 Mărci comerciale înregistrate............................ 66
2
1404 - 017 -
1 Siguranţă
1.1 Definiții privind siguranța
Avertismentele, atenționările și notele sunt utilizate
pentru a desemna părți foarte importante din manual.
AVERTISMENT: Se utilizează dacă
există risc de vătămare sau de deces
pentru operator sau pentru trecători, în cazul
în care instrucțiunile din manual nu sunt
respectate.
ATENŢIE: Se utilizează dacă există
un risc de deteriorare a produsului, a altor
materiale sau a zonelor învecinate, dacă
instrucțiunile din manual nu sunt respectate.
Nota: Se utilizează pentru a furniza mai multe
informații care sunt necesare într-o situație dată.
1.2 Instrucțiuni generale de siguranță
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Citiți cu atenție manualul de utilizare și asigurați-
vă că înțelegeți instrucțiunile înainte de a utiliza
produsul. Păstrați-l pentru consultare ulterioară.
• Acest dispozitiv nu trebuie utilizat de copii și
persoane cu capacități fizice, senzoriale sau
mintale reduse (care ar putea afecta manevrarea
în siguranță a produsului) sau care nu au
experiența și cunoștințele necesare, cu excepția
situației în care sunt supravegheate sau au primit
instrucțiuni referitoare la utilizarea dispozitivului
din partea unei persoane responsabile pentru
siguranța lor. Dacă cerințele UE permit utilizarea
acestui dispozitiv de copiii cu vârsta peste 8 ani și
de persoane care au capacități fizice, senzoriale
sau mintale reduse sau care nu au experiența
și cunoștințele necesare dacă sunt supravegheate
sau dacă au primit instrucțiuni referitoare la
utilizarea în siguranță a dispozitivului și dacă
înțeleg riscurile implicate. Copiii nu trebuie să se
joace cu dispozitivul. Curățarea și întreținerea nu
trebuie efectuate de copii fără supraveghere.
• Produsul trebuie utilizat numai cu echipamentul
recomandat de Husqvarna. Toate celelalte tipuri de
utilizare sunt necorespunzătoare.
• Pentru a preveni deteriorarea produsului și
accidentarea vehiculelor și oamenilor, nu
configura
ți zone de lucru și trasee de transport
peste drumuri publice.
• Acest produs nu este o jucărie. Lamele produsului
le pot provoca vătămări corporale oamenilor și
animalelor.
• Nu permiteți accesul copiilor cu vârsta sub 8 ani în
zona de lucru în timpul operării. Copiii și animalele
trebuie supravegheate în permanență în timpul
funcționării.
• Toate persoanele trebuie să se afle la o distanță
de minimum 3 m/10 ft de produs atunci când
acesta este în funcțiune. De exemplu, nu dormiți
sau faceți plajă în zona de lucru atunci când
produsul este în funcțiune.
• Dacă produsul funcționează în locuri publice,
amplasați semne de avertizare în jurul zonei de
lucru. Semnele trebuie să includă textul următor:
Avertisment! Mașină automată pentru tuns gazon!
Păstrați distanța față de mașină! Supravegheați
copiii!
• Nu alergați când utilizați manual produsul cu
appDrive. Asigurați-vă că aveți o poziție stabilă
și sigură tot timpul. Asigurați-vă că nu există
persoane în apropierea produsului atunci când
acesta funcționează pe pante abrupte. Purtați
mereu încălțăminte solidă și pantaloni lungi când
folosiți produsul cu appDrive.

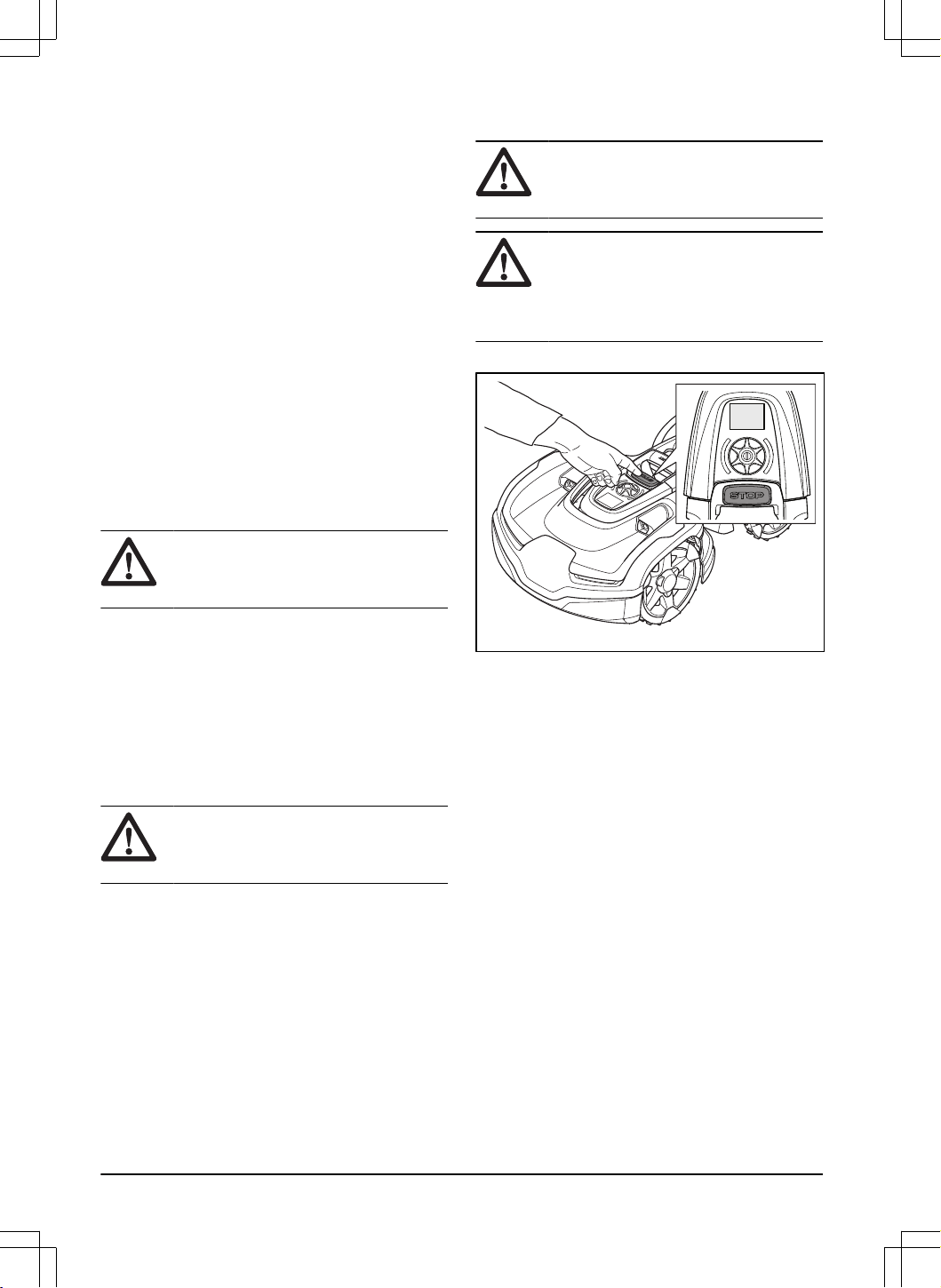

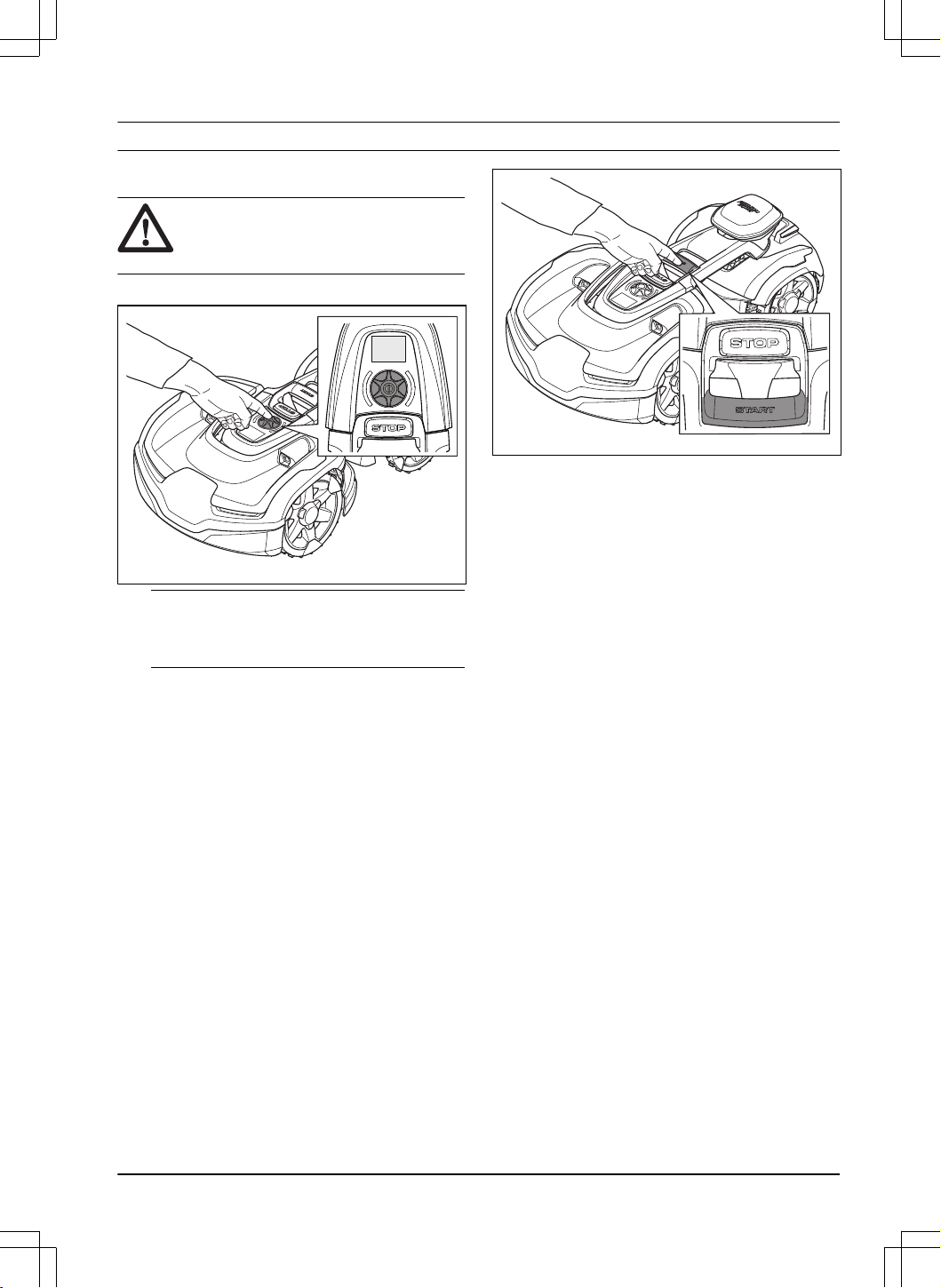

• Pentru a opri produsul, mergeți în spatele acestuia
și apăsați butonul STOP. Pentru oprire, puteți
utiliza aplicația dacă se poate în cazul produsului
dvs. Când produsul este oprit, așteptați cel puțin 3
secunde înainte de a-l muta.
• Puneți produsul la OFF înainte de a-l întreține, de
a-l examina sau de a elimina un blocaj și dacă
începe să vibreze anormal. Examinați produsul
pentru a vedea dacă este deteriorat înainte de
a-l porni din nou. Nu utilizați produsul dacă este
deteriorat.
• Nu atingeți piesele periculoase aflate în mișcare,
precum discul portcuțit, înainte de oprirea lor
completă.
• Dacă are loc o vătămare corporală sau un
accident, solicitați ajutor medical.
• Nu amplasați cablul conectat la sursa de
alimentare și cablul prelungitor în zona de lucru.
Aceasta poate deteriora cablurile.
• Nu conectați un cablu sau un ștecăr deteriorat și
nu atingeți un cablu deteriorat înainte de a fi scos
din priză. Scoateți ștecărul din priză în cazul în
care cablurile se deteriorează în timpul funcționării.
Un cablu uzat sau deteriorat sporește riscul de
electrocutare. Un cablu deteriorat trebuie înlocuit
de personalul de service.
• Când conectați sursa de alimentare la priza
electrică, utilizați un dispozitiv cu curent rezidual
4
- Siguranţă 1404 - 017 -
(R.C.D.) cu un curent de declanșare de maximum
30 mA.
• Încărcați produsul numai prin stația de încărcare
inclusă. Pentru eliminarea în siguranță la deșeuri
a acumulatorului, consultați
Dezafectarea la
pagina 62
. Utilizarea neconformă poate avea
ca urmare electrocutarea, supraîncălzirea sau
scurgerea lichidului coroziv din acumulator. În
cazul scurgerilor de electrolit, limpeziți cu apă/
agent de neutralizare. Solicitați ajutor medical dacă
lichidul coroziv pătrunde în ochi.
• Utilizați numai acumulatori originali recomandați
de Husqvarna. Siguranța produsului nu poate
fi garantată, dacă nu se folosesc acumulatori
originali. Nu utilizați baterii nereîncărcabile.
• Respectați instrucțiunile de instalare care includ
specificarea zonei de lucru, consultați
Introducerea
- Instalarea la pagina 24
.
• Respectați instrucțiunile pentru pornirea și
utilizarea produsului, consultați
Funcţionarea la
pagina 39
.
• Dacă există pericolul unei furtuni cu descărcări
electrice, Husqvarna recomandă ca sursa de
alimentare și toate cablurile spre stația de
încărcare să fie deconectate pentru a reduce
riscul de deteriorare a componentelor electrice.
Conectați sursa de alimentare și toate cablurile
la loc dacă nu mai există pericolul unei furtuni
cu descărcări electrice. Este important ca toate
cablurile să fie conectate corect.
• Respectați instrucțiunile de întreținere și, dacă
este necesar, utilizați piese de schimb Husqvarna
originale, consultați
Între
ț
inerea la pagina 42
.
• Pentru date tehnice, precum greutatea,
dimensiunile și valorile pentru emisiile de zgomot,
consultați
Date tehnice la pagina 64
.
• Operatorul este responsabil pentru accidentele sau
pericolele la care sunt expuse alte persoane sau
bunurile.
• Produsul trebuie utilizat, întreținut și reparat
numai de persoane care cunosc în întregime
caracteristicile sale speciale și regulile de
siguranță.
• Este interzisă modificarea designului original al
produsului.
• Respectați reglementările naționale legate de
siguranța electrică.
• Husqvarna nu garantează compatibilitatea deplină
a produsului cu alte tipuri de sisteme fără fir,
precum telecomenzile, emițătoarele radio sau alte
dispozitive echivalente.
• Alarma încorporată emite un sunet foarte puternic.
Atenție mai ales în situațiile în care produsul este
manevrat în interior.
• Temperatura de utilizare și depozitare este de 0-50
°C / 32-122 °F. Intervalul de temperatură pentru
încărcare este 5-45 °C / 41-113 °F. Temperaturile
prea ridicate pot deteriora produsul.
1.3 Instrucțiuni de siguranță pentru
instalare
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Nu instalați stația de încărcare într-o zonă unde
există riscul ca cineva să se împiedice de ea.
• Nu instalați stația de încărcare, inclusiv vreun alt
accesoriu, într-un loc care se află la mai puțin de
60 cm / 24 in. distanță de materiale inflamabile.
În caz de defecțiune, stația de încărcare și sursa
de alimentare se pot înfierbânta, ceea ce poate
constitui un risc de incendiu.

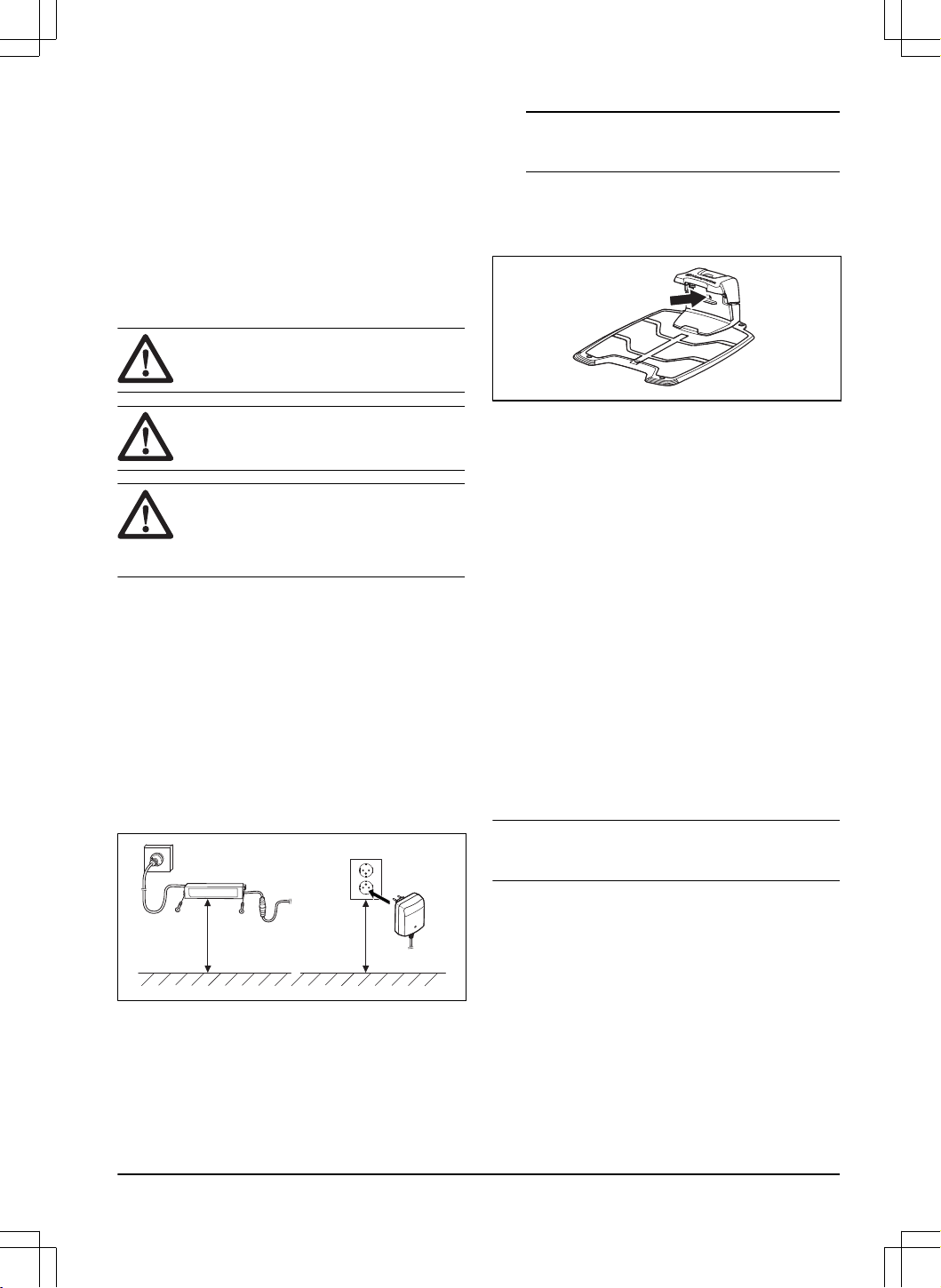

• Nu amplasați sursa de alimentare la o înălțime la
care există riscul de a ajunge în apă. Nu amplasați
sursa de alimentare pe sol.
• Nu încapsulați sursa de alimentare. Apa
condensată poate să deterioreze sursa de
alimentare și poate să crească riscul de
electrocutare.
• Nu instalați stația de încărcare acolo unde există
dăunători, de exemplu furnici.
• Aplicabil pentru S.U.A./Canada. Dacă sursa
de alimentare este instalată afară: Risc de
electrocutare. Conectați numai la o priză GFCI
de clasa A (RCD) acoperită, care are carcasă
rezistentă la intemperii, cu capac de priză de
accesorii introdus sau eliminat.
• Nu instalați stația de încărcare acolo unde există
riscul ca apa să stagneze.
1.4 Instrucțiuni de siguranță pentru
utilizare
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Feriți-vă mâinile și picioarele de cuțitele rotative.
Nu puneți niciodată mâinile sau picioarele lângă
sau sub produs când este setat la ON.
• Utilizați modul de parcare sau setați produsul
la OFF atunci când în zona de lucru se află
cineva, în special copii sau animale. Consultați
Pentru a pune produsul la OFF la pagina 40
.
Husqvarna recomandă setarea produsului la modul
de funcționare când nu există nicio activitate
în zona de lucru. Noaptea, produsul poate răni
animalele din zona de lucru, de exemplu, aricii.
Consultați
Pentru a pune produsul la OFF la
pagina 40
.
• Asigurați-vă că pe gazon nu există obiecte, cum ar
fi pietre, crengi, unelte sau jucării. Discurile se pot
deteriora dacă lovesc un obiect.
1404 - 017 -
Siguranţă - 5
• Nu ridicați produsul și nu-l mutați când îl setați la
ON.
• Nu lăsați produsul să se lovească de persoane sau
animale. Dacă pe traseu apare o persoană sau un
animal, opriți produsul imediat. Consultați
Oprirea
produsului la pagina 40
.
• Nu așezați niciun obiect pe produs sau pe stația sa
de încărcare.
• Nu utilizați produsul dacă butonul STOP nu
funcționează.
• Întotdeauna setați produsul la OFF când nu
funcționează. Produsul poate porni numai atunci
când introduceți codul PIN corect.
• Nu utilizați produsul și un aspersor telescopic în
același timp. Utilizați funcția
Planificare
astfel încât
produsul și aspersorul telescopic să nu funcționeze
simultan. Consultați
Planificare la pagina 33
.
• Nu lăsați produsul să funcționeze când există
locuri unde apa stagnează în zona de lucru. De
exemplu, când se formează bălți în urma ploii.
1.5 Instrucțiuni de siguranță pentru
întreținere
AVERTISMENT: Înainte de a efectua
lucrări de întreținere asupra produsului, citiți
instrucțiunile de avertisment de mai jos.
• Comutați produsul la OFF când efectuați operații
de întreținere asupra produsului.
• Nu utilizați o instalație de spălare cu presiune
ridicată pentru a curăța produsul. Nu utilizați
solvenți pentru a curăța produsul.
• Deconectați ștecherul de la stația de încărcare
înainte de orice lucrare de curățare sau întreținere
a stației de încărcare.
1.6 Siguranța bateriei
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Acumulatorii litiu-ion pot exploda sau provoca
incendii dacă sunt dezasamblați, scurtcircuitați,
expuși la apă, foc sau temperaturi ridicate.
Manevrați cu grijă, nu dezasamblați, nu deschideți
bateria și nu utilizați niciun alt tip de abuz electric/
mecanic. Evitați depozitarea în lumină solară
directă.
1.7 Ridicarea și mutarea produsului
AVERTISMENT: Produsul trebuie
oprit înainte de a fi ridicat. Produsul este
oprit când indicatorul cu LED este stins.
ATENŢIE: Nu ridicați produsul când
este parcat în stația de încărcare. Stația de
încărcare și/sau produsul se pot deteriora.
Apăsați butonul STOP și scoateți produsul
din stația de încărcare înainte de a-l ridica.
1. Apăsați butonul STOP pentru a opri produsul.
2. Dacă este necesar, introduceți codul PIN.
3. Apăsați pe butonul rotativ timp de 3 secunde
pentru a opri produsul.
4. Asigurați-vă că indicatorul de stare cu LED se
stinge.
5. Ridicați produsul de mâner.
6
- Siguranţă 1404 - 017 -
1404 - 017 - Siguranţă - 7
2 Introducere
Cod PIN din fabrică: 1234
Număr de serie:
Număr produs:
Numărul de serie și numărul produsului se află pe plăcuța de identificare a produsului și pe ambalajul produsului.
• Înregistrați-vă produsul pe www.husqvarna.com. Introduceți numărul de serie, numărul produsului și data
cumpărării pentru a vă înregistra produsul.
2.1 Asistență
Pentru asistență pentru produs, adresați-vă
reprezentanței de service Husqvarna.
2.2 Descrierea produsului
Nota: Husqvarna actualizează periodic aspectul și
funcțiile produselor. Consultați
Asisten
ț
ă la pagina 8
.
Acest produs este o mașină robotizată de tuns gazon.
Produsul are o sursă de alimentare a bateriei și taie
iarba în mod automat. Alternează permanent între
tundere și încărcare. Produsul funcționează până când
scade nivelul de încărcare a acumulatorului sau zona
de lucru este tunsă, apoi pornește către stația de
încărcare. Tiparul de deplasare a produsului poate
fi setat la aleatoriu sau standardizat. Tehnica de
tundere frecventă îmbunătățește calitatea ierbii și reduce
utilizarea îngrășămintelor. Colectarea ierbii nu este
necesară.
Operatorul selectează setările de operare din
Automower
®
Access pe produs. Afișajul arată setările
de operare selectate și posibile și modul de funcționare a
produsului.
2.2.1 Metodă de instalare
Puteți instala produsul cu cablu de delimitare sau fără
cablul de delimitare cu EPOS
™
.
Pentru instalarea cablului de delimitare, consultați
Instalarea cu cablul de delimitare la pagina 24
.
Pentru instalarea cu EPOS
™
, consultați
Instalarea cu
tehnologia EPOS
™
la pagina 14
.
2.2.2 Automower
®
Access
Automower
®
Access este interfața cu utilizatorul a
produsului; include afișajul, butonul rotativ, butonul
START și butonul STOP. În Automower
®
Access puteți
seta înălțimea de tăiere, pornirea, oprirea și parcarea
produsului. Consultați
Prezentarea structurii meniului în
Automower
®
Access la pagina 12
.
2.2.3 Automower
®
Connect
Automower
®
Connect este o aplicație de telefon mobil
care permite selectarea de la distanță a setărilor
de operare. Produsul se poate conecta la aplicație
cu Bluetooth
®
și conexiune celulară. Când vă aflați
lângă produs, vă puteți conecta dispozitivul mobil și
produsul cu Bluetooth
®
. Este necesar să fiți conectat
cu Bluetooth
®
pentru a face unele setări. Când produsul
este conectat la rețeaua celulară, îl puteți controla de
oriunde. Puteți face și setări pentru produs. Consultați
Instalarea cu cablul de delimitare la pagina 24
.
8 - Introducere 1404 - 017 -

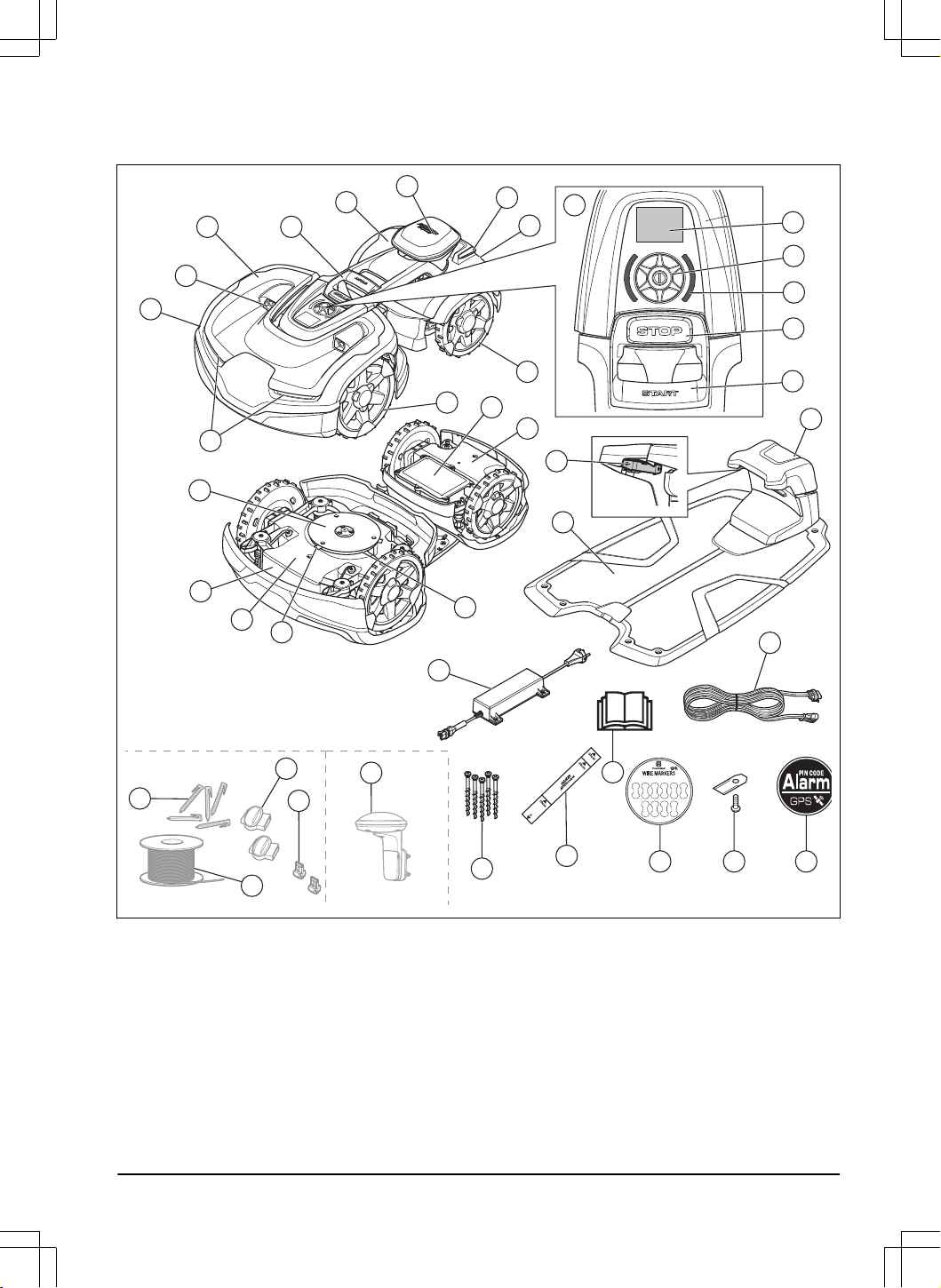

2.3 Prezentarea generală a produsului
3
5
7
15
13
16
11
10
4
9
17
2
14
1
6
20
18
19
24
23
25
27
28
21
22
38
39
36
35
40
37
34
32
30
33
31
26
29
12
8
1. Caroserie față
2. Senzori ultrasonici
3. Capac superior frontal
4. Mâner
5. Caroserie spate
6. modulul EPOS
™
7. Plăci de încărcare
8. Capac superior posterior
9. Faruri
10. Roți față
11. Roți spate
12. Automower
®
Access
13. Afișaj
14. Buton rotativ
15. Indicator de stare cu LED
16. Butonul STOP
17. Butonul START
18. Capac baterie
19. Șasiu spate cu componente electronice,
acumulator și motoare
1404 - 017 - Introducere - 9
20. Scut de protecție
21. Plăcuță de identificare (incl. codul de identificare a
produsului)
22. Șasiu față cu componente electronice și motoare
23. Cuțite
24. Disc portcuțit
25. Plăci de contact
26. Indicator cu LED al stației de încărcare
27. Stație de încărcare
28. Sursa de alimentare
1
29. Cablu de joasă tensiune
30. Cablu de buclă pentru cablul de delimitare și fir de
ghidare
2
31. Cuplaje pentru cablu de delimitare
3
32. Țăruși (scoabe)
4
33. Conector pentru cablu de buclă
5
34. Șuruburi pentru fixarea stației de încărcare
35. Calibru de măsurare pentru instalarea cablului de
delimitare (calibrul de măsurare se scoate din cutia
de carton a produsului)
36. Manual de utilizare și ghid rapid
37. Markere pentru cabluri
38. Cuțite suplimentare
39. Autocolant de atenționare
40. Stație de referință

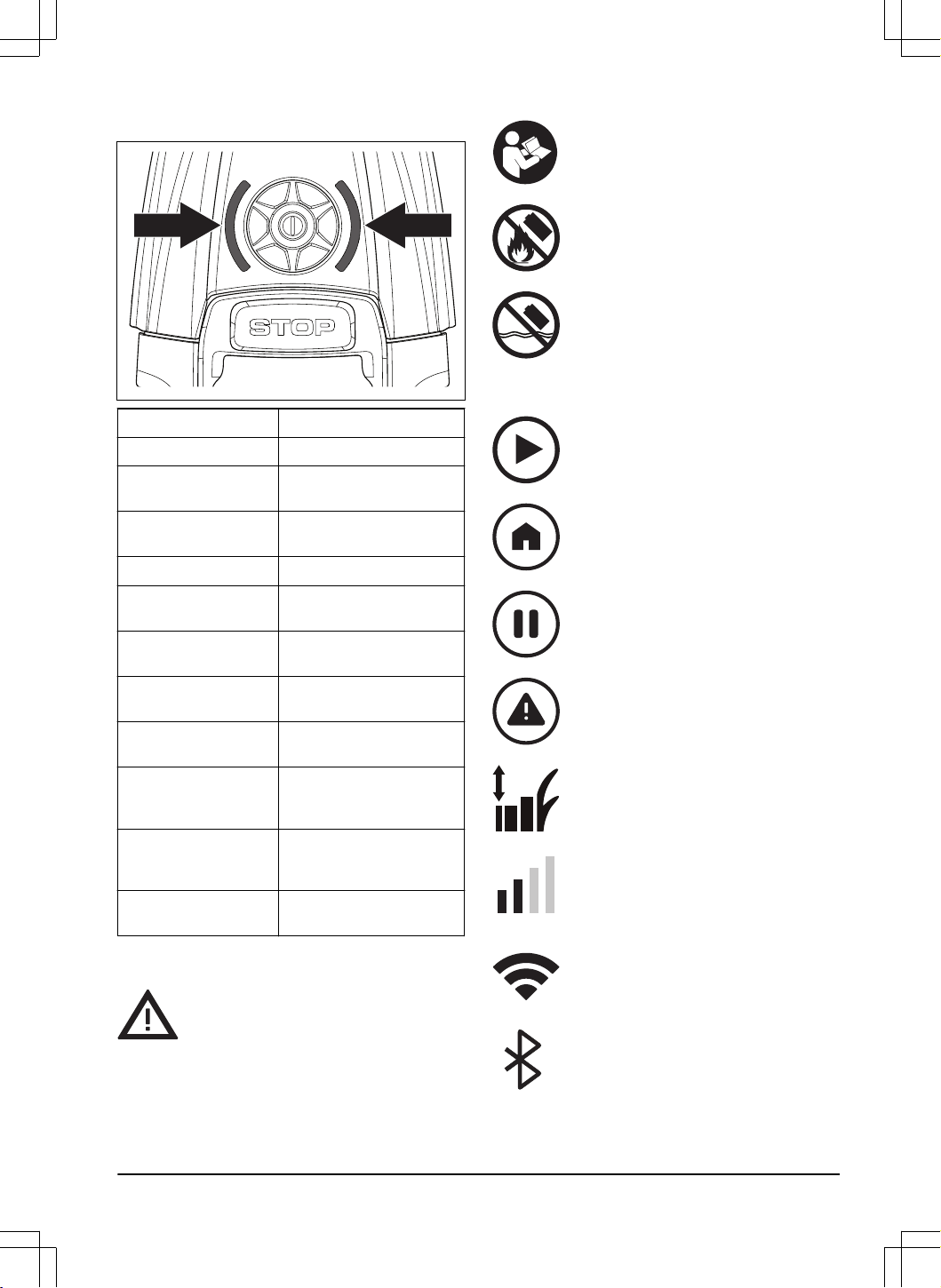

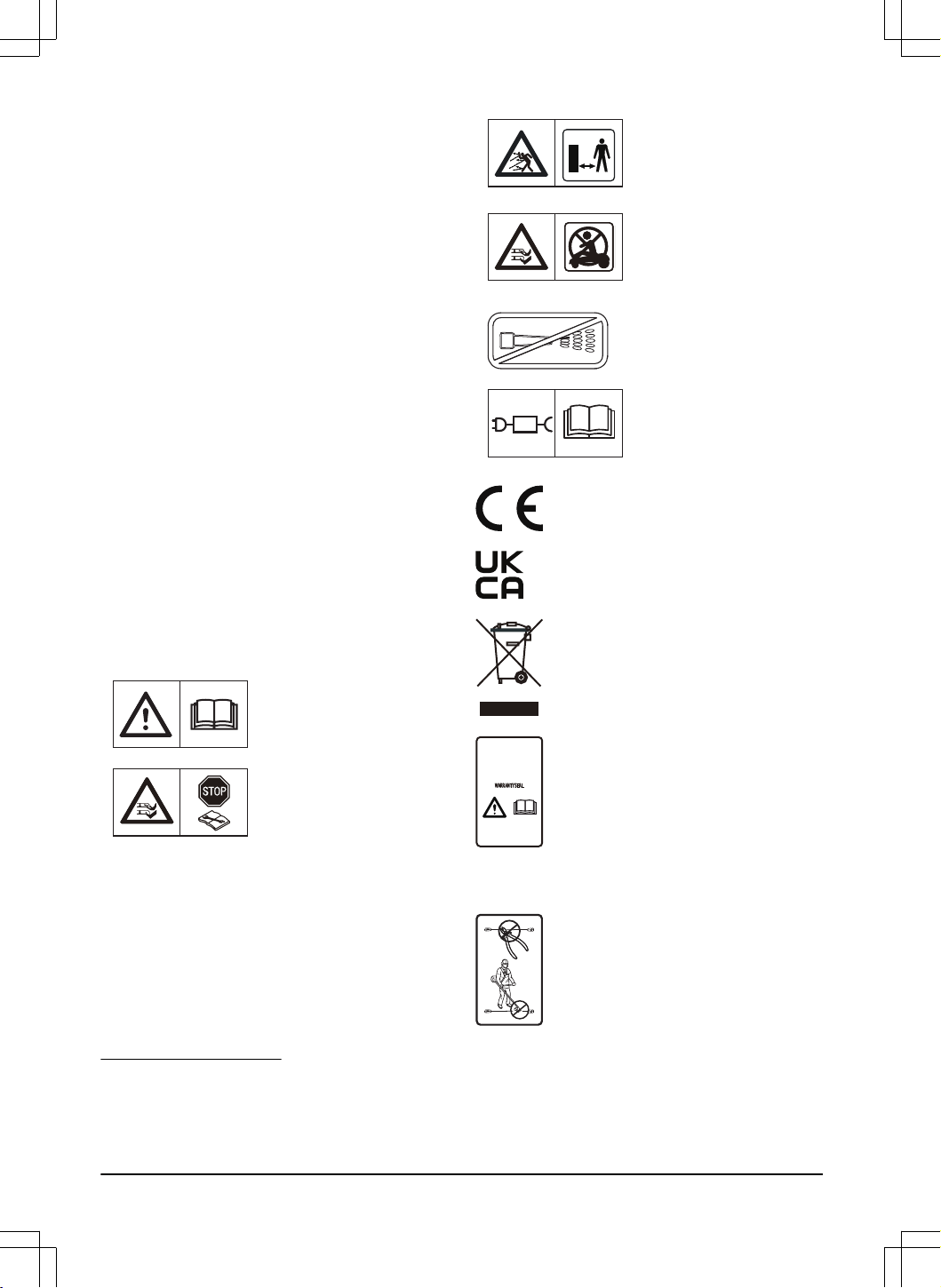

2.4 Simbolurile de pe produs
Aceste simboluri pot fi găsite pe produs. Studiați-le cu
atenție.
AVERTISMENT: Citiți instruc-
țiunile înainte de a utiliza pro-
dusul.
AVERTISMENT: Dezactivați
produsul înainte de a lucra la
el sau de a-l ridica.
AVERTISMENT: Păstrați o
distanță sigură față de produs
atunci când lucrați. Feriți-vă
mâinile și picioarele de cuțite-
le rotative.
AVERTISMENT: Nu vă urca-
ți pe produs. Nu țineți mâini-
le sau picioarele aproape de
produs sau sub el.
Nu utilizați un sistem de spă-
lare sub presiune și nici jet de
apă pentru a curăța produsul.
Utilizați o sursă de alimentare
detașabilă, așa cum este defi-
nită pe eticheta cu datele teh-
nice de lângă simbol.
Acest produs este în conformitate cu
directivele UE aplicabile.
Acest produs este în conformitate cu
directivele UK aplicabile.
Nu este permisă aruncarea acestui
produs ca deșeu menajer normal.
Asigurați-vă că produsul este reciclat în
conformitate cu cerințele legale locale.
Șasiul conține componente care sunt
sensibile la descărcările electrostatice
(ESD). Șasiul trebuie, de asemenea,

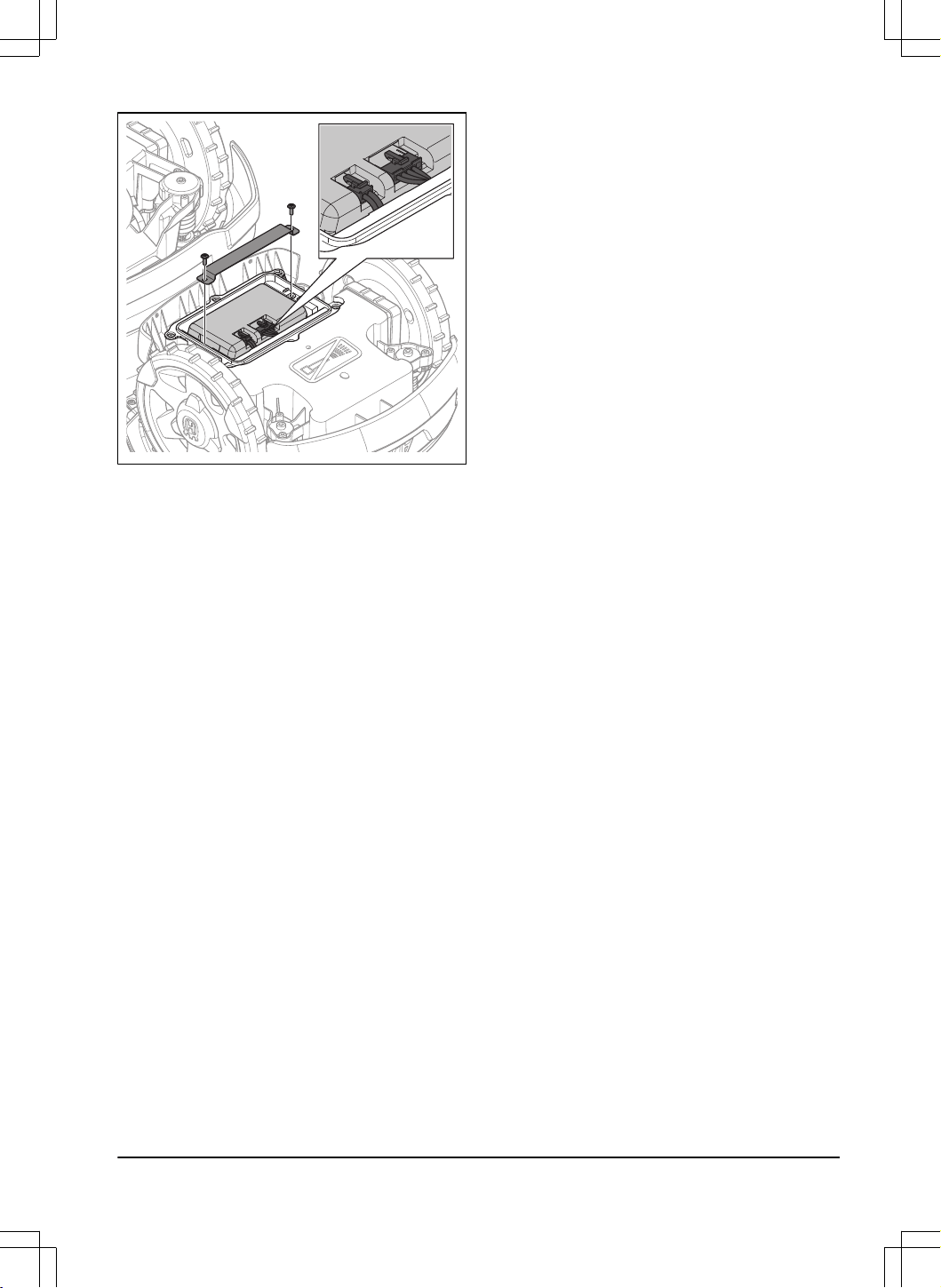

reetanșat într-o manieră profesională. Din
aceste motive, șasiul trebuie deschis
numai de tehnicieni de service autorizați.
O etanșare necorespunzătoare poate
avea ca rezultat pierderea integrală sau
parțială a valabilității garanției.
Cablul de joasă tensiune nu trebuie
scurtat, prelungit sau îmbinat.
Nu utilizați un trimmer în apropierea
unui cablu de joasă tensiune. Aveți grijă
unde sunt amplasate cablurile atunci când
efectuați conturarea marginilor gazonului.
1
Aspectul poate diferi în funcție de piață.
2
Face parte din kitul de instalare, care se achiziționează separat.
3
Consultați nota 2
4
Consultați nota 2
5
Consultați nota 2
10 - Introducere 1404 - 017 -
2.5 Indicator de stare cu LED
LED Stare
Lumină verde continuă În funcțiune.
Lumina verde se aprin-
de intermitent
În pauză.
Lumina verde se aprin-
de pulsatoriu
Încărcare
Lumină roșie continuă Eroare.
Lumină galbenă conti-
nuă
Oprită.
Lumina galbenă se
aprinde intermitent
Se așteaptă codul PIN.
Lumină albastră conti-
nuă
Parcată și în curs de încăr-
care.
Lumina albastră se
aprinde pulsatoriu
Parcată și în curs de încăr-
care.
Lumina albastră se
aprinde intermitent
Este activată operațiunea
de parcare/asociere Blue-
tooth
®
.
Lumină albă continuă Produsul se setează la
oprit/se descarcă firmware-
ul.
Lumina albă se aprinde
pulsatoriu
Instalarea firmware este în
curs.
2.6 Simboluri de pe baterie
AVERTISMENT:
Bateriile litiu-ion pot
exploda sau provoca incendii dacă
sunt dezasamblate, scurtcircuitate sau
manevrate cu brutalitate. Nu expuneți la
apă, foc sau temperaturi ridicate.
Citiți instrucțiunile de utilizare.
Nu aruncați bateria în foc și nu o expuneți
la surse de căldură.
Nu introduceți bateria în apă.
2.7 Simboluri de pe afișaj
Produsul este în funcțiune.
Produsul este parcat.
Produsul este oprit temporar.
Există o eroare.
Înălțimea de tăiere a produsului.
Puterea semnalului celular.
Puterea semnalului Wi-Fi.
Conexiunea Bluetooth
®
este activată.
1404 - 017 - Introducere - 11
Bateria se încarcă. Nivel baterie.
2.8 Prezentarea structurii meniului în Automower
®
Access
2.8.1 Simbolurile din meniul principal pentru
Automower
®
Access
Înăl
ț
ime de tăiere
În meniul
Înăl
ț
ime de tăiere
puteți regla
înălțimea de tăiere.
Parcare
În meniul
Parcare
puteți seta produsul să
parcheze până la noi indicații sau conform
programului stabilit.
Tundere
În meniul
Tundere
puteți seta produsul să
taie conform programului stabilit sau în
modul Zonă secundară.
Conectare
În meniul
Conectare
puteți să activați
Bluetooth
®
și să efectuați o operațiune de
asociere cu dispozitivul dvs. mobil.
Limbă
În meniul
Limbă
puteți selecta o limbă de
pe afișaj.
Alimentare oprită
Alimentarea oprită
setează produsul la
OFF.
12 - Introducere 1404 - 017 -
2.8.2 Simboluri în submeniu pentru
Automower
®
Access
Spate
Dacă selectați
Înapoi
, reveniți la meniul
principal.
Planificare
În submeniul
Programare
puteți selecta
setările
Programare
. Setările de
Programare
sunt setate în aplicația
Automower
®
Connect.
Mod de operare selectat
Dacă aveți o singură zonă de lucru,
puteți alege să ignorați programul și
să continuați să tăiați iarba până când
schimbați modul de funcționare.
Dacă aveți mai multe zone de lucru,
puteți alege să ignorați programul și să
continuați să tăiați iarba în zonele de
lucru. Pentru zonele de lucru cu tundere
neregulată, produsul va tăia iarba în
această zonă până când schimbați modul
de funcționare. Pentru zonele de lucru
sistematice, produsul va tăia iarba până
când termină zona și apoi va parca în
stația de încărcare.
Zonă secundară
În submeniul
Zonă secundară
puteți
selecta modul de funcționare a
zonei
secundare
. Consultați
Realizarea unei
zone secundare la pagina 28
.
Conectat
Produsul și dispozitivul mobil sunt
conectate la Bluetooth
®
.
Nu este conectat
Produsul și dispozitivul mobil nu sunt
conectate la Bluetooth
®
.
2.9 Simboluri din aplicație
Afișează starea datelor de corecție pe
care le primește produsul.
Starea este
EPOS
™
confirmat
. Produsul
are o poziție și o direcție precisă. Acestea
sunt necesare pentru funcționarea
automată a produsului și pentru instalarea
obiectelor pe hartă.
Starea este
Ac
ț
iunea EPOS
™
este
necesară
. Produsul are o poziție exactă,
care este necesară pentru funcționarea
manuală sau automată a acestuia, pentru
a obține o direcție precisă.
Starea este
EPOS
™
caută
. Produsul nu
are o direcție precisă și caută semnale
de la sateliți și date de corecție pentru a
obține o poziție precisă.
2.10 Instrucțiuni generale în manual
Pentru a facilita citirea, în Manualul operatorului este
folosit următorul sistem:
• Textul scris cu
litere cursive
este un text afișat
pe afișaj sau este o referire la o altă secțiune din
Manualul operatorului.
• Textul scris îngroșat este cel inscripționat pe unul
dintre butoanele produsului.
2.11 Deteriorarea produsului
Nu suntem responsabili pentru deteriorarea produsului
dacă:
• produsul este reparat necorespunzător.
• produsul este reparat cu piese care nu provin de la
producător sau care nu sunt aprobate de acesta.
• produsul are un accesoriu care nu provine de la
producător sau care nu este aprobat de acesta.
• produsul nu este reparat la un centru de service
omologat sau de o autoritate omologată.
1404 - 017 -
Introducere - 13
3 Instalarea cu tehnologia EPOS
™
3.1 Introducere - Instalarea
AVERTISMENT: Citiți și înțelegeți
capitolul referitor la siguranță înainte de a
instala produsul.
ATENŢIE: Utilizați piese de schimb și
materiale de instalare originale.
Nota: Consultați www.husqvarna.com pentru mai
multe informații despre instalare.
Pentru instalarea cu EPOS
™
, produsul utilizează
conexiunea la sateliți și datele de corecție pentru
navigare. Datele de corecție pot fi recepționate prin
Husqvarna
®
Cloud sau printr-o stație de referință. Stația
de referință este un accesoriu opțional pe care îl puteți
utiliza dacă nu vă puteți conecta la Husqvarna
®
Cloud.
Nota: Nu toate țările acceptă stații de referință sau
date de corecție prin intermediul Husqvarna
®
Cloud.
Adresați-vă reprezentantului local Husqvarna pentru
informații.

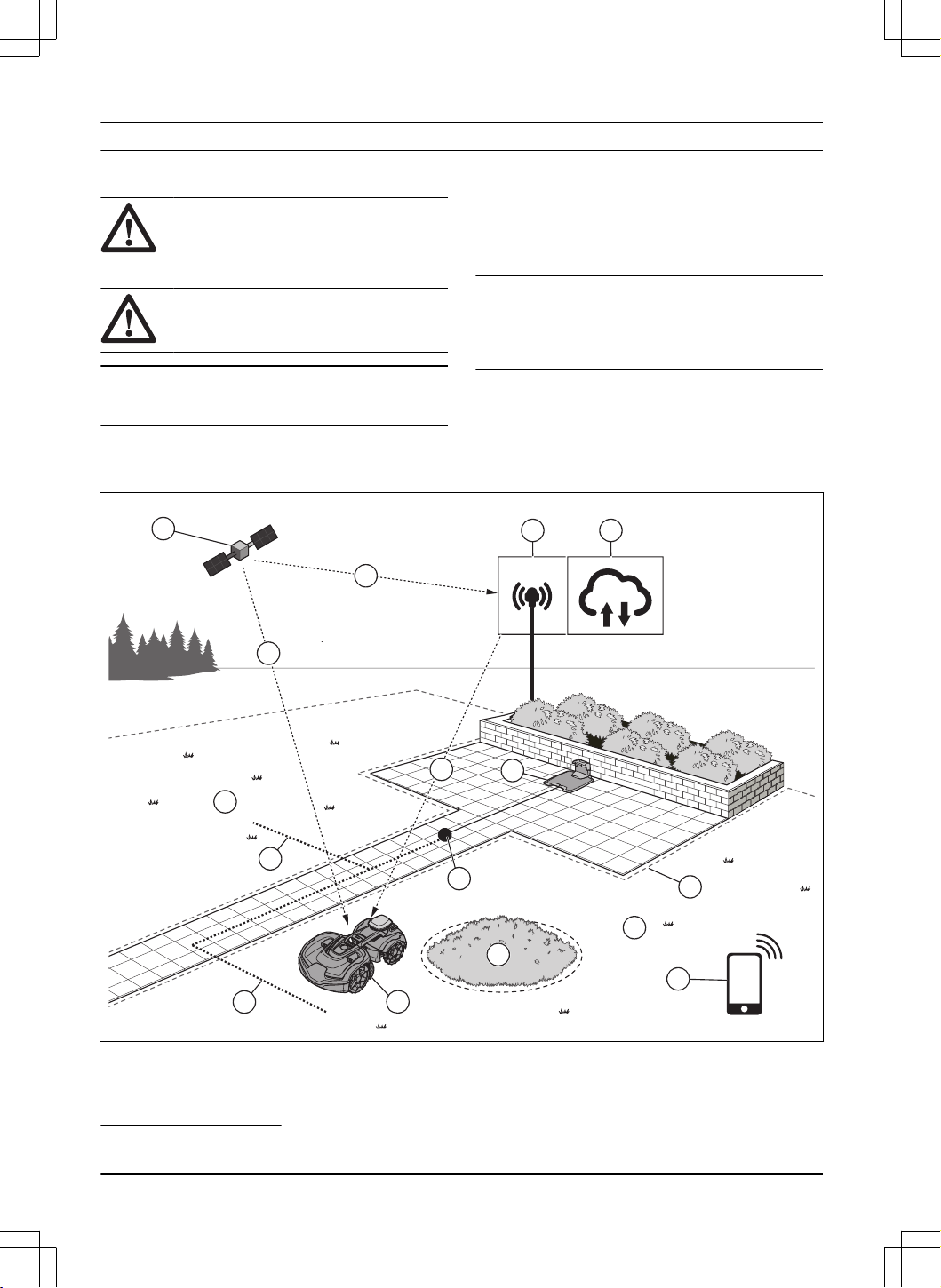

3.2 Prezentare generală a sistemului pentru instalarea EPOS
™
6
3 4
1
2
9
9
2
5
10
13
7
8
11
12
12
1. Sateliți
2. Semnale de la sateliți
3. Stație de referință
6
4. Husqvarna
®
Cloud
6
Neinclusă.
14 - Instalarea cu tehnologia EPOS
™
1404 - 017 -
5. Date de corecție
6. Stație de încărcare
7. Delimitare virtuală
8. Zonă interzisă
9. Zona de lucru
10. Dispozitiv mobil
7
11. Punct de andocare
12. Traseu de transport
13. Mașină robotizată de tuns gazon
3.3 Componentele principale pentru
instalare
Setul de instalare include următoarele componente:
• Mașină robotizată de tuns gazon, care tunde
gazonul în mod automat.
• Stație de încărcare, care încarcă produsul.
• Sursă de alimentare, care este conectată la stația
de încărcare și la o priză electrică de 100-240 V.
• Stație de referință
8
, care primește semnale de la
sateliți și trimite date de corecție către mașina
robotizată de tuns gazon.
• Dispozitiv mobil cu aplicația Automower
®
Connect
pentru realizarea instalării și setărilor pentru
produs.
3.4 Pregătirea pentru instalare
ATENŢIE: Denivelările umplute cu apă
din gazon pot cauza deteriorarea produsului.
ATENŢIE: Citiți capitolul despre
instalare înainte de a începe instalarea.
• Dacă utilizați EPOS
™
prin Husqvarna
®
Cloud,
asigurați-vă că produsul are acoperire celulară și
poate primi datele de corecție în întreaga zonă de
lucru.
Nota:
Dacă nu puteți conecta produsul la
Husqvarna
®
Cloud, puteți utiliza o stație de
referință pentru a primi datele de corecție.

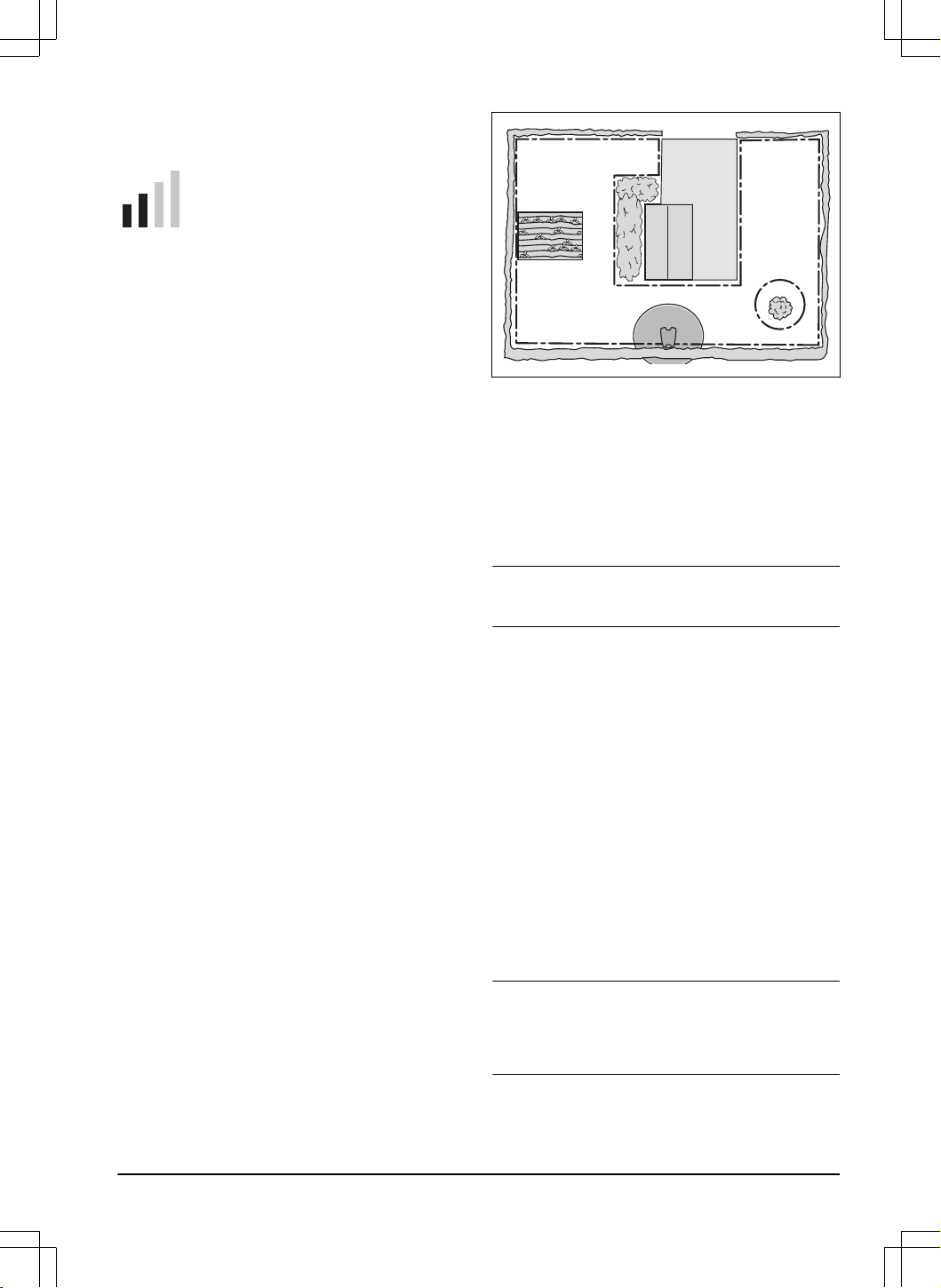

• Efectuați un plan al zonei de lucru și includeți toate
obstacolele. Astfel vă va fi mai ușor să stabiliți
unde să amplasați stația de încărcare, stația de
referință și delimitările virtuale.
• Marcați pe schiță unde să amplasați stația de
încărcare, punctul de întreținere, traseele de
transport, delimitările virtuale, zonele interzise și
stația de referință.
• Umpleți gropile din gazon pentru a-l nivela.
• Tunde
ți iarba înainte să instalați produsul.
Asigurați-vă că iarba are maximum 10 cm / 4 in.
Nota: În primele săptămâni după instalare, nivelul de
zgomot în timpul tunderii ierbii poate fi mai mare decât
de obicei. Nivelul de zgomot scade după un timp.
3.5 Examinarea amplasării stației de
referință
Citiți și înțelegeți instrucțiunile despre locul de
amplasarea a stației de referință. Consultați manualul
operatorului pentru stația de referință.
3.6 Examinarea locului de amplasare a
stației de încărcare
• Puteți amplasa stația de încărcare în zona de
lucru sau altundeva. Nu este necesar niciun traseu
de transport dacă stația de încărcare se află în
zona de lucru (A). Nu este necesar un traseu de
transport dacă produsul se află complet în zona de
lucru atunci când se află în punctul de andocare
al stației de încărcare. Dacă stația de încărcare
și punctul de andocare (B) nu se află în zona de
lucru, trebuie să instalați un traseu de transport
(C).
A
B
C
• Puteți amplasa stația de încărcare în adăpostul
Automower
®
.

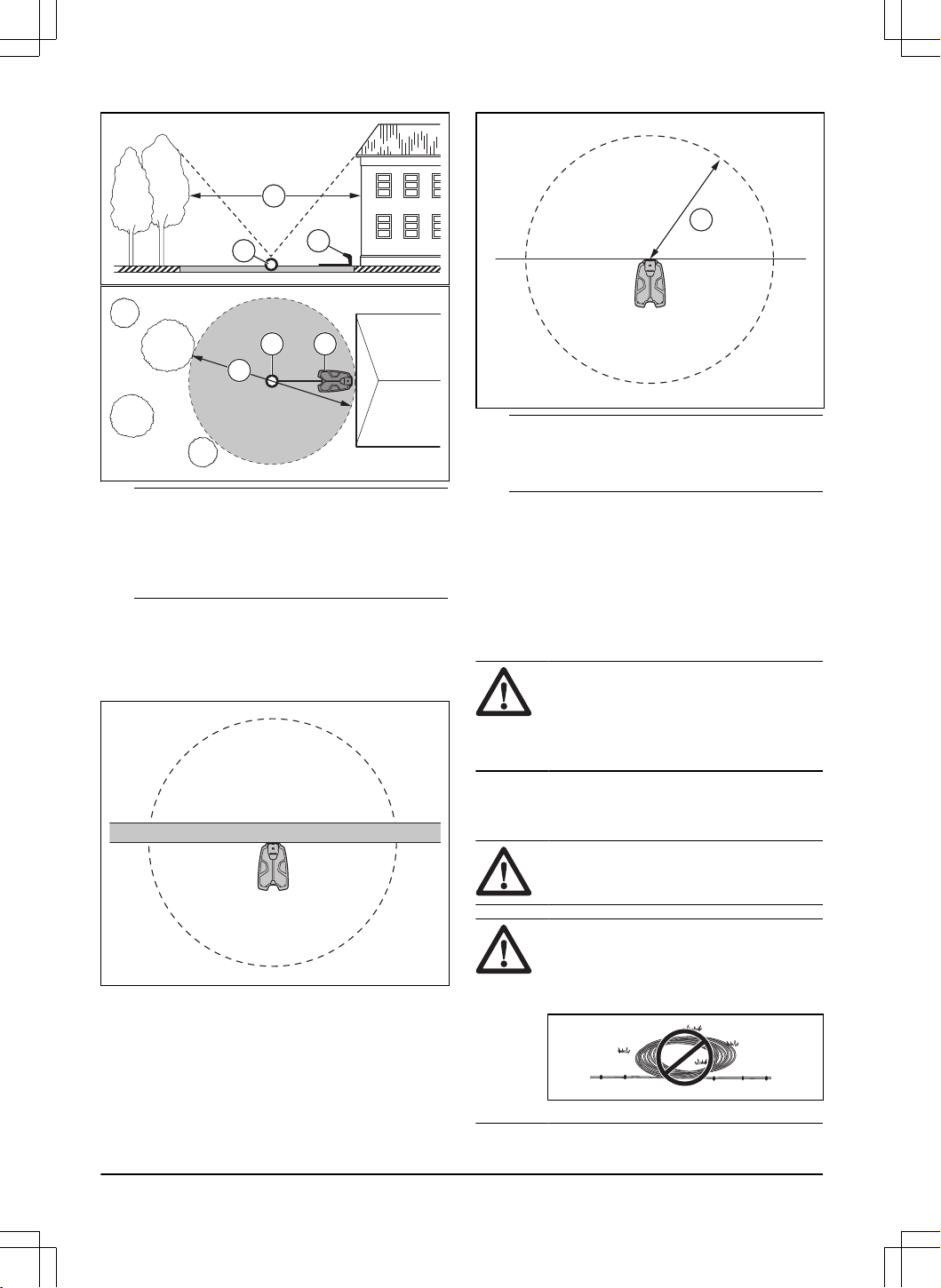

• Puneți stația de încărcare (A) acolo unde punctul
de andocare (B) are vizibilitate directă spre cer.
Punctul de andocare de pe stația de încărcare
(B) este locul în care produsul se oprește după
retragerea din stația de încărcare. Distanța de
marșarier poate fi setată la 100-300 cm / 40-118
in.Husqvarna recomandă să existe un minim de 6
m / 19.6 ft. (C) de spațiu liber în fața stației de
încărcare.
7
Neinclusă.
8
Accesoriu opțional care se achiziționează separat.
1404 - 017 - Instalarea cu tehnologia EPOS
™
- 15
B
C
A
AB
C
Nota: Distanța scurtă de deplasare în marșarier
scade riscul de a lăsa urme de roți. Poate fi nevoie
de o distanță lungă de deplasare în marșarier
pentru a avea o recepție bună a semnalelor de la
sateliți la punctul de andocare.
• Dacă produsul nu trebuie să funcționeze într-o
secțiune din zona de andocare, amplasați un
perete de protecție de minimum 15 cm / 6 in.
înălțime. Zona de andocare (A) este o suprafață
circulară cu o rază de 3 m/9.8 ft. în jurul stației de
încărcare.
A
Nota:
Produsul utilizează semnalul stației de
încărcare pentru a o căuta când se află în zona
de andocare.
• Amplasați stația de încărcare în apropierea unei
prize electrice.
• Amplasați stația de încărcare pe o suprafață plană.
• Placa de bază a stației de încărcare nu trebuie să
fie îndoită.
• Dacă zona de lucru este formată din 2 părți
separate printr-o pantă abruptă, Husqvarna vă
recomandă să așezați stația de încărcare în partea
mai joasă.
ATENŢIE:
Nu instalați stația de
încărcare unde există obiecte metalice
îngropate în sol. Obiectele metalice pot
provoca interferențe cu semnalul stației de
încărcare.
3.7 Examinarea locului de amplasare a
sursei de alimentare
ATENŢIE: Asigurați-vă că cuțitele
produsului nu taie cablul de joasă tensiune.
ATENŢIE: Nu puneți cablul de joasă
tensiune într-o bobină sau mai jos de
placa stației de încărcare. Bobina provoacă
interferențe cu semnalul de la stația de
încărcare.
16 - Instalarea cu tehnologia EPOS
™
1404 - 017 -
• Amplasați sursa de alimentare într-o zonă cu
acoperiș și protecție împotriva soarelui și ploii.
• Amplasați sursa de alimentare într-o zonă cu un
flux de aer bun.
• Când conectați sursa de alimentare la priza
electrică, folosiți un dispozitiv de protecție
împotriva curentului rezidual (RCD) cu un curent
de declanșare de maximum 30 mA.
Cablurile de joasă tensiune de lungimi diferite sunt
disponibile ca accesorii.
3.8 Pentru a examina unde se
instalează delimitările virtuale
ATENŢIE: Dacă zona de lucru se
află în imediata apropiere a unor lacuri,
pante, prăpăstii sau drumuri publice, trebuie
să existe un perete de protecție. Peretele
trebuie să aibă o înălțime de minimum 15
cm/ 6 in.
ATENŢIE: Nu lăsați produsul să
funcționeze pe pietriș.
• Pentru o utilizare atentă fără zgomot, izolați toate
obstacolele, precum copaci, rădăcini și pietre.
• Creați un plan al zonei de lucru înainte de a instala
delimitările virtuale.
3.8.1 Fixarea obiectelor pe hartă lângă
clădiri și copaci

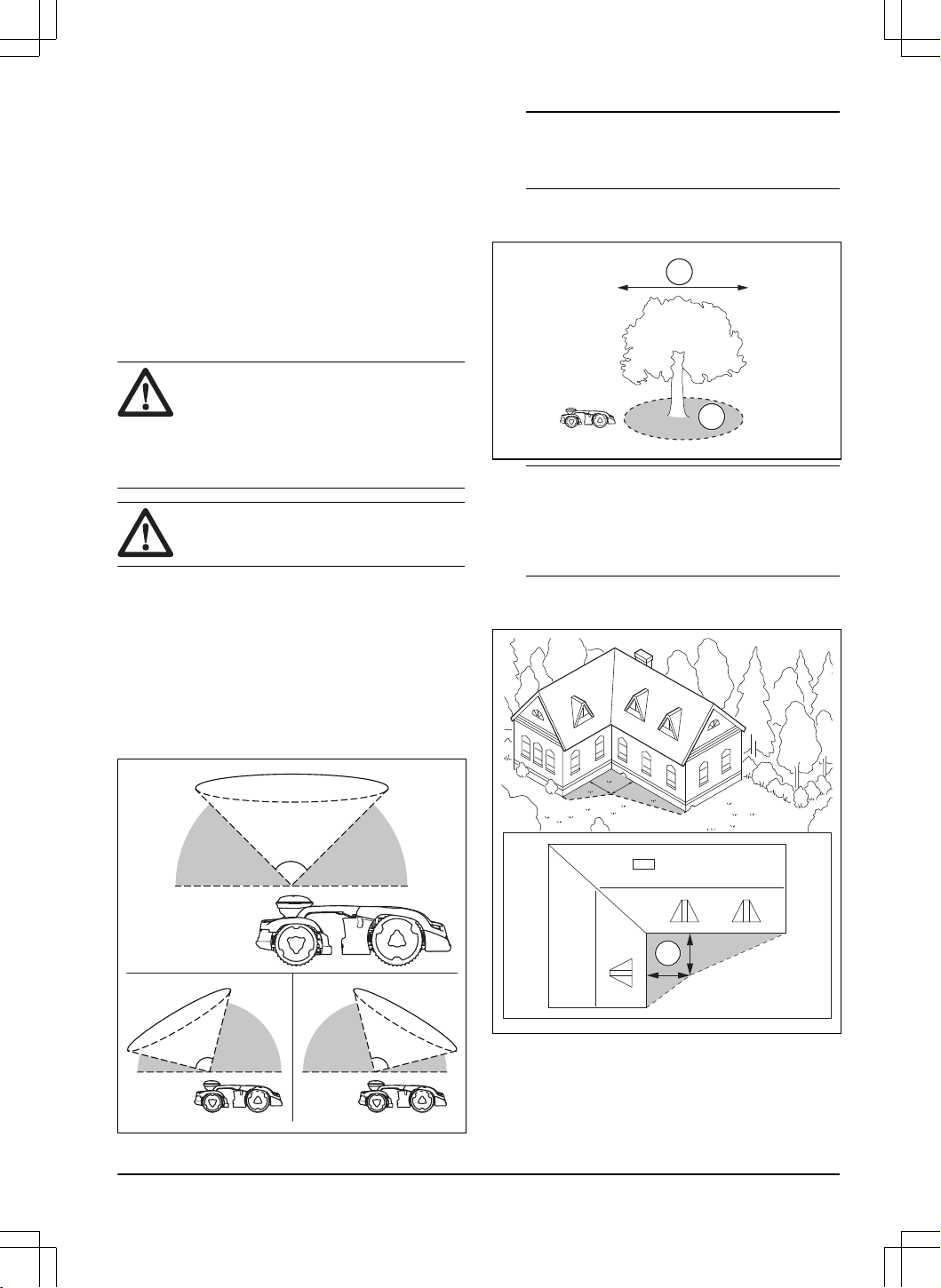

• Asigurați-vă că porțiunea 90° cerului nu este
obstrucționată în locul în care funcționează
produsul.
90°
Nota:
Produsul nu poate recepționa semnale
de la satelit pentru navigare dacă cerul este
obstrucționat.
• Creați o zonă interzisă (B) în jurul copacilor sau
al unui grup de copaci ale căror coronamente sunt
mai mari de 4 m / 13 ft. în diametru (A).
B
A
Nota: Copacii sau un grup de copaci ale
căror coronamente sunt mai mari de 4 m / 13 ft.
diametrul interior (A) pot cauza opriri temporare
ale produsului. Copacii mai mici nu cauzează, de
obicei, interferențe cu funcționarea produsului.
• În cazul clădirilor în formă de L, instalați limita
virtuală la o distanță minimă (C) de 1.5 m/5 ft. de
aceasta.
C

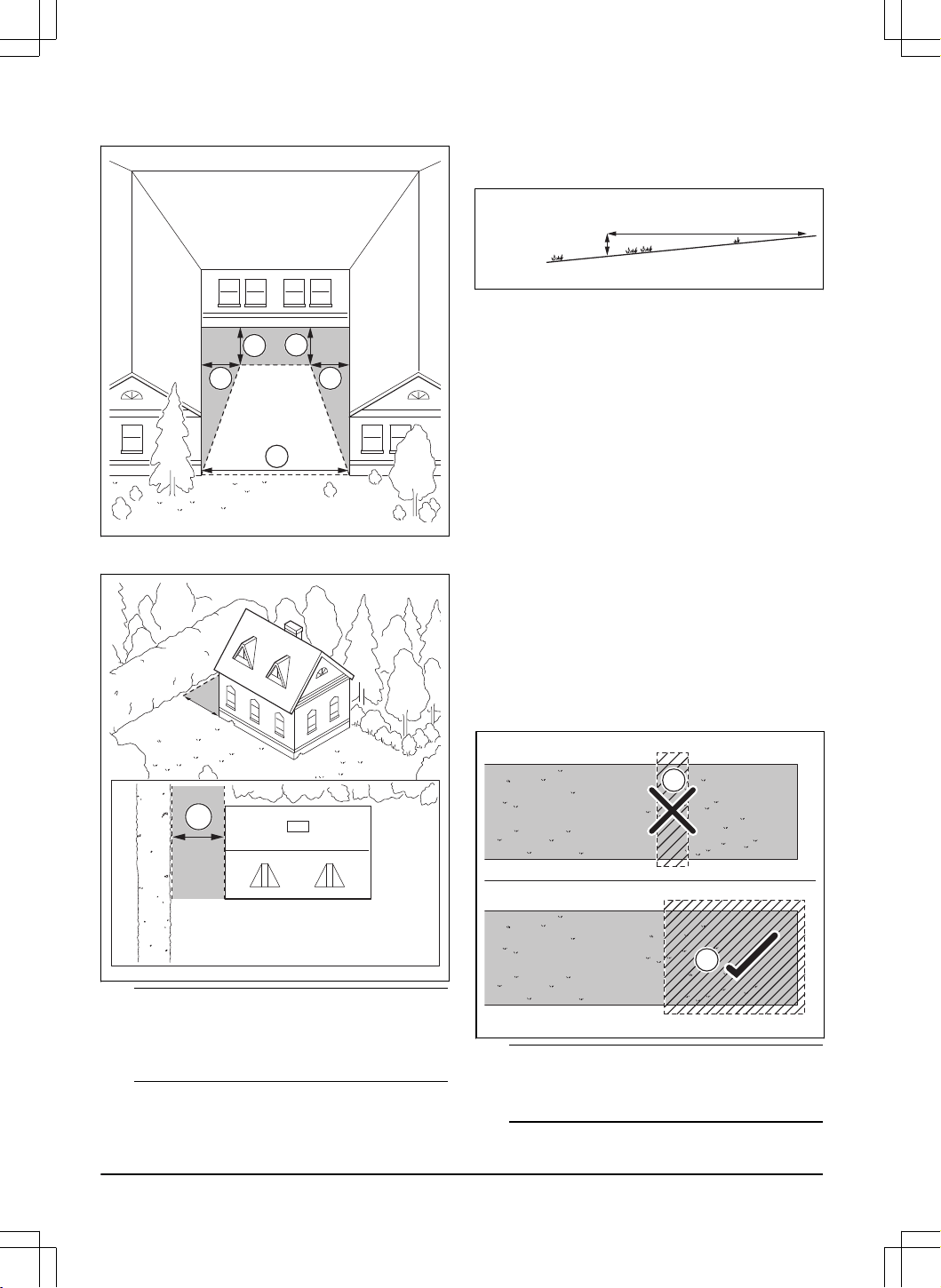

• Pentru a instala limite virtuale într-o zonă cu o
clădire în formă de U, asigurați-vă că distanța (E)
este de minimum 6 m / 20 ft. Dacă clădirea este
mai înaltă de 3 m / 10 ft., asigurați-vă că distanța
(E) este de două ori mai mare decât înălțimea celei
1404 - 017 -
Instalarea cu tehnologia EPOS
™
- 17
mai înalte clădiri. Instalați delimitarea virtuală la o
distanță minimă (D) de 1.5 m / 5 ft. de clădire.
D
D
D
D
E
• Asigurați-vă că zonele dintre obiecte au o distanță
(F) de minimum 4 m / 13.1 ft.
F
Nota: Pentru zonele cu lățime mai mică de 4 m /
13.1 ft., trebuie creată o cale de transport pe care
mașina robotizată de tuns gazonul să o parcurgă
fără să tundă.
3.8.2 Fixarea obiectelor pe hartă în pantă
Produsul poate să funcționeze 70% pe pante. Panta
(%) este calculată ca înălțime pentru fiecare metru.
Exemplu: 10 cm / 100 cm = 10%.
10 cm/ 4"
100 cm/ 40"
10%

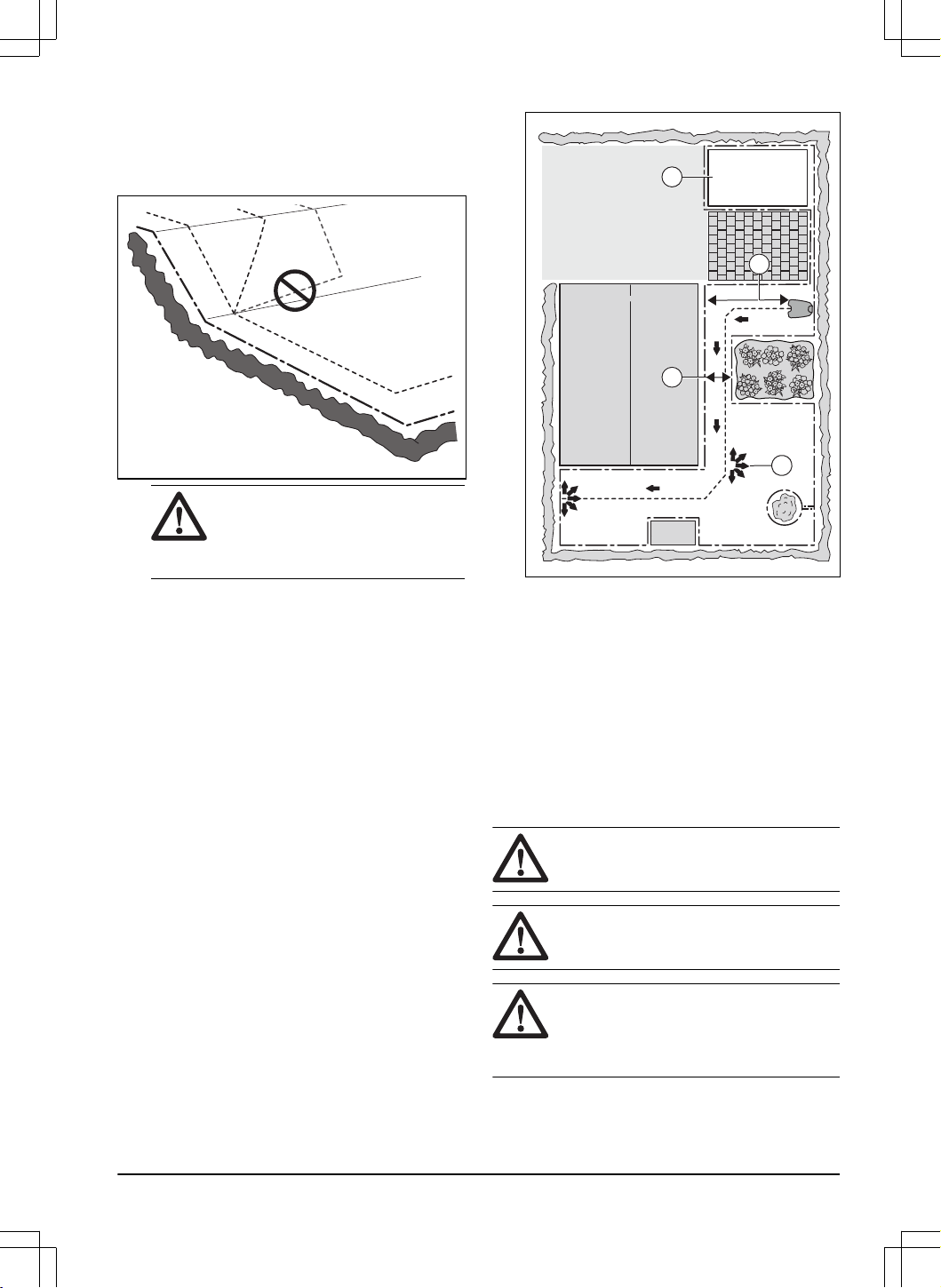

• Pantele mai mari de 70% din zona de lucru trebuie
izolate ca zonă interzisă.
• Pentru pante aflate în apropierea unui drum public,
amplasați un gard sau un perete de protecție de-a
lungul marginii exterioare a pantei.
• Husqvarna recomandă setarea direcției modelului
regulat drept în sus pe pantă pentru a preveni
uzura ierbii.
• Fixați delimitările virtuale pe pante maxime de
50%.
3.8.3 Pasaje
Un pasaj este o secțiune care are o delimitare virtuală
pe fiecare parte și care conectează 2 secțiuni ale zonei
de lucru. Lățimea pasajului poate fi de minimum 2 m /
6.5 ft. pentru a obține un rezultat bun de tăiere.
3.8.4 Pentru a examina unde să se creeze
zone interzise
• Creați zone interzise în jurul obiectelor mai mari de
2x2 m / 6,6x6,6 ft.
• Asigurați-vă că zona interzisă include întreaga
suprafață în care produsul nu trebuie să
funcționeze (B).
B
A
Nota:
Nu creați o zonă interzisă în zona de lucru
pentru a preveni pătrunderea produsului în părți
ale zonei de lucru (A).
18 - Instalarea cu tehnologia EPOS
™
1404 - 017 -
• Asigurați-vă că zona interzisă este de minimum
30x30 cm / 1x1 ft.
3.9 Instalarea produsului
3.9.1 Dispozitive de montare
• Cheia hexagonală de 8 mm este inclusă în cutie.
3.9.2 Instalarea staţiei de încărcare
Citiți și înțelegeți instrucțiunile legate de stația de
încărcare. Consultați
Examinarea locului de amplasare
a sta
ț
iei de încărcare la pagina 15
.
ATENŢIE: Nu faceți găuri noi în placa
stației de încărcare.
ATENŢIE: Nu puneți picioarele pe placa
de bază a stației de încărcare.
AVERTISMENT: Asigurați-vă că
fișele cablului de joasă tensiune și ale sursei
de alimentare electrică sunt curate și uscate
înainte de a le conecta.
La conectarea sursei de alimentare, folosiți numai o
priză electrică conectată la un dispozitiv de protecție
împotriva curentului rezidual (RCD).

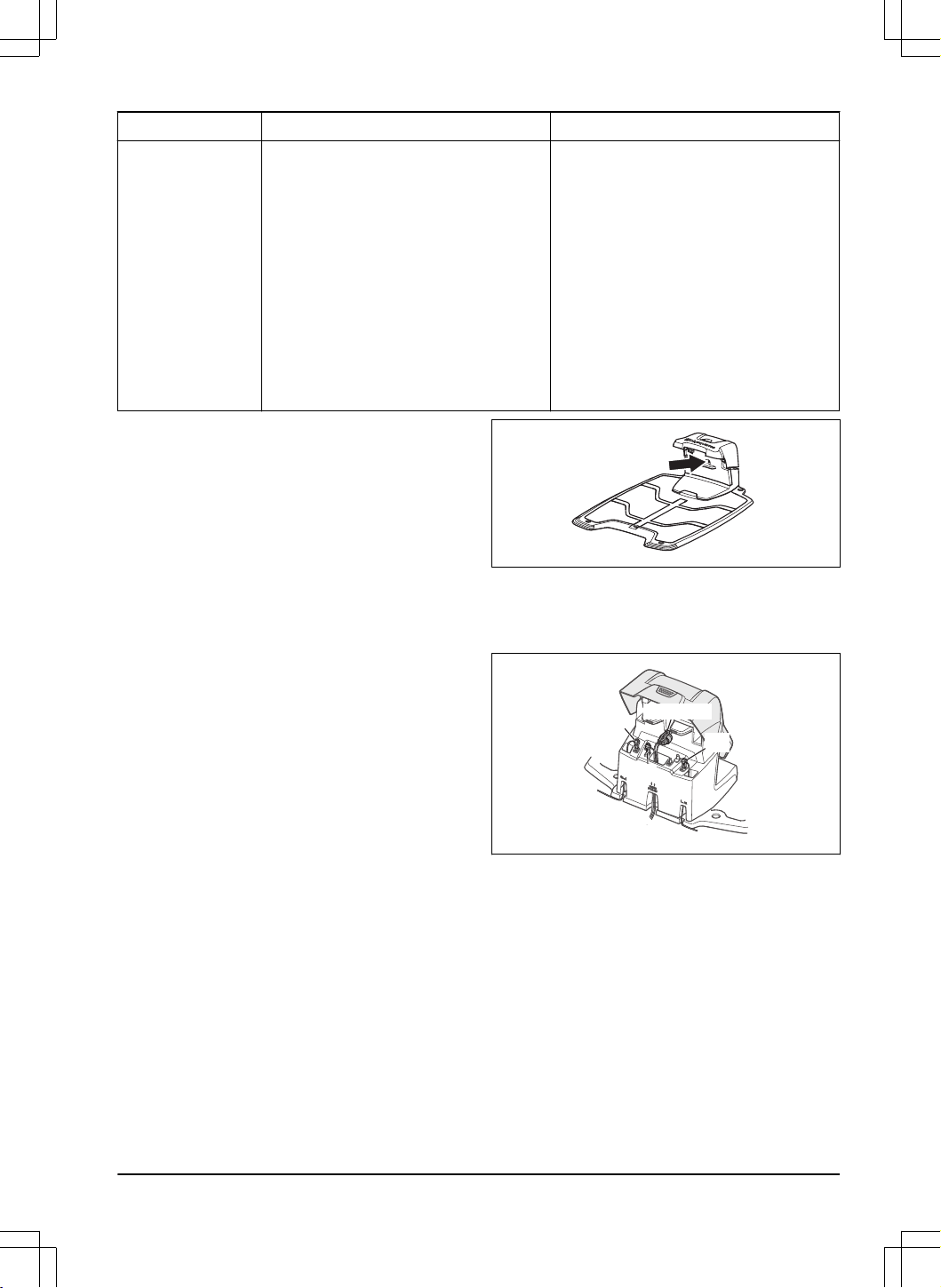

3.9.2.1 Instalarea stației de încărcare
1. Amplasați stația de încărcare în zona aleasă.
2. Fixați stația de încărcare pe sol cu șuruburile
furnizate.
3. Conectați cablul de joasă tensiune la stația de
încărcare.

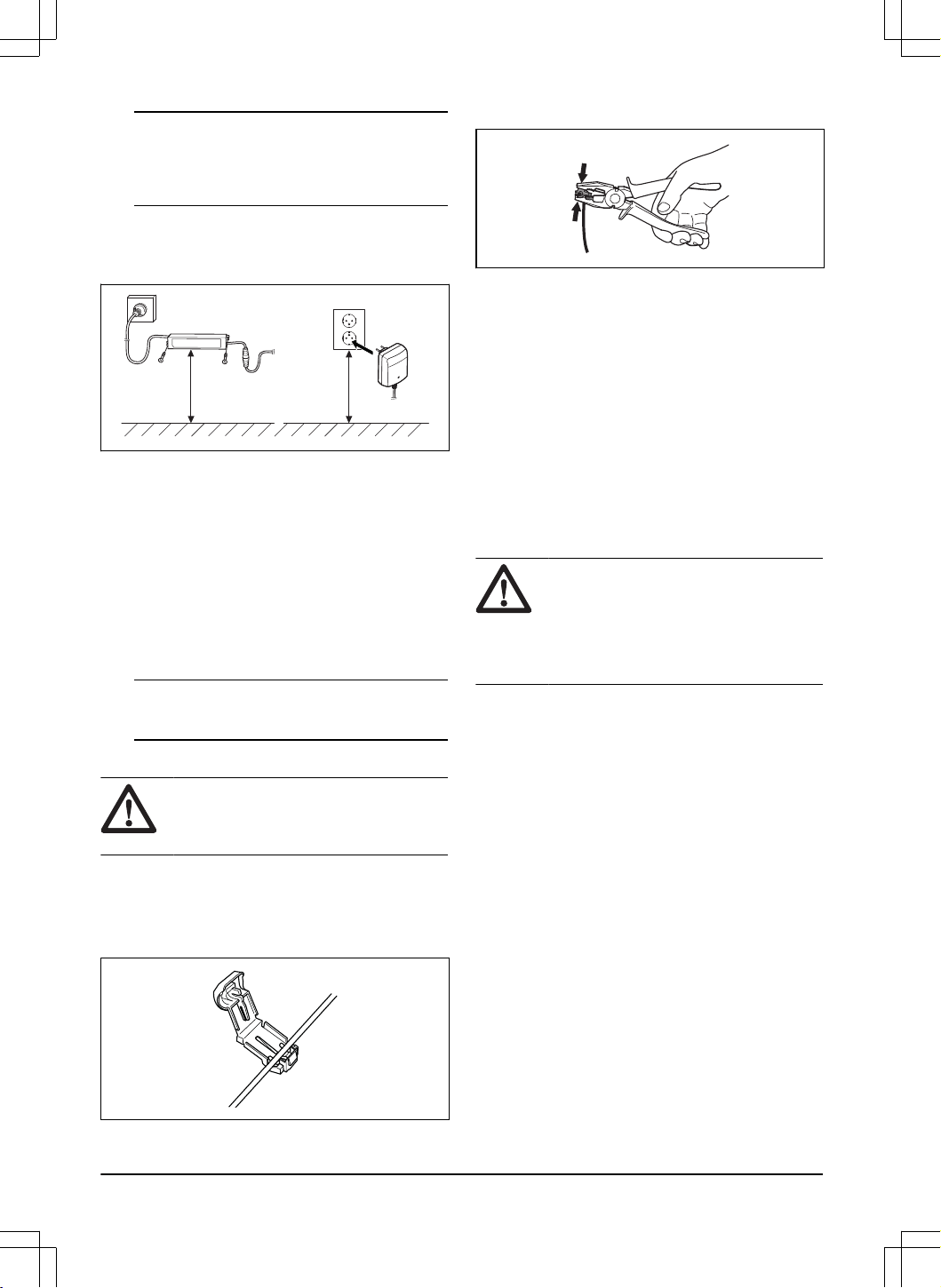

4. Amplasați sursa de alimentare la o înălțime minimă
de 30 cm/ 12 in. Consultați
Examinarea locului de
amplasare a sursei de alimentare la pagina 16
.
min 30 cm / 12”
5. Conectați cablul de alimentare la o priză electrică
de 100-240 V.
6. Fixați cablul de joasă tensiune în pământ în afara
zonei de lucru. Folosiți țăruși sau îngropați cablul.
3.9.2.2 Încărcarea produsului
1. Puneți produsul în stația de încărcare.
Nota:
Produsul începe să se încarce automat
atunci când se află în stația de încărcare.
3.9.2.3 Efectuarea unui control vizual al stației de
încărcare
1. Asigurați-vă că lampa indicatoare cu LED de pe
stația de încărcare are o lumină verde.
2. Dacă lampa indicatoare cu LED nu are o lumină
verde, verificați instalația. Consultați
Indicator cu
LED al sta
ț
iei de încărcare la pagina 56
și
Instalarea staţiei de încărcare la pagina 19
.
3.9.3 Efectuarea asocierii cu aplicația
Automower
®
Connect
1. Descărcați aplicația Automower
®
Connect pe
dispozitivul dvs. mobil.
2. Înregistrați-vă pentru a crea un cont Husqvarna
în aplicația Automower
®
Connect și urmați
instrucțiunile.
3. Introduceți codul PIN din fabrică 1234 de pe
produs.
4. Utilizați butonul rotativ de pe produs pentru a
selecta meniul Bluetooth
®
pentru a activa modul
de funcționare pentru asociere.
5. Selectați
Ma
ș
inile mele de tuns gazonul
din
aplicația Automower
®
Connect și adăugați
produsul.
6. Urmați instrucțiunile din aplicația Automower
®
Connect.
Nota:
Husqvarna recomandă schimbarea codului PIN
din fabrică cu un cod PIN personal în aplicație.
3.9.4 Instalarea stației de referință
Instalați stația de referință conform instrucțiunilor din
Manualul operatorului corespunzător acesteia.

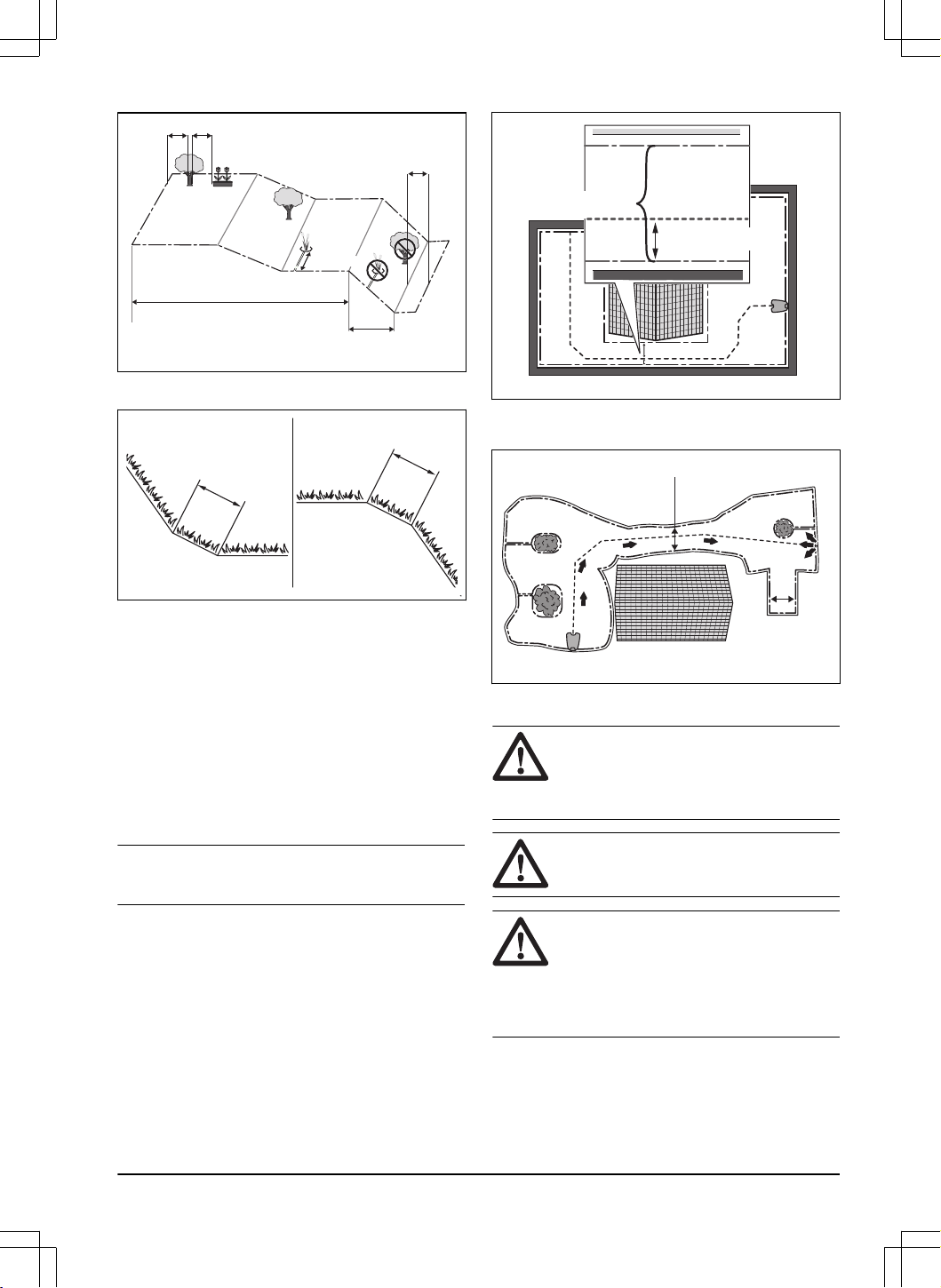

3.9.5 Instalarea obiectelor hărții
Citiți și familiarizați-vă cu instrucțiunile despre locul în
care se instalează obiectele pe hartă. Consultați
Setarea
obiectelor pe hartă la pagina 20
.

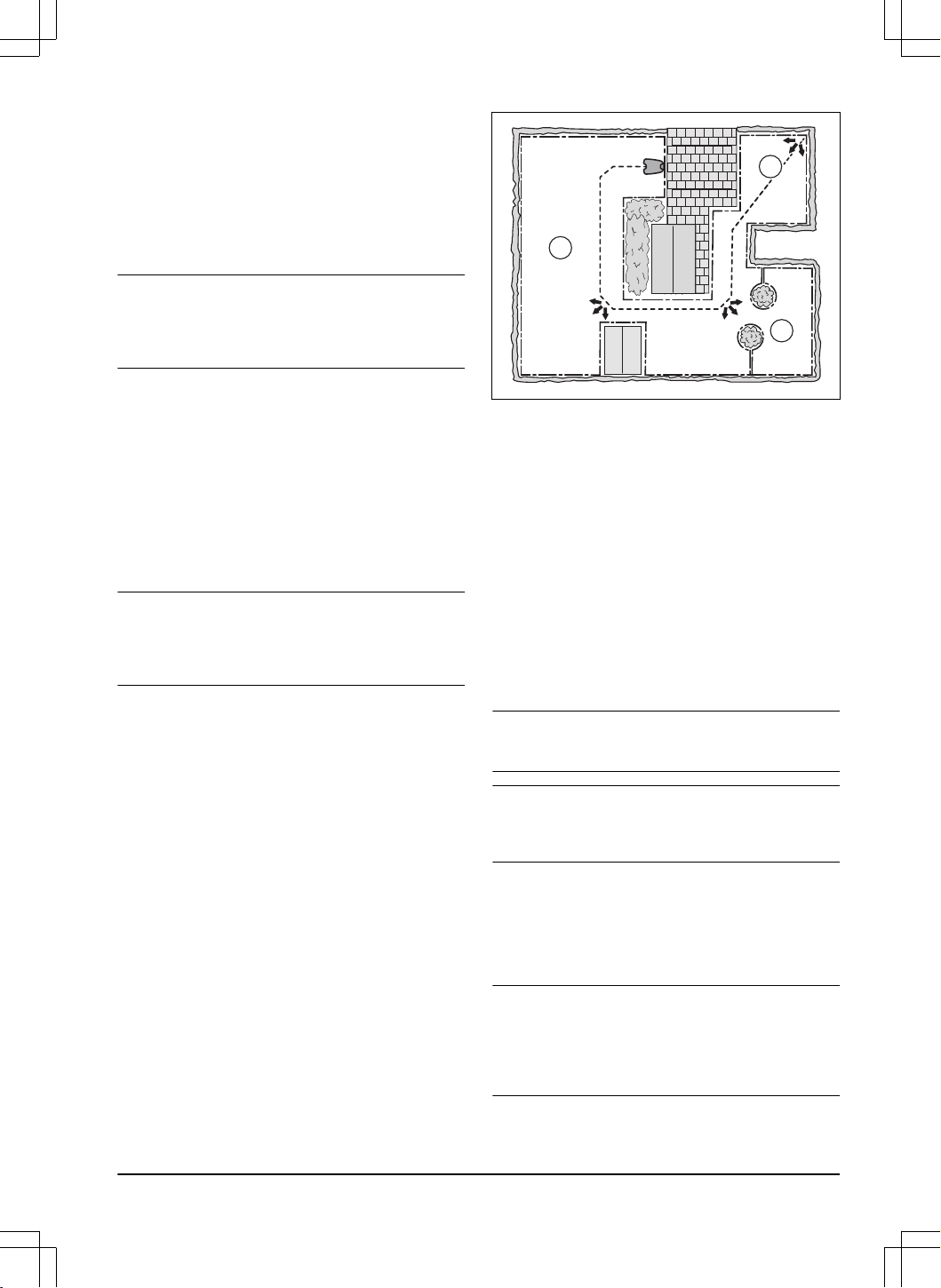

Puteți instala pe hartă obiectele care urmează în
aplicație:
•
Zone de lucru
(A)
•
Zone interzise
(B)
1404 - 017 -
Instalarea cu tehnologia EPOS
™
- 19
•
Cale de transport
(C)
•
Sta
ț
ie de încărcare
(D)
•
Punct de între
ț
inere
(E)
•
Zonă de lucru (zonă secundară)
(F)
A
F
B
A
D
E
C
Pentru o instalare completă a hărții, trebuie să instalați o
zonă de lucru și o stație de încărcare pe hartă.
Zona de lucru este delimitată de limite virtuale. Pe o
hartă pot fi instalate maximum 20 zone de lucru și zone
secundare.
Există două tipuri de zone de lucru:
• O zonă de lucru care include o stație de încărcare
sau este conectată la aceasta printr-o cale de
transport unde produsul funcționează automat.
• O zonă secundară este o zonă de lucru fără stație
de încărcare și fără cale de transport. Produsul
trebuie mutat manual în și din zona de lucru.
Calea de transport este o cale specificată între punctul
de andocare din fața stației de încărcare și o zonă
de lucru. Produsul poate funcționa automat pe această
cale, dar nu taie iarba. Calea de transport poate fi
activată și dezactivată temporar în aplicație.
Se pot crea zone interzise dacă există suprafețe în
care produsul nu trebuie să lucreze. Zona de evitat
este delimitată de limite virtuale. Zonele de evitat pot
fi activate și dezactivate temporar din aplicație.
Un punct de între
ținere reprezintă o poziție specificată
în care poate fi parcat produsul. De exemplu, poate
fi folosit drept punct de service în care se realizează
lucrări de întreținere asupra produsului. Punctul de
întreținere este conectat la punctul de andocare printr-
un traseu.
Ca să instalați obiecte pe hartă, utilizați produsul cu
funcția appDrive pentru a adăuga puncte intermediare
pe hartă. Consultați
Setarea obiectelor pe hartă la
pagina 20
.

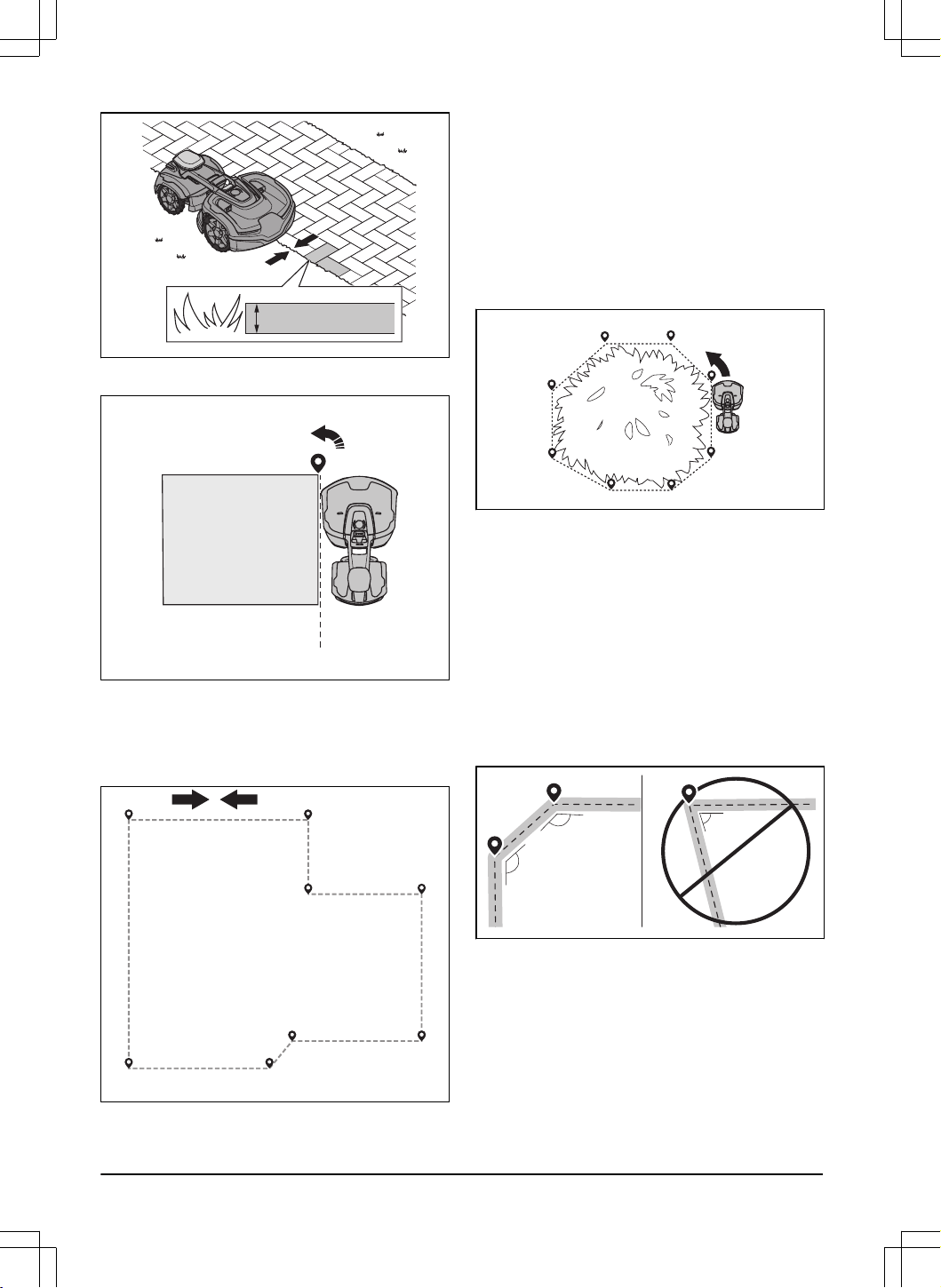

3.9.5.1 Setarea obiectelor pe hartă
Punctele intermediare (A) sunt poziții care marchează
limitele virtuale și traseele (B). Liniile dintre punctele
intermediare sunt drepte. Se recomandă să folosiți
cât mai puține puncte intermediare. Pentru fiecare
zonă de lucru, zonele interzise și traseul de transport
asociate, numărul maxim total de puncte intermediare
este de 800. Husqvarnase recomandă să adăugați
maximum 1000 de puncte intermediare pentru instalarea
completă a hărții. Pentru a crea curbe line, utilizați
mai multe puncte de trecere. Husqvarna recomandă
setarea distanței minime de 30 cm / 1 ft. între punctele
de trecere. Puteți regla în aplicație poziția punctelor
intermediare după ce ați instalat harta.
B
A
ATENŢIE: Nu ridicați și nu mișcați
produsul între punctele intermediare în
timpul instalării obiectelor pe hartă. Pentru
o instalare corectă, folosiți appDrive.
20 - Instalarea cu tehnologia EPOS
™
1404 - 017 -

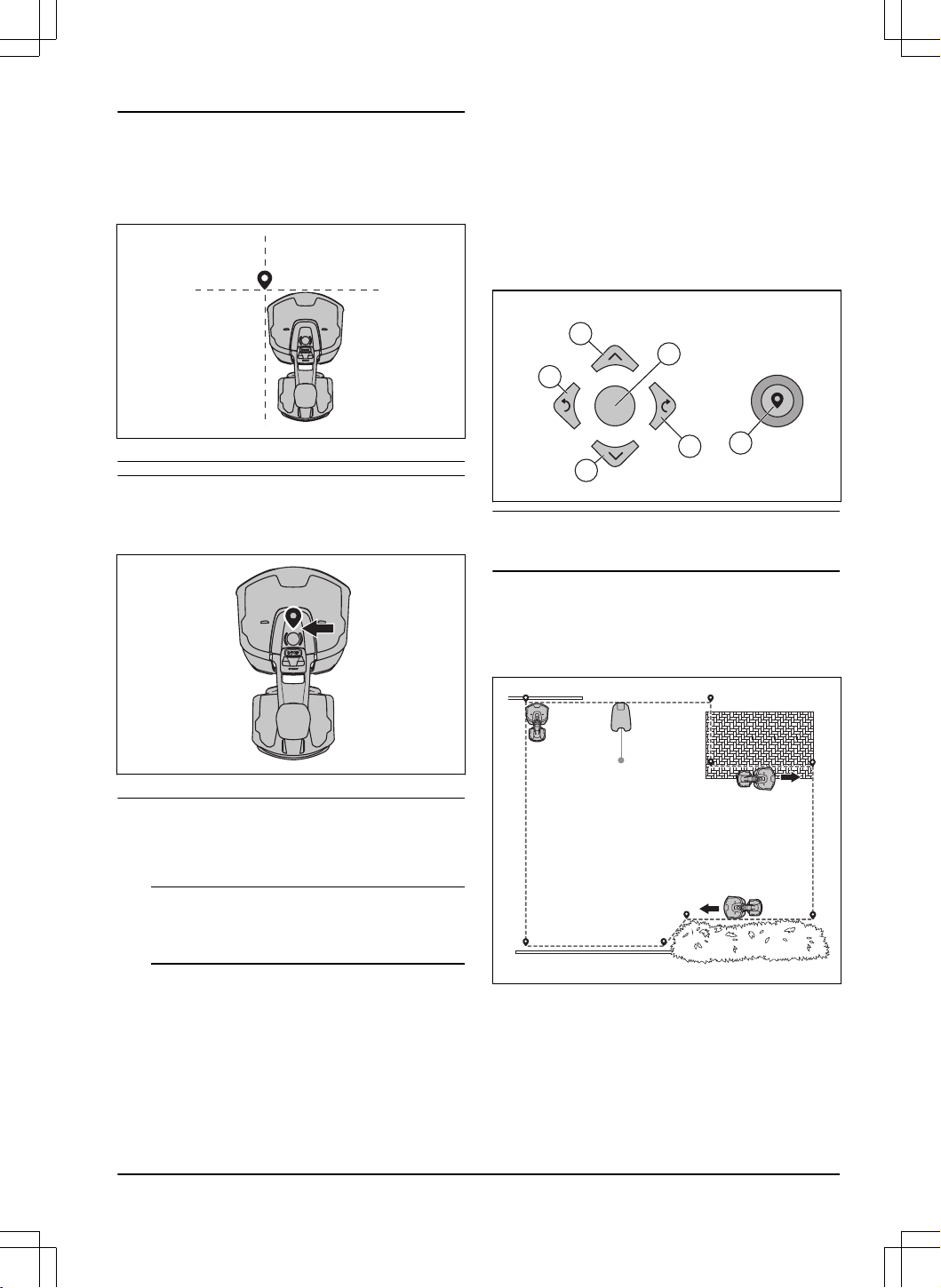

Nota: Când instalați o zonă de lucru sau o zonă
interzisă, poziția punctului intermediar se află în colțul
din stânga față al produsului. Delimitările virtuale
specifică suprafața în care produsul funcționează.
Produsul nu taie iarba adiacentă delimitării virtuale din
cauza poziției discului portcuțit.
Nota: Când instalați un traseu de transport sau o
cale către un punct de întreținere, poziția punctului
intermediar se află în mijlocul produsului, între roțile
conducătoare.
• Verificați dacă sunteți aproape de produs și
conectați cu aplicația cu Bluetooth
®
.
• Asigurați-vă că starea este
EPOS
™
confirmat
în
appDrive.
Nota:
Un controler de joc cu Bluetooth
®
poate
fi utilizat împreună cu appDrive pentru a acționa
produsul.
• Asigurați-vă că puterea semnalului radio de la
stația de referință este adecvată. Simbolul pentru
puterea semnalului radio trebuie să fie umplut
complet.
• Selectați obiectul pe care vreți să-l fixați și utilizați
butoanele din instalarea appDrive pentru a opera
produsul.
• Utilizați butonul sus (A) pentru a mișca produsul
înainte.
• Utiliza
ți butonul jos (B) pentru a mișca produsul
înapoi.
• Utilizați butonul săgeată la stânga (C) pentru a roti
produsul spre stânga.
• Utilizați butonul săgeată la dreapta (C) pentru a roti
produsul spre dreapta.
• Utilizați butonul central (E) ca joystick pentru a
deplasa și a roti produsul în orice direcție.
• Utilizați butonul punct intermediar (F) pentru a
adăuga un punct intermediar pe hartă.
A
D
F
B
C
E
Nota: Mergeți 2-3 m/6.5-9.8 ft. în spatele produsului
când îl controlați cu appDrive.
Crearea unei zone de lucru
Sunt necesare minimum 3 puncte intermediare pentru a
crea o zonă de lucru.
• Deplasați produsul în sensul acelor de ceasornic în
jurul delimitării zonei de lucru.
• Adăugați un punct intermediar pentru a face
produsul să tundă iarba de pe marginea dintre
gazon și cărarea pietruită. Așezați-vă perpendicular
pe marginea gazonului și pe cărarea pietruită când
adăugați un punct intermediar. Produsul poate sta
perpendicular pe margine dacă înălțimea cărării
pietruite este de maximum 1 cm / 0.4 in. în raport
cu gazonul.
1404 - 017 -
Instalarea cu tehnologia EPOS
™
- 21
max 1 cm / 0.4”
• Adăugați punctul intermediar în colțul extern pentru
a seta delimitarea virtuală după colț.
• Nu setați puncte intermediare care creează o
delimitare virtuală care se intersectează cu ea
însăși în aceeași zonă de lucru.
• Salvați zona de lucru pentru a conecta automat
primul și ultimul punct intermediar cu o delimitare
virtuală.
1
2
3
4
5
6
7
8
Crearea unei zone interzise
Sunt necesare minimum 3 puncte intermediare pentru a
forma o zonă interzisă.
• Deplasați produsul în sens invers acelor de
ceasornic de-a lungul limitei zonei interzise.
• Nu setați puncte intermediare care creează o
delimitare virtuală care se intersectează cu ea
însăși în aceeași zonă interzisă.
• Salvați zona interzisă pentru a conecta automat
primul și ultimul punct intermediar cu o delimitare
virtuală.
Crearea unui traseu de transport
• Utilizați produsul și adăugați puncte intermediare
pe hartă pentru a instala un traseu de transport.
Începeți într-o zonă de lucru, la minimum 1 m / 3.3
ft. de delimitarea virtuală.
• Instalați calea de deplasare perpendicular pe
delimitarea virtuală a zonei de lucru.
• Nu setați un traseu de transport care traversează o
zonă interzisă.
• Nu setați puncte intermediare care determină un
traseu de transport să se intersecteze cu sine
însuși.
• Evitați efectuarea curbelor în unghi ascuțit când
instalați calea de deplasare.
135º
135º
<90º
• Utilizați produsul și adăugați puncte intermediare
pentru a conecta traseul de transport la punctul de
andocare.
• Puneți ultimul punct de trecere pe un traseu de
deplasare (A) într-un unghi de +/-45 de grade
văzut din punctul de andocare.
22
- Instalarea cu tehnologia EPOS
™
1404 - 017 -

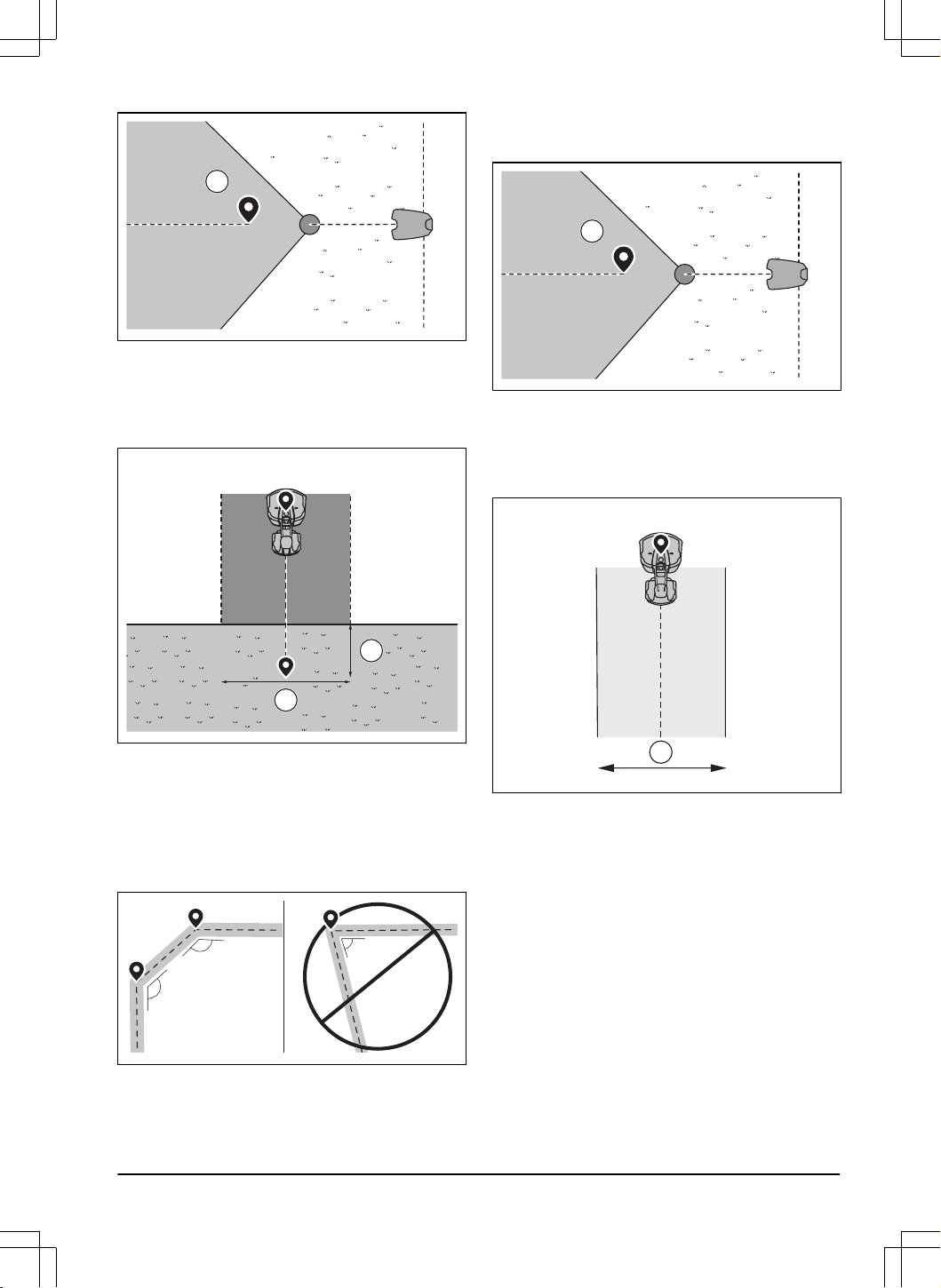

A
• Salvați traseul de transport pentru a conecta
automat ultimul punct intermediar cu punctul de
andocare.
• Setați lățimea coridorului (A) pentru traseul de
transport. Lățimea coridorului poate fi setată la 2-5
m / 6.6-16.4 ft.
B
A
Pentru a crea un punct de întreținere
• Utilizați produsul și adăugați puncte intermediare
pe hartă. Începeți să adăugați puncte intermediare
în poziția de instalare a punctului de întreținere.
Primul punct intermediar specifică punctul de
întreținere.
• Evitați efectuarea curbelor în unghi ascuțit când
instalați calea de deplasare.
135º
135º
<90º
• Utilizați produsul și adăugați puncte intermediare
pentru a crea o cale către stația de încărcare.
• Pune
ți ultimul punct de trecere pe un traseu de
deplasare (A) într-un unghi de +/-45 de grade
văzut din punctul de andocare.
A
• Salvați punctul de întreținere pentru a conecta
automat ultimul punct intermediar cu punctul de
andocare.
• Setați lățimea coridorului (A) pentru punctul de
întreținere. Lățimea coridorului poate fi setată la
2-5 m / 6.6-16.4 ft.
A
1404 - 017 - Instalarea cu tehnologia EPOS
™
- 23
4 Instalarea cu cablul de delimitare
4.1 Introducerea - Instalarea
AVERTISMENT: Citiți și înțelegeți
capitolul referitor la siguranță înainte de
instalarea produsului.
ATENŢIE: Utilizați piese de schimb și
materiale de instalare originale.
Nota: Consultați www.husqvarna.com pentru mai
multe informații despre instalare.
4.2 Componentele principale pentru
instalare
Instalarea implică următoarele componente:
• O mașină robotizată de tuns gazonul, care tunde
gazonul în mod automat.
• O stație de încărcare cu 3 funcții:
• De a transmite semnale de control în cablul
de delimitare.
• De a transmite semnale de comandă de-
a lungul firului de ghidare, astfel încât
produsul să-l poată urmări către anumite
zone îndepărtate din grădină și să poată
reveni la stația de încărcare.
• Încărcarea produsului.
• O sursă de alimentare, care este conectată la
stația de încărcare și la o priză electrică de
100-240 V.
• Cablul de buclă, dispus în jurul zonei de lucru și
în jurul obiectelor și plantelor cu care produsul nu
trebuie să intre în contact. Cablul de buclă este
utilizat drept cablu de delimitare și fir de ghidare.
4.3 Pregătirea pentru instalare
ATENŢIE: Gropile cu apă din gazon pot
cauza deteriorarea produsului.
ATENŢIE: Citiți capitolul despre
instalare înainte de a începe instalarea.
• Efectuați un plan al zonei de lucru și includeți toate
obstacolele. Astfel vă va fi mai ușor să examinați
unde să amplasați stația de încărcare, stația de
referință și delimitările virtuale.
• Face
ți un semn pe schiță unde veți amplasa
stația de încărcare, stația de referință, punctul
de întreținere, traseele de transport și delimitările
virtuale pentru zonele de lucru și zonele interzise.
• Umpleți gropile din gazon pentru a-l nivela.
• Tundeți iarba înainte să instalați produsul.
Asigurați-vă că iarba are maximum 10 cm / 4 in.
Nota: În primele săptămâni după instalare, nivelul de
zgomot în timpul tunderii ierbii poate fi mai mare decât
de obicei. Nivelul de zgomot scade după un timp.
4.4 Înainte de instalarea cablurilor
Puteți selecta să atașați cablurile cu țărușii sau să le
îngropați. Puteți utiliza cele 2 proceduri pentru aceeași
zonă de lucru.
ATENŢIE: Dacă folosiți un scarificator
în zona de lucru, îngropați cablul de
delimitare și firul de ghidare, pentru a
preveni deteriorarea lor.
4.4.1 Examinarea locului de amplasare a
stației de încărcare
• Lăsați un spațiu liber de minimum 3 m / 10 ft. în
fața stației de încărcare.
• Lăsați un spațiu liber de minimum 1.5 m/5 ft. în
dreapta și în stânga stației de încărcare.
• Amplasați stația de încărcare în apropierea unei
prize electrice.
• Amplasați stația de încărcare pe o suprafață plană.
• Placa de bază a stației de încărcare nu trebuie să
fie îndoită.
max. 5 cm / 2"
max. 5 cm / 2"
• Amplasați stația de încărcare în cea mai mare
secțiune deschisă a zonei de lucru.
• Amplasați stația de încărcare într-o zonă fără
sistem de irigații.
24
- Instalarea cu cablul de delimitare 1404 - 017 -
• Amplasați stația de încărcare într-o zonă cu
protecție împotriva soarelui.
• Dacă stația de încărcare este instalată pe o insulă,
aveți grijă să conectați firul de ghidare la insulă.
Consultați
Realizarea unei insule la pagina 27
.
4.4.2 Examinarea locului de amplasare a
sursei de alimentare
ATENŢIE: Asigurați-vă că cuțitele
produsului nu taie cablul de joasă tensiune.
• Amplasați sursa de alimentare într-o zonă cu
acoperiș și protecție împotriva soarelui și ploii.
• Amplasați sursa de alimentare într-o zonă cu un
flux de aer bun.
• Când conectați sursa de alimentare la priza
electrică, folosiți un dispozitiv de protecție
împotriva curentului rezidual (RCD) cu un curent
de declanșare de maximum 30 mA.
Cablurile de joasă tensiune de lungimi diferite sunt
disponibile ca accesorii.
4.4.3 Examinarea locului în care trebuie
întins cablul de delimitare
ATENŢIE:
Trebuie să existe o barieră
cu înălțimea de minimum 15 cm / 6 in. între
cablul de delimitare și corpuri de apă, pante,
râpe sau drumuri publice. Acesta va preveni
deteriorarea produsului.
ATENŢIE: Nu lăsați produsul să
funcționeze pe pietriș.
ATENŢIE: Evitați îndoirea în unghi
ascuțit când instalați cablul de delimitare.
ATENŢIE: Pentru o utilizare atentă fără
zgomot, izolați toate obstacolele, precum
copaci, rădăcini și pietre.
Cablul de delimitare trebuie așezat ca o buclă în jurul
zonei de lucru. Senzorii încorporați în produs detectează
când produsul se apropie de cablul de delimitare, iar
produsul selectează altă direcție. Toate secțiunile zonei
de lucru trebuie să se afle la maximum 35 m / 115 ft. de
cablul de delimitare.
Pentru a facilita conectarea între firul de ghidare și cablul
de delimitare, este recomandat să realizați o buclă în
locul în care va fi conectat firul de ghidare. Realizați
buclele cu aproximativ 20 cm / 8 in. din cablul de
delimitare.
Nota: Efectuați un plan al zonei de lucru înainte de a
instala cablul de delimitare și firul de ghidare.
A
B
C
E
D
F
1404 - 017 - Instalarea cu cablul de delimitare - 25

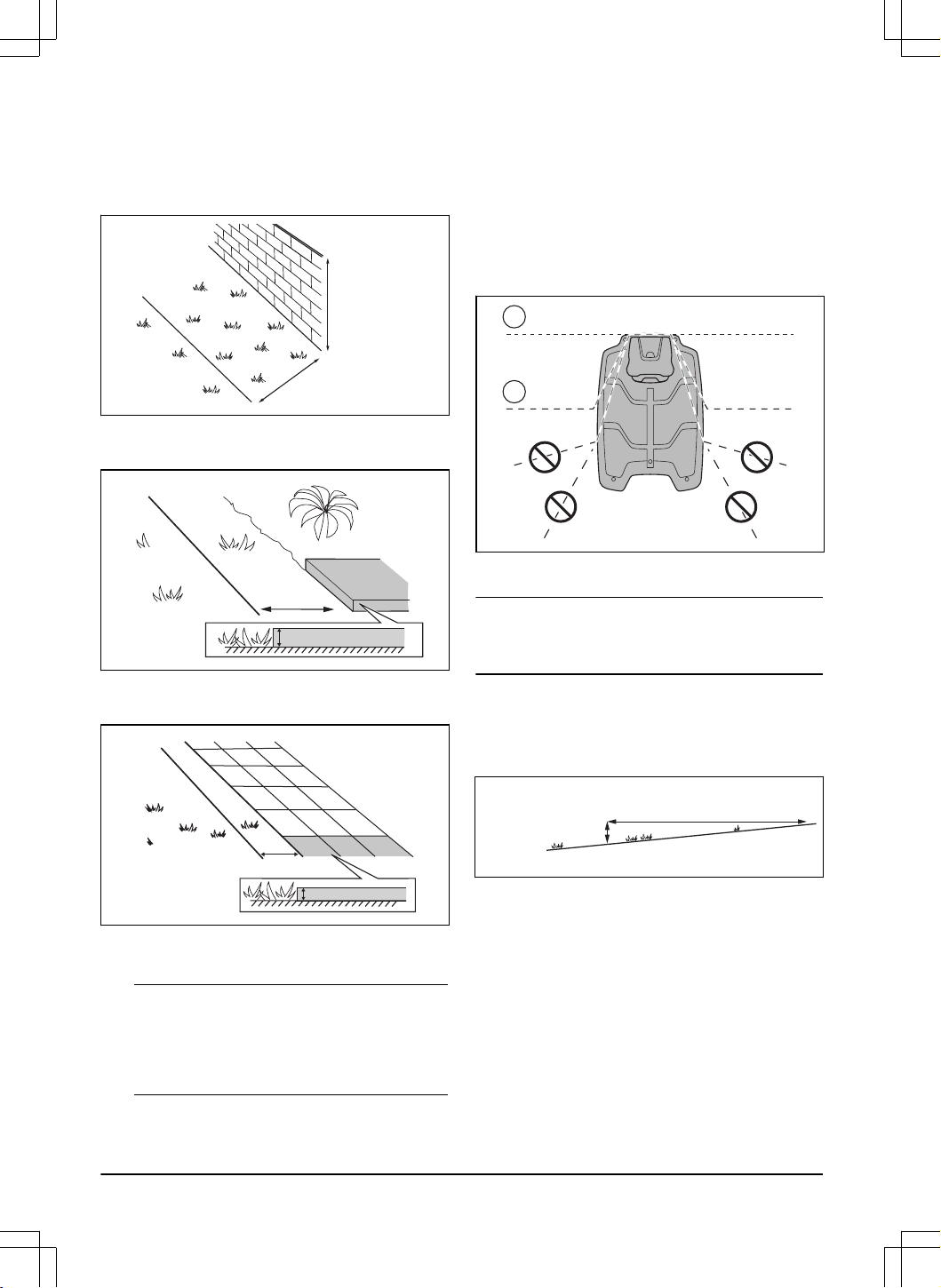

• Amplasați cablul de delimitare în jurul întregii zone
de lucru (A). Adaptați distanța dintre cablul de
delimitare și obstacole.
• Amplasați cablul de delimitare la o distanță de 35
cm/ 14 in. (B) față de un obstacol cu o înălțime mai
mare de 5 cm/ 2 in.
35 cm /14
"
> 5 cm / 2
"
• Amplasați cablul de delimitare la o distanță de 30
cm/ 12 in. (C) față de un obstacol cu o înălțime de
1-5 cm/ 0.4-2 in.
1-5 cm / 0.4 - 2"
30 cm / 12"
• Amplasați cablul de delimitare la o distanță de 10
cm/ 4 in. (D) față de un obstacol cu o înălțime mai
mică de 1 cm/ 0.4 in.
10 cm / 4"
max 1 cm / 0.4"
• Dacă aveți un drum pavat la același nivel cu
gazonul, amplasați cablul de delimitare mai jos de
pavaj.
Nota:
Dacă pavajul are o lățime de minimum
30 cm / 12 in., utilizați setarea din fabrică pentru
funcția
Deplasare peste cablu
pentru a tăia
toată iarba din apropierea pavajului. Consultați
Deplasare peste cablu la pagina 35
.
• Dacă realizați o insulă, puneți unul lângă altul
cablurile de delimitare care duc către și vin de
la insulă (E). Introduce
ți cablurile în același țăruș.
Consultați
Realizarea unei insule la pagina 27
.
• Faceți o buclă (F) acolo unde firul de ghidare se va
conecta la cablul de delimitare.
4.4.4 Verificarea modului în care se pune
cablul de delimitare în jurul stației de
încărcare
• Husqvarna recomandă să puneți cablurile de
delimitare direct de la stația de încărcare (A).
A
B
• Dacă este nevoie, puteți pune cablul de delimitare
sub stația de încărcare, în unghi (B).
Nota: Nu puneți cablul de delimitare prea jos față
de stația de încărcare. Produsului îi poate fi dificil să
găsească stația de încărcare și să intre în ea.
4.4.4.1 Amplasarea cablului de delimitare pe o pantă
Produsul poate să funcționeze 70% pe pante. Pantele
mai înclinate de 70% trebuie izolate cu cablul de
delimitare. Înclinarea (%) este calculată ca înălțime
pentru fiecare metru. Exemplu: 10 cm / 100 cm = 10%.
10 cm/ 4"
100 cm/ 40"
10%
• Produsul funcționează ca de obicei pe pante
cu înclinația maximă de 50% în zona de lucru.
Păstrați o distanță de 1.5 între cablul de delimitare
și obstacole sau între obstacole.
• Pentru pantele cu o înclinație de 50-70%,
asigurați-vă că nu există obstacole pe pantă.
Trebuie să existe o distanță de 1.5 m / 5 ft între
partea inferioară a pantei și cablul de delimitare.
26
- Instalarea cu cablul de delimitare 1404 - 017 -
> 1.5 m / 5 ft
> 1.5 m / 5 ft
0% - 50%
50% - 70%
> 1.5 m / 5 ft
• Asigurați-vă că există o zonă de 50 cm / 1.6 ft.
între terenul drept și pantele abrupte.
70%
70%
0%
0%
50cm / 1.6ft
35%
50cm / 1.6ft
35%
• Pentru pante aflate lângă un drum public, puneți
un obstacol de minimum 15 cm / 6 in. de-a lungul
marginii exterioare a pantei. Puteți folosi un perete
sau un gard ca obstacol.
4.4.4.2 Treceri
Un pasaj este o secțiune care are un cablu de delimitare
pe fiecare parte și care conectează 2 părți ale zonei
de lucru. Pasajul trebuie să aibă minimum 2 m/6.5 ft
lățime pentru obținerea unor rezultate bune de tundere.
Pasajele scurte pot fi înguste de 60 cm/2 ft. dacă este
instalat un fir de ghidare prin acestea. Un pasaj lung și
îngust poate avea un impact negativ asupra rezultatului
de tăiere.
Nota:
Dacă un pasaj are o lățime mai mică de 2 m /
6.5 ft., instalați un fir de ghidare prin pasaj.
Produsul se deplasează întotdeauna la stânga firului de
ghidare, privind către stația de încărcare. Se recomandă
ca distanța dintre firul de ghidare și cablul de delimitare
să fie de o treime din lățimea totală a pasajului în partea
dreaptă și de două treimi din lățimea totală a acestuia în
partea stângă a firului de ghidare (A). Distanța minimă
dintre firul de ghidare și cablul de delimitare este de 30
cm / 12 in.
>30 cm / 12"
>60 cm / 24"
O înfundătură trebuie să aibă o lățime de minimum 2.5
m / 8.5 ft.
>2 m / 7 ft
>2.5 m / 8.5 ft
4.4.4.3 Realizarea unei insule
ATENŢIE:
Nu puneți o secțiune a
cablului de delimitare de-a curmezișul
celeilalte. Secțiunile cablului de delimitare
trebuie să fie paralele.
ATENŢIE: Nu treceți firul de ghidare
peste cablul de delimitare.
ATENŢIE: Izolați sau îndepărtați
obstacolele cu înălțimea mai mică de 15
cm/6 in. Izolați sau îndepărtați obstacolele
care sunt ușor înclinate, de exemplu,
pietrele, copacii sau rădăcinile. Aceasta va
preveni deteriorarea cuțitelor produsului.
1404 - 017 - Instalarea cu cablul de delimitare - 27

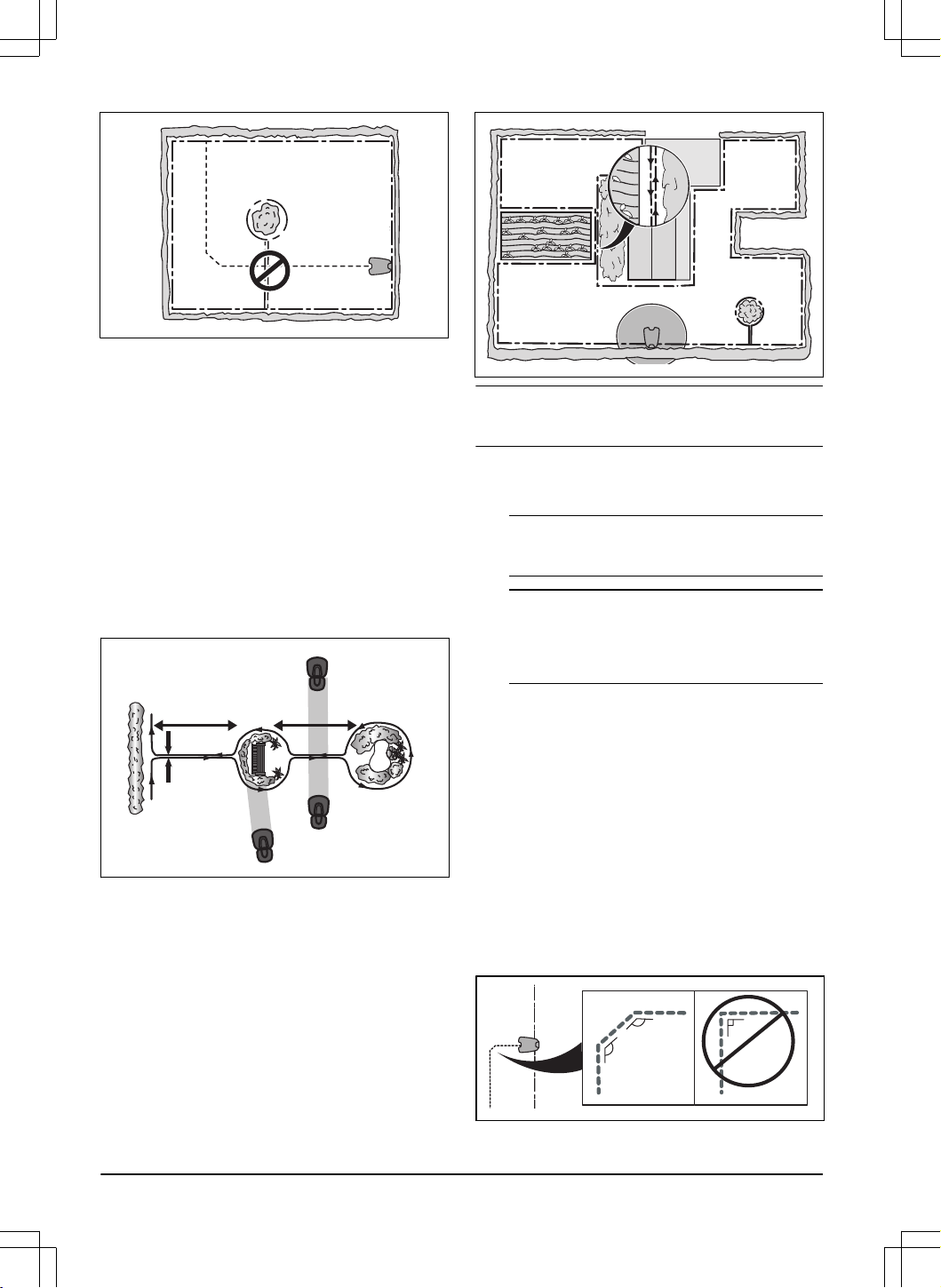

Pentru a crea o insulă, izolați porțiuni din zona de lucru
cu cablul de delimitare. Recomandăm izolarea tuturor
obiectelor stabile din zona de lucru.
Unele obstacole sunt rezistente la coliziune, de exemplu
copacii sau arbuștii care au înălțimea de peste 15 cm/6
in. Produsul se va ciocni de obstacol și apoi va alege o
nouă direcție.
• Amplasați cablul de delimitare pe și în jurul
obstacolului pentru a realiza o insulă.
• Amplasați aproape una de alta cele 2 secțiuni ale
cablului de delimitare către și dinspre insulă. Acest
lucru va face produsul să treacă peste cablu.
• Puneți cele 2 secțiuni ale cablului de delimitare în
același țăruș.
• Asigurați-vă că există un spațiu gol de minimum
1.5 înaintea unui obstacol.
0 cm/0 "
1.5 m/5 ft 1.5 m/5 ft
4.4.4.4 Realizarea unei zone secundare
Realizați o zonă secundară (B), dacă zona de lucru are
2 zone care nu sunt conectate printr-un pasaj. Zona de
lucru cu stația de încărcare este zona principală (A).
B
A
Nota:
Produsul trebuie să fie deplasat manual între
zona principală și cea secundară.
• Puneți cablul de delimitare în jurul zonei secundare
(B), pentru a realiza o insulă. Consultați
Realizarea
unei insule la pagina 27
.
Nota: Cablul de delimitare trebuie poziționat ca
o buclă în jurul întregii zone de lucru (A + B).
Nota: Când produsul taie iarba în zona
secundară, trebuie să fie selectat modul
Zonă
secundară
. Consultați
Zona secundară la pagina
40
.
4.4.5 Examinarea locului în care să așezați
firul de ghidare
Treceți firul de ghidare de la stația de încărcare prin
zona de lucru și conectați-l la cablul de delimitare.
Produsul are 2 fire de ghidare. Folosiți aceeași abordare
pentru toate firele de ghidare.
• Amplasați firul de ghidare în linie la minimum 2 m /
7 ft. în fața stației de încărcare.
• Asigurați-vă că aveți cât mai mult spațiu liber
posibil la stânga firului de ghidare, privind către
stația de încărcare.
• Amplasați firul de ghidare la minimum 30 cm/ 12 in.
față de cablul de delimitare.
• Evitați îndoirea în unghi ascuțit când instalați firul
de ghidare.
135º
135º
90º
28
- Instalarea cu cablul de delimitare 1404 - 017 -

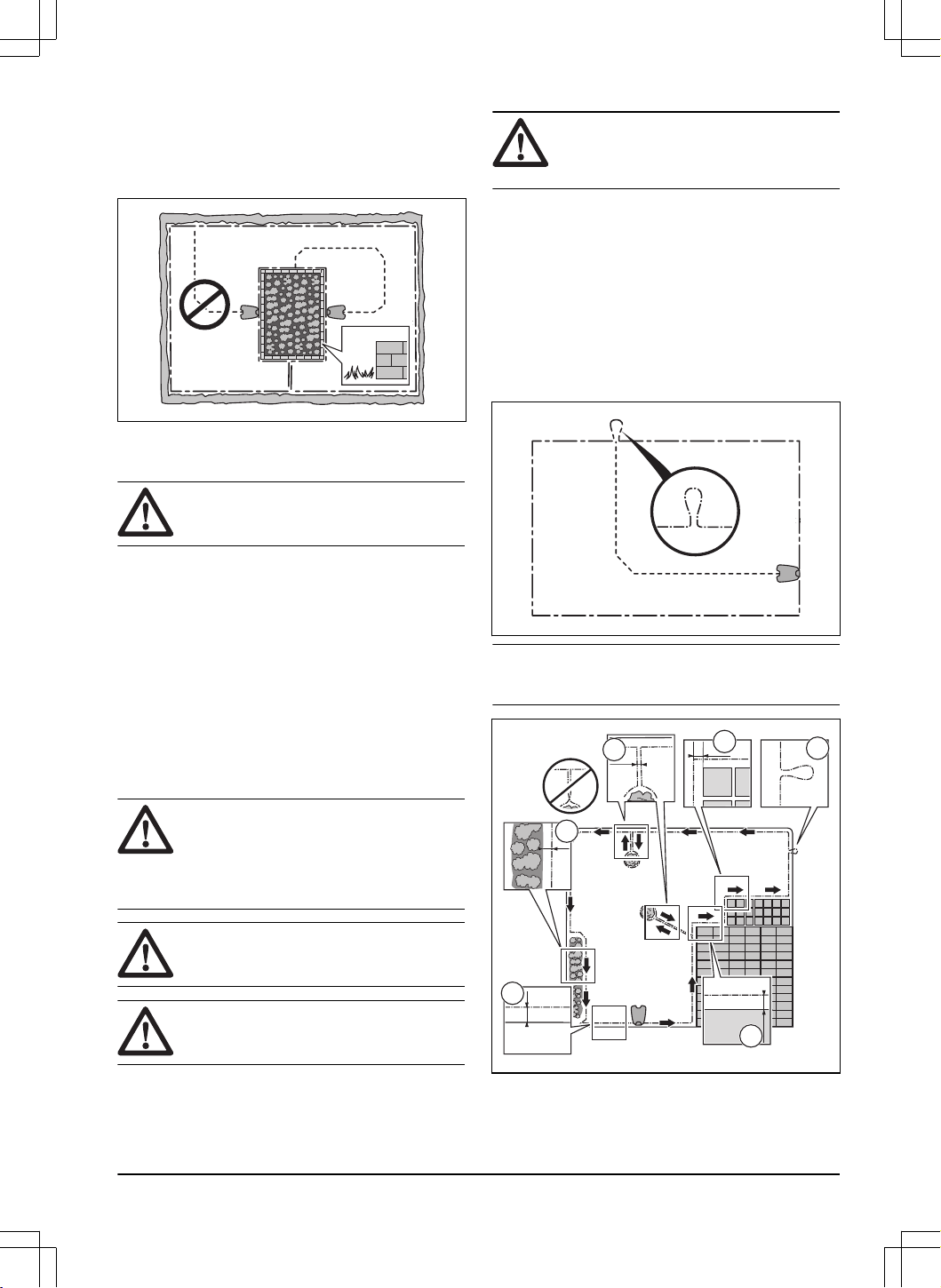

• Dacă zona de lucru are o pantă, amplasați firul
de ghidare în linie dreaptă din partea inferioară a
pantei până în partea superioară a pantei. Dacă nu
este posibil să realizați o linie dreaptă, amplasați
firul de ghidare în diagonală pe pantă.
ATENŢIE: Nu amplasați firul de
ghidare în paralel cu panta, conform
ilustrației. Acest lucru poate spori
uzura asupra ierbii.
4.4.6 Exemple de zonă de lucru
• Dacă stația de încărcare este amplasată într-o
zonă îngustă (A), asigurați-vă că distanța până la
cablul de delimitare este de minimum 3 m / 10 ft în
fața stației de încărcare.
• Dacă zona de lucru are un pasaj (B) fără fir
de ghidare instalat, distanța minimă recomandată
dintre cablurile de delimitare este de 2 m / 6.5 ft.
Cu un fir de ghidare instalat prin pasaj, distanța
minimă recomandată dintre cablurile de delimitare
este de 60 cm / 24 in.
• Dacă zona de lucru are suprafețe care sunt
conectate printr-un pasaj îngust (B), puteți
seta produsul mai întâi să urmărească și apoi
părăsească firul de ghidare după o anumită
distanță (C). Setările pot fi modificate în
Acoperire
gazon la pagina 35
.
• Utilizați sistemul de navigare asistat prin GPS care
ajută produsul să selecteze cel mai bun mod de
funcționare. Consultați
Acoperire gazon la pagina
35
.
• Dacă zona de lucru include o zonă secundară
(D), consultați
Realizarea unei zone secundare la
pagina 28
. Amplasați produsul în zona secundară
și selectați
Secondary area mode
(Mod zonă
secundară).
B
D
C
A
4.5 Instalarea produsului
4.5.1 Dispozitive de montare
• Ciocan / ciocan din plastic: Pentru a simplifica
introducerea țărușilor în pământ.
• Bordurator / cazma: Instalarea cablului de
delimitare.
• Clește universal: Pentru a tăia cablul de delimitare
și a strânge la un loc conectorii.
• Clește reglabil: Pentru a apăsa cuplajele la un loc.
4.5.2 Instalarea stației de încărcare
ATENŢIE: Nu faceți găuri noi în placa
stației de încărcare.
ATENŢIE: Nu puneți picioarele pe placa
de bază a stației de încărcare.
AVERTISMENT: Asigurați-vă că
fișele cablului de joasă tensiune și ale sursei
de alimentare electrică sunt curate și uscate
înainte de a le conecta.
1. Amplasați stația de încărcare în zona aleasă.
1404 - 017 -
Instalarea cu cablul de delimitare - 29
Nota: Nu fixați stația de încărcare în sol cu
șuruburile furnizate decât după instalarea firului de
ghidare. Consultați
Instalarea firului de ghidare la
pagina 30
.
2. Conectați cablul de joasă tensiune la stația de
încărcare.
3. Amplasați sursa de alimentare la o înălțime minimă
de 30 cm / 12 in.
min 30 cm / 12”
4. Conectați cablul de alimentare la o priză electrică
de 100-240 V.
5. Prindeți cablul de joasă tensiune pe pământ cu
țăruși sau îngropați-l. Consultați
Amplasarea firului
sau cablului în pozi
ț
ie cu
ț
ăru
ș
i la pagina 31
sau
Îngroparea firului sau cablului la pagina 31
.
6. După instalarea firului de ghidare, fixați stația de
încărcare în sol cu șuruburile furnizate. Consultați
Instalarea firului de ghidare la pagina 30
.
4.5.3 Încărcarea produsului
1. Puneți produsul în stația de încărcare.
Nota:
Produsul începe să se încarce automat
atunci când se află în stația de încărcare.
4.5.4 Instalarea cablului de delimitare
ATENŢIE:
Nu înfășurați cablul rămas
pe bobină. Bobina provoacă interferențe cu
produsul.
1. Amplasați cablul de delimitare în jurul întregii zone
de lucru. Începeți și finalizați instalarea în spatele
stației de încărcare.
2. Deschideți conectorul și amplasați cablul de
delimitare în conector.
3. Închide
ți conectorul cu un clește.
4. Tăiați cablul de delimitare la 1-2 cm/ 0.4-0.8 in.
deasupra fiecărui conector.
5. Amplasați capătul drept al cablului de delimitare în
canalul cu marcajul „AR”.
6. Amplasați capătul stâng al cablului de delimitare în
canalul cu marcajul „AL”.
7. Împingeți conectorul drept pe știftul metalic de pe
stația de încărcare cu marcajul „AR”.
8. Împingeți conectorul stâng pe știftul metalic de pe
stația de încărcare cu marcajul „AL”.
9. Amplasați marcajul pentru cabluri pe cablul de
delimitare din stânga și din dreapta. Nu călcați pe
stația de încărcare.

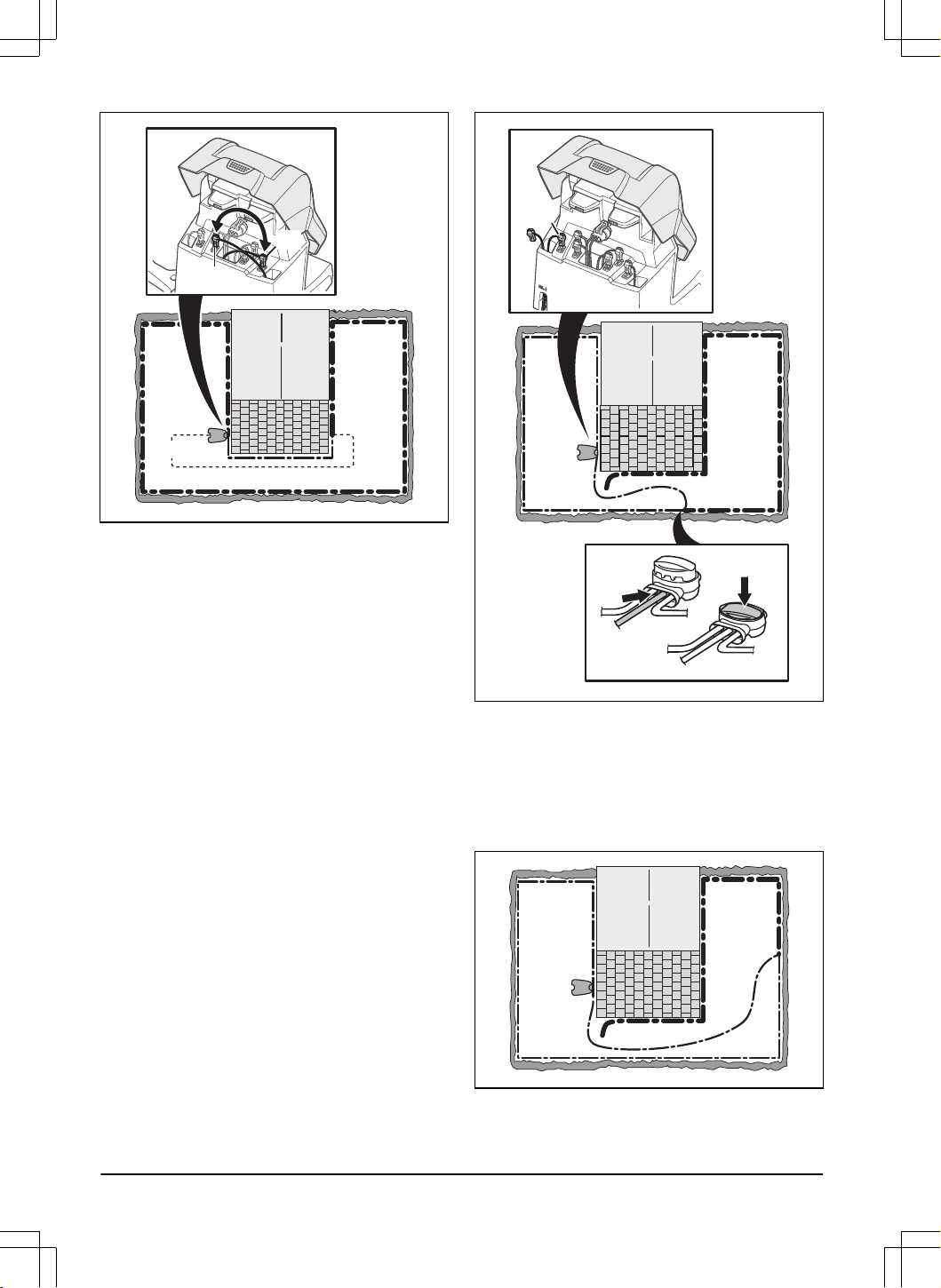

4.5.5 Instalarea firului de ghidare
ATENŢIE: Cablurile duble sau o regletă
de conexiuni izolată cu bandă izolatoare
nu reprezintă îmbinări satisfăcătoare.
Umiditatea solului va cauza oxidarea
cablului, putând duce, după un timp, la
întreruperea circuitului.
1. Deschideți conectorul și amplasați firele de ghidare
în conector.
2. Închideți conectorul cu un clește.
3. Tăiați firele de ghidare la 1-2 cm/0.4-0.8 in.
deasupra fiecărui conector.
4. Amplasați firele de ghidare central sub panoul
stației de încărcare și împingeți-le prin slot-ul din
cupola stației de încărcare.
5. Împingeți conectorul pe știftul metalic de pe stația
de încărcare cu marcajul „G1, G2” sau „G3”.
6. Deconectați stația de încărcare de la priza
electrică.
7. Amplasați marcajul pentru cabluri pe firele de
ghidare.
8. Amplasați capătul firelor de ghidare în ochetul de
pe cablul de delimitare.
9. Tăiați cablul de delimitare folosind o pereche de
clești.
10. Conectați firele de ghidare la cablul de delimitare,
utilizând un cuplor.
30
- Instalarea cu cablul de delimitare 1404 - 017 -

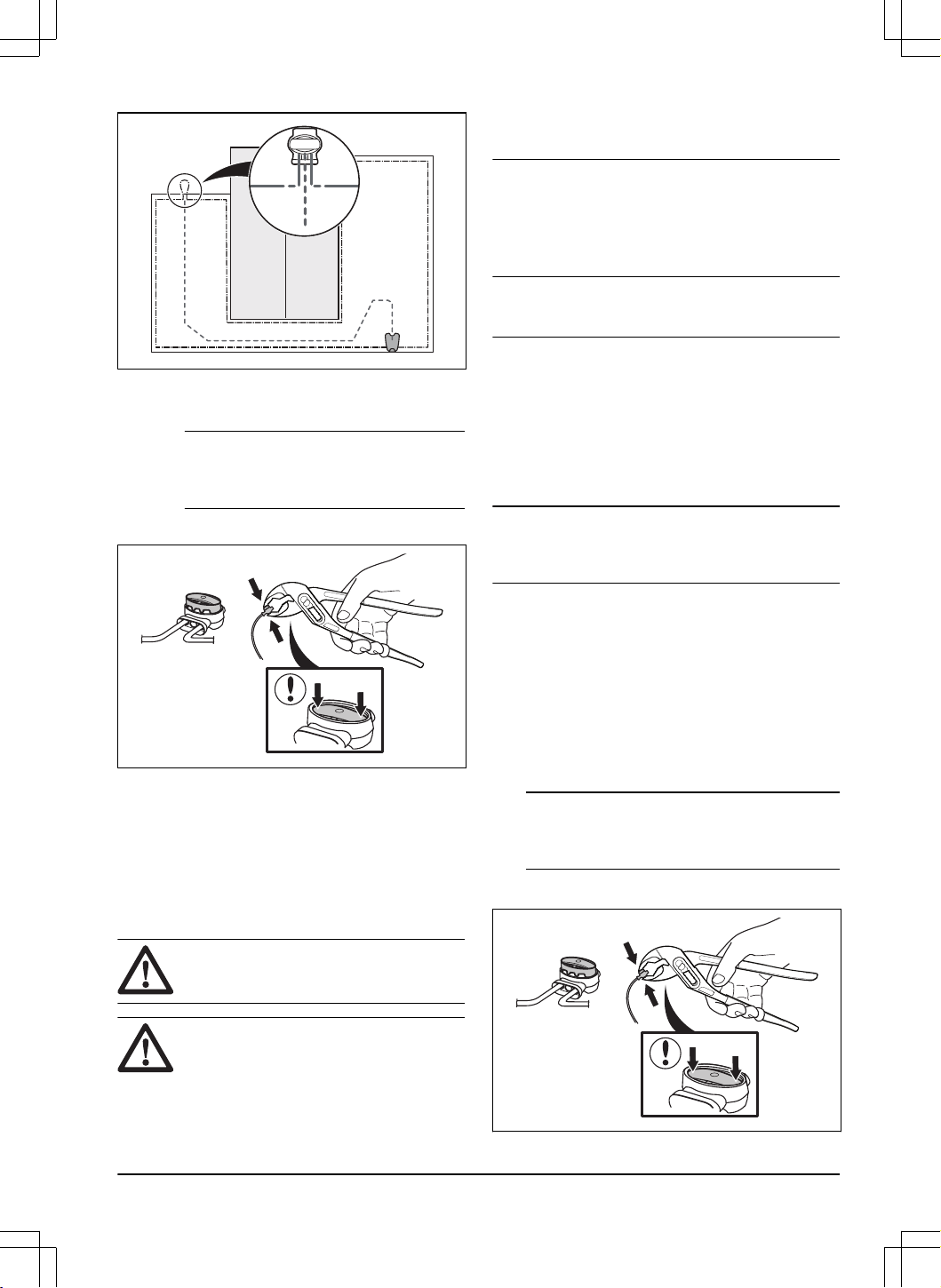

a) Puneți cele 2 capete ale cablului de
delimitare și capătul firelor de ghidare în
cuplor.
Nota: Asigurați-vă că puteți vedea capătul
firelor de ghidare prin zona transparentă a
cuplorului.

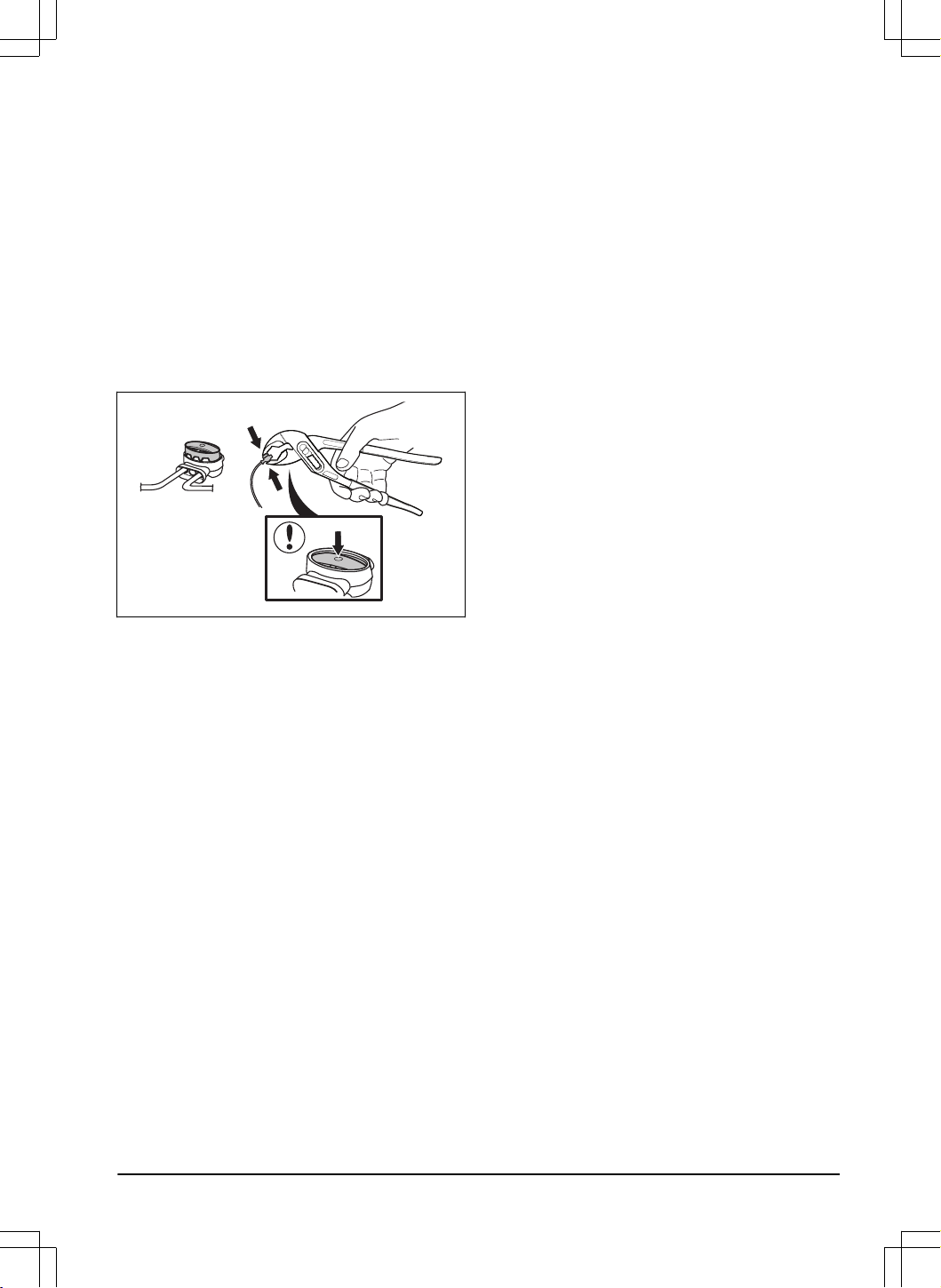

b) Apăsați capacul pe cuplor cu un clește
reglabil, pentru a prinde firele în cuplor.
11. Prindeți firele de ghidare pe sol cu țăruși sau
îngropați firele de ghidare în sol. Consultați
Amplasarea firului sau cablului în pozi
ț
ie cu
ț
ăru
ș
i
la pagina 31
sau
Îngroparea firului sau cablului la
pagina 31
.
12. Conectați stația de încărcare la priza electrică.
4.5.6 Amplasarea firului sau cablului în
poziție cu țăruși
ATENŢIE: Asigurați-vă că țărușii țin
cablul sau firul fixat pe sol.
ATENŢIE: Tunderea prea scurtă a
ierbii imediat după instalare poate deteriora
izolația firului sau a cablului. Deteriorarea
izolației produce o întrerupere abia după mai
multe săptămâni sau luni.
1. Amplasați firul sau cablul pe sol.
2. Puneți țărușii la maximum 75 cm/30 in. distanță
unul de celălalt.
3. Prindeți țărușii pe sol cu un ciocan sau un ciocan
din plastic.
Nota: Iarba va crește peste fir sau cablu și nu mai este
vizibil după câteva săptămâni.
4.5.7 Îngroparea firului sau cablului
• Efectuați un canal în sol cu un clește tăietor sau o
lopată dreaptă.
• Amplasați firul sau cablul la 1-20 cm/0.4-8 in. în
sol.
4.5.8 Extinderea cablului de delimitare sau
a firului de ghidare
Nota: Extindeți cablul de delimitare sau firul de
ghidare dacă este prea scurt pentru zona de lucru.
Utilizați piese de schimb originale, de exemplu cuploare.
1. Deconectați stația de încărcare de la priza
electrică.
2. Tăiați cablul de delimitare sau firul de ghidare cu o
pereche de clești în locul în care trebuie instalată
extensia.
3. Adăugați cablu în locul în care trebuie instalată
extensia.
4. Amplasați cablul de delimitare și firul de ghidare în
poziție.
5. Introduceți capetele cablului într-un cuplor.
Nota:
Asigurați-vă că puteți vedea capetele
cablului de delimitare sau ale firului de ghidare prin
suprafața transparentă a cuplorului.
6. Apăsați capacul pe cuplor cu un clește reglabil,
pentru a prinde firele în cuplor.
1404 - 017 -
Instalarea cu cablul de delimitare - 31
7. Amplasați cablul de delimitare sau firul de ghidare
în poziție cu țăruși.
8. Conectați stația de încărcare la priza electrică.
4.5.9 Efectuarea unui control vizual al
stației de încărcare
1. Asigurați-vă că lampa indicatoare cu LED de pe
stația de încărcare are o lumină verde.
2. Dacă lampa indicatoare cu LED nu are o lumină
verde, verificați instalația. Consultați
Indicator cu
LED al sta
ț
iei de încărcare la pagina 56
și
Instalarea sta
ț
iei de încărcare la pagina 29
.
4.5.10 Efectuarea asocierii cu aplicația
Automower
®
Connect
1. Descărcați aplicația Automower
®
Connect pe
dispozitivul dvs. mobil.
2. Înregistrați-vă pentru a crea un cont Husqvarna
în aplicația Automower
®
Connect și urmați
instrucțiunile.
3. Introduceți codul PIN din fabrică 1234 de pe
produs.
4. Utilizați butonul rotativ de pe produs pentru a
selecta meniul Bluetooth
®
pentru a activa modul
de funcționare pentru asociere.
5. Selectați
Ma
ș
inile mele de tuns gazonul
din
aplicația Automower
®
Connect și adăugați
produsul.
6. Urmați instrucțiunile din aplicația Automower
®
Connect.
Nota:
Husqvarna recomandă schimbarea codului PIN
din fabrică cu un cod PIN personal în aplicație.
32 - Instalarea cu cablul de delimitare 1404 - 017 -
5 Setări
Produsul dispune de setări din fabrică, dar setările pot fi
adaptate pentru fiecare zonă de lucru.
5.1 Planificare
În
Planificare
puteți modifica setările planificării pentru
produs.
Instrumentul Planificare
adaptează programul la
dimensiunea zonei dvs. de lucru. Funcția
Planificare
controlează orele între care produsul funcționează.
Când nu funcționează, produsul este parcat în stația
de încărcare. Intervalele orare și zilele în care produsul
poate funcționa sunt vizibile în imaginea de ansamblu a
planificării, din aplicație.
5.1.1 Pentru a utiliza tunderea sistematică
• Setați planificarea pentru a permite produsului să
funcționeze cât mai mult timp posibil.
Nota: După ce produsul a tuns zona de lucru,
acesta merge la stația de încărcare. Produsul este
parcat în stația de încărcare până la începerea
următoarei planificări. Dacă zona de lucru nu este
tunsă complet, produsul continuă să tundă zona de
lucru la următorul program.
• Pentru a tunde o zonă de lucru de 2 ori pe zi,
puteți seta 2 planificări diferite. Setați planificarea
astfel încât produsul să aibă suficient timp pentru a
tunde întreaga zonă de lucru.
• Cu 2 sau mai multe planificări paralele, produsul
începe să tundă acolo unde nu a tuns pentru cea
mai lungă perioadă de timp.
5.1.2 Pentru a utiliza tunderea neregulată
Produsul funcționează pe durata planificată completă la
tunderea neregulată.
• Reduceți timpul planificat sau utilizați funcția
Temporizator meteo
pentru a preveni uzura ierbii.
Consultați
Meteo-temporizator la pagina 34
.
• Dacă rezultatul de tăiere nu este satisfăcător,
măriți timpul planificat. Consultați
Planificare la
pagina 33
.
• Cu 2 sau mai multe planificări paralele în diferite
zone de lucru, produsul începe să tundă mai
întâi 1 zonă de lucru. După fiecare încărcare a
produsului, produsul începe să tundă o altă zonă
de lucru.
5.2 Înălțime de tăiere
5.2.1 Reglaj înălțime de tăiere
Înălțimea de tăiere este setată individual pentru fiecare
zonă de lucru.
Înălțimea de tăiere poate fi setată la 3-7 m/1.2-2.8 ft.
ATENŢIE: În primele săptămâni după o
nouă instalare, înălțimea de tăiere trebuie
setată la 7 cm / 2.8 in. pentru a preveni
deteriorarea cablului perimetral. Înălțimea
de tăiere poate fi apoi redusă în fiecare
săptămână.
5.2.2 TargetHeight
Utilizați funcția TargetHeight pentru a reduce treptat
înălțimea de tăiere de la maximă la înălțimea de tăiere
specificată într-un interval de 10 zile. Dacă schimbați
manual înălțimea de tăiere în acest timp, funcția
TargetHeight se va dezactiva.
5.3 Model
Setările pentru model pot fi setate pentru fiecare zonă
de lucru instalând EPOS. Puteți face aceste setări:
• Stabiliți modelul pentru modul în care funcționează
produsul.
• Pentru unele modele, puteți seta direcția
modelului.
• Pentru unele modele, puteți seta tipul de
Tundere
a marginilor
. Cu
Tunderea fixă a marginilor
,
produsul funcționează întotdeauna pe aceleași
trasee pentru a păstra bordura îngrijită în jurul
zonei de lucru. Cu
Tunderea variabilă a marginilor
,
produsul funcționează pe trasee diferite, pentru a
scădea riscul de a lăsa urme de roți de-a lungul
delimitării virtuale.
Husqvarna vă recomandă să folosiți modelul regulat în
zonele de lucru mari și deschise. Dacă utilizați modelul
regulat într-o zonă de lucru cu obstacole, marcați zone
interzise în jurul obstacolelor și stabiliți un model cu
multe direcții, pentru cel mai bun rezultat de tăiere.
1404 - 017 -
Setări - 33
Husqvarna vă recomandă să folosiți modelul neregulat
dacă zona de lucru este complexă și are multe
obstacole.
5.4 Funcționare
În
Operation
(Operare), puteți modifica setările de
operare ale produsului.
5.4.1 Evitarea obiectelor
Funcția
Evitarea obiectelor
face produsul să reducă
viteza când se apropie de un obstacol, pentru a nu se
lovi de el.
Nota: Așadar este posibil ca iarba să nu fie tunsă în
jurul obstacolului. Această funcție poate face produsul
să nu taie iarba în mod satisfăcător.
5.4.2 Meteo-temporizator
Temporizatorul meteo
reglează automat timpul de tăiere
în funcție de creșterea ierbii.
Temporizatorul meteo
reglează timpul de tăiere numai pentru zonele de lucru
cu model neregulat. Produsul nu poate funcționa mai
mult decât setările de planificare.
Nota: Când se utilizează
Temporizatorul meteo
, se
recomandă să alocați cât mai mult timp de funcționare
posibil pentru
Temporizatorul meteo
. Nu restricționați
planificarea mai mult decât este necesar.
Prima funcționare din zi este stabilită prin setările de
planificare. Produsul finalizează 1 ciclu de tundere per
zonă de lucru planificată, apoi
Temporizatorul meteo
selectează dacă produsul continuă să funcționeze.
Nota:
Temporizatorul meteo
este resetat dacă
produsul nu funcționează mai mult de 50 de ore sau
dacă se efectuează o
Resetare a tuturor setărilor
utilizatorului
.
Temporizatorul meteo
nu se modifică dacă
se efectuează o
Resetare a setărilor de planificare
.
5.4.3 Modul ECO
Modul ECO
oprește semnalul în cablul de delimitare,
firul de ghidare și stația de încărcare când produsul este
parcat sau se încarcă. Indicatorul cu LED al stației de
încărcare luminează verde intermitent când semnalul
buclă este dezactivat.
Nota:
Utilizați
modul ECO
pentru a economisi energie
și pentru a preveni interferențele cu alte echipamente,
de exemplu cu aparate auditive pentru hipoacuzici sau
cu uși de garaj.
Nota: Pentru a porni manual produsul în zona de
lucru, trebuie mai întâi să activați semnalul buclă.
5.4.3.1 Activarea semnalului buclă
1. Setați produsul la ON.
2. Plasați produsul în stația de încărcare.
3. Apăsați butonul STOP.
4. Așteptați 2 secunde și apoi scoateți produsul din
stația de încărcare.
5. Asigurați-vă că indicatorul cu LED al stației de
încărcare este luminează verde continuu.
6. Puneți produsul acolo unde doriți să înceapă
tăierea.
5.5 Setări pentru instalație
În
Instala
ț
ie
puteți modifica setările pentru o instalație cu
cablu de delimitare.
5.5.1 Găsirea stației de încărcare
Produsul poate fi setat să caute stația de încărcare în 3
moduri:
•
Charging station signal (Semnal sta
ț
ie de
încărcare)
•
Follow boundary wire (Urmărirea cablului de
delimitare)
•
Follow guide wire (Urmărirea cablului de ghidare)
Setarea din fabrică este stabilită pentru utilizarea
concomitentă a celor 3 metode de căutare. Utilizați
setarea din fabrică pentru a găsi stația de încărcare
cât mai repede posibil și pentru a menține riscul de a
lăsa urme pe gazon la minimum. Produsul va începe
întotdeauna să caute
Semnalul sta
ț
iei de încărcare
.
După o perioadă specificată, va utiliza și modurile
Urmărire fir de ghidare
și
Urmărire cablu de delimitare
.
Cauzele pentru care produsul nu poate urma cablul:
• Obstacolele din apropierea cablului care nu au fost
izolate.
• Stația de încărcare, cablul de delimitare sau firul
de ghidare nu sunt instalate în conformitate cu
instrucțiunile din
Examinarea locului de amplasare
a sta
ț
iei de încărcare la pagina 24
,
Examinarea
locului în care trebuie întins cablul de delimitare la
pagina 25
și
Examinarea locului în care să a
ș
eza
ț
i
firul de ghidare la pagina 28
.
34
- Setări 1404 - 017 -
5.5.1.1 Semnal stație de încărcare
Pentru unele instalații este necesar să se reducă
semnalul stației de încărcare. De exemplu când stația
de încărcare este pusă lângă un obstacol, precum
un tufiș sau un perete. Produsul captează semnalul
stației de încărcare pe cealaltă parte a obstacolului și
încearcă să găsească stația de încărcare, dar obiectul
îl împiedică să ajungă la ea. Puteți seta semnalul stației
de încărcare la
min
,
med
sau
max
.
Nota: Husqvarna recomandă să se seteze semnalul
stației de încărcare la
max
. De obicei, este mai bine
să mutați stația de încărcare decât să reduceți raza
semnalului stației de încărcare.
5.5.1.2 Urmarea firului de ghidare și a cablului de
delimitare
Poate fi stabilit intervalul de timp pentru momentul în
care produsul începe să urmeze cablul de delimitare și
firul de ghidare pentru a găsi stația de încărcare.
5.5.2 Acoperire gazon
Produsul are navigare asistată de GPS care îl ajută să
selecteze funcționarea optimă.
Utilizați funcția
Acoperire gazon
pentru a efectua setări
manuale.
Nota: Când este activată, navigarea asistată prin
GPS va fi utilizată atât timp cât există un serviciu GPS.
Produsul folosește setările manuale pentru funcționare
dacă nu este disponibil serviciul GPS.
5.5.2.1 Setarea funcției Acoperire gazon
Utilizați funcția
Acoperire gazon
pentru ca produsul să
tundă în părțile mai îndepărtate ale zonei de lucru.
Pentru a păstra suprafața de lucru tunsă satisfăcător,
utilizați funcția
Acoperire gazon
dacă zona de lucru
cuprinde părți îndepărtate care sunt conectate prin
pasaje înguste. Puteți seta maximum 5 zone îndepărtate
în care produsul să înceapă să tundă.
Produsul urmează mai întâi firul de ghidare până la
distanța specificată setată și apoi începe să tundă iarba
în zona de lucru.
Suprafața A, aproximativ 50%
Suprafața B, aproximativ 30%
Suprafața C, aproximativ 20%
A
C
B
Fiecare zonă poate fi activată sau dezactivată. Folosiți
funcția
Test
pentru a măsura distanța de la stația
de încărcare până la locul unde produsul trebuie să
înceapă tunderea.
Setările din fabrică lasă produsul să urmeze firul de
ghidare pe 300 m / 980 ft. în 20% dintre ocaziile în care
părăsește stația de încărcare. Dacă firul de ghidare are
mai puțin de 300 m / 980 ft., produsul îl va urma până la
punctul în care firul este conectat la cablul de delimitare.
5.5.3 Deplasare peste cablu
Partea din față a produsului se deplasează întotdeauna
peste cablul de delimitare cu o distanță specificată
înainte să se deplasează înapoi în zona de lucru.
Setarea din fabrică pentru funcția
Deplasare peste cablu
este de 31 cm/13 in. Puteți selecta o distanță de 25-50
cm/10-15 in.
Nota:
Cu setarea din fabrică produsul va trece la 11
cm/4.3 in peste cablu.
Nota: Dacă distanța de
Deplasare peste cablu
este
modificată, distanța se va schimba de-a lungul cablului
de delimitare peste tot în suprafața de lucru.
5.5.4 Punct de pornire
Funcția
Punct de pornire
vă permite să controlați
distanța care trebuie parcursă de produs înainte pornind
de la stația de încărcare, înainte de a începe să
funcționeze. Utilizați această funcție dacă stația de
încărcare este amplasată într-o zonă cu spațiu limitat.
Nota:
Funcția Punct de pornire vă permite să
controlați distanța care trebuie parcursă de produs
înainte pornind de la stația de încărcare, înainte de a
începe să funcționeze. Consultați
Examinarea locului în
care să a
ș
eza
ț
i firul de ghidare la pagina 28
.
1404 - 017 - Setări - 35
5.6 Accesorii
În
Accessories
(Accesorii), puteți modifica setările
pentru accesoriile produsului.
5.6.1 Faruri
Există 4 setări diferite pentru faruri, care controlează
momentul aprinderii farurilor:
•
Întotdeauna activat
•
Numai seara (19:00-00:00)
•
Seara
ș
i noaptea (19:00-07:00)
•
Întotdeauna oprit
Setarea implicită este
Întotdeauna activat
. Farurile pot fi
setate să se aprindă intermitent dacă apare o eroare.
5.6.2 Evitarea coliziunilor cu adăpostul
Automower
®
Atunci când această opțiune este activată, uzura pentru
produs și adăpostul Automower
®
este redusă, dar poate
avea ca rezultat o cantitate de iarbă netăiată mai mare
în jurul stației de încărcare.
5.7 Generalități (numai pentru
Bluetooth
®
)
Această funcție se utilizează pentru setarea orei și a
datei sau pentru resetarea la setările implicite.
5.7.1 Ora și data
Ora și data pot fi modificate manual sau utilizând ora și
data de pe dispozitivul mobil.
5.7.2 Reset to factory settings (Resetare la
setările din fabrică)
Setările utilizatorului pot fi resetate la setările din fabrică.
Nota:
Cod PIN, Semnal buclă, Mesaje
și
Data
ș
i ora
nu vor fi resetate.
5.8 Securitate
Setările de securitate controlează codul PIN, GeoFence
și alte funcții de siguranță. Trebuie introdus codul PIN
corect pentru a avea acces la meniul
Securitate
.
Acest meniu este disponibil numai când dispozitivul dvs.
mobil este conectat la produs cu Bluetooth
®
.
5.8.1 Semnal nou de buclă
Semnalul de buclă este selectat aleator, pentru a crea
o legătură unică între produs și stația de încărcare. În
cazuri rare, poate exista o necesitate de a genera un
nou semnal, de exemplu dacă 2 instalații adiacente au
un semnal foarte asemănător.
5.8.2 Schimbare cod PIN
Puteți schimba codul PIN. Notați noul cod PIN în
Memento. Consultați
Introducere la pagina 8
.
5.8.3 Theft protection (Protecție anti-furt)
Din meniul
Protec
ț
ie anti-furt
se poate seta durata
alarmei și ce tip de evenimente trebuie să declanșeze
alarma. Setarea din fabrică necesită introducerea
codului PIN, iar durata alarmei este de 1 minut.
5.8.3.1 Solicitare cod PIN
Această funcție înseamnă că produsul nu poate fi utilizat
sau gestionat după ce a fost apăsat butonul STOP dacă
nu se introduce mai întâi codul PIN corect. Dacă se
introduce un cod PIN incorect de 5 ori, produsul se
blochează pentru o anumită perioadă de timp. Blocarea
este prelungita cu fiecare încercare nouă incorectă.
5.8.3.2 Alarm duration (Durată alarmă)
Există posibilitatea de setare a duratei de activare a
alarmei. Se poate seta o durată cuprinsă între 1 și 10
minute.
5.8.3.3 STOP button pressed (Buton OPRIRE apăsat)
Dacă este activată alarma pentru
„STOP button
pressed”
(Buton OPRIRE apăsat), alarma se
declanșează dacă cineva apasă pe butonul STOP și
codul PIN nu este introdus în 30 de secunde.
5.8.3.4 Transportat
Dacă este activată alarma pentru
Carried away
(Transportat), produsul sesizează mișcări neașteptate,
iar alarma se declanșează.
5.8.4 GeoFence
GeoFence este un sistem de protecție antifurt pe bază
de GPS, care creează un gard virtual pentru produs.
Dacă se află mai departe decât distanța setată față de
poziția centrală, produsul va fi dezactivat și va porni
alarma. Poziția centrală se setează la poziția actuală
a produsului când GeoFence este activată. Codul PIN
este necesar pentru a opri alarma și a reporni produsul.
GeoFence este activat numai când produsul este setat
la ON.
36
- Setări 1404 - 017 -
5.9 Automower
®
Connect (numai
Bluetooth
®
)
În
Automower
®
Connect
puteți activa sau dezactiva
modulul Automower
®
Connect. De asemenea, puteți să
vedeți intensitatea semnalului, starea conectivității, să
inițiați o nouă asociere sau să înlăturați produsul din
conturile asociate.
5.10 Messages (Mesaje)
În acest meniu, se pot găsi mesajele de eroare și
informaționale anterioare. Pentru unele dintre mesaje,
există sfaturi și recomandări care să vă ajute să
remediați defecțiunea.
Dacă funcționarea produsului este întreruptă în vreun
mod, de exemplu acesta se blochează într-un obstacol
sau dacă bateria este descărcată, va fi salvat un mesaj
cu privire la eveniment, cu ora la care a avut loc.
Dacă același mesaj este repetat de mai multe ori,
acest lucru poate arăta că este necesară o reglare la
instalație sau la produs. Consultați
Instalarea cu cablul
de delimitare la pagina 24
.
5.11 Profiluri de tundere
Puteți salva diferite seturi de setări în
Profilurile de
tundere
. Folosiți această funcție când folosiți un produs
pentru mai mult de un loc sau pentru a avea setări
diferite în același loc. De exemplu, puteți utiliza o
instalație cu cablu de delimitare pentru un profil și o
instalație cu EPOS
™
pentru un alt profil. În setările
produsului pentru
Profiluri de tundere
sunt salvate
obiectele de pe hartă și setările lor.
5.12 Descărcați prin wireless firmware-
ul (Firmware over the air FOTA)
Produsul are o funcție care descarcă automat firmware
nou. Când este disponibil un firmware nou, apare o
notificare pe aplicație în care puteți selecta dacă instalați
noul firmware. Această funcție este activată în setarea
din fabrică. Husqvarna vă recomandă să actualizați
firmware-ul atunci când este disponibil unul nou.
5.13 Automower
®
Intelligent Mapping
(AIM)
Automower
®
Intelligent Mapping (AIM) este disponibil
în aplicația Automower
®
Connect. Tehnologia folosește
pentru acest produs diferiți senzori, inclusiv GPS.
Precizia hărții este de aproximativ 1 m / 3.3 ft.
B
A
C
Printre func
țiile AIM sunt:
• Arată o hartă a gazonului în aplicația Automower
®
Connect cu stația de încărcare, cablul de
delimitare, firul de ghidare și insulele.
• Puteți face zone de lucru (A) și (B) în instalație
unde puteți stabili o planificare și o înălțime de
tăiere pentru fiecare dintre ele.
• Puteți face zone interzise (C) în care produsul nu
poate intra să taie iarba.
Nota: Cu funcția AIM, puteți stabili zone de lucru și
zone interzise cu o precizie de aproximativ 1 m / 3.3 ft.
Colectarea datelor pentru harta AIM începe automat.
Produsul strânge date în timp ce funcționează, iar harta
este finalizată în 1-2- săptămâni. Îndepărtați obstacolele
temporare de pe gazon când produsul funcționează și
strânge date. Dacă schimbați instalarea cablurilor sau a
stației de încărcare, trebuie să faceți o hartă nouă. Citiți
mai mult despre AIM în aplicația Automower
®
Connect.
5.14 Reinstalarea stației de încărcare
pe hartă
Reinstalați stația de încărcare pe hartă dacă o mutați
sau o înlocuiți. Puteți, de asemenea, să îl reinstalați
dacă produsul nu se poate andoca sau conecta la stația
de încărcare.
1. Selectați
Obiecte de pe hartă > Sta
ț
ia de încărcare
în aplicație.
2. Selectați
Reinstala
ț
i sta
ț
ia de încărcare
și urmați
instrucțiunile.
Nota:
Alte dispozitive cu Bluetooth
®
activat pot
interfera cu operațiunea de asociere. Dezactivați
Bluetooth
®
de pe alte dispozitive dacă apar interferențe
la operațiunea de asociere.
1404 - 017 - Setări - 37
5.15 Reinstalarea stației de referință pe
hartă
Reinstalați stația de referință pe hartă dacă o mutați sau
o înlocuiți.
1. Selectați
Obiecte de pe hartă > Sta
ț
ia de referin
ț
ă
în aplicație.
2. Selectați
Reinstala
ț
i sta
ț
ia de referin
ț
ă
și urmați
instrucțiunile.
Nota: Dacă mutați stația de referință, trebuie
să efectuați o resetare la valorile din fabrică și să
instalați din nou toate hărțile.
38 - Setări 1404 - 017 -
6 Funcţionarea
6.1 Punerea produsului la ON
AVERTISMENT: Citiți și înțelegeți
capitolul referitor la siguranță înainte de a
utiliza produsul.
1. Apăsați butonul rotativ timp de 3 secunde.
3 sec
Nota: Asigurați-vă că este apăsat butonul
STOP. Dacă butonul STOP nu este apăsat, pe
afișaj va apărea simbolul STOP.
2. Utilizați butonul rotativ pentru a introduce codul
PIN. Trebuie introdus codul PIN corect pentru
a obține acces la meniu. Dacă se introduce un
cod PIN incorect de 5 ori, produsul se blochează
pentru o anumită perioadă de timp. Blocarea
se prelungește pentru fiecare nouă încercare
incorectă.
3. Selectați un mod de operare și apăsați butonul
rotativ. Consultați
Funcţionarea la pagina 39
.
4. Apăsați pe butonul START pentru a porni
produsul.
Produsul poate părăsi stația de încărcare doar
când bateria este încărcată complet și dacă
Planificarea
este setată să-i permită funcționarea.
6.2 Pentru a selecta modul de operare
Start
1. Deschideți aplicația pe dispozitivul mobil.
2. Selectați
Start
și selectați un mod de funcționare:
Reluare planificare
,
appDrive
sau
Selecta
ț
i zona
de lucru
.
6.2.1 Reluare planificare
Produsul va continua să funcționeze în zona de lucru
planificată când tunde iarba și se încarcă automat.
6.2.2 appDrive
Utilizați appDrive pentru a utiliza produsul manual.

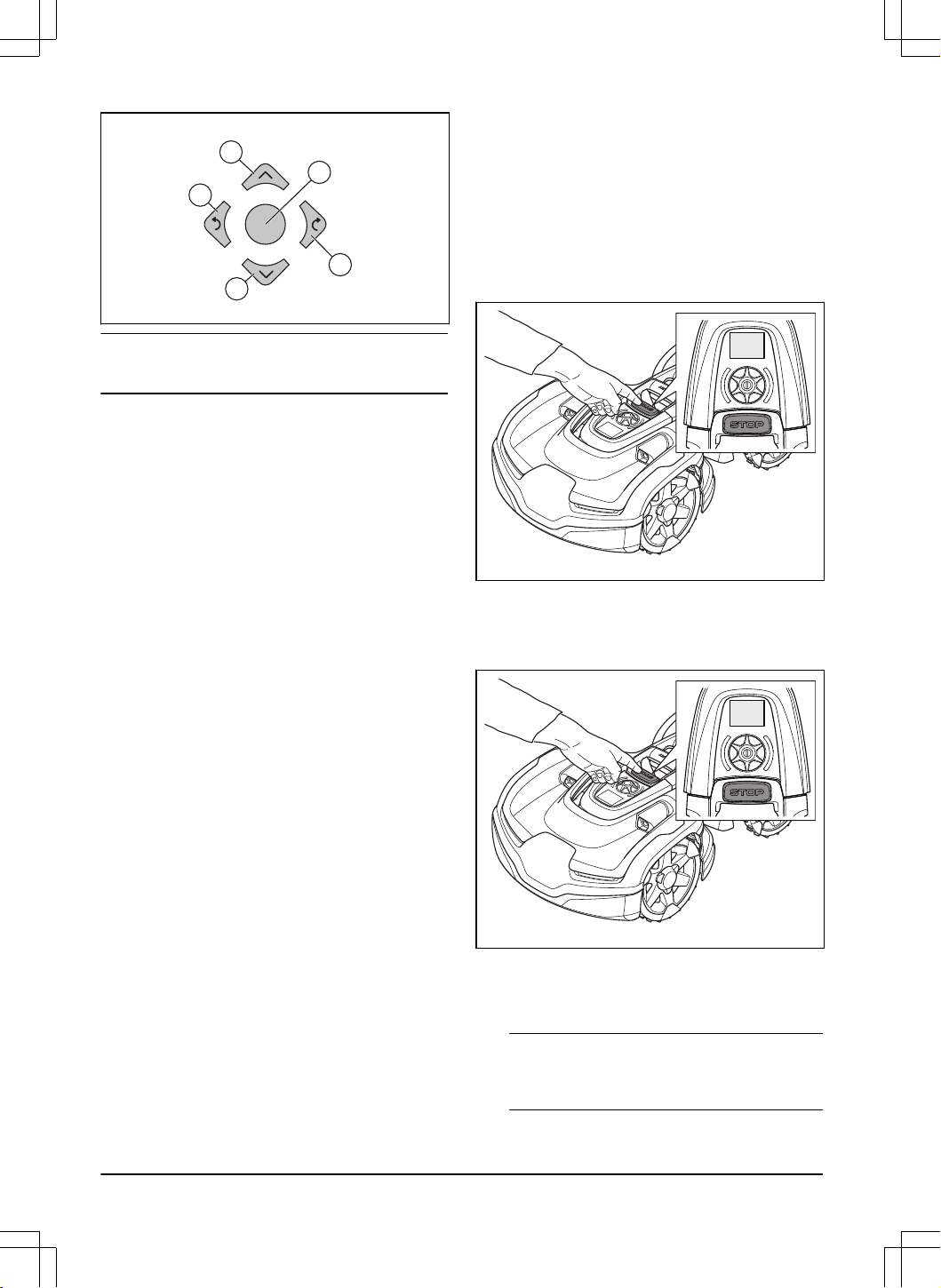

6.2.2.1 Utilizarea produsului cu appDrive
Utilizați butoanele pentru a opera produsul:
• Utilizați butonul sus (A) pentru a deplasa produsul
spre înainte.
• Utilizați butonul jos (B) pentru a deplasa produsul
spre înapoi.
• Utilizați butonul săgeată la stânga (C) pentru a roti
produsul spre stânga.
• Utilizați butonul săgeată la dreapta (C) pentru a roti
produsul spre dreapta.
• Utilizați butonul central (E) ca joystick pentru a
deplasa și roti produsul în orice direcție.
1404 - 017 -
Funcţionarea - 39
A
D
B
C
E
Nota: Mergeți la 2-3 m/6.5-9.8 ft. în spatele produsului
când îl controlați cu appDrive.
6.2.3 Selectați zona de lucru
Această funcție permite operarea temporară a
produsului într-o zonă de lucru selectată. Pentru zonele
de lucru cu model neregulat, puteți selecta o limită de
timp pentru această funcție. După acest interval de timp,
produsul continuă să funcționeze după cum este setat
în planificare. Pentru zonele de lucru cu model regulat,
produsul tunde până când zona de lucru selectată este
finalizată. După ce produsul a tuns zona de lucru,
acesta continuă să funcționeze după cum este setat în
planificare.
6.2.3.1 Zona secundară
Pentru ca produsul să funcționeze într-o zonă
secundară, trebuie să-l deplasați manual către și din
zona secundară. Produsul tunde iarba pe durata
selectată sau până când bateria se descarcă complet.
6.3 Modul de operare - Park (Parcare)
Când selectați
Parcare
în aplicație, puteți să selectați
setările pentru operare următoare:
•
Park until further notice (Parcare până la
următoarea comandă)
•
Selectare durată
6.3.1 Park until further notice (Parcare până
la următoarea comandă)
Modul
Parcare
înseamnă că produsul revine la stația de
încărcare și rămâne acolo până când este selectat alt
mod de funcționare și este apăsat butonul START.
6.3.2 Selectare durată
Produsul revine la stația de încărcare și rămâne acolo
pe durata de parcare selectată. Utilizați selectarea
modului de funcționare pentru a opri temporar un ciclu
continuu de tundere și pentru a lăsa produsul să rămână
în stația de încărcare.
6.3.3 Modul de operare - Pause (Pauză)
La selectarea
Pause
(Pauză) în aplicația Automower
®
Connect, produsul oprește activitatea curentă și se
întrerupe temporar. Produsul va sta în pauză până ce
în aplicația Automower
®
Connect va fi selectat fie
Park
(Parcare), fie
Start
.
6.4 Oprirea produsului
1. Apăsați pe butonul STOP de pe partea de sus a
produsului.
Produsul și motorul de tăiere se opresc.
6.5 Pentru a pune produsul la OFF
1. Apăsați butonul STOP pentru a opri produsul.
2. Dacă este necesar, introduceți codul PIN.
3. Apăsați butonul rotativ timp de 3 secunde.
Asigurați-vă că indicatorul de stare cu LED se
stinge.
Nota:
Dacă indicatorul cu LED este aprins sau
luminează intermitent. Consultați
Indicator de stare
cu LED la pagina 11
.
40 - Funcţionarea 1404 - 017 -
Nota: Produsul nu poate setat la OFF atunci
când se află în stația de încărcare.
6.6 Încărcarea bateriei
Când produsul este nou sau după o depozitare pe
termen lung, bateria poate fi descărcată. Încărcați
bateria înainte de a porni produsul.
1. Plasați produsul în stația de încărcare.
2. Puneți produsul în stația de încărcare astfel încât
plăcile de încărcare să atingă plăcile de contact.
3. Verificați pe afișaj dacă produsul se încarcă.
Nota: Dacă bateria este descărcată, produsul trebuie
să se încarce mai mult timp înainte de a putea porni.
1404 - 017 - Funcţionarea - 41
7 Întreținerea
7.1 Introducere - întreținere
AVERTISMENT: Comutați produsul
la OFF înainte de a efectua operații de
întreținere asupra sa.
AVERTISMENT: Utilizați mănuși de
protecție.
Pentru o funcționare mai bună și o durată mai mare de
viață a produsului, aveți grijă să-l curățați regulat și să
înlocuiți piesele uzate.
Când produsul este nou, examinați discul portcuțit și
cuțitele în fiecare săptămână. Dacă uzura este scăzută,
puteți crește intervalul până la următoarea verificare a
acestora. Examinați discul portcuțit și cuțitele mai des
dacă uzura este mare.
Este important ca discul portcuțit să se rotească ușor
și ca tăișurile cuțitelor să nu fie deteriorate. Durata
obișnuită de viață a cuțitelor este de 3-6 săptămâni.
Următoarele condiții pot crește sau scădea durata de
viață a cuțitelor:
• timpul de operare și suprafața zonei de lucru;
• lungimea și desimea ierbii;
• solul, nisipul și utilizarea îngrășămintelor;
• obiecte precum conuri, unelte, pietre și rădăcini în
zona de lucru.
Nota: Rezultatul tunderii poate fi nesatisfăcător dacă
cuțitele sunt tocite. Consultați
Înlocuirea cu
ț
itelor la
pagina 44
pentru modul de înlocuire a cuțitelor.
7.2 Program de întreținere
Calendarul de întreținere arată cum se efectuează
lucrările de service și de întreținere. Respectați
calendarul de întreținere pentru o mai bună funcționare
și pentru a prelungi durata de viață a produsului.
X = Instrucțiunile sunt incluse în acest manual al
operatorului.
O = Instrucțiunile nu sunt incluse în acest manual al
operatorului. Adresați-vă distribuitorului dvs. de service
autorizat.
Pregătire Săptă-
mânal
Anual La fieca-
re trei ani
Curățați produsul. Consultați
Cură
ț
a
ț
i produsul la pagina 43
. X
Verificați dacă produsul nu prezintă semne de uzură sau deteriorare. X
Faceți o actualizare de firmware. O
Verificați mesajele de service pentru actualizările recomandate. O
Lucrări de service
Verificați cuțitele și șuruburile aferente și înlocuiți-le dacă este necesar. Consulta-
ți
Înlocuirea cu
ț
itelor la pagina 44
.
X
Verificați și lustruiți plăcile de contact de pe stația de încărcare. X
Verificați și lustruiți plăcile de încărcare de pe produs. X
Încărcați bateria complet înainte de a depozita produsul. Consultați
Încărcarea
bateriei la pagina 41
.
X
Verificați dacă roțile nu s-au uzat. O
Verificați și curățați coloanele de coliziune. Verificați cuplul de strângere a coloa-
nelor de coliziune față și spate.
O
Asigurați-vă că produsul este andocat și se încarcă corect. O
42 - Întreținerea 1404 - 017 -

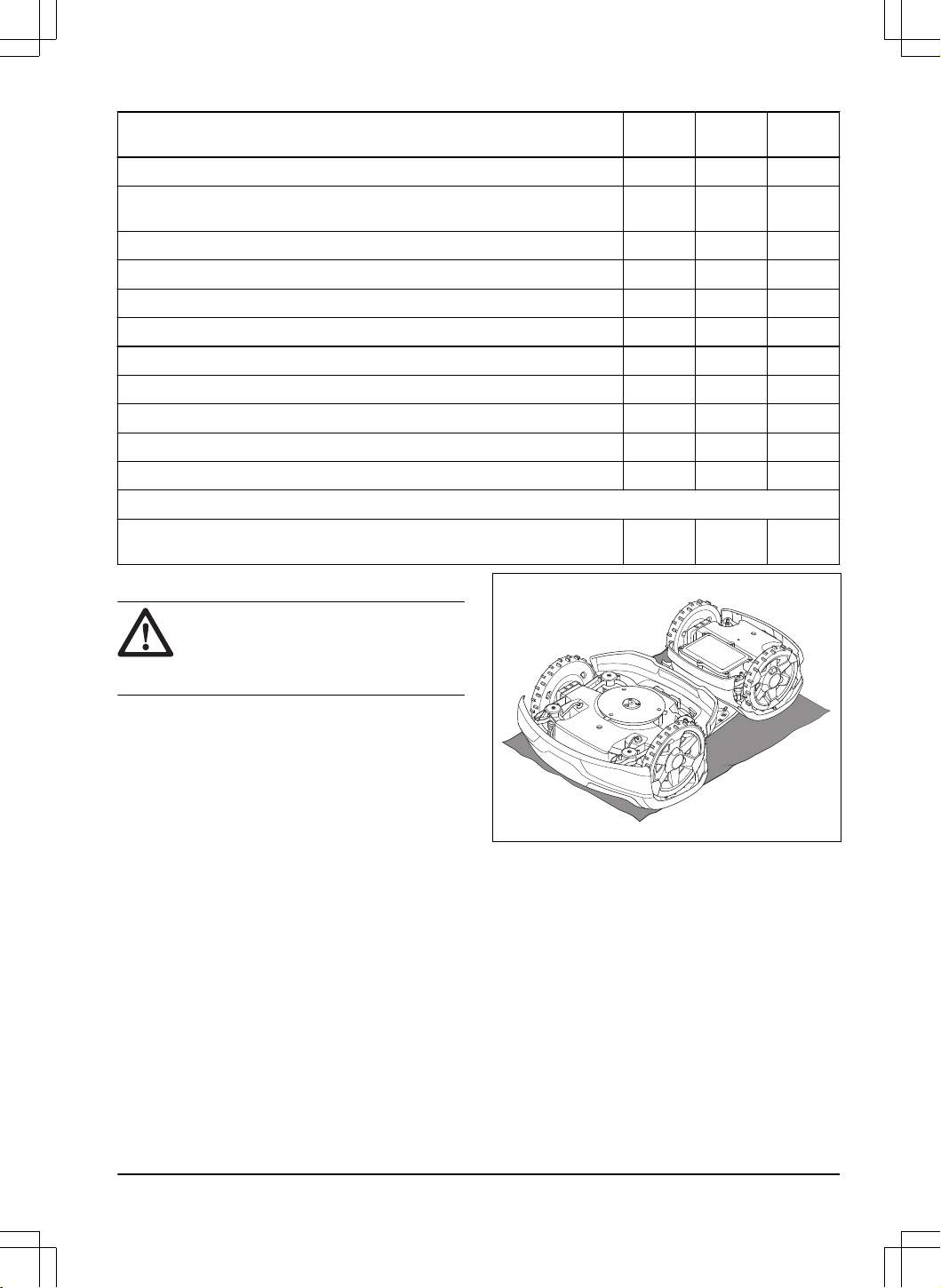

Pregătire Săptă-
mânal
Anual La fieca-
re trei ani
Examinați cablul și conectorul la plăcile de încărcare de pe caroseria produsului. O
Examinați garniturile de cauciuc de pe șasiu pentru a vă asigura că sunt complet
etanșe.
O
Examinați scutul de protecție și rulmentul aferent. O
Verificați burduful de cauciuc de pe sistemul de reglare a înălțimii de tăiere. O
Verificați burdufurile de cauciuc ale coloanelor de coliziune. O
Înlocuiți burdufurile de cauciuc ale coloanelor de coliziune. O
Examinați și curățați filtrul de aer. O
Înlocuiți filtrul de aer. O
Verificați cuplul de strângere a șuruburilor șasiului. O
Deschideți șasiul și înlocuiți toate benzile de etanșare. O
Examinați rulmenții roților din față/spate și pe cei ai brațului articulat. O
Ultimul pas
Folosiți un instrument de service pentru software pentru a testa funcțiile produ-
sului.
O
7.3 Curățați produsul
ATENŢIE: Nu utilizați un sistem de
spălare sub presiune și nici jet de apă pentru
a curăța produsul. Nu utilizați solvenți pentru
a curăța.
Produsul nu funcționează satisfăcător în pante dacă
roțile sunt blocate cu iarbă. Utilizați o perie moale pentru
a curăța produsul.
Husqvarnase recomandă utilizarea unui kit special
de curățare și întreținere, disponibil ca accesoriu.
Adresați-vă reprezentantului Husqvarna pentru informații
suplimentare.

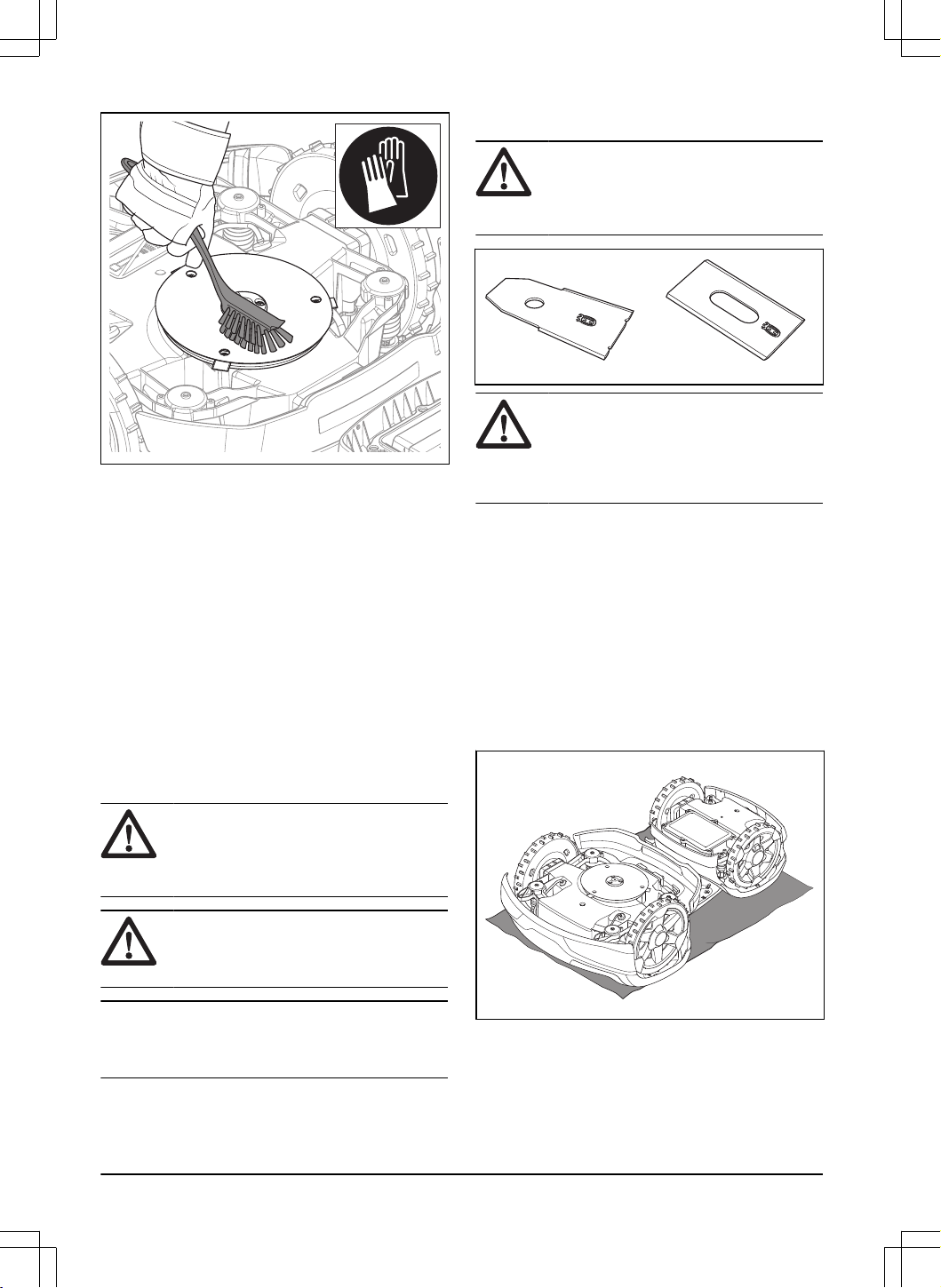

7.3.1 Curățarea discului portcuțit
Examinați săptămânal discul portcuțit și cuțitele.
1. Setați produsul la OFF. Consultați
Pentru a pune
produsul la OFF la pagina 40
.
2. Puneți produsul cu discul portcuțit în sus pe o
suprafață moale și curată.
3. Curățați discul portcuțit cu o perie.
1404 - 017 - Întreținerea - 43
4. Asigurați-vă că discul portcuțit se poate roti liber.
5. Asigurați-vă că nu sunt deteriorate cuțitele și că
pivotează liber.
7.3.2 Curățarea șasiului
• Curățați partea de dedesubt a șasiului cu o perie
sau o cârpă udă.
7.3.3 Pentru a curăța roțile
Produsul nu funcționează satisfăcător în pante dacă
roțile sunt blocate cu iarbă.
• Utilizați o perie moale pentru a curăța roțile.
7.3.4 Pentru a curăța corpul produsului
• Utilizați o lavetă umedă sau o soluție slabă cu
săpun pentru a curăța corpul produsului.
7.3.5 Pentru a curăța stația de încărcare
AVERTISMENT:
Deconectați sursa
de alimentare de la priza electrică înainte
de întreținere sau când curățați stația de
încărcare sau sursa de alimentare.
ATENŢIE: Nu utilizați un aparat de
spălare cu presiune înaltă sau jet de apă
pentru a curăța stația de încărcare.
Nota: Produsul nu poate intra în stația de încărcare
dacă există obiecte în aceasta. Curățați stația de
încărcare în mod regulat.
• Îndepărtați iarba, crenguțele și alte obiecte de pe
stația de încărcare.

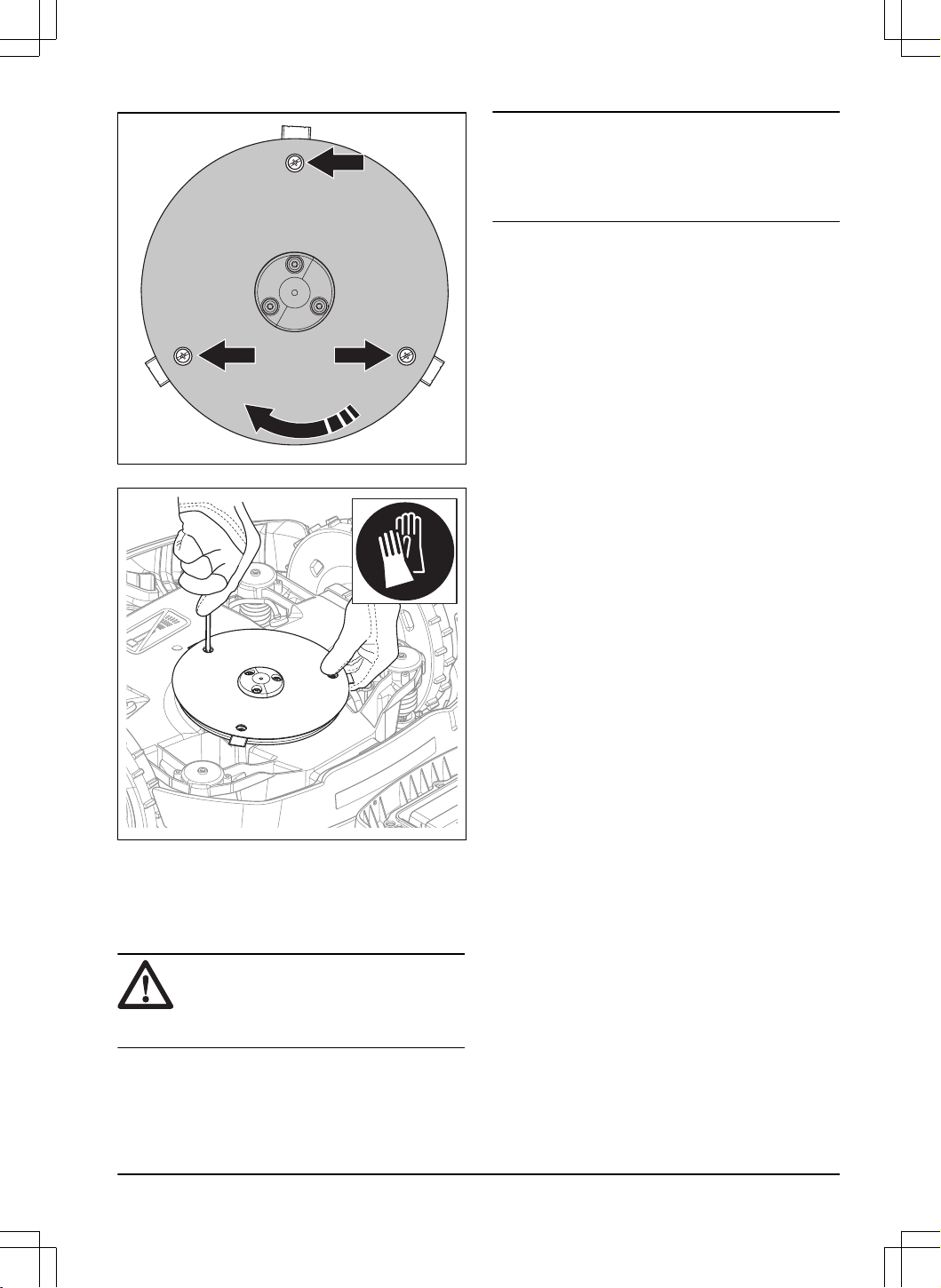

7.4 Înlocuirea cuțitelor
AVERTISMENT: Husqvarna poate
garanta siguranța numai dacă utilizați cuțite
originale Husqvarna, cu logotipul cu semnul
H cu coroană în relief.
AVERTISMENT: Trebuie să înlocuiți
șuruburile când înlocuiți cuțitele. Șuruburile
utilizate se pot uza rapid și pot cauza
desprinderea lamei, care poate duce la
vătămări corporale grave.
Pentru o funcționare în siguranță, înlocuiți lamele uzate
sau deteriorate. Înlocuiți cu regularitate lamele pentru
un rezultat de tăiere satisfăcător și un consum redus de
energie. Toate cele 3 cuțite și șuruburile trebuie să fie
înlocuite în același timp pentru a obține un sistem de
tăiere echilibrat.
7.4.1 Înlocuirea cuțitelor
1. Setați produsul la OFF. Consultați
Pentru a pune
produsul la OFF la pagina 40
.
2. Purtați mănuși de protecție.
3. Puneți produsul cu discul portcuțit în sus pe o
suprafață moale și curată.
4. Rotiți scutul de protecție până când găurile sale se
aliniază cu șuruburile cuțitului.
44
- Întreținerea 1404 - 017 -
5. Scoateți cele 3 șuruburi.
6. Îndepărtați fiecare cuțit și fiecare șurub.
7. Montați cuțite și șuruburi noi.
8. Verificați dacă cuțitele pot pivota liber.
7.5 Baterie
ATENŢIE:
Încărcați bateria complet
înainte de depozitarea produsului. Dacă
bateria nu este complet încărcată, aceasta
se poate defecta.
Dacă timpul de funcționare a produsului este mai mic
decât normal între încărcări, bateria a ajuns la sfârșitul
duratei de viață. Înlocuiți bateria pentru a prelungi durata
de funcționare.
Nota:
Durata de viață a bateriei este corelată cu
durata anotimpului și cu numărul de ore de utilizare
zilnică a produsului. Un anotimp lung sau un număr
mare de ore de utilizare zilnică necesită înlocuirea mai
frecventă a bateriei.
7.6 Service pe timpul iernii
Înainte de depozitarea pe timp de iarnă, duceți produsul
la un centru de service pentru clienți Husqvarna.
Întreținerea regulată pe timp de iarnă va menține
produsul în stare bună și va crea cele mai bune condiții
pentru un nou sezon fără întreruperi.
Întreținerea include, de regulă, următoarele:
• Curățarea minuțioasă a corpului, carcasei, discului
portcuțit și a tuturor celorlalte piese mobile.
• Testarea funcționării și componentelor produsului.
• Verificarea și, dacă este necesar, înlocuirea
pieselor uzate, cum ar fi cuțitele și rulmenții.
• Testarea capacității bateriei produsului, precum și
o recomandare de înlocuire a bateriei dacă este
necesar.
• Dacă este disponibil firmware nou, produsul este
actualizat.
1404 - 017 - Întreținerea - 45
8 Depanarea
8.1 Introducere - depanare
În acest capitol sunt enumerate mai multe mesaje care pot fi afișate în Automower
®
Connect și în Automower
®
Access dacă există o defecțiune. Se oferă o sugestie privind cauza și pașii care trebuie efectuați pentru fiecare
mesaj. Acest capitol prezintă și unele simptome care vă pot ghida dacă produsul nu funcționează corespunzător.
Mai multe sugestii privind pașii pe care trebuie să-i efectuați în cazul unor defecțiuni sau simptome pot fi găsite la
www.husqvarna.com.
8.2 Simboluri de eroare de pe afișajul Automower
®
Access
Dacă pe afișajul Automower
®
Access apare un simbol de eroare, apăsați butonul STOP pentru a merge la meniul
principal. Mai multe informații despre eroare pot fi găsite în Automower
®
Connect.
Simbol de eroare Descriere Acțiune
Produsul s-a oprit. Verificați cauza problemei. De exemplu, dacă
produsul nu se află în zona de lucru sau da-
că se află pe un obiect.
Porniți produsul.
Produsul s-a oprit din cauza ierbii sau altui
obiect din jurul roților conducătoare.
Verificați roțile conducătoare și îndepărtați
iarba sau alte obiecte. Porniți produsul. Dacă
problema persistă, contactați reprezentantul
local Husqvarna.
Produsul s-a oprit pentru că nu găsește sem-
nalul de buclă.
Consultați mesajul de eroare
Fără semnal de
buclă
din
Mesaje la pagina 48
.
46 - Depanarea 1404 - 017 -
Simbol de eroare Descriere Acțiune
Produsul s-a oprit pentru că nivelul bateriei
este prea scăzut.
Consultați mesajul de eroare
Baterie descăr-
cată
din
Mesaje la pagina 48
.
Produsul s-a oprit din cauza unei blocări a
sistemului de tăiere.
Examinați discul portcuțit și zona învecinată.
Îndepărtați iarba sau alte obiecte care pot
provoca blocarea sistemului de tăiere.
Produsul s-a oprit din cauza unei probleme
temporare electronice sau de firmware.
Reporniți produsul. Dacă problema persistă,
contactați reprezentantul local Husqvarna.
Produsul s-a oprit deoarece a pornit alarma. Porniți produsul. Puteți schimba setările pen-
tru alarmă din meniul
Securitate
din aplicația
Automower
®
Connect.
Produsul s-a oprit pentru că a fost introdus
un cod PIN greșit.
Introduceți codul PIN corect. Dacă ați uitat
codul PIN, utilizați aplicația pentru a trimite
codul PIN către adresa de e-mail înregistra-
tă. Dacă nu v-ați înregistrat adresa de e-mail,
discutați cu reprezentantul local Husqvarna.
1404 - 017 - Depanarea - 47
8.3 Mesaje
Mesajele din tabelul de mai jos sunt afișate în Automower
®
Connect și în Automower
®
Access. Contactați
reprezentantul Husqvarna dacă se afișează frecvent același mesaj.
Mesaj Cauză Acțiune
Fără semnal în buclă
Sursa de alimentare sau cablul de joasă ten-
siune nu sunt conectate.
Verificați starea LED-ului de pe stația de în-
cărcare. Dacă LED-ul nu se aprinde, înseam-
nă că nu există curent. Verificați conexiunea
la priza electrică și vedeți dacă s-a declanșat
disjunctorul de protecție împotriva defectelor
de împământare. Asigurați-vă că ați conectat
cablul de joasă tensiune la stația de încărca-
re.
Sursa de alimentare sau cablul de joasă ten-
siune sunt deteriorate.
Înlocuiți sursa de alimentare sau cablul de
joasă tensiune.
Modul ECO
este activat și produsul a încer-
cat să pornească în afara stației de încărca-
re.
Puneți produsul în stația de încărcare. Porniți
produsul.
Produsul nu găsește semnalul în buclă de la
stația de încărcare.
Plasați produsul în stația de încărcare și ge-
nerați un nou semnal în buclă. Consultați
Semnal nou de buclă la pagina 36
.
Interferențe de la obiecte din metal (garduri,
armături de oțel) sau cabluri îngropate.
Pentru o instalație cu cablu de delimitare,
mutați cablul de delimitare și/sau creați mai
multe insule pe suprafața de lucru, pentru a
crește puterea semnalului.
Pentru o instalație cu EPOS
™
, schimbați po-
ziția stației de încărcare.
Pentru o instalație cu cablu, cablul de delimi-
tare nu este conectat la stația de încărcare.
Verificați dacă conectorii cablului de delimi-
tare sunt fixați corespunzător pe stația de
încărcare. Înlocuiți conectorii dacă sunt dete-
riorați. Consultați
Instalarea cablului de deli-
mitare la pagina 30
.
Pentru o instalație cu cablu, cablul de deli-
mitare este suprapus în drumul său către și
dinspre o insulă.
Asigurați-vă că ați instalat corect cablul de
delimitare. Consultați
Instalarea cablului de
delimitare la pagina 30
.
Pentru o instalație cu cablu, cablul de delimi-
tare este rupt.
Verificați semnalul LED-ului stației de încăr-
care. Dacă LED-ul indică o întrerupere în ca-
blul de delimitare, aflați unde se află aceasta.
Înlocuiți porțiunea deteriorată a buclei cu un
nou cablu și îmbinați-l utilizând un cuplor ori-
ginal. Consultați
Găsirea unor întreruperi în
cablul buclei la pagina 59
.
Pentru o instalație cu cablu, produsul este
prea departe de cablul de delimitare.
Instalați din nou cablul de delimitare astfel
încât toate părțile zonei de lucru să fie la
maximum 35 m / 115 ft. față de la cablul de
delimitare.
Motor roată blocat
S-a înfășurat iarbă sau alt obiect în jurul roții
de acționare.
Verificați roata conducătoare și îndepărtați
iarba sau alte obiecte.
Problemă la ac
ț
iona-
rea ro
ț
ii
48 - Depanarea 1404 - 017 -
Mesaj Cauză Acțiune
Sistem de tăiere blo-
cat
S-a înfășurat iarbă sau alt obiect în jurul dis-
cului portcuțit.
Examinați discul portcuțit și îndepărtați iarba
sau alte obiecte.
Discul portcuțit se află într-un loc plin cu
apă.
Mutați produsul și preveniți colectarea apei în
zona de lucru.
Mesaj Cauză Acțiune
Blocat
Produsul este blocat într-o zonă îngustă din
spatele unor obstacole.
Verificați dacă există obstacole care fac difi-
cilă deplasarea produsului din locul respec-
tiv.
Cod PIN incorect
S-a introdus un cod PIN incorect. Sunt per-
mise cinci încercări, după care produsul este
blocat o perioadă de timp.
Introduceți codul PIN corect. În cazul în ca-
re codul PIN este incorect, utilizați linkul din
aplicație pentru a trimite codul PIN către
adresa dvs. de e-mail înregistrată. Dacă nu
aveți o adresa de e-mail înregistrată, contac-
tați reprezentantul local Husqvarna.
Acumulator consu-
mat
Pentru o instalație cu cablu de delimitare:
Produsul nu poate găsi stația de încărcare.
Schimbați poziția firului de ghidare. Consulta-
ți
Instalarea firului de ghidare la pagina 30
.
Verificați setările de instalare cu privire la
modul de găsire a stației de încărcare. Con-
sultați
Găsirea sta
ț
iei de încărcare la pagina
34
.
Pentru o instalație cu EPOS
™
:
Produsul nu poate găsi stația de încărcare.
Produsul nu are o poziție precisă și nu poate
să găsească stația de încărcare.
Există un obstacol care nu îi permite produ-
sului să găsească stația de încărcare.
Bateria este uzată. Înlocuiți acumulatorul. Consultați
Dezafecta-
rea la pagina 62
.
Antena stației de încărcare este defectă. Verificați dacă lampa indicatoare din sta-
ția de încărcare luminează roșu intermitent.
Consultați
Indicator cu LED al sta
ț
iei de în-
cărcare la pagina 56
.
Alunecare
Produsul s-a prins în ceva și patinează. Eliberați produsul și eliminați cauza absenței
acționării. Dacă este din cauza ierbii umede,
așteptați până când gazonul se usucă înainte
de a folosi produsul.
Zona de lucru include o pantă abruptă. Panta maximă garantată este de 70%. Pan-
tele mai abrupte ar trebui izolate. Consultați
Amplasarea cablului de delimitare pe o pantă
la pagina 26
.
Pentru o instalație cu cablu de delimitare:
Firul de ghidare nu este instalat corect pe
pante.
Asigurați-vă că firul de ghidare este instalat
diagonal pe pantă. Consultați
Instalarea firu-
lui de ghidare la pagina 30
.
Motor roată supraso-
licitat
Produsul s-a prins în ceva. Eliberați produsul și eliminați cauza absenței
acționării. Dacă este din cauza ierbii umede,
așteptați până când gazonul se usucă înainte
de a folosi produsul.
1404 - 017 - Depanarea - 49
Mesaj Cauză Acțiune
Sta
ț
ie de încărcare
blocată
Contactul dintre benzile de încărcare și cele
de contact poate fi slab, iar produsul a încer-
cat să încarce de câteva ori.
Plasați produsul în stația de încărcare și ve-
rificați dacă benzile de încărcare și cele de
contact au contact bun. Curățați contactul și
plăcile de încărcare.
Un obiect cauzează un blocaj și produsul nu
poate intra în stația de încărcare.
Îndepărtați obiectul.
Placa de bază este înclinată sau îndoită.
Asigurați-vă că placa de bază este așezată
pe o suprafață plană.
Blocat în sta
ț
ia de în-
cărcare
Produsul alunecă pe placa de bază. Curățați placa de bază.
În calea produsului există un obiect care îl
împiedică să părăsească stația de încărcare.
Îndepărtați obiectul.
Răsturnat
Produsul este prea înclinat sau s-a răsturnat. Întoarceți produsul în poziția normală.
Ma
ș
ină de tuns gazo-
nul înclinată
Produsul este înclinat mai mult decât panta
permisă.
Mutați produsul pe o zonă plată.
Ridicat
Un blocaj a activat senzorii de ridicare și a
provocat oprirea produsului.
Deblocați produsul. Dacă persistă, problema
trebuie remediată de un tehnician de service
autorizat.
Ridicat în bra
ț
articu-
lat
Un blocaj a activat senzorul de ridicare din
brațul articulat și a provocat oprirea produsu-
lui.
Deblocați produsul. Dacă persistă, problema
trebuie remediată de un tehnician de service
autorizat.
Pantă prea abruptă
Produsul s-a oprit deoarece panta este prea
abruptă.
Modificați instalația din zona de lucru pentru
a exclude partea abruptă a zonei de lucru.
Consultați
Examinarea locului în care trebuie
întins cablul de delimitare la pagina 25
.
Alarmă! Ma
ș
ina de
tuns gazonul este
oprită
Alarma a fost activată deoarece produsul a
setat la OFF.
Modificați nivelul de securitate din meniul
Security
(Securitate), consultați
Securitate la
pagina 36
.
Alarmă! Ma
ș
ina de
tuns gazonul s-a oprit
Alarma a fost activată deoarece produsul a
fost oprit.
Alarmă! Robotul de
tuns gazonul a fost
mutat
Alarma a fost activată deoarece produsul s-a
mișcat.
Alarmă! În afara Geo-
fence
Alarma a fost activată deoarece mașina de
tuns gazonul era în afara GeoFence.
Reglați zona de protecție anti-furt (GeoFen-
ce) din meniul
Automower
®
Connect
.
50 - Depanarea 1404 - 017 -
Mesaj Cauză Acțiune
Problemă electronică
Problemă temporară de natură electronică
sau de firmware.
Reporniți produsul. Dacă problema persistă,
mesajul trebuie remediat de un tehnician de
service autorizat.
Problemă la senzorul
de buclă
Problemă la senzorul
de înclinare
Problemă temporară
Problemă la butonul
STOP
Problemă la senzorul
ultrasonic
Problemă de naviga-
ț
ie GPS
Problemă la senzorul
unghiular
Problemă la cablul de
comutare
Combina
ț
ie nevalidă
de subsisteme
Configura
ț
ie de sis-
tem nevalidă
Problemă la senzorul
de ridicare
Problemă la senzorul
de coliziune
Func
ț
ie de siguran
ț
ă
defectă
Problemă la Flexi-
Fence
Bateria accesoriului FlexiFence este descăr-
cată. Accesoriul FlexiFence nu funcționează
când bateria este descărcată. Produsul poa-
te tunde în zona interzisă dacă porniți produ-
sul înainte de a încărca accesoriul FlexiFen-
ce.
Parcați produsul și încărcați accesoriul Flexi-
Fence înainte de a porni produsul.
Temperatura din accesoriul FlexiFence este
mai ridicată decât limita maximă și este setat
la OFF (oprit).
Amplasați produsul într-o zonă cu protecție
împotriva soarelui. Lăsați temperatura acce-
soriului FlexiFence să scadă înainte de a
porni produsul.
Problemă temporară
la baterie
Problemă de baterie sau de firmware tempo-
rară.
Reporniți produsul.
Dacă problema persistă, mesajul trebuie re-
mediat de un tehnician de service autorizat.
Problemă la acumu-
lator
1404 - 017 - Depanarea - 51
Mesaj Cauză Acțiune
Problemă la sistemul
de încărcare
Plăcile de încărcare și cele de contact prezin-
tă urme de coroziune sau murdărie.
Reporniți produsul. Curățați plăcile de încăr-
care de pe produs și plăcile de contact de la
stația de încărcare.
Produsul are o problemă temporară de natu-
ră electronică sau firmware.
Reporniți produsul. Dacă problema persistă,
contactați reprezentantul de service autori-
zat.
Temperatură acumu-
lator în afara limitelor
Produsul nu funcționează dacă temperatura
acumulatorului este prea mare sau prea mi-
că.
Produsul începe să funcționeze din nou când
temperatura este între limitele setate și setă-
rile de planificare permit produsului să func-
ționeze. Asigurați-vă că stația de încărcare
se află într-o zonă cu protecție împotriva
soarelui.
Curent de încărcare
prea mare
Sursă de alimentare necorespunzătoare sau
defectă.
Reporniți produsul.
Dacă problema persistă, mesajul trebuie re-
mediat de un tehnician de service autorizat.
Problemă de conecti-
vitate
Problemă cu modulul Automower
®
Connect. Reporniți produsul.
Dacă problema persistă, mesajul trebuie re-
mediat de un tehnician de service autorizat.
În afara zonei de lu-
cru
Conexiunile cablului de delimitare la stația de
încărcare sunt încrucișate.
Verificați conectarea corectă a cablului de
delimitare. Consultați
Examinarea locului în
care trebuie întins cablul de delimitare la pa-
gina 25
.
Cablul de delimitare este prea aproape de
marginea zonei de lucru.
Asigurați-vă că cablul de delimitare este in-
stalat conform instrucțiunilor. Consultați
In-
stalarea cablului de delimitare la pagina 30
.
Cablul de delimitare, limita virtuală sau căile
de transport virtuale sunt instalate într-o zonă
cu pantă prea abruptă.
Cablul de delimitare este amplasat într-o di-
recție greșită în jurul unei insule.
Interferențe ale obiectelor din metal (garduri,
armături de oțel) sau ale cablurilor îngropate
în apropiere.
Mutați cablul de delimitare și/sau creați mai
multe insule în zona de lucru pentru a mări
intensitatea semnalului.
Produsul distinge cu greu semnalul de la in-
stalația unui alt produs apropiat.
Plasați produsul în stația de încărcare și ge-
nerați un nou semnal în buclă. Consultați
Semnal nou de buclă la pagina 36
.
52 - Depanarea 1404 - 017 -
Mesaj Cauză Acțiune
Înăl
ț
ime de tăiere li-
mitată
Reglarea înălțimii de tăiere nu se poate de-
plasa.
Examinați reglajul înălțimii de tăiere și scoa-
teți iarba și alte materiale nedorite. Dacă pro-
blema persistă, mesajul trebuie remediat de
un tehnician de service autorizat.
Înăl
ț
ime de tăiere ne-
a
ș
teptată
Problemă cu înăl
ț
i-
mea de tăiere, antre-
nare
Înăl
ț
imea de tăiere
este blocată
Problemă înăl
ț
ime de
tăiere, direc
ț
ie
Lipsă alimentare în
sta
ț
ia de încărcare
Sursă de alimentare necorespunzătoare sau
defectă.
Verificați sursa de alimentare. Dacă este ne-
cesar, înlocuiți sursa de alimentare.
Cădere de tensiune. Găsiți și remediați cauza căderii de tensiune.
Nu există contact între plăcile de contact și
plăcile de încărcare.
Asigurați-vă că plăcile de încărcare și plăci
de contact sunt conectate.
Sistem de tăiere de-
zechilibrat
Prea multe sau prea puține cuțite. Verificați cuțitele de pe discul portcuțit.
Semnal GPS slab
Cerul este obstrucționat pe suprafețe mari
din zona de lucru.
Dacă este posibil, îndepărtați obiectele care
obstrucționează.
Dezactivați funcția de navigație GPS și utili-
zați în schimb funcția de acoperire a gazonu-
lui. Consultați
Acoperire gazon la pagina 35
.
Problemă senzor co-
liziune, fa
ț
ă/spate
Coliziune
Un blocaj a provocat oprirea produsului. Deblocați produsul și examinați cauza opririi.
Corpul produsului nu se poate mișca liber în
jurul șasiului.
Îndepărtați murdăria sau materialele nedorite
dintre șasiu și corpul produsului pentru a vă
asigura că se poate mișca liber în jurul șasiu-
lui.
Corpul produsului nu este instalat corect în
amortizoarele din cauciuc.
Asigurați-vă că amortizoarele din cauciuc
sunt atașate corect în corpul produsului și
în șasiu. Dacă problema persistă, mesajul
trebuie remediat de un tehnician de service
autorizat.
Coliziune
ș
asiu
Produsul a detectat o coliziune în modulul
EPOS
™
.
Îndepărtați obiectul cu care intră în coliziune
produsul. Dacă nu puteți îndepărta obiectul,
creați o zonă interzisă. Pentru o instalație cu
cablu de delimitare, creați o insulă în jurul
obiectului.
1404 - 017 - Depanarea - 53
Mesaj Cauză Acțiune
Destina
ț
ie inaccesibi-
lă
Produsul nu poate ajunge la destinație,
deoarece există o zonă interzisă care blo-
chează calea către zona de lucru.
Editați sau eliminați zona interzisă sau confi-
gurați o nouă zonă de lucru.
Pentru instalația cu EPOS
™
nu există nicio
cale de transport către zona de lucru.
Editați sau eliminați zona interzisă sau confi-
gurați o nouă zonă de lucru.
Pentru instalația cu EPOS
™
, calea înapoi că-
tre stația de încărcare este blocată de un
obstacol.
Îndepărtați obstacolul.
Pentru instalația cu EPOS
™
, calea către
punctul de întreținere este blocată de un ob-
stacol.
Destina
ț
ie blocată
Calea către destinație este blocată de un ob-
stacol.
Îndepărtați obstacolul care blochează calea
către destinație.
Calea către destinație este blocată de o zonă
interzisă.
Editați sau eliminați zona interzisă sau confi-
gurați o nouă zonă de lucru.
Pentru instalația cu EPOS
™
nu există nicio
cale de transport către zona de lucru.
Creați o cale de transport către zona de lu-
cru.
Bateria trebuie înlo-
cuită
Bateria nu este într-o stare bună. Înlocuiți acumulatorul. Contactați tehnicianul
de service autorizat.
Bateria se apropie de
finalul duratei de via-
ț
ă
Bateria este într-o stare foarte proastă. Înlocuiți acumulatorul. Contactați tehnicianul
de service autorizat.
Configura
ț
ie firmware
nevalidă
Firmware-ul din produs este nevalid. Puneți produsul în stația de încărcare și ac-
tualizați firmware-ul prin FOTA. Dacă proble-
ma persistă, contactați tehnicianul de service
autorizat.
Problemă cu harta
Fișierul cu obiecte introduse pe hartă este
incorect
Verificați harta în aplicație. Modificați harta și
salvați-o.
Ștergeți harta și efectuați o instalare nouă.
Nu sunt disponibile
date de corec
ț
ie
Probleme tehnice cu EPOS
™
prin Husqvar-
na
®
Cloud.
Reporniți produsul. Dacă problema persistă,
mesajul trebuie remediat de un tehnician de
service autorizat.
Produsul nu are conexiune celulară și nu
poate primi date de corecție.
Asigurați-vă că aveți acoperire celulară peste
tot în zona în care operează produsul.
54 - Depanarea 1404 - 017 -
Mesaj Cauză Acțiune
Zonă de lucru modifi-
cată neautorizat
Stația de încărcare sau stația de referință a
fost mutată.
Realizați din nou instalarea hărții.
Guide 1/2/3 not found
(Ghidajul 1/2/3 nu a
fost găsit)
Firul de ghidare nu este conectat la stația de
încărcare.
Verificați dacă firul de ghidare este conectat
bine la stația de încărcare. Consultați
Instala-
rea firului de ghidare la pagina 30
.
Întrerupere în firul de ghidare. Descoperiți punctul de întrerupere. Înlocuiți
porțiunea deteriorată a firului de ghidare cu
un nou cablu și aplicați-l utilizând un cuplor
original.
Firul de ghidare nu este conectat la bucla de
delimitare.
Verificați firul de ghidare dacă este conectat
corespunzător la bucla de delimitare. Consul-
tați
Instalarea firului de ghidare la pagina 30
.
Căutarea pozi
ț
iei
Semnal slab de la sateliți pe stația de referin-
ță.
Semnalul de la sateliți este temporar slab.
Produsul va începe să funcționeze când
semnalele de la sateliți sunt adecvate.
Examinați instalarea stației de referință.
Semnal slab de la sateliți pe produs. Semnalul de la sateliți este temporar slab.
Produsul va începe să funcționeze când
semnalul de la sateliți este adecvat.
Verificați dacă există vreun obiect între pro-
dus și cer care interferează cu semnalul de
la sateliți. Îndepărtați obiectul sau efectuați
o nouă instalare pentru a nu include aceste
părți în zona de lucru. Consultați
Instalarea
obiectelor hăr
ț
ii la pagina 19
.
Problemă de comuni-
care cu sta
ț
ia de re-
ferin
ț
ă
Produsul nu este conectat cu stația de refe-
rință.
Efectuați o operațiune de asociere între pro-
dus și stația de referință.
Stația de referință nu este instalată corect. Examinați instalarea stației de referință.
Produsul nu primește semnalul radio de la
stația de referință în toate zonele în care
funcționează.
Testați dacă produsul are semnal radio de
la stația de referință în toată zona de lucru.
Dacă nu, efectuați o nouă instalare a stației
de referință sau a hărții. Consultați
Setarea
obiectelor pe hartă la pagina 20
.
Cădere de tensiune. Examinați și corectați cauza căderii de ten-
siune pentru stația de referință.
Există o eroare la stația de referință, iar indi-
catorul cu led se aprinde intermitent în roșu.
Deconectați și apoi reconectați alimentarea
stației de referință pentru a o reporni. Dacă
problema persistă, contactați reprezentantul
de service autorizat.
Există interferențe cu o altă stație de referin-
ță sau cu alte sisteme radio din zonă.
Reporniți produsul. Dacă problema persistă,
contactați reprezentantul de service autori-
zat.
Conexiune modificată
Noul semnal de buclă a fost schimbat cu
succes.
Nicio acțiune.
1404 - 017 - Depanarea - 55
Mesaj Cauză Acțiune
Conexiunea NU s-a
modificat
Nu s-a putut modifica semnalul de buclă. Creați un semnal nou în buclă; încercați de
mai multe ori. Dacă problema persistă, me-
sajul trebuie remediat de un tehnician de ser-
vice autorizat. Consultați
Semnal nou de bu-
clă la pagina 36
.
8.4 Indicator cu LED al stației de încărcare
Indicatorul cu LED al stației de încărcare este aprins
verde când instalarea este corespunzătoare. Dacă
indicatorul cu LED al stației de încărcare nu este aprins
verde, consultați tabelul de depanare de mai jos.
Adresați-vă reprezentantului local Husqvarna sau
accesați www.husqvarna.com pentru mai multe
informații.
Indicator cu LED Cauză Acțiune
Lumină verde con-
stantă
Semnalele stației de încărcare sunt cores-
punzătoare.
Nu sunt necesare intervenții.
Lumină verde inter-
mitentă
Semnalele stației de încărcare sunt bune și
Modul ECO
este activat.
Nu sunt necesare intervenții.
Luminează albastră
intermitentă
Cablul de delimitare nu este conectat la sta-
ția de încărcare.
Conectați cablul de delimitare la stația de în-
cărcare.
Cablul de delimitare este deteriorat. Înlocuiți secțiunea deteriorată a cablului de
delimitare cu un nou cablu de delimitare.
Lumină roșie intermi-
tentă
Interferență la nivelul antenei stației de încăr-
care.
Contactați reprezentantul Husqvarna local.
Lumină roșie con-
stantă
Eroare la placa de circuite sau alimentarea
se realizează incorect în stația de încărcare.
Eroarea trebuie remediată de către un teh-
nician de service autorizat. Contactați repre-
zentantul Husqvarna local.
56 - Depanarea 1404 - 017 -
8.5 Simptome
Dacă produsul dvs. nu funcționează conform așteptărilor, urmați ghidul de simptome de mai jos.
Pe www.husqvarna.com există o listă de întrebări frecvente care vă furnizează răspunsuri mai detaliate la o serie de
întrebări standard. Adresați-vă reprezentantului local Husqvarna dacă nu reușiți să identificați cauza defecțiunii.
Simptome Cauză Acțiune
Produsul are dificul-
tăți la andocare.
Cablul de delimitare nu este dispus într-o li-
nie lungă și dreaptă la o distanță suficient de
mare față de stația de încărcare.
Verificați dacă stația de încărcare a fost in-
stalată conform instrucțiunilor. Consultați
In-
stalarea sta
ț
iei de încărcare la pagina 29
Stația de încărcare se află pe o pantă. Plasați stația de încărcare pe o suprafață
complet dreaptă. Consultați
Examinarea lo-
cului de amplasare a sta
ț
iei de încărcare la
pagina 15
.
Produsul funcționea-
ză la ora incorectă.
Trebuie setat ceasul. Setați ceasul. Consultați
Ora
ș
i data la pagi-
na 36
.
Orele de pornire și de oprire pentru tuns sunt
incorecte.
Resetați ora de pornire și schimbați setările
pentru
Planificare
. Consultați
Planificare la
pagina 33
.
Produsul vibrează. Cuțitele deteriorate provoacă dezechilibre în
sistemul de tăiere.
Verificați cuțitele și șuruburile și înlocuiți-le
dacă este necesar. Consultați
Înlocuirea cu
ț
i-
telor la pagina 44
.
Prea multe cuțite în aceeași poziție provoacă
dezechilibre în sistemul de tăiere.
Verificați ca pe fiecare șurub să fie montat un
singur cuțit.
Sunt folosite diferite versiuni (grosimi) ale cu-
țitelor Husqvarna.
Verificați dacă cuțitele sunt de versiuni diferi-
te.
Produsul funcționea-
ză, dar discul portcu-
țit nu se rotește.
Produsul caută stația de încărcare. Nicio acțiune. Discul portcuțit nu se rotește
când produsul caută stația de încărcare.
Bateria este descăr-
cată și puneți produ-
sul în stația de încăr-
care, dar acesta nu
se încarcă și nu poa-
te fi setat la ON.
Dacă bateria s-a descărcat profund, va fi ne-
voie de mai mult timp până se încarcă și pâ-
nă când produsul poate fi setat la ON.
Țineți produsul în stația de încărcare 24 de
ore și verificați dacă poate fi setat la ON. Da-
că problema persistă, contactați tehnicianul
de service autorizat.
Produsul tunde pen-
tru perioade mai
scurte decât de obi-
cei între încărcări.
Iarba sau alt obiect străin blochează discul
portcuțit.
Demontați și curățați discul portcuțit. Consul-
tați
Înlocuirea cu
ț
itelor la pagina 44
.
Bateria este uzată. Înlocuiți bateria. Consultați
Pentru a scoate
bateria la pagina 62
.
Atât timpii de tuns,
cât și cei de încărcare
sunt mai scurți decât
în mod normal.
Bateria este uzată. Înlocuiți bateria. Consultați
Pentru a scoate
bateria la pagina 62
.
Produsul este parcat
de ore întregi în sta-
ția de încărcare.
Butonul STOP a fost activat. Asigurați-vă că este apăsat butonul START.
Este activat modul Parcare. Selectați modul de operare în Automower
®
Access sau Automower
®
Connect.
Produsul nu poate funcționa dacă temperatu-
ra bateriei este prea mare sau prea mică.
Verificați dacă stația de încărcare se află într-
o zonă ferită de soare.
1404 - 017 - Depanarea - 57
Simptome Cauză Acțiune
Rezultate de tundere
neuniformă.
Produsul funcționează prea puține ore pe zi. Creșteți durata de tundere. Consultați
Planifi-
care la pagina 33
.
Setările pentru funcția
Acoperire gazon
sunt
incorecte în raport cu configurația zonei de
lucru.
Verificați setările pentru funcția
Acoperire ga-
zon
. Consultați
Acoperire gazon la pagina
35
.
Forma zonei de lucru necesită utilizarea se-
tării
Zona 1-5
pentru ca produsul să-și gă-
sească drumul către toate zonele îndepărta-
te.
Utilizați
Zona 1-5
pentru a dirija produsul că-
tre o zonă îndepărtată. Consultați
Acoperire
gazon la pagina 35
.
Zona de lucru este prea mare. Încercați să limitați zona de lucru sau să mă-
riți durata de funcționare. Consultați
Planifi-
care la pagina 33
.
Cuțite tocite. Înlocuiți toate cuțitele. Consultați
Înlocuirea
cu
ț
itelor la pagina 44
.
Iarbă mare în raport cu înălțimea de tăiere
setată.
Măriți înălțimea de tăiere și apoi reduceți-o
treptat.
Acumulare de iarbă la discul portcuțit sau în
jurul arborelui motorului.
Verificați dacă discul portcuțit se rotește liber
și ușor. Dacă nu, desfaceți discul portcuțit și
îndepărtați iarba și obiectele străine. Consul-
tați
Cură
ț
area discului portcu
ț
it la pagina 43
.
Produsul nu este co-
nectat la aplicația Au-
tomower
®
Connect.
Produsul nu a fost conectat anterior la aplica-
ție, acesta nefiind inclus în lista
Ma
ș
inile me-
le de tuns gazonul
din aplicația Automower
®
Connect.
Efectuați o operație de asociere între produs
și dispozitivul mobil.
Efectuarea asocierii cu
aplica
ț
ia Automower
®
Connect la pagina 32
.
Produsul are doar
o conexiune Blue-
tooth
®
(pe distan-
ță scurtă) cu aplica-
ția Automower
®
Con-
nect și nu o conexiu-
ne celulară (pe dis-
tanță lungă).
Produsul nu are o conexiune celulară cu apli-
cația Automower
®
Connect.
Intrați în aplicația Automower
®
Connect de
pe dispozitivul mobil. Selectați Automower
®
Connect și efectuați o nouă operație de aso-
ciere.
Nu vă puteți conec-
ta cu produsul cu un
dispozitiv mobil supli-
mentar.
Un singur dispozitiv mobil poate fi conectat la
produs cu Bluetooth
®
în același timp.
Dezactivați aplicația Automower
®
Connect
de pe toate celelalte dispozitive conectate.
Dacă problema persistă, setați dispozitivul
mobil conectat la OPRIT și porniți-l din nou.
Dacă problema persistă, contactați reprezen-
tantul dvs.
58 - Depanarea 1404 - 017 -
Simptome Cauză Acțiune
Conexiunea celulară
a funcționat anterior,
dar nu funcționează
acum.
Există o problemă cu conectivitatea celulară.
• Asigurați-vă că aveți acoperire celulară
în zona dvs.
• Dezactivați Automower
®
Connect din
aplicație și activați din nou. Așteptați 1
oră și încercați din nou.
• Reporniți produsul.
• Dacă în aplicație este disponibil un firm-
ware nou, instalați-l pentru a vă asigura
că dispuneți de cel mai recent firmware.
• Asigurați-vă că aveți instalată cea mai
recentă versiune a aplicației Automo-
wer
®
Connect.
• Dacă problema persistă, contactați re-
prezentantul dvs.
8.6 Găsirea unor întreruperi în cablul
buclei
Întreruperile din cablul buclei sunt, de obicei,
rezultatul deteriorării fizice a cablului produse în mod
neintenționat, de exemplu în timpului lucrului în grădină
cu o lopată. În țările cu sol înghețat și pietrele ascuțite
care se mișcă în sol pot deteriora cablul. Întreruperile pot
fi cauzate și de tensiuni mecanice excesive în cablu la
instalare.
Tăierea foarte scurtă a ierbii imediat după instalare
poate deteriora izolația cablului. Deteriorarea izolației
produce o întrerupere abia după mai multe săptămâni
sau luni. Pentru a evita acest lucru, înălțimea de tăiere
maximă trebuie să fie selectată întotdeauna în prima
săptămână după instalare și apoi redusă cu câte un pas
la fiecare două săptămâni, până la obținerea înălțimii de
tăiere necesare.
O îmbinare defectuoasă a cablului buclei poate
conduce, de asemenea, la întreruperi în câteva
săptămâni de la îmbinare. O îmbinare defectuoasă
poate fi cauzată, de exemplu, de faptul că cuplorul
nu este strâns suficient cu patentul sau că s-a utilizat
un cuplor de calitate mai slabă decât cea a cuplorului
original. Verificați toate îmbinările cunoscute înainte de a
efectua noi lucrări de depanare.
O întrerupere a cablului poate fi depistată prin
înjumătățirea graduală a distanței față de punctul în care
se presupune că s-ar fi produs întreruperea până când
rămâne doar o porțiune foarte redusă de cablu.
Metoda următoare nu funcționează dacă
modul ECO
este activat. Asigurați-vă mai întâi că
modul ECO
este
dezactivat. Consultați
Modul ECO la pagina 34
.
1. Asigurați-vă că lampa indicatoare din stația de
încărcare luminează albastru intermitent, ceea
ce indică o întrerupere a buclei de delimitare.
Consultați
Indicator cu LED al sta
ț
iei de încărcare
la pagina 56
.
2. Verificați dacă conexiunile cablului de delimitare la
stația de încărcare sunt corecte și nedeteriorate.
Verificați dacă lampa indicatoare a stației de
încărcare încă luminează albastru intermitent.
PUTERE
G1
AL
AR
3. Schimbați conexiunile dintre cablul de ghidare și
cablul de delimitare în stația de încărcare.
Începeți prin comutarea conexiunii AL și G1. Unele
modele au fire de ghidare suplimentare (G2, G3).
Pentru acestea poate fi urmată aceeași procedură.
Dacă lampa indicatoare luminează verde continuu,
înseamnă că întreruperea se află undeva în cablul
de delimitare, între AL și punctul în care firul de
ghidare se conectează la cablul de delimitare (linia
neagră groasă din figură).
1404 - 017 -
Depanarea - 59
Guide
GUIDE
AL
Pentru remedierea erorii, veți avea nevoie de
cablul de delimitare, de unul sau mai mulți
conectori, respectiv cuploare:
a) În cazul în care cablul de delimitare este scurt,
este mai simplu să se înlocuiască întreg cablul
de delimitare dintre AL și punctul în care firul de
ghidare este conectat la cablul de delimitare (linia
neagră groasă).
b) În cazul în care cablul de delimitare suspectat
este lung (linie neagră groasă), procedați astfel:
Readuceți AL și G1 în pozițiile inițiale. Apoi,
deconectați AR. Conectați un cablu buclă nou la
AR. Conectați celălalt capăt al acestui cablu buclă
nou în mijlocul porțiunii de cablu suspectate.
AR
Dacă lampa indicatoare luminează acum în
verde, întreruperea se află undeva între capătul
deconectat și punctul în care este conectat
noul cablu (linia neagră groasă de mai jos). În
acest caz, deplasați conexiunea noului cablu mai
aproape de capătul deconectat (aproximativ în
mijlocul porțiunii suspectate) și verificați din nou
dacă lampa indicatoare luminează verde.
60
- Depanarea 1404 - 017 -
Continuați până când rămâne doar o porțiune
foarte scurtă care face diferența dintre o lumină
verde continuă și o lumină albastră intermitentă.
Apoi, urmați instrucțiunile din pasul 5 de mai jos.
4. Dacă lampa indicatoare continuă să lumineze
intermitent în albastru la pasul 3 de mai
sus:Readuceți AL și G1 la pozițiile inițiale.
Apoi, comutați AR și G1. Dacă lampa indicatoare
luminează acum continuu în verde, deconectați
AL și conectați un cablu de delimitare nou la
AL. Conectați celălalt capăt al acestui cablu nou
în mijlocul porțiunii de cablu suspectate. Aplicați
aceeași metodă la pașii 3a) și 3b) de mai sus.
5. Când întreruperea a fost găsită, partea deteriorată
trebuie înlocuită cu un cablu nou. Utilizați
întotdeauna cuploare originale.
1404 - 017 - Depanarea - 61
9 Transportul, depozitarea şi eliminarea
9.1 Transportul
Bateriile cu ioni de litiu furnizate respectă cerințele
legislației privind bunurile periculoase.
• Respectați toate reglementările naționale
aplicabile.
• Respectați cerințele speciale de pe ambalaj și
etichete privind transporturile comerciale, inclusiv
cele efectuate de către terțe părți și companiile de
expediție.
9.2 Depozitarea
• Încărcați complet produsul. Consultați
Încărcarea
bateriei la pagina 41
.
• Setați produsul la OFF. Consultați
Pentru a pune
produsul la OFF la pagina 40
.
• Curățați produsul. Consultați
Cură
ț
a
ț
i produsul la
pagina 43
.
• Păstrați produsul într-un spațiu uscat, ferit de
îngheț.
• Țineți produsul cu toate roțile pe teren drept.
• Dacă vă păstrați stația de încărcare în interior,
deconectați și scoateți sursa de alimentare și toți
conectorii de la stația de încărcare. Puneți capătul
fiecărui cablu conector într-o cutie de protecție a
conectorilor.
Nota: Dacă țineți stația de încărcare în aer liber,
nu deconectați sursa de alimentare și conectorii.
• Contactați centrul de service Husqvarna pentru
informații despre accesoriile de depozitare
disponibile pentru produsul dvs.
9.3 Dezafectarea
• Respectați cerințele de reciclare și reglementările
locale aplicabile.
• Pentru întrebări despre modul de scoatere a
bateriei, consultați
Pentru a scoate bateria la
pagina 62
.

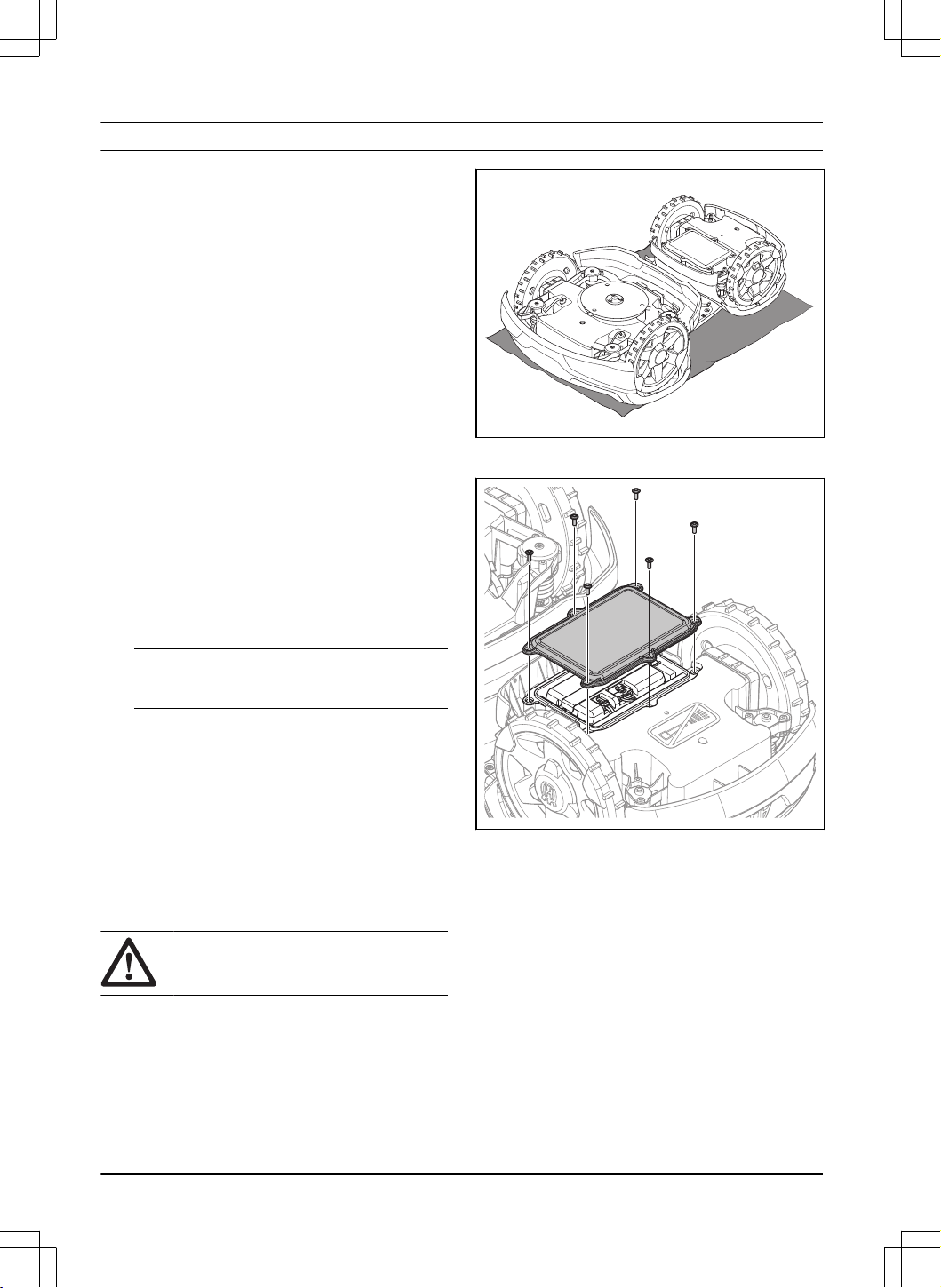

9.3.1 Pentru a scoate bateria
ATENŢIE: Scoateți bateria doar atunci
când aruncați produsul.
1. Setați produsul la OFF. Consultați
Pentru a pune
produsul la OFF la pagina 40
.
2. Puneți produsul cu discul portcuțit în sus pe o
suprafață moale și curată.
3. Scoateți cele 6 șuruburi și îndepărtați capacul
bateriei.
4. Scoateți cele 2 șuruburi și îndepărtați consola.
62
- Transportul, depozitarea şi eliminarea 1404 - 017 -
5. Deconectați cele 2 cabluri de la baterie și scoateți
bateria.
1404 - 017 - Transportul, depozitarea şi eliminarea -
63
10 Date tehnice
10.1 Date tehnice
Dimensiuni Automower
®
435X AWD NERA
Lungime, cm / in. 93/36,6
Lățime, cm / in. 55/21,7
Înălțime, cm / in. 33/13,1
Greutate, kg/lb 18,1/39,9
Sistemul electric Automower
®
435X AWD NERA
Baterie litiu-ion de 18 V / 8 Ah Art. nr. 534 19 93-01
Baterie Litiu-Ion 18,0 V / 8,4 Ah Art. nr. 534 19 93-02
Sursă de alimentare (28 V c.c.), V c.a. 100-240
Lungimea cablului de joasă tensiune, m/ft 10 / 33
Consum mediu de energie la utilizare maximă 25 kWh/lună în 3500m
2
Curent de încărcare, A c.c. 7
Tip de sursă de alimentare
9
FW7458/28/D/XX/Y, ADP-200MR XX
Timp obișnuit de tuns, min 145
Timp obișnuit de încărcare, min 45
Antenă pentru cablul de delimitare Automower
®
435X AWD NERA
Bandă de frecvență operațională, Hz 100-80000
Câmp magnetic maxim, dBuA/m
10
82
Putere radiofrecvență maximă
11
, mW la 60 m < 25
Date despre zgomot
12
Automower
®
435X AWD NERA
Nivel de zgomot perceput, dB (A) 60
Nivel de zgomot - putere acustică măsurată, dB (A) 60
Nivel de zgomot - putere acustică garantată, dB (A) 62
Incertitudini emisii de zgomot KWA, dB(A) 2
Nivel de zgomot - presiune acustică la urechea operatorului
13
, dB
(A)
49
9
XX, YY pot reprezenta orice caractere alfanumerice sau spațiu liber numai în scopuri de marketing, fără
diferențe tehnice. „XX” indică versiunea de țară, cum ar fi JP, iar „Y” indică ediția produsului, cum ar fi V.
10
Măsurat în conformitate cu EN 303 447.
11
Puterea de ieșire activă maximă către antene pe banda de frecvențe pe care funcționează echipamentul
radio.
12
Determinate în conformitate cu Directiva 2006/42/CE și cu standardul EN 50636-2-107. Cu excepția nivelului
de zgomot, perceput, măsurat conform ISO 11094:1991.
13
Incertitudini zgomot presiune acustică K
pA
, 2-4 dB (A)
64 - Date tehnice 1404 - 017 -
Tundere Automower
®
435X AWD NERA
Sistem de tăiere 3 cuțite rotative pivotante
Turația maximă a motorului de tăiere, rpm 2475
Consum de energie în timpul tunsului, W +/- 20% 42
Înălțime de tăiere, cm / in. 3-7 / 1,2-2,8
Lățime de tăiere, cm / in. 22/8,7
Cel mai îngust pasaj posibil pentru instalația cu cablu, cm/in. 60 / 24
Cel mai îngust pasaj posibil pentru instalația cu EPOS
™
, cm/in. 200/80
Pantă maximă pentru zona de lucru, % 70
Panta maximă pentru cablul de delimitare, % 50
Număr de fire de ghidare 3
Lungimea maximă a cablului de delimitare, m / ft 800/2600
Lungimea maximă a buclei de ghidare
14
, m/ft 400 / 1300
Capacitate suprafață - neregulată, m
2
/ acri 3500/0,9
Capacitatea suprafeței - sistematică cu EPOS
™
, m
2
/ acri 5000 / 1,25
Cod IP Automower
®
435X AWD NERA
Mașină robotizată de tuns gazon IPX4
Stație de încărcare IPX1
Sursa de alimentare IP44
Suport bandă de frecvență
Interval de frecvență Blue-
tooth
®
2400-2483,5 MHz
Automower
®
Connect 2G GSM 850 MHz, E-GSM 900 MHz, DCS 1800 MHz, PCS 1900 MHz
Automower
®
Connect 4G Banda 12 (700 MHz), banda 28 (700 MHz), banda 13 (700 MHz), banda 20 (800
MHz), banda 26 (850 MHz), banda 5 (850 MHz), banda 19 (850 MHz), banda
8 (900 MHz), banda 4 (1700 MHz), banda 3 (1800 MHz), banda 2 (1900 MHz),
banda 25 (1900 MHz), banda 1 (2100 MHz), banda 18 (850 MHz), banda 66 (1700
MHz), banda 85 (700 MHz)
SRD868 (Europa) 863-870 MHz
SRD915 (America de Nord) 902-928 MHz
SRD915 (Australia) 915-928 MHz
SRD915 (Noua Zeelandă) 915-928 MHz
14
Bucla de ghidare este bucla formată de firul de ghidare și partea din cablul de delimitare de la îmbinarea cu
firul de ghidare până la conexiunea din dreapta de la stația de încărcare.
1404 - 017 - Date tehnice - 65
Clasa de putere
Putere de ieșire Bluetooth
®
8 dBm
Automower
®
Connect 2G Clasa de putere 4 (GSM/E-GSM) 33 dBm
Clasa de putere 1 (DCS/PCS) 30 dBm
Clasa de putere E2 (GSM/E-GSM) 27 dBm
Clasa de putere E2 (DCS/PCS) 26 dBm
Automower
®
Connect 3G Clasa de putere 3 24 dBm
Automower
®
Connect 4G Clasa de putere 3 23 dBm
SRD868 (Europa) 13 dBm
SRD915 (America de Nord) 13 dBm
SRD915 (Australia) 13 dBm
SRD915 (Noua Zeelandă) 13 dBm
Abaterile de la aceste date tehnice generale sunt incluse în capitolele specifice țărilor.
Husqvarna AB nu garantează compatibilitatea deplină a produsului cu alte tipuri de sisteme wireless, precum
telecomenzile, transmițătoarele radio, aparatele auditive pentru hipoacuzici, plasele electrice subterane pentru
protecția împotriva animalelor sau dispozitive similare.
Produsele sunt fabricate în Anglia sau Cehia. Consultați informațiile de pe plăcuța de identificare. Consultați
Introducere la pagina 8
.
10.2 Mărci comerciale înregistrate
Marca și siglele
Bluetooth
®
sunt mărci comerciale înregistrate ale
Bluetooth SIG, inc.
, iar utilizarea lor de Husqvarna
se face sub licență.
66
- Date tehnice 1404 - 017 -
11 Declarație de conformitate
11.1 Declarație de conformitate UE inițială
1404 - 017 - Declarație de conformitate - 67
11.2 Declarație de conformitate UE tradusă
Noi, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN,
Tel. +46 36 146500, declarăm pe propria răspundere, că
produsul:
Descriere Mașină robotizată de tuns gazon
Marcă Husqvarna
Tip/Model HUSQVARNA AUTOMOWER
®
435X AWD NERA
Identificare Numere de serie începând cu 2024 săptămâna 40
respectă în totalitate următoarele directive și
reglementări UE:
Directivă/Regulament Descriere
2006/42/EC „Privind echipamentele tehnice”
2014/53/EU „Privind echipamentele radio”
2011/65/EU „Restricționarea utilizării anumitor substanțe periculoase”
și că au fost aplicate următoarele standardele
armonizate și/sau specificații tehnice;
• IEC 60335-1:2010+A1:2013+A2:2016
(EN 60335-1:2012+AC:2014+A11:2014
+A13:2017+A15:2021)
• IEC 60335-2-107:2017+A1:2020+A2:202 1 (EN
50636-2-107:2015+A1:2018 +A2:2020+A3:2021)
• EN ISO 12100:2010
• EN IEC 63000:2018
• EN 61000-6-1:2007
• EN 61000-6-3:2007+A1:2011+AC:2012
• EN 55014-1:2017+A11:2020 and EN
55014-1:2021
• EN 55014-2:1997+A1:2001+A2:2008 +AC:1997
and EN 55014-2:2021
• ETSI EN 301 489-1 V1.9.2 and ETSI EN 301
489-1 V2.2.3
• ETSI EN 301 489-3 V2.3.2
• ETSI EN 301 489-17 V3.2.4
• ETSI EN 303 447 V1.3.1
• ETSI EN 300 328 V2.2.2
• ETSI EN 301 511 V.12.5.1
• ETSI EN 303 413 V1.2.1
și pentru HUSQVARNA AUTOMOWER
®
echipat cu
Automower
®
Connect:
• ETSI EN 301 489-52 V1.2.1
• ETSI EN 301 489-19 V2.2.1
• ETSI EN 301 908-1 V15.2.1
• ETSI EN 301 908-2 V13.1.1 (Automower
®
Connect 3G Version)
• ETSI EN 301 908-13 V13.2.1 (Automower
®
Connect 4G Version)
ș
i pentru HUSQVARNA AUTOMOWER
®
echipat cu
accesoriul EPOS
™
:
• ETSI EN 300 220-1 V3.1.1
• ETSI EN 300 220-2 V3.1.1 and ETSI EN 300
220-2 V3.2.1
Sara Gard
Huskvarna
Director Residential EPAC Robotic R&D Husqvarna
AB. Divizia Husqvarna Pădure și grădină. Responsabil
pentru documentația tehnică.
68 - Declarație de conformitate 1404 - 017 -
1404 - 017 - Declarație de conformitate - 69
70 - Declarație de conformitate 1404 - 017 -
1404 - 017 - Declarație de conformitate - 71
www.husqvarna.com
AUTOMOWER
®
este marcă înregistrată a companiei Husqvarna AB.
Copyright© 2024 HUSQVARNA. Toate drepturile rezervate.
Instrucţiuni iniţiale
1144023-62
2024-10-30
