SHOWER PANEL TOWER
MODEL:
8015FL、5017FL、5005FL、1049FL、8004FL、8009FL、8108FH
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
8015FL
5017FL
5005FL
1049FL
8004FL
8009FL
8108FH
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SHOWER PANEL TOWER
background
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions:(1)This device may not cause
harmful interference, and (2)this device must accept any interference
received, including interference that may cause undesired operation.
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in the
European Union. This applies to the product and all accessories
marked with this symbol. Products marked as such may not be
discarded with normal domestic waste, but must be taken to a
collection point for recycling electrical and electronic devices
INSTRUCTIONS
Warning Tips:
1. During the installation process, it is best to wear gloves to prevent sharp
corners on the panel from scratching the palm of the hand.
2. When installing the shower, ensure that all joints are fully
tightened to avoid water leakage.
3. Ensure that the red and blue water inlet pipes inside the panel are in a non
folded state to avoid affecting water pressure.
4. When the shower is not in use, please close the switch valve of the shower.
SAVE THESE INSTRUCTIONS
background
INSTALLATION INSTRUCTIONS
Model
8015FL
5017FL
5005FL
1049FL
8004FL
8009FL
Mounting
Type
Wall
Mount
Wall
Mount
Wall
Mount
Wall
Mount
Wall
Mount
Wall
Mount
Connection
Thread
G1/2"
G1/2"
G1/2"
G1/2"
G1/2"
G1/2"
Functions
Four
Modes
Three
Modes
Five
Modes
Five
Modes
Six
Modes
Six
Modes
Tub Spout
×
×
√
√
√
√
Temperature
Display
×
×
×
×
√
√
LED Lamp
×
×
×
×
√
√
Power
×
×
×
×
Hydro
Power
（
AC6V
）
Hydro
Power
（
AC6V
）
Hand Shower
3-Setting
1-Setting
1-Setting
1-Setting
3-Setting
3-Setting
Finish
Fingerprint-free Brushed Nickel shower system
Material
304 Stainless Steel, Brass, PVC, ABS
background

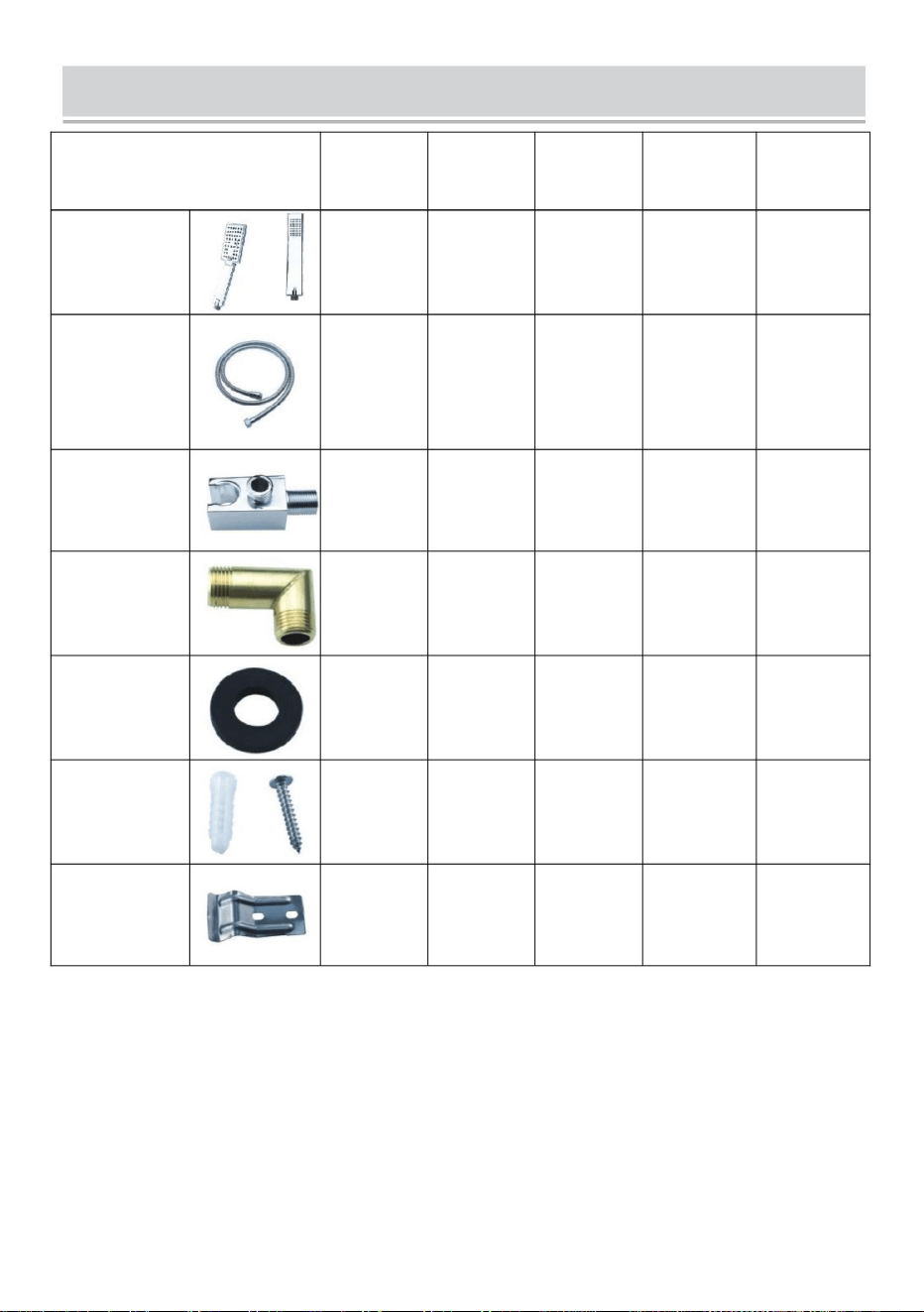

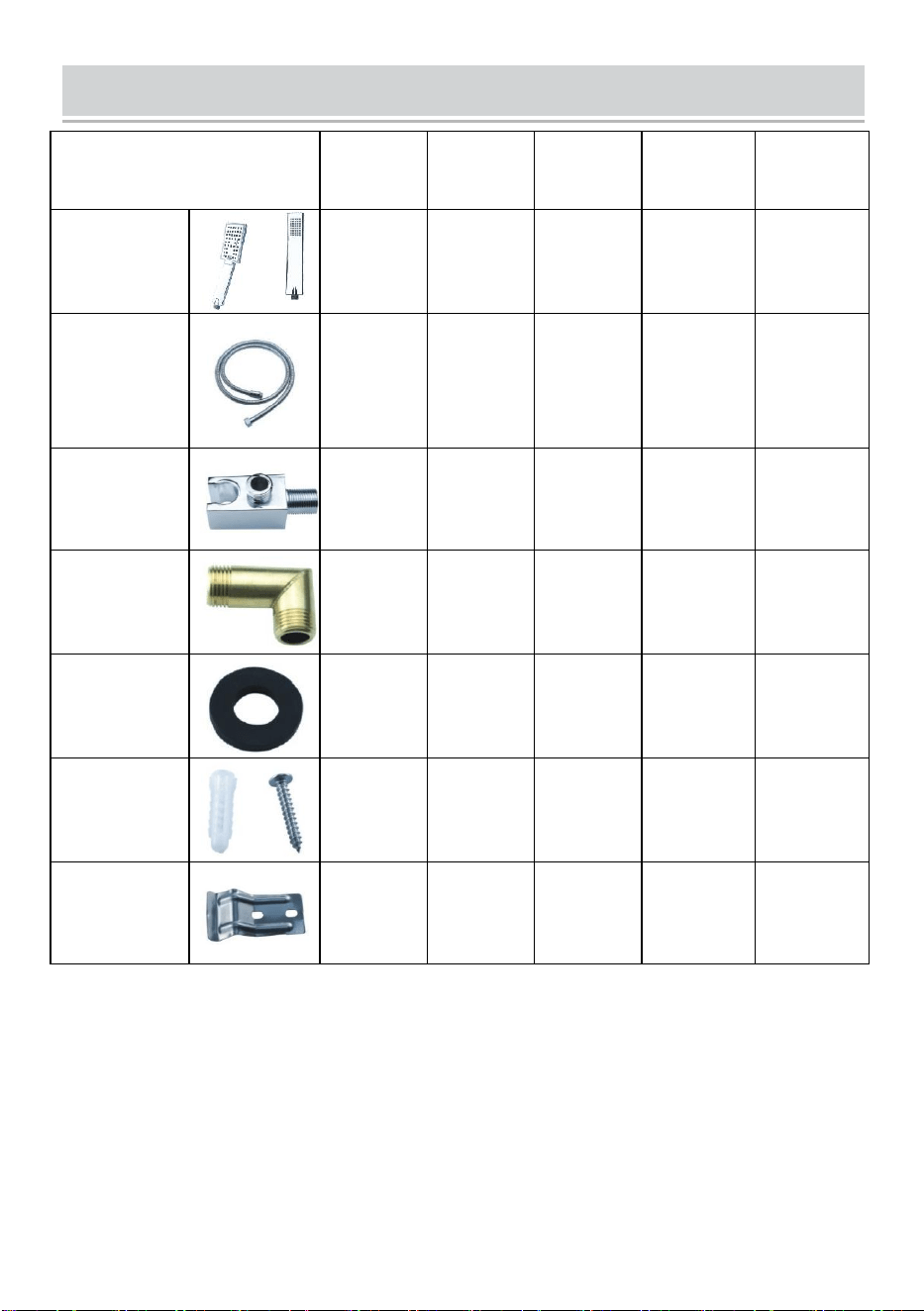

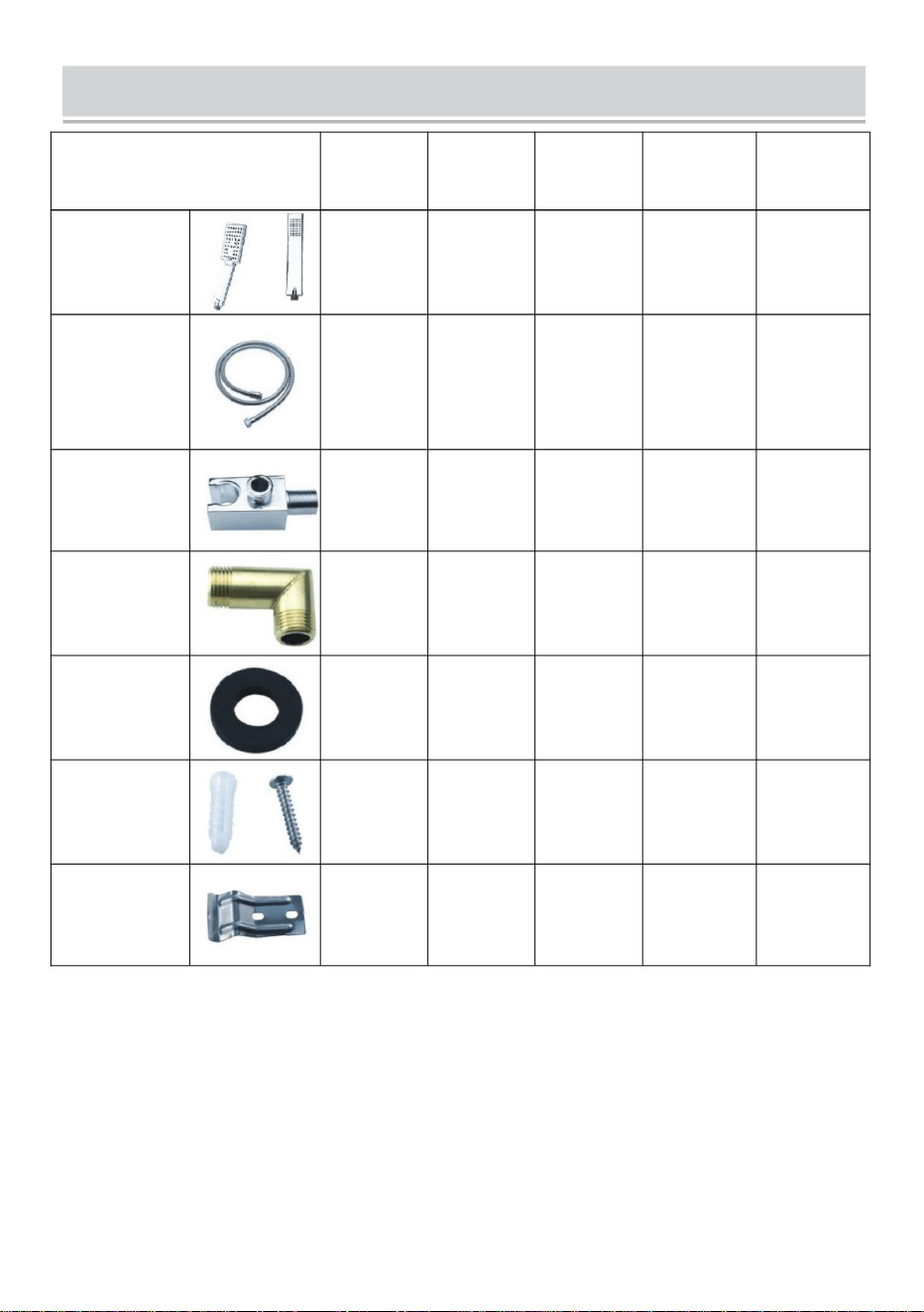

PARTS LIST

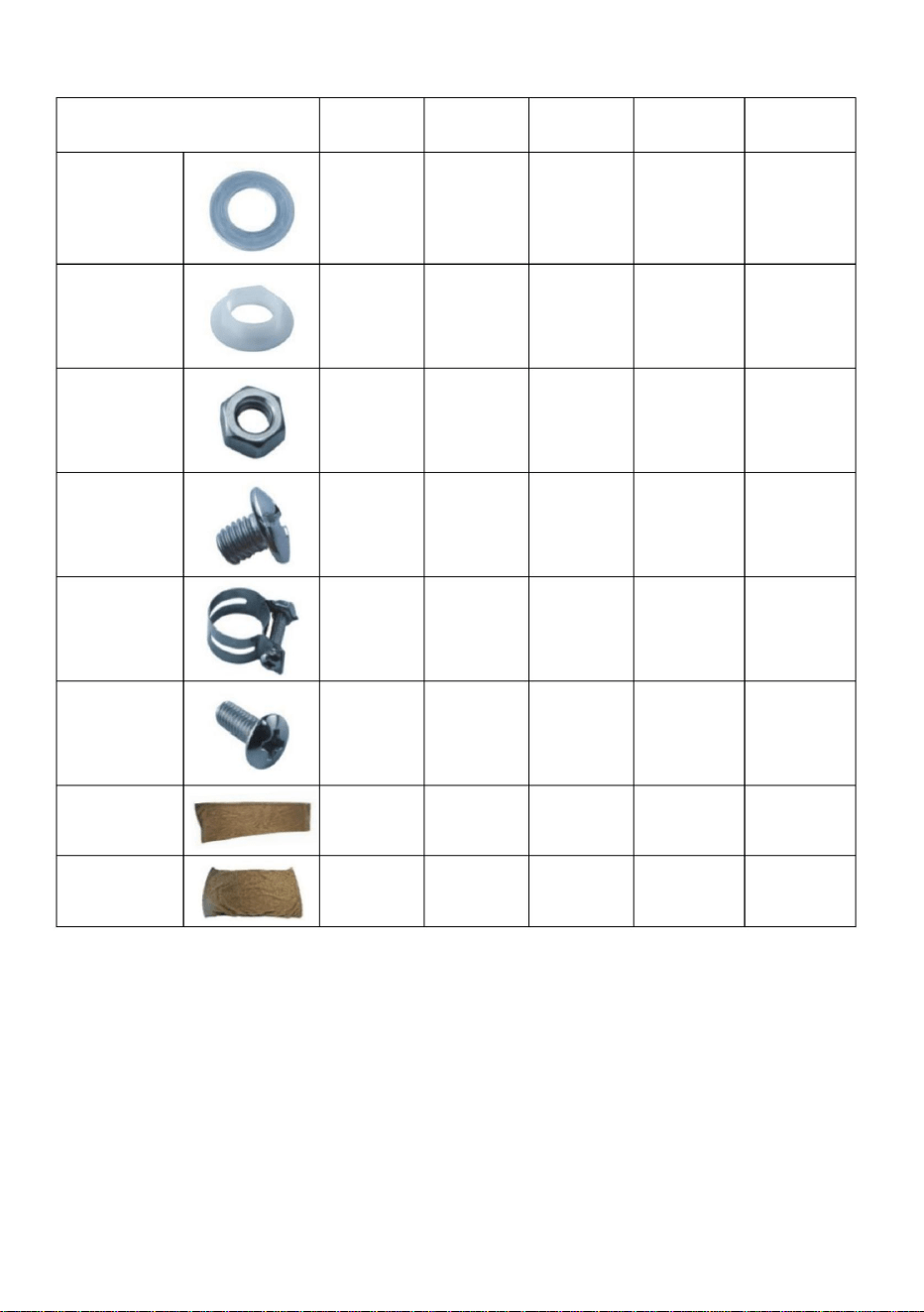

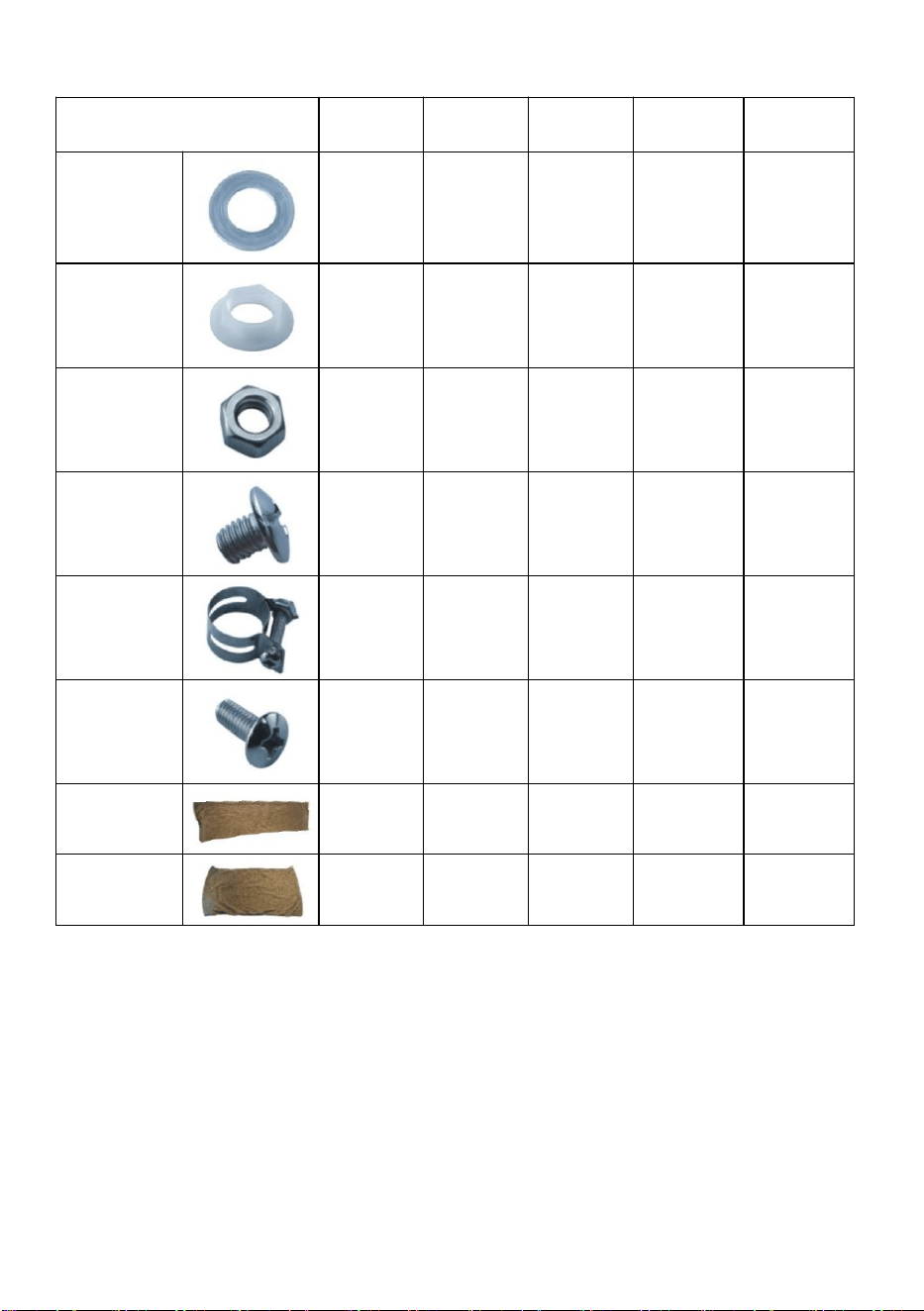

MODEL
8015FL
8009FL
1049FL
8004FL
5005FL
5017FL
8108FH
Handheld
Shower
or
1pcs
1pcs
1pcs
1pcs
1pcs
1.5 Meter
Hand
Spray Hose
1pcs
1pcs
1pcs
1pcs
1pcs
Hand
Spray Seat
1pcs
1pcs
1pcs
1pcs
1pcs
1/2 Right
Angle
Adapter
2pcs
2pcs
2pcs
2pcs
2pcs
4-Point
Rubber
2pcs
2pcs
2pcs
2pcs
2pcs
Self
Tapping
Screw
4pcs
4pcs
4pcs
4pcs
4pcs
Fastener
2pcs
2pcs
2pcs
2pcs
2pcs
background
MODEL
8015FL
8009FL
1049FL
8004FL
5005FL
5017FL
8108FH
Grommet
1pcs
1pcs
1pcs
1pcs
1pcs
Hexagon
Nut
1pcs
1pcs
1pcs
1pcs
1pcs
M6 Nut
4pcs
4pcs
0pcs
4pcs
4pcs
M6*10
Screw
4pcs
4pcs
0pcs
4pcs
4pcs
Hose
Clamp
2pcs
2pcs
2pcs
2pcs
2pcs
M4*10
Screw
0pcs
0pcs
2pcs
0pcs
0pcs
Panel
Cotton Bag
1pcs
1pcs
1pcs
1pcs
1pcs
Top Spray
Cotton Bag
1pcs
1pcs
1pcs
1pcs
1pcs
background

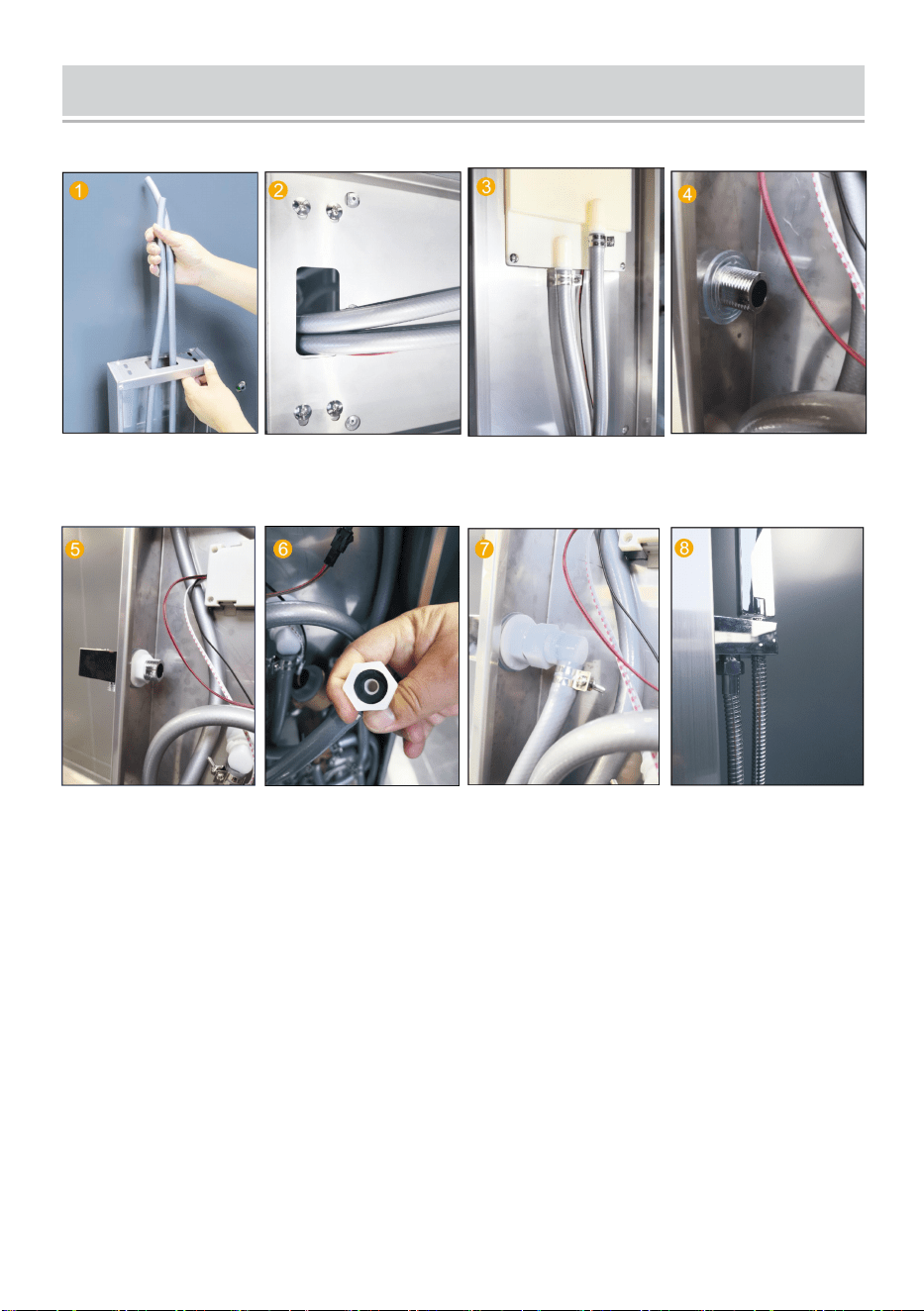

ASSEMBLY INSTRUCTIONS
Model 8015FL/5017FL/5005FL/1049FL
Insert the PVC pipe
from the top opening
to pierce out.
Fix the motherboard
and top spray with 4
pairs of M6 screws
and nuts.
Fix the PVC pipe with
a throat clamp on
the top spray joint.
Insert the hand spray
nozzle into the panel
and install the gasket.
Spray socket with
hexagonal nut handle
fixed on the panel.
Put the 4-point rubber
into the hand spray
inside the joint of the
seat.
Connect the water
outlet connector and
hand spray seat joint.
Connect the hand
spray hose to the
handheld one shower
head.
background

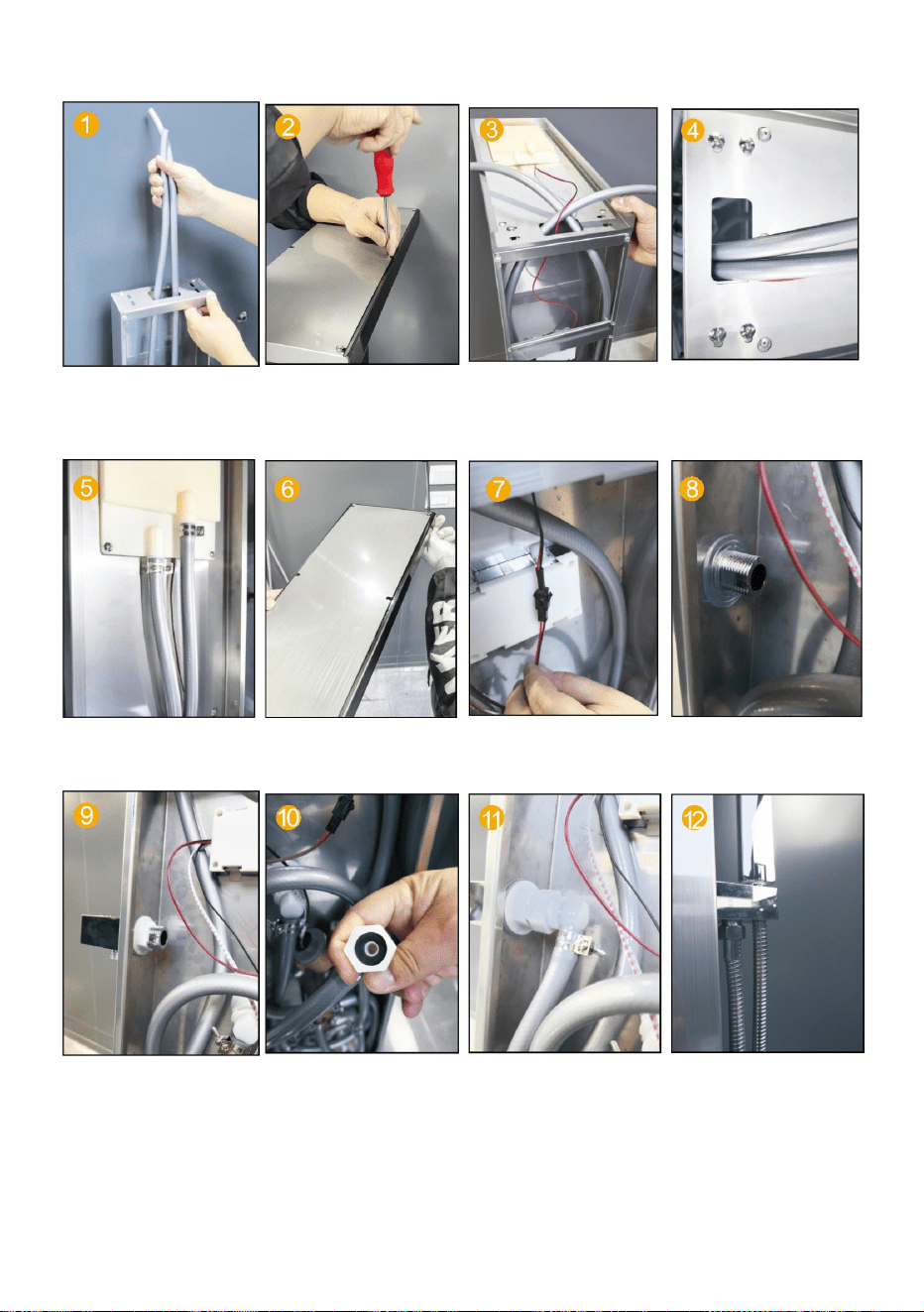

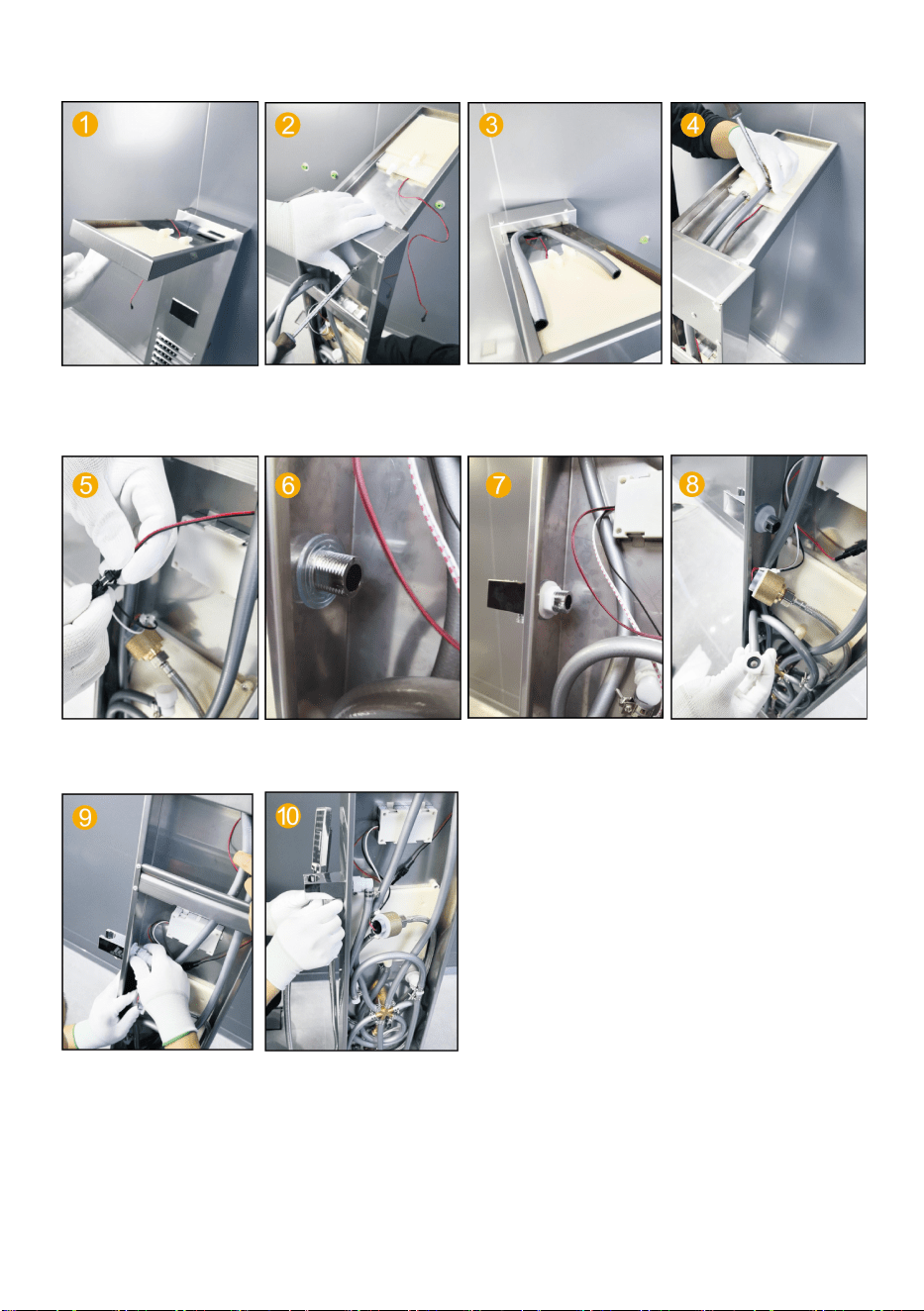

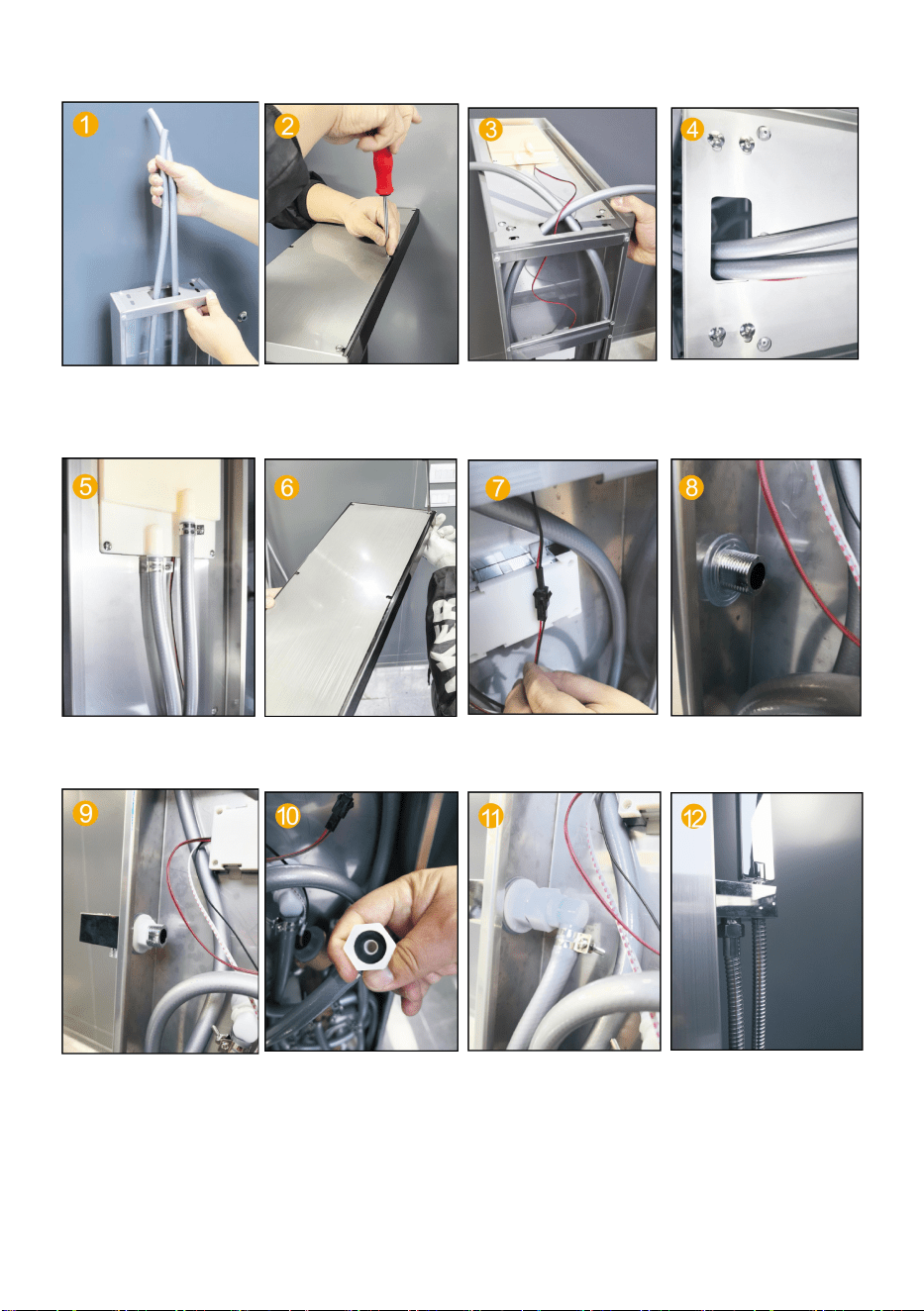

MODEL 8108FH 8009FL
Insert the PVC pipe
from the top opening
to pierce out.
Remove the top
spray cover.
Route the led light
wire along the hole
insert into the
motherboard.
Fix the motherboard
and top spray with 4
pairs of M6 screws
and nuts.
Fix the PVC pipe with
a throat clamp on the
top spray joint.
Fix the top spray
cover plate well.
Connect the LED
light cable and power
Supply line.
Insert the hand spray
nozzle into the panel
and install the gasket.
Insert the hand spray
nozzle into the panel
and install the gasket
Put the 4-point rubber
into the hand spray
Inside the joint of the
seat.
Connect the water
outlet connector and
hand spray seat joint.
Connect the hand
spray hose to the
handheld one shower
head.
Note:8009FL no step 2, no step 6.
background
MODEL 8004FL
Insert the top spray
into the mother board
Inside the hole.
Use 2 M4 screws to
secure the main fixed
plate and top spray.
Connect PVC pipes
and LED light wires
thread through the
hole.
Fix the PVC pipe with
a throat clamp on the
top spray joint
Connect the LED
light cable and power
supply line
Insert the hand spray
nozzle into the panel
and install the gasket
Spray socket with
hexagonal nut handle
fixed on the panel.
Spray socket with
hexagonal nut handle
fix the 4-point rubber
on the panel and
spray it by hand
inside the joint of the
seat.
Connect the water
outlet connector and
hand spray seat joint.
Connect the hand
spray hose to the
handheld one shower
head.
background

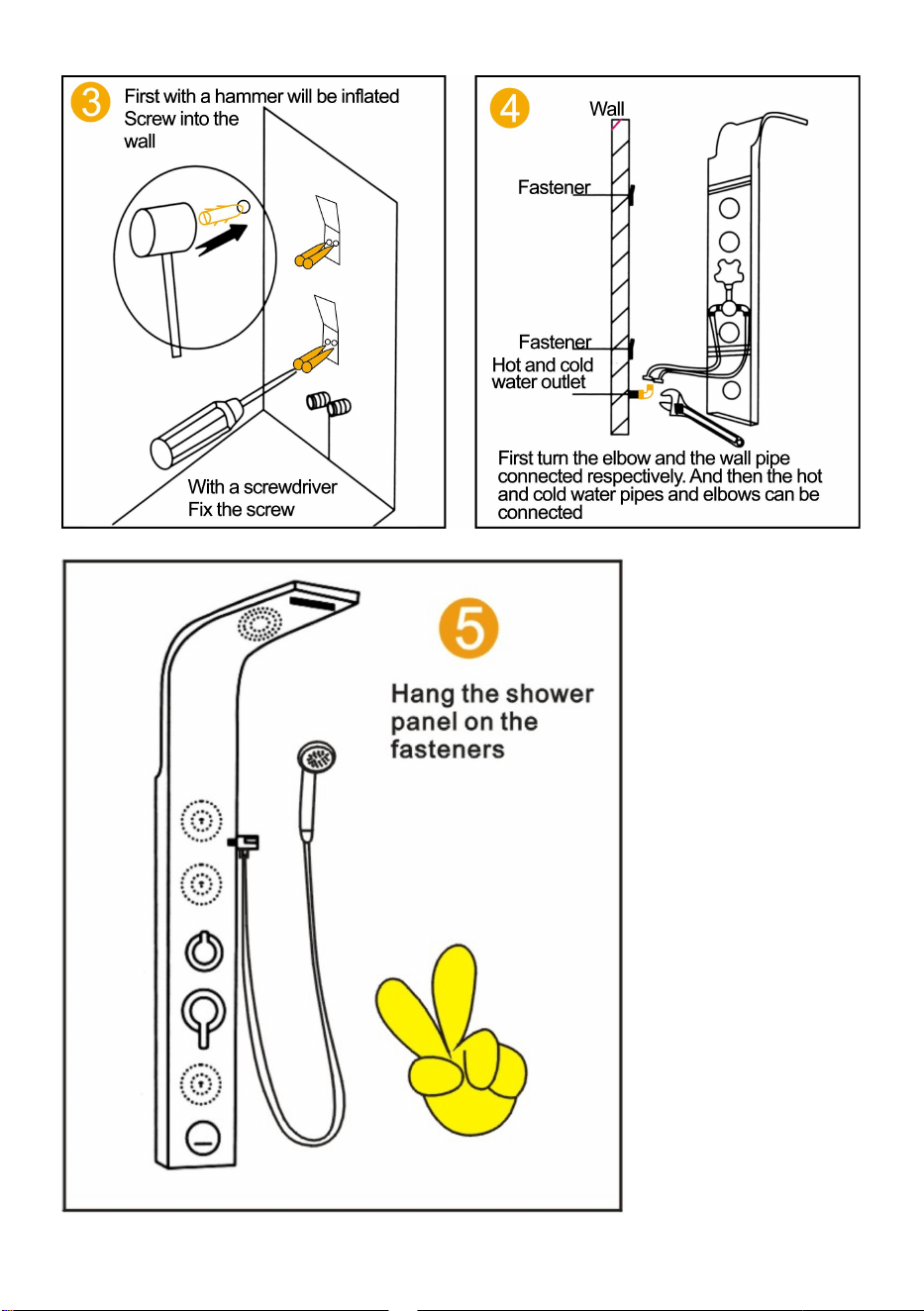

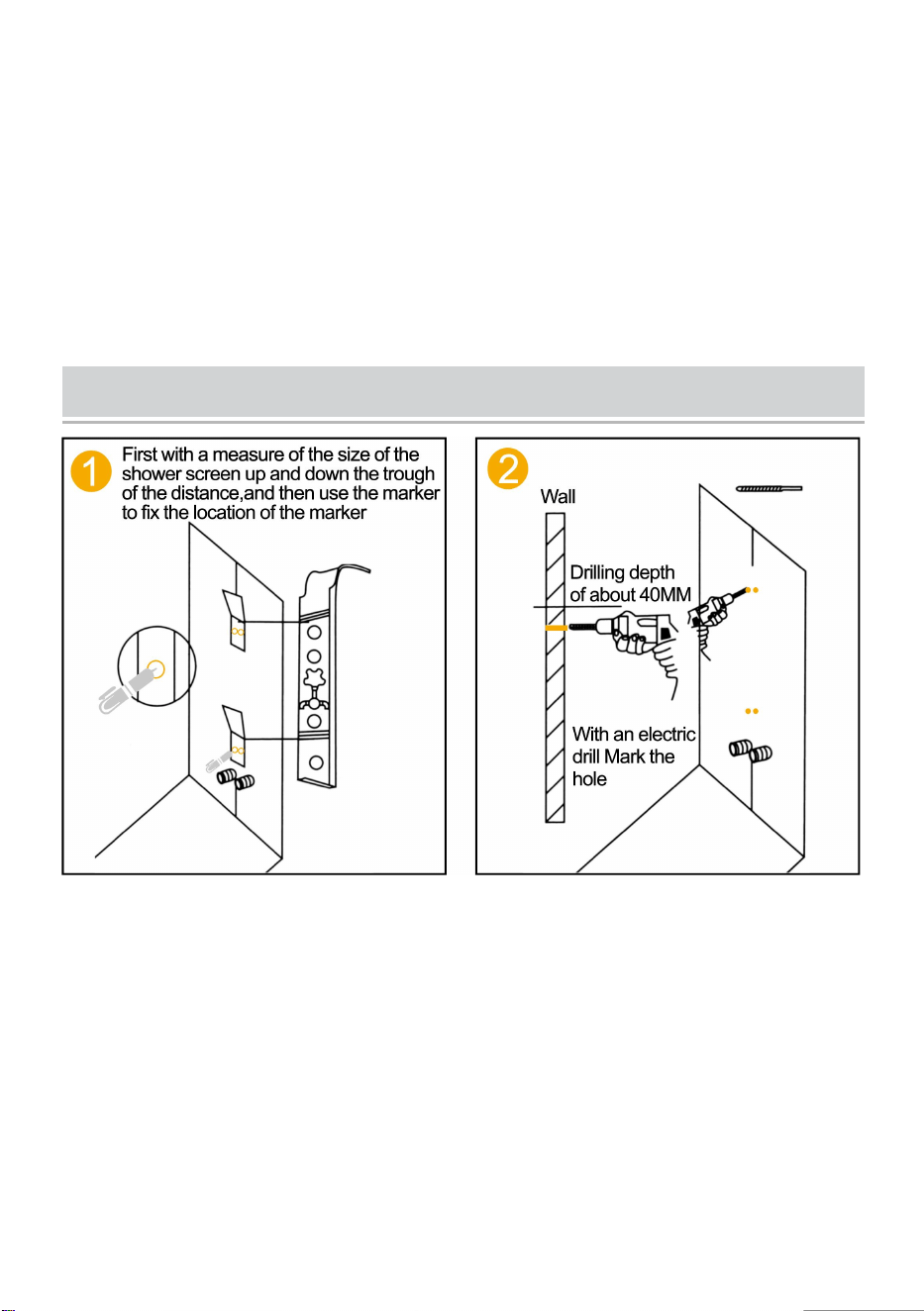

INSTALLATION STEPS (GENERAL)
Installation Notes
1. According to the height of the family height budget shower system installation
height, measure the shower system on the back of the bar Distance, mark on the
wall, in the corresponding position of the tag fixed hanging iron (up and down each
one).
2. Connect the hot and cold water hose (be sure to clean the magazine and the
dirt in the wall Scale so as not to block, affect the water effect).
3. Shower system hanging on the wall, the upper and lower two cards were
clamped in two hanging pastes (Note: shower After the system wall, the main body
close to the wall is not shaking, do not need to use another glass glue and other
tools fixed).
background
Stainless steel shower system maintenance methods:
1. Regular cleaning of the product in order to keep its appearance bright and
clean;
2. Clean the surface with water or a mild detergent and wipe it with a soft towel.
3. Note that the clean product of the hidden position, timely cleaning can make
products lasting.

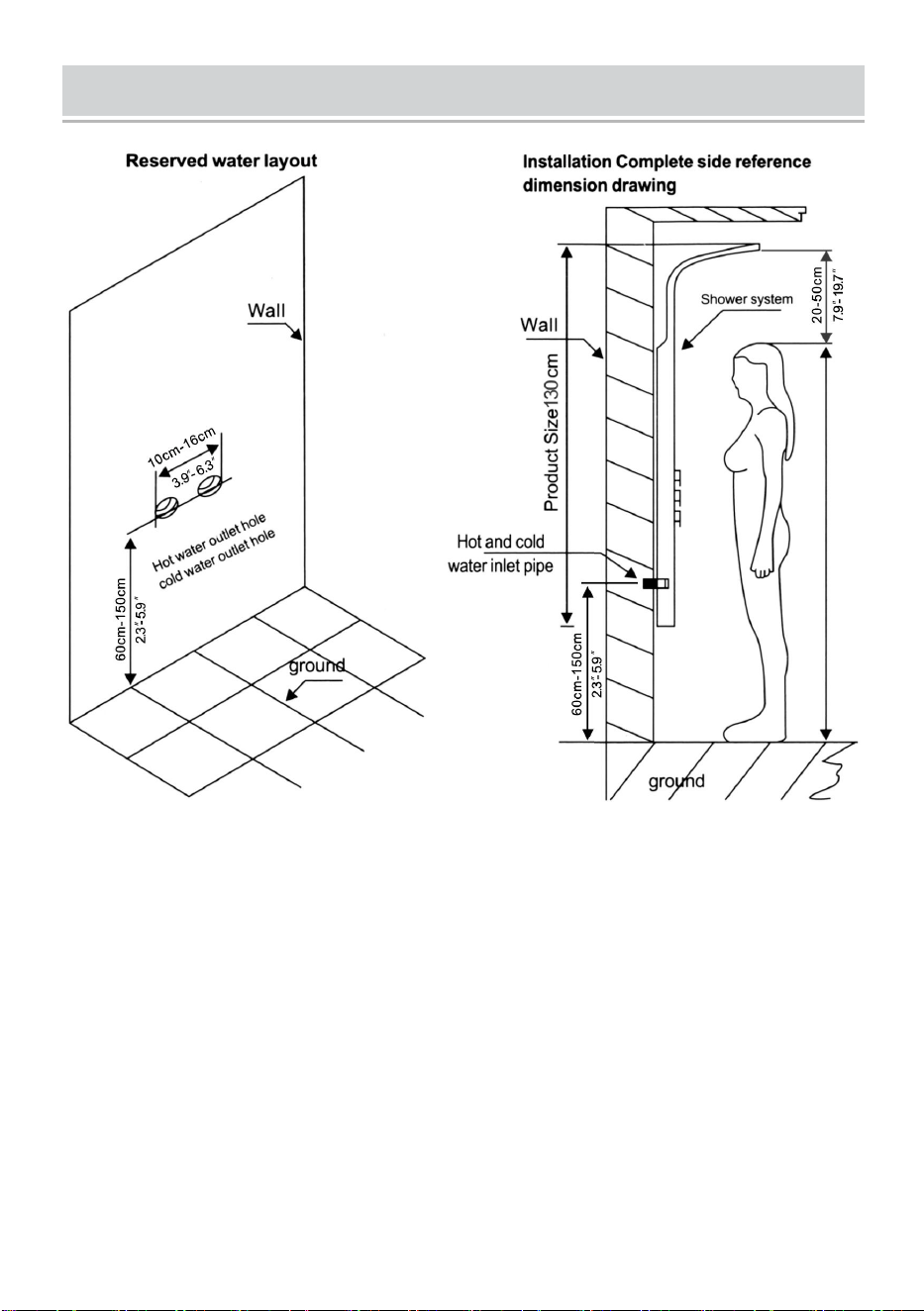

SHOWER PANEL SERIES INSTALLATION DIAGRAM
background
background

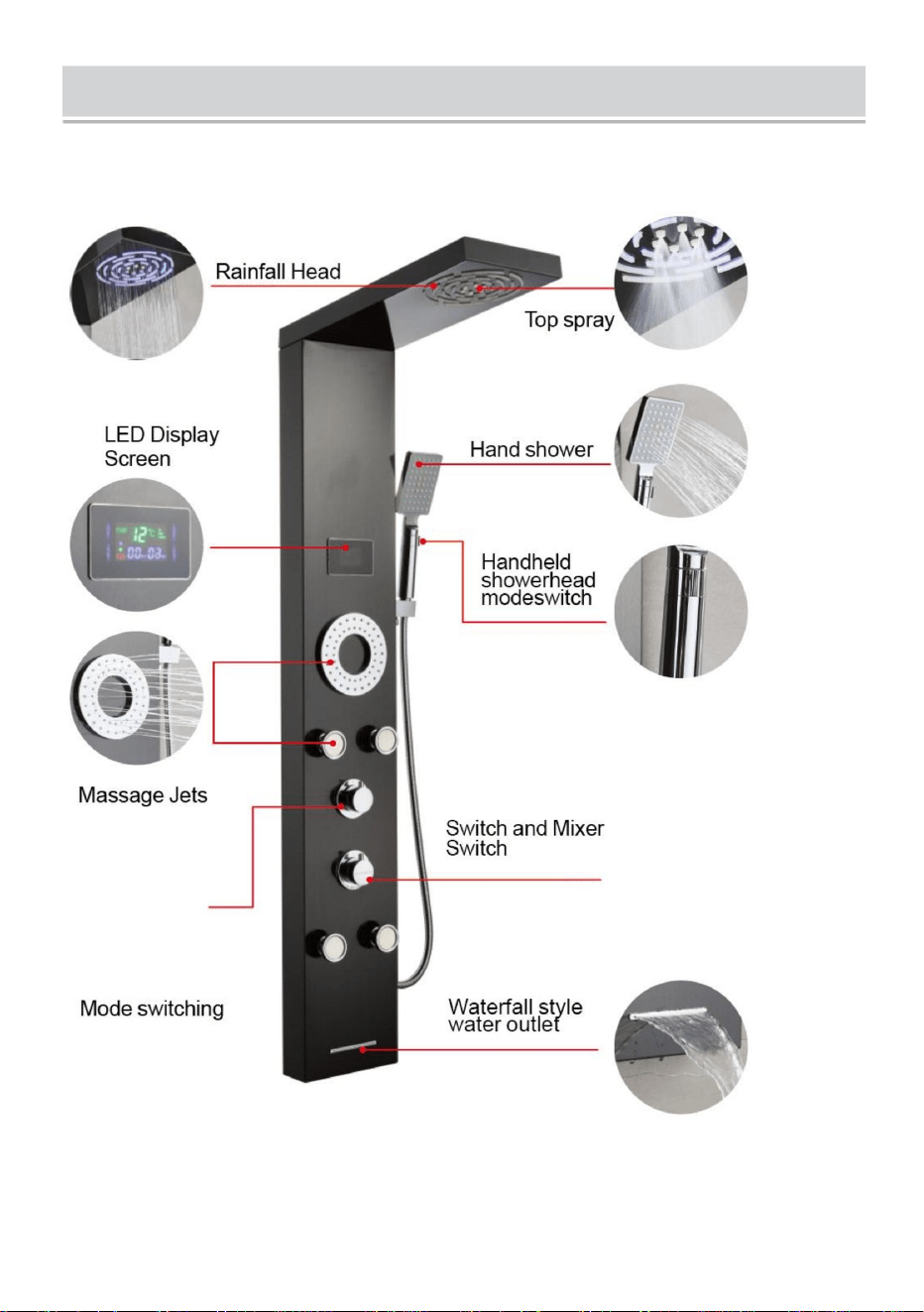

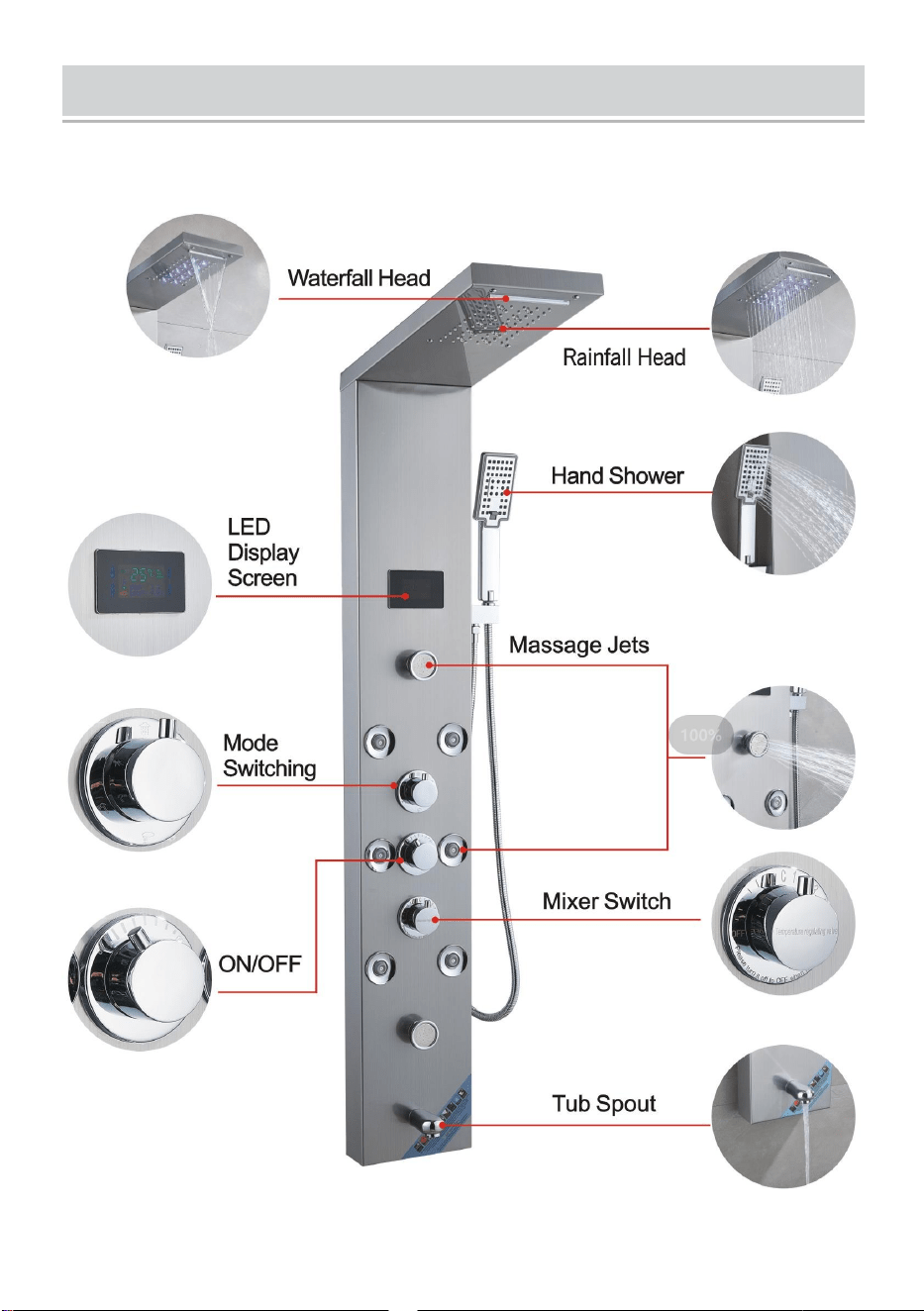

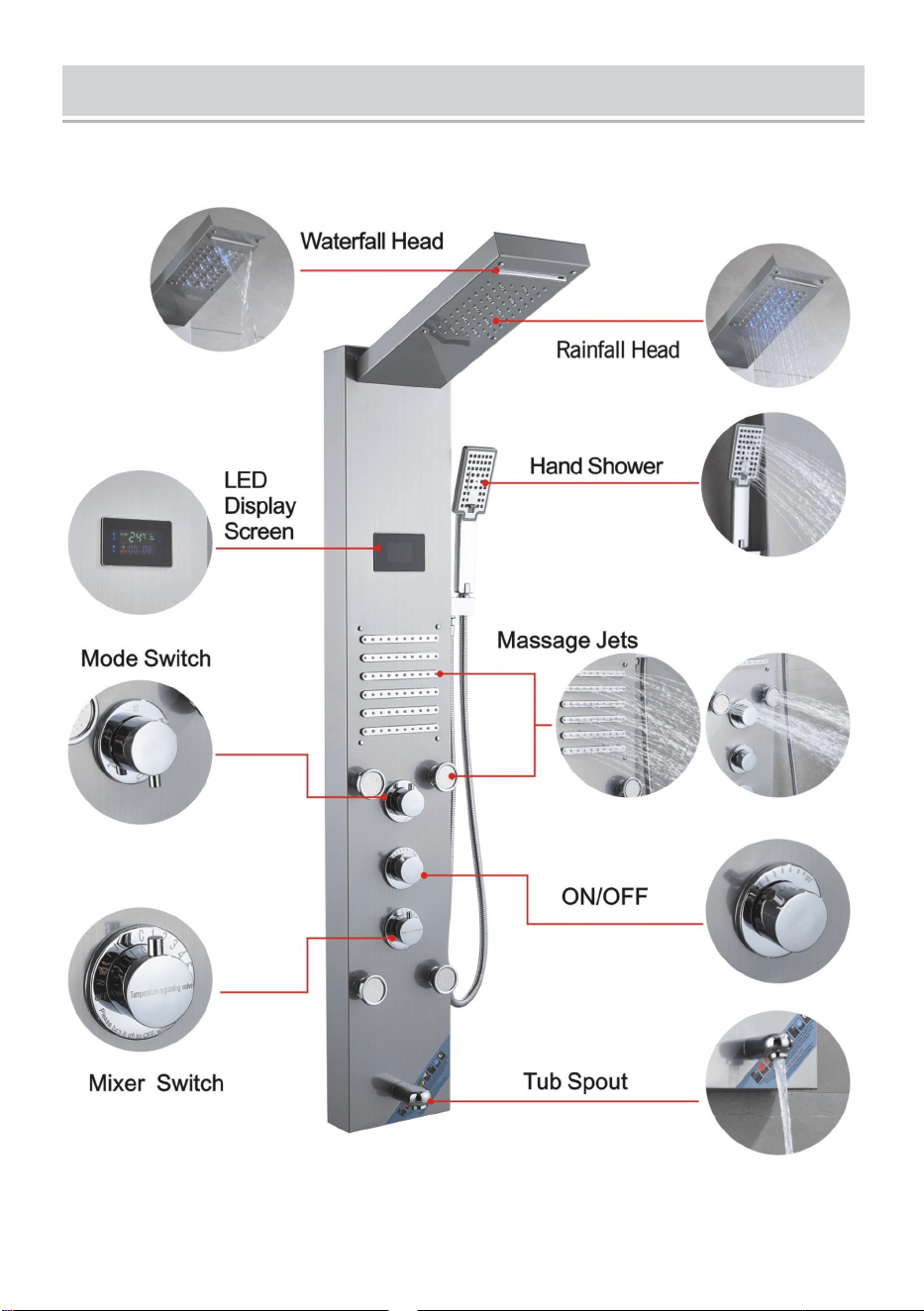

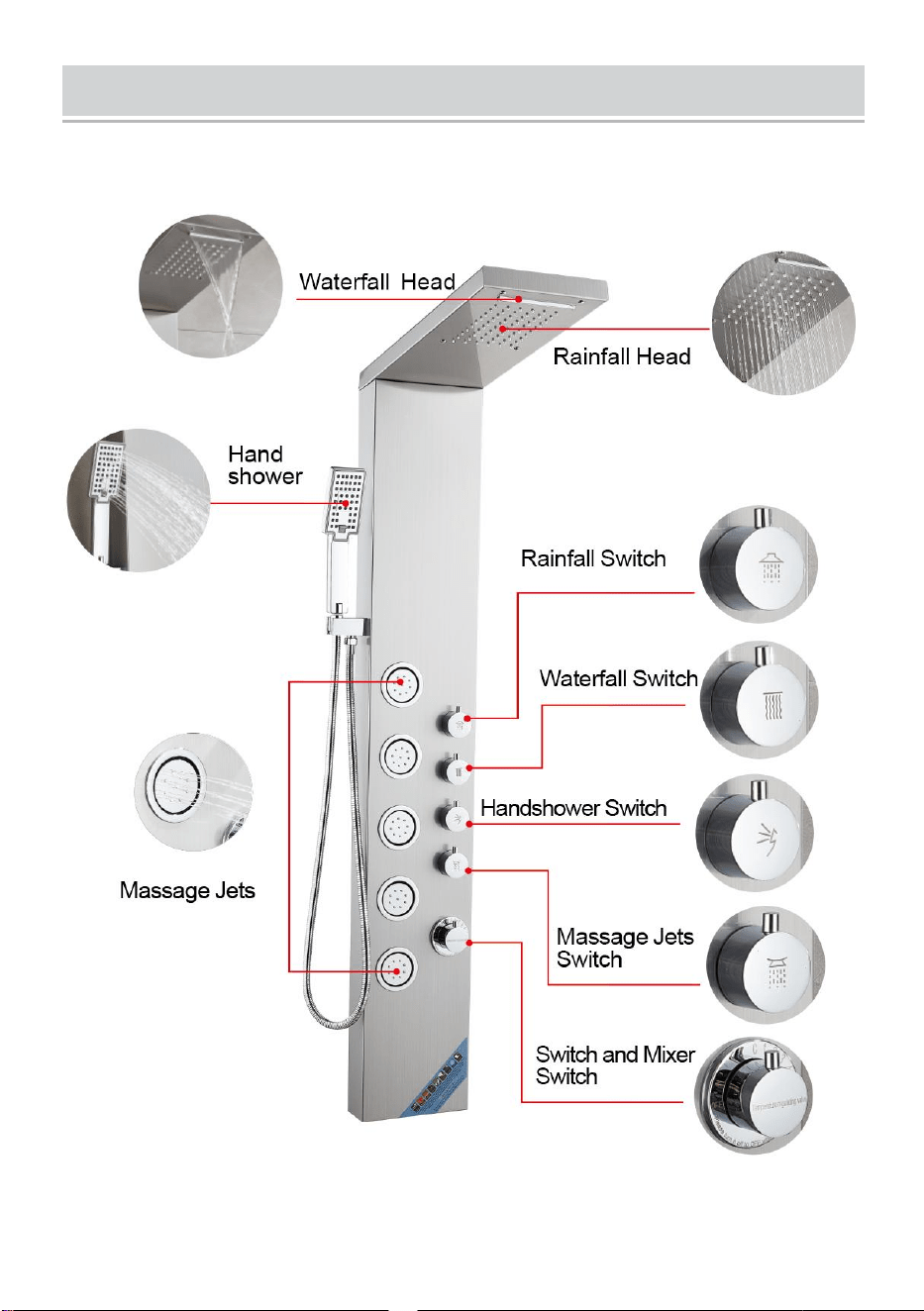

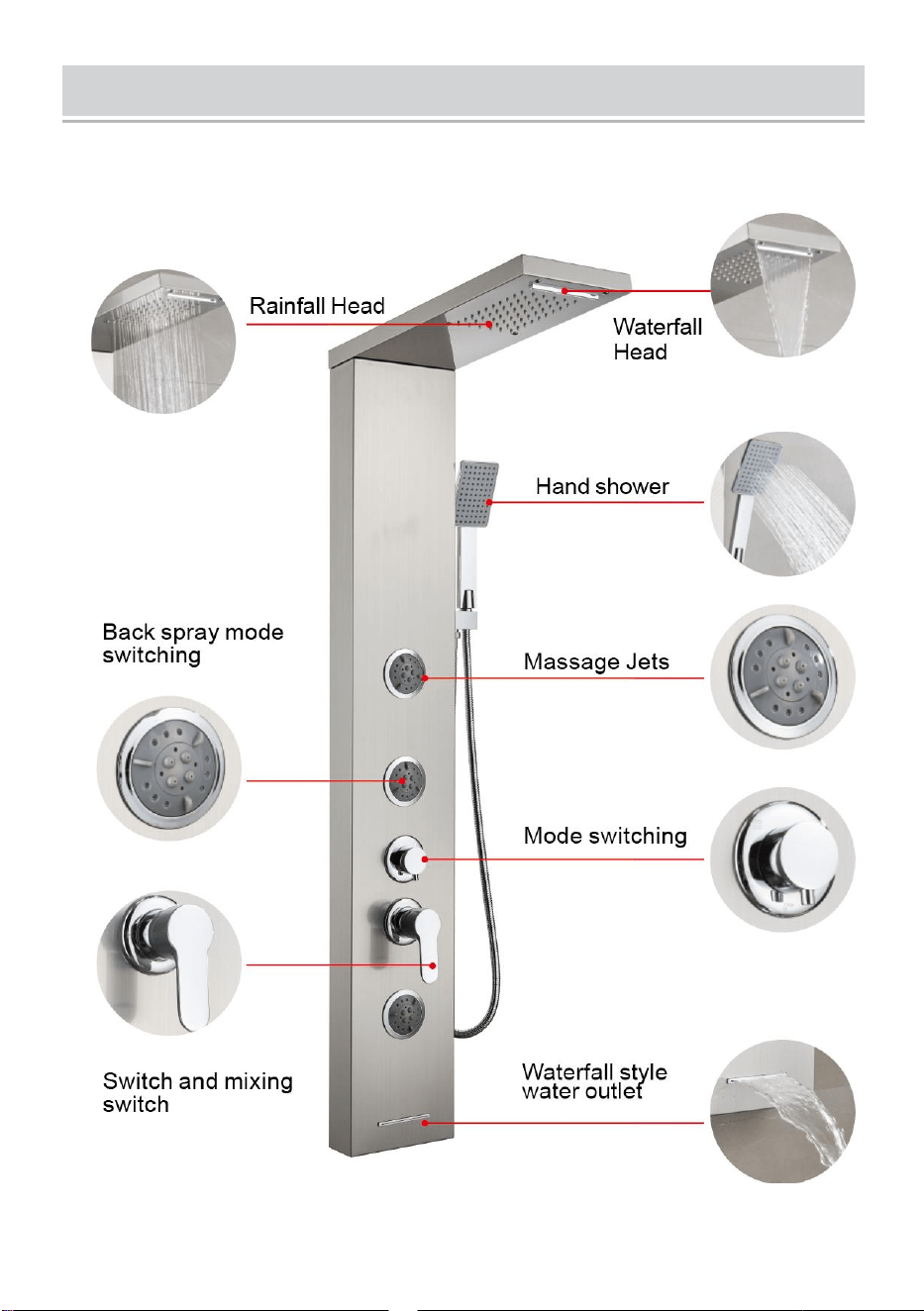

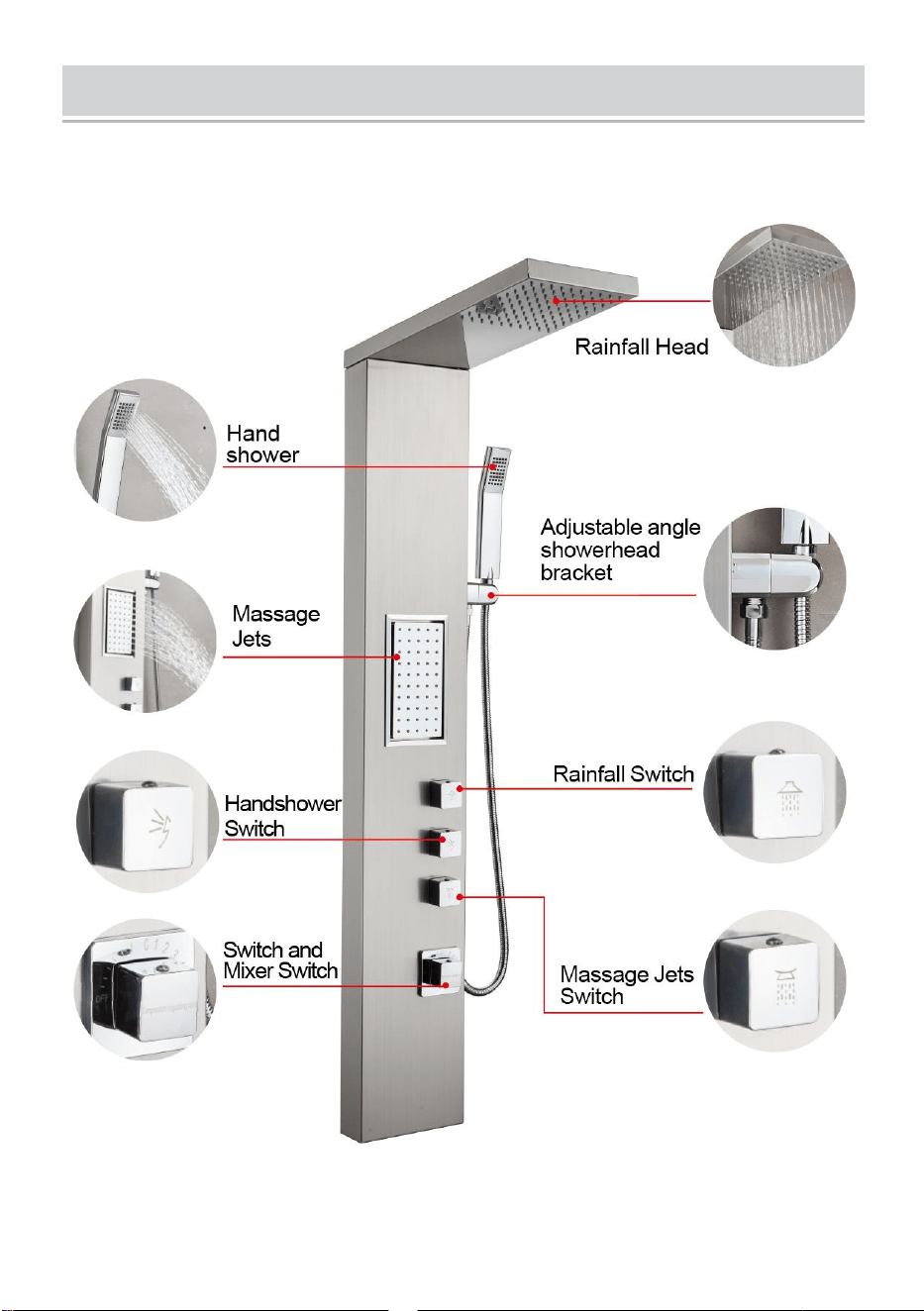

FUNCTION INTRODUCTION
8015FL
background

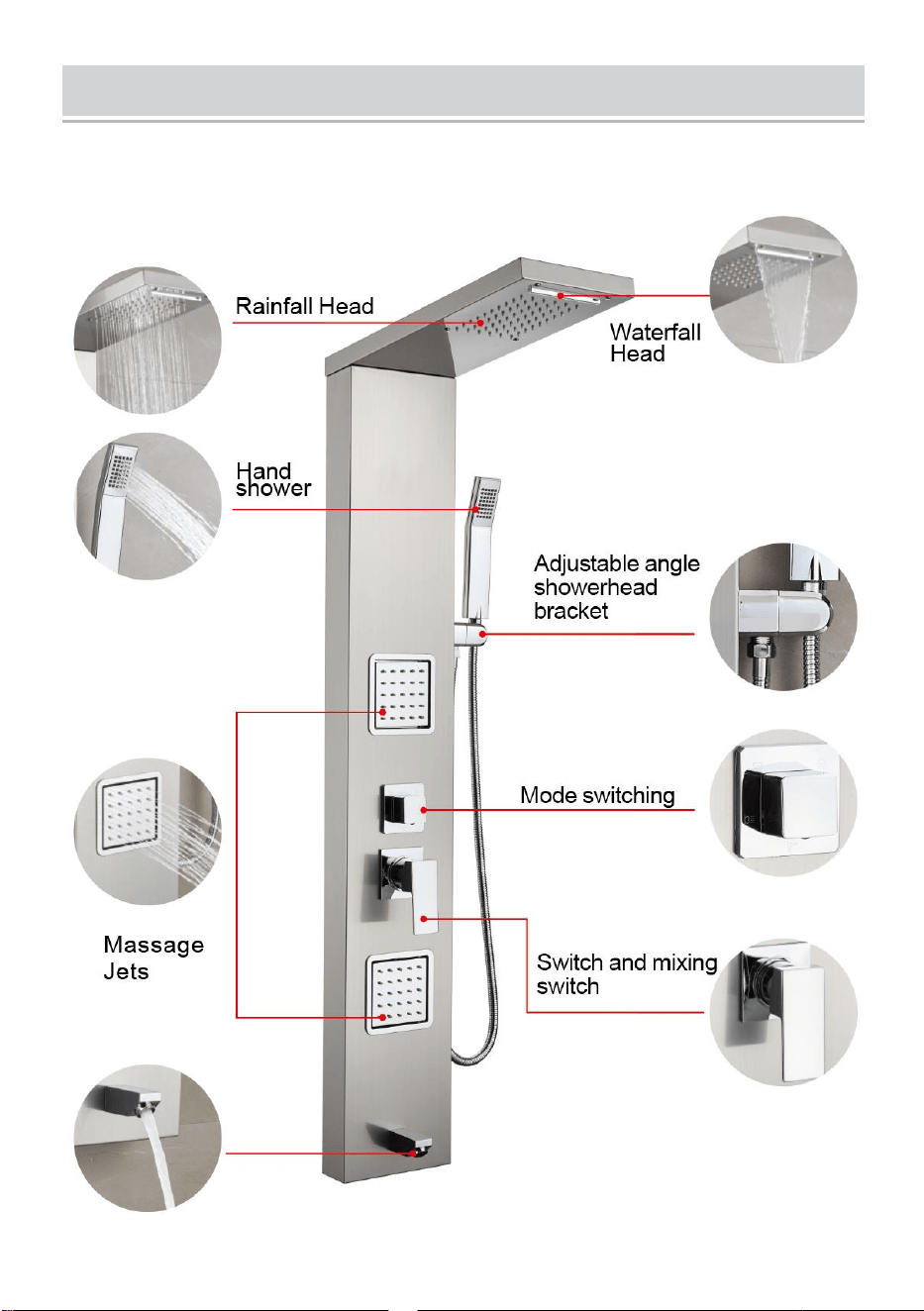

FUNCTION INTRODUCTION
5017FL
background
FUNCTION INTRODUCTION
5005FL
background
FUNCTION INTRODUCTION
1049FL
background
FUNCTION INTRODUCTION
8004FL
background

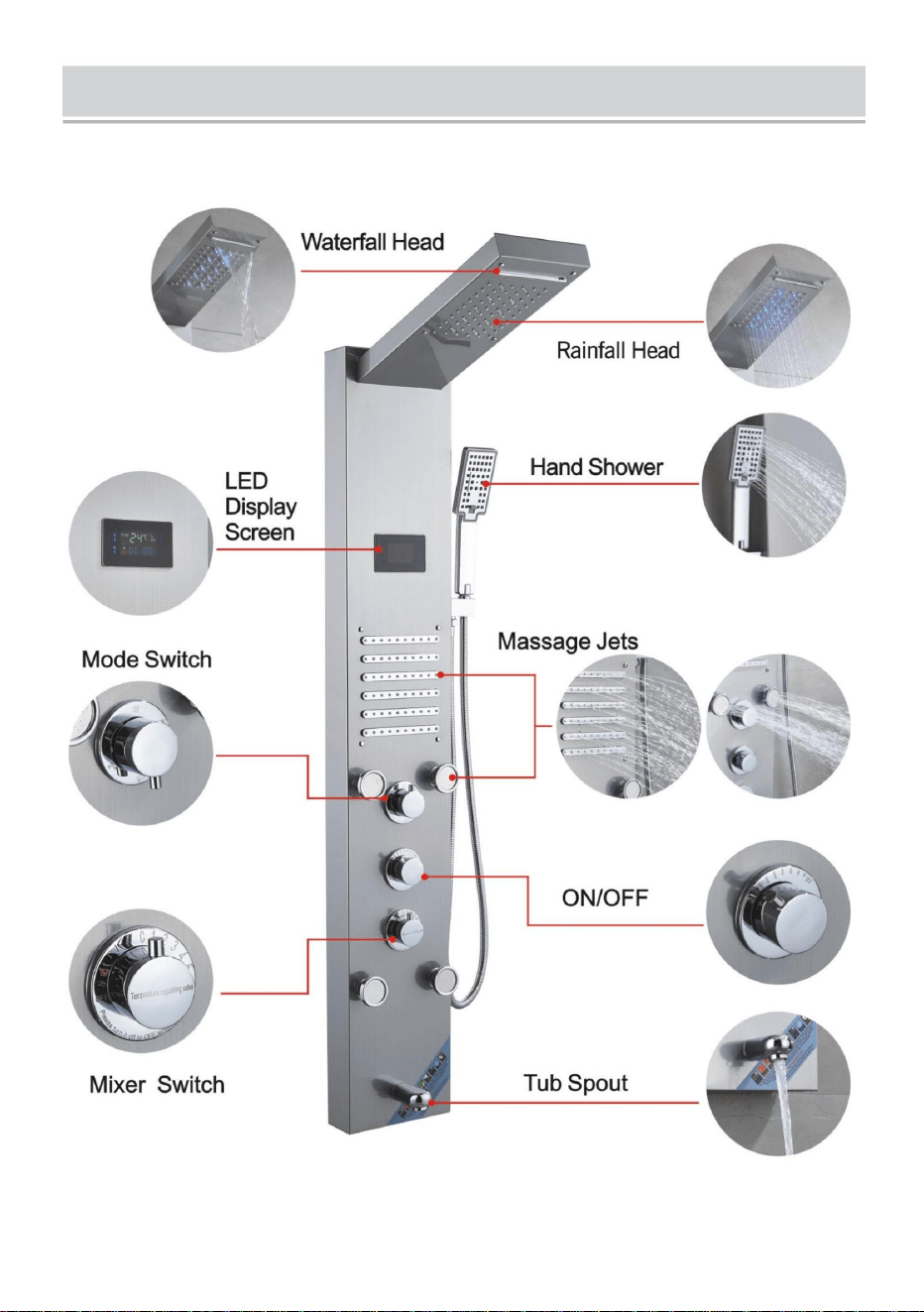

FUNCTION INTRODUCTION
8009FL
background

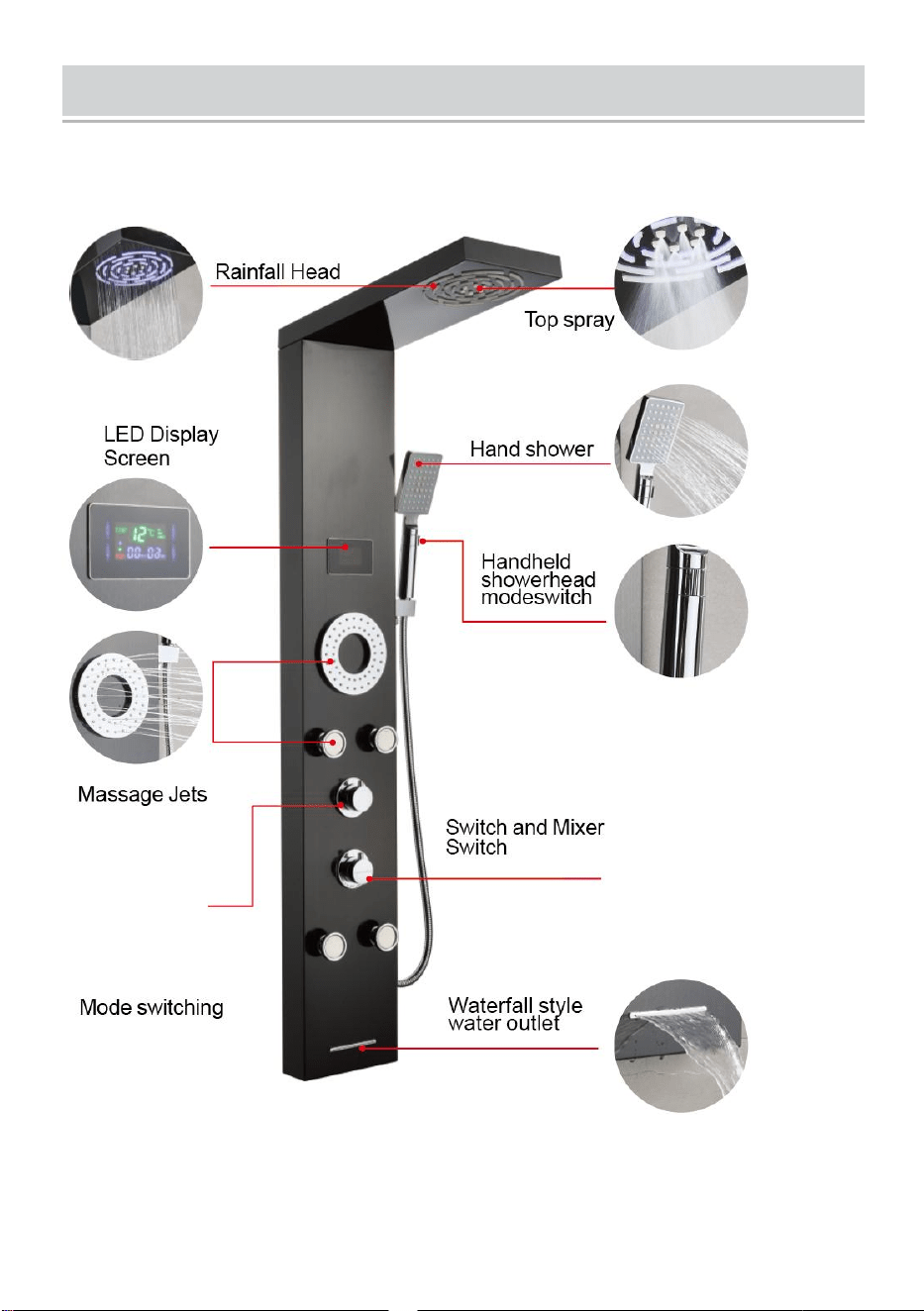

FUNCTION INTRODUCTION
8108FH
Note：For the detailed installation video, please refer to the
corresponding model and scan the QR code below to view.
background
8015FL
5017FL
5005FL
1049FL
8004FL
8009FL
8108FH
Technical Support and E-Warranty Certificate
www.vevor.com/support
