Vevor ZXDC12V Hydraulic Pump High Efficiency Double Acting User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

HYDRAULIC POWER UNIT

SERIES:ZXDC12V-1.6KW-S- X L

( TIPS：X IS 3/4/4.5/6/7/8/10/12/13/14/15/20 )

We continue to be committed to provide you tools with competitive price.

"Save HaIf", "HaIf Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving haIf in comparison with the top major brands.

- 1 -

SERIES:ZXDC12V-1.6KW-S- X L

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

HYDRAULIC

POWER UNIT

- 2 -

Warning- To reduce the risk of injury, users must read the

instructions manual carefully.

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste but must be taken to a

collection point for recycling electrical and electronic devices.

This product is of protection class III.

Direct current

INSTRUCTIONS

The hydraulic power unit integrates a high-pressure gear pump, DC motor,

multi-purpose integrated block, various hydraulic valves, oil tank, and other

components organically. It is a typical hydraulic circuit of power up and

power down. The second relief valve of the system performs control of the

downward pressure, and the pressure-compensated flow valve

automatically adjusts the falling speed. This product is widely used in small

dump trucks, hydraulic winches, etc.

CARE INSTRUCTIONS

 The battery power must be sufficient, current of 200A and voltage to

match the machine.

 This vehicle hydraulic pump is an S3 working system, not continuous

operation, 30 seconds to start, 270 seconds to stop, the maximum

working time of 180 seconds, intermittent 360 seconds continuous

working time is too long, will cause motor short circuit or damage.

 When the hydraulic power unit produced by our Company leaves the

- 3 -

factory, the system pressure has been set. If changes are needed,

users can adjust the system pressure by themselves through a

pressure regulator knob according to the actual situation, but it cannot

exceed the nominal pressure (16 MPa) of the system.

 Check the connection of the motor and electromagnetic valve carefully,

and it is strictly forbidden to make a virtual connection.

 During the first installation and debugging, pay attention to keeping the

oil level inside the oil tank, and after a working cycle, the oil tank

should be filled, but it cannot be overfilled.

 The motor terminal box should be waterproof and moisture-proof.

When connecting for the first time, inching the motor to carefully check

the direction of the motor. From the rear end of the motor, the rotation

direction is counterclockwise. It is absolutely forbidden to reverse the

rotation of the motor and idle without oil.

 The hydraulic oil must be filtered when the oil tank is filled, with a

filtering accuracy of no less than 25µm.

 The power unit cannot filter out impurities inside the hydraulic cylinder.

Therefore, the inside of the hydraulic cylinder must be clean to avoid

the failure of the valve. The tubing must also be clean.

SAVE THESE INSTRUCTIONS

TECHNICAL PARAMETERS

Action

Double

Voltage

12 V

Reservoir Capacity

3/4/4.5/6/7/8/10/12/13/14/15/20

Quart

Power

1600 W

Rotating Speed

2600 RPM

Pressure

16~20 MPa

Traffic

1.1 mL/r

Tank Material

Steel

- 4 -

PARTS ILLUSTRATION

The Hydraulic Power Unit has been fully assembled. It comes with a

hand-held remote control and 2 additional SAE#6 connectors for

replacement. The whole power unit is easy to wire and easy to operate.

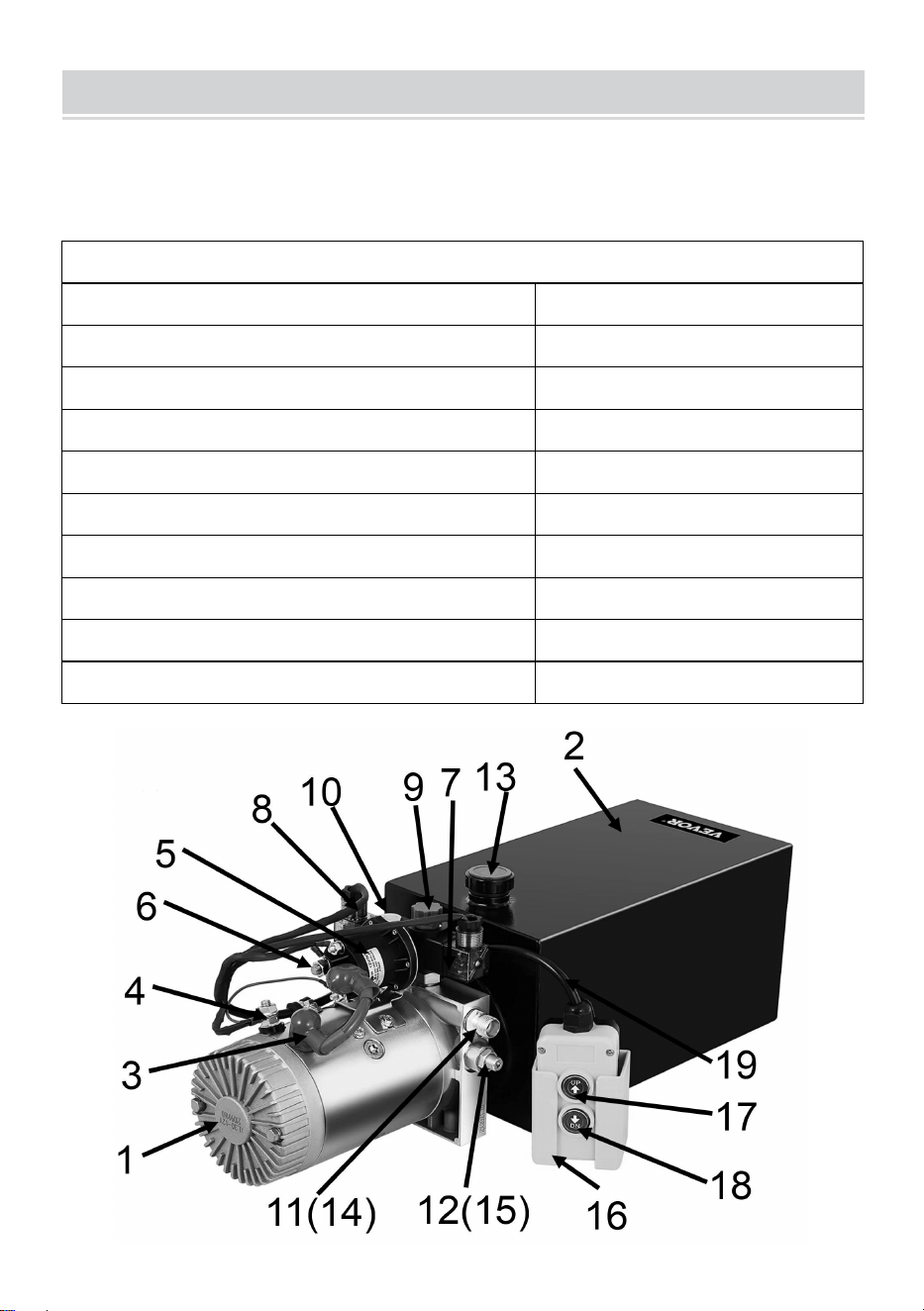

Part List

1 Electronic motor

11 Reservoir return port

2 Reservoir

12 Overflow valve

3 The positive pole of the electronic motor

13 Reservoir filler

4 The negative pole of the electronic motor

14 Reservoir outlet port

5 Relay

15 Overflow valve

6 The positive pole of the relay

16 Control box

7 Electromagnetic coil A

17 Up button

8 Electromagnetic coil B

18 Down button

9 two-position four-way valve

19 Control wire

10 normally closed solenoid valve

- 5 -

WORKING PRINCIPLE AND WIRING METHOD

1. Please fill in hydraulic oil from 13 reservoir fillers till it is 3cm to 5cm

below the upper surface of the reservoir.

2. The positive pole of the power supply should be connected to the

positive pole of the relay, while the negative pole of the power supply

should be connected to the negative pole of the electronic motor. The

power supply wire must be copper wire 20 to 25 mm

in cross-sectional

area.

3. Please connect the power supply correctly and then install the oil

pipelines. Then press the 17 Up button to turn on the motor. The indicator

light of 17 electromagnetic coil A should be lit. And the two-position

four-way valve opens to allow oil to be discharged via the reservoir outlet

port. This generates pressure and causes the reservoir to rise. Release the

Up button, and the motor shall stop working, and the oil pump and the

reservoir should stay still.

4. By the end of the hydraulic cylinder's travel, please press 18 on the

Down button for oil return. This shall turn on the motor and cause the

indicator light of 8, the electromagnetic coil B, to light up as well as

generate magnetic force to push on the normally closed electromagnetic

valve. This allows oil to return and go down.

COMMON FAILURES AND TROUBLESHOOTING

1. Do not rise (advance) or rise (advance) unstably.

a. Too low oil level in the oil tank; add oil to the specified level.

b. The hydraulic power unit should use anti-wear hydraulic oil with a

kinematic viscosity of 22-46mm

/s (50°C). ISO VG46 is recommended

when the oil temperature is below 50°C, while ISO VG68 is recommended

when the oil temperature is above 50°C. The added oil should be filtered

by a filter with a filtration accuracy of 30um. The oil volume should be 80%

of the effective capacity of the oil tank. The oil temperature is usually

between -10~80°C, and low-temperature hydraulic oil should be used for

- 6 -

extremely cold areas, such as ISO VG32. These measures can effectively

prolong the service life of the hydraulic system and hydraulic components,

and improve the stability and reliability of the hydraulic power unit.

c. Blocked oil filter screen, wash or replace the filter screen.

d. Unsealed or leaking oil suction pipe, check the leakage or unsealed

place, and repair or replace the pipe.

e. Unclosed electromagnetic valve or hand valve, wash the

electromagnetic valve and hand valve or replace the oil.

2. Do not drop or drop unstably.

a. Blocked electromagnetic valve or hand valve filter screen, clean the filter

screen and electromagnetic valve.

b. Blocked throttle valve, adjust the throttle valve.

3. Do not pressurize

a. Unsealed check valve, wash the check valve or replace the oil seal and

oil.

b. Unsealed electromagnetic valve or hand valve, clean electromagnetic

valve, hand valve, or replace the oil seal and oil.

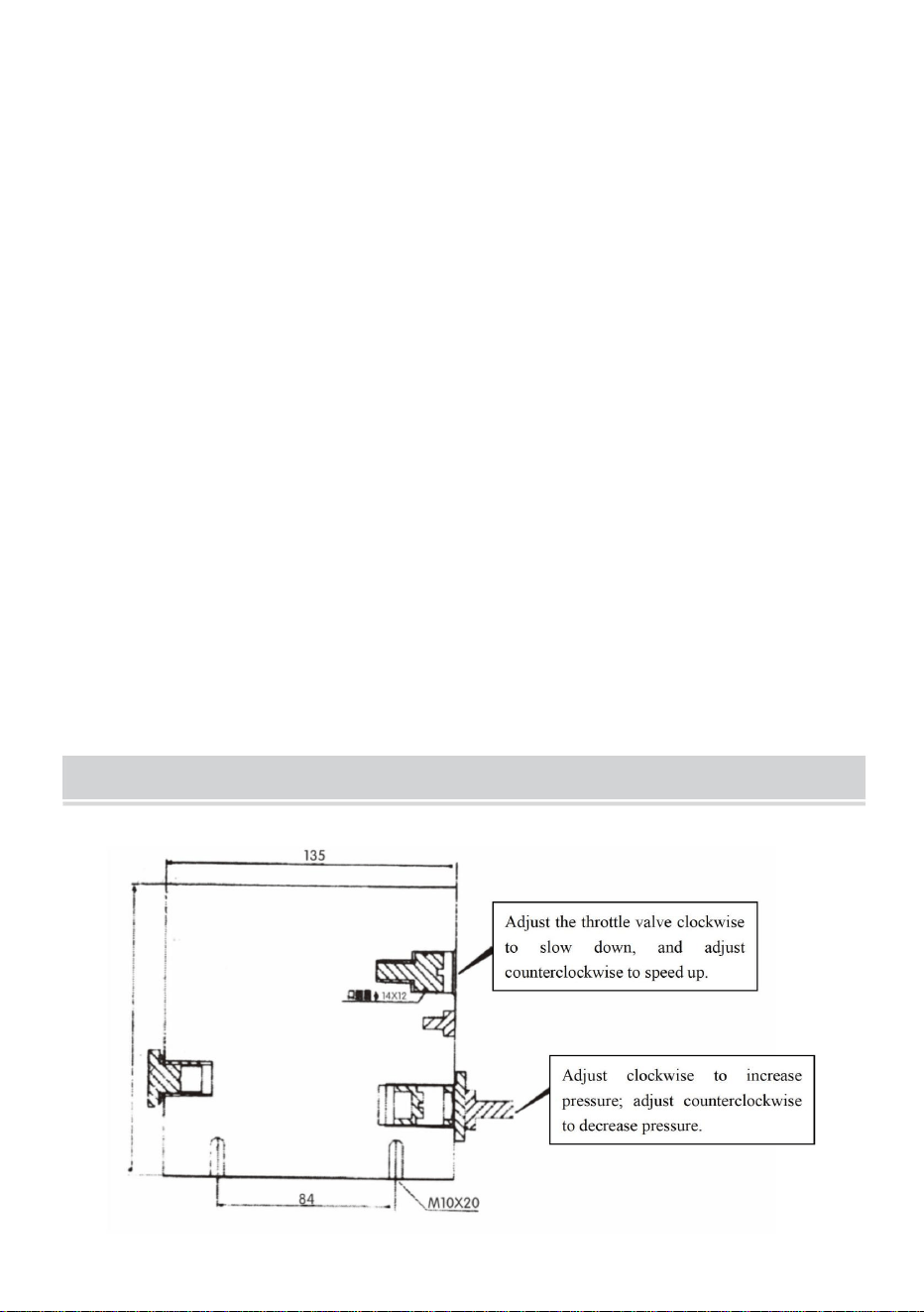

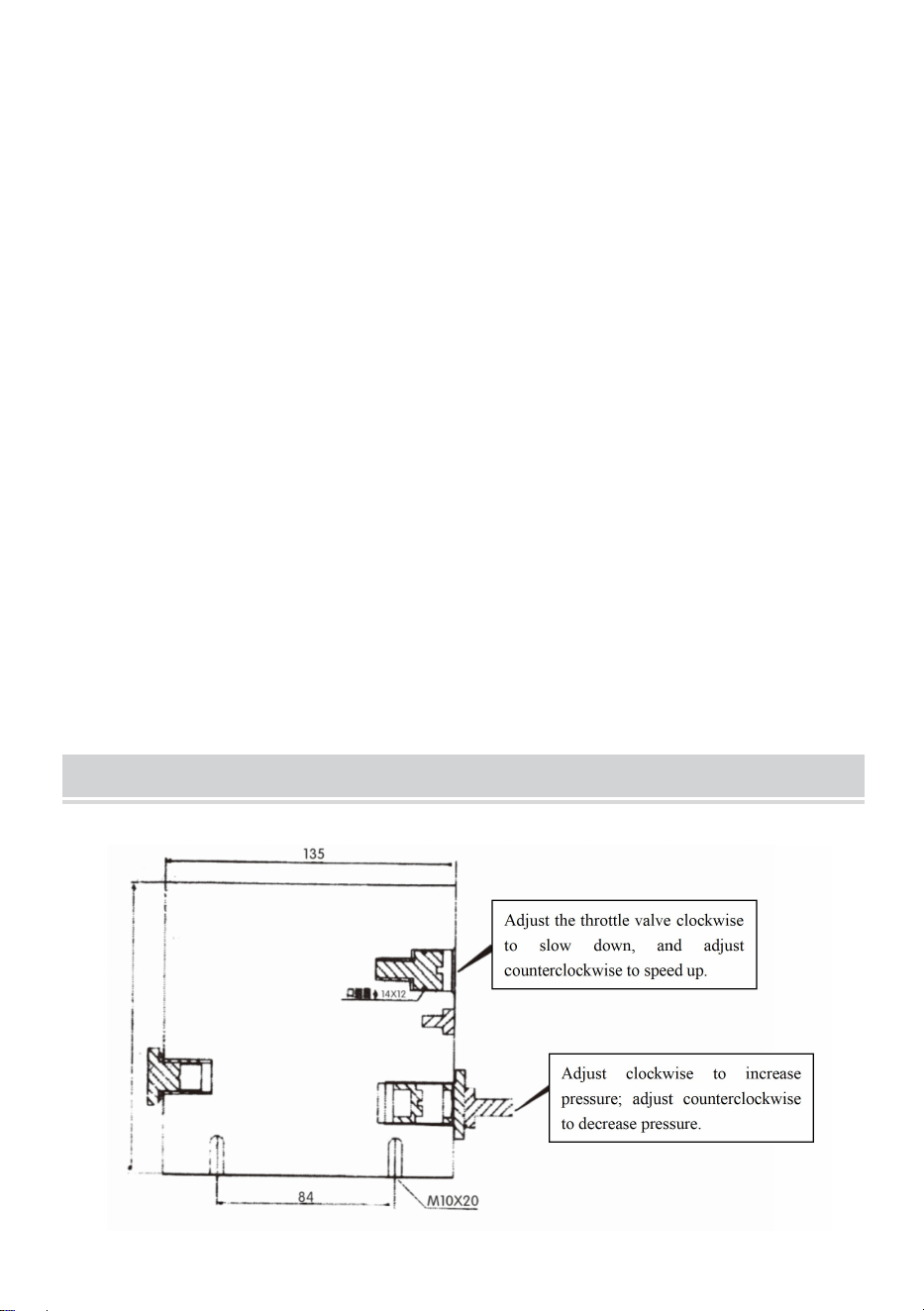

SIMPLE COMMISSIONING DIAGRAM

- 7 -

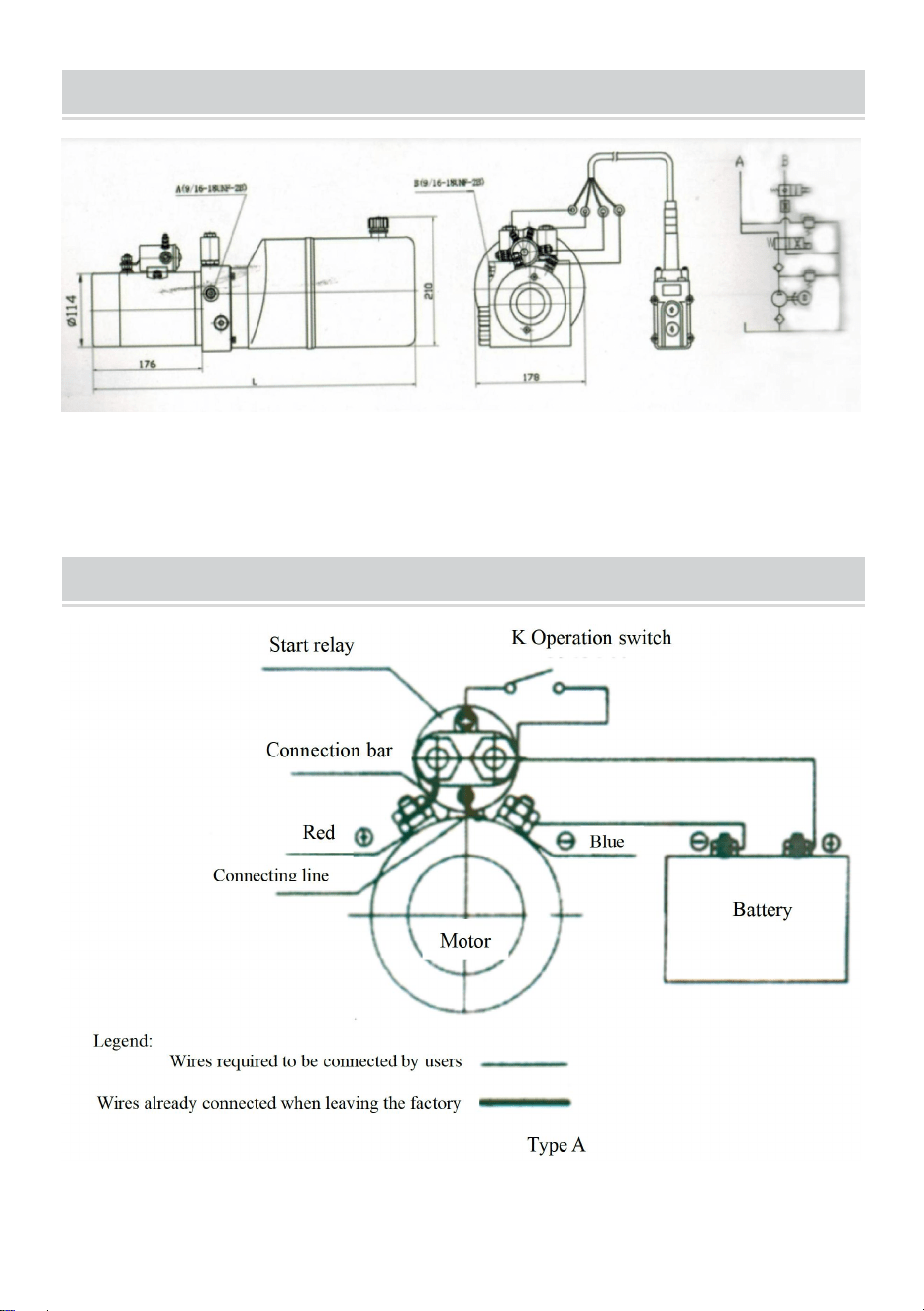

SCHEMATIC DIAGRAM

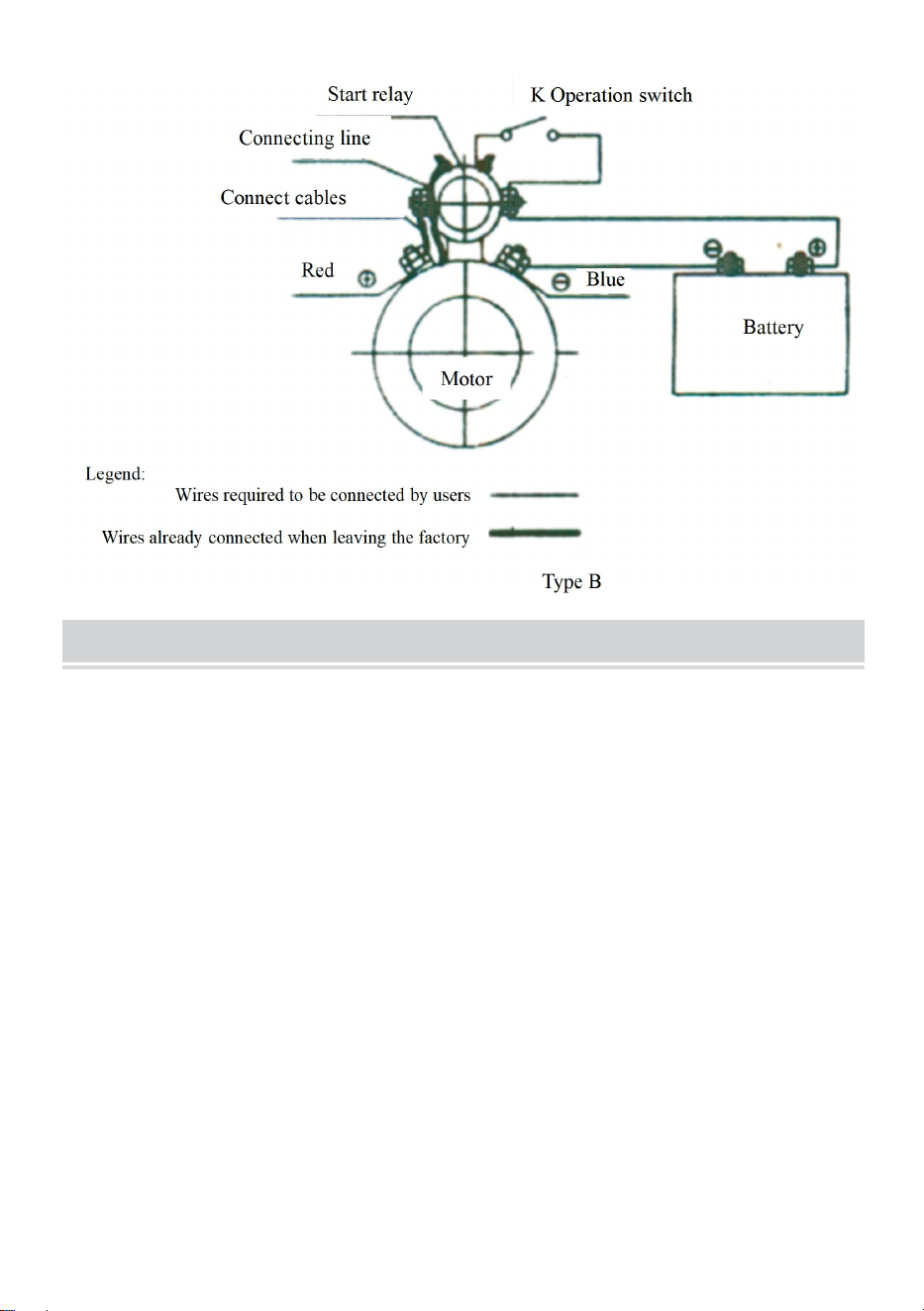

DC MOTOR ELECTRIC WIRING DIAGRAM

- 8 -

MAINTENANCE

1. Actuators and pipelines should be kept clean to prevent the introduction

of foreign material into the system.

2. The reservoir should be adequately filled with oil. Proper refilling is

needed after certain working circles. It may damage the oil pump and the

enclosure if the oil pump sucks air.

3. The hydraulic oil should be replaced upon working for 100 hours since

the initial filling. Subsequently, the hydraulic oil should be replaced once

per year or at about 1500 working hours.

4. The viscosity of the hydraulic oil should be 22-46mm

/s.

5. High-viscosity hydraulic oil should be used in high-temperature working

environment, while low-viscosity hydraulic oil should be used in

low-temperature environment.

Technical Support and E-Warranty Certificate

www.vevor.com/support
