Craftsman CMCS405B V20 RP 20-volt Max 4-1/2-in Brushless User Manual

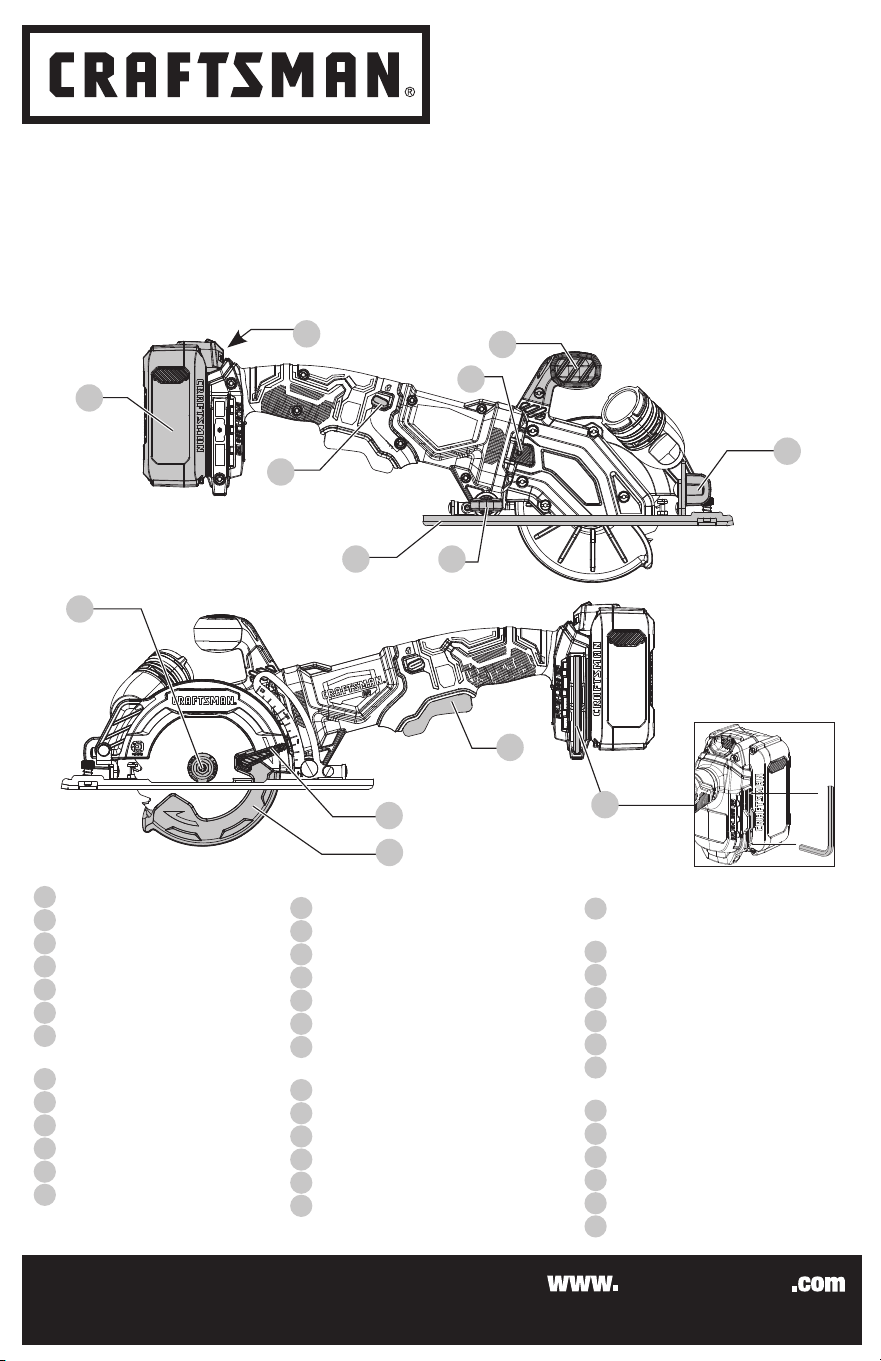

Fig.A

Instruction Manual

Guide D’utilisation

Manual de instrucciones

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-888-331-4569

CRAFTSMAN

CMCS405

20V Max* Compact Brushless Circular Saw

Scie circulaire sans balai compacte 20 V max*

Sierra Circular sin Escobillas Compacta 20 V Máx*

Trigger switch lock‑off button

Trigger switch

Battery pack

Battery release button

Depth adjustment knob

Shoe

Lower blade guard retracting

lever

Lower blade guard

Blade clamping screw

Bevel adjustment knob

Blade lock button

Auxiliary handle

Blade wrench

Bouton de verrouillage de la gâchette

Gâchette

Bloc‑piles

Bouton de libération du bloc‑piles

Bouton d’ajustement de la profondeur

Patin

Levier de rétraction du protège‑lame

inférieur

Protège‑lame inférieur

Vis de serrage de la lame

Bouton d’ajustement du biseau

Bouton de verrouillage de la lame

Poignée auxiliaire

Clé pour lame

Botón de bloqueo en apagado de

interruptor de gatillo

Interruptor de gatillo

Paquete de batería

Botón de liberación de batería

Perilla de ajuste de profundidad

Zapata

Palanca retráctil de protección de

cuchilla inferior

Protección de cuchilla inferior

Tornillo de sujeción de cuchilla

Perilla de ajuste de bisel

Botón de bloqueo de cuchilla

Manija auxiliar

Llave de cuchilla

Définitions: symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle comme indiqué

ailleurs dans ce manuel. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente como se describe en otra parte

de este manual. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service as described elsewhere

in this manual. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 11

Español (traducido de las instrucciones originales) 19

148

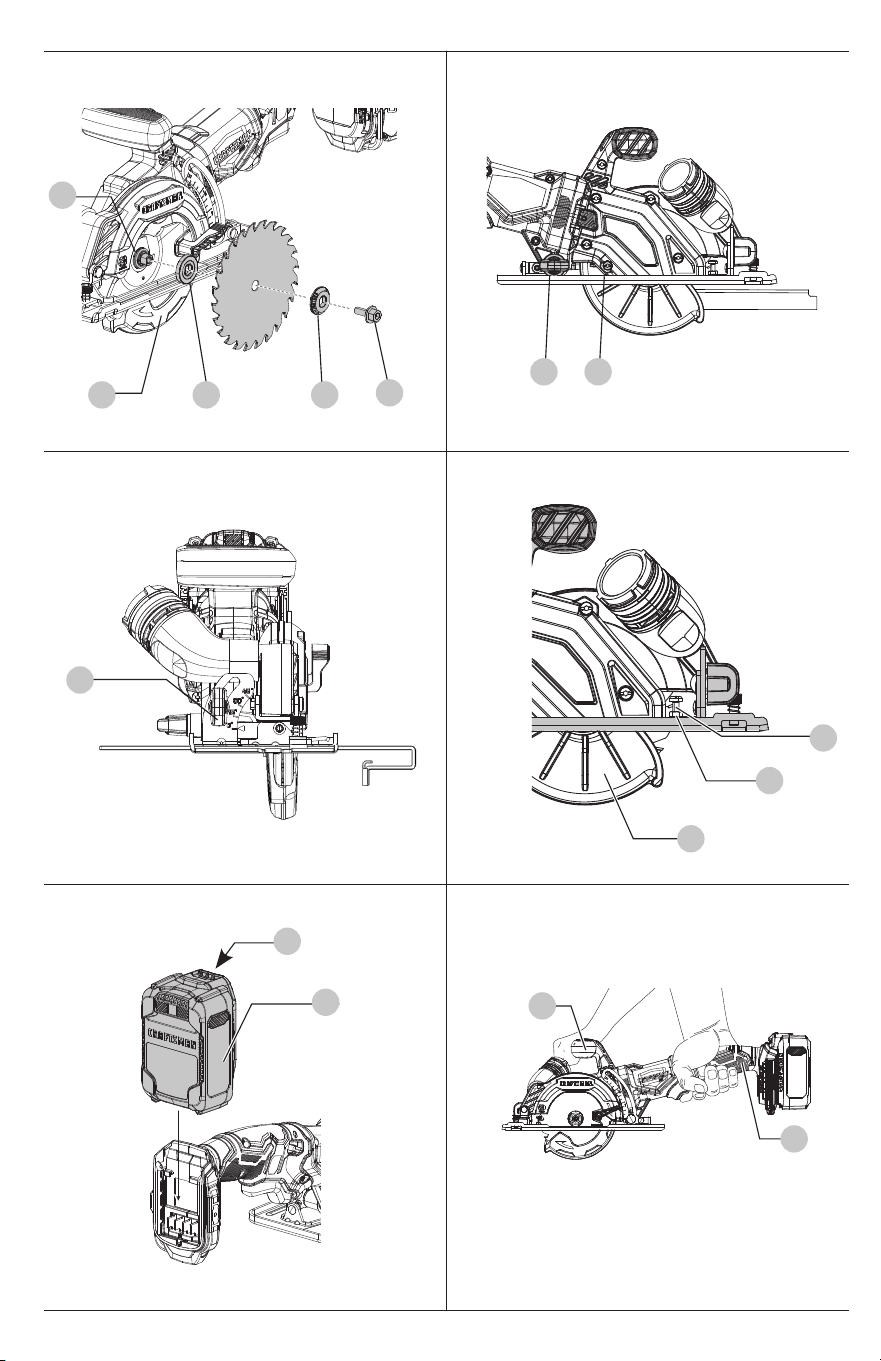

Fig.B Fig.C

Fig.D

Fig.E

Fig.F

Fig.G

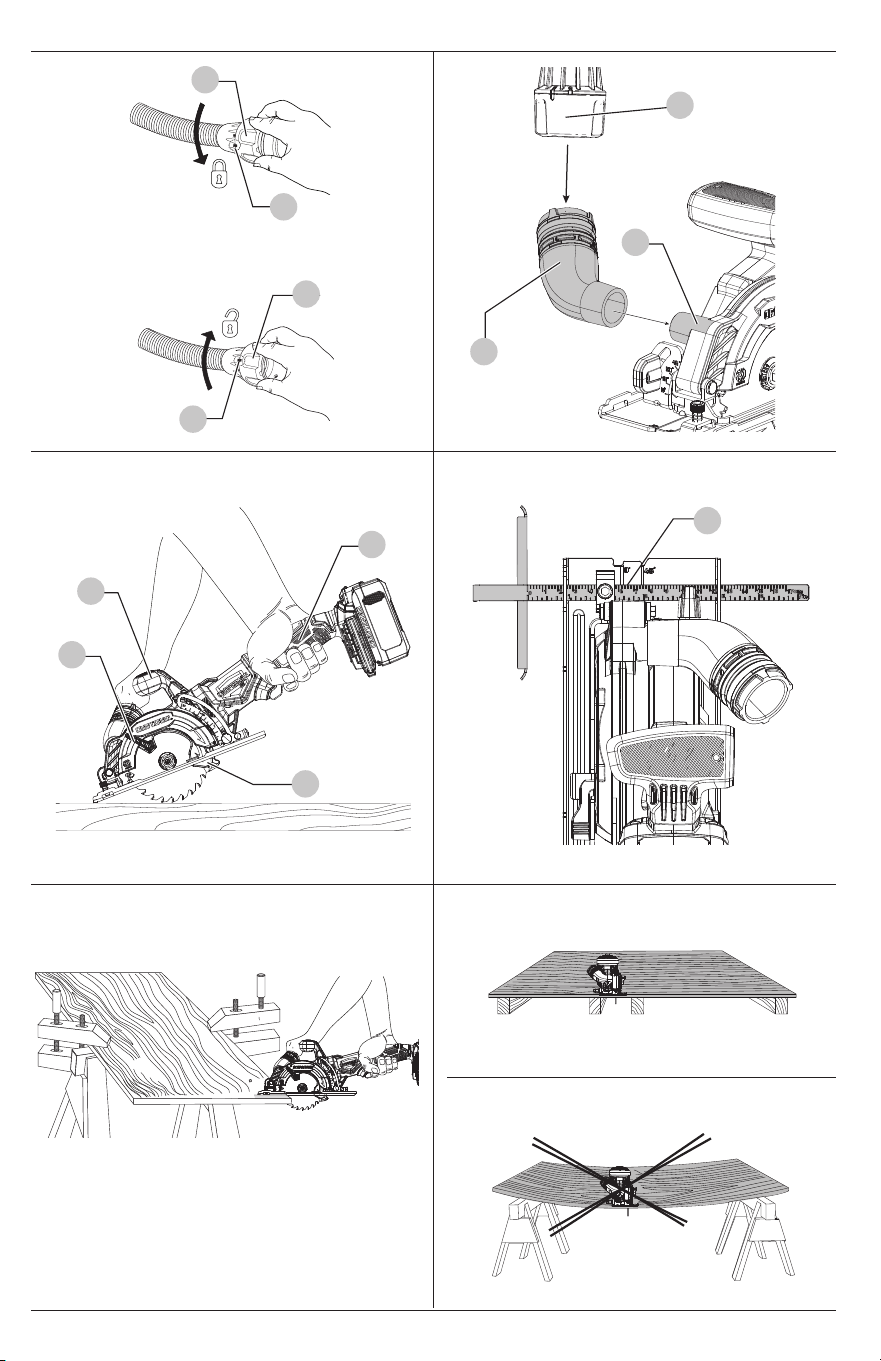

Fig.H Fig.I

Fig.J Fig.K

Fig.L

Fig.M

Fig.N

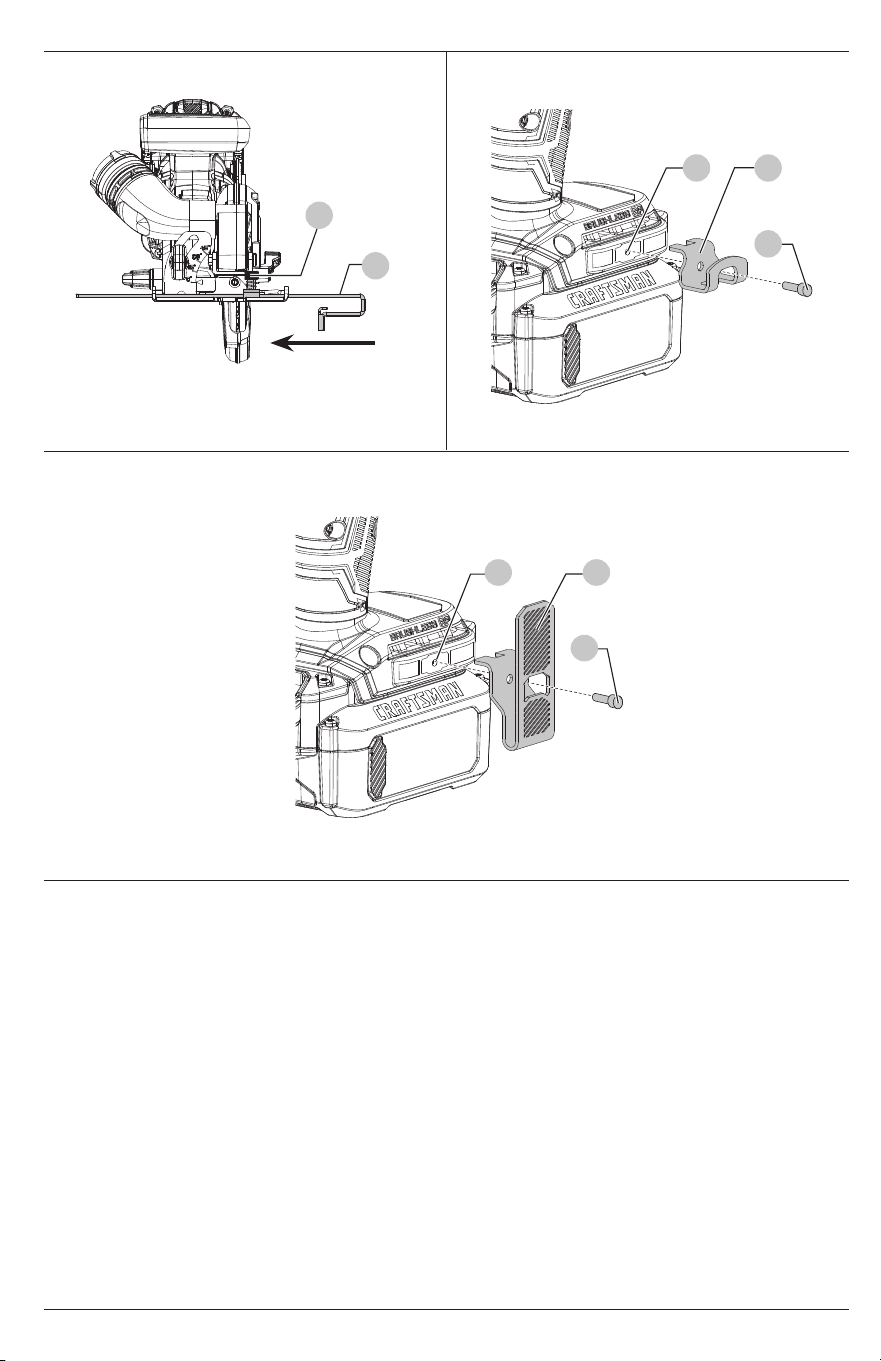

Fig.O Fig.P

INSTALL RIP FENCE IN THIS DIRECTION

POSER LE GUIDE LONGITUDINAL DANS CE SENS

INSTALE LA CERCA DE CORTE EN ESTA DIRECCIÓN

Fig.Q

28 24

English

English (original instructions)

Intended Use

This circular saw is designed for wood cutting applications.

DO nOT cut metal, plastic, concrete, masonry. DO nOT use

for wet tile application. Maximum cutting depth is 1‑9/16"

(39.6mm).

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous

situation which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to personal injury

which, if not avoided, may result in propertydamage.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result

in electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which may

ignite the dust orfumes.

c ) Keep children and bystanders away while operating

a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch on

invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power

toolaccidentally.

English

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool

or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from the

battery may cause irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

ofinjury.

f ) Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer

or authorized serviceproviders.

Safety Instructions for All Saws

CuttingProcedures

a ) DANGER: Keep hands away from cutting area and

the blade. Keep your second hand on auxiliary handle,

or motor housing. If both hands are holding the saw, they

cannot be cut by theblade.

b ) Do not reach underneath the workpiece. The guard

cannot protect you from the blade below theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth should be

visible below theworkpiece.

d ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a stable

platform. It is important to support the work properly to

minimize body exposure, blade binding, or loss ofcontrol.

e ) Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting tool

may contact hidden wiring. Contact with a "live" wire will

also make exposed metal parts of the power tool "live" and

could give the operator an electricshock.

f ) When ripping, always use a rip fence or straight edge

guide. This improves the accuracy of cut and reduces the

chance of bladebinding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades that do not

match the mounting hardware of the saw will run off‑center,

causing loss ofcontrol.

h ) Never use damaged or incorrect blade washers or

bolt. The blade washers and bolt were specially designed for

your saw, for optimum performance and safety ofoperation.

Further Safety Instructions for All Saws

Kickback Causes and Related Warnings:

• Kickback is a sudden reaction to a pinched, jammed or

misaligned saw blade, causing an uncontrolled saw to lift up

and out of the workpiece toward the operator;

• When the blade is pinched or jammed tightly by the kerf

closing down, the blade stalls and the motor reaction drives

the unit rapidly back toward the operator;

• If the blade becomes twisted or misaligned in the cut, the

teeth at the back edge of the blade can dig into the top surface

of the wood causing the blade to climb out of the kerf and

jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip with both hands on the saw and

position your arms to resist kickback forces. Position

your body to either side of the blade, but not in line with

the blade. Kickback could cause the saw to jump backwards,

but kickback forces can be controlled by the operator, if proper

precautions aretaken.

b ) When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw

motionless in the material until the blade comes to a

complete stop. Never attempt to remove the saw from

the work or pull the saw backward while the blade is

in motion or kickback may occur. Investigate and take

corrective actions to eliminate the cause of bladebinding.

c ) When restarting a saw in the workpiece, center the

saw blade in the kerf so that saw teeth are not engaged

into the material. If a saw blade binds, it may walk up or

kickback from the workpiece as the saw isrestarted.

English

d ) Support large panels to minimize the risk of blade

pinching and kickback. Large panels tend to sag under

their own weight. Supports must be placed under the

panel on both sides, near the line of cut and near the edge of

thepanel.

e ) Do not use dull or damaged blades. Unsharpened or

improperly set blades produce narrow kerf causing excessive

friction, blade binding andkickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making the cut. If

blade adjustment shifts while cutting, it may cause binding

andkickback.

g ) Use extra caution when sawing into existing walls or

other blind areas. The protruding blade may cut objects that

can cause kickback.

Lower Guard Function Safety Instructions

a ) Check the lower guard for proper closing before each

use. Do not operate the saw if lower guard does not

move freely and close instantly. Never clamp or tie the

lower guard into the open position. If saw is accidentally

dropped, lower guard may be bent. Raise the lower guard

with the retracting handle and make sure it moves freely and

does not touch the blade or any other part, in all angles and

depths ofcut.

b ) Check the operation of the lower guard spring. If the

guard and the spring are not operating properly, they

must be serviced before use. Lower guard may operate

sluggishly due to damaged parts, gummy deposits, or a

build‑up ofdebris.

c ) The lower guard may be retracted manually only for

special cuts such as “plunge cuts” and “compound cuts.”

Raise the lower guard by the retracting handle and as

soon as blade enters the material, the lower guard must

be released. For all other sawing, the lower guard should

operateautomatically.

d ) Always observe that the lower guard is covering the

blade before placing saw down on bench or floor. An

unprotected, coasting blade will cause the saw to walk

backwards, cutting whatever is in its path. Be aware of

the time it takes for the blade to stop after switch isreleased.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmfulchemicals.

Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead

to loss of control andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught in

movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a tripping

or falling hazard. Some tools with large battery packs

will stand upright on the battery pack but may be easily

knockedover.

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer, birth

defects or other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per

minute

RPM ....................

revolutions per

minute

sfpm ...................

surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... r

ead all

documentation

.....................

do not expose to

rain

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

English

Changing Blades (Fig.A, B)

To Install the Blade



WARNING: Remove battery pack

3

before service,

adjustment, installing or removingaccessories.

1. Place inner clamp washer

14

on sawspindle

16

2. Retract the lower blade guard

8

using the lower blade

guard retracting lever

7

and place blade on saw spindle

against the inner clamp washer, making sure that the blade

will rotate in the proper direction (the direction of the

rotation arrow on the saw blade and the teeth must point

in the same direction as the direction of rotation arrow on

the lower blade guard). Do not assume that the printing on

the blade will always be facing you when properly installed.

When retracting the lower blade guard to install the blade,

check the condition and operation of the lower blade guard

to assure that it is working properly. Make sure it moves

freely and does not touch the blade or any other part, in all

angles and depths of cut.

3. Place outer clamp washer

15

on saw spindle with

the large flat surface against the blade with beveled side

facingout.

4. Thread blade clamping screw

9

into saw spindle by

hand (screw has left‑hand threads and must be turned

counterclockwise totighten).

5. Depress the blade lock button

11

while turning the saw

spindle with the blade wrench

13

counterclockwise until

the blade lock engages and the blade stopsrotating.

6. Tighten the blade clamping screw firmly with the

bladewrench.

nOTE: Never engage the blade lock while saw is running,

or engage in an effort to stop the tool. Never turn the saw

on while the blade lock is engaged. Serious damage to your

saw willresult.

To Replace the Blade



WARNING: Remove battery pack

3

before service,

adjustment, installing or removingaccessories.

1. To loosen the blade clamping screw

9

, depress the

blade lock button

11

and turn the saw spindle

16

with

the blade wrench

13

until the blade lock engages and the

blade stops rotating. With the blade lock engaged, turn the

blade clamping screw clockwise with the blade wrench

(screw has left‑hand threads and must be turned clockwise

toloosen).

2. Remove the blade clamping screwand outer clamp

washer

15

only. Remove oldblade.

3. Clean any sawdust that may have accumulated in the

guard or clamp washer area and check the condition and

operation of the lower blade guard as previously outlined.

Do not lubricate thisarea.

4. Select the proper blade for the application (see Blades).

Always use blades that are the correct size (diameter)

with the proper size and shape center hole for mounting

on the saw spindle. Always assure that the maximum

recommended speed (rpm) on the saw blade meets or

exceeds the speed (rpm) of thesaw.

5. Follow steps 2 through 6 under To Install the

Blade, making sure that the blade will rotate in the

properdirection.

Blades



CAUTION: Burn hazard. Do not touch the blade

immediately after use. Contact with the blade may result in

personalinjury.



WARNING: To minimize the risk of eye injury, always use

eye protection. Carbide is a hard but brittle material. Foreign

objects in the workpiece such as wire or nails can cause tips

to crack or break. Only operate saw when proper saw blade

guard is in place. Mount blade securely in proper rotation

before using, and always use a clean, sharpblade.



WARNING: Do not cut ferrous and or non‑ferrous metals

(steel), glass, masonry‑type planking, or tile with thissaw.

Do not use abrasive wheels or blades. A dull blade will

cause slow inefficient cutting, overload on the saw motor,

excessive splintering, and could increase the possibility of

kickback. Please refer to the table below to determine the

correct size replacement blade for your modelsaw.

Blade Diameter Teeth Application

Part # NA552095 4-1/2" (115 mm) 24 Wood cutting

If you need assistance regarding blades, please call

(1–888–331–4569).

Cutting Depth Adjustment (Fig.C, L)

1. Hold the saw firmly and loosen (counterclockwise) the

depth adjustment knob

5

and move shoe

6

to obtain the

desired depth ofcut.

2. Make sure the depth adjustment knob has been

retightened (clockwise) before operatingsaw.

For the most efficient cutting action, set the depth

adjustment so that one‑half tooth of the blade will project

below the material to be cut. This distance is from the tip of

the tooth to the bottom of the gullet in front of it. This keeps

blade friction at a minimum, removes sawdust from the cut,

results in cooler, faster sawing and reduces the chance of

kickback. A method for checking for correct cutting depth

is shown in FigureL. Lay a piece of the material you plan to

cut along the side of the blade, as shown, and observe how

much tooth projects beyond thematerial.

Bevel Angle Adjustment (Fig.A, D)

The full range of the bevel adjustment is from 0° to 45°. The

quadrant is graduated in increments of 15°. On the front of

the saw is a bevel angle adjustment mechanism consisting

of a calibrated quadrant and a bevel adjustment knob

10

To Set the Saw for a Bevel Cut

1. Loosen (counterclockwise) the bevel adjustment

knob

10

and tilt shoe

6

to the desired angle by aligning

the pointer with the desired anglemark.

2. Retighten knob firmly (clockwise).

Shoe Adjustment for 90° Cuts (Fig.A, D, E)

If Additional Adjustment is Needed

1. Adjust the saw to 0°bevel.

2. Retract the lower blade guard

8

. Place the saw on

bladeside.

3. Loosen bevel adjustment knob

10

. Place a square

against the blade and shoe

6

to adjust the 90°setting.

4. Loosen the stop nut

30

and turn the calibration

screw

18

so that the shoe will stop at the properangle.

5. Tighten the stop nut.

6. Confirm the accuracy of the setting by checking the

squareness of an actual cut on a scrap piece ofmaterial.

English

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Installing and Removing the Battery Pack (Fig. F)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

3

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the battery

release button

4

and firmly pull the battery pack out of the

tool handle. Insert it into the charger.

Proper Hand Position (Fig. G)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main

handle

and one hand on the auxiliary handle

Trigger Switch (Fig.A)



WARNING: This tool has no provision to lock the trigger

switch in the ON position and should never be locked ON by

any othermeans.

Release the trigger switch lock‑off button

1

by pressing

the lock‑off button. Pull the trigger switch

2

to turn the

motor on. At this time you can let go of the lock‑off button.

Releasing the trigger switch turns the motor off.

2. Ensure the collar on the AirLock™ connector is in the

unlock position. (Refer to FigureH.) Align notches

22

collar and AirLock™ connector as shown for unlock and

lockpositions.

3. Push the AirLock™ connector onto the connection point

of the dust port adaptor. (Refer to Fig. I)

4. Rotate the collar to the lockedposition.

nOTE: The ball bearings inside collar lock into slot and

secure the connection.The power tool is now securely

connected to the dustextractor.

Attaching the Dust Port Adaptor (Fig.A, I)

A dust port adaptor comes available for use with this tool

which allows a shop vacuum system to be connected. This

accessory connects directly to the tool's dust port hole.

1. Remove the battery pack

3

2. Friction fit the dust port adaptor

20

onto the dust port

hole

26

Attaching an AirLock™ Compatible Dust

Extractor (Fig.A, H, I)

(Sold Separately)



WARNING: Do not use dust extraction when cutting

metal. Swarf from metal cutting may be hot and may spark

which can melt vacuum hoses and may cause a fire inside

thevacuum.



WARNING: When using dust extraction, empty vacuum

before work begins and often during work. Use care in

disposing of dust. Materials in fine dust can beexplosive.

The dust portadaptor 20 allows you to connect the tool

to an external dust extractor using an AirLock™ connection

system (soldseparately), or a standard 32 mm dust extractor

fitment. The AirLock™ allows for a fast, secure connection

between the AirLock™ connector

19

and your tool's

dustport.

1. Remove thebattery pack

3

Lower Blade Guard (Fig. A)



WARNING: The lower blade guard

8

is a safety

feature which reduces the risk of serious personal injury.

Never use the saw if the lower blade guard is missing,

damaged, misassembled or not working properly. Do

not rely on the lower blade guard to protect you under

all circumstances. Your safety depends on following all

warnings and precautions as well as proper operation

of the saw. Prior to use, check lower guard operation

by manually opening the guard using the lower blade

guard retracting lever

7

then releasing it from the fully

open position. If the guard does not operate smoothly,

close quickly or completely then do not use the saw and

contact your CRAFTSMAN service center for repairs.

If the lower blade guard is missing or not working

properly, have the saw serviced before using. To assure

product safety and reliability, repair, maintenance and

adjustment should be performed by an authorized

service center or other qualified service organization,

always using identical replacementparts.

Kerf Indicator (Fig.A, K)

The front of the saw shoe

6

has a kerf indicator

21

for

vertical and bevel cutting. This indicator enables you to

guide the saw along cutting lines penciled on the material

being cut. The kerf indicator lines up with the left (outer)

side of the saw blade, which makes the slot or “kerf” cut by

the moving blade fall to the right of the indicator. Guide

along the penciled cutting line so that the kerf falls into the

waste or surplusmaterial.

Workpiece Support (Fig.G, L–N)



WARNING: It is important to support the work properly

and to hold the saw firmly to prevent loss of control which

could cause personal injury. FigureG illustrates proper hand

support of the saw. Maintain a firm grip with both hands on

the saw and position your body and arm to allow you to resist

kickback if it occurs. ALWAYS TURN OFF TOOL AND REMOVE

BATTERY BEFORE MAKING ANY ADJUSTMENTS!

Figure L shows proper sawing position. Note that hands

are kept away from cutting area. To avoid kickback,

DO support board or panel NEAR the cut (Fig.M). DON’T

support board or panel away from the cut (Fig.N).

Place the work with its “good” side – the one on which

appearance is most important – down. The saw cuts

upward, so any splintering will be on the work face that is

up when you cutit.

English

Cutting (Fig.A, L)



WARNING: When cutting thin strips, be careful to ensure

that small cutoff pieces don’t hang up on the inside of the

lower bladeguard.

Place the wider portion of the saw shoe

6

on that part of

the workpiece which is solidly supported, not on the section

that will fall off when the cut is made. As an example,

FigureL illustrates the RIGHT way to cut off the end of a

board. Always clamp work. Don’t try to hold short pieces by

hand! Remember to support cantilevered and overhanging

material. Use caution when sawing material frombelow.

Be sure saw is up to full speed before blade contacts

material to be cut. Starting saw with blade against material

to be cut or pushed forward into kerf can result in kickback.

Push the saw forward at a speed which allows the blade to

cut withoutlaboring.

Hardness and toughness can vary even in the same piece of

material, and knotty or damp sections can put a heavy load

on the saw. When this happens, push the saw more slowly,

but hard enough to keep working without much decrease

in speed. Forcing the saw can cause rough cuts, inaccuracy,

kickback, and over‑heating of themotor.

Should your cut begin to go off the line, don’t try to force

it back on. Release the trigger switch

2

and allow blade

to come to a complete stop. Then you can withdraw the

saw, sight anew, and start a new cut slightly inside the

wrong one. Withdraw the saw if you must shift the cut.

Forcing a correction inside the cut can stall the saw and lead

tokickback.

IF SAW STALLS, RELEASE THE TRIGGER SWITCH AND

BACK THE SAW UNTIL IT IS LOOSE. BE SURE BLADE IS

STRAIGHT IN THE CUT AND CLEAR OF THE CUTTING EDGE

BEFORERESTARTING.

As you finish a cut, release the trigger switch and allow the

blade to stop before lifting the saw from the work. As you

lift the saw, the spring‑tensioned lower blade guard

8

will

automatically close under the blade. Remember the blade

is exposed until this occurs. Never reach under the work for

any reason. When you have to retract the lower blade guard

manually (as is necessary for starting pocket cuts), always

use the retractinglever.

Ripping (Fig. A, O)

Ripping is the process of cutting wider boards into narrower

strips – cutting grain lengthwise. Hand guiding is more

difficult for this type of sawing and the use of a rip fence

isrecommended.

installing the Rip Fence

You can install a rip fence

on your circular saw by

loosening the rip fence locking screw

with the included

blade wrench

and inserting the rip fence as shown in

FigureO. When the rip fence is at the desired position, use

the blade wrench to tighten the rip fence locking screw,

locking it inplace.

A pocket cut is one that is made in a floor, wall or other

flatsurface.

1. Adjust the saw shoe

6

so the blade cuts at

desireddepth.

2. Tilt the saw forward and rest front of the shoe on

material to becut.

3. Using the lower blade guard retracting lever

7

, retract

the lower blade guard

8

to an upward position. Lower

the rear of the shoe until the blade teeth almost touch the

cuttingline.

4. Release the lower blade guard (its contact with the work

will keep it in position to open freely as you start the cut).

Remove your hand from the lower blade guard retracting

lever and firmly grip the auxiliary handle

12

and main

handle

17

, as shown in FigureJ. Position your body and

arm to allow you to resist kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor and gradually lower the saw until its shoe

rests flat on the material to be cut. Advance saw along the

cutting line until cut iscompleted.

7. Release the trigger switch

2

and allow the blade to stop

completely before withdrawing the blade from thematerial.

8. When starting each new cut, repeat the abovesteps.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper

tool care and regularcleaning.

Accessories



WARNING:

Since accessories, other than those offered

CRAFTSMAN

, have not been tested with this product, use

of such accessories with this product could be hazardous.

To reduce the risk of injury, only

CRAFTSMAN

recommended

accessories should be used with thisproduct.

Pocket Cutting (Fig.A, J)



WARNING: Never tie the lower blade guard in a raised

position. Never move the saw backwards when pocket

cutting. This may cause the saw to raise up off the work

surface, which could causeinjury.

VersaTrack™ (Fig. P)

Optional accessory, sold separately.



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged VersaTrack™ hang hook or

VersaTrack™ Trackwall. A damaged VersaTrack™ hang hook

or VersaTrack™ Trackwall will not support the weight of

thetool.



WARNING: To reduce the risk of serious personal injury,

ensure the screw holding the VersaTrack™ hang hook is

securelytightened.



WARNING: To reduce the risk of serious personal injury,

DO NOT suspend tool overhead or suspend objects from the

hang hook. ONLY suspend tool on the VersaTrack™ Trackwall

using the hanghook.

English

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

performing thisprocedure.



WARNING:

Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a

cloth dampened only with water and mild soap. Never let any

liquid get inside the tool; never immerse any part of the tool

into aliquid.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a factory service center or an authorized service

center. Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your registration of

ownership will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Three‑Year Limited Warranty

For warranty terms, go to www.craftsman.com/pages/

warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1‑888‑331‑4569.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company, or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.



WARNING: The Versatrack™ integral hang hook is not a

belthook.



WARNING: Ensure that the tool weight does not exceed

the maximum rated weight of 20lb (9 kg) for the selected

VersaTrack™hook.



WARNING: When hanging objects on a VersaTrack™

Trackwall rail, adequately space the tools in order to not

exceed 75lb (35 kg) per linearfoot.

iMPORTAnT: When attaching the VersaTrack™ hang

hook, use only the screw that is provided. Be sure to

securely tighten the screw. VersaTrack™ accessories

mount compatible tools securely to the VersaTrack™

Trackwallsystem.

1. Turn the tool off, remove the battery pack

3

andaccessories.



CAUTION: Any product with exposed cutting

teeth must have them covered securely if it is to be on

theVersaTrack™Trackwall.

2. Attach the VersaTrack™ hang hook

24

on thetool.

a. Place the VersaTrack™ hang hook onto the accessory

attachment location

28

at the base of thetool.

b. Use a screwdriver to secure the VersaTrack™ hang hook

with the provided screw

23

. Do not use any other screw

forthis.

nOTE: VersaTrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1‑888‑331‑4569.

Belt Hook(Fig.A, Q)

Optional accessory, sold separately.



WARNING: To reduce the risk of serious personal

injury, turn tool off and disconnect battery pack before

making any adjustments or removing/installing

attachments oraccessories.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

objects from the belt hook. ONLY hang tool’s belt hook

from a workbelt.



WARNING: To reduce the risk of serious personal

injury, ensure the screw holding the belt hook issecure.



CAUTION: To reduce the risk of personal injury or

damage, DO NOT use the belt hook to hang thetool.

iMPORTAnT: When attaching or replacing the belt hook

29

use only the screw

23

that is provided. Be sure to securely

tightenscrew.

If the belt hook is not desired at all, it can be removed from

thetool.

1. Place the belt hook onto the accessory attachment

location

28

at the base of thetool.

2. Use a screwdriver to secure the belt hook with the

provided screw. Do not use any other screw forthis.

To remove the belt hook, remove the screwthat holds the

belt hook inplace.

nOTE: When using the belt hook, keep hands away from

the trigger switch

2

FRAnçAis

avec un outil électrique mis à la terre. Le risque de choc

électrique sera réduit par l’utilisation de fiches non modifiées

correspondant àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de choc

électrique est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles.

Les cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou

sous l’influence de drogues, d’alcool ou de médicaments.

Un simple moment d’inattention en utilisant un outil

électrique peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt avant

de relier l’outil à une source d’alimentation et/ou

d’insérer un bloc‑piles, de ramasser ou de transporter

l’outil. Transporter un outil électrique alors que le doigt

repose sur l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de provoquer

unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux, les

vêtements et les gants à l’écart des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs risquent de

rester coincés dans les piècesmobiles.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la

poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la fiche

d’aucune façon. Ne jamais utiliser de fiche d’adaptation

Définitions: symboles et mentions d'alerte de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée, la

mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des blessures

bénignes oumodérées.



(Utilisé sans mention) Indique un message lié à lasécurité.

REMARQUE: indique une pratique n'entraînant aucun

risque de blessures mais qui, si elle n'est pas évitée, peut

entraîner des dommagesmatériels.

Utilisation prévue

Cette scie circulaire est conçue pour les applications de

coupe de bois. nE PAs couper du métal, du plastique,

du béton, de la maçonnerie. nE PAs utiliser pour des

applications sur de la tuile mouillée. La profondeur de

coupe maximale est 1‑9/16po (39,6mm).

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gaz inflammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)

FRAnçAis

Consignes de sécurité propres àtoutes

lesscies

a ) DANGER: éloigner les mains des zones et organes

de coupe. Maintenir la deuxième main sur la poignée

auxiliaire ou le boîtier du moteur. Lorsque les deux mains

maintiennent la scie, la lame ne peut lescouper.

b ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège‑lame ne peut pas vous protéger de la lame en dessous

del'ouvrage.

c ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait être

visible en dessous del’ouvrage.

d ) Ne tenez jamais dans vos mains ou sur vos genoux

un ouvrage qui est en cours de coupe. Fixez votre

ouvrage sur une plateforme stable. Il est important de

soutenir correctement l’ouvrage afin de minimiser l’exposition

du corps à la lame, le risque de coincement de la lame ou la

perte de contrôle del’outil.

e ) Tenez l’outil électrique par ses surfaces de

préhension isolantes quand vous réalisez une opération

au cours de laquelle l’outil de coupe pourrait entrer

en contact avec des câbles dissimulés. Le contact avec

un fil sous tension mettra également sous tension toutes les

pièces métalliques exposées et donnera un choc électrique à

l’utilisateur del’outil.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce liquide.

Si un contact accidentel se produit, laver à grande

eau. Si le liquide entre en contact avec les yeux, obtenir

également des soins médicaux. Le liquide qui gicle hors du

bloc‑piles peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C (265°F)

pourrait causer uneexplosion.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux‑ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en

une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant pas

familière avec un outil électrique ou son mode d’emploi

d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont

causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains

et les surfaces de prise glissante ne permettent pas la

manutention et le contrôle sécuritaires de l’outil dans les

situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à

un type de bloc‑piles risque de provoquer un incendie s’il est

utilisé avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

FRAnçAis

Renseignements de sécurité supplémentaires



ATTENTION: ne jamais modifier l’outil électrique ou toute

pièce celui‑ci. Cela pourrait entraîner des dommages matériels

ou des blessurescorporelles.



ATTENTION: TOUJOURS utiliser des lunettes de sécurité.

Les lunettes de tous les jours NE SONT PAS des lunettes de

sécurité. De plus, utilisez un masque facial ou cache‑poussière

si l'opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN

ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et autres

activités de construction contiennent des produits chimiques

reconnus dans l’État de la Californie pour causer le cancer et

des anomalies congénitales ou autres effets nuisibles sur la

reproduction. Certains exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

scie étroit causant une friction excessive, le coincement de la

lame et lerebond.

f ) La profondeur de la lame et les leviers de verrouillage

de l’ajustement du biseau doivent être serrés et sécurisés

avant de faire la coupe. Si l’ajustement de la lame change

pendant la coupe, cela peut causer un coincement et

unrebond.

g ) Soyez très prudent lorsque vous sciez dans les murs

actuels ou d’autres zones cachées. La lame qui dépasse

peut couper des objets qui peuvent causer unrebond.

Consignes de sécurité sur les fonctions de la

protection inférieure

a ) Vérifiez la protection inférieure pour une fermeture

appropriée avant chaque utilisation. Ne pas utiliser la

scie si la protection inférieure ne bouge pas librement

et se ferme instantanément. Ne jamais fixer ou attacher

la protection inférieure en position ouverte. Si la scie

est accidentellement échappée, la protection inférieure

peut être pliée. Levez la protection inférieure avec la poignée

rétractable et assurez‑vous qu’elle se déplace librement et

qu’il ne touche pas la lame ou toute autre pièce, dans tous les

angles et toutes lesprofondeurs.

b ) Vérifiez le fonctionnement du ressort de la

protection inférieure. Si la protection et le ressort ne

fonctionnent pas correctement, ils doivent être réparés

avant l’utilisation. La protection inférieure peut fonctionner

mollement en raison de pièces endommagées, de dépôts

collants ou d’une accumulation dedébris.

c ) La protection inférieure peut être rétractée à la

main seulement pour les coupes spéciales comme les

«coupes en plongée» ou les «coupes combinées». Levez

la protection inférieure en rétractant la poignée et dès

que la lame pénètre le matériau, la protection inférieure

doit être relâchée. Pour tous les autres sciages, la protection

inférieure doit fonctionnerautomatiquement.

d ) Observez toujours la protection inférieure couvre

la lame avant de déposer la scie sur banc ou sur le

plancher. Une lame glissante non protégée fera en sorte

que la scie retournera en arrière en coupant tout ce qui

se trouve dans sa trajectoire. Tenez compte du temps que

cela prend pour que la lame s’arrête après que la gâchette

estrelâchée.

Consignes de sécurité supplémentaires pour

toutes les scies

Avertissements de causes de recul intempestif

et autres dangers

• Le rebond est une réaction soudaine d’une la lame de la scie

pincée, bloquée ou désalignée, causant une scie non contrôlée

qui se soulève et sort de la pièce de travail vers l’utilisateur;

• Lorsque la lame est pincée ou bloquée serrée par la

fermeture du trait de scie, la lame bloque et la réaction du

moteur ramène rapidement l’outil vers l’utilisateur;

• Si la lame devient tordue ou désalignée dans la coupe, les

dents du bord arrière de la lame peuvent pénétrer dans la

surface supérieure du bois faisant sortir la lame du trait et

rebondir versl’utilisateur.

Le rebond est le résultat d’une mauvaise utilisation de la scie

et/ou de procédures, ou de conditions de fonctionnement

incorrectes, et il peut être évité en prenant les précautions

appropriées définies ci‑dessous :

a ) Maintenez solidement la scie avec les deux mains et

placez vos bras de façon à ce qu’ils résistent aux forces

des rebonds. Placez votre corps d’un côté ou l’autre de la

lame, mais non en ligne avec la lame. Le rebond pourrait

faire en sorte que la scie saute vers l’arrière, mais les forces

des rebonds peuvent être contrôlées par l’utilisateur si des

précautions appropriées sontprises.

b ) Lorsque la lame se coince ou si vous cessez une coupe

pour quelque raison que ce soit, relâchez la gâchette

et tenez la scie de coupe sans bouger dans le matériau

jusqu’à ce que la scie s’arrête complètement. Ne jamais

tenter de retirer la scie du travail ou tirer la scie vers

l’arrière pendant que la scie est en mouvement sinon un

rebond peut se produire. Examinez‑la et prenez des mesures

correctives pour éliminer la cause du coincement de lalame.

c ) Lors du redémarrage de la scie avec la pièce de

travail, centrez la lame de la scie dans le trait de sorte

que les dents de la scie ne sont pas engagées dans

le matériau. Si la lame de scie se coince, elle pourrait se

soulever ou rebondir de la pièce de travail lors du redémarrage

de lascie.

d ) Soutenez les grands panneaux afin de réduire le

risque de pincements de la lame et de rebonds. Les

panneaux de grandes dimensions ont tendance à

s’affaisser sous leur propre poids. Des supports doivent être

placés sous le panneau sur les deux côtés, près de la ligne de

coupe et près du bord dupanneau.

e ) N’utilisez pas de lames émoussées ou endommagées.

Les lames non aiguisées ou mal placées produisent un trait de

f ) Pendant les coupes de refente, utilisez toujours un

guide de refente ou un guide à bord droit. Ceci augmente

toujours l’exactitude de la coupe et diminue la possibilité de

coincement de lalame.

g ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit en forme

de diamant, soit en forme de rond). Les lames qui ne

correspondent pas aux pièces de montage de la cie tourneront

de façon excentrique, ce qui causera une perte de contrôle

del’outil.

h ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés. Les

rondelles et le boulon de lame ont été conçus spécifiquement

pour votre scie dans le but d'assurer une performance

optimale et un fonctionnement sansdanger.

FRAnçAis

Changement des lames (Fig.A, B)

Pour installer la lame



AVERTISSEMENT: retirez le bloc‑piles

3

avant toute

opération de maintenance, de réglage, d’installation ou de

retrait d’accessoires.

1. Placez la rondelle de la fixation intérieure

14

sur l’axe de

la scie

16

2. Rétractez la protection inférieure de la lame

à l’aide du

levier de rétraction de la protection inférieure de la lame

7

et placez la lame sur l’axe de la scie contre la rondelle de la

pince interne en vous assurant que la lame tournera dans

le bon sens (le sens de la flèche de rotation sur la lame de

la scie et les dents doivent pointer dans le même sens que

le sens de la flèche de la rotation sur la scie). Ne pas tenir

pour acquis que l’impression sur la lame sera toujours face

à vous lorsqu’elle est correctement installée. Lorsque vous

rétractez la protection inférieure de la lame, vérifier l’état

et le fonctionnement de la protection inférieure de la lame

pour vous assurer qu’elle fonctionne correctement. Assurez‑

vous qu’elle se déplace librement et qu’elle ne touche pas la

lame et toute autre pièce, dans tous les angles et toutes les

profondeurs de coupe.

3. Placez la rondelle de la fixation extérieure

15

sur l’axe de

la scie avec la grande surface plate contre la lame et le côté

biseauté de la lame face à l’extérieur.

4. Vissez la vis de serrage de la lame

9

dans l’axe de la scie

à la main (la vis a un filetage à droite et doit être tournée

dans le sens des aiguilles d’une montre pour serrer).

5. Appuyez sur le verrou de la lame

11

en tournant l’axe

de scie avec la clé de lame

dans le sens inverse des

aiguilles d’une montre jusqu’à ce que le verrou de la lame

s’enclenche et que la lame cesse de tourner.

6. Vissez solidement la vis de serrage de la lame avec la clé

de la lame.

REMARQUE: ne jamais enclencher le verrou de la lame

pendant que la scie fonctionne ou s’efforcer d’arrêter l’outil.

Ne jamais mettre la scie en marche pendant que le verrou

de la lame est enclenché. Cela entraînera des dommages

graves à votre scie.

Pour remplacer la lame



AVERTISSEMENT: retirez le bloc‑piles

3

avant toute

opération de maintenance, de réglage, d’installation ou de

retrait d’accessoires.

1. Pour dévisser la vis de serrage de la lame

9

, appuyez sur

le verrouillage de la lame

11

et tournez l’axe de la scie

avec la clé de lame

13

jusqu’à ce que le verrouillage de la

lame s’enclenche et que la lame cesse de tourner. Avec le

verrou de la lame enclenché, tournez la vis de serrage de

la lame dans le sens des aiguilles d’une montre avec la clé

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires, lorsque

vous remplacez ou avant de nettoyer. Un démarrage

accidentel peut causer desblessures.

.....................

portez des

protections

auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement

visible

–ne regardez pas

la lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont

vous effectuez ce type de travail. Pour réduire votre exposition

à ces produits chimiques: travaillez dans un endroit bien

aéré et travaillez avec un équipement de sécurité approuvé,

comme les masques anti‑poussière spécialement conçus pour

filtrer les particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau

peut favoriser l’absorption des produits chimiques dangereux.

Dirigez les particules loin du visage et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur et

ceux qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif

de fixation permettant de soutenir et de retenir la pièce

sur une plate‑forme stable. Tenir la pièce avec la main ou

contre le corps rend la pièce instable et risque de provoquer

une perte de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples, les

bijoux ou les cheveux longs peuvent se coincer dans des pièces

quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de

chute. Certains outils avec de gros blocs‑piles se tiendront

debout sur le bloc‑piles, mais ils peuvent facilement

êtrerenversés.

FRAnçAis

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant de transporter, d’effectuer tout

ajustement, de nettoyer, de réparer ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Réglage du patin pour coupes à 90° (Fig.A, D, E)

Si un réglage supplémentaire est nécessaire

1. Réglez la scie à un biseau de 0°.

2. Rétractez la protection inférieure de la lame

8

. Placez la

scie sur le côté de la lame.

3. Desserrez le bouton d’ajustement du biseau

. Placez

un carré contre la lame et le patin

6

pour ajuster le réglage

à 90°.

4. Desserrez l'écrou d'arrêt

30

et tournez la vis de calibrage

18

pour que la chaussure s'arrête à l'angle approprié.

5. Serrez l'écrou d'arrêt.

6. Confirmez la précision de l’ajustement en vérifiant

l’équerrage d’une véritable coupe sur une retaille de matériau.

Ajustement de l’angle du biseau (Fig.A, D)

La plage complète de réglage du biseau est comprise entre

0° et 45°. Le cadran est gradué par incrément de 15°. Le

mécanisme de l’ajustement de l’angle du biseau se trouve

sur le devant de la scie et il composé d’un cadran calibré et

d’un bouton d’ajustement du biseau

10

Régler la scie pour une coupe en biseau

1. Desserrez (dans le sens contraire des aiguilles d’une

montre) le bouton d’ajustement du biseau

10

et le patin

incliné

6

, à l’angle désiré en alignant l’indicateur avec la

marque de l’angle désiré.

2. Resserrez fermement le bouton (dans le sens des

aiguilles d’une montre).

méthode permettant de vérifier que la profondeur de coupe

est correcte est illustrée à la FigureL. Posez un morceau du

matériau que vous prévoyez de couper le long du côté de la

lame, comme indiqué et observez la longueur de la dent qui

dépasse du matériau.

pour lame (la vis a un filetage à gauche et doit être tournée

dans le sens des aiguilles d’une montre pour la desserrer).

2. Retirez seulement la vis de serrage de la lame et la

rondelle de la fixation extérieure

15

. Retirez la vieille lame.

3. Nettoyez toute sciure qui peut s’accumuler dans la

protection ou la zone de la rondelle de la fixation et vérifier l’état

et le fonctionnement de la protection inférieure de la lame

comme décrit précédemment. Ne pas lubrifier cette zone.

4. Sélectionnez la lame adaptée pour l’application (voir la

rubrique Lames). Utilisez toujours des lames de la bonne

taille (diamètre) avec un trou central de la bonne taille et la

bonne forme pour le montage sur l’axe de la scie. Assurez‑

vous toujours que la vitesse maximale recommandée (tr/

min) sur la lame de la scie respecte ou dépasse la vitesse (tr/

min) de la scie.

5. Suivez les étapes 2 à 6 sous la rubrique Pour installer la

lame, en vous assurant que la lame tournera dans le bon sens.

Lames



ATTENTION: danger de brûlure. Ne pas toucher la lame

immédiatement après l’utilisation. Le contact avec la lame

pourrait causer une blessure corporelle.



AVERTISSEMENT: afin de minimiser le risque de blessure

aux yeux, portez toujours une protection pour les yeux. Le

carbure est un matériau dur mais friable. Les objets étrangers

dans la pièce de travail comme des fils ou des clous peuvent

faire en sorte que les extrémités craquent ou se brisent. La scie

fonctionne seulement lorsque le protecteur approprié de la

lame de la scie est en place. Installez solidement la lame dans

la bonne rotation avant l’utilisation et utilisez toujours une

lame affûtée propre.



AVERTISSEMENT: ne pas couper de métaux ferreux ou

non ferreux (acier), de verre, de planches de maçonnerie ou de

carreaux avec cette scie.

Ne pas utiliser de meules abrasives ou des lames. Une

lame émoussée causera une surcharge de coupe lente

et inefficace sur le moteur, un fractionnement excessif et

pourrait augmenter la possibilité de rebond. Veuillez vous

référer au tableau ci‑dessous pour déterminer la taille

correcte de la lame de remplacement pour votre modèle

de scie.

Lame Diamètre Dents Application

N° de pièce

NA552095

4-1/2 po (115 mm) 24 Coupe du bois

Si vous avez besoin d’aide concernant les lames, veuillez

appeler le (1‑888‑331‑4569).

Ajustement de la profondeur de la coupe (Fig.C, L)

1. Tenez fermement la scie, desserrez (dans le sens inverse

des aiguilles d’une montre) le bouton de réglage de la

profondeur

et déplacez le patin

pour obtenir la

profondeur de coupe souhaitée.

2. Assurez‑vous que le bouton de réglage de la profondeur

a été resserré (dans le sens des aiguilles d’une montre) avant

d’utiliser la scie.

Pour une action de coupe plus efficace, réglez l’ajustement

de la profondeur afin que la moitié de la dent de la lame

dépasse sous le matériau à couper. La distance est celle

entre la pointe de la dent et le fond du creux de la dent

à l’avant de celle‑ci. Cela garde la friction de la lame au

minimum, enlève la sciure de la coupe, entraîne un sciage

rapide plus frais et réduit la possibilité de rebond. Une

Installer et retirer le bloc‑piles (Fig. F)

REMARQUE: pour de meilleurs résultats, assurez‑vous que

le bloc‑piles est entièrement chargé.

Pour installer le bloc‑piles

3

dans la poignée de l’outil,

alignez‑le avec les glissières à l’intérieur de la poignée de

l’outil et glissez‑le dans la poignée jusqu’à ce qu’il soit bien

placé dans l’outil et assurez‑vous qu’il est enclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton

de libération de la pile

4

et tirez‑le fermement hors de la

poignée de l’outil. Insérez‑le dans le chargeur.

Position appropriée des mains (Fig. G)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains

appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS l’appareil solidement en prévision

d’une réaction soudaine.

Une bonne position des mains nécessite une main sur la

poignée principale

17

et une main sur la poignée auxiliaire

FRAnçAis

Indicateur de trait de scie (Fig.A, K)

Le devant du patin de la scie

6

a un indicateur de trait de

scie

21

pour la coupe verticale et en biseau. Cet indicateur

vous permet de guider la scie le long des lignes de coupe

indiquées au crayon sur le matériau à couper. L’indicateur

de trait de scie s’aligne avec le côté gauche (extérieur) de

la lame de la scie qui fait que la fente ou le «trait» coupé

tombe à droite de l’indicateur. Guidez‑vous le long de la

ligne indiquée au crayon afin que le trait tombe dans la

retaille ou le surplus de matériau.

avertissements et toutes les précautions ainsi qu’une

utilisation appropriée de la scie. Avant l’utilisation,

vérifiez le fonctionnement de la protection inférieure

de la lame en ouvrant manuellement la protection

de la lame à l’aide du levier de rétraction de la

protection inférieure de la lame

7

, puis relâchez‑le

de la position complètement ouverte. Si la protection

de la lame ne fonctionne pas bien, fermez rapidement

ou complètement, puis n’utilisez pas la scie et

contactez votre centre de services CRAFTSMAN pour

des réparations. Si la protection inférieure de la lame

est manquante ou ne fonctionne pas correctement,

faites réparer la scie avant l’utilisation. Pour garantir

la sécurité et la fiabilité du produit, les réparations,

l’entretien et les réglages doivent être effectués par

un centre de service agréé ou un autre organisme de

service qualifié, en utilisant toujours des pièces de

rechange identiques.

Fixation de l’adaptateur pour port antipoussière

(Fig.A, I)

Un adaptateur de port anti‑poussière est disponible pour

être utilisé avec cet outil qui permet de connecter un

système d'aspirateur d'atelier. Cet accessoire se connecte

directement au trou du port anti‑poussière de l'outil.

1. Retirez le bloc‑piles

3

2. Ajustez par friction l’adaptateur du port antipoussière

20

sur l’orifice du port antipoussière

26

Fixation d’un extracteur de poussière

compatible AirLock™ (Fig.A, H, I)

(Vendu séparément)



AVERTISSEMENT: n’utilisez pas l’aspiration de poussière

lorsque vous coupez du métal. Les copeaux provenant de

la découpe du métal peuvent être chauds et produire des

étincelles qui peuvent faire fondre les tuyaux d’aspiration et

provoquer un incendie à l’intérieur de l’aspirateur.



AVERTISSEMENT: en cas d’utilisation d’un système

d’aspiration, videz l’aspirateur avant le début du travail et

souvent pendant le travail. Faites attention en éliminant la

poussière. Les matériaux contenus dans la poussière fine

peuvent être explosifs.

L’adaptateur de port antipoussière

20

vous permet de

connecter l’outil à un extracteur de poussière externe

à l’aide d’un système de connexion AirLock™ (vendu

séparément), ou d’un raccord d’extracteur de poussière

standard de 32mm. L’AirLock™ permet une connexion

rapide et sûre entre le connecteur AirLock™

19

et le port

antipoussière de votre outil.

1. Retirez le bloc‑piles

3

2. Assurez‑vous que le connecteur AirLock™ est en

position déverrouillée. (Consultez la Figure H.) Alignez les

encoches

22

sur le collet et le connecteur AirLock™ comme

illustré pour les positions verrouillée et déverrouillée.

3. Poussez le connecteur AirLock™ sur le point de connexion

de l’adaptateur de port antipoussière. (Voir la Fig. I).

4. Tournez le collet en position verrouillée.

REMARQUE: les roulements à billes à l’intérieur du collet se

verrouillent dans la fente et sécurisent la connexion. L’outil

électrique est maintenant connecté de façon sécuritaire à

l’extracteur de poussière.

Gâchette (Fig.A)



AVERTISSEMENT: cet outil n’a aucune disposition

pour verrouiller la gâchette en position Marche et elle ne doit

jamais être verrouillée à Marche d’aucune autre façon.

Dégagez le bouton de verrouillage de la gâchette

appuyant sur le bouton de verrouillage. Appuyez sur

la gâchette

2

pour mettre le moteur en marche. À ce

moment‑ci, vous pouvez relâcher le bouton de verrouillage.

Relâchez la gâchette pour éteindre le moteur.

Soutien de la pièce de travail (Fig.G, L–N)



AVERTISSEMENT: il est important de bien soutenir

le travail et de tenir fermement la scie afin de prévenir une

perte de contrôle qui pourrait causer une blessure corporelle.

La Figure G illustre le bon maintien de la scie avec les mains.

Maintenez fermement la scie avec les deux mains sur la scie

et placez votre corps et vos bras de façon à ce qu’ils résistent

au rebond s’il se produit. ÉTEIGNEZ TOUJOURS L’OUTIL ET

RETIREZ LA PILE AVANT D’EFFECTUER TOUT RÉGLAGE!

La Figure L illustre la position appropriée de la scie.

Remarquez que les mains sont tenues à l’écart de la zone

de coupe. Afin d’éviter un rebond, SOUTENEZ la planche

ou le panneau PRÈS de la coupe (Fig.M). NE PAS soutenir la

planche ou le panneau loin de la coupe (Fig.N).

Placez l’ouvrage avec son «bon» côté (celui sur lequel

l’apparence est la plus importante) vers le bas. La scie coupe

vers le haut, ainsi tout fractionnement sera sur la face de

travail qui est vers le haut lorsque vous la coupez.

Protection inférieure de la lame (Fig. A)



AVERTISSEMENT: la protection inférieure de la

lame

8

est une fonction de sécurité qui réduit le risque

de blessure corporelle grave. N’utilisez jamais la scie

si la protection inférieure de la lame est manquante,

endommagée, mal assemblée ou ne fonctionne

pas correctement. Ne comptez pas sur la protection

inférieure de la lame pour vous protéger en toutes

circonstances. Votre sécurité dépend de tous les

Couper (Fig. A, L)



AVERTISSEMENT: lorsque vous coupez des bandes

étroites, veiller à ce que les petits morceaux coupés ne soient

pas suspendus à l’intérieur du protecteur inférieur de la lame.

Placez la plus grande partie du patin

6

de la scie sur cette

partie de la pièce de travail qui est solidement soutenue, pas

sur la section qui tombera lorsque la coupe sera effectuée.

À titre d’exemple, la FigureL illustre la BONNE façon de

couper l’extrémité d’une planche. Fixez toujours le travail.

Ne pas essayer de tenir de petits morceaux à la main!

N’oubliez pas de soutenir les matériaux en porte‑à‑faux ou

en surplomb. Soyez prudent lorsque vous sciez le matériau

à partir du dessous.

FRAnçAis

1. Ajustez le patin de la scie

6

afin que la lame coupe à la

profondeur désirée.

2. Inclinez la scie vers l’avant et déposez l’avant du patin sur

le matériau à couper.

3. À l’aide du levier de rétraction de la protection inférieure

de la lame

7

, rétractez la protection inférieure de la lame

8

une position élevée. Abaissez l’arrière du patin jusqu’à ce que

les dents de la lame touchent presque la ligne de coupe.

4. Relâchez la protection inférieure de la lame (son contact

avec le travail le gardera en position pour ouvrir librement

lorsque vous commencez la coupe). Retirez votre main du

levier de rétraction de la protection inférieure de la lame et

saisissez fermement la poignée auxiliaire

et la poignée

principale

, comme indiqué sur la Figure J. Placez votre

corps et vos bras de façon à ce qu’ils vous permettent de

résister au rebond s’il se produit.

5. Assurez‑vous que la lame n’est pas en contact avec la

surface à couper avant de démarrer la scie.

6. Démarrez le moteur et baissez graduellement la scie

jusqu’à ce que son patin soit à plat sur le matériau à couper.

Avancez la scie le long de la ligne de coupe jusqu’à ce que

la coupe soit terminée.

7. Relâchez la gâchette

2

et laissez la lame s’arrêter

complètement avant de retirer la lame du matériau.

8. Lorsque vous démarrez chaque nouvelle coupe, répétez

les étapes suivantes.

Assurez‑vous que la scie a atteint la pleine vitesse avant

que la lame entre en contact avec le matériau à couper.

Démarrer la scie avec la lame contre le matériau à couper ou

poussée vers l’avant dans le trait de scie peut entraîner un

rebond. Poussez la scie vers l’avant à une vitesse qui permet

à la lame de couper sans travailler.

La dureté et la résistance peuvent varier même dans le

morceau de matériau et les sections noueuses ou humides

peuvent mettre une charge lourde sur la scie. Lorsque

cela se produit, poussez la scie plus lentement, mais

suffisamment fort pour garder en fonction sans réduire

considérablement la vitesse. Forcer la scie peut causer des

coupes grossières, de l’imprécision, des rebonds et de la

surchauffe du moteur.

Si votre coupe commence à quitter la ligne, ne pas essayer

de la forcer à y retourner. Relâchez la gâchette

2

et laissez

la lame s’arrêter complètement. Vous pouvez ensuite retirer

la scie, la regarder à nouveau et démarrer une nouvelle

coupe légèrement à l’intérieur de la mauvaise coupe. Retirez

la scie si vous devez changer la coupe. Forcer une correction

à l’intérieur de la coupe peut bloquer la scie et entraîner

unrebond.

SI LA SCIE BLOQUE, RELÂCHEZ LA GÂCHETTE ET RECULEZ

LA SCIE JUSQU`À CE QU’ELLE SOIT LIBRE. ASSUREZ‑VOUS

QUE LA LAME EST DROITE DANS LA COUPE ET QUE LE BORD

COUPANT EST DÉGAGÉ AVANT DE REDÉMARRER.

Lorsque vous terminez une coupe, relâchez la gâchette

et laissez la lame s’arrêter avant de soulever la scie de

l’ouvrage. Lorsque vous levez la scie, la protection inférieure

de la lame à ressort

8

se fermera automatiquement sous

la lame. Rappelez‑vous que la lame est exposée jusqu’à ce

que cela se produise. Ne jamais passer votre main sous le

travail pour quelque raison que ce soit. Lorsque vous devez

rétracter le protecteur inférieur de la lame manuellement

(au besoin pour commencer des encoches), utilisez toujours

levier de rétraction.

Refente (Fig. A, O)

La refente consiste à découper des planches plus larges

en bandes plus étroites, en coupant le bois dans le sens

de la longueur. Le guidage manuel est plus difficile pour

ce type de sciage et l’utilisation d’un guide de refente

estrecommandée.

installation du guide de refente

Vous pouvez installer un guide de refente

sur votre

scie circulaire en desserrant la vis de blocage du guide

de refente

à l’aide de la clé à lame fournie

et en

insérant le guide de refente comme illustré à la Figure O.

Lorsque le guide est à la position souhaitée, utilisez la clé à

lame pour serrer la vis de verrouillage du guide, afin de le

bloquer en place.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et ,

retirez le blocs‑piles avant d’effectuer tout réglage ou

de retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Votre chariot CRAFTSMAN a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Accessoires



AVERTISSEMENT:

puisque les accessoires, autres que

ceux proposés par

CRAFTSMAN

n’ont pas été testés avec ce

produit, leur utilisation peut être dangereuse.

Pour réduire les

risques de blessures, seuls les accessoires recommandés par

CRAFTSMAN doivent être utilisés avec ce produit.

Couper des encoches (Fig.A, J)



AVERTISSEMENT: ne jamais attacher le protecteur

inférieur de la lame en position élevée. Ne jamais déplacer la

scie vers l’arrière lorsque vous coupez une encoche. Cela peut

faire en sorte que la scie se soulève de la surface de travail ce

qui pourrait causer une blessure.

Une encoche est une coupe faite dans un plancher, un mur

ou une autre surface plate.

VersaTrack™ (Fig. P)

Accessoire en option, vendu séparément.



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer des blessures.



AVERTISSEMENT: pour réduire le risque de blessures

graves, ne pas se servir d’un crochet de suspension

Versatrack™ ou d’un rail mural Versatrack™ endommagé.

Un crochet de suspension Versatrack™ ou un rail mural

Versatrack™ endommagé ne supportera pas le poids de l’outil.



AVERTISSEMENT: afin de réduire le risque de blessures

graves, assurez‑vous que les vis qui maintiennent le crochet de

suspension VersaTrack™ sont bien serrées.



AVERTISSEMENT: pour réduire le risque de blessures

graves, NE PAS suspendre l’outil au‑dessus du niveau de la

tête ou suspendre d’autres objets au crochet de suspension.

FRAnçAis

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

Suspendez SEULEMENT l’outil sur le rail mural VersaTrack™ à

l’aide du crochet de suspension.



AVERTISSEMENT: le crochet de suspension intégré

Versatrack™ n’est pas un crochet pour courroie.



AVERTISSEMENT: assurez‑vous que le poids de l’outil ne

dépasse pas le poids nominal maximum de 20lb (9 kg) pour

le crochet VersaTrack™ sélectionné.



AVERTISSEMENT: lorsque vous suspendez des objets

sur un rail mural VersaTrack™, distancez les outils de façon

adéquate pour ne pas excéder 75lb (35 kg) par pied linéaire.

iMPORTAnT: pour la fixation du crochet de suspension

Versatrack™, utilisez seulement la vis fournie. Assurez‑vous

de bien serrer la vis. Les accessoires Versatrack™ permettent

d’installer des outils compatibles de façon sécuritaire sur le

système de rail mural Versatrack™.

1. Éteignez l’outil, retirez le bloc‑piles

3

et les accessoires.



ATTENTION: tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit être mis

sur le rail mural Versatrack™.

2. Fixez les crochets de suspension VersaTrack™

24

sur l’outil.

a. Placez le crochet de ceinture VersaTrack™ sur l’emplacement

de fixation de l’accessoire

28

à la base de l’outil.

b. Utilisez un tournevis pour sécuriser le crochet de

suspension VersaTrack™ avec la vis

23

fournie. Ne pas

utiliser une autre vis pour le faire.

REMARQUE: les accessoires VersaTrack™ pour utilisation

avec votre outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

agréé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez au

1888331‑4569.

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site

www.craftsman.com/pages/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1‑888‑331‑4569.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑888‑331‑4569

pour un remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace au

cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez‑vous en ligne sur

www.craftsman.com/

account/login

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages doivent être réalisés (cela comprend l’inspection

et le remplacement du balai, le cas échéant) par un centre

de réparation en usine CRAFTSMAN ou un centre de

réparation agréé CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Crochet de ceinture(Fig.A, Q)

Accessoire en option, vendu séparément.



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et déconnectez

le bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires.



AVERTISSEMENT: pour réduire le risque de blessures

graves, NE PAS suspendre l’outil au‑dessus de la tête ou

suspendre d’autres objets au crochet de ceinture. Ne

suspendez le crochet de suspension de l’outil qu’à une

ceinture de travail.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, assurez‑vous que la vis maintenant le

crochet de ceinture est sécuritaire.



ATTENTION: afin de réduire les risques de blessures

ou de dommages, N’UTILISEZ PAS le crochet de ceinture

pour suspendre l’outil.

iMPORTAnT: lorsque vous fixez ou remplacez le crochet

de ceinture

, utilisez uniquement la vis

fournie.

Assurez‑vous de bien serrer la vis.

Si vous ne souhaitez pas utiliser le crochet de ceinture, vous

pouvez le retirer de l’outil.

1. Placez le crochet de ceinture sur l’emplacement de

fixation de l’accessoire

28

à la base de l’outil.

2. Utilisez un tournevis pour fixer le crochet de ceinture

à l’aide de la vis fournie. Ne pas utiliser une autre vis pour

lefaire.

Pour retirer le crochet de ceinture, retirez la vis qui maintient

le crochet de ceinture en place.

REMARQUE: lorsque vous utilisez le crochet de ceinture,

gardez les mains éloignées de la gâchette

2

EsPAñOl

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el aceite,

los bordes filosos y las piezas móviles. Los cables dañados

o enredados aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de drogas,

alcohol o medicamentos. Un momento de descuido

mientras se opera una herramienta eléctrica puede provocar

lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los guantes

alejados de las piezas en movimiento. Las ropas holgadas,

las joyas o el cabello largo pueden quedar atrapados en las

piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de

polvo, asegúrese de que estén conectados y que se

utilicen correctamente. El uso de dispositivos de recolección

de polvo puede reducir los peligros relacionados con elpolvo.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y

bien iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

Definiciones: Símbolos y Palabras de Alerta de

Seguridad

Las siguientes definiciones describen el nivel de gravedad

de cada palabra de advertencia. Lea el manual de la

herramienta eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente que,

si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones

corporales que de no evitarse puede resultar en daños a

lapropiedad.

Uso pretendido

Esta sierra circular está diseñada para aplicaciones de

corte de madera. nO corte metal, plástico, concreto o

mampostería. nO use para aplicación de azulejo húmedo.

La profundidad máxima de corte es 1‑9/16" (39,6mm).

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

nO permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen esta herramienta.

Español (traducido de las instrucciones originales)

EsPAñOl

Instrucciones de Seguridad para Todas lasSierras

a ) PELIGRO: Mantenga las manos alejadas del

área y de la hoja de corte. Mantenga la otra mano en el

mango auxiliar o en la caja del motor. Si ambas manos

están sujetando la sierra, entonces no podrán ser cortadas

por lasierra.

b ) No ponga las manos debajo de la pieza de trabajo.

El protector no puede protegerle de la hoja debajo de la pieza

detrabajo.

c ) Ajuste la profundidad de corte al grosor de la pieza

de trabajo. Menos de un diente completo de los dientes de la

hoja debe ser visible debajo de la pieza detrabajo.

d ) No sujete nunca la pieza que esté cortando en las

manos o atravesada sobre una pierna. Sujete firmemente

la pieza de trabajo a una plataforma estable. Es importante

soportar apropiadamente la pieza de trabajo para minimizar

la exposición del cuerpo, el atasco de la hoja o la pérdida

decontrol.

e ) Sujete la herramienta mecánica por las superficies

de agarre con aislamiento cuando realice una operación

en la que la herramienta de corte podría entrar en

contacto con cables ocultos. El contacto con un cable “con

corriente” hará que las partes metálicas de la herramienta

mecánica que estén al descubierto también “lleven corriente”,

lo cual causará descargas aloperador.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos como

sujetapapeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan realizar una

conexión desde un terminal al otro. Los cortocircuitos en

los terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C (265 °F)

pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue

el paquete de batería o la herramienta fuera del rango

de temperatura especificado en las instrucciones.

Cargar inadecuadamente o en una temperatura fuera del

rango de temperatura especificado puede dañar la batería e

incrementar el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto idénticas.

Esto garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante

el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de

la herramienta eléctrica antes de realizar cualquier

ajuste, cambiar accesorios o almacenar herramientas

eléctricas. Estas medidas de seguridad preventivas

reducen el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las manijas y

superficies de sujeción resbalosas no permiten el manejo y

control seguros de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un tipo de

paquete de baterías puede originar riesgo de incendio si se

utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad. Las

gafas de uso diario NO son gafas de seguridad. También

use una careta o máscara de polvo si la operación de

corte produce polvo. SIEMPRE USE EQUIPO DE SEGURIDAD

CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento u

otros daños reproductivos. Algunos ejemplos de estos químicos

son:

• plomo a partir de pinturas a base de plomo,

estrecha que causa fricción excesiva, atascamiento de la

cuchilla y retroceso.

f ) Las palancas de bloqueo de ajuste de la profundidad

de la cuchilla y el bisel deben estar apretadas y seguras

antes de hacer el corte. Si el ajuste de la cuchilla cambia

durante el corte, puede causar atascamiento y retroceso.

g ) Tenga especial cuidado al cortar en paredes

existentes u otras áreas ciegas. La cuchilla sobresaliente

puede cortar objetos que pueden causar retroceso.

Instrucciones de seguridad de función de

protección inferior

a ) Verifique que la protección inferior esté bien

cerrada antes de cada uso. No opere la sierra si la

protección inferior no se mueve libremente y se cierra

instantáneamente. Nunca sujete ni ate la protección

inferior en la posición abierta. Si la sierra se cae

accidentalmente, la protección inferior puede doblarse.

Levante la protección inferior con la manija de retracción y

asegúrese que se mueva libremente y no toque la cuchilla ni

ninguna otra parte, en todos los ángulos y profundidades de

corte.

b ) Compruebe la operación del resorte de la protección

inferior. Si la protección y el resorte no funcionan

correctamente, se deben reparar antes de su uso. La

protección inferior puede funcionar lentamente debido

a piezas dañadas, depósitos gomosos o acumulación de

escombros.

c ) La protección inferior se puede retraer manualmente

sólo para cortes especiales como "cortes de caída" y

"cortes compuestos". Levante la protección inferior

retrayendo la manija y tan pronto como la cuchilla

ingrese al material, se debe liberar la protección inferior.

Para todas las demás sierras, la protección inferior debe

funcionar automáticamente.

d ) Observe siempre que la protección inferior esté

cubriendo la cuchilla antes de colocar la sierra

en el banco o el piso. Una cuchilla desprotegida

desacelerando por inercia hará que la sierra se mueva

hacia atrás, cortando todo lo que se encuentre en su

camino. Tenga en cuenta el tiempo que tarda la cuchilla en

detenerse después de soltar el interruptor.

Instrucciones de seguridad adicionales para todas

las sierras

Causas de Retroceso y Advertencias

Relacionadas:

• El retroceso es una reacción repentina a una hoja de sierra

atrapada, adherida o desalineada, que hace que una sierra

no controlada se levante y salga de la pieza de trabajo hacia

el operador;

• Cuando la cuchilla se atrapa o atasca fuertemente por la

ranura que se cierra, la cuchilla se detiene y la reacción del

motor impulsa la unidad rápidamente hacia el operador;

• Si la cuchilla se tuerce o se desalinea en el corte, los dientes

en el borde posterior de la cuchilla pueden cavar en la

superficie superior de la madera haciendo que la cuchilla

salga de la ranura y salte hacia el operador.

El retroceso es el resultado de un mal uso de la sierra y/o

procedimientos o condiciones de operación incorrectos y se

puede evitar tomando las precauciones adecuadas que se

detallan a continuación:

a ) Mantenga un agarre firme con ambas manos en

la sierra y coloque los brazos para resistir las fuerzas

de retroceso. Coloque su cuerpo a ambos lados de la

cuchilla, pero no en línea con la cuchilla. El retroceso

puede hacer que la sierra salte hacia atrás, pero el operador

puede controlar las fuerzas de retroceso si se toman las

precauciones adecuadas.

b ) Cuando la cuchilla está atascada, o cuando se

interrumpe un corte por cualquier motivo, suelte el

gatillo y mantenga la sierra inmóvil en el material

hasta que la cuchilla se detenga por completo. Nunca

intente retirar la sierra del trabajo ni tirar de la sierra

hacia atrás mientras la hoja está en movimiento o

puede producirse un retroceso. Investigue y tome acciones

correctivas para eliminar la causa del atascamiento de la

cuchilla.

c ) Cuando vuelva a arrancar una sierra en la pieza de

trabajo, centre la hoja de la sierra en la ranura para

que los dientes de la sierra no queden atrapados en el

material. Si una cuchilla de sierra se adhiere, puede subir

o retroceder desde la pieza de trabajo cuando se vuelve a

arrancar la sierra.

d ) Soporte paneles grandes para minimizar el riesgo de

pellizcos y retrocesos de la cuchilla. Los paneles grandes

tienden a combarse por su propio peso. Los soportes

deben colocarse debajo del panel en ambos lados, cerca de la

línea de corte y cerca del borde del panel.

e ) No utilice cuchillas desafiladas o dañadas. Las

cuchillas sin afilar o mal ajustadas producen una ranura

f ) Cuando corte al hilo, utilice siempre un tope‑guía

para cortar al hilo o una guía de borde recto. Esto mejora

la precisión del corte y reduce las probabilidades de que la

hoja seatasque.

g ) Utilice siempre hojas que tengan el tamaño correcto

y la forma correcta (de diamante frente a redonda)

de agujeros para el eje portaherramienta. Las hojas

que no coincidan con los herrajes de montaje de la sierra

funcionarán excéntricamente, causando pérdida decontrol.

h ) No use nunca arandelas de hoja o un perno de hoja

que estén dañados o sean incorrectos. Las arandelas y el

perno de la hoja se diseñaron especialmente para su sierra,

con el fin de lograr un rendimiento óptimo y una seguridad

óptima defuncionamiento.

EsPAñOl

Cambio de cuchillas (Fig.A, B)

Para instalar la cuchilla



ADVERTENCIA: Retire el paquete de batería

antes de

dar servicio, ajuste, instalación o desinstalación de accesorios.

1. Coloque la arandela de abrazadera interna

14

sobre el

husillo de la sierra

16

2. Retraiga la protección de cuchilla inferior de la cuchilla

8

con la palanca de retracción de la cuchilla de la protección

inferior

y coloque la cuchilla en el eje de la sierra contra

la arandela de sujeción interior, asegurándose que la

cuchilla gire en la dirección correcta (la dirección de la

flecha de rotación en la cuchilla de la sierra y los dientes

deben apuntar en la misma dirección como la dirección

de la flecha de rotación en la protección de la cuchilla

inferior). No asuma que la impresión en la hoja siempre

verá hacia usted cuando esté instalada correctamente. Al

retraer la protección de la cuchilla inferior para instalar la

cuchilla, verifique el estado y la operación de la protección

de la cuchilla inferior para asegurarse que funciona

correctamente. Asegúrese que se mueva libremente y no

toque la cuchilla ni ninguna otra parte, en todos los ángulos

y profundidades de corte.

3. Coloque la arandela de abrazadera externa

15

sobre el

husillo de la sierra con la superficie plana grande contra la

cuchilla con el lado biselado viendo hacia afuera.

4. Enrosque el tornillo de sujeción de la cuchilla

el husillo de la sierra con la mano (el tornillo tiene roscas

a la izquierda y debe girarse en sentido contrario a las

manecillas del reloj para apretarlo).

5. Presione el botón de bloqueo de la cuchilla

mientras

gira el husillo de la cuchilla con la llave de la cuchilla

en sentido contrario a las manecillas del reloj hasta que el

bloqueo de la cuchilla se conecte y la cuchilla deje de girar.

6. Apriete el tornillo de sujeción de la cuchilla firmemente

con la llave de la cuchilla.

nOTA: Nunca conecte el seguro de la cuchilla mientras

la sierra está en funcionamiento, ni intente detener la

herramienta. Nunca encienda la sierra mientras el seguro

de la cuchilla está conectado. Se producirá un daño grave

a su sierra.

Para reemplazar la cuchilla



ADVERTENCIA: Retire el paquete de batería

antes de

dar servicio, ajuste, instalación o desinstalación de accesorios.

1. Para aflojar el tornillo de sujeción de la cuchilla

9

presione el botón de seguro de la cuchilla

11

y gire el

husillo de la sierra

con la llave de cuchilla

13

hasta

que el seguro de la cuchilla se conecte y la cuchilla deje de

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios, cuando reemplace

la línea, o antes de la limpieza. Un arranque accidental

puede causarlesiones.

..................... usar protección

para los ojos

..................... usar protección

auditiva

..................... lea toda la

documentación

.....................

no exponga a

la lluvia

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase

I (conectada a

tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por

minuto

OPM .................... oscilaciones

por minuto

RPM .................... revoluciones

por minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por

minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

o directa

....................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación

visible–no mirar

directamente a la

luz

..................... usar protección

respiratoria

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo

de qué tan a menudo realice este tipo de trabajo. Para

reducir su exposición a estos químicos: trabaje en un

área bien ventilada, y trabaje con equipo de seguridad

aprobado, tal como máscaras de polvo que estén diseñadas

específicamente para filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su boca,

ojos, o que quede sobre la piel puede promover la absorción

de químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y transportado

por aire. La falla en retirar el polvo estático y transportado

por aire podría contaminar el ambiente de trabajo y

presentar un riesgo de salud mayor al operador y personas en

lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo en

una plataforma estable. Sostener el trabajo con la mano

o contra el cuerpo no brinda la estabilidad requerida y puede

llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes móviles

y se deben evitar. La ropa suelta, joyería, o cabello largo

podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

EsPAñOl

Instalación y desinstalación de Paquete de batería

(Fig. F)

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamente cargado.

Para instalar el paquete de batería

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente en

la herramienta y asegúrese que no se desconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación de batería

4

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios. Un arranque

accidental puede causarlesiones.

Ajuste de zapata para cortes de 90° (Fig. A, D, E)

Si se necesita un ajuste adicional

1. Ajuste la sierra al bisel de 0°.

2. Retraiga la protección de cuchilla inferior

. Coloque la

sierra en el lado de la cuchilla.

3. Afloje la perilla de ajuste de bisel

. Coloque una

escuadra contra la cuchilla y la zapata

para ajustar la

configuración de 90°.

4. Afloje la tuerca de tope

30

y gire el tornillo de

calibración

18

para que la zapata se detenga en el

ánguloadecuado.

5. Apriete la tuerca de tope.

6. Confirme la precisión del ajuste verificando la cuadratura

de un corte real en una pieza de desecho del material.

Ajuste de ángulo de bisel (Fig.A, D)

El rango completo del ajuste de bisel es desde 0° a 45°.

El cuadrante está graduado en incrementos de 15°. En la

parte delantera de la sierra hay un mecanismo de ajuste de

ángulo de bisel que consiste en un cudrante calibrado y una

perilla de ajuste de bisel

10

Para ajustar la sierra para un corte de bisel

1. Afloje (en sentido contrario a las manecillas del reloj)

la perilla de ajuste de bisel

10

e incline la zapata

6

el ángulo deseado alineando el puntero con la marca del

ángulo deseado.

2. Vuelva a apretar la perilla firmemente (en sentido de las

manecillas del reloj).

distancia es desde la punta del diente hasta la parte inferior

de la garganta delante de éste. Esto mantiene la fricción

de la cuchilla al mínimo, elimina el aserrín del corte, da

como resultado un aserrado más fresco y rápido y reduce

la posibilidad de retroceso. Un método de verificar la

profundidad de corte correcta se muestra en la FiguraL.

Coloque una pieza del material que planee cortar junto

al lado de la cuchilla, como se muestra, y observe cuánto

diente se proyecta después delmaterial.

girar. Con el seguro de la cuchilla conectado, gire el tornillo

de sujeción de la cuchilla en sentido de las manecillas del

reloj con la llave de la cuchilla (el tornillo tiene roscas a la

izquierda y debe girarse en sentido de las manecillas del

reloj para aflojarlo).

2. Retire el tornillo de sujeción de la cuchilla y la

arandela de abrazadera exterior

únicamente. Retire la

cuchillaanterior.

3. Limpie el aserrín que pueda haberse acumulado en

el área de la protección o de la arandela de la abrazadera

y verifique la condición y la operación de la protección

de cuchilla inferior como se describió anteriormente. No

lubrique esta área.

4. Seleccione la cuchilla adecuada para la aplicación

(consulte Cuchillas). Utilice siempre cuchillas del tamaño

correcto (diámetro) con el tamaño adecuado y la forma

del orificio central para el montaje en el husillo de la sierra.

Siempre asegúrese que la velocidad máxima recomendada

(rpm) en la cuchilla de la sierra cumpla o exceda la

velocidad (rpm) de la sierra.

5. Siga los pasos del 2 al 6 en Para instalar la cuchilla,

asegurándose que la cuchilla gire en la dirección correcta.

Cuchillas



PRECAUCIÓN: Riesgo de quemadura. No toque la

cuchilla inmediatamente después de usar. El contacto con la

cuchilla puede resultar en lesiones personales.



ADVERTENCIA: Para minimizar el riesgo de lesiones

oculares, use siempre protección para los ojos. El carburo es

un material duro pero quebradizo. Los objetos extraños en

la pieza de trabajo, como alambre o clavos, pueden hacer

que las puntas se agrieten o rompan. Sólo opere la sierra

cuando la protección adecuada de la cuchilla de sierra esté

en su lugar. Monte la cuchilla de forma segura en la rotación

adecuada antes de usarla, y siempre use una cuchilla limpia

y afilada.



ADVERTENCIA: No corte metales ferrosos y no ferrosos

(acero), vidrio, placas tipo mampostería, o azulejos con

estasierra.

No use ruedas o cuchillas abrasivas. Una cuchilla desafilada

causará cortes lentos e ineficientes, sobrecarga en el

motor de la sierra, astillas excesivas y podría aumentar la

posibilidad de retroceso. Consulte la tabla a continuación

para determinar el tamaño correcto de la cuchilla de

reemplazo para su modelo de sierra.

Cuchilla Diámetro Dientes Aplicación

Parte #

NA552095

4-1/2" (115 mm) 24 Corte de madera

Si necesita asistencia respecto a las cuchillas, llame al

(1–888–331–4569).

Ajuste de profundidad de corte (Fig.C, L)

1. Sostenga la sierra firmemente y afloje (en sentido

contrario a las manecillas del reloj) la perilla de ajuste

de profundidad

5

y mueva la zapata

6

para obtener la

profundidad de corte deseada.

2. Asegúrese que la perilla de ajuste de profundidad se

haya vuelto a apretar (en sentido de las manecillas del reloj)

antes de operar la sierra.

Para la acción de corte más eficiente, configure el ajuste

de profundidad de modo que la mitad del diente de la

cuchilla se proyecte debajo del material a cortar. Esta

EsPAñOl

Soporte de pieza de trabajo (Fig.G, L–N)



ADVERTENCIA: Es importante soportar el trabajo

adecuadamente y sostener la sierra firmemente para evitar

perder el control lo que podría causar lesiones personales. La

FiguraG illustra el soporte de la mano adecuado de la sierra.

Mantenga un agarre firme con ambas manos en la sierra y

coloque su cuerpo y brazo para permitirle resistir el retroceso

si ocurre. ¡SIEMPRE APAGUE LA HERRAMIENTA Y RETIRE LA

BATERÍA ANTES DE HACER CUALQUIER AJUSTE!

La Figura L muestra la posición de aserrado correcta.

Observe que las manos se mantengan alejadas del área de

corte. Para evitar el retroceso, SOPORTE la tabla o tablero

CERCA del corte (Fig.M). NO soporte la tabla o tablero lejos

del corte (Fig.N).

Coloque el trabajo con su lado “bueno” – en el que la

aparencia se más importante – hacia abajo. La sierra corta

hacia arriba, por lo que cualquier astilla estará en la cara de

trabajo que está hacia arriba cuando la corte.

Indicador de corte (Fig. A, K)

La parte delantera de la zapata de la sierra

tiene un

indicador de corte

para el corte vertical y en bisel. Este

indicador le permite guiar la sierra a lo largo de las líneas

de corte dibujadas sobre el material que se va a cortar. El

indicador de corte se alinea con el lado izquierdo (exterior)

de la cuchilla de sierra, lo que hace que el corte de la

ranura o "corte" por el movimiento de la cuchilla caiga a la

derecha del indicador. Guíe a lo largo de la línea de corte

dibujada para que el corte caiga en el material de desecho

o sobrante.

Protección de cuchilla inferior (Fig. A)



ADVERTENCIA: La protección de cuchilla inferior

es una característica de seguridad que reduce el riesgo

de lesiones personales graves. Nunca use la sierra si

la protección de cuchilla inferior falta, está dañada,

desensamblada o no funciona adecuadamente.

No confíe en la protección de cuchilla inferior

para protegerlo bajo todas las circunstancias. Su

seguridad depende de seguir todas las advertencias

y precauciones, así como de la correcta operación

de la sierra. Antes de usar, compruebe la operación

de la protección inferior abriendo manualmente la

protección con la palanca de retracción de la cuchilla

de la protección inferior

y después libérela de la

posición completamente abierta. Si la protección no

opera suavemente, cierre rápida o completamente

y no use la sierra y póngase en contacto con su

centro de servicio CRAFTSMAN para reparaciones. Si

falta la protección de cuchilla inferior o no funciona

correctamente, pida que den servicio a la sierra antes de

usarla. Para garantizar la seguridad y confiabilidad del

producto, la reparación, mantenimientoy ajuste deben

ser realizados por un centro de servicio autorizado u

otra organización de servicio calificada, utilizando

siempre partes de reemplazo idénticas.

Conexión de adaptador de puerto de polvo

(Fig.A, I)

Viene disponible un adaptador de puerto de polvo para usar

con esta herramienta que permite conectar un sistema de

aspiradora de taller. Este accesorio se conecta directamente

al orificio del puerto de polvo de la herramienta.

1. Retire el paquete de batería

3

2. Ajuste por fricción el adaptador de puerto de polvo

20

en el orificio del puerto de polvo

26

Conexión de extractor de polvo compatible

con AirLock™ (Fig.A, H, I)

(Vendido por separado)



ADVERTENCIA: No use extracción de polvo cuando corte

metal. Las virutas de corte de metal pueden estar calientes y

pueden producir chispas que pueden derretir las mangueras

de aspirado y provocar un incendio dentro de la aspiradora.



ADVERTENCIA: Cuando utilice extracción de polvo,

vacíe la aspiradora antes de comenzar el trabajo y, a menudo,

durante el trabajo. Tenga cuidado al desechar el polvo. Los

materiales en polvo fino pueden ser explosivos.

El adaptador de puerto de polvo

20

le permite conectar

la herramienta a un extractor de polvo externo con el

sistema de conexión AirLock™ (vendido por separado), o

un accesorio de extractor de polvo de 32 mm estándar.

AirLock™ permite una conexión rápida y segura entre el

conector AirLock™

19

y el adaptador del puerto de polvo

de su herramienta.

1. Retire el paquete de batería

3

2. Asegúrese que el collar en el conector AirLock™ esté en

la posición de desbloqueo. (Consulte la FiguraH.) Alinee las

muescas

22

en el collar y el conector AirLock™ como se

muestra para las posiciones de desbloqueo y bloqueo.

3. Empuje el conector AirLock™ sobre el punto de conexión

del adaptador del puerto de polvo. (Consulte la Fig. I)

4. Gire el collar a la posición de bloqueo.

nOTA: Los cojinetes de bola dentro del collar se bloquean

en la ranura y aseguran la conexión. La herramienta eléctrica

ahora está conectada firmemente al extractor de polvo.

Interruptor de gatillo (Fig.A)



ADVERTENCIA: Esta herramienta no tiene preparativos

para bloquear el interruptor de gatillo en la posición ON

(encendido) y nunca se debe bloquear en ON por ningún

otro medio.

Libere el botón de bloqueoen apagado del interruptor de

gatillo

1

presionando el botón de bloqueo en apagado.

Jale el interruptor de gatillo

2

para encender el motor.

En este momento puedes soltar el botón de bloqueo de

apagado. Liberar el interruptor de gatillo apaga el motor.

Colocación adecuada de manos (Fig. G)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las manos

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.

La posición adecuada de la mano requiere una mano en el

mango principal

y una mano en el mango auxiliar

12

EsPAñOl

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios o antes de la limpieza.

Un arranque accidental puede causarlesiones.

Su CRAFTSMAN ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpiezaregular.

Corte de cavidad (Fig.A, J)



ADVERTENCIA: Nunca ate la protección de cuchilla inferior

en una posición elevada. Nunca mueva la sierra hacia atrás

cuando corte cavidades. Esto puede causar que la sierra se

levante de la superficie de trabajo, lo que podría causar lesiones.

Un corte de cavidad es uno que se hace en un piso, pared u

otra superficie plana.

1. Ajuste la zapata de la sierra

para que la cuchilla corte a

la profundidad deseada.

2. Incline la sierra hacia adelante y apoye la parte delantera

de la zapata sobre el material a cortar.

3. Con la palanca de retracción de la protección de cuchilla

inferior

, retraiga la protección de cuchilla inferior

hacia

arriba. Baje la parte trasera de la zapata hasta que los dientes

de la cuchilla casi toquen la línea de corte.

4. Suelte la protección de cuchilla inferior (su contacto con

el trabajo lo mantendrá en posición para abrirse libremente

al comenzar el corte). Retire la mano de la palanca de

retracción de la protección de cuchilla inferior y sujete

firmemente la manija auxiliar

y el mango principal

como se muestra en la Figura J. Coloque su cuerpo y brazo

para permitirle resistir el retroceso si ocurre.

5. Asegúrese que la cuchilla no esté en contacto con la

superficie de corte antes de arrancar la sierra.

6. Arranque el motor y baje gradualmente la sierra hasta

que su zapata quede plana sobre el material a cortar.

Avance la sierra a lo largo de la línea de corte hasta que se

complete el corte.

7. Suelte el interruptor de gatillo

y permita que la

cuchilla se detenga por completo antes de retirar la cuchilla

del material.

8. Al comenzar cada nuevo corte, repita los pasos anteriores.

Corte (Fig. A, O)

El corte es el proceso de cortar tablas más anchas en tiras

más angostas, cortando el grano longitudinalmente. La guía

manual es más difícil para este tipo de aserrado y el uso de

una guía de corte

es recomendado.

instalación de guía de corte

Puede instalar una guía de corte

en su sierra circular

aflojando el tornillo de bloqueo de la guía de corte

con la llave de cuchilla incluida

e insertando la guía de

corte como se muestra en la FiguraO. Cuando la guía de

corte esté en la posición deseada, use la llave de cuchilla

para apretar el tornillo de bloqueo de la guía de corte,

asegurándola en su lugar.

Corte (Fig.A, L)



ADVERTENCIA: Al cortar tiras delgadas, tenga cuidado

de asegurarse que las piezas cortadas pequeñas no cuelguen

en el interior de la protección de uchilla inferior.

Coloque la porción más ancha de la zapata de la sierra

en tal

parte de la pieza de trabajo que está soportada sólidamente,

no en la sección que caerá cuando se realice el corte. Como

un ejemplo, la FiguraL ilustra la manera CORRECTA para

cortar el extremo de una tabla. Siempre sujete el trabajo. ¡No

intente sujetar piezas cortas con la mano! Recuerde apoyar

el material en voladizo y colgante. Tenga cuidado al cortar

material desde abajo.

Asegúrese que la sierra alcance la velocidad máxima antes

de que la cuchilla entre en contacto con el material a cortar.

Arrancar la sierra con la cuchilla contra el material que se

va a cortar o empujar hacia adentro de la ranura puede

provocar un retroceso. Empuje la sierra hacia adelante a una

velocidad que permita que la cuchilla corte sin esfuerzo.

La dureza y rigidez pueden variar incluso en la misma pieza

de material, y las secciones nudosas o húmedas pueden

ejercer una gran carga sobre la sierra. Cuando esto sucede,

empuje la sierra más lentamente, pero lo suficientemente

fuerte como para seguir trabajando sin mucha disminución

de la velocidad. Forzar la sierra puede causar cortes bruscos,

imprecisos, retroceso y sobrecalentamiento del motor.

Si su corte comienza a salirse de la línea, no intente forzarlo

nuevamente. Suelte el interruptor de gatillo

y permita

que la cuchilla se detenga por completo. Entonces puede

retirar la sierra, colocar de nuevo, y comenzar un nuevo

corte ligeramente dentro del incorrecto. Retire la sierra si

debe cambiar el corte. Forzar una corrección dentro del

corte puede detener la sierra y provocar un retroceso.

SI LA SIERRA SE DETIENE, LIBERE EL INTERRUPTOR DEL

GATILLO Y RETROCEDA LA SIERRA HASTA QUE ESTÉ SUELTA.

ASEGÚRESE QUE LA CUCHILLA ESTÁ RECTA EN EL CORTE Y

LIBRE DEL BORDE DE CORTE ANTES DE REINICIAR.

Conforme termine un corte, libere el interruptor de gatillo y

permita que la cuchilla se detenga antes de levantar la sierra

del trabajo. A medida que levanta la sierra, la protección

de cuchilla inferior tensada por resorte

se cerrará

automáticamente debajo de la cuchilla. Recuerde que la

cuchilla está expuesta hasta que esto ocurra. Nunca meta las

manos debajo del trabajo por ningún motivo. Cuando tenga

que retraer la protección de cuchilla inferior manualmente

(conforme sea necesario para comenzar los cortes de

cavidad), use siempre la palanca retráctil.

Accesorios



ADVERTENCIA:

Ya que los accesorios, diferentes a

los ofrecidos por

CRAFTSMAN

no se han probado con este

producto, el uso de tales accesorios con este producto

podría ser peligroso. Para reducir el riesgo de lesiones, sólo se

deben usar accesorios recomendados por

CRAFTSMAN

con

esteproducto.

VersaTrack™ (Fig. P)

Accesorio opcional, se vende por separado.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causar lesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho para colgar VersaTrack™

o Trackwall de VersaTrack™ dañados. Un gancho para

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

CRAFTSMAN u en un centro de mantenimiento autorizado

CRAFTSMAN. Utilice siempre piezas de repuestoidénticas.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1 al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita

que penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Si el gancho del cinturón no se desea en absoluto, se puede

quitar de la herramienta.

1. Coloque el gancho de cinturón en la ubicación de

conexión de accesorio

28

en la base de la herramienta.

2. Use un destornillador para asegurar el gancho de

cinturón con el tornillo incluido. No use ningún otro tornillo

para esto.

Para retirar el gancho de cinturón, retire el tornilloque

sostiene el gancho de cinturón en su lugar.

nOTA: Cuando utilice el gancho de cinturón, mantenga las

manos alojadas del interruptor del gatillo

2

colgar VersaTrack™ o Trackwall de VersaTrack™ dañados no

soportarán el peso de la herramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta el

gancho para colgar VersaTrack™ esté apretado firmemente.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta por encima ni

cuelgue objetos del gancho. SÓLO suspenda la herramienta

en el Trackwall de VersaTrack™ con los ganchos para colgar.



ADVERTENCIA: El gancho de colgar integral

Versatrack™ no es un gancho de cinturón.



ADVERTENCIA: Asegúrese que el peso de la herramienta

no exceda el peso máximo nominal de 20 lbs (9 kg) para el

gancho VersaTrack™ seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en el riel

Trackwall de VersaTrack™, espacie adecuadamente las

herramientas para no exceder 75 lbs (35 kg) por pie lineal.

iMPORTAnTE: Cuando conecte el gancho para colgar

VersaTrack™, sólo use el tornillo incluido. Asegúrese de

apretar bien el tornillo. Los accesorios VersaTrack™ se

instalan en herramientas compatibles de forma segura en el

sistema Trackwall de VersaTrack™.

1. Apague la herramienta, retire el paquete de batería

3

losaccesorios.



PRECAUCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si va a

estar en el Trackwall de VersaTrack™.

2. Conecte los ganchos para colgar VersaTrack™

laherramienta.

a. Coloque el gancho para colgar VersaTrack™ en la ubicación

de conexión de accesorio

28

en la base de la herramienta.

b. Use un destornillador para asegurar el gancho de colgar

VersaTrack™ con el tornillo provisto

23

. No use ningún otro

tornillo para esto.

nOTA: Los accesorios VersaTrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para localizar cualquier accesorio, póngase

en contacto con CRAFTSMAN, llame al 1‑888‑331‑4569.

Gancho de cinturón(Fig.A, Q)

Accesorio opcional, se vende por separado.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la herramienta y desconecte el

paquete de batería antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta por

encima ni cuelgue objetos del gancho del cinturón.

SÓLO cuelgue el gancho del cinturón de la herramienta

de un cinturón de trabajo.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta el

gancho de cinturón esté seguro.



PRECAUCIÓN: Para reducir el riesgo de lesiones

personales o daño, NO use el gancho de cinturón para

colgar la herramienta.

iMPORTAnTE: Cuando conecte o reemplace el gancho del

cinturón

, sólo use el tornillo

incluido. Asegúrese de

apretar firmemente el tornillo.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

EsPAñOl

Garantía Limitada de Tres Años

Para los términos de garantía, visite www.craftsman.com/

pages/warranty.

Para solicitar una copa escrita de los términos de

garantía, póngase en contacto con: Servicio al cliente en

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286o

llame al 1‑888‑331‑4569.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan,

llame al 1‑888‑331‑4569 para reemplazogratuito.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá como

comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para elConsumidor).

Registro en línea en www.craftsman.com/account/login.

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame

al(55)53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

NA271271 r01 01/24

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286

CRAFTSMAN

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Craftsman CMCS405B V20 RP 20-volt Max 4-1/2-in Brushless Cordless Circular saw

Product's Documents

User Manual

Specifications

Craftsman CMCS405B Questions and Answers
