20V Max* 7-1/4" (184 mm) Circular Saw

Scie circulaire de 184 mm (7-1/4 po) 20 V max*

Sierra Circular de 184 mm (7-1/4") 20 V Máx*

CMCS550

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1–888–331–4569 WWW.CRAFTSMAN.COM

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 15

Español (traducido de las instrucciones originales) 30

English

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or any

product, call CRAFTsMAn toll free at: 1-888-331-4569.

On/off switch

Lock-off button

Main handle

Secondary handle

Shoe

Saw blade

Lower blade guard

Lower guard retracting

lever

Bevel adjustment lever

Bevel angle scale

Outer blade clamp

washer

Blade retaining bolt

Depth adjustment lever

Spindle lock button

Battery

Battery release button

Hex wrench

Dust extraction port

15 16

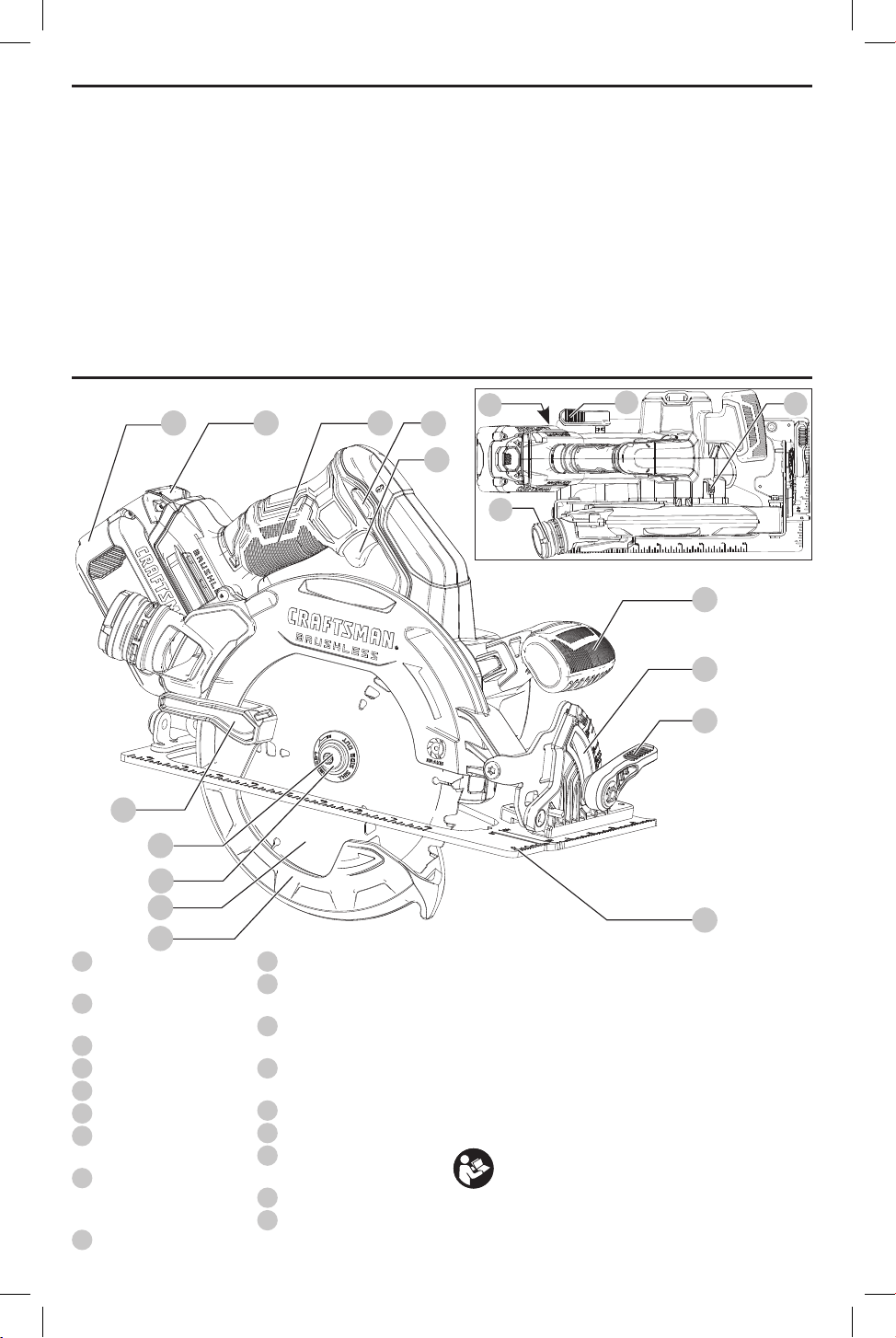

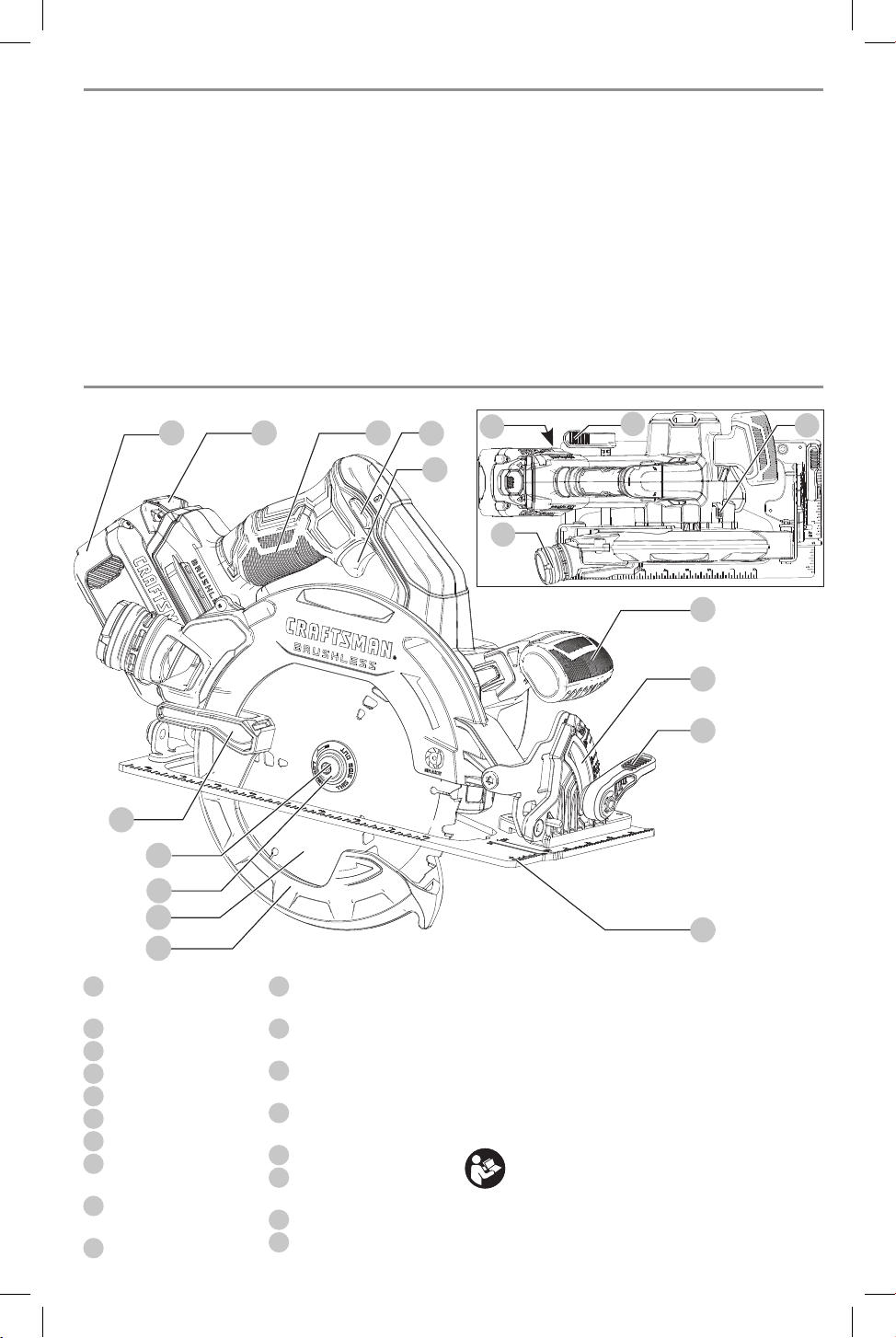

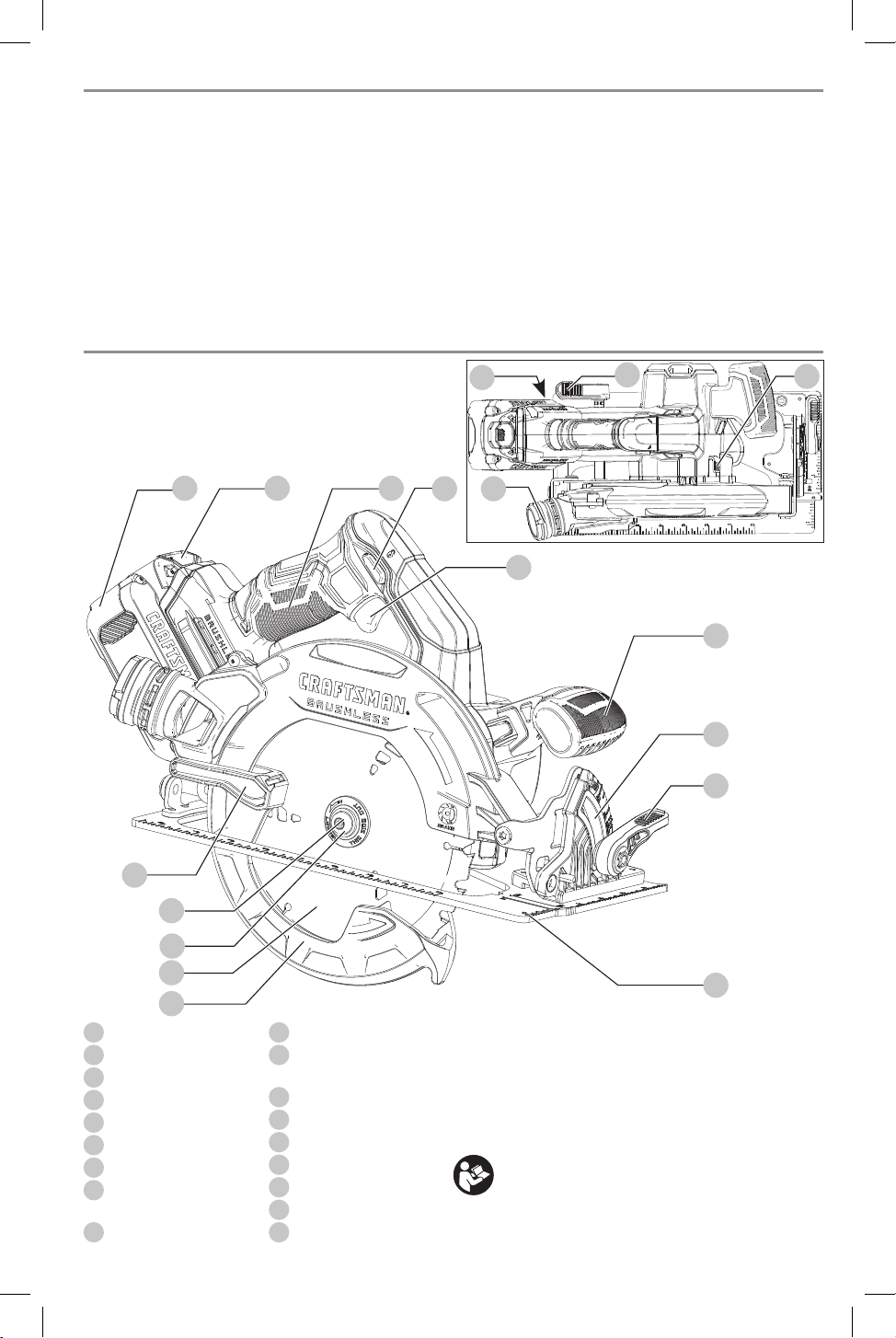

Fig. A

English

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTURE REFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

20V Max* 7-1/4" (184 mm) Circular Saw

CMCS550

English

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

Safety Instructions for All Saws

Cutting Procedures

a ) DANGER: Keep hands away from cutting

area and the blade. Keep your second hand on

auxiliary handle, or motor housing. If both hands

are holding the saw, they cannot be cut by the blade.

b ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

d ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a

stable platform. It is important to support the work

properly to minimize body exposure, blade binding, or

loss ofcontrol.

e ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting tool may contact hidden wiring.

Contact with a "live" wire will also make exposed

metal parts of the power tool "live" and could give the

operator an electric shock.

f ) When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades

that do not match the mounting hardware of the saw

will run off-center, causing loss of control.

h ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety of operation.

Further Safety Instructions for all Saws

Kickback Causes and Related Warnings

ʵ Kickback is a sudden reaction to a pinched, jammed or

misaligned saw blade, causing an uncontrolled saw to

lift up and out of the workpiece toward the operator;

ʵ When the blade is pinched or jammed tightly by

the kerf closing down, the blade stalls and the

motor reaction drives the unit rapidly back toward

theoperator;

ʵ If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into

the top surface of the wood causing the blade to climb

out of the kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can

English

Additional Safety Information



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if operation is dusty. ALL USERS AND

BYSTANDERS MUST ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

its path. Be aware of the time it takes for the blade to

stop after switch is released.

be controlled by the operator, if proper precautions

are taken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the

saw backward while the blade is in motion or

kickback may occur. Investigate and take corrective

actions to eliminate the cause of blade binding.

c ) When restarting a saw in the workpiece, center

the saw blade in the kerf so that the saw teeth

are not engaged into the material. If a saw blade

binds, it may walk up or kickback from the workpiece

as the saw is restarted.

d ) Support large panels to minimize the risk of

blade pinching and kickback. Large panels tend to

sag under their own weight. Supports must be placed

under the panel on both sides, near the line of cut and

near the edge of the panel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

g ) Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can cause kickback.

Lower Guard Function

a ) Check the lower guard for proper closing before

each use. Do not operate the saw if the lower

guard does not move freely and close instantly.

Never clamp or tie the lower guard into the open

position. If saw is accidentally dropped, lower guard

may be bent. Raise the lower guard with the retracting

handle and make sure it moves freely and does not

touch the blade or any other part, in all angles and

depths of cut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build-up of debris.

c ) The lower guard may be retracted manually

only for special cuts such as “plunge cuts” and

“compound cuts.” Raise the lower guard by

retracting the handle and as soon as the blade

enters the material, the lower guard must be

released. For all other sawing, the lower guard

should operate automatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench

or floor. An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is in

English

• Charge the battery packs only in CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not expose battery pack or tool/appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265 °F (130 °C) may cause explosion.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

Fuel Gauge Battery Packs

CRAFTSMAN battery packs include a fuel gauge which

consists of three LED lights that indicate the level of charge

remaining in the batterypack.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a fire.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol

English

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is, 16 gauge has more capacity

than 18gauge. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

When using more than one extension to make up the

total length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Call 2 Recycle, Inc., in cooperation with CRAFTSMAN

and other battery users, has established the program in

the United States and Canada to facilitate the collection

of spent nickel cadmium, nickel metal hydride or

lithium-ion batteries. Help protect our environment and

conserve natural resources by returning the spent nickel

cadmium, nickel metal hydride or lithium-ion batteries

to an authorized CRAFTSMAN service center or to your

local retailer for recycling. You may also contact your local

recycling center for information on where to drop off the

spent battery. RBRC® is a registered trademark of Call 2

Recycle,Inc.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates that the costs to

recycle these batteries (or battery packs) at the end of their

useful life have already been paid by CRAFTSMAN. In some

areas, it is illegal to place spent nickel cadmium, nickel metal

hydride or lithium-ion batteries in the trash or municipal

solid waste stream and the Call2Recycle® program provides

an environmentally consciousalternative.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three LED lights will illuminate

designating the level of charge left. When the level of

charge in the battery is below the usable limit, the fuel

gauge will not illuminate and the battery will need to

berecharged.

nOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact CRAFTSMAN at 1-888-331-4569 or visit our

website www.craftsman.com

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes

in carry-on baggage UNLESS they are properly

protected from short circuits. So when transporting

individual battery packs, make sure that the battery

terminals are protected and well insulated from

materials that could contact them and cause a short

circuit. NOTE:Li-ion batteries should not be put in

checkedbaggage.

English

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

Charging a Battery

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

1. Plug the charger into an appropriate outlet before

inserting batterypack.

2. Connect the charger and battery pack, making sure

the battery is fully seated. The (charging) light will

blink continuously indicating that the charging process

hasstarted.

3. The completion of charge will be indicated by the light

remaining ON continuously. The battery pack is fully

charged and may be removed and used at this time or

left in the charger.

nOTE: To remove the battery pack, some chargers require

the battery pack release button to bepressed.

Indicators

Charging

Fully Charged

Hot/Cold Pack Delay

A charger will not charge a faulty battery pack. The charger

refusing to light could indicate a problem with the charger.

nOTE: If the charger refuses to light, take the charger and

battery pack to be tested at an authorized servicecenter.

leaving the Battery Pack in the Charger

The charger and battery pack can be left connected with

the charge indicator showing pack charged.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended



WARNING: If the plug or power cord is damaged,

it must be replaced by the manufacturer or its

representative or by an equally qualified person to

avoiddanger.

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replaced immediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center for recycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only CRAFTSMAN rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions,

with the charger plugged into the power supply, the

charger can be shorted by foreign material. Foreign

materials of a conductive nature, such as, but not

limited to, grinding dust, metal chips, steel wool,

English

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18°C – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Wall Mounting

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1” (25.4 mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Versatrack™

CRAFTSMAN chargers can be mounted to the wall using

CRAFTSMAN Versatrack™ Trackwall. Hooks and accessories

are sold separately. Please refer to the Versatrack™ Trackwall

accessory sheet for furtherinformation.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Intended Use

This circular saw is design for do-it-yourself, wood-

cuttingapplications.



WARNING: Do not cut any metals, masonry, glass,

tile or plastic with this saw. A dull blade will cause

slow, inefficient cutting overload on the saw motor,

excessive splintering, and could increase the possibility

ofkickback.

• DO NOT use any abrasivewheels.

• Use only blades designed for woodcutting.



WARNING: Cutting sap coated wood, and

other materials may cause melted substances to

accumulate on the blade tips and the body of the saw

blade, increasing the risk of the blade overheating and

binding whilecutting.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.



WARNING: To reduce the risk of injury, always

remove battery from saw before any of the following

adjustmentoperations.

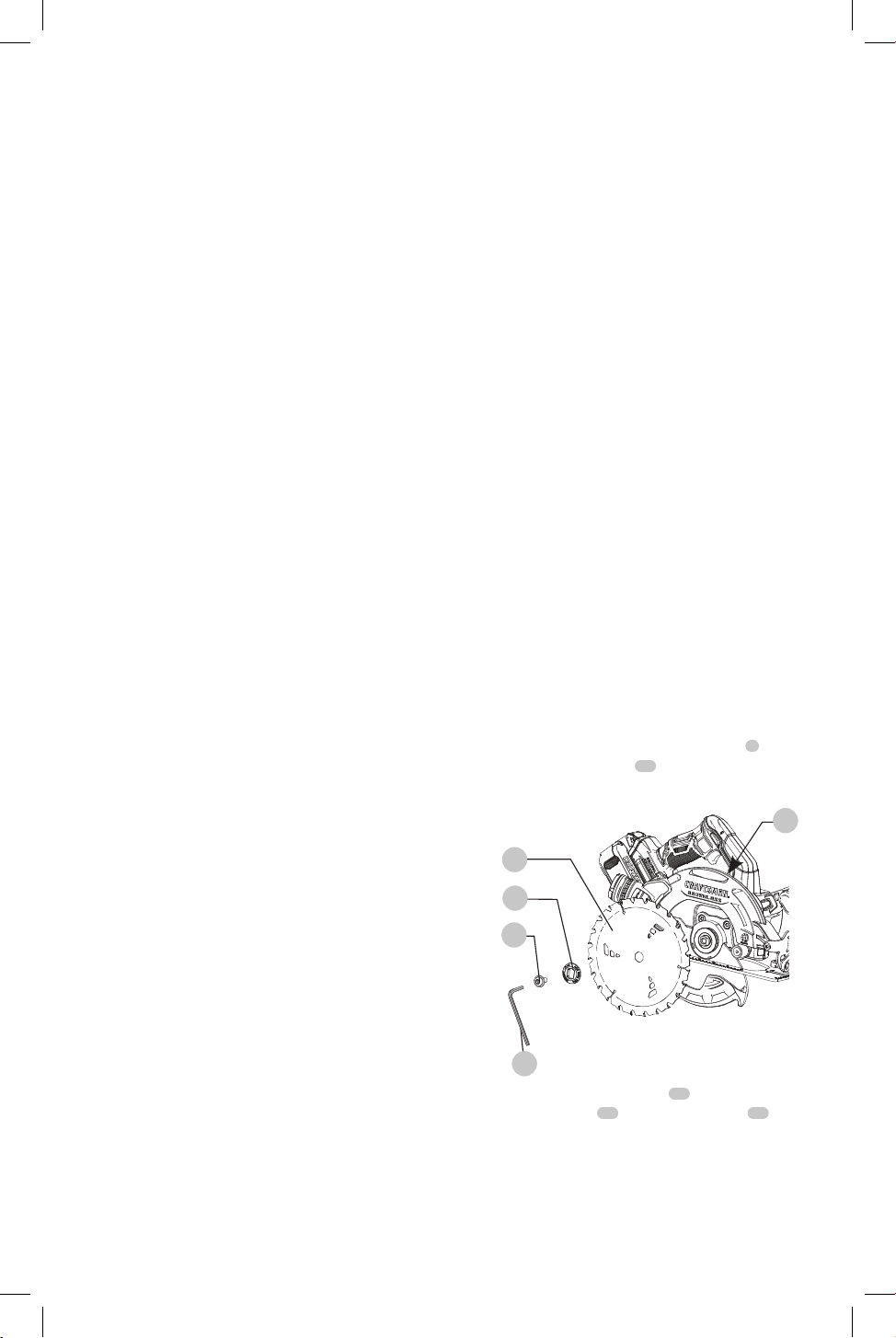

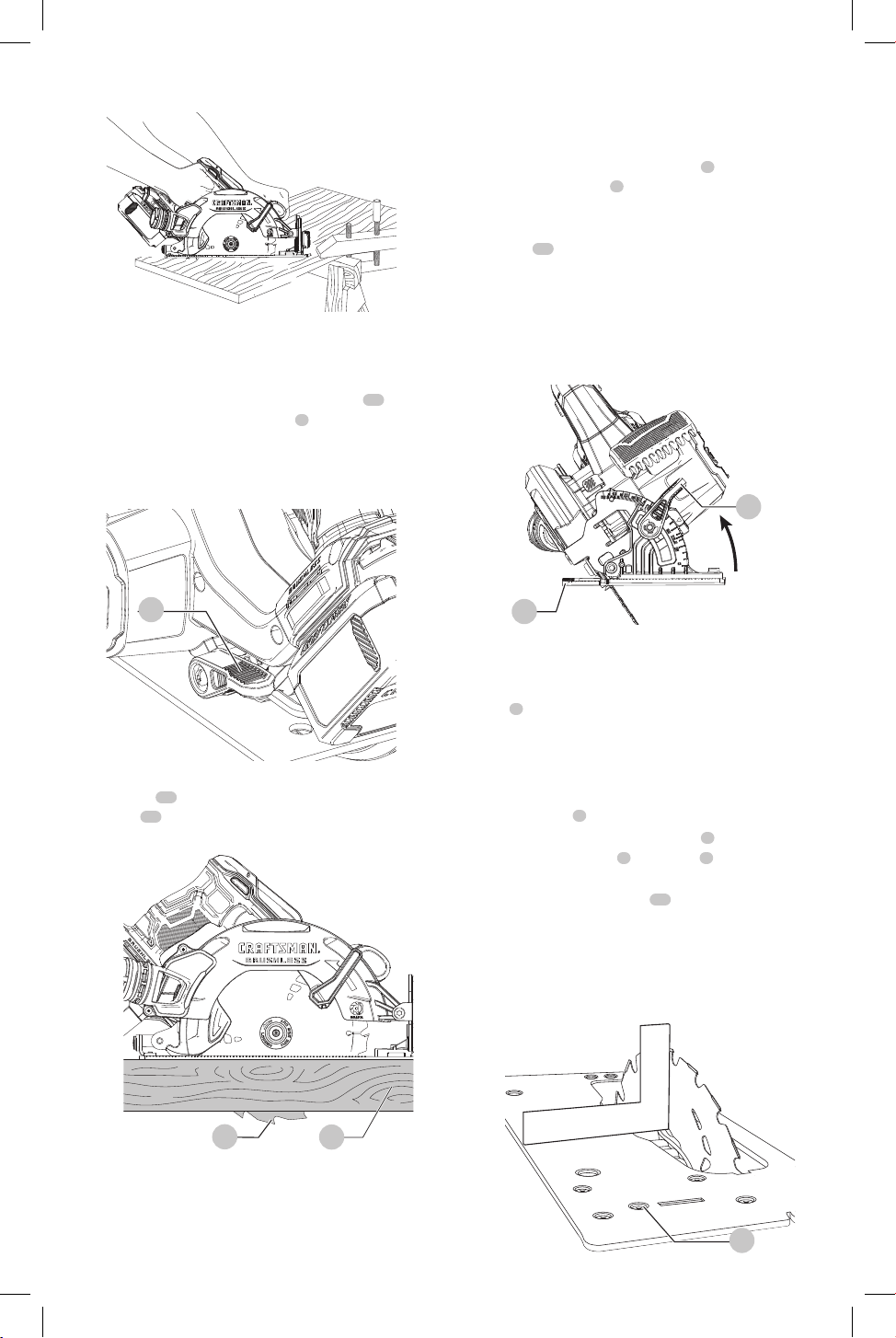

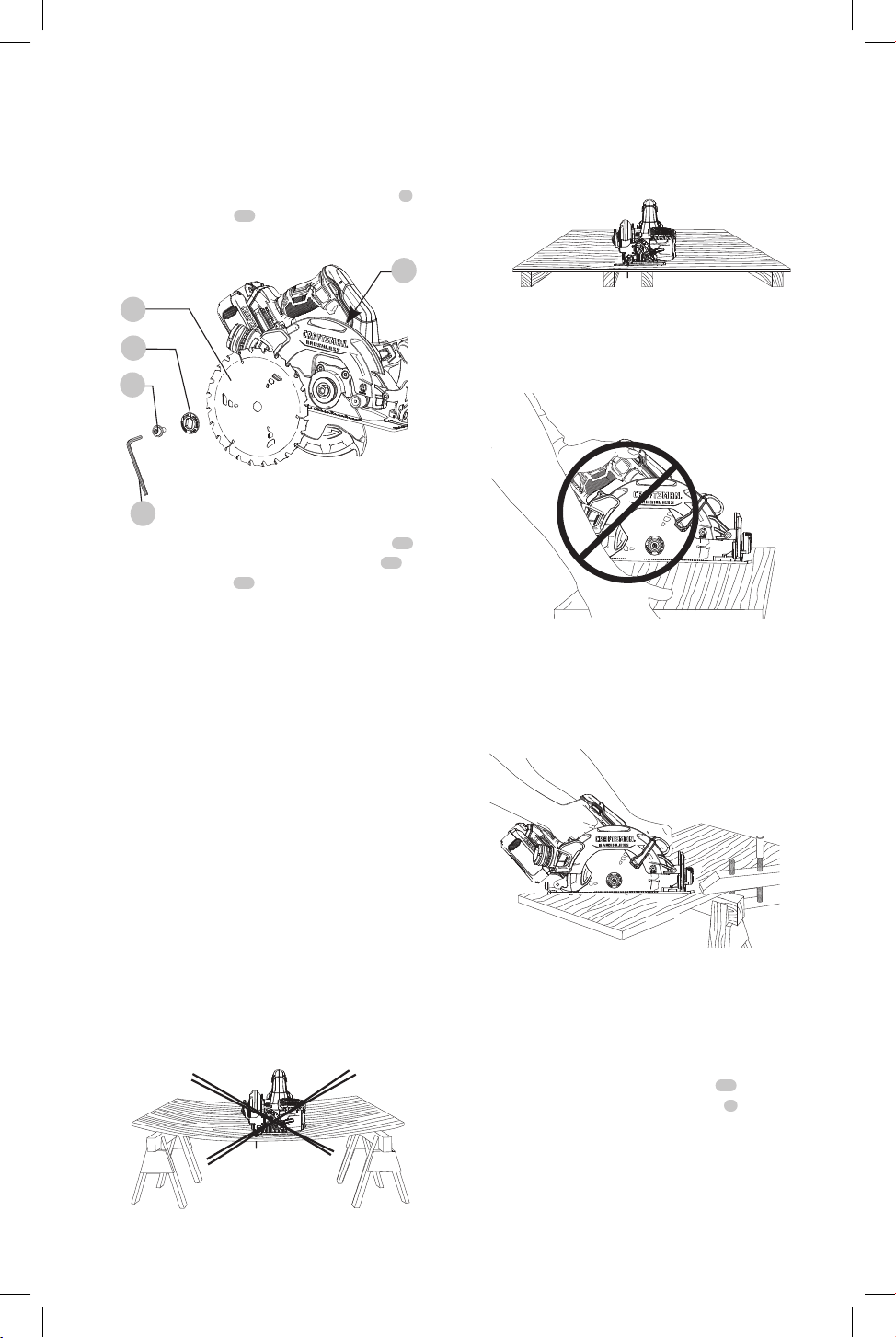

Attaching and Removing the Blade (Fig. A, B)

1. Retract lower guard and assemble saw blade

and

outer blade clamp washer

as shown in FigureB

Fig.B

2. Depress the spindle lock button

while turning the

blade retaining bolt

with the hex wrench

until

the blade lock engages and the blade stopsrotating.

nOTE: Hex wrench is stored on the saw as shown in

FigureA.

3. Tighten the blade retaining bolt securely with the

hexwrench.

nOTE: Bolt has a right-handed thread. To loosen, turn

English

counterclockwise. To tighten, turnclockwise.

nOTE: Never engage the blade lock while the saw is

running, or engage in an effort to stop the tool. Never

turn the tool on while the blade lock is engaged. Serious

damage to your saw willresult.

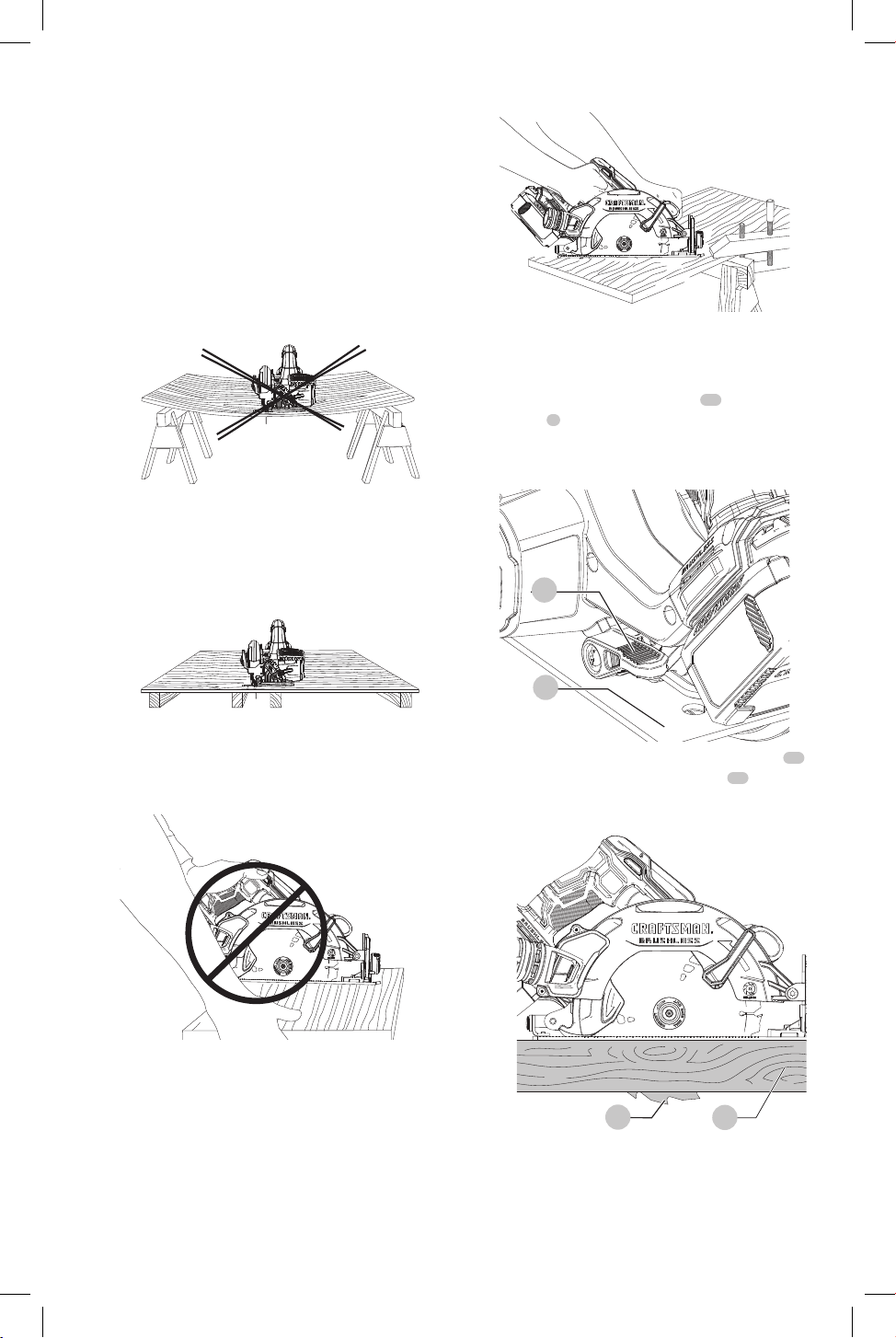

Supporting Large Panels/Securing

Workpiece (Fig. C–F)

Support large panels to minimize the risk of blade pinching

and kickback. Large panels tend to sag under their own

weight as shown in FigureC.

Fig.C.

Supports must be placed under the panel on both sides,

near the line of cut and near the edge of the panel

(FigureD).

Fig.D



WARNING: To reduce the risk of injury Never hold the

piece being cut with your hands or lay it across your

leg (FigureE).

Fig.E

Secure the workpiece to a stable platform as shown in

FigureF. It is important to support the work properly to

minimize body exposure, blade binding, or loss ofcontrol.

Fig.F

Cutting Depth Adjustment (Fig. G-I)

The depth of cut should be set according to the thickness of

theworkpiece.

1. Loosen the depth adjustment lever

to unlock the

saw shoe

5

2. Align the saw shoe with the desired depth of cut

indicated on the scale markings on the depthstrap.

Fig.G

3. Set depth adjustment of saw such that one tooth

the blade projects below the workpiece

as shown

in FigureI.

Fig.I

4. Tighten the depth adjustment lever to lock the saw

shoe inplace.

English

Installing and Removing the Battery Pack

(Fig. L)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

15

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

16

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Fig.M

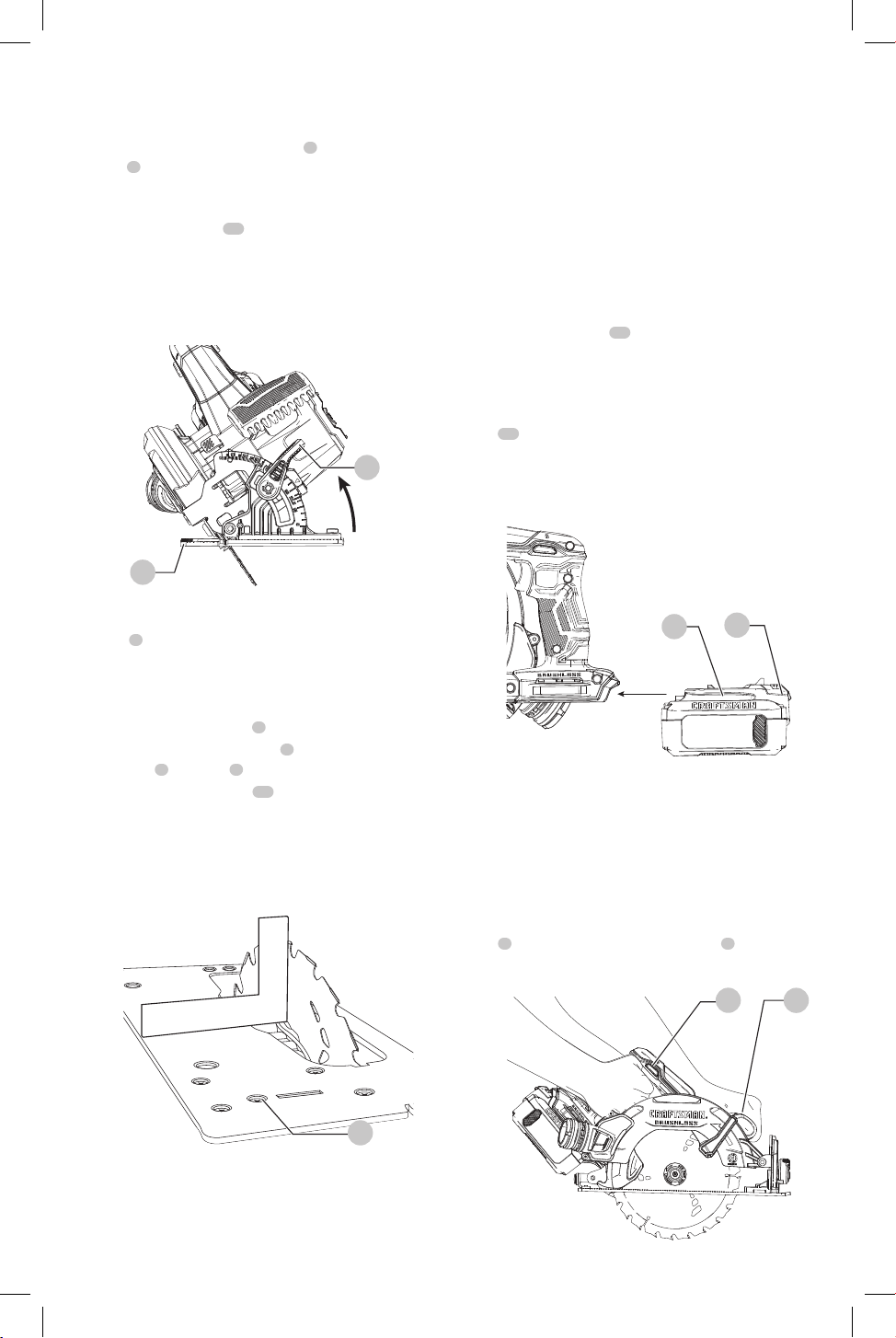

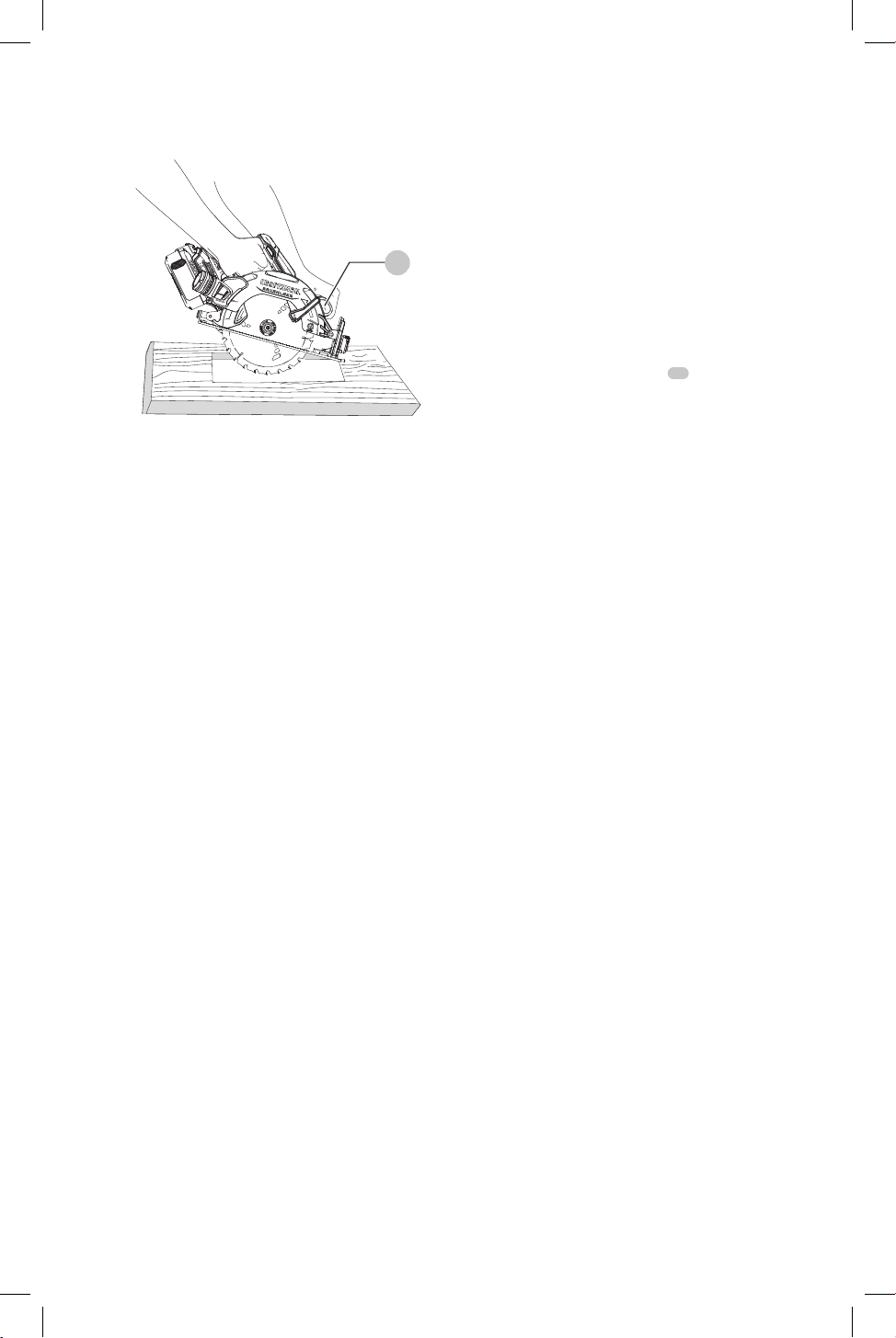

Bevel Angle Adjustment (Fig. J)

This tool can be set to bevel angles between 0° and 56°.

1. Loosen the bevel adjustment lever

to unlock the saw

shoe

5

2. Move the saw shoe into the desired position

corresponding with the bevel angle markings on

thebevel angle scale

(

10

)

3. Tighten the bevel adjustment lever to lock the saw shoe

inplace.

4. Confirm the accuracy of the setting by checking the

bevel angle of an actual cut on a scrap piece ofmaterial.

Fig.J

Shoe Adjustment for 90° Cuts (Fig. A, K)

The shoe

has been set by the factory to assure that the

blade is perpendicular to the shoe at 0° bevelsetting.

If realignment is needed:

1. Adjust the saw to 0°bevel.

2. Retract lower blade guard

7

3. Loosen bevel adjustment lever

. Place a square against

the blade

and shoe

to adjust the 90°setting.

4. Turn the calibration screw

25

so that the shoe will stop

at the properangle.

5. Confirm the accuracy of the setting by checking the

squareness of an actual cut on a scrap piece ofmaterial.

Fig.L

Fig.K

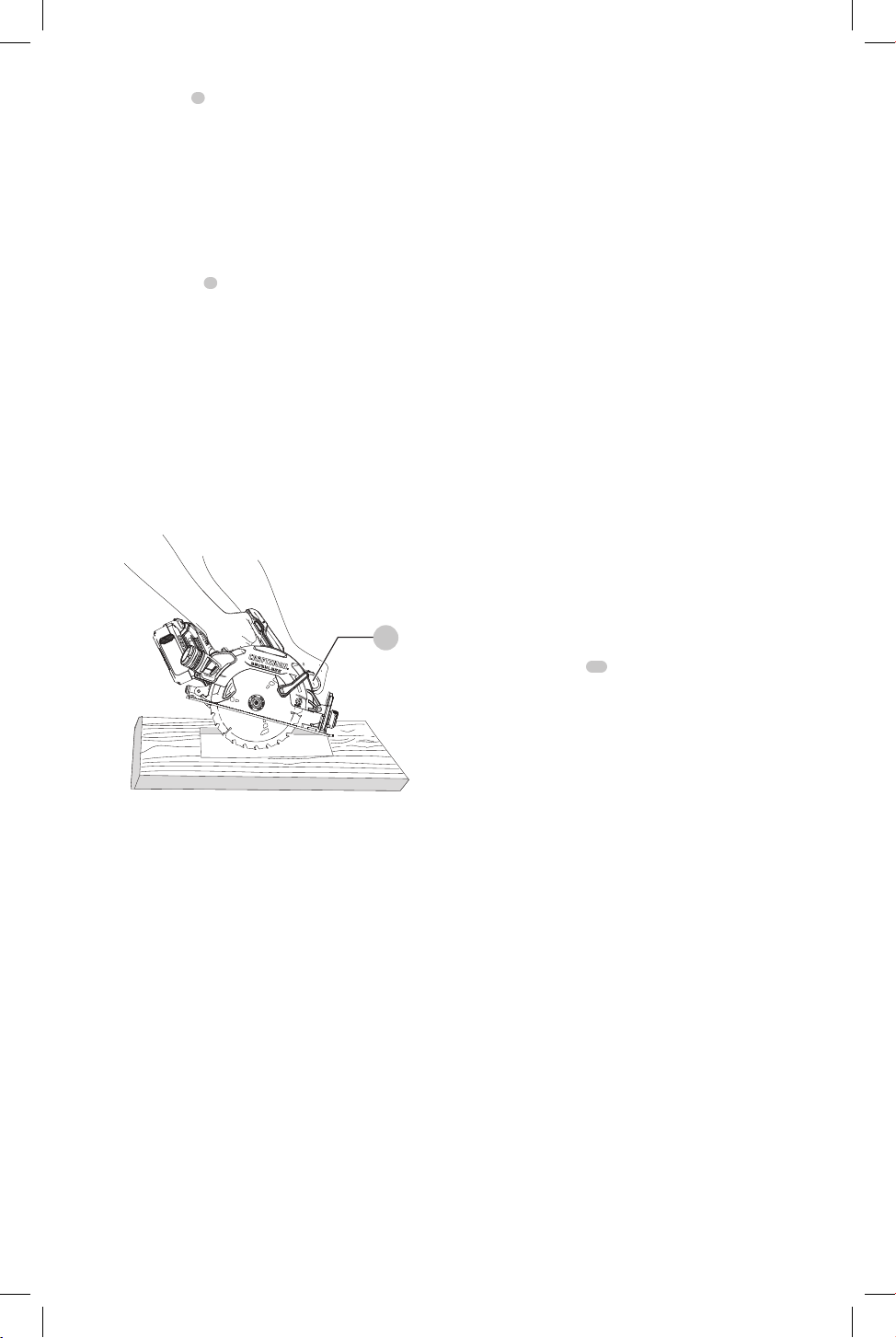

Proper Hand Position (Fig. M)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the auxiliary

handle

and one hand on the main handle

English

On/Off Switch (Fig. A)

Saw is equipped with a switch lock-off feature to prevent

unintentionaloperation.

1. To operate the tool, press in on the lock-off button

from either side of the saw and hold it in as you depress

the on/off switch

1

2. After you have depressed the on/off switch and the

tool is running, release the lock-off button. The tool

will continue to run as long as the on/off switch

isdepressed.

3. To turn the tool off, release the on/off switch.

nOTE: This tool has no provision for locking the tool on, and

the switch should never be locked on by any othermeans.

Automatic Electric Brake

Your saw is equipped with an electric blade brake which

stops the saw blade within 1–2 seconds of trigger release.

This is automatic and requires noadjustment.

Lower Blade Guard



WARNING: Laceration Hazard. The lower blade guard

is a safety feature which reduces the risk of serious

personal injury. Never use the saw if the lower guard

is missing, damaged, mis-assembled or not working

properly. Do not rely on the lower blade guard to

protect you under all circumstances. Your safety

depends on following all warnings and precautions

as well as proper operation of the saw. Check lower

guard for proper closing before each use as outlined

in Further safety instructions for all saws. If

the lower blade guard is missing or not working

properly, have the saw serviced before using. To assure

product safety and reliability, repair, maintenance and

adjustment should be performed by an authorized

service center or other qualified service organization,

always using identical replacementparts.



WARNING: To minimize the risk of eye injury, always

use eye protection. Carbide is a hard but brittle

material. Foreign objects in the workpiece such as wire

or nails can cause tips to crack or break. Only operate

saw when proper saw blade guard is in place. Mount

blade securely in proper rotation before using, and

always use a clean, sharpblade.



WARNING: To reduce the risk of injury, It is important

to support the work properly and to hold the

saw firmly to prevent loss of control which could

cause personal injury. Figure L illustrates typical

handsupport.



WARNING: To reduce the risk of serious personal

injury, read, understand and follow all important

safety warnings and instructions prior to usingtool.

Blade Selection

Your circular saw is designed for use with 7-1/4" (184mm)

diameter blades that have a 5/8" (15.9mm) diameter bore.

Blades must be rated for 6000 RPM operation (or higher).

DO NOT use any abrasivewheels.

General Cuts



WARNING: To reduce the risk of injury, remove the

battery, and follow all assembly, adjustment and set

upinstructions.

Make sure lower guard operates. Select the proper blade for

the material to becut.

• Measure and mark work forcutting.

• Support and secure work properly (refer to Supporting

Large Panels/SecuringWorkpiece).

• Use appropriate and required safety equipment (refer to

Additional SafetyInformation).

• Secure and maintain work area (refer to Safety

Instructions for AllSaws).

• With battery inserted, make sure switch turns saw on

andoff.

Sawing



WARNING: To reduce the risk of serious personal

injury, always hold the tool with bothhands.

• Keep your body positioned to either side of the blade,

but not in line with the saw blade. Kickback could cause

the saw to jump backwards. Refer to Further Safety

Instructions for all Saws and Kickback Causes and

Related Warnings.

• Let the blade run freely for a few seconds before starting

thecut.

• Apply only a gentle pressure to the tool while

performing thecut.

• Work with the shoe pressed against theworkpiece.

Hints for Optimum Use

• As some splintering along the line of cut on the top side

of the workpiece cannot be avoided, cut on the side

where splintering isacceptable.

• Where splintering is to be minimized, e.g. when cutting

laminates, clamp a piece of plywood onto the top of

theworkpiece.

Pocket Cutting (Fig. A, N)



WARNING: Never tie the blade guard in a raised

position. Never move the saw backwards when pocket

cutting. This may cause the unit to raise up off the

work surface which could causeinjury.

A pocket cut is one that is made when the edge of the

material does not push the lower guard open, but the

bottom edge of the rotating blade cuts into the middle of

thematerial.

CUTTING SPECIFICATIONS

Bevel angle 0° and 56°

Blade size 7-1/4" (184 mm)

Max cut depth, 45° bevel 1-31/32" (50mm)

Max cut depth, 0° bevel 2-9/16" (65mm)

RPM no load 5000

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.craftsman.com/registration

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or battery pack.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a CRAFTSMAN

factory service center or a CRAFTSMAN authorized

service center. Always use identical replacementparts.

Dust Extraction (Fig. A)



WARNING: Risk of dust inhalation. To reduce the

risk of personal injury, ALWAYS wear an approved

dustmask.



WARNING: ALWAYS use a vacuum extractor

designed in compliance with the applicable directives

regarding dust emission when sawing wood. Vacuum

hoses of most common vacuum cleaners will fit

directly into the dust extractionoutlet.

A dust extraction port

18

is available at extra cost from your

local dealer or authorized servicecenter.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN call 1-888-331-4569.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthisprocedure.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Ripping

Ripping is the process of cutting wider boards into narrower

strips – cutting grain lengthwise. Hand guiding is more

difficult for this type of sawing and the use of a CRAFTSMAN

rip fence is recommended. A rip guide is available at extra

cost from your local dealer or authorized servicecenter.

Fig.N

1. Adjust the shoe

so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the shoe on

material to becut.

3. Using the retracting lever, retract lower blade guard to

an upward position. Lower rear of shoe until blade teeth

almost touch cuttingline.

4. Release the blade guard (its contact with the work

will keep it in position to open freely as you start the

cut). Remove hand from guard lever and firmly grip

secondary handle

, as shown in Figure N Position your

body and arm to allow you to resist kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor, allow saw to come to full speed, and

then gradually lower the saw until its shoe rests flat on

the material to be cut. Advance saw along the cutting

line until cut iscompleted.

7. Release trigger and allow blade to stop completely

before withdrawing the blade from thematerial.

8. When starting each new cut, repeat asabove.

English

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal

wear or tool abuse. For further detail of warranty coverage

and warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2 YEARs FREE sERViCE On CRAFTsMAn BATTERY PACKs

CMCB201, CMCB2011

3 YEARs FREE sERViCE On CRAFTsMAn BATTERY

PACKs

CMCB202, CMCB204

nOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

English

TROUBLESHOOTING

PROBlEM POssiBlE CAUsE POssiBlE sOlUTiOn

Unit will not start. Battery pack not installed properly. Check battery pack installation.

Battery pack not charged. Check battery pack charging requirements.

Unit starts immediately upon inserting battery. The switch has been left in the “on” position. The switch must be moved to “off” to prevent

the tool from immediately starting when battery

is inserted.

Battery pack will not charge. Battery pack not inserted into charger. Insert battery pack into charger until LED lights.

Charger not plugged in. Plug charger into a working outlet. Refer to

Important Charging Notes for more details.

Surrounding air temperature too hot or too cold. Move charger and battery pack to a surrounding

air temperature of above 40 °F (4.5 °C) or below

104 °F (+40 °C).

Unit shuts off abruptly. Battery pack has reached its maximum

thermal limit.

Allow battery pack to cool down.

Out of charge. (To maximize the life of the

battery pack it is designed to shutoff

abruptly when the charge is depleted.)

Place on charger and allow to charge.

FRAnçAis

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

Interrupteur marche/

arrêt

Bouton de verrouillage

Poignée principale

Poignée secondaire

Semelle

Lame de scie

Protège-lame

Levier rétractant du

protège-lame inférieur

Levier de réglage du

biseau

Échelle de réglage de

bisea

Rondelle de serrage de

lame extérieure

Boulon de retenue de

lame

Poignée d’ajustement de

profondeur

Dispositif de verrouillage

de la broche

Bloc-piles

Bouton de libération

du bloc-piles

Clé hexagonale

Port de dépoussiérage

15 16

Fig. A

FRAnçAis

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

Scie circulaire de 184 mm (7-1/4 po) 20 V max*

CMCS550

FRAnçAis

Consignes de sécurité propres à toutes

les scies

Procédures de coupe

a ) DANGER : kéloigner les mains des zones et

organes de coupe. Maintenir la deuxième main

sur la poignée auxiliaire ou le boîtier du moteur.

Lorsque les deux mains maintiennent la scie, la lame

ne peut lescouper.

b ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège-lame ne peut pas vous protéger de la lame en

dessous de l'ouvrage.

c ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait

être visible en dessous de l’ouvrage.

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre

type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l’utilisateur quand les précautions

appropriées sont prises.

b ) En cas de coincement de la lame ou

d’interruption d'une coupe pour une raison

quelconque, relâchez la gâchette et tenez la

scie immobile dans l’ouvrage jusqu’à ce que

la lame se soit immobilisée complètement. Ne

tentez jamais de retirer la scie de l’ouvrage ou

de la tirer vers l’arrière pendant que la lame est

en mouvement, car un rebond risquerait de se

produire. Évaluez la situation et prenez les mesures

correctives nécessaires pour éliminer la cause du

coincement de la lame.

c ) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie

dans le trait de scie et vérifiez que les dents de

la lame ne sont pas engagées dans le matériau

de l’ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l’ouvrage ou rebondir sur celui-ci

quand la scie est remise en marche.

d ) Soutenez les panneaux de grande taille de façon

à minimiser le risque de pincement et de rebond

de la lame. Les panneaux de grande taille ont

tendance à s’affaisser sous leur propre poids.

Des supports doivent être placés des deux côtés sous

le panneau, à proximité de la ligne de coupe et à

proximité du rebord du panneau.

e ) N’utilisez pas de lame émoussée ou

endommagée. Des lames non aiguisées ou mal

installées produisent un trait de scie étroit qui cause

une friction excessive, le coincement de la lame et un

effet de rebond.

f ) Les leviers de réglage de la profondeur et de

l’angle de coupe de la lame doivent être bien

serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant

la coupe risque d’entraîner un coincement et un

rebondissement de la lame.

g ) Procédez avec une prudence supplémentaire

quand vous réalisez une « coupe en plongée »

dans des murs déjà en place ou dans des pièces

sans issue. La lame saillante peut couper des objets,

et ceci peut entraîner un rebond.

Directives de sécurité propres au

fonctionnement du carter inférieur

a ) Inspectez le protège-lame inférieur avant

chaque utilisation pour vous assurer qu’il se

ferme correctement. Ne faites pas fonctionner la

scie si le protège-lame inférieur ne se déplace pas

librement et ne se ferme pas instantanément. Ne

forcez jamais le protège-lame inférieur dans la

position ouverte à l’aide d’un collier de serrage

ou d’une attache. Il est possible que le protège-lame

inférieur se torde en cas de chute accidentelle de la

scie. Soulevez le protège-lame inférieur à l’aide de la

poignée rétractable et assurez-vous qu’il se déplace

d ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe.

Fixez votre ouvrage sur une plateforme stable. Il

est important de soutenir correctement l’ouvrage afin

de minimiser l’exposition du corps à la lame, le risque

de coincement de la lame ou la perte de contrôle

del’outil.

e ) Tenez l’outil électrique par ses surfaces de

préhension isolantes quand vous réalisez une

opération au cours de laquelle l’outil de coupe

pourrait entrer en contact avec des câbles

dissimulés. Le contact avec un fil sous tension mettra

également sous tension toutes les pièces métalliques

exposées et donnera un choc électrique à l’utilisateur

de l’outil.

f ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci

augmente toujours l’exactitude de la coupe et diminue

la possibilité de coincement de la lame.

g ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit

en forme de diamant, soit en forme de rond).

Les lames qui ne correspondent pas aux pièces de

montage de la cie tourneront de façon excentrique, ce

qui causera une perte de contrôle de l’outil.

h ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés.

Les rondelles et le boulon de lame ont été conçus

spécifiquement pour votre scie dans le but d'assurer

une performance optimale et un fonctionnement

sansdanger.

Consignes additionnelles de sécurité

propres à toutes les scies

Causes des rebonds et méthodes de

prévention pouvant être utilisées par

l’utilisateur

ʵ Le rebond est une réaction subite (causée par une

lame de scie pincée, coincée ou mal alignée) qui peut

entraîner le soulèvement d’une scie non contrôlée,

sa sortie de l’ouvrage et sa projection en direction

del'utilisateur.

ʵ Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur

réagit en entraînant rapidement l’outil vers l’arrière

dans la direction de l’opérateur.

ʵ Si la lame se tord ou perd son alignement correct au

cours de la coupe, les dents sur le bord arrière de la

lame peuvent entamer la surface supérieure du bois,

forçant ainsi la lame à sortir du trait de scie et à «

sauter » vers l’arrière en direction de l’opérateur.

Le rebond est la conséquence d’une mauvaise utilisation

de la scie et/ou de procédures ou de conditions incorrectes,

et il peut être évité en prenant les précautions qui sont

décrites ci-dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister

FRAnçAis

sans problème et qu’il ne touche pas la lame ou une

autre pièce, quel que soit l’angle ou la profondeur de

la coupe.

b ) Vérifiez le fonctionnement du ressort du protège-

lame inférieur. Si le protège-lame inférieur et

le ressort ne fonctionnent pas correctement, ils

doivent être réparés avant l’emploi. Le protège-

lame inférieur peut parfois mal fonctionner à cause

de pièces endommagées, d’accumulation de résine

ou de débris.

c ) Le protège-lame inférieur doit être rétracté à

la main uniquement à l’occasion de coupes

spéciales telles que les « coupes en plongée » ou

les « coupes composées ». Soulevez le protège-

lame inférieur à l’aide la poignée rétractable

et relâchez-le dès que la lame pénètre dans le

matériau de l’ouvrage. Pour toute autre opération

de sciage, le protège-lame inférieur doit fonctionner

automatiquement.

d ) Vérifiez toujours que le protège-lame inférieur

couvre la lame avant de placez la scie sur un

banc ou sur le sol. Une lame non protégée qui

tourne librement entraînera le mouvement de la scie

en marche arrière, ce qui provoquera la coupe de tout

se qui se trouve sur sa trajectoire. Soyez conscient du

temps nécessaire à la lame pour s'arrêter une fois que

la gâchette est relâchée.

Consigne de sécurité supplémentaire



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.



AVERTISSEMENT : porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes NE

sont PAS des lunettes de protection. Utiliser aussi un

masque antipoussières si l'opération est poussiéreuse.

PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE

SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT : les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT : cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT : pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

ou DC ..... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm (plpm) ....... pieds linéaires par

minute

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

ou AC .......... courant alternatif

ou AC/DC ... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

..................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

FRAnçAis

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT : risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT : risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

Instructions d’entretien du blocs-pile

Éliminer toute saleté ou graisse de la surface externe

du blocs-pile à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

Témoin de Charge du Bloc-Piles

Certains blocs-piles CRAFTSMAN possèdent un témoin de

charge qui consiste en trois voyants Del indiquant le niveau

de charge dubloc-piles.

Le témoin de charge indique approximativement le

niveau de charge restant dans le bloc-piles en fonction des

voyantssuivants:

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de

petits objets métalliques comme des trombones

attache-feuilles, des pièces de monnaie, des clés, des

clous et vis ou autres pièces qui pourraient court-

circuiter les bornes. Un court-circuit pourrait causer des

brûlures ou unincendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeursCRAFTSMAN.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas exposer le bloc-piles ou l’outil/l’appareil au

feu ou à une température excessive. L’exposition au

feu ou à une température au-dessus de 130° C (265° F)

pourrait entraîner uneexplosion.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et la tension.

IPXX .................... symbole IP

FRAnçAis

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout

autre chargeur qu’une unité CRAFTSMAN. Le

chargeur CRAFTSMAN et son bloc-piles sont conçus

spécialement pour fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables CRAFTSMAN. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon

pour débrancher le chargeur. Cela permet de

réduire les risques d’endommager la fiche ou le

cordond’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

métallique de nickel ou au lithium-ion, est illégale; le

programme de l’Appel à Recycler

constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

CRAFTSMAN et d’autres utilisateurs de piles, a mis sur

pied de programme aux États-Unis et au Canada pour

faciliter la collecte des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées. Aidez-nous

à protéger l’environnement et à conserver nos ressources

naturelles en renvoyant les piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion usagées

à un centre de réparation autorisé CRAFTSMAN ou chez

votre détaillant afin qu’elles y soient recyclées. On peut en

outre se renseigner auprès d’un centre de recyclage local

pour connaître d’autres sites lesacceptant. SRPRC

est une

marque déposée de l’Appel à Recycler Canada,Inc.

Le sceau SRPRC

(Société de recyclage

des piles rechargeables du Canada)

apposé sur une pile au nickel-cadmium, à

hydrure métallique de nickel ou au lithium-ion (ou un bloc-

piles) indique que les coûts de recyclage de ces derniers

en fin d’utilisation ont déjà été réglés par CRAFTSMAN.

Dans certaines régions, la mise au rebut ou aux ordures

municipales des piles au nickel-cadmium, à l’hydrure

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son

propre fonctionnement pourra aussi varier en fonction

des composants produit, de la température et de

l’applicationd’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le CRAFTSMAN 1-888-331-4569

ou vous rendre sur notre site www.craftsman.com.

Transport



AVERTISSEMENT : risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles

et provoquer un court-circuit. REMARQUE: il

ne faut pas laisser de piles au li-ion dans les

bagagesenregistrés.

FRAnçAis

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.



ATTENTION : risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables CRAFTSMAN out autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.



ATTENTION : sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Chargement du bloc-piles

REMARQUE: afin d’assurer la performance et la vie

maximales des blocs-piles au lithium-ion, chargez

complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Branchez le chargeur et le bloc-piles en vous assurant

que le bloc-piles est bien mis en place. Le voyant rouge

(chargement) clignotera sans cesse indiquant que le

processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est

complètement chargé et peut être retiré utilisé à ce

moment ou laissé dans le chargeur.

REMARQUE: pour retirer le bloc-piles, on doit appuyer sur

le bouton de libération du bloc-piles sur certains chargeurs

Indicateurs

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur qui refuse de s’allumer peut

indiquer un problème avec le chargeur ou le bloc-piles

défectueuse.

REMARQUE : si le chargeur ne se met pas en fonction,

faites tester le chargeur et le bloc-piles à un centre de

service autorisé.

laisser le Bloc-Piles dans le Chargeur

Le chargeur et son bloc-piles peuvent rester connectés, le

voyant du chargeur affichant alors bloc-piles chargé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé



AVERTISSEMENT : si la fiche ou le cordon

d'alimentation est endommagé, il doit être remplacé

par le fabricant ou son représentant ou par une

personne non moins qualifiée pour éviter tout danger.

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée–les

remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de

120volts. Ne pas tenter de l’utiliser avec toute

autretension.



AVERTISSEMENT : risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

FRAnçAis

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid peut recharger moins vite qu’un

bloc-piles chaud.

Remarques importantes concernant

le chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local

où la température ambiante se trouve entre environ

18°C et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Instructions d’entretien du chargeur



AVERTISSEMENT : risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Installation murale

Ces chargeurs ont été conçus pour une installation

murale ou pour être posés sur une table ou une surface

de travail. Pour une fixation murale, installez le chargeur

à proximité d’une prise électrique, et à l’écart de coins

ou de toute autre obstruction au passage de l’air. Utilisez

l’arrière du chargeur pour marquer l’emplacement des vis

de montage sur le mur. Fixez soigneusement le chargeur

à l’aide de vis autoforeuses (vendues séparément) d’au

moins 25,4mm (1po) de long, et de diamètre de tête de

7–9mm (0,28–0,35po), que vous visserez dans le bois en

laissant une longueur optimale d’environ 5,5mm (7/32po)

exposée. Alignez les orifices à l’arrière du chargeur sur les vis

exposées et insérez à fond ces dernières dans les orifices.

Versatrack

Les chargeurs CRAFTSMAN peuvent être installés au

mur à l’aide des fixations VersaTrack

de CRAFTSMAN.

Les crochets et les accessoires sont vendus séparément.

Veuillez consulter la feuille d’accessoires des fixations

VersaTrack

pour de plus amples renseignements.

Usage Prévu

Cette scie circulaire est conçu pour do-it-yourself, les

applications de découpe debois.



AVERTISSEMENT : ne pas couper des metal, la

maçonnerie, le verre, le carrelage ou en plastique avec

cette scie. Une lame émoussée va provoquer lent,

inefficace surcharge de coupe sur le moteur de la scie,

fragmentation excessive et pourrait augmenter le

risque derecul.

• NE PAS utiliser de lameabrasives.

• Utilisez uniquement des lames conçues pour la

coupe debois.



AVERTISSEMENT : coupe de bois recouvert de sève

et d’autres matières peut causer substances fondues

s’accumuler sur les extrémités des pales et le corps

de la lame de scie, ce qui augmente le risque de

surchauffe de la lame et obligatoire pendant lacoupe.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

FRAnçAis

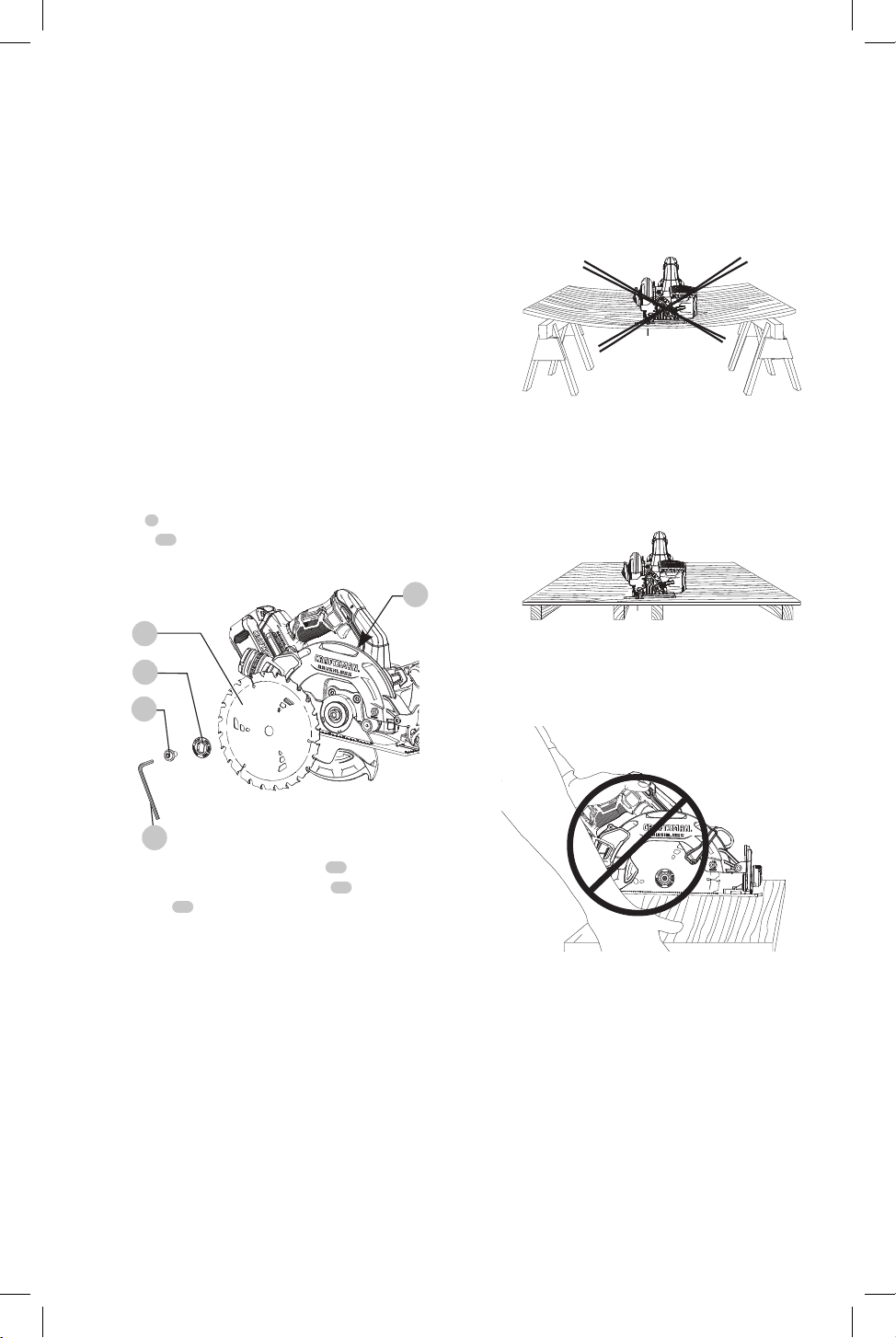

Fixation et retrait de la lame (Fig. A, B)

1. Relever le protège-lame inférieur et insérer la lame

les rondelle de fixation

comme illustré à laFigure

B

Fig.B

2. Enfoncer le dispositif de verrouillage de la broche

tout en tournant la boulon de retenue de lame

avec la clé hexagonale

jusqu’à ce que le verrou de

la lame s’engage et que la lame s’immobilise.

REMARQUE : la clé hexagonale est rangée sur la scie

comme illustré dans la FigureA.

3. Serrer solidement la vis de serrage de la lame avec la

cléhexagonale.

REMARQUE : Le boulon a un filetage à droite. Pour

dévisser, tournez dans le sens contraire des aiguilles

d’une montre. Pour visser, tournez dans le sens des

aiguilles d’unemontre.

REMARQUE : ne jamais enclencher le verrou de la

lame alors que la scie fonctionne ou de l’utiliser pour

immobiliser l’outil. Ne jamais mettre la scie en marche

avec le dispositif de verrouillage de la lame engagé. Ces

actions pourront se solder par de graves dommages à

lascie.

Soutien de grands panneaux/fixation de

la pièce (Fig. C–F)

Soutenir les grands panneaux pour réduire le risque de

pincement et d’effet de rebond de la lame. Les grands

panneaux s’affaissent sous leur propre poids, comme

montré à la FigureC.

Fig.C.

Installer des pièces d’appui sous le panneau, des deux

cotés, près de la ligne de coupe et du bord du panneau

(FigureD).

Fig.D



AVERTISSEMENT : ne jamais tenir la pièce dans ses

mains ou la placer de travers sur ses jambes pour la

couper (Figure E).

Fig.E

Fixer solidement la pièce à une plateforme stable, comme

montré à la Figure F. Il est important de soutenir la pièce

correctement afin de minimiser l’exposition des parties du

corps à la lame, de coincer celle-ci ou de perdre la maîtrise

de l’outil.

Fig.F

Réglage de la profondeur de coupe

(Fig. G-I)

La profondeur de la coupe doit être réglée selon l’épaisseur

de la pièce.

1. Pour ajuster la profondeur de coupe, desserrer

le poignée d’ajustement de profondeur

qui

déverrouillera la base-patin de la semelle

5

2. Alignez le patin de la scie à la profondeur de coupe

désirée indiquée sur l’échelle la bande deprofondeur.



AVERTISSEMENT : pour réduire le risque de blessures,

toujours retirer le bloc-piles de la scie avant n’importe

lequel des réglages quisuivent.

FRAnçAis

Fig.G

3. Régler l’ajustement de profondeur de la scie de sorte

qu’une seule dent

de la lame dépasse de la surface

inférieure de la pièce

tel qu’illustré à la FigureeI.

Fig.I

4. Serrer le bouton ou le levier pour verrouiller la semelle

de la scie enplace.

Réglage de l’angle de biseau (Fig. J)

La scie peut être réglée pour des angles de biseau entre 0°

and 56°..

1. Desserrer le bouton ou le poignée d’ajustement de

biseau

pour débloquer la semelle de la semelle

5

2. Placer la base-patin à l’angle désiré indiqué sur le

rapporteur de biseau sur la échelle de réglage de

bisea

(

10

)

3. Serrer le bouton de réglage de biseautage pour

verrouiller la semelle de la scie enposition.

4. Confirmer la précision du réglage en vérifiant l’angle de

biseau en coupant une pièce dechute.

Fig.J

Réglage de la semelle pour les coupes de

90° (Fig. A, K)

La semelle

a été fixé par l’usine pour assurer que la lame

est perpendiculaire à la chaussure, à 0 ° réglage debiseau.

Si un réglage supplémentaire s’avère nécessaire, on doit :

1. Régler la scie à un angle de biseautage de 0°.

2. Relever le protège-lame

7

3. Desserrer le bouton de réglage du biseautage de

poignée d’ajustement de biseau

. Déposer une

équerre contre la lame de scie

et la semelle

pour

l’ajuster à 90°.

4. Tournez la vis d’étalonnage

afin que le patin s’arrête

à l’angleapproprié.

5. Confirmez la précision du réglage en vérifiant

l’équerrage d’une véritable coupe sur une retaille

dematériau.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

Fig.K

FRAnçAis

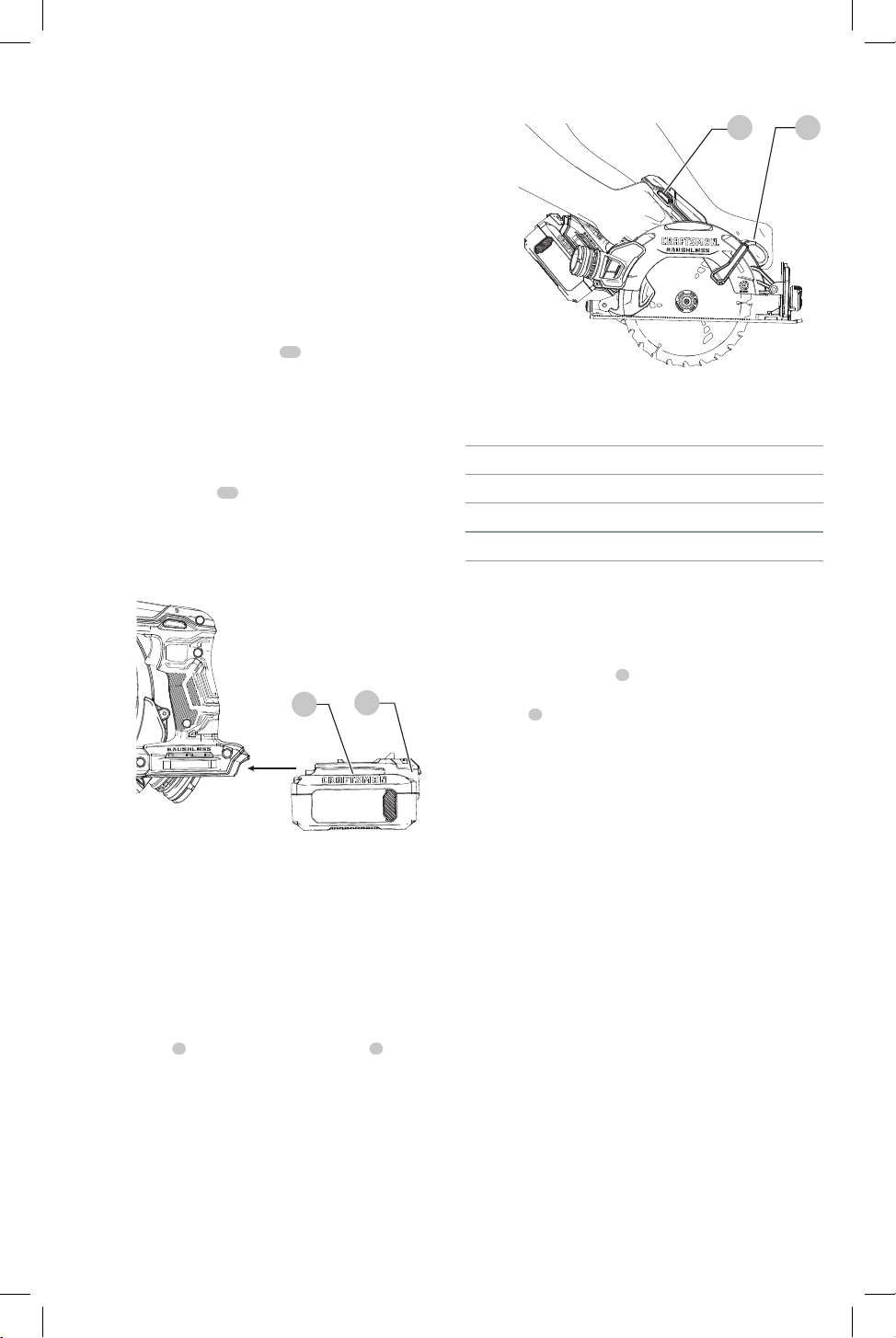

Interrupteur marche/arrêt (Fig. A)

La scie dispose d’un mécanisme de blocage de

l’interrupteur marche/arrêt (détente) pour prévenir un

fonctionnementinvolontaire.

1. Pour utiliser l’outil, enfoncer le bouton de verrouillage

d’un côté ou l’autre de la scie et le maintenir ainsi alors

que vous enfoncez la iInterrupteur marche/arrêt

2. Une fois que la détente est enfoncée et que l’outil

est en marche, relâcher le bouton de verrouillage.

L’outil continuera de fonctionner tant que la détente

seraenfoncée.

3. Pour l’éteindre, simplement la relâcher.

REMARQUE : il n’est pas possible de bloquer l’outil en

positionnement de marche, et la détente ne doit jamais être

bloquée par aucunmoyen.

Frein électrique automatique

La scie est dotée d’un frein de lame électrique automatique

qui arrête la lame de la scie dans les 1–2 secondes qui

suivent le relâchement de la détente. La fonction est

automatique et n’exige aucunréglage.

Protège-lame inférieur



AVERTISSEMENT : risque de lacération. Le protège-

lame inférieur est un dispositif de sécurité qui réduit

le risque de blessures corporelles graves. Ne jamais

utiliser la scie lorsque le protège-lame inférieur

est manquant, endommagé, mal assemblé ou en

mauvais état de fonctionnement. Ne pas se fier

sur le protège-lame inférieur pour se protéger en

toutes circonstances. Pour assurer sa propre sécurité,

respecter tous les avertissements et les mesures de

précaution et utiliser correctement la scie. Vérifier

le protège-lame inférieur avant chaque utilisation

afin de s’assurer qu’il se ferme correctement tel que

décrit sous la rubrique Consignes additionnelles

de sécurité propres à toutes les scies. En cas

d’absence ou d’un mauvais fonctionnement du

protège-lame, veuillez faire réparer la scie avant son

utilisation. Pour garantir la sécurité et la fiabilité du

produit, confier les réparations, l’entretien et le réglage

à un centre de réparation autorisé ou tout autre centre

de réparation professionnel. On ne doit utiliser que des

pièces de rechangeidentiques.



AVERTISSEMENT : pour réduire le risque de blessure

aux yeux, toujours porter une protection oculaire. Le

carbure est un matériel dur mais fragile et les matières

étrangères présentes dans la pièce, comme des fils ou

des clous, peuvent fendre ou briser les pointes. Utiliser

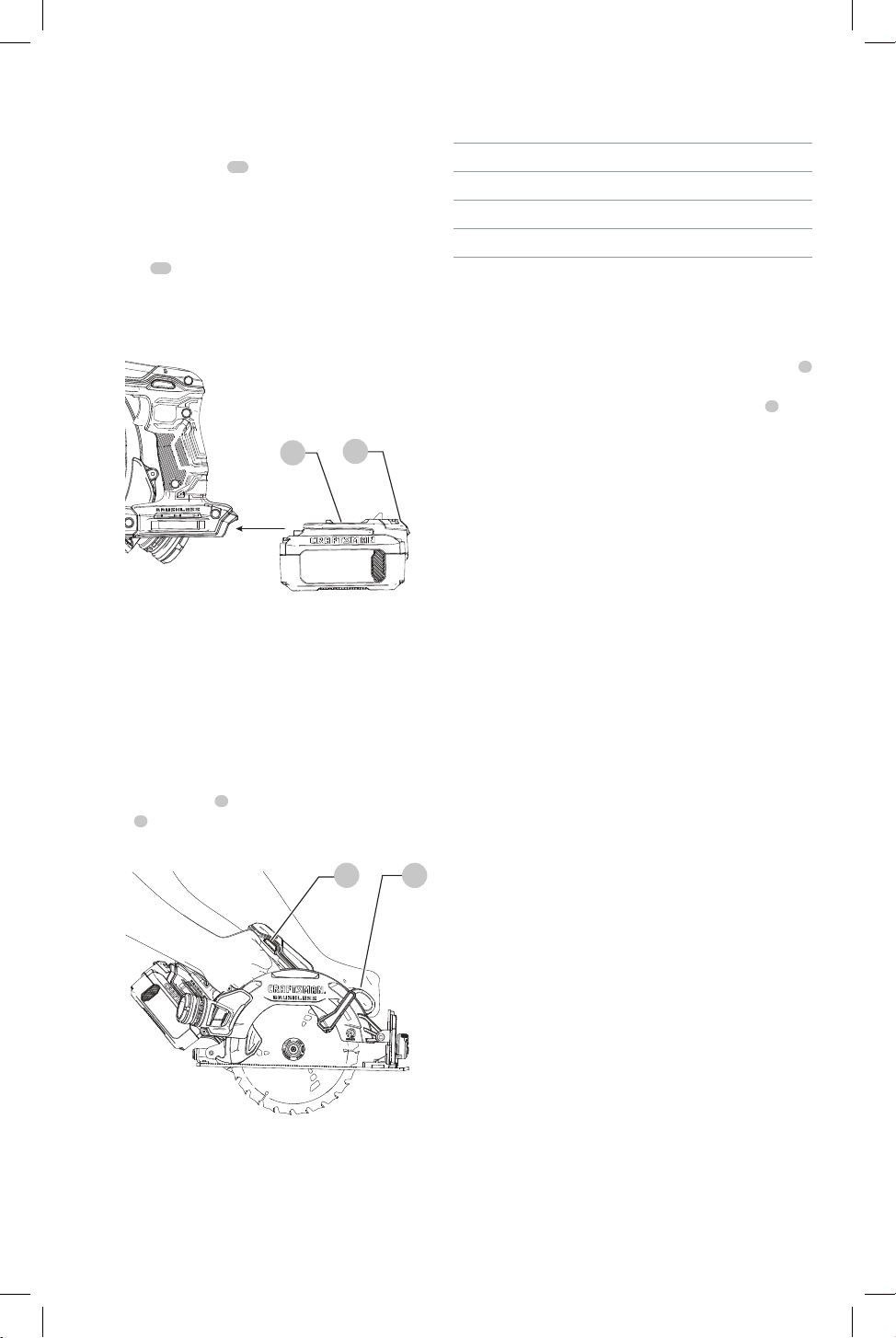

Fig.L

Installation et retrait du bloc-piles (Fig. L)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

15

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

16

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Position appropriée des mains (Fig. M)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, utilisez TOUJOURS la

position des mains appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de

blessure grave, tenez TOUJOURS solidement en

prévision d’une réaction soudaine.

Une position des mains appropriée nécessite une main

sur la poignée auxiliaire

et une main sur la poignée

principale

Fig.M

CARACTÉRISTIQUES DE COUPE

Angle de biseau 0° and 56°

Diamètre de lame 7-1/4" (184 mm)

Profondeur de coupe max., biseau 45° 1-31/32" (50mm)

Profondeur de coupe max., biseau 0° 2-9/16" (65mm)

Tr/min à vide 5000

FRAnçAis

la scie uniquement avec le protège-lame en place.

Bien assembler et fixer la lame dans la bonne position

de rotation avant son utilisation. Toujours utiliser une

lame propre et bien affûtée.



AVERTISSEMENT : pour éviter toute blessure, il

est important que la pièce soit stable et que vous

teniez la scie fermement afin d’en conserver la

maîtrise. La Figure L illustre une technique de prise de

maincommune.



AVERTISSEMENT : pour réduire le risque de blessure

personnelle grave, lire, comprendre et suivre tous les

avertissements de sécurité importants et toutes les

directives avant d’utilise.

Sélection de la lame

La scie circulaire utilise des lames de 184 mm (7-1/4 po)

de diamètre ayant un alésage de 15,9 mm (5/8 po) de

diamètre. Les lames à utiliser doivent être prévues pour

un régime minimum de 6000 tr/min. NE PAS utiliser de

meulesabrasives.

Coupes générales



AVERTISSEMENT : débrancher le chargeur avant de

le nettoyer. Cela réduira le risque de choc électrique. Le

risque ne sera pas éliminé en enlevant simplementle

bloc-piles.

S’assurer que le protège-lame inférieur fonctionne.

Sélectionner la lame appropriée au matériau àdécouper.

• Mesurer et marquer le bois àdécouper.

• Soutenir et fixer solidement la pièce (Soutien de grands

panneaux/fixation de lapièce).

• Utiliser le matériel de sécurité approprié et requis

(Consigne de sécuritésupplémentaire).

• Protéger et entretenir la zone de travail (Consignes de

sécurité propres à toutes lesscies).

• Insérer le bloc-piles et s’assurer que la détente de la

sciefonctionne.

Ciage



AVERTISSEMENT : pour réduire le risque de

blessures corporelles graves, toujours tenir l’outil des

deuxmains.

• Gardez votre corps placé d’un côté ou l’autre de la

lame, mais non en ligne avec la lame de la scie. Le

rebond pourrait faire en sorte que saute vers l’arrière.

Consultez Consignes de sécurité supplémentaires

pour toutes les scies et Causes de rebonds et

avertissementsreliés.

• Laisser la lame fonctionner librement quelques

secondes avant de commencer lacoupe.

• Appuyer légèrement sur l’outil tout en effectuant

lacoupe.

• Travailler en appuyant la semelle sur lapièce.

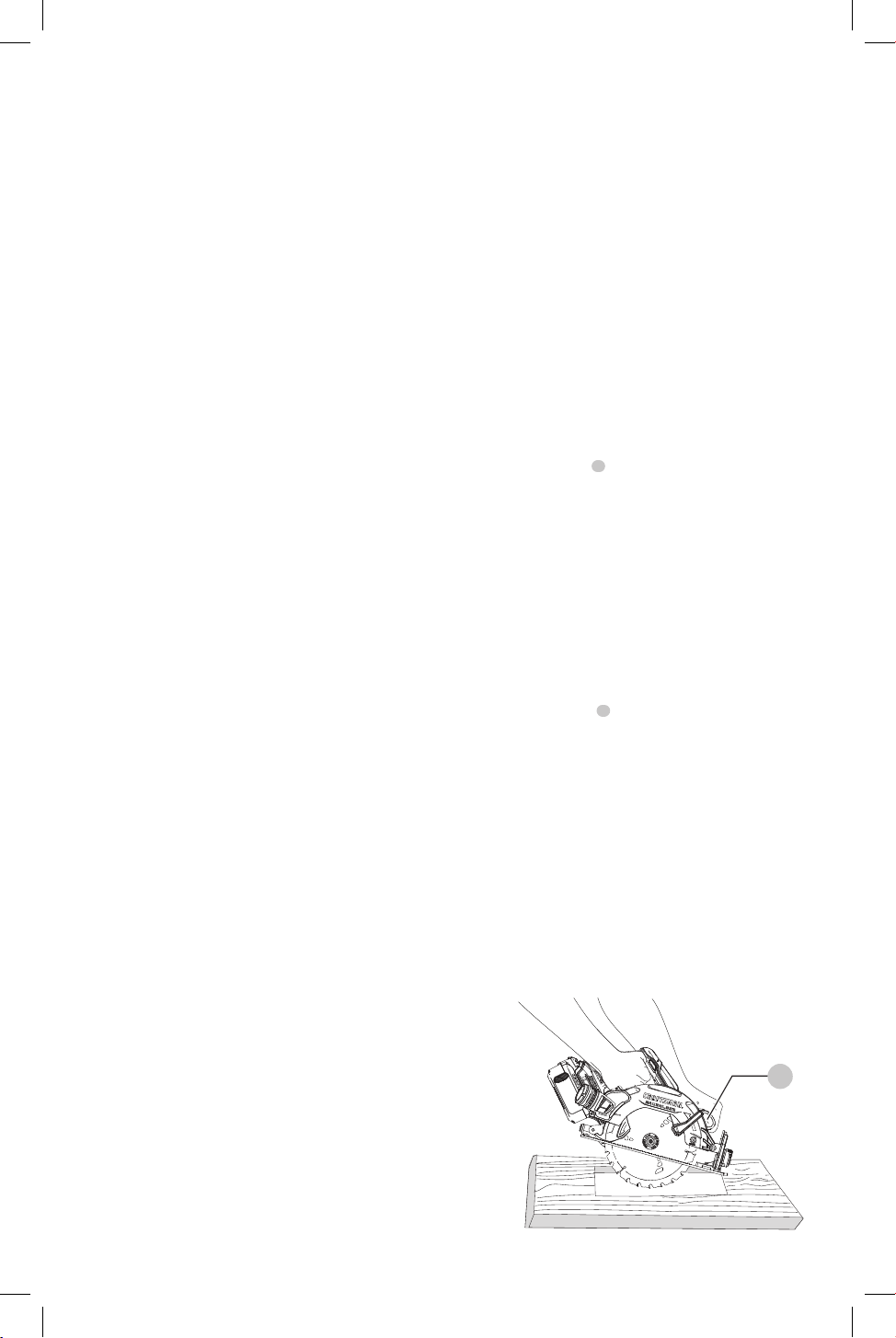

Fig.N

Conseils pour une utilisation optimale

• Comme il est impossible d’éviter des éclats le long de

la ligne de coupe sur la partie supérieure de l’ouvrage,

couper sur le côté où les éclats sonttolérés.

• Lorsque les éclats doivent être limités, par exemple

lors de la coupe de stratifiés, fixer une planche de

contreplaqué sur la partie supérieure de l’ouvrage.

Découpe en poche (Fig. A, N)



AVERTISSEMENT : ne jamais fixer le protège-lame

en position élevée. Ne jamais déplacer la scie vers

l’arrière lors de la coupe en poche, car elle peut alors

se soulever de la pièce, ce qui risque de provoquer

uneblessure.

Une coupe de poche est celle qui est faite lorsque le bord

du matériau ne pousse pas la garde inférieure ouverte, mais

le bord inférieur de la lame coupe en rotation dans le milieu

de lamatière.

1. Régler la semelle

de la scie de sorte que la lame

coupe à la profondeurvoulue.

2. Incliner la scie vers l’avant et faire reposer la partie avant

de la plaque d’assise sur la pièce àcouper.

3. Au moyen du levier d’escamotage, relever le pare-main

inférieur. Abaisser l’arrière de la plaque d’assise jusqu’à

ce que les dents de la lame touchent presque le trait

decoupe.

4. Relâcher le pare-main (son contact avec la pièce

permettra de le maintenir en place et de l’ouvrir

librement au moment d’amorcer la coupe). Cesser

de tenir le levier du pare-main et saisir fermement la

poignée auxiliaire

comme le montre la Figure N Se

placer le corps et la main de manière à pouvoir résister à

tout effet de rebond si cela se produit.

5. S’assurer que la lame ne touche pas la surface à couper

avant le démarrage de lascie.

6. Démarrer le moteur et abaisser lentement la scie jusqu’à

ce que la plaque d’assise repose à plat contre la pièce

à couper. Avancer la scie le long de la ligne de coupe

jusqu’à ce que la coupe soitterminée.

7. Relâcher la gâchette et attendre que la lame

s’immobilise complètement, puis retirer la lame de

lapièce.

8. Lors de l’amorce d’une nouvelle coupe, répéter les

étapesprécédentes.

FRAnçAis

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la

date d'achat de l'outil (deux ans pour les bloc-piles). Cette

garantie ne couvre pas les pièces en panne pour cause

d'abus ou d'usure normale de l'outil. Pour plus de détails

au sujet de la couverture de la garantie et l'information de

réparation sous garantie, visitez www.craftsman.com

ou composez le 1-888-331-4569. Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou les provinces.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

• Registre en ligne à www.craftsman.com/

registration

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Un port de dépoussiérage

est disponible à un coût

supplémentaire chez votre détaillant local ou dans un centre

de serviceautorisé.

Dépoussiérage (Fig. A)



AVERTISSEMENT: risque d’inhalation de la poussière.

Afin de réduire le risque de blessure corporelle, portez

TOUJOURS un masque antipoussièresapprouvé.



AVERTISSEMENT: utilisez TOUJOURS un

dépoussiéreur conçu conformément aux directives

applicables concernant les émissions de poussière

lorsque vous sciez du bois. Les tuyaux de la plupart

ses aspirateurs s’ajusteront directement dans la prise

dudépoussiéreur.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont

vendus séparément au centre de service de votre

région. Pour obtenir de l’aide concernant l’achat d’un

accessoire, communiquer avec CRAFTSMAN, composer le

1-888-331-4569.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

Sciage en longueur

Le sciage en longueur est le processus de coupe de

planches plus larges en bandes plus étroites en coupant

dans le sens de la longueur du grain. Le guidage à la main

est plus difficile avec ce type de sciage et l’utilisation du

CRAFTSMAN guide longitudinal est recommandée. Un

guide longitudinal est disponible à un coût supplémentaire

chez votre détaillant local ou dans un centre de

serviceautorisé.

FRAnçAis

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs CRAFTsMAn

CMCB201, CMCB2011

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs CRAFTsMAn

CMCB202, CMCB204

REMARQUE: la garantie de se produit sera annulée si

le bloc-piles a été altéré de quelque façon que ce soit.

CRAFTSMAN ne peut être tenu responsable de tout

dommage corporel causé par l’altération du produit et

pourra poursuivre toute fraude en matière de garantie dans

toute l’étendue permise par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

GUIDE DE DÉPANNAGE

PROBlÈME CAUsE PROBABlE sOlUTiOn POssiBlE

L’appareil refuse de démarrer. Le bloc-piles n’est pas installé correctement. Vérifier l’installation du bloc-piles.

Le bloc-piles n’est pas rechargé. Vérifier les exigences de charge pour le bloc-piles.

L'appareil démarre

immédiatement après l'insertion

de la bloc-piles.

L'interrupteur a été laissé dans la position "on". L'interrupteur doit être placé sur "off" pour empêcher l'outil de

démarrer immédiatement lorsque la bloc-piles est insérée.

Le bloc-piles ne se charge pas. Le bloc-piles n’est pas inséré dans le chargeur. Insérer le bloc-piles dans le chargeur et vérifier que le voyant

DEL s’allume.

Le chargeur n’est pas branché. Brancher le chargeur dans une prise sous tension. Se reporter

aux Remarques importantes propres au chargement pour

plus de détails.

La température ambiante est trop élevée ou

trop basse.

Déplacer le chargeur et le bloc-piles dans un lieu où la

température ambiante est au-dessus de 4,5 °C (40 °F) ou

au-dessous de 40 °C (104 °F).

L’appareil s’éteint soudainement. Le bloc-piles a atteint sa limite

thermique maximum.

Laisser le bloc-piles refroidir.

Déchargé. (Pour optimiser la durée de vie

du bloc-piles, il a été conçu pour s’arrêter

abruptement en fin de charge.)

Le placer sur le chargeur et le laisser se recharger.

EsPAñOl

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta CRAFTsMAn llámenos al número

gratuito: 1-888-331-4569.

Disparador de

encendido/apagado

Botón de bloqueo en

apagado

Mango principal

Mango secundario

Zapata

Hoja de la sierra

Protector de la hoja de

la sierra

Palanca retractable del

protector de la hoja

inferior

Palanca de ajuste de

bisel

Escala de ajuste de bisel

Arandela de sujeción de

cuchilla exterior

Perno de retención de

cuchilla

Perilla de regulación de

profundidad

Bloqueo del eje

Batería

Botón de liberación de

la batería

Llave hexagonal

Puerto de extracción de

polvo

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

15 16

Fig. A

EsPAñOl

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

Sierra Circular de 184 mm (7-1/4") 20 V Máx*

CMCS550

EsPAñOl

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

EsPAñOl

ʵ Cuando la hoja se pellizca o se atasca fuertemente

al cerrarse la sección de corte, la hoja se para y la

reacción del motor impulsa la unidad rápidamente

hacia atrás, hacia el operador.

ʵ Si la hoja se tuerce o se desalinea en el corte, los

dientes ubicados en el borde trasero de la hoja pueden

penetrar en la superficie superior de la madera,

haciendo que la hoja trepe, se salga de la sección de

corte y salte hacia atrás, hacia el operador.

El retroceso es el resultado de un uso inapropiado de la

sierra y/o de procedimientos o situaciones de utilización

incorrectos y se puede evitar tomando las precauciones

apropiadas que se indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que

puedan resistir las fuerzas de retroceso. Las

fuerzas de retroceso pueden ser controladas por el

operador, si se toman las precauciones adecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sujete la sierra de modo que

esté inmóvil en el material hasta que la hoja se

detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras la hoja esté en movimiento

o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco

de la hoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de

corte y asegúrese de que los dientes de la hoja

de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o

experimentar retroceso respecto a la pieza de trabajo

cuando se arranque la sierra.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca

retroceso. Los paneles grandes tienden a

combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde del panel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una

sección de corte estrecha que causa fricción excesiva,

atasco de la hoja y retroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar

apretadas y sujetas firmemente antes de realizar

el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco

yretroceso.

g ) Tenga precaución adicional cuando haga un

“corte por penetración” en paredes existentes

u otras áreas ciegas. La hoja que sobresale podría

cortar objetos que pueden causar retroceso.

Instrucciones de Seguridad para Todas

las Sierras

Procedimientos de Corte

a ) PELIGRO: Mantenga las manos alejadas del

área de corte y de la hoja. Mantenga la segunda

mano en el mango auxiliar o en la carcasa del

motor. Si las dos manos están sujetando la sierra, no

pueden ser cortadas por la hoja.

b ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja

debajo de la pieza de trabajo.

c ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debe ser visible debajo de la

pieza de trabajo.

d ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante soportar apropiadamente

la pieza de trabajo para minimizar la exposición del

cuerpo, el atasco de la hoja o la pérdida de control.

e ) Sujete la herramienta mecánica por las

superficies de agarre con aislamiento cuando

realice una operación en la que la herramienta

de corte podría entrar en contacto con cables

ocultos o con su propio cable de alimentación.

El contacto con un cable “con corriente” hará que las

partes metálicas de la herramienta mecánica que

estén al descubierto también “lleven corriente”, lo cual

causará descargas al operador.

f ) Cuando corte al hilo, utilice siempre un tope-

guía para cortar al hilo o una guía de borde

recto. Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja se atasque.

g ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante

frente a redonda) de agujeros para el eje

portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida de control.

h ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron

especialmente para su sierra, con el fin de lograr

un rendimiento óptimo y una seguridad óptima

defuncionamiento.

Instrucciones de Seguridad Adicionales

para Todas las Sierras

Causas del Retroceso y su Prevención

por Parte del Operador

ʵ El retroceso es una reacción repentina a una hoja de

sierra pellizcada, atascada o desalineada, que hace

que una sierra descontrolada se levante y se salga de

la pieza de trabajo, hacia el operador.

EsPAñOl

Instrucción Adicional de Seguridad



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

Instrucciones de Seguridad del

Funcionamiento del Protector Inferior

a ) Compruebe el protector inferior para verificar

si se cierra apropiadamente antes de cada

uso. No utilice la sierra si el protector inferior

no se mueve libremente y no se cierra

instantáneamente. No sujete nunca con

abrazaderas ni amarre el protector inferior en la

posición abierta. Si la sierra se cae accidentalmente,

el protector inferior se podría doblar. Suba el protector

inferior con el mango retráctil y asegúrese de que se

mueve libremente y no toca la hoja ni ninguna otra

pieza, en todos los ángulos y profundidades de corte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, se les debe

hacer servicio de ajustes y reparaciones antes de

la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación de residuos.

c ) El protector inferior se debe retraer

manualmente sólo para realizar cortes

especiales, tales como “cortes por penetración”

y “cortes compuestos”. Suba el protector inferior

por el mango retráctil y, en cuanto la hoja entre

en el material, se debe soltar el protector inferior.

Para todas las demás operaciones de aserrado, el

protector inferior debe funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en

un banco de trabajo o en el piso. Una hoja que se

esté moviendo por inercia hasta detenerse y no esté

protegida hará que la sierra se desplace hacia atrás,

cortando todo aquello que esté en su camino. Tenga

en cuenta el tiempo que se requiere para que la hoja

se detenga después de soltar el interruptor.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

EsPAñOl

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No exponga un paquete de batería o herramienta/

aparato a fuego o temperatura excesiva. La

exposición a fuego o temperatura mayor a 130°C (265°F)

puede causar una explosión.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos, u otros objetos pequeños de metal que

puedan hacer una conexión de una terminal a otra.

Conectar en corto circuito las terminales de la batería

puede causar quemaduras o unincendio.

• NUNCA fuerce la unidad de batería para que

entre en el cargador. NO modifique la unidad de

batería en ninguna forma para que entre en un

cargador no compatible, pues puede producir una

ruptura en la unidad de batería y causar lesiones

corporalesgraves. Consulte la tabla al final de este

manual para ver la compatibilidad entre baterías

ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados porCRAFTSMAN.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

IPXX .................... s ímbolo IP

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

..................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

EsPAñOl

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN.

El cargador y el paquete de batería CRAFTSMAN están

diseñados específicamente para funcionar juntos.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables CRAFTSMAN. Cualquier otro uso puede

producir riesgo de incendios, descargas eléctricas

oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de

su vida de servicio ya ha sido pagado por CRAFTSMAN.

En algunas áreas, es ilegal depositar baterías de níquel

cadmio, níquel e hidruro metálico o de iones de litio

gastadas en la basura o la corriente de residuos sólidos

urbanos; el programa Call 2 Recycle® proporciona una

alternativaecológica.

Call 2 Recycle, Inc., en cooperación con CRAFTSMAN y

otros usuarios de baterías, han establecido programas en

los Estados Unidos y Canadá para facilitar la recolección

de baterías de níquel cadmio, níquel e hidruro metálico

o de iones de litio gastadas. Al llevar sus baterías de

níquel cadmio, níquel e hidruro metálico y de iones de

litio gastadas a un centro de servicio autorizado por

CRAFTSMAN o al minorista local para que sean recicladas,

ayuda a proteger el medio ambiente y a conservar recursos

naturales. También puede comunicarse con el centro de

reciclaje de su localidad para mayor información sobre

dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones de Limpieza del Batería

Para limpiar la suciedad y grasa del exterior del cargador

puede usarse un paño o cepillo suave no metálico. No use

agua ni solucioneslimpiadoras.

Unidades de Batería con Indicador

de Carga

Algunas unidades de batería CRAFTSMAN incluyen un

indicador de carga que consiste de tres luces LED que

indican el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de las

tres luces LED, que indicará el nivel de carga que queda.

Cuando el nivel de carga está por debajo del nivel útil, el

indicador no se iluminará, y la batería deberárecargarse.

nOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería

con indicadores de carga, por favor llame al

CRAFTSMAN 1-888-331-4569 o visite nuestro sitio

Web: www.craftsman.com.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito. NOTA: Las baterías de iones de LI-ion

no deben colocarse dentro del equipajeregistrado.

EsPAñOl

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje.



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables CRAFTSMAN marca. Otros tipos de

batería podrían sobrecalentarse y reventar lo que

podría resultar en lesiones corporales y daños a

supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de la Batería

nOTA: Para garantizar el máximo desempeño y la vida

útil de los paquetes de baterías de iones de litio, cargue la

batería por completo antes del primer uso.

1. Conecte el cargador en un tomacorriente apropiado

antes de insertar el paquete de batería.

2. Conecte el cargador y el paquete de baterías,

asegurándose que la batería esté completamente

asentada. La luz (carga) parpadeará continuamente

indicando que el proceso de carga ha comenzado.

3. La terminación de la carga se indicará por la luz que

permanece encendida continuamente. El paquete de

batería está completamente cargado y se puede retirar y

usar en este momento o dejarse en el cargador.

nOTA: Para retirar el paquete de la batería, algunos

cargadores requieren que se presione el botón de liberación

del paquete de batería.

Indicadores

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de no

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado



ADVERTENCIA: Si el enchufe o el cable de

alimentación están dañados lo debe reemplazar

el fabricante o su representante o por una persona

igualmente calificada para evitarpeligro.

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados–reemplácelos de inmediato.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

EsPAñOl

Uso Debido

Esta sierra circular es el diseño para do-it-yourself,

aplicaciones de madera decorte.



ADVERTENCIA: No corte metales, mampostería, vidrio,

cerámica o plástico con esta sierra. Una cuchilla sin

filo causar sobrecarga lento, ineficiente corte en el

motor de la sierra, fragmentación excesiva y podría

aumentar la posibilidad de uncontragolpe.

• NO utilice ningún hojaabrasivas.

• Utilice sólo hojas diseñadas para el corte

demadera.



ADVERTENCIA: Se debe supervisar a los usuarios sin

experiencia operen la herramienta. Corte la madera

recubierto savia, y otros materiales puede producir

sustancias fundidas a acumularse en las puntas de las

palas y el cuerpo de la hoja de sierra, lo que aumenta

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otro líquido.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Montaje en la Pared

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1”) de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35”), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32”). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en las ranuras.

Versatrack™

Los cargadores CRAFTSMAN pueden montarse en la

pared con VersaTrack™ Trackwall de CRAFTSMAN. Los

ganchos y accesorios se venden por separado. Consulte

la hoja de accesorios VersaTrack™ Trackwall para obtener

másinformación.

Un cargador no cargará una batería defectuosa. El cargador

que se niega a encenderse podría indicar un problema con

el cargador.

nOTA: Si el cargador no quiere encender, lleve el cargador y

el paquete de batería para que los prueben en un centro de

servicio autorizado.

Permanencia de la Unidad de Batería en el Cargador

El cargador y la unidad de batería pueden dejarse

conectados con la luz del cargador indicando que la unidad

está cargada.

Retraso por Batería Caliente/Fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de la batería.

Una batería fría puede cargar más lentamente que una

batería caliente.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24 °C (65 °F– 75 °F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 °C– 24 °C (65 °F– 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de servicio local.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

EsPAñOl

Colocación y Remoción de la Hoja (Fig. A, B)

1. Repliegue el protector inferior y arme la hoja de la

sierra 

y la arandela de sujeción de cuchilla

exterior

como se muestra en la FiguraB

Fig.B

2. Oprima el botón de bloqueo del eje 

mientras

gira el perno de retención de cuchilla

con la llave

hexagonal

hasta que el bloqueo de la hoja trabe y la

hoja deje de girar.

nOTA: La llave hexagonal se guarda en la sierra como

se muestra en la Figura A.

3. Ajuste bien el tornillo de ajuste de la hoja con la

llavehexagonal.

nOTA: El perno tiene rosca a la derecha. Para aflojar,

gire en sentido contrario a las manecillas del reloj.

Para apretar, gire en sentido de las manecillas delreloj.

nOTA: Nunca trabe el bloqueo de la hoja con la sierra

en funcionamiento ni intente trabar la hoja para detener

la herramienta. Nunca encienda la sierra mientras el

bloqueo de la hoja esté trabado. Esto ocasionaría daños

graves a lasierra.



ADVERTENCIA: Para reducir el riesgo de lesiones,

siempre retire la batería antes de realizar cualquiera

de los siguientesajustes.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

el riesgo de que la hoja de sobrecalentamiento y

obligatoria durante elcorte.

nO use en condiciones húmedas ni en presencia de líquidos

o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

Soporte de Paneles Grandes/Fijación de la

Pieza de Trabajo (Fig. C–F)

Sujete los paneles grandes para minimizar el riesgo de que

la hoja se pellizque y se produzca el retroceso. Los paneles

grandes tienden a combarse por su propio peso, como se

muestra en la FiguraC.

Fig.C.

Se deben colocar soportes bajo el panel, a ambos lados,

cerca de la línea de corte y cerca del borde del panel

(FiguraD).

Fig.D



ADVERTENCIA: Para reducir el riesgo de lesiones

Nunca sostenga la pieza que está cortando con las

manos ni la coloque sobre su pierna (FiguraE).

Fig.E

Fije la pieza de trabajo a una plataforma estable, como se

muestra en la FiguraF. Es importante sostener el trabajo

correctamente para reducir al mínimo la exposición del

cuerpo, el atascamiento de la hoja y la pérdida del control.

EsPAñOl

Fig.F

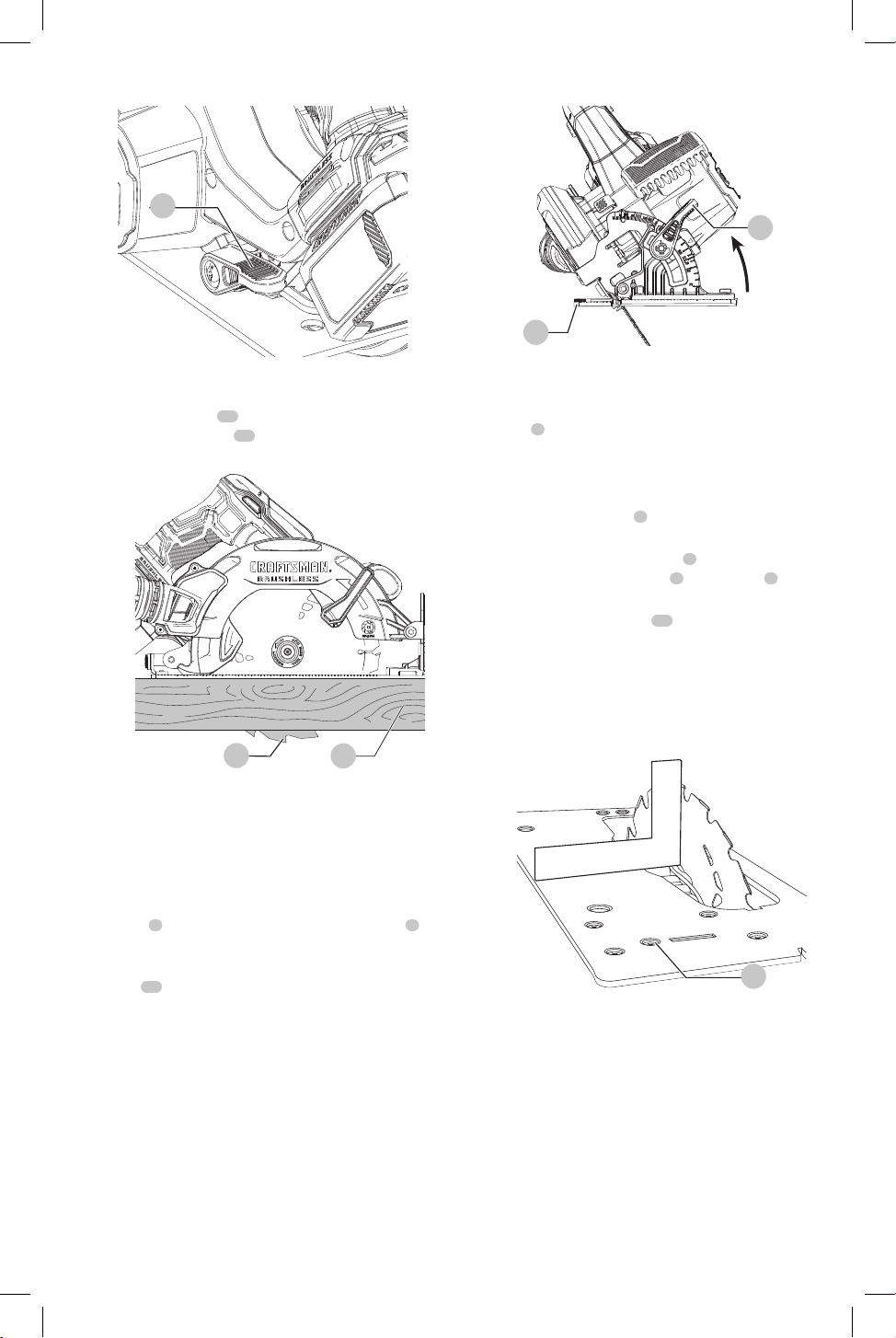

Ajuste de la Profundidad de Corte(Fig. G-I)

La profundidad de corte debe fijarse en función del grosor

de la pieza de trabajo.

1. Afloje la perilla de regulación de profundidad

para

desbloquear la zapata de la sierra

5

2. Alinee la zapata de la sierra con la profundidad de corte

deseada indicada en las marcas de la escala en la correa

deprofundidad.

Fig.G

3. Regule la profundidad de la sierra de manera que sólo

un diente

de la hoja sobresalga bajo la pieza de

trabajo

, como se muestra en la FiguraI.

Fig.I

4. Apriete la palanca o perilla para bloquear la zapata de la

sierra en ellugar.

Regulación del Ángulo de Bisel (Fig. J)

Esta herramienta puede fijarse para biselar ángulos entre 0°

and 56°.

1. Afloje la perilla de regulación de bisel

para

desbloquear la zapata

5

de la sierra..

2. Mueva la zapata de la sierra a la posición deseada

correspondiente con las marcas de ángulo de bisel en

la zapata

(

10

)

3. Ajuste la perilla de regulación de bisel para trabar la

zapata de la sierra en ellugar.

4. Confirme la exactitud de la configuración marcando el

ángulo de bisel de corte actual en un pequeño trozo

dematerial.

Fig.J

Ajuste de la Zapata para Cortes de 90°

(Fig. A, K))

El zapata

ha sido fijado por la fábrica para asegurar que la

hoja esté perpendicular a la zapata a 0 ° ajuste debisel.

Si se requieren ajustes adicionales:

1. Ajuste la sierra a un bisel de 0°.

2. Repliegue el protector de la hoja de la sierra con escala

de profundidad

7

3. Afloje la perilla de regulación de bisel

. Coloque una

escuadra contra la hoja

y la zapata

para realizar el

ajuste de 90°.

4. Gire el tornillo de calibración

de forma que la zapata

se detenga en el ánguloadecuado.

5. Confirme la precisión del ajuste verificando la cuadratura

de un corte real en una pieza de desecho delmaterial.

Fig.K

EsPAñOl

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Interruptor (Fig. A)

Sierra está equipada con una función de bloqueo de

desconexión para evitar la operación accidental.

1. Para utilizar la herramienta, pulse con el botón de

bloqueo en apagado

de cada lado de la sierra y

mantenerla en su como usted pisa el interruptor de

gatillo

2. Afteryouhavedepressedthetriggerandthetoolisrunning,

releasethelock-offbutton. La herramienta continuará

funcionando mientras se aprieta el gatillo.

3. Para apagar la herramienta, suelte el interruptor

degatillo.

nOTA: Esta herramienta no tiene ninguna posibilidad de

bloqueo de la herramienta, y el interruptor no debe ser

bloqueado en cualquier otromedio.

Freno Eléctrico Automático

Su sierra esté equipada con un freno de la cuchilla eléctrico

que detiene la hoja de sierra en cuestión de segundos

1–2 de soltar el gatillo. Este es automática y no requiere

ningúnajuste.

Protector Inferior de la Hoja



ADVERTENCIA: Peligro de laceración. El protector

inferior de la hoja es un dispositivo de seguridad

que reduce el riesgo de lesiones personales graves.

Nunca utilice la sierra si el protector inferior falta, está

dañado, mal montado o no funciona correctamente.

No confíe en el protector inferior de la hoja para

protegerse ante cualquier circunstancia. Su seguridad

depende de que respete todas las advertencias y

precauciones y de que opere la sierra adecuadamente.

Antes de cada uso, verifique que el protector inferior

Fig.L

Cómo Instalar y Retirar la Unidad de

Batería (Fig. L)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

15

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de batería de la herramienta, presione

el botón de liberación

16

y tire firmemente de la de batería

para sacarla del mango de la herramienta. Insértela en el

cargador tal como se describe en la sección del cargador de

estemanual.

Fig.M

Colocación Adecuada de Manos (Fig. M)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.

La posición adecuada de las manos requiere una mano en la

manija auxiliar

y la otra en la manija principal

ESPECIFICACIONES DE CORTE

Ángulo de bisel 0° and 56°

Tamaño de cuchilla 7-1/4" (184 mm)

Profundidad Máxima de corte, bisel 45° 1-31/32" (50mm)

Profundidad Máxima de corte, bisel 0° 2-9/16" (65mm)

RPM, sin carga 5000

EsPAñOl

cierre correctamente como se describe en la sección

instrucciones de seguridad Adicionales para

Todas las sierras. Si el protector inferior de la hoja

falta o no funciona adecuadamente, haga reparar la

sierra antes de usarla. Para garantizar la seguridad

y la confiabilidad del producto, las reparaciones, el

mantenimiento y los ajustes se deben realizar en los

centros de mantenimiento autorizados o en otras

organizaciones de mantenimiento calificadas, y

siempre deben utilizarse piezas de repuestoidénticas.



ADVERTENCIA: Para minimizar el riesgo de lesión

ocular, utilice siempre protección para los ojos. El

carburo es un material duro pero frágil. Los materiales

extraños en la pieza de trabajo como alambres o

clavos pueden ocasionar el quiebre o la rotura de las

puntas. Sólo opere la sierra si el protector de la hoja

de la sierra adecuado se encuentra en su lugar. Antes

de usar la sierra, monte la hoja de manera segura

en la dirección de rotación correspondiente y utilice

siempre una hoja limpia y afilada.



ADVERTENCIA: Para reducir el riesgo de lesiones, es

importante apoyar bien el trabajo y sostener la sierra

firmemente para evitar la pérdida de control, la que

podría provocar lesiones personales. Fig. L ilustra un

soporte manual típico. Instrucciones de operación



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, lea, comprenda y siga todas las

advertencias de seguridad y las instrucciones antes de

usar laherramienta.

Selección de la Hoja

Esta sierra circular está diseñada para utilizar hojas de

184 mm (7-1/4") de diámetro, con 15,9 mm (5/8") de

diámetro interior. Las hojas deben estar clasificadas

para un funcionamiento a 6000 RPM (o más). NO utilice

discosabrasivos.

Cortes Generales



ADVERTENCIA: Para reducir el riesgo de lesiones,

luego de retirar la batería, siga todas las instrucciones

de montaje, regulación einstalación.

Asegúrese de que el protector inferior funcione. Seleccione

la hoja correcta para el material acortar.

• Mida y marque el trabajo paracortarlo.

• Sostenga y asegure correctamente el trabajo (consulte

las Soporte de Paneles Grandes/Fijación de la Pieza

deTrabajo).

• Utilice los equipos de seguridad apropiados y requeridos

(consulte las Instrucción Adicional deSeguridad).

• Afirme y sostenga el área de trabajo (consulte las

Instrucciones de Seguridad para Todas lasSierras).

• Con la batería colocada, asegúrese de que el interruptor

encienda y apague lasierra.

Aserrado



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, siempre sostenga la herramienta

con ambasmanos.

• Mantenga su cuerpo colocado en el otro lado de la

cuchilla, pero no alineado con la cuchilla de la sierra. El

retroceso podría causar que la sierra salte hacia atrás.

Consulte Instrucciones de seguridad adicionales

para todas las sierras y Causas de retroceso y

advertenciasrelacionadas.

• Deje que la hoja se mueva libremente algunos

segundos antes de empezar acortar.

• Aplique sólo presión ligera a la herramienta mientras

realiza elcorte.

• Trabaje con la zapata presionada contra la pieza

detrabajo.

Consejos para un Uso Óptimo

• Dado que es imposible que no se formen astillas a lo

largo de la línea de corte en la parte superior de la pieza

de trabajo, corte en el lado donde es aceptable que

hayaastillas.

• En los casos donde la formación de astillas debe

minimizarse, como en el corte de laminados, sujete una

pieza de madera contrachapada sobre la parte superior

de la pieza detrabajo.

Cortes Internos (Fig. A, N)



ADVERTENCIA: Nunca ate el protector de la hoja en

una posición elevada. Nunca mueva la sierra hacia

atrás cuando realice cortes internos. Esto puede

ocasionar que la unidad se eleve de la superficie de

trabajo y se produzcanlesiones.

Un corte de bolsillo es uno que se hace cuando el borde

del material no empuja el protector inferior abierto, pero el

borde inferior de los cortes de cuchilla giratoria en el centro

delmaterial.

1. Ajuste la zapata

de la sierra para que la hoja corte a la

profundidaddeseada.

2. Incline la sierra hacia adelante y apoye el frente de la

placa base sobre el material que vacortar.

3. Utilizando la palanca retráctil, retraiga el protector

inferior de la hoja a una posición vertical. Baje la parte

posterior de la placa base hasta que los dientes de la

hoja apenas toquen la línea decorte.

4. Suelte el protector de la hoja (el contacto de éste con la

pieza de trabajo lo mantendrá en su lugar para que se

abra libremente cuando comience a realizar el corte).

Quite la mano de la palanca del protector y sujete

firmemente el mango secundario

, como se muestra

en la Figura N. Ubique su cuerpo y el brazo de modo

que pueda resistir el retroceso de la hoja, en caso de

queocurriese.

5. Antes de encender la sierra, asegúrese de que la hoja no

esté en contacto con la superficie decorte.

6. Arranque el motor y baje gradualmente la sierra hasta

que la placa base se apoye completamente sobre el

material que desea cortar. Avance la sierra a lo largo de

la línea de corte hasta completar elmismo.

7. Suelte el gatillo y deje que la sierra se detenga por

completo antes de retirar la hoja delmaterial.

EsPAñOl

Fig.N

8. Cada vez que comience un nuevo corte, repita

loanterior.

Corte

El corte es el proceso de cortar tablas más anchas en

tiras más angostas, cortando el grano longitudinalmente.

Guiar a mano es más difícil para este tipo de aserrado y se

recomienda el uso de la guía de corte CRAFTSMAN. Una

guía de corte está disponible por un costo adicional en su

distribuidor o centro de servicio autorizadolocal.

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porCRAFTSMAN.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com CRAFTSMAN, llame al

1-888-331-4569.

Extracción de Polvo (Fig. A)



ADVERTENCIA: Riesgo de inhalación de polvo. Para

reducir el riesgo de lesiones personales, SIEMPRE use

una máscara de polvoaprobada.



ADVERTENCIA: SIEMPRE use un extractor de

aspirado diseñado en cumplimiento con las directivas

aplicables respecto a la emisión de polvo cuando

corte madera. Las mangueras de aspirado de las

aspiradoras más comunes se adaptarán directamente

en la salida de extracción depolvo.

Un puerto de extracción de polvo

está disponible por

un costo adicional en su distribuidor o centro de servicio

autorizadolocal.

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezas reparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

EsPAñOl

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información

de reparación de garantía, visite www.craftsman.com

o llame al 1-888-331-4569. Esta garantía no se aplica a

accesorios o daño causado cuando otros hayan realizado

o intentado reparaciones. ESTA GARANTÍA LIMITADA SE

OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA

GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD

PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS

LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos

estados no permiten limitaciones sobre la duración de

una garantía implícita o la exclusión o limitación de

daños incidentales o en consecuencia, por lo que estas

limitaciones pueden no aplicarse en su caso. Esta garantía

le da derechos legales específicos y puede tener otros

derechos que varían en ciertos estados o provincias.

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB201, CMCB2011

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB202, CMCB204

nOTA: La garantía del producto quedará nula si la

unidad de batería ha sido alterada de cualquier manera.

CRAFTSMAN no es responsable de ninguna lesión causada

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.craftsman.com/

registration.

Importado por: Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

EsPAñOl

por alteraciones y podría iniciar un procedimiento judicial

por fraude de garantía hasta el máximo grado permisible

por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

DETECCIÓN DE PROBLEMAS

Problema Causa posible solución posible

La unidad no se pone en marcha. La batería no está instalada adecuadamente. Verifique la instalación de la batería.

La batería no está cargada. Verifique los requisitos de carga de la batería.

La unidad se inicia inmediatamente después de

insertar la batería.

El interruptor se ha dejado en la

posición "encendido".

El interruptor debe moverse a "apagado"

para evitar que la herramienta se encienda

inmediatamente cuando se inserta la batería.

La batería no se carga. La batería no está insertada en el cargador. Inserte la batería en el cargador hasta que el LED

se ilumine.

El cargador no está enchufado. Enchufe el cargador a una toma de corriente que

funcione bien. Consulte Notas importantes

sobre la carga para obtener más detalles.

La temperatura ambiental es demasiado caliente

o demasiado fría.

Mueva el cargador y la batería a una

temperatura ambiental superior a 4,5 °C (40 °F)

o inferior a 40 °C (104 °F).

La unidad se apaga abruptamente. La batería ha alcanzado su límite

térmico máximo.

Deje que se enfríe la batería.

Sin carga. (Para maximizar la vida útil de

la batería, la unidad está diseñada para

apagarse abruptamente cuando se ha

agotado la carga).

Póngala en el cargador y deje que se cargue.

Part No. N689352

CRAFTSMAN 701 East Joppa Road, Towson, MD 21286

CRAFTSMAN BATTERY AND CHARGER SYSTEMS

Chargers . Chargeurs .

Cargadores de baterías

Battery

Cat #

Output

Voltage

Charger

CMCB100 CMCB102 CMCB104

CMCB201 20 C C C

CMCB2011 20 C C C

CMCB202 20 C C C

CMCB204 20 C C C

CMCB206 20 C C C

CMCB209 20 C C C



WARNING: Use only CRAFTSMAN 20 Volt batteries with this product. Use of any other batteries may create the risk of fire.



AVERTISSEMENT : utilisez seulement des piles 20 V CRAFTSMAN avec ce produit. Utiliser toute autre pile peut créer un

risque d’incendie.



ADVERTENCIA: Utilice sólo baterías CRAFTSMAN 20 V con este producto. El uso de cualquiera otra batería puede crear

un riesgo de incendio.

“C” Indicates that the battery pack is compatible with that specific charger. Read the instruction manual for more

specificinformation.

“C” indique que le bloc-piles est compatible avec ce chargeur. Lire le manuel d’utilisation pour obtenir des renseignements

plus précis.

Una “C” indica que el paquete de baterías es compatible con ese determinado cargador. Lea el manual de instrucciones para

obtener información más precisa.

* Maximum initial battery voltage (measured without a workload) is 20 volts. Nominal voltage is 18.

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de 18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 voltios. El voltaje nominal es de 18.

Craftsman CMCS550B V20* 7-1/4 in Brushless Cordless Circular Saw

Product's Documents

Instruction Manual

Specifications

Craftsman CMCS550B Questions and Answers

Related Products

Craftsman CMCS551B V20* BRUSHLESS RP™ Cordless 7-1/4 in. Circular Saw

Craftsman CMCS551BLW V20 RP 20-volt Max 7-1/4-in Brushless Cordless Circular saw

Craftsman CMCS405B V20 RP 20-volt Max 4-1/2-in Brushless Cordless Circular saw

Craftsman 17267098 circular saw

Craftsman 315271080 circular saw

Craftsman 31511870 circular saw
