Craftsman CMCS500M1 V20 Cordless 6-1/2-in Circular Saw User Manual

20V Max* 6-1/2" (165 mm) Circular Saw

Scie circulaire de 165 mm (6-1/2 po) 20 V max*

Sierra Circular de 165 mm (6-1/2") 20 V Máx*

CMCS500

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

CRAFTSMAN

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 14

Español (traducido de las instrucciones originales) 29

English

English (original instructions)

LangRef_U_NA_U_U-ENG

COMPONENTS

On/off switch

Lock off button

Main handle

Secondary handle

Shoe

Saw blade

Lower blade guard with

depth scale

Lower guard retracting

lever

Bevel adjustment knob

Bevel angle scale

Outer blade clamp

washer

Blade retaining bolt

Depth adjustment lever

Spindle lock button

Battery

Battery release button

Hex wrench

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at:

1-888-331-4569.

Fig. A

English

20V Max* 6-1/2" (165mm) Circular Saw

CMCS500

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws, or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury."

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (129 °C) may

causeexplosion."

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

Safety Instructions for All Saws

CuttingProcedures



DANGER: Keep hands away from cutting area and

the blade. Keep your second hand on auxiliary handle,

or motor housing. If both hands are holding the saw,

they cannot be cut by the blade.



WARNING: To reduce the risk of injury, check

guarding system. It must cover the blade instantly!

Hold saw with both hands. Support and clamp work.

Wear eye protection.

a ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

theworkpiece.

b ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

c ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a

stable platform. It is important to support the work

properly to minimize body exposure, blade binding, or

loss ofcontrol.

d ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting tool may contact hidden wiring or its

own cord. Contact with a "live" wire will also make

exposed metal parts of the power tool "live" and could

give the operator an electric shock.

e ) When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

f ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades

that do not match the mounting hardware of the saw

will run off-center, causing loss of control.

g ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety of operation.

Further Safety Instructions for all Saws

Kickback Causes and Related Warnings

- Kickback is a sudden reaction to a pinched, jammed or

misaligned saw blade, causing an uncontrolled saw to

lift up and out of the workpiece toward the operator;

- When the blade is pinched or jammed tightly by

the kerf closing down, the blade stalls and the

English

motor reaction drives the unit rapidly back toward

theoperator;

- If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into

the top surface of the wood causing the blade to climb

out of the kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can

be controlled by the operator, if proper precautions

are taken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the

saw backward while the blade is in motion or

kickback may occur. Investigate and take corrective

actions to eliminate the cause of blade binding.

c ) When restarting a saw in the workpiece, center

the saw blade in the kerf so that the saw teeth

are not engaged into the material. If a saw blade

binds, it may walk up or kickback from the workpiece

as the saw is restarted.

d ) Support large panels to minimize the risk of

blade pinching and kickback. Large panels tend

to sag under their own weight. Supports must be

placed under the panel on both sides, near the line of

cut and near the edge of the panel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

g ) Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can cause kickback.

Lower Guard Function

a ) Check the lower guard for proper closing before

each use. Do not operate the saw if the lower

guard does not move freely and close instantly.

Never clamp or tie the lower guard into the open

position. If saw is accidentally dropped, lower

guard may be bent. Raise the lower guard with

the retracting handle and make sure it moves freely

and does not touch the blade or any other part, in all

angles and depths of cut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use. Lower

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build-up of debris.

c ) The lower guard may be retracted manually

only for special cuts such as “plunge cuts” and

“compound cuts.” Raise the lower guard by

retracting the handle and as soon as the blade

enters the material, the lower guard must be

released. For all other sawing, the lower guard

should operate automatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor. An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is

in its path. Be aware of the time it takes for the blade

to stop after switch is released.

English

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools will stand

upright but may be easily knocked over.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

Shorting the battery terminals together may cause burns

or a fire.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury.

• Charge the battery packs only in CRAFTSMAN chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

Battery Pack Cleaning Instructions

1. Dirt and grease may be removed from the exterior of

the battery using a cloth or soft non-metallic brush. Do

not use water or any cleaningsolutions.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

English

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than

18gauge. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. When

using more than one extension to make up the total

length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended



WARNING: If the plug or power cord is damaged,

it must be replaced by the manufacturer or its

representative or by an equally qualified person to

avoiddanger.

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replaced immediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

The RBRC® Seal

The RBRC® (Rechargeable Battery Recycling

Corporation) Seal on the nickel cadmium,

nickel metal hydride or lithium-ion batteries

(or battery packs) indicates that the costs

to recycle these batteries (or battery

packs) at the end of their useful life have already been

paid by CRAFTSMAN. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with CRAFTSMAN

and other battery users, has established the program in

the United States and Canada to facilitate the collection

of spent nickel cadmium, nickel metal hydride or

lithium-ion batteries. Help protect our environment and

conserve natural resources by returning the spent nickel

cadmium, nickel metal hydride or lithium-ion batteries

to an authorized service center or to your local retailer for

recycling. You may also contact your local recycling center

for information on where to drop off the spent battery.

RBRC® is a registered trademark of Call 2 Recycle,Inc..

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes

in carry-on baggage UNLESS they are properly

protected from short circuits. So when transporting

individual battery packs, make sure that the battery

terminals are protected and well insulated from

materials that could contact them and cause a short

circuit. NOTE: LI-ION batteries should not be put in

checkedbaggage.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable batteries.

English

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to enter

the battery pack. Never attempt to open the battery

pack for any reason. If the plastic housing of the

battery pack breaks or cracks, return to a service center

for recycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only CRAFTSMAN rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions, with the charger

plugged into the power supply, the charger can be

shorted by foreign material. Foreign materials of a

conductive nature, such as, but not limited to, grinding

dust, metal chips, steel wool, aluminum foil or any

buildup of metallic particles should be kept away from

the charger cavities. Always unplug the charger from

the power supply when there is no battery pack in the

cavity. Unplug the charger before attempting toclean.

Charging a Battery

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. Green charging light(s)

will continuously blink while charging.

3. Charging is complete when the green charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed.



WARNING: Only charge batteries in air temperature

over 40°F (4.5°C) and below 105°F (40.5°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s) OFF.

nOTE: Refer to label near charging light(s) on charger for

blink patterns.

nOTE: To remove the battery pack, some chargers require

the battery pack release button to be pressed.

Indicators for all chargers except CMCB101

Charging

Fully Charged

Hot/Cold Pack Delay

Only CMCB101 Charger Indicators

Charging

Fully Charged

Hot/Cold Pack Delay

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

The hot/cold pack delay will be indicated by the green

light(s) continuing to blink and with the red light

continuously ON or blinking. Once the battery pack has

reached an appropriate temperature, the red light will turn

OFF and the charger will resume the charging process.

Electronic Protection system

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deep discharge. The tool will

automatically turn off and the battery pack will need to be

recharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18°C – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may also

charge a partially used pack whenever you desire with

no adverse effect on the batterypack.

English

COMPONENTS (FIG. A)

Intended Use

This circular saw is design for do-it-yourself, wood-

cuttingapplications.



WARNING: Do not cut any metals, masonry, glass,

tile or plastic with this saw. A dull blade will cause

slow, inefficient cutting overload on the saw motor,

excessive splintering, and could increase the possibility

ofkickback.

Wall Mounting

Some CRAFTSMAN chargers are designed to be wall

mountable or to sit upright on a table or work surface.

If wall mounting, locate the charger within reach of

an electrical outlet, and away from a corner or other

obstructions which may impede air flow. Use the back

of the charger as a template for the location of the

mounting screws on the wall. Mount the charger securely

using drywall screws (purchased separately) at least 1”

(25.4mm) long, with a screw head diameter of 0.28–0.35”

(7–9mm), screwed into wood to an optimal depth leaving

approximately 7/32” (5.5 mm) of the screw exposed. Align

the slots on the back of the charger with the exposed

screws and fully engage them in theslots.

nOTE: Do not attempt to mount CMCB101 charger under a

bench ortable.

nOTE: Only mount CMCB101 charger with the charging

lights pointed upward toward theceiling.

VersaTrack™



WARNING: Do not charge batteries while charger is

hung onTrackwall.

CRAFTSMAN chargers, except the CMCB101, can

be stored on CRAFTSMAN VersaTrack™ Trackwall.

Hooks and accessories are sold separately. Please

refer to the VersaTrack™ Trackwall accessory sheet for

furtherinformation.

nOTE: The CMCB101 charger is not CRAFTSMAN

VersaTrack™ Trackwallcompatible.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Installing and Removing the Battery Pack

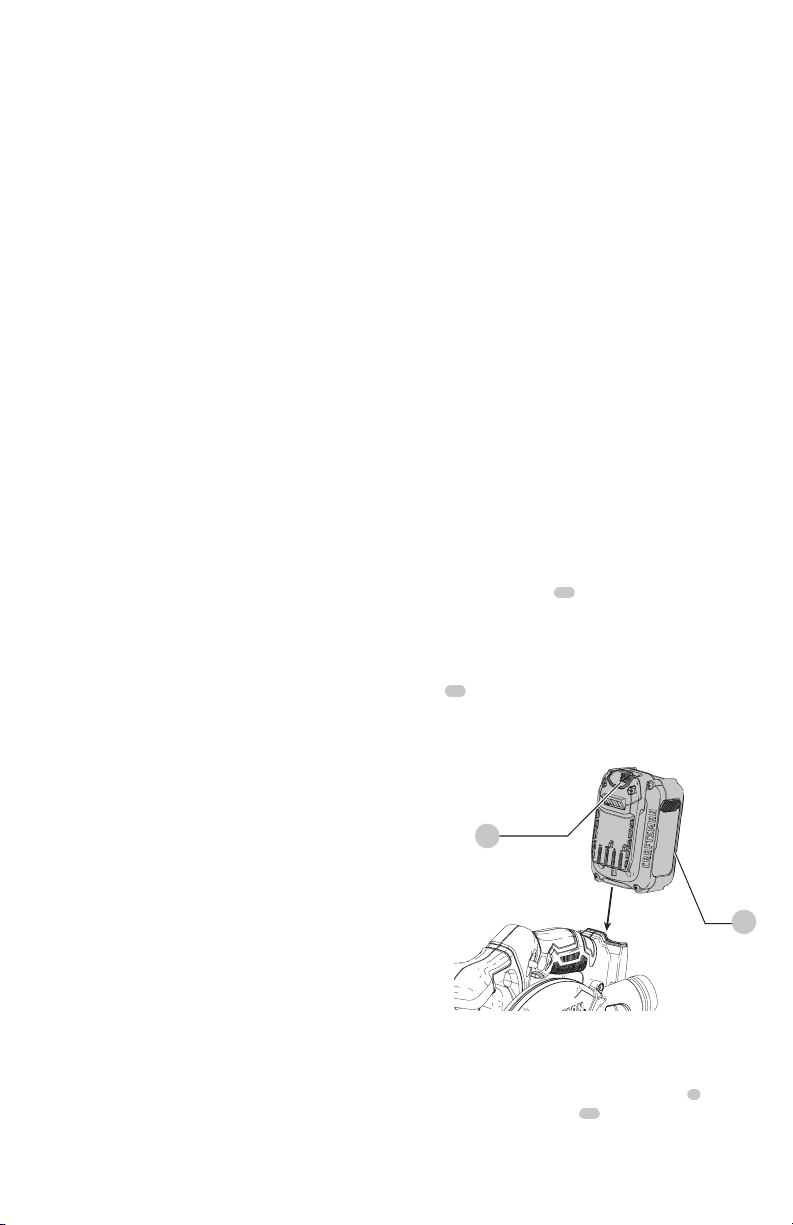

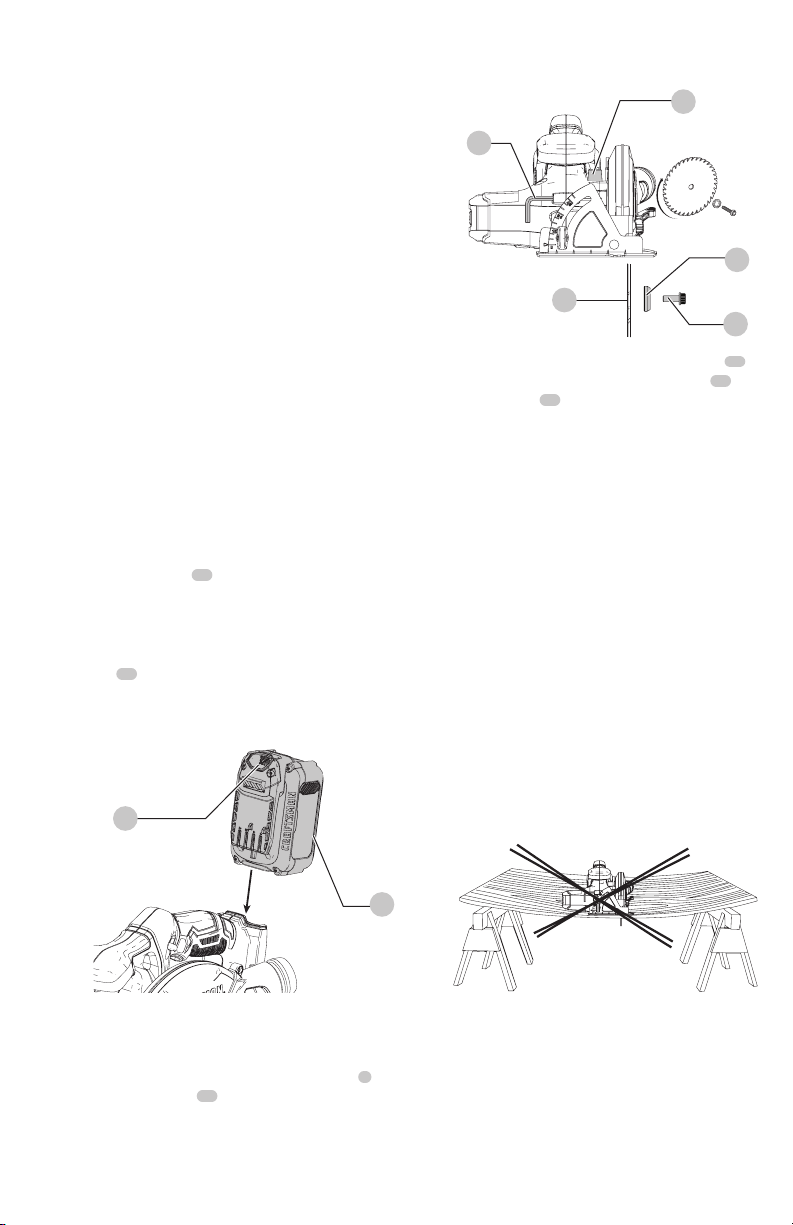

(Fig. B)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

15

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

16

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Fig.B

Attaching and Removing the Blade (Fig. C)

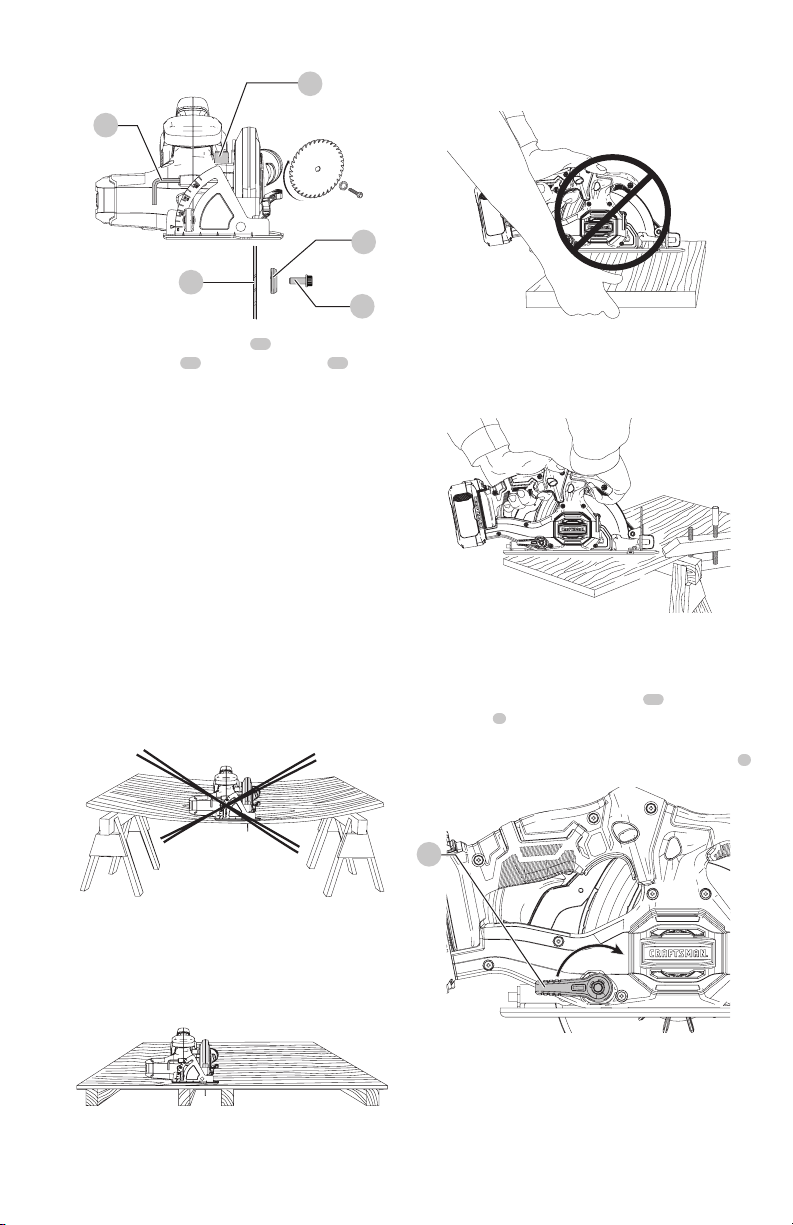

1. Retract lower guard and assemble saw blade

and

outer blade clamp washer

as shown in FigureC.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.



WARNING: To reduce the risk of injury, always

remove battery from saw before any of the following

adjustmentoperations.

• DO NOT use any abrasivewheels.

• Use only blades designed for woodcutting.



WARNING: Cutting sap coated wood, and

other materials may cause melted substances to

accumulate on the blade tips and the body of the saw

blade, increasing the risk of the blade overheating and

binding whilecutting.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English

Fig.C

2. Depress the spindle lock button

while turning the

blade retaining bolt

with the hex wrench

until

the blade lock engages and the blade stopsrotating.

nOTE: Blade wrench is stored on the saw as shown in

FigureC.

Tighten the blade retaining bolt securely with the

hexwrench.

nOTE: Bolt has a left-handed thread. To loosen, turn

clockwise. To tighten, turncounterclockwise.

nOTE: Never engage the blade lock while the saw is

running, or engage in an effort to stop the tool. Never turn

the tool on while the blade lock is engaged. Serious damage

to your saw willresult.

Supporting Large Panels/Securing

Workpiece (Fig. D–G)

Support large panels to minimize the risk of blade pinching

and kickback. Large panels tend to sag under their own

weight as shown in FigureD.

Fig.D

Supports must be placed under the panel on both sides,

near the line of cut and near the edge of the panel

(FigureE).

Fig.E



WARNING: To reduce the risk of injury Never hold the

piece being cut with your hands or lay it across your

leg (FigureF).

Fig.F

Secure the workpiece to a stable platform as shown in

FigureG. It is important to support the work properly to

minimize body exposure, blade binding, or loss ofcontrol.

Fig.G

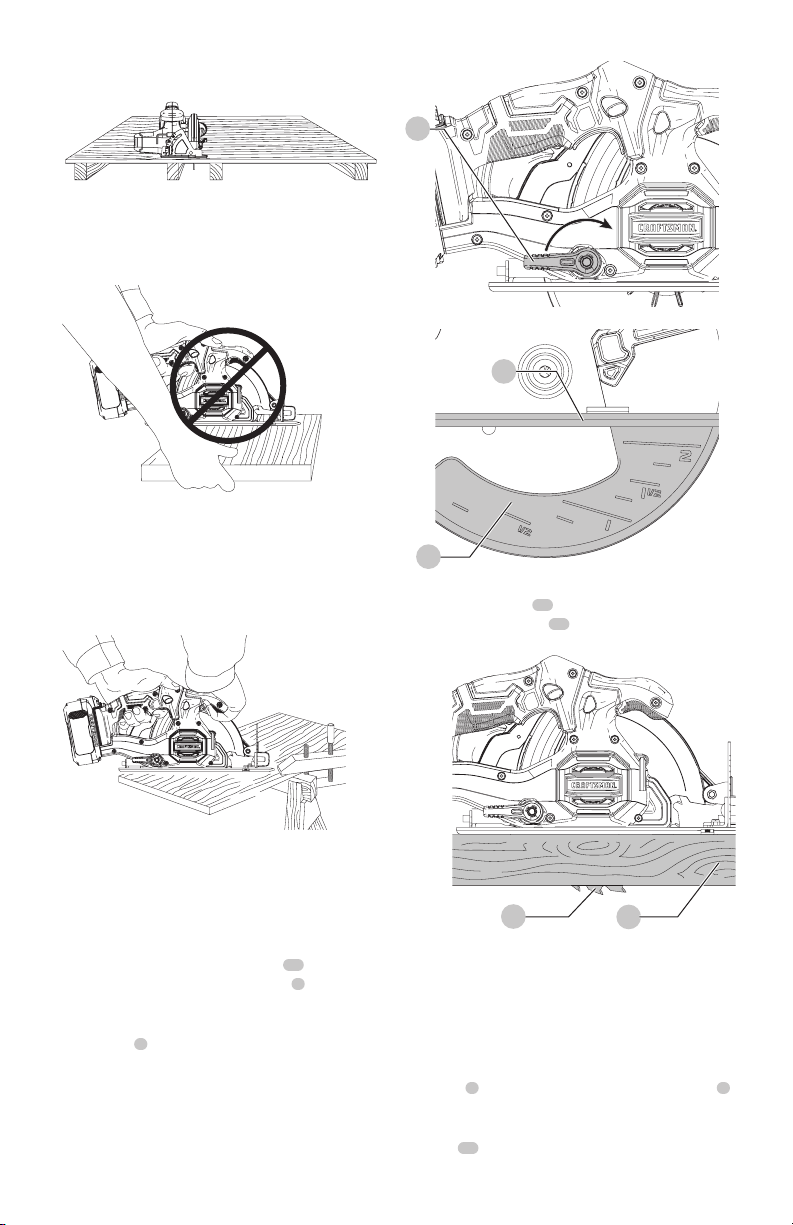

Cutting Depth Adjustment (Fig. H–J)

The depth of cut should be set according to the thickness of

theworkpiece.

1. Loosen the depth adjustment lever

to unlock the

saw shoe

2. Align the saw shoe with the desired depth of cut

indicated on the scale markings on the lower guard

7

Fig.H

English

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Proper Hand Position (Fig. L)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

and one hand on the secondary handle

4

Fig.L

Fig.I

3. Set depth adjustment of saw such that one tooth

the blade projects below the workpiece

as shown

in FigureJ.

Fig.J

4. Tighten the depth adjustment knob to lock the saw

shoe inplace.

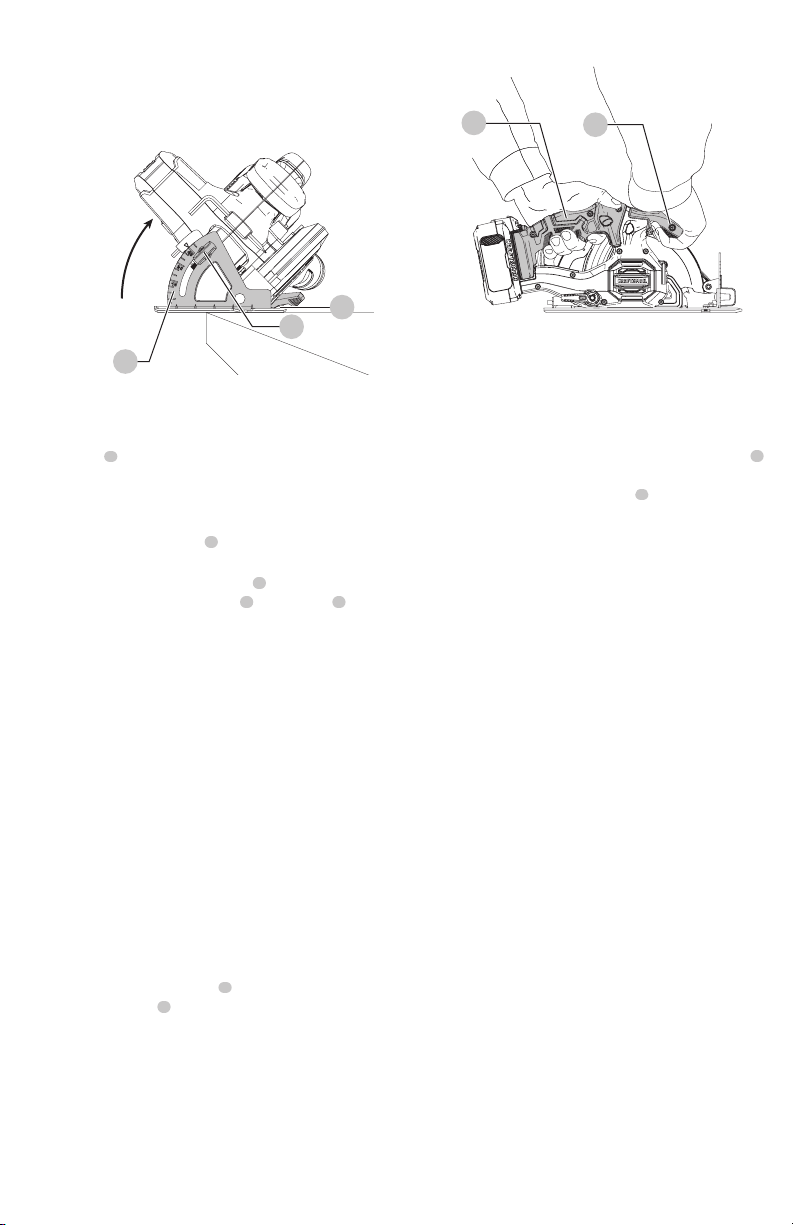

Bevel Angle Adjustment (Fig. A, K)

This tool can be set to bevel angles between 0° and 50°.

1. Loosen the bevel adjustment knob

to unlock the saw

shoe

5

2. Move the saw shoe into the desired position

corresponding with the bevel angle markings on

thebevel angle scale

(

)

3. Tighten the bevel adjustment knob to lock the saw shoe

inplace.

4. Confirm the accuracy of the setting by checking the

bevel angle of an actual cut on a scrap piece ofmaterial.

Fig.K

Shoe Adjustment for 90° Cuts (Fig. A)

The shoe

has been set by the factory to assure that the

blade is perpendicular to the shoe at 0° bevelsetting.

If realignment is needed:

1. Adjust the saw to 0°bevel.

2. Retract lower blade guard

7

3. Loosen bevel adjustment knob

. Place a square

against the blade

and shoe

to adjust the

90°setting.

English

On/Off Switch (Fig. A)

Saw is equipped with a switch lock-off feature to prevent

unintentionaloperation.

1. To operate the tool, press in on the lock-off button

from either side of the saw and hold it in as you depress

the trigger switch

1

2. After you have depressed the trigger and the tool

is running, release the lock-off button. The tool will

continue to run as long as the trigger isdepressed.

3. To turn the tool off, release the triggerswitch.

nOTE: This tool has no provision for locking the tool on, and

the switch should never be locked on by any othermeans.

Automatic Electric Brake

Your saw is equipped with an electric blade brake which

stops the saw blade within 1–2 seconds of trigger release.

This is automatic and requires noadjustment.

Lower Blade Guard



WARNING: Laceration Hazard. The lower blade guard

is a safety feature which reduces the risk of serious

personal injury. Never use the saw if the lower guard

is missing, damaged, mis-assembled or not working

properly. Do not rely on the lower blade guard to

protect you under all circumstances. Your safety

depends on following all warnings and precautions

as well as proper operation of the saw. Check lower

guard for proper closing before each use as outlined

in Further safety instructions for all saws. If

the lower blade guard is missing or not working

properly, have the saw serviced before using. To assure

product safety and reliability, repair, maintenance and

adjustment should be performed by an authorized

service center or other qualified service organization,

always using identical replacementparts.



WARNING: To minimize the risk of eye injury, always

use eye protection. Carbide is a hard but brittle

material. Foreign objects in the workpiece such as wire

or nails can cause tips to crack or break. Only operate

saw when proper saw blade guard is in place. Mount

blade securely in proper rotation before using, and

always use a clean, sharpblade.



WARNING: To reduce the risk of injury, It is important

to support the work properly and to hold the

saw firmly to prevent loss of control which could

cause personal injury. Figure L illustrates typical

handsupport.



WARNING: To reduce the risk of serious personal

injury, read, understand and follow all important

safety warnings and instructions prior to usingtool.

Blade Selection

Your circular saw is designed for use with 6-1/2" (165mm)

diameter blades that have a 5/8" (15.9mm) diameter bore.

Blades must be rated for 6000 RPM operation (or higher).

DO NOT use any abrasivewheels.

General Cuts



WARNING: To reduce the risk of injury, remove the

battery, and follow all assembly, adjustment and set

upinstructions.

Make sure lower guard operates. Select the proper blade for

the material to becut.

• Measure and mark work forcutting.

• Support and secure work properly (refer to Supporting

Large Panels/SecuringWorkpiece).

• Use appropriate and required safety equipment (refer to

Additional SafetyInformation).

• Secure and maintain work area (refer to Safety

Instructions for AllSaws).

• With battery inserted, make sure switch turns saw on

andoff.

Sawing



WARNING: To reduce the risk of serious personal

injury, always hold the tool with bothhands.

• Let the blade run freely for a few seconds before starting

thecut.

• Apply only a gentle pressure to the tool while

performing thecut.

• Work with the shoe pressed against theworkpiece.

Hints for Optimum Use

• As some splintering along the line of cut on the top side

of the workpiece cannot be avoided, cut on the side

where splintering isacceptable.

• Where splintering is to be minimized, e.g. when cutting

laminates, clamp a piece of plywood onto the top of

theworkpiece.

Pocket Cutting (Fig. A, M)



WARNING: Never tie the blade guard in a raised

position. Never move the saw backwards when pocket

cutting. This may cause the unit to raise up off the

work surface which could causeinjury.

A pocket cut is one that is made when the edge of the

material does not push the lower guard open, but the

bottom edge of the rotating blade cuts into the middle of

thematerial.

1. Adjust the shoe

so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the shoe on

material to becut.

3. Using the retracting lever, retract lower blade guard to

an upward position. Lower rear of shoe until blade teeth

almost touch cuttingline.

4. Release the blade guard (its contact with the work

will keep it in position to open freely as you start the

cut). Remove hand from guard lever and firmly grip

secondary handle

, as shown in Figure M. Position

your body and arm to allow you to resist kickback if

itoccurs.

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or battery pack.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a CRAFTSMAN

factory service center or a CRAFTSMAN authorized

service center. Always use identical replacementparts.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-

4569.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal wear

or tool abuse. For further detail of warranty coverage and

warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2 YEARs FREE sERViCE On CRAFTsMAn

BATTERYPACKs

CMCB201, CMCB2011, CMCB2015

3YEARs FREE sERViCE On CRAFTsMAn

BATTERYPACKs

CMCB202, CMCB204, CMCB205, CMCB206, CMCB209

nOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

Fig.M

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor, allow saw to come to full speed, and

then gradually lower the saw until its shoe rests flat on

the material to be cut. Advance saw along the cutting

line until cut iscompleted.

7. Release trigger and allow blade to stop completely

before withdrawing the blade from thematerial.

8. When starting each new cut, repeat asabove.

English

TROUBLESHOOTING

PROBlEM POssiBlE CAUsE POssiBlE sOlUTiOn

Unit will not start. Battery pack not installed properly. Check battery pack installation.

Battery pack not charged. Check battery pack charging requirements.

Unit starts immediately upon inserting battery. The switch has been left in the “on” position. The switch must be moved to “off” to prevent

the tool from immediately starting when battery

is inserted.

Battery pack will not charge. Battery pack not inserted into charger. Insert battery pack into charger until LED lights.

Charger not plugged in. Plug charger into a working outlet. Refer to

Important Charging Notes for more details.

Surrounding air temperature too hot or too cold. Move charger and battery pack to a surrounding

air temperature of above 40 °F (4.5 °C) or below

104 °F (+40 °C).

Unit shuts off abruptly. Battery pack has reached its maximum

thermal limit.

Allow battery pack to cool down.

Out of charge. (To maximize the life of the

battery pack it is designed to shutoff

abruptly when the charge is depleted.)

Place on charger and allow to charge.

90DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90days from the date of purchase with a

receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

FRAnçAis

Français (traduction de la notice d’instructions originale)

LangRef_U_NA_U_U-FRE

DESCRIPTION

Interrupteur marche/

arrêt

Bouton de verrouillage

Poignée principale

Poignée secondaire

Semelle

Lame de scie

Protège-lame

Levier rétractant du

protège-lame inférieur

Poignée d’ajustement

de biseau

Échelle de réglage de

bisea

Rondelle de serrage de

lame extérieure

Boulon de retenue de

lame

Poignée d’ajustement de

profondeur

Dispositif de verrouillage

de la broche

Bloc-piles

Bouton de libération

du bloc-piles

Clé hexagonale

Définitions: symboles et termes d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

Fig. A

FRAnçAis

Scie circulaire de 165mm (6-1/2po) 20V max*

CMCS500

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

FRAnçAis

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre

type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces

de rechange identiques. Cela permettra

de maintenir une utilisation sécuritaire de

l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

Consignes de sécurité propres à toutes

lesscies

Procédures de coupe



DANGER : kéloigner les mains des zones et organes

de coupe. Maintenir la deuxième main sur la poignée

auxiliaire ou le boîtier du moteur. Lorsque les deux

mains maintiennent la scie, la lame ne peut les

couper.



AVERTISSEMENT : pour réduire le risque de blessure,

vérifier le système de garde. Il doit recouvrir la lame

de façon instantanée! Tenir la scie à deux mains.

Supporter et immobiliser la pièce à couper sous une

pince-étau. Porter une protection oculaire.

a ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège-lame ne peut pas vous protéger de la lame en

dessous de l'ouvrage.

b ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait

être visible en dessous de l’ouvrage.

c ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe.

Fixez votre ouvrage sur une plateforme stable. Il

est important de soutenir correctement l’ouvrage afin

de minimiser l’exposition du corps à la lame, le risque

de coincement de la lame ou la perte de contrôle

del’outil.

d ) Tenez l’outil électrique par ses surfaces de

préhension isolantes quand vous réalisez une

opération au cours de laquelle l’outil de coupe

pourrait entrer en contact avec des câbles

dissimulés. Le contact avec un fil sous tension mettra

également sous tension toutes les pièces métalliques

exposées et donnera un choc électrique à l’utilisateur

de l’outil.

e ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci

augmente toujours l’exactitude de la coupe et diminue

la possibilité de coincement de la lame.

f ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit

en forme de diamant, soit en forme de rond).

Les lames qui ne correspondent pas aux pièces de

montage de la cie tourneront de façon excentrique, ce

qui causera une perte de contrôle de l’outil.

g ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés.

Les rondelles et le boulon de lame ont été conçus

spécifiquement pour votre scie dans le but d'assurer

une performance optimale et un fonctionnement

sansdanger.

Consignes additionnelles de sécurité

propres à toutes les scies

Causes des rebonds et méthodes de

prévention pouvant être utilisées par

l’utilisateur

- Le rebond est une réaction subite (causée par une

lame de scie pincée, coincée ou mal alignée) qui peut

entraîner le soulèvement d’une scie non contrôlée,

sa sortie de l’ouvrage et sa projection en direction

del'utilisateur.

- Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur

réagit en entraînant rapidement l’outil vers l’arrière

dans la direction de l’opérateur.

- Si la lame se tord ou perd son alignement correct au

cours de la coupe, les dents sur le bord arrière de la

lame peuvent entamer la surface supérieure du bois,

forçant ainsi la lame à sortir du trait de scie et à «

sauter » vers l’arrière en direction de l’opérateur.

Le rebond est la conséquence d’une mauvaise utilisation de

la scie et/ou de procédures ou de conditions incorrectes, et

il peut être évité en prenant les précautions qui sont décrites

ci-dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister

aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l’utilisateur quand les précautions

appropriées sont prises.

b ) En cas de coincement de la lame ou

d’interruption d'une coupe pour une raison

quelconque, relâchez la gâchette et tenez la

scie immobile dans l’ouvrage jusqu’à ce que

la lame se soit immobilisée complètement. Ne

tentez jamais de retirer la scie de l’ouvrage ou

de la tirer vers l’arrière pendant que la lame est

en mouvement, car un rebond risquerait de se

produire. Évaluez la situation et prenez les mesures

correctives nécessaires pour éliminer la cause du

coincement de la lame.

c ) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie

dans le trait de scie et vérifiez que les dents de

la lame ne sont pas engagées dans le matériau

de l’ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l’ouvrage ou rebondir sur celui-ci

quand la scie est remise en marche.

d ) Soutenez les panneaux de grande taille de façon

à minimiser le risque de pincement et de rebond

de la lame. Les panneaux de grande taille ont

tendance à s’affaisser sous leur propre poids.

Des supports doivent être placés des deux côtés sous

le panneau, à proximité de la ligne de coupe et à

proximité du rebord du panneau.

e ) N’utilisez pas de lame émoussée ou

endommagée. Des lames non aiguisées ou mal

installées produisent un trait de scie étroit qui cause

FRAnçAis

une friction excessive, le coincement de la lame et un

effet de rebond.

f ) Les leviers de réglage de la profondeur et de

l’angle de coupe de la lame doivent être bien

serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant

la coupe risque d’entraîner un coincement et un

rebondissement de la lame.

g ) Procédez avec une prudence supplémentaire

quand vous réalisez une « coupe en plongée »

dans des murs déjà en place ou dans des pièces

sans issue. La lame saillante peut couper des objets,

et ceci peut entraîner un rebond.

Directives de sécurité propres au

fonctionnement du carter inférieur

a ) Inspectez le protège-lame inférieur avant

chaque utilisation pour vous assurer qu’il se

ferme correctement. Ne faites pas fonctionner la

scie si le protège-lame inférieur ne se déplace pas

librement et ne se ferme pas instantanément.

Ne forcez jamais le protège-lame inférieur

dans la position ouverte à l’aide d’un collier de

serrage ou d’une attache. Il est possible que le

protège-lame inférieur se torde en cas de chute

accidentelle de la scie. Soulevez le protège-lame

inférieur à l’aide de la poignée rétractable et assurez-

vous qu’il se déplace sans problème et qu’il ne touche

pas la lame ou une autre pièce, quel que soit l’angle

ou la profondeur de la coupe.

b ) Vérifiez le fonctionnement du ressort du protège-

lame inférieur. Si le protège-lame inférieur et

le ressort ne fonctionnent pas correctement, ils

doivent être réparés avant l’emploi. Le protège-

lame inférieur peut parfois mal fonctionner à cause

de pièces endommagées, d’accumulation de résine

ou de débris.

c ) Le protège-lame inférieur doit être rétracté à

la main uniquement à l’occasion de coupes

spéciales telles que les « coupes en plongée » ou

les « coupes composées ». Soulevez le protège-

lame inférieur à l’aide la poignée rétractable

et relâchez-le dès que la lame pénètre dans le

matériau de l’ouvrage. Pour toute autre opération

de sciage, le protège-lame inférieur doit fonctionner

automatiquement.

d ) Vérifiez toujours que le protège-lame inférieur

couvre la lame avant de placez la scie sur un

banc ou sur le sol. Une lame non protégée qui

tourne librement entraînera le mouvement de

la scie en marche arrière, ce qui provoquera la

coupe de tout se qui se trouve sur sa trajectoire.

Soyez conscient du temps nécessaire à la lame pour

s'arrêter une fois que la gâchette est relâchée.

Consigne de sécurité supplémentaire



AVERTISSEMENT : porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT : les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT : cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT : pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION : après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils peuvent tenir à la verticale

sur celui-ci, mais manquent alors destabilité.

FRAnçAis

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et la tension.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm (plpm) ....... pieds linéaires par

minute

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... eviter de regarder

directement le flux

de lumière.

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

IPXX .................... symbole IP

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves.

• Recharger les blocs-piles exclusivement dans des

chargeursCRAFTSMAN.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT : risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT : risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

lesblocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de

petits objets métalliques comme des trombones

attache-feuilles, des pièces de monnaie, des clés, des

clous et vis ou autres pièces qui pourraient court-

circuiter les bornes. Un court-circuit pourrait causer des

brûlures ou un incendie.

FRAnçAis

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avant réutilisation.

Instructions d’entretien du blocs-pile

1. Éliminer toute saleté ou graisse de la surface externe

du blocs-pile à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des

piles rechargeables du Canada) apposé

sur une pile au nickel-cadmium, à hydrure

métallique de nickel ou au lithium-ion (ou un bloc-piles)

indique que les coûts de recyclage de ces derniers en

fin d’utilisation ont déjà été réglés par CRAFTSMAN.

Dans certaines régions, la mise au rebut ou aux ordures

municipales des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion, est illégale; le

programme de l’Appel à Recycler® constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

CRAFTSMAN et d’autres utilisateurs de piles, a mis sur

pied de programme aux États-Unis et au Canada pour

faciliter la collecte des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées. Aidez-nous

à protéger l’environnement et à conserver nos ressources

naturelles en renvoyant les piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion usagées

à un centre de réparation autorisé CRAFTSMAN ou chez

votre détaillant afin qu’elles y soient recyclées. On peut en

outre se renseigner auprès d’un centre de recyclage local

pour connaître d’autres sites lesacceptant. SRPRC® est une

marque déposée de l’Appel à Recycler Canada,Inc. .

Transport



AVERTISSEMENT : risques d’incendie. Au

moment de ranger ou transporter le bloc-piles,

veiller à protéger ses bornes à découvert de

tout objet métallique. Par exemple, éviter de placer

le bloc-piles dans un tablier, une poche, une boîte

à outils ou un tiroir, etc. contenant des objets tels

que clous, vis, clés, etc. Le fait de transporter des

blocs-piles comporte des risques d’incendie,

car les bornes des piles pourraient entrer,

par inadvertance, en contact avec des objets

conducteurs, tels que: clés, pièces de monnaie,

outils ou autres. La réglementation sur les produits

dangereux (Hazardous Material Regulations) du

département américain des transports interdit, en

fait, le transport des blocs-piles dans les commerces

ou dans les avions dans les bagages de cabine, À

MOINS qu’ils ne soient correctement protégés de

tout court-circuit. Aussi lors du transport individuel

de blocs-piles, s’assurer que leurs bornes sont bien

protégées et isolées de tout matériau pouvant entrer

en contact avec elles et provoquer un court-circuit.

REMARQUE: il ne faut pas laisser de piles au LI-ION

dans les bagagesenregistrés.

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique,

un incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc-piles avec un

chargeur autre qu’un chargeur CRAFTSMAN .

Les chargeurs et les blocs-piles CRAFTSMAN sont

spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs-piles

rechargeables CRAFTSMAN . Les autres types de

chargement de blocs-piles peuvent causer la surchauffe

et l’éclatement de ceux-ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez-vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un

choc électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez-le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale

de la plaque signalétique. En cas de doute, utilisez le

calibre le plus lourdsuivant.

FRAnçAis

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé



AVERTISSEMENT : si la fiche ou le cordon

d'alimentation est endommagé, il doit être

remplacé par le fabricant ou son représentant

ou par une personne non moins qualifiée pour

éviter tout danger.

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites-les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez-le dans un centre

de servicesautorisé.

• Ne pas démonter le chargeur; apportez-le dans

un centre de services autorisé lorsqu’un entretien

ou une réparation est nécessaire. Un mauvais

réassemblage peut entraîner un danger de choc électrique,

une électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais

sans s'y limiter, les poussières de meulage, les

copeaux métalliques, la laine d'acier, le papier

d'aluminium ou toute accumulation de particules

métalliques devraient être éloignées des ouvertures

du chargeur et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc-piles àl’intérieur.



AVERTISSEMENT : risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de

toute infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.



ATTENTION : risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables CRAFTSMAN out autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.



ATTENTION : sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Charger une pile

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Vert

clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s)

de chargement vert demeure(nt) allumé(s) de façon

continue. Le bloc-piles peut être laissé dans le chargeur

ou retiré.



AVERTISSEMENT: chargez seulement le bloc-piles si la

température de l’air est au-dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc-piles défectueux,

ce qui peut être indiqué par le(s) voyant(s) de

chargement qui reste(nt) éteint(s). Apportez le chargeur

et le bloc-piles dans un centre de services autorisé si

le(s) voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement.

REMARQUE: Pour retirer le bloc-piles, on doit

appuyer sur le bouton de libération du bloc-piles sur

certainschargeurs.

Voyants pour tous les chargeurs sauf CMCB101

Bloc‑piles en Cours

de Chargement

Bloc‑piles Chargé

Suspension de Charge Contre

le Chaud/Froid

Seulement les voyants de chargeur CMCB101

Bloc‑piles en Cours

de Chargement

Bloc‑piles Chargé

Suspension de Charge

Contre le Chaud/Froid

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

FRAnçAis

DESCRIPTION (FIG. A)

Usage prévu

Cette scie circulaire est conçu pour do-it-yourself, les

applications de découpe de bois.



AVERTISSEMENT : ne pas couper des metal, la

maçonnerie, le verre, le carrelage ou en plastique avec

cette scie. Une lame émoussée va provoquer lent,

inefficace surcharge de coupe sur le moteur de la scie,

fragmentation excessive et pourrait augmenter le

risque de recul.

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) vert continuant à clignoter, mais avec

le voyant rouge allumé de façon continue. Lorsque le

bloc-piles a atteint une température appropriée, le voyant

rouge s’éteindra et le chargeur reprendra la procédure

dechargement.

système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc-piles doit

êtrerechargé.

Remarques importantes concernant

lechargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local

où la température ambiante se trouve entre environ

18°C et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de

puissance pour effectuer un travail qu’il faisait facilement

auparavant. NE PAS CONTINUER à l’utiliser dans ces

conditions. Suivre la procédure de charge. Si nécessaire,

il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Instructions d’entretien du chargeur



AVERTISSEMENT : risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Montage mural

Certains chargeurs CRAFTSMAN sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail. Pour la fixation au mur,

placez le chargeur près d’une prise de courant et loin

d’un coin ou d’autres obstructions qui peuvent nuire à la

circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage sur le mur.

Fixez solidement le chargeur à l’aide de vis pour cloison

sèche (achetées séparément) d’au moins 1po (25,4mm) de

longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d’environ 7/32po (5,5 mm).

Alignez les fentes au dos du chargeur avec les vis exposées

et insérez-les entièrement dans lesfentes.

REMARQUE: Ne pas tenter de monter le chargeur

CMCB101 sous un banc ou unetable.

REMARQUE: Montez seulement le chargeur CMCB101

avec les voyants de chargement pointés vers leplafond.

VersaTrack



AVERTISSEMENT: ne pas charger les piles pendant

que le chargeur est suspendu au railmural.

Les chargeurs CRAFTSMAN, sauf CMCB101, peuvent être

rangés sur le rail mural VersaTrack

de Craftsman. Les

crochets et les accessoires sont vendus séparément. Veuillez

consulter la feuille d’accessoires des fixations VersaTrack™

pour de plus amplesrenseignements.

REMARQUE: Le chargeur CMCB101 n’est pas compatible

avec le rail mural VersaTrack

deCRAFTSMAN.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

FRAnçAis



AVERTISSEMENT : pour réduire le risque de blessures,

toujours retirer le bloc-piles de la scie avant n’importe

lequel des réglages qui suivent.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer des blessures.

Installation et retrait du bloc-piles (Fig.B)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

16

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Fig.B

Fixation et retrait de la lame (Fig. C)

1. Relever le protège-lame inférieur et insérer la lame

les rondelle de fixation

comme illustré à laFigureC.

• NE PAS utiliser de lame abrasives.

• Utilisez uniquement des lames conçues pour la

coupe debois.



AVERTISSEMENT : coupe de bois recouvert de sève

et d’autres matières peut causer substances fondues

s’accumuler sur les extrémités des pales et le corps

de la lame de scie, ce qui augmente le risque de

surchauffe de la lame et obligatoire pendant la coupe.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

Fig.C

2. Enfoncer le dispositif de verrouillage de la broche

tout en tournant la boulon de retenue de lame

avec

la clé hexagonale

jusqu’à ce que le verrou de la

lame s’engage et que la lame s’immobilise.

REMARQUE : la clé de la lame est rangée dans le boîtier de

la scie comme illustré à la Figure C.

Serrer solidement la vis de serrage de la lame avec la

cléhexagonale.

REMARQUE : boulon a un filetage à gauche. Pour desserrer,

tourner dans le sens horaire. Pour serrer, tournez dans le

sens antihoraire.

REMARQUE : ne jamais enclencher le verrou de la lame

alors que la scie fonctionne ou de l’utiliser pour immobiliser

l’outil. Ne jamais mettre la scie en marche avec le dispositif

de verrouillage de la lame engagé. Ces actions pourront se

solder par de graves dommages à la scie.

Soutien de grands panneaux/fixation de

la pièce (Fig. D–G)

Soutenir les grands panneaux pour réduire le risque de

pincement et d’effet de rebond de la lame. Les grands

panneaux s’affaissent sous leur propre poids, comme

montré à la Figure D.

Fig.D

Installer des pièces d’appui sous le panneau, des deux cotés,

près de la ligne de coupe et du bord du panneau (Figure E).

FRAnçAis

Fig.E



AVERTISSEMENT : ne jamais tenir la pièce dans ses

mains ou la placer de travers sur ses jambes pour la

couper (Figure F).

Fig.F

Fixer solidement la pièce à une plateforme stable, comme

montré à la Figure G. Il est important de soutenir la pièce

correctement afin de minimiser l’exposition des parties du

corps à la lame, de coincer celle-ci ou de perdre la maîtrise

de l’outil.

Fig.G

Réglage de la profondeur de coupe

(Fig. H–J)

La profondeur de la coupe doit être réglée selon l’épaisseur

de la pièce.

1. Pour ajuster la profondeur de coupe, desserrer

le poignée d’ajustement de profondeur

13

qui

déverrouillera la base-patin de la semelle

5

2. Mettre la semelle de la scie dans la position désirée. La

profondeur de coupe correspondante peut être lue sur

protège-lame

Fig.H

Fig.I

3. Régler l’ajustement de profondeur de la scie de sorte

qu’une seule dent

de la lame dépasse de la surface

inférieure de la pièce

tel qu’illustré à la Figure J.

Fig.J

4. Serrer le bouton ou le levier pour verrouiller la semelle

de la scie en place.

Réglage de l’angle de biseau (Fig.A, K)

La scie peut être réglée pour des angles de biseau entre

0°et 45°.

1. Desserrer le bouton ou le poignée d’ajustement de

biseau

pour débloquer la semelle de la semelle

2. Placer la base-patin à l’angle désiré indiqué sur le

rapporteur de biseau sur la échelle de réglage de

bisea

10

FRAnçAis

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

Position correcte des mains (Fig. L)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

Une position des mains adéquate nécessite une

main sur la poignée principale

3

et une main sur la

poignéesecondaire

4

3. Serrer le bouton de réglage de biseautage pour

verrouiller la semelle de la scie en position.

4. Confirmer la précision du réglage en vérifiant l’angle de

biseau en coupant une pièce de chute.

Fig.K

Réglage de la semelle pour les coupes de

90° (Fig. A)

La semelle

a été fixé par l’usine pour assurer que la lame

est perpendiculaire à la chaussure, à 0 ° réglage debiseau.

Si un réglage supplémentaire s’avère nécessaire, on doit :

1. Régler la scie à un angle de biseautage de 0°.

2. Relever le protège-lame

3. Desserrer le bouton de réglage du biseautage de

poignée d’ajustement de biseau

. Déposer une

équerre contre la lame de scie

et la semelle

pour

l’ajuster à 90°.

Fig.L

Détente (Fig. A)

La scie dispose d’un mécanisme de blocage de

l’interrupteur marche/arrêt (détente) pour prévenir un

fonctionnementinvolontaire.

1. Pour utiliser l’outil, enfoncer le bouton de verrouillage

d’un côté ou l’autre de la scie et le maintenir ainsi alors

que vous enfoncez la interrupteur

2. Une fois que la détente est enfoncée et que l’outil

est en marche, relâcher le bouton de verrouillage.

L’outil continuera de fonctionner tant que la détente

seraenfoncée.

3. Pour l’éteindre, simplement la relâcher.

REMARQUE : il n’est pas possible de bloquer l’outil en

positionnement de marche, et la détente ne doit jamais être

bloquée par aucun moyen.

Frein électrique automatique

La scie est dotée d’un frein de lame électrique automatique

qui arrête la lame de la scie dans les 1–2 secondes qui

suivent le relâchement de la détente. La fonction est

automatique et n’exige aucun réglage.

Protège-lame inférieur



AVERTISSEMENT : risque de lacération. Le protège-

lame inférieur est un dispositif de sécurité qui réduit

le risque de blessures corporelles graves. Ne jamais

utiliser la scie lorsque le protège-lame inférieur

est manquant, endommagé, mal assemblé ou en

mauvais état de fonctionnement. Ne pas se fier

sur le protège-lame inférieur pour se protéger en

toutes circonstances. Pour assurer sa propre sécurité,

respecter tous les avertissements et les mesures de

précaution et utiliser correctement la scie. Vérifier

le protège-lame inférieur avant chaque utilisation

afin de s’assurer qu’il se ferme correctement tel que

décrit sous la rubrique Consignes additionnelles

de sécurité propres à toutes les scies. En cas

d’absence ou d’un mauvais fonctionnement du

protège-lame, veuillez faire réparer la scie avant son

utilisation. Pour garantir la sécurité et la fiabilité du

produit, confier les réparations, l’entretien et le réglage

FRAnçAis

à un centre de réparation autorisé ou tout autre centre

de réparation professionnel. On ne doit utiliser que des

pièces de rechange identiques.



AVERTISSEMENT : pour réduire le risque de blessure

aux yeux, toujours porter une protection oculaire. Le

carbure est un matériel dur mais fragile et les matières

étrangères présentes dans la pièce, comme des fils ou

des clous, peuvent fendre ou briser les pointes. Utiliser

la scie uniquement avec le protège-lame en place.

Bien assembler et fixer la lame dans la bonne position

de rotation avant son utilisation. Toujours utiliser une

lame propre et bien affûtée.



AVERTISSEMENT : pour éviter toute blessure, il

est important que la pièce soit stable et que vous

teniez la scie fermement afin d’en conserver la

maîtrise. La Figure L illustre une technique de prise de

maincommune.



AVERTISSEMENT : pour réduire le risque de blessure

personnelle grave, lire, comprendre et suivre tous les

avertissements de sécurité importants et toutes les

directives avant d’utilise.

Sélection de la lame

La scie circulaire utilise des lames de 165 mm (6-1/2 po)

de diamètre ayant un alésage de 15,9 mm (5/8 po) de

diamètre. Les lames à utiliser doivent être prévues pour

un régime minimum de 6000 tr/min. NE PAS utiliser de

meulesabrasives.

Coupes générales



AVERTISSEMENT : débrancher le chargeur avant de

le nettoyer. Cela réduira le risque de choc électrique. Le

risque ne sera pas éliminé en enlevant simplementle

bloc-piles.

S’assurer que le protège-lame inférieur fonctionne.

Sélectionner la lame appropriée au matériau à découper.

• Mesurer et marquer le bois à découper.

• Soutenir et fixer solidement la pièce (Soutien de grands

panneaux/fixation de la pièce).

• Utiliser le matériel de sécurité approprié et requis

(Consigne de sécurité supplémentaire).

• Protéger et entretenir la zone de travail (Consignes de

sécurité propres à toutes lesscies).

• Insérer le bloc-piles et s’assurer que la détente de la

sciefonctionne.

Ciage



AVERTISSEMENT : pour réduire le risque de

blessures corporelles graves, toujours tenir l’outil des

deuxmains.

• Laisser la lame fonctionner librement quelques

secondes avant de commencer la coupe.

• Appuyer légèrement sur l’outil tout en effectuant

lacoupe.

• Travailler en appuyant la semelle sur la pièce.

Conseils pour une utilisation optimale

• Comme il est impossible d’éviter des éclats le long de

la ligne de coupe sur la partie supérieure de l’ouvrage,

couper sur le côté où les éclats sont tolérés.

• Lorsque les éclats doivent être limités, par exemple

lors de la coupe de stratifiés, fixer une planche de

contreplaqué sur la partie supérieure de l’ouvrage.

Découpe en poche (Fig. A, M)



AVERTISSEMENT : ne jamais fixer le protège-lame

en position élevée. Ne jamais déplacer la scie vers

l’arrière lors de la coupe en poche, car elle peut alors

se soulever de la pièce, ce qui risque de provoquer

uneblessure.

Une coupe de poche est celle qui est faite lorsque le bord

du matériau ne pousse pas la garde inférieure ouverte, mais

le bord inférieur de la lame coupe en rotation dans le milieu

de la matière.

1. Régler la semelle

de la scie de sorte que la lame

coupe à la profondeur voulue.

2. Incliner la scie vers l’avant et faire reposer la partie avant

de la plaque d’assise sur la pièce à couper.

3. Au moyen du levier d’escamotage, relever le pare-main

inférieur. Abaisser l’arrière de la plaque d’assise jusqu’à

ce que les dents de la lame touchent presque le trait

de coupe.

4. Relâcher le pare-main (son contact avec la pièce

permettra de le maintenir en place et de l’ouvrir

librement au moment d’amorcer la coupe). Cesser

de tenir le levier du pare-main et saisir fermement la

poignée auxiliaire

comme le montre la Figure M. Se

placer le corps et la main de manière à pouvoir résister à

tout effet de rebond si cela se produit.

Fig.M

5. S’assurer que la lame ne touche pas la surface à couper

avant le démarrage de la scie.

6. Démarrer le moteur et abaisser lentement la scie jusqu’à

ce que la plaque d’assise repose à plat contre la pièce

à couper. Avancer la scie le long de la ligne de coupe

jusqu’à ce que la coupe soit terminée.

FRAnçAis

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte

remplie vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

Registre en ligne à www.craftsman.com/registration

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN., composer le

1-888-331-4569.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc-piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer des blessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau

ou de main-d'œuvre sur une période de trois ans à

partir de la date d'achat de l'outil (deux ans pour les

bloc-piles). Cette garantie ne couvre pas les pièces en

panne pour cause d'abus ou d'usure normale de l'outil.

Pour plus de détails au sujet de la couverture de la garantie

et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES

DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN

BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES

ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne

permettent pas de limitation sur la durée de la garantie

implicite ou l'exclusion ou la limitation de dommages

indirects, alors ces limitations peuvent ne pas s'appliquer

à vous. Cette garantie vous donne des droits légaux

particuliers et vous pouvez avoir d’autres droits qui varient

selon les états ou les provinces.,

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs CRAFTsMAn

CMCB201, CMCB2011, CMCB2015

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs CRAFTsMAn

CMCB202, CMCB204, CMCB205, CMCB206, CMCB209

REMARQUE: la garantie de se produit sera annulée si

le bloc-piles a été altéré de quelque façon que ce soit.

CRAFTSMAN ne peut être tenu responsable de tout

dommage corporel causé par l’altération du produit et

pourra poursuivre toute fraude en matière de garantie dans

toute l’étendue permise par laloi.

7. Relâcher la gâchette et attendre que la lame

s’immobilise complètement, puis retirer la lame de

lapièce.

8. Lors de l’amorce d’une nouvelle coupe, répéter les

étapes précédentes.

FRAnçAis

GUIDE DE DÉPANNAGE

PROBlÈME CAUsE PROBABlE sOlUTiOn POssiBlE

L’appareil refuse de démarrer. Le bloc‑piles n’est pas installé correctement. Vérifier l’installation du bloc‑piles.

Le bloc‑piles n’est pas rechargé. Vérifier les exigences de charge pour le bloc‑piles.

L'appareil démarre

immédiatement après l'insertion

de la bloc‑piles.

L'interrupteur a été laissé dans la position "on". L'interrupteur doit être placé sur "off" pour empêcher l'outil de

démarrer immédiatement lorsque la bloc‑piles est insérée.

Le bloc‑piles ne se charge pas. Le bloc‑piles n’est pas inséré dans le chargeur. Insérer le bloc‑piles dans le chargeur et vérifier que le voyant

DEL s’allume.

Le chargeur n’est pas branché. Brancher le chargeur dans une prise sous tension. Se reporter

aux Remarques importantes propres au chargement pour

plus de détails.

La température ambiante est trop élevée ou

trop basse.

Déplacer le chargeur et le bloc‑piles dans un lieu où la

température ambiante est au‑dessus de 4,5 °C (40 °F) ou

au‑dessous de 40 °C (104 °F).

L’appareil s’éteint soudainement. Le bloc‑piles a atteint sa limite thermique

maximum.

Laisser le bloc‑piles refroidir.

Déchargé. (Pour optimiser la durée de vie

du bloc-piles, il a été conçu pour s’arrêter

abruptement en fin de charge.)

Le placer sur le chargeur et le laisser se recharger.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

EsPAñOl

Español (traducido de las instrucciones originales)

LangRef_U_NA_U_U-SPA

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

COMPONENTES

Disparador de

encendido/apagado

Botón de bloqueo en

apagado

Mango principal

Mango secundario

Zapata

Hoja de la sierra

Protector de la hoja de

la sierra con escala de

profundidad

Palanca retractable del

protector de la hoja

inferior

Perilla de regulación

de bisel

Escala de ajuste de bisel

Arandela de sujeción de

cuchilla exterior

Perno de retención de

cuchilla

Perilla de regulación de

profundidad

Bloqueo del eje

Batería

Botón de liberación de

la batería

Llave hexagonal

Fig. A

EsPAñOl

Sierra Circular de 165mm (6-1/2") 20V Máx*

CMCS500

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

EsPAñOl

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

EsPAñOl

Instrucciones de Seguridad para Todas

lasSierras

Procedimientos de Corte



PELIGRO: Mantenga las manos alejadas del área

de corte y de la hoja. Mantenga la segunda mano

en el mango auxiliar o en la carcasa del motor. Si las

dos manos están sujetando la sierra, no pueden ser

cortadas por la hoja.



ADVERTENCIA: Para reducir el riesgo de lesiones,

revise el sistema de protección. ¡Debe cubrir la cuchilla

instantáneamente! Sostenga la sierra con ambas

manos. Soporte y asegure el trabajo. Use protección

para los ojos.

a ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja

debajo de la pieza de trabajo.

b ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debe ser visible debajo de la

pieza de trabajo.

c ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante soportar apropiadamente

la pieza de trabajo para minimizar la exposición del

cuerpo, el atasco de la hoja o la pérdida de control.

d ) Sujete la herramienta mecánica por las

superficies de agarre con aislamiento cuando

realice una operación en la que la herramienta

de corte podría entrar en contacto con cables

ocultos o con su propio cable de alimentación.

El contacto con un cable “con corriente” hará que las

partes metálicas de la herramienta mecánica que

estén al descubierto también “lleven corriente”, lo cual

causará descargas al operador.

e ) Cuando corte al hilo, utilice siempre un tope-

guía para cortar al hilo o una guía de borde

recto. Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja se atasque.

f ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante

frente a redonda) de agujeros para el eje

portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida de control.

g ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron

especialmente para su sierra, con el fin de lograr

un rendimiento óptimo y una seguridad óptima

defuncionamiento.

Instrucciones de Seguridad Adicionales

para Todas las Sierras

Causas del Retroceso y su Prevención

por Parte del Operador

- El retroceso es una reacción repentina a una hoja de

sierra pellizcada, atascada o desalineada, que hace

que una sierra descontrolada se levante y se salga de

la pieza de trabajo, hacia el operador.

- Cuando la hoja se pellizca o se atasca fuertemente

al cerrarse la sección de corte, la hoja se para y la

reacción del motor impulsa la unidad rápidamente

hacia atrás, hacia el operador.

- Si la hoja se tuerce o se desalinea en el corte, los

dientes ubicados en el borde trasero de la hoja pueden

penetrar en la superficie superior de la madera,

haciendo que la hoja trepe, se salga de la sección de

corte y salte hacia atrás, hacia el operador.

El retroceso es el resultado de un uso inapropiado de la

sierra y/o de procedimientos o situaciones de utilización

incorrectos y se puede evitar tomando las precauciones

apropiadas que se indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que

puedan resistir las fuerzas de retroceso. Las

fuerzas de retroceso pueden ser controladas por el

operador, si se toman las precauciones adecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sujete la sierra de modo que

esté inmóvil en el material hasta que la hoja se

detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras la hoja esté en movimiento

o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco

de la hoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de

corte y asegúrese de que los dientes de la hoja

de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o

experimentar retroceso respecto a la pieza de trabajo

cuando se arranque la sierra.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca

retroceso. Los paneles grandes tienden a

combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde del panel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una

sección de corte estrecha que causa fricción excesiva,

atasco de la hoja y retroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar

apretadas y sujetas firmemente antes de realizar

EsPAñOl

el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco

yretroceso.

g ) Tenga precaución adicional cuando haga un

“corte por penetración” en paredes existentes

u otras áreas ciegas. La hoja que sobresale podría

cortar objetos que pueden causar retroceso.

Instrucciones de Seguridad del

Funcionamiento del Protector Inferior

a ) Compruebe el protector inferior para verificar

si se cierra apropiadamente antes de cada

uso. No utilice la sierra si el protector inferior

no se mueve libremente y no se cierra

instantáneamente. No sujete nunca con

abrazaderas ni amarre el protector inferior

en la posición abierta. Si la sierra se cae

accidentalmente, el protector inferior se podría

doblar. Suba el protector inferior con el mango

retráctil y asegúrese de que se mueve libremente y

no toca la hoja ni ninguna otra pieza, en todos los

ángulos y profundidades de corte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, se les debe

hacer servicio de ajustes y reparaciones antes de

la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación de residuos.

c ) El protector inferior se debe retraer

manualmente sólo para realizar cortes

especiales, tales como “cortes por penetración”

y “cortes compuestos”. Suba el protector inferior

por el mango retráctil y, en cuanto la hoja entre

en el material, se debe soltar el protector inferior.

Para todas las demás operaciones de aserrado, el

protector inferior debe funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en

un banco de trabajo o en el piso. Una hoja que

se esté moviendo por inercia hasta detenerse y

no esté protegida hará que la sierra se desplace

hacia atrás, cortando todo aquello que esté

en su camino. Tenga en cuenta el tiempo que se

requiere para que la hoja se detenga después de soltar

el interruptor.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas se

pueden colocar en posición vertical, pero pueden

caerfácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

EsPAñOl

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos, u otros objetos pequeños de metal que

puedan hacer una conexión de una terminal a otra.

Conectar en corto circuito las terminales de la batería

puede causar quemaduras o unincendio.

• NUNCA fuerce la unidad de batería para que

entre en el cargador. NO modifique la unidad de

batería en ninguna forma para que entre en un

cargador no compatible, pues puede producir una

ruptura en la unidad de batería y causar lesiones

corporalesgraves.

• Cargue las unidades de batería sólo en los cargadores

designados porCRAFTSMAN.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... evite mirar

fijamente la luz

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

IPXX .................... símbolo IP

EsPAñOl

Instrucciones de Limpieza del Batería

1. Para limpiar la suciedad y grasa del exterior del cargador

puede usarse un paño o cepillo suave no metálico. No

use agua ni solucioneslimpiadoras.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de litio indica que el

costo de reciclaje de estas baterías (o unidades de batería)

al llegar al final de su vida de servicio ya ha sido pagado por

CRAFTSMAN. En algunas áreas, es ilegal depositar baterías

de níquel cadmio, níquel e hidruro metálico o de iones de

litio gastadas en la basura o la corriente de residuos sólidos

urbanos; el programa Call 2 Recycle® proporciona una

alternativaecológica.

Call 2 Recycle, Inc., en cooperación con CRAFTSMAN y

otros usuarios de baterías, han establecido programas en

los Estados Unidos y Canadá para facilitar la recolección

de baterías de níquel cadmio, níquel e hidruro metálico

o de iones de litio gastadas. Al llevar sus baterías de

níquel cadmio, níquel e hidruro metálico y de iones de

litio gastadas a un centro de servicio autorizado por

CRAFTSMAN o al minorista local para que sean recicladas,

ayuda a proteger el medio ambiente y a conservar recursos

naturales. También puede comunicarse con el centro de

reciclaje de su localidad para mayor información sobre

dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan

estar en contacto con objetos metálicos. Por

ejemplo, no ponga la batería en delantales, bolsillos,

cajas de herramientas, estuches de productos,

cajones, etc., junto con clavos, tornillos, y llaves, etc.

sueltos. El transporte de baterías puede causar

incendios si sus terminales inadvertidamente

entran en contacto con materiales conductores

como llaves, monedas, herramientas manuales

y otros por el estilo. El Reglamento sobre

Materiales Peligrosos (HMR) del Departamento de

Transporte de EE.UU. prohíbe transportar baterías

comercialmente o en aviones en el equipaje de

mano A MENOS que estén debidamente protegidas

contra cortocircuitos. Por lo tanto, cuando transporte

baterías individuales, asegúrese de que sus terminales

estén protegidos y debidamente aislados de los

materiales que pudieran entrar en contacto con

ellos y provocar uncortocircuito. NOTA: Las baterías

de iones de LI-ION no deben colocarse dentro del

equipajeregistrado..

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN . Los

cargadores y paquetes de batería CRAFTSMAN están

diseñados específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería CRAFTSMAN

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de

incendio, descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida

de energía y sobrecalentamiento. La siguiente tabla

muestra el tamaño correcto a usar dependiendo de la

longitud total de todos los cables de extensión juntos, y la

clasificación de amperes de la placa de identificación. Si

tiene duda, use el calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

EsPAñOl



ADVERTENCIA: Si el enchufe o el cable de

alimentación están dañados lo debe reemplazar

el fabricante o su representante o por una persona

igualmente calificada para evitarpeligro.

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda

que pueda bloquear las ranuras de ventilación

y provocar un calor interno excesivo. Coloque el

cargador en una posición lejos de cualquier fuente de

calor. El cargador se ventila a través de ranuras en la parte

superior e inferior delalojamiento.

• No opere el cargador con un cable o enchufe

dañado. Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en

un riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al

cargador devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargaseléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para sureciclaje.



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables CRAFTSMAN marca. Otros tipos de

batería podrían sobrecalentarse y reventar lo que

podría resultar en lesiones corporales y daños a

supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de la Batería

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería.

Verde rojas parpadearán continuamente mientrascarga.

3. La carga está completa cuando las luces de carga verde

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería

defectuoso, lo que puede indicarse por las luces de

carga que permanecen apagadas. Lleve el cargador y el

paquete de batería a un centro de servicio autorizado si

las luces permanecenapagadas.

nOTA: Consulte la etiqueta cerca de las luces de carga

en el cargador respecto a los patrones de parpadeo.

nOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Indicadores para todos los cargadores excepto CMCB101

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría

Indicadores únicamente para cargador CMCB101

Unidad en Proceso de

Carga

Unidad Cargada

Restraso por Unidad

Caliente/Fría

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/

Frío, suspendiendo la carga hasta que el paquete de

batería alcance una temperatura apropiada. El cargador

cambia automáticamente al modo de carga del paquete.

Esta característica garantiza la vida máxima del paquete

debatería.

Un paquete de batería frío puede cargar a un ritmo más

lento que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

verde que continúan parpadeando pero con la luz roja

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz roja se

apagará y el cargador reanudará el procedimiento decarga.

EsPAñOl

COMPONENTES (FIG. A)

Uso Debido

Esta sierra circular es el diseño para do-it-yourself,

aplicaciones de madera de corte.



ADVERTENCIA: No corte metales, mampostería,

vidrio, cerámica o plástico con esta sierra. Una

cuchilla sin filo causar sobrecarga lento, ineficiente

corte en el motor de la sierra, fragmentación excesiva

y podría aumentar la posibilidad de un contragolpe.

• NO utilice ningún hoja abrasivas.

• Utilice sólo hojas diseñadas para el corte

demadera.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con

un Sistema de Protección Electrónica que protegerá el

paquete de batería contra sobrecarga, sobrecalentamiento

o descarga profunda. La herramienta se apagará

automáticamente y el paquete de batería se necesitará

volver acargar.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 °C– 24°C (65 °F– 75°F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de serviciolocal.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otrolíquido.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Montaje en Pared

Algunos cargadores CRAFTSMAN están diseñados para

montarse en pared o colocarse verticales sobre una mesa

o superficie de trabajo. Si se monta en pared, localice

el cargador dentro del alcance de un tomacorriente

eléctrico, y lejos de una esquina u otras obstrucciones

que puedan impedir el flujo de aire. Use la parte posterior

del cargador como una plantilla para la ubicación de

los tornillos de montaje en la pared. Instale el cargador

firmemente con tornillos para Tablaroca (adquiridos por

separado) por lo menos de 1" (25.4mm) de largo, con un

diámetro de cabeza de tornillo de 0.28–0.35" (7–9mm),

atornillados en madera a una profundidad óptima dejando

aproximadamente 7/32" (5.5 mm) de tornillo expuesto.

Alinee las ranuras en la parte posterior del cargador con los

tornillos expuestos y conéctelos completamente dentro de

lasranuras.

nOTA: No intente montar el cargador CMCB101 debajo de

un banco omesa.

nOTA: Sólo instale el cargador CMCB101 con las luces de

carga apuntadas hacia arriba hacia eltecho.

VersaTrack™



ADVERTENCIA: No cargue las baterías mientras el

cargador esté colgado enTrackwall.

Los cargadores CRAFTSMAN, excepto el CMCB101, se

pueden almacenar en el VERSATRACK™ TRACKWALL

de Craftsman. Los ganchos y accesorios se venden por

separado. Consulte la hoja de accesorios VersaTrack™

Trackwall para obtener másinformación.

nOTA: El cargador CMCB101 no es compatible con

VersaTrack™ Trackwall deCRAFTSMAN.

CONSERVE ESTAS INSTRUCCIONES

PARA USOFUTURO

EsPAñOl

Colocación y Remoción de la Hoja (Fig.C)

1. Repliegue el protector inferior y arme la hoja de

la sierra

6

y la arandela de sujeción de cuchilla

exterior

11

como se muestra en la Fig. C

Fig.C

2. Oprima el botón de bloqueo del eje

14

mientras

gira el perno de retención de cuchilla

12

con la llave

hexagonal

17

hasta que el bloqueo de la hoja trabe y la

hoja deje de girar.

nOTA: La llave para cambio de hoja se almacena en la

cubierta de la sierra como se muestra en la Fig.C.

Ajuste bien el tornillo de ajuste de la hoja con la

llavehexagonal.

nOTA: Perno tiene una rosca a la izquierda. Para aflojar, gire

a la izquierda. Para apretar, girar a laizquierda.

nOTA: Nunca trabe el bloqueo de la hoja con la sierra en

funcionamiento ni intente trabar la hoja para detener la

herramienta. Nunca encienda la sierra mientras el bloqueo

de la hoja esté trabado. Esto ocasionaría daños graves a

lasierra.

Soporte de Paneles Grandes/Fijación de la

Pieza de Trabajo (Fig.D–G)

Sujete los paneles grandes para minimizar el riesgo de que

la hoja se pellizque y se produzca el retroceso. Los paneles

grandes tienden a combarse por su propio peso, como se

muestra en la Fig. D.

Fig.D

Se deben colocar soportes bajo el panel, a ambos lados,

cerca de la línea de corte y cerca del borde del panel (Fig.E).



ADVERTENCIA: Se debe supervisar a los usuarios sin

experiencia operen la herramienta. Corte la madera

recubierto savia, y otros materiales puede producir

sustancias fundidas a acumularse en las puntas de las

palas y el cuerpo de la hoja de sierra, lo que aumenta

el riesgo de que la hoja de sobrecalentamiento y

obligatoria durante el corte.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones,

siempre retire la batería antes de realizar cualquiera de

los siguientesajustes.

Cómo Instalar y Retirar la Unidad de

Batería (Fig.B)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

15

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de batería de la herramienta, presione

el botón de liberación

16

y tire firmemente de la de batería

para sacarla del mango de la herramienta. Insértela en el

cargador tal como se describe en la sección del cargador de

estemanual.

Fig.B

EsPAñOl

Fig.E



ADVERTENCIA: Para reducir el riesgo de lesiones

Nunca sostenga la pieza que está cortando con las

manos ni la coloque sobre su pierna (Fig.F).

Fig.F

Fije la pieza de trabajo a una plataforma estable, como

se muestra en la Fig. G. Es importante sostener el trabajo

correctamente para reducir al mínimo la exposición del

cuerpo, el atascamiento de la hoja y la pérdida delcontrol.

Fig.G

Ajuste de la Profundidad de Corte

(Fig.H–J)

La profundidad de corte debe fijarse en función del grosor

de la pieza de trabajo.

1. Afloje la perilla de regulación de profundidad

13

para

desbloquear la zapata

5

de lasierra.

2. Alinee la zapata de la sierra con la profundidad de

corte deseada indicada en las marcas de la escala en la

protector de la hoja de la sierra

7

Fig.H

Fig.I

3. Regule la profundidad de la sierra de manera que sólo

un diente

18

de la hoja sobresalga bajo la pieza de

trabajo

19

, como se muestra en la Fig.J.

Fig.J

4. Apriete la palanca o perilla para bloquear la zapata de la

sierra en ellugar.

Regulación del Ángulo de Bisel (Fig.A, K)

Esta herramienta puede fijarse para biselar ángulos entre

0° y 50°.

1. Afloje la perilla de regulación de bisel

9

para

desbloquear la zapata

5

de lasierra.

2. Mueva la zapata de la sierra a la posición deseada

correspondiente con las marcas de ángulo de bisel en

lazapata

10

EsPAñOl

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Posición Adecuada de las Manos (Fig. L)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición de manos adecuada requiere una mano en la

manija principal

3

y la otra sobre la manija secundaria

4

Fig.L

Interruptor

Sierra está equipada con una función de bloqueo de

desconexión para evitar la operación accidental.

1. Para utilizar la herramienta, pulse con el botón de

bloqueo en apagado

de cada lado de la sierra y

mantenerla en su como usted pisa el interruptor de

gatillo

2. Afteryouhavedepressedthetriggerandthetoolisrunning,

releasethelock-offbutton. La herramienta continuará

funcionando mientras se aprieta el gatillo.

3. Para apagar la herramienta, suelte el interruptor

degatillo.

nOTA: Esta herramienta no tiene ninguna posibilidad de

bloqueo de la herramienta, y el interruptor no debe ser

bloqueado en cualquier otro medio.

Freno Eléctrico Automático

Su sierra esté equipada con un freno de la cuchilla eléctrico

que detiene la hoja de sierra en cuestión de segundos

1–2 de soltar el gatillo. Este es automática y no requiere

ningúnajuste.

Protector Inferior de la Hoja



ADVERTENCIA: Peligro de laceración. El protector

inferior de la hoja es un dispositivo de seguridad

que reduce el riesgo de lesiones personales graves.

Nunca utilice la sierra si el protector inferior falta, está

dañado, mal montado o no funciona correctamente.

No confíe en el protector inferior de la hoja para

protegerse ante cualquier circunstancia. Su seguridad

depende de que respete todas las advertencias y

precauciones y de que opere la sierra adecuadamente.

Antes de cada uso, verifique que el protector inferior

cierre correctamente como se describe en la sección

instrucciones de seguridad Adicionales para

Todas las sierras. Si el protector inferior de la hoja

falta o no funciona adecuadamente, haga reparar la

sierra antes de usarla. Para garantizar la seguridad

y la confiabilidad del producto, las reparaciones, el

mantenimiento y los ajustes se deben realizar en los

centros de mantenimiento autorizados o en otras

3. Ajuste la perilla de regulación de bisel para trabar la

zapata de la sierra en ellugar.

4. Confirme la exactitud de la configuración marcando el

ángulo de bisel de corte actual en un pequeño trozo

dematerial.

Fig.K

Ajuste de la Zapata para Cortes de 90° (Fig.A)

El zapata

5

ha sido fijado por la fábrica para asegurar que la

hoja esté perpendicular a la zapata a 0° ajuste debisel.

Si se requieren ajustes adicionales:

1. Ajuste la sierra a un bisel de 0°.

2. Repliegue el protector de la hoja de la sierra con escala

de profundidad

7

3. Afloje la perilla de regulación de bisel

9

. Coloque una

escuadra contra la hoja

6

y la zapata

5

para realizar el

ajuste de 90°.

EsPAñOl

organizaciones de mantenimiento calificadas, y

siempre deben utilizarse piezas de repuesto idénticas.



ADVERTENCIA: Para minimizar el riesgo de lesión

ocular, utilice siempre protección para los ojos. El

carburo es un material duro pero frágil. Los materiales

extraños en la pieza de trabajo como alambres o

clavos pueden ocasionar el quiebre o la rotura de las

puntas. Sólo opere la sierra si el protector de la hoja

de la sierra adecuado se encuentra en su lugar. Antes

de usar la sierra, monte la hoja de manera segura

en la dirección de rotación correspondiente y utilice

siempre una hoja limpia y afilada.



ADVERTENCIA: Para reducir el riesgo de lesiones, es

importante apoyar bien el trabajo y sostener la sierra

firmemente para evitar la pérdida de control, la que

podría provocar lesiones personales. Fig. L ilustra un

soporte manual típico. Instrucciones de operación



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, lea, comprenda y siga todas las

advertencias de seguridad y las instrucciones antes de

usar la herramienta.

Selección de la Hoja

Esta sierra circular está diseñada para utilizar hojas de

165 mm (6-1/2") de diámetro, con 15,9 mm (5/8") de

diámetro interior. Las hojas deben estar clasificadas

para un funcionamiento a 6000 RPM (o más). NO utilice

discosabrasivos.

Cortes Generales



ADVERTENCIA: Para reducir el riesgo de lesiones,

luego de retirar la batería, siga todas las instrucciones

de montaje, regulación e instalación.

Asegúrese de que el protector inferior funcione. Seleccione

la hoja correcta para el material a cortar.

• Mida y marque el trabajo para cortarlo.

• Sostenga y asegure correctamente el trabajo (consulte

las Soporte de Paneles Grandes/Fijación de la Pieza

de Trabajo).

• Utilice los equipos de seguridad apropiados y requeridos

(consulte las Instrucción Adicional de Seguridad).

• Afirme y sostenga el área de trabajo (consulte las

Instrucciones de Seguridad para Todas las Sierras).

• Con la batería colocada, asegúrese de que el interruptor

encienda y apague la sierra.

Aserrado



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, siempre sostenga la herramienta

con ambas manos.

• Deje que la hoja se mueva libremente algunos

segundos antes de empezar a cortar.

• Aplique sólo presión ligera a la herramienta mientras

realiza el corte.

• Trabaje con la zapata presionada contra la pieza

detrabajo.

Consejos para un Uso Óptimo

• Dado que es imposible que no se formen astillas a lo

largo de la línea de corte en la parte superior de la pieza

de trabajo, corte en el lado donde es aceptable que

hayaastillas.

• En los casos donde la formación de astillas debe

minimizarse, como en el corte de laminados, sujete una

pieza de madera contrachapada sobre la parte superior

de la pieza de trabajo.

Cortes Internos (Fig. A, M)



ADVERTENCIA: Nunca ate el protector de la hoja en

una posición elevada. Nunca mueva la sierra hacia

atrás cuando realice cortes internos. Esto puede

ocasionar que la unidad se eleve de la superficie de

trabajo y se produzcan lesiones.

Un corte de bolsillo es uno que se hace cuando el borde

del material no empuja el protector inferior abierto, pero el

borde inferior de los cortes de cuchilla giratoria en el centro

del material.

1. Ajuste la zapata

de la sierra para que la hoja corte a la

profundidad deseada.

2. Incline la sierra hacia adelante y apoye el frente de la

placa base sobre el material que va cortar.

3. Utilizando la palanca retráctil, retraiga el protector

inferior de la hoja a una posición vertical. Baje la parte

posterior de la placa base hasta que los dientes de la

hoja apenas toquen la línea de corte.

4. Suelte el protector de la hoja (el contacto de éste con la

pieza de trabajo lo mantendrá en su lugar para que se

abra libremente cuando comience a realizar el corte).

Quite la mano de la palanca del protector y sujete

firmemente el mango secundario

, como se muestra

en la Figura M. Ubique su cuerpo y el brazo de modo

que pueda resistir el retroceso de la hoja, en caso de

queocurriese.

Fig.M

5. Antes de encender la sierra, asegúrese de que la hoja no

esté en contacto con la superficie de corte.

6. Arranque el motor y baje gradualmente la sierra hasta

que la placa base se apoye completamente sobre el

EsPAñOl

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezas reparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda)

deben ser realizados en un centro de mantenimiento

en la fábrica CRAFTSMAN u en un centro de

mantenimiento autorizado CRAFTSMAN. Utilice

siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herrto -30.amienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, con este producto deben usarse sólo

los accesorios recomendados porCRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con Craftsman, llame al

1-888-331-4569.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

material que desea cortar. Avance la sierra a lo largo de

la línea de corte hasta completar el mismo.

7. Suelte el gatillo y deje que la sierra se detenga por

completo antes de retirar la hoja del material.

8. Cada vez que comience un nuevo corte, repita

loanterior.

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información de

reparación de garantía, visite www.craftsman.com o llame

al 1-888-331-4569. Esta garantía no se aplica a accesorios

o daño causado cuando otros hayan realizado o intentado

reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN

LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA

IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN

PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS

INCIDENTALES O EN CONSECUENCIA. Algunos estados no

permiten limitaciones sobre la duración de una garantía

implícita o la exclusión o limitación de daños incidentales

o en consecuencia, por lo que estas limitaciones pueden

no aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias..

2AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB201, CMCB2011, CMCB2015

3AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB202, CMCB204, CMCB205, CMCB206, CMCB209

nOTA: La garantía del producto quedará nula si la

unidad de batería ha sido alterada de cualquier manera.

CRAFTSMAN no es responsable de ninguna lesión causada

por alteraciones y podría iniciar un procedimiento judicial

por fraude de garantía hasta el máximo grado permisible

por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1-888-331-4569 para

que se le reemplacengratuitamente.

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

DETECCIÓN DE PROBLEMAS

Problema Causa posible solución posible

La unidad no se pone en marcha. La batería no está instalada adecuadamente. Verifique la instalación de la batería.

La batería no está cargada. Verifique los requisitos de carga de la batería.

La unidad se inicia inmediatamente después de

insertar la batería.

El interruptor se ha dejado en la

posición "encendido".

El interruptor debe moverse a "apagado"

para evitar que la herramienta se encienda

inmediatamente cuando se inserta la batería.

La batería no se carga. La batería no está insertada en el cargador. Inserte la batería en el cargador hasta que el LED

se ilumine.

El cargador no está enchufado. Enchufe el cargador a una toma de corriente que

funcione bien. Consulte Notas importantes

sobre la carga para obtener más detalles.

La temperatura ambiental es demasiado caliente

o demasiado fría.

Mueva el cargador y la batería a una

temperatura ambiental superior a 4,5 °C (40 °F)

o inferior a 40 °C (104 °F).

La unidad se apaga abruptamente. La batería ha alcanzado su límite

térmico máximo.

Deje que se enfríe la batería.

Sin carga. (Para maximizar la vida útil de

la batería, la unidad está diseñada para

apagarse abruptamente cuando se ha

agotado la carga).

Póngala en el cargador y deje que se cargue.

CRAFTSMAN, 701 East Joppa Road, Towson, MD 21286

NA111253 11/21

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li-ion

Battery Packs

Blocs‑piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs-piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Craftsman CMCS500M1 V20 Cordless 6-1/2-in Circular Saw

Product's Documents

Instruction Manual

Specifications

Craftsman CMCS500M1 Questions and Answers
