Chill Cube (Ducted) Single Zone
Wall Thermostat
OEM Installation Manual
Picture is for reference only.
MODEL: FACW13VSDSA-BL
LIPPERT PN: 2024031600
Compatible with FACC13VSD
CCD-0008973
REV: 12.19.2024
Page 2
This manual will help you install and use the Chill Cube (Ducted) Thermostat. For
further support, please visit https://support.lci1.com/thermostats.
TABLE OF CONTENTS
WHAT’S IN THE BOX.........................................................3
THERMOSTAT INSTALLATION........................................4
Choosing the Thermostat Location......................4
Wiring and Mounting the Thermostat.................5
OPERATION.......................................................................8
Thermostat Overview.............................................8
Turn On/O the Thermostat.................................9
Set the Clock.............................................................9
Change the Temperature Format........................10
Change the Operating Mode...............................10
Set the Temperature..............................................10
GEAR Mode..............................................................10
Set the Fan Speed...................................................11
Setting the Timer.....................................................12
Heat Mode................................................................13
TROUBLESHOOTING......................................................14
LCD Error Codes.......................................................14
SPECIFICATIONS.............................................................15
For further support and to download the air
conditioner user manual please scan the QR code
or visit:
https://support.lci1.com/air-conditioning
CCD-0008973
REV: 12.19.2024
Page 3
WHAT’S IN THE BOX
NOTE: Product design and packaging may change without notice
Manual x 1
Thermostat x 1
CCD-0008973
REV: 12.19.2024
Page 4
THERMOSTAT INSTALLATION
Choosing the Thermostat Location
This thermostat is a regulating device which senses the room’s real-time temperature
and performs actions to maintain that temperature near a desired set-point. For
accurate temperature control, the following considerations should be taken into
account:
1. Mount the thermostat on an interior wall, approximately 5 ft. (1.5m) above the
oor. Install in a location with good air circulation and avoid damp areas.
2. Avoid installing the thermostat in areas that are exposed to temperature variances,
such as direct sunlight, near windows and doors, above or below supply vents. Do
not install the thermostat in locations near heat sources like televisions, lamps, or
replaces.
WARNING
Risk of Electric Shock
Always verify that the electrical power to the circuit has been disconnected before
performing the installation procedure.
CCD-0008973
REV: 12.19.2024
Page 5

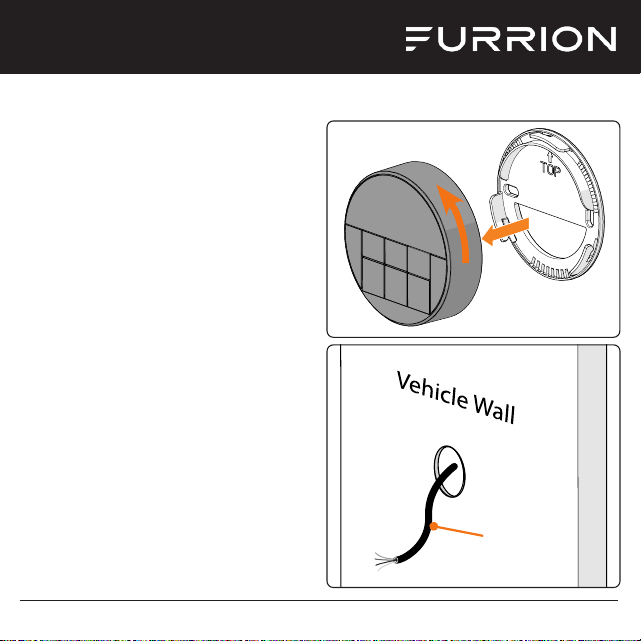

1. Rotate the thermostat cover
counterclockwise and pull out the base
plate.
Wiring and Mounting the Thermostat
2. Use the base plate as a template and
drill a hole on the vehicle wall. Extend the
four wire cables from the cutout area.
Thermostat
cables
CCD-0008973
REV: 12.19.2024
Page 6
3. Mount the thermostat base on the wall
using screws.
NOTE: Make sure the base is not covering
the hole and squeezing the thermostat
cables. Make sure to not damage the
temperature sensor.
4. Connect the cables to thermostat.
Connection pin functions are as follows:
• 12V: 12VDC power connection.
• GND: Common DC ground.
• A: Thermostat to air conditioner
communication line A.
• B: Thermostat to air conditioner
communication line B.
• FURN (+): Furnace return signal
• GND: Common DC ground.
Thermostat
cables
B A 12V GND GND FURN (+)
CCD-0008973
REV: 12.19.2024
Page 7
Thermostat cables

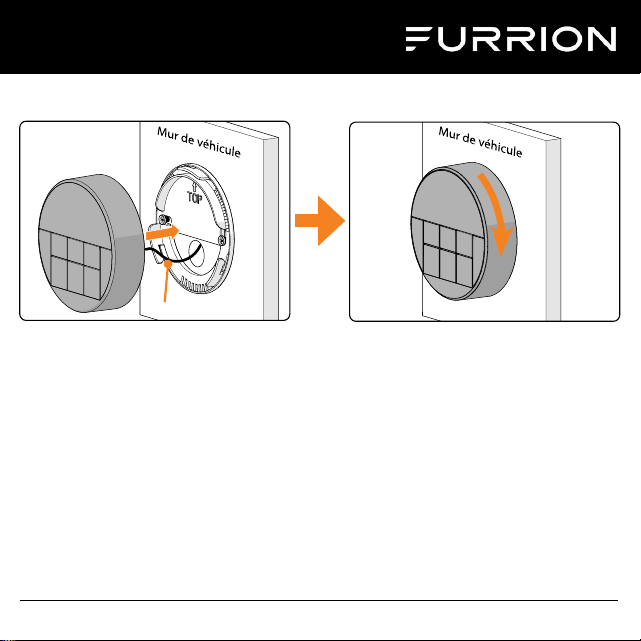

5. Insert the thermostat into the base and rotate clockwise until it snaps into place.
CCD-0008973
REV: 12.19.2024
Page 8
OPERATION

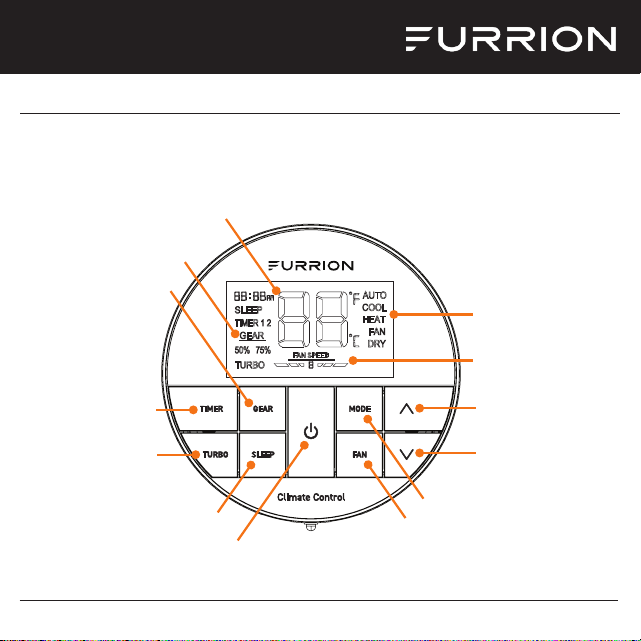

Thermostat Overview
Operation Mode
Display
Fan Speed Display
Increases Temperature
Set Point
Decreases Temperature
Set Point
Changes Operation Mode
Changes Fan Speed
(High/Med/Low)
Power
Activates Sleep Mode
Activates Turbo Fan
Speed
Activates Timer Mode
Room Temperature/Error
Code Display
Gear Mode Display
Toggles Gear Mode
Settings
CCD-0008973
REV: 12.19.2024
Page 9
The thermostat has been preprogrammed with factory default settings. Review the
settings below and adjust to comfort level.
Factory Settings
Heating 68°F / 20°C
Cooling 72°F / 22°C
Fan Speed AUTO
Mode COOL
Turn On/O the Thermostat
To turn on the thermostat, press and hold the button for 3 seconds. Press and hold
the button again for 3 seconds to turn o the thermostat.
Set the Clock
Make sure the thermostat is OFF and in IDLE mode (no backlight) by pressing the
power button for 3 seconds. To set the clock, press the TIMER button for 3 seconds. The
time clock icon will ash every 0.5 seconds.
Use the button to adjust the hour including AM and PM. Press and hold to adjust
quickly. Use the button to adjust the minutes. Press and hold to adjust quickly.
CCD-0008973
REV: 12.19.2024
Page 10
Change the Temperature Format
Press both the or buttons for 3 seconds to toggle the temperature format
between Centigrade and Fahrenheit.
NOTE: °F indicates Fahrenheit and °C indicates Centigrade.
Change the Operating Mode
After the thermostat has been turned on, press the MODE button to toggle through
COOL, HEAT, FAN, AUTO and DRY modes. The activated mode icon and temperature
set-point will be displayed on the LCD. The mode will be selected automatically after 3
seconds without any inputs.
Set the Temperature
The temperature set-point ranges from 60°F~86°F (16°C~30°C).
1. Press MODE to switch to the desired mode.
2. Press
or to increase or decrease the temperature set-point.
NOTE: The temperature set-point is not available in FAN mode.
GEAR Mode
Press the GEAR button to toggle the GEAR settings and control the power
consumption of the unit to:
GEAR 75% → GEAR 50% → Cancel
CCD-0008973
REV: 12.19.2024
Pag e 11
Set the Fan Speed
1. Press MODE to switch to the desired mode.
2. Press FAN to select the air conditioner fan speed. The available fan settings under
each mode are as follows:
Mode Fan Speed
COOL Low/Medium/High/AUTO/TURBO
HEAT-F Low/Medium/High/Silent
HEAT-P Low/Medium/High/AUTO/TURBO
FAN Low/Medium/High/AUTO
DRY N/A
When Auto mode is selected, the fan will operate the speed
setting automatically by detecting the temperature difference
between the set-point and the room.
NOTE: Press the TURBO button to toggle turbo fan speed on and o.
CCD-0008973
REV: 12.19.2024
Page 12
Setting the Timer
1. Press the TIMER button to enter the timer setting mode, the TIMER 1 and clock
icons will ash.
2. Set the clock, change the operating mode, set the temperature, and set the fan
speed to the desired values to be remembered by TIMER 1. See each section in this
manual corresponding to the desired operation for instructions on how to perform/
set them.
3. Press TIMER button again to save the TIMER 1 settings.
4. Repeat steps 1 through 3 to change the settings of TIMER 2.
NOTE: Press and hold the TIMER button for 3 seconds to cancel the timer programing
setting.
CCD-0008973
REV: 12.19.2024
Page 13
Heat Mode
Switch Purpose Mode Function
DIP 1
RV-C
Termination
Off Allows connection of another RV-C device.
On Thermostat is last device on RV-C bus.
DIP 2 Furnace
Off No furnace connected.
On Allows furnace operation.
DIP 3 Heat Pump
Off No heat pump device connected.
On Allows heat pump operation.
DIP 4 Heat Strip
Off No heat strip device connected.
On Allows heat strip operation.
Heat mode oers three selections for
operating heating devices which can be
enabled using the DIP switches on the
back of the thermostat.
Only one heating device can be operated
at a time.
Enabled DIP switches appear on the
thermostat as follows:
F - Gas Furnace (if available)
P - Heat Pump (select models only)
S - Heat strip (select models only)
CCD-0008973
REV: 12.19.2024
Page 14
Code Fault
E3
Loss of communication between the thermostat and air
conditioner. Thermostat unavailable for air conditioner function.
Thermostat operable for gas furnace heating function. Check
120VAC supply or loose wiring connections with the air
conditioner system.
E6
Thermostat indoor temperature sensor out of order. System will
shut down.
lo Insufficient low level of +12V power supply. System will shut down.
TROUBLESHOOTING
LCD Error Codes
CCD-0008973
REV: 12.19.2024
Page 15
DC Input Power DC 12V
Power Consumption <0.5W
Dimension 3 x 3 x 15/16” (75 x 75 x 22.5mm)
Weight 2.12oz. / 60g
SPECIFICATIONS
CCD-0008973
RÉV : 12.19.24
Thermostat mural (avec conduit d'air) à
zone unique Chill Cube
Manuel d'installation OEM
L'image n'est là qu'à titre de référence.
MODÈLE : FACW13VSDSA-BL
LIPPERT PN: 2024031600
Compatible avec FACC13VSD
CCD-0008973
RÉV : 12.19.2024
Page 2
Ce manuel vous aidera à installer et à utiliser le thermostat Chill Cube (avec conduit).
Pour plus d'assistance, veuillez consulter le site https://support.lci1.com/thermostats.
TABLE DES MATIÈRES
CONTENU DE LA BOÎTE.........................................................3
INSTALLATION DU THERMOSTAT.......................................4
Choix de l’emplacement du thermostat..........4
Câblage et montage du thermostat.................5
FONCTIONNEMENT................................................................8
Aperçu du thermostat.............................................8
Allumer/éteindre le Thermostat...........................9
Régler l’horloge...........................................................9
Modier le format de la température.................10
Modier le mode de fonctionnement................10
Régler la température..............................................10
Mode VITESSE.............................................................10
Régler la vitesse de ventilation.............................11
Réglage de la minuterie...........................................12
Mode chauage..........................................................13
DÉPANNAGE..........................................................................14
Codes d’erreur LCD.....................................................14
SPÉCIFICATIONS...................................................................15
Pour obtenir de l'assistance et télécharger le manuel
d'utilisation du climatiseur, veuillez balayer le code QR
ou visiter le site :
https://support.lci1.com/air-conditioning
CCD-0008973
RÉV : 12.19.2024
Page 3
CONTENU DE LA BOÎTE
NOTE: La conception et l'emballage des produits peuvent être modiés sans préavis
Manuel x 1
Thermostat x 1
CCD-0008973
RÉV : 12.19.2024
Page 4
INSTALLATION DU THERMOSTAT
Choix de l'emplacement du thermostat
Ce thermostat est un appareil de régulation qui détecte la température de la pièce en
temps réel et eectue des actions pour maintenir cette température près d'un point
de consigne désiré. Pour un contrôle précis de la température, les considérations
suivantes doivent être prises en compte :
1. Monter le thermostat sur un mur intérieur, à environ 5 pi (1,5 m) du sol. Installer
dans un endroit bien aéré et éviter les zones humides.
2. Éviter d'installer le thermostat dans des endroits exposés à des variations de
température, tels que la lumière directe du soleil, près des fenêtres et des portes,
au-dessus ou au-dessous des bouches d'aération. Ne pas installer le thermostat à
proximité de sources de chaleur telles que téléviseurs, lampes ou cheminées.
AVERTISSEMENT
Risque de décharge électrique
Toujours vérier que l'énergie électrique du circuit a été coupée avant d'eectuer la
procédure d'installation.
CCD-0008973
RÉV : 12.19.2024
Page 5

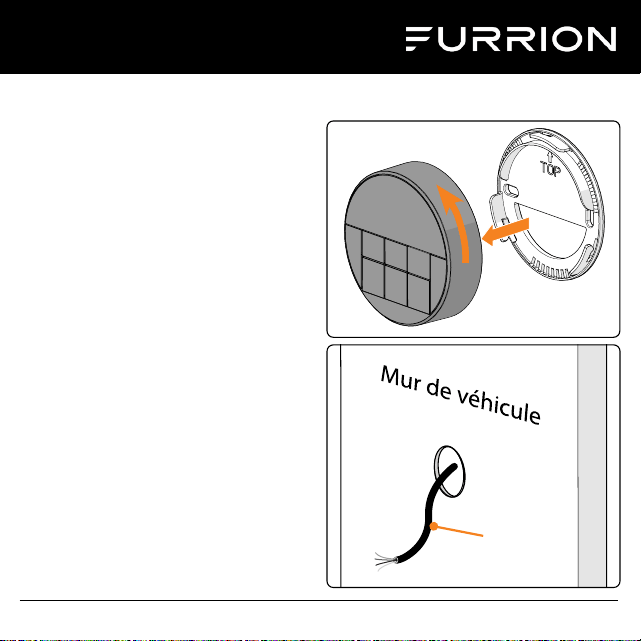

1. Tourner le couvercle du thermostat dans
le sens inverse des aiguilles d'une montre
et retirer la plaque de base.
Câblage et montage du thermostat
2. Utiliser la plaque de base comme gabarit
et percer un trou sur la paroi du véhicule.
Prolonger les quatre câbles à partir de la
zone de découpe.
Câbles du
thermostat
CCD-0008973
RÉV : 12.19.2024
Page 6
3. Monter le socle du thermostat sur le mur
à l'aide de vis.
NOTE: S'assurer que le socle ne recouvre
pas le trou et ne comprime pas les câbles
du thermostat. S'assurer de ne pas
endommager le capteur de température.
4. Connecter les câbles au thermostat. Les
fonctions des broches de connexion sont
les suivantes :
• 12 V : Connexion d'alimentation 12 V CC.
• TERRE : Terre commune en CC.
• A : Thermostat vers ligne de
communication du climatiseur A.
• B : Thermostat vers ligne de
communication du climatiseur B.
• FOURNEAU (+): Signal de retour du
fourneau
• TERRE : Terre commune en CC.
Câbles du
thermostat
B A 12 V
TERRE TERRE
FOURNEAU (+)
CCD-0008973
RÉV : 12.19.2024
Page 7
Câbles du thermostat
5. Insérer le thermostat dans le socle et tourner dans le sens des aiguilles d'une montre
jusqu'à ce qu'il s'enclenche.
CCD-0008973
RÉV : 12.19.2024
Page 8
FONCTIONNEMENT

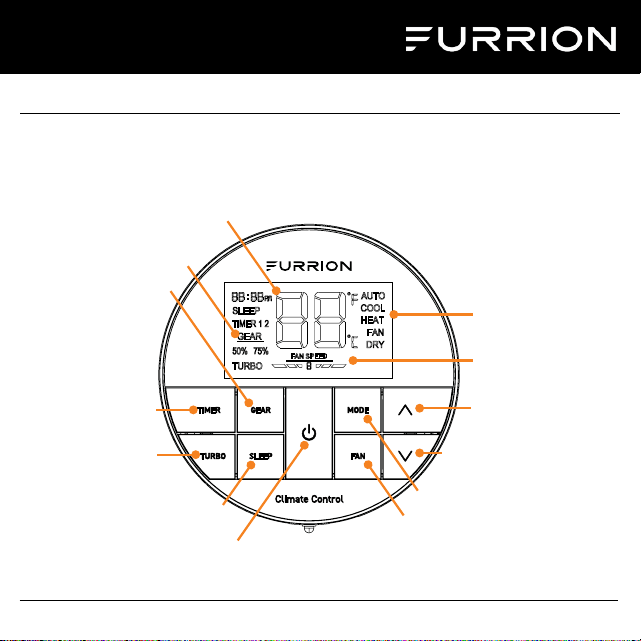

Aperçu du thermostat
Achage du mode
de fonctionnement
Achage de la
vitesse de ventilation
Augmente le point de
consigne de la
température
Diminue le point de consigne
de la température
Modifie le mode de fonctionnement
Modifie la vitesse de ventilation
(haute/moyenne/basse)
Alimentation
Active le mode sommeil
Active la vitesse de
ventilation turbo
Active le mode
minuterie
Achage de la température
ambiante/Code d'erreur
Achage du mode vitesse
Réglages du mode de
changement de vitesse
CCD-0008973
RÉV : 12.19.2024
Page 9
Le thermostat a été préprogrammé avec les paramètres d'usine par défaut. Examiner
les paramètres ci-dessous et les ajuster en fonction du niveau de confort.
Paramètres d'usine
Chauage 68°F / 20°C
Refroidissement 72°F / 22°C
Vitesse de ventilation AUTO
Mode REROIDISSEMENT
Allumer/éteindre le Thermostat
Pour mettre le thermostat en marche, appuyer sur le bouton et le maintenir enfoncé
pendant 3 secondes. Appuyer à nouveau sur le bouton et le maintenir enfoncé
pendant 3 secondes pour éteindre le thermostat.
Régler l’horloge
S'assurer que le thermostat est éteint et en mode INACTIF (pas de rétroéclairage) en
appuyant sur le bouton d'alimentation pendant 3 secondes. Pour régler l'horloge,
appuyer sur le bouton MINUTERIE pendant 3 secondes. L'icône de l'horloge clignotera
toutes les 0,5 secondes.
Utiliser le bouton pour régler l'heure, y compris MATIN et SOIR. Maintenir le
bouton enfoncé pour un réglage rapide. Utiliser le bouton pour régler les minutes.
Maintenir le bouton enfoncé pour un réglage rapide.
CCD-0008973
RÉV : 12.19.2024
Page 10
Modier le format de la température
Appuyer sur les deux boutons ou pendant 3 secondes pour alterner le format de
température entre Centigrade et Fahrenheit.
NOTE: °F indique Fahrenheit et °C indique Centigrade.
Modier le mode de fonctionnement
Une fois le thermostat allumé, appuyer sur le bouton MODE pour alterner entre les
modes REFROIDISSEMENT, CHAUFFAGE, VENTILATION, AUTO et SÉCHAGE. L'icône du
mode activé et la température de consigne apparaitront sur l'écran LCD. Le mode sera
sélectionné automatiquement après 3 secondes sans aucune entrée.
Régler la température
La température de consigne est comprise entre 60°F et 86°F (16°C et 30°C).
1. Appuyer sur MODE pour passer au mode désiré.
2. Appuyer sur
ou sur pour augmenter ou diminuer la température de consigne.
NOTE: La température de consigne n'est pas disponible en mode VENTILATION.
Mode VITESSE
Appuyer sur le bouton VITESSE pour faire basculer les réglages VITESSE et contrôler la
consommation d'énergie de l'appareil :
VITESSE 75% → VITESSE 50% → Annuler
CCD-0008973
RÉV : 12.19.2024
Page 11
Régler la vitesse de ventilation
1. Appuyer sur MODE pour passer au mode désiré.
2. Appuyer sur VENTILATEUR pour sélectionner la vitesse de ventilation du climatiseur.
Les paramètres de ventilation disponibles pour chaque mode sont les suivants :
Mode Vitesse de ventilation
REROIDISSEMENT Faible/Moyen/Haut/AUTO/TURBO
CHAUFFAGE-F Faible/Moyen/Haut/Silencieux
CHAUFFAGE-P Faible/Moyen/Haut/AUTO/TURBO
VENTILATEUR Faible/Moyen/Haut/AUTO
SÉCHAGE N/A
Lorsque le mode Auto est sélectionné, le ventilateur fonctionne à
la vitesse réglée automatiquement en détectant la diérence de
température entre le point de consigne et la pièce.
NOTE: Appuyer sur le bouton TURBO pour activer ou désactiver la vitesse de
ventilation turbo.
CCD-0008973
RÉV : 12.19.2024
Page 12
Réglage de la minuterie
1. Appuyer sur le bouton MINUTERIE pour accéder au mode de réglage de la minuterie,
les icônes MINUTERIE 1 et Horloge clignoteront.
2. Régler l'horloge, changer le mode de fonctionnement, régler la température et la
vitesse de ventilation aux valeurs souhaitées qui seront mémorisées par la MINUTERIE
1. Voir chaque section de ce manuel correspondant à l'opération souhaitée pour
obtenir des instructions sur la manière de l'eectuer/de la régler.
3. Appuyer à nouveau sur le bouton MINUTERIE pour sauvegarder les réglages de la
MINUTERIE 1.
4. Répéter les étapes 1 à 3 pour modier les réglages de la MINUTERIE 2.
NOTE: Appuyer sur le bouton MINUTERIE et le maintenir enfoncé pendant 3 secondes
pour annuler le réglage de la programmation de la minuterie.
CCD-0008973
RÉV : 12.19.2024
Page 13
Mode chauage
Commutateur But Mode Fonction
DIP 1
Terminaison
RV-C
Arrêt Permet la connexion d'un autre appareil RV-C.
Marche Le thermostat est le dernier appareil sur le bus RV-C.
DIP 2 Fourneau
Arrêt Pas de fourneau branché.
Marche Permet le fonctionnement du fourneau.
DIP 3
Pompe de
chauage
Arrêt Aucun appareil de pompe de chauage n'est
branché.
Marche Permet le fonctionnement de la pompe de
chauage.
DIP 4
Bande
chauante
Arrêt Aucun appareil de bande de chauage n'est
branché.
Marche Permet le fonctionnement de la bande de
chauage.
Le mode chauage ore trois sélections
pour le fonctionnement des appareils de
chauage, qui peuvent être activées à l'aide
des commutateurs DIP situés à l'arrière du
thermostat.
Un seul appareil de chauage peut être
utilisé à la fois.
Les commutateurs DIP activés apparaissent
sur le thermostat comme suit :
F - Fourneau à gaz (si disponible)
P - Pompe à chaleur (certains modèles
seulement)
S - Bande chauante (certains modèles
seulement)
CCD-0008973
RÉV : 12.19.2024
Page 14
Code Pannes
E3
Perte de communication entre le thermostat et le climatiseur. Le
thermostat n'est pas disponible pour le fonctionnement du climatiseur.
Thermostat utilisable pour la fonction de chauage de la chaudière à gaz.
Vérier l'alimentation en 120 V CA ou les connexions de câbles desserrées
avec le système de conditionnement d'air.
E6
Le capteur de température intérieure du thermostat est hors service. Le
système s'arrêtera.
lo Niveau bas insusant de l'alimentation +12 V. Le système s'arrêtera.
DÉPANNAGE
Codes d’erreur LCD
CCD-0008973
RÉV : 12.19.2024
Page 15
Puissance d’entrée CC 12V CC
Consommation électrique <0,5 W
Dimension 3 x 3 x 15/16 po (75 x 75 x 22,5 mm)
Poids 2,12 oz / 60g
SPÉCIFICATIONS
Furrion, LLC (Furrion) sont des liales en propriété exclusive de Lippert Components, Inc. (Lippert)
Furrion, LLC (Furrion) sont des liales en propriété exclusive de Lippert Components, Inc.(Lippert)
Furrion, LLC: 52567 Independence Ct., Elkhart, IN, 46514
Furrion Innovation Center & Institute of Technology
Centre d’innovation et institut de technologie Furrion
22244 Innovation Drive, Elkhart, IN 46514-5514, USA
Toll free/Numéro gratuit/Línea telefónica gratuita:1-800-789-3341
Email/Courriel/Correo electrónico: [email protected]
©2007-2024 Furrion, LLC. All rights reserved.
©2007-2024 Furrion, LLC. Tous droits réservés.
For Patent Info: www.Lippert.com/patents
Pour des informations sur les brevets: www.Lippert.com/patents
SUPPORT.LCI1.COM/FURRION
The contents of this manual are proprietary and copyright protected by Lippert. Lippert prohibits the copying or
dissemination of portions of this manual unless prior written consent from an authorized Lippert representative has
been provided.
Any unauthorized use shall void any applicable warranty.
The information contained in this manual is subject to change without notice
and at the sole discretion of Lippert.
Revised editions are available for free download from lippert.com.
Please recycle all obsolete materials.
Les renseignements contenus dans le présent manuel peuvent seulement être distribués sous forme de document com-
plet, à moins de recevoir l’approbation explicite de Lippert Components pour distribuer desparties individuelles. Tous
les renseignements contenus dans le présent manuel peuvent être modiés sans préavis. Les éditions révisées pourront
être téléchargées gratuitement sur le site lci1.com. Ces renseignements sont considérés comme étant factuels jusqu’à ce
qu’une version révisée les rende désuets.
Veuillez recycler tout le matériel désuet.
For all concerns or questions, please contact Lippert.
Communiquer avec Lippert Components si vous avez des questions ou des préoccupations.
Tél : 432-LIPPERT (432-547-7378) | Web : lippert.com |Courriel : [email protected]
