CCD-0009287 Rev.: 08-01-25
This quick start guide will help you install and use
the device properly. Forfurther support please visit
support.lci1.com/furrion.

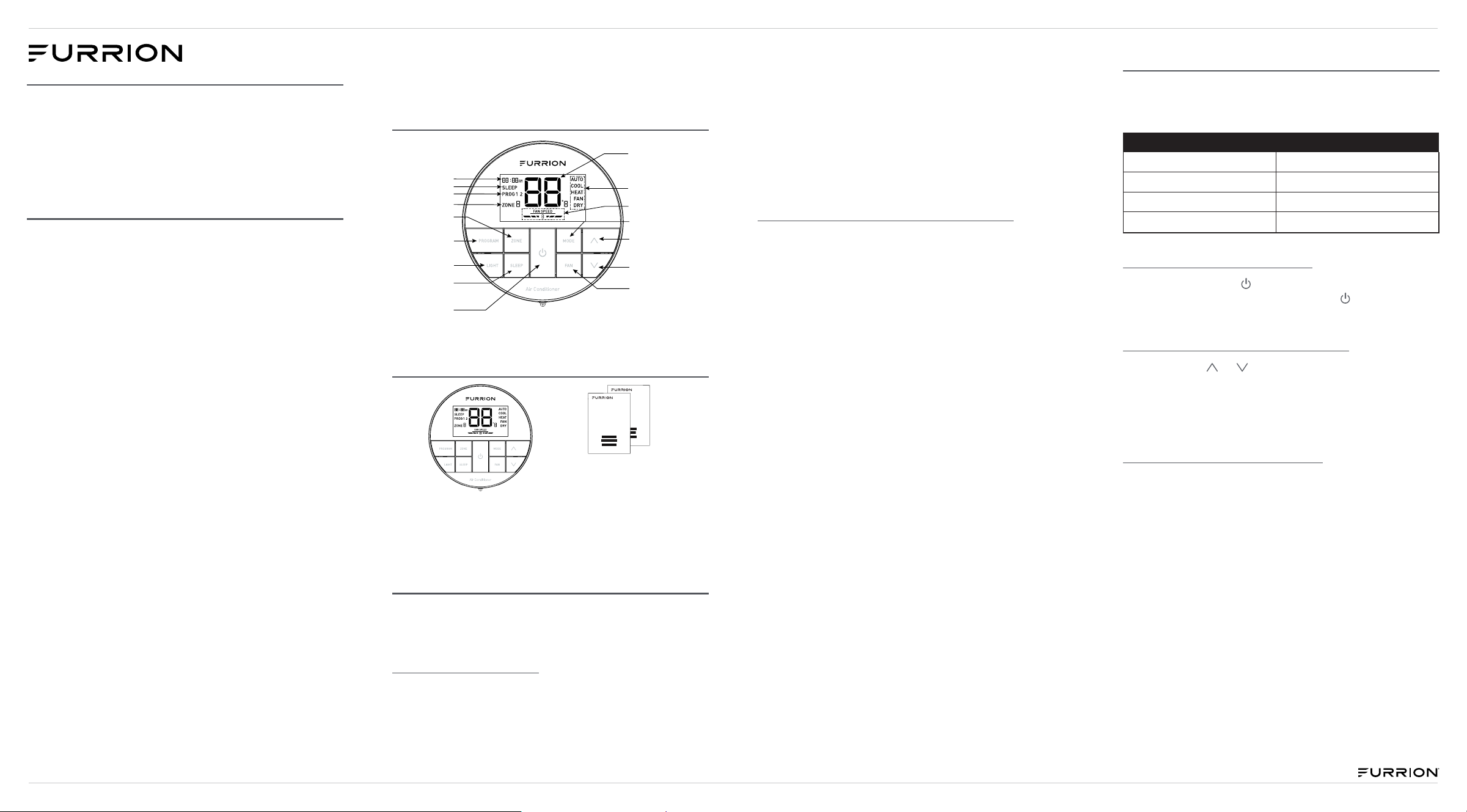

PRODUCT OVERVIEW
WHAT’S IN THE BOX
NOTE: Product design and packaging may change
without notice.
INSTALLATION
WARNING: Risk of electric shock. Always verify that the
electrical power to the circuit has been disconnected
before performing the installation procedures.
Thermostat Location
This thermostat is a regulating device which senses
the room real-time temperature and performs actions
to maintain the temperature near a desired set-point.
For accurate temperature control, the following
considerations should be taken into account:
Warranty Manual
Ca rd
Quick Start Guide
Thermostat x 1
QSG x 1
Warranty Manual x 1
1. Mount the thermostat on an interior wall,
approximately 5 ft. (1.5m) above the floor. Install in
a location with good air circulation and avoid
damp areas.
2. Avoid installing the thermostat in areas that are
exposed to temperature variances, such as direct
sunlight, near windows and doors, above or below
supply vents. Do not install the thermostat in
locations near heat sources like televisions, lamps,
or fireplaces.

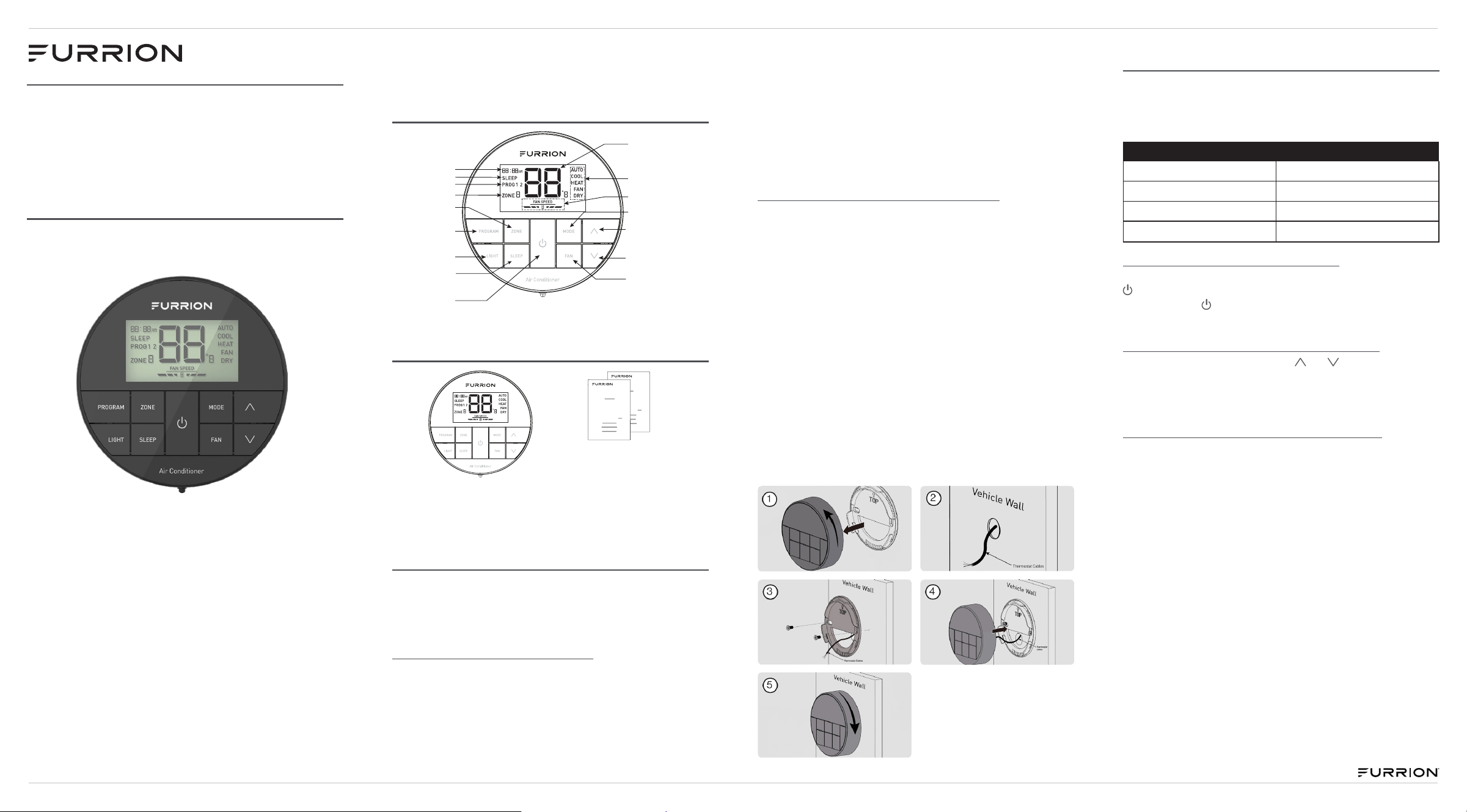

Wiring and Mounting the Thermostat
1. Rotate the thermostat cover counterclockwise and
pull out the base plate.
2. Use the base plate as a template and drill a hole on
the vehicle wall. Extend the four wire cables from
the cutout area. Refer to the cable tag label for
each cable definition.
3. Mount the thermostat base on the wall using
screws included with the thermostat.
NOTE: Make sure the base is not covering the hole
and squeezing the thermostat cables. Take care in
case of damaging the temperature sensor.
4. Connect the cables to thermostat.
5. Replace the thermostat to the base and rotate
clockwise until it snaps into place.
MULTI ZONE WALL
THERMOSTAT
MODEL (LIPPERT PN)
FACW12ESZA2-BL (2024031593)
FACW12ESZA2-BL-AM (2024042658)
QUICK START GUIDE
OPERATION
Your Furrion wall thermostat has been preprogrammed
with factory default settings. Review the settings below
and adjust to your comfort level.
Factory Settings
Heating 68°F (20°C)
Cooling 72°F (22°C)
Fan Speed Auto
Mode Auto
Turn On/Off the Thermostat
To turn on, press the button to turn on the
thermostat. To turn off, press and hold
button for 3
seconds to turn off the thermostat.
Change the Temperature Format
Press both the or buttons for 3 seconds to toggle
the temperature format between Centigrade and
Fahrenheit.
NOTE: °F indicates Fahrenheit and °C indicates
Centigrade.
Change the Operating Mode
After the thermostat has been turned on, press the
MODE button to toggle through AUTO, COOL, HE AT ,
FAN and DRY modes. The activated mode icon and
temperature set-point will be displayed on the LCD. The
mode will be selected automatically after 2 seconds
without any operation.
NOTE: To activate the heating function, the furnace
and/ or heatstrip DIP switches in the air conditioner
control box must be enabled:
– Furnace ON, Heatstrip OFF - Furnace heat only,
HE AT F will be displayed on LCD after selected.
– Heatstrip ON, Furnace OFF - Heatstrip heat only,
H E AT H will be displayed on LCD after selected.
– Furnace ON, Heatstrip ON - Furnace and heatstrip
heat, default is furnace heat mode (HEAT F),
press the MODE button to switch to heatstrip heat
mode (HE AT H ).
– Furnace OFF, Heatstrip OFF - The heat mode
is disabled.
Press to select
program 1 or 2
Press to select
zone
Press to increase
temperature
set-point
Press to decrease
temperature
set-point
Press to select
fan speed
Press to select
different mode
Press to select
mood light
Press to turn
on/off the
sleep mode
Press to turn
on/off the air
conditioner
Fan Speed
Operation Mode
Room
Temperature or
Error Code
Zone
Program
Sleep Icon
Time of Day
CCD-0009287 Rev.: 08-01-25
See the DIP Switch Settings section in your air
conditioner instruction manual. Only activate the heat
mode(s) for the zone controller intended to operate the
heating function.
Set the Clock
Press and hold the PROGRAM button for 3 seconds to
enter the clock setting mode. The time clock icon will
flash every 0.5 seconds.
Press
button to adjust the hour including AM or
PM, press and hold to adjust quickly. Press
button
to adjust the minute, press and hold to adjust quickly.
Press the PROGRAM button to save.
Set the Temperature
The temperature set-point ranges from 60°F~86°F
(16°C~30°C).
1. Press the MODE button to switch to desired mode.
2. Press
or button to increase or decrease the
temperature set-point to your comfort level.
NOTE: The temperature set-point is not available in FAN
mode.
Set the Fan Speed
1. Press the MODE button to switch to desired mode.
2. Press the FAN button to select the fan speed.
The available fan setting under each mode are
as follows:
Mode Fan Speed
Cool Low/Med/High/Auto
Heat Low/Med/High/Auto/Off
Fan Low/Med/High
Dry /
When Auto mode is selected, the fan will operate in High or Low
speed automatically by detecting the temperature difference
between the set-point and the room. When the set-point
temperature is reached, the fan will turn off after 30 seconds.
Program Setting
1. Press the PROGRAM button to enter the program
setting mode, the PROG 1 and clock icons will
flash.
2. See instructions of “Set the Clock”, “ Change the
Operating Mode”, “ Set the Temperature” and “Set
the Fan Speed” to change the settings of PROG 1.
3. Press the PROGRAM button to save the
PROG 1 settings.
4. Repeat steps 1 to 3 to change the settings
of PROG 2.
NOTE: You can press and hold the PROGRAM button
for 3 seconds to cancel the program setting.
Zone Selection
Press the ZONE button to switch to desired zone (ZONE
1, ZONE 2, ZONE 3 or ZONE 4). See instructions of
“Change the Operating Mode” “Set the temperature”
and “Set the Fan Speed” to change the settings of
selected zone.
Mood Light
Press the LIGHT button to turn on the mood light
on the air distribution box. Press the LIGHT button
repeatedly to switch to your desired mood light.
To turn off the mood light, press LIGHT button
repeatedly until the mood light turns off.
Sleep Mode
Press the SLEEP button to turn on/off the sleep mode.
In cool mode: The temperature set-point will increase
2°F after running for 1 hour and further increase 2°F
after running for 2 hours. The fan speed is then fixed to
low speed.
In heat mode: The temperature set-point will decrease
2°F after running for 1 hour and further decrease 2°F
after for 2 hours. The fan speed is then fixed to low
speed.

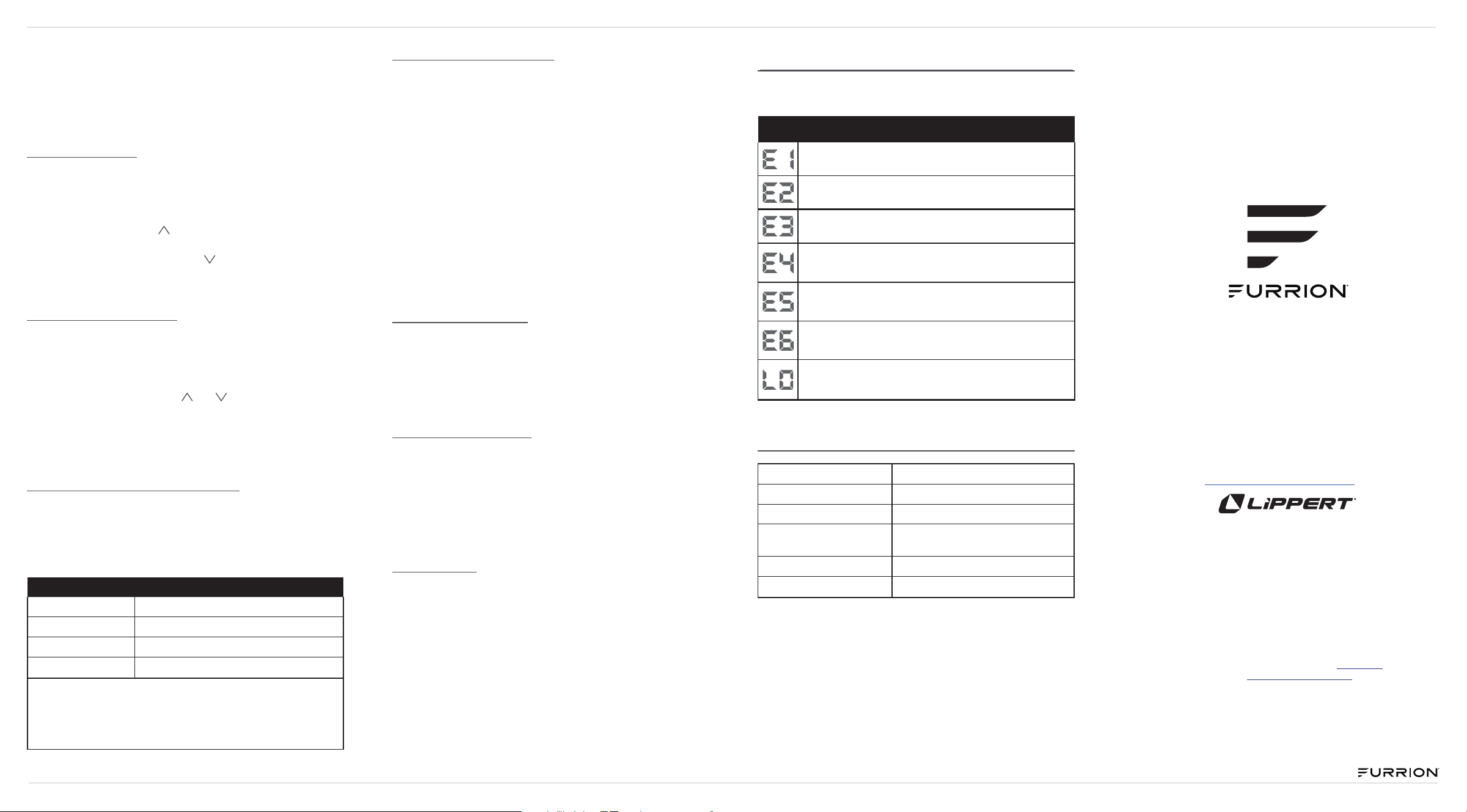

LCD ERROR CODE
The following error code will be displayed on the LCD
when the system detects one of the following faults has
occurred.
LCD Error Code
Control box indoor temperature sensor out of order. System
will shut down.
Evaporator temperature sensor out of order. System will
shut down.
Loss of communication between the thermostat and con-
trol box. System will shut down.
Condenser temperature sensor out of order. System will
shut down.
Outdoor temperature sensor out of order. System will shut
down.
Thermostat indoor temperature sensor out of order. System
will shut down.
Insufcient low level of +12V power supply. System will
shut down.
SPECIFICATIONS
DC Input Power DC 12V
Power Consumption <0.5W
Baud Rate 9600bps
Dimension
4 3/8” x 4 3/8” x 15/16”
(111mm x 111mm x 22.5mm)
Weight 4.41oz. (125g)
LCD Viewing angle 12 o’clock
Furrion, LLC (Furrion) are wholly owned subsidiaries of
Lippert Components, Inc. (Lippert)
Furrion, LLC: 52567 Independence Ct., Elkhart, IN, 46514
Furrion Innovation Center & Institute of Technology
22244 Innovation Drive, Elkhart, IN 46514-5514, USA
Toll free:1-800-789-3341|Email: customerser[email protected]om
©2007-2025 Furrion, LLC. All rights reserved.
For Patent Info: www.Lippert.com/patents
SUPPORT.LCI1.COM/FURRION
The contents of this manual are proprietary and copyright
protected by Lippert. Lippert prohibits the
copying or dissemination of portions of this manual unless prior
written consent from an authorized Lippert representative has
been provided.
Any unauthorized use shall void any applicable warranty.
The information contained in this manual is subject to change
without notice and at the sole discretion of Lippert. Revised editions
are available for free download from lippert.com.
Ph: 432-LIPPERT (432-547-7378) |
Web: lippert.com |
Email: [email protected]
CCD-0009287 Rev.: 08-01-25
Ce guide de démarrage rapide vous aidera à installer et
à utiliser correctement l’appareil. Pour plus de soutien,
veuillez consulter le site support.lci1.com/furrion.
APERÇU DU PRODUIT
CONTENU DE LA BOÎTE
REMARQUE: La conception et l’emballage du produit
peuvent être modifiés sans préavis.
INSTALLATION
AVERTISSEMENT : Risque de décharge électrique.
Toujours vérifier que l’alimentation électrique du
circuit a été coupée avant d’effectuer les procédures
d’installation.
Emplacement du thermostat
Ce thermostat est un appareil de régulation qui détecte
la température ambiante en temps réel et effectue
des actions pour maintenir la température à un niveau
proche du point de consigne souhaité. Pour un contrôle
précis de la température, les considérations suivantes
doivent être prises en compte :
1. Monter le thermostat sur un mur intérieur, à
Warranty Manual
Ca rd
Quick Start Guide
Thermostat x 1
QSG x 1
Manuel de garantie x 1
environ 5 pi (1,5 m) du sol. Installer dans un endroit
bien aéré et éviter les zones humides.
2. Éviter d’installer le thermostat dans des endroits
exposés à des variations de température, tels
que la lumière directe du soleil, près des fenêtres
et des portes, audessus ou au-dessous des
bouches d’aération. Ne pas installer le thermostat
à proximité de sources de chaleur telles que
téléviseurs, lampes ou cheminées.
Câblage et montage du thermostat
1. Tourner le couvercle du thermostat dans le sens
inverse des aiguilles d’une montre et retirer la
plaque de base.
2. Utiliser la plaque de base comme gabarit et percer
un trou sur la paroi du véhicule. Faire sortir les
quatre câbles de la zone de découpe. Se reporter à
l’étiquette du câble pour connaître la définition de
chaque câble.
3. Fixer la base du thermostat au mur à l’aide des vis
fournies avec le thermostat.
REMARQUE : S’assurer que la base ne recouvre
pas le trou et ne comprime pas les câbles du
thermostat. Faire attention à ne pas endommager
le capteur de température.
4. Connecter les câbles au thermostat.
5. Replacer le thermostat sur la base et tourner dans
le sens des aiguilles d’une montre jusqu’à ce qu’il
s’enclenche.
THERMOSTAT MURAL
MULTIZONE
MODÈLE (LIPPERT PN)
FACW12ESZA2-BL (2024031593)
FACW12ESZA2-BL-AM (2024042658)
GUIDE DE DÉMARRAGE RAPIDE
FONCTIONNEMENT
Votre thermostat mural Furrion a été préprogrammé
avec les paramètres d’usine par défaut. Examiner les
paramètres cidessous et les ajuster en fonction de votre
niveau de confort.
Paramètres d’usine
Chauage 68°F (20°C)
Refroidissement 72°F (22°C)
Vitesse de ventilation Auto
Mode Auto
Allumer/éteindre le Thermostat
Pour allumer le thermostat, appuyez sur le bouton
pour le mettre en marche. Pour éteindre, appuyez
sur le bouton pendant 3secondes pour éteindre le
thermostat.
Modifier le format de la température
Appuyer sur les deux boutons ou pendant 3
secondes pour alterner le format de température entre
Centigrade et Fahrenheit.
NOTE: °F indique Fahrenheit et °C indique Centigrade.
Modifier le mode de fonctionnement
Une fois le thermostat allumé, appuyez sur le bouton
MODE pour alterner entre les modes AUTO, COOL,
HEAT, FAN et DRY L’icône du mode activé et la
température de consigne s’affichent sur l’écran LCD.
Le mode sera sélectionné automatiquement après 2
secondes sans aucune opération.
REMARQUE : Pour activer la fonction de chauffage, les
interrupteurs DIP du four et/ou de la bande chauffante
dans le boîtier de commande du climatiseur doivent
être activés :
– Furnace ON, Heatstrip OFF - Chauffage du four
uniquement, HE AT F s’affiche sur l’écran LCD après
la sélection.
– Heatstrip ON, Furnace OFF - Chauffage de la bande
chauffante uniquement, H E AT H s’affiche sur le
LCD après la sélection.
– Furnace ON, Heatstrip ON - Chauffage du four et
de la bande chauffante, le mode par défaut est le
mode de chauffage du four (HEAT F), appuyez sur
le bouton MODE pour passer au mode de chauffage
de la bande chauffante (HE AT H ).
Appuyez pour
sélectionner le
programme 1 ou 2
Appuyez pour
sélectionner la
zone
Appuyez pour augmenter
le point de consigne de
la température
Appuyer pour diminuer
le point de consigne de
la température
Appuyez pour
sélectionner la vitesse
du ventilateur
Appuyez pour
sélectionner un autre
mode
Appuyez pour
sélectionner la
lumière d’ambiance
Appuyer pour
activer/désactiver
le mode veille
Appuyer pour
activer/ désactiver
l’air
Vitesse du ventilateur
Mode de
fonctionnement
Température ambiante
ou code d’erreur
Zone
Programme
Icône de sommeil
Heure de la journée
CCD-0009287 Rev.: 08-01-25
– Furnace OFF, Heatstrip OFF - Le mode de chauffage
est désactivé.
Voir la section DIP Switch Settings dans le manuel
d’instructions de votre climatiseur. N’activez le(s)
mode(s) de chauffage que pour le contrôleur de zone
destiné à faire fonctionner la fonction de chauffage.
Régler l’horloge
Appuyez sur le bouton PROGRAM M et maintenez-le
enfoncé pendant 3 secondes pour accéder au mode
de réglage de l’horloge. L’icône de l’horloge clignote
toutes les 0,5 secondes.
Appuyez sur le bouton
pour régler l’heure, y compris
AM ou PM, et maintenez-le enfoncé pour un réglage
rapide. Appuyez sur le bouton
pour régler les
minutes, maintenez-le enfoncé pour un réglage rapide.
Appuyez sur le bouton PROGRAM pour enregistrer.
Régler la température
Le point de consigne de la température est compris
entre 60°F~86°F (16°C~30°C).
1. Appuyez sur le bouton MODE pour passer au mode
souhaité.
2. Appuyez sur le bouton oU pour augmenter ou
diminuer la température de consigne selon votre
niveau de confort.
REMARQUE : Le point de consigne de la température
n’est pas disponible en mode FAN.
Régler la vitesse du ventilateur
1. Appuyez sur le bouton MODE E pour passer au
mode souhaité.
2. Appuyez sur le bouton FAN pour sélectionner la
vitesse du ventilateur. Les réglages du ventilateur
disponibles dans chaque mode sont les suivants :
Mode Vitesse du ventilateur
Refroidissement Faible/Moyen/Haut/Auto
Chauage Faible/Moyen/Haut/Auto/O
Ventilateur Faible/Moyen/Haut
Sec /
Lorsque le mode Auto est sélectionné, le ventilateur fonctionne
automatiquement en vitesse haute ou basse en détectant
la différence de température entre le point de consigne et
la pièce. Lorsque la température de consigne est atteinte, le
ventilateur s’arrête au bout de 30 secondes.
Réglage du programme
1. Appuyez sur le bouton PROGRAM pour accéder au
mode de réglage du programme, les icônes PROG 1
et horloge clignotent.
2. Voir les instructions de “Régler l’horloge”,
“Modifier le mode de fonctionnement”, “ Régler
la température” and “Régler la vitesse du
ventilateur” pour modifier les paramètres de
PROG 1.
3. Appuyez sur le bouton PROGRAM pour enregistrer
les réglages de PROG 1.
4. Répétez les étapes 1 à 3 pour modifier les réglages
de PROG 2.
REMARQUE : Vous pouvez appuyer sur la touche
PROGRAM et la maintenir enfoncée pendant 3
secondes pour annuler le réglage du programme.
Sélection des zones
Appuyez sur le bouton ZONE pour passer à la zone
souhaitée (ZONE 1, ZONE 2, ZONE 3 or ZONE 4).
Voir les instructions de “Modifier le mode de
fonctionnement” “Régler la température” et “Régler
la vitesse du ventilateur” pour modifier les paramètres
de la zone sélectionnée.
Lumière d’ambiance
Appuyez sur le bouton LIGHT pour allumer la lumière
d’ambiance sur le boîtier de distribution d’air. Appuyez
plusieurs fois sur le bouton LIGHT pour passer à la
lumière d’ambiance de votre choix.
Pour éteindre la lumière d’ambiance, appuyez plusieurs
fois sur le bouton LIGHT jusqu’à ce que la lumière
d’ambiance s’éteigne.
Mode veille
Appuyez sur le bouton SLEEP pour activer/désactiver
le mode veille.
En mode froid : Le point de consigne de la
température augmente de 2°F après avoir fonctionné
pendant 1 heure et augmente encore de 2°F après
pendant 2 heures. La vitesse du ventilateur est alors
fixée à une vitesse faible.
En mode chauffage : La température de consigne
diminue de 2°F après 1 heure de fonctionnement et de
2°F après 2 heures. Lavitesse du ventilateur est alors
fixée à une vitesse faible.
CODE D’ERREUR LCD
Le code d’erreur suivant s’affiche sur l’écran LCD lorsque
le système détecte l’une des défaillances suivantes.
CODE D’ERREUR LCD
Le capteur de température intérieure du boîtier de com-
mande est hors service. Le système s’arrête.
Capteur de température de l’évaporateur hors service.
Lesystème s’arrête.
Perte de communication entre le thermostat et le boîtier
de commande. Le système s’arrête.
Capteur de condensation de l’évaporateur hors service.
Lesystème s’arrête.
Capteur de température extérieur hors service. Le système
s’arrête.
Le capteur de température intérieure du boîtier de com-
mande est hors service. Le système s’arrête.
Niveau bas insusant de l’alimentation +12V. Le système
s’arrête.
SPÉCIFICATIONS
Puissance d’entrée CC DC 12V
Consommation électrique <0.5W
Vitesse de transmission 9600bps
Dimension
4 3/8 po x 4 3/8 po x 15/16 po
(111mm x 111mm x 22.5mm)
Poids
4.41oz. (125g)
Angle de vue LCD 12 heures
Furrion, LLC (Furrion) sont des filiales en propriété exclusive
de Lippert Components, Inc. (Lippert)
Furrion, LLC: 52567 Independence Ct., Elkhart, IN, 46514
Centre d’innovation et institut de technologie Furrion
22244 Innovation Drive, Elkhart, IN 46514-5514, USA
Numéro gratuit :1-800-789-3341
Courriel : [email protected]
©2007-2025 Furrion, LLC. Tous droits réservés.
Pour des informations sur les brevets :
www.Lippert.com/patents
SUPPORT.LCI1.COM/FURRION
Les renseignements contenus dans le présent manuel peuvent seulement
être distribués sous forme de document complet, à moins de recevoir
l’approbation explicite de Lippert Components pour distribuer desparties
individuelles. Tous les renseignements contenus dans le présent manuel
peuvent être modiés sans préavis.
Les éditions révisées pourront être téléchargées gratuitement sur le site
lci1.com. Ces renseignements sont considérés comme étant factuels
jusqu’à ce qu’une version révisée les rende désuets.
Communiquer avec Lippert Components si vous avez des questions ou
des préoccupations.
Tél : 432-LIPPERT (432-547-7378) |Web : lippert.com |
Courriel : [email protected]
