PNEUMATIC ENGRAVING
MACHINE INSTRUCTIONS
MODEL: KD-Q02
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: KD-Q02
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PNEUMATIC ENGRAVING
MACHINE
background
- 2 -
MODEL AND PARAMETERS
Model
Intake thread
Maximum operating frequency
Product size
Packing size

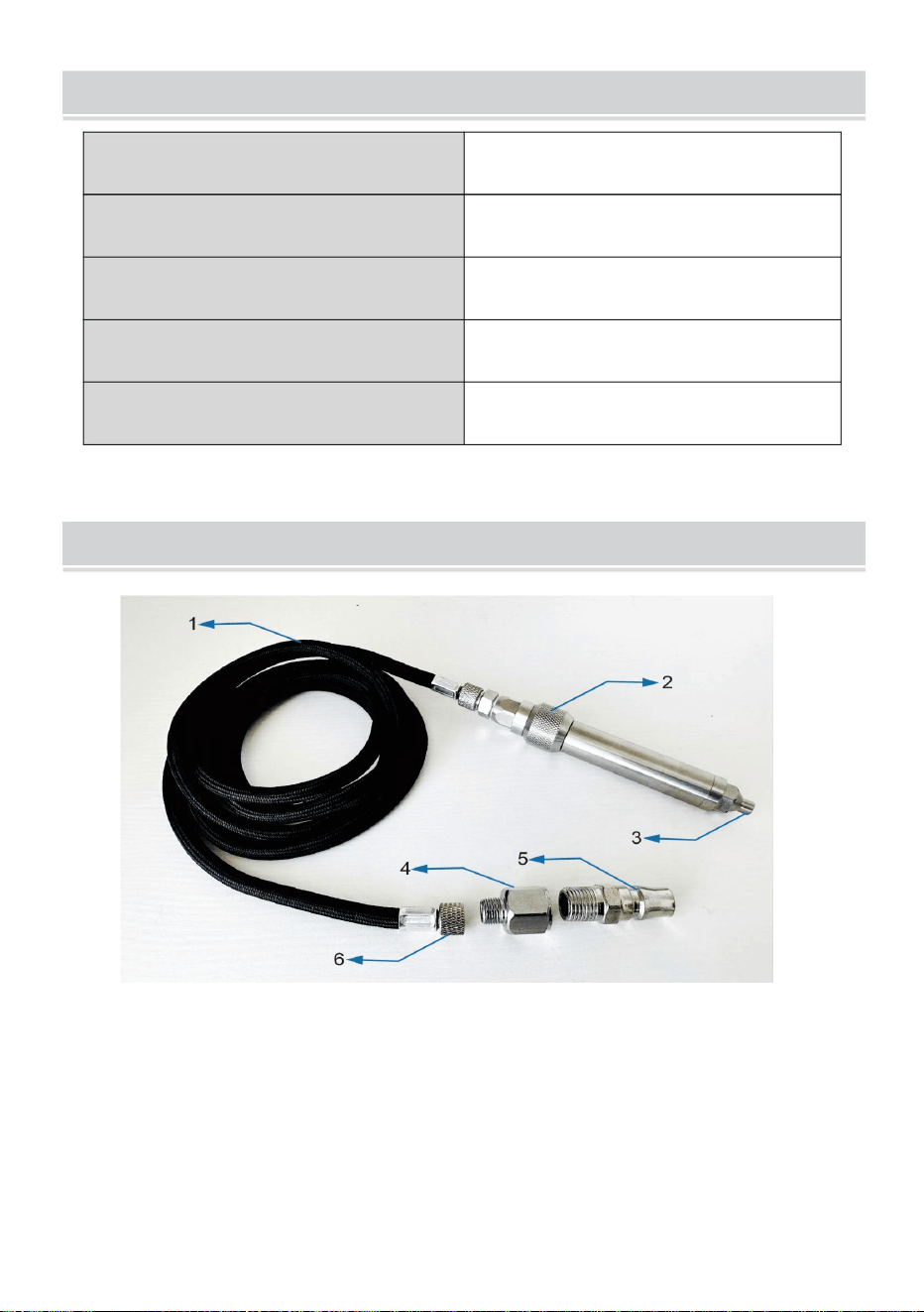

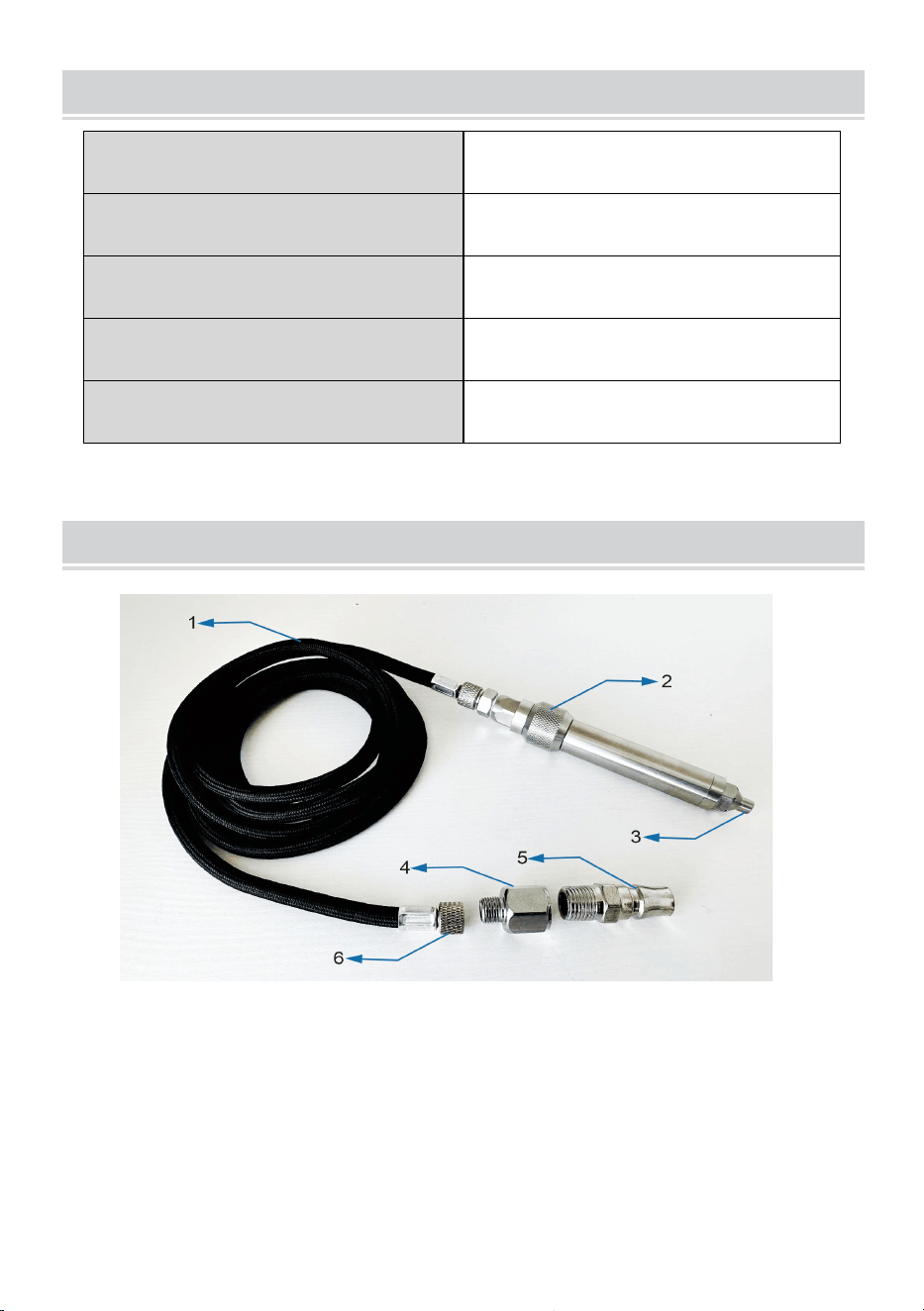

STRUCTURE DIAGRAM
1. Air Tube
2. air-pressure switch
3. Install an sanding needle on the head
4. 1/8inch connector to 1/4inch connector
5. Self-locking quick connector
6. 1/8-inch connector
background
- 3 -

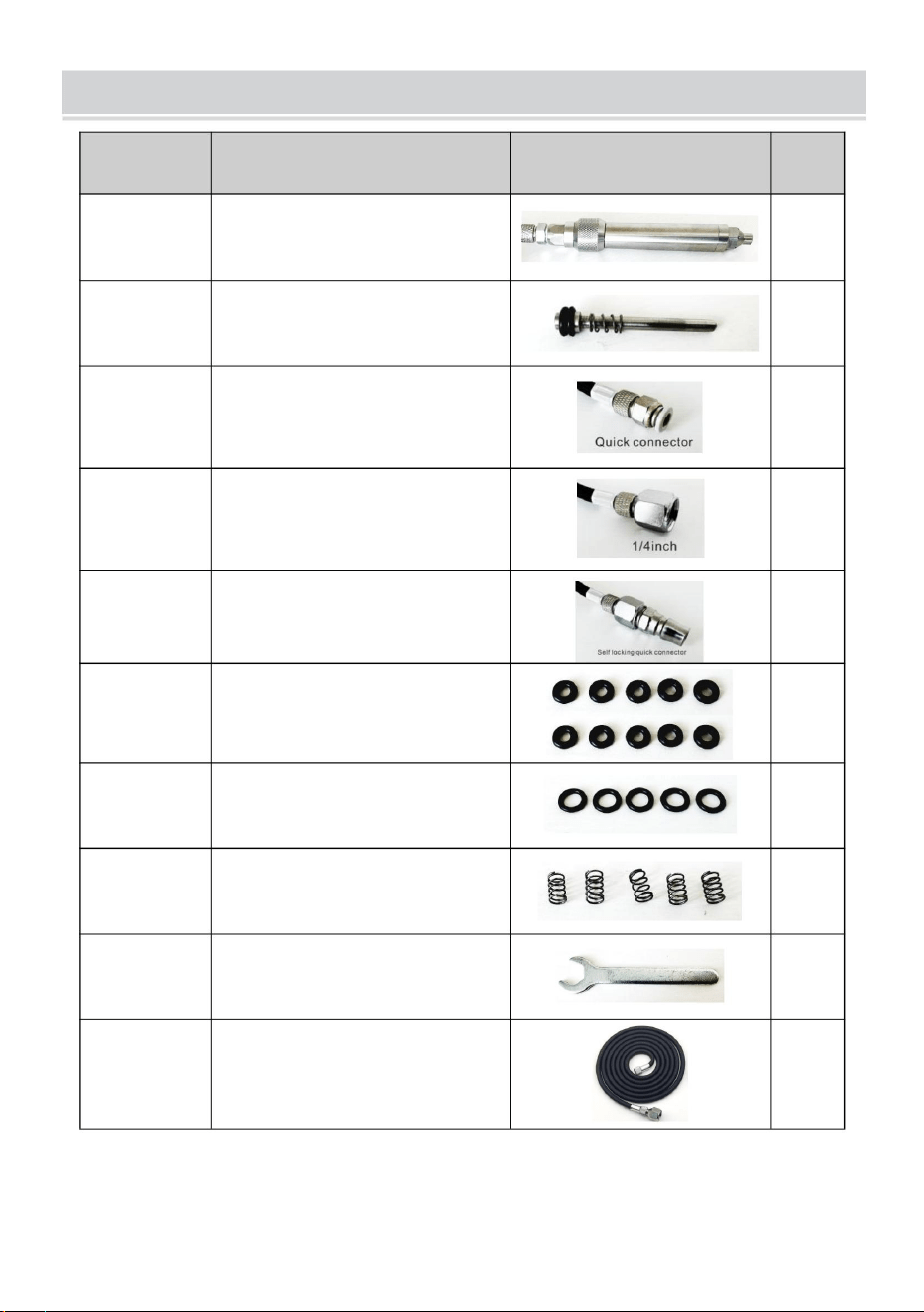

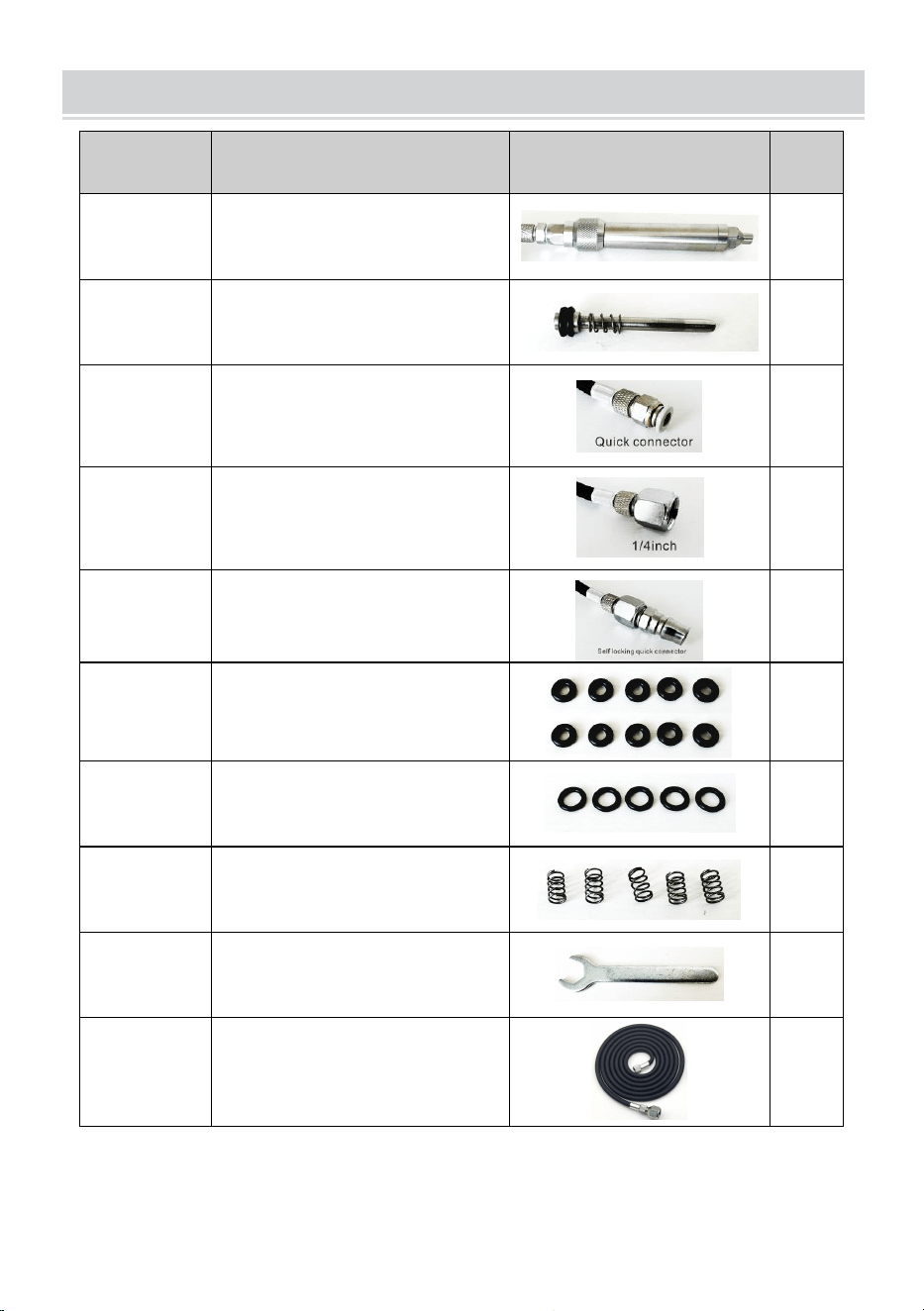

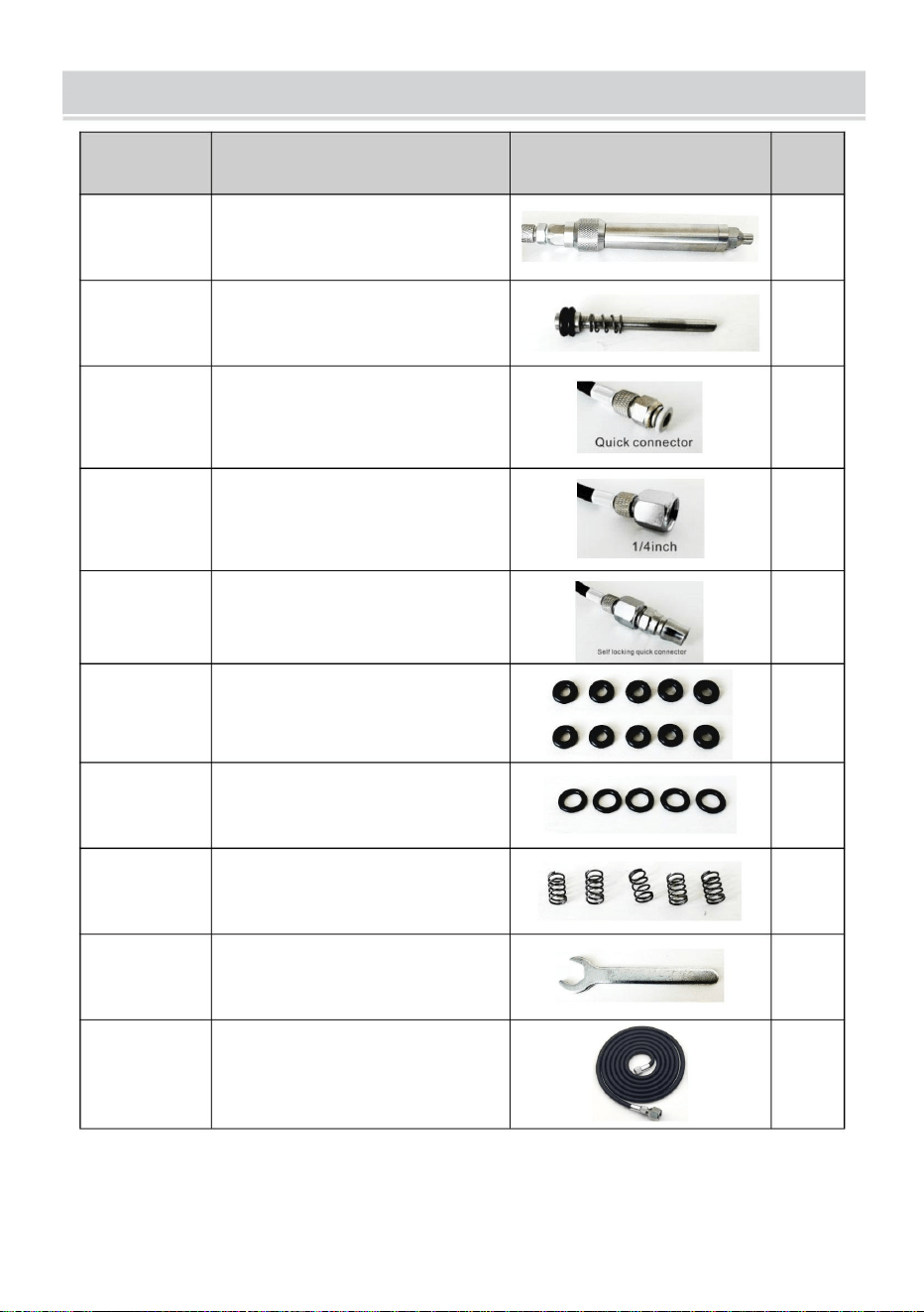

COMPONENTS
No.
Name
Qty
1
Engraving pen
1
2
Sand needle 16 sides
1
3
Quick connector 6MM
4
Quick connector 1/4inch
1
5
Self-locking quick
1
6
Sealing ring 10*2MM
5
7
Sealing ring 7*2MM
10
8
Spring
5
9
Wrench
1
10
Air tube 1.8m
1
background
- 4 -
OPERATION

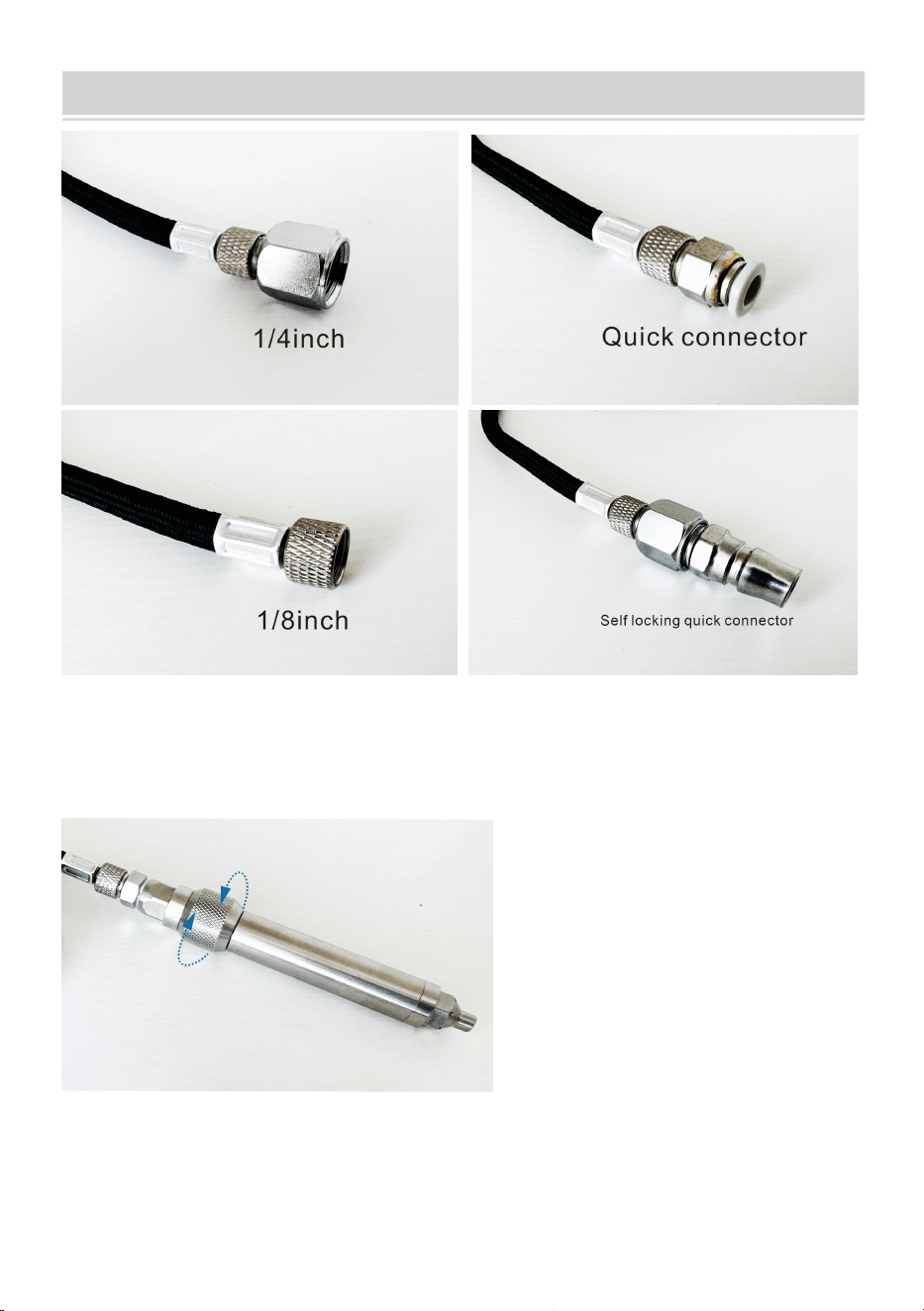

Equipped with 4 different air intake connection ports, convenient for users
to use. Please ensure that the hose is a good access interface, the
equipment will not leak after work.
The stripes rotate left and right to control the pressure.
background
- 5 -

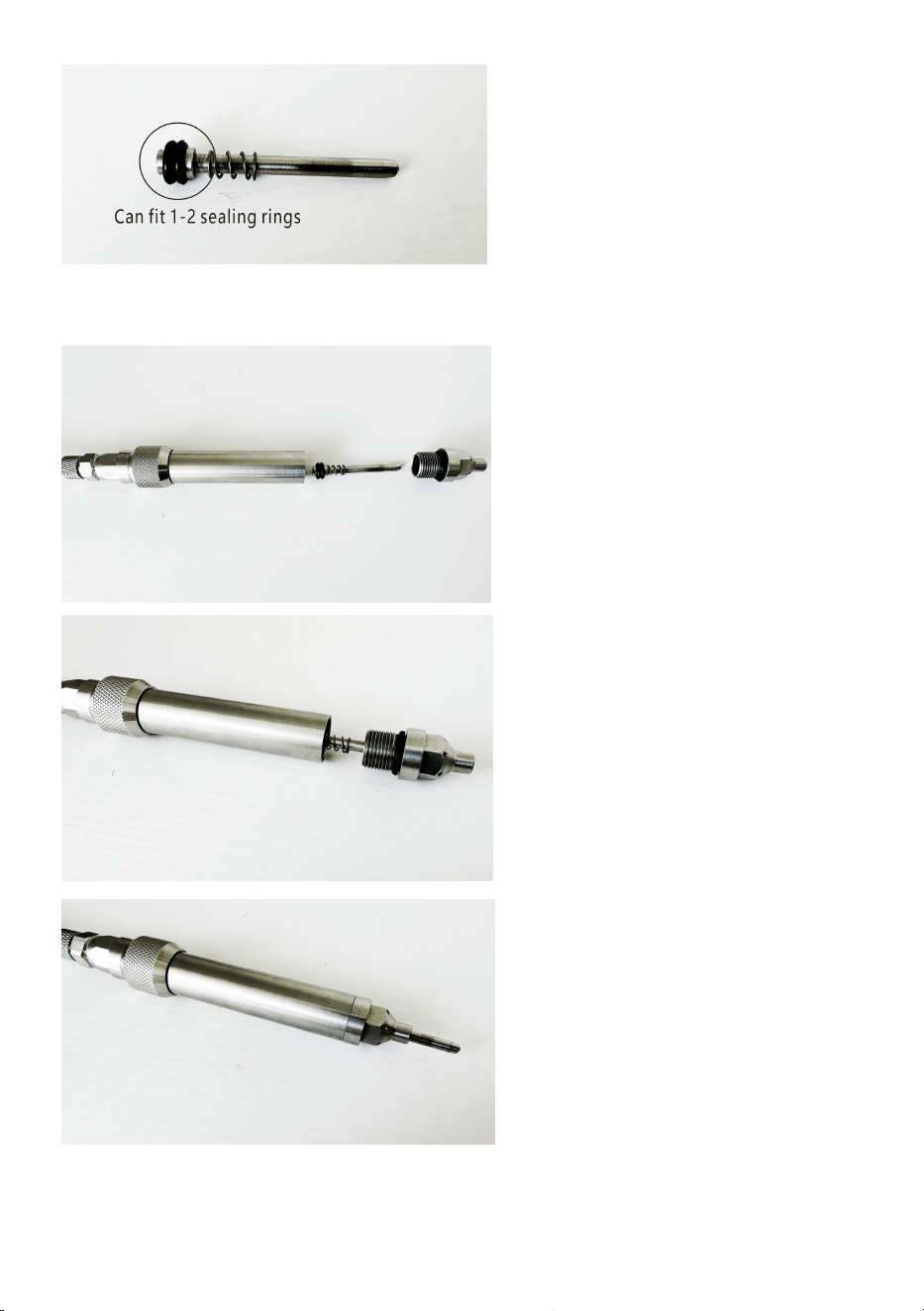

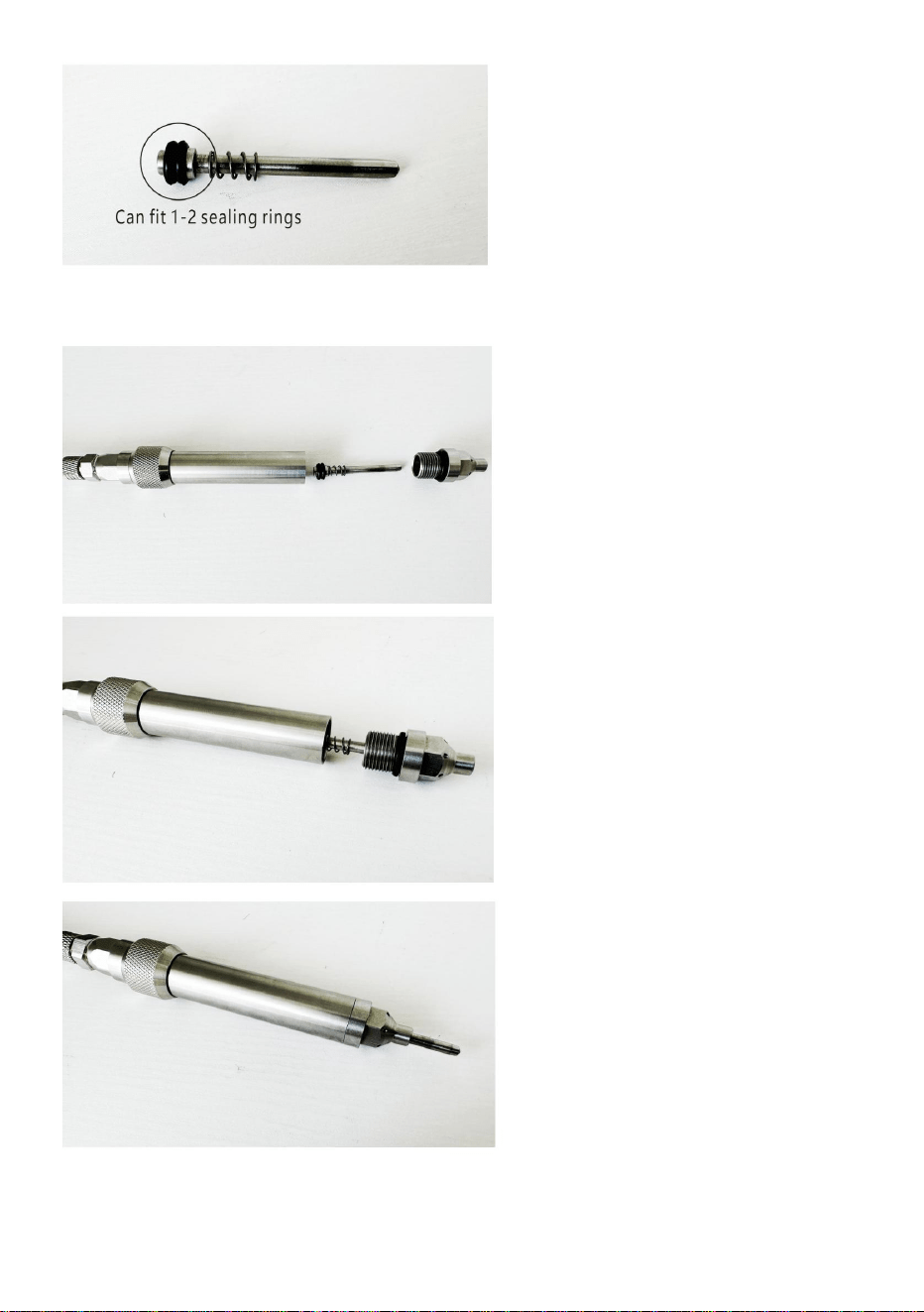

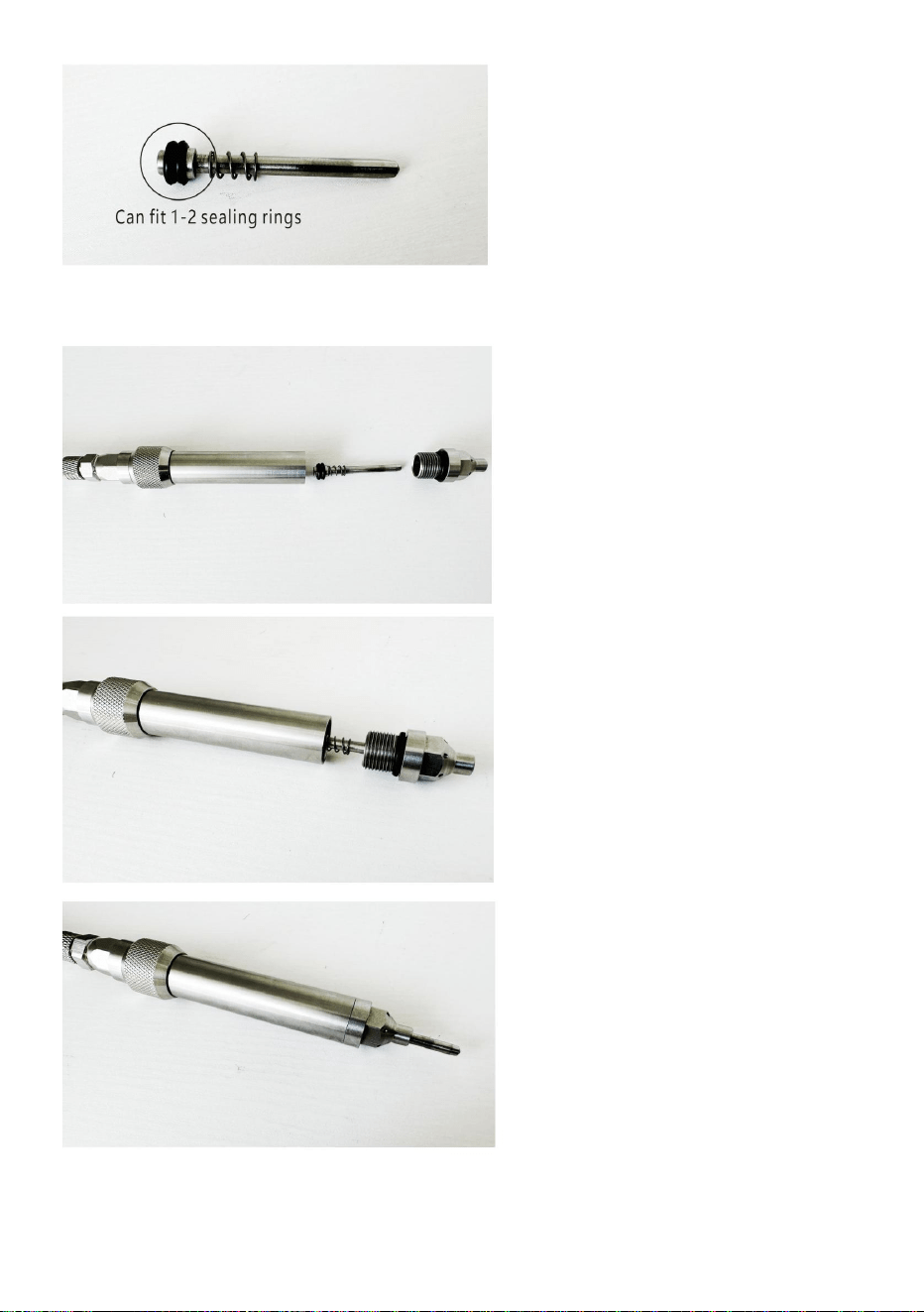

The sealing ring and spring ring can be installed with the sanding needle, and 1 or
2 sealing rings can be installed on the head, which can be installed and tested first.
Pen installation sand needle drawing
background
- 6 -
Maintenance Guidelines

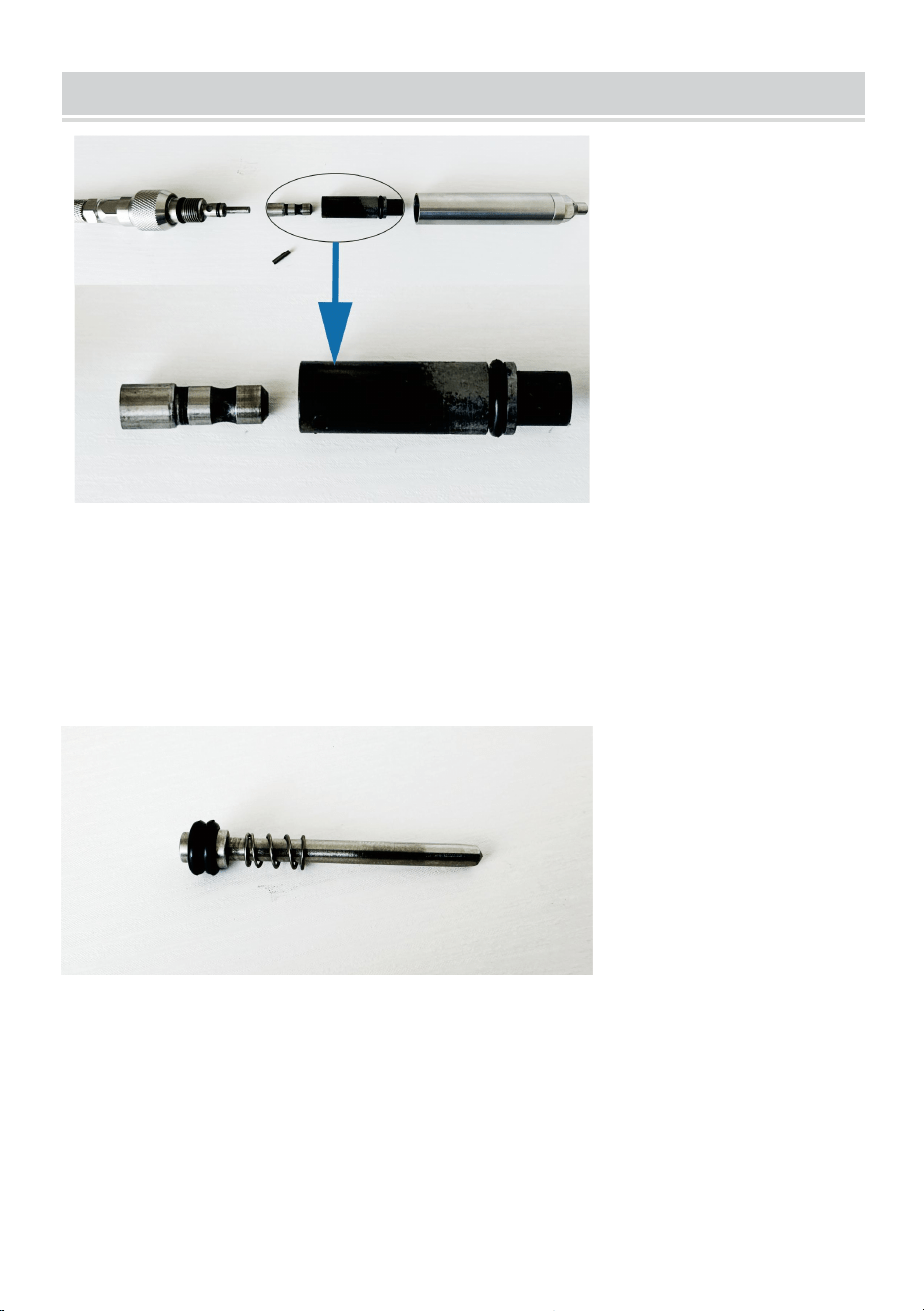

After using the handle for 24 hours, if you find that the pen strength is not
enough or does not work, you can unscrew the pen, remove the bullet and
small round bars from the handle, clean them with soft, non shaky paper or
cloth, and also clean the inner diameter of the handle. Add two drops of
pneumatic lubricating oil, and after completion, you can reinstall it.
The sealing ring and spring on the sanding needle may also be damaged if
it does not work for a long time.
So if the engraving pen needs to be placed for a long time without working,
please take out the seal ring and spring.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
