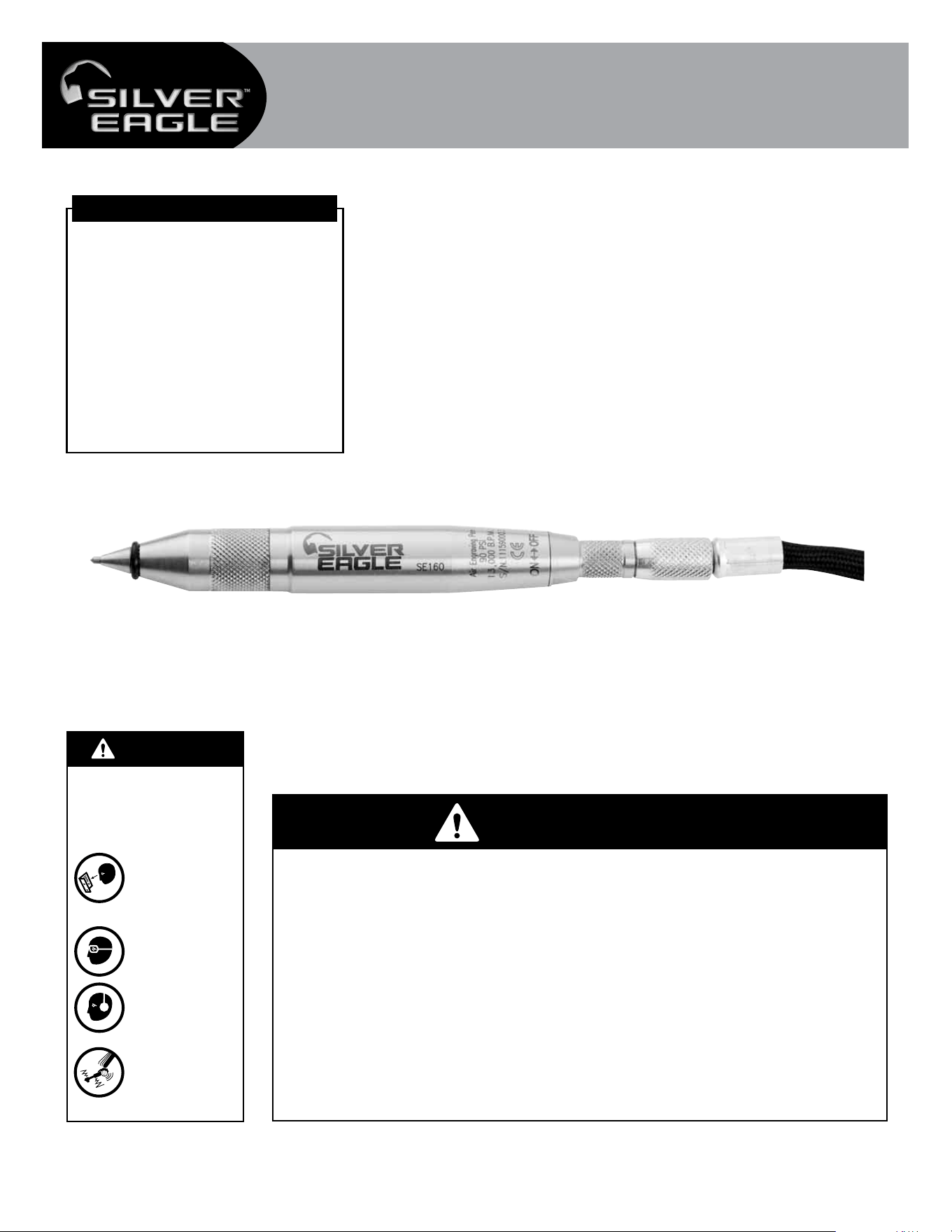

Matco Tools SE160 PNEUMATIC SILVER EAGLE AIR ENGRAVING PEN User Manual

SE160 1 06/13/12

AlwAys reAd

instructions

before using

power tools

AlwAys weAr

sAfety goggles

weAr heAring

protection

Avoid

prolonged

exposure to

vibrAtion

some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

your risk from these exposures varies, depending on how often you do this type of

work. to reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

SPECIFICATIONS

Operating Instructions Warning Information Parts Breakdown

SE160

Air Engraving Pen

Speed ..........................13,000 BPM

Net Weight ........................ .48Lbs.

Overall Tool Length .....................5.5"

Whip Hose Length ......................4.8"

Air Consumption .....................1 CFM

Sound Pressure Level .................78 dBA

Sound Power Level ...................90 dBA

Vibration Level.................. <2.5 m/SEC

Minimum Hose Size.....................1/4"

Recommended Air Pressure ............90 PSI

WARNING

• MAXAIRPRESSURE:90PSIG,

6.2 bAr

• RPMOFTHEACCESSORY

MUSTEXCEEDTOOLRPM

SE160 2 06/13/12

SE160 Air Engraving Pen

OperatiOn

For best results, hold the tool firmly by the knurled portion of

the nose (2) and at a natural angle to the working surface, much

as one would hold a pencil. Open the throttle valve (3) fully

by holding the throttle valve (3) securely and turning the tool

clockwise until the tool stops. This will provide maximum power

at the impact point. NOTE: Do not force the tool as this might

damage internal o-rings. The impact force may be adjusted

for various surfaces by holding securely the throttle valve and

turning the tool counterclockwise towards the OFF position. The

tool comes with an engraving needle for a thick plate. To replace

needle, secure the body (1) in a vise fitted with soft jaws and

unscrew nose (2). Using a rubber hammer, tap out needle guide

(6) and replace the needle as desired.

Lubricate pen daily, or each time used, using a light mineral oil,

free from acids, carbon or gummy residue. It is recommended

that the lubricant used has a viscosity of 1.7 + 3.3E/50ºC

(122ºF).

this instructiOn Manual cOntains

iMpOrtant safety infOrMatiOn.

read this instructiOn Manual carefully

and understand all infOrMatiOn BefOre

Operating this tOOl.

• Always operate, inspect and maintain this tool in

 accordance with American National Standards

 Institute Safety Code of Portable Air Tools (ANSI

 B186.1) and any other applicable safety codes

 andregulations.

• For safety, top performance and maximum durability

 of parts, operate this tool at 90 psig; 6.2 bar max

 airpressurewith1/4"diameterairsupplyhose.

• Always wear impact-resistant eye and face

 protection when operating or performing

 maintenanceonthistool.

• Always wear hearing protection when using this

 tool. High sound levels can cause permanent hearing

 loss. Use hearing protection as recommended by

 youremployerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physically able to handle the bulk, weight and

 powerofthistool.

• Air powered tools can vibrate during use. Vibration,

 repetitive motions or uncomfortable positions over

 extended periods of time may be harmful to your

 hands and arms. Discontinue use of tool if discomfort,

 tingling, or pain occurs. Seek medical advice  before

 resuminguse.

• Compressed air can cause severe injury. Never

 direct air at yourself or others. Always turn off the

 air supply, drain hose of air pressure and detach tool

 from air supply before installing, removing or

 adjusting any accessory on this tool, or before

 performing any maintenance on this tool. Failure to

 do so could result in injury. Whip hoses can cause

 serious injury. Always check for damaged, frayed

 or loose hoses and fittings, and replace immediately.

 Do not use quick detach couplings at tool. See

 instructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaft may continue to rotate briefly after throttle is

 released.Avoiddirectcontactwithaccessoriesduring and

 afteruse.Gloveswillreducetheriskofcutsorburns

• Keep away from engraving tip of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• UseonlyaccessoriesrecommendedbyMatcoTools.

• Do not lubricate tools with flammable or volatile liquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

failure tO OBserVe these Warnings cOuld result in inJury

WARNING

SE160 3 06/13/12

SE160 Air Engraving Pen

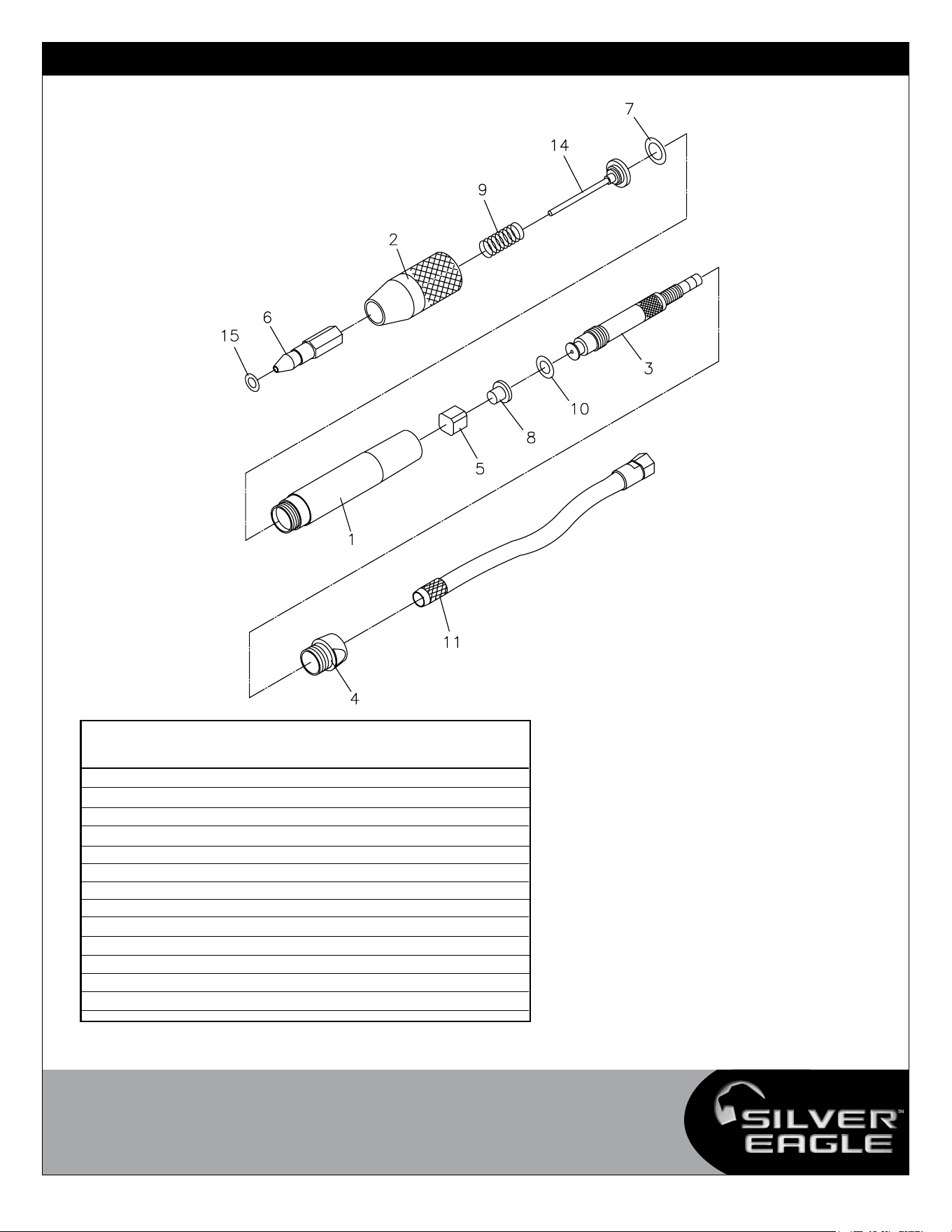

DESCRIPTION

Body

Nose

Throttle Valve

Ring Nut

Valve Seat

Needle Guide

O-Ring

Seal

Spring

O-Ring

Air Hose Assembly

Engraving Needle For Thick Plate

O-Ring

PART

NO.

REF.

NO.

QTY.

RS101501SE

RS101502

RS101503

RS101504

RS101505

RS101506

RS101507

RS101508

RS101509

RS101510

RS101511

RS101514

RS101516

SE160 4 06/13/12

SE160 Air Engraving Pen

Warranty

SilverEagle™byMatcowarrantsitsairtoolsforaperiodof1yeartothe

consumer.WewillrepairanySESeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduringthewarranty

period.Inordertohaveyourtoolrepaired,returnthetooltoanySilver

EagleAuthorizedWarrantyCenter,freightprepaid.Pleaseincludeacopyof

yourproofofpurchaseandabriefdescriptionoftheproblem.Thetoolwill

beinspectedandifanypartorpartsarefoundtobedefectiveinmaterial

orworkmanship,thetoolwillberepairedfreeofchargeandreturnedtoyou

freightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveotherrights

whichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisoranyimplied

warrantyandundernocircumstancesshallMatcobeliableforanyincidental

orconsequentialdamages.

Note: Some states do not allow the exclusionor limitation of incidental or

consequential damages sothe above limitation or exclusion may notapply

toyou.

air supply

Toolsofthisclassoperateonawiderangeofairpressures.Itis

recommendedthatairpressureofthesetoolsmeasures90PSIatthetool

whilerunningfree.Higherpressureanduncleanairwillshortentoollife

becauseoffasterwearandmaycreateahazardouscondition.

Waterintheairlinewillcausedamagetothetool.Draintheairtankdaily.

Cleantheairinletfilterscreenonatleastaweeklyschedule.

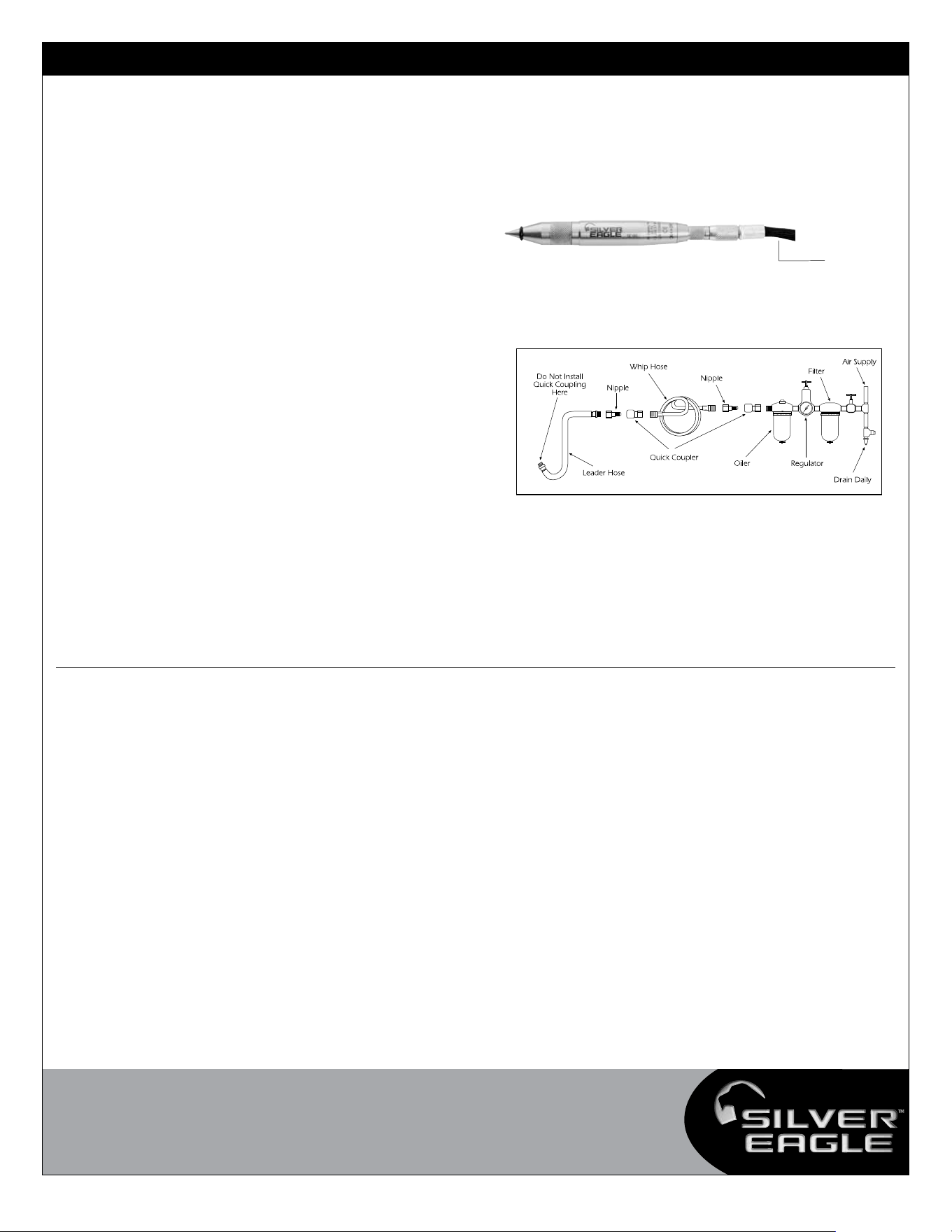

Therecommendedhook-upprocedurecanbeviewedinFigure1.

Theairinletusedforconnectingairsupply,hasstandard1/4"NPT

AmericanThread.

Linepressureshouldbeincreasedtocompensateforunusuallylongair

hoses(over25feet).Minimumhosediametershouldbe3/8"I.D.andfittings

shouldhavethesameinsidedimensions.

luBricatiOn

Lubricatetheairmotordailywithairtooloil.Ifnoairlineoilerisused,run

1/2oz.ofoilthroughthetool.Theoilcanbesquirtedintothetoolairinletor

intothehoseatthenearestconnectiontotheairsupply,thenrunthetool.

Overfillingwillcauseareductioninthepowerofthetool.

trOuBleshOOting

Otherfactorsoutsidethetoolmaycauselossofpowerorerraticaction.

Reducedcompressoroutput,excessivedrainontheairline,moistureor

restrictionsinairpipesortheuseofhoseconnectionsofimpropersizeor

poorconditionmayreduceairsupply.Gritorgumdepositsinthetoolmay

cutpowerandmaybecorrectedbycleaningtheairstrainerandflushing

outthetoolwithgumsolventoiloranequalmixtureofSAE#10oiland

kerosene.Ifoutsideconditionsareinorder,andthetoolcontinueserratic

actionorlowpower,disconnecttoolfromhoseandcontactyournearest

authorizedSilverEagle™servicecenter.

fig. 1

Air Inlet

SE160 5 06/13/12

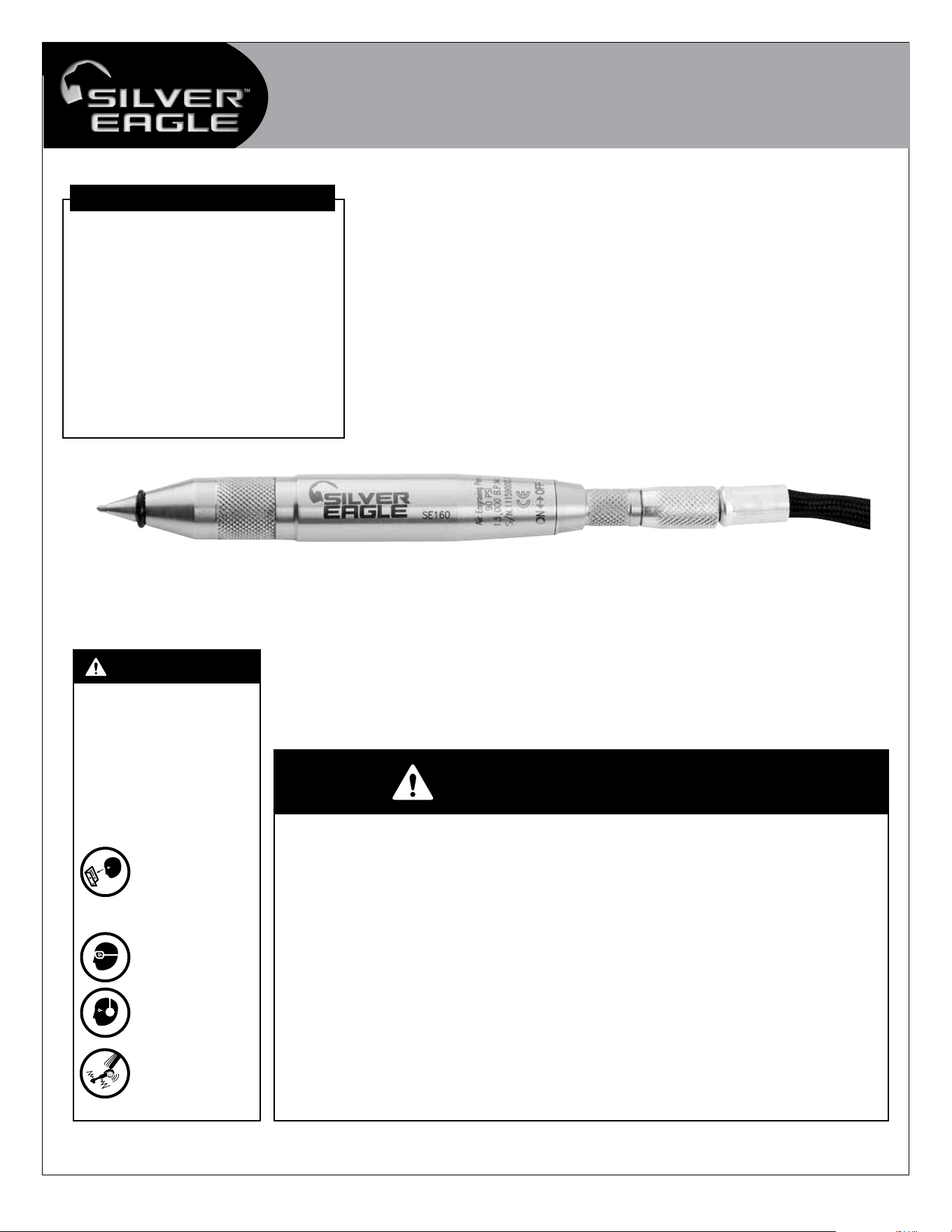

SE160 Pluma Estilete De Grabado Neumático

Vitesse .............................13 000 BPM

Poids net ............................... 0,48 lb

Longueur de l'outil hors tout ................5,5 po

Longueur de fouet du boyau.................4,8 po

Consommation d'air.......................1 CFM

Niveau de pression du son................78 DBA

Niveau de puissance du son ..............90 DBA

Niveau de vibration ...................<2,5 m/SEC

Dimension minimum du boyau ............. 1/4 po

Pression d'air recommandée...............90 PSI

SPÉCIFICATIONS

SE160

Crayon À Graver Pneumatique

Instructions de fonctionnement Avertissement Pièces

certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

le risque que présentent ces expositions varient selon le nombre de fois que vous faites

cetypedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroit

bienventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesà

poussière qui sont conçus pour filtrer les particules microscopiques.

liseZ touJours

les instructions

AVANTD’UTILISER

les outils

MOTORISÉS.

porteZ touJours

des lunettes de

SÉCURITÉ.

porteZ une

protection pour

les oreilles.

ÉVITEZ

L’EXPOSITION

PROLONGÉEAUX

vibrAtions.

•

PRESSIOND'AIRMAXIMUM:

90PSIG,6,2BARS

•

LET/MNDEL'ACCESSOIRE

DOITDÉPASSERLET/MNDE

l'outil

AVERTISSEMENT

SE160 6 06/13/12

SE160 Crayon À Graver Pneumatique

le nOn-respect de ces aVertisseMents pOurrait entraÎner des Blessures.

le prÉsent Manuel d’instructiOns

cOntient des renseigneMents iMpOrtants

pOur la sÉcuritÉ. liseZ le prÉsent

Manuel d’instructiOns sOigneuseMent et

cOMpreneZ Bien tOus les renseigneMents

aVant d’utiliser cet Outil.

• Utilisez,inspectezetentretenezcetoutilconformémentau

documentAmericanNationalStandardsInstituteSafetyCodeof

PortableAirTools(ANSIB186.1)ettoutautrecodeetrèglement

desécuritéapplicable.

• Pourlasécurité,unrendementsupérieuretunmaximumde

durabilitédespièces,faitesfonctionnercetoutilà90lb/po26,2

barsdepressiond’airmaximaleavecuntuyaud’airde3/8po

dediamètre.

• Portez toujours des lunettes résistant aux impacts et une

protectionfacialequandvousutilisezouentretenezcetoutil.

• Portez toujours une protection des oreilles quand vous

utilisez cet outil. Les bruits forts peuvent entraîner une

pertepermanentede l’ouïe.Utilisez laprotectiondesoreilles

recommandéeparvotreemployeuroulerèglementdel’OSHA.

• Gardezl’outilenbonétatdefonctionnement.

• Le personnel qui utilise ou entretient l’outil doit être

physiquement capable de le manipuler compte tenu de sa

grosseur,desonpoidsetdesapuissance.

• Les outils pneumatiques peuvent vibrer quand on les

utilise.Lavibration,lesmouvementsrépétitifsoulespositions

inconfortablespendantdespériodesprolongéespeuventdurs

surlesmainsetlesbras.Arrêtezd’utiliserl’outilsivousvous

sentezmalàl’aise,sivoussentezdesfourmillementsoudes

douleurs. Consultez un médecin avant de d’utiliser l’outil de

nouveau.

• L’aircomprimépeutcauserdegravesblessures.Nedirigez

jamaisl’airversvousouuneautrepersonne.Coupeztoujours

l’arrivée d’air, le tuyau de pression d’air et détachez l’outil

del’arrivéed’airavantd’installer,deretirerouderéglertout

accessoiredecetoutilouavantdel’entretenir.Sivousnele

faitespas,vousrisquezdesblessuresgraves.Lefouettagedes

tuyauxpeutcauserdegravesblessures.Vérifieztoujoursque

lestuyauxetlesraccordsnesontpasendommagés,effilochés

ou desserrés et remplacezimmédiatement. N’utilisezpas de

raccords rapides avec l’outil. Consultez les instructions pour

corrigerlemontage.

• Placezl’outilsurletravailavantdelefairedémarrer.

• Sivousglissez,trébuchezet/outomberquandvousutilisez

desoutilspneumatiques,vousrisquezdesblessuresgravesou

mêmelamort.Faitesattentionàlalongueurdutuyauquand

vousmarchezoutravaillezsurlasurface.

• Gardezunebonnepostureéquilibréeetstablepourletravail.

Ne vous mettez pas dans une position instable quand vous

utilisezl’outil.

• Prévoyez ce que vous allez faire et soyez conscients des

changements soudains de mouvements durantledémarrage

etlefonctionnementdetoutoutil.

• Neportezpasl’outilparletuyau.Protégezletuyaucontre

lesobjetstranchantsetlachaleur.

• L’arbre de l’outil continue de tourner brièvement quand

la gâchette est lâchée. Évitez le contact direct avec les

accessoiresdurantetaprèsl’utilisation.Lesgantsréduisentle

risquedecoupuresetdebrûlures.

• Tenez-vous à l’écart de l’extrémité rotative de l’outil. Ne

portez pas de bijoux ou de vêtements lâches. Attachez les

cheveux longs. Le cuir chevelu risque d’être arraché si les

cheveuxnesontpasgardésloindel’outiletaccessoires.Vous

risquezd’êtreétranglésivotrecolliern’estpasgardéàl’écart

del’outiletdesaccessoires.

• Ilestnécessairedecorrigerlemontage de la meule pour

prévenir les blessures qui pourraient survenir à cause de

meulesendommagées.Nepasutiliserdemeulesémoussées

oucraquées.Lesmeulesdevraientêtrebienajustéessurl’axe

afinde prévenirlacontrainteau niveaudel’orifice.N’utiliser

quedescolliersderouequisontfournisaveclarectifieuseà

desfins de montage sur cettedernière.Lesrondellesplates

oud’autresadaptateurspeuventproduireundépassementde

contraintesurlaroue.Toujoursutiliserdesdisquesbuvardsen

véritablepapierentrelescolliersderoueetlameule.Serrerla

rouesurl’axeafind’éviterqu’elletournedanslevidelorsque

larectifieusenefonctionnepas.

• N’utilisezquelesdouillesetlesaccessoirespourcléàchocs

surcetoutil.N’utilisezpasdedouilleàmain.

• Ne lubrifiez pasles outils avec des produits inflammables

ou volatiles comme le kérosène, le carburant diesel ou le

carburantaviation.

• Neforcezpasl’outilau-delàdesacapaciténominale.

• N’enlevez pas les étiquettes. Remplacez les étiquettes

endommagées.

AVERTISSEMENT

fOnctiOnneMent

Pourdemeilleursrésultats,tenezl'outilfermementparlapartiemoletée

du nez (2) et à un angle naturel avec la surface de travail, comme

on tiendrait un crayon. Ouvrez entièrement la valve de commande de

puissance(3)entenantlavalvedecommandedepuissance(3)solidement

etentournantl'outildanslesensdesaiguillesd'unemontrejusqu'àce

quel'outils'arrête.Cecifourniralapuissancemaximumaupointd'impact.

REMARQUE:Neforcezpasl'outil,carcecipourraitendommagerlesjoints

toriques internes. La force d'impact peut être ajustée pour différentes

surfacesentenantsolidementlavalvedecommandedepuissanceeten

tournantl'outildanslesenscontrairedesaiguillesd'unemontreversla

positiond'arrêt.L'outilestoffertavecunepointeàgraverpouruneplaque

épaisse.Pourremplacerlapointe,mettezlecorps(1)dansunétaumuni

demâchoiresmollesetdévissezlenez(2). En utilisant un marteau en

caoutchouc,tapezetfaitessortirleguidedepointe(6)etremplacezla

pointecommedésiré.

Lubrifiezlecrayon quotidiennement,ou chaque fois qu’il est utilisé,en

vousservantd’unehuileminéralelégère,exempted’acides,decarbone

ouderésidugommeux.Onrecommandequelelubrifiantutiliséaitune

viscositéde1,7+3,3E/50°C(122°F).

SE160 7 06/13/12

SE160 Crayon À Graver Pneumatique

entrÉe d’air

Lesoutilsdecetteclassefonctionnentsurunegrandeplagedepressiond’air.

Ilestrecommandéd’utiliserunepressionde90lb/po2pourl’outilàvide.Une

pressionsupérieureetdel’airmalpropreréduirontlaviedel’outilparceque

celaaccéléreral’usureetpeutcréerdesconditionsdangereuses.

De l’eau dans la conduite d’air endommagera l’outil. Videz le réservoir de

l’airchaquejour.Nettoyerlefiltred’entréeaumoinsunefoisparsemaine.La

procéduredebranchementrecommandéeestillustréeàlafigure1.

L’entrée d’air (figure 2), utilisée pour connecter l’arrivée d’air a un filetage

américain1⁄4poNPT.

Lapressiondelaconduitedevraitêtreaugmentéepourlestuyauxtrèslongs

(plusde25pieds).Lediamètreintérieurminimaldutuyaudevraitêtrede3/8po

etlesraccordsdevraientavoirlesmêmesdimensionsintérieures.

dÉpannage

D’autresfacteursàl’extérieurdel’outilpeuventcauserunepertedepuissance

ouunfonctionnement irrégulier. Une puissance réduite du compresseur, une

vidange excessive de la conduite d’air, l’humidité ou des restrictions dans

lestuyauxd’airoul’utilisationderaccordsdetuyaudelamauvaisetailleou

enmauvaisétatpeutréduirel’arrivéed’air.Silesconditionsextérieuressont

correctesetquel’outilcontinuedemalfonctionner,débranchezl’outildutuyau

etapportezl’outilàvotrecentred’entretienMatcoautoriséleplusproche.

luBrificatiOn et entretien

Lubrifiezl’outilchaquejouravecunehuilepouroutilspneumatiquesdebonne

qualité.Sinon,l’huileurdelaconduited’airestutilisé,mettezunecuilleréeà

caféd’huiledansl’outil.L’huilepeutêtreinjectéedansl’entréed’airdel’outil

montrée à la figure 2, ou dans le tuyau au branchement le plus proche de

l’arrivéed’airpuisfairefonctionnerl’outil.Unehuileantirouilleestacceptable

pourlesoutilspneumatiques.

garantie

Matco garantit ses outils pneumatiques au consommateur pendant une

périoded’unan.

Nous réparerons tout outil pneumatique de la série SE couvert par cette

garantiequiprésenteundéfaut de matériauoudemain-d’œuvredurant la

périodedegarantie.Pourfaireréparerl’outil,retournez-leàquelquescentres

degarantieautorisésdeMatco,portpayé.Joignezunecopiedevotrepreuve

d’achatetunebrèvedescriptionduproblème.L’outilserainspectéetsiuneou

plusieurspiècesprésententundéfautdematérieloudemain-d’œuvre,l’outil

seraréparégratuitementetretournéportpayé.Cettegarantievousdonnedes

droitsparticuliers.Vouspouvezaussiavoird’autresdroitsquivarientd’unétat

àl’autre.CetteobligationestlaseuleresponsabilitédeMatcodanslecadre

decettegarantieetMatconeseraenaucuncasresponsablededommages

connexesoucorrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites pour les

dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

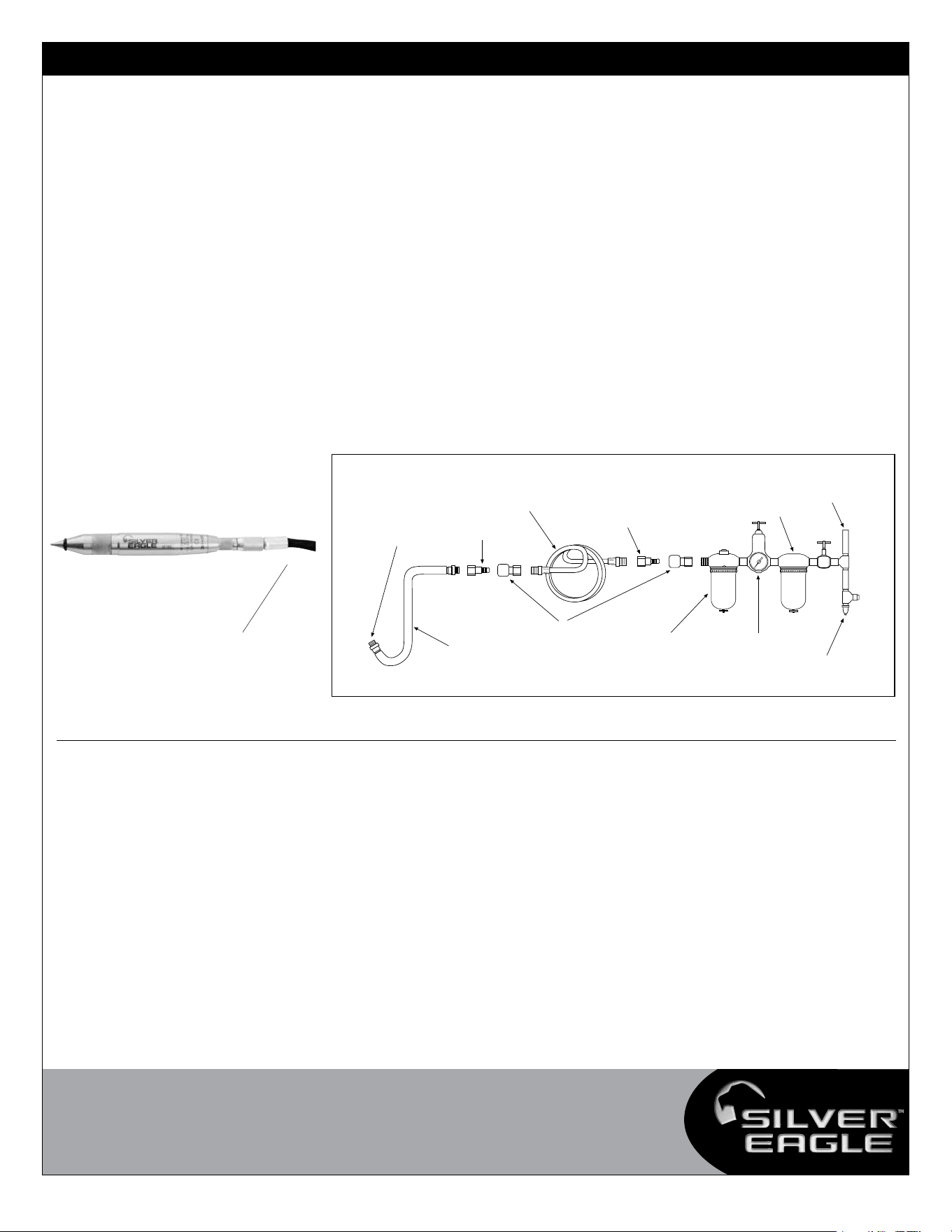

FIg. 1

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

Entrada de aire

SE160 8 06/13/12

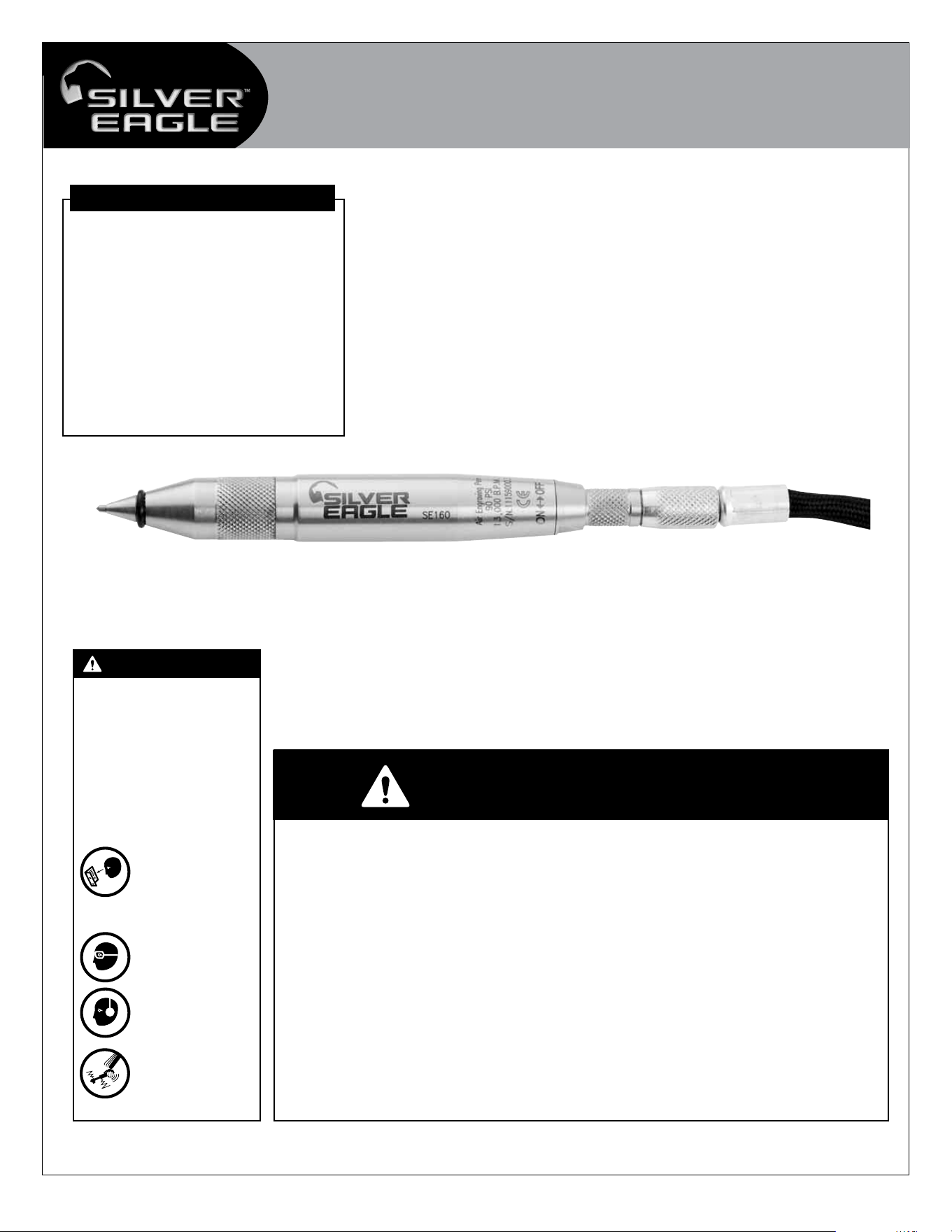

SE160 Pluma Estilete De Grabado Neumático

Velocidad ......................... 13,000 BPM

Peso neto ............................ .48Lbs.

Longitud global de la herramienta . . . . . . . . . . . . 5.5"

Longitud de desconexió rápida ..............4.8"

Consumo de aire ........................1 CFM

Nivel de presión sonora ................. 78 dBA

Nivel de potencia sonora ................ 90 dBA

Nivel vibratorio ................... <2.5 m/SEG.

Tamaño mínimo de manguera ...............1/4"

Presión de aire recomendada..............90 PSI

ESPECIFICACIONES

SE160

Pluma Estilete De Grabado Neumático

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

el polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de cáncer,

defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos

químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

el riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. para reducir su exposición a dichos químicos: trabaje en una

área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

LEERSIEMPRELAS

instrucciones

Antes de

usAr lAs

HERRAMIENTAS

NUEMÁTICAS

USARSIEMPRE

AnteoJos

protectores

usAr protecciÓn

pArA los oÍdos

evitAr

exposiciÓn

prolongAdA A

lAs vibrAciones

•MÁXIMAPRESIÓNDEAIRE:

90PSIG,6.2BARRAS

•LASRPMDELACCESORIO

DEBENEXCEDERLASRPMDE

LAHERRAMIENTA

ADVERTENCIA

SE160 9 06/13/12

SE160 Pluma Estilete De Grabado Neumático

el incuMpliMientO de OBserVar estas adVertencias pueden resultar en alguna lesiÓn

este Manual de instrucciOnes

cOntiene infOrMaciÓn iMpOrtante de

seguridad. lea cuidadOsaMente este

Manual instructiVO y cOMprenda tOda

infOrMaciÓn antes de Operar esta

herraMienta.

• Opere, inspeccione y mantenga siempre esta herramienta

deacuerdoconelCódigodeSeguridaddelInstitutoAmericano

de Estándares Nacionales para las Herramientas Portátiles

Neumáticas(ANSIB186.1)ycualquierotrocódigooregulación

aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáximade

lasrefacciones,opereestaherramientaalamáximapresiónde

aireal90psig6.2barg.conunamangueradealimentaciónde

airede3/8"endiámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

llevesiemprelaproteccióndeojosycararesistentesalimpacto.

• Alusaresta herramienta,llevesiempreprotecciónparalos

oídos. Los altos niveles de ruido puedenocasionarlapérdida

permanentedeloído.

Use protección para los oídos según lo recomendado por su

empleadororegulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben poder

físicamente manejar el volumen, peso y potencia de esta

herramienta.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

vibraciones, movimientos repetitivos o posiciones incómodas

durante períodos extendidos de tiempo pueden ser dañinos

parasusmanosybrazos.Suspendaelusodelaherramienta

si experimente molestias, estremecimientoo dolor. Antes de

continuarusándola,soliciteelconsejomédico.

• El aire bajopresiónpuede ocasionar alguna heridasevera.

Nunca dirija el aire hacia usted ni a otros. Apague siempre

la alimentación de aire, vacíe la manguera de toda presión

de aire y separe la herramienta de la alimentación de aire

antesdeinstalar, quitar o ajustar cualquier accesorio deesta

herramienta, o antes de realizar cualquier mantenimiento de

estaherramienta.Lafallaenhacerlopodríaresultarenalguna

lesión.Lasmanguerasdelátigopuedenocasionaralgunaherida

seria. Revise siempre las mangueras y herrajes por daños,

deshilachas o solturas,y repóngalos inmediatamente. Nouse

enlaherramientalosacoplamientosderápidaseparación.Vea

lasinstruccionesporlainstalacióncorrecta.

• Coloquelaherramientasobreeltrabajoantesdearrancarla

herramienta.

• Resbalarse, tropezarse y/o caerse durante la operación de

herramientasneumáticaspuedeserunacausamayordelesión

seriaolamuerte.Seaconscientedelamangueraexcedente,

dejadaporlasuperficieparacaminarotrabajar.

• Mantengabalanceadayfirmelaposturacorporaldetrabajo.

Noseextralimitealoperarestaherramienta.

• Anticipeyseaalertoporcambiosrepentinosdemovimiento

duranteelarranqueinicialyoperacióndecualquierherramienta

neumática.

• Nollevelaherramientaporlamanguera.Protejalamanguera

deobjetosafiladosydelcalor.

• El ejede la herramientapuede seguir rotandobrevemente

despuésdequeseliberelaválvulareguladora.Eviteelcontacto

directo con los accesorios durante y después del uso.  Los

guantesreduciránelriesgodealgunacortadaoquemadura.

• Manténgase lejos del extremo rotador de la herramienta.

Nollevepuestonijoyeríaniropasuelta.Fijeelpelolargo.Se

puede arrancar el cabello si no se lo mantenga a distancia

de la herramienta y accesorios. Mantenga a distancia de la

herramientaydelosaccesorioslosaccesoriosdelcuellopara

evitarelahogamiento.

• Elmontajeadecuadodelaruedaesmeriladoraesnecesario

para prevenir lesiones ocasionadas por las ruedas rotas. No

utilice las ruedas esmeriladoras agrietadas o resquebradas.

Las ruedas esmeriladoras deben caberse libremente en el

mandril para prevenir estrés en el hoyo. Use sólo anillos de

rueda que vienen con la esmeriladora para el montaje de la

ruedaesmeriladora.Lasarandelasplanasuotrosadaptadores

pueden poner demasiado estréssobre la rueda.Siempreuse

discos de secafirmas de papel pesado entre los anillos de

ruedaylaruedaesmeriladora.Aprietelaruedaenelmandril

paraprevenirlaliberacióndetrocitosalmomentodeapagarla

esmeriladoraneumática.

• Conestaherramientasóloutilicecasquillosyaccesoriospara

llavedeimpacto.Nouselamano.

• No lubriquelasherramientascon solucionesinflamablesni

volátiles,talescomoelqueroseno,elgasóleonielcombustible

paraaviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

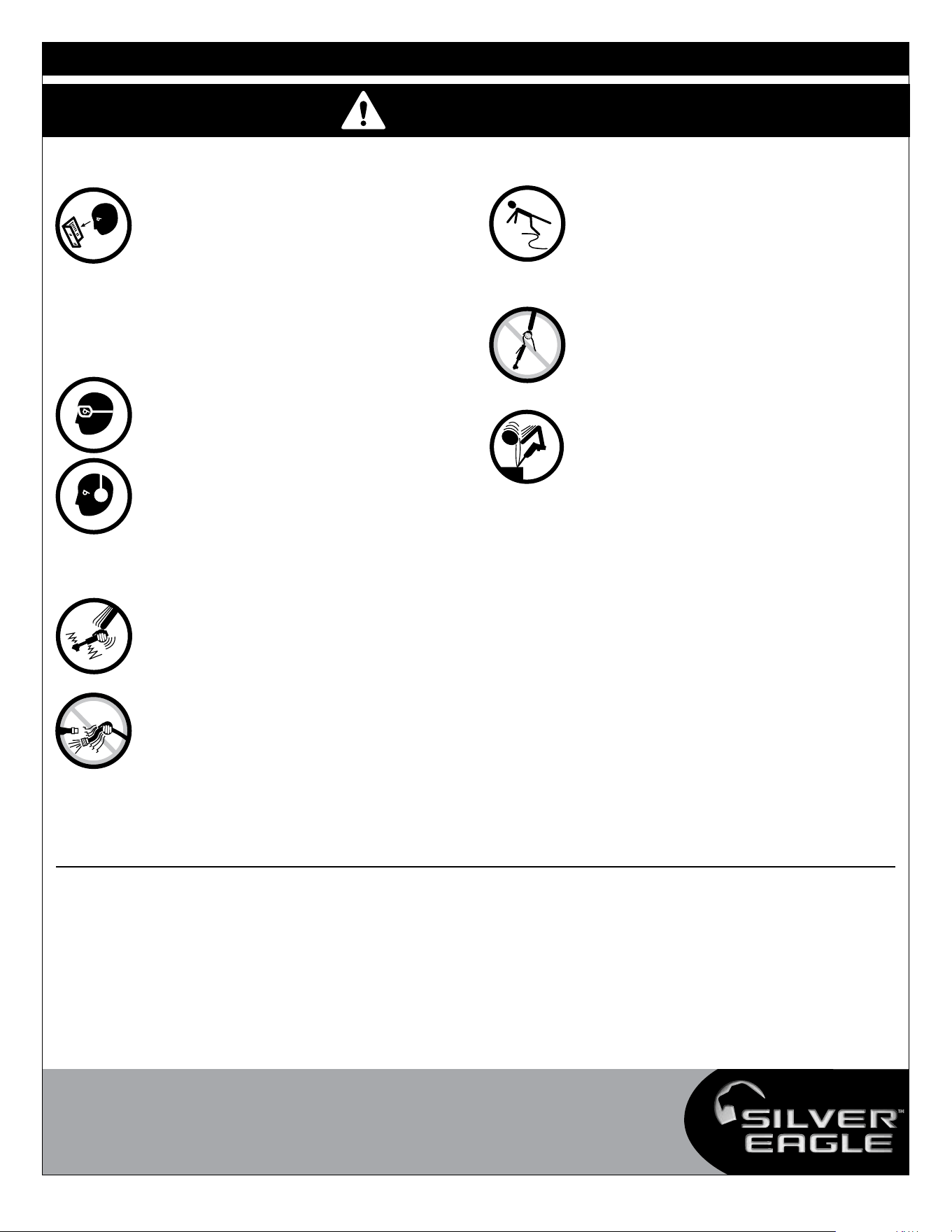

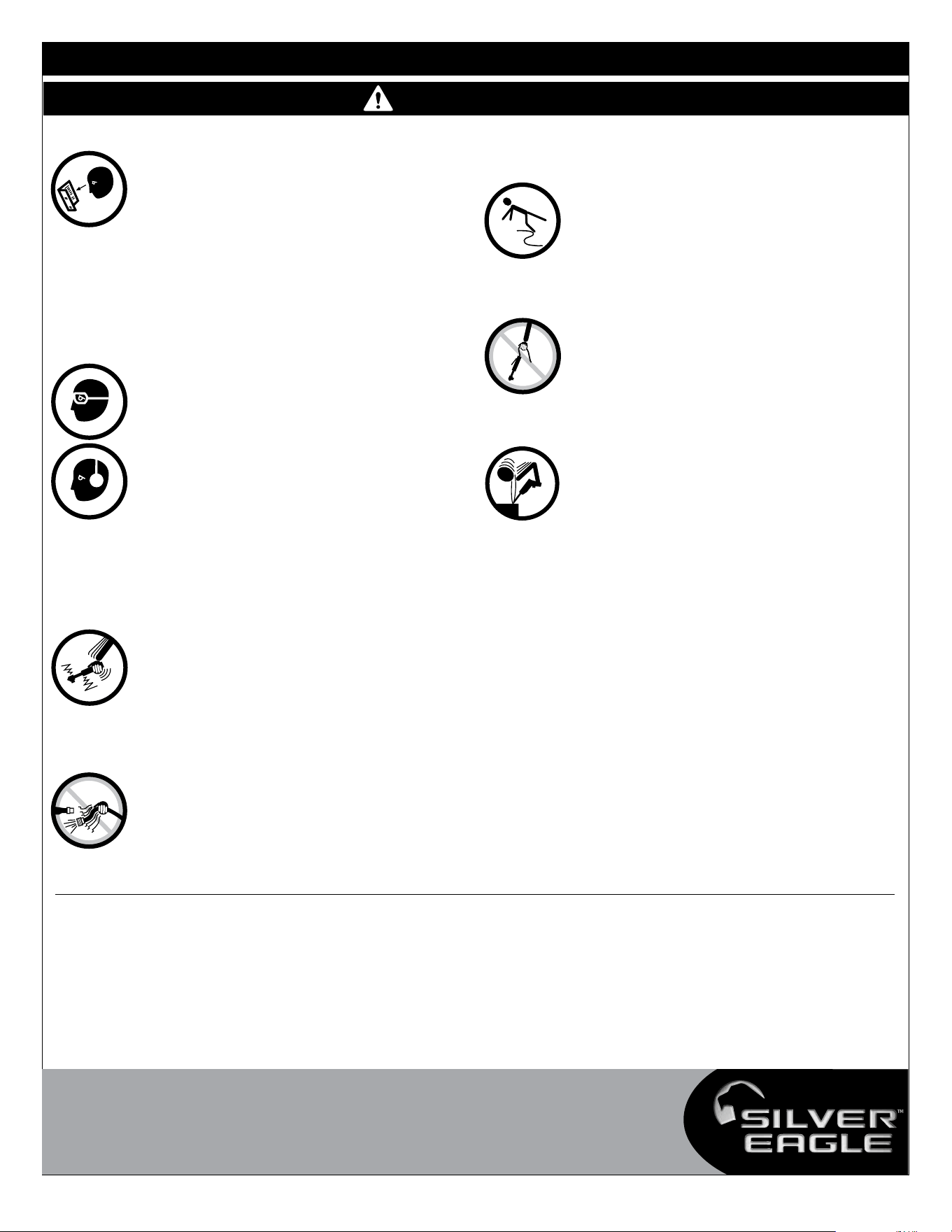

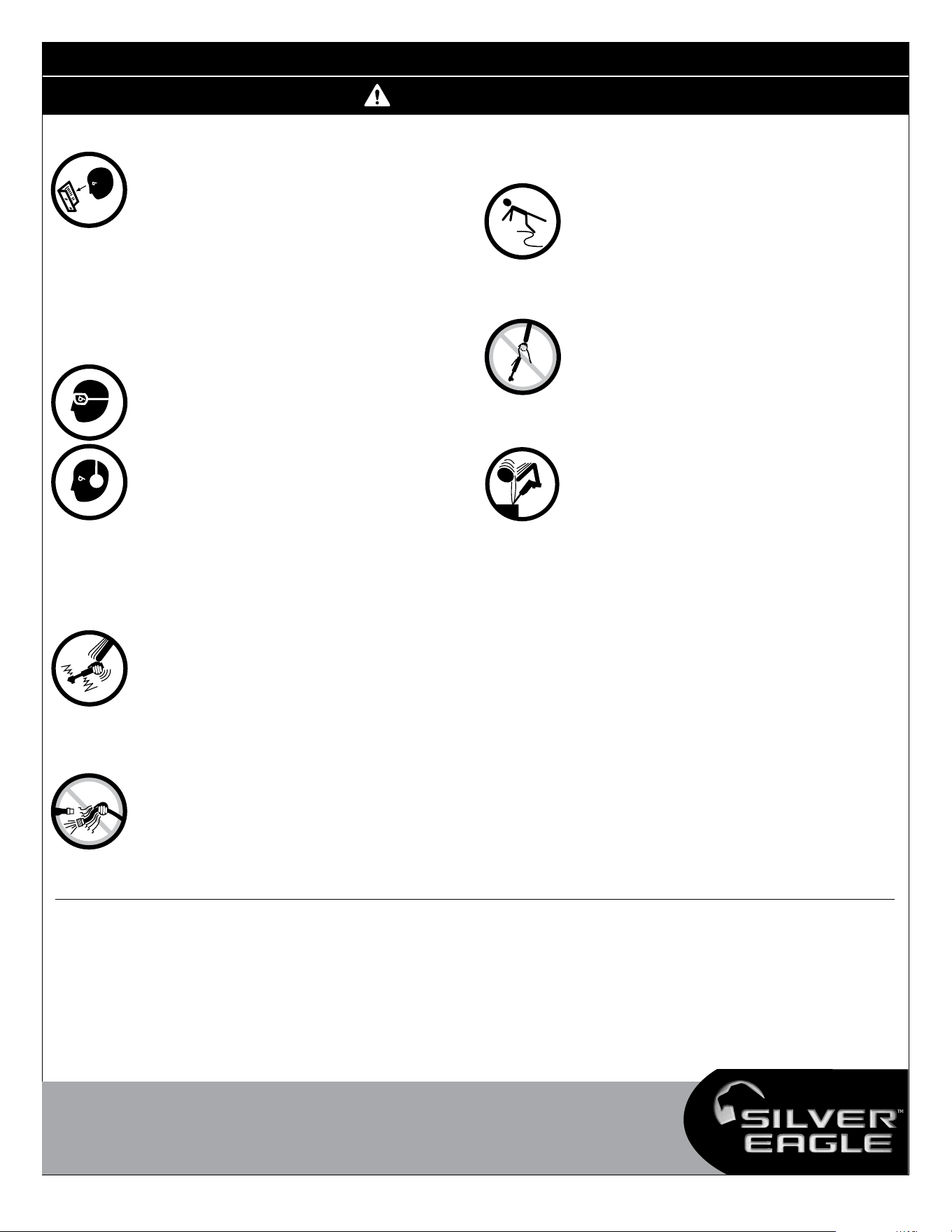

ADVERTENCIA

OperaciÓn

Paralos mejores resultados,sostenga la herramiena firmemente por la

porciónmoleteadadelanariz(2)yaunángulonaturalalasuperficiede

trabajo,igualcomounoloharíaconunlápiz.Abralaválvulareguladora

(3)plenamentealsostenerlaválvulareguladora(3)seguramenteyalgirar

laherramientaenelsentidodelasagujasdelrelojhastaqueseparela

herramienta.Asísebrindarálamáximapotenciaenelpuntodeimpacto.

NOTA:Nofuercelaherramientayaqueestopotencialmentedañarálos

anillosenOinternos.Lafuerzadeimpactopuedeajustarseparavarias

superficies, al sostener la válvula reguladora firmemente y al girar la

herramientaenelcontrasentidodelasagujasdelrelojhacialaposición

de apagado ("OFF"). La herramienta viene con una aguja de grabado

paraunaplacagruesa.Parareponerlaaguja,sujeteelcuerpo(1)enun

tornillodebancoarmadoconmandíbulassuavesydesatornillelanariz(2).

Usandounmartillodehule,golpeeligeramentelaguíadelaagujapara

sacarla(6)yrepongalaagujasegúnseadeseado.

Lubrique la pluma diariamente, o cada vez que se use, usando un

aceitemineralligero,libredeácidos,carbonoyresiduospegajosos.Se

recomiendaqueellubricanteusadocuenteconunaviscosidadde1.7+

3.3E/50ºC(122ºF).

SE160 10 06/13/12

SE160 Pluma Estilete De Grabado Neumático

aliMentaciÓn de aire

Las herramientas de esta categoría operan dentro de un rango amplio de

presióndeaire.Altrabajarlibremente,serecomiendaquelapresióndeairede

estasherramientasmidaaun90PSIenlaherramienta.Lapresiónaltayelaire

suciodisminuiránlavidadelaherramientadebidoaldesgastemásrápido,y

puedencrearcondicionespeligrosas.

Cualquieraguaenla líneadeaire dañarálaherramienta.Drenediariamente

eltanquedeaire.Limpiealmenossemanalmentelamalladefiltracióndela

ventila de admisión de aire. El procedimiento recomendado de conexión se

puederevisarenlaFigura1.

La ventila de admisión de aire (Figura 2), empleada para la conexión de

abastecimientodeaire,cuentaconlaRoscaEstándarAmericanaNPT1/4".

La presión de línea debe ser aumentada para compensar por mangueras

excepcionalmentelargas(másde25pies).Eldiámetromínimodemanguera

debe ser de 3/8"Diám. Int. y losherrajes deben tenerla misma dimensión

interior.

diagnÓsticO de aVerÍas

Otrosfactoresindependientesdelaherramientapuedenocasionarlapérdida

de potencia o alguna acción errática. Las emisiones reducidas de la salida

del compresor, el drenaje excesivo en la línea de aire, la humedad o las

restricciones en las pipas de aire o el uso de conexiones de manguera de

tamaño inadecuado, o pobres condiciones, pueden disminuir el suministro

de aire. Si las condiciones exteriores son adecuadas, y la herramienta aún

funcionadeformaerrática,desconectelaherramientadelamangueraylleve

laherramientaalcentrodeservicioautorizadoMatcomáscercanoausted.

luBricaciÓn & ManteniMientO

Lubrique diariamente el motor neumático con aceite para herramientas

neumáticas.Sinoseusaningúnengrasadordelíneadeaire,dejecaer1/2oz.

deaceiteporlaherramienta.Sepuedelanzarunchorrodeaceiteporlaventila

deadmisióndeairedelaherramienta,oporlamangueraenlaconexiónmás

cercanaalabastecimientodeaire,luegopongaenmarchalaherramienta.El

sobre-rellenadoreducirálapotenciadelaherramienta.

garantÍa

Matcoofrecealconsumidorlagarantíadesusherramientasneumáticaspor

unperíodode1año.

ReparemoscualquierherramientaneumáticadelaSerieSE,cubiertabajoesta

garantía,lacual demuestraserdefectuosaencuestión material omanode

obraduranteelperíododedichagarantía.Paraquesereparesuherramienta,

devuelvalaherramientaacualquieraCentrodeGarantíaAutorizadodeMatco,

fleteprepagado.Incluyeporfavorunacopiadesucomprobacióndecompra

yunabrevedescripcióndelproblema.Seinspeccionarálaherramientaysi

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialodemano

deobra,serepararálaherramienta,libredecargos,yéstaserádevueltaa

ustedconfleteprepagado.

Esta garantía le proporcionaciertos derechos.  Usted puede tener también

otrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco bajo esta o

cualquier garantía implicada  y Matco no será, bajoninguna circunstancia,

responsableporlosdañosincidentalesniconsecuenciales.

FIg. 1

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

Entrada de aire

Matco Tools SE160 PNEUMATIC SILVER EAGLE AIR ENGRAVING PEN

Product's Documents

SE160_InstructionManual_01.pdf

Specifications

Matco Tools SE160 Questions and Answers
