(1,1)
■ 外観フロント .2 ■ 外観リヤ .3 ■ ⾞室内 .4
■ 運転席まわり .5 ■ インストルメントパネル .6 ■ メーター .7
■ 警告灯⼀覧 .8 ■ 表⺬灯⼀覧（NISMO仕様⾞以外） .9 ■ 表⺬灯⼀覧（NISMO仕様⾞） .10
P.2
■ ⽇産 e-POWERの特徴 .12 ■ 安全にご利⽤いただくために .15 ■ ⽇産e-POWERと上⼿に付き合うため
に
.20
■ 運転する前に .24 ■ シートベルト .32 ■ エアバッグ .40
■ お⼦さまの安全のために .51 ■ 盗難防⽌機能 .65
■ 計器類 .68 ■ 警告灯･表⺬灯 .79 ■ ⾞両情報ディスプレイ .96
■ メーターの明るさの調節 .101
■ キー .104 ■ ドアの施錠と解錠 .110 ■ シートの調節 .122
■ ハンドルの調節 .133 ■ ミラーの調節 .134 ■ 窓ガラスの開閉 .147

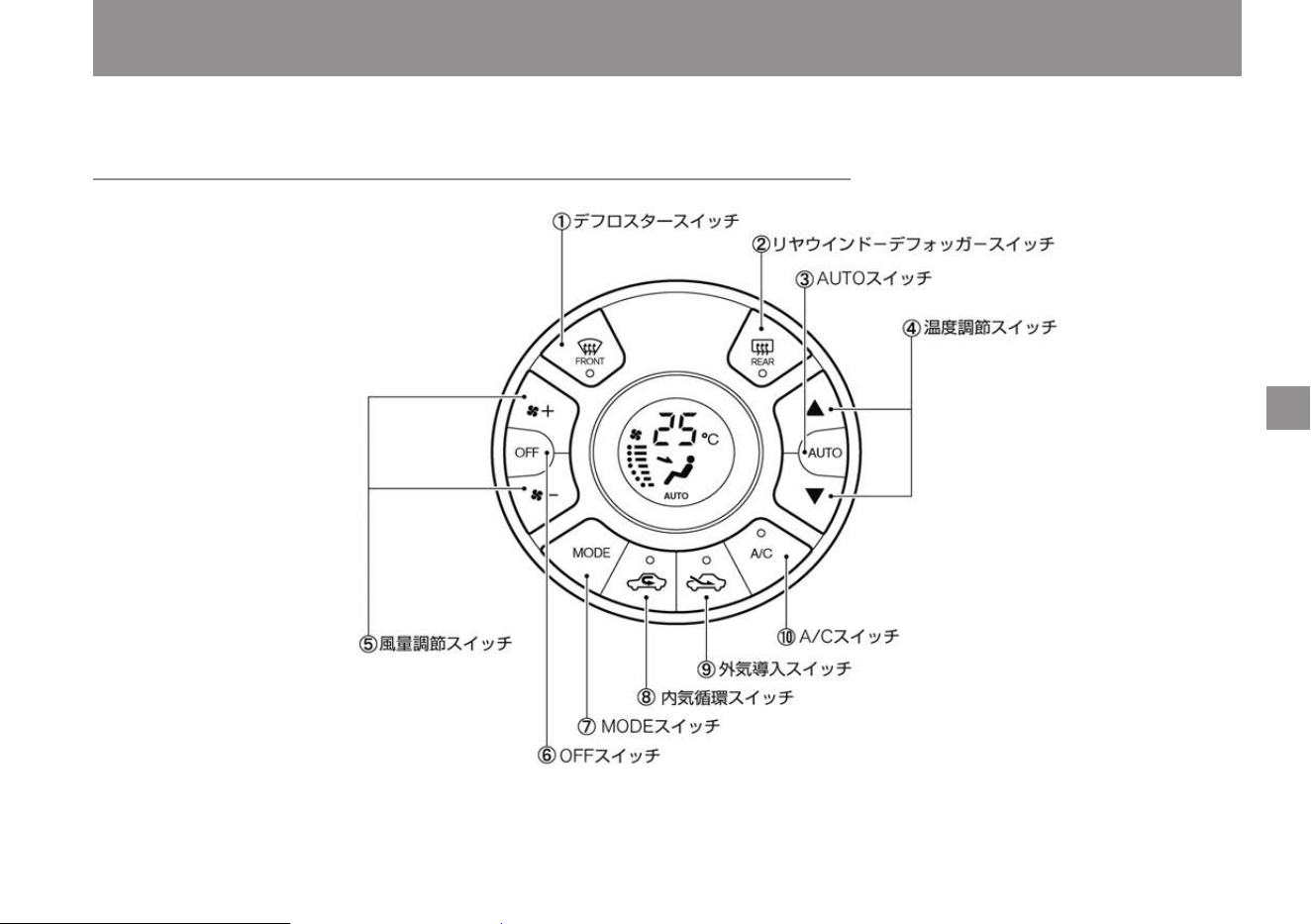

■ 燃料補給⼝の開閉 .150 ■ エアコンの操作 .153 ■ オーディオ .161
■ 始動する .168 ■ 運転する .173 ■ ランプをつける、ワイパーを使う .183
■ 運転⽀援機能 .197 ■ カメラシステム .284
■ 室内灯 .308 ■ 収納装備 .310 ■ その他の室内装備 .315
■ まずはじめに .324 ■ 緊急時の対処⽅法 .331
■ メンテナンスの前に .366 ■ 点検と整備 .373 ■ 清掃･お⼿⼊れ .410
■ サービスデータ .424
P.11
P.23
P.67
P.103
P.167
P.307
P.323
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
⽬次
P.365
P.431
イラスト⽬次
⽇産 e-POWERとは
安全なドライブの
ために
メーターの⾒かた
各部の操作
運転のしかた
室内装備
トラブルがおきた
ときは
メンテナンス
索引
(2,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
2
MEA0138X
外観フロント
イ
ラ
ス
ト
⽬
次
(3,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEA0139X
3
$：⾞両型式、オプションなどで異なる装備

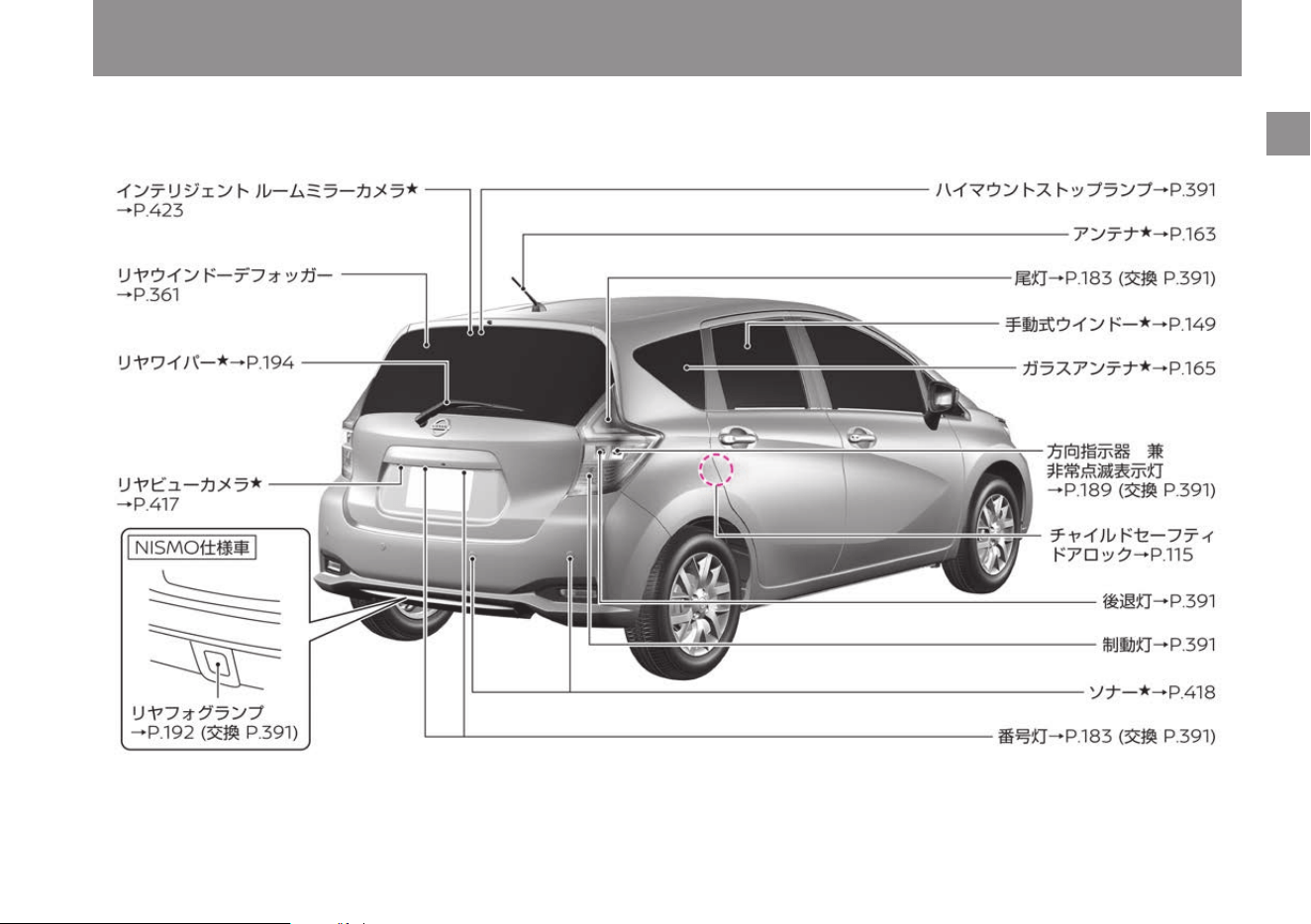

外観リヤ
イ
ラ
ス
ト
⽬
次
(4,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
4
MEA0140X
⾞室内
イ
ラ
ス
ト
⽬
次
(5,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEA0141X
5
$：⾞両型式、オプションなどで異なる装備

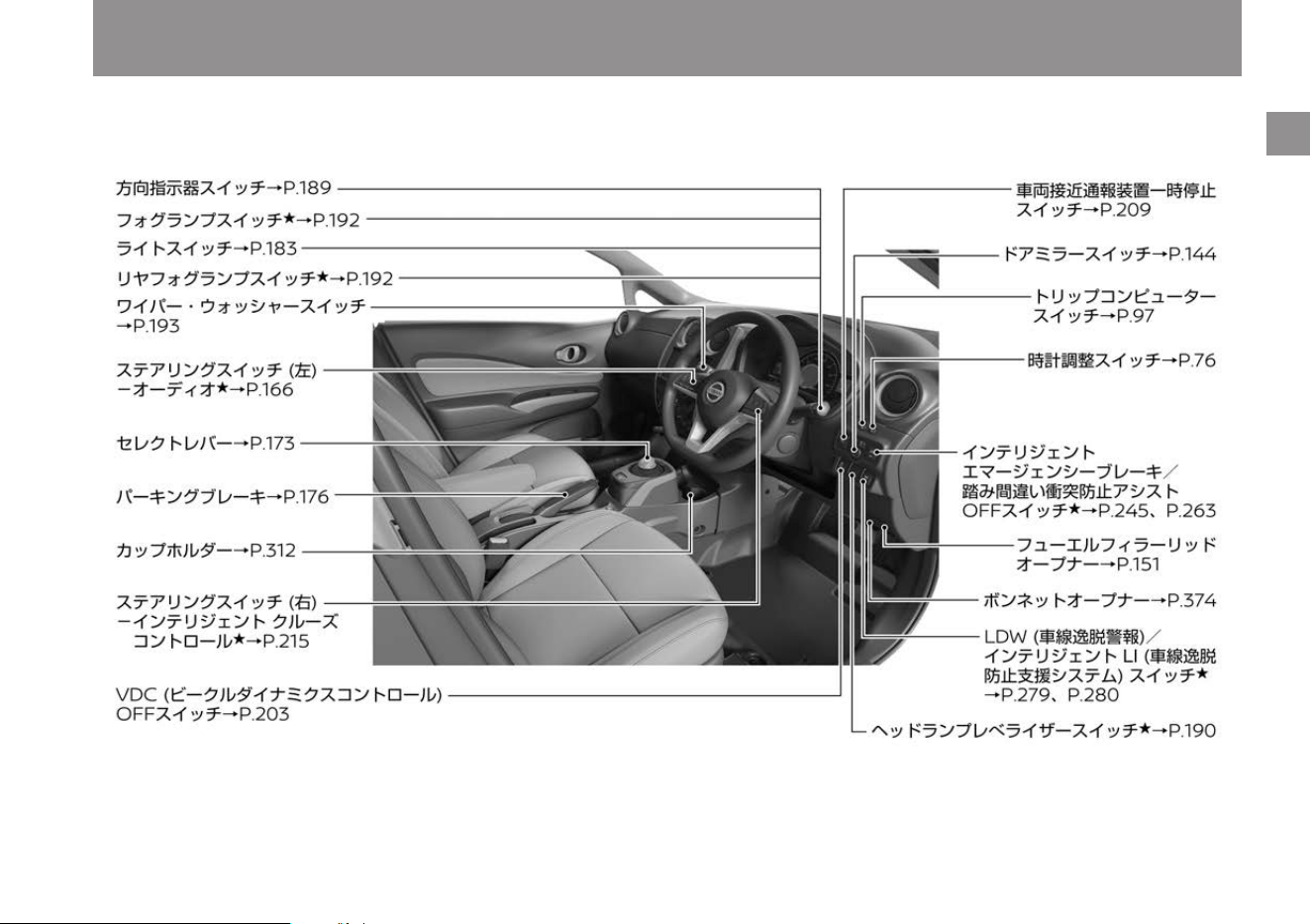

運転席まわり
イ
ラ
ス
ト
⽬
次
(6,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
6
MEA0142X
インストルメントパネル
イ
ラ
ス
ト
⽬
次
(7,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEA0143X
7
$：⾞両型式、オプションなどで異なる装備

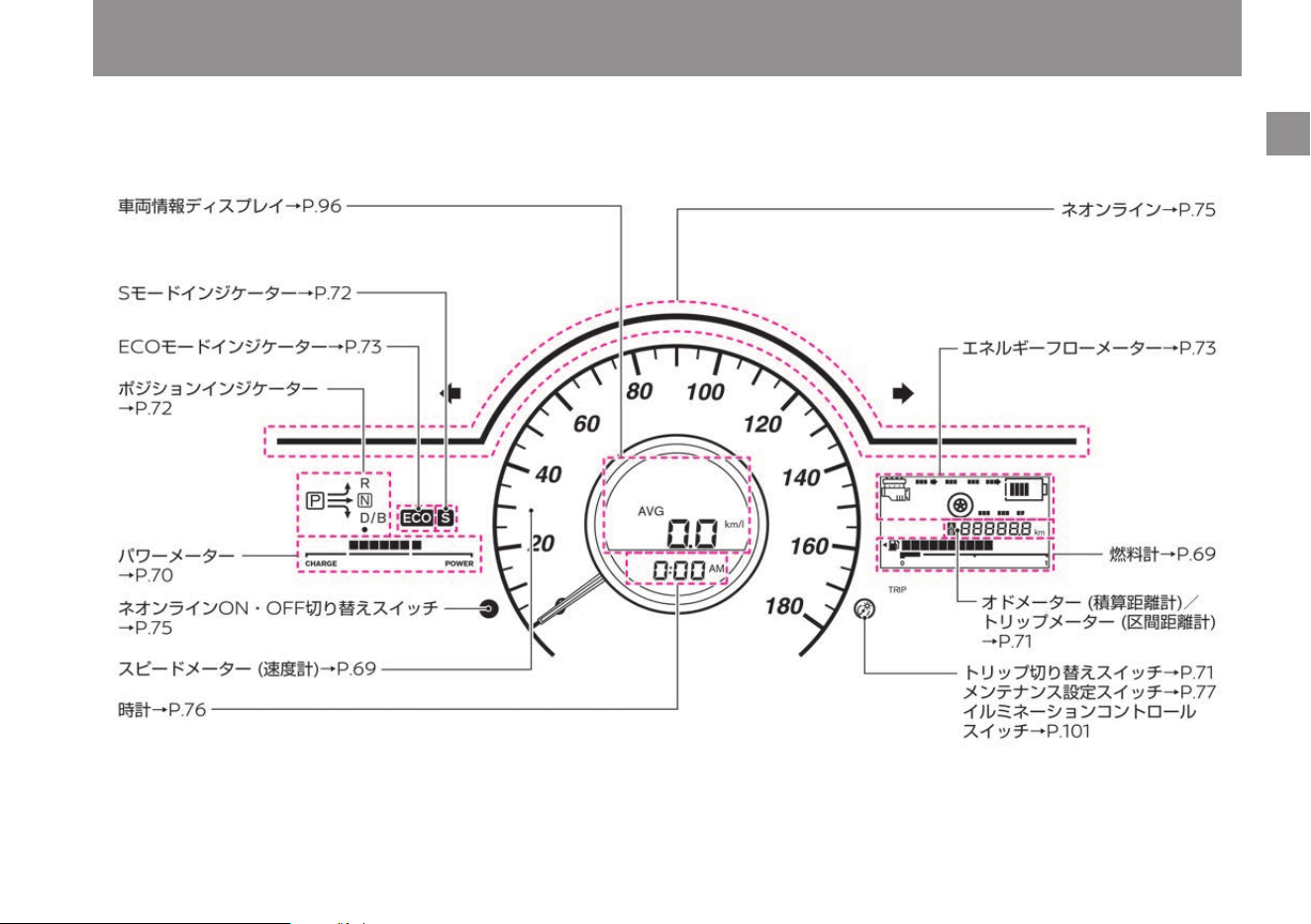

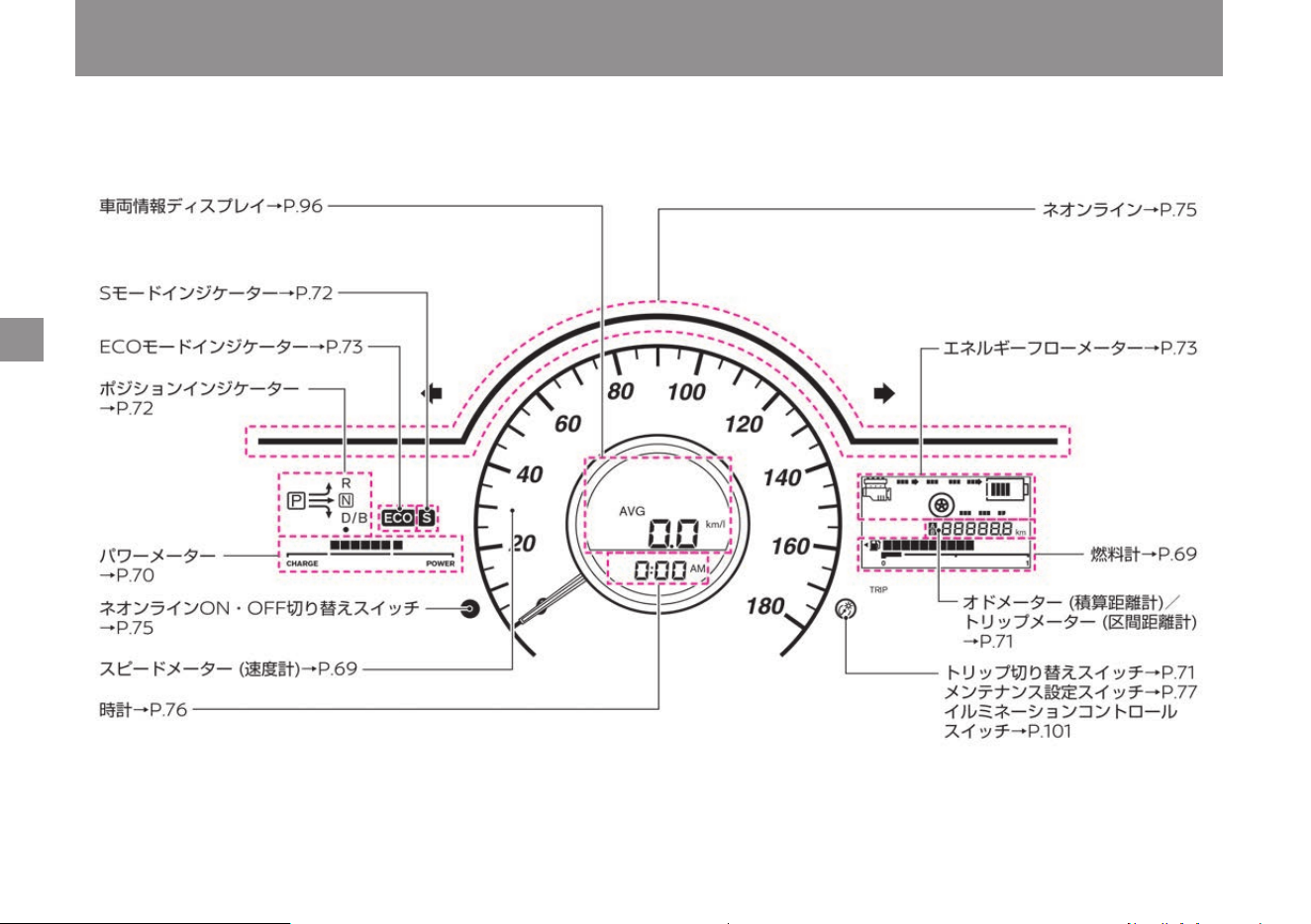

メーター
イ
ラ
ス
ト
⽬
次
(8,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
8
MEA0144X

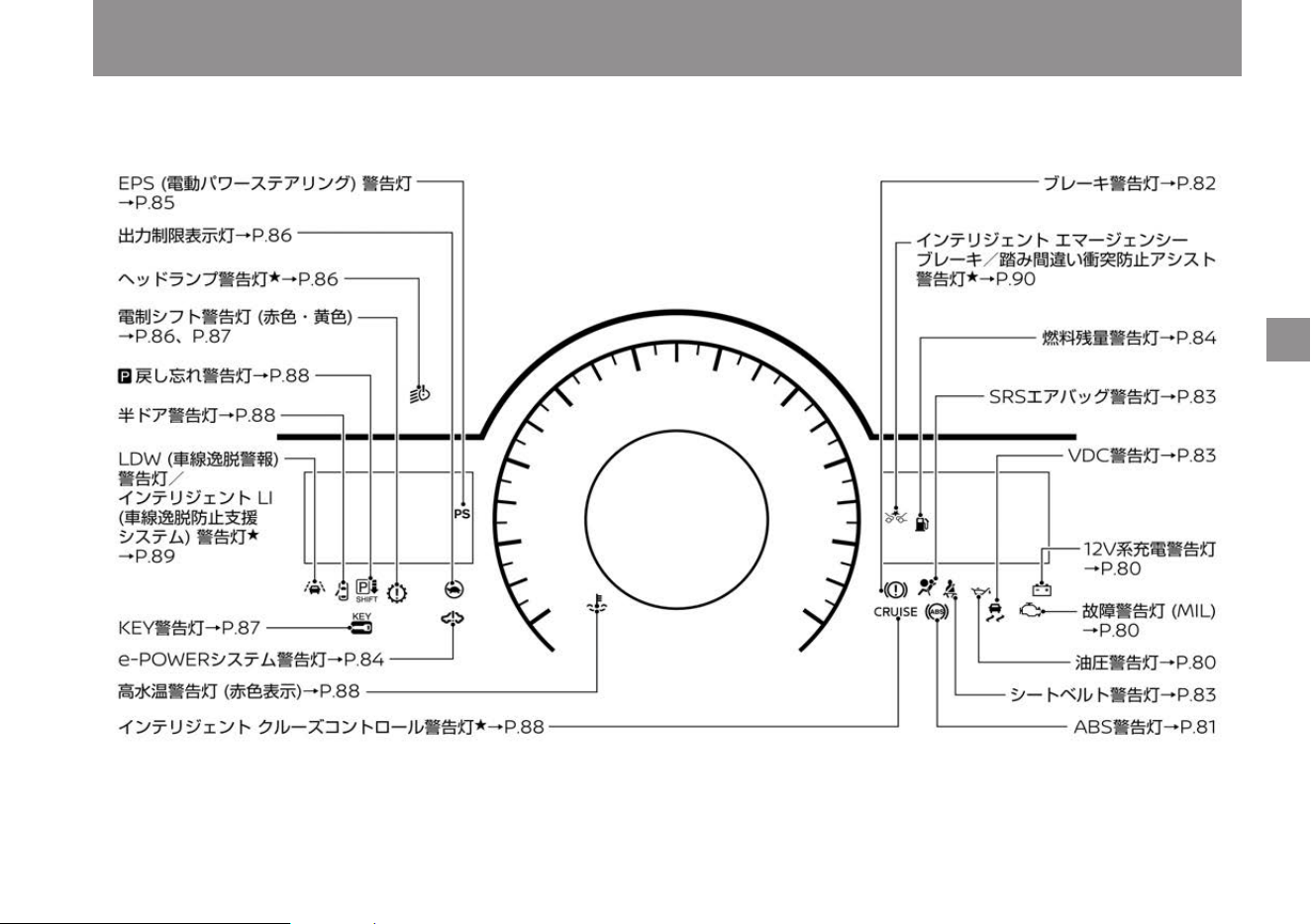

警告灯⼀覧
イ
ラ
ス
ト
⽬
次
(9,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEA0145X
9
$：⾞両型式、オプションなどで異なる装備

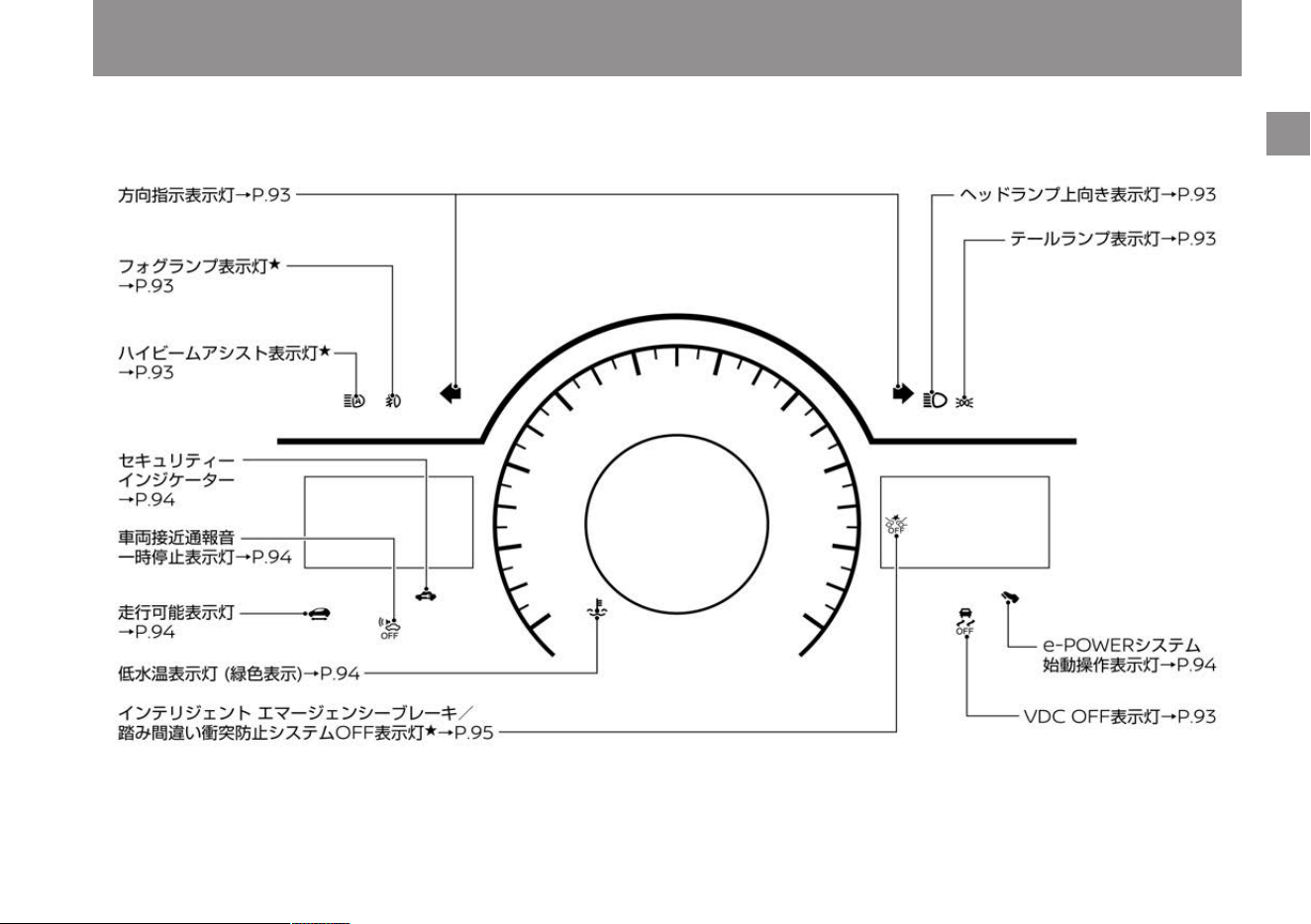

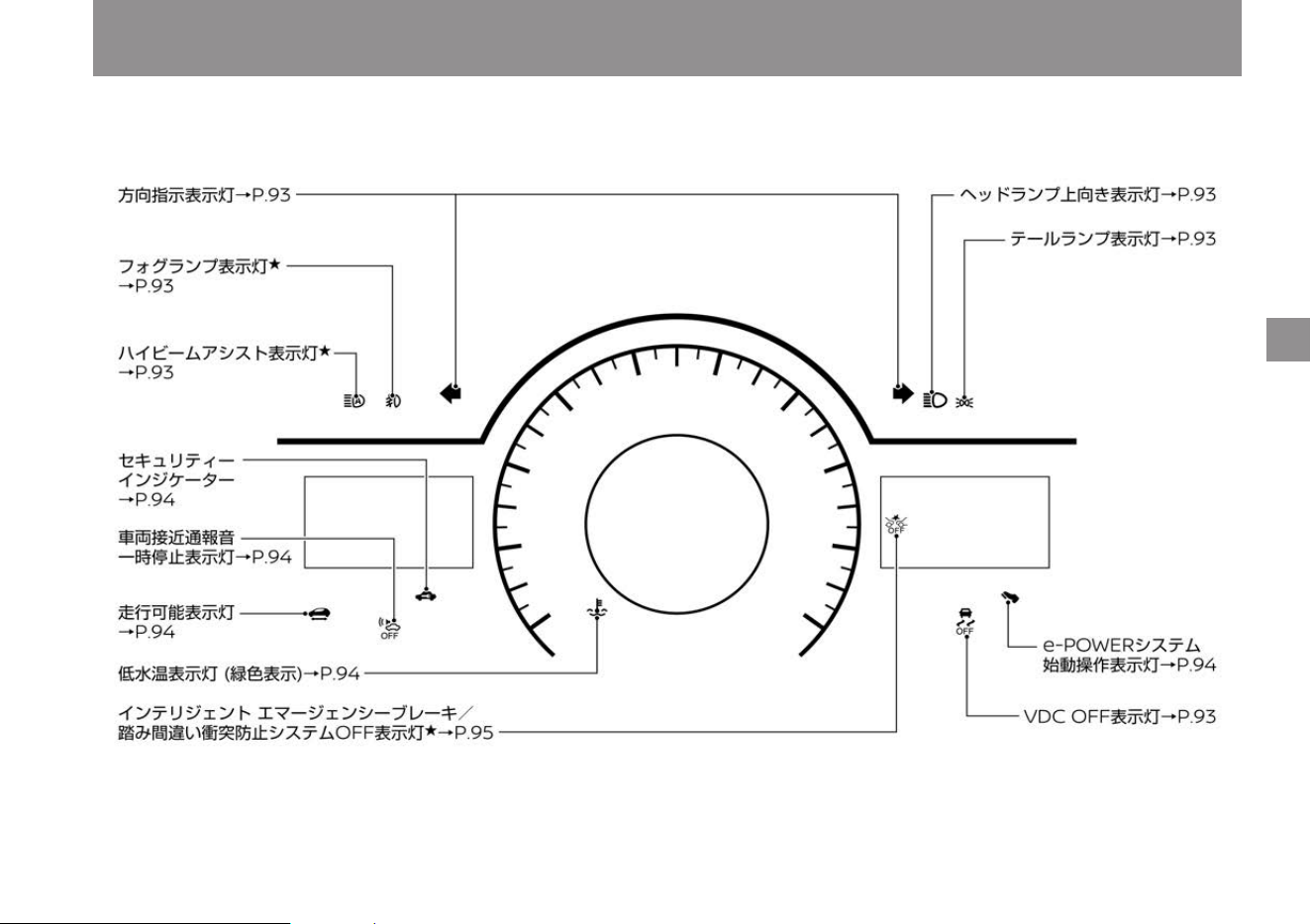

表⺬灯⼀覧（NISMO仕様⾞以外）
イ
ラ
ス
ト
⽬
次
(10,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
10
MEA0146X
表⺬灯⼀覧（NISMO仕様⾞）
イ
ラ
ス
ト
⽬
次
(12,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
12
MEB0010X

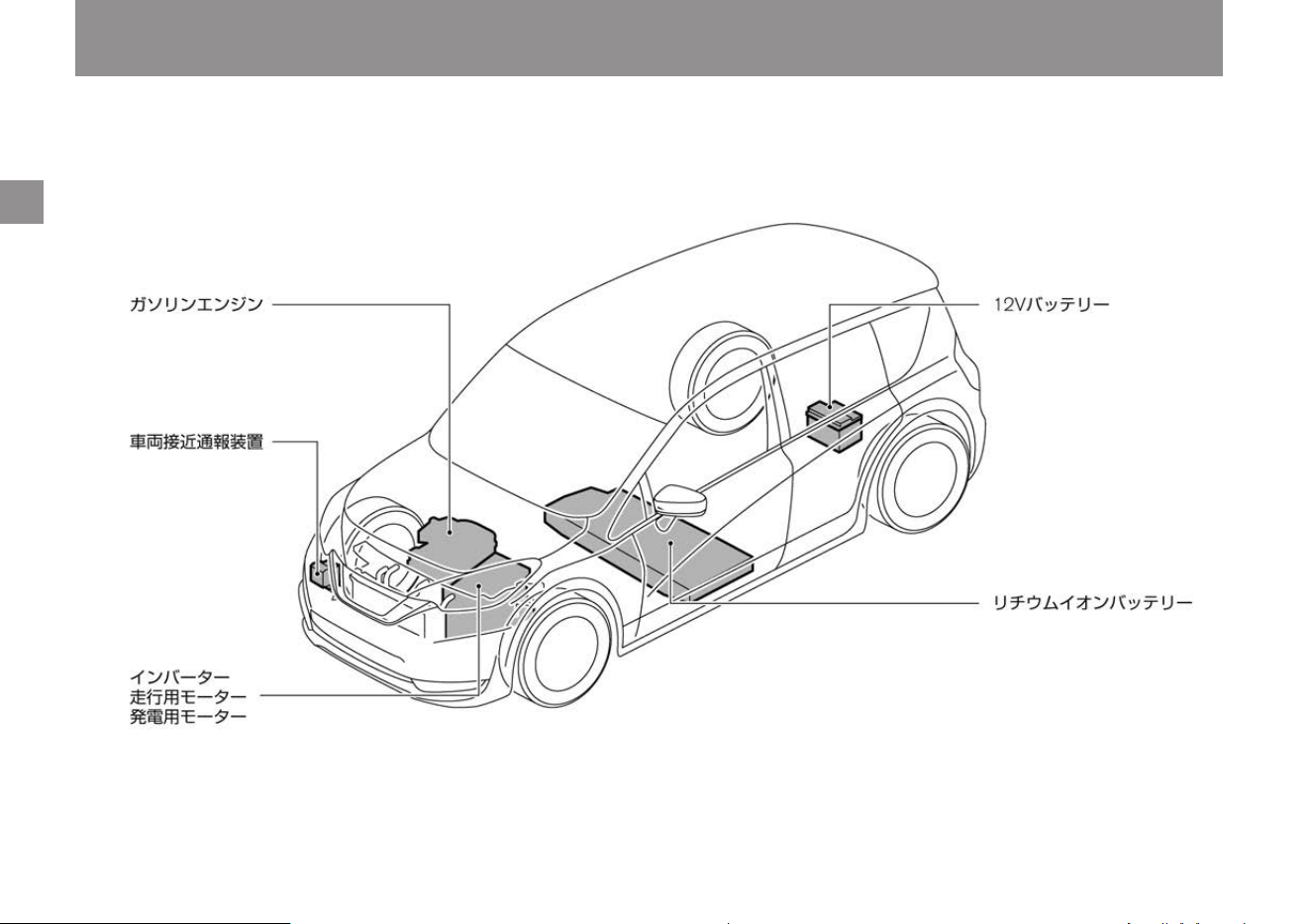

⽇産 e-POWERの特徴
ノート e-POWERってどんな⾞？
ノート e-POWERはガソリンエンジンで発電用モーターを動かすことにより発電し、その電力をリチウムイオンバッテリーに蓄えたり直接走行用
モーターに供給したりします。そしてそれらの電力で走行用モーターを駆動し走行する自動車です。
⽇
産
e-POWER
と
は
(13,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⾛⾏⽤モーター
リチウムイオンバッテリーに蓄えられた電⼒やエンジンと発電⽤モーターで発電された電
⼒を使⽤して、エンジンの代わりにタイヤを動かす⼒を⽣み出します。
■■
発電⽤モーター
ガソリンエンジンで動き発電します。
■■
リチウムイオンバッテリー
発電⽤モーターで発電された電⼒や⾛⾏⽤モーターの回⽣電⼒を蓄え、⾛⾏時に⾛⾏⽤
モーターに電⼒を供給します。
リチウムイオンバッテリーの残量が低下すると、エンジンが始動し⾃動的に充電を⾏うた
め、電気⾃動⾞のような外部からの充電は必要ありません。
ただし、⾞両を⻑時間放置すると少しずつ放電するため、少なくとも2∼3か⽉に⼀度、約
30分間は運転してください。（リチウムイオンバッテリーがダメージを受け、使⽤できな
くなるおそれがあります。）
万⼀、リチウムイオンバッテリーがあがり、e-POWERシステムを始動できない場合は、⽇
産販売会社にご連絡ください。
■■
回⽣ブレーキ
ガソリンエンジン⾞のエンジンブレーキの代わりにモーターを使って減速することを回⽣
ブレーキと呼びます。減速するときに発電するため、発電した電⼒でリチウムイオンバッ
テリーを充電することができ、エネルギーを無駄にせず燃費を良くすることができます。
知識
● 回⽣ブレーキは、⻑い下り坂でリチウ
ムイオンバッテリーが満充電になった
場合や低温時、滑りやすい路⾯では減
速度合が⼩さくなることがあります。
13
$：⾞両型式、オプションなどで異なる装備
⽇産 e-POWERの特徴
ノート e-POWERってどんな⾞？
次ページに続く
⽇
産
e-POWER
と
は
(14,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
14
■■
⾞両接近通報装置
本⾞両は⾛⾏時の⾳がとても静かで通⾏⼈が⾞両の接近に気づきにくいため、警報装置が
ついています。交差点などの徐⾏中に警報⾳が鳴ります。
⾞両接近通報装置 (P.207)
■■
エンジンが作動するとき
e-POWERシステムでは下記のようなときにエンジンが作動する場合があります。
● リチウムイオンバッテリーの残量が少ないとき（発電のため）
● アクセルペダルを強く踏み込んだとき（発電のため）
● ブレーキペダルを踏み込んだとき（ブレーキブースター⽤負圧⽣成のため）
● ⻑い下り坂を⾛⾏しているとき（減速度を⽣成するため）
● 暖房をONにしたとき（熱源となるエンジン⽔温を上げるため）
● エンジンが冷えているとき（暖機のため）
● e-POWERシステムが始動している状態でボンネットを開けたとき（整備時の事故を防
⽌するため）
■■
e-POWERシステム特有の⾳や振動
e-POWERシステム始動後は、次のような特有の⾳や振動が発⽣する場合がありますが異常
ではありません。
● エンジンルームからのモーター⾳
● エンジンの始動･停⽌による⾳や振動
● アクセルペダルから⾜を離したときやブレーキを踏んだときの作動⾳やモーター⾳
● 急加速時のエンジン⾳
● コンソール下部付近、前席下からのファン作動⾳
● 歩⾏者に⾞両の接近を知らせるための⾳
⾞両接近通報装置について (P.207)
知識
●
従来のガソリンエンジン⾞と⽐較して、
アイドリング時のエンジン回転数は⾼め
に設定されています。これはアイドリン
グ中でもリチウムイオンバッテリーを充
電するためで、異常ではありません。
⽇産 e-POWERの特徴
ノート e-POWERってどんな⾞？
⽇
産
e-POWER
と
は
(15,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEB0011X
15
$：⾞両型式、オプションなどで異なる装備
安全にご利⽤いただくために

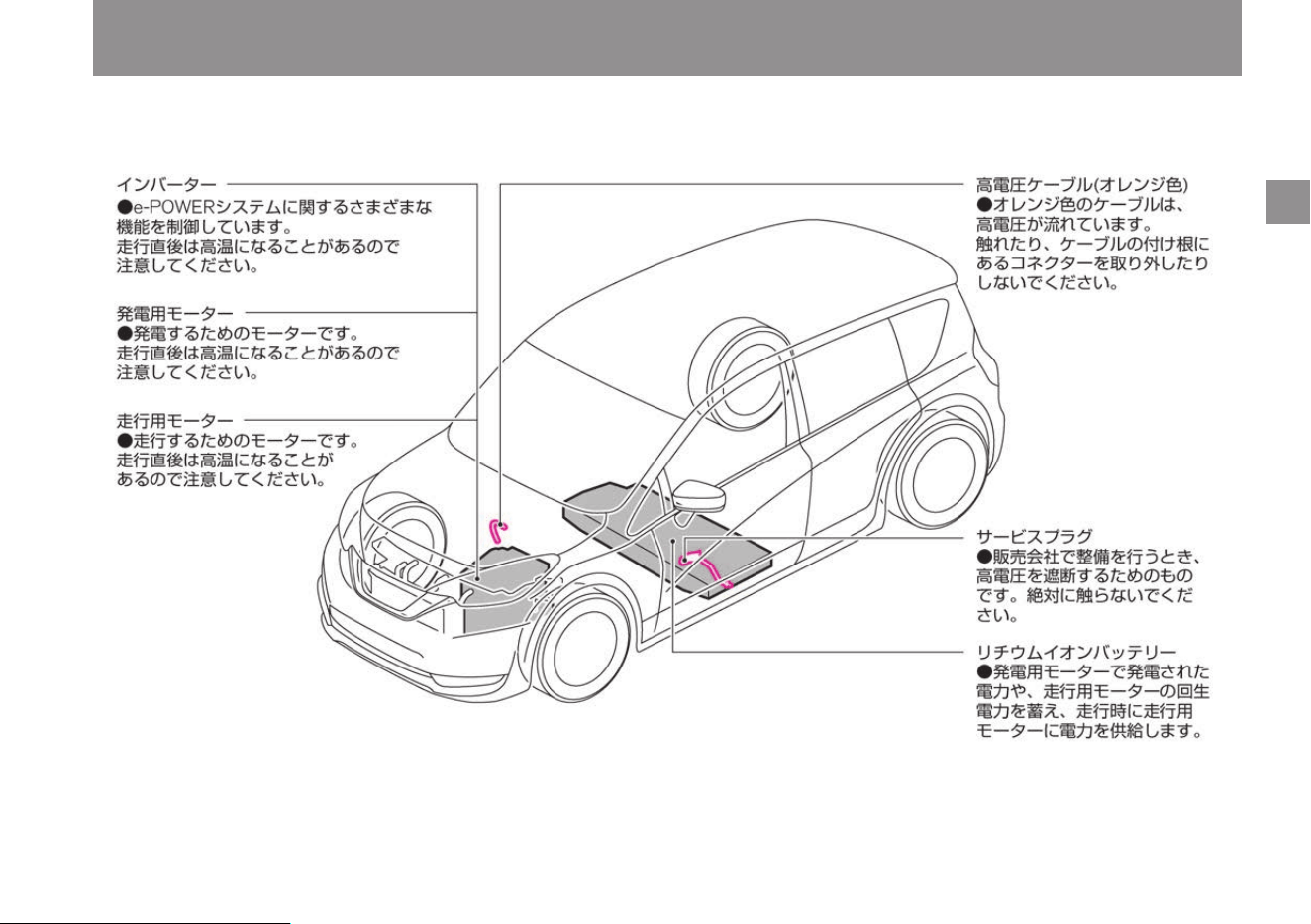

⾼電圧部品について
e-POWERシステムには以下の高電圧部品が使われています。主な高電圧部品にはラベルが貼りつけてあるので、ラベルの記載事項に従ってくだ
さい。
⽇
産
e-POWER
と
は
(16,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
16
警告
● ⾼電圧部位には触れない。
最⼤で約350Vの直流⾼電圧が使⽤されているため、⾼電圧ケーブルやコネクター、
⾼電圧部品（⾛⾏⽤モーターやリチウムイオンバッテリーなど）には触れないでくだ
さい。感電すると⽣命にかかわる重⼤な傷害を受けるおそれがあります。⾞両のエン
ジンルーム内に貼られているラベルの記載事項に必ず従ってください。
● ⾼温に注意する。
⾛⾏直後はエンジンルーム内が⾼温になっている可能性があります。エンジンルーム
内に貼られているラベルの記載事項に必ず従ってください。
● 冷却⽤空気取⼊⼝をふさがない。
前席シート下にリチウムイオンバッテリーとDC/DCコンバーターを冷却するための
空気取⼊⼝があります。
性能低下や⾞両故障につながるため、荷物や⾐類などで取⼊⼝をふさがないでくださ
い。また、液体や砂など、異物が⼊らないように注意してください。
MEB0012X
● リチウムイオンバッテリーに⽔をかけない。
安全にご利⽤いただくために
ノート e-POWERの取り扱いに関する注意事項
e-POWERシステムを適切に取り扱うため、次のことを必ずお守りください。
⽇
産
e-POWER
と
は
(17,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
⾞室内にふたのないバケツや⽔槽など、⽔がこぼれるおそれがあるものは置かないで
ください。リチウムイオンバッテリーに⽔がかかると故障の原因になります。
17
$：⾞両型式、オプションなどで異なる装備
安全にご利⽤いただくために
ノート e-POWERの取り扱いに関する注意事項
⽇
産
e-POWER
と
は
(18,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
18
警告
● ⾼電圧部品および⾼電圧ケーブルが露出しているときは絶対に触れない。
⾼電圧部品および⾼電圧ケーブルの位置は、
P.15を確認してください。
● リチウムイオンバッテリーから液漏れが⾒られる場合は、すみやかに⽇産販売会社に
連絡する。
⽕災が発⽣するおそれがあります。
● ⾞室内や⾞外に液体が漏れているときは絶対に触れない。
万⼀、リチウムイオンバッテリーから漏れた液体が⽪膚や⾐服に付着したときは、⽔
道⽔などのきれいな⽔で洗い流し、すみやかに医師の診察を受けてください。
● ⾛⾏中、床下に強い衝撃を受けたときは、安全な場所に停⾞し、損傷がないか点検す
る。
床下に損傷が⾒られる場合は、絶対に触れずすみやかに⽇産販売会社にご連絡くださ
い。
● リチウムイオンバッテリーや⾼電圧部品から⽕災が発⽣したときは、出来るだけ早く
⾞両から離れる。
⽕災を消⽕するときは、必ず電気⽕災⽤の消⽕器（ABC、BCまたはCタイプ）を使
⽤してください。消⽕栓などから⼤量の放⽔が可能な場合のみ、⽔での消⽕も可能で
す。不適切な消⽕作業は危険なため、絶対に⾏わないでください。
● けん引が必要なときは、前輪または4輪を持ち上げてけん引する。
けん引時に前輪が接地していると、⾛⾏⽤モーターが発電し、⾞両を破損するおそれ
があります。
けん引について (P.326)
● 事故などで⾞両が破損し、安全であることを確認できない場合は、⾞両から離れて⽇
産販売会社に連絡する。
⽇産販売会社に連絡するときは、（ガソリンエンジン⾞ではなく）e-POWERシステ
ムである旨をご連絡ください。
安全にご利⽤いただくために
ノート e-POWERが事故にあったときの注意事項
事故が発生したときは、次のことを必ずお守りください。
⽇
産
e-POWER
と
は
(19,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
● 板⾦･塗装による修理が必要な場合は、必ず⽇産販売会社に連絡する。
⾞体が⼤きく破損･変形しているとき、破損の状態によっては漏電や感電のおそれが
あります。⾼電圧部位（リチウムイオンバッテリーなど）およびこれらを接続する配
線（オレンジ⾊）には絶対に触らないでください。
● 事故などでランプが破損したまま⾛⾏しない。
内部に⽔などが⼊ると、発煙し⽕災につながるおそれがあります。
知識
● 衝突時やe-POWERシステムに異常があると、⾼電圧システムがOFFになり⾛⾏可能表
⺬灯
が消灯する場合があります。これはケガや事故につながる危険を最⼩限に抑
えるもので、異常ではありません。
19
$：⾞両型式、オプションなどで異なる装備
安全にご利⽤いただくために
ノート e-POWERが事故にあったときの注意事項
⽇
産
e-POWER
と
は
(20,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
20
■■
お出かけ前に
電⼒の消費が少ないルートを選択する。
● 登り坂の⾛⾏は電⼒の消費が多くなります。登り坂の少ないルートを選択すると電⼒の
消費を抑えられます。
不要な荷物は積んだままにしない。
● 荷物を減らし、⾞両重量を軽くすることで、電⼒の消費を抑えられます。
適切なタイヤ空気圧にする。
● タイヤ空気圧が低下していると、より多くの電⼒を消費します。
タイヤの点検項⽬ (P.379)
知識
● 燃費が⼤幅に悪化する場合は、次の
ようなことが原因として考えられま
す。
– ⾛⾏するルートの地形に登り坂が
多い
– ⾼速道路など、⾼速で⾛⾏を続け
ている
– 頻繁に急発進、急加速、急ブレー
キをしている
■■
運転するときは
■ なめらかに発進、加速する。
● 急発進、急加速をすると、より多くの電⼒を消費し、燃費が悪くなります。
● パワーメーター（ P.70）で電⼒の消費状況を確認しながら加速することで、電⼒の消
費を抑えた加速ができます。
■ ⾞間距離に余裕を持ち、必要以上の減速を極⼒避ける。
● 必要以上の減速を避けることで、再加速するための電⼒の消費を抑制できます。
⽇産e-POWERと上⼿に付き合うために
燃費を良くするためのポイント
燃費は、道路状況、天候や気温、乗員数などに大きく左右されます。
次のようなことに気をつけ電力の消費を抑えると、燃費が良くなります。
⽇
産
e-POWER
と
は
(21,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■ ⾼速道路などで速度を出しすぎない。
● 速度の出しすぎは、電⼒を無駄に消費します。
■ オートエアコンの設定温度を控えめにし、必要がなければこまめにOFFにする。
● オートエアコンによる余分な電⼒の消費を抑えられます。
● 暖房使⽤時、設定温度を24°C以下に下げるとエンジン作動頻度が下がる暖房省エネモー
ドになります。
暖房省エネモード（
P.155）
■ ECOモード、Sモードで⾛⾏する。
● SモードやECOモードを使⽤しているときは、アクセルペダルを緩めたときの回⽣ブ
レーキによる減速⼒が強くなり、減速時のエネルギーをより多く回収できます。
● ECOモード、Sモード、NORMALモードの順に燃費が良くなります。
e-POWER Drive (P.197)
21
$：⾞両型式、オプションなどで異なる装備
⽇産e-POWERと上⼿に付き合うために
燃費を良くするためのポイント
⽇
産
e-POWER
と
は
(22,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
22
MEMO
⽇
産
e-POWER
と
は
(23,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
運転する前に
運転前の準備 P.24
運転するときに注意すること P.26
⼼臓ペースメーカーなどをご使⽤されている⽅への
注意事項 P.31
シートベルト
シートベルトについて P.32

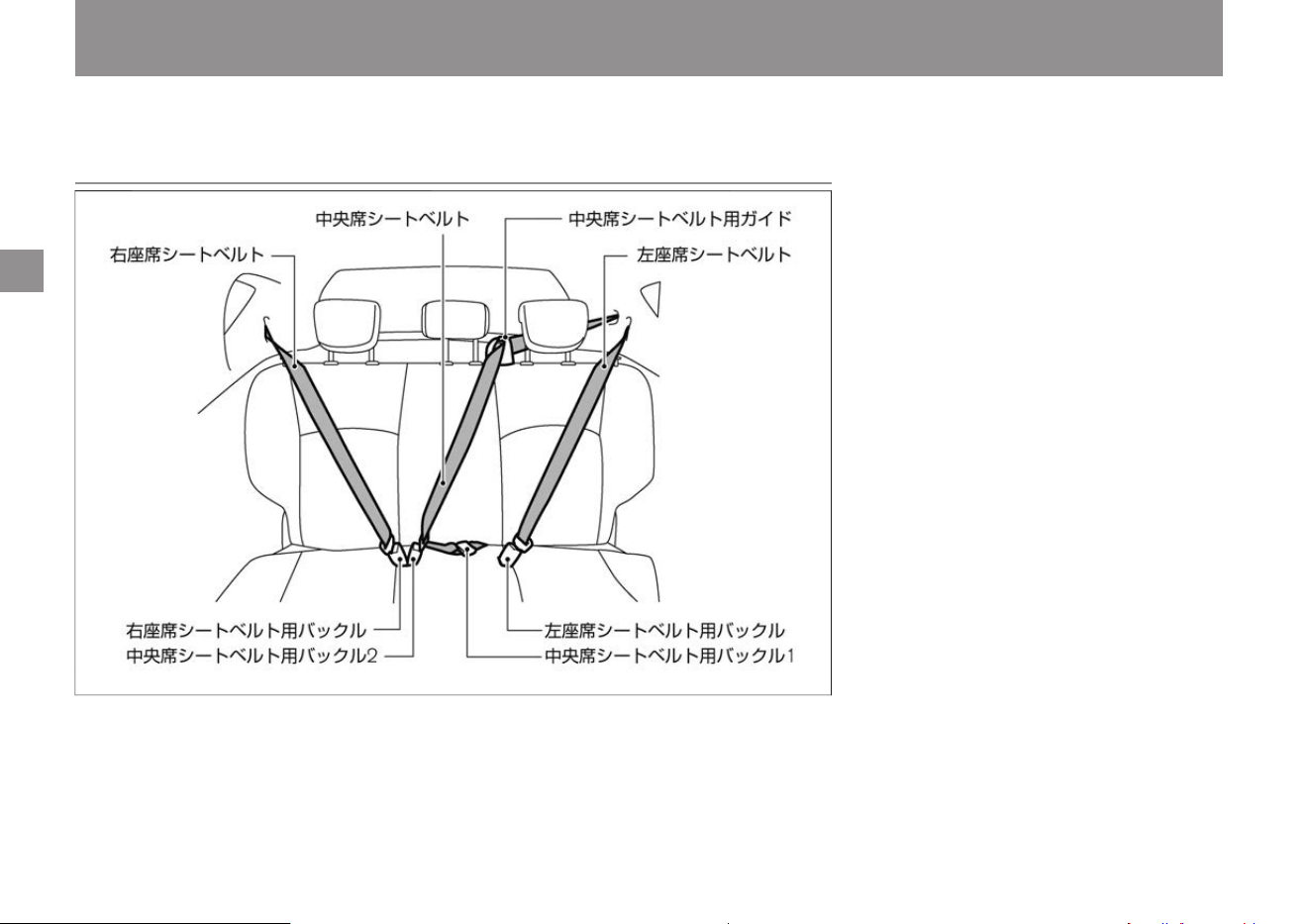

3点式シートベルト（前席シート／後席シート左右） P.35
3点式シートベルト（後席シート中央） P.36
シートベルトの注意事項 P.38
エアバッグ
SRSエアバッグ P.40
SRSエアバッグシステム（前席） P.44
SRSカーテンエアバッグシステム
★
P.49
お⼦さまの安全のために
お⼦さまを乗せるときに注意すること P.51
チャイルドシート P.54
盗難防⽌機能
イモビライザー（盗難防⽌装置） P.65
23
安全なドライブのために
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(24,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
24
■■
正しい運転姿勢について
MED0110X
警告
● ハンドル、シート、ミラーの調節
は、必ず⾛⾏前に⾏う。
⾛⾏中に調節すると、思わぬ事故に
つながるおそれがあります。
● ハンドルやシートを調節したあと
は、確実に固定されていることを確
認する。
固定されていないと運転姿勢が突然
変わり、思わぬ事故につながるおそ
れがあります。
注意
● 背もたれと背中の間にクッションな
どを⼊れない。
運転姿勢が不安定になり、思わぬ事
故につながるおそれがあります。
運転する前に
運転前の準備
正しい運転姿勢をとれるよう、ハンドル（ P.133）、シート（ P.122）、ミラー（ P.134）を調節し、シートベルトを着用してください。
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(25,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
シートベルトの着⽤
● 必ず⾛⾏前にシートベルトを正しく着⽤してください。
シートベルト (P.32)
● ⼩さなお⼦さまを乗せるときは、適切なチャイルドシートをご使⽤ください。
チャイルドシート (P.54)
■■
ミラーの調節
● シートおよびハンドルの調節が完了したら、ミラーを調節します。確実に後⽅確認がで
きる位置に、ドアミラーおよびルームミラー
★
を調節してください。
ドアミラー (P.144)
ルームミラー
★
(P.134)
インテリジェント ルームミラー付⾞
インテリジェント ルームミラー付⾞は、インテリジェント ルームミラーがOFFの状態
（ルームミラーモード）で、確実に後⽅確認ができる位置に調節してください。
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬
機能付）
★
(P.135)
25
$：⾞両型式、オプションなどで異なる装備
運転する前に
運転前の準備
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(26,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
26
警告
排気ガスには⼗分注意する
● 排気ガスには無⾊無臭で有害な⼀酸化炭素が含まれています。⼀酸化炭素を吸い込む
と⼀酸化炭素中毒になり、重⼤な健康障害におよぶか、死亡につながるおそれがあり
ます。
● 以下の状況では、e-POWERシステムを⻑時間始動したままにしない。
排気ガスが⾞両周辺に滞留したり、⾞室内に侵⼊したりするおそれがあります。
– 雪が積もった場所に駐停⾞するとき
– 降雪時に駐停⾞するとき
– ⾞庫や屋内、壁などに囲まれた換気が悪い場所に駐停⾞するとき
– 仮眠や⻑時間の駐⾞をするとき
– 排気管が腐⾷または損傷しているおそれがあるとき
– 他⾞の排気⼝が近くにあるとき
● ⾛⾏する前に、バックドアが確実に閉まっていることを確認する。
⾛⾏中に排気ガスが侵⼊するおそれがあります。
● ⾞室内に排気ガスが侵⼊したと感じたときは、窓を開けて⼗分に換気をする。
● 排気管に⽳や⻲裂がある場合や排気⾳に異常があるときは、⽇産販売会社で点検を受
ける。
排気ガスが⾞室内に侵⼊するおそれがあり危険です。
⾞室内に⼈やペットを残さない
● お⼦さま、介護を必要とされる⽅、ペットを⾞室内に残さない。
炎天下では⾞室内が⾼温になり、⽣命にかかわるおそれがあり危険です。
運転する前に
運転するときに注意すること
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(27,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
診断機接続⽤のコネクターにはご注意を
● 診断機接続⽤のコネクターには、後付け⽤品を取り付けないでください。12Vバッテ
リーがあがったり、警告灯が点灯したりするなど、思わぬトラブルを招くおそれがあ
ります。
注意
燃料が⼊った容器やスプレー⽸などを積まない
● ガソリンや可燃性ガスの⼊ったスプレー⽸などは積まない。
引⽕や爆発するおそれがあり危険です。
⽕気には⼗分注意する
● 操作部が露出しているガスライターをグローブボックスなどの⼩物⼊れに⼊れておい
たり、床やシートのすき間に落としたままにしたりしない。
荷物を押し込んだときやシートを動かしたときに、ライターの着⽕ボタンが押されて
ガスが噴出し、⽕災につながるおそれがあります。また、ライターを使⽤したあと、
すぐに収納すると⽕災を起こすおそれがあります。
● 灰⽫を使ったあとは、マッチやタバコの⽕が消えていることを確認し、必ずふたを閉
める。
紙くずなど燃えやすいものは⼊れないでください。出⽕するおそれがあります。
アクセサリーをウインドーに取り付けない
● ウインドーにアクセサリーを取り付けない。
視界の妨げになったり、吸盤がレンズの働きをして⽕災を起こしたり、SRSエアバッグが作動
したときアクセサリーが⾶んでケガをするなど、思わぬ事故につながるおそれがあります。
27
$：⾞両型式、オプションなどで異なる装備
運転する前に
運転するときに注意すること
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(28,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
28
注意
故障や破損したまま⾛⾏しない
● 排気⾳が⼤きくなったときは、⽇産販売会社で点検を受ける。
排気管が腐⾷したり路⾯⼲渉などで損傷したりしているおそれがあります。また、排
気管に⽳が開いたまま⾛⾏を続けると、⾼温の排気ガスが漏れ、排気ガスが⾞室内に
侵⼊し、⽕災につながるおそれがあります。
● 事故などでランプが破損したまま⾛⾏しない。
内部に⽔などが⼊ると、発煙し⽕災につながるおそれがあります。
e-POWERシステムを始動したまま仮眠をしない
● 万⼀、シフトポジションが 以外だと、急発進し、思わぬ事故につながるおそれがあ
ります。 また、無意識にセレクトレバーを操作したり、アクセルペダルを踏み込んだ
りして思わぬ事故やエンジン過熱による⽕災などにつながるおそれがあり危険です。
改造しない
● 市販の不適合品のマフラー取り付けや、⽇産純正部品以外の⾞両の性能や機能に適さ
ない部品を使⽤しない。
正常な性能を発揮できないだけでなく、故障や⽕災など思わぬ事故につながるおそれ
があります。
● 電装品などを取り付けるときは、必ず⽇産販売会社にご相談ください。不適切な取り
付けや誤った配線は、故障や⽕災など思わぬ事故につながるおそれがあります。
運転する前に
運転するときに注意すること
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(29,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
改造しない
● 12Vバッテリーの端⼦に電装品やアース線などを直接つながないでください。12Vバッ
テリーがあがるおそれがあります。
● ⽇産⾃動⾞が国⼟交通省に届け出をした部品以外を装着すると、違法改造になること
があります。
無線送信機の取り付けについて
● お⾞に無線送信機を取り付けると、電装システムに影響をおよぼす可能性がありま
す。悪影響を防ぐための措置や取り付け⽅法については、必ず⽇産販売会社にご相談
ください。お客さまのご要望により、無線送信機の取り付けに関する詳しい情報（周
波数帯域･電⼒レベル･アンテナ位置･取り付け条件）を⽇産販売会社にてご提供しま
す。
フロントスポイラ―と路⾯との⼲渉について
● フロントスポイラ―下部は路⾯との間隔が狭いため、段差の⼤きい場所や縁⽯などに
は特に注意してください。路⾯と⼲渉して傷が付くおそれがあります。
フロントバンパーと路⾯との⼲渉について（NISMO仕様⾞）
● NISMO仕様⾞は路⾯との間隔が狭いため、段差の⼤きい場所や縁⽯などに特に注意し
てください。フロントバンパーが路⾯と⼲渉して、破損するおそれがあります。
NISMO専⽤エアロパーツについて（NISMO仕様⾞）
● フロントバンパーに⾜をかけたり、乗ったりしないでください。また、乗り降りの際
にサイドシルプロテクターに乗らないでください。フロントバンパー及びサイドシル
プロテクターが破損するおそれがあります。
29
$：⾞両型式、オプションなどで異なる装備
運転する前に
運転するときに注意すること
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(30,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
30
アドバイス
MED0109X
運転する前に
運転するときに注意すること
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(31,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
インテリジェントキーについて
● 植え込み型⼼臓ペースメーカーおよび植え込み型除細動器（ICD）を使⽤されている
⽅は、アンテナから約22cm以下の範囲に装着部位を近づけない。
ドアおよびバックドア開閉時、ドアハンドルのスイッチ操作時、e-POWERシステム
始動時などにキーの電波が植え込み型⼼臓ペースメーカーおよび植え込み型除細動器
（ICD）の作動に影響を与えるおそれがあります。
MEF0162X
● 植え込み型⼼臓ペースメーカーおよび植え込み型除細動器（ICD）以外の医療電気機
器を使⽤されている⽅は、医療電気機器製造業者などへ影響を確認してから使⽤す
る。
キーの電波が医療電気機器の動作に影響を与える場合があります。
31
$：⾞両型式、オプションなどで異なる装備
運転する前に
⼼臓ペースメーカーなどをご使⽤されている⽅への注意事項
心臓ペースメーカーなどをご使用されている方は、次のことにご注意ください。
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(32,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
32
■■
ELR（緊急固定）付シートベルトについて
● ⾝体の動きに合わせて伸縮し、衝突時など強い衝撃を受けると、ベルトが⾃動的にロッ
クし⾝体を固定します。
警告
● プリテンショナーシートベルトの部
品や配線を修理しない。電気テス
ターを使⽤してプリテンショナーの
システムの回路診断をしない。
誤って作動したり、正常に作動しな
くなるおそれがあります。
■■
前席プリテンショナーシートベルトについて
● 正⾯衝突などで⾞両前⽅から強い衝撃を
受けたときに、装着したシートベルトを
瞬時に巻き取り、乗員の拘束性能を⾼め
ます。
● 衝撃の強さなどによっては、SRSエア
バッグシステム（前席）と同時に作動す
る場合と、プリテンショナーのみ作動す
る場合があります。
SRSエアバッグ (P.40)
MED0003X
注意
● SRSエアバッグ警告灯が点灯してい
るときは⾛⾏しない。
パワースイッチをONにしてから約7
秒間はシステムチェックを⾏うた
め、プリテンショナーが作動しませ
ん。必ずSRSエアバッグ警告灯が消
灯してから⾛⾏してください。
● 廃⾞にするときやプリテンショナー
シートベルトを廃棄するときは、必
ず⽇産販売会社に相談する。
シートベルト
シートベルトについて
シートベルトは、シートに身体を固定することで安全を確保するための安全装置です。
走行するときは、必ずシートベルトを正しく着用してください。
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(33,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
● プリテンショナーが作動したとき作
動⾳や⽩煙が出ますが、⽕災ではあ
りません。
● プリテンショナーは、⼀度作動する
と再使⽤できません。衝突を起こし
たときは必ず⽇産販売会社で点検を
受け、作動済みの場合は交換してく
ださい。
33
$：⾞両型式、オプションなどで異なる装備
シートベルト
シートベルトについて
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(34,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
34
■■
後席シートベルトの位置
MED0115X
シートベルト
シートベルトについて
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(35,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
シートベルトの着⽤のしかた
1
正しい姿勢でシートに座り、タングを持って
ベルトをゆっくり引き出します。
ベルトを腰⾻のできるだけ低い位置に掛け、
たるみがないように密着させます。
MED0004X
警告
● ベルトが肩に確実にかかる位置にア
ンカーの⾼さを調節する。また、ア
ンカーが確実に固定されていること
を確認する。
万⼀のときに肩からベルトが外れる
など、シートベルトが⼗分な効果を
発揮せず、重⼤な傷害につながるお
それがあります。
アドバイス
● ベルトがロックして引き出せないと
きは、⼀度ベルトを強く引いてから
ゆるめ、再度ゆっくり引き出してく
ださい。
2
ベルトがねじれないようにして、タングを
バックルに“カチッ”と⾳がするまで確実に
差し込みます。
MED0005X
3
アンカー位置の⾼さを調節します。（前席
シートのみ）
ノブを引きながらアンカー部を上下させ、ベ
ルトが肩に確実に掛かる位置に調節し⼿を離
します。⼿を離したあと、“カチッ”と⾳が
するまで動かし固定させます。
MED0045X
4
外すときは、バックルのボタン（⾚⾊部）を
押し、タングを持ってゆっくり戻します。
MED0006X
35
$：⾞両型式、オプションなどで異なる装備
シートベルト
3点式シートベルト（前席シート／後席シート左右）
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(36,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
36
■■
シートベルトの着⽤のしかた
1
後席シート中央席シートベルト格納位置か
ら、ベルトをゆっくり引き出し、ガイドに通
します。
MED0089X
警告
● 後席シート中央⽤のタングとバック
ルは正しく差し込んで使⽤する。
後席シート中央⽤のタングとバック
ルは2個ずつあります。着⽤するとき
は必ずタング1と2、バックル1と2を
正しく差し込んでお使いください。
正しく固定されていないと、万⼀の
ときシートベルトが⼗分な効果を発
揮せず、重⼤な傷害につながるおそ
れがあります。
アドバイス
● ベルトがロックして引き出せないと
きは、⼀度ベルトを強く引いてから
ゆるめ、再度ゆっくり引き出してく
ださい。
知識
● 6：4分割シート付⾞の右側シートの背
もたれを倒した状態で、後席シート中
央⽤シートベルトを着⽤するときは、
倒した背もたれの下からバックル2を
引き出して使⽤してください。
2
タング1をバックル1に“カチッ”と⾳がするま
で確実に差し込みます。
MED0090X
3
タング2を持ってベルトをゆっくり引き出しま
す。
ベルトを腰⾻のできるだけ低い位置に掛け、
たるみがないように密着させます。
MED0091X
シートベルト
3点式シートベルト（後席シート中央）
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(37,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
4
ベルトがねじれないようにして、タング2を
バックル2に“カチッ”と⾳がするまで確実に
差し込みます。
MED0092X
5
外すときは、バックル2のボタンを押し、タン
グ2を持ってゆっくり戻します。
MED0093X
6
タング1を持って、バックル1の側⾯の⽳にキー
などを押し込んでロックを解除します。
MED0094X
7
シートベルトがねじれていないことを確認
し、奥まで確実に格納します。
MED0095X
警告
● 後席シート中央席のシートベルトを
使⽤するときは、バックルに「CEN-
TER」と表⺬されているものを使⽤
する。
シートベルトが正しく着⽤できず、
万⼀のときに重⼤な傷害につながる
おそれがあります。
注意
● 後席シート背もたれを操作するとき
は、シートベルトが背もたれに巻き
込まれないように注意する。
後席シート背もたれを倒すときは、
中央席シートベルトを格納位置に格
納してから操作してください。
アドバイス
● ベルトを外すとき、タングが急に戻
ることがありますので、タングから
⼿を離さないでください。
37
$：⾞両型式、オプションなどで異なる装備
シートベルト
3点式シートベルト（後席シート中央）
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(38,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
38
警告
● ⾛⾏する前に全員がシートベルトを着⽤する。
着⽤しないと、万⼀の事故時や急ブレーキ時に、⽣命にかかわる重⼤な傷害につなが
るおそれがあります。
● シートベルトを着⽤するときは、次のことを必ず守る。
シートベルトを正しく着⽤しないと、万⼀のとき重⼤な傷害につながるおそれがあり
ます。
– 運転者は正しい運転姿勢で、同乗者は正しい着座姿勢で着⽤してください。
– 2⼈以上で1本のベルトを使⽤しないでください。
– ベルトはねじれた状態で着⽤しないでください。ねじれがあるとベルトの幅が狭く
なり、万⼀のとき衝撃⼒が分散できず、局部的に強い⼒を受けることがあります。
– 腰部ベルトは腰⾻のできるだけ低い位置にぴったりと着⽤してください。ベルトが
腰⾻からずれていると、腰部に強い圧迫を受けることがあります。
– 肩ベルトは脇の下を通さず、確実に肩に掛けてください。肩に⼗分に掛かっていな
いと、上半⾝を拘束しないことがあります。
– クリップなどで故意にベルトにたるみをつけ、⾝体から浮いた状態に調節しないで
ください。ベルトにたるみがあると、⼗分な効果を発揮しないことがあります。
● シートの背もたれを倒したまま⾛⾏しない。
シートベルトが効果を⼗分発揮せず、衝突時などに⾝体がシートベルトの下に⼊り込
み、ベルトにより重⼤な傷害を受けるおそれがあります。
● バックルや巻き取り装置の中に異物を⼊れない。
シートベルトが正常に機能を発揮せず、万⼀のとき重⼤な傷害につながるおそれがあります。
● 妊娠中や疾患のある⽅も、万⼀のときのためにシートベルトを着⽤する。
ただし、局部的に強い圧迫を受けるおそれがあるため医師に相談し、注意事項を確認
シートベルト
シートベルトの注意事項
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(39,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
してください。妊娠中の⽅は、腰ベルトを腹部から避け腰部のできるだけ低い位置に
ぴったりと着⽤してください。肩ベルトは確実に肩を通し、腹部を避けて胸部に掛か
るように着⽤してください。
● お⼦さまにも必ずシートベルトを着⽤させる。
お⼦さまをひざの上に抱いていると、衝突時などにお⼦さまを⽀えることができず、
お⼦さまが重⼤な傷害を受けるおそれがあります。
● シートベルトが⾸や顔に当たるなど、適正な着⽤ができない⼩さなお⼦さまには、
チャイルドシートを使⽤する。
チャイルドシート (P.54)
● 事故などで衝撃を受けたり傷がついたシートベルトは、⽇産販売会社に点検を依頼す
る。
⼀度強い衝撃を受けたシートベルトやベルト部分に傷がついたり破れたりしている
シートベルトは、機能を⼗分に発揮しないことがあります。
● シートベルトの清掃にベンジンやガソリンなどの有機溶剤は絶対に使⽤しない。
ベルトの性能が落ち、シートベルトが機能を⼗分に発揮しないことがあります。シー
トベルトの清掃は中性洗剤かぬるま湯で⾏い、乾かしてからお使いください。
39
$：⾞両型式、オプションなどで異なる装備
シートベルト
シートベルトの注意事項
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(40,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
40
■■
SRSエアバッグの種類
MED0139X
アドバイス
● 廃⾞にするときやSRSエアバッグを廃
棄するときは必ず⽇産販売会社にご
相談ください。
● SRSエアバッグは、⼀度膨らむと再使
⽤できません。⽇産販売会社で交換
してください。
知識
● SRSエアバッグは⾼温のガスにより⾼
速で膨らむため、事故の状態によっ
ては、擦過傷、打撲、やけどなどを
負うことがあります。
● SRSエアバッグが膨らむとき、作動⾳
や⽩煙が出ますが⽕災ではありませ
ん。また、発⽣するガスによりむせ
ることがありますが毒性はありませ
ん。
● SRSとは、「Supplemental Re-
straint System」の略でシートベル
トの補助拘束装置の意味です。
エアバッグ
SRSエアバッグ
SRSエアバッグは乗員に重大な危害がおよぶような強い衝撃を受けたときに膨らみ、乗員への衝撃を緩和します。
シートベルトと併用することで安全性を高めるため、シートベルトは必ず着用してください。
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(41,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
SRSエアバッグの作動
SRSエアバッグは、パワースイッチがONの
ときに作動可能です。
パワースイッチをONにしたあと、約7秒間
はメーター内のSRSエアバッグ警告灯が点
灯し、システムチェックを⾏うため、SRS
エアバッグは作動しません。警告灯が消灯
してから⾛⾏してください。
SRSエアバッグは、正⾯衝突や側⾯衝突で
衝撃を受けたときに作動します。ただし、
衝撃が⾞体で吸収または分散され、⾞両の
損傷は⼤きくても乗員への衝撃が強くなら
ないときは、作動しないことがあります。
MED0097X
警告
● SRSエアバッグ警告灯が次の状態の
ときは⾛⾏しない。
– パワースイッチをONにした直後、
SRSエアバッグ警告灯が約7秒間点
灯しないとき（消灯したままのと
き）
– SRSエアバッグ警告灯が点灯し続
けるとき
– SRSエアバッグ警告灯が点滅し続
けるとき
SRSエアバッグが正常に作動せず、
重⼤な傷害につながるおそれがあり
ます。⽇産販売会社にご相談くださ
い。
知識
● 助⼿席SRSエアバッグおよびSRSカー
テンエアバッグ
★
は、乗員がいなくて
も作動します。
41
$：⾞両型式、オプションなどで異なる装備
エアバッグ
SRSエアバッグ
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(42,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
42
■■
SRSエアバッグの注意事項
警告
● 正しい姿勢でシートベルトを正しく着⽤する。
SRSエアバッグはシートベルトを補助する装置です。SRSエアバッグだけでは、⾝体
の⾶び出しなどを防⽌することはできません。また、SRSエアバッグの効果が発揮さ
れないおそれがあります。
● 助⼿席には、チャイルドシートを後ろ向きに取り付けない。
SRSエアバッグが作動したときに強い衝撃を受け、死亡または重⼤な傷害につながる
おそれがあります。やむをえず助⼿席に取り付けるときは、シートをできるだけ後ろ
に下げ、必ず前向きに取り付けてください。
チャイルドシート (P.54)
MED0037X
● 必ず次のことを守る。
SRSエアバッグが誤って作動したり正常に作動しなくなり、重⼤な傷害につながるお
それがあります。
エアバッグ
SRSエアバッグ
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(43,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
– SRSエアバッグ格納部を修理するときは、⽇産販売会社にご相談ください。また、
SRSエアバッグ格納部に傷がついていたりひび割れがあるときは、そのまま使⽤せ
ず⽇産販売会社で交換してください。
運転席･助⼿席SRSエアバッグの格納場所は（
P.44）をお読みください。
SRSカーテンエアバッグ
★
の格納場所は（ P.49）をお読みください。
– SRSエアバッグ格納部に過度の衝撃を与えないでください。
– 電気テスターを使⽤してSRSエアバッグの回路診断をしたり、回路を変更しないで
ください。
– エアロパーツなどを取り付けたり、サスペンションを改造したりするときは、⽇産
販売会社にご相談ください。不適正な改造をすると衝撃を正しく検知できません。
注意
● SRSエアバッグが作動したときは、30分経過するまでエアバッグにさわらない。
⾼温になるため、やけどをするおそれがあります。
● SRSエアバッグ作動時の残留物（カス）などが⽬や⽪膚に付着したときは、できるだ
け早く⽔で洗い流す。
⽪膚の弱い⽅などは、まれに⽪膚に刺激を感じることがあります。
43
$：⾞両型式、オプションなどで異なる装備
エアバッグ
SRSエアバッグ
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(44,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
44
■■
格納場所
運転席SRSエアバッグは、ハンドル部に格
納されています。
助⼿席SRSエアバッグは、助⼿席側インス
トルメントパネル部に格納されています。
MED0098X
■■
SRSエアバッグが作動するとき
次のような衝撃が強いときに作動します。
● 25km/h以上の速度で厚いコンクリートのような壁に正⾯衝突したとき
● ⾞両前⽅左右、約30°以内の⽅向から強い衝撃（上記と同等）を受けたとき
次のような⾞両下部に強い衝撃を受けたときも作動することがあります。（⾞両の損傷は
少なくても乗員への衝撃は強いとき）
● ⾼速で縁⽯などに衝突したとき
● 深い⽳や溝に落ち込んだとき
● ジャンプして地⾯にぶつけたとき
アドバイス
● 助⼿席SRSエアバッグが作動した衝撃
でフロントガラスが割れることがあ
ります。
知識
● 運転席、助⼿席SRSエアバッグは膨ら
んだあとすぐにしぼむので、視界の
妨げになることはありません。
エアバッグ
SRSエアバッグシステム（前席）
車両前方から強い衝撃を受けたときに、SRSエアバッグが瞬時に膨らみ、乗員の頭部にかかる衝撃を緩和します。
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(45,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
SRSエアバッグが作動しにくいとき
次のような衝撃が弱いときは作動しないことがあります。
● 停⾞している同クラスの⾞に約50km/h以下の速度で衝突したとき
● 衝突時に折れない電柱などに約30km/h 以下の速度で正⾯衝突したとき
● トラックなどの荷台の下にもぐり込んだようなとき
● 斜め前⽅からガードレールなどに衝突したとき
■■
SRSエアバッグが作動しないとき
⼀度、SRSエアバッグが作動したあとに衝突しても作動しません。また、次のようなとき
は作動しません。
● 横⽅向や後ろから衝突されたとき
● 横転、転覆したとき
45
$：⾞両型式、オプションなどで異なる装備
エアバッグ
SRSエアバッグシステム（前席）
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(46,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
46
■■
SRSエアバッグシステム（前席）の注意事項
警告
● 運転席のSRSエアバッグ格納部に⾝体を近づけない。また、内がけでのハンドル操作
はしない。
ハンドルから顔をできるだけ（約30cm以上）離し、ハンドルにもたれかかるなど、
⼿や顔、胸などを不必要に近づけないでください。SRSエアバッグ作動時に強い衝撃
を受け、重⼤な傷害につながるおそれがあります。
MED0020X
● 不適正なハンドルに交換したり、SRSエアバッグ格納部にステッカーなどを貼らな
い。
SRSエアバッグ作動時に正常に作動しなくなり、重⼤な傷害につながるおそれがあります。
エアバッグ
SRSエアバッグシステム（前席）
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(47,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
MED0021X
● フロントガラスにアクセサリーなどを付けない。
SRSエアバッグ作動時に重⼤な傷害につながるおそれがあります。
● 助⼿席のSRSエアバッグ格納部に⾝体を近づけない。また、お⼦さまを近づかせな
い。
SRSエアバッグ作動時に強い衝撃を受け、重⼤な傷害につながるおそれがあります。
SRSエアバッグ格納部に⼿や⾜を置いたり、顔や胸などを不必要に近づけたりしない
でください。また、お⼦さまをSRSエアバッグ格納部の前に⽴たせたり、ひざの上に
抱いたりせず、後席シートに乗せてください。
● チャイルドシートは後席シートに取り付ける。
SRSエアバッグ作動時に重⼤な傷害につながるおそれがあります。
やむをえず助⼿席シートに取り付けるときは、シートをできるだけ後ろに下げ、必ず
前向きに取り付けてください。乳児⽤チャイルドシートなど後ろ向きにしか使⽤でき
ないシートは必ず後席シートに取り付けてください。
● チャイルドシートは⾛⾏する前に確実に固定されていることを確認する。
固定⽅法および取り扱いかたは、チャイルドシートに付属の取扱説明書に従ってください。
47
$：⾞両型式、オプションなどで異なる装備
エアバッグ
SRSエアバッグシステム（前席）
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(48,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
48
警告
MED0022X
● SRSエアバッグ格納部およびその周辺にステッカーなどを貼らない。また、アクセサ
リーや芳⾹剤などを置かない。
SRSエアバッグ作動時に重⼤な傷害につながるおそれがあります。
MED0099X
エアバッグ
SRSエアバッグシステム（前席）
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(49,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
格納場所
SRSカーテンエアバッグは、運転席側、助
⼿席側ともに窓側の天井部に格納されてい
ます。
MED0100X
警告
● SRSカーテンエアバッグの格納部に
近づかない。
万⼀のとき重⼤な傷害を受けるおそ
れがあります。
● ドアをガラスが割れるほど強く閉め
ない。
SRSカーテンエアバッグが誤作動す
るおそれがあります。
● センターピラー（ロックピラー）ま
わり、ルーフサイド部などのSRS
カーテンエアバッグ格納部付近に、
アクセサリーやハンガーなどを取り
付けない。
SRSカーテンエアバッグが作動した
ときに重⼤な傷害を受けるおそれが
あります。
■■
SRSカーテンエアバッグが作動するとき
次のような衝撃が強いときに作動します。
● ⼀般的な乗⽤⾞に25km/h以上の速度で側⾯に真横から衝突されたとき
49
$：⾞両型式、オプションなどで異なる装備
エアバッグ
SRSカーテンエアバッグシステム
★
車両側面から強い衝撃を受けたとき、衝撃を受けた側のSRSカーテンエアバッグが瞬時に膨らみ、乗員の主に頭部にかかる衝撃を緩和します。
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(50,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
50
■■
SRSカーテンエアバッグが作動しにくいとき
次のような衝撃が弱いときは作動しないことがあります。
● 側⾯に斜め⽅向から衝突されたとき
● 側⾯にバイクが真横から衝突したとき
● エンジンルーム（ラゲッジルーム）に衝突されたとき
● 横転、転覆したとき
● 斜め前⽅から衝突したとき
● 電柱などに衝突したとき
■■
SRSカーテンエアバッグが作動しないとき
⼀度、SRSエアバッグが作動したあとに衝突しても作動しません。また、次のようなとき
は作動しません。
● 停⾞中や⾛⾏中の⾞に正⾯衝突したとき
● 後ろから衝突されたとき
エアバッグ
SRSカーテンエアバッグシステム
★
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(51,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
お⼦さまにもシートベルトを着⽤する
● お⼦さまにも必ずシートベルトを着⽤させる。
お⼦さまをひざの上に抱いていると、衝突時などにお⼦さまを⽀えることができず、
お⼦さまが重⼤な傷害を受けるおそれがあります。
シートベルトの着⽤のしかた (P.35)
⼩さなお⼦さまにはチャイルドシートを使⽤する
● シートベルトが⾸や顔に当たるなど、適正な着⽤ができない⼩さなお⼦さまには、
チャイルドシートを使⽤する。
チャイルドシート (P.54)
チャイルドシートは後席に取り付ける
● チャイルドシートは後席に取り付け、⾛⾏する前に確実に固定されていることを確認
する。
固定⽅法および取り扱いかたは、チャイルドシートに付属の取扱説明書に従ってくだ
さい。
● 助⼿席には、チャイルドシートを後ろ向きに取り付けない。
SRSエアバッグが作動したときに強い衝撃を受け、死亡または重⼤な傷害につながる
おそれがあります。やむをえず助⼿席に取り付けるときは、シートをできるだけ後ろ
に下げ、必ず前向きに取り付けてください。
51
$：⾞両型式、オプションなどで異なる装備
お⼦さまの安全のために
お⼦さまを乗せるときに注意すること
お子さまを乗せるときは、次のことに注意してください。
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(52,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
52
警告
MED0037X
● チャイルドシートは使⽤していないときでもシートにしっかりと固定するか、ラゲッ
ジルーム（荷室）などに収納する。
⾞室内に放置したままにすると、急ブレーキ時などに思わぬ事故につながるおそれが
あります。
お⼦さまは後席に乗せる
● お⼦さまを助⼿席に乗せるのは避ける。
お⼦さまの動作が気になったり、スイッチ、レバー類のいたずらなど安全運転の妨げ
になるおそれがあります。
また、助⼿席SRSエアバッグの格納部に近づいていると、万⼀の事故などでSRSエア
バッグが作動したときに強い衝撃を受け、重⼤な傷害につながるおそれがあります。
ドア、ウインドーなどは⼤⼈が操作する
● ドアやウインドーなどの開閉は、お⼦さまには操作させない。
開閉時に⼿、⾸、⾜などを挟んだりして、重⼤な傷害につながるおそれがあります。
● チャイルドセーフティドアロック（ P.115）やパワーウインドーロックスイッチ
（
P.147）を使⽤し、お⼦さまが操作できないようにしてください。
お⼦さまの安全のために
お⼦さまを乗せるときに注意すること
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(53,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
窓から⼿や顔を出さない
● お⼦さまが腕や顔を出さないように注意する。
急ブレーキ時に窓枠などにぶつかったり、⾞外の障害物に当たったりして、重⼤な傷
害につながるおそれがあります。
⾞室内にお⼦さまだけを残さない
● ⾞から離れるときは、必ずお⼦さまを⼀緒に降ろす。
炎天下では⾞室内が⾼温になり、⽣命にかかわるおそれがあり危険です。
● お⼦さまのいたずらで⾞の発進、⽕災など、思わぬ事故につながるおそれがありま
す。
53
$：⾞両型式、オプションなどで異なる装備
お⼦さまの安全のために
お⼦さまを乗せるときに注意すること
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(54,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
54
■■
チャイルドシートについて
● チャイルドシートには、乳児⽤チャイルドシート、チャイルドシート、ジュニアチャイ
ルドシートの3種類があります。お⼦さまの年齢や体格にあわせて、適切なチャイルド
シートをお選びください。
● チャイルドシートの固定⽅法および取り扱いかたは、チャイルドシートに付属の取扱説
明書に従ってください。
● この⾞はUN R44の基準に適合したISO FIX対応チャイルドシート固定専⽤アンカーを標
準装備しています。
知識
● 乳児⽤チャイルドシート、チャイル
ドシート、ジュニアチャイルドシー
トを総称してチャイルドシートと呼
んでいます。
● UN R44はチャイルドシートに関する
国際法です。UN R44の基準に適合し
た汎⽤（ユニバーサル）チャイルド
シートには、認可マークが貼られて
います。
MED0026X
お⼦さまの安全のために
チャイルドシート
お子さまの年齢や体格にあわせたチャイルドシートを選択し、車両に適切に取り付けてください。
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(55,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
チャイルドシートの種類
UN R44の基準に適合するチャイルドシートは、お⼦さまの体重により次のように分類され
ます。
質量グループ
お⼦さまの体重
グループ0 10kgまで
グループ0
＋
13kgまで
グループⅠ 9∼18kgまで
グループⅡ 15∼25kgまで
グループⅢ
22∼36kgまで
警告
● 助⼿席には、チャイルドシートを後
ろ向きに取り付けない。
SRSエアバッグが作動したときに強
い衝撃を受け、死亡または重⼤な傷
害につながるおそれがあります。 や
むをえず助⼿席に取り付けるとき
は、シートをできるだけ後ろに下
げ、必ず前向きに取り付けてくださ
い。
MED0101X
55
$：⾞両型式、オプションなどで異なる装備
お⼦さまの安全のために
チャイルドシート
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(56,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
56
■■
乳児⽤チャイルドシート
UN R44 基準のグループ0、0
＋
に相当しま
す。
MED0027X
■■
チャイルドシート
UN R44 基準のグループ0
＋
、Ⅰに相当しま
す。
MED0028X
お⼦さまの安全のために
チャイルドシート
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(57,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ジュニアチャイルドシート
UN R44 基準のグループⅡ、Ⅲに相当しま
す。
MED0029X
■■
チャイルドシートの選びかた
この⾞両には、シートベルトで取り付けるチャイルドシートと、ISO FIX対応チャイルド
シートを取り付けることができます。ISO FIX対応チャイルドシートは、シートベルトを使
わずに固定するため、簡単に取り付けできます。
■ シートベルト固定タイプのチャイルドシート
シートベルトを使⽤してチャイルドシートを固定します。
使⽤できるシートベルト固定タイプのチャイルドシート (P.58)
■ ISO FIX対応チャイルドシート
後席シートに付属しているISO FIX対応チャイルドシート⽤アンカー（固定装置）で固定し
ます。
ISO FIX対応チャイルドシートについて (P.61)
57
$：⾞両型式、オプションなどで異なる装備
お⼦さまの安全のために
チャイルドシート
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(58,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
58
■■
使⽤できるシートベルト固定タイプのチャイルドシート
チャイルドシートの取り付け位置により、使⽤できるチャイルドシートが異なります。
選択の⽬安から使⽤できるチャイルドシートを確認してください。
■ 選択の⽬安
質量グループ
チャイルドシート取り付け位置
前席シート
（助⼿席）
※1
前席シート
（助⼿席）
※2
後席シート
左右
後席シート中央
アームレス
ト無
アームレス
ト付
0 (10kgまで) X X U X X
0
＋
(13kgまで) X X U X L
Ⅰ (9∼18kg) L X U X L
Ⅱ (15∼25kg) L X U L L
Ⅲ (22∼36kg) L X U L
L
※1： 背もたれをレバーで調節するタイプのシート
※2： 背もたれをダイヤルで調節するタイプのシート
U： この質量グループでの使⽤を認可された汎⽤（ユニバーサル）区分のチャイルド
シートに適合しています。
L： 次の表に記載されている⽇産純正チャイルドシートの取り付けが可能です。
X： チャイルドシートを取り付けることはできません。
● 詳しくは、チャイルドシートに付属の取扱説明書をお読みください。
知識
● 表に記載されていないチャイルド
シートを使⽤するときは、チャイル
ドシート製造業者または販売業者に
ご相談ください。
お⼦さまの安全のために
チャイルドシート
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(59,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■ ⽇産純正チャイルドシート
「選択の⽬安」で、チャイルドシート取り付け位置にLと記載されている場合は、⽇産純正
チャイルドシートをご使⽤ください。
質量グループ
取り付け向
き
商品名
0
(10kgまで)
0
+
(13kgまで)
後向き
チャイルド
セーフティシート
(E4 04443812)
ISO FIX対応
チャイルド
セーフティシート
(E4 04443716)
Ⅰ
(9∼18kgまで)
前向き
Ⅱ
(15∼25kgまで)
前向き
ジュニアセーフティシート
(E43 44R040006)
Ⅲ
(22∼36kgまで)
前向き
59
$：⾞両型式、オプションなどで異なる装備
お⼦さまの安全のために
チャイルドシート
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(60,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
60
■■
シートベルト固定タイプのチャイルドシートの取り付けかた
1
ヘッドレストをロックする位置まで上げて、
チャイルドシートを座席に置きます。
ヘッドレストの調節のしかた
★
(P.126)
シートベルトをチャイルドシートに通し、タ
ングをバックルに“カチッ”と⾳がするまで
確実に差し込みます。
MED0102X
2
チャイルドシートに付属の取扱説明書に従っ
て固定します。
チャイルドシートを前後左右にゆすり、しっ
かり固定されていることを確認します。
MED0103X
警告
● チャイルドシートが確実に固定され
ていることを確認する。
確実に固定されていないと、急ブ
レーキや衝突などでチャイルドシー
トが⾶び出し、重⼤な傷害を受ける
おそれがあります。必ずチャイルド
シートに付属の取扱説明書に従って
取り付けてください。
お⼦さまの安全のために
チャイルドシート
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(61,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ISO FIX対応チャイルドシートについて
チャイルドシートの取り付け位置により、使⽤できるチャイルドシートが異なります。
「選択の⽬安」から使⽤できるチャイルドシートを確認してください。
■ 選択の⽬安
質量グループ サイズ等級 固定具
チャイルドシート取り付け位置
後席シート
(左右) (中央)
キャリコット
F ISO/L1 X -
G ISO/L2 X -
0 (10kgまで) E ISO/R1 X -
0
＋
(13kgまで)
E ISO/R1 IL -
D ISO/R2 X -
C ISO/R3 X -
Ⅰ (9∼18kg)
D ISO/R2 X -
C ISO/R3 X -
B ISO/F2 IUF -
B1 ISO/F2X IUF -
A ISO/F3 IUF -
Ⅱ (15∼25kg) - （1） X -
Ⅲ (22∼36kg) - （1） X
-
IUF： この質量グループでの使⽤を認可された汎⽤（ユニバーサル）カテゴリーのISO
FIX対応前向きチャイルドシートに適合しています。
IL： この質量グループでの使⽤を認可された、次の表に記載されている「⽇産純正ISO
FIX対応チャイルドシート」に適合しています。
61
$：⾞両型式、オプションなどで異なる装備
お⼦さまの安全のために
チャイルドシート
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(62,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
62
X： チャイルドシートを取り付けることはできません。
(1)： サイズ等級表⺬の無いチャイルドシートの各シート位置でのISO FIX対応チャイル
ドシート固定機構の取り扱いについては販売業者にご相談ください。
● 詳しくは、チャイルドシートに付属の取扱説明書をお読みください。
知識
● ISO FIX対応のチャイルドシートをす
でにお持ちの場合、ご使⽤前にUN
R44の基準に適合していることを確認
してください。詳しくは、チャイル
ドシートに付属の取扱説明書を参照
してください。
■ ⽇産純正ISO FIX対応チャイルドシートについて
「選択の⽬安」で、チャイルドシート取り付け位置にILと記載されている場合は、⽇産純
正ISO FIX対応チャイルドシートをご使⽤ください。
質量グループ
サイズ
等級
固定具 商品名 取り付け向き
カテゴリー
0
＋
（13kgまで） E ISO/R1
ISO FIX対応
ベビーシート
（H8000-
79923）
後向き
準汎⽤
知識
● ⽇産純正ISO FIX対応ベビーシートの
取り付けには別売りのベースキット
が必要です。
お⼦さまの安全のために
チャイルドシート
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(63,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ISO FIX対応チャイルドシートの取り付けかた
1
ISO FIX対応チャイルドシート⽤ロアアンカー
は、後席シート左右背もたれのマーク下側に
あります。
ヘッドレストをロックする位置まで上げて、
チャイルドシートを座席に置き、チャイルド
シートに付属の取扱説明書に従ってロアアン
カーに固定します。
ヘッドレストの調節のしかた
★
(P.126)
MED0104X
2
テザーアンカーは、後席シート背もたれ裏側
にあります。
テザーアンカーにフックを固定し、テザーベ
ルトを締めます。
チャイルドシートを前後左右にゆすり、しっ
かり固定されていることを確認します。
MED0105X
警告
● ISO FIX対応チャイルドシートを取り
付けるときは、後席シートのヘッド
レストをロックする位置まで上げ
る。
● チャイルドシートが確実に固定され
ていることを確認する。
確実に固定されていないと、急ブ
レーキや衝突などでチャイルドシー
トが⾶び出し、重⼤な傷害を受ける
おそれがあります。必ずチャイルド
シートに付属の取扱説明書に従って
取り付けてください。
● チャイルドシートを取り付けるとき
は、アンカー部周辺に異物がないこ
とやシートベルトなどがかみ込んで
いないことを確認する。
チャイルドシートが確実に固定され
ず、急ブレーキや衝突などでチャイ
ルドシートが⾶び出し、重⼤な傷害
を受けるおそれがあります。
知識
● ISO FIX対応チャイルドシート⽤アン
カー（固定装置）は、ロアアンカーと
テザーアンカーの2種類があります。
63
$：⾞両型式、オプションなどで異なる装備
お⼦さまの安全のために
チャイルドシート
次ページに続く
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(64,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
64
知識
ロアアンカーは背もたれと座⾯のす
き間にあり、テザーアンカーは背も
たれ裏側にあります。
● チャイルドシートの形状により、
チャイルドシートまたはテザーベル
トがヘッドレストに⼲渉することが
あります。その場合はヘッドレスト
を取り外してチャイルドシートを取
り付けてください。
● シートカバーを装着するときは、ス
リットがあるものを使⽤してくださ
い。
お⼦さまの安全のために
チャイルドシート
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(65,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
イモビライザー（盗難防⽌装置）について
⾞両の盗難に対する防御性能を⾼めるため
に、あらかじめ登録されているキー以外で
の始動を禁⽌するシステムです。
● イモビライザーが働いているときは、セ
キュリティーインジケーター（
P.93）
が点滅します。
MED0106X
アドバイス
● パワースイッチをONにしたときにセ
キュリティーインジケーターが点灯
し続ける場合は、システムの異常が
考えられます。⽇産販売会社で点検
を受けてください。
知識
● キーに登録された信号は、キーごと
に異なります。
65
$：⾞両型式、オプションなどで異なる装備
盗難防⽌機能
イモビライザー（盗難防⽌装置）
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(66,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
66
MEMO
安
全
な
ド
ラ
イ
ブ
の
た
め
に
(68,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
68
MEA0143X
計器類
各部名称
パワースイッチをONにすると、計器類が表示されます。
それぞれの計器の説明は、参照先のページをお読みください。
メ
ー
タ
ー
の
⾒
か
た
(69,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
スピードメーター（速度計）
⾛⾏速度を表⺬します。
■■
燃料計
燃料の残量を表⺬します。
● 燃料タンクの容量
– e-POWER Sグレード：約35ℓ
– e-POWER Sグレード以外：約41ℓ
知識
● の⽮印は燃料補給⼝が⾞両左側
にあることを⺬しています。
● 坂道やカーブなどでは、タンク内の
燃料が移動するため、正しく表⺬さ
れない場合があります。燃料が少な
くなってきたら、早めの給油を⼼が
けてください。
69
$：⾞両型式、オプションなどで異なる装備
計器類
メーター
メーターには、スピードメーター（速度計）、パワーメーター、ポジションインジケーターなどがあります。
パワースイッチをON にすると表示します。
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(70,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
70
■■
パワーメーター
⾛⾏中の出⼒と回⽣⼒（電⼒の回収量）を
表⺬します。
● ⼀定の速度で⾛⾏しているときや加速し
ているときは、ゲージが中⽴位置より右
側
に表⺬されます。
● 急加速など、より多くの電⼒を消費して
いるときほど、ゲージが右側
に増えて
いきます。
● 電⼒を回収しているときは、ゲージが中
⽴位置から左側
に増えます。ゲージが
左側
に多くなるほど、多くの電⼒を回
収していることを表します。
MEE0257X
MEE0258X
計器類
メーター
メ
ー
タ
ー
の
⾒
か
た
(71,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
オドメーター（積算距離計）／トリップメーター（区間距離計）
● 次のときに表⺬します。
– パワースイッチがONのとき
– パワースイッチをOFFにしてから約
30秒間
– ドアを開閉後約30秒間
オドメーター（積算距離計）
● 総⾛⾏距離をkmで表⺬します。
トリップメーター（区間距離計）
● リセットしてからの⾛⾏距離をkmで表
⺬します。
と でそれぞれ使い分け
ることができます。
● リセットするときは、パワースイッチを
ONにして、0にしたいほうを表⺬させ、
スイッチ
を1秒以上押します。
表⺬の切り替えかた
● オドメーターまたはトリップメーターを
表⺬しているとき、スイッチ
を押すと
次の順で切り替わります。
オドメーター?トリップメーター
?
トリップメーター
?オドメーター
MEE0259X
MEE0260X
知識
● 12Vバッテリーを外したときは、ト
リップメーターの
と の記憶が消
去され0に戻ります。
71
$：⾞両型式、オプションなどで異なる装備
計器類
メーター
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(73,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ECOモードインジケーター
ドライブモードをECOモードにすると点灯
します。
e-POWER Drive (P.197)
MEE0262X
■■
エネルギーフローメーター
● メーター内の右側ディスプレイにエンジン、リチウムイオンバッテリーおよびタイヤ間
のエネルギーの流れを表⺬します。
● 画⾯は実際の表⺬とは異なる場合があります。
知識
● エネルギーフローにおけるエンジン
からの⽮印は、発電している状態を
⺬すものです。
● e-POWERシステムでは、発電しなく
てもエンジンが作動することがあり
ます。発電していないときは⽮印は
表⺬されません。
73
$：⾞両型式、オプションなどで異なる装備
計器類
メーター
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(74,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
74
MEE0264X
計器類
メーター
メ
ー
タ
ー
の
⾒
か
た
(75,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ネオンライン
● 次のときに表⺬します。
– パワースイッチがONのとき
– パワースイッチをOFFにしてから約
30秒間
– ドアを開閉後約30秒間
● パワースイッチがONのとき、スイッ
チ
を約1秒以上⻑押しすると、ネオン
ラインのON･OFFを切り替えることがで
きます。
MEE0265X
■■
時計
● パワースイッチがONのときに表⺬されます。
75
$：⾞両型式、オプションなどで異なる装備
計器類
メーター
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(76,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
76
■ 時刻の設定
1
時計調整スイッチ を約2秒間押します。
（「時」の表⺬が点滅し、「時」調整モード
になります。）
MEE0266X
知識
● 時計調整スイッチ を短押しする
と、24／12時間表⺬を切り替えるこ
とができます。
● 12Vバッテリーを外すと、設定した時
刻がリセットされます。
● “：”が点滅してから60秒間そのま
まにしても、時刻が設定されます。
2
点滅している間に時計調整スイッチ を押
し、「時」を調整します。
（調整後、約3秒経過すると「分」の表⺬が点
滅し、「分」調整モードになります。）
MEE0267X
3
点滅している間に時計調整スイッチ を押
し、「分」を調整します。
（調整後、約3秒経過すると「時」と「分」の
間の“：”が点滅します。）
MEE0268X
4
時計調整スイッチ を押します。
（“：”が点滅から点灯に切り替わり、時刻が設定されます。）
計器類
メーター
メ
ー
タ
ー
の
⾒
か
た
(77,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
メンテナンス設定
● 次回メンテナンスを⾏うまでの距離を設
定できます。
● パワースイッチをONにすると、レンチ
の記号
と設定した距離までの残りの
距離が約5秒間点灯したあと、オドメー
ター／トリップメーターが表⺬されま
す。
MEE0313X
知識
● メンテナンス設定は設定距離を０
（ゼロ）にすると、パワースイッチ
をONにしても表⺬されません。
77
$：⾞両型式、オプションなどで異なる装備
計器類
メーター
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(78,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
78
■ 設定のしかた
1
パワースイッチをONにしてから5秒以内に、
メンテナンス設定スイッチを約3秒以上押しま
す。
（表⺬が点滅します。）
MEE0314X
知識
● 定期交換部品などの交換距離につい
ては、別冊のメンテナンスノートを
お読みください。
● メンテナンス設定スイッチを押して
距離を設定しているときは、スイッ
チを1回押すたびに1,000km延⻑され
ます。交換距離は0∼30,000kmまで
の範囲に変更でき、30,000kmの次に
メンテナンス設定スイッチを押すと
再び0kmに戻ります。
2
表⺬が点滅している間にメンテナンス設定ス
イッチを押して距離を設定します。
距離を変更したあと、5秒以上何も操作を⾏わ
ないと設定され、オドメーター／トリップ
メーターに切り替わります。
MEE0315X
計器類
メーター
メ
ー
タ
ー
の
⾒
か
た
(79,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEA0144X
79
$：⾞両型式、オプションなどで異なる装備

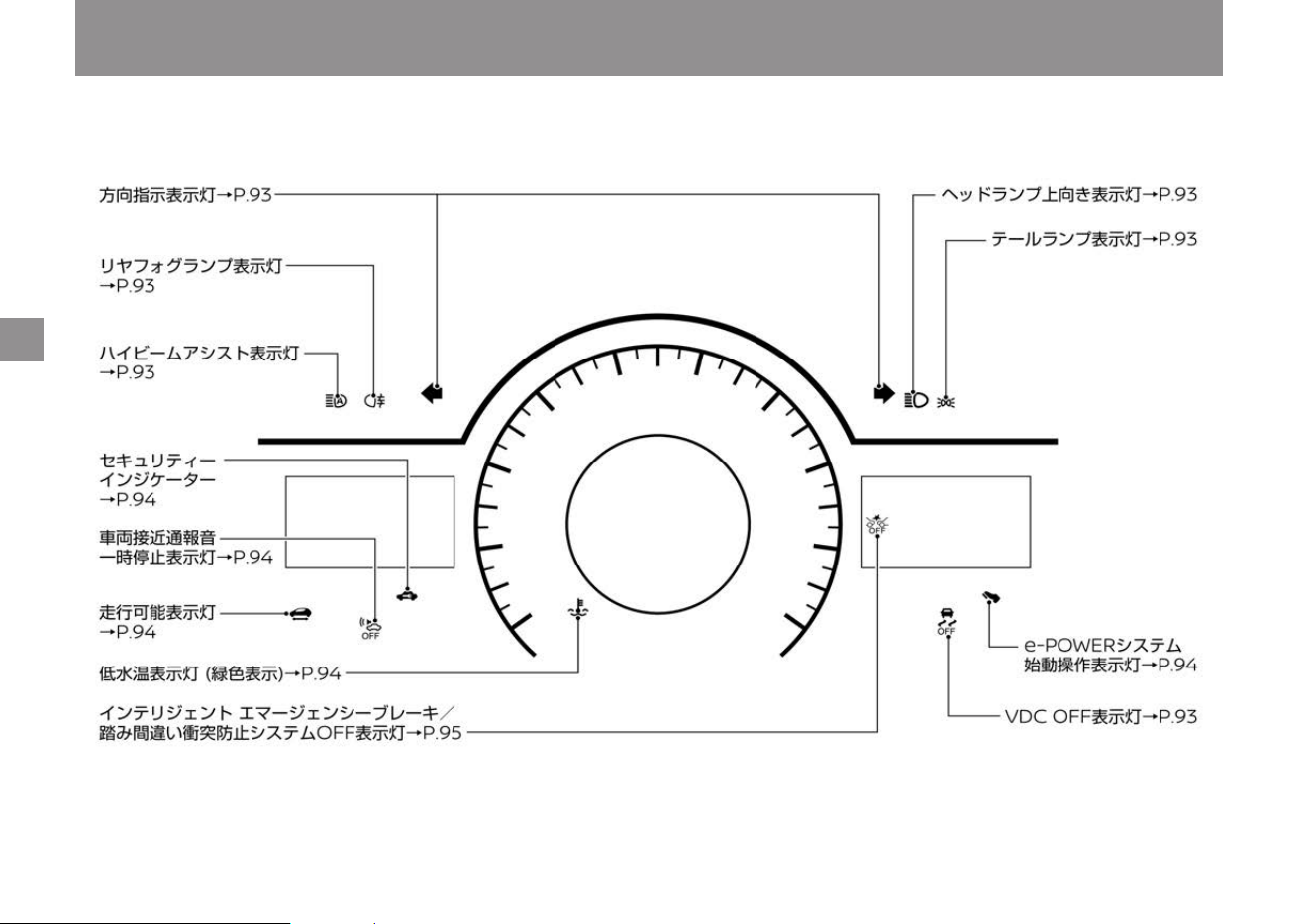

警告灯･表⺬灯
警告灯の表⺬位置
次のイラストは、説明のためすべての警告灯を表示しています。
通常は警告すべき事象がおこったときに、該当の警告灯のみ点灯または点滅します。
メ
ー
タ
ー
の
⾒
か
た
(80,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
80
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0202X
油圧警告灯
● 正常なときは、パワースイッチをONにす
ると点灯し、e-POWERシステムが始動す
ると消灯します。
● e-POWERシステムが始動しているとき、
エンジン内部を潤滑しているオイルの圧
⼒が低下すると点灯します。
● 点灯したときは、すみやかに安全な場所
に停⾞し、⽇産販売会社に連絡してくだ
さい。
注意
● 油圧警告灯が点灯したまま⾛⾏しない。
エンジンを破損するおそれがあります。
KVH0129X
故障警告灯（MIL）
● 正常なときは、パワースイッチをONにす
ると点灯し、e-POWERシステムが始動す
ると消灯します。
● e-POWERシステムが始動しているとき、
エンジン電⼦制御システムに異常がある
と点灯または点滅します。
● 点灯または点滅したときは、すみやかに
安全な場所に停⾞し、⽇産販売会社に連
絡してください。
KVH0130X
12V系充電警告灯
● 正常なときは、パワースイッチをONにす
ると点灯し、e-POWERシステムが始動す
ると消灯します。
● e-POWERシステムが始動しているとき、
12Vバッテリーの充電系統に異常があると
点灯します。
● 点灯したときは、すみやかに安全な場所
に停⾞し、⽇産販売会社にご連絡くださ
い。
注意
● 12V系充電警告灯が点灯したまま⾛⾏し
ない。
12Vバッテリーが破損したり、エンジンが
突然停⽌したりし、思わぬ事故につなが
るおそれがあります。
警告灯･表⺬灯
警告灯
警告灯は、車両故障などを運転者に知らせるためのものです。
警告灯が点灯したときは、次の「説明･対処方法」に従ってください。
メーター内の警告や表示は、グレード、オプションなどにより異なります。
メ
ー
タ
ー
の
⾒
か
た
(81,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
KVH0133X
ABS警告灯
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
● パワースイッチがONのとき、ABSのシス
テムに異常があると点灯し続けます。
● パワースイッチをONにしても点灯しない
とき、または点灯し続けるときは、⾼速
⾛⾏や急ブレーキを避け、すみやかに⽇
産販売会社で点検を受けてください。
アドバイス
● ABS警告灯が点灯したときは、ABSは作
動しませんが、通常のブレーキ性能は確
保されています。この場合、滑りやすい
路⾯でのブレーキ時や急ブレーキ時にタ
イヤがロックすることがあります。
81
$：⾞両型式、オプションなどで異なる装備
警告灯･表⺬灯
警告灯
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(82,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
82
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
KVH0131X
ブレーキ警告灯
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
（パーキングブレーキをかけているとき
は消灯しません）
● パワースイッチがONのとき、次の場合は
点灯し続けます。
– パーキングブレーキをかけているとき
– ブレーキ液が不⾜しているとき
– ブレーキシステムに異常があるとき
● パーキングブレーキがかかっているとき
は、パーキングブレーキを解除します。
● パーキングブレーキを解除しても点灯す
るときは、ただちに安全な場所に停⾞し
て、⽇産販売会社にご連絡ください。ブ
レーキの効きが悪いときは、ブレーキペ
ダルを強く踏んで停⾞してください。
● ブレーキ液が正常でABS警告灯と同時に
点灯したときは、⾼速⾛⾏や急ブレーキ
を避け、すみやかに⽇産販売会社で点検
を受けてください。
警告
● パーキングブレーキを解除してもブレー
キ警告灯が点灯し続けるときは、点灯し
たまま⾛⾏しない。
ブレーキの効きが極度に悪くなり、思わ
ぬ事故につながるおそれがあります。
アドバイス
パーキングブレーキを戻し忘れたまま⾛⾏
（約7ｋｍ/ｈ以上）すると、ブザーが鳴りま
す｡
警告灯･表⺬灯
警告灯
メ
ー
タ
ー
の
⾒
か
た
(83,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
KVH0134X
シートベルト警告
灯
● パワースイッチがONのとき、運転者が
シートベルトを着⽤していないと点灯し
ます。
シートベルト⾮着⽤警報（シートベルトリマ
インダー）
● 運転者がシートベルトを着⽤していない
状態で⾛⾏すると（約15km/h以上）、約
90秒間ブザーが鳴ります。
● シートベルトを着⽤してください。
警告
● ⾛⾏中は全員がシートベルトを着⽤す
る。
着⽤しないと、万⼀の事故時や急ブレー
キ時に、死亡や重⼤な傷害につながるお
それがあります。
KVH0136X
SRSエアバッグ警告
灯
● 正常なときは、パワースイッチをONにす
ると点灯し、約7秒後に消灯します。
● パワースイッチがONのとき、SRSエア
バッグのシステム、プリテンショナー機
能に異常があると、点灯または点滅を続
けます。
警告
● パワースイッチをONにしても点灯しない
とき、または点灯や点滅を続けるとき
は、放置したまま⾛⾏しない。
万⼀のときSRSエアバッグ、プリテン
ショナーシートベルトが作動せず、重⼤
な傷害につながるおそれがあります。
KVH0137X
VDC警告灯
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
● パワースイッチがONのとき、VDCが作動
すると点滅します。
● パワースイッチがONのとき、VDC、ヒル
スタートアシストの電⼦制御システムに
異常があると点灯し続けます。
● 点灯したときはVDC、ヒルスタートアシ
ストの作動は停⽌しますが、それらのシ
ステムのない普通の⾞として⾛⾏できま
す。滑りやすい路⾯では注意して⾛⾏
し、すみやかに⽇産販売会社で点検を受
けてください。
83
$：⾞両型式、オプションなどで異なる装備
警告灯･表⺬灯
警告灯
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(84,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
84
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
KVH0140X
e-POWERシステム
警告灯
● パワースイッチをONにすると点灯し、数
秒後に消灯します。
● パワースイッチがONのとき、e-POWER
システムに異常が発⽣すると点灯しま
す。
● 点灯したときは、すみやかに安全な場所
に停⾞し、⽇産販売会社に連絡してくだ
さい。
KVH0135X
燃料残量警告灯
● パワースイッチがONのとき、燃料の残量
が少ないと点灯します。
● すみやかに指定の燃料を補給してくださ
い。
● 燃料の残量が約6ℓ以下で点灯します。
なお、⾛⾏に使⽤できる燃料容量は、上
記残量よりも少なくなります。
● ⾞両姿勢、⾛⾏状況などによって燃料が
タンク内で移動するため、警告灯の点灯
するタイミングが変わる場合がありま
す。
● 燃料がなくなると、リチウムイオンバッ
テリーの残量が残っていても⾛⾏不能に
なるおそれがあります。
警告灯･表⺬灯
警告灯
メ
ー
タ
ー
の
⾒
か
た
(85,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
VJF0078X
EPS（電動パワース
テアリング）警告
灯
● 正常なときは、パワースイッチをONにす
ると点灯し、e-POWERシステムが始動す
ると消灯します。
● e-POWERシステムが始動しているとき、
電動パワーステアリングのシステムに異
常があると点灯します。
● すみやかに⽇産販売会社で点検を受けて
ください。
● 点灯しているときは、電動パワーステア
リングは作動しませんが、マニュアルス
テアリングの性能は確保されています。
この場合は、ハンドルの操作⼒が重くな
ります。
アドバイス
● ハンドルに⻑時間⼒をかけた状態が続い
たり停⾞中に操作を繰り返すと、システ
ムの過熱を防ぐためハンドル操作⼒が重
くなりますが、異常ではありません。し
ばらくハンドル操作を控え、システムの
温度が下がると、通常のハンドル操作⼒
に戻ります。
● すばやいハンドル操作を⾏うと、ハンド
ル付近から擦れるような⾳が聞こえてく
ることがありますが、異常ではありませ
ん。
85
$：⾞両型式、オプションなどで異なる装備
警告灯･表⺬灯
警告灯
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(86,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
86
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0011X
出⼒制限表⺬灯
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
● パワースイッチがONのとき、次の場合に
点灯します。
– リチウムイオンバッテリーの残量が極
端に低下しているとき
– 真冬の屋外などで、リチウムイオン
バッテリーの温度が極端に低いとき
– 上り坂の連続⾛⾏などで、⾛⾏⽤モー
ターやリチウムイオンバッテリーなど
の温度が極端に⾼いとき
– 発電出⼒が制限されているとき
– ⾞両故障が発⽣しているとき
● 点灯中は⾛⾏⽤モーターまたは発電⽤
モーターの出⼒が制限され、アクセルペ
ダルを踏み込んでも速度が上がりにくく
なります。
MEE0273X
ヘッドランプ警告
灯
★
● パワースイッチがONのとき、LEDヘッド
ランプに異常があると点灯します。
● すみやかに⽇産販売会社で点検を受けて
ください。
MEE0274X
電制シフト警告灯
（⾚⾊）
● 正常なときは、パワースイッチをONにす
ると、⾚⾊に点灯したあと⻩⾊に点灯
し、消灯します。
● パワースイッチがONのとき、電制シフト
に異常があると点灯します。
● すみやかに⽇産販売会社で点検を受けて
ください。
● 電制シフト警告灯（⾚⾊）が点灯したと
きは、メーター内のディスプレイに
「パーキングブレーキをかけて下さい」
とメッセージが表⺬されます。
警告灯･表⺬灯
警告灯
メ
ー
タ
ー
の
⾒
か
た
(87,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0274X
電制シフト警告灯
（⻩⾊）
● 正常なときは、パワースイッチをONにす
ると、⾚⾊に点灯したあと⻩⾊に点灯
し、消灯します。
● パワースイッチがONのとき、電制シフト
に異常があると点灯します。
● すみやかに⽇産販売会社で点検を受けて
ください。
● シフトポジションがすぐに切り替わらな
いことがあるため、⽬的のシフトポジ
ションの位置でセレクトレバーを保持
し、シフトポジションが切り替わったこ
とを確認してから⼿を離してください。
● オートP機能（ P.175）が作動しないこ
とがあるため、駐⾞するときはセレクト
レバー上部の
スイッチを押し、 に切
り替わったことを確認してください。
MEE0017X
KEY警告灯
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
● パワースイッチがONまたはACCのとき、
インテリジェントキーが⾞外へ持ち出さ
れるとKEY警告灯が⻩⾊に点滅します。
● インテリジェントキーのシステムに異常
があると、KEY警告灯が⻩⾊に点灯しま
す。
● インテリジェントキーの電池切れが近く
なると、KEY警告灯が緑⾊に点滅します。
● インテリジェントキーは必ず⾞室内で携
帯してください。
● KEY警告灯が⻩⾊に点灯しているとき
は、パワースイッチをON（⾛⾏可能表⺬
灯
が点灯）にできないおそれがあり
ます。 ⾛⾏可能表⺬灯
が点灯中に
KEY警告灯が点灯しても⾛⾏を続けるこ
とができますが、その場合でも、できる
だけ早く⽇産販売会社に連絡してくださ
い。
● KEY警告灯が緑⾊に点滅しているとき
は、電池を新品と交換してくださ
い。
キー（インテリジェントキー）の
電池交換 (P.407)
87
$：⾞両型式、オプションなどで異なる装備
警告灯･表⺬灯
警告灯
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(88,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
88
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0275X
戻し忘れ警告灯
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
● シフトポジションが 以外で、運転席ド
アが開いたときに点灯します。
● シフトポジションを に切り替えてくだ
さい。
MEE0019X
半ドア警告灯
● パワースイッチがONのとき、いずれかの
ドアが開いているか、完全に閉まってい
ないとき点灯します。
● ドアを閉めてください。
警告
● ⾛⾏前に警告灯が消えていることを確認
する。
ドアが完全に閉まっていない（半ドア）
と⾛⾏中に突然開き、思わぬ事故につな
がるおそれがあります。
KVH0125X
⾼⽔温警告灯（⾚
⾊表⺬）
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
● パワースイッチがONのとき、エンジン冷
却⽔の温度が異常に⾼くなったときに点
灯します。
● 点灯したときは、すみやかに安全な場所
に停⾞し、処置してください。
オーバーヒートしたときは (P.362)
警告
● 点灯したまま⾛⾏しない。
エンジンが故障する原因となり、⽕災に
つながるおそれがあります。
MEE0512X
インテリジェント
クルーズコント
ロール警告灯
★
● 正常なときは、パワースイッチをONにす
ると点灯し、e-POWERシステムが始動す
ると消灯します。
● インテリジェント クルーズコントロール
のシステムに異常があると、“ピー”と
いうブザー⾳とともにインテリジェント
クルーズコントロール警告灯が点灯しま
す。
● 点灯したときは、安全な場所に停⾞し、
⼀度e-POWERシステムを停⽌してから再
始動してください。再始動後も警告灯が
点灯し続けるときは、システムの異常が
考えられます。 通常⾛⾏には⽀障はあり
ませんが、⽇産販売会社で点検を受けて
ください。
警告灯･表⺬灯
警告灯
メ
ー
タ
ー
の
⾒
か
た
(89,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0276X
LDW（⾞線逸脱警
報）警告灯
★
／イン
テリジェント LI
（⾞線逸脱防⽌⽀
援システム）警告
灯
★
● 正常なときは、パワースイッチをONにす
ると点灯し、数秒後に消灯します。
● 右側もしくは、左側のレーンマーカーに
近づいたと判断すると、点滅します。
● LDW（⾞線逸脱警報）／インテリジェン
ト LI（⾞線逸脱防⽌⽀援システム）に異
常があると、点灯します。
● 点灯したときは、すみやかに安全な場所
に停⾞し、⼀度e-POWERシステムを停⽌
してから再始動してください。再始動後
も警告灯が点灯し続けるときは、システ
ムの異常が考えられます。通常⾛⾏には
⽀障はありませんが、⽇産販売会社で点
検を受けてください。
89
$：⾞両型式、オプションなどで異なる装備
警告灯･表⺬灯
警告灯
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(90,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
90
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
VJF0008X
インテリジェント
エマージェンシー
ブレーキ／踏み間
違い衝突防⽌アシ
スト警告灯
★
● 正常なときは、パワースイッチをONにす
ると点灯し、e-POWERシステムが始動す
ると消灯します。
● 次の場合は点灯します。
– VDCをOFFにしているとき
– インテリジェント エマージェンシーブ
レーキまたは踏み間違い衝突防⽌アシ
ストのシステムに異常が発⽣している
とき
●インテリジェント エマージェンシーブレー
キまたは踏み間違い衝突防⽌アシストが作
動したときは点滅します。
●次の場合はゆっくり点滅します。
– フロントガラスの汚れなどにより、マ
ルチセンシングフロントカメラが前⽅
を認識できなくなったとき
– 前⽅からの強い光により、カメラが前
⽅を認識できなくなったとき
– 炎天下に駐⾞したときなど、カメラが
⾼温になったとき
– フロントガラスの結露や曇りなどによ
り、マルチセンシングフロントカメラ
が前⽅を認識できなくなったとき
● VDCをOFFにしているときは、ONにする
と消灯します。
VDCの停⽌のしかた (P.203)
● e-POWERシステム再始動後も警告灯が点
灯し続けるときは、システムの異常が考
えられます。通常⾛⾏には⽀障はありま
せんが、⽇産販売会社で点検を受けてく
ださい。
● フロントガラスが汚れているときは、フ
ロントガラスを清掃し、警告灯が消灯し
たことを確認してください。
マルチセンシングフロントカメラ
★
の
取り扱い (P.415)
● 室内の温度が⾼いときなどは、温度が下
がると⾃動的に作動を復帰します。
各システムについては、インテリジェント
エマージェンシーブレーキ(
P.243)および
踏み間違い衝突防⽌アシスト(
P.252)をお
読みください。
警告灯･表⺬灯
警告灯
メ
ー
タ
ー
の
⾒
か
た
(91,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEA0145X
91
$：⾞両型式、オプションなどで異なる装備
警告灯･表⺬灯
表⺬灯の表⺬位置（NISMO仕様⾞以外）
次のイラストは、説明のためすべての表示灯を表示しています。
通常は事象がおこったときに、該当の表示灯のみ点灯します。
メ
ー
タ
ー
の
⾒
か
た
(92,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
92
MEA0146X
警告灯･表⺬灯
表⺬灯の表⺬位置（NISMO仕様⾞）
次のイラストは、説明のためすべての表示灯を表示しています。
通常は事象がおこったときに、該当の表示灯のみ点灯します。
メ
ー
タ
ー
の
⾒
か
た
(93,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
表⺬灯
名称 点灯･点滅する条件
説明･対処⽅法
KVH0117X
⽅向指⺬表⺬灯
● ⾮常点滅表⺬灯を作動させると点滅しま
す。
● パワースイッチがONのとき、⽅向指⺬器
を作動させると、作動させた側のみ点滅
します。
● ⽅向指⺬器の電球（バルブ）が切れたと
きは点滅が速くなります。電球を交換し
てください。
⽅向指⺬器の使いかた (P.189)
電球（バルブ）交換 (P.391)
KVH0118X
ヘッドランプ上向き
表⺬灯
● ヘッドランプのハイビーム（上向き）を
点灯させると点灯します。
ハイビーム（上向き）への切り替えかた
(P.188)
KVH0119X
テールランプ表⺬灯
● ⾞幅灯、尾灯、番号灯を点灯させると点
灯します。
ライトスイッチの使いかた (P.183)
KVH0120X
フォグランプ表⺬
灯
★
● フォグランプを点灯させると点灯しま
す。
フォグランプの使いかた
★
(P.192)
MEE0316X
リヤフォグランプ表
⺬灯
★
● リヤフォグランプを点灯させると点灯し
ます。
リヤフォグランプの使いかた
★
(P.192)
KVH0121X
ハイビームアシスト
表⺬灯
★
ハイビームアシストがONのときヘッドラン
プが点灯していると、ヘッドランプの上向
き、下向きにかかわらず点灯します。
ハイビームアシストについて
★
(P.186)
KVH0122X
VDC OFF表⺬灯
● パワースイッチをONにすると点灯し、数
秒後に消灯します。
● パワースイッチがONのとき、VDC OFFス
イッチを押すと点灯します。
VDC（ビークルダイナミクスコントロー
ル） (P.201)
93
$：⾞両型式、オプションなどで異なる装備
警告灯･表⺬灯
表⺬灯
表示灯は、何らかのシステムが作動していることなどをお知らせするものです。
点灯している理由は、次の説明をお読みください。
メーター内の警告や表示は、グレード、オプションなどにより異なります。
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(94,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
94
表⺬灯
名称 点灯･点滅する条件
説明･対処⽅法
KVH0123X
セキュリティーイン
ジケーター
● パワースイッチがON以外のときに点滅し
ます。
イモビライザー（盗難防⽌装置） (P.65)
● パワースイッチをONにしたあとも点灯し
続けるときは、システムの異常が考えら
れます。⽇産販売会社で点検を受けてく
ださい。
KVH0125X
低⽔温表⺬灯（緑⾊
表⺬）
● エンジン冷却⽔温が低いと点灯します。
● パワースイッチをONにすると、⾼⽔温警
告灯（⾚⾊表⺬）が約1秒間点灯後、低⽔
温表⺬灯（緑⾊表⺬）が約1秒間点灯して
消灯します。
● エンジン冷却⽔温が低いときは、低⽔温
表⺬灯（緑⾊表⺬）が消灯せずに点灯し
続けますが、エンジンの暖機により、し
ばらくすると既定の⽔温以上に達して、
消灯します。
アドバイス
● しばらく⾛⾏したあとも点灯し続けると
きは、⽔温センサーの異常が考えられま
す。すみやかに⽇産販売会社で点検を受
けてください。
● ⾚⾊表⺬が点灯し続ける場合は、⾼⽔温
警告灯（⾚⾊表⺬）（
P.88）をお読み
ください。
MEE0277X
⾛⾏可能表⺬灯
● ⾛⾏できる状態になると点灯します。
（⾛⾏中も点灯し続けます。）
−
KVH0128X
⾞両接近通報⾳⼀時
停⽌表⺬灯
● ⾞両接近通報装置⼀時停⽌スイッチを押
すと点灯します。
⾞両接近通報装置について (P.207)
MEE0278X
e-POWERシステム
始動操作表⺬灯
● ブレーキペダルを踏みながらパワース
イッチを押し、e-POWERシステムを始動
することを表⺬します。
−
警告灯･表⺬灯
表⺬灯
メ
ー
タ
ー
の
⾒
か
た
(96,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
96
■■
表⺬される内容
次の情報を表⺬します。
● ⾛⾏⽀援機能表⺬
★
– インテリジェント クルーズコント
ロール
● トリップコンピューター
– トリップ燃費
– 平均燃費
– 航続可能距離
– 平均⾞速
– ⾛⾏時間
– 外気温
MEE0513X
⾞両情報ディスプレイ
⾞両情報ディスプレイとは
メーター内のディスプレイで、車両状態や走行支援機能
★
などを表示することができます。
メ
ー
タ
ー
の
⾒
か
た
(97,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
画⾯の切り替えかた
MEE0281X
97
$：⾞両型式、オプションなどで異なる装備
⾞両情報ディスプレイ
トリップコンピューター
パワースイッチがONのとき、 スイッチを押すと次の順で画面が切り替わります。
次ページに続く
メ
ー
タ
ー
の
⾒
か
た
(98,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
98
■■
表⺬項⽬
画⾯表⺬ 名称 概要
詳細説明
MEE0282X
トリップ燃費
● 1回⾛⾏あたりの平均燃費を表⺬します。
-
MEE0283X
平均燃費
● リセットしてからの平均燃費を表⺬しま
す。
● 表⺬は30秒ごとに更新されます。
● リセットするときは、 スイッチを約1
秒以上押します。
リセット後、約500m⾛⾏するまで
は、“---”が表⺬されます。
● 平均燃費を表⺬しているときに、 ス
イッチを約3秒以上押すと、平均燃費、平
均⾞速、⾛⾏時間が同時にリセットされ
ます。
MEE0284X
航続可能距離
● 現在の燃料残量と平均燃費から⾛⾏可能
な距離を表⺬します。
● 航続可能距離が少なくなったとき（燃料
残量が少なくなったとき）は、表⺬が点
滅します。
● 燃料残量がさらに少なくなると、“---
”に変化します。
● 表⺬は30秒ごとに更新されます。
● 補給した燃料が少量の場合は、パワース
イッチをOFFにする直前の表⺬が表⺬さ
れ続けることがあります。
● 坂道やカーブなどを⾛⾏すると、燃料タ
ンク内の燃料が移動し、⼀時的に表⺬が
変化することがあります。
● 表⺬画⾯が航続可能距離表⺬以外でも、
ドライブモードやエアコンON･OFFを切
り替えるとその⾞両状態に応じた航続可
能距離が数秒間表⺬されます。
⾞両情報ディスプレイ
トリップコンピューター
メ
ー
タ
ー
の
⾒
か
た
(99,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
画⾯表⺬ 名称 概要
詳細説明
MEE0285X
平均⾞速
● リセットしてからの平均⾞速を表⺬しま
す。
● リセットするときは、 スイッチを1秒
以上押します。
● 平均⾞速を表⺬しているときに、 ス
イッチを約3秒以上押すと、平均燃費、平
均⾞速、⾛⾏時間が同時にリセットされ
ます。
MEE0286X
⾛⾏時間
● リセットしてからの⾛⾏時間を表⺬しま
す。
● リセットするときは、 スイッチを1秒
以上押します。
● ⾛⾏時間を表⺬しているときに、 ス
イッチを約3秒以上押すと、平均燃費、平
均⾞速、⾛⾏時間が同時にリセットされ
ます。
MEE0287X
外気温
● 外気温を表⺬します。
● 外気温が3°C以下になると、外気温の表⺬
を点滅させて運転者に知らせます。
点滅表⺬は、約1分経過するか外気温が
4°C以上になると通常表⺬になります。
99
$：⾞両型式、オプションなどで異なる装備
⾞両情報ディスプレイ
トリップコンピューター
メ
ー
タ
ー
の
⾒
か
た
(101,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
メーターの明るさの調節のしかた
パワースイッチがONのときに、メーター照
明の明るさを調節できます。
● スイッチを左右に回して調節します。
● 右に回すと明るくなり、左に回すと暗く
なります。
● 明るさのレベル表⺬は、メーター内の
ディスプレイに表⺬されます。
MEE0288X
知識
● 明るさのレベルが最⼤または最⼩に
達すると、⾳が鳴ります。
● 12Vバッテリーを外すと調節した記憶
は消去されます。
101
$：⾞両型式、オプションなどで異なる装備
メーターの明るさの調節
イルミネーションコントロール
メ
ー
タ
ー
の
⾒
か
た
(102,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
102
MEMO
メ
ー
タ
ー
の
⾒
か
た
(103,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
キー
キー（インテリジェントキー） P.104
キー（インテリジェントキー）に関する注意事項 P.107
ドアの施錠と解錠
ドア P.110
バックドア P.117
シートの調節
前席シート P.122
後席シート P.128
ハンドルの調節
ハンドル P.133
ミラーの調節
ルームミラー
★
P.134
インテリジェント
ルームミラー（インテリジェント アラウンドビュー
モニター表⺬機能付）
★
P.135
ドアミラー P.144
窓ガラスの開閉
パワーウインドー P.147
⼿動式ウインドー
★
P.149
燃料補給⼝の開閉
燃料補給⼝ P.150
エアコンの操作
オートエアコン P.153
吹き出し⼝ P.156
エアコンを使うときに注意すること P.157
オーディオ
オーディオの使いかた
★
P.161
ステアリングスイッチ
★
P.166
103
各部の操作
各
部
の
操
作
(104,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
104
■■
各部名称と機能
ドア施錠スイッチ
スイッチを押すと、全ドアが施錠さ
れます。
ドア解錠スイッチ
スイッチを押すと、全ドアが解錠さ
れます。
内蔵キー（メカニカルキー）
キーの電池が切れたときや、12V
バッテリーがあがったときなどにド
アの施錠･解錠ができます。
内蔵キー（メカニカルキー）でのドアの
開けかた (P.341)
キー番号タグ
キーを紛失した場合、キー番号から
⽇産販売会社でスペアキーを作成で
きますので、⼤切に保管してくださ
い。
MEF0431X
知識
● キーは2個ついています。
● キーは同じ⾞両で最⼤4個まで使うこ
とができます。ご購⼊やご使⽤開始
⽅法については、⽇産販売会社にご
相談ください。
● キーの電池が切れても、ドアの施錠･
解錠やe-POWERシステムの始動を⾏
うことができます。
ドアが開かないときは (P.341)
インテリジェントキーで始動でき
ないときは (P.343)
● インテリジェントキー機能のON･
OFFを切り替えることができます。
詳しくは⽇産販売会社にご相談くだ
さい。
アンサーバック機能
● ドアの施錠･解錠時に、作動確認のた
めの⾮常点滅表⺬灯が作動します。
(施錠時1回、解錠時2回)
アンサーバック機能のブザーを停⽌
することができます。⽇産販売会社
にご相談ください。
キー連動室内照明システム
● ドアを解錠すると、室内照明（ラ
ゲッジルームランプを除く）が約15
秒間点灯します。
キー
キー（インテリジェントキー）
キーを携帯するだけでドアの施錠･解錠および始動操作ができます。
ドアの施錠･解錠のしかたは（
P.110）、始動操作は（ P.168）をお読みください。
各
部
の
操
作
(106,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
106
■■
ドアの施錠･解錠の作動範囲
作動範囲は各ドアハンドルのスイッチから
周囲約80cm以内です。作動範囲は各ドア
ハンドルのスイッチを中⼼に球状になって
いるため、地⾯近くや⾼い場所では作動し
ないことがあります。
キーが作動範囲内にある場合は、キーを携
帯している⼈以外でもドアハンドルのス
イッチを押して施錠･解錠できます。
● ドアハンドルのスイッチを押してドアを
施錠したあとは、ドアが確実に施錠され
ていることを確認してください。
● ドアハンドルのスイッチを押す前にドア
ハンドルを引かないでください。ドアは
解錠されますが、開きません。⼀度ドア
ハンドルを離してから再び引いて開けて
ください。
● ⾞から離れるときは、盗難や事故防⽌の
ため、必ずパワースイッチをOFFにして
施錠してください。
MEF0161X
キー
キー（インテリジェントキー）
各
部
の
操
作
(107,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
● 植え込み型⼼臓ペースメーカーおよび植え込み型除細動器（ICD）を使⽤されている
⽅は、アンテナから約22cm以下の範囲に装着部位を近づけない。
ドアおよびバックドア開閉時、ドアハンドルのスイッチ操作時、e-POWERシステム
始動時などにキーの電波が植え込み型⼼臓ペースメーカーおよび植え込み型除細動器
（ICD）の作動に影響を与えるおそれがあります。
MEF0162X
● 植え込み型⼼臓ペースメーカーおよび植え込み型除細動器（ICD）以外の医療電気機
器を使⽤されている⽅は、医療電気機器製造業者などへ影響を確認してから使⽤す
る。
キーの電波が医療電気機器の動作に影響を与える場合があります。
● 航空機内ではキーのスイッチを押さない。
万⼀スイッチが押されると電波が発信され、航空機の運航に⽀障をきたすおそれがあるた
め、バッグなどに収納するときは、荷物などでスイッチが押されないようにしてください。
107
$：⾞両型式、オプションなどで異なる装備
キー
キー（インテリジェントキー）に関する注意事項
次ページに続く
各
部
の
操
作
(108,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
108
アドバイス
● キーは運転者が必ず携帯してください。
● キーは、必ず内蔵キー（メカニカルキー）を内蔵した状態で携帯してください。
● キーはドアポケットに⼊れないでください。ドアを閉めるときの衝撃により破損する
おそれがあります。また、ドアポケット内に⼀緒に⼊れておいた物がドアを閉めた衝
撃で当たるなどして勝⼿にスイッチが⼊り、キーを⾞室内に封じ込めるおそれがあり
ます。
● キーを紛失したときは、盗難などを防ぐため、ただちに⽇産販売会社にご相談くださ
い。
● キーは微弱な電波を使⽤しています。次のような使⽤環境では機能に障害が起こるた
め、ドアハンドルのスイッチやキーのスイッチが正常に作動しない場合があります。
– 近くにテレビ塔や発電所、放送局など強い電波を発⽣する設備があるとき
– 無線機や携帯電話などの無線通信機器を⼀緒に携帯しているとき
– キーが⾦属製の物に接したり、覆われたりしているとき
– 近くで電波式のリモコンスイッチを操作しているとき
– キーをパソコンなどの電化製品の近くに置いたとき
– コインパーキングに駐⾞したとき（⾞両検出⽤の電波の影響があるため）
– 近くで電波式侵⼊警報装置を使⽤しているとき
– 極端に気温が低いとき（電池の性能が低下するため）
● キーは電波法の認証に適合しています。次のことを必ずお守りください。
– 電池を交換するとき以外は分解しない（分解、改造したものを使⽤することは法律
で禁⽌されています）
– ⽇本国内のみで使⽤する
キー
キー（インテリジェントキー）に関する注意事項
各
部
の
操
作
(109,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
● キーは⾞両との通信のために常時受信動作をしているため、常に電池を消耗していま
す。電池の寿命は使⽤状況によりますが約2年程度です。電池が切れた場合、新しい電
池と交換してください。
キー（インテリジェントキー）の電池交換 (P.407)
● キーの電池が消耗しているときや、強い電波、ノイズのある場所では、作動範囲が狭
くなったり、作動しないことがあります。
● キーは送信機を内蔵している精密機械です。故障を防⽌するため、次のことをお守り
ください。
– ⻑時間⾼温になる場所に置かない
– 分解しない
– 無理に曲げたり、落としたり、強い衝撃を与えたりしない
– ⽔にぬらさない
– 超⾳波洗浄器などにかけない
– 磁気を帯びたキーホルダーなどをつけない
– テレビ、オーディオなど、磁気を帯びた機器の近くに置かない
109
$：⾞両型式、オプションなどで異なる装備
キー
キー（インテリジェントキー）に関する注意事項
各
部
の
操
作
(110,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
110
■■
ドアスイッチでの施錠･解錠のしかた
● キーを携帯し、運転席、助⼿席ドアまた
はバックドアにあるスイッチを押すと全
ドアが施錠･解錠します。
● キーが各スイッチから周囲80cm以内に
あるときに作動します。
● 施錠･解錠したときは、ブザーおよび⾮
常点滅表⺬灯が次のように作動します。
ブザー⾳ ⾮常点滅表⺬灯
施錠 ピッ 1回点滅
解錠 ピピッ 2回点滅
MEF0337X
MEF0338X
アドバイス
● ⾞両に近づきすぎている場合などは
作動しないことがあります。
● 急にドアハンドルを操作すると、ド
アハンドルが引かれるため、施錠で
きないことがあります。
知識
● ドアスイッチでの施錠･解錠機能の
ON･OFFを切り替えることができま
す。設定を切り替えたいときは、⽇
産販売会社にご相談ください。
● 次のような場合は、作動しません。
– パワースイッチがONまたはACCの
とき
– ドアが完全に閉まっていない（半
ドア）とき
（解錠のみできます）
– キーが施錠･解錠の作動範囲内にな
いとき
– 携帯しているキー以外に⾃⾞の
キーが⾞室内にあるとき
（解錠のみできます）
– キーの電池が切れているとき
オートロック機能
●
盗難防⽌のため、⾃動的に施錠する機能
ドアの施錠と解錠
ドア
ドアハンドルのスイッチやキー（インテリジェントキー）のスイッチで施錠･解錠します。
施錠したあとは、必ず施錠されていることを確認してください。
各
部
の
操
作
(111,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
です。ドアハンドルのスイッチを押して
解錠したときは、約30秒間ドアを開けな
いと再び全ドアが施錠されます。
111
$：⾞両型式、オプションなどで異なる装備
ドアの施錠と解錠
ドア
次ページに続く
各
部
の
操
作
(112,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
112
■■
キーのスイッチでの施錠･解錠のしかた
● 全ドアを施錠するときは、ドア施錠ス
イッチ
を押します。
● 全ドアを解錠するときは、ドア解錠ス
イッチ
を押します。
● 作動範囲は、⾞両から約1mです。
● 施錠･解錠をしたときは、ブザーおよび
⾮常点滅表⺬灯が次のように作動しま
す。
ブザー⾳ ⾮常点滅表⺬灯
施錠 ピッ 1回点滅
解錠 ピピッ 2回点滅
MEF0201X
知識
● キーのスイッチを押しても作動しな
いときは、電池の消耗または故障が
考えられます。⽇産販売会社にご相
談ください。
キー（インテリジェントキー）の
電池交換 (P.407)
● キーの電池が切れ、施錠･解錠ができ
ないときは、内蔵キー（メカニカル
キー）で施錠･解錠ができます。
内蔵キー（メカニカルキー）での
ドアの開けかた (P.341)
● 次のような場合は、キーのスイッチ
を押しても作動しません。
– パワースイッチがONまたはACCの
とき
– ドアが完全に閉まっていない（半
ドア）とき
（解錠のみできます）
– ⾞から離れすぎているとき
– キーの電池が切れているとき
オートロック機能
● 盗難防⽌のため、⾃動的に施錠する機
能です。ドア解錠スイッチを押して解
錠したときは、約30秒間ドアを開けな
いと再び全ドアが施錠されます。
ドアの施錠と解錠
ドア
各
部
の
操
作
(113,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ドアロックスイッチでの施錠･解錠のしかた
● 施錠するときは、ドアロックスイッチを
施錠側
に押します。
● 解錠するときは、ドアロックスイッチを
解錠側
に押します。
MEF0432X
知識
● ドアロックスイッチを押すと、全ド
アが施錠または解錠します。
■■
ロックノブでの施錠･解錠のしかた
● 施錠するときは、施錠するドアのロック
ノブを施錠側に押し込みます。
● 解錠するときは、解錠するドアのロック
ノブを解錠側に引きます。
MEF0340X
知識
● 運転席のロックノブで全ドアが施錠
または解錠します。
● 運転席ドアは、施錠したままでもド
アハンドルを引くとドアが開けられ
ます。そのとき、全ドアが同時に解
錠します。
113
$：⾞両型式、オプションなどで異なる装備
ドアの施錠と解錠
ドア
次ページに続く
各
部
の
操
作
(114,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
114
■■
キーを使⽤しない施錠のしかた
前席ドア
● ロックノブを押し込み、ドアハンドルを引きながらドアを閉めます。
後席ドア
● ロックノブを押し込み、そのままドアを閉めます。
知識
次の場合は、運転席ロックノブまたは
ドアロックスイッチで施錠できませ
ん。
● キーが⾞室内にあるとき
キー封じ込み防⽌機能
● キーを⾞室内に置き忘れたまま施錠
することを防ぐ機能です。ドアを閉
めたときや施錠しようとしたとき
に、キーが⾞室内に残っているとブ
ザーでお知らせしたり、全ドアを⾃
動的に解錠したりします。
ドアの施錠と解錠
ドア
各
部
の
操
作
(115,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
チャイルドセーフティドアロック
後席シートに乗せたお⼦さまなどが、誤っ
て後席のドアを開けないようにロックでき
ます。
ロックするには
● 後席ドアにあるロックレバーをLOCK位
置にしてドアを閉めます。
ドアを開けるには
● 解錠しているとき、⾞外からドアハンド
ルを引きます。
MEF0168X
知識
● ⾞室内から開けるときは、ドアロッ
クノブが解錠していることを確認
し、窓ガラスを下げ、⼿を外に出し
て⾞外のドアハンドルを引きます。
115
$：⾞両型式、オプションなどで異なる装備
ドアの施錠と解錠
ドア
次ページに続く
各
部
の
操
作
(116,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
116
■■
ドアに関する注意事項
警告
● ドアの開閉はお⼦さまにはさせない。
⼿、⾸、⾜などを挟んだりして、重⼤な傷害につながるおそれがあります。
● ドアを開けるときは、周囲の安全を確認する。
後続⾞や通⾏⼈にぶつかるおそれがあります。⾵が強いときは特に注意して開けてく
ださい。
● ⾛⾏する前にドアを確実に閉める。
⾛⾏中に突然ドアが開き、思わぬ事故につながるおそれがあります。
ドアの施錠と解錠
ドア
各
部
の
操
作
(117,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
バックドアの開けかた
● 解錠後、バックドアハンドルを引き、
バックドアを持ち上げます。
MEF0342X
■■
バックドアの閉めかた
● ドアグリップに⼿を掛け、バックドアを
降ろし確実にロックするまで押しつけま
す。
MEF0343X
117
$：⾞両型式、オプションなどで異なる装備
ドアの施錠と解錠
バックドア
次ページに続く
各
部
の
操
作
(118,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
118
アドバイス
● バックドアを閉めるときは、ストラ
イカーに異物を挟まないようにして
ください。ストライカーやバックド
アのロックが破損し、バックドアが
閉まらなくなるおそれがあります。
MEF0014X
ドアの施錠と解錠
バックドア
各
部
の
操
作
(119,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
バックドアに関する注意事項
警告
● バックドアの開閉はお⼦さまにはさせない。
⼿、⾸、⾜などを挟んだりして、重⼤な傷害につながるおそれがあります。
● バックドアを開けるときは、周囲の安全を確認する。
後続⾞や通⾏⼈にぶつかるおそれがあります。⾵が強いときは特に注意して開けてく
ださい。
● ⾛⾏する前にバックドアを確実に閉める。
⾛⾏中に突然バックドアが開き、思わぬ事故につながるおそれがあります。
● バックドアや⾞体側に⼿を触れたままバックドアを閉めない。
⼿を挟まれてケガをするおそれがあります。
● バックドアを閉めるときは、バックドアのふちやその周辺に⼿をかけない。
⼿を挟まれてケガをするおそれがあります。必ず外から押して閉めてください。
● ラゲッジルーム（荷室）に⼈を乗せて⾛⾏しない。
急ブレーキをかけたときなど、重⼤な傷害につながるおそれがあります。
● ⾛⾏前にバックドアが確実に閉まっていることを確認する。
バックドアを開けたまま⾛⾏すると、⾞室内に排気ガスが侵⼊し、⼀酸化炭素中毒に
なるおそれがあります。⼀酸化炭素を吸い込むと、意識が薄れて事故につながるおそ
れがあるほか、死亡または重⼤な傷害につながるおそれがあります。
119
$：⾞両型式、オプションなどで異なる装備
ドアの施錠と解錠
バックドア
次ページに続く
各
部
の
操
作
(120,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
120
注意
● バックドアを開ける前に、バックドアに付着した雪や氷、ゴミなどの重量物を取り除
く。
重量物が付いたままバックドアを開けると、重みで突然閉まるおそれがあります。
● バックドアを開けるときは、必ず全開にする。
途中で⽌めると突然閉まるおそれがあります。
● ⾵が強いときにバックドアを開ける場合は特に注意する。
⾵にあおられ、急に閉まることがあります。
● バックドアを閉めるときは、⼿などを挟まないように注意する。
バックドアガスステーについて
● バックドアのガスステーは、バックドアの重量を⽀えるために取り付けられていま
す。ガスステーの損傷や作動不良を防ぐため、次のことを守る。
– ガスステーに⼿やひもなどをかけたり、横⽅向に⼒をかけたりしない
– ビニール⽚、ステッカー、接着剤などの異物をロッド部に付着させない
● ガスステーを持って、バックドアを閉めたり、ぶら下がったりしない。
⼿や腕を挟んだりして思わぬケガをするおそれがあります。
ドアの施錠と解錠
バックドア
各
部
の
操
作
(121,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
MEF0345X
121
$：⾞両型式、オプションなどで異なる装備
ドアの施錠と解錠
バックドア
各
部
の
操
作
(122,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
122
■■
シートの調節のしかた（タイプA）
MEF0346X
警告
● シートは必ず⾛⾏前に調節する。
⾛⾏中に調節すると、思わぬ事故に
つながるおそれがあります。
● シートを調節したあとは、確実に固
定されたことを確認する。
固定されていないと突然運転姿勢が
変わり、思わぬ事故につながるおそ
れがあります。
● 背もたれを必要以上に倒したまま⾛
⾏しない。
シートベルトが効果を⼗分に発揮せ
ず、衝突時などに重⼤な傷害を受け
るおそれがあります。
注意
● 背もたれと背中の間にクッションな
どを⼊れない。
運転姿勢が不安定になり、思わぬ事
故につながるおそれがあります。
● シートを調節するときは、動いてい
る部分に⼿や⾜などを近づけない。
挟まれてケガをするおそれがあります。
● 背もたれの⾓度を調節するときは、
背もたれを⽀えながら調節する。
顔や⾝体にあたり、思わぬケガをす
るおそれがあります。
シートの調節
前席シート
各
部
の
操
作
(123,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
● シートの下に⼿を⼊れるときは注意
する。
⾞室内を清掃するときやシートの下に
落としたものを拾うときなどは、シー
トレールやシートフレームにあたり、
ケガをするおそれがあります。
123
$：⾞両型式、オプションなどで異なる装備
シートの調節
前席シート
次ページに続く
各
部
の
操
作
(124,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
124
■■
シートの調節のしかた（タイプB）
MEF0421X
警告
● シートは必ず⾛⾏前に調節する。
⾛⾏中に調節すると、思わぬ事故に
つながるおそれがあります。
● シートを調節したあとは、確実に固
定されたことを確認する。
固定されていないと突然運転姿勢が
変わり、思わぬ事故につながるおそ
れがあります。
● 背もたれを必要以上に倒したまま⾛
⾏しない。
シートベルトが効果を⼗分に発揮せ
ず、衝突時などに重⼤な傷害を受け
るおそれがあります。
注意
● 背もたれと背中の間にクッションな
どを⼊れない。
運転姿勢が不安定になり、思わぬ事
故につながるおそれがあります。
● シートを調節するときは、動いてい
る部分に⼿や⾜などを近づけない。
挟まれてケガをするおそれがあります。
● シートの下に⼿を⼊れるときは注意
する。
⾞室内を清掃するときやシートの下に
シートの調節
前席シート
各
部
の
操
作
(125,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
落としたものを拾うときなどは、シー
トレールやシートフレームにあたり、
ケガをするおそれがあります。
知識
● 背もたれの⾓度調節ダイヤルが回し
づらいときは、安全な場所に駐⾞
し、ドアを開けたり⼀旦⾞両から降
りたりして調節してください。
125
$：⾞両型式、オプションなどで異なる装備
シートの調節
前席シート
次ページに続く
各
部
の
操
作
(126,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
126
■■
ヘッドレストの調節のしかた
★
ヘッドレストの中⼼が、⽿の⾼さになる位
置に調節します。
● ⾼くするときは、ヘッドレストを引き上
げます。
● 低くするときは、ボタンを押しながら
ヘッドレストを下げます。
MEF0018X
警告
● ヘッドレストを外したまま⾛⾏しな
い。
万⼀のとき、頭部への衝撃を防ぐこ
とができなくなり、重⼤な傷害につ
ながるおそれがあります。
注意
● ヘッドレストを取り付けるときは、
前後の向きを間違えない。
万⼀のとき、ヘッドレストが効果を
⼗分に発揮せず、思わぬケガをする
おそれがあります。
● ヘッドレストを取り付けたあとは、
ヘッドレストを持ち上げ、抜け出さ
ないことを確認する。
万⼀のとき、ヘッドレストが効果を
⼗分に発揮せず、思わぬケガをする
おそれがあります。
■ ヘッドレストの外しかた、付けかた
● 取り外すときは、ボタンを押しながらヘッドレストを引き上げます。
● 取り付けるときは、ボタンを押しながらヘッドレストを差し込みます。
シートの調節
前席シート
各
部
の
操
作
(127,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
アームレストの使いかた
★
● 使うときはアームレストを前に倒しま
す。格納するときは引き上げます。
MEF0210X
127
$：⾞両型式、オプションなどで異なる装備
シートの調節
前席シート
各
部
の
操
作
(128,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
128
■■
シートの調節のしかた
MEF0348X
警告
● シートは必ず⾛⾏前に調節する。
⾛⾏中に調節すると、思わぬ事故に
つながるおそれがあります。
● シートを調節したあとは、確実に固
定されたことを確認する。
固定されていないと、思わぬ事故に
つながるおそれがあります。
注意
● シートを調節するときは、動いてい
る部分に⼿や⾜などを近づけない。
挟まれてケガをするおそれがありま
す。
シートの調節
後席シート
各
部
の
操
作
(129,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
シートの折りたたみかた
1
シートベルトを格納します。
シートベルトの格納（後席左右）（
P.35）
シートベルトの格納（後席中央）（
P.36）
MEF0349X
2
ノブを引きながら、背もたれを前に倒しま
す。
ベンチタイプ付⾞は、左右のノブを同時に引
きます。
6：4分割付⾞は、折りたたみたい⽅のノブを
引きます。
MEF0350X
3
元に戻すときは、背もたれを起こし、⼿で後
⽅に押し付けてロックします。
MEF0351X
警告
● シートを折りたたんだとき、折りた
たんだ背もたれの上に乗らない。
シートを損傷したり、転んだりして
思わぬケガをするおそれがります。
● 背もたれを起こすときは、背もたれ
を⼿で押さえ、ゆっくり戻す。
急に戻すと顔や⾝体などに当たり、
思わぬケガをするおそれがありま
す。
● シートは必ず固定する位置で使⽤す
る。
注意
● シートを倒すときは⼗分に注意す
る。
物や飲物などを置いたままシートを折
りたたまないでください。物を壊した
り⾞室内を汚すおそれがあります。
● ラゲッジルーム（荷室）に荷物を積
むときは、シートベルトに傷をつけ
ないように注意する。
● 後席中央のシートベルトをガイドか
らはずしたときは、次のことを守
る。
129
$：⾞両型式、オプションなどで異なる装備
シートの調節
後席シート
次ページに続く
各
部
の
操
作
(130,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
130
注意
– 後席シートの背もたれを元の位置
に戻したあと、シートベルトをガ
イドに通す。
– 背もたれを操作するときは、シー
トベルトに傷をつけないように注
意する。
MEF0352X
アドバイス
● 前席シートに当たりシートが折りた
ためないときは、ヘッドレストを格
納するか、前席シートの前後位置を
調節してください。
シートの調節
後席シート
各
部
の
操
作
(131,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ヘッドレストの使いかた
★
● ヘッドレストは、格納位置からロックする位置まで上げた状態で使います。
– 上げるときは、そのままヘッドレストを引き上げます。
– 下げるときは、ボタンを押しながら下げます。
注意
● 後席シートのヘッドレストは、ロッ
クする位置まで上げ、確実に固定さ
れていることを確認する。
格納状態では機能が⼗分に発揮でき
ません。
■ ヘッドレストの外しかた、付けかた
● 脱着のしかたは、前席シートと同じです。
ヘッドレストの外しかた、付けかた (P.126)
131
$：⾞両型式、オプションなどで異なる装備
シートの調節
後席シート
次ページに続く
各
部
の
操
作
(133,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ハンドル位置の調節のしかた
● ハンドル下のレバーを押し下げ、ハンド
ルを上下に動かします。
● 適切な位置で⽌め、レバーを引き上げて
固定します。
MEF0354X
警告
● ハンドルの調節は、必ず⾛⾏前に⾏
う。
⾛⾏中に調節すると、思わぬ事故に
つながるおそれがあります。
● 調節したあとは、確実に固定された
ことを確認する。
ハンドル位置が固定されていないと
突然運転姿勢が変わり、思わぬ事故
につながるおそれがあります。
■■
ホーンの鳴らしかた
ホーンを鳴らすには、ハンドル中央のパッ
ド⾯を押します。
MEF0355X
133
$：⾞両型式、オプションなどで異なる装備
ハンドルの調節
ハンドル
適切な運転姿勢で無理なくハンドルを握れるように、ハンドル位置を調節します。
各
部
の
操
作
(134,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
134
■■
ルームミラーの調節のしかた
● ミラー本体を持ち、⾓度を調節して適切
な位置に合わせます。
● 夜間など後続⾞のヘッドランプが眩しい
ときは、防眩切り替えレバーを⼿前に引
くと反射が弱くなります。
● 昼間など通常⾛⾏時は、防眩切り替えレ
バーを元の位置に戻してお使いくださ
い。
MEF0141X
警告
● ミラーの調節は、必ず⾛⾏前に⾏
う。また、防眩への切り替えは必要
なときのみ⾏う。
⾛⾏中にミラーを調節したり、不必
要に防眩へ切り替えたりしている
と、前⽅不注意となり思わぬ事故に
つながるおそれがあります。
アドバイス
● ルームミラーのまわりに無線機やア
クセサリーなどを取り付けたり、配
線から電源を取ったりしないでくだ
さい。キー（インテリジェント
キー）の電波受信機が内蔵されてい
るため、ドアの施錠･解錠やe-
POWERシステムの始動ができなくな
るおそれがあります。
ミラーの調節
ルームミラー
★
ルームミラーは、後方が十分確認できるように、正しい運転姿勢で座ってから調節します。
各
部
の
操
作
(135,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント ルームミラーの使いかた
MEF0256X
注意
● ⾛⾏前に、ルームミラーの調節を必
ず⾏う。
ルームミラーモード（ミラー状態）
にして正しい姿勢で運転席に座り、
後⽅がよく⾒える位置に調節してく
ださい。調節をしないで運転を始め
ると、インテリジェント ルームミ
ラーモード（モニター表⺬状態）に
したときにミラーの反射でモニター
が⾒えにくくなる場合があります。
知識
ルームミラーモード
● ミラーとして使⽤します。
インテリジェント ルームミラーモード
● モニターとして使⽤します。
（インテリジェント ルームミラーモー
ドのときは、
が表⺬されます。）
135
$：⾞両型式、オプションなどで異なる装備
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
乗員、ヘッドレスト、積載物などでさえぎられがちなルームミラーの後方視界をクリアに保ちます。車内の状況に関わらず、車両後方にあるカメ
ラの画像をルームミラーに映し出します。ON･OFF切り替えレバーでミラー状態とモニター表示状態を切り替えることができます。
インテリジェント ルームミラーモードのとき、インテリジェント アラウンドビューモニターを表示させることができます。
次ページに続く
各
部
の
操
作
(136,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
136
1
パワースイッチをONにします。
MEF0357X
2
インテリジェント ルームミラーのON･OFF切
り替えレバーを⼿前に引きます。
MEF0358X
3
インテリジェント ルームミラーモードに切り替わり、モニターに⾞両後⽅の画
像が表⺬されます。
インテリジェント ルームミラーのON･OFF切り替えレバーを⾞両前⽅側へ倒す
と、モニター画⾯がOFFになり、ルームミラーモードとして使⽤できます。
知識
● 周囲の明るさにより⾒づらかった
り、眩しく感じたときはインテリ
ジェント ルームミラーモードをOFF
にし、ルームミラーモードでご使⽤
ください。
● パワースイッチがONのときに中央ボ
タンを押すと、インテリジェント ア
ラウンドビューモニター画⾯が表⺬
されます。
インテリジェント アラウンド
ビューモニター（移動物 検知機能
付）
★
(P.284)
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
各
部
の
操
作
(137,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント ルームミラーの画質調節
インテリジェント ルームミラーモードで、インテリジェント アラウンドビューモニター画
⾯を表⺬していないときにMENUボタンを押すと、モニター画像の各種調節ができます。
MENUボタンを押すごとに調節項⽬が切り替わります。
MENU（通常画⾯）ÞBRIGHTNESS（明るさ）ÞDOWN/UP（上下）ÞLEFT/RIGHT（左
右）ÞROTATION（回転）ÞINDICATION（モニター⽂字表⺬、⾮表⺬の切り替え）
ÞCAMERA WINDOW（インテリジェント アラウンドビューモニター画⾯の表⺬位置切り
替え）ÞMENU（通常画⾯）
知識
● MENUボタンで画質調節の項⽬を切り
替えるときは、前の項⽬で調節した
あと、5秒以内にボタンを押して切り
替えてください。
■ 明るさ調節のしかた
MENUボタンを1回押すと、明るさ調節
（BRIGHTNESS）モードになります。
● 中央ボタンを押すと、画⾯が暗くなりま
す。
● 右側ボタンを押すと、画⾯が明るくなり
ます。
● 調節幅：-8（暗い）∼+8（明るい）
MEF0257X
137
$：⾞両型式、オプションなどで異なる装備
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
次ページに続く
各
部
の
操
作
(138,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
138
■ 画⾯の上下位置調節のしかた
MENUボタンを2回押すと、画像位置の上下
調節（DOWN/UP）モードになります。
● 中央ボタンを押すと、画像が下に移動し
ます。
● 右側ボタンを押すと、画像が上に移動し
ます。
● 調節幅：-4（下⽅向）∼+4（上⽅向）
MEF0258X
■ 画⾯の左右位置調節のしかた
MENUボタンを3回押すと、画像位置の左右
調節（LEFT/RIGHT）モードになります。
● 中央ボタンを押すと、画像が左に移動し
ます。
● 右側ボタンを押すと、画像が右に移動し
ます。
● 調節幅：-4（左）∼+4（右）
MEF0259X
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
各
部
の
操
作
(139,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■ 画⾯の回転位置調節のしかた
MENUボタンを4回押すと、画像位置の回転
調節（ROTATION）モードになります。
● 中央ボタンを押すと、画像が左に回転し
ます。
● 右側ボタンを押すと、画像が右に回転し
ます。
● 調節幅：-8（左回り）∼+8（右回り）
MEF0260X
■ モニター⽂字表⺬のON･OFFのしかた
MENUボタンを5回押すと、モニター⽂字表
⺬、⾮表⺬を切り替える（INDICATION）
モードになります。
● 中央ボタンを押すと、モニター⽂字表⺬
が⾮表⺬になります。
● 右側ボタンを押すと、モニター⽂字表⺬
が表⺬されます。
MEF0261X
139
$：⾞両型式、オプションなどで異なる装備
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
次ページに続く
各
部
の
操
作
(140,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
140
■ インテリジェント アラウンドビューモニター画⾯位置の切り替えかた
MENUボタンを6回押すと、インテリジェン
ト アラウンドビューモニター画⾯の表⺬位
置を切り替える（CAMERA WINDOW）モー
ドになります。
● 中央ボタンを押すと、インテリジェント
アラウンドビューモニター画⾯がミラー
の左側表⺬になります。
● 右側ボタンを押すと、インテリジェント
アラウンドビューモニター画⾯がミラー
の右側表⺬になります。
もう⼀回MENUボタンを押す（通常画⾯か
ら7回）と、通常画⾯に戻ります。
MEF0364X
■ 夜モードと昼モードの切り替えかた
⾞幅灯、またはヘッドランプを点灯させる
と、⾃動でモニターが夜モード
になり
ます。夜モード
ではモニター画⾯の明
るさを弱め、眩しさを軽減します。
⽇中や薄暮時、ヘッドランプを点灯させた
ときでも、夜モード
にしたくないとき
は、右側ボタンを押すと昼モード
にな
ります。
MEF0365X
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
各
部
の
操
作
(141,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント ルームミラー使⽤時の注意事項
警告
● あらかじめ死⾓範囲を確認する。
インテリジェント ルームミラーには死⾓があります。システムを過信せず、安全運
転を⼼がけてください。
● ミラー本体やカメラ、配線を分解したり改造したりしない。
異臭がする、煙が出るなどした場合は、ただちに使⽤を中⽌し⽇産販売会社にご相談
ください。
● ⾛⾏中に操作しない。
⾛⾏中に操作を⾏うと、前⽅不注意となり思わぬ事故につながるおそれがあります。
注意
● ミラー本体、カメラ、配線類にはタバコなどの⽕気を近づけない。
破損や⾞両⽕災の原因となります。
● インテリジェント ルームミラーが故障したときは、すぐにルームミラーモードに戻
す。
● モニターを凝視しない。
– 前⽅不注意となり思わぬ事故につながるおそれがあります。
– 同乗者が凝視すると、⾞酔いを起こすおそれがあります。
● 太陽や後⽅⾞両のヘッドランプなどの強い光源がカメラに⼊ると、インテリジェント
ルームミラーのモニターに光のスジが⼊ったり、明るい光源がモニター上に広がった
りする場合があります。その際には、必要に応じてルームミラーモードに戻してご使
⽤ください。
141
$：⾞両型式、オプションなどで異なる装備
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
次ページに続く
各
部
の
操
作
(142,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
142
アドバイス
● e-POWERシステムが停⽌している間にインテリジェント ルームミラーを⻑時間使⽤
すると12Vバッテリーがあがるおそれがあります。
● 無線機のアンテナをインテリジェント ルームミラー近くに取り付けないでください。
無線機の電波により、インテリジェント ルームミラーの映像に乱れが出ることがあり
ます。
● ボタンを強く押しすぎたり、レバーを強く操作したりすると故障に原因になります。
また、ミラー本体が落下するおそれがあります。
● ミラーを90度以上回転させないでください。配線が断線するおそれがあります。
● ミラー本体に強い衝撃を与えないでください。故障の原因となります。
● ⾞両後⽅についているカメラやカメラカバーに無理な⼒をかけないでください。カメ
ラが外れたり、故障するおそれがあります。
● 外部光による影響でモニターが⾒えにくいときは、ルームミラーモード（ミラー状
態）にして使⽤してください。
● LED光源を使⽤した照明の⼀部が映った場合、画⾯がちらつく場合がありますが、故
障ではありません。
● 外部環境の乱反射により、画⾯がちらつく場合がありますが、故障ではありません。
● 素早い動きにはモニター表⺬が追従できない場合がありますが、故障ではありませ
ん。
● ⼣暮れ時やトンネル、⽴体駐⾞場などではヘッドランプを点灯してください。ヘッド
ランプを点灯すると、モニターおよびカメラシステムが夜モードになり、眩惑を防ぎ
ます。
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
各
部
の
操
作
(143,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
● ルームミラーとは後⽅の⾒えかたが異なります。インテリジェント ルームミラーの機
能を過信せず、直接後⽅を確認するなど、責任のある運転を⼼掛けてください。
● モニターの明るさを明るく調節し過ぎると、運転中に⽬が疲れることがあります。明
るさを適切に調節してください。
● ⾬天時はリヤワイパーを併⽤してください。リヤワイパーを併⽤してもカメラ映像が
不鮮明の場合、リヤワイパーゴムの劣化を確認してください。
● リヤワイパー使⽤中は、カメラ前をリヤワイパーが通過した際に、画⾯がちらつくよ
うに⾒える場合がありますが、故障ではありません。
● カメラ映像が不鮮明な場合は、インテリジェント ルームミラーカメラ前⾯のバックド
アガラスを清掃してください。清掃してもカメラ映像が不鮮明な場合は、ガラス⾯に
油膜が付いているおそれがあります。油膜取りを使⽤して清掃してください。
外観リヤ (P.3)
インテリジェント ルームミラー
★
のお⼿⼊れ (P.423)
● バックドアガラスがくもった場合は、リヤウインドーデフォッガーを使⽤し、バック
ドアガラスのくもりを取ってください。くもりが完全に取れるまでルームミラーモー
ドで使⽤してください。
● インテリジェント ルームミラーのモニターが熱を帯び、⾼温になることがあります
が、故障ではありません。
● 遠いものや暗いときは⾊が認識しにくいことがありますが、故障ではありません。
● インテリジェント ルームミラーのお⼿⼊れについては（ P.423）をお読みくださ
い。
143
$：⾞両型式、オプションなどで異なる装備
ミラーの調節
インテリジェント ルームミラー（インテリジェント アラウンドビューモニター表⺬機能付）
★
各
部
の
操
作
(144,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
144
■■
ドアミラーの⾓度調節のしかた
● 左右切り替えスイッチを、調節したいミ
ラーの⽅に動かします。
● ⾓度調節スイッチを上下左右に押して、
鏡⾯⾓度を調節します。
MEF0366X
警告
● ミラーの調節は、必ず⾛⾏前に⾏
う。
⾛⾏中にミラーを調節すると、前⽅
不注意となり思わぬ事故につながる
おそれがあります。
アドバイス
● ミラーの映像は実際より遠くに⾒え
るので注意してください。
ミラーの調節
ドアミラー
パワースイッチがONまたはACCのときに操作できます。
各
部
の
操
作
(145,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ドアミラーの格納のしかた
■ 電動
★
● スイッチを押すと、左右のミラーが格納
します。
● スイッチをもう⼀度押すと、元の位置に
戻ります。
MEF0368X
注意
● ミラーが動いているときは⼿を触れ
ない。
⼿を挟んだり、ミラーが故障するお
それがあります。
● ミラーを格納したまま⾛⾏しない。
後⽅確認ができないため危険です。
● ⼿動でミラーを開閉しない。
⼿動で開閉すると、⾛⾏中にミラー
が規定位置より前⽅または後⽅に倒
れ、後⽅確認ができなくなるおそれ
があります。⼿動で開閉してしまっ
たときは、⾛⾏前にスイッチで開閉
操作を⾏ってください。
知識
● スイッチ操作を連続して⾏うと、途
中で停⽌することがありますが、故
障ではありません。しばらくしてか
ら作動させてください。
● ⼿動で開閉すると、パワースイッチ
をONまたはACCにしたときに、ス
イッチの位置によりミラーが動き出
すことがあります。
145
$：⾞両型式、オプションなどで異なる装備
ミラーの調節
ドアミラー
次ページに続く
各
部
の
操
作
(147,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
パワーウインドーの開けかた、閉めかた
運転席のスイッチで、各席の窓ガラスの開
閉ができます。助⼿席のスイッチおよび後
席のスイッチでは⾃席の窓ガラスの開閉が
できます。
開けるには
● スイッチを軽く押すと、押している間だ
け開きます。
閉めるには
● スイッチを軽く引き上げると、引き上げ
ている間だけ閉まります。
⾃動開閉するには
★
運転席の窓ガラスはワンタッチで⾃動開閉
できます。
● スイッチを強く押すと全開します。
● スイッチを強く引き上げると全閉しま
す。
● 途中で⽌めたいときは、スイッチを操作
した反対側に軽く押すか引き上げます。
開閉操作をロックするには
お⼦さまが誤って窓ガラスを開閉すること
を防⽌できます。
● パワーウインドーロックスイッチを押し
込むと、運転席以外の窓ガラスの開閉が
できなくなります。
● スイッチを押し戻すとロックが解除され
ます。
MEF0369X
MEF0370X
警告
● ⾛⾏中は顔や腕、物などを⾞外に出
さない。
⾞外の物に当たったり、急ブレーキ
時に重⼤な傷害につながるおそれが
あります。
● 窓ガラスを閉めるときは、窓から⼿
や顔などを出していないことを確認
する。
⼿や顔などを窓ガラスに挟むと、重
⼤な傷害につながるおそれがありま
す。
● お⼦さまにはパワーウインドーを操
作させない。
重⼤な傷害につながるおそれがある
ため、パワーウインドーロックス
イッチを押し込んでください。
アドバイス
キーOFF後作動機構
★
● 運転席の窓ガラスは、パワースイッ
チをACCまたはOFFにしたあとで
も、約15分間は開閉することができ
ます。ただし、その約15分間に運転
席ドアを開けて閉める（ドアが開い
ているときは閉める）と、窓ガラス
の開閉はできなくなります。
147
$：⾞両型式、オプションなどで異なる装備
窓ガラスの開閉
パワーウインドー
パワースイッチがONのとき操作できます。
次ページに続く
各
部
の
操
作
(148,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
148
■■
挟み込み防⽌機構
★
● 運転席の窓ガラスをワンタッチで閉めているとき、⾞体と窓ガラスの間に異物が挟まる
と、窓ガラスの上昇が停⽌し、⾃動で少し開きます。
注意
● 指などを挟まれないように注意す
る。
窓ガラスを確実に閉めるため、閉め
切る直前の部分では挟み込みを感知
できない領域があります。
知識
● 環境や⾛⾏条件により、異物を挟ん
だときと同じような衝撃や荷重が窓
ガラスに加わると、挟み込み防⽌機
構が作動することがあります。
● 故障などで挟み込み防⽌機構が作動
してしまい、窓ガラスを⾃動で閉め
ることができないときは、スイッチ
を上側へ引き続けて閉めてくださ
い。
■■
正常に作動しないとき
★
運転席窓ガラスのワンタッチ開閉、挟み込み防⽌機構、キーOFF後作動機構が正常に作動
しないときは、次の操作を⾏い初期設定してください。
e-POWERシステムを始動します。
スイッチを押して、窓ガラスを全開にします。
スイッチを引き上げ続け、窓ガラスが全閉して3秒以上たってから⼿を離します。
正常に作動することを確認し、正常に作動しないときは、早めに⽇産販売会社で点
検を受けてください。
アドバイス
● 初期設定を⾏うときは、ドアを閉め
て操作してください。
窓ガラスの開閉
パワーウインドー
各
部
の
操
作
(149,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⼿動式ウインドーの開けかた、閉めかた
● 各ドアにあるハンドルを回して開閉しま
す。
● ⾞両前⽅に回すと開き、⾞両後⽅に回す
と閉まります。
MEF0371X
警告
● ⾛⾏中は顔や腕、物などを⾞外に出
さない。
⾞外の物に当たったり、急ブレーキ
時に重⼤な傷害につながるおそれが
あります。
149
$：⾞両型式、オプションなどで異なる装備
窓ガラスの開閉
⼿動式ウインドー
★
各
部
の
操
作
(150,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
150
■■
燃料の補給
●燃料タンクの容量
– e-POWER Sグレード：約35ℓ
– e-POWER Sグレード以外：約41ℓ
エンジン型式 指定燃料
HR12DE 無鉛レギュラーガソリン
アドバイス
● 指定以外の燃料は補給しないでくだ
さい。
燃料補給⼝の開閉
燃料補給⼝
燃料補給口は助手席側の車両後方にあります。
各
部
の
操
作
(151,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
開けかた、閉めかた
1
運転席右下にあるオープナーを引きリッドを
開けます。
MEF0372X
2
キャップを左にゆっくり回して開けます。
補給時、キャップはリッドの裏側にある
キャップホルダーに置きます。
MEF0373X
3
閉めるときは、キャップを“カチッ、カ
チッ”と、3回以上⾳がするまで右に回して閉
めます。
MEF0374X
4
リッドを閉めます。
MEF0375X
警告
● キャップは確実に閉める。
閉まっていないと⾛⾏中に燃料が漏
れ、⽕災につながるおそれがありま
す。
● ⽇産純正品以外のキャップは使⽤し
ない。
151
$：⾞両型式、オプションなどで異なる装備
燃料補給⼝の開閉
燃料補給⼝
次ページに続く
各
部
の
操
作
(152,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
152
■■
燃料補給時の注意事項
警告
● 燃料補給時は、次のことを必ず守る。
– e-POWERシステムを停⽌する
– ⾞のドアや窓を閉める
– タバコなどの⽕気を近づけない
– 気化した燃料を吸わない
● 補給作業を⾏う前に、⾦属部分に触れて⾝体の静電気を除去する。
放電による⽕花でやけどをしたり、燃料に引⽕したりするおそれがあります。
● 補給作業はひとりで⾏う。
作業中に⾞室内に戻ったり、帯電している⼈や物に触れると再帯電するおそれがあり
ます。
● キャップを開けるときはゆっくり回し、燃料タンク内の圧⼒を下げてから外す。
急に開けると、燃料が補給⼝から吹き返すおそれがあります。
● 給油ノズルは確実に給油⼝へ挿⼊する。
給油ノズルの挿⼊が浅いと、給油の⾃動停⽌が遅れるため、燃料が吹きこぼれ⽕災に
つながるおそれがあります。
● 給油ノズルの⾃動停⽌後は、給油の継ぎ⾜しをしない。
継ぎ⾜しをすると、燃料があふれて⽕災につながるおそれがあります。
● ガソリンスタンド内に掲⺬されている注意事項を守る。
燃料補給⼝の開閉
燃料補給⼝
各
部
の
操
作
(153,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
各スイッチの名称と機能
MEF0376X
153
$：⾞両型式、オプションなどで異なる装備
エアコンの操作
オートエアコン
冷房･暖房の切り替え、吹き出し口、風量、内気循環／外気導入の切り替えを自動調節して設定した温度に保ちます。
次ページに続く
各
部
の
操
作
(154,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
154
デフロスタースイッチ（ P.360）
フロントガラスのくもりを取ります。
リヤウインドーデフォッガースイッチ（ P.361）
バックドアガラスのくもりを取ります。また、ドアミラーヒーター付⾞はドアミ
ラーに内蔵されたヒーターが作動し霜やくもりを取ります。
AUTOスイッチ
⾃動制御に切り替えます。冷房･暖房の切り替え、吹き出し⼝、⾵量、内気循環／
外気導⼊の切り替えを⾃動調節して設定した温度に保ちます。
温度調節スイッチ
設定温度を切り替えます。（18°C∼ 32°C）
⾵量調節スイッチ
⾵量を切り替えます。
OFFスイッチ
オートエアコンの作動を停⽌します。
MODEスイッチ（ P.156）
吹き出し⼝を切り替えます。
内気循環スイッチ
トンネル内や渋滞などで外気が汚れているときや、早く冷暖房したいときに使いま
す。
外気導⼊スイッチ
外気を取り⼊れたいときや、タバコの煙などを外に出したいときに使います。
A/Cスイッチ
冷房･除湿機能のON･OFF を切り替えます。
エアコンの操作
オートエアコン
各
部
の
操
作
(155,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
オートでの使いかた
1
AUTOスイッチを押します。
（表⺬部に「AUTO」が表⺬される）
MEF0377X
2
温度調節スイッチを押して、設定温度を調節
します。
： 設定温度を上げる
： 設定温度を下げる
MEF0378X
3
A/Cスイッチの表⺬灯が消灯しているときは、
A/Cスイッチを押します。 (スイッチの表⺬灯
が点灯)
A/Cスイッチ点灯時：冷房･除湿機能ON
MEF0379X
4
外気導⼊スイッチまたは内気循環スイッチの
表⺬灯が点灯している⽅のスイッチを約2秒間
押します。
（表⺬灯が2回点滅し、⾃動制御になりま
す。）
MEF0414X
知識
● オートで使⽤中に、冷房、暖房の切
り替え、⾵量、吹き出し⼝、内気／
外気の切り替えをマニュアル操作し
たときは、操作したスイッチ以外は
⾃動調節されます。
暖房省エネモード
● 暖房使⽤時、設定温度を24°C以下に
下げるとエンジン作動頻度が下がる
暖房省エネモードになります。暖房
の効きが悪いと感じたときは、設定
温度を26°C以上に設定すると、暖房
省エネモードをキャンセルできま
す。
155
$：⾞両型式、オプションなどで異なる装備
エアコンの操作
オートエアコン
各
部
の
操
作
(156,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
156
MEF0381X
エアコンの操作
吹き出し⼝
MODEスイッチまたはデフロスタースイッチを押すごとに吹き出し口が切り替わります。
各
部
の
操
作
(157,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
エアコンに関する注意事項
警告
● 内気循環で⻑時間使⽤しない。
窓ガラスがくもりやすくなり、視界が損なわれ危険ですので、⼀時的にご使⽤くださ
い。
注意
● 吹き出し⾵を⻑時間連続して⾝体にあてない。
特に⽪膚の弱い⽅、乳幼児、病⼈、お年寄り、⾝体の不⾃由な⽅などには、吹き出し
⾵が⻑時間あたらないように運転者が注意してください。低温やけどや思わぬ傷害を
受けるおそれがあります。
● デフロスタースイッチをONにしているときに、エアコンの設定温度を低くしない。
フロントガラスの外側に露が付き、視界を妨げるおそれがあります。
アドバイス
● ⾃動温度調節は、⽇射センサー と温度センサー で⾏っています。センサーをふさ
いだり、クリーナーなどを吹きかけないでください。センサーの感度が低下し、正常
に作動しなくなります。
157
$：⾞両型式、オプションなどで異なる装備
エアコンの操作
エアコンを使うときに注意すること
次ページに続く
各
部
の
操
作
(158,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
158
アドバイス
MEF0382X
MEF0383X
エアコンの操作
エアコンを使うときに注意すること
各
部
の
操
作
(159,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
● ほこり、花粉、粉じんなどを集じんするためのクリーンフィルターを装着していま
す。集じん性能を維持するため、クリーンフィルターは定期的に交換してください。
交換時期：1年ごとまたは12,000km⾛⾏ごと
● クリーンフィルターが交換時期に満たない場合でも、吹き出し⾵量が極端に減少した
り、窓ガラスがくもりやすくなった場合は交換してください。なお、取り付け、交換
などについては、⽇産販売会社にご相談ください。
● 外気導⼊に固定していると、夏場など外気温が⾼いときは、冷房の効きが悪くなる場
合があります。その場合は、⼀時的に内気循環にしてください。
● エアコンシステムのオイル循環を切らさないために、ときどきA/CスイッチをONにし
てください。なお、外気温が0°C近くまで下がるとエアコンシステムが作動しないこ
とがあるため、暖かい⽇に⾏ってください。
● エアコンガスは必ずHFC134a（R134a）を⼊れてください。
● 地球温暖化防⽌のため、エアコンガスを⼤気放出しないでください。
● エアコンのシステムには特殊なオイルを使⽤しています。エアコンの修理、メンテナ
ンスは⽇産販売会社にご相談ください。
知識
● 冷房時、吹き出し⼝から霧が吹き出したように⾒えることがありますが、これは湿っ
た空気が急に冷やされたときに発⽣するもので、異常ではありません。
● 外気温が0°C近くまで下がると、A/Cスイッチが点灯していてもエアコンが作動しない
ことがあります。
● エアコンがONのとき、またはOFFにした直後に、“カチカチ”、“シュー”、“コツ
ン”などの⾳が聞こえることがありますが、異常ではありません。
159
$：⾞両型式、オプションなどで異なる装備
エアコンの操作
エアコンを使うときに注意すること
次ページに続く
各
部
の
操
作
(160,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
160
知識
● 冷却⽔温と外気温が低いときは、⾜元からの送⾵機能が最⻑で150秒間は作動しない
ことがありますが異常ではありません。⽔温が上昇すると、⾜元からの送⾵は正常に
作動するようになります。
● エアコンの運転中または運転後などに⾞両の下に⽔が垂れることがあります。
● 外気温が低いときは、外気温に応じてフロントデフロスターへの⾵量が多くなりま
す。
エアコンのにおいについて
● エアコンは、空気中のいろいろなにおいが混ざり合うため、吹き出し⾵からにおいを
感じることがあります。
● エアコン作動時のにおいを抑えるため、駐⾞時などは外気導⼊にしておくことをおす
すめします。
エアコンの操作
エアコンを使うときに注意すること
各
部
の
操
作
(161,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
安全運転のために
● 運転中は⾞外の⾳が聞こえる程度の⾳量
でお聞きください。
警告
● ⾛⾏中のオーディオ操作は、絶対に
しない。
前⽅不注意となるおそれがありま
す。⼗分注意して⾏ってください。
● ⾳量を⼤きくしない。
⼤きすぎると⾞外の状況が分からな
いため、思わぬ事故の原因となりま
す。
161
$：⾞両型式、オプションなどで異なる装備
オーディオ
オーディオの使いかた
★
次ページに続く
各
部
の
操
作
(162,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
162
■■
ラジオの受信について
● ラジオの受信は、⾞両の移動に伴う電波の変動、障害物や電⾞、信号機などの影響によ
り、最良な受信状態を維持することができない場合があります。
知識
● オーディオを聞いているとき、⾞室
内または⾞の近くで携帯電話や無線
機を使うと、ノイズ（雑⾳）が⼊る
ことがあります。
オーディオ
オーディオの使いかた
★
各
部
の
操
作
(163,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
アンテナについて
★
注意
● アンテナの調節や脱着時は、周囲の安全を⼗分に確認してから⾏う。
アドバイス
● アンテナを調節するときや脱着するときは、アンテナの根元を持って⾏ってくださ
い。
● 次のような場合には、必ずアンテナを取り外してください。破損するおそれがありま
す。
– 洗⾞機を使うとき。
– ボディーカバーを掛けるとき。
– 降雪時に⻑時間駐⾞するとき。
知識
● 屋根の低い⾞庫や⽴体駐⾞場など、アンテナが当たるような場所ではアンテナを倒し
てください。
163
$：⾞両型式、オプションなどで異なる装備
オーディオ
オーディオの使いかた
★
次ページに続く
各
部
の
操
作
(165,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ガラスアンテナについて
★
● アンテナ線はフロントガラス、リヤサイ
ドガラスの内側にあります。
MEF0420X
アドバイス
● フロントガラス、リヤサイドガラス
にミラータイプのフィルムや⾦属物
（市販のアンテナなど）を貼り付け
ないでください。受信感度が低下
し、ノイズ（雑⾳）などが⼊るおそ
れがあります。
● フロントガラス、リヤサイドガラス
の内側を清掃するときは、アンテナ
線を切らないように、⽔を含ませた
柔らかい布で軽くふいてください。
● アンテナ線は、⼿荷物などで傷つけ
ないようにしてください。
165
$：⾞両型式、オプションなどで異なる装備
オーディオ
オーディオの使いかた
★
各
部
の
操
作
(166,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
166
⾳量調節スイッチ
⾳量を調節できます。
選曲／選局スイッチ
曲や放送局などの切り替えができま
す。
通話開始スイッチ
着信中に押すと電話を受けます。
通話終了スイッチ
通話中に押すと電話を切ります。
SOURCEスイッチ
スイッチを押すたびにCDやFMなど
の切り替えができます。
MEF0385X
知識
● 取り扱いについては、⽇産オリジナ
ルナビゲーションシステム⽤取扱説
明書（別冊）も合わせてお読みくだ
さい。
● ⽇産純正品以外のナビゲーションシ
ステムでは作動の保証はいたしませ
ん。
オーディオ
ステアリングスイッチ
★
日産オリジナルナビゲーションシステムを操作することができます。
各
部
の
操
作
(167,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
始動する
パワースイッチ P.168
運転する
セレクトレバー P.173
パーキングブレーキ P.176
発進 P.178
停⾞･駐⾞ P.181
ランプをつける、ワイパーを使う
ライトスイッチ P.183
ヘッドランプレベライザースイッチ
（ハロゲンヘッドランプ付⾞） P.190
フォグランプスイッチ
★
P.192
ワイパー･ウォッシャースイッチ P.193
運転⽀援機能
e-POWER Drive P.197
ABS（アンチロックブレーキシステム） P.200
VDC（ビークルダイナミクスコントロール） P.201
ヒルスタートアシスト P.205
⾞両接近通報装置 P.207
⾛⾏⽀援システム
★
P.210
インテリジェント クルーズコントロール
★
P.212
インテリジェント エマージェンシーブレーキ
★
P.243
踏み間違い衝突防⽌アシスト
★
P.252
LDW（⾞線逸脱警報）
★
／インテリジェント LI
（⾞線逸脱防⽌⽀援システム）
★
P.276
カメラシステム
インテリジェント
アラウンドビューモニター（移動物 検知機能付）
★
P.284
インテリジェント アラウンドビューモニターに関する
注意事項
★
P.297
167
運転のしかた
運
転
の
し
か
た
(168,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
168
■■
e-POWERシステムの始動のしかた
1
アクセルペダルとブレーキペダルの位置を確
認し、正しい運転姿勢（
P.24）がとれるよ
うにハンドル、シート位置を調節します。
MEG0307X
2
ブレーキペダル をしっかりと踏み込みなが
ら、パワースイッチ
を1回押します。
MEG0308X
3
メーター内の⾛⾏可能表⺬灯 が点灯し、
⾛⾏できるようになります。
MEG0309X
警告
● e-POWERシステムを始動する前に
ペダルの位置を確認する。
ペダルの踏み間違いは思わぬ事故に
つながります。右⾜でアクセルペダ
ルとブレーキペダルを交互に踏み、
その位置を確実に覚えてください。
● 換気の悪い場所では、e-POWERシ
ステムを始動したままにしない。
排気ガスが⾞両周辺に滞留したり、
⾞室内に侵⼊したりすることで、⼀
酸化炭素中毒になるおそれがありま
す。⼀酸化炭素を吸い込むと、意識
が薄れて事故につながるおそれがあ
るほか、死亡または重⼤な傷害につ
ながるおそれがあります。
注意
● e-POWERシステムを始動するとき
は、必ず運転席に座る。
⾞外から⾏うと、思わぬ事故につな
がるおそれがあります。
始動する
パワースイッチ
運
転
の
し
か
た
(169,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
● e-POWERシステム始動前のブレーキ
ペダル操作などにより、ブレーキペ
ダルが硬くなっている場合がありま
す。この場合、ブレーキペダルを軽
く踏んだ状態ではペダル踏み込み操
作が検知されず、⾛⾏可能表⺬
灯
が点灯しません。ブレーキペ
ダルを通常よりも強く踏み込んでく
ださい。
● ⾞両状態によってはパワースイッチ
を押したあと、⾛⾏可能表⺬
灯
が点灯するまでに数秒エンジ
ンが作動することがあります。
● ブレーキペダルを踏んだり離したり
したとき、“カチッ”と⾳が聞こえ
ることがありますが異常ではありま
せん。
● キーによるe-POWERシステム始動の
作動範囲は⾞室内です。（ラゲッジ
ルーム内は除きます。）
知識
MEG0044X
● e-POWERシステムが始動できない場
合には、⼀旦パワースイッチをOFF
にして、5秒以上待ってから再始動し
てください。
169
$：⾞両型式、オプションなどで異なる装備
始動する
パワースイッチ
次ページに続く
運
転
の
し
か
た
(170,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
170
■■
e-POWERシステムの停⽌のしかた
1
ブレーキペダルを踏んで、⾞両を完全に停⾞
させます。
MEG0310X
2
ブレーキペダルを踏んだままパーキングブ
レーキをかけます。
パーキングブレーキのかけかた (P.176)
MEG0005X
3
セレクトレバー上部の スイッチを押し、シ
フトポジションを
に切り替えます。
セレクトレバーの操作 (P.173)
MEG0312X
4
パワースイッチを押します。
⾛⾏可能表⺬灯
が消灯していることを確
認したら、ブレーキペダルからゆっくりと⾜
を離します。
MEG0313X
始動する
パワースイッチ
運
転
の
し
か
た
(171,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
パワースイッチでのモードの切り替えかた
ブレーキペダルを踏まずにパワースイッチを押すと、次のようにモードが切り替わりま
す。
MEG0386X
アドバイス
● 12Vバッテリーあがりを防⽌するた
め、電装品はe-POWERシステムを始
動した状態でご使⽤ください。やむ
をえず使⽤するときは、⻑時間使⽤
したり、同時に複数の電装品を使⽤
しないでください。
● 次の条件がそろった状態で約60分経
過すると⾃動的にパワースイッチが
OFFになります。
– パワースイッチがACCのとき
– 全ドアが閉まっているとき
– シフトポジションが のとき
知識
● ブレーキペダルを踏みながらパワー
スイッチを押すと、e-POWERシステ
ムが始動して⾛⾏可能表⺬灯
が
点灯します。
e-POWERシステムの始動のしか
た (P.168)
171
$：⾞両型式、オプションなどで異なる装備
始動する
パワースイッチ
次ページに続く
運
転
の
し
か
た
(172,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
172
■■
e-POWERシステムの⾮常停⽌のしかた
緊急時など、⾛⾏中に強制的にe-POWERシステムを停⽌させるときは、次のいずれかの操
作を⾏ってください。
● パワースイッチをすばやく3回押す。
● パワースイッチを2秒以上押し続ける。
警告
● ⾮常停⽌を⾏うときは、可能な限り
減速してから⾏う。
⾮常停⽌後は、ブレーキの効きが悪
くなり、ハンドルも重くなるため、
⾞両のコントロールが難しくなりま
す。
始動する
パワースイッチ
運
転
の
し
か
た
(173,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
セレクトレバーの操作
セレクトレバー上部の スイッ
チを押します。
ブレーキペダルを踏みながら、
セレクトレバーをゲートに沿っ
て⾞両前⽅へスライドさせま
す。
ブレーキペダルを踏みながら、
右にスライドさせ、しばらく保
持します。
ブレーキペダルを踏みながら、
セレクトレバーをゲートに沿っ
て右⼿前にスライドさせます。
のときに右⼿前にスライド
すると
に切り替わります。
もう⼀度スライドすると
に
戻ります。（NORMALモードの
み
e-POWER Drive (P.197)）
MEG0315X
注意
● セレクトレバーには物を掛けない。
⾞両が突然発進するなど、事故の原
因になるおそれがあります。
アドバイス
● セレクトレバーを中央の位置以外で
保持し続けないでください。適正な
位置からずれていると、ポジション
インジケーターの表⺬灯がオレンジ
⾊に点滅します。なおポジションが
ずれたまま⾛⾏を続けると、故障の
原因になります。
ポジションインジケーター (P.72)
知識
● セレクトレバーは、操作後に⼿を離
すと中央に戻ります。
● セレクトレバーが中央に無いとき
は、
スイッチを押しても に切り
替えられません。また、
スイッチ
を押しながらセレクトレバーを操作
しても、他のシフトポジションには
切り替えられません。
● シフトポジションを に切り替える
とブザーが鳴ります。
173
$：⾞両型式、オプションなどで異なる装備
運転する
セレクトレバー
走行可能表示灯 が点灯しているとき、すべてのシフトポジションに切り替えることができます。
セレクトレバーを操作したあとは、目的のシフトポジションに切り替わっていることを必ず確認してください。
次ページに続く
運
転
の
し
か
た
(174,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
174
知識
● 次の操作は無効とみなされ、ブザー
が鳴るとともにシフトポジション
は
に切り替わります。
– 前進中にシフトポジションを に
切り替える
– 後退中にシフトポジションを に
切り替える
● SモードやECOモード（ P.197）の
ときはシフトポジションを
に切り
替えることはできません。
● Sモード、 ECOモード時にシフトポ
ジションを
に切り替える操作を
⾏っても「ピピッ」と警告⾳が鳴り
シフトポジションは
に切り替わり
ません。
● NORMALモードでシフトポジション
が
のときに、SモードまたはECO
モードへ切り替えるとシフトポジ
ションは
になります。
その後もう⼀度、NORMALモードに切り
替えるとシフトポジションは
になりま
す。 ただしパワースイッチをOFF、また
はシフトポジションを
･ ･ にして
からNORMALモードに切り替えた場合
は、シフトポジションは
になります。
e-POWER Drive (P.197)
● この⾞両にはオートP機能
（
P.175）がありますが、電制シフ
知識
トが故障した場合は、シフトポジ
ションが
以外でパワースイッチを
OFFにしようとしても、ブザーが鳴
り、パワースイッチをOFFに切り替
えられません。
パワースイッチをOFFにできないと
きは、次の操作を⾏ってください。
– 停⾞してパーキングブレーキを
かけます。
– ブレーキペダルを踏み込みなが
らパワースイッチを押して、パ
ワースイッチをONに切り替えま
す。
– セレクトレバー上部の スイッ
チを押して
に切り替えます。
● パワースイッチがONでも⾛⾏可能表
⺬灯
が点灯していないとき
は、
･ ･ には切り替えられま
せん。
● 以下の条件が重なったとき、シフト
ポジションが⾃動で
に切り替わる
場合があります。
– SモードまたはECOモードで停⾞し
ているとき
– 運転席シートベルトを外したとき
– 運転席ドアを開けたとき
運転する
セレクトレバー
運
転
の
し
か
た
(175,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
各シフトポジションの働き
シフトポジション
役割
駐⾞およびe-POWERシステムを始動するときの位置
後退するときの位置
動⼒が伝わらない状態の位置
通常⾛⾏するときの位置
下り坂などで、強い回⽣ブレーキが必要なときの位置
知識
● シフトポジションを に切り替えず
にパワースイッチをOFFにすると、
⾃動的にシフトポジションが
に切
り替わります。（オートP機能）
175
$：⾞両型式、オプションなどで異なる装備
運転する
セレクトレバー
運
転
の
し
か
た
(176,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
176
■■
パーキングブレーキのかけかた
● 右⾜でブレーキペダルを踏みながら、左
⼿でパーキングブレーキレバーをいっぱ
いに引きます。
MEG0010X
警告
● パーキングブレーキをかけたまま⾛
⾏しない。
ブレーキが過熱することによって、
ブレーキの効きが悪くなり、思わぬ
事故につながるおそれがあります。
● 窓から⾝を乗り⼊れてパーキングブ
レーキを解除しない。
⾞両が動き出したときにブレーキペ
ダルを踏めず、思わぬ事故につなが
るおそれがあります。
アドバイス
● 駐⾞するときは、必ずパーキングブ
レーキをかけてください。
運転する
パーキングブレーキ
パーキングブレーキをかけると後輪が固定されます。
運
転
の
し
か
た
(177,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
パーキングブレーキの解除
● 右⾜でブレーキペダルを踏みながら、左
⼿でパーキングブレーキレバーを少し引
き上げながらボタンを押し、レバーを戻
します。
MEG0011X
177
$：⾞両型式、オプションなどで異なる装備
運転する
パーキングブレーキ
運
転
の
し
か
た
(178,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
178
■■
発進のしかた
1
ブレーキペダルを踏んだままパワースイッチ
を押して、e-POWERシステムを始動します。
e-POWERシステムの始動のしかた (P.168)
MEG0387X
警告
● 発進するときは、アクセルペダルを
踏んだままセレクトレバーを操作し
ない。
急発進し、重⼤な事故につながるお
それがあります。
注意
● 停⾞中、セレクトレバーが 、 以
外に⼊っているときは、ブレーキペ
ダルをしっかりと踏む。
クリープ現象により⾞が動き出し、
事故につながるおそれがあります。
知識
● 急な上り坂で発進するときは、ヒル
スタートアシスト（
P.205）が作動
します。
● 緩やかな坂道ではヒルスタートアシ
ストが作動しない場合があります
が、⾃動的に⾞両の後退を抑制する
機能が働き、⼀定の⾞速以上では後
退しないように制御します。
2
ブレーキペダルを右⾜でしっかりと踏んだま
ま、セレクトレバーを右⼿前にスライドさ
せ、シフトポジションを
に切り替えます。
MEG0317X
3
ブレーキペダルを踏んだまま、パーキングブ
レーキレバーを少し引き上げながらボタンを
押し、レバーを下ろして、パーキングブレー
キを解除します。
MEG0030X
4
ブレーキペダルを徐々にゆるめ、アクセルペ
ダルをゆっくり踏み発進します。
MEG0319X
運転する
発進
運
転
の
し
か
た
(179,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⾛⾏のしかた
● シフトポジションを にしたまま⾛⾏します。
● アクセルペダルとブレーキペダルの操作で、加速、減速を⾏います。
● ⾼速道路の⼊り⼝などで急加速したいときは、アクセルペダルをいっぱいに踏み込みま
す。
● 下り坂では回⽣ブレーキを併⽤して⾛⾏してください。シフトポジションは よ
り
、ドライブモードがNORMALよりSモード、ECOモード（ P.197）のほうが、回
⽣ブレーキの効きが強くなります。速度が出すぎるときは、必要に応じてブレーキペダ
ルを踏んで減速してください。
● 回⽣ブレーキは、⻑い下り坂でリチウムイオンバッテリーが満充電になった場合や低温
時、滑りやすい路⾯ではブレーキの効きが弱くなることがあります。
● クリープ現象について
ドライブモードがSモード（NISMO仕様⾞以外）、またはECOモードでアクセルペダル
を戻して減速した際は、クリープ現象は発⽣しません。ブレーキペダルを⼀度踏み込ん
でから離すとクリープ現象が発⽣します。
警告
● 下り坂ではフットブレーキと回⽣ブ
レーキを併⽤する。
ブレーキペダルを踏み続けると、ブ
レーキが過熱して効きが悪くなり危
険です。坂の勾配に応じて回⽣ブ
レーキを併⽤してください。
● ⾛⾏中はシフトポジションを に切
り替えない。
回⽣ブレーキが作動しないため、事
故につながるおそれがあります。
● 回⽣ブレーキの効きが弱くなった場
合はブレーキペダルを踏んで減速す
る。
● 坂道で駐停⾞するときは、ブレーキ
を踏んで⾞両を停⽌させる。
ブレーキを踏まずにアクセルペダル
操作のみで⾞両を停⽌させ続ける
と、⾛⾏⽤モーターが過熱するおそ
れがあります。停⾞時にはアクセル
ペダルから⾜を離し、ブレーキペダ
ルを踏んでください。
179
$：⾞両型式、オプションなどで異なる装備
運転する
発進
次ページに続く
運
転
の
し
か
た
(180,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
180
アドバイス
● 上り坂でシフトポジションを また
は
のまま故意に⾞両を後退させた
り、下り坂で
のまま故意に⾞両を
前進させたりしないでください。⾞
両故障につながるおそれがありま
す。
● 冠⽔路など深い⽔たまりは無理に⾛
⾏しないでください。 エンジン破損
や⾞両故障につながるおそれがあり
ます。
知識
● リチウムイオンバッテリーが満充電
になった場合は、回⽣で発電した電
⼒を、発電⽤モーターでエンジンを
作動させることで消費させます。そ
の際にエンジン⾳が⼤きくなる場合
がありますが、異常ではありませ
ん。
● ⾛⾏中にセレクトレバー上部の ス
イッチを押した場合は、操作が無効
となります。（ブザーが鳴り、操作
前のシフトポジションが維持されま
す。）
運転する
発進
運
転
の
し
か
た
(181,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
停⾞･駐⾞のしかた
1
停⾞するときは、シフトポジションは また
は
のままで、ブレーキペダルをしっかりと
踏みます。
MEG0310X
警告
● 駐⾞するときは、ガスライターなど
に注意する。
操作部が露出しているガスライター
をグローブボックスなどに⼊れてお
いたり、床やシートのすき間に落と
したままにしないでください。荷物
を押しこんだときやシートを動かし
たときに、ガスが噴出して⽕災につ
ながるおそれがあります。
● 停⾞中の空ぶかしはしない。
万⼀、シフトポジションが
、 以
外に⼊っていると急発進し、思わぬ
事故につながるおそれがあります。
停⾞後の再発進は、シフトポジショ
ンを⽬で確認してください。
● 換気の悪い場所では、e-POWERシ
ステムを始動したままにしない。
排気ガスが⾞両周辺に滞留したり、⾞室
内に侵⼊したりすることで、⼀酸化炭素
中毒になるおそれがあります。⼀酸化炭
素を吸い込むと、意識が薄れて事故につ
ながるおそれがあるほか、死亡または重
⼤な傷害につながるおそれがあります。
2
そのまま駐⾞するときは、ブレーキペダルを
踏んだままパーキングブレーキをかけます。
MEG0005X
3
セレクトレバー上部の スイッチを押し、シ
フトポジションを
に切り替えます。
MEG0312X
4
パワースイッチを1回押すと、e-POWERシステ
ムが停⽌します。
MEG0313X
181
$：⾞両型式、オプションなどで異なる装備
運転する
停⾞･駐⾞
次ページに続く
運
転
の
し
か
た
(182,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
182
注意
● 枯れ草、紙、⽊材、油など燃えやす
い物の上や近くには駐停⾞しない。
排気管や排気ガスは⾼温になるため
着⽕するおそれがあり危険です。
● ⾞から離れるときは、必ずシフトポ
ジションを
にして、e-POWERシ
ステムを停⽌する。
e-POWERシステムが作動したまま
で、シフトポジションが
、 以外
だと、クリープ現象で⾞が動き出し
たり、誤ってアクセルペダルを踏み
込むと急発進し、思わぬ事故につな
がるおそれがあります。
● ⻑期間⾞両を駐⾞していると、⼩動
物が巣を作り、思わぬ⽕災につなが
る可能性があるので注意する。
アドバイス
● 炎天下で駐⾞するときは、⾞室内にラ
イターや炭酸飲料の⽸、サングラス、
カメラなどを置いたままにしないでく
ださい。⾞室内が⾼温になり、爆発し
たり変形するおそれがあります。
知識
● 屋根の低い⾞庫や⽴体駐⾞場など、
アンテナ
★
が当たるような場所ではア
ンテナを倒してください。
運転する
停⾞･駐⾞
運
転
の
し
か
た
(183,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ライトスイッチの使いかた
スイッチを回すと、次のように点灯、消灯
します。ランプが点灯しているときはテー
ルランプ表⺬灯
が点灯します。
スイッチ位置 点灯するランプ
OFF 全ランプが消灯
AUTO
★
ヘッドランプ、⾞幅
灯、尾灯、番号灯が
⾃動点灯･消灯
⾞幅灯、尾灯、番号
灯が点灯
ヘッドランプ、⾞幅
灯、尾灯、番号灯が
点灯
MEG0320X
注意
● ⼣暮れや夜間時はLEDハイパーデイ
ライトの点灯だけで⾛⾏しない。
（LEDハイパーデイライト付⾞）
必ずヘッドランプを点灯して⾛⾏し
てください。
アドバイス
● e-POWERシステム停⽌時に⻑時間点
灯させないでください。12Vバッテ
リーがあがるおそれがあります。
知識
バッテリーセーバー
● ランプを点灯したままパワースイッ
チをOFFにし、リモコンまたはドア
ハンドルのスイッチで施錠すると12V
バッテリーあがりを防⽌するためラ
イトが消灯します。（次回、解錠後
に運転席ドアを開けるとランプが再
点灯します。）
オートレベライザー
★
● ヘッドランプが下向き点灯時に乗⾞
⼈員や荷物量の違いにより⾞両姿勢
が変化すると、⾃動的に照射⽅向を
調整するシステムです。
183
$：⾞両型式、オプションなどで異なる装備
ランプをつける、ワイパーを使う
ライトスイッチ
次ページに続く
運
転
の
し
か
た
(185,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
AUTO（⾃動点灯･消灯）の使いかた
★
● パワースイッチがONのとき、スイッチ位置をAUTOの位置にすると、⾞外の明るさに
応じてヘッドランプや⾞幅灯などを⾃動的に点灯、消灯させます。
● パワースイッチがOFFのときは消灯します。
フロントワイパー連動、薄暮れ感知「おもいやりライト」機能
● 歩⾏者事故が多く発⽣している⼣暮れ時や⾬天でのワイパー使⽤時にもランプを⾃動点
灯します。
アドバイス
● センサーの上に物を置いたり、ガラ
スクリーナーなどを吹きかけないで
ください。センサーの感度が低下
し、正常に作動しなくなります。
MEG0321X
知識
● インテリジェント オートライト（フ
ロントワイパー連動、薄暮れ感知
「おもいやりライト」機能付）の感
度を調整したい場合は、⽇産販売会
社へご相談ください。
185
$：⾞両型式、オプションなどで異なる装備
ランプをつける、ワイパーを使う
ライトスイッチ
次ページに続く
運
転
の
し
か
た
(186,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
186
■■
ハイビームアシストについて
★
先⾏⾞または対向⾞や周囲の明るさなどに
応じ、⾃動的に上向きと下向きを切り替え
ます。
● ライトスイッチがAUTOの位置でレバー
を前⽅に押すと、ハイビームアシストが
ONになります。
● 約25km/h以上で⾛⾏中、ヘッドランプ
が点灯すると作動します。
（メーター内のハイビームアシスト表⺬
灯が点灯）
● 約15km/h以下になると、下向きに切り
替わります。
マルチセンシングフロントカメラについて
フロントガラス上部に周囲の状況を感知す
るためのカメラがあります。
ハイビームアシストを正しく作動させるた
め、次のことをお守りください。
● フロントガラスが汚れたら清掃してくだ
さい。
● カメラの周辺にアクセサリーやステッ
カーなどを取り付けないでください。
● カメラのレンズには触れないでくださ
い。
● カメラおよびその周囲に強い衝撃を与え
ないでください。
マルチセンシングフロントカメラ
★
の取
り扱い (P.415)
MEG0640X
MEJ0180X
警告
● システムを過信しない。
常に周囲の状況を確認し、必要に応
じて上向きと下向きを⼿動で切り替
えてください。
● 次のようなときは、ハイビームアシ
ストが正しく作動しない場合がある
ため、必要に応じて上向きと下向き
を⼿動で切り替える。
– 悪天候のとき（⾬、霧、雪、強⾵
など）
– 周囲にヘッドランプや尾灯に似た
光源があるとき
– 対向⾞または先⾏⾞が無灯⽕のと
き
– 対向⾞のヘッドランプが汚れてい
たり、光軸がずれているとき
– 明るさの急激な変化が連続してい
るとき
– 段差や起伏のある道路を⾛⾏して
いるとき
– カーブが多い道路を⾛⾏している
とき
– ミラーや標識など反射の強いもの
が前⽅にあるとき
ランプをつける、ワイパーを使う
ライトスイッチ
運
転
の
し
か
た
(187,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
– トレーラーやコンテナなど先⾏⾞
両の後部の反射が強いとき
– 対向⾞のヘッドランプが破損また
は汚れているとき
– パンクやけん引などで⾞両が傾い
ているとき
● 次のような原因で、上向きと下向き
の切り替わるタイミングが変化する
ことがある。
– 対向⾞または先⾏⾞のランプの明
るさ
– 対向⾞または先⾏⾞の向きや動き
– 対向⾞または先⾏⾞のランプが⽚
側のみ点灯している
– 対向⾞または先⾏⾞が⼆輪⾞
– 道路状況（カーブやこう配、路⾯
状況など）
– 乗⾞している⼈数や荷物の量
アドバイス
● ハイビームアシストが正しく作動しな
かったり、作動中にメーターにハイ
ビームアシスト表⺬灯が点灯しなかっ
たりしたときは、ハイビームアシスト
が故障しているおそれがあります。⽇
産販売会社で点検を受けてください。
アドバイス
ハイビームアシスト表⺬灯（ マル
チセンシングフロントカメラ
★
の取り
扱い (P.415)）
187
$：⾞両型式、オプションなどで異なる装備
ランプをつける、ワイパーを使う
ライトスイッチ
次ページに続く
運
転
の
し
か
た
(188,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
188
■■
ハイビーム（上向き）への切り替えかた
● ヘッドランプが点灯しているとき、ライ
トスイッチを⾞両前⽅に押すと、ハイ
ビームに切り替わります。
● 元の位置（中⽴位置）に戻すとロービー
ムに戻ります。
● パッシングするときは、ライトスイッチ
の位置に関係なく、レバーを⼿前に引き
ます。
● ハイビームに切り替えているときは、
ヘッドランプ上向き表⺬灯
が点灯し
ます。
● ライトスイッチがAUTOの位置でハイ
ビームに切り替えると、ハイビームアシ
スト（
P.186）が作動します。（ハイ
ビームアシスト付⾞）
MEG0322X
アドバイス
● 対向⾞があるときや市街地⾛⾏など
では下向きにしてください。
知識
● ヘッドランプ、制動灯などは、⾬天
⾛⾏や洗⾞などにより、レンズ内⾯
が⼀時的にくもることがありますが
異常ではありません。
ランプをつける、ワイパーを使う
ライトスイッチ
運
転
の
し
か
た
(189,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⽅向指⺬器の使いかた
パワースイッチがONのとき使えます。
● 右折または左折するときは、ライトス
イッチを
の位置まで動かします。
● ⾞線変更などのときは、ライトスイッチ
を
の位置まで動かし軽く押さえます。
スイッチを押さえている間、⽅向指⺬器
が点滅します。
MEG0323X
アドバイス
● ⽅向指⺬器のランプとメーター内の
⽅向指⺬表⺬灯の点滅が速くなった
ときは、⽅向指⺬器のランプの電球
切れなどのおそれがあります。電球
を交換してください。
電球（バルブ）交換 (P.391)
189
$：⾞両型式、オプションなどで異なる装備
ランプをつける、ワイパーを使う
ライトスイッチ
運
転
の
し
か
た
(190,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
190
■■
ヘッドランプレベライザースイッチの使いかた
ヘッドランプが下向きのとき、ダイヤルを
回して調節します。
● 通常は、ダイヤルが0の位置で使いま
す。
● ダイヤルを⼤きな数字の⽅へ回すほど、
照らす⽅向は下向きになります。
MEG0324X
アドバイス
● 乗⾞⼈員や荷物量の違いにより、
ヘッドランプが上側を照らすとき
や、アップダウンの多い⼭道など
で、前を⾛⾏する⾞のミラーや対向
⾞のフロントガラスを照らすような
ときは、照らす向きを下側に調節し
てください。
知識
● LEDヘッドランプ付⾞は、ヘッドラン
プが下向き点灯時に乗⾞⼈員や荷物
量の違いにより⾞両姿勢が変化する
と、⾃動的に照射⽅向を調整する
オートレベライザー機能が付いてい
ます。
ランプをつける、ワイパーを使う
ヘッドランプレベライザースイッチ（ハロゲンヘッドランプ付⾞）
ヘッドランプの照らす方向（光軸）を調節します。乗員の人数や荷物の重さなどに応じ、調節してください。
運
転
の
し
か
た
(191,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■ ダイヤル位置の⽬安
次の表を⽬安に、乗員の⼈数や荷物の量に応じてダイヤル位置を選択してください。
スイッチ位置 前席シート乗員数 後席シート乗員数
ラゲッジルームの積
載重量
0 1または2 0 積載なし
1 2 3 積載なし
2 2 3 約104kg
3 1 0
約325kg
191
$：⾞両型式、オプションなどで異なる装備
ランプをつける、ワイパーを使う
ヘッドランプレベライザースイッチ（ハロゲンヘッドランプ付⾞）
運
転
の
し
か
た
(192,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
192
■■
フォグランプの使いかた
★
● ヘッドランプまたは⾞幅灯が点灯してい
るとき使⽤できます。
● スイッチを回して を*の位置に合わ
せて使⽤します。
● フォグランプが点灯しているときは、
フォグランプ表⺬灯
が点灯します。
MEG0325X
■■
リヤフォグランプの使いかた
★
● ヘッドランプが点灯しているときに使⽤
できます。
● を*の位置に合わせるようにスイッ
チを回して使⽤します。（スイッチから
⼿を離すと⾃動的にOFFの位置に戻りま
す。）
● 消灯するときは、もう⼀度スイッチを回
します。
● リヤフォグランプが点灯しているとき
は、リヤフォグランプ表⺬灯
が点灯
します。
MEG0388X
注意
● リヤフォグランプは霧、⾬、雪など
の視界が悪いときに使⽤する。
● 晴天時は使⽤しない。
後続⾞の視界を悪くするおそれがあ
ります。
● 降雪時には雪が積もる場合があるた
め、こまめにリヤフォグランプの雪
を取り除く。
ランプをつける、ワイパーを使う
フォグランプスイッチ
★
雨、霧、雪などで視界が悪いとき、ヘッドランプの補助または後続車からの視認性向上のために使用します。
運
転
の
し
か
た
(193,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
フロントワイパーの使いかた
スイッチを動かすと、次のように作動しま
す。
スイッ
チ位置
作動
MIST
レバーを上げている間作動しま
す。
⼿を離すと⾃動的にOFFに戻り
ます。
OFF 停⽌します。
INT
間けつで作動します。
スイッチを回し、ワイパーの間
けつ時間を調節します。
LO 低速で連続して作動します。
HI
⾼速で連続して作動します。
MEG0326X
MEG0327X
知識
● 間けつ作動の間隔は、⾞速が速くな
ると短くなる⾞速感知式です。
● インテリジェント オートライトシス
テム（フロントワイパー連動、薄暮
れ感知「おもいやりライト」機能
付）付⾞は、ライトスイッチがAUTO
位置のときにワイパーが数回作動す
ると、⾞外の明るさに関係なくラン
プが点灯します。
AUTO（⾃動点灯･消灯）の使いか
た
★
(P.185)
● ⾞速感知機能のON･OFFを切り替え
たい場合は、⽇産販売会社へご相談
ください。
193
$：⾞両型式、オプションなどで異なる装備
ランプをつける、ワイパーを使う
ワイパー･ウォッシャースイッチ
パワースイッチがONのとき使用できます。
次ページに続く
運
転
の
し
か
た
(194,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
194
■■
リヤワイパーの使いかた
★
スイッチを回すと、次のように作動しま
す。
スイッ
チ位置
作動
OFF
停⽌します。
INT
間けつで作動します。
ON
低速で連続して作動します。
MEG0328X
ランプをつける、ワイパーを使う
ワイパー･ウォッシャースイッチ
運
転
の
し
か
た
(195,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ウォッシャーの使いかた
フロントウォッシャー
● スイッチを⼿前に引くと、ウォッシャー
液が噴射します。
● スイッチを引いている間はウォッシャー
液の噴射とワイパーの作動が続き、レ
バーを離すとワイパーが数回作動してか
ら停⽌します。
リヤウォッシャー
★
● スイッチを⾞両前⽅に押すと、ウォッ
シャー液が噴射します。
● スイッチを押している間はウォッシャー
液の噴射とワイパーの作動が続き、レ
バーを離すとワイパーが数回作動してか
ら停⽌します。
MEG0329X
195
$：⾞両型式、オプションなどで異なる装備
ランプをつける、ワイパーを使う
ワイパー･ウォッシャースイッチ
次ページに続く
運
転
の
し
か
た
(196,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
196
■■
ワイパー･ウォッシャーを使うときの注意事項
警告
● 寒冷時は、ウォッシャー液を噴射する前に、ヒーターでガラスを温める。また、
ウォッシャー液は外気温に合わせた希釈割合にする。
寒冷時は、ガラスに吹きつけられたウォッシャー液が凍結し、視界を妨げ、思わぬ事
故につながるおそれがあります。
アドバイス
● 雪が降りそうなときや降雪時にはワイパーアームを起こしておいてください。ワイ
パーに雪が積もり、破損するおそれがあります。
● ワイパー作動中、雪などの障害物によりワイパーが作動できなくなると、モーター保
護のためにワイパーの作動が停⽌することがあります。その場合は、スイッチをOFF
にし障害物を取り除いたあと、モーターが冷えるまで（約1分間程度）待ってから、再
度スイッチを操作してください。ワイパーが作動を開始します。
● 凍結などでワイパーゴムがガラスに張り付いているときは、ワイパーを作動させない
でください。ワイパーが損傷したり、モーターが故障するおそれがあります。
● 窓ガラスが乾いているときは、ウォッシャー液を噴射してからワイパーをご使⽤くだ
さい。ガラスが乾いた状態でワイパーを使⽤すると、ガラスやブレード（ゴム部）を
傷つけるおそれがあります。
● ウォッシャー液が出ないときは、連続して30秒以上作動させないでください。モー
ターが故障する原因となります。
● ウォッシャー液を補給しても液が出ないときは、⽇産販売会社にご相談ください。
ランプをつける、ワイパーを使う
ワイパー･ウォッシャースイッチ
運
転
の
し
か
た
(197,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
各モードの働き（NISMO仕様⾞以外）
モード
特徴
e-POWER Drive
S
EVらしさと燃費を両⽴させたモード
● モーター特性を際⽴たせてアクセルペダル操作に瞬
時に応じる⾼レスポンスを実現
● アクセルペダルOFF時の回⽣ブレーキを強めて、多
くのエネルギーを回収
● アクセルペダル操作のみで楽に速度調整が可能
ECO
燃費重視のモード
● 無駄なエネルギー消費を抑えるための穏やかな加速
性能
● アクセルペダルOFF時の回⽣ブレーキを強めて、多
くのエネルギーを回収
● アクセルペダル操作のみで楽に速度調整が可能
NORMAL
ガソリンエンジン⾞とほぼ同等の⾛りを楽しめるモー
ド
● モーター駆動特有のレスポンスよくスムースな加速
● ガソリンエンジン⾞に近い感覚でのアクセルペダル
OFFでの減速
※普段の運転ではECOモードをおすすめします。
知識
● Sモード、ECOモードのときは、回⽣
ブレーキ（
P.13）の効率を上げる
ため、⾛⾏中にアクセルペダルを離
すとNORMALモードのときよりも、
強めのエンジンブレーキをかけてい
るように減速度合いが強くなりま
す。
● 各モードとも、減速度合いに応じて
制動灯が点灯します。
● ECOモードでは燃費向上のため、暖
房は省エネモードになります。
暖房省エネモード（
P.155）
● 暖房の効きが悪い場合は必要に応じ
てNORMAL、Sモードに切り替えてく
ださい。
197
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
e-POWER Drive
e-POWERシステムは３つのドライブモードがあります。目的に応じて使い分けてください。
次ページに続く
運
転
の
し
か
た
(198,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
198
■■
各モードの働き（NISMO仕様⾞）
モード
特徴
e-POWER Drive
S
運転を楽しめるモード
● NORMALモードよりもアクセルレスポンスが良く
⾼い加速性能（モーター駆動の特徴を際⽴たせた特
性）
ECO
燃費重視のモード
● 無駄なエネルギー消費を抑えるための穏やかな加速
性能
● アクセルペダルOFF時の回⽣ブレーキを強めて、多
くのエネルギーを回収
NORMAL
ガソリンエンジン⾞とほぼ同等の⾛りを楽しめるモー
ド
● モーター駆動特有のレスポンスよくスムースな加速
● ガソリンエンジン⾞に近い感覚でのアクセルペダル
OFFでの減速
※普段の運転ではECOモードをおすすめします。
知識
● Sモード、ECOモードのときは、回⽣
ブレーキ（
P.13）の効率を上げる
ため、⾛⾏中にアクセルペダルを離
すとNORMALモードのときよりも、
強めのエンジンブレーキをかけてい
るように減速度合いが強くなりま
す。
● 各モードとも、減速度合いに応じて
制動灯が点灯します。
● ECOモードでは燃費向上のため、暖
房は省エネモードになります。
暖房省エネモード（
P.155）
● 暖房の効きが悪い場合は必要に応じ
てNORMAL、Sモードに切り替えてく
ださい。
運転⽀援機能
e-POWER Drive
運
転
の
し
か
た
(199,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
モードの切り替えかた
● パワースイッチがONのとき、e-POWER
モードスイッチを押すごとに次の順で
モードが切り替わります。
S?ECO?NORMAL?S
● SモードのときはSモードインジケー
ター
が点灯します。
Sモードインジケーター (P.72)
● ECOモードのときはECOモードインジ
ケーター
が点灯します。
ECOモードインジケーター (P.73)
MEG0330X
知識
● SモードやECOモードのときはシフト
ポジション
に切り替えることはで
きません。
● Sモード、ECOモード選択中にシステ
ム異常が発⽣した場合、モードイン
ジケーター点滅とともに、⾃動的に
NORMALモードへ切り替わる場合が
あります。
● システム異常が発⽣している状態
で、NORMALモードからSモードに切
り替えた場合、Sモードインジケー
ターが点滅後消灯し、NORMAL状態
が維持されます。
● モードの設定は、パワースイッチを
OFFにしても、再度設定変更するま
で、その状態が維持されます。
● ⾞両情報ディスプレイが航続可能距
離表⺬以外でも、ドライブモードを
切り替えると、その⾞両状態に応じ
た航続可能距離が数秒間表⺬されま
す。
⾞両情報ディスプレイ (P.96)
199
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
e-POWER Drive
運
転
の
し
か
た
(200,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
200
■■
ABSについて
急ブレーキを踏まなければならないような状況に陥らないよう、安全運転を⼼がけること
が⼤切です。万⼀の危険な状況では次のようにしてください。
● 危険だと感じたら、ためらわず思い切りブレーキペダルを踏み込んでください。
● ABSが作動すると、ブレーキペダルに振動が伝わったり、作動⾳が聞こえたりします。
これはABSの正常な作動によるものです。そのままブレーキペダルを踏み続けてくださ
い。
● 障害物回避の際には、ブレーキペダルを踏みながらハンドル操作をしてください。
● パワースイッチをONにしたときや、始動後最初の発進時に、エンジンルームから⾳が
聞こえることがありますが、これはシステムの作動をチェックしている⾳で異常ではあ
りません。
なお、⾞両を確実に停⾞させるため、ABSは低速では作動しません。路⾯の状況により異
なりますが約10km/h以下では作動しません。
警告
● カーブの⼿前では⼗分に減速する。
ABSはあくまでも運転者のブレーキ
操作を補助するシステムです。ABS
の付いていない⾞両と同様に、カー
ブの⼿前では⼗分な減速が必要で
す。早めの操作で安全運転を⼼がけ
てください。
● でこぼこ道、じゃり道、積雪路など
では、特に速度を控え、⾞間距離を
⼗分にとる。
ABSはブレーキ時の⾞両の安定性、
操舵性を確保しやすくするための装
置で、制動距離が短くなるとは限り
ません。でこぼこ道、じゃり道、積
雪路などでは、ABSの付いていない
⾞より制動距離が⻑くなることがあ
ります。このような道を⾛⾏すると
きは、特に速度を控え、⾞間距離を
⼗分にとって運転してください。
● タイヤ交換時は、必ず指定サイズの
タイヤを4輪に装着する。
ABSは各⾞輪の回転速度をセンサーで
検出しています。指定サイズ以外では
ABSが正常に作動しなくなり、思わぬ
事故につながるおそれがあります。
運転⽀援機能
ABS（アンチロックブレーキシステム）
ABSとは、急ブレーキ時や滑りやすい路面でのブレーキ時に、タイヤのロックを防止して、車両の安定性を向上させるとともにハンドル操作によ
る障害物回避をしやすくするシステムです。
運
転
の
し
か
た
(201,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
VDCの機能について
● VDCのシステムには次の機能があります。
– VDC機能：⾛⾏中の横滑り状態をセンサーで判別し、⾛⾏時の⾞両安定性を向上さ
せる機能です。
– トラクションコントロール機能：滑りやすい路⾯などで駆動輪が空転した場合、⾛
⾏⽤モーターの出⼒を抑えることにより、駆動⼒およびハンドルの操作性を向上さ
せる機能です。
– ブレーキLSD機能：滑りやすい路⾯などで駆動輪が空転した場合、空転している駆動
輪にブレーキをかけることにより、もう⼀輪の駆動⼒を確保する機能です。
– ABS機能：ABS（ P.200）
注意
● 滑りやすい路⾯やカーブの⼿前では
速度を落とす。
この装置は⾞両の⾛⾏安定性を向上
させるもので事故を防⽌するもので
はありません。VDCの作動にも限界
があるため、滑りやすい路⾯やカー
ブの⼿前では、特に速度を落とし安
全運転を⼼がけてください。
● 次の場合、VDC警告灯 が点灯し
正常に作動しないことがあるので注
意する。
– サスペンション、タイヤ、ブレー
キ、ステアリングなどを純正品以
外に交換したり、改造したとき
– サスペンション、タイヤ、ブレー
キなどの関係部品が著しく摩耗お
よび劣化した状態で⾛⾏したとき
● VDC付⾞でも雪道などでは冬⽤タイ
ヤやタイヤチェーンを装着する。
知識
● VDC作動時は、ブレーキの作動によ
り⾳や振動を発⽣する場合がありま
すが異常ではありません。
201
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
VDC（ビークルダイナミクスコントロール）
VDCは、横滑りや駆動輪の空転を抑えて走行時の車両安定性を向上させるシステムです。
次ページに続く
運
転
の
し
か
た
(202,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
202
■■
VDCの作動について
● VDCの作動と警告灯
– VDCが作動しているときは、メーター内のVDC警告灯 が点滅します。
– トラクションコントロール機能のみが作動しているときもVDC警告灯 が点滅し
ます。VDC警告灯が点滅したときは、⾞両が滑りやすい状態になっていますので特
に慎重に運転してください。
● 次の場合、VDC警告灯 が点灯することがあります。⼀度パワースイッチをOFFに
し、再度e-POWERシステムを始動するとVDC警告灯は消灯します。
– 駐⾞場の⼊り⼝などにあるターンテーブルや動く物の上に⾞があるとき。
– 極端に傾いた特殊な路⾯（サーキット路に⾒られるバンクなど）を⾛⾏したとき。
運転⽀援機能
VDC（ビークルダイナミクスコントロール）
運
転
の
し
か
た
(203,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
VDCの停⽌のしかた
VDCの作動を停⽌（OFF）するにはVDC
OFFスイッチを押します。
● VDC OFFスイッチを押すと、VDCが停⽌
し、VDC OFF表⺬灯
が点灯しま
す。
● 再度、VDCを使⽤（ON）するときは、
もう⼀度VDC OFFスイッチを押します。
VDC OFF表⺬灯
が消灯し、VDCが
ONになります。
MEG0331X
アドバイス
● VDCが作動しているときは、ぬかる
みや雪道から脱出するときに、ス
リップ状態を検知するため、アクセ
ルペダルを踏み込んでもタイヤの回
転数が上がらないことがあります。
タイヤの回転数を上げたいときは
VDC OFFスイッチを押してVDCを停
⽌してください。
● VDC OFFスイッチを押すと、VDCの
すべての機能と次の機能が停⽌しま
す。（ABSおよびブレーキLSD機能を
除く）
– インテリジェント エマージェン
シーブレーキ
★
（ P.243）
– 踏み間違い衝突防⽌アシス
ト
★
（ P.252）
– インテリジェント LI（⾞線逸脱防
⽌⽀援システム）
★
（ P.278）
知識
● パワースイッチをONにするたびに、
VDCは⾃動的にONになります。
● VDCが作動すると⾞体およびペダル
にわずかな振動と作動⾳が発⽣しま
すが異常ではありません。
203
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
VDC（ビークルダイナミクスコントロール）
次ページに続く
運
転
の
し
か
た
(204,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
204
知識
● パワースイッチをONにしたときや、
e-POWERシステム始動後最初の発進
時に、エンジンルーム内から⾳が聞
こえることがありますが、システム
の作動をチェックしている⾳で異常
ではありません。
運転⽀援機能
VDC（ビークルダイナミクスコントロール）
運
転
の
し
か
た
(205,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ヒルスタートアシストについて
● 上り坂で発進するとき、ブレーキペダルからアクセルペダルへ踏み替える間に発⽣する
⾞両の後退を防ぎます。
● シフトポジションが 、 以外のとき、ブレーキペダルから⾜を離すと、約2秒間ブ
レーキ⼒を保持します。
注意
● ヒルスタートアシストの機能を過信
しない。
凍結している路⾯や泥状の坂道で
は、⾞両がスリップして後退するこ
とがあります。特に安全運転に⼼が
けてください。
● 坂道での駐停⾞にヒルスタートアシ
ストを使⽤しない。
思わぬ事故につながるおそれがあり
ます。
● 停⾞するときは、ブレーキペダルを
踏み続ける。
この装置は、ブレーキペダルから⾜
を離すと約2秒間ブレーキ⼒を保持し
ますが、その後ブレーキ⼒が解除さ
れます。駐⾞するときは確実にシフ
トポジションを
にして、パーキン
グブレーキをかけてください。
アドバイス
● セレクトレバーを操作した直後は、ブ
レーキを踏んだ状態で約1秒待ってか
ら発進してください。シフトポジショ
ンを
から または から にし
た直後は、ヒルスタートアシストが作
動しないことがあります。
205
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
ヒルスタートアシスト
ヒルスタートアシストは、上り坂での発進を補助するシステムです。
次ページに続く
運
転
の
し
か
た
(206,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
206
知識
● VDC警告灯（ P.83）が点灯してい
るときは作動しません。
● ヒルスタートアシストが作動してい
るとき、ブレーキペダルの踏みごた
えが変化したり、⾳や振動が発⽣す
ることがありますが、異常ではあり
ません。
● 緩やかな坂道ではヒルスタートアシ
ストが作動しない場合があります。
運転⽀援機能
ヒルスタートアシスト
運
転
の
し
か
た
(207,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⾞両接近通報装置について
⾞両接近通報装置は、⾛⾏可能表⺬
灯
が点灯しているとき、次の場合に作
動します。
● 発進時、⾞速が30km/h以内のとき
● 減速時、⾞速が25km/h以下になったと
き
● シフトポジションが のとき
MEG0332X
注意
● ⾞両接近通報装置は、必要最低限以
外はOFFにしない。
⾼速道路での渋滞中など、周囲に⾳
を出し、歩⾏者に注意を知らせる必
要が明らかにない場合を除きOFFに
しないでください。⾞両の接近に歩
⾏者が気付かず、事故の原因になる
おそれがあります。
● ⾞両接近通報装置の⾳が聞こえない
ときは、⽇産販売会社で点検する。
⾞両接近通報装置の⾳が聞こえない
ときは、安全で静かな場所に停⾞
し、⾳が聞こえるか確認してくださ
い。ブレーキペダルを確実に踏みな
がら、シフトポジションを
にし、
窓を開けて⾳が聞こえるか確認しま
す。⾞両前⽅から⾳が聞こえないと
きは、⽇産販売会社で点検を受けて
ください。
知識
● 次の条件がそろうとパワースイッチを
OFFにし忘れたことを防⽌するため、
⾞両接近通報装置が作動します。
– シフトポジションが のとき
207
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
⾞両接近通報装置
車両接近通報装置は、低速走行中に車両が接近していることを音で歩行者に知らせるシステムです。
次ページに続く
運
転
の
し
か
た
(208,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
208
知識
– ⾛⾏可能表⺬灯 が点灯してい
るとき
– 運転席シートベルトが⾮装着のと
き
– 運転席ドアまたは助⼿席ドアが開
いているとき
運転⽀援機能
⾞両接近通報装置
運
転
の
し
か
た
(209,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⾞両接近通報装置の⼀時的な停⽌のしかた
⾞両接近通報装置の⾳を⼀時的に停⽌
（OFF）するときは、⾞両接近通報装置⼀
時停⽌スイッチを押します。
● ⼀時的に⾳が出なくなり、⾞両接近通報
⾳⼀時停⽌表⺬灯
が点灯します。
● 再度、⾞両接近通報装置を使⽤（ON）
するときは、もう⼀度⾞両接近通報装置
⼀時停⽌スイッチを押します。⾞両接近
通報⾳⼀時停⽌表⺬灯
が消灯し、⾞
両接近通報装置がONになります。
MEG0333X
知識
● パワースイッチをONにするたびに、
⾞両接近通報装置は⾃動的にONにな
ります。
209
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
⾞両接近通報装置
運
転
の
し
か
た
(210,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
210
■■
⾛⾏⽀援システムについて
MEG0642X
運転⽀援機能
⾛⾏⽀援システム
★
運
転
の
し
か
た
(211,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
インテリジェント クルーズコントロール
★
先⾏⾞との距離を測定し、運転者がセットした⾞速を上限として、⾞速に応じた⾞
間距離を⾃動的に保ちながら⾛⾏するシステムです。（
P.212）
インテリジェント エマージェンシーブレーキ
★
前⽅の⾞両や歩⾏者と衝突のおそれがあるとき、警報と⾃動ブレーキにより、運転
者の衝突回避操作を⽀援します。（
P.243）
踏み間違い衝突防⽌アシスト
★
進⾏⽅向に壁などの障害物、⾞両や歩⾏者などがいる場所で、アクセルペダルとブ
レーキペダルの踏み間違えやブレーキ操作が遅れたとき、警報⾳と表⺬で警告し、
さらに過度な加速の防⽌や障害物への衝突防⽌を⽀援します。（
P.252）
LDW(⾞線逸脱警報)
★
運転者が意図せず⾛⾏⾞線から逸脱しそうなとき、警報によって注意を促します。
（
P.276）
インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
運転者が意図せず⾛⾏⾞線から逸脱しそうなとき、運転者が⾞線内に戻す操作を⽀
援します。（
P.278）
211
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
⾛⾏⽀援システム
★
運
転
の
し
か
た
(212,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
212
■■
システムに関連する表⺬とスイッチ
MEG0644X
警告
● ⾼速道路や⾃動⾞専⽤道路で使⽤す
る。
インテリジェント クルーズコント
ロールは⾼速道路や⾃動⾞専⽤道路
でご使⽤ください。
⼀般道での使⽤は思わぬ事故につな
がるおそれがありますので使⽤しな
いでください。
● インテリジェント クルーズコント
ロールの性能には限界があるため、
システムだけに頼った運転はせず、
常に安全運転に⼼がける。
⾃⾞の前への急な割り込みや先⾏⾞
が急ブレーキをかけたとき、悪天候
などでは、適切な減速が⾏えず先⾏
⾞に接近することがあります。先⾏
⾞との⾞間距離、周囲の状況に応じ
て⾃らアクセルペダル、ブレーキペ
ダルを操作し、常に安全運転を⼼が
けてください。
インテリジェント クルーズコント
ロールにより停⽌までブレーキ制御
を⾏いますが、停⽌状態を保持する
機能はありません。⾃⾞が停⽌した
とシステムが判断すると、ブザー⾳
とともにブレーキ制御が解除され、
クリープ現象によりゆっくりと⾞両
運転⽀援機能
インテリジェント クルーズコントロール
★
インテリジェント クルーズコントロールは、セレクトレバーが または のとき先行車との距離を測定し、運転者がセットした車速を上限とし
て、車速に応じた車間距離を自動的に保ちながら走行することができます。
運
転
の
し
か
た
(213,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
が動き出します。停⽌状態を保持す
るためのブレーキ操作は、必ず運転
者が⾏ってください。（先⾏⾞との
⾞間距離が短いときや下り坂で追従
⾛⾏しているときなど、状況により
停⽌できない場合もあります。）
213
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(214,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
214
■■
インテリジェント クルーズコントロールについて
インテリジェント クルーズコントロールには次の機能があります。
● インテリジェント クルーズコントロール
– 先⾏⾞を検出しているときは、運転者がセットした⾞速(約30km/h∼100km/h)を上
限に、⾞速に応じた⾞間距離を保つように⾞間制御を⾏い⾛⾏します。
– 先⾏⾞が停⽌したときは、先⾏⾞に続いて⾃⾞も停⽌します。（停⽌後はシステム
が⾃動的に解除されます。）
– 先⾏⾞を検出していない場合は運転者がセットした⾞速で定速⾛⾏します。（約
30km/h以下では前⽅に⾞両がいない場合使⽤できません。）
インテリジェント クルーズコントロールの作動 (P.221)
● 定速制御機能
– 運転者がセットした⾞速（約40km/h∼100km/h）で定速⾛⾏します。
（⾞間距離の制御は、⾏いません。）
注意
● 機能によって制御内容が異なりま
す。インテリジェント クルーズコン
トロールを使⽤するときは、どの機
能が選択されているかを⾞両情報
ディスプレイ（⾛⾏⽀援機能表⺬）
で必ず確認してください。
⾞両情報ディスプレイ (P.96)
MEG0645X
知識
● アクセルペダルを踏まなくても、⼀定
の速度で⾛⾏することができる定速制
御機能については、
定速制御機能
について (P.237)をお読みください。
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(215,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ステアリングスイッチ（インテリジェント クルーズコントロール）
メインスイッチ
インテリジェント クルーズコント
ロールのON･OFFができます。
SET-スイッチ
- SET-スイッチを押したときの速度
でインテリジェント クルーズコント
ロールを開始できます。
- 設定⾞速を下げることができま
す。
RES+スイッチ
- インテリジェント クルーズコント
ロールを解除後、解除前の設定⾞速
で再び開始することができます。
- 設定⾞速を上げることができま
す。
CANCELスイッチ
インテリジェント クルーズコント
ロールの解除ができます。
⾞間設定スイッチ
⾞間設定を「⻑」「中」「短」の3
段階に切り替えることができます。
MEG0646X
215
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(216,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
216
■■
⾞両情報ディスプレイ（⾛⾏⽀援機能表⺬）
インテリジェント クルーズコント
ロール警告灯（オレンジ）
インテリジェント クルーズコント
ロールのシステムに異常があること
をお知らせします。
⾃⾞マーク
⾞間設定表⺬
⾞間設定スイッチ
で設定した⾞
間設定を表⺬します。
先⾏⾞検出表⺬
先⾏⾞検出の有無をお知らせしま
す。
クルーズ表⺬灯
メインスイッチ
がONになって
いることをお知らせします。
設定⾞速表⺬
設定した⾞速を表⺬します。
MEG0647X
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(217,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント クルーズコントロールの使いかた
注意
● インテリジェント クルーズコントロールを使⽤しないときは、メインスイッチ
をOFFにしてください。
間違ってスイッチを押してしまった場合、インテリジェント クルーズコントロール
がセットされてしまい思わぬ事故につながるおそれがあります。
217
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(218,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
218
1
メインスイッチ を押します。
･インテリジェント クルーズコントロールが
ONになります。
･⾞両情報ディスプレイ（⾛⾏⽀援機能表⺬）
にクルーズ表⺬灯、⾞間設定表⺬、設定⾞速
表⺬が点灯し、セット待機状態になります。
MEG0648X
知識
● 次の場合は、インテリジェント ク
ルーズコントロールの制御を開始す
ることができません。（設定⾞速表
⺬が約2秒間点滅します。）
MEG0649X
– ⾞速が約30km/hを下回っていて、
先⾏⾞両を検出していないとき
– セレクトレバーが または 以外
のとき
– パーキングブレーキがかかってい
るとき
– ブレーキペダルを踏んでいるとき
– ⾬、雪、霧、またはカメラ前⽅の
フロントガラスの凍結、汚れなど
で、カメラの視界が確保できなく
なったとき
– ワイパーを⾼速で作動させたとき
– 前⽅から強い光（太陽光など）を
受けているとき
2
設定したい速度まで加速または減速します。
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(219,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
3
SET-スイッチを押します。
･スイッチを押したときの速度が設定⾞速にな
り、インテリジェント クルーズコントロール
の制御が開始します。
（⾞速30km/h以下で先⾏⾞を検出していると
きにスイッチを押した場合、設定⾞速は
30km/hになります。）
先⾏⾞検出の有無、⾞間設定、設定⾞速を表
⺬します。
MEG0650X
知識
● メインスイッチ を約1.5秒押す
と、定速制御機能に切り替わりま
す。
定速制御機能について (P.237)
● ⾞間設定はメインスイッチ をON
にするたびに「⻑」に設定されま
す。
● e-POWERシステムを停⽌するとイン
テリジェント クルーズコントロール
は⾃動的にOFFになります。
● 以下の場合は“ピー”というブザー
⾳とともに、⾞両情報ディスプレイ
（⾛⾏⽀援機能表⺬）が点滅し、
セットすることができません。
MEG0675X
– VDCをOFFにしているとき
（インテリジェント クルーズコン
トロールを使⽤するときは、VDC
をONにしたあと、メインスイッ
チ
を⼀旦OFFにし、再度⼿順1
から操作し直してください。）
219
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(220,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
220
知識
– VDC（トラクションコントロール
を含む）が作動しているとき
– タイヤが空転したとき
（インテリジェント クルーズコン
トロールを使⽤するときは、上記の
状態が改善されてから、メインス
イッチ
を⼀旦OFFにし、再度⼿
順1から操作し直してください。）
● ⾞間設定はe-POWERシステムを始動
するたびに「⻑」に設定されます。
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(221,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント クルーズコントロールの作動
先⾏⾞を検出しているとき
● 運転者がセットした⾞速(約30km/h∼
100km/h)を上限に、⾞速に応じた⾞間
距離を保つように⾞間制御を⾏い⾛⾏し
ます。先⾏⾞検出表⺬が点灯します。
先⾏⾞が停⽌したとき
● インテリジェント クルーズコントロール
で⾛⾏中に先⾏⾞が停⽌したときは、先
⾏⾞に続いて⾃⾞も停⽌します。停⽌後
はシステムが⾃動的に解除されます。
MEG0651X
知識
● ⾞間設定スイッチ により、⾞間
を設定することができます。
⾞間距離設定の変更のしかた
(P.226)
● インテリジェント クルーズコント
ロールの制御によりブレーキが作動
した場合は、⾃⾞の制動灯が点灯し
ます。
● ブレーキが作動したとき、⾳がする
ことがありますが異常ではありませ
ん。
221
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(222,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
222
先⾏⾞を検出していないとき
● 設定⾞速までゆっくりと加速し、定速⾛
⾏します。 （先⾏⾞検出表⺬が消灯）
MEG0652X
知識
● 設定⾞速までの加速中に先⾏⾞を検
出すると、再び⾞間制御を⾏いま
す。
● 設定⾞速までは機能の制御によって
加速しますが、素早く加速したいと
きはアクセルペダルを踏んで加速し
てください。
● 先⾏⾞を検出していない場合、⾞速
が約25km/h以下になると、インテリ
ジェント クルーズコントロールは解
除されます。
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(223,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
設定⾞速の変更のしかた
設定⾞速が5km/hきざみで変更できます。
● 設定⾞速を上げたいときは、RES+ス
イッチを押します。
● 設定⾞速を下げたいときは、SET-スイッ
チを押します。
MEG0653X
注意
● ⾞間制御しているときは、先⾏⾞に
合わせた⾞速に制御されるため、
RES+スイッチを押して、設定⾞速を
上げても加速しません。
このとき機能上は設定⾞速を変更し
ているため、先⾏⾞を検出しなくな
るとその設定した⾞速まで加速しま
す。設定⾞速は⾞両情報ディスプレ
イ（⾛⾏⽀援機能表⺬）の設定⾞速
表⺬を確認しながら変更してくださ
い。
223
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(224,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
224
■■
⼀時的に加速、減速をしたいとき
加速したいとき
● アクセルペダルを踏むと、加速します。
● アクセルペダルを離すと、元の制御状態
に戻ります。
減速したいとき
● ブレーキペダルを踏むと、減速（制御が
解除）します。
（設定⾞速表⺬の⾞速値が消灯し、セッ
ト待機状態になります。）
● 解除前の設定⾞速で再びセットしたいと
きは、RES+を押します。
（⾞両情報ディスプレイ（⾛⾏⽀援機能
表⺬）が再びセット状態の表⺬になりま
す。）
MEG0654X
注意
● アクセルペダルを踏んでいるとき
は、インテリジェント クルーズコン
トロールによるブレーキ制御も接近
警報も⾏いません。
● 通常、⾞間制御中は先⾏⾞の速度に
合わせて⾃動的に加速、減速を⾏い
ます。しかし⾞線変更などで加速が
必要なときや、先⾏⾞が急減速した
り、他⾞が割り込むなどして先⾏⾞
に接近しそうになったときなどはア
クセルペダル、またはブレーキペダ
ルを踏んで周囲の状況に応じた適切
な加速、減速を⾏ってください。
知識
●
アクセルペダルを踏んで加速した場合
や、SET-で設定⾞速を下げた場合などで
設定⾞速より実際の速度の⽅が⾼くなっ
たときは、設定⾞速表⺬が点滅します。
MEG0655X
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(225,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
● アクセルペダルを戻したあとに定速
⾛⾏し、⾞速が設定⾞速となった場
合や、⾞間制御で⾞速が設定⾞速以
下となったときは、設定⾞速が点灯
状態に戻ります。
225
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(226,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
226
■■
⾞間距離設定の変更のしかた
先⾏⾞との⾞間距離を交通状況に応じて選
ぶことができます。インテリジェント ク
ルーズコントロール制御中またはセット待
機状態のときに⾞間設定を切り替えること
ができます。
● ⾞間設定スイッチ を押すごとに
「⻑」?「中」?「短」?「⻑」の順に
切り替わります。
MEG0667X
知識
● ⾞間距離は⾞速に応じて変わり、速
度が⾼いほど⻑くなります。
MEG0668X
● インテリジェント クルーズコント
ロールをOFFにすると、⾞間設定は
「⻑」に戻ります。（メインスイッ
チ
をONにするたびに⾞間設定は
「⻑」に戻ります。）
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(227,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
● ⾞速100km/hで⾛⾏しているとき、
⾞間設定での制御⾞間距離の⽬安は
次のとおりです。
⻑：約60m
中：約45m
短：約30m
227
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(228,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
228
■■
接近警報
● ⾞間制御中に先⾏⾞の減速度合いが⼤き
い場合や他⾞の割り込みなどによって、
⼗分な減速ができない状態で先⾏⾞に接
近したときは、次のようにブザーと⾞両
情報ディスプレイ（⾛⾏⽀援機能表⺬）
の表⺬によって運転者に注意を促しま
す。 この場合は、ブレーキを踏んで減速
し、適切な⾞間距離を確保してくださ
い。
● 先⾏⾞に接近し、⾞間距離が⼗分でない
と判断されるときはブザーが“ピッ、
ピッ、ピッ、ピッ…”と鳴り、⾞両情報
ディスプレイ（⾛⾏⽀援機能表⺬）の先
⾏⾞検出表⺬が点滅します。
MEG0651X
知識
● 接近警報が頻繁に作動するような状
況では、インテリジェント クルーズ
コントロールを使⽤しないでくださ
い。
● 短い⾞間距離でも、次の場合には接
近警報が作動しないことがありま
す。
– 先⾏⾞との相対速度が⼩さいとき
（ほぼ同じ速度で⾛っていると
き）
– 先⾏⾞の⽅が⾃⾞より速いとき
（⾞間距離が次第に離れていくと
き）
– 他⾞が⾄近距離に割り込んできた
とき
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(229,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント クルーズコントロールの解除のしかた
次のいずれかの操作でインテリジェント ク
ルーズコントロールが解除されます。
● CANCELスイッチを押す
● メインスイッチ を押す
● ブレーキペダルを踏む
MEG0657X
知識
● CANCELスイッチで解除したときや
ブレーキペダルを踏んで解除したと
きは、セット待機状態になります。
229
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(230,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
230
■■
インテリジェント クルーズコントロールの⾃動解除
● 次の場合は、解除⾳とともにインテリジェント クルーズコントロールが⾃動的に解除さ
れます。
– 先⾏⾞を検出していないときに、⾞速が約25km/hを下回ったとき
– インテリジェント クルーズコントロールにより⾃⾞が停⽌したとき
– セレクトレバーを または 以外にしたとき
– パーキングブレーキをかけたとき
– VDCをOFFにしたとき
– VDC（トラクションコントロールを含む）が作動したとき
– タイヤが空転したとき
– ⾬、雪、霧、またはカメラ前⽅のフロントガラスの凍結、汚れなどで、カメラの視
界が確保できなくなったとき
– ワイパーを⾼速で作動させたとき
– 前⽅から強い光（太陽光など）を受けているとき
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(231,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント クルーズコントロールの警告表⺬について
● 次の場合は、“ピー”というブザー⾳と
ともにインテリジェント クルーズコント
ロールが⾃動的に解除され、⾞両情報
ディスプレイ（⾛⾏⽀援機能表⺬）の⼀
部が点灯または点滅しセットできなくな
ります。
– VDC（トラクションコントロールを
含む）が作動したとき。
– VDCをOFFにしたとき。
– タイヤが空転したとき。
● 次の場合は、“ピー”というブザー⾳と
ともに警告灯がオレンジ⾊に点灯し、⾃
動的に作動が停⽌します。
– インテリジェント クルーズコント
ロールに異常があるとき。
● システムを再び作動させる場合は、安全
な場所に停⾞して、e-POWERシステム
を⼀旦停⽌して再始動し、再びシステム
をONにしてください。
MEG0658X
アドバイス
● 警告灯が点灯したときは、安全な場
所に停⾞し、⼀度e-POWERシステム
を停⽌してから再始動してくださ
い。 上記の操作をしても、警告灯が
点灯し続けるときはシステムの異常
が考えられます。通常⾛⾏には⽀障
はありませんが、⽇産販売会社で点
検を受けてください。
231
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(232,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
232
■■
インテリジェント クルーズコントロールに関する注意事項
注意
● インテリジェント クルーズコントロールの性能には限界があるため、システムだけに
頼った運転はせず、常に安全運転に⼼がける。
脇⾒運転やぼんやり運転などの前⽅不注意および⾬･霧などの視界不良による危険を
回避するものではありません。先⾏⾞との⾞間距離、周囲の状況に応じてブレーキペ
ダルを踏んで減速するなどして⾞間距離を確保し、安全運転に⼼がけてください。
● インテリジェント クルーズコントロールの減速能⼒には限界があり、⾃⾞の前へ他⾞
が割り込んだときや先⾏⾞が急ブレーキをかけたとき、下り坂で追従⾛⾏していると
きなどは、⼗分に減速できず先⾏⾞に接近することがあるため注意する。
この場合は、ブザー⾳および表⺬による警報で注意を促します。
● 次のような状況では、思わぬ事故につながるおそれがありますのでインテリジェント
クルーズコントロールを使⽤しないでください。
– 急カーブや曲がりくねった道
インテリジェント クルーズコントロールは直線路や緩やかなカーブ路での使⽤を想
定して設計しているため、思わぬ事故につがるおそれがあります。
– 急勾配の坂道
停⽌状態を保持できず、⾞両が動き出し思わぬ事故につながるおそれがあります。
– 急な下り坂
設定⾞速を超えてしまうおそれがあります。また先⾏⾞がいる場合は、ブレーキが
過熱して⼗分な減速ができなくなるおそれがあります。
– 凍結路や積雪路など滑りやすい路⾯
タイヤが空転し、⾞のコントロールを失うおそれがあります。
– 頻繁な加減速により、⾞間距離が保ちにくい交通状況
ブレーキ作動が遅れて⾞間距離が短くなるなど、思わぬ事故につながるおそれがあります。
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(233,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 交通量の多い道や急カーブのある道
道路状況にあった速度で⾛⾏できないため事故につながるおそれがあります。
– 悪天候（⾬、霧、雪など）のとき
先⾏⾞との⾞間距離が正確に検出できない場合があります。
– カメラ前⽅のフロントガラスに⾬滴、雪などが付着しているとき
先⾏⾞との距離が正確に検出できない場合があります。
– 急な上り坂、下り坂が繰り返される道
先⾏⾞を正確に検出できず、先⾏⾞に近づきすぎて思わぬ事故につながるおそれが
あります。
● ⾼速道路などで、インターチェンジ、サービスエリア、パーキングエリアなどに進⼊
する（本線から出る）とき本線上でインテリジェント クルーズコントロールにより
セット⾞速よりも遅い⾞速で⾛⾏する先⾏⾞に追従⾛⾏している場合には、⾃⾞また
は先⾏⾞の⾞線変更などで、⾃⾞線上に先⾏⾞を検出しなくなることによりセット⾞
速まで⾃動的に加速するため、思わぬ事故につながるおそれがあります。
MEG0665X
233
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(234,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
234
注意
● 次のような状況では先⾏⾞との⾞間距離が正確に検出できない場合があり、適切に制
御できず、思わぬ事故につながるおそれがありますのでインテリジェント クルーズコ
ントロールを使⽤しないでください。
– 悪天候（⾬、雪、霧、⾵塵、砂塵、吹雪など）で視界が悪いとき
– 前⽅の⾞両や対向⾞などにより⽔、雪、砂などの巻き上げが発⽣しているとき
– カメラ前⽅のフロントガラスに汚れ、油膜、⽔滴、氷、雪などが付着しているとき
– カメラ前⽅のフロントガラスがくもっているとき
– 前⽅から強い光（太陽光や対向⾞両のハイビームなど）を受けているとき
– 前⽅の強い光により前⽅⾞両のタイヤの部分が影になり⾒えにくいとき
– 夜間やトンネル内などでヘッドランプを点灯していない、あるいはヘッドランプの
レンズが極端に汚れているとき
– 夜間やトンネル内などで前⽅の⾞両のテールランプが点灯していないとき
– トンネルの出⼊り⼝や⽇陰など、急に明るさの変化が起こったとき
– ⼯事などによる⾞線規制や仮設のレーンマーカーがあるとき
– 未舗装路など凹凸のある路⾯を⾛⾏しているとき
– 急な上り坂、下り坂が繰り返される道を⾛⾏するとき
● インテリジェント クルーズコントロールを正しく作動させるために、カメラ前⽅のフ
ロントガラスのお⼿⼊れを⾏ってください。
マルチセンシングフロントカメラ
★
の取り扱い (P.415)
● 次のような状況ではインテリジェント クルーズコントロールは正しく機能しません。
インテリジェント クルーズコントロールを使⽤しないでください。
– タイヤの空気圧が適正ではないとき
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(235,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 摩耗しているタイヤ、スペアタイヤのような⾮常⽤タイヤ、タイヤチェーンを装着
しているときや、⽇産純正品もしくは⽇産販売会社で購⼊したタイヤ以外を使⽤し
ているとき
– 純正品以外のブレーキ部品やサスペンション部品を使⽤しているとき
– カメラの視界を妨げるようなものを取り付けたとき
– 極端に重い荷物を積んでいるとき
– けん引しているとき
● 状況によっては外部の騒⾳などにより、警報⾳が聞こえない場合があります。
● 次のような状況では⾞両の形状を正しく検出できず、適切な⾞間制御を⾏えない場合
があります。
– 先⾏⾞が背景と似た⾊合いで区別ができないとき
– 先⾏⾞が道路標⺬（道路上の横断歩道、制限速度などの標⺬）の近くにいるとき
– 先⾏⾞が路⾯の⽔たまりの付近にいるとき(周りの⾵景が⽔たまりに映りこむなど)
– 先⾏⾞が建物や街路樹などの影と重なっているとき
– 先⾏⾞と⾃⾞の間に⽔蒸気や煙などがあるとき
次のような⾞両は正しく検出できず、適切な⾞間制御が⾏えない場合があります。
– ⾞⾼の低い⾞両
– 最低地上⾼(地⾯から⾞体までの⾼さ)が極端に低いもしくは極端に⾼い⾞両
– 特殊な形状の⾞両（タンクローリー、サイドカーなど）
– 前⽅の⾄近距離に割り込んだ⾞両
– ⾃⾞の正⾯から横にずれた位置に存在する⾞両
– 後端⾯積が⼩さい⾞両(空荷のトラックなど)
– リヤタイヤから⾞両後端までが⻑い⾞両
235
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(236,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
236
注意
– 四輪⾞以外の⾞両(⼆輪⾞など)
– 荷台から荷物や幌がはみ出している⾞両
– バンパー形状などにより、タイヤが⾒えにくい⾞両
● 路⾯または壁⾯の模様･ペイントや前⽅の道路構造物（トンネル、⾼架橋、交通標
識、⾞両脇に設置された反射器（リフレクター）、反射シート、ガードレール）など
で構成される形状が、⾞両の輪郭の特徴や⾞両のテールランプの⼤きさ･位置などと似
通っている場合、ブレーキ制御や接近警報を⾏う場合があります。
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(237,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
定速制御機能について
定速制御機能を使⽤すると、セレクトレバーが または のとき、アクセルペダルを踏
まなくても、⼀定の速度で⾛⾏することができます。 （⾞間制御は⾏いません。）約
40km/h∼100km/hの間で任意の速度にセットできます。
■ ⾞両情報ディスプレイ（定速制御機能表⺬）
セット表⺬灯
定速制御機能で⾛⾏していることを
お知らせします。（設定⾞速をセッ
トすると点灯します。）
クルーズ表⺬灯
メインスイッチ
がONになって
いることをお知らせます。
インテリジェント クルーズコント
ロール警告灯（オレンジ）
インテリジェント クルーズコント
ロールのシステムに異常があること
をお知らせします。
MEG0659X
注意
● 定速制御機能を使⽤するときは、⼗
分な⾞間距離をとる。
定速制御中は⾞間制御を⾏わないた
め、ブレーキ操作も警報も⾏いませ
ん。 先⾏⾞との⾞間距離、周囲の状
況に応じてブレーキペダルを踏んで
減速するなどして⾞間距離を確保
し、安全運転に⼼がけてください。
● 次の状況では、思わぬ事故につなが
るおそれがありますので、定速制御
機能を使⽤しない。
– 交通量の多い道や急カーブのある道
– 凍結路や積雪路など滑りやすい路
⾯
– 急な下り坂
● インテリジェント クルーズコント
ロール警告灯（オレンジ）が点灯し
たときは、⽇産販売会社で点検を受
ける。
インテリジェント クルーズコントロー
ル警告灯がオレンジ⾊に点灯したとき
237
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(238,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
238
注意
は、安全な場所に停⾞して、パワース
イッチをOFFにし、e-POWERシステム
を再始動してから再度定速制御機能を
セットしてください。e-POWERシステ
ム再始動後もセットできない、またはイ
ンテリジェント クルーズコントロール
警告灯がオレンジ⾊に点灯し続けるとき
はシステムの異常が考えられます。通常
⾛⾏に⽀障はありませんが、⽇産販売会
社で点検を受けてください。
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(239,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■ ステアリングスイッチ（定速制御機能）
メインスイッチ
定速制御機能のON･OFFができま
す。
SET-スイッチ
- スイッチを押したときの⾞速で定
速制御機能をセットできます。
- 設定⾞速を下げることができま
す。
RES+スイッチ
- 定速制御機能を解除後、解除前の
設定⾞速に再びセットすることがで
きます。
- 設定速度を上げることができま
す。
CANCELスイッチ
定速制御機能の解除ができます。
MEG0660X
239
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(240,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
240
■■
定速⾛⾏の使いかた
1
ハンドルにあるメインスイッチ を1.5秒以
上押して定速制御機能をON（クルーズ表⺬灯
が点灯し、セット待機状態になります。）に
します。
⾞両情報ディスプレイ（⾛⾏⽀援機能表⺬）
に定速制御機能表⺬が点灯します。
MEG0661X
注意
● 定速制御機能を使⽤しないときは、
メインスイッチ
をOFFにしてく
ださい。間違ってスイッチを押して
しまった場合、定速制御機能がセッ
トされてしまい思わぬ事故につなが
るおそれがあります。
知識
● 定速⾛⾏中、⼀時的に加速したいと
きはアクセルペダルを踏みます。加
速後にアクセルペダルを離すと、
徐々に設定⾞速に戻ります。
2
設定したい速度まで加速または減速します。
3
SET-スイッチを押します。
SET-スイッチを押したときの⾞速で定速⾛⾏
を開始します。（セット表⺬灯が点灯）
MEG0662X
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(241,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
設定⾞速の変更のしかた
速度を上げる
● 定速⾛⾏中にRES+スイッチを押し続け
ると加速します。希望の速度で⼿を離し
ます。
速度を下げる
● 定速⾛⾏中にSET-スイッチを押し続ける
と減速します。希望の速度で⼿を離しま
す。
MEG0653X
■■
定速⾛⾏の解除のしかた
次の操作をすると、定速⾛⾏が解除されま
す。
● CANCELスイッチを押す
● メインスイッチ を押す
● ブレーキペダルを踏む
MEG0657X
アドバイス
● CANCELスイッチで解除したときやブ
レーキペダルを踏んで解除したとき
は、セット待機状態になります。解除
前の設定⾞速で再びセットしたいとき
は、RES+スイッチを押します。
（⾞速が約40km/h∼100km/hのと
き戻せます。）
● 次の場合は、”ピー”という⾳とと
もに制御が⾃動的に解除されます。
– 速度が30km/h以下になったとき
241
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント クルーズコントロール
★
次ページに続く
運
転
の
し
か
た
(242,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
242
アドバイス
– 設定速度より約13km/h以上速度が
低下したとき
– VDC（トラクションコントロール
を含む）が作動したとき
– タイヤが空転したとき
– セレクトレバーを または 以外
にしたとき
– システムに異常があるとき
運転⽀援機能
インテリジェント クルーズコントロール
★
運
転
の
し
か
た
(243,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
システムに関連する表⺬
MEG0460X
警告
● 機能には限界があるため、過信せず
安全運転を⼼がける。
インテリジェント エマージェンシー
ブレーキは、前⽅の⾞両や歩⾏者と
の衝突回避操作を⽀援、または衝突
時の被害や傷害の軽減を⽬的として
います。あらゆる状況で効果がある
わけではありません。
必ず周囲の安全確認を⾏い、前⽅⾞
両との⾞間距離を⼗分に維持して安
全運転を⼼がけて⾛⾏してくださ
い。
243
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
インテリジェント エマージェンシーブレーキは、前方の車両や歩行者と衝突のおそれがあるとき、
警報と自動ブレーキにより、運転者の衝突回避操作を支援します。
次ページに続く
運
転
の
し
か
た
(244,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
244
■■
インテリジェント エマージェンシーブレーキについて
● フロントガラス上部のマルチセンシング
フロントカメラにより前⽅の⾞両や歩⾏
者を検知します。
● ⾞速約10km/h∼80km/hの範囲で作動
します。
（⾞速約60km/h以上では、歩⾏者に対
しては作動しません。）
● 衝突するおそれがあると判断すると、警
報⾳とともにインテリジェント エマー
ジェンシーブレーキ／踏み間違い衝突防
⽌アシスト警告灯が点滅します。
● 運転者の衝突回避操作が不⼗分で、衝突
危険性が⾼まったときには、インテリ
ジェント エマージェンシーブレーキ／踏
み間違い衝突防⽌アシスト警告灯が点滅
し、警報⾳とともに、軽いブレーキが⾃
動的にかかります。さらに衝突危険性が
⾼まったときには、衝突の直前に強いブ
レーキが⾃動的にかかります。
MEG0336X
知識
● 次の場合、システムによるブレーキ
の作動が解除されます。
– アクセルペダルを強く踏み込んだ
とき
– ハンドルを⼤きく、または素早く
きったとき
– 前⽅の⾞両や歩⾏者との衝突の危
険がなくなったと判断したとき
● システムによるブレーキで⾞両が停
⽌したときは、⾞両が停⽌してから
約2秒後にブレーキが⾃動的に解除さ
れます。
● 運転者がハンドルやアクセル、ブ
レーキを操作している場合は、イン
テリジェント エマージェンシーブ
レーキの作動が遅れる、または作動
しない場合があります。
● 前⽅⾞両と⾃⾞の速度の差が⼩さい
ときは作動しません。
● システムによるブレーキが作動して
いるときは、制動灯が点灯します。
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
運
転
の
し
か
た
(245,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インテリジェント エマージェンシーブレーキの停⽌のしかた
● インテリジェント エマージェンシーブ
レーキ／踏み間違い衝突防⽌アシスト
OFFスイッチを押すごとに、ON･OFFが
切り替わります。
● 機能をOFFにすると、システムが停⽌し
ます。
（インテリジェント エマージェンシーブ
レーキ／踏み間違い衝突防⽌アシスト
OFF表⺬灯が点灯）
MEG0337X
知識
● インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌アシ
ストOFFスイッチで機能をOFFにして
も、e-POWERシステムを再始動する
と⾃動的にONに切り替わります。
● インテリジェント エマージェンシー
ブレーキをOFFにすると、踏み間違
い衝突防⽌アシスト
★
もOFFになりま
す。
245
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
次ページに続く
運
転
の
し
か
た
(246,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
246
■■
インテリジェント エマージェンシーブレーキに関する注意事項
注意
● 次のような障害物は検知しません。
– ⼦供などの背の低い⼈、動物、⾃転⾞
– 夜間やトンネル内など暗い場合の歩⾏者
– 対向⾞両
– 道路構造物(ガードレール、ポールなど⾞両と歩⾏者以外の障害物)
● システムは⾞両の後端を認識するため、以下の例のような⾞両を検知しないもしくは
検知できない場合があります。
– バンパー形状などにより、タイヤが⾒えにくい⾞両
– 幌がはみ出し、後端形状がはっきりしない⾞両
– 前⽅を横切って通過する⾞両
– 斜めもしくは前向きに⽌まっている⾞
● 次のような場合は、前⽅の⾞両、歩⾏者が検知できないことがあります。
– 悪天候（⾬、雪、霧、⾵塵、砂塵、吹雪など）で視界が悪いとき
– 前⽅の⾞両や対向⾞などにより⽔、雪、砂などの巻き上げが発⽣しているとき
– カメラ前⽅のフロントガラスに汚れ、油膜、⽔滴、氷、雪などが付着しているとき
– カメラ前⽅のフロントガラスが曇っているとき
– 前⽅から強い光（太陽光や対向⾞両のハイビームなど）を受けているとき
– 前⽅の強い光により前⽅⾞両のタイヤの部分が影になり⾒えにくいとき
– 夜間やトンネル内などでヘッドランプを点灯していない、あるいはヘッドランプの
レンズが極端に汚れているとき
– 夜間やトンネル内などで前⽅の⾞両のテールランプが点灯していないとき
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
運
転
の
し
か
た
(247,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– トンネルの出⼊り⼝や⽇陰など、急に明るさの変化が起こったとき
– カーブを⾛⾏しているとき
– 勾配の変化があるところを⾛⾏しているとき
– 未舗装路など凹凸のある路⾯を⾛⾏しているとき
– 歩⾏者が⼤きな荷物を持っている、背景と同じ⾊の服を着ているなど⼈特有の輪郭
が認識できないとき
– 前⽅⾞両からの太陽光などを強く反射されたとき
– 対象物の位置や動きが⼤きく変化した場合(⾃⾞の⾞線変更･右左折、前⽅⾞両の右
左折･急ハンドル･急加速･急減速など)
– 始動してから約15秒間のあいだ
– カメラの視界がさえぎられているとき(フロントガラスの汚れ、油膜、⾍汚れ、ワイ
パーブレード)
– カメラの向きがずれているとき
● 以下の例のような周辺状況では対象物の形状を正しく検出できずシステムが作動しな
い場合があります。
– 対象物が背景と似た⾊合いで区別ができない場合
– 対象物が道路標⺬（道路上の横断歩道、制限速度などの標⺬）の近くにいる場合
– 対象物が路⾯の⽔たまりの付近にいる場合(周りの⾵景が⽔たまりに映りこむなど)
– 対象物が建物や街路樹などの影と重なっているとき
– 対象物と⾃⾞の間に⽔蒸気や煙などがあるとき
● 以下の対象物にはシステムが作動しない場合があります。
– ⾞⾼の低い⾞両
– 最低地上⾼(地⾯から⾞体までの⾼さ)が極端に低いもしくは極端に⾼い⾞両
247
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
次ページに続く
運
転
の
し
か
た
(248,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
248
注意
– 特殊な形状の⾞両（タンクローリー、サイドカーなど）
– 前⽅の⾄近距離に割り込んだ⾞両
– 前⽅の⾄近距離に⾶びだしてきた歩⾏者
– ⾃⾞の正⾯から横にずれた位置に存在する⾞両や歩⾏者
– 後端⾯積が⼩さい⾞両(空荷のトラックなど)
– リヤタイヤから⾞両後端までが⻑い⾞両
– 四輪⾞以外の⾞両(⼆輪⾞など)
– 荷台から荷物や幌がはみ出している⾞両
● 以下の例のような場合、衝突するおそれがある対象を正しく検出できない場合があり
ます。
– 複数の対象物同⼠が近接している場合
– 対象となる⼆輪⾞または⾞⾼の低い⾞両の前⽅近くに⾞両がいる場合
● 状況によっては外部の騒⾳などにより、警報⾳が聞こえない場合があります。
● 次のような場合は、システムが機能を⼗分に発揮できないことがあります。
– 滑りやすい路⾯を⾛⾏しているとき
– 勾配のある路⾯を⾛⾏しているとき
– 後席やラゲッジルームに極端に重い荷物を積んでいるとき
– 外気温が低いときや⾛⾏開始直後などでブレーキが冷えているとき
– 下り坂などでブレーキが過熱してブレーキの効きが悪くなっているとき
– ⽔たまり⾛⾏後や洗⾞後などブレーキが濡れてブレーキの効きが悪くなっていると
き
– ⻑期間駐⾞などで、ブレーキの性能が⼗分に発揮できないとき
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
運
転
の
し
か
た
(249,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 摩耗しているタイヤ、空気圧不⾜のタイヤ、スペアタイヤのような⾮常⽤タイヤ、
⽇産純正品もしくは⽇産販売会社で購⼊したタイヤ以外を使⽤しているときや、タ
イヤチェーンを装着しているとき
– 純正品以外のブレーキ部品、サスペンション部品を使⽤しているとき
– ⾞両が傾いているとき(重い荷物を積載しているとき)
● 路⾯または壁⾯の模様･ペイントや前⽅の道路構造物（トンネル、⾼架橋、交通標
識、⾞両脇に設置された反射器（リフレクター）、反射シート、ガードレール）など
で構成される形状が、⾞両や歩⾏者の輪郭の特徴や⾞両のテールランプの⼤きさ･位置
などと似通っている場合、システムが作動する場合があります。
249
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
次ページに続く
運
転
の
し
か
た
(250,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
250
■■
インテリジェント エマージェンシーブレーキの作動が停⽌するとき
● 次の場合、メーター内のインテリジェント エマージェンシーブレーキ／踏み間違い衝突
防⽌アシスト警告灯が点灯し、⾃動的に作動が停⽌します。
– VDCをOFFにしたとき
● 次の場合、メーター内のインテリジェント エマージェンシーブレーキ／踏み間違い衝突
防⽌アシスト警告灯が点滅し、システムが⼀時的に作動しなくなります。
– フロントガラスの汚れなどにより、カメラが前⽅を認識できなくなったとき
– 前⽅からの強い光により、 カメラが前⽅を認識できなくなったとき
– 炎天下に駐⾞したときなど、カメラが⾼温になったとき
（室内の温度が下がると、⾃動的に作動を復帰します。）
● システムに異常があると、メーター内のインテリジェント エマージェンシーブレーキ／
踏み間違い衝突防⽌アシスト警告灯が点灯し、システムが⾃動的に停⽌します。
警告灯（
P.90）
アドバイス
● システムを正しく作動させるために
カメラ前⽅のフロントガラスはいつ
もきれいにしておいてください。マ
ルチセンシングフロントカメラの取
り扱いについては、（
P.415）をお
読みください。
● 警告灯が点灯したときは、安全な場
所に停⾞し、⼀度e-POWERシステム
を停⽌してから再始動してくださ
い。
上記の操作をしても、警告灯が点灯
し続けるときはシステムの異常が考
えられます。通常⾛⾏には⽀障はあ
りませんが、⽇産販売会社で点検を
受けてください。
警告灯（
P.90）
知識
● VDCをOFFにしたときは、メーター
の表⺬と警報⾳のみ作動します。
● 夜間、ライトを付けずに⾛⾏するな
どで、カメラの視界が真っ暗な状態
になった場合は、インテリジェント
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
運
転
の
し
か
た
(251,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
エマージェンシーブレーキ／踏み間
違い衝突防⽌アシスト
★
警告灯が点滅
する場合があります。
251
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
インテリジェント エマージェンシーブレーキ
★
運
転
の
し
か
た
(252,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
252
■■
システムに関連する表⺬
MEG0460X
警告
● 機能には限界があるため、過信せず
安全運転を⼼がける。
踏み間違い衝突防⽌アシストは、ア
クセルペダルとブレーキペダルを踏
み間違えることにより引き起こされ
る暴⾛や衝突事故の軽減を⽬的とし
た補助機能です。あらゆる状況で効
果があるわけではありません。運転
者は周囲の安全確認を⾏い、常に注
意深い運転操作を⼼がけて⾛⾏して
ください。
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
踏み間違い衝突防止アシストは、進行方向に壁などの障害物、車両や歩行者などがいる場所で、駐車操作時など低速のときにアクセルペダルとブ
レーキペダルを間違えて踏み込む、あるいはブレーキ操作が遅れたときに運転者に音と表示で警告します。
さらに自動的にe-POWERシステムやブレーキを制御することで、過度な加速の防止や障害物への衝突防止を支援します。
運
転
の
し
か
た
(253,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
踏み間違い衝突防⽌アシストについて
前進時
● フロントガラス上部のマルチセンシング
フロントカメラにより前⽅の⾞両や歩⾏
者を検知します。
● フロントバンパーに取り付けられたソ
ナーにより、進⾏⽅向の障害物を検知し
ます。
後退時
● リヤバンパーに取り付けられたソナーに
より、進⾏⽅向の障害物を検知します。
踏み間違い衝突防⽌アシストには、2つの機
能があります。次ページ以降をお読みくだ
さい。
MEG0336X
MEG0102X
253
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(254,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
254
低速加速抑制機能
● 前進時(停⾞時含む)、約30km/h以下で
⾛⾏中にマルチセンシングフロントカメ
ラにより⾞両と歩⾏者を検出、もしくは
約15km/h以下で⾛⾏中にソナーにより
壁などの障害物を検出した場合に、アク
セルペダルが必要以上に踏み込まれたと
システムが判断すると、約6秒間⾃動で
加速を抑制したり、弱いブレーキをかけ
たりすることで⾞速が上がることを抑え
ます。
● 後退時(停⾞時含む)、約15km/h以下で⾛
⾏中にバンパーに取り付けられたソナー
により進⾏⽅向に壁などの障害物を検知
している場合に、アクセルペダルが素早
く深く（約1/2以上）踏み込まれたとシ
ステムが判断すると、約6秒間⾃動で加
速を抑制したり、弱いブレーキをかけた
りすることで⾞速が上がることを抑えま
す。
● 低速加速抑制機能が作動しているとき
は、警報⾳と警告灯の点滅によって運転
者に警告します。
警告灯（
P.90）
MEG0336X
MEG0102X
警告
● 故意にアクセルペダルを踏み込まな
い。
低速加速抑制機能は、アクセルペダ
ルをゆっくりと深く踏み込んだとき
には作動しません。故意にアクセル
ペダルを踏み込まないでください。
⾞両が急に動き出し思わぬ事故につ
ながるおそれがあります。
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(255,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
低速衝突軽減ブレーキ機能
● 前進、後退での低速⾛⾏（約15km/h未
満）中、バンパーに取り付けられたソ
ナーにより進⾏⽅向の障害物や前⽅の⾞
両、歩⾏者を検知し、衝突するおそれが
あるとシステムが判断すると、⾃動的に
e-POWERシステムの制御、およびブ
レーキをかけて衝突を回避、または被害
の軽減をします。
● 低速衝突軽減ブレーキ機能が作動する
と、警報⾳と警告灯の点滅によって運転
者に警告します。
警告灯（
P.90）
MEG0336X
MEG0342X
知識
● 低速衝突軽減ブレーキ機能が作動し
たときは制動灯が点灯します。
● 低速衝突軽減ブレーキ機能が作動し
ているときは、作動⾳が聞こえるこ
とがありますが異常ではありませ
ん。
255
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(256,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
256
■■
低速衝突軽減ブレーキが作動するとき･しないとき
クルマ⽌めのない駐⾞場などで、壁や前⽅
の⾞両、歩⾏者などに衝突しそうになった
とき
万⼀、運転者のブレーキ操作が遅れ、壁や
前⽅の⾞両、歩⾏者に衝突するおそれがあ
るとシステムが判断すると、警報⾳と警告
灯が点滅し、⾃動的にブレーキをかけて衝
突を回避または被害を軽減します。
● ⾃動ブレーキ制御が作動したあと、再び
同じ障害物に近づいたときは作動しませ
ん。
● システムは、ブレーキペダルを踏みなが
ら⾞両を移動する（駐⾞場での操作）な
ど低速における⽀援を⽬的にしていま
す。
アクセルペダルを踏んで前進･後退する
状況などでは作動が遅れ⼗分に機能しな
い場合があります。
MEG0344X
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(257,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
縦列駐⾞をするとき
シフトポジションを
から 、また
は
から に切り替えたときは、セレク
トレバーの操作を繰り返すたびに進⾏⽅向
の障害物を検知して⾃動ブレーキ制御が作
動します。
MEG0107X
● ⾃動ブレーキ制御が作動したあと、シフ
トポジションを切り替えずにさらに同じ
障害物に向かって前進、または後退をし
たときは、⾃動ブレーキ制御は作動しま
せん。
● アクセルペダルを踏んでいるときは作動
が遅れることがあります。
MEG0108X
257
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(258,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
258
● 後退中は、前⽅の障害物に対しては作動
しません。同様に、前進中は後⽅の障害
物に対しては作動しません。
MEG0109X
● 障害物に対し斜めに接近すると作動しな
いことがあります。
MEG0110X
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(259,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
● 幅の狭い障害物に対しては作動しないこ
とがあります。
MEG0111X
● 他の⾞両が⾃⾞両に対して横にずれた位
置にあるときは、作動しないまたは作動
が遅れることがあります。
MEG0112X
259
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(260,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
260
並列駐⾞をするとき
● 狭いスペースに進⼊するときに作動する
ことがあります。
MEG0114X
● 他の⾞両の⾓部に向かって接近したとき
は作動しません。
MEG0115X
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(261,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
● 他の⾞両が⾃⾞両に対して横にずれた位
置にあるときは、作動しないまたは作動
が遅れることがあります。
MEG0116X
● 後退中は、前⽅の障害物に対しては作動
しません。同様に、前進中は後⽅の障害
物に対しては作動しません。
MEG0117X
261
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(262,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
262
● 壁から突き出している柱や配管などに対
しては作動しません。
MEG0118X
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(263,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
踏み間違い衝突防⽌アシストの停⽌のしかた
● インテリジェント エマージェンシーブ
レーキ／踏み間違い衝突防⽌アシスト
OFFスイッチを押すごとにON･OFFが切
り替わります。
● 機能をOFFにすると、システムが停⽌し
ます。
（インテリジェント エマージェンシーブ
レーキ／踏み間違い衝突防⽌アシスト
OFF表⺬灯が点灯）
MEG0337X
知識
● 踏み間違い衝突防⽌アシストの設定
は、インテリジェント エマージェン
シーブレーキの設定と連動していま
す。
● インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌アシ
ストOFFスイッチで機能をOFFにして
も、e-POWERシステムを再始動する
と⾃動的にONに切り替わります。
263
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(264,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
264
■■
踏み間違い衝突防⽌アシストに関する注意事項
注意
● 次の場合は、システムが正常に作動しなかったり、機能を⼗分に発揮できないことが
あります。
– 悪天候（⾬、霧、雪など）のとき
– 勾配が急な坂道を⾛⾏しているとき
– 段差などをまたいでいるときなど⾞両姿勢が変化しているとき
– 滑りやすい路⾯を⾛⾏しているとき
– ハンドルを⼤きくきって旋回しているとき
– 外気温が低いときや⾛⾏開始直後などでブレーキが冷えているとき
– 下り坂などでブレーキが過熱してブレーキの効きが悪くなっているとき
– ⽔たまり⾛⾏後や洗⾞後などブレーキが濡れてブレーキの効きが悪くなっていると
き
– ⻑期間駐⾞などで、ブレーキの性能が⼗分に発揮できないとき
– 摩耗しているタイヤ、空気圧不⾜のタイヤ、スペアタイヤのような⾮常⽤タイヤ、
⽇産純正品もしくは⽇産販売会社で購⼊したタイヤ以外を使⽤しているときや、タ
イヤチェーンを装着しているとき
– ⾞両が傾いているとき(後席やラゲッジルームに極端に重い荷物を積んでいるとき)
● 動いている物体に対しては踏み間違い衝突防⽌アシストは作動しません。
● 次の場合は、予期せずシステムが作動し、思わぬ事故につながるおそれがあるため、
踏み間違い衝突防⽌アシストをOFFにする。
– けん引するとき
– トレーラーなどに積載するとき
– シャシーダイナモを使⽤するとき
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(265,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 純正品以外のサスペンション部品を使⽤しているとき
（⾞⾼や⾞両の傾きが変わると正しく障害物を検知できないことがあります）
● 外部の騒⾳などにより、警報⾳（ブザー）が聞こえない場合があります。
低速加速抑制機能について
● ソナーで検出した接近状態にある壁や⾞両などの⼤きな障害物に対して作動します。
⾞両の幅以下の障害物は検知しません。
● マルチセンシングフロントカメラで検出した衝突のおそれのある前⽅の⾞両や歩⾏者
に対して作動します。
● 低速加速抑制機能は、運転者がアクセルペダルを戻すと解除されます。
● アクセルペダルを踏み続けた場合は、作動を開始してから約6秒後に⾃動的に解除さ
れます。
● 渋滞中などで前⽅にいる⾞両を追い越すときなどに低速加速抑制機能が⼀時的に作動
することがあります。
● 信号待ちや右折待ちなどで、⾞間距離の短い状態から前の⾞に続いて発進する際、ア
クセルペダルを素早く深く踏み込むと低速加速制御機能が⼀時的に作動することがあ
ります。
● 次の場合は作動しません。
– ⾞速が約15km/h以上のとき（前⽅の⾞両、歩⾏者に対しては約30km/h以上）
– ブレーキペダルを踏んでいるとき
– シフトポジションが 、 、 以外のとき
– トラクションコントロールが作動しているとき
– タイヤが空転しているとき
265
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(266,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
266
注意
● ソナーは次のような障害物は検知しません。
– 背の低い障害物
– 幅の狭い障害物
– 針⾦、⾦網、ロープなどの細い障害物
– バンパーに⾮常に近い障害物
– 急に進⾏⽅向に現れた障害物
● ソナーは次のような障害物は検知しないことがあります。
– 地⾯から⾼い位置に存在する障害物
– スポンジ状のものや雪などの表⾯が柔らかく⾳波を吸収しやすい障害物
● ソナーは次のような場合は検知しないことがあります。
– ⾬、雪、氷、汚れなどがソナーに付着しているとき
– 周囲で⼤きな⾳が鳴っているとき
– 周囲に超⾳波を発するものがあるとき
– 障害物の⾯が⾞両の前⾯または後⾯に対して斜めのとき
● マルチセンシングフロントカメラは次のような障害物は検知しません。
– ⼦供などの背の低い⼈、動物、⾃転⾞
– 夜間やトンネル内など暗い場合の歩⾏者
– 対⾏⾞両
– 道路構造物(ガードレール、ポールなど⾞両と歩⾏者以外の障害物)
● マルチセンシングフロントカメラは⾞両の後端を認識するため、以下の例のような⾞
両を検知しないもしくは検知できない場合があります。
– バンパー形状などにより、タイヤが⾒えにくい⾞両
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(267,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 幌がはみ出し、後端形状がはっきりしない⾞両
– 前⽅を横切って通過する⾞両
– 斜めもしくは前向きに⽌まっている⾞
● マルチセンシングフロントカメラは次のような場合、前⽅の⾞両、歩⾏者が検知でき
ないことがあります。
– 悪天候（⾬、雪、霧、⾵塵、砂塵、吹雪など）で視界が悪いとき
– 前⽅の⾞両や対向⾞などにより⽔、雪、砂などの巻き上げが発⽣しているとき
– カメラ前⽅のフロントガラスに汚れ、油膜、⽔滴、氷、雪などが付着しているとき
– カメラ前⽅のフロントガラスが曇っているとき
– 前⽅から強い光（太陽光や対向⾞両のハイビームなど）を受けているとき
– 前⽅の強い光により前⽅⾞両のタイヤの部分が影になり⾒えにくいとき
– 夜間やトンネル内などでヘッドランプを点灯していない、あるいはヘッドランプの
レンズが極端に汚れているとき
– 夜間やトンネル内などで前⽅の⾞両のテールランプが点灯していないとき
– トンネルの出⼊り⼝や⽇陰など、急に明るさの変化が起こったとき
– カーブを⾛⾏しているとき
– 勾配の変化があるところを⾛⾏しているとき
– 未舗装路など凹凸のある路⾯を⾛⾏しているとき
– 歩⾏者が⼤きな荷物を持っている、背景と同じ⾊の服を着ているなど⼈特有の輪郭
が認識できないとき
– 前⽅⾞両からの太陽光などを強く反射されたとき
– 対象物の位置や動きが⼤きく変化した場合(⾃⾞の⾞線変更･右左折、前⽅⾞両の右
左折･急ハンドル･急加速･急減速など)
267
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(268,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
268
注意
– 始動してから約15秒間のあいだ
– カメラの視界がさえぎられているとき(フロントガラスの汚れ、油膜、⾍汚れ、ワイ
パーブレード)
– カメラの向きがずれているとき
● マルチセンシングフロントカメラは以下の例のような周辺状況では対象物の形状を正
しく検出できずシステムが作動しない場合があります。
– 対象物が背景と似た⾊合いで区別ができない場合
– 対象物が道路標⺬（道路上の横断歩道、制限速度などの標⺬）の近くにいる場合
– 対象物が路⾯の⽔たまりの付近にいる場合(周りの⾵景が⽔たまりに映りこむなど)
– 対象物が建物や街路樹などの影と重なっているとき
– 対象物と⾃⾞の間に⽔蒸気や煙などがあるとき
● 以下の対象物にはマルチセンシングフロントカメラが対象物の形状を正しく検出でき
ずシステムが作動しない場合があります。
– ⾞⾼の低い⾞両
– 最低地上⾼(地⾯から⾞体までの⾼さ)が極端に低いもしくは極端に⾼い⾞両
– 特殊な形状の⾞両（タンクローリー、サイドカーなど）
– 前⽅の⾄近距離に割り込んだ⾞両
– 前⽅の⾄近距離に⾶びだしてきた歩⾏者
– ⾃⾞の正⾯から横にずれた位置に存在する⾞両や歩⾏者
– 後端⾯積が⼩さい⾞両(空荷のトラックなど)
– リヤタイヤから⾞両後端までが⻑い⾞両
– 四輪⾞以外の⾞両(⼆輪⾞など）
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(269,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 荷台から荷物や幌がはみ出している⾞両
● マルチセンシングフロントカメラは以下の例のような場合、衝突するおそれがある対
象を正しく検出できない場合があります。
– 複数の対象物同⼠が近接している場合
– 対象となる⼆輪⾞または⾞⾼の低い⾞両の前⽅近くに⾞両がいる場合
● 状況によっては外部の騒⾳などにより、警報⾳が聞こえない場合があります。
● 路⾯または壁⾯の模様･ペイントや前⽅の道路構造物（トンネル、⾼架橋、交通標
識、⾞両脇に設置された反射器（リフレクター）、反射シート、ガードレール）など
で構成される形状が、⾞両や歩⾏者の輪郭の特徴や⾞両のテールランプの⼤きさ･位置
などと似通っている場合、マルチセンシングフロントカメラが対象物の形状を正しく
検出できずシステムが作動する場合があります。
低速衝突軽減ブレーキ機能について
● システムの作動を待たず、すみやかにブレーキ操作を⾏う。
⾞両の状態、⾛⾏状況、交通環境、天候、路⾯状況などにより作動しない場合や、本
来の性能を発揮できないことがあります。
● ⾃動ブレーキ制御が作動したあと、再び同じ障害物に近づいても作動しません。
● ⾃動ブレーキ制御は短時間しか作動しません。必ず運転者がブレーキペダルを踏んで
ください。
● ⾞両を停⽌させる場合は、必ず運転者がブレーキペダルを踏む。
低速加速抑制機能が作動したあとに低速衝突軽減ブレーキ機能が作動したときは、⾞
両が停⽌してから約2秒後にブレーキが⾃動で解除され、⾞両が動き出します。
● 次の場合は作動しません。
269
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(270,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
270
注意
– ⾞速が約2km/h未満、または約15km/h以上のとき（前⽅の⾞両、歩⾏者に対して
は約30km/h以上）
– シフトポジションが 、 、 以外のとき
● アクセルペダルを踏んだ状態で障害物に接近したときは、作動が遅れることがありま
す。
● 前進時は⾞両後⽅の障害物に対しては作動しません。同様に、後退時は⾞両前⽅の障
害物に対しては作動しません。
● ソナーは次のような障害物は検知しません。
– 背の低い障害物
– 幅の狭い障害物
– 針⾦、⾦網、ロープなどの細い障害物
– バンパーに⾮常に近い障害物
– 急に進⾏⽅向に現れた障害物
● ソナーは次のような障害物は検知しないことや作動が遅れることがあります。
– 地⾯から⾼い位置に存在する障害物
– スポンジ状のものや雪など表⾯が柔らかく⾳波を吸収しやすい障害物
● ソナーは次のような場合は検知しないことがあります。
– ⾬、雪、氷、汚れなどがソナーに付着しているとき
– 周囲で⼤きな⾳が鳴っているとき
– 周囲に超⾳波を発するものがあるとき
– 障害物の⾯が⾞両の前⾯、または後⾯に対して斜めのとき
● ソナーは次のような場合は検知することがあります。
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(271,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 周囲に草が⽣い茂っているとき
– ⾞両側⾯の近くに壁があるとき
– 路⾯上に段差や突起物があるとき
– 垂れ下がった旗、ビニールカーテンなどをくぐって⾛⾏するとき
– ⾞両周辺に雪のかたまりがあるとき
– 他⾞のソナーなど超⾳波を発⽣するものが付近にいたとき
● マルチセンシングフロントカメラは次のような障害物は検知しません。
– ⼦供などの背の低い⼈、動物、⾃転⾞
– 夜間やトンネル内など暗い場合の歩⾏者
– 対向⾞両
– 道路構造物(ガードレール、ポールなど⾞両と歩⾏者以外の障害物)
● マルチセンシングフロントカメラは⾞両の後端を認識するため、以下の例のような⾞
両を検知しないもしくは検知できない場合があります。
– バンパー形状などにより、タイヤが⾒えにくい⾞両
– 幌がはみ出し、後端形状がはっきりしない⾞両
– 前⽅を横切って通過する⾞両
– 斜めもしくは前向きに⽌まっている⾞
● マルチセンシングフロントカメラは次のような場合、前⽅の⾞両、歩⾏者が検知でき
ないことがあります。
– 悪天候（⾬、雪、霧、⾵塵、砂塵、吹雪など）で視界が悪いとき
– 前⽅の⾞両や対向⾞などにより⽔、雪、砂などの巻き上げが発⽣しているとき
– カメラ前⽅のフロントガラスに汚れ、油膜、⽔滴、氷、雪などが付着しているとき
271
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(272,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
272
注意
– カメラ前⽅のフロントガラスが曇っているとき
– 前⽅から強い光（太陽光や対向⾞両のハイビームなど）を受けているとき
– 前⽅の強い光により前⽅⾞両のタイヤの部分が影になり⾒えにくいとき
– 夜間やトンネル内などでヘッドランプを点灯していない、あるいはヘッドランプの
レンズが極端に汚れているとき
– 夜間やトンネル内などで前⽅の⾞両のテールランプが点灯していないとき
– トンネルの出⼊り⼝や⽇陰など、急に明るさの変化が起こったとき
– カーブを⾛⾏しているとき
– 勾配の変化があるところを⾛⾏しているとき
– 未舗装路など凹凸のある路⾯を⾛⾏しているとき
– 歩⾏者が⼤きな荷物を持っている、背景と同じ⾊の服を着ているなど⼈特有の輪郭
が認識できないとき
– 前⽅⾞両からの太陽光などを強く反射されたとき
– 対象物の位置や動きが⼤きく変化した場合(⾃⾞の⾞線変更･右左折、前⽅⾞両の右
左折･急ハンドル･急加速･急減速など)
– 始動してから約15秒間のあいだ
– カメラの視界がさえぎられているとき(フロントガラスの汚れ、油膜、⾍汚れ、ワイ
パーブレード)
– カメラの向きがずれているとき
● マルチセンシングフロントカメラは以下の例のような周辺状況では対象物の形状を正
しく検出できずシステムが作動しない場合があります。
– 対象物が背景と似た⾊合いで区別ができない場合
– 対象物が道路標⺬（道路上の横断歩道、制限速度などの標⺬）の近くにいる場合
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(273,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
– 対象物が路⾯の⽔たまりの付近にいる場合(周りの⾵景が⽔たまりに映りこむなど)
– 対象物が建物や街路樹などの影と重なっているとき
– 対象物と⾃⾞の間に⽔蒸気や煙などがあるとき
● 以下の対象物にはマルチセンシングフロントカメラが対象物の形状を正しく検出でき
ずシステムが作動しない場合があります。
– ⾞⾼の低い⾞両
– 最低地上⾼(地⾯から⾞体までの⾼さ)が極端に低いもしくは極端に⾼い⾞両
– 特殊な形状の⾞両（タンクローリー、サイドカーなど）
– 前⽅の⾄近距離に割り込んだ⾞両
– 前⽅の⾄近距離に⾶びだしてきた歩⾏者
– ⾃⾞の正⾯から横にずれた位置に存在する⾞両や歩⾏者
– 後端⾯積が⼩さい⾞両(空荷のトラックなど)
– リヤタイヤから⾞両後端までが⻑い⾞両
– 四輪⾞以外の⾞両(⼆輪⾞など)
– 荷台から荷物や幌がはみ出している⾞両
● マルチセンシングフロントカメラは以下の例のような場合、衝突するおそれがある対
象を正しく検出できない場合があります。
– 複数の対象物同⼠が近接している場合
– 対象となる⼆輪⾞または⾞⾼の低い⾞両の前⽅近くに⾞両がいる場合
● 状況によっては外部の騒⾳などにより、警報⾳が聞こえない場合があります。
● 路⾯または壁⾯の模様･ペイントや前⽅の道路構造物（トンネル、⾼架橋、交通標
識、⾞両脇に設置された反射器（リフレクター）、反射シート、ガードレール）など
273
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
次ページに続く
運
転
の
し
か
た
(274,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
274
注意
で構成される形状が、⾞両や歩⾏者の輪郭の特徴や⾞両のテールランプの⼤きさ･位置
などと似通っている場合、マルチセンシングフロントカメラが対象物の形状を正しく
検出できずシステムが作動する場合があります。
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(275,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
踏み間違い衝突防⽌アシストの作動が停⽌するとき
● 次の場合、メーター内のインテリジェント エマージェンシーブレーキ／踏み間違い衝突
防⽌アシスト警告灯が点灯し、⾃動的に作動が停⽌します。
– VDCをOFFにしたとき
● インテリジェント エマージェンシーブレーキが⼀時的に作動できなくなったときは、イ
ンテリジェント エマージェンシーブレーキ／踏み間違い衝突防⽌アシスト警告灯が点滅
し、踏み間違い衝突防⽌アシストも⼀時的に作動しなくなります。
詳しくは、
インテリジェント エマージェンシーブレーキの作動が停⽌するとき
(P.250)をお読みください。
● システムに異常があると、インテリジェント エマージェンシーブレーキ／踏み間違い衝
突防⽌アシスト警告灯が点灯し、システムが⾃動的に停⽌します。
警告灯（
P.90）
アドバイス
● システムを正しく作動させるために
ソナーはいつもきれいにしておいて
ください。ソナーの取り扱いについ
ては、（
P.418）をお読みくださ
い。
● 警告灯が点灯したときは、安全な場
所に停⾞し、⼀度e-POWERシステム
を停⽌してから再始動してくださ
い。
上記の操作をしても、警告灯が点灯
し続けるときはシステムの異常が考
えられます。通常⾛⾏には⽀障はあ
りませんが、⽇産販売会社で点検を
受けてください。
警告灯（
P.90）
275
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
踏み間違い衝突防⽌アシスト
★
運
転
の
し
か
た
(276,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
276
■■
システムに関連する表⺬
MEG0643X
警告
● 機能には限界があるため、過信せず
安全運転を⼼がける。
LDW（⾞線逸脱警報）／インテリ
ジェント LI（⾞線逸脱防⽌⽀援シス
テム）は、脇⾒運転やぼんやり運転
などの前⽅不注意および⾬、霧など
の視界不良による危険を回避するも
のではありません。周囲の状況に応
じてハンドル操作を⾏い、常に安全
運転に⼼がけてください。
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
LDW（車線逸脱警報）は、運転者が意図せず走行車線から逸脱しそうなとき、警報によって注意を促します。
インテリジェント LI（車線逸脱防止支援システム）は、運転者が意図せず走行車線から逸脱しそうなとき、運転者が車線内に戻す操作を支援しま
す。
運
転
の
し
か
た
(277,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
LDW（⾞線逸脱警報）について
● フロントガラス上部のマルチセンシング
フロントカメラにより⾛⾏⾞線のレーン
マーカーを検知します。
● ⾞速約60km/h以上で作動します。
● ⾛⾏⾞線の右側もしくは、左側のレーン
マーカーに近づいたと判断すると、警報
⾳とともにメーター内のLDW（⾞線逸脱
警報）警告灯が点滅します。
レーンマーカーとは、⾛⾏⾞線の右側も
しくは左側に引かれた線のことを⺬しま
す。
MEG0094X
MEG0360X
知識
● ⽅向指⺬器を作動させている場合は
警報を⾏いません。
（⽅向指⺬器を解除したあと、約2秒
間は警報を⾏いません）
277
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
次ページに続く
運
転
の
し
か
た
(278,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
278
■■
インテリジェント LI（⾞線逸脱防⽌⽀援システム）について
● フロントガラス上部のマルチセンシング
フロントカメラにより⾛⾏⾞線のレーン
マーカーを検知します。
● ⾞速約60km/h以上で作動します。
● ⾛⾏⾞線の右側もしくは、左側のレーン
マーカーに近づいたと判断すると、警報
⾳とともにメーター内のインテリジェン
ト LI（⾞線逸脱防⽌⽀援システム）警告
灯が点滅します。
同時にブレーキを短時間制御し、⾞両を
⾞線内に戻す⽅向に制御⼒を短時間発⽣
させて⾞両を⾞線内に戻す操作を促しま
す。
レーンマーカーとは、⾛⾏⾞線の右側も
しくは左側に引かれた線のことを⺬しま
す。
MEG0094X
MEG0360X
知識
● ⽅向指⺬器を作動させている場合は
警報もブレーキ制御も⾏いません。
（⽅向指⺬器を解除したあと、約2秒
間は作動しません）
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
運
転
の
し
か
た
(279,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
LDW（⾞線逸脱警報）／インテリジェント LI（⾞線逸脱防⽌⽀援システ
ム）の使いかた
■ LDW（⾞線逸脱警報）
インテリジェント LI（⾞線逸脱防⽌⽀援シ
ステム）付⾞
● インテリジェント LI（⾞線逸脱防⽌⽀援
システム）がOFFの状態（スイッチ表⺬
が消灯している状態）のときに、LDW
（⾞線逸脱警報）／インテリジェント LI
（⾞線逸脱防⽌⽀援システム）スイッチ
を⻑押し（約4秒間）すると、ON･OFF
が切り替わり、スイッチの表⺬灯が3回
点滅します。
– ONにすると、“ピッ、ピッ、ピッ、
ピッ”と4回ブザー⾳が鳴ります。
– OFFにすると、“ピー”と1回ブザー
⾳が鳴ります。
ブザー⾳ ON･OFF状態
4回 ON
1回
OFF
MEG0361X
知識
インテリジェント LI（⾞線逸脱防⽌⽀
援システム）付⾞
● e-POWERシステムをONにしたとき
にLDW（⾞線逸脱警報）がONの場合
は、スイッチ表⺬灯が約4秒間点灯し
ます。LDW（⾞線逸脱警報）がOFF
の場合は、消灯のままです。
● 設定は、e-POWERシステムを再始動
しても維持されます。
279
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
次ページに続く
運
転
の
し
か
た
(280,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
280
インテリジェント LI（⾞線逸脱防⽌⽀援シ
ステム）無⾞
● LDW（⾞線逸脱警報）スイッチ／インテ
リジェント LI（⾞線逸脱防⽌⽀援システ
ム）スイッチを押すごとにON･OFFが切
り替わります。
● 設定をONにすると、スイッチの表⺬灯
が点灯します。
MEG0361X
知識
● 設定は、e-POWERシステムを再始動
しても維持されます。
■ インテリジェント LI（⾞線逸脱防⽌⽀援システム）
● LDW（⾞線逸脱警報）／インテリジェン
ト LI（⾞線逸脱防⽌⽀援システム）ス
イッチを押すごとにON･OFFが切り替わ
ります。
● 設定をONにすると、スイッチの表⺬灯
が点灯します。
MEG0361X
知識
● e-POWERシステムを停⽌するとイン
テリジェント LI（⾞線逸脱防⽌⽀援
システム）は⾃動的にOFFになりま
す。
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
運
転
の
し
か
た
(281,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
LDW（⾞線逸脱警報）／インテリジェント LI（⾞線逸脱防⽌⽀援システ
ム）に関する注意事項
注意
● 次のような状況では、思わぬ事故につながるおそれがあるため、インテリジェント LI
（⾞線逸脱防⽌⽀援システム）を使⽤しないでください。
– 悪天候（⾬、雪、霧など）のとき
– 凍結路や積雪路など滑りやすい路⾯を⾛⾏するとき
– 急なカーブ、急な上り坂･下り坂が繰り返されるとき
– ⼯事中の道路や⾞線規制がある道路を⾛⾏するとき
– ⾞線の幅が狭い道路を⾛⾏するとき
– 摩耗しているタイヤ、空気圧不⾜のタイヤ、スペアタイヤ、タイヤチェーンを装着
しているときや、⽇産純正品もしくは⽇産販売会社で購⼊したタイヤ以外を使⽤し
ているとき
– 純正品以外のブレーキ部品、サスペンション部品を使⽤しているとき
● 次のような状況では、レーンマーカーを正確に検出できず、適切な作動ができない場
合があります。
– 検出しにくいレーンマーカー（不明瞭なレーンマーカー、⻩⾊のレーンマーカー、
⼀般的でないレーンマーカー、⽔たまり･汚れ･雪などで隠れているレーンマー
カー）がある道路を⾛⾏するとき
– 急なカーブのある道路を⾛⾏するとき
– 消されたレーンマーカーがまだ⾒えている道路を⾛⾏するとき
– 道路上に影、雪、⽔たまり、わだち、道路のつなぎ⽬、線状の補修痕などがあると
き（これらのものをレーンマーカーとして検出して警報する場合があります。）
– ⾞線の分岐･合流のある道路を⾛⾏したとき
– ⾃⾞がレーンマーカーに対してまっすぐに⾛⾏していないとき
281
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
次ページに続く
運
転
の
し
か
た
(282,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
282
注意
– 先⾏⾞との⾞間距離が短く、カメラの検出範囲が遮られるとき
– ⾬、雪、汚れなどがフロントガラスに付着しているとき
– 汚れなどでヘッドランプの明るさが不⼗分なときやヘッドランプの光軸調整が適切
に⾏われていないとき
– 前⽅から強い光（太陽光など）を受けているとき
– 急な明るさの変化が起こったとき（トンネルの出⼊り⼝など）
● 状況によっては外部の騒⾳などにより、警報⾳が聞こえない場合があります。
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
運
転
の
し
か
た
(283,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
作動が停⽌するとき
LDW（⾞線逸警報）
● 炎天下に駐⾞したときなど、カメラが⾼温になったときは、LDW（⾞線逸脱警報）／イ
ンテリジェント LI（⾞線逸脱防⽌⽀援システム）スイッチの表⺬灯が点滅し、⼀時的に
作動が停⽌します。（室内の温度が下がると、⾃動的に作動を復帰します。）
● システムに異常があると、メーター内のLDW（⾞線逸脱警報)警告灯が点灯し、システ
ムが⾃動的に停⽌します。
警告灯（
P.89）
インテリジェント LI（⾞線逸脱防⽌⽀援シ
ステム）
● 次の場合は、“ポー”というブザー⾳とともに警告灯が表⺬され、⾃動的に作動を解除
します。
– ABSまたはVDC（トラクションコントロールは含まない）が作動したとき
– VDCをOFFにしたとき
システムを再び作動させる場合は、解除されたときの状態が改善されてから⼀度スイッ
チをOFFにし、再度LDW（⾞線逸脱警報）／インテリジェント LI（⾞線逸脱防⽌⽀援シ
ステム）スイッチをONにしてください。
● 炎天下に駐⾞したときなど、カメラが⾼温になったときは、LDW（⾞線逸脱警報）／イ
ンテリジェント LI（⾞線逸脱防⽌⽀援システム）スイッチの表⺬灯が点滅し、⼀時的に
作動が停⽌します。（室内の温度が下がると、⾃動的に作動を復帰します。）
● システムに異常があると、メーター内のインテリジェント LI（⾞線逸脱防⽌⽀援システ
ム）警告灯が点灯し、システムが⾃動的に停⽌します。
警告灯（
P.89）
アドバイス
● システムを正しく作動させるために
カメラ前⽅のフロントガラスはいつ
もきれいにしておいてください。マ
ルチセンシングフロントカメラの取
り扱いについては、（
P.415）をお
読みください。
● 警告灯が点灯したときは、安全な場
所に停⾞し、⼀度e-POWERシステム
を停⽌してから再始動してくださ
い。
e-POWERシステム再始動後も点灯し
続けるときは、システムの異常が考
えられます。通常⾛⾏には⽀障はあ
りませんが、⽇産販売会社で点検を
受けてください。
警告灯（
P.89）
283
$：⾞両型式、オプションなどで異なる装備
運転⽀援機能
LDW（⾞線逸脱警報）
★
／インテリジェント LI（⾞線逸脱防⽌⽀援システム）
★
運
転
の
し
か
た
(284,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
284
■■
インテリジェント アラウンドビューモニターについて
● インテリジェント アラウンドビューモニ
ターはインテリジェント ルームミラーに
表⺬されます。
● パワースイッチがONのときに、インテ
リジェント ルームミラーのON･OFF切り
替えレバーを⼿前に引き、中央ボタンを
押すか、シフトポジションを
にする
と表⺬します。
MEF0386X
警告
● インテリジェント アラウンドビュー
モニターの機能を過信しない。
インテリジェント アラウンドビュー
モニターは障害物などの確認を補助
するシステムです。⾞両の操作をす
るときは、周囲の安全をミラーや⽬
視で直接確認してください。特に⾞
両の四隅は、トップビュー、フロン
トビュー、リヤビューに障害物が映
らない死⾓になります。必ず窓から
⽬視し、安全を確認してから⾞両を
操作してください。常に低速で⾞両
を移動させてください。
● 実際の距離感を間違えないように注
意する。
インテリジェント アラウンドビュー
モニターに映し出される障害物まで
の距離は、実際とは異なることがあ
ります。
知識
● インテリジェント ルームミラーの設
定で、インテリジェント アラウンド
ビューモニター画⾯位置を切り替え
ることができます。
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
インテリジェント アラウンドビューモニターは、自車位置を映し出すことにより、駐車スペースへの駐車時や縦列駐車時に運転者を補助します。
運
転
の
し
か
た
(285,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
インテリジェント アラウンドビュー
モニター画⾯位置の切り替えかた (P.140)
285
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
次ページに続く
運
転
の
し
か
た
(286,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
286
■■
インテリジェント アラウンドビューモニターの使いかた
● インテリジェント ルームミラーがインテ
リジェント ルームミラーモードの時に使
⽤できます。（
P.135）
● シフトポジションを にするとインテ
リジェント アラウンドビューモニターが
ONになり、トップビュー（左側画⾯）
／リヤビュー（右側画⾯）を表⺬しま
す。シフトポジションを
から他の位
置にすると、インテリジェント アラウン
ドビューモニターがOFFになります。
● シフトポジションが または のとき
に、ソナーが障害物を検知したときはイ
ンテリジェント アラウンドビューモニ
ターがONになり、トップビュー（左側
画⾯）／フロントビュー（右側画⾯）を
表⺬します。障害物の検知がなくなる
と、インテリジェント アラウンドビュー
モニターはOFFになります。
● インテリジェント ルームミラーの中央ボ
タンを押すとインテリジェント アラウン
ドビューモニターがONになり、トップ
ビュー（左側画⾯）／フロントビュー
（右側画⾯）を表⺬します。
● インテリジェント ルームミラーのON･
OFF切り替えレバーを⾞両前⽅側へ倒す
と、インテリジェント アラウンドビュー
モニターがOFFになります。
MEF0387X
警告
● ドアミラーを格納した状態で使⽤し
ない。
適切な範囲を映すことができませ
ん。また使⽤するときは、バックド
アが確実に閉まっているか確認して
ください。
知識
● 中央ボタンを押すことで、左側画⾯
を切り替えることができます。
（トップビュー?サイドブラインド
ビュー?インテリジェント アラウン
ドビューモニターOFF）
● 右側画⾯にフロントビューが表⺬さ
れているときにシフトポジション
を
にすると、リヤビューに切り替
わります。シフトポジションを
か
ら他の位置にすると、再度、フロン
トビューに切り替わります。
3分タイマー機能
●
インテリジェント ルームミラーの中央
ボタンを押してインテリジェント アラ
ウンドビューモニターを表⺬させてか
ら、約3分後に⾃動的にインテリジェン
ト アラウンドビューモニターの表⺬が
消える機能です。シフトポジション
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
運
転
の
し
か
た
(287,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
が 以外のときに作動します。（ただ
し、タイマー作動中に中央ボタンを押
すとタイマーがリセットされます。）
287
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
次ページに続く
運
転
の
し
か
た
(288,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
288
■■
画⾯の⾒かた
左側画⾯
● トップビューまたはサイドブラインド
ビューを表⺬します。
移動物 検知機能作動状態アイコン
● どちらのビューで移動物 検知機能が作動
するかを表します。
– ：移動物 検知機能が作動します
– ：移動物 検知機能が作動しませ
ん
右側画⾯
● シフトポジションが のときはリヤ
ビューを、
以外のときはフロント
ビューを表⺬します。
ソナーインジケーター
● ソナー機能のONまたはOFFを表しま
す。ソナー機能がONのときはソナーイ
ンジケーターが点灯し、OFFのときは消
灯します。
⽅向指⺬アイコン
● 右側画⾯の映している⽅向を表します。
– ：リヤビュー表⺬
– ：フロントビュー表⺬
MEF0388X
知識
● パワースイッチをONにしてから初め
てインテリジェント アラウンド
ビューモニターを表⺬したときに、
アイコン
の⾊と点滅（約3秒間）
で、ソナーの作動状況を表します。
– ⾚⾊に点滅：ソナーON
– 灰⾊に点滅：ソナーOFF（ソナー
をOFFにした直後も点滅しま
す。）
● 表⺬しているビューで映している範
囲でのみ移動物 検知機能が作動しま
す。例えば、リヤビューで移動物 検
知機能を作動させている場合には、
⾞両前⽅の移動物は検知しません。
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
運
転
の
し
か
た
(289,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
画⾯表⺬の種類について
■ フロントビュー／リヤビュー
● ⾞両の前⽅／後⽅の映像をインテリジェ
ント アラウンドビューモニター右側画⾯
に表⺬します。
距離⽬安ライン
● ⾞体からの距離の⽬安を表⺬します。
– ⾚⾊：約0.5m
– ⻩⾊：約1m
– 緑⾊：約2m
– 緑⾊：約3m
⾞幅⽬安ライン
● ⾞幅の⽬安を⺬します。
予想進路線
● 運転操作時に予想進路を⺬します。予想
進路線は、ハンドルを切ったときに表⺬
されます。予想進路線はハンドルを切っ
た⾓度に応じて移動し、ハンドルを中⽴
位置にすると表⺬されなくなります。
● フロントビューは、⾞速が10km/hを超
えると表⺬されなくなります。
MEF0389X
MEF0390X
警告
● リヤビューに表⺬される障害物まで
の距離は、実際とは異なることがあ
ります。
アドバイス
● フロントビューが表⺬されていると
きに、中⽴位置から約90度の範囲内
でハンドルを切ると、予想進路線が
左右に表⺬されます。約90度以上ハ
ンドルを切ると、予想進路線はハン
ドルを切った⽅向とは逆⽅向にのみ
表⺬されます。
● リヤビューモニターの映像は、ルー
ムミラーやドアミラーで⾒るのと同
様に左右反転させた映像です。
● 雪道や滑りやすい路⾯では、予想進
路線と実際の進路が異なることがあ
ります。
● リヤビューカメラは⾞幅の中⼼より
ずれた位置に取り付けられているた
め、リヤビューの表⺬は多少右にず
れて⾒えます。
289
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
次ページに続く
運
転
の
し
か
た
(290,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
290
■ トップビュー
● ⾃⾞位置や駐⾞スペースへの進⼊コース
が分かりやすい、⾞両を上から⾒たよう
な映像をインテリジェント アラウンド
ビューモニター左側画⾯に表⺬します。
● ⾞両アイコン は、⾃⾞位置を⺬してい
ます。トップビューに表⺬される障害物
までの距離は、実際とは異なることがあ
ります。カメラでは撮影できない領域
トップビュー境⽬
は、⿊⾊で表⺬され
ます。
● パワースイッチをONにし、トップ
ビューを表⺬すると、トップビュー境
⽬
と撮影されないコーナー部分 は、
約3秒間⻩⾊で強調表⺬されます。ソ
ナーがOFFのとき、撮影されないコー
ナー部分
は⾚⾊で表⺬されます。
MEF0391X
警告
● ドアミラー、⾞両前⽅、⾞両後⽅に
装着されているカメラからの映像を
組み合わせて処理した疑似的な映像
のため、トップビューは障害物を実
際より遠く映します。
● 囲いや⾞両といった⾼さのある障害
物は、映像の継ぎ⽬で位置がずれた
り、表⺬されないことがあります。
● カメラの⾼さよりも上にある障害物
は表⺬されません。
● トップビューの映像は、カメラの位
置が変化するとずれることがありま
す。
● 路上の線は映像の継ぎ⽬でずれた
り、曲がって⾒えたりすることがあ
ります。ずれは、⾞両から遠ざかる
につれて⼤きくなります。
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
運
転
の
し
か
た
(291,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■ サイドブラインドビュー
● ⾞両の左側前輪付近から前⽅を、インテ
リジェント アラウンドビューモニター左
側画⾯に表⺬します。道路端への幅寄せ
駐⾞などに便利です。
⽬安ライン
● モニターには⾞幅と⾞両の前輪を⺬す⽬
安ラインが表⺬されます。
– 前端⽬安ライン は、⾞両前部の位
置の⽬安を⺬します。
– 側⽅⽬安ライン は、ドアミラーを
含めた⾞幅の⽬安を⺬します。
– 前端⽬安ライン と側⽅⽬安ライ
ン
の延⻑線 は、緑⾊の破線で表
⺬します。
ソナー表⺬
● サイドブラインドビューを表⺬させる
と、ソナー表⺬
を表⺬します。
MEF0392X
注意
● カメラから汚れや雪を取り除くとき
に、カバーに傷をつけないように注
意してください。
● ⽅向指⺬器の光が側⽅⽬安ラインと
重なる場合がありますが、異常では
ありません。
291
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
次ページに続く
運
転
の
し
か
た
(292,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
292
■■
移動物 検知機能について
● ⾞庫⼊れや駐⾞場からの発進時などに⾃⾞周辺の移動物を運転者にお知らせすること
で、安全確認をサポートする機能です。
● ⾞両周辺に移動物があるときに、⾳と⻩枠を表⺬してお知らせします。
● トップビューに 表⺬がある場合には移動物を検知したエリア（前後左右）に⻩枠を
表⺬します。
● 移動物 検知機能は以下の条件のとき、 が表⺬されている画⾯で作動します。
– シフトポジションが または で停⾞しているときに、トップビュー側で作動しま
す。
– シフトポジションが で⾞速約8km/h以下のときに、フロントビューで作動しま
す。
– シフトポジションが で⾞速約8km/h以下のときに、リヤビューで表⺬します。
注意
● ⾞両の操作をするときは、周囲の安
全をミラーや⽬視で直接確認してく
ださい。
知識
● ソナーブザーが鳴っている場合は移
動物 検知機能ブザーは鳴りません。
● サイドブラインドビューには移動物
検知機能がないため、
アイコン
を表⺬しません。
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
運
転
の
し
か
た
(293,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
画⾯の⾒かた
移動物 検知表⺬
● 移動物 検知機能で移動物を検知したとき
に、⻩枠でお知らせします。
移動物 検知機能作動状態アイコン
● 移動物 検知機能を作動させる側の画⾯の
アイコンを⻘⾊で表⺬します。
– ：移動物 検知機能が作動します
– ：移動物 検知機能が作動しませ
ん
MEF0393X
MEF0394X
知識
● 以下の場合には移動物 検知機能は作
動しません。
– ⾞速やシフトポジションが移動物
検知機能の作動条件から外れてい
る場合
– トップビューによる移動物 検知機
能作動中でいずれかのドアが開い
ている場合
– リヤビューによる移動物 検知機能
作動中でバックドアが開いている
場合
● トップビューによる移動物 検知機能
作動中で電動格納ミラーが作動して
いると、誤検知する場合がありま
す。
293
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
次ページに続く
運
転
の
し
か
た
(294,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
294
■■
ソナー機能について
● インテリジェント ルームミラーがインテ
リジェント ルームミラーモードのとき、
⾞速約10km/h以下で前進中にソナーが
障害物を検知した場合は、⾃動的にイン
テリジェント アラウンドビューモニター
画⾯に切り替わり、ソナー表⺬とブザー
でお知らせします。
● ソナー表⺬はトップビューまたはサイド
ブラインドビュー画⾯に表⺬されます。
MEF0395X
注意
● 気温や天候、路⾯状態などの周囲の
状況や、障害物が動いていたり⼩さ
い場合にはセンサーが検知できない
ことがあります。必ず周囲の安全を
確認してから運転してください。
● センサーは前後バンパーについてい
ます。バンパーには、ステッカーを
貼ったりアクセサリーなどを取り付
けないでください。
● バンパーに凹みなどがあると正確な
距離が測定できず、誤検知する場合
があります。
● 適正なタイヤの空気圧を維持してく
ださい。誤警報や誤操作の原因にな
ります。
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
運
転
の
し
か
た
(295,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■ コーナーソナー
障害物までの距離（⽬
安）
60∼50cm 50∼30cm
30cm以下
表⺬⾊ 緑 ⻩ ⾚
表⺬点滅速度 遅い 早い 点灯
ブザー⾳ ピッ、ピッ、ピッ… ピピピピピ…
ピー
■ フロントセンターソナー
障害物までの距離（⽬
安）
100∼70cm 70∼50cm 50∼30cm
30cm以下
表⺬⾊ 緑 緑 ⻩ ⾚
表⺬点滅速度 遅い 遅い 早い 点灯
ブザー⾳ 無し ピッ、ピッ、ピッ… ピピピピピ…
ピー
■ リヤセンターソナー
障害物までの距離（⽬
安）
150∼70cm 70∼30cm
30cm以下
表⺬⾊ 緑 ⻩ ⾚
表⺬点滅速度 遅い 早い 点灯
ブザー⾳ ピッ、ピッ、ピッ… ピピピピピ…
ピー
295
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
次ページに続く
運
転
の
し
か
た
(296,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
296
■ ソナー表⺬⾊
● ソナー表⺬の⾊は、障害物に近づくにしたがって、緑、⻩、⾚と変化します。ソナーの
表⺬の⾊と距離⽬安線とでは障害物までの距離は異なります。
■ ブザー⾳
● 障害物との距離が近づくにしたがって、断続⾳の間隔が短くなります。表⺬が⾚の場合
は連続⾳になります。
● 障害物との距離が広がった場合は断続⾳が消え、ソナー表⺬のみとなります。
● フロントソナーが検知したときは低⾳、バックソナーが検知したときは⾼⾳でお知らせ
します。
● コーナーソナーが検知したときは障害物との距離が3秒間変わらない場合は断続⾳は消
え、ソナー表⺬のみとなります。
■ ソナー機能OFF
● カメラ画⾯表⺬中にインテリジェント ルームミラーの中央ボタンを⻑押し（約3秒間）
すると、ソナー機能がOFFになります。再度中央ボタンを⻑押し（約3秒間）するとON
になります。
■ ソナーによるカメラ画⾯の⾃動表⺬機能
● シフトポジションが かつ⾞速約10km/h以下でカメラが表⺬されていない場合に、
⾞両前⽅の障害物を検知した場合はインテリジェント アラウンドビューモニター画⾯を
⾃動で表⺬します。
● 障害物がなくなると、⾃動的にインテリジェント アラウンドビューモニターはOFFにな
ります。
● インテリジェント ルームミラーの中央ボタンを操作した場合には戻りません。
カメラシステム
インテリジェント アラウンドビューモニター（移動物 検知機能付）
★
運
転
の
し
か
た
(297,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
● カメラはフロントグリル中央部、ドアミラー、リヤナンバープレート上部に装着され
ています。作動を妨げるような物をカメラ部分に取り付けないでください。字光式ナ
ンバープレートを装着すると、リヤビューモニターの映像が⼀部映らなくなることが
あります。
● 距離⽬安ラインと⾞幅⽬安ラインは、舗装された平坦な路⾯上での⽬安として使⽤し
てください。画⾯に表⺬される距離は⽬安であり、⾃⾞と映し出されている障害物ま
での距離は、実際とは異なることがあります。
● ⽬安ラインや予想進路線は、乗⾞⼈数や燃料の容量などの影響により実際の距離と異
なることがあります。⽬安としてお使いください。
● サイズが異なるタイヤと交換すると、予想進路線とトップビューが不適切に表⺬され
ることがあります。
● 上り坂では、モニターに表⺬される障害物は実際よりも遠くにあるように⾒えます。
下り坂では、モニターに表⺬される障害物は実際よりも近くにあるように⾒えます。
ミラーを併⽤するか、⽬視によって正確な距離を判断してください。
注意
● フロントビューおよびリヤビューの表⺬線は、路⾯の状況により障害物への距離が実
際と異なって⾒えることがあります。特徴をよく理解してください。
● カメラに汚れ、⾬、雪が付着すると、映像の映りが悪くなることがあります。カメラ
を清掃してください。
● アルコール、ベンジン、シンナーなどを使⽤してカメラを清掃しないでください。変
⾊する原因となります。中性洗剤を薄めて含ませた布でふき取ったあと、乾いた布で
ふいてください。
● モニター映像に悪影響が⽣じるため、カメラに傷をつけないよう注意してください。
297
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
次ページに続く
運
転
の
し
か
た
(298,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
298
注意
● カメラにはワックスを使⽤しないでください。中性洗剤を薄めて含ませた清潔な布で
ワックスをふき取ってください。
知識
● カメラレンズの特性により、画⾯上の距離と実際の距離が異なって⾒えたり、対象物
が変形して⾒えることがあります。⾞幅⽬安ラインと予想進路線は、実際の⾞幅と進
路よりも広くなっています。
● シフトポジションが 以外のとき、インテリジェント ルームミラーの中央ボタンを
押してインテリジェント アラウンドビューモニターを表⺬させたあと、約3分間操作
を⾏わないでいると、⾃動的にインテリジェント アラウンドビューモニター表⺬が消
えます（3分間タイマー機能）。
● 画⾯の切り替わり後は、映像の表⺬が遅れることがあります。インテリジェント アラ
ウンドビューモニターが完全に表⺬されるまでは、映像が⼀時的にゆがむことがあり
ます。
● 外気温が極端に⾼いか、低いときは、映像の映りが悪くなることがありますが、異常
ではありません。
● カメラに直接強い光を当てると、映像の映りが悪くなることがありますが、異常では
ありません。
● 蛍光灯照明が当たると、映像にちらつきが出ることがありますが、異常ではありませ
ん。
● インテリジェント アラウンドビューモニター映像の⾊味は、実際とはわずかに異なっ
て⾒えることがあります。
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
運
転
の
し
か
た
(299,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
● 暗い所や夜間時には映りが悪くなり、⾊味が異なって⾒えることがありますが、異常
ではありません。
● トップビューの各カメラの映像に鮮明さの違いが⽣じることがあります。
● トップビューの画像は、4つのカメラからの映像を加⼯処理して表⺬するため、次の
ように表⺬される場合があります。
– ⽴体物が倒れこんで⾒える
– 路⾯よりも⾼い位置にある⾞両などが実際より遠くに⾒える
– ⾼さのあるものが画像の継ぎ⽬でずれて表⺬される
– 各カメラ画像の明るさが違う
299
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
次ページに続く
運
転
の
し
か
た
(300,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
300
■■
映し出す範囲
● 特定の領域は、カメラに映し出されませ
ん。フロントビューまたはリヤビューで
は、バンパー下側または地上⾯の部分は
表⺬されないことがあります
。トップ
ビューではカメラの映し出す範囲の境⽬
付近にあるもの、路⾯より⾼さのあるも
のは表⺬されないことがあります
。
MEF0396X
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
運
転
の
し
か
た
(301,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
映像と実際の路⾯との誤差
● フロントビューとリヤビューに表⺬され
る距離⽬安ラインと⾞幅⽬安ラインは、
舗装された平坦な路⾯上での⽬安として
使⽤してください。画⾯に表⺬される距
離はあくまでも⽬安であり、⾃⾞と映し
出されている障害物までの距離は、実際
とは異なることがあります。
急な上り坂が後⽅にあるとき
● 距離⽬安ライン、⾞幅⽬安ラインは実際
の距離よりも⼿前に表⺬されます。例え
ば、位置
までの距離が1mと表⺬され
ていても、実際に1mの距離にあるの
は、位置
です。上り 坂に障害物がある
ときは、障害物は実際よりも遠くにある
ように⾒えます。
MEF0397X
301
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
次ページに続く
運
転
の
し
か
た
(302,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
302
急な下り坂が後⽅にあるとき
● 距離⽬安ラインと⾞幅⽬安ラインは実際
の距離よりも後ろに表⺬されます。 例え
ば、位置
までの距離が1mと表⺬され
ていても、実際に1mの距離にあるの
は、位置
です。下り 坂に障害物がある
ときは、障害物は実際よりも近くにある
ように⾒えます。
MEF0398X
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
運
転
の
し
か
た
(303,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
⽴体物が近くにあるとき
● ⽴体物が近くにある場合には実際の距離
と異なって表⺬される場合があります。
● 例1:予想進路線 は表⺬されているト
ラックの⾞体に触れていません。しか
し、トラックの⾞体が実際の進路上に張
り出している場合は、ぶつかることがあ
ります。
MEF0399X
303
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
次ページに続く
運
転
の
し
か
た
(304,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
304
● 例2:表⺬されているトップビュー で
は、⾃⾞とトラックの⾞体間にはわずか
な距離があるように⾒えます。しかし、
実際の距離は表⺬されているよりも短
く、トラックの⾞体にぶつかることがあ
ります。
MEF0400X
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
運
転
の
し
か
た
(305,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
⽴体物に接近するとき
● の位置は の位置よりも遠くにあるよ
うに⾒えますが、実際は
の位置と同じ
距離です。トラックの⾞体が実際の進路
上に張り出し ている場合は、
の位置ま
で下がるとぶつかることがあります。
MEF0401X
305
$：⾞両型式、オプションなどで異なる装備
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
次ページに続く
運
転
の
し
か
た
(306,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
306
■■
画⾯のエラー表⺬について
アイコンが画⾯内に表⺬された場合
は、インテリジェント アラウンドビューモ
ニターの異常が考えられます。通常⾛⾏に
は⽀障はありませんが、⽇産販売会社で点
検を受けてください。
アイコンが画⾯内に表⺬された場合
は、カメラ映像が⼀時的に周囲の電⼦機器
の影響を受けている可能性があります。頻
繁に表⺬される場合は⽇産販売会社で点検
を受けてください。
MEF0402X
MEF0403X
カメラシステム
インテリジェント アラウンドビューモニターに関する注意事項
★
運
転
の
し
か
た
(308,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
308
■■
マップランプ／ルームランプの使いかた／ラゲッジルームランプについ
て
マップランプ／ルームランプの使いかた
● 次のように点灯･消灯します。
スイッチ 点灯･消灯のしかた
ON
常時点灯
DOOR
（中⽴）
ドア（バックドアを除く）
を開けると点灯し、閉める
と消灯します。
OFF
消灯
ラゲッジルームランプについて
ラゲッジルームランプはラゲッジルームの
右側にあります。
● バックドアを開けると⾃動で点灯し、
バックドアを閉めると消灯します。
MEH0107X
MEH0124X
アドバイス
● パワースイッチがOFFのときは、
マップランプ／ルームランプを⻑時
間点灯させないでください。12Vバッ
テリーがあがるおそれがあります。
知識
キー連動室内照明システム（ラゲッジ
ルームランプを除く）
● マップランプ／ルームランプのス
イッチがDOOR位置にあると、次の
条件で点灯します。
– パワースイッチをOFFにしてから
約15秒間
– パワースイッチがOFFのとき、ド
ア（バックドアを除く）を解錠し
てから約15秒間
– パワースイッチがOFFのとき、ド
ア（バックドアを除く）を閉めて
から約15秒間
– ドアが開いているとき
● キー連動室内照明システムのON･
OFFを切り替えたい場合は、⽇産販
売会社へご相談ください。
室内灯
マップランプ
★
／ルームランプ
室
内
装
備
(309,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
知識
バッテリーセーバー
● 12Vバッテリーあがりを防⽌するた
め、マップランプ、ルームランプお
よびラゲッジルームランプは15分以
上点灯し続けると、⾃動的に消灯し
ます。
309
$：⾞両型式、オプションなどで異なる装備
室内灯
マップランプ
★
／ルームランプ
室
内
装
備
(310,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
310
■■
グローブボックスの使いかた
● 開けるときは、ノブを⼿前に引きます。
● 閉めるときは、ロックするまでふたを押
します。
MEH0108X
注意
● グローブボックスを開けたまま⾛⾏
しない。
⾛⾏中に収納したものが⾶び出した
り、開いたふたが⾝体に当たるなど
して、思わぬケガをするおそれがあ
ります。
● ふたを開けるときは、ゆっくり開け
る。
ふたを全開にしたとき⾝体に当たる
おそれがあります。
知識
● ふたの裏にはカードホルダーが付い
ています。
収納装備
グローブボックス
室
内
装
備
(311,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
インストアッパーボックスの使いかた
● 開けるときは、ふたを持ち上げます。
● 閉めるときは、ふたを下ろします。
MEH0109X
注意
● ふたを開けたまま⾛⾏しない。
収納した物が⾶び出したりして、思
わぬケガをしたり、事故につながる
おそれがあります。
311
$：⾞両型式、オプションなどで異なる装備
収納装備
インストアッパーボックス
室
内
装
備
(312,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
312
■■
前席シート⽤カップホルダーについて
● センターコンソールの前側にあります。
MEH0110X
■■
後席⽤カップホルダー
★
について
● 後席アームレストを前に倒して使いま
す。
● 元に戻すときは、アームレストを起こし
ます。
MEH0111X
収納装備
カップホルダー／ボトルホルダー
室
内
装
備
(313,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ボトルホルダーについて
● ボトルホルダーは、前席および後席
★
の
ドアポケットにあります。
MEH0112X
313
$：⾞両型式、オプションなどで異なる装備
収納装備
カップホルダー／ボトルホルダー
次ページに続く
室
内
装
備
(314,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
314
■■
カップホルダー／ボトルホルダーに関する注意事項
警告
● ⾛⾏中に飲物を出し⼊れしない。
⾛⾏中に飲物を出し⼊れすると前⽅不注意となり、思わぬ事故につながるおそれがあ
ります。運転中は信号待ちなどの停⾞中に飲物を出し⼊れしてください。
注意
● 飲物をこぼさないように注意する。
飲物の容器の形によっては、確実に固定されないおそれがあります。
● ⾞室内のスイッチや画⾯などに飲物をこぼさないようにする。
故障や⽕災のおそれがあります。
収納装備
カップホルダー／ボトルホルダー
室
内
装
備
(315,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
電源ソケットの使いかた
● 電源ソケットはセンターコンソールの前
側にあります。
● ふたを開けて使います。
● 使⽤しないときは、ふたを閉めます。
● 容量は、12V（ボルト）、10A（アンペ
ア）、120W（ワット）です。
● 相⼿プラグを挿⼊したり抜いたりすると
きは、使⽤機器側の電源をOFFにする
か、パワースイッチをOFFにしてくださ
い。
MEH0113X
注意
● 電源ソケットを使うときは、次のこ
とを守る。
電源ソケットの不適切な使⽤は、⾞
両のヒューズが切れるだけでなく、
最悪の場合、⾞両⽕災ややけどのお
それがあります。
– 2マタソケットなどでタコ⾜配線を
しない
– 消費電⼒120W以下のものを使⽤す
る
– 相⼿プラグをソケットの奥までき
ちんと挿⼊する
– 使⽤中や使⽤後はソケットやプラ
グに注意する
– シガーライターをソケットに差し
込まない
– ソケットに⽔をかけたり、指や⾦
属などを⼊れたりしない
アドバイス
●
12Vバッテリーあがりを防⽌するた
め、e-POWERシステムを始動した状態
で使⽤してください。また、⻑時間使
315
$：⾞両型式、オプションなどで異なる装備
その他の室内装備
電源ソケット
カーアクセサリーの電源をとるときに使います。パワースイッチがONまたはACCのときに使えます。
次ページに続く
室
内
装
備
(316,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
316
アドバイス
⽤したり、エアコン、ヘッドランプ、
リヤウインドーデフォッガーなどを同
時に使⽤したりしないでください。
その他の室内装備
電源ソケット
室
内
装
備
(317,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
固定のしかた
● 床⾯には⽇産純正フロアカーペット⽤の
固定クリップが付いています。
● フロアカーペットを床の形状に合わせて
敷き、取り付け⽳に固定クリップのピン
を通して確実に固定します。
● ⾞種により、固定クリップ･ピンの形状
や、各シートごとに設定されている数量
は異なります。詳しい固定⽅法は、⽇産
販売会社にお問い合わせください。
MEH0015X
警告
● この⾞（年式）専⽤のフロアカー
ペットを、床の上にしっかりと固定
して正しく使⽤する。
フロアカーペットがずれて各ペダル
と⼲渉し、思わぬ速度が出る、また
はブレーキが効きづらくなるなど、
重⼤な傷害につながるおそれがあり
ます。
● 運転席にフロアカーペットを敷くと
きは、次のことを守る。
– ⽇産純正品であっても、他⾞種お
よび異なる年式のフロアカーペッ
トは使⽤しない
– フロアカーペットでペダルを覆わ
ない
– フロアカーペットを重ねて敷かな
い
– 運転席専⽤のフロアカーペットを
使⽤する
– フロアカーペットを前後さかさま
にしたり、裏返して使⽤しない
● 運転する前にフロアカーペットが正
しく固定されていることを定期的に
確認し、洗⾞後は必ず確認する。
● 運転に⽀障がないことを確認する。
運転する前、パワースイッチがOFF
317
$：⾞両型式、オプションなどで異なる装備
その他の室内装備
フロアカーペット
この車（年式）専用のフロアカーペットが設定されています。
床の上にしっかりと固定して正しく使用してください。
次ページに続く
室
内
装
備
(318,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
318
警告
の状態でシフトポジションが のと
き、各ペダルをいっぱいに踏み込
み、フロアカーペットと⼲渉しない
ことを確認してください。
● タバコの⽕種をフロアカーペットな
どに落とさない。
⽕災につながるおそれがあります。
その他の室内装備
フロアカーペット
室
内
装
備
(319,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
サンバイザーの使いかた
● 前⽅からの⽇差しを防ぐときは、下に下
げて使います。
● 横からの⽇差しを防ぐときは、下に下げ
てフックから外し、横にして使います。
MEH0062X
■■
バニティミラーの使いかた
● サンバイザー裏側にバニティミラー
（鏡）が付いています。
● サンバイザーを下に下げ、カバーを開け
て使います。
MEH0063X
319
$：⾞両型式、オプションなどで異なる装備
その他の室内装備
サンバイザー／バニティミラー
★
室
内
装
備
(320,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
320
■■
カードホルダーの使いかた
● 運転席側のサンバイザーにカードホル
ダーが付いています。
● カードをスライドさせ、差し込みます。
MEH0114X
アドバイス
● 炎天下での駐⾞は⾞室内が⼤変⾼温
になりますので、カードを⼊れたま
まにしないでください。カードが変
形するおそれがあります。
その他の室内装備
カードホルダー
室
内
装
備
(321,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ラゲッジサイドフックの使いかた
買い物袋などを引っ掛けるときに使いま
す。
MEH0115X
アドバイス
● フックには⼤きな⼒がかからないよ
うにしてください。フックが破損す
るおそれがあります。
● 3kg以上の物をかけないでください。
フックが破損するおそれがありま
す。
321
$：⾞両型式、オプションなどで異なる装備
その他の室内装備
ラゲッジサイドフック
室
内
装
備
(322,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
322
MEMO
室
内
装
備
(323,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
まずはじめに
故障したときは P.324
発炎筒 P.325
けん引について P.326
緊急時の対処⽅法
パンクしたときは P.331
ドアが開かないときは P.341
インテリジェントキーで始動できないときは P.343
12Vバッテリーがあがったときは P.344
出⼒制限表⺬灯が点灯したときは P.349
警告灯がついたときは P.350
ブザー（警報⾳）が鳴ったときは P.358
窓ガラスがくもったときは P.360
オーバーヒートしたときは P.362
雪道やぬかるみにはまったときは P.364
323
トラブルがおきたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(324,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
324
■■
故障したときの対処のしかた
1
⾮常点滅表⺬灯で後続⾞に危険を知らせなが
ら、できるだけ路肩に寄せて停⾞します。
路肩が無い場所では、可能な限り広いところ
まで⾃⾛します。
MEI0185X
警告
● 発炎筒はトンネル内では使⽤しな
い。
煙で視界が悪くなり、他⾞の⾛⾏の
妨げとなり、事故につながるおそれ
があります。このときは⾮常点滅表
⺬灯をご使⽤ください。
注意
● e-POWERシステムが停⽌している
ときは慎重に運転する。
故障によりe-POWERシステムが停⽌
していると、ブレーキやパワーステ
アリングが正しく機能せず、極度に
ブレーキの効きが悪くなったり、ハ
ンドルの操作⼒が重くなったりする
ので慎重に運転してください。
アドバイス
● ⾼速道路や⾃動⾞専⽤道路では、停
⽌表⺬板（停⽌表⺬灯）の表⺬が法
律で義務づけられています。
● ⾼速道路上では1kmごとに⾮常電話
が設置されています。
2
同乗者をガードレールの外側などに避難さ
せ、⾞両の50m以上後⽅に発炎筒と停⽌表⺬
板（停⽌表⺬灯）を置きます。
発炎筒 (P.325)
MEI0186X
3
運転者もガードレールの外側などに避難しま
す。
避難するときは、停⽌⾞両への追突事故が発
⽣したときに巻き込まれないように注意して
ください。
MEI0003X
4
⾮常電話や携帯電話などで救援依頼をしま
す。
MEI0004X
まずはじめに
故障したときは
高速道路や自動車専用道路で車両が故障したときは、次の手順で対処してください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(325,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
発炎筒の使いかた
1
助⼿席⾜元部のホルダーから発炎筒を外しま
す。
MEI0187X
警告
● お⼦さまには触らせない。
いたずらなどで発⽕するおそれがあ
り危険です。
● 可燃物の近くで使⽤しない。
引⽕するおそれがあります。
● 点⽕は必ず⾞外で⾏い、点⽕後は顔
や⾝体に近づけない。
やけどをするおそれがあります。
● トンネル内では使⽤しない。
煙で視界が悪くなり、他⾞の⾛⾏の
妨げとなり、事故につながるおそれ
があります。このときは⾮常点滅表
⺬灯をご使⽤ください。
アドバイス
●
発炎筒に記載してある使⽤⽅法、注意を
あらかじめ確認しておいてください。
● 発炎筒には有効期限があります。期
限が切れる前に⽇産販売会社でお買
い求めください。
2
本体を回しながらケースから引き抜き、本体
を逆さにして差し込みます。
MEI0006X
3
先端のふたを取り、ケースのすり薬で発炎筒
の先端をこすって着⽕します。
MEI0007X
325
$：⾞両型式、オプションなどで異なる装備
まずはじめに
発炎筒
高速道路や踏み切りなどで故障･事故により緊急停車したとき、周囲に危険を知らせるために使います。
発炎時間は約5分です。非常点滅表示灯と併用してください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(326,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
326
■■
けん引時の注意事項
● ⾞両が動かなかったり、異常な⾳がした
りするときは、けん引せずに⽇産販売会
社へご連絡ください。
● 前輪または4輪を持ち上げてけん引して
ください。
● やむをえず4輪接地の状態でけん引され
るときは、シフトポジションを
にし
た状態で⾏ってください。
● この⾞両は、オートP機能（ P.175）に
より、パワースイッチがOFFのときはシ
フトポジションを
から に切り替え
ることができません。そのため、12V
バッテリーあがりなどでパワースイッチ
がOFFから切り替えられないときは、4
輪接地の状態でけん引できません。
● 4輪接地でけん引してもらうときは、速
度30km/h以下でできる限り短距離の移
動のみとしてください。
● けん引ロープはできるだけソフトロープ
を使い、バンパーに傷をつけないように
注意してください。
● けん引中はロープをたるませないよう
に、前の⾞の制動灯に注意してくださ
い。
● けん引フックは他⾞をけん引するために
使⽤しないでください。
MEI0188X
注意
● 前輪を持ち上げてけん引するとき
は、パワースイッチをOFFにする。
VDCが作動し、ブレーキがかかるこ
とがあります。
まずはじめに
けん引について
けん引が必要なときは、日産販売会社またはJAFなどのロードサービスに依頼してください。
やむをえずけん引するときは、できる限り短距離の移動のみとしてください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(327,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
他⾞のけん引について
この⾞両で他⾞をけん引することはできま
せん。後ろ側についているフックは船舶輸
送時の固定専⽤です。
けん引やトレーラー輸送時などの固定には
絶対使⽤しないでください。
MEI0189X
MEI0190X
アドバイス
● けん引⽤として使うと、⾞両を損傷
するおそれがあります。
● トレーラーなどで輸送するときは、
⾞両下側のスロット⽳を使い固定し
てください。
MEI0191X
327
$：⾞両型式、オプションなどで異なる装備
まずはじめに
けん引について
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(328,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
328
■■
やむをえず4輪接地でけん引されるときは
1
先の細いお⼿持ちの⼯具を布などで覆い、フ
ロントバンパーのカバーの溝に差し込んでカ
バーを外します。
MEI0192X
警告
● 4輪接地でけん引されるときは、パ
ワースイッチをOFFにしない。
この⾞両はオートP機能（
P.175）
により、パワースイッチがOFFのと
きはシフトポジションを
から に
切り替えることができません。ま
た、けん引中はパワースイッチを
OFFにしないでください。ハンドル
操作ができなくなり危険です。
アドバイス
● 4輪接地の状態でけん引されるとき
は、e-POWERシステムを始動するか
パワースイッチをONにしてシフトポ
ジションを
にした状態で⾏ってく
ださい。パワースイッチがOFFのと
きは、オートP機能によりシフトポジ
ションを
に切り替えられないた
め、けん引することができません。
オートP機能（
P.175 ）
2
ホイールナットレンチを使⽤して、けん引
フックを取り付けます。
⼯具、タイヤ応急修理キットの格納場所 (P.366)
MEI0010X
3
⾃⾞および他⾞のけん引フックにロープを掛
け、ロープ中央に30cm×30cm 以上の⽩い布
を取り付けます。
ロープをかけるときは、できるだけ同じ側で
⽔平になるように掛けてください。
MEI0193X
4
e-POWERシステムを始動しシフトポジション
を
に⼊れ、パーキングブレーキを解除しま
す。
MEG0030X
まずはじめに
けん引について
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(329,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
5
e-POWERシステムを始動できないときはパ
ワースイッチをONにし、シフトポジション
を
にしてください。
MEG0313X
注意
● e-POWERシステムが停⽌している
と、ブレーキやパワーステアリング
の倍⼒装置が働かなくなるため、極
度にブレーキの効きが悪くなった
り、ハンドル操作⼒が重くなったり
するので注意する。
● けん引フックに指定以外のフックは
絶対に使⽤しない。
フック部が破損するおそれがありま
す。
● ⻑い下り坂ではけん引しない。
ブレーキが過熱して効かなくなり、
事故につながるおそれがあります。
このような場所でけん引するとき
は、レッカー⾞で引いてもらってく
ださい。
アドバイス
● けん引中はロープをたるませないよ
うに、前の⾞の制動灯に注意してく
ださい。
● けん引フックは他⾞をけん引するた
めに使⽤しないでください。
329
$：⾞両型式、オプションなどで異なる装備
まずはじめに
けん引について
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(330,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
330
知識
● けん引が終わったら、けん引フック
を取り付けたときと逆の⼿順で取り
外します。
まずはじめに
けん引について
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(331,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
応急修理する前に
応急修理を⾏うときは、次の準備をしてください。
● 地⾯が固く平らな場所に⾞両を移動する。
● パーキングブレーキをかける。
● シフトポジションを にする。
● パワースイッチをOFFにする。
● 必要に応じて、⾮常点滅表⺬灯を点滅させ、停⽌表⺬板（または停⽌表⺬灯）を置く。
故障したときの対処のしかた (P.324)
● ⼈や荷物を降ろす。
● ⼯具、タイヤ応急修理キットを取り出す。
⼯具、タイヤ応急修理キットの格納場所 (P.366)
アドバイス
● タイヤに釘やネジが刺さっている場
合は、抜かずにそのまま修理してく
ださい。
知識
● 次の場合はタイヤ応急修理キットで
は応急修理ができません。 ⽇産販売
会社またはJAF などに連絡 してくだ
さい。
– 約4mm以上の切り傷や刺し傷があ
るとき
– タイヤサイド部が損傷を受けたと
き
– ほとんど空気の抜けた状態で⾛⾏
したとき
– タイヤがホイールから外れている
とき
– ホイールが破損しているとき
– タイヤが2本以上パンクしていると
き
– 修理剤の有効期限が切れていると
き
331
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
パンクしたときは
この車両にはスペアタイヤおよびジャッキが標準で搭載されていません。
タイヤがパンクしたときは、タイヤ応急修理キットで応急修理ができます。
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(332,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
332
■■
タイヤ応急修理キットについて
● タイヤトレッド部（接地⾯）の軽度なパ
ンクは、タイヤ応急修理キットで応急修
理できます。
● タイヤ応急修理キットは、ラゲッジルー
ムに格納されています。
● 応急修理を⽬的としているため、修理後
に⻑期間の⾛⾏はできません。修理後は
すみやかに⽇産販売会社または専⾨の修
理業者で点検、恒久修理または タイヤ交
換を⾏ってください。
※⾞種により、エアコンプレッサーの形状
が異なります。
MEI0195X
緊急時の対処⽅法
パンクしたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(333,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
応急修理のしかた
■ 修理剤の注⼊
1
修理剤ボトルとエアコンプレッサーを取り出
し、修理剤ボトルをよく振ります。
MEI0196X
知識
● 修理剤ボトルは注⼊ホースをねじ込
む前によく振ってください。注⼊
ホースをねじ込んだあとに修理剤ボ
トルを振ると、修理剤が⾶び散るお
それがあります。
● 修理剤は⾐服などに付着すると取れ
なくなるおそれがありますので注意
してください。
● 寒冷時には修理剤の粘度が⾼くな
り、注⼊作業がしにくくなります。
その場合、⾞内などで温めると注⼊
作業がしやすくなります。
2
修理剤ボトルのキャップを外し、内ぶたを付
けたまま注⼊ホースをねじ込みます。
（注⼊ホースをねじ込むと内ぶたが破れま
す。）
MEI0197X
3
パンクしたタイヤのバルブからバルブキャッ
プを外し、ビニール袋に⼊っているバルブコ
ア回しの後ろでバルブ内のバルブコアを押
し、タイヤの空気を完全に抜きます。
MEI0198X
333
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
パンクしたときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(334,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
334
4
バルブコア回しでバルブコアを回し、取り外
します。
MEI0199X
注意
● バルブコアは慎重に取り外す。
外すときにタイヤに空気が残ってい
ると、コアが⾶び出すおそれがあり
ます。
知識
● バルブコアは汚れないようにきれい
に保管してください。
● 空になった修理剤ボトルは、タイヤ
交換または恒久修理のときに修理剤
の回収に使いますので、捨てずに⽇
産販売会社または修理業者までお持
ちください。
5
注⼊ホースをバルブに差し込みます。その
後、修理剤ボトルをさかさまにして持ち、修
理剤が全てタイヤ内に注⼊できるまで何回も
圧迫します。
MEI0200X
6
注⼊し終わったら、注⼊ホースをバルブから
引き抜き、バルブコア回しを使ってバルブコ
アをバルブにしっかりとねじ込みます。
MEI0201X
7
注⼊が終わった空ボトルから修理剤が漏れる
のを防ぐため、注⼊ホースの先端にバルブコ
ア回しを差し込んで栓をします。
MEI0202X
緊急時の対処⽅法
パンクしたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(335,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
8
速度制限シールを運転者のよく⾒えるところ
に貼ります。
MEI0203X
注意
● ハンドルのセンターパッド部には速
度制限シールを貼らない。
SRSエアバッグが正常に作動しなく
なり、重⼤な傷害につながるおそれ
があります。また、警告灯やスピー
ドメーターが⾒えなくなる位置にも
貼らないでください。
■ エアの注⼊
1
エアコンプレッサーに格納されているホース
と電源プラグを取り出します。
MEI0236X
2
エアコンプレッサーのホースの⼝⾦をタイヤ
バルブにしっかりとねじ込みます。
MEI0237X
335
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
パンクしたときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(336,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
336
3
電源プラグを⾞内の電源ソケットに差し込み
ます。
MEI0238X
4
パワースイッチをACCにします。
MEG0313X
5
エアコンプレッサーのスイッチをONにし、タ
イヤを指定空気圧まで昇圧させます。
MEI0239X
6
指定空気圧または180ｋPaまで昇圧できたら、エアコンプレッサーのスイッチを
OFFにし、電源プラグを電源ソケットから抜きます。
7
ホースをタイヤのバルブからすばやく取り外し、タイヤのバルブにキャップを取
り付けます。
注意
● 空気を⼊れたあとは、ホースの⼝⾦
が熱くなることがあるため、やけど
しないように注意する。
アドバイス
● コンプレッサーは⻑時間使⽤すると
故障につながるおそれがありますの
で、15分以上連続して作動させない
でください。タイヤ空気圧を昇圧で
きない場合は修理できません。
知識
● タイヤの指定空気圧は運転席ドア開
⼝部に表⺬してあります。
緊急時の対処⽅法
パンクしたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(337,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
15分以内に指定空気圧または180kPaまで昇圧できない場合
15分以内に指定空気圧または180kPaまで昇圧できない場合は、タイヤがひどい損傷を受け
ているおそれがあります。この場合は、本修理キットで応急修理することができません。
⽇産販売会社またはJAFなどに連絡してください。
空気を⼊れすぎてしまったとき
ホースの⼝⾦を暖めて空気を抜いてください。
■ 点検⾛⾏
1
ただちに⾛⾏を始め、10分間または5km程度⾛⾏してください。80km/h以下の
速度で注意深く運転してください。
注意
● ⾛⾏するときは、低速で慎重に運転
し、特にカーブや旋回時には注意す
る。
2
⾛⾏後、エアコンプレッサーのスイッチがOFFになっていることを確認し、エア
コンプレッサーに付属している空気圧計でタイヤ空気圧をチェックしてくださ
い。
130kPa未満の場合
本修理キットによる応急修理はできません。運転を中⽌して⽇産販売会社またはJAFなど
のロードサー ビスに連絡してください。
337
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
パンクしたときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(338,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
338
130kPa以上指定空気圧未満の場合
エアコンプレッサーのスイッチをONにして指定空気圧まで昇圧し、点検⾛⾏の作業を⾏い
ます。上記作業を繰り返しても指定空気圧より低下する場合は、本修理キットによる応急
修理はできません。運転を中⽌して⽇産販売会社またはJAFなどのロードサービスに連絡
してください。
JAFの営業所⼀覧…メンテナンスノート「サービス網について」をお読みください。
指定空気圧の場合
応急修理は完了です。すみやかに⽇産販売会社または専⾨の修理業者まで慎重に運転して
ください。
緊急時の対処⽅法
パンクしたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(339,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
● 応急修理後の恒久修理の際、パンク⽳を発⾒できないために恒久修理できないことが
あります。そのまま⾛⾏を続ける場合は、こまめに空気圧をチェックしてください。
頻繁に空気圧の低下がみられるときは、⽇産販売会社または修理業者で点検を受けて
ください。
知識
● 修理剤を使⽤したタイヤは、新しいタイヤに交換されることをおすすめします。修理･
再使⽤される場合は、専⾨の修理業者と相談してください。
● ホイールは付着した修理剤をふき取れば再使⽤できますが、タイヤのバルブは新しい
ものと取り替えてください。
● 修理剤は再使⽤できません。使⽤後は新しい修理剤をお求めください。詳しくは⽇産
販売会社にご相談ください。
339
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
パンクしたときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(340,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
340
■■
タイヤ応急修理キットの注意事項
注意
修理キットについて
● 応急修理キットは、必ず⽇産純正品を使⽤する。
● 応急修理キットは、搭載⾞両専⽤のため、他の⾞には使⽤しない。
● 応急修理キットは⾃動⾞⽤タイヤの空気充填や空気圧チェック以外で使⽤しない。
● 応急修理キットはDC12V専⽤のため、他の電源での使⽤はできません。
● ⽔やほこりを避けて使⽤する。
● 分解、改造などは絶対にしない。
● コンプレッサーに衝撃を与えない。
故障の原因となります。
● お⼦さまが誤って⼿を触れないように注意する。
修理剤について
● 修理剤を⼝に⼊れない。
修理剤を飲みこむと健康に害があります。万⼀誤って飲んだ場合は、できるだけたく
さんの⽔を飲み、ただちに医師の診療を受けてください。
● 万⼀⽬や⽪膚に付着した場合は、 ⽔でよく洗い流す。
それでも異常を感じたときは、医師の診療を受けてください。
緊急時の対処⽅法
パンクしたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(341,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
内蔵キー（メカニカルキー）でのドアの開けかた
運転席ドアにある鍵⽳に内蔵キーを差し込
んで⾞両前⽅に内蔵キーを回すと解錠しま
す。施錠するときは、⾞両後⽅に内蔵キー
を回します。
MEI0209X
知識
● 内蔵キーはインテリジェントキーに
内蔵されています。
MEI0026X
341
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
ドアが開かないときは
キー（インテリジェントキー）の電池が切れたときや、12Vバッテリーがあがったときなどドアが開かないときは、
次の方法で施錠･解錠してください。
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(342,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
342
■■
緊急時のバックドアの開けかた
12Vバッテリーあがりなどにより、バックド
アを開けられなくなったときは、次の操作
をしてください。
● バックドアの⾞室内側にあるカバーの⽳
に、お⼿持ちのマイナスドライバーなど
を差し込みます。
● レバーを⽮印の⽅向に動かして解錠し、
外側のバックドアハンドルを引いてバッ
クドアを開きます。
MEI0210X
アドバイス
● 操作後はなるべく早く⽇産販売会社
で点検を受けてください。
緊急時の対処⽅法
ドアが開かないときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(343,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
e-POWERシステムの始動のしかた
1
ブレーキペダルを踏み、キーのロゴマークの
裏⾯をパワースイッチに接触させます。
（ブザーが“ピピッ”と鳴ります。）
MEI0211X
アドバイス
● 左記の⼿順でe-POWERシステムを始
動できない場合は、早めに⽇産販売
会社にご連絡ください。
知識
● 停⽌操作は通常と同じ⼿順です。
● 左記⼿順でe-POWERシステムを始動
すると、キー（インテリジェント
キー）が⾞内にあってもKEY警告灯が
点滅しますが異常ではありません。
警告灯の点滅を⽌めるには、再び
キー（インテリジェントキー）をパ
ワースイッチに接触させます。
● ドアの施錠･解錠は、内蔵キー（メカ
ニカルキー）（
P.341）をご使⽤く
ださい。
● キーの電池が切れたときは、早めに
電池を交換してください。
キー（インテリジェントキー）の
電池交換 (P.407)
2
ブザーが鳴ってから10秒以内に、ブレーキペ
ダル
をしっかりと踏み込みながら、パワー
スイッチ
を押します。
MEG0308X
343
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
インテリジェントキーで始動できないときは
キー（インテリジェントキー）の電池が切れたときや、使用環境によりキーと車両の通信が正常に行われていないときは、
次の手順でe-POWERシステムを始動してください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(344,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
344
MEI0213X
警告
● ジャンプスタートを⾏うときは換気
を⼗分に⾏い、⽕気は近づけない。
12Vバッテリーから発⽣する可燃性ガ
スに引⽕して爆発するおそれがあり
ます。
● バッテリー液が付着したときは、す
ぐに多量の⽔で洗浄し、飲み込んだ
ときは多量の⽔を飲んで応急処置を
したあと、医師の診療を受ける。
バッテリー液は希硫酸です。⽬や⽪
膚に付着すると、失明や炎症など重
⼤な傷害につながるおそれがありま
す。
● ブースターケーブルを正しい順番と
位置でつなぐ。
● ブースターケーブルを⾃⾞12Vバッテ
リーの7端⼦に直接つながない。
● ブースターケーブルの+端⼦と7端
⼦を接触させない。
⽕花が発⽣し、12Vバッテリーから発
⽣する可燃性ガスに引⽕して爆発
し、やけどなど重⼤な傷害につなが
るおそれがあります。
● 12Vバッテリーの+側ターミナルが周
辺の⾦属と接触しないようにする。
接触するとショートして⽕災の原因
となるおそれがあります。また、12V
緊急時の対処⽅法
12Vバッテリーがあがったときは
12Vバッテリーがあがり、パワースイッチをONにできなくなったときは、救援車を依頼し、ブースターケーブル（別売り）をつないで始動してく
ださい。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(345,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告
バッテリーの端⼦の締め付けが緩い
と、配線などが過熱、焼損し、⽕災
につながるおそれがあります。
● 12Vバッテリーを交換するときは、必
ず同じサイズ（型式）に交換し、動
かないようにしっかりと固定する。
しっかり固定できていないと、ショー
トなどの原因となり⽕災につながるお
それがあります。詳しくは、⽇産販売
会社にご相談ください。
345
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
12Vバッテリーがあがったときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(346,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
346
■■
ジャンプスタートのしかた
1
⾃⾞と救援⾞のパワースイッチをOFFにしま
す。
パワースイッチでのモードの切り替えかた
(P.171)
MEG0313X
注意
● ブースターケーブルのワニグチク
リップは、⾞体に触れたり、他のワ
ニグチクリップと接触しないように
注意する。
● ブースターケーブルは、確実に接続
する。
エンジン始動時の振動で外れたりし
ないように確実につないでくださ
い。
● 冷却ファンやベルトに注意する。
ブースターケーブルをつなぐときや
外すときは、冷却ファンやベルトに
巻き込まないように注意してくださ
い。
2
⾃⾞の運転席の右下にあるボンネットオープ
ナーを引いて、ボンネットを開けます。
ボンネットの開けかた、閉めかた (P.374)
MEI0214X
3
⾃⾞のヒューズボックスのカバーをツメを押
しながら外します。
MEI0215X
4
⾃⾞のヒューズボックス内のカバーをツメを
押しながら開けます。
MEI0216X
緊急時の対処⽅法
12Vバッテリーがあがったときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(347,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
5
ブースターケーブル を⾃⾞のヒューズボッ
クスの+端⼦に接続します。
MEI0217X
アドバイス
● 押しがけによる始動はできません。
● この⾞両を救援⾞として使⽤しない
でください。
● 救援⾞には12Vバッテリー仕様の⾞両
を使⽤してください。
● e-POWERシステムが始動できない場
合には、⼀旦パワースイッチをOFF
にして、10秒以上待ってから再始動
してください。
● 12Vバッテリーがあがると、パワース
イッチのON･OFFができなくなりま
す。すみやかに12Vバッテリーを充電
してください。
6
⼿順5で接続したケーブルの反対側 を救援⾞
の12Vバッテリーの+端⼦に接続します。
MEI0218X
7
もう1本のブースターケーブル を救援⾞の
12Vバッテリーの7端⼦に接続します。
MEI0219X
8
⼿順7で接続したケーブルの反対側 を右記の
ような⾃⾞の⾞体（⼿順5で接続した位置から
離れた未塗装の⾦属部）に接続します。
MEI0220X
347
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
12Vバッテリーがあがったときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(348,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
348
9
救援⾞のエンジンを始動し、エンジン回転数を少し⾼めにします。
10
⾃⾞のe-POWERシステムを始動します。
e-POWERシステムの始動のしかた (P.168)
e-POWERシステムが始動したら、ブースターケーブルをつないだときと逆の⼿
順で外します。
アドバイス
● e-POWERシステムを始動するとき
は、ヘッドランプやエアコンなどは
OFFにしてください。
● e-POWERシステムが始動しても、し
ばらくエアコンやオーディオ
★
を使⽤
しないでください。
緊急時の対処⽅法
12Vバッテリーがあがったときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(349,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
点灯したときの状況 対処⽅法 注意事項
⾛⾏中に出⼒制限表⺬灯
が
点灯したとき
⾼速道路を⾛⾏しているとき
80km/h以下で⾛⾏してください。次のパーキングエリアまたは
サービスエリアで⾞両を⽌め、出⼒制限表⺬灯
が消灯するま
で待ちます。
⼀般道を⾛⾏しているとき
安全な場所に停⾞し、出⼒制限表⺬灯
が消灯するまで待ちま
す。
他の警告灯が点灯しているときは、
そちらの警告灯に対する処置を優先
して⾏ってください。出⼒制限表⺬
灯
のみが点灯した場合は、左
記の対処⽅法に従ってください。
349
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
出⼒制限表⺬灯が点灯したときは
出力制限表示灯 が点灯したときは、次の対処方法に従ってください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(350,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
350
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0202X
油圧警告灯
● エンジン内部を潤滑しているオイルの圧
⼒が低下すると点灯します。
● 点灯したときは、すみやかに安全な場所
に停⾞し、⽇産販売会社に連絡してくだ
さい。
点灯したまま⾛⾏すると、エンジンが破
損するおそれがあります。
KVH0129X
故障警告灯（MIL）
● エンジン電⼦制御システムに異常がある
と点灯または点滅します。
● 点灯または点滅したときは、すみやかに
安全な場所に停⾞し、⽇産販売会社に連
絡してください。
KVH0130X
12V系充電警告灯
● 12Vバッテリーの充電系統に異常があると
点灯します。
● 点灯したときは、すみやかに安全な場所
に停⾞し、⽇産販売会社にご連絡くださ
い。
点灯したまま⾛⾏すると、12Vバッテ
リーが破損したり、エンジンが突然停⽌
したりし、思わぬ事故につながるおそれ
があります。
KVH0133X
ABS警告灯
● ABSのシステムに異常があると点灯し続
けます。
● すみやかに⽇産販売会社で点検を受けて
ください。
点灯したときは、ABSが作動しなくなる
ため、⾼速⾛⾏や急ブレーキを避けて運
転してください。
緊急時の対処⽅法
警告灯がついたときは
運転中に警告灯･表示灯が点灯または点滅したときは、次の対処方法に従ってください。
車両故障のおそれがない表示灯の説明は、（
P.91）をお読みください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(351,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
KVH0131X
ブレーキ警告灯
● 次の場合は点灯し続けます。
– パーキングブレーキをかけているとき
– ブレーキ液が不⾜しているとき
– ブレーキシステムに異常があるとき
● パーキングブレーキがかかっているとき
は、パーキングブレーキを解除します。
● パーキングブレーキを解除しても点灯す
るときは、ただちに安全な場所に停⾞し
て、⽇産販売会社にご連絡ください。ブ
レーキの効きが悪いときは、ブレーキペ
ダルを強く踏んで停⾞してください。
ブレーキの効きが極度に悪いときは、思
わぬ事故につながるおそれがあるため、
⾛⾏しないでください。
● ブレーキ液が正常でABS警告灯と同時に
点灯したときは、⾼速⾛⾏や急ブレーキ
を避け、すみやかに⽇産販売会社で点検
を受けてください。
KVH0134X
シートベルト警告
灯
● 運転者がシートベルトを着⽤していない
と点灯します。
● シートベルトを着⽤してください。
⾛⾏中は全員がシートベルトを着⽤して
ください。着⽤しないと、万⼀の事故時
や急ブレーキ時に、死亡や重⼤な傷害に
つながるおそれがあります。
KVH0136X
SRSエアバッグ警告
灯
● SRSエアバッグのシステム、プリテン
ショナー機能に異常があると、点灯また
は点滅を続けます。
● すみやかに⽇産販売会社で点検を受けて
ください。
万⼀のときSRSエアバッグ、プリテン
ショナーシートベルトが作動せず、重⼤
な傷害につながるおそれがあります。
351
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
警告灯がついたときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(352,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
352
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
KVH0137X
VDC警告灯
● VDCが作動すると点滅します。
● VDC、ヒルスタートアシストの電⼦制御
システムに異常があると点灯し続けま
す。
● すみやかに⽇産販売会社で点検を受けて
ください。
点灯したときはVDC、ヒルスタートアシ
ストの作動が停⽌するため、滑りやすい
路⾯では注意して⾛⾏してください。
KVH0140X
e-POWERシステム
警告灯
● モーターや⾼電圧システムなどに異常が
発⽣すると点灯します。
● 点灯したときは、すみやかに⽇産販売会
社で点検を受けてください。
KVH0135X
燃料残量警告灯
● 燃料の残量が少ないと点灯します。 ● すみやかに燃料を補給してください。
VJF0078X
EPS（電動パワース
テアリング）警告
灯
● 電動パワーステアリングのシステムに異
常があると点灯します。
● 点灯したときは、すみやかに⽇産販売会
社で点検を受けてください。
● 点灯しているときは、電動パワーステア
リングが作動しなくなるため、ハンドル
の操作⼒が重くなります。
緊急時の対処⽅法
警告灯がついたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(353,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0011X
出⼒制限表⺬灯
● 以下の状態になると点灯します。
– リチウムイオンバッテリーの残量が極
端に少ないとき
– リチウムイオンバッテリーの温度が低
すぎるとき
– リチウムイオンバッテリーや⾛⾏⽤
モーター、冷却システムなどの温度が
⾼すぎるとき
– ⾞両が故障しているとき
– 発電出⼒が制限されているとき
状況に応じて以下の⼿順に従ってください。
● リチウムイオンバッテリーがなくなる直
前で、燃料残量警告灯と同時に点灯して
いるときは、すみやかに燃料を補給して
ください。
● リチウムイオンバッテリーの温度が極端
に低いときは、⾞両を屋内などの温かい
場所へ移動させてください。
● リチウムイオンバッテリーの温度が極端
に⾼いときは、
出⼒制限表⺬灯が点灯
したときは (P.349)をお読みください。
上記以外で表⺬灯が点灯したときは、故障の
おそれがあります。⽇産販売会社にご連絡く
ださい。
MEE0273X
ヘッドランプ警告
灯
★
● LEDヘッドランプに異常があると点灯し
ます。
● すみやかに⽇産販売会社で点検を受けて
ください。
MEE0274X
電制シフト警告灯
（⾚⾊）
● 電制シフトに異常があると点灯します。 ● すみやかに⽇産販売会社で点検を受けて
ください。
● 電制シフト警告灯（⾚⾊）が点灯したと
きは、メーター内のディスプレイに
「パーキングブレーキをかけて下さい」
とメッセージが表⺬されます。
353
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
警告灯がついたときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(354,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
354
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0274X
電制シフト警告灯
（⻩⾊）
● 電制シフトに異常があると点灯します。 ● すみやかに⽇産販売会社で点検を受けて
ください。
● シフトポジションがすぐに切り替わらな
いことがあるため、⽬的のシフトポジ
ションの位置でセレクトレバーを保持
し、シフトポジションが切り替わったこ
とを確認してから⼿を離してください。
● オートP機能（ P.175）が作動しないこ
とがあるため、駐⾞するときはセレクト
レバー上部の
スイッチを押し、 に切
り替わったことを確認してください。
緊急時の対処⽅法
警告灯がついたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(355,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
MEE0017X
KEY警告灯
● パワースイッチがONまたはACCのとき、
インテリジェントキーが⾞外へ持ち出さ
れるとKEY警告灯が⻩⾊に点滅します。
● インテリジェントキーのシステムに異常
があると、KEY警告灯が⻩⾊に点灯しま
す。
● インテリジェントキーの電池切れが近く
なると、KEY警告灯が緑⾊に点滅します。
● KEY警告灯が⻩⾊に点滅しているとき
は、すみやかにインテリジェントキーの
場所を確認してください。運転者は運転
者が必ずインテリジェントキーを携帯し
てください。
● KEY警告灯が⻩⾊に点灯しているとき
は、パワースイッチをON（⾛⾏可能表⺬
灯
が点灯）にできないおそれがあり
ます。⾛⾏可能表⺬灯
が点灯中に
KEY警告灯が点灯しても⾛⾏を続けるこ
とができますが、その場合でも、できる
だけ早く⽇産販売会社に連絡してくださ
い。
● KEY警告灯が緑⾊に点滅しているとき
は、電池を新品と交換してくださ
い。
キー（インテリジェントキー）の
電池交換 (P.407)
MEE0275X
戻し忘れ警告灯
● シフトポジションが 以外で運転席ドア
が開いたときに点灯します。
● シフトポジションを に切り替えてくだ
さい。
MEE0019X
半ドア警告灯
● いずれかのドアが開いているか、完全に
閉まっていないときに点灯します。
● ドアを閉めてください。
● ⾛⾏前に消灯していることを確認してく
ださい。ドアが完全に閉まっていない
（半ドア）と⾛⾏中に突然開き、思わぬ
事故につながるおそれがあります。
355
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
警告灯がついたときは
次ページに続く
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(356,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
356
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
KVH0125X
⾼⽔温警告灯（⾚
⾊表⺬）
● エンジン冷却⽔の温度が異常に⾼くなっ
たときに点灯します。
● すみやかに安全な場所に停⾞し、処置し
てください。
オーバーヒートしたとき
は (P.362)
● 点灯したまま⾛⾏しないでください。エ
ンジンが故障する原因となり、⽕災につ
ながるおそれがあります。
MEE0512X
インテリジェント
クルーズコント
ロール警告灯
★
● インテリジェント クルーズコントロール
のシステムに異常があると、“ピー”と
いうブザー⾳とともにインテリジェント
クルーズコントロール警告灯が点灯しま
す。
● 点灯したときは、安全な場所に停⾞し、
⼀度e-POWERシステムを停⽌してから再
始動してください。再始動後も警告灯が
点灯し続けるときは、システムの異常が
考えられます。 通常⾛⾏には⽀障はあり
ませんが、⽇産販売会社で点検を受けて
ください。
MEE0276X
LDW（⾞線逸脱警
報）／インテリ
ジェント LI（⾞線
逸脱防⽌⽀援シス
テム）警告灯
★
● 右側もしくは、左側のレーンマーカーに
近づいたと判断すると、点滅します。
● LDW（⾞線逸脱警報）／インテリジェン
ト LI（⾞線逸脱防⽌⽀援システム）に異
常があると、点灯します。
● 点灯したときは、すみやかに安全な場所
に停⾞し、⼀度e-POWERシステムを停⽌
してから再始動してください。再始動後
も警告灯が点灯し続けるときは、システ
ムの異常が考えられます。通常⾛⾏には
⽀障はありませんが、⽇産販売会社で点
検を受けてください。
緊急時の対処⽅法
警告灯がついたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(357,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
警告灯 名称 点灯･点滅する条件
説明･対処⽅法
VJF0008X
インテリジェント
エマージェンシー
ブレーキ／踏み間
違い衝突防⽌アシ
スト警告灯
★
● 次の場合は点灯します。
– VDCをOFFにしているとき
– インテリジェント エマージェンシーブ
レーキまたは踏み間違い衝突防⽌アシ
ストのシステムに異常が発⽣している
とき
●インテリジェント エマージェンシーブレー
キまたは踏み間違い衝突防⽌アシストが作
動したときは点滅します。
●次の場合はゆっくり点滅します。
– フロントガラスの汚れなどにより、マ
ルチセンシングフロントカメラが前⽅
を認識できなくなったとき
– 前⽅からの強い光により、カメラが前
⽅を認識できなくなったとき
– 炎天下に駐⾞したときなど、カメラが
⾼温になったとき
● VDCをOFFにしているときは、ONにする
と消灯します。
VDCの停⽌のしかた (P.203)
● e-POWERシステム再始動後も警告灯が点
灯し続けるときは、システムの異常が考
えられます。通常⾛⾏には⽀障はありま
せんが、⽇産販売会社で点検を受けてく
ださい。
● フロントガラスが汚れているときは、フ
ロントガラスを清掃し、警告灯が消灯し
たことを確認してください。
● 室内の温度が⾼いときなどは、温度が下
がると⾃動的に作動を復帰します。
各システムについては、インテリジェント
エマージェンシーブレーキ(
P.243)および
踏み間違い衝突防⽌アシスト(
P.252)をお
読みください。
357
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
警告灯がついたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(358,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
358
どこで⾳が鳴り
ましたか？
どんな⾳が鳴りましたか？
何をしたときに鳴り
ましたか？
確認すること
⾞外
ピピピピ…
ドアハンドルのス
イッチを押したとき
パワースイッチはOFFになっているか
キーを⾞室内またはラゲッジルーム内に置き忘れていない
か
いずれかのドアが半ドアになっていないか
ドアを閉める前にドアハンドルのスイッチを押していない
か
キーのドア施錠ス
イッチを押したとき
いずれかのドアが半ドアになっていないか
ドアを閉める前に施錠スイッチを押してはいないか
ドアを閉めたとき 無意識にドアハンドルのスイッチを押していないか
ピッピッピッ ドアを閉めたとき パワースイッチがONまたはACCのまま、キーが⾞外に持
ち出されていないか
キー（⾦属⾳）
⾛⾏中にブレーキペ
ダルを踏んだとき
ディスクブレーキのパッド（摩擦材）が摩耗していないか
⾦属⾳が発⽣したときは、すみやかに⽇産販売会社で点検
を受けてください。そのまま⾛⾏を続けると、ブレーキが
効かなくなり、事故につながるおそれがあります。
ピー
ドアを閉めたとき シフトポジションを
にして、パーキングブレーキをか
けているか。
緊急時の対処⽅法
ブザー（警報⾳）が鳴ったときは
車両盗難などを防ぐため、車内外でブザー（警報音）が鳴ることがあります。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(359,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
どこで⾳が鳴り
ましたか？
どんな⾳が鳴りましたか？
何をしたときに鳴り
ましたか？
確認すること
⾞室内
ピピピピッ、
ピピピピッ…
運転席ドアを開けた
とき
パワースイッチがACCのままになっていないか
ピピッピピッピピッ
ドアを閉めたとき パワースイッチがONまたはACCのまま、キーが⾞外に持
ち出されていないか
パワースイッチを押
したとき
キーを携帯しているか
キーを携帯してもブザーが鳴るときは、キーの電池を交換
してください
ピピッピピッ…
運転席ドアを開けた
とき
パワースイッチがONのままになっていないか
シフトポジションを
にしているか
ピピピピピピッ
パワースイッチを押
したとき
シフトポジションを
にして、パーキングブレーキをか
けているか。
359
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
ブザー（警報⾳）が鳴ったときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(360,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
360
■■
フロントガラスのくもりの取りかた
● デフロスタースイッチを押すとエアコン
が作動し、外気導⼊に切り替わります。
（スイッチの表⺬灯が点灯）
● もう⼀度スイッチを押すと⽌まります。
（スイッチの表⺬灯が消灯）
MEI0222X
注意
● デフロスタースイッチをONにしてい
るときは、エアコンの設定温度を低
くしない。
フロントガラスの外側に露が付き、
視界を妨げるおそれがあります。
アドバイス
● デフロスタースイッチをONにしてい
るときは、内気循環にしないでくだ
さい。くもりが取れにくくなりま
す。
知識
● エアコンがOFFのとき、デフロス
タースイッチを押すとエアコンも⾃
動的に作動します。
緊急時の対処⽅法
窓ガラスがくもったときは
パワースイッチがONのとき使えます。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(361,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
バックドアガラスのくもりの取りかた
● リヤウインドーデフォッガースイッチを
押すと約15分間作動し、バックドアガラ
スの熱線が暖まります。
（リヤウインドーデフォッガースイッチ
の表⺬灯が点灯）
● ⽌めるときは、もう⼀度スイッチを押し
ます。
（リヤウインドーデフォッガースイッチ
の表⺬灯が消灯）
MEI0226X
アドバイス
● 連続して⻑時間使⽤しないでくださ
い。消費電⼒が多いため12Vバッテ
リーあがりの原因になります。
知識
● リヤウインドーデフォッガースイッ
チを押すと、ドアミラーヒーター
★
も
同時に作動します。
361
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
窓ガラスがくもったときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(362,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
362
■■
処置のしかた
1
ただちに安全な場所に停⾞します。
故障したときの対処のしかた (P.324)
MEI0185X
警告
● ボンネットを開けるときは⼗分に注
意する。
エンジンルーム内は⾼温になってい
るため、やけどなど重⼤な傷害につ
ながるおそれがあります。
● 蒸気が出ているときは、ボンネット
を開けない。
やけどなど重⼤な傷害につながるお
それがあります。
e-POWERシステムを停⽌し、蒸気が
出なくなるまで待ち、ボンネットを
開けてください。
● エンジンが⼗分に冷えていないとき
は、リザーバータンクのキャップを
外さない。
蒸気や熱湯が噴き出し、やけどなど
重⼤な傷害につながるおそれがあり
ます。
注意
● オーバーヒートしたときは、ただちに
安全な場所に⾞を⽌めて処置をする。
そのまま⾛⾏を続けると、エンジン
故障の原因となり、⽕災につながる
おそれがあります。
2
e-POWERシステムを作動させたままボンネッ
トを開け、⾵通しをよくしてエンジンを冷や
します。
万⼀、冷却ファンが回っていないときは、た
だちにe-POWERシステムを停⽌し、⾃然冷却
してください。
MEI0214X
3
⾼⽔温警告灯（⾚⾊表⺬）が消灯したら、e-
POWERシステムを停⽌させしばらく待ちま
す。
エンジンが⼗分冷えてから冷却⽔の量、ホー
スなどからの⽔漏れを点検してください。
MEI0242X
4
冷却⽔が不⾜しているときは、エンジン冷却
⽤のリザーバータンクに冷却⽔を補充してく
ださい。
エンジンルーム内の配置図 (P.373)
補充後は、しっかりキャップを閉めてくださ
い。
MEI0229X
緊急時の対処⽅法
オーバーヒートしたときは
高水温警告灯（赤色表示）（ P.88）が点灯したときや、エンジンルームのすき間から蒸気が出ているときはオーバーヒートしています。次の方
法で処置してください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(363,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
5
⾛⾏中、再度⾼⽔温警告灯（⾚⾊表⺬）が点
灯したときは、⼿順1∼⼿順4の作業を繰り返
し⾏ってください。
MEI0242X
6
早めに⽇産販売会社で点検を受けてください。
アドバイス
● 応急的に⽔だけを補充したときは、
早めに⽇産販売会社で点検を受けて
ください。
363
$：⾞両型式、オプションなどで異なる装備
緊急時の対処⽅法
オーバーヒートしたときは
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(364,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
364
■■
脱出のしかた
1
VDC OFF スイッチを押して、VDC をOFF にし
ます。
VDCの停⽌のしかた (P.203)
MEI0230X
警告
● 周囲の安全を必ず確認する。
周囲の⼈や物との衝突を避けるた
め、前進と後退を繰り返すときは、
周囲に何もないことを確認してくだ
さい。特に脱出の瞬間は、⾞両が前
⽅または後⽅に⾶び出すおそれがあ
ります。
● 必要以上にアクセルペダルを踏み込
まない。
急発進して思わぬ事故につながるお
それがあります。
注意
● 脱出するときは、過度にタイヤを空
転させない。
タイヤがバースト（破裂）したり、
駆動部品の異常加熱により思わぬ事
故につながるおそれがあり危険で
す。
2
⾞両の前後に障害物が無いことを確認し、ハ
ンドルを左右に回して前輪の周囲をならしま
す。
必要に応じ、タイヤの下に⽊材などをそえて
ください。
MEI0231X
3
ゆっくりとアクセルペダルを踏み、前進また
は後退します。
周囲の安全を確認したうえで、前進と後退を
繰り返してください。
MEG0319X
アドバイス
● 数回試しても脱出できないときは、
⽇産販売会社またはJAFなどのロード
サービスに連絡してください。
緊急時の対処⽅法
雪道やぬかるみにはまったときは
雪道、砂地、ぬかるみなどでタイヤが空転したり、埋まり込んで動けなくなったりしたときは、次の方法で脱出してください。
ト
ラ
ブ
ル
が
お
き
た
と
き
は
(365,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
メンテナンスの前に
点検整備･⼯具について P.366
点検と整備
エンジンルーム P.373
ウォッシャー液の補給 P.375
寒冷時の取り扱い P.376
タイヤ P.379
冬⽤タイヤ･タイヤチェーン P.383
ワイパー P.384
ヒューズ P.386
電球（バルブ）交換 P.391
キー（インテリジェントキー）の電池交換 P.407
12Vバッテリー P.408
エンジンオイル P.409
清掃･お⼿⼊れ
外装のお⼿⼊れ P.410
内装のお⼿⼊れ P.419
サービスデータ
点検値／交換油脂類 P.424
⾞両仕様 P.427
イベントデータレコーダ（EDR） P.429
365
メンテナンス
メ
ン
テ
ナ
ン
ス
(366,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
366
■■
点検整備の種類
● ⽇常点検
⾛⾏距離や使⽤時の状態から判断し、適切な時期にお客さまご⾃⾝で⾏う点検です。
いつもと違うことに気がついたら⽇産販売会社で点検を受けてください。（⾳、振動、
におい、⽔もれ、油もれなど）
● 定期点検
1年ごとに実施する点検です。12か⽉点検および24か⽉点検があります。
● その他の点検
新⾞時の無料点検や、厳しい使われかたをしたときに必要な点検があります。
知識
● 点検･整備および保証の内容は、別冊
のメンテナンスノートに詳しく記載
されていますので、必ずお読みくだ
さい。
■■
⾞検、点検整備のとき
● ⾞検、点検整備については、⽇産販売会社にご相談ください。
■ 検査標章（ステッカー）の貼り付け位置について
● フロントガラスにあるマルチセンシングフロントカメラ
★
を避け、⾞室内から貼り付け
ます。⾞外から⾒やすい位置に貼り付けてください。
マルチセンシングフロントカメラ（
P.415）
■■
⼯具、タイヤ応急修理キットの格納場所
● ⼯具･ジャッキ
★
･タイヤ応急修理キットは、ラゲッジルームに格納されています。
ジャッキ
★
の取り出しかた (P.368)
応急修理する前に (P.331)
タイヤ応急修理キットについて (P.332)
メンテナンスの前に
点検整備･⼯具について
道路運送車両法により、定期点検と日常点検が義務付けられています。正しい点検整備を行いお車を安全にお使いください。
点検整備の詳細については、別冊のメンテナンスノートをお読みください。
メ
ン
テ
ナ
ン
ス
(367,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
MEI0205X
注意
● ⼯具、ジャッキ
★
、タイヤ応急修理
キットを使ったあとは、元の場所に
格納する。
⾞室内に放置すると思わぬ事故につ
ながるおそれがあります。
知識
● この⾞両には、スペアタイヤおよび
ジャッキが標準で搭載されていませ
ん。ジャッキアップをする場合は、
この⾞両専⽤のジャッキを準備して
ください。詳しくは、⽇産販売会社
にご相談ください。
● 停⽌表⺬板（停⽌表⺬灯）、輪⽌め
は標準で搭載されておりませんので
必要に応じて準備してください。
● ⼯具の種類や発炎筒（ P.325）など
は、万⼀のときに困らないようにあ
らかじめ位置を確認しておいてくだ
さい。
367
$：⾞両型式、オプションなどで異なる装備
メンテナンスの前に
点検整備･⼯具について
次ページに続く
メ
ン
テ
ナ
ン
ス
(368,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
368
■■
ジャッキ
★
の取り出しかた
● ラゲッジルームのフロアカバーを持ち上
げて取り出します。
MEI0206X
注意
● ジャッキはタイヤ交換またはタイヤ
チェーンの脱着以外には使⽤しな
い。
アドバイス
● ジャッキが内装部品にぶつからない
ようにしてください。傷がつくおそ
れがあります。
■■
ジャッキ
★
の使いかた
● ジャッキにジャッキハンドルバーと
ジャッキハンドルをセットします。
● ジャッキを使って⾞両を持ち上げるとき
は、正しい位置にジャッキを設置してく
ださい。
MEJ0002X
注意
● ⼯具、ジャッキを使ったあとは、元
の場所に収納する。
⾞室内に放置すると思わぬ事故につ
ながるおそれがあります。
● ジャッキハンドルを回すときは、
ジャッキハンドルバーをしっかり
握って回す。
ジャッキハンドルバーが回転中に外
れると、思わぬケガをするおそれが
あります。
● ジャッキハンドルバーは、確実に
ジャッキハンドルの⽳に差し込む。
メンテナンスの前に
点検整備･⼯具について
メ
ン
テ
ナ
ン
ス
(369,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
注意
ジャッキハンドルバーが確実に差し
込まれていないと、外れて思わぬケ
ガをするおそれがあります。
● ジャッキアップしたときは絶対に⾞
両の下に⼊らない。
ジャッキが外れると、重⼤な傷害につ
ながるおそれがあり⾮常に危険です。
● ジャッキアップ中はe-POWERシス
テムを始動しない。
⾞が発進し、重⼤な傷害につながる
おそれがあります。
369
$：⾞両型式、オプションなどで異なる装備
メンテナンスの前に
点検整備･⼯具について
次ページに続く
メ
ン
テ
ナ
ン
ス
(370,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
370
■■
ジャッキアップポイント
● ⽮印の位置がジャッキアップポイントで
す。
MEI0208X
注意
● ジャッキ
★
を使うときは、次のことを
必ず守る。
– ジャッキは必ずこの⾞両専⽤のも
のを使い、他⾞のジャッキは使わ
ないでください。また、この⾞両
専⽤のジャッキは他⾞に使わない
でください。
– ジャッキはタイヤ交換⼜はタイヤ
チェーンの脱着以外には使わない
でください。
– 平坦で硬いところに駐⾞して作業
してください。
– 使⽤前にパーキングブレーキをか
け、シフトポジションを
にして
ください。
– 輪⽌めなどで⾞を固定してくださ
い。
– ジャッキの上下に台やブロックな
どを⼊れないでください。
– ⼈や荷物は必ず⾞から降ろしてく
ださい。
メンテナンスの前に
点検整備･⼯具について
メ
ン
テ
ナ
ン
ス
(371,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
● ジャッキアップポイント以外のとこ
ろにはジャッキをかけないでくださ
い。⾞体が変形するおそれがありま
す。
371
$：⾞両型式、オプションなどで異なる装備
メンテナンスの前に
点検整備･⼯具について
次ページに続く
メ
ン
テ
ナ
ン
ス
(372,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
372
■■
ジャッキアップ
★
のしかた
1
交通の妨げにならず、安全に作業ができる地⾯（平坦な硬い場所）に停⾞し、⼈
や荷物を⾞から降ろします。
停⾞･駐⾞のしかた (P.181)
注意
● やわらかい地⾯の上ではジャッキ
アップしない。
ジャッキが倒れ、事故につながるお
それがあります。
● やむをえず傾斜地で作業する場合
は、ジャッキをかける位置と対⾓線
の位置にあるタイヤの下り側に輪⽌
めをし、⾞が動き出さないようにす
る。
アドバイス
● ジャッキアップポイント以外のとこ
ろにはジャッキをかけないでくださ
い。⾞体が変形するおそれがありま
す。
知識
● 輪⽌めは標準で搭載されていませんの
で必要に応じて準備してください。な
お、輪⽌めはタイヤを固定できる⼤き
さの⽯、⽊⽚などで代⽤できます。
2
ジャッキをかける位置と対⾓線の位置にある
タイヤに輪⽌めをします。
輪⽌めは、前輪をジャッキアップするときは
後輪の後ろ側、後輪をジャッキアップすると
きは前輪の前側に置きます。
MEJ0004X
3
ジャッキの上部がジャッキアップポイントに
接触するまで、ジャッキを⽮印の⽅向に⼿で
回します。
ジャッキアップポイント (P.370)
MEJ0005X
4
ジャッキハンドルを回して、タイヤと地⾯が
少し離れるまで、ジャッキアップします。
MEJ0006X
メンテナンスの前に
点検整備･⼯具について
メ
ン
テ
ナ
ン
ス
(373,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
エンジンルーム内の配置図
MEJ0155X
警告
● エンジンルーム内の作業をするとき
は、パワースイッチをOFFにする。
e-POWERシステム作動中に⼿、⾐
服、⼯具などを⼊れると思わぬケガ
をするおそれがあります。
注意
● 点検や整備に使⽤した⼯具や布など
をエンジンルーム内に置き忘れな
い。
故障や⾞両⽕災につながるおそれが
あります。
アドバイス
● ワイパーアームを起こしたままボン
ネットを開けないでください。ボン
ネットやワイパーが損傷します。
● 点検整備の詳細については、別冊の
メンテナンスノートをお読みくださ
い。
373
$：⾞両型式、オプションなどで異なる装備
点検と整備
エンジンルーム
エンジンルーム内を点検するときは安全な場所に停車し、パーキングブレーキをかけた状態でボンネットを開けます。
次ページに続く
メ
ン
テ
ナ
ン
ス
(374,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
374
■■
ボンネットの開けかた、閉めかた
1
運転席の右下にあるボンネットオープナーを
引きます。
ボンネットが少し浮き上がります。
MEI0214X
警告
● ⾛⾏前、ボンネットが確実に閉まっ
ていることを、必ず確認する。
ロックされていないと、⾛⾏中にボ
ンネットが開き、思わぬ事故につな
がるおそれがあります。
注意
● ⾵が強いときは、ボンネットをしっ
かり持ってゆっくりと開ける。
● ステーを持つときは、必ず操作部を
持つ。
エンジン停⽌直後はステーが⾼温に
なるため、やけどをするおそれがあ
ります。
● ボンネットを開けたときは、ボン
ネットに頭などをぶつけないよう注
意する。
● ラジエーターなどの⾼温部には触れ
ない。
やけどをするおそれがあります。
● ボンネットを閉めるときは、⼿など
を挟まないように注意して降ろす。
2
ボンネット先端のすき間に⼿を⼊れ、レバー
を横に押しながらボンネットを持ち上げま
す。
MEJ0156X
3
ボンネット裏側に付いているステーの操作部
を持ってフックから外し、⾞体の⽳（ステー
差し込み位置）に確実に差し込みます。
MEJ0157X
4
閉めるときはステーをフックに戻し、ボン
ネットをゆっくり降ろして20cm∼30cmの⾼
さからボンネットを落とし、確実にロックし
ます。
MEJ0158X
点検と整備
エンジンルーム
メ
ン
テ
ナ
ン
ス
(375,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
補給のしかた
● ウォッシャータンクのふたの⽳を押さえ
て引き抜くと、スポイト式にウォッ
シャー液の残量が確認できます。
● 減っているときは、ウォッシャータンク
のふたを外し、ウォッシャー液を補給し
てください。
● ウォッシャー液は、必要に応じ⽔で薄め
てください。希釈割合はウォッシャー液
の容器に表⺬してある凍結温度を参考に
します。
MEJ0159X
注意
● ウォッシャー液を補給するときは、
液を⾼温部にかけない。
出⽕するおそれがあります。
アドバイス
● ウォッシャー液の代わりに⽯けん⽔
などを⼊れないでください。塗装⾯
がしみになるおそれがあります。
知識
● フロントワイパーとリヤワイパー
★
の
ウォッシャータンクは兼⽤です。
● ウォッシャー液の残量を確認したと
き、ウォッシャー液がチューブ下端
にしか⼊らないと、ウォッシャータ
ンクはほぼ空の状態です。
● ⽇産純正ウインドーウォッシャー液
をおすすめします。
ウォッシャータンク容量（
P.425）
375
$：⾞両型式、オプションなどで異なる装備
点検と整備
ウォッシャー液の補給
ウォッシャー液が不足しているときは、ウォッシャー液を補給してください。
メ
ン
テ
ナ
ン
ス
(376,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
376
■■
冬の前の準備
■ 冷却⽔の濃度点検
● 冷却⽔の凍結を防ぐため、冷却⽔の濃度を点検してください。
冷却⽔の濃度
凍結温度
30% 約-15°C
50% 約-35°C
● 冷却⽔を補充するときは、⽇産純正スーパーロングライフクーラント（50%希釈品）を
お使いください。
サービスデータ（冷却⽔）（
P.425）
アドバイス
● 寒冷地仕様⾞の冷却⽔は⼯場出荷時
に50％にしてあります。
● 冷却⽔の点検･補充･交換は⽇産販売
会社にご相談ください。
■ 冬⽤タイヤ、タイヤチェーンの準備
● 冬⽤タイヤに交換するときは、4輪とも指定サイズで同⼀の銘柄、パターン（溝模様）
のものに交換してください。
● タイヤチェーンは、タイヤサイズにあった⽇産純正品をおすすめします。
● 16インチタイヤ付⾞は、純正チェーンの設定がありません。また、タイヤチェーンを装
着して⾛⾏すると、タイヤチェーンと⾞体が⼲渉するおそれがあります。雪道を⾛⾏す
るときは冬⽤タイヤに交換してください。詳しくは⽇産販売会社にご相談ください。
■ ウォッシャー液の濃度点検
● ウォッシャー液の凍結を防ぐため、ウォッシャー液の容器に記載してある凍結温度を参
考に外気温に応じた希釈割合（濃度）にしてください。
点検と整備
寒冷時の取り扱い
寒冷時に備えて、準備や点検などを正しく行ってください。
メ
ン
テ
ナ
ン
ス
(377,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
運転する前に
状況に応じて次のことを⾏ってください。
● ドアやワイパーなどが凍結したときは、無理に開けたり動かしたりせず、凍った部分に
お湯をかけて氷を溶かしてください。溶けたらすぐに⽔分をふき取ってください。
● ガラスに雪や霜が積もっているときは、プラスチックの板などを使⽤して、ガラスを傷
つけないように雪を取り除いてください。
● ⾜まわり（ブレーキ周辺、フェンダーの裏側など）が凍りついているときは、部品が破
損しないように注意しながら、付着した氷塊を取り除いてください。
● ⾞室内に乗り込むときは、靴についた雪を取り除いてください。
警告
● ルーフに積もった雪は落とす。
窓ガラスに雪が滑り落ちると視界の
妨げとなり、思わぬ事故につながる
おそれがあります。
アドバイス
● ドアなどの開閉部分を無理に開けな
いでください。ゴムがはがれたり損
傷するおそれがあります。
● ワイパー、ドアミラー、パワーウイ
ンドーなどを無理に動かさないでく
ださい。装置が損傷するおそれがあ
ります。
● ドアのキー⽳部には、お湯をかけな
いでください。凍結するおそれがあ
ります。
知識
外気温が低く、エンジン冷却⽔温が低
いときは、暖房性能を確保するためエ
ンジン回転数が上昇することがありま
す。
377
$：⾞両型式、オプションなどで異なる装備
点検と整備
寒冷時の取り扱い
次ページに続く
メ
ン
テ
ナ
ン
ス
(378,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
378
■■
雪道の⾛⾏のしかた
■ 滑りやすい路⾯に注意
● 滑りやすい路⾯での急発進、急加速、急ブレーキ、急ハンドルなど無理な運転は危険で
すのでしないでください。雪道や凍結路では速度を落とし、⾞間距離を取り、ゆとりあ
る運転をしてください。
● 雪道、凍結路では早めに冬⽤タイヤ、タイヤチェーンなどを装着して⾛⾏してくださ
い。
タイヤチェーンについて (P.383)
■ ⾛⾏中の雪の付着に注意
● ブレーキに付着した雪が凍結し、ブレーキの効きが悪くなることがあります。ときどき
ブレーキの効き具合を確認してください。効きが悪いときは、前後の⾞との距離を⼗分
とり、低速⾛⾏で効きが回復するまでブレーキペダルを軽く踏んでください。
● フェンダーの裏側に付いた雪が積もり、ハンドルの切れが悪くなることがあります。
時々確認して雪を取り除いてください。
■ 駐⾞するときの注意
● シフトポジションを にして、パーキングブレーキをかけずに輪⽌めをしてくださ
い。パーキングブレーキをかけると、ブレーキが凍結して解除できなくなるおそれがあ
ります。
● 軒下や樹⽊の下には駐⾞しないでください。落雪で⾞が損傷するおそれがあります。
● 雪が降りそうなときや降雪時にはワイパーアームを起こしておいてください。ブレード
と窓ガラスが凍結し、破損するおそれがあります。
● 雪が積もりそうなときはアンテナ
★
を取り外してください。アンテナが破損するおそれ
があります。
アンテナの外しかた
★
（ P.412 ）
点検と整備
寒冷時の取り扱い
メ
ン
テ
ナ
ン
ス
(379,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
タイヤの点検項⽬
安全な⾛⾏のため、タイヤの点検は次の項
⽬を点検してください。
詳細は別冊のメンテナンスノートをお読み
ください。
タイヤ空気圧
● すべてのタイヤの空気圧を点検してくだ
さい。
● タイヤの指定空気圧は運転席ドアの開⼝
部に表⺬してあります。
タイヤの⻲裂･損傷の有無
● タイヤの接地⾯や側⾯に著しい⻲裂や損
傷および針などの異物が刺さっていない
か点検してください。
タイヤの溝の深さ、異常な摩耗
● タイヤの溝の深さが⼗分であるか、ウェ
アインジケーター（摩耗限度表⺬）が表
れていないか点検してください。
● タイヤが摩耗して接地⾯とウェアインジ
ケーター（摩耗限度表⺬）が同じ⾼さに
なったらタイヤを交換してください。
MEJ0012X
MEJ0013X
注意
● タイヤの空気圧が不⾜したまま⾛⾏
しない。
バースト（破裂）するなど、思わぬ
事故につながるおそれがあります。
● 使⽤開始後5∼7年を⽬安に必ず点検
する。
タイヤはゴム製品のため、徐々に劣
化します。引き続き使⽤する場合は
安全⾛⾏を確保するため、必ず点検
を受けてください。点検については
⽇産販売会社へご相談ください。
知識
● タイヤの空気は⾃然に少しずつ低下
します。⽉に⼀度はタイヤエアゲー
ジを使⽤して点検してください。
● タイヤ空気圧の点検は、⾛⾏前のタ
イヤが冷えているときに点検･調整し
てください。
● タイヤ側⾯の厚みが薄いタイヤは、
空気圧が減っていることを⽬視で確
認することが困難なため、必ずタイ
ヤエアゲージを使⽤して点検してく
ださい。
● ⾛⾏直後はタイヤ空気圧が約1割程度
上がることがあります。
379
$：⾞両型式、オプションなどで異なる装備
点検と整備
タイヤ
タイヤが摩耗･損傷していたり、適正な空気圧でないと、安全な走行ができず乗り心地も損なわれます。
日常的に点検を行ってください。
次ページに続く
メ
ン
テ
ナ
ン
ス
(380,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
380
■■
タイヤ･ロードホイールを交換するときは
● タイヤ交換をするときは、⽇産販売会社にご相談ください。
● タイヤを交換するときは、4輪とも同時期に⾏い、必ず指定サイズで同⼀の銘柄、パ
ターン（溝模様）のタイヤを取り付けてください。
● タイヤサイズは運転席ドア開⼝部のタイヤ空気圧表⺬を参照してください。
● ロードホイールを交換するときは、必ず指定サイズで同⼀種類のロードホイールを取り
付けてください。
ロードホイールのサイズは巻末のサービスデータに記載してあります。
注意
● 指定サイズ以外のタイヤ･ロードホ
イールは絶対に取り付けない。
不適合なタイヤ･ロードホイールを取
り付けると、安全性が損なわれ、思
わぬ事故につながるおそれがありま
す。
● タイヤを交換するときは、4輪とも同
時期に⾏い、必ず指定サイズで同⼀
の銘柄、パターン（溝模様）のタイ
ヤを取り付ける。
径が異なるタイヤを装着すると⾞の
機構に無理がかかり、重⼤な故障に
つながります。また、VDCシステム
が正常に作動しないことがありま
す。次のようなタイヤの装着はしな
いでください。
– 摩耗差の⼤きいタイヤの装着
– 前輪または後輪だけに冬⽤タイヤ
を装着
– サイズや種類の異なるタイヤを
個々に装着
点検と整備
タイヤ
メ
ン
テ
ナ
ン
ス
(381,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
アドバイス
● ロードホイールは、リムサイズやイ
ンセットが同じでも、他の⾞のもの
は使えない場合があります。お⼿持
ちのものをご使⽤になるときは、⽇
産販売会社にご相談ください。
● アルミホイール
★
には荷重制限があり
ますので、交換するときは⽇産販売
会社にご相談ください。
● タイヤやロードホイールを交換した
ときは、ホイールバランスを確実に
取ってください。
● バルブキャップは⽇産純正品を使⽤
してください。⽇産純正品以外のバ
ルブキャップを使⽤すると腐⾷して
固着し、外れなくなる場合がありま
す。
MEJ0050X
アドバイス
● バルブキャップを⼯具などを使⽤し
て締め付けると、バルブキャップが
破損するおそれがあります。
● ホイールナットの締め付けトルク
は、108N･m（11kg･m）です。
381
$：⾞両型式、オプションなどで異なる装備
点検と整備
タイヤ
次ページに続く
メ
ン
テ
ナ
ン
ス
(382,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
382
■■
タイヤローテーションのしかた
左右それぞれで、前後タイヤの交換を⾏っ
てください。タイヤの偏磨耗を防ぎ、寿命
を延ばすために、約5,000kmごとにタイヤ
のローテーション（位置交換）を⾏うこと
をおすすめします。
MEJ0014X
注意
● 著しく摩耗差のあるタイヤや空気圧
が規定値と著しく異なるタイヤを装
着しない。
⾞の性能が⼗分に発揮できなくな
り、安全性を損なったり故障の原因
になります。
アドバイス
● タイヤの位置交換と同時に空気圧も
点検してください。
● タイヤの位置交換については、⽇産
販売会社にご相談ください。
点検と整備
タイヤ
メ
ン
テ
ナ
ン
ス
(383,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
冬⽤タイヤについて
冬⽤タイヤを装着するときは、4輪とも指定サイズで同⼀の銘柄、パターン（溝模様）のも
のに交換してください。
注意
● タイヤチェーンを不適正に装着した
り、タイヤサイズに合わないものを
使⽤しない。
ブレーキ配管やフェンダーなどを破
損するおそれがあります。
■■
タイヤチェーンについて
タイヤチェーンを装着するときは、次のことを守ってください。
● タイヤチェーンを装着するときは、安全に作業できる平坦な場所に停⾞し、パワース
イッチをOFFにして作業してください。
● タイヤチェーンは必ず前2輪に装着してください。
● タイヤサイズに適合したチェーンを装着してください。
● タイヤチェーンに付属の取扱説明書に従って装着してください。
● タイヤチェーンに付属の取扱説明書で指定された速度で⾛⾏してください。
● 16インチタイヤ付⾞は、純正チェーンの設定がありません。また、タイヤチェーンを装
着して⾛⾏すると、タイヤチェーンと⾞体が⼲渉するおそれがあります。雪道を⾛⾏す
るときは冬⽤タイヤに交換してください。詳しくは⽇産販売会社にご相談ください。
アドバイス
● タイヤチェーンを装着すると、ホ
イールカバー
★
やアルミホイール
★
に
傷をつけるおそれがあります。
● 雪のない舗装路ではチェーンを装着
したまま⾛⾏しないでください。路
⾯を損傷したり、チェーンの摩耗を
早め、寿命が短くなります。
● タイヤチェーンを装着しているとき
は、突起しているところや⽳の上を
⾛⾏しないでください。また、急ハ
ンドルやタイヤがロックするような
ブレーキ操作をしないでください。
383
$：⾞両型式、オプションなどで異なる装備
点検と整備
冬⽤タイヤ･タイヤチェーン
雪道や凍結した道路を走行するときは、冬用タイヤやタイヤチェーンを装着してください。
メ
ン
テ
ナ
ン
ス
(384,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
384
■■
ワイパーブレードの交換のしかた
1
ワイパーアームを起こし、ワイパーブレード
を少し傾けます。
MEJ0160X
注意
● 交換するときは、ワイパーアームお
よびワイパーブレードがガラスに当
たらないよう気をつける。
ガラスに当たるとガラスが破損する
おそれがあります。
アドバイス
● ワイパーブレードに⼤きな⼒を加え
て変形させないでください。ふき取
りにくくなったり、破損するおそれ
があります。
知識
● リヤワイパーブレード
★
の点検、交換
が必要なときは、⽇産販売会社にご
相談ください。
● ワイパーゴムの交換のしかたは、別
冊のメンテナンスノートの「簡単な
整備のしかた」をお読みください。
2
ワイパーブレードのツメを押したままにしま
す。
MEJ0093X
3
ワイパーブレードを⽮印の⽅向に動かして取
り外します。
MEJ0094X
4
新しいワイパーブレードを取り付けます。取
り付けは取り外したときと逆の⼿順で⾏い、
ワイパーブレードが確実に固定されているこ
とを確認します。
MEJ0059X
点検と整備
ワイパー
ワイパーゴムが傷んでいると、きれいにふき取れなかったり、窓ガラスを傷つけたりします。
定期的に点検し、傷んでいるときは次の手順に従って交換してください。
メ
ン
テ
ナ
ン
ス
(385,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ワイパーゴムの交換のしかた
1
ワイパーアームからワイパーブレードを取り
外します。
MEJ0094X
2
ワイパーゴムを⽮印⽅向にスライドし、取り
外します。
MEJ0060X
3
取り付けるときは、取り外したときと逆の⼿
順で⾏います。
● ワイパーゴムのストッパーがない⽅からブ
レードに沿って差し込みます。
● ワイパーゴムの 部をワイパーブレードの
「SET」の位置で確実に押し込み、固定しま
す。
MEJ0061X
知識
● ワイパーゴムに⽯けん⽔を塗ると脱
着しやすくなります。
385
$：⾞両型式、オプションなどで異なる装備
点検と整備
ワイパー
メ
ン
テ
ナ
ン
ス
(386,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
386
■■
ヒューズボックスの位置
● ヒューズボックスは、次の位置にありま
す。
– エンジンルーム内
– 助⼿席側⾯
– ラゲッジルーム内
● 各ヒューズの位置は、ヒューズボックス
のふたの裏側に表⺬してあります。
ヒューズ抜きについて
● 助⼿席側⾯のヒューズボックス内に
ヒューズ抜きがあります。
MEJ0161X
点検と整備
ヒューズ
ランプがつかないときや電気系統の装置が作動しないときは、ヒューズ切れが考えられます。
故障の状況から、関係するヒューズを確認してください。
メ
ン
テ
ナ
ン
ス
(387,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ヒューズの点検･交換のしかた（エンジンルーム内）
1
パワースイッチをOFFにし、ボンネットを開け
ます。
ボンネットの開けかた、閉めかた (P.374)
MEG0313X
警告
● 規定の容量以外のヒューズや、
ヒューズの代わりに針⾦、銀紙など
は絶対に使⽤しない。
電装システムの破損や⽕災につなが
るおそれがあります。
アドバイス
● ヒューズを交換したときは、確実に
差し込まれていることを確認してく
ださい。
● 交換してもヒューズが切れるとき
は、⽇産販売会社で点検を受けてく
ださい。
2
ヒューズボックスのカバーをツメを押しなが
ら外します。
MEI0215X
3
ヒューズ抜きを使⽤してヒューズを取り外し
ます。
ヒューズ抜き（
P.386）
MEJ0022X
4
ヒューズが切れていないか点検します。
切れているときは新しいヒューズと交換しま
す。
MEJ0023X
387
$：⾞両型式、オプションなどで異なる装備
点検と整備
ヒューズ
次ページに続く
メ
ン
テ
ナ
ン
ス
(388,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
388
■■
ヒューズの点検･交換のしかた（助⼿席側⾯）
1
パワースイッチをOFFにします。
MEG0313X
警告
● 規定の容量以外のヒューズや、
ヒューズの代わりに針⾦、銀紙など
は絶対に使⽤しない。
電装システムの破損や⽕災につなが
るおそれがあります。
アドバイス
● お⼿持ちの⼯具を布などで覆い、傷
をつけないように注意してくださ
い。
● ヒューズを交換したときは、確実に
差し込まれていることを確認してく
ださい。
● 交換してもヒューズが切れるとき
は、⽇産販売会社で点検を受けてく
ださい。
2
お⼿持ちの⼯具（マイナスドライバーなど）
をスリットに差し込み、ヒューズボックスカ
バーを外します。
MEJ0163X
3
ヒューズ抜きを使⽤してヒューズを取り外し
ます。
ヒューズ抜き（
P.386）
MEJ0022X
4
ヒューズが切れていないか点検します。
切れているときは新しいヒューズと交換しま
す。
MEJ0023X
点検と整備
ヒューズ
メ
ン
テ
ナ
ン
ス
(389,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ヒューズの点検･交換のしかた（ラゲッジルーム内）
1
パワースイッチをOFFにします。
MEG0313X
警告
● 規定の容量以外のヒューズや、
ヒューズの代わりに針⾦、銀紙など
は絶対に使⽤しない。
電装システムの破損や⽕災につなが
るおそれがあります。
アドバイス
● ヒューズを交換したときは、確実に
差し込まれていることを確認してく
ださい。
● 交換してもヒューズが切れるとき
は、⽇産販売会社で点検を受けてく
ださい。
2
バックドアを開け、ラゲッジルームのフロア
カバーを取り外します。
MEJ0164X
3
⼯具が収納されているボードを取り外しま
す。
MEJ0200X
4
ヒューズボックスのカバーをツメを引きなが
ら外します。
MEJ0165X
389
$：⾞両型式、オプションなどで異なる装備
点検と整備
ヒューズ
次ページに続く
メ
ン
テ
ナ
ン
ス
(391,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
各電球（バルブ）の位置
MEJ0213X
注意
● 電球交換は、ボンネットや電球が冷
えた状態で⾏う。
やけどをするおそれがあります。
● 電球交換をするときは、軍⼿などを
着⽤する。
● ステーなどの端で指や腕をケガしな
いように注意する。
● 電球は確実に取り付ける。
電球は点灯中、表⾯が⾼温になりま
す。電球が正しく取り付けられてい
ないと、⾛⾏中に電球が外れて周辺
の部品に接触するなどし、発熱、発
⽕につながるおそれがあります。
アドバイス
● 外した部品は確実に取り付けてくだ
さい。⽔が⼊り故障の原因になるお
それがあります。
● 電球に油が付着したときは柔らかい
布などでふき取ってください。ま
た、素⼿でガラス部分に触れないで
ください。電球の寿命が短くなった
り電球が破損するおそれがありま
す。
391
$：⾞両型式、オプションなどで異なる装備
点検と整備
電球（バルブ）交換
外装ランプが点灯しないときは、電球の球切れが考えられます。
電球の交換作業が不慣れな方や部品の破損などが心配な方は、日産販売会社にご相談ください。
次ページに続く
メ
ン
テ
ナ
ン
ス
(392,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
392
知識
● ヘッドランプ、制動灯などは、⾬天
⾛⾏や洗⾞などにより、レンズ内⾯
が⼀時的にくもることがあります。
また、ヘッドランプ内と外気との温
度差により、レンズ内⾯が結露する
こともあります。これは⾬天時など
に窓ガラスがくもるのと同様の現象
で、機能上の問題ではありません。
また、レンズの構造上、レンズのふ
ちに⽔滴が付着することがあります
が、機能上の問題ではありません。
ただし、ランプ内に⽔がたまってい
る場合やレンズ内⾯に⼤粒の⽔滴が
付着している場合は、⽇産販売会社
にご相談ください。
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(393,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ロービーム（ハロゲンヘッドランプ付⾞）
1
ボンネットを開けます。
ボンネットの開けかた、閉めかた (P.374)
注意
● 電球の取り扱いには注意する。
ロービームに使⽤している電球は、
電球内の圧⼒が⾼いため、破損する
とガラスが⾶び散ることがありま
す。
アドバイス
● 取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。
知識
● ロービームヘッドランプ：12V-55W
2
作業スペースを確保するため、以下の部品を
外します。
運転席側または助⼿席側のバルブ交換によっ
て、外す部品が異なります。
運転席側
エンジン冷却⽤ラジエーターリザーバータン
クを固定しているボルトを外し、⾞両後⽅に
ずらして作業スペースを確保します。
助⼿席側
インバーター冷却⽤ラジエーターリザーバー
タンクを固定しているボルトを外し、⾞両後
⽅にずらして作業スペースを確保します。
MEJ0202X
3
カバーを取り外します。
MEJ0205X
393
$：⾞両型式、オプションなどで異なる装備
点検と整備
電球（バルブ）交換
次ページに続く
メ
ン
テ
ナ
ン
ス
(394,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
394
4
ソケットを⽮印の⽅向に回して引き抜きま
す。
MEJ0210X
5
コネクターを取り外し、電球を交換します。
（ツメを押しながら外します。）
MEJ0204X
6
取り付けるときは、外したときと逆の⼿順で取り付けます。
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(395,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ハイビーム
1
ボンネットを開けます。
ボンネットの開けかた、閉めかた (P.374)
注意
● 電球の取り扱いには注意する。
ハイビームに使⽤している電球は、
電球内の圧⼒が⾼いため、破損する
とガラスが⾶び散ることがありま
す。
アドバイス
● 取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。
知識
● ハイビームヘッドランプ：12V-60W
2
作業スペースを確保するため、以下の部品を
外します。
運転席側または助⼿席側のバルブ交換によっ
て、外す部品が異なります。
運転席側
エンジン冷却⽤ラジエーターリザーバータン
クを固定しているボルトを外し、⾞両後⽅に
ずらして作業スペースを確保します。
助⼿席側
インバーター冷却⽤ラジエーターリザーバー
タンクを固定しているボルトを外し、⾞両後
⽅にずらして作業スペースを確保します。
MEJ0202X
3
カバーを取り外します。
MEJ0205X
395
$：⾞両型式、オプションなどで異なる装備
点検と整備
電球（バルブ）交換
次ページに続く
メ
ン
テ
ナ
ン
ス
(396,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
396
4
ソケットを⽮印の⽅向に回して引き抜きま
す。
MEJ0206X
5
コネクターを取り外し、電球を交換します。
（ツメを押しながら外します。）
MEJ0207X
6
取り付けるときは、外したときと逆の⼿順で取り付けます。
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(398,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
398
■■
フォグランプ
★
1
作業スペースを確保するため、作業する側と
反対⽅向にハンドルを切ります。
MEI0231X
アドバイス
● 取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。
知識
● フォグランプ：12V-35W
2
お⼿持ちの⼯具（トルクス）でネジを外しま
す。
MEJ0168X
3
下側のネジを外します。
MEJ0169X
4
カバーをめくり、作業スペースを確保しま
す。
MEJ0170X
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(399,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
5
コネクターを取り外します。
（ツメを押しながら外します。）
MEJ0171X
6
ソケットを⽮印の⽅向に回して引き抜き、電
球を交換します。
MEJ0172X
7
取り付けるときは、外したときと逆の⼿順で取り付けます。
399
$：⾞両型式、オプションなどで異なる装備
点検と整備
電球（バルブ）交換
次ページに続く
メ
ン
テ
ナ
ン
ス
(400,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
400
■■
リヤフォグランプ
★
1
リヤバンパー下部のクリップ3箇所を外しま
す。
MEJ0232X
アドバイス
● リヤバンパーを必要以上にめくらな
いでください。変形するおそれがあ
ります。
● 取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。
知識
● リヤフォグランプ：12V-21W
2
リヤバンパーをめくり、ソケットを⽮印の⽅
向に回して引き抜きます。
MEJ0214X
3
古い電球を引き抜き、新しい電球をソケット
に取り付けます。
MEJ0036X
4
取り付けるときは、外したときと逆の⼿順で取り付けます。
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(401,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⽅向指⺬器 兼 ⾮常点滅表⺬灯（前⾯）
1
ボンネットを開け、ソケットを⽮印の⽅向に
回して引き抜きます。
ボンネットの開けかた、閉めかた (P.374)
MEJ0173X
アドバイス
● 取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。
知識
● ⽅向指⺬器 兼 ⾮常点滅表⺬灯（前
⾯）：12V-21W（アンバー）
2
古い電球を引き抜き、新しい電球をソケット
に取り付けます。
MEJ0049X
3
取り付けるときは、外したときと逆の⼿順で取り付けます。
401
$：⾞両型式、オプションなどで異なる装備
点検と整備
電球（バルブ）交換
次ページに続く
メ
ン
テ
ナ
ン
ス
(402,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
402
■■
⽅向指⺬器 兼 ⾮常点滅表⺬灯（後⾯）／後退灯／尾灯
1
バックドアを開けます。
MEJ0174X
アドバイス
● 取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。
知識
● 尾灯：12V-5W
● ⽅向指⺬器 兼 ⾮常点滅表⺬灯（後
⾯）：12V-21W（アンバー）
● 後退灯：12V-16W
2
リヤコンビランプのボルトを外し、ランプを
まっすぐ後⽅に引いて取り外します。
MEJ0175X
3
交換したい電球のソケットを⽮印の⽅向に回
して引き抜きます。
MEJ0176X
4
古い電球を引き抜き、新しい電球をソケット
に取り付けます。
MEJ0036X
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(403,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
5
取り付けるときは、外したときと逆の⼿順で取り付けます。
403
$：⾞両型式、オプションなどで異なる装備
点検と整備
電球（バルブ）交換
次ページに続く
メ
ン
テ
ナ
ン
ス
(404,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
404
■■
番号灯
1
バックドアを開けます。
MEJ0174X
アドバイス
● 取り外すときは、無理に⼒を加えな
いでください。破損するおそれがあ
ります。
知識
● 番号灯：12V-5W
2
バックドアフィニッシャーインナーを外しま
す。
MEJ0178X
3
ソケットを⽮印の⽅向に回して引き抜きま
す。
MEJ0179X
4
古い電球を引き抜き、新しい電球をソケット
に取り付けます。
MEJ0036X
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(405,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
5
取り付けるときは、外したときと逆の⼿順で取り付けます。
405
$：⾞両型式、オプションなどで異なる装備
点検と整備
電球（バルブ）交換
次ページに続く
メ
ン
テ
ナ
ン
ス
(406,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
406
■■
その他の電球
次の電球が点灯しないときは⽇産販売会社で点検を受けてください。
● ロービーム（LEDヘッドランプ付⾞）
● ⾞幅灯（LEDヘッドランプ付⾞）
● 制動灯（LED）
● ハイマウントストップランプ（LED）
● ⽅向指⺬器 兼 ⾮常点滅表⺬灯（側⾯）（LED）
● LEDハイパーデイライト
★
（LED）
点検と整備
電球（バルブ）交換
メ
ン
テ
ナ
ン
ス
(407,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
1
キー裏側のロックを外しながら、内蔵キー
（メカニカルキー）を引き抜きます。
MEJ0042X
警告
● 電池および取り外した部品は、お⼦
さまが飲み込まないように注意す
る。
アドバイス
● 電池交換の際、キーを破損するおそ
れがあります。⽇産販売会社での交
換をおすすめします。
● 内部回路、電⼦端⼦などに触れない
でください。故障の原因となりま
す。
● 電池交換後は、インテリジェント
キーシステムの各機能が正常に作動
するか必ず確認してください。正常
に作動しないときは故障が考えられ
ますので、⽇産販売会社にご相談く
ださい。
2
すき間にマイナスドライバーを差し込み、ひ
ねってカバーを取り外します。（カバーが傷
つかないように、マイナスドライバーに布を
巻いてください。）
MEJ0043X
3
消耗した電池を取り外し、新しい電池をはめ
込みます。（新しい電池は、+極を下にして取
り付けてください。）
使⽤電池：CR2025
MEJ0201X
4
カバーの先端を合わせて上下のカバーを組み
付けます。確実に取り付けられたことを確認
してください。
MEJ0104X
407
$：⾞両型式、オプションなどで異なる装備
点検と整備
キー（インテリジェントキー）の電池交換
キーのスイッチを押しても作動しないときは、電池の消耗が考えられます。
次の手順に沿って、電池を交換してください。
メ
ン
テ
ナ
ン
ス
(408,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
408
■■
12Vバッテリーに関する注意事項
警告
● 12Vバッテリーを充電するときは換気を⼗分に⾏い、⽕気は近づけない。
12Vバッテリーから発⽣する可燃性ガスに引⽕して爆発するおそれがあります。
● バッテリー液が付着したときは、すぐに多量の⽔で洗浄し、飲み込んだときは多量の
⽔を飲んで応急処置をしたあと、医師の診断を受ける。
バッテリー液は希硫酸です。⽬や⽪膚に付着すると、失明や炎症など重⼤な傷害につ
ながるおそれがあります。
注意
● 12Vバッテリーの+側ターミナルが周辺の⾦属と接触しないようにする。
接触するとショートして⽕災の原因となるおそれがあります。また、12Vバッテリー
の端⼦の締め付けが緩いと、配線などが過熱、焼損し、⽕災につながるおそれがあり
ます。
● 12Vバッテリーを交換するときは、必ず同じサイズ（型式）に交換し、動かないよう
にしっかりと固定する。
しっかり固定できていないと、ショートなどの原因となり⽕災につながるおそれがあ
ります。詳しくは、⽇産販売会社にご相談ください。
点検と整備
12Vバッテリー
12Vバッテリーのメンテナンスについては、メンテナンスノートをお読みください。
詳しくは日産販売会社にご相談ください。
メ
ン
テ
ナ
ン
ス
(409,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
エンジンオイルに関する注意事項
注意
● オイル交換は適切に⾏う。
適切にオイル交換が⾏われないと、エンジンの破損や⽕災など、思わぬ事故につなが
るおそれがあります。
● オイルの点検後は、オイルレベルゲージを確実に差し込む。
オイルレベルゲージが根元まで差し込まれていないと、オイルが吹き出し⽕災の原因
になるおそれがあります。
● エンジンオイルフィラーキャップは確実に閉める。
⾛⾏時にキャップが外れてエンジンオイルが噴き出すと、⽕災の原因になるおそれが
あります。
409
$：⾞両型式、オプションなどで異なる装備
点検と整備
エンジンオイル
エンジンオイルの交換時期はメンテナンスノートをお読みください。
また、指定のエンジンオイルについては、巻末のサービスデータ（
P.425）をお読みください。
メ
ン
テ
ナ
ン
ス
(410,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
410
■■
洗⾞のしかた
● 洗⾞機で洗⾞するときは、アンテナ
★
を外してください。
アンテナの外しかた
★
（ P.412）
● 洗⾞やふき取りなどでワイパーアームを持ち上げるときは、ボンネットに当たらないよ
うにしてください。
● 塗装⾯に付着した汚れをそのままにすると、変⾊やサビの原因となります。次のような
場合は、すぐに洗⾞してください。
– ばい煙、⾍の死がいや⿃のふん、樹液、鉄粉、コールタールなどが付着したとき
– 海岸地区、凍結防⽌剤を散布した道路を⾛⾏したあと
– ほこり、汚れがひどいとき
注意
● 下回りを洗うときは、ケガをしない
ように注意する。
● エンジンルーム内に⽔をかけない。
e-POWERシステムの始動不良や不調
などの原因になるおそれがありま
す。また、電装品などに⽔がかかる
と、故障したり電気部品のショート
により⾞両⽕災につながるおそれが
あり危険です。
アドバイス
● ケミカル⽤品などは⽤途により使い
分けが必要です。⽤途にあった物を
お使いください。
● ベンジン、シンナーなどの有機溶剤
や酸、アルカリ性の溶液を使⽤しな
いでください。変⾊やしみの原因と
なります。
● 硬いブラシや、たわしなどは使⽤し
ないでください。塗装⾯を傷つける
おそれがあります。
● 寒冷時に洗⾞をするときは、ブレー
キに直接⽔がかからないように注意
してください。ブレーキ装置に⽔が
⼊ると凍結し、⾛⾏できなくなるお
それがあります。
清掃･お⼿⼊れ
外装のお⼿⼊れ
塗装面の変色やサビなどを防止するために、適切なお手入れが大切です。
メ
ン
テ
ナ
ン
ス
(411,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⽔洗いするときは
⽔をかけながら下回りの汚れを洗い流します。
⽔をかけながら塗装⾯の⾼い位置から低い位置の順にセーム⽪や柔らかいスポンジ
などで汚れを落とします。汚れがひどいときは、ボディーシャンプーなどを使い、
その後⼗分に⽔で洗い流します。
はん点が残らないように⽔をふき取ります。
411
$：⾞両型式、オプションなどで異なる装備
清掃･お⼿⼊れ
外装のお⼿⼊れ
次ページに続く
メ
ン
テ
ナ
ン
ス
(412,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
412
■■
洗⾞機を使うときは
● ルーフについているアンテナ
★
を外して
ください。
● ドアミラーを格納してください。
ドアミラー (P.144)
● ⾼圧洗⾞機を使⽤するときは、洗⾞ノズ
ルと⾞体の距離を⼗分離して洗⾞してく
ださい。
アンテナの外しかた
★
● アンテナを取り外すときは、アンテナの
根元を持ち、⽮印の⽅向に回して取り外
します。
● 取り付けるときは、アンテナの根元を持
ち、⽮印と逆⽅向に回し、確実に締め付
けます。
MEJ0088X
アドバイス
● ⾃動洗⾞機で洗⾞すると、ブラシの
傷がつき、塗装の光沢が失われたり
劣化を早めることがあります。
● ドアガラスのまわりに⾼圧ノズルを
近づけないでください。⾞室内に⽔
が漏れるおそれがあります。
● NISMO仕様⾞は、⾃動洗⾞機を使⽤
しないでください。洗⾞機を使⽤す
ると、リヤスポイラーが破損するお
それがあります。
MEJ0215X
清掃･お⼿⼊れ
外装のお⼿⼊れ
メ
ン
テ
ナ
ン
ス
(413,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
ワックスをかけるときは
● ワックスがけは１か⽉に１回程度、または⽔はじきが悪くなったときに⾏ってくださ
い。かけかたは普通塗装⾞、メタリックおよびパール塗装⾞とも同じです。
ワックスのかけかた
塗装⾯の汚れを洗⾞などで取り除きます。
塗装⾯が冷えているとき（体温以下が⽬安）にワックスをかけます。かけかたは
ワックス容器に記載してある説明に従ってください。
ワックスの選びかた
● コンパウンド（研磨剤）の⼊っていない、塗装に適したワックスをご使⽤ください。⽇
産純正カーワックスをおすすめします。詳しくは、⽇産販売会社にご相談ください。
アドバイス
● 塗装されていないバンパー、スポイ
ラーなどの樹脂部品には、ワックス
を使⽤しないでください。ムラにな
ることがあります。
● コンパウンド（研磨剤）の⼊った
ワックスを使うと、塗装⾯の光沢や
⽔をはじく特性が失われることがあ
ります。
● カメラ
★
のレンズ部にワックスを付け
ないでください。ワックスが付いた
場合は、中性洗剤を薄めて柔らかい
布に含ませ、ふき取ってください。
413
$：⾞両型式、オプションなどで異なる装備
清掃･お⼿⼊れ
外装のお⼿⼊れ
次ページに続く
メ
ン
テ
ナ
ン
ス
(414,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
414
■■
アルミホイール
★
のお⼿⼊れ
● 中性洗剤を含ませたスポンジなどを使い、汚れを落としてください。⽇産純正クリー
ナーをおすすめします。詳しくは、⽇産販売会社にご相談ください。
アドバイス
● 変⾊やしみの原因になったり、傷を
つけるおそれがあるため、次のこと
をお守りください。
– 強酸性、強アルカリ性の洗剤は使
⽤しない
– 洗剤はホイールの表⾯が冷えてい
るときに使⽤する（体温以下が⽬
安）
– 洗剤を使⽤したあとは、早めに⼗
分洗い流す
– 硬いブラシやコンパウンド（研磨
剤）の⼊った洗剤などは使⽤しな
い
■■
軽い補修のしかた
● 塗装⾯の⼩さい傷はタッチアップペイントを使い、早めに傷部を補修してください。サ
ビの発⽣を防ぎ、塗装⾯を⻑持ちさせます。
清掃･お⼿⼊れ
外装のお⼿⼊れ
メ
ン
テ
ナ
ン
ス
(415,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
マルチセンシングフロントカメラ
★
の取り扱い
システムを正しく作動させるために、次の
ことをお守りください。
● カメラ前⽅のフロントガラスはいつもき
れいにしておいてください。
中性洗剤を薄めて柔らかい布に含ませて
ふき取ります。さらに乾いた柔らかい布
でふき取ります。
● カメラ前⽅のフロントガラスにステッ
カー（透明なものを含む）を貼らないで
ください。
● フロントガラスに⾞検の検査標章（ス
テッカー）を貼り付ける場合は、貼り付
け禁⽌エリアを避けて貼り付けてくださ
い。
● カメラ周辺に強い衝撃を与えないでくだ
さい。またカメラを取り外さないでくだ
さい。故障、誤作動の原因になります。
事故などでカメラ周辺部が変形した場合
は、⽇産販売会社にご相談ください。
MEJ0180X
MEJ0211X
415
$：⾞両型式、オプションなどで異なる装備
清掃･お⼿⼊れ
外装のお⼿⼊れ
次ページに続く
メ
ン
テ
ナ
ン
ス
(416,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
416
■■
フロントビュー
★
／サイドビューカメラ
★
の取り扱い
システムを正しく作動させるために、次の
ことをお守りください。
● カメラ周辺部はいつもきれいにしておい
てください。中性洗剤を薄めて柔らかい
布に含ませてふき取ります。さらに乾い
た柔らかい布でふき取ります。
● カメラ周辺部に強い衝撃を与えないでく
ださい。衝突などでカメラ周辺を破損し
たときは、⽇産販売会社で点検を受けて
ください。
MEJ0198X
警告
● カメラ部に強い衝撃を与えない。
カメラ部は精密機械のため⾼圧洗⾞
など、強い衝撃を与えないでくださ
い。故障、⽕災または感電のおそれ
があります。
アドバイス
● カメラレンズ部に泥、⾬滴、雪など
が付着すると、モニター画像の映り
が悪くなりますので、ぬれた柔らか
い布で汚れをふき取ったあと、乾い
た柔らかい布でふき取ってくださ
い。
● カメラ部には傷をつけないでくださ
い。画像の映像へ影響が出ることが
あります。
清掃･お⼿⼊れ
外装のお⼿⼊れ
メ
ン
テ
ナ
ン
ス
(417,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
リヤビューカメラ
★
の取り扱い
システムを正しく作動させるために、次の
ことをお守りください。
● カメラ周辺部はいつもきれいにしておい
てください。
中性洗剤を薄めて柔らかい布に含ませて
ふき取ります。さらに乾いた柔らかい布
でふき取ります。
● 光が反射するため、ナンバープレートの
アクセサリーを取り付けないでくださ
い。
● カメラ周辺に強い衝撃を与えないでくだ
さい。衝突などでカメラ周辺を破損した
ときは、⽇産販売会社で点検を受けてく
ださい。
MEJ0181X
警告
● カメラ部に強い衝撃を与えない。
カメラ部は精密機械のため⾼圧洗⾞
など、強い衝撃を与えないでくださ
い。故障、⽕災または感電のおそれ
があります。
アドバイス
● カメラレンズ部に泥、⾬滴、雪など
が付着すると、モニター画像の映り
が悪くなりますので、ぬれた柔らか
い布でふき取ったあと、乾いた柔ら
かい布でふき取ってください。
● カメラ部には傷をつけないでくださ
い。画⾯の映像への影響が出ること
があります。
● カメラレンズをアルコール、ベンジ
ン、シンナーなどでふかないでくだ
さい。変⾊などの原因になります。
417
$：⾞両型式、オプションなどで異なる装備
清掃･お⼿⼊れ
外装のお⼿⼊れ
次ページに続く
メ
ン
テ
ナ
ン
ス
(418,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
418
■■
ソナー
★
の取り扱い
システムを正しく作動させるために、以下
のことをお守りください。
● ソナーはいつもきれいにしておいてくだ
さい。
汚れているときは、柔らかい布で傷つけ
ないように注意してふき取ってくださ
い。
● ソナーまたはその周辺に強い衝撃を与え
ないでください。またソナーの取り外
し、分解などをしないでください。故
障、誤作動の原因になります。事故など
でソナーの取り付け部が変形した場合
は、⽇産販売会社にご相談ください。
● ソナーまたはその周辺にステッカー（透
明なものを含む）を貼ったり、アクセサ
リーなどを取り付けないでください。故
障、誤作動の原因になります。
MEJ0182X
清掃･お⼿⼊れ
外装のお⼿⼊れ
メ
ン
テ
ナ
ン
ス
(419,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
カーペットの汚れ取り
● 電気掃除機でほこりを取り除き、⽇産純正ルームクリーナーなどで汚れを落としてくだ
さい。フロアカーペットを取り外したときは、敷き直すときにフロアカーペットがずれ
ないように固定クリップで正しく確実に固定してください。
フロアカーペット (P.317)
注意
● ⾞室内に⽔をかけない。
オーディオ
★
やスイッチ類、フロア下
の配線や電気部品などに⽔がかかる
と故障するおそれがあります。
アドバイス
● ベンジン、シンナーなどの有機溶剤
や酸、アルカリ性の溶液を使⽤しな
いでください。変⾊やしみの原因と
なります。また、各種クリーナー類
には、これらの成分が含まれている
おそれがあるため、確認してからご
使⽤ください。
419
$：⾞両型式、オプションなどで異なる装備
清掃･お⼿⼊れ
内装のお⼿⼊れ
次ページに続く
メ
ン
テ
ナ
ン
ス
(420,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
420
■■
布、ビニールレザーの汚れ取り
● 中性洗剤を薄めて柔らかい布に含ませ、軽くふき取ります。さらに⽔に浸した布を固く
しぼってふき取ります。汚れがひどいときは、⽇産純正ルームクリーナーなどで汚れを
落としてください。
注意
● ⾞室内に⽔をかけない。
オーディオ
★
やスイッチ類、フロア下
の配線や電気部品などに⽔がかかる
と故障するおそれがあります。
アドバイス
● ベンジン、シンナーなどの有機溶剤
や酸、アルカリ性の溶液を使⽤しな
いでください。変⾊やしみの原因と
なります。また、各種クリーナー類
には、これらの成分が含まれている
おそれがあるため確認してからご使
⽤ください。
清掃･お⼿⼊れ
内装のお⼿⼊れ
メ
ン
テ
ナ
ン
ス
(421,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
本⾰シートのお⼿⼊れ
★
通常のお⼿⼊れ
● ガーゼなど柔らかい布でふきます。
⽔溶性の汚れを取るとき
● 柔らかい布をぬるま湯に浸し、固くし
ぼってからふき取ります。次に乾いた柔
らかい布でふきます。
油性の汚れを取るとき
ぬるま湯に中性洗剤を溶かし（濃度
2∼3％）、柔らかい布に含ませ汚れ
を取ります。
真⽔に浸した布を固くしぼってふき
取ります。
乾いた柔らかい布でふき、⾵通しの
よい⽇陰で乾燥させます。
MEJ0216X
注意
● ⾞室内に⽔をかけない。
オーディオ
★
やスイッチ類、フロア下
の配線や電気部品などに⽔がかかる
と故障するおそれがあります。
アドバイス
● ベンジン、シンナーなどの有機溶剤
や酸、アルカリ性の溶液を使わない
でください。変⾊やしみの原因とな
ります。また、各種クリーナー類に
は、これらの成分が含まれているお
それがありますので確認してから
使ってください。
● 本⾰シートは、直射⽇光により変
⾊、変質することがあるため、⽇よ
けに⼼がけてください。
● 本⾰シートが⽔などでぬれたときは
早めにふき取ってください。⽪⾰が
硬化、収縮する原因となります。
知識
● 本⾰シートのお⼿⼊れ⽤品（クリー
ナーなど）のご購⼊については、⽇
産販売会社にご相談ください。
421
$：⾞両型式、オプションなどで異なる装備
清掃･お⼿⼊れ
内装のお⼿⼊れ
次ページに続く
メ
ン
テ
ナ
ン
ス
(422,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
422
■■
スーパーUVカット断熱グリーンガラス
★
のお⼿⼊れ
フロントドアガラスの内側にはUVカットコーティングがされています。
● フロントドアガラスの内側を清掃するときは、⽔または温⽔を含ませた柔らかいきれい
な布で早めに汚れをふき取ってください。
アドバイス
● UVカットコーティングの傷つきや劣
化を防ぐため、次のことをお守りく
ださい。
– フロントドアガラスの汚れがひど
いときは、なるべく窓ガラスの開
閉を⾏わない。
– 清掃するときはコンパウンド（研
磨剤）⼊りのガラスクリーナー、
アルカリ性洗剤は使⽤しない。
– 砂などが付着している布で清掃を
しない。
■■
メーター表⾯やその他光沢のあるプラスチック部品の汚れ取り
● 塵、ほこりを取り除き、柔らかい布を真⽔に浸して、固くしぼってから軽くふき取りま
す。
● 硬いブラシや布、ティッシュでこすると、傷がつくことがあります。
アドバイス
● 乾いた布やウェットティッシュなど
を使⽤しないでください。傷がつい
たり、変⾊の原因になります。
● ワックスやコーティング剤、油など
が付着した布ではふかないでくださ
い。変⾊の原因になります。
清掃･お⼿⼊れ
内装のお⼿⼊れ
メ
ン
テ
ナ
ン
ス
(423,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
バックドアガラスの汚れ取り
● ガラスの内側を清掃するときは、熱線を切らないように⽔を含ませた柔らかい布で熱線
にそって軽くふいてください。
● ガラスクリーナー、洗剤などは使⽤しないでください。
■■
インテリジェント ルームミラー
★
のお⼿⼊れ
● ミラーやカメラ部は常にきれいな状態にしておいてください。汚れなどが付いていると
⾒えにくくなるおそれがあります。
● ミラーやカメラ部を清掃するときは、乾いた柔らかい布などでそっと拭いてください。
● 清掃するときはアルコール、ベンジン、シンナーなどの薬品でミラーやカメラ部を拭か
ないでください。変⾊、劣化、故障の原因となります。汚れがひどいときは、まず濡れ
た柔らかい布で拭いてから乾いた柔らかい布で拭いてください。
● カメラ前⽅のバックドアガラスはいつもきれいにしておいてください。中性洗剤を薄め
て柔らかい布に含ませてふき取ります。さらに乾いた布でふき取ります。
油膜が付いているときは、油膜取りを使⽤して清掃してください。
● カメラ前⽅のバックドアガラスにステッカー（透明なものを含む）を貼らないでくださ
い。
外観リヤ (P.3)
423
$：⾞両型式、オプションなどで異なる装備
清掃･お⼿⼊れ
内装のお⼿⼊れ
メ
ン
テ
ナ
ン
ス
(424,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
424
■■
点検値
項⽬ 点検値
ブレーキペダル
※1
遊び
2∼9mm
床板とのすき間
エンジン回転中、踏⼒約490N（50kg）で踏んだと
き
65mm以上
パーキングブレーキ
引きしろ
約196N（20kg）で引いたとき
11∼12ノッチ
※1: ブレーキが正常に作動しないときは、必ず⽇産販売会社で点検を受けてください。また、ブレーキペダルの床板とのすき間の調節
が必要なときも、⽇産販売会社にご相談ください。
サービスデータ
点検値／交換油脂類
メ
ン
テ
ナ
ン
ス
(425,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
交換油脂類
お⾞の性能を適正に保つため、弊社指定銘柄のご使⽤をおすすめします。
指定銘柄以外をお使いになる場合、指定銘柄に相当する品質のものをお使いください。
交換時期についてはメンテナンスノートをお読みください。
項⽬ 適⽤ 規定量（ ℓ ）
※1
指定銘柄
エンジンオイル HR12DE
オイルのみ交換 3.2
⽇産純正SNストロングセーブ･X 0W-20
（API: SN、SAE: 0W-20）
オイルとオイルフィルター交換
3.4
※1： 規定量は⽬安です。
■ 指定銘柄以外のエンジンオイルについて
指定銘柄以外をお使いになる場合は、下記に適合したエンジンオイルをお使いください。
グレード：API規格SM、SNをお使いください。ILSACマークのついたものをお勧めします。
MEJ0089X
粘度：SAE規格0W-20をご使⽤ください。
425
$：⾞両型式、オプションなどで異なる装備
サービスデータ
点検値／交換油脂類
次ページに続く
メ
ン
テ
ナ
ン
ス
(426,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
426
項⽬ 適⽤
規定量（ ℓ ）
※1
指定銘柄
エンジン冷却⽔ 全⾞ 6.96
※2
⽇産純正スーパーロングライフクーラント
※4
インバーター冷却⽔ 全⾞ 4.24
※3
ギヤボックスオイル 全⾞ 1.94 ⽇産純正マチックフルードS
※5
ブレーキフルード 全⾞ ‒ ⽇産純正ブレーキフルードNo.2500（DOT3）
ウォッシャー液 全⾞ 2.0
⽇産純正ウインドウォッシャー液
※6
※1： 規定量は⽬安です。
※2： リザーバータンクのMAXレベル容量（0.85ℓ）を含みます。
※3： リザーバータンクのMAXレベル容量（0.57ℓ）を含みます。
※4： ⾛⾏⽤モーターやインバーターなどが破損するおそれがあるため、市販されている⽔漏れ防⽌剤などの添加剤は冷却⽔に添加しな
いでください。冷却⽔には、⽇産純正スーパーロングライフクーラントを必ずご使⽤ください。
※5： 必ず⽇産純正マチックフルードSを使⽤してください。⽇産純正マチックフルードS以外のフルードを使⽤するとギヤボックスが損
傷するおそれがあります。
※6： 外気温に応じて濃度を調節してください。
サービスデータ
点検値／交換油脂類
メ
ン
テ
ナ
ン
ス
(427,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
電球（バルブ）の容量
電球 容量（V-W）
電球のタイプ
前照灯（ヘッドランプ）
LEDヘッドランプ付⾞
ロービーム ‒ LED
ハイビーム 12-60 HB3
ハロゲンヘッドランプ付⾞
ロービーム 12-55 H11
ハイビーム 12-60 HB3
前部霧灯（フォグランプ）
★
12-35 H8
後部霧灯（リヤフォグランプ）
★
12-21 W21W
LEDハイパーデイライト
★
‒ LED
⾞幅灯
LEDヘッドランプ付⾞ ‒ LED
ハロゲンヘッドランプ付⾞ 12-5 W5W
番号灯 12-5 W5W
制動灯 ‒ LED
尾灯 12-5 W5W
ハイマウントストップランプ ‒ LED
後退灯 12-16 W16W
⽅向指⺬器 兼 ⾮常点滅表⺬灯
前⾯ 12-21（アンバー） PY21W
側⾯ ‒ LED
後⾯ 12-21（アンバー）
WY21W
427
$：⾞両型式、オプションなどで異なる装備
サービスデータ
⾞両仕様
次ページに続く
メ
ン
テ
ナ
ン
ス
(428,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
428
■■
タイヤ･ロードホイールサイズ
タイヤサイズ
ロードホイールサイズ
リムサイズ P.C.D
インセット
185/70R14 14×5.5J
100mm
（4⽳）
40mm
185/65R15
15×5.5J
15×5.5JJ
195/55R16 16×6.5J
46mm
タイヤの指定空気圧は運転席ドアの開⼝部
に表⺬してありますので、確認してくださ
い。
MEJ0013X
サービスデータ
⾞両仕様
メ
ン
テ
ナ
ン
ス
(429,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
■■
⾞両データの記録･蓄積について
この⾞両に装備されている以下システムの各コンピューターはイベントデータレコーダ機
能を備えています。
以下システムの各コンピューターは正常に作動しているかどうかを常に診断し、イベント
データレコーダで⾞両が衝突したときの⾞両データを記録･蓄積しています。
知識
● イベントデータレコーダは⼀般的な
データレコーダとは異なり、会話な
どの⾳声や映像は記録しません。
■ SRSエアバッグシステム
SRSエアバッグシステムが作動したときに下記⾞両データを記録･蓄積します。
● エアバッグシステムの作動に関する情報
● エアバッグシステムの故障診断情報
■■
データの扱いについて
⽇産⾃動⾞および⽇産⾃動⾞が委託した第三者は、イベントデータレコーダに記録された
データを⽇産⾃動⾞の⾞両衝突安全性能の向上を⽬的として、取得･利⽤することがありま
す。
なお、⽇産⾃動⾞および⽇産⾃動⾞が委託した第三者は、取得したデータを次の場合を除
き、第三者へ開⺬･提供することはありません。
● ⾞両の使⽤者の同意がある場合
● 裁判所命令など、法的強制⼒のある要請に基づく場合
● 統計的な処理を⾏うなど、使⽤者や⾞両が特定できないように加⼯したデータを研究機
関などに提供する場合
429
$：⾞両型式、オプションなどで異なる装備
サービスデータ
イベントデータレコーダ（EDR）
メ
ン
テ
ナ
ン
ス
(430,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
430
MEMO
メ
ン
テ
ナ
ン
ス
(431,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
A
A/C（エアコン）
A/C（エアコン） ................................................. P.153
エアコンスイッチ ................................................ P.153
エアコンを使うときに注意すること ........ P.157
吹き出し⼝ ............................................................... P.156
ABS
ABS .............................................................................. P.200
ABS 警告灯 ................................................................. P.79
E
ECO モード
ECO モード ............................................................. P.197
ECOモードインジケーター ............................... P.73
e-POWERモードスイッチ .............................. P.199
EDR（イベントデータレコーダ） ..................... P.429
ELR（緊急固定）付3点式シートベルト ............ P.32
e-POWERシステム
e-POWERシステム警告灯 .................................. P.79
e-POWERシステム始動操作表⺬灯 ............. P.91,
P.92
e-POWERシステム⾞が事故にあったときの注
意事項 ............................................................................. P.18
e-POWERシステムの始動のしかた .......... P.168
e-POWERシステムの停⽌のしかた .......... P.170
e-POWERシステムの取り扱いに関する
注意事項 ........................................................................ P.16
e-POWERシステムの⾮常停⽌のしか
た ................................................................................... P.172
e-POWERシステムを始動できないとき
は ................................................................................... P.343
燃費を良くするためのポイント ...................... P.20
e-POWERモードスイッチ ...................................... P.199
EPS（電動パワーステアリング警告灯） .......... P.79
I
INT（ワイパー） .......................................................... P.193
ISO FIX 対応チャイルドシート⽤アン
カー ......................................................................................... P.63
K
KEY警告灯 ........................................................................... P.79
L
LDW（⾞線逸脱警報）
LDW（⾞線逸脱警報） ..................................... P.276
LDW（⾞線逸脱警報）警告灯 .......................... P.79
LDW（⾞線逸脱警報）スイッチ ................. P.279
LEDハイパーデイライト
LEDハイパーデイライト .................................. P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
M
MIST（ワイパー） ...................................................... P.193
O
ODO（オドメーター） ............................................... P.71
P
P 戻し忘れ警告灯 ........................................................... P.79
S
SRS エアバッグ ............................................................... P.40
SRS エアバッグ警告灯 ................................................ P.79
Sモード
e-POWERモードスイッチ .............................. P.199
Sモード ...................................................................... P.197
Sモードインジケーター ....................................... P.72
431
索引 &A ∼&S
索
引
(432,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
432
T
TRIP（トリップメーター） ...................................... P.71
V
VDC
VDC ............................................................................. P.201
VDC OFF スイッチ ............................................ P.203
VDC OFF表⺬灯 ......................................... P.91, P.92
VDC警告灯 .................................................................. P.79
W
W数（電球の容量） ................................................... P.427
ア
アームレスト
後席シート ............................................................... P.132
前席シート ............................................................... P.127
アウターミラー（ドアミラー） .......................... P.144
アラーム ............................................................................ P.358
アルミホイールのお⼿⼊れ .................................... P.414
アンサーバック機能 ................................................... P.104
アンテナ ............................................................................ P.163
アンテナオーディオ
アンテナ .................................................................... P.412
イ
e-POWERシステム
e-POWERシステム警告灯 .................................. P.79
e-POWERシステム始動操作
表⺬灯 ............................................................... P.91, P.92
e-POWERシステム⾞が事故にあった
ときの注意事項 ......................................................... P.18
e-POWERシステムの始動のしかた .......... P.168
e-POWERシステムの停⽌のしかた .......... P.170
e-POWERシステムの取り扱いに関する
注意事項 ........................................................................ P.16
e-POWERシステムの⾮常停⽌のしか
た ................................................................................... P.172
e-POWERシステムを始動できないとき
は ................................................................................... P.343
燃費を良くするためのポイント ...................... P.20
移動物 検知機能 ........................................................... P.292
イベントデータレコーダ（EDR） ..................... P.429
イモビライザー（盗難防⽌装置）
イモビライザー（盗難防⽌装置） ................. P.65
セキュリティーインジケーター ........ P.91, P.92
イルミネーションコントロール .......................... P.101
インストアッパーボックス .................................... P.311
インテリジェント LI（⾞線逸脱防⽌⽀援
システム）
インテリジェント LI（⾞線逸脱防⽌
⽀援システム）スイッチ ................................. P.279
インテリジェント LI（⾞線逸脱防⽌
⽀援システム）警告灯 .......................................... P.79
インテリジェント アラウンドビュー
モニター
移動物 検知機能 ................................................... P.292
インテリジェント アラウンドビュー
モニター .................................................................... P.284
インテリジェント アラウンドビュー
モニターに関する注意事項 ............................ P.297
ソナー機能について ........................................... P.294
インテリジェント エマージェンシー
ブレーキ
インテリジェント エマージェンシ
ブレーキ .................................................................... P.243
インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌アシスト
OFFスイッチ .......................................................... P.245
インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌
アシストOFF表⺬灯 ................................. P.91, P.92
インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌アシスト警告
灯 ....................................................................................... P.79
インテリジェント オートライト
（フロントワイパー連動、薄暮れ感知
「おもいやりライト」機能付） .......................... P.185
索引 &T ∼&イ
索
引
(433,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
インテリジェント クルーズコントロール
インテリジェント クルーズコントロー
ル ................................................................................... P.212
インテリジェント クルーズ
コントロールの解除のしかた ....................... P.229
インテリジェント クルーズ
コントロール表⺬ ................................................ P.100
ステアリングスイッチ ...................................... P.215
インテリジェント ルームミラー
インテリジェント ルームミラー ................ P.135
お⼿⼊れ .................................................................... P.423
インテリジェントキー
KEY警告灯 .................................................................... P.79
機能･使いかた ....................................................... P.104
電池が切れたとき ................................................ P.407
電池交換のしかた ................................................ P.407
メカニカルキー ..................................................... P.341
インナーミラー（ルームミラー） ..................... P.134
ウ
ウィンカー（⽅向指⺬器） .................................... P.189
ウインドーガラス
⼿動式ウインドー ................................................ P.149
パワーウインドー ................................................ P.147
ウォーニング（警告灯） ............................................ P.79
ウォッシャー
ウォッシャー液（規定量） ............................ P.425
ウォッシャー液の補給 ...................................... P.375
ウォッシャースイッチ ...................................... P.195
動けなくなったときは .............................................. P.324
運転するときに注意すること .................................. P.26
運転前の準備 ..................................................................... P.24
エ
エアコン
エアコン .................................................................... P.153
エアコンスイッチ ................................................ P.153
エアコンを使うときに注意すること ........ P.157
吹き出し⼝ ............................................................... P.156
エアバッグシステム
SRS エアバッグ警告灯 ......................................... P.79
SRSエアバッグシステム（前席） .................. P.44
SRS カーテンエアバッグシステム ................ P.49
SRS エアバッグ ........................................................ P.40
ABS
ABS .............................................................................. P.200
ABS 警告灯 ................................................................. P.79
ECO モード
ECO モード ............................................................. P.197
e-POWERモードスイッチ .............................. P.199
ECOモードインジケーター ............................... P.73
Sモード
e-POWERモードスイッチ .............................. P.199
Sモード ...................................................................... P.197
Sモードインジケーター ....................................... P.72
エネルギーフローメーター ....................................... P.73
LEDハイパーデイライト
LEDハイパーデイライト .................................. P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
エンジン
エンジンオイル .................................... P.409, P.425
エンジンルーム ..................................................... P.373
エンジンルームから蒸気が出ていると
き ................................................................................... P.362
パワースイッチ ..................................................... P.168
フード（ボンネット） ...................................... P.374
オ
オイル ................................................................................. P.425
応急修理する前に ........................................................ P.331
オーディオ
アンテナ .................................................................... P.163
オーディオの使い⽅ ........................................... P.161
ステアリングスイッチ ...................................... P.166
オートエアコン ............................................................. P.153
オートレベライザー ................................................... P.183
オートロック機能 ....................................... P.110, P.112
オーバーヒート ............................................................. P.362
お⼦さまを乗せるときに注意すること .............. P.51
433
索引 &イ ∼&オ
索
引
(434,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
434
オドメーター（積算距離計） .................................. P.71
カ
カードホルダー ............................................................. P.320
外気温表⺬ .......................................................................... P.98
回⽣ブレーキ ..................................................................... P.13
外装のお⼿⼊れ ............................................................. P.410
カギ（インテリジェントキー） .......................... P.104
ガソリン ............................................................................ P.150
カップホルダー ............................................................. P.312
カメラ
フロントビュー／サイドビューカメ
ラ ................................................................................... P.416
マルチセンシングフロントカメラ ............. P.415
リヤビューカメラ ................................................ P.417
カメラシステム ............................................................. P.284
ガラスアンテナ ............................................................. P.165
寒冷時の取り扱い ........................................................ P.376
キ
キー
インテリジェントキー ...................................... P.104
キー（インテリジェントキー）の電池
交換 .............................................................................. P.407
メカニカルキー ..................................................... P.341
キー連動室内照明 ........................................................ P.308
キックダウン .................................................................. P.179
ク
空気圧（タイヤ） ........................................................ P.428
くもり取り
デフロスタースイッチ ...................................... P.360
リヤウインドーデフォッガースイッ
チ ................................................................................... P.361
クラクション（ホーン） ......................................... P.133
クリアランスランプ（⾞幅灯）
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
⾞のお⼿⼊れ .................................................................. P.410
グローブボックス ........................................................ P.310
ケ
警告灯 .................................................................................... P.79
警告灯がついたときは .............................................. P.350
警報ブザー⾳別⼀覧表（インテリジェント
キー） ................................................................................. P.358
けん引について ............................................................. P.326
コ
⼯具 ...................................................................................... P.366
⾼⽔温警告灯 ..................................................................... P.79
後席シート ....................................................................... P.128
航続可能距離 ..................................................................... P.98
後退灯
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
⾼電圧部品について ...................................................... P.15
後部霧灯（リヤフォグランプ）
スイッチ .................................................................... P.192
電球（バルブ）容量 ........................................... P.427
故障警告灯（MIL） ....................................................... P.79
故障したときは ............................................................. P.324
サ
サービスデータ（⾞両仕様） ............................... P.427
サイドミラー（ドアミラー） ............................... P.144
サンバイザー .................................................................. P.319
シ
シート
お⼿⼊れ ................................................... P.419, P.421
後席シート ............................................................... P.128
前席シート .............................................. P.122, P.124
チャイルドシート .................................................... P.54
シートベルト
後席シートベルトの位置 ..................................... P.34
索引 &オ ∼&シ
索
引
(435,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
シートベルト警告灯 ............................................... P.79
シートベルトの着⽤のしかた ............. P.35, P.36
シートベルトの注意事項 ..................................... P.38
事故がおきたときは ...................................................... P.18
室内灯 ................................................................................. P.308
始動しない ....................................................................... P.343
始動のしかた .................................................................. P.168
⾃動ブレーキ .................................................................. P.243
⾞線逸脱警報(LDW) .................................................... P.276
ジャッキ ............................................................................ P.366
⾞幅灯
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
⾞両仕様 ............................................................................ P.427
⾞両情報ディスプレイ ................................................. P.96
⾞両接近通報装置
⾞両接近通報⾳⼀時停⽌表⺬灯 ........ P.91, P.92
⾞両接近通報装置 .................................. P.14, P.207
⾞両接近通報装置⼀時停⽌スイッチ ........ P.209
ジャンプスタートのしかた .................................... P.346
12V系充電警告灯 ............................................................. P.79
12Vバッテリー ............................................................... P.408
出⼒制限表⺬灯 ................................................................ P.79
⼿動式ウインドー ........................................................ P.149
ス
スイッチの操作
e-POWERモードスイッチ .............................. P.199
LDW（⾞線逸脱警報）スイッチ ................. P.279
LDW（⾞線逸脱警報）スイッチ
インテリジェント LI（⾞線逸脱防⽌
⽀援システム）スイッチ ................................. P.279
VDC OFF スイッチ ............................................ P.203
イルミネーションコントロール
スイッチ .................................................................... P.101
インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌アシスト
OFFスイッチ ......................................... P.245, P.263
エアコンスイッチ ................................................ P.153
⾞両接近通報装置⼀時停⽌スイッチ ........ P.209
ステアリングスイッチ
（インテリジェント クルーズ
コントロール） ..................................................... P.215
ステアリングスイッチ（オーディ
オ） .............................................................................. P.166
デフロスタースイッチ ...................................... P.360
ドアスイッチ .......................................................... P.110
ドアミラースイッチ ........................................... P.144
ドアロックスイッチ ........................................... P.113
パワーウインドースイッチ ............................ P.147
パワースイッチ ..................................................... P.168
⾮常点滅表⺬灯スイッチ
（ハザードスイッチ） ............................................. P.6
フォグランプスイッチ ...................................... P.192
ヘッドランプレベライザースイッチ ........ P.190
⽅向指⺬器スイッチ ........................................... P.189
ライトスイッチ ..................................................... P.183
リヤウインドーデフォッガー
スイッチ .................................................................... P.361
ワイパー･ウォッシャースイッチ ............... P.193
ステアリング（ハンドル） .................................... P.133
ステアリングスイッチ .............................................. P.166
インテリジェント クルーズ
コントロール .......................................................... P.215
スピードメーター（速度計） .................................. P.69
スペアタイヤ .................................................................. P.366
スモールランプ（⾞幅灯）
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
セ
制動灯
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
セキュリティーインジケーター ................ P.91, P.92
セレクトレバー ............................................................. P.173
435
索引 &シ ∼&セ
索
引
(436,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
436
洗⾞のしかた .................................................................. P.410
前照灯（ヘッドランプ）
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
前席シート ....................................................................... P.122
前部霧灯（フォグランプ）
スイッチ .................................................................... P.192
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
ソ
⾛⾏可能表⺬灯 ................................................... P.91, P.92
⾛⾏⽀援機能表⺬ ........................................................ P.100
⾛⾏時間 ............................................................................... P.98
⾛⾏のしかた .................................................................. P.179
⾛⾏⽤モーター ................................................................ P.13
速度計（スピードメーター） .................................. P.69
ソナー
ソナー ......................................................................... P.294
ソナーの取り扱い ................................................ P.418
タ
タイヤ
アルミホイールのお⼿⼊れ ............................ P.414
スペアタイヤ .......................................................... P.331
タイヤ･ホイールを交換するとき ............... P.380
タイヤ･ロードホイールサイズ .................... P.428
タイヤ応急修理キット ...................................... P.332
タイヤチェーン ..................................................... P.383
タイヤの位置交換（ローテーショ
ン） .............................................................................. P.382
タイヤの空気圧 .................................... P.379, P.428
タイヤの点検項⽬ ................................................ P.379
パンク ......................................................................... P.331
冬⽤タイヤ ............................................................... P.383
正しい運転姿勢について ............................................ P.24
チ
チャイルドシート ........................................................... P.54
チャイルドシート適合表 ............................................ P.55
チャイルドセーフティドアロック ..................... P.115
駐⾞のしかた ................................................................ P.181
チルトステアリング ................................................... P.133
テ
停⽌のしかた .................................................................. P.170
停⾞のしかた ................................................................ P.181
低⽔温表⺬灯 ........................................................ P.91, P.92
低速加速抑制機能 ........................................................ P.253
低速衝突軽減ブレーキ機能 .................................... P.253
定速制御機能（インテリジェント
クルーズコントロール） ......................................... P.237
デイライト
電球（バルブ）容量 ........................................... P.427
テールランプ（尾灯）
スイッチ .................................................................... P.183
テールランプ表⺬灯 ................................. P.91, P.92
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
デフロスタースイッチ .............................................. P.360
電球（バルブ）交換 ................................................... P.391
電球（バルブ）容量 ................................................... P.427
点検整備について ........................................................ P.366
電源ソケット .................................................................. P.315
点検値／交換油脂類 ................................................... P.424
電制シフト警告灯 ........................................................... P.79
電池交換のしかた ........................................................ P.407
電動パワーステアリング警告灯 ............................. P.79
ト
ドア
ドア .............................................................................. P.110
ドアが開かないときは ...................................... P.341
ドアスイッチ .......................................................... P.110
ドアロックスイッチ ........................................... P.113
索引 &セ ∼&ト
索
引
(437,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
ドアを室内から開けられないとき
（チャイルドセーフティドアロッ
ク） .............................................................................. P.115
バックドア ............................................................... P.117
ドアミラー ....................................................................... P.144
ドアミラーヒーター ................................................... P.146
盗難防⽌装置（イモビライザー） ........................ P.65
時計 ......................................................................................... P.75
トラブルがおきたときは
12Vバッテリーがあがったときは ............... P.344
インテリジェントキーで始動できない
ときは ......................................................................... P.343
オーバーヒートしたときは ............................ P.362
警告灯がついたときは ...................................... P.350
出⼒制限表⺬灯が点灯したときは ............. P.349
ドアが開かないときは ...................................... P.341
パンクしたときは ................................................ P.331
ブザー（警報⾳）が鳴ったときは ............. P.358
窓ガラスがくもったときは ............................ P.360
雪道やぬかるみにはまったときは ............. P.364
トリップコンピューター ............................................ P.97
トリップ燃費 ..................................................................... P.98
トリップメーター（区間距離計） ........................ P.71
ナ
内装のお⼿⼊れ ............................................................. P.419
ナンバー灯（番号灯）
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
ニ
⽇産e-POWERと上⼿に付き合うために ........... P.20
ネ
ネオンライン ..................................................................... P.75
燃費を良くするためのポイント ............................. P.20
燃料
燃料計 ............................................................................. P.69
燃料タンク容量 ..................................................... P.150
燃料補給⼝ ............................................................... P.150
燃料残量警告灯 ................................................................ P.79
ハ
パーキングブレーキ ................................................... P.176
ハイビームアシスト
ハイビームアシスト表⺬灯 .................. P.91, P.92
ハイビームアシストについて ............................... P.186
ハイマウントストップランプ
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
ハザードスイッチ ............................................................... P.6
挟み込み防⽌機構 ........................................................ P.148
発炎筒 ................................................................................. P.325
バックドア
開かない .................................................................... P.342
バックドア ............................................................... P.117
バックドアガラスのくもりの取りかた ........... P.361
バックミラー（ルームミラー） .......................... P.134
発進 ...................................................................................... P.178
バッテリー
12Vバッテリーがあがったときは ............... P.344
12Vバッテリー ....................................................... P.408
リチウムイオンバッテリー ................................ P.13
バッテリーセーバー
ヘッドランプ .......................................................... P.183
マップランプ .......................................................... P.308
発電⽤モーター ................................................................ P.13
バニティミラー ............................................................. P.319
バルブ（電球）交換 ................................................... P.391
バルブ（電球）容量 ................................................... P.427
パワーウインドー
挟み込み防⽌機構 ................................................ P.148
パワーウインドー ................................................ P.147
パワーウインドーが正常に作動しない
とき .............................................................................. P.148
パワースイッチ ............................................................. P.168
437
索引 &ト ∼&ハ
索
引
(438,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
438
パワースイッチでのモードの切り替えか
た ........................................................................................... P.171
パワーメーター ................................................................ P.70
パンクしたときは ........................................................ P.331
番号灯
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
半ドア警告灯 ..................................................................... P.79
ハンドル ............................................................................ P.133
ヒ
ヒーター付ドアミラー .............................................. P.146
⾮常停⽌のしかた ........................................................ P.172
⾮常点滅表⺬灯
スイッチ ........................................................................... P.6
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
尾灯
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
ヒューズ ............................................................................ P.386
表⺬灯 ....................................................................... P.91, P.92
ヒルスタートアシスト .............................................. P.205
フ
VDC
VDC OFF スイッチ ............................................ P.203
VDC OFF 表⺬灯 ....................................... P.91, P.92
VDC 警告灯 ................................................................. P.79
VDC ............................................................................. P.201
ブースターケーブルのつなぎかた ..................... P.344
フード（ボンネット） .............................................. P.374
フォグランプ
スイッチ .................................................................... P.192
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
フォグランプ表⺬灯 ............................................... P.91
吹き出し⼝ ....................................................................... P.156
ブザー（警報⾳）が鳴ったときは ..................... P.358
踏み間違い衝突防⽌アシスト
インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌アシスト
OFFスイッチ .......................................................... P.263
インテリジェント エマージェンシー
ブレーキ／踏み間違い衝突防⽌
アシストOFF表⺬灯 ................................. P.91, P.92
低速加速抑制機能 ................................................ P.253
低速衝突軽減ブレーキ機能 ............................ P.253
踏み間違い衝突防⽌アシスト ....................... P.252
フューエルフィラーリッド（燃料補給⼝）
フューエルフィラーリッド（燃料補給
⼝） .............................................................................. P.150
フューエルフィラーリッドオープ
ナー .............................................................................. P.151
フューエルメーター（燃料計） ............................. P.69
冬⽤タイヤ･タイヤチェーン ................................. P.383
ブレーキ（回⽣ブレーキ） ....................................... P.13
ブレーキ警告灯 ................................................................ P.79
フロアカーペット ........................................................ P.317
フロントガラスのくもりの取りかた ................ P.360
ヘ
平均⾞速 ............................................................................... P.98
平均燃費 ............................................................................... P.98
ヘッドランプ
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
ヘッドランプ上向き表⺬灯 .................. P.91, P.92
ヘッドランプ警告灯 ............................................... P.79
ヘッドランプレベライザースイッチ ................ P.190
ヘッドレスト
後席シート ............................................................... P.131
前席シート ............................................................... P.126
索引 &ハ ∼&ヘ
索
引
(439,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
ホ
ホイールサイズ ............................................................. P.428
防眩式ルームミラー ................................................... P.134
⽅向指⺬器
スイッチ .................................................................... P.189
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
⽅向指⺬表⺬灯 ........................................... P.91, P.92
防犯装置
イモビライザー（盗難防⽌装置） ................. P.65
セキュリティーインジケーター ........ P.91, P.92
ホーンの鳴らしかた ................................................... P.133
ポジションインジケーター ....................................... P.72
ポジションランプ（⾞幅灯）
スイッチ .................................................................... P.183
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
ボトルホルダー ............................................................. P.313
ボンネット（フード） .............................................. P.374
マ
マップランプ .................................................................. P.308
窓ガラスがくもったときは .................................... P.360
マルチセンシングフロントカメラ ..................... P.415
ミ
ミラー
インテリジェント ルームミラー ................ P.135
ドアミラー ............................................................... P.144
バニティミラー ..................................................... P.319
ルームミラー .......................................................... P.134
メ
メーター
エネルギーフローメーター ................................ P.73
オドメーター（積算距離計） ........................... P.71
外気温度計 ................................................................... P.98
警告灯 ............................................................................. P.79
航続可能距離 .............................................................. P.98
⾞両情報ディスプレイ .......................................... P.96
時計 .................................................................................. P.75
パワーメーター ......................................................... P.70
表⺬灯 ............................................................... P.91, P.92
メーター ........................................................................ P.69
メーターの明るさの調節のしかた ............. P.101
メンテナンス設定 .................................................... P.77
メンテナンスデータ（サービスデー
タ） ...................................................................................... P.424
モ
モーター ............................................................................... P.13
ユ
油圧警告灯 .......................................................................... P.79
雪道の⾛⾏のしかた ................................................... P.378
雪道やぬかるみにはまったときは ..................... P.364
ラ
ライトスイッチ ............................................................. P.183
ラゲッジサイドフック .............................................. P.321
ラゲッジルームランプ .............................................. P.308
ランプ（室内照明）
マップランプ／ルームランプ ....................... P.308
ラゲッジルームランプ ...................................... P.308
ランプが点灯しないとき（バルブの交
換） ...................................................................................... P.391
リ
リチウムイオンバッテリー ....................................... P.13
リモコンによる施錠･解錠 ...................................... P.112
リヤウインドーデフォッガースイッチ ........... P.361
リヤビューカメラ ........................................................ P.417
リヤフォグランプ
スイッチ .................................................................... P.192
439
索引 &ホ ∼&リ
索
引
(440,1)
[ Edit: 2017/ 8/ 24 Model: HE12-JPN ]
440
電球（バルブ）交換 ........................................... P.391
電球（バルブ）容量 ........................................... P.427
リヤフォグランプ表⺬灯 ..................................... P.92
リヤワイパースイッチ .............................................. P.194
ル
ルームミラー .................................................................. P.134
ルームランプ
マップランプ／ルームランプ ....................... P.308
ラゲッジルームランプ ...................................... P.308
レ
冷却⽔
寒冷地の取り扱い ................................................ P.376
規定量 ......................................................................... P.425
レバー（セレクトレバー） .................................... P.173
ロ
ロードホイール
お⼿⼊れ .................................................................... P.414
交換 .............................................................................. P.380
サイズ ......................................................................... P.428
路上で故障したときは .............................................. P.324
ロックノブ ....................................................................... P.113
ワ
ワイパー
ワイパー･ウォッシャースイッチ ............... P.193
ワイパーゴムの交換 ........................................... P.385
ワイパーブレードの交換 ................................. P.384
ワックスをかけるときは ......................................... P.413
索引 &リ ∼&ワ
索
引
