DO NOT DISCARD – GIVE TO USER
WARNING
Page 1
Study, understand and follow all instructions provided with this
product. Read these instructions carefully before installing,
operating, servicing or repairing this tool. Keep these instructions
in a safe accessible place.
ADHESIVE REMOVAL SYSTEM
SPECIFICATIONS:
Disc Capacity : 4"
Free Speed :
Low - 2,000 RPM /
High - 4,000 RPM
Overall Length : 7-3/4" (197mm)
Net Weight : 1-1/4 lbs. (.56kg)
Air Inlet Thread NPT : 1/4"
Air Hose I.D. Size : 3/8" (10mm)
Avg. Air Consumption : 4 CFM
Air Pressure : 90-120psi
• Perfect for decals. Specialty tool also designed to quickly
remove pinstripes and double-face tape.
• Tough yet safe. Made to tackle difficult applications
without harming finish.
• 2 speed settings. Low settings for pinstripes and
high setting for everything else.
Low - Maximum 2,000 RPM for pinstripe removal
High - Maximum 4,000 RPM for double-sided tape and
decal removal
When unpacking, check the parts diagram and part number
listing on page 4 to make sure all parts are included. If any
parts are missing or damaged, please call your distributor.
Unpacking
PRODUCT INFORMATION:
INTENDED USE OF THE TOOL
This is a specialty tool designed to be used for the removal of pinstripes,
adhesive, double-sided tape and moldings with MT1425EP Pads.
This tool includes a built-in regulator and has a maximum 4,000 RPM.
Do not use this tool outside of the designed intent. Never modify the tool
for any other purpose or use.
• Normal use of this product is likely to expose the user to
dust and/or microscopic particles containing chemicals known
to the State of California to cause cancer, birth defects or other
reproductive harm. Always wear appropriate safety equipment
and clothing when using this product. Study, understand and
follow all instructions provided with this product. Failure to
read and follow all warnings and operating instructions may
result in damages and serious injury or death.
• Always wear ANSI approved goggles when using this product.
(Users and Bystanders).
• Never use this tool for any application other than for which it
was designed.
• Only use accessories designed for this tool.
• Never alter or modify this tool in any way.
• Improper operation and/or maintenance of the tool,
modification of the tool, or use of the tool with accessories
not designed for it could result in serious injury or death.
• Always select the correct accessories of the correct size and
design for the job that you are attempting to perform.
• Always work in a clean, safe, well-lit, organized and
adequately equipped area.
• Do not begin removal without assurance that vehicle is in
secure position and will not move during removal.
WARNING
MADE IN TAIWANMADE IN USA
1 YEAR LIMITED WARRANTY
The manufacturer warrants this product to the original user against defective
material or workmanship for a period of 1 year from the date of purchase.
The manufacturer reserves the right to determine whether the part or parts
failed because of defective material, workmanship or other causes. Failures
caused by accident, alteration or misuse are not covered by this warranty.
The manufacturer, at its discretion, will repair or replace product covered
under this warranty free of charge. Repairs or replacements of products
covered under this warranty are warranted for the remainder of the original
warranty period.
The manufacturer or its authorized service representatives must perform all
warranty repairs. Any repair to the product by unauthorized service represen-
tatives voids this warranty. The rights under this warranty are limited to the
original user and may not be transferred to subsequent owners.
The warranty is in lieu of all other warranties, expressed or implied, including
warranties of merchantability and fitness for a particular purpose. Some
states do not allow the exclusion or limitations of incidental or consequential
damages, so the above limitations may not apply to you.
MT1425K
1504059-14
Authorized Matco Repair Centers:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
WARNING
WARNING
Page 2
1.) LUBRICATION:
Before connection of the hose, apply 4 to 5 drops of a good
quality air tool oil at the air inlet. After 3 to 4 hours of
operation, oiling may be necessary again.
3.) STORAGE:
• Avoid storing the tool in a location subject to high humidity.
If the tool is left unused, the residual moisture inside the
tool can cause rust. Before storing and after operation, oil
the tool at the air inlet with a good quality air tool oil and run
it for a short period.
• Never expose pad to direct sunlight, may cause
discoloration. Pad must be stored properly to avoid pad
becoming cracked, chipped, brittle, hard, etc.
4.) DISPOSAL:
Follow national legislation of waste disposal.
MT1425EP Cautions and Use Instructions
5.) ORDERING SERVICE PART:
For further operational and handling information or for
replacement of parts and components, contact the sales
agent from whom you purchased the tool or the service
division of our company.
*When ordering parts and components, give each part
number, name and quantities.
2.) TIGHTNESS OF PARTS:
Regularly check whether all connection parts are
fastened securely. Follow this procedure daily before
beginning work.
To avoid serious injury, blindness or death, follow the safety
information in this section.
• Both users and bystanders must ALWAYS wear ANSI Certified
Safety Glasses, Face Shield and Hearing Protection Equipment to
avoid serious injury. Power tools with rotating discs can cause
flying particles. Always use the pad on tools with Maximum 4000
RPM. Only use the MT1425EP Eraser Pad on the Matco model
MT1425 Removal Tool, which is specially designed with
2 Speed Settings:
- 2000 RPM for pinstripe removal
- 4000 RPM for double sided tape and decal removal
• Set MT1425 Removal Tool – Adhesive Removal Tool to the
correct speed depending on the function that is being performed.
Always use the pad on the tool’s 2000 RPM setting to remove
pinstripe and at 4000 RPM setting to remove double face tape
and decals. Using the pad on tools which are capable of
exceeding 4000 RPM may cause serious injury and/or death.
• Always use pad by “USE BY” month and year embossed on pad.
• Never use pad with grinders or drills. Pad is only to be used with
the Matco MT1425.
• Never alter the threaded spindle.
• Never use if pad is chipped, cracked, sliced or brittle.
• Never modify the pad in any way.
• Never expose pad to direct sunlight, may cause discoloration.
Pad must be stored properly to avoid pad becoming cracked,
chipped, brittle, hard, etc.
To avoid property damage:
1. Do not use the pad beyond the raised warning text identifying
when it should be discarded. There is an internal metal disk that
will damage the surface.
2. Do not use on tri-stage, tri-color, lacquer or acrylic lacquer
painted surfaces.
3. Model MT1425EP may leave a mark on gel coat paint which
can be easily removed with acetone.
4. Do not use on painted plastic parts.
5. Always test product on an inconspicuous area.
Users of this tool should review the chemical composition of the
work surface and any products used in conjunction with
this tool for any such chemicals prior to engaging in any activity
that creates dust and/or microscopic particles.
Users should obtain the Material Safety Data Sheets for all
identified chemicals, either from the manufacturer or their
employer, and proceed to study, understand and follow all
instructions and warnings for exposure to such chemicals.
An example of such chemical is lead from lead based paints.
A listing of the chemicals can be obtained at www.oehha.ca.gov
under Proposition 65.
In order to reduce their exposure to such chemicals
users should always:
- work in well-ventilated areas.
- wear appropriate safety equipment and clothes that are
specifically designed to filter out microscopic particles.
MT1425
1) The tool shall not be used in potentially explosive atmospheres.
2) Disconnect the air hose before changing or adjusting any
inserted tools.
3) Before using tool, please confirm all couplings and plugs are
fixed securely. An air hose that is under pressure may lash out
when disconnected and could lead to serious injuries.
4) Prevent loose clothes, long hair or any other personal
accessories from coming close to moving parts to reduce the
risk of being caught, trapped or drawn into the rotating spindle.
5) Excessive high air pressure that exceeds the maximum
pressure may cause injuries to user.
6) Exposure to strong vibration for extended time may cause harm
to operator.
7) WATCH YOUR STEP! Leaving excess hose unattended near
working area or walk path could result in injury or death.
8) Wearing eye/face protection could reduce the danger to person
from high speed splinters being emitted from the tool or work
surface.
9) Wearing correct breathing protection will help avoid inhaling
dust or debris from work process that can be harmful to your
health.
10) High sound levels can cause permanent hearing loss.
Use hearing protection while operating tool.
11) Dust and paint particles created from the removal process may
expose the user to dust and/or microscopic particles that may
contain chemicals known to the State of California to cause
cancer, birth defects or other reproductive harm.
ADHESIVE REMOVAL
SYSTEM
MT1425K
1504059-14
Adjust the regulator for the appropriate job.
Left - Low (2,000 RPM) for pinstripe removal
- STEP 1 - - STEP 2 -
Once the decal and adhesive is removed, apply wax.
- STEP 3 -
Thoroughly wipe the surface to remove any residue.
- STEP 4 -
Page 3
SUGGESTED AIR LINE CONNECTION
HOW TO USE THE TOOL
Pitch pipe back toward air receiver
Compressor Unit
Drain
Daily
25 FEET OR MORE
Oil and Water Extractor should be at least 25 ft. from the compressor. Further if possible.
Drain
Daily
Drain
Daily
Oil and Water
Extractor
Install drain at
each low point
PIPE SIZE, I.D. (Inches)
Air Flow
CFM
Length of Pipe (feet)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
Right – High (4,000 RPM) for decal and
double-sided tape removal
Using the MT1425EP Eraser Pad, set to the appropriate speed for
the job.
Apply flat to surface (90° to surface)
if removing pinstripes, adhesive,
double-sided tape and moldings.
Using pad at an angle is not
recommended and may cause
property damage.
MT1425K
ADHESIVE REMOVAL
SYSTEM
MT1425K
1504059-14
Page 4

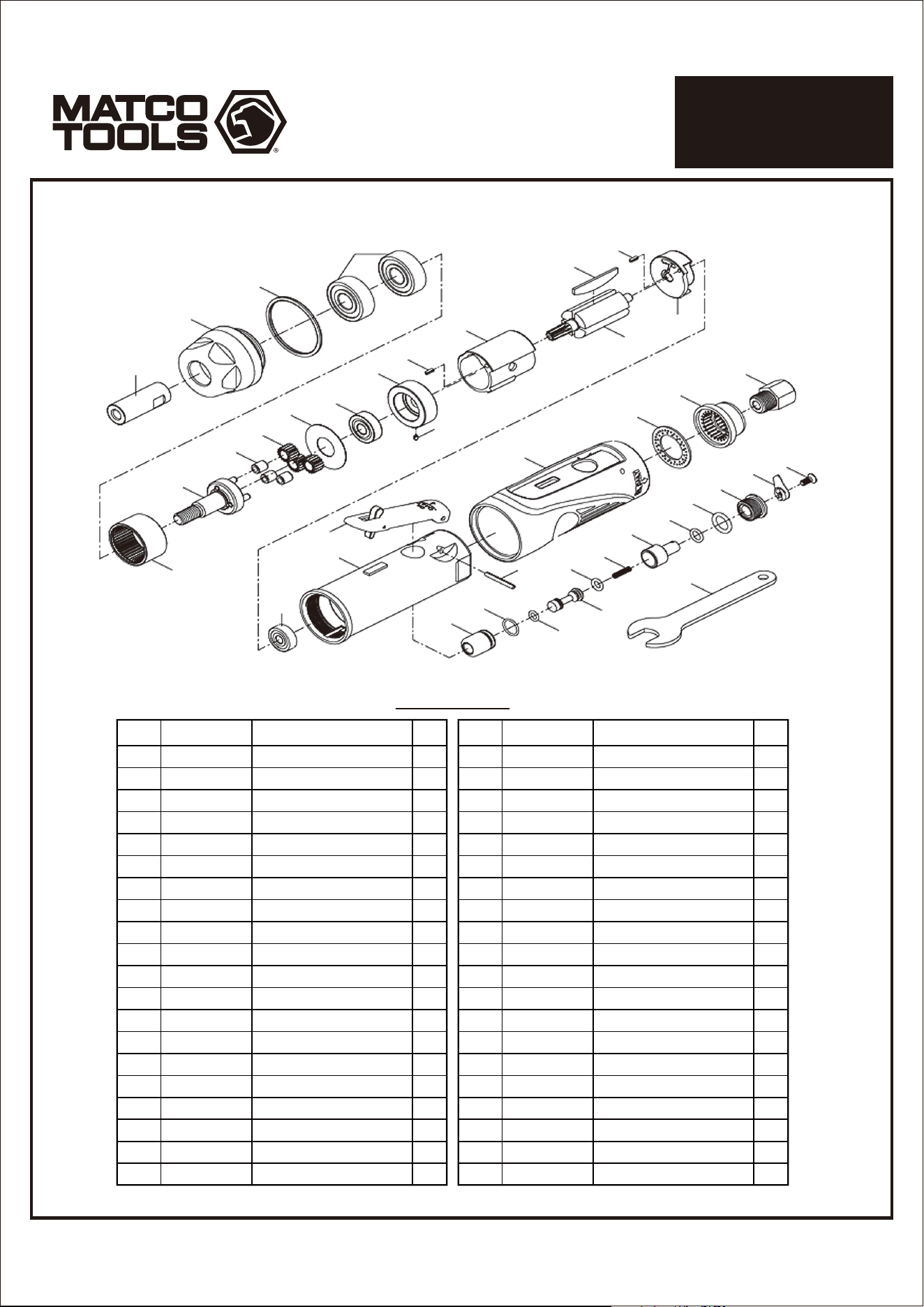

Parts List
Index Part No. Description Qty
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
4
1
MT1425-A32
MT1425-A31
MT1425-03
MT1425-04
MT1425-05
MT1425-06
MT1425-A26
MT1425-A25
MT1425-A24
MT1425-A23
MT1425-11
MT1425-A21
MT1425-A20
MT1425-A19
626ZZ
MT1425-16
MT1425-A11
MT1425-18
MT1425-A15
MT1425-20
27
25
23
49
22
48
47
21
17
20
19
17
16
1
3
2
41
5
15
7
42
43
8
9
10
11
12
13
14
44
45
39
6
4
18
26
50
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Inlet Bushing
Exhaust Washer
Exhaust Deflector
Motor Housing
Safety Lever
Pin
Bushing
Throttle Valve
O-Ring
Spring
Air Regulator
O-Ring
O-Ring
Valve Screw
Ball Bearing
Rear Plate
Pin
Rotor
Rotor Blade
Cylinder(Steel)
21
22
23
24
25
26
27
39
40
41
42
43
44
45
46
47
48
49
50
MT1425-21
MT1425-22
MT1425-23
608ZZ
MT1425-25
MT1425-26A
MT1425-27
MT1425-39
MT1425EP
MT1425-04A
MT1425-A26P
MT1425-A25P
MT1425-12A
MT1425-12B
MT1425-A11P
608ZZ
MT1425-21C
MT1425-22A
MT1425-06
Front End Plate
Idler Gear
Idler Gear Plate
Ball Bearing
Ring Gear
Gear Cap
Spindle
Wrench
Eraser Pad
Housing Sleeve
O-Ring
O-Ring
Switch Knob
Screw
Pin
Ball Bearing
Washer
Bushing
Gear Cap
1
3
3
1
2
1
1
1
3
1
1
1
1
1
1
1
1
1
1
Index
Part No.
Description Qty
PARTS BREAKDOWN
ADHESIVE REMOVAL
SYSTEM
MT1425K
1504059-14
INFORMACIÓN DEL PRODUCTO:
ESPECIFICACIONES:
Precaución: Para ayudar a evitar lesiones a las personas
ADVERTENCIA
Estudie, entienda y siga todas las instrucciones que se proveen
con este producto. Lea las instrucciones detenidamente antes de
instalar, operar, dar servicio o reparar esta herramienta.
Guarde estas instrucciones en un lugar seguro y accesible.
Capacidad del disco: 4 "
Velocidad libre:
Baja - 2.000 rpm /
Alta - 4.000 RPM
Longitud total: 7-3 / 4 "(197mm)
Peso Neto: 1-1 / 4 libras. (.56kg)
Entrada de aire de rosca NPT: 1/4 "
Manguera de aire I.D. Tamaño: 3/8 "(10 mm)
Consumo de aire Promedio: 4 CFM
Presión de aire: 90-120psi
• Perfecto para pegatinas. Herramienta de diseño especializado
para eliminar rápidamente las líneas adhesivas, rayas y cinta
adhesiva de doble cara.
• Resistente pero seguro. Hecho para hacer frente a aplicaciones
difíciles sin dañar el acabado.
• 2 configuraciones de velocidad. Baja para líneas o rayas y Alta
para todo lo demás.
Baja - 2.000 RPM como máximo para la eliminación de líneas
adhesivas y rayas.
Alta - 4.000 RPM como máximo para la cinta de doble cara y la
eliminación de calcomanías
GARANTÍA LIMITADA DE UN AÑO
APLICACIÓN DE LA HERRAMIENTA
Esta es una herramienta de diseño especializado para ser
utilizada con almohadillas MT1425EP en la eliminación de líneas
adhesivas, rayas, adhesivos, cintas de doble cara y molduras,
Esta herramienta incluye un regulador integrado y tiene un
máximo de 4.000 RPM. Use esta herramienta exclusivamente
para el fin que fue diseñada. Nunca modificar la herramienta
por cualquier otro motivo que no sea la función programada.
ADVERTENCIA
• El uso normal de esta herramienta puede exponer al usuario al
polvo o a partículas microscópicas que contienen sustancias
químicas que se conocen en el estado de California por causar
cáncer, defectos del nacimiento u otros daños reproductivos.
Siempre use equipo y ropa de seguridad adecuados para trabajar
con esta herramienta. Lea, comprenda y siga todas las
instrucciones incluidas con esta herramienta. Omitir la lectura y el
no seguir todas las advertencias e instrucciones de operación
puede traer como consecuencia daños y lesiones graves o hasta la
muerte.
• Siempre use guantes del tipo aprobado por la ANSI para trabajar
con esta herramienta. (tanto usuarios como espectadores).
• Nunca utilice esta herramienta para cualquier otra cosa
que no sean las aplicaciones para lo que fue diseñada.
• Sólo utilice los accesorios diseñados para esta herramienta.
• No modifique o altere esta herramienta de ninguna manera.
• El funcionamiento y/o mantenimiento inadecuado de la
herramienta, la modificación, o la utilización de la herramienta con
accesorios inadecuados podrían causar
lesiones graves o la muerte.
• Siempre usar los correctos accesorios para el trabajo que Ud. está
realizando.
• Trabaje siempre en un área limpia, segura, bien iluminada,
organizada y equipada adecuadamente.
• NUNCA empiece reparaciones sin estar seguro de que el vehículo
esté en posición segura y que no se mueva durante la reparación.
El fabricante garantiza este producto al usuario original contra defectos de
materiales o de mano de obra durante un periodo de un año a partir de la fecha
de compra.
El fabricante se reserva el derecho a determinar si una pieza o piezas fallaron
debido a material defectuoso, mano de obra, o por otras causas. Esta garantía no
cubre fallas causadas por accidentes, alteraciones o uso indebido.
El fabricante, a su entera discreción, reparará o reemplazará los productos
cubiertos por esta garantía sin costo alguno. Las reparaciones o reemplazos de
productos cubiertos por esta garantía quedan garantizados durante el resto del
periodo original de garantía.
El fabricante o sus representantes autorizados de servicio deben llevar a cabo
todas las reparaciones de garantía. Toda reparación hecha al producto por
representantes de servicio no autorizados invalida la presente garantía. Los
derechos que ampara esta garantía están limitados al usuario original y no se
pueden transferir a dueños posteriores.
Esta garantía reemplaza a todas las demás garantías expresas o implícitas,
incluyendo garantías de comercialización e idoneidad para un propósito particular.
Algunos estados no permiten la exclusión o limitaciones de daños incidentales o
imprevistos, de manera que las limitaciones mencionadas anteriormente pueden
no ser aplicables en su caso.
Página 1
SISTEMA REMOVEDOR DE ADHESIVOS
Cuando desempaque el producto, revise el diagrama y la
lista de piezas en la página 4 para verificar que se hayan
enviado todas las piezas. En caso de que falten piezas o
que estén dañadas, comuníquese con su distribuidor.
Desempacado
HECHO en TaiwánHECHO en EE.UU.
MT1425K
NO LO DESCARTE O DESECHE, ENTREGESELO AL USUARIO
1504059-14
Matco Centros de Reparación Autorizados:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
INSTRUCCIONES DE MANTENIMIENTO:
MT1425EP Precauciones, Uso e Instrucciones
Para evitar lesiones graves, ceguera o muerte, siga las
instrucciones de seguridad en esta sección.
• Tanto los usuarios y espectadores deben siempre usar gafas de
seguridad del Certificado de ANSI, careta y equipos de protección
auditiva para evitar lesiones graves. Las herramientas eléctricas con
discos giratorios pueden causar partículas en el aire. Siempre use el
teclado en las herramientas con máxima 4000rpm. Sólo utilice el
teclado MT1425EP en la Herramienta de Matco de eliminación
modelo MT1425, que está especialmente diseñado con 2
configuraciones de velocidad:
- 2,000RPM para la eliminación de líneas adhesivas.
- 4,000RPM para la eliminación de cintas de doble cara y de
calcomanías
• Ajuste la herramienta MT1425 para remover adhesivo a la velocidad
correcta dependiendo de la función que se está realizando. Siempre
use el teclado en configuración 2000RPM de la herramienta para
quitar rayas y el ajuste de 4000RPM para quitar cinta adhesiva de
doble cara y calcomanías. Utilizando el teclado en herramientas que
son capaces de superar 4000RPM puede causar lesiones graves
y / o la muerte.
• Siempre use la almohadilla antes de la fecha de vencimiento
( USE BY ) mes y año se encuentran en relieve en el cojín.
• Nunca use la almohadilla con amoladoras o taladros. La Almohadilla
es sólo para ser usada con la herramienta marca Matco MT1425.
• Nunca altere la rosca del husillo.
• Nunca use la almohadilla si está quebrada, agrietada, cortada o
luce quebradiza.
• Nunca modifique la almohadilla de ninguna manera.
• Nunca exponga la almohadilla a la luz solar directa, puede causar
decoloración.
Deberá almacenarse adecuadamente para evitar que la almohadilla se
agriete o se torne quebradiza, dura, etc.
Para evitar daños a la propiedad,
1. No utilice la almohadilla más allá de lo que el texto de advertencia le
indique desechándola cuando se le injdica. Contiene un disco de
metal interno que puede dañar la superficie.
2. No lo utilice en Tri-etapa, de tres colores, barniz o laca o superficies
pintadas de acrílico.
3. Modelo MT1425EP puede dejar una marca en la pintura de la capa
de gel que se puede quitar fácilmente con acetona.
4. No lo utilice en las piezas de plástico pintadas.
5. Siempre pruebe el producto en un área oculta.
Los usuarios de esta herramienta deben revisar la composición
química de la superficie de trabajo y cualquier producto que se utiliza
en conjunción con esta herramienta así como cualquier tipo de
productos químicos antes de participar en cualquier actividad que
pudiera producir polvo y / o partículas microscópicas.
Los usuarios deben obtener las hojas de seguridad de todos los
productos químicos identificados, ya sea por parte del fabricante o de
su empleador, y proceder a estudiar, entender y seguir todas las
instrucciones y advertencias de exposición a estos productos químicos.
Un ejemplo de tal producto químico son las pinturas a base de plomo.
Una lista de los productos químicos se puede obtener en
www.oehha.ca.gov bajo la Proposición 65.
Con el fin de reducir su exposición a estos productos químicos los
usuarios deben siempre:
- Trabajar en zonas bien ventiladas.
- Vista apropiadamente, utilice equipo de seguridad y ropas diseñadas
específicamente para filtrar partículas microscópicas.
MT1425
1) No deberá utilizarse la herramienta en atmósferas potencialmente
explosivas.
2) Desconecte la manguera de aire antes de cambiar o ajustar
herramientas insertadas.
3) Antes de utilizar la herramienta, confirme por favor que todos los
acoplamientos y enchufes estén fijados de forma segura. Una manguera
de aire que se encuentra bajo presión puede causar lesiones graves
cuando se desconecta.
4) Evitar ropa suelta, pelo largo y suelto o cualquier otro accesorio personal
que pudieran enredarse en piezas móviles. Reduciendo el riesgo de ser
atrapado por el husillo giratorio.
5) El exceso de alta presión de aire que exceda la máxima presión indicada
puede causar lesiones a los usuarios.
6) La exposición a vibraciones fuertes por tiempo prolongado puede causar
daño al operador.
7) Prevéngase! Dejando la manguera de aire suelta en el área de trabajo y
sin vigilancia la manguera podría causar lesiones o muerte.
8) El uso de protección para los ojos y la cara reduce el peligro de ser
lesionado por astillas que por la alta velocidad de la herramienta se
emiten desde la superficie o el área trabajo.
9) El uso de protección respiratoria correcta, ayudará a evitar la inhalación
de polvo o suciedad producida en el desarrollo del trabajo y puede ser
perjudicial para su salud.
10) Los niveles altos de sonido pueden causar la pérdida permanente de la
audición. Utilice protección para los oídos mientras la herramienta está
en funcionamiento.
11) Las partículas de polvo y pintura creados a partir del proceso de
eliminación pueden exponer al usuario a polvo y / o partículas
microscópicas que pueden contener sustancias químicas que el Estado
de California conoce por ser causante de cáncer, defectos de nacimiento
y otros daños reproductivos.
Página 2
ADVERTENCIA
ADVERTENCIA
1.) Lubricación:
Antes conexión de la manguera, se aplican de 4 a 5 gotas
de una buena calidad del aire herramienta de petróleo en
la entrada de aire. Después de 3 a 4 horas de funciona-
miento, engrasar puede ser necesario otra vez.
2.) Las Piezas Apretado:
Comprobar regularmente si todas las piezas de las
conexión se ata firmemente. Siga este procedimiento
diariamente antes de empezar a trabajar.
3.) Almacenamiento:
Evite almacenar la herramienta en un lugar expuesto a
alta humedad. Si la herramienta no se utiliza es, la
humedad residual en el interior de la herramienta puede
causar la roya. Antes de guardar y después de la
operación, el petróleo la herramienta en la entrada de aire
con una buena calidad de aire aceite herramienta , y
ejecutarlo para poco tiempo.
4.) Eliminación:
Siga la legislación nacional de eliminación de residuos.
5.) Orden Servicio Pieza:
Para más operativa y manejo la información o para la
sustitución de piezas y componentes, póngase en
contacto con el agente de ventas de donde adquirió la
herramienta, o la división de servicios de nuestra empresa.
**Al ordenar piezas y componentes, dar a cada pieza del
número, nombre, y las cantidades.**
SISTEMA REMOVEDOR
DE ADHESIVOS
MT1425K
1504059-14
Utilice el teclado MT1425EP, ajustando la velocidad adecuada
para el trabajo.
Aplicar en la superficie plana (90 °
a la superficie) si es para la
eliminación de líneas adhesivas o
rayas, cinta de doble cara y
molduras.
Ajuste el regulador para el trabajo adecuado.
Izquierda - Baja (2.000 RPM) para la eliminación
de líneas adhesivas o rayas
- PASO 1 - - PASO 2 -
Una vez que ha removido etiquetas y adhesivo, aplique
cera.
- PASO 3 -
Limpie cuidadosamente la superficie para eliminar cualquier
residuo.
- PASO 4 -

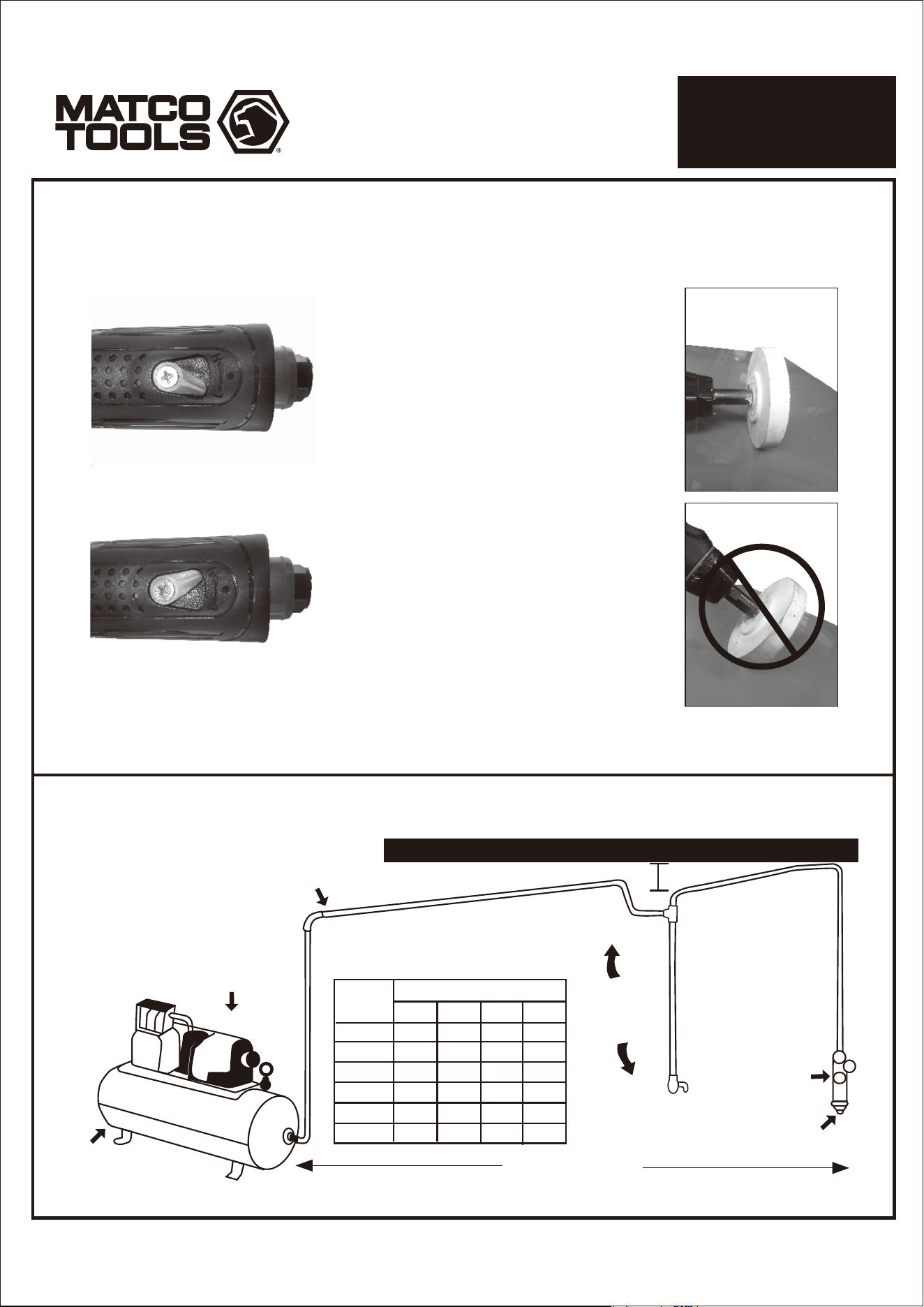

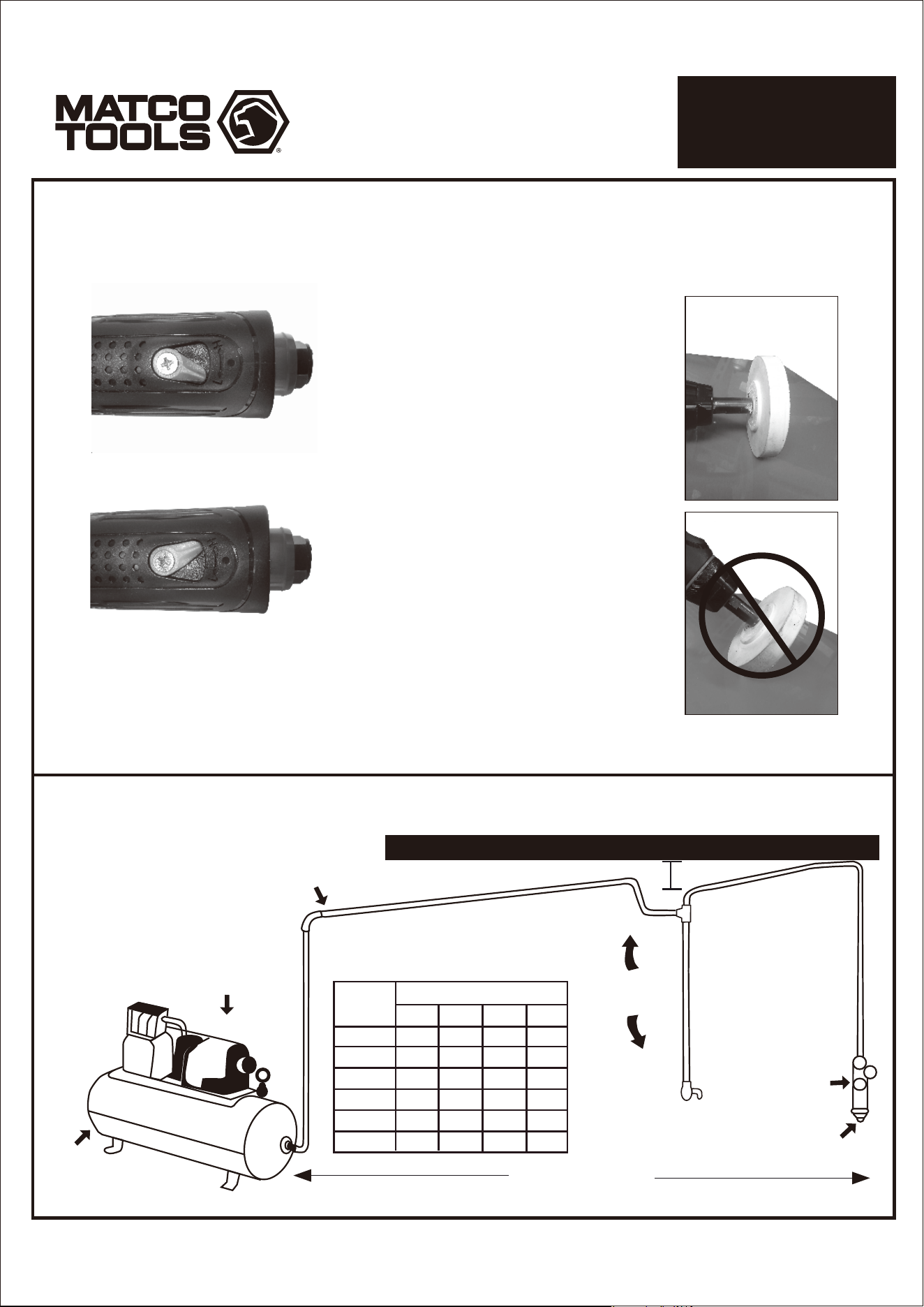

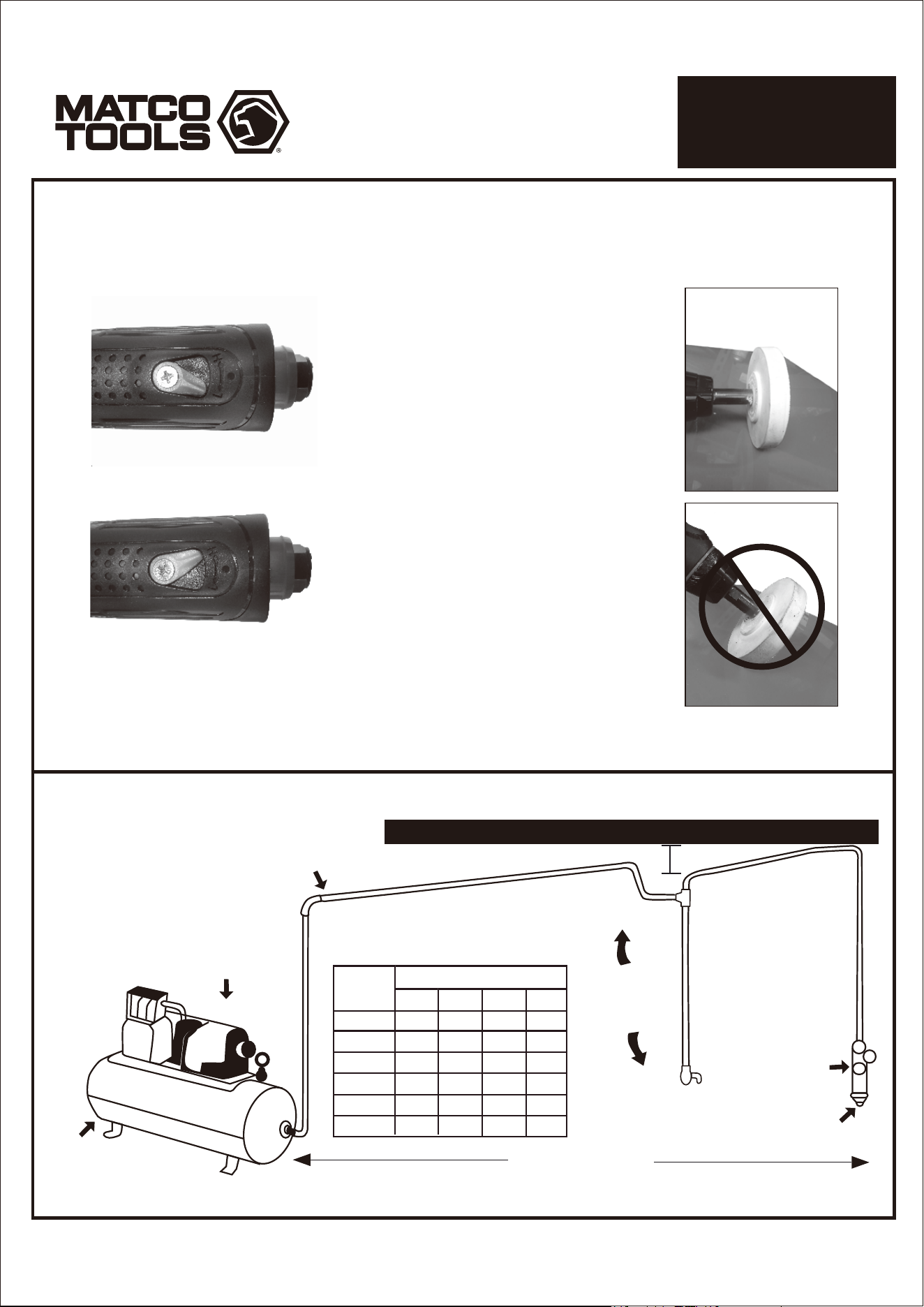

CÓMO USAR LA HERRAMIENTA
Derecha - Alta (4.000 RPM) para la eliminación de
calcomanía y cinta de doble cara
Utilizando la almohadilla en
ángulo no es recomendable y
puede causar daños a la
propiedad.
SUGIRIÓ CONEXIÓN DE LA LÍNEA AÉREA
Diapasón cañería hacia el receptor de aire
Compresor unidad
25 PIES O MÁS
El aceite y el agua extractor debe ser de al menos 25ft. desde el compresor.
Además, si es posible.
Escurra diario
El aceite y el
agua extractor
Instalación de
desagüe en
cada punto bajo
TAMAÑO DE LA CAÑERÍA, I.D. (PULGADAS)
Flujo de
Aire
CFM
Longitud de la tubería (pies)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
Escurra diario
Escurra diario
Página 3
SISTEMA REMOVEDOR
DE ADHESIVOS
MT1425K
1504059-14
Lista de pieza
Desglose de Piezas
Index Part No. Description Qty
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
4
1
MT1425-A32
MT1425-A31
MT1425-03
MT1425-04
MT1425-05
MT1425-06
MT1425-A26
MT1425-A25
MT1425-A24
MT1425-A23
MT1425-11
MT1425-A21
MT1425-A20
MT1425-A19
626ZZ
MT1425-16
MT1425-A11
MT1425-18
MT1425-A15
MT1425-20
27
25
23
49
22
48
47
21
17
20
19
17
16
1
3
2
41
5
15
7
42
43
8
9
10
11
12
13
14
44
45
39
6
4
18
26
50
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Inlet Bushing
Exhaust Washer
Exhaust Deflector
Motor Housing
Safety Lever
Pin
Bushing
Throttle Valve
O-Ring
Spring
Air Regulator
O-Ring
O-Ring
Valve Screw
Ball Bearing
Rear Plate
Pin
Rotor
Rotor Blade
Cylinder(Steel)
21
22
23
24
25
26
27
39
40
41
42
43
44
45
46
47
48
49
50
MT1425-21
MT1425-22
MT1425-23
608ZZ
MT1425-25
MT1425-26A
MT1425-27
MT1425-39
MT1425EP
MT1425-04A
MT1425-A26P
MT1425-A25P
MT1425-12A
MT1425-12B
MT1425-A11P
608ZZ
MT1425-21C
MT1425-22A
MT1425-06
Front End Plate
Idler Gear
Idler Gear Plate
Ball Bearing
Ring Gear
Gear Cap
Spindle
Wrench
Eraser Pad
Housing Sleeve
O-Ring
O-Ring
Switch Knob
Screw
Pin
Ball Bearing
Washer
Bushing
Gear Cap
1
3
3
1
2
1
1
1
3
1
1
1
1
1
1
1
1
1
1
Index
Part No.
Description Qty
Página 4
SISTEMA REMOVEDOR
DE ADHESIVOS
MT1425K
1504059-14
SPÉCIFICATIONS:
Capacité de disques: 4 "
Débit gratuit:
Bas - 2,000RPM /
Haut - 4,000 tours par minute
Longueur: 7-3 / 4 "(197mm)
Poids net: 1-1 / 4 livres. (0,56 kg)
Entrée d'air NPT filetage: 1/4 "
Tuyau d'air I.D. Taille: 3/8 "(10mm)
Moyenne Consommation d'air: 4 CFM
Pression d'air: 90-120 psi
• Parfait pour les décalques. outil de Spécialité également
conçu pour éliminer rapidement les rayures et ruban adhésif
double-face.
• Robuste, mais néanmoins fort. Fait à attaquer les applications
difficiles sans nuire à la finition.
• 2 vitesses. Des réglages faibles pour rayures et réglage élevé
pour tout le reste.
Faible - 2,000RPM maximale pour l'enlèvement de fines rayures
Haute - 4,000 tours par minute maximum pour ruban adhésif
double-face et l'enlèvement décalque
INFORMATIONS PRODUIT:
Ceci est un outil spécialisé destiné à être utilisé pour l'élimination
des rayures, colle, ruban adhésif double face et moulures avec
MT1425EP Plots de Gomme. Cet outil comprend un régulateur
intégré et a un maximum de 4000 tours par minute.
Utiliser
uniquement cet outil pour l’usage pour lequel il a été conçu.
Ne jamais modifier cet outil pour des usages qui lui sont
ou non destinés.
Etudier, comprendre et suivre toutes les instructions fournies avec
ce produit. Lire ces instructions attentivement avant d’installer,
d’utiliser, d’entretenir et de réparer cet outil. Conserver ces
instructions dans un endroit sécuritaire et accessible.
AVERTISSEMENT
Utilisation prévue
Mesure de sécurité
Mise en garde : Pour aider à prévenir les blessures
L’utilisation normale de ce produit pourrait exposer l’utilisateur à
de la poussière et/ou des particules microscopiques contenant
des produits chimiques que l’État de la Californie a reconnu
comme étant une cause de cancer, de déficience congénitale et
d’autres effets nocifs sur le système reproductif. Toujours porter
un équipement et des vêtements sécuritaires appropriés en
utilisant ce produit. Étudier, comprendre et suivre toutes les
instructions fournies avec ce produit.
Toujours porter des lunettes à coques approuvées par l’ANSI
lorsque vous utilisez ce produit.
Toujours utiliser les accessoires adéquats pour le travail que vous
effectuez.
Toujours travailler dans un environnement propre, sécuritaire,
bien éclairé, organisé et suffisamment équipé.
NE JAMAIS commencer les réparations sans d’abord vous être
assuré que le véhicule est en position sécurisée et ne bougera
pas lors de la réparation.
•
•
•
•
•
1 ANNÉE DE GARANTIE LIMITÉE
Le manufacturier garantit à l’acheteur initial que ce produit est exempt de tout vice
de matériau et de fabrication pendant une période de une année suivant la date
de l’achat.
Le manufacturier se réserve le droit de déterminer si la pièce ou les pièces
défectueuses sont imputables à un matériau défectueux, à un défaut de fabrication
ou à d’autres causes.
Les défaillances causées par un accident, une modification ou une utilisation
incorrecte ne sont pas couvertes par la présente garantie.
Le manufacturier, à sa seule discrétion, réparera ou remplacera sans frais les
produits couverts par cette garantie. Les réparations ou les remplacements de
produits couverts parcette garantie sont garantis pour le reste de la période de
garantie initiale.
Le manufacturier ou ses représentants de service autorisés doivent exécuter les
réparations sous garantie. Toute réparation du produit effectuée par un représentant
de service non-autorisé annulera cette garantie. Les droits couverts par cette
garantie sont limités à l'acheteur initial et ne peuvent être transférés aux
propriétaires subséquents.
Cette garantie remplace toutes autres garanties, expresses ou implicites, incluant les
garanties de valeur marchande ou d’adaptation à un usage particulier. Certains États
ou provinces ne permettent pas d’exclure ou de limiter les dommages consécutifs ou
indirects,donc les limitations ci-dessus pourraient ne pas s’appliquer.
NE PAS JETER-DONNER À L'UTILISATEUR
Fabriqué aux Etats-Unis
Page 1
SYSTEME D'ELIMINATION ADHESIF
Lors du déballage, vérifier que les pièces contenues dans
le schéma et la liste des numéros de pièces de la page 4
sont toutes incluses. Si une pièce est manquante ou
abîmée, veuillez appeler immédiatement votre distributeur.
Déballage
Fabriqué à Taïwan
MT1425K
1504059-14
Matco Centres de Réparation Agréés:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
Précautions MT1425EP et Instructions d'utilisation
Pour éviter des blessures graves, la cécité ou la mort, suivez les consignes
de sécurité dans cette section.
• Les utilisateurs et les spectateurs doivent toujours porter des lunettes de
sécurité certifié ANSI, Masque de Protection et de l'ouïe Équipement de
protection pour éviter les blessures graves. Les outils électriques avec
disques rotatifs peuvent causer des projections de particules. Toujours
utiliser le tampon sur les outils avec 4000RPM maximum. Utilisez unique-
ment le pad MT1425EP Plots de Gomme sur l'Outil de suppression modèle
MT1425 Matco, qui est spécialement conçu avec 2 Réglage de la vitesse:
- 2000RPM pour Fines Rayures Enlèvement
- 4000RPM pour ruban double-face et Décalque Enlèvement
• Réglez MT1425 Outil de Suppression - outil adhésif à la vitesse correcte
en fonction de la fonction qui est exécuté de suppression. Toujours utiliser le
pad sur le réglage de 2000rpm de l'outil pour supprimer les rayures et au
réglage de 4000RPM pour enlever le ruban double face et décalcomanies.
Utilisation du pavé sur les outils qui sont capables de dépasser 4000RPM
peut causer des blessures graves et / ou la mort.
• Toujours utiliser pad par «USE BY" mois et de l'année gravés sur le pavé.
• Ne jamais utiliser de tampon avec des meuleuses ou des perceuses. Pad
est uniquement pour être utilisé avec le Matco MT1425.
• Ne jamais modifier la tige filetée.
• Ne jamais utiliser si pad est ébréché, fissuré, tranchés ou cassants.
• Ne jamais modifier le pad en aucune façon.
• Ne jamais exposer pad rayonnement solaire direct peut provoquer une
décoloration.
Pad doit être stocké correctement pour éviter pad devenir fissuré, ébréché,
cassant, dur, etc.
Pour éviter des dommages matériels,
1. Ne pas utiliser le coussin au-delà du texte d'avertissement soulevé
identifier quand il doit être jeté. Il est un disque métallique interne qui
pourrait endommager la surface.
2. Ne pas utiliser sur Tri-scène, trois couleurs, vernis, ou les surfaces de
laque peinte en acrylique.
3. Modèle MT1425EP peut laisser une marque sur Gel Coat peinture qui
peut être facilement enlevé avec de l'acétone.
4. Ne pas utiliser sur les pièces en plastique peintes.
5. produit de test Toujours sur un endroit discret.
Les utilisateurs de cet outil doivent examiner la composition chimique de la
surface de travail et des produits utilisés en conjonction avec cet outil pour
tous ces produits chimiques avant d'entreprendre toute activité qui crée de
la poussière et / ou les particules microscopiques.
Les utilisateurs doivent obtenir les fiches de données de sécurité pour tous
les produits chimiques identifiés, soit auprès du fabricant ou de leur
employeur, et de procéder à étudier, comprendre et suivre toutes les
instructions et les avertissements concernant l'exposition à ces produits
chimiques. Un exemple d'une telle substance chimique est conduit à partir
de peintures à base de plomb.
Une liste des produits chimiques peuvent être obtenues en vertu
www.oehha.ca.gov Proposition 65.
Afin de réduire leur exposition à ces produits chimiques utilisateurs
devraient toujours:
- Travailler dans des zones bien ventilées.
- L'équipement et des vêtements qui sont spécifiquement conçus pour filtrer
les particules microscopiques de sécurité usure appropriée.
Page 2
MT1425
1) L'outil ne doit pas être utilisé dans des atmosphères potentiellement
explosives.
2) Débranchez le tuyau d'air avant de changer ou d'ajuster des outils insérés.
3) Avant d'utiliser l'outil, s'il vous plaît confirmer tous les raccords et les
bouchons sont fixés en toute sécurité. Un tuyau d'air qui est sous pression
peut se déchaîner en cas de déconnexion et pourrait conduire à des
blessures graves.
4) prévenir des vêtements amples, cheveux longs ou tous autres accessoires
personnels de venir près de pièces en mouvement pour réduire le risque
d'être pris, piégé ou aspiré dans l'axe rotatif.
5) haute pression d'air excessive qui dépasse la pression maximale peut
causer des blessures à l'utilisateur.
6) L'exposition à de fortes vibrations de temps prolongée peut causer des
dommages à l'opérateur.
7) Attention à la marche! De quitter la zone ou à pied près de travail sans
surveillance chemin tuyau en excès peut entraîner des blessures ou la mort.
8) Le port de protection des yeux / du visage pourrait réduire le danger pour
personne d'éclats à grande vitesse est émise par la surface de l'outil ou de
travail.
9) Le port d'une protection correcte de la respiration permettra d'éviter
l'inhalation de la poussière ou des débris de processus de travail qui
peut être dangereux pour votre santé.
10) des niveaux sonores élevés peuvent entraîner une perte auditive
permanente. Utilisez des protections auditives outil d'exploitation.
11) Les particules de poussière et de peinture créés à partir du processus de
suppression peuvent exposer l'utilisateur à la poussière et / ou des
articules microscopiques qui peuvent contenir des produits chimiques
reconnus par l'État de Californie pour causer le cancer, des malformations
congénitales ou d'autres problèmes de reproduction.
AVERTISSEMENT
AVERTISSEMENT
1.) LUBRIFICATION:
Avant de connecter le tuyau, appliquer 4 ou 5 gouttes d'une huile de
bonne qualité pour outils pneumatiques à l'entrée d'air. Cette
opération peut être à nouveau nécessaire après 3 ou 4 heures
d'utilisation.
3.) STOCKAGE:
Eviter de stocker l'outil dans un lieu de haute humidité. Après une
période prolongée de non utilisation, l'humidité résiduelle à l'intérieur
de l'outil peut provoquer une rouille. Avant de stocker l'outil et après
son utilisation, huilez-le à l'entrée d'air avec d'une huile de bonne
qualité pour outils pneumatiques et faites-le fonctionner pendant un
court instant.
4.) MISE AU REBUT:
Suivre la réglementation nationale en vigueur.
5.) COMMANDER DES PIECES DETACHEES
Pour obtenir de plus amples informations concernant l'utilisation et
le maniement ou pour tout composant ou pièce de rechange,
contacter l'agent commercial de votre lieu d'achat ou la division du
SAV de notre société au.
*Lors de la commande de composants ou pièces de rechange,
donnez le numéro de chaque pièce, son nom et la quantité requise.
2.) SERRAGE DES PIECES:
Vérifier régulièrement que les pièces de connexion sont bien
serrées. Respecter cette procédure avant toute utilisation
quotidienne
INSTRUCTIONS D'ENTRETIEN:
SYSTEME D'ELIMINATION
ADHESIF
MT1425K
1504059-14
Utilisation du pavé MT1425EP , réglé à la vitesse appropriée pour
le travail.
Appliquer plat à la surface
(90 ° à la surface) si la suppression
de rayures, adhésif, ruban adhésif
double-face et les moulures.
Régler le régulateur pour le travail
approprié.
Régler le régulateur pour le travail approprié.
Gauche - Bas (2,000RPM) pour l'élimination des
rayures
- ÉTAPE 1 - - ÉTAPE 2 -
Une fois l'autocollant et de l'adhésif est enlevé,
appliquer de la cire.
- ÉTAPE 3 -
Bien essuyer la surface pour enlever tout résidu.
- ÉTAPE 4 -
Page 3
COMMENT UTILISER L'OUTIL
Droit - High (4000 tours par minute) pour décalcomanie et
l'enlèvement ruban adhésif double-face
Utilisation pad à un angle est
pas recommandée et peut
causer des dommages
matériels.
SUGGESTION DE CONNEXION DE LA LIGNE D'AIR
Relever le tuyau vers le récepteur d'air
Unité compresseur
25 PIEDS OU PLUS
L'Extracteur d'Huile et d'Eau devrait être situé au minimum à 25 pieds du compresseur.
Plus loin si possible.
Drainer
quotidiennement
Extracteur d'Huile
et d'Eau
Installer un
dispositif de
drainage à
chaque point bas
TAILLE TUYAU, I.D. (POUCES)
Flot d'Air
CFM
Longueur du Tuyau (pieds)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
Drainer
quotidiennement
Drainer
quotidiennement
SYSTEME D'ELIMINATION
ADHESIF
MT1425K
1504059-14
Liste des Pièces
Répartition des Pièces
Index Part No. Description Qty
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
4
1
MT1425-A32
MT1425-A31
MT1425-03
MT1425-04
MT1425-05
MT1425-06
MT1425-A26
MT1425-A25
MT1425-A24
MT1425-A23
MT1425-11
MT1425-A21
MT1425-A20
MT1425-A19
626ZZ
MT1425-16
MT1425-A11
MT1425-18
MT1425-A15
MT1425-20
27
25
23
49
22
48
47
21
17
20
19
17
16
1
3
2
41
5
15
7
42
43
8
9
10
11
12
13
14
44
45
39
6
4
18
26
50
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Inlet Bushing
Exhaust Washer
Exhaust Deflector
Motor Housing
Safety Lever
Pin
Bushing
Throttle Valve
O-Ring
Spring
Air Regulator
O-Ring
O-Ring
Valve Screw
Ball Bearing
Rear Plate
Pin
Rotor
Rotor Blade
Cylinder(Steel)
21
22
23
24
25
26
27
39
40
41
42
43
44
45
46
47
48
49
50
MT1425-21
MT1425-22
MT1425-23
608ZZ
MT1425-25
MT1425-26A
MT1425-27
MT1425-39
MT1425EP
MT1425-04A
MT1425-A26P
MT1425-A25P
MT1425-12A
MT1425-12B
MT1425-A11P
608ZZ
MT1425-21C
MT1425-22A
MT1425-06
Front End Plate
Idler Gear
Idler Gear Plate
Ball Bearing
Ring Gear
Gear Cap
Spindle
Wrench
Eraser Pad
Housing Sleeve
O-Ring
O-Ring
Switch Knob
Screw
Pin
Ball Bearing
Washer
Bushing
Gear Cap
1
3
3
1
2
1
1
1
3
1
1
1
1
1
1
1
1
1
1
Index
Part No.
Description Qty
Page 4
SYSTEME D'ELIMINATION
ADHESIF
MT1425K
1504059-14
