Craftsman CMCMWSP320X2 21-in Self-Propelled Battery Walk User Manual

final page size: 8.5 x 5.5 in

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1‑888‑331‑4569 WWW.CRAFTSMAN.COM

CMCMWSP320

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

2x20V MAX* Self‑Propelled Lawn Mower

Tondeuse à gazon autopropulsée 2x20 V MAX*

Podadora de Impulso Automático 2x20 V MÁX*

English (original instructions) 9

Français (traduction de la notice d’instructions originale) 22

Español (traducido de las instrucciones originales) 37

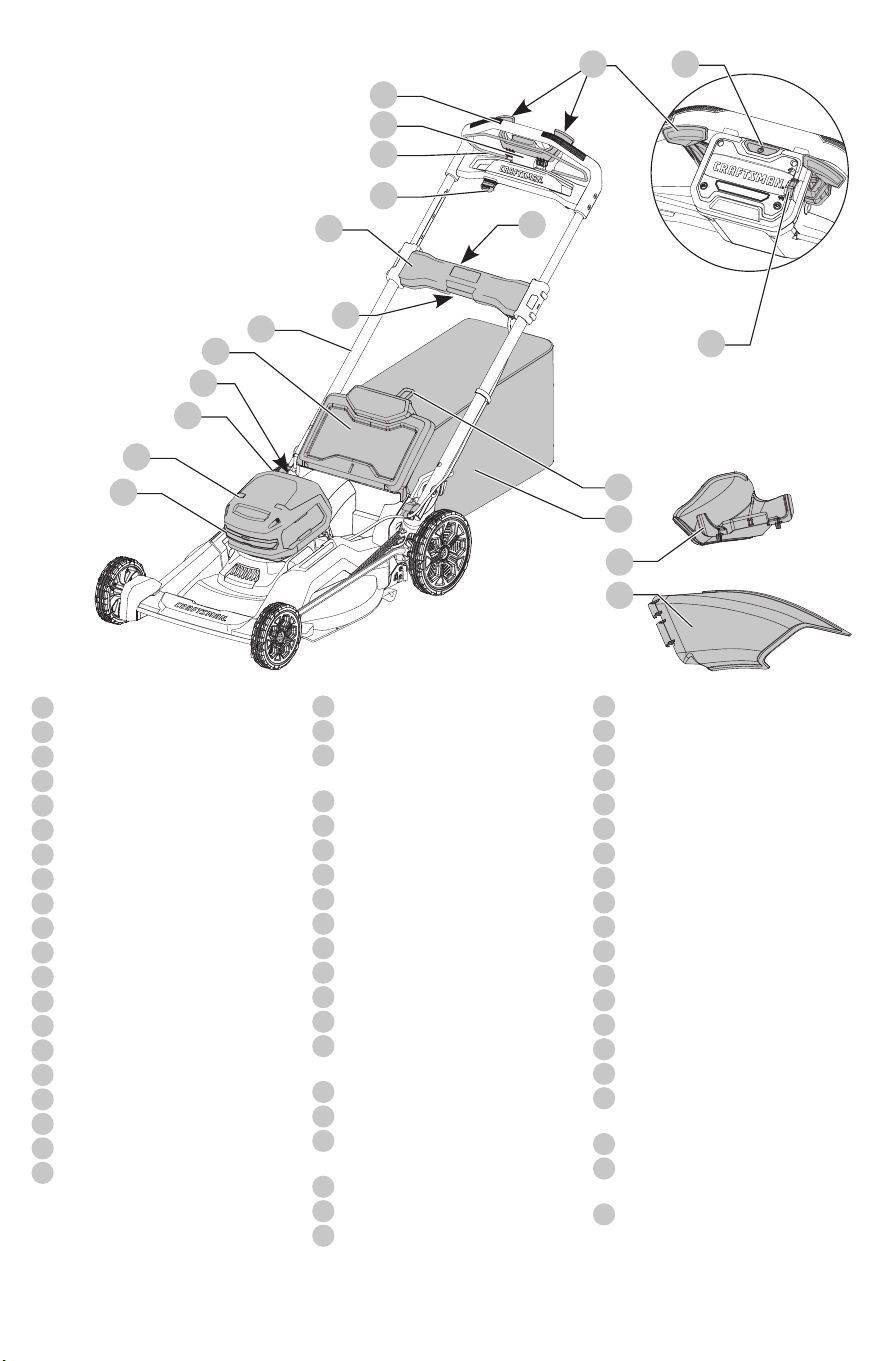

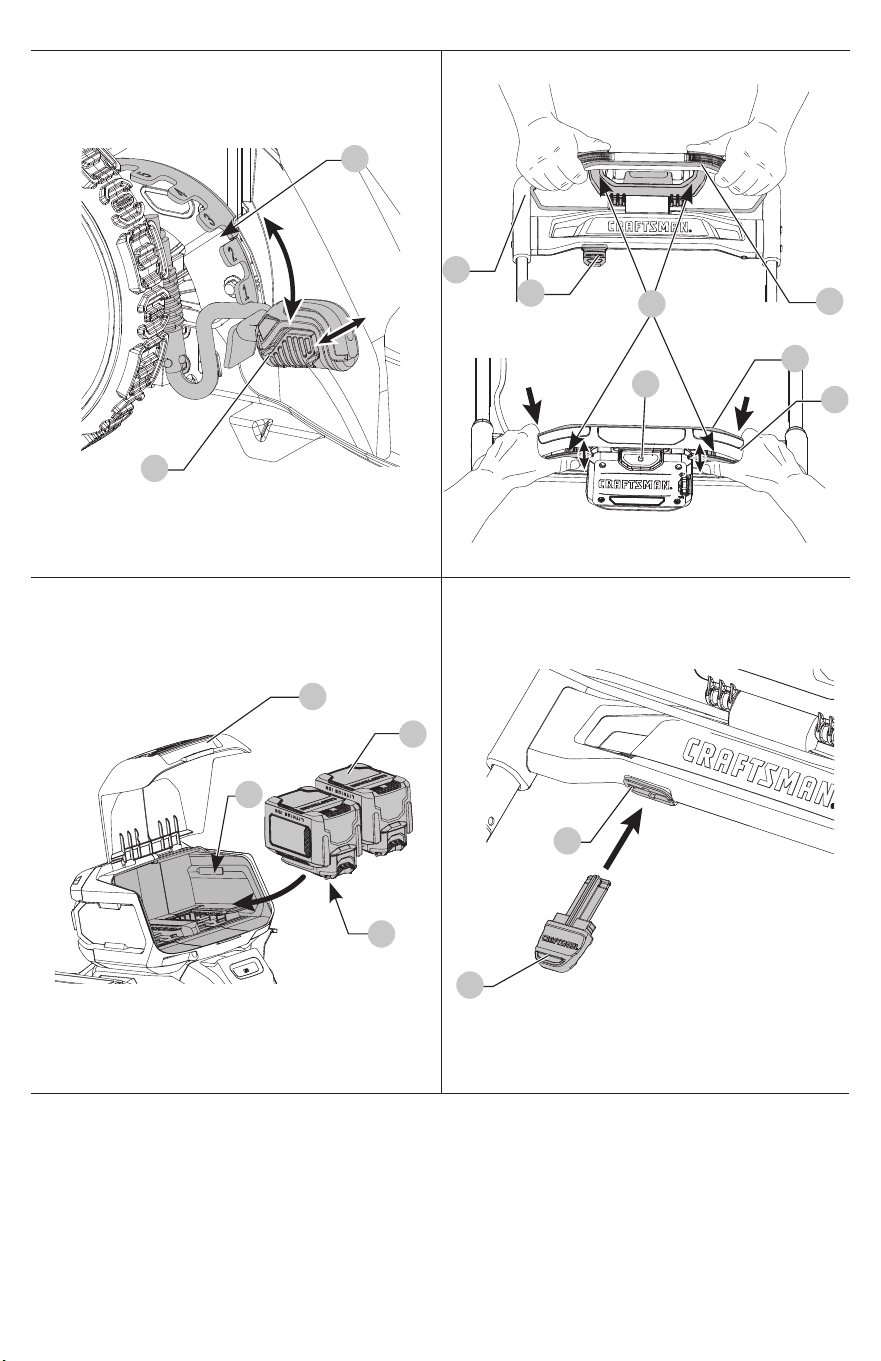

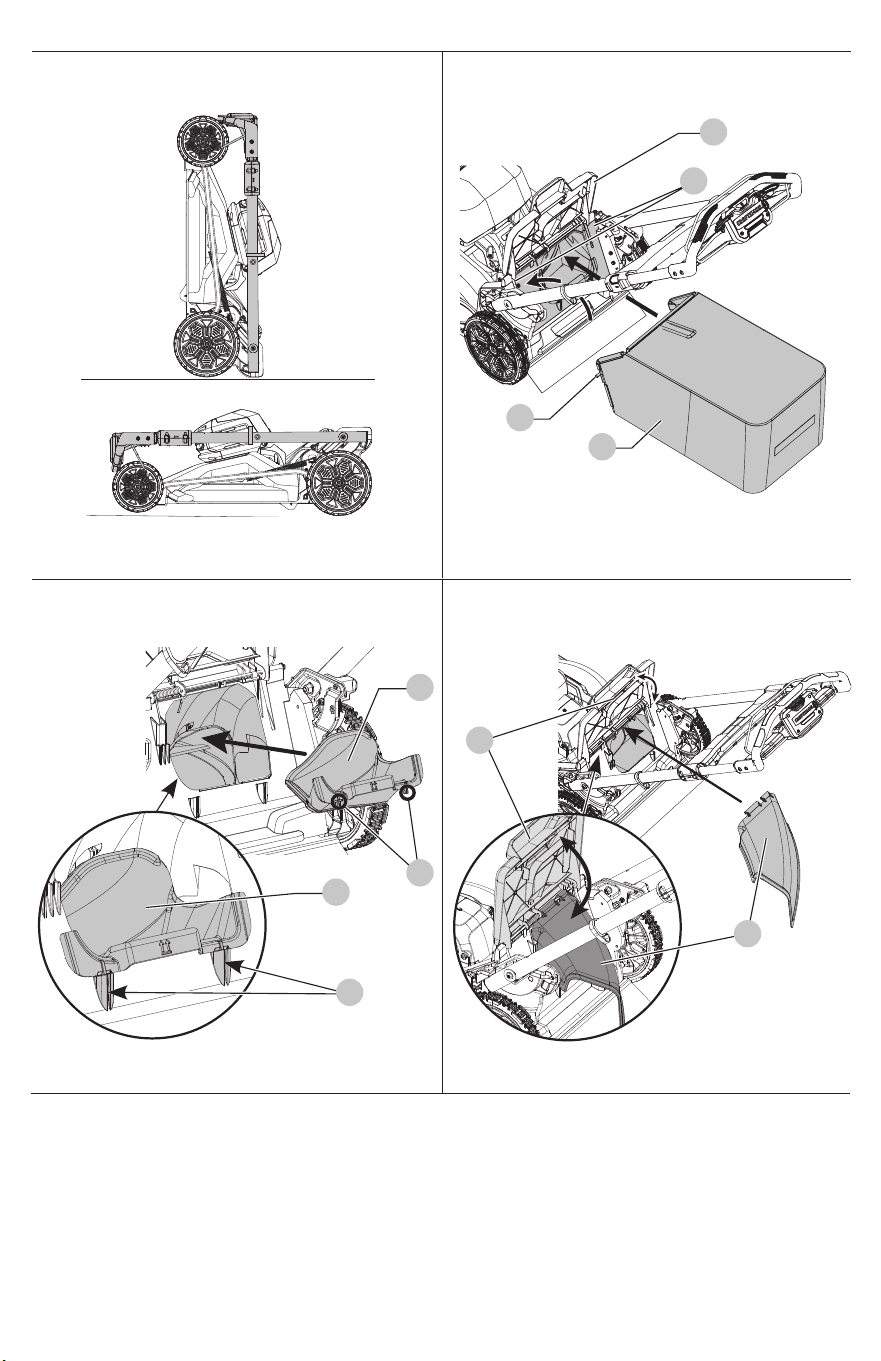

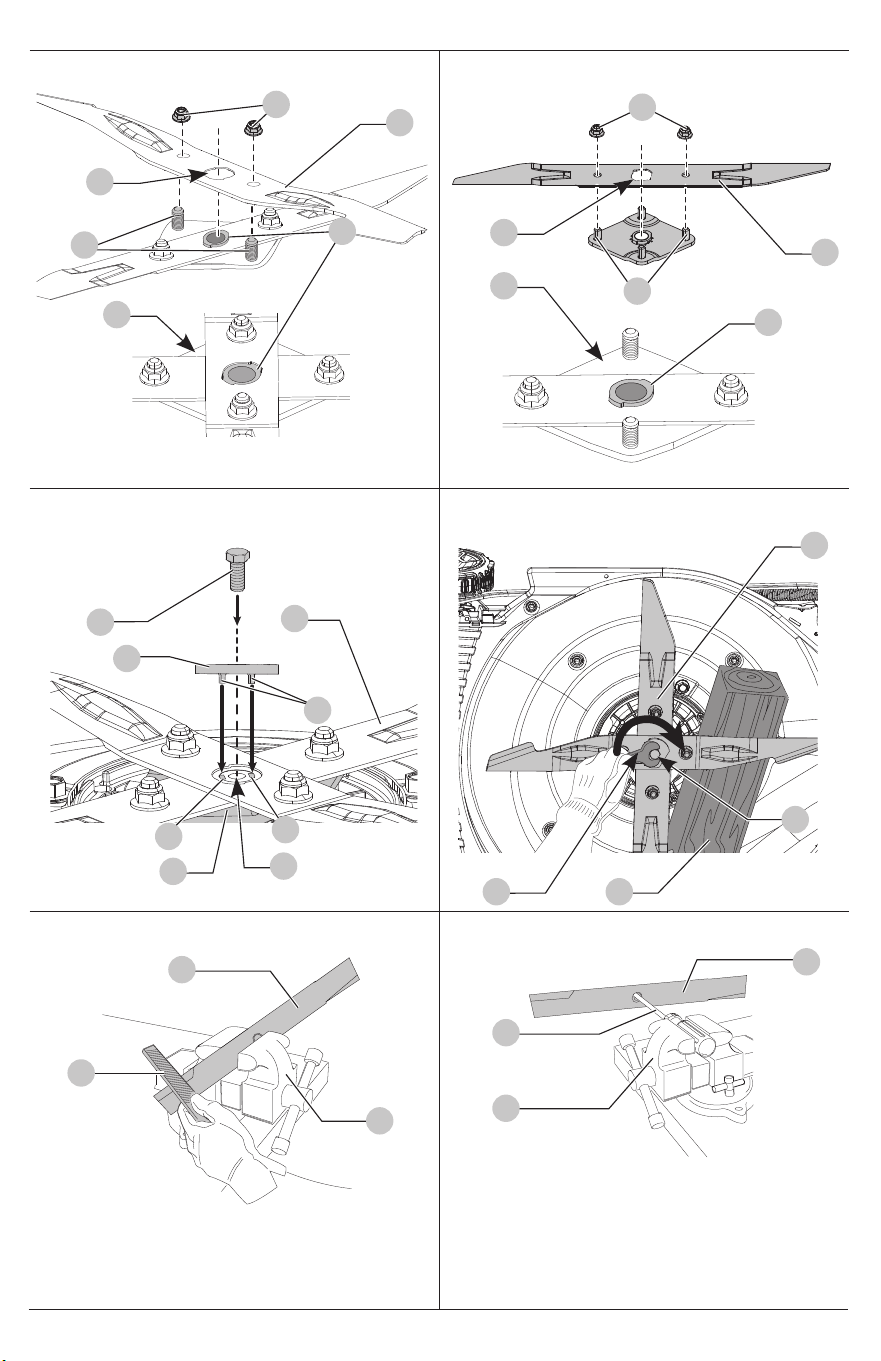

Fig. A

Single touch handle

Handle support

Handle unlock button

Main handle

Handle release button

Safety key

Switch box

Bail handle

Self drive lever

Speed adjustment dial

Power button

State of charge indicator

Battery port cover

Cut height adjustment lever

Rear door cover

Grass collection bag

Grass collection bag handle

Mulching plug

Rear side discharge chute

Headlights

Poignée à simple pression

Support de poignée

Bouton de déverrouillage de la

poignée

Poignée principale

Bouton de libération de la poignée

Clé de sécurité

Boîtier de commande

Anse

Levier automoteur

Cadran de réglage de la vitesse

Bouton d’alimentation

Voyant de l’état de charge

Capot du logement des blocs-piles

Levier de réglage de la hauteur de

coupe

Capot de la porte arrière

Sac de collecte du gazon

Poignée du sac de collecte du

gazon

Bouchon de déchiquetage

Goulotte d’éjection latérale arrière

Phares

Manija de un toque

Soporte de manija

Botón de desbloqueo de manija

Manija principal

Botón de liberación de manija

Llave de seguridad

Caja de interruptor

Manija de travesaño

Palanca de impulso automático

Carátula de ajuste de velocidad

Botón de energía

Indicador de estado de carga

Cubierta de puerto de batería

Palanca de ajuste de altura de corte

Cubierta de puerta trasera

Bolsa de recolección de césped

Manija de bolsa de recolección de

césped

Enchufe de trituración

Conducto de descarga lateral

trasera

Faros

Fig.B

Fig.E

Fig.F

Fig.C

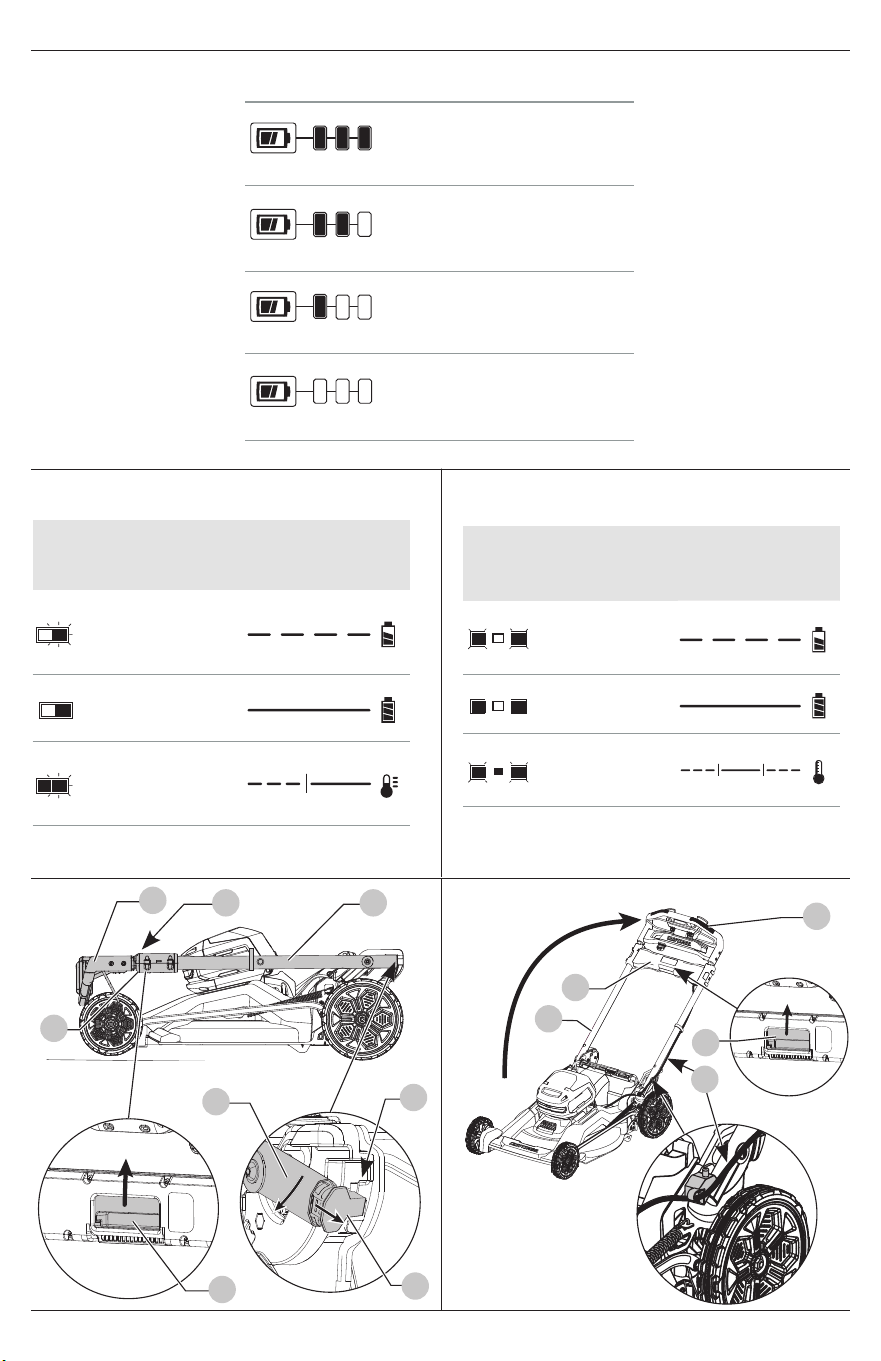

Indicators for all chargers except CMCB101

Voyants pour tous les chargeurs sauf CMCB101

Indicadores para todos los cargadores excepto CMCB101

Charging

Bloc‑piles en Cours

deChargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

leChaud/Froid

Restraso por Unidad Caliente/Fría

Fig.D

Only CMCB101 Charger Indicators

Seulement les voyants de chargeur CMCB101

Indicadores únicamente para cargador CMCB101

Charging

Bloc‑piles en Cours

deChargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

leChaud/Froid

Restraso por Unidad Caliente/Fría

75–100% charged

Chargé de 75 à 100%

75–100% cargada

51–74% charged

Chargé de 51 à 74%

51–74% cargada

< 50% charged

Chargé de < 50%

< 50% cargada

Pack needs to be charged

Le bloc‑piles doit être rechargé

La batería tiene que cargarse

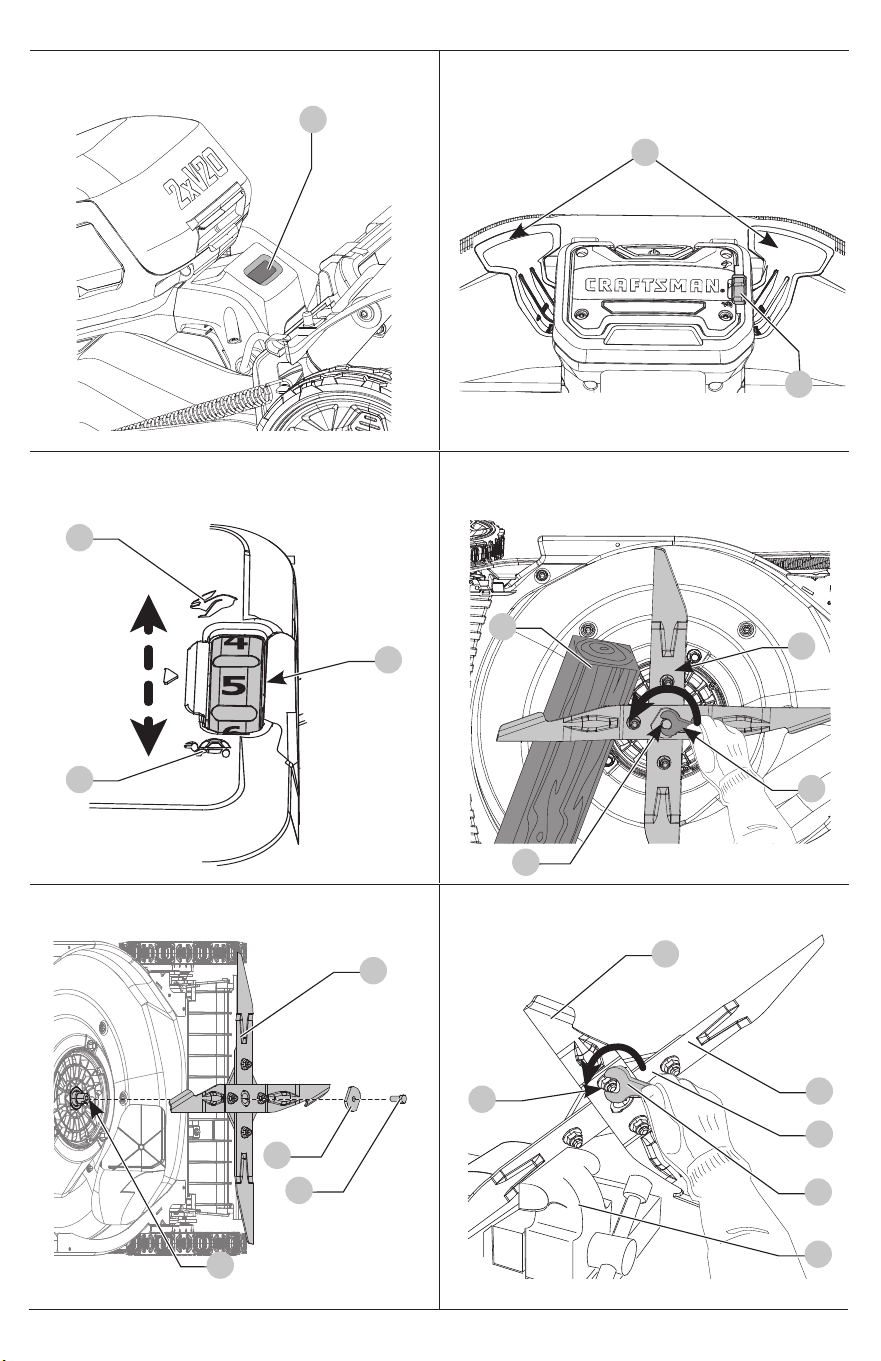

Fig.G Fig.H

Fig.I

Fig.J

Fig.K

Fig.L

Fig.M Fig.N

Fig.O

Fig.P

Fig.RFig.Q

Fig.S

Fig.T

Fig.U Fig.V

Fig.W Fig.X

Fig.Y Fig.Z

Fig.AA Fig.BB

Fig.DD

Fig.EE

Fig.FF

Fig.CC

Fig.GG

English

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

Intended Use

This lawn mower has been designed for professional lawn

mowingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This lawn mower is a professional lawn careappliance.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this

power tool. Failure to follow all instructions listed below

may result in electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack(s), picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

English

IMPORTANT SAFETY WARNINGS

ANDINSTRUCTIONS



WARNING: To reduce risk of injury:

• Before any use, be sure everyone using this tool

reads and understands all safety instructions and

other information contained in this manual.

• Save these instructions and review prior to use and

in instructing others.



WARNING: When using battery powered lawn

mowers, basic safety precautions should always be

followed to reduce the risk of ﬁre, electric shock, and

personal injury, including thefollowing:

READ All insTRUCTiOns

GENERAL SAFETY WARNINGS AND

INSTRUCTIONS FOR ALL LAWN MOWERS



DANGER:

• This tool can be dangerous. Follow all warnings

and Safety Instructions in this manual. The operator is

responsible for following warnings and instructions in

this manual and on unit. Restrict use of this mower to

persons who read, understand and follow warnings and

instructions in this manual and onunit.

• Avoid dangerous environment – don’t use lawn mowers

in damp or wetlocations.

• Don’t Use InRain.

• Keep Children Away – All visitors should be kept a safe

distance from workarea.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack(s), if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack(s) may create a risk of fire when used

with another batterypack(s).

b ) Use power tools only with specifically designated

battery pack(s). Use of any other battery pack(s) may

create a risk of injury andfire.

c ) When battery pack(s) is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation orburns.

e ) Do not use a battery pack(s) or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack(s) or tool to fire

or excessive temperature. Exposure to fire or

temperature above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack(s) or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery pack(s). Service

of battery pack(s) should only be performed by the

manufacturer or authorized serviceproviders.

English

IMPORTANT

Safe Practices for

Pedestrian‑ControlledMowers

This machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety

instructions could result in serious injury or death.

General Information

1 . Read, understand, and follow instructions and warnings in

this manual and on the machine, engine andattachments.

2 . Only allow operators, who are responsible, trained, familiar

with the instructions, and physically capable to operate

themachine.

3 . Do not operate the machine while under the influence of

alcohol or drugs.

Preparation Before Operating

1 . Clear the operating area of any objects which could be

thrown by or interfere with operation of the machine.

2 . Keep the area of operation clear of all bystanders,

particularly small children and pets. Stop the machine and

attachment(s) if anyone enters the area.

3 . Do not operate the machine without the entire grass

catcher, discharge chute, or other safety devices in place

and functioning properly. Check frequently for signs of wear

or deterioration and replace as needed.

4 . Wear appropriate personal protective equipment such as

safety glasses, hearing protection, respiratory protection

and footwear.

Operating

1 . Only operate the machine in daylight or good

artificiallight.

2 . Avoid holes, ruts, bumps, rocks, or other hidden hazards.

Uneven terrain could overturn the machine, or cause

operator's loss of balance or footing. Tall grass can hide

obstacles. Stay behindhandle.

3 . Do not put hands or feet near rotating parts or under the

machine. Keep clear of the discharge opening at all times.

4 . Do not direct discharge material toward anyone. Avoid

discharging material against a wall or obstruction. Material

may ricochet back toward the operator. Stop the blade(s)

when crossing gravel surfaces.

5 . Do not pull mower backward unless absolutely

necessary. Always look down and behind before and

while movingbackward.

6 . Always release the bail handle to stop the motor and wait until

the blade comes to a complete stop and remove the safety

key and battery pack(s) before cleaning the mower, removing

the grass catcher, unclogging the discharge, when leaving

the mower, when storing the mower, when transporting the

mower, or before any adjustments, repairs orinspection.

7 . If the mower should start to vibrate abnormally, release

the bail handle, wait for the blade to stop and remove the

safety key and battery pack(s), then check for the cause

immediately. Vibration is generally a warning oftrouble.

• Dress Properly – Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of rubber gloves

and footwear is recommended when workingoutdoors.

• Use Safety Glasses – Always use face or dust mask if

operation isdusty.

• Use Right Appliance – Do not use lawn mower for any

job except that for which it isintended.

• Check for damaged parts. Before further use of the

mower, a guard or other part that is damaged should be

carefully checked to determine that it will operate properly

and perform its intended function. Check for alignment of

moving parts, binding of moving parts, breakage of parts,

mounting, and any other conditions that may affect their

operation. A guard or other part that is damaged should

be properly repaired or replaced by an authorized service

center unless otherwise indicated elsewhere in thismanual.

• Repairs and service. Repairs, maintenance and

any adjustments not specified in this manual should

be performed by authorized service centers or other

qualified service organizations, always using identical

replacementparts.

• Don’t Force Lawn Mower – It will do the job better and

safer at the rate for which it wasdesigned.

• Don’t Overreach – Keep proper footing and balance at

alltimes.

• Stay Alert – Watch what you are doing. Use common

sense. Do not operate lawn mower when you aretired.

• Disconnect Lawn Mower – Remove the safety key and

battery pack(s) from the mower when not in use, before

servicing, when changing accessories such as blades, and

thelike.

• Store Idle Lawn Mower Indoors – When not in use, lawn

mower should be stored in an indoor dry and locked‑up

place – out of reach of children. Remove safety key and

batterypacks.

• Maintain Lawn Mower With Care – Keep cutting edges

sharp and clean for best and safestperformance.

Follow instructions for lubricating and changing accessories.

Keep handles dry, clean, and free from oil andgrease.

• Keep guards in place and in workingorder.

• Keep bladessharp.

• Keep hands and feet away from cuttingarea.

• Objects struck by the lawn mower blade can cause severe

injuries to persons. The lawn should always be carefully

examined and cleared of all objects prior to eachmowing.

• If lawn mower strikes a foreign object, follow thesesteps:

1. Stop lawn mower. Release the bailhandle.

2. Remove battery pack(s) and safetykey.

3. Inspect fordamage.

4. Repair any damage before restarting and operating

the lawnmower.

• Use identical replacement bladesonly.

SAVE THESE INSTRUCTIONS

English

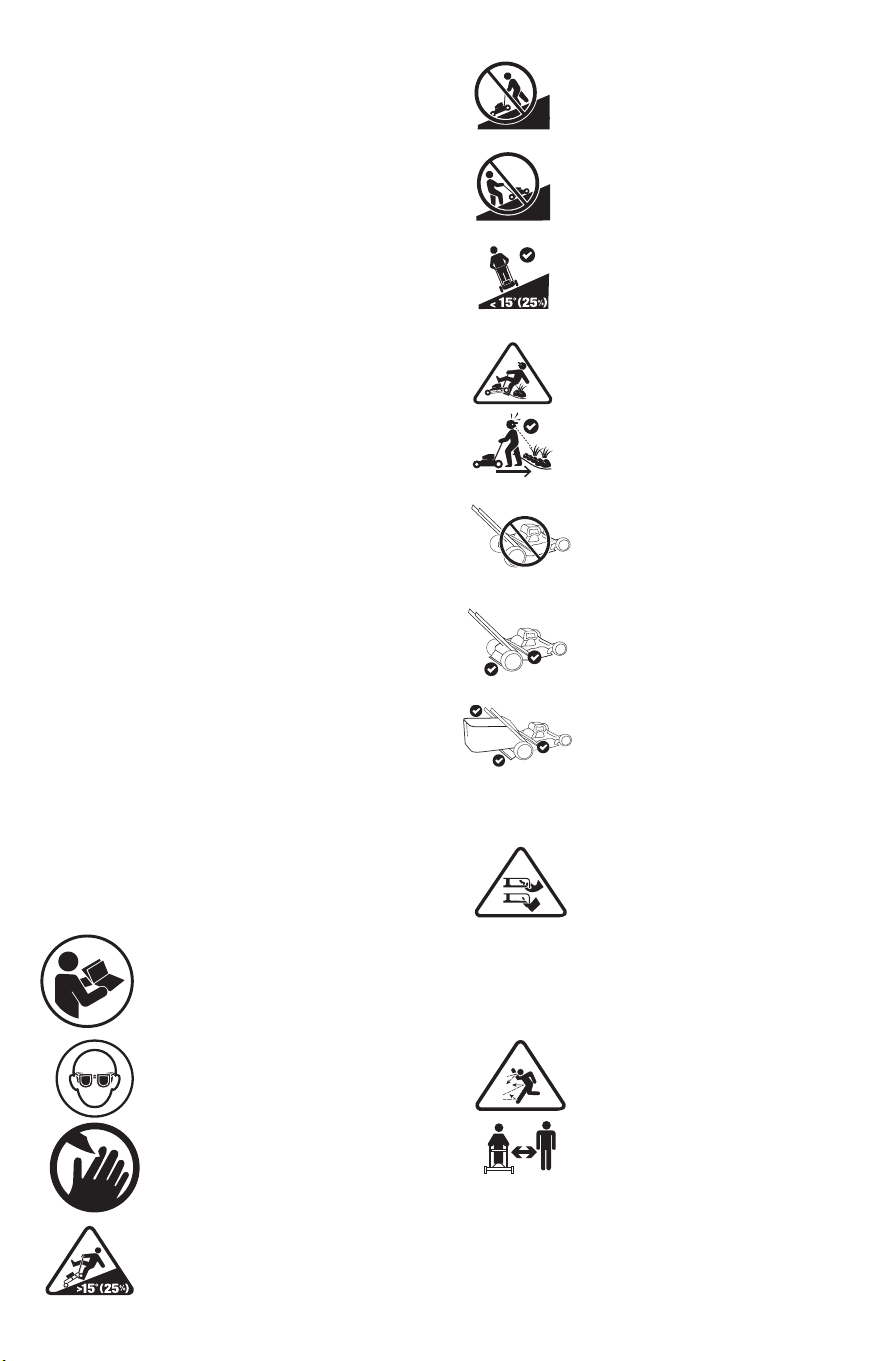

Do not mow down slopes.

Do not mow up slopes.

Mow across the face of slopes less than

15°/25%.

Always look down and behind before

and while moving backward.

Do not operate machine without the

rear flap or rear side discharge chute

in place.

Operate machine with rear flap and

rear side discharge chute in place.

Operate machine with rear flap and

grass collection bag in place.

Rotating blades can cause serious

injury. Keep hands and feet clear of

mower deck and discharge opening

at all times. Always be sure blade has

stopped. Release bail handle to turn

mower off and wait for the blade to

stop rotating (approximately 3seconds)

and remove the safety key and battery

pack(s) before removing and replacing

grass catcher, cleaning, servicing,

transporting or lifting themower.

Objects struck by mower blade can

cause serious injury. Stay behind the

handle when the motor is running.

Always ensure persons and pets

are a safe distance from the mower

while operating. Release bail handle

to turn mower off and wait for the

blade to stop rotating (approximately

3seconds) before crossing walk, roads,

patio and graveldrives.

Children Specific

1 . Tragic accidents can occur if the operator is not alert to

the presence of children. Children are often attracted to

the machine and the mowing activity. Never assume that

children will remain where you last sawthem.

2 . Keep children out of the operating area and under

the watchful care of a responsible adult other than

theoperator.

3 . Be alert and turn mower off if child enters thearea.

Slope Specific

1 . Slopes are a major factor related to accidents. Operation on

slopes requires extra caution. Only mow slopes that are 15°

or less using the Slope Gauge in Fig. GG. Do not mow slope

if uncomfortable doingso.

2 . Mow across the face of slopes; never up and down.

Use caution while operating near dropoffs, ditches,

orembankments.

3 . Avoid mowing wet grass. (Poor footing could cause a slip

and fall accident.)

4 . Do not operate machine under any condition where

traction, steering, or stability is in question. Mower could

slide even if the wheels are stopped.

5 . Avoid starting and stopping on slopes. Avoid making

sudden changes in speed or direction. Make turns slowly

and gradually.

6 . Use extra care while operating machine with a grass

catcher or other attachment(s). They can affect the stability

of the machine.

Service

1 . Keep machine in good working order. Replace worn or

damaged parts.

2 . Use caution when servicing blades. Wrap the blade(s) or

wear gloves. Replace damaged blades. Do not repair or

alter blade(s). Keep all nuts and boltstight.

3 . Keep mower free of grass, leaves, or other debris build‑up.

4 . Maintain or replace safety and instruction labels asnecessary.

The following are explanations of important safety

hazard pictorials on themower.

User must read and understand the

instructionmanual.

Always wear proper eye protection.

Beware of sharp blades.

To avoid the risk of serious injury do not

mow slopes at an angle of more than

15°/25%.

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Pack(s)



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack(s),

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack(s) in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack(s) from the charger may ignite the dust orfumes.

• NEVER force the battery pack(s) into the charger. DO

NOT modify the battery pack(s) in any way to fit into

a non‑compatible charger as battery pack(s) may

rupture causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery pack(s) only in

CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack(s)

in locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery pack(s) in

a cool, drylocation.

NOTE: Do not store the battery pack(s) in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack(s) even if it is

severely damaged or is completely worn out. The

battery pack(s) can explode in a fire. Toxic fumes and

materials are created when lithium‑ion battery pack(s)

areburned.

• Do not expose a battery pack(s) or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack(s) or appliance outside of the temperature

range specified in the instructions. Charging improperly

or at temperatures outside of the specified range may

damage the battery and increase the risk offire.

Batteries and Chargers

The battery pack(s) is not fully charged out of the carton.

Before using the battery pack(s) and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

pack(s), be sure to include the catalog number andvoltage.

..................... wear eye protection

..................... wear hearing

protection

.....................

read all documentation

.....................

do not expose to rain

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ........... alternating current

or AC/DC .... alternating or

directcurrent

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

Always inspect mowing area before

mowing and remove objects that could

be thrown by blade.

Keep children and bystanders away

while operating mower.

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. Wear hearing

protection if cutting operation is noisy. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by this product

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• compounds in fertilizers

• compounds in insecticides, herbicides

andpesticides

• arsenic and chromium from chemically

treatedlumber

To reduce your exposure to these chemicals, wear approved

safety equipment such as dust masks that are specially designed

to filter out microscopicparticles.

English

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack(s),

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack(s) with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery pack(s) are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable battery

pack(s). Charging other types of battery pack(s) may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

The RBRC® Seal

Please take your spent battery pack(s) to an

authorized CRAFTSMAN service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

pack(s) in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack(s). Do not place in curbside recycling. For more

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack(s) for any

reason. If the battery pack(s) case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack(s). Do not use a battery

pack(s) or charger that has received a sharp blow, been

dropped, run over or damaged in any way (e.g., pierced with

a nail, hit with a hammer, stepped on). Damaged battery

pack(s) should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack(s) out of thecharger.

Battery Pack(s) Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack(s) using a cloth or soft non-metallic brush. Do

not use water or any cleaningsolutions.

Fuel Gauge Battery Pack(s) (Fig.B)

Some battery pack(s) include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will indicate

the approximate level of charge remaining. This does not

indicate tool functionality and is subject to variation based on

product components, temperature, and end-userapplication.

Transportation



WARNING:

Fire hazard. Do not store, carry, or

transport the battery pack(s) so that metal objects

can contact exposed battery terminals. For example,

do not place the battery pack(s) in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose nails,

screws, keys, coins, hand tools, etc. When transporting

individual battery pack(s), make sure that the battery

terminals are protected and well insulated from materials

that could contact them and cause a short circuit. NOTE:

Li‑ion battery pack(s) should not be put in checked

baggage on airplanes and must be properly protected from

short circuits if they are in carry‑onbaggage.

information visit www.call2recycle.org or call the toll-free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

English

Important Charging Notes

1. Longest life and best performance can be obtained if the

battery pack(s)

are charged when the air temperature

is between 65 °F – 75 °F (18 ° C– 24 °C). DO NOT charge

when the battery pack(s) is below +40 °F (+4.5 °C),

or above +104 °F (+40 °C). This is important and will

prevent serious damage to the battery pack(s).

2. The charger and battery pack(s) may become warm to

the touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack(s) after use, avoid placing the charger or

battery pack(s) in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack(s) does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack(s) and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack(s) in thecavity.

Charging a Battery (Fig.C, D)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack(s). Green charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the green charging light(s)

remains continuously ON. Battery pack(s) can be left in

charger or removed.

4. Charger will not charge a faulty battery pack(s), which

may be indicated by the light(s) staying OFF. Take charger

and battery pack(s) to an authorized service center if

light(s) staysOFF.

nOTE: Refer to label near charging light(s) on charger for

blinkpatterns.

hot/Cold Pack Delay

When the charger detects a battery pack(s) that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack(s) has reached

an appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery pack(s)life.

A cold battery pack(s) may charge at a slower rate than a

warm batterypack(s).

The hot/cold pack delay will be indicated by the green

light(s) continuing to blink but with the red light(s)

continuously ON. Once the battery pack(s) has reached an

appropriate temperature, the red light(s) will turn OFF and

the charger will resume the chargingprocedure.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack(s) against

overloading, overheating or deep discharge. The tool will

automatically turn off and the battery pack(s) will need to

berecharged.

Wall Mounting

Some CRAFTSMAN chargers are designed to be wall

mountable or to sit upright on a table or work surface.If wall

mounting, locate the charger within reach of an electrical

outlet, and away from a corner or other obstructions which

may impede air flow. Use the back of the charger as a

template for the location of the mounting screws on the wall.

Mount the charger securely using drywall screws (purchased

separately) at least 1” (25.4mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

nOTE: Do not attempt to mount CMCB102 charger under a

bench ortable.

nOTE: Only mount CMCB101 charger with the charging

light(s) pointed upward toward theceiling.

VersaTrack™



WARNING: Do not charge batteries while charger is

hung onTrackwall.

CRAFTSMAN chargers, except the CMCB101, can be

stored on CRAFTSMAN VersaTrack™ Trackwall. Hooks and

accessories are sold separately. Please refer to the VersaTrack™

Trackwall accessory sheet for furtherinformation.

English

Grass Collection Bag (Fig.N)



DANGER: Turn unit off and remove safety key and

batterypack(s).

1. Lift the rear door cover

15

, remove mulching plug

and place the grass collection bag

16

onto the mower

so the bag lugs

28

slide into the slots

29

on the inside

plastic surfaces of the handle brackets. Then lower the

rear doorcover

15

nOTE: If installed, remove rear side discharge chute

19

and ensure the rear door cover

15

is fullyup before

installing grass collection bag

16

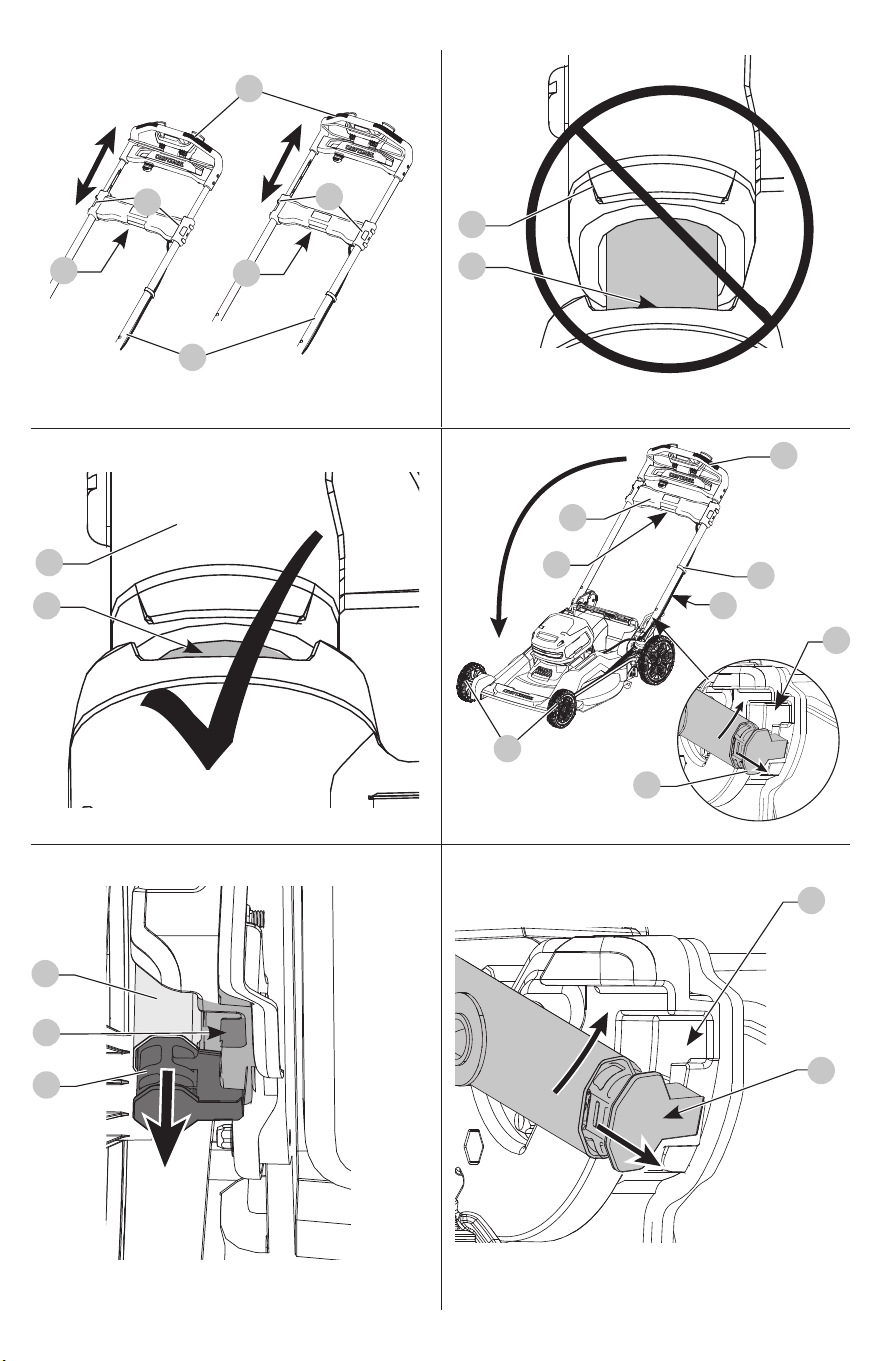

Storage Mode (Fig. H—M)



DANGER: MAKE CERTAIN THE SAFETY KEY IS

REMOVED TO PREVENT ACTUATION BEFORE

REMOVING OR INSTALLINGBATTERY.



DANGER: Turn unit off and remove safety key and

batterypack(s).

1. To retract the main handle

, press the handle release

button

5

and push the main handle

towards the

handle support

until two audible clicks are heard,

indicating that both sides of the handles are locked

intoposition. The main handle

must be fully seated

against the handle support.

nOTE: The main handle

must fully engage the handle

windows

. If they are not engaged as shown in Fig. H,

press the main handle

4

towards the handle support

2

until two audible clicks areheard and both sides of

handle windows

are closed as shown in Fig.I.

nOTE: Ensure the two storage latches

at the back of

the single touch handle

1

tubes pop outward as shown

in Fig. K before lowering the single touch handle

1

into

the storage position.

2. Fold the single touch handle

1

towards the front

wheels

into storage

position

. Listen for two audible

clicks as the two storage latches

slide into the

storageslots

26

as shown in Fig. K.

3. Ensure the single touch handle

1

is locked intostorage

position before proceeding.

4. The mower can be stored standing up, with the collection

bag removed, or flat on itswheels as shown in Fig. M.

nOTE: Take care to not pinch, pull or otherwise stress

thecord

23

Single Touch Handle Adjustments (Fig.E, F)

The mower is shipped in the storage position. You will need

to adjust the single touch handle

1

to the operating position

beforecontinuing.

Raise the Single Touch Handle (Fig.E, F)

1. To unlock the single touch handle

1

from the storage

position, squeeze the handle unlock button

3

nOTE: The handle unlock button

3

is located on the

back of handle support

nOTE: The main handle

must pop out slightly from

both sides of the single touch handle tubes before lifting

the single touch handle

1

from the storageposition as

shown in Fig. E.

2. Raise the single touch handle

1

to the locked position.

Listen for an audible click and ensure the single touch

handle

1

is locked intoposition before proceeding.

3. Extend the main handle

outward until a set of audible

clicks is heard. The single touch handle

1

is now in the

operation position.

nOTE: Take care to not pinch, pull or otherwise stress

thecord

23

Adjusting the Main Handle Height (Fig.G)

The main handle

extends to accommodate taller users.

1. To extend the main handle

to the lower height

position, press the handle release button

5

and pull the

main handle away from the handle support

until an

audible click is heard, indicating that it is locked into the

lower height position.

nOTE: The handle release button

5

is located on the

bottom of handle support

2. To extend the main handle

to the upper height

position, press the handle release button

5

and pull the

main handle away from the handle support

until an

audible click is heard, indicating that it is locked into the

upper height position.

3. Ensure the main handle

locks intoposition

beforeproceeding.

4. To retract the main handle

to the lower height

position, press the handle release button

5

and push the

main handle

towards the handle support

until an

audible click is heard, indicating that it is locked into

the lower height position.

5. Ensure the main handle

locks intoposition

beforeproceeding.

ASSEMBLY AND ADJUSTMENTS



DANGER: To reduce the risk of serious personal

injury, turn unit off and remove the safety key and

battery pack(s) before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

nOTE: The CMCB101 charger is not CRAFTSMAN VersaTrack™

Trackwallcompatible.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Mulching (Fig.O)



DANGER: Turn unit off and remove safety key and

batterypack(s).

1. To operate mower in mulching mode, remove the grass

collection bag

16

or rear side discharge chute

19

2. Lift the rear door cover

and slide the mulching

plug

18

fully into the mower.

3. Ensure the pins

on the mulching plug

engage

the slots

on the mower as shown in Fig. O.

4. Be sure rear door cover

isclosed.

Side Discharge (Fig.P)



DANGER: Turn unit off and remove safety key and

batterypack.

English

Installing and Removing the Battery

Pack(s) (Fig.S, U)



DANGER: MAKE CERTAIN THE SAFETY KEY IS

REMOVED TO PREVENT ACTUATION BEFORE

REMOVING OR INSTALLINGBATTERY.

The mower will turn off and the state of charge indicator

12

will blink if the battery pack(s) reaches the high temperature

limit, which can be caused by cutting heavy grass. If this

occurs, allow the battery pack(s) to cool and then resume

cutting with the mower deck set higher.

nOTE: For best results, make sure the battery pack(s) is

fullycharged.

nOTE: Both battery packs are required for the mower to operate.

To Install Battery Pack(s)

1. Lift and hold the battery port cover

13

up to expose the

battery port

33

2. Slide a battery pack(s)

21

into the battery port

until

an audible click is heard (Fig. S).

nOTE: Ensure the battery pack(s) is fully seated and fully

latched intoposition.

3. Close the battery port cover

13

. Ensure the battery port

cover is fully closed before startingmower.

To Remove Battery Pack(s)

1. Lift and hold the battery port cover

13

up to expose the

batteryport

33

2. Depress the battery release button

22

and pull the

battery pack(s)

out ofbattery port.

Proper hand position requires both hands grasping the main

handle

and bail handle

together when not in self-propel

mode; and both hands grasping the main handle, bail handle,

and self drive lever

together when in self-propel mode as

shown in Fig. R.

Proper Hand Position (Fig.R)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

OPERATION



DANGER: To reduce the risk of serious personal

injury, turn unit off and remove the safety key and

battery pack(s) before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Adjusting Mower Height (Fig. Q)

The height of cut is adjusted by the cut height adjustment

lever

nOTE: If you are not sure which height to mow at, begin

mowing with the cut height adjustment lever

positioned

at the highest setting and adjust height down as needed for

your application.

To Set the Height of Cut

1. Pull the cut height adjustment lever

out of the

locking notch

56

2. Move the cut height adjustment lever

towards the

rear of the mower to raise the height ofcut.

3. Move the cut height adjustment lever

towards the

front of the mower to lower the height ofcut.

4. Push the cut height adjustment lever

into one of the

lockingnotches

56

1. To operate mower in side discharge mode, remove the

grass collection bag

16

nOTE: If installed, remove the mulching plug

2. Lift the rear door cover

and hook rear side discharge

chute

19

onto themower and engage slot on left as

shown in Fig. P.

3. Release the rear door cover

and ensure the rear

side discharge chute

19

is secured in place before

operating the mower.

Safety Key (Fig. T)



DANGER: Sharp moving blade. In order to prevent

accidental start‑up or unauthorized use of your

cordless mower, a removable safety key has been

incorporated into the design of your mower. The mower

will be completely disabled when the safety key has

been removed from themower.



DANGER: Rotating blades can cause serious

injury. To prevent serious injury, turn unit off

and remove safety key and battery pack(s) when

unattended, or when charging, cleaning, servicing,

transporting, lifting, or storingmower.

1. Insert safety key

into the key slot

34

, located on

the main handle

, until it is fully seated inside of the

keyslot

34

as shown in Fig. T.

2. The mower is now operational.



DANGER: Do not operate mower unless handle is

locked intoposition.



DANGER: Sharp moving blade. Never operate the

mower in bagging mode unless the bag lugs on the

grass collection bag are seated properly on the mower

and the rear door rests firmly against the top of the

grass collection bag as serious injury couldresult.



DANGER: Sharp moving blade. Do not operate the

mower in side discharge mode unless the rear side

discharge chute is properly installed with the rear door

cover resting firmly against it.



WARNING: Let the mower work at its own pace. Do

notoverload.

Headlights (Fig. A)

Headlights

20

are always on when mower is powered on.

READ THIS INSTRUCTION MANUAL

BEFOREOPERATING YOUR MOWER

Refer to Fig. A at the beginning of this manual for a list

ofcomponents. Save this manual for futurereference.



DANGER: Sharp moving blade. Do not operate the

mower in mulching mode if the rear door is not closed

under spring tension as serious injury could result. Take

your mower to the nearest service center forrepair.

English

Starting Mower (Fig.S, T)



DANGER: Sharp moving blade. Never attempt

to override the operation of the switch box and

safety key system as serious injury couldresult.



WARNING: Ensure self drive is disengaged before

starting the mower.

nOTE: Mower is operational when the battery pack(s)

21

and safety key

areinstalled.

1. Lift and hold the battery port cover

13

up to expose the

battery port

33

2. Slide a battery pack(s)

21

into the battery port

until

an audible click is heard.

nOTE: Ensure the battery pack(s) is fully seated and fully

latched intoposition before startingmower.

3. Close the battery port cover 

13

. Ensure the battery port

cover

13

is fully closed before starting themower.

4. Insert safety key

into the key slot

34

, located on

the main handle

, until it is fully seated inside of the

keyslot

34

as shown in Fig. T.

5. To start the mower blades, continue to hold the bail

handle

8

to the main handle

4

and then press the

power button

11

nOTE: Once the mower starts you can release the

power button

11

, but you must continue to hold the

bail handle

8

to themain handle

4

for the mower

tostay running.

6. To turn the mower OFF, release the bailhandle

8



WARNING: Never attempt to lock a switch or bail

handle in the ONposition.

nOTE: Once the bail handle

8

has returned to the original

position it will activate the “Automatic Braking Mechanism.”

The motor is braked and the mower blades will stop rotating

in three seconds orless. If mower blades rotate longer than

three seconds, discontinue using mower and have itserviced.

Self Drive System (Fig.V)



DANGER: Sharp moving blade. Never attempt to

override the operation of the switch box, the self

drive system or the safety key system as serious

injury couldresult.

Your mower is equipped with a self drive system which

functions independently of the mower blades.

1. To use self drive, press the self drive lever

towards the

main handle

4

2. To turn off self drive, release the self drive lever

nOTE: During cutting, at times it may be easier to

maneuver around an object, such as a tree or plants, with

the self drive off. The mower can easily be used with the

selfdrivesystemoff.

Speed Adjustment Dial (Fig.W)

Your mower is equipped with a speed adjustment dial

10

located on the right-hand side of the handle panel). The

numbers on the speed adjustment dial

10

indicate how

quickly or slowly the self drive system propels themower.

Choosing a lower number propels themower at a slower

pace. Choosing a higher number propels themower at a

faster pace.

Mowing Tips (Fig.A)



WARNING: ALWAYS INSPECT AREA WHERE

MOWER IS TO BE USED AND REMOVE ALL STONES,

STICKS, WIRE, BONES, AND OTHER DEBRIS WHICH

MIGHT BE THROWN BY THE ROTATINGBLADE.



WARNING: Mow across the face of slopes, never

up‑and‑down. Exercise extreme caution when

changing direction on slopes. Do not mow excessively

steep slopes (greater than 15°). Always maintain

goodfooting.

• Release bail handle

to turn mower “OFF” when

crossing any gravel area (stones can be thrown by

theblades).

• Set mower at highest cutting height when mowing in

rough ground or in tall weeds. Removing too much grass

at one time can cause the motor to be overloaded and

tostop.

• If a grass collection bag

16

is used during the fast

growing season, the grass may tend to clog up at the

discharge opening. Release bail handle to turn mower

off, remove the safety key

and battery pack(s)

. Remove the grass collection bag

16

and shake the

grass down to the back end of the bag. Also clean out

any grass or debris which may be packed around the

discharge opening. Reinstall the grass collection bag

16

• If mower should start to vibrate abnormally, release bail

handle to turn mower off, remove the safety key and

battery pack(s). Immediately check for cause. Vibration is

a warning of trouble. Do not operate the mower until a

service check has beenmade.

• For best cutting results, keep blades sharpened

andbalanced.

• Inspect and thoroughly clean mower after each use. A

deck with caked grass will degradeperformance.

• Always release the bail handle to turn mower off,

remove safety key and battery pack(s) when leaving it

unattended even for a short period oftime.

The following suggestions will help you to obtain

optimum runtime from your cordless mower:

• Slow down your cutting pace in areas where the

grass is especially long orthick.

• Avoid mowing when the grass is wet from rain or

dew-soaked.

Mower Overload

To prevent damage due to overload conditions, do not try to

remove too much grass at one time. Slow down your cutting

pace, or raise the cutheight.

1. To increase the speed of the self drive system, rotate the

speed adjustment dial

10

towards the rabbit icon

nOTE: The speed adjustment dial

10

will display a

higher number.

2. To decrease the speed of the self drive system, rotate the

speed adjustment dial

10

towards the turtle icon

nOTE: The speed adjustment dial

10

will display a

lowernumber.

English

mounting holes

permitting them to only be installed

onto the blade hub

49

in the correctorientation.

7. Examine all pieces for damage and replace ifnecessary.

8. Install sharpened or new blades onto the blade hub

49

as shown in Fig.AA, BB.

9. Blade 1

is installed first, the bolt holes being aligned

with the outer blade studs

and keyed mounting

hole

50

on the blade hub

49

as shown in Fig. AA.

nOTE: Ensure the keyed mounting hole

engages

the key

52

on the blade hub

49

as shown in Fig.AA.

The key

52

should be proud of blade 1

10. Blade 2

is installed second, the bolt holes being

aligned with the inner blade studs

and keyed

mounting hole

50

on the blade hub

49

as shown in

Fig. BB.

nOTE: Ensure the keyed mounting hole

engages

the key

52

on the blade hub

49

and sits flush as

shown inFig.BB.

nOTE: If blade 2

is not flush with the key

52

on the

blade hub

49

, then the blades have been mounted in

the incorrect order and must be reversed.

11. Thread the four blade nuts

46

onto the bladestuds

51

and

as shown in Fig. AA, BB. Hand tighten the four

blade nuts

46

nOTE: When replacing sharpened or new blades on

blade hub

49

make sure the bottom of the blade as

marked Grass Side will be facing the ground when the

mower is returned to its normal uprightposition.

12. Secure the blade assembly

in a vise

43

. Tighten

the four blade nuts

46

clockwise with a 9/16" (14 mm)

wrench

(not included). Torque the four blade

nuts

46

to 13-20 ft-lbs.

13. In this order, install the blade assembly

42

and keyed

spacer

40

onto the blade shaft

44

as shown in Fig. CC.

nOTE: Align the keys

on the keyed spacer

40

with

the key slots

on the bladeshaft

44

as shown in

Fig.CC.

14. Install the blade assembly bolt

38

and hand tighten.

15. Position the 2" x 4" wood

37

between the blade

assembly

and outer lip of deck as shown in Fig. DD to

keep the blades from turning.

16. Fully tighten the blade assembly bolt

38

using a

9/16" (14 mm)wrench

(not included). Torque the

blade assembly bolt

38

to 37-50 ft-lbs.

17. Return the mower to its normal uprightposition.

MAINTENANCE



DANGER: To reduce the risk of serious personal

injury, turn unit off and remove the safety key and

battery pack(s) before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

• Cut your lawn frequently, especially during high

growthperiods.

nOTE: It is recommended that your battery pack(s) be

recharged after each use to prolong the battery pack(s) life.

Frequent charging will not harm your battery pack(s), and will

ensure that the battery pack(s) is fully charged and ready for

its next use.

nOTE: Storing the battery pack(s) not fully charged will

shortenitslife.

Removing and Installing Blades

(Fig. X—DD)



DANGER: RISK OF INJURY. WHEN REASSEMBLING

THE BLADE SYSTEM, ENSURE EACH PART IS

REINSTALLED CORRECTLY, AS DESCRIBED BELOW.

IMPROPER ASSEMBLY OF THE BLADES OR OTHER PARTS

OF THE BLADE SYSTEM MAY CAUSE SERIOUSINJURY.



DANGER: To reduce the risk of serious personal

injury, turn unit off, remove safety key and

battery pack(s) before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Replacement blades are available from your

nearest authorized servicecenter.

This mower requires

replacementblades: CMZMW221.

Cut a piece of 2" x 4" wood

37

(about 2feet long)(610mm)

to keep blades from turning when removing the

bladeassemblybolt

38



WARNING: Use gloves and proper eye protection.

Turn the mower on its side. Be careful of sharp edges

of blades.

1. Position the mower on its side, with two wheels flat on

theground.

2. Position the 2" x 4" wood

37

between the blade

assembly

42

and outer lip of deck as shown in Fig. X to

keep the blades from turning.

3. Unscrew and remove the blade assembly bolt

38

counterclockwise with a 9/16" (14 mm) wrench

39

(not

included) as shownin Fig.X, Y.

4. Remove the keyed spacer

40

and blade assembly

from the blade shaft

5. Secure the blade assembly

in a vise

43

as shown

inFig. Z.

6. Unscrew the four blade nuts

46

counterclockwise

with a 9/16" (14 mm) wrench

(not included) as

showninFig.Z. First unscrew the two blade nuts

46

for

blade 2

47

and remove blade 2. Then unscrew the two

blade nuts

46

for blade 1

and pull blade 1 from the

blade hub

49

nOTE: The mower blades

and

have keyed

Blade Sharpening

KEEP BLADE SHARP FOR BEST MOWER PERFORMANCE. A

DULL BLADE DOES NOT CUT GRASSCLEANLY.



WARNING: Use gloves and proper eye protection while

removing, sharpening, and installing blades. Ensure

that safety key and battery pack(s) areremoved.

Sharpening the blades twice during a mowing season is

usually sufficient under normal circumstances. Sand causes

the blade to dull quickly. If your lawn has sandy soil, more

frequent sharpening may berequired. REPlACE BEnT OR

DAMAgED BlADEsiMMEDiATElY.

English

When Sharpening a Blade:

• Make sure blade remainsbalanced.

• Sharpen blades at the original cuttingangle.

• Sharpen cutting edges on both ends of blade, removing

equal amounts of material from bothends.

To Sharpen Blade(s) in a Vise (Fig.EE)

1. Be sure the bail handle is released, the blades have

stopped and safety key and battery pack(s) are removed

before removing theblades.

2. Remove blades from mower. See instructions for

Removing and InstallingBlades.

3. Secure blade

in a vise

43

4. Wear proper eye protection and gloves and be careful

not to cutyourself.

5. Carefully file the cutting edges of the blade with a

fine tooth file

54

(not included) or sharpening stone

(not included), maintaining the angle of the original

cuttingedge.

6. Check balance of blade. See instructions for BladeBalancing.

7. Replace blades on mower and tightensecurely.

Blade Balancing (Fig. FF)

Check balance of each blade

by placing the keyed

mounting hole

over a nail or round screwdriver

55

clamped horizontally in a vise

43

. If either end of a blade

rotates downward, file along the sharp edge of that dropping

end. Blade is properly balanced when neither enddrops.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN‑recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN. Call 1‑888‑331‑4569.

Meets CPSC Safety Requirements

CRAFTSMAN mowers conform to the safety standards of

the American National Standards Institute, and the U.S.

Consumer Product Safety Commission. The blades turn when

the blade motor isrunning.



CAUTION: Do not pour or spray water on the mower

in an attempt to clean it. Do not store the tool on or

adjacent to fertilizers or chemicals. Such storage can

cause rapidcorrosion.

Cleaning (Fig. A)



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always use ANSI Z87.1 (CAN/CSA Z94.3)

approved eye protection and NIOSH/OSHA/MSHA

approved respiratory protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

• Release bail handle

8

to turn mower off, let the blades

come to a stop.

• Remove the battery pack(s) and safety key.

• Clean out any clippings which may have accumulated on

the underside of the deck. Do not spray with water or any

other liquids.

• After several uses, check all exposed fasteners

fortightness.

Corrosion (Fig. A)

Fertilizers and other garden chemicals contain agents which

greatly accelerate the corrosion of metals. If you mow in areas

where fertilizers or chemicals have been used, the mower

should be cleaned immediately afterward as follows:

Release bail handle

8

to turn mower off and remove battery

and safety key. Wipe all exposed parts with a dampcloth.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

Three‑Year Limited Warranty

For warranty terms, go to

www.craftsman.com/pages/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1‑888‑331‑4569.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country-specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

English

TROUBLESHOOTING GUIDE



DANGER: To reduce the risk of serious personal injury, turn unit off, remove safety key, and remove battery

pack(s) before making any adjustments or removing/installing attachments or accessories. An accidental start‑

up can causeinjury.

For assistance with your product call CRAFTSMAN at 1‑888‑331‑4569.

PROBLEM SOLUTION

Mower doesn’t run when bail handle

isactivated

Check to make sure safety key has been installed and is fully seated and that power button has been pressed.

Release bail handle. Turn mower off. Remove safety key and battery pack(s). Turn mower over and check that

the blades turn freely.

Check that the battery cavity is free of debris and is connectedproperly.

Has battery been fully charged? Press state of chargebutton on battery.

Is battery state of charge indicator solid red (Fig. U)? Charge battery.

Is battery state of charge indicator blinking red (Fig. U)?

• Check battery pack(s) state of charge ‑ If battery pack(s) depleted, recharge battery pack(s).

• Check battery pack(s) state of charge ‑ If not depleted, battery pack(s) are over temperature and have shut

down. Allow battery pack(s) to cool and then resume cutting.

Blade motor stops whilemowing Release bail handle. Turn mower off. Remove safety key and battery pack(s). Turn mower over and check that

the blades turn freely.

Raise cutting height of wheels to highest position and startmower.

Check that the battery cavity is free of debris.

Has battery been fully charged? Press state of chargebutton on battery.

Avoid overloading the mower. Slow down the cutting pace, or raise the cutheight.

The single touch handle

1

will not lock

into the storage position

Ensure the two storage latches

at the bottom of the single touch handle

1

tubes pop outward before

lowering the single touch handle

1

into the stoarge position.

The main handle

must fully engage the handle windows

. If they are not engaged as shown in Fig. H,

press the main handle

4

towards the handle support

until two audible clicks areheard and both sides of

handle windows

are closed as shown in Fig.I.

Self drive motor stops whileworking Shut down power to the self driving mower.

Clean the self drive motor housing of debris.

Check that the wheels are spinning freely.

Mower runs but cutting performance is

unsatisfactory, or does not cut entirelawn

Has battery been fully charged? Press state of chargebutton on battery.

Release bail handle to turn mower off. Remove safety key and battery pack(s). Turn mower over and check:

• Blades for sharpness ‑ Keep bladessharp.

• Deck and discharge chute forclogging.

Wheel height adjustment may be set too low for grass condition. Raise cuttingheight.

Mower is too hard topush Release bail handle to turn mower off. Remove safety key and battery pack(s). Raise cutting height to reduce

deck drag on grass. Check each wheel for freerotation.

Mower is abnormally noisy andvibrates Release bail handle to turn mower off. Remove safety key and battery pack(s). Turn mower on side and check

blade to ensure it has not been bent or damaged. If blade is damaged, replace with a CRAFTSMAN replacement

blade. If the underside of the deck is damaged, return mower to a CRAFTSMAN authorized servicecenter.

If there is no visible damage to the blade and the mower still vibrates: Release bail handle to turn mower off.

Remove safety key and battery pack(s). Disassemble entire blade assembly as described in the Removing

and Installing Blades section. Remove any debris and clean each piece. Replace each piece as described

in the Removing and Installing Blades section. If mower still vibrates, return the mower to an authorized

CRAFTSMAN servicecenter.

Mower not picking up clippings withbag Chute clogged. Release bail handle to turn mower off. Remove safety key and battery pack(s). Clear chute of

grassclippings.

Raise cutting height of wheels to shorten length of thecut.

Bag full. Empty bag moreoften.

FRAnçAis

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis

àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DESOUTILS



AVERTISSEMENT: lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée,

la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



(Utilisé sans mention) Indique un message lié à lasécurité.

REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

Utilisation prévue

Cette tondeuse a été conçue pour des applications de tonte

de gazon professionnelles.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gaz inflammables.

Cette tondeuse à gazon est un appareil professionnel

d’entretien du gazon.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRAnçAis

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus faciles

àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il

aétéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRAnçAis

les pièces mobiles. L’utilisation de gants en caoutchouc et

de chaussures est recommandée lors du travail extérieur.

• Utilisez des lunettes de sécurité. Utilisez un masque

facial ou antipoussières s’il y a de la poussière durant

l’utilisation.

• Utilisez le bon outil.Ne pas utiliser la tondeuse à gazon

pour toute tâche autre que celles pour lesquelles elle est

conçue.

• Faire un contrôle pour détecter toute pièce

endommagée. Avant toute utilisation ultérieure de

la tondeuse, un protecteur ou une autre pièce qui est

endommagé doit être soigneusement vérifié afin de

déterminer s’il fonctionnera correctement et s’il effectuera

la fonction prévue. Vérifiez l’alignement des pièces qui se

déplacent, les fixations des pièces qui se déplacent, le bris

des pièces, le montage et tout autre état qui peut affecter

leur utilisation. Un protecteur ou une autre pièce qui est

endommagé doit être convenablement réparé ou remplacé

par un centre de services autorisé sauf indication contraire

dans ce manuel.

• Réparations et service. Les réparations, l’entretien et

les ajustements non énumérés dans ce guide doivent être

effectués dans des centres de services autorisés ou des

entreprises de service qualifiées, toujours en utilisant des

pièces de remplacement identiques.

• Ne pas forcer la tondeuse. Elle travaillera mieux et sera

plus sécuritaire à la vitesse pour laquelle elle a été conçue.

• Ne pas s’étirer. Maintenez vos pieds bien d'aplomb sur le

sol et un bon équilibre en tout temps.

• Demeurez vigilant. Regardez ce que vous faites. Faites

preuve de bon sens. Ne pas utiliser la tondeuse lorsque vous

êtes fatigué.

• Débrancher la tondeuse à gazon – Retirez la clé de

sûreté et les blocs‑piles de la tondeuse lorsqu’elle n’est pas

utilisée, avant l’entretien, pour changer des accessoires

comme les lames et autres.

• Entreposez la tondeuse à gazon arrêtée à l’intérieur

– Lorsqu’elle n’est pas utilisée, la tondeuse à gazon doit être

entreposée à l’intérieur dans un endroit sec et verrouillé hors

de portée des enfants. Retirez la clé de sûreté et le bloc‑piles.

• Entretenez soigneusement la tondeuse à gazon.

Gardez bords coupants aiguisés et propre pour la meilleure

performance et la plus sécuritaire.

Pour lubrifier l’outil et remplacer les accessoires, suivez les

directives du manuel. Gardez vos mains sèches, propres et

exemptes de graisse et de poussière.

• Maintenez les protecteurs en place en bon état de

fonctionnement.

• Gardez les lames aiguisées.

• Gardez vos mains et vos pieds à distance de la zone

de coupe.

• Les objets frappés par la lame de la tondeuse à gazon

peuvent causer des blessures graves à des personnes. Le

gazon doit toujours être soigneusement examiné et libre de

tout objet avant chaque tonte.

CONSIGNES DE SÉCURITÉ ET

INSTRUCTIONS IMPORTANTES



AVERTISSEMENT: afin de réduire le risque de

blessure:

• Avant toute utilisation, assurez‑vous que toutes

les personnes qui utiliseront cet outil lisent et

comprennent toutes les consignes de sécurité et

les autres informations contenues dans le présent

manuel.

• Conservez ces instructions et consultez‑les avant

l’utilisation et lors de la formation d’autres

personnes.



AVERTISSEMENT: lors de l’utilisation de tondeuses à

gazon alimentées par piles, les mesures de précaution

de base devraient toujours être prises pour réduire le

risque d’incendie, de choc électrique et de blessures,

incluant ce qui suit:

lisEZ TOUTEs lEs insTRUCTiOns

INSTRUCTIONS ET AVERTISSEMENTS DE

SÉCURITÉ GÉNÉRAUX POUR TOUTES LES

TONDEUSES À GAZON



DANGER:

• Cet outil peut être dangereux. Suivez tous les

avertissements et toutes les instructions de sécurité dans

ce manuel. L’utilisateur est responsable de suivre les

avertissements et instructions de ce manuel et sur l’appareil.

Limitez l’utilisation de cette tondeuse aux personnes qui

lisent, comprennent et suivent les avertissements et les

instructions de ce manuel et sur l’appareil.

• Évitez les environnements dangereux. Ne pas utiliser

des tondeuses dans des endroits humides ou mouillés.

• Ne pas utiliser sous la pluie.

• Gardez les enfants éloignés. Tous les visiteurs devraient

être gardés à une distance sécuritaire de l'aire de travail.

• Portez des vêtements appropriés. Ne pas porter des

vêtements amples ou des bijoux. Ils peuvent se coincer dans

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

matière peut ricocher vers l’utilisateur. Arrêtez les lames

lorsque vous traversez des surfaces en gravier.

5 . Ne pas tirer la tondeuse vers l’arrière à moins que ce ne

soit absolument nécessaire. Regardez toujours vers le bas

et derrière avant de déplacer vers l’arrière.

6 . Relâchez l’anse pour arrêter le moteur et attendez jusqu’à ce

que la lame s’arrête complètement et retirez la clé de sûreté et

les blocs‑piles avant de nettoyer la tondeuse, de retirer le sac

de collecte de l’herbe, de désobstruer la protection d’éjection,

lorsque vous laissez la tondeuse, que vous l’entreposez, la

transportez ou avant d’effectuer tout ajustement, toute

réparation ou toute inspection.

7 . Si la tondeuse devait démarrer en vibrant de façon

anormale, relâchez l’anse, attendez que la lame s’arrête

et retirez la clé de sûreté et les blocs‑piles, puis vérifiez

immédiatement la cause. La vibration est généralement un

avertissement de problème.

Concernant les enfants

1 . Des accidents tragiques peuvent se produire si l’utilisateur

ne fait pas attention à la présence des enfants. Les enfants

sont souvent attirés par la machine et l’activité de tonte. Ne

jamais présumer que les enfants demeureront à l’endroit où

vous les avez vus la dernière fois.

2 . Gardez les enfants hors de la zone d’utilisation et sous la

vigilance d’un adulte responsable autre que l’utilisateur.

3 . Soyez attentif et éteignez la tondeuse si un enfant entre

dans la zone.

Concernant les pentes

1 . Les pentes sont un facteur important lié aux accidents.

L’utilisation sur les pentes nécessite une prudence accrue.

Ne tondez que des pentes égales ou inférieures à 15° en

utilisant le clinomètre présenté à la Fig. GG. Ne tondez pas

en pente si cette opération est inconfortable.

2 . Tondez en vous déplaçant en travers des pentes; jamais vers

le haut ou vers le bas. Soyez prudent lorsque vous utilisez la

tondeuse près de déclins, fossés ou remblais.

3 . Évitez de tondre le gazon mouillé. (Si vos pieds ne sont

pas d’aplomb, une glissage et une chute accidentelle sont

possibles.)

4 . Ne pas utiliser la machine dans le cas où la traction, la

direction ou la stabilité remise en question. La tondeuse

pourrait glisser même si les roues sont arrêtées.

5 . Évitez les démarrages ou les arrêts sur les pentes. Évitez de

changer soudainement de vitesse ou de direction. Tournez

lentement et graduellement.

6 . Soyez très prudent lorsque vous utilisez la machine avec un

sac à herbe ou un (des) autre(s) accessoire(s). Ils peuvent

affecter la stabilité de la machine.

Réparer

1 . Gardez la machine en bon état de fonctionnement.

Remplacez les pièces usées ou endommagées.

2 . Soyez prudent lorsque vous entretenez les lames.

Enveloppez la (les) lame(s) ou portez des gants. Remplacez

les lames endommagées. Ne pas réparer ou altérer la (les)

lame(s). Maintenez tous les écrous et boulons serrés.

• Si la tondeuse à gazon frappe un objet étranger, suivez

ces étapes:

1. Arrêtez la tondeuse à gazon. Relâchez l’anse.

2. Retirez les blocs‑piles et la clé de sûreté.

3. Inspectez pour tout dommage.

4. Réparez tout dommage avant de redémarrer et

d’utiliser la tondeuse à gazon.

• Utilisez seulement des lames de remplacement

identiques.

CONSERVEZ CES INSTRUCTIONS

IMPORTANT

Pratiques sécuritaires pour les tondeuses

à pousser

Cette machine peut amputer les mains et les pieds et

projeter des objets. Ne pas respecter les instructions de

sécurité suivantes pourrait entraîner une blessure grave ou

la mort.

Renseignements généraux

1 . Lisez, comprenez et suivez les instructions et les

avertissements dans ce guide et sur la machine, le moteur

et les accessoires.

2 . Permettez seulement aux utilisateurs, qui sont responsables,

formés, qui connaissent bien les instructions et ayant les

capacités physiques nécessaires d’utiliser la machine.

3 . Ne pas utiliser la machine lorsque vous êtes sous l’influence

de l’alcool ou de la drogue.

Préparation avant l’utilisation

1 . Retirez tout objet de la zone d’utilisation qui pourrait être

projeté ou nuire à l’utilisation de la machine.

2 . Gardez tous les passants à l’écart de la zone d’utilisation,

particulièrement les jeunes enfants et les animaux de

compagnie. Arrêtez la machine et les accessoires si

quelqu’un entre dans la zone.

3 . Ne pas faire fonctionner la machine sans tout le sac

à herbe, la goulotte d’éjection ou autres dispositifs de

sécurité en place et fonctionnant correctement. Vérifiez

régulièrement les signes d’usure ou de détérioration et

remplacer s’il y a lieu.

4 . Portez un équipement de protection individuel approprié

comme des lunettes de sécurité, une protection auditive,

une protection respiratoire et des chaussures.

Utilisation

1 . Utilisez seulement la machine en plein jour ou avec une

bonne lumière artificielle.

2 . Évitez les trous, les ornières, les bosses, les roches ou d’autres

dangers cachés. Un terrain inégal peut faire renverser

la machine ou faire perdre l’équilibre ou son aplomb à

l’utilisateur. L’herbe haute peut cacher des obstacles. Restez

derrière la poignée.

3 . Ne pas mettre les mains ou les pieds près des pièces en

rotation ou sous la machine. Tenez‑vous éloigné de

l’ouverture d’éjection en tout temps.

4 . Ne pas diriger la matière rejetée vers quiconque. Évitez de

rejeter la matière contre un mur ou une obstruction. La

FRAnçAis

Les lames en rotation peuvent causer

de graves blessures. Gardez les mains

et les pieds loin du châssis de la

tondeuse et de l’ouverture d’éjection

en tout temps. Assurez‑vous toujours

que la lame est arrêtée. Relâchez l’anse

pour éteindre la tondeuse et attendez

que la lame cesse de tourner (environ

3secondes) et retirez la clé de sécurité

et les blocs‑piles avant de retirer ou

de remettre en place le bac de collecte

de l’herbe, de nettoyer, d’entretenir, de

transporter ou de soulever la tondeuse.

Les objets f

rappés par la lame de la

tondeuse peuvent causer une blessure

grave. Restez derrière la poignée lorsque

le moteur fonctionne. Assurez‑vous

toujours que les personnes et les

animaux se trouvent à une distance

sécuritaire de la tondeuse lorsqu’elle est

en marche. Relâchez l’anse pour éteindre

la tondeuse et attendez que la lame

cesse de tourner (environ 3 secondes)

avant de traverser le trottoir, les routes, le

patio et les entrées en gravier.

Inspectez toujours la zone de tonte

avant de tondre et retirez les objets qui

pourraient être projetés par la lame.

Tenez les enfants et les passants éloignés

lorsque vous utilisez une tondeuse.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil

électrique ou toute pièce de celui‑ci. Cela pourrait

entraîner des dommages matériels ou des blessures

corporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque

facial ou anti‑poussière si l’opération de coupe

est poussiéreuse. Portez une protection auditive si

l’opération de tonte est bruyante. PORTEZ TOUJOURS

UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSIZ87.1 (CAN/CSAZ94.3),

• Protection auditive ANSIS12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par ce

produit contiennent des produits chimiques reconnus

3 . Gardez la tondeuse libre d’herbe, feuilles ou autre

accumulation de débris.

4 . Entretenez ou remplacez les étiquettes d’instructions et de

sécurité selon les besoins.

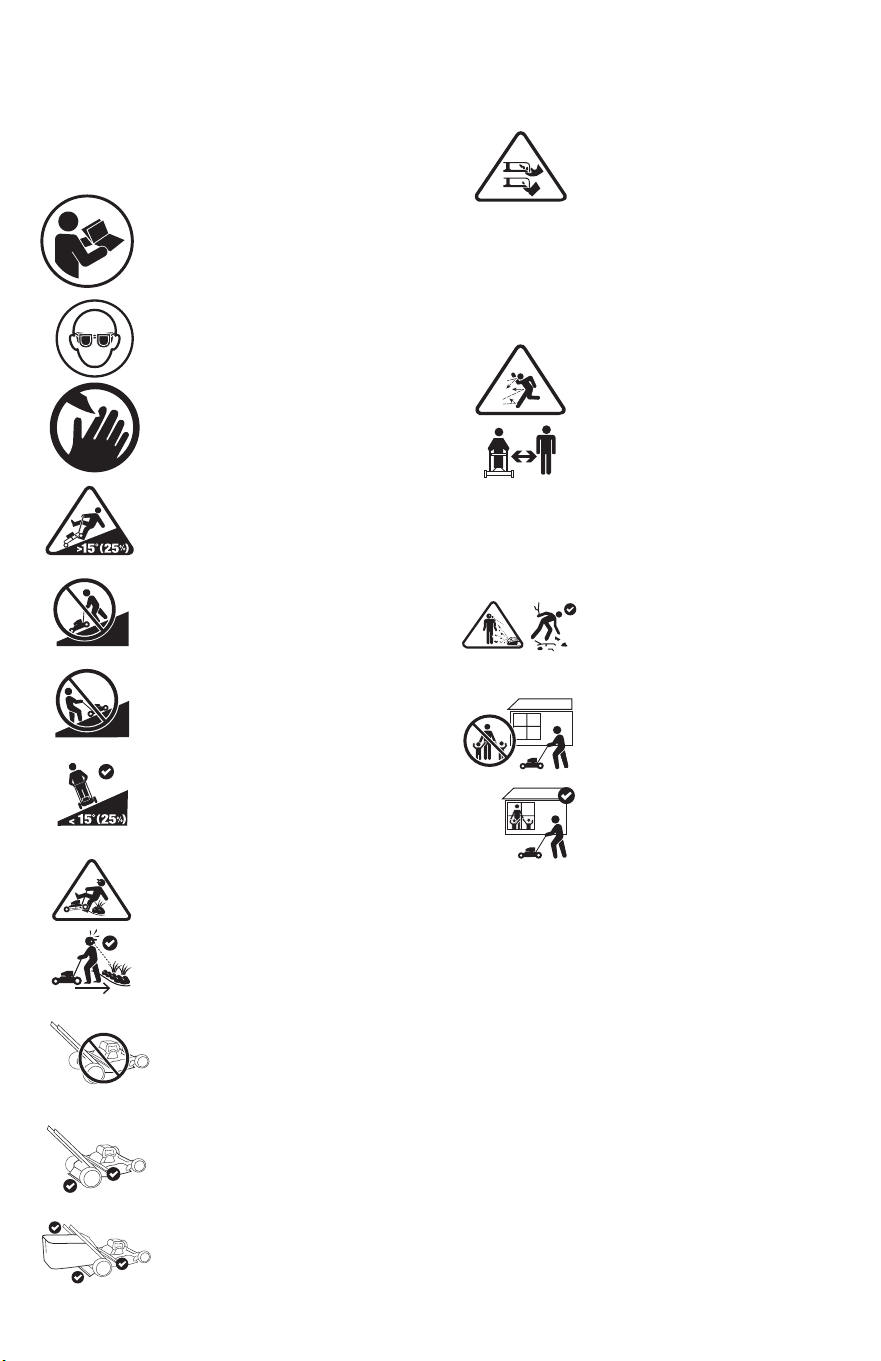

Les éléments suivants sont des explications des symboles

de danger et sécurité importants sur la tondeuse.

L’utilisateur doit litre et comprendre le

manuel d’instructions.

Portez toujours une protection oculaire

adéquate.

Attention aux lames, elles sont

tranchantes.

Pour éviter le risque de blessures graves,

ne tondez pas de pentes de plus de

15°/25%.

Ne tondez pas en descendant les

pentes.

Ne tondez pas en montant les pentes.

Tondez en travers de la face des pentes

inférieures à 15°/25%.

Regardez toujours vers le bas et derrière

avant de vous déplacer vers l’arrière.

Ne faites pas fonctionner la machine

sans le volet arrière ou la goulotte

d’éjection arrière en place.

Utilisez la machine avec le volet arrière

et la goulotte d’éjection latérale arrière

en place.

Utilisez la machine avec le volet arrière

et le sac de ramassage de l’herbe en

place.

FRAnçAis

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dansCRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes

ou à une température au‑dessus de 130°C (265°F) pourrait

causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

LISEZ TOUTES LES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ IMPORTANTES

POUR LES BLOCS‑PILES



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

Piles et chargeurs

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque vous

commandez des blocs-piles de remplacement, assurez-vous

d’inclure le numéro du catalogue et latension.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification:

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

laterre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par pouce carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

–ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

.....................

portez des

protections auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

dans l’État de la Californie pour causer le cancer, des

anomalies congénitales ou autres effets nuisibles sur

la reproduction. Certains exemples de ces produits

chimiques sont:

• des composants de fertilisants;

• des composants d’insecticides, d’herbicides et de

pesticides;

• de l’arsenic et du chrome provenant du bois de

construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques, portez

un équipement de sécurité approuvé, comme un masque

cache‑poussière spécialement conçu pour filtrer les particules

microscopiques.

FRAnçAis

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un CRAFTSMAN. CRAFTSMAN

chargers et les blocs‑piles sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas conçus pour toute

utilisation autre que le chargement CRAFTSMAN.

Les autres types de chargement de blocs‑piles peuvent

causer la surchauffe et l’éclatement de ceux‑ci, entraînant

une blessure corporelle, des dommages matériels, un choc

électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans le

bloc‑piles.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant nominal

AWg (American Wire gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

Le sceau RBRC

Veuillez apporter vos blocs-piles usagés à

un centre de service agréé CRAFTSMAN ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs-piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc-piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc-piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de

carburant (Fig.B)

Certains CRAFTSMAN blocs-piles incluent une jauge de

carburant. Lorsque vous appuyez et maintenez, les voyants

DEL indiqueront le niveau approximatif de charge restante.

Cela n’indique pas la fonctionnalité de l’outil et peut varier

selon les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRAnçAis

appropriée, le voyant rouge s’éteindra et le chargeur

reprendra la procédure dechargement.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteindra automatiquement et le bloc-piles devra

êtrerechargé.

Remarques importantes sur lechargement

1. La durée de vie la plus longue et les meilleures

performances peuvent être obtenues si les batteries sont

chargées

lorsque la température de l'air est comprise

entre 18 ° C– 24 °C (65 °F et 75 °F). NE PAS charger lorsque

la batterie est inférieure à +4,5 °C (+40 °F) ou supérieure

à +40 °C (+104 °F). Ceci est important et évitera

d'endommager gravement la batterie.

2. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc-piles ne charge par de adéquatement:

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon ou une

fiche endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cela ne

s’applique pas au chargeurvéhiculaire.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C, D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Le voyant

de chargement vert clignotera constamment pendant

lechargement.

3. Le chargement est terminé lorsque le voyant vert reste

allumé en permanence. Le bloc-piles peut être laissé

dans le chargeur ou retiré.

4. Le chargeur ne charger pas un bloc-piles défectueux,

ce qui peut être indiqué par le voyant qui reste éteint.

Apportez le chargeur et le bloc-piles dans un centre de

services autorisé si le voyant resteéteint.

REMARQUE: consultez l’étiquette près du voyant

de chargement sur le chargeur pour les modèles

declignotement.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai du bloc chaud/froid sera indiqué par le voyant vert

continuant à clignoter, mais avec le voyant rouge restant

allumé. Une fois que le bloc-piles aura atteint la température

Montage mural

Certains chargeurs CRAFTSMAN sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail.Pour la fixation au mur,

placez le chargeur près d’une prise de courant et loin

d’un coin ou d’autres obstructions qui peuvent nuire à

la circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage sur le mur.

Fixez solidement le chargeur à l’aide de vis pour cloison

sèche (achetées séparément) d’au moins 25,4mm(1po)

de longueur avec tête de diamètre de 7mm à 9mm

(0,28à0,35po) vissées dans du bois à une profondeur

optimale en laissant exposée une partie de vis d’environ

FRAnçAis

Ajuster la hauteur de la poignée principale

(Fig. G)

La poignée principale

s’allonge pour s’adapter aux

utilisateurs de grande taille.

1. Pour déployer la poignée principale

en position basse,

appuyez sur le bouton de déverrouillage de la poignée

5

et éloignez la poignée principale du support de poignée

jusqu’à ce qu’un clic audible se fasse entendre,

indiquant qu’elle est verrouillée en position basse.

REMARQUE: le bouton de déverrouillage de la

poignée

5

est situé au bas du support de la poignée

2. Pour déployer la poignée principale

en position

haute, appuyez sur le bouton de déverrouillage de

la poignée

5

et éloignez la poignée principale du

support de poignée

2

jusqu’à ce qu’un clic audible

se fasse entendre, indiquant qu’elle est verrouillée en

positionhaute.

3. Assurez-vous que la poignée principale

se verrouille

en position avant de poursuivre.

4. Pour rétracter la poignée principale

en position

basse, appuyez sur le bouton de déverrouillage de la

poignée

5

et appuyez sur la poignée principale vers le

support de poignée

jusqu’à ce qu’un clic audible

se fasse entendre, indiquant qu’elle est verrouillée en

positionbasse.

5. Assurez-vous que la poignée principale

se verrouille

en position avant de poursuivre.

Mode d’entreposage (Fig.H—M)



DANGER: ASSUREZ‑VOUS QUE LA CLÉ

DE SÉCURITÉ EST RETIRÉE AFIN D’ÉVITER

L’ACTIVATION AVANT D’INSTALLER OU DE RETIRER

LES PILES.



DANGER: arrêtez l’appareil, retirez la clé de sécurité et

le bloc‑piles.

1. Pour rétracter la poignée principale

, appuyez sur le

bouton de déverrouillage de la poignée

5

et poussez

la poignée principale

vers le support de poignée

2

jusqu’à ce que vous entendiez deux clics sonores,

indiquant que les deux côtés des poignées sont

verrouillés en position. La poignée principale

doit être

complètement calée contre le support de la poignée.

REMARQUE: la poignée principale

doit s’engager

complètement dans les fenêtres de la poignée

. Si

elles ne sont pas engagées comme indiqué dans la Fig.

H, appuyez sur la poignée principale

4

vers le support

de poignée

2

jusqu’à ce que deux clics audibles se

fassent entendre et que les deux côtés des fenêtres de

poignée

24

soient fermés comme indiqué dans la Fig.I.

REMARQUE: assurez-vous que les deux loquets de

rangement

à l’arrière des tubes de la poignée

à simple pression

1

sortent vers l’extérieur comme

indiqué dans Fig. K avant d’abaisser la poignée à simple

pression

1

en position de rangement.

2. Rabattez la poignée à simple pression

1

vers les roues

avant

en position de rangement. Écoutez les deux

clics audibles lorsque les deux loquets de rangement

25

Réglage de la poignée à simple pression

(Fig.E, F)

Cette tondeuse est expédiée en position d’entreposage. Vous

devrez ajuster la poignée à simple pression

1

en position de

fonctionnement avant de continuer.

Relevez la poignée à simple pression

(Fig.E, F)

1. Pour déverrouiller la poignée à simple pression

1

la position de rangement, appuyez sur le bouton de

déverrouillage de la poignée

3

REMARQUE: le bouton de déverrouillage de la

poignée

3

est situé à l’arrière du support de la

poignée

2

REMARQUE: la poignée principale

doit sortir

légèrement des deux côtés des tubes de la poignée

simple avant de relever la poignée à simple pression

1

de sa position de rangement, comme indiqué dans la

Fig. E.

2. Relevez la poignée à simple pression

1

en position

verrouillée. Écoutez le clic audible et assurez-vous que la

poignée à simple pression

1

est verrouillée en position

avant de continuer.

3. Tirez la poignée principale

vers l’extérieur jusqu’à

ce que vous entendiez une série de clics. La poignée

à simple pression

1

est maintenant en position de

fonctionnement.

REMARQUE: Veillez à ne pas pincer, tirer ou

endommager le cordon

23

ASSEMBLAGE ET RÉGLAGES



DANGER: afin de réduire le risque des blessures

corporelles graves, éteignez l’outil et retirez la clé

de sécurité et le bloc‑piles avant d’effectuer des

réglages ou de retirer/installer des fixations ou

des accessoires. Un démarrage accidentel peut causer

des blessures.

5,5mm (7/32po). Alignez les fentes au dos du chargeur avec

les vis exposées et insérez-les entièrement dans lesfentes.

REMARQUE: ne pas tenter de monter le chargeur CMCB102

sous un banc ou une table.

REMARQUE: montez seulement le chargeur CMCB101 avec

les voyants de chargement pointés vers le plafond.

VersaTrack™



AVERTISSEMENT: ne pas charger les piles pendant

que le chargeur est suspendu au rail mural.

Les chargeurs CRAFTSMAN, sauf CMCB101, peuvent être

rangés sur le rail mural VersaTrack™ de Craftsman. Les

crochets et les accessoires sont vendus séparément. Veuillez

consulter la feuille d’accessoires des fixations VersaTrack™

pour de plus amples renseignements.

REMARQUE: le chargeur CMCB101 n’est pas compatible

avec le rail mural VersaTrack™ de CRAFTSMAN.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

FRAnçAis

LISEZ LE GUIDE D’UTILISATION AVANT

D’UTILISER VOTRE TONDEUSE.

Consultez la Fig. A au début de ce guide pour une liste des

composants. Conservez ce manuel pour référence ultérieure.



DANGER: lame tranchante en mouvement. Ne

pas utiliser la tondeuse en mode déchiquetage si la

porte arrière n’est pas fermée sous la tension du ressort

puisque cela pourrait entraîner une blessure grave.

Apportez votre tondeuse au centre de services le plus

près pour des réparations.



DANGER: ne pas utiliser la tondeuse sans que la

poignée soit verrouillée en place.



DANGER: lame tranchante en mouvement. Ne

jamais utiliser la tondeuse en mode sac à moins que les

crochets de suspension sur le sac de collecte de l’herbe

soient bien placés sur la tondeuse et que la porte

d’éjection arrière demeure bien sur le dessus du sac à

herbe, au risque d’entraîner une blessure grave.



DANGER: lame tranchante en mouvement.

N’utilisez pas la tondeuse en mode d’éjection latérale

si la goulotte d’éjection latérale arrière n’est pas

correctement installée et si le couvercle de la porte

arrière n’est pas fermement appuyé contre elle.

La position correcte des mains exige que les deux mains

saisissent ensemble la poignée principale

et l’anse

lorsque l’appareil n’est pas en mode d’autopropulsion, et que

les deux mains saisissent ensemble la poignée principale,

l’anse et le levier d’autopropulsion

lorsque l’appareil est en

mode d’autopropulsion, comme indiqué dans la Fig. R.

Position correcte des mains (Fig.R)



AVERTISSEMENT: afin de réduire tout risque de

graves blessures, veillez à TOUJOURS respecter la

position des mains recommandée etillustrée.



AVERTISSEMENT: afin de réduire tout risque

de blessures graves, maintenez TOUJOURS

l’outil fermement afin de pouvoir anticiper toute

réactionsoudaine.

FONCTIONNEMENT



DANGER: afin de réduire le risque des blessures

corporelles graves, éteignez l’outil et retirez la clé

de sécurité et le bloc‑piles avant d’effectuer des

réglages ou de retirer/installer des fixations ou

des accessoires. Un démarrage accidentel peut causer

des blessures.

Pour régler la hauteur de la coupe

1. Sortez le levier de réglage de la hauteur de coupe

14

cran de verrouillage

56

2. Déplacez le levier de réglage de la hauteur de coupe

vers l’arrière de la tondeuse pour monter la hauteur de

la coupe.

3. Déplacez le levier de réglage de la hauteur de coupe

vers l’avant de la tondeuse pour descendre la hauteur de

la coupe.

4. Poussez le levier de réglage de la hauteur de coupe

dans le cran de verrouillage

56

Éjection latérale (Fig. P)



DANGER: arrêtez l’appareil, retirez la clé de sécurité et

le bloc‑piles.

1. Pour utiliser la tondeuse en mode d’éjection latérale,

retirez le sac de collecte du gazon

16

REMARQUE: s’il est installé, retirez le bouchon de

déchiquetage

2. Soulevez le capot de la porte arrière

et accrochez la

goulotte d’éjection latérale arrière

19

sur la tondeuse et

engagez la fente à gauche comme indiqué dans la Fig. P.

3. Relâchez le capot de la porte arrière

et assurez-vous

que la goulotte d’éjection latérale arrière

19

est bien en

place avant d’utiliser la tondeuse.

Déchiquetage (Fig.O)



DANGER: arrêtez l’appareil, retirez la clé de sécurité et

le bloc‑piles.

1. Pour utiliser la tondeuse en mode déchiquetage, retirez le

sac de ramassage de l’herbe

16

ou la goulotte d’éjection

latérale arrière

19

2. Soulevez le capot de la porte arrière

et faites glisser le

bouchon de déchiquetage

18

à fond dans la tondeuse.

3. Assurez-vous que les broches

du bouchon de

déchiquetage

s’engagent dans les fentes

de la

tondeuse comme indiqué dans Fig. O.

4. Vérifiez que le capot de la porte arrière

15

est fermé.

Sac de collecte du gazon (Fig. N)



DANGER: arrêtez l’appareil, retirez la clé de sécurité et

le bloc‑piles.

1. Soulevez le capot de la porte arrière

15

, retirez le

bouchon de paillage

et placez le sac de collecte de

l’herbe

16

sur la tondeuse de sorte que les pattes du

sac

28

s’insèrent dans les fentes

29

sur les surfaces

plastique intérieures des supports de poignée. Abaissez

ensuite le capot de la porte arrière

15

REMARQUE: si elle est installée, retirez la goulotte

d’éjection latérale arrière

19

et assurez-vous que le capot

de la porte arrière

15

est complètement relevé avant

d’installer le sac de ramassage de l’herbe

16

glissent dans les fentes de rangement

comme

indiqué dans Fig. K.

3. Assurez-vous que la poignée à simple pression

1

est

verrouillée en position de rangement avant de poursuivre.

4. La tondeuse peut être entreposée debout, avec le sac

de collecte retiré, ou à plat sur ses roues comme indiqué

dans Fig. M.

REMARQUE: veillez à ne pas pincer, tirer ou

endommager le cordon

23

Ajuster la hauteur de la tondeuse (Fig. Q)

La hauteur de coupe est ajustée par le levier de réglage de

hauteur de coupe

14

REMARQUE: si vous ne savez pas à quelle hauteur couper,

commencez la tonte avec le levier de réglage de la hauteur

de coupe

réglé au plus haut et ajustez la hauteur vers le

bas au besoin pour votre application.

Phares (Fig. A)

Les phares

sont toujours allumés lorsque la tondeuse est

en marche.

FRAnçAis

Clé de sécurité (Fig. T)



DANGER: lame tranchante en mouvement. Afin

de prévenir le démarrage accidentel ou l’utilisation non

autorisée de votre tondeuse sans fil, une clé de sécurité

amovible a été intégrée dans la conception de votre

tondeuse. La tondeuse sera complètement désactivée

lorsque la clé de sécurité a été retirée de la tondeuse.



DANGER: les lames en rotation peuvent causer de

graves blessures. Afin de prévenir une blessure grave,

arrêtez la tondeuse et retirez la clé de sécurité et les blocs‑

piles lorsque la tondeuse est laissée sans surveillance

ou pendant le chargement, le nettoyage, l’entretien, le

transport, le levage ou l’entreposage de latondeuse.

1. Insérez la clé de sécurité

dans la fente de la clé

située sur la poignée principale

, jusqu’à ce qu’elle soit

complètement insérée à l’intérieur de la fente de la clé

comme indiqué dans la Fig. T.

2. La tondeuse est maintenant opérationnelle.

Installer et retirer les blocs‑piles (Fig. S, U)



DANGER: ASSUREZ‑VOUS QUE LA CLÉ DE SÉCURITÉ

EST RETIRÉE AFIN D’ÉVITER L’ACTIVATION AVANT

D’INSTALLER OU DE RETIRER LES PILES.

La tondeuse s’éteint et le voyant de l’état de charge

12

clignote si le bloc-piles atteint la limite de température

élevée, ce qui peut être causé par la coupe d’une herbe

lourde. Si cela se produit, laissez refroidir le bloc-piles, puis

reprenez la coupe avec le châssis de la tondeuse réglé plus

haut.

REMARQUE: pour une meilleure performance, assurez-vous que

chaque bloc-piles est entièrement chargé.

REMARQUE:

les deux blocs de batterie sont requis pour le

fonctionnement de la tondeuse.

Pour installer le blocs‑piles

1. Levez et maintenez le capot du logement du bloc-

piles

13

pour exposer le logement du bloc-piles

33

2. Glissez un bloc-piles

21

dans le logement du bloc-

piles

33

jusqu’à ce que vous entendiez un clic (Fig. S, U).

REMARQUE: assurez-vous que le bloc-piles est

complètement inséré et verrouillé en place.

3. Fermez le couvercle du port du bloc-piles

13

. Assurez-

vous que le couvercle du port du bloc-piles est

complètement fermé avant de démarrer la tondeuse.

Pour retirer le bloc‑piles

1. Levez et maintenez le capot du logement du bloc-

piles

13

pour exposer le logement du bloc-piles

33

2. Appuyez sur le bouton de déverrouillage du bloc-piles

22

et tirez le bloc-piles

hors du port dubloc-piles.



AVERTISSEMENT: laissez la tondeuse fonctionner à

son propre rythme. Ne pas surcharger.



AVERTISSEMENT: vérifiez que le système automoteur

est désengagé avant de démarrer la tondeuse.

REMARQUE: la tondeuse est opérationnelle lorsque le bloc-

piles

21

et la clé de sécurité

sont installés.

1. Levez et maintenez le capot du logement du bloc-

piles

13

pour exposer le logement du bloc-piles

33

2. Glissez un bloc-piles

21

dans le logement du bloc-piles

jusqu’à ce que vous entendiez un clic.

REMARQUE: assurez-vous que le bloc-piles est bien

placé et entièrement verrouillé en place avant de

démarrer la tondeuse.

3. Fermez le couvercle du port du bloc-piles

13

. Assurez-

vous que le couvercle du port du bloc-piles

13

est

complètement fermé avant de démarrer la tondeuse.

4. Insérez la clé de sécurité

dans la fente de la clé

située sur la poignée principale

, jusqu’à ce qu’elle soit

complètement insérée à l’intérieur de la fente de la clé

comme indiqué dans la Fig. T.

5. Pour démarrer les lames de la tondeuse, continuez à

maintenir l’anse

sur la poignée principale

, puis

appuyez sur le bouton d’alimentation

11

REMARQUE: une fois que la tondeuse démarre, vous

pouvez relâcher le bouton d’alimentation

, mais

vous devez continuer à maintenir l’anse

à la poignée

principale

pour que la tondeuse reste en marche.

6. Pour ARRÊTER la tondeuse, relâchez l’anse

8



AVERTISSEMENT: ne jamais tenter de verrouiller le

boîtier de commande ou l’anse lorsque l’outil est en

marche.

REMARQUE: une que la poignée

8

aura retournée à

position originale, cela activera le «Mécanisme de freinage

automatique». Le moteur est freiné et la lame de la tondeuse

s’arrête de tourner en trois secondes ou moins. Si la lame

de la tondeuse tourne plus longtemps que trois secondes,

cessez d’utiliser la tondeuse et faites-la réviser.

Démarrer la tondeuse (Fig. S, T)



DANGER: lame tranchante en mouvement. Ne

jamais tenter de forcer le fonctionnement du

boîtier de commande et le système de clé de

sécurité, au risque d’entraîner une blessure grave.

Système automoteur (Fig.V)



DANGER: lame tranchante en mouvement. Ne

jamais tenter de forcer le fonctionnement du

boîtier de commande, du système automoteur ou

le système de clé de sécurité, au risque d’entraîner

une blessure grave.

Votre tondeuse est équipée d’un système automoteur qui

fonctionne indépendamment des lames de la tondeuse.

1. Pour utiliser le système automoteur, appuyez sur le levier

automoteur

en direction de la poignée principale

4

2. Pour désactiver le système automoteur, relâchez le levier

du système automoteur

REMARQUE: durant la coupe, il peut parfois être plus facile

de contourner un objet, comme un arbre ou des plantes,

avec le système automoteur éteint. La tondeuse peut

facilement être utilisée avec le système automoteur arrêté.

Cadran de réglage de la vitesse (Fig.W)

Votre tondeuse est équipée d’une molette de réglage de la

vitesse

10

située sur le côté droit du panneau de la poignée.

FRAnçAis

ENTRETIEN



DANGER: afin de réduire le risque des blessures

corporelles graves, éteignez l’outil et retirez la clé

de sécurité et le bloc‑piles avant d’effectuer des

réglages ou de retirer/installer des fixations ou

des accessoires. Un démarrage accidentel peut causer

des blessures.

• Inspectez et nettoyez soigneusement la tondeuse après

chaque utilisation. Un châssis recouvert d’une pellicule

de gazon dégradera les performances de l’appareil.

• Retirez toujours l’anse pour éteindre la tondeuse, retirez

la clé de sécurité et le bloc-piles lorsque vous la laissez

sans surveillance, même pour une courte période.

Les suggestions suivantes vous aideront à

obtenir une durée de fonctionnement optimale

de votre tondeuse sans fil:

• Ralentissez votre rythme de tonte dans les zones où

l’herbe est particulièrement longue ou épaisse.

• Évitez de tondre si l’herbe est mouillée en raison de la

pluie ou de la rosée.

• Coupez souvent votre gazon, particulièrement durant

les périodes de forte croissance.

REMARQUE: il est recommandé de recharger le bloc-piles

après chaque utilisation pour prolonger leur durée. Les

chargements fréquents ne nuisent pas à vos piles et assurent

que les blocs-piles sont entièrement chargés et prêts pour

l’utilisation suivante.

REMARQUE: l’entreposage d’un bloc-piles qui n’est pas

complètement chargé réduira sa durée de vie.

Conseils de tonte (Fig. A)



AVERTISSEMENT: INSPECTEZ TOUJOURS LA ZONE

OÙ LA TONDEUSE DOIT ÊTRE UTILISÉE ET RETIREZ

TOUTES LES PIERRES, TOUS LES BÂTONS, FILS, OS

ET AUTRES DÉBRIS QUI PEUVENT ÊTRE PROJETÉS

PAR LA LAME EN ROTATION.



AVERTISSEMENT: tondez en vous déplaçant en

transversalement par rapport aux pentes, jamais vers

le haut ou vers le bas. Soyez très prudent lorsque vous

changez de direction sur les pentes. Ne pas tondre sur

des pentes très raides (supérieures à 15°). Maintenez

toujours un bon aplomb.

• Relâchez l’anse

pour éteindre la tondeuse lorsque

vous croisez une zone en gravier (les cailloux peuvent

être projetées par les lames).

• Réglez la tondeuse à la hauteur la plus haute lorsque

vous tondez sur un sol accidenté ou des herbes hautes.

Retirer trop d’herbes à la fois peut entraîner une

surcharge et un arrêt du moteur.

• Si un sac de collecte du gazon

16

est utilisé durant la

saison de croissance rapide, le gazon peut avoir tendance

à obstruer l’ouverture d’éjection. Relâchez l’anse pour

éteindre la tondeuse, retirez la clé de sécurité

et le

bloc-piles

. Retirez le sac de ramassage de l’herbe

et secouez l’herbe jusqu’à l’extrémité arrière du

sac. Nettoyez aussi l’herbe ou tout débris qui peut être

entassé autour de l’ouverture d’éjection. Remettez en

place le sac de ramassage de l’herbe

16

• Si la tondeuse devait démarrer en vibrant de

façon anormale, relâchez l’anse pour éteindre la

tondeuse, retirez la clé de sécurité et le bloc-piles.

Vérifiez immédiatement la cause. La vibration est un

avertissement de problème. Ne pas utiliser la tondeuse

jusqu’à ce qu’une vérification de service ait été effectuée.

• Pour de meilleurs résultats de coupe, gardez la lame

aiguisée et équilibrée.

Surcharge de la tondeuse

Afin de prévenir les dommages dus à des conditions de

surcharge, ne pas tenter de retirer trop d’herbe à la fois.

Ralentissez le rythme de votre coupe ou augmentez la

hauteur de la coupe.

Les chiffres sur le cadran de réglage de la vitesse

10

indiquent à quelle vitesse le système automoteur propulse la

tondeuse. Si vous choisissez un chiffre plus bas, la tondeuse

est propulsée plus lentement. Si vous choisissez un chiffre

plus élevé, la tondeuse est propulsée plus rapidement.

1. Pour augmenter la vitesse du système automoteur,

tournez le cadran de réglage de la vitesse

10

vers l’icône

de lapin

REMARQUE: le cadran de réglage de la vitesse

10

affiche un chiffre plus élevé.

2. Pour diminuer la vitesse du système automoteur, tournez

le cadran de réglage de la vitesse

10

vers l’icône de

tortue

REMARQUE: le cadran de réglage de la vitesse

10

affiche un chiffre plus bas.

Retirer et installer les lames (Fig. X—DD)



DANGER: RISQUE DE BLESSURE. LORSQUE VOUS

RÉASSEMBLEZ LE SYSTÈME DE LAME, ASSUREZ‑

VOUS QUE CHAQUE PIÈCE EST RÉINSTALLÉE

CORRECTEMENT, COMME DÉCRIT CI‑DESSOUS. UN

ASSEMBLAGE INAPPROPRIÉ DES LAMES OU D’AUTRES

PIÈCES DU SYSTÈME DE LAME PEUT CAUSER UNE

BLESSUREGRAVE.



DANGER: afin de réduire le risque de blessure

corporelle, éteignez l’outil, retirez la clé de

sécurité et le bloc‑piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un démarrage accidentel peut causer

des blessures.

les lames de remplacement sont disponibles au centre

de services agréé le plus proche.

Cette tondeuse nécessite

des lames de rechange: CMZMW221.

Coupez une pièce de bois de 2 x 4 pouces

37

(environ

2 pieds de long) (610mm) pour empêcher les lames

de tourner lorsque vous retirez l’écrou de l’ensemble

delames

38



AVERTISSEMENT: utilisez des gants et une protection

oculaire appropriée. Tournez la tondeuse sur le côté.

Faites attention aux bords aiguisés des lames.

1. Placez la tondeuse sur le côté, les deux roues à plat

surlesol.

FRAnçAis

Aiguiser la lame

GARDEZ LA LAME AIGUISÉE POUR UNE MEILLEURE

PERFORMANCE DE LA TONDEUSE. UNE LAME ÉMOUSSÉE NE

COUPE PAS L’HERBE NETTEMENT.



AVERTISSEMENT: utilisez des gants et une protection

oculaire appropriée pendant que vous retirez, aiguisez

et installez les lames. Assurez‑vous que la clé de sécurité

et le bloc‑piles sont retirés.

Aiguiser les lames deux fois par saison de tonte est

habituellement suffisant en circonstances normales. Le sable

cause l’émoussement rapide de la lame. Si le gazon a un

sol sablonneux, aiguiser plus souvent peut être nécessaire.

REMPlACEZ iMMÉDiATEMEnT lEs lAMEs PliÉEs OU

EnDOMMAgÉEs.

Lorsque vous aiguisez une lame:

• Assurez-vous que la lame reste équilibrée.

• Aiguisez les lames à l’angle de coupe d’origine.

• Aiguisez les bords coupants aux deux extrémités de

la lame, retirez une quantité égale de matière aux

deuxextrémités.

Pour aiguiser la lame dans un

étau(Fig.EE)

1. Assurez-vous que l’anse est relâchée, que les lames sont

arrêtées et que la clé de sécurité et le bloc-piles sont

retirés avant de retirer les lames.

2. Retirez les lames de la tondeuse. Consultez les

instructions pour Retirer et installer les lames.

3. Sécurisez la lame

dans un étau

43

4. Portez une protection oculaireet des gants appropriés et

faites attention de ne pas vous couper.

5. Limez soigneusement les bords coupants de la lame avec

une lime à dents fines

54

(non incluse) ou une pierre à

aiguiser (non incluse), en maintenant l’angle du bord de

coupe original.

6. Vérifiez l’équilibre de la lame. Consultez les instructions pour

Équilibrer la lame.

7. Remettez les lames en place sur la tondeuse et serrez-

lesbien.

13. Dans cet ordre, installez l’ensemble de lames

l’entretoise clavetée

40

sur l’arbre de lame

comme

indiqué dans la Fig. CC.

REMARQUE: alignez les clavettes

de l’entretoise

clavetée

40

avec les fentes de clavette

de l’arbre de

la lame

comme indiqué dans la Fig. CC.

14. Installez le boulon de l’ensemble de lames

et serrez-

le à la main.

15. Placez le bois de 2 x 4 pouces

entre l’ensemble

de lames

et le rebord extérieur du châssis comme

indiqué dans Fig. DD pour empêcher les lames

detourner.

16. Serrez complètement le boulon de l’ensemble de

lames

à l’aide d’une 9/16" (14 mm) clé

(non

fournie). Serrez le boulon de l’ensemble de lames

37-50pi-lb.

17. Remettez la tondeuse en position verticale normale.

2. Placez le bois de 2 x 4 pouces

entre l’ensemble

de lames

et le rebord extérieur du châssis comme

indiqué dans Fig. X pour empêcher les lames de tourner.

3. Dévissez et retirez le boulon de l’ensemble de lames

38

dans le sens inverse des aiguilles d’une montre à l’aide

d’une 9/16" (14 mm) clé

(non fournie) comme

indiqué dans Fig. X, Y.

4. Retirez l’entretoise clavetée

et l’ensemble de

lames

42

de l’arbre de lames

5. Fixez l’ensemble de lames

dans un étau

comme

indiqué dans la Fig. Z.

6. Dévissez les quatre écrous de lames

dans le sens

inverse des aiguilles d’une montre à l’aide d’une

9/16" (14 mm) clé

(non fournie), comme indiqué

dans la Fig. Z. Dévissez d’abord les deux écrous

la lame 2

47

et retirez la lame 2. Dévissez ensuite les

deux écrous

de la lame 1

et retirez la lame 1 du

moyeu

49

REMARQUE: les lames de la tondeuse

sont

dotées de trous de fixation clavetés

qui permettent

de les installer sur le moyeu de la lame

uniquement

dans le bon sens.

7. Examinez toutes les pièces pour vérifier qu’elles ne sont

pas endommagées et remplacez-les si nécessaire.

8. Installez des lames aiguisées ou neuves sur le moyeu de

la lame

comme indiqué dans la Fig. AA, BB.

9. La lame 1

est installée en premier, les trous

de boulon étant alignés avec les goujons de lame

extérieurs

51

et le trou de montage claveté

sur le

moyeu de lame

comme indiqué dans la Fig. AA.

REMARQUE: assurez-vous que le trou de montage

claveté

s’engage dans la clavette

du moyeu de la

lame

comme indiqué dans la Fig. AA. La clavette

52

doit être placée au-dessus de la lame 1

10. La lame 2

est installée en second, les trous de boulon

étant alignés avec les goujons de lame intérieurs

le trou de montage claveté

sur le moyeu de lame

comme indiqué dans la Fig. BB.

REMARQUE: assurez-vous que le trou de montage

claveté

s’engage dans la clavette

du moyeu de la

lame

et s’affleure comme indiqué dans la Fig. BB.

REMARQUE: si la lame 2

n’affleure pas la

clavette

52

du moyeu de la lame

49

, les lames ont été

montées dans le mauvais ordre et doivent être inversées.

11. Vissez les quatre écrous de lame

sur les goujons

de lame

comme indiqué dans la Fig. AA, BB.

Serrez à la main les quatre écrous de lame

REMARQUE: lorsque vous remplacez des lames

aiguisées ou neuves sur le moyeu de la lame

assurez-vous que le bas de la lame, marqué Grass Side

(côté herbe), est orienté vers le sol lorsque la tondeuse

est ramenée à sa position verticale normale.

12. Fixez l’ensemble de lames

dans un étau

Serrez les quatre écrous de lames

dans le sens

inverse des aiguilles d’une montre à l’aide d’une

9/16" (14 mm)clé

39

(non fournie). Serrez les quatre

écrous de lame

à 13-20pi-lb.

FRAnçAis

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine ou un

centre de réparation agréé. Toujours utiliser des pièces

de rechangeidentiques.

Accessoires



AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par CRAFTSMAN doivent être utilisés

avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

CRAFTSMAN. Appelez au 1‑888‑331‑4569.

Respecte les exigences de sécurité de

laCPSC

CRAFTSMAN Les tondeuses sont conformes aux normes de

sécurité de l’American National Standards Institute et de la

Consumer Product Safety Commission aux États-Unis. Les

lames tournent lorsque le moteur est en marche.

Corrosion (Fig.A)

Les fertilisants et d’autres produits chimiques pour le jardin

contiennent des agents qui accélèrent grandement la

corrosion des métaux. Si vous tondez dans des zones où

des fertilisants et des produits chimiques ont été utilisés, la

tondeuse doit être immédiatement nettoyée après comme

ce qui suit:

Relâchez l’anse

8

pour éteindre la tondeuse et retirez

le bloc-piles et la clé de sûreté. Essuyez toutes les pièces

exposées avec un lingehumide.



ATTENTION: ne pas verser ou vaporiser de l’eau

sur la tondeuse pour tenter de la nettoyer. Ne pas

entreposer l’outil sur ou près de fertilisants ou de

produits chimiques. Un tel entreposage peut causer de

lacorrosion.

Nettoyage (Fig. A)



AVERTISSEMENT: soufflez la saleté et la poussière

de tous les évents avec de l’air sec et propre au moins

une fois par semaine. Afin de réduire le risque de

blessure aux yeux, utilisez toujours une protection

oculaireapprouvée ANSI Z87.1 (CAN/CSA Z94.3) et une

protection respiratoire approuvée NIOSH/OSHA/MSHA

lorsque vous effectuez ceci.



AVERTISSEMENT: ne jamais utiliser de solvant ou

d’autres produits chimiques forts pour le nettoyage

des pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux plastiques

des pièces. Utilisez un linge trempé seulement dans

de l’eau et du savon doux. Ne jamais laisser de liquide

pénétrer à l’intérieur de l’outil, ne jamais immerger de

pièce de l’outil dans un liquide.

• Relâchez l’anse

8

pour éteindre la tondeuse, laissez les

lames s’arrêter.

• Retirez le bloc-piles et la clé de sécurité.

• Nettoyez tout gazon coupé qui peut s’être accumulé

sur le dessous du châssis. Ne pas pulvériser d’eau ou

d’autresliquides.

• Après plusieurs utilisations, vérifiez toutes les fixations

exposées sont bien serrées.

Équilibrer la lame (Fig. FF)

Vérifiez l’équilibre de chaque lame

en plaçant le

trou de montage claveté

au-dessus d’un clou ou d’un

tournevis rond

55

, serré horizontalement dans un étau

43

Si l’une ou l’autre des extrémités d’une lame tourne vers

le bas, limez le long du bord aiguisé de cette extrémité

en baisse. La lame est bien équilibrée lorsqu’aucune des

extrémités ne baisse.

Garantie limitée de trois ans

Pour connaître les conditions de la garantie, consultez

www.craftsman.com/pages/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1‑888‑331‑4569.

AMÉRiQUE lATinE: la présente garantie ne s’applique

pas aux produits vendus en Amérique Latine. Pour les

produits vendus en Amérique Latine, consultez les

renseignements sur la garantie particulière au pays comprise

dans l’emballage, appelez l’entreprise locale ou consultez

le site Web pour les renseignements complets à propos de

lagarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT: si vos étiquettes d’avertissement

deviennent illisibles ou sont manquantes, appelez le

1‑888‑331‑4569 pour un remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes

liées aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez-vous en ligne sur

www.craftsman.com/

account/login

FRAnçAis

GUIDE DE DÉPANNAGE



DANGER: afin de réduire le risque de blessure corporelle, éteignez l’outil, retirez la clé de sécurité et retirez le

bloc‑piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un démarrage

accidentel peut causer des blessures.

Pour obtenir de l’aide sur votre produit, appelez CRAFTSMAN au 1‑888‑331‑4569.

PROBLÈME SOLUTION

La tondeuse ne

fonctionne pas lorsque

l’anse est activée

Vérifiez que la clé de sécurité a été installée et qu’elle est bien en place et que le bouton d’alimentation a été enfoncé.

Relâchez l’anse. Arrêtez la tondeuse. Retirez la clé de sécurité et le bloc‑piles. Retournez la tondeuse et vérifiez que les lames

tournent librement.

Vérifiez si le logement des piles est libre de débris et bien connecté.

Est‑ce que le bloc‑piles est entièrement chargé? Appuyez sur le bouton de l’état de charge sur la batterie.

L’indicateur d’état de charge de la batterie reste‑il allumé en rouge (Fig. U)? Rechargez la batterie.

L’indicateur d’état de charge de la batterie clignote‑il en rouge (Fig. U)?

• Vérifiez l’état de charge du/des bloc(s) de batterie ‑ si le(s) bloc(s) de batterie est/sont déchargé(s), rechargez le(s) bloc(s) de

batterie.

• Vérifiez l’état de charge du/des bloc(s) de batterie ‑ s’il(s) n’est/ne sont pas déchargé(s), le(s) bloc(s) de batterie est/sont en

surchauffe et s’est/se sont éteint(s). Laissez le(s) bloc(s) de batterie refroidir, puis recommencez à tondre.

Le moteur des lames

s’arrête pendant la tonte

Relâchez l’anse. Arrêtez la tondeuse. Retirez la clé de sécurité et le bloc‑piles. Retournez la tondeuse et vérifiez que les lames

tournent librement.

Montez la hauteur de coupe des roues à la position la plus élevée et démarrez la tondeuse.

Vérifiez que la cavité du bloc‑piles est exempte de débris.

Est‑ce que le bloc‑piles est entièrement chargé? Appuyez sur le bouton de l’état de charge sur la batterie.

Évitez de surcharger la tondeuse. Ralentissez le rythme de la coupe ou augmentez la hauteur de la coupe.

Si le voyant de surchauffe est allumé, laissez le bloc‑piles et la tondeuse refroidir. Une fois refroidis, redémarrez la tondeuse et

reprenez la coupe avec le châssis de coupe réglé plus haut.

La poignée à simple

pression

1

ne se

verrouille pas en position

de rangement

Assurez‑vous que les deux loquets de rangement

au bas des tubes de la poignée à simple pression

1

sortent vers l’extérieur

avant d’abaisser la poignée à simple pression

1

en position de rangement.

La poignée principale

doit s’engager complètement dans les fenêtres de la poignée

. Si elles ne sont pas engagées comme

indiqué dans la Fig. H, appuyez sur la poignée principale

4

vers le support de poignée

jusqu’à ce que deux clics audibles se

fassent entendre et que les deux côtés des fenêtres de poignée

soient fermés comme indiqué dans la Fig.I.

Le moteur du système

automoteur cessera de

fonctionner

Éteignez l’alimentation du système automoteur.

Enlevez les débris du boîtier du moteur du système automoteur.

Assurez‑vous que les roues tournent librement.

La tondeuse fonctionne,

mais la performance

de la coupe n’est pas

satisfaisante ou elle ne

coupe pas tout le gazon

Est‑ce que le bloc‑piles est entièrement chargé? Appuyez sur le bouton de l’état de charge sur la batterie.

Relâchez l’anse pour éteindre la tondeuse. Retirez la clé de sécurité et le bloc‑piles. Retournez la tondeuse et vérifiez:

• L’aiguisage des lames. Gardez les lames aiguisées.

• Le châssis et le conduit d’éjection pour toute obstruction.

L’ajustement de la hauteur des roues peut être réglé trop bas pour l’état du gazon. Montez la hauteur de la coupe.

La tondeuse est trop

difficile à pousser

Relâchez l’anse pour éteindre la tondeuse. Retirez la clé de sécurité et le bloc‑piles. Montez la hauteur de la coupe afin de réduire

la résistance du châssis sur le gazon. Vérifiez chaque roue pour voir si elle tourne librement.

La tondeuse est

anormalement bruyante

et vibre

Relâchez l’anse pour éteindre la tondeuse. Retirez la clé de sécurité et le bloc‑piles. Tournez la tondeuse sur le côté et vérifiez

la lame afin d’assurer qu’elle n’est pas pliée ou endommagée. Si la lame est endommagée, remplacez‑la par une lame de

remplacement CRAFTSMAN replacement blade. Si le dessous du châssis est endommagé, retournez la tondeuse dans un centre de

services autorisé CRAFTSMAN Authorized servicecenter.

S’il n’y a pas de dommage visible sur la lame et que la tondeuse vibre encore: Relâchez l’anse pour éteindre la tondeuse. Retirez la

clé de sécurité et le bloc‑piles. Désassemblez tout l’assemblage de la lame comme illustré dans la section Retirer et installer les

lames. Retirez tout débris et nettoyez chaque pièce. Replacez chaque pièce comme illustré dans la section Retirer et installer

les lames. Si la tondeuse vibre encore, retournez‑la dans un centre de services autorisé CRAFTSMAN authorized servicecenter.

La tondeuse ne ramasse

pas le gazon coupé avec

le sac

Conduit d’éjection obstrué. Relâchez l’anse pour éteindre la tondeuse. Retirez la clé de sécurité et le bloc‑piles. Dégagez le conduit

de tout gazon coupé.

Montez la hauteur de coupe des roues à la longueur la plus courte de la coupe.

Sac plein. Videz le sac plus souvent.

EsPAñOl

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta deSeguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

Uso pretendido

Esta podadora ha sido diseñada para aplicaciones

profesionales de poda de césped.

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

Esta podadora es un aparato profesional para el cuidado del

césped.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

EsPAñOl

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta conBaterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

EsPAñOl

• Mantenga a los niños alejados – Todos los visitantes

deben mantener una distancia segura del área de trabajo.

• Use vestimenta apropiada – No use ropa holgada o

joyería. Pueden quedar atrapados en las partes móviles. Se

recomienda el uso de guantes de hule y calzado cuando

trabaje en exteriores.

• Use Gafas de seguridad – También use una careta o

máscara de polvo si la operación produce polvo.

• Utilice el aparato correcto ‑ No utilice la podadora para

ningún trabajo excepto para el que está diseñada.

• Revise respecto a partes dañadas. Antes de utilizar la

podadora, se debe revisar cuidadosamente un protector u

otra parte que esté dañada para determinar si funcionará

correctamente y cumplirá su función. Revise la alineación

de las partes móviles, la unión de las partes móviles, la

ruptura de partes, el montaje y cualquier otra condición

que pueda afectar su operación. Una protección u otra

parte que esté dañada se debe reparar o reemplazar

apropiadamente por un centro de servicio autorizado, a

menos que se indique lo contrario en otra parte de este

manual.

• Reparaciones y servicio. Las reparaciones, el

mantenimiento y los ajustes no especificados en este

manual deben ser realizados por los centros de servicio

autorizados u otras organizaciones de servicio calificadas,

siempre utilizando partes de repuesto idénticas.

• No fuerce la podadora – Hará el trabajo mejor y con más

seguridad en la velocidad para la que está diseñada.

• No se estire en exceso – Mantenga la pisada y equilibrio

adecuados en todo momento.

• Permanezca alerta ‑ Observe lo que está haciendo. Utilice

el sentido común. No opere la podadora de césped cuando

esté cansado.

• Desconecte la podadora de césped – Retire la llave de

seguridad y los paquetes de batería de la podadora cuando

no esté en uso, antes de dar servicio, cuando cambie

accesorios tales como cuchillas, y similares.

• Guarde la podadora sin uso en interiores – Cuando

no se usa, la podadora de césped debe almacenarse en un

lugar seco y cerrado, fuera del alcance de los niños. Retire la

llave de seguridad y los paquetes de batería.

• Mantenga la podadora con cuidado – Mantenga

los bordes de corte afilados y limpios para un mejor

desempeño y más seguro.

Siga las instrucciones para lubricar y cambiar los

accesorios. Mantenga las manijas secas, limpias y libres de

aceite y grasa.

• Mantenga las protecciones en su lugar y en buen

estado de operación.

• Mantenga las cuchillas afiladas.

• Mantenga las manos y los pies lejos del área de corte.

• Los objetos golpeados por la cuchilla de la podadora

pueden causar lesiones graves a las personas. El césped

siempre debe revisarse cuidadosamente y despejarse de todos

los objetos antes de cada corte.

ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD IMPORTANTES



ADVERTENCIA: Para reducir el riesgo de lesiones:

• Antes de cualquier uso, asegúrese que cualquiera

que use esta herramienta lea y entienda todas

las instrucciones de seguridad y otra información

contenida en este manual.

• Conserve estas instrucciones y revíselas antes del

uso y al instruir a otros.



ADVERTENCIA: Cuando use podadoras de batería,

siempre se deben seguir las precauciones de seguridad

básica para reducir el riesgo de incendio, descarga

eléctrica, y lesiones personales, incluyendo las

siguientes:

lEA TODAs lAs insTRUCCiOnEs

ADVERTENCIAS GENERALES DE SEGURIDAD

E INSTRUCCIONES PARA TODAS LAS

PODADORAS DE CÉSPED



PELIGRO:

• Esta herramienta puede ser peligrosa. Siga todas las

advertencias e instrucciones de seguridad de este manual.

El operador es responsable de seguir las advertencias e

instrucciones en este manual y en la unidad. Restrinja el

uso de esta podadora a las personas que lean, entiendan

y sigan las advertencias e instrucciones de este manual y

de la unidad.

• Evite ambientes peligrosos – no use podadoras en

ubicaciones mojadas o húmedas.

• No use en lluvia.

impredecible que resulte en incendios, explosión o

riesgo delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

5 . No jale la podadora hacia atrás a menos que sea

absolutamente necesario. Siempre mire hacia abajo y

hacia atrás antes y mientras se mueve hacia atrás.

6 . Siempre suelte la manija de travesaño para detener el motor

y espere hasta que la cuchilla se detenga por completo

y retire la llave de seguridad y los paquetes de la batería

antes de limpiar la podadora, retirando el recogedor de

césped, desbloqueando la descarga, al dejar la podadora, al

almacenar la podadora, al transportarla o antes de realizar

ajustes, reparaciones o inspecciones.

7 . Si la podadora comienza a vibrar anormalmente, suelte la

manija de travesaño, espere a que la cuchilla se detenga

y retire la llave de seguridad y los paquetes de baterías,

y luego verifique la causa de inmediato. La vibración

generalmente es una advertencia de problemas.

Específico para niños

1 . Pueden ocurrir accidentes trágicos si el operador no está

alerta a la presencia de niños. Los niños a menudo se

sienten atraídos por la máquina y la actividad de poda.

Nunca asuma que los niños permanecerán donde los vio

por última vez.

2 . Mantenga a los niños fuera del área de operación y bajo la

atenta supervisión de un adulto responsable que no sea el

operador.

3 . Esté alerta y apague la podadora si un niño ingresa al área.

Específico para pendientes

1 . Las pendientes son un factor importante relacionado

con los accidentes. La operación en pendientes requiere

precaución adicional. Sólo pode pendientes que tengan 15°

o menos utilizando el Indicador de pendiente en la Fig. GG.

No pode pendientes si es incómodo hacerlo.

2 . Pode a través de la pendiente; nunca de arriba a abajo.

Tenga cuidado al operar cerca de las bajadas, canales, o

diques.

3 . Evite cortar el césped mojado. (Un equilibrio descuidado

podría causar un accidente de resbalón y caída.)

4 . No opere la máquina bajo ninguna condición donde la

tracción, la dirección o la estabilidad estén en duda. La

podadora podría deslizarse incluso si las ruedas están

detenidas.

5 . Evite comenzar y detenerse en pendientes. Evite hacer

cambios repentinos en la velocidad o dirección. Haga giros

lenta y gradualmente.

6 . Tenga mucho cuidado al operar la máquina con un

recolector de césped u otros accesorios. Pueden afectar la

estabilidad de la máquina.

Servicio

1 . Mantenga la máquina en buen estado de operación.

Reemplace las partes desgastadas o dañadas.

2 . Tenga cuidado al reparar las cuchillas. Envuelva las

cuchillas o use guantes. Reemplace las cuchillas dañadas.

No repare ni altere las cuchillas. Mantenga todas las

tuercas y pernos apretados.

3 . Mantenga la podadora libre de hierba, hojas u otros

desechos acumulados.

• Si la podadora golpea un objeto extraño, siga estos

pasos:

1. Detenga la podadora. Libere la manija de

travesaño.

2. Retire los paquetes de baterías y la llave de

seguridad.

3. Revise respecto a daño.

4. Repare cualquier daño antes de reiniciar y operar la

podadora.

• Use cuchillas de repuesto idénticas solamente.

GUARDE ESTAS INSTRUCCIONES

IMPORTANTE

Prácticas seguras para podadoras

controladas por peatones

Esta máquina es capaz de amputar manos y pies y arrojar

objetos. La falla en observar las siguientes instrucciones de

seguridad puede provocar lesiones graves o la muerte.

Información general

1 . Lea, comprenda y siga las instrucciones y advertencias de

este manual y de la máquina, el motor y los accesorios.

2 . Sólo permita operadores, responsables, entrenados,

familiarizados con las instrucciones y físicamente capaces

de operar la máquina.

3 . No opere la máquina bajo la influencia de alcohol o

drogas.

Preparación antes de operación

1 . Despeje el área de operación de cualquier objeto que pueda

ser arrojado o interferir con la operación de la máquina.

2 . Mantenga el área de operación libre de transeúntes,

particularmente niños pequeños y mascotas. Detenga la

máquina y los accesorios si alguien entra al área.

3 . No opere la máquina sin el recolector de césped completo,

el conducto de descarga u otros dispositivos de seguridad

en su lugar y funcionando correctamente. Verifique

frecuentemente si hay señales de desgaste o deterioro y

reemplace según sea necesario.

4 . Use el equipo de protección personal adecuado, como

gafas de seguridad, protección auditiva, protección

respiratoria y calzado.

Operación

1 . Sólo use la máquina durante el día o con buena

iluminación artificial.

2 . Evite agujeros, surcos, baches, rocas u otros peligros ocultos.

Un terreno irregular podría volcar la máquina, o hacer que

el operador pierda el equilibrio o la posición de los pies. La

hierba alta puede esconder obstáculos. Permanezca detrás

de la manija.

3 . No coloque las manos o los pies cerca de partes giratorias o

debajo de la máquina. Manténgase alejado de la abertura

de descarga en todo momento.

4 . Nunca descargue el material directamente hacia nadie.

Evite descargar material contra una pared u obstrucción.

El material puede rebotar hacia el operador. Detenga las

cuchillas al cruzar superficies de grava.

EsPAñOl

Las cuchillas giratorias pueden causar

lesiones serias. Mantenga las manos

y los pies alejados de la plataforma

de poda y la abertura de descarga en

todo momento. Siempre asegúrese

que la cuchilla se haya detenido. Libere

la manija de travesaño para apagar

la podadora y espere que la cuchilla

deje de girar (aproximadamente 3

segundos) y retire la llave de seguridad

y los paquetes de batería antes de

retirar o reemplazar el recogedor

de césped, limpiar, dar servicio,

transportar o levantar la podadora.

Los objetos golpeados por la cuchilla

de la podadora pueden causar

lesiones graves. Manténgase detrás

de la manija cuando el motor esté

funcionando. Siempre asegúrese que

las personas y las mascotas estén a

una distancia segura de la podadora

durante el funcionamiento. Suelte la

manija de travesaño para apagar la

podadora y espere a que la hoja deje de

girar (aproximadamente 3 segundos)

antes de cruzar aceras, caminos, patio

y caminos de grava.

Siempre revise el área de siega antes de

cortar y quite los objetos que puedan

ser arrojados por la cuchilla.

Mantenga alejados a los niños y

espectadores mientras opera la

podadora.

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesiones personales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. Utilice la protección

auditiva si la operación de corte es ruidosa. SIEMPRE

USE EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo producido por este

producto contiene químicos conocidos por el Estado de

California que causan cáncer, defectos de nacimiento

4 . Mantenga o reemplace las etiquetas de seguridad e

instrucciones conforme sea necesario.

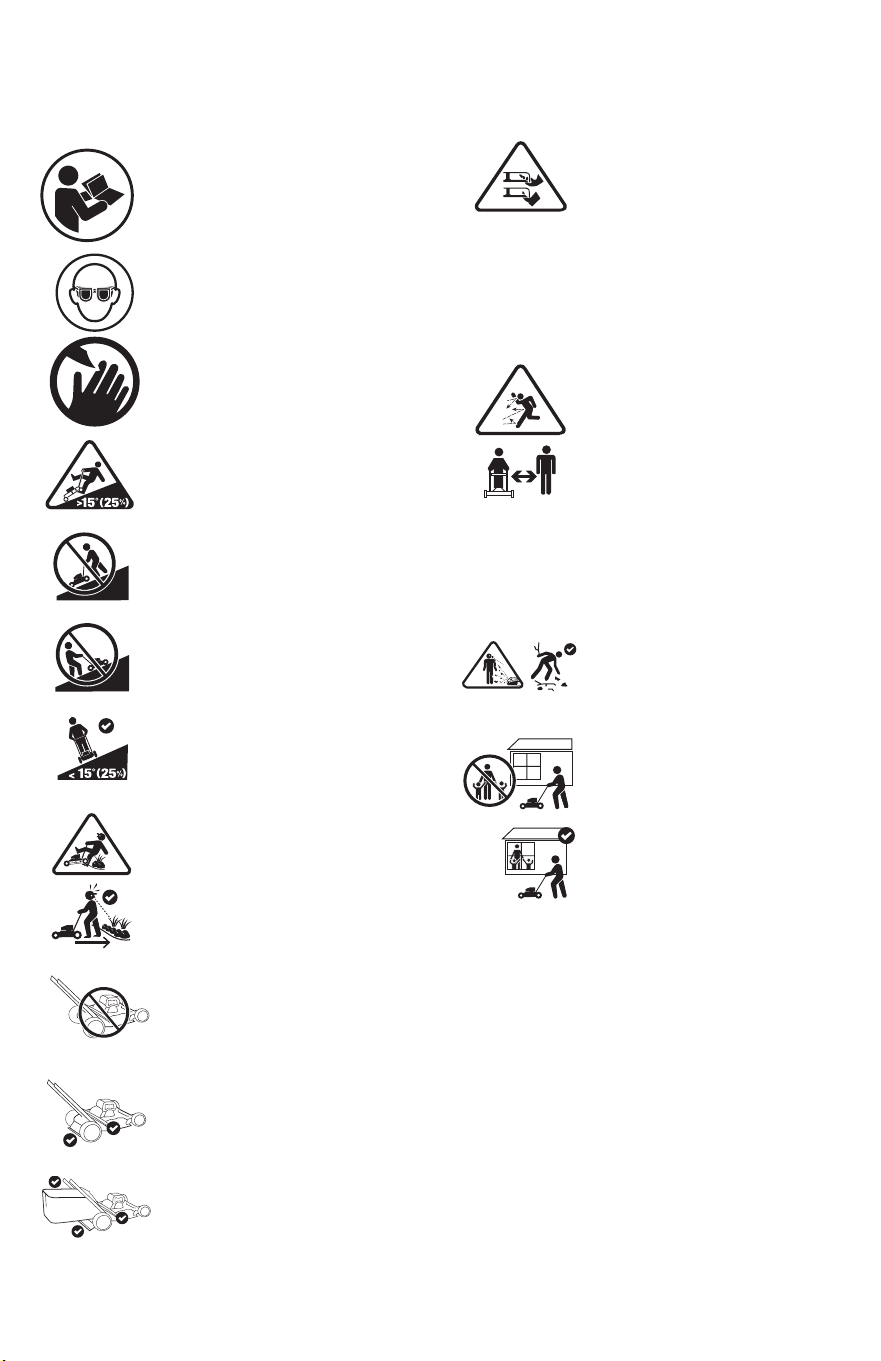

Las siguientes son explicaciones de ilustraciones de

peligros de seguridad importantes en la podadora.

El usuario debe leer y comprender el

manual de instrucciones.

Siempre use protección para los ojos

adecuada.

Tenga cuidado de las cuchillas filosas.

Para evitar el riesgo de lesiones severas,

no pode pendientes en un ángulo de

más de 15°/25%.

No pode pendientes hacia abajo.

No pode pendientes hacia arriba.

Pode a través de la cara de las

pendientes menores a 15°/25%.

Siempre mire hacia abajo y hacia atrás

antes y mientras se mueve hacia atrás.

No opere la máquina sin la aleta

trasera o el conducto de descarga

lateral trasero en su lugar.

Opere la máquina sin la aleta trasera o

el conducto de descarga lateral trasero

en su lugar.

Opere la máquina con la aleta trasera

y la bolsa de recolección de césped en

su lugar.

EsPAñOl

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias. Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo enCRAFTSMAN.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente agotada.

El paquete de batería pueden explotar en el fuego. Se

crean humos y materiales tóxicos cuando se queman los

paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador. No

aplaste, deje caer o dañe el paquete de la batería. No use un

paquete de baterías o cargador que haya recibido un golpe

fuerte, se haya dejado caer, se haya aplastado o dañado de

cualquier manera (por ej., perforado con un clavo, golpeado

con un martillo, o pisado). Los paquetes de batería dañados

se deben regresar al centro de servicio parareciclaje.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

Baterías y Cargadores

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

OPM .................... oscilaciones

porminuto

RPM .................... revoluciones

porminuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

odirecta

....................... Construcción Clase II

(aislamiento doble)

....................... sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–no

mirar directamente

a la luz

...................... usar protección

respiratoria

...................... usar protección para

los ojos

...................... usar protección

auditiva

...................... lea toda la

documentación

...................... no exponga a

lalluvia

u otros daños reproductivos. Algunos ejemplos de estos

químicos son:

• compuestos en fertilizantes

• compuestos en insecticidas, herbicidas y pesticidas

• arsénico y cromo a partir de madera tratada

químicamente

Para reducir su exposición a estos químicos, use equipo de

seguridad aprobado, tal como máscaras de polvo que estén

diseñadas específicamente para filtrar partículas microscópicas.

EsPAñOl

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con

cargadores diferentes al CRAFTSMAN. CRAFTSMAN y

los paquetes de batería están diseñados específicamente

para funcionarjuntos.

• Estos cargadores no están destinados para ningún

otro uso que no sea cargar CRAFTSMAN. Cargar otros

tipos de baterías puede causar que se sobrecalienten y

exploten, resultando en lesiones personales, daño a la

propiedad, incendio, descarga eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Cuanto menor es el número de calibre del

cable, el cable será más pesado y por lo tanto su capacidad.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. La siguiente tabla muestra el tamaño

correcto a usar dependiendo de la longitud total de todos

los cables de extensión juntos, y la clasificación de amperes

de la placa de identificación. Si tiene duda, use el calibre

más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

CRAFTSMAN o a su minorista local para

reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de batería

agotado. No las coloque en el reciclaje de la acera. Para

información adicional visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquetes

deBaterías

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

EsPAñOl

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una vida útil más larga y un mejor

rendimiento si los paquetes de baterías se cargan

cuando la temperatura del aire está entre 18 ° C - 24 °

C (65 ° F - 75 ° F). NO cargue cuando la batería esté por

debajo de +4,5 ° C (+40 ° F) o por encima de +40 ° C

(+104 ° F). Esto es importante y evitará daños graves a

la batería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los remplaceninmediatamente.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C, D)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería.

La luz de carga verde parpadeará continuamente

mientrascarga.

3. La carga es completa cuando la luz verde permanece

encendida continuamente. El paquete de batería se

puede dejar en el cargador o retirarse.

4. El cargador no cargará un paquete de batería

defectuoso, lo que puede indicarse por la luz que

permanece apagada. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si la luz

permaneceapagada.

nOTA: Consulte la etiqueta cerca de la luz de carga en el

cargador respecto a los patrones de parpadeo.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/

Frío, suspendiendo la carga hasta que el paquete de

batería alcance una temperatura apropiada. El cargador

cambia automáticamente al modo de carga del paquete.

Esta característica garantiza la vida máxima del paquete

debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

verde que continúa parpadeando pero con la luz roja

encendida continuamente. Una vez que la batería haya

alcanzado la temperatura adecuada, la luz roja se apagará y

el cargador reanudará el proceso decarga.

Montaje en Pared

Algunos cargadores CRAFTSMAN están diseñados para

poderse montar en pared o colocarse vertical sobre una

mesa o superficie de trabajo. Si se monta en pared, localice

el cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para tablaroca (adquiridos por separado) por lo

menos de 25,4mm (1") de largo, con un diámetro de cabeza

de tornillo de 7–9mm (0,28–0,35"), atornillados en madera

a una profundidad óptima dejando aproximadamente

5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

nOTA: No intente montar el cargador CMCB102 debajo de

un banco omesa.

EsPAñOl

nOTA: El botón de liberación de manija

5

está ubicado

en la parte inferior del soporte de manija

2. Para extender la manija principal

a la posición

de mayor altura, presione el botón de liberación de

manija

5

y jale la manija principal desde el soporte de

manija

hasta que se escuche un clic audible, que

indica que está bloqueado en la posición de mayor

altura.

3. Asegúrese que la manija principal

se bloquee en

posición antes de continuar.

4. Para retraer la manija principal

a la posición de altura

menor, presione el botón de la manija principal

5

empuje la manija principal

hacia el soporte de manija

hasta que se escuche un clic audible, que indica

que está bloqueada en la posición de menor altura.

5. Asegúrese que la manija principal

se bloquee en

posición antes de continuar.

Modo de almacenamiento (Fig. H—M)



PELIGRO: ASEGÚRESE QUE LA LLAVE DE

SEGURIDAD SE EXTRAIGA PARA IMPEDIR LA

ACTIVACIÓN ANTES DE RETIRAR O INSTALAR LA

BATERÍA.



PELIGRO: Apague la unidad y retire la llave de

seguridad y el paquete de batería.

1. Para retraer la manija principal

, presione el botón de

liberación de manija

5

y empuje la manija principal

hacia el soporte de manija

hasta que se escuchen

dos clics audibles, que indican que ambos lados de las

manijas se bloquearon en posición. La manija principal

4

debe estar completamente asentada contra el soporte

de manija.

nOTA: La manija principal

se debe conectar

completamente en las ventanas de la manija

. Si no

se conectan como se muestra en la Fig. H, presione la

manija principal

4

hacia el soporte de manija

2

hasta

que se escuchen dos clics audibles y ambos lados de las

ventanas de la manija

se cierren como se muestra

en la Fig.I.

nOTA: Asegúrese que los dos seguros de

almacenamiento

en la parte posterior de los tubos

de la manija de un toque

1

salgan como se muestra en

la Fig. K antes de bajar la manija de un toque

1

en la

posición de almacenamiento.

2. Pliegue la manija de un toque

1

hacia las ruedas

delanteras

en posición de

almacenamiento

. Escuche

los dos clics audibles conforme los dos seguros de

almacenamiento

se deslicen dentro de las ranuras de

almacenamiento

26

como se muestra en la Fig. K.

3. Asegúrese que la manija de un toque

1

esté bloqueada

en la posición de almacenamiento antes de continuar.

4. La podadora se puede almacenar verticalmente, con

la bolsa de recolección retirada, u horizontal sobre sus

ruedas como se muestra en la Fig. M.

nOTA: Tenga cuidado de no atrapar, jalar o de otra

manera poner estrés al cable

Ajustes de manija de un toque (Fig.E, F)

La podadora se envía en la posición de almacenamiento.

Deberá ajustar la manija de un toque

a la posición de

operación antes de continuar.

Levante la manija de un toque (Fig.E, F)

1. Para desbloquear al manija de un toque

1

de la posición

de almacenamiento, apriete el botón de desbloqueo de

manija

3

nOTA: El botón de desbloqueo de manija

3

está

ubicado en la parte posterior del soporte de manija

nOTA: La manija principal

debe salir ligeramente de

ambos lados de los tubos de la manija de un toque antes

de levantar la manija de un toque

1

de la posición de

almacenamiento como se muestra en la Fig. E.

2. Levante la manija de un toque

1

a la posición

bloqueada. Escuche si hay un clic audible y asegúrese

que la manija de un toque

1

esté bloqueada en posición

antes de continuar.

3. Extienda la manija principal

hacia afuera hasta que se

escuchen varios clics audibles. La manija de un toque

1

ahora está en la posición de operación.

nOTA: Tenga cuidado de no atrapar, jalar o de otra

manera poner estrés al cable

Ajuste de altura de manija principal

(Fig.G)

La manija principal

se extiende para acomodarse a

usuarios más altos.

1. Para extender la manija principal

a la posición

de menor altura, presione el botón de liberación de

manija

5

y jale la manija principal desde el soporte de

manija

hasta que se escuche un clic audible, que

indica que está bloqueado en la posición de menor

altura.

ENSAMBLE Y AJUSTES



PELIGRO: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire la

llave de seguridad y el paquete de batería antes

de realizar cualquier ajuste o retirar/instalar

conexiones o accesorios. Un arranque accidental

puede causar lesiones.

nOTA: Sólo instale el cargador CMCB101 con las luces de

carga apuntadas hacia arriba hacia eltecho.

VersaTrack™



ADVERTENCIA: No cargue las baterías mientras el

cargador esté colgado enTrackwall.

Los cargadores CRAFTSMAN, excepto el CMCB101,

se pueden almacenar en el VersaTrack™ Trackwall de

CRAFTSMAN. Los ganchos y accesorios se venden por

separado. Consulte la hoja de accesorios VersaTrack™

Trackwall para obtener másinformación.

nOTA: El cargador CMCB101 no es compatible con

VersaTrack™ Trackwall deCRAFTSMAN.

CONSERVE ESTAS INSTRUCCIONES

PARA USO FUTURO

EsPAñOl

LEA ESTE MANUAL DE INSTRUCCIONES

ANTES DE OPERAR SU PODADORA

Consulte la Fig. A al inicio de este manual respecto a una lista

de componentes. Conserve este manual para referencia futura.



PELIGRO: Cuchilla móvil filosa. No opere la

podadora en modo de cobertura si la puerta trasera no

está cerrada bajo la tensión del resorte, ya que podría

ocasionar lesiones graves. Lleve su podadora al centro

de servicio más cercano para repararla.



PELIGRO: No opere la podadora a menos que la

manija esté bloqueada en su posición.



PELIGRO: Cuchilla móvil filosa. Nunca opere la

podadora en el modo de embolsado a menos que las

orejas de la bolsa en la bolsa de recolección de césped

estén asentadas correctamente en la podadora y la

puerta trasera descanse firmemente contra la parte

superior de la bolsa de recolección de césped, ya que

podría ocasionar lesiones graves.



PELIGRO: Cuchilla móvil filosa. No opere la

podadora en modo de descarga lateral a menos que

el conducto de descarga lateral trasera esté instalado

adecuadamente con la cubierta de puerta trasera

apoyada firmemente contra ésta.



ADVERTENCIA: Deje que la podadora funcione a su

propio ritmo. No sobrecargue.

La posición adecuada de las manos requiere que ambas

manos sujeten la manija principal

y la manija de

travesaño

juntas cuando no esté en modo de impulso

automático; y ambas manos sujeten la manija principal, la

manija de travesaño, y la palanca de impulso automático

juntas cuando esté en modo de impuso automático como se

muestra en la Fig. R.

Posición Adecuada de las Manos (Fig.R)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

OPERACIÓN



PELIGRO: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire la

llave de seguridad y el paquete de batería antes

de realizar cualquier ajuste o retirar/instalar

conexiones o accesorios. Un arranque accidental

puede causar lesiones.

2. Mueva la palanca de ajuste de altura de corte

hacia

la parte posterior de la podadora para elevar la altura

decorte.

3. Mueva la palanca de ajuste de altura de corte

hacia

la parte delantera de la podadora para bajar la altura

decorte.

4. Empuje la palanca de ajuste de altura de corte

hacia

una de las muescas de bloqueo

Descarga lateral (Fig. P)



PELIGRO: Apague la unidad y retire la llave de

seguridad y el paquete de batería.

1. Para operar la podadora en el modo de descarga lateral,

retire la bolsa de recolección de césped

nOTA: Si está instalado, retire el enchufe de

trituración

18

2. Levante la cubierta de puerta trasera

y enganche el

conducto de descarga lateral trasera

19

en la podadora

y conecte la ranura a la izquierda como se muestra en

laFig. P.

3. Libere la cubierta de puerta trasera

y verifique que el

conducto de descarga lateral trasera

19

esté asegurado

en su lugar antes de operar la podadora.

Triturado (Fig.O)



PELIGRO: Apague la unidad y retire la llave de

seguridad y el paquete de batería.

1. Para operar la podadora en modo de triturado, retire la

bolsa de recolección de césped

16

o el conducto de

descarga lateral

2. Levante la cubierta de puerta trasera

y deslice el

enchufe de triturado

18

completamente dentro de

lapodadora.

3. Asegúrese que los pasadores

en el enchufe de

triturado

se conecten a las ranuras

en la

podadora como se muestra en la Fig. O.

4. Asegúrese que la cubierta de la puerta trasera

15

estécerrada.

Bolsa de recolección de césped (Fig. N)



PELIGRO: Apague la unidad y retire la llave de

seguridad y el paquete de batería.

1. Levante la cubierta de la puerta trasera

15

, retire

el enchufe de trituración

, y coloque la bolsa de

recolección de césped

16

sobre la podadora de forma

que las orejas de la bolsa

28

se deslicen dentro de las

ranuras

29

sobre las superficies de plástico interiores de

los soportes de la manija. Después baje la cubierta de

puerta trasera

15

nOTA: Si está instalado, retire el conducto de descarga

lateral trasera

19

y asegure que la cubierta de puerta

trasera

15

esté completamente arriba antes de instalar la

bolsa de recolección de césped

16

Ajuste de altura de la podadora (Fig. Q)

La altura de corte se ajusta mediante la palanca de ajuste de

altura de corte

14

nOTA: Si no está seguro de qué altura podar, comience

a podar con las palanca de ajuste de altura de corte

colocada en el ajuste mayor y ajuste la altura hacia abajo

conforme sea necesario para su aplicación.

Para ajustar la altura del corte

1. Jale la palanca de ajuste de altura de corte

14

fuera de la

muesca de bloqueo

56

Faros (Fig. A)

Los faros

20

siempre están encendidos cuando la cortadora

de césped está encendida.

EsPAñOl

Llave de seguridad (Fig. T)



PELIGRO: Cuchilla móvil filosa. Para evitar un

arranque accidental o el uso no autorizado de su

podadora inalámbrica, se ha incorporado una llave

de seguridad extraíble en el diseño de su podadora.

La podadora estará completamente deshabilitada

cuando la llave de seguridad se retire de la podadora.



PELIGRO: Las cuchillas giratorias pueden causar

lesiones serias. Para evitar lesiones graves, apague

la unidad y retire la llave de seguridad y el paquete de

baterías cuando esté desatendida, o cuando cargue,

limpie, dé servicio, transporte, levante o guarde la

podadora.

1. Inserte la llave de seguridad

en la ranura de la

llave

34

, ubicada en la manija principal

, hasta que

esté completamente asentada dentro de la ranura de

llave

34

como se muestra en la Fig. T.

2. La podadora ahora es operativa.

Instalación y desinstalación de paquetes

de baterías (Fig. S, U)



PELIGRO: ASEGÚRESE QUE LA LLAVE DE

SEGURIDAD SE EXTRAIGA PARA IMPEDIR LA

ACTIVACIÓN ANTES DE RETIRAR O INSTALAR

LABATERÍA.

La podadora se apagará y el indicador de estado de carga

12

parpadeará si el paquete de batería alcanza el límite de alta

temperatura, que puede ser ocasionado por cortar césped

pesado. Si esto ocurre, permita que el paquete de batería

se enfríe y después reanude el corte con la plataforma de la

podadora colocada más arriba.

nOTA: Para mejores resultados, asegúrese que el paquete de

batería esté completamente cargado.

nOTA: Para que la cortadora de césped funcione se necesitan

ambos paquetes de baterías.

Para instalar el paquetes de baterías

1. Levante y sostenga la cubierta de puerto de batería

13

para exponer el puerto de batería

33

2. Deslice el paquete de batería

21

en el puerto de

batería

33

hasta que se escuche un clic audible (Fig.

S, U).

nOTA: Asegúrese que el paquete de batería esté

completamente asentado y completamente asegurado

en su posición.

3. Cierre la cubierta del puerto de batería

Asegúrese que la cubierta del puerto de batería esté

completamente cerrada antes de encender la podadora.

Para retirar el paquetes de baterías

1. Levante y sostenga la cubierta del puerto de batería

13

para exponer el puerto de batería

33

2. Presione el botón de liberación de batería

22

y jale el

paquete de batería

fuera del puerto de batería.

y sistema de llave de seguridad, ya que podría

ocasionar lesiones graves.



ADVERTENCIA: Asegúrese que el accionamiento

automático esté desactivado antes de arrancar la

podadora.

nOTA: La podadora es operativa cuando el paquete de

batería

y la llave de seguridad

están instalados.

1. Levante y sostenga la cubierta de puerto de batería

13

para exponer el puerto de batería

33

2. Deslice el paquete de batería

21

en el puerto de la

batería

33

hasta que escuche un clic audible.

nOTA: Asegúrese que el paquete de batería esté

completamente asentado y completamente asegurado

en posición antes de arrancar la podadora.

3. Cierre la cubierta del puerto de batería

. Asegúrese

que la cubierta del puerto de batería

esté

completamente cerrada antes de encender la podadora.

4. Inserte la llave de seguridad

en la ranura de la

llave

34

, ubicada en la manija principal

, hasta que

esté completamente asentada dentro de la ranura de

llave

34

como se muestra en la Fig. T.

5. Para arrancar las cuchillas de la podadora, continúe

sosteniendo la manija de travesaño

8

a la manija

principal

4

y después presione el botón de energía

11

nOTA: Una vez que la podadora arranque puede

liberar el botón de energía

11

, pero debe continuar

sosteniendo la manija de travesaño

8

a la manija

principal

4

para que la podadora continúe funcionando.

6. Para APAGAR la podadora, libere la manija de

travesaño

8



ADVERTENCIA: Nunca intente bloquear un

interruptor o manija de travesaño en la posición ON.

nOTA: Una vez que la manija de travesaño

haya regresado

a la posición original, activará el "Mecanismo de frenado

automático". El motor se frena y las cuchillas de la podadora

dejarán de girar en tres segundos o menos. Si las cuchillas de

la podadora giran más de tres segundos, descontinúe el uso

de la podadora y pida que se le dé servicio.

Arranque de podadora (Fig. S, T)



PELIGRO: Cuchilla móvil filosa. Nunca intente

anular la operación de la caja de interruptores

Sistema de accionamiento automático

(Fig.V)



PELIGRO: Cuchilla móvil filosa. Nunca intente

anular la operación de la caja de interruptores,

el sistema de accionamiento automático, o el

sistema de llave de seguridad, ya que podría

ocasionar lesiones graves.

Su podadora está equipada con un sistema de accionamiento

automático que funciona independientemente de las cuchillas

de la podadora.

1. Para usar el accionamiento automático, presione la

palanca de accionamiento automático

hacia la manija

principal

4

2. Para apagar el accionamiento automático, libere la

palanca de accionamiento automático

9

nOTA: Durante el corte, a veces puede ser más fácil

maniobrar alrededor de un objeto, como un árbol o plantas,

con el impulso automático apagado. La podadora se

EsPAñOl

la llave de seguridad y el paquete de la batería. Revise

inmediatamente la causa. La vibración es una advertencia

de problemas. No opere la podadora hasta que se haya

realizado una revisión de servicio.

• Para obtener los mejores resultados de corte, mantenga

las cuchillas afiladas y equilibradas.

• Revise y limpie minuciosamente la podadora después

de cada uso. Una plataforma con césped acumulado

disminuirá el desempeño.

• Siempre suelte la manija de travesaño para apagar la

podadora, retire la llave de seguridad y el paquete de

batería cuando la deje desatendida incluso por un corto

período de tiempo.

Las siguientes sugerencias lo ayudarán a obtener

un tiempo de operación óptimo de su podadora

inalámbrica:

• Reduzca su velocidad de corte en áreas donde la

hierba es especialmente larga o gruesa.

• Evite cortar cuando la hierba está mojada por la lluvia

o por el rocío.

• Corte su césped con frecuencia, especialmente

durante períodos de gran crecimiento.

nOTA: Se recomienda que su paquete de batería se recargue

después de su uso para prolongar la vida útil de la batería. La

carga frecuente no dañará su paquete de batería y garantizará

que el paquete de batería esté completamente cargado y listo

para su próximo uso.

nOTA: El almacenamiento de un paquete de batería no

cargada por completo acortará su vida útil.

Sobrecarga de la podadora

Para evitar daños debido a condiciones de sobrecarga, no

intente eliminar demasiada hierba a la vez. Disminuya la

velocidad de corte o aumente la altura de corte.

puede utilizar fácilmente con el sistema de accionamiento

automático apagado.

Carátula de ajuste de velocidad (Fig.W)

Su cortadora de césped está equipada con un dial de

ajuste de velocidad

10

situado en el lado derecho del

panel de la manija). Los números en la carátula de ajuste de

velocidad

10

indican que tan rápido o lento el sistema de

accionamiento automático impulsa la podadora. Elegir un

número menor impulsa la podadora en una velocidad más

lenta. Elegir un número mayor impulsa la podadora en una

velocidad más rápida.

1. Para incrementar la velocidad del sistema de

accionamiento automático, gire la carátula de ajuste de

velocidad

10

hacia el icono de conejo

nOTA: La carátula de ajuste de velocidad

10

mostrará

un número mayor.

2. Para disminuir la velocidad del sistema de accionamiento

automático, gire la carátula de ajuste de velocidad

10

hacia el icono de tortuga

nOTA: La carátula de ajuste de velocidad

10

mostrará

un número menor.

Consejos para podar (Fig. A)



ADVERTENCIA: SIEMPRE REVISE EL ÁREA

DONDE SE DEBE UTILIZAR LA PODADORA Y

RETIRE TODAS LAS PIEDRAS, PALOS, ALAMBRES,

HUESOS Y OTROS ESCOMBROS QUE PUEDAN SER

ARROJADOS POR LA CUCHILLA GIRATORIA.



ADVERTENCIA: Pode a través de la pendiente, nunca

de arriba a abajo. Tenga extrema precaución cuando

cambie de dirección en pendientes. No pode pendientes

excesivamente empinadas (mayores a 15°). Siempre

mantenga un buen equilibrio.

• Suelte la manija de travesaño

para “apagar” la

podadora cuando cruce cualquier área de grava (las

piedras pueden ser arrojadas por la cuchilla).

• Coloque la podadora a la altura de corte más alta cuando

corte en terreno irregular o en malezas altas. Retirar

demasiada hierba a la vez puede causar que el motor se

sobrecargue y se detenga.

• Si se usa una bolsa de recolección de césped

durante

la temporada de crecimiento rápido, el césped puede

tender a obstruirse en la abertura de descarga. Suelte

la manija de travesaño para apagar la podadora, retire

la llave de seguridad

y el paquete de la batería

. Retire la bolsa de recolección de césped

y agite

el césped hasta el final de la bolsa. Limpie también

cualquier hierba o escombros que pueda acumularse

alrededor de la abertura de descarga. Vuelva a instalar la

bolsa de recolección de césped

16

• Si la podadora comienza a vibrar anormalmente, suelte

la manija de travesaño para apagar la podadora, retire

MANTENIMIENTO



PELIGRO: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire la

llave de seguridad y el paquete de batería antes

de realizar cualquier ajuste o retirar/instalar

conexiones o accesorios. Un arranque accidental

puede causar lesiones.

Desinstalación e instalación de cuchillas

(Fig. X—DD)



PELIGRO: RIESGO DE LESIONES. AL REENSAMBLAR

EL SISTEMA DE LA CUCHILLA, ASEGÚRESE QUE CADA

PARTES SE REINSTALA CORRECTAMENTE, COMO

SE DESCRIBE A CONTINUACIÓN. UN ENSAMBLE

INCORRECTO DE LAS CUCHILLAS U OTRAS PARTES

DEL SISTEMA DE LA CUCHILLA PUEDE CAUSAR

LESIONESGRAVES.



PELIGRO: Para reducir el riesgo de lesiones

personales serias, apague la unidad, retire la

llave de seguridad y el paquete de batería antes

de realizar cualquier ajuste o retirar/instalar

conexiones o accesorios. Un arranque accidental

puede causar lesiones.

las cuchillas de repuesto están disponibles en su

centro de servicio autorizado más cercano.

Esta podadora

requiere las cuchillas de repuesto: CMZMW221.

EsPAñOl

nOTA: Cuando reemplace cuchillas afiladas o nuevas en

el cubo de cuchilla

49

asegúrese que la parte inferior

de la cuchilla marcada Grass Side (lado de césped)

vea hacia el suelo cuando la podadora se regrese a su

posición vertical normal.

12. Asegure el ensamble de cuchilla

en una prensa

43

Apriete las cuatro tuercas de cuchilla

46

en sentido de

las manecillas del reloj con una 9/16" (14 mm) llave

(no incluida). Apriete las cuatro tuercas de cuchilla

46

13-20 pies-lb.

13. En este orden, instale el ensamble de cuchilla

42

y el

espaciador de cuña

40

sobre el eje de cuchilla

44

como

se muestra en la Fig. CC.

nOTA: Alinee las cuñas

en el espaciador con

cuñas

40

con las ranuras de cuña

en el eje de

cuchilla

44

como se muestra en la Fig.CC.

14. Instale el perno de ensamble de cuchilla

38

y apriete

amano.

15. Coloque la madera de 2" x 4"

37

entre el ensamble de

cuchilla

y el labio exterior de la plataforma como se

muestra en la Fig. DD para evitar que las cuchillas giren.

16. Apriete completamente el perno de ensamble de

cuchilla

38

con una 9/16" (14 mm)llave

(no

incluida). Apriete el perno de ensamble de cuchilla

38

37-50 pies-lb.

17. Regrese la podadora a su posición vertical normal.

Corte una pieza de madera de 2" x 4"

37

(aproximadamente

2 pies de largo) (610mm) para evitar que las cuchillas giren

al retirar el perno del ensamble de cuchilla

38



ADVERTENCIA: Use guantes y protección adecuada

para los ojos. Ponga la podadora de lado. Tenga

cuidado con los bordes afilados de las cuchillas.

1. Coloque la podadora sobre su lado, con dos ruedas

planas sobre el suelo.

2. Coloque la madera de 2" x 4"

37

entre el ensamble de

cuchilla

y el labio exterior de la plataforma como se

muestra en la Fig. X para evitar que las cuchillas giren.

3. Desatornille y retire el perno del ensamble de

cuchilla

38

en sentido contrario a las manecillas del reloj

con una 9/16" (14 mm) llave

39

(no incluida) como se

muestra en la Fig.X, Y.

4. Retire el espaciador con cuñas

40

y el ensamble de

cuchilla

del eje de la cuchilla

5. Asegure el ensamble de cuchilla

en una prensa

43

como se muestra en laFig. Z.

6. Desatornille las cuatro tuercas de cuchilla

46

sentido contrario a las manecillas del reloj con una

9/16" (14 mm) llave

(no incluida) como se muestra

en laFig.Z. Primero desatornille las dos tuercas de la

cuchilla

46

para la cuchilla 2

47

y retire la cuchilla 2.

Después desatornille las dos tuercas de cuchilla

46

para la cuchilla 1

y jale la cuchilla 1 del cubo de la

cuchilla

49

nOTA: Las cuchillas de la podadora

tienen

orificios de montaje con cuña

que les permiten

instalarse únicamente en el cubo de la cuchilla

49

en la

orientación correcta.

7. Revise todas las partes respecto a daños y reemplace si

es necesario.

8. Instale las cuchillas afiladas o nuevas en el cubo de

cuchilla

49

como se muestra en la Fig.AA, BB.

9. La cuchilla 1

se instala primero, los orificios de

perno están alineados con los pasadores de cuchilla

exteriores

51

y el orificio de montaje con cuña

50

en el

cubo de la cuchilla

49

como se muestra en la Fig. AA.

nOTA: Asegúrese que el orificio de montaje con cuña

se conecte a la cuña

52

sobre el cubo de cuchilla

49

como se muestra en la Fig.AA. La cuña

52

debe

sobresalir de la cuchilla 1

10. La cuchilla 2

se instala en segundo lugar, los orificios

de perno están alineados con los pernos de la cuchilla

interior

y el orificio de montaje con cuña

50

sobre el

cubo de cuchilla

49

como se muestra en la Fig. BB.

nOTA: Asegúrese que el orificio de montaje con cuña

se conecte a la cuña

52

en el cubo de cuchilla

49

y se

asiente al ras como se muestra en la Fig.BB.

nOTA: Si la ccuchilla 2

no está al ras con la cuña

52

en el cubo de cuchilla

49

, entonces las cuchillas se

instalaron en el orden incorrecto y se deben invertir.

11. Enrosque las cuatro tuercas de cuchilla

46

sobre los

pernos de cuchilla

51

como se muestra en la

Fig. AA, BB. Apriete a mano las cuatro tuercas de la

cuchilla

46

Afilado de cuchillas

MANTENGA LA HOJA AFILADA PARA OBTENER EL MEJOR

RENDIMIENTO DE LA PODADORA. UNA CUCHILLA SIN FILO

NO CORTA LA HIERBA DE FORMA LIMPIA.



ADVERTENCIA: Use guantes y protección adecuada

para los ojos mientras retira, afila e instala las cuchillas.

Asegúrese de quitar la llave de seguridad y el paquete

de batería.

Afilar las cuchillas dos veces durante la temporada de poda

suele ser suficiente en circunstancias normales. La arena hace

que la cuchilla pierda filo rápidamente. Si su césped tiene

tierra arenosa, es posible que se requiera un afilado más

frecuente. REEMPlACE inMEDiATAMEnTE CUChillAs

DOBlADAs O DAñADAs.

Al afilar una cuchilla:

• Asegúrese que la cuchilla permanezca balanceada.

• Afile las cuchillas en el ángulo de corte original.

• Afile los bordes de corte en ambos extremos de la

cuchilla, eliminando cantidades iguales de material de

ambos extremos.

Para afilar la cuchilla en una prensa de

banco (Fig. EE)

1. Asegúrese de liberar la manija de travesaño, que las

cuchillas se hayan detenido y que se hayan retirado la

llave de seguridad y el paquete de batería antes de retirar

las cuchillas.

2. Retire las cuchillas de la podadora. Consulte las

instrucciones para Instalación y desinstalación

decuchillas.

EsPAñOl

Accesorios



ADVERTENCIA:

Ya que los accesorios, diferentes a los

ofrecidos por

CRAFTSMAN

, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo

se deben usar accesorios recomendados por

CRAFTSMAN

con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN Llame al 1‑888‑331‑4569.

Cumple con los requisitos de seguridad

deCPSC

CRAFTSMAN cumplen con las normas de seguridad del

American National Standards Institute y la Comisión de

Seguridad de los Productos del Consumidor de EUA.

Las cuchillas giran cuando el motor de cuchilla está

enoperación.

Corrosión (Fig.A)

Los fertilizantes y otros productos químicos para el jardín

contienen agentes que aceleran en gran medida la corrosión

de los metales. Si corta en áreas donde se han usado

fertilizantes o productos químicos, la podadora se debe

limpiar inmediatamente después de la siguiente manera:

Suelte la manija de travesaño

8

para apagar la podadora y

retire la batería y la llave de seguridad. Limpie todas las partes

expuestas con un pañohúmedo.



ATENCIÓN: No vierta ni rocíe agua sobre la podadora

para intentar limpiarla. No guarde la herramienta

en o junto a fertilizantes o productos químicos. Tal

almacenamiento puede causar una corrosiónrápida.

Limpieza (Fig. A)



ADVERTENCIA: Sople la suciedad y polvo de todas

las ventilas de aire con aire limpio y seco por lo menos

una vez a la semana. Para minimizar el riesgo de

lesiones oculares, siempre use protección para los ojos

ANSI Z87.1 (CAN/CSA Z94.3) y protección respiratoria

aprobada por NIOSH/OSHA/MSHA cuando realice esto.



ADVERTENCIA: Nunca use solventes u otros químicos

fuertes para limpiar las partes no metálicas de la

herramienta. Estos químicos pueden debilitar los

materiales plásticos usados en estas partes. Use una

tela humedecida únicamente con agua y jabón suave.

Nunca permita que entre líquido a la herramienta;

nunca sumerja ninguna parte de la herramienta

enlíquido.

• Libere la manija de travesaño

8

para apagar la podadora,

permita que las cuchillas se detengan.

• Retire el paquete de batería y la llave de seguridad.

• Limpie los recortes que puedan haberse acumulado en

la parte inferior de la plataforma. No rocíe con agua o

ningún otro líquido.

• Después de varios usos, verifique que todos los

sujetadores expuestos estén apretados.

Balanceo de la cuchilla (Fig. FF)

Revise el balance de cada cuchilla

colocando

el orificio de montaje con cuña

sobre un clavo o

destornillador redondo

55

, sujeto horizontalmente en una

prensa

43

. Si cualquier extremo de la cuchilla gira hacia

abajo, lime a lo largo del borde afilado de ese extremo de

caída. La cuchilla está correctamente equilibrada cuando

ninguno de los extremos cae.

3. Asegure la cuchilla

en una prensa de

banco

43

4. Use guantes y protección adecuada para los ojos y tenga

cuidado de no cortarse.

5. Con cuidado, limpie los bordes de corte de la cuchilla con

una lima de dientes finos

(no incluida) o piedra para

afilar (no incluida), manteniendo el ángulo del borde de

corte original.

6. Verifique el balance de la cuchilla. Vea las instrucciones para

Balanceo de la cuchilla.

7. Vuelva a colocar las cuchillas en la podadora y apriete

firmemente.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

EsPAñOl

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Garantía limitada de tres años

Para las condiciones de garantía, visite

www.craftsman.com/support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en CRAFTSMAN,

701East Joppa Road, Towson, MD 21286o llame al

1‑888‑331‑4569.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles

o se pierden, llame al 1‑888‑331‑4569 para un

reemplazogratuito.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

Registro en línea en www.craftsman.com/account/login.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

EsPAñOl

GUÍA DE SOLUCIÓN DE PROBLEMAS



PELIGRO: Para reducir el riesgo de lesiones personales serias, apague la unidad y retire la llave de seguridad y

los paquetes de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Un arranque

accidental puede causar lesiones.

Para asistencia con su producto, llame a CRAFTSMAN a 1‑888‑331‑4569.

PROBLEMA SOLUCIÓN

La podadora no funciona cuando se activa

la manija de travesaño

Verifique que la llave de seguridad se haya instalado y esté completamente asentada y que se haya presionado

el botón de energía.

Suelte la manija de travesaño. Apague la podadora. Retire la llave de seguridad y los paquetes de baterías.

Voltee la podadora y verifique que las cuchillas giren libremente.

Verifique que el puerto de la batería no tenga residuos y que esté conectado correctamente.

¿Se ha cargado completamente la batería? Pulse el botón de estado de carga de la batería.

¿El indicador del estado de carga de la batería está en rojo fijo (Fig. U)? Cargue la batería.

¿El indicador del estado de carga de la batería está parpadeando en rojo (Fig. U)?

• Compruebe el estado de carga del/de los paquete(s) de baterías: Si el/los paquete(s) de baterías está(n)

agotado(s), recárguelo(s).

• Compruebe el estado de carga del/de los paquete(s) de baterías: Si no está(n) agotado(s), el/los paquete(s)

de baterías está(n) sobrecalentado(s) y se ha(n) apagado. Deje enfriar el/los paquete(s) de baterías y reanude

el corte.

El motor de la cuchilla se detiene al cortar

Suelte la manija de travesaño. Apague la podadora. Retire la llave de seguridad y los paquetes de baterías.

Voltee la podadora y verifique que las cuchillas giren libremente.

Eleve la altura de corte de las ruedas a la posición más alta y arranque la podadora.

Verifique que el puerto de la batería no tenga residuos.

¿Se ha cargado completamente la batería? Pulse el botón de estado de carga de la batería.

Evite sobrecargar la podadora. Reduzca la velocidad de corte o aumente la altura de corte.

La manija de un toque

1

no se bloqueará

en la posición de almacenamiento

Asegúrese que los dos seguros de almacenamiento

en la parte inferior de los tubos de la manija de un

toque

1

sobresalgan hacia afuera antes de bajar la manija de un toque

1

en la posición de almacenamiento.

La manija principal

debe conectarse completamente en las ventanas de la manija

. Si no se conectan

como se muestra en la Fig. H, presione la manija principal

4

hacia el soporte de manija

hasta que se

escuchen dos clics audibles y ambos lados de las ventanas de manija

estén cerradas como se muestra en

la Fig.I.

El motor de impulso automático se detiene

mientras trabaja

Apague la energía de la podadora de impulso automático.

Limpie el alojamiento del motor de impulso automático de escombros.

Compruebe que las ruedas giren libremente.

La podadora funciona, pero el desempeño

de corte no es satisfactorio, o no corta todo

el césped

¿Se ha cargado completamente la batería? Pulse el botón de estado de carga de la batería.

Libere la manija de travesaño para apagar la podadora. Retire la llave de seguridad y los paquetes de baterías.

Voltee la cortadora y verifique:

• Filo de las cuchillas: mantenga las cuchillas afiladas.

• Cubierta y plataforma de descarga respecto a obstrucción.

El ajuste de la altura de la rueda puede ser demasiado bajo para la condición de la hierba. Eleve la altura de corte.

La podadora es muy difícil de empujar

Libere la manija de travesaño para apagar la podadora. Retire la llave de seguridad y los paquetes de baterías.

Aumente la altura de corte para reducir la resistencia de la plataforma en el césped. Verifique que cada rueda

tenga rotación libre.

La podadora es anormalmente ruidosa

y vibra

Libere la manija de travesaño para apagar la podadora. Retire la llave de seguridad y los paquetes de baterías.

Voltee la podadora a un lado y revise la cuchilla para asegurarse de que no esté doblada ni dañada. Si la cuchilla

está dañada, reemplace con una cuchilla CRAFTSMAN de reemplazo. Si la parte inferior de la plataforma está

dañada, devuelva la podadora a un centro de servicio CRAFTSMAN Autorizado.

Si no hay daños visibles en la cuchilla y la cortadora aún vibra: Libere la manija de travesaño para apagar la

podadora. Retire la llave de seguridad y los paquetes de baterías. Desensamble todo el ensamble de cuchilla

como se describe en la sección Desinstalación e instalación de cuchilla. Retire cualquier suciedad y limpie

cada pieza. Reemplace cada pieza como se describe en la sección Desinstalación e instalación de cuchilla.

Si la podadora aún vibra, devuelva la podadora a un centro de servicio CRAFTSMAN autorizado.

La podadora no recoge recortes con la

bolsa

Conducto obstruido. Libere la manija de travesaño para apagar la podadora. Retire la llave de seguridad y los

paquetes de baterías. Limpie el conducto de recortes de césped.

Aumente la altura de corte de las ruedas para acortar la longitud del corte.

Bolsa llena. Vacíe la bolsa más a menudo.

NA575175 08/24

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286

CRAFTSMAN

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs‑piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc-piles est en dessous de 4,5° C (40° F) ou au-dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Craftsman CMCMWSP320X2 21-in Self-Propelled Battery Walk Mower Two 20V

Product's Documents

User Manual

Specifications

Craftsman CMCMWSP320X2 Questions and Answers
