Vevor 1550 USD Coin Sorter Coin Counter Wrapper and Roller User Manual

COIN SORTE

Technical Support and E-Warranty Certificate www.vevor.com/support

MODEL:1550

We continue to be committed to provide you tools with competitive price.

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

MODEL:1550

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

COIN SORTER

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Statement: This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:(1)This device

may not cause harmful interference, and (2)this device must accept

any interference received, including interference that may cause

undesired operation.

WARNING!

For your safety, it is very important that you need always follow the simple

precautions as below:

1. Do not operate the machine if you are, or it is damp. Operating the machine

under wet damp conditions can lead to an electrical shock hazard that

might result in serious injury.

2. Use only the same type and rating when replacing a fuse. Using an incorrect

Fuse can cause a potential fire hazard if a higher rating Fuse is used.

3. Ensure that both the machine and the domestic mains supply system are of the

same voltage. An in correct supply voltage could cause a potential fire hazard.

4. Turn off and unplug the power before performing maintenance.

5. Do not start the machine when the back cover is open.

6. Do not put your fingers inside the hopper or channel when the machine is under

operation.

7. Turn off and unplug the power when without using for a long time.

8. Should you have any doubts, please contact your local distributor, or sales

agent, for further advice.

9.To reduce the risk of electric shock, do not disassemble this product. Take it to

qualified service personnel when service or repair work is required. Opening or

removing covers -like the rear cover plate- may expose you to dangerous voltages

or other risks. Incorrect re-assembly can cause electric shock when the appliance

is subsequently used.

10. Only use the cable provided with the unit. The use of other cables may result in

electric shock, fire or cause serious damage to the unit. If the supply cord is

damaged, it must be replaced by the manufacturer, its service agent or similarly

qualified persons in order to avoid a hazard.

11. Do not use the unit if the power cord is damaged or if the plug socket contact is

loose. Not following these instructions may result in electric shock, fire or other

hazards.

12. Do not place heavy objects over the cord and do not bend it excessively since

it could get damaged. Not following these instructions may result in electric shock,

fire or other hazards.

13. This equipment is not suitable for use in locations where children are likely to

be present.

14. The power cord of the product should be connected to a socket-outlet with

earthing connection.

SAVE THESE INSTRUCTIONS

MACHINE OVERVIEM

Keyboard Coin Hopper

Back Cover

Power Switch

Electrical Wire

Coin Drawer Fuse(at the bottom)

SPECIFICATION

Ambient temperature 0℃~40℃

Ambient Humidity 30~80%

Hopper capacity

Each coins drawe

Max.2000units

r 50~300units

Batch preset number display

Counting number displa

3 Digits LCD

Power sourc

4 Digits LCD

Power consumptio

AC120V/60HZ

≤15W

Dimensions

Gross weigh

435*380*310mm

t 5.33kg

Counting speed Max. 300 units/min

OPERATION

1.Make sure that the machine is put on level and then turn on the machine.

2.Set an expected batch.

Each channel can be set an expected batch (from 0 to 999). Press the “SET” key

to select the channel, and the “BAT” key, “+” key and “-” key to set the expected

batch number.

Note 1: If some channels set the batch to 0, the machine will not stop this channel

even the drawer is full, unless the “START/STOP” key is pressed or no coin drop

though the channel within 20 seconds.

Note 2: Keep “-” key pressed in 7 seconds can set all the channels to batch 0.

Note 3:The batch setting can be automatically memorized.

3.Start counting

Put coins in the hopper,and press the “START/STOP”key to start counting.

Press the “START/STOP” again to stop the counting.

4.Check the report

Press the “REPORT” key circularly when the machine in standby state can check

the counting results of each channel. Press the “C” key can exit this checking

procedure.

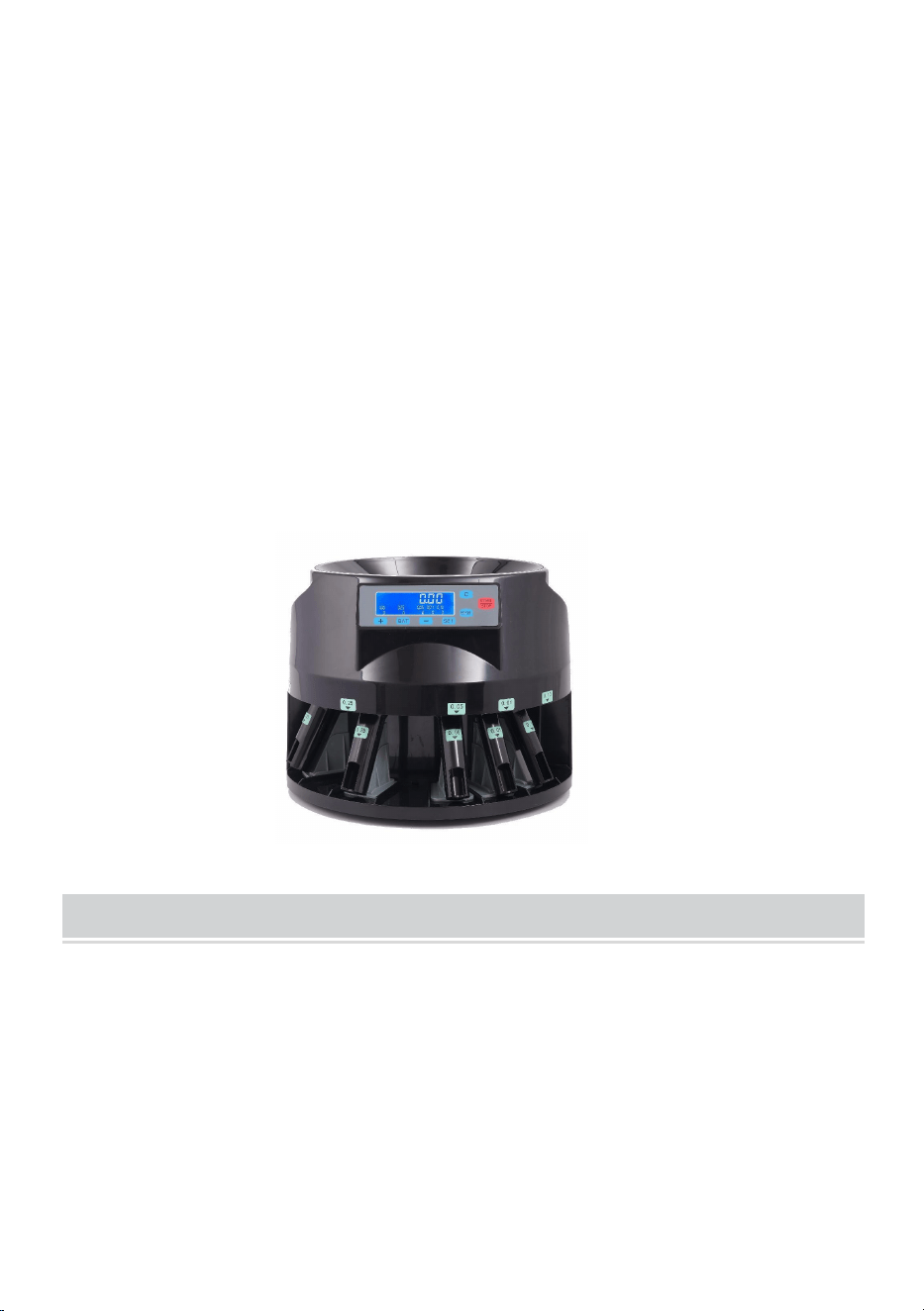

Coin tube attachments

1.This machine allows you to use coin tube attachments, after sorting, you can wrap

the coins with standard paper rolling wrappers.

2.The operation is the same as above.

MAINTENANCE

WARNING!

TURN OFF THE MACHINE AND UNPLUG THE POWER BEFORE THE

FOLLOWING MAINTENANCE!

1. Foreign objects falling into the hopper will cause jamming or even damage the

machine! Please avoid the foreign object falling in.

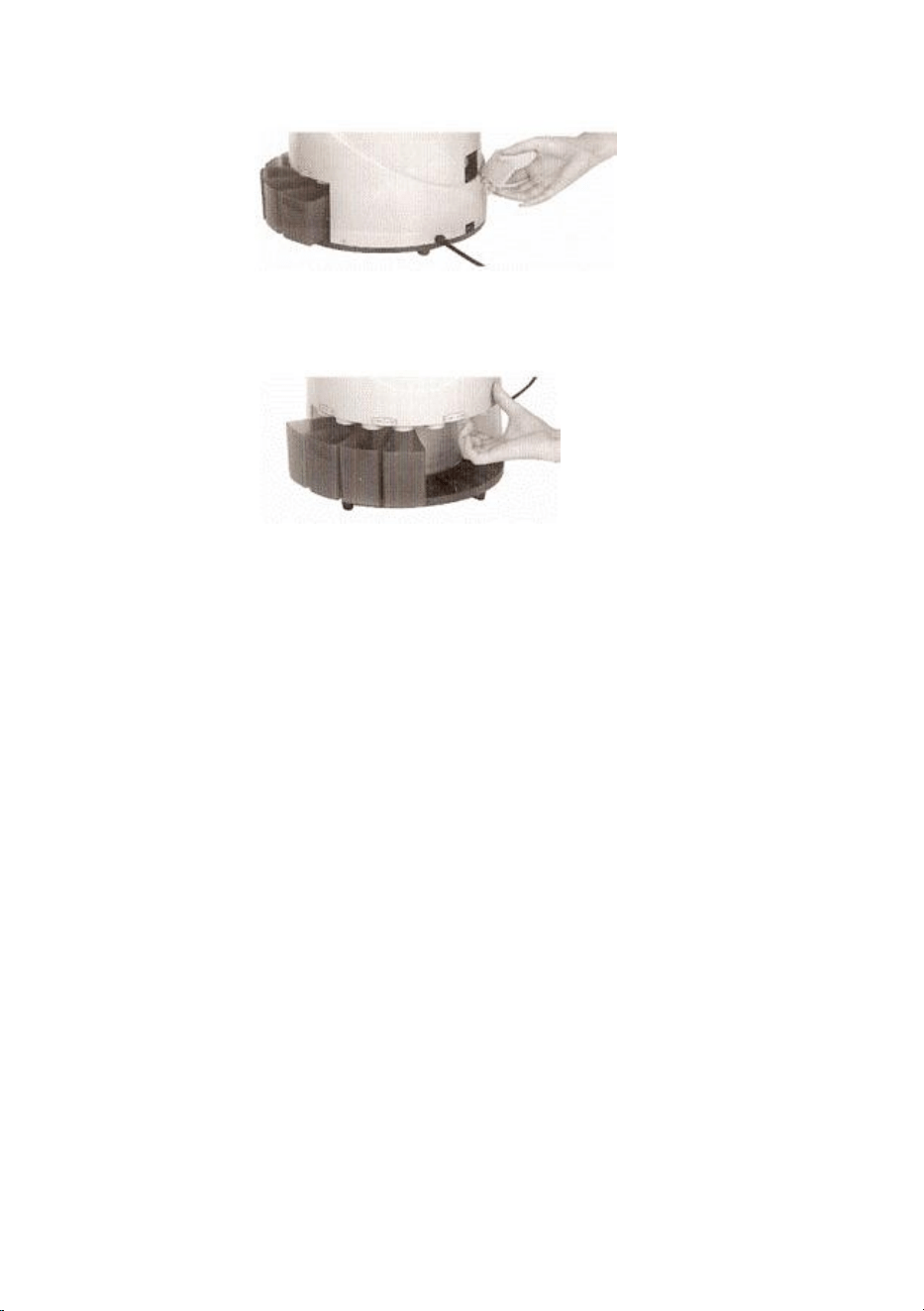

As the following shown, to remove the foreign object, just open the back Cover

and pick out the foreign object.

2. To remove the coin jamming, as the following pictures show, use a finger to

push up the jammed coin and let it fall out from the gap between the channels.

3.If the machine is switched on, the electron undergoes a test itself. It may result in

one of the following error messages:

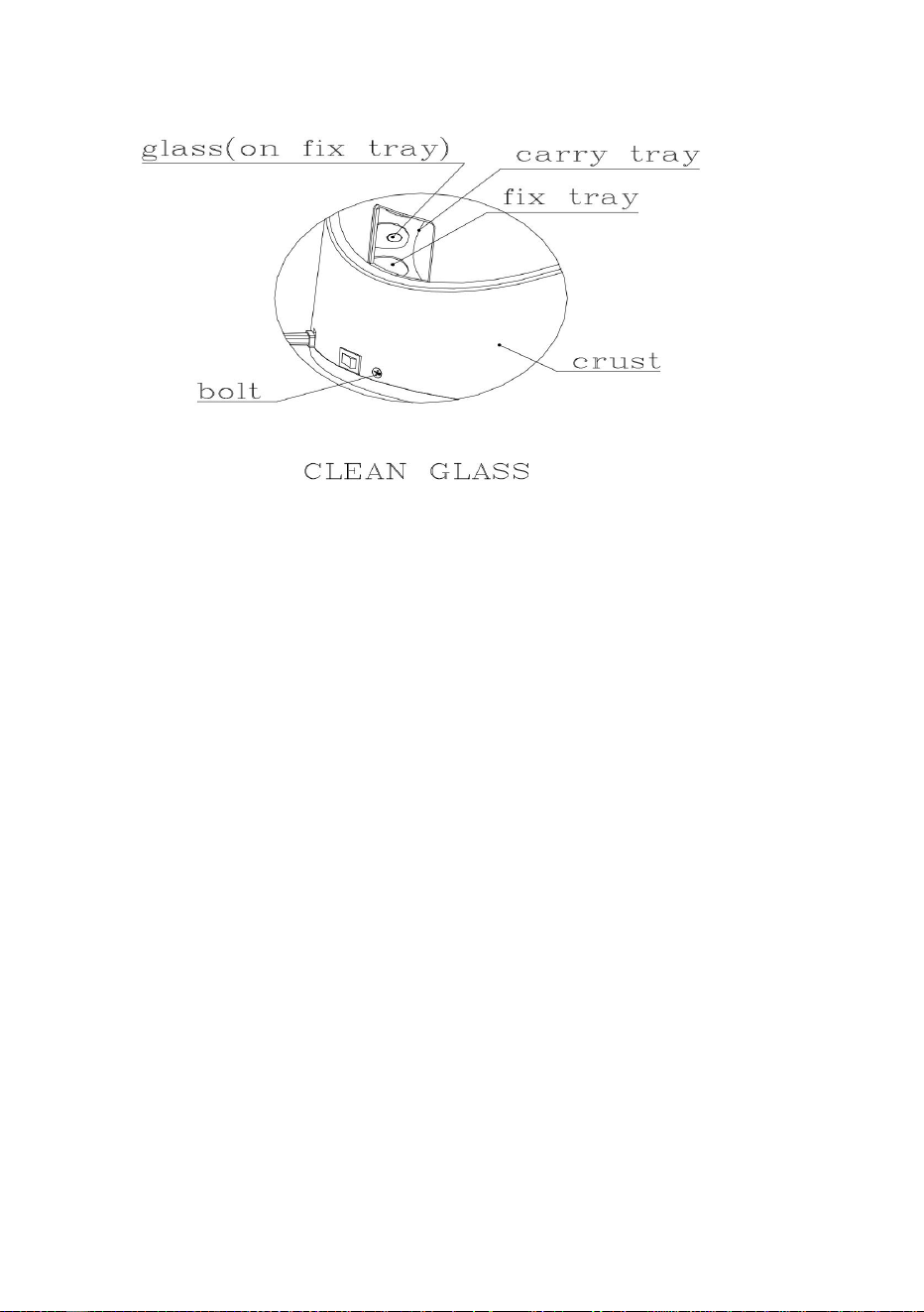

EA: This Means the optical sensor is blocked: stop the machine and remove the

back cover, then turn the carry tray with your hands, by outer light you see the

glass on top left corner, then clear the dust on the glass. Because there is too

much dust on the glass and it affects the optical sensor work.

If the machine often appears EA, it may be due to the working environment leading

to too much dust in the inner of the machine, to clean the inner parts of the

machine. a: switch off the machine and cut down power. b: remove 3 bolts on the

bottom of the crust, remove the crust. c: clean dust, end to reset.

E1…E8 Means count sensor blocked. (According to the coin diameter from short

to long range). E9 Means the running sensor is blocked.

If it takes no effect after cleaning the inner parts as well as sensors, the machine

needs to be repaired.
