Bosch GKF125CEPK Professional Palm Routers User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

GKF125CE

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 26

●

Versión en español

Ver la página 53

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

2610052572_GKF125CE 9/18/18 12:11 PM Page 1

▶ Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

▶ Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool

will increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI) protected

supply. Use of an GFCI reduces the risk of

electric shock.

▶ Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools

may result in serious personal injury.

Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing

protection used for appropriate conditions

will reduce personal injuries.

General Power Tool Safety Warnings

Read and understand all instructions before using this appliance.

Failure to follow all instructions listed below, may result in electric

shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

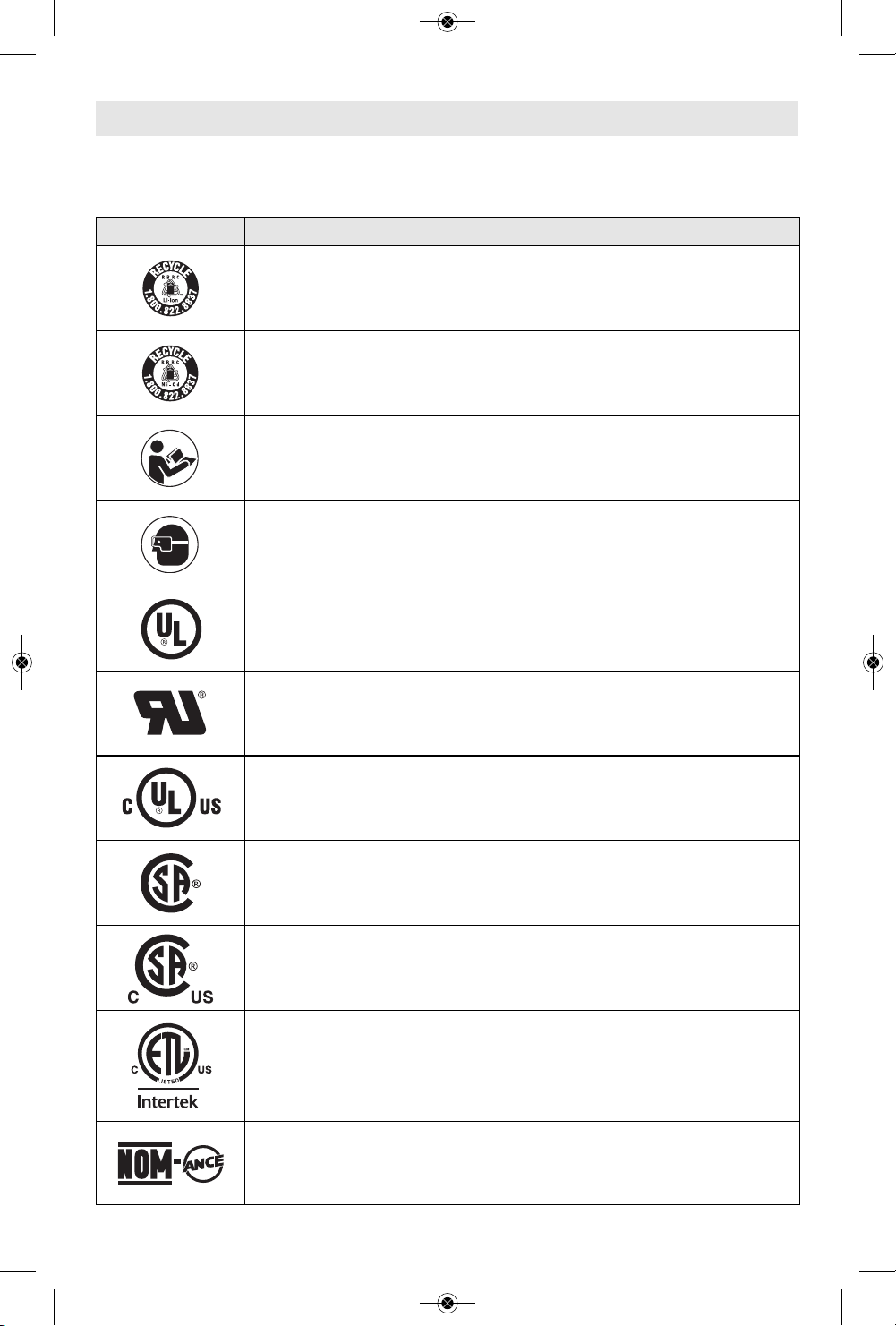

Safety Symbols

The deﬁnitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

2610052572_GKF125CE 9/18/18 12:11 PM Page 2

Safety Rules for Routers

Hold power tool by insulated gripping

surfaces, because the cutter may contact

its own cord. Cutting a ”live” wire may

make exposed metal parts of the power

tool ”live” and shock the operator.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by your

hand or against the body leaves it unstable

and may lead to loss of control.

If cutting into existing walls or other blind

areas where electrical wiring may exist is

unavoidable, disconnect all fuses or

circuit breakers feeding this worksite.

Always make sure the work surface is free

from nails and other foreign objects.

Cutting into a nail can cause the bit and the

tool to jump and damage the bit.

Never hold the workpiece in one hand and

the tool in the other hand when in use.

Never place hands near or below cutting

surface. Clamping the material and guiding

the tool with both hands is safer.

Never lay workpiece on top of hard

surfaces, like concrete, stone, etc...

Protruding cutting bit may cause tool to

jump.

Always wear safety goggles and dust

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools

that have the switch on invites accidents.

Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in

personal injury.

Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught

in moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

▶ Power tool use and care

Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it was

designed.

Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s

operation. If damaged, have the power

tool repaired before use. Many accidents

are caused by poorly maintained power

tools.

Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

▶ Service

Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that

the safety of the power tool is maintained.

2610052572_GKF125CE 9/18/18 12:11 PM Page 3

mask. Use only in well ventilated area.

Using personal safety devices and working

in safe environment reduces risk of injury.

fter changing the bits or making any

adjustments, make sure the collet nut and

any other adjustment devices are securely

tightened. Loose adjustment device can

unexpectedly shift, causing loss of control,

loose rotating components will be violently

thrown.

Never start the tool when the bit is

engaged in the material. The bit cutting

edge may grab the material causing loss of

control of the cutter.

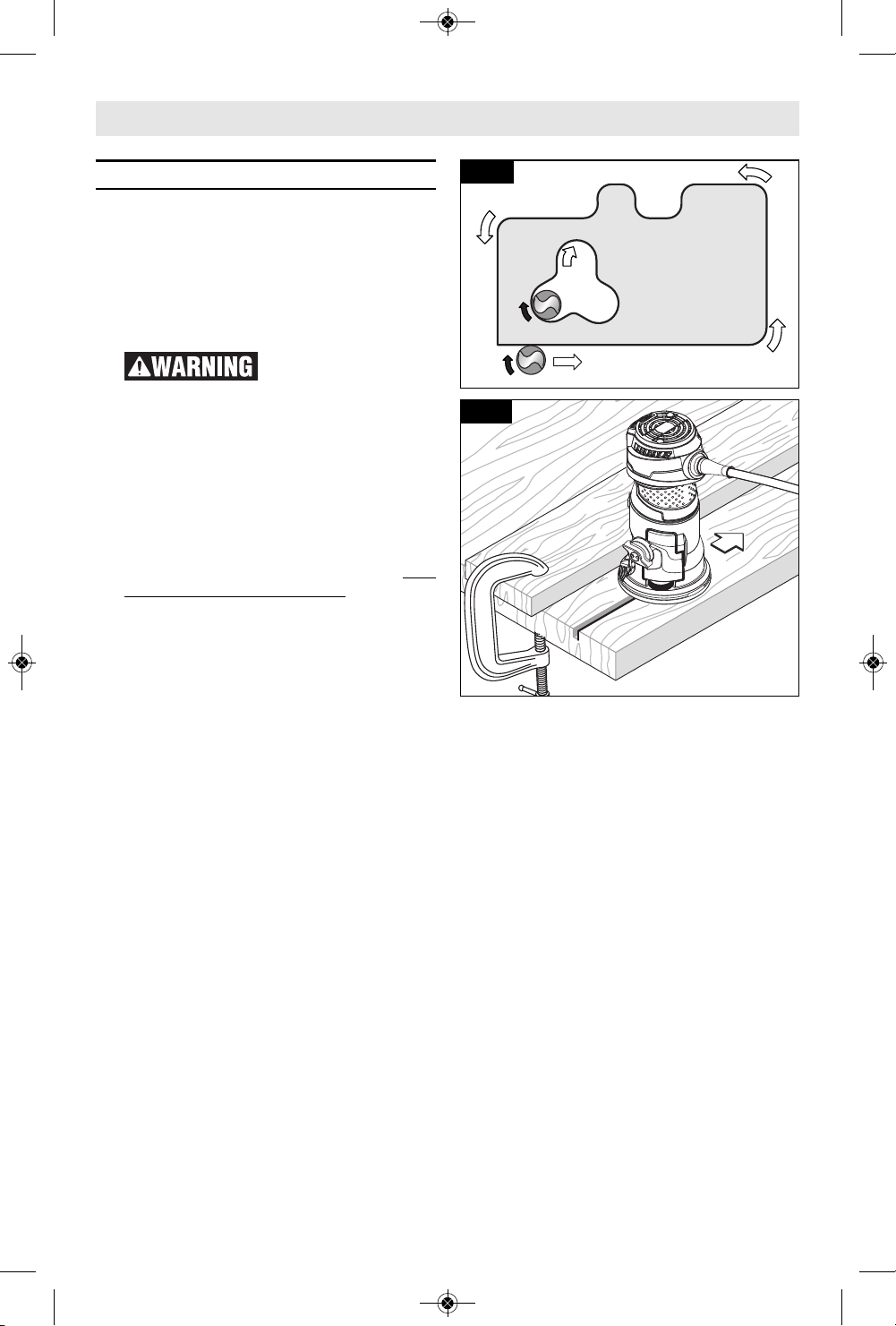

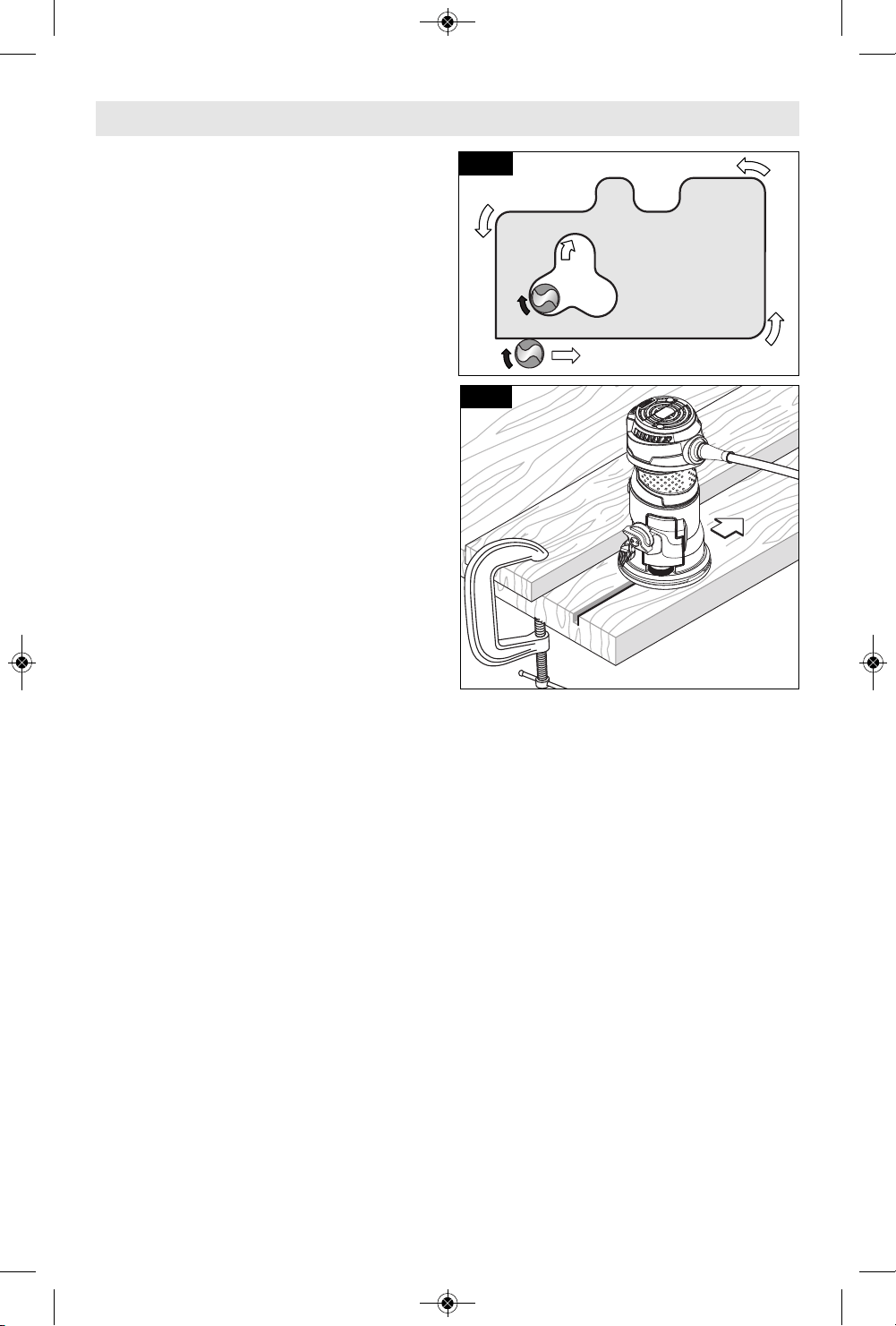

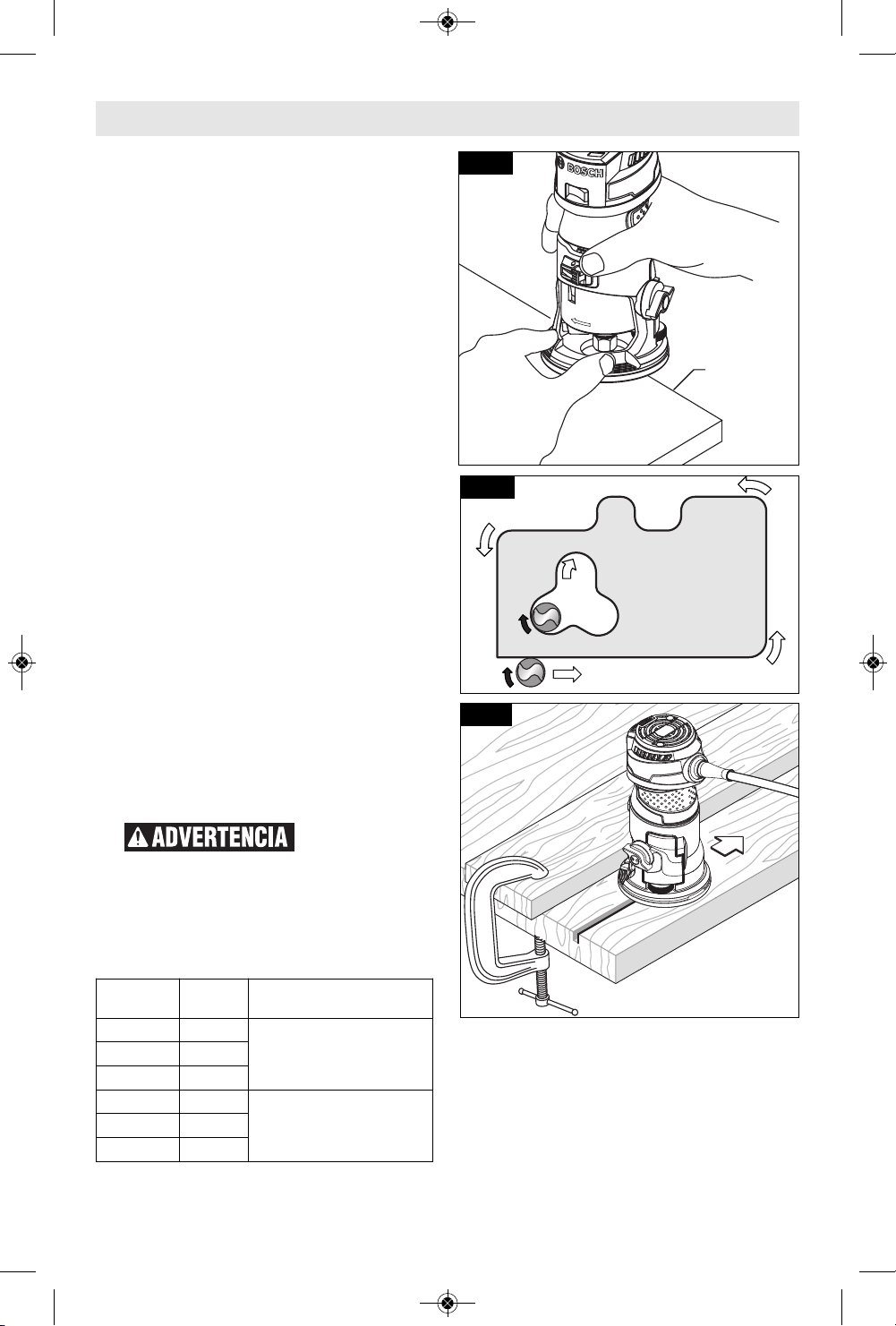

The direction of feeding the bit into the

material is very important and it relates to

the direction of bit rotation. When viewing

the tool from the top, the bit rotates

clockwise. Feed direction of cutting must

be counter-clockwise. NOTE: inside and

outside cuts will require different feed

direction, refer to section on feeding the

router. Feeding the tool in the wrong

direction, causes the cutting edge of the bit

to climb out of the work and pull the tool in

he direction of this feed.

Never use dull or damaged bits. Sharp bits

must be handled with care. Damaged bits

can snap during use. Dull bits require more

force to push the tool, possibly causing the

bit to break.

Never touch the bit during or immediately

after the use. After use the bit is too hot to

be touched by bare hands.

Never lay the tool down until the motor

has come to a complete standstill. The

spinning bit can grab the surface and pull

the tool out of your control.

Cutter diameter must be at least 1/4”

smaller than opening for the bit and

cutter.

Additional Safety Warnings

Use only router bits that have shank

diameters that match the installed collet.

Using a router bit that has a smaller shank

could cause the bit to come loose during

operation and become a projectile.

Never operate router bits at speeds that

are higher than their maximum rated

speed. Router bits running faster than their

rated speed can break and fly apart.

GFCI and personal protection devices like

electrician’s rubber gloves and footwear

will further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a

hazard to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Use clamps or other practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand

or against your body leaves it unstable and

may lead to loss of control.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted. Certain

cleaning agents such as gasoline, carbon

tetrachloride, ammonia, etc. may damage

plastic parts.

Risk of injury to user. The power cord must

only be serviced by a Bosch Factory Service

Center or Autho rized Bosch Service Station.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

2610052572_GKF125CE 9/18/18 12:11 PM Page 4

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study

them and learn their meaning. Proper interpretation of these symbols will allow you

to operate the tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610052572_GKF125CE 9/18/18 12:11 PM Page 5

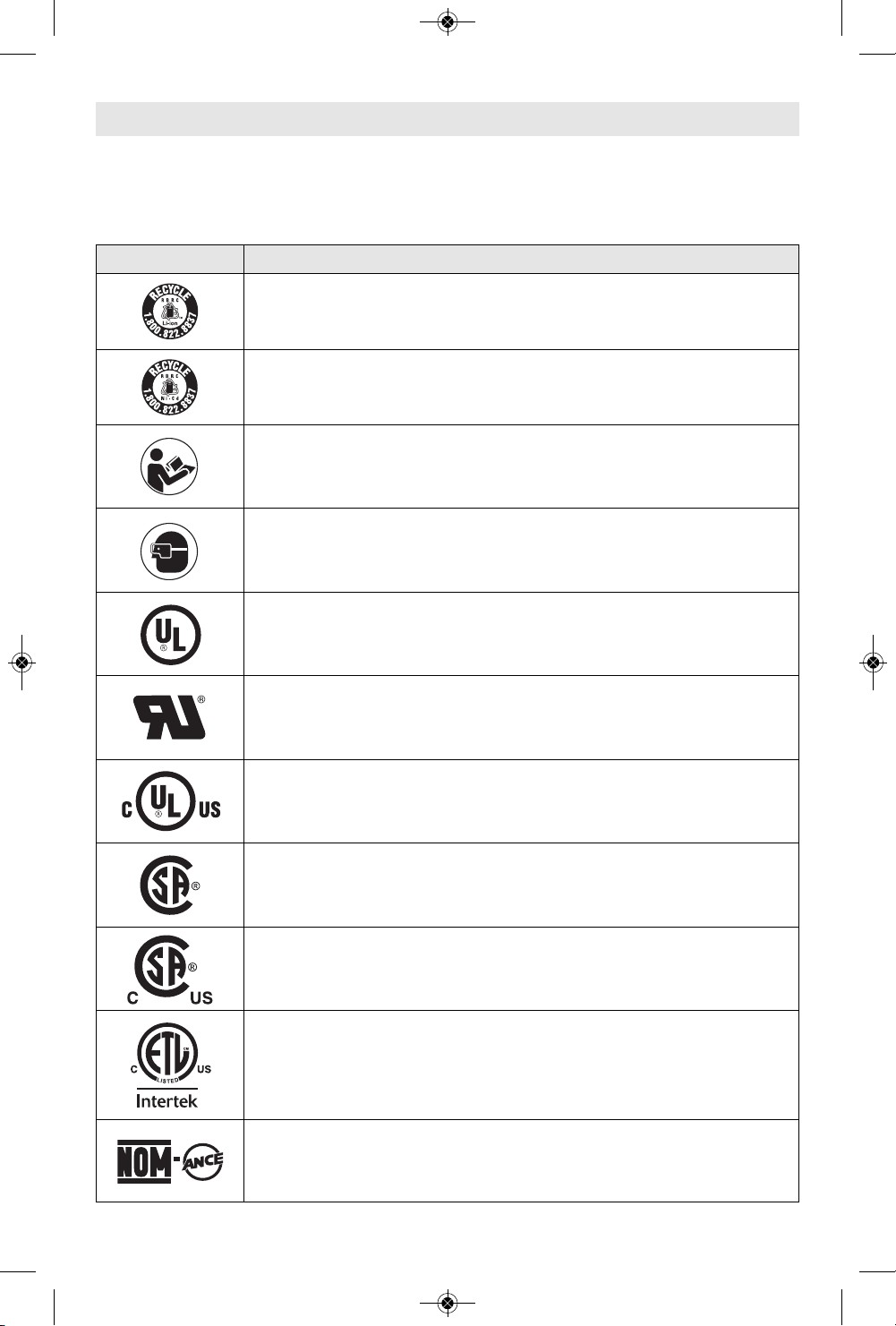

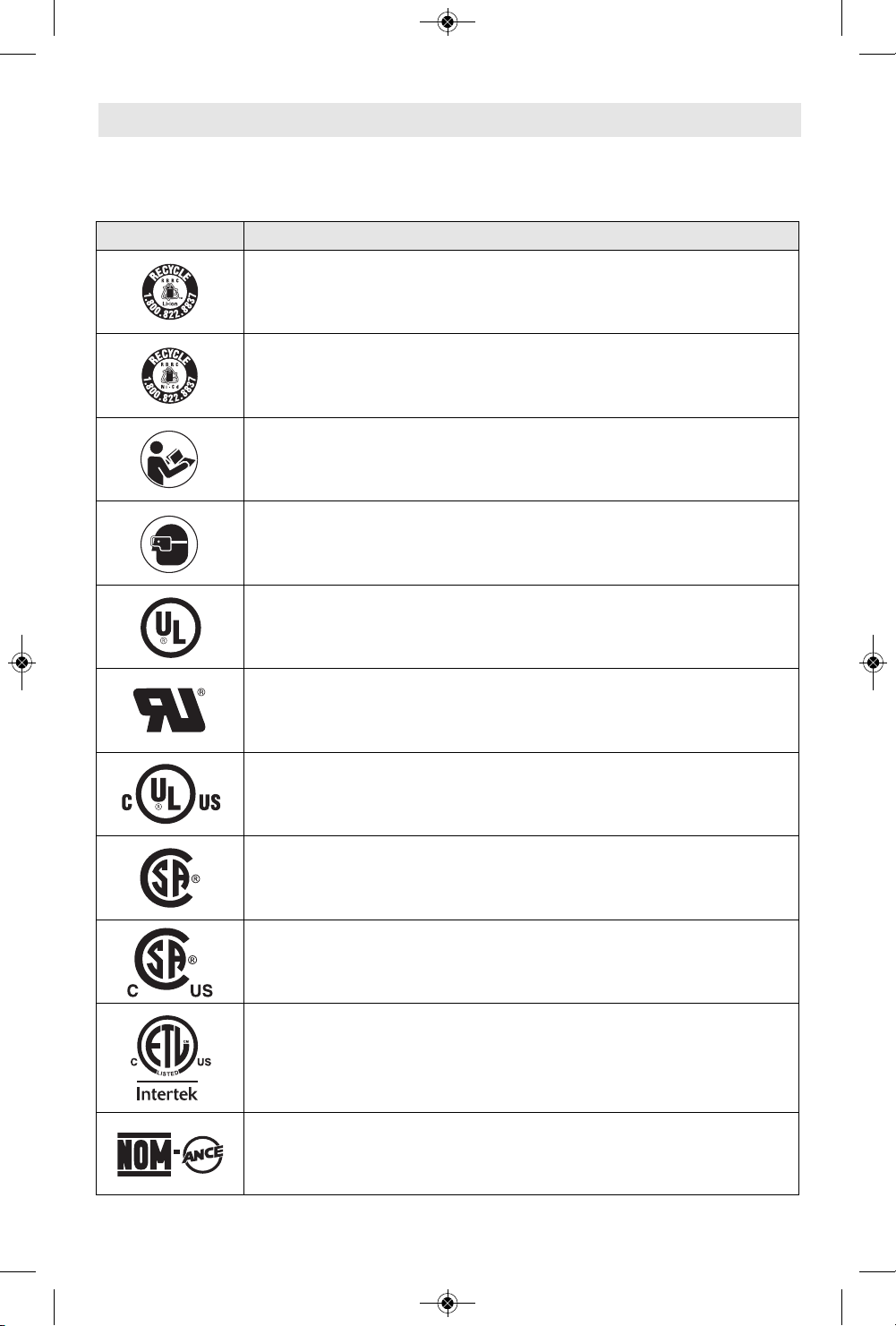

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study

them and learn their meaning. Proper interpretation of these symbols will allow you

to operate the tool better and safer.

Symbol Designation / Explanation

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this component is recognized by

Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

2610052572_GKF125CE 9/18/18 12:11 PM Page 6

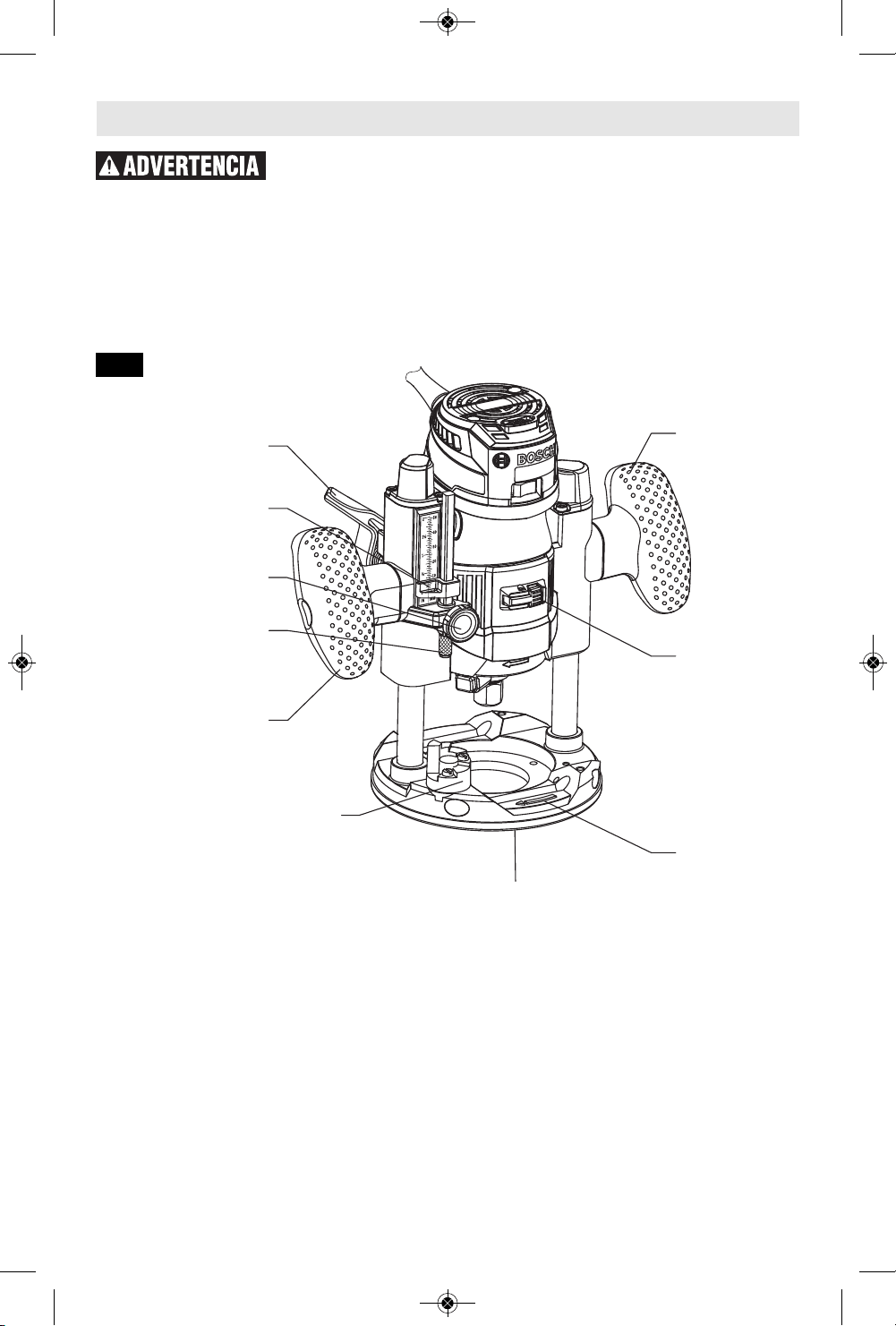

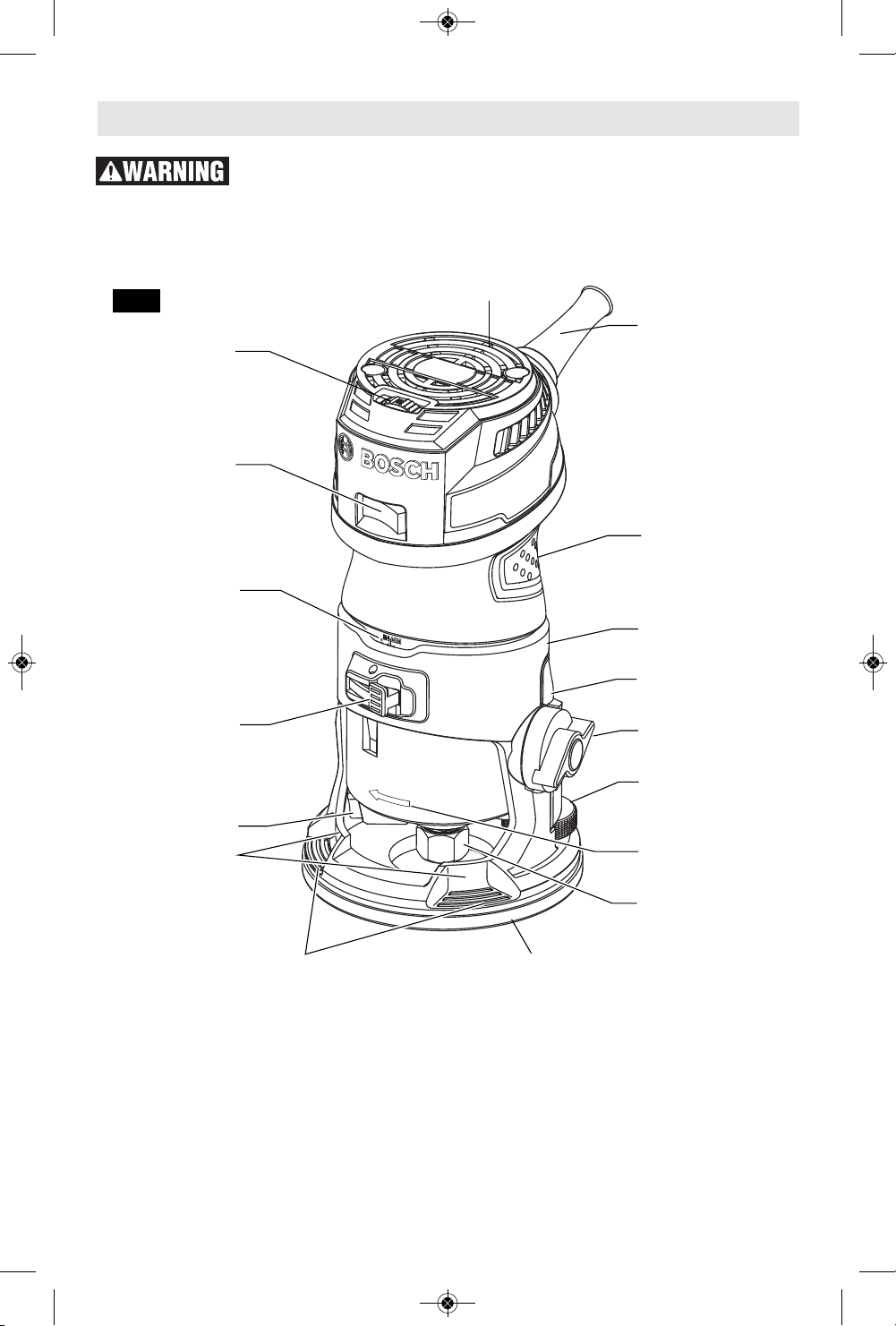

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive

safety measures reduce the risk of starting the tool accidentally.

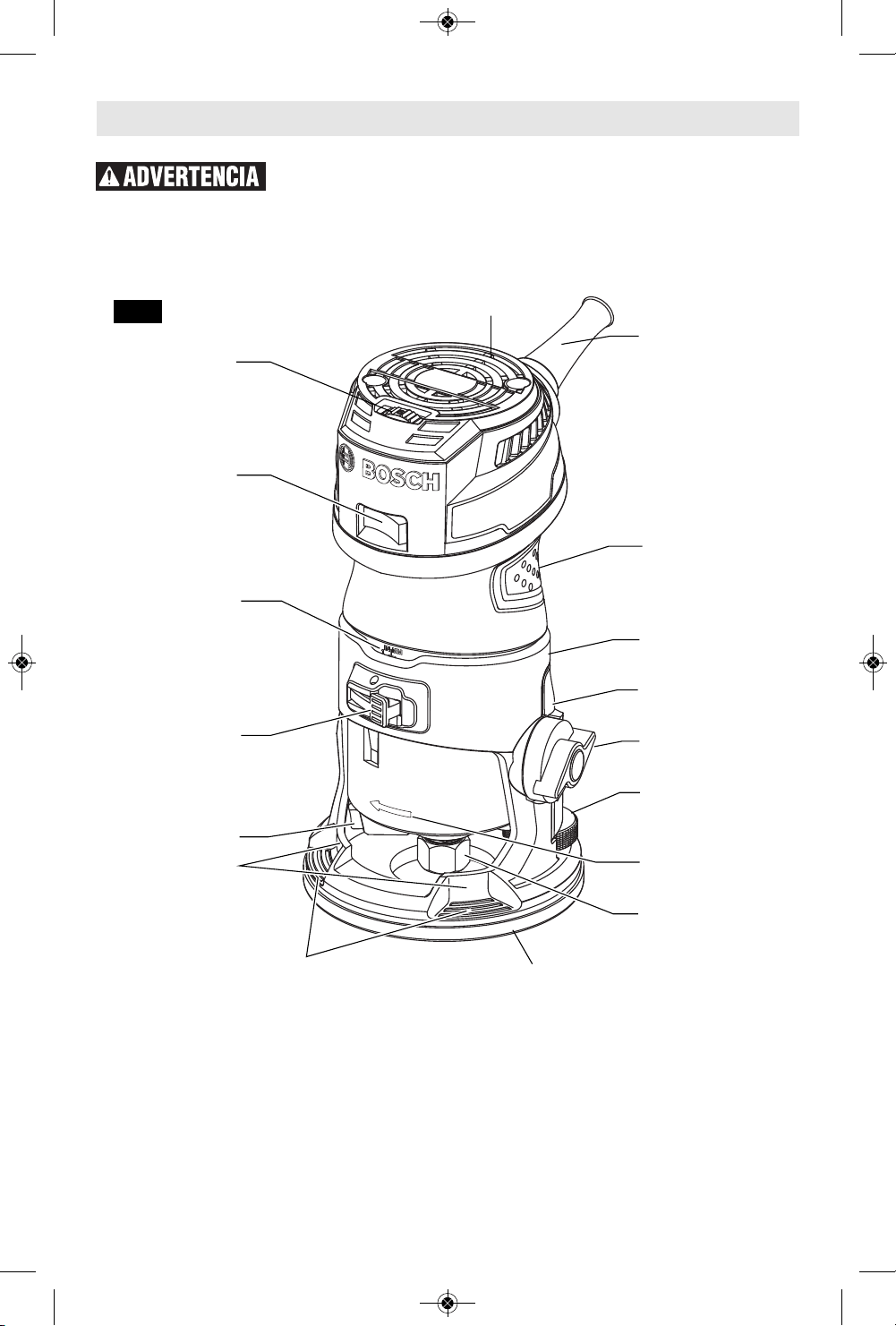

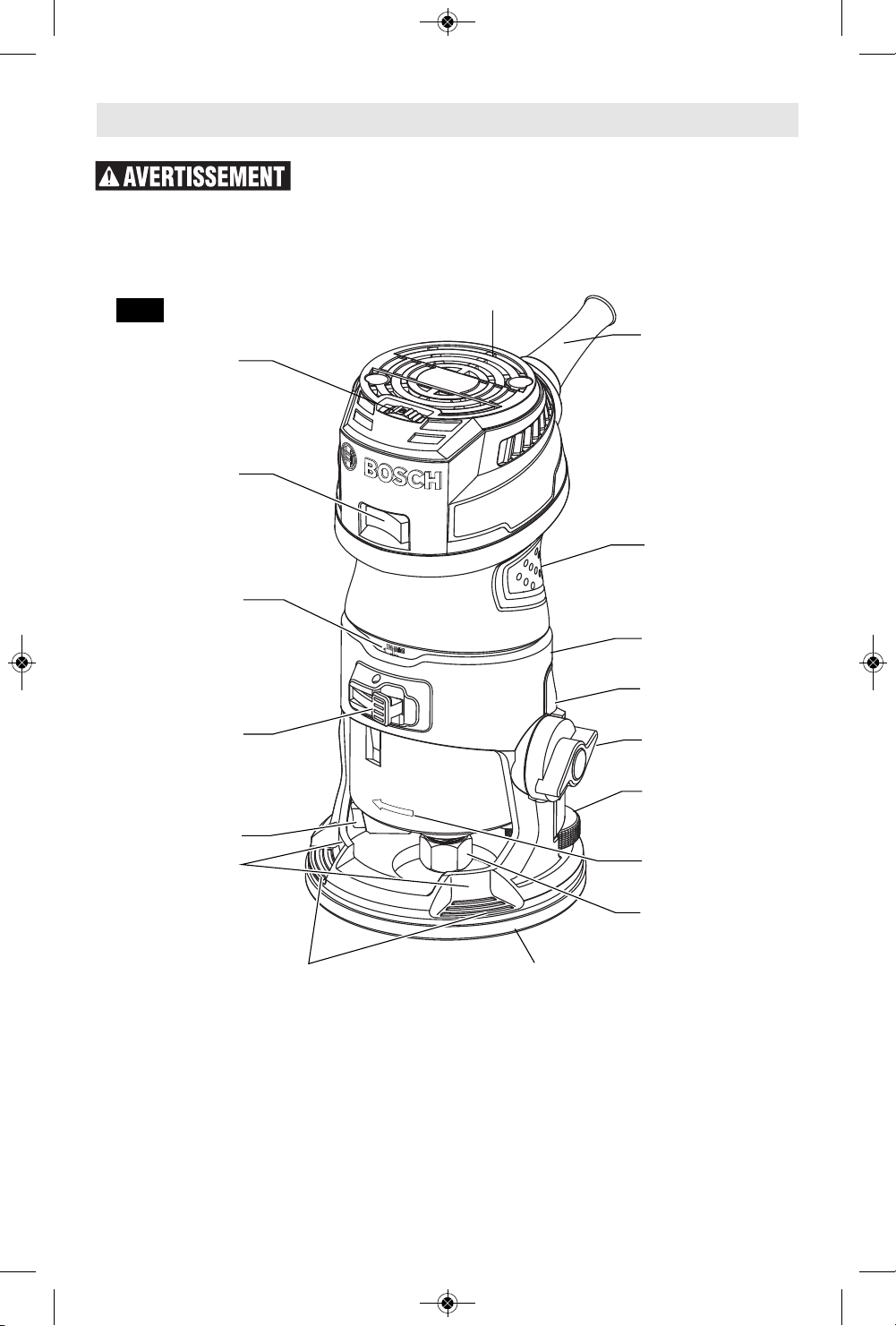

Fixed-Base Palm Router

KNURLED WHEEL

BIT ROTATION ARROW

COLLET NUT

CONTOURED

GRIP AREA

VARIABLE-SPEED

DIAL

FINGER SUPPORT

POCKETS

FINGER GUARDS

POWER CORD

MOTOR RELEASE

BUTTON

DEPTH SCALES

(IMPERIAL AND

METRIC)

SPINDLE LOCK

SUBBASE

RUGGED ALUMINUM

BASE (PR101)

CLAMPING KNOB

FLAP

ROCKER

ON/OFF

SWITCH

AIR VENTS

FIG. 1

Model Number GKF125CE

Bit Capacity 1/4" shank

Max. Cutter Diameter *

* Cutter diameter must be at least 1/4" smaller than opening for

the bit and cutter.

NOTE: For tool specifications refer to the nameplate on your tool.

2610052572_GKF125CE 9/18/18 12:11 PM Page 7

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive

safety measures reduce the risk of starting the tool accidentally.

DEPTH

INDICATOR

PLUNGE LOCK

LEVER

LEFT

GRIPPING

HANDLE

DEPTH

INDICATOR

KNOB

DEPTH ROD FINE

ADJUSTMENT

KNOB

DEPTH STOP

TURRET

MOTOR RELEASE

BUTTON

RIGHT GRIPPING

HANDLE

SUBBASE

BIT ROTATION

ARROW

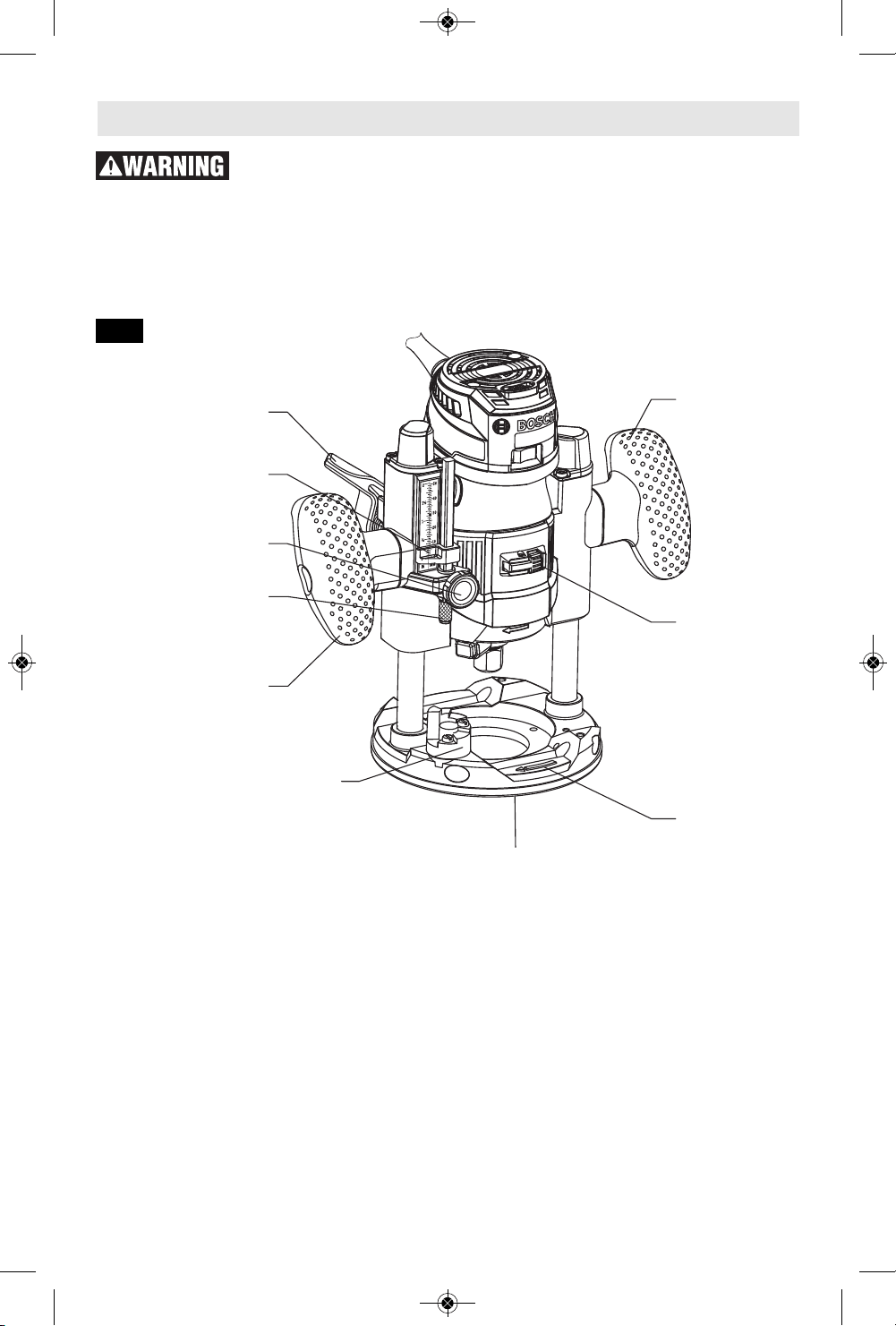

Plunge-Base Palm Router Configuration

FIG. 2

2610052572_GKF125CE 9/18/18 12:11 PM Page 8

▶ Selecting Bits

Your Bosch palm router is designed

for a wide variety of routing

applications that use 1/4" shank bits.

These include woodworking

applications such as edge forming,

grooving, and sign making. This router

is also ideal for trimming laminates,

phenolics, and other materials that

have been bonded to a substrate

overhang the substrate typically by

about 1/8" (3 mm).

A wide assortment of router bits with

different profiles are available as

accessories. Only use good quality

bits.

Use only router bits

that have shank

diameters that match the installed

collet. Using a router bit that has a

smaller shank could cause the bit to

come loose during operation and

become a projectile.

Never operate

router bits at

speeds that are higher than their

maximum rated speed. Router bits

running faster than their rated speed

can break and fly apart.

To prevent personal

injury, always

remove the plug from power source

before removing or in stal ling bits or

accessories.

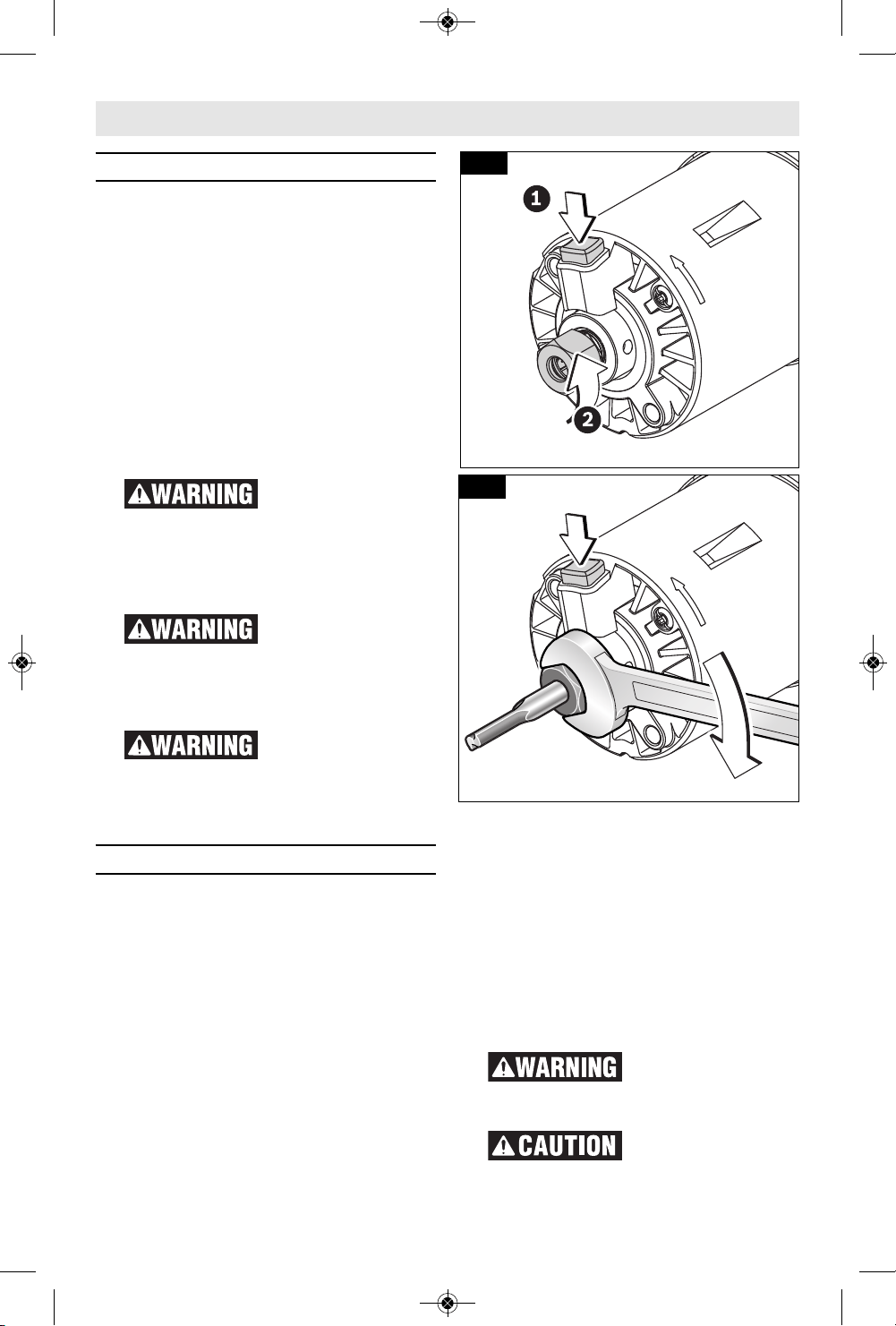

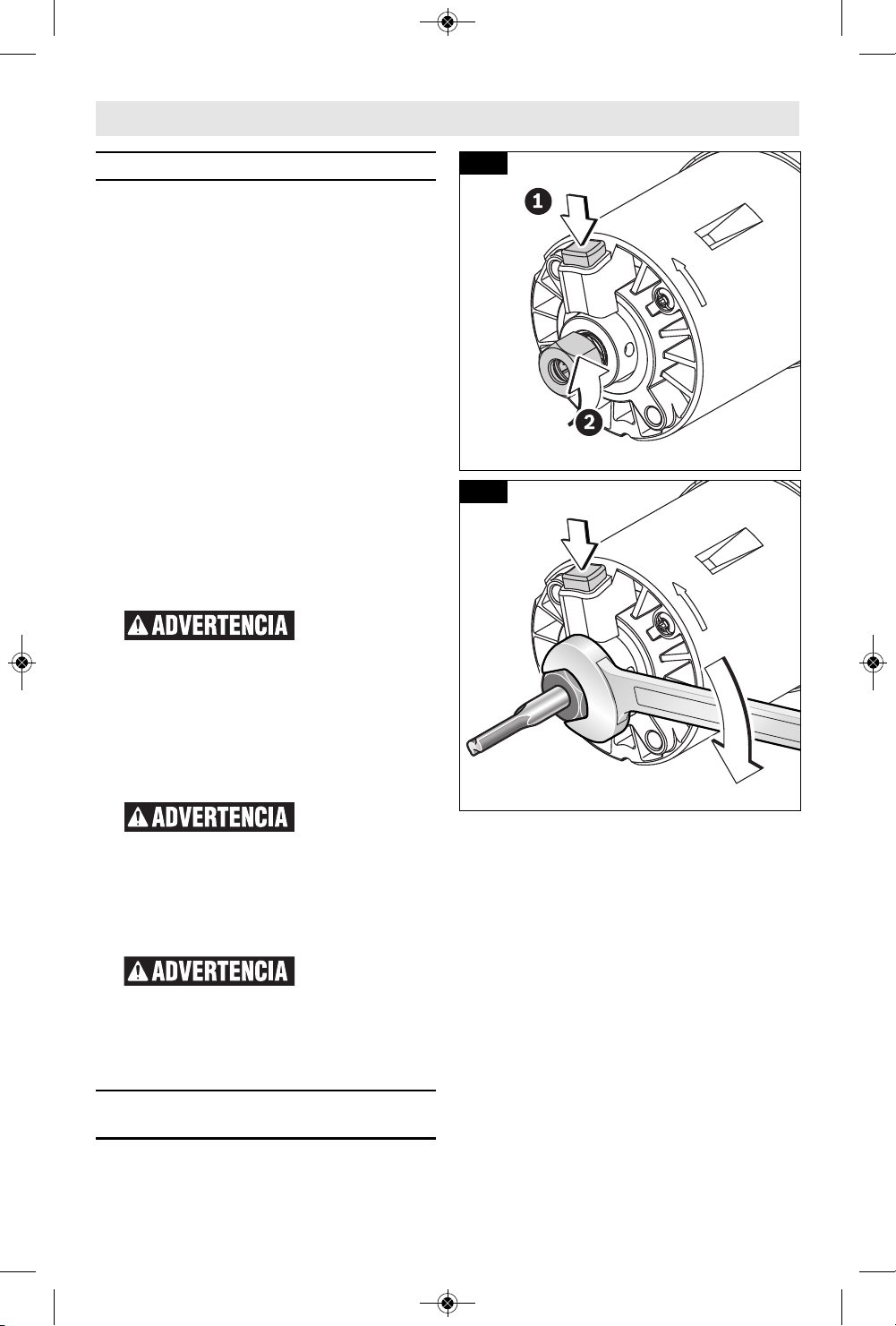

▶ Installing a Router Bit

1. Lay the router or motor on its side.

The router can also be stood "on its

head" for bit changes.

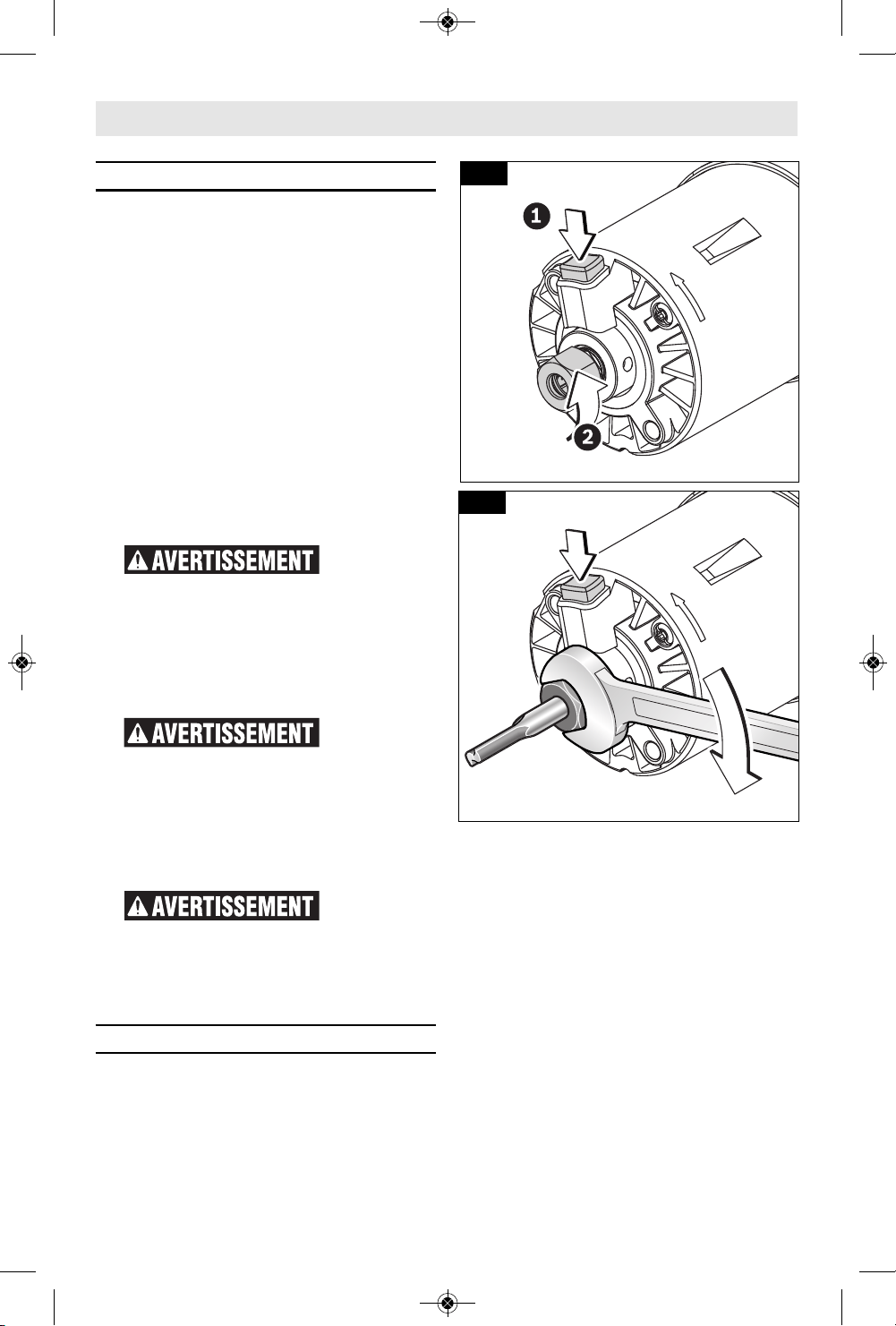

2. Press spindle lock to prevent

rotation of collet chuck. NOTE: it

may be necessary to rotate collet

nut to engage spindle lock

(Fig. 3).

3. Next, use the collet wrench to

loosen the collet chuck assembly in

a counter-clockwise direction

(viewed from bottom of router).

4. Insert the shank of the router bit

into the collet chuck assembly as

far as it will go, then back the

shank out until the cutters are

approximately 1/8" to 1/4" away

from the collet nut face.

5. With the router bit inserted and the

spindle lock engaged, use the

collet wrench to firmly tighten the

collet chuck assembly in a

clockwise direction (viewed from

bottom of router) (Fig. 4).

To ensure proper gripping of the

router bit and minimize run-out, the

shank of the router bit must be

inserted at least 5/8".

Cutter diameter

must be at least

1/4” smaller than opening for the bit

and cutter.

To prevent damage

to tool, do not

tighten collet without a bit.

Assembly

FIG. 3

FIG. 4

SPINDLE LOCK

(BASE REMOVED FOR CLARITY)

2610052572_GKF125CE 9/18/18 12:11 PM Page 9

NOTE: The bit shank and chuck

should be clean and free of dust,

wood, residue, and grease before

assembling.

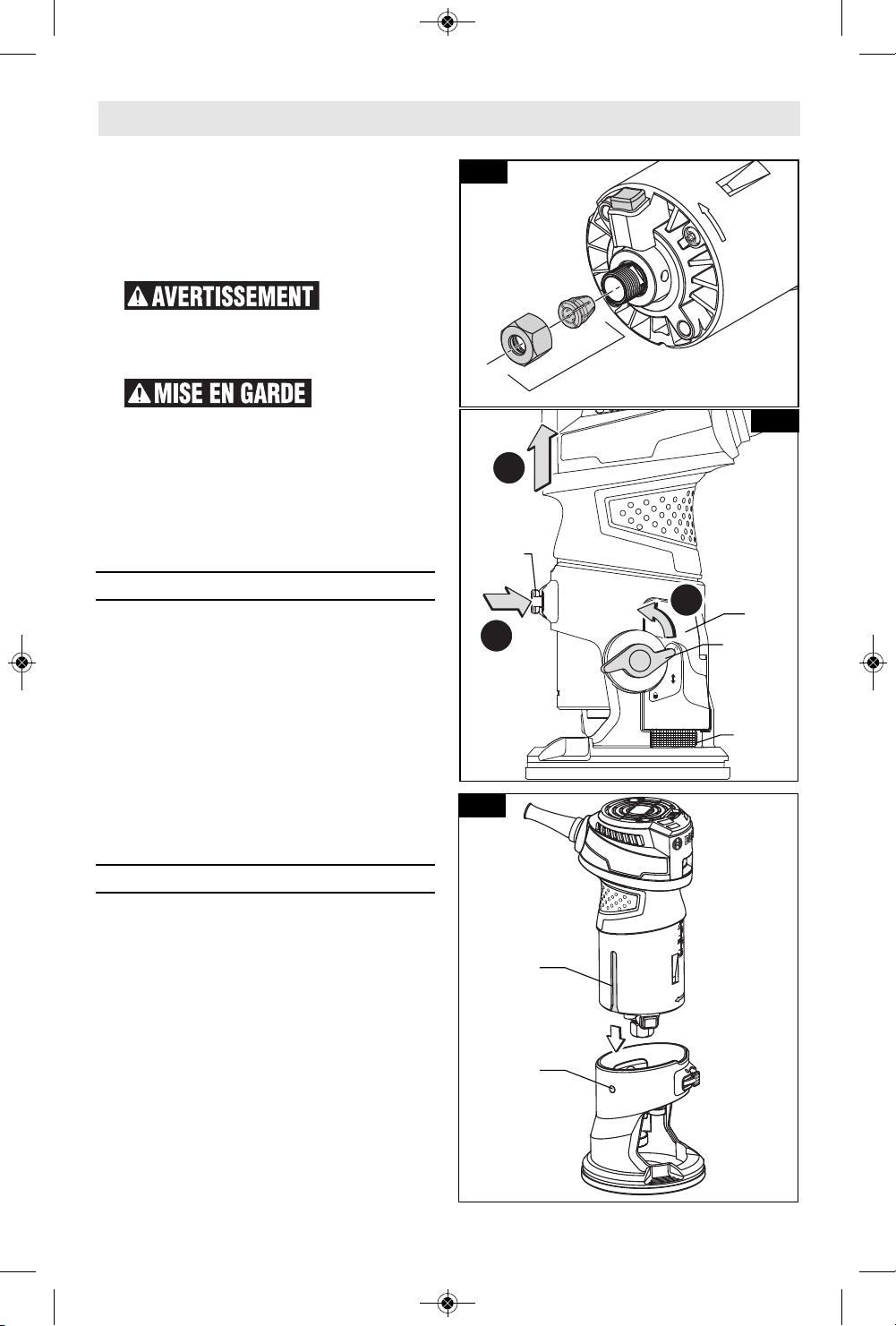

▶ Removing the Router Bit

1. Press spindle lock to prevent

rotation of collet chuck and turn

the collet chuck assembly in a

counter-clockwise direction.

2. Once the collet chuck assembly is

loosened, continue to turn the

collet chuck assembly until it pulls

the collet free from the spindle,

and the router bit can be removed.

NOTE: The collet chuck is self-

extracting; it is NOT necessary to

strike the collet chuck to free the

router bit.

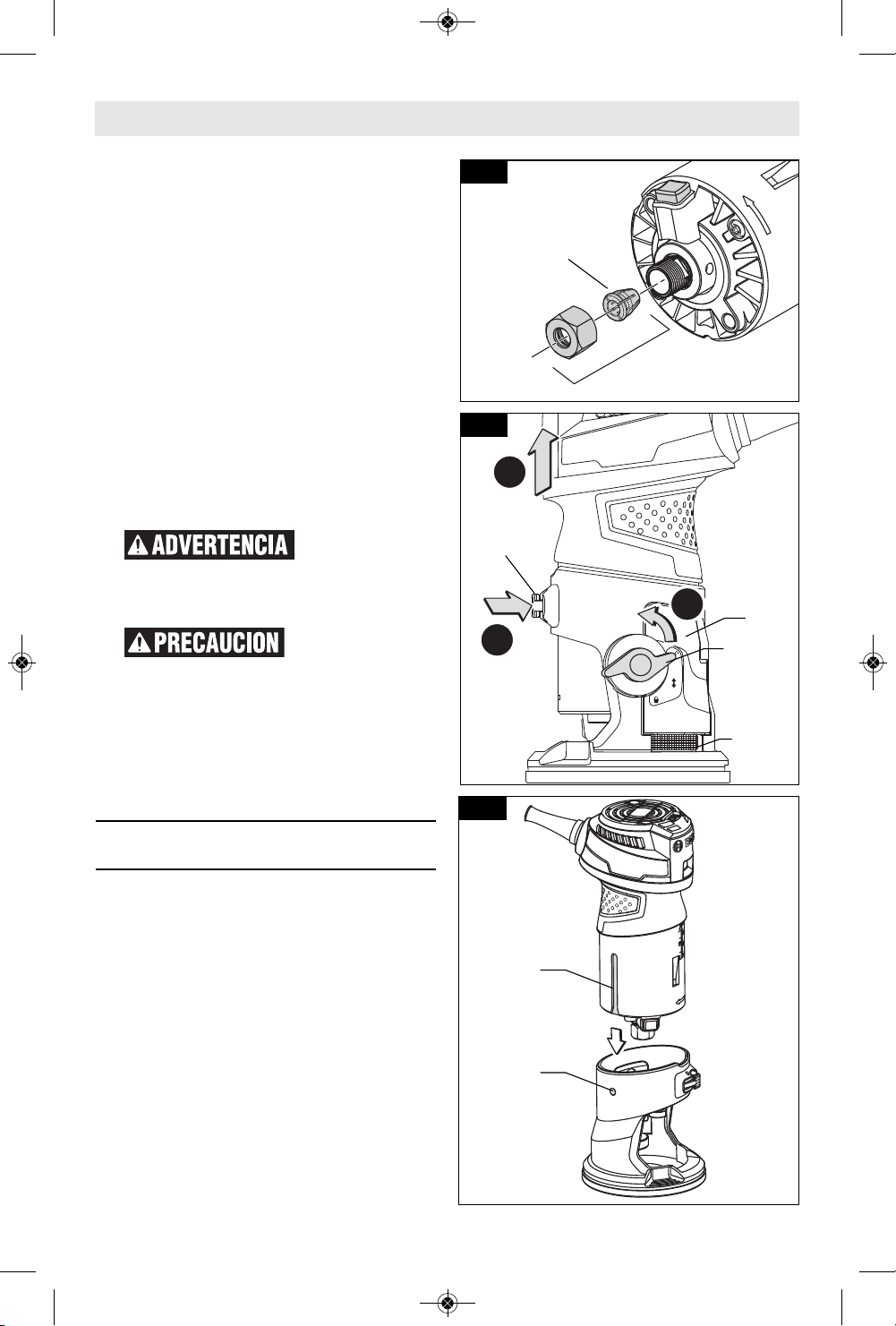

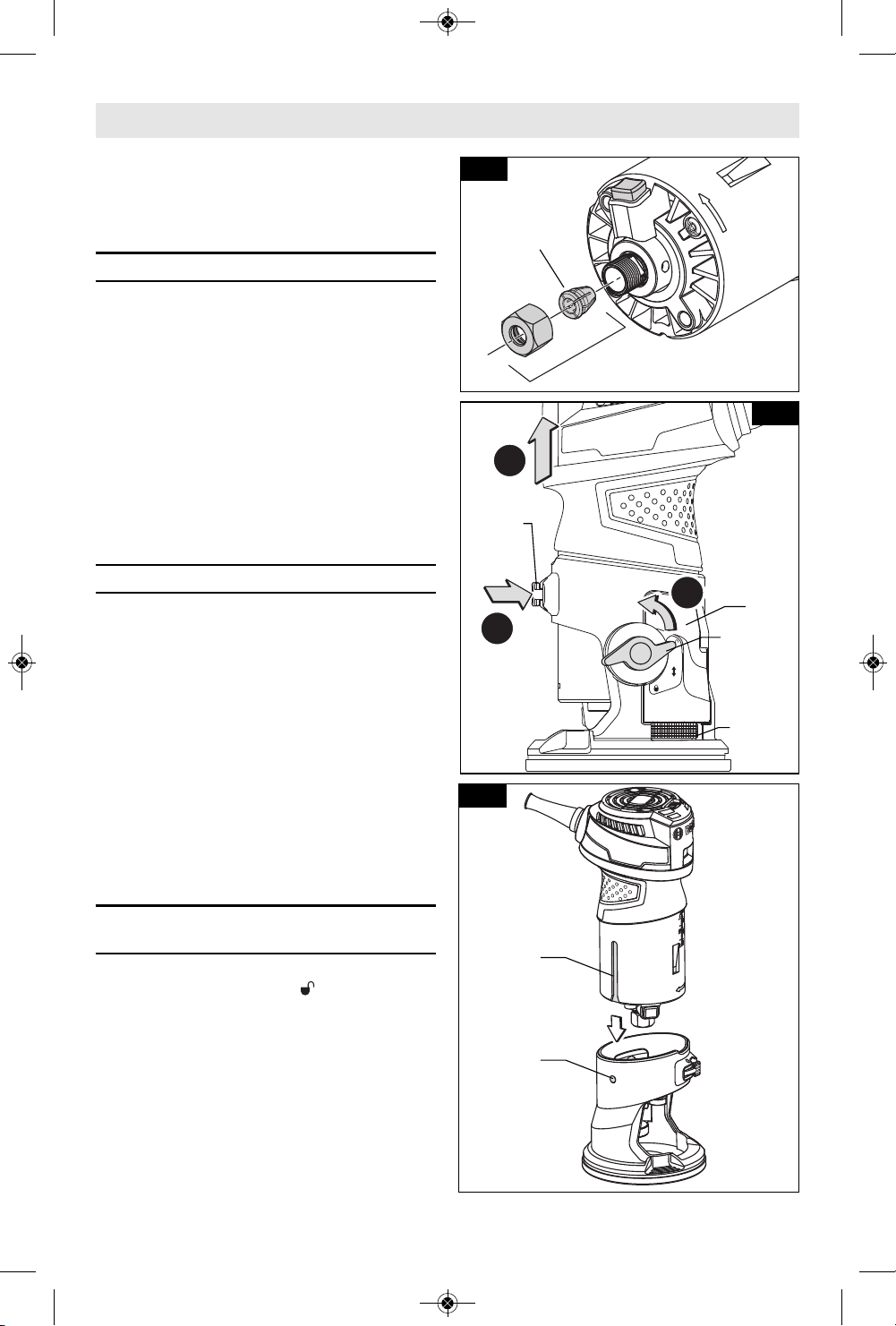

▶ Collet Chuck Care

With the router bit removed, continue

to turn the collet chuck counter-

clockwise until it is free of the shaft.

To assure a firm grip, occasionally

blow out the collet chuck with

compressed air, and clean the taper

in the armature assembly shaft with a

tissue or fine brush. The collet chuck

is made up of two component parts

that snap together (Fig. 5); check to

see that the collet is properly seated

in the collet chuck nut and lightly

thread the collet chuck back onto the

armature shaft. Replace worn or

damaged collet chucks immediately.

▶ Removing Motor from

PR101 Fixed Base

1. Turn the clamping knob to the

unlocked position (A, Fig. 6).

2. Pull the motor away from base until

it stops. (Do not press on the flap

in the base while pulling the

motor.) (C, Fig. 6).

3. Press and hold the motor release

button. (B, Fig. 6).

4. Pull motor out of base (C, Fig. 6).

COLLET

(with Retainer)

COLLET

CHUCK

NUT

IG. 5

CLAMPING

KNOB

SLOT

MOTOR

RELEASE

BUTTON

FLAP

KNURLED

WHEEL

FIG. 6

FIG. 7

Assembly

2610052572_GKF125CE 9/18/18 12:11 PM Page 10

Disconnect the plug

from the power

source before making any assembly,

adjustments or changing

accessories. Such preventive safety

measures reduce the risk of starting

the tool accidentally.

Bosch routers are designed for speed,

accuracy and con venience in

performing cabinet work, fluting,

beading, cove-cutting, rounding

edges, dovetailing, etc. They will

enable you to accomplish inlay work,

decorative edges and many types of

special routing.

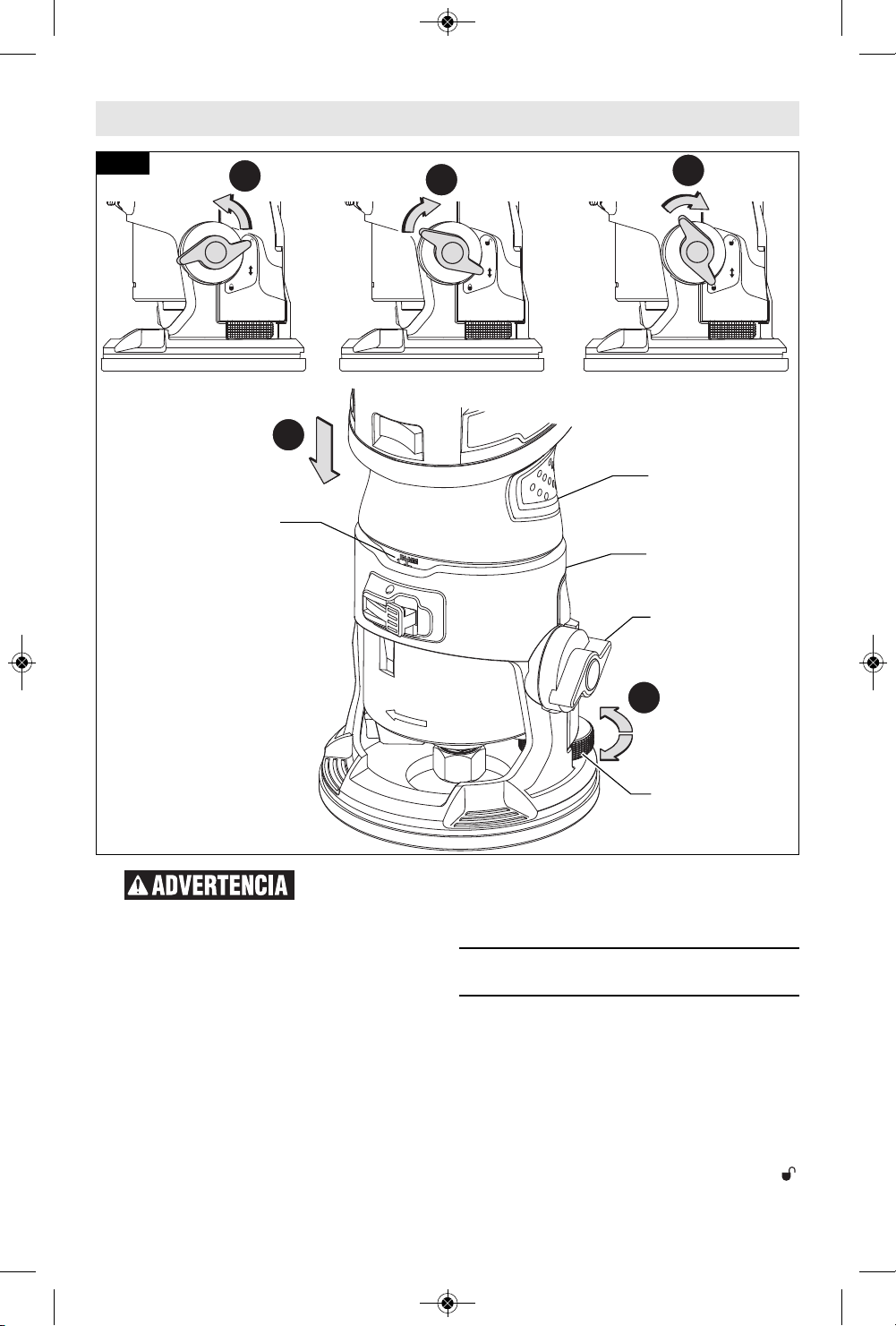

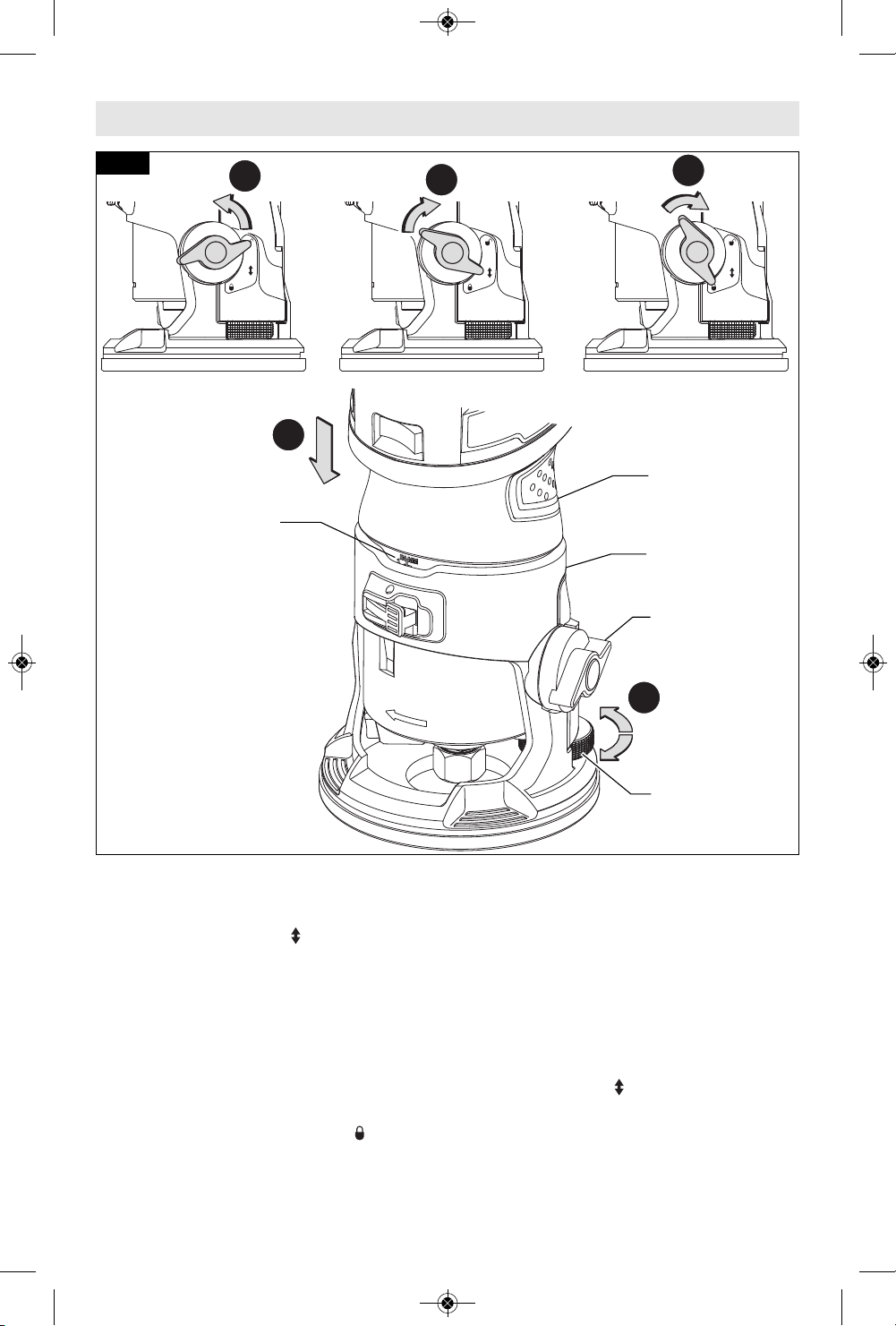

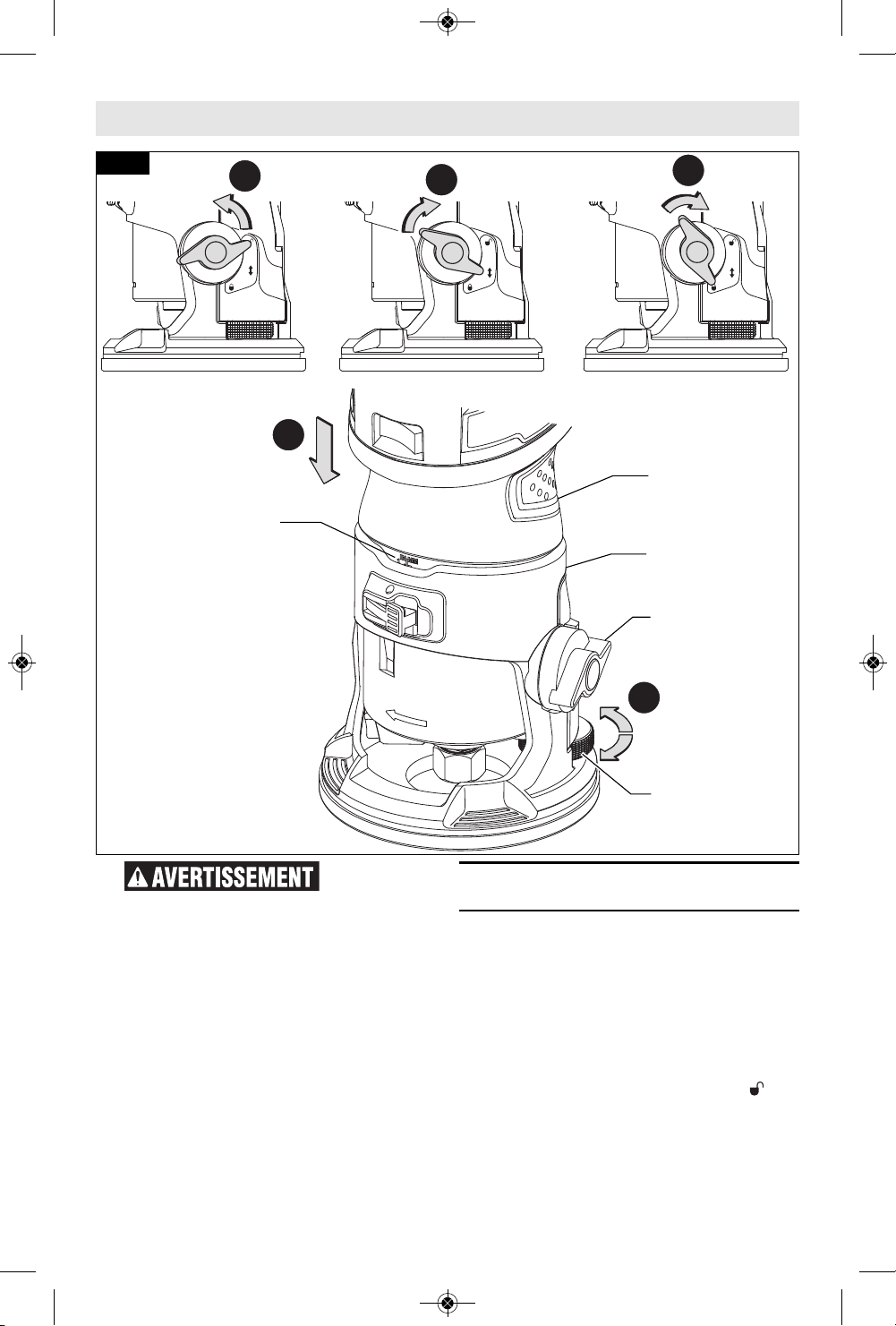

▶ Setting the Depth of Cut

Adjust the depth-of-cut only when the

motor is switched off.

1. Install desired router bit.

2. Place the router on the workpiece.

3. Turn the clamping knob to the top,

unlocked position (A, Fig. 9).

4. Slowly lower the motor until the

router bit touches the workpiece (

Fig. 9)

5. Note the reading on the scale

(above the motor release button)

and add the desired depth-of-cut to

this value to determine the target

scale value.

Operating Instructions

▶ Installing the Motor into

PR101 Fixed Base

1. Open the clamping knob to the

unlocked position (A, Fig. 6).

2. Align the slot on the motor with the

pin on the base (Fig. 7)

To avoid pinching

injury, keep all parts

of your hands away from the top rim

of the base and away from metal

section of the motor when pushing

motor into base.

3. Push the motor into the base to the

approximate desired position has

been reached. Do not press on the

flap in the base while installing the

motor.

4. Turn the clamping knob to the

bottom, locked position (E, Fig.

9). Always make sure the motor

sits tightly in the base.

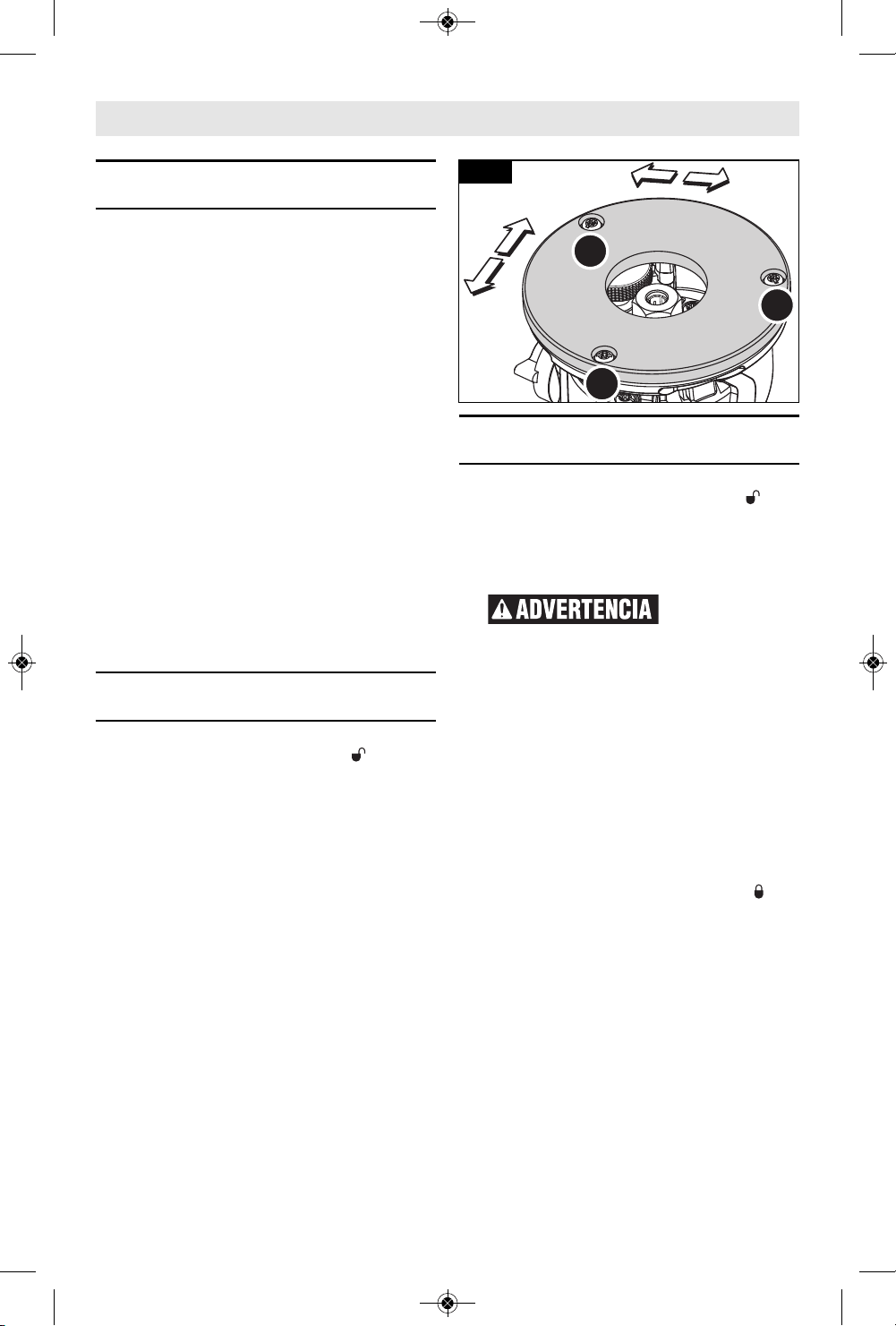

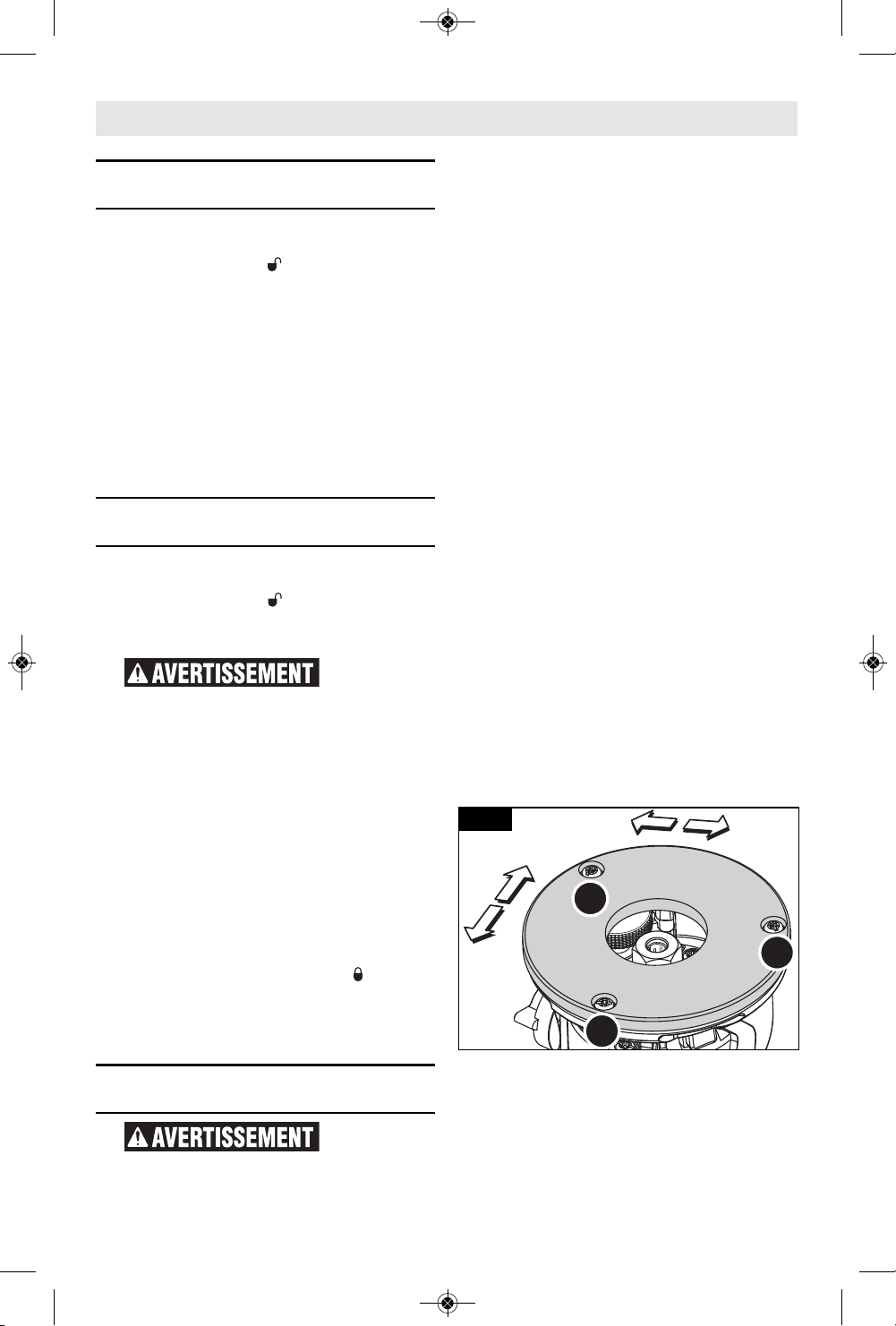

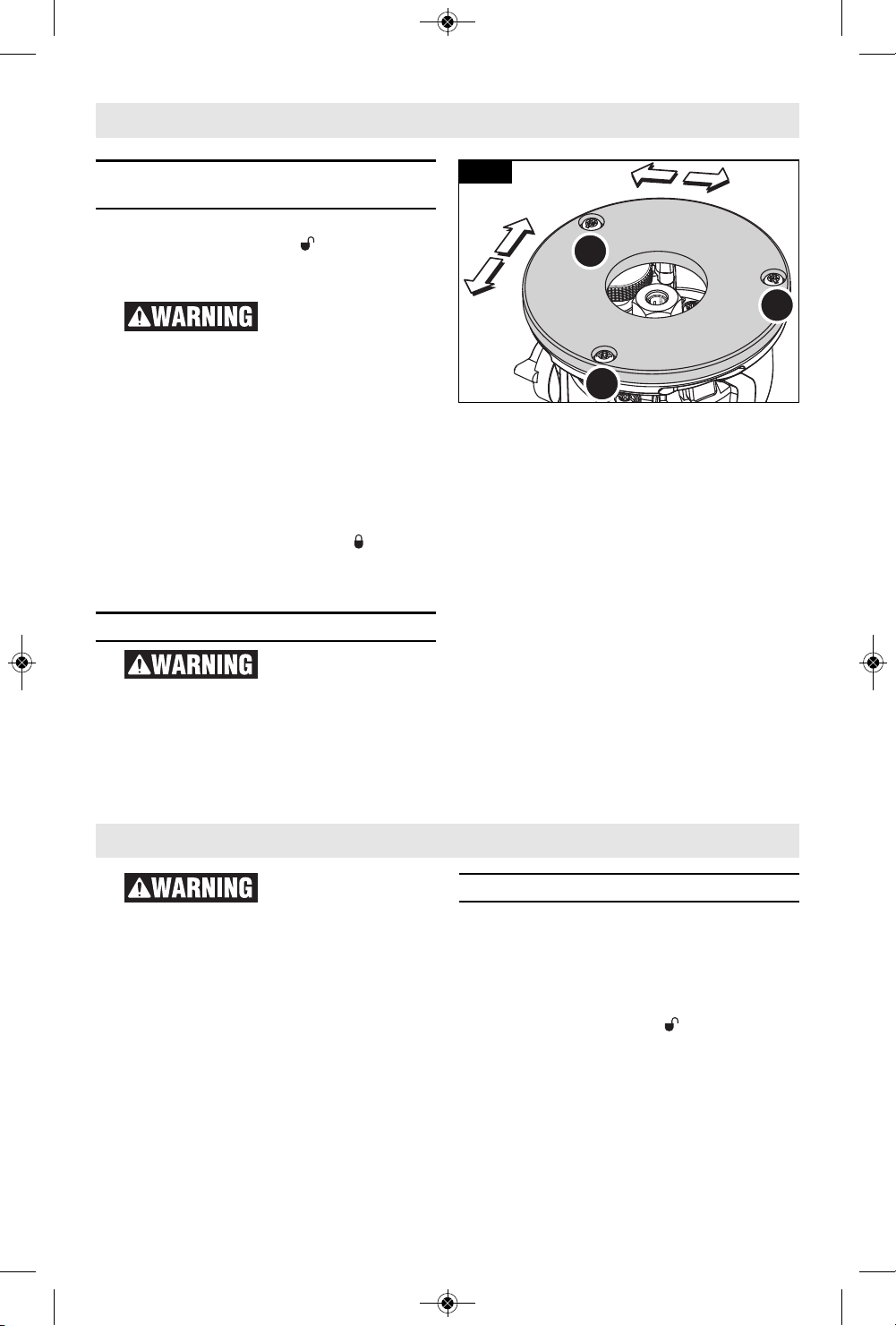

▶ Check Subbase Location

Cutter diameter

must be at least

1/4” smaller than opening for the bit

and cutter.

Make sure that the bit and its cutter

are centered in the subbase opening.

If necessary, adjust the location of the

subbase as follows:

1. Loosen the three screws that hold

the subbase.

2. Adjust the location of the subbase

as needed so that the bit and its

cutter are centered in the subbase

opening. The optional RA1151

centering device makes this easy.

3. Tighten the three screws that hold

the subbase (Fig. 8).

When the subbase has been centered

in this manner, any part of the

subbase can be used as a guiding

surface without worrying about a

difference in the cut line. See

"Guiding The Router" on page 13.

Note: This subbase is not designed

for use with template guides. The

optional PR110 Attachment allows

use of template guides with this palm

router.

FIG. 8

Assembly

2610052572_GKF125CE 9/18/18 12:11 PM Page 11

FIG. 9

6. Lower the motor until the target

scale value is reached.

7. Turn the clamping knob to the

middle position symbol, for fine

adjustment (C, Fig. 9). Always

make sure the motor is held tightly

in the base.

8. Check the depth-of-cut and make

fine adjustment if necessary (D,

Fig. 9). See FINE DEPTH

ADJUSTMENT section below for

details.

9. Turn the clamping knob to the

bottom, locked position (E, Fig.

9). Always make sure the motor

sits tightly in the base.

Note: the depth of the motor and bit

may shift very slightly when the

clamping knob is turned to the locked

position.

10. Make a trial cut to verify that the

router is set to make the cut as

desired.

▼ FINE DEPTH ADjUSTMENT

Adjust the depth-of-cut only when the

motor is switched off.

1. Turn the clamping to the middle

position symbol, for fine

adjustment (C, Fig. 9).

2. Adjust the desired depth-of-cut

with the knurled wheel on back of

base (D, Fig. 9). Rotate the knurled

wheel clockwise to increase the

KNURLED WHEEL

DEPTH SCALE

CLAMPING KNOB

MOTOR

BASE

Operating Instructions

2610052572_GKF125CE 9/18/18 12:11 PM Page 12

Operating Instructions

outing depth, counterclockwise to

decrease the cutting depth. Each

complete rotation of the dial equals

1.25 mm (approximately 3/64").

3. Turn the clamping knob to the

bottom, locked position (E, Fig.

9). Always make sure the motor

sits tightly in the base.

4. Check the depth-of-cut and make

an additional fine adjustment if

necessary.

Note: the depth of the motor and bit

may shift very slightly when the

clamping knob is turned to the locked

position.

5. Make a trial cut to verify that the

router is set to make the cut as

desired.

▼ DEEP CUTS

For deep cuts, make several

progressively deeper cuts by starting at

one depth and then make several

subsequent passes, increasing the

cutting depth with each pass.

To be certain that your depth settings

are as desired, you may want to make

test cuts in scrap material before

beginning work.

▶ Rocker “On/Off” Switch

Your tool can be turned “ON” or

“OFF” by the rocker switch located on

the motor housing. One side of the

switch is marked “I” for “ON“, and the

other side of switch is marked “O” for

“OFF“.

TO TURN THE TOOL “ON”: Push the

side of the switch marked “I”.

TO TURN THE TOOL “OFF”: Push the

side of the switch marked “O”.

▼ SOFT START FEATURE

Electronic feedback control minimizes

torque twist customary in routers by

limiting the speed at which motor

starts.

▼ ELECTRONIC VARIABLE SPEED

CONTROL

The electronic speed control feature

allows motor speed to be matched to

cutter size and material hardness for

improved finish, extended bit life, and

igher performance. Speed changes

are achieved by rotating the Control

Dial RIGHT to increase speed or LEFT

to decrease as indicated on housing

(Fig. 1). Speed may be changed while

tool is on. The reference numbers on

the dial facilitate re-setting control to

desired speed.

The speed chart indicates the

relationship between settings and

application, exact settings are

determined by operator experience

and preference. The bit manufacturer

may also have a speed

recommendation.

Never operate

router bits at

speeds that are higher than their

maximum rated speed. Router bits

running faster than their rated speed

can break and fly apart.

▼ CONSTANT RESPONSE™

CIRCUITRy

The router's Constant Response™

Circuitry monitors and adjusts power

to maintain the desired RPM for

consistent performance and control.

DIAL

SETTING

RPM APPLICATION

16000

Larger-diameter

bits and cutters.

18000

20000

22500

Softwoods,

plastics, laminates,

smaller diameter

bits and cutters

27500

35000

FIG. 10

WORKPIECE

EDGE

2610052572_GKF125CE 9/18/18 12:11 PM Page 13

Operating Instructions

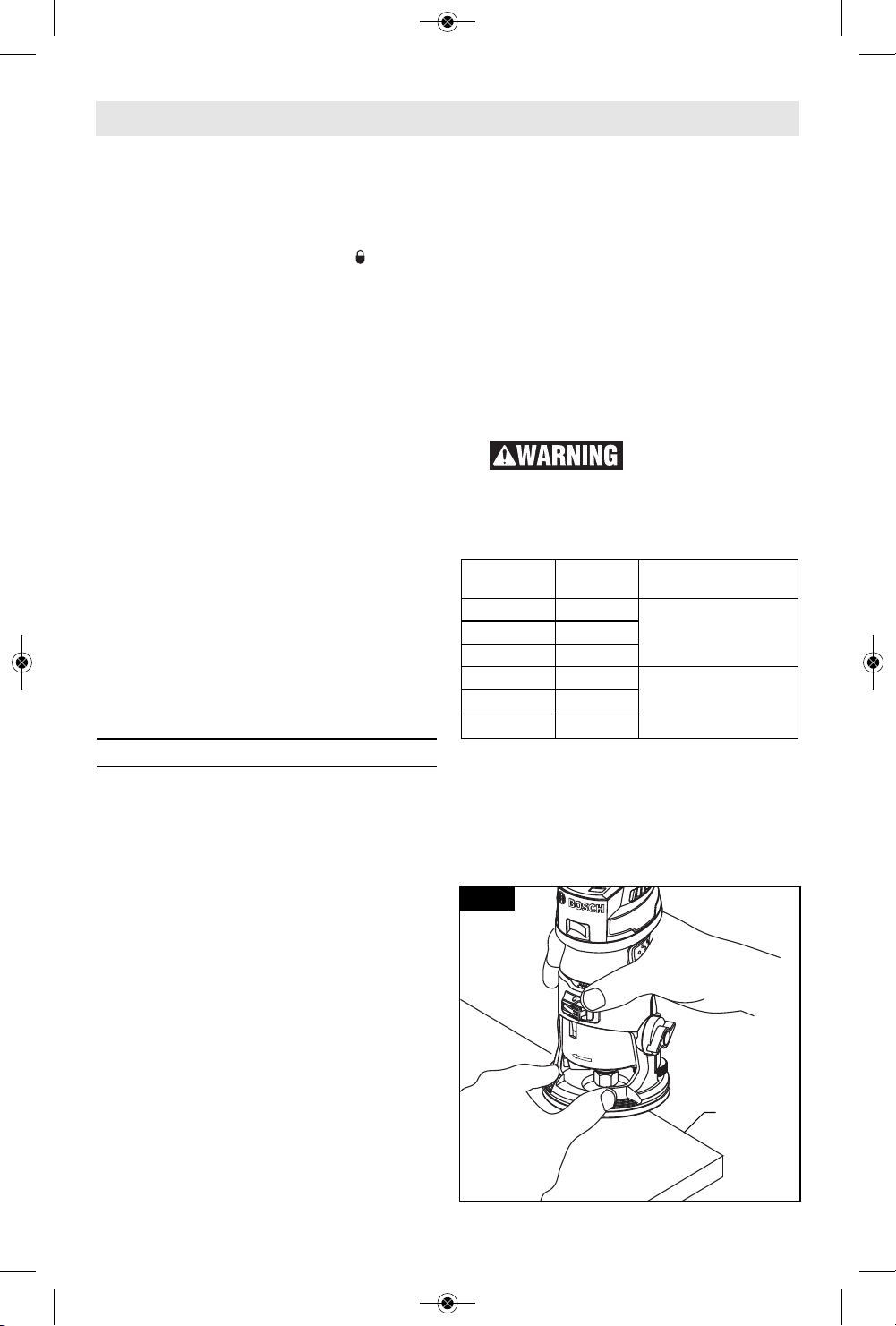

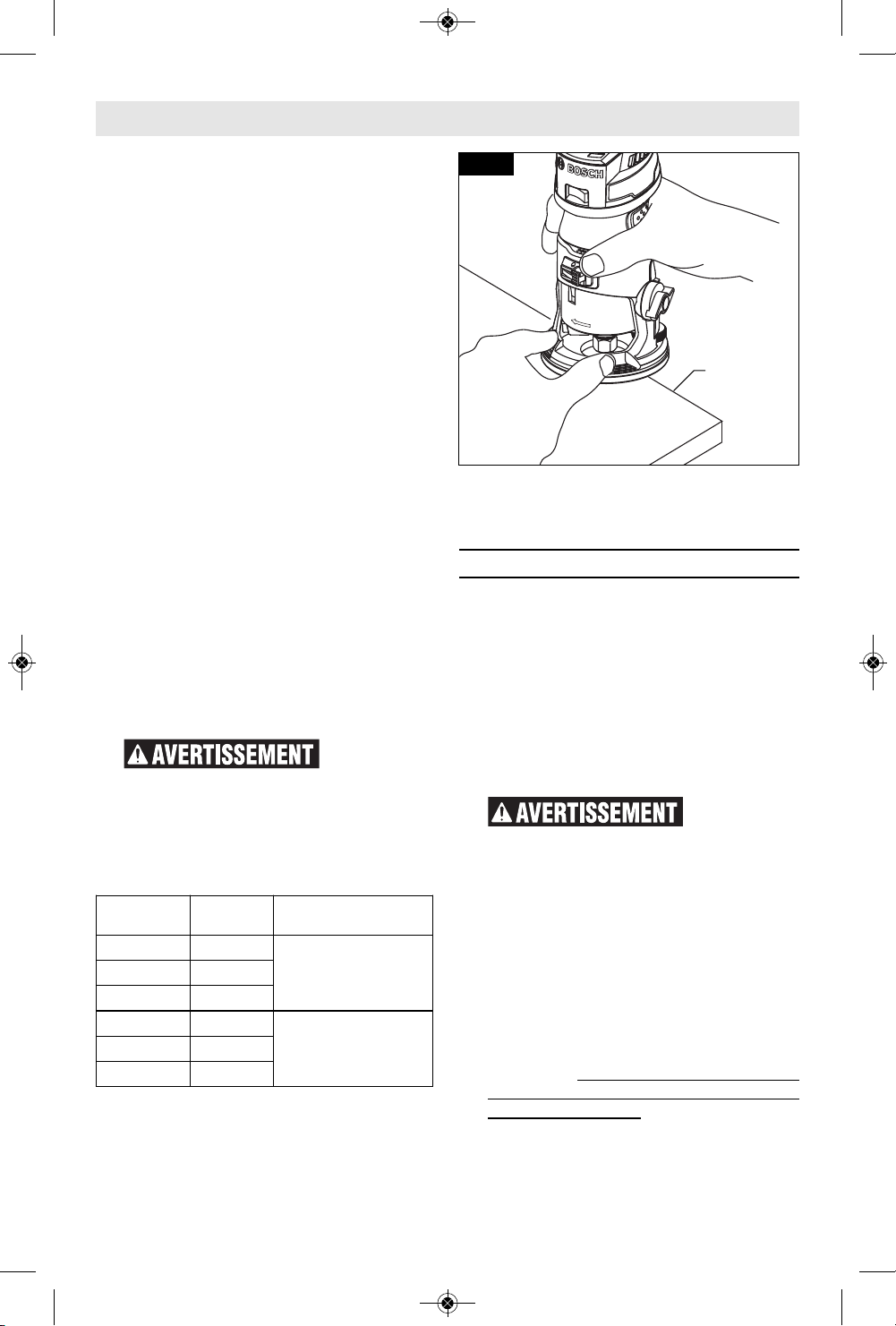

▶ Feeding the Router

n addition to the main palm-grip area

at the back of the motor housing and

base, the base has Bosch-exclusive

finger support pockets to provide

additional stability for the router. The

pockets feature finger guards to

provide a barrier between the finger

pockets and the bit area (Fig 10).

When using finger

pockets, always

place both finger pockets over the

workpiece and always hold the router

in a way that allows you to see your

finger and thumb.

As seen from the top of the router,

the bit turns clockwise and the bit’s

cutting edges are positioned to best

cut into the workpiece. Therefore, the

most efficient cut is made by feeding

the router so that the bit turns into

the workpiece, not away. Figure 11

shows proper feed for various cuts.

How fast you feed depends on the

hardness of the material and the size

of the cut. For some materials, it is

best to make several cuts of

increasing depth.

If the router is hard to control, heats

up, runs very slowly or leaves an

imperfect cut, consider these causes:

1. Wrong direction of feed — hard to

control.

2. Feeding too fast — overloads motor.

3. Dull bit — overloads motor.

4. Cut is too large for one pass —

overloads motor.

5. Feeding too slow — leaves friction

burns on work.

Feed smoothly and steadily (do not

force). You will soon learn how the

router sounds and feels when it is

working best.

Always hold the router off the work

when turning the switch on or off.

Contact the work with the router after

the router has reached full speed, and

remove it from the work before

turning the switch off. Operating in

this manner will prolong switch and

motor life and will greatly increase

the quality of your work.

▼ RATE OF FEED

When routing or doing related work in

wood and plastics, the best finishes

will result if the depth of cut and feed

rate are regulated to keep the motor

operating at high speed. Feed the

router at a moderate rate. Soft

materials require a faster feed rate

than hard materials.

The router may s

tall if improperly used

or overloaded. Reduce the feed rate to

prevent possible damage to the tool.

Always be sure the collet chuck is

tightened securely before use. Always

use router bits with the shortest cutting

length necessary to produce the desired

cut. This will minimize router bit run-out

and chatter.

It may be necessary to make the cut in

more than one pass with progressively

deeper settings to avoid overloading the

motor. If the bit cuts freely and the

motor does not slow down, the cutting

depth is generally correct.

FIG. 12

FIG. 11

WORKPIECE

DIRECTION OF ROUTER FEED

2610052572_GKF125CE 9/18/18 12:11 PM Page 14

▼ GUIDING THE ROUTER

he router can be guided through the

work in any of several ways. The

method you use depends, of course,

on the demands of the particular job

and on convenience.

For routing operations such as

grooving or dadoing, it is often

necessary to guide the tool in a line

parallel to a straight edge. One

method of obtaining a straight cut is

to securely clamp a board or other

straightedge to the work surface, and

guide the edge of the router sub-base

along this path (Fig. 12).

▶ PR102 Edge Guide

The edge guide is an optional

accessory that will guide the router

parallel to a straight edge (Fig. 14).

The edge guide is supplied in two

parts held together with a bolt, wing

nut and washer.

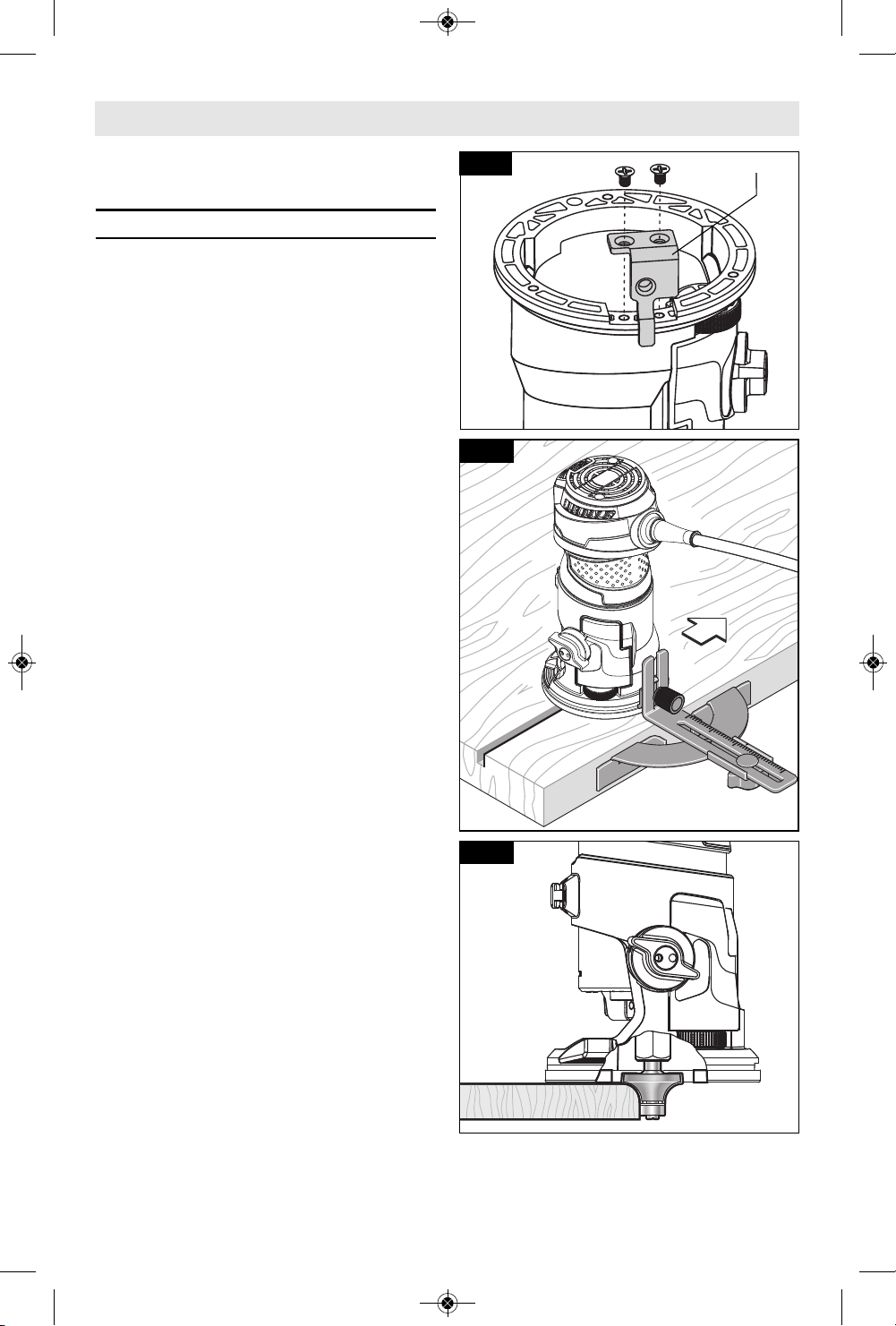

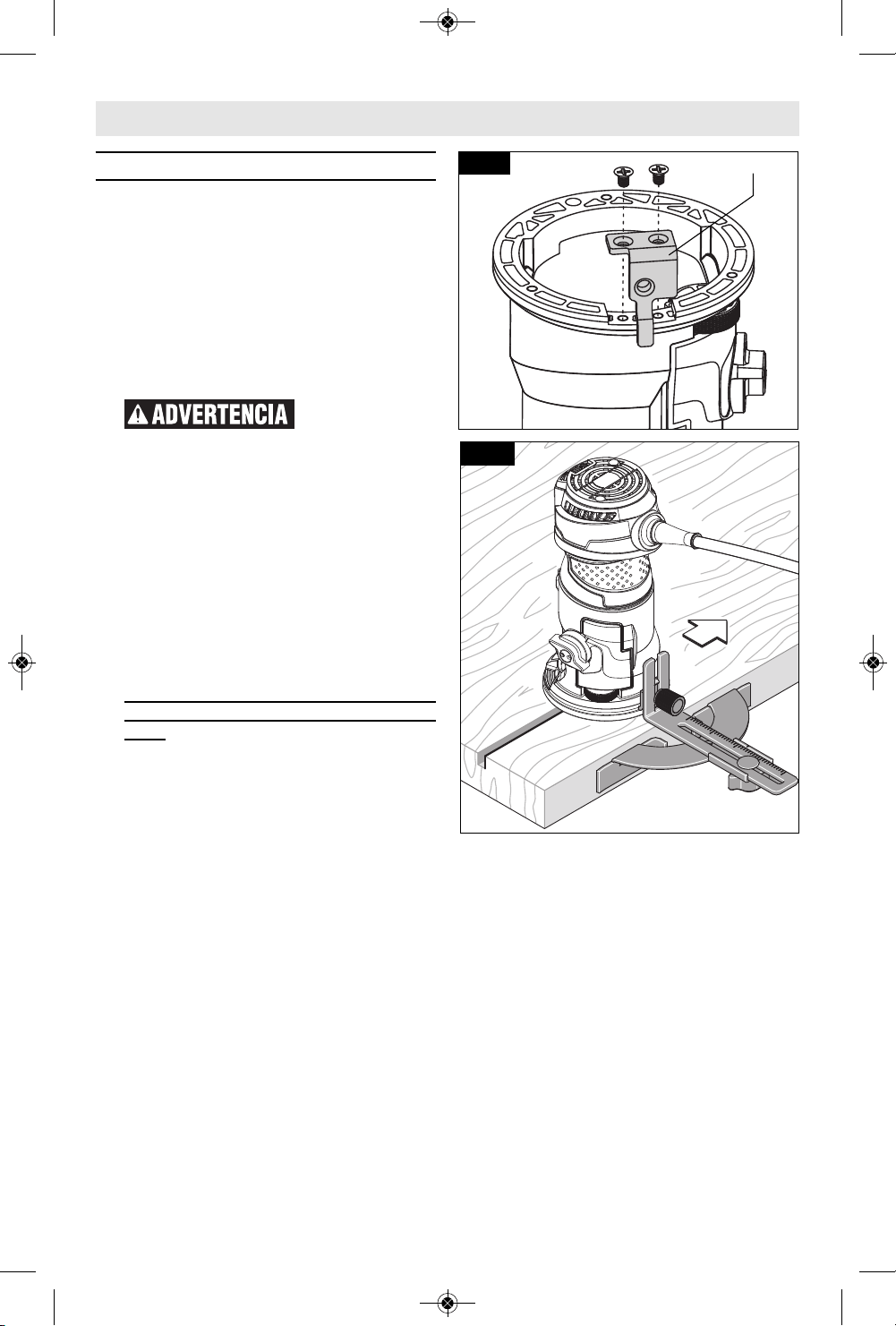

▼ ATTACHING THE EDGE GUIDE

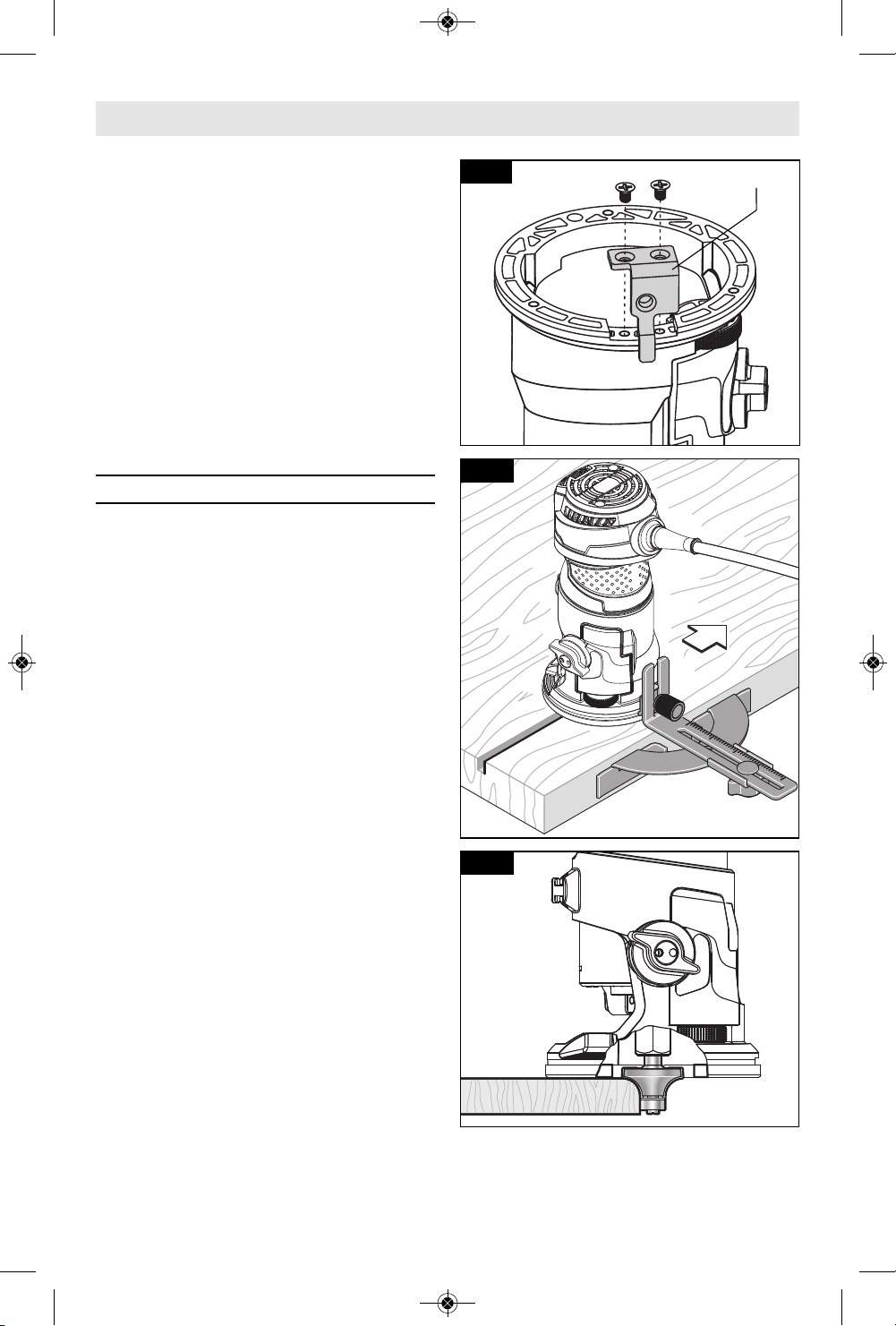

1. Remove the subbase by

unscrewing the three screws.

2. Position the adapter in the gap in

the base.

3. Fasten the adapter using the two

Philips screws (Fig. 13).

4. Reattach the subbase.

Note: See “Check Subbabse

Location” section on how to center

the subbase.

5. Attach the edge guide to the

adapter using the knurled screw

with two washers (Fig. 14).

The guide features a scale for

accurately positioning the edge guide

relative to the bit. With the guide

installed and adjusted, the router

should be fed normally, keeping the

guide in contact with the edge of the

workpiece at all times.

The edge guide can also be

positioned directly under the router

base for operations where a cut is

needed close to or at the edge of the

work, such as when rounding off deck

planks.

FIG. 13

FIG. 14

FIG. 15

ADAPTER

Operating Instructions

2610052572_GKF125CE 9/18/18 12:11 PM Page 15

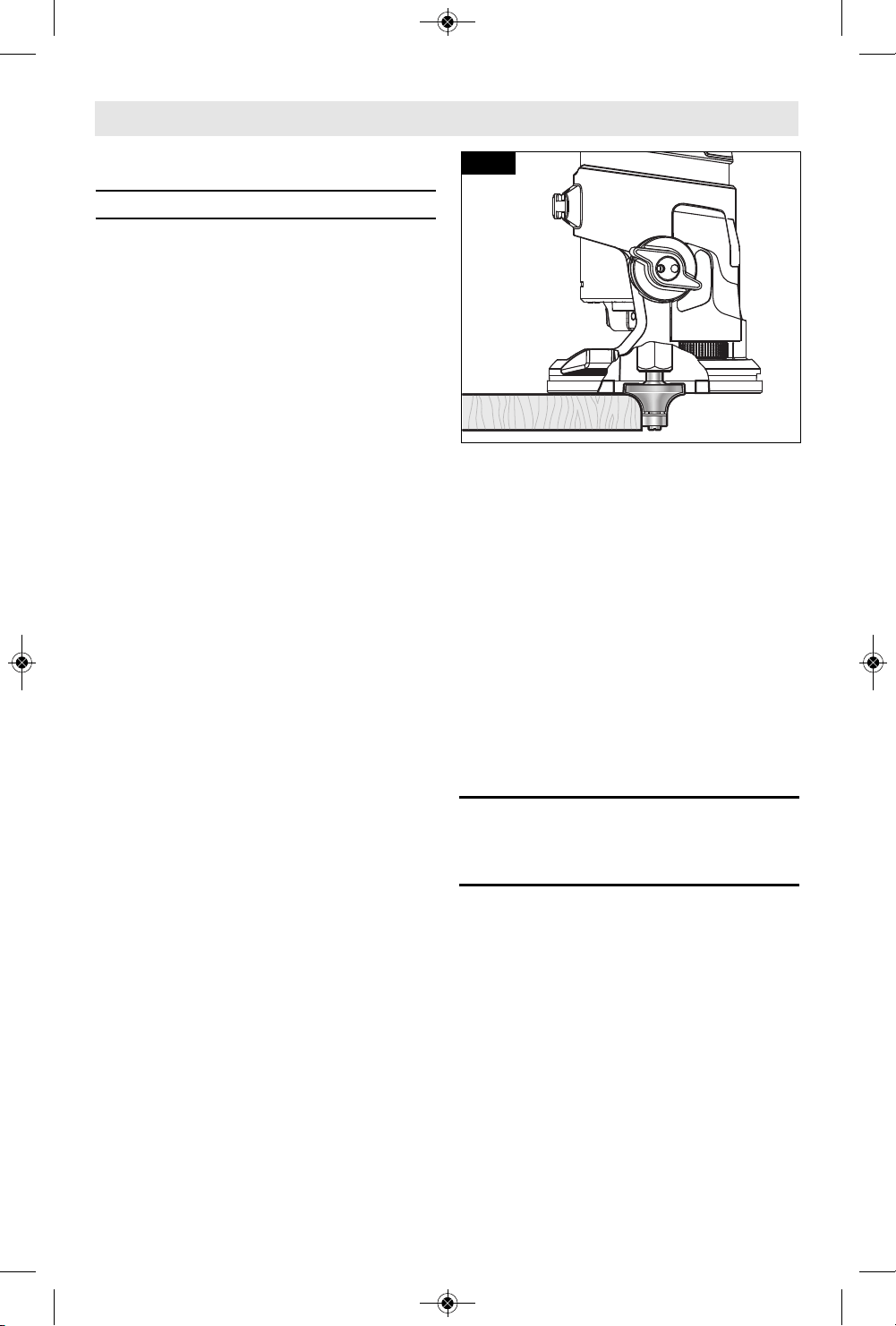

▼ USING SELF-PILOTED BITS

elf-piloted bits have an integral

round tip or ball bearing which rides

against the work surface above or

below the cutter to control horizontal

cutting depth (Fig. 15). When using

these bits, neither the roller guide or

the straight guide is required. When

guiding against a laminated surface,

use wax or other lubricant and do not

apply excess pressure or the piloted

end may mar the work. Bearing pilots

must be kept clean and free of

adhesive or other residue. Router bit

bearings are sealed and permanently

lubricated, and should be replaced

when they no longer turn freely to

avoid damaging the work surface.

▶ PR110 Round Subbase and

Use of Template Guide

Bushings with PR101 Fixed

base

(Available as optional accessories)

Optional large round subbases are

available separately and allow various

template guide bushings to be used

with the palm routers.

Template guide bushings are used to

guide the router to repeatedly make

consistent openings and inlays using

various templates (also referred to as

patterns and jigs). Templates for

standard routing applications are

available commercially and templates

for specialty applications are typically

made by users for their specific

needs.

The PR110 Round Subbase accepts

threaded template guide adapters.

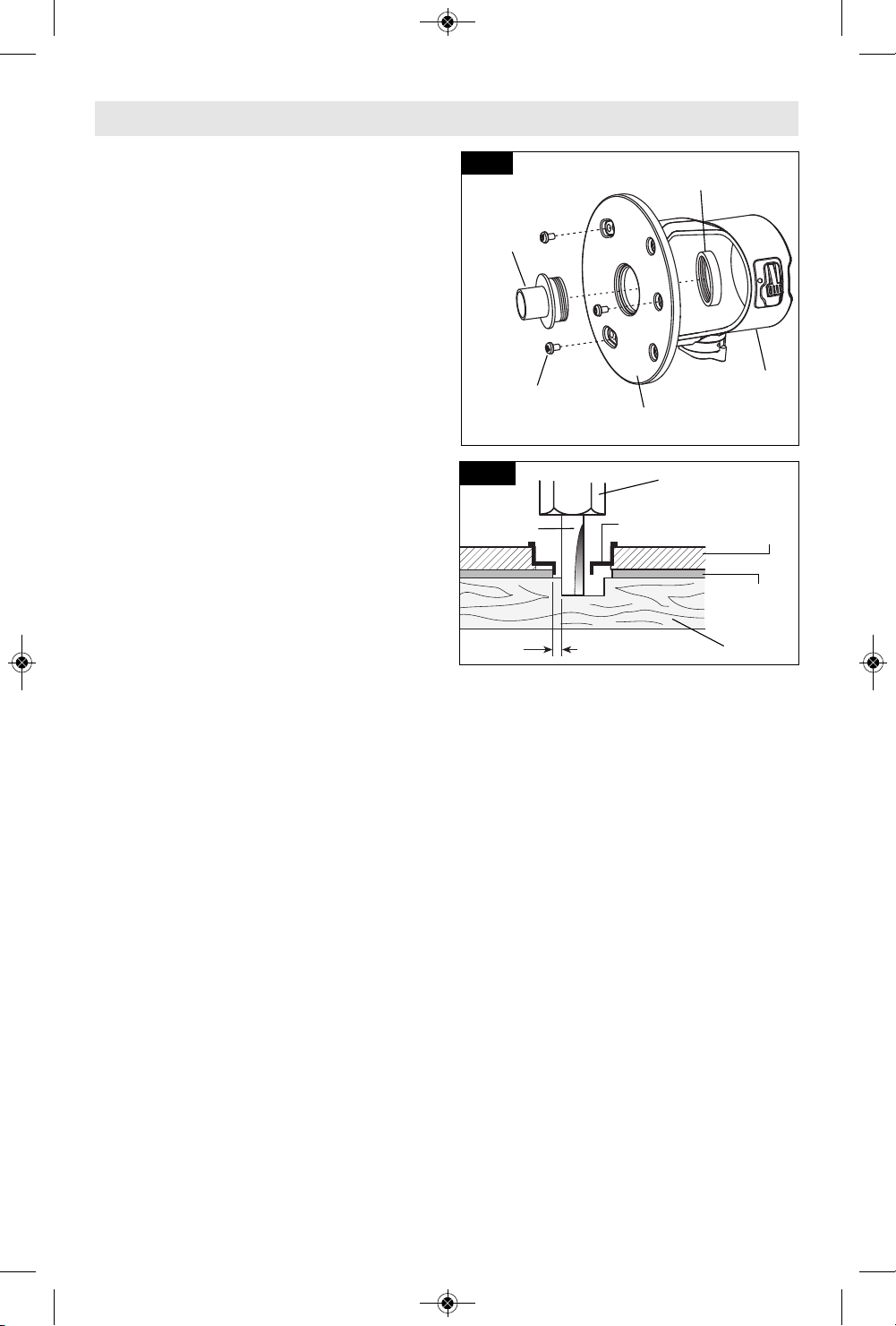

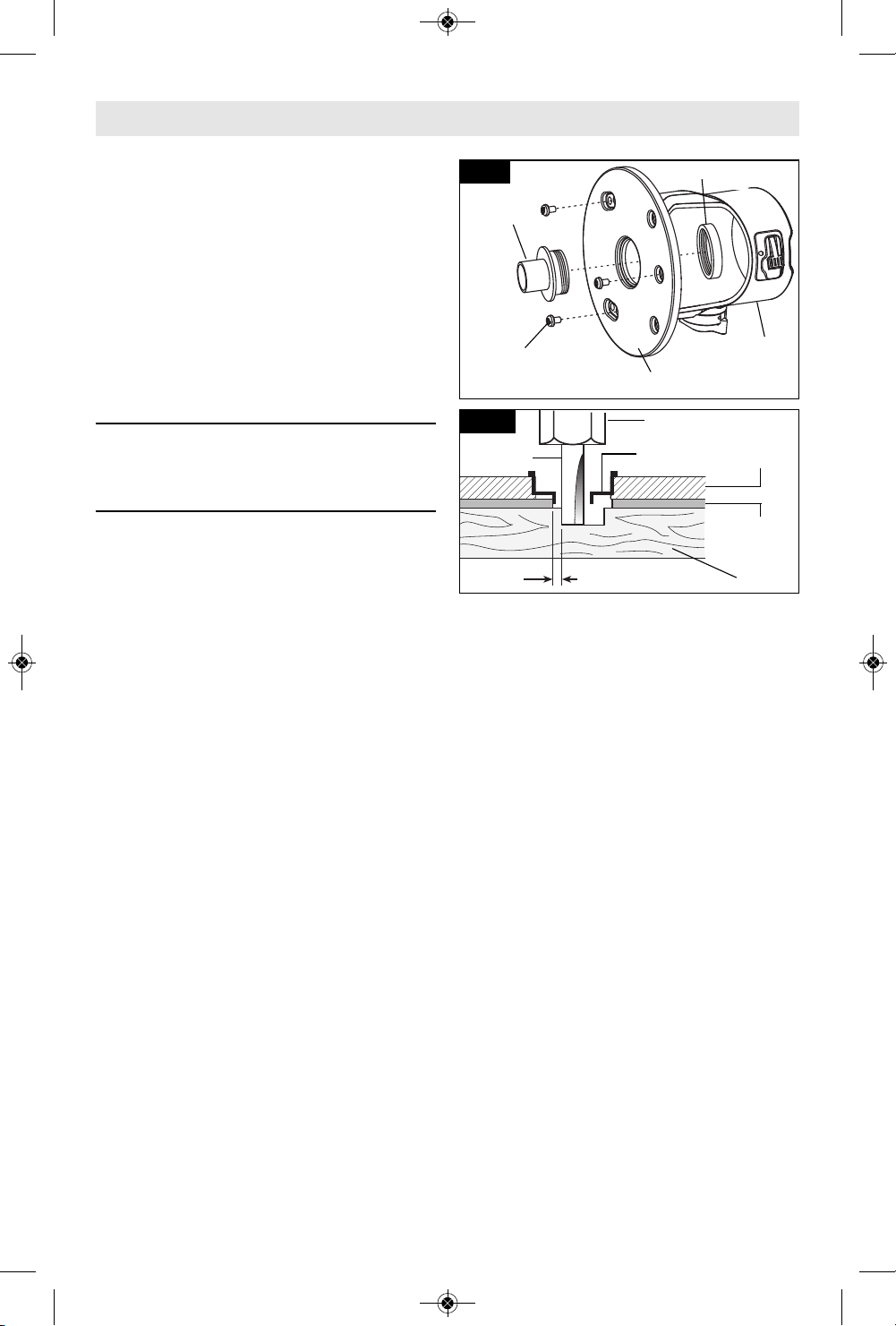

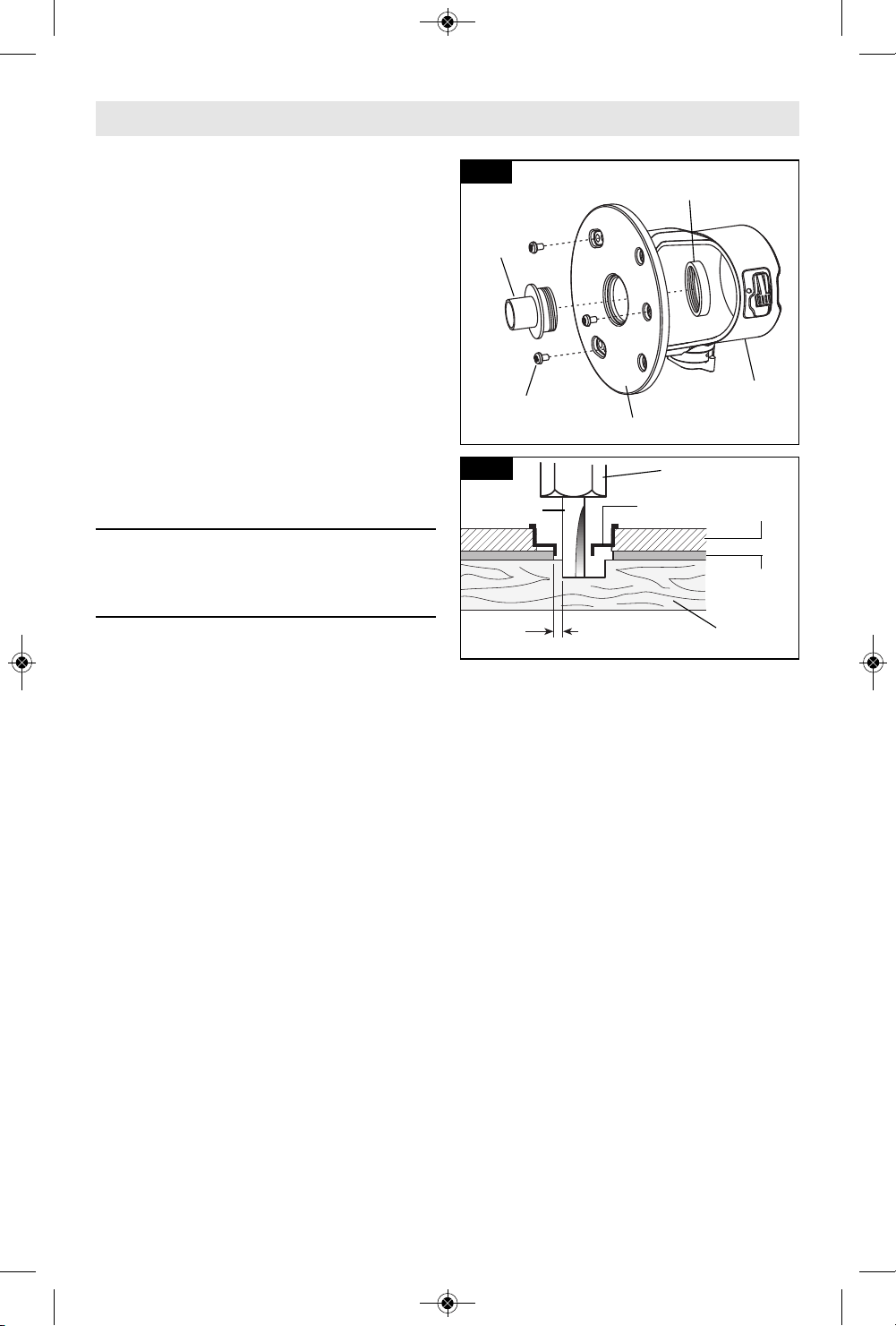

▼ PR110 ATTACHMENT ROUND

SUBBASE OF THREADED

TEMPLATE GUIDE (Fig. 16)

1. Remove regular subbase.

2. Loosely attach round subbase

using panhead screws that come

with that accessory.

3. Attach the threaded template guide

by putting the template guide

through the bottom and attaching

the ring from the top.

4. Center the template guide around

the bit. (The optional Bosch

RA1151 Centering device can be

used to ensure that the template

guide is properly centered.)

5. Tighten the panhead screws to

hold the template guide and

subbase in position.

▼ CREATING TEMPLATES

Template patterns can be made of

plywood, hardboard, metal or even

plastic. The design can be cut with a

router, jigsaw, or other suitable

cutting tool. Remember that the

pattern will have to be made to

compensate for the distance between

the router bit and the template guide

(the “offset”), as the final workpiece

will differ in size from the template

pattern by that amount, due to the bit

position (Fig. 17).

WORKPIECE

ROUTER BIT

OFFSET

TEMPLATE

GUIDE

TEMPLATE

PATTERN

ROUTER

SUBBASE

FIG. 16

FIG. 17

PR110 SUBBASE

TEMPLATE

GUIDE RING

ROUTER

BASE

PANHEAD

SCREWS

TEMPLATE

GUIDE

COLLET CHUCK

Operating Instructions

2610052572_GKF125CE 9/18/18 12:11 PM Page 16

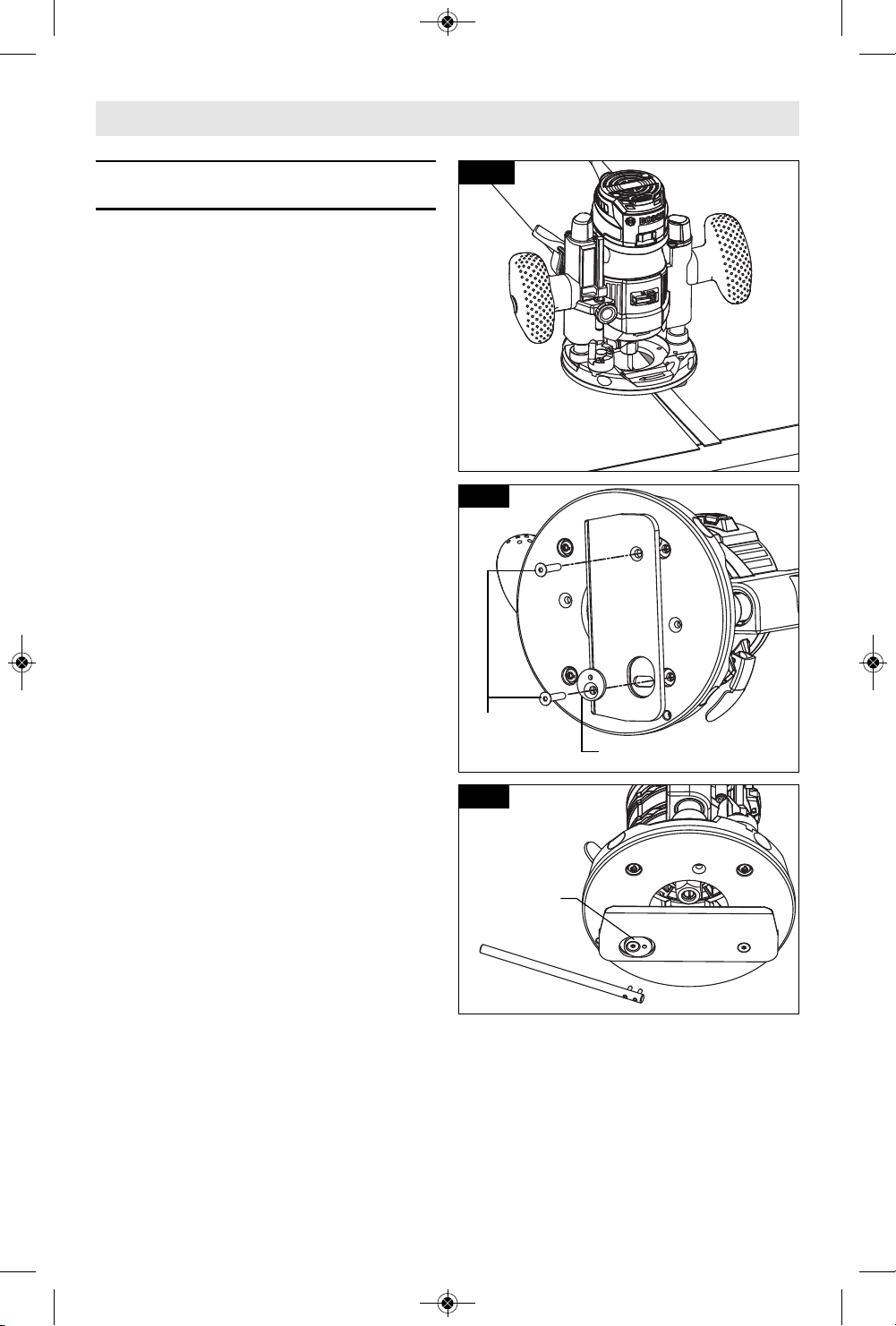

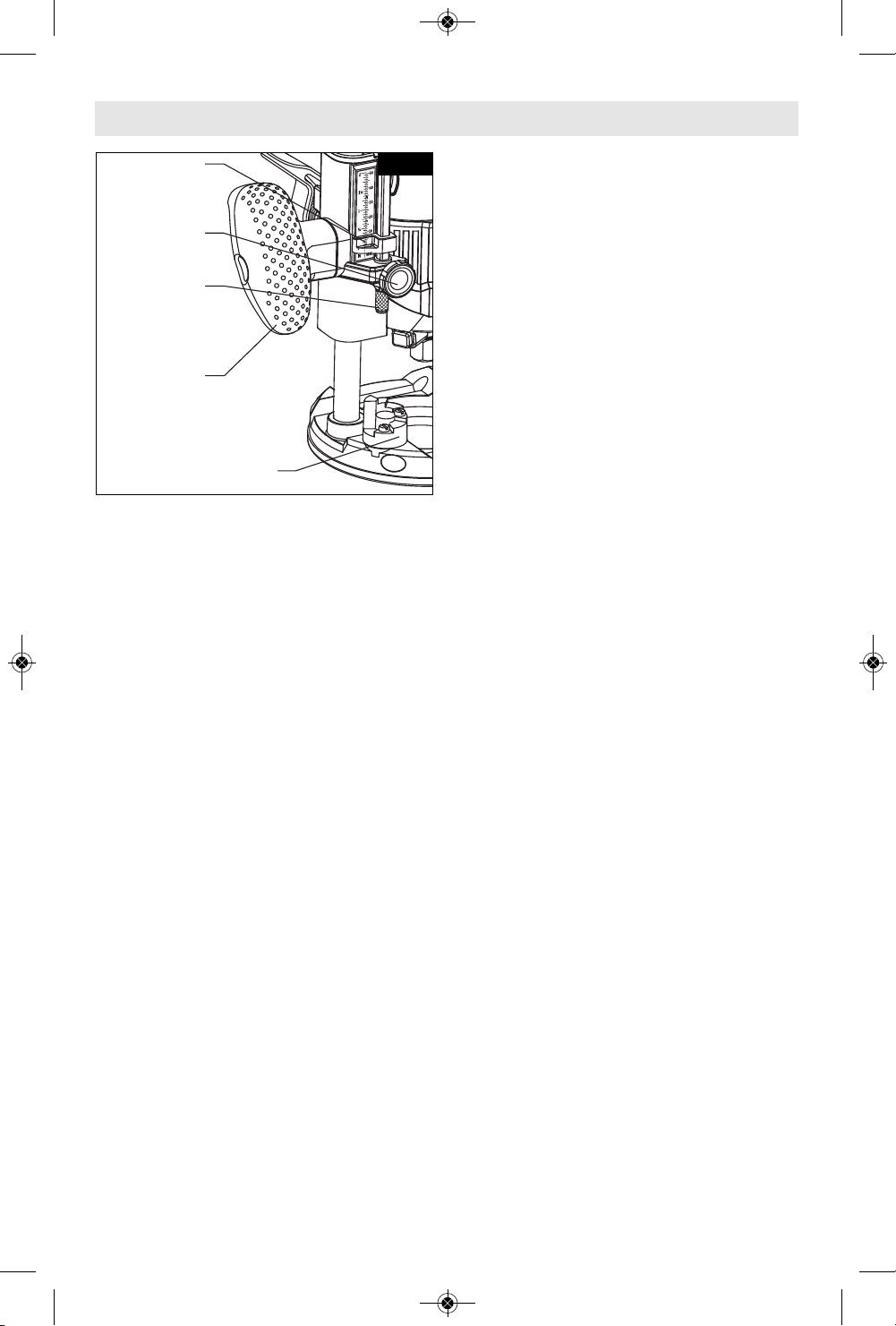

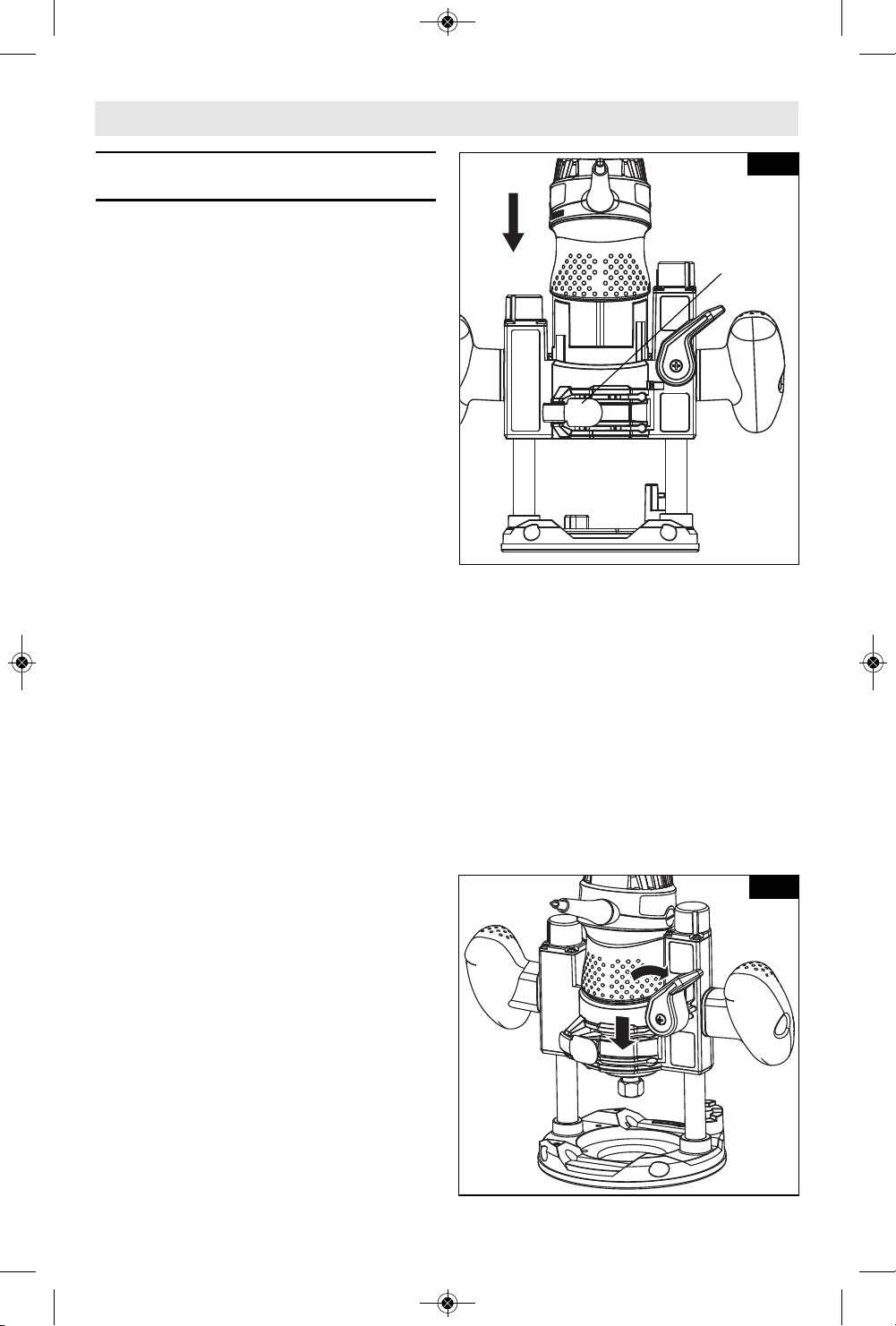

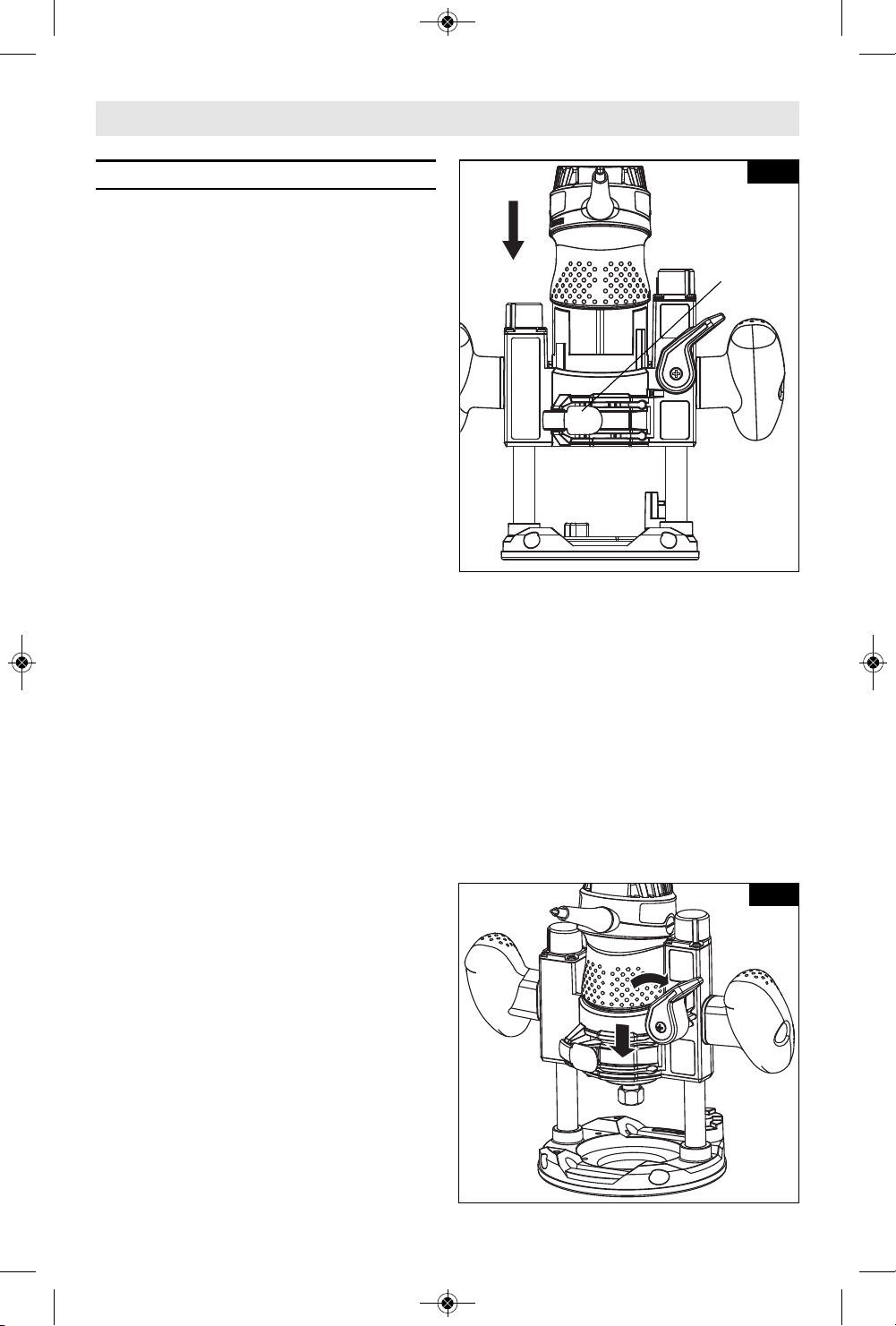

▶ PR111 Plunge Base

(

Included with GKF125CEPK and sold

separately)

To install motor in plunge base:

1. Release the base clamp lever (Fig.

18).

2. Push the motor into the base as far

as it will go.

3. Fasten the base clamp lever.

If additional clamping force is

desired: using a 8 mm wrench,

rotate clamp nut clockwise

SLIGHTLY (1/8 turn or less), then

test clamp. Do not over-tighten.

To remove motor from plunge base:

1. Release the base clamp lever.

2. Press and hold the motor release

button.

3. Pull motor up and out of base.

▼ DEPTH ADjUSTMENT

The plunge feature simplifies depth

adjustments and will allow the cutting

bit to easily and accurately enter the

workpiece.

1. To lower, push plunge lock lever to

the left, apply downward pressure

until you reach desired depth, and

release pressure on lever to lock

(Fig. 19). The plunge lock lever is

spring loaded and returns

automatically to the locked

position.

2. To raise the router, push plunge

lock lever to the left, release

pressure on router and the router

will automatically retract the bit

from the workpiece. It is advisable

to retract the bit whenever it is not

engaged in work piece.

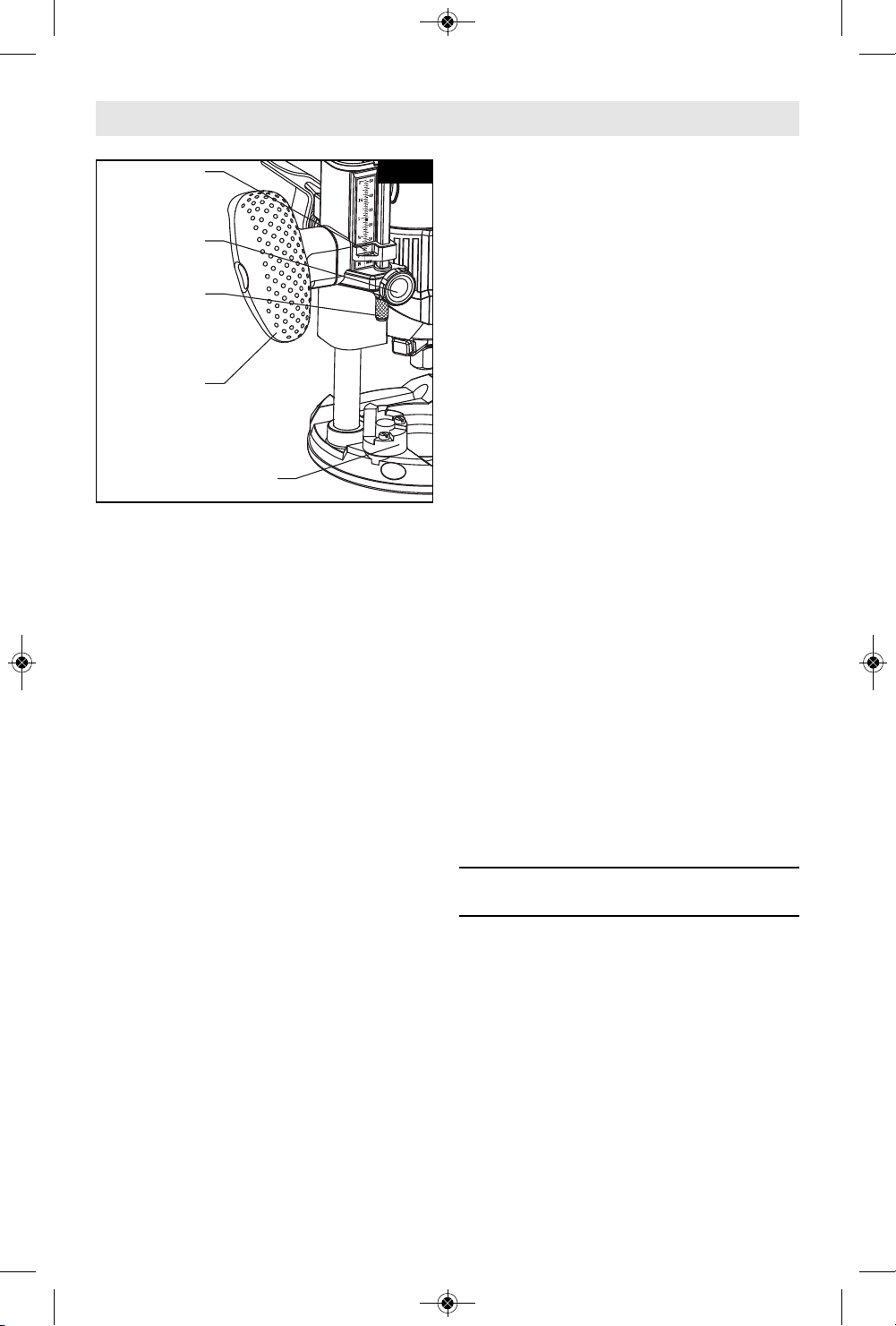

▼ DEPTH ROD AND TURRET

The depth rod and the depth stop

turret are used to control cutting

depth as follows;

1. With the bit installed, gently lower

the motor until the tip of the router

bit just contacts the level surface

the router is sitting on. This is the

“zero” position, from which further

depth adjustments can be

accurately made.

2. Rotate depth stop turret until the

lowest step is aligned with the

depth rod. Loosen depth indicator

knob and lower the depth rod until

it contacts the lowest step of the

turret. Slide the depth indicator

until the red line indicates zero on

the depth scale, indicating the

point at which the bit just contacts

the work (Fig. 20).

3. Slide the depth rod up until the red

depth indicator line attains the desired

cutting depth, and secure the rod in

position by firmly tightening the depth

indicator knob.

BASE

CLAMP

LEVER

FIG. 18

FIG. 19

Operating Instructions

2610052572_GKF125CE 9/18/18 12:11 PM Page 17

4. The desired depth of cut may now

be achieved by plunging the router

until the depth rod contacts the

lowest stop on the turret.

▼ ALTERNATE SET-UP FOR DEPTH

ROD AND TURRET

1. An alternative to place a jig of the

desired routing depth (such as a

hinge which needs to be mortised)

on the bottom step of the turret.

2. Next, lower the depth rod until it

contacts the jig.

3. Secure the rod in position by firmly

tightening the depth indicator

knob.

4. Finally, remove the jig.

▼ DEEP CUTS

For deeper cuts, make several

progressively deeper cuts by starting

with the highest step on the depth

turret, and after each cut, rotate the

depth turret to progressively lower

steps as desired, until the final depth

(lowest step or flat) is reached. Steps

progress by 1/8” increments.

To be certain that your depth settings

are as desired, you may want to make

test cuts in scrap material before

beginning work.

▼ FINE ADjUSTMENT

The PR111 plunge base is equipped

with a fine adjustment system that

allows you to micro adjust the plunge

depth of the router bit for superior

routing accuracy.

Each complete revolution of the fine

adjustment knob adjusts the plunging

depth by 1/32”, and each of the four

indicator marks on the knob

represents 1/128”.

To use the fine adjustment knob, once

the depth rod and turret have been

set, check the final depth setting and

fine-adjust as follows:

To micro-increase the plunge depth,

raise the fine adjustment stop by

turning it counter-clockwise by the

desired amount.

To micro-reduce the plunge depth,

lower the fine adjustment stop by

turning it clockwise by the desired

amount.

Notes:

• When micro-adjusting the plunge

depth, it is more convenient to

move the fine adjustment stop up

than down. Before setting the

depth rod and turret, make sure

the fine adjustment stop has been

turned several revolutions down

from its top position so that it can

be adjusted upward.

• The fine adjustment stop cannot be

used to reduce the plunge depth

when the depth rod is already

touching the depth stop turret.

The router must be raised before such

an adjustment can be made.

▶ Using the Router in the

Plunge Base

Grip both of the plunge base’s

gripping handles while operating (see

Fig. 2).

1. Turn the router on

2. Allow router bit to reach the full

speed as set on the dial before

plunging the cutter head into the

workpiece.

3. Press down on the plunge lock

lever to allow it to be plunged.

4. Plunge the router down until the

bit reaches the set depth.

5. Lock the plunge lock lever.

DEPTH

INDICATOR

DEPTH

INDICATOR

KNOB

DEPTH STOP

TURRET

DEPTH ROD

FINE

ADJUSMENT

KNOB

FIG. 20

Operating Instructions

LEFT GRIPPING

HANDLE

2610052572_GKF125CE 9/18/18 12:11 PM Page 18

6. Perform the routing operation,

following the instructions in the

“Feeding the Router” section that

begins on page 14 of this manual.

7. Unlock the plunge lock lever. This

will allow the router bit to

disengage the work.

8. Turn the router off.

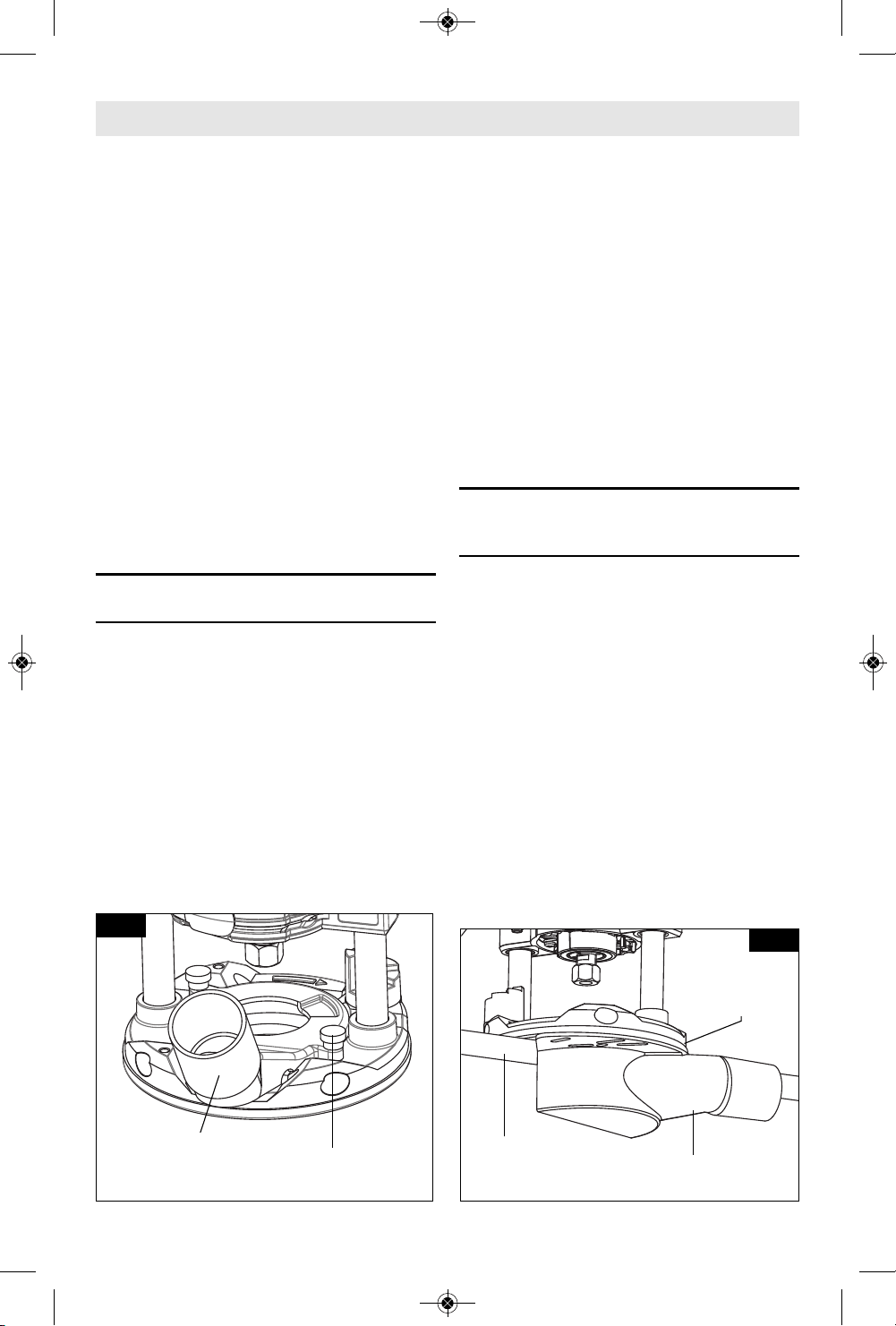

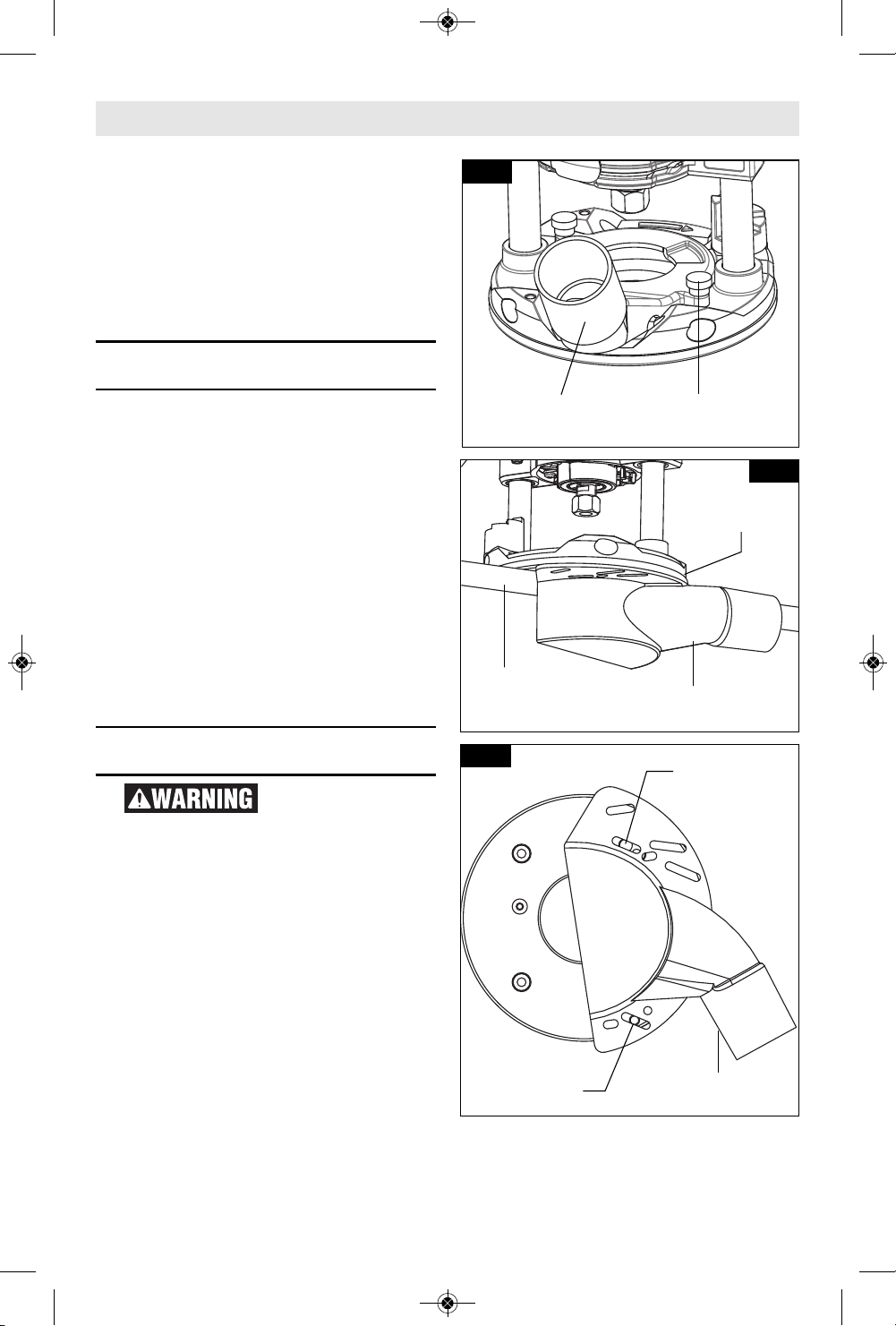

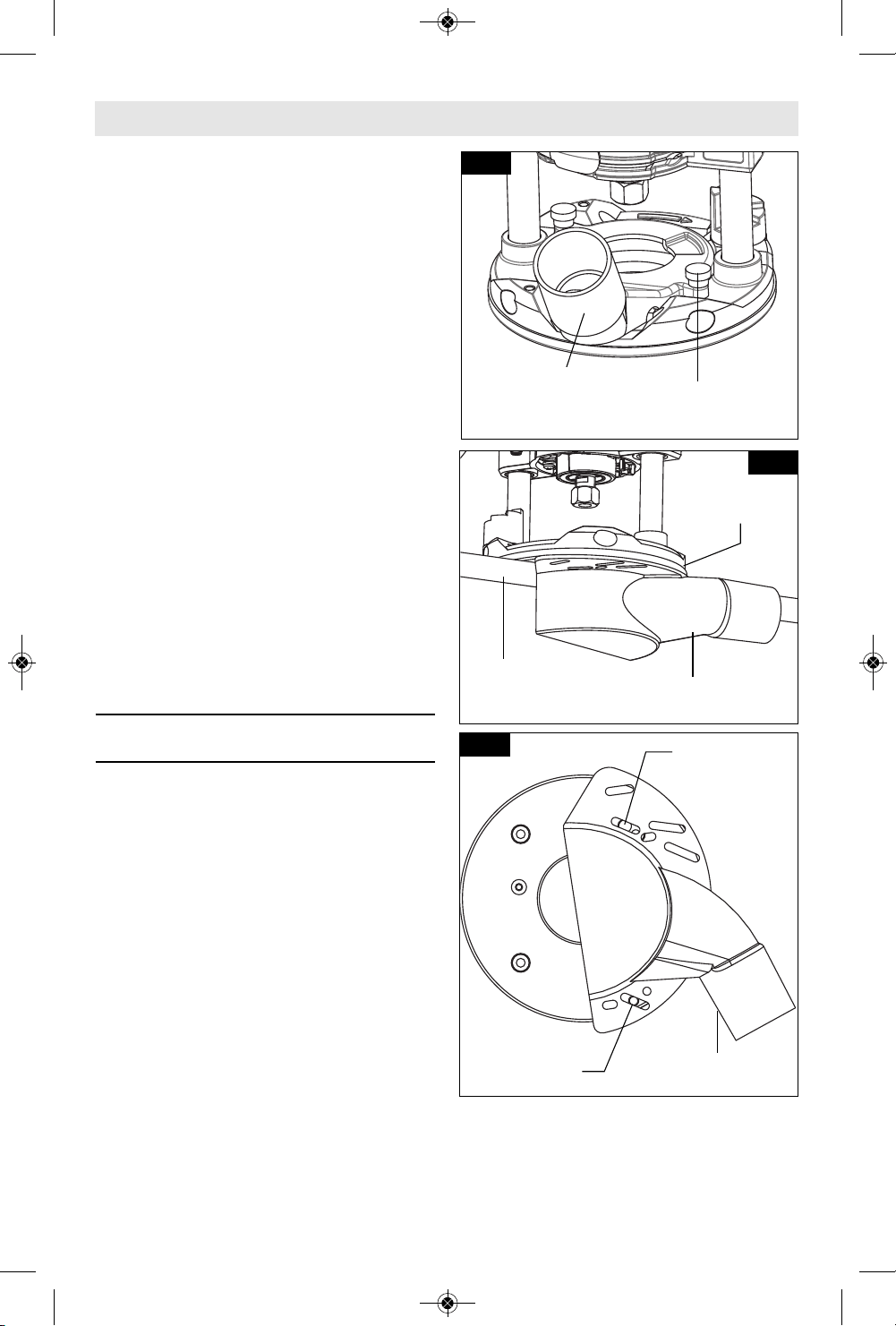

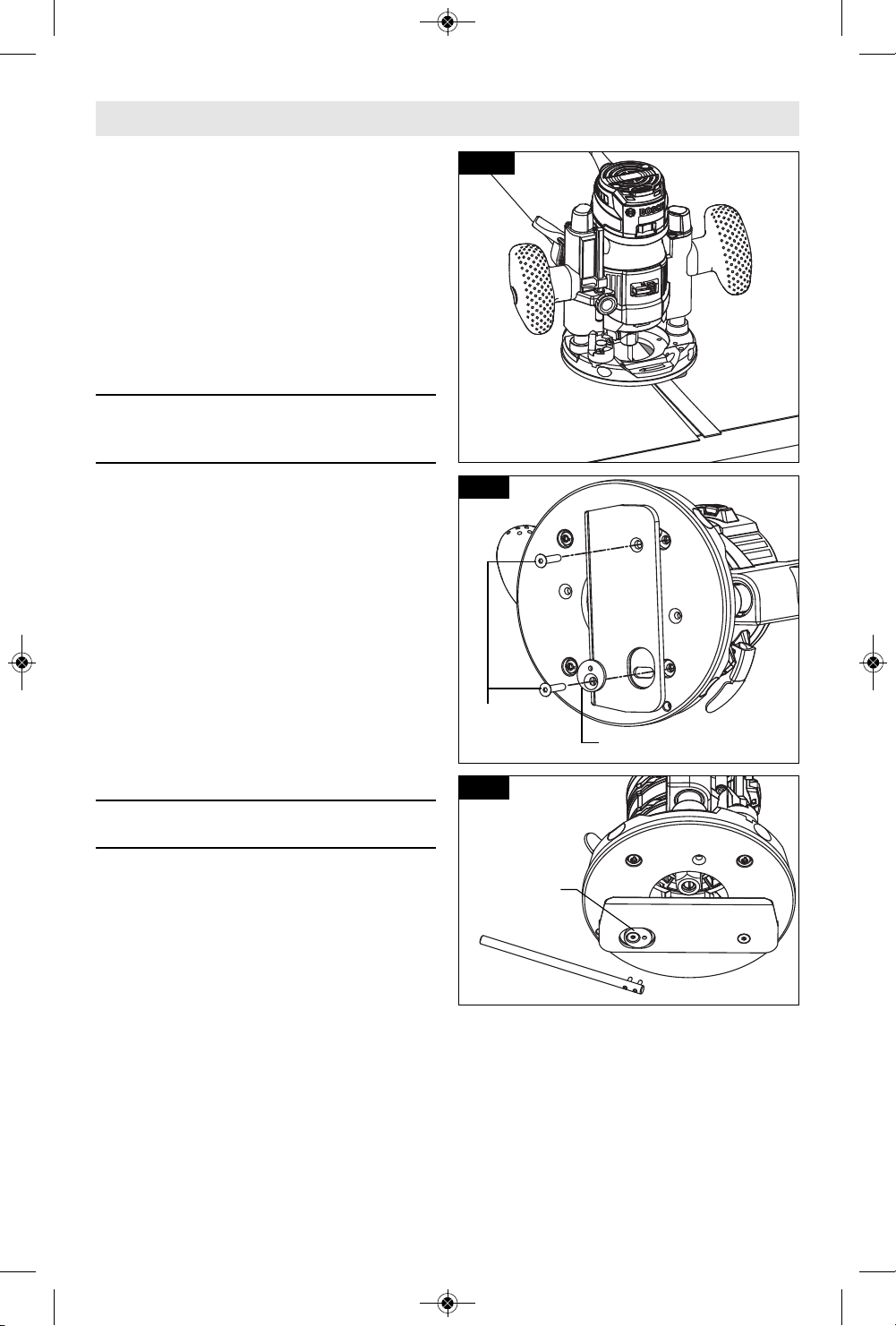

▶ The PR012 Router Dust

Collection for Plunge Base

This dust extraction hood is designed

for use the plunge base (PR111)

when routing is done in the middle of

the workpiece, such as when creating

slots or routing patterns for inlays. If

you have a shop vacuum system, you

can attach the dust extraction hood

for improved visibility, accuracy and

utility, particularly in freehand

routing.

To attach, position as shown and

secure adapter to base with the

thumbscrews provided (Fig. 21).

The dust extraction hood can also be

installed with the hose outlet facing

the front of the tool.

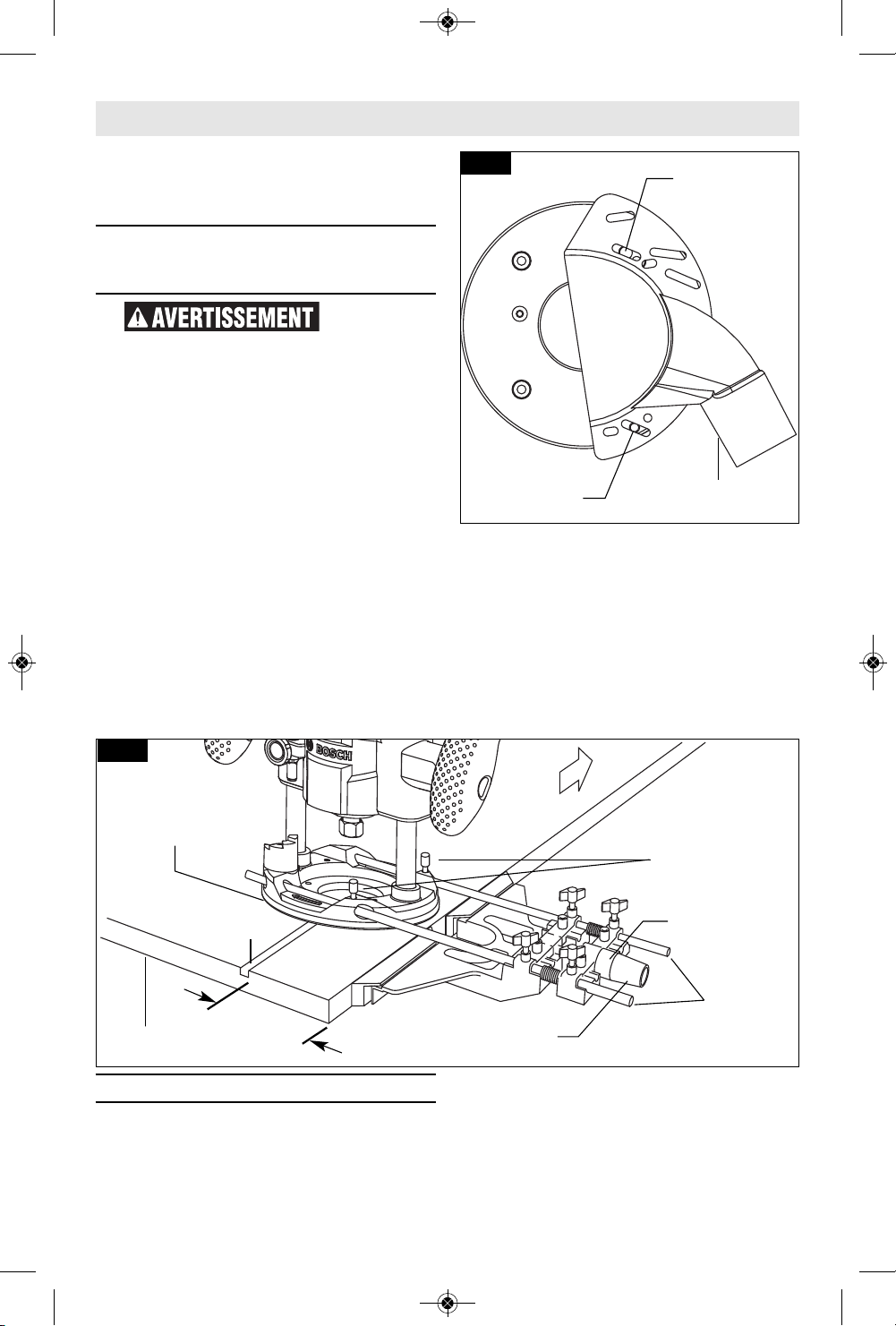

▶ Edgeforming Dust Extraction

Hood RA1175

Do not reach in area

of the bit while the

router is ON or plugged in. To avoid

entangling hoses, do not use this

dust extraction hood at the same

time as any other dust extraction

hood.

This dust extraction hood (optional

accessory) is used for dust collection

when edge-forming (Fig. 22).

▼ ATTACHING DUST EXTRACTION

HOOD

You can attach the edge-forming hood

in several places according to your

needs or preferences. The dust hood

is attached to the plunge base using

two M4 thumb screws Two auxiliary

holes are provided in the plunge base

for attachment. Attach the dust

extraction hood — over the router’s

sub-base — using the screws provided

with the hood. Securely tighten the

screws. (Figures 22 and 23).

DUST EXTRACTION

HOOD

WORKPIECE

EDGE

ROUTER

SUBBASE

Dust Extraction Hood

(Optional Accessory)

M4 Thumb

Screws

FIG. 21

FIG. 22

M4 x 16mm

SCREW

SUBBASE

M4 x 16mm

SCREW

DUST EXTRACTION

HOOD

FIG. 23

Operating Instructions

2610052572_GKF125CE 9/18/18 12:11 PM Page 19

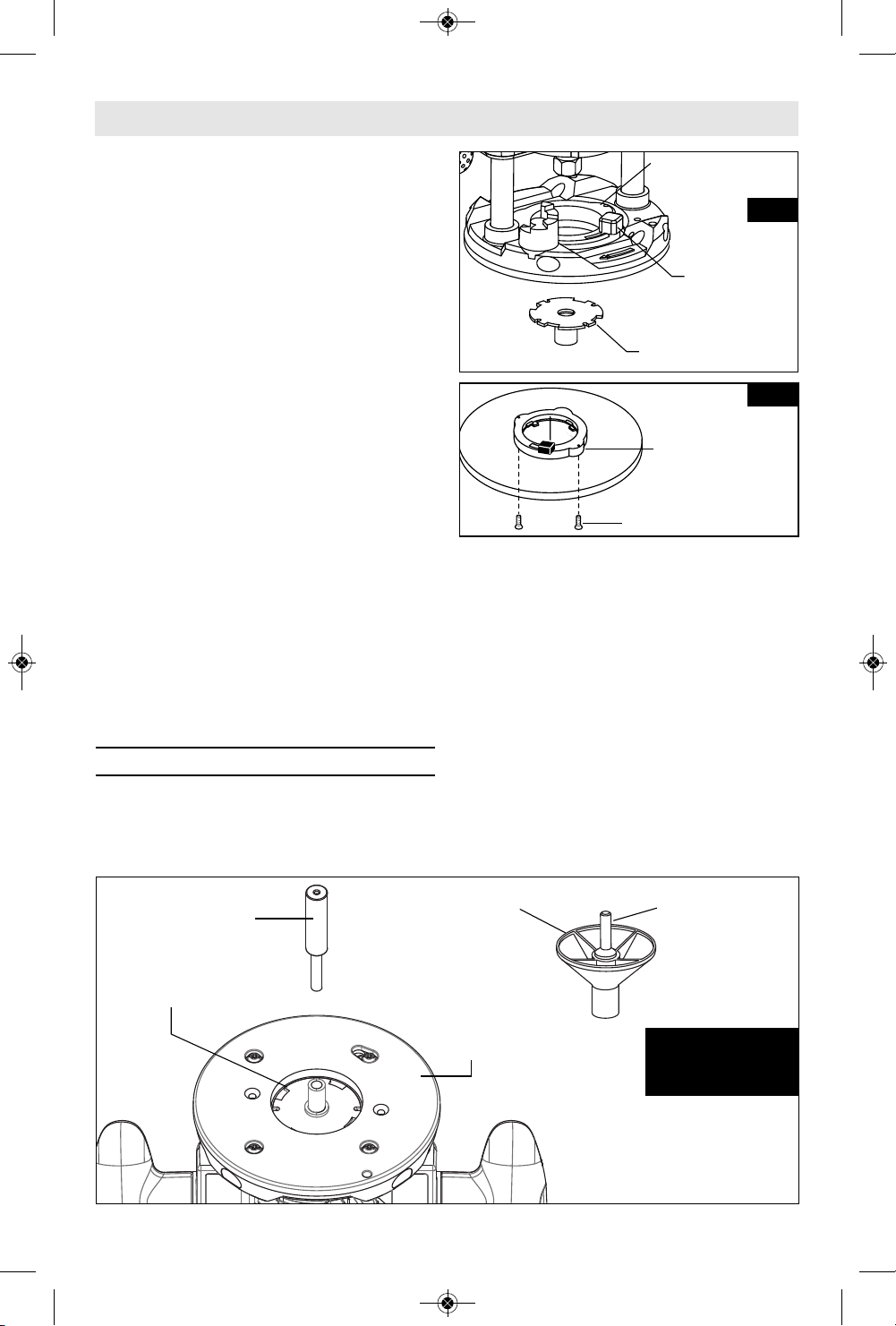

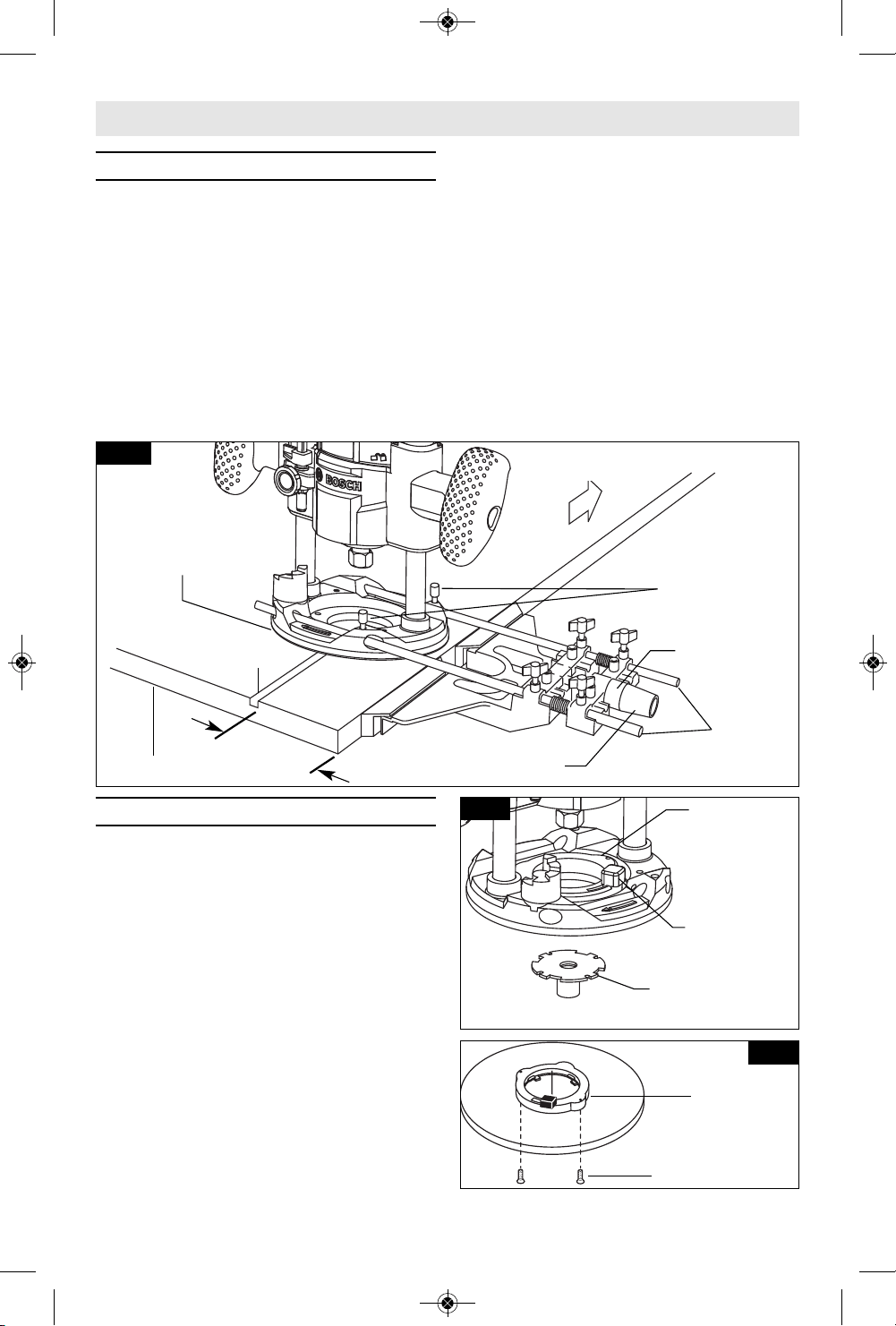

▶ Template Guides

This plunge base can also be used

with the optional Bosch-exclusive

quick-change template guide system,

which firmly grips the guides with a

spring-loaded ring. Unlike conven -

tional threaded template guides,

there is no threaded ring that can

come loose while routing (Fig. 25).

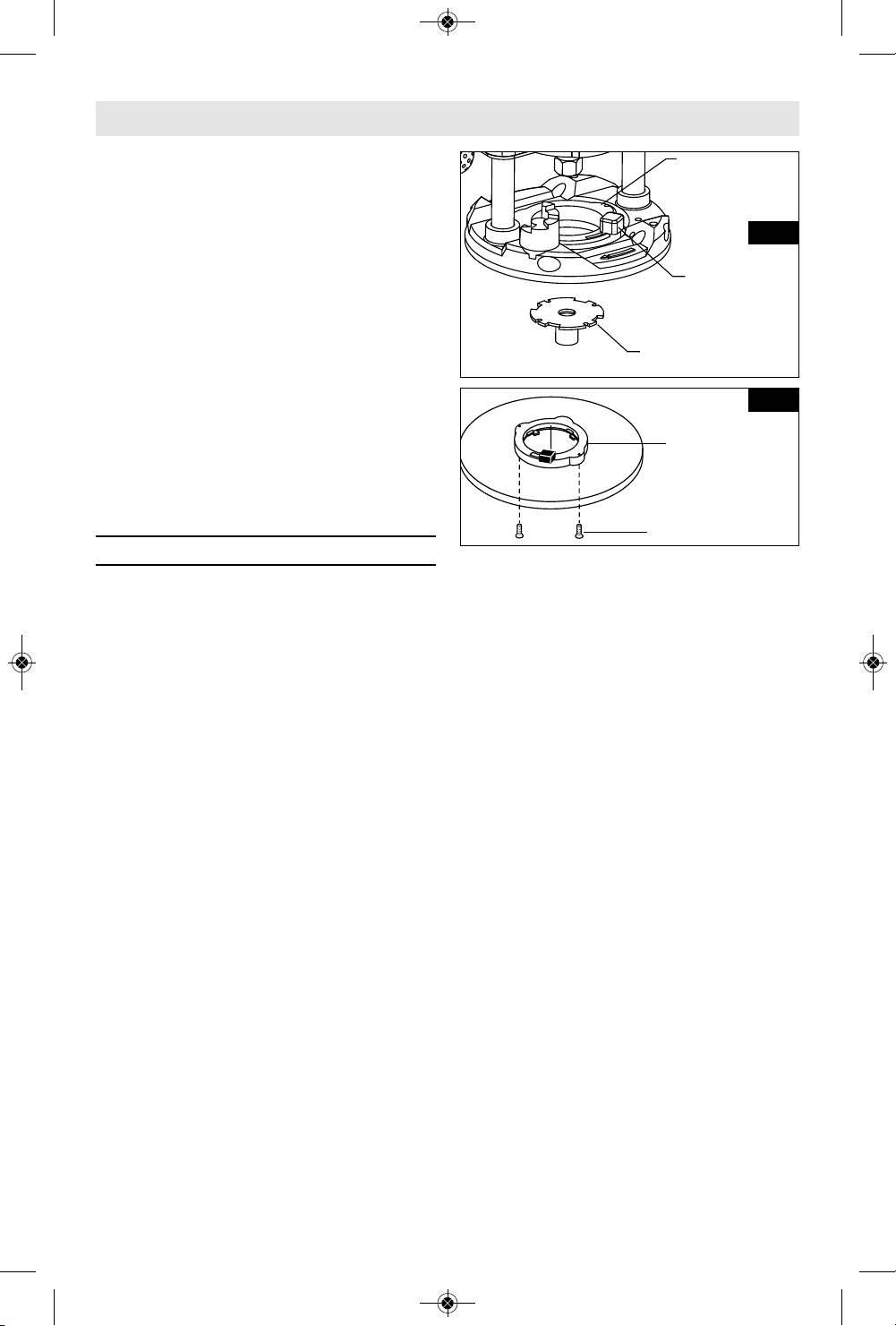

▼ INSTALLING TEMPLATE GUIDE

ADAPTER

(Not included, available as accessory)

Place template guide adapter over the

holes in the center of the sub-base,

and align the two threaded holes in

the bottom of adapter with the

countersunk holes in subbase. Fasten

adapter with the screws provided.

TEMPLATE GUIDE

ADAPTER

(optional accessory)

MOUNTING SCREWS

FIG. 26

TEMPLATE

GUIDE ADAPTER

TEMPLATE GUIDE

RELEASE LEVER

TEMPLATE GUIDE

(optional accessory)

FIG. 25

BASE

CUT

DESIRED

WIDTH

M6 WING SCREW

ROUTER

GUIDE RODS

FINE ADJUSTMENT

KNOB

FINE

ADJUSTMENT

INDICATOR

WORKPIECE

FEED

DIRECTION

FIG. 24

Operating Instructions

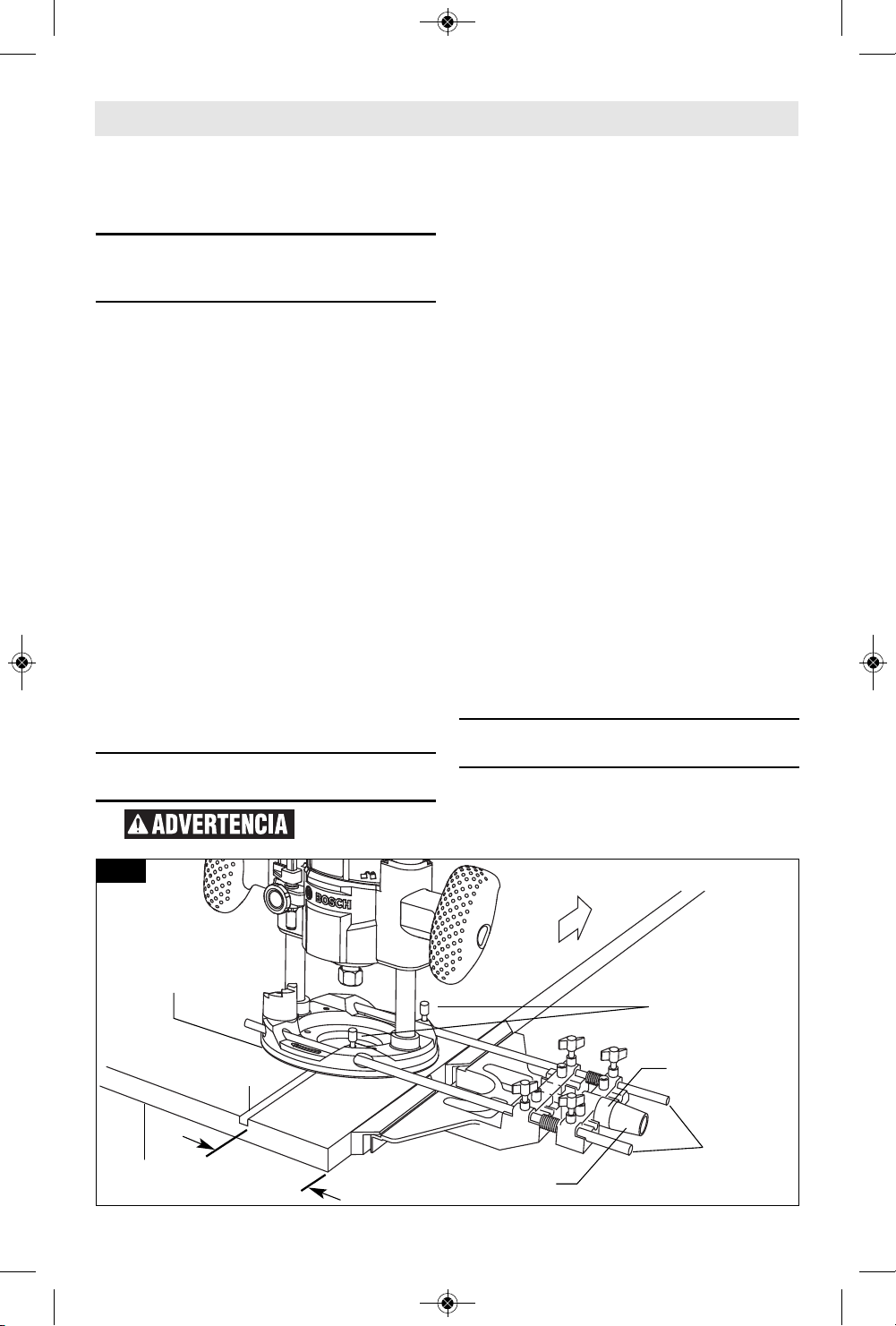

▶ Deluxe Router Guide

(Not included, available as accessory)

The Bosch deluxe router guide is an

optional accessory that will guide the

router parallel to a straight edge or

allow you to create circles and arcs.

The deluxe router guide is supplied

with two rods and screws to fasten

the guide (Fig. 24). In addition, it

features a fine adjustment knob and

indicator for accurately positioning the

edge guide relative to the bit. With the

guide installed and adjusted, the

outer should be fed normally, keeping

the guide in contact with the edge of

the workpiece at all times. The deluxe

router guide may also be positioned

directly under the router base for

operations where a cut is needed

close to or at the edge of the work.

The deluxe router guide includes a

dust extraction hood and the VAC002

vacuum hose adapter.

For complete instructions on

installation and operation, please

refer to the instructions which are

included with this accessory.

2610052572_GKF125CE 9/18/18 12:11 PM Page 20

ote that the adapter is reversible, so

the release lever may be positioned as

desired. (Fig. 26)

▼ CENTERING THE SUB-BASE OR

TEMPLATE GUIDES

Your PR111 plunge base features the

Bosch “Precision Centering Design”.

Its subbase is precisely centered at

the factory. This positions the bit at

the center of the subbase and

optional template guides.

Precision centering allows you to use

the edge of the subbase or template

guides to closely follow jigs such as

straight guides, templates, and

dovetail fixtures without worrying

about bit walk-off from the intended

cut line for any reason, including the

orientation of the router’s handles

relative to the jig.

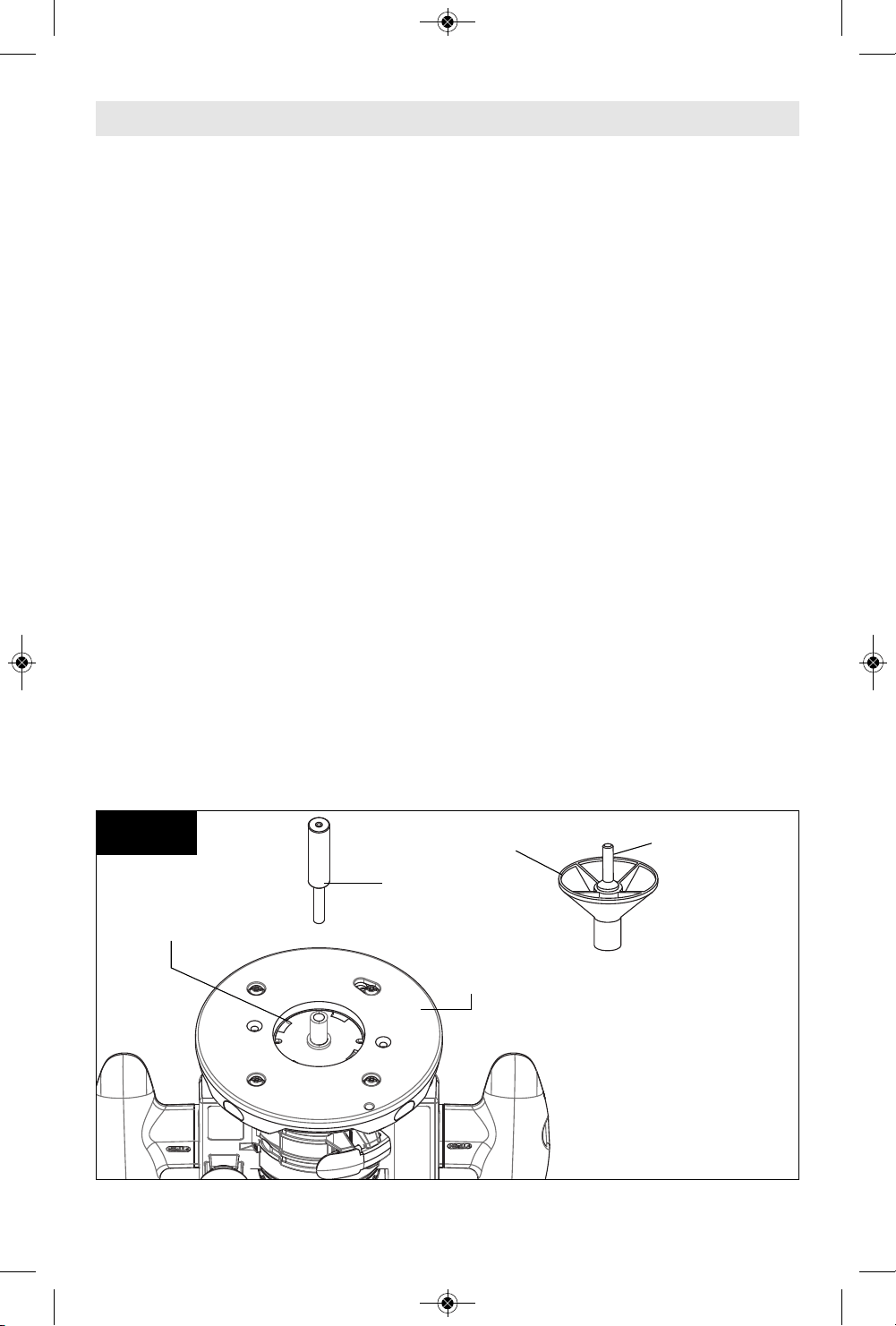

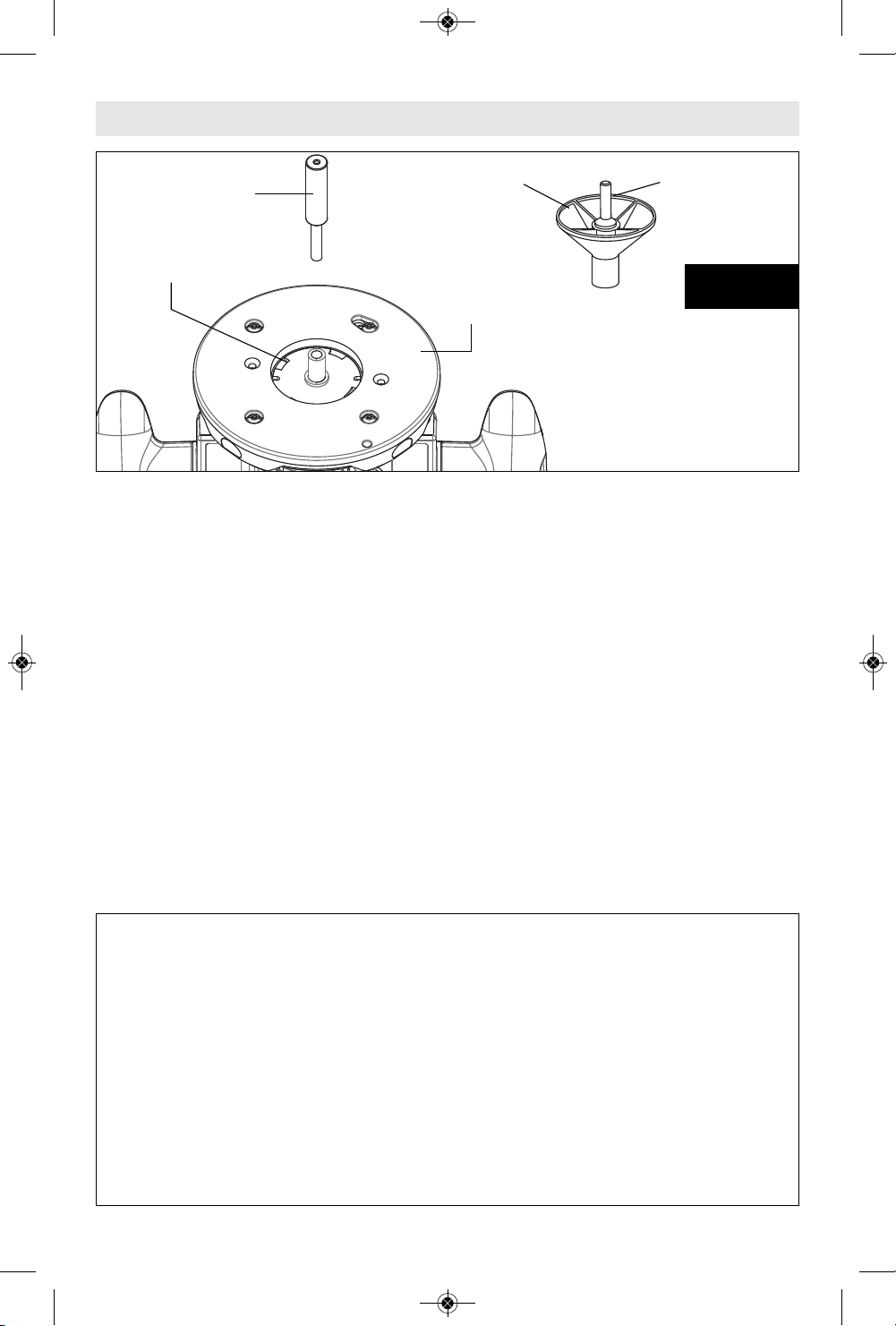

To most precisely re-center the

subbase or template guides, attach

the subbase using the optional Bosch

RA1151 Centering Device. Follow

steps 1-8 (Fig. 27).

1. If a template guide is to be

centered, Install the template guide

adapter and template guide

(optional attachments) as

described elsewhere in this

manual.

2. Loosen the four screws that hold

he subbase to the base.

3. Prepare the Centering Device:

•

Use narrow end of steel shaft.

• When centering subbase or

template guide that has opening of

more than 1/2”, slide the wide

plastic sleeve over the steel shaft.

4. Slide centering sleeve through the

subbase or template guide and into

collet. Tighten collet nut with

fingers to put slight grip on

centering cone.

5. Lightly press centering sleeve into

sub-base or template guide to

center.

6. Tighten the pan-head screws.

Remove centering sleeve.

7. The precision centering of the

subbase or template guide is

complete.

CENTERING CONE – Used when

centering the subbase itself or wide

template guides.

▼ MAXIMUM BIT/CUTTER SIZE FOR

TEMPLATE GUIDES

When using a template guide, use

only router bit with cutters that are

1/16” less than the internal diameter

of the template guide, such as in the

table below.

Operating Instructions

CENTERING SHAFT

(optional accessory)

TEMPLATE GUIDE

(optional accessory)

SUBBASE

CENTERING CONE

(optional accessory)

FIG. 27

PLUNGE BASE

CENTERING SHAFT

(optional accessory)

2610052572_GKF125CE 9/18/18 12:11 PM Page 21

Operating Instructions

▶ Attaching a Vacuum / Dust

Extractor Hose

The hose ports on the PR012, RA1175

and RA1054 will accept the typical

nozzles from 35 mm vacuum cleaner

hoses, such as the VX120 nozzle that

is included with the Bosch VH-Series

hoses.

To connect them to a 1-1/4 in. or

1-1/2 hose, the Bosch VAC002 or

VAC024 vacuum hose adapters (both

sold separately) can be used.

To connect them to a 2-1/2 in. hose,

the Bosch VAC020 (sold separately)

can be used.

Bosch Bushing External Internal Max

Template Depth Diameter Diameter Bit/Cutter

Guide Diameter

ABB

RA1101 3/16” 5/16” 1/4” 3/16”

RA1103 9/64” 5/16” 17/64” 13/64”

RA1105 9/64” 7/16” 3/8” 5/16”

RA1107 5/16” 7/16” 3/8” 5/16”

RA1109 7/16” 1/2” 13/32” 11/32”

RA1111 3/16” 5/8” 17/32” 15/32”

RA1113 1/2” 5/8” 17/32” 15/32”

RA1115 3/16” 3/4” 21/32” 19/32”

RA1117 31/64” 13/16” 5/8” 9/16”

RA1119 31/64” 1” 25/32” 21/32”

RA1121 7/16” 1-3/8” 1-19/64” 1-15/64”

▼ USE WITH THREADED TEMPLATE

GUIDES

Also available as an optional

accessory is an additional adapter,

the RA1100, that allows use of

conventional threaded template

guides with the Bosch quick-release

system.

2610052572_GKF125CE 9/18/18 12:11 PM Page 22

▶ PR006 Underscribe

Attachment

(Available as optional accessory)

The PR006 Underscribe Attachment is

used to create precision-fit seams

between two sheets of laminate (Fig.

28), such as stile and rail

constructions and very large surfaces.

It is attached to the bottom of the

PR111 Plunge Base.

▼ INSTALLATION (FIG. 29)

1. Remove rear screws used to hold

subbase onto PR111 Plunge Base.

2. Attach infeed side of PR006 to the

Plunge Base using hex screw.

3. Insert eccentric adjuster into

pocket on outfeed side of PR006.

4. Attach outfeed side of PR006 to

the Plunge Base using hex screw.

▼ BIT INSTALLATION

• The recommend bit for use with

the Underscribe Attachment is the

Bosch 85213M with 1/8” cutting

diameter.

• It should be installed according to

the instructions on page 9.

▼ BIT HEIGHT ADjUSTMENT

After installing the bit, the height

should be adjusted as follows:

1. Lower bit until it just enters the

recess that is machined in the

underscribe attachment’s

aluminum plate.

2. The tool is now ready for making a

test cut.

▼ FRONT-TO-BACK ADjUSTMENT

If necessary, the cutting point can be

adjusted front-to-back as follows

(Fig. 30):

1. Loosen the two screws holding the

aluminum plate.

2. Using the pin wrench, adjust the

eccentric adjuster as follows:

• For a tighter seam, turn the

eccentric adjuster clockwise (as

viewed from under the base)

• For a looser seam, turn the

eccentric adjuster counter -

clockwise, (as viewed from under

the base)

3. Retighten the screws

4. Make a test cut

5. Repeat steps 1-4 as necessary

FIG. 28

FIG. 29

FIG. 30

WRENCH

ECCENTRIC ADJUSTER

ECCENTRIC

ADJUSTER

HEX

SCREW

Operating Instructions

2610052572_GKF125CE 9/18/18 12:11 PM Page 23

▶ Service

Preventive main -

tenance performed

by unauthorized personnel may

result in misplacing of internal wires

and components which could cause

serious hazard. We recommend that

all tool service be performed by a

Bosch Factory Service Center or

Autho rized Bosch Service Station.

▼ TOOL LUBRICATION

Your Bosch tool has been properly

lubricated and is ready to use. It is

recommended that tools with gears

be regreased with a special gear

lubricant at every brush change.

▼ CARBON BRUSHES

The brushes and commutator in your

tool have been engineered for many

hours of dependable service. To

maintain peak efficiency of the motor,

we recommend every two to six

months the brush es be examined.

Only genuine Bosch replace ment

brushes specially designed for your

tool should be used.

▼ BEARINGS

Bearings which become noisy (due to

heavy load or very abrasive material

cut ting) should be replaced at once to

avoid overheating or motor failure.

▶ Cleaning

To avoid accidents

always dis connect

the tool from the power supply

before cleaning or performing any

main tenance. The tool may be

cleaned most effectively with

compressed dry air. Always wear

safety gog gles when cleaning tools

with compressed air.

Ventilation openings and switch

levers must be kept clean and free of

foreign matter. Do not at tempt to

clean by inserting pointed objects

through openings.

Certain cleaning

agents and sol vents

damage plastic parts. Some of these

are: gasoline, carbon tetrachlo ride,

chlo rinated cleaning solvents,

ammonia and house hold detergents

that contain ammonia.

Maintenance

Operating Instructions

▼ CREATING A SEAM

. To create a precision seam, make

sure he guiding piece of laminate

has a clean, straight edge, because

it will serve as the guide for the

underscribe attachment.

2. Contact cement should be applied

to the substrate core material and

the guiding piece of laminate up to

1” from its guiding edge.

2610052572_GKF125CE 9/18/18 12:11 PM Page 24

The use of other acces sories and attach ments not specified in this

manual may create a hazard.

If an extension cord

is necessary, a cord

with adequate size conductors that

is capable of carrying the current

necessary for your tool must be

used. This will prevent excessive

voltage drop, loss of power or

overheating. Grounded tools must use

3-wire extension cords that have 3-

prong plugs and receptacles.

NOTE: The smaller the gauge number,

the heavier the cord.

RECOMMENDED SIZES OF

EXTENSION CORDS

120 VOLT ALTERNATING CURRENT

TOOLS

Extension Cords

Tool’s

Ampere

ating

ord Size in A.W.G.

ire Sizes in mm

ord Length in Feet

ord Length in Meters

-6

6-8

8-10

0-12

12-16

–

.75

0.75

–

.75

1.0

–

2.5

–

4.0

–

- PR101 Fixed Base*

†‡

- PR102 Edge Guide

†‡

- PR110 Round Subbase for Threaded

Template Guide

- PR111 Plunge Base

‡

- Router Bits

- Case

†‡

- 17 mm Collet Nut Wrench*

†‡

- RA1151 Centering Device

- PR006 Underscribe Attachment for

Plunge Base

- PR012 Dust Hood for Plunge Base

- RA1175 Edge-Forming Dust Hood for

Plunge Base

- RA1054 Deluxe Router Guide for Plunge

Base

- Vacuum Hoses

- Vacuum Hose Adapters

* Included with GKF125CEN

† Included with GKF125CEK

‡ Included with GKF125CEPK

Accessories and Attachments

2610052572_GKF125CE 9/18/18 12:11 PM Page 25

Veuillez lire tous les avertissements et toutes les consignes

de sécurité. Si l'on n'observe pas ces avertissements et ces

consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de

blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil

branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils

électroportatifs

▶ Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien

éclairé. Les risques d’accident sont plus

élevés quand on travaille dans un endroit

encombré ou sombre.

N’utilisez pas d’outils électroportatifs

dans des atmosphères explosives,

comme par exemple en présence de gaz,

de poussières ou de liquides

inflammables. Les outils électroportatifs

produisent des étincelles qui risquent

d’enflammer les poussières ou les vapeurs.

Éloignez les enfants et les visiteurs quand

vous vous servez d’un outil

électroportatif. Vous risquez une perte de

contrôle si on vous distrait.

▶ Sécurité électrique

Les fiches des outils électroportatifs

doivent correspondre à la prise. Il ne faut

absolument jamais modifier la fiche.

N’utilisez pas d’adaptateur de prise avec

des outils électroportatifs munis d’une

fiche de terre. Le risque de choc

électrique est moindre si on utilise une

fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des

surfaces reliées à la terre tels que tuyaux,

radiateurs, gazinières ou réfrigérateurs.

Le risque de choc électrique augmente si

votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à

la pluie ou à l’humidité. Si de l’eau

pénètre dans un outil électroportatif, le

risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

Symboles relatifs à la sécurité

Les déﬁnitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signiﬁcation de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé

pour vous avertir de l’existence possible d’un danger de

lésion corporelle. Obéissez à tous les messages relatifs à

la sécurité qui suivent ce symbole pour éviter tout risque

de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle

n’est pas évitée, causera la mort d’une personne ou

une blessure grave.

AVERTISSEMENT indique une situation dangereuse

qui, si elle n’est pas évitée, pourrait causer la mort

d’une personne ou une blessure grave.

MISE EN GARDE indique une situation dangereuse

qui, si elle n'est pas évitée, causera une blessure

légère ou modérée.

2610052572_GKF125CE 9/18/18 12:12 PM Page 26

chaleur, des huiles, des arêtes coupantes

ou des pièces mobiles. Les cordons

abîmés ou emmêlés augmentent les

risques de choc électrique.

Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge conçue

pour l’extérieur. Ces rallonges sont faites

pour l’extérieur et réduisent le risque de

choc électrique.

S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

humide, utilisez une alimentation

protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur

GFCI réduit les risques de choc électrique.

▶ Sécurité personnelle

Restez concentré, faites attention à ce

que vous faites, et servez-vous de votre

bon sens lorsque vous utilisez un outil

électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou

de médicaments. Quand on utilise des

outils électroportatifs, il suffit d’un

moment d’inattention pour causer des

blessures corporelles graves.

Utilisez des équipements de sécurité

personnelle. Portez toujours une

protection oculaire. Le port

d'équipements de sécurité tels que des

masques antipoussières, des chaussures

de sécurité antidérapantes, des casques

de chantier et des protecteurs d'oreilles

dans des conditions appropriées réduira le

risque de blessure corporelle.

Évitez les démarrages intempestifs.

Assurez-vous que l'interrupteur est dans

la position arrêt (Off) avant de brancher

l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil

électroportatif avec le doigt sur la gâchette

ou le branchement de cet outil quand

l'interrupteur est en position de marche

(ON) est une invite aux accidents.

Enlevez toutes les clés de réglage avant

de mettre l’outil électroportatif en

marche. Si on laisse une clé sur une pièce

tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez

toujours une bonne assise et un bon

équilibre. Ceci vous permettra de mieux

maîtriser l’outil électroportatif dans des

situations inattendues.

Habillez-vous de manière appropriée. Ne

portez pas de vêtements amples ou de

bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les

vêtements ou les gants des pièces en

mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

Si l’outil est muni de dispositifs

permettant le raccordement d’un système

d’aspiration et de collecte des

poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés

correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

▶ Utilisation et entretien des

outils électroportatifs

Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui convient

à la tâche à effectuer. L’outil qui convient

à la tâche fait un meilleur travail et est plus

sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil

électroportatif si son interrupteur ne

parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui ne

peut pas être commandé par son

interrupteur est dangereux et doit être

réparé.

Débranchez la fiche de la prise ou enlevez

le bloc-pile de l’outil électroportatif avant

tout réglage, changement d’accessoires

ou avant de ranger l’outil électroportatif.

De telles mesures de sécurité préventive

réduisent le risque de démarrage

intempestif de l’outil électroportatif.

Rangez les outils électroportatifs dont

vous ne vous servez pas hors de portée

des enfants et ne permettez pas à des

personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils

électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs.

Vérifiez que les pièces mobiles sont

alignées correctement et ne coincent pas.

Vérifiez qu’il n’y a pas de pièces cassées

ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil

électroportatif. Si l’outil est abîmé,

faites-le réparer avant de l’utiliser. De

nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

2610052572_GKF125CE 9/18/18 12:12 PM Page 27

Tenez l’outil électroportatif par ses

surfaces de préhension isolées parce que

l’accessoire de coupe risque d’entrer en

contact avec un fil caché. Tout contact de

l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous

tension les parties métalliques exposées

de l’outil électroportatif, ce qui pourrait

causer un choc électrique pour l’opérateur.

Utilisez des brides ou d’autres moyens

pratiques de brider ou de supporter la

pièce sur une plate-forme stable. Tenir la

pièce à la main ou contre le corps la rend

instable et risque de résulter en une perte

de contrôle.

Pour couper dans des murs existants ou

autres endroits aveugles pouvant

dissimuler des fils électriques,

débranchez tous les fusibles ou les

disjoncteurs alimentant ce lieu de travail.

Assurez-vous toujours que la surface de

travail est exempte de clous et autres

objets étrangers. La coupe dans un clou

peut faire sauter la lame et l'outil, et ainsi

abîmer la lame.

Ne tenez jamais le matériau d'une main et

l'outil de l'autre lorsque vous en faites

usage. Ne placez jamais les mains sous la

surface de coupe ou à proximité de celle-

ci. Il est plus sûr de cramponner le

matériau et de guider l'outil des deux

mains.

Ne posez jamais le matériau sur des

surfaces dures telles que le béton, la

pierre, etc. ... La lame de coupe en saillie

peut faire sauter l'outil.

Portez toujours des lunettes de sécurité

et un masque anti-poussières. N'utilisez

l'outil qu'à un endroit bien aéré.

L'utilisation de dispositifs de sécurité

personnelle et le travail dans un

environnement sûr réduisent les risques de

blessures.

Après avoir changé les lames ou effectué

quelque réglage que ce soit, assurez-vous

que l'écrou de la douille et tout autre

dispositif de réglage sont bien serrés. Un

dispositif de réglage lâche peut bouger

soudainement et causer ainsi une perte de

contrôle avec projection violente des

composants en rotation.

Ne mettez jamais l'outil en marche alors

que la lame est enfoncée dans le

matériau. Le tranchant de la lame peut se

coincer dans le matériau et vous faire

perdre le contrôle du couteau.

Tenez toujours le couteau des deux mains

durant la mise en marche. Le couple de

réaction du moteur peut faire tordre l'outil.

Le sens d'introduction de la lame dans le

matériau est très important, et il est lié au

sens d'introduction de la lame. Lorsque

vous regardez l'outil depuis le dessus, la

lame tourne en sens horaire. Le sens

d'introduction du couteau doit être anti-

horaire. REMARQUE : Les coupes

intérieures et extérieures nécessiteront

des sens de déplacement différents -

référez-vous à la section consacrée au sens

de déplacement de la toupie. Si l'outil est

introduit dans le mauvais sens, le

tranchant de la lame peut sortir du

matériau et tirer l'outil dans le sens de

cette introduction.

N'utilisez jamais de lames émoussées ou

abîmées. Les lames affilées doivent être

maniées soigneusement. Les mèches

abîmées peuvent se rompre brusquement

Règles de sécurité concernant les toupies

Maintenez les outils coupants affûtés et

propres. Les outils coupants entretenus

correctement et dotés de bords tranchants

ffûtés sont moins susceptibles de coincer

et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les

ccessoires et les embouts d'outil, etc.

conformément à ces instructions, en

tenant compte des conditions de travail

et des travaux à réaliser. L'emploi

d’outils électroportatifs pour des tâches

différentes de celles pour lesquelles ils ont

été prévus peut résulter en une situation

dangereuse.

▶ Entretien

Faites réparer votre outil électroportatif

par un agent de service qualifié n’utilisant

que des pièces de rechange identiques.

Ceci assure que la sécurité de l’outil

électroportatif est préservée.

2610052572_GKF125CE 9/18/18 12:12 PM Page 28

Avertissements supplémentaires concernant la sécurité

Utilisez uniquement des fers de toupie

dont le diamètre de la tige correspond à

celui de la douille installée. L'utilisation

d'un fer de toupie dont la tige est plus

petite peut entraîner le détachement du fer

pendant son fonctionnement, et il

risquerait de devenir un projectile.

N'utilisez jamais des fers de toupie à des

vitesses supérieures à leur vitesse

nominale maximale. Des fers de toupie

fonctionnant à une vitesse supérieure à leur

vitesse nominale risqueraient de se casser

et d’être projetés dans l’air.

L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement

pour le C.A. sur une alimentation en C.C.

Même si l’outil semble fonctionner, les

composants électriques d’un outil prévu

pour le C.A. tomberont probablement en

panne et risquent de créer un danger pour

l’utilisateur.

Maintenez les poignées sèches et

exemptes d’huile et de graisse. On ne pas

maîtriser un outil électroportatif en toute

sécurité quand on a les mains glissantes.

Utilisez des brides ou d’autres moyens

pratiques de brider ou de supporter la

pièce sur une plate-forme stable. Tenir la

pièce à la main ou contre le corps est

instable et risque de résulter en une perte

de contrôle.

Créez un agenda d’entretien périodique

pour votre outil. Quand vous nettoyez un

outil, faites attention de n’en démonter

aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils

internes ou de remonter incorrectement

les ressorts de rappel des capots de

protection. Certains agents de nettoyage

tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent

d’abîmer les plastiques.

Risque de blessure pour l'utilisateur. Le

cordon d'alimentation électrique ne doit

être réparé que par un Centre de service

usine de Bosch ou par une Station service

agréée de Bosch.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et

autres travaux du bâtiment peuvent créer

des poussières contenant des produits

chimiques qui sont des causes reconnues

de cancer, de malformation congénitale

ou d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base

de plomb,

• Les cristaux de silices provenant des

briques et du ciment et d’autres produits

de maçonnerie, et

• L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dû à cette exposition

varie avec la fréquence de ces types de

travaux. Pour réduire l’exposition à ces

produits chimiques, il faut travailler dans

un lieu bien ventilé et porter un

équipement de sécurité approprié tel que

certains masques à poussière conçus

spécialement pour filtrer les particules

microscopiques.

durant l'usage. Les lames émoussées

nécessitent plus de force pour pousser

l'outil, causant éventuellement un bris de la

lame.

Ne touchez jamais la lame durant ou

immédiatement après l'usage. Après

usage, la lame est trop chaude pour être

touchée à main nue.

Ne posez jamais l'outil avant que le

moteur ne se soit arrêté complètement.

La lame en rotation peut saisir la surface et

vous faire perdre le contrôle de l'outil.

Le diamètre du tranchant doit être d’au

moins 1/4 po inférieur à celui de

l'ouverture pour le fer et le tranchant.

2610052572_GKF125CE 9/18/18 12:12 PM Page 29

Symboles

Imp

illez

les ét

ier

e leu

sig

ific

e in

ét

iée d

sym

les

iliser

effic

sû

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610052572_GKF125CE 9/18/18 12:12 PM Page 30

Symboles (suite)

mportant : Certains des symboles suivants peuvent être utilisés sur votre outil.

Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de

ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon

les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

2610052572_GKF125CE 9/18/18 12:12 PM Page 31

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer

les accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en

marche accidentelle de l'outil.

Numéro de modèle GKF125CE

Capacités de la douille queue de 1/4 po

Max. Cutter Diameter * *

* Le diamètre du tranchant doit être d’au moins 1/4 po

inférieur à celui de l'ouverture pour le fer et le tranchant.

REMARQUE : Pour spécifications de l'outil, reportez-vous à

la plaque signalétique de votre outil.

Toupie à main avec base fixe

MOLETTE STRIÉE

SENS DE ROTATION

DU FER

DOUILLE

ZONE DE PRÉHENSION

CONFORTABLE (PAR LA

PAUME DE LA MAIN)

VARIATEUR

ÉLECTRONIQUE DE

VITESSE

POCHETTES DE

SUPPORT DES DOIGTS

PROTÈGE-DOIGTS

CORDON

BOUTON DE

DÉVERROUILLAGE

DU MOTEUR

ÉCHELLES DE

PROFONDEUR

(MÉTRIQUE ET

ANGLO-SAXONNE)

LEVIER DE BLOCAGE

DE L’ARBRE

SOUS-EMBASE

EMBASE EN

ALUMINIUM

ROBUSTE (PR101)

BOUTON DE

FIXATION

RABAT

INTERRUPTEUR

À BASCULE

MARCHE/ARRÊT

OUÏES DE VENTILATION

FIG. 1

2610052572_GKF125CE 9/18/18 12:12 PM Page 32

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer

les accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en

marche accidentelle de l'outil.

INDEX DE

PROFONDEUR

LEVIER DE

VERROUILLAGE POUR

LA PLONGÉE

POIGNÉE DE

PRÉHENSION

À GAUCHE

BOUTON DE

L’INDEX DE

PROFONDEUR

BOUTON DE

RÉGLAGE FIN

TOURELLE DE

BUTÉE DE

PROFONDEUR

BOUTON DE

DÉVERROUILLAGE

DU MOTEUR

POIGNÉE DE

PRÉHENSION À

DROITE

EMBASE

FLÈCHE DE

ROTATION DE

FER

Configuration des toupies à main pour coupe en plongée

FIG. 2

2610052572_GKF125CE 9/18/18 12:12 PM Page 33

Assemblage

▶ Choix des fers

Votre toupie Bosch à système de

préhension par la paume a été conçue

pour une grande variété d’opérations

de toupillage au cours desquelles des

fers à tige de 1/4 po sont utilisés. Ces

opérations comprennent le formage

avec croquage des bords, le rainurage

et la fabrication de panneaux. Cette

toupie est également idéale pour

l’ébarbage des stratifiés, des

phénoliques et des autres matériaux

qui ont été collés à un support et

dépassent de ce dernier d’environ 1/8

po (3 mm) en moyenne.

Un grand choix de fers avec profiles

variés est disponible en accessoire.

Utilisez que des fers de bonne

qualité.

U t i l i s e z

uniquement

des fers de toupie dont le diamètre

de la tige correspond à celui de la

douille installée. L'utilisation d'un fer

de toupie dont la tige est plus petite

peut entraîner le détachement du fer

pendant son fonctionnement, et il

risquerait de devenir un projectile.

N ' u t i l i s e z

jamais des

fers de toupie à des vitesses

supérieures à leur vitesse nominale

maximale. Des fers de toupie

fonctionnant à une vitesse supérieure

à leur vitesse nominale risqueraient

de se casser et d’être projetés dans

l’air.

Pour éviter

t o u t e

blessure corporelle, il faut toujours

débrancher la prise avant d’enlever

ou de monter un fer ou des

accessoires.

▶ Montage des fers

1. Déposez la toupie ou le moteur sur

son côté. Il est également possible

de renverser la toupie et de la faire

reposer sur sa tête afin de pouvoir

changer le fer.

2. Appuyez sur le levier de blocage de

l’arbre pour empêcher la douille de

tourner. REMARQUE : Il se peut

qu’il faille faire tourner la douille

pour enclencher le blocage de

l’arbre (Fig. 3).

3. Ensuite, à l’aide de la clé de

douille, desserrez l’ensemble de

douille en tournant en sens anti-

horaire (vu du dessous de la

toupie).

4. Enfoncez la queue du fer à fond

dans l’ensemble de douille et

ensuite ressortez le fer jusqu’à ce

que ses tranchants soient à peu

près entre 1/8 po et 1/4 po de la

face de l’écrou de douille.

5. Une fois le fer en place et le

blocage de l’arbre enclenché,

serrez fermement l’ensemble de

douille en sens horaire (vu du

FIG. 3

FIG. 4

LEVIER DE BLOCAGE

DE L’ARBRE

LEVIER DE BLOCAGE

DE L’ARBRE

(EMBASE SUPPRIMÉE POUR PLUS DE CLARTÉ)

2610052572_GKF125CE 9/18/18 12:12 PM Page 34

dessous de la toupie) à l’aide de la

clé de douille (Fig. 4).

Pour assurer le pincement correct du

fer et pour minimiser son battement,

sa queue doit être enfoncée d’au

moins 5/8 po.

Le diamètre

du tranchant

doit être d’au moins 1/4 po inférieur

à celui de l'ouverture pour le fer et

le tranchant.

Pour éviter

d’abîmer la

machine, il ne faut pas serrer la

douille à vide.

REMARQUE : Avant de monter le fer,

vérifiez que sa queue ainsi que la

douille sont propres. Ils doivent être

exempts de poussière, bois, débris et

graisse.

▶ Pour enlever un fer de toupie

1. Appuyez sur le blocage de l’arbre

pour empêcher la douille de

tourner et faites tourner l’ensemble

de douille en sens anti-horaire.

2. Une fois que l’ensemble de douille

est desserré, continuez de le

tourner jusqu’à ce que la douille

soit libérée de son cône. Vous

pouvez alors retirer le fer.

REMARQUE : La douille est à éjection

automatique : il N’est PAS nécessaire

de la frapper pour libérer le fer.

▶ Entretien de la douille

Avec le fer enlevé, continuez de faire

tourner la douille en sens anti-horaire

jusqu’à ce qu’elle sorte complètement

de l’arbre. Pour assurer un pincement

ferme, soufflez de temps à temps la

douille à l’air comprimé et nettoyez le

cône situé sur l’arbre de l’ensemble

du rotor avec une serviette en papier

ou une brosse fine. La douille est faite

de deux pièces qui s’enclenchent

l’une dans l’autre (Fig. 5). Vérifiez que

la pince est correctement assujettie

dans l’écrou de douille et resserrez

légèrement la douille sur l’arbre du

rotor. Remplacez immédiatement la

douille si elle est usée ou abîmée.

FIG. 5

BOUTON

FIXATION

FENTE

BROCHE

BOUTON DE

DÉVERROUIL-

LAGE DU

MOTEUR

RABAT

MOLETTE

STRIÉE

FIG. 6

FIG. 7

DOUILLE

(avec

Détenteur)

DOUILLE

DE MANDRIN

ÉCROU

Assemblage

2610052572_GKF125CE 9/18/18 12:12 PM Page 35

▶ Retrait du moteur de sa base

fixe PR101

1. Tourner le bouton de fixation pour

le mettre dans sa position

déverrouillée (A, Fig. 6).

2. Tirez sur le moteur en l’éloignant

de sa base jusqu’à ce qu’il cesse de

bouger. (N’appuyez pas sur le rabat

dans la base pendant que vous

tirez sur le moteur.) (C, Fig. 6).

3. Appuyez sur le bouton de

déverrouillage du moteur et

maintenez-le enfoncé. (B, Fig. 6).

4. Tirez sur le moteur pour le

détacher de la base (C, Fig. 6).

▶ Installation du moteur dans

sa base fixe PR101

1. Ouvrez le bouton de fixation pour

le mettre dans sa position

déverrouillée (A, Fig. 6).

2. Alignez la fente du moteur sur la

broche de la base (Fig. 7)

Pour ne pas

risquer de

vous pincer, tenez toutes les parties

de vos mains à bonne distance du

bord supérieur de la base et de la

section en métal du moteur pendant

que vous enfoncez le moteur dans la

base.

3. Poussez le moteur dans la base

jusqu’à ce que vous ayez atteint la

position approximative désirée.

N’appuyez pas sur le rabat dans la

base pendant que vous installez le

moteur.

4. Tournez le bouton de fixation pour

le mettre dans sa position

verrouillée, vers le bas (E, Fig.

9). Assurez-vous toujours que le

moteur repose sans le moindre jeu

dans la base.

▶ Vérification de l'emplacement

de la sous-embase

Le diamètre

du tranchant

doit être d’au moins 1/4 po inférieur

à celui de l'ouverture pour le fer et

le tranchant.

Assurez-vous que le fer de la toupie et

son couteau sont centrés dans

l'ouverture de la sous-embase. Si

nécessaire, ajustez l'emplacement de

la sous-embase de la façon suivante :

1. Desserrez les trois vis qui tiennent

la sous-embase en place.

2. Ajustez l'emplacement de la sous-

embase suivant les besoins de

façon à ce que le fer et son

couteau soient centrés dans

l'ouverture de la sous-embase. Le

dispositif de centrage RA1151 en

option rend ce centrage très facile.

3. Serrez les trois vis qui tiennent la

sous-embase en place (Fig. 8).

Lorsque l’embase a été centrée de

cette manière, n’importe quelle partie

de l’embase peut être utilisée comme

surface de guidage sans devoir

s’inquiéter d’une différence

éventuelle dans la ligne de coupe.

Voir « Guidage de la toupie » à la page

13.

Remarque : cette sous-embase n'est

pas conçue pour emploi avec des

guides de gabarit. L’élément de

fixation amovible en option PR110

permet l’utilisation de guides de

gabarit avec cette toupie à main.

FIG. 8

Assemblage

2610052572_GKF125CE 9/18/18 12:12 PM Page 36

Débranchez

la fiche de la

prise de courant avant d'effectuer

quelque assemblage ou réglage que

ce soit ou de changer les

accessoires. Ces mesures de sécurité

préventive réduisent le risque d'une

mise en marche accidentelle de

l'outil.

Les toupies Bosch sont conçues pour

faire aisément du travail rapide et

précis en ébénisterie, toupillage,

moulurage de cannelures, baguettes,

anses, usinage de queues d’arondes,

etc. Elles vous permettent de faire de

la marqueterie, des bordures

décoratives et de nombreux types de

sculptures spéciales.

▶ Réglage de la profondeur de

coupe

Ajustez la profondeur de coupe

uniquement quand le moteur est

arrêté.

1. Installez le fer de toupie qui vous

convient.

2. Placez la toupie sur l’ouvrage.

3. Tournez le bouton de fixation pour

le mettre dans sa position

déverrouillée, vers le haut (A,

Fig. 9).

4. Abaissez lentement le moteur

jusqu’à ce que le fer de la toupie

entre en contact avec l’ouvrage (B,

Fig. 9)

FIG. 9

MOLETTE STRIÉE

ÉCHELLE DE

PROFONDEUR

BOUTON DE

FIXATION

MOTEUR

BASE

Consignes de fonctionnement

2610052572_GKF125CE 9/18/18 12:12 PM Page 37

Consignes de fonctionnement

. Notez la valeur affichée sur

l’échelle (au-dessus du bouton de

déverrouillage du moteur) et

ajoutez la profondeur de coupe

désirée à cette valeur pour

déterminer la valeur d’échelle

ciblée.

6. Abaissez le moteur jusqu’à ce que

la valeur d’échelle ciblée soit

atteinte.

7. Tournez le bouton de fixation

jusqu’au symbole de position

intermédiaire pour effectuer

des réglages précis (C, Fig. 9).

Assurez-vous toujours que le

moteur repose sans le moindre jeu

dans la base.

8. Vérifiez la profondeur de coupe et

effectuez un réglage précis si

nécessaire (D, Fig. 9). Voir la

section RÉGLAGE PRÉCIS DE LA

PROFONDEUR ci-dessous pour

tous détails.

9. Tournez le bouton de fixation pour

le mettre dans sa position

verrouillée, vers le bas (E, Fig.

9). Assurez-vous toujours que le

moteur repose sans le moindre jeu

dans la base.

Nota : la profondeur du moteur et du

fer peuvent changer très légèrement

lorsque le bouton de fixation est

tourné dans la position verrouillée.

10. Faites une coupe d’essai de façon à

vérifier que la toupie est bien en

place pour effectuer la coupe

souhaitée.

▼ RÉGLAGE DE PRÉCISION DE LA

PROFONDEUR

Ajustez la profondeur de coupe

uniquement quand le moteur est arrêté.

1. Tournez le bouton de fixation

jusqu’au symbole de position

intermédiaire pour effectuer des

réglages précis (C, Fig. 9).

2. Ajustez la profondeur de coupe

désirée au moyen de la molette striée

à l’arrière de la base (D, Fig. 9).

Tournez la molette striée dans le

sens des aiguilles d’une montre pour

accroître la profondeur de toupillage,

ou dans le sens contraire des

aiguilles d’une montre pour diminuer

a profondeur de coupe. Chaque

rotation complète du cadran est

égale à 1,25 mm (environ 3/64 po).

. Tournez le bouton de fixation pour le

mettre dans sa position verrouillée,

vers le bas (E, Fig. 9). Assurez-

vous toujours que le moteur repose

sans le moindre jeu dans la base.

4. Vérifiez la profondeur de coupe et

effectuez un réglage précis

additionnel si nécessaire.

Nota : la profondeur du moteur et du

fer peuvent changer très légèrement

lorsque le bouton de fixation est tourné

dans la position verrouillée.

5. Réalisez une coupe d’essai pour vous

assurer que la toupie est réglée pour

exécuter la coupe comme vous le

souhaitez.

▼ COUPES PROFONDES

Pour la réalisation de coupes

profondes, procédez en effectuant une

série de coupes de plus en plus

profondes. Commencez avec une

certaine profondeur, puis faites une

série de passes en augmentant la

profondeur de coupe à chaque passe.

Pour être certain que vos réglages de

profondeur de coupe sont comme il

faut, il est conseillé de faire des coupes

d’essai dans des déchets de découpe

avant de commencer votre travail.

▶ Interrupteur à bascule

marche/arrêt

Votre outil peut être mis en marche

ou à l'arrêt à l'aide de l'interrupteur à

bascule situé sur le carter du moteur.

Un côté de l'interrupteur est marqué

« I » pour « ON », et l'autre côté est

marqué « O » pour « OFF ».

POUR METTRE L'OUTIL EN

MARCHE : Poussez le côté de l'inter -

rupteur marqué « I ».

POUR METTRE L'OUTIL À L'ARRÊT :

Poussez le côté de l'interrupteur

marqué « O ».

▼ FONCTION DE DEMARRAGE EN

DOUCEUR

Une commande en circuit fermé

électronique minimise le couple de

rotation caractéristique des toupies

2610052572_GKF125CE 9/18/18 12:12 PM Page 38

n limitant la vitesse à laquelle le

moteur se met en marche.

▼ VARIATEUR ELECTRONIQUE DE

VITESSE

La variateur électronique de vitesse

permet de régler le régime du moteur

en fonction de la taille du couteau et la

dureté du matériau pour améliorer la

qualité de la finition, prolonger la durée

du fer et assurer un meilleur

rendement. On change la vitesse en

tournant le cadran à DROITE pour

l’augmenter, à GAUCHE pour la

diminuer, comme il est indiqué sur le

carter (fig. 1). De même, on peut

changer la vitesse pendant que l’outil

est en marche. Les repères du cadran

facilitent le réglage à la vitesse désirée.

Le tableau ci-dessous montre les

réglages recommandés par rapport à

diverses applications. Toutefois, la

qualité des réglages relève de

l’expérience et de la compétence de

l’utilisateur.

Le tableau des vitesses indique le

rapport entre la vitesse et le travail à

effectuer. La vitesse exacte est à

déterminer suivant l’expérience et la

préférence de l’utilisateur ou selon les

recommandations du fabricant du fer.

N ' u t i l i s e z

jamais des

fers de toupie à des vitesses

supérieures à leur vitesse nominale

maximale. Des fers de toupie

fonctionnant à une vitesse supérieure à

leur vitesse nominale risqueraient de se

casser et d’être projetés dans l’air.

▼ CIRCUIT CONSTANT RESPONSE™

Le circuit Constant Response™ de la

toupie contrôle la puissance et la

règle pour maintenir la vitesse désirée

afin de régulariser la performance de

la machine et de rendre celle-ci plus

facile à maîtriser.

▶ Avance de la toupie

En plus de la zone de préhension

principale (par la paume de la main)

située à l’arrière du carter du moteur

et de l’embase, il existe des

pochettes de support des doigts (une

fonction exclusive de Bosch ) situées

sur l’embase afin d’assurer une

stabilisation maximale de la toupie.

Les pochettes sont séparées de la

zone de mouvement du fer par des

protège-doigts (Fig. 10).

Lorsque vous

utilisez les

pochettes de support des doigts,

placez toujours les deux pochettes

au-dessus de l’ouvrage et tenez

toujours la toupie d’une façon qui

vous permette de voir à la fois votre

index et votre pouce.

Comme on peut le voir depuis le dessus

de la toupie, le fer tourne dans le sens

horaire et ses bords tranchants sont

positionnés pour produire la meilleure

coupe possible dans l’ouvrage. Ainsi,

l’usinage est plus efficace s’il se fait en

poussant à l’opposé du sens de rotation

du bord tranchant du fer plutôt que

dans le même sens. La Figure 11 illustre

le sens correct de l’avance pour divers

types de toupillage. La vitesse d’avance

dépend de la dureté du matériau et de

la profondeur de la coupe. Dans

POSITION DU

CADRAN

TR/MIN APPLICATION

1 16000

Métaux non-ferreux,

fers et couteaux de

grands diamètres

2 18000

3 20000

4 22500

Bois tendres,

plastiques, stratifiés,

fers et fraises de petits

diamètres

5 27500

6 35000

FIG. 10

OUVRAGE

BORD DE

L’OUVRAGE

Consignes de fonctionnement

2610052572_GKF125CE 9/18/18 12:12 PM Page 39

certains matériaux, il est préférable de

aire plusieurs passes en augmentant la

profondeur à chaque fois.

Si la toupie est difficile à maîtriser,

chauffe, tourne très lentement ou

coupe mal, envisagez les causes

suivantes :

1. Mauvais sens d’avance – Difficile à

maîtriser.

2. Avance trop rapide – Moteur

surchargé

3. Fer émoussé – Moteur surchargé

4. Coupe trop profonde pour faire en

une seule passe – Moteur

surchargé

5. Avance trop lente – Laisse des

brûlures dues au frottement du fer

sur la pièce.

Faites avancer la machine

régulièrement et sans hésitation (ne

forcez pas). Vous apprendrez

rapidement à reconnaître le

fonctionnement optimum de la toupie

au son qu’elle produit et à son

comportement.

Tenez toujours la toupie hors de

l'ouvrage en mettant l'interrupteur en

marche ou à l'arrêt. Mettez la toupie

en contact avec l'ouvrage après que la

toupie ait atteint son régime maximal,

et retirez-la de l'ouvrage avant de

mettre l'interrupteur à l'arrêt. Le

fonctionnement de cette manière

prolongera la durée de l'interrupteur

et du moteur, et augmentera

grandement la qualité de votre travail.

▼ VITESSE D’AVANCE

Lors du toupillage ou de travaux

similaires dans le bois et le plastique, la

meilleure finition s’obtient en réglant la

passe et la vitesse d’avance de manière

à laisser le moteur tourner à haute

vitesse. Faites avancer la toupie à une

vitesse modérée. Les matériaux tendres

nécessitent une vitesse d’avance plus

élevée que les matériaux durs.

Il se peut que la toupie cale si elle est

utilisée incorrectement ou si elle est

surchargée. Réduisez la vitesse

d’avance pour éviter d’abîmer votre

machine. Assurez-vous toujours que la

douille est serrée fermement avant

d’utiliser la machine. Utilisez toujours

les fers les plus courts possibles qui

produisent la coupe désirée afin de

minimiser le battement et les vibrations

du fer.

Il peut être nécessaire de réaliser la

coupe en plus d’une passe avec des

réglages de plus en plus profonds pour

éviter de surcharger le moteur. Si le fer

coupe librement et le moteur ne ralentit

pas, ceci signifie que la profondeur de

coupe est généralement correcte.

▼ GUIDAGE DE LA TOUPIE

La toupie peut être guidée dans la

pièce de plusieurs manières. La

méthode que vous utiliserez dépendra

bien entendu de la tâche à effectuer

et de ce qui semble le plus pratique.

Pour les opérations de toupillage

telles que le rainurage en long ou en

travers, il est souvent nécessaire de

guider la machine parallèlement à un

bord droit. Par exemple, on peut

effectuer un toupillage droit en

bridant fermement une planche ou

une règle sur la pièce et en guidant le

PIÈCE

SENS DE L’AVANCE

FIG. 11

FIG. 12

Consignes de fonctionnement

2610052572_GKF125CE 9/18/18 12:12 PM Page 40

bord de la sous-embase de la toupie

e long de ce guide. (Fig. 12)

▶ Guide de chant PR102

Le guide de chant est un accessoire en

option qui guidera la toupie

parallèlement à un bord droit (Fig. 14).

Le guide de chant est fourni en deux

parties assujetties l’une à l’autre par

un boulon, un écrou à oreilles et une

rondelle.

▼ ATTACHEMENT DU GUIDE DE

CHANT

1. Retirez l’embase en dévissant les

trois vis.

2. Positionnez l’adaptateur dans

l’écart de la base.

3. Attachez l’adaptateur au moyen

des deux vis à pointe cruciforme

(Fig. 13).

4. Rattachez l’embase.

REMARQUE : Voir la section intitulée «

Vérification de l’emplacement de

l’embase » pour déterminer comment

centrer l’embase.

5. Attachez le guide de chant à

l’adaptateur en utilisant la molette

striée ainsi que deux rondelles

(Fig. 14).

Le guide comporte une échelle

permettant de positionner le guide de

chant de façon précise par rapport au

fer. Une fois le guide installé et

ajusté, vous pouvez faire avancer le

fer normalement, en gardant toujours

le guide en contact avec le bord de

l’ouvrage.

Le guide de chant peut également

être positionné directement en

dessous de la base de la toupie pour

les opérations dans lesquelles une

coupe est nécessaire sur le bord de

l’ouvrage, ou près de celui-ci, comme

pour égaliser les extrémités de

planches d’une terrasse.

▼ USAGE DE FERS AUTOGUIDES

Les fers autoguidés sont pourvus d’une

pointe arrondie ou d’un roulement à

billes qui roule sur la surface du

matériau, au-dessus ou au-dessous des

tranchants, pour contrôler la

profondeur de coupe horizontale (Fig

15). Lorsque ces fers sont utilisés, il

n’est pas nécessaire d’utiliser le guide

FIG. 13

FIG. 14

FIG. 15

L’ADAPTATEUR

Consignes de fonctionnement

2610052572_GKF125CE 9/18/18 12:12 PM Page 41

coulissant ou le guide droit. Dans le cas

d’une surface stratifiée, utilisez de la

cire ou autre lubrifiant et n’appliquez

jamais trop de force, sinon l’extrémité

guidée peut laisser des traces sur le

matériau. Il est impératif de maintenir

les guides à roulement propres, sans

adhésif ni autres résidus. Les

roulements des fers de toupie sont

scellés et lubrifiés en permanence; pour

éviter d’endommager la surface du

matériau, ils devraient être remplacés

quand ils ne tournent plus rondement.

▶ Embase ronde PR110 et

utilisation des bagues du

guide de gabarit avec la base

fixe PR101

(disponibles comme accessoires en

option)

De grandes sous-embases rondes

sont disponibles séparément ; elles

permettent l’utilisation de diverses

rondelles guides avec les toupies à

système de préhension par la paume.

Les bagues du guide de gabarit sont

utilisées pour guider la toupie afin de

réaliser des ouvertures et des

incrustations uniformes au moyen de

divers gabarits (également appelées

gabarits et montages). Les gabarits

pour les applications de toupillage

standard sont en vente dans le

commerce, et les gabarits pour les

applications spéciales sont

généralement fabriqués par les

utilisateurs eux-mêmes en fonction de

leurs besoins spécifiques.

La sous-embase ronde PR110 est

compatible avec les adaptateurs de

guides de gabarits filetés.

▼ FIXATION DU GUIDE DE GABARIT

ET DE LA SOUS-EMBASE RONDE

PR110 (FIG. 16)

1. Retirez la sous-embase standard.

2. Fixez, mais sans serrer pour

l’instant, la sous-embase ronde à

l’aide des vis à tête cylindrique

bombée qui sont fournies avec cet

accessoire.

3. Attachez le guide de gabarit fileté

en l’introduisant au travers de la

partie inférieure et en fixant

l’anneau depuis la partie

supérieure.

4. Centrez le guide de gabarit autour

du fer. Vous pouvez utiliser le

dispositif de centrage RA1151

Bosch vendu en option pour

assurer que le guide de gabarit est

correctement centré.

5. Serrez les vis à tête cylindrique

bombée afin de tenir le guide de

gabarit et la sous-embase en

position.

▼ CREATION DE GABARITS

Des modèles peuvent être créés à

partir de contreplaqué, de panneaux

comprimés, de métal ou même de

plastique. La forme peut être coupée

à l’aide d’une toupie, d’une scie

sauteuse ou d’un autre outil de coupe

acceptable. Souvenez-vous que la

fabrication du modèle devra tenir

compte de la distance entre le fer de

la toupie et le guide de gabarit («

excentré »), car, du fait de la position

du fer, la différence de taille entre

l’ouvrage final et celle du gabarit

correspondra à cette distance

(Fig. 17).

Consignes de fonctionnement

DOUILLE

PIÈCE

FER

DÉPORT

GUIDE DE

GABARIT

PROFIL DU

GABARIT

FIG. 17

SOUS-

EMBASE DE

LA TOUPIE

FIG. 16

SOUS-EMBASE PR110

L’ANNEAU

BASE

VIS À TÊTE

CYLINDRIQUE

BOMBÉE

GUIDE DE

GABARIT

2610052572_GKF125CE 9/18/18 12:12 PM Page 42

Consignes de fonctionnement

▶ Base pour coupe en plongée

PR111

(Incluse avec GKF125CEPK et vendue

séparément)

Installation du moteur dans la base

de coupe en plongée :

1. Déverrouillez le levier de fixation de

la base (Fig. 18).

2. Enfoncez le moteur à l’intérieur de

la base aussi profondément que

possible.

3. Serrez le levier de fixation de la base.

Si une force de serrage

supplémentaire s’avère nécessaire,

faites tourner LÉGÈREMENT (1/8

de tour ou moins) l’écrou de

serrage dans le sens des aiguilles

d’une montre à l’aide une clé de 8

mm, puis testez le serrage. Ne

serrez pas de façon excessive.

Pour retirer le moteur de la base de

coupe en plongée :

1. Déverrouillez le levier de fixation de

la base.

2. Appuyez sur le bouton de

déverrouillage du moteur et

maintenez-le enfoncé.

3. Tirez le moteur vers le haut de

façon à le faire sortir de la base.

▼ RÉGLAGES DE PROFONDEUR

Le mouvement de plongée simplifie

les réglages de profondeur et permet

au fer de pénétrer facilement et

précisément dans la pièce.

1. Pour abaisser la machine, poussez

le levier de verrouillage de

profondeur vers la gauche, appuyez

vers le bas jusqu’à ce que la

profondeur désirée soit atteinte, et

relâchez le levier pour verrouiller la

machine (Fig. 19).

2. Le levier de verrouillage de

profondeur est rappelé par ressort

et retourne automatiquement à la

position de verrouillage. Pour

relever la machine, poussez le

levier de verrouillage vers la

gauche, relâchez la pression sur la

défonceuse et celle-ci soulèvera

automatiquement le fer de la pièce.

Il est conseillé de toujours

remonter le fer quand il n’est pas

en train d’usiner la pièce.

▼ TIGE ET TOURELLE DE

PROFONDEUR

La tige de profondeur et la tourelle de

butée de profondeur sont utilisées

pour régler la profondeur de coupe

comme suit :

1. Avec le fer monté, abaissez

doucement le moteur jusqu’à ce

que le bout du fer affleure juste la

surface plane sur laquelle repose la

défonceuse. Ceci constitue la

position zéro à partir de laquelle on

peut effectuer des réglages précis

de profondeur.

LEVIER DE

SERRAGE

DE BASE

FIG. 18

FIG. 19

2610052572_GKF125CE 9/18/18 12:12 PM Page 43

Consignes de fonctionnement

2. Faites pivoter la tourelle de

profondeur jusqu’à ce que sa butée

la plus basse soit en face de la tige

de profondeur. Desserrez le bouton

de l’index de profondeur et

abaissez la tige de profondeur

jusqu’à ce qu'elle touche la butée

la plus basse sur la tourelle. Faites

coulisser l’index de profondeur

jusqu’à ce que le trait rouge

marque zéro sur l’échelle de

profondeur, ce qui indique le point

ou le fer affleure juste la surface de

travail (Fig. 20).

3. Faites coulisser la tige de

profondeur jusqu’à ce que le trait

de l’index indique la profondeur

désirée et bloquez la tige en

serrant fermement le bouton de

l’index de profondeur.

4. La profondeur de coupe désirée

peut maintenant être atteinte en

enfonçant la défonceuse jusqu’à ce

que la tige de profondeur touche la

butée choisie sur la tourelle.

▼ AUTRE CONFIGURATION

POSSIBLE POUR LA TIGE DE

PROFONDEUR ET LA TOURELLE

1. Une autre façon de placer un

dispositif de montage de la

profondeur de toupillage désirée

(comme une charnière devant être

mortaisée) sur l’étage inférieur de

la tourelle.

. Puis abaissez la tige de profondeur

jusqu’à ce qu’elle entre en contact

avec le dispositif de montage.

. Fixez la tige en position en serrant

fermement le bouton de

l'indicateur de profondeur.

4. Retirez le dispositif de montage

pour terminer.

▼ USINAGES PROFONDS

Pour faire des usinages profonds,

faites des passes successives de

profondeur croissante en

commençant avec la butée la plus

haute de la tourelle et, après chaque

passe, en positionnant la tourelle de

profondeur au choix sur des butées

progressivement plus basses jusqu’à

ce que la profondeur finale (butée la

plus basse ou surface plate de la

tourelle) soit atteinte. Procédez par

incréments de 1/8 po.

Pour vous assurer que vos réglages de

profondeur sont corrects, vous

pouvez faire des essais sur des chutes

avant de commencer l’usinage.

▼ RÉGLAGE FIN

L’embase plongeante PR111 est dotée

d’un système de réglage fin qui permet

de faire un réglage micrométrique de la

profondeur de plongée du fer de la

défonceuse, apportant ainsi une grande

précision d’usinage.

Chaque tour complet de la bouton de

réglage fin règle la profondeur de

plongée de 1/32 po et chacun des

quatre repères sur le bouton représente

1/128 po.

Pour utiliser le bouton de réglage fin,

une fois que la tige de profondeur et

que la tourelle ont été réglés, vérifiez le

réglage final de la profondeur ainsi que

le réglage fin comme suit :

Pour augmenter la profondeur de

manière micrométrique, relevez la

molette de réglage fin en la tournant en

sens anti-horaire de la valeur désirée.

Pour diminuer la profondeur de

manière micrométrique, abaissez la

molette de réglage fin en la tournant

en sens horaire de la valeur désirée.

Remarques :

INDEX DE

PROFONDEUR

BOUTON DE

L’INDEX DE

PROFONDEUR

TOURELLE DE

BUTÉE DE

PROFONDEUR

BOUTON DE

RÉGLAGE FIN

FIG. 20

POIGNÉE DE

PRÉHENSION À

GAUCHE

2610052572_GKF125CE 9/18/18 12:12 PM Page 44

Consignes de fonctionnement

•

Quand on effectue un réglage

micrométrique de la profondeur de

plongée, il est plus facile de

déplacer la molette de réglage fin

vers le haut que vers le bas. Avant

de régler la tige de profondeur et la

tourelle, donnez plusieurs tours

vers le bas à la molette de réglage

fin pour l’éloigner de sa position

haute afin d’avoir la possibilité de

la régler vers le haut.

• La molette de réglage fin ne peut

pas être utilisée pour réduire la

profondeur de plongée si la tige de

profondeur est déjà en contact

avec une butée de la tourelle. Il

faut relever la défonceuse avant de

pouvoir effectuer ce type de

réglage.

La toupie doit être soulevée avant

qu’un tel réglage puisse être effectué.

▶ Utilisation de la toupie dans

la base de coupe en plongée

Saisissez les deux poignées de

préhension de la base de coupe en

plongée pendant l’utilisation (voir

Fig. 2).

1. Mettez la toupie sous tension.

2. Laissez le fer de toupie atteindre la

vitesse maximale telle que réglée

sur le cadran avant de plonger la

tête de coupe dans l’ouvrage.

3. Appuyez sur le levier de

verrouillage de la coupe en plongée

pour rendre la coupe en plongée

possible.

. Enfoncez la toupie aussi

profondément que possible jusqu’à

ce que le fer atteigne la profondeur

fixée.

5. Verrouillez le levier de verrouillage

de la coupe en plongée.

6. Effectuez l'opération de toupillage

en suivant les instructions de la

section consacrée à l’avancement

de la toupie, qui commence à la

page 13 de ce mode d’emploi.

7. Déverrouillez le levier de verrouillage

de la coupe en plongée. Ceci

permettra de détacher le fer de

toupie de l’ouvrage.

8. Mettez la toupie hors tension.

▶ Ramassage des poussières de

la défonceuse avec embase

plongeante PR012

Ce capuchon d'extraction de

poussière est conçu pour s’utiliser

avec l’embase plongeante (PR111)

quand le toupillage est effectué au

milieu de la pièce, comme par

exemple lors de l’usinage de rainures

ou de profils de marqueterie. Si vous

avez un système d’aspiration d’atelier,

vous pouvez monter le capuchon

d’aspiration de manière à améliorer la

visibilité, la précision et l’utilité de

l’outil, plus spécialement lors du

toupillage à main levée.

Pour monter le capuchon,

positionnez-le comme indiqué et fixez

l’adaptateur à l’embase à l’aide des

vis moletées fournies (Fig. 21).

Le capuchon d’aspiration des

CAPUCHON D’EXTRACTION

DE POUSSIÈRE

CHANT DE

LA PIÈCE

VIS MOLETÉES

FIG. 21

FIG. 22

CAPUCHON

D’EXTRACTION DE

POUSSIÈRE

(accessoires en option)

SOUS-EMBASE

DE LA

DÉFONCEUSE

2610052572_GKF125CE 9/18/18 12:12 PM Page 45

Consignes de fonctionnement

oussières peut également être

installé avec son raccord tourné vers

l’avant de l’outil.

▶ Ramassage de poussière lors

du moulurage de chants

RA1175

É l o i g n e z -

vous de la

zone du fer tant que la défonceuse

est en marche ou branchée. Pour

éviter d’emmêler les tuyaux,

n’utilisez pas ce capuchon

d’extraction en même temps qu’un

autre capuchon d’extraction, quel

qu’il soit.

Ce capuchon d'extraction de poussière

(accessoire en option) est utilisé pour

ramasser la poussière produite lors du

moulurage de chants (Fig. 22).

▼ MONTAGE DU CAPUCHON

D’ASPIRATION DES POUSSIÈRES

Vous pouvez fixer le capuchon pour

toupillage de chants à des

emplacements différents suivant vos

besoins ou préférences. Le capuchon

d’aspiration de la poussière est

attaché à l’embase plongeante au

moyen de deux vis moletées à oreilles

M4. Deux trous auxiliaires sont prévus

dans l’embase plongeante pour

permettre la fixation. Attachez le

capuchon d’aspiration de la poussière

– par-dessus la sous-embase de la

toupie – en utilisant les vis fournies

avec le capuchon. Serrez fermement

les vis. (Figures 22 et 23)

VIS MOLETÉES M4

x 16mm

SOUS-

EMBASE

VIS MOLETÉES M4

x 16mm

CAPUCHON

D’EXTRACTION DE

POUSSIÈRE

FIG. 23

▶ Guide de défonceuse de luxe

(Non compris, disponible en

accessoire)

Le guide de défonceuse de luxe

Bosch est un accessoire en option qui

guide la défonceuse parallèlement à

un chant droit ou qui vous permet de

créer des cercles ou des arcs de

cercle.

Le guide de défonceuse de luxe est

fourni avec deux tiges et des vis pour

le fixer (Fig. 24). De plus, il est muni

d’un bouton de réglage fin et d’un

EMBASE

SENS DE

L’AVANCE

PIÈCE

COUPE

VIS MOLETÉE M6

INDEX DE

RÉGLAGE FIN

TIGES

DU GUIDE

DÉFONCEUSE

BOUTON DE

RÉGLAGE FIN

LARGEUR

DÉSIRÉE

FIG. 24

2610052572_GKF125CE 9/18/18 12:12 PM Page 46

Consignes de fonctionnement

urseur permettant de positionner

précisément le guide par rapport au

fer. Une fois le guide installé et réglé,

la défonceuse doit être poussée

normalement en maintenant le guide

en contact permanent avec le bord de

la pièce. Le guide de défonceuse de

luxe peut également être placé

directement en dessous de l'embase

de la défonceuse pour les tâches qui

nécessitent de travailler près du bord

de la pièce.

Le guide de défonceuse de luxe

comprend un capuchon d’aspiration

des poussières et l’adaptateur

VAC002 pour flexible d’aspiration.

Des consignes complètes d’utilisation

et d’installation sont incluses avec cet

accessoire. Veuillez vous y référer.

▶ Gabarit de guidage

La embase plongeante peut

également être utilisée avec le

système de gabarit de guidage à

changement rapide en option, une

autre exclusivité Bosch, qui saisit

fermement les guides dans un anneau

à ressort. À la différence des gabarits

de guidage conventionnels, il n’y a

pas d’anneau fileté qui risquerait de

se détacher pendant le toupillage

(Fig. 25).

▼ POSE DE L'ADAPTATEUR DU

GUIDE DE GABARIT

(Non fourni, disponible à titre

d’accessoire)

Placez l'adaptateur du guide de

gabarit par-dessus les trous au centre

de l’embase, et alignez les deux trous

filetés au bas de l'adaptateur sur les

trous fraisés de l’embase. Fixez

l'adaptateur à l'aide des vis fournies.

Il convient de noter que l'adaptateur

est réversible, de sorte que le levier

de relâchement peut être positionné

de la manière désirée. (Fig. 26)

▼ CENTRAGE DU SUPPORT DE LA

BASE OU DES GABARITS DE

GUIDAGE

Votre embase plongeante PR111

incorpore le modèle de centrage de

pré cision de Bosch. Le support de sa

base est centré de façon précise à

l’usine. Ceci permet de positionner la

mèche au centre du support de la

base et des gabarits de guidage en

option.

Le centrage de précision vous permet

de vous servir du bord du support de

la base ou des gabarits de guidage

pour suivre de près des dispositifs de

guidage fixés sur l’ouvrage tels que

des réglets, des modèles et des

queues d’aronde sans avoir à vous

inquiéter du «déra page» de la mèche

par rapport au trait de coupe prévu

pour quelque raison que ce soit, y

compris l’orientation des poignées de

la toupie par rapport au dispositif de

guidage fixé sur l’ouvrage.

Pour recentrer de la façon la plus

précise possible le support de la base

ou les gabarits de guidage, attachez le

support de la base en utilisant le

dispositif de centrage Bosch RA1151.

Suivez les étapes 1 à 8 ci-dessous

(Fig. 47).

1. Si un gabarit de guidage doit être

centré, installez l’adaptateur du

gabarit de guidage et le gabarit de

guidage (compléments en option)

comme cela est décrit par ailleurs

dans ce mode d’emploi.

2. Desserrez les quatre vis qui

assujettissent la sous-embase à

l’embase.

VIS DE MONTAGE

FIG. 26

FIG. 25

ADAPTATEUR

DE GUIDE DE

GABARIT

LEVIER DE

DÉBLOCAGE DU

GUIDE DE GABARIT

(accessoire en option)

ADAPTATEUR DU

GUIDE DE GABARIT

(accessoire en

option)

2610052572_GKF125CE 9/18/18 12:12 PM Page 47

Consignes de fonctionnement

FIG. 27

PLONGEANTES

ISPOSITIF DE

ENTRAGE

(

accessoire en option)

RBRE DU DISPOSITIF

DE CENTRAGE

(accessoire en option)

GUIDE DE GABARIT

(accessoire en option)

ARBRE DU DISPOSITIF

E CENTRAGE

(

accessoire en option)

SOUS-EMBASE

3. Préparez le dispositif de centrage :

• Utilisez l’extrémité étroite de

l’arbre en acier.

• Lorsque vous centrez un support

de base ou un gabarit de guidage

qui a une ouverture de plus de 1/2

po, faites glisser le manchon en

plastique large au-dessus de l’arbre

en acier.

4. Faites glisser le dispositif de

centrage à travers le support de la

base ou le gabarit de guidage

jusqu’à ce qu’il soit à l’intérieur de

la douille. Serrez l’écrou de la

douille avec les doigts pour

immobiliser le dispositif de

centrage.

5. Appuyez légèrement sur le

dispositif de centrage vers

l’intérieur du support de la base ou

du gabarit de guidage pour le

centrer.

6. Serrez les vis à tête tronconique.

Retirez le dispositif de centrage.

7. Le centrage de précision du

support de la base ou du gabarit de

guidage est maintenant terminé.

DISPOSITIF DE CENTRAGE - Utilisé

lors du centrage de la sous-embase

elle-même ou de gabarits de guidage

larges.

▼ TAILLE MAXIMUM DE LA

MÈCHE/DES ÉLÉMENTS

COUPANTS POUR LES GABARITS

DE GUIDAGE

Lorsque vous utilisez un gabarit de

guidage, employez seulement une

mèche de toupie avec des éléments

coupants d’un diamètre inférieur de

1/16 po au diamètre intérieur du

gabarit de guidage, comme indiqué au

tableau ci-dessous.

Gabarit Diamètre max.

de guidage Profondeur Diamètre Diamètre de la mèche/de

Bosch de la douille extérieur intérieur l’élément coupant

ABB

RA1101 3/16 po 5/16 po 1/4 po 3/16 po

RA1103 9/64 po 5/16 po 17/64 po 13/64 po

RA1105 9/64 po 7/16 po 3/8 po 5/16 po

RA1107 5/16 po 7/16 po 3/8 po 5/16 po

RA1109 7/16 po 1/2 po 13/32 po 11/32 po

RA1111 3/16 po 5/8 po 17/32 po 15/32 po

RA1113 1/2 po 5/8 po 17/32 po 15/32 po

RA1115 3/16 po 3/4 po 21/32 po 19/32 po

RA1117 31/64 po 13/16 po 5/8 po 9/16 po

RA1119 31/64 po 1 po 25/32 po 21/32 po

RA1121 7/16 po 1-3/8 po 1-19/64 po 1-15/64 po

2610052572_GKF125CE 9/18/18 12:12 PM Page 48

Consignes de fonctionnement

▼ UTILISATION AVEC DES GABARITS

DE GUIDAGE FILETÉS

Un accessoire additionnel,

l’adaptateur RA110, est égale ment

disponible en option. Il permet

d’employer des gabarits de guidage

filetés conventionnels avec le système

à relâchement rapide de Bosch.

▶ Attachement pour stratifiés

PR006

(Disponible comme attachement en

option)

L'attachement pour stratifiés PR006

est utilisé pour créer des joints de

précision entre deux feuilles de

stratifiés (Fig. 28), comme pour des

constructions avec montants et rails,

et pour les très grandes surfaces. Il

est attaché au fond de la base de

coupe en plongée PR111.

▼ INSTALLATION (FIG. 29)

1. Retirez les vis arrière qui sont

utilisées pour assujettir l’embase à

la base de coupe en plongée

PR111.

2. Attachez le côté alimentation

d’entrée de l’attachement PR006 à

la base de coupe en plongée en

utilisant une vis à tête hexagonale.

3. Insérez l’adaptateur d’excentrique

dans la poche d’alimentation de

sortie de l’attachement PR006.

4. Attachez le côté alimentation de

sortie de l’attachement PR006 à la

base de coupe en plongée en

utilisant une vis à tête hexagonale.

▼ INSTALLATION DU FER

• Le fer recommandé pour utilisation

avec l’accessoire de sous-embase

pour joints est le fer Bosch 85213M

avec un diamètre de coupe de 1/8

po.

• Le fer doit être installé

conformément aux instructions de

la page 35.

▼ REGLAGE DE LA HAUTEUR DU

FER

Une fois le fer installé, sa hauteur

peut être ajustée de la façon

1. Abaissez le fer jusqu’à ce qu’il

pénètre à peine dans le logement

qui a été usiné dans la plaque en

aluminium de la sous-embase pour

joints.

2. L’outil est maintenant prêt pour

FIG. 28

FIG. 29

FIG. 30

CLÉ À

ERGOT

CAME EXCENTRIQUE

CAME

EXCENTRIQUE

VIS A TETE

HEXAGONALE

2610052572_GKF125CE 9/18/18 12:12 PM Page 49

Consignes de fonctionnement

aire une coupe d’essai.

▼ AjUSTAGE D’AVANT EN

L’ARRIERE

S’il y a lieu, le point de coupe peut

être ajusté d’avant en arrière de la

façon suivante (Fig. 30) :

1. Desserrez les deux vis fixant la

plaque en aluminium.

2. Utilisez la clé à ergot pour régler

l’ajusteur excentrique de la

manière suivante :

• Pour un joint plus serré, faites

tourner la came excentrique dans

le sens des aiguilles d’une montre

(vue depuis le dessous de

l’embase).

• Pour un joint moins serré, faites

tourner la came excentrique dans

le sens inverse des aiguilles d’une

montre (vue depuis le dessous de

l’embase).

. Resserrez les vis.

4. Faites une coupe d’essai.

. Répétez les étapes 1 à 4 autant

que cela est nécessaire.

▼ CREATION D’UN jOINT

1. Pour créer un joint soigné et

précis, veillez à ce que la pièce

stratifiée de guidage soit munie

d’un bord droit et net car elle

servira de guide à la sous-embase

pour joints.

2. De l’adhésif de contact doit être

appliqué sur le matériau noyau du

substrat et sur la pièce stratifiée de

guidage jusqu’à 1 po de son bord

de guidage.

▶ Attachement d’un tuyau

flexible d’aspirateur/

extracteur de poussière

Les orifices des tuyaux flexibles sur

les modèles PR012, RA1175 et

RA1054 sont compatibles avec les

buses typiques des tuyaux flexibles

d'aspirateur de 35 mm, comme la

buse VX120, qui est fournie avec les

tuyaux flexibles Bosch de la série VH.

Pour les connecter avec un tuyau

flexible de 1-1/4 po ou de 1-1/2 po,

l’adaptateur pour tuyau flexible

d’aspirateur Bosch VAC002 ou

VAC024 (tous deux vendus

séparément) peut être utilisé.

Pour connecter la scie avec un tuyau

flexible de 1-1/4 po ou de 1-1/2 po,

l’adaptateur Bosch VAC002 ou

VAC024 (tous deux vendus

séparément) peut être utilisé.

2610052572_GKF125CE 9/18/18 12:12 PM Page 50

Si un cordon

de rallonge

s'avère nécessaire, vous devez

utiliser un cordon avec conducteurs

de dimension adéquate pouvant

porter le courant nécessaire à votre

outil. Ceci préviendra une chute

excessive de tension, une perte de

courant ou une surchauffe. Les outils

mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus

de fiches à trois broches ainsi que

des prises à trois broches.

REMARQUE : Plus le calibre est petit,

plus le fil est gros.

DIMENSIONS DE RALLONGES

RECOMMANDÉES

OUTILS 120 VOLTS COURANT

ALTERNATIF

Entretien

▶ Service

T o u t

e n t r e t i e n

préventif effectué par des

personnels non autorisés peut

résulter en mauvais placement de

fils internes ou de pièces, ce qui

peut présenter un danger grave.

Nous vous conseillons de faire faire

tout l’entretien par un centre de

service d’usine Bosch ou une station

service agréée Bosch.

▼ LUBRIFICATION DE L’OUTIL

Votre outil Bosch a été lubrifié

correctement en usine et il est prêt à

l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent

des engrenages avec un lubrifiant à

engrenages spécial à chaque fois que

vous changez les balais.

▼ BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur

de votre outil ont été conçus pour

apporter de nombreuses heures de

fonctionnement fiable. Pour maintenir

le rendement du moteur à son

maximum, nous vous conseillons de

contrôler les balais tous les deux à six

mois. Il ne faut utiliser que des balais

de rechange Bosch d’origine et conçus

pour votre outil.

▼ PALIERS

Si les paliers commencent à faire du

bruit (à cause de surcharges

importantes ou du toupillage de

matériaux très abrasifs) il faut les faire

remplacer immédiatement pour éviter la

surchauffe ou une panne de moteur.

▶ Nettoyage

Pour éviter

les acci -

dents, il faut toujours débrancher

l’outil avant de le nettoyer ou de

l’entretenir. Le meilleur moyen de

nettoyer l’outil est d’utiliser de l’air

comprimé sec. Il faut toujours porter

des lunettes de protection quand on

utilise de l’air comprimé.

Les ouïes de ventilation et les leviers

de l’interrupteur doivent rester

propres et exempts de corps

étrangers. Ne tentez pas de les

nettoyer en enfonçant des objets

pointus dans les orifices.

C e r t a i n s

agents de

nettoyages et certains dissolvants

abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le

tétrachlorure de carbone, les

dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents

domestiques qui en contiennent.

Cordons de rallonge

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

2610052572_GKF125CE 9/18/18 12:12 PM Page 51

- PR101 Base fixe*

†

‡

- PR102 Guide de toupie droit

†

‡

- PR110 Sous-embase ronde pour guide

de gabarit fileté

- PR111 Embase plongeante

- Fers à toupie

- Mallette de transport

†

‡

- Clé à écrou de douille de 17 mm*

†

‡

- RA1151 Dispositif de centrage

- Attachement pour stratifiés PR006 pour

base de coupe en plongée

- Hotte d’extraction de la poussière

PR012 pour base de coupe en plongée

- Hotte d’extraction de la poussière avec

formation de bord RA1175 pour base

de coupe en plongée pour base de

coupe en plongée

- Guide de toupie RA1054 Deluxe

- Tuyaux flexibles pour aspirateur

- Adaptateurs de tuyaux flexibles pour

aspirateur

* Inclus avec GKF125CEN

† Inclus avec GKF125CEK

‡ Inclus avec GKF125CEPK

Accessoires et compléments

’utilisation d’autres accessoires et attachements non

spécifiés dans ce mode d’emploi pourrait être dangereuse.

2610052572_GKF125CE 9/18/18 12:12 PM Page 52

Lea todas las advertencias de seguridad y todas las

instrucciones. Si no se siguen las

advertencias e instrucciones, el

resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta

mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta

mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para

herramientas mecánicas

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u

oscuras invitan a que se produzcan

accidentes.

No utilice herramientas mecánicas en

atmósferas explosivas, como por ejemplo

en presencia de líquidos, gases o polvos

inflamables. Las herramientas mecánicas

generan chispas que pueden incendiar el

polvo o los vapores.

Mantenga alejados a los niños y a las

personas que estén presentes mientras

esté utilizando una herramienta

mecánica. Las distracciones pueden

hacerle perder el control de la

herramienta.

▶ Seguridad eléctrica

Los enchufes de las herramientas

mecánicas deben coincidir con el

tomacorriente. No modifique nunca el

enchufe de ningún modo. No use

enchufes adaptadores con herramientas

mecánicas conectadas a tierra (puestas a

tierra). Los enchufes no modificados y los

tomacorrientes coincidentes reducirán el

riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las

superficies conectadas o puestas a tierra,

tales como tuberías, radiadores, estufas y

refrigeradores. Hay un aumento del riesgo

de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a

la lluvia o a condiciones mojadas. La

entrada de agua en una herramienta

mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use

nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes

afilados o las piezas móviles. Los

cordones dañados o enganchados

aumentan el riesgo de que se produzcan

sacudidas eléctricas.

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada

palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de

lesiones corporales. Obedezca todos los mensajes

de seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no

se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no

se evita, podría causar lesiones leves o moderadas.

2610052572_GKF125CE 9/18/18 12:12 PM Page 53

Cuando utilice una herramienta mecánica

en el exterior, use un cordón de

extensión adecuado para uso a la

intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce

el riesgo de que se produzcan sacudidas

eléctricas.

Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice una

fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El

uso de un GFCI reduce el riesgo de

sacudidas eléctricas.

▶ Seguridad personal

Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

esté utilizando una herramienta

mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la

influencia de drogas, alcohol o

medicamentos. Un momento de

distracción mientras esté utilizando

herramientas mecánicas podría causar

lesiones corporales graves.

Use equipo de protección personal. Use

siempre protección de los ojos. El equipo

de protección, como por ejemplo una

máscara antipolvo, calzado de seguridad

antideslizante, casco o protección de

oídos, utilizado para las condiciones

apropiadas, reducirá las lesiones

corporales.

Evite el arranque accidental. Asegúrese

de que el interruptor esté en la posición

de apagado antes de conectar la

herramienta a la fuente de energía y / o al

paquete de batería, levantar la

herramienta o transportarla. Transportar

herramientas mecánicas con un dedo en el

interruptor o encender herramientas

mecánicas que tengan el interruptor en la

posición de encendido invita a que se

produzcan accidentes.

Quite todas las llaves de ajuste o de

tuerca antes de encender la herramienta

mecánica. Una llave de tuerca o de ajuste

que se deje colocada en una pieza giratoria

de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento.

Esto permite controlar mejor la

herramienta mecánica en situaciones

inesperadas.

Vístase adecuadamente. No use ropa

holgada ni alhajas holgadas. Mantenga el

pelo, la ropa y los guantes alejados de las

piezas móviles. La ropa holgada, las

alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la

conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que

dichas instalaciones estén conectadas y

se usen correctamente. El uso de

dispositivos de recolección de polvo puede

reducir los peligros relacionados con el

polvo.

▶ Uso y cuidado de las

herramientas mecánicas

No fuerce la herramienta mecánica. Use

la herramienta mecánica correcta para la

aplicación que desee realizar. La

herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la

capacidad nominal para la que fue

diseñada.

No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de

energía y/o el paquete de batería de la

herramienta mecánica antes de hacer

cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas.

Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté

usando fuera del alcance de los niños y

no deje que personas que no estén

familiarizadas con la herramienta

mecánica o con estas instrucciones

utilicen la herramienta. Las herramientas

mecánicas son peligrosas en manos de

usuarios que no hayan recibido

capacitación.

Mantenga las herramientas mecánicas.

Compruebe si hay piezas móviles

desalineadas o que se atoran, si hay

piezas rotas y si existe cualquier otra

situación que podría afectar el

funcionamiento de la herramienta

mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de

usarla. Muchos accidentes son causados

por herramientas mecánicas mantenidas

deficientemente.

Mantenga las herramientas de corte

afiladas y limpias. Es menos probable que

2610052572_GKF125CE 9/18/18 12:12 PM Page 54

Agarre la herramienta eléctrica por las

superficies de agarre con aislamiento,

porque puede que el cortador entre en

contacto con su propio cable de

alimentación. Si se corta un cable que

tenga corriente, se puede hacer que las

partes metálicas de la herramienta

eléctrica que estén al descubierto tengan

corriente y causen una descarga eléctrica

al operador.

Use abrazaderas u otro modo práctico de

asegurar y soportar la pieza de trabajo en

una plataforma estable. Si se sujeta la

pieza de trabajo con la mano o contra el

cuerpo, se crea una situación inestable y

es posible que eso cause pérdida de

control.

Si el corte en paredes existentes u otras

áreas ciegas donde puedan existir cables

eléctricos es inevitable, desconecte todos

los fusibles o cortacircuitos que

alimentan el lugar de trabajo.

Asegúrese siempre de que la superficie

de trabajo no tenga clavos ni otros

objetos extraños. El corte de un clavo

puede hacer que la broca y la herramienta

salten y que la broca se dañe.

Nunca tenga la pieza de trabajo en una

mano y la herramienta en la otra al

utilizarla. Nunca ponga las manos cerca o

debajo de la superficie de corte. Es más

seguro fijar con abrazaderas el material y

guiar la herramienta con ambas manos.

Nunca ponga la pieza de trabajo sobre

superficies duras, tales como hormigón,

piedra, etc... la broca de corte que

sobresale podrá hacer que la herramienta

salte.

Use siempre gafas de seguridad y

máscara antipolvo. Use la herramienta

únicamente en un área bien ventilada. La

utilización de dispositivos de seguridad

personal y el trabajar en un entorno seguro

reducen el riesgo de que se produzcan

lesiones.

Después de cambiar las brocas o de hacer

ajustes, asegúrese de que la tuerca del

portaherramienta y otros dispositivos de

ajuste estén apretados firmemente. Un

dispositivo de ajuste flojo puede

desplazarse inesperadamente, causando

pérdida de control, y los componentes

giratorios flojos saldrán despedidos

violentamente.

Nunca arranque la herramienta cuando la

broca esté acoplada en el material. El

borde de corte de la broca puede

engancharse en el material, causando

pérdida de control de la cortadora.

Sujete siempre la herramienta con las dos

manos durante el arranque. El par de

reacción del motor puede hacer que la

herramienta se tuerza.

El sentido de avance de la broca en el

material es muy importante y está

relacionado con el sentido de giro de la

broca. Al mirar a la herramienta desde

arriba, la broca gira en el sentido de las

agujas del reloj. El sentido de avance de

corte debe ser en contra de las agujas del

reloj. NOTA: Los cortes interiores y

exteriores requerirán un sentido de avance

distinto; consulte la sección sobre avance

de la fresadora. El hacer avanzar la

herramienta en sentido incorrecto hace

que el borde de corte de la broca se salga

de la pieza de trabajo y tire de la

herramienta en el sentido de este avance.

Nunca use brocas desafiladas o dañadas.

Las brocas afiladas se deben manejar con

cuidado. Las brocas dañadas pueden

Normas de seguridad para fresadoras

las herramientas de corte mantenidas

apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas

son más fáciles de controlar.

Utilice la herramienta mecánica, los

accesorios, las brocas de la herramienta,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar.

El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las

que fue diseñada podría causar una

situación peligrosa.

▶ Servicio de ajustes y

reparaciones

Haga que su herramienta mecánica reciba

servicio de un técnico de reparaciones

calificado, utilizando únicamente piezas

de repuesto idénticas. Esto asegurará que

se mantenga la seguridad de la

herramienta mecánica.

2610052572_GKF125CE 9/18/18 12:12 PM Page 55

Advertencias de seguridad adicionales

romperse bruscamente durante el uso. Las

brocas desafiladas requieren más fuerza

para empujar la herramienta, con lo que es

posible que la broca se rompa.

Nunca toque la broca durante ni

inmediatamente después de la utilización.

Después del uso, la broca está demasiado

caliente como para tocarla con las manos

desnudas.

Nunca deje la herramienta hasta que el

motor se haya detenido por completo. La

broca que gira puede engancharse en la

superficie y tirar de la herramienta

haciendo que usted pierda el control.

El diámetro del cortador debe ser al

menos 1/4" más pequeño que la abertura

para la broca y el cortador.

Utilice únicamente brocas de fresadora

que tengan diámetros de vástago que

coincidan con el portaherramienta

instalado. La utilización de una broca de

fresadora que tenga un vástago más

pequeño podría hacer que la broca se

suelte durante su utilización y se convierta

en un proyectil.

No utilice nunca brocas de fresadora a

velocidades que sean más altas que su

velocidad nominal máxima. Las brocas de

fresadora que giren a una velocidad mayor

que su velocidad nominal se pueden

romper y salir despedidas.

Un GFCI y los dispositivos de protección

personal, como guantes de goma y calzado

de goma de electricista, mejorarán más su

seguridad personal.

No use herramientas mecánicas con

capacidad nominal solamente para CA

con una fuente de energía de CC. Aunque

pueda parecer que la herramienta funciona

correctamente, es probable que los

componentes eléctricos de la herramienta

con capacidad nominal para CA fallen y

creen un peligro para el operador.

Mantenga los mangos secos, limpios y

libres de aceite y grasa. Las manos

resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Use abrazaderas u otro modo práctico de

sujetar y soportar la pieza de trabajo en

una plataforma estable. Si se sujeta la

pieza de trabajo con la mano o contra el

cuerpo, se crea una situación inestable que

podría causar pérdida de control.

Desarrolle un programa de

mantenimiento periódico de la

herramienta. Cuando limpie una

herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los

resortes de retorno de los protectores de

seguridad podrían montarse

incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro

de carbono, amoníaco, etc., podrían dañar

las piezas de plástico.

Riesgo de lesiones para el usuario. El

cordón de energía debe recibir servicio de

ajustes y reparaciones solamente por un

Centro de Servicio de Fábrica Bosch o una

Estación de Servicio Bosch Autorizada.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos

que se sabe que causan cáncer, defectos

de nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y

otros productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta

frecuencia realice este tipo de trabajo.

Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada

y trabaje con equipo de seguridad

aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas

especialmente para impedir mediante

filtración el paso de partículas

microscópicas.

2610052572_GKF125CE 9/18/18 12:12 PM Page 56

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su

herramienta. Por favor, estúdielos y aprenda su significado. La interpretación

adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más

seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610052572_GKF125CE 9/18/18 12:12 PM Page 57

Símbolos

Símbolo Désignación / Explicación

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que este componente está reconocido por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

Importante: Es posible que algunos de los símbolos siguientes se usen en su

herramienta. Por favor, estúdielos y aprenda su significado. La interpretación

adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más

seguridad.

2610052572_GKF125CE 9/18/18 12:12 PM Page 58

Desconecte el enchufe de la fuente de energía antes de

realizar cualquier ensamblaje o ajuste, o cambiar accesorios.

Estas medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

Descripción funcional y especificaciones

Número de modelo GKF125CE

Capacidad del portaherramienta cuerpo de 1/4"

Max. Cutter Diameter *

* El diámetro del cortador debe ser al menos 1/4" más pequeño

que la abertura para la broca y el cortador.

NOTA: Para obtener las especificaciones de la herramienta,

consulte la placa del fabricante colocada en la herramienta.

Fresadora de palma con base fija

RUEDA ESTRIADA

FLECHA DE ROTACION

DE LA BROCA

MANDRIL

PORTAHERRAMIENTA

CONFORTABLE

ÁREA DE AGARRE

DE PALMA

CONTROL

ELECTRONICO DE

VELOCIDAD

VARIABLE

BOLSILLOS DE

SOPORTE CON

LOS DEDOS

CORDÓN

BOTÓN DE

LIBERACIÓN DEL

MOTOR

ESCALAS DE

PROFUNDIDAD

(IMPERIAL Y

MÉTRICA)

CIERRE DEL

HUSILLO

SUBBASE

BASE ROBUSTA DE

ALUMINIO (PR101)

POMO DE FIJACIÓN

ALETA

INTERRUPTOR

OSCILANTE DE

ENCENDIDO Y

APAGADO

ABERTURAS DE

VENTILACIÓN

FIG. 1

PROTECTORES

DE LOS DEDOS

2610052572_GKF125CE 9/18/18 12:12 PM Page 59

esconecte el enchufe de la fuente de energía antes de

realizar cualquier ensamblaje o ajuste, o cambiar accesorios.

Estas medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

Descripción funcional y especificaciones

INDICADOR DE

PROFUNDIDAD

PALANCA DE FIJACIÓN

DE LA PROFUNDIDAD

DE PENETRACIÓN

MANGO DE

AGARRE

IZQUIERDO

POMO DEL

INDICADOR DE

PROFUNDIDAD

POMO DE

AJUSTE FINO

TORRETA DE

TOPE DE

PROFUNDIDAD

BOTÓN DE

LIBERACIÓN DEL

MOTOR

MANGO DE

AGARRE DERECHO

SUBBASE

FLECHA DE

ROTACION DE LA

BROCA

Configuración de fresadora de palma con

base de descenso vertical

FIG. 2

2610052572_GKF125CE 9/18/18 12:12 PM Page 60

▶ Selección de brocas

La fresadora con agarre de palma

Bosch está diseñada para realizar una

amplia variedad de aplicaciones de

fresado que usan brocas con vástago

de 1/4". Estas aplicaciones incluyen

aplicaciones de elaboración de la

madera, tales como conformado de

bordes, ranurado y realización de

letreros. Esta fresadora también es

ideal para recortar materiales

laminares, materiales fenólicos y

otros materiales que hayan sido

adheridos a un sustrato y que

típicamente sobresalgan del sustrato

aproximadamente 1/8 de pulgada (3

mm).

Hay disponible como accesorios un

amplio surtido de brocas de fresadora

con distintos perfiles. Utilice un

cuerpo de broca de 1/2 pulgada

siempre que sea posible, y use

solamente brocas de buena calidad.

U t i l i c e

ú n i c a m e n t e

brocas de fresadora que tengan

diámetros de vástago que coincidan

con el portaherramienta instalado.

La utilización de una broca de

fresadora que tenga un vástago más

pequeño podría hacer que la broca se

suelte durante su utilización y se

convierta en un proyectil.

No utilice

nunca brocas

de fresadora a velocidades que sean

más altas que su velocidad nominal

máxima. Las brocas de fresadora que

giren a una velocidad mayor que su

velocidad nominal se pueden romper

y salir despedidas.

Para evitar

l e s i o n e s

personales, saque siempre el

enchufe de la fuente de energía

antes de quitar o instalar brocas o

accesorios.

▶ Instalación de una broca de

fresadora

1. Acueste la fresadora o el motor

sobre uno de sus lados. La

fresadora también se puede apoyar

"sobre su cabeza" para realizar

cambios de broca.

2. Presione el cierre del husillo para

evitar la rotación del mandril

portaherramienta. NOTA: Es

posible que sea necesario girar la

tuerca del portaherramienta para

acoplar el cierre del husillo (Fig. 3).

3. Seguidamente, use la llave de

tuerca para portaherramienta para

aflojar el conjunto de mandril

portaherramienta en sentido

contrario al de las agujas del reloj

(visto desde la parte inferior de la

fresadora).

4. Introduzca el cuerpo de la broca de

fresadora en el conjunto del

mandril portaherramienta tanto

como se pueda y luego sáquelo

parcialmente hasta que los

Ensamblaje

FIG. 3

FIG. 4

CIERRE DEL

HUSILLO

CIERRE DEL

HUSILLO

(BASE RETIRADA PARA MAYOR CLARIDAD)

2610052572_GKF125CE 9/18/18 12:12 PM Page 61

cortadores estén aproximadamente

a una distancia de 1/8 a 1/4 de

pulgada de la cara de la tuerca del

portaherramienta.

5. Con la broca de fresadora

introducida y el cierre del husillo

acoplado, utilice la llave de tuerca

para portaherramienta para apretar

firmemente el conjunto de mandril

portaherramienta en el sentido de

las agujas del reloj (visto desde la

parte inferior de la fresadora)

(Fig. 4).

Para asegurarse de que la broca de

fresadora quede agarrada

apropiadamente, así como para

minimizar el descentramiento, el

cuerpo de la broca de fresadora debe

introducirse al menos 5/8 de pulgada.

El diámetro del

cortador debe

ser al menos 1/4" más pequeño que

la abertura para la broca y el

cortador.

Para evitar

daños a la herra -

mienta, no apriete el porta herra -

mienta si no tiene colocada una

broca.

NOTA: El cuerpo de la broca y el

mandril deben estar limpios y no

tener polvo, madera, residuos ni grasa

antes de realizar el montaje.

▶ Remoción de la broca de

fresadora

1. Presione el cierre del husillo para

impedir la rotación del mandril

portaherramienta y gire el conjunto

de mandril portaherramienta en

sentido contrario al de las agujas

del reloj.

2. Una vez que el conjunto de mandril

portaherramienta esté suelto, siga

girando dicho conjunto hasta que

suelte el portaherramienta de su

área cónica y entonces la broca de

fresadora podrá quitarse.

NOTA: El mandril portaherramienta es

de extracción automática; NO es

necesario golpear el mandril

portaherramienta para soltar la broca

de fresadora.

PORTAHERRAMIENTA

(con Reten)

MANDRIL

PORTAHERRAMIENTA

TUERCA

FIG. 5

POMO DE

FIJACIÓN

RANURA

PASADOR

BOTÓN DE

LIBERACIÓN

DEL MOTOR

ALETA

RUEDA

ESTRIADA

FIG. 6

FIG. 7

Ensamblaje

2610052572_GKF125CE 9/18/18 12:12 PM Page 62

▶ Cuidado del mandril

portaherramienta

Con la broca de fresadora quitada,

siga girando el mandril

portaherramienta en sentido contrario

al de las agujas del reloj hasta que se

suelte del eje. Para asegurarse de

lograr un agarre firme, limpie

ocasionalmente el mandril

portaherramienta con aire

comprimido y limpie el área cónica

del eje del conjunto del inducido con

un pañuelo de papel o un cepillo fino.

El mandril portaherramienta está

constituido por dos piezas

componentes que se acoplan a

presión entre sí (Fig. 5); asegúrese de

que el portaherramienta esté

asentado apropiadamente en la

tuerca del mandril portaherramienta y

enrosque ligeramente el mandril

portaherramienta de vuelta en el eje

del inducido. Cambie inmediatamente

los mandriles portaherramienta

desgastados o dañados.

▶ Remoción del motor de la

base fija PR101

1. Gire el pomo de fijación hasta la

posición desbloqueada (A, Fig.

6).

2. Jale el motor alejándolo de la base

hasta que se detenga. (No presione

sobre la aleta ubicada en la base

mientras esté jalando el motor) (C,

Fig. 6).

3. Presione y mantenga presionado el

botón de liberación del motor (B,

Fig. 6).

4. Jale el motor hasta sacarlo de la

base (C, Fig. 6).

▶ Instalación del motor en la

base fija PR101

1. Abra el pomo de fijación hasta la

posición desbloqueada (A,

Fig. 6).

2. Alinee la ranura ubicada en el

motor con el pasador ubicado en la

base (Fig. 7).

Para evitar

lesiones por

aplastamiento, mantenga todas las

partes de las manos alejadas del

reborde superior de la base y alejadas

de la sección metálica del motor

cuando empuje el motor hacia el

interior de la base.

3. Empuje el motor hacia el interior

de la base hasta que se haya

alcanzado la posición deseada

aproximada. No presione la aleta

ubicada en la base mientras esté

instalando el motor.

4. Gire el pomo de fijación hasta la

posición bloqueada inferior (E,

Fig. 9). Asegúrese siempre de que

el motor esté firmemente asentado

en la base.

FIG. 8

Ensamblaje

2610052572_GKF125CE 9/18/18 12:12 PM Page 63

FIG. 9

RUEDA ESTRIADA

ESCALA DE

PROFUNDIDAD

POMO DE FIJACIÓN

MOTOR

BASE

Desconecte el

enchufe de la

fuente de energía antes de realizar

cualquier ensamblaje o ajuste, o

cambiar accesorios. Estas medidas

de seguridad preventivas reducen el

riesgo de arrancar la herramienta

accidentalmente.

Las fresadoras Bosch están diseñadas

para brindar velocidad, precisión y

conveniencia en la realización de

trabajo de armarios, fresado de

estrías, realización de molduras

convexas, corte de molduras

cóncavas, redondeado de bordes,

realización de colas de milano, etc.

Estas fresadoras le permitirán realizar

trabajo de incrustación, bordes

decorativos y muchos tipos de

fresado especial.

▶ Ajuste de la profundidad de

corte

Ajuste la profundidad de corte

solamente cuando el motor esté

apagado.

1. Instale la broca de fresadora

deseada.

2. Coloque la fresadora sobre la pieza

de trabajo.

3. Gire el pomo de fijación hasta la

posición desbloqueada superior

(A, Fig. 9).

Instrucciones de funcionamiento

2610052572_GKF125CE 9/18/18 12:12 PM Page 64

. Baje lentamente el motor hasta que

la broca de fresadora toque la

pieza de trabajo (B, Fig. 9)

. Anote la lectura de la escala

(encima del botón de liberación del

motor) y sume la profundidad de

corte deseada a este valor para

determinar el valor objetivo de la

escala.

6. Baje el motor hasta que se alcance

el valor objetivo de la escala.

7. Gire el pomo de fijación hasta el

símbolo de la posición central

para realizar un ajuste fino (C, Fig.

9). Asegúrese siempre de que el

motor esté firmemente asentado

en la base.

8. Compruebe la profundidad de

corte y haga un ajuste fino si es

necesario (D, Fig. 9). Consulte la

sección AJUSTE FINO DE

PROFUNDIDAD, que se encuentra

más adelante, para obtener

detalles.

9. Gire el pomo de fijación hasta la

posición bloqueada inferior (E,

Fig. 9). Asegúrese siempre de que

el motor esté firmemente asentado

en la base.

Nota: Puede que la profundidad del

motor y de la broca cambie muy

ligeramente al girar el pomo de

fijación hasta la posición bloqueada.

10. Haga un corte de prueba para

verificar si la fresadora está

ajustada para realizar el corte tal

como se desea.

▼ AjUSTE DE PROFUNDIDAD FINO

Ajuste la profundidad de corte

solamente cuando el motor esté

apagado.

1. Gire el pomo de fijación hasta el

símbolo de la posición central

para realizar un ajuste fino (C, Fig.

9).

2. Ajuste la profundidad de corte

deseada con la rueda estriada

ubicada en la parte trasera de la

base (D, Fig. 9). Rote la rueda

estriada en el sentido de las agujas

del reloj para aumentar la

profundidad de fresado, y en

entido contrario al de las agujas

del reloj para reducir la

profundidad de corte. Cada

rotación completa del dial es igual

a 1,25 mm (aproximadamente 3/64

de pulgada).

3. Gire el pomo de fijación hasta la

posición bloqueada inferior (E,

Fig. 9). Asegúrese siempre de que

el motor esté firmemente asentado

en la base.

4. Compruebe la profundidad de

corte y haga un ajuste fino

adicional si es necesario.

Nota: Puede que la profundidad del

motor y de la broca cambie muy

ligeramente al girar el pomo de

fijación hasta la posición bloqueada.

5. Haga un corte de prueba para

verificar si la fresadora está

ajustada para realizar el corte

según se desee.

▼ CORTES PROFUNDOS

Para realizar cortes más profundos,

haga varios cortes progresivamente

más profundos comenzando a una

profundidad y luego haga varias

pasadas subsiguientes, aumentado la

profundidad de corte con cada

pasada.

Para estar seguro de que los ajustes

de profundidad son los deseados, es

posible que quiera hacer cortes de

prueba en material de desecho antes

de comenzar el trabajo.

▶ Interruptor oscilante de

encendido y apagado

La herramienta puede encenderse o

apagarse utilizando el interruptor

oscilante ubicado en la caja del

motor. Un lado del interruptor está

marcado con la letra "I", que

representa encendido, y el otro lado

del interruptor está marcado con la

letra "O", que representa apagado.

PARA ENCENDER LA HERRA -

MIENTA: Empuje el lado del

interruptor marcado con la letra "I".

PARA APAGAR LA HERRAMIENTA:

Empuje el lado del interruptor que

está marcado con la letra "O".

Instrucciones de funcionamiento

2610052572_GKF125CE 9/18/18 12:12 PM Page 65

▼ DISPOSITIVO DE ARRANQUE

SUAVE

El control electrónico de retroacción

minimiza la torsión debida al par motor

habitual en las fresadoras, al limitar la

velocidad a la que el motor arranca.

▼ CONTROL ELECTRONICO DE

VELOCIDAD VARIABLE

El dispositivo de control electrónico

de velocidad permite que la velocidad

del motor se haga corresponder con

el tamaño del cortador y la dureza del

material a fin de proporcionar un

acabado mejor, prolongar la vida de la

broca y producir un rendimiento

mayor. Los cambios de velocidad se

logran girando el dial de control hacia

la Derecha para aumentar la velocidad

y hacia la Izquierda par reducirla,

según se indica en la caja protectora

(Fig. 1). La velocidad se puede

cambiar mientras la herramienta está

encendida. Los números de referencia

del dial facilitan el cambio de

posición del control a la velocidad

deseada.

El cuadro de velocidades indica la

relación entre las posiciones y la

aplicación. Las posiciones exactas

son determinadas por la experiencia y

preferencia del operador. El

fabricante de la broca también puede

tener una recomendación de

velocidades.

No utilice

nunca brocas

de fresadora a velocidades que sean

más altas que su velocidad nominal

máxima. Las brocas de fresadora que

giren a una velocidad mayor que su

velocidad nominal se pueden romper

y salir despedidas.

▼ CIRCUITERÍA CONSTANT

RESPONSE™

La circuitería de respuesta constante

Constant Response™ de la fresadora

vigila y ajusta la potencia para

mantener las RPM deseadas con el fin

de lograr un rendimiento y un control

uniformes.

POSICIÓN

DEL DIAL

RPM APLICACIÓN

1 16000

Brocas y cortadores de

diámetro más grande

2 18000

3 20000

4 22500

Maderas blandas, plásticos,

materiales laminares y

brocas y cortadores de

diámetro más pequeño

5 27500

6 35000

FIG. 11

PIEZA DE

TRABAJO

SENTIDO DE AVANCE DE LA

FRESADORA

FIG. 12

FIG. 10

PIEZA DE

TRABAJO

BORDE DE

LA PIEZA DE

TRABAJO

Instrucciones de funcionamiento

2610052572_GKF125CE 9/18/18 12:12 PM Page 66

▶ Avance de la fresadora

Además del área de agarre de palma

principal ubicada en la parte trasera

de la carcasa del motor y la base, la

base tiene bolsillos de soporte con

los dedos exclusivos de Bosch para

proporcionar estabilidad adicional a

la fresadora. Los bolsillos cuentan

con protectores de los dedos para

proporcionar una barrera entre los

bolsillos de soporte con los dedos y el

área de la broca (Fig. 10).

Cuando utilice

los bolsillos de

soporte con los dedos, coloque

siempre ambos bolsillos sobre la

pieza de trabajo y sostenga siempre la

fresadora de manera que le permita a

usted ver los dedos índice y pulgar.

Según se ve desde la parte de arriba

de la fresadora, la broca gira en el

sentido de las agujas del reloj y los

bordes de corte de la broca están

posicionados para realizar el mejor

corte posible en la pieza de trabajo.

Por lo tanto, el corte más eficaz se

realiza haciendo avanzar la fresadora

de manera que la broca gire hacia la

pieza de trabajo, no alejándose de

ésta. En la Figura 11 se muestra el

avance apropiado para varios cortes.

La velocidad de avance depende de la

dureza del material y del tamaño del

corte. Para algunos materiales, es

mejor hacer varios cortes cada vez

más profundos.

Si es difícil controlar la fresadora o si

la fresadora se calienta, funciona muy

lentamente o deja un corte

imperfecto, considere estas causas:

1. Sentido de avance incorrecto:

difícil de controlar.

2. Avance demasiado rápido:

sobrecarga el motor.

3. Broca desafilada: sobrecarga el

motor.

4. El corte es demasiado grande para

una pasada: sobrecarga el motor.

5. Avance demasiado lento: deja

quemaduras por fricción en la pieza

de trabajo.

Haga avanzar suave y firmemente la

fresadora (no la fuerce). Pronto

aprenderá el sonido y la sensación de

la fresadora cuando está funcionando

mejor.

Sostenga siempre la fresadora de

manera que esté separada de la pieza

de trabajo cuando accione el

interruptor para apagarla o

encenderla. Ponga la fresadora en

contacto con la pieza de trabajo

después de que la herramienta haya

alcanzado su velocidad plena y

retírela de la pieza de trabajo antes

de apagarla accionando el interruptor.

Al utilizar la fresadora de esta

manera, se prolongará la duración del

interruptor y del motor y se

aumentará considerablemente la

Instrucciones de funcionamiento

FIG. 13

FIG. 14

ADAPTADOR

2610052572_GKF125CE 9/18/18 12:12 PM Page 67

alidad del trabajo que se realiza.

▶ Guía de borde PR102

La guía de borde es un accesorio

opcional que guiará la fresadora

paralela a un borde recto (Fig. 14).

La guía de borde se suministra en dos

partes, que están sujetas una a otra

con un perno, una tuerca de mariposa

y una arandela.

▼ INSTALACION DE LA GUIA DE

BORDE

1. Retire la subbase desenroscando

los tres tornillos.

2. Posicione el adaptador en la

holgura de la base.

3. Sujete firmemente el adaptador

utilizando los dos tornillos Philips

(Fig. 13).

4. Reinstale la subbase.

NOTA: Consulte la sección

“Comprobación de la ubicación de la

subbase” sobre cómo centrar la

subbase.

5. Sujete la guía de borde al

adaptador utilizando el tornillo

ranurado con dos arandelas

(Fig. 14).

La guía cuenta con una escala para

posicionar con precisión la guía de

borde en relación con la broca. Con la

guía instalada y ajustada se deberá

hacer avanzar la fresadora

normalmente, manteniendo la guía en

contacto con el borde de la pieza de

trabajo en todo momento.

La guía de borde también se puede

posicionar directamente debajo de la

base de la fresadora para realizar

operaciones en las que se necesite un

corte cerca del borde de la pieza de

trabajo o en dicho borde, como por

ejemplo al redondear tablas de

cubierta.

▼ UTILIZACION DE BROCAS

AUTOPILOTADAS

Las brocas autopilotadas tienen una

punta redonda o rodamiento de bola

integral que se desplaza apoyado

sobre la superficie de trabajo por

encima o por debajo de los

cortadores para controlar la

profundidad de corte horizontal (Fig.

15). Al utilizar estas brocas, no se

requiere la guía de rodillo ni la guía

recta. Al guiar el piloto por una

superficie de material laminar, utilice

cera u otro lubricante y no ejerza una

presión excesiva si no el extremo

pilotado puede estropear la pieza de

trabajo. Los pilotos de rodamientos

se deben mantener limpios y libres de

adhesivo u otros residuos. Los

rodamientos de las brocas de

fresadora están sellados y lubricados

permanentemente y se deben cambiar

cuando dejen de girar libremente para

evitar dañar la superficie de trabajo.

▶ Subbase redonda PR110 y

uso de los casquillos de guía

de plantilla con la base fija

PR101

(Disponibles como accesorios

opcionales)

Hay subbases redondas grandes

opcionales disponibles por separado

que permiten utilizar diversos

casquillos de guía de plantilla con las

fresadoras de palma.

Los casquillos de guía de plantilla se

utilizan para guiar la fresadora con el

fin de realizar repetidamente

aberturas e incrustaciones uniformes

utilizando diversas plantillas

(conocidas también como patrones y

posicionadores). Los casquillos de

guía de plantilla se utilizan para guiar

la fresadora con el fin de realizar

FIG. 15

Instrucciones de funcionamiento

2610052572_GKF125CE 9/18/18 12:12 PM Page 68

epetidamente aberturas e

incrustaciones uniformes utilizando

diversas plantillas (conocidas también

como patrones y posicionadores). Las

plantillas para las aplicaciones de

fresado estándar están disponibles

comercialmente y las plantillas para

las aplicaciones especiales son

elaboradas típicamente por los

usuarios para sus necesidades

específicas.

La subbase redonda PR110 acepta los

adaptadores de guía de plantilla

roscada.

▼ INSTALACION DE LA SUBBASE

REDONDA DE LA GUIA DE

PLANTILLA ROSCADA PR110

(FIG. 16)

1. Quite la subbase normal.

2. Instale flojamente la subbase

redonda utilizando los tornillos de

cabeza troncocónica que vienen

con ese accesorio.

3. Instale la guía de plantilla roscada

poniendo la guía de plantilla a

través de la parte inferior e

instalando el anillo desde la parte

de arriba.

4. Centre la guía de plantilla

alrededor de la broca. (Se puede

usar el dispositivo de centrado

Bosch RA1150 opcional para

asegurarse de que la guía de

plantilla esté centrada

adecuadamente.)

5. Apriete los tornillos de cabeza

troncocónica para sujetar la guía de

plantilla y la subbase en la posición

adecuada.

▼ CREACION DE PLANTILLAS

Se pueden hacer patrones de plantilla

utilizando madera contrachapada,

tablero de madera prensada, metal e

incuso plástico. El diseño se puede

cortar con una fresadora, una sierra

caladora u otra herramienta de corte

adecuada. Recuerde que el patrón se

tendrá que hacer de modo que se

compense la distancia entre la broca

de fresadora y la guía de plantilla (la

"excentricidad"), ya que la pieza de

trabajo final diferirá en tamaño del

patrón de plantilla en esa cantidad,

debido a la posición de la broca

(Fig. 17).

MANDRIL

PORTAHERRAMIENTA

PIEZA DE

TRABAJO

BROCA DE

FRESADORA

COMPENSACIÓN

PATRÓN DE

PLANTILLA

FIG. 17

SUBBASE DE LA

FRESADORA

GUÍA DE

PLANTILLA

Instrucciones de funcionamiento

FIG. 16

SUBBASE

REDONDA PR110

ANILLO GUÍA

DE PLANTILLA

BASE

TORNILLOS DE

CABEZA

TRONCOCÓNICA

UÍA DE

LANTILLA

2610052572_GKF125CE 9/18/18 12:12 PM Page 69

Instrucciones de funcionamiento

▶ Base de descenso vertical

PR111

(incluida con el modelo GKF125CEPK

y vendida por separado)

Para instalar el motor en la base de

descenso vertical:

1. Suelte la palanca de fijación de la

base (Fig. 18).

2. Empuje el motor hacia el interior

de la base tanto como se pueda.

3. Fije la palanca de fijación de la base.

Si se desea una fuerza de sujeción

adicional: utilizando una llave de

tuerca de 8 mm, gire la tuerca de

fijación en el sentido de las agujas

de reloj LIGERAMENTE (1/8 de

vuelta o menos) y luego pruebe la

sujeción. No apriete excesivamente

la tuerca.

Para retirar el motor de la base de

descenso vertical:

1. Suelte la palanca de fijación de la

base.

2. Presione y mantenga presionado el

botón de liberación del motor.

3. Jale el motor hacia arriba hasta

sacarlo de la base.

▼ AjUSTE DE PROFUNDIDAD

El dispositivo de penetración simplifica

los ajustes de profundidad y permite

que la broca de corte entre de forma

fácil y precisa en la pieza de trabajo.

1. Para bajar la broca, empuje hacia la

izquierda la palanca de fijación de

la profundidad de penetración,

ejerza presión hacia abajo hasta

que alcance la profundidad

deseada y reduzca la presión sobre

la palanca para fijarla (Fig. 19). La

palanca de fijación de la

profundidad de penetración está

accionada por resorte y regresa

automáticamente a la posición fija.

2. Para subir la fresadora, empuje

hacia la izquierda la palanca de

fijación de la profundidad de

penetración, reduzca la presión

sobre la fresadora y ésta retraerá

automáticamente la broca de la

pieza de trabajo. Es aconsejable

retraer la broca siempre que ésta

no esté acoplada en la pieza de

trabajo.

▼ VARILLA DE PROFUNDIDAD y

TORRETA DE PROFUNDIDAD

La varilla de profundidad y la torreta

de tope de profundidad se utilizan

para controlar la profundidad de

corte de la manera siguiente:

1. Con la broca instalada, baje

suavemente el motor hasta que la

punta de la broca de fresadora

toque ligeramente la superficie

nivelada sobre la que la fresadora

está apoyada. Ésta es la posición

BASE

CLAMP

LEVER

FIG. 18

FIG. 19

2610052572_GKF125CE 9/18/18 12:12 PM Page 70

Instrucciones de funcionamiento

"cero", desde la cual pueden

hacerse de manera precisa más

ajustes de profundidad.

2. Gire la torreta de tope de

profundidad hasta que el escalón

más bajo esté alineado con la varilla

de profundidad. Afloje el pomo del

indicador de profundidad y baje la

varilla de profundidad hasta que

entre en contacto con el escalón más

bajo de la torreta. Deslice el

indicador de profundidad hasta que

la línea roja indique cero en la escala

de profundidad, indicando el punto

en el que la broca justo entra en

contacto con la pieza de trabajo (Fig.

20).

3. Deslice hacia arriba la varilla de

profundidad hasta que la línea roja

del indicador de profundidad alcance

la profundidad de corte deseada, y

fije la varilla en esa posición

apretando firmemente el pomo del

indicador de profundidad.

4. Una vez hecho esto, la profundidad

de corte deseada puede lograrse

haciendo bajar la fresadora hasta

que la varilla de profundidad entre

en contacto con el tope

seleccionado en la torreta.

▼ CONFIGURACIÓN ALTERNATIVA

PARA LA VARILLA DE

PROFUNDIDAD y LA TORRETA

1. Una alternativa es colocar un

posicionador de la profundidad de

resado deseada (tal como una

bisagra que necesite que se haga

una mortaja) en el escalón inferior

de la torreta.

2. Luego, baje la varilla de

profundidad hasta que entre en

contacto con el posicionador.

3. Sujete firmemente la varilla en la

posición correcta apretando

firmemente el pomo del indicador

de profundidad.

4. Por último, retire el posicionador.

▼ CORTES PROFUNDOS

Para realizar cortes más profundos,

haga varios cortes progresivamente

más profundos comenzando con el

escalón más alto de la torreta de

profundidad y después de cada corte

gire la torreta de profundidad a

escalones progresivamente más bajos

según se desee, hasta que se alcance

la profundidad final (el escalón más

bajo o plano). Los escalones

progresan en incrementos de 1/8 de

pulgada.

Para asegurarse de que los ajustes de

profundidad sean los deseados, es

posible que quiera hacer cortes de

prueba en material de desecho antes

de comenzar el trabajo.

▼ AjUSTE FINO

La base de descenso vertical PR111

está equipada con un sistema de

ajuste fino que le permite

microajustar la profundidad de

descenso vertical de la broca de

fresadora para lograr una precisión

superior de fresado.

Cada revolución completa del tope de

ajuste fino ajusta la profundidad de

descenso vertical 1/32 de pulgada y

cada una de las cuatro marcas de

indicador que están en el pomo

representa 1/128 de pulgada.

Para utilizar el pomo de ajuste fino,

una vez que se hayan ajustado la

varilla de profundidad y la torreta de

profundidad, compruebe el ajuste de

profundidad final y realice el ajuste

fino de la manera siguiente:

Para microaumentar la profundidad

de descenso vertical, suba el tope de

ajuste fino girándolo en sentido

INDICADOR DE

PROFUNDIDAD

POMO DEL

INDICADOR DE

PROFUNDIDAD

TORRETA DE TOPE DE

PROFUNDIDAD

POMO DE

AJUSTE FINO

IG. 20

MANGO DE

AGARRE

IZQUIERDO

2610052572_GKF125CE 9/18/18 12:12 PM Page 71

Instrucciones de funcionamiento

ontrario al de las agujas del reloj la

cantidad deseada.

Para microreducir la profundidad de

descenso vertical, baje el tope de ajuste

fino girándolo en el sentido de las

agujas del reloj la cantidad deseada.

Notas:

• Cuando microajuste la profundidad

de descenso vertical, es más

conveniente mover el tope de

ajuste fino hacia arriba que hacia

abajo. Antes de ajustar la varilla de

profundidad y la torreta de

profundidad, asegúrese de que el

tope de ajuste fino se haya girado

varias revoluciones hacia abajo

desde su posición superior para

que pueda ajustarse hacia arriba.

• El tope de ajuste fino no puede

utilizarse para reducir la

profundidad de descenso vertical

cuando la varilla de profundidad ya

esté tocando la torreta de tope de

profundidad. La fresadora debe

subirse antes de que pueda

realizarse dicho ajuste.

La fresadora se debe elevar antes de

que se pueda realizar dicho ajuste.

▶ Utilización de la fresadora en

la base de descenso vertical

Agarre ambos mangos de agarre de la

base de descenso vertical mientras

esté realizando la operación (vea la

Fig. 2).

1. Encienda la fresadora

2. Deje que la broca de fresadora

alcance la velocidad máxima tal y

como esté establecida en el dial

antes de sumergir la cabeza de

corte en la pieza de trabajo.

3. Presione hacia abajo sobre la

palanca de fijación de la

profundidad de penetración para

permitir la inmersión.

4. Sumerja la fresadora bajando hasta

que la broca llegue a la

profundidad establecida.

5. Bloquee la palanca de fijación de la

profundidad de penetración.

6. Realice la operación de fresado

siguiendo las instrucciones

indicadas en la sección “Avance de

la fresadora” que comienza en la

página 61 de este manual.

7. Desbloquee la palanca de fijación

de la profundidad de penetración.

Esto permitirá que la broca de

CUBIERTA DE

EXTRACCIÓN DE POLVO

BORDE DE LA

PIEZA DE

TRABAJO

SUBBASE DE LA

FRESADORA

FIG. 21

FIG. 22

TORNILLOS

DE APRIETE

MANUAL M4

SUBBASE

TORNILLOS

DE APRIETE

MANUAL M4

CUBIERTA DE

EXTRACCIÓN DE POLVO

FIG. 23

CUBIERTA DE

EXTRACCIÓN DE POLVO

GUÍA DE PLANTILLA

(accesorio opcional)

TORNILLOS DE

APRIETE

MANUAL M4

2610052572_GKF125CE 9/18/18 12:12 PM Page 72

Instrucciones de funcionamiento

resadora se desacople de la pieza

de trabajo.

8. Apague la fresadora.

▶ Recolección de polvo de la

fresadora para la base de

descenso vertical PR012

Esta cubierta de extracción de polvo

está diseñada para utilizarse con la

base de descenso vertical (PR111)

cuando el fresado se realiza en el

centro de la pieza de trabajo, como

por ejemplo al crear ranuras o fresar

patrones para incrustaciones. Si

usted tiene un sistema de aspiración

de taller, puede acoplar la cubierta de

extracción de polvo para mejorar la

visibilidad, la precisión y la utilidad,

especialmente en el fresado a pulso.

Para acoplar la cubierta, posiciónela

de la manera que se muestra en la

ilustración y sujete firmemente el

adaptador a la base con los tornillos

de apriete manual suministrados (Fig.

21).

La cubierta de extracción de polvo

también puede instalarse con la salida

para manguera orientada hacia la

parte delantera de la herramienta.

▶ Recolección de polvo al

conformar bordes RA1175

No ponga las

manos en el

rea de la broca mientras la

fresadora esté encendida o

enchufada. Para evitar enredar las

mangueras, no utilice esta cubierta

de extracción de polvo al mismo

tiempo que otra cubierta de

extracción de polvo.

Esta cubierta de extracción de polvo

(accesorio opcional) se utiliza para la

recolección de polvo al conformar

bordes (Fig. 22).

▼ COLOCACIÓN DE LA CUBIERTA

DE EXTRACCIÓN DE POLVO

Usted puede colocar la cubierta para

conformado de bordes en varios lugares

de acuerdo con sus necesidades o

preferencias. La cubierta para polvo se

sujeta a la base de descenso vertical

utilizando dos tornillos de apriete

manual M4. Se proveen dos agujeros

auxiliares en la base de descenso

vertical para realizar la instalación.

Instale la cubierta de extracción de

polvo —sobre la subbase de la

fresadora— utilizando los tornillos

suministrados con dicha cubierta.

Apriete firmemente los tornillos

(Figuras 22 y 23).

▶ GUÍA DE FRESADORA DE

LUjO

(No incluida, disponible como

accesorio)

La guía de fresadora de lujo Bosch es

BASE

CORTE

ANCHURA

DESEADA

TORNILLO DE

APRIETE MANUAL M6

VARILLAS DE

GUÍA DE LA

FRESADORA

POMO DE

AJUSTE FINO

INDICADOR DE

AJUSTE FINO

PIEZA DE

TRABAJO

SENTIDO

DE AVANCE

FIG. 24

2610052572_GKF125CE 9/18/18 12:12 PM Page 73

Instrucciones de funcionamiento

n accesorio opcional que guiará la

fresadora paralela a un borde recto o

le permitirá a usted crear círculos y

arcos.

La guía de fresadora de lujo se

suministra con dos varillas y tornillos

para sujetar dicha guía (Fig. 24).

Además, cuenta con un pomo y un

indicador de ajuste fino para

posicionar con precisión la guía de

borde en relación con la broca. Con la

guía instalada y ajustada, la fresadora

debe hacerse avanzar normalmente,

manteniendo la guía en contacto con

el borde de la pieza de trabajo en

todo momento. La guía de fresadora

de lujo también puede posicionarse

directamente debajo de la base de la

fresadora para realizar operaciones

donde se necesite un corte cerca del

borde de la pieza de trabajo o en

dicho borde.

La guía de fresadora de lujo incluye

una cubierta de extracción de polvo y

el adaptador de manguera de

aspiración VAC002.

Para obtener instrucciones completas

de instalación y funcionamiento,

sírvase consultar las instrucciones

que se incluyen con este accesorio.

▶GUÍAS DE PLANTILLA

El base de descenso vertical también

se puede utilizar con el sistema de

guías de plantilla de cambio rápido

opcional exclusivo de Bosch, el cual

agarra firmemente las guías con un

anillo accionado por resorte. A

diferencia de las guías de plantilla

roscadas convencionales, no hay

anillo roscado que se pueda aflojar

durante la operación de fresado (Fig.

25).

▼ INSTALACIÓN DEL ADAPTADOR

DE GUÍAS DE PLANTILLA

(No incluida, disponible como

accesorio)

Coloque el adaptador de guías de

plantilla sobre los agujeros del centro

de la subbase y alinee los dos

agujeros roscados de la parte inferior

del adaptador con los agujeros

TORNILLOS DE MONTAJE

FIG. 66

PALANCA DE

LIBERACIÓN DE

LA GUÍA DE

PLANTILLA

GUÍA DE PLANTILLA

(accesorio opcional)

FIG. 25

ADAPTADOR DE

GUÍAS DE PLANTILLA

ADAPTADOR DE

GUIA DE PLANTILLA

(accesorio opcional)

EJE DEL DISPOSITIVO

DE CENTRADO

(accesorio opcional)

GUÍA DE PLANTILLA

(accesorio opcional)

SUBBASE

DISPOSITIVO DE

CENTRADO

(accesorio opcional)

FIG. 27

BASE DE DESCENSO

VERTICAL

EJE DEL DISPOSITIVO

DE CENTRADO

(accesorio opcional)

2610052572_GKF125CE 9/18/18 12:12 PM Page 74

Instrucciones de funcionamiento

ontraavellanados de la subbase.

Sujete el adaptador con los tornillos

suministrados. Tenga en cuenta que

el adaptador es reversible, así que la

palanca de liberación puede

posicionarse como se desee (Fig. 26).

▼ CENTRADO DE LA SUBBASE O

LAS GUÍAS DE PLANTILLA

La fresadora cuenta con el “Diseño de

centrado de precisión” Bosch. Su

subbase se centra con precisión en la

fábrica. Esto posiciona la broca en el

centro de la subbase y las guías de

plantilla opcionales.

El centrado de precisión le permite a

usted utilizar el borde de la subbase o

las guías de plantilla para seguir de

cerca posicionadores tales como

guías rectas, plantillas y dispositivos

de cola de milano sin preocu parse

por desviarse de la línea de corte

deseada por cualquier motivo,

inclusive la orientación de las agarra -

deras de la fresadora en relación con

el posicionador.

Para recentrar con la mayor precisión

la subbase o las guías de plantilla,

instale la subbase utilizando el

dispositivo de centrado Bosch

RA1151 opcional. Siga los pasos 1-8

(Fig. 27).

1. Si se va a centrar una guía de

plantilla, instale el adaptador de

guías de plantilla y la guía de

plantilla (aditamentos opcionales)

tal y como se describe en otra

parte de este manual.

2. Afloje los cuatro tornillos que

ujetan la subbase a la base.

3. Prepare el dispositivo de centrado:

•

Utilice el extremo estrecho del eje

de acero.

• Cuando centre la subbase o una

guía de plantilla que tenga una

abertura de más de 1/2 pulgada,

deslice el manguito de plástico

ancho sobre el eje de acero.

4. Deslice el cono centrador a través

de la subbase o la guía de plantilla

y al interior del portaherramienta.

Apriete la tuerca del

portaherramienta con los dedos

para poner un ligero agarre en el

cono centrador.

5. Presione ligeramente el cono

centrador en interior de la subbase

o de la guía de plantilla para

realizar el centrado.

6. Apriete los tornillos de cabeza

troncocónica. Retire el cono

centrador.

7. El centrado de precisión de la

subbase o de la guía de plantilla ha

quedado completado.

CONO CENTRADOR: Se utiliza cuando

se centra la propia subbase o guías

de plantilla anchas.

▼ TAMAÑO MÁXIMO DE

BROCA/CORTADOR PARA LAS

GUÍAS DE PLANTILLA

Cuando utilice una guía de plantilla,

use únicamente una broca de

fresadora con cortadores que midan

1/16 de pulgada menos que el

Guía Diámetro

de plantilla Profundidad Diámetro Diámetro máximo de la

Bosch del casquillo externo interno broca/cortador

ABB

RA1101 3/16” 5/16” 1/4” 3/16”

RA1103 9/64” 5/16” 17/64” 13/64”

RA1105 9/64” 7/16” 3/8” 5/16”

RA1107 5/16” 7/16” 3/8” 5/16”

RA1109 7/16” 1/2” 13/32” 11/32”

RA1111 3/16” 5/8” 17/32” 15/32”

RA1113 1/2” 5/8” 17/32” 15/32”

RA1115 3/16” 3/4” 21/32” 19/32”

RA1117 31/64” 13/16” 5/8” 9/16”

RA1119 31/64” 1” 25/32” 21/32”

RA1121 7/16” 1-3/8” 1-19/64” 1-15/64”

2610052572_GKF125CE 9/18/18 12:12 PM Page 75

Instrucciones de funcionamiento

iámetro interno de la guía de

plantilla, tal y como se indica en la

tabla que aparece a continuación.

▼ USO CON GUÍAS DE PLANTILLA

ROSCADAS

También se encuentra disponible

como accesorio opcional un

adaptador adicional, el RA1100, que

permite el uso de guías de plantilla

roscadas conven cionales con el

sistema de liberación rápida Bosch.

▶ Conexión de una manguera

de aspiradora / extractor de

polvo

Los orificios para manguera de la

PR012, RA1175 y RA1054 aceptarán

las boquillas típicas de las mangueras

de aspiradora de 35 mm, tales como

la boquilla VX120 que se incluye con

las mangueras Bosch Serie VH.

Para realizar la conexión a una

manguera de 1-1/4 o 1-1/2 pulgadas,

se pueden utilizar los adaptadores de

manguera de aspiración Bosch

VAC002 o VAC024 (ambos vendidos

por separado).

Para realizar la conexión a una

manguera de 2-1/2 pulgadas, se

puede usar el Bosch VAC020 (vendido

por separado).

▶ Aditamento para marcar por

debajo PR006

(Disponible como accesorio opcional)

El aditamento para marcar por debajo

PR006 se utiliza para crear uniones

con ajuste de precisión entre dos

hojas de material laminado (Fig. 28),

tales como construcciones de

montantes y rieles y superficies muy

grandes. Se acopla a la parte inferior

de la base de descenso vertical

PR111.

▼ INSTALACIÓN (FIG. 29)

1. Retire los tornillos traseros

utilizados para sujetar la subbase

sobre la base de descenso vertical

PR111.

2. Sujete el lado de avance de entrada

del PR006 a la base de descenso

vertical utilizando el tornillo

hexagonal.

3. Inserte el ajustador excéntrico en

el bolsillo ubicado en el lado de

avance de salida del PR006.

4. Sujete el lado de avance de salida

del PR006 a la base de descenso

FIG. 28

FIG. 29

FIG. 30

LLAVE DE

ESPIGA

LEVA EXCÉNTRICA

LEVA

EXCÉNTRICA

TORNILLO

HEXAGONAL

2610052572_GKF125CE 9/18/18 12:12 PM Page 76

Instrucciones de funcionamiento

ertical utilizando el tornillo

hexagonal.

▼ INSTALACION DE LA BROCA

• La broca recomendada para

utilizarse con el aditamento para

marcar por debajo es la Bosch

85213M con un diámetro de corte

de 1/8".

• Se debe instalar de acuerdo con las

instrucciones de la página 61.

▼ AjUSTE DE LA ALTURA DE LA

BROCA

Después de instalar la broca, se debe

ajustar la altura de la manera

1. Baje la broca hasta que justo entre

en el entrante que está maquinado

en la placa de aluminio para marcar

por debajo.

2. Una vez hecho esto, la herramienta

estará lista para hacer un corte de

prueba.

▼ AjUSTE DE DELANTE HACIA

ATRAS

Si es necesario, la punta de corte se

puede ajustar de delante hacia atrás

de la manera siguiente (Fig. 30):

1. Afloje los dos tornillos que sujetan

la placa de aluminio.

2. Use la llave de espiga; ajuste el

ajustador excéntrico del modo

• Para realizar una unión más

apretada, gire la leva excéntrica en

el sentido de las agujas del reloj

(según se ve desde debajo de la

base)

• Para realizar una unión más floja,

gire la leva excéntrica en sentido

contrario al de las agujas del reloj

(según se ve desde debajo de la

base)

3. Reapriete los tornillos.

4. Haga un corte de prueba.

5. Repita los pasos 1-4 según sea

necesario.

▼ CREACION DE UNA UNION

. Para crear una unión de precisión,

asegúrese de que la pieza de

guiado del material laminar tenga

un borde limpio y recto, porque

servirá como guía para el

aditamento para marcar por

debajo.

2. Se debe aplicar pegamento al

contacto al material del núcleo del

substrato y a la pieza de guiado del

material laminar hasta 1" de su

borde de guiado.

3. La pieza superpuesta de material

laminar debe superponerse a la

pieza de guiado aproximadamente

1/2". (La hoja superpuesta del

material laminar pasará entonces

sobre la placa de aluminio y será

cortada en el punto apropiado por

la broca de fresadora.)

4. Mantenga una presión firme sobre

la herramienta para que el borde

de guiado de la base permanezca

en contacto con la pieza fija del

material laminar durante toda la

operación. Esto es especialmente

importante al comienzo y al final de

un corte.

5. También es necesario mantener el

material laminar presionado hacia

abajo de modo apretado cerca de

la unión, para evitar que estas

virutas caigan debajo del material

laminar. Esto es especialmente

importante en piezas de material

más grandes. La subbase con

mango lateral PR007 opcional

incluye un orificio para cubierta de

extracción de polvo que se conecta

a una manguera de aspiración y

ayuda a evitar que las virutas

caigan debajo del material laminar.

2610052572_GKF125CE 9/18/18 12:12 PM Page 77

Mantenimiento

▶ Servicio

El manteni -

miento pre -

ventivo rea lizado por personal no

autorizado pude dar lugar a la

colocación in correcta de cables y

com ponentes internos que podría

constituir un peligro serio.

Recomendamos que todo el servicio

de las herramientas sea realizado por

un Centro de servicio de fábrica

Bosch o por una Estación de servicio

Bosch autorizada.

▼ LUBRICACIÓN DE LAS

HERRAMIENTAS

Su herramienta Bosch ha sido

lubricada adecuadamente y está lista

para la utilización. Se recomienda que

las herramientas con engranajes se

vuelvan a engrasar con un lubricante

especial para engranajes en cada

cambio de escobillas.

▼ ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la

herramienta han sido diseñados para

muchas horas de servicio fiable. Para

man tener un rendimiento óptimo del

motor, recomendamos que cada dos a

seis meses se examinen las esco -

billas. Sólo se deben usar escobillas

de repuesto Bosch genuinas di -

señadas específicamente para su

herramienta.

▼ RODAMIENTOS

Los roda mientos que se vuelven

ruidosos (debido a la pesada carga o

al corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia -

tamente para evitar el sobre -

calentamiento o el fallo del motor.

▶ Limpieza

Para evitar

a c c i d e n t e s

desconecte siempre la herra mienta

de la fuente de energía antes de la

limpieza o de la realización de cual -

quier mantenimiento. La herramienta

se puede limpiar más eficazmente con

aire comprimido seco. Use gafas de

segu ridad siempre que limpie

herramientas con aire comprimido.

Las aberturas de ventilación y las

palancas de interruptor deben mante -

nerse limpias y libres de materias

extrañas. No intente limpiar intro du -

ciendo objetos puntiagudos a través

de las aberturas.

Ciertos agentes

de limpieza y

disol ventes dañan las piezas de

plástico. Algunos de estos son:

gasolina, tetracloruro de carbono,

disolventes de limpieza clorados,

amoníaco y detergentes domésticos

que contienen amoníaco.

2610052572_GKF125CE 9/18/18 12:12 PM Page 78

Si es necesario

un cordón de

extensión, se debe usar un cordón

con conductores de tamaño

adecuado que sea capaz de

transportar la corriente necesaria

para la herramienta. Esto evitará

caídas de tensión excesivas, pérdida

de potencia o recalentamiento. Las

herramientas conectadas a tierra

deben usar cordones de extensión de

3 hilos que tengan enchufes de 3

terminales y receptáculos para 3

terminales.

NOTA: Cuanto más pequeño es el

número de calibre, más grueso es el

cordón.

TAMAÑOS RECOMENDADOS DE

CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE

ALTERNA

Cordones de extensión

Capacidad

nominal en

amperes de la

herramienta

amaño del cordón en A.W.G.

amaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

-8

8-10

10-12

2-16

–

0.75

.75

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

- PR101 - Base fija*†‡

- PR102 - Guía de borde *†‡

- PR110 - Subbase redonda para guía de

plantilla roscada

- PR111 - Base de descenso vertical‡

- Brocas de fresadora

- Estuche†‡

- Llave para la tuerca del portaherramienta

de 17 mm*†‡

- RA1151 - Dispositivo de centrado

- Aditamento para marcar por debajo

PR006 para base de descenso vertical

- Cubierta para polvo para base de

descenso vertical PR012

- Cubierta para polvo para conformar

bordes RA1175 para base de descenso

vertical

- Guía de fresadora de lujo RA1054 para

base de descenso vertical

- Mangueras de aspiración

- Adaptadores de manguera de aspiración

* Incluida con el modelo GKF125CE

† Incluida con el modelo GKF125CEK

‡ Incluida con el modelo GKF125CEPK

Accesorios y aditamentos

Es posible que el uso de otros accesorios y aditamentos no

especificados en este manual cree un peligro.

2610052572_GKF125CE 9/18/18 12:12 PM Page 79

IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in material

or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the

xtent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in material or

workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a claim under

this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any BOSCH Factory Service Center or

uthorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING

ELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

NY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S.,SOME CANADIAN PRO V INCES DO

NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS)

ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR

IMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

ROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

HIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE

COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de

vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR

ous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou

réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à

quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette

arantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez

consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES

E SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROVINCES

CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS

E S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS

AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES

N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS

OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS

ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU

COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH

LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de

banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL

VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita

por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas inco -

rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar

una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa,

con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas

mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS

PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y

ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA

LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD

POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES

POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE

ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO

CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México,

C.P. 50070, Tel. (722) 2792300

2610052572 09/18

!2610052572!

2610052572_GKF125CE 9/18/18 12:12 PM Page 80

Bosch GKF125CEPK Professional Palm Routers

Product's Documents

User Manual o200941v2 2610052572 0918 GKF125CE.pdf PDF 12.4 MB

Specifications

Bosch GKF125CEPK Questions and Answers
