Quick Start Guide
ULTRALINK
ULM200USB/ULM202USB
High-Performance 2.4 GHz Digital Wireless
System with Handheld Microphone(s) and
Dual-Mode USB Receiver
ULM200USB/ULM202USB

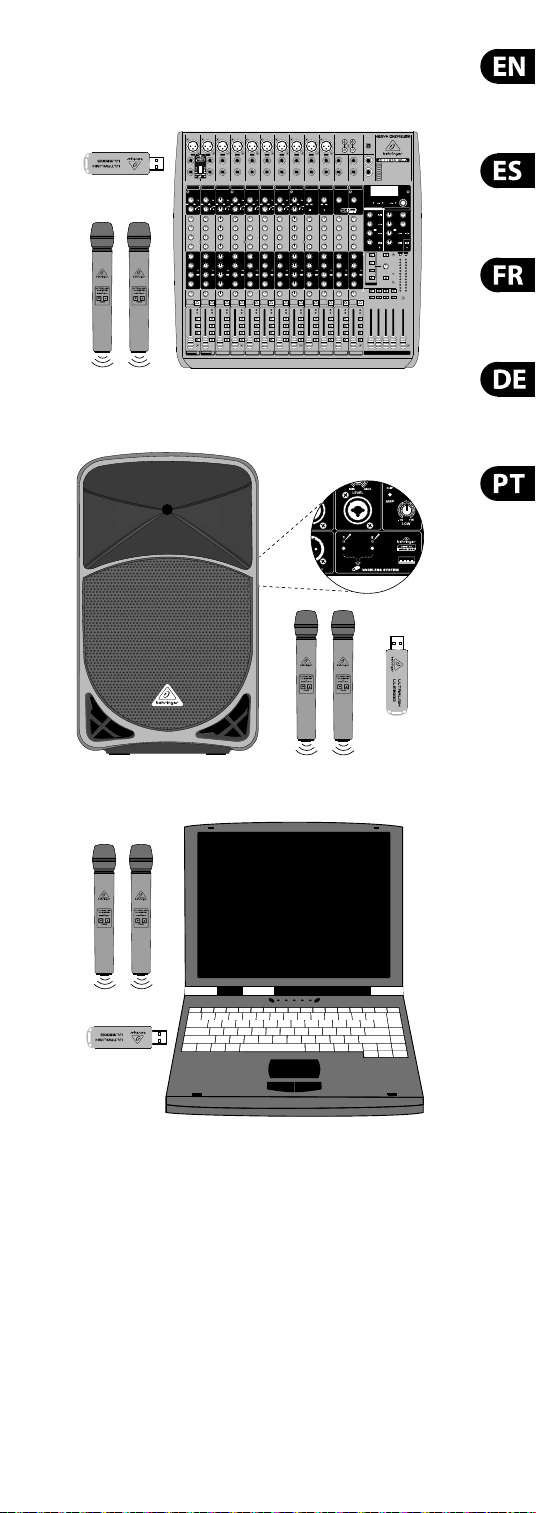

Hook-Up
XENYX QX2442USB
Laptop
B115MP3
ULM200USB/ULM202USB
Controls
ULM200USB/ULM202USB Controls
1. POWER/STATUS LED
2. ▼ VOLUME Button (Mute/volume down)
3. ▲ VOLUME Button (Power on/unmute/volume up)
4. USB connector
5. Wireless Link Status LED
ULM200USB/ULM202USB Getting Started
1. Connect the ULM200D wireless receiver to the “WIRELESS
ONLY!” USB connector on wireless-enabled BEHRIINGER mixers,
powered speakers or other compatible products, or to a USB
port on a computer.
2. Press and hold the
▲
button on the ULM200M wireless
microphone to connect wirelessly to the ULM200D receiver.
The LED on the microphone will ash slowly during the
connecting sequence and will light solid once connected.
If the ULM200M wireless microphone cannot connect to a
receiver, the microphone will automatically power down after
10 seconds.
3. Once connected, the ULM200M microphone will be set at
a medium volume. Use the
▲
and
▼
buttons to adjust
the volume
4. A long press of the
▼
button will put the ULM200M
microphone into mute. The mute condition is indicated by
rapid ashing of the LED. If the user does not unmute within
60 seconds, the ULM200M microphone will power down to
save battery life.
5. A short press of the
▲
button will unmute the ULM200M
microphone. If the ULM200M microphone is unmuted more
than 10 seconds after muting, it will return to the previous
volume level, if unmuted after less than 10 seconds it will be
set to the minimum volume level.
6. Unplug the ULM200D wireless receiver to power down.
The ULM200M wireless microphone will power down
10 seconds after the ULM200D wireless receiver is unplugged.
7. The LED in the ULM200M wireless microphone will indicate
when the battery is low by regular brief ashes.
8. Should the ULM200M wireless microphone become unpaired
with the ULM200D wireless receiver, the microphone can be
re-paired from the powered down state by simultaneously
pressing the
▲
and
▼
buttons and moving the microphone
to within 10 cm (4 inches) of the ULM200D wireless receiver.
The LED on the microphone will ash slowly during the pairing
sequence and will light solid once connected. If the ULM200M
wireless microphone cannot pair to the receiver it will
automatically power down after 10 seconds.
(1)
(2) (3)
(5)(4)
Model: ULM200D
Type of product: Wireless Microphone
Model: ULM200M
Speci cation
RF output <20 dBm (100 mW)
Operating range 120 m (Line of Sight)*
Dynamic range 92 dB, A-weighted**
Equivalent input noise -112 dBu
Frequency Response 20 Hz - 20 kHz, ±1 dB**
(Wireless Link)
Sampling rate 48 kHz
Resolution 24-bit
Encoding 232 kbps SLAC (Slightly
Lossy Audio Codec)
Latency 14.5 ms
RF frequency 2.4 GHz ISM band
(2406 MHz - 2474 MHz),
18 channels
USB current consumption 70 mA @ 5 VDC
Battery type 2 x AA (LR6)
Alkaline cells
Battery life 30 hours
Dimensions (W x D x H) 45.7 x 45.7 x 243.8 mm
(1.8 x 1.8 x 9.6")
Weight
ULM200USB 0.2 kg (0.4 lbs)
ULM202USB 0.4 kg (0.9 lbs)
*Achievable range will be dependent on nearby sources of RF interference and/
or line of sight obstacles.
**Measured from analog input to analog output, unity gain operation without
wireless compression.
ULM200USB/ULM202USB
Controles
ULM200USB/ULM202USB Controles
1. Piloto de encendido/estado POWER/STATUS
2. Botón ▼ VOLUME (anulación/reducción de volumen)
3. Botón ▲ VOLUME (Encendido/aumento de volumen)
4. Conector USB
5. Piloto de estado de enlace inalámbrico
ULM200USB/ULM202USB Puesta en marcha
1. Conecte el receptor inalámbrico ULM200D a la toma USB
“WIRELESS ONLY!” existente en los mezcladores, altavoces
autoampli cados o productos compatibles BEHRIINGER con
capacidad inalámbrica, o al puerto USB de un ordenador.
2. Mantenga pulsado el botón
▲
del micrófono inalámbrico
ULM200M para activar la conexión inalámbrica del mismo
al receptor ULM200D.El piloto del micrófono parpadeará
lentamente durante el proceso de conexión y se quedará
iluminado jo una vez que esta se haya establecido. Si el
micrófono inalámbrico ULM200M no puede conectarse a
un receptor, el micrófono se apagará automáticamente tras
10 segundos.
3. Una vez conectado, el micrófono ULM200M se ajustará a un
volumen medio. Utilice los botones
▲
y
▼
para ajustar el
volumen de acuerdo a sus gustos.
4. Una pulsación prolongada del botón
▼
hará que el ULM200M
quede anulado (mute).Esta condición será indicada por
un rápido parpadeo del piloto. Si el usuario no desactiva
esta anulación en los 60 segundos siguientes, el micrófono
ULM200M se apagará para ahorrar carga de la pila.
5. Una pulsación corta del botón
▲
desactivará esta anulación
del micrófono ULM200M. Si reactiva el ULM200M en un lapso
superior a 10 segundos tras su anulación, el micro volverá al
nivel de volumen anterior; si lo reactiva dentro del periodo de
los 10 segundos siguientes a la anulación, el micro se ajustará a
su nivel de volumen mínimo.
6. Desenchufe de la corriente el receptor inalámbrico ULM200D
para apagarlo.El micrófono inalámbrico ULM200M se
apagará 10 segundos después de la desconexión del receptor
inalámbrico ULM200D.
7. El piloto del micrófono inalámbrico ULM200M le
indicará si la carga de la pila es baja por medio de cortos
parpadeos regulares.
8. En caso de que el micrófono inalámbrico ULM200M se
desintonice del receptor inalámbrico ULM200D, podrá
resintonizar el micro cuando esté apagado pulsando
simultáneamente los botones
▲
y
▼
y acercando el micro
a unos 10 cm (4 pulgadas) del receptor ULM200D.El piloto
del micro parpadeará durante la secuencia de sintonización y
quedará iluminado jo cuando ambas unidades vuelvan a estar
conectadas. Si el micrófono inalámbrico ULM200M no puede
resintonizarse al receptor, se apagará automáticamente tras
10 segundos.
Tipo de producto: Micrófono inalámbrico
(1)
(2) (3)
(5)(4)
Model: ULM200D
Model: ULM200M
ULM200USB/ULM202USB
Réglages
ULM200USB/ULM202USB Réglages
1. Témoin Led d’ÉTAT/ALIMENTATION
2. Bouton ▼ VOLUME (couper/diminuer le volume)
3. Bouton ▲ VOLUME (mise sous tension/augmenter
levolume)
4. Connecteur USB
5. Témoin Led d’état de la liaison sans l
ULM200USB/ULM202USB Mise en œuvre
1. Connectez le récepteur sans l ULM200D au connecteur USB
“WIRELESS ONLY!” de votre console de mixage, enceinte active
ou autre produit BEHRINGER compatible sans l, ou au port USB
d’un ordinateur.
2. Maintenez le bouton
▲
du micro sans l ULM200M enfoncée
pour le connecter au récepteur ULM200D.La LED du micro
clignote lentement durant la phase de connexion puis reste
allumée une fois la connexion e ectuée. Si le micro sans l
ULM200M ne parvient pas à se connecter au récepteur, il se
place automatiquement hors tension après 10 secondes.
3. Une fois connecté, le micro ULM200M est con guré pour un
niveau de volume moyen. Utilisez les boutons
▲
et
▼
pour
régler le volume.
4. Une longue pression sur le bouton
▼
permet de couper le son
du micro ULM200M.La LED clignote rapidement pour indiquer
que le son est coupé.Si vous ne réactivez pas le son du micro
ULM200M sous 60 secondes, il se place hors tension pour
économiser les piles.
5. Une courte pression sur le bouton
▲
permet de réactiver le
son du micro ULM200M. Si le son du micro est réactivé plus
de 10 secondes après avoir été coupé, il retrouve son volume
initial. S’il est réactivé moins de 10 seconde après avoir été
coupé, le volume est réglé au minimum.
6. Déconnectez le récepteur sans l ULM200D pour le placer
hors tension. Le micro sans l ULM200M se place hors tension
10 secondes après la déconnexion du récepteur.
7. Lorsque l’autonomie de la pile du micro ULM200M est faible,
la LED s’allume de manière brève et régulière.
8. Si la connexion entre le micro ULM200M et le récepteur sans
l ULM200D est perdue, vous pouvez la rétablir en appuyant
simultanément sur les boutons
▲
et
▼
du micro hors
tension et en le plaçant à moins de 10 cm du récepteur
ULM200D.La LED du micro clignote lentement durant la
phase de connexion puis reste allumée une fois la connexion
e ectuée.Si le micro ULM200M ne parvient pas à se connecter
au récepteur, il se place hors tension automatiquement après
10 secondes.
Type de produit : micro sans l
(1)
(2) (3)
(5)(4)
Model: ULM200D
Model: ULM200M
ULM200USB/ULM202USB
Regler
ULM200USB/ULM202USB Regler
1. BETRIEB/STATUS-LED
2. ▼ VOLUME-Taste (stummschalten/leiser)
3. ▲ VOLUME-Taste (einschalten/lauter)
4. USB-Anschluss
5. Wireless Link Status-LED
ULM200USB/ULM202USB Erste Schritte
1. Verbinden Sie den ULM200D Drahtlosempfänger mit dem
„WIRELESS ONLY!“ USB-Anschluss von BEHRINGER Mischpulten,
Aktivlautsprechern oder anderen kompatiblen Produkten,
die für Drahtlosempfang eingerichtet sind, bzw. mit dem
USB-Port eines Computers.
2. Halten Sie die
▲
Taste am ULM200M Drahtlosmikrofon
gedrückt, um eine Drahtlosverbindung zum ULM200D
Empfänger herzustellen.Die LED am Mikrofon blinkt
während des Verbindungsaufbaus langsam und leuchtet
bei aktiver Verbindung konstant. Wenn sich das ULM200M
Drahtlosmikrofon nicht mit einem Empfänger verbinden kann,
schaltet es sich nach 10 Sekunden automatisch aus.
3. Nach dem Verbindungsaufbau ist das ULM200M Mikrofon auf
mittlere Lautstärke eingestellt. Diese lässt sich mit den
▲
und
▼
Tasten erhöhen/verringern.
4. Wenn man den
▼
Taster etwas länger gedrückt hält, wird das
ULM200M Mikrofon stummgeschaltet. In diesem Modus blinkt
die LED schnell. Wenn man das ULM200M Mikrofon nicht
innerhalb von 60 Sekunden wieder aktiviert, schaltet es sich
aus, um die Batterie zu schonen.
5. Ein kurzer Druck auf die
▲
Taste hebt die Stummschaltung
des ULM200M Mikrofons wieder auf. Wenn man das ULM200M
Mikrofon nach mehr als 10 Sekunden Stummschaltung
aktiviert, wird die vorherige Lautstärke wiederhergestellt.
Wenn man es nach weniger als 10 Sekunden Stummschaltung
aktiviert, wird es auf Minimallautstärke eingestellt.
6. Zum Ausschalten ziehen Sie den ULM200D Drahtlosempfänger
ab.10 Sekunden später schaltet sich auch das ULM200M
Drahtlosmikrofon aus.
7. Die LED des ULM200M Drahtlosmikrofons blinkt in
regelmäßigen, kurzen Abständen, wenn die Batteriespannung
niedrig ist.
8. Sollte die paarweise Zuordnung von ULM200M
Drahtlosmikrofon und ULM200D Drahtlosempfänger nicht
mehr bestehen, kann man diese Paarung wieder herstellen,
indem man am ausgeschalteten Mikrofon gleichzeitig die
▲
und
▼
Tasten drückt und seinen Abstand zum ULM200D
Drahtlosempfänger auf 10 cm (4 Zoll) verringert. Die LED
des Mikrofons blinkt während der neuen Zuordnungsphase
langsam und leuchtet bei Erfolg wieder konstant. Wenn
das ULM200M Drahtlosmikrofon keine Zuordnung zum
Empfänger herstellen kann, schaltet es sich nach 10 Sekunden
automatisch aus.
Produkttyp: Drahtlosmikrofon
(1)
(2) (3)
(5)(4)
Model: ULM200D
Model: ULM200M
ULM200USB/ULM202USB
Controles
ULM200USB/ULM202USB Controles
1. LED POWER/STATUS
2. Botão de ▼ VOLUME (Mute/abaixa o volume)
3. Botão de ▲ VOLUME (Power on/aumenta o volume)
4. Conector USB
5. LED Status de Link Wireless (sem o)
Primeiros Passos ULM200USB/ULM202USB
1. Conecte o receptor sem o ULM200D ao conector USB
“WIRELESS ONLY!” em misturadores BEHRIINGER habilitados
para a função wireless, alto-falantes alimentados por outros
produtos compatíveis, ou a uma porta USB no seu computador.
2. Aperte e segure o botão
▲
no microfone sem o
ULM200M para fazer sua conexão sem o ao receptor
ULM200D. O LED no microfone piscará lentamente durante
a sequência de conexão e uma luz sólida acenderá quando
estiverem conectados. Se o microfone sem o ULM200M
não puder se conectar a um receptor, o microfone desligará
automaticamente após 10 segundos.
3. Quando estiver conectado, o microfone ULM200M estará
con gurado em volume médio. Use os botões
▲
e
▼
para ajustar o volume.
4. Apertar o botão
▼
por muito tempo habilitará o modo
mute do microfone ULM200M.A condição mute será
indicada por uma luz piscando rapidamente no LED. Se o
usuário não retirá-lo do modo mute em 60 segundos,
o microfone ULM200M desligará para economizar bateria.
5. Apertar o botão
▲
por pouco tempo desabilitará o modo
mute do microfone ULM200M. Se o microfone ULM200M
tiver o modo mute desabilitado por mais de 10 segundos
depois de ser colocado em mute, ele retornará ao nível de
volume anterior; se o modo mute for desabilitado por menos
de 10 segundos ele será ajustado ao nível de volume mínimo.
6. Desconecte o receptor sem o ULM200D para desligar.
O microfone sem o ULM200M desligará após
10 segundos depois que o receptor sem o ULM200D tiver
sido desconectado.
7. O LED no microfone sem o ULM200M indicará quando
a bateria estiver baixa através da luz que piscará breve
e regularmente.
8. Se o microfone sem o ULM200M não estiver emparelhado
com o receptor sem o ULM200D, o microfone poderá ser
reemparelhado a partir do estado desligado ao se apertar
simultaneamente os botões
▲
e
▼
e ao se mover o
microfone dentro de um espaço de 10 cm (4 polegadas)
do receptor sem o ULM200D.O LED no microfone piscará
lentamente durante a sequência de emparelhamento
e terá uma luz sólida quando estiver conectado. Se o
microfone sem o ULM200M não puder ser emparelhado
com o receptor ele será automaticamente desligado após
10 segundos.
Tipo do produto: Microfone sem o
(1)
(2) (3)
(5)(4)
Model: ULM200D
Model: ULM200M
LEGAL DISCLAIMER
MUSIC Group accepts no liability for any loss which may be
su ered by any person who relies either wholly or in part upon
any description, photograph, or statement contained herein.
Technical speci cations, appearances and other information
are subject to change without notice. All trademarks are the
property of their respective owners. MIDAS, KLARK TEKNIK,
TURBOSOUND, BEHRINGER, BUGERA and DDA are trademarks or
registered trademarks of MUSIC Group IP Ltd. © MUSIC Group IP
Ltd. 2015 All rights reserved.
LIMITED WARRANTY
For the applicable warranty terms and conditions
and additional information regarding MUSIC Group’s
Limited Warranty, please see complete details online at
music-group.com/warranty.
NEGACIÓN LEGAL
MUSIC Group no admite ningún tipo de responsabilidad por
cualquier daño o pérdida que pudiera sufrir cualquier persona
por con ar total o parcialmente en la descripciones, fotografías o
a rmaciones contenidas en este documento. Las especi caciones
técnicas, imágenes y otras informaciones contenidas en este
documento están sujetas a modi caciones sin previo aviso.
Todas las marcas comerciales que aparecen aquí son propiedad
de sus respectivos dueños. MIDAS, KLARK TEKNIK, TURBOSOUND,
BEHRINGER, BUGERA y DDA son marcas comerciales o marcas
registradas de MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
2015 Reservados todos los derechos.
GARANTÍA LIMITADA
Si quiere conocer los detalles y condiciones aplicables de la
garantía así como información adicional sobre la Garantía
limitada de MUSIC group, consulte online toda la información
en la web music-group.com/warranty.
DÉNI LÉGAL
MUSIC Group ne peut être tenu pour responsable pour toute
perte pouvant être subie par toute personne se ant en partie
ou en totalité à toute description, photographie ou a rmation
contenue dans ce document. Les caractéristiques, l’apparence
et d’autres informations peuvent faire l’objet de modi cations
sans noti cation. Toutes les marques appartiennent à leurs
propriétaires respectifs. MIDAS, KLARK TEKNIK, TURBOSOUND,
BEHRINGER, BUGERA et DDA sont des marques ou marques
déposées de MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
2015 Tous droits réservés.
GARANTIE LIMITÉE
Pour connaître les termes et conditions de garantie applicables,
ainsi que les informations supplémentaires et détaillées sur
la Garantie Limitée de MUSIC Group, consultez le site Internet
music-group.com/warranty.
HAFTUNGSAUSSCHLUSS
MUSIC Group übernimmt keine Haftung für Verluste,
die Personen entstanden sind, die sich ganz oder teilweise
auf hier enthaltene Beschreibungen, Fotos oder Aussagen
verlassen haben. Technische Daten, Erscheinungsbild und andere
Informationen können ohne vorherige Ankündigung geändert
werden. Alle Warenzeichen sind Eigentum der jeweiligen
Inhaber. MIDAS, KLARK TEKNIK, TURBOSOUND, BEHRINGER,
BUGERA und DDA sind Warenzeichen oder eingetragene
Warenzeichen der MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
2015 Alle Rechte vorbehalten.
BESCHRÄNKTE GARANTIE
Die geltenden Garantiebedingungen und zusätzliche
Informationen bezüglich der von MUSIC Group
gewährten beschränkten Garantie nden Sie online unter
music-group.com/warranty.
LEGAL RENUNCIANTE
O MUSIC Group não se responsabiliza por perda alguma que
possa ser sofrida por qualquer pessoa que dependa, seja de
maneira completa ou parcial, de qualquer descrição, fotogra a,
ou declaração aqui contidas. Dados técnicos, aparências e outras
informações estão sujeitas a modi cações sem aviso prévio.
Todas as marcas são propriedade de seus respectivos donos.
MIDAS, KLARK TEKNIK, TURBOSOUND, BEHRINGER, BUGERA e
DDA são marcas ou marcas registradas do MUSIC Group IP Ltd.
© MUSIC Group IP Ltd. 2015 Todos direitos reservados.
GARANTIA LIMITADA
Para obter os termos de garantia aplicáveis e condições e
informações adicionais a respeito da garantia limitada do
MUSIC group, favor veri car detalhes na íntegra através do
website music-group.com/warranty.
FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION
Responsible Party Name:
MUSIC Group Services NV Inc.
Address: 5270 Procyon Street
Las Vegas, NV 89118
USA
Phone Number: +1 702 800 8290
ULTRALINK ULM200USB/ULM202USB
complies with the FCC rules as mentioned in the
followingparagraph:
This equipment has been tested and found to comply with the limits
for a ClassB digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment o and on, the user is encouraged to try to correct the
interference by one or more of the followingmeasures:
•
• Reorient or relocate the receiving antenna
•
• Increase the separation between the equipment and receiver
•
• Connect the equipment into an outlet on a circuit di erent from
that to which the receiver is connected
•
• Consult the dealer or an experienced radio/TV technician
forhelp
This device complies with Part 15 of the FCC rules. Operation is
subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Important information:
Changes or modi cations to the equipment not expressly approved by
MUSIC Group can void the user’s authority to use the equipment.
RF EXPOSURE:
This equipment meets the government's requirements for
exposure to radio waves, and has been tested and meets the FCC RF
exposure guidelines.
The highest SAR value (1g) for this ULM200D Receiver is 0.649 W/kg.
The highest SAR value (1g) for this ULM200M wireless microphone
is 0.774 W/kg.
This equipment complies with the European Council
Recommendation of 12 July 1999 on the Limitation of Exposure of
the General Public to Electromagnetic Fields [1999/519/EC].
Operation in the 2.4 GHz ISM (Industrial, Scienti c, Medical)
frequency band may be subject to interference from other
transmitting equipment operating in this band. In the event of such
interference, please verify and reassign the transmitting channels
of any potentially interfering transmitting equipment.
ULTRALINK
ULM200USB/ULM202USB
We Hear You
