20V VARIABLE SPEED
RECIPROCATING SAW
Scie alternative 20V à vitesse variable
Sierra alternante de velocidad variable de 20V
GLRS20B
Operator’s Manual
Manuel d’utilisation
Manual del operario
888-552-8665
Toll-Free Help line:
liGne D’ASSiSTAnCe SAnS FrAiS :
lÍneA De AYUDA GrATUiTA:
www.genesispowertools.com
SAVe THiS MAnUAl For FUTUre reFerenCe
ConSerVer Ce MAnUel poUr FUTUre rÉFÉrenCe
GUArDe eSTe MAnUAl pArA FUTUrAS ConSUlTAS
ENGLISH
GENERAL SAFETY RULES
Look for this symbol to point out important safety
precautions. It means attention!!! Your safety is
involved.
wear your
foresight is better
than no sight
safety glasses
WARNING: the operation of any power tool can result in foreign objects
being thrown into your eyes, which can result in severe eye damage. before beginning
tool operation, always wear safety goggles or safety glasses with side shields and a
full face shield when needed. we recommend a wide vision safety mask for use over
eyeglasses or standard safety glasses with side shields. always wear eye protection
which is marked to comply with ansi Z87.1.
WARNING: some dust created by
power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive harm.
some examples of these chemicals are:
• lead from lead-based paints.
• Crystalline silica from bricks and cement and other
masonry products.
• arsenic and chromium from chemically treated lumber.
your risk from these exposures varies, depending on how
often you do this type of work. to reduce your exposure
to these chemicals: work in a well-ventilated area, and
work with approved safety equipment, such as those dust
masks that are specially designed to filter out microscopic
particles.
WORK AREA SAFETY
• Keep your work area clean and well lit.
Cluttered benches and dark areas invite accidents.
• Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks which
may ignite the dust or fumes.
• Keep bystanders, children, and visitors
away while operating a power tool.
Distractions can cause you to lose control.
ELECTRICAL SAFETY
• Power tool plugs must match the outlet.
never modify the plug in any way. Do not use any
adaptor plugs in any earthed (grounded) power tools.
Double insulated tools are equipped with a polarized
plug (one blade is wider than the other). this plug will fit
in a polarized outlet only one way. if the plug does not fit
fully in the outlet, reverse the plug. if it still does not fit,
contact a qualified electrician to install a polarized outlet.
Do not change the plug in any way. Double insulation
eliminates the need for the three-wire grounded power
cord and grounded power supply system.
• Do not expose power tools to rain or wet
conditions. water entering a power tool will increase
the risk of electric shock.
• Avoid body contact with earthed or
grounded surfaces such as pipes, radiators,
ranges and refrigerators. there is an increased
risk of electric shock if your body is grounded.
• Do not abuse the cord. never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts.
Damaged cords increase the risk of electric shock.
• When operating a power tool outside, use
an extension cord suitable for outdoor use.
these cords are rated for outdoor use and reduce the
risk of electric shock.
• Do not use AC only rated tools with a DC
power supply. while the tool may appear to work.
the electrical components of the aC rated tool are likely
to fail and create a hazard to the operator.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not use
tool while tired or under the influence of drugs, alcohol,
or medication. a moment of inattention while operating
power tools may result in serious personal injury.
• Use safety equipment. always wear eye
protection. safety equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection for
appropriate conditions will reduce personal injuries.
• Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves away from
moving parts. loose clothes, jewelry or long hair can
be caught in moving parts. air vents may cover moving
parts and should be avoided.
WARNING: read and understand all warnings, cautions and operating instructions
before using this equipment. failure to follow all instructions listed below may result in electric shock,
fire and/or serious personal injury.
3
ENGLISH
GENERAL SAFETY RULES
• Avoid accidental starting. ensure the switch is
in the off position before plugging in. Carrying a power
tool with your finger on the switch or plugging in a
power tool that has the switch on invites accidents.
• Remove any adjusting keys or wrenches
before turning the power tool on. a wrench or
key that is left attached to a rotating part of the tool may
result in personal injury.
• Do not overreach. Maintain proper footing and
balance at all times. loss of balance can cause an injury
in an unexpected situation.
• If devices are provided for connection of
dust extraction and collection facilities,
ensure these are connected and properly
used. use of these devices can reduce dust related
hazards.
• Do not use a ladder or unstable support.
stable footing on a solid surface enables better control
of the tool in unexpected situations.
• Keep tool handles dry, clean and free from
oil and grease. slippery handles cannot safely
control the tool.
TOOL USE AND CARE
• Secure the workpiece. use clamp or other
practical way to hold the workpiece to a stable platform.
holding the workpiece by hand or against your body is
unstable and may lead to loss of control.
• Do not force the power tool. the tool will
perform the job better and safer at the feed rate for
which it is designed. forcing the tool could possibly
damage the tool and may result in personal injury.
• Use the correct power tool for the job. Do
not force the tool or attachment to do a job for which it
is not designed.
• Do not use a tool if the switch does not
turn it on or off. any tool that cannot be controlled
with the switch is dangerous and must be repaired or
replaced by an authorized service center.
• Turn the power tool off, and disconnect
the plug from the power source and/or battery pack
from the power tool before making any adjustments,
changing the accessories, or storing the tools. such
preventive safety measures reduce the risk of an
accidental start up which may cause personal injury.
• Store idle tools out of reach of children and
other inexperienced persons. it is dangerous in
the hand of untrained users.
• Maintain power tools with care. Check
for proper alignment and binding of moving parts,
component breaks, and any other conditions that may
affect the tool’s operation. a guard or any other part that
is damaged must be properly repaired or replaced by
an authorized service center to avoid risk of personal
injury.
• Only use recommended accessories. using
accessories and attachments not recommended by
the manufacturer or intended for use on this type tool
may cause damage to the tool or result in personal
injury to the user. Consult the operator’s manual for
recommended accessories.
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
• Feed the workpiece in the correct direction
and speed. feed the workpiece into a blade, cutter,
or abrasive surface against the direction of the cutting
tool’s direction of rotation only. incorrectly feeding
the workpiece in the same direction may cause the
workpiece to be thrown out at high speed.
• Never leave the tool running unattended,
turn the power off. Do not leave the tool until it
comes to a complete stop.
BATTERY TOOL USE AND CARE
• Ensure the switch trigger is in the off
position before inserting the battery pack.
inserting the battery pack into a power tool that have
the switch on invites accidents.
• Recharge only with the charger specified
by the manufacturer. a charger that is suitable for
one type of battery pack may create a risk of fire when
used with another battery pack.
• Use battery tools only with specified
battery packs. use of any other battery packs may
create a risk of injury and fire.
• Avoid storing the battery pack in a
container with other metal objects such as
nails, coins, clips, keys, screws, or other small metal
objects that can make a connection from one terminal
to another. always protect the battery terminals when
battery pack is not being used. Connecting the battery
terminals together may cause burns or a fire.
• Under abusive conditions, liquid may be
ejected from the battery. avoid contact. if
contact does occur accidently, flush with water. if liquid
contacts eyes, seek immediate medical assistance.
liquid ejected from the battery may cause irritation or
burns.
• Battery tools do not need to be plugged
into an electrical outlet, therefore, they are
always in operation condition. be aware of possible
hazards when not using your battery tool or when
changing accessories. following this rule will reduce
the risk of electric shock, fire or personal injury.
SERVICE
• Have your power tool serviced by a
qualified repair person using only identical
replacement parts. this will ensure that the safety
of the power tool is maintained.
• Service your power tool periodically. when
cleaning a tool, be careful not to disassemble any
portion of the tool since internal wires may be misplaced
or pinched.
SAVE THESE INSTRUCTIONS
ENGLISH
EXTENSION CORDS
If an extension cord is necessary, a cord with
adequate size conductors that is capable of
carrying the current necessary for your tool
must be used. this will prevent excessive voltage
drop, loss of power or overheating. grounded tools must
use 3-wire extension cords that have 3-prone plugs and
receptacles.
NOTE: the smaller the gauge number, the heavier the
cord.
recommended Minimum Wire Gauge for extension
Cords (120 Volt)
nameplate
Amperes
(At Full load)
extension Cord length (Feet)
25 50 75 100 150 200
0–2 18 18 18 18 16 16
2–3.5 18 18 18 16 14 14
3.5–5 18 18 16 14 12 12
5–7 18 16 14 12 12 10
7–12 18 14 12 10 8 8
12–16 14 12 10 10 8 6
IMPORTANT SAFETY INSTRUCTIONS FOR CHARGER & BATTERY
• Save these instructions. this manual contains
important safety and operating instructions for your
battery and charger.
• Before using the battery charger, read all
instructions and cautionary markings on (1) battery
Charger, (2) battery, and (3) Product using battery.
• Use only the charger which accompanied your
product or direct replacements as listed in this manual.
Do not substitute any other charger.
• Do not recharge the battery in damp or wet
environments. Do not expose the battery pack to
water or rain.
• Do not operate the charger with damaged
cord or plug. replace immediately.
• Do not operate a charger if it has received
a sharp blow, been dropped or otherwise damaged
in any way. take it to a qualified serviceman.
• Do not disassemble a charger or a battery
pack. take it to a qualified serviceman when service
or repair is required. incorrect reassembly may result in
a risk of electric shock or fire.
• Do not charge the battery pack when
temperature is below 50 °f (10 °C) or above 104 °f
(40°C). store the tool and battery pack in a location
where temperature will not exceed 122 °f (50 °C). this
is important to prevent serious damage to the battery
cells.
• Place the charger on a flat non-flammable
surface and away from flammable materials when
re-charging the battery pack.
• To reduce risk of electric shock, unplug the
charger from outlet before attempting any maintenance
or cleaning.
• If operating time has become excessively
shorter, stop operating immediately. it may result
in a risk of overheating, possible burns and even an
explosion.
• Battery leakage may occur under extreme
usage or temperature conditions. avoid contact with
skin and eyes. if liquid comes in contact with your skin,
wash immediately with soap and water. if liquid gets
into your eyes, wash them out with clear water for at
least 10 minutes, and then seek medical attention right
away.
• Do not attempt to use a step-up transformer,
an engine generator or DC power receptacle.
• Do not short the battery pack. Do not touch
the terminal with any conductive material. avoid storing
battery pack in a container with other metal objects
such as nails, coins, etc. always protect the battery
terminals when battery pack is not used.
• Do not charge a battery pack inside a box
or container of any kind. the battery must be
placed in a well ventilated area during charging.
• Do not allow anything to cover or clog the
charger vents.
• Do not incinerate the battery pack even if
it is severely damaged or is completely worn out. the
battery pack can explode in a fire.
• Disconnect the charger from the power
source when not in use. this will reduce the
risk to electric shock or damage to the charger if metal
pieces should fall into the opening. it also will help
prevent damage to the charger during a power surge.
WARNING: a battery short can cause a
large current flow, overheating, possible burns and even
a breakdown.
IMPORTANT BATTERY
INFORMATION: DISPOSING OF THE
BATTERY
• your batteries are lithiuM-ion rechargeable batteries.
Certain local, state and federal laws prohibit disposal
of these batteries in ordinary trash.
• Consult your local waste authorities for your disposal/
recycling options.
• More information regarding battery
disposal in u.s. and Canada is
available at: http://www.rbrc.org/
index.html, or by calling 1-800-
822-8837 (1-800-8battery).
SAVE THESE INSTRUCTIONS
5
ENGLISH
SPECIFIC SAFETY RULES FOR CORDLESS RECIPROCATING SAWS
WARNING: Do not let comfort or
familiarity with product (gained from repeated use)
replace strict adherence to product safety rules. if you
use this tool unsafely or incorrectly, you can suffer
serious personal injury!
WARNING: hold the tool by insulated
gripping surfaces when performing an operation where
cutting tools may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed metal
parts of the tool “live” and shock the operator!
• Be aware that this tool is always in an
operating condition
,
because it does not have to
be plugged into an electric outlet.
• When operating the tool from an elevated
position
,
be aware of people or things beneath you.
• Check your work area for proper clearances
before cutting to avoid cutting into your workbench, the
floor, and other potential obstacles.
• Hold the saw firmly with both hands for all
cutting operations. During the cutting, the blade may
suddenly bind in the workpiece and may cause the saw
to kickback towards the operator.
• Keep hands away from moving parts. never
place your hands near the cutting area.
• Avoid prolonged operation of this tool, as
continuous vibration may lead to lasting injuries in your
fingers, hands, and arms. to enhance protection, wear
gloves for additional cushioning, take regular breaks,
and restrict daily usage time.
• Do not cut oversized workpieces.
• Do not cut nails or screws unless you are using
a blade specifically designed for this purpose. inspect
your material before cutting.
• Before you begin cutting, especially during
demolition, check for potential hazards such
as water, power, and communications lines.
• Before switching on the tool, be sure the
blade is not contacting the workpiece.
• Always allow the blade to completely stop
before removing from the workpiece. Do not touch the
blade, it is hot and may cause a serious burn.
• Wear eye and hearing protection.
always
use safety glasses with side shields. unless otherwise
specified, everyday glasses provide only limited impact
resistance, they are not safety glasses. use only certified
safety equipment; eye protection equipment should
comply with ansi z87.1 standards. Protective hearing
equipment should comply with ansi s3.19 standards.
• Protect your lungs
.
wear a face or dust mask if
the operation is dusty. following this rule will reduce the
risk of personal injury.
• Always disconnect the battery pack from
the tool or place the switch in the locked or off
position before any assembly, adjustments or changing

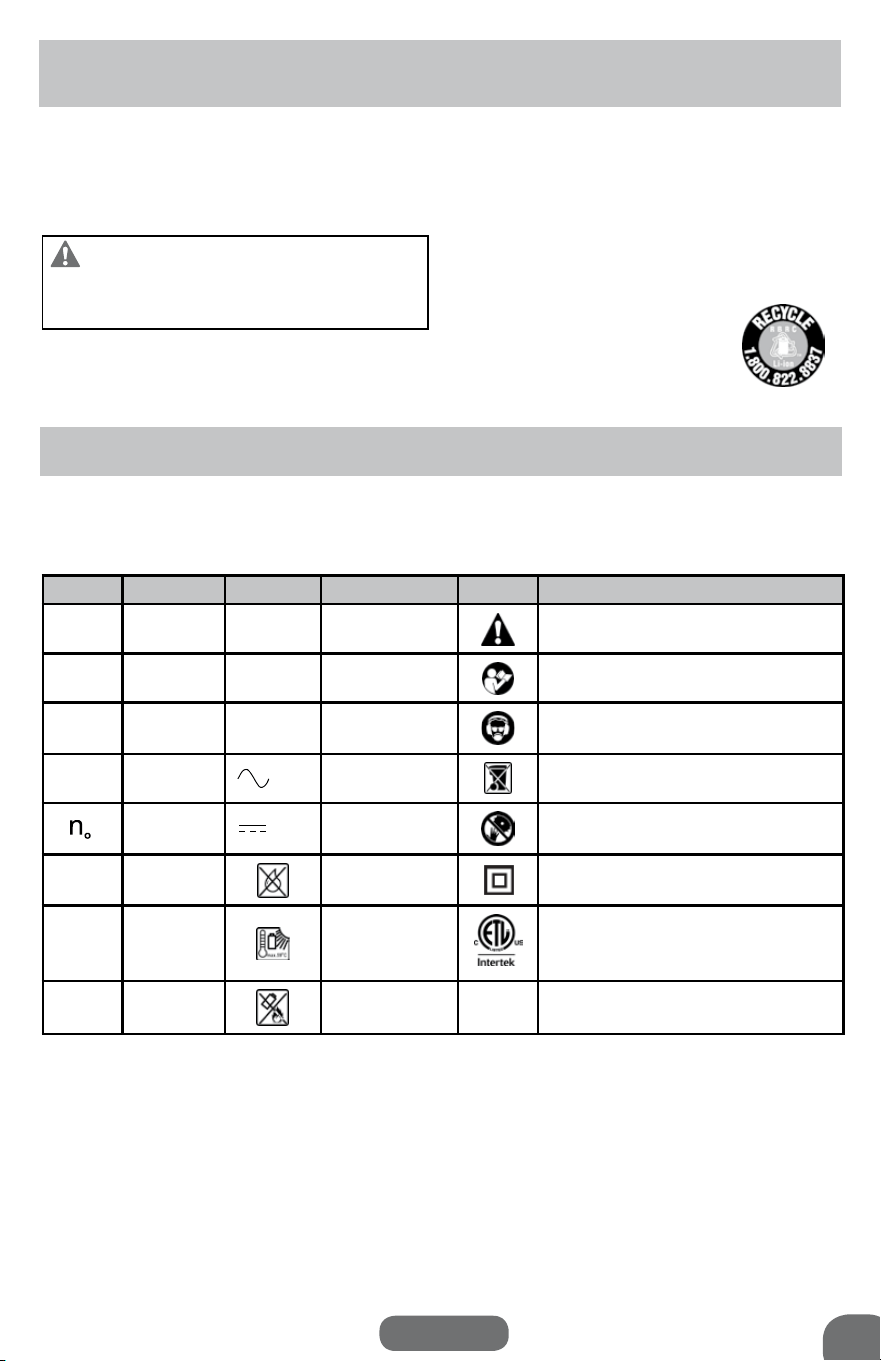

SYMBOLS
SYMBol DeSCripTion SYMBol DeSCripTion SYMBol DeSCripTion
V
Volts
rPM
revolutions per
minute
warning symbol. Precautions that involve
your safety
a
amperes
sPM
strokes per
minute
to reduce the risk of injury, read operator's
Manual before using this product
hz
hertz
oPM
oscillations per
minute
wear safety glasses, ear protection and
respiratory protection
w
watts
or a.C.
alternating
current
Do not dispose with household waste
no load speed
or D.C.
Direct current Do not touch the running blade
kg
Kilograms
Do not use in
wet conditions
Class ii Double insulated construction
h
hours
battery cannot
exceed 59 °C
this symbol designates that this product is
listed with u.s. and Canada requirements
by etl testing laboratories, inc.
.../min
Per minute
Do not put
battery in fire
IMPORTANT: some of the following symbols may be used on your product and appear throughout the manual.
Please study them and learn their meaning for critical information to operate the tool safely.
ENGLISH
SPECIFICATIONS
PRODUCT OVERVIEW
UNPACKING & CONTENTS
IMPORTANT: Due to modern mass production techniques, it is unlikely the tool is faulty or that a part is missing.
if you find anything wrong, do not operate the tool until the parts have been replaced or the fault has been rectified. failure
to do so could result in serious personal injury.
CONTENT IN PACKAGE
Description Quantity
Motor Power ................ 20V DC
no-load speed ............ 0-2900 sPM
stroke length ...............1" (25mm)
battery ........................ 20V lithium-ion, 2.0ah
Charger ....................... 120V~/60hz, 1.7a
net weight ................... 4.0 lb.
reciprocating saw 1
battery Pack glab2020b 1
Charger 1
wood-Cutting blade 1
Metal-Cutting blade 1
operator’s Manual 1
Description Quantity
SPECIFIC SAFETY RULES FOR CORDLESS RECIPROCATING SAWS
of accessories. following this instruction will reduce the
risk of serious personal injury.
• Do not place battery tools or their batteries
near fire or heat.
this will reduce the risk of
explosion and possibly personal injury.
• Never use a battery which has been
dropped or received a sharp blow. a damaged
battery is subject to explosion. Properly dispose of a
dropped or damaged battery immediately.
• Use designated battery packs (Genesis™
- Model GLAB2020B or GLAB2040B) and
charger for this tool. use of any other batteries
may result in a risk of fire.

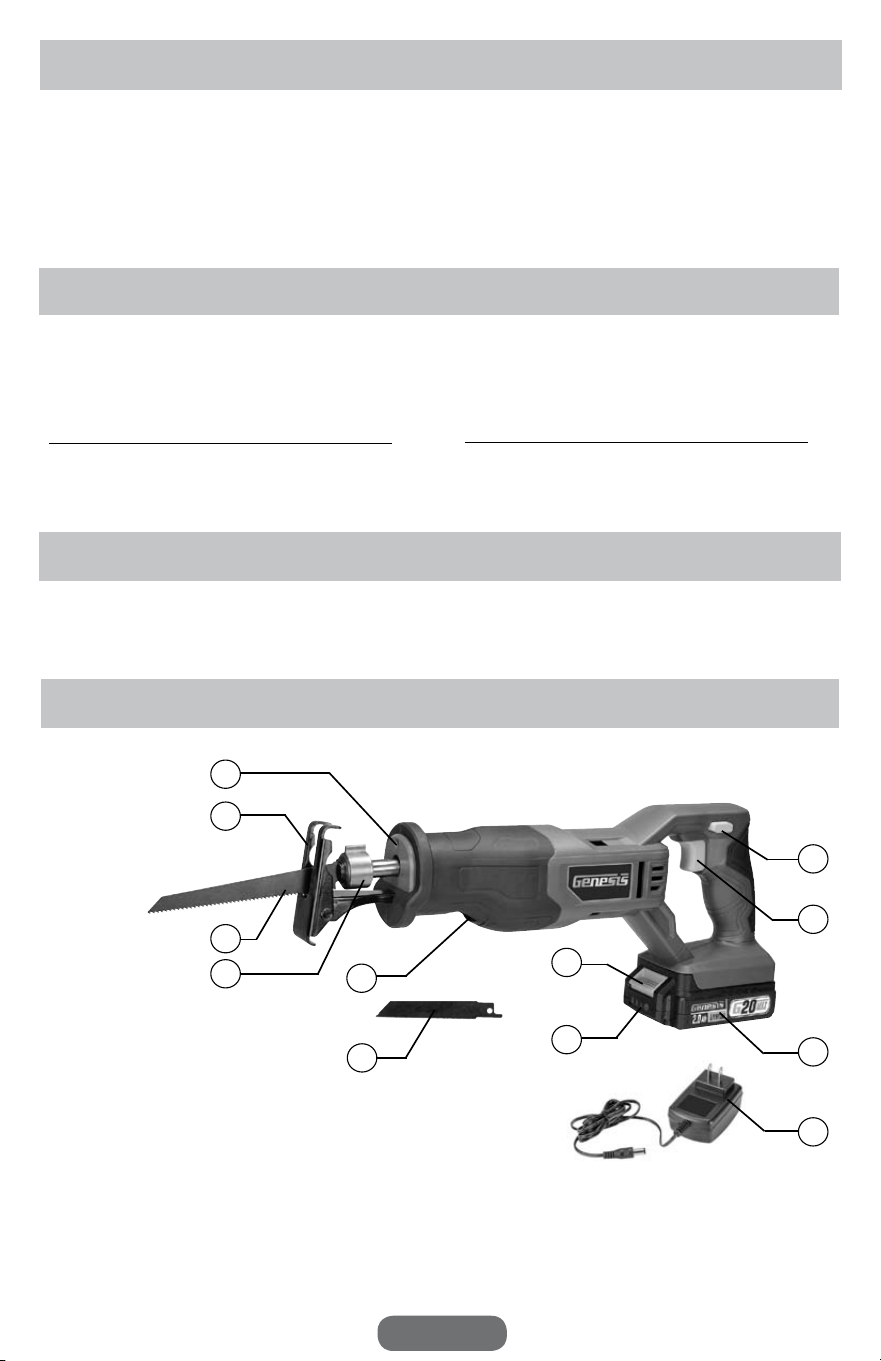

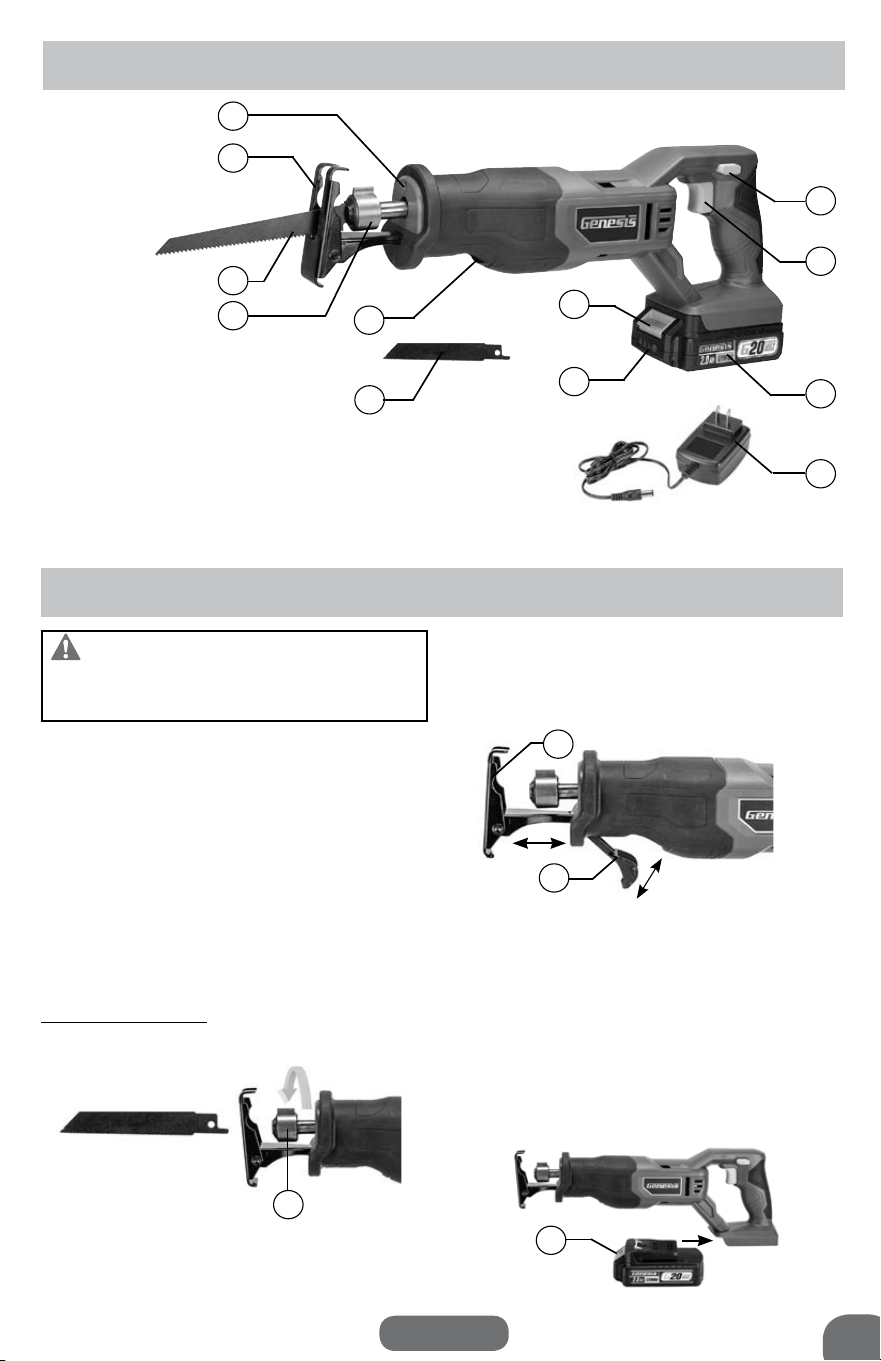

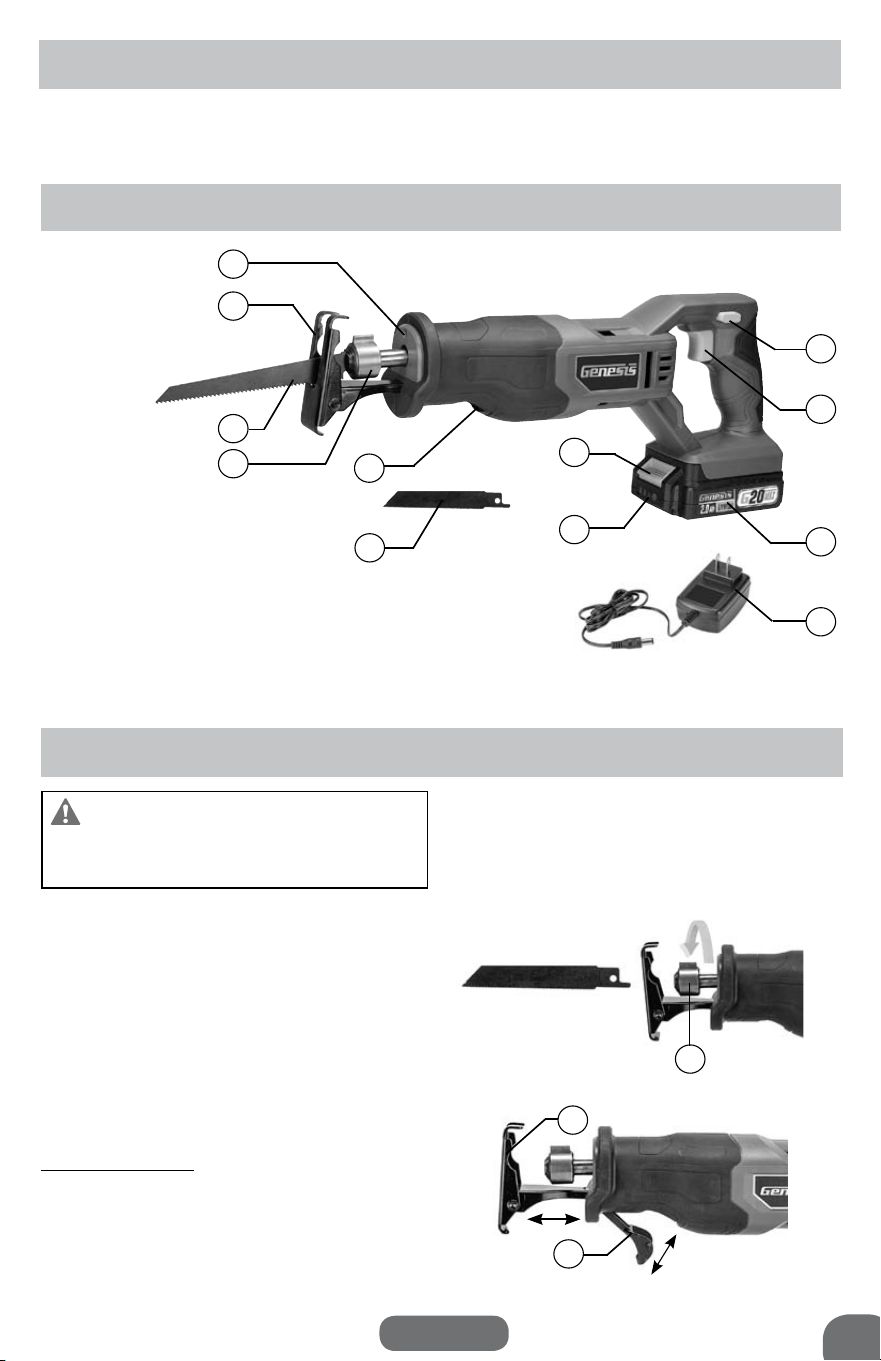

1. trigger switch
2. lock-off button
3. front shoe
4. leD work light
5. Quick-release blade Clamp
6. front shoe locking lever
7. battery lock tab
8. battery Power indicators
9. wood-Cutting blade
10. battery Pack
11. Charger
12. Metal-Cutting blade
11
FIG 1
5
10
6
7
8
4
3
1
2
9
12
7
ENGLISH
OPERATION
WARNING: to reduce the risk of serious
personal injuries, read and follow all important safety
warning and instructions before using this tool.
WARNING: always be sure that the tool
is switched off before insertion or removal of the battery
pack.

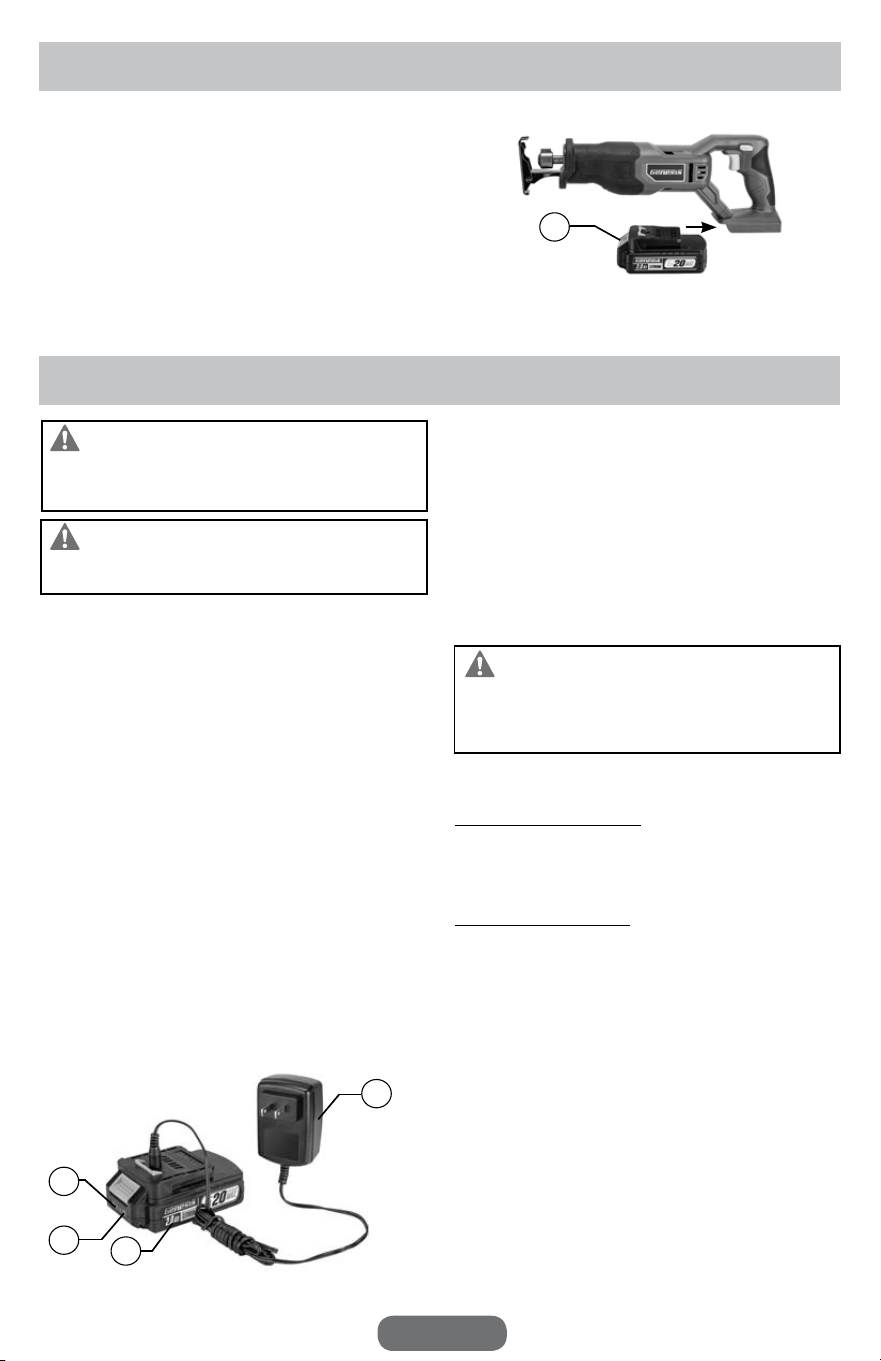

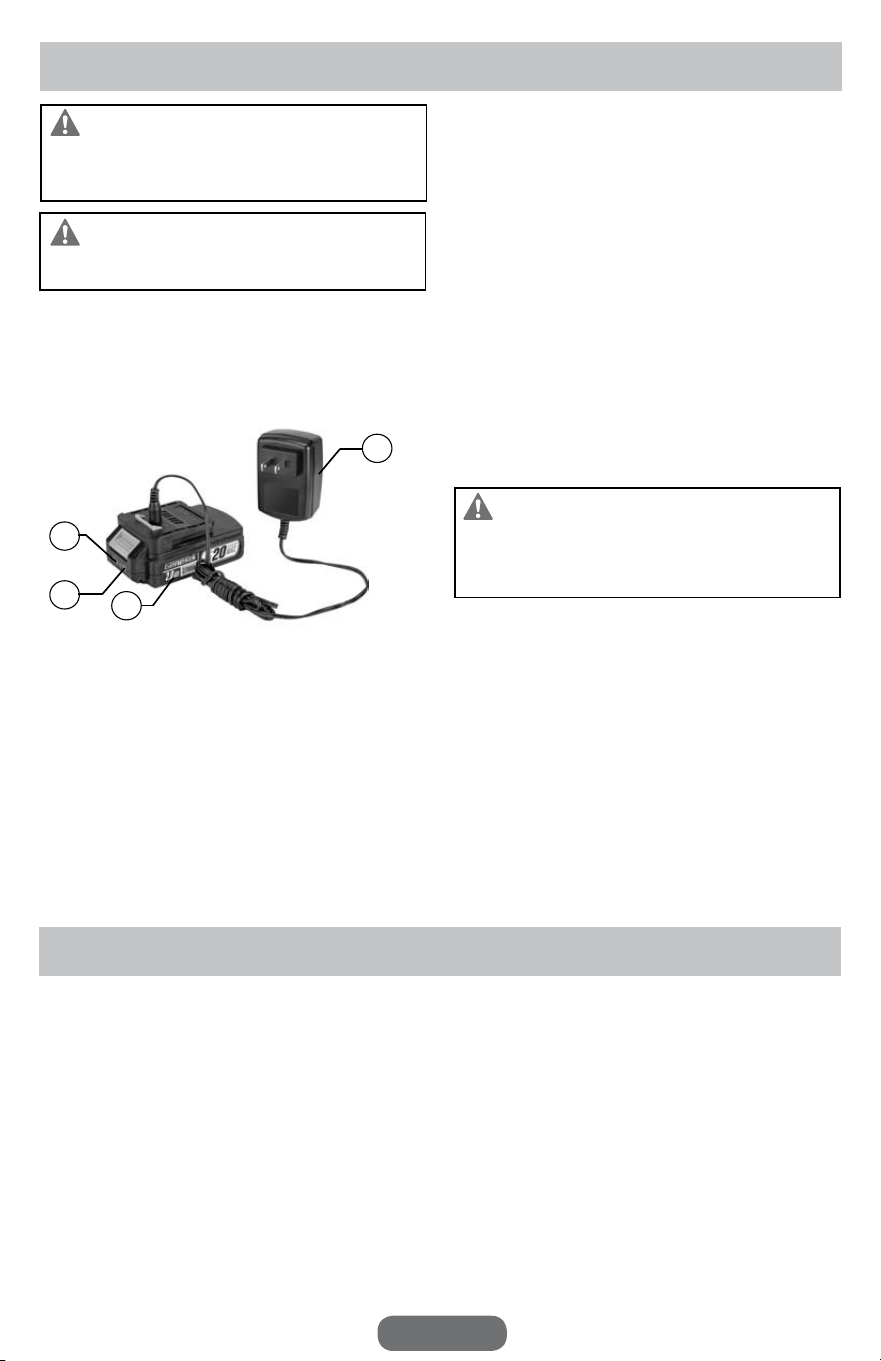

CHARGING THE BATTERY (FIG 5)
NOTE: always check that the power supply corresponds
to the voltage on the ratings plate.
• Plug the charger (11) into a 120 Volt aC power source.
the green indicator light on the charger will illuminate,
confirming it is powered.
• Connect the charger to the battery (10) as shown in
fig 5. the red light on the charger will illuminate,
indicating that the battery is charging. Meanwhile, the
power indicator lights (8b) on the battery pack will flash,
indicating the charging status.
• all three indicator lights will turn solid green once
charging is complete.
• it is normal for the battery pack to become warm while
charging.
• if the battery pack is hot after continuous use in the
tool, allow it to cool down to room temperature before
charging. this will extend the life of your batteries.
NOTE: it takes approximately 80 minutes to charge up
a completely discharged 2.0ah battery pack.
ASSEMBLY AND ADJUSTMENTS
WARNING: always be sure that the tool
is switched off and the battery is disconnected before
adjusting, adding accessories, or checking a function
on the tool.

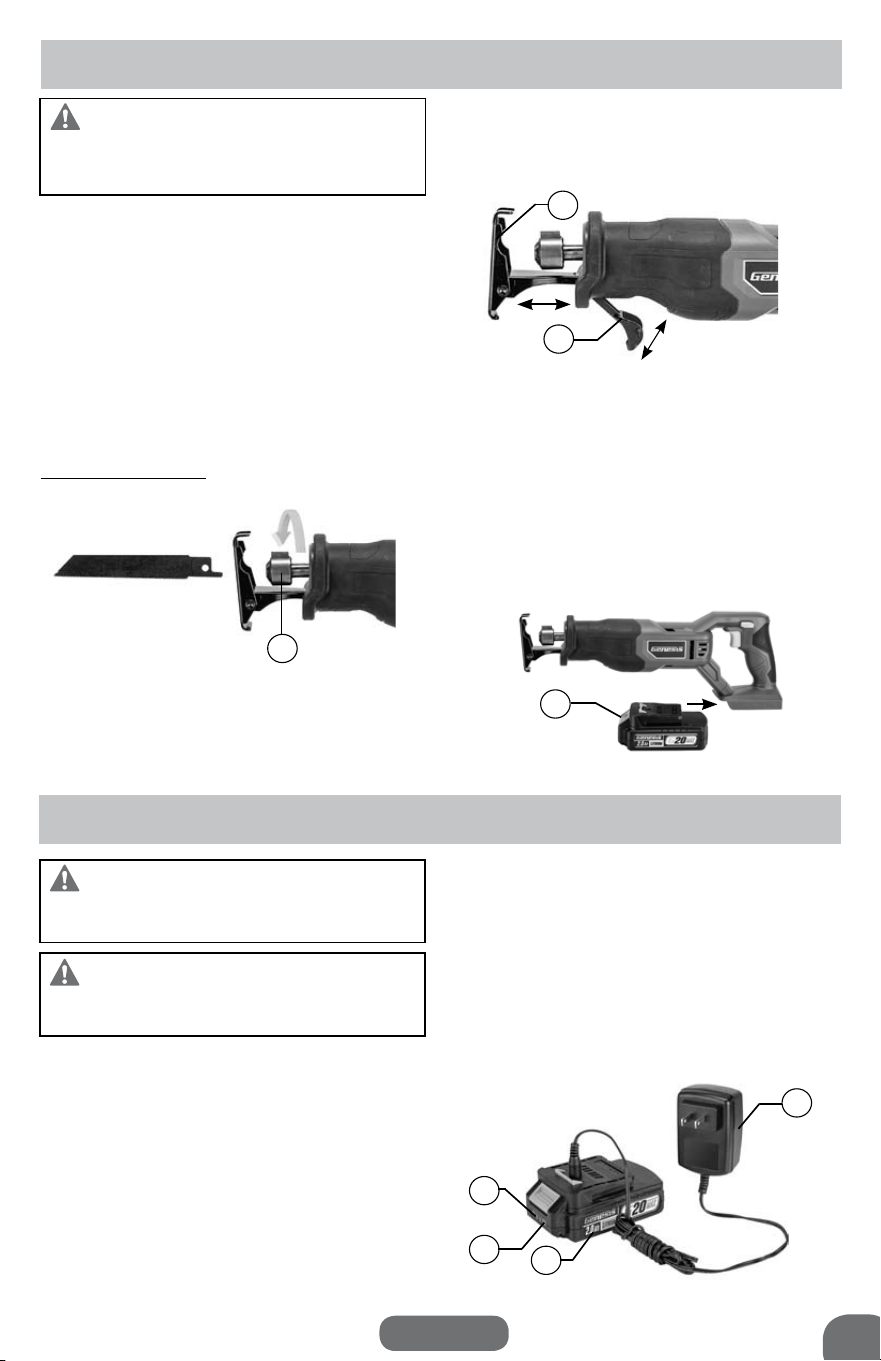

INSTALLING AND REMOVING THE
SAW BLADE (FIG 2)
Check the blade you are inserting matches the material
you are cutting. start with a sharp blade. rotate the quick-
release blade clamp (5) as far as it will go in the direction
as shown in fig 2 (counterclockwise if facing the saw). slip
the new blade into blade clamp as far as it will go. release
the blade clamp. the new blade should now be securely
fastened.
CAUTION: Make sure the blade is securely fastened
each time before using the saw.
To remove the blade, rotate the quick-release blade
clamp as far as it will go, then pull the blade off the clamp.
ADJUSTING THE FRONT SHOE
(FIG 3)
the front shoe (3) can be adjusted to change the cutting
depth of your reciprocating saw in two settings. to make
this adjustment, pull out and release the front shoe lever
(6) as shown in fig 3. Position the shoe at one of the two
settings, and then close the front shoe lever to securely
lock the front shoe in place.
INSTALLING AND REMOVING THE
BATTERY PACK (FIG 4)
• to install the battery pack, slide the battery pack into
the bottom of the tool housing all the way until it locks
in place with a click, as shown in fig 4. lightly pull on
the battery to ensure it is locked into place and will not
accidentally fall out of the tool, causing an injury.
• to remove the battery pack, pull the battery away from
the tool while depressing the battery locking tab (7).
FIG 5
10
8a
11
8b
5
FIG 2
FIG 3
6
3
RELEASE
LOCK
FIG 4
7
ENGLISH
OPERATION
APPLICATIONS
CUTTING ACTION
the reciprocating saw blade is doing most of its cutting as
it travels towards the operator. Depending on the type of
material and cutting speed, this can cause splintering on
the surface of the workpiece that is facing the operator.
therefore, if possible, position the workpiece so that the
desired “good” side of the workpiece is facing away from
the operator.
GENERAL CUTTING
Clamp your workpiece if it is portable. rest the front shoe
of the saw on your workpiece (be sure the blade is not
contacting the workpiece) and start the saw. start the cut,
exerting enough pressure in the direction of the cut to keep
the blade cutting, and enough forward pressure to keep the
shoe pressed firmly against the workpiece at all times. Do
not force the cut or stall the saw. Don’t bend or twist the
blade. let the tool and the blade do the work. in general
blades with fewer teeth (under 10 per inch) are for rough
cutting on wood. higher tooth count blades with fine teeth
are for plastics, composites, PVC, and metal. Chattering
or vibration may indicate you need a finer blade or higher
speed. if the blade overheats or clogs, it may indicate you
need a coarser blade or slower speed setting. replace
blades when they become dull. Dull blades will produce
poor results and may overheat the saw.
METAL CUTTING
blades specifically designated for cutting metals must be
used for this purpose. you may use a light oil as a coolant
when cutting metal; this will prevent overheating of the
blade, help the blade cut faster, and promote longer blade
life.
WARNING: wear safety glasses. wear a
dust mask if operation is dusty. wear hearing protection
during long periods of operation. support and clamp
workpiece securely. Keep your balance and don’t
overreach.
BATTERY POWER INDICATOR (FIG 5)
there is a battery power indicator on the battery pack. it
has three green lights (8b). Depress the power indicator
button (8a) on the side to check the battery power level.
when all three lights illuminate, it indicates the battery is at
full power. the battery is at half full power when two lights
illuminate. when one light illuminates only, it indicates that
the battery is at a low power level and requires immediate
charging.
WARNING: always disconnect the
battery pack from the tool or place the switch in the
locked or off position before any assembly, adjustments
or changing accessories.
STARTING AND STOPPING THE SAW
To Start the Saw
, depress and hold the lock-off button
(2-fig1), then depress the trigger switch (1-fig1) to start
the saw. the saw is equipped with a variable-speed trigger
switch. Depressing the switch further will produce more
speed.
To Stop the Saw, release the tgrigger switch. allow the
blade to come to a complete stop.
LED WORK LIGHT
your tool has a built-in leD work light (4-fig 1) to illuminate
the work area. when you turn on the tool, the work light will
automatically turn on.
ELECTRIC BRAKE
this saw is equipped with an electric brake, an electric
brake provides you with another element of control during
various operations. if the tool consistently fails to quickly
stop after the trigger switch is released, have a qualified
serviceman to examine the tool.
9
ENGLISH
MAINTENANCE
TWO-YEAR WARRANTY
TOLL-FREE HELP LINE
CLEANING
avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use.
use clean cloths to remove dirt, dust, oil, grease, etc.
WARNING: Do not at any time let brake
fluids, gasoline, petroleum-based products, penetrating
oils, etc., come in contact with plastic parts. Chemicals
can damage, weaken or destroy plastic which may
result in serious personal injury.
electric tools used on fiberglass material, wallboard,
spackling compounds, or plaster are subject to accelerated
wear and possible premature failure because the
fiberglass chips and grindings are highly abrasive to
bearings, brushes, commutators, etc. Consequently, we
do not recommended using this tool for extended work on
these types of materials. however, if you do work with any
of these materials, it is extremely important to clean the
tool using compressed air.
LUBRICATION
this tool is permanently lubricated at the factory and
requires no additional lubrication.
this product is warranted free from defects in material and workmanship for 2 years after date of purchase. this limited
warranty does not cover normal wear and tear or damage from neglect or accident. the original purchaser is covered by
this warranty and it is not transferable. Prior to returning your tool to store location of purchase, please call our toll-free
help line for possible solutions.
THIS PRODUCT IS NOT WARRANTED IF USED FOR INDUSTRIAL OR COMMERCIAL PURPOSES.
ACCESSORIES INCLUDED IN THIS KIT ARE NOT COVERED BY THE 2 YEAR WARRANTY.
for questions about this or any other genesis™ Product, please call toll-free: 888-552-8665.
or visit our web site: www.genesispowertools.com
©richpower industries, inc. All rights reserved
richpower industries, inc.
736 hampton road
williamston, sC 29697
Printed in China, on recycled paper
Français
Repérez ce symbole qui signale d’importantes
précautions de sécurité. Cela veut dire faites
attention ! Votre sécurité est en jeu.
AVERTISSEMENT : l’utilisation de tout outil électrique peut causer
la projection d’objets étrangers dans vos yeux, pouvant entraîner de sérieux dommages.
avant de commencer à vous servir de l’outil, portez toujours des lunettes de sécurité ou
avec des écrans latéraux de protection, et une protection faciale complète si nécessaire.
nous recommandons le port d’un masque à vision large par dessus les lunettes. Portez
toujours une protection oculaire qui est marquée comme en conformité avec ansi Z87.1.
PorteZ Vos lunettes De
PrÉVoir est Mieux
Que ne Plus Voir
sÉCuritÉ
RÈGLES GÉNÉRALES DE SÉCURITÉ
AVERTISSEMENT : Certaines
poussières produites par des appareils électriques de
ponçage, sciage, meulage, perçage et autres travaux de
construction contiennent des produits chimiques connus
pour causer cancer, anomalies congénitales et autres
atteintes à la reproduction. Voici quelques exemples de
ces produits nocifs :
• Plomb des peintures au plomb.
• silice cristalline des briques et du béton et d’autres
matériaux de construction.
• arsenic et chrome de bois d’œuvre traité chimiquement.
Votre risque en cas d’exposition varie, selon la fréquence
d’exécution de ce type de tâches. Pour réduire votre
exposition à ces produits : travaillez dans une zone bien
ventilée en portant un équipement de sécurité approuvé, tel
que masque à poussières spécialement conçu pour filtrer
les particules microscopiques.
LIEU DE TRAVAIL
• Gardez propre la zone de travail. les zones et
établis en désordre attirent les accidents.
• Ne pas utiliser d’outils électriques dans
des atmosphères explosives, par exemple en
présence de liquidés, gaz ou poussières inflammables.
les outils électriques produisent des étincelles risquant
d’enflammer les poussières ou vapeurs.
• Garder les badauds, enfants et visiteurs
à l’écart pendant l’utilisation d’un outil
électrique. les distractions peuvent causer une
perdre le contrôle.
SÉCURITÉ ÉLECTRIQUE
• La puissance des bouchons outil doit
correspondre à la prise électrique. ne jamais
modifier la prise en aucune façon. ne pas utiliser
d'adaptateur de bouchons dans toute la terre (la terre)
les outils électriques. les outils à double isolation sont
équipés d’une fiche polarisée (une broche est plus large
que l’autre). Cette fiche ne peut être branchée sur une
prise polarisée que dans un seul sens. si la fiche ne peut
pas être insérée dans la prise, l’inverser. si vous ne
pouvez toujours pas être l’insérer, faire installer une prise
polarisée par un électricien qualifié. ne pas modifier la
fiche, de quelque façon que ce soit. la double isolation
élimine le besoin de cordon d’alimentation à trois fils et
d’un circuit secteur mis à la terre.
• NE PAS exposer les outils électriques à la
pluie ou l’humidité. la pénétration d’eau dans ces
outils accroît le risque de choc électrique.
• Éviter tout contact du corps avec des
surfaces mises à la terre, telles que tuyaux,
radiateurs, cuisinières et réfrigérateurs. le risqué de
choc électrique est accru lorsque le corps est mis à la
terre.
• NE PAS maltraiter le cordon d’alimentation.
ne jamais utiliser le cordon d’alimentation pour
transporter l’outil et ne jamais débrancher ce dernier
en tirant sur le cordon. garder le cordon à l’écart de la
chaleur, de l’huile, des objets tranchants et des pièces
en mouvement. remplacer immédiatement tout cordon
endommagé. un cordon endommagé accroît le risque
d’électrocution.
• Lorsque l'exploitation d'un pouvoir en
dehors des outils, l'utilisation d'une rallonge
électrique pour une utilisation extérieure. Ces cordons
sont prévus pour une utilisation à l'extérieur et de
réduire le risque de choc électrique.
• NE PAS utiliser l'AC notées les outils d'une
alimentation en courant continu. Même si
l'outil semble fonctionner, les composants électriques
de l'aC notées outil sont susceptibles d'échouer et
d'accroître le risque pour l'opérateur.
SÉCURITÉ PERSONNELLE
• Rester attentif, prêter attention au travail et
faire prévue de bon sens lors de l’utilisation
de tout outil électrique. ne pas utiliser cet outil
en état de fatigue ou sous l’influence de l’alcool, de
drogues ou de médicaments. un moment d’inattention
pendant l’utilisation d’un outil électrique peut entraîner
des blessures graves.
• Utiliser l’équipement de sécurité. Toujours
porter une protection oculaire. suivant les
conditions, le port d’un masque filtrant, de chaussures
de sécurité, d’un casque ou d’une protection auditive est
recommandé.
AVERTISSEMENT : lisez et assimilez tous les avertissements, mises en garde
et instructions d’utilisation avant de vous servir de cet équipement. sinon vous risquez commotion
électrique, début d’incendie et/ou blessures corporelles.
11
11
Français
RÈGLES GÉNÉRALES DE SÉCURITÉ
• Portez une tenue appropriée. ne portez pas de
vêtements flottants, gants, cravate, bracelets, montre
de poignet ou autres bijoux qui peuvent être happés
par des pièces en mouvement. le port de chaussures
antidérapantes est recommandé, ainsi que le port d’une
couverture des cheveux s’ils sont longs.
• Évitez d'un démarrage accidentel. s'assurer
que le commutateur est en position arrêt avant de
brancher po. De transport outil avec le doigt sur
l'interrupteur ou de brancher des outils électriques qui
sont le commutateur invite accidents.
• Enlevez les clés et outils de réglage avant
de mettre en marche. les clés, clavettes, déchets
et autres débris peuvent être projetés à grande vitesse,
et ainsi causer des graves blessures.
• NE travaillez pas à bout de bras. gardez une
bonne posture et un bon équilibre en permanence, un
déséquilibre peut amener votre chute sur la machine en
action, avec possibilité de blessure.
• SI dispositifs sont prévus pour la connexion
d'extraction des poussières et des
installations de collecte, d'assurer ceux-ci sont
connectés et utilisés correctement. l'utilisation de ces
appareils peut réduire les risques liés à la poussière. ne
pas utiliser l’outil sur une échelle ou un support instable.
une bonne tenue et un bon équilibre permettent de
mieux contrôler l’outil en cas de situation imprévue.
• Maintenez l’outil sec, propre et sans huile
ou graisse. utilisez toujours un chiffon propre pour
le nettoyage. n’utilisez jamais de fluide pour freins,
d’essence, de produits à base de pétrole, ni n’importe
quel type de solvant pour nettoyer l’outil.
UTILISATION ET ENTRETIEN DE
L’OUTIL
• Sécurisation de la pièce à travailler. utilisez
des serre-joints ou un étau pour maintenir la pièce
travaillée quand c’est possible. C’est plus sûr que de se
servir de sa ou ses mains et permet de garder ses deux
mains libres pour actionner l’outil. la perte de contrôle
de la pièce travaillée peut entraîner des blessures
corporelles.
• NE forcez pas sur l’outil. l’outil effectuera la
tâche de façon meilleure et plus sûre à la vitesse de
pénétration pour laquelle il a été conçu. forcer sur
l’outil peut éventuellement endommager la machine et
entraîner des blessures.
• Utilisez le bon outil pour la tâche. ne forcez
pas sur l’outil ou accessoire pour exécuter une tâche
pour laquelle il n’a pas été conçu. n’utilisez pas l’outil
pour une finalité non prévue car vous risquez des dégâts
matériels et/ou des blessures corporelles.
• N’utilisez pas l’outil si son interrupteur
de marche/arrêt fonctionne mal. faites
immédiatement remplacer les interrupteurs défectueux
par un centre de réparations agréé.
• Débrancher l’outil avant d’effectuer des
réglages, de changer d’accessoire ou de ranger
l’outil. Ces mesures de sécurité réduisent les risques de
démarrage accidentel de l’outil.
• Ranger les outils non utilisés hors de portée
des enfant set des personnes n’ayant pas
reçu de formation adéquate. entre les mains de
personnes n’ayant pas reçu de formation adéquate, les
outils sont dangereux.
• Entretenir soigneusement les outils. Vérifier
qu’aucune pièce mobile n’est mal alignée, grippée ou
brisée et s’assurer qu’aucun autre problème ne risqué
d’affecter le bon fonctionnement de l’outil. en cas de
dommages, faire réparer l’outil avant de l’utiliser de
nouveau. De nombreux d’accidents sont causés par des
outils mal entretenir.
• N’utilisez que des accessoires
recommandés. l’utilisation d’accessoires et
équipements annexes non recommandés parle
constructeur ou non prévus pour être utilisés sur ce
type d’outil peut causer des dégâts matériels et/ou
des blessures corporelles pour l’utilisateur. Consultez
le manuel d’utilisation pour connaître les accessoires
recommandés.
• Maintenir des outils de coupe nette et
propre. bien entretenu avec des outils de coupe
de pointe sont moins susceptibles de lier et sont plus
faciles à contrôler.
• Poussez la pièce à travailler dans la bonne
direction à la bonne vitesse. n’envoyez la pièce
vers la lame le couteau ou la surface abrasive, selon la
machine, que en sens opposé à la rotation de l’outil de
coupe. une mauvaise présentation de la pièce dans le
même sens que la rotation de l’outil de coupe fait que la
pièce est projetée à grande vitesse.
• NE jamais laisser l'outil en marche sans
surveillance. Éteignez l'appareil. ne laissez pas
l'outil jusqu'à ce qu'il arrive à un arrêt complet.
UTILISATION ET ENTRETIEN DES
OUTILS À BATTERIE
• Veillez à ce que l’interrupteur soit dans la
postion de fermeture avant d’insérer la bloc de
batterie. l’insertion d’un bloc de batterie dans un outil
électroportatif don’t l’interrupeur est dans la position de
marche est une invites aux accidents.
• Rechargez avec le chargeur spécifié par
le fabricant. un chargeur qui convient à un type de
batterie créer un risque d'incendie lorsqu'il est utilisé
avec une autre batterie.
• Utilisez uniquement des outils électriques
conçus spécifié batterie. l'utilisation d'autres
batteries créer un risque de blessures et d'incendie.
• Évitez de stocker la batterie dans un
conteneur avec d'autres objets métalliques tels que
des clous, des pièces de monnaie, pinces, clés, vis ou
autres petits objets métalliques qui peuvent faire une
connexion à partir d'un terminal à un autre. toujours
protéger les bornes de la batterie lorsque la batterie
n'est pas utilisée. le court-circuitage de la batterie du
terminals provoquer des brûlures ou un incendie.
• Dans des conditions abusives, du liquide
peut être éjecté de la batterie, éviter tout contact, si
un contact accidentel se produit, rincer avec de l'eau,
liquide si les contacts des yeux, de plus, chercher
de l'aide médicale. liquide éjecté de la batterie peut
provoquer une irritation ou des brûlures.
• Les outils fonctionnant sur batteries n’ayant
pas besoin d’être branchés sur une prise
secteur; ils sont toujours en état de fonctionnement.
tenir compte des dangers possibles lorsque l’outil n’est
pas en usage et lors du remplacement des batteries. le
respect de cette règle réduira les risques d’incendie, de
choc électrique et de blessures graves.
Français
CORDONS RALLONGES
Si une rallonge est nécessaire, une corde
avec des conducteurs de taille adéquate
qui est capable de transporter le courant
nécessaire pour votre outil doit être utilisée.
Cela évitera une chute de tension excessive, une perte
de puissance ou une surchauffe. les outils mis à la terre
doivent utiliser des rallonges à 3 fils qui ont des bouchons
et des récipients à 3 branches.
REMARQUE : Plus le numéro de jauge est petit,
plus le cordon est lourd.
Calibre de fil minimum recommandé pour cordons de rallonge
(en 120 Volts)
Ampérage
nominal
(à pleine charge)
longueur du cordon de rallonge en pieds
25 50 75 100 150 200
0–2 18 18 18 18 16 16
2–3,5 18 18 18 16 14 14
3,5–5 18 18 16 14 12 12
5–7 18 16 14 12 12 10
7–12 18 14 12 10 8 8
12–16 14 12 10 10 8 6
RÈGLES GÉNÉRALES DE SÉCURITÉ
SERVICE
• Demandez à votre outil électrique à être
desservie par une personne qualifiée
en utilisant uniquement des pièces identiques.
Cela permettra de s'assurer que la sécurité de l'outil
électrique est maintenue.
• L'entretien de votre outil électrique
périodiquement. lors du nettoyage d'un outil,
faire attention à ne pas démonter une partie de l'outil
en raison de câbles électriques peuvent être égarés ou
pincé.
CONSERVEZ CES INSTRUCTIONS
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES RELATIVES AU
CHARGEUR ET AU FONCTIONNEMENT DE LA BATTERIE
• Conserver ces instructions! Ce manuel contient
des instructions de sécurité et d'utilisation importantes
relatives au chargeur de batterie.
• Avant d'utiliser le chargeur de batteries, lire
toutes les instructions et les mises en gardes figurant (1)
sur le chargeur, (2) la batterie et (3) le produit utilisant
la batterie.
• Utilisez uniquement le chargeur qui
accompagne votre produit ou le remplacement
direct énumérés dans ce manuel. ne substituez aucun
autre chargeur.
• Ne pas recharger la batterie en
environnement humide ou mouillé. ne pas
exposer la batterie à l'eau ou à la pluie.
• Ne pas utiliser le chargeur avec cordon
endommagé ou la fiche. remplacer
immédiatement.
• Ne pas utiliser le chargeur s’il a reçu un
choc violent, s’il est tombé ou s’il a été endommagé
de quelque façon que ce soit. le confier à un réparateur
qualifié.
• Ne pas désassemblez le chargeur ou la bloc
de batterie ; en confier l’entretien ou la réparation
à un technicien qualifié. un démontage incorrect peut
entraîner un risque de choc électrique ou d'incendie.
• Ne pas chargez le bloc de batterie à des
température inférieure à 50 °f (10 °C) ou au-dessus
de 104 °f (40 °C). rangez l'outil et le bloc de batterie
dans un endroit où la température ne dépasse pas 122
°f (50 °C). Ceci est important pour prévenir de graves
dommages à la batterie.
• Placez le chargeur sur une surface plate
ininflammable et à distance de matériaux
inflammables quand re-charge le bloc de batterie.
• Afin de réduire le risque de choc électrique,
débrancher le chargeur de la prise secteur avant de
tenter de le nettoyer ou de le réparer.
• Si l’autonomie de l’outil avant recharge
est presque nulle, arrêter immédiatement son
utilisation. toute utilisation prolongée dans un tel cas
risque de provoquer une surchauffe, des brûlures, voir
même une explosion.
• Il peut y avoir une fuite de batterie dans
des conditions extrêmes d’utilisation ou
de température. evitez tout contact avec la peau
et les yeux. si le liquide
vient en contact avec la peau,
lavez rapidement à l’eau savonneuse. si le liquide vient
en contact avec les yeux, rincez-les à l’eau pendant au
moins 10 minuites et sollicitez des soins médicaux.
• Ne pas essayer d'utiliser un transformateur
élévateur, un générateur de moteur ou une prise
d'alimentation CC.
• Ne pas court-circuiter les bornes de le
batterie. ne pas toucher les bornes avec un matériau
conducteur. Éviter de stocker la bloc de batterie dans un
conteneur comprenant d’autres objets métalliques tels
que clous, pièces de monnaie, etc. toujours protéger les
bornes de le batterie lorsque la bloc de batterie n'est
pas utilisée.
• Ne pas chargez la bloc de batterie dans
une boîte ou un contenant de tout genre.
la batterie doit être placé dans un endroit bien aéré
pendant le chargement.
• Ne pas couvrir ou obstruer les évents du
chargeur avec quoi que ce soit.
• Ne pas incinérer la bloc de batterie, même
si elle est gravement endommagée ou complètement
usée. la batterie risque d'exploser à la chaleur.
13
13
Français
SYMBOLES
IMPORTANT :
Certains des symboles suivants peuvent être utilisés sur votre outil et apparaissent tout au long
du manuel. s’il vous plaît les étudier et apprendre leur signification pour les informations critiques pour l’opérateur de l’outil
en toute sécurité.
SYMBole DeSCripTion SYMBole DeSCripTion SYMBole DeSCripTion
V
Volts
rPM
rotations par minute
symbole d'avertissement. Précautions destinées
à assurer votre sécurité
a
ampères
sPM
Coups par minute
Pour réduire le risque de blessure, lire le manuel
de l'opérateur avant d'utiliser ce produit
hz
hertz
oPM
oscillations par
minute
Porter des lunettes de sécurité, la protection de
l'oreille et de la protection respiratoire
w
watts
or a.C.
Courant alternatif ne pas jeter avec les ordures ménagères
Vitesse à vide
or D.C.
courant continu
ne pas toucher la lame en cours d'exécution
kg
Kilogrammes
ne pas utiliser à
l'état humide
Construction de classe ii
Construction à double isolation
h
heures
ne pas mettre la
batterie dans le feu
Ce symbole indique que ce produit est répertorié
avec les exigences américaines et canadiennes
par des tests etl laboratories, inc.
.../min
Par minute
la batterie ne peut
dépasser 59°C
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES RELATIVES AU
CHARGEUR ET AU FONCTIONNEMENT DE LA BATTERIE
• Lorsqu’il n’est pas en usage, débrancher le
chargeur de l’alimentation secteur. Ceci réduira le risque
de choc électrique ou de dommages au chargeur si des
articles en métal venaient à tomber dans l’ouverture.
Ceci aidera également à éviter des dommages au
chargeur en cas de saute de tension.
AVERTISSEMENT : un court-
circuit de batterie peut provoquer une intensité de
courant importante, une surchauffe, des brûlures
éventuelles et même une panne.
INFORMATIONS IMPORTANTES AU
SUJET DE LA BATTERIES
• les batteries sont des batteries au LITHIUM-ION
rechargeables. Certaines réglementations locales,
provinciales / d'États et fédérales /nationales interdisent
de jeter ces batteries à la décharge publique courante.
• Consulter les autorités locales compétentes en matière
de traitement des déchets pour connaître les options
d’élimination ou de recyclage disponibles
• Davantage d’informations relatives à
l’élimination des batteries aux États-
unis et au Canada sont disponibles
au site internet www.rbrc.org/index.
html, ou en appelant le 1-800-822-
8837 (1-800-8battery)
Français
OUVERTURE DE L`EMBALLAGE ET CONTENU
IMPORTANT : grâce à des techniques modernes de production de masse, il est peu probable que l'outil est
défectueux ou qu'une pièce est manquante. si vous trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce
que les parties ont été remplacés ou la faute a été corrigée. le fait de ne pas le faire pourrait entraîner des blessures graves.
CONTENU DANS UN CARTON
Description Quantité
lame à couper le bois 1
lame à couper le métal 1
Manuel de l’opérateur 1
scie alternative 1
bloc-batterie glab2020b 1
Chargeur 1
SPÉCIFICATIONS
Puissance du moteur ...................... 20 V CC
Vitesse sans charge ........................ 0 - 2900 CPM
longueur de course de la lame ....... 25 mm
bloc-batterie ................ 20 V lithium-ion, 2,0 ah
Chargeur ..................... 120V~ / 60hz, 1,7 a
Poids net ...................... 1,8 kg
RÈGLES DE SÉCURITÉ SPÉCIFIQUES POUR SCIES
ALTERNATIVES SANS FIL
AVERTISSEMENT : ne laissez
Pas une fausse sécurité s’installer provoquée per confort
et familiarité avec le produit (suite à des utilisations
répétées) remplacer la stricte application des règles de
sécurité pour la scie à onglets. si vous utilisez cet outil
dangereusement et incorrectement, vous pouvez subir
de sérieuses blessures.
AVERTISSEMENT : Maintenez
l’outil par les surfaces de prise isolées quand vous
effectuez une opération où l’outil de coupe peut couper
des fils électriques cachés ou son propre cordon. le
contact avec un fil sous tension peut également mettre
sous tension des parties métalliques exposées de l’outil,
et provoquer une commotion électrique pour l’opérateur!
• Garder à l’esprit que cet outil est toujours
prêt à fonctionner,
parce qu’il n’a pas besoin d’être
branché sur une prise électrique.
• Quand vous utilisez l’outil d’une position
élevée
,
faites attention aux personnes et objets en
dessous de vous.
• Vérifier dans votre zone de travail que les
espacements sont corrects avant de couper. Cela vous
évitera d’entailler établi, parquet, etc.
• Tenez la scie fermement avec les deux
mains pour toutes les opérations de coupe. Pendant
la coupe, la lame peut se coincer soudainement dans la
pièce à travailler et risque de faire reculer la scie vers
l'opérateur.
• Gardez vos mains loin des pièces en
mouvement. ne placez jamais vos mains près de la
zone de coupe.
• Évitez une utilisation prolongée de cet outil,
car les vibrations continues peuvent entraîner des
blessures durables aux doigts, aux mains et aux bras.
Pour améliorer la protection, portez des gants pour un
amorti supplémentaire, prenez des pauses régulières et
limitez le temps d'utilisation quotidien.
• Ne coupez pas des pièces trop grandes.
• Ne coupez pas de clous ou de vis à moins
d'utiliser une lame spécifiquement conçue à cet effet.
inspectez votre matériau avant de couper.
• Avant de commencer la coupe, surtout lors
de la démolition, vérifiez la présence de
dangers potentiels tels que les conduites d'eau,
les lignes électriques et de communication.
• Avant de mettre l'outil en marche, assurez-
vous que la lame ne touche pas la pièce à
travailler.
• Permettez toujours à la lame de s'arrêter
complètement avant de la retirer de la pièce à
travailler. ne touchez pas la lame, elle est chaude et
pourrait causer une grave brûlure.
• Portez une protection des yeux et oreilles.
utilisez toujours de lunettes de sécurité avec écrans
latéraux. sauf sur avis contraire, les lunettes de tous
les jours ne présentent qu’une résistance limitée aux
impacts, ce ne sont Pas des lunettes de protection.
utilisez un équipement de sécurité certifié. la protection
oculaire doit être conforme aux normes ansi Z87.1.
l’équipement de protection de l’audition doit être
conforme aux normes ansi s3.19.
• Protection respiratoire. Porter un masque facial
ou un masque anti-poussière si le travail produit de la
poussière. le respect de cette règle réduira les risques
de blessures graves.
• Toujours débrancher bloc de batterie
de l'outil
ou du lieu de la interrupteur dans la position verrouillée
ou arrÊt avant d'effectuer tout le montage, de réglages
ou de changer d'accessoires. suite à cette instruction de
réduire le risque de blessure grave.
• Ne pas placer les outils électriques sans fil
ou leurs batteries
à proximité de flammes ou d’une
source de chaleur. Ceci réduira les risques d’explosion
et de blessures.
• Ne jamais utiliser une batterie qui a été
endommagée ou soumise à un choc violent. une
batterie endommagée risque d’exploser. Éliminer
immédiatement toute batterie.
• Utilisez désigné bloc de batteries
(Genesis™- Modèle: GLAB2020B ou
GLAB2040B) pour cet outil. l'utilisation d'autres
batteries peut résultat un risque d'incendie.
Description Quantité
15
15
Français
PRÉSENTATION DU PRODUIT
MONTAGE ET RÉGLAGES
AVERTISSEMENT : assurez-vous
toujours que l'outil est éteint et que la batterie est
déconnectée avant d'effectuer le réglage, d'ajouter des
accessoires ou de vérifier une fonction sur l'outil.
INSTALLATION ET RETRAIT DE LA
LAME DE SCIE (FIG 2)
Vérifiez que la lame que vous insérez correspond au
matériau que vous coupez. Commencez avec une lame
tranchante. tournez le collier de lame à dégagement rapide
(5) aussi loin que possible dans la direction indiquée dans
la fig 2 (dans le sens inverse des aiguilles d'une montre
si vous faites face à la scie). insérez la nouvelle lame dans
le collier de lame aussi loin que possible. relâchez le
collier de lame. la nouvelle lame devrait maintenant être
solidement fixée.
ATTENTION : assurez-vous que la lame est
solidement fixée à chaque utilisation de la scie.
Pour retirer la lame, tournez le collier de lame à
dégagement rapide aussi loin que possible, puis retirez la
lame du collier.
AJUSTER LA SABOT AVANT (FIG 3)
le sabot avant (3) peut être ajusté pour modifier la
profondeur de coupe de votre scie alternative en deux
réglages. Pour effectuer cet ajustement, tirez et relâchez
le levier du sabot avant (6) comme indiqué dans la fig 3,
positionnez le sabot à l'un des deux réglages, puis fermez
le levier du sabot avant pour verrouiller fermement le sabot
avant en place.
INSTALLATION ET RETRAIT DU
BLOC-BATTERIE (FIG 4)
• Pour installer le bloc-batterie, faites-le glisser jusqu'au
bout dans le boîtier de l'outil jusqu'à ce qu'il s'enclenche,
comme illustré sur la figure 4. tirez légèrement sur
le bloc-batterie pour vous assurer qu'il est bien en
place et qu'il ne tombera pas accidentellement, ce qui
entraînerait en blessure.
• Pour retirer le bloc-batterie, retirez-le de l'outil tout en
appuyant sur la languette de verrouillage (7).
1. gâchette d’interrupteur
2. bouton de verrouillage
3. sabot avan
4. Éclairage du travail à Del
5. Collier de lame à dégagement rapide
6. levier de verrouillage de la sabot
7. languette de verrouillage du bloc-batterie
8. indicateur d’alimentation du bloc-batterie
9. lame à couper le bois
10. bloc de batteries
11. Chargeur
12. lame à couper le métal
11
FIG 1
5
10
6
7
8
4
3
1
2
9
12
5
FIG 2
FIG 3
6
3
RELÂCHER
VERROUILLER
FIG 4
7
Français
FONCTIONNEMENT
AVERTISSEMENT :
Pour réduire le
risque de graves blessures corporelles, lisez et suivez
toutes les instructions et avertissements de sécurité
avant d'utiliser cet outil.
AVERTISSEMENT : assurez-vous
toujours que l'outil est à l'arrêt avant d'insérer ou de
retirer le bloc de batteries
CHARGEMENT DU BLOC-BATTERIE
(FIG 5)
REMARQUE : Vérifiez toujours que l'alimentation
électrique correspond à la tension indiquée sur la plaque
de spécifications.
• branchez le chargeur (11) dans une source d'alimentation
électrique de 120 volts en courant alternatif. le voyant
vert sur le chargeur s'allumera, confirmant qu'il est
alimenté.
• Connectez le chargeur à la batterie (10) comme
indiqué dans la fig. 5. le voyant rouge sur le chargeur
s'allumera, indiquant que la batterie est en charge.
Pendant ce temps, les voyants d'indication de puissance
(8b) sur le bloc-batterie, clignoteront, indiquant l'état de
charge.
• les trois voyants d'indication deviendront verts fixes une
fois la charge terminée.
• il est normal que les batteries deviennent chaudes
pendant la charge.
• si le bloc-batterie, est chaud après une utilisation
continue de l'outil, laissez-le refroidir à la température
ambiante avant de le recharger. Cela prolongera la durée
de vie de vos batteries.
REMARQUE : il faut environ 80 minutes
pour recharger complètement une batterie de 2,0 ah
complètement déchargée.
INDICATEUR D’ALIMENTATION DU
BLOC-BATTERIE (FIG 5)
il y a un indicateur d’alimentation de la batterie sur le bloc-
batterie. il comporte trois voyants verts (8b). appuyez sur le
bouton d'indicateur (8a) sur le côté pour vérifier le niveau de
charge de la batterie. lorsque les trois voyants s'allument,
cela indique que l le bloc-batterie est complètement
chargée. le bloc-batterie est à moitié pleine lorsque deux
voyants s'allument. lorsqu'un seul voyant s'allume, cela
indique que le bloc-batterie est à un niveau d'énergie faible
et nécessite une recharge immédiate.
AVERTISSEMENT : Déconnectez
toujours le bloc- batterie de l'outil ou placez l'interrupteur
en position verrouillée ou éteinte avant toute opération
d'assemblage, d'ajustement ou de changement
d'accessoires.
ÉCLAIRAGE DE TRAVAIL À DEL
Votre outil est équipé d'un éclairage de travail à Del
intégré (4 - fig 1) pour illuminer la zone de travail. lorsque
vous allumez l'outil, l'éclairage de travail s'allumera
automatiquement.
FREIN ÉLECTRIQUE
Cette scie est équipée d'un frein électrique, offrant un
élément supplémentaire de contrôle lors de diverses
opérations. si l'outil ne s'arrête pas rapidement après
la libération de l'interrupteur de la gâchette de manière
constante, faites examiner l'outil par un professionnel
qualifié.
APPLICATIONS
ACTION DE COUPE
la lame de scie alternative opère le plus gros de sa coupe
en revenant vers l’opérateur. suivant le type de matériau
et la vitesse de coupe, cela peut cela peut faire craqueler
la surface de la pièce qui est face à l’opérateur. Donc
quand c’est possible positionnez vous-même ou la pièce à
travailler de façon à ce que le « bon côté » à récupérer de la
pièce soit à l’opposé de l’opérateur.
COUPE EN GÉNÉRAL
Maintenez la pièce si elle est transportable. appuyez
le sabot frontal de la scie sur la pièce (sans que la lame
ne la touche encore) et démarrez la scie. Commencez
la coupe, en exerçant suffisamment de pression dans la
direction de la coupe pour maintenir la lame en action de
coupe, et assez de pression vers l’avant vers l’avant pour
maintenir fermement le sabot sur la surface de la pièce en
permanence. ne forcez pas la coupe et ne faites pas bloquer
la scie. ne courbez pas et ne tordez pas la lame. laissez
l’outil et sa lame faire le travail. en général, les lames avec
moins de dents (moins de 10 par pouce) sont destinées à
la coupe grossière du bois. les lames avec un nombre de
dents plus élevé et des dents fines sont utilisées pour le
plastique, les composites, le PVC et le métal. broutements
ou vibrations peuvent indiquer que vous devez utiliser
une lame plus fine ou une vitesse plus élevée. si la lame
chauffe trop ou s’encrasse, cela peut indiquer qu’ii faut une
lame plus grossière ou une vitesse plus lente. remplacez
vos lames avant qu’elles ne deviennent émoussées. Des
lames coupant mal donnent de médiocres résultats et font
surchauffer la scie.
FIG 5
10
8a
11
8b
17
17
Français
APPLICATIONS
COUPE DE MÉTAL
il faut utiliser pour ces coupes des lames spéciales pour
métaux. Vous pouvez utiliser une huile fluide pour refroidir
quand vous coupez du métal. Cela évitera la surchauffe de
la lame, l’aidera à couper plus vite et prolongera sa durée
de service.
AVERTISSEMENT : Portez des
lunettes de sécurité. Portez un masque anti-poussière
si vous générez de la poussière en coupant. Portez une
protection de l’audition pendant de longues durées
de coupe. soutenez et maintenez bien les pièces
travaillées. Conservez votre équilibre et ne travaillez pas
à bout de bras
ENTRETIEN
GARANTIE DE DEUX ANS
LIGNE D’ASSISTANCE SANS FRAIS
NETTOYAGE
Éviter d’utiliser des solvants pour le nettoyage des
pièces en plastique. la plupart des matières plastiques
peuvent être endommagées par divers types de solvants
du commerce. utiliser un chiffon propre pour éliminer la
saleté, la poussière, l’huile, la graisse, etc.
AVERTISSEMENT : ne jamais
laisse de liquides tels que le fluide de freins, l’essence,
les produits à base de pétrole, les huiles pénétrantes,
etc., entrer en contact avec les pièces en plastique. les
produits chimiques peuvent endommager, affaiblir ou
détruire le plastique, ce qui peut entraîner des blessures
graves.
les outils électriques utilisés sur la fibre de verre, le
pla¬coplâtre, les mastics de bouchage ou le plâtre s’usent
plus vite et sont susceptibles de défaillance prématurée, car
les particules et les éclats de fibre de verre sont fortement
abrasifs pour les roulements, balais, commutateurs, etc. en
conséquence, nous ne recommandons pas d’utiliser cet
outil pour un travail prolongé avec ces types de matériaux.
toutefois, si l’outil a été utilisé sur l’un de ces matériaux, il
est extrêmement important de le nettoyer à l’air comprimé.
LUBRIFICATION
Ce outils est lubrifiés en permanence à l'usine et ne
nécessitent aucune lubrification supplémentaire.
Ce produit est garanti exempt de défauts dus au matériaux et à la main d’œuvre pendant 2 ans à compter de sa date d’achat.
Cette garantie limitée ne couvre pas l’usure normale ni les détériorations ou dommages dus à négligence, utilisation anormale
ou accident. l’acheteur d’origine est couvert par cette garantie mais elle n’est pas transférable. avant de renvoyer votre l'outil
au magasin d'achat, s'il vous plaît appelez sans frais la ligne d'aide pour les solutions possibles.
CE PRODUIT N’EST PAS GARANTI S’IL EST UTILISÉ POUR DES FINS INDUSTRIELLES OU COMMERCIALES.
LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS.
Pour vos questions sur ce produit ou un autre de genesis, veuillez utiliser en amérique du nord ce numéro d’appel sans
frais: 888-552-8665.
ou visitez notre site web: www.genesispowertools.com
Español
Busque este símbolo que indica precauciones de
seguridad importantes. Éste significa ¡¡¡atención!!!
Su seguridad está involucrada.
utiliCe sus gafas
la PreVisiÒn es Mejor
Que no tener VisiÒn
De seguriDaD
ADVERTENCIA: la operación de cualquier herramienta motorizada
puede provocar el lanzamiento de objetos extraños hacia sus ojos, lo cual puede resultar
en daño grave de los ojos. antes de iniciar la operación con la herramienta, siempre
colóquese gafas de seguridad con protectores laterales y cuando sea necesario, una
careta de protección de toda la cara. recomendamos las caretas de visión amplia
para utilizar sobre las gafas de seguridad con protectores laterales. siempre utilice
protección de ojos que esté marcada indicando el cumplimiento de la norma ansi Z87.1
ADVERTENCIA: antes de utilizar este equipo, lea y entienda todas las advertencias,
precauciones e instrucciones de operación. no seguir todas las instrucciones enumeradas a
continuación, podría resultar en una descarga eléctrica, un incendio y/o lesiones personales graves.
REGLAS GENERALES DE SEGURIDAD
ADVERTENCIA: algunos polvos
producidos por actividades como lijar, aserrar, pulir,
taladrar y otras actividades relacionadas con la
construcción contienen productos químicos que se sabe
causan cáncer, defectos de nacimiento u otros daños
en el sistema reproductivo. algunos ejemplos de estos
productos químicos son:
• Plomo procedente de pinturas de base de plomo.
• sílice cristalina procedente de ladrillos, cemento y otros
productos de mampostería.
• arsénico y cromo procedentes de la madera tratada
químicamente.
el riesgo de estas exposiciones varía, dependiendo de la
frecuencia con que se realiza este tipo de trabajo. Para
reducir la exposición a estos productos químicos: trabaje
en una área con buena ventilación y con los equipos de
seguridad aprobados, tales como mascarillas antipolvo
especialmente diseñadas para eliminar por filtración
partículas microscópicas.
ÁREA DE TRABAJO
• Mantenga limpia y bien iluminada el área
de trabajo. una mesa de trabajo mal despejada y una
mala iluminación son causas comunes de accidentes.
• No utilice herramientas motorizadas en
atmósferas explosivas, como las existentes
alrededor de líquidos, gases y polvosinflamables. las
herramientas eléctricas generan chispas que pueden
encender el polvo y los vapores inflammables.
• Mantenga alejados a los circunstantes, niños
y demás presentes al utilizar una herramienta eléctrica.
toda distracción puede causar la pérdida del control de
la herramienta.
SEGURIDAD EN EL MANEJO DE
EQUIPOELÉCTRICO
• La herramienta eléctrica enchufes debe
coincidir con la toma de corriente. nunca
modifique el enchufe de ninguna manera. no utilice
ningún adaptador de enchufes en cualquier tierra
(tierra) las herramientas eléctricas. las herramientas
con aislamiento doble están equipadas de una
clavija polarizada (una patilla es más ancha que la
otra). esta clavija encaja de una sola forma en una
toma de corriente polarizada. si la clavija no encaja
completamente en la toma de corriente, invierta la
clavija. si aún así no encaja, comuníquese con un
electricista calificado para que instale una toma
de corriente polarizada. no modifique la clavija de
ninguna manera. Con el aislamiento doble se elimina
la necesidad de usar cables de tres conductores y
conexión a tierra, así como de sistemas de alimentación
eléctrica con conexión a tierra.
• No exponga las herramientas eléctricas
a la lluvia ni a condiciones de humedad.
la introducción de agua en una herramienta eléctrica
aumenta el riesgo de descargas eléctricas.
• Evite el contacto del cuerpo con las
superficies de objetos conectados a tierra,
como las tuberías, radiadores, estufas y refrigeradores.
existe un mayor riesgo de descargas eléctricas si el
cuerpo está en contacto con tierra.
• No maltrate el cordón eléctrico. nunca use el
cordón eléctrico para portar las herramientas ni para
sacar la clavija de una toma de corriente. Mantenga el
cordón lejos del calor, aceite, bordes afilados y piezas
móviles. Cambie de inmediato todo cable eléctrico
dañado. los cordones eléctricos dañados aumentan el
riesgo de descargas eléctricas.
• Al utilizar una herramienta eléctrica en el
exterior, utilice un cordón eléctrico de extensión que
lleve las marcas “w-a o “w”. estos cordones eléctricos
están aprobados para el uso en exteriores y reducen el
riesgo de descargas eléctricas.
• No utilice el adaptador de CA evaluado
las herramientas con un suministro de
corriente. si bien la herramienta puede parecer que
el trabajo, los componentes eléctricos de la herramienta
de Ca nominal es probable que no y plantear un peligro
para el operador.
SEGURIDAD PERSONAL
• Permanezca alerta, preste atención a lo que
esté haciendo y aplique el sentido común al utilizar
herramientas eléctricas. no utilice la herramienta
si está cansado o se encuentra bajo los efectos de
19
19
Español
REGLAS GENERALES DE SEGURIDAD
alguna droga, alcohol o medicamento. un momento de
inatención al utilizar una herramienta eléctrica puede
causar lesiones corporales serias.
• Use equipo de seguridad. siempre póngase
protección para los ojos. Cuando lo exijan las
circunstancias debe ponerse careta contra el polvo,
zapatos de seguridad antiderrapantes, casco o
protección auditiva
• Vístase adecuadamente. no vista ropas holgadas
ni joyas. recójase el cabello si está largo. Mantenga
el cabello, la ropa y los guantes alejados de las piezas
móviles. las ropas holgadas, las joyas y el cabello largo
pueden engancharse en las piezas móviles.
• Evite un arranque accidental de la unidad.
asegúrese que el interruptor está apagado antes de
conectar la unidad. llevar las herramientas con el dedo
en el interruptor o conectarlas con el interruptor puesto
es causa común de accidentes.
• Retire toda llave o herramienta de ajuste
antes de encender la herramienta eléctrica.
toda llave o herramienta de ajuste dejada en una pieza
giratoria de la herramienta eléctrica puede causar
lesiones.
• No estire el cuerpo para alcanzar un
distancia mayor a la natural. Mantenga una
postura firme y buen equilibrio en todo momento. la
postura firme y el buen equilibrio permiten un major
control de la herramienta en situaciones inesperadas.
• Si los aparatos que se ofrecen para la
conexión de extracción de polvo y de
instalaciones de recogida, asegurar que estos
están conectados y se utilizan adecuadamente. el uso de
estos dispositivos puede reducir los riesgos relacionados
con el polvo.
• No utilice la unidad al estar en una escalera
o en un soporte inestable. una postura estable
sobre una superficie sólida permite un mejor control de
la herramienta en situaciones inesperadas.
• Mantenga la herramienta seca, limpia y libre
de aceite y grasa. siempre utilice un trapo limpio para
realizar actividades de limpieza. nunca utilice fluidos de
freno, gasolina, productos de base de petróleo, ni ningún
solvente, para limpiar la herramienta.
EMPLEO Y CUIDADO DE LA
HERRAMIENTA
• Asegure la pieza de trabajo. utilice prensas de
sujeción o una prensa de banco para sostener la pieza de
trabajo cuando sea posible. utilizar prensas de sujeción
o dispositivos mecánicos similares es más seguro que
utilizar su mano(s) y le permite utilizar ambas manos
para operar la herramienta. Perder el control de la pieza
de trabajo puede causar lesiones personales.
• No fuerce la herramienta. utilice la herramienta
adecuada para cada tarea. la herramienta adecuada
efectúa mejor y de manera más segura el trabajo,
si además se maneja a la velocidad para la que está
diseñada.
• Utilice la herramienta correcta para el
trabajo. no fuerce la herramienta o accesorio
utilizándolo en un trabajo para el cual no fue diseñado.
no utilice la herramienta para un propósito para cual
no está diseñada ya que podría producirse daño a la
máquina y/o lesiones personales.
• No utilice la herramienta si el interruptor
no realiza la operación de encendido y
apagado. solicite a un centro de servicio autorizado
que reemplace los interruptores defectuosos.
• Apague la máquina, y desconecte la máquina de la
fuente de energía antes de ajustar o cambiar los valores
de ajuste, o al realizar reparaciones. Podría ocurrir un
arranque accidental que cause lesiones personales.
• Guarde las herramientas que no estén en
uso fuera del alcance de los niños y de toda
persona no capacitada en el uso de las mismas. las
herramientas son peligrosas en manos de personas no
capacitadas en el uso de las mismas.
• Proporcione mantenimiento con cuidado
a las herramientas. revise para ver si hay
desalineación o atoramiento de piezasmóviles, ruptura
de piezas o toda otra condición que pueda afectar
el funcionamiento de la herramienta. si se daña la
herramienta, llévela a servicio antes de volver a utilizarla.
numerosos accidentes son causados por herramientas
mal cuidadas.
• Utilice los accesorios recomendados.
utilizar accesorios no recomendados por el
fabricante o no diseñados para uso en una
herramienta de este tipo, podría causar daño a la
máquina o lesiones personales al usuario. Consulte
el manual del operario para conocer los accesorios
recomendados.
• Mantenga las herramientas de corte
afiladas y limpias. las herramientas de corte
bien cuidadas, con bordes bien afilados, tienen menos
probabilidad de atascarse en la pieza de trabajo y son
más fáciles de controlar.
• Empuje la pieza de trabajo en la dirección
y velocidad correctas. empuje la pieza de
trabajo dentro de la hoja, cuchilla o superficie abrasiva
únicamente en dirección contraria a la dirección de
rotación de la herramienta de corte. el empuje incorrecto
de la pieza de trabajo en la misma dirección de rotación
de la herramienta de corte provoca que la pieza de
trabajo sea lanzada a alta velocidad.
• Nunca deje la herramienta funcionando sin
supervision. Desactive la energía. no abandone la
máquina hasta que se haya detenido por complete.
USO Y CUIDADO DE LAS
HERRAMIENTA ALIMENTADAS
BATERÍA
• Asegúrese de que el interruptor está en la
posición de apagado antes de insertar la
batería. inserción de la batería en las herramientas
eléctricas que tienen el interruptor en invita a los
accidentes.
• Recarga sólo con el cargador especificado
por el fabricante. un cargador que adecuado para
un tipo de paquete de batería puede crear un riesgo de
incendio cuando se usa con otra paquete de batería.
• Utilice las herramientas eléctricas sólo
especifica paquete de batería. uso de cualquier
otro tipo de paquete de batería puede crear un riesgo de
incendio y lesions.
• Evitar el almacenamiento de paquete de
batería en un contenedor con otros objetos
metálicos, como clavos, monedas, clips, llaves, tornillos,
u otros pequeños objetos metálicos que pueden hacer
una conexión de una terminal a otra. siempre la
protección de los terminales de la batería cuando la
batería no se utiliza. Cortocircuito de la batería junto
Español
trminal puedeprovocar quemaduras o un incendio.
• En condiciones abusivas, es possible que se
eyecte líquido de la batería, evite el contacto, si se
produce contacto accidental, lave con el agua, líquido
contactos ojos si, además, buscar ayuda médica.
líquido sale de la batería puede causar irritación o
quemaduras.
• No se necesita conectar a una toma de
corriente las herramientas de pilas; por lo
tanto, siempre están en condiciones de funcionamiento.
esté consciente de los posibles.
REGLAS GENERALES DE SEGURIDAD
SERVICIO
• Han toolto su poder ser reparado por
una persona cualificada de reparación
utilizando sólo repuestos idénticos. esto
garantizará que la seguridad de la herramienta de poder
se mantiene.
• Servicio de su herramienta eléctrica
periódicamente. Cuando una herramienta de
limpieza, cuidado de no desmontar cualquier parte de
la herramienta interna, porque los cables pueden ser
apretado fuera de lugar.
GUARDE ESTAS INSTRUCCIONES
CABLES DE EXTENSIÓN
Si es necesario un cable de extensión, se debe
usar un cable con conductores de tamaño
adecuado que sea capaz de transportar la
corriente necesaria para su herramienta. esto
evitará una caída excesiva de voltaje, pérdida de energía o
sobrecalentamiento. las herramientas conectadas a tierra
deben usar cables de extensión de 3 hilos que tengan
enchufes y receptáculos de 3 puntas.
NOTA: Cuanto menor sea el número de calibre, más
pesado será el cable.
Calibre de alambre mínimo recomendado para cables de
extensión (120 Voltios)
Amperios según
la placa de datos
(a plena carga)
longitud del cable de extensión (pies)
25 50 75 100 150 200
0–2 18 18 18 18 16 16
2–3.5 18 18 18 16 14 14
3.5–5 18 18 16 14 12 12
5–7 18 16 14 12 12 10
7–12 18 14 12 10 8 8
12–16 14 12 10 10 8 6
INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA
CARGADOR Y BATERÍAS
• Guarde estas instrucciones – este manual
contiene instrucciones de seguridad y operación
importantes para el cargador de baterías.
• Antes de usar el cargador de baterías, lea
todas las instrucciones y marcas de precaución en el
(1) cargador de baterías, (2)batería y (3) producto que
use la batería.
• Utilice sólo el cargador que acompañó a
su producto o sustitutos directos que figuran en este
manual. no se puede sustituir cualquier otro cargador.
• No recargue la batería en lugares húmedos
o medio ambiente húmedo. no exponga la batería al
agua o la lluvia.
• No utilice el cargador si está dañado el cordón o
la clavija, reemplace inmediatamente.
• No utilice el cargador si ha recibido un
golpe contundente, se ha caído o se ha dañado de
alguna otra forma; llévelo a un técnico de reparaciones
capacitado.
• No desmonte el cargador o el paquete
de batería; llévelo a un técnico de reparaciones
capacitado cuando requiera servicio o reparación. el
montaje incorrecto puede resultar en un riesgo de
descarga eléctrica o incendio.
• No cargue el paquete de batería la
temperatura está por debajo de 50 °f (10 °C) o
superior a 104 °f (40 °C). la herramienta de la tienda y
la batería en un lugar donde la temperatura no superará
los 122 °f (50 °C). esto es importante para evitar daños
graves a la batería de células.
• Ponga el cargador sobre superficies planas
ininflamables y alejado de materiales inflamables
cuando la recarga el paquete de batería.
• Para reducir el riesgo de descarga eléctrica,
desenchufe el cargador de la toma de corriente antes de
tratar de efectuar cualquier tarea de mantenimiento o
limpieza.
• Si el tiempo de operación se ha hecho
mucho más corto, deje de hacerlo funcionar
inmediatamente. Puede resultar en un riesgo de
recalentamiento, posibles quemaduras e incluso en una
explosión.
• En condiciones extremas de uso o
temperatura; las baterías pueden emanar líquido.
si el líquido llega a tocarle la piel, lávese de inmediato
con agua y jabón, y después neutralice los efectos con
jugo de limón o vinagre. si le entra líquido en los ojos,
láveselos con agua limpia por lo menos 10 minutos, y
después busque de inmediato atención médica. Con
el cumplimiento de esta regla se reduce el riesgo de
lesiones serias.
• No trate de usar un transformador elevador,
un generador de motor o un receptáculo de CC.
• No cortocircuite el paquete de baterías.no
toque los terminales con ningún material conductor.no
guarde el paquete de batería en un recipiente con otros
21
21
Español
SÍMBOLOS
IMPORTANTE:
algunos de los siguientes símbolos pueden usarse en su herramienta y aparecer en todo el
manual. estúdielos y aprenda su significado para obtener información crítica para operar la herramienta de manera segura.
SÍMBoloS DeSCripCiÓn SÍMBoloS DeSCripCiÓn SÍMBoloS DeSCripCiÓn
V
Voltios
rPM
rotaciones por
minuto
símbolo de advertencia. Precauciones para
su seguridad
a
amperios
sPM
Carreras por
minuto
Para reducir el riesgo de lesiones, el Manual
del operador leer antes de usar este producto
hz
hertz
oPM
oscilaciones por
minuto
use gafas de seguridad, protección auditiva y
protección respiratoria
w
watts
or a.C.
Corriente alterna no se deshaga con la basura doméstica
Velocidad en
vacío
or D.C.
Corriente directa
no toque la hoja funcionando
kg
Kilogramos
ne pas utiliser à
l'état humide
Construcción Clase ii
Construcción de doble aislamiento
h
horas
ne pas mettre
la batterie dans
le feu
este símbolo indica que este producto está
en la lista de los requisitos de estados
unidos y Canadá por medio de pruebas etl
laboratories, inc
.../min
por minuto
la batterie ne peut
dépasser 59 °C
INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA
CARGADOR Y BATERÍAS
objetos de metal como clavos, monedas, etc. Proteja
siempre los terminales de las pilas cuando no se use el
paquete de batería.
• No cargue dentro de una caja o recipiente
de ninguna clase. la batería debe colocarse en un
área bien ventilada durante la carga.
• No deje que nada cubra u obstruya los
respiraderos del cargador.
• No incinere el paquete de batería incluso si
está muy dañado o está completamente des gastado. el
paquete de batería puede estallar en un incendio.
• Cuando no esté en uso el cargador
desconéctelo del suministro de voltaje.
De esta manera se reduce el riesgo de una descarga
eléctrica o daños al cargador si artículos metálicos caen
en la abertura. esto también ayuda a evitar dañar el
cargador en el caso de una subida de voltaje.
ADVERTENCIA: un cortocircuito de
la pila puede causar una gran corriente, recalentamiento,
posibles quemaduras e incluso la rotura.
INFORMACIÓN IMPORTANTE DE LAS
BATERÍA
• las baterías son recargables de lithiuM-ion baterías.
Ciertas leyes locales, estatales y federa les prohíben
desechar estas pilas en la basura normal.
• Consulte con sus autoridades de desechos locales para
ver cuáles son sus funciones de desechado/reciclado.
• se dispone de más información
referente al desechado de baterías en
ee.uu. y Canadá en; http://www.rbrc.
org/index.html, o llamando al 1-800-
822-8837 (1-800-8battery).
GUARDE ESTAS INSTRUCCIONES
Español
DESEMPAQUETADO Y CONTENIDO
IMPORTANTE
: Debido a las modernas técnicas de producción en masa, es poco probable que la herramienta
está defectuoso o que una parte se pierde. si encuentra algo incorrecto, no opere la herramienta hasta que las partes han
sido sustituidos o la falla ha sido corregida. el no hacerlo podría resultar en lesiones graves.
PIEZAS SUELTAS EN LA CARTÓN
Descripción Cantidad
hoja para cortar madera 1
hoja para cortar metal 1
Manual del operador 1
sierra alternante 1
Paquete de batería glab2020b 1
Cargador 1
REGLAS DE SEGURIDAD ESPECÍFICAS PARA SIERRAS
ALTERNATIVA INALÁMBRICO
ADVERTENCIA: no permita que
la confianza o familiaridad con el producto (lograda
después del uso repetido) reemplace el estrito
cumplimiento de estas reglas de seguridad para sierras
ingleteadoras. si usted utiliza esta herramienta de
manera insegura o incorrecta, usted puede sufrir graves
lesiones personales.
ADVERTENCIA: sujete la
herramienta mediante las superficies de agarre aisladas
al realizar una operación donde la herramienta de corte
pudiera hacer contacto con cables ocultos o su propio
cable. ¡el contacto con un cable energizado provocará
que las piezas metálicas expuestas de la herramienta
se energicen y provoquen una descarga eléctrica al
operario!
• Esté consciente en cuenta que esta
herramienta está siempre en condiciones de
funcionamiento, ya que no tiene que ser conectado a
una toma de corriente eléctrica.
• Cuando opere la herramienta en una
posición elevada, tenga cuidado con las persona
cosas debajo de usted.
• Revisa tu área de trabajo para asegurarte de
que haya suficiente espacio antes de cortar para evitar
cortar en tu banco de trabajo, en el suelo y en otros
posibles obstáculos.
• Sujeta la sierra firmemente con ambas
manos durante todas las operaciones de corte. Durante
el corte, la hoja puede atascarse repentinamente en la
pieza de trabajo y provocar que la sierra retroceda hacia
el operador.
• Mantén las manos alejadas de las piezas en
movimiento. nunca coloques las manos cerca de la
zona de corte.
• Evita operar esta herramienta de forma
prolongada, ya que la vibración continua puede
causar lesiones duraderas en los dedos, manos y
brazos. Para mejorar la protección, usa guantes para
mayor amortiguación, toma descansos regulares y
limita el tiempo de uso diario.
• No cortes piezas de trabajo demasiado
grandes.
• No cortes clavos o tornillos a menos que estés
utilizando una hoja específicamente diseñada para este
propósito. inspecciona tu material antes de cortar.
• Antes de comenzar a cortar, especialmente
durante la demolición, verifique la presencia
de peligros potenciales como las líneas de agua,
energía y comunicaciones.
• Antes de encender la herramienta,
asegúrate de que la hoja no esté en
contacto con la pieza de trabajo.
• Siempre permite que la hoja se detenga por
completo antes de quitarla de la pieza de trabajo. no
toques la hoja, está caliente y puede causar quemaduras
graves.
• Utilice protección de ojos y auditiva.
siempre
utilice gafas de seguridad con protectores laterales. a
menos que se especifique de otra manera, las gafas
comunes de uso diario sólo proporcionan resistencia
limitada a los impactos, estas gafas no son gafas de
seguridad. sólo utilice equipos de seguridad certificados;
los equipos de protección de ojos deben cumplir las
normas ansi Z87.1. los equipos de protección auditiva
deben cumplir las normas ansi s3.19.
• Protéjase los pulmones.
use una careta o
mascarilla contra el polvo si la operación genera mucho
polvo. Con el cumplimiento de esta regla se reduce el
riesgo de lesiones serias.
• Retire siempre la paquete de batería de la
herramienta, o coloque el interruptor en la posición
de bloqueo o apagado antes de hacer cualquier montaje,
ajuste o cambio de accesorios. Después de esta
instrucción de reducir el riesgo de lesiones personales
graves.
• No coloque las herramientas alimentadas
por baterías,
ni las baterías mismas cerca del
fuego o del calor. De esta manera se reduce el riesgo de
explosiones y de lesiones.
• Nunca vuelva a utilizar una batería que haya
sufrido una caída o un golpe sólido. las baterías dañadas
pueden sufrir explosiones. Deseche de inmediato toda
batería que haya sufrido una caída o cualquier daño.
• Utilice la paquete de batería (Genesis™,
Modelo GLAB2020B o GLAB2040B) para esta
herramienta. el uso de otro paquete de batería puede
ocasionar un riesgo de incendio.
Descripción Cantidad
23
23
Español
ESPECIFICACIONES
Potencia del motor ......................... 20V CC
Velocidad sin carga ........................ 0-2900 CPM
longitud de la carrera la hoja ......... 1”
batería.......................... 20 Volt, litio-ion, 2.0ah
cargado......................... 120V~/60hz, 1.7a
Peso neto...................... 4.0 libras
DESCRIPCIÓN DEL PRODUCTO
ENSAMBLAJE Y AJUSTES
ADVERTENCIA: siempre asegúrese
de que la herramienta esté apagada y que la batería
esté desconectada antes de ajustar, agregar accesorios
o verificar una función en la herramienta.
INSTALACIÓN Y RETIRO DE LA HOJA
DE SIERRA (FIG 2)
Verifica que la hoja que estás insertando coincida con
el material que estás cortando. Comienza con una hoja
afilada. gira el colchón de liberación rápida de la hoja (5)
todo lo que pueda en la dirección que se muestra en la fig
2 (en sentido contrario a las agujas del reloj si estás frente
a la sierra). Desliza la nueva hoja en la colchoneta de la
hoja todo lo que pueda. libera la colchoneta de la hoja. la
nueva hoja ahora debería estar firmemente sujeta.
PRECAUCIÓN: asegúrate de que la hoja esté
firmemente sujeta cada vez antes de usar la sierra.
Para retirar la hoja, gira la abrazadera de liberación
rápida de la hoja todo lo que sea posible y luego retira la
hoja de la abrazadera.
AJUSTE DE LA ZAPATA DELANTERA
(FIG 3)
la zapata delantera (3) se puede ajustar para cambiar
la profundidad de corte de tu sierra reciproca en dos
configuraciones. Para realizar este ajuste, extrae y libera la
palanca de la zapata delantera (6) como se muestra en la
fig 3. Coloca la zapata en una de las dos configuraciones
y luego cierra la palanca de la zapata delantera para
bloquearla de manera segura en su lugar.
11
FIG 1
5
10
6
7
8
4
3
1
2
9
12
1. gatillo-interruptor
2. botón del seguro de apagado
3. Zapata delantera
4. luz del trabajo del leD
5. abrazadera de liberación rápida de la hoja
6. Palanca de bloqueo de la zapata
7. lengüeta de fijación para la batería
8. indicador de carga de la batería
9. hoja para cortar madera
10. Paquete de batería
11. Cargador
12. hoja para cortar metal
5
FIG 2
FIG 3
6
3
LIBERAR
BLOQUEAR
Español
FUNCIONAMIENTO
ADVERTENCIA: Para reducir el
riesgo de serias lesiones personales, lea y siga todas
las advertencias de seguridad importantes y las
instrucciones antes de usar esta herramienta.
ADVERTENCIA: asegúrese siempre
de que la herramienta esté apagada antes de introducir
o sacar el paquete de batería.
CARGA DE LA BATERÍA (FIG 5)
NOTA: Verifique siempre que el voltaje de la red
corresponda al voltaje nominal que figura en la placa del
cargador.
• Conecte el cargador (11) a una fuente de energía de 120
voltios de Ca. la luz indicadora verde en el cargador se
iluminará, confirmando que está encendido.
• Conecte el cargador a la batería (10) como se muestra
en la fig 5. la luz roja en el cargador se encenderá,
indicando que la batería se está cargando. Mientras
tanto, las luces indicadoras de energía (8b) en el
paquete de batería parpadearán, indicando el estado
de carga.
• las tres luces indicadoras se volverán de color verde
sólido una vez que la carga esté completa.
• es normal que las baterías se calienten durante la carga.
• si el paquete de batería está caliente después de
un uso continuo en la herramienta, permita que se
enfríe a temperatura ambiente antes de cargarlo. esto
prolongará la vida de sus baterías.
NOTA: se tarda aproximadamente 80 minutos en
cargar completamente una batería de 2.0ah descargada
por completo.
INDICADOR DE CARGA DE LA
BATERÍA (FIG 5)
hay un indicador de energía de la batería en el paquete
de batería. tiene tres luces verdes (8b). Presione el botón
indicador de energía (8a) en el lateral para verificar el nivel
de energía de la batería. Cuando las tres luces se iluminan,
indica que la batería está completamente cargada. la
batería está a la mitad de su capacidad cuando se iluminan
dos luces. Cuando solo se ilumina una luz, indica que la
batería tiene un nivel bajo de energía y requiere una carga
inmediata.
ADVERTENCIA: retire siempre
la paquete de batería de la herramienta, o coloque
el interruptor en la posición de bloqueo o apagado
antes de hacer cualquier montaje, ajuste o cambio de
accesorios.
ENCENDER Y APAGAR LA SIERRA
Para encender la sierra
, oprima y no suelte el botón
del seguro de apagado (2-fig1)y luego oprima del gatillo
del interruptor (1-fig1). la sierra está equipada con un
interruptor de velocidad variable. Deprimir el interruptor
más lejos producirá más velocidad.
Para apagarlo la sierra, suelte el gatillo del interruptor.
Permita que la hoja se detenga por completo.
LUZ DE TRABAJO LED
su herramienta cuenta con una luz de trabajo leD
incorporada (4-fig 1) para iluminar el área de trabajo.
Cuando encienda la herramienta, la luz de trabajo se
encenderá automáticamente.
FRENO ELÉCTRICO
esta sierra está equipada con un freno eléctrico, el cual
proporciona un elemento adicional de control durante
diversas operaciones. si la herramienta no se detiene
rápidamente de manera consistente después de soltar
el interruptor de gatillo, haz que un técnico calificado
examine la herramienta.
ENSAMBLAJE Y AJUSTES
INSTALACIÓN Y RETIRADA DEL
PAQUETE DE BATERÍA (FIG 4)
• Para instalar el paquete de baterías, deslice la batería
en la parte inferior de la caja de la herramienta hasta el
final hasta que encaje en su lugar con un clic, como se
muestra en la figura 4. tirar ligeramente de la batería
para asegurarse de que está bloqueado en su lugar y no
se caiga por accidente de la broca, causando una lesión.
• Para retirar el paquete de baterías, tire de la batería para
sacarla de la herramienta mientras presiona la lengüeta
de fijación (7).
FIG 4
7
FIG 5
10
8a
11
8b
25
25
Español
APLICACIÓN
ACCIÓN DE CORTE
la hoja de la sierra reciprocante realiza la mayoría de su
corte a medida que viaja hacia el operador. Dependiendo
del tipo de material y la velocidad de corte, esto puede
causar astillado en la superficie de la pieza de trabajo
que está de frente al operador. Por lo tanto, si es posible,
colóquese usted mismo o la pieza de trabajo de modo
que el lado “bueno” deseado de la pieza de trabajo quede
dirigida en dirección opuesta al operador.
CORTE GENERAL
sujete su pieza de trabajo si es móvil. apoye la zapata
delantera de la sierra sobre su pieza de trabajo (verifique
que la hoja no está haciendo contacto con la pieza de
trabajo) y arranque la sierra. inicie el corte, aplicando
suficiente presión en la dirección del corte para mantener
la hoja cortando, y suficiente presión hacia adelante para
mantener la zapata presionada firmemente contra la
pieza de trabajo a todo momento. no fuerce el corte ni
detenga la sierra. no doble ni tuerza la hoja. Permita que
la herramienta y la hoja hagan el trabajo. en general, las
hojas con menos dientes (menos de 10 por pulgada) son
para cortes ásperos en madera. las hojas con un mayor
número de dientes y dientes finos son para plásticos,
compuestos, PVC y metal. un chirrido o vibración podría
indicar la necesidad de una hoja más delgada o una mayor
velocidad. si la hoja se sobrecalienta u obstruye, esto
podría indicar la necesidad de una hoja más gruesa o una
menor velocidad. reemplace las hojas cuando pierdan el
filo. una hoja desafilada producirá resultados deficientes y
podría sobrecalentar la sierra.
CORTE DE METALES
Deben utilizarse para este propósito, hojas específicamente
diseñadas para cortar metales. usted puede utilizar un
aceite liviano como refrigerante al cortar metal; esto evitará
el sobrecalentamiento de la hoja, ayudará a la hoja a cortar
más rápido, y producirá una vida más larga de la hoja.
ADVERTENCIA: utilice gafas de
seguridad. utilice una mascarilla contra polvo si la
operación produce polvo. utilice protección auditiva
durante períodos largos de operación. soporte y sujete
de manera segura la pieza de trabajo. Mantenga su
equilibrio y no se extienda usted más allá de su alcance.
MANTENIMIENTO
LIMPIEZA
evite el empleo de solventes al limpiar piezas de plástico.
la mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA: no permita en ningún
momento que fluidos para frenos, gasolina, productos a
base de petróleo, aceites pen¬etrantes, etc., lleguen a
tocar las piezas de plástico. las sustancias químicas
pueden dañar, debilitar o destruir el plástico, lo cual a su
vez puede producir lesiones corporales serias.
las herramientas eléctricas que se utilizan en materiales
de fibra de vidrio, paneles de yeso para paredes,
compuestos de resanar o yeso, están sujetas a desgaste
acelerado y posible fallo prematuro porque las partículas
y limaduras de fibra de vidrio son altamente abrasivas
para los cojinetes, escobillas, conmutadores, etc. Por
consiguiente, no recomendamos el uso de esta herramienta
durante períodos prolongados de trabajo en estos tipos de
materiales. sin embargo, si usted trabaja con cualquiera
de estos materiales, es sumamente importante limpiar la
herramienta con aire comprimido.
LUBRICACIÓN
su herramientas permanentemente lubricado en la fábrica
y no requieren lubricación adicional.
GARANTÍA DE DOS AÑOS
este producto está garantizado contra defectos de material y de fabricación durante 2 años a partir de la fecha de compra.
esta garantía limitada no cubre el desgaste normal o daños por negligencia o accidente. el comprador original está cubierto
por esta garantía y no es transferible. antes de devolverlo su herramienta para almacenar la ubicación de la compra, por
favor llame gratis a la línea de ayuda para las posibles soluciones.
ESTE PRODUCTO NO ESTÁ GARANTIZADO SI SE UTILIZA PARA PROPÓSITOS INDUSTRIALES O
COMERCIALES.
LOS ACCESORIOS INCLUIDOS CON ESTE JUEGO NO TIENEN 2 AÑOS DE GARANTÍA.
LÍNEA DE AYUDA GRATUITA
Para preguntas acerca de este o cualquier otro producto genesis llame gratuitamente al teléfono:
888-552-8665.
o visite nuestro sitio web: www.genesispowertools.com
Richpower Industries, Inc.
736 Hampton Road
Williamston, SC USA
www.genesispowertools.com
2023.11, V01
