User manual
NA64N7100AB
Gas cooktop
ز ﺎﻏ دﻗوﻣ
2 English 3English
Dear User,
Our objective is to make this product provide you with the best output
which is manufactured in our modern facilities in a careful working
environment, in compliance with total quality concept.
Therefore, we suggest you to read the user manual carefully before using
the product and, keep it permanently at your disposal.
Note: This user manual is prepared for more than one model. Some of the
features specied in the Manual may not be available in your appliance.
All our appliances are only for domestic use, not for commercial use.
‘‘THIS APPLIANCE SHALL BE INSTALLED IN ACCORDANCE WITH THE
REGULATIONS FORCE AND ONLY USED IN A WELL VENTILATED SPACE.
READ THE INSTRUCTIONS BEFORE INSTALLING OR USING THIS APPLIANCE’’
CONTENTS
Important Warnings 3
Important Safety Information 5
General Safety 5
Electrical Connection and Safety 5
Gas Connection and Safety 5
Introduction Of The Appliance 6
Control Panel 6

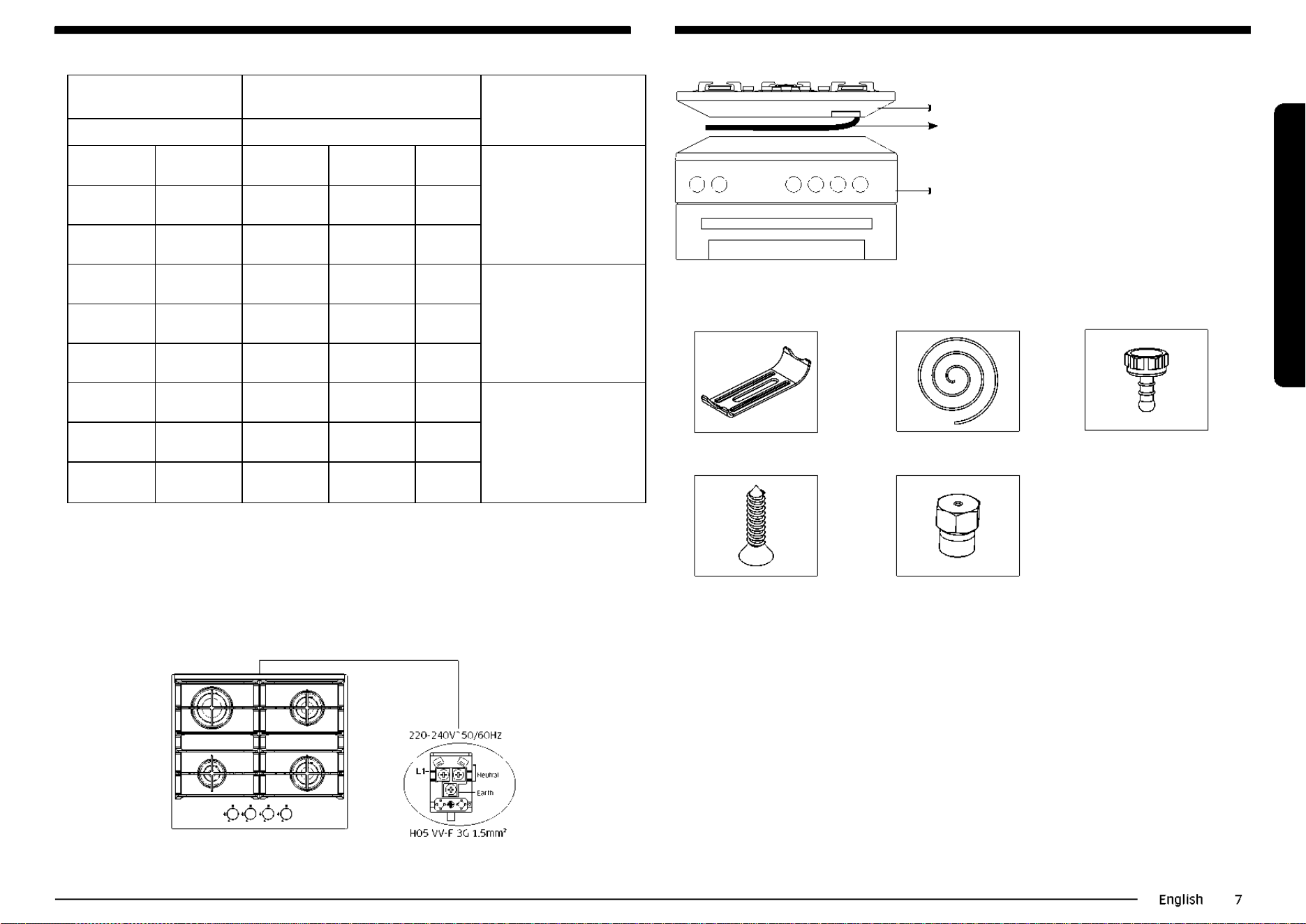

Injector, Gas Flow And Power Table 7
Electrical Connection Scheme 7
If Built-In Oven Is Placed Under Cooktop 7
Accessories 7
Installation Of Cooktop 8
Counter Cutting Sizes And Installation Of Your Cooktop 8

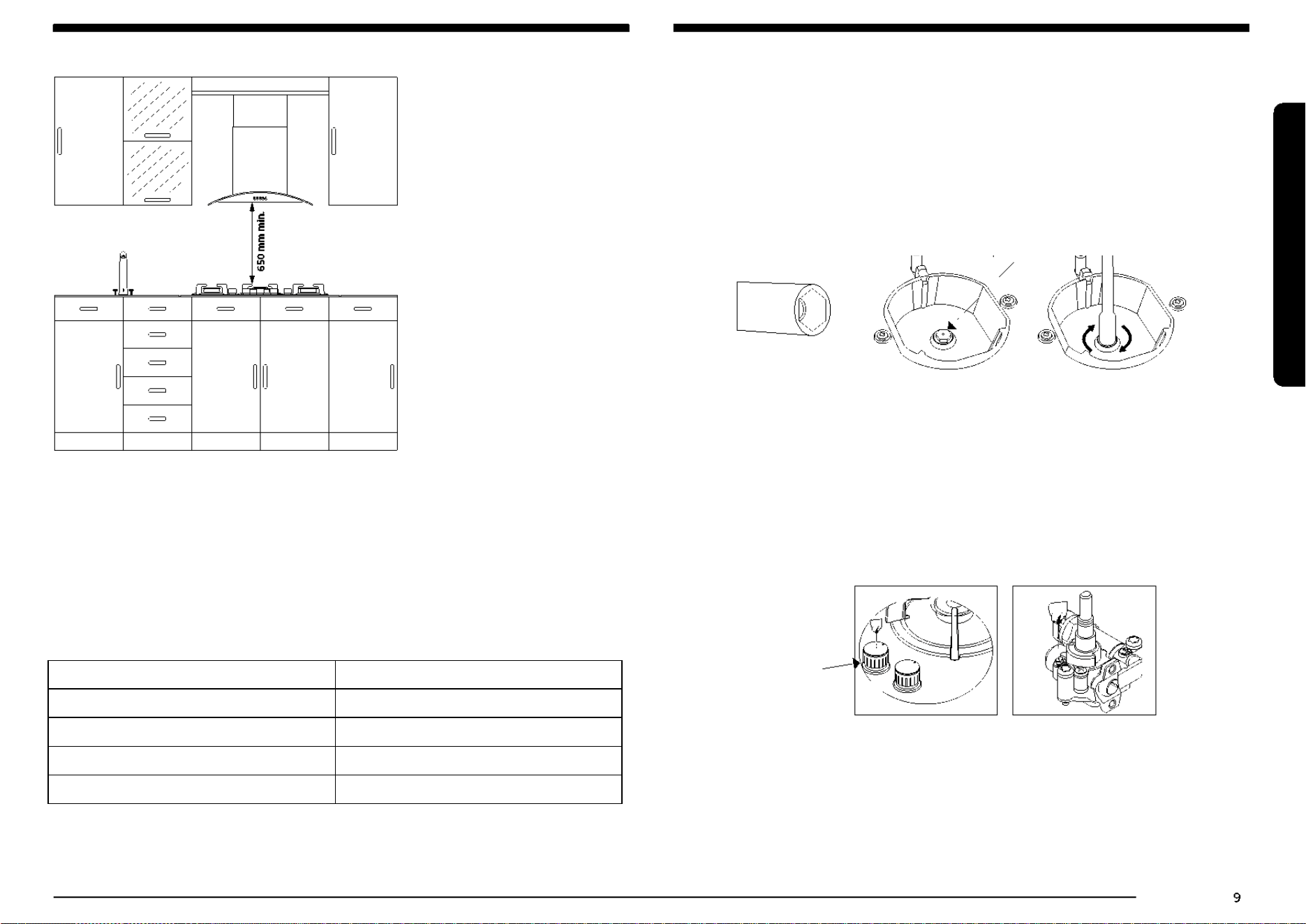

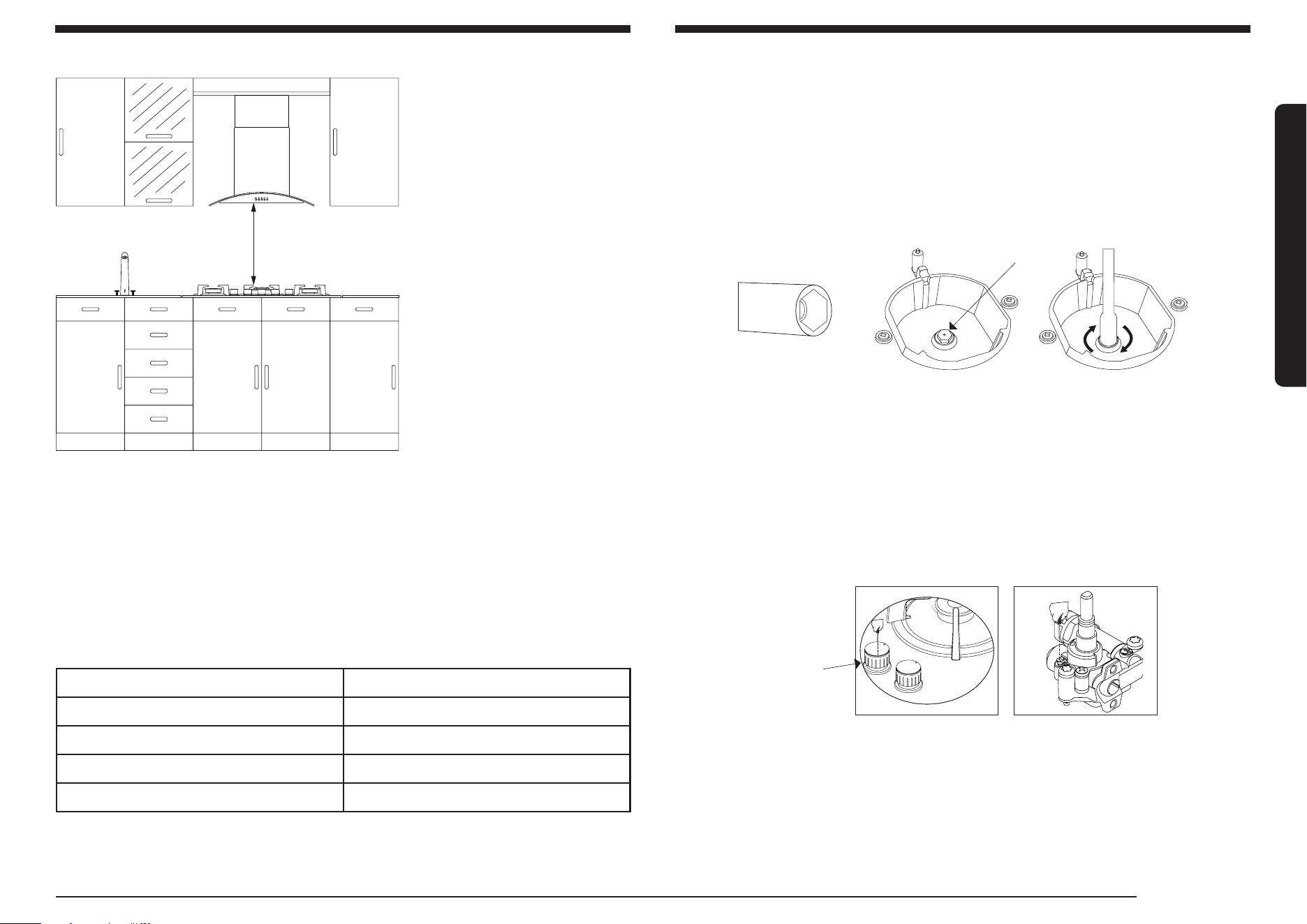

Correct Place For Installation 9
Ventilation Of Room 9
Transformation From Natural Gas To Lpg And
From Lpg To Natural Gas 9
Gas Breaking Safety Appliance (FFD) 10
Setting Gas Cooktop As Per Gas Type 10

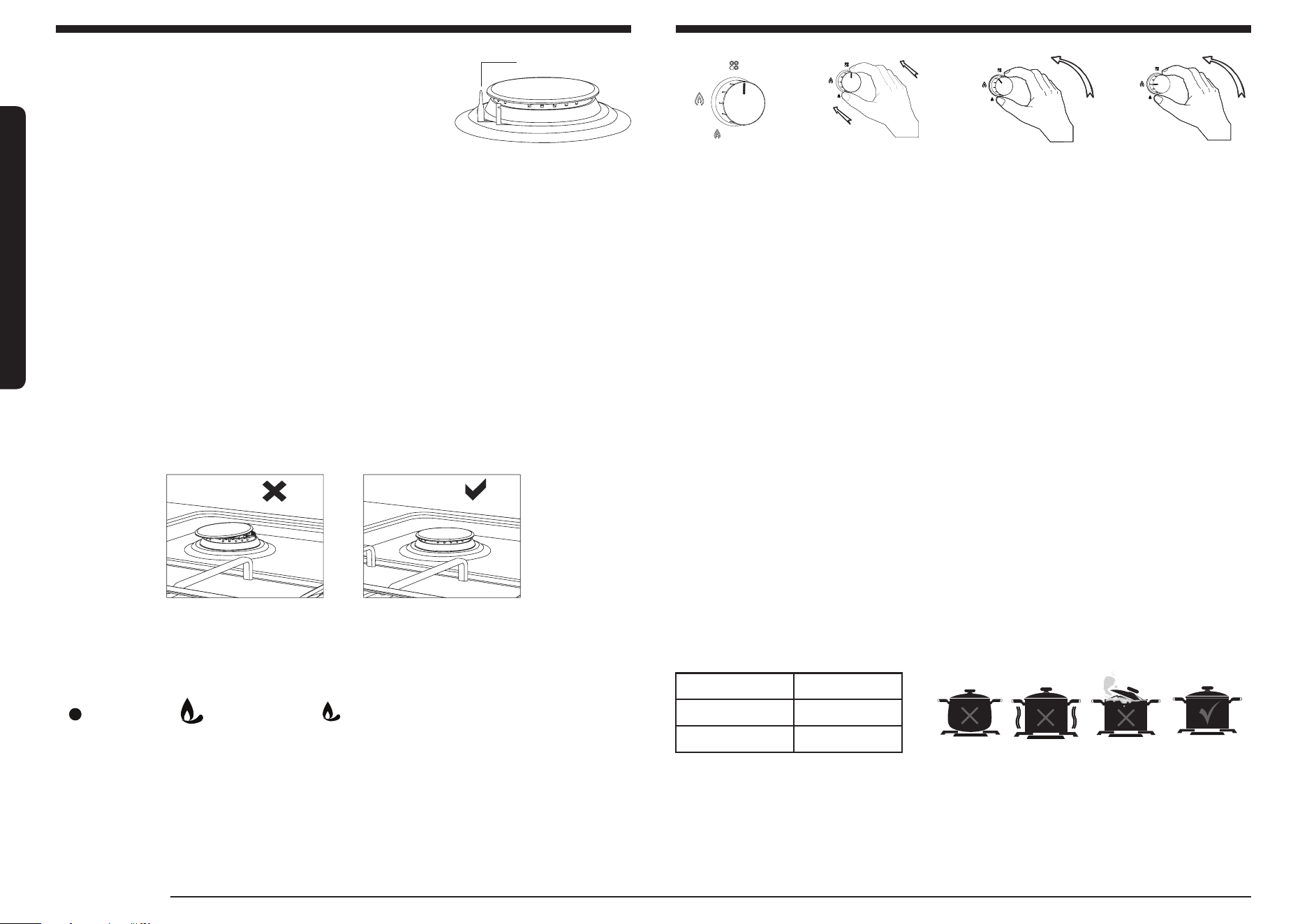

Usage Of Your Cooktop 10
Pot Diameter 10
Maintenance And Cleaning 11
Product Information 11
12
12
12
Energy Saving Hints
Appliance Class And Category
Handling Rules
Trouble Shooting
Package Information
13
Service List 14
Contents
12
2 English 3English
WARNING: If the information in this manualis not followed exactly, a fire or
explosion may result causing property damage, personal injury, or death.
• DO NOT store or use gasoline or other ammable vapors and liquids
in the vicinity of this or any other appliance.
• WHAT TO DO IF YOU SMELL GAS:
- DO NOT try to light any appliance.
- DO NOT touch any electrical switch.
- DO NOT use any phone in your building.
- Immediately call your gas supplier from a neighbor's phone.
Follow the gas supplier's instructions.
- If you cannot reach your gas supplier, call the fire department.
• Installation and service must be performed by a qualified installer,
service agency, or the gas supplier.
IMPORTANT WARNINGS
1. WARNING: Before touching the connection
terminals, all supply circuit should be disconnected.
2. WARNING: Any inadvertent cooking made with
fats and oils can be dangerous and cause re.
3. WARNING: Risk of re; do not store the food
materials on the cooking surface.
4. WARNING: During usage the reachable
sections can be hot. Keep the small children away.
5. WARNING: The appliance and its reachable
sections become hot during usage.
6. The setting conditions of this appliance is
indicated on the label. (Or data tag)
7. This appliance is not connected to a combustion
product discharge system. This appliance shall be
connected and installed as per the applicable instal-
lation legislation. Consider the requirements related
with ventilation.
8. Using a gas hob will release humidity and
combustion products in the room where it
resides. Especially during when the appliance
in use, ensure that the kitchen is well ventilated
and retain the natural ventilation holes or install
a mechanical ventilation system (Hood on top of
the oven). Sustained usage of the appliance may
require additional ventilation. For example opening
a window or if available, increasing the ventilation
level of a mechanical ventilation system.
9. WARNING: The appliance is intended for cooking
only. It must not be used for other purposes like
room heating.
10. This appliance should be installed as per
regulations and in well-ventilated location only.
Read theinstructions before installing or operating
the appliance.”
11. Before placing the appliance check the local
conditions (gas type and gas pressure) and ensure
that the settings of the appliance is appropriate.
12. These instructions are applicable for countries
of which symbols are indicated on the appliance.
If the country symbol is not available on the ap-
pliance, in order to adapt the appliance to the con-
ditions of such country, the technical instructions
should be read.”
13. Do not operate the system for more that 15
seconds. If the burner does not ignite at the end
of 15 seconds stop the operation of the system
and/or wait for at least 1 minute before igniting
the burner.
Important warnings
4 English 5English
14. Do not use steam cleaners to clean the
appliance.
15. NEVER try to extinguish a re with water,
rst disconnect the mains supply and then using,
for example a lid or blanket, cover the re.
16. Unless continuous supervision is provided, the
children of age 8 or below should be kept away.
17. Pay attention for not to touch the heating
elements.
18. This appliance can be used by children
aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities
or lack of experience and knowledge if they have
been given supervision or instruction concerning
use of the appliance in a safe way and understand
the hazards involved.
19. Make sure you hold the handle of a wok or
a small one-handled pot while cooking.
20. Never leave plastic items (which can melt
or ignite) on the cooktop. Heating a sealed plastic
container causes pressure to build, which may
lead the container to explode.
21. Before removing or changing cookware,
turn off the burners.
22. Stand at a safe distance while frying to
avoid hot spatter.
23. When frying, always heat the oil slowly, and
monitor the oil as it heats. When frying foods at
high heat, monitor the oil throughout the cooking
process. If combining fats or oils for frying, mix
them together before heating.
24. Always use a minimum amount of oil for any
type of frying. Always thaw food before frying,
and do not frying food that is overly cold or that
has clumps of ice attached to it.
25. Do not hang paper blinds on a window near
the cooktop; do not hand long curtains that could
be blown over/onto the cooktop.
26. Make sure no parts came loose during shipping.
27. Before removing or changing cookware, turn
off the burners.
28. Remove food and cookware immediately
after cooking.
29. After cleaning the burner spreader, make
sure it is completely dry before reassembling it.
30. To avoid carbon monoxide poisoning, do not pour
water or other liquids into the cooktop during cleaning.
31. To avoid cookware discoloration, deformity, and
/or carbon monoxide poisoning, do not use cook-
ware that is substantially larger than the grate.
32. Always let the oil/fat in the cookware to cool
to room temperature before moving the cookware.
33. To avoid delayed-eruptive boiling, let hot oil/
fat stand at least 20 seconds after turning off the
burner so the temperature can stabilize. In the
event of scalding, follow these rst-aid instructions.
34. During a power failure or if the ignition system
malfunctions, do not use matches/ lighters to ignite
the burners.
35. Make sure you put cookware on the grate so
that the overall cookware size does not exceed
the grate.
Important warnings
4 English 5English
IMPORTANT SAFETY INFORMATION
General Safety
To reduce the risk of re, electric shock, personal injuries, and/or death,
observe the following precautions.
• Do not touch any part of the cooktop, including but not limited to
cooktop burners during or immediately after cooking.
• Know the location of the gas shut-off valve and how to shut it off.
• Make sure the hold down brackets are properly installed on the
cooktop. See the installation instructions for more information.
• Do not let children near the cooktop. Do not let children go onto the
cooktop. Do not let children play with the cooktop or any part(s) of
the cooktop. Do not leave children unattended in an area where the
cooktop is in use.
• Remove all packaging materials from the cooktop before operating to
prevent ignition of these materials. Keep all packaging materials out
of children’s reach. Properly dispose the packaging materials after
the cooktop is unpacked.
• Do not store any object of interest to children on the cooktop or
backguard of the cooktop. Children climbing on the cooktop to reach
items could be killed or seriously injured.
• Do not operate the cooktop if the cooktop or any part of the cooktop
is damaged, malfunctioning, or missing parts.
• Do not use the cooktop as a space heater. Use the cooktop for
cooking only.
• Use only dry pot holders.
• Do not use the cooktop to heat unopened food containers.
• Disconnect the power cord before servicing.
• Never store combustible materials (dishtowels, paper products, etc.)
or packaged or canned food under the cooktop in a way that would
l
et them come in contact with the underside of the cooktop. The com-
bustible material could catch fire and the packaged or canned food
could explode.
• Make sure the gas line is not compressed or bent by heavy objects.
Otherwise, gas leaks or incomplete combustion may occur
Electrical Connection and Safety
1.Setting conditions of this appliance is indicated in tag or data plate.
2.This appliance is not connected to any discharging apparatus of burning
products. It should be connected and installed according to applicable
assembly regulation.
3.Great attention should be paid on ventilation related conditions.
4.Your appliance should be connected to an appropriate fuse according
to electric power
. If necessary, it is recommended that connection is made
by authorized service.
5.Your appliance is congured in accordance with electrical supply of
220-240V, 50/60Hz.
6.If main electrical network is different from these values, contact with
your authorized service.
7.Electrical connections of your appliance should only be made to the
fuses having suitably wired grounding (grounded) system. If no convenient
fuse is available in the place where your appliance is to be installed,
contact with authorized service immediately. Manufacturing rm is not
responsible denitely for the damages that fuses whose grounding is not
made and connected to the appliance can cause.
8.Connection of the appliance should be close to be accessed easily to the
fuse whose grounding is made without use of extension cord.
9.Do not allow contacting the power cable of your appliance with hot
regions. Similarly, keep away it from sharp edges and corners.
10.If feeder cord is damaged, this cord should be replaced either by
manufacturer or its service agency or same degree qualied personnel in
order to hinder a dangerous situation.
11.Wrong electrical connection may give damage to the appliance. In this
case, your appliance will remain out of guarantee scope. Electrical connection
of your appliance should be done by authorized service.
12.During operation of cooktop, some parts may be hot. When you also
bring switches closed position, it may remain hot for a while. Children
should be kept away every time and not be left without observation.

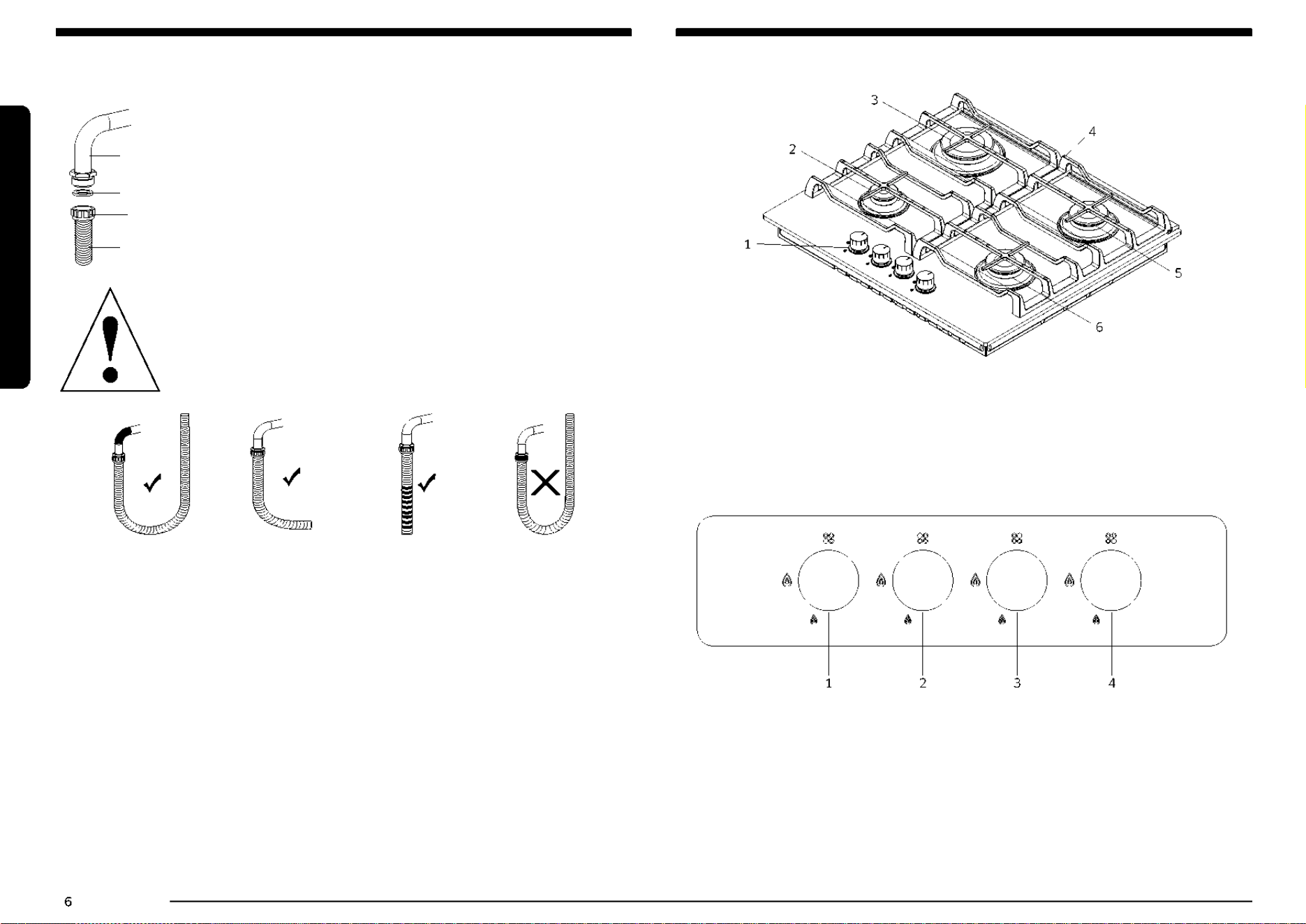

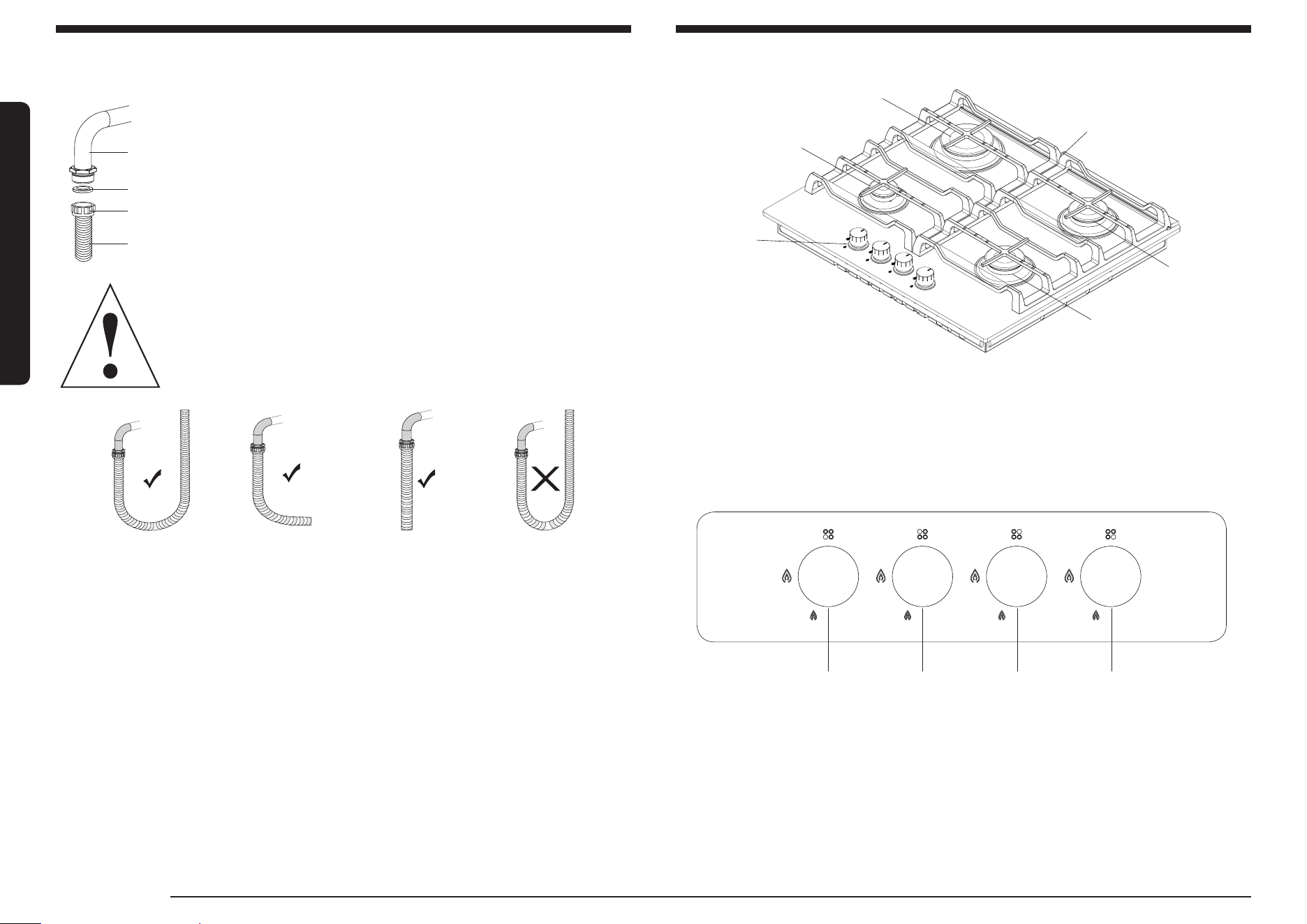

Gas Connection and Safety
1. For LPG (cylinder) connection, afx
metal clamp on the hose coming from LPG
cylinder. Afx an edge of the hose on hose
inlet connector behind the appliance by
pushing to end through heating the hose in
boiled water. Afterward, bring the clamp to-
wards end section of the hose and tighten it
with screwdriver. The gasket and hose inlet
connector required for connection is as the
picture shown below.
Main Gas Pipe
Gasket
Hose Inlet Connector
Metal Clamp
Lpg Connection Hose
Important safety information
6 English 7English
NOTE: The regulator to be afxed on LPG cylinder should have 300 mmSS
feature.
2. Natural gas connection should be
done by authorized service. For natural
gas connection, place gasket in the nut
at the edge of natural gas connection
hose. To install the hose on main gas
pipe, turn the nut. Complete the connection
by making gas leakage control.
Gas hose and electric connection of the appliance should
not pass next to hot areas such as back of the appliance.
Gas hose should be connected by making wide angle turns
against breaking possibility. Movement of appliance whose
gas connection is made may cause gas leakage.
3. Connect your appliance to gas cock from the shortest way and in a
manner to prevent any leakage. For safety, the hose used should be maximum
125 cm and minimum 40 cm.
4. While making gas leakage control; never use lighter, match, glowing
cigarette or similar inammable matter.
5. Apply soap bubble on connection point. If any leak/leakage exists,
foaming will occur on soaped region.
6. If the cooktop is to be mounted on a cabinet or openable drawer, a
heat protection panel having 150 mm (max.) minimum opening should be
mounted under the cooktop. (see gure 4 in page 8)
INTRODUCTION OF THE APPLIANCE
Control Panel
Main Gas Pipe
Gasket
Nut
Natural Gas Connection Hose
True
False
True
True
1
2
3
4
5
6
1. Control Buttons
2. Small Burner
3. Large Burner
4. Cast Grill
5. Medium Burner (Rear)
6. Medium Burner (Front)
1 2 3 4
1. Small Burner Control
2. Large Burner Control
3. Medium Burner Control (Rear)
4. Medium Burner Control (Front)
Introduction of the appliance
6 English 7English

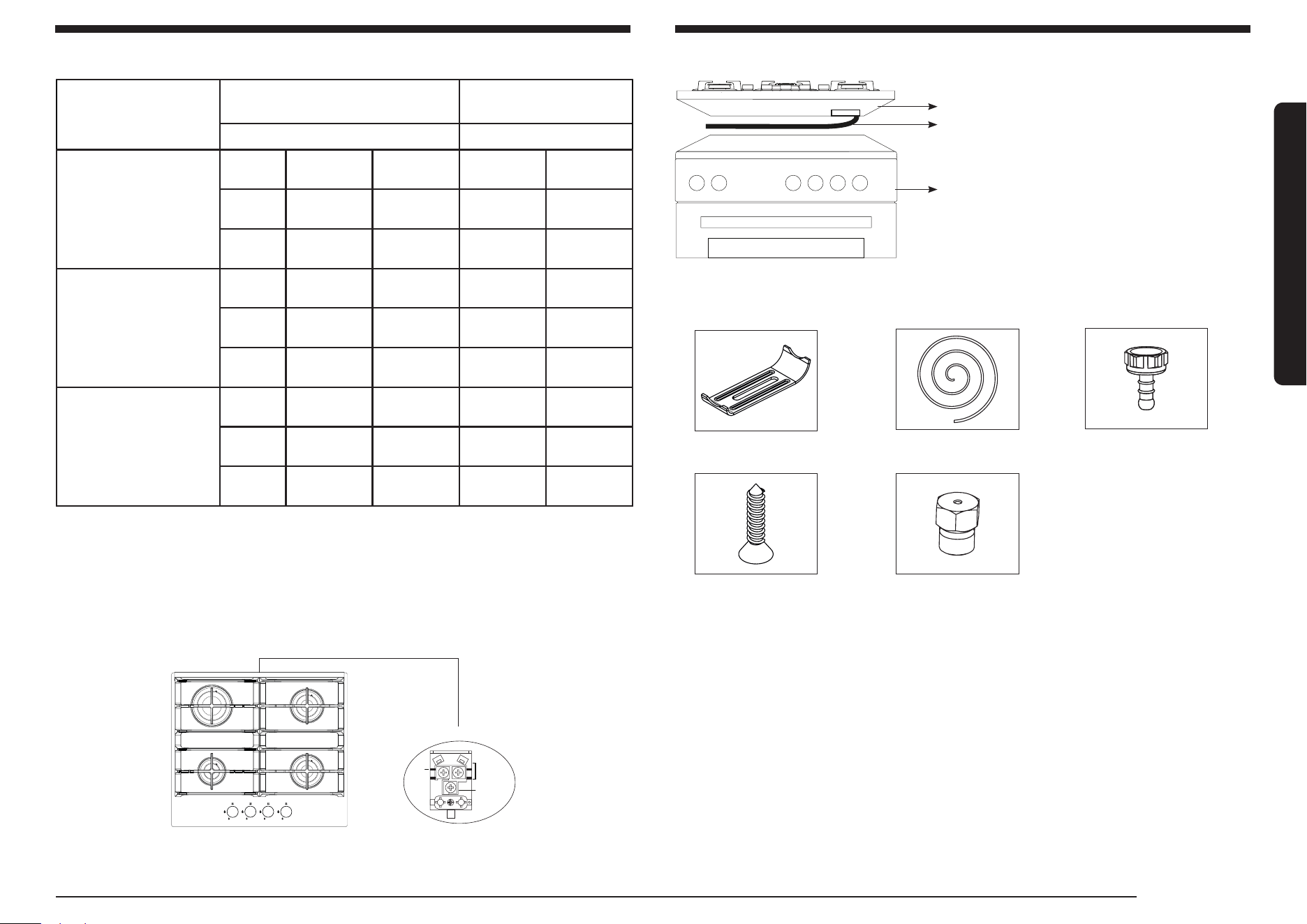

INJECTOR, GAS FLOW AND POWER TABLE
BURNER
SPECIFICATIONS
G20,20 mbar
G25,25 mbar
G30,28-30 mbar
G31,37 mbar
Gas Natural LPG
Large
Burner
Injector 1.15 mm 0.85 mm
Gas Flow 0.276 m³/h 211 g/h
Power 2.90 kW 2.90 kW
Medium
Burner
Injector 0.97 mm 0.65 mm
Gas Flow 0.162 m³/h 124 g/h
Power 1.70 kW 1.70 kW
Small
Burner
Injector 0.72 mm 0.50 mm
Gas Flow 0.96 m³/h 69 g/h
Power 0.95 kW 0.95 kW
NOTE: This table should be taken into consideration when making changes by
authorized service. The manufacturer can not be held responsible for problems
that may result in incorrect replacement.
ELECTRICAL CONNECTION SCHEME
Get electrical connection of your appliance done to authorized person in
line with the following scheme.
IF BUILT-IN OVEN IS PLACED UNDER COOKTOP;
Gas pipe should be afxed
in a way not to touch the
oven below, sharp edges and
corners, not to be pulled in
a manner to be twisted and
strained. Make gas connection
from right part of the cooktop,
fasten the hose by use of
clamp.
ACCESSORIES
L1
220-240V~50/60Hz
H05 VV-F 3G 1.5mm²
Earth
Neutral
Cooktop
Hose
Oven
Figure 1
Support piece (4 pcs.)
Roving (1 pcs.) Hose inlet connector (1 pcs.)
Screw (4 pcs.) Injector (4 pcs.)
Introduction of the appliance
8 English 9English

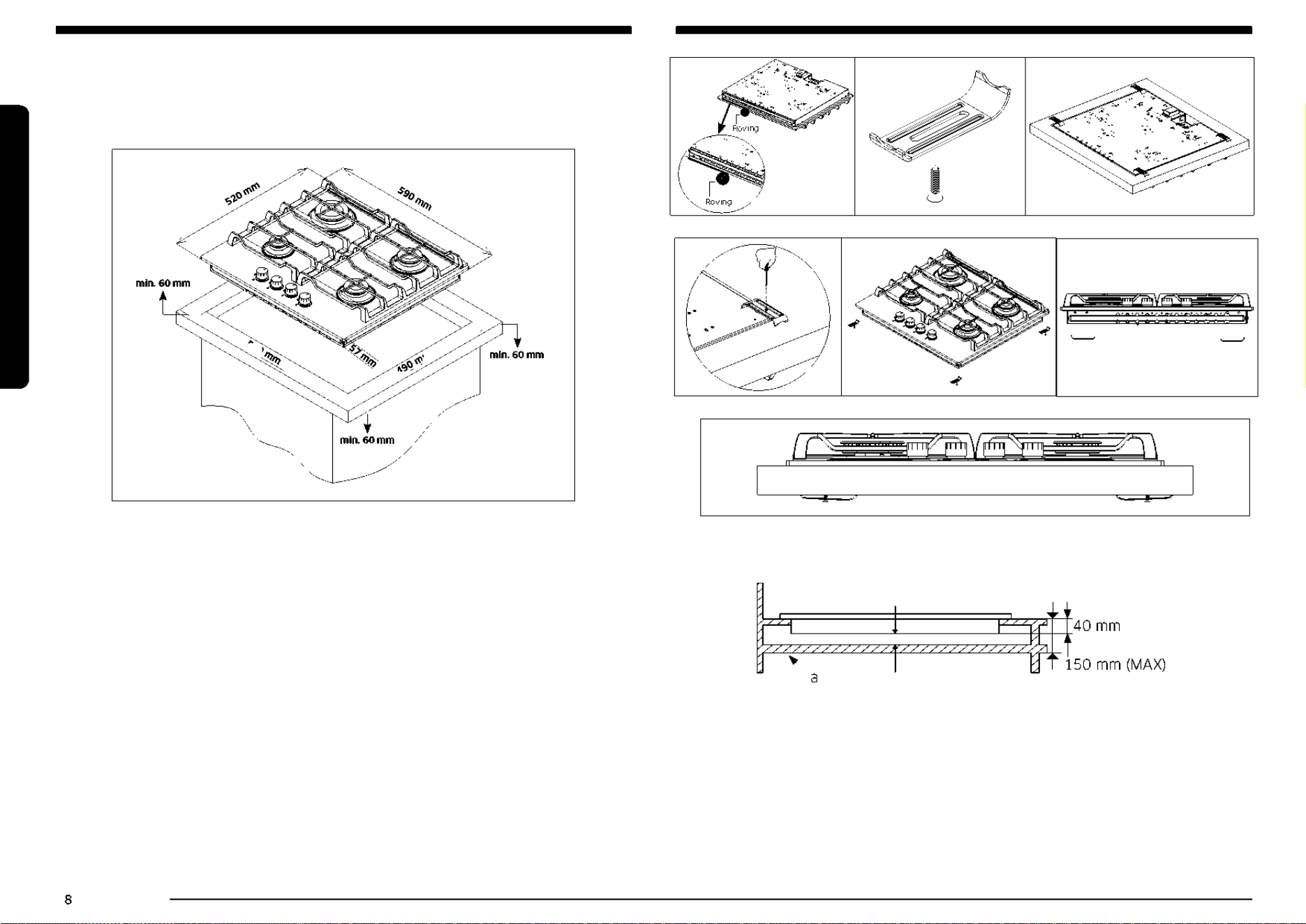

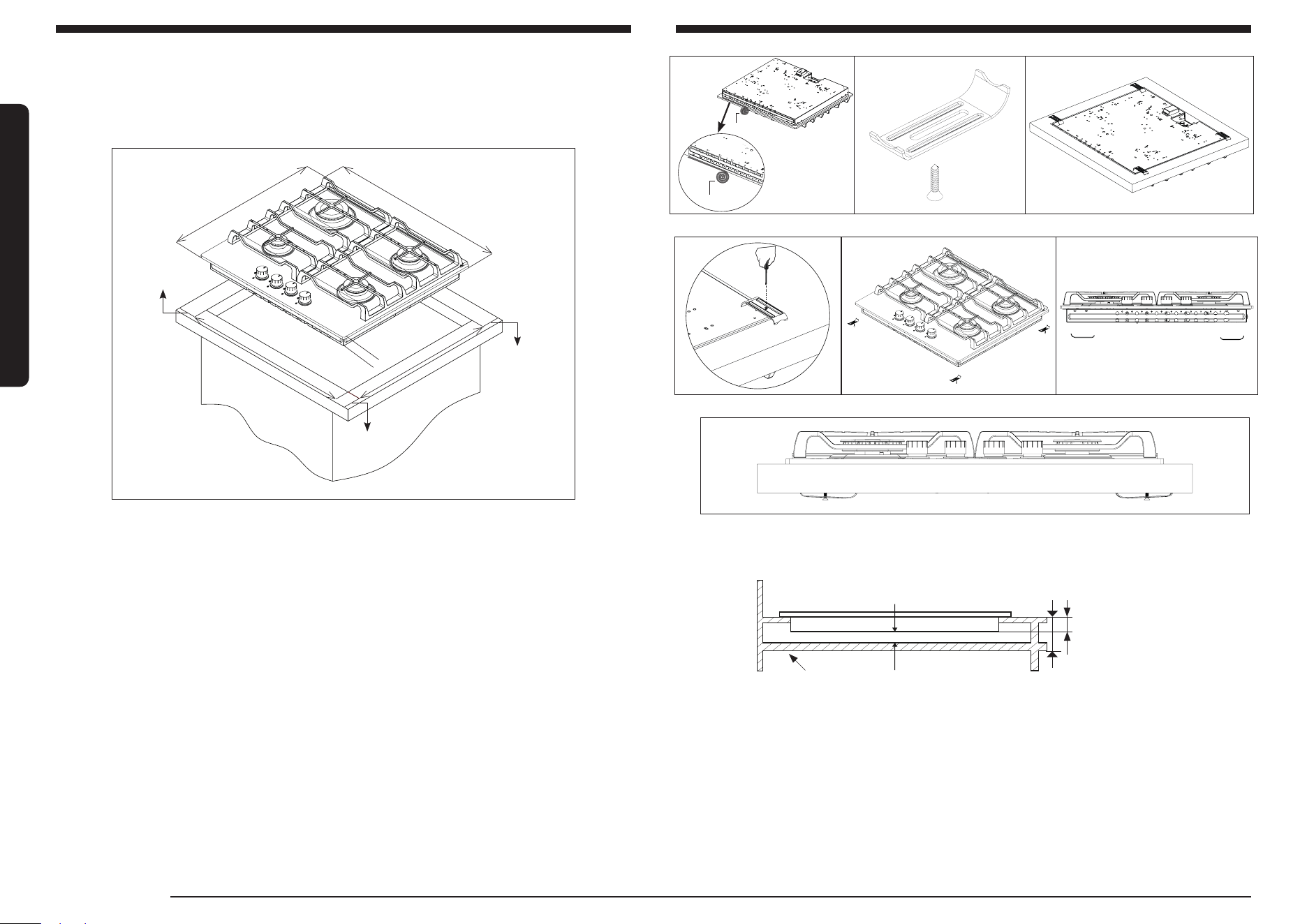

INSTALLATION OF COOKSTOP
Counter Cutting Sizes And Installation Of Your Cooktop
Pay attention to the drawing and dimension given below while
making cooktop installation and adjusting counter cutting sizes.
1. Detach the burners, burner hoods and grills from the product.
2. Turn the cooktop down and place on smooth ground.
3. In order to prevent entrance of foreign substances and liquids
between cooktop and counter, apply the paste given in package to the
sides of lower guard of counter. For corners, curl paste and increase curls
till lling corner gaps.
4. Turn cooktop again and align with and place on counter.
5. Fasten up your cooktop on counter by using the clamp and screws
supplied.
6. If the hole in the corner of the cooktop is suitable, connect the support
piece from there.
On the assembly chart given in next page, it is shown how to assemble
your cooktop.
7. This panel (a) must be positioned at a maximum distance 150 mm
bellow the worktop.
• An oven must have forced ventilation to install a hob obove it.
• Check the dimensions of the oven in the installation manual.
• The cut out size must obey the indication.
8. While mounting cooktop on a closet, as shown in the gure above, in
order to separate between closet and cooktop, a shelf should be mounted.
If it is mounted on a built-in oven, there is no need to do that.
9. If your cooktop will be mounted next to right or left wall, the minimum
distance between wall and cooktop should be 50 mm.
57 mm
520 mm
490 mm
590 mm
560 mm
min. 60 mm
min. 60 mm
min. 60 mm
Figure 2
40 mm
150 mm (MAX)
Figure 4
a
Installation of cooktop
Figure 3
Roving
Roving
8 English 9English
CORRECT PLACE FOR INSTALLATION
Product is designed in
accordance with the kitchen
counters supplied from
market. A safe distance
should be left between the
product and kitchen walls
and furniture.
If hood/aspirator will
be installed over your
appliance, obey to the
recommendation of hood/
aspirator manufacturer for
assembly height.
(min. 65 cm)
The gap that cooktop is to
be placed on the counter
should be cut in line with
cooktop installation
dimensions.
For installation of the product, the rules specied in local standards
related to electricity should be complied.
VENTILATION OF ROOM
The air needed for burning is received from room air and the gases
emitted are given directly in room. For safe operation of your product,
good room ventilation is a precondition. If no window or room to be
utilized for room ventilation is available, additional ventilation should be
installed. However, room has a door opening outside, it is no needed to
vent holes.
Room Size Ventilating Opening
Smaller than 5 m³ min. 100 cm²
Between 5 m³ - 10 m³ min. 50 cm²
Bigger than 10 m³ no need
In basement or cellar min. 65 cm²
TRANSFORMATION FROM NATURAL GAS TO LPG AND FROM LPG TO
NATURAL GAS
1. Turn off gas and electricity of the cooktop. If your cooktop is hot, wait
for cooling down.
2.For injector change, use a screwdriver whose edge is as the Figure 5.
3. As seen in Figure 6, demount burner lid and burner of the cooktop and
ensure visibility of injector.
4. Remove injector by turning as shown in Figure 7 with screwdriver and
replace it with a new one.
5. After that, detach control switches of the cooktop. Make setting by
turning the screw in the middle of gas cocks with a small screwdriver in
the manner shown in the following picture. To adjust ow rate screw, use a
screwdriver having suitable dimension. For LPG, turn the screw clockwise.
For natural gas, turn the screw one time counter clockwise. At low position,
length of normal ame should be 6-7 mm. For the last control, check out
whether ame is open or closed.
Setting of your appliance may differ according to the type of gas cock
used.
6. LPG injectors size as below information:
• Size 85 of injector: Large Burner
• Size 65 of injector: Medium burner
• Size 50 of injector: Small Burner
650 mm min.
Figure 5
Figure 6
Figure 7
Injector
Control
Switch
Figure 8 Figure 9
Installation of cooktop
10 English 11English

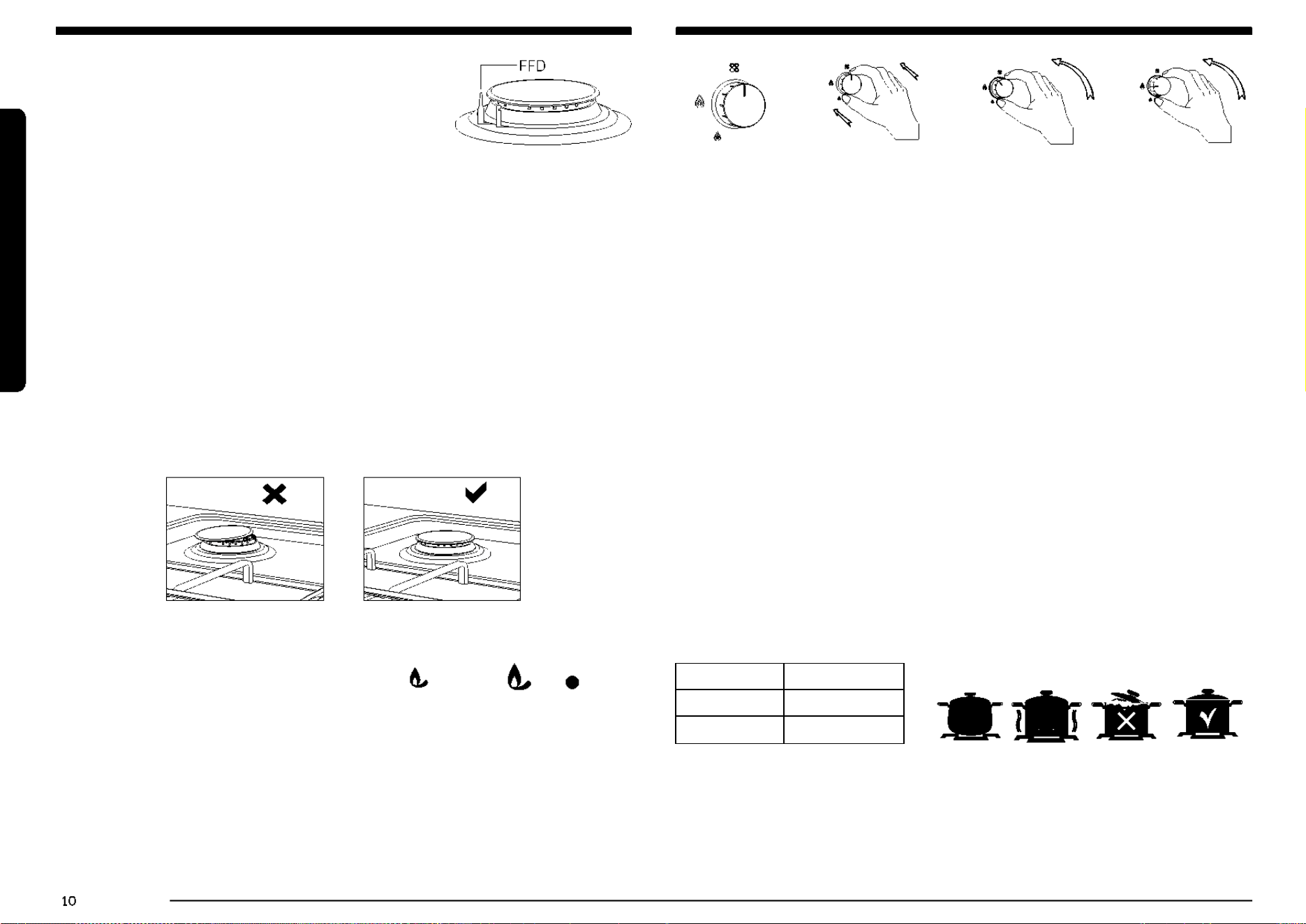

GAS BREAKING SAFETY APPLİANCE (FFD)
Against putting out to be taken place as a result
of liquid overow at upper burners, safety appliance
steps in and cut gas immediately.
SETTING GAS COOKTOPS AS PER GAS TYPE
Gas type (LPG or natural gas) that your appliance is manufactured foris
stated in the label found behind the product and that show technical
features. If gas setting of your appliance is not the same as gas setting
of your network, it should be adjusted by making change by an expert
person. In the following table, injector, gas ow and power values of
appliance is given according to gas type.
USAGE OF YOUR COOKTOP
Usage of Gas Cooktop
1. Before starting to use your cooktop, be sure burner hoods are at
correct position. Correct placement of burner hoods are shown in the
following gure.
2. Gas cocks have a special locking mechanism. Therefore, to operate
cooktop zone, press button by pushing ahead and while opening or
closing the cock, hold down the button.
Closed Fully open Minimum open
3. For automatic igniting models, igniting is realized via electricity.
Therefore, before operating appliance, be sure that appliance has
electric connection. Igniting for these models is as follows.
4. Pay attention that cooktop grills are placed on cooktop table completely.
In case of failure about this matter can cause pouring of the materials to be
put on that.
5. For the models having gas putting out safety, following realizing ignition
procedure according to the guidelines above, wait for 5-10 seconds by
pushing button ahead without keeping your hands off.
Safety mechanism will step in this duration and ensures operation of the
cooktop. With regard to gas putting out appliance, gas cock cuts the gas
going to cooktop zone in case of putting out of cooktop ame due to any
reason.
6. While using coffee pot apparatus supplied along with the cooktop, be
sure that foots of apparatus are placed on cooktop grill exactly and remain
on cooktop zone in centred way. Use the apparatus only on small burner.
7. While utilizing gas cooktops, use saucepan, placed on cooktop surface
as far as possible. Thanks to that, you can save energy. In the following
table, cooking pot diameters recommended to be used as per burners are
given.
POT DIAMETER
Small Burner 12-18 cm
Middle Burner 18-20 cm
Large Burner 22-24 cm
Cooking pot to be used with products should have
minimum 120 mm. diameter.
Figure 10
FFD
Figure 11 Figure 12
Cooktop cock
is at closed
position.
To ignite cooktop,
rstly press the
button towards
ahead.
While holding
down the
button, lighter
steps in and
starts to
ignition.
By turning the
button left while
holding down,
you can provide
ignition at ame
length you want.
False False
False
True
Usage of your cooktop
10 English 11English
MAINTENANCE AND CLEANING
Before starting to maintenance or cleaning, firstly cut the connection
supplying electricity to cooktop and turn off gas valve. If cooktop is hot,
wait for cooling down.
1. For the purpose that your cooktop has long and economic life, regular
cleaning and maint
enance should be performed on your
cooktop.
2. Do not clean your cooktop with scratching tools such as bristle brush,
wire wool or knife. Do not use abrasive, scratching, acid materials or
detergent.
3. Following mopping parts of your cooktop with soapy cloth, rinse it,
later rinse well with a soft cloth.
4. Clean glass surfaces with special glass cleaning substances. As scratching
of glass surfaces leads to breaking, while cleaning glass surfaces, do not
use abrasive cleaners or sharp metal scrapers.
5. Do not clean your cooktop with steamy cleaners.
6. Clean channels and lids of cooktop zones with soapy water and clean
gas channels with a brush.
7. In the course of cleaning your cooktop, never use ammable materials
such as acid, thinner and gas.
8. Do not wash plastic and aluminium parts of your cooktop in dishwasher.
9. Clean vinegar, lemon, salt, coke and similar acid and alkaline containing
substances poured on your cooktop immediately.
10. In time, cooktop buttons turns hard or never turn any more, in such
circumstances, it may be necessary that buttons are changed. The change
should only be done by authorized service.

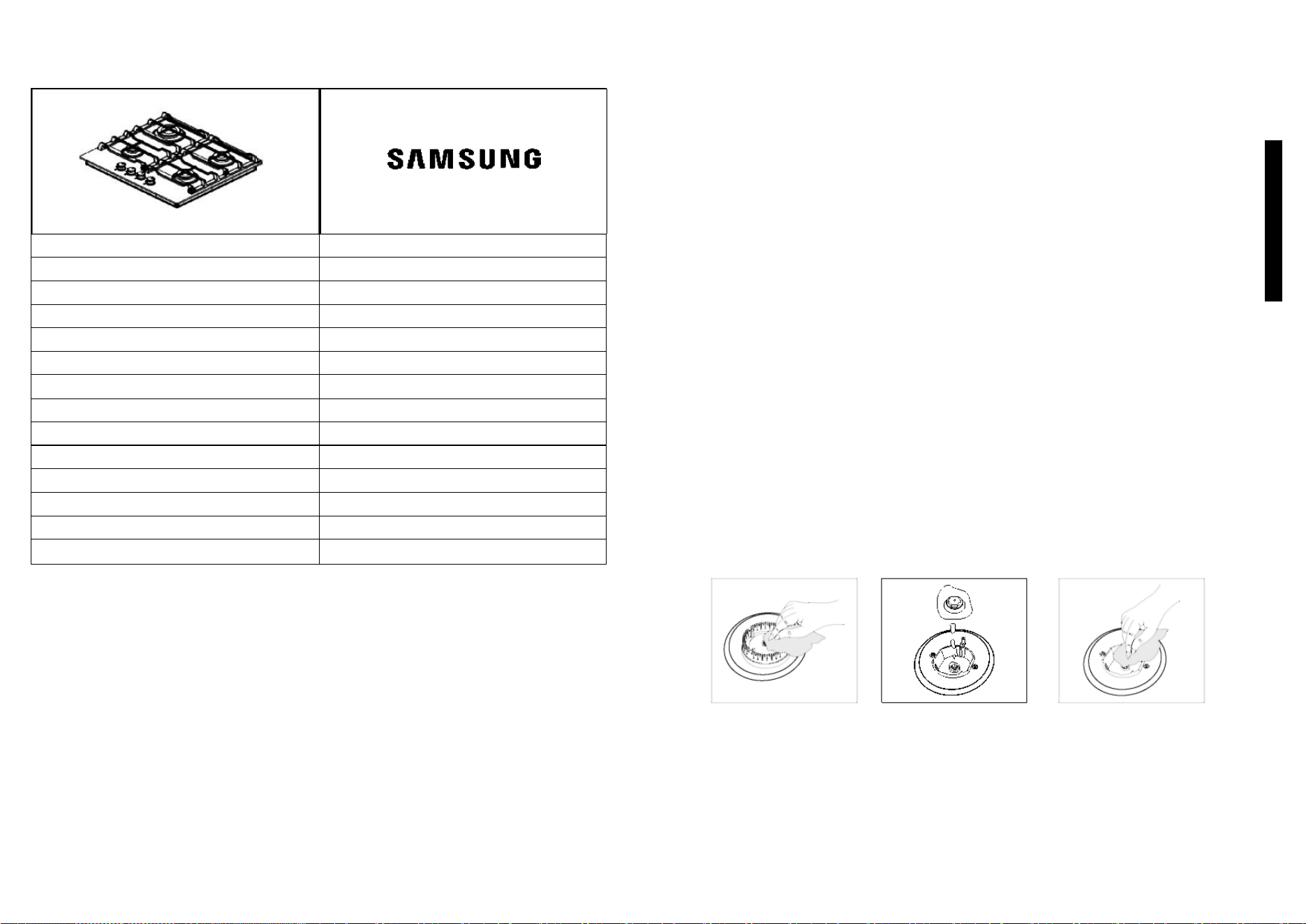

PRODUCT INFORMATION

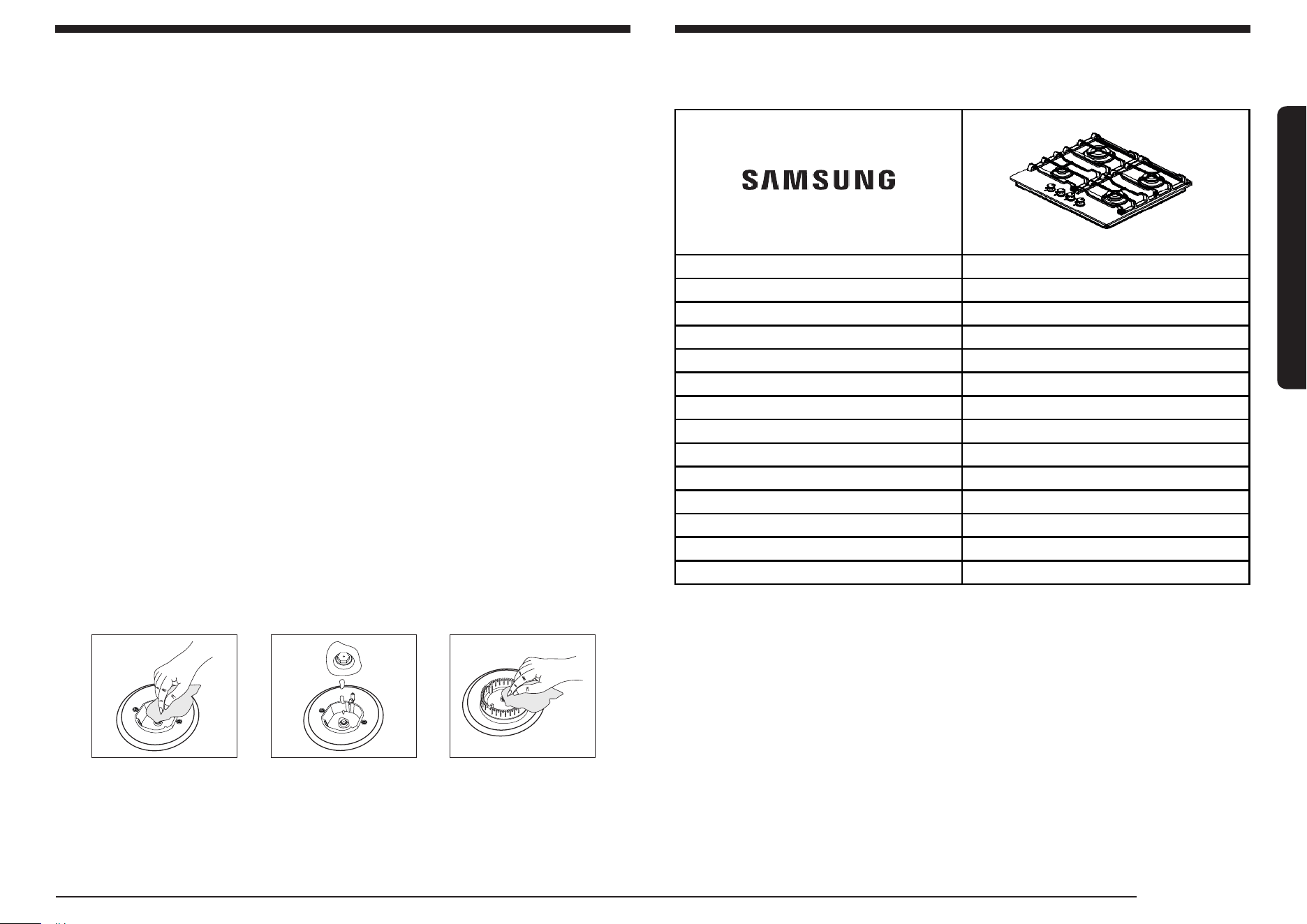

Figure 13 Figure 14
Figure 15
Maintenance and cleaning
Model NA64N7100AB
Type of gas hob Built-in Gas Hob
Pan Support Cast Iron
Wok pan Support Not Available
Top Plate Glass
Control Handle Silver / Black
Net Weight 15.8 kg
Gross Weight 17.2 kg
Dimension (W*D*H) 590 x 520 x 57
Ignition device Continuous Ignition Type
Gas Connection G 1/2 Thread
Electric supply
220-240V~50-60Hz
Burner Feature Rapid (1), Semi rapid (2), Auxiliary (1)
Number of gas burners 4
12 English 13English
ENERGY SAVING HINTS
• Ensure the lid ts properly in order to save energy. Furthermore, if you
use a glass lid you can effectively monitor the cooking process.
• Use as little water as possible when cooking.
• Use adequately sized pots and pans for the amount of food. For small
quantities use pots and pans that are adapted to the amount of food.
For example if you are preparing only 350 g of broccoli, use small
cookware. (diameter of bottom approx. 15 cm)
• Use pots and pans made of heat conducting materials; steel or
enamelled cast-iron pans and pots will heat up more quickly and
consume less energy than glass or ceramic cookware, for example.
• Use the lowest power setting that allows water to boil. Reduce the
ongoing power setting as much as possible to keep the required
temperature.
• Make sure the cookware is centred on the heating element.
APPLIANCE CLASS AND CATEGORY
TURKEY (TR)
Category II 2H3B/P
P (mbar) G20-20mbar, G30-30mbar
HANDLING RULES
1. Conduct the handling and transportation with the original packaging
of the product.
2. Maximum attention must be paid to the product during loading,
unloading and handling.
3. Ensure that the packaging is fully wrapped during handling and
transportation.
4. Protect the packaging and pack against the agents that may harm
them. (such as moist, water, shock and so on)
5. Pay attention so as to prevent the product from being broken,
deformed, damaged during use and from being damaged or having a
malfunction during handling and from getting harmed due to impact,
shock, drop and similar external factors.
Customer’s right of choice
TROUBLE SHOOTING
• Repairs should be performed by a licensed technician only. Improper
repair may result in considerable danger to you and others. If your
cooktop needs repair, contact a SAMSUNG Service Centre or your
dealer.
• However, some minor problems can be resolved as follows:
Problem Probable Cause Solution
Not ignited
No spark. Check the electricity supply.
The burner lid is badly assembled. Assemble the lid correctly.
The gas supply is closed. Open the gas supply completely.
Badly ignited
The gas supply is not completely
open.
Open the gas supply completely.
The burner lid is badly assembled.
Assemble the lid correctly.
The burners are wet. Dry the burners lids carefully.
The holes in the ame spreader
are clogged.
Clean the ame spreader.
Noise made when
combusted and
ignited
The burner lid is badly assembled. Assemble the burner lid correctly.
Flame goes out
when
in use.
The ame supervision device is
contaminated with alien substance.
Clean the ame supervision
device.
Product being cooked has boiled
over and extinguished the ame.
Turn off burner knob. Wait one
minute and reignite zone.
A strong draught may have blown
the ame out.
Please turn off zone and check
cooking area for draught such as
open windows. Wait one minute
and reignite zone.
Yellow ame
The holes in the ame spreader
are clogged.
Clean the ame spreader.
Different gas is used. Check the gas used.
Unstable ame The burner lid is badly assembled. Assemble the burner lid correctly.
Gas smell Gas leakage
Stop using the product and close
the middle valve. Open the
window to ventilate. Contact our
service centre by using a phone
outside.
If problem is not solved, please contact the Samsung customer care centre.
12 English 13English
Trouble shooting
PACKAGE INFORMATION
Packaging materials of the product are manufactured from recyclable
materials in accordance with our National Environment Regulations. Doeg
not dispose of the packaging materials together with the domestic or other
wastes. Take them to the packaging material collection points designated
by the local authorities.
8 English
14
English
Service List
COUNTRY CALL WEBSITE
U.A.E 800-SAMSUNG (800 - 726 7864)
"www.samsung.com/ae/support (English)
www.samsung.com/ae_ar/ support (Arabic)"
OMAN 800-SAM CS (800-72627)
KUWAIT 183-APPELEZ (183-2255)
BAHRAIN 8000-GSAM (8000-4726)
QATAR 800-APPELEZ (800-2255)
JORDAN
"0800-22273
06-577-7444"
www.samsung.com/levant/support
IRAQ 80010080
ALGERIA 3004
www.samsung.com/n_africa/supportTUNISIA 80 100 012
MOROCCO 0801002255
Egypt 08000-7267864 www.samsung.com/eg/support
SAUDI ARABIA
"8002474357 (800 (08:00 ~ 20:00 HELP) From Inside Saudi Arabia
+966112614718 From outside Saudi Arabia (Call charges may be
applied )Digital services (24/7 HELP)"
"www.samsung.com/sa_en/support (English)
www.samsung.com/sa/support (Arabic)"
User manual
NA64N7100AB
Gas cooktop
ز ﺎﻏ دﻗوﻣ
انليمع ،زيزعلا
عم قفاوتي امب ،ةقيقد لمع ةئيب يف ةثيدحلا انتآشنم يف هعينصت متي ثيح ،جئاتنلا لضفأ كل رفوي جتنملا اذه لعج وه انفده
.ةلماشلا ةدوجلا موهفم
ةءارقب كيصون ،كلذلمادختسا ليلد .تاحلا ةفاك يف عوجرلل مئاد لكشب هب ظافتحاو جتنملا مادختسا لبق ةيانعب
دادعإ مت :ةظحممادختسا ليلد .كزاهج عم ليلدلا يف ةروكذملا تافصاوملا ضعب قفاوتت دقو .زارط نم رثك اذه
سيلو طقف يلزنملا مادختسل انتزهجأ عيمجت .يراجتلا مادختسل
رت متي نأ بجي" اذه تيبثت لبق تاميلعتلا ةءارق ىجر
ُ
ي .ةيوهتلا ديج ناكم يف إ مدختسي أو حئاولل ا
ً
قفو زاهجلا اذه بيك
.همادختسا وأ زاهجلا
تايوتحملا
ةماه تاريذحت 3
ةماهلا ةمسلا تامولعم 5
ةماعلا ةمسلا 5
ليصوت ءابرهكلاناماو 5
ةمسلاو زاغلا ليصوت 5
زاهجلا نع ةمدقم 6
مكحتلا ةحول 6
ةقاطلا لودجو زاغلا قفدتو نقاحلا 7
يئابرهكلا ليصوتلا ططخم 7
دقوملا حطس تحت جمدملا نرفلا عضو مت اذإ 7
تاقحلملا 7
دقوملا بيكرت 8
دقوملا بيكرتو ةدضنملا عطق ماجحأ 8
بيكرتلل حيحصلا ناكملا 9
ةفرغلا ةيوهت 9
لورتبلا زاغ ىلإ يعيبطلا زاغلا نم لوحتلالاسملا
يعيبطلا زاغلا ىلإ لاسملا لورتبلا زاغ نمو 9
( زاغلا عطق ةمس زاهجFFD ) 10
زاغلا عون بسح زاغلا دقوم دادعإ 10
دقوملا مادختسا 10
يناوا رطق 10
فيظنتلاو ةنايصلا 11
جتنملا تامولعم 11
ةقاطلا ريفوتل حئاصن 12
زاهجلا ةئف 12
ةلوانملا دعاوق 12
12
اهحصإو ءاطخا فاشكتسا
12
فيلغتلاو ةئبعتلا تامولعم
تامدخلا ةمئاق
13
2
يبرع
تايوتحملا
:ريذحت فلتو راجفنا وأ قيرح ثودح ىلإ كلذ يدؤي دقف ،ةقدب ليلدلا اذه يف ةدراولا تامولعملا عابتا متي مل اذإ
.ةافولا وأ ةيصخشلا ةباصا وأ تاكلتمملا
•مقت زاهج يأ وأ زاهجلا اذه نم برقلاب لاعتشل ةلباقلا ىرخا لئاوسلاو ةرخبا وأ نيزنبلا مادختسا وأ نيزختب
.رخآ
• :زاغ ةحئار تممش اذإ لعفت اذام
- .يلزنم زاهج يأ ةءاضإ لواحت
- .يئابرهك حاتفم يأ سملت
- .ىنبملا يف فتاه يأ مدختست
- .زاغلا دروم تاميلعت عبتا .راجلا فتاه نم كب صاخلا زاغلا درومب روفلا ىلع لصتا
- لصتاف ،كب صاخلا زاغلا دروم ىلإ لوصولا نم نكمتت مل اذإ.ءافطا ةرادإب
• .زاغ دروم وأ ةمدخ ةلاكو وأ لهؤم بكر
ُ
م ةطساوب ةمدخلاو بيكرتلا ءارجإ بجي
ةماه تاريذحت
1. .دادمإ ةرئاد لك لصف بجي ،ليصوتلا فارطأ سمل لبق :ريذحت
2. ببسيو ا
ً
ريطخ تويزلاو نوهدلاب دوصقم ريغ يهط يأ نوكي نأ نكمي :ريذحت
.ا
ً
قيرح
3. مقت ؛قيرحلا رطخ :ريذحت .دقوملا حطس ىلع ةيئاذغلا داوملا نيزختب
4. :ريذحتنوكت دق دعبأ .مادختسا ءانثأ ةنخاس اهيلإ لوصولا نكمي يتلا ماسقا
.زاهجلا نع راغصلا لافطا
5. ءانثأ ةنخاس اهيلإ لوصولا نكمي يتلا ماسقاو زاهجلا حبصي :ريذحت
.مادختسا
6. .قصلملا ىلع زاهجلا اذه دادعإ طورش ىلإ راشي )تانايبلا ةمع وأ(
7. بيكرتو ليصوت بجي .قارتحا جتنم فيرصت ماظنب لصتم ريغ زاهجلا اذه
ةقلعتملا تابلطتملا كرابتعا يف عض .اهب لومعملا بيكرتلا تاعيرشتل ا
ً
قفو زاهجلا اذه
.ةيوهتلاب
8. ةفرغلا يف قارتحا تاجتنمو ةبوطرلا قطإ ىلإ زاغلا دقوم مادختسا يدؤيس
دجوت يتلا ظفتحاو ةيوهتلا ديج خبطملا نأ نم دكأت ،زاهجلا مادختسا ءانثأ ةصاخ .اهب
دق .)نرفلا قوف طافش( يكيناكيم ةيوهت ماظن بيكرتب مق وأ ةيعيبطلا ةيوهتلا تاحتفب
ةيفاضإ ةيوهت زاهجلل رمتسملا مادختسا بلطتي، ةدايز وأ ةذفان حتف لاثملا ليبس ىلع
ةيوهت ماظن يف ةيوهتلا ىوتسم.ا
ً
حاتم كلذ ناك اذإ ،يكيناكيم
9. طقف يهطلل صصخم زاهجلا :ريذحت، و ىرخأ ضارغ همادختسا مدع بجي
.ةفرغلا ةئفدت لثم
10. ةءارق ىجر
ُ
ي .طقف ةيوهتلا ديج ناكم يفو حئاولل ا
ً
قفو زاهجلا اذه بيكرت بجي
.هليغشت وأ زاهجلا اذه بيكرت لبق تاميلعتلا
11. لا فورظلا نم ققحت ،زاهجلا عضو لبق دكأتو )زاغلا طغضو زاغلا عون( ةيلحم
.ةبسانم زاهجلا تادادعإ نأ نم
12. مل اذإ .زاهجلا ىلع زومرلاب اهيلإ راشي يتلا لودلا ىلع تاميلعتلا هذه قبطنت
،ةلودلا هذه فورظ عم زاهجلا فييكت لجأ نم ،زاهجلا ىلع ا
ً
حاتم ةلودلا زمر نكي
.ةينفلا تاميلعتلا ةءارق بجي
13. ليغشتب مقت نم رثك ماظنلا15 دعب دقوملا لعتشي مل اذإ .ةيناث15 ،ةيناث
.ةلعشلا لاعشإ لبق لقا ىلع ةدحاو ةقيقد ةدمل رظتنا وأ/و ماظنلا ليغشت فقوأ
يبرع
3
ةماه تاريذحت
14. فيظنتل راخبلا تافظنم مدختست .زاهجلا
15. مدختسا مث
ً
وأ يئابرهكلا رايتلا لصفا ،ءاملاب قيرح ءافطإ ا
ً
دبأ لواحت
.رانلا ةيطغتل ةيناطب وأ ءاطغ لاثملا ليبس ىلع
16. رمعب لافطا داعبإ بجي ،مهيلع رمتسم فارشإ ريفوت متي مل ام8
.لقأ وأ تاونس
17. .نيخستلا رصانع سملت ىتح هبتنا
18. زاهجلا اذه مادختسا نكمي نيب مهرامعأ حوارتت نيذلا لافطا لبق نم8
ةربخلا صقن وأ ةيلقعلا وأ ةيسحلا وأ ةيندبلا تاردقلا يوذ صاخشاو قوف امو تاونس
اطعإ مت اذإ ةفرعملاوؤ ةنمآ ةقيرطب زاهجلا مادختساب ةقلعتملا تاميلعتلا وأ فارشا مه
.ةلمتحملا رطاخملا مهفو
19. و وأ ةقملا ضبقم كاسمإ نم دكأت.يهطلا ءانثأ دحاو ضبقمب ريغص ءاع
20. .دقوملا حطس ىلع )لعتشت وأ بوذت نأ نكمي( ةيكيتسب داوم ا
ً
دبأ كرتت
ىلإ يدؤي دق امم ،طغضلا ةدايز ىلإ قلغلا ةمكحم ةيكيتسب ةيواح نيخست يدؤي
.ةيواحلا راجفنا
21. .تعشلا ليغشت فاقيإب مق ،يهطلا يناوأ رييغت وأ ةلازإ لبق
22. سم ىلع فق.ةنخاسلا لئاوسلا رثانت بنجتل يلقلا ءانثأ ةنمآ ةفا
23. دنع .هنيخست ءانثأ تيزلا بقارو ،ءطبب تيزلا نيخستب ا
ً
مئاد مق ،يلقلا ءانثأ
نيب عمجلا ةلاح يف .يهطلا ةيلمع لاوط تيزلا بقار ،ةيلاع ةرارح ىلع ةمعطا يلق
.نيخستلا لبق ا
ً
عم اهجزما ،يلقلل تويزلا وأ نوهدلا
24. مدختسا ةباذإب ا
ً
مئاد مق .يلقلا عاونأ نم عون ي تيزلا نم ةليلق ةيمك ا
ً
مئاد
جلثلا نم لتك ىلع يوتحي يذلا وأ ةدوربلا ديدش ماعطلا يلقب مقت و ،يلقلا لبق ماعطلا
.هب ةقصتلم
25. ةليوط رئاتس قلعت ؛دقوملا حطس نم برقلاب ةذفان ىلع ةيقرو رئاتس قلعت
لع / قوف رياطتت نأ نكمي.دقوملا حطس ى
26. .نحشلا ءانثأ ةكوكفم ءازجأ دوجو مدع نم دكأت
27. .تعشلا ليغشت فاقيإب مق ،يهطلا يناوأ رييغت وأ ةلازإ لبق
28. .يهطلا دعب يهطلا تاودأو ماعطلا ةلازإب مق
29. .اهبيكرت لبق ا
ً
مامت اهفافج نم دكأت ،ةلعشلا عزوم فيظنت دعب
30. بكست ،نوبركلا ديسكأ لوأب ممستلا بنجتل يف ىرخا لئاوسلا وأ ءاملا
.فيظنتلا ءانثأ دقوملا
31. ،نوبركلا ديسكأ لوأب ممستلا وأ/و اههوشت وأ/و يهطلا يناوأ نول ريغت بنجتل
.ةكبشلا نم ربكا يهطلا يناوأ مدختست
32. لبق ةفرغلا ةرارح ةجرد ىلإ دربتل يهطلا يناوأ يف نوهدلا / تيزلا ا
ً
مئاد كرتا
.يهطلا يناوأ لقن
33. بنجتل ةدمل ةنخاسلا نوهدلا / تيزلا كرتا ،رثانتملا رخأتملا نايلغلا20 ةيناث
عبتا ،قورحلا ةلاح يف .ةرارحلا ةجرد رقتست ىتح دقوملا ليغشت فاقيإ دعب لقا ىلع
.هذه ةيلوا تافاعسا تاميلعت
34. داوعأ مدختست ،لاعشا ماظن لطعت ةلاح يف وأ يئابرهكلا رايتلا عاطقنا ءانثأ
لا.تعشلا لاعش تاعولا / باقث
35. يلامجا مجحلا زواجتي ثيحب ةكبشلا ىلع يهطلا يناوأ عضو نم دكأت
.ةكبشلا يهطلا يناو
4
يبرع
ةماه تاريذحت
ةماهلا ةمسلا تامولعم
ةماعلا ةمسلا
عبتا ،ةافولا وأ / و ةيصخش تاباصإ وأ / و ةيئابرهك ةمدص وأ / و قيرح بوشن رطاخم ليلقتلةيطايتحا تاءارجا
.ةيلاتلا
• هدعب وأ يهطلا ءانثأ دقوملا دقاوم رصحلا لاثملا ليبس ىلع كلذ يف امب ،دقوملا حطس نم ءزج يأ سملت
.ةرشابم
• غ ةيفيكو زاغلا قغإ مامص عقوم فرعا.هقل
• .تامولعملا نم ديزمل تيبثتلا تاميلعت رظنا .دقوملا ىلع حيحص لكشب تيبثتلا لماوح بيكرت نم دكأت
• نود لافطا كرتت .هنم )ءازجأ( ءزج يأ وأ دقوملاب نوبعلي لافطا عدت .دقوملا نم نوبرتقي لافطا عدت
.مادختسا ديق دقوملا اهيف نوكي ةقطنم يف ةباقر
• مق نع اًديعب فيلغتلا داوم عيمجب ظفتحا .داوملا هذه لاعتشا عنمل ليغشتلا لبق دقوملا فيلغتلا داوم عيمج ةلازإب
.دقوملا ةفغ غيرفت دعب حيحص لكشب فيلغتلا داوم نم صلخت .لافطا لوانتم
• نكمي .دقوملل يفلخلا يقاولا وأ دقوملا ىلع لافطا مامتها ريثي ءيش يأ نيزختب مقت نيذلا لافطا لتق
ُ
ي نأ
.ةريطخ حورجب نوباصي وأ ءايشا ىلإ لوصولل دقوملا نوقلستي
• .ةدوقفم ءازجأ وأ للخ هب وأ ا
ً
فلات هنم ءزج يأ وأ دقوملا ناك اذإ دقوملا ليغشتب مقت
• .طقف خبطلل دقوملا مدختسا .ةأفدمك دقوملا مدختست
• .ةفاجلا يناوا تماح طقف مدختسا
• .ةحوتفملا ريغ ماعطلا ةيعوأ نيخستل دقوملا مدختست
• .ةنايصلا لبق ةقاطلا كلس لصفا
• ةبلعملا وأ ةأبعملا ةمعطا وأ )خلإ ،ةيقرولا تاجتنملا ،قابطا فشانم( قارتحل ةلباقلا داوملا نيزختب اًدبأ مقت
.دقوملا نم يلفسلا بناجلاب لاصتاب اهل حمست ةقيرطب دقوملا لفسأ ةلباقلا داوملا يف نارينلا لعتشت نأ نكمي
.ةبلعملا وأ ةأبعملا ةيئاذغلا داوملا رجفنت نأ نكميو قارتحل
• قارتحا وأ زاغلل برست ثدحي دق ،كلذ فخب .ةليقث ءايشأ ةطساوب ينثم وأ طوغضم ريغ زاغلا طخ نأ نم دكأت
.لماك ريغ
ةيئابرهكلا ةمسلاو ليصوتلا
1. فورظ ىلإ راشي.تانايبلا ةحول وأ ةقاطب يف زاهجلا اذهل دادعا
2..اهب لومعملا عيمجتلا حئاولل ا
ً
قفو هبيكرتو هليصوت بجي .قارتحا تاجتنمل غيرفت زاهج يأب لصتم ريغ زاهجلا اذه
3..ةيوهتلاب ةقلعتملا فورظلل ريبك مامتها ءيإ بجي
4.ةقاطلل ا
ً
قفو بسانم رهصمب
ً
صتم كزاهج نوكي نأ بجي ليصوتلا متي نأ نسحتسملا نمف ،رما مزل اذإ .ةيئابرهكلا
.ةدمتعم ةمدخ ةطساوب
5. متعنض يئابرهكلا دادمل ا
ً
قفو كزاهج220-240 ،تلوف50/60 .زتره
6..ةدمتعملا ةمدخلاب لصتاف ،ميقلا هذه نع ةفلتخم ةيسيئرلا ةيئابرهكلا ةكبشلا تناك اذإ
7.ةيئابرهكلا تيصوتلا ءارجإ بجي .)ضرؤم( بسانم يكلس ضيرأت ماظن ىلع يوتحت يتلا تامامصلا يف طقف كزاهجل
ةكرش .روفلا ىلع ةدمتعملا ةمدخلاب لصتاف ،هيف كزاهج تيبثت متيس يذلا ناكملا يف رفوتم بسانم رهصم كانه نكي مل اذإ
مل يتلا تامامصلا اهببست نأ نكمي يتلا رارضا نع عطاق لكشب ةلوؤسم تسيل عينصتلا.زاهجلاب اهليصوتو اهضيرأت متي
8. كلس مادختسا نودب هضيرأت متي يذلا رهصملا ىلإ ةلوهسب هيلإ لوصولا نكمي ثيحب ا
ً
بيرق زاهجلا ليصوت نوكي نأ بجي
.ديدمت
9..ةداحلا اياوزلاو فاوحلا نع اًديعب هظفحا ،لثملابو .ةنخاسلا قطانملا عم كزاهجب صاخلا ةقاطلا لبك ةسممب حمست
10. فظوم وأ اهل ةعباتلا ةمدخلا ةلاكو وأ ةعنصملا ةكرشلا لبق نم امإ كلسلا اذه لادبتسا بجي ،ةيذغتلا كلس فلت ةلاح يف
.ريطخ فقوم يأ ثودح بنجت لجأ نم ةجردلا سفنب لهؤم
11.ي .نامضلا قاطن جراخ كزاهج لظيس ،ةلاحلا هذه يف .زاهجلا فلت ىلإ ئطاخلا يئابرهكلا ليصوتلا يدؤي دق نأ بج
.ةدمتعم ةمدخ قيرط نع كزاهجل يئابرهكلا ليصوتلا متي
12. ةنخاس لظت دقف ،قغا عضو ىلع حيتافملا عضو دنع ىتحو .ةنخاس ءازجا ضعب نوكت دق ،دقوملا ليغشت ءانثأ
نودب مهكرت مدعو ةرم لك يف لافطا داعبإ بجي .تقولا نم ةرتفلةبقارم.
ةماهلا ةمسلا تامولعم
ليصوتةمسلاو زاغلا
1. كبشم قصلب مق ،)ةناوطسا( لاسملا لورتبلا زاغ ليصوتل
مق .لاسملا لورتبلا زاغ ةناوطسأ نم مداقلا موطرخلا ىلع يندعم
نع زاهجلا فلخ موطرخلا لخدم لصوم ىلع موطرخلا ةفاح تيبثتب
دعب .يلغملا ءاملا يف موطرخلا نيخست لخ نم ةياهنلل عفدلا قيرط
ا عض ،كلذ .يغاربلا كفمب هطبراو موطرخلل يفرطلا مسقلا وحن كبشمل
يف حضوم وه امك ليصوتلل بولطملا موطرخلاو ةيشحلا لخدم لصوم
.هاندأ ةروصلا
يسيئرلا زاغلا بوبنأ
ةيشحلا
موطرخلا لخدم لصوم
يندعم كبشم
لاسملا لورتبلا زاغ ليصوت موطرخ
يبرع
:ةظحم ةيصاخ ىلع لاسملا لورتبلا زاغ ةناوطسأ ىلع هتيبثت متيس يذلا مظنملا يوتحي نأ بجي300 mmSS.
زاهجلا نع ةمدقم
2. .ةدمتعم ةمدخ قيرط نع يعيبطلا زاغلا ليصوت متي نأ بجي
ةفاح ىلع ةلوماصلا يف ةيشح عض ،يعيبطلا زاغلا ليصوتل
بوبنأ ىلع موطرخلا بيكرتل .يعيبطلا زاغلا ليصوت موطرخ
قيرط نع ليصوتلا لمكأ .ةلومصلا ريودتب مق ،يسيئرلا زاغلا
.زاغلا برست صحف
يسيئرلا زاغلا بوبنأ
نع ةمدقم
زاهجلا
ةيشحلا
ةلومص
يعيبطلا زاغلا ليصوت موطرخ
يفلخلا ءزجلا لثم ةنخاسلا قطانملا راوجب زاهجلل يئابرهكلا ليصوتلاو زاغلا موطرخ رمي أ بجي
قيرط نع زاغلا موطرخ ليصوت بجي .زاهجلا نمةحاسم كرت دق .راسكنا ةيناكمإ دض ةعساو
.زاغلل برست ثودح ىلإ زاغلاب هليصوت متي يذلا زاهجلا كيرحت يدؤي
1. مكحتلا رارزأ
2. ىرغصلا ةلعشلا
3. ىربكلا ةلعشلا
4. رهز ةياوش
5. )ةيفلخ( ىطسولا ةلعشلا
6. )ةيمامأ( ىطسولا ةلعشلا
مكحتلا ةحول
حيحص
حيحص
حيحص
أطخ
3. ديزي أ بجي ،ةمسلل .برست يأ عنمت ةقيرطبو قرطلا رصقأ نم زاغلا سبحمب كزاهج ليصوتب مق لوط
نع مدختسملا موطرخلا125 نع لقي و مس40 .مس
4. .ةلثامم لاعتشل ةلباق ةدام وأ جهوتم وأ باقث دوع وأ ةحادق اًدبأ مدختست ؛زاغلا برست يف مكحتلا ءارجإ ءانثأ
5. ةعاقف عض ةقطنم يف ةوغرلا ةعاقف لكشتتس ،برست يأ دوجو ةلاح يف .ليصوتلا ةطقن ىلع نوباصلا
.برستلا
6. ةحتفب ةرارحلا نم ةيامح ةحول بيكرت بجيف ،حتفلل لباق جرد وأ ةنازخ ىلع هبيكرت متيس دقوملا ناك اذإ150 مم
لكشلا رظنا( .دقوملا لفسأ )ىصقأ دحك(4 ةحفصلا يف8)
1. ةلعشلا يف مكحتلاىرغصلا
2. ىربكلا ةلعشلا يف مكحتلا
3. )ةيفلخ( ىطسولا ةلعشلا يف مكحتلا
4. )ةيمامأ( ىطسولا ةلعشلا يف مكحتلا
يبرع
دقوملا تحت جمدملا نرفلا عضو مت اذإ
نرفلا سمت ةقيرطب زاغلا بيبانا قصل بجي
اهبحس متي و ،ةداحلا اياوزلاو فاوحلاو هتحت
ةيوتلم ةقيرطب نم زاغلا ليصوتب مق .ةدودشمو
مادختساب موطرخلا طبراو ،دقوملا نم نميا ءزجلا
.كبشملا
دقوملا
موطرخلا
زاهجلا نع ةمدقم
نرفلا
لكشلا1
تاقحلملا
( ليتف1 )ةعطق
( موطرخلا لخدم لصوم1 )ةعطق
( معدلا ةعطق4 )عطق
:ةظحم ةكرشلا ليمحت نكمي .ةدمتعملا ةمدخلا ةطساوب تارييغتلا ءارجإ دنع رابتعا يف لودجلا اذه ذخؤي نأ بجي
.حيحصلا ريغ لادبتسا ىلإ يدؤت دق يتلا لكاشملا نع ةيلوؤسملا ةعنصملا
يئابرهكلا ليصوتلا ططخم
ق ليصوتلا ءارجإب ملام ىشامتي امب ،صخرم صخش ةطساوب كزاهجل يئابرهك.يلاتلا ططخملا ع
( يغرب4 عطقوهت)
( نقاح4 )عطق
ةقاطلا لودجو زاغلا قفدتو نقاحلا
ةلعشلا تافصاوم
G20,20 راب يلم
G25,25 راب يلم
G30,28-30 راب يلم
G31,37 راب يلم
يعيبط زاغ
لاسملا لورتبلا زاغ
ةلعشلا
ىربكلا
نقاحلا
1.15
مم
0.85
مم
زاغلا قفدت
0.276
م³س/
211
س/غ
ةقاطلا
2.90
طاووليك
2.90
طاووليك
ىطسولا ةلعشلا
نقاحلا
0.97
مم
0.65
مم
زاغلا قفدت
0.162
م³س/
124
س/غ
ةقاطلا
1.70
طاووليك
1.70
طاووليك
ةلعشلا
ىرغصلا
نقاحلا
0.72
مم
0.50
مم
زاغلا قفدت
0.96
م³س/
69
س/غ
ةقاطلا
0.95
طاووليك
0.95
طاووليك
دقوملا بيكرت
دقوملا بيكرتو ةدضنملا عطق ماجحأ
.ةدضنملا عطق ماجحأ طبضو دقوملا بيكرت ءانثأ هاندأ نيحضوملا داعباو مسرلا ىلإ هبتنا
دقوملا بيكرت
لكشلا2
1. .جتنملا نع تاياوشلاو دقوملا ةيطغأو تعشلا لصفا
2. ةيضرأ ىلع هعضو لفس دقوملا بلقا.ةمعان
3. ىلع ةوبعلا يف دوجوملا قصللا عض ،ةدضنملاو يهطلا حطس نيب لئاوسلاو ةبيرغلا داوملا لوخد عنم لجأ نم
.ةيوازلا تاوجف مت ىتح ةفاثكب قصللا عض ،اياوزلل ةبسنلاب .ةدضنملل يلفسلا يقاولا بناوج
4. .ةدضنملا ىلع هعضو ةاذاحمب مقو ىرخأ ةرم دقوملا بلقا
5. ا ىلع دقوملا طبرا.ةقفرملا يغاربلاو كبشملا مادختساب ةدضنمل
6. .كانه نم معدلا ةعطق ليصوتب مقف ،ةبسانم دقوملا ةيواز يف ةدوجوملا ةحتفلا تناك اذإ
.دقوملا عيمجت ةيفيك ةيلاتلا ةحفصلا يف دراولا عيمجتلا ططخم حضوي
لكشلا3
7. اهاصقأ ةفاسم ىلع )أ( ةحوللا هذه عضو بجي150 ةدضنملا لفسأ مم
لكشلا4
• نرفلل نوكي نأ بجي ذفانم بيكرتل ةيوهتلاهقوف دقوما.
• .بيكرتلا ليلد يف نرفلا داعبأ نم ققحت
• عم عطقلا مجح قفاوتي نأ بجيلا.
8. ،دقوملاو ةنازخلا نيب لصفلا لجأ نم ،هعأ لكشلا يف حضوم وه امك ،ةنازخلا ىلع دقوملا بيكرت ءانثأ
ىلع ةتبثم ناك اذإ .فر تيبثت بجي.كلذب مايقلل يعاد ف ،جمدم نرف
9. دقوملاو رادجلا نيب ايندلا ةفاسملا نوكت نأ بجيف ،رسيا وأ نميا رادجلا بناجب دقوملا بيكرت مت اذإ
50 .مم
يبرع
يعيبطلا زاغلا ىلإ لاسملا لورتبلا زاغ نمو لاسملا لورتبلا زاغ ىلإ يعيبطلا زاغلا نم لوحتلا
1. .دربي ىتح رظتنا ،ا
ً
نخاس كدقوم ناك اذإ .دقوملا نع ءابرهكلاو زاغلا ليغشت فاقيإب مق
2. لكشلا يف امك هتفاح نوكت يغارب كفم مدختسا ،نقاحلا رييغتل5.
3. لكشلا يف حضوم وه امك6.نقاحلا ةيؤر نم دكأتو دقوملا ةلعشو دقوملا ءاطغ كفب مق ،
4. ك ريودتلا قيرط نع نقاحلا ةلازإب مق لكشلا يف حضوم وه ام7 .ديدج رخآب هلادبتساو يغاربلا كفم مادختساب
بيكرتلل حيحصلا ناكملا
خبطملا تادضنمل ا
ً
قفو جتنملا ميمصت مت
ةنمآ ةفاسم كرت بجي .قوسلا نم ةدروملا
مت اذإ .ثاثاو خبطملا ناردجو جتنملا نيب
كيلعف ،كزاهج قوف طافشلا بيكرت
ةكرشلا تايصوتل لاثتما ةعنصملا
دح( .بيكرتلا عافتراب قلعتي اميف ةطافشلل
ىندأ65 )مس
ىلع اهعضو بجي يتلا ةوجفلا عطق بجي
عم ىشامتي امب ةدضنملا ىلع دقوملا حطس
.دقوملا بيكرت داعبأ
دقوملا بيكرت
نقاحلا
لكشلا5
لكشلا6
لكشلا7
5. زاغلا سباحم فصتنم يف يغربلا فل قيرط نع طبضلا ءارجإب مق .دقوملا يف مكحتلا حيتافم لصفا ،كلذ دعب
هل يغارب كفم مدختسا ،قفدتلا لدعم يغرب طبضل .ةيلاتلا ةروصلا يف ةحضوملا ةقيرطلاب ريغص يغارب كفم مادختساب
ا يف يغربلا ردأ ،لاسملا لورتبلا زاغل ةبسنلاب .ةبسانم داعبأ ةرم يغربلا ردأ ،يعيبطلا زاغلل ةبسنلاب .ةعاسلا براقع هاجت
يداعلا بهللا لوط نوكي نأ بجي ،ضفخنملا عضولا يف .ةعاسلا براقع هاجتا سكع ةدحاو6-7 ،يئاهنلا صحفلل .مم
.ا
ً
قلغم مأ ا
ً
حوتفم بهللا ناك اذإ امم ققحت
.مدختسملا زاغلا سبحم عونل ا
ً
قفو كزاهج دادعإ فلتخي دق
كرتل.ءابرهكلاب ةقلعتملا ةيلحملا ريياعملا يف ةددحملا دعاوقلاب مازتلا بجي ،جتنملا بي
ةفرغلا ةيوهت
،كجتنمل نما ليغشتلل .ةفرغلا يف ةرشابم ةثعبنملا تازاغلاو ةفرغلا ءاوه نم قرحلل مزلا ءاوهلا لابقتسا متي
مدع ةلاح يف .ا
ً
قبسم ا
ً
طرش ةفرغلل ةديجلا ةيوهتلا ربتعت بيكرت بجي ،ةفرغلا ةيوهت يف اهمادختس ةفرغ وأ ةذفان رفوت
.تاحتفلا ةيوهتل يعاد و ،جراخلاب حتفي باب اهب ةفرغلا نإف ،كلذ عمو .ةيفاضإ ةيوهت
حاتفم
مكحتلا
لكشلا8
لكشلا9
6:يلاتلا وحنلا ىلع لاسملا لورتبلا زاغ نقاح مجح .
• نقاحلا مجح85ىربكلا ةلعشلا :
• نقاحلا مجح65ىطسولا ةلعشلا :
• نقاحلا مجح50ىرغصلا ةلعشلا :
يبرع
ةفرغلا مجح
ةيوهتلا ةحتف
نم رغصأ5 بعكم رتم
100 لقا ىلع عبرم مس
نيب5 بعكم رتم- 10 بعكم رتم
50 لقا ىلع عبرم مس
نم ربكأ10 بعكم رتم
بولطم ريغ
وبقلا وأ يلفسلا قباطلا يف
65 مس² لقا ىلع
عضو يف دقوملا سبحم
.قغا
ىلع
ً
وأ طغضا ،دقوملا لاعش
.ماما هاجتاب رزلا
ىلع رارمتساب طغضلا ءانثأ
لخادلل ةحادقلا لخدت ،رزلا
.لاعتشا يف أدبتو
راسيلل رزلا ريودت لخ نم
،رارمتساب طغضلا ءانثأ
لوطب لاعشا ءارجإ كنكمي
بهللا.هديرت يذلا
زاهجناما ل( زاغلا عطقFFD)
ناضيف ثودح ةلاح يف روفلا ىلع زاغلا عطقيو ناما زاهج لخدتي
.ةيولعلا تعشلا ىلع لئاسلل
لكشلا10
زاغلا عون بسح زاغلا دقوم دادعإ
يف روكذم هلجأ نم كزاهج عينصت مت يذلا )يعيبطلا زاغلا وأ لاسملا لورتبلا زاغ( زاغلا عون فلخ دوجوملا قصلملا
بجيف ،كتكبش يف زاغلا دادعإ نع ا
ً
فلتخم كزاهجب صاخلا زاغلا دادعإ ناك اذإ .ةينقتلا تازيملا حضوي يذلاو جتنملا
ةقاطلا ميقو زاغلا قفدتو نقاحلا حيضوت متي ،يلاتلا لودجلا يف .ريبخ صخش ةطساوب رييغت ءارجإ قيرط نع هليدعت
.زاغلا عونل ا
ً
قفو زاهجلل
سادقوملا مادخت
1. حيحصلا عضوملا ضرع متي .حيحصلا عضوملا يف دقوملا ةيطغأ نأ نم دكأت ،دقوملا مادختسا يف ءدبلا لبق
.يلاتلا لكشلا يف دقوملا ةيطغ
دقوملا مادختسا
4. نأ ىلإ هبتناةكبش بكس يف ببستي نأ نكمي رما اذه يف لشفلا ةلاح يف .ا
ً
مامت دقوملا ةدضنم ىلع عضوت دقوملا
.كلذ ىلع اهعضو متيس يتلا داوملا
5. ىلع يوتحت يتلا زرطلا ىلإ ةبسنلابا ةيصاخ رظتنا ،هعأ تاداشرل ا
ً
قفو لاعشا ءارجإ دعب ،زاغلا ءافط نام
ةدمل5-10 ع طغضلا قيرط نع
ٍ
ناوث.كيدي داعبإ نود مامل رزلا ىل
زاغلا عطقب زاغلا سبحم موقي ،زاغلا دامخإ زاهجب قلعتي اميف .دقوملا ليغشت نمضتو ةدملا هذه لخ ناما ةيلآ لخدتتس
.بابسا نم ببس ي دقوملا بهل ءافطإ ةلاح يف دقوملا ةقطنم ىلإ
6. ،دقوملا عم دوزملا ةوهقلا ءاعو زاهج مادختسا ءانثأ يف ىقبتو ا
ً
مامت دقوملا ةياوش ىلع زاهجلا مادقأ عضو نم دكأت
.ريغصلا دقوملا ىلع طقف زاهجلا مدختسا .طسولا يف دقوملا ةقطنم
7. .ةقاطلا ريفوت كنكمي ،كلذ لضفب .ناكما ردق دقوملا حطس ىلع ا
ً
يعوضوم ا
ً
ردق مدختسا ،زاغلا دقاوم مادختسا ءانثأ
مادختساب ىصوي ،يلاتلا لودجلا يف .تعشلا بسح يهطلا ءاعو راطقأ
لكشلا11
لكشلا12
2. حتف ءانثأو مامل طغضلاب رزلا ىلع طغضا ،دقوملا ةقطنم ليغشتل ،كلذل .ةصاخ لفق ةيلآ اهل زاغلا سباحم
قغإ وأقسبحملا.رزلا ىلع رارمتساب طغضا ،
قلغم لماكلاب حوتفم حوتفمىندا دحلاب
3. جذامنل ةبسنلاب زاهجلا نأ نم دكأت ،كلذل .ءابرهكلا قيرط نع لاعتشا ققحتي ،يكيتاموتوا لاعشا
ءابرهكلاب لصتم هليغشت لبق.يلاتلا وحنلا ىلع جذامنلا هذه لاعشإ .
أطخ
أطخ
أطخ
حيحص
نع تاجتنملا عم مدختسملا يهطلا ءانإ رطق لقي أ بجي120 .مم
يبرع
يناوا رطق
ىرغصلا ةلعشلا
12-18 مس
ىطسولا ةلعشلا
18 -20 مس
ىربكلا ةلعشلا
22 -24 مس
فيظنتلاو ةنايصلا
.زاغلا مامص ليغشت فاقيإب مق مث ءابرهكلاب دقوملا دوزت يتلا تيصوتلا عطقب
ً
وأ مق ،فيظنتلا وأ ةنايصلا يف ءدبلا لبق
،ا
ً
نخاس دقوملا ناك اذإ.دربي ىتح رظتنا
1. ىلع ةيرودلا ةنايصلاو فيظنتلا ءارجإ بجي ،يداصتقاو لوطأ رمعل دقوملا مادختسا لجأ نم
.دقوملا
2. داوم مدختست .نيكسلا وأ فوصلا كلس وأ نشخلا رعشلا تاذ ةاشرفلا لثم ةشداخ تاودأب دقوملا فيظنتب مقت
.تافظنم وأ ةيضمح داوم وأ شدخ وأ ةطشاك
3. أ حسم دعب.ةمعان شامق ةعطقب اًديج هفطشا مث هفطشا ،نوباصو شامق ةعطقب دقوملا نم ءازج
4. ءانثأ ،رسكلا ىلإ يدؤي ةيجاجزلا حطسا شدخ ن ا
ً
رظن .جاجزلل ةصاخ فيظنت داومب ةيجاجزلا حطسا فظن
.ةداحلا ةيندعملا تاطشاكلا وأ ةطشاكلا تافظنملا مدختست ،ةيجاجزلا حطسا فيظنت
5. فظنت .راخبلا تافظنمب دقوملا
6. .ةاشرفب زاغلا تاونقو نوباصلاو ءاملاب دقوملا قطانم ةيطغأو تاونق فيظنتب مق
7. .تازاغلاو رنثلاو ضامحا لثم لاعتشل ةلباق داوم اًدبأ مدختست ،دقوملا فيظنت ءانثأ
8. .نوحصلا ةلاسغ يف كدقوم يف موينملاو ةيكيتسبلا ءازجا لسغت
9. لخلا فظن بكس
ُ
ت يتلا داوملا ىلع يوتحت يتلا تايولقلاو ضامحا نم كلذ هباش امو كوكلا محفو حلملاو نوميللاو
.روفلا ىلع دقوملا ىلع
10. يرورضلا نم نوكي دق ،فورظلا هذه لثم يفو ،اًدبأ رودت وأ ةبلص دقوملا رارزأ حبصت ،تقولا رورمب
نع طقف رييغتلا متي نأ بجي .رارزا رييغت.ةدمتعم ةمدخ قيرط
جتنملا تامولعم
زارطلا
NA64N7100AB
زاغلا دقوم عون
جمدم زاغ دقوم
يناوا معد
رهز ديدح
كوو يناودأ معد
حاتم ريغ
ةيولعلا ةحوللا
جاجزلا
مكحتلا ضبقم
دوسأ / يضف
يفاصلا نزولا
15.8 مغك
يلامجا نزولا
17.2 مغك
* قمع * ضرع( داعبا)عافترا
590 ×520 ×57
لاعشا زاهج
رمتسملا لاعتشا عون
زاغلا ليصوت
G 1/2 بلول نس
يئابرهكلا رايتلا
220-
زﺗرھ 60-50 تﻟوﻓ 240
تعشلا صئاصخ
( عيرس1( عيرس هبش ،)2( دعاسم ،)1)
زاغلا تعش ددع
4
لكشلا13
لكشلا14
لكشلا15
يبرع
11
فيظنتلاو ةنايصلا
ةقاطلا ريفوتل حئاصن
• ،يجاجز ءاطغ مدختست تنك اذإ ،كلذ ىلع ةوع .ةقاطلا ريفوت لجأ نم حيحص لكشب تبثم ءاطغلا نأ نم دكأت
.لاعف لكشب يهطلا ةيلمع ةبقارم كنكمي
• .يهطلا دنع ءاملا نم نكمم ردق لقأ مدختسا
• يلاقملاو يناوا مدختسا ،ةريغصلا تايمكلل ةبسنلاب .ماعطلا ةيمكل بسانملا مجحلا تاذ يلاقملاو يناوا مدختسا
رضحت تنك اذإ ،لاثملا ليبس ىلع .ماعطلا ةيمك بسانت يتلا350 يهط يناوأ مدختساف ،يلكوربلا نم طقف ا
ً
مارج
يلاوح عاق رطق( ةريغص15 .)مس
• يناوا مدختسا ثيح ،انيملاب يلطملا رهزلا ديدحلا وأ ذوفلا وأ ةرارحلل ةلصوم داوم نم ةعونصملا يلاقملاو
.لاثملا ليبس ىلع ،ةيفزخلا وأ ةيجاجزلا يناوا نم لقأ ةقاط كلهتستو ربكأ ةعرسب نخست
• رد ىلع ظافحلل ناكما ردق رمتسملا ةقاطلا طبض للق .ءاملا يلغب حمسي ةقاط دادعإ لقأ مدختسا ةرارحلا ةج
.ةبولطملا
• نيخستلا رصنع طسوتت يهطلا يناوأ نأ نم دكأت
زاهجلا ةئف
ايكرت
ةئفلا
II 2H3B/P
راب يلم
G20-20 ،راب يلمG30-30 راب يلم
ةلوانملا دعاوق
1. .جتنملل ةيلصا ةوبعلا عم لقنلاو ةلوانملا ءارجإ بجي
2. ءانثأ مامتها نم ردق ىصقأ جتنملا ءيإ بجي.ةلوانملاو غيرفتلاو ليمحتلا
3. .لقنلاو ةلوانملا ءانثأ لماكلاب ةفلغم ةوبعلا نأ نم دكأت
4. )كلذ ىلإ امو تامدصلاو ءاملاو ةبوطرلا لثم( .هب رضت دق يتلا لماوعلا نم ةوبعلاو فغلا ةيامحب مق
5. ثودح وأ فلتلا نمو مادختسا ءانثأ فلتلاو هوشتلاو رسكلل جتنملا ضرعت بنجتل هبتنا نمو ةلوانملا ءانثأ لطع
.ةلثامملا ةيجراخلا لماوعلاو طوقسلاو تامدصلا ببسب ىذل ضرعتلا
12
يبرع
رايتخا يف ءمعلا قح
اهحصإو ءاطخا فاشكتسا
• تنأ كضيرعت ىلإ بسانملا ريغ حصا يدؤي دق .طقف صخرم ينف ةطساوب تاحصا ءارجإ بجي
.ليكولا وأ SAMSUNG ةمدخ زكرمب لصتاف ،دقوملا حصإ رما بلطت اذإ .رطخلل نيرخاو
•:يلاتلا وحنلا ىلع ةطيسبلا تكشملا ضعب لح نكمي ،كلذ عمو
ةلكشملالمتحملا ببسلالحلا
لغتشي
.ةرارش دجوي .ءابرهكلا تادادمإ نم ققحت
.ئيس لكشب ةلعشلا ءاطغ عيمجت مت.حييقح لكشب ءاطغلا عيمجتب مق
.ةقلغم زاغلا تادادمإ.ا
ً
مامت زاغلا تادادمإ حتفا
ءيس لكشب لعشتي
.ا
ً
مامت ا
ً
حوتفم سيل زاغلا تادادمإ.ا
ً
مامت زاغلا تادادمإ حتفا
.ئيس لكشب ةلعشلا ءاطغ عيمجت مت.حيحص لكشب ءاطغلا عيمجتب مق
.ةللبم تعشلا.ةيانعب تعشلا ةيطغأ ففج
.ةدودسم بهللا عزوم يف ةدوجوملا بوقثلا.بهللا عزوم فظن
قارتحا دنع ءاضوض ردصت
لاعشاو
.ئيس لكشب ةلعشلا ءاطغ عيمجت مت.حيحص لكشب ةلعشلا ءاطغ عيمجتب مق
.مادختسا دنع بهللا ئفطني
.ةبيرغ ةدامب ثولم بهللا ةبقارم زاهج.بهللا ةبقارم زاهج فيظنتب مق
.بهللا ئفطيو يلغي هيهط يراجلا جتنملا مقو ةدحاو ةقيقد رظتنا .دقوملا ضبقم قلغأ
.لاعشاب
.بهللا ءافطإ ىلإ يوق رايت ىدأ امبر يهطلا ةقطنم نم ققحتلاو ةلعشلا ليغشت فاقيإ ىجري
ةقيقد رظتنا .ةحوتفملا ذفاونلا لثم ءاوه رايت نع ا
ً
ثحب
.لاعشاب مقو ةدحاو
ءارفصلا ةلعشلا
.ةدودسم بهللا عزوم يف ةدوجوملا بوقثلا.بهللا عزوم فظن
.فلتخم زاغ مادختسا متي.مدختسملا زاغلا نم ققحت
رقتسم ريغ بهل
.ئيس لكشب ةلعشلا ءاطغ عيمجت مت.حيحص لكشب ةلعشلا ءاطغ عيمجتب مق
زاغ ةحئار
زاغ برست حتفا .طسوا مامصلا قلغأو جتنملا مادختسا نع فقوت
مادختساب انل عباتلا ةمدخلا زكرمب لصتا .ةيوهتلل ةذفانلا
.جراخلاب فتاه
.Samsung ءمع ةمدخ زكرمب لاصتا ىجري ،ةلكشملا لح متي مل اذإ
ةوبعلا تامولعم
داوم نم صلختت .ةينطولا ةئيبلا حئاولل ا
ً
قفو ريودتلا ةداع ةلباق داوم نم جتنملل فيلغتلاو ةئبعتلا داوم عينصت متي
لبق نم ةددحملا فيلغتلا داوم عيمجت طاقن ىلإ مهلسرأ .تايافنلا نم اهريغ وأ ةيلزنملا تايافنلا عم فيلغتلاو ةئبعتلا
.ةيلحملا تاطلسلا
يبرع
13
اهحصإو ءاطخا فاشكتسا
دلبلالصتاينورتكلا عقوملا
ةيبرعلا تاراما
ةدحتملا
-800 SAMSUNG ((800 - 726 7864)
"www.samsung.com/ae/support (English)
"(يبرع) support www.samsung.com/ae_ar/
نامع
800-SAM CS (800-72627)
تيوكلا
183-APPELEZ (183-2255)
نيرحبلا
8000-GSAM (8000-4726)
رطق
800-APPELEZ (800-2255)
ندرا
"0800 22273-
"7444-577-06
www.samsung.com/levant/support
قارعلا
80010080
رئازجلا
3004
www.samsung.com/n_africa/support
سنوت
01280 100
برغملا
0801002255
رصم080007267864-www.samsung.com/eg/support
ةيدوعسلا ةيبرعلا ةكلمملا لخاد نم )معدلا 20:00 ~ 08:00( 800( 8002474357" ةيدوعسلا ةيبرعلا ةكلمملا
ةيدوعسلا ةيبرعلا ةكلمملا جراخ نم +966112614718
" ))عوبسا مايأ لاوط ةعاسلا رادم ىلع معدلا( ةيمقرلا تامدخلا( تاملاكملا موسر قيبطت متي دق(
www.samsung.com/sa_en/support (English)"
("يبرع www.samsung.com/sa/support
