This is the main product document for model ZMV0.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
STEEL WIRE SHELF
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: ZMV0 / TAV0 / 5KV0 / SCV0
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
STEEL WIRE SHELF
background
- 2 -
IMPORTANT SAFETY INSTRUCTIONS
Warning - To reduce the risk of injury, user must read
instructions manual carefully.
This symbol, placed before a safety comment, indicates a
kind of precaution, warning, or danger. Ignoring this warning
may lead to an accident. To reduce the risk of injury, fire, or
electrocution, please always follow the recommendation
shown below.
Warning- Be sure to wear gloves when using this product.
1) Keep this manual for the safety warnings and precautions. The
manual offers important information on how to assemble, use and
maintain this product.
2) Please handle metal edges carefully.
3) DO NOT stand on this product or use it as a ladder.
4) DO NOT alter this product in any manner that is not intended, as this
may cause product damage or personal injury.
5) Always assemble on an even surface.
6) The maximum loaded weight for each shelf is no more than 180 kg,
evenly distributed.
7) Store the heaviest items on lower shelves.
8) Attach the unit to the wall if filling to capacity (fittings not included).
ASSEMBLY PRECAUTIONS
1. Please assemble the product in strict accordance with the instructions.
Incorrect assembly could be hazardous.
2. Please wear safety goggles and work gloves properly during assembly.
3.Do not try to assemble the product when feeling tired or when under the
influence of alcohol, drugs or medication.
background
- 3 -
4.Load bearing capacity and other product parameters are applied to the
properly and completely assembled product only.
5.A hammer and a pair of gloves may also be used, provided a cloth or
wood block is placed between the hammer head and the parts.
USE PRECAUTIONS
1.This product is not a toy. Do not allow children to play with or get access
to this item.
2.Check carefully before use. Do not use if parts get loosened or
damaged.
4.Use on flat, level, and hard surfaces only.
5.Do not exceed the listed load bearing capacity. Tighten all the knobs
securely before placing weights on. Be aware of the dynamic load bearing
capacity! Sudden load changes may temporarily cause excessive load,
resulting in product failure.
SAVE THESE INSTRUCTIONS
background
- 4 -

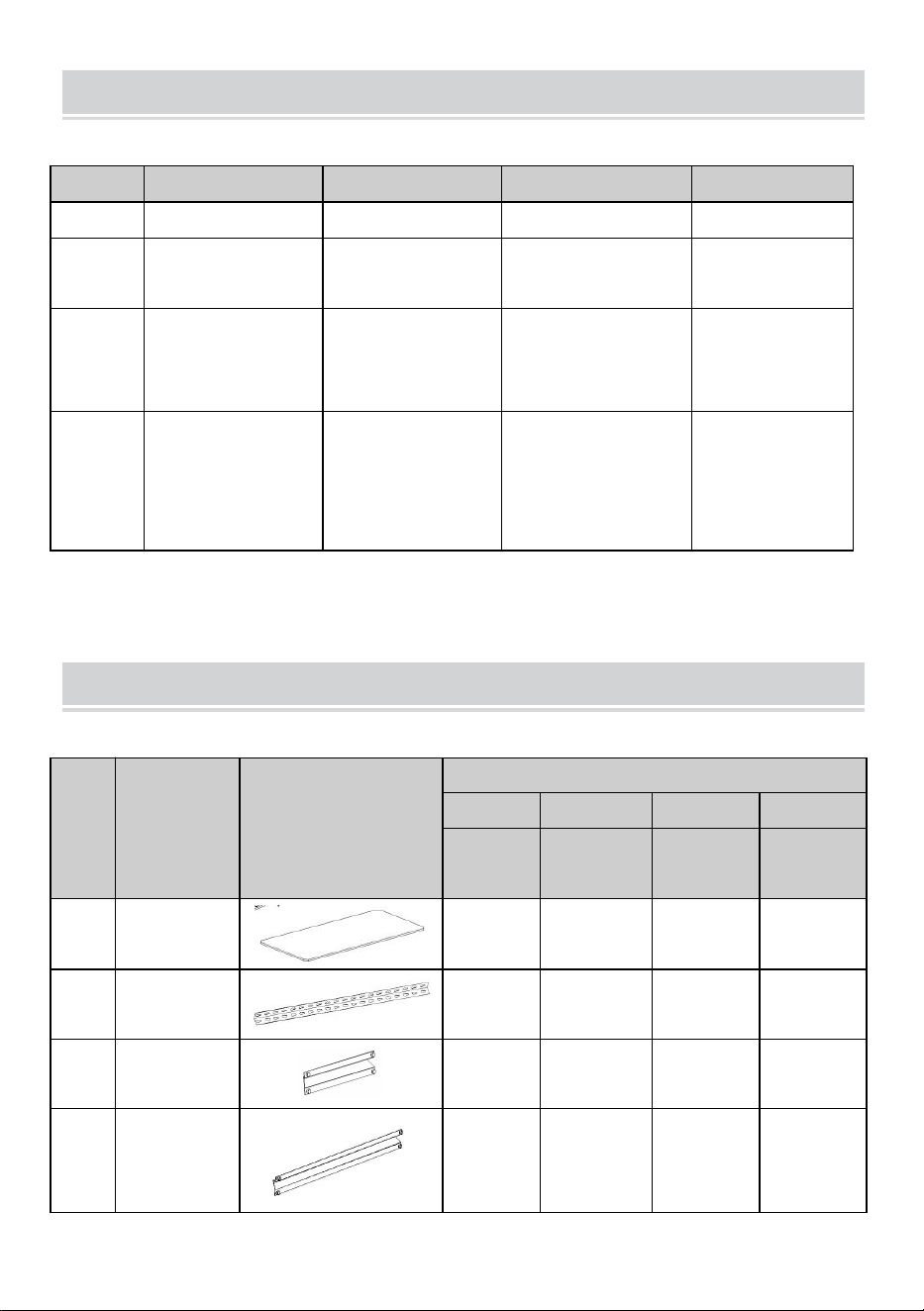

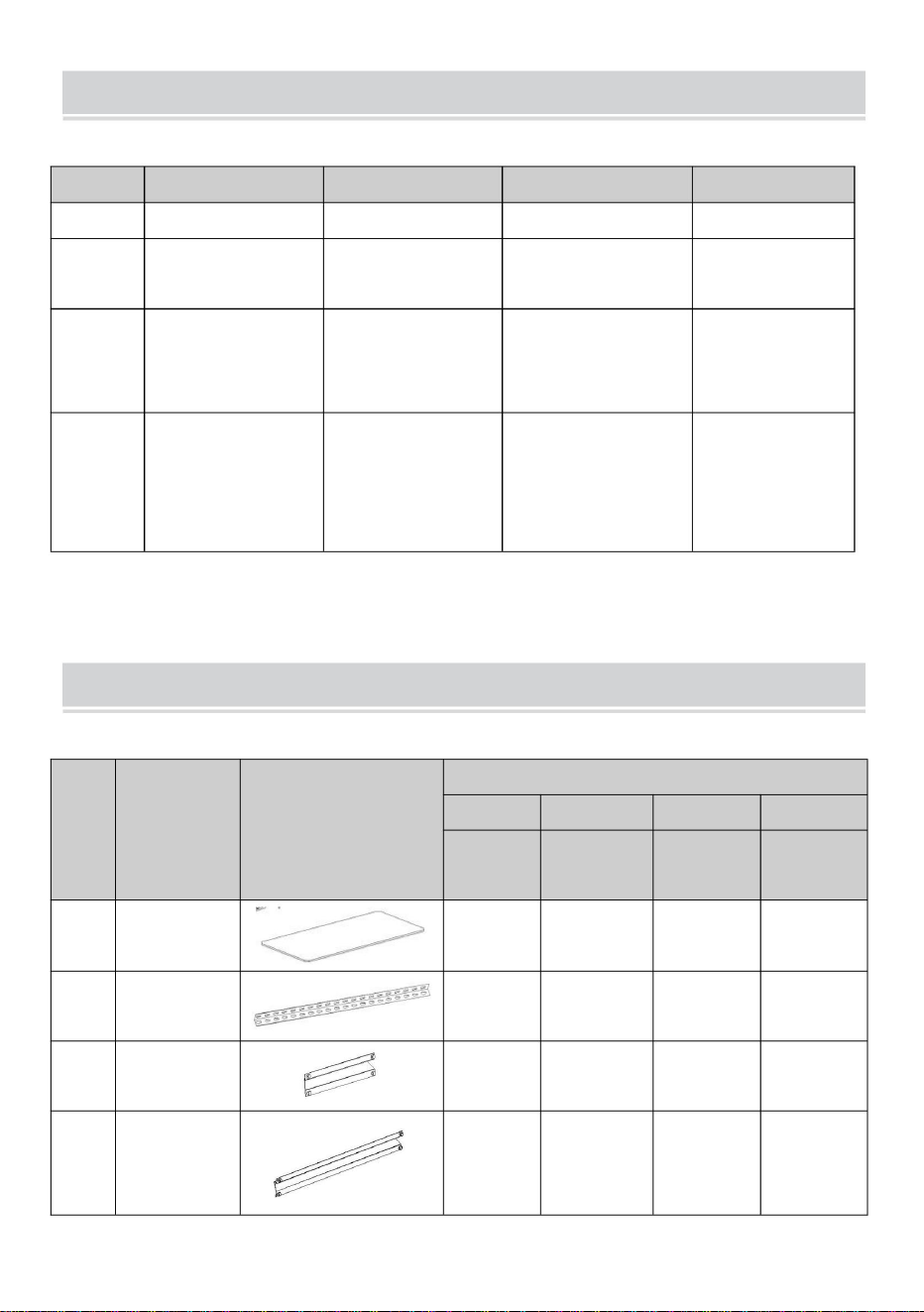

PRODUCT PARAMETERS
1
2
3
4
ZMV0
TAV0
5KV0
SCV0
12×30×60inch
18×36×71.4inch
18×48×71.4inch
24×48×71.4inch
2000lbs
2000lbs
2000lbs
2000lbs
400lbs
400lbs
400lbs
400lbs

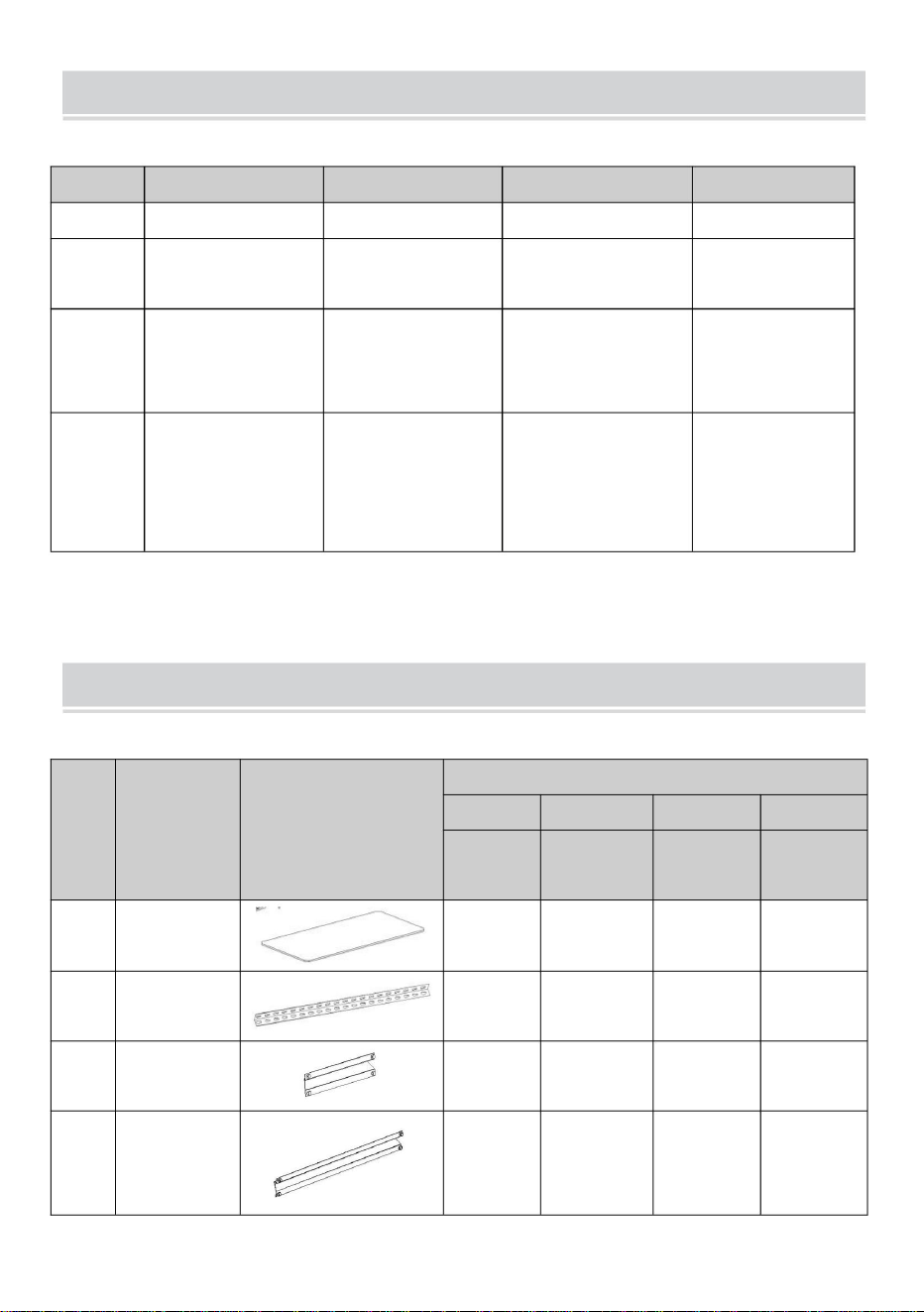

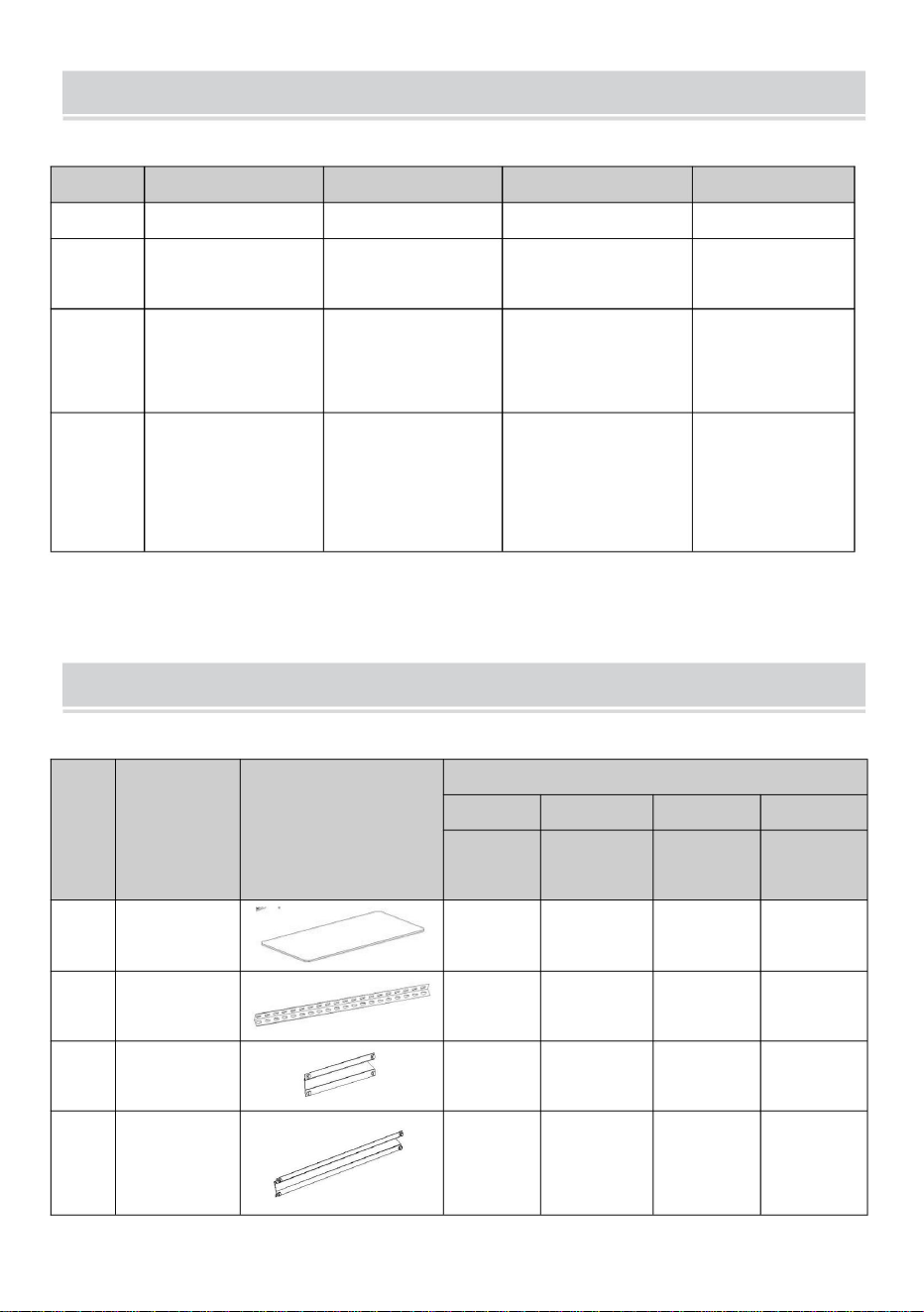

PART LIST
Part
Description
Part Qty
ZMV0
TAV0
5KV0
SCV0
12×30×60
inch
18×36×71.4
inch
18×48×71.4
inch
24×48×71.4
inch
A
7mm MDF
5
5
5
5
B
Upright post
8
8
8
8
C
Top shelf
short beam
10
10
10
10
D
Top shelf
long beam
10
10
10
10
background
- 5 -
E
Fixings
4
4
4
4
F
Post cap
16
16
16
16
G
Reinforcer
0
0
5
5
Height of separated
shelfs
30inch
35.7inch
35.7inch
35.7inch
NB: Model number shown is 5KV0&SCV0
Attention:
For additional information regarding the parts listed below, please
refer to the Assembly Diagram of this manual. Unwrap and separate all
parts in a clear work area.

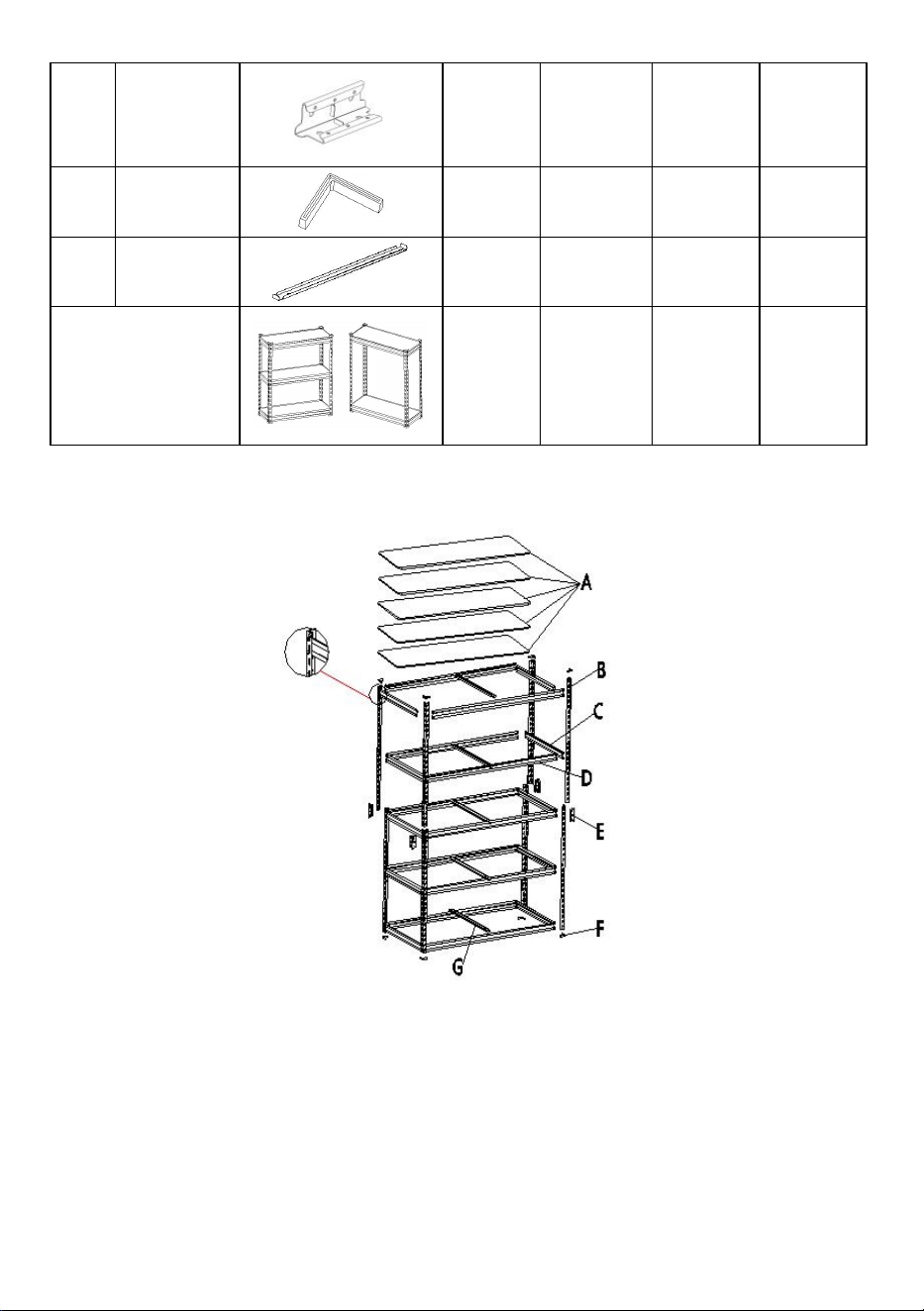

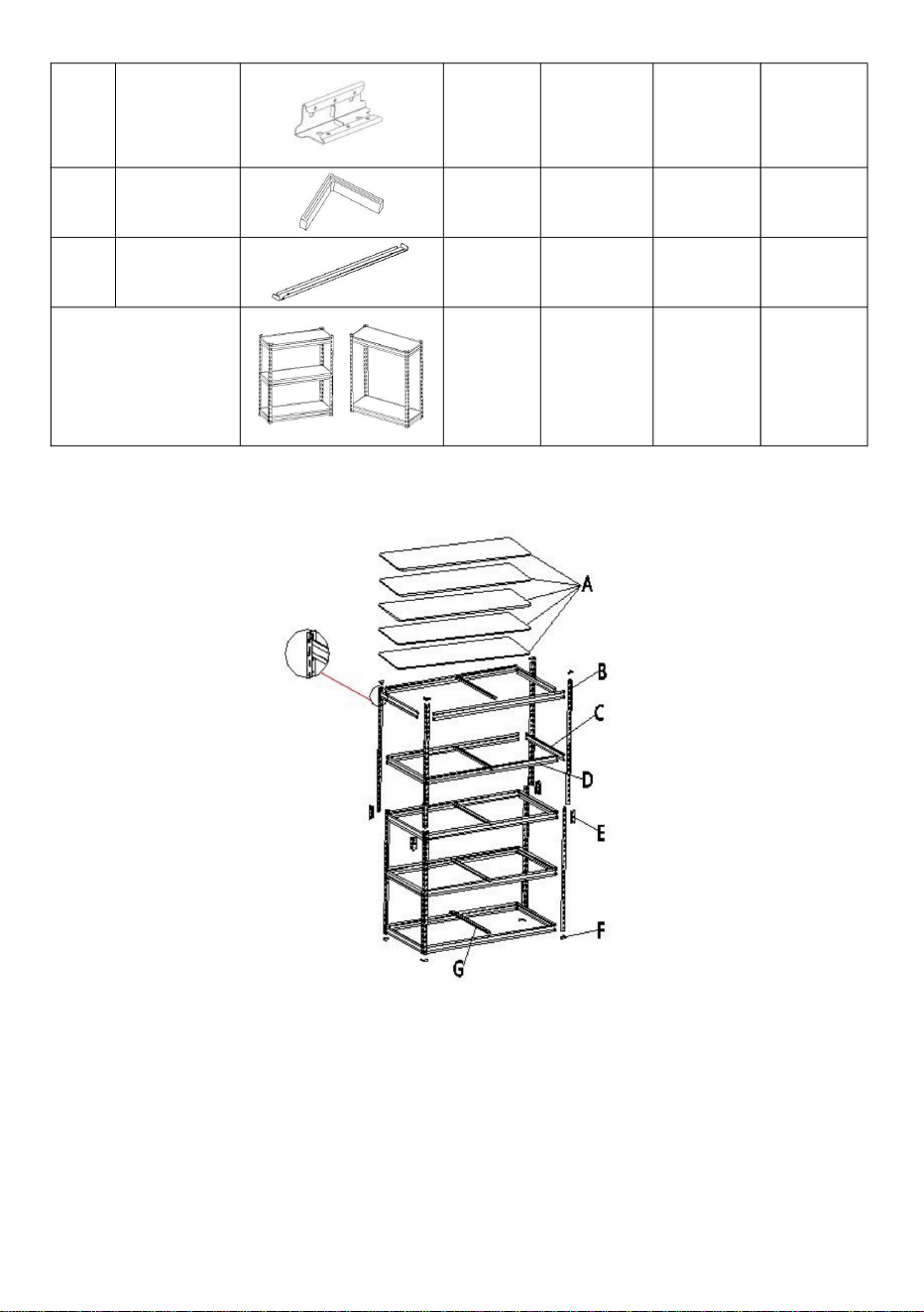

Top shelf beam rivets has
a design that allowing
MDF to sit.
background
- 6 -
ASSEMBLY STEP

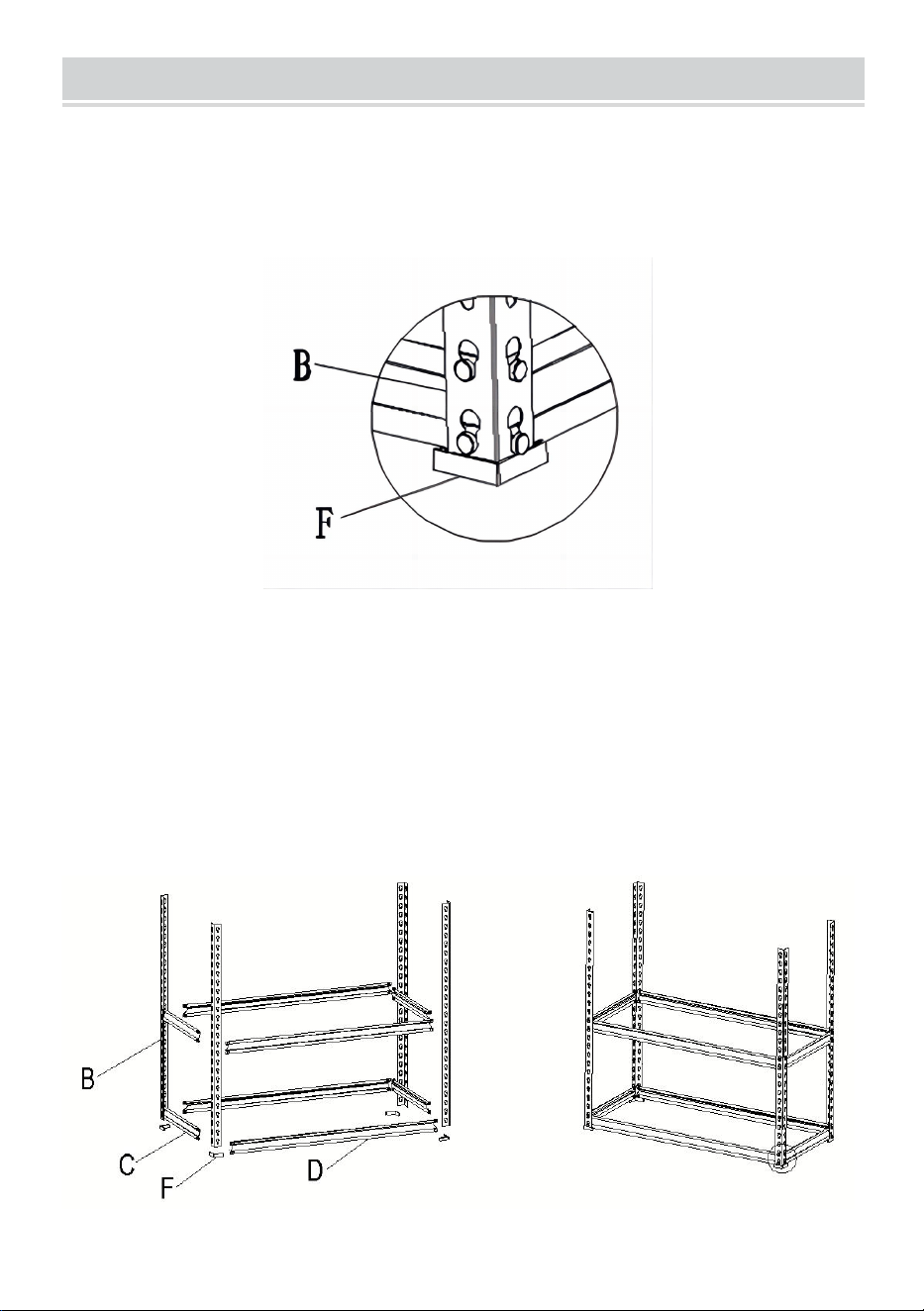

Step 1: Post Cap Assembly
1. Slide each post (B) into post cap (F) as shown.
2. Repeat for all 4 upright posts.
Attention: post caps for upright feet only.
Step 2: Short and Long Beam Assembly
1. Align short beams (C) & top shelf long beam (D) to aligned notches between
four upright posts (B).
2. Once in position, tap firmly using a rubber mallet.
3. Repeat process for opposite side, ensuring both ends
are set at the same height.
background
- 7 -

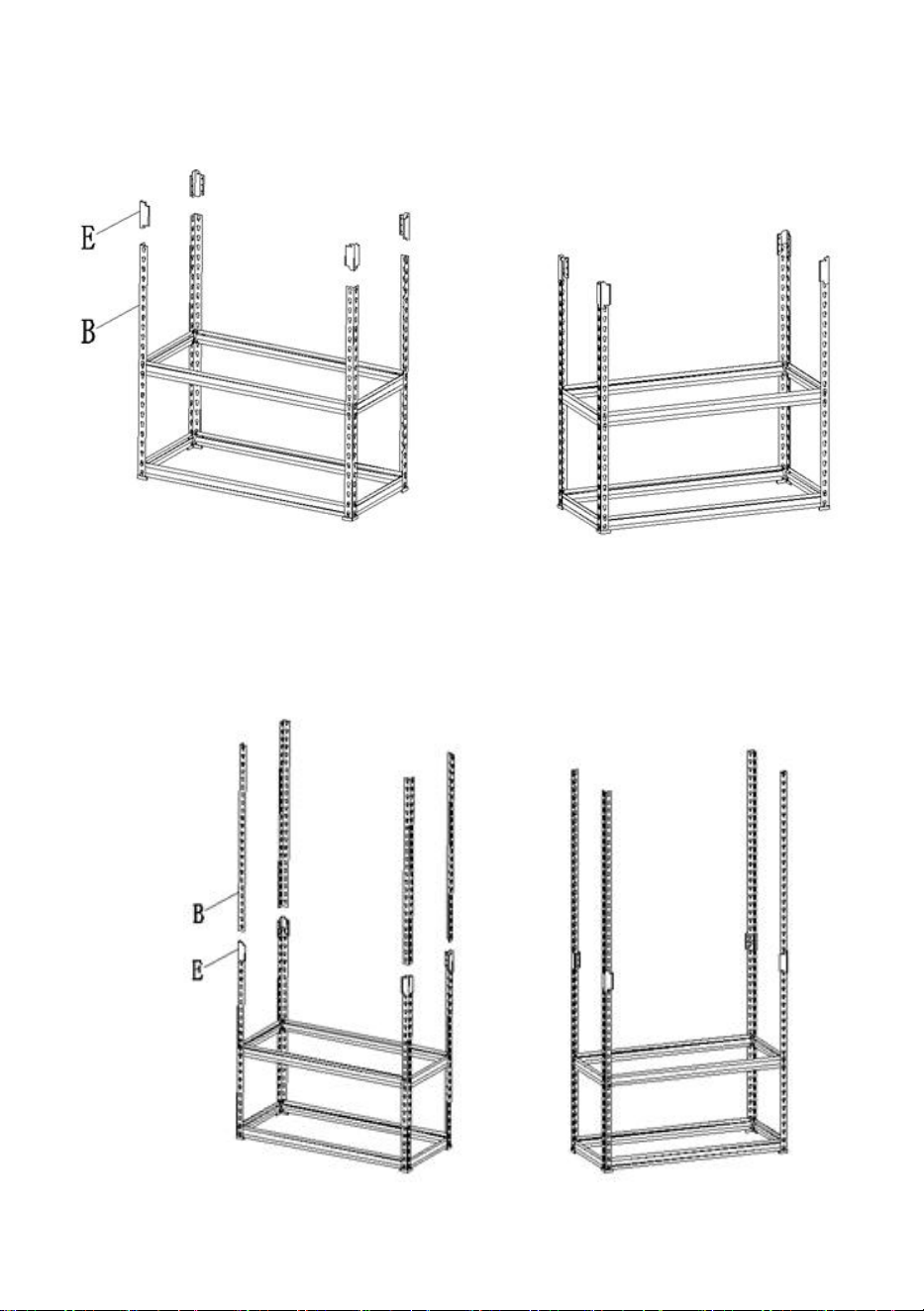

Step 3: Fixings Assembly
1· Fix fixings(E) at the top of the upright post(B), and tap down to the end.
Step 4:Install The Upright Post
1.The bottom of the upright post(B) is secured to each fixing(E), and tap
down to the end.
background
- 8 -

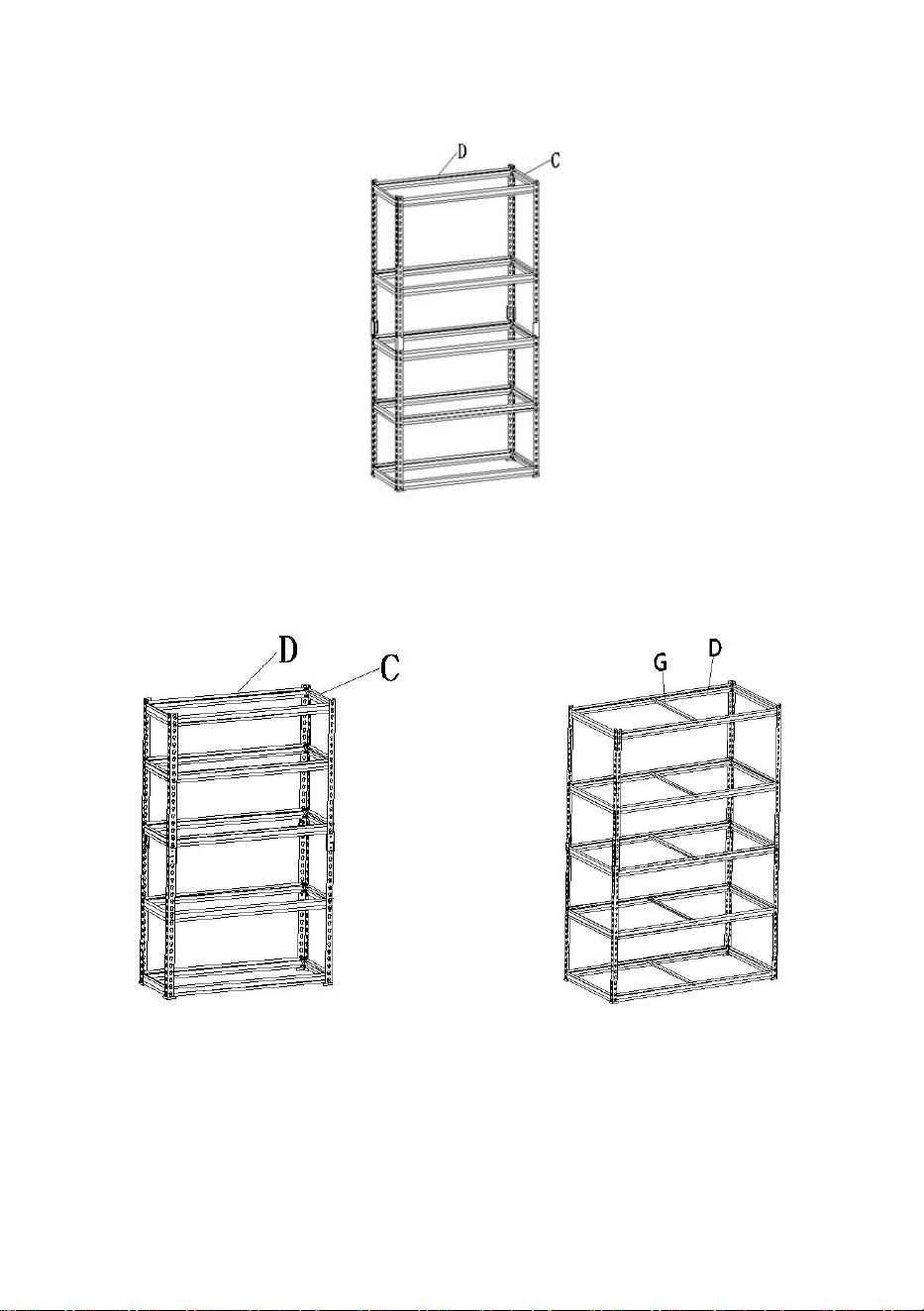

Step 5:Install the third, fourth and fifth top shelf long beam(D) and
short beam(C); the installation method is the same as Step 2.
St
ep 6: Install the Reinforcer.
1. install part G on each part D.
NB: Model number shown NB: Model number shown
is ZMV0&TAV0 is 5KV0&SCV0
background
- 9 -

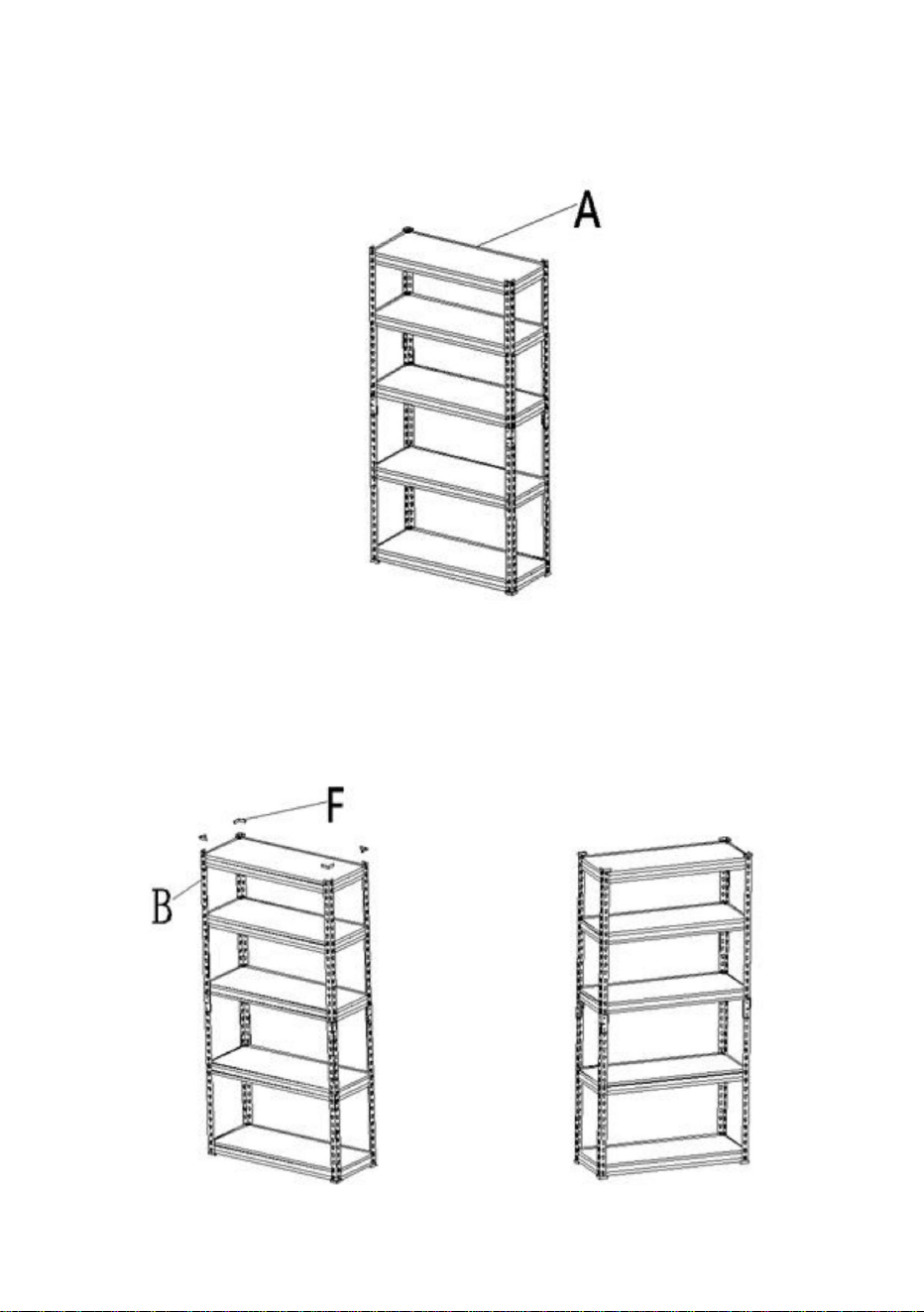

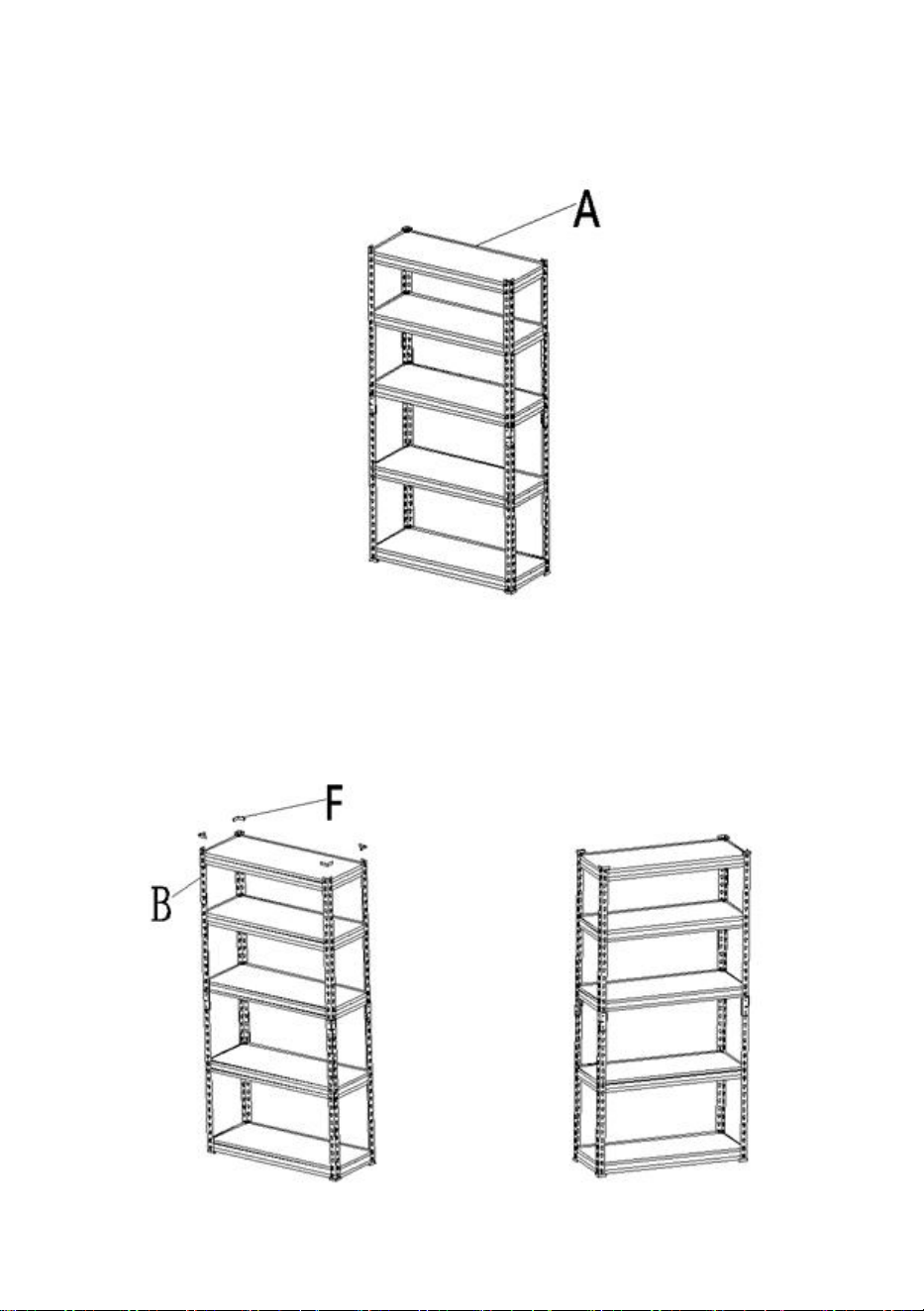

Step 7:7mm MDF Top Shelf Assembly
1.Insert 7mm MDF top shelf (A) on to the top shelf supports.
2. Ensure it sits flush with the top of the unit frame.
Step8:Install The Top Glue Foot
1. Slide each post (B) into post cap (F) as shown.
2. Repeat for all 4 upright posts.
3. Assembly is now complete, and your unit is ready for use.
background
- 10 -

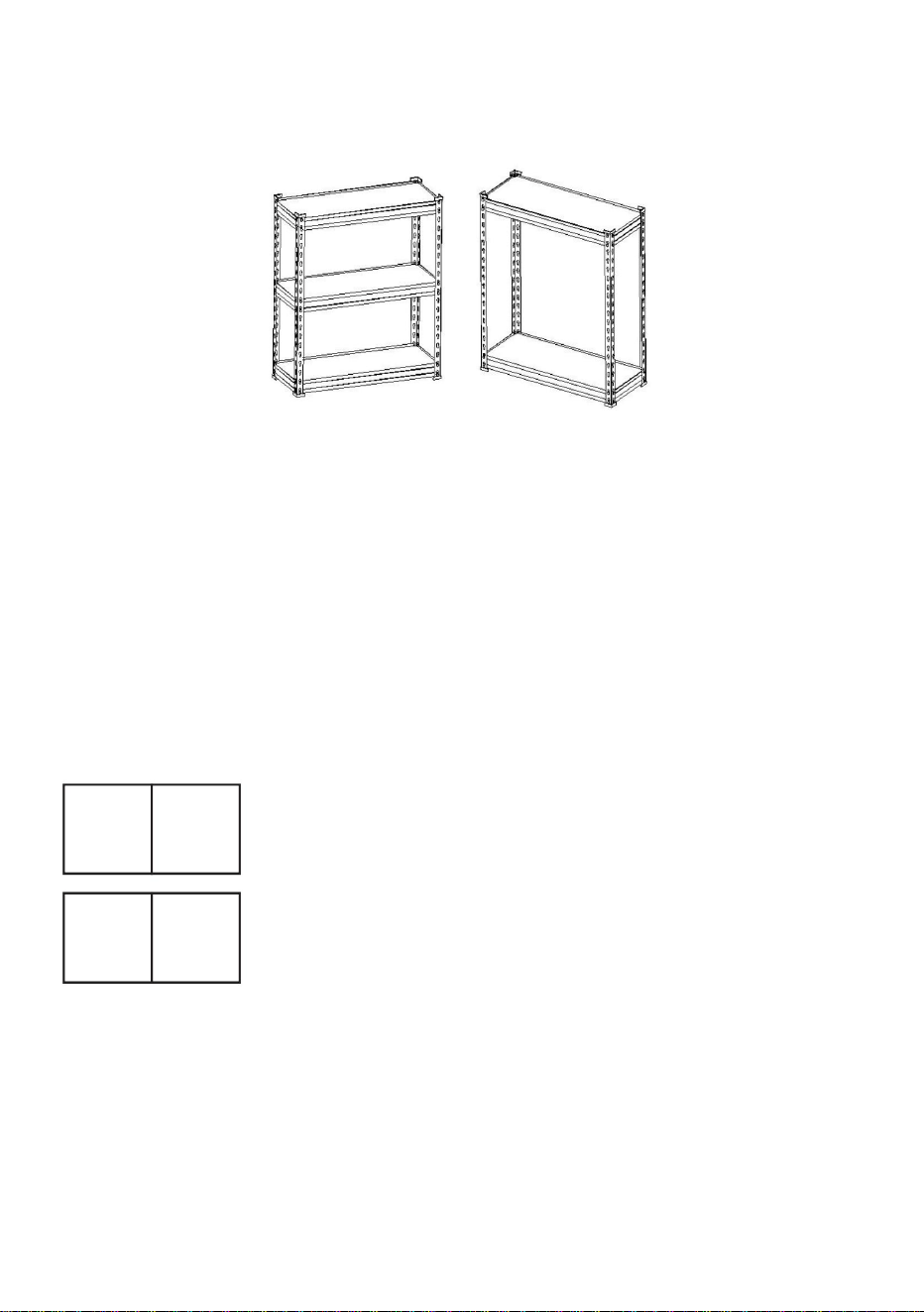

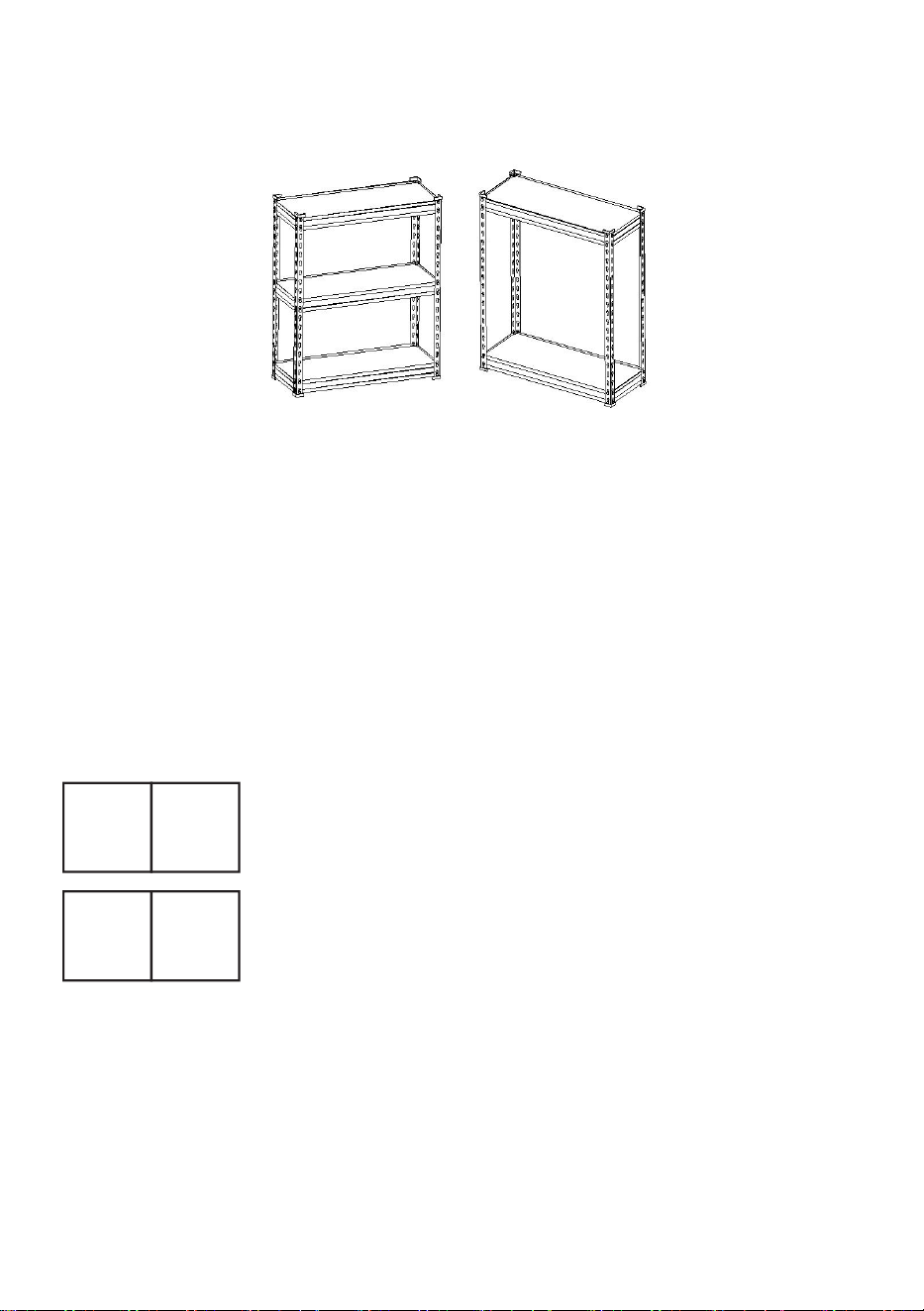

Attention: this product can be separated with two shelf. You can find
the height of each shelf in the table of part list.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
