Introduction

Product description

Husqvarna 520iHT4 is a battery telescopic pole hedge

trimmer.

Work is constantly in progress to increase your safety

and efficiency during operation. Speak to your servicing

dealer for more information.

Intended use

Use the product to cut branches and twigs. Do not use

the product for other tasks.

Customer assistance

For customer assistance, call: 1-800-438-7297 or visit

www.husqvarna.com.

2 1266 - 005 - 31.05.2024

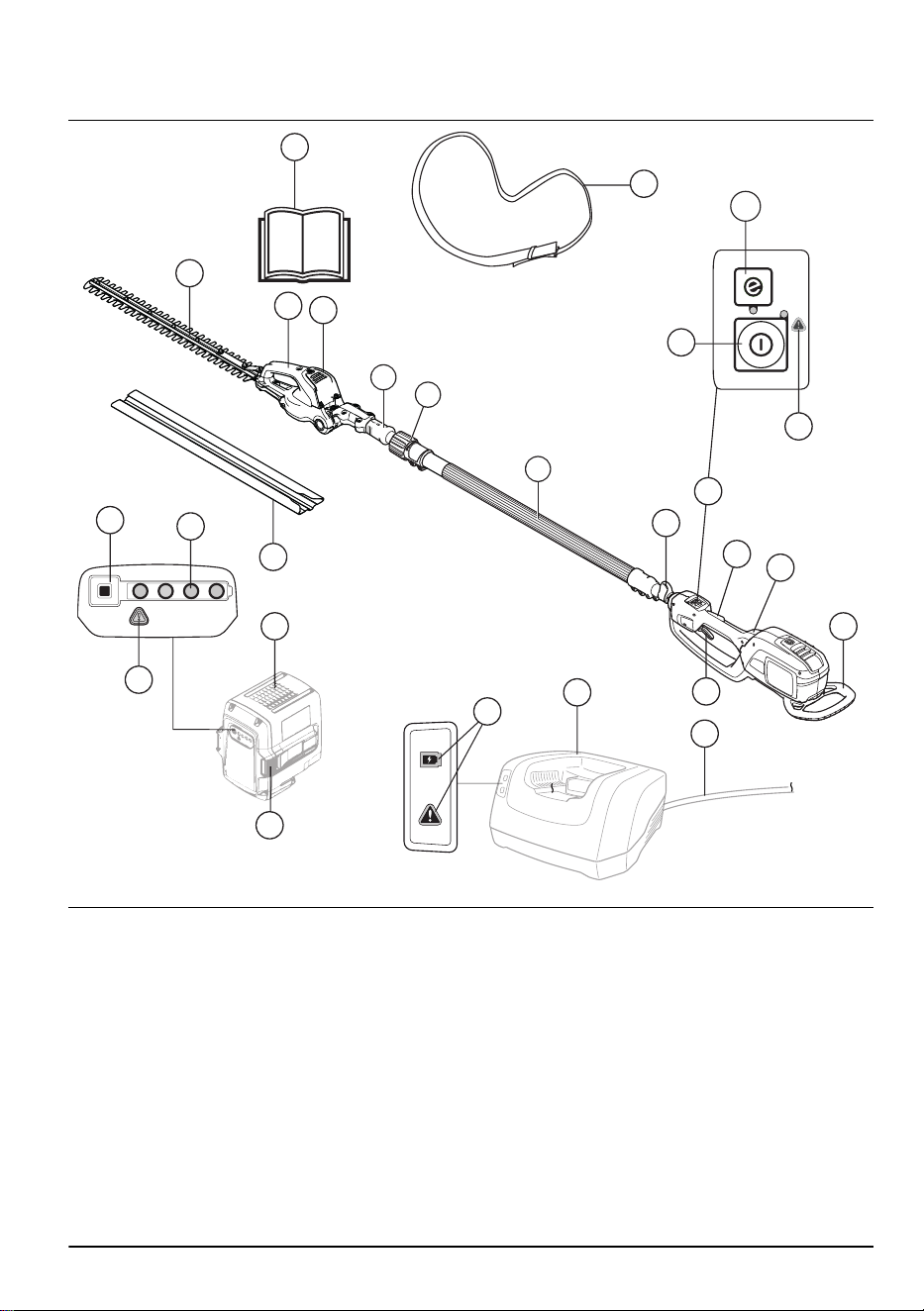

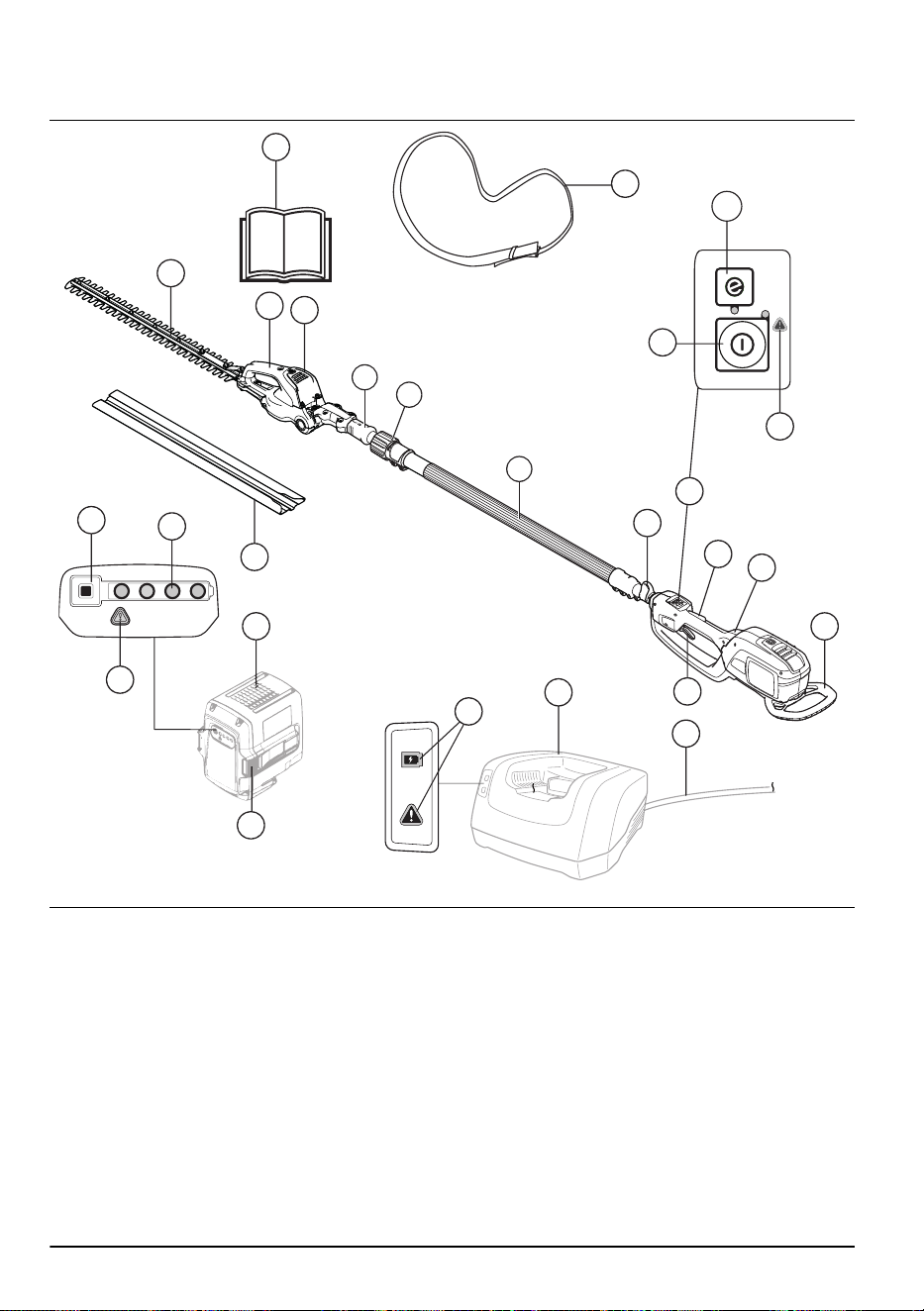

Overview

1. Blade

2. Transport guard

3. Handle

4. Gearbox

5. Position adjustment handle

6. Telescopic function

7. Shaft

8. Harness support hook

9. Power trigger

10. Power trigger lockout

11. Control panel

12. Start and stop button

13. SavE button

14. Warning indicator

15. Rear handle

16. Impact guard

17. Harness

18. Battery indicator button

19. Battery status

20. Battery

21. Battery release buttons

22. Power on and warning indicator

23. Battery charger

24. Cord

25. Operator's manual

1266 - 005 - 31.05.2024 3

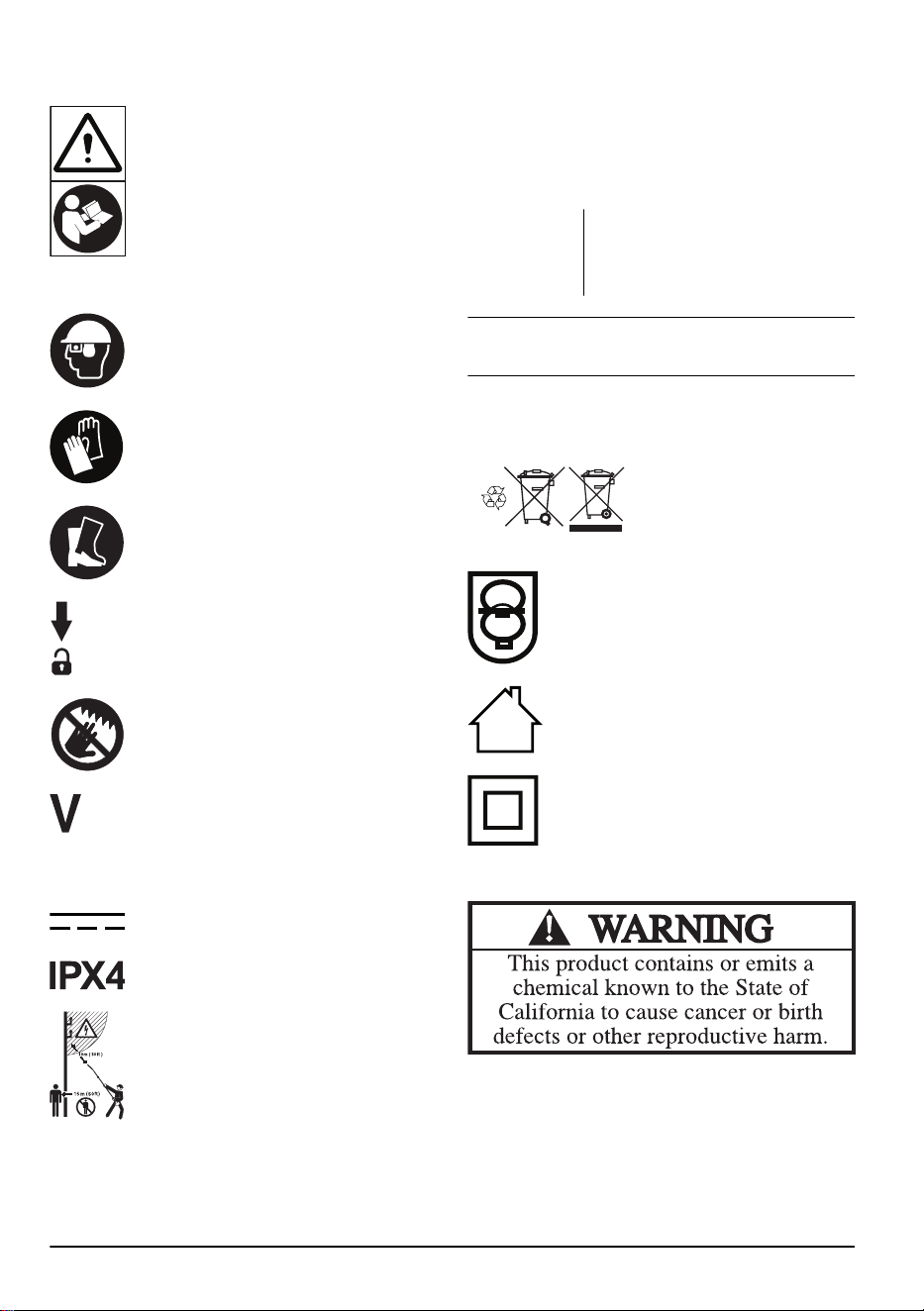

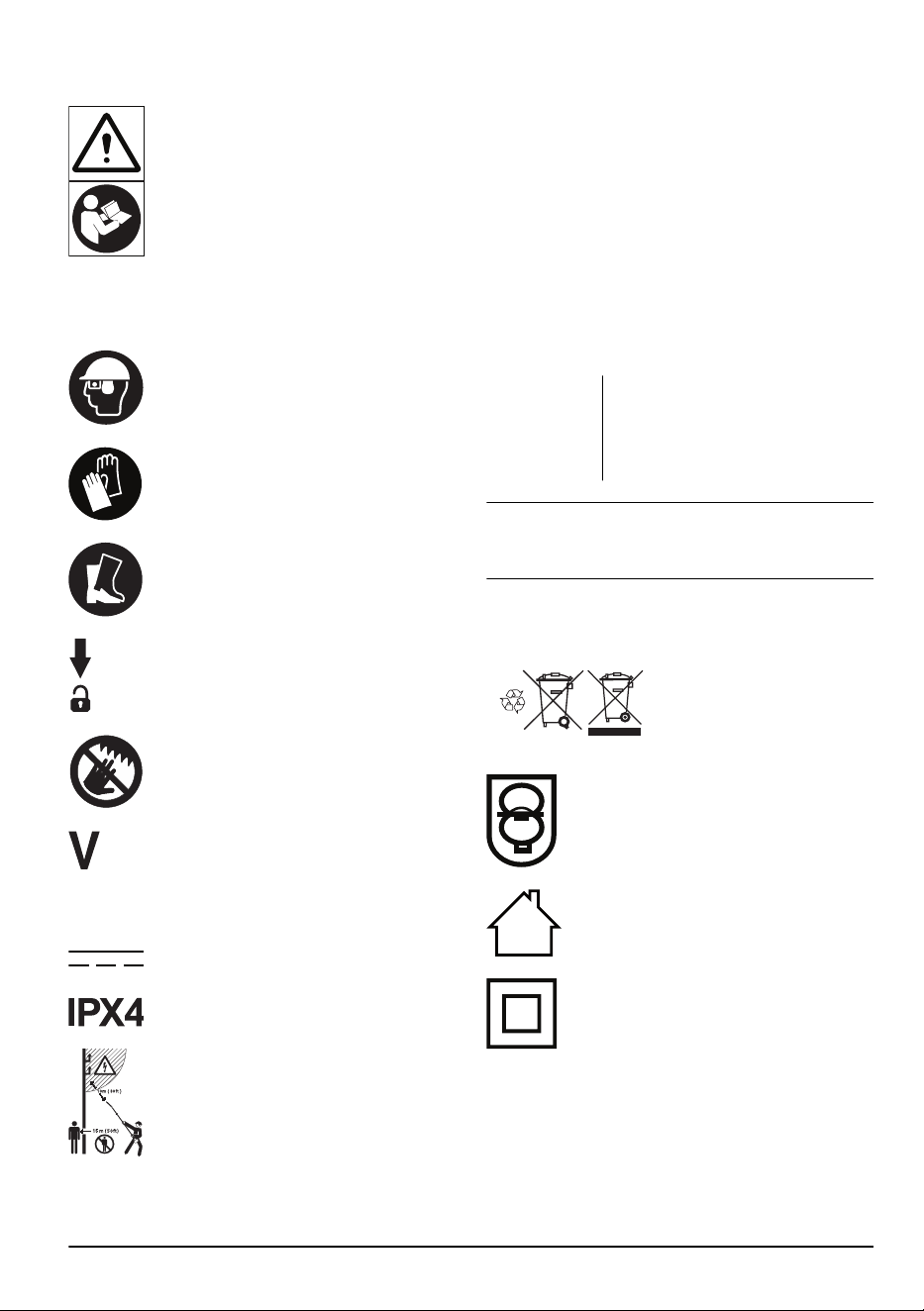

Symbols on the product

WARNING! This product is dangerous.

Injury or death can occur to the operator

or bystanders if the product is not

used carefully and correctly. To prevent

injury to the operator or bystanders,

read and obey all safety instructions in

the operator's manual. Please read the

operator's manual carefully and make

sure that you understand the instructions

before use.

Use an approved helmet and approved

eye protection.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

Pull down the handle to unlock angle

adjustment of the cutting unit.

Keep hands away from blade.

Rated voltage, V

Direct current.

Protected against splashing water.

This product does not have insulation.

If the product touches or comes near

high-voltage power lines, it can cause

death or bad injury. The current can

jump from one point to other points by

arcing. The higher the voltage is, the

larger distance the current can jump. The

current can also go through branches and

other objects, especially when they are

wet. Always keep a minimum distance of

10 m/33 ft between the product and high-

voltage power lines and/or all objects that

are touching them. If you must work in

this safe distance, always tell the related

power company to make sure the power is

off before you start work. Keep a minimum

of 15 m/50 ft to other persons or animals

during the operation.

yyyywwxxxx The rating plate shows the serial

number. yyyy is the production year,

ww is the production week and xxxx

is the sequential number.

Note: Other symbols/decals on the product refer to

certification requirements for some markets.

Symbols on the battery and/or on the

battery charger

Recycle this product at a recy-

cling station for electrical and

electronic equipment. (Applies

to Europe only)

Fail-safe transformer.

Use and keep the battery charger indoors

only.

Double insulation.

California Proposition 65

Product damage

We are not responsible for damages to our product if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not

from the manufacturer or not approved by the

manufacturer.

1266 - 005 - 31.05.2024

• the product has an accessory that is not from the

manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service

center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a risk of

injury or death for the operator or bystanders

if the instructions in the manual are not

obeyed.

CAUTION: Used if there is a risk of

damage to the product, other materials or

the adjacent area if the instructions in the

manual are not obeyed.

Note: Used to give more information that is necessary

in a given situation.

General machine safety warnings

WARNING: Read all safety warnings

and all instructions. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term "machine" in the warnings refers to your

mains-operated (corded) machine or battery-operated

(cordless) machine.

Work area safety

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate machine in explosive atmospheres,

such as in the presence of flammable liquids, gases

or dust. Machines create sparks which may ignite

the dust or fumes.

• Keep children and bystanders away while operating

a machine. Distractions can cause you to lose

control.

Electrical safety

• Machine plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs

with earthed (grounded) machines. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

•

Do not expose machines to rain or wet conditions.

Water entering a machine will increase the risk of

electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the machine. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk

of electric shock.

• When operating a machine outdoors, use an

extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a machine in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of a RCD reduces the risk of

electric shock.

Personal safety

• Stay alert, watch what you are doing and use

common sense when operating a machine. Do not

use a machine while you are tired or under the

influence of drugs, alcohol or medication. A moment

of inattention while operating machines may result in

serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch is

in the OFF-position before connecting to a power

source and/or battery pack, picking up or carrying

the tool. Carrying machines with your finger on the

switch or energising machines that have the switch

on invites accidents.

• Remove any adjusting key or wrench before turning

the machine on. A wrench or a key left attached to

a rotating part of the machine may result in personal

injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the

machine in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from

moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

1266 - 005 - 31.05.2024

• The vibration emission during actual use of the

machine can differ from the declared total value

depending on the ways in which the tool is used.

Operators should identify safety measures to protect

themselves that are based on an estimation of

exposure in the actual conditions of use (taking

account of all parts of the operating cycle such as

the times when the tool is switched off and when it is

running idle in addition to the trigger).

Power tool use and care

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it

was designed.

• Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/or

remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the

power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool´s operation. If damaged, have the power

tool repaired before use. Many accidents are caused

by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations

different from those intended could result in a

hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

Battery tool use and care

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another battery pack.

• Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

• Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from

the battery may cause irritations or burns.

• Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or

risk of injury.

• Do not expose a battery pack or tool to fire

or excessive temperature.Exposure to fire or

temperature above 130 ºC (265 ºF) may cause

explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specified in the instructions.Charging

improperly or at temperatures outside the specified

range may damage the battery and increase the risk

of fire.

Service

• Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is

maintained.

• Never service damaged battery packs. Service of

battery packs should only be performed by the

manufacturer or authorized service providers.

Hedge trimmer safety warnings - Personal

safety

• Use both hands when operating the hedge trimmer.

Using one hand could cause loss of control and

result in serious personal injury.

• Keep all parts of the body away from the cutter

blade. Do not remove cut material or hold material

to be cut when blades are moving. Make sure

the switch is off when clearing jammed material.

A moment of inattention while operating the hedge

trimmer may result in serious personal injury.

• Carry the hedge trimmer by the handle with the

cutter blade stopped. When transporting or storing

the hedge trimmer always fit the cutting device

cover. Proper handling of the hedge trimmer will

reduce possible personal injury from the cutter

blades.

• Hold the power tool by insulated gripping surface

only, because the cutter blade may contact hidden

wiring or its own cord. Cutter blades contacting

a ”live” wire may make exposed metal parts of the

power tool ” live” and could give the operator an

electric shock.

• Keep cable away from cutting area. During operation

the cable may be hidden in shrubs and can be

accidentally cut by the blade.

1266 - 005 - 31.05.2024

• DANGER – Keep hands away from blade. Contact

with blade will result in serious personal injury.

Safety instructions for extended-reach hedge

trimmers

• Do not use the extended-reach hedge trimmer in bad

weather conditions, especially when there is a risk of

lightning. This decreases the risk of being struck by

lightning.

• To reduce the risk of electrocution, never use near

any electrical power lines. Contact with or use near

power line may cause serious injury or electric shock

resulting in death.

• Always use two hands when operating the extended-

reach hedge trimmer. Hold the extended-reach

hedge trimmer with both hands to avoid loss of

control.

• Always use head protection when operating the

extended-reach hedge trimmer overhead. Falling

debris can result in serious personal injury.

General safety instructions

WARNING: Read the warning

instructions that follow before you use the

product.

• Remove the battery to prevent the product from

being started by accident.

• This product is a dangerous tool if you are not

careful or if you use the product incorrectly. This

product can cause serious injury or death to the

operator or others.

• Do not use the product if it is changed from its initial

specification. Do not change a part of the product

without approval from the manufacturer. Only use

parts that are approved by the manufacturer.

Injury or death is a possible result of incorrect

maintenance.

• Do a check of the product before use. Refer to

Safety devices on the product on page 9

and

Maintenance on page 14

. Do not use a product that

is damaged or does not operate correctly. Do the

safety checks, maintenance and service instructions

described in this manual.

• Children should be supervised to ensure that they

do not play with the product. Never allow children or

other persons not trained in the use of the product

and/or the battery to use or service it. Local laws

may regulate the age of the user.

• Keep the product in a locked area to prevent access

for children or persons that are not approved.

• Store the product out of reach of children.

• Your warranty may not cover damage or liability

caused by the use of non-authorized accessories or

replacement parts.

• Under no circumstances may the design of the

product be modified without the permission of the

manufacturer. Always use original accessories. Non-

authorized modifications and/or accessories can

result in serious personal injury or the death of the

operator and others.

Note: National or Local laws can regulate the use.

Comply to given regulations.

Safety instructions for operation

WARNING: Read the warning

instructions that follow before you use the

product.

• If you encounter a situation where you are uncertain

how to proceed you should ask an expert. Contact

your dealer or your service workshop. Avoid all

usage which you consider to be beyond your

capability.

• Never use the product if you are fatigued, while

under the influence of alcohol or drugs, medication

or anything that could affect your vision, alertness,

coordination or judgment.

• Working in bad weather is tiring and often brings

added risk. Due to the added risk, it is not

recommended to use the machine in very bad

weather, for instance in dense fog, heavy rain,

strong winds, intense cold, risk of lightning, etc.

• Faulty cutting attachment can increase the risk of

accidents.

• Do not allow children to use or be in the vicinity

of the product. Since the product is easy to start,

children may be able to start it if they are not kept

under full surveillance. This can mean a risk of

serious personal injury. Disconnect the battery when

the product is not under close supervision.

• Ensure that no people or animals come closer than

15 meters while you work. When several operators

are working in the same area the safety distance

should be at least 15 meters. Otherwise there is

a risk of serious personal injury. Stop the product

immediately if anyone approaches. Never swing the

product around without first checking behind you to

make sure that no one is within the safety zone.

• Ensure that people, animals or other things can

not affect your control of the product or that they

do not come in contact with the cutting attachment

or loose objects that are thrown out by the cutting

attachment. However, do not use the product unless

you are able to call for help in the event of an

accident.

• Always inspect the working area. Remove all loose

objects such as stones, broken glass, nails, steel

wire, string, etcetera, that could be thrown out or

become wrapped around the cutting attachment.

• Make sure that you can move and stand safely.

Check the area around you for possible obstacles

(roots, rocks, branches, ditches, etcetera) in case

you have to move suddenly. Take great care when

you work on sloping ground.

1266 - 005 - 31.05.2024

• Keep a good balance and a firm foothold at all times.

Do not overreach.

• Deactivate the product before you move to another

area. Attach the transport guard when the product is

not in use.

• Never put the product down unless you have

deactivated it. Do not leave the product

unsupervised when it is switched on.

• Remove the battery before you pass the product to

another person.

• Make sure that no clothes or parts of the body

come in contact with the cutting attachment when

the product is activated.

• If anything jams in the cutting attachment while

you operate the product, stop and deactivate the

product. Make sure that the cutting attachment stops

completely. Remove the battery before you clean,

inspect or repair the product and/or the cutting

equipment.

• Keep your hands and feet away from the cutting

attachment until it has stopped completely when the

product is deactivated.

• Watch out for stumps of branches that can be thrown

out when you cut. Do not cut to close to the ground

where stones and other objects can be thrown out.

• Watch out for thrown objects. Always wear

approved eye protection. Never lean over the cutting

attachment guard. Stones, rubbish, etc., can be

thrown up into the eyes which can cause blindness

or serious injury.

• Listen out for warning signals or shouts when

you wear hearing protection. Always remove your

hearing protection as soon as the product stops.

• Never work from a ladder, stool or any other raised

position that is not fully secured.

• This machine produces an electromagnetic field

during operation. This field may under some

circumstances interfere with active or passive

medical implants. To reduce the risk of serious or

fatal injury, we recommend persons with medical

implants to consult their physician and the medical

implant manufacturer before operating this machine.

• Always hold the product with both hands. Hold the

product on the right side of your body.

• Always stop the product, remove the battery and

make sure that the cutting equipment does not rotate

before you remove material that is wound around the

blade shaft or caught between the guard and the

cutting attachment.

• The electromagnetic field during operation can

interfere with the active or passive medical implants.

The persons with medical implants speak to your

physician and the medical implant manufacturer

before operating this product.

• Hold the weight of the product with the harness to

make it easy to operate.

• Long-term exposure to noise can result in permanent

hearing impairment. Husqvarna recommends that

operators use approved hearing protection.

• Never use a product that has been modified in any

way from its original specification.

• Never use a product that is faulty. Carry out the

safety checks, maintenance and service instructions

described in this manual. Some maintenance and

service measures must be carried out by trained

and qualified specialists. See instructions under the

maintenance heading.

• Carry out an overall inspection of the product before

use. See the maintenance schedule.

• Never allow anyone else to use the machine without

first ensuring that they have read and understood the

contents of the operator’s manual.

• Check the working area for foreign objects such as

electricity cables and animals, etc, or other objects

that could damage the cutting attachment, such as

metal items.

• Faulty blades can increase the risk of accidents.

Personal protective equipment

WARNING: Read the warning

instructions that follow before you use the

product.

• Always use approved personal protective equipment

when you use the product. Personal protective

equipment cannot fully prevent injury but it

decreases the degree of injury if an accident does

occur. Let your dealer help you select the right

equipment.

• Use a protective helmet where there is a risk of

falling objects.

• Long term exposure to noise can result in damaged

hearing. In general, battery powered products

are relatively quiet but damage can result from

a combination of noise level and long usage.

Husqvarna recommends that operators use hearing

protectors when using products for a longer coherent

time of a day. Continual and regular users should

have their hearing checked regularly.

WARNING:

Hearing protectors limit

the ability to hear sounds and warning

signals.

• Use approved eye protection. If you use a visor,

you must also use approved protective goggles.

Approved protective goggles must comply with the

ANSI Z87.1 standard in the USAs or EN 166 in EU

countries.

• Use a visor for face protection. A visor is not enough

for protection of the eyes.

1266 - 005 - 31.05.2024

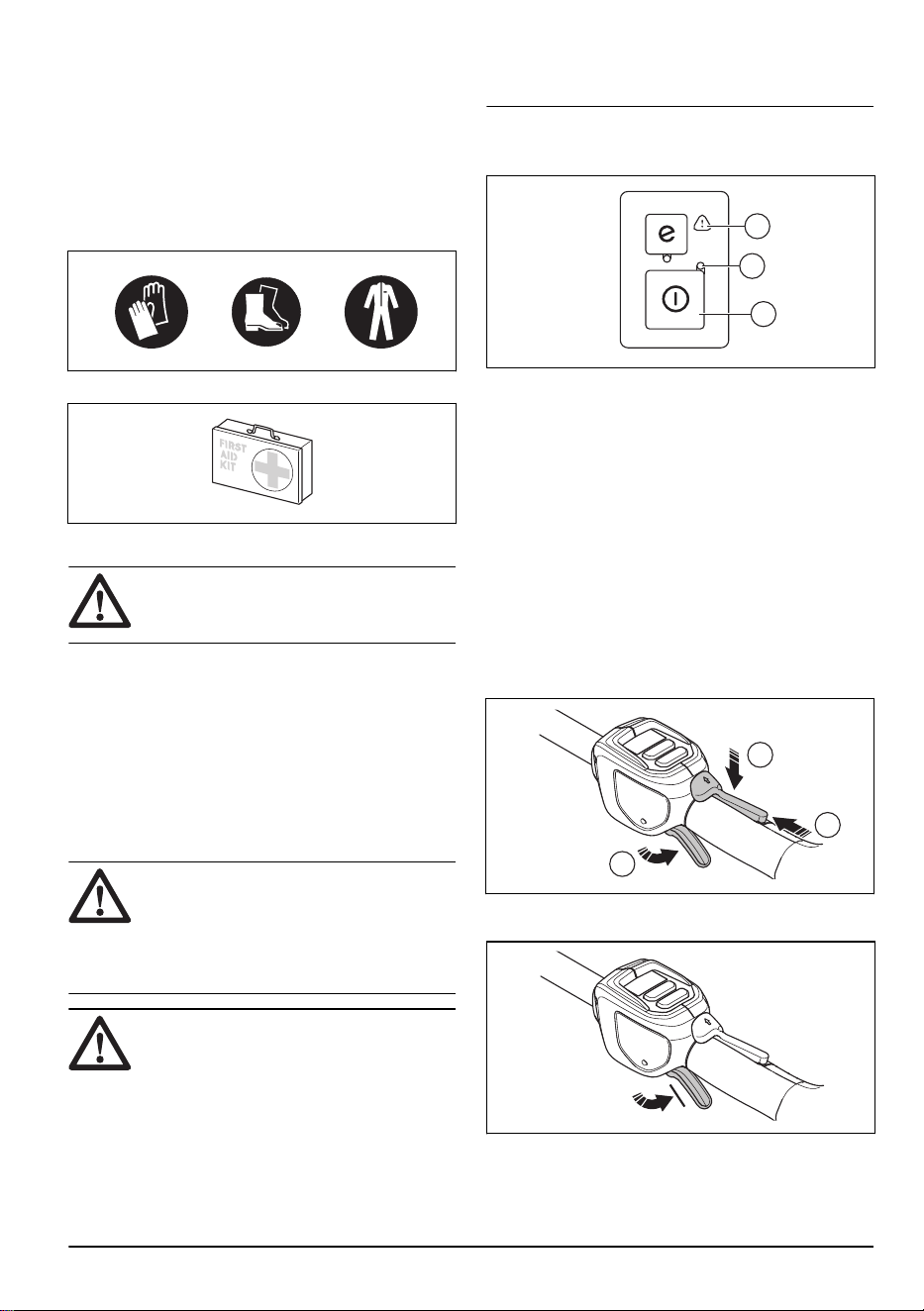

• Use gloves when necessary, for example when you

attach, examine or clean the cutting equipment.

• Use sturdy non-slip boots or shoes.

• Use clothing made of a strong fabric. Always use

heavy, long pants and long sleeves. Do not use

loose clothing that can catch on twigs and branches.

Do not wear jewelry, short pants, sandals or go with

bare feet. Put your hair up safely above shoulder

level.

• Keep first aid equipment close at hand.

Safety devices on the product

WARNING: Read the warning

instructions that follow before you use the

product.

In this section the product’s safety features, its purpose

and how checks and maintenance should be carried

out to ensure that it operates correctly. See instructions

under the heading

Overview on page 3

to find where

these parts are located on your product.

The life span of the product can be reduced and the risk

of accidents can increase if product maintenance is not

carried out correctly and if service and/or repairs are not

carried out professionally. If you need further information

please contact your nearest servicing dealer.

WARNING:

Never use a product with

damaged safety components. The product's

safety equipment must be inspected and

maintained as described in this section.

If your product fails any of these checks,

contact your service agent to get it repaired.

CAUTION: All servicing and repair work

on the machine requires special training.

This is especially true of the machine′s

safety equipment. If your machine fails

any of the checks described below you

must contact your service agent. When

you buy any of our products we guarantee

the availability of professional repairs and

service. If the retailer who sells your

machine is not a servicing dealer, ask him

for the address of your nearest service

agent.

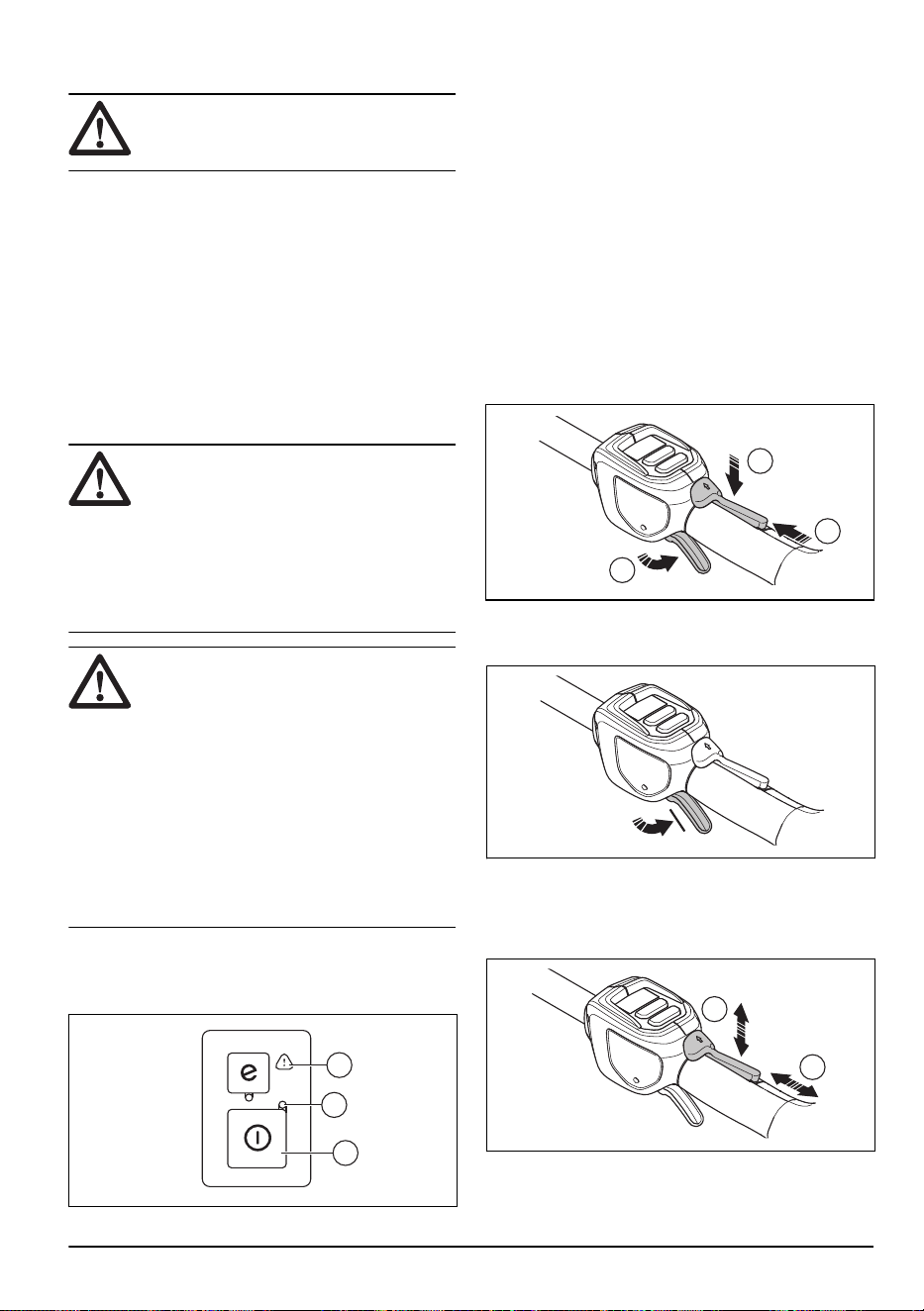

To do a check of the keypad

1. Press and hold the start/stop button (1).

a) The product is switched on when the LED (2) is

lit.

b) The product is switched off when the LED (2) is

out.

2. See

Keypad on page 15

if the warning indicator (3)

is lit or flashes.

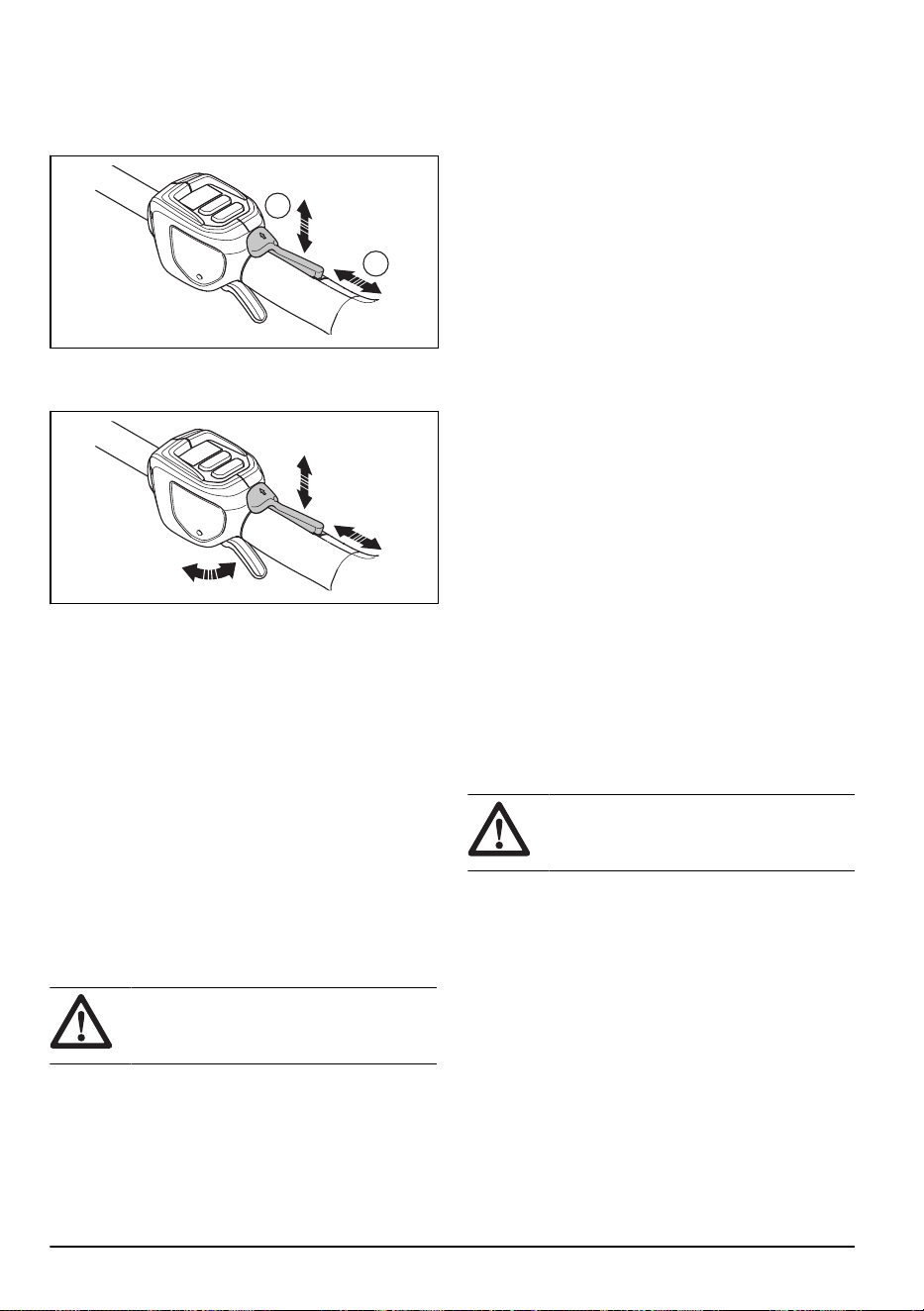

To do a check of the power trigger lockout

The power trigger lockout is designed to prevent

accidental operation. When you push the power trigger

lockout forward (A) and then press the power trigger

lockout against the handle (B), the power trigger (C)

is released. When you release the handle, the power

trigger and the power trigger lockout both move back to

their original positions. This movement is operated by

three independent springs.

1. Make sure that the power trigger is locked when the

lock is in its original position.

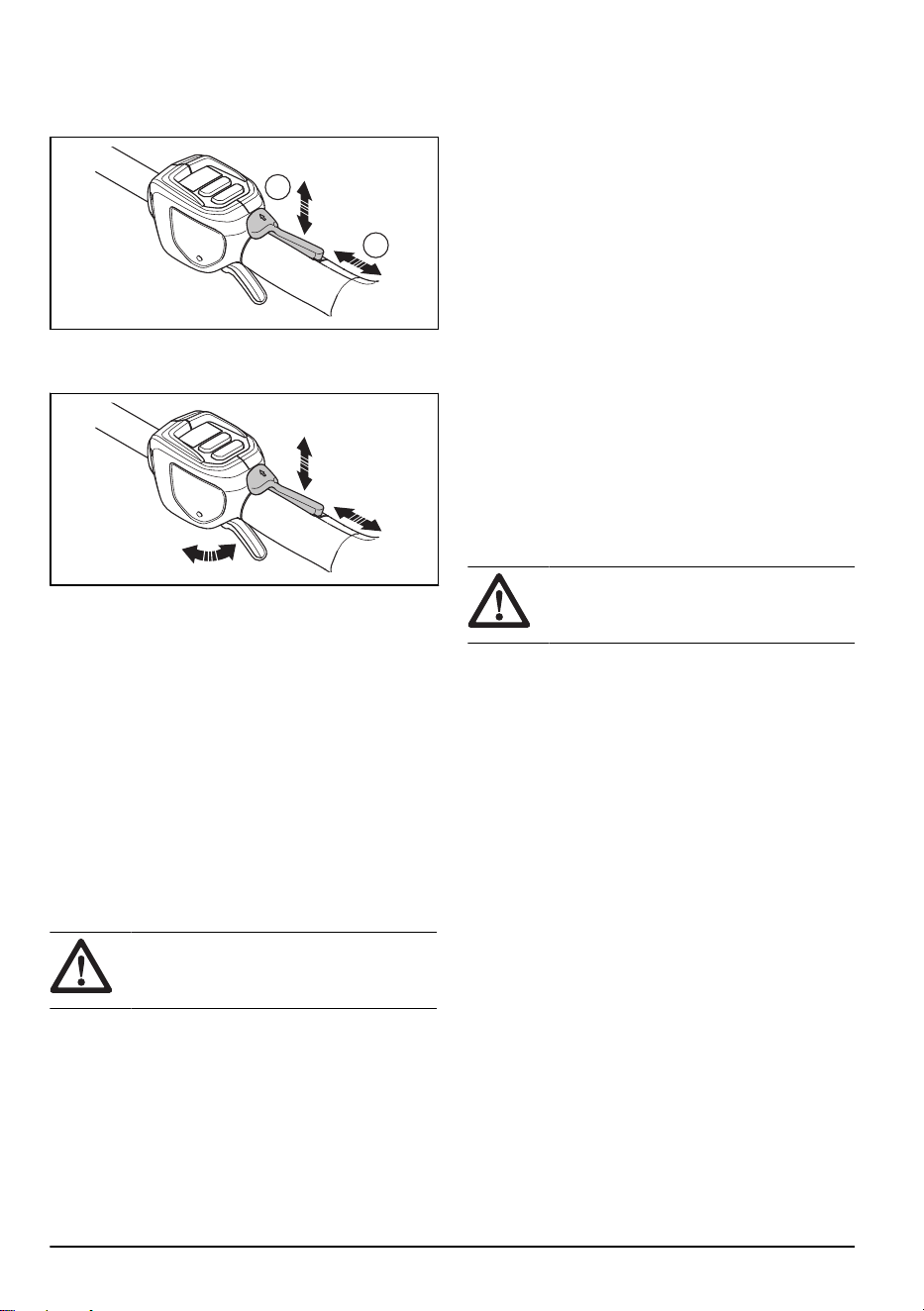

1266 - 005 - 31.05.2024

2. Push the power trigger lockout forward (A) and

down. Hold the power trigger lockout against the

handle (B) and make sure that it returns to its

original position when you release it.

3. Make sure that the power trigger and the power

trigger lockout moves freely and that the return

springs operate properly.

4. Start the product, refer to

To start the product on

page 12

5. Push the power trigger fully to apply full speed.

6. Release the power trigger and make sure that the

cutting attachment stops and remains still.

To do a check of the hand guard

The hand guard prevents hands from accidental contact

with the blades.

1. Stop the product.

2. Remove the battery.

3. Check that the hand guard is attached correctly.

4. Examine the hand guard for damages.

Battery safety

WARNING:

Read the warning

instructions that follow before you use the

product.

• Only use the BLi200 battery. Refer to

Technical data

on page 17

. The battery is software encrypted.

• Use the BLi200 battery that is rechargable as a

power supply for the related Husqvarna products

only. To prevent injury, do not use the battery as a

power supply for other devices.

• Risk of electrical shock. Do not connect the battery

terminals to keys, coins, screws or other metal. This

can cause a short circuit of the battery.

• Do not use non-rechargeable batteries.

• Do not put objects into the air slots of the battery.

• Keep the battery away from sunlight, heat or open

flame. The battery can cause burns and/or chemical

burns.

• Keep the battery away from rain and wet conditions.

• Keep the battery away from microwaves and high

pressure.

• Do not try to disassemble or break the battery.

• If the battery leaks, do not let the liquid touch your

body or eyes. If you have touched the liquid, clean

the area with a large quantity of water and soap, and

get medical aid. If you get liquid in your eyes, do not

rub but flush with water for a minimum of 15 minutes

and get medical aid.

• Use the battery in temperatures between -10 °C (14

°F) and 40 °C (114 °F).

• Do not clean the battery or the battery charger with

water. Refer to

Battery information on page 12

• Do not use a defective or damaged battery.

• Keep batteries in storage away from metal objects

such as nails, screws or jewelry.

• Keep the battery away from children.

Battery charger safety

WARNING: Read the warning

instructions that follow before you use the

product.

• Risk of electrical shock or short circuit if the safety

instructions are not obeyed.

• Use approved grounded mains socket that are not

damaged.

• Do not use other battery chargers than the one

supplied for your product. Only use Husqvarna QC

chargers when you charge Husqvarna replacement

batteries BLi.

• Do not try to disassemble the battery charger.

• Do not use a defective or damaged battery charger.

• Do not lift the battery charger by the power cord. To

disconnect the battery charger from a mains socket,

pull out the plug. Do not pull the power cord.

• Keep all cables and extension wires away from

water, oil and sharp edges. Make sure that the

cable is not caught between doors, fences or similar

objects.

• Do not use the battery charger near flammable

materials or materials that can cause corrosion.

Make sure that there are no covers on the battery

charger. Pull out the plug to the battery charger if

there is smoke or fire.

• Only charge the battery indoors in a location with

good airflow and away from sunlight. Do not charge

the battery outdoors. Do not charge the battery in

wet conditions.

• Only use the battery charger where the temperature

is between 5 °C (41 °F) and 40 °C (104 °F). Use the

1266 - 005 - 31.05.2024

charger in an environment which has a good airflow,

dry and free from dirt.

• Do not put objects into the cooling slots of the

battery charger.

• Do not connect the battery charger terminals to

metal objects as this can short circuit the battery

charger.

• Only use three-wire outdoor extension wires that

have three-prong grounding plugs and grounding

receptacles that accept the appliance's plug.

• Use a residual-current device (RCD) for increased

safety. A residual-current device is installed to

prevent injuries from an electrical fault.

• When you operate a power tool outdoors, use an

extension wire applicable for outdoor operation. Use

of a wire applicable for outdoor operation decreases

the risk of electrical shock.

• Regularly make sure that the connection cord of the

battery charger is not damaged and that there are no

cracks in it.

• Examine extension wires regularly and replace them

if damaged.

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you do

maintenance on the product.

• Remove the battery before you do maintenance,

other checks or assemble the product.

• The operator must only do the maintenance and

servicing shown in this operator's manual. Turn to

your servicing dealer for maintenance and servicing

of a larger extension.

• Do not clean the battery or the battery charger with

water. Strong detergent can cause damage to the

plastic.

• If you do not do maintenance, it decreases the

life cycle of the product and increases the risk of

accidents.

• Special training is necessary for all servicing and

repair work, especially for the safety devices on the

product. If not all checks in this operator's manual

are approved after you have done maintenance, turn

to your servicing dealer. We guarantee that there are

professional repairs and servicing available for your

product.

• Keep the teeth of the blade correctly sharpened.

Obey our recommendations. Also refer to the

instructions on the blade package.

• Only use original spare parts.

• Always use heavy duty gloves when you repair the

cutting attachment. The blades are very sharp and

can easily cause injuries.

Operation

Introduction

WARNING: Read and understand the

safety chapter before you use the product.

To connect the battery charger

1. Connect the battery charger to the voltage and

frequency that is specified on the rating plate.

2. Put the plug in a grounded socket outlet. The LED

on the battery charger flashes green one time.

Note: The battery does not charge if the battery

temperature is more than 50 °C/122 °F. If the

temperature is more than 50 °C/122 °F, the battery

charger makes the battery become cool before the

battery charges.

To charge the battery

Note: Charge the battery if it is the first time that you

use it. A new battery is only 30% charged.

1. Make sure that the battery is dry.

2. Put the battery in the battery charger.

3. Make sure that the green charging light on the

battery charger comes on. That means that the

battery is connected correctly to the battery charger.

1266 - 005 - 31.05.2024 11

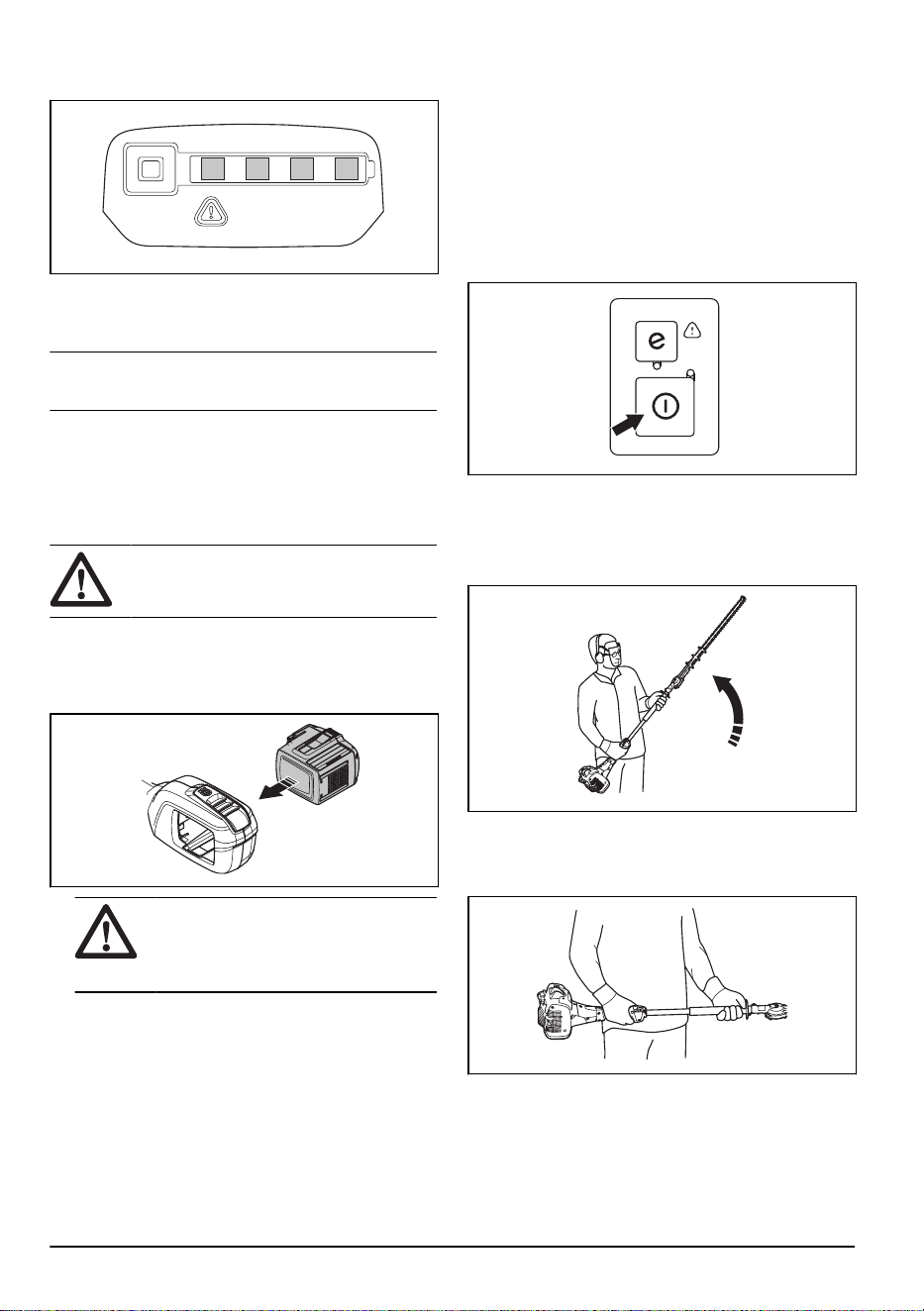

4. When all LEDs on the battery come on, the battery is

fully charged.

5. To disconnect the battery charger from the mains

socket, pull the plug. Do not pull the cable.

6. Remove the battery from the battery charger.

Note: Refer to the battery and battery charger

manuals for more information.

Battery information

Refer to the operator's manual of the battery for

information about how to use the battery.

To connect the battery to the product

WARNING: Only use Husqvarna

original batteries with the product.

1. Make sure that the battery is fully charged.

2. Push the battery into the battery holder of the

product. The battery locks into position when you

hear a click.

CAUTION:

If the battery does not

move easily into the battery holder, the

battery is not installed correctly. This can

cause damage to the product.

3. Make sure that the battery is installed correctly.

To do before you start the product

1. Examine the work area. Remove objects that can be

thrown out.

2. Examine the cutting attachment. Make sure that the

blades are sharp, and have no cracks and damages.

3. Make sure that the product works correctly. Examine

that all nuts and screws are tight.

4. Make sure that the handle and safety devices are

not damaged and are attached correctly. Do not

operate a product with missing parts or is changed

from its initial specification. Use protective gloves

when it is necessary.

5. Make sure that the covers are not damaged and are

attached correctly, before you operate the product.

To start the product

1. Push and hold the start/stop button until the green

LED comes on.

2. Push the power trigger to adjust the speed.

To operate the product

• Start near the ground and move the product up

along the hedge when you cut the sides.

• Adjust the speed to align with the work load.

• Make sure that the engine does not touch the hedge.

• Hold the product near your body for a stable work

position.

• Make sure that the tip of the cutting equipment does

not touch the ground.

• Be careful and work slowly until all the branches are

correctly cut.

1266 - 005 - 31.05.2024

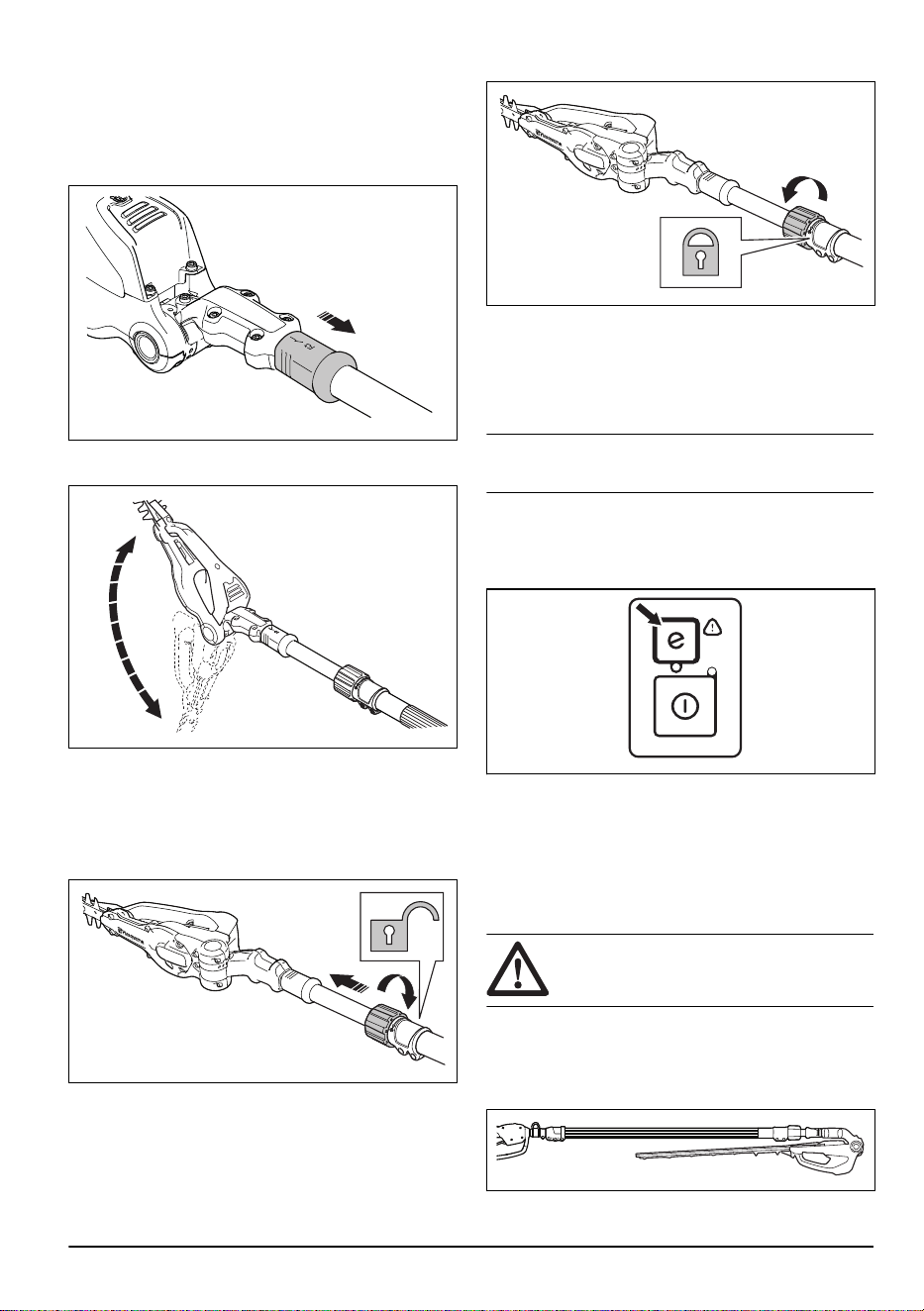

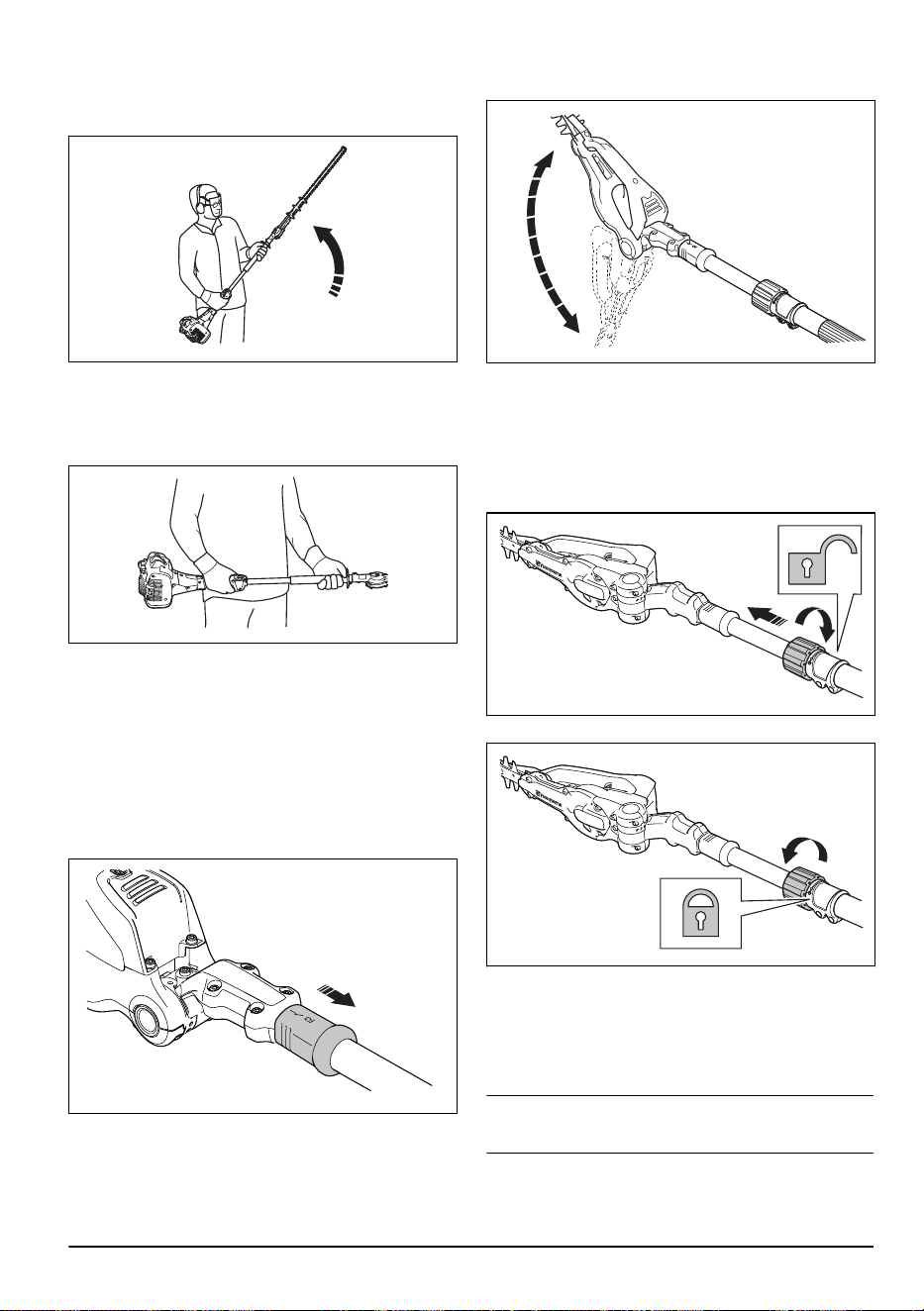

To adjust the angle of the product

The cutting attachment can be adjusted in 8 different

positions.

1. Remove the battery from the product.

2. Pull down the position adjustment handle.

3. Tilt the cutting attachment with the handle to the

applicable position.

4. Release the position adjustment handle to lock the

cutting attachment.

To adjust the length of the shaft

1. Release the knob.

2. Pull out the shaft to the applicable length.

3. Tighten the knob.

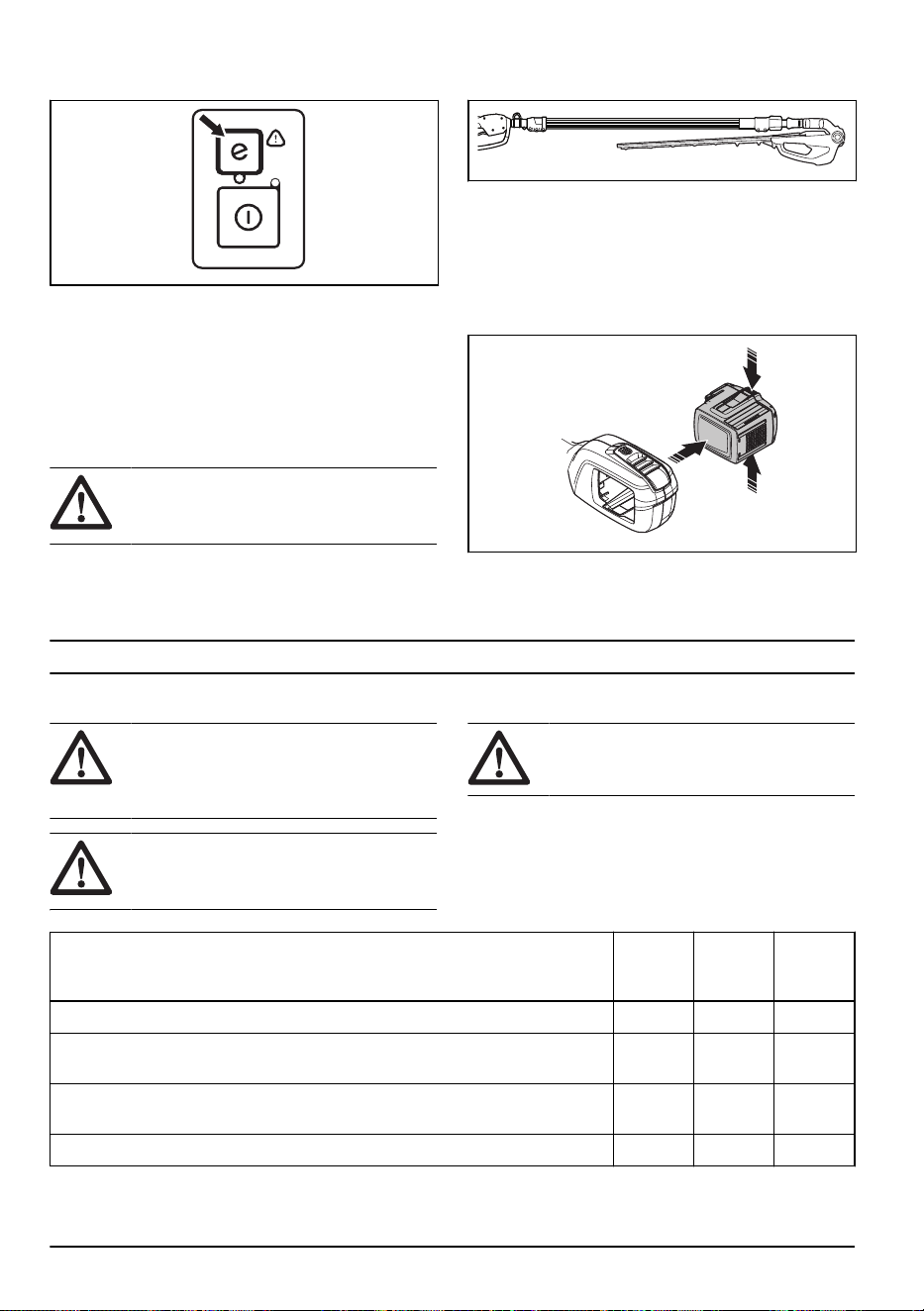

To use the SavE function

This product has a power saving function, SavE. The

SavE function decreases the speed of the cutting

equipment and gives the longest operation time from the

battery.

Note: The SavE function does not decrease the

cutting power of the product.

1. Push the SavE button on the keypad to start the

function. The green LED comes on.

2. Push the SavE button again to stop the function. The

green LED goes out.

Automatic shutdown function

The product has an automatic shutdown function that

stops the product if it is not used. The green LED for

start/stop indication goes off and the product stops after

45 seconds.

To set the product in transport position

WARNING: Do not start the product

when the product is in transport position.

1. Remove the battery from the product.

2. Install the transport guard on the cutting attachment.

3. Fold the cutting attachment 180° to make the cutting

attachment parallel to the shaft.

1266 - 005 - 31.05.2024

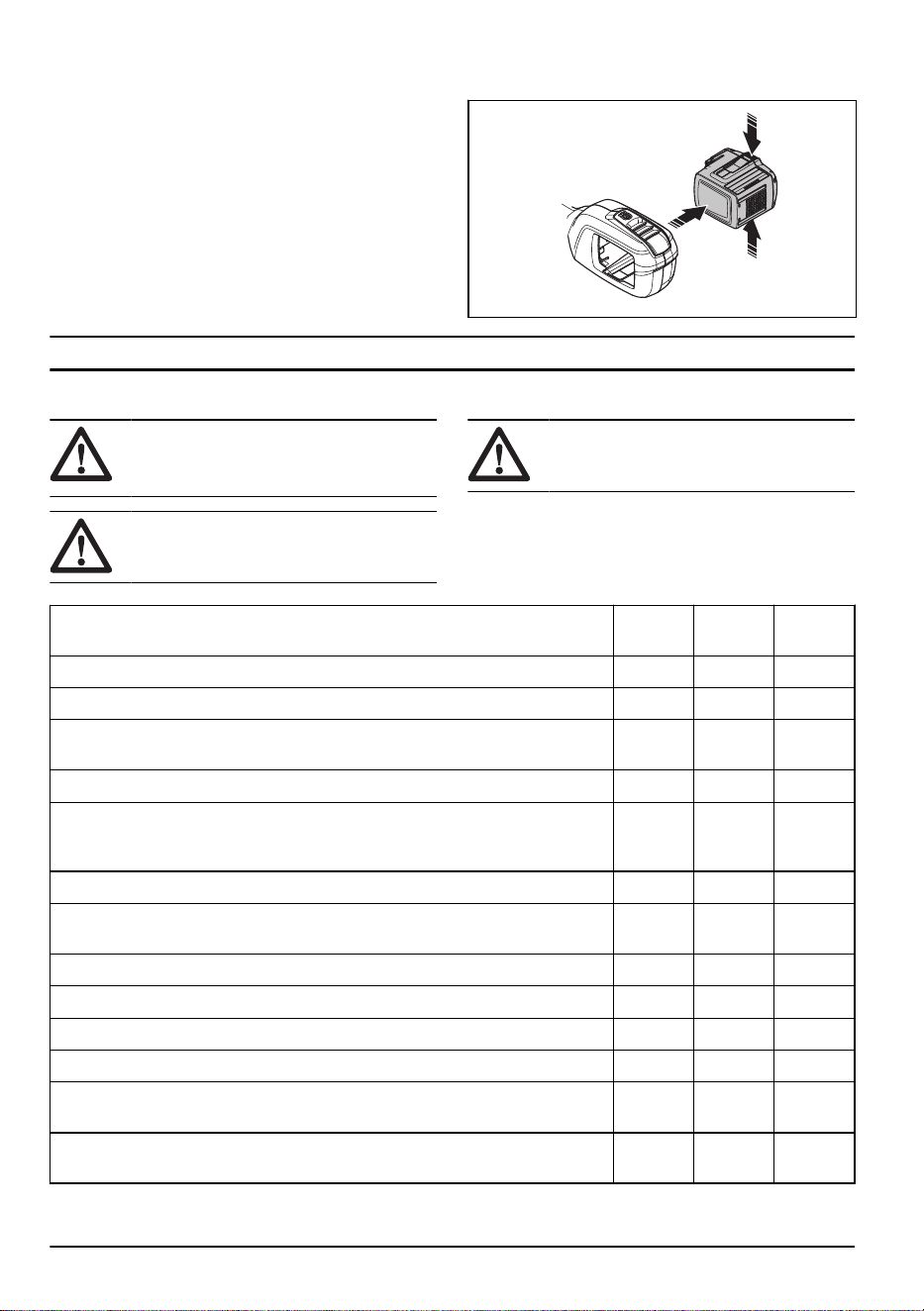

To stop the product

1. Release the power trigger.

2. Push the start/stop button until the green LED goes

out.

3. Push the release buttons on the battery and pull the

battery out.

Maintenance

Introduction

WARNING: Read and understand the

safety chapter before you do maintenance

work on the product.

WARNING: Remove the battery before

you do maintenance on the product.

Maintenance schedule

WARNING: Remove the battery before

you do maintenance.

Maintenance Before

use

Weekly Monthly

Clean the external parts of the product. X

Examine that the start and stop switch works correctly and is not damaged. X

Make sure that the power trigger and the power trigger lockout function correctly

from a safety point of view.

Make sure that all controls work and are not damaged. X

Make sure that the cutter blade and cutter guard have no cracks and that they

are not damaged. Replace the cutter blade or the cutter guard if they have

cracks or if they are hit.

Speak to your dealer to replace the cutter blade if it is bent or damaged. X

Make sure that the hand guard is not damaged. Replace the guard if it is dam-

aged.

Make sure that the screws and nuts are tight. X

Make sure that the battery is not damaged. X

Make sure that the battery is charged. X

Make sure that the battery charger is not damaged. X

Make sure that the position lock of the cutting deck is not damaged and operates

correctly.

Make sure that the screws that hold the cutter blades together are correctly

tightened.

14 1266 - 005 - 31.05.2024

Maintenance Before

use

Weekly Monthly

Do a check of the connections between the battery and the product. Do a check

of the connection between the battery and the battery charger.

To examine the battery and the battery

charger

1. Examine the battery for damages, for example

cracks.

2. Examine the battery charger for damages, for

example cracks.

3. Make sure that the connection cord of the battery

charger is not damaged and that there are no cracks

in it.

To clean the product, the battery and

the battery charger

1. Clean the product with a dry cloth after use.

2. Clean the battery and battery charger with a dry

cloth. Keep the battery guide tracks clean.

3. Make sure that the terminals on the battery and the

battery charger are clean before the battery is put in

the battery charger or the product.

To clean and lubricate the cutter blade

1. Use a cleaning agent to clean resin and remaining

plant particles from the blades.

2. Make sure that the blade bars are not damaged.

Make sure that the blade bars have no deformation.

Remove burrs with a file.

3. Make sure that the blades move freely.

4. Lubricate the blade bars before long periods of

storage.

Troubleshooting

Keypad

Problem Possible faults Possible solution

Green start LED

flashes.

Low battery voltage. Charge the battery.

Red error LED flash-

es.

Overload. The cutting attachment is blocked. stop the

product. Remove the battery. Clean the cut-

ting attachment from unwanted materials.

Loosen the chain.

Temperature deviation. Let the product become cool.

The power trigger and the start button are

pushed at the same time.

Release the power trigger and push the start

button.

The product does not

start.

Dirt in the battery connectors. Clean the battery connectors with com-

pressed air or a soft brush.

Red error LED

comes on.

It is necessary to do servicing on the product. Speak to your servicing dealer.

1266 - 005 - 31.05.2024 15

Battery

Problem Possible faults Possible solution

Green LED flashes. Low battery voltage. Charge the battery.

Red error LED flashes. The battery is empty. Charge the battery.

Temperature deviation. Use the battery in temperatures between

-10°C (14°F) and 40°C (104°F).

Overvoltage. Remove the battery from the battery charger.

Red error LED comes on. Cell difference is to much (1V). Speak to your servicing dealer.

Battery charger

Problem

Possible faults Possible solution

Red error LED flashes. Temperature deviation. Use the battery charger in tempera-

tures between 5 °C (41 °F) and 40 °C

(104 °F).

Red error LED comes on. Speak to your servicing dealer.

Transportation, storage and disposal

Transportation and storage

• The supplied Li-ion batteries obey the Dangerous

Goods Legislation requirements.

• Obey the special requirement on package and labels

for commercial transportation, including by third

parties and forwarding agents.

• Speak to a person with special training in dangerous

material before you send the product. Obey all

applicable national regulations.

• Use tape on open contacts when you put the battery

in a package. Put the battery in the package tightly

to prevent movement.

• Remove the battery for storage or transportation.

• Put the battery and the battery charger in a space

that is dry and free from moisture and frost.

• Do not keep the battery in an area where static

electricity can occur. Do not keep the battery in a

metal box.

• Put the battery in storage where the temperature is

between 5°C/41°F and 25°C/77°F and away from

open sunlight.

• Put the battery charger in storage where the

temperature is between 5 °C/41 °F and 45°C/113°F

and away from open sunlight.

• Use the battery charger only when the surrounding

temperature is between 5°C/41°F and 40°C/104°F.

• Charge the battery 30% to 50% before you put it in

storage for long periods.

• Put the battery charger in storage in a space that is

closed and dry.

• Keep the battery away from the battery charger

during storage. Do not let children and other not

approved persons to touch the equipment. Keep the

equipment in a space that you can lock.

• Clean the product and do a full servicing before you

put the product in storage for a long time.

• Use the transportation guard on the product to

prevent injuries or damage on the product during

transportation and storage.

• Attach the product safely during transportation.

Disposal of the battery, battery charger

and product

Symbols on the product or the package of the product

means that the product is not domestic waste. Recycle

it at a recycling station for electrical and electronic

equipment. This helps to prevent damage to the

environment and to persons.

16 1266 - 005 - 31.05.2024

Get in touch with your local authorities, domestic waste

service or your dealer for more information about how to

recycle your product.

Technical data

520iHT4

Motor

Motor type BLDC (brushless) 36 V

Weight

Weight without battery, lbs/kg 11.9/5.4

Weight with battery (default battery BLi200), lbs/kg 14.8/6.7

Sound levels

Sound pressure level at the operator's ear, measured according to EN 60745-1 and

EN 60745-2-15, dB(A)

Vibration levels

Vibration levels (a

) at front/rear handles, m/s

. Refer to EN 60745-1 and EN

60745-2-15.

2.0/2.0

Water protection level

IPX4

Yes

Cutting equipment

Type Double sided

Blade length, inch/mm 21.7/550

Blade speed cuts/min in the SavE mode 3200

Blade speed cuts/min not in the SavE mode 4000

Reported date for vibration level has a typical statistical dispersion (standard deviation) of 1,5 m/s

The declared vibration total value has been measured in accordance with a standard test method and may be

used for comparing on tool with another.

The declared vibration total value may also be used in a preliminary assessment of exposure.

The Husqvarna Handheld Battery products marked with IPX4 fulfils these requirements on product approval

level

1266 - 005 - 31.05.2024 17

Accessories

Approved batteries for the product

Battery BLi200

Type Lithium-ion

Battery capacity, Ah 5.2

Nominal voltage, V 36

Weight, lb/kg 2.9/1.3

Approved battery chargers

Battery charger

QC330

Input voltage, V 100-240

Frequency, Hz 50-60

Power, W 330

18 1266 - 005 - 31.05.2024

Contenido

Introducción.................................................................. 19

Seguridad..................................................................... 22

Funcionamiento............................................................ 29

Mantenimiento.............................................................. 32

Solución de problemas................................................. 34

Transporte, almacenamiento y eliminación de

residuos........................................................................ 35

Datos técnicos.............................................................. 35

Accesorios.................................................................... 36

Introducción

Descripción del producto

Husqvarna 520iHT4 Es un cortasetos de barra

telescópica a batería.

Se realiza un trabajo constante para aumentar su

seguridad y la eficiencia durante la operación. Póngase

en contacto con su taller de servicio para obtener más

información.

Uso específico

Utilice el producto para cortar ramas grandes y

pequeñas. No utilice el producto para otras tareas.

Asistencia al cliente

Para comunicarse con asistencia al cliente, llame al:

1-800-438-7297 o visite www.husqvarna.com.

1266 - 005 - 31.05.2024 19

Descripción general

1. Hoja

2. Protección para transporte

3. Manilla

4. Caja de cambios

5. Mango de ajuste de posición

6. Función telescópica

7. Eje

8. Gancho de sujeción del arnés

9. Gatillo de alimentación

10. Bloqueo del gatillo de alimentación

11. Panel de control

12. Botón de arranque y detención

13. Botón SavE

14. Indicador de advertencia

15. Mango trasero

16. Protección contra impactos

17. Arnés

18. Botón del indicador de batería

19. Estado de la batería

20. Batería

21. Botones de liberación de la batería

22. Indicador de encendido y de advertencia

23. Cargador de batería

24. Cordón

25. Manual del usuario

20 1266 - 005 - 31.05.2024

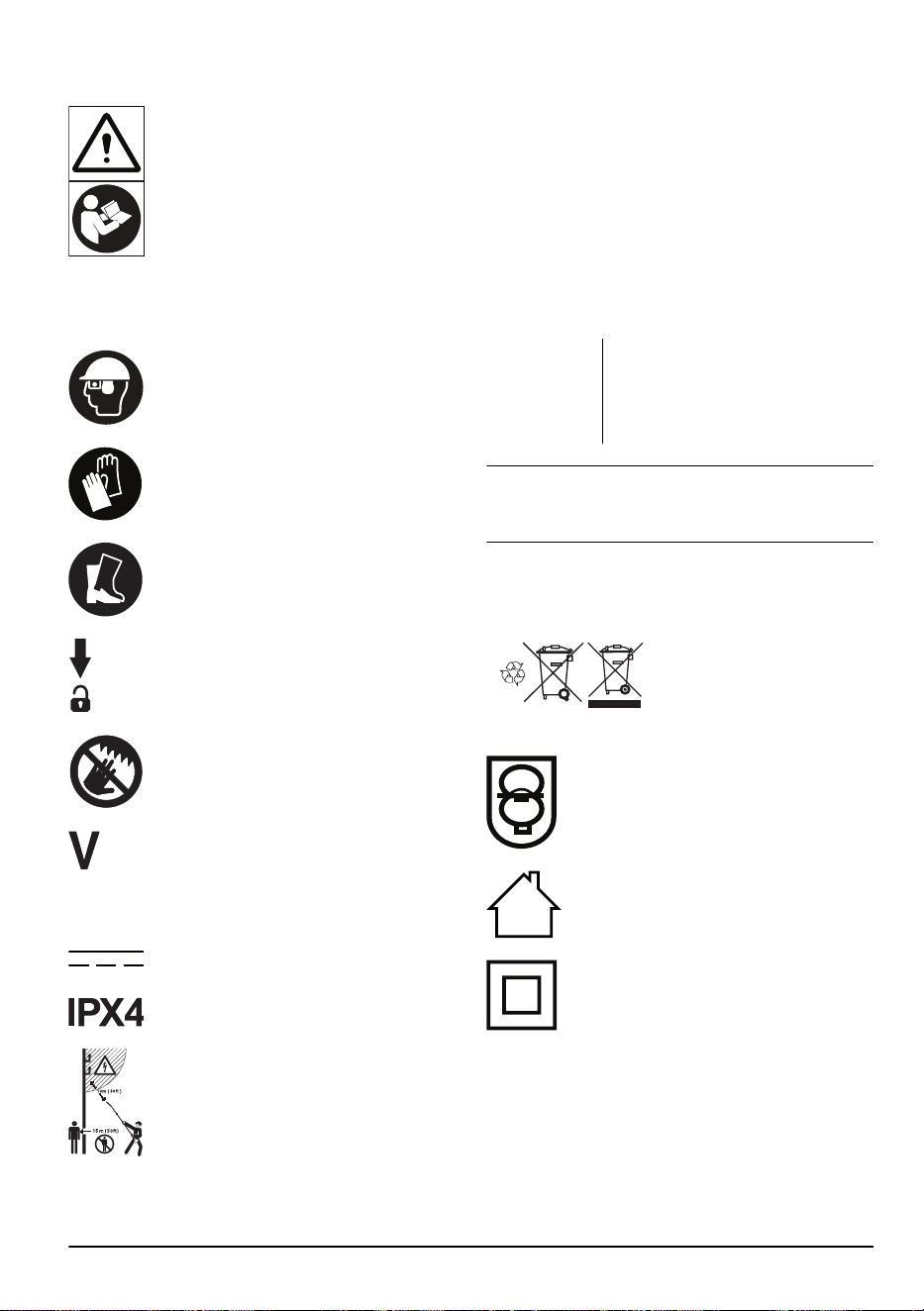

Símbolos en el producto

ADVERTENCIA: Este producto es

peligroso. El usuario o las personas

que se encuentran cerca pueden sufrir

lesiones o la muerte si el producto no se

utiliza con cuidado y correctamente. Para

evitar daños graves al usuario o a las

personas que se encuentran cerca, lea y

siga todas las instrucciones de seguridad

del manual de usuario. Lea atentamente

el manual de usuario y asegúrese de que

entiende las instrucciones antes de usar

el producto.

Utilice un casco aprobado y una

protección ocular aprobada.

Use guantes protectores homologados.

Use botas antideslizantes de servicio

pesado.

Tire de la manija hacia abajo para

desbloquear el ajuste del ángulo de la

unidad de corte.

Mantenga las manos alejadas de la

cuchilla.

Tensión nominal, V

Corriente continua.

Protegido contra salpicaduras de agua.

Este producto no cuenta con aislamiento.

Si el producto entra en contacto o

se acerca al tendido eléctrico de alta

tensión, puede provocar lesiones graves

o fatales. La corriente puede transmitirse

de un punto a otros puntos mediante

la formación de arcos eléctricos. Cuanto

mayor sea el voltaje, mayor será la

distancia en la que la corriente se

puede transmitir. La corriente también

puede atravesar ramas y otros objetos,

especialmente cuando están húmedos.

Mantenga siempre una distancia mínima

de 10m/33' entre el producto y el tendido

eléctrico de alto voltaje o de cualquier otro

objeto que se encuentre en contacto con

este. Si debe trabajar en esta distancia

de seguridad, siempre debe comunicarse

con la central eléctrica correspondiente

para asegurarse de que la electricidad

esté desconectada antes de empezar a

trabajar. Mantenga una distancia mínima

de 15m/50' respecto a las personas

o animales a su alrededor durante la

operación.

aaaassxxxx En la placa de características, se

muestra el número de serie. aaaa es

el año de producción, ss es la sema-

na de producción y xxxx es el número

de secuencia.

Tenga en cuenta: Otros símbolos o etiquetas en

el producto hacen referencia a requisitos de certificación

para algunos mercados.

Símbolos en la batería o en el cargador

de la batería

Recicle este producto en una

planta de reciclaje para equipo

eléctrico y electrónico. (Rige

solo para Europa)

Transformador a prueba de fallas.

Use y mantenga el cargador de batería

únicamente en interiores.

Doble aislamiento.

1266 - 005 - 31.05.2024 21

Propuesta 65 de California

¡ADVERTENCIA!

Daños en el producto

No somos responsables de los daños a nuestro

producto en los siguientes casos:

• el producto se repara incorrectamente

• el producto se repara con piezas que no son del

fabricante o que este no autoriza

• el producto tiene un accesorio que no es del

fabricante o que este no autoriza

• el producto no se repara en un centro de servicio

autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan

para señalar las piezas particularmente importantes del

manual.

ADVERTENCIA: Se utilizan para

señalar el riesgo de lesiones graves o

mortales para el operador o para aquellos

que se encuentren cerca si no se siguen las

instrucciones del manual.

AVISO: Se utilizan para señalar el riesgo

de dañar la máquina, otros materiales o

el área adyacente si no se siguen las

instrucciones del manual.

Tenga en cuenta: Se utilizan para entregar más

información necesaria en situaciones particulares.

Advertencias generales de seguridad

de la máquina

ADVERTENCIA: Lea todas las

advertencias de seguridad y todas las

instrucciones. En caso de no seguir las

advertencias ni las instrucciones se pueden

producir sacudidas eléctricas, incendios o

daños graves.

Guarde todas las advertencias e instrucciones para

futuras referencias. En las advertencias, el término

“máquina” se refiere a la máquina eléctrica (con cable) o

a la máquina con batería (inalámbrica).

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras propician los

accidentes.

•

No opere la máquina en atmósferas explosivas,

como ante la presencia de gases, polvo o líquidos

inflamables. Las máquinas generan chispas que

pueden encender el polvo o los vapores.

• Mantenga a los niños y los transeúntes alejados

mientras opera una máquina. Las distracciones

pueden hacerle perder el control.

Seguridad eléctrica

• Los enchufes de la máquina deben coincidir con la

toma de corriente. Nunca modifique el enchufe de

ninguna forma. No utilice enchufes con adaptador

con máquinas conectadas a tierra. Los enchufes

sin modificaciones y las tomas correspondientes

reducen el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies

conectadas a tierra, como tuberías, radiadores,

estufas y refrigeradores. Existe un mayor riesgo de

descarga eléctrica si su cuerpo está conectado a

tierra.

• No exponga las máquinas a la lluvia o a condiciones

húmedas. Si entra agua en una máquina, aumenta

el riesgo de descarga eléctrica.

• No haga mal uso del cable. Nunca utilice el cable

para transportar, tirar o desconectar la máquina.

Mantenga el cable alejado del calor, el aceite, los

bordes afilados o las piezas en movimiento. Los

cables dañados o enredados aumentan el riesgo de

sacudida eléctrica.

• Cuando opere una máquina en exteriores, utilice un

cable de extensión apto para el uso al aire libre. La

utilización de un cable apto para el uso al aire libre

reduce el riesgo de sacudida eléctrica.

• Si no se puede evitar el uso de una máquina en un

lugar húmedo, utilice un interruptor diferencial (RCD,

del inglés “Residual Current Device”) protegido.

El uso de un RCD reduce el riesgo de que se

produzcan sacudidas eléctricas.

Seguridad personal

• Permanezca alerta, mire lo que está haciendo y

use el sentido común cuando opere una máquina.

1266 - 005 - 31.05.2024

No utilice una máquina si está cansado o bajo

la influencia de drogas, alcohol o medicamentos.

Un momento de distracción durante el uso de

las máquinas puede generar lesiones personales

graves.

• Utilice el equipo de protección personal. Siempre

utilice protección ocular. El equipo de protección

(como máscara contra polvo, calzado de seguridad

antideslizante, casco o protectores auriculares) que

se utiliza en condiciones pertinentes reducirá los

daños personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de APAGADO

antes de conectar la herramienta a una fuente de

energía o insertar una batería, así como cuando

recoja o transporte la herramienta. Si transporta

máquinas con su dedo en el interruptor o si les

suministra corriente con el interruptor en la posición

de encendido puede provocar accidentes.

• Quite cualquier llave de ajuste antes de encender la

máquina. Una llave conectada a una pieza giratoria

de la máquina puede causar daños personales.

• No se estire demasiado. Mantenga una posición

y un equilibrio adecuados en todo momento.

Esto permite un mejor control de la máquina en

situaciones inesperadas.

• Vístase adecuadamente. No use ropa suelta ni

joyas. Mantenga el pelo y la ropa lejos de las piezas

en movimiento. La ropa suelta, las joyas o el cabello

largo pueden quedar atrapados en las partes que se

mueven.

• Si se proporcionan dispositivos para la conexión de

instalaciones de recolección y extracción de polvo,

asegúrese de que estos se conecten y utilicen de

manera pertinente. El uso de recolectores de polvo

puede reducir los peligros relacionados con el polvo.

• No se confíe de los conocimientos obtenidos a

partir del uso frecuente de las herramientas ni pase

por alto los principios de seguridad de uso de las

herramientas. Una acción negligente puede causar

una lesión grave en una fracción de segundo.

• La emisión de vibración durante el uso de la

máquina puede ser diferente del valor total indicado

en función de la forma en que se utilice la

herramienta. El usuario debe conocer las medidas

de seguridad para protegerse a sí mismo, las que

se basan en una estimación de la exposición en

condiciones de uso reales (teniendo en cuenta

todas las partes del ciclo de funcionamiento, como

el período en que la herramienta está apagada

y cuando esté funcionando en ralentí además del

gatillo).

Uso y cuidado de la herramienta eléctrica

• No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta según su aplicación.

Con la herramienta eléctrica correcta, hará el trabajo

mejor y de manera más segura a razón del propósito

para la cual fue diseñada.

•

No utilice la herramienta eléctrica si no se puede

encender o apagar con el interruptor. Cualquier

herramienta eléctrica que no se puede controlar con

el interruptor conlleva peligros y se debe reparar.

• Desconecte el enchufe de la fuente de energía

y/o retire la unidad de batería, si es desmontable,

de la herramienta eléctrica antes de hacer ajustes,

cambiar accesorios o almacenar la herramienta

eléctrica. Tales medidas de seguridad preventivas

reducen el riesgo de arranque accidental de la

herramienta eléctrica.

• Almacene las herramientas eléctricas inactivas fuera

del alcance de los niños y no permita que personas

que no estén familiarizadas con la herramienta

eléctrica o con estas instrucciones operen la

herramienta eléctrica. Las herramientas eléctricas

conllevan peligros en manos de usuarios inexpertos.

• Realice mantenimiento en las herramientas

eléctricas y los accesorios. Revise en busca de

atascamiento o desalineación de las piezas móviles,

rotura de piezas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta

eléctrica. Si se daña, repare la herramienta eléctrica

antes de su uso. Muchos de los accidentes

se deben a herramientas eléctricas con un mal

mantenimiento.

• Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con un

mantenimiento correcto y bordes cortantes afilados

son menos propensas a atascamientos y más fáciles

de controlar.

• Utilice la herramienta eléctrica, los accesorios, las

barrenas, etc. de acuerdo con estas instrucciones,

conforme a las condiciones de trabajo y la tarea que

se debe realizar. El uso de la herramienta eléctrica

en operaciones distintas de las previstas podría

generar una situación peligrosa.

• Mantenga los mangos y las superficies de agarre

secos, limpios y sin grasa ni aceite. Los mangos y

las superficies de agarre resbaladizas no permiten

un manejo seguro ni el control de la herramienta en

situaciones imprevistas.

Uso y cuidado de la herramienta a batería

• Recargue únicamente con el cargador especificado

por el fabricante. Un cargador apto para un tipo de

unidad de batería puede implicar riesgo de incendio

si se usa con otra unidad de batería distinta.

• Utilice las herramientas eléctricas únicamente con

las unidades de batería específicas para ellas. El

uso de otras baterías puede implicar riesgo de

lesiones e incendio.

• Cuando la unidad de batería no esté en uso,

manténgala alejada de otros objetos metálicos,

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan provocar una conexión entre los terminales.

Si hace un puente entre los terminales de la batería,

puede causar quemaduras o un incendio.

1266 - 005 - 31.05.2024

• En condiciones extremas, la batería puede expulsar

líquido; evite el contacto. Si se produjera un contacto

accidentalmente, enjuáguese con agua. Si el líquido

entra en contacto con los ojos, además, acuda a

un médico. El líquido expulsado de la batería puede

causar irritaciones o quemaduras.

• No utilice una unidad de batería ni una herramienta

dañada o modificada. Las baterías dañadas o

modificadas pueden presentar un comportamiento

impredecible que puede ocasionar incendios,

explosiones o riesgo de lesiones.

• No exponga una batería o herramienta al fuego o

a temperaturas excesivas.La exposición al fuego o

a temperaturas superiores a 130 °C (265 °F) puede

causar una explosión.

• Siga todas las instrucciones de carga y no cargue la

unidad de batería ni la herramienta con un valor que

no se encuentre dentro del rango de temperatura

especificado en las instrucciones. Si realiza la carga

de manera inadecuada o a temperaturas que no

se encuentren dentro del rango especificado puede

dañar la batería y aumentar las posibilidades de que

se produzca un incendio.

Servicio

• Asegúrese de que un experto calificado realice la

reparación de la herramienta eléctrica solo con

piezas de repuesto idénticas. Esto garantizará

que se mantenga la seguridad de la herramienta

eléctrica.

• Nunca realice servicio a unidades de baterías

dañadas. Solo el fabricante o los proveedores de

servicios autorizados deben realizar el servicio de

las unidades de batería.

Advertencias de seguridad del cortasetos:

seguridad personal

• Utilice ambas manos cuando opere el cortasetos.

Con una sola mano puede perder el control y

provocar lesiones graves.

• Mantenga todas las partes del cuerpo lejos de la

cuchilla cortadora. No retire el material cortado ni

retenga el material que se cortará mientras las

hojas se muevan. Asegúrese de que el interruptor

esté apagado cuando retire el material atascado.

Un momento de distracción a la hora de operar un

cortasetos puede generar daños personales graves.

• Para transportar el cortasetos, utilice el mango con

la hoja de la cortadora inmóvil. Cuando transporte

o almacene el cortasetos, coloque siempre la

tapa del dispositivo de corte. El manejo adecuado

del cortasetos reducirá la posibilidad de daños

personales causados por las hojas de la cortadora.

• Manipule la herramienta eléctrica solo en superficies

de sujeción aisladas, ya que el disco de corte

puede entrar en contacto con cableado oculto o con

su propio cable. Si los discos de corte entran en

contacto con un cable con corriente, es posible que

las piezas metálicas expuestas de la herramienta

eléctrica reciban tensión y que el operador reciba

una sacudida eléctrica.

• Mantenga el cable alejado del área de corte.

Durante el funcionamiento, el cable puede quedar

oculto entre los arbustos y la hoja puede cortarlo

accidentalmente.

• PELIGRO: Mantenga las manos alejadas de la hoja.

El contacto con la cuchilla puede provocar graves

lesiones personales.

Instrucciones de seguridad para cortasetos de

alcance extendido

• No utilice el cortasetos de alcance extendido

en condiciones meteorológicas adversas,

especialmente cuando haya un pronóstico de

tormentas eléctricas. Esto disminuye el riesgo de ser

alcanzado por un rayo.

• Para reducir el riesgo de electrocución, nunca utilice

el cortasetos cerca del tendido eléctrico. El contacto

o el uso cerca del tendido eléctrico puede provocar

daños graves o sacudidas eléctricas que pueden ser

fatales.

• Siempre utilice ambas manos cuando opere el

cortasetos de alcance extendido. Sostenga el

cortasetos de alcance extendido con ambas manos

para evitar una pérdida de control.

• Siempre utilice una protección para la cabeza y

el rostro cuando opere el cortasetos de alcance

extendido sobre la cabeza. La caída de residuos

puede provocar daños personales.

Instrucciones generales de seguridad

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Retire la batería para evitar que el producto se

encienda por accidente.

• Este producto puede ser una herramienta peligrosa

si no se maneja con cuidado o si utiliza el producto

de forma incorrecta. Este producto puede causar

daños graves o fatales al operador o a otras

personas.

• No utilice el producto si cambia su especificación

inicial. No cambie una parte del producto sin la

aprobación del fabricante. Utilice solamente las

piezas que están aprobadas por el fabricante. Las

lesiones graves o fatales son un posible resultado

de un mantenimiento incorrecto.

• Revise el producto antes de utilizarlo. Consulte

Dispositivos de seguridad en el producto en la

página 27

Mantenimiento en la página 32

No utilice un producto que esté dañado o que no

funcione correctamente. Realice los controles de

seguridad, el mantenimiento y las instrucciones de

servicio descritos en este manual.

• Se debe supervisar a los niños para asegurarse

de que no jueguen con el aparato. Nunca permita

1266 - 005 - 31.05.2024

que los niños u otras personas no capacitadas para

el uso del producto o la batería usen o revisen la

máquina. Las leyes locales pueden regular la edad

del usuario.

• Mantenga el producto en un área cerrada para evitar

que los niños u otras personas sin autorización

puedan acceder a él.

• Almacene el producto fuera del alcance de los niños.

• Es posible que su garantía no cubra daños

o responsabilidades causadas por el uso de

accesorios o piezas de repuesto no autorizados.

• Bajo ninguna circunstancia se puede modificar

el diseño del producto sin autorización del

fabricante. Siempre utilice accesorios originales.

Las modificaciones o los accesorios no autorizados

pueden provocar daños personales graves o fatales

para el operador u otras personas.

Tenga en cuenta: El uso puede estar regulado

por legislaciones nacionales o locales. Cumpla con las

normas indicadas.

Instrucciones de seguridad para el

funcionamiento

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Si se encuentra en una situación en la que no está

seguro de cómo proceder, debe preguntarle a un

experto. Póngase en contacto con el distribuidor o el

taller de servicio. Evite todos los usos que considere

que están más allá de su capacidad.

• Nunca utilice el producto si está cansado, bajo la

influencia del alcohol o las drogas, medicamentos

o cualquier cosa que pudiera afectar su visión,

atención, coordinación o criterio.

• Trabajar en condiciones meteorológicas adversas

resulta agotador y generalmente presenta más

riesgos. Debido a riesgos adicionales, no se

recomienda utilizar el producto en condiciones

meteorológicas muy adversas, como niebla densa,

lluvia copiosa, vientos fuertes, frío intenso o con

posibilidades de relámpagos, etc.

• Un equipo de corte defectuoso puede aumentar el

riesgo de accidentes.

• No permita que los niños utilicen o se acerquen al

producto. Ya que el producto es fácil de encender,

los niños podrían hacerlo si no se les vigila lo

suficiente. Esto puede significar riesgo de daños

personales graves. Desconecte la batería cuando el

producto no cuente con la supervisión adecuada.

• Asegúrese de que ninguna persona o animal se

acerque a menos de 15metros mientras trabaja.

Cuando haya varios usuarios trabajando en el

mismo lugar, la distancia de seguridad debe ser

de al menos 15metros. De lo contrario, existe

el riesgo de daños personales graves. Detenga el

producto de inmediato si alguien se acerca. Nunca

balancee el producto sin mirar primero hacia atrás

para asegurarse de que nadie se encuentre dentro

de la zona de seguridad.

• Asegúrese de que ni personas, ni animales ni

ningún objeto o elemento puedan influir en su

control del producto o que no entren en contacto con

el equipo de corte u objetos flojos que son lanzados

por el equipo de corte. No obstante, no utilice el

producto a menos que pueda pedir ayuda en caso

de accidente.

• Siempre inspeccione la zona de trabajo. Quite todos

los objetos sueltos, como piedras, cristales rotos,

clavos, alambres de acero, cuerdas, etcétera., que

podrían ser lanzados o enredarse en el equipo de

corte.

• Cerciórese de que puede caminar y mantenerse de

pie con seguridad. Revise el área a su alrededor

para detectar posibles obstáculos (raíces, piedras,

ramas, zanjas, etc.) en caso de que tenga que

moverse repentinamente. Tenga sumo cuidado al

trabajar en terreno inclinado.

• Mantenga un buen equilibrio en todo momento. No

se estire demasiado.

• Apague el producto antes de pasar a otra área. Fije

la protección para transporte cuando el producto no

esté en uso.

• Nunca ponga el producto en el suelo, a menos que

se encuentre desactivado. No deje el producto sin

supervisión cuando se encuentre activado.

• Retire la batería antes de pasar el producto a otra

persona.

• Asegúrese de que ninguna prenda de vestir o parte

del cuerpo entre en contacto con el equipo de corte

cuando el producto se encuentre activado.

• Si algo se atasca en el equipo de corte durante

la operación, detenga el trabajo y desactive el

producto. Asegúrese de que el equipo de corte

se detenga por completo. Retire la batería antes

de limpiar, inspeccionar o reparar el producto o el

equipo de corte.

• Mantenga las manos y los pies alejados del equipo

de corte hasta que se haya detenido por completo

cuando se desactive el producto.

• Tenga cuidado con los trozos de rama que

puedan salir despedidos durante el corte. No corte

demasiado cerca del suelo, donde piedras y otros

objetos puedan ser lanzados.

• Esté atento a que no salgan objetos despedidos.

Use siempre protección ocular homologada. No se

apoye nunca sobre la protección del equipo de

corte. Es posible que piedras, residuos, etc., salgan

disparados en dirección a los ojos lo que puede

provocar ceguera o lesiones graves.

• Preste atención a las señales de advertencia o gritos

cuando utilice protectores auriculares. Siempre retire

sus protectores auriculares apenas se detenga el

producto.

1266 - 005 - 31.05.2024

• No trabaje nunca desde una escalera, taburete u

otra posición elevada que no esté completamente

asegurada.

• Esta máquina produce un campo electromagnético

durante el funcionamiento. Este campo puede, en

determinadas circunstancias, interferir con implantes

médicos activos o pasivos. Para reducir el riesgo

de lesiones graves o mortales, recomendamos a

las personas con implantes médicos consultar a su

médico y al fabricante del implante médico antes de

usar esta máquina.

• Siempre sujete el producto con ambas manos.

Mantenga el producto al lado derecho de su cuerpo.

• Siempre detenga el producto, retire la batería y

asegúrese de que el equipo de corte no gire antes

de retirar el material enrollado en el eje de la hoja o

atrapado entre la protección y el equipo de corte.

• El campo electromagnético durante el

funcionamiento puede interferir en los implantes

médicos pasivos o pasivos. Las personas con

implantes médicos deben comunicarse con su

médico y con el fabricante del implante médico

antes de trabajar con este producto.

• Sostenga el peso del producto con el arnés para

facilitar la operación.

• La exposición prolongada al ruido puede causar

la pérdida permanente de la audición. Husqvarna

recomienda que los operadores utilicen protectores

auriculares aprobados.

• Nunca utilice un producto que se haya modificado

de cualquier modo con respecto a la especificación

original.

• Nunca utilice un producto que esté defectuoso.

Realice las comprobaciones de seguridad, el

mantenimiento y las instrucciones de servicio

descritas en este manual. Especialistas capacitados

y calificados deben llevar acabo algunas medidas de

mantenimiento y servicio. Consulte las instrucciones

que se encuentran en el título Mantenimiento.

• Realice una inspección general del producto antes

de utilizar. Consulte el programa de mantenimiento.

• Nunca permita que otra persona utilice la máquina

sin asegurarse primero de que haya leído y

comprendido el contenido del manual de usuario.

• Revise la zona de trabajo en búsqueda de objetos

extraños como cables de electricidad, animales

u otros objetos, como elementos de metal, que

podrían dañar el equipo de corte.

• Las cuchillas defectuosas pueden aumentar el

riesgo de accidentes.

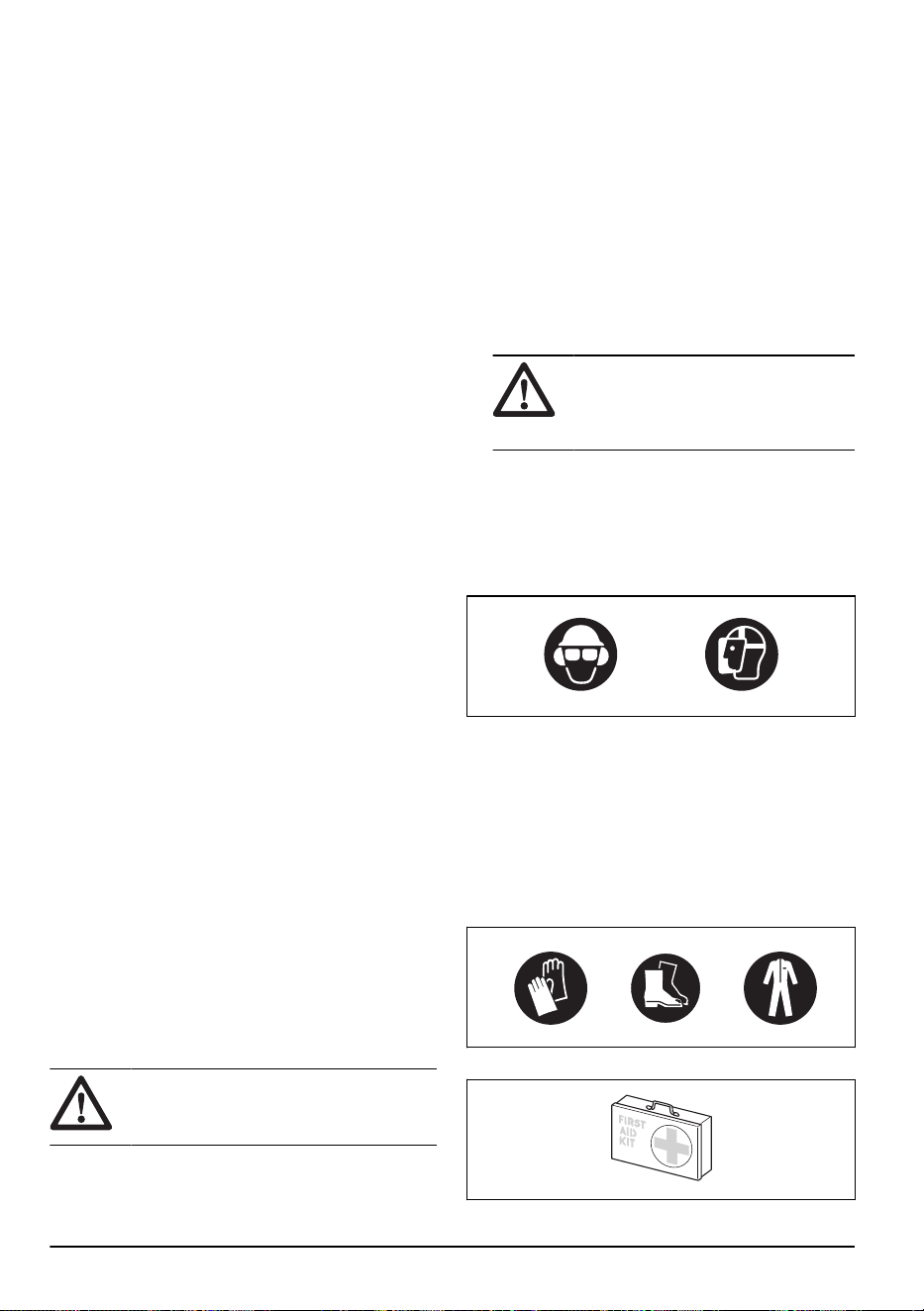

Equipo de protección personal

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice siempre el equipo de protección personal

adecuado cuando use el producto. El equipo de

protección personal no puede impedir el riesgo de

lesiones, pero disminuirá el grado de lesión si ocurre

un accidente. Permita que su concesionario lo ayude

a seleccionar el equipo adecuado.

• Utilice un casco protector cuando exista el riesgo de

caída de objetos.

• La exposición prolongada al ruido puede causar la

pérdida de la audición. En general, los productos

con alimentación mediante batería son relativamente

silenciosos, pero pueden producir daños por medio

de una combinación entre el nivel de ruido y el

uso prolongado. Husqvarna recomienda que los

operadores utilicen protectores auriculares cuando

utilicen productos durante días enteros. Los usuarios

recurrentes y habituales deben procurar acudir a

examinaciones auditivas con regularidad.

ADVERTENCIA: Los protectores

auriculares limitan la capacidad de

escuchar sonidos y señales de

advertencia.

• Use protección ocular homologada. Si utiliza

un visor, también debe usar gafas protectoras

homologadas. Las gafas protectoras homologadas

deben cumplir con la norma ANSI Z87.1 de EE.UU.

o EN 166 para países de la UE.

• Utilice un visor para proteger el rostro. El visor no es

suficiente para proteger los ojos.

• Utilice guantes cuando sea necesario, por ejemplo,

cuando conecte, examine o limpie el equipo de

corte.

• Utilice botas o zapatos antideslizantes resistentes.

• Utilice ropa de material resistente. Use siempre

pantalones largos y gruesos, y mangas largas. Evite

usar ropas holgadas que se puedan enganchar con

ramas. No trabaje con joyas, pantalones cortos,

sandalias ni con los pies descalzos. Asegure su

cabello por encima del nivel de los hombros.

• Mantenga un equipo de primeros auxilios a mano.

1266 - 005 - 31.05.2024

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

En esta sección se describen las características de

seguridad del producto y su propósito, y cómo deben

llevarse a cabo las comprobaciones y el mantenimiento

para asegurarse de que funciona correctamente.

Consulte las instrucciones bajo el título

Descripción

general en la página 20

para saber dónde se

encuentran estas piezas en el producto.

La vida útil del producto se puede reducir y el riesgo

de accidentes puede aumentar si el mantenimiento del

producto no se realiza correctamente y si el servicio

o las reparaciones no se llevan a cabo de forma

profesional. Si necesita más información, comuníquese

con su taller de servicio más cercano.

ADVERTENCIA: No utilice nunca un

producto con componentes de seguridad

dañados. El equipo de seguridad del

producto se debe inspeccionar y mantener

tal como se describe en esta sección. Si

el producto no pasa exitosamente alguna

de estas comprobaciones, póngase en

contacto con el taller de servicio para que

lo reparen.

AVISO: Todos los trabajos de servicio

y reparación de la máquina requieren

una formación especial. Esto aplica

especialmente al equipo de seguridad.

Si la máquina no pasa exitosamente

alguna de las comprobaciones indicadas

a continuación, póngase en contacto con

el taller de servicio. La compra de alguno

de nuestros productos le garantiza la

disponibilidad de mantenimiento y servicio

profesionales. Si el comerciante que vende

la máquina no es un concesionario de

servicio, pídale la dirección del taller de

servicio más cercano.

Para comprobar el teclado

1. Mantenga presionado el botón de arranque/

detención (1).

a) El producto se enciende cuando el LED (2) se

enciende.

b) El producto se apaga cuando el LED (2) se

apaga.

2. Consulte

Teclado en la página 34

si el indicador de

advertencia (3) se enciende o parpadea.

Comprobación del bloqueo del gatillo de alimentación

El bloqueo del gatillo de alimentación está diseñado

para impedir la activación involuntaria. Si presiona el

bloqueo del gatillo de alimentación hacia delante (A) y,

luego, presiona el bloqueo del gatillo de alimentación

contra el mango (B), el gatillo de alimentación (C)

se suelta. Cuando suelte la manija, el gatillo de

alimentación y el bloqueo del gatillo de alimentación

volverán a sus posiciones iniciales. Este movimiento se

controla mediante tres muelles independientes.

1. Asegúrese de que el gatillo de alimentación esté

bloqueado cuando el bloqueo se encuentre en su

posición original.

2. Presione el bloqueo del gatillo de alimentación hacia

delante (A) y hacia abajo. Presione el bloqueo

del gatillo de alimentación contra el mango (B)

y asegúrese de que vuelva a su posición inicial

cuando lo suelte.

1266 - 005 - 31.05.2024

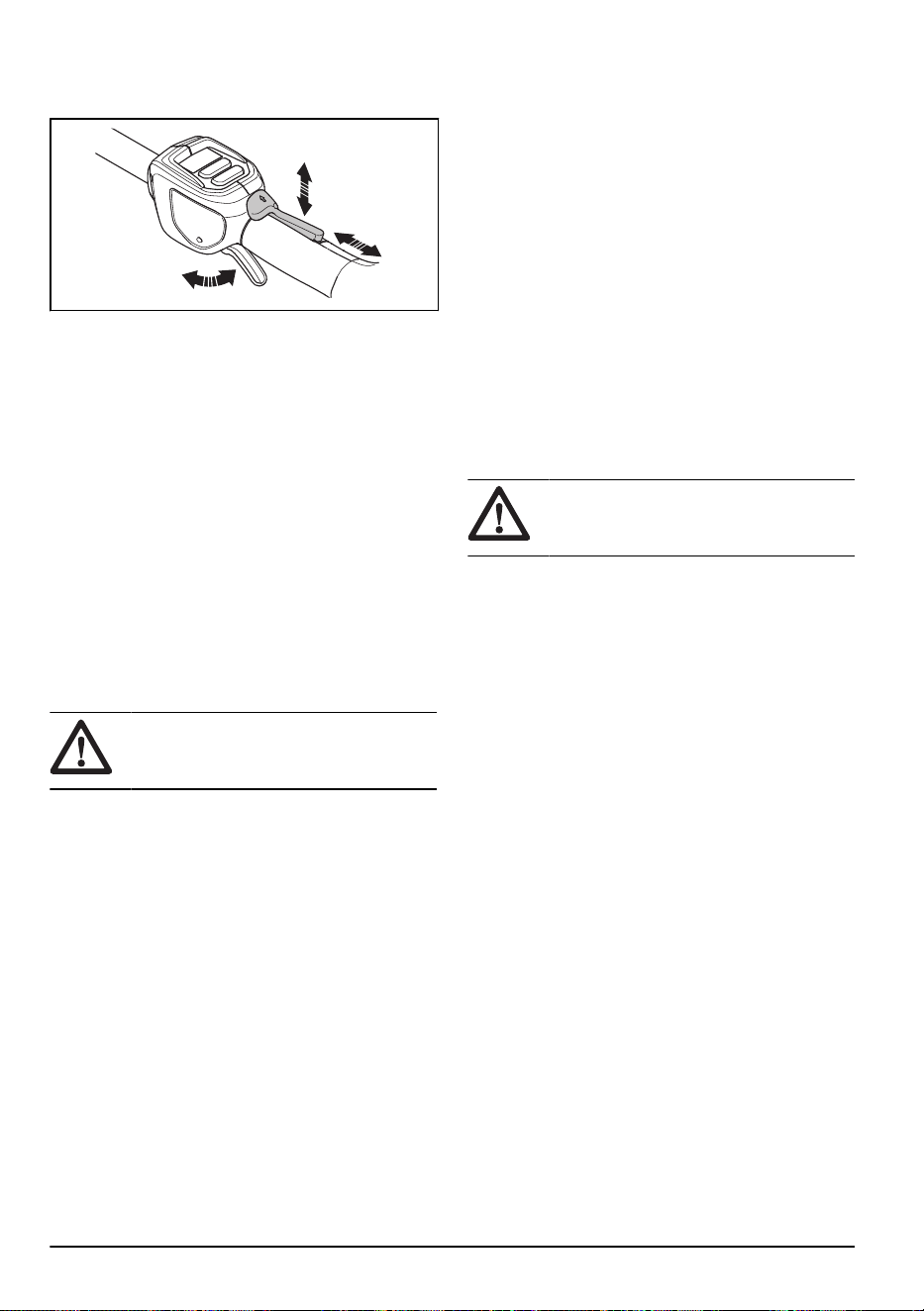

3. Asegúrese de que el gatillo de alimentación y su

bloqueo se muevan con facilidad y que los muelles

de retorno funcionen correctamente.

4. Arranque el producto, consulte

Para poner en

marcha la máquina en la página 30

5. Presione completamente el gatillo de alimentación

para aplicar la velocidad máxima.

6. Suelte el gatillo de alimentación y asegúrese de que

el equipo de corte se detenga y permanezca inmóvil.

Para comprobar la protección para la mano

La protección para la mano impide el contacto

accidental de las manos con las cuchillas.

1. Detenga la máquina.

2. Extraiga la batería.

3. Asegúrese de que la protección para la mano esté

correctamente instalada.

4. Examine la protección para la mano para ver si está

dañada.

Seguridad de la batería

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Solo utilice la batería BLi200. Consulte

Datos

técnicos en la página 35

. La batería cuenta con un

software cifrado.

• Utilice una batería BLi200 que sea recargable como

fuente de alimentación solo para los productos

Husqvarna relacionados. Para evitar daños, no

utilice la batería como fuente de alimentación en

otros dispositivos.

• Riesgo de sacudida eléctrica. No conecte los

terminales de la batería a llaves, monedas, tornillos

u otros objetos metálicos. Esto puede provocar un

cortocircuito de la batería.

• No utilice baterías no recargables.

• No introduzca objetos en las ranuras de aire de la

batería.

• Mantenga la batería alejada de la luz solar, del calor

o de llamas. La batería puede causar quemaduras o

quemaduras químicas.

• Mantenga la batería alejada de condiciones

húmedas y de la lluvia.

• Mantenga la batería alejada de microondas y de alta

presión.

• No intente desarmar o romper la batería.

• Si se produce una filtración en la batería, no

permita que el líquido entre en contacto con la

piel o los ojos. Si toca el líquido, limpie el área

con agua y jabón abundante y solicite asistencia

médica. Si el líquido se introduce en los ojos, no

los frote, enjuáguese con agua durante un mínimo

de 15minutos y solicite asistencia médica.

• Utilice la batería en niveles de temperatura entre

-10°C (14°F) y 40°C (114°F).

• No limpie con agua la batería o el cargador de

batería. Consulte

Información de la batería en la

página 30

• No utilice una batería dañada o defectuosa.

• Almacene las baterías en compartimientos alejados

de objetos metálicos, como clavos, tornillos o joyas.

• Mantenga las baterías alejadas de los niños.

Seguridad del cargador de batería

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Existe riesgo de sacudidas eléctricas o cortocircuitos

si no se siguen las instrucciones de seguridad.

• Utilice tomas de corriente aprobadas que no

presenten daños.

• No utilice otros cargadores de batería además

del proporcionado para su producto. Solo utilice

cargadores QC Husqvarna cuando cargue las

baterías BLi Husqvarna de repuesto.

• No intente desarmar el cargador de batería.

• No utilice un cargador de batería dañado o

defectuoso.

• No levante el cargador de batería tirando del cable

de alimentación. Para desconectar el cargador de

batería de la toma de corriente, tire del enchufe. No

tire del cable de alimentación.

• Mantenga todos los cables y las extensiones

alejados del agua, del aceite y de los bordes

afilados. Asegúrese de que el cable no quede

atrapado entre puertas, cercos u objetos similares.

• No utilice el cargador de batería cerca de materiales

inflamables o materiales que puedan causar

corrosión. Asegúrese de que el cargador de la

batería no tenga cubiertas. Desconecte el cargador

de batería del enchufe en caso de incendio o humo.

• Cargue la batería solo en un lugar bajo techo con

buena ventilación y lejos de la luz solar. No cargue

la batería al aire libre. No cargue la batería en

condiciones húmedas.

• Solo utilice el cargador de la batería cuando la

temperatura esté entre 5°C (41°F) y 40°C (104°F).

Utilice el cargador en un entorno que cuente con un

buen flujo de aire, seco y sin suciedad.

1266 - 005 - 31.05.2024

• No introduzca objetos en las ranuras de enfriamiento

del cargador de la batería.

• No conecte los terminales del cargador de la batería

a objetos metálicos, ya que esto puede causar

cortocircuitos en el cargador de la batería.

• Utilice únicamente cables de extensión para

exteriores que tengan enchufes de conexión a tierra

de tres espigas y receptáculos a tierra aptos para el

enchufe del aparato.

• Utilice un dispositivo de corriente residual (RCD,

del inglés Residual-Current Device) para una mayor

seguridad. Los dispositivos de corriente residual

se instalan para evitar que las fallas eléctricas

produzcan lesiones.

• Cuando haga funcionar una herramienta eléctrica en

exteriores, utilice un cable de extensión apto para

el uso en exteriores. La utilización de un cable apto

para el uso en exteriores reduce el riesgo de una

sacudida eléctrica.

• Asegúrese periódicamente de que el cable de

conexión del cargador de la batería no presente

daños ni grietas.

• Examine periódicamente los cables de extensión y

reemplácelos si presentan daños.

Instrucciones de seguridad para el

mantenimiento

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia antes de

realizar mantenimiento al producto.

• Retire la batería antes de hacer el mantenimiento,

otras revisiones o el armado del producto.

• El operador solo debe hacer el mantenimiento y el

servicio que se indica en el manual del usuario.

Acuda a su concesionario de servicio cuando deba

realizar mantenimiento y servicio a mayor escala.

• No limpie con agua la batería o el cargador de

batería. Los detergentes fuertes pueden dañar el

plástico.

• Si no realiza el mantenimiento, disminuye la vida útil

del producto y aumenta el riesgo de accidentes.

• Se necesita capacitación especial para todos los

trabajos de servicio y reparación, especialmente de

los dispositivos de seguridad del producto. Si no

se aprueban todas las comprobaciones establecidas

en este manual del usuario después de realizar el

mantenimiento, acuda al concesionario de servicio.

Garantizamos que existen reparaciones y servicios

profesionales disponibles para su producto.

• Mantenga los dientes de la hoja afilados

correctamente. Siga nuestras recomendaciones.

También consulte las instrucciones del envase de

la hoja.

• Solo utilice piezas de repuesto originales.

• Siempre utilice guantes para trabajo pesado cuando

repare el equipo de corte. La cuchilla tiene mucho

filo y puede provocar cortes fácilmente.

Funcionamiento

Introducción

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad antes

de utilizar el producto.

Para conectar el cargador de la batería

1. Conecte el cargador de la batería según el voltaje

y la frecuencia especificados en la placa de

características.

2. Enchufe el producto en una toma de corriente con

conexión a tierra. La luz LED del cargador de batería

parpadea en verde una vez.

Tenga en cuenta: La batería no se cargará

si su temperatura es superior a 50°C/122°F. Si la

temperatura es superior a 50°C/122°F, el cargador de

la batería se encargará de enfriarla.

Para cargar la batería

Tenga en cuenta: Cargue la batería si es la

primera vez que la utiliza. Una batería nueva solo

cuenta con un 30% de carga.

1. Asegúrese de que la batería esté seca.

2. Coloque la batería en el cargador.

1266 - 005 - 31.05.2024 29

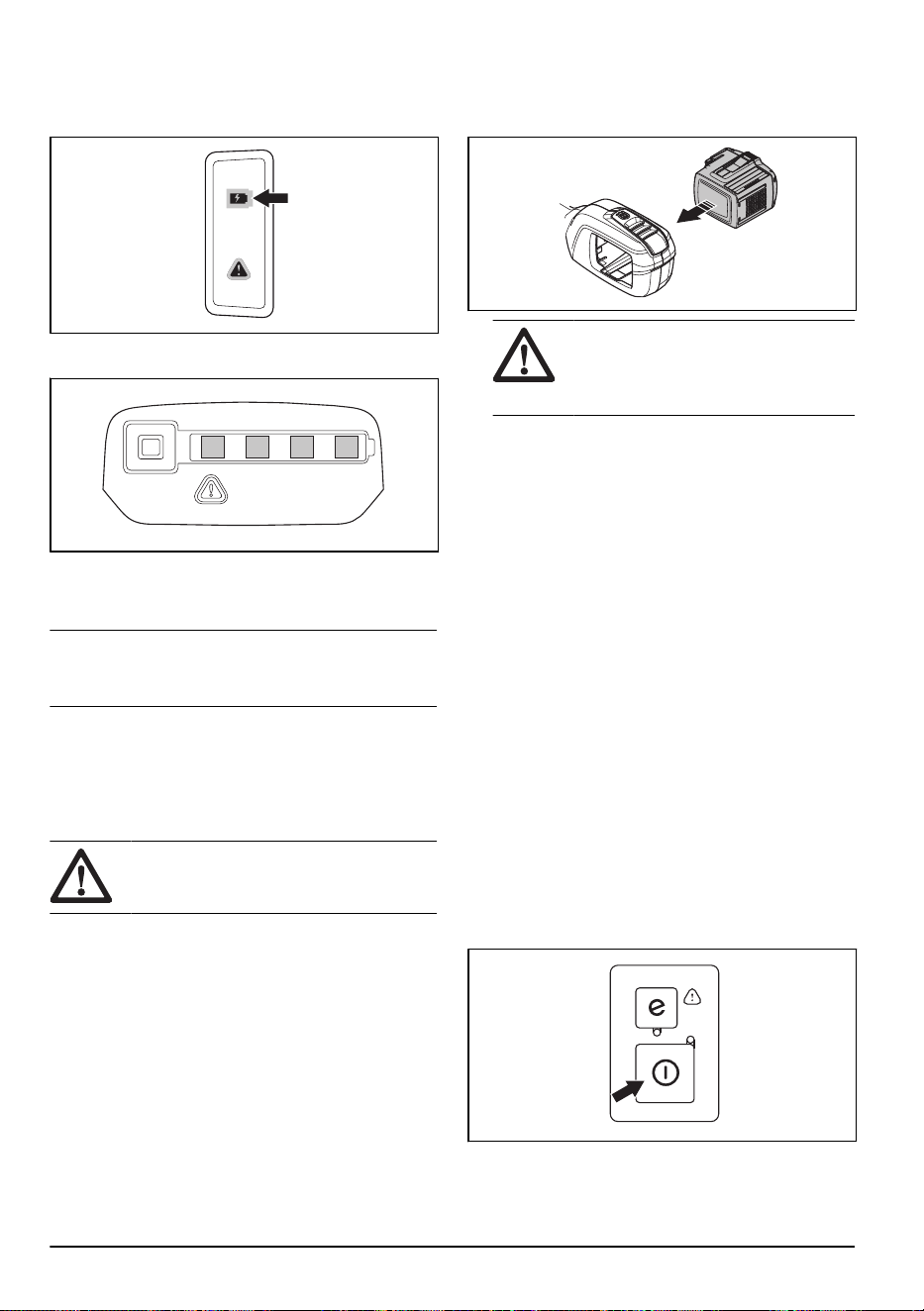

3. Asegúrese de que se encienda el indicador verde de

carga del cargador de la batería. Eso significa que

la batería está conectada correctamente al cargador

de la batería.

4. Cuando todas las luces LED de la batería están

encendidas, la batería está completamente cargada.

5. Para desconectar el cargador de la batería de la

toma de corriente, hale el enchufe. No hale el cable.

6. Quite la batería del cargador de la batería.

Tenga en cuenta: Para obtener más

información, consulte los manuales de la batería y del

cargador de la batería.

Información de la batería

Consulte el manual de usuario de la batería para

obtener información sobre cómo utilizar la batería.

Para conectar la batería al producto

ADVERTENCIA: Utilice solo baterías

originales Husqvarna en el producto.

1. Asegúrese de que la batería esté totalmente

cargada.

2. Presione la batería en el compartimiento de batería

del producto. Cuando escuche un clic, significará

que la batería se encuentra fija en su posición

correspondiente.

AVISO: Si la batería no se mueve

con facilidad, la instalación de la batería

no se realizó correctamente. Esto puede

provocar daños al producto.

3. Asegúrese de que la batería esté correctamente

instalada.

Antes de arrancar el producto

1. Inspeccione la zona de trabajo. Retire los objetos

que puedan salir eyectados.

2. Inspeccione el equipo de corte. Asegúrese de que

las hojas tengan filo y que no presenten grietas ni

daños.

3. Asegúrese de que el producto funciona

correctamente. Verifique que todas las tuercas y

tornillos estén apretados.

4. Asegúrese de que el mango y los dispositivos

de seguridad no presenten daños y que estén

fijados correctamente. No haga funcionar el

producto si le faltan piezas o si se modificaron

sus especificaciones iniciales. Utilice guantes

protectores cuando sea necesario.

5. Antes hacerlo funcionar, asegúrese de que las

cubiertas no presenten daños y que estén fijadas

correctamente.

Para poner en marcha la máquina

1. Mantenga presionado el botón de arranque/

detención hasta que se encienda una luz LED de

color verde.

2. Presione el gatillo de alimentación para ajustar la

velocidad.

1266 - 005 - 31.05.2024

Para hacer funcionar el producto

• Arránquelo cerca del suelo y mueva el producto a lo

largo del seto cuando corte en los costados.

• Ajuste la velocidad para ajustarla con la carga de

trabajo.

• Asegúrese de que el motor no toque el seto.

• Mantenga el producto cerca de usted para lograr

una posición de trabajo estable.

• Asegúrese de que la punta del equipo de corte no

toque el suelo.

• Tenga cuidado y trabaje lentamente hasta que se

corten correctamente todas las ramas.

Para ajustar el ángulo del producto

El equipo de corte se puede ajustar en 8posiciones

diferentes.

1. Quite la batería del producto.

2. Tire la palanca de ajuste de posición hacia abajo.

3. Incline el equipo de corte con el mango hasta la

posición adecuada.

4. Suelte el mango de ajuste de posición para bloquear

el equipo de corte.

Para ajustar la longitud del eje

1. Suelte la perilla.

2. Extraiga el eje hasta que alcance la longitud

adecuada.

3. Apriete la perilla.

Utilice la función de ahorro (SavE)

Este producto tiene una función de ahorro de energía

llamada SaVE. La función SavE reduce la velocidad del

equipo de corte y prolonga el tiempo de funcionamiento

de la batería.

Tenga en cuenta:

La función SavE no reduce la

potencia de corte del producto.

1. Presione el botón SavE en el teclado para iniciar la

función. El LED verde se enciende.

1266 - 005 - 31.05.2024

2. Vuelva a presionar el botón SavE para detener la

función. El LED verde se apaga.

Función de apagado automático

El producto cuenta con una función de apagado

automático, que detiene el producto si no se utiliza. La

luz LED verde que indica arranque/detención se apaga

y el producto se apaga en 45segundos.

Para poner el producto en posición de

transporte

ADVERTENCIA: No arranque el

producto cuando esté en la posición de

transporte.

1. Quite la batería del producto.

2. Instale la protección para transportes en el equipo

de corte.

3. Pliegue el equipo de corte de corte en 180° para que

quede paralelo al eje.

Para detener la máquina

1. Suelte el gatillo de alimentación.

2. Presione el botón de arranque/detención hasta que

se apague el LED verde.

3. Presione los botones de liberación de la batería y

retírela.

Mantenimiento

Introducción

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad antes

de realizar trabajos de mantenimiento en el

producto.

ADVERTENCIA: Extraiga la batería

antes de realizar mantenimiento en el

producto.

Programa de mantenimiento

ADVERTENCIA: Retire la batería

antes de realizar mantenimiento.

Mantenimiento

Antes del

uso

Una vez

por se-

mana

Una vez

al mes

Limpie las partes exteriores del producto. X

Verifique que el interruptor de arranque y detención funcione correctamente y no

esté dañado.

Asegúrese de que el gatillo de alimentación y el bloqueo del gatillo de alimenta-

ción funcionen correctamente en términos de seguridad.

Asegúrese de que todos los controles funcionen y no estén dañados. X

32 1266 - 005 - 31.05.2024

Mantenimiento

Antes del

uso

Una vez

por se-

mana

Una vez

al mes

Asegúrese de que las cuchillas cortadoras y la protección de la cortadora no

tengan grietas y no estén dañados. Cambie la cuchilla cortadora o la protección

de la cortadora si presentan grietas o si han recibido golpes.

Hable con su distribuidor para reemplazar la cuchilla cortadora si está doblada o

dañada.

Asegúrese de que la protección para la mano no esté dañada. Reemplace la

protección si está dañada.

Asegúrese de que las tuercas y los tornillos estén apretados. X

Asegúrese de que la batería no esté dañada. X

Asegúrese de que la batería esté cargada. X

Asegúrese de que el cargador de la batería no esté dañado. X

Asegúrese de que el bloqueo de la posición del equipo de corte no presente

daños y de que funcione correctamente.

Asegúrese de que los tornillos que mantienen sujeta la cuchilla cortadora estén

correctamente apretados.

Realice una comprobación de las conexiones entre la batería y el producto.

Examine también la conexión entre la batería y el cargador de batería.

Para examinar la batería y el cargador

de la batería

1. Examine la batería en busca de daños, tales como

grietas.

2. Examine el cargador de la batería en busca de

daños, tales como grietas.

3. Asegúrese de que el cable de conexión del cargador

de batería no presente daños ni grietas.

Para limpiar el producto, la batería y el

cargador de batería

1. Limpie el producto con un paño seco después del

uso.

2. Limpie la batería y el cargador de la batería con un

paño seco. Mantenga limpios los rieles de guía de la

batería.

3. Asegúrese de que las terminales en la batería y en

el cargador de la batería estén secos antes de que

la batería se coloque en el cargador de la batería o

en el producto.

Para limpiar y lubricar la cuchilla

cortadora

1. Utilice un agente de limpieza para limpiar la resina

y las partículas de vegetación restantes de las

cuchillas.

2. Asegúrese de que las barras de la hoja no

presenten daños. Asegúrese de que las barras de

la hoja no presenten deformaciones. Elimine las

rebabas con una lima.

3. Asegúrese de que las hojas se muevan libremente.

4. Lubrique las barras de las cuchillas antes de

períodos prolongados de almacenamiento.

1266 - 005 - 31.05.2024 33

Solución de problemas

Teclado

Problema Posibles fallas Solución posible

Luz LED verde de

activación intermiten-

te.

Voltaje de batería bajo. Cargue la batería.

Luz LED roja de error

intermitente.

Sobrecarga. El equipo de corte se encuentra atascado.

Detenga el funcionamiento del producto. Ex-

traiga la batería. Limpie el equipo de corte de

materiales no deseados. Afloje la cadena.

Variación de temperatura. Deje que el producto se enfríe.

El gatillo de alimentación y el botón de arran-

que se deben presionar al mismo tiempo.

Suelte el gatillo de alimentación y presione el

botón de arranque.

El producto no arran-

ca.

Suciedad en los conectores de la batería. Limpie los conectores de la batería con aire

comprimido o con un cepillo de cerdas sua-

ves.

La luz LED roja de

error se enciende.

Es necesario realizar tareas de manteni-

miento al producto.

Consulte a su concesionario de servicio.

Batería

Problema

Posibles fallas Solución posible

Luz LED verde intermitente. Voltaje de batería bajo. Cargue la batería.

Luz LED roja de error intermiten-

te.

La batería está vacía. Cargue la batería.

Variación de temperatura. Utilice la batería en niveles de temperatura

entre -10°C (14°F) y 40°C (104°F).

Sobretensión. Quite la batería del cargador de la batería.

La luz LED roja de error se en-

ciende.

La diferencia de la celda es de-

masiada (1V).

Consulte a su concesionario de servicio.

Cargador de batería

Problema

Posibles fallas Solución posible

Luz LED roja de error intermitente. Variación de temperatura. Utilice el cargador de la batería en

niveles de temperatura de entre 5°C

(41°F) y 40°C (104°F).

La luz LED roja de error se enciende. Consulte a su concesionario de ser-

vicio.

34 1266 - 005 - 31.05.2024

Transporte, almacenamiento y eliminación de residuos

Transporte y almacenamiento

• Las baterías de iones de litio proporcionadas

siguen los requisitos de la Legislación de productos

peligrosos.

• Siga los requisitos especiales sobre el embalaje y

las etiquetas para transportes comerciales, incluidos

los de terceros y transportistas.

• Comuníquese con una persona con capacitación

especial sobre materiales peligrosos antes de enviar

el producto. Siga todas las normas nacionales

aplicables.

• Utilice cinta sobre los contactos abiertos cuando

coloque la batería en un paquete. Coloque

firmemente la batería en el paquete para evitar el

movimiento.

• Retire la batería para almacenarla o transportarla.

• Coloque la batería y el cargador de la batería en un

lugar seco, donde no haya humedad ni heladas.

• No mantenga la batería en un área donde pueda

generarse electricidad estática. No mantenga la

batería en una caja metálica.

• Guarde la batería en un lugar donde la temperatura

oscile entre los 5°C/41°F y los 25°C/77°F, lejos de

la luz solar directa.

• Coloque el cargador de la batería en un

almacenamiento donde la temperatura esté entre

los 5 °C/41 °F y 45°C/113°F, lejos de la luz solar

directa.

• Utilice solamente el cargador de la batería cuando

la temperatura ambiente esté entre 5°C/41°F y 40°C/

104°F.

• Cargue la batería de un 30% a un 50% antes de

almacenarla durante períodos prolongados.

• Almacene el cargador de la batería en un espacio

cerrado y seco.

• Mantenga la batería lejos del cargador de la batería

durante el almacenamiento. No permita que niños

y otras personas sin autorización toquen el equipo.

Mantenga el equipo en un espacio que pueda cerrar.

• Limpie el producto y realice un mantenimiento

total antes de almacenarlo durante un período

prolongado.

• Utilice protección para transportes en el producto

para evitar lesiones o daños en el producto durante

su transporte y almacenamiento.

• Fije el producto de manera segura durante el

transporte.

Eliminación de la batería, el cargador

de la batería y el producto

Los símbolos que aparecen en el producto o en el

paquete del producto indican que los componentes

no constituyen residuos domésticos. Recíclelo en una

planta de reciclaje para equipo eléctrico y electrónico.

Esto ayuda a evitar daños al medioambiente y a las

personas.

Póngase en contacto con las autoridades locales, de

residuos domésticos o con su distribuidor para obtener

más información sobre cómo reciclar el producto.

Datos técnicos

520iHT4

Motor

Tipo de motor BLDC (sin escobillas), 36 V

Peso

Peso sin la batería, kg/lb 5,4/11,9

Peso con batería (batería de fábrica BLi200), kg/lb 6,7/14,8

Niveles acústicos

Nivel de presión acústica en el oído del operador, medido según las normas EN

60745-1 y EN 60745-2-15, dB (A)

1266 - 005 - 31.05.2024 35

520iHT4

Niveles de vibración

Niveles de vibración (a

) en los mangos traseros/delanteros, m/s

. Consulte EN

60745-1 y EN 60745-2-15.

2,0/2,0

Nivel de protección contra el agua

IPX4

Sí

Equipo de corte

Tipo Doble cara

Longitud de la cuchilla, mm/pulg 550/21,7

Velocidad de la hoja, cortes/min en el modo SavE 3200

Velocidad de la hoja, cortes/min no en el modo SavE 4000

Accesorios

Baterías homologadas para el producto

Batería

BLi200

Tipo Iones de litio

Capacidad de la batería, Ah 5,2

Voltaje nominal, V 36

Peso, kg/lb 1,3/2,9

Cargadores de batería aprobados

Cargador de batería

QC330

Voltaje de entrada, V 100-240

Frecuencia, Hz 50-60

Potencia, W 330

Los datos informados en cuanto al nivel de vibración tienen una dispersión estadística típica (desviación

estándar) de 1,5 m/s

El valor total de vibración declarado se midió de acuerdo con el método estándar de prueba y se puede

utilizar para comparar una herramienta con otra.

El valor total de vibración declarado también se puede utilizar en una evaluación preliminar de exposición.

Los productos manuales con alimentación mediante batería de Husqvarna con la etiqueta IPX4 cumplen con

este tipo de requisitos relacionados con el nivel de aprobación del producto.

36 1266 - 005 - 31.05.2024

Table des matières

Introduction................................................................... 37

Sécurité.........................................................................40

Fonctionnement............................................................ 47

Entretien....................................................................... 50

Dépannage................................................................... 51

Transport, entreposage et mise au rebut......................52

Caractéristiques techniques......................................... 53

Accessoires.................................................................. 54

Introduction

Description du produit

Husqvarna 520iHT4 est un taille-haie sur perche

télescopique à batterie.

Le travail est constamment en cours pour augmenter

votre sécurité et l’efficacité pendant l’utilisation. Pour

obtenir de plus amples renseignements, communiquer

avec votre centre de services.

Utilisation prévue

Utiliser cet outil pour couper les branches et les

broussailles. Ne pas utiliser l’outil pour d’autres tâches.

Service à la clientèle

Pour joindre le service à la clientèle, appelez le:

1-800-438-7297 ou visitez le site www.husqvarna.com.

1266 - 005 - 31.05.2024 37

Vue d’ensemble

1. Lame

2. Dispositif de protection pour le transport

3. Poignée

4. Boîte d’engrenages

5. Poignée de réglage de la position

6. Fonction télescopique

7. Arbre

8. Crochet de support du harnais

9. Gâchette

10. Mécanisme de verrouillage de la gâchette

11. Panneau de commande

12. Bouton de marche et d’arrêt

13. Bouton SavE

14. Témoin d’avertissement

15. Poignée arrière

16. Protection antichoc

17. Harnais

18. Bouton indicateur de la batterie

19. État de la batterie

20. Batterie

21. Boutons de déverrouillage de la batterie

22. Témoin de marche et d’avertissement

23. Chargeur de batterie

24. Cordon d’alimentation

25. Manuel d’utilisation

38 1266 - 005 - 31.05.2024

Symboles concernant le produit

AVERTISSEMENT! Ce produit est

dangereux. L'opérateur ou les personnes

situées à proximité peuvent subir des

blessures graves ou mortelles si le produit

n'est pas utilisé correctement et avec

précaution. Pour éviter des blessures à

l’opérateur ou aux personnes à proximité,

lire et respecter toutes les consignes

de sécurité contenues dans le manuel

d’utilisation. Avant d’utiliser l’appareil, lire

attentivement le manuel d’utilisation et

veiller à bien comprendre les directives.

Porter un casque et des lunettes de

protection homologués.

Utiliser des gants de protection

homologués.

Utilisez des bottes antidérapantes

robustes.

Tirez la poignée vers le bas pour

déverrouiller le réglage de l’angle de

l’unité de coupe.

Tenir les mains éloignées des lames.

Tension nominale, V

Courant continu.

Protection contre les éclaboussures d'eau.

Ce produit n’est pas isolé. S’il touche

des lignes à haute tension ou est utilisé

à proximité de celles-ci, cela pourrait

entraîner la mort ou des blessures graves.

Le courant peut être transmis d’un point

à d’autres par le phénomène d’arc

électrique. Plus la tension est élevée,

plus le courant peut être transmis sur

une grande distance. Le courant peut

également circuler dans des branches et

d’autres objets, particulièrement s’ils sont

mouillés. Toujours conserver une distance

d’au moins 10m/33pi entre le produit

et les lignes à haute tension ou tout

objet en contact avec celles-ci. Si vous

devez travailler dans cette distance de

sécurité, contactez toujours la compagnie

électrique concernée pour vous assurer

que la tension a été coupée avant de

commencer les travaux. Restez à une

distance minimale de 15m/50pi des

autres personnes ou animaux pendant

l'utilisation.

yyyywwxxxx La plaque signalétique indique le nu-

méro de série où yyyy représente

l’année de production, ww la semaine

de production et xxxx le numéro sé-

quentiel.

Remarque: les autres symboles/autocollants

présents sur le produit concernent des exigences de

certification spécifiques à certains marchés.

Symboles figurant sur la batterie et sur

le chargeur de batterie

Recycler ce produit à la sta-

tion de recyclage des équipe-

ments électriques et électro-

niques. (Pour l’Europe seule-

ment)

Transformateur fiable

Utiliser et garder le chargeur de batterie

seulement dans un endroit clos.

Double isolation.

1266 - 005 - 31.05.2024 39

Proposition 65 de la Californie

ATTENTION!

Produit endommagé

Nous ne sommes pas responsables des dommages

causés à notre produit si:

• Le produit n’est pas réparé de façon adéquate.

• Le produit est réparé avec des pièces qui ne sont

pas fournies ou homologuées par le fabricant.

• Le produit comprend un accessoire qui n’est pas

fourni ou homologué par le fabricant.

• Le produit n’est pas réparé par un centre de service

après-vente agréé ou par une autorité homologuée.

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques

soulignent des points du manuel qui revêtent une

importance particulière.

AVERTISSEMENT: Indique la

présence d’un risque de blessure ou de

décès de l’utilisateur ou de personnes à

proximité si les instructions du manuel ne

sont pas suivies.

MISE EN GARDE : Indique la

présence d’un risque de dommages au

produit, à d’autres appareils ou à la zone

adjacente si les instructions du manuel ne

sont pas suivies.

Remarque: Utilisé pour donner des

renseignements plus détaillés qui sont nécessaires dans

une situation donnée.

Avertissements généraux relatifs à la

sécurité de la machine

AVERTISSEMENT: Lire toutes

les instructions et consignes de sécurité.

Le non-respect des consignes et mises

en garde peut être à l'origine d'un choc

électrique, d'un incendie et/ou de blessures

graves.

Conserver ces instructions et consignes pour

consultation ultérieure. Le terme «machine» utilisé

dans les avertissements se rapporte à votre machine

sur secteur (filaire) ou à votre machine alimentée par

batterie (sans fil).

Sécurité dans la zone de travail

• Maintenez une zone de travail propre et bien

éclairée. Les espaces encombrés ou sombres

exposent à des accidents.

•

N’utilisez pas la machine dans un environnement

explosif, dans lequel se trouvent des liquides, gaz ou

poussières inflammables. Les machines créent des

étincelles qui peuvent provoquer l’inflammation de la

poussière ou des vapeurs.

• Maintenez les enfants et autres personnes à

distance pendant le fonctionnement de la machine.

Les distractions peuvent être la cause d'une perte de

contrôle de la machine.

Sécurité électrique

• La fiche de la machine doit être adaptée à la prise

de courant. N'apportez jamais de modifications à

la fiche. N'utilisez pas de fiches adaptatrices avec

des machines mises à la terre. Des fiches non

modifiées et des prises compatibles réduiront le

risque d'électrocution.

• Évitez tout contact physique avec les surfaces mises

à la terre telles que les tuyaux, les radiateurs,

les cuisinières et les réfrigérateurs. Le risque

d'électrocution est plus important si le corps est relié

à la terre.

• N'exposez pas les machines à la pluie ou à

l'humidité. La pénétration d'eau à l'intérieur de la

machine augmente le risque de choc électrique.

• Ne malmenez pas le cordon. N'utilisez jamais

le cordon d'alimentation pour porter, tirer ou

débrancher la machine. Maintenez le cordon

d'alimentation à l'écart de la chaleur, de l'huile, de

bords tranchants ou de pièces en mouvement. Les

cordons endommagés ou emmêlés augmentent le

risque d'électrocution.

• Lors du fonctionnement de la machine en extérieur,

utilisez une rallonge appropriée pour une utilisation

extérieure. L'utilisation d'une rallonge prévue pour un

usage en extérieur réduit le risque d'électrocution.

• Si vous n'avez pas d'autre choix que d'utiliser

la machine dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur différentiel

de fuite à la terre (RCD). L'utilisation d'un RCD réduit

le risque de choc électrique.

1266 - 005 - 31.05.2024

Sécurité du personnel

• Soyez attentif, restez concentré sur le travail en

cours et utilisez la machine de manière raisonnable.

N'utilisez pas la machine si vous êtes fatigué

ou sous l'influence de drogues, d'alcool ou de

médicaments. Il suffit d'un moment d'inattention

pendant le fonctionnement de la machine pour se

blesser gravement.

• Utiliser un équipement de protection personnelle.

Travaillez toujours avec des protections pour les

yeux. Les équipements de protection tels que les

masques anti-poussière, les chaussures de sécurité

antidérapantes, le casque ou les protège-oreilles

utilisés dans les conditions appropriées réduisent les

blessures corporelles.

• Évitez tout démarrage intempestif. Vérifiez que

l'interrupteur est en position d'arrêt avant de

brancher l'outil sur l'alimentation et/ou la batterie, de

le ramasser ou de le transporter. Il est dangereux

de porter la machine en conservant le doigt

sur l'interrupteur ou de brancher la machine à

l'alimentation électrique alors que l'interrupteur est

en position marche.

• Retirez tout outil de réglage ou clé avant d'allumer

la machine. Un outil ou une clé relié à une pièce

rotative de la machine peut causer des blessures.

• Ne vous penchez pas trop loin. Restez toujours

en équilibre et sur vos appuis. Cela permet de

mieux contrôler la machine dans des situations

inattendues.

• Habillez-vous correctement. Ne portez jamais de

vêtements amples ou de bijoux. Éloignez vos

cheveux et vos vêtements des pièces mobiles. Les

vêtements amples, les bijoux et les cheveux longs

peuvent rester coincés dans les pièces mobiles.

• Si des dispositifs sont fournis pour raccorder des

systèmes de collecte de la poussière et d'aspirateur

industriel, vérifiez qu'ils sont correctement branchés

et utilisés. L'utilisation de systèmes d'aspirateurs

peut réduire les risques associés à la poussière.

• La connaissance des outils, acquise par l'usage

fréquent de ces derniers, ne doit pas vous dispenser

d'être prudent et d'appliquer les principes de

sécurité. Une manipulation inattentive peut entraîner

de graves blessures en une fraction de seconde.

• Les vibrations produites pendant l’utilisation de

la machine peuvent différer de la valeur totale

déclarée, selon la manière dont l’outil est utilisé. En

vue de se protéger, les opérateurs devraient établir

des mesures de sécurité basées sur une estimation

de leur exposition dans les conditions d'utilisation

réelles (en tenant compte de toutes les phases du

cycle opératoire, comme, par exemple, lorsque l'outil

est éteint et lorsqu'il fonctionne en mode ralenti ou

au gaz).

Utilisation et entretien des outils électriques

• Ne pas forcer sur l’outil électrique. Utiliser l’outil

électrique qui convient au travail à effectuer. De

cette façon, le résultat sera meilleur et le travail sera

effectué de façon plus sécuritaire et au régime pour

lequel l’outil électrique a été conçu.

• Ne pas utiliser l’outil électrique si l’interrupteur ne

permet pas la mise sous tension et l’arrêt de

l’outil. Tout outil électrique dont l’interrupteur est

défectueux représente un danger et doit être réparé.

• Débrancher la fiche de la source d’alimentation et/ou

retirer le bloc de batteries, s'il peut être retiré, de

l’outil électrique avant d'apporter des ajustements,

de changer les accessoires ou de ranger l’outil

électrique. Ces mesures de sécurité réduisent le

risque de mise sous tension accidentelle.

• Ranger les outils électriques hors de la portée des

enfants et ne pas laisser des personnes qui ne

connaissent pas l’outil ou les présentes consignes

utiliser celui-ci. Les outils électriques représentent un

danger lorsqu’ils sont entre les mains d’utilisateurs

non formés.

• Entretenir les outils électriques et les accessoires.

Vérifier l’outil à la recherche de pièces brisées,

de mauvais alignement ou de blocage des pièces

mobiles et de toute autre situation pouvant nuire

au bon fonctionnement de l’outil. Si l’outil est

endommagé, il faut le réparer avant de l’utiliser. De

nombreux accidents sont causés par des outils mal

entretenus.

• Maintenir les outils tranchants aiguisés et propres.

Les outils tranchants correctement entretenus dont

les bords de coupe sont bien affûtés sont moins

susceptibles de se coincer et plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les forets,

etc., conformément aux présentes instructions et en

tenant compte des conditions de travail et de la

tâche à réaliser. L’utilisation de l’outil électrique pour

des opérations autres que celles pour lesquelles il

est prévu peut entraîner des dangers.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile et de graisse.

Les poignées et les surfaces de préhension

glissantes ne permettent pas de manipuler l’outil de

manière sécuritaire, ni d’en conserver le contrôle

lorsqu’une situation inattendue se présente.

Utilisation et entretien des outils électriques à

batteries

• Ne recharger qu’avec le chargeur indiqué par le

fabricant. Un chargeur convenant à un type de

bloc de batteries particulier peut entraîner un risque

d’incendie s’il est utilisé avec un autre bloc de

batteries.

• N’utiliser des outils électriques qu’avec les blocs

de batteries spécifiquement indiqués. L’utilisation

d’autres groupes de batteries peut entraîner un

risque de blessure et d’incendie.

• Lorsqu’on n’utilise pas le bloc de batteries, le tenir à

l’écart d’objets métalliques, tels que les trombones,

pièces de monnaie, clés, clous, vis ou autres petits

objets en métal, qui peuvent établir une connexion

entre les bornes. La mise en court-circuit des bornes

1266 - 005 - 31.05.2024

de la batterie peut provoquer des brûlures ou un

incendie.

• Une utilisation abusive peut laisser s’échapper du

liquide de la batterie; éviter tout contact. En cas de

contact accidentel, rincer abondamment à l’eau. Si

du liquide entre en contact avec les yeux, consulter

en outre un médecin immédiatement. Le liquide

échappé de la batterie peut provoquer des irritations

ou des brûlures.

• Ne pas utiliser un bloc de batteries ou un outil

défectueux ou modifié. Les batteries endommagées

ou modifier peuvent se comporter de manière

inattendue et provoquer un incendie, une explosion

ou des blessures potentielles.

• Ne pas exposer un bloc de batteries ou l’outil au

feu ou à une température excessive.Une exposition

au feu ou à une température supérieure à 130°C

(265°F) peut provoquer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc de batteries ou l’outil en

dehors de la plage de température spécifiée dans

les instructions.Une charge inappropriée ou à des

températures en dehors de la plage spécifiée peut

endommager la batterie et augmenter le risque

d’incendie.

Service

• Faire entretenir votre outil électrique par un

technicien qualifié et utiliser uniquement des pièces

de rechange identiques aux pièces d’origine.

L’entretien adéquat de l’outil permet une utilisation

plus sécuritaire.

• Ne jamais tenter de réparer un bloc de batteries

endommagé. La réparation des blocs de batteries

ne devrait être effectuée que par le fabricant ou les

fournisseurs de service autorisés.

Avertissements de sécurité relatifs au taille-

haie – sécurité personnelle

• Utiliser le taille-haie avec les deux mains. Le fait

d’utiliser le taille-haie à l’aide d’une seule main

peut entraîner une perte de contrôle et de graves

blessures personnelles.

• Tenir les lames éloignées de toute partie du

corps. Ne pas retirer de matériel coupé ni tenir

le matériel à couper quand les lames tournent.

S’assurer que l’interrupteur est en position d’arrêt

avant de dégager du matériel coincé. Tout moment

d’inattention pendant l’utilisation du taille-haie peut

causer de graves blessures.

• Transporter le taille-haie par la poignée avec la

lame de coupe à l’arrêt. Toujours s’assurer que la

protection du taille-haie est installée pour le transport

ou le remisage. Manipuler le taille-haie avec soin

permet d’éviter les risques de blessures causées par

les lames de coupe.

• Tenir l’outil électrique uniquement par les endroits

isolés prévus pour la prise de l’outil, car la lame

pourrait entrer en contact avec un câble dissimulé ou

avec le cordon d’alimentation de l’outil. Si les lames

entrent en contact avec un câble sous tension, les

parties métalliques non isolées de l’outil pourraient

agir comme conducteur et électrocuter l’utilisateur.

• Tenir le câble à l’écart de la zone de coupe.

Les broussailles pourraient dissimuler le câble qui

pourrait entrer accidentellement en contact avec la

lame.

• DANGER - Tenir les mains éloignées de la lame.

Tout contact avec la lame peut occasionner des

blessures corporelles graves.

Consignes de sécurité pour taille-haie à

portée étendue

• Ne pas utiliser le taille-haies à portée étendue

lorsque les conditions météorologiques sont

mauvaises, en particulier s'il y a risque d'éclairs.

pour ne pas courir le risque d'être foudroyé.

• Afin de réduire les risques d'électrocution, ne jamais

utiliser près d'une ligne électrique. Si l'outil est

utilisé près d'une ligne électrique ou qu'il entre en

contact avec celle-ci, cela pourrait causer de graves

blessures ou une électrocution pouvant entraîner la

mort.

• Toujours utiliser les deux mains pour manipuler le

taille-haie à portée étendue. Tenir le taille-haie avec

les deux mains pour éviter d'en perdre le contrôle.

• Porter un casque en tout temps lorsque vous utilisez

le taille-haie à un niveau supérieur à celui de votre

tête. La chute de débris peut causer de graves

blessures.

Consignes générales de sécurité

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser le produit.

• Retirer la batterie afin d’éviter le démarrage

accidentel de l’appareil.

• Ce produit est un outil dangereux s’il est utilisé de

façon insouciante ou inappropriée. Cet outil peut

causer des blessures graves, ou même mortelles,

à l’utilisateur et à d’autres personnes.

• Ne pas utiliser l’outil si des modifications contraires

à ses caractéristiques initiales y ont été apportées.

Ne pas modifier une partie de l’outil sans

l’approbation du fabricant. Utiliser seulement des

pièces homologuées par le fabricant. Des blessures

graves ou mortelles peuvent résulter d’un entretien

non adéquat.

• Vérifier le produit avant son utilisation. Se reporter

Dispositifs de sécurité sur l’outil à la page 45

Entretien à la page 50

. Ne pas utiliser le

produit s’il est endommagé ou ne fonctionne pas

correctement. Effectuer les vérifications de sécurité,

de maintenance et d’entretien conformément aux

instructions fournies dans ce manuel.

• Les enfants doivent être supervisés afin de s’assurer

qu’ils ne jouent pas avec l’outil. Ne jamais laisser

1266 - 005 - 31.05.2024

des enfants ni des personnes n’ayant pas été

formées à l’utilisation de l’appareil ou de sa batterie

utiliser ou entretenir l’appareil. La réglementation

locale peut fixer l’âge de l’utilisateur.

• Garder le produit dans un endroit verrouillé hors de

portée des enfants et des personnes non autorisées.

• Entreposer le produit hors de portée des enfants.

• Votre garantie ne couvre pas les dommages ou la

responsabilité causés par l’utilisation d’accessoires

ou de pièces de rechange non autorisés.

• La conception du produit ne peut en aucun cas être

modifiée sans l’autorisation du fabricant. Toujours

utiliser des accessoires d’origine. Les modifications

et les accessoires non autorisés peuvent entraîner

des blessures graves ou la mort de l’opérateur et

d’autres personnes.

Remarque: Des lois nationales ou locales peuvent

réglementer l’utilisation. Respecter les réglementations

en vigueur.

Consignes de sécurité pour l'utilisation

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Il est recommandé de consulter un expert en cas de

doute. Communiquer avec votre concessionnaire ou

votre atelier d’entretien. Éviter toutes les utilisations

qui vous semblent difficiles.

• Ne jamais utiliser l’appareil si vous êtes fatigué

ou sous l’emprise de drogues, de l’alcool, de

médicaments ou de toute substance qui pourrait

affecter la vision, l’attention, la coordination des

gestes ou le jugement.

• Le fait de travailler par mauvais temps est éprouvant

et augmente les risques. En raison des risques

supplémentaires, il n’est pas recommandé d’utiliser

la machine par très mauvais temps, par exemple en

cas de brouillard épais, pluie diluvienne, vent violent,

froid intense, risque d’éclair,etc.

• Un outil de coupe inadéquat peut accroître le risque

d’accident.

• Ne pas laisser des enfants utiliser l’appareil ou se

tenir à proximité de celui-ci. L’appareil étant facile à

démarrer, les enfants peuvent le faire démarrer s’ils

sont laissés sans surveillance. Cela peut entraîner

un risque de blessure grave. Débrancher la batterie

lorsque l’appareil n’est pas sous surveillance.

• S’assurer qu’aucune personne ni aucun animal ne

s’approche à moins de 15mètres pendant le travail.

Lorsque plusieurs opérateurs travaillent dans la

même zone, la distance de sécurité doit être d’au

moins 15mètres. Le non-respect de cette directive

peut entraîner de graves blessures. Arrêter l’appareil

immédiatement si une personne s’approche. Ne

jamais entamer un mouvement de balancement

avec l’appareil sans d’abord jeter un coup d’œil

derrière pour s’assurer que personne ne se trouve

dans la zone de sécurité.

• S’assurer qu’aucune personne ni aucun animal ou

objet ne gêne le contrôle de l’appareil ou n’entre en

contact avec l’outil de coupe ou des objets projetés

par l’outil de coupe. Ne pas utiliser l’appareil s’il est

impossible d’appeler de l’aide en cas d’accident.

• Toujours inspecter l’aire de travail. Retirer tous

les objets mobiles tels que les pierres, le verre

cassé, les clous, les fils de fer, les cordes, etc. qui

pourraient être projetés ou s’enrouler autour de l’outil

de coupe.

• S’assurer qu’il est possible de se déplacer et de se

tenir debout en toute sécurité. Repérer les obstacles

éventuels (racines, roches, branches, fossés,etc.)

en cas de déplacement imprévu. Faire très attention

lors du travail sur une pente.

• Se tenir bien campé et en parfait équilibre. Ne pas

trop se pencher vers l’avant.

• Mettre l’outil hors tension avant de passer à une

autre zone. Installer le dispositif de protection pour le

transport lorsque l’outil n’est pas utilisé.

• Ne jamais déposer le produit sans le mettre hors

tension. Ne pas laisser l’appareil sans surveillance

quand il est sous tension.

• Retirer la batterie avant de passer l’appareil à une

autre personne.

• S’assurer qu’aucun vêtement ni aucune partie du

corps n’entre en contact avec l’outil de coupe

lorsque l’appareil est sous tension.

• Si un objet se bloque dans l’outil de coupe alors

que l’appareil est utilisé, arrêter l’appareil et le mettre

hors tension. Vérifier que l’outil de coupe s’est

immobilisé. Retirer la batterie avant de nettoyer,

inspecter ou réparer l’appareil ou l’outil de coupe.

• Lors de la mise hors tension de l’appareil, garder

les mains et les pieds à l’écart de l’outil de coupe

jusqu’à l’immobilisation de celui-ci.

• Prendre garde aux éclats de bois qui peuvent être

projetés lors de la coupe. Ne pas couper trop près

du sol; des pierres ou d’autres objets pourraient

d’être projetés.

• Faire preuve de prudence à l’égard des projections

d’objets. Toujours porter des lunettes de protection

homologuées. Ne jamais se pencher au-dessus du

dispositif de protection de l’outil de coupe. Des

pierres, des débris, etc. peuvent être projetés dans

vos yeux, ce qui peut causer la cécité ou des

blessures graves.

• Quand un dispositif de protection pour les oreilles

est utilisé, rester attentif aux appels ou cris

d’avertissement. Toujours retirer le dispositif de

protection pour les oreilles dès que l’appareil

s’arrête.

• Ne jamais travailler debout sur une échelle, un

tabouret ou un autre dispositif surélevé qui n’est pas

solidement fixé.

• Cette machine produit un champ électromagnétique

pendant le fonctionnement. Ce champ magnétique

1266 - 005 - 31.05.2024

peut, dans certains cas, nuire aux implants

médicaux actifs ou passifs. Pour réduire le risque de

blessures graves ou mortelles, nous recommandons

aux personnes ayant des implants médicaux de

consulter leur médecin et le fabricant de l’implant

médical avant d’utiliser la machine.

• Toujours tenir l’appareil des deux mains. Tenir

l’appareil sur le côté droit du corps.

• Toujours arrêter le moteur, retirer la batterie et

s’assurer que l’outil de coupe ne tourne pas avant de

retirer l’herbe enroulée autour de l’arbre ou coincée

entre le dispositif de protection et l’outil de coupe.

• Le champ électromagnétique pendant le

fonctionnement peut interférer avec les prothèses

médicales actives ou passives. Les personnes qui

portent des prothèses médicales doivent consulter

leur médecin et le fabricant de la prothèse avant

d'utiliser ce produit.

• Tenir le poids du produit avec le harnais pour en

faciliter l’utilisation.

• L’exposition prolongée au bruit peut causer

des lésions auditives permanentes. Husqvarna

recommande d’utiliser un dispositif de protection

homologué pour les oreilles.

• Ne jamais utiliser un appareil qui a été modifié

de quelque manière que ce soit par rapport aux

spécifications d’origine.

• Ne jamais utiliser un appareil défectueux. Effectuer

les vérifications de sécurité, de maintenance

et d’entretien conformément aux instructions

fournies dans ce manuel. Certaines réparations et

tâches d’entretien doivent être effectuées par des

spécialistes formés et qualifiés. Voir les instructions

à la section Entretien.

• Effectuer une inspection générale de l’appareil avant

de l’utiliser. Consulter le calendrier d’entretien.

• Ne jamais laisser des gens utiliser la machine sans

d’abord s’assurer qu’ils ont lu et compris le contenu

du manuel de l’opérateur.

• Vérifier l’aire de travail à la recherche d’obstacles

comme des câbles électriques, un animal, etc.

ou de tout autre objet susceptible d’endommager

l’accessoire de coupe comme un objet en métal.

• Des lames en mauvais état augmentent le risque

d’accident.

Équipement de protection personnelle

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser le produit.

• Toujours utiliser un équipement de protection

personnelle homologué lors de l’utilisation de

l’appareil. Cet équipement de protection personnelle

n’élimine pas complètement les risques de

blessures, mais il peut en réduire la gravité en

cas d’accident. Laisser le concessionnaire aider à

sélectionner l’équipement adéquat.

• Porter un casque de protection en cas de risque de

chute d’objets.

• L’exposition prolongée au bruit peut causer

des lésions auditives. En règle générale, les

outils alimentés par batterie sont relativement

silencieux, mais peuvent tout de même causer

des lésions auditives en raison d’une combinaison

de niveau sonore et d’un usage prolongé.

Husqvarna recommande aux utilisateurs d’utiliser

des protecteurs d’oreille lors de l’utilisation des

produits pendant des périodes prolongées dans une

journée. Les utilisateurs permanents et réguliers

doivent faire vérifier régulièrement leur ouïe.

AVERTISSEMENT: Les

protecteurs d’oreille limitent la capacité

d’entendre les sons et les signaux

d’avertissement.

• Utiliser un dispositif de protection homologué

pour les yeux. Porter également des lunettes de

protection homologuées en cas d’utilisation d’une

visière. Les lunettes de protection homologuées

doivent être conformes à la norme ANSIZ87.1 aux

États-Unis ou à la norme EN166 dans les pays de

l’Union européenne.

• Utiliser une visière pour protéger le visage. La

visière n'est pas suffisante pour protéger les yeux.

• Utiliser des gants au besoin, par exemple lors de la

fixation, de l’examen ou du nettoyage de l’outil de

coupe.

• Porter des bottes ou chaussures antidérapantes

robustes.

• Utiliser des vêtements faits de tissus résistants.

Toujours utiliser des pantalons longs et lourds et

des manches longues. Ne pas porter des vêtements

amples qui peuvent se prendre dans les broussailles

et les branches. Ne pas porter des bijoux, des

pantalons courts, des sandales et ne pas marcher

pieds nus. Garder les cheveux au-dessus des

épaules.

1266 - 005 - 31.05.2024

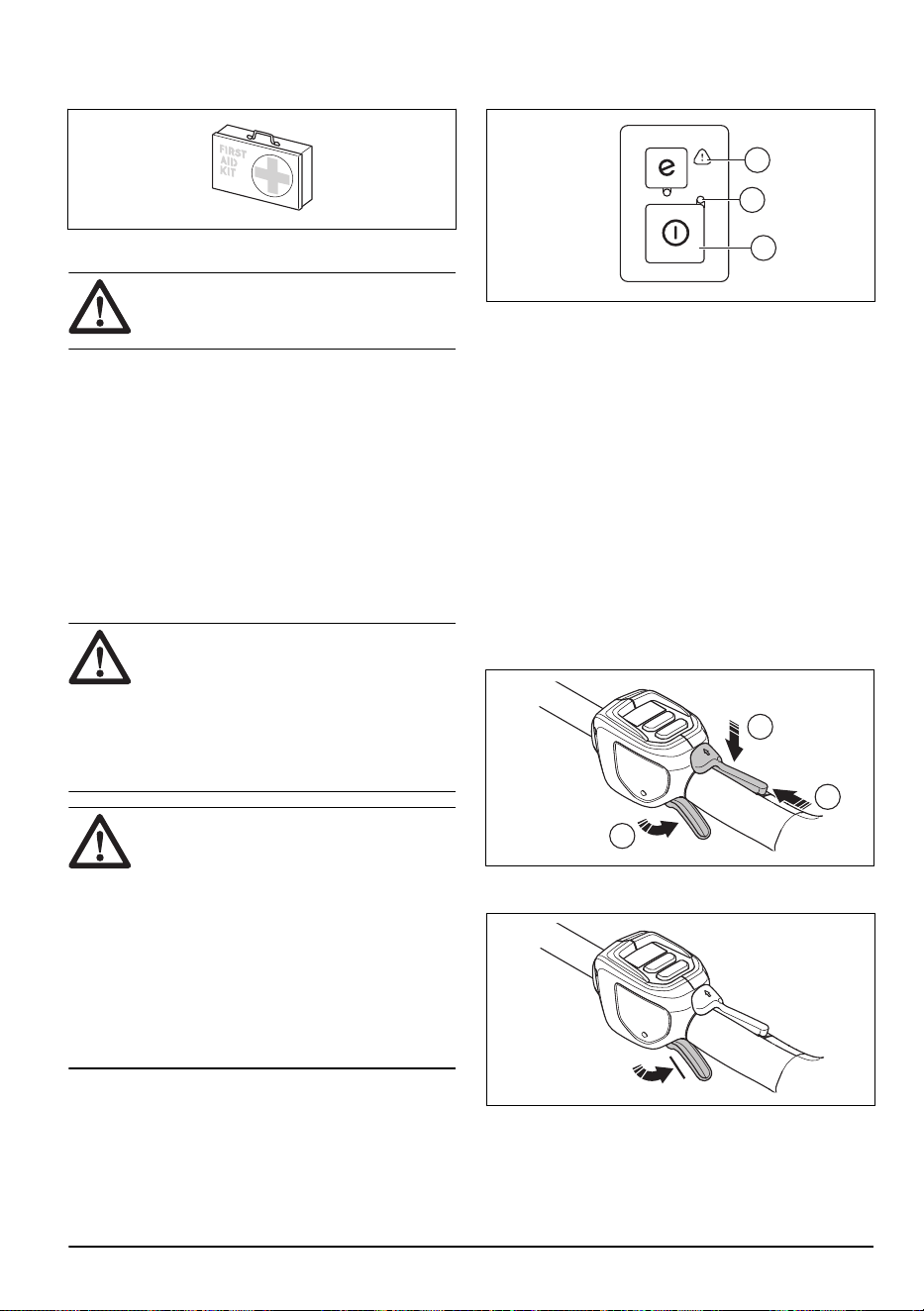

• Garder une trousse de premiers soins à portée de

main.

Dispositifs de sécurité sur l’outil

AVERTISSEMENT: Lire les

messages d'avertissement qui suivent avant

d'utiliser l'appareil.

Cette section décrit l’équipement de sécurité du produit,

son but et la façon d’en effectuer les inspections

et l’entretien afin de s’assurer qu’il fonctionne

correctement. Consulter les instructions sous la rubrique

Vue d’ensemble à la page 38

pour trouver où ces pièces

se trouvent sur votre produit.

La durée de vie du produit peut être réduite et le

risque d’accident peut augmenter si l’entretien de

la machine n’est pas effectué correctement et si

l’entretien ou les réparations ne sont pas effectués

de façon professionnelle. Pour obtenir de plus

amples informations, veuillez communiquer avec votre

concessionnaire le plus proche.

AVERTISSEMENT: Ne jamais

utiliser un produit dont les composants de

sécurité sont endommagés. L’équipement

de sécurité du produit doit être inspecté et

entretenu selon les directives de la présente

section. Si une inspection de la machine

détecte une panne, communiquer avec un

atelier spécialisé pour réparation.

MISE EN GARDE : Tous

les travaux de réparation nécessitent

une formation spéciale. Ceci concerne

particulièrement l'équipement de sécurité de

la machine. Si les contrôles suivants ne

donnent pas un résultat positif, vous devez

communiquer avec un atelier spécialisé.

L’achat de l’un de nos produits offre à

l’acheteur la garantie d’un service et de

réparations qualifiés. Si le détaillant qui vous

a vendu la machine n’est pas un centre

de service agréé, demandez-lui l'adresse de

l'atelier spécialisé le plus proche.

Vérification du clavier

1. Maintenir enfoncé le bouton de marche/arrêt(1).

a) Quand le produit est sous tension, le témoin (2)

s’allume.

b) Quand le produit est hors tension, le témoin (2)

s’éteint.

2. Si le témoin d’avertissement(3) est allumé ou

clignote, voir

Clavier à la page 51

Vérification du verrouillage de la gâchette

Le mécanisme de verrouillage de la gâchette empêche

le fonctionnement accidentel de celle-ci. Lorsqu’on

appuie sur le dispositif de verrouillage de la gâchette

de puissance vers l’avant (A), puis sur le dispositif

de verrouillage de la gâchette de puissance contre la

poignée (B), la gâchette de puissance (C) est relâchée.

Quand la poignée est relâchée, la gâchette et son

mécanisme de verrouillage retournent à leur position

initiale. Ce mouvement est actionné par trois ressorts

indépendants.

1. Vérifier que la gâchette est verrouillée quand le

bouton de verrouillage est à sa position initiale.

1266 - 005 - 31.05.2024

2. Appuyer sur dispositif de verrouillage de la gâchette

de puissance vers l'avant (A) et vers le bas. Appuyer

sur le dispositif de verrouillage de la gâchette de

puissance contre la poignée (B) et s’assurer qu’elle

retourne à sa position initiale une fois relâchée.

3. Vérifier que la gâchette de puissance et son

dispositif de verrouillage bougent librement et que

le ressort de retour fonctionne correctement.

4. Démarrer le produit, se reporter à

Mise sous tension

de l’appareil à la page 48

5. Enfoncer complètement la gâchette de puissance

pour faire tourner le moteur à plein régime.

6. Relâcher la gâchette et vérifier que l’outil de coupe

s’immobilise.

Vérification du protège-main

Le protège-main empêche que la main entre

accidentellement en contact avec les lames.

1. Mettre l’outil hors tension.

2. Retirer la batterie.

3. Vérifier que le protège-main est bien fixé.

4. Inspecter le protège-main pour détecter d’éventuels

dommages

Sécurité en matière de batteries

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• N’utiliser que la batterie BLi200. Se reporter-vous

Caractéristiques techniques à la page 53

. La

batterie est un logiciel crypté.

• Utiliser la batterie BLi200 qui est rechargeable en

tant que source d’alimentation pour les produits

Husqvarna connexes seulement. Pour éviter les

blessures, ne pas utiliser la batterie en tant que

source d'alimentation pour d'autres appareils.

• Risque de décharge électrique. Ne pas raccorder

les bornes de la batterie à des clés, des pièces de

monnaie, des vis ou tout autre élément métallique.

Cela peut provoquer un court-circuit de la batterie.

• Ne pas utiliser des batteries non rechargeables.

• Ne pas placer d'objets dans les fentes de ventilation

de la batterie.

• Maintenir la batterie à l'écart de la lumière du soleil,

de la chaleur et des flammes nues. La batterie peut

causer des brûlures et/ou des brûlures chimiques.

• Garder la batterie à l'écart de la pluie et de

l'humidité.

• Garder la batterie à l'écart des micro-ondes et des

pressions élevées.

• Ne pas essayer de démonter ou de briser la batterie.

• S’il y a une fuite au niveau de la batterie, ne pas

laisser le liquide toucher la peau ou les yeux. Si on

touche le liquide, nettoyer la zone avec une grande

quantité d’eau et de savon et consulter un médecin.

Si le liquide entre en contact avec les yeux, ne pas

les frotter; mais les rincer avec de l’eau pendant au

moins 15minutes et consulter un médecin.

• Utiliser la batterie dans une température comprise

entre -10°C (14°F) et 40°C (114°F).

• Ne pas nettoyer la batterie ou le chargeur de batterie

avec de l'eau. Se reporter-vous à

Renseignements

sur la batterie à la page 48

• Ne pas utiliser une batterie défectueuse ou

endommagée.

• Garder les piles dans le local de rangement, à l’écart

des objets métalliques tels que les clous, les vis ou

les bijoux.

• Maintenir la batterie à l’écart des enfants.

Sécurité du chargeur de batteries

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Risque de décharge électrique et de court-circuit si

les consignes de sécurité ne sont pas suivies.

• Utiliser des prises murales mises à la terre

approuvées qui ne sont pas endommagées.

• Ne pas utiliser d’autres chargeurs de batterie que

ceux fournis pour votre produit. Utiliser uniquement

des chargeurs Husqvarna QC lors du chargement

des batteries de rechange Husqvarna BLi.

• Ne pas essayer de démonter le chargeur de batterie.

• Ne pas utiliser un chargeur de batterie défectueux

ou endommagé.

• Ne pas soulever le chargeur de batterie au

moyen du cordon d’alimentation. Pour débrancher

le chargeur de batteries de la prise murale, tirer la

fiche. Ne pas tirer le cordon d’alimentation.

1266 - 005 - 31.05.2024

• Tenir les câbles et les rallonges à l’écart de l’eau,

de l’huile et des arêtes coupantes. S’assurer que

le câble n’est pas coincé entre des portes, des

barrières ou des objets semblables.

• Ne pas utiliser le chargeur de batterie à proximité de

matériaux inflammables ou de matériaux qui peuvent

engendrer une corrosion. S’assurer qu'il n'y a aucun

couvercle sur le chargeur de batterie. Débrancher la

prise du chargeur de batterie en cas de fumée ou

d’incendie.

• Recharger la batterie seulement dans un endroit

clos avec une bonne ventilation et à l’écart de la

lumière. Ne pas charger la batterie à l’extérieur. Ne

pas charger la batterie dans des conditions humides.

• Utiliser le chargeur de batterie seulement lorsque la

température est comprise entre 5°C (41°F) et 40°C

(104°F). Utiliser le chargeur dans un environnement

bien ventilé, sec et exempt de saleté.

• Ne pas placer d’objet dans les fentes de

refroidissement du chargeur de batterie.

• Ne pas raccorder les bornes du chargeur de batterie

aux objets métalliques, car cela peut court-circuiter

le chargeur de batterie.

• Utiliser uniquement des rallonges à trois fils

destinées à un usage extérieur dotées de fiches de

mise à la terre à trois broches et de prises de mise à

la terre adaptées à la fiche de l’appareil.

• Utiliser un dispositif de protection contre les courants

résiduels (RCD) pour accroître la sécurité. Un

dispositif de protection contre les courants résiduels

est installé afin de prévenir les blessures causées

par un défaut d’origine électrique.

• Quand on utilise un outil électrique à l'extérieur,

se servir d’une rallonge qui convient à un

fonctionnement à l'extérieur. L’utilisation d’une telle

rallonge réduit le risque d’électrocution.

• S’assurer régulièrement que le fil de branchement

du chargeur de batterie est intact et qu’il ne présente

pas de fissure.

• Examinez régulièrement les rallonges et les

remplacer si elles sont endommagées.

Consignes de sécurité pour la

maintenance

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

de procéder à l’entretien du produit.

• Retirer la batterie avant d’effectuer l’entretien, de

procéder à d’autres contrôles ou d’assembler le

produit.

• L’opérateur ne doit effectuer que les travaux de

réparation et d’entretien décrits dans ce manuel

d’utilisation. Se rendre dans le centre de service

agréé pour les travaux de réparation ou d’entretien

plus importants.

• Ne pas nettoyer la batterie ou le chargeur de batterie

avec de l’eau. Les détergents puissants peuvent

endommager le plastique.

• En absence d’entretien, cela réduit la durée de vie

du produit et augmente le risque d’accidents.

• Une formation spécifique est nécessaire pour tous

les travaux d’entretien et de réparation, en particulier

pour les dispositifs de sécurité sur le produit. Si

toutes les vérifications indiquées dans ce manuel

d’utilisation ne sont pas homologuées une fois

l’entretien effectué, se rendre dans le centre de

service La disponibilité des réparations et des

entretiens effectués de façon professionnelle est

garantie pour votre produit.

• Garder les dents de la lame correctement affûtées.

Toujours respecter nos recommandations. Voir aussi

les instructions sur l’emballage de la lame.

• Utiliser des pièces de rechange d’origine.

• Toujours porter des gants très résistants lors de la

réparation de l’outil de coupe. Les lames sont très

tranchantes et peuvent facilement provoquer des

coupures.

Fonctionnement

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

d’utiliser le produit.

Pour brancher le chargeur de batterie

1. Brancher le chargeur de batterie à la tension et la

fréquence indiquées sur la plaque signalétique.

2. Placer la fiche dans une prise mise à la terre. La

DEL du chargeur de batterie clignote en vert une

fois.

Remarque: La batterie ne se charge pas si sa

température est supérieure à 50°C (122°F). Si la

température est supérieure à 50°C (122°F), le chargeur

de batterie refroidit la batterie.

Pour charger la batterie

Remarque: Charger la batterie lors de la première

utilisation. Une batterie neuve n’est chargée qu’à 30%.

1. S’assurer que la batterie est sèche.

1266 - 005 - 31.05.2024 47

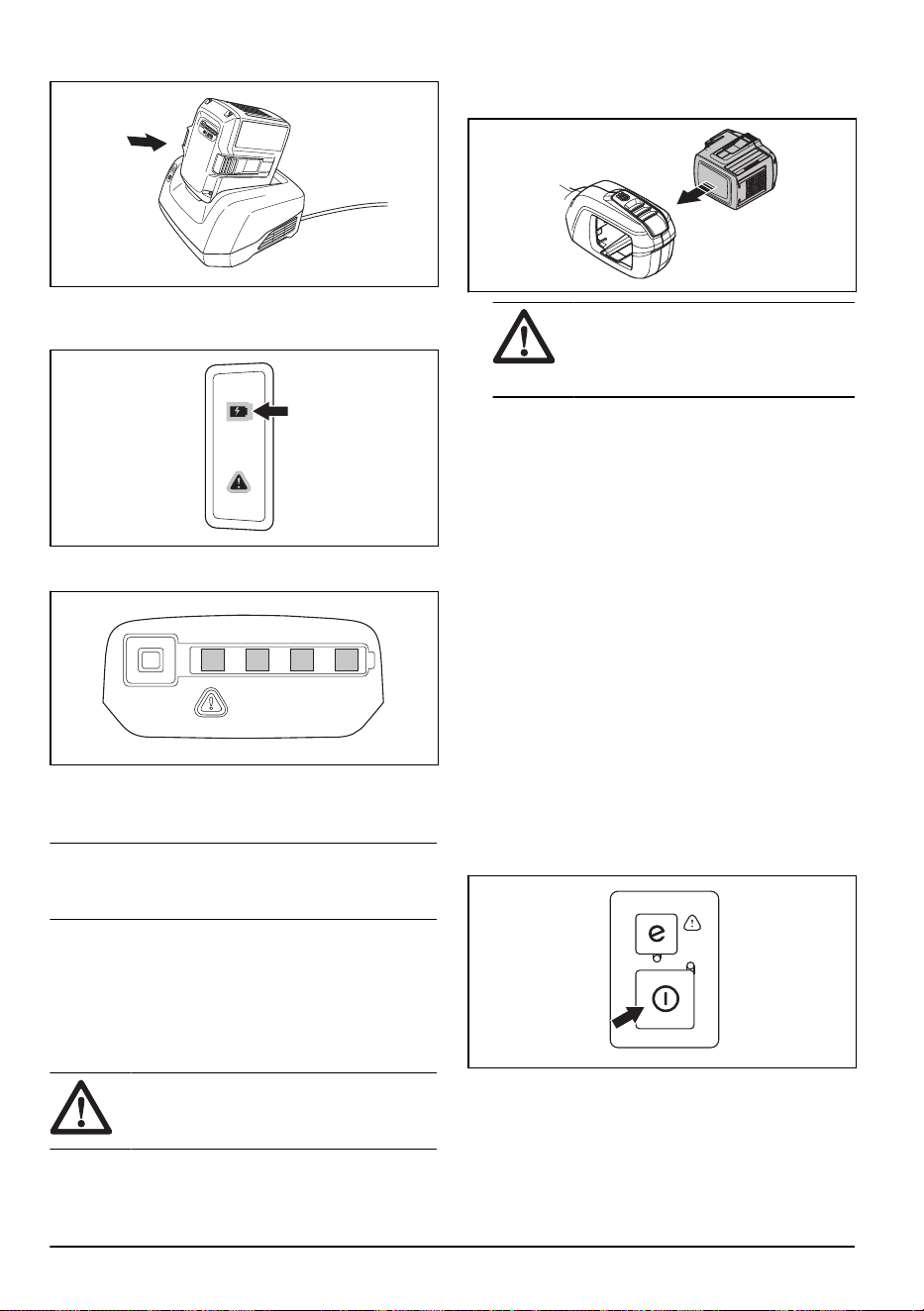

2. Insérer la batterie dans le chargeur de batterie.

3. S’assurer que le voyant de charge vert du chargeur

de batterie s’allume. Cela signifie que la batterie est

correctement raccordée au chargeur de batterie.

4. Lorsque toutes les DEL de la batterie s’allument, la

batterie est complètement chargée.

5. Pour débrancher le chargeur de batteries de la prise

murale, tirer la fiche. Ne pas tirer le câble.

6. Retirer la batterie du chargeur de batterie.

Remarque:

Se reporter aux manuels de la batterie

et du chargeur de batterie pour obtenir de plus amples

renseignements.

Renseignements sur la batterie

Se reporter au manuel d’utilisation de la batterie pour

obtenir des renseignements sur la manière d’utiliser la

batterie.

Branchement de la batterie

AVERTISSEMENT:

Utiliser

uniquement des batteries d’origine

Husqvarna avec le produit.

1. Vérifier que la batterie est chargée à bloc.

2. Pousser la batterie dans le porte-batterie de

l’appareil. Quand la batterie se bloque en position,

un déclic se fait entendre.

MISE EN GARDE : Si la batterie

ne s’insère pas facilement dans le porte-

batterie, elle n’est pas bien installée.

Cela pourrait endommager le produit.

3. Vérifier que le protège-main est bien installé.

Avant de démarrer le produit

1. Vérifier la zone de travail. Retirer les objets

susceptibles d’être projetés.

2. Vérifier l’outil de coupe. S’assurer que les couteaux

sont très tranchants, et qu’ils sont excempts de

fissures et de dommages.

3. S’assurer que le produit fonctionne correctement.

Vérifier le serrage de l’ensemble des écrous et des

vis.

4. S’assurer que la poignée et les dispositifs de

sécurité sont en bon état et sont correctement

fixés. Ne pas utiliser un produit avec des pièces

manquantes ou dont les spécifications initiales ont

été modifiées. Utiliser des gants de protection

lorsque c’est nécessaire.

5. S’assurer que les volets ne sont pas endommagés

et sont correctement fixés, avant d’utiliser le produit.

Mise sous tension de l’appareil

1. Appuyer sur le bouton marche/arrêt et le maintenir

enfoncé jusqu’à ce que la DEL verte s’allume.

2. Appuyer sur la gâchette pour régler la vitesse.

1266 - 005 - 31.05.2024

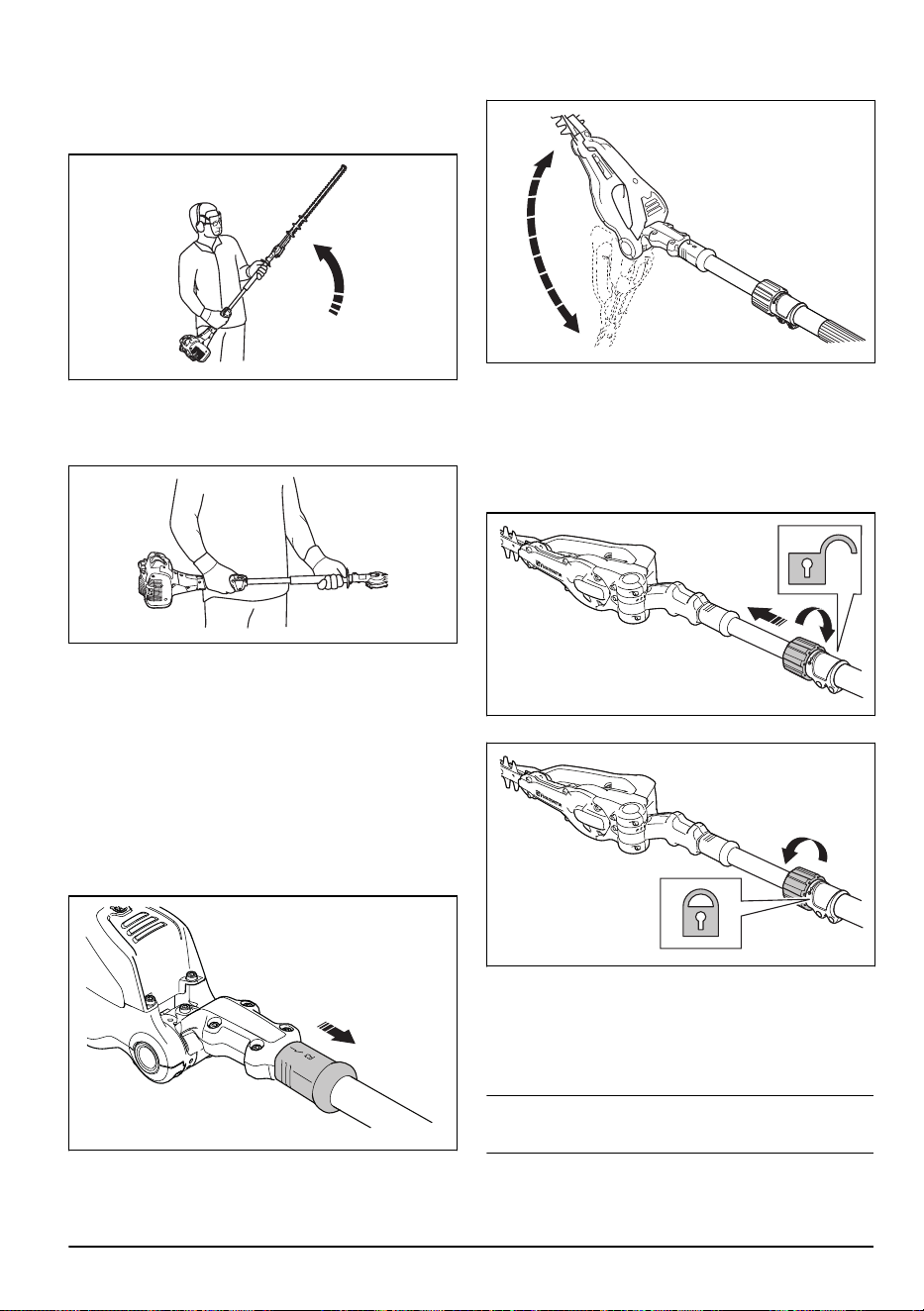

Utilisation de la machine

• Démarrer à proximité du sol et déplacer le produit en

même temps le long de la haie lorsqu’on coupe les

côtés.

• Régler la vitesse selon la charge de travail.

• S’assurer que le moteur ne touche pas la haie.

• Tenir le produit à proximité du corps pour obtenir

une position de travail stable.

• S’assurer que la pointe d’équipement de coupe ne

touche pas le sol.

• Fire preuve de prudence et travailler lentement

jusqu’à ce que toutes les branches soient

correctement coupées.

Réglage de l’angle du produit

L’équipement de coupe peut être réglé à huit positions

différentes.

1. Retirer la batterie de l’outil.

2. Tirez vers le bas sur la poignée de réglage de la

position.

3. Incliner l’équipement de coupe à la position voulue à

l’aide de la poignée.

4. Relâcher la poignée de réglage de la position pour

verrouiller l'équipement de coupe.

Réglage de la longueur de l’arbre

1. Desserrer le bouton.

2. Tirez sur l'arbre de façon à obtenir la longueur

désirée.

3. Serrer le bouton.

Pour utiliser la fonction SavE (économie)

Ce produit est équipé d’une fonction d’économie de la

batterie, SavE. La fonction SavE réduit la vitesse de

l’équipement de coupe et permet à la batterie de fournir

la plus longue durée de fonctionnement.

Remarque:

La fonction SavE ne réduit pas la

puissance de coupe du produit.

1. Appuyer sur le bouton SavE, sur le clavier, pour

activer la fonction. La DEL verte s'allume.

1266 - 005 - 31.05.2024

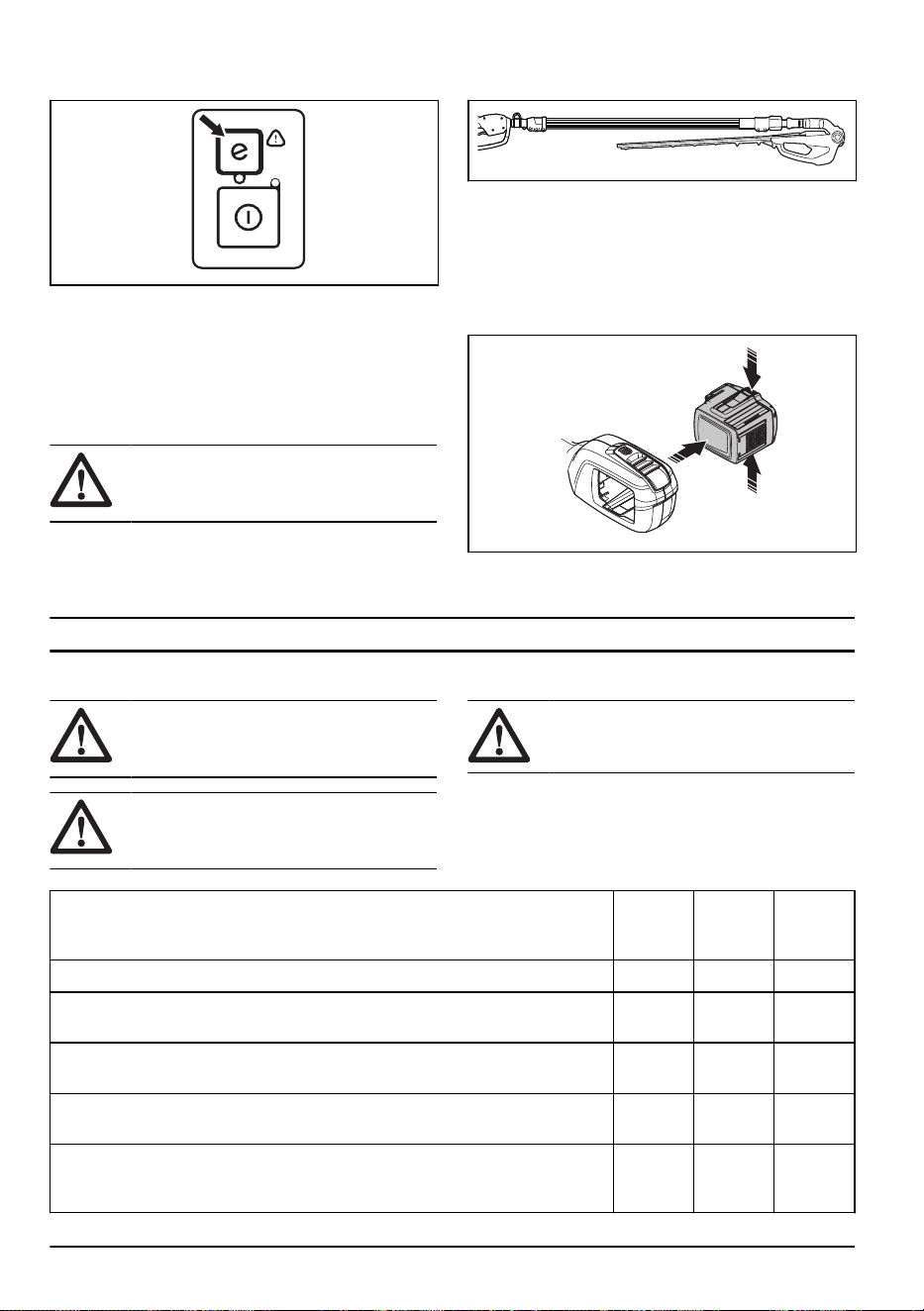

2. Appuyer de nouveau sur le bouton SavE pour

désactiver la fonction. La DEL verte s’éteint.

Fonction d’arrêt automatique

L’outil est équipé d’une fonction d’arrêt automatique

qui l’éteint quand il n’est pas utilisé. La DEL verte de

marche-arrêt s’éteint et le produit se met hors tension

après 45secondes.

Pour régler l’outil en position de transport

AVERTISSEMENT: Ne pas

démarrer le produit lorsqu’il est en position

de transport.

1. Retirer la batterie de l’outil.

2. Installer la protection de transport sur l’équipement

de coupe.

3. Replier l’équipement de coupe à 180° pour qu’il soit

parallèle à l’arbre.

Pour mettre l’outil hors fonction

1. Relâcher la gâchette.

2. Appuyer sur le bouton marche/arrêt jusqu’à ce que

le témoin vert s’éteigne.

3. Appuyer sur les boutons de déverrouillage de la

batterie et retirer la batterie.

Entretien

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

de faire l’entretien de l’outil.

AVERTISSEMENT: Retirer la

batterie avant d’effectuer l’entretien de

l’outil.

Calendrier d’entretien

AVERTISSEMENT: Retirer la

batterie avant de procéder à l’entretien.

Entretien Avant

l’utilisa-

tion

Hebdo-

madaire

Mensuel

Nettoyer les pièces externes de l’outil. X

Vérifier que l’interrupteur de marche/arrêt n’est pas endommagé et qu’il fonction-

ne correctement.

Vérifier que la gâchette et son mécanisme de verrouillage fonctionnent correcte-

ment et de façon sécuritaire.

Vérifier que toutes les commandes fonctionnent et qu’elles ne sont pas endom-

magées.

Vérifier que la lame de coupe et le protège-lame ne sont pas fissurés ou endom-

magés. Remplacer la lame de coupe ou le protège-lame s’ils sont fissurés ou

s’ils ont reçu un choc.

50 1266 - 005 - 31.05.2024

Entretien Avant

l’utilisa-

tion

Hebdo-

madaire

Mensuel

Contacter le concessionnaire pour remplacer la lame de coupe si elle est pliée

ou endommagée.

Vérifier que le protège-main n’est pas endommagé. Remplacer le protège-lame

s’il est endommagé.

Vérifier que les vis et les écrous sont bien serrés. X

Vérifier que la batterie n’est pas endommagée. X

Vérifier que la batterie est chargée. X

Vérifier que le chargeur de batterie n’est pas endommagé. X

S’assurer que le verrou de position de l’unité de coupe n’est pas endommagé et

qu’il fonctionne correctement.

Vérifier que les vis qui maintiennent les lames ensemble sont correctement

serrées.

Vérifier les points de connexion entre la batterie et l’appareil. Examiner égale-

ment le point de connexion entre la batterie et le chargeur.

Pour examiner la batterie et le chargeur

de batterie

1. Examiner la batterie pour détecter des dommages

éventuels, par exemple des fissures.

2. Examiner le chargeur de batterie pour détecter des

dommages éventuels, par exemple des fissures.

3. S’assurer que le cordon de raccordement du

chargeur de batterie est intact et qu’il ne présente

pas de fissure.

Pour nettoyer le produit, la batterie et le

chargeur de batterie.

1. Nettoyer le produit à l’aide d’un chiffon sec après

utilisation.

2. Nettoyer la batterie et chargeur de batterie à l’aide

d’un chiffon sec. Garder les chemins de guidage de

la batterie propres.

3. S’assurer que les bornes de la batterie et le

chargeur de batterie sont propres avant de placer

la batterie dans le chargeur de batterie ou sur le

produit.

Pour nettoyer et lubrifier l’outil de

coupe

1. Utiliser un produit de nettoyage pour nettoyer la

résine et les particules de plante sur les lames.

2. S’assurer que les barres de lame ne sont pas

endommagées. S’assurer que les barres de lame ne

sont pas déformées. Éliminer les bavures à l’aide

d’une lime.

3. Vérifier que les lames bougent librement.

4. Lubrifier les barres de lame avant une longue

période de remisage.

Dépannage

Clavier

Problème Anomalies potentielles Solution possible

La DEL verte de mar-

che clignote

Tension de batterie faible. Charger la batterie.

1266 - 005 - 31.05.2024 51

Problème Anomalies potentielles Solution possible

La DEL rouge d’ano-

malie clignote

Surcharge. L’outil de coupe est coincé, arrêter le produit.

Retirer la batterie. Dégager les matériaux in-

désirables de l’instrument de coupe. Desser-

rer la chaîne.

Écart de température. Laisser le produit refroidir.

Le commutateur d’activation et le bouton de

démarrage sont enfoncés en même temps.

Relâcher la gâchette et appuyer sur le bou-

ton de démarrage.

Le produit ne démar-

re pas

Il y a des impuretés dans les connecteurs de

batterie.

Nettoyer les connecteurs de batterie à l’air

comprimé ou à l’aide d’une brosse douce.

La DEL rouge d’ano-

malie s’allume.

Il est nécessaire de procéder à l’entretien du

produit.

Communiquer avec votre centre de services.

Batterie

Problème

Anomalies potentielles Solution possible

La DEL verte clignote Tension de batterie faible. Charger la batterie.

La DEL rouge d’anomalie cligno-

La batterie est à plat. Charger la batterie

Écart de température. Utiliser la batterie dans une température

comprise entre -10°C (14°F) et 40°C (104°F).

Sur-tension Retirer la batterie du chargeur.

La DEL rouge d’anomalie s’allu-

me.

L’écart entre les cellules est trop

élevé (1V).

Communiquer avec votre centre de services.

Chargeur de batterie

Problème

Anomalies potentielles Solution possible

La DEL rouge d’anomalie clignote Écart de température. Utiliser le chargeur de batterie dans

une température comprise entre 5°C

(41°F) et 40°C (104°F).

La DEL rouge d’anomalie s’allume. Communiquer avec votre centre de

services.

Transport, entreposage et mise au rebut

Transport et entreposage

• Les batteries au lithium-ion fournies respectent les

exigences de la loi sur les produits dangereux.

• Vous devez respecter l'exigence spécifique relative

à l'emballage et aux étiquettes pour le transport

commercial, y compris par des tiers et des

transitaires.

• Communiquer avec une personne ayant une

formation spéciale en matière de composés

dangereux avant d’envoyer le produit. Respecter

tous les règlements nationaux applicables.

52 1266 - 005 - 31.05.2024

• Mettez du ruban adhésif sur les contacts lorsque

vous placez la batterie dans un emballage. Placez la

batterie dans l'emballage de façon hermétique pour

empêcher tout mouvement.

• Retirez la batterie lors du stockage ou du transport.

• Placez la batterie et le chargeur de batterie dans un

endroit sec, à l'abri de l'humidité et du gel.

• Ne pas maintenir la batterie dans une zone où

l’électricité statique peut se développer. Ne pas

entreposer la batterie dans une boîte métallique.

• Conservez la batterie dans un endroit où la

température est comprise entre 5°C (41°F) et 25°C

(77°F) et à l'abri de la lumière du soleil.

• Conservez le chargeur de batterie dans un endroit

où la température est comprise entre 5°C (41°F) et

45°C (113°F) et à l'abri de la lumière du soleil.

• N'utilisez le chargeur de batterie que si la

température ambiante est comprise entre 5°C

(41°F) et 40°C (104°F).

• Charger la batterie entre 30% et 50% avant de la

remiser pour une longue période.

• Conservez le chargeur de batterie dans un local

fermé et sec.

• Conservez la batterie à l'écart du chargeur lors du

rangement. Ne laissez pas des enfants ou d'autres

personnes non autorisées toucher l'équipement.

Conservez l'équipement dans un local verrouillable.

• Nettoyez le produit et effectuez un entretien complet

avant de remiser le produit pendant des périodes

prolongées.

• Utilisez la protection de transport du produit pour

éviter les blessures et les dégâts causés au produit

lors du transport et du remisage.

• Fixez le produit pour le transporter.

Mise au rebut de la batterie, du

chargeur de batterie et de l’outil

Les symboles figurant sur l’outil ou son emballage

indiquent qu’il ne s’agit pas d’une ordure ménagère.

Recycler dans un centre de recyclage pour équipements

électriques et électroniques. De cette façon, vous ne

nuirez pas à l’environnement.

Pour savoir comment recycler ce produit, communiquer

avec les autorités locales, le service de ramassage des

ordures ménagères ou votre concessionnaire.

Caractéristiques techniques

520iHT4

Moteur

Type de moteur BLDC (sans balais) 36 V

Poids

Poids sans batterie, lb/kg 11,9/5,4

Poids avec batterie (batterie par défaut BLi200), en lb/kg 14,8/6,7

Niveaux sonores

Niveau de pression sonore à l’oreille de l’utilisateur mesuré selon la norme

EN60745-1 et EN 60745-2-15, dB(A)

Niveaux de vibrations

Niveaux de vibration (a

) au niveau des poignées avant et arrière, m/s

. Selon

EN60745-1 et EN60745-2-15.

2,0/2,0

Niveau de protection contre l’eau

Les données signalées pour le niveau de vibration présentent une dispersion statistique type (écart standard)

de 1,5m/s

La valeur totale déclarée des vibrations résulte d’une mesure conforme aux tests standards et peut être

utilisée pour comparer des outils.

La valeur totale déclarée des vibrations peut également être utilisée dans une évaluation préliminaire d’expo-

sition.

1266 - 005 - 31.05.2024 53

520iHT4

IPX4

Oui

Équipement de coupe

Type Double tranchant

Longueur de lame, po/mm 21,7/550

Vitesse de rotation de la lame coupe/min en mode économique (SavE) 3200

Vitesse de rotation de la lame coupe/min en mode autre que économique (SavE) 4000

Accessoires

Batteries homologuées pour le produit

Batterie

BLi200

Type Lithium-ion

Capacité de la batterie, Ah 5,2

Tension nominale, V 36

Poids, lb/kg 2,9 /1,3

Chargeurs de batteries approuvés

Chargeur de batterie

QC330

Tension d’entrée, V 100 à 240

Fréquence, Hz 50 à 60

Puissance, W 330

Les produits portatifs Husqvarna alimentés par batterie qui portent la marque IPX4 répondent à ces exigences

sur le niveau d’approbation du produit.

54 1266 - 005 - 31.05.2024

1266 - 005 - 31.05.2024 55

www.husqvarna.com

Original instructions

Instrucciones originales

Instructions d’origine

1144110-49

2024-05-31

Husqvarna 520IHT4 TOOL ONLY Parts, manuals and support for

Product's Documents

Operator's ManualPublished: 8/14/20242.01 MB,EN, ES, FR

Specifications

Husqvarna 520IHT4 TOOL ONLY Questions and Answers
