P/N:360747009 Rev:04
OWNER’S MANUAL
Read all safety precautions and instructions carefully
before operating equipment.
IMPORTANT:
Record product information to reference when ordering parts or
obtaining warranty coverage.
Serial Number:
PARALLEL KIT
MODEL NUMBER
1 0 0 5
Rev Level:00
DO NOT RETURN TO
STORE!
CALL US FIRST!
CUSTOMER HOTLINE
1-844-347-6261
FOR QUESTIONS OR SERVICE
INFORMATION
Purchase Date:
Table of Contents
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . .1
Assembly And Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Controls And Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Parts Diagram and List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .4
Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 5
Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Introduction
Important Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
English Customer Service: 1-844-FIRMAN1
Thank you for purchasing a FIRMAN product.
Important Safety Information
INTRODUCTION
English Customer Service: 1-844-FIRMAN1
01
This manual contains safety information to make you aware of the hazards and risks associated
with this product and how to avoid them. This product is designed and intended only for supplying
electrical power for operating compatible electrical lighting, appliances, tools and motor loads,
and is not intended for any other purpose. It is important that you read and understand these
instructions thoroughly before attempting to start or operate this equipment.
Save these original instructions for future reference.
This manual covers operation and maintenance of the FIRMAN parallel kit. All information in this
publication is based on the latest production information available at the time of approval for
printing. The manufacture reserves the right to change, alter or other wise improve the parallel
kit and this documentation at any time without prior change.
WARNING
READ AND UNDERSTAND ALL INSTRUCTIONS.
Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.
WARNING
To reduce the risk of injury, user must read and understand the operator’s manual for their generator
and this instruction sheet. Ensure compatibility and fit before using any accessory. Do not use an
accessory if a part is damaged or missing. If you are not comfortable performing any of the functions
described in these instructions, take your unit to an authorized service center.
This product is for outdoor use only.
Do not connect or disconnect parallel kit while generator is running. Doing so can cause
permanent damage not covered under warranty.
Do not get the product wet. Do not use if this product is exposed to moisture.
Do not disassemble. This product has no userserviceable parts.
As with all electrical devices, use caution when plugging and unplugging this unit into an
outlet or plugging/unplugging other devices into this unit. Do not force this unit into an outlet.
Do not force plugs into this unit.
If required, use only certified approved extension cords with this product.
If this product is used in a manner not specified by the manufacturer, the protection provided
by this equipment may be impaired.
Do not overload the parallel kit. The kit can supply a maximum of 30 Amps at 120 Volt or 3600
Watts per outlet depending on the rating of the inverter generators.
Do not parallel more than two inverter generators.
Link two inverter generators together for 90-95% of the sum of the two invertor wattage rating
(depends on the models).
Save these instructions. Refer to them frequently and use them to instruct others who may use
this product. If you loan someone this product, loan them these instructions also.
Use only FIRMAN inverters or paralleling.
02
English Customer Service: 1-844-FIRMAN1

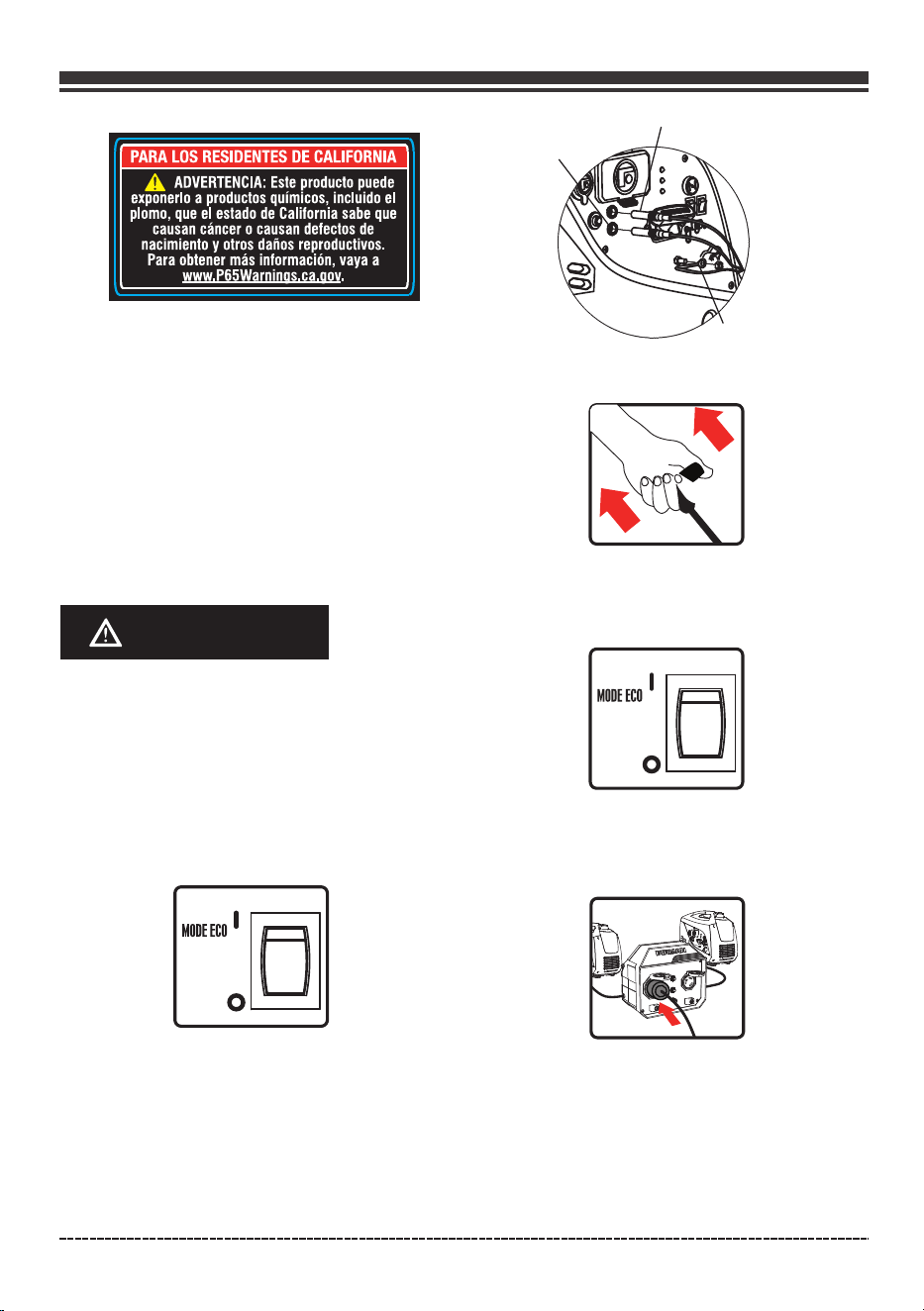

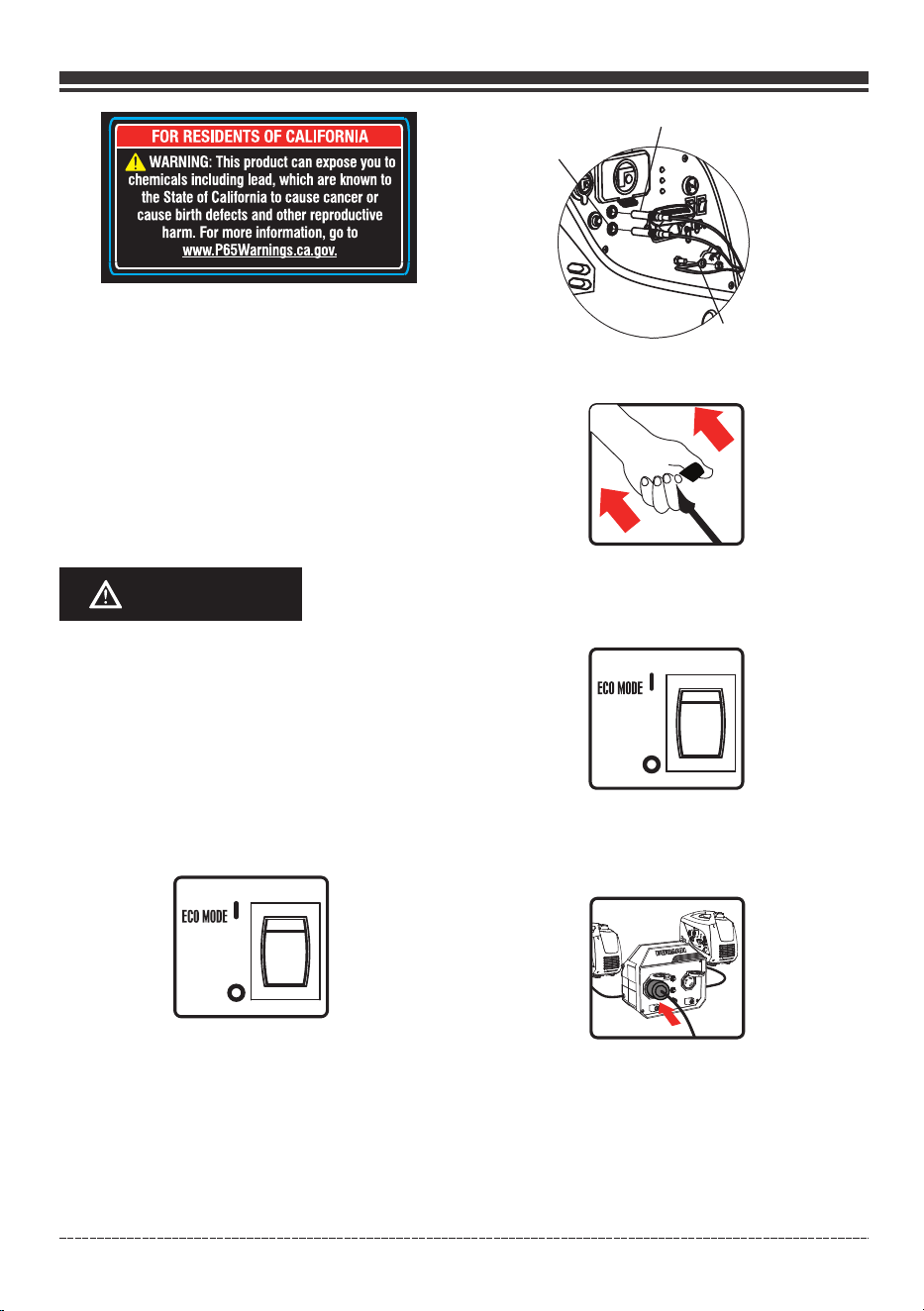

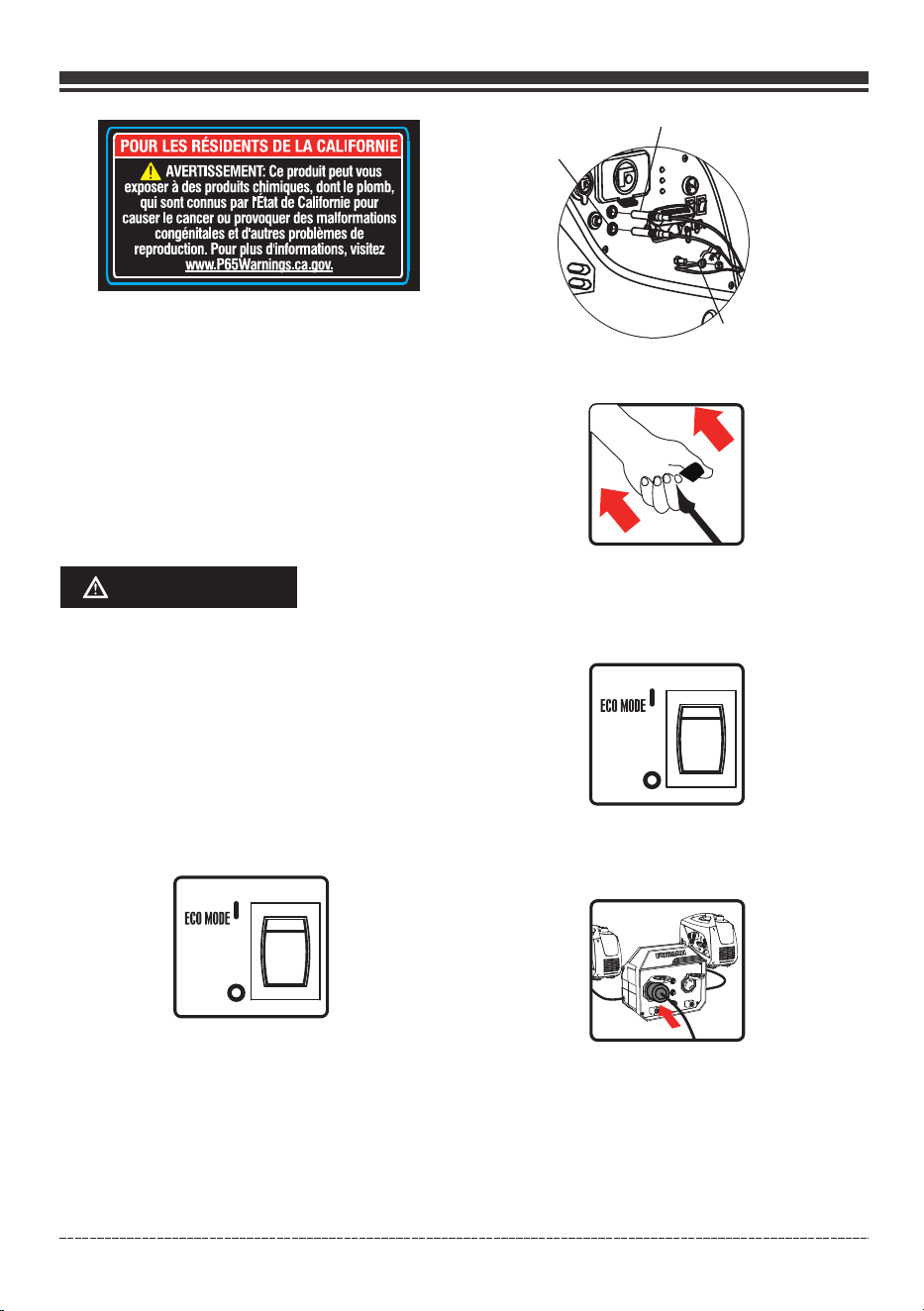

Setup and Operation
2. Inverters to be TURNED OFF and all electrical
loads DISCONNECTED before installing parallel kit.
1. Align the inverters in the same direction at a
minimum of 20 in. [50 cm] apart.
3. The ECO switch must be in the same position
on both generators.
4. On each inverter:
5. Turn on both inverters. See inverter owner’s
manual for starting instruction.
6. The ECO switch must be in the same position
on both generators before applying any load.
7. Plug in the 120 Volt AC, single phase, 60Hz electrical
loads into parallel kit receptacles and turn on first load.
Allow generator output to stabilize before plugging in
the next load.
WARNING
If not spaced apart, the exhaust heat from one
unit may discolor or melt the plastic on the other
unit.
NOTE: Do not connect or disconnect the parallel
kit while the inverters are running.
Remove the parallel outlet covers and plug parallel
cable terminals into parallel outlets.
-
-
Loosen nuts on grounding terminals and attach
ground wire to ground terminal in each inverter.
Tighten securely.
Parallel Cable
Terminals
Parallel
Outlets
Grouding Wire
Make sure the green output indicator light
comes on for each inverter.
NOTE: It is strongly recommended to plug in devices
with the largest output first and the smallest output
last to help prevent overloading the inverters. Do not
exceed maximum wattage rating of inverters, parallel
kit and receptacles.
8.When finished, turn off the inverter generators
per owner’s manual instructions and then
disconnect the parallel kit.
ASSEMBLY AND OPERATION
This kit is intended for use on FIRMAN Power
Equipment Inverter Generators.
Please refer to your Inverter Owner’s Manual for
safety rules, start up and shut down procedures,
specifications and troubleshooting.
03
English Customer Service: 1-844-FIRMAN1

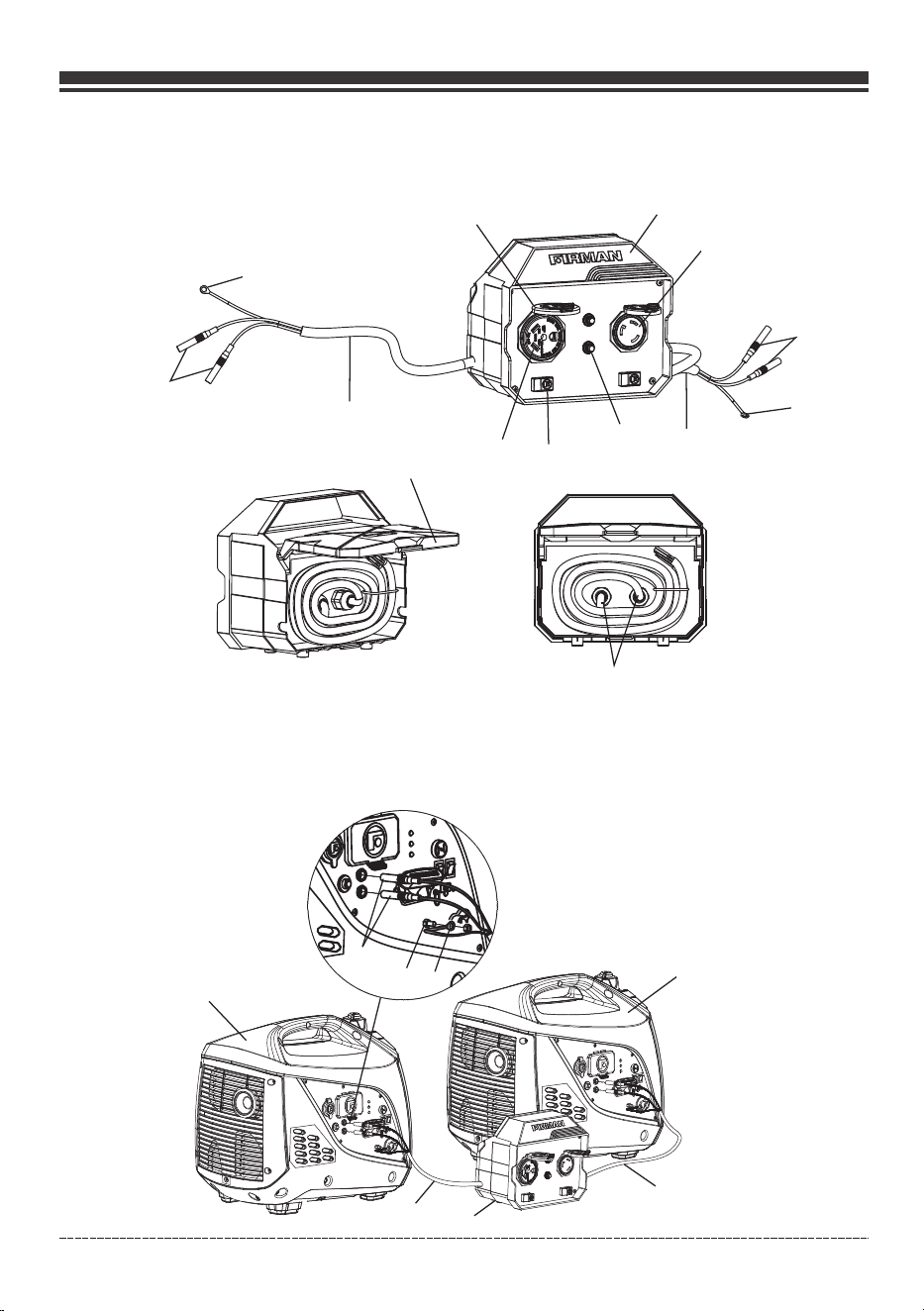

CONTROLS AND FEATURE
E
A
G
M
M
B
K
F
D
H
K
C
- Parallel kit
- 120 Volt AC 30 Amp receptacle (TT-30R) RV
- 120 Volt AC 30 Amp (L5-30R) Twist Lock
- Circuit Breakers
- Outlet Cover
- LED Assy
L
G&H
A
B
C
D
E
F
G
H
I
K
L
M
- Parallel Cable GEN 1
- Parallel Cable GEN 2
- Ground Terminal
- Parallel Cable Terminal
- Back Cover
- Grouding Wire
K
I
M
A
H
G
GEN 1
GEN 2
04
English Customer Service: 1-844-FIRMAN1
NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Part Number
360723001
336713584
360713015
336713574
360457020
921100054
336713573
360757012
370750025
922100013
360727004
360723002
360757007
360757006
Description
Parallel Box
Receptacle TT-30R
Parallel Box Panel
Outlet Cover TT-30R
LED Assy
Screw ST3.9X9.5
Outlet Cover L5-30R
Receptacle L5-30R
Circuit Breaker Amp 30A
Nut M4
Cable Holder
Back Cover
Parallel Cable GEN 1
Parallel Cable GEN 2
Qty.
1
1
1
1
2
4
1
1
2
6
2
1
1
1

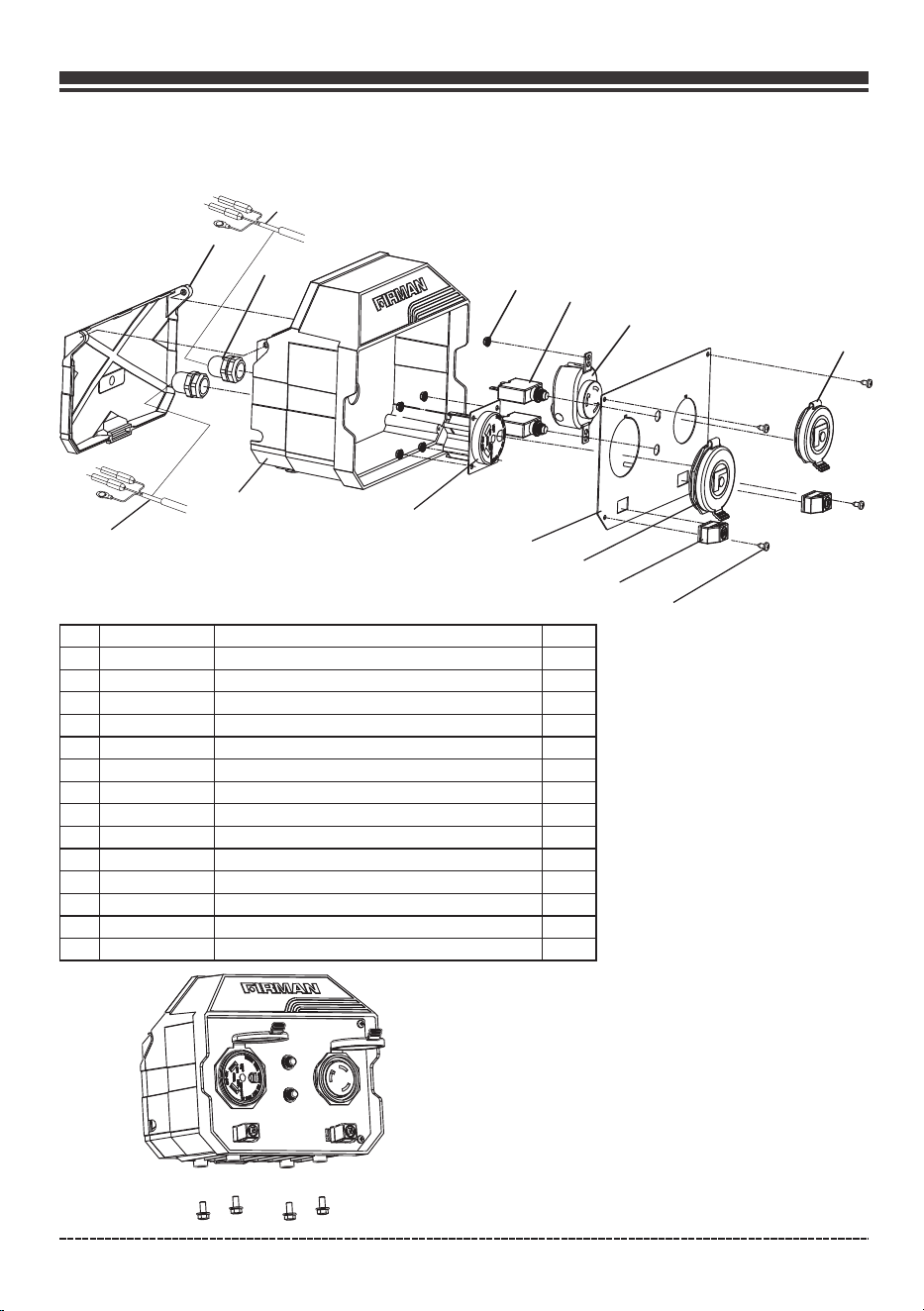

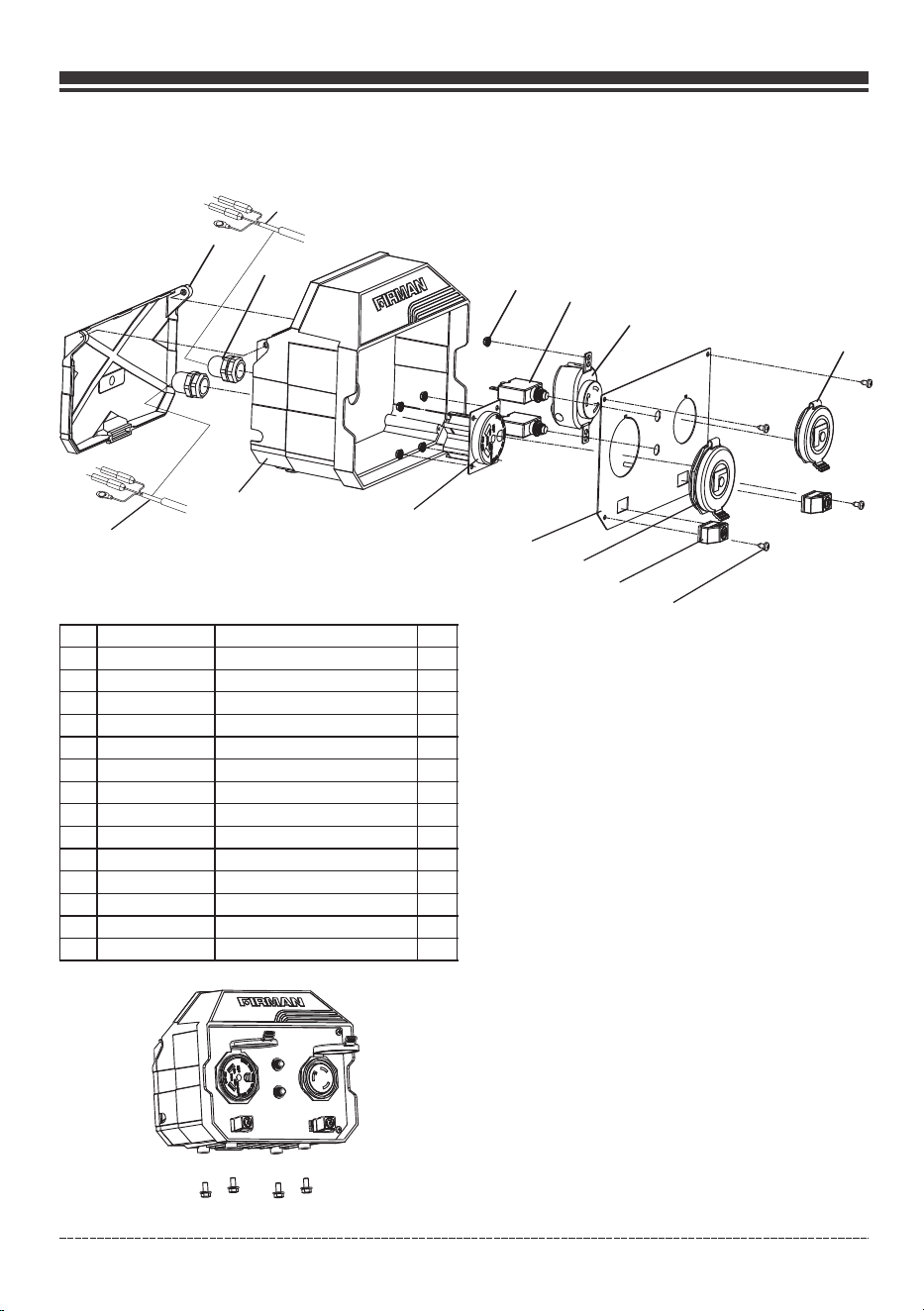

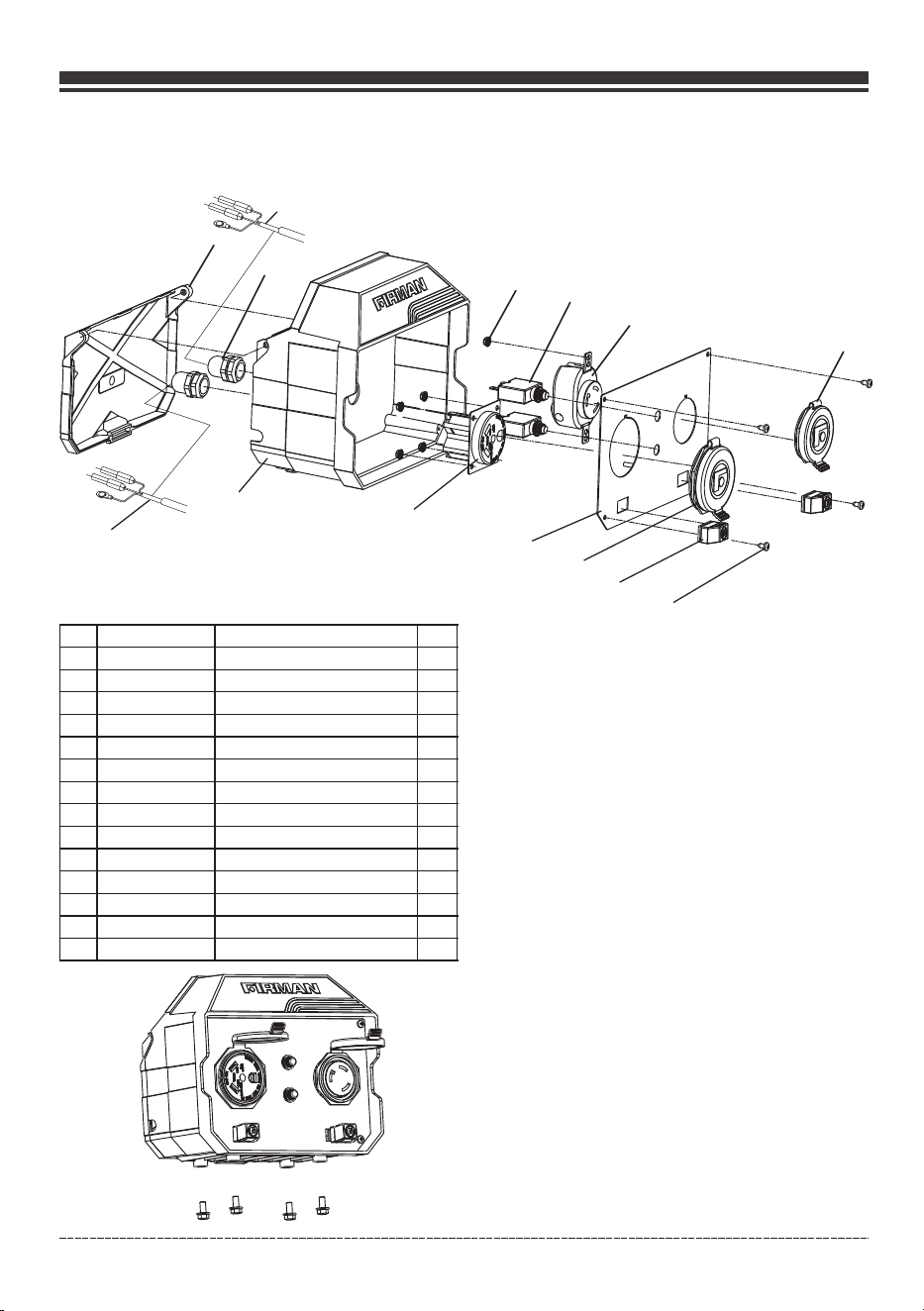

Parts Diagram and List
1
14
11
12
13
2
3
4
5
6
7
8
9
10
The Parallel Kit can be mounted using
4 X M6-1.0 screws(not included) before
connecting to the inverter.
05
SERVICE INFORMATION
CONTACT THE
FIRMAN
PRODUCT SERVICE
DEPARTMENT AT
1-844-347-6261
or at
www.firmanpowerequipment.com
to obtain warranty service
information or to order
replacement parts or
accessories.
HOW TO ORDER REPLACEMENT PARTS
Even quality built equipment such as the parallel
kit you have purchased might need occasional
replacement parts to maintain it in good condition
over the years. To order replacement parts, please
give the following information:
1. Model No. ,Rev. Level and Serial No. and all
specifications shown on the Model No./Serial
No. plate.
2. Parts number or numbers as shown in the
Parts List section.
3. A brief description of the trouble with the
generator.
REGISTER YOUR PRODUCT
FIRMAN Power Equipment will register the warranty
upon receipt of your Warranty Registration Card and a
copy of your sales receipt from one of FIRMAN's
retail locations as proof of purchase. Please submit
your warranty registration and your proof of purchase
within ten (10) days of the date of purchase.
WARRANTY
FIRMAN ONE (1) Year Limited Warranty
Do Not Return the Unit to the Place
of Purchase
Contact the FIRMAN Service Center and FIRMAN
will troubleshoot any issue via phone or e-mail.
If the problem is not corrected by this method,
FIRMAN will, at its option, authorize evaluation,
repair or replacement of the defective part or
component at a FIRMAN Service Center. FIRMAN
will provide you with a case number for warranty
service. Please keep it for future reference.
Repairs or replacements without prior authoriz
-ation, or at an unauthorized repair facility, will
FIRMAN warrants to the original purchaser that
the mechanical and electrical components will
be free of defects in material and workmanship
for a period of one (1) year (parts and labor) from
the original date of purchase 120 days [parts and
labor] for commercial & industrial use.
Transportation charges on product submitted
for repair or replacement under this warranty
are the sole responsibility of the purchaser.
This warranty only applies to the original
Warranty Exclusions
This warranty does not cover the following
repairs and equipment:
Normal Wear
Your product needs periodic parts and service
to perform well. This warranty does not cover
repair when normal use has exhausted the life
of a part or the equipment as a whole.
English Customer Service: 1-844-FIRMAN1
purchaser and is not transferable.
not be covered by this warranty.
Warranty Qualifications
Repair/Replacement Warranty
Register your Firman online
at www.firmanpowerequipment.com.
Parallel Kit
06
Installation, Use and Maintenance
This warranty will not apply to parts and/or labor
if your product is deemed to have been misused,
neglected, involved in an accident, abused,
loaded beyond the equipment limits, modified,
installed improperly or connected incorrectly to
any electrical component.
Normal maintenance is not covered by this
warranty.
Other Exclusions
This warranty excludes:
– cosmetic defects such as paint, decals, etc.
– wear items
– accessory parts
– failures due to acts of God and other force
majeure events beyond the manufacturer’s
control
– problems caused by parts that are not original
FIRMAN parts
Limits of Implied Warranty and
Consequential Damage
Contact Information
You may contact FIRMAN at:
Address
Firman Power Equipment
Attn: Customer Service
Peoria, AZ 85381
www.firmanpowerequipment.com
8716 West Ludlow Dr. Suite #6
FIRMAN disclaims any obligation to cover any
loss of time, use of this product, freight, or any
incidental or consequential claim by anyone
from using this product. THIS WARRANTY IS IN
LIEU OF ALL OTHER WARRANTIES, EXPRESS OR
IMPL I E D , IN C L U DING W A RRANTI E S OF
ME RCHAN TAB ILITY OR F ITN ESS F OR A
PARTICULAR PURPOSE.
A unit provided as an exchange will be subject
to the warranty of the original unit. The length
of the warranty governing the exchanged unit
will remain calculated by reference to the
purchase date of the original unit.
This warranty gives you certain legal rights
which may change from state to state. Your
state may also have other rights you may be
entitled to that are not listed within this
warranty.
We are FIRMAN POWER - And we are here for you.
Customer Service Desk - 1-844-347-6261(844-FIRMAN1)
6am PST(9am EST) until 8pm EST(5pm PST)
Technical Service Desk - 1-844-347-6261(844-FIRMAN1)
6am PST(9am EST) until 8pm EST(5pm PST)
24/7 Tech Support - 1-844-347-6261(844-FIRMAN1)
English Customer Service: 1-844-FIRMAN1
P/N:360747009 Rev:04
Firman Power Equipment Inc.
Peoria, AZ 85381
www.firmanpowerequipment.com
8716 West Ludlow Dr. Suite #6
P/N:360747009 Rev:04
KIT DE PARALELO
1 0 0 5
MANUAL PARA EL PROPIETARIO
MODELO Nº
Nivel rev:00
Lea detenidamente todas las instrucciones y precauciones
de seguridad antes de operar con el equipo.
IMPORTANTE:
Guarde la información del producto como referencia de consulta al realizar
pedidos de piezas u obener la cobertura de la garantía.
Número de serie:
Fecha de compra:
NO lO DEVUELVA A
LA TIENDA!
LLÁMENOS PRIMERO!
TELÉFONO DE ATENCIÓN AL CLIENTE
1-844-347-6261
PARA CONSULTAS O INFORMACIÓN
DEL SERVICIO
ÍNDICE DE CONTENIDO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . .1
Montaje Y Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Controles Y Característica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Diagrama De Piezas Y Lista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Servicio De Información . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 5
Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Introducción
Informacion De Seguridad Importante . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
Spanish Servicio al Cliente: 1-844-FIRMAN1
Muchas gracias por comprar un producto FIRMAN.
Informacion de Seguridad Importante
INTRODUCCIÓN
01
Este manual contiene información de seguridad para que usted tome conciencia de los peligros y
riesgos asociados a los productos electrógenos y para saber cómo puede evitarlos. Este
está diseñado y previsto solo para suministrar energía eléctrica para operar con iluminación, aparatos,
herramientas y cargas de motor compatibles, y no está previsto para ningún otro propósito. Es
importante que usted lea y entienda completamente estas instrucciones antes de intentar empezar
a operar con este equipo.
producto
Guarde estas instrucciones originales para consultas futuras.
Este manual incluye el funcionamiento y el mantenimiento FIRMAN. Toda información
incluída en esta publicación está basada en la información de producción más actualizada disponible
en el momento de la aprobación para impresión. El fabricante se reserva el derecho a modificar, alterar o,
de otro modo, mejorar el generador y esta documentación en cualquier momento sin ningún cambio previo.
kit de paralelo
ADVERTENCIA
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.
Para reducir el riesgo de sufrir lesiones, el usuario debe leer y entender el manual del operador del generador
y esta hoja de instrucciones. Antes de usar un accesorio, asegúrese de que sea compatible y se ajuste. No use
un accesorio si está dañado o si falta alguna pieza. Si no se siente preparado para realizar alguna de las
funciones que se describen en estas instrucciones, lleve la unidad a un centro de servicio autorizado.
Esto producto es para uso exterior únicamente.
No conecte o desconecte Kit paralelo con el generador en funcionamiento. Si lo hace,
puede causar daños permanentes no cubiertos por la garantía.
No permita que el producto se moje. No utilice el producto si ha estado expuesto a la humedad.
No desarme el producto. Este producto no contiene piezas que puedan ser reparadas por el usuario.
Al igual que con cualquier dispositivo eléctrico, tenga cuidado al enchufar o desenchufar
la unidad a un tomacorriente y al enchufar o desenchufar otros dispositivos a esta unidad.
No fuerce el enchufe de esta unidad al conectarlo a un tomacorriente. No fuerce los enchufes
que conecte a esta unidad.
Si se usa este producto de manera distinta a la que indica el fabricante, la protección que
ofrece podría verse afectada.
No conecte más de dos generadores inversores en paralelo.
Enlace de dos generadores inverter juntos por el 90-95% de la suma de la potencia nominal
del inversor dos (depende de los modelos).
Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas
que pudieran utilizar este producto. Si presta este producto a alguien, facilítele también las instrucciones.
Utilice sólo los inversores FIRMAN o en paralelo.
ADVERTENCIA
El incumplimiento de las instrucciones señaladas enseguida puede causar descargas eléctricas, incendios y lesiones serias.
Si es necesario usar prolongadores, utilice únicamente aquellos que estén aprobados .certificados
No sobrecargue este equipo para uso en paralelo. El equipo puede suministrar un máximo de
30 A a 120 V o 3600 W para la salida, dependiendo de la capacidad de los generadores inversores.
Spanish Servicio al Cliente: 1-844-FIRMAN1
Montaje Y Operación
Este kit está diseñado para su uso en la alimentación
FIRMAN Generadores Equipo inversor.
Por favor, consulte el Manual de Instrucciones para
el inversor normas de seguridad, puesta en marcha
y procedimientos de apagado,especificaciones y
solución de problemas.
Configuración Y Operación
2. Inversores a apagarse y todas las instalaciones eléctricas
cargas desconectada antes de instalar el kit paralelo.
1. Alinear los inversores en la misma dirección a
una mínimo de 20 pulg. [50 cm] aparte.
3. El interruptor ECO debe estar en la misma
posición en ambos generadores.
4. En cada inversor:
5. Encienda ambos inversores. Ver el propietario
del inversor Manual para el inicio de la instrucción.
6. El interruptor ECO debe estar en la misma posición en
ambos generadores antes de aplicar cualquier tipo de carga.
7. Enchufe la CA de 120 voltios, monofásico, 60Hz eléctrica
se carga en recipientes kit paralelas y encienda la primera
carga. Permitir la salida del generador se estabilice antes de
conectar la próxima carga.
Si no separados, el calor de escape de una unidad
puede decolorar o fundir el plástico en el otro unidad.
NOTA: No conecte o desconecte el paralelo kit
mientras que los inversores se están ejecutando.
Retire las cubiertas de salida en paralelo y conectar
en paralelo terminales de los cables en tomas paralelas.
-
-
Aflojar las tuercas en los terminales de conexión a
tierra y adjuntar cable de tierra al terminal de tierra
en cada inversor.
Ajuste con firmeza.
Parallel Cable
Terminals
Parallel
Outlets
Grouding Wire
Asegúrese de que la luz indicadora de salida
verde se enciende para cada inversor.
NOTA: Se recomienda conectar dispositivos con la más
grande de salida primera y la salida más pequeña pasado
para ayudar a prevenir la sobrecarga de los inversores. No
haga la capacidad mínima de potencia de los inversores,
en paralelo kit y receptáculos.
8.Cuando haya terminado, apague los generadores
inverter por instrucciones de su manual y luego
desconectar el kit paralelo.
ADVERTENCIA
02
Spanish Servicio al Cliente: 1-844-FIRMAN1
CONTROLES Y LA FUNCIÓN
E
A
G
M
M
B
K
F
D
H
K
C
- Kit Paralelo
- CA de 120 Voltios 30 Amperios (TT-30R) RV
- CA de 120 Voltios de 30 Amperios (L5-30R)
Bloqueo giratorio
- Rompedores de Circuito
- Cubierta del Enchufe
- Ensamblado LED
L
G&H
A
B
C
D
E
F
G
H
I
K
L
M
- Cable Paralelo GEN 1
- Cable Paralelo GEN 2
- Terminal deTierra
- Terminal de Cable Paralelo
- Contraportada
- Cable de Tierra
K
I
M
A
H
G
GEN 1
GEN 2
03
Spanish Servicio al Cliente: 1-844-FIRMAN1
NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Número de Pieza
360723001
336713584
360713015
336713574
360457020
921100054
336713573
360757012
370750025
922100013
360727004
360723002
360757007
360757006
Descripción
Caja Paralelo
Receptáculo TT-30R
Panel de Cuadro Paralelo
Cubierta de salida TT-30R
Ensamblado LED
Tornillo ST3.9X9.5
Cubierta de Salida L5-30R
Receptáculo L5-30R
Interruptor de Circuito de Amplificador 30A
Tuerca M4
Soporte del Cable
Contraportada
Cable Paralelo GEN 1
Cable Paralelo GEN 2
Qty.
1
1
1
1
2
4
1
1
2
6
2
1
1
1
Parts Diagram and List
1
14
11
12
13
2
3
4
5
6
7
8
9
10
04
Spanish Servicio al Cliente: 1-844-FIRMAN1
El kit paralelo se puede montar con 4XM6-1.0
tornillos(no incluido) antes de conectarlo al
inversor.
INFORMACIÓN DE SERVICIO
CÓMO PEDIR PIEZAS DE REPUESTO
Incluso equipamiento de calidad como el
generador eléctrico que acaba de adquirir
puede necesitar piezas de repuesto
ocasionalmente, para mantenerlo en buenas
condiciones a lo largo de los años. Para pedir
piezas de repuesto, por favor proporcione
la siguiente información:
1. Modelo No. , Rev. Nivel y No. de Serie y todas
las especificaciones que aparecen en la placa
del No. de Modelo/ No. de Serie.
2. El Número o números de las piezas en la
sección Lista de piezas.
3. Una breve descripción de la problemática
con el generador.
Calificaciones de Garantía
El GENERADOR FIRMAN registrará la garantía cuando
reciba su Carta de Registro de Garantía y una copia de
su recibo de compra de uno de los puntos de venta
FIRMAN como comprobante de compra. Envíe su
registro de garantía y el comprobante de compra en
un plazo de diez (10) días tras la fecha de compra.
GARANTÍA
No Devuelva la Unidad al Lugar de
Compra
Póngase en contacto con el Centro de Servicio
FIRMAN y FIRMAN diagnosticará cualquier
problema por teléfono o correo electrónico.
Garantía de Reparación/Repuesto
FIRMAN garantiza al comprador original que los
componentes mecánicos y eléctricos estarán libres
de defectos en los materiales y fabricación durante
el periodo de un (1) año (piezas y mano de obra)
desde la fecha original de compra 120 días [piezas
y mano de obra] para uso comercial & industrial.
Los gastos de transporte de productos presentados
para su reparación o repuesto bajo esta garantía son
responsabilidad exclusiva del comprador.
Exclusiones de La Garantía
Esta garantía no cubre las reparaciones y
equipos siguientes:
Su producto necesita periódicamente repuestos
y servicio para un buen desempeño. Esta garantía
no cubre la reparación cuando el uso normal haya
agotado la vida útil de una parte o del equipo en
su conjunto.
o en
www.firmanpowerequipment.com
CONTACTE CON
EL DEPARTAMENTO
DE SERVICIO DE PRODUCTO
DE FIRMAN EN
1-844-347-6261
Esta garantía sólo se aplica al comprador original
y no es transferible.
Si con este método no se soluciona el problema,
FIRMAN podrá, a su elección, autorizar la evaluación,
reparación o repuesto de la pieza o componente
defectuosos en un Centro de Servicio FIRMAN.
FIRMAN le proporcionará un número de caso para
el servicio de garantía. Por favor, consérvelo para
consultarlo en el futuro. Las reparaciones o repuestos
sin autorización previa, o en un centro de reparación
no autorizado, no serán cubiertos por esta garantía.
para obtener información sobre
el servicio de garantía o para
pedir piezas de repuesto
o accesorios.
Garantía Limitada de Uno (1) Años
FIRMAN
REGISTRE SU PRODUCTO
Desgaste Normal
05
Spanish Servicio al Cliente: 1-844-FIRMAN1
Registre online su Firman enKit Paralelo
www.firmanpowerequipment.com.
Esta garantía no se aplicará a las partes y / o mano
de obra si su producto se considera que ha sido
mal utilizado, descuidado, involucrado en un
accidente, abusado, cargado más allá de los límites
del generador, modificado, instalado incorrectamente
o mal conectado a cualquier componente eléctrico.
Límites de La Garantía Implícita y
Daños Consecuentes
Puede contactar FIRMAN en:
Dirección
FIRMAN se exime de cualquier obligación de cubrir
toda pérdida de tiempo, el uso de este producto,
flete, o cualquier reclamo incidental o consecuente
por parte de cualquier usuario de este producto.
ESTA GARANTÍA TOMA EL LUGAR DE CUALQUIER
OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO
LAS GARANTÍAS DE COMERCIALIZACIÓN O
IDONEIDAD PARA UN PROPÓSITO PARTICULAR.
Una unidad proporcionada como un intercambio
estará sujeta a la garantía de la unidad original.
La longitud de la garantía de la unidad de
intercambio se seguirá calculando en función de
la fecha de compra de la unidad original.
Esta garantía le otorga ciertos derechos
legales que pueden variar de estado a estado.
Su estado puede que también tenga otros
derechos a los que pueda acogerse y que no
se mencionan en esta garantía.
Otras Exclusiones
El mantenimiento normal no está cubierto por
esta garantía.
Esta garantía excluye:
-Defectos cosméticos como la pintura, etiquetas,
etc.,
-Desgaste de objetos
-Piezas accesorias,
-Fallos debido a hechos fortuitos y a otros
acontecimientos de fuerza mayor que escapan
al control del fabricante,
-Problemas causados por piezas que no son
originales de FIRMAN.
Instalación, Uso y Mantenimiento
Información de Contacto
Somos FIRMAN el poder - y estamos aquí para usted.
Oficina de servicio al cliente - 1-844-347-6261 (844-firman1)
6 AM PST (9am est) hasta las 8pm EST (5PM PST)
Servicio tecnico escritorio - 1-844-347-6261 (844-firman1)
6 AM PST (9am est) hasta las 8pm EST (5PM PST)
24 / 7 Tech Support - 1-844-347-6261 (844-firman1)
Firman Power Equipment
Attn: Customer Service
Peoria, AZ 85381
www.firmanpowerequipment.com
8716 West Ludlow Dr. Suite #6
06
Spanish Servicio al Cliente: 1-844-FIRMAN1
P/N:360747009 Rev:04
Todos los derechos reservados. Cualquier reimpresión
o uso no autorizado sin la autorización por escrito queda
explícitamente prohibido.
Firman Power Equipment Inc.
Peoria, AZ 85381
www.firmanpowerequipment.com
8716 West Ludlow Dr. Suite #6
P/N:360747009 Rev:04
OWNER’S MANUAL
PARALLEL KIT
lisez toutes les précautions et instructions de sécurité avec
grand soin avant d'opérer l'équipement.
IMPORTANT:
Enregistrez l'information du produit comme référence lors de la commande
de pièces ou d'obtenir la couverture de garantie.
Numéro en Série:
NUMÉRO DE MODÈLE
1 0 0 5
Niveau:00
NE PAS RETOURNEZ
AU MAGASIN!
APPELEZ-NOUS D'ABORD!
NUMÉRO D'URGENCE DU CLIENT
1-844-347-6261
POUR LES QUESTIONS OUR
SERVICE INFORMATION
Date D'achat:
Table des Matières
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . .1
Assemblée Et Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Commandes Et Fonctionnalités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Pièces Schéma Et Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Des Informations de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Introduction
Informations de Sécurité Importantes . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
Français Service Clients: 1-844-FIRMAN1
Je vous remercie pour acheter le produit du FIRMAN.
Information de Sécurité Importante
INTRODUCTION
Ce manuel contient l’information de sécurité afin de vous faire prendre conscience des dangers et
des risques associés aux produits et comment y éviter. Ce est dessiné et visé seulement pour
founir énergie électique dans l’intention d’opérer l’éclairage d’électrique compatible, les appareils, les
outils et les charges de moteur, en plus, il ne vise pas à d’autres objets. Il est important que vous lisez
et comprenez ces instructions ces instructions totalement avant de tenter de démarrer our d’opérer
cet équipement. Conservez ces instructions originales pour référence future.
produit
Conservez ces instructions originales pour référence future.
Ce manuel couvre le fonctionnement et l'entretien du kit parallèle FIRMAN. Toutes les informations
dans cette puublication se basent sur la dernière information de production disponible au moment
de l’approbation pour l’impression. La fabrication réserve le droit de changer, altérer ou d’autre
améliorer sagement le générateur et cette documentation à tout moment sans modification préalable.
AVERTISSEMENT
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS.
Pour r duire les risques de blessures, l'utilisateur doit lire et comprendre le manuel d'utilisation de
la génératrice ainsi que cette feuille d'instruction. Assurez-vous que l'accessoire est compatible et
qu'il est bien installé avant de l'utiliser. N'utilisez pas d'accessoire si des piéces sont endommagées
ou manquantes. Si vous n’étes pas à l'aise pour effectuer l'une ou l'autre des tâches décrites dans
les présentes instructions, confiez l'appareil à un centre de réparations agréé.
é
Ce produit est conçu pour être utilisé uniquement à l’intérieur.
Ne pas brancher ou débrancher kit parallèle tout en générateur est en cours d'exécution.
Cela peut provoquer des dommages permanents ne sont pas couverts par la garantie.
Ne mouillez pas le produit. N’utilisez pas le produit s’il est exposé à l’humidité.
Ne désassemblez pas le produit. Aucune pièce de ce produit ne peut être réparée par l’utilisateur.
Comme c’est le cas avec tous les dispositifs électriques, agissez avec précaution au moment de
brancher l’appareil dans une prise et de l’en débrancher ou de brancher d’autres dispositifs dans
cet appareil et de les en débrancher. Ne branchez pas de force l’appareil dans une prise. Ne forcez
Si nécessaire, utilisez uniquement certifié rallonges approuvées avec ce produit.
Si cet appareil est utilisé d’une façon non conforme aux directives du fabricant, la protection
fournie par cet équipement peut être détériorée.
Ne surchargez pas l’ensemble parallèle. L’ensemble peut fournir un maximum de 30 ampères à
120 volts ou 3 600 watts par unité, selon le régime nominal des génératrices à onduleur.
Ne placez pas en parallèle plus de deux génératrices à onduleur.
Lien deux générateurs onduleurs ensemble pour 90-95% de la somme de la puissance nominale
de deux onduleurs (dépend des modèles).
Conservez ces instructions. Consultez-les fréquemment et utilisez-les pour instruire les autres
utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions.tes pas à
l’aise pour effectuer l’une ou l’autre des tâches décrites dans les présentes instructions, confiez
l’appareil à un centre de réparations agréé.
Utilisez uniquement des onduleurs FIRMAN ou parallèle.
Le non-respect de toutes les instructions ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.
pas les fiches à s’insérer dans l’appareil.
AVERTISSEMENT
01
Français Service Clients: 1-844-FIRMAN1
ASSEMBLAGE ET FONCTIONNEMENT
Ce kit est destiné à être utilisé sur FIRMAN
Puissance Générateurs Matériel de l'onduleur.
S'il vous plaît se référer à votre manuel de propriétaire
pour Inverter règles de sécurité, démarrage et d'arrêt
des procédures, spécifications et dépannage.
Configuration Et Fonctionnement
2. Onduleur à être mis hors tension et tout électrique
charges DÉBRANCHÉS avant d'installer le kit parallèle.
1. Alignez les onduleurs dans le même sens à
une minimum de 20 po. [50 cm] à part.
3. Le commutateur ECO doit être dans la même
position les deux générateurs.
4. Sur chaque onduleur:
5. Allumez les deux onduleurs. Voir inverseur
propriétaire de pour le démarrage manuel de
l'instruction.
6. Le commutateur ECO doit être dans la même
position sur les deux générateurs avant d'appliquer
une charge quelconque.
7. Branchez le Volt AC 120, monophasé, 60Hz électrique
charge dans des récipients en kit parallèles et tourner à
la première charge. Laisser la sortie du générateur de se
stabiliser avant de brancher la charge suivante.
Dans le cas contraire espacés, la chaleur
d'échappement provenant d'une unité peut
décolorer ou faire fondre le plastique de l'autre
unité.
REMARQUE: Ne pas brancher ou débrancher le parallèle
Kit tandis que les onduleurs sont en cours d'exécution.
Retirez les couvercles de sortie parallèles et branchez
parallèle bornes de câbles dans des prises parallèles.
-
-
Desserrer les écrous sur les bornes de mise à la terre
et fixez fil de terre à la borne de terre dans chaque
onduleur.
Serrez fermement.
Parallel Cable
Terminals
Parallel
Outlets
Grouding Wire
Assurez-vous que le vert sortie voyant vient sur
chaque onduleur.
NOTE: Il est fortement recommandé de brancher les
appareils avec la plus grande sortie du premier et la plus
petite sortie dernière pour aider à prévenir la surcharge des
onduleurs. Ne pas excéder la puissance nominale maximale
de puissance des onduleurs, parallèles kit et récipients.
8.Une fois terminé, éteindre les générateurs
onduleurs par les instructions du manuel du
propriétaire, puis débranchez le kit parallèle.
AVERTISSEMENT
02
Français Service Clients: 1-844-FIRMAN1
COMMANDES ET FONCTION
E
A
G
M
M
B
K
F
D
H
K
C
- Kit Parallèle
- 120 Volt AC 30 Amp Réceptacle (TT-30R) RV
- 120 Volt AC 30 Amp (L5-30R) Twist Lock
- Disjoncteurs
- Outlet Cover
- LED Assy
L
G&H
A
B
C
D
E
F
G
H
I
K
L
M
- Câble Parallèle GEN 1
- Câble Parallèle GEN 2
- Borne de Terre
- Terminal Câble Parallèle
- Quatrième de Couverture
- Fil de Terre
K
I
M
A
H
G
GEN 1
GEN 2
03
Français Service Clients: 1-844-FIRMAN1
NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Référence
360723001
336713584
360713015
336713574
360457020
921100054
336713573
360757012
370750025
922100013
360727004
360723002
360757007
360757006
La Description
Box Parallèle
Réceptacle TT-30R
Panel Box Parallèle
Outlet Cover TT-30R
Led Assy
Vis ST3.9X9.5
Outlet Cover L5-30R
Réceptacle L5-30R
Disjoncteur 30A
Nut M4
Support De Câble
Câble Parallèle Gen 1
Câble Parallèle Gen 2
Qty.
1
1
1
1
2
4
1
1
2
6
2
1
1
1
Parts Diagram and List
1
14
11
12
13
2
3
4
5
6
7
8
9
10
Quatrième De Couverture
04
Français Service Clients: 1-844-FIRMAN1
Le kit parallèle peut être monté à l'aide de
4XM6-1.0 vis (non fournies) avant de se
connecter à l'onduleur.
INFORMATION DE SERVICE
CONTACTEZ LE DEPARTEMENT
DE SERVICE DE PRODUIT DE
FIRMAN PAR 1-844-347-6261
OU ALLEZ SUR LE SITE :
www.firmanpowerequipment.com
pour obtenir les informations
de service de garantie, ou afin
de commander les pièces de
remplacement et les accessoires.
COMMENT COMMANDER DES PIÈCES DE
REMPLACEMENT
1. N° de modèle, Rév., Niveau et N° de série et
toutes les spécifications indiquées sur le modèle
n°/n° de série plaque.
2. Des pièces ou des chiffres, comme indiqué
dans la section de « Liste des pièces ».
3. Une brève description du problème avec le
générateur.
ENREGISTREZ VOTRE PRODUIT
GARANTIE
FIRMAN OFFRE UN (1) Ans de Garantie
Limitée
Ne Pas Renvoyer L'appareil Au Lieu
D'achat
Contactez le Centre de Service de FIRMAN et,
FIRMAN diagnostiquera tout problème par
téléphone ou par E-mail.
05
Même la qualité de construction des équipements
tels que le générateur électrique que vous avez
acheté pourrait avoir besoin des pièces de
remplacement occasionnels pour maintenir en
bon état au fil des ans. Pour commander des
pièces, veuillez donner les informations suivantes.
Conditions De La Garantie
FIRMAN générateur enregistre la garantie dès la
réception de votre carte de garantie et une copie
de votre facture d'achat de l'un des magasins de
détail de Firman comme preuve d'achat. Veuillez
soumettre votre enregistrement de la garantie et
votre preuve d'achat dans les dix (10) jours de la
date d'achat.
Garantie de Réparation / Remplacement
Garantie de Firman à l'acheteur original que les
composants mécaniques et électriques seront
exempts de défauts de matériaux et de fabrication
pour une période d'un (1) an (pièces et main-
d'œuvre) de la date d'achat originale 120 jours
(pièces et main-d'oeuvre) à l'usage commercial et
industriel. Les frais de transport du produit pour
réparation ou remplacement sous cette garantie
sont de la seule responsabilité de l'acheteur.
Cette garantie est applicable uniquement à
l'acheteur original et est incessible.
Si le problème est pas résolu par cette méthode,
FIRMAN, à sa discrétion, permettra l'évaluation,
la réparation ou le remplacement de la pièce ou
du composant défectueux dans un centre de
service FIRMAN. FIRMAN vous fournira un numéro
de cas pour le service de garantie. Veuillez le garder
pour la référence au future. Les réparations ou
remplacements sans autorisation préalable, ou
dans un centre de réparation non autorisée, ne
seront pas compris par cette garantie.
Exclusions de Garantie
Cette garantie ne comprend pas les réparations
et équipements suivants:
Français Service Clients: 1-844-FIRMAN1
Enregistrez votre de Firman en ligne
sur at www.firmanpowerequipment.com.
Kit Parallèle
Installation, Utilisation et Entretien
Cette garantie ne sera pas applicable aux pièces
et/ou à la main-d'oeuvre si votre produit est réputé
avoir été mal utilisé, négligé, impliqué dans un
accident, abusé, chargé au-delà des limites de la
génératrice, modifié, installé inadéquatement ou
mal connecté à un composant électrique.
Information de Contact
Vous pouvez contacter FIRMAN par:
Adresse
Firman Power Equipment Inc.
Attn: Customer Service
Peoria, AZ 85381
www.firmanpowerequipment.com
8716 West Ludlow Dr. Suite #6
Nous sommes PUISSANCE FIRMAN - Et nous sommes
là pour vous.
Service Clientèle- 1-844-347-6261(844-FIRMAN1)
6am PST(9am EST) jusqu'à 8pm EST(5pm PST)
Service technique Bureau - 1-844-347-6261(844-FIRMAN1)
6am PST(9am EST) jusqu'à8pm EST(5pm PST)
24/7 Support Technique - 1-844-347-6261(844-FIRMAN1)
Usure Normale
Votre produit a besoin de pièces et de service
périodiques de bien performer. Cette garantie
ne comprend pas les réparations quand d'une
partie ou de l'équipement ensemble a épuisé à
l'usage normale pendant la durée de vie.
L'entretien normal n'est compris pas par cette
garantie.
Les Autres Exclusions
Cette garantie exclut:
– Défauts cosmétiques comme la peinture, les
autocollants, etc.
– Les pièces d'usure,
– Pièces accessoires,
– Les défauts à cause des actes de Dieu et autres
événements de force majeure hors du contrôle
du fabricant,
– Les problèmes causés par des pièces qui ne sont
pas des pièces originales de FIRMAN.
Limites De La Garantie Implicite Et
Des Dommages Indirects
FIRMAN décline toute obligation de couvrir toute
perte de temps, l'utilisation de ce produit, le fret ou
toute autre réclamation secondaire ou indirect par
quiconque d'utiliser ce produit. CETTE GARANTIE
EST EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE,
EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES
DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN
USAGE PARTICULIER.
Une unité fournis en remplacement seront soumis
à la garantie de l'unité originale. La durée de la
garantie du produit échangé continuera à être
calculée en fonction de la date d'achat de l'unité
d'origine.
Cette garantie vous donne certains droits
juridiques qui peuvent varier d'un pays à l'autre.
Votre pays peut également avoir d'autres droits
que vous pourriez avoir ce qui ne sont pas
mentionnés dans cette garantie.
Français Service Clients: 1-844-FIRMAN1
06
P/N:360747009 Rev:04
Tous droits réservés. Toute réimpression ou utilisation non
autorisée sans la permission écrite est strictement interdite
Firman Power Equipment Inc.
Peoria, AZ 85381
www.firmanpowerequipment.com
8716 West Ludlow Dr. Suite #6
