MARINE SOURCE UNIT

OWNER’S MANUAL

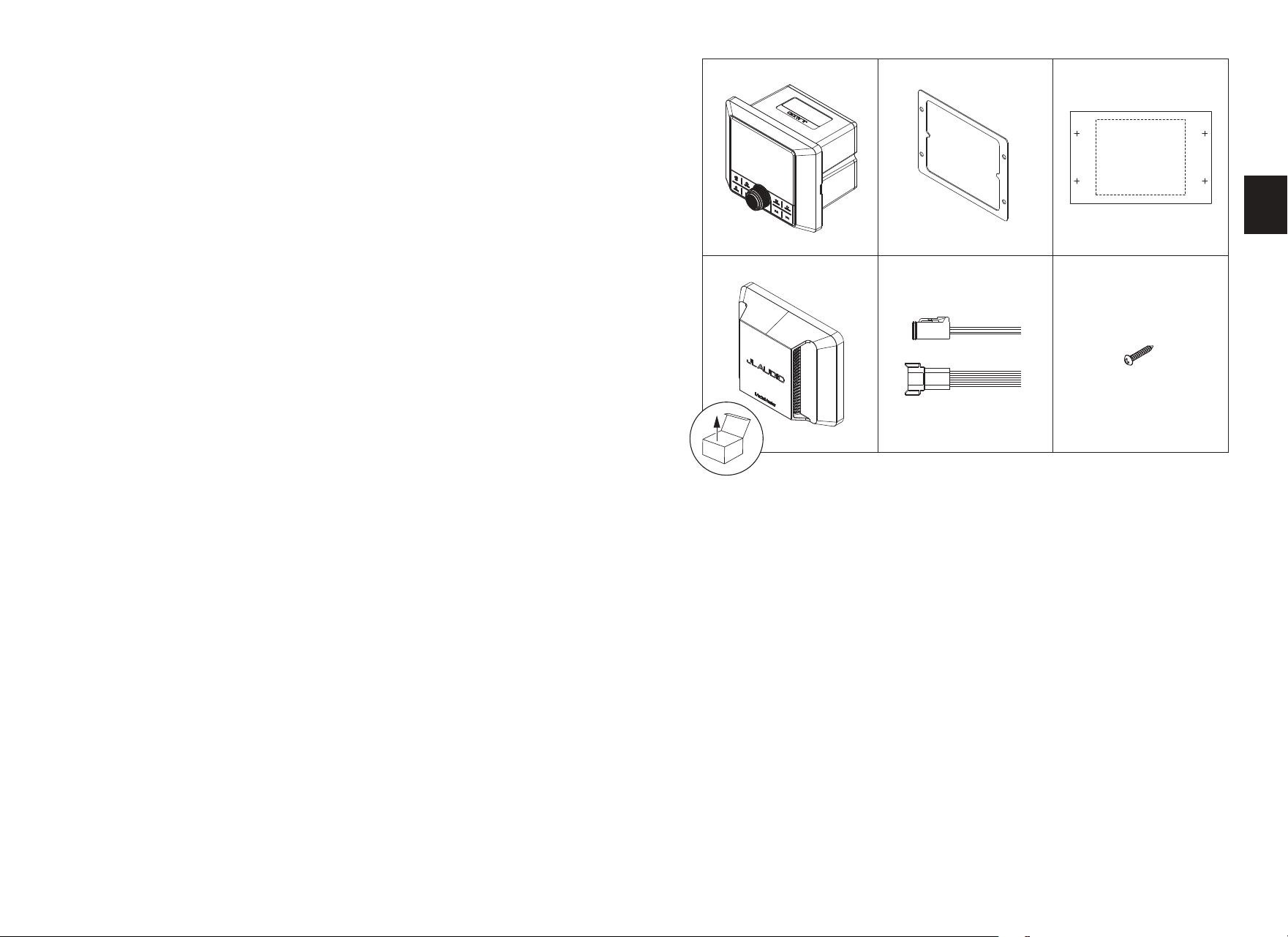

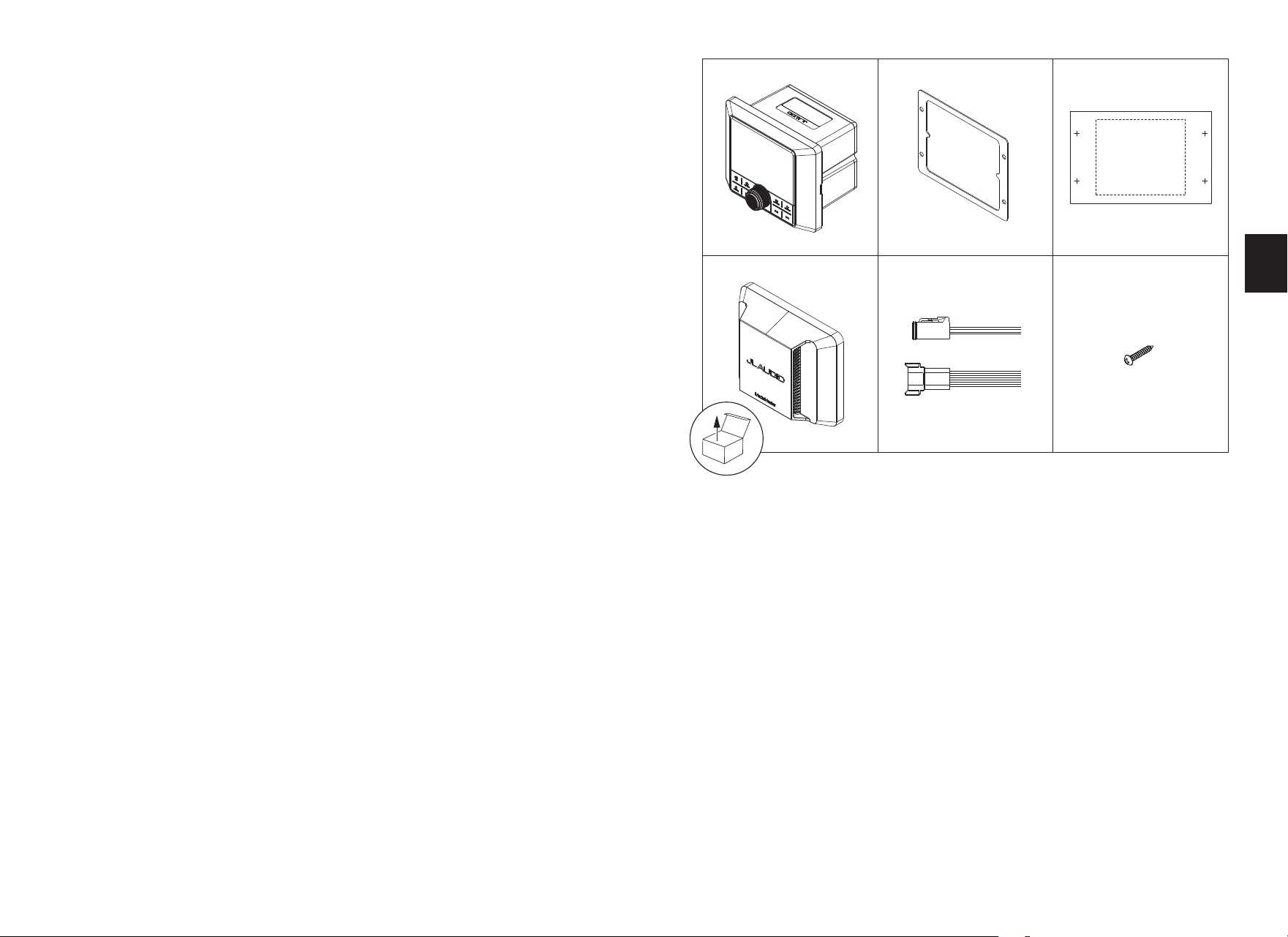

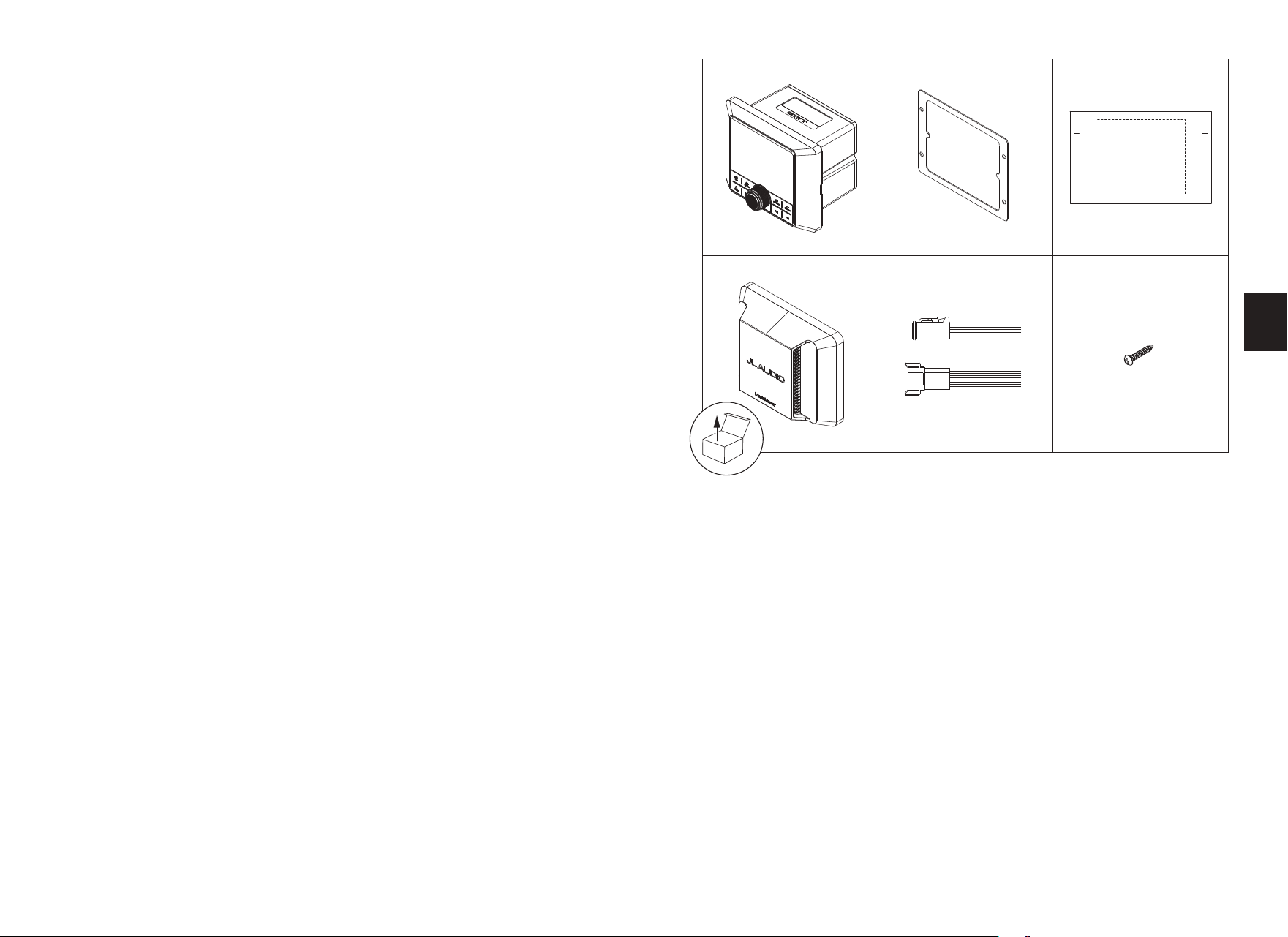

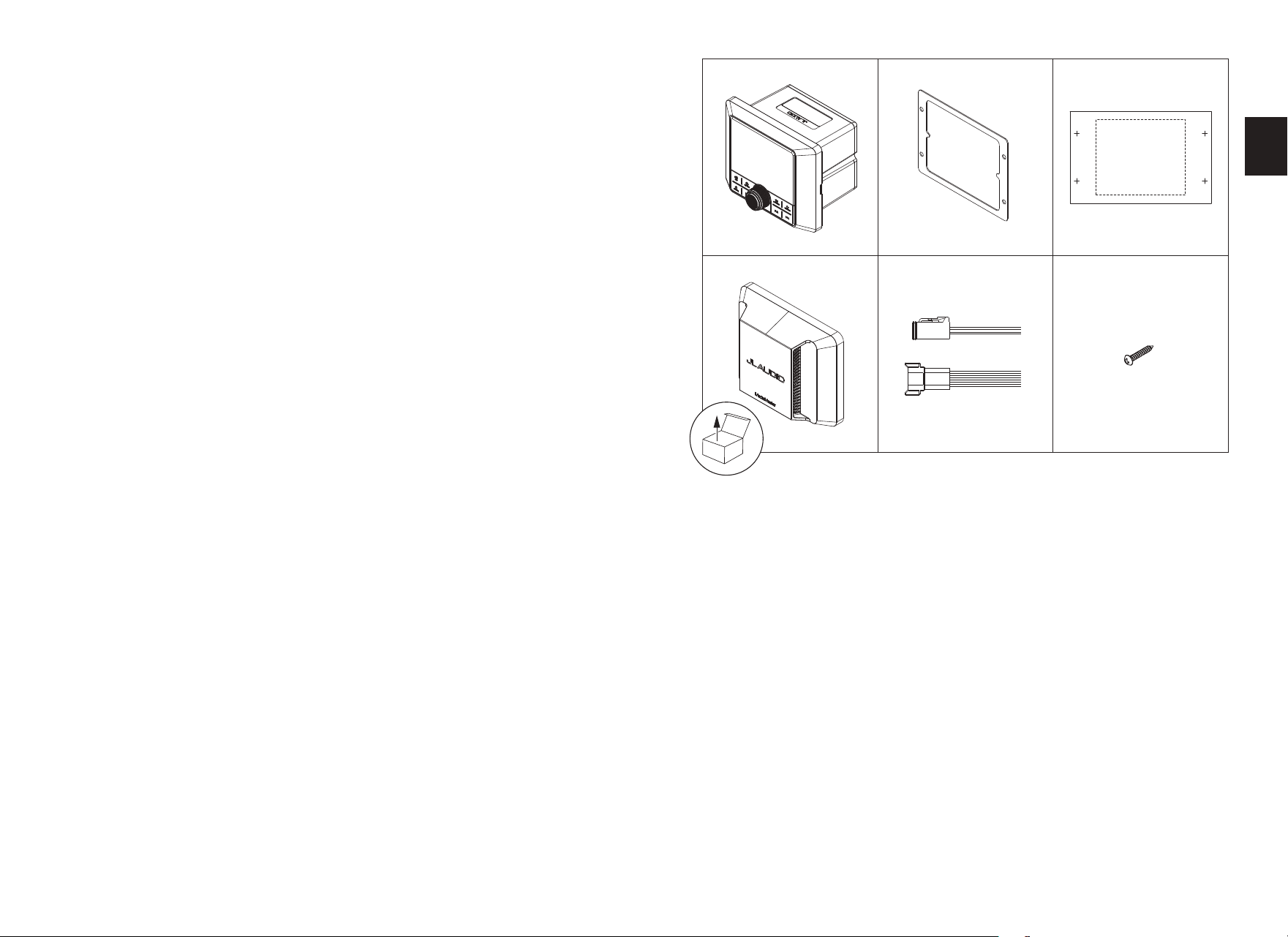

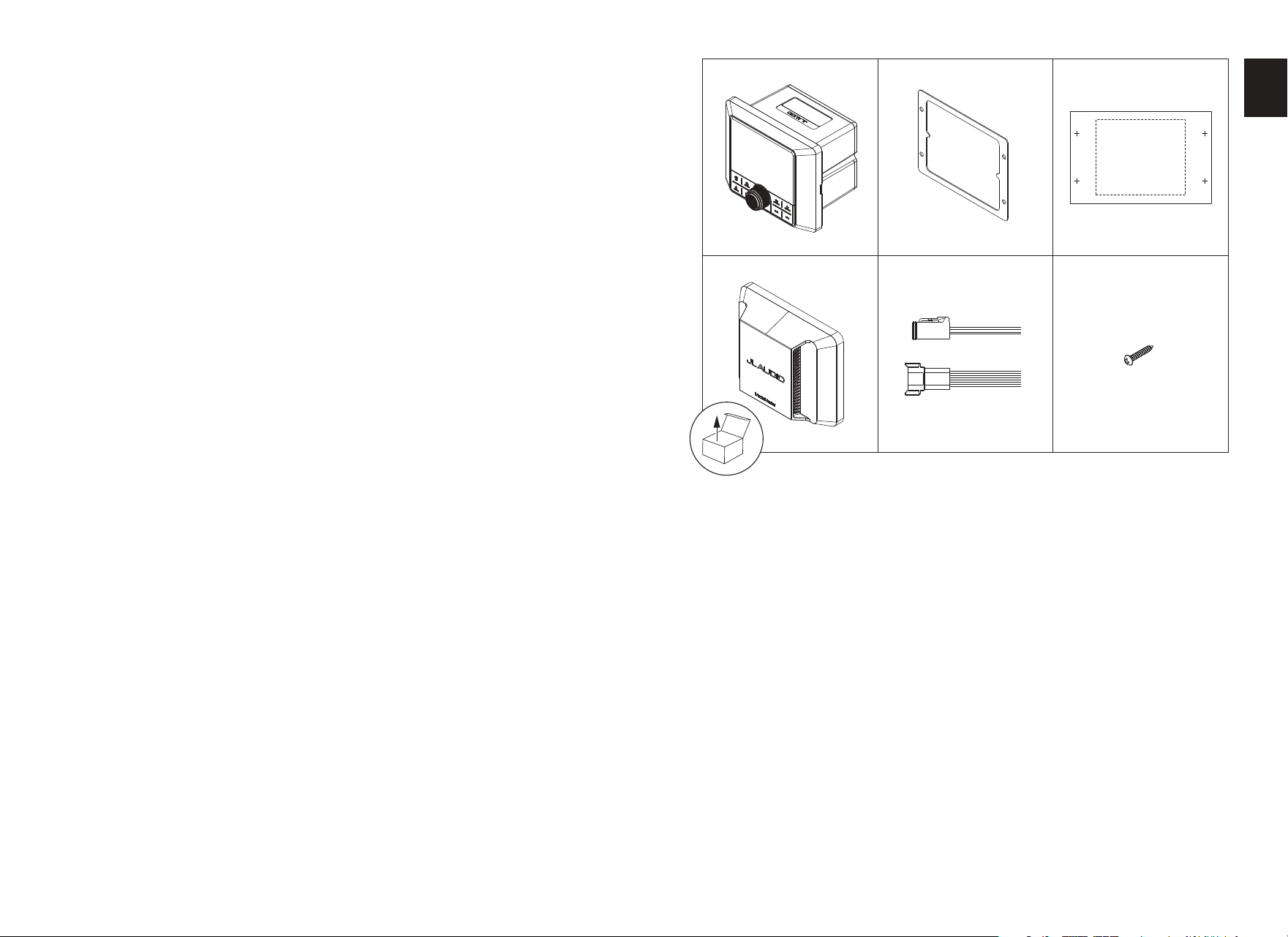

x1 x1 x1

x1 x1

#8 x 1" (25 mm)

FCC COMPLIANCE STATEMENT

This device complies with Part 15 of

the FCC Rules. Operation is subject to

the following two conditions:

(1) this device may not cause harmful interference,

and (2) this device must not accept any interference

received, including interference that may cause

undesired operation.These limits are designed to

provide reasonable protection against harmful

interference in a residential installation.

This equipment generates, uses and can radiate

radio frequency energy and, if not installed in

accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference

will not occur in a particular installation. If this

equipment does cause harmful interference to radio

or television reception, the user is encouraged to

try to correct the interference by one or more of the

following measures:

- Reorient or relocate the receiving antenna.

- Increase separation between the equipment and

the receiver.

- Connect the equipment to an outlet on a circuit

different

from that to which the receiver

is connected.

- Consult the dealer or an experienced radio/TV

technician for help.

Any changes or modifications not expressly

approved by the party responsible

for compliance could void the user’s

authority to operate this equipment.

FCC RADIATION EXPOSURE STATEMENT

This device complies with FCC radiation exposure

limits set forth for an uncontrolled environment. This

equipment should be installed and operated with

a minimum distance of 20 cm between the radiator

and any part of your body.

CANADA STATEMENT

This device contains licence-exempt

transmitter(s)/receiver(s) that comply with

Innovation, Science and Economic Development

Canada’s licence-exempt RSS(s). Operation is

subject to the following two conditions:

(1) This device may not cause interference.

(2) This device must accept any interference,

including interference that may cause

undesired operation of the device.

The device meets the exemption from the routine

evaluation limits in section 2.5 of RSS 102 and

compliance with RSS-102 RF exposure, users can

obtain Canadian information on RF exposure

and compliance. This equipment meets the

exemption from the routine evaluation limits

in section 2.5 of RSS-102. It should be installed

and operated with a minimum distance of 20cm

between the radiator and any part of your body.

SAFETY CONSIDERATIONS

• Only use this product in vehicles with 12 volt,

negative-ground electrical systems. This product is

not certified or approved for use in aircraft.

• Mount this product securely to prevent damage or

injury in severe conditions.

• Do not replace the power wire fuse with one of a

different value. Never bypass the fuse.

• Listen to your audio system at levels appropriate

for operating conditions and hearing safety.

INSTALLATION CONSIDERATIONS

• Installation requires appropriate tools and

safety equipment. Professional installation

is recommended.

• This product is water-resistant. Do not submerge

or subject to high-pressure water spray.

• Before installation, turn off the audio system

and disconnect the battery system from the

audio system.

• Install in a dry, well-ventilated location that does

not interfere with your factory-installed systems. If

a dry environment is not available, a location that

is not exposed to heavy splashing may be used.

• Before cutting or drilling, check for potential

obstacles behind mounting surfaces.

• Carefully route all system wiring away moving

parts and sharp edges; secure with cable ties or

wire clamps and use grommets and loom where

appropriate to protect from sharp edges.

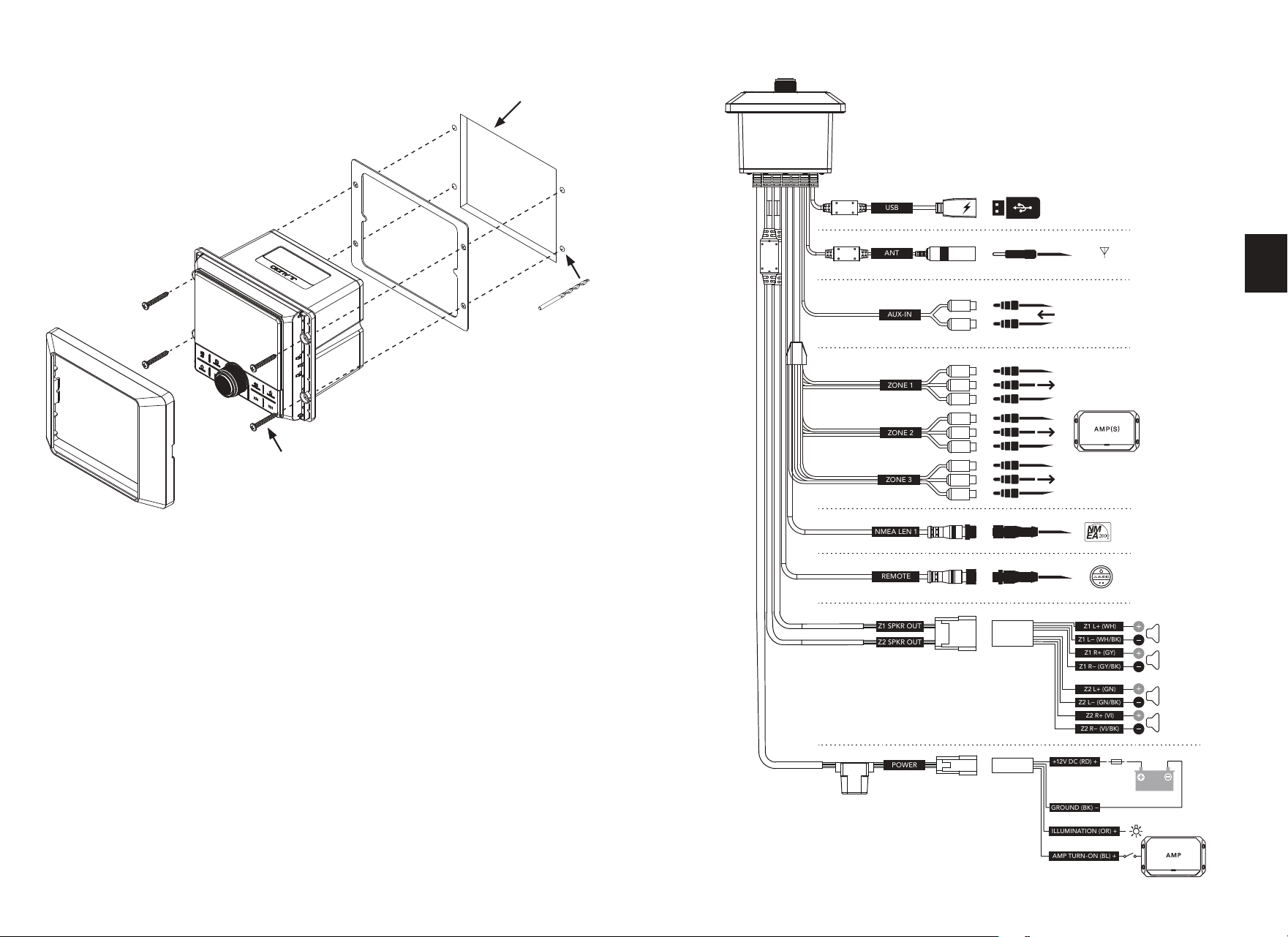

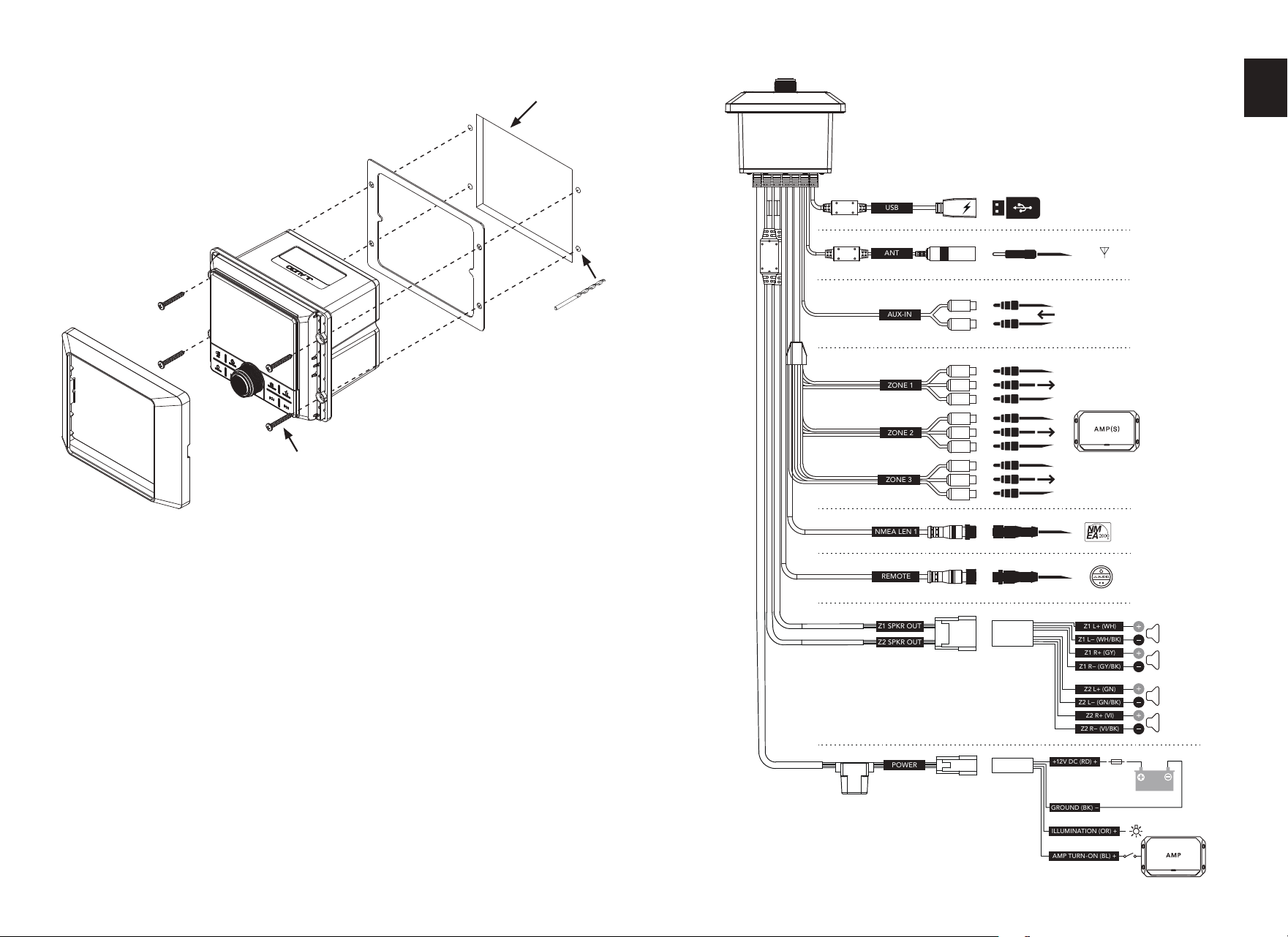

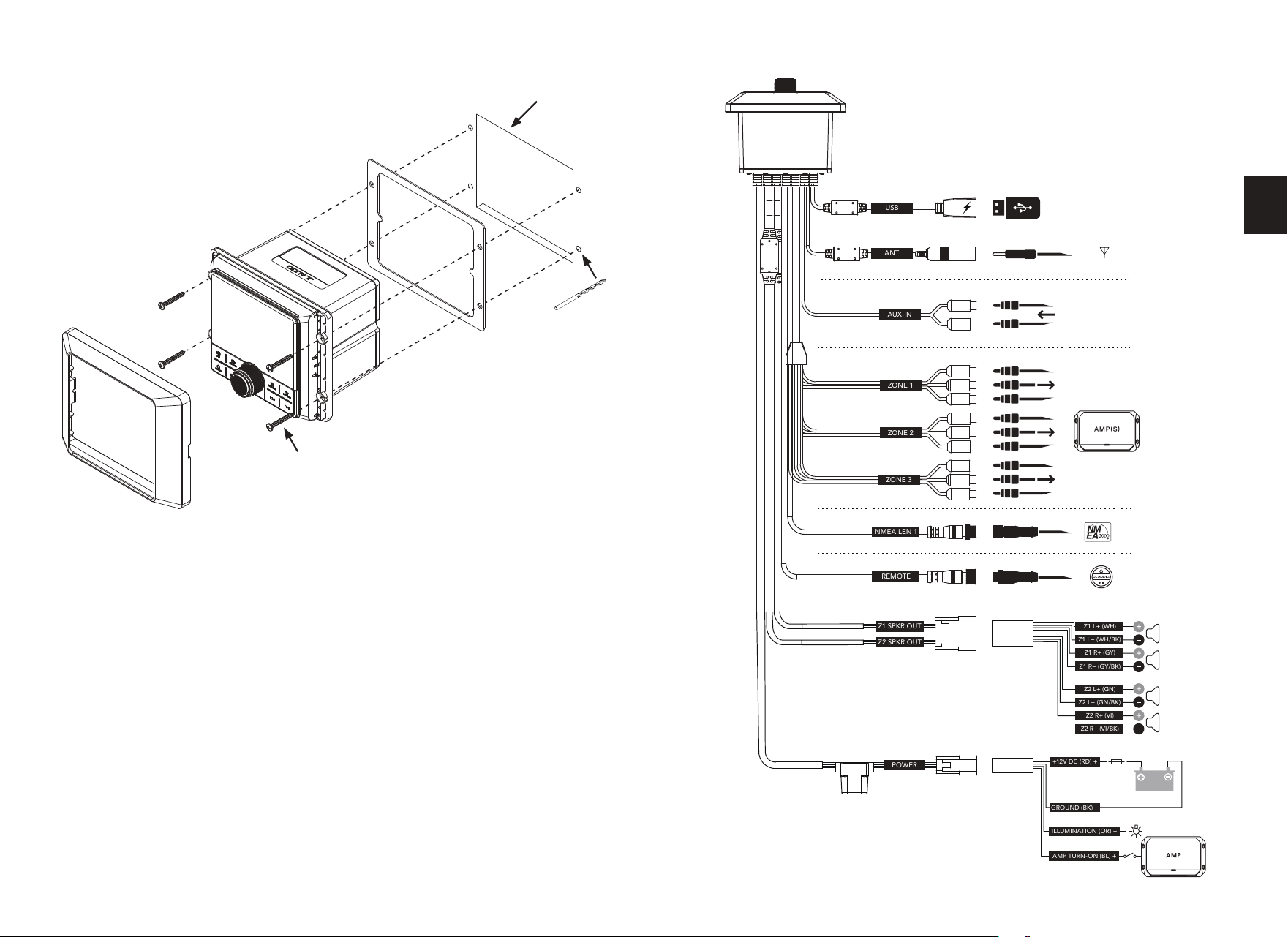

L (BK)

R (RD)

SUB

(CLR)

L (BK)

R (RD)

SUB

(CLR)

ZONE 1

ZONE 3

L (BK)

R (RD)

SUB

(CLR)

ZONE 2

NMEA LEN 1

REMOTE

AUX

L (BK)

R (RD)

AUX-IN

ANT

USB

ILLUMINATION (OR) +

GROUND (BK) −

AMP TURN-ON (BL) +

+12V

(10 - 15.9 V DC)

15A

+12V DC (RD) +

15A

Z1 L+ (WH)

Z1 L− (WH/BK)

Z1 R+ (GY)

Z1 R− (GY/BK)

Z2 L+ (GN)

Z2 L− (GN/BK)

Z2 R+ (VI)

Z2 R− (VI/BK)

Z2 SPKR OUT

Z1 SPKR OUT

POWER

AM FM DAB+

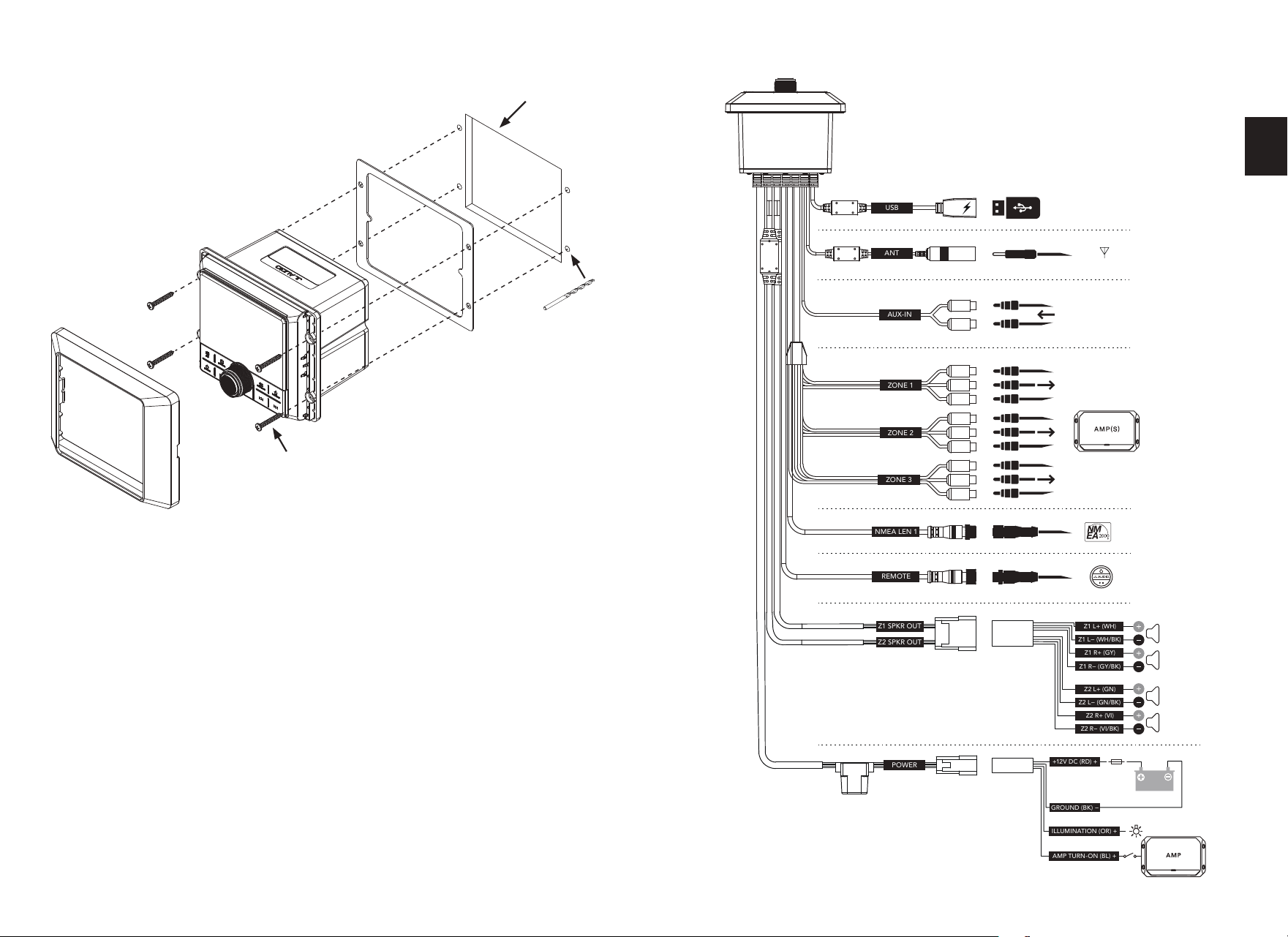

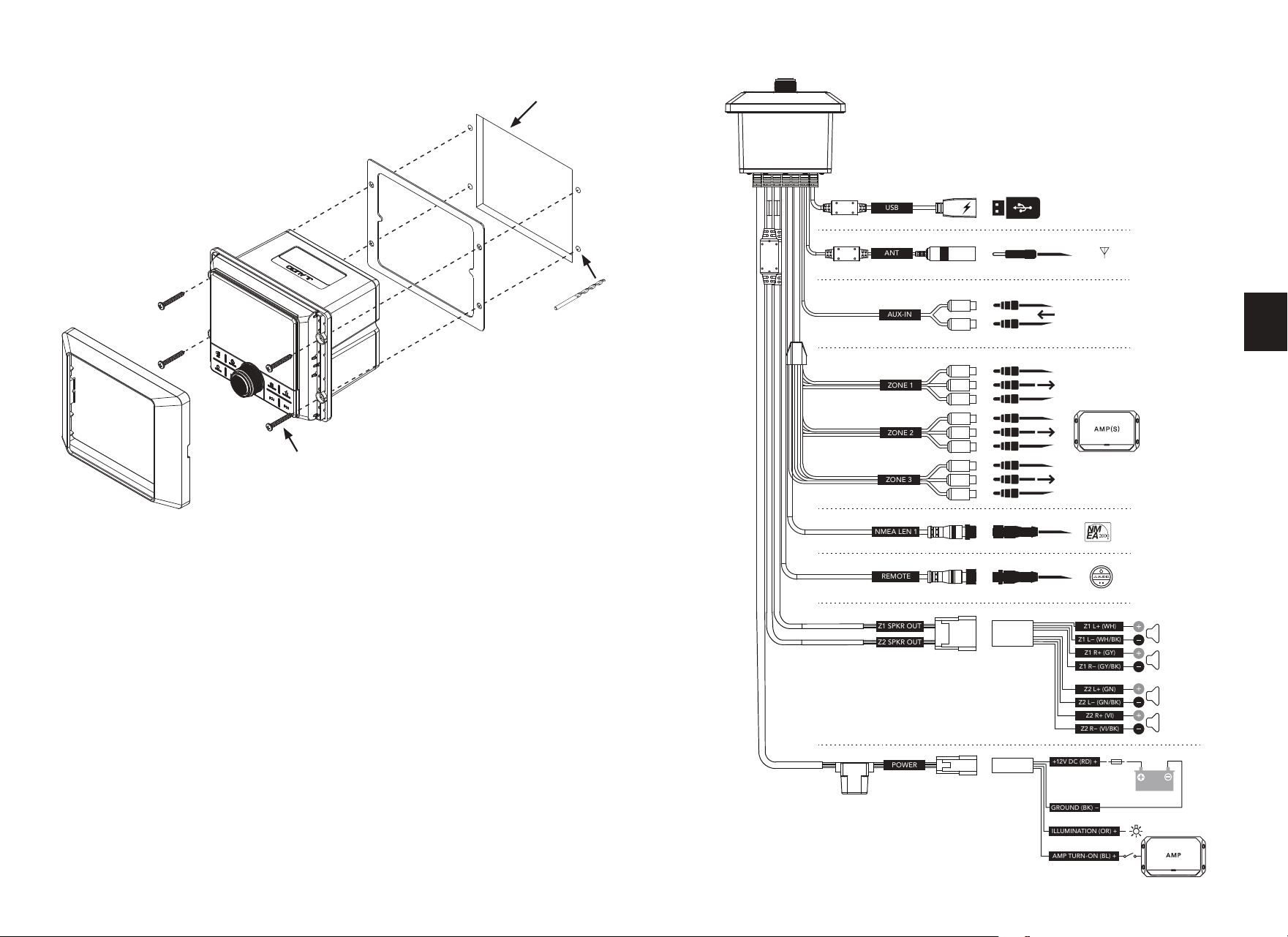

GENERAL CONNECTIONS

#8 x 1" (25 mm)

7/64"

(2.78 mm)

GENERAL MOUNTING

3.74"W x 3.15"H

(95 mm W x 80 mm H)

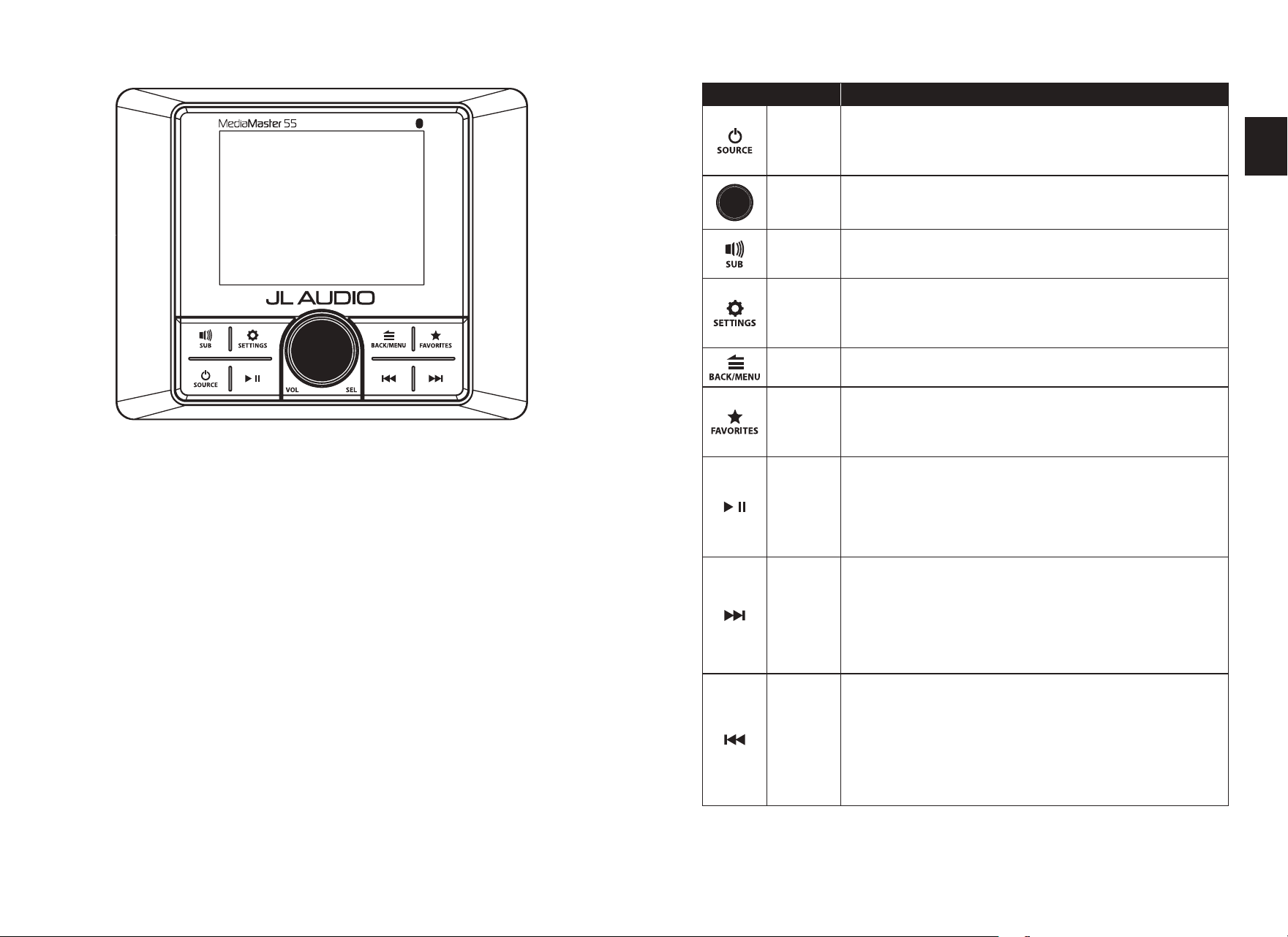

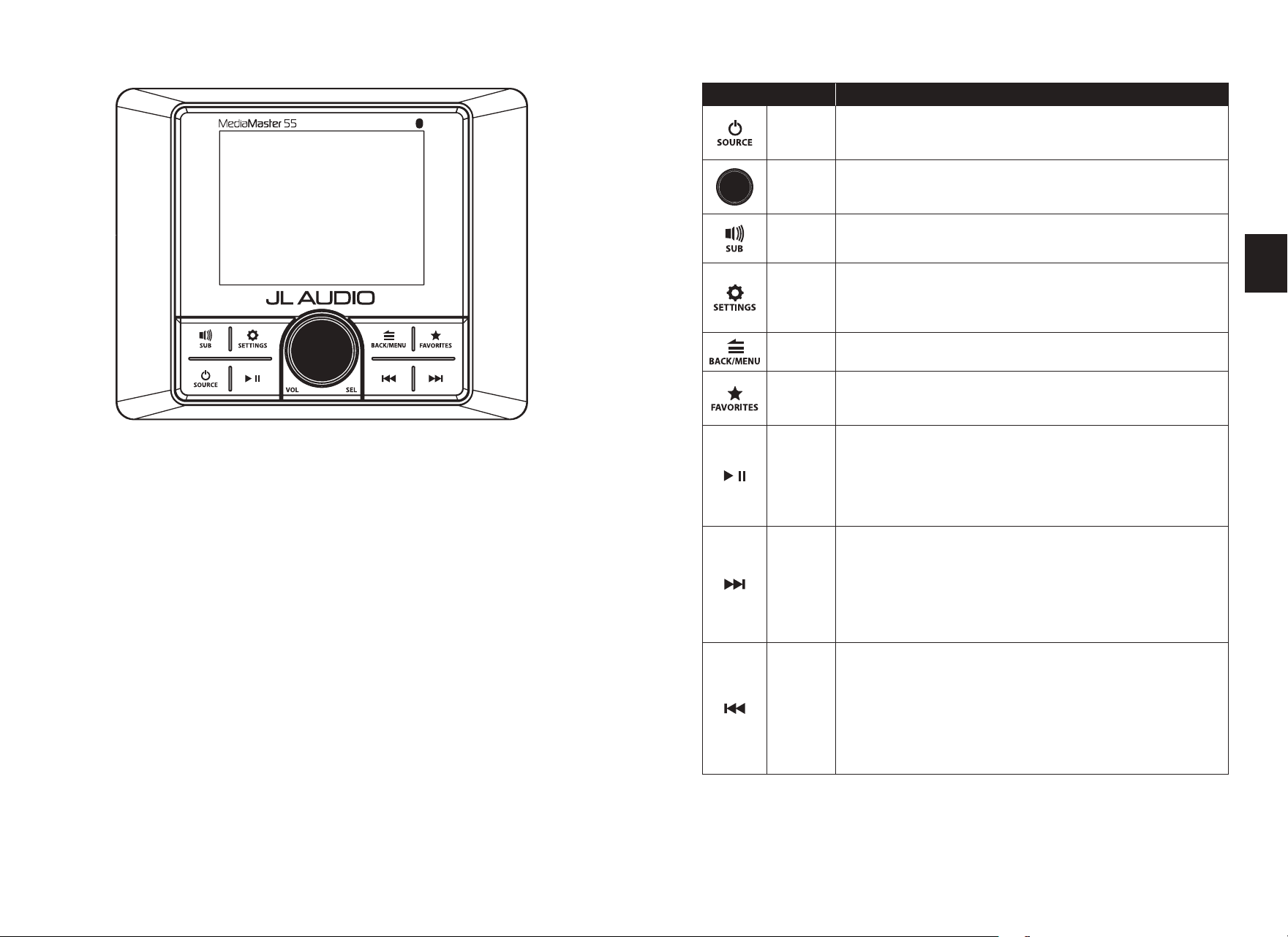

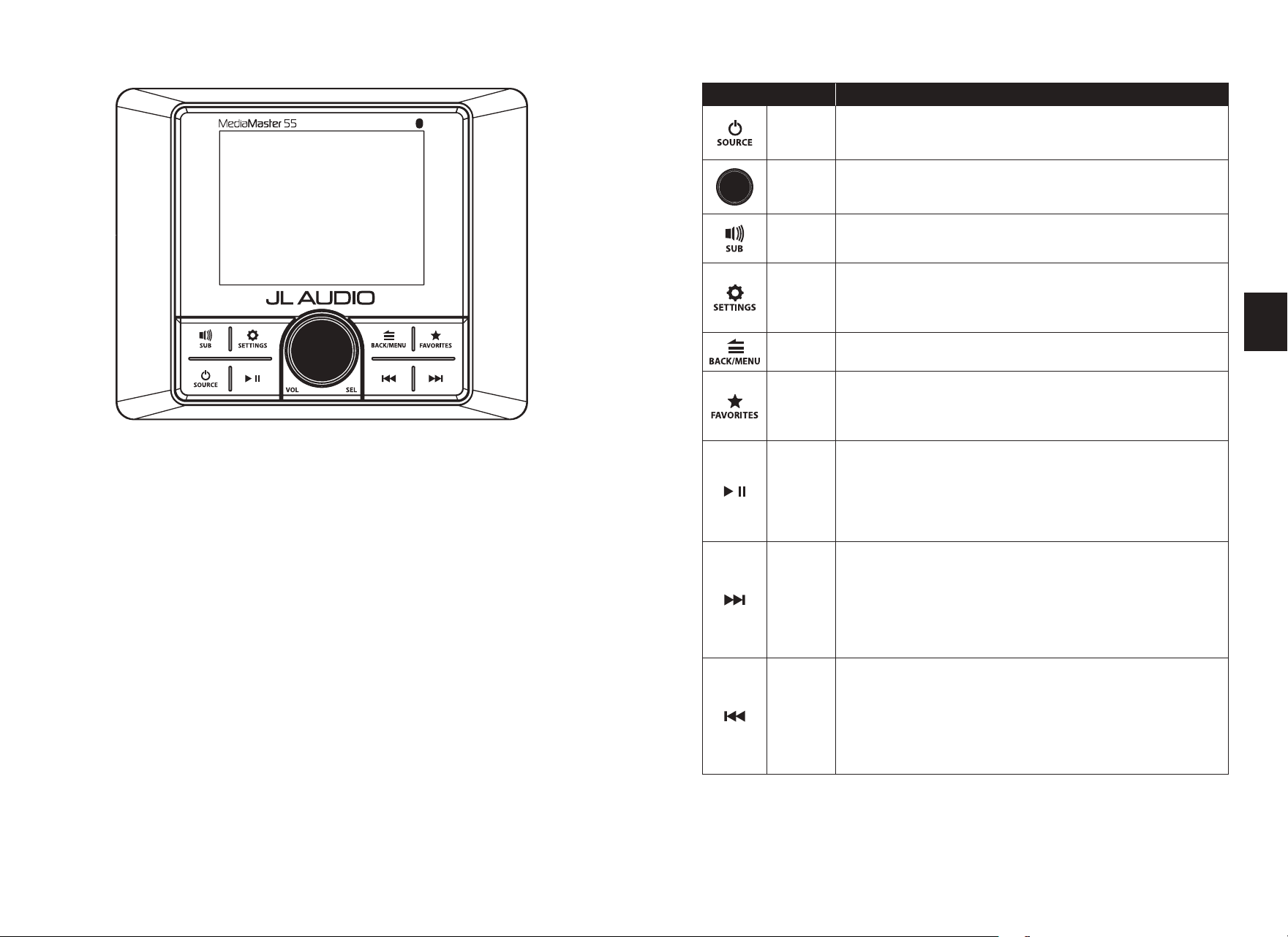

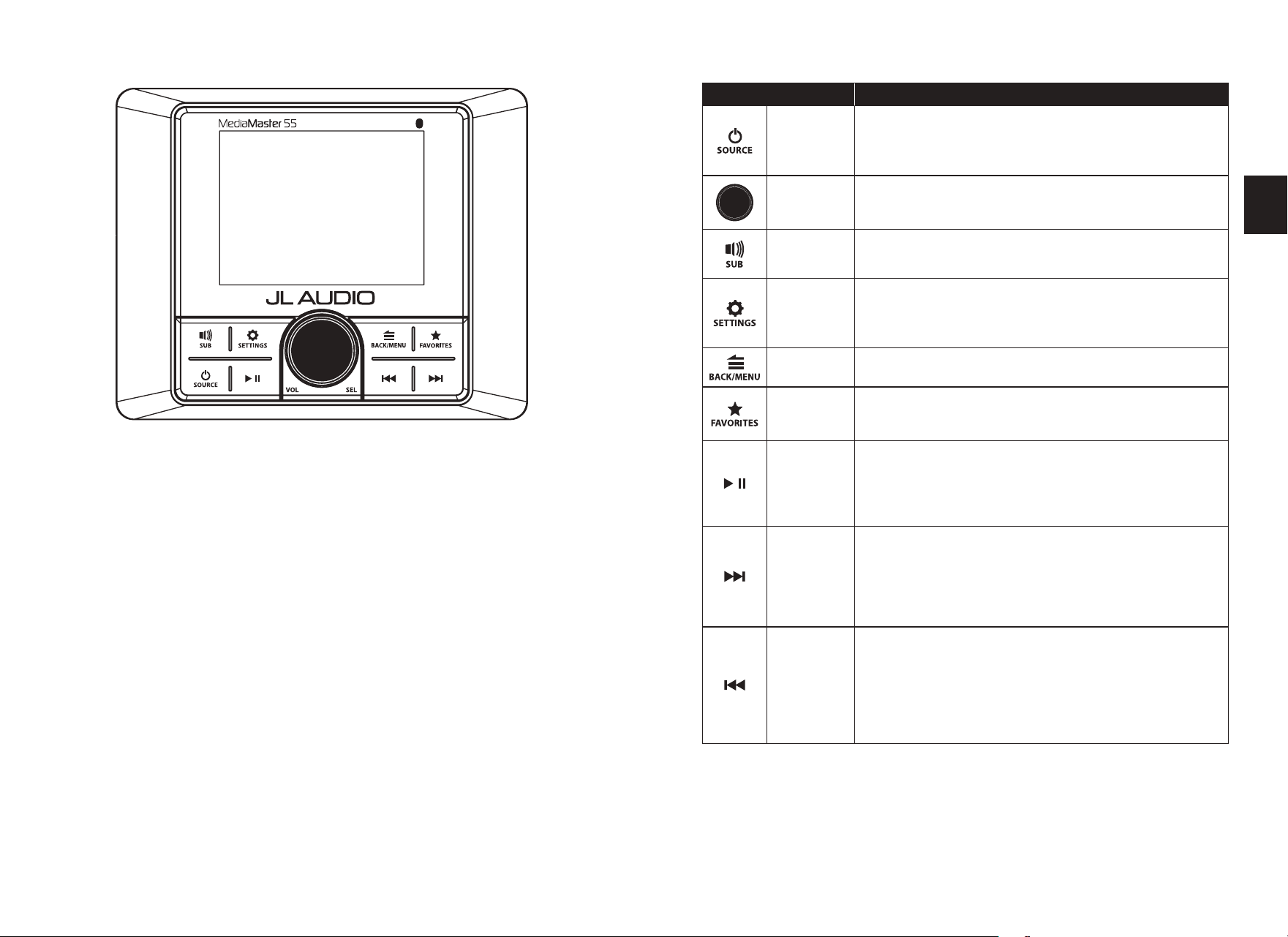

Control Function

Source/

Power

• Short press to turn ON; Long press to turn OFF

• While on, short press to display the SOURCE: Select menu

Volume/

Select

• Rotate to adjust Audio Zone Levels (volume)

• Rotate to navigate

• Press to make selections

SUB • Short press to access Subwoofer Trim Level settings

Settings

• Short press to access the Audio Zone: Tone & Balance settings

• Long press to access the System Settings: Main Menu

Back/

• Short press to go back one step or access source specific menus

Favorites

• Short press to access stored presets

• Long press to store a frequency as a preset (up to 18)

Mute/

Pause

• Short press to mute/unmute audio (AM/FM/DAB+/AUX) or

pause/resume the current selection (USB/Bluetooth®)

• When the Audio Zone Levels screen is displayed, short

press to mute all audio (AM/FM/DAB+/AUX/USB/Bluetooth®)

Forward

Short press to:

• Manually adjust tuner forwards (AM/FM/DAB+)

• Select the next track (USB/Bluetooth®)

Long press to:

• Seek to the next channel (FM); Skip forward ten frequency steps (AM)

• Fast-forward (USB)

Backward

Short press to:

• Manually adjust tuner backwards (AM/FM/DAB+)

• Restart track/select the previous track (USB/Bluetooth®)

Long press to:

• Seek to the previous channel (FM); Skip backwards ten

frequency steps (AM)

• Fast-rewind (USB)

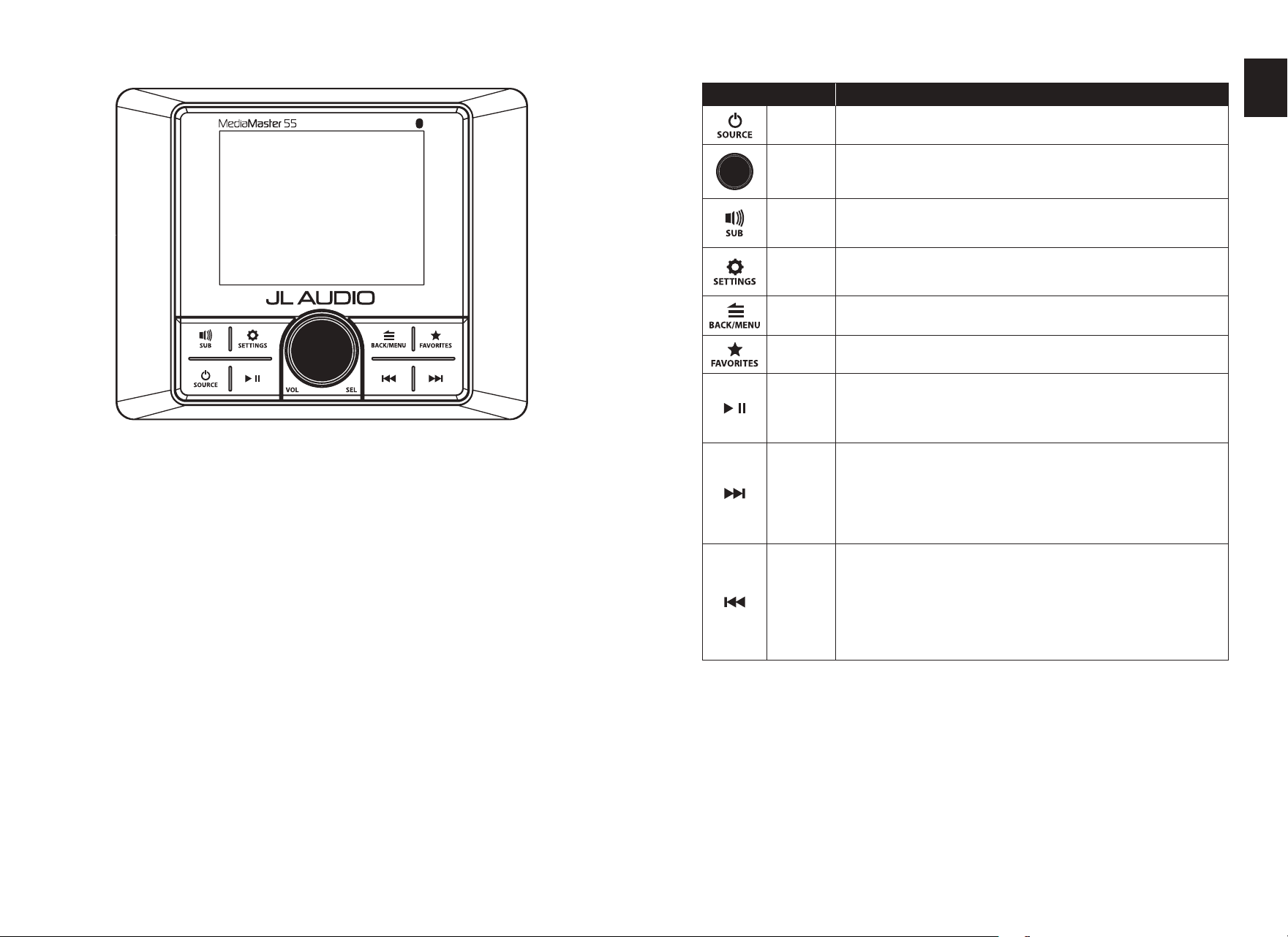

CONTROL PANEL GENERAL CONTROL FUNCTIONS

AUDIO ZONE SETUP MENU SETTINGS

• Long press to access the System Settings: Main Menu

• Rotate to navigate

• Press to make selections

Zone Function Setting 1 Setting 2

Z1: Zone 1

Z2: Zone 2

Z3: Zone 3

Level Control Mode

Relative: Links the volume levels of

Zones 2 - 3 with the level of Zone

1. (Linked zones will proportion-

ally follow Zone 1’s volume.) Each

zone’s oset level is independently

adjustable, allowing you to create

a customized level controller,

specic to a vessel’s layout.

Absolute: Creates an independent

level control for selected zones,

each with its own separate volume

level slider.

Fixed

4V RMS Max (default)

2V RMS Max

1V RMS Max

O

Rename Zone

Bow, Bridge, Cabin, Cockpit,

Galley, Helm, Stateroom 1,

Stateroom 2, Tower, Transom

Custom Name Alphanumeric Input

Factory Default

Max Volume Limit Max Vol Limit

HPF High Pass Filter

O (default)

80 Hz

100 Hz

120 Hz

Sub 1

Sub 2

Sub 3

LPF (Low Pass Filter)

O (default)

60 Hz

80 Hz

100 Hz

Sub O

SYSTEM MENU SETTINGS

• Long press to access the System Settings: Main Menu

• Rotate to navigate

• Press to make selections

Setting Function

Name this Device

Create a custom name to display on devices connected with Bluetooth®

wireless technology or for NMEA 2000® networks

Audio Zone Setup Congures each set of audio zone outputs

AUX Input

Sensitivity

Congures AUX input sensitivity: 2V or 1V RMS (default)

Diagnostic Displays serial number, hardware and software version info

Display Congures display and brightness settings

Battery Monitor

Noties when +12VDC supply

voltage drops below 10 volts

or above 16 volts

If triggered, the unit will enter Safe

Mode with a message to turn the

unit off until normal operating

voltage is restored

Scrolling Text Enables continuous scrolling of available RDS/track text info

Tuner Region Congures AM/FM tuner range/scale for a specic region

Power-up Settings Congures display and volume settings upon activation

Mobile Application Access pairing options for mobile device application control

Remote Control

Access pairing options for controllers equipped with Bluetooth® wireless

technology

Language Congures displayed navigation controls and user interface language

1110

SETTINGS FOR DEVICES WITH BLUETOOTH® WIRELESS TECHNOLOGY

• With Bluetooth® selected as a source, short press to display the

Bluetooth® : Main Menu

• Rotate to navigate

• Press to make selections

Setting Function

Now Playing Return to the Now Playing Screen

Pair New Device Initiates Pairing Mode (connected devices will be disconnected)

Connect Paired

Device

Display all paired devices for connection

Set Primary Device Assign priority to a paired device for automatic connection

Delete a Paired

Device

Select from paired devices for removal

Delete All Paired

Devices

Removes all paired devices from memory

AUDIO STREAMING WITH BLUETOOTH® WIRELESS TECHNOLOGY

You may listen to audio wirelessly from up to 35 feet away (11 m) using compatible

devices equipped with Bluetooth® wireless technology. Up to eight devices can be

paired, but only one streaming device can connect at a time.

USB CONNECTIONS

Use the USB port to connect with USB storage class devices (thumb drive, digital

audio player, etc.). Includes 1 A charging output.

USB MENU SETTINGS

• With USB selected as a source, short press to display USB: Main Menu

• Rotate to navigate

• Press to make selections

Setting Function

Now Playing Return to the Now Playing Screen

Shue Activate Shue: On or O (default)

Repeat Activate Repeat: All, Song or O (default)

Play All Plays all content within all folders

• Properly secure the connected device before driving to prevent

damage from dropping or sudden acceleration/braking.

• Control, functionality and display may vary depending on

the model and version of the connected device.

• When connected via USB port, make sure to unpair or disable the

device’s wireless connection to avoid possible playback conflicts.

• If you experience abnormal performance during operation, disconnect the device

and check its condition. Restart your device if performance does not improve.

• Hereby, Garmin declares that the radio equipment type MM55 is in compliance

with Directive 2014/53/EU. The full text of the EU declaration of conformity is

available at the following internet address: www.garmin.com/compliance

• MM55 Wireless Specification:

Bluetooth transmitter frequency range: 2400 MHz - 2483.5 MHz

Bluetooth transmitter power: <14 dBm (EIRP)

• Hereby, Garmin declares that this MM55 is in compliance with the essential

requirements and other relevant provisions of Radio Equipment Regulations

2017. The full text of the UK declaration of conformity is available at

the following internet address: www.garmin.com/compliance

1312

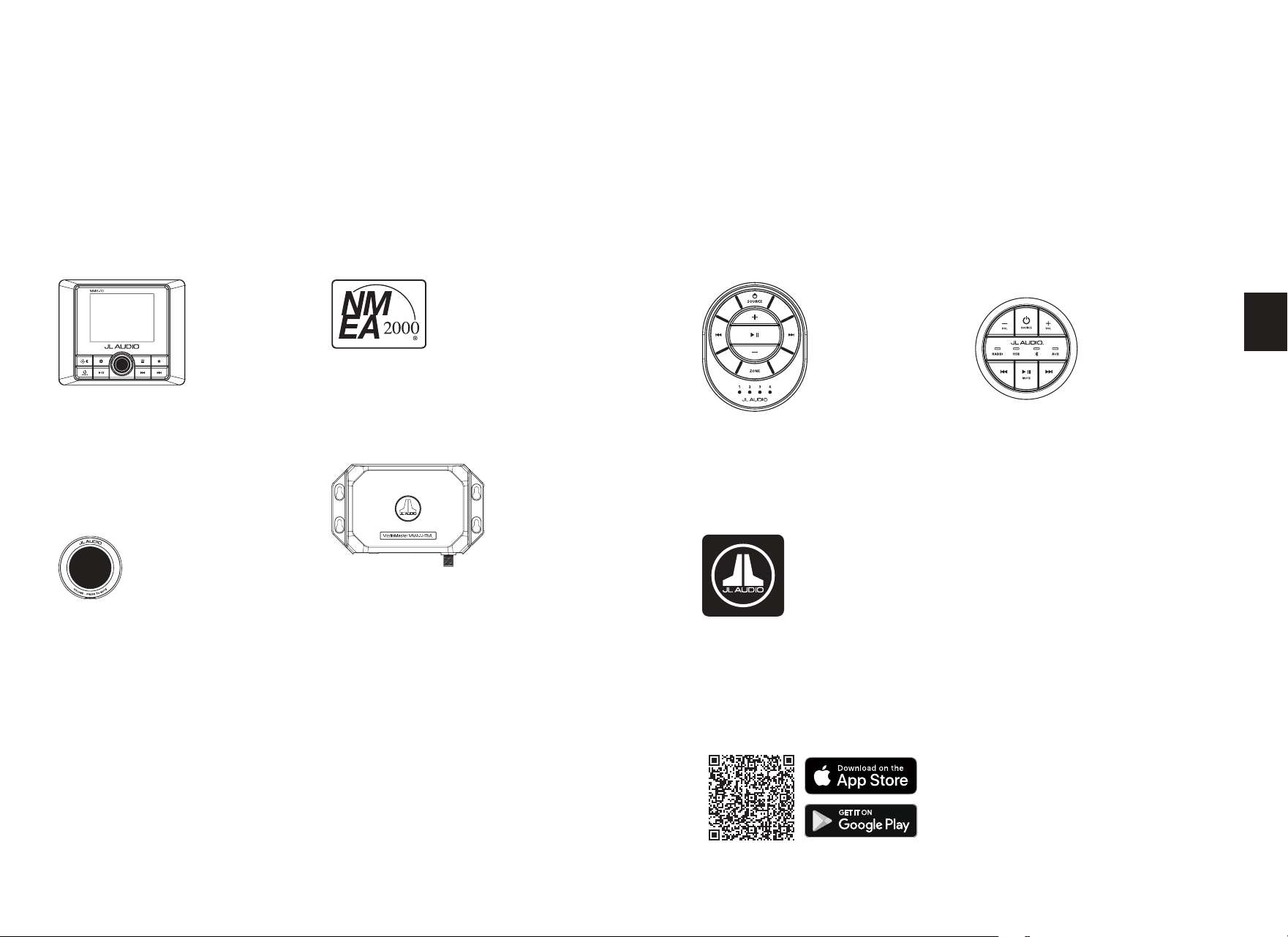

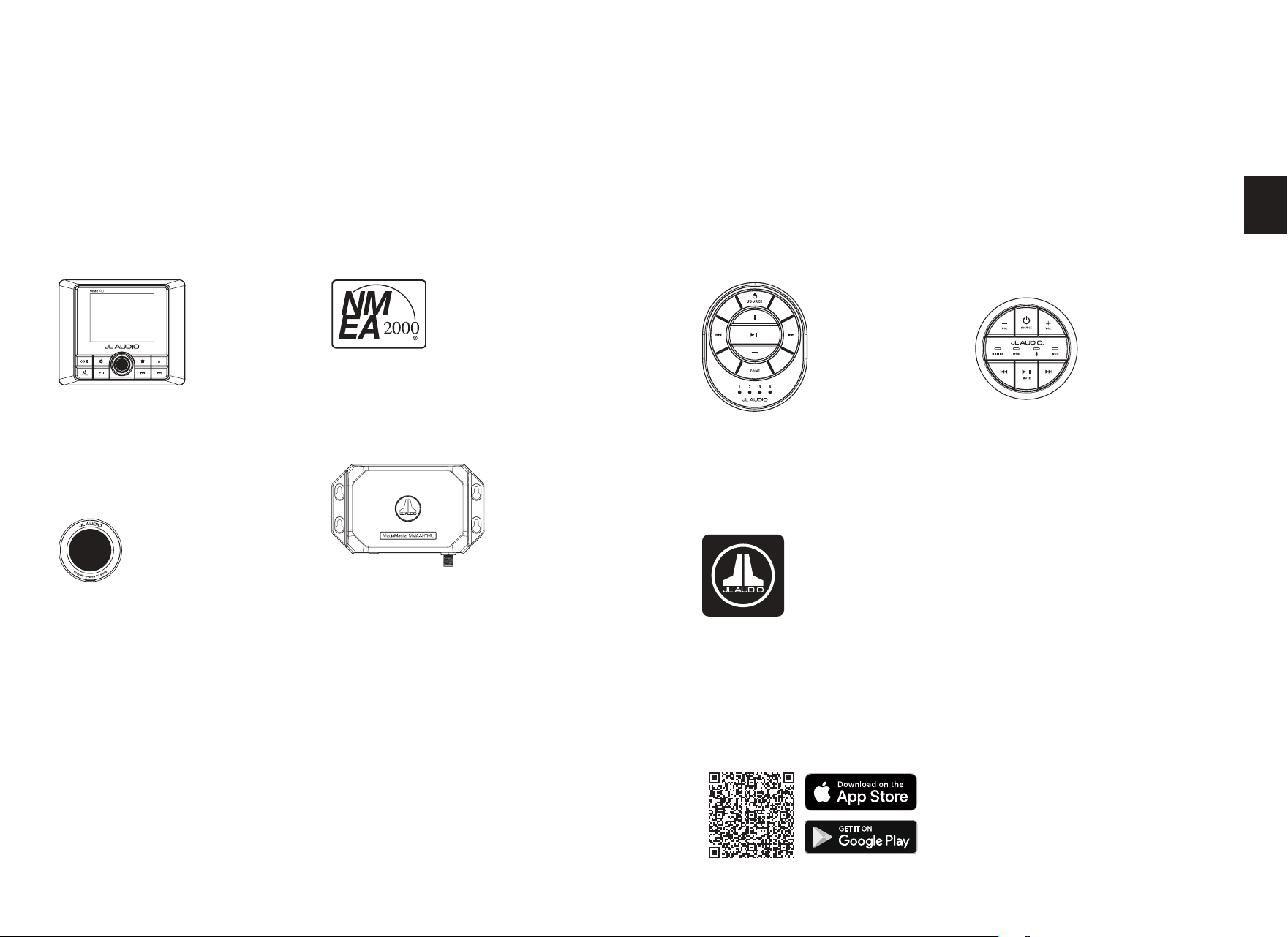

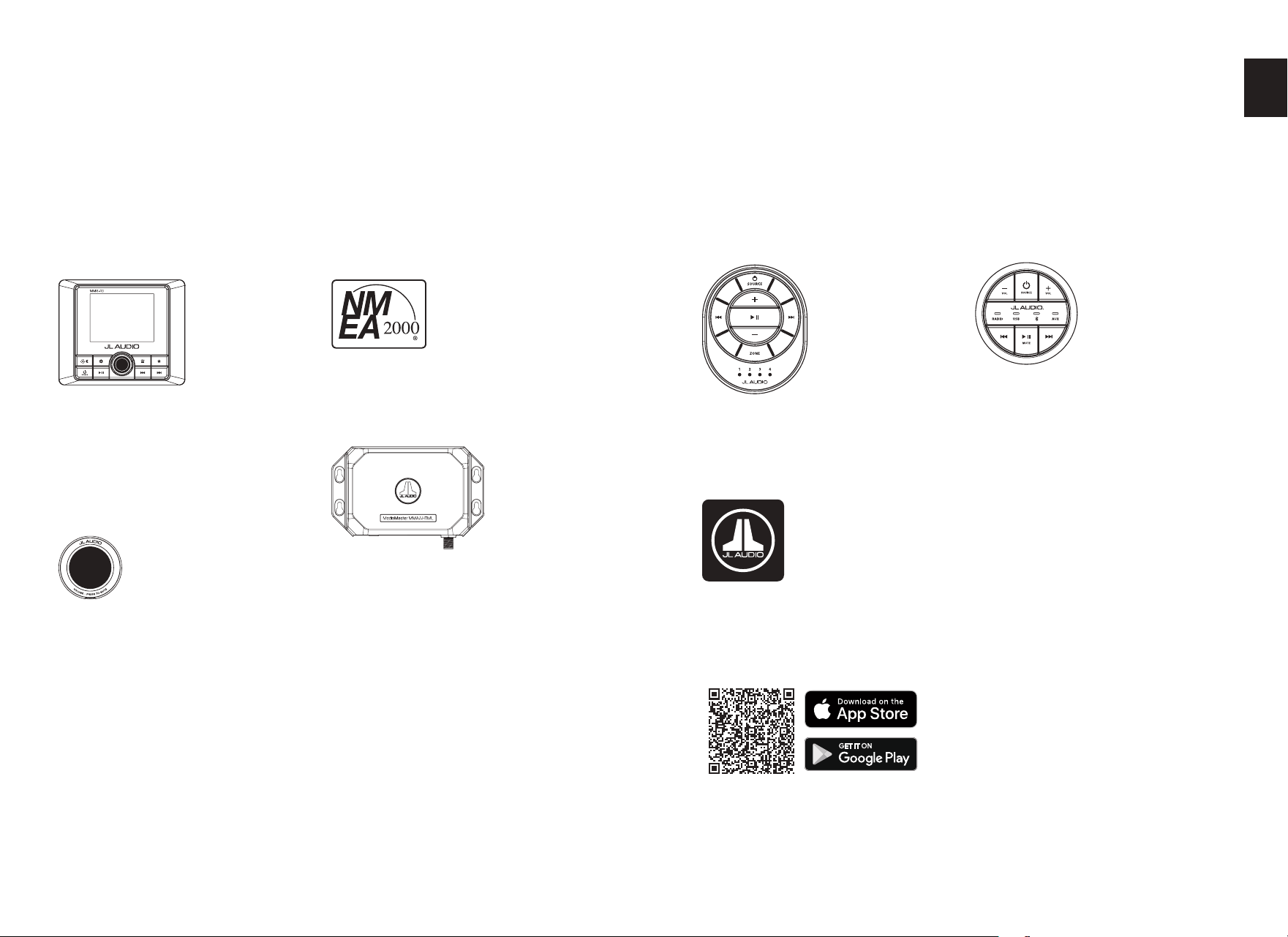

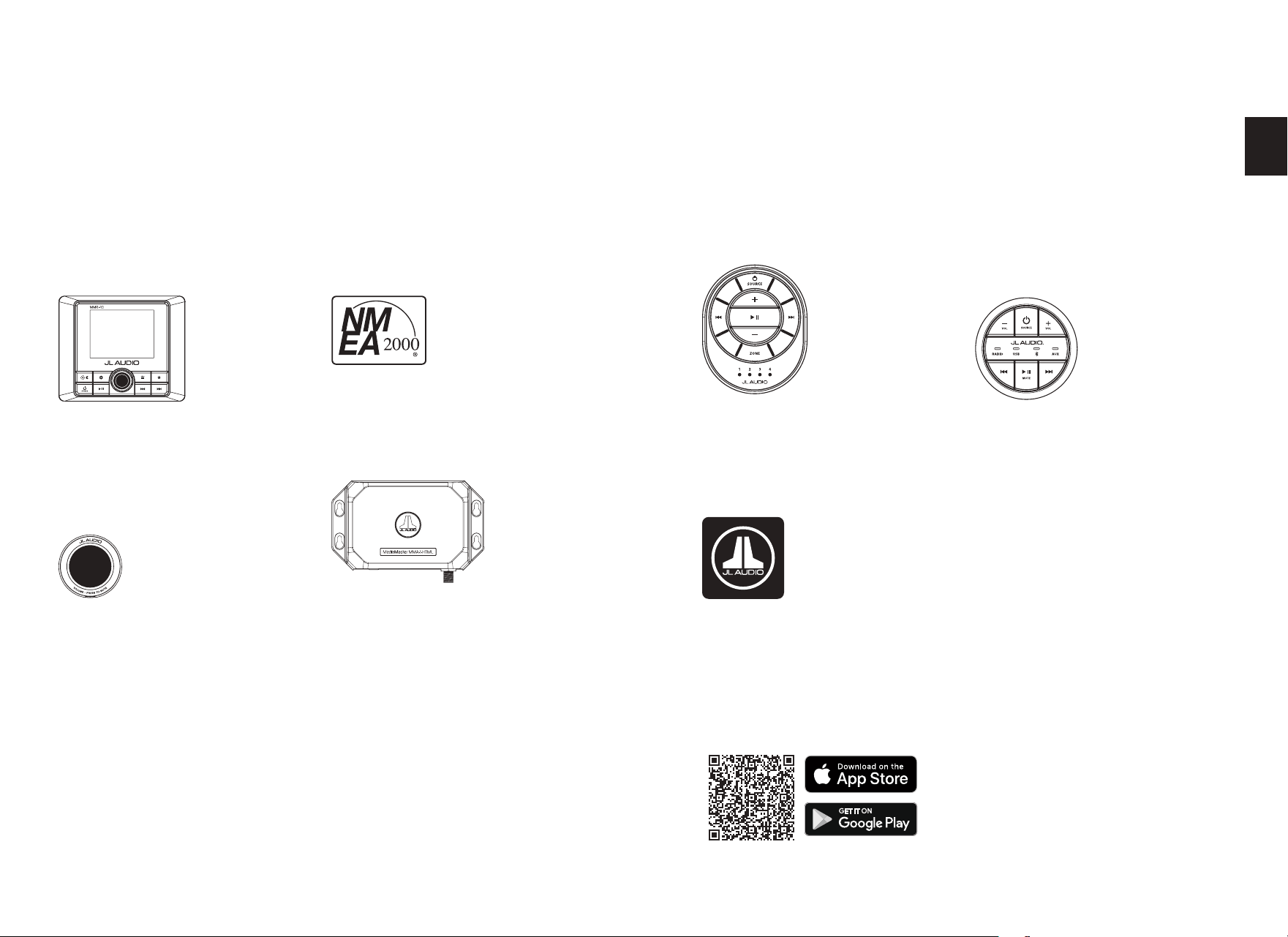

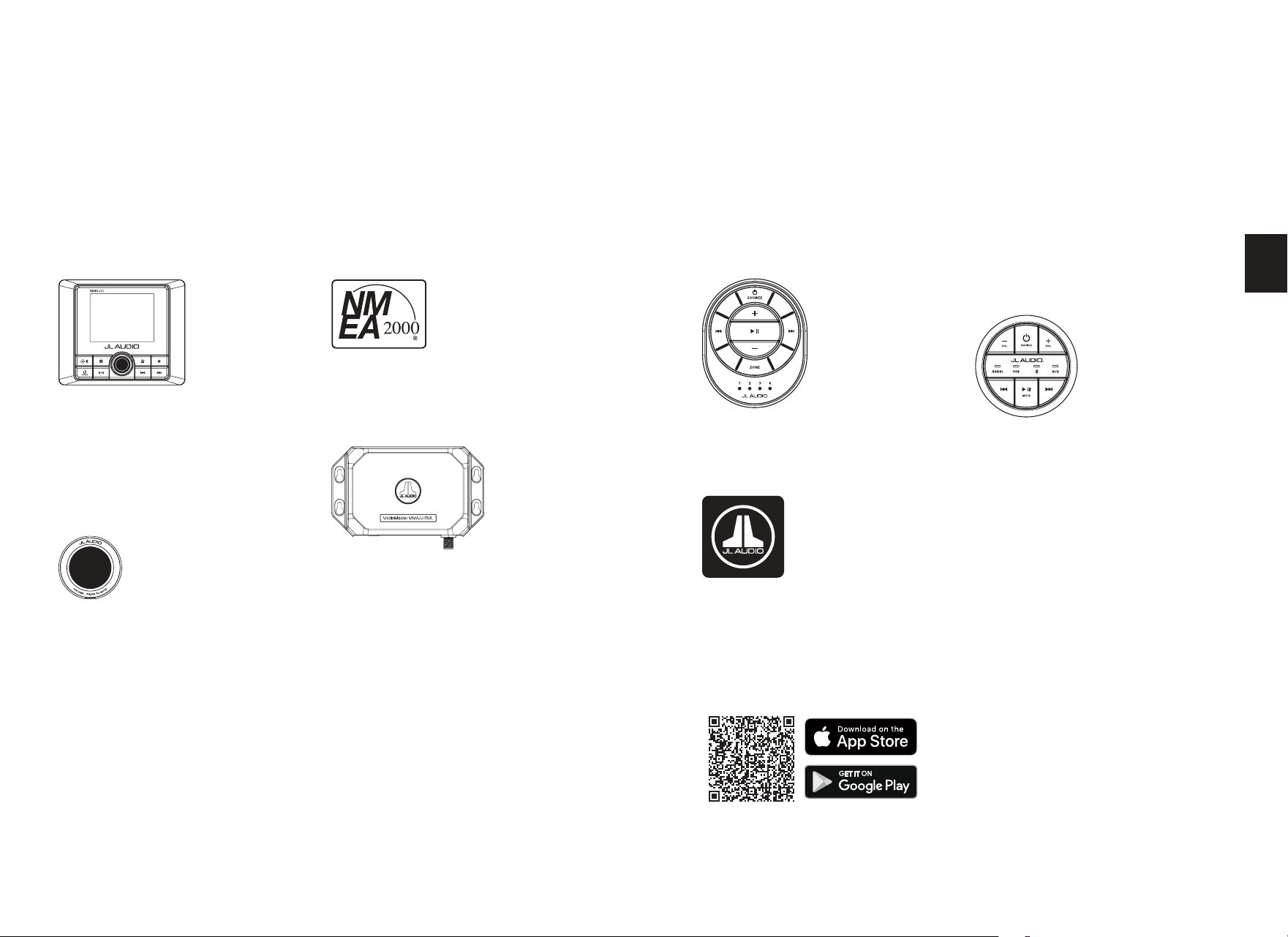

OPTIONAL CONTROLLER AND INTERFACE ACCESSORIES

The following connections are included for adding accessories

(sold separately). Refer to the supplied owner’s manual of each

accessory for specic user and installation instructions.

MediaMaster® MMR-40

Network Controller

Full-function, water-resistant

(IP66 rated) controller with

full-color LCD display

MediaMaster® MMR-5N2K

Network Volume Controller

Water-resistant (IPX7 rated) controller

Connection for Wired Remotes

Remote plug permits direct connection

of wired controllers using accessory

cables and splitters. Add up to three

remotes to a single source unit,

at up to 75 feet (23 m) away.

MediaMaster® MMR-20-BE

Wired Remote Controller

Water-resistant (IP67 rated) controller

Connection using Bluetooth®

Wireless Technology

Ultra-ecient Bluetooth® Low Energy

technology permits wireless control

from up to 35 feet (11 m) away. Pair up

to eight remotes to a single source unit.

MediaMaster® MMR-25W

Wireless Controller

Water-resistant (IP68 rated) controller

MediaMaster® Remote Controller App

Free, full-function, application controller

using your compatible wireless device

Note: App functionality may require update of source

unit software. Visit: www.jlaudio.com/support

Multifunction Display (MFD) Control

Achieve control functionality using your

vessel’s multifunction display MFD

MediaMaster® MMA-1-HTML

MFD Data Interface

Digital interface generates themed

navigation and controls onto your

vessel’s multifunction display (MFD)

Connection for NMEA 2000® Networks

Micro-C plug permits direct connection to a vessel network using accessory cables

and connectors (sold separately).

Note: Functionality requires compatible entertainment protocols (PGN) for NMEA

2000® networks and may require a software upgrade of your multifunction

display (MFD). Refer to your MFD manufacturer for device compatibility info.

1514

SPECIFICATIONS

Electrical

Operating Voltage 14.4V DC (10V – 16V)

Operating Temp Range -4 F to +149 F (-20 C to +65 C)

Current Draw / Fuse Value 15 A (max) / 100 mA (standby) / 15 A

NMEA 2000® LEN 1 (Micro-C connector)

Display / Resolution 2.8" TFT LCD backlighted / 320 x 240

Preamp Audio Outputs/Inputs

Output Channels One stereo pair and mono subwoofer RCA plugs per zone

Output Conguration Relative, Absolute, Fixed or O

Maximum Output Voltage

Relative or Absolute: 4V RMS

Fixed: Selectable 4V/2V/1V RMS

Output Impedance 250 Ω

Auxiliary Input One stereo pair of RCA plugs (2V/1V RMS Input Sensitivity)

Amplied Audio Outputs

Rated RMS Power @ 14.4V 25W x 4 @ 4 Ω

Minimum Impedance 2 Ω per channel

Sound Control Options

Tone and Balance Treble, Midrange, Bass and Balance (all zones)

High-Pass Filter O, 80 Hz, 100 Hz and 120 Hz (each zone)

Low-Pass Filter O, 60 Hz, 80 Hz and 100 Hz (each subwoofer zone)

Tuner

FM Tuner with RDS 87.5 MHz to 107.9 MHz (0.2 MHz step)

AM Tuner 530 kHz to 1710 kHz (10 kHz step)

DAB+ Tuner 170 MHz to 230 MHz

Favorites 18 presets across all tuners

Bluetooth®

Prole A2DP v1.2, AVRCP v1.4

Core Specication Version 2.1 + EDR

Codec SBC, Qualcomm® aptX™ audio

Connection Range Up to 35' (11 m)

USB

Interface USB 2.0

Maximum Charging Output 1 A

Supported Audio Formats MP3, MP4, WAV, AAC, M4A, M4B

Dimensions

Unit W x H x D 4.65" x 3.74" x 3.66" (118 mm x 95 mm x 93 mm)

Mounting Hole W x H 3.74" x 3.15" (95 mm x 80 mm)

MANUEL D’UTILISATION

RÉCEPTEUR MARITIME

1716

DÉCLARATION DE CONFORMITÉ À LA FCC

Cet appareil est conforme à la section15 des

dispositions de la FCC. Son fonctionnement

est soumis aux conditions suivantes:

(1) cet appareil ne doit pas provoquer

d’interférences nuisibles et (2) cet appareil ne doit

pas accepter d’interférences reçues, y compris celles

susceptibles de provoquer un fonctionnement

indésirable. Ces limites sont conçues pour fournir

une protection raisonnable contre les interférences

nuisibles dans une installation résidentielle.

Ce matériel génère, utilise et peut émettre

de l’énergie sous forme de fréquences radio

et peut, s’il n’est pas installé conformément

aux instructions, provoquer des interférences

perturbant les communications radio. Il est

cependant impossible de garantir l’absence totale

d’interférence dans une installation donnée. Si

l’équipement engendre des interférences nuisant

à la réception radio ou télévisuelle, vous êtes

encouragé à tenter d’y remédier en ayant recours

à l’une ou plusieurs des mesures suivantes:

- Réorientez ou déplacez l’antenne de réception.

- Augmentez la distance entre

l’équipement et le récepteur.

- Branchez l’équipement à une prise

sur un circuit différent de celui auquel

le récepteur est connecté.

- Contactez votre revendeur ou un technicien

radio/TV qualifié pour obtenir de l’aide.

Toute modification n’ayant pas été expressément

autorisée par la partie en charge de la conformité

est susceptible d’entraîner la révocation de

l’autorisation d’utilisation de cet appareil.

DÉCLARATION DE LA FCC RELATIVE À

L’EXPOSITION AUX RADIATIONS

Cet appareil est conforme à la réglementation FCC

relative aux limites d’exposition aux rayonnements

applicables en environnement non contrôlé. Cet

équipement doit être installé et utilisé à une distance

minimale de 20cm entre le radiateur et toute partie

de votre corps.

DÉCLARATION DU CANADA

Cet appareil contient un ou plusieurs

émetteurs/récepteurs

exempts de licence conformes aux normes

RSS sans licence du ministère Innovation,

Sciences et Développement économique

au Canada. Son fonctionnement

est soumis aux conditions suivantes:

(1) Cet appareil ne doit pas

provoquer d’interférences.

(2) Cet appareil doit accepter toute interférence,

y compris les interférences pouvant causer

un fonctionnement indésirable de l’appareil.

L’appareil répond à l’exemption des limites

d’évaluation de routine de la section2.5 de la

norme RSS102 et à la conformité avec la norme

RSS-102 relative à l’exposition aux radiofréquences,

les utilisateurs peuvent obtenir des données

canadiennes sur l’exposition aux radiofréquences

et la conformité. Cet équipement est conforme à

l’exemption des limites d’évaluation de routine

de la section2.5 de la norme RSS-102. Il doit être

installé et utilisé à une distance minimale de 20cm

entre le radiateur et toute partie de votre corps.

CONSIGNES DE SÉCURITÉ

• Utilisez ce produit uniquement dans les véhicules

équipés de circuits électriques 12V à masse

négative. Ce produit n’est pas certifié ou approuvé

pour une utilisation en avion.

• Fixez solidement ce produit pour éviter tout

dommage ou blessure dans des conditions difficiles.

• Ne remplacez pas le fusible du fil d’alimentation par

un fusible d’une valeur différente. Ne jamais dériver

le fusible.

• Écoutez votre système audio à des niveaux adaptés

aux conditions de fonctionnement et à la sécurité

auditive.

CONSIDÉRATIONS RELATIVES À

L’INSTALLATION

• L’installation nécessite des outils et un équipement

de sécurité appropriés. Installation professionnelle.

• Ce produit est résistant à l’eau. Ne pas immerger ni

appliquer de jets d’eau sous haute pression.

• Avant l’installation, éteignez le système audio et

débranchez le système de batterie du système

audio.

• Installez-le dans un endroit sec et bien ventilé

qui n’interfère pas avec vos systèmes installés en

usine. En l’absence d’environnement sec, il est

possible d’utiliser un endroit qui n’est pas exposé à

de fortes éclaboussures.

• Avant de couper ou de percer, vérifiez l’absence

d’obstacles potentiels derrière les surfaces de

montage.

• Acheminez soigneusement tous les câbles du

système à l’écart des pièces mobiles et des bords

tranchants. Fixez-les avec des attaches de câble

ou des serre-fils et utilisez des passe-câbles et

un faisceau, le cas échéant, pour les protéger des

bords tranchants.

x1 x1 x1

x1 x1

#8 x 1 po. (25 mm)

1918

MONTAGE GÉNÉRAL

#8 x 1 po. (25 mm)

7/64 po.

(2,78 mm)

3,74 po. L x 3,15 po. H

(95 mm L x 80 mm H)

CONNEXIONS GÉNÉRALES

L (BK)

R (RD)

SUB

(CLR)

L (BK)

R (RD)

SUB

(CLR)

ZONE 1

ZONE 3

L (BK)

R (RD)

SUB

(CLR)

ZONE 2

NMEA LEN 1

REMOTE

AUX

L (BK)

R (RD)

AUX-IN

ANT

USB

ILLUMINATION (OR) +

GROUND (BK) −

AMP TURN-ON (BL) +

+12V

(10 - 15.9 V DC)

15A

+12V DC (RD) +

15A

Z1 L+ (WH)

Z1 L− (WH/BK)

Z1 R+ (GY)

Z1 R− (GY/BK)

Z2 L+ (GN)

Z2 L− (GN/BK)

Z2 R+ (VI)

Z2 R− (VI/BK)

Z2 SPKR OUT

Z1 SPKR OUT

POWER

AM FM DAB+

2120

PANNEAU DE COMMANDE FONCTIONS DE COMMANDE GÉNÉRALES

Contrôler Fonction

Source/

Alimenta-

tion

• Appuyez brièvement sur ce bouton pour allumer l’appareil;

appuyez longuement sur ce bouton pour l’éteindre

• Sous tension, appuyez brièvement sur ce bouton pour afficher la

source: sélectionner un menu

Volume/

Sélection

• Tournez pour régler les niveaux de la zone audio (volume)

• Tournez pour naviguer

• Appuyez pour valider des sélections

Caisson de

basse

• Appuyez brièvement sur ce bouton pour accéder aux réglages du

niveau de coupe du subwoofer

Paramètres

• Appuyez brièvement sur ce bouton pour accéder aux paramètres

de la zone audio: ton et balance

• Appuyez longuement sur ce bouton pour accéder aux paramètres

système: menu principal

Retour/

• Appuyez brièvement sur ce bouton pour revenir à l’étape

précédente ou accéder aux menus spécifiques à la source

Favoris

• Appuyez brièvement sur ce bouton pour accéder aux préréglages

enregistrés

• Appuyez longuement sur ce bouton pour mémoriser une

fréquence en tant que présélection (jusqu’à 18)

Silence/

Pause

• Appuyez brièvement sur ce bouton pour couper/rétablir le son

(AM/FM/DAB+/aux) ou mettre en pause/reprendre la sélection en

cours (USB/Bluetooth®)

• Lorsque l’écran Niveaux de zone audio s’affiche, appuyez brièvement

sur ce bouton pour couper le son (AM/FM/DAB+/aux/USB/

Bluetooth®)

Départ

Appuyez brièvement pour:

• Avancer manuellement le récepteur radio (AM/FM/DAB+)

• Sélectionner la piste suivante (USB/Bluetooth®)

Appuyez longuement pour:

• Rechercher le canal suivant (FM);

Avancer de dix paliers de fréquence (AM)

• Avancer rapidement (USB)

Arrivée

Appuyez brièvement pour:

• Reculer manuellement le récepteur radio (AM/FM/DAB+)

• Revenir au début de la piste/sélectionner la piste précédente

(USB/Bluetooth®)

Appuyez longuement pour:

• Rechercher le canal précédent (FM); revenir de dix paliers

de fréquences (AM)

• Reculer rapidement (USB)

2322

PARAMÈTRES DU MENU SYSTÈME

• Appuyez longuement sur ce bouton pour accéder aux paramètres

système: menu principal

• Tournez pour naviguer

• Appuyez pour valider des sélections

Paramètre Fonction

Nommer cet appareil

Créez un nom personnalisé à acher sur les appareils connectés via la

technologie sans l Bluetooth® ou pour les réseaux NMEA 2000®

Paramètres de la

zone audio

Congure chaque ensemble de sorties de zone audio

Sensibilité de

l’entrée AUX

Congure la sensibilité de l’entrée AUX: 2V ou 1V RMS (par défaut)

Diagnostic

Ache le numéro de série, les informations sur la version du

matériel et du logiciel

Écran Congure les paramètres d’achage et de luminosité

Moniteur de batterie

Avertit lorsque la tension

d’alimentation +12VCC passe

en dessous de 10volts ou

au-dessus de 16volts

S’il est déclenché, l’unité passe en

mode Sécurité avec un message

pour l’éteindre jusqu’à ce que la

tension de fonctionnement normale

soit rétablie

Texte délant

Permet de faire déler en continu les informations RDS/texte de piste

disponibles

Région du

récepteur radio

Congure la plage/portée du récepteur radio AM/FM pour une région

spécique

Paramètres d’

alimentation

Congure les paramètres d’achage et de volume lors de l’activation

Application mobile

Accédez aux options de couplage pour le contrôle de l’application de

l’appareil mobile

Télécommande

Accédez aux options de couplage pour les contrôleurs équipés de la

technologie sans l Bluetooth® technologie

Langue

Congure les commandes de navigation achées et la langue de

l’interface utilisateur

RÉGLAGES DU MENU DE CONFIGURATION DE LA ZONE AUDIO

• Appuyez longuement sur ce bouton pour accéder aux paramètres système:

menu principal

• Tournez pour naviguer

• Appuyez pour valider des sélections

Zone Fonction Paramètre 1 Paramètre 2

Z1: Zone 1

Z2: Zone 2

Z3: Zone 3

Mode de contrôle

de niveau

Relatif: relie les niveaux de vol-

ume des zones2 à 3 au niveau de

la zone1. (Les zones liées suivent

proportionnellement le volume de

la zone1.) Le niveau de décalage

de chaque zone est réglable

indépendamment, ce qui vous

permet de créer un contrôleur de

niveau personnalisé, spécique à

la disposition d’un bateau.

Absolu: crée un contrôle de

niveau indépendant pour les

zones sélectionnées, chacune avec

son propre curseur de niveau de

volume.

Paramètre xe

4V RMS Max (par

défaut)

2V RMS Max

1V RMS Max

Désactivé

Renommer la zone

Étrave, pont, cabine, cockpit,

cambuse, poste de commande,

cabine1, cabine2, tour,

tableau arrière

Nom personnalisé

Entrée alpha-

numérique

Réglages d’usine

Limite du vol max Limite du volume max

HPF Filtre passe-haut

Désactivé (par défaut)

80Hz

100Hz

120Hz

Basse1

Basse2

Basse3

LPF (ltre passe-bas)

Désactivé (par défaut)

60Hz

80Hz

100Hz

Basse désactivée

2524

PARAMÈTRES POUR LES APPAREILS DOTÉS DE LA TECHNOLOGIE SANS FIL BLUETOOTH®

• Lorsque Bluetooth® est sélectionné comme source, appuyez

brièvement sur ce bouton pour acher Bluetooth®: Menu principal

• Tournez pour naviguer

• Appuyez pour valider des sélections

Paramètre Fonction

En cours de lecture Revenir à l’écran lecture en cours

Coupler un nouvel

appareil

Lance le mode de couplage (les appareils connectés

seront déconnectés)

Connecter un appar-

eil couplé

Acher tous les appareils couplés pour la connexion

Congurer l’appareil

principal

Attribuer la priorité à un appareil couplé pour une connexion automa-

tique

Supprimer un appar-

eil couplé

Sélectionner les appareils couplés à supprimer

Supprimer tous les

appareils couplés

Supprime tous les appareils couplés de la mémoire

DIFFUSION AUDIO AVEC LA TECHNOLOGIE SANS FIL BLUETOOTH®

Vous pouvez écouter de la musique sans fil à partir d’appareils compatibles

équipés de la technologie sans fil Bluetooth® jusqu’à 11m (35pieds) de distance.

Jusqu’à huit appareils peuvent être couplés, mais un seul appareil de diffusion

peut se connecter à la fois.

• Par les présentes, Garmin déclare que l’équipement radio de

typeMM55 est conforme à la directive2014/53/EU. Le texte de la

déclaration de conformité UE dans sa version intégrale est disponible

sur la page Web suivante: www.garmin.com/compliance

• Spécification sans filMM55:

Portée de fréquence de l’émetteur Bluetooth: 2400 MHz - 2483.5 MHz

Puissance de l’émetteur Bluetooth: <14 dBm (EIRP)

CONNEXIONS USB

Utilisez le port USB pour connecter des appareils de stockage USB (clé USB, lecteur

audio numérique, etc.). Inclut une sortie de charge de 1A.

• Fixez correctement l’appareil connecté avant de conduire pour éviter tout

dommage dû à une chute ou à une accélération/un freinage brusque.

• La commande, les fonctionnalités et l’affichage peuvent varier en

fonction du modèle et de la version de l’appareil connecté.

• Lorsqu’il est connecté via un port USB, assurez-vous de dissocier ou de désactiver

la connexion sans fil de l’appareil pour éviter tout conflit de lecture.

• En cas de performances anormales pendant le fonctionnement,

débranchez l’appareil et vérifiez son état. Redémarrez votre

appareil si les performances ne s’améliorent pas.

PARAMÈTRES DU MENU USB

• Lorsque SUB est sélectionné comme source, appuyez brièvement sur

ce bouton pour acher USB: Menu principal

• Tournez pour naviguer

• Appuyez pour valider des sélections

Paramètre Fonction

En cours de lecture Revenir à l’écran lecture en cours

Lecture aléatoire Activer la lecture aléatoire: Activé ou Désactivé (par défaut)

Répéter Activer la répétition: Tout, Chanson ou Désactivé (par défaut)

Lecture totale Lit tout le contenu de tous les dossiers

• Par la présente, Garmin déclare que ce produit MM55 est conforme aux principales

exigences et autres clauses pertinentes du Règlement sur le matériel radio

2017. Le texte de la déclaration de conformité R.-U. dans sa version intégrale

est disponible sur la page web suivante: www.garmin.com/compliance

2726

CONTRÔLEUR ET ACCESSOIRES D’INTERFACE EN OPTION

Les connexions suivantes sont incluses pour l’ajout d’accessoires MediaMaster®

(vendus séparément). Reportez-vous au manuel d’utilisation fourni de chaque

accessoire pour des instructions d’installation et d’utilisation spéciques.

MediaMaster® MMR-40

Contrôleur réseau

Multifonction, résistant à l’eau

Contrôleur (IP66) avec

affichage LCD couleur

MediaMaster® MMR-5N2K

Contrôleur de volume réseau

Contrôleur résistant à l’eau

(indice de protection IPX7)

Connexion à distance

Permet la connexion directe des

contrôleurs câblés MediaMaster®

à l’aide de câbles de contrôleur et

répartiteurs accessoires. Ajoutez

jusqu’à trois appareils distants à

une seule unité source, jusqu’à

23m (75pieds) de distance.

MediaMaster® MMR-20-BE

Contrôleur distant filaire

Contrôleur résistant à l’eau (indice

de protection IP67), auxiliaire

Connexion Bluetooth®

La technologie Bluetooth® Low Energy

ultra-ecace permet un contrôle

sans l jusqu’à 11m (35pieds).

Couplez jusqu’à huit appareils

distants à une seule unité source.

MediaMaster® MMR-25W

Contrôleur sans fil

Contrôleur résistant à l’eau

(indice de protection IP68)

Application de contrôleur distant

MediaMaster®

Contrôleur d’application complet

et gratuit à l’aide de votre

appareil sans fil compatible.

Remarque: la fonctionnalité de l’application peut

nécessiter une mise à jour du logiciel de l’unité

source. Rendez-vous sur: www.jlaudio.com/support

Contrôle du MFD

Bénéficiez d’une fonctionnalité de

contrôle à l’aide de l’écran multifonction

(MFD) de votre bateau

MediaMaster® MMA-1-HTML

Interface de données du MFD

L’interface numérique génère des

commandes et des fonctions de

navigation thématiques sur l’écran

multifonction (MFD) de votre bateau

Connexion NMEA 2000®

Connecteur micro-C pour réseau NMEA 2000® à l’aide de câbles et connecteurs

d’accessoires pour réseaux NMEA 2000® (vendus séparément).

Remarque: la fonctionnalité nécessite des protocoles de divertissement compatibles

(PGN) pour les réseaux NMEA 2000® et peut nécessiter une mise à niveau logicielle

de vos appareils d’affichage multifonction (MFD) connectés.

Consultez le fabricant de votre écran multifonction pour obtenir

des informations sur la compatibilité de l’appareil.

2928

MANUAL DEL PROPIETARIO

RECEPTOR MARINO

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques électriques

Tension de fonctionnement 14,4VCC (10V – 16V)

Plage de températures de

fonctionnement

‘-20°C à +65°C (-4°F à +149°F)

Consommation de courant/

valeur du fusible

15A (max.) / 100mA (veille) / 15A

LEN NMEA 2000® 1 (connecteur micro-C)

Achage/résolution LCD TFT rétroéclairé 2,8po / 320x240

Entrées/sorties audio du préamplicateur

Canaux de sortie Une paire de ches stéréo et des ches RCA de subwoofer mono par zone

Conguration de sortie Relatif, absolu, xe ou désactivé

Tension de sortie maximale Relatif ou absolu: 4V RMS / Fixe: sélectionnable 4V/2V/1V RMS

Impédance de sortie 250 Ω

Entrée auxiliaire Une paire de ches stéréo RCA (sensibilité d’entrée 2V/1V RMS)

Sorties audio ampliées

Puissance RMS nominale @ 14,4V 25W x 4 @ 4 Ω

Impédance minimale 2Ω par canal

Options de contrôle du son

Ton et balance Aigus, milieu de gamme, graves et balance (toutes les zones)

Filtre passe-haut Désactivé, 80Hz, 100Hz et 120Hz (chaque zone)

Filtre passe-bas Désactivé, 60Hz, 80Hz et 100Hz (chaque zone du subwoofer)

Récepteur radio

Récepteur radio FM avec RDS De 87,5MHz à 107,9MHz (palier de 0,2MHz)

Récepteur radio AM De 530kHz à 1710kHz (palier de 10kHz)

Récepteur radio DAB+ De 170MHz à 230MHz

Favoris 18préréglages sur tous les récepteurs radio

Bluetooth®

Prol A2DP v1.2, AVRCP v1.4

Spécication de base Version 2.1 + EDR

Codec SBC, Qualcomm® aptX™ audio

Portée de connexion Jusqu’à 11m (35pieds)

USB

Interface USB 2.0

Sortie de charge maximale 1 A

Formats audio pris en charge MP3, MP4, WAV, AAC, M4A, M4B

Dimensions

Unités W x H x P 4,65 po. x 3,74 po. x 3,66 po. (118 mm x 95 mm x 93 mm)

Alésage L x H 3,74 po. x 3,15 po. (95 mm x 80 mm)

3130

DECLARACIÓN DE CONFORMIDAD DE LA FCC

Este dispositivo cumple con la sección 15 de la

normativa de la FCC. Su funcionamiento está

sujeto a las dos condiciones siguientes:

(1) este dispositivo no puede ocasionar

interferencias perjudiciales y (2) este dispositivo

debe aceptar cualquier interferencia recibida,

incluidas aquellas interferencias que puedan

provocar un funcionamiento no deseado. Estos

límites están diseñados para proporcionar una

protección razonable contra interferencias

perjudiciales en una instalación residencial.

Este equipo genera, usa y puede emitir energía de

radiofrecuencia y puede ocasionar interferencias

perjudiciales en radiocomunicaciones si

no se instala según las instrucciones. No

obstante, no hay garantía de que no se vayan

a producir interferencias en una instalación

determinada. Si este equipo ocasionara

interferencias perjudiciales en la recepción

de señales de radio o televisión, sugerimos al

usuario que intente corregir la interferencia

con una o más de las siguientes medidas:

- Cambiar la orientación o la posición

de la antena receptora.

- Aumentar la separación entre

el equipo y el receptor.

- Conectar el equipo a una toma de

corriente conectada a un circuito distinto

al que el receptor está conectado.

- Pedir ayuda al distribuidor o a un técnico

de radio/televisión experimentado.

Cualquier cambio o modificación que no

cuente con la aprobación expresa de la parte

responsable de la conformidad puede invalidar la

autoridad del usuario para utilizar este equipo.

INFORME SOBRE LA EXPOSICIÓN A LA

RADIACIÓN FCC

Este dispositivo cumple con los límites de exposición

a la radiación de la FCC establecidos para un

entorno no controlado. Este equipo debe instalarse

y utilizarse con una distancia mínima de 20cm entre

el radiador y cualquier parte del cuerpo.

DECLARACIÓN DE CANADÁ

Este dispositivo contiene transmisores/

receptores exentos de licencia que cumplen

los estándares RSS de exención de licencia

de Canadá relativos innovación, ciencia y

desarrollo económico. Su funcionamiento está

sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede casionar interferencias.

(2) Este dispositivo debe aceptar cualquier

interferencia, incluidas aquellas interferencias

que puedan provocar un funcionamiento

no deseado del dispositivo.

El dispositivo cumple la exención de los límites

de evaluación rutinarios de la sección 2.5 de

RSS-102 y cumple los niveles de exposición

a radiofrecuencia de RSS-102. Los usuarios

pueden obtener información sobre exposición

a radiofrecuencia y cumplimiento en relación

con esta en Canadá. Este equipo cumple la

exención de los límites de evaluación rutinarios

de la sección 2.5 de RSS-102. Debe instalarse y

utilizarse con una distancia mínima de 20cm

entre el radiador y cualquier parte del cuerpo.

CONSIDERACIONES DE SEGURIDAD

• Este producto se debe utilizar únicamente en

vehículos con sistemas eléctricos con conexión a

tierra negativa de 12voltios. Este producto no está

certificado ni aprobado para su uso en aviones.

• Este producto se debe montar de forma segura para

evitar daños o lesiones en condiciones severas.

• No se debe sustituir el fusible del cable de

alimentación por uno de un valor diferente. Nunca

de debe derivar el fusible.

• Se debe escuchar el sistema de audio a niveles

adecuados para las condiciones de funcionamiento

y la seguridad auditiva.

ESPECIFICACIONES SOBRE LA INSTALACIÓN

• La instalación requiere las herramientas y los

equipos de seguridad adecuados. La instalación

profesional es recomendable.

• Este producto es resistente al agua. No se debe

sumergir ni someter a pulverización de agua a alta

presión.

• Antes de la instalación, se debe apagar el sistema

de audio y desconectar el sistema de batería del

sistema de audio.

• La instalación se debe realizar en una ubicación

seca y con una buena ventilación que no interfiera

con los sistemas instalados de fábrica. Si no se

dispone de un entorno seco, se debe recurrir a una

ubicación que no esté expuesta a salpicaduras

intensas.

• Antes de cortar o perforar, se deben comprobar

los posibles obstáculos detrás de las superficies

de montaje.

• Se deben colocar con cuidado todos los cables del

sistema lejos de piezas móviles y bordes afilados,

fijarlos con bridas y abrazaderas de cables y utilizar

pasacables y telares donde sea necesario para

proteger los cables de los bordes afilados.

x1 x1 x1

x1 x1

N.º 8 × 1in (25mm)

×4

3332

MONTAJE GENERAL

N.º8 x 1" (25 mm)

7/64"

(2.78 mm)

3,74"×3,15"

(ancho×altura)

(95mm×80mm)

CONEXIONES GENERALES

L (BK)

R (RD)

SUB

(CLR)

L (BK)

R (RD)

SUB

(CLR)

ZONE 1

ZONE 3

L (BK)

R (RD)

SUB

(CLR)

ZONE 2

NMEA LEN 1

REMOTE

AUX

L (BK)

R (RD)

AUX-IN

ANT

USB

ILLUMINATION (OR) +

GROUND (BK) −

AMP TURN-ON (BL) +

+12V

(10 - 15.9 V DC)

15A

+12V DC (RD) +

15A

Z1 L+ (WH)

Z1 L− (WH/BK)

Z1 R+ (GY)

Z1 R− (GY/BK)

Z2 L+ (GN)

Z2 L− (GN/BK)

Z2 R+ (VI)

Z2 R− (VI/BK)

Z2 SPKR OUT

Z1 SPKR OUT

POWER

AM FM DAB+

3534

PANEL DE CONTROL FUNCIONES GENERALES DE CONTROL

Control Función

Fuente/

Encendido

• Pulsar brevemente para encender; mantener pulsado para

apagar

• Cuando esté encendido, pulsar brevemente para mostrar el

menú de selección de fuente

Volumen/

Seleccionar

• Girar para ajustar los niveles de la zona de audio (volumen)

• Girar para navegar

• Pulsar para realizar selecciones

Subwoofer

• Pulsar brevemente para acceder a la configuración de nivel de

trimado del subwoofer

Conguración

• Pulsar brevemente para acceder a la zona de audio:

conguración de tono y balance

• Mantener pulsado para acceder a la conguración del sistema:

menú principal

Atrás/Menú

• Pulsar brevemente para retroceder un paso o acceder a menús

específicos de la fuente

Favoritos

• Pulsar brevemente para acceder a las presintonías almacenadas

• Mantener pulsado para almacenar una frecuencia como

presintonía (hasta 18)

Silenciar/

Pausa

• Pulsar brevemente para silenciar/activar el audio (AM/FM/DAB+/

AUX) o pausar/reanudar la selección actual (USB/Bluetooth®)

• Cuando se muestra la pantalla de niveles de la zona de audio, pulsar

brevemente para silenciar todo el audio (AM/FM/DAB+/AUX/USB/

Bluetooth®)

Hacia delante

Pulsar brevemente para:

• Ajustar manualmente el sintonizador hacia delante (AM/FM/DAB+)

• Seleccionar la pista siguiente (USB/Bluetooth®)

Mantener pulsado para:

• Buscar al siguiente canal (FM); avanzar diez pasos de frecuencia (AM)

• Avance rápido (USB)

Hacia atrás

Pulsar brevemente para:

• Ajustar manualmente el sintonizador hacia atrás (AM/FM/DAB+)

• Reiniciar la pista/seleccionar la pista anterior (USB/Bluetooth®)

Mantener pulsado para:

• Buscar el canal anterior (FM);

retroceder diez pasos de frecuencia (AM)

• Retroceso rápido (USB)

3736

CONFIGURACIÓN DEL MENÚ DEL SISTEMA

• Mantener pulsado para acceder a la conguración del sistema: menú

principal

• Girar para navegar

• Pulsar para realizar selecciones

Conguración Función

Asignar nombre a

este dispositivo

Crear un nombre personalizado para mostrar en los dispositivos conect-

ados con tecnología inalámbrica Bluetooth® o para redes NMEA 2000®

Conguración de

zona de audio

Permite congurar cada conjunto de salidas de zona de audio

Sensibilidad de

entrada AUX

Permite congurar la sensibilidad de la entrada AUX: 2V o 1V RMS

(predeterminado)

Diagnóstico

Muestra información sobre el número de serie y la versión de hardware

y software

Pantalla Permite ajustar la conguración de la pantalla y el brillo

Supervisión

de la batería

Envía una noticación cuando

la tensión de alimentación de

+12VCC desciende por deba-

jo de 10voltios o por encima

de 16voltios

Si se activa, la unidad entrará en

modo seguro con un mensaje

para apagar la unidad hasta

que se restaure la tensión de

funcionamiento normal

Desplazamiento

de texto

Permite el desplazamiento continuo de la información de texto dis-

ponible de RDS/pista

Región del

sintonizador

Permite congurar el rango y la escala del sintonizador AM/FM para

una región especíca

Conguración de

encendido

Permite ajustar la conguración de la pantalla y el volumen durante la

activación

Aplicación móvil

Permite acceder a opciones de vinculación para el control con aplica-

ciones de dispositivos móviles

Mando a distancia

Permite acceder a opciones de vinculación para controladores equipados

con tecnología inalámbrica Bluetooth®

Idioma

Permite congurar los controles de navegación mostrados y el idioma

de la interfaz de usuario

AJUSTES DEL MENÚ DE CONFIGURACIÓN DE ZONA DE AUDIO

• Mantener pulsado para acceder a la conguración del sistema: menú principal

• Girar para navegar

• Pulsar para realizar selecciones

Zona Función Conguración 1 Conguración 2

Z1: Zona 1

Z2: Zona 2

Z3: Zona 3

Modo control de

nivel

Relativo: vincula los niveles de vol-

umen de las zonas 2-3 al nivel de

volumen de la zona 1. (Las zonas

vinculadas seguirán proporciona-

lmente el volumen de la zona 1).

El nivel de compensación de cada

zona se puede ajustar de forma

independiente, para poder crear

un controlador de nivel personal-

izado especíco para el diseño de

una embarcación.

Absoluto: crea un control de nivel

independiente para las zonas

seleccionadas, cada uno con su

control deslizante de nivel de

volumen independiente.

Fijo

4V RMS máx. (prede-

terminado)

2V RMS máx.

1V RMS máx.

Apagado

Cambiar nombre

de zona

Proa, Puente, Cabina, Base, Galería,

Puente de mando, Camarote 1,

Camarote 2, Torre, Espejo de popa

Nombre personalizado Entrada alfanumérica

Valor predeterminado de fábrica

Límite de volumen

máximo

Límite de volumen máximo

HPF Filtro de paso alto

Desactivado (prede-

terminado)

80 Hz

100 Hz

120 Hz

Sub 1

Sub 2

Sub 3

LPF (ltro de paso bajo)

Desactivado (prede-

terminado)

60 Hz

80 Hz

100 Hz

Sub desactivado

3938

CONFIGURACIÓN DE DISPOSITIVOS CON TECNOLOGÍA INALÁMBRICA BLUETOOTH®

• Con Bluetooth® seleccionado como fuente, pulsar brevemente para

mostrar el menú principal de Bluetooth®

• Girar para navegar

• Pulsar para realizar selecciones

Conguración Función

En reproducción Volver a la pantalla En reproducción

Vincular nuevo

dispositivo

Permite iniciar el modo vinculación (los dispositivos conectados se

desconectarán)

Conectar dispositivo

vinculado

Muestra todos los dispositivos vinculados para conexión

Establecer dispositi-

vo principal

Permite asignar un dispositivo vinculado para conexión automática

Borrar un dispositivo

vinculado

Permite seleccionar los dispositivos vinculados para borrarlos

Borrar todos los dis-

positivos vinculados

Permite borrar todos los dispositivos vinculados de la memoria

TRANSMISIÓN DE AUDIO CON TECNOLOGÍA INALÁMBRICA BLUETOOTH®

Puedes escuchar audio de forma inalámbrica desde dispositivos compatibles

equipados con la tecnología inalámbrica Bluetooth® a una distancia máxima de 11m

(35pies). Se pueden vincular hasta ocho dispositivos, pero solo se puede conectar un

dispositivo de transmisión a la vez.

IMPORTANTE

• Por la presente, Garmin declara que el equipo de radio tipo MM55 cumple la

Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE

está disponible en la siguiente dirección de Internet: www.garmin.com/compliance

• Especificaciones inalámbricas de la unidad MM55:

Rango de frecuencia del transmisor Bluetooth: 2400 MHz - 2483.5 MHz

Potencia del transmisor Bluetooth: <14 dBm (EIRP)

CONEXIONES USB

Utiliza el puerto USB para conectar con dispositivos de clase de almacenamiento USB

(unidad portátil, reproductor de audio digital, etc.). Incluye una salida de carga de 1A.

CONFIGURACIÓN DEL MENÚ USB

• Con USB seleccionado como fuente, pulsar brevemente para mostrar

el menú principal de USB

• Girar para navegar

• Pulsar para realizar selecciones

Conguración Función

En reproducción Volver a la pantalla En reproducción

Aleatorio Permite activar o desactivar (predeterminado) la reproducción aleatoria

Repetir

Permite activar la repetición de todas las canciones, de una canción o

desactivar la repetición (predeterminado)

Reproducir todo Permite reproducir todo el contenido dentro de todas las carpetas

IMPORTANTE

• Fija correctamente el dispositivo conectado antes de conducir para

evitar daños por caídas o aceleración/frenada repentina.

• El control, la funcionalidad y la pantalla pueden variar en función

del modelo y la versión del dispositivo conectado.

• Cuando la conexión se realice a través del puerto USB, asegúrate

de desvincular o desconectar la conexión inalámbrica del

dispositivo para evitar posibles conflictos de reproducción.

• Si experimentas un rendimiento anormal durante el

funcionamiento, desconecta el dispositivo y comprueba su

estado. Reinicia el dispositivo si el rendimiento no mejora.

• Por la presente, Garmin declara que este MM55 cumple con los requisitos

esenciales y otras disposiciones relevantes de la Normativa sobre equipos de

radio de 2017. El texto completo de la declaración de conformidad de RU está

disponible en la siguiente dirección de Internet: www.garmin.com/compliance

4140

ACCESORIOS DE CONTROL E INTERFAZ OPCIONALES

Se incluyen las siguientes conexiones para añadir accesorios MediaMaster®

(se venden por separado). Consulta el manual del usuario de cada accesorio

para obtener instrucciones de instalación y de usuario especícas.

MediaMaster® MMR-40

Controlador de red

Controlador plenamente funcional

y resistente al agua (clasificación IP66)

con pantalla LCD a todo color

MediaMaster® MMR-5N2K

Controlador de volumen de red

Controlador resistente al agua

(clasificación IPX7)

Control de MFD

Disfruta de funcionalidad de control con

la pantalla multifunción (MFD) de tu

embarcación

MediaMaster® MMA-1-HTML

Interfaz de datos MFD

La interfaz digital genera controles y

navegación temáticos en la pantalla

multifunción (MFD) de tu embarcación

Conexión NMEA 2000®

Conector micro-C para red NMEA 2000® mediante cables accesorios

y conectores para redes NMEA 2000® (se venden por separado).

Nota: La funcionalidad requiere protocolos de entretenimiento compatibles (PGN)

para redes NMEA 2000® y puede requerir una actualización de software de los

dispositivos de pantalla multifunción (MFD) conectados. Consulta al fabricante

de la MFD para obtener información sobre compatibilidad con dispositivos.

Conexión Remota

Permite la conexión directa de

controladores con cable MediaMaster®

mediante cables y divisores de

controladores accesorios. Puedes

añadir hasta tres mandos a distancia

a una única fuente de origen a una

distancia máxima de 23m (75pies).

MediaMaster® MMR-20-BE

Mando a distancia con cable

Controlador auxiliar resistente

al agua (clasificación IP67)

Conexión Bluetooth®

La ultraeciente tecnología Bluetooth®

de bajo consumo permite el control

inalámbrico a una distancia de

hasta 11m (35pies). Puedes vincular

hasta ocho mandos a distancia a

una única unidad de origen.

MediaMaster® MMR-25W

Controlador inalámbrico

Controlador resistente al agua

(clasificación IP68)

Aplicación de mando a distancia

MediaMaster®

Controlador de aplicaciones gratuito

y plenamente funcional a través de tu

dispositivo inalámbrico compatible.

Nota: La funcionalidad de la aplicación puede

requerir la actualización del software de la unidad

de origen. Visita: www.jlaudio.com/support

4342

ESPECIFICACIONES

Eléctricas

Voltaje de funcionamiento 14,4VCC (10V – 16V)

Rango de temperatura de

funcionamiento

‘De -4°F a +149°F (de -20°C a +65°C)

Consumo de corriente/

valor del fusible

15A (máx.)/100mA (en espera)/15A

LEN de NMEA 2000® 1 (conector micro-C)

Pantalla/resolución LCD TFT de 2,8pulgadas con retroiluminación/320x240

Salidas/entradas de audio del preamplicador

Canales de salida Una par de conectores RCA de subwoofer estéreo y mono por zona

Conguración de salida Relativa, Absoluta, Fija o Desactivada

Tensión de salida máxima Relativa o Absoluta: 4V RMS / Fija: selección de 4V/2V/1V RMS

Impedancia de salida 250 Ω

Entrada auxiliar Una par de conectores RCA estéreo (sensibilidad de entrada de 2V/1V RMS)

Salidas de audio amplicadas

Potencia RMS nominal a 14,4V 25W x 4 @ 4 Ω

Impedancia mínima 2Ω por canal

Opciones de control de sonido

Tono y balance Agudos, Medios, Graves y Balance (todas las zonas)

Filtro de paso alto Desactivado, 80Hz, 100Hz y 120Hz (cada zona)

Filtro de paso bajo Desactivado, 60Hz, 80Hz y 100Hz (cada zona de subwoofer)

Sintonizador

Sintonizador FM con RDS De 87,5MHz a 107,9MHz (incrementos de 0,2MHz)

Sintonizador AM De 530kHz a 1710kHz (incrementos de 10kHz)

Sintonizador DAB+ De 170MHz a 230MHz

Favoritos 18presintonías en todos los sintonizadores

Bluetooth®

Perl A2DP v1.2, AVRCP v1.4

Especicaciones básicas Versión 2.1 + EDR

Códec SBC, Qualcomm® aptX™ audio

Rango de conexión De hasta 11m (35pies)

USB

Interfaz USB 2.0

Salida de carga máxima 1 A

Formatos de audio compatibles MP3, MP4, WAV, AAC, M4A, M4B

Dimensiones

Unidades W x H x D 4.65" x 3.74" x 3.66" (118 mm x 95 mm x 93 mm)

Oricio de montaje W x H 3.74" x 3.15" (95 mm x 80 mm)

BEDIENUNGSANLEITUNG

STEUERGERÄT FÜR

DEN MARINEEINSATZ

4544

ERKLÄRUNG ZUR EINHALTUNG DER FCC-

BESTIMMUNGEN

Dieses Gerät entspricht Abschnitt15 der

FCC-Vorschriften. Der Betrieb dieses Geräts

unterliegt den folgenden zwei Bedingungen:

(1)Dieses Gerät darf keine gesundheitsschädlichen

Störungen verursachen. (2)Dieses Gerät

muss empfangene Störungen aufnehmen,

einschließlich solcher, die zu einem

unerwünschten Betriebszustand führen

können. Diese Grenzwerte dienen dem

angemessenen Schutz vor gesundheitsschädlichen

Störungen in Wohnbereichen.

Dieses Gerät erzeugt und verwendet

Hochfrequenzenergie und strahlt sie ab und kann,

falls es nicht anweisungsgemäß installiert wird,

schädliche Funkstörungen verursachen. Es wird

jedoch nicht garantiert, dass bei einer bestimmten

Installation keine Störungen auftreten. Sollte

dieses Gerät den Radio- oder Fernsehempfang

stören, sollten Benutzer zunächst versuchen,

die Störung mithilfe einer oder mehrerer

der folgenden Maßnahmen zu beheben:

– Richten Sie die Empfangsantenne neu

aus oder ändern Sie deren Standort.

– Vergrößern Sie den Abstand

zwischen Gerät und Empfänger.

– Schließen Sie das Gerät an eine

Netzsteckdose eines Stromkreises an, der

nicht mit dem Stromkreis identisch ist,

mit dem der Empfänger verbunden ist.

– Wenden Sie sich an einen Händler oder einen

erfahrenen Radio-/Fernsehtechniker.

Änderungen, die nicht ausdrücklich von

der für die Einhaltung von Bestimmungen

verantwortlichen Partei genehmigt sind,

könnten zu einem Entzug der Berechtigung des

Benutzers zur Bedienung dieses Geräts führen.

ERKLÄRUNG ZUR STRAHLENBELASTUNG

GEMÄSS FCC

Dieses Gerät entspricht den

Strahlenbelastungsgrenzen der FCC für nicht

kontrollierte Umgebungen. Bei der Installation

und beim Betrieb dieses Geräts sollte auf einen

Mindestabstand von 20cm zwischen dem Kühler

und Ihrem Körper geachtet werden.

ERKLÄRUNG FÜR KANADA

Dieses Gerät enthält lizenzfreie Sender/

Empfänger, die die Bestimmungen der

lizenzfreien RSS-Normen von Innovation,

Science and Economic Development

Canada erfüllen. Der Betrieb unterliegt

den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen.

(2) Dieses Gerät muss Störungen aufnehmen,

einschließlich Störungen, die zu einem

unerwünschten Betriebszustand

des Geräts führen können.

Das Gerät erfüllt die Bedingungen, um von

den routinemäßigen Bewertungsgrenzen in

Abschnitt2.5 von RSS-102 und um von RSS-102

bezüglich Strahlenbelastung ausgeschlossen zu

sein; Benutzer können kanadische Informationen

zu Strahlenbelastung und Einhaltung der

Bestimmungen erhalten. Dieses Gerät erfüllt

die Bedingungen, um von den routinemäßigen

Bewertungsgrenzen in Abschnitt2.5 von RSS-

102 ausgeschlossen zu sei. Bei der Installation

und beim Betrieb des Geräts sollte auf einen

Mindestabstand von 20cm zwischen dem

Kühler und Ihrem Körper geachtet werden.

HINWEISE FÜR DIE SICHERHEIT

• Verwenden Sie dieses Produkt ausschließlich

in Fahrzeugen mit negativ geerdeten 12-Volt-

Systemen. Dieses Produkt ist nicht für die

Verwendung in Flugzeugen zertifiziert oder

zugelassen.

• Montieren Sie dieses Produkt sicher, um unter

schwierigen Bedingungen Schäden oder

Verletzungen zu vermeiden.

• Ersetzen Sie die Sicherung der Stromleitung nicht

durch eine Sicherung mit einer anderen Leistung.

Umgehen Sie niemals die Sicherung.

• Wählen Sie für das Audiosystem nur Lautstärken,

die für die Betriebsbedingungen und den

Gehörschutz angemessen sind.

HINWEISE FÜR DIE INSTALLATION

• Die Installation erfordert entsprechende

Werkzeuge und Sicherheitsausrüstung. Eine

Installation durch Fachpersonal wird empfohlen.

• Dieses Produkt ist wasserbeständig. Tauchen

Sie es nicht in Wasser ein und setzen Sie es nicht

Hochdruckspritzwasser aus.

• Schalten Sie das Audiosystem vor der Installation

aus und trennen Sie das Batteriesystem vom

Audiosystem.

• Installieren Sie das Gerät an einem trockenen, gut

belüfteten Ort, der die werkseitig installierten

Systeme nicht beeinträchtigt. Sollte keine

trockene Umgebung vorhanden sein, kann ein

Ort verwendet werden, der nicht starkem Spritzen

ausgesetzt ist.

• Überprüfen Sie vor dem Schneiden oder Bohren,

ob sich hinter Montageflächen mögliche

Hindernisse befinden.

• Verlegen Sie alle Systemleitungen sorgsam

außerhalb der Reichweite von beweglichen Teilen

und scharfen Kanten; verwenden Sie zum Sichern

Kabelbinder oder Drahtklemmen sowie bei Bedarf

Tüllen und Kabelbäume zum Schutz vor scharfen

Kanten.

x1 x1 x1

x1 x1

8 x 1 Zoll (25 mm)

4746

ALLGEMEINE MONTAGE

8 x 1 Zoll (25 mm)

7/64"

(2,78 mm)

3,74 Zoll B x 3,15 Zoll H

(95 mm B x 80 mm H)

ALLGEMEINE VERKABELUNG

L (BK)

R (RD)

SUB

(CLR)

L (BK)

R (RD)

SUB

(CLR)

ZONE 1

ZONE 3

L (BK)

R (RD)

SUB

(CLR)

ZONE 2

NMEA LEN 1

REMOTE

AUX

L (BK)

R (RD)

AUX-IN

ANT

USB

ILLUMINATION (OR) +

GROUND (BK) −

AMP TURN-ON (BL) +

+12V

(10 - 15.9 V DC)

15A

+12V DC (RD) +

15A

Z1 L+ (WH)

Z1 L− (WH/BK)

Z1 R+ (GY)

Z1 R− (GY/BK)

Z2 L+ (GN)

Z2 L− (GN/BK)

Z2 R+ (VI)

Z2 R− (VI/BK)

Z2 SPKR OUT

Z1 SPKR OUT

POWER

AM FM DAB+

4948

BEDIENFELD ALLGEMEINE STEUERUNGSFUNKTIONEN

Steuerung Funktion

Quelle/

Einschalt-

taste

• Zum Einschalten kurz drücken; zum Ausschalten lange drücken

• Wenn eingeschaltet: Kurz drücken, um das Menü „QUELLE: Wählen“

anzuzeigen

Volume/

Select

• Drehen, um die Audiozonenpegel (Lautstärke) anzupassen

• Drehen, um zu navigieren

• Drücken, um eine Auswahl zu treffen

Subwoofer

• Kurz drücken, um auf die Einstellungen für die Subwoofer-

Anpassungsstufe zuzugreifen

Einstel-

lungen

• Kurz drücken, um auf die Einstellungen „Audiozone: Ton und

Balance“ zuzugreifen

• Lange drücken, um auf „Systemeinstellungen: Hauptmenü“

zuzugreifen

Back/

• Kurz drücken, um einen Schritt zurückzugehen oder auf Menüs

speziell für die Quelle zuzugreifen

Favoriten

• Kurz drücken, um auf gespeicherte Voreinstellungen zuzugreifen

• Lange drücken, um eine Frequenz als Voreinstellung zu speichern

(bis zu18)

Stumm/

Pause

• Kurz drücken, um das Audio (AM/UKW/DAB+/AUX) stumm/laut zu

schalten oder um die aktuelle Auswahl (USB/Bluetooth®) anzuhalten/

fortzusetzen

• Wenn die Seite für Audiozonenpegel angezeigt wird, kurz drücken,

um das gesamte Audio (AM/FM/DAB+/AUX/USB/Bluetooth®) stumm

zu schalten

Vorwärts

Kurz drücken:

• Tuner manuell vorwärts anpassen (AM/UKW/DAB+)

• Nächsten Titel wählen (USB/Bluetooth®)

Lange drücken:

• Suchlauf zum nächsten Kanal (UKW); zehn Frequenzschritte nach

vorne springen (AM)

• Schnell vorspulen (USB)

Rückwärts

Kurz drücken:

• Tuner manuell rückwärts anpassen (AM/UKW/DAB+)

• Titel erneut wiedergeben/vorherigen Titel auswählen (USB/

Bluetooth®)

Lange drücken:

• Suchlauf zum vorherigen Kanal (UKW); zehn Frequenzschritte

nachhinten springen (AM)

• Schnell zurückspulen (USB)

5150

EINSTELLUNGEN DES SYSTEMMENÜS

• Lange drücken, um auf „Systemeinstellungen: Hauptmenü“ zuzugreifen

• Drehen, um zu navigieren

• Drücken, um eine Auswahl zu treffen

Einstellungen Funktion

Gerät benennen

Erstellt einen benutzerdenierten Namen, der auf Geräten angezeigt

wird, die über die drahtlose Bluetooth®-Technologie

verbunden sind, oder für NMEA2000®-Netzwerke

Audiozonen-

Einrichtung

Konguriert die einzelnen Sätze an Audiozonen-Ausgaben

AUX-Eingangsemp-

ndlichkeit

Konguriert die AUX-Eingangsempndlichkeit: 2V oder 1V e. (Stan-

dard)

Diagnose

Zeigt Informationen zur Seriennummer sowie zur Hardware- und

Softwareversion an

Anzeige Konguriert Display- und Helligkeitseinstellungen

Batteriemonitor

Zeigt eine Benachrichti-

gung an, wenn die Ver-

sorgungsspannung von

12VDC und mehr auf unter

10Volt abfällt oder auf über

16Volt ansteigt

Bei Auslösung aktiviert das Gerät

den Sicherheitsmodus, um das Gerät

so lange auszuschalten, bis wieder

eine normale Betriebsspannung

erreicht ist

Lauftext Aktiviert fortlaufenden Lauftext für verfügbare RDS-/Titelinformationen

Tuner-Region

Konguriert AM-/UKW-Tuner-Bereiche/-Skalen für eine bestimmte

Region

Einschalteinstellun-

gen

Konguriert Display- und Lautstärkeeinstellungen nach der Aktivierung

Mobile Anwendung

Önet Kopplungsoptionen für die Anwendungssteuerung auf Mo-

bilgeräten

Fernbedienung

Önet Kopplungsoptionen für Steuerungen mit drahtloser Bluetooth®-

Technologie

Sprache

Konguriert die Sprache für angezeigte Navigationssteuerungen und

die Benutzeroberäche

MENÜEINSTELLUNGEN FÜR DIE AUDIOZONEN-EINRICHTUNG

• Lange drücken, um auf „Systemeinstellungen: Hauptmenü“ zuzugreifen

• Drehen, um zu navigieren

• Drücken, um eine Auswahl zu treffen

Zone Funktion Einstellungen 1 Einstellungen 2

Z1: Zone 1

Z2: Zone 2

Z3: Zone 3

Pegelsteuerungs-

modus

Relativ: Verknüpft die Laut-

stärkepegel der Zonen2 und 3 mit

dem Pegel der Zone1. (Verknüp-

fte Zonen folgen proportional

der Lautstärke von Zone1.) Der

Oset-Pegel jeder Zone kann

unabhängig eingestellt werden,

sodass Sie eine angepasste, für das

Layout eines Schis spezische

Pegelsteuerung erstellen können.

Absolut: Erstellt eine unabhängige

Pegelsteuerung für ausgewählte

Zonen, wobei jede eine eigenen

Lautstärkeregler hat.

Fest

Maximal 4V e.

(Standard)

Maximal 2V e.

Maximal 1V e.

Aus

Zone umbenennen

Bug, Brücke, Kajüte, Cockpit,

Kombüse, Kabine1,

Kabine2, Turm, Heckspiegel

Benutzerdenierter Name

Alphanumerische

Eingabe

Werksstandards

Maximale Laut-

stärkenbegrenzung

Maximale Lautstärkenbegrenzung

HPF Hochpasslter

Aus (Standard)

80Hz

100Hz

120Hz

Sub 1

Sub 2

Sub 3

LPF (Tiefpasslter)

Aus (Standard)

60Hz

80Hz

100Hz

Subwoofer aus

5352

EINSTELLUNGEN FÜR GERÄTE MIT DRAHTLOSER BLUETOOTH®-TECHNOLOGIE

• Während Bluetooth® als Quelle ausgewählt ist, kurz drücken, um das

Bluetooth®-Hauptmenü anzuzeigen

• Drehen, um zu navigieren

• Drücken, um eine Auswahl zu treffen

Einstellungen Funktion

Aktuelle Wiedergabe Kehrt zur Seite „Aktuelle Wiedergabe“ zurück

Neues Gerät koppeln Initiiert den Kopplungsmodus (verbundene Geräte werden getrennt)

Gekoppeltes Gerät

verbinden

Zeigt alle gekoppelten Geräte an, die verbunden werden können

Primäres Gerät

einrichten

Weist einem gekoppelten Gerät eine Priorität zu, damit es automatisch

verbunden wird

Gekoppeltes Gerät

löschen

Ermöglicht die Auswahl eines gekoppelten Geräts, um es zu entfernen

Alle gekoppelten

Geräte löschen

Entfernt alle gekoppelten Geräte aus dem Speicher

AUDIOSTREAMING MIT DRAHTLOSER BLUETOOTH®-TECHNOLOGIE

Sie können drahtlos über kompatible Geräte mit drahtloser Bluetooth®-Technologie

Audio aus einer Entfernung von bis zu 11m (35Fuß) hören. Es können bis zu acht

Geräte gekoppelt sein, allerdings kann nur jeweils ein Streaming-Gerät verbunden sein.

WICHTIG

• Garmin erklärt hiermit, dass die Funkeinrichtung MM55 der Direktive2014/53/

EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter

folgender Internetadresse verfügbar: www.garmin.com/compliance

• Technische Daten zur Drahtlosfunktion des MM55:

Frequenzbereich des Bluetooth-Senders: 2400 MHz - 2483.5 MHz

Leistung des Bluetooth-Senders: <14 dBm (EIRP)

USB-VERBINDUNGEN

Ermöglicht es Ihnen, USB-Speichergeräte (USB-Stick, digitaler Audioplayer usw.) an

den USB-Anschluss anzuschließen. Umfasst einen 1-A-Ladeausgang.

EINSTELLUNGEN DES USB-MENÜS

• Während USB als Quelle ausgewählt ist, kurz drücken, um das USB-

Hauptmenü anzuzeigen

• Drehen, um zu navigieren

• Drücken, um eine Auswahl zu treffen

Einstellungen Funktion

Aktuelle Wiedergabe Kehrt zur Seite „Aktuelle Wiedergabe“ zurück

Zufallswiedergabe Aktiviert oder deaktiviert (Standard) die Zufallswiedergabe

Wiederholen

Aktiviert die Wiederholung aller Titel, des aktuellen Titels oder deaktiv-

iert die Wiederholung (Standard)

Alles wiedergeben Gibt alle Inhalte in allen Ordnern wieder

WICHTIG

• Sichern Sie das verbundene Gerät ordnungsgemäß vor der Fahrt, um Schäden durch

ein Herunterfallen oder durch plötzliches Beschleunigen/Bremsen zu vermeiden.

• Bedienung, Funktionen und Display können abhängig vom

Modell und der Version des verbundenen Geräts variieren.

• Wenn Sie eine Verbindung über einen USB-Anschluss herstellen, vergewissern

Sie sich, dass Sie die drahtlose Verbindung des Geräts entkoppeln oder

deaktivieren, um mögliche Wiedergabekonflikte zu vermeiden.

• Falls es während des Betriebs zu einer ungewöhnlichen Leistung

kommt, trennen Sie das Gerät und überprüfen Sie dessen Zustand.

Starten Sie das Gerät neu, falls sich die Leistung nicht verbessert.

• Garmin erklärt hiermit, dass dieses MM55-Gerät den wesentlichen Anforderungen

und weiteren relevanten Vorschriften der Radio Equipment Regulations2017

entspricht. Der vollständige Text der UK-Konformitätserklärung ist unter

folgender Internetadresse verfügbar: www.garmin.com/compliance

5554

OPTIONALES STEUERUNGS- UND SCHNITTSTELLENZUBEHÖR

Die folgenden Verbindungen sind inbegrien, um MediaMaster®-Zubehör (separat

erhältlich) hinzuzufügen. Im bereitgestellten Benutzerhandbuch des jeweiligen

Zubehörs nden Sie spezische Benutzer- und Installationsanweisungen.

MediaMaster®MMR-40

Netzwerksteuerung

Vielfältige, wasserbeständige

Steuerung (IP66) mit

LCD-Farbdisplay

MediaMaster®MMR-5N2K

Netzwerk-Lautstärkeregelung

Wasserbeständige Steuerung (IPX7)

MFD-Steuerung

Funktionen zur Steuerung über das

MFD (Multifunktionsdisplay) des Boots

MediaMaster®MMA-1-HTML

MFD-Datenschnittstelle

Digitale Schnittstelle für thematische

Navigationsfunktionen und Steuerungen

auf der MFD (Multifunktionsdisplay) des

Boots

NMEA2000®-Verbindung

Micro-C-Anschluss für das NMEA2000®-Netzwerk unter Verwendung von

Zubehörkabeln und Anschlüssen für NMEA2000®-Netzwerke (separat erhältlich).

Hinweis: Für die Funktion sind kompatible Entertainment-Protokolle (PGN) für

NMEA2000®-Netzwerke erforderlich. Außerdem kann ein Software-Upgrade der

verbundenen MFD-Geräte (Multifunktionsdisplay) notwendig sein. Informationen

zur Gerätekompatibilität erhalten Sie vom Hersteller des MFD.

Remoteverbindung

Ermöglicht eine direkte Verbindung

von kabelgebundenen MediaMaster®-

Steuerungen mithilfe von

Zubehörkabeln und -splittern für

Steuerungen. Verwenden Sie bis zu

drei Fernbedienungen mit einem

einzelnen Quellgerät aus Entfernungen

von bis zu 23m (75Fuß).

MediaMaster®MMR-20-BE

Kabelfernbedienung

Zusätzliche, wasserbeständige

Steuerung (IP67)

Bluetooth®-Verbindung

Extrem eziente Bluetooth® Low

Energy-Technologie ermöglicht die

Funksteuerung aus Entfernungen

von bis zu 11m (35Fuß). Koppeln

Sie bis zu acht Fernbedienungen

mit einem einzelnen Quellgerät.

MediaMaster®MMR-25W

Funksteuerung

Wasserbeständige Steuerung (IP68)

MediaMaster®-Fernbedienungs-App

Kostenlose, vielfältige

Anwendungssteuerung über Ihr

kompatibles drahtloses Gerät.

Hinweis: Für App-Funktionen ist möglicherweise

ein Software-Update des Quellgeräts erforderlich.

Informationen: www.jlaudio.com/support

5756

TECHNISCHE DATEN

Elektrische Daten

Betriebsspannung 14,4V Gleichspannung (10bis 16V)

Betriebstemperaturbereich ‘-20°C bis +65°C (-4°F bis +149°F)

Stromaufnahme/Sicherungswert 15A (maximal)/100mA (Standby)/15A

NMEA2000®-LEN-Wert 1 (Micro-C-Anschluss)

Display/Auösung 2,8Zoll, TFT-LCD mit Hintergrundbeleuchtung/320x240

Vorverstärkerausgänge/-eingänge

Ausgangskanäle Ein Stereopaar und Mono-Subwoofer-RCA-Stecker pro Zone

Ausgangskonguration Relativ, Absolut, Fest, Aus

Maximale Ausgangsspannung

Relativ oder absolut: 4V e.

Fest: Wählbar: 4V/2V/1V e.

Ausgangsimpedanz 250 Ω

AUX-Eingang Ein Stereopaar an RCA-Steckern (Eingangsempndlichkeit von 2V/1V e.)

Verstärkte Audioausgänge

Eektive Nennleistung bei 14,4V 25W x 4 @ 4 Ω

Minimale Impedanz 2Ω pro Kanal

Klangregelungsoptionen

Ton und Balance Höhen, Mitten, Bässe und Balance (alle Zonen)

Hochpasslter Aus, 80Hz, 100Hz und 120Hz (jede Zone)

Tiefpasslter Aus, 60Hz, 80Hz und 100Hz (jede Subwoofer-Zone)

Tuner

UKW-Tuner mit RDS 87,5 bis 107,9MHz (Schritte von 0,2MHz)

AM-Tuner 530 bis 1710kHz (Schritte von 10kHz)

DAB+-Tuner 170 bis 230MHz

Favoriten 18 Voreinstellungen auf allen Tunern

Bluetooth®

Prol A2DP v1.2, AVRCP v1.4

Core-Angaben Version 2.1 + EDR

Codec SBC, Qualcomm® aptX™ audio

Verbindungsbereich Bis zu 11m (35Fuß)

USB

Benutzeroberäche USB 2.0

Maximaler Ladeausgang 1 A

Unterstützte Audioformate MP3, MP4, WAV, AAC, M4A, M4B

Abmessungen

Einheiten B x H x T 4,65 x 3,74 x 3,66 Zoll (118 mm x 95 mm x 93 mm)

Montageloch B x H 3,74 x 3,15 Zoll (95 mm x 80 mm)

MANUALE DEL PROPRIETARIO

UNITÀ SORGENTE

PER LA NAUTICA

5958

DICHIARAZIONE DI CONFORMITÀ FCC

Questo dispositivo è conforme alla Parte

15 delle normative FCC. L’uso è soggetto

alle due condizioni seguenti:

(1) questo dispositivo non deve causare

interferenze dannose e (2) questo dispositivo non

può accettare interferenze, incluse quelle che

possono causare anomalie di funzionamento.

Tali limiti sono progettati per fornire una

protezione ragionevole contro le interferenze

dannose in un’installazione residenziale.

Questo dispositivo genera, utilizza e può emettere

energia in radiofrequenza e, se non installato

nel rispetto delle istruzioni, può produrre

interferenze dannose alle comunicazioni radio.

Non è tuttavia possibile garantire la totale

assenza di interferenze in un’installazione

specifica. Qualora il presente dispositivo generi

interferenze alla ricezione radiotelevisiva, è

possibile risolvere il problema eseguendo una

o più delle operazioni indicate di seguito:

- Modificare l’orientamento o la

posizione dell’antenna.

- Allontanare il dispositivo dal ricevitore.

- Collegare il dispositivo a una presa

su un circuito diverso da quello a

cui è collegato il ricevitore.

- Per assistenza, rivolgersi al rivenditore o

a un tecnico radiotelevisivo esperto.

Un utilizzo diverso da quello previsto o modifiche

al dispositivo, possono danneggiare il prodotto.

DICHIARAZIONE FCC SULL’ESPOSIZIONE ALLE

RADIAZIONI

Questo dispositivo è conforme ai limiti di

esposizione alle radiazioni FCC previsti per gli

ambienti non soggetti a controllo. Il dispositivo

deve essere installato e utilizzato a una distanza

minima di 20 cm tra il radiatore e una qualsiasi

parte del corpo.

DICHIARAZIONE PER IL CANADA

Questo dispositivo include un trasmettitore/

ricevitore esente da licenza conforme agli

standard RSS canadesi esenti da licenza di

Innovation, Science and Economic Development.

L’uso è soggetto alle due condizioni seguenti:

(1) Il dispositivo non deve causare interferenze.

(2) Il dispositivo deve accettare le

interferenze, incluse quelle che possono

causare anomalie di funzionamento.

Il dispositivo soddisfa l’esenzione dai limiti di

valutazione ordinari specificati nella sezione

2.5 dell’RSS 102 ed è conforme all’esposizione

alle RF RSS-102 (gli utenti possono ottenere

informazioni sull’esposizione alle RF e sulla

conformità in vigore in Canada). Questo

dispositivo soddisfa l’esenzione dai limiti di

valutazione ordinari specificati nella sezione

2.5 dell’RSS-102. Deve essere installato e

utilizzato a una distanza minima di 20 cm tra

il radiatore e una qualsiasi parte del corpo.

CONSIDERAZIONI SULLA SICUREZZA

• Utilizzare questo prodotto solo su veicoli con

impianti elettrici con messa a terra negativa

da 12 V. Questo prodotto non è certificato o

approvato per l’uso su velivoli.

• Installare saldamente il prodotto per evitare

danni o lesioni in condizioni difficili.

• Non sostituire il fusibile del cavo di

alimentazione con uno di diverso valore. Non

bypassare mai il fusibile.

• Ascoltare il sistema audio a livelli appropriati

alle condizioni di funzionamento e sicuri per

l’udito.

NOTE SULL’INSTALLAZIONE

• L’installazione richiede gli utensili e

l’attrezzatura di sicurezza appropriati. Si

raccomanda di far installare il dispositivo a

un professionista.

• Questo dispositivo è impermeabile. Non

immergere o esporre a spruzzi d’acqua ad

alta pressione.

• Prima dell’installazione, spegnere il sistema

audio e scollegare la batteria dal sistema.

• Installare il dispositivo in un luogo asciutto

e ben ventilato che non interferisca con

i sistemi installati in fabbrica. Se non è

disponibile un ambiente asciutto, è possibile

utilizzare un luogo non esposto a spruzzi

violenti.

• Prima di tagliare o praticare fori, verificare se

sono presenti ostacoli dietro le superfici di

montaggio.

• Instradare con attenzione tutti i cavi del

sistema, lontano da parti in movimento e

bordi affilati; fissare i cavi con fascette o

serrafili e, se necessario, utilizzare occhielli

e passacavi per proteggere i cavi da bordi

affilati.

x1 x1 x1

x1 x1

#8 x 1in. (25mm)

6160

MONTAGGIO GENERALE

#8 x 1" (25 mm)

7/64"

(2,78 mm)

3,74" L x 3,15" A

(95L mm x 80A mm)

COLLEGAMENTI GENERALI

L (BK)

R (RD)

SUB

(CLR)

L (BK)

R (RD)

SUB

(CLR)

ZONE 1

ZONE 3

L (BK)

R (RD)

SUB

(CLR)

ZONE 2

NMEA LEN 1

REMOTE

AUX

L (BK)

R (RD)

AUX-IN

ANT

USB

ILLUMINATION (OR) +

GROUND (BK) −

AMP TURN-ON (BL) +

+12V

(10 - 15.9 V DC)

15A

+12V DC (RD) +

15A

Z1 L+ (WH)

Z1 L− (WH/BK)

Z1 R+ (GY)

Z1 R− (GY/BK)

Z2 L+ (GN)

Z2 L− (GN/BK)

Z2 R+ (VI)

Z2 R− (VI/BK)

Z2 SPKR OUT

Z1 SPKR OUT

POWER

AM FM DAB+

6362

PANNELLO DI CONTROLLO FUNZIONI GENERALI DI CONTROLLO

Controllo Funzione

Sorgente/

Alimen-

tazione

• Premere brevemente per accendere; premere a lungo per spegnere

• Con il dispositivo acceso, premere brevemente per visualizzare il

menu SORGENTE: Seleziona

Volume/

Seleziona

• Ruotare per regolare i livelli delle zone audio (volume)

• Ruotare per spostarsi

• Premere per effettuare una selezione

Subwoofer

• Premere brevemente per accedere alle impostazioni Livello

subwoofer

Impostazi-

oni

• Premere brevemente per accedere alle impostazioni Zona audio:

Tono e bilanciamento

• Premere a lungo per accedere a Impostazioni di sistema: Menu

principale

Indietro/

• Premere brevemente per tornare all’impostazione precedente o

accedere ai menu specifici di una sorgente

Preferiti

• Premere brevemente per accedere alle preimpostazioni

memorizzate

• Premere a lungo per memorizzare una frequenza come

preimpostazione (fino a 18)

Disattiva

audio/

Pausa

• Premere brevemente per disattivare/riattivare l’audio (AM/FM/DAB+/

AUX) o mettere in pausa/riprendere la selezione corrente (USB/

Bluetooth®)

• Quando viene visualizzata la schermata Livelli zone audio, premere

brevemente per disattivare tutto l’audio (AM/FM/DAB+/AUX/USB/

Bluetooth®)

Avanti

Premere brevemente per:

• Regolare manualmente il sintonizzatore in avanti (AM/FM/DAB+)

• Selezionare il brano successivo (USB/Bluetooth®)

Premere a lungo per:

• Cercare il canale successivo (FM); andare avanti di dieci intervalli di

frequenza (AM)

• Avanzamento rapido (USB)

Indietro

Premere brevemente per:

• Regolare manualmente il sintonizzatore indietro (AM/FM/DAB+)

• Riavviare il brano/selezionare il brano precedente (USB/Bluetooth®)

Premere a lungo per:

• Cercare il canale precedente (FM); tornare indietro di dieci intervalli

di frequenza (AM)

• Riavvolgimento rapido (USB)

6564

IMPOSTAZIONI DEL MENU DI SISTEMA

• Premere a lungo per accedere a Impostazioni di sistema: Menu

principale

• Ruotare per spostarsi

• Premere per effettuare una selezione

Impostazione Funzione

Assegna un nome al

dispositivo

Creare un nome personalizzato da visualizzare sui dispositivi connessi

tramite tecnologia wireless Bluetooth® o per le reti NMEA 2000®

Congurazione zone

audio

Consente di congurare ciascun gruppo di uscite di una zona audio

Sensibilità ingresso

AUX

Consente di congurare la sensibilità dell’ingresso AUX: 2 V o 1 V RMS

(impostazione predenita)

Diagnostica

Visualizza il numero di serie e informazioni sulla versione hardware e

software

Schermo Consente di congurare le impostazioni di visualizzazione e luminosità

Monitoraggio

batteria

Avvisa quando la tensione di

alimentazione +12 V CC è infe-

riore a 10 V o supera i 16 V

Se attivato, l’unità entra in modalità

Modo Sicuro con un messaggio che

chiede di spegnere l’unità no al

ripristino della normale tensione

operativa

Testo a scorrimento

Abilita lo scorrimento continuo delle informazioni RDS/testo del brano

disponibili

Regione di sintoniz-

zazione

Consente di congurare la gamma/scala del sintonizzatore AM/FM per

una regione specica

Impostazioni di

accensione

Consente di congurare le impostazioni di visualizzazione e volume al

momento dell’attivazione

Applicazione mobile

Consente di accedere alle opzioni di associazione per il controllo tra-

mite l’applicazione per dispositivi mobili

Telecomando

Consente di accedere alle opzioni di associazione per i controller dotati di

tecnologia wireless Bluetooth®

Lingua

Consente di congurare la lingua dei comandi di navigazione visualiz-

zati e dell’interfaccia utente

IMPOSTAZIONI DEL MENU CONFIGURAZIONE ZONE AUDIO

• Premere a lungo per accedere a Impostazioni di sistema: Menu principale

• Ruotare per spostarsi

• Premere per effettuare una selezione

Zona Funzione Impostazione 1 Impostazione 2

Z1: Zona 1

Z2: Zona 2

Z3: Zona 3

Modalità controllo

livelli

Relativa: collega i livelli di volume

delle Zone 2 - 3 al livello della

Zona 1 (le zone collegate seguiran-

no proporzionalmente il volume

della Zona 1). Il livello di oset

di ciascuna zona è regolabile in

modo indipendente, consentendo

di creare un regolatore di livelli

personalizzato, specico per il

layout dell’imbarcazione.

Assoluta: consente di creare un

controllo indipendente del livello

per le zone selezionate, ciascuna

con un proprio cursore del livello

del volume.

Fissa

4 V RMS max (im-

postazione predef-

inita)

2 V RMS max

1 V RMS max

O

Rinomina zona

Prua, Ponte, Cabina interna, Cabi-

na di pilotaggio, Cambusa, Plancia,

Cabina 1, Cabina 2, Torre, Specchio

di poppa

Personalizza nome Input alfanumerico

Predenito

Limite max volume Limite max volume

HPF Filtro passa-alto

O (impostazione

predenita)

80Hz

100Hz

120Hz

Sub 1

Sub 2

Sub 3

LPF (ltro passa-basso)

O (impostazione

predenita)

60Hz

80Hz

100Hz

Sub O

6766

IMPOSTAZIONI PER I DISPOSITIVI CON TECNOLOGIA WIRELESS BLUETOOTH®

• Con Bluetooth® selezionato come sorgente, premere brevemente per

visualizzare Bluetooth®: Menu principale

• Ruotare per spostarsi

• Premere per effettuare una selezione

Impostazione Funzione

In riproduzione Torna alla schermata In riproduzione

Associa nuovo

dispositivo

Avvia la modalità di associazione (i dispositivi collegati verranno

disconnessi)

Connetti dispositivo

associato

Visualizza tutti i dispositivi associati a cui è possibile connettersi

Imposta dispositivo

principale

Consente di assegnare la priorità a un dispositivo associato, che verrà

connesso automaticamente

Elimina dispositivo

associato

Selezionare il dispositivo da rimuovere dall’elenco dei dispositivi

associati

Elimina tutti i dispos-

itivi associati

Rimuove dalla memoria tutti i dispositivi associati

STREAMING AUDIO CON TECNOLOGIA WIRELESS BLUETOOTH®

È possibile ascoltare l’audio in modalità wireless da dispositivi compatibili dotati di

tecnologia wireless Bluetooth® a una distanza massima di 11 m. È possibile associare

fino a otto dispositivi per lo streaming, ma il dispositivo può connettersi a un solo

dispositivo alla volta.

IMPORTANTE

• Con il presente documento, Garmin dichiara che questo tipo di

apparecchiatura radio MM55 è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile

al seguente indirizzo Internet: www.garmin.com/compliance

• Specifiche wireless MM55:

Gamma di frequenza del trasmettitore Bluetooth: 2400 MHz - 2483.5 MHz

Potenza del trasmettitore Bluetooth: <14 dBm (EIRP)

COLLEGAMENTI USB

Utilizzare la porta USB per collegare dispositivi di archiviazione USB (chiavette, lettori

audio digitali, ecc.). Include un’uscita da 1 A per la ricarica.

IMPOSTAZIONI DEL MENU USB

• Con USB selezionato come sorgente, premere brevemente per

visualizzare USB: Menu principale

• Ruotare per spostarsi

• Premere per effettuare una selezione

Impostazione Funzione

In riproduzione Torna alla schermata In riproduzione

Casuale

Attiva la modalità di riproduzione casuale: On o O (impostazione

predenita)

Ripeti Attiva ripetizione: Tutti, Brano o O (impostazione predenita)

Riproduci tutto Consente di riprodurre tutti i contenuti all’interno di tutte le cartelle

IMPORTANTE

• Fissare saldamente il dispositivo collegato prima di mettersi alla guida

per evitare danni causati da cadute o brusche accelerazioni/frenate.

• Controllo, funzionalità e visualizzazione possono variare a seconda

del modello e della versione del dispositivo collegato.

• Quando il dispositivo è collegato tramite porta USB, annullare

l’associazione o disattivare la connessione wireless al dispositivo

per evitare possibili conflitti di riproduzione.

• In caso di prestazioni anomale durante il funzionamento, scollegare il dispositivo e

verificarne le condizioni. Riavviare il dispositivo se le prestazioni non migliorano.

• Con il presente documento, Garmin dichiara che MM55 è conforme ai requisiti

essenziali e alle altre disposizioni in materia dei Regolamenti sulle apparecchiature

radio 2017. Il testo completo della dichiarazione di conformità del Regno Unito

è disponibile al seguente indirizzo Internet: www.garmin.com/compliance

6968

ACCESSORI OPZIONALI PER IL CONTROLLER E L’INTERFACCIA

Per aggiungere accessori MediaMaster® (venduti separatamente) sono

inclusi i seguenti collegamenti. Consultare il manuale utente di ciascun

accessorio per le istruzioni di installazione e d’uso speciche.

MediaMaster® MMR-40

Controller di rete

Controller con funzionalità complete,

resistente all’acqua

(grado di protezione IP66) con

schermo LCD a colori

MediaMaster® MMR-5N2K

Controller del volume di rete

Controller resistente all’acqua (grado di

protezione IPX7)

Controllo MFD

Funzionalità di controllo tramite lo

schermo multifunzione (MFD)

dell’imbarcazione

MediaMaster® MMA-1-HTML

Interfaccia dati MFD

Interfaccia digitale con navigazione

a tema e controlli sullo schermo

multifunzione (MFD) dell’imbarcazione

Collegamento a reti NMEA 2000®

Connettore Micro-C per reti NMEA 2000® con cavi e connettori

per reti NMEA 2000® (venduti separatamente).

Nota: per il funzionamento sono richiesti protocolli di intrattenimento compatibili

(PGN) per reti NMEA 2000® e potrebbe essere necessario un aggiornamento software

degli schermi multifunzione (MFD) collegati. Rivolgersi al produttore dello

schermo multifunzione per informazioni sulla compatibilità del dispositivo.

Connessione remota

Consente il collegamento diretto

di controller MediaMaster®

cablati utilizzando cavi e splitter

per controller. Consente di

aggiungere no a tre telecomandi

a una singola unità sorgente, a

una distanza massima di 23 m.

MediaMaster® MMR-20-BE

Telecomando cablato

Controller ausiliario resistente

all’acqua (grado di protezione IP67)

Connessione Bluetooth®

La tecnologia a basso consumo

energetico Bluetooth® consente

il controllo wireless no a 11 m di

distanza. Possibilità di associare

no a otto telecomandi a una

singola unità sorgente.

MediaMaster® MMR-25W

Controller wireless

Controller resistente all’acqua (grado di

protezione IP68)

App MediaMaster® Remote Controller

App di controllo gratuita con

funzionalità complete che utilizza un

dispositivo wireless compatibile.

Nota: la funzionalità dell’app potrebbe richiedere

un aggiornamento software dell’unità sorgente.

Visitare il sito: www.jlaudio.com/support

7170

SPECIFICHE

Elettriche

Tensione di funzionamento 14,4 V CC (10-16 V)

Temperatura operativa 'Da -20 °C a +65 °C

Assorbimento di corrente/

valore fusibile

15 A (max) / 100 mA (in standby) / 15 A

LEN NMEA 2000® 1 (connettore Micro-C)

Schermo / Risoluzione LCD TFT retroilluminato da 2,8" / 320 x 240

Uscite/ingressi audio preamplicati

Canali di uscita Una coppia di connettori RCA stereo e subwoofer mono per zona

Congurazione dell’uscita Relativa, Assoluta, Fissa o O

Tensione di uscita massima

Relativa o Assoluta: 4 V RMS

Fissa: selezionabile 4 V/2 V/1 V RMS

Impedenza di uscita 250 Ω

Ingresso ausiliario Una coppia di connettori RCA stereo (sensibilità ingresso 2 V/1 V RMS)

Uscite audio amplicate

Potenza RMS nominale a 14,4 V. 25W x 4 @ 4 Ω

Impedenza minima 2 Ω per canale

Opzioni di controllo audio

Tono e bilanciamento Acuti, Medi, Bassi e Bilanciamento (tutte le zone)

Filtro passa-alto O, 80 Hz, 100 Hz e 120 Hz (ciascuna zona)

Filtro passa-basso O, 60 Hz, 80 Hz e 100 Hz (ciascuna zona subwoofer)

Sintonizzatore

Sintonizzatore FM con RDS Da 87.5 MHz a 107.9 MHz (in incrementi di 0.2 MHz)

Sintonizzatore AM Da 530 kHz a 1710 kHz (in incrementi di 10 kHz)

Sintonizzatore DAB+ Da 170MHz a 230MHz

Preferiti 18 preimpostazioni su tutti i sintonizzatori

Bluetooth®

Prolo A2DP v1.2, AVRCP v1.4

Specica di base Version 2.1 + EDR

Codec SBC, Qualcomm® aptX™ audio

Raggio di connessione Fino a 11 m

USB

Interfaccia USB 2.0

Uscita massima per la ricarica 1 A

Formati audio supportati MP3, MP4, WAV, AAC, M4A, M4B

Dimensions

Unità L x A x P 4.65" x 3.74" x 3.66" (118 mm x 95 mm x 93 mm)

Foro di montaggio L x A 3,74" x 3,15" (95 mm x 80 mm)

manual without obligation to notify any person or organization of such changes or improvements. For help with your product, go

to https://www.jlaudio.com/support.

Garmin®, JL Audio and MediaMaster are trademarks of Garmin Ltd. or its subsidiaries, registered in the USA and other countries.

The JL Audio logo and the MediaMaster logo are trademarks of Garmin Ltd. or its subsidiaries. These trademarks may not be used

without the express permission of Garmin.

The BLUETOOTH® word mark and logos are owned by Bluetooth SIG, Inc. and any use of such marks by Garmin is under license.

NMEA 2000®, and the NMEA 2000 logo are registered trademarks of the National Marine Electronics Association. Other trademarks

and trade names are those of their respective owners.

MM55_MAN-062024

JL Audio 99975 Premium Marine Source Unit Full-Color LCD MM55

Product's Documents

Owner's Manual

Specifications

JL Audio 99975 Questions and Answers
