Bosch PS31N Professional 12V Max Drill/Drivers User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

For English Version Version française Versión en español

See page 2 Voir page 15 Ver la página 28

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

PS31

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 1

-2-

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite

accidents.

b. Do not operate power tools in

explosive atmospheres, such as in the

presence of flammable liquids, gases

or dust. Power tools create sparks

which may ignite the dust or fumes.

c. Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

2. Electrical safety

a. Power tool plugs must match the

outlet. Never modify the plug in any

way. Do not use any adapter plugs

with earthed (grounded) power tools.

Unmodified plugs and matching outlets

will reduce risk of electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c. Do not expose power tools to rain or

wet conditions. Water entering a

power tool will increase the risk of

electric shock.

d. Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase

the risk of electric shock.

e. When operating a power tool

outdoors, use an extension cord

suitable for outdoor use. Use of a

cord suitable for outdoor use reduces

the risk of electric shock.

f. If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI)

protected supply. Use of an GFCI

reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing

and use common sense when

operating a power tool. Do not use a

power tool while you are tired or

under the influence of drugs, alcohol or

medication. A moment of inattention

Read all safety warnings, instructions, illustrations and speciﬁcations

provided with this power tool. Failure to follow all instructions listed

below may result in electric shock, ﬁre and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power

tool or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to

potential personal injury hazards. Obey all safety messages that

follow this symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 2

-3-

while operating power tools may result

in serious personal injury.

b. Use personal protective equipment.

Always wear eye protection.

Protective equipment such as a dust

mask, non-skid safety shoes, hard hat,

or hearing protection used for

appropriate conditions will reduce

personal injuries.

c. Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying

the tool. Carrying power tools with your

finger on the switch or energizing

power tools that have the switch on

invites accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a

rotating part of the power tool may

result in personal injury.

e. Do not overreach. Keep proper

footing and balance at all times. This

enables better control of the power

tool in unexpected situations.

f. Dress properly. Do not wear loose

clothing or jewelry. Keep your hair

and clothing away from moving parts.

Loose clothes, jewelry or long hair can

be caught in moving parts.

g. If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used. Use of

dust collection can reduce dust-related

hazards.

h. Do not let familiarity gained from

frequent use of tools allow you to

become complacent and ignore tool

safety principles. A careless action

can cause severe injury within a

fraction of a second.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your

application. The correct power tool

will do the job better and safer at the

rate for which it was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c. Disconnect the plug from the power

source and/or remove the battery

pack, if detachable, from the power

tool before making any adjustments,

changing accessories, or storing

power tools. Such preventive safety

measures reduce the risk of starting

the power tool accidentally.

d. Store idle power tools out of the

reach of children and do not allow

persons unfamiliar with the power

tool or these instructions to operate

the power tool. Power tools are

dangerous in the hands of untrained

users.

e. Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the

power tool’s operation. If damaged, have

the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to

bind and are easier to control.

g. Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to

be performed. Use of the power tool

for operations different from those

intended could result in a hazardous

situation.

h. Keep handles and grasping surfaces

dry, clean and free from oil and

grease. Slippery handles and grasping

surfaces do not allow for safe handling

and control of the tool in unexpected

situations.

5. Battery tool use and care

a. Recharge only with the charger

specified by the manufacturer. A

charger that is suitable for one type of

battery pack may create a risk of fire

when used with another battery pack.

b. Use power tools only with

specifically designated battery

packs. Use of any other battery packs

may create a risk of injury and fire.

c. When battery pack is not in use,

keep it away from other metal

objects like paper clips, coins, keys,

nails, screws, or other small metal

objects that can make a connection

from one terminal to another.

Shorting the battery terminals

together may cause burns or a fire.

d. Under abusive conditions, liquid may

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 3

a. Hold the power tool by insulated

gripping surfaces, when performing an

operation where the cutting accessory

or fasteners may contact hidden wiring.

Cutting accessory or fasteners contacting

a "live" wire may make exposed metal

parts of the power tool "live" and could

give the operator an electric shock.

b. Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by

hand or against your body leaves it

unstable and may lead to loss of control.

c. Do not drill, fasten or break into

existing walls or other blind areas

where electrical wiring may exist. If

this situation is unavoidable, disconnect

all fuses or circuit breakers feeding this

worksite.

d. Always hold the tool with both hands.

If the bit jams two hands will give you

maximum control over torque reaction

or kickback.

e. Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for

applications which generate dust.

f. Secure the material being drilled.

Never hold it in your hand or across

legs. Unstable support can cause the

drill bit to bind causing loss of control

and injury.

g. Disconnect battery pack from tool or

place the switch in the locked or off

position before making any assembly,

adjustments or changing accessories.

Such preventive safety measures reduce

the risk of starting the tool accidentally.

h. Position yourself to avoid being caught

between the tool or side handle and

walls or posts. Should the bit become

bound or jammed in the work, the

reaction torque of the tool could crush

your hand or leg.

i. If the bit becomes bound in the

workpiece, release the trigger

immediately, reverse the direction of

rotation and slowly squeeze the trigger

to back out the bit. Be ready for a

strong reaction torque. The drill body

will tend to twist in the opposite

direction as the drill bit is rotating.

j. Do not grasp the tool or place your

hands too close to the spinning chuck

or drill bit. Your hand may be lacerated.

k. When installing a bit, insert the shank

of the bit well within the chuck. If the

bit is not inserted deep enough, the grip

of the chuck over the bit is reduced and

the loss of control is increased. After bit

insertion, pull on bit to ensure it is

locked.

l. Do not use dull or damaged bits and

accessories. Dull or damaged bits have

a greater tendency to bind in the

workpiece.

m. When removing the bit from the tool

avoid contact with skin and use proper

protective gloves when grasping the

bit or accessory. Accessories may be

hot after prolonged use.

-4-

Safety Rules for Cordless Drill/Drivers

be ejected from the battery, avoid

contact. If contact accidentally

occurs, flush with water. If liquid

contacts eyes, additionally seek

medical help. Liquid ejected from the

battery may cause irritation or burns.

e. Do not use a battery pack or tool that

is damaged or modified. Damaged or

modified batteries may exhibit

unpredictable behavior resulting in ﬁre,

explosion or risk of injury.

f. Do not expose a battery pack or tool

to ﬁre or excessive temperature.

Exposure to ﬁre or temperature above

265 °F may cause explosion.

g. Follow all charging instructions and

do not charge the battery pack or

tool outside the temperature range

specified in the instructions.

Charging improperly or at

temperatures outside the specified

range may damage the battery and

increase the risk of ﬁre.

6. Service

a. Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power

tool is maintained.

b. Never service damaged battery

packs. Service of battery packs should

only be performed by the

manufacturer or authorized service

providers.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 4

Battery/Charger

Use only the charger

which accompanied your

product or direct replacement as listed in

the catalog or this manual. Do not substitute

any other charger. Use only Bosch approved

chargers with your product. See Functional

Description and Specifications.

Do not disassemble charger or operate the

charger if it has received a sharp blow, been

dropped or otherwise damaged in any way.

Replace damaged cord or plugs

immediately. Incorrect reassembly or

damage may result in electric shock or fire.

-5-

n. Check to see that keys and adjusting

wrenches are removed from the drill

before switching the tool "ON". Keys

or wrenches can fly away at high

velocity striking you or a bystander.

o. Do not run the drill while carrying it at

your side. A spinning drill bit could

become entangled with clothing and

injury may result.

Safety instructions when using

long drill bits

a. Never operate at higher speed than the

maximum speed rating of the drill bit.

At higher speeds, the bit is likely to

bend if allowed to rotate freely without

contacting the workpiece, resulting in

personal injury.

b. Always start drilling at low speed and

with the bit tip in contact with the

workpiece. At higher speeds, the bit is

likely to bend if allowed to rotate freely

without contacting the workpiece,

resulting in personal injury.

c. Apply pressure only in direct line with

the bit and do not apply excessive

pressure. Bits can bend causing

breakage or loss of control, resulting in

personal injury.

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule for

your tool. When cleaning a tool be careful

not to disassemble any portion of the tool

since internal wires may be misplaced or

pinched or safety guard return springs may

be improperly mounted. Certain cleaning

agents such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive

harm. Some examples of these chemicals

are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such

as those dust masks that are specially

designed to filter out microscopic particles.

Before using battery charger, read all

instructions and cautionary markings on (1)

battery charger, (2) battery pack, and (3)

product using battery.

Additional Safety Warnings

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 5

-6-

When batteries are not

in tool or charger, keep

them away from metal objects. For

example, to protect terminals from shorting

DO NOT place batteries in a tool box or

pocket with nails, screws, keys, etc. Fire or

injury may result.

DO NOT PUT BATTERIES INTO FIRE OR

ExPOSE TO HIGH HEAT. They may explode.

Battery Care

Do not attempt to disas-

semble the battery or

remove any com ponent projecting from the

battery terminals. Fire or injury may result.

Prior to disposal, protect exposed terminals

with heavy insulating tape to prevent

shorting.

LITHIUM-ION BATTERIES

If equipped with a lithium-ion battery, the

battery must be collected, recycled or

disposed of in an environ mentally sound

manner.

“The EPA certified RBRC

Battery Recycling Seal on the

lithium-ion (Li-ion) battery

indicates Robert Bosch Tool

Corporation is voluntarily

participating in an industry

program to collect and recycle these

batteries at the end of their useful life, when

taken out of service in the United States or

Canada. The RBRC program provides a

convenient alterative to placing used Li-ion

batteries into the trash or the munici pal

waste stream, which may be illegal in your

area.

Please call 1-800-8-BATTERY for information

on Li-ion battery recycling and disposal

bans/restrictions in your area, or return your

batteries to a Skil/Bosch/Dremel Service

Center for recycling. Robert Bosch Tool

Corporation’s involvement in this program is

part of our commitment to preserving our

environment and conserving our natural

resources.”

Battery Disposal

Do not recharge battery in damp or wet

environment. Do not expose charger to rain

or snow. If battery case is cracked or

otherwise damaged, do not insert into

charger. Battery short or fire may result.

Charge only Bosch approved rechargeable

batteries. See Functional Description and

Specifications. Other types of batteries may

burst causing personal injury and damage.

Charge battery pack in temperatures above

+32 degrees F (0 degrees C) and below +113

degrees F (45 degrees C). Store tool and

battery pack in locations where

temperatures will not exceed 120 degrees F

(49 degrees C). This is important to prevent

serious damage to the battery cells.

Battery leakage may occur under extreme

usage or temperature conditions. Avoid

contact with skin and eyes. The battery

liquid is caustic and could cause chemical

burns to tissues. If liquid comes in contact

with skin, wash quickly with soap and water.

If the liquid contacts your eyes, flush them

with water for a minimum of 10 minutes and

seek medical attention.

Place charger on flat non-flammable

surfaces and away from flammable materials

when re-charging battery pack. The charger

and battery pack heat during charging.

Carpeting and other heat insulating surfaces

block proper air circulation which may cause

overheating of the charger and battery pack.

If smoke or melting of the case are observed

unplug the charger immediately and do not

use the battery pack or charger.

Use of an attachment not recom-

mended or sold by Bosch may result in a

risk of fire, electric shock or injury to

persons.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 6

-7-

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 7

-8-

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

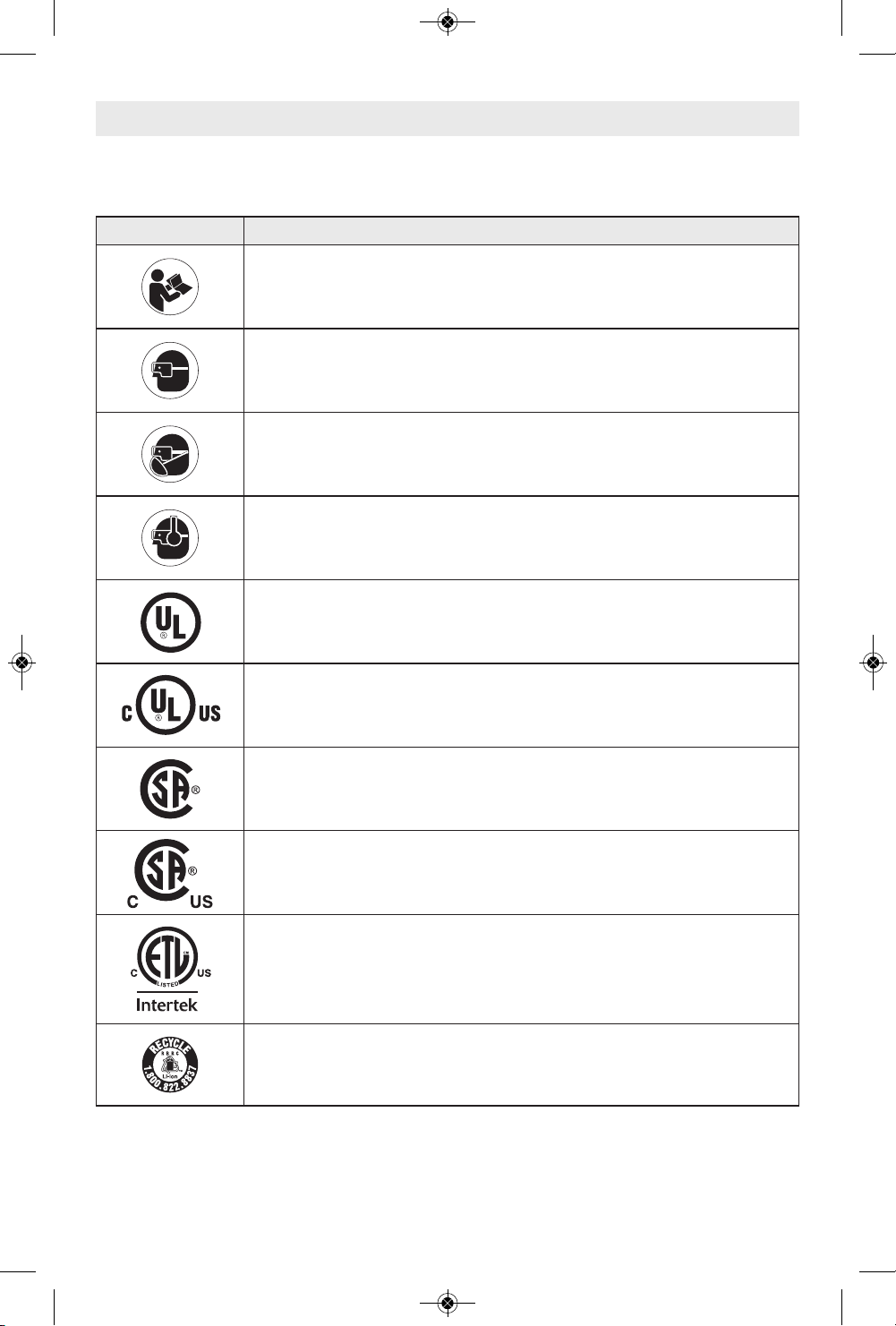

Alerts user to read manual

Alerts user to wear eye protection

Alerts user to wear respiratory protection

Alerts user to wear hearing protection

Alerts user to wear eye, respiratory, and hearing protection

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

Designates Li-ion battery recycling program

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 8

Model number PS31

Voltage rating 10.8V/12V MAX

No load speed 1 n

0-350/min

No load speed 2 n

0-1,300/min

Maximum Capacities

Chuck size 3/8"

Screw sizes 9/32"

Mild metal 3/8"

Wood 3/4"

-9-

Functional Description and Specifications

Disconnect battery pack from tool or place the switch in the locked

or off position before making any assembly, adjustments or

changing accessories. Such preventive safety measures reduce the risk of starting the

tool accidentally.

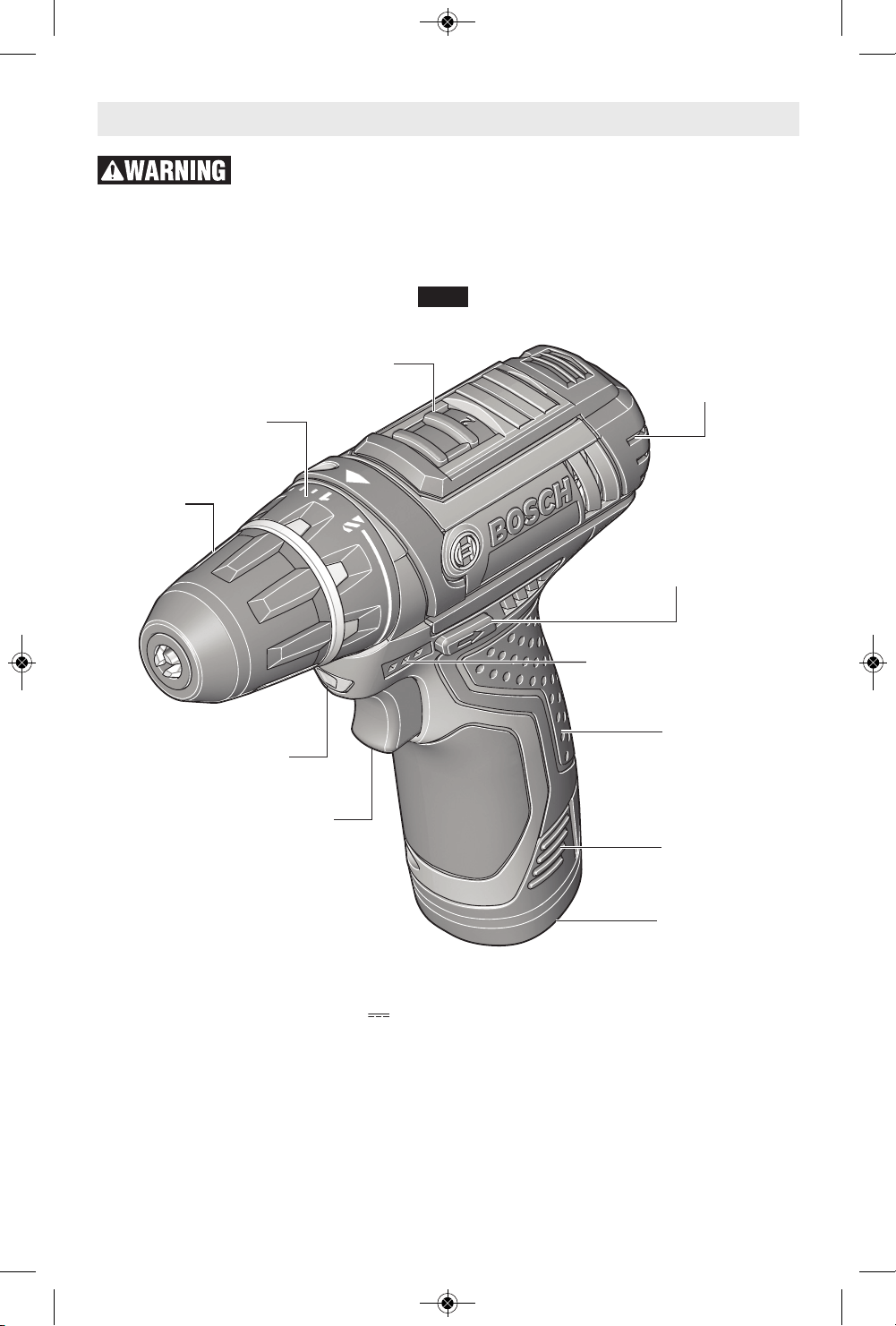

FIG. 1

Cordless Drill/Driver

GEAR SHIFTER

FORWARD/REVERSING

LEVER & TRIGGER LOCK

RUBBERIZED

GRIP

BATTERY

RELEASE

TABS

BATTERY

PACK

ADJUSTABLE

CLUTCH

KEYLESS

CHUCK

BATTERY CHARGE CONDITION

INDICATOR LIGHTS

VARIABLE SPEED

TRIGGER SWITCH

BUILT IN

WORK LIGHT

VENTILATION

OPENINGS

Battery Packs / Chargers:

Please refer to the battery/charger list,

included with your tool.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 9

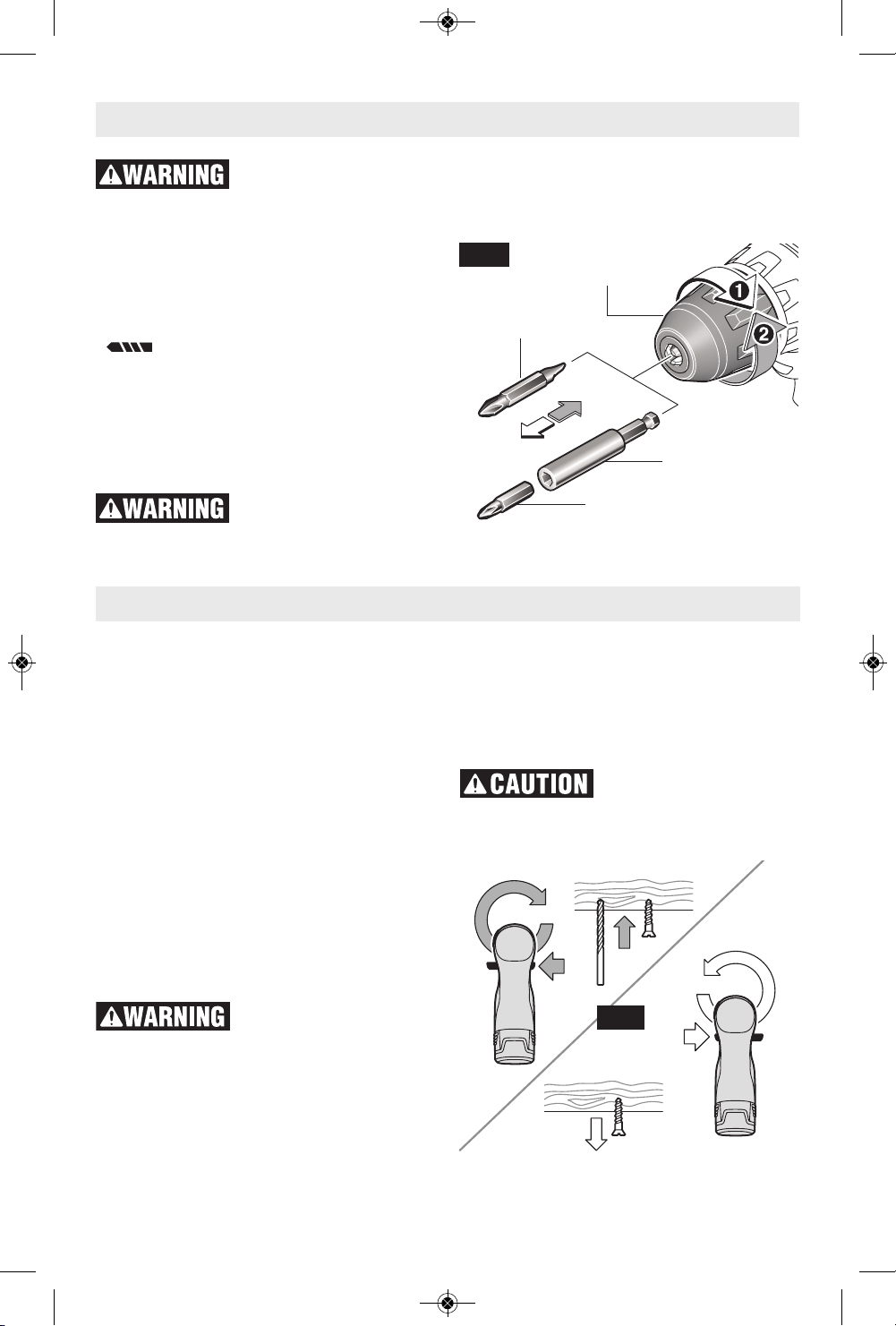

-10-

Operating Instructions

Assembly

Disconnect battery pack

from tool before making

any assembly, adjustments or changing

accessories. Such preventive safety measures

reduce the risk of starting the tool

accidentally.

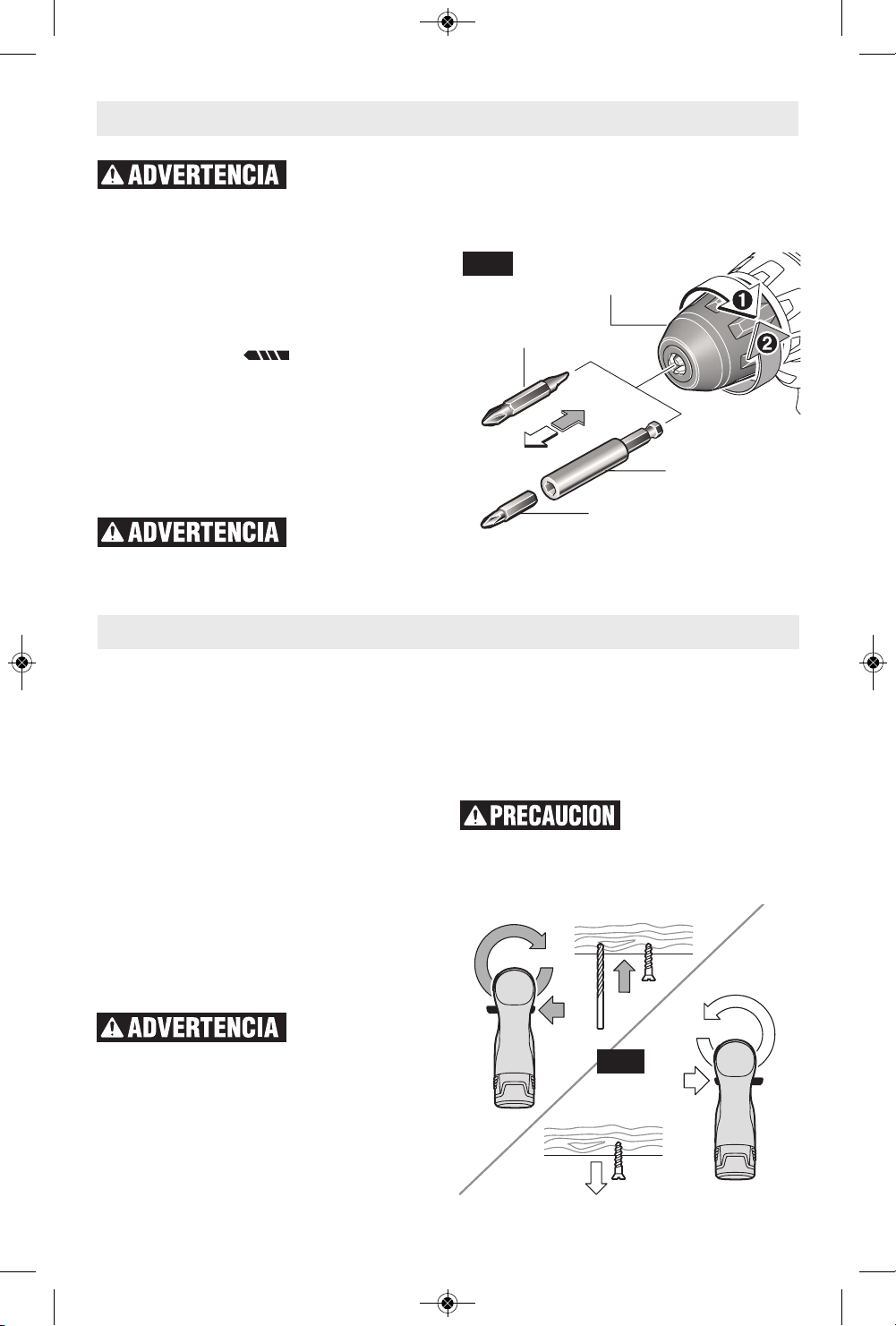

INSERTING BITS

Move reverse switch lever to the center

“OFF” position. Remove battery pack and

rotate the clutch ring to the drill bit symbol

“ ”. Rotate the chuck sleeve counter-

clockwise viewing from chuck end, and open

chuck to approximate drill bit diameter.

Insert a clean bit up to the drill bit flutes for

small bits, or as far as it will go for large bits.

Close chuck by rotating the chuck sleeve

clockwise and securely tighten by hand (Fig.

2).

Do not use the power of

the drill while grasping

chuck to loosen or tighten bit. Friction burn

or hand injury is possible if attempting to

grasp the spinning chuck.

PROTECTION AGAINST DEEP

DISCHARGING

The lithium ion battery is protected against

deep discharging by the “Electronic Cell

Protection (ECP)”. When the battery is

empty, the tool is switched off by means of a

protective circuit.

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed

trigger switch. The tool can be turned "ON"

or "OFF" by squeezing or releasing the

trigger. The speed can be adjusted from the

minimum to maximum nameplate RPM by the

pressure you apply to the trigger. Apply

more pressure to increase the speed and

release pressure to decrease speed (Fig. 1).

FORWARD/REVERSING

LEVER & TRIGGER LOCK

After tool use, lock trigger

in “OFF” position to help

prevent accidental starts and accidental

discharge.

Your tool is equipped with a forward/

reversing lever and trigger lock located above

the trigger (Fig. 3). This lever was designed

for changing rotation of the bit, and for

locking the trigger in an “OFF” position.

For forward rotation, (with chuck pointed

away from you) move the lever to the far

left.

For reverse rotation move the lever to the far

right. To activate trigger lock move lever to

the center off position.

Do not change direction

of rotation until the tool

comes to a complete stop. Shifting during

rotation of the chuck can cause damage to

the tool.

CHUCK SLEEVE

FIG. 2

SCREWDRIVER

BIT

BIT HOLDER

SCREWDRIVER BIT

FIG. 3

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 10

-11-

GEAR SHIFTING

Your tool is equipped with two separate gear

ranges, low gear and high gear. Low gear

provides high-torque and slower drilling

speeds for heavy duty work or for driving

screws. High gear provides faster speeds for

drilling lighter work. To change speeds slide

switch, to the high or low position (Fig. 1).

ATTENTION: If your tool appears to be

running, but the chuck will not turn, check

to make sure the gear shifting switch is

pushed fully into desired setting.

ADJUSTABLE CLUTCH

Your tool features 20 clutch settings. Output

torque will increase as the clutch ring, is

rotated from 1 to 19. The drill “ ”

position will lock up the clutch to permit

drilling and driving heavyduty work, and also

enables bits to be changed quickly and

easily in the keyless chuck (Fig. 7).

BRAKE

When the trigger switch is released it

activates the brake to stop the chuck

quickly. This is especially useful in the

repetitive driving and removal of screws.

AUTOLOCK™

Your tool is equipped with an automatic

locking system. This feature will lock the bit

holder in one position when the trigger switch

is released. This will allow you to tighten or

loosen a nut or screw by rotating the tool by

hand with the switch off. This is convenient

when higher turning torque is needed.

BUILT IN WORK LIGHT

Your tool is also equipped with a light that

turns on automatically when the switch is

activated, for better visibility when

drilling/driving (Fig. 7).

BATTERY CHARGE CONDITION

INDICATOR LIGHTS

Your tool is equipped with charge condition

indicator lights (Fig. 1). The indicator lights

shows the charge condition of the battery for

a few second when the On/Off trigger is

pressed halfway or fully.

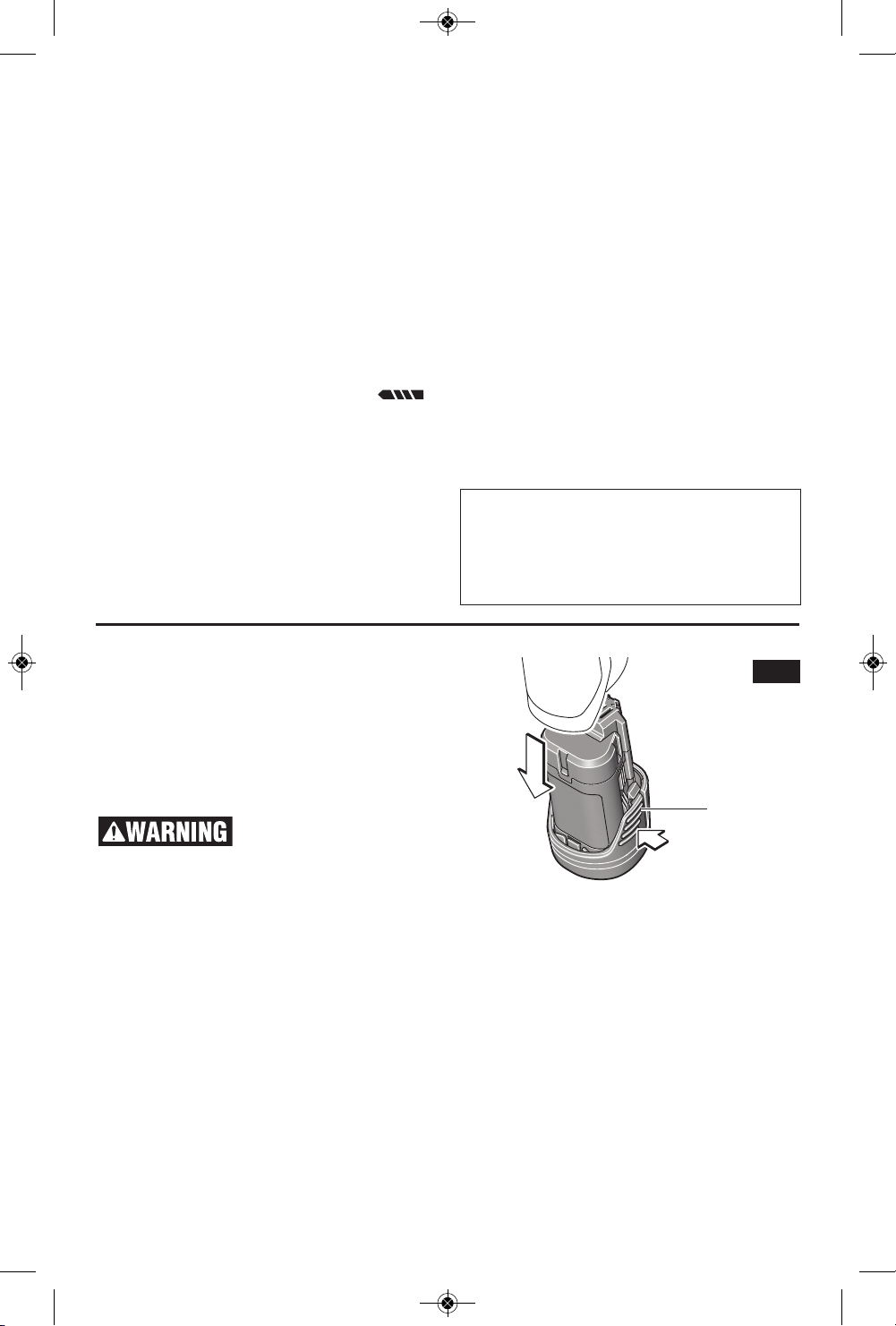

INSERTING AND RELEASING

BATTERY PACK

Release battery pack from tool by pressing

on both sides of the battery release tabs

and pull downward (Fig. 4).

To insert battery, align battery and slide

battery pack into tool until it locks into

position. Do not force.

If battery release tabs are

cracked or otherwise

damaged, do not insert into tool. Battery can

fall out during operation.

LED Capacity

Continuous lighting 3 x green > 2/3

Continuous lighting 2 x green > 1/3

Continuous lighting 1 x green < 1/3

Flashing light 1 x green reserve

BATTERY

RELEASE

TABS

FIG. 4

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 11

You will extend the life of your bits and do

neater work if you always put the bit in

contact with the work before pulling the

trigger. During the oper a tion, hold the tool

firmly and exert light, steady pressure. Too

much pressure at low speed will stall the

tool. Too little pressure will keep the bit

from cutting and cause excess friction by

sliding over the surface. This can be

damaging to both tool and bit.

DRILLING WITH VARIABLE SPEED

The variable speed trigger allows you to

slowly increase RPM. By using a slow

starting speed, you are able to keep the bit

from “wander ing”. You can increase the

speed as the bit “bites” into the work by

squeezing the trigger.

DRIVING WITH VARIABLE SPEED

Variable speed drills will double as a power

screwdriver by using a screwdriver bit in the

drill mode. The technique is to start slowly,

increasing the speed as the screw runs

down. Set the screw snug ly by slowing to a

stop. Prior to driving screws, pilot and

clearance holes should be drilled.

FASTENING WITH SCREWS

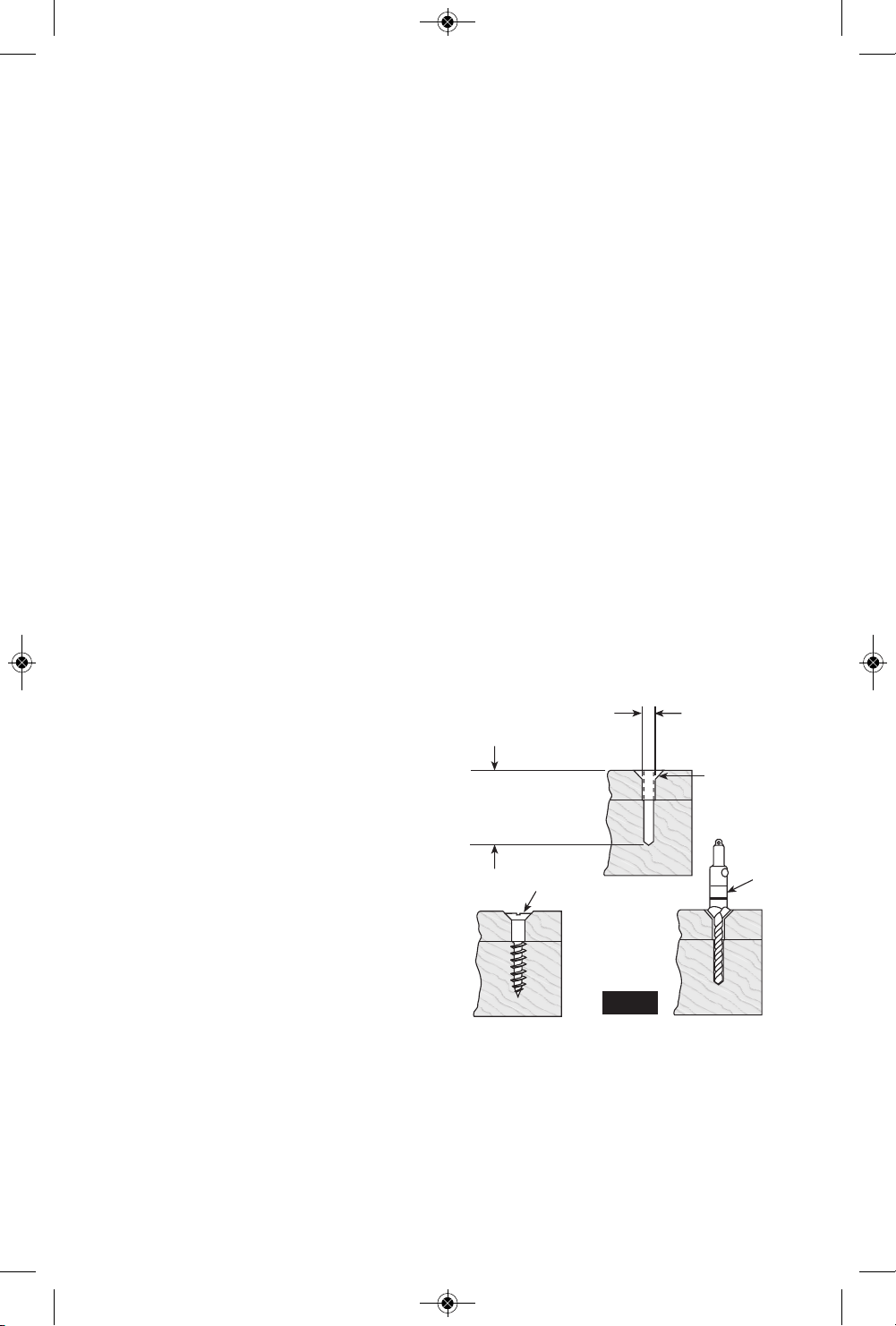

This procedure shown in (Fig. 5) will enable

you to fasten ma terials together with your

Cordless Drill/Screwdriver without stripping,

splitting or separating the material.

First, clamp the pieces together and drill the

first hole 2/3 the diam eter of the screw. If

the material is soft, drill only 2/3 the proper

length. If it is hard, drill the entire length.

Second, unclamp the pieces and drill the

second hole the same diameter as the screw

shank in the first or top piece of wood.

Third, if flat head screw is used, countersink

the hole to make the screw flush with the

surface. Then, simply apply even pressure

when driving the screw. The screw shank

clearance hole in the first piece allows the

screw head to pull the pieces tightly

together.

The adjustable screw drill accessory will do

all of these oper ations quickly and easily.

Screw drills are available for screw sizes No.

6, 8, 10 and 12.

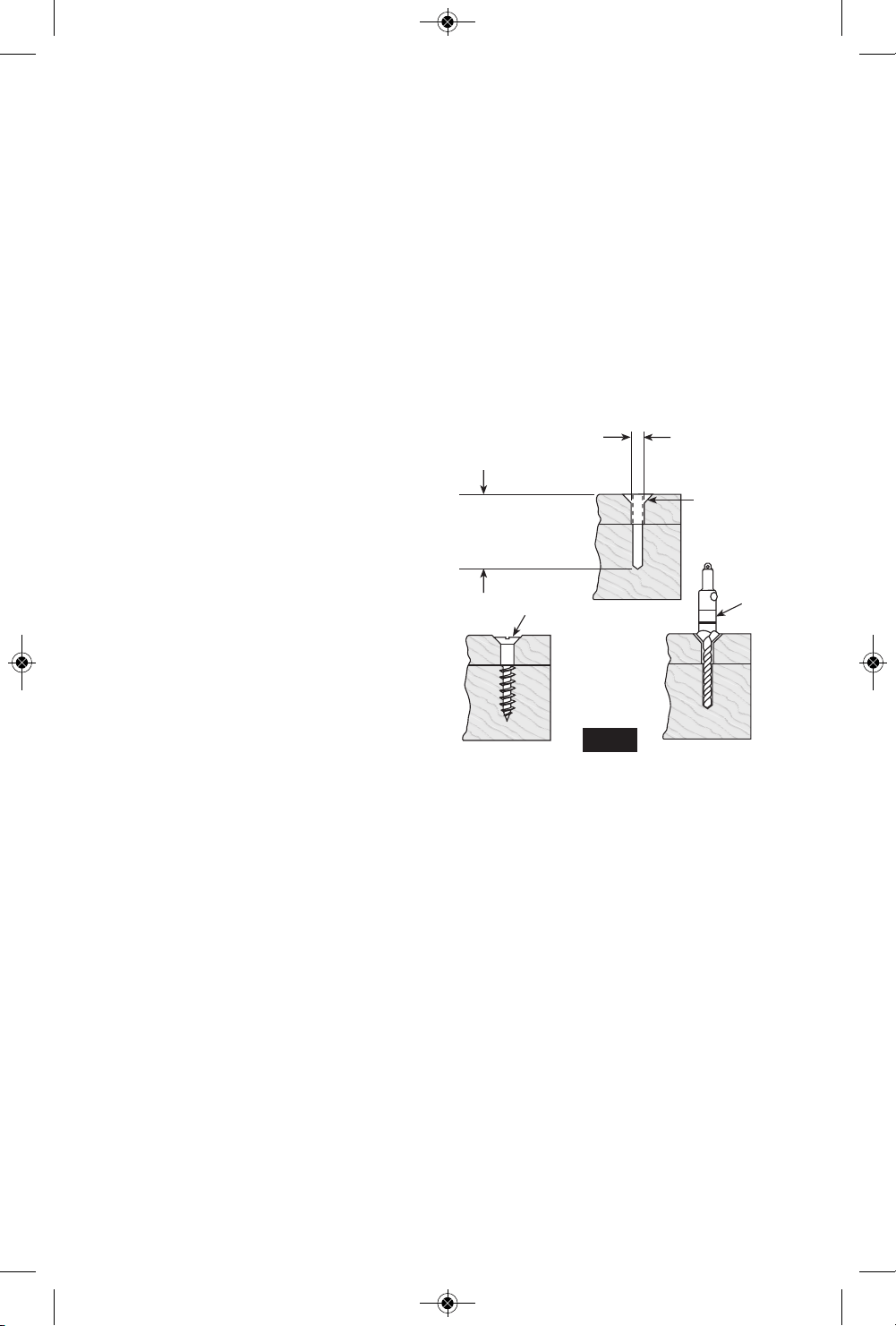

-12-

Operating Tips

2. Drill same

diameter as

screw shank.

3. Countersink

same diameter

as screw head.

1. Drill 2/3 diameter and

2/3 of screw length for

soft materials, full

length for hard

materials.

Adjustable

Screw

Drill

Screw

Apply a slight

even pressure

when driving

screws.

FASTENING

WITH SCREWS

FIG. 5

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 12

-13-

DRILL BITS

Always inspect drill bits for excessive wear.

Use only bits that are sharp and in good

condition.

TWIST BITS: Available with straight and

reduced shanks for wood and light duty metal

drilling. High speed bits cut faster and last

longer on hard ma terials.

CARBIDE TIPPED BITS: Used for drilling stone,

con crete, plaster, cement and other unusually

hard nonmetals. Use continuous heavy feed

pres sure when employing carbide tip bits.

DRILLING WOOD

Be certain workpiece is clamped or anchored

firm ly. Always apply pressure in a straight line

with the drill bit. Maintain enough pressure to

keep the drill “biting”.

When drilling holes in wood, twist bits can be

used. Twist bits may overheat unless pulled

out frequently to clear chips from flutes.

Use a “back-up” block of wood for work that

is likely to splinter, such as thin materials.

You will drill a cleaner hole if you ease up on

the pressure just before the bit breaks

through the wood. Then complete the hole

from the back side.

DRILLING METAL

There are two rules for drilling hard materials.

First, the harder the material, the greater the

pres sure you need to apply to the tool.

Second, the harder the material, the slower

the speed. Here are a couple of tips for drilling

in metal. Lubri cate the tip of the bit

occasionally with cutting oil except when

drilling soft metals such as alu minum, cop per

or cast iron. If the hole to be drilled is fairly

large, drill a smaller hole first, then enlarge to

the required size, it’s often faster in the long

run. Main tain enough pressure to assure that

the bit does not just spin in the hole. This will

dull the bit and greatly shorten its life.

RUNNING NUTS AND BOLTS

Variable speed control must be used with

caution for driving nuts and bolts with socket

set attach ments. The technique is to start

slowly, increasing speed as the nut or bolt

runs down. Set the nut or bolt snugly by

slowing the drill to a stop. If this procedure is

not followed, the tool will have a tendency to

torque or twist in your hands when the nut or

bolt seats.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 13

To avoid accidents, always disconnect the tool and/or charger from

the power supply before cleaning.

Maintenance

Service

NO USER SERVICEABLE

PARTS INSIDE.

Preventive maintenance performed by un -

au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool service

be performed by a Bosch Factory Service

Center or Authorized Bosch Service Station.

SERVICE MEN: Disconnect tool and/or

charger from power source before servicing.

BATTERIES

Be alert for battery packs that are

nearing their end of life. If you notice

decreased tool performance or

significantly shorter running time

between charges then it is time to

replace the battery pack. Failure to do so

can cause the tool to operate improperly

or damage the charger.

TOOL LUBRICATION

Your Bosch tool has been properly

lubricated and is ready for use.

D.C. MOTORS

The motor in your tool has been

engineered for many hours of dependable

service. To maintain peak efficiency of

the motor, we recommend it be

examined every six months. Only a

genuine Bosch replacement motor

specially designed for your tool should be

used.

Cleaning

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning

solvents, ammonia and household

detergents that contain ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through opening.

-14-

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 14

-15-

Lisez toutes les consignes de sécurité, instructions, illustrations et

spécifications fournies avec cet outil électrique. Le non-respect de toutes les

instructions figurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à

votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils

électroportatifs

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

c. Éloignez les enfants et les visiteurs quand vous

vous servez d’un outil électroportatif. Vous risquez

une perte de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument

jamais modifier la fiche. N’utilisez pas

d’adaptateur de prise avec des outils

électroportatifs munis d’une fiche de terre. Le

risque de choc électrique est moindre si on utilise une

fiche non modifiée sur une prise qui lui correspond.

b. Évitez tout contact du corps avec des surfaces

reliées à la terre tels que tuyaux, radiateurs,

gazinières ou réfrigérateurs. Le risque de choc

électrique augmente si votre corps est relié à la terre.

c. N’exposez pas les outils électroportatifs à la pluie

ou à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique

augmente.

d. Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour

le tirer ou pour le débrancher. Éloignez le cordon

de la chaleur, des huiles, des arêtes coupantes ou

des pièces mobiles. Les cordons abîmés ou

emmêlés augmentent les risques de choc électrique.

e. Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge conçue pour

l’extérieur. Ces rallonges sont faites pour l’extérieur

et réduisent le risque de choc électrique.

f. S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez

une alimentation protégée par un disjoncteur de

fuite de terre (GFCI). L'utilisation d'un disjoncteur

GFCI réduit les risques de choc électrique.

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.

Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de

l’existence possible d’un danger de lésion corporelle. Obéissez à tous les

messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque

de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas évitée,

causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait causer la mort d’une personne ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas

évitée, causera une blessure légère ou modérée.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 15

-16-

3. Sécurité personnelle

a. Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque

vous utilisez un outil électroportatif. N'employez

pas d’outils électroportatifs quand vous êtes

fatigué ou sous l’emprise de drogues, d’alcool ou

de médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention

pour causer des blessures corporelles graves.

b. Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions

appropriées réduira le risque de blessure corporelle.

c. Évitez les démarrages intempestifs. Assurez-vous

que l'interrupteur est dans la position arrêt (Off)

avant de brancher l'outil dans une prise de courant

et/ou un bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil électroportatif

avec le doigt sur la gâchette ou le branchement de cet

outil quand l'interrupteur est en position de marche

(ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

e. Ne vous penchez pas. Conservez toujours une

bonne assise et un bon équilibre. Ceci vous

permettra de mieux maîtriser l’outil électroportatif

dans des situations inattendues.

f. Habillez-vous de manière appropriée. Ne portez

pas de vêtements amples ou de bijoux. Attachez

les cheveux longs. N’approchez pas les cheveux

les vêtements des pièces en mouvement. Les

vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

g. Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les

dangers associés à l'accumulation de poussière.

h. Ne laissez pas la familiarité résultant de

l'utilisation fréquente des outils vous inciter à

devenir complaisant(e) et à ignorer les principes

de sécurité des outils. Une action négligente pourrait

causer des blessures graves en une fraction de

seconde.

4. Utilisation et entretien des outils

électroportatifs

a. Ne forcez pas sur l’outil électroportatif. Utilisez

l’outil électroportatif qui convient à la tâche à

effectuer. L’outil qui convient à la tâche fait un

meilleur travail et est plus sûr à la vitesse pour lequel il

a été conçu.

b. Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche

ou à l’arrêter. Tout outil électroportatif qui ne peut

pas être commandé par son interrupteur est

dangereux et doit être réparé.

c. Débranchez la fiche de la prise secteur et/ou

retirez le bloc-piles de l’outil électrique (s’il est

amovible) avant d’y apporter de quelconques

modifications, de changer d’accessoire ou de

ranger l’outil électrique. De telles mesures de

sécurité préventive réduisent le risque de démarrage

intempestif de l’outil électroportatif.

d. Rangez les outils électroportatifs dont vous ne

vous servez pas hors de portée des enfants et ne

permettez pas à des personnes qui ne connaissent

pas l’outil électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils électroportatifs

sont dangereux dans les mains d’utilisateurs

inexpérimentés.

e. Entretenez de façon appropriée les outils

électriques et les accessoires. Assurez-vous que

les pièces en mouvement sont bien alignées et

qu'elles ne se coincent pas, qu’il n’y a pas de pièces

cassées ou qu’il n’existe aucune situation pouvant

affecter le fonctionnement de l’outil électrique. Si

l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par

des outils électroportatifs mal entretenus.

f. Maintenez les outils coupants affûtés et

propres.Les outils coupants entretenus correctement

et dotés de bords tranchants affûtés sont moins

susceptibles de coincer et sont plus faciles à maîtriser.

g. Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

h. Gardez les poignées et les surfaces de préhension

propres, sèches et exemptes de toute trace d'huile

ou de graisse. Les poignées et les surfaces de

préhension glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil dans des

situations inattendues.

5. Utilisation et entretien des outils

à piles

a. Rechargez les piles uniquement avec le chargeur

spécifié par le fabriquant. Un chargeur qui convient

à un type de bloc-piles peut entraîner un risque

d’incendie quand il est utilisé avec un autre bloc-piles.

b. Utilisez des outils électroportatifs uniquement

avec les bloc-piles spécifiquement désignés pour

eux. L’utilisation de tout autre bloc-piles peut créer un

risque de blessures et d’incendie.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 16

-17-

a. Tenez l’outil électroportatif par les surfaces de

préhension isolées lorsque vous effectuez une

opération lors de laquelle l’accessoire de coupe

ou les attaches peuvent entrer en contact avec

un câble caché. Les accessoires de coupe ou les

attaches qui entrent en contact avec un fil sous

tension peuvent rendre les parties en métal

exposées de l’outil électroportatif sous tension et

causer un choc électrique à l’opérateur.

b. Utilisez des brides ou d’autres moyens pratiques

de brider ou de supporter la pièce sur une plate-

forme stable. Tenir la pièce à la main ou contre le

corps est instable et risque de résulter en une perte de

contrôle.

c. Ne percez, fixez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant

abriter des fils électriques. Si cette situation est

inévitable, débranchez tous les fusibles ou les

disjoncteurs alimentant ce site.

d. Tenez toujours l’outil à deux mains. Si le foret

venait à se coincer, vous serez plus à même de

maîtriser le couple de réaction ou le rebond de

l’outil.

e. Portez toujours des lunettes à coques latérales

ou des lunettes de protection en utilisant cet

outil. Utilisez un respirateur ou un masque anti-

poussières pour les applications produisant de la

poussière.

f. Assujettissez l'ouvrage à percer. Ne le tenez

jamais dans votre main ou par-dessus vos

jambes. Un support instable peut faire gripper le

foret, provoquant ainsi une perte de contrôle et des

blessures.

g. Débranchez le bloc-piles de l'outil ou placez

l'interrupteur à la position de blocage ou d'arrêt

avant d'effectuer tout assemblage ou réglage ou

de changer les accessoires. Ces mesures de

sécurité préventives réduisent le risque d'une mise

en marche accidentelle de l'outil.

h. Placez-vous de manière à éviter d'être pris entre

l'outil ou la poignée latérale et les murs ou les

montants. Si le foret se coince ou grippe dans

l'ouvrage, le couple de réaction de l'outil pourrait

écraser votre main ou votre pied.

i. Si le foret grippe dans l'ouvrage, relâchez la

gâchette immédiatement, inversez le sens de

rotation et appuyez lentement sur la gâchette

pour faire ressortir le foret. Soyez prêt à un fort

couple de réaction. Le corps de la perceuse aura

tendance à tordre en sens opposé à mesure que le

foret tourne.

j. Ne saisissez pas l'outil et ne placez vos mains

trop près du foret ou du mandrin en rotation.

Votre main pourrait être lacérée.

k. En installant un foret, insérez la tige de ce

dernier bien à l'intérieur de la pince du mandrin.

Si le foret n'est pas inséré assez profondément, la

prise de la pince sur le foret est réduite et la perte

de contrôle est accrue. Après avoir inséré le foret,

tirez sur celui-ci pour vous assurer qu’il est bien

verrouillé.

Consignes de sécurité pour perceuses/tournevis sans cordon

c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à

distances d’autres objets métalliques tels que des

trombones, des pièces de monnaie, des clés, des

clous, des vis ou de tout autre objet métallique

pouvant faire une connexion entre une borne et

une autre. Court-circuiter les bornes des piles peut

causer des brûlures ou un incendie.

d. Dans des conditions abusives, du liquide peut être

éjecté de la pile ; dans un tel cas, évitez tout

contact avec ce liquide. Si un contact se produit

accidentellement, rincez avec de l’eau. Si le liquide

entre en contact avec les yeux, consultez un

médecin. Du liquide éjecté de la pile peut causer des

irritations ou des brûlures.

e. N’utilisez pas un bloc-piles ou un outil qui est

endommagé ou a été modifié. Des piles

endommagées ou modifiées peuvent se comporter de

façon imprévisible et causer un incendie ou une

explosion, ou entraîner des blessures.

f. N’exposez pas un bloc-piles ou un outil à un

incendie ou à une température excessive.

L’exposition à un incendie ou à une température

supérieure à 265° F (130° C) pourrait causer une

explosion.

g. Suivez toutes les instructions relatives à la charge

et ne chargez pas le bloc-piles ou l’outil en dehors

de la plage de température indiquée dans les

instructions. Une charge dans des conditions

appropriées ou à des températures en dehors de la

plage spécifiée pourrait endommager les piles et

augmenter le risque d’incendie.

6. Entretien

a. Faites réparer votre outil électroportatif par un

agent de service qualifié n’utilisant que des pièces

de rechange identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

b. Ne tentez jamais de réparer des blocs-piles

endommagés. La réparation de blocs-piles ne doit

être effectuée que par le fabricant ou un prestataire de

services agréé.

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 17

-18-

l. N'utilisez pas de forets et d'accessoires

émoussés ou endommagés. Les forets émoussés

ou endommagés ont tendance à gripper dans

l'ouvrage.

m. En retirant le foret de l'outil, évitez tout contact

avec la peau et utilisez des gants protecteurs

appropriés en saisissant le foret ou l'accessoire.

Les accessoires peuvent être chauds après une

utilisation prolongée.

n. Assurez-vous que les clés de serrage et de

réglage sont retirées de la perceuse avant de

mettre l'outil en marche. Les clés de serrage ou de

réglage peuvent être projetées à grande vitesse et

frapper une personne présente ou vous-même.

o. Ne faites pas fonctionner la perceuse en la

portant à votre côté. Un foret en rotation pourrait

s'emmêlever à vos vêtements, ce qui pourrait

causer des blessures.

Consignes de sécurité en cas

d’utilisation de mèches longues

a. N’utilisez jamais à une vitesse plus élevée que la

vitesse nominale maximum de la mèche de

perçage. À des vitesses plus élevées, il est

probable que la mèche se déformera si vous la

laissez tourner librement sans qu’elle ne soit en

contact avec l’ouvrage, ce qui risque de causer des

blessures.

b. Commencez à percer à faible vitesse en vous

assurant que la pointe de la mèche est en contact

avec l’ouvrage. À des vitesses plus élevées, il est

probable que la mèche se déformera si vous la

laissez tourner librement sans qu’elle ne soit en

contact avec l’ouvrage, ce qui risque de causer des

blessures.

c. N’exercez de pression que dans l’axe direct de la

mèche, et ne faites pas pression excessivement.

Les mèches peuvent se déformer, casser

l’équipement ou causer une perte de contrôle

pouvant entraîner des blessures.

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et risquent

de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif en

toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention de

n’en démonter aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils internes ou de

remonter incorrectement les ressorts de rappel des

capots de protection. Certains agents de nettoyage tels

que l’essence, le tétrachlorure de carbone, l’ammoniaque,

etc. risquent d’abîmer les plastiques.

Veillez à ce que l’interrupteur soit dans la position de

fermeture avant d’insérer le bloc-piles. L’insertion d’un

bloc-piles dans un outil électroportatif dont l’interrupteur

est dans la position de marche est une invite aux accidents.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux du

bâtiment peuvent créer des poussières contenant des

produits chimiques qui sont des causes reconnues de

cancer, de malformation congénitale ou d’autres

problèmes reproductifs. Ces produits chimiques sont,

par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment

et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler dans

un lieu bien ventilé et porter un équipement de sécurité

approprié tel que certains masques à poussière conçus

spécialement pour filtrer les particules microscopiques.

Avertissements supplémentaires concernant la sécurité

2610056733 02-21 PS31_PS31 2/15/21 12:41 PM Page 18

-19-

Ne tentez pas de

désassembler le bloc-

piles ou d’enlever tout composant faisant saillie des

bornes de piles, ce qui peut provoquer un incendie ou

des blessures. Avant la mise au rebut, protégez les bornes

exposées à l’aide d’un ruban isolant épais pour prévenir le

court-circuitage.

PILES LITHIUM-ION

Si le produit est équipé d'une pile lithium-ion, la pile doit

être ramassée, recyclée ou mise au rebut d'une manière qui

ne soit pas nocive pour l'environnement.

“Le sceau RBRC de recyclage des

piles, homologué par l’EPA (Agence

pour la protection de l’environnement

des États-Unis), qui se trouve sur les

piles au lithium-ion (Li-ion) indique

que Robert Bosch Tool Corporation

participe volontairement à un programme industriel de

ramassage et de recyclage de ces piles au terme de leur vie

utile, pourvu qu’elles soient mises hors service aux États-

Unis ou au Canada. Le programme du RBRC offre une

alternative pratique à la mise des piles au Li-ion usées au

rebut ou au ramassage d’ordures municipal, ce qui pourrait

être interdit dans votre région.

Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus

amples renseignements sur le recyclage des piles au Li-ion

et sur les restrictions ou interdictions de mise au rebut qui

s’appliquent à votre région ou renvoyez vos piles à un

Centre de Service Skil/Bosch/Dremel pour recyclage. La

participation de Robert Bosch Tool Corporation à ce

programme s'insère dans le contexte de notre engagement

à préserver notre environnement et à conserver nos

ressources naturelles.”

Mise au rebut des piles

Entretien des piles

Lorsque les piles ne

sont pas dans l’outil ou

le chargeur, gardez-les à l’écart d’objets métalliques.

Ainsi, pour éviter un court-circuitage des bornes, NE

PLACEZ PASles piles dans la boîte à outils ou dans la poche

avec des clous, des vis, des clés, etc. Ceci peut provoquer

un incendie ou des blessures.

NE METTEZ PAS LES PILES AU FEU ET NE LES EXPOSEZ

PAS À UNE CHALEUR ÉLEVÉE.Elles peuvent exploser.

Avant d'utiliser le

chargeur de pile,

lisez toutes les consignes et tous les marquages

d'avertissement sur (1) le chargeur de pile, (2) le

bloc-piles et (3) le produit utilisant la pile.

N'utilisez que le chargeur qui accompagnait votre

produit ou remplacement direct, comme indiqué dans

le catalogue ou ce manuel. Ne substituez aucun autre

chargeur. N’utiliser que les chargeurs approuvés par

Bosch avec votre produit. Voir Description fonctionnelle

et Spécifications.

Ne désassemblez pas le chargeur et ne l'utilisez pas

s'il a reçu un choc violent, s'il est tombé ou s'il a

été endommagé par ailleurs. Remplacez

immédiatement les cordons ou les fiches abîmés. Un

remontage incorrect ou des dommages peuvent

provoquer un incendie ou des secousses électriques.

Ne rechargez pas la pile dans un environnement

mouillé ou humide. N'exposez pas le chargeur à la

pluie ou la neige. Si le boîtier de la pile est fissuré ou

endommagé par ailleurs, ne l'insérez pas dans le

chargeur. Il pourrait y avoir un incendie ou un court-

circuit de pile.

Ne charger que des piles rechargeables approuvées

par Bosch. Voir Description fonctionnelle et

Spécifications. Les autres types de piles peuvent éclater

causant ainsi des blessures et des dommages.

Chargez le bloc-piles à des températures de plus de 0

degrés C (+32°F) et de moins de 45 degrés C

(+113°F). Rangez l'outil et le bloc-piles à des endroits

dont la température ne dépasse pas 49 degrés C

(+120°F). Ceci est important pour prévenir des

dommages considérables aux éléments des piles.

Il peut y avoir une fuite de pile dans des conditions

extrêmes d'utilisation ou de température. Évitez tout

contact avec la peau et les yeux. Le liquide de pile est

caustique et pourrait causer des brûlures chimiques aux

tissus. Si le liquide vient en contact avec la peau, lavez

rapidement à l'eau savonneuse. Si le liquide vient en

contact avec les yeux, rincez-les à l'eau pendant au moins

10 minutes et sollicitez des soins médicaux.

Posez le chargeur sur une surface plate

ininflammable et à distance de matériaux

inflammables lorsqu’on recharge un bloc-piles. Le

chargeur et le bloc-piles s’échauffent pendant la charge.

Le coussinet de mousse souple et autres surfaces

isolantes empêchent la circulation normale de l’air, ce

qui peut provoquer une surchauffe du chargeur et du

bloc-piles. S’il y a dégagement de fumée ou si le boîtier

fond, débranchez le chargeur immédiatement et

n’utilisez ni le chargeur, ni le bloc-piles.

L'utilisation d'un accessoire non recommandé ni

vendu par Bosch peut causer des risques d'incendie,

de chocs électriques ou de lésions corporelles.

Chargeur de pile

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 19

-20-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur

signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et

plus sûre.

Symbole Désignation / Explication

V Volts (tension)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Secondes (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 20

-21-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur

signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et

plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Alerte l’utilisateur pour porter une protection respiratoire

Alerte l’utilisateur pour porter des protecteurs d’oreilles

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Désigne le programme de recyclage des piles Li-ion.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 21

Numéro de modèle PS31

Tension nominale 10.8V/12V MAX

Régime à vide 1 n

0-350/mn

Régime à vide 2 n

0-1 300/mn

Capacités maximales

Dimension de mandrin 13 mm

Tailles de vis 7 mm

Métal doux 13 mm

Bois 19 mm

-22-

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil ou placez l'interrupteur à la position de

blocage ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer

les accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil.

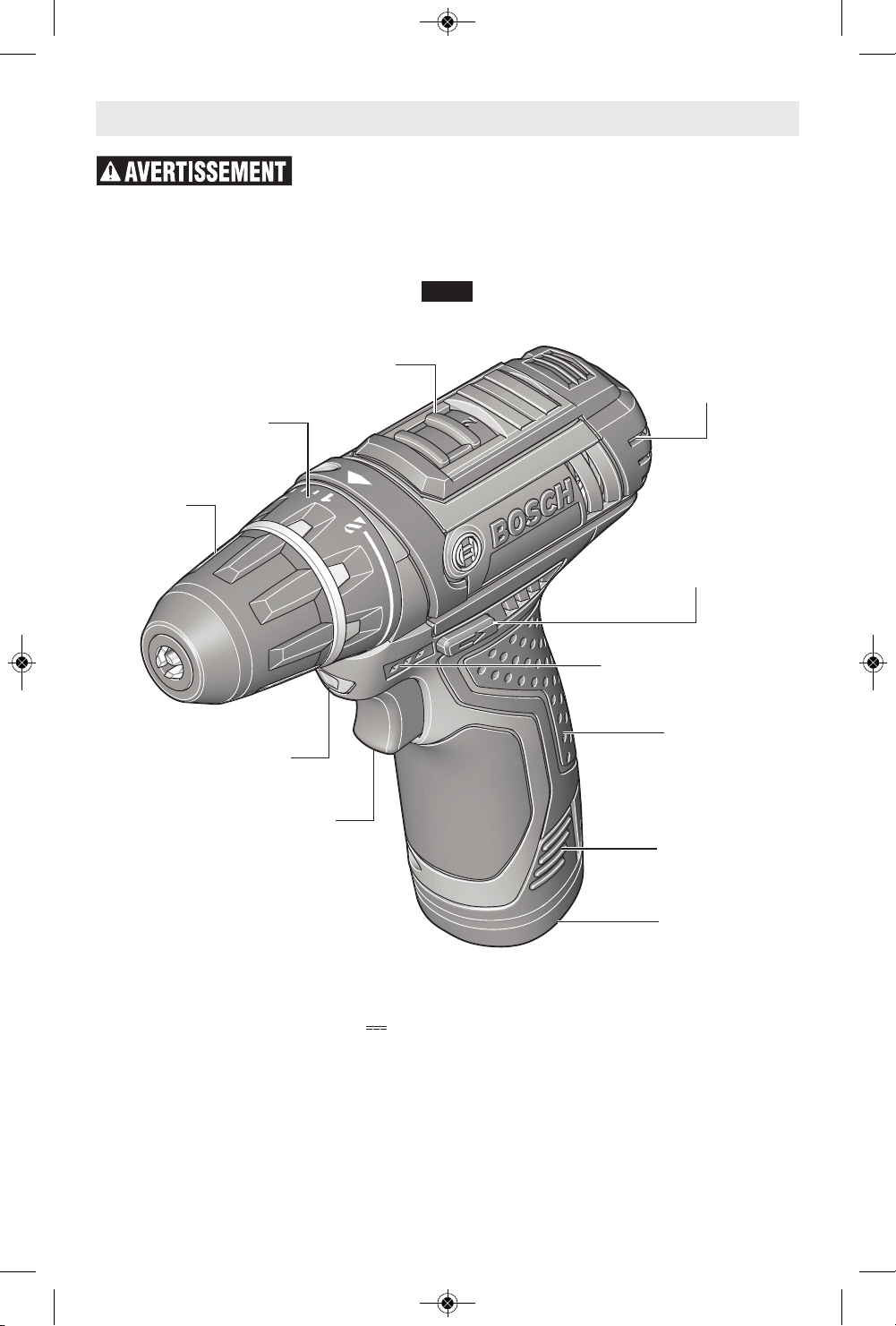

FIG. 1

CHANGEMENT DE VITESSE

LEVIER DE MARCHE

AVANT/ARRIÈRE ET

VERROUILLAGE DE

GÂCHETTE

POIGNÉE

CAOUTCHOUTÉE

TOUCHES DE

DEVERROUILLAGE

DES PILES

BLOC-PILES

EMBRAYAGE

REGLABLE

MANDRIN

SANS CLE

TÉMOINS D'ÉTAT DE

CHARGE DES PILES

GÂCHETTE DE COMMANDE

A VITESSE VARIABLE

ÉCLAIRAGE D’APPOINT

INTÉGRÉ

OUVERTURES DE

VENTILATION

Perceuse/visseuse sans fil

Bloc-piles/chargeurs

Veuillez vous reporter au mode d'emploi de votre pile /

chargeur qui accompagne votre outil.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 22

Consignes de fonctionnement

Assemblage

Débranchez le bloc-

piles de l'outil avant

d'effectuer tout assemblage ou réglage, ou de changer

des accessoires. Ces mesures de sécurité préventives

réduisent le risque d'une mise en marche accidentelle de

l'outil.

INSERTION DES FORETS

Placez le levier inverseur de marche à la position centrale

« OFF ». Retirez le bloc-piles et tournez l’anneau de

l’embrayage jusqu’au symbole de foret

« ». Tournez le manchon du mandrin dans le sens

opposé à celui des aiguilles d’une montre en le regardant

depuis l’extrémité mandrin, et ouvrez le mandrin pour le

faire correspondre environ au diamètre du foret. Insérez

un foret propre jusqu’aux cannelures du foret pour les

petits forets, ou aussi loin que possible pour les gros

forets. Fermez le mandrin en tournant le manchon du

mandrin dans le sens des aiguilles d’une montre et en

serrant fermement à la main (Fig. 2).

N'utilisez pas la

puissance de la

perceuse en saisissant le mandrin pour desserrer ou

resserrer le foret. Si vous tentez de saisir le mandrin en

rotation, vous pourriez être blessé à la main ou subir une

brûlure de friction.

PROTECTION CONTRE LES DÉCHARGES PROFONDES

La pile lithium-ion est protégée contre les décharges

profondes par un système ECP (Electronic Cell Protection).

La pile lithium-ion est protégée contre les décharges

profondes par un système ECP (Electronic Cell Protection).

Lorsque la pile est vide, l'outil est mis automatiquement

hors service au moyen d'un circuit de protection.

GÂCHETTE DE COMMANDE A VITESSE VARIABLE

Votre outil est équipé d’une gâchette de commande à

vitesse variable. Vous pouvez mettre le tournevis en marche

ou à l'arrêt en appuyant sur la gâchette ou en la relâchant,

suivant le cas. En fonction de la pression exercée sur la

gâchette, il est possible de régler la vitesse dans les limites

minimale et maximale spécifiées sur la plaquette

emblématique. Exercez plus de pression pour augmenter la

vitesse et moins pour la diminuer (Fig. 1).

LEVIER DE MARCHE AVANT/ARRIÈRE

ET VERROUILLAGE DE GÂCHETTE

Après avoir utilisé

l'outil, verrouillez la

gâchette en position d'arrêt pour éviter les risques de

démarrage accidentel et de décharge accidentelle.

Votre outil est équipé d’un levier de marche avant/arrière et

d’un verrouillage de gâchette se trouvant au-dessus de la

gâchette (Fig. 3). Ce levier a été conçu de manière à

changer la rotation de l'embout et verrouiller la gâchette en

position d'arrêt.

Pour la rotation avant (le mandrin étant dirigé en sens

opposé à vous), déplacez le levier à l’extrême gauche.

Pour la rotation inverse, déplacez le levier à l’extrême

droite. Pour ac tionner le verrouillage de gâchette, déplacez

le levier à la position centrale (arrêt).

Ne changez pas le sens

de rotation avant que

l'outil ne se soit complètement immobilisé. Un

changement durant la rotation du mandrin pourrait

endommager l'outil.

-23-

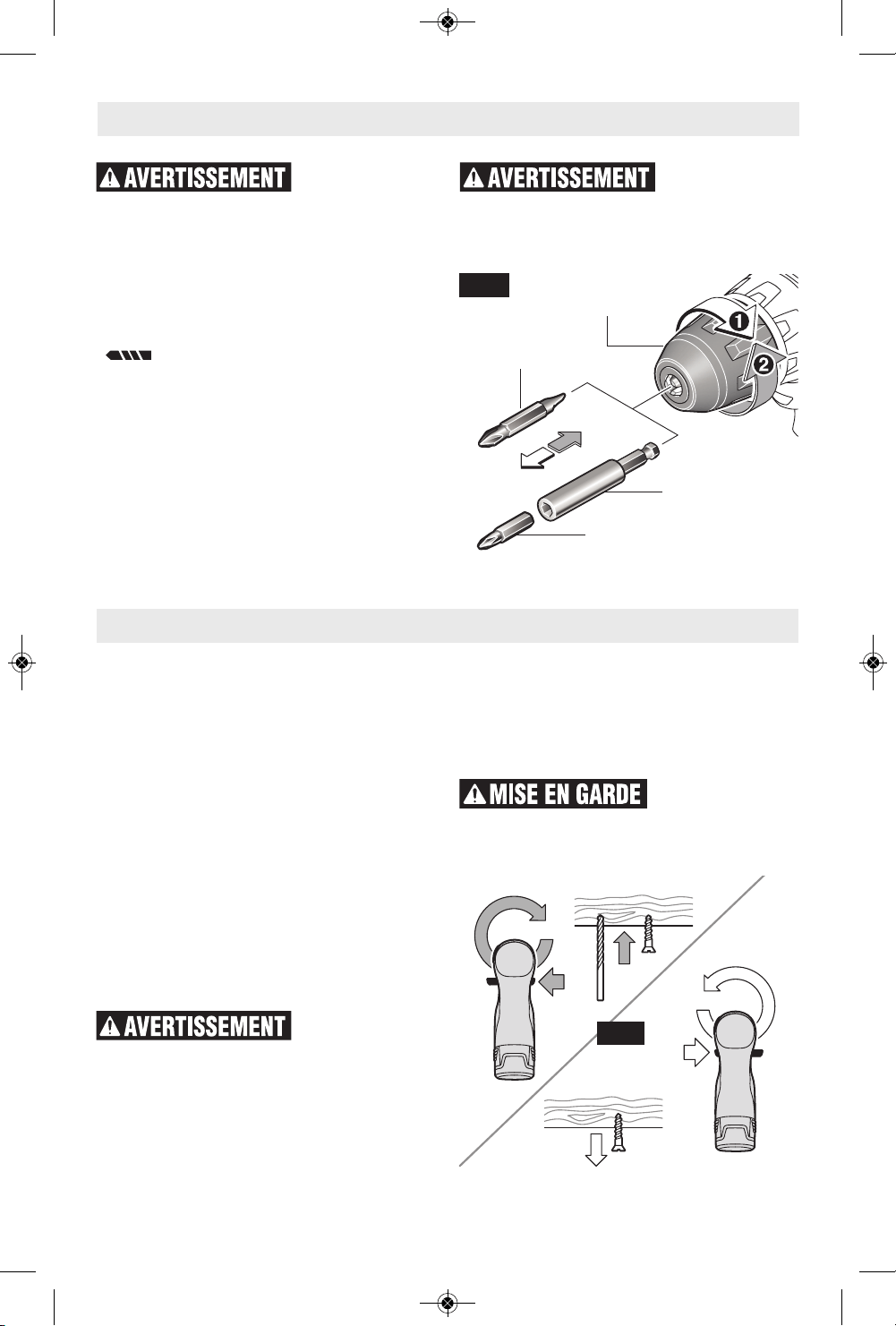

DOUILLE DU

MANDRIN

FIG. 2

EMBOUT DE

TOURNEVIS

PORTE-MECHE

EMBOUT DE TOURNEVIS

FIG. 3

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 23

-24-

CHANGEMENT DE VITESSES

Votre outil comporte deux régimes distincts, le bas régime

et le haut régime. Le bas régime produit un couple élevé et

des vitesses de perçage plus lentes pour le travail à grand

rendement ou pour enfoncer des vis. Le haut régime

produit des vitesses plus rapides pour le perçage moins

exigeant. Pour changer de vitesse, faites glisser le

commutateur à la position haut ou bas régime (Fig. 1).

ATTENTION : Si votre outil semble fonctionner, mais le

mandrin ne tourne pas, assurez-vous que l'interrupteur de

changement de vitesses est poussé à fond dans le réglage

désiré.

EMBRAYAGE REGLABLE

Votre outil comporte 20 réglages d’embrayage. Le couple

produit augmentera à mesure que l’anneau de

l’embrayage est tourné de la position 1 à la position 19. La

position « » de la perceuse verrouillera

l’embrayage de manière à pouvoir percer et visser dans

des matériaux difficiles. Cette même position permet

également de changer rapidement et facilement les forets

dans le mandrin sans clé (Fig. 1).

FREIN

Le relâchement de la gâchette active le frein qui

immobilise le mandrin en rapidité, ce qui est surtout

pratique pour l’enfoncement et l’enlèvement répétitifs des

vis.

AUTOLOCK™

Votre outil est muni d'un système de blocage automatique.

Ce système verrouille le porte-embout dans une position

lorsque la gâchette est relâchée. Ceci vous permet de

serrer ou de desserrer un écrou ou une vis en faisant

tourner l'outil à la main quand l'outil est dans la position «

OFF » (Arrêt). Ceci est très pratique quand vous avez

besoin d'un couple de serrage élevé.

ÉCLAIRAGE D’APPOINT INTÉGRÉ

Votre outil est également doté d’une lampe qui s’allume

automatiquement quand on appuie sur la gâchette pour

améliorer la visibilité lors du perçage/vissage (Fig. 1).

TÉMOINS D'ÉTAT DE CHARGE DES PILES

Votre outil est équipé d’une témoins d'état de charge (Fig.

1). Les témoins indiquent l'état de charge des piles

pendant le fonctionnement.

Pour des raisons de sécurité, ne vérifiez l'état de charge

que quand l'outil est à l'arrêt complet.

DEL Capacité

Illumination continue 3 x vert > 2/3

Illumination continue 2 x vert > 1/3

Illumination continue 1 x vert < 1/3

Illumination clignotante 1 x vert réserve

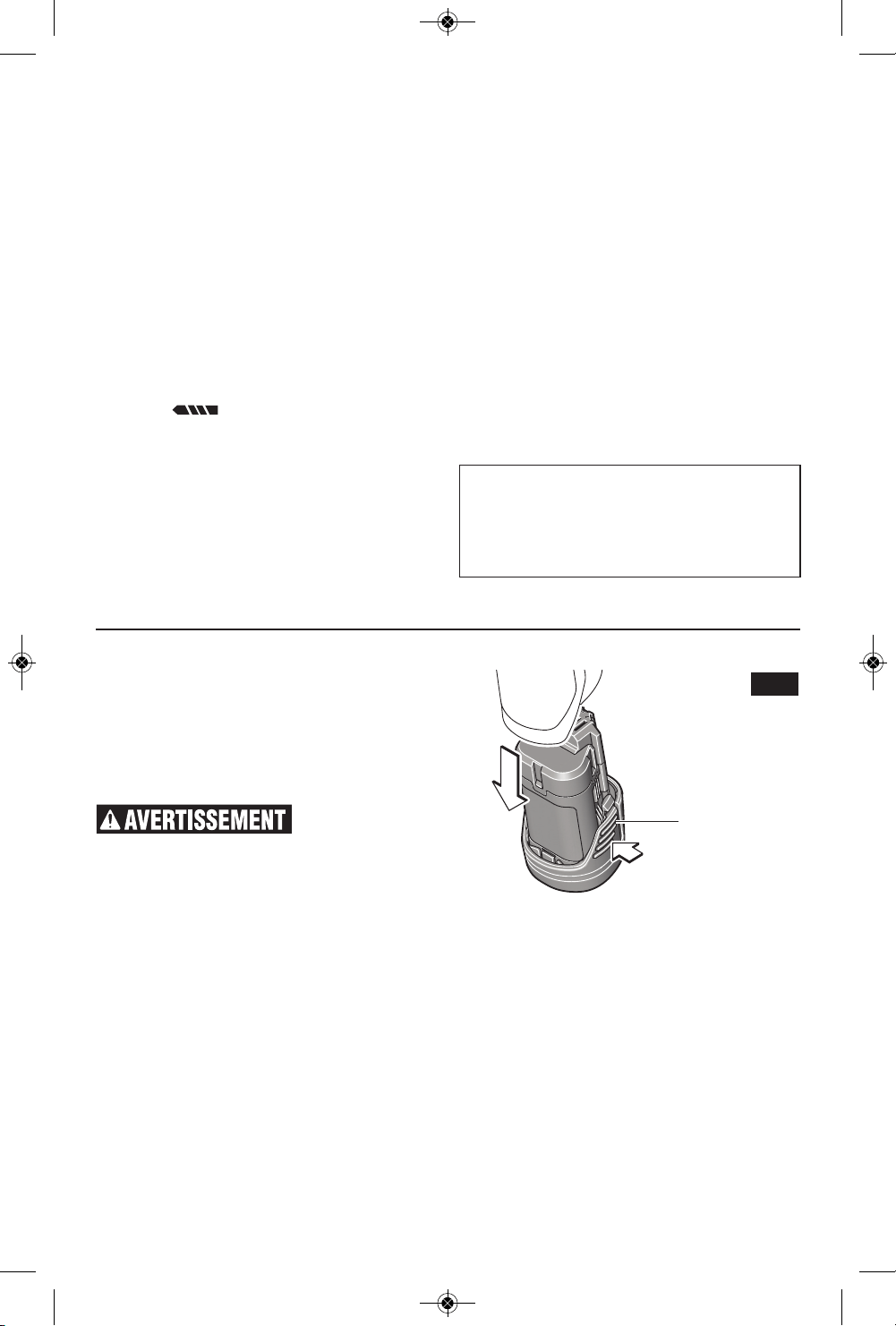

INSERTION ET RETRAIT DU BLOC-PILES

Enlevez le bloc-piles de l’outil en pinçant les deux côtés à

la hauteur des touches de déverrouillage et en le tirant

vers le bas (Fig. 4).

Pour remettre le bloc dans l’outil, glissez-le dans

l’ouverture jusqu’à ce qu’il se verrouille en place. Ne

forcez pas outre mesure.

Si les touches de

déverrouillage du

bloc-piles sont fissurées ou endommagées d'une

quelconque autre façon, n'insérez pas le bloc-piles

dans l'outil. Le bloc-piles risquerait de tomber pendant

l'utilisation.

TOUCHES DE

DEVERROUILLAGE

DES PILES

FIG. 4

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 24

-25-

Vous prolongerez la durée de vos forets et accomplirez un

travail plus net si vous mettez toujours le foret en contact

avec le matériau avant d’appuyer sur la gâchette. Durant le

fonc tionnement, tenez l’outil fermement et exercez une

pres sion légère et constante. Une trop grande pression à

basse vitesse bloquera l’outil. Une pression insuffisante em -

pêchera le foret de couper et causera une friction excessive

en glis sant par-dessus la surface. L’outil et le foret peuvent

ainsi être abîmés.

PERÇAGE À VITESSE VARIABLE

La gâchette à vitesse variable vous permet d’augmenter

lentement le régime. En utilisant une vitesse lente au

départ, vous pouvez empêcher le foret d’« errer ». Vous

pouvez augmenter la vitesse à mesure que le foret « mord »

dans le matériau en appuyant sur la gâchette.

ENFONCEMENT À VITESSE VARIABLE

Les perceuses à vitesse variable peuvent également servir

de tournevis motorisé en utilisant un foret de tournevis en

mode de perçage. La technique consiste à commencer

lente ment, puis à augmenter la vitesse à mesure que la vis

s’enfonce. Posez la vis de manière à obtenir un ajustement

doux en ralentissant jusqu’à l’arrêt. Avant d’enfoncer des

vis, il faut percer des trous de positionnement et de

dégagement.

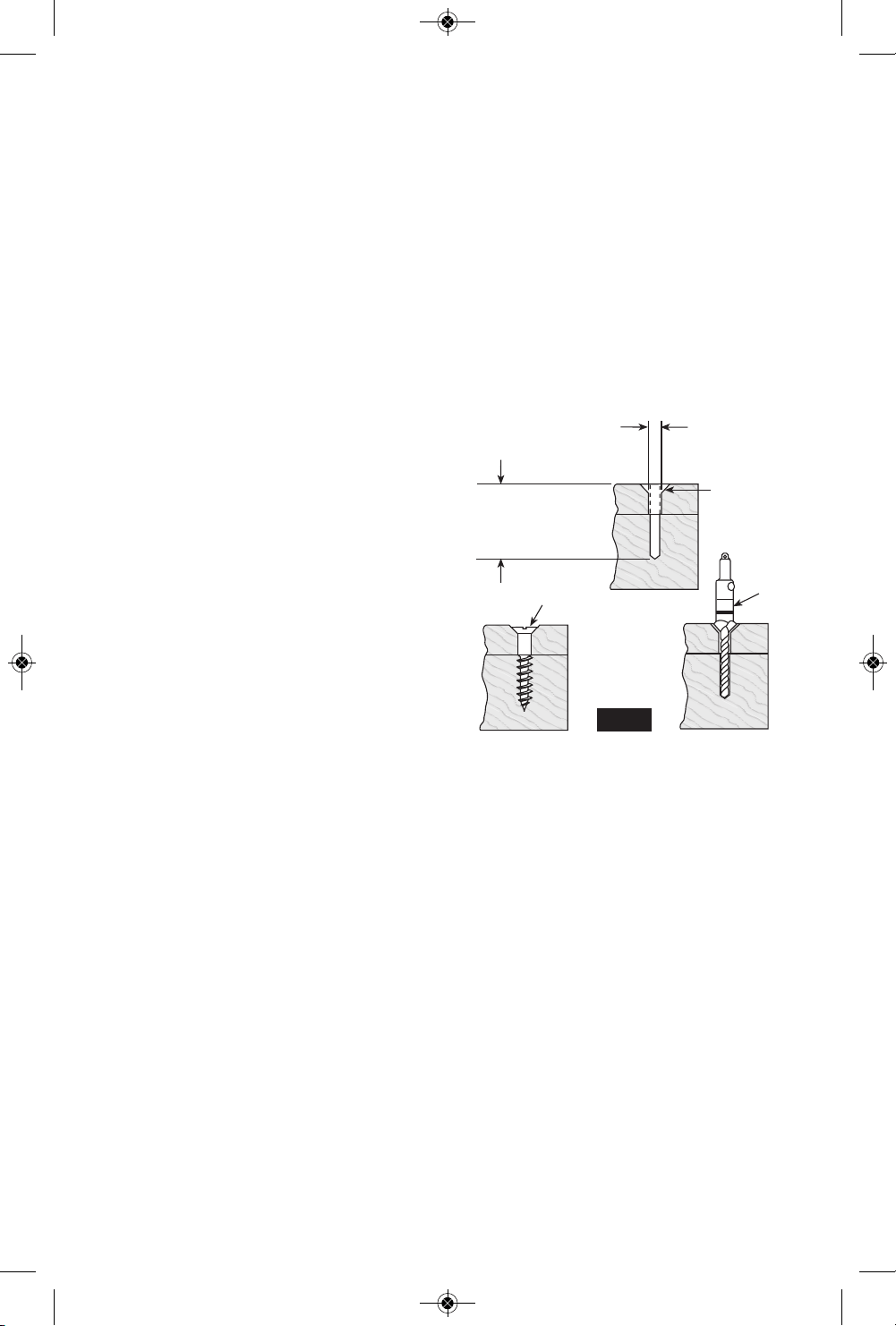

FIXATION À L’AIDE DE VIS

La procédure illustrée à la (Fig. 5) vous permettra de fixer

des matériaux ensemble à l’aide de votre

perceuse/tournevis sans cordon sans dénuder, fendre ni

séparer le matériau.

Fixez d’abord les pièces ensemble à l’aide d’une bride, et

percez le premier trou aux 2/3 du diamètre de la vis. Si le

matériau est tendre, percez uniquement les 2/3 de la

longueur voulue. Si le matériau est dur, percez toute la

longueur.

Détachez ensuite les pièces et percez le deuxième trou du

même diamètre que la tige de la vis dans la première pièce

ou la pièce supérieure de bois.

En troisième lieu, si une vis à tête plate est employée,

fraisez le trou pour mettre la vis de niveau avec la surface.

Puis, exercez tout simplement une pression uniforme en

enfonçant la vis. Le trou de dégagement de la tige de la vis

dans la première pièce per met à la tête de la vis de tirer les

pièces fermement ensemble.

L’accessoire réglable de drille exécutera rapidement et

facile ment toutes ces opérations. Des drilles sont offertes

pour vis de tailles 6, 8, 10 et 12.

Consignes de fonctionnement

FIXATION

À L’AIDE DE VIS

1. Percez les 2/3 du diamètre

et les 2/3 de la longueur de

la vis pour les matériaux

tendres, la longueur complète

pour les matériaux durs.

Vis

2. Percez le même

diamètre que la

tige de la vis.

3. Fraisez le

même

diamètre

que la tête

de la vis.

Exercez une légère

pression uniforme

en enfonçant les vis.

Drille

réglable

FIG. 5

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 25

-26-

FORETS

Inspectez toujours les forets pour y relever toute usure

excessive. N’utilisez que des forets affilés et en bon état.

FORETS À SIMPLE SPIRALE : Offerts avec tiges droites et

réduites pour le perçage du bois et le perçage non exigeant

des métaux. Les forets à grande vitesse coupent plus

rapidement et durent plus longtemps sur les matériaux

durs.

FORETS À POINTE EN CARBURE : S’utilisent pour percer la

pierre, le béton, le plâtre, le ciment et les autres matériaux

non métalliques exceptionnellement durs. Exercez une

forte pression continue d’alimentation lorsque vous

employez des forets à pointe en carbure.

PERÇAGE DU BOIS

Assurez-vous que le matériau est assujetti par brides de

fixation ou ancré fermement. Exercez toujours une

pression en ligne droite avec le foret. Maintenez

suffisamment de pression pour que le foret continue à «

mordre ».

Vous pouvez utiliser des forets à simple spirale pour percer

des trous dans le bois. Ces forets peuvent surchauffer à

moins que vous ne les retiriez fréquemment pour enlever

les copeaux sur les cannelures.

Utilisez un bloc d’appui en bois pour les matériaux sus -

ceptibles de voler en éclats tels que les matériaux minces.

Vous percerez un trou plus net si vous relâchez la pression

immédiatement avant que le foret ne traverse le bois.

Terminez ensuite le trou à l’arrière.

PERÇAGE DES MÉTAUX

Il existe deux règles pour percer les matériaux durs. En

premier lieu, plus le matériau est dur, plus il vous faut exer -

cer de pression sur l’outil. En deuxième lieu, plus le

matériau est dur, plus vous devez percer lentement. Voici

quelques conseils pour percer les métaux. Lubrifiez la

pointe du foret à l’occasion à l’aide d’huile de coupe, sauf

lorsque vous percez des métaux tendres tels que

l’aluminium, le cuivre ou la fonte de fer. Si le trou à percer

est assez grand, percez d’abord un plus petit trou, puis

agrandissez-le aux dimen sions nécessaires. C’est souvent

plus rapide à long terme. Maintenez suffisamment de

pression pour faire en sorte que le foret ne fasse pas

seulement tourner dans le trou. Ceci émoussera le foret et

réduira considérablement sa vie utile.

POSE DES ÉCROUS ET DES BOULONS

La commande à vitesse variable doit être utilisée

soi gneusement pour poser des écrous et des boulons avec

des accessoires de douille. La technique consiste à

commencer lentement, puis à augmenter la vitesse à

mesure que l’écrou ou le boulon s’enfonce. Posez l’écrou ou

le boulon de ma ni ère à obtenir un ajustement doux en

ralentissant la perceuse jusqu’à l’arrêt. Si cette technique

n’est pas suivie, l’outil aura tendance à tordre dans vos

mains lorsque l’écrou ou le boulon se calera.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 26

Service

IL N’EXISTE À

L ’ I N T É R I E U R

AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien préventif exécuté

par des personnes non autorisés peut entraîner un

positionnement erroné des composants et des fils

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine Bosch ou

à un centre de service après-vente Bosch agréé. TECHNI -

CIENS : Débranchez l’outil et/ou le chargeur de la source

de courant avant d’entretenir.

PILES

Faire attention aux blocs-piles qui approchent la fin de

leur vie. Si vous remarquez une diminution dans les

performances de votre outil ou une durée de

fonctionnement réduite de manière significative entre

charges, il est temps de remplacer le bloc-piles. S’il n’est

pas remplacé, il se peut qu’il endommage le chargeur ou

que l’outil fonctionne incorrectement.

GRAISSAGE DE L’OUTIL

Votre outil Bosch a été graissé de manière appropriée et il

est prêt à l’usage.

MOTEURS C.C.

Le moteur de votre outil a été conçu pour de nombreuses

heures d’utilisation fiable. Pour maintenir l’efficacité

maximale du moteur, nous recommandons de l’examiner

tous les six mois. Seul un moteur de remplacement Bosch

authentique, conçu spécialement pour votre outil, doit être

utilisé.

Nettoyage

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques qui

en contiennent.

Gardez les prises d’air et les interrupteurs propres et

libres de débris. N’essayez pas de les nettoyer en

introduisant des objets pointus dans leurs ouvertures.

Entretien

-27-

Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de la

source de courant avant de nettoyer.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 27

-28-

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y

especificaciones suministradas con esta herramienta eléctrica. Si no se siguen

todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio

y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u oscuras invitan

a que se produzcan accidentes.

b. No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

c. Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas mecánicas

deben coincidir con el tomacorriente. No

modifique nunca el enchufe de ningún modo. No

use enchufes adaptadores con herramientas

mecánicas conectadas a tierra (puestas a tierra).

Los enchufes no modificados y los tomacorrientes

coincidentes reducirán el riesgo de sacudidas

eléctricas.

b. Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un

aumento del riesgo de sacudidas eléctricas si el

cuerpo del operador se conecta o pone a tierra.

c. No exponga las herramientas mecánicas a la lluvia

o a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o

enganchados aumentan el riesgo de que se produzcan

sacudidas eléctricas.

e. Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado

para uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta mecánica

en un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado

por corriente de pérdida a tierra (GFCI). El uso de

un GFCI reduce el riesgo de sacudidas eléctricas.

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.

Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a

usted de posibles peligros de lesiones corporales. Obedezca todos los

mensajes de seguridad que sigan a este símbolo para evitar posibles

lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará la

muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría

causar lesiones leves o moderadas.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 28

-29-

de drogas, alcohol o medicamentos. Un momento

de distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

b. Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección,

como por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

c. Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectar la herramienta a la fuente de energía y

/ o al paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender

herramientas mecánicas que tengan el interruptor en

la posición de encendido invita a que se produzcan

accidentes.

d. Quite todas las llaves de ajuste o de tuerca antes

de encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

e. No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en

todo momento. Esto permite controlar mejor la

herramienta mecánica en situaciones inesperadas.

f. Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo y la ropa de las

piezas móviles. La ropa holgada, las alhajas holgadas

o el pelo largo pueden quedar atrapados en las piezas

móviles.

g. Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

h. No deje que la familiaridad obtenida con el uso

frecuente de las herramientas le haga volverse

complaciente e ignorar los principios de seguridad

de las herramientas. Una acción descuidada puede

causar lesiones graves en una fracción de segundo.

4. Uso y cuidado de las

herramientas mecánicas

a. No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación

que desee realizar. La herramienta mecánica

correcta hará el trabajo mejor y con más seguridad a la

capacidad nominal para la que fue diseñada.

b. No use la herramienta mecánica si el interruptor no

la enciende y apaga.Toda herramienta mecánica que

no se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

c. Desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de batería de la

herramienta eléctrica, si es extraíble, antes de

hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas.Dichas medidas

preventivas de seguridad reducen el riesgo de

arrancar accidentalmente la herramienta mecánica.

d. Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta

mecánica o con estas instrucciones utilicen la

herramienta. Las herramientas mecánicas son

peligrosas en manos de usuarios que no hayan

recibido capacitación.

e. Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay piezas móviles

desalineadas o atoradas, si hay piezas rotas y

cualquier otra situación que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que sea

reparada antes de utilizarla. Muchos accidentes son

causados por herramientas mecánicas mantenidas

deficientemente.

f. Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de

corte afilados, se atoren, y dichas herramientas son

más fáciles de controlar.

g. Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con

estas instrucciones, teniendo en cuenta las

condiciones de trabajo y el trabajo que se vaya a

realizar. El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que fue

diseñada podría causar una situación peligrosa.

h. Mantenga secos, limpios y libres de aceite y grasa

los mangos y las superficies de agarre. Si están

resbalosos, los mangos y las superficies de agarre no

permiten un manejo y un control seguros de la

herramienta en situaciones inesperadas.

5. Uso y cuidado de las

herramientas alimentadas por

baterías

a. Recargue las baterías solamente con el cargador

especificado por el fabricante. Un cargador que es

adecuado para un tipo de paquete de batería puede

crear un riesgo de incendio cuando se utiliza con otro

paquete de batería.

b. Utilice las herramientas mecánicas solamente con

paquetes de batería designados específicamente.

El uso de cualquier otro paquete de batería puede

crear un riesgo de lesiones e incendio.

c. Cuando el paquete de batería no se esté usando,

manténgalo alejado de otros objetos metálicos,

tales como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

pueden hacer una conexión de un terminal a otro.

Si se cortocircuitan los terminales de la batería uno

con otro, se pueden causar quemaduras o un

incendio.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 29

a. Agarre la herramienta eléctrica por las

superficies de agarre con aislamiento cuando

realice una operación en la que el accesorio de

corte o los sujetadores puedan entrar en

contacto con cables ocultos. Si el accesorio de

corte o los sujetadores entran en contacto con un

cable con corriente, es posible que hagan que las

partes metálicas de la herramienta eléctrica que

estén al descubierto tengan corriente y podrían

causar una descarga eléctrica al operador.

b. Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

c. No taladre, rompa, ni haga trabajo de sujeción en

paredes existentes ni en otras áreas ciegas

donde pueda haber cables eléctricos. Si esta

situación es inevitable, desconecte todos los

fusibles o cortacircuitos que alimentan este sitio de

trabajo.

d. Agarre siempre la herramienta con las dos

manos. Si la broca se atasca, las dos manos le

darán máximo control sobre la reacción de par

motor o el retroceso.

e. Use siempre gafas de seguridad o protección de

los ojos cuando utilice esta herramienta. Use

una máscara antipolvo o un respirador para

aplicaciones que generan polvo.

f. Fije el material que se está taladrando. Nunca lo

tenga en las manos ni sobre las piernas. Un

soporte inestable puede hacer que la broca

taladradora se atasque, causando pérdida de

control y lesiones.

g. Desconecte el paquete de baterías de la

herramienta o ponga el interruptor en la posición

fijada o de apagado antes de hacer cualquier

ensamblaje, ajustes o cambiar accesorios. Dichas

medidas preventivas de seguridad reducen el riesgo

de arrancar la herramienta accidentalmente.

h. Sitúese de modo que evite ser atrapado entre la

herramienta o el mango lateral y las paredes o

los postes. Si la broca se atasca o se engancha en

la pieza de trabajo, el par motor de reacción de la

herramienta podría aplastarle la mano o la pierna.

i. Si la broca se atasca en la pieza de trabajo,

suelte el gatillo inmediatamente, invierta el

sentido de giro y apriete lentamente el gatillo

para sacar la broca. Esté preparado para un fuerte

par motor de reacción. El cuerpo del taladro

tenderá a torcerse en sentido contrario al del giro

de la broca.

j. No agarre la herramienta ni ponga las manos

demasiado cerca del mandril o la broca

taladradora que gira. Podría sufrir laceraciones en

la mano.

k. Al instalar una broca taladradora, introduzca el

cuerpo de la broca bien a fondo en el mandril. Si

la broca no se introduce hasta una profundidad

suficiente, se reduce el agarre del mandril sobre la

broca y se aumenta la pérdida de control. Después

de introducir la broca, tire de ella para asegurarse

de que haya quedado fija.

l. No utilice brocas ni accesorios desafilados o

dañados. Las brocas o accesorios desafilados o

dañados tienen mayor tendencia a atascarse en la

pieza de trabajo.

-30-

Normas de seguridad para taladros/destornilladores sin cordón

d. En condiciones abusivas, es posible que se eyecte

líquido de la batería. Evite el contacto. Si se

produce un contacto accidental, enjuáguese con

agua. Si el líquido entra en contacto con los ojos,

obtenga además ayuda médica. El líquido que salga

eyectado de la batería puede causar irritación o

quemaduras.

e. No utilice un paquete de batería o una herramienta

que hayan sido dañados o modificados. Es posible

que las baterías dañadas o modificadas exhiban un

comportamiento impredecible que cause un incendio,

una explosión o riesgo de lesiones.

f. No exponga un paquete de batería o una

herramienta a un fuego o una temperatura

excesiva. Es posible que la exposición a un fuego o

una temperatura superior a 265 °F cause una

explosión.

g. Siga todas las instrucciones de carga y no cargue el

paquete de batería ni la herramienta fuera del

intervalo de temperatura especificado en las

instrucciones. Es posible que realizar una carga

incorrectamente o a temperaturas que estén fuera del

intervalo especificado dañe la batería y aumente el

riesgo de incendio.

6. Servicio de ajustes y

reparaciones

a. Haga que su herramienta mecánica reciba servicio

de un técnico de reparaciones calificado,

utilizando únicamente piezas de repuesto

idénticas. Esto asegurará que se mantenga la

seguridad de la herramienta mecánica.

b. No haga nunca servicio de ajustes y reparaciones

de paquetes de batería dañados. El servicio de

ajustes y reparaciones de los paquetes de batería

deberá ser realizado únicamente por el fabricante o

por proveedores de servicio autorizados.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 30

Antes de utilizar el

cargador de baterías,

lea todas las instrucciones e indicaciones de

precaución que se encuentran en (1) el cargador de

baterías, (2) el paquete de baterías y (3) el producto

que utiliza baterías.

Utilice solamente el cargador que acompañaba al el

producto o un reemplazo directo según se indica en el

catálogo o en este manual. No sustituirlo por ningún

otro cargador. Utilice únicamente cargadores aprobados

Bosch con su producto. Consulte Descripción funcional y

especificaciones.

Batería/cargador

-31-

m. Al sacar la broca de la herramienta, evite el

contacto con la piel y use guantes protectores

adecuados al agarrar la broca o el accesorio. Los

accesorios pueden estar calientes después de un

uso prolongado.

n. Compruebe que las llaves de ajuste y de tuerca

se hayan quitado del taladro antes de encender

la herramienta. Las llaves de ajuste o de tuerca

pueden salir despedidas a gran velocidad y

golpearle a usted o golpear a alguien que se esté

presente.

o. No tenga en marcha el taladro mientras lo lleva a

su lado. Una broca taladradora que gira podría

engancharse en la ropa y producir lesiones.

Instrucciones de seguridad cuando

utilice brocas taladradoras largas

a. No utilice nunca la herramienta a una velocidad

superior a la velocidad nominal máxima de la

broca taladradora. A velocidades más altas es

probable que la broca se doble si se deja que rote

libremente sin entrar en contacto con la pieza de

trabajo, lo cual causará lesiones corporales.

b. Comience a taladrar siempre a velocidad baja y

con la punta de la broca en contacto con la pieza

de trabajo. A velocidades más altas es probable

que la broca se doble si se deja que rote libremente

sin entrar en contacto con la pieza de trabajo, lo

cual causará lesiones corporales.

c. Aplique presión solamente en línea directa con la

broca y no aplique una presión excesiva. Las

brocas se pueden doblar y con ello causar rotura o

pérdida de control, lo cual provocará lesiones

corporales.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal, como

guantes de goma y calzado de goma de electricista,

mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad nominal

solamente para CA con una fuente de energía de CC.

Aunque pueda parecer que la herramienta funciona

correctamente, es probable que los componentes

eléctricos de la herramienta con capacidad nominal para

CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de aceite y

grasa. Las manos resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico de

la herramienta. Cuando limpie una herramienta, tenga

cuidado de no desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse incorrectamente

o pellizcarse, o los resortes de retorno de los

protectores de seguridad podrían montarse

incorrectamente. Ciertos agentes de limpieza, tales como

gasolina, tetracloruro de carbono, amoníaco, etc., podrían

dañar las piezas de plástico.

Asegúrese de que el interruptor esté en la posición de

apagado antes de introducir el paquete de batería. Si se

introduce el paquete de batería en herramientas mecánicas

que tengan el interruptor en la posición de encendido, se

invita a que se produzcan accidentes.

Cierto polvo generado

por el lijado, aserrado,

amolado y taladrado mecánicos, y por otras actividades

de construcción, contiene agentes químicos que se

sabe que causan cáncer, defectos de nacimiento u otros

daños sobre la reproducción. Algunos ejemplos de

estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros productos

de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo de

trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 31

-32-

Cuidado de las baterías

Cuando las baterías no

están en la

herramienta o en el cargador, manténgalas alejadas de

objetos metálicos. Por ejemplo, para evitar que las

terminales hagan corto circuito, NO ponga las baterías en

una caja de herramientas o en un bolsillo con clavos,

tornillos, llaves, etc. Se pueden producir un incendio o

lesiones.

NO ARROJE LAS BATERIAS AL FUEGO NI LAS

EXPONGA AL CALOR INTENSO.Pueden explotar.

No intente desarmar la

batería ni quitar

ninguno de los com ponentes que sobresalen de las

terminales de la batería. Se pueden producir lesiones o

un incendio. Antes de tirarla, proteja las terminales que

están al descubierto con cinta adhesiva aislante gruesa

para prevenir cortocircuitos.

BATERÍAS DE IONES DE LITIO

Si este producto está equipado con una batería de iones de

litio, dicha batería debe recogerse, reciclarse o eliminarse

de manera segura para el medio ambiente.

“El sello de reciclaje de baterías

RBRC certificado por la EPA que se

encuentra en la batería de iones de

litio (Li-ion) indica que Robert Bosch

Tool Corporation está participando

voluntariamente en un programa de

la industria para recoger y reciclar estas baterías al final de

su vida útil, cuando se retiran de servicio en los Estados

Unidos y Canadá. El programa RBRC proporciona una

alternativa conveniente a tirar las baterías de Li-ion usadas

a la basura o a la corriente municipal de aguas residuales,

lo cual quizás sea ilegal en su área.

Tenga la amabilidad de llamar al 1-800-8-BATTERY para

obtener información acerca de las

prohibiciones/restricciones sobre el reciclaje y la

eliminación de baterías de Li-ion en su lugar o devuelva las

baterías a un Centro de servicio Skil/Bosch/Dremel para

reciclarlas. La participación de Robert Bosch Tool

Corporation en este programa es parte de nuestro

compromiso hacia preservar nuestro medio ambiente y

conservar nuestros recursos naturales.”

Eliminación de las baterías

No desarme el cargador ni lo haga funcionar si ha

recibido un golpe brusco, se ha caído o se ha dañado

de cualquier modo. Cambie el cordón o los enchufes

dañados inmediatamente. El reensamblaje incorrecto o

los daños pueden ocasionar sacudidas eléctricas o

incendio.

No recargue la batería en un entorno húmedo o

mojado. No exponga el cargador a lluvia ni nieve. Si la

caja de baterías está agrietada o dañada de algún otro

modo, no la introduzca en el cargador. Se puede

producir un cortocircuito de las baterías o un incendio.

Cargue únicamente baterías recargables aprobadas

Bosch. Consulte Descripción funcional y

especificaciones. Otros tipos de baterías pueden

reventar causando lesiones personales y daños.

Cargue el paquete de baterías a temperaturas

superiores a +32 grados F (0 grados C) e inferiores a

+113 grados F (45 grados C). Guarde la herramienta

y el paquete de baterías en lugares donde las

temperaturas no superen 120 grados F (49 grados C).

Esto es importante para evitar daños graves a los

elementos de la batería.

Se puede producir un escape del líquido de las

baterías bajo condiciones extremas de uso o de

temperatura. Evite el contacto con la piel y los ojos.

El líquido de la batería es cáustico y podría causar

quemaduras químicas en los tejidos. Si el líquido entra

en contacto con la piel, lávela rápidamente con agua y

jabón. Si el líquido entra en contacto con los ojos,

enjuáguelos con agua durante un mínimo de 10 minutos y

obtenga atención médica.

Ponga el cargador sobre superficies planas

ininflamables y alejado de materiales inflamables

cuando recargue el paquete de baterías. El cargador y

el paquete de baterías se calientan durante el proceso

de carga. Las alfombras y otras superficies

termoaislantes bloquean la circulación adecuada de aire,

lo cual puede causar sobrecalentamiento del cargador y

del paquete de baterías. Si observa humo o que la

carcasa se está derritiendo, desenchufe inmediatamente

el cargador y no utilice el paquete de baterías ni el

cargador.

El uso de un accesorio no recomendado ni vendido por

Bosch puede constituir un peligro de incendio,

sacudidas eléctricas o lesiones a las personas.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 32

-33-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y

aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con

más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 33

-34-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y

aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con

más seguridad.

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria

Alerta al usuario para que use protección de la audición

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Designa el programa de reciclaje de baterías de Li-ion.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 34

Número de modelo PS31

Tensión nominal 10,8V/12V MÁX

Velocidad sin carga 1 n

0- 350/min

Velocidad sin carga 2 n

0- 1 300/min

Capacidades máximas

Tamaño de mandril 13 mm

Tamaños de tornillo 7 mm

Metal suave 13 mm

Madera 19 mm

Descripción funcional y especificaciones

Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la

posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o

cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

-35-

Taladro/destornillador sin cordón

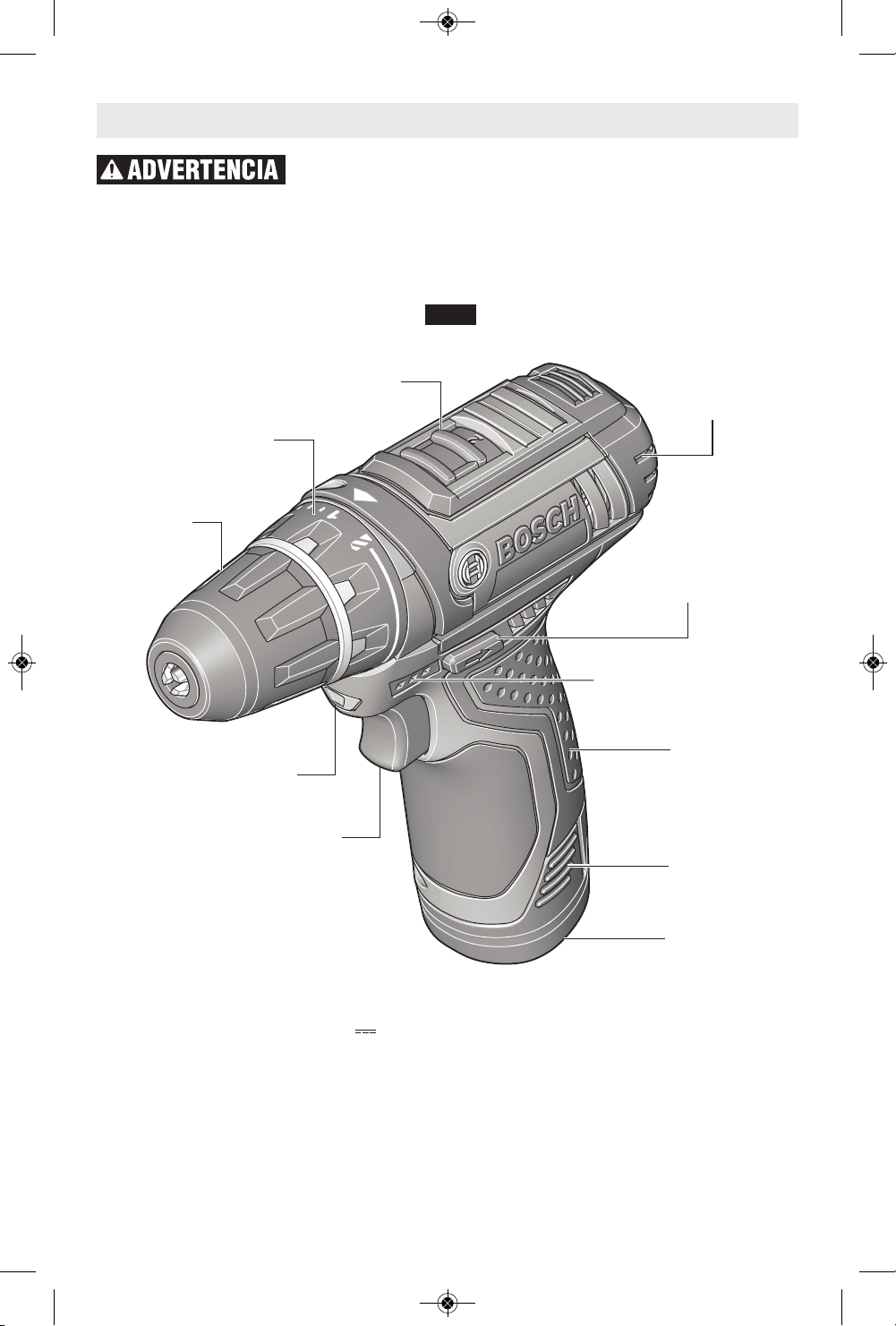

FIG. 1

CAMBIADOR DE ENGRANAJES

PALANCA DE

AVANCE/INVERSIÓN

Y CIERRE DEL GATILLO

EMPUÑADURA

CAUCHUTADA

LENGÜETAS DE

LIBERACIÓN DE

LAS BATERÍAS

PAQUETE DE

BATERÍAS

EMBRAGUE

AJUSTABLE

MANDRIL

SIN LLAVE

LUCES INDICADORAS DEL

ESTADO DE CARGA DE LA

BATERÍA

INTERRUPTOR GATILLO DE

VELOCIDAD VARIABLE

CONTROLADA

LUZ DE TRABAJO

INCORPORADA

ABERTURAS DE

VENTILACIÓN

Paquetes de batería/Cargadores de baterías

Sírvase consultar el Manual de la batería/cargador

que se incluye con su herramienta.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 35

Instrucciones de funcionamiento

Ensamblaje

Desconecte el paquete

de batería de la

herramienta antes de realizar cualquier ensamblaje,

ajuste o cambio de accesorios. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar la

herramienta accidentalmente.

COLOCACION DE LAS BROCAS

Mueva la palanca del interruptor de inversión hacia la

posición central “OFF” (desconectado). Quite el paquete

de baterías y gire la anilla del embrague hasta el símbolo

de broca taladradora “ ”. Gire el manguito del

mandril en sentido contrario al de las agujas del reloj

según se ve desde el extremo del mandril y abra el

mandril hasta aproximadamente el diámetro de la broca

taladradora. Introduzca un broca limpia hasta las estrías

de la broca taladradora para brocas pequeñas o hasta

donde se pueda para brocas grandes. Cierre el mandril

girando el manguito del mandril en el sentido de las

agujas del reloj y apriételo firmemente a mano (Fig. 2).

No use la potencia del

taladro mientras

agarra el mandril para aflojar o apretar la broca. Es

posible que se produzcan quemaduras por fricción o

lesiones en las manos si se intenta agarrar el mandril que

gira.

PROTECCIÓN CONTRA LA DESCARGA PROFUNDA

La batería de iones de litio está protegida contra la

descarga profunda por la “protección con células

electrónicas” (Electronic Cell Protection, ECP). Cuando la

batería esté vacía, la herramienta se apagará por medio

de un circuito protector.

INTERRUPTOR GATILLO DE VELOCIDAD

VARIABLE CONTROLADA

La herramienta está provista de un interruptor gatillo de

velocidad variable. La herramienta se puede encender

(posición "ON") o apagar (posición "OFF") al apretar o soltar

el gatillo. La velocidad se puede ajustar desde el valor

mínimo hasta el máximo de las RPM nominales mediante la

presión ejercida sobre el gatillo. Ejercer más presión para

aumentar la velocidad y disminuir la presión para reducir la

velocidad (Fig. 1).

PALANCA DE AVANCE/INVERSIÓN Y

CIERRE DEL GATILLO

Después de utilizar la

herramienta, fije el gatillo

en la posición de apagado ("OFF") para ayudar a evitar los

arranques accidentales y la descarga accidental de las

baterías.

La herramienta está equipada con una palanca de

avance/inversión y un cierre del gatillo con ubicación

encima del gatillo (Fig. 3). Esta palanca fue diseñada para

invertir el sentido de rotación de la broca y para fijar el gatillo

en la posición de apagado.

Para la rotación de “Avance” (con el man dril orientado en

sentido opuesto a usted), mueva la palanca com ple -

tamente hacia la izquierda.

Para la rotación inversa, mueva la palanca completamente

hacia la derecha. Para activar el cierre del gatillo, mueva la

palanca hasta la posición central “OFF”.

No cambie el sentido de

giro hasta que la

herramienta se haya detenido por completo. El

cambio durante el giro del mandril puede causar daños a

la herramienta.

-36-

MANGUITO DEL

MANDRIL

BROCA

DESTORNILLADORA

PORTABROCA

BROCA DESTORNILLADORA

FIG. 3

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 36

CAMBIO DE ENGRANAJES

La herramienta está equipada con dos intervalos distintos

de engranajes, engranaje de baja velocidad y engranaje de

alta velocidad. El engranaje de baja velocidad proporciona

un par motor alto y velocidades de ta ladrado más lentas

para trabajo pesado o para apretar tornillos. El engranaje

de alta velocidad proporciona velocidades más rápidas

para taladrar cuando se trata de trabajo más ligero. Para

cambiar velocidades, deslice el conmutador hasta la

posición alta o baja (Fig. 1).

ATENCION: Si parece que la herramienta está en marcha,

pero el mandril no gira, asegúrese de que el interruptor de

cambio de engranajes está empujado completamente

hasta la posición deseada.

EMBRAGUE AJUSTABLE

La herramienta cuenta con 20 posiciones de embrague. El

par motor de salida aumentará a medida que la anilla del

embrague sea girada del 1 al 19. La posición de taladro

“ ” fijará el embrague para permitir el taladrado y

atornillado de piezas que requieren trabajo pesado y

también permite cambiar las brocas rápida y fácilmente en

el mandril de apriete sin llave (Fig. 1).

FRENO

Cuando se suelta el interruptor gatillo, éste activa el freno

para detener el mandril rápidamente. Esto es

especialmente útil para apretar y remover tornillos

repetidamente.

FIJACIÓN AUTOMÁTICA AUTOLOCK™

La herramienta está equipada con un sistema de fijación

automática. Este dispositivo fijará el portabroca en una

posición cuando se suelte el interruptor gatillo. Esto le

permitirá apretar o aflojar una tuerca o un tornillo girando la

herramienta a mano con el interruptor en la

posición de apagado. Esto es conveniente cuando se

necesita un par de giro más alto.

LUZ DE TRABAJO INCORPORADA

La herramienta también está equipada con una luz que se

enciende automáticamente cuando se activa el interruptor,

para tener mejor visibilidad al taladrar/apretar (Fig. 1).

LUCES INDICADORAS DEL ESTADO DE

CARGA DE LA BATERÍA

Su herramienta está equipada con luces indicadoras del

estado de carga (Fig. 1). Las luces indicadoras muestran el

estado de carga de la batería durante la utilización.

Por motivos de seguridad, compruebe el estado de carga

solamente cuando la herramienta esté completamente

detenida.

LUCES LED Capacidad

Iluminación continua 3 x verde > 2/3

Iluminación continua 2 x verde > 1/3

Iluminación continua 1 x verde < 1/3

Luz parpadeante 1 x verde reserva

-37-

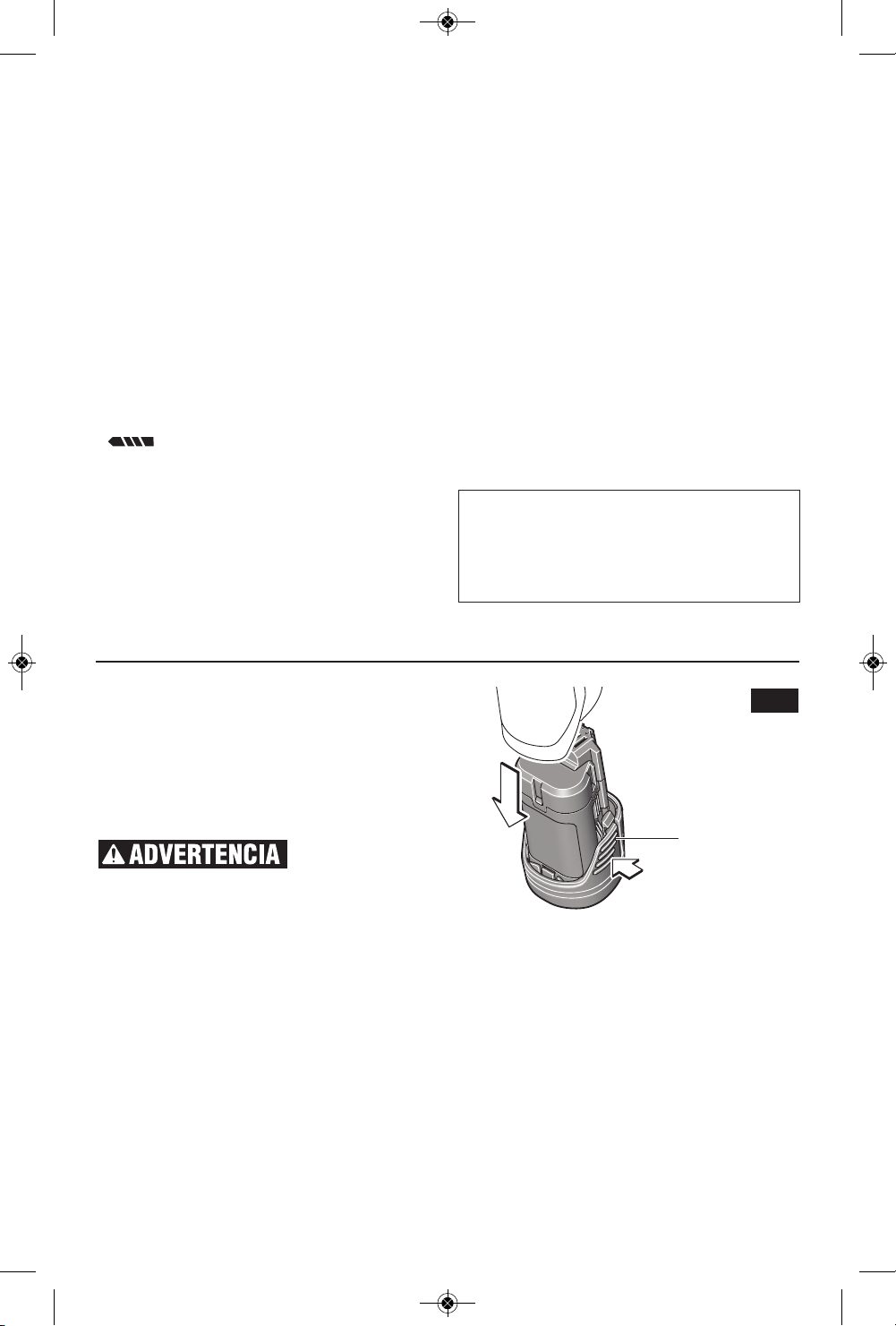

INTRODUCCIÓN Y SUELTA DEL PAQUETE

DE BATERÍAS

Saque el paquete de baterías de la herramienta

presionando sobre ambos lados de las lengüetas de

liberación de las baterías y tire hacia abajo (Fig. 4).

Para introducir la batería, alinee la batería e introduzca el

paquete de baterías en la herramienta hasta que quede

fijo en su posición. No lo fuerce.

Si las lengüetas de

liberación de la

batería están agrietadas o dañadas de alguna otra

manera, no inserte la batería en la herramienta. La

batería se podría caer durante la utilización.

LENGÜETAS DE

LIBERACIÓN DE

LAS BATERÍAS

FIG. 4

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 37

-38-

Usted prolongará la vida de las brocas y realizará un trabajo

mejor ejecutado si siempre pone la broca en contacto con la

pieza de trabajo antes de apretar el gatillo. Durante el fun -

cion a miento, sujete firmemente la herramienta y ejerza una

presión ligera y uniforme. Una presión excesiva a baja ve -

locidad hará que la herramienta se detenga. Una presión

demasiado pequeña no permitirá que la broca corte y pro -

ducirá un exceso de fricción al patinar sobre la superficie.

Esto puede ser perjudicial tanto para la herramienta como

para la broca.

TALADRADO CON VELOCIDAD VARIABLE

El gatillo de velocidad variable le permite a usted aumentar

las RPM lentamente. Mediante la utilización de una

velocidad inicial lenta, usted puede evitar que la broca se

desvíe. Puede aumentar la velocidad apretando el gatillo a

medida que la broca se va introduciendo en la pieza de

trabajo.

APRIETE DE TORNILLOS CON VELOCIDAD VARIABLE

Los taladros de velocidad variable servirán al mismo tiempo

de destornillador mecánico mediante la utilización de una

broca de destornillador. La técnica consiste en empezar des -

pacio, aumentando la velocidad a medida que el tornillo

avan za. Coloque el tornillo de manera que ajuste perfecta -

mente mediante la disminución de la velocidad hasta dete -

nerse. Antes de apretar los tornillos, se deben taladrar

agujeros piloto y de paso.

SUJECION CON TORNILLOS

El procedimiento mostrado en la (Fig. 5) le permitirá a

usted sujetar unos materiales a otros usando el

taladro/destornillador sin cordón sin desforrar, rajar ni

separar el material.

Primero, fije las piezas una a otra y taladre el primer

agujero con 2/3 del diámetro del tornillo. Si el material es

blando, taladre únicamente 2/3 de la longitud

correspondiente. Si es duro, taladre la longitud completa.

Segundo, suelte las piezas y taladre el segundo agujero con

el mismo diámetro que el cuerpo del tornillo en la primera

pieza, o pieza superior, de madera.

Tercero, si se utiliza un tornillo de cabeza plana, avellane el

agujero para hacer que el tornillo quede al ras con la

superficie. Luego, simplemente ejerza una presión

uniforme cuando apriete el tornillo. El agujero de paso del

cuerpo del tornillo en la primera pieza permite que la

cabeza del tornillo mantenga las piezas unidas firmemente.

El accesorio de broca de tornillo ajustable realizará todas

estas operaciones rápida y fácilmente. Hay brocas de

tornillo dis ponibles para tamaños de tornillo No. 6, 8, 10

y 12.

BROCAS PARA TALADRO

Inspeccione siempre las brocas para ver si se ha producido

un desgaste excesivo. Utilice únicamente brocas que están

afiladas y en buenas condiciones.

BROCAS DE ESPIRAL: Disponibles con cuerpos rectos y

acortados para taladrado de madera y taladrado ligero de

metal. Las brocas de alta velocidad cortan más rápido y

duran más en materiales duros.

BROCAS CON PUNTA DE CARBURO: Utilizadas para

taladrar piedra, hormigón, escayola, cemento y otros no

metales ex tra ordinariamente duros. Utilice una fuerte

presión de avance continua cuando emplee brocas con

punta de carburo.

TALADRADO DE MADERA

Asegúrese de que la pieza de trabajo está fija o sujeta

firmemente. Ejerza presión siempre en línea recta con la

broca. Mantenga una presión suficiente para que la broca

continúe penetrando.

Al taladrar agujeros en madera, se pueden utilizar brocas de

espiral. Las brocas de espiral pueden recalentarse a menos

que se saquen con frecuencia para quitar las virutas de las

estrías.

Utilice un bloque de madera de “refuerzo” para piezas de

trabajo que es posible que se astillen, tales como materiales

delgados.

Usted taladrará un agujero mejor hecho si disminuye la

presión justo antes de que la broca atraviese la madera

completamente. Luego, termine el agujero desde la parte

posterior.

Consejos de funcionamiento

SUJECION CON

TORNILLOS

FIG. 5

2. Taladre el mismo

diámetro que el

cuerpo del tornillo.

3. Avellane el mismo

diámetro que la

cabeza del tornillo.

1. Taladre 2/3 del diámetro y

2/3 de la longitud del tornillo

para materiales blandos y la

longitud completa para

materiales duros.

Broca de

tornillo

ajustable

Tornillo

Ejerza una presión

ligera y uniforme

cuando apriete

tornillos.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 38

-39-

TALADRADO DE METAL

Hay dos reglas para taladrar materiales duros. Primero,

cuanto más duro sea el material, mayor es la presión que

usted necesita ejercer sobre la herramienta. Segundo,

cuanto más duro sea el material, más lenta ha de ser la

velocidad. He aquí unos cuantos consejos para taladrar

metal. Lubrique la punta de la broca de vez en cuando con

aceite para cortar, excepto al taladrar metales blandos tales

como aluminio, cobre o hierro fundido. Si el agujero que se

va a taladrar es bastante grande, primero taladre un agujero

más pequeño y luego agrándelo hasta el tamaño requerido; a

la larga, esto suele ser más rápido. Mantenga suficiente

presión para asegurar que la broca no se limita a dar vueltas

sin avanzar dentro del agujero. Esto desafilará la broca y

acortará mucho la vida de ésta.

APRIETE DE TUERCAS Y PERNOS

El control de velocidad variable se debe utilizar con pre -

caución para apretar tuercas y pernos con accesorios del

juego de tubos. La técnica consiste en empezar despacio,

aumentando la velocidad a medida que la tuerca o el perno

avanza. Coloque la tuerca o el perno de manera que encaje

perfectamente mediante la disminución de la velocidad del

taladro hasta que éste se detenga. Si no se sigue este proce -

dimiento, la herramienta tendrá tendencia a experimentar

un par motor o a torcerse en las manos cuando la tuerca o el

perno se asiente en su sitio.

Para evitar accidentes, desconecte siempre la herramienta y/o el cargador de la

fuente de energía antes de la limpieza.

Mantenimiento

Servicio

NO HAY PIEZAS EN EL

INTERIOR QUE

PUEDAN SER AJUSTADAS O REPA RA DAS POR EL

USUARIO. El mantenimiento preventivo realizado por

personal no autorizado pude dar lugar a la colocación

inco rrec ta de cables y componentes internos que

podría constituir un peligro serio. Recomendamos que

todo el servicio de las herramientas sea realizado en un

Centro de servicio de fábrica Bosch o en una Estación de

servicio Bosch autorizada. TECNICOS DE REPARACIONES:

Desconecten la herramienta y/o el cargador de la fuente de

energía antes de realizar servicio de ajustes y reparaciones.

BATERÍAS

Esté alerta a los paquetes de baterías que estén

aproximándose al final de su vida útil. Si observa una

disminución del rendimiento de la herramienta o un tiempo

de funcionamiento significativamente más corto entre

cargas, entonces ha llegado el momento de cambiar el

paquete de baterías. Si no se hace esto, el resultado puede

ser que la herramienta funcione incorrectamente o que el

cargador se dañe.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente y

está lista para la utilización.

MOTORES “CORRIENTE DIRECTA”

El motor de la herramienta ha sido diseñado para muchas

horas de servicio fiable. Para mantener un rendimiento

óptimo del mo tor, recomendamos que éste sea examinado

cada seis me ses. Sólo se debe usar un motor de repuesto

Bosch genuino diseñado especialmente para la

herramienta.

Limpieza

Ciertos agentes de limpieza

y disolventes dañan las

piezas de plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de limpie za clorados,

amoníaco y detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las palancas de interruptor

deben mantenerse limpias y libres de materias extrañas.

No intente lim piar introduciendo objetos puntiagudos a

través de las aberturas.

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 39

2610056733 02/21

!2610056733!

IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

obert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

efective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -

NCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

N NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

HE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

obert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

era l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

e service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

OUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P.

50070, Tel. (722) 2792300

2610056733 02-21 PS31_PS31 2/15/21 12:42 PM Page 40

Bosch PS31N Professional 12V Max Drill/Drivers

Product's Documents

User Manual o242617v2 2610056733 0221 PS31.pdf PDF 2.5 MB

Specifications

Bosch PS31N Questions and Answers
