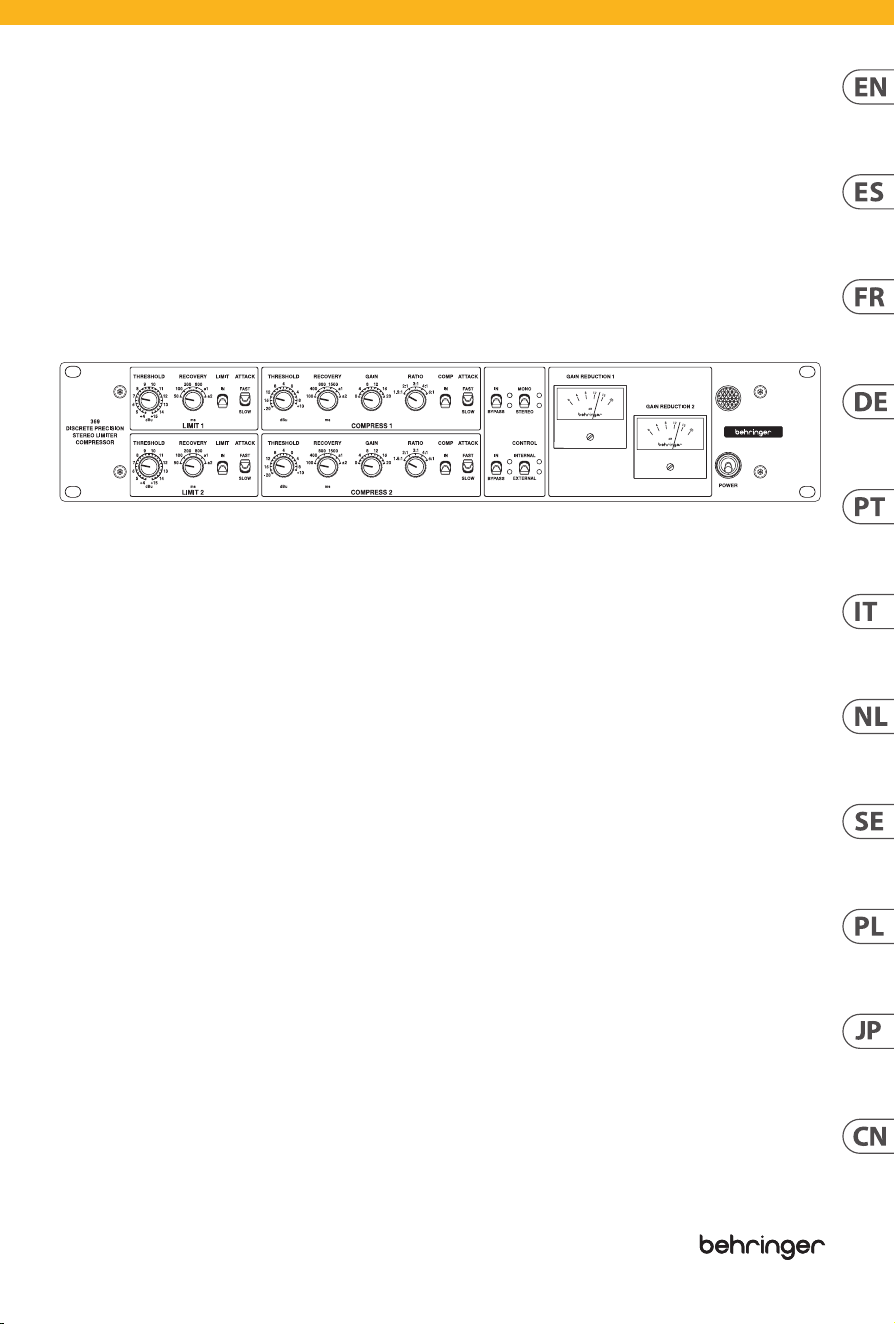

Behringer 369 2-Channel Stereo Compressor and Limiter User Manual

Quick Start Guide

369

Classic 2-Channel Precision Stereo Compressor and Limiter with

Custom-Built Midas Transformers

V 3.0

2 3Quick Start Guide369

Terminals marked with

this symbol carry

electrical current of

sucient magnitude to constitute risk

of electric shock. Use only high-quality

professional speaker cables with ¼" TS

or twist-locking plugs pre-installed.

Allother installation or modication

should be performed only by

qualiedpersonnel.

This symbol, wherever it

appears, alerts you to the

presence of uninsulated

dangerous voltage inside the enclosure

- voltage that may be sucient to

constitute a risk ofshock.

This symbol, wherever it

appears, alerts you to

important operating and

maintenance instructions in the

accompanying literature. Please read

themanual.

Caution

To reduce the risk of

electric shock, do not

remove the top cover (or the rear

section). No user serviceable parts inside.

Refer servicing to qualiedpersonnel.

Caution

To reduce the risk of

re or electric shock, do

not expose this appliance to rain and

moisture. Theapparatus shall not

be exposed to dripping or splashing

liquids and no objects lled with

liquids, such as vases, shall be placed

on the apparatus.

Caution

These service instructions

are for use by qualied

service personnel only. Toreduce

the risk of electric shock do not

perform any servicing other than that

contained in the operation instructions.

Repairshave to be performed by

qualied servicepersonnel.

Warning

Please refer to the

information on the

exterior of bottom enclosure for

electrical and safety information before

installing or operating the device.

1. Please read and follow all

instructions and warnings.

2. Keep the apparatus away from

water (except for outdoor products).

3. Clean only with dry cloth.

4. Do not block ventilation openings.

Do not install in a conned space.

Install only according to manufacturer's

instructions.

5. Protect the power cord from

damage, particularly at plugs and

appliance socket.

6. Do not install near any heat

sources such as radiators, heat

registers, stoves or other apparatus

(including ampliers) that

produce heat.

7. Do not defeat the safety purpose

of the polarized or grounding-type

plug. A polarized plug has two blades

with one wider than the other (only

for USA and Canada). A grounding-

type plug has two blades and a third

grounding prong. The wide blade or

the third prong are provided for your

safety. If the provided plug does not t

into your outlet, consult an electrician

for replacement of the obsolete outlet.

8. Protect the power cord from

damage, particularly at plugs and

appliance socket.

9. Use only attachments and

accessories recommended by the

manufacturer.

10. Use only

specied carts,

stands, tripods,

brackets, or tables.

Use caution to

prevent tip-over

when moving the cart/apparatus

combination.

11. Unplug during storms, or if not in

use for a long period.

12. Only use qualied personnel for

servicing, especially after damage.

13. The apparatus with protective

earthing terminal shall be connected to

a MAINS socket outlet with a protective

earthing connection.

14. Where the MAINS plug or an

appliance coupler is used as the

disconnect device, the disconnect

device shall remain readily operable.

15.

Avoid installing in conned spaces

like bookcases.

16. Do not place naked ame

sources, such as lighted candles, on the

apparatus.

17. Operating temperature range 5°

to 45°C (41° to 113°F).

Music Tribe accepts no liability for

any loss which may be suered by

any person who relies either wholly

or in part upon any description,

photograph, or statement contained

herein. Technical specications,

appearances and other information

are subject to change without notice.

All trademarks are the property

of their respective owners. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones and Coolaudio are

trademarks or registered trademarks

of Music Tribe Global Brands Ltd.

For the applicable warranty terms and

conditions and additional information

regarding Music Tribe’s Limited

Warranty, please see complete details

online at community.musictribe.

com/support.

Las terminales marcadas

con este símbolo

transportan corriente

eléctrica de magnitud suciente como

para constituir un riesgo de descarga

eléctrica. Utilicesolo cables de altavoz

profesionales y de alta calidad con

conectores TS de 6,3 mm o de bayoneta

prejados. Cualquier otra instalación o

modicación debe ser realizada

únicamente por un técnicocualicado.

Este símbolo, siempre que

aparece, leadvierte de la

presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser suciente para

constituir un riesgo dedescarga.

Este símbolo, siempre que

aparece, leadvierte sobre

instrucciones operativas y

de mantenimiento que aparecen en la

documentación adjunta. Por favor,

leaelmanual.

Atención

Para reducir el riesgo de

descarga eléctrica, no

quite la tapa (olaparte posterior).

Nohay piezas en el interior del equipo

que puedan ser reparadas por el

usuario. Sies necesario, póngase en

contacto con personal cualicado.

Atención

Para reducir el riesgo

de incendio o descarga

eléctrica, no exponga este aparato a la

lluvia, humedad o alguna otra fuente

que pueda salpicar o derramar algún

líquido sobre el aparato. Nocoloque

ningún tipo de recipiente para líquidos

sobre elaparato.

Atención

Las instrucciones

de servicio deben

llevarlas a cabo exclusivamente

personal cualicado. Paraevitar el

riesgo de una descarga eléctrica,

no realice reparaciones que no se

encuentren descritas en el manual de

operaciones. Lasreparaciones deben

ser realizadas exclusivamente por

personalcualicado.

Advertencia

Consulte la información

en el exterior del recinto

inferior para obtener información

eléctrica y de seguridad antes de

instalar u operar el dispositivo.

1. Por favor, lea y siga todas las

instrucciones y advertencias.

2. Mantenga el aparato alejado

del agua (excepto para productos

diseñados para uso en exteriores).

3. Limpie solo con un paño seco.

4. No obstruya las aberturas de

ventilación. No instale en un espacio

connado. Instale solo de acuerdo con

las instrucciones del fabricante.

5. Proteja el cable de alimentación

contra daños, especialmente en

los enchufes y en el tomacorriente

del aparato.

6. No lo instale cerca de fuentes

de calor como radiadores, rejillas de

calefacción, estufas u otros aparatos

(incluyendo amplicadores) que

generen calor.

7. No anule el propósito de

seguridad del enchufe polarizado o del

tipo con toma de tierra. Un enchufe

polarizado tiene dos clavijas, una más

ancha que la otra (solo para EE. UU. y

Canadá). Un enchufe con toma de tierra

tiene dos clavijas y una tercera clavija

de toma de tierra. La clavija ancha o la

tercera clavija se proporcionan para su

seguridad. Si el enchufe suministrado

no encaja en su toma de corriente,

consulte a un electricista para

reemplazar la toma obsoleta.

8. Proteja el cable de alimentación

contra daños, especialmente en los

enchufes y en el tomacorriente del

aparato.

9. Utilice solo accesorios y accesorios

recomendados por el fabricante.

10. Utilice solo

carritos, soportes,

trípodes, soportes

o mesas

especicados.

Tenga cuidado

para evitar que el carro/ combinación

de aparatos se vuelque al moverlo.

11. Desenchufe durante tormentas

o si no se utiliza durante un largo

período.

12. Solo utilice personal cualicado

para el servicio, especialmente después

de daños.

13. El aparato con terminal de puesta

a tierra protectora debe conectarse

a un tomacorriente de red con una

conexión de puesta a tierra protectora.

14. Cuando se utilice el enchufe

de red o un acoplador de aparatos

como dispositivo de desconexión, el

dispositivo de desconexión debe seguir

siendo fácilmente operable.

15. Evite la instalación en espacios

connados como estanterías.

16. No coloque fuentes de llama

desnuda, como velas encendidas, en

el aparato.

17. Rango de temperatura de

funcionamiento de 5°a 45°C

(41°a 113°F).

Music Tribe no admite ningún tipo

de responsabilidad por cualquier

daño o pérdida que pudiera sufrir

cualquier persona por conar total

o parcialmente en la descripciones,

fotografías o armaciones

contenidas en este documento.

Las especicaciones técnicas,

imágenes y otras informaciones

contenidas en este documento están

sujetas a modicaciones sin previo

aviso. Todas las marcas comerciales

que aparecen aquí son propiedad

de sus respectivos dueños. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones y Coolaudio son marcas

comerciales o marcas registradas

de Music Tribe Global Brands Ltd.

LEGAL DISCLAIMER

Important Safety

Instructions

Instrucciones de

seguridad

LIMITED WARRANTY

NEGACIÓN LEGAL

4 5Quick Start Guide369

2024 Reservados todos los derechos.

Si quiere conocer los detalles y

condiciones aplicables de la garantía

así como información adicional sobre

la Garantía limitada de Music Tribe,

consulte online toda la información

en la web community.musictribe.

com/support.

Les points repérés par ce

symbole portent une

tension électrique

susante pour constituer un risque

d’électrocution. Utilisez uniquement

des câbles d’enceintes professionnels

de haute qualité avec ches Jack mono

6,35 mm ou ches à verrouillages déjà

installées. Touteautre installation ou

modication doit être eectuée

uniquement par un personnel qualié.

Ce symbole avertit de la

présence d’une tension

dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les

consignes d’utilisation

et d'entretien importantes dans la

documentation fournie. Lisez les

consignes de sécurité du manuel

d’utilisation de l’appareil.

Attention

Pour éviter tout risque

de choc électrique,

ne pas ouvrir le capot de l’appareil

ni démonter le panneau arrière.

L’intérieur de l’appareil ne possède

aucun élément réparable par

l’utilisateur. Laissertoute réparation à

un professionnelqualié.

Attention

Pour réduire les risques

de feu et de choc

électrique, n’exposez pas cet appareil

à la pluie, à la moisissure, auxgouttes

ou aux éclaboussures. Ne posez pas

de récipient contenant un liquide sur

l’appareil (unvase par exemple).

Attention

Ces consignes de

sécurité et d’entretien

sont destinées à un personnel

qualié. Pour éviter tout risque de

choc électrique, n’eectuez aucune

réparation sur l’appareil qui ne soit

décrite par le manuel d’utilisation.

Les éventuelles réparations doivent

être eectuées uniquement par un

technicienspécialisé.

Avertissement

Veuillez vous référer aux

informations situées à

l'extérieur du boîtier inférieur pour

obtenir les renseignements électriques

et de sécurité avant d'installer ou

d'utiliser l'appareil.

1. Veuillez lire et suivre toutes les

instructions et avertissements.

2. Éloignez l'appareil de l'eau (sauf

pour les produits conçus pour une

utilisation en extérieur).

3. Nettoyez uniquement avec un

chion sec.

4. Ne bloquez pas les ouvertures

de ventilation. N'installez pas dans un

espace conné. Installez uniquement

selon les instructions du fabricant.

5. Protégez le cordon d'alimentation

contre les dommages, en particulier

au niveau des ches et de la prise de

l'appareil.

6. N'installez pas près de sources de

chaleur telles que radiateurs, registres

de chaleur, cuisinières ou autres

appareils (y compris les amplicateurs)

qui produisent de la chaleur.

7. Ne contrecarrez pas le but de

sécurité de la che polarisée ou de type

mise à la terre. Une che polarisée a

deux lames, l'une plus large que l'autre

(uniquement pour les États-Unis et le

Canada). Une che de type mise à la

terre a deux lames et une troisième

broche de mise à la terre. La lame large

ou la troisième broche sont fournies

pour votre sécurité. Si la che fournie

ne s'adapte pas à votre prise, consultez

un électricien pour remplacer la prise

obsolète.

Protégez le cordon d'alimentation

contre les dommages, en particulier

au niveau des ches et de la prise de

l'appareil.

9. Utilisez uniquement des

accessoires et des pièces recommandés

par le fabricant.

10. Utilisez

uniquement des

chariots, des

supports, des

trépieds, des

supports ou des

tables spéciés. Faites attention pour

éviter le renversement lors du

déplacement de la combinaison

chariot/appareil.

11.

Débranchez pendant les tempêtes

ou si l'appareil n'est pas utilisé pendant

une longue période.

12.

Utilisez uniquement du personnel

qualié pour l'entretien, surtout après

des dommages.

13. L'appareil avec une borne de mise

à la terre protectrice doit être connecté

à une prise secteur avec une connexion

de mise à la terre protectrice.

14. Lorsque la che secteur ou un

coupleur d'appareil est utilisé comme

dispositif de déconnexion, le dispositif

de déconnexion doit rester facilement

utilisable.

15. Évitez l'installation dans

des espaces connés comme des

bibliothèques.

16. Ne placez pas de sources de

amme nue, telles que des bougies

allumées, sur l'appareil.

17. Plage de température de

fonctionnement de 5°à 45°C

(41°à 113°F).

Music Tribe ne peut être tenu pour

responsable pour toute perte pouvant

être subie par toute personne se

ant en partie ou en totalité à

toute description, photographie

ou armation contenue dans ce

document. Les caractéristiques,

l’apparence et d’autres informations

peuvent faire l’objet de modications

sans notication. Toutes les marques

appartiennent à leurs propriétaires

respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

et Coolaudio sont des marques ou

marques déposées de Music Tribe

Global Brands Ltd. © Music Tribe Global

Pour connaître les termes et conditions

de garantie applicables, ainsi que

les informations supplémentaires et

détaillées sur la Garantie Limitée de

Music Tribe, consultez le site Internet

community.musictribe.com/support.

Vorsicht

Die mit dem Symbol

markierten Anschlüsse

führen so viel Spannung, dassdie

Gefahr eines Stromschlags besteht.

Verwenden Sie nur hochwertige,

professionelle Lautsprecherkabel

mit vorinstallierten 6,35 mm

MONO-Klinkensteckern oder

Lautsprecherstecker mit

Drehverriegelung. Alle anderen

Installationen oder Modikationen

sollten nur von qualiziertem

Fachpersonal ausgeführt werden.

Dieses Symbol weist Sie

immer dann darauf hin,

wenn es erscheint, dass im

Inneren des Gehäuses gefährliche

unisolierte Spannung vorhanden ist

– eine Spannung, die ausreichend sein

kann, um ein Stromschlagrisiko

darzustellen.

Dieses Symbol weist Sie an

jeder Stelle, an der es

erscheint, auf wichtige

Betriebs- und Wartungsanweisungen in

der beiliegenden Literatur hin. Bitte

lesen Sie die Bedienungsanleitung.

Achtung

Um eine Gefährdung

durch Stromschlag

auszuschließen, darf die

Geräteabdeckung bzw.

Geräterückwandnicht abgenommen

werden. ImInnern des Geräts benden

sich keine vom Benutzer reparierbaren

Teile. Reparaturarbeiten dürfen

nur von qualiziertem Personal

ausgeführtwerden.

Achtung

Um eine Gefährdung

durch Feuer bzw.

Stromschlag auszuschließen, darf

dieses Gerät weder Regen oder

Feuchtigkeit ausgesetzt werden

noch sollten Spritzwasser oder

tropfende Flüssigkeiten in das Gerät

gelangen können. Stellen Sie keine

mit Flüssigkeit gefüllten Gegenstände,

wie z. B. Vasen, aufdasGerät.

Achtung

Die Service-Hinweise sind

nur durch qualiziertes

Personal zu befolgen. Umeine

Gefährdung durch Stromschlag zu

vermeiden, führen Sie bitte keinerlei

Reparaturen an dem Gerät durch,

dienicht in der Bedienungsanleitung

beschrieben sind. Reparaturen

sind nur von qualiziertem

Fachpersonaldurchzuführen.

Achtung

Bitte beachten Sie

die Informationen

auf der Außenseite der unteren

Abdeckung bezüglich elektrischer

und sicherheitstechnischer Hinweise,

bevor Sie das Gerät installieren oder in

Betrieb nehmen.

1. Bitte lesen Sie alle Anweisungen

und Warnhinweise sorgfältig durch

und befolgen Sie diese.

2. Halten Sie das Gerät von Wasser

fern (außer bei Produkten für den

Außenbereich).

3. Reinigen Sie nur mit einem

trockenen Tuch.

4. Blockieren Sie nicht die

Belüftungsönungen. Installieren Sie

das Gerät nicht in einem engen Raum

und nur gemäß den Anweisungen

des Herstellers.

5. Schützen Sie das Netzkabel vor

Beschädigungen, insbesondere an

Steckern und Gerätebuchsen.

6. Installieren Sie das Gerät nicht

in der Nähe von Wärmequellen wie

Heizkörpern, Heizregistern, Öfen

oder anderen Geräten (einschließlich

Verstärkern), die Wärme erzeugen.

7. Heben Sie nicht den

Sicherheitszweck des polarisierten oder

geerdeten Steckers auf. Ein polarisierter

Stecker hat zwei Klingen, von denen

eine breiter ist als die andere (nur für

USA und Kanada). Ein geerdeter Stecker

hat zwei Klingen und einen dritten

Erdungszapfen. Die breite Klinge

oder der dritte Zapfen dienen Ihrer

Sicherheit. Wenn der mitgelieferte

Stecker nicht in Ihre Steckdose passt,

konsultieren Sie einen Elektriker,

um die veraltete Steckdose zu ersetzen.

8. Schützen Sie das Netzkabel vor

Beschädigungen, insbesondere an

Steckern und Gerätebuchsen.

Verwenden Sie nur vom Hersteller

empfohlene Anbaugeräte und

Zubehörteile.

10. Verwenden

Sie nur

spezizierte

Wagen, Ständer,

Stative,

Halterungen oder

Tische. Achten Sie darauf, dass der

Wagen/Geräte-Kombination beim

Bewegen nicht umkippt.

11. Ziehen Sie bei Gewittern oder bei

längerer Nichtbenutzung den Stecker.

Consignes de sécurité

DÉNI LÉGAL

GARANTIE LIMITÉE

Wichtige

Sicherheitshinweise

GARANTÍA LIMITADA

6 7Quick Start Guide369

12. Lassen Sie nur qualiziertes

Personal für Wartungsarbeiten

arbeiten, besonders nach

Beschädigungen.

13. Das Gerät mit schützendem

Erdungsterminal muss an eine

Steckdose mit schützender

Erdungsverbindung

angeschlossen werden.

14. Wenn der Netzstecker

oder ein Gerätekuppler als

Trennvorrichtung verwendet wird,

muss die Trennvorrichtung leicht

bedienbar bleiben.

15. Vermeiden Sie die Installation in

engen Räumen wie Bücherregalen.

16. Platzieren Sie keine oenen

Flammenquellen, wie brennende

Kerzen, auf dem Gerät.

17. Betriebstemperaturbereich von

5°C bis 45°C (41°F bis 113°F).

Music Tribe übernimmt keine Haftung

für Verluste, die Personen entstanden

sind, die sich ganz oder teilweise auf

hier enthaltene Beschreibungen,

Fotos oder Aussagen verlassen haben.

Technische Daten, Erscheinungsbild

und andere Informationen können

ohne vorherige Ankündigung geändert

werden. Alle Warenzeichen sind

Eigentum der jeweiligen Inhaber.

Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones und Coolaudio sind

Warenzeichen oder eingetragene

Warenzeichen der Music Tribe Global

Brands Ltd. © Music Tribe Global Brands

Die geltenden Garantiebedingungen

und zusätzliche Informationen

bezüglich der von Music Tribe

gewährten beschränkten Garantie

nden Sie online unter community.

musictribe.com/support.

Aviso!

Terminais marcados

com o símbolo carregam

corrente elétrica de magnitude

suciente para constituir um risco de

choque elétrico. Use apenas cabos

de alto-falantes de alta qualidade

com plugues TS de ¼" ou plugues

com trava de torção pré-instalados.

Todas as outras instalações e

modicações devem ser efetuadas por

pessoasqualicadas.

Este símbolo, onde quer

que apareça, alerta para a

presença de tensão

perigosa não isolada dentro do

invólucro - uma tensão que pode ser

suciente para constituir um risco

de choque.

Este símbolo, onde quer

que o encontre, alerta-o

para a leitura das

instruções de manuseamento que

acompanham o equipamento. Por favor

leia o manual deinstruções.

Atenção

De forma a diminuir

o risco de choque

eléctrico, nãoremover a cobertura

(ouasecção de trás). Não existem peças

substituíveis por parte do utilizador no

seu interior. Para esse efeito recorrer a

um técnicoqualicado.

Atenção

Para reduzir o risco de

incêndios ou choques

eléctricos o aparelho não deve ser

exposto à chuva nem à humidade.

Alémdisso, não deve ser sujeito a

salpicos, nem devem ser colocados em

cima do aparelho objectos contendo

líquidos, taiscomojarras.

Atenção

Estas instruções de

operação devem ser

utilizadas, emexclusivo, por técnicos

de assistência qualicados. Para evitar

choques eléctricos não proceda a

reparações ou intervenções, que

não as indicadas nas instruções

de operação, salvo se possuir as

quali-cações necessárias. Para evitar

choques eléctricos não proceda a

reparações ou intervenções, que

não as indicadas nas instruções de

operação. Só o deverá fazer se possuir

as qualicaçõesnecessárias.

Aviso

Consulte as informações

na parte externa

do invólucro inferior para obter

informações elétricas e de segurança

antes de instalar ou operar o

dispositivo.

1. Por favor, leia e siga todas as

instruções e advertências.

2. Mantenha o aparelho longe da

água (exceto para produtos destinados

a uso externo).

3. Limpe apenas com um pano seco.

4. Não obstrua as aberturas de

ventilação. Não instale em espaços

connados. Instale apenas de acordo

com as instruções do fabricante.

5. Proteja o cabo de alimentação

contra danos, especialmente nos plugs

e na tomada do aparelho.

6. Não instale próximo a fontes

de calor, como radiadores, registros

de calor, fogões ou outros aparelhos

(incluindo amplicadores) que

produzam calor.

7. Não desfaça a nalidade de

segurança da tomada polarizada ou do

tipo com aterramento. Uma tomada

polarizada possui duas lâminas, sendo

uma mais larga que a outra (apenas

para EUA e Canadá). Uma tomada com

aterramento possui duas lâminas e

uma terceira ponta de aterramento.

A lâmina larga ou a terceira ponta são

fornecidas para sua segurança. Se o

plug fornecido não se encaixar na sua

tomada, consulte um eletricista para

substituir a tomada obsoleta.

8. Proteja o cabo de alimentação

contra danos, especialmente nos plugs

e na tomada do aparelho.

9. Use apenas acessórios e

equipamentos recomendados pelo

fabricante.

10. Use apenas

carrinhos,

suportes, tripés,

suportes ou mesas

especicados.

Tenha cuidado

para evitar tombamentos ao mover a

combinação carrinho/aparelho.

11. Desconecte durante tempestades

ou se não estiver em uso por um longo

período.

12. Use apenas pessoal qualicado

para serviços, especialmente após

danos.

13. O aparelho com terminal de

aterramento protetor deve ser

conectado a uma tomada de corrente

com conexão de aterramento protetor.

14. Quando o plugue de corrente ou

um acoplador de aparelho é usado

como dispositivo de desconexão,

o dispositivo de desconexão deve

permanecer prontamente operável.

15. Evite instalar em espaços

connados, como estantes.

16. Não coloque fontes de chama nua,

como velas acesas, no aparelho.

17. Faixa de temperatura de operação

de 5°C a 45°C (41°F a 113°F).

O Music Tribe não se responsabiliza

por perda alguma que possa ser

sofrida por qualquer pessoa que

dependa, seja de maneira completa

ou parcial, de qualquer descrição,

fotograa, ou declaração aqui

contidas. Dados técnicos, aparências

e outras informações estão sujeitas

a modicações sem aviso prévio.

Todas as marcas são propriedade

de seus respectivos donos. Midas,

Klark Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera

, Aston Microphones

e Coolaudio são marcas ou marcas

registradas do Music Tribe Global Brands

Ltd. © Music Tribe Global Brands Ltd.

Para obter os termos de garantia

aplicáveis e condições e informações

adicionais a respeito da garantia

limitada do Music Tribe, favor vericar

detalhes na íntegra através do website

community.musictribe.com/support.

Attenzione

I terminali contrassegnati

con il simbolo conducono

una corrente elettrica suciente a

costituire un rischio di scossa elettrica.

Usareunicamente cavi per altoparlanti

(Speaker) d’elevata qualità con

connettori jack TS da ¼"pre-installati.

Ognialtra installazione o modica deve

essere eettuata esclusivamente da

personale tecnico qualicato.

Attenzione

Questo simbolo, ovunque

appaia, avverte della

presenza di una tensione pericolosa

non isolata all'interno dello chassis,

tensione che può essere suciente per

costituire un rischio di scossa elettrica.

Attenzione

Questo simbolo,

ovunque appaia, segnala

importanti istruzioni operative e di

manutenzione nella documentazione

allegata. Si invita a leggere il manuale.

Attenzione

Per ridurre il rischio di

scosse elettriche, non

rimuovere il coperchio superiore (o la

sezione posteriore). All'interno non ci

sono parti riparabili dall'utente. Per la

manutenzione rivolgersi a personale

qualicato.

Attenzione

Per ridurre il rischio di

incendi o scosse elettriche,

non esporre questo apparecchio a

pioggia e umidità. L'apparecchio non

deve essere esposto a gocciolio o schizzi

di liquidi e nessun oggetto contenente

liquidi, come vasi, deve essere collocato

sull'apparecchio.

Attenzione

Queste istruzioni di

servizio sono destinate

esclusivamente a personale qualicato.

Per ridurre il rischio di scosse

elettriche non eseguire interventi

di manutenzione diversi da quelli

contenuti nel manuale di istruzioni. Le

riparazioni devono essere eseguite da

personale di assistenza qualicato.

Attenzione

Consultare le informazioni

sulla parte esterna

dell'involucro inferiore per ottenere

informazioni elettriche e di sicurezza

prima di installare o utilizzare il

dispositivo.

1. Si prega di leggere e seguire tutte

le istruzioni e gli avvertimenti.

2. Mantenere l'apparecchio lontano

dall'acqua (tranne che per i prodotti

destinati all'uso all'aperto).

3. Pulire solo con un panno asciutto.

4. Non ostruire le aperture di

ventilazione. Non installare in spazi

ristretti. Installare solo secondo le

istruzioni del produttore.

5. Proteggere il cavo di

alimentazione dai danni,

soprattutto alle spine e alla presa

dell'elettrodomestico.

6. Non installare vicino a fonti di

calore come termosifoni, bocchette

di calore, fornelli o altri apparecchi

(compresi gli amplicatori) che

producono calore.

7. Non eludere lo scopo di sicurezza

della spina polarizzata o della spina con

messa a terra. Una spina polarizzata ha

due lame di cui una più larga dell'altra

(solo per USA e Canada). Una spina con

messa a terra ha due lame e una terza

spina di messa a terra. La lama larga o

la terza spina sono fornite per la vostra

sicurezza. Se la spina fornita non si

adatta alla vostra presa, consultare un

elettricista per la sostituzione della

presa obsoleta.

HAFTUNGSAUSSCHLUSS

Instruções de

Segurança Importantes

BESCHRÄNKTE GARANTIE

GARANTIA LIMITADA

LEGAL RENUNCIANTE

Informazioni importanti

8 9Quick Start Guide369

8. Proteggere il cavo di

alimentazione dai danni,

soprattutto alle spine e alla presa

dell'elettrodomestico.

9. Utilizzare solo accessori e

attrezzature raccomandati dal

produttore.

10. Utilizzare

solo carrelli,

supporti,

treppiedi, stae o

tavoli specicati.

Prestare

attenzione per evitare il ribaltamento

durante lo spostamento della

combinazione carrello/apparecchio.

11. Scollegare durante le tempeste

o se non viene utilizzato per un lungo

periodo.

12. Utilizzare solo personale

qualicato per la manutenzione,

specialmente dopo danni.

13. L'apparecchio con terminale di

messa a terra protettiva deve essere

collegato a una presa di corrente

con connessione di messa a terra

protettiva.

14. Se la spina di rete o un

accoppiatore dell'elettrodomestico

viene utilizzato come dispositivo

di disconnessione, il dispositivo

di disconnessione deve rimanere

facilmente utilizzabile.

15. Evitare l'installazione in spazi

ristretti come librerie.

16. Non posizionare fonti di

amma nuda, come candele accese,

sull'apparecchio.

17. Intervallo di temperatura

di funzionamento da 5°C a 45°C

(da 41°F a 113°F).

Music Tribe non si assume alcuna

responsabilità per eventuali danni

che possono essere subiti da chiunque

si adi in tutto o in parte a qualsiasi

descrizione, fotograa o dichiarazione

contenuta qui. Speciche tecniche,

aspetti e altre informazioni sono

soggette a modiche senza preavviso.

Tutti i marchi sono di proprietà

dei rispettivi titolari. Midas, Klark

Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

e Coolaudio sono marchi o marchi

registrati di Music Tribe Global Brands

Ltd. © Music Tribe Global Brands Ltd.

Per i termini e le condizioni di garanzia

applicabili e le informazioni aggiuntive

relative alla garanzia limitata di Music

Tribe, consultare online i dettagli

completi su community.musictribe.

com/support.

Waarschuwing

Aansluitingen die

gemerkt zijn met

het symbool voeren een zodanig

hoge spanning dat ze een risico

vormen voor elektrische schokken.

Gebruikuitsluitend kwalitatief

hoogwaardige, in de handel

verkrijgbare luidsprekerkabels die

voorzien zijn van ¼"TS stekkers.

Laatuitsluitend gekwaliceerd

personeel alleoverige installatie- of

modicatiehandelingenuitvoeren.

Dit symbool waarschuwt

u, waar het ook verschijnt,

voor de aanwezigheid van

ongeïsoleerde gevaarlijke spanning

binnenin de behuizing - spanning die

voldoende kan zijn om een risico op

elektrische schokken te vormen.

Dit symbool wijst u altijd

op belangrijke bedienings

- en

onderhoudsvoorschriften in de

bijbehorende documenten. Wijvragen

u dringend de handleiding te lezen.

Attentie

Verwijder in geen

geval de bovenste

afdekking (vanhet achterste gedeelte)

anders bestaat er gevaar voor een

elektrische schok. Hetapparaat bevat

geen te onderhouden onderdelen.

Reparatiewerkzaamheden mogen

uitsluitend door gekwaliceerd

personeel uitgevoerdworden.

Attentie

Om het risico op brand

of elektrische schokken

te beperken, dient u te voorkomen

dat dit apparaat wordt blootgesteld

aan regen en vocht. Hetapparaat

mag niet worden blootgesteld aan

neerdruppelend of opspattend water

en er mogen geen met water gevulde

voorwerpen – zoals een vaas – op het

apparaat wordengezet.

Attentie

Deze

onderhoudsinstructies

zijn uitsluitend bedoeld voor

gekwaliceerd onderhoudspersoneel.

Omelektrische schokken te

voorkomen, mag u geen andere

onderhoudshandelingen

verrichten dan in de

bedieningsinstructies vermeld staan.

Reparatiewerkzaamheden

mogen alleen uitgevoerd worden door

gekwaliceerd onderhoudspersoneel.

Waarschuwing

Raadpleeg de informatie

op de buitenkant van de

onderste behuizing voor elektrische

en veiligheidsinformatie voordat u het

apparaat installeert of bedient.

1. Gelieve alle instructies en

waarschuwingen zorgvuldig te lezen

en op te volgen.

2. Houd het apparaat uit de buurt

van water (behalve voor producten

bedoeld voor gebruik buitenshuis).

3. Reinig alleen met een droge doek.

4. Blokkeer de ventilatieopeningen

niet. Installeer niet in een afgesloten

ruimte. Installeer alleen volgens de

instructies van de fabrikant.

5. Bescherm de voedingskabel

tegen schade, vooral bij stekkers en het

stopcontact van het apparaat.

6. Installeer niet in de buurt van

warmtebronnen zoals radiatoren,

warmte registers, fornuizen of andere

apparaten (inclusief versterkers) die

warmte produceren.

7. Hef het veiligheidsdoel van de

gepolariseerde of geaarde stekker

niet op. Een gepolariseerde stekker

heeft twee pennen waarvan één

breder is dan de andere (alleen

voor de VS en Canada). Een geaarde

stekker heeft twee pennen en een

derde aardingspen. De brede pen of

de derde pen zijn voor uw veiligheid.

Als de meegeleverde stekker niet in

uw stopcontact past, raadpleeg dan

een elektricien om het verouderde

stopcontact te vervangen.

8. Bescherm de voedingskabel

tegen schade, vooral bij stekkers en het

stopcontact van het apparaat.

9. Gebruik alleen accessoires en

apparatuur die door de fabrikant

worden aanbevolen.

10. Gebruik

alleen

gespeciceerde

karren, stands,

statieven, beugels

of tafels. Wees

voorzichtig om kantelen te voorkomen

bij het verplaatsen van de kar/

apparaatcombinatie.

11. Trek de stekker uit tijdens stormen

of als het apparaat gedurende lange

tijd niet wordt gebruikt.

12. Gebruik alleen gekwaliceerd

personeel voor onderhoud, vooral na

schade.

13. Het apparaat met een

beschermende aardingsaansluiting

moet worden aangesloten op een

stopcontact met een beschermende

aardingsverbinding.

14. Als de stekker van het stopcontact

of een apparaatkoppeling als het

ontkoppelingsapparaat wordt gebruikt,

moet het ontkoppelingsapparaat

gemakkelijk bedienbaar blijven.

15. Vermijd installatie in afgesloten

ruimtes zoals boekenkasten.

16. Plaats geen open vlambronnen,

zoals brandende kaarsen, op

het apparaat.

17. Bedrijfstemperatuurbereik van

5°C tot 45°C (41°F tot 113°F).

Music Tribe aanvaardt geen

aansprakelijkheid voor enig verlies

dat kan worden geleden door een

persoon die geheel of gedeeltelijk

vertrouwt op enige beschrijving,

foto of verklaring hierin. Technische

specicaties, verschijningen en

andere informatie kunnen zonder

voorafgaande kennisgeving worden

gewijzigd. Alle handelsmerken zijn

eigendom van hun respectievelijke

eigenaren. Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones en

Coolaudio zijn handelsmerken of

gedeponeerde handelsmerken

van Music Tribe Global Brands Ltd.

Voor de toepasselijke

garantievoorwaarden en aanvullende

informatie met betrekking tot de

beperkte garantie van Music Tribe,

zie de volledige details online op

community.musictribe.com/support.

Varning

Uttag markerade med

symbolen leder elektrisk

strömstyrka som är tillräckligt stark för

att utgöra en risk för elchock. Använd

endast högkvalitativa, kommersiellt

tillgängliga högtalarkablar med

förhandsinstallerade ¼"TS-

kontakter. Allannan installering eller

modikation bör endast utföras av

kompetentpersonal.

Denna symbol, var den än

förekommer, varnar för

närvaron av farlig,

oisolerad spänning inuti höljet -

spänning som kan vara tillräcklig för att

utgöra en risk för stöt.

Den här symbolen

hänvisar till viktiga

punkter om användning

och underhåll i den medfölljande

dokumentationen. Varvänlig och läs

bruksanvisningen.

Försiktighet

Minska risken för

elektriska stötar genom

att aldrig ta av höljet upptill på

apparaten (ellerta av baksidan).

Inuti apparaten nns det inga delar

som kan repareras av användaren.

Endastkvalicerad personal får

genomföra reparationer.

Försiktighet

För att minska risken

för brand och elektriska

stötar ska apparaten skyddas mot

regn och fukt. Apparaten går inte

utsättas för dropp eller spill och

inga vattenbehållare som vaser etc.

fårplaceras på den.

Försiktighet

Serviceinstruktionen

är enbart avsedd

för kvalicerad servicepersonal.

Föratt undvika risker genom

elektriska stötar, genomför inga

reparationer på apparaten, vilka inte

är beskrivna i bruksanvisningen.

Endast kvalicerad fackpersonal får

genomförareparationerna.

Varning

Vänligen se informationen

på utsidan av bottenhöljet

för elektrisk och säkerhetsinformation

innan du installerar eller använder

enheten.

1. Vänligen läs och följ alla

instruktioner och varningar noggrant.

2. Håll apparaten borta från vatten

(utom för utomhusprodukter).

3. Rengör endast med en torr trasa.

DISCLAIMER LEGALE

GARANZIA LIMITATA

Belangrijke

veiligheidsvoorschriften

WETTELIJKE ONTKENNING

Viktiga

säkerhetsanvisningar

BEPERKTE GARANTIE

10 11Quick Start Guide369

4. Blockera inte

ventilationsöppningarna. Installera

inte i trånga utrymmen. Installera

endast enligt tillverkarens anvisningar.

5. Skydda nätkabeln från

skador, särskilt vid kontakter och

apparatkontakten.

6. Installera inte nära värme källor

som element, värmeregistrar, spisar

eller andra apparater (inklusive

förstärkare) som producerar värme.

7. Förstör inte säkerhetsfunktionen

hos den polariserade eller jordade

kontakten. En polariserad kontakt har

två blad varav ett är bredare än det

andra (endast för USA och Kanada).

En jordad kontakt har två blad och

en tredje jordningsstift. Det breda

bladet eller det tredje stiftet är till för

din säkerhet. Om den medföljande

kontakten inte passar i ditt uttag,

kontakta en elektriker för att byta ut

det föråldrade uttaget.

8. Skydda nätkabeln från

skador, särskilt vid kontakter och

apparatkontakten.

9. Använd endast tillbehör och

tillbehör som rekommenderas av

tillverkaren.

10. Använd

endast

specicerade

vagnar, ställ, stativ,

fästen eller bord.

Var försiktig för att

förhindra vältningsrisk när du yttar

vagnen/apparatkombinationen.

11. Koppla ur under åskväder eller

om enheten inte används under en

längre tid.

12. Använd endast kvalicerad

personal för service, särskilt efter

skador.

13. Apparaten med

skyddsjordanslutning ska

anslutas till ett vägguttag med

skyddsjordanslutning.

14. Om nätkontakten eller en

apparatkoppling används som

frånkopplingsanordning måste

frånkopplingsanordningen vara lätt

åtkomlig.

15. Undvik installation i trånga

utrymmen som bokhyllor.

16. Placera inte öppna lågor, som

tända ljus, på apparaten.

17. Driftstemperaturområde 5°C till

45°C (41°F till 113°F).

Music Tribe tar inget ansvar för någon

förlust som kan drabbas av någon

person som helt eller delvis förlitar

sig på någon beskrivning, fotogra

eller uttalande som nns här.

Tekniska specikationer, utseenden

och annan information kan ändras

utan föregående meddelande. Alla

varumärken tillhör respektive ägare.

Midas, Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound, TC

Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones och

Coolaudio är varumärken eller

registrerade varumärken som tillhör

Music Tribe Global Brands Ltd.

2024 Alla Rättigheter reserverade.

För tillämpliga garantivillkor och

ytterligare information om Music

Tribes begränsade garanti, se

fullständig information online på

community.musictribe.com/support.

Uwaga

Terminale oznaczone

symbolem przenoszą

wystarczająco wysokie napięcie

elektryczne, aby stworzyć ryzyko

porażenia prądem. Używaj

wyłącznie wysokiej jakości

fabrycznie przygotowanych kabli

z zainstalowanymi wtyczkami

¼"TS. Wszystkie inne instalacje lub

modykacje powinny być wykonywane

wyłącznie przez wykwalikowany

personel techniczny.

Ten symbol, gdziekolwiek

się pojawi, informuje Cię o

obecności nieizolowanego

niebezpiecznego napięcia wewnątrz

obudowy - napięcia, które może

stanowić ryzyko porażenia.

Ten symbol informuje o

ważnych wskazówkach

dotyczących obsługi i

konserwacji urządzenia w dołączonej

dokumentacji. Proszę przeczytać

stosowne informacje w instrukcji

obsługi.

Uwaga

W celu wyeliminowania

zagrożenia porażenia

prądem zabrania się zdejmowania

obudowy lub tylnej ścianki urządzenia.

Elementyznajdujące się we wnętrzu

urządzenia nie mogą być naprawiane

przez użytkownika. Naprawymogą

być wykonywane jedynie przez

wykwalikowanypersonel.

Uwaga

W celu wyeliminowania

zagrożenia porażenia

prądem lub zapalenia się urządzenia

nie wolno wystawiać go na działanie

deszczu i wilgotności oraz dopuszczać

do tego, aby do wnętrza dostała się

woda lub inna ciecz. Nie należy stawiać

na urządzeniu napełnionych cieczą

przedmiotów takich jak np. wazony

lub szklanki.

Uwaga

Prace serwisowe mogą

być wykonywane jedynie

przez wykwalikowany personel.

Wcelu uniknięcia zagrożenia porażenia

prądem nie należy wykonywać

żadnych manipulacji, które nie

są opisane w instrukcji obsługi.

Naprawywykonywane mogą być

jedynie przez wykwalikowany

personeltechniczny.

Ostrzeżenie

Przed zainstalowaniem

lub uruchomieniem

urządzenia prosimy zajrzeć do

informacji umieszczonej na

zewnętrznej części dolnej obudowy

dotyczącej informacji elektrycznych i

bezpieczeństwa.

1. Proszę przeczytać i ścisłe

przestrzegać wszystkich instrukcji i

ostrzeżeń.

2. Trzymaj urządzenie z dala

od wody (z wyjątkiem produktów

przeznaczonych do użytku na

zewnątrz).

3. Czyść tylko suchą szmatką.

4. Nie blokuj otworów

wentylacyjnych. Nie instaluj w

zamkniętym miejscu. Instaluj tylko

zgodnie z instrukcjami producenta.

5. Zabezpiecz przewód zasilający

przed uszkodzeniem, zwłaszcza przy

wtyczkach i gnieździe urządzenia.

6. Nie instaluj w pobliżu

źródeł ciepła, takich jak grzejniki,

rejestratory ciepła, kuchenki lub inne

urządzenia (w tym wzmacniacze),

które generują ciepło.

7. Nie unieważniaj celu

bezpieczeństwa wtyczki

spolaryzowanej lub wtyczki z

uziemieniem. Wtyczka spolaryzowana

ma dwie wtyczki, z których jedna

jest szersza niż druga (tylko dla USA

i Kanady). Wtyczka z uziemieniem

ma dwie wtyczki i trzeci bolc

uziemiający. Szeroka wtyczka lub

trzeci bolc są dostarczone dla Twojego

bezpieczeństwa. Jeśli dostarczona

wtyczka nie pasuje do Twojej

gniazdka, skonsultuj się z elektrykiem

w celu wymiany przestarzałego

gniazdka.

8. Zabezpiecz przewód zasilający

przed uszkodzeniem, zwłaszcza przy

wtyczkach i gnieździe urządzenia.

9. Używaj tylko akcesoriów

i dodatków zalecanych przez

producenta.

10. Używaj

tylko określonych

wózków, stojaków,

statywów,

uchwytów lub

stolików. Uważaj,

aby uniknąć przewrócenia wózka/

kombinacji urządzenia podczas

przemieszczania.

11. Odłączaj w czasie burz lub jeśli

urządzenie nie jest używane przez

długi okres.

12. Korzystaj tylko z

kwalikowanego personelu do

serwisowania, zwłaszcza po

uszkodzeniach.

13. Urządzenie z zabezpieczonym

terminalem uziemiającym powinno

być podłączone do gniazdka

sieciowego z połączeniem

ochronnym.

14. Jeśli wtyczka sieciowa lub

złącze urządzenia jest używane jako

urządzenie odłączające, urządzenie

odłączające powinno pozostać łatwo

dostępne.

15. Unikaj instalacji w zamkniętych

miejscach, takich jak biblioteczki.

16. Nie umieszczaj źródeł otwartego

ognia, takich jak palące się świeczki,

na urządzeniu.

17. Zakres temperatury pracy od 5°C

do 45°C (od 41°F do 113°F).

Music Tribe nie ponosi

odpowiedzialności za jakiekolwiek

straty, które mogą ponieść osoby,

które polegają w całości lub w

części na jakimkolwiek opisie,

fotograi lub oświadczeniu

zawartym w niniejszym dokumencie.

Specykacje techniczne, wygląd i

inne informacje mogą ulec zmianie

bez powiadomienia. Wszystkie

znaki towarowe są własnością ich

odpowiednich właścicieli. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones i Coolaudio są znakami

towarowymi lub zastrzeżonymi

znakami towarowymi rmy Music

Tribe Global Brands Ltd. © Music Tribe

Global Brands Ltd. 2024 Wszystkie

prawa zastrzeżone.

Aby zapoznać się z obowiązującymi

warunkami gwarancji i dodatkowymi

informacjami dotyczącymi

ograniczonej gwarancji Music Tribe,

zapoznaj się ze wszystkimi szczegółami

w trybie online pod adresem

community.musictribe.com/support.

注意

感電の.恐れがあり

ますので、カバーやその他の

部品を取り外したり、開けた

りしないでください。高品質

なプロ用スピーカーケーブル

(

¼" TS

標準ケーブルおよびツイ

ストロッキングプラグケーブ

ル) を使用してください。

このシンボルは、ど

こに現れても、筐体

内部に絶縁のない危

険な電圧が存在しており、こ

れは感電の危険性を構成する

可能性があることを示してい

ます。

注意

火事および感電の危

険を防ぐため、本装置を水分

や湿気のあるところには設置

しないで下さい。装置には決

して水分がかからないように

注意し、花瓶など水分を含ん

だものは、装置の上には置か

ないようにしてください。

注意

このマークが表示さ

れている箇所には、内部に高圧

電流が生じています。手を触れ

ると感電の恐れがあります。

BEGRÄNSAD GARANTI

FRISKRIVNINGSKLAUSUL

Ważne informacje o

bezpieczeństwie

ZASTRZEŻENIA PRAWNE

OGRANICZONA GWARANCJA

安全にお使いいただく

ために

12 13Quick Start Guide369

注意

取り扱いとお手入れ

の方法についての重要な説明

が付属の取扱説明書に記載さ

れています。ご使用の前に良

くお読みください。

注意

これらのサービス指

示は、有資格のサー

ビス担当者のみが使用するた

めのものです。操作説明書に

含まれているもの以外のサー

ビスを行わないでください。

修理は有資格のサービス担当

者によって行われなければな

りません。

警告

デバイスの取り付け

または操作を行う前

に、電気および安全に関する

情報については、底部の外装

に記載されている情報を参照

してください。

1. すべての指示と警告を

注意深く読み、従ってくだ

さい。

2. 装置を水から離してくださ

い（屋外用の製品を除く ) 。

3. 乾いた布でしか清掃しない

でください。

4. 換気口を塞がないでくだ

さい。密閉されたスペースには

取り付けないでください。必ず

製造元の指示に従って取り付け

てください。

5. 電源コードを特にプラグや

アプライアンスの差込口で損傷

から守ってください。

6. 暖房器、ヒーター、ストー

ブ、アンプなど発熱する機器

の近くには取り付けないでく

ださい。

7. 偏光または接地型プラグ

の安全目的を妨げないでくださ

い。偏光プラグは片方がもう一

方より幅が広いものです（アメ

リカとカナダ専用)。接地型プラ

グは二本の刃と三本目のアース

プラグがついています。幅の広

い刃または三本目のプラグは安

全のために設けられています。

提供されたプラグがコンセント

に合わない場合は、電気技師に

相談して陳腐化したコンセント

を交換してください。

8. 電源コードを特にプラグや

アプライアンスの差込口で損傷

から守ってください。

9. 製造元が推奨するアタッチ

メントやアクセサリーだけを使

用してください。

10. 指定され

たカート、スタ

ンド、三脚、ブ

ラケット、また

はテーブルだけ

を使用してくだ

さい。カート/装置の組み合わ

せを移動する際には倒れないよ

うに注意してください。

11. 嵐時や長期間使用しな

い場合はプラグを抜いてくだ

さい。

12. 特に損傷後は、修理には

資格のある専門家を利用してく

ださい。

13. 保護アース端子のある装

置は、保護アース接続のあるメ

インの電源コンセントに接続し

てください。

14. メインプラグまたはアプ

ライアンスコプラが切断装置

として使用される場合、切断装

置は操作可能でなければなり

ません。

15. 書棚などの密閉された空

間には設置しないでください。

16. ろうそくなどの明火を装置

に置かないでください。

17. 動作温度範囲は 5°C か

ら 45°C までです (41°F から

113°F)。

ここに含まれる記述､写真､

意見の全体または一部に依拠

して､いかなる人が損害を生じ

させた場合にも､

Music Tribe は

一切の賠償責任を負いませ

ん。技術仕様､外観およびそ

の他の情報は予告なく変更

になる場合があります。商

標はすべて､それぞれの所有

者に帰属します。Midas､Klark

Teknik

､ Lab Gruppen､Lake､Tannoy､

Turbosound､TC Electronic､TC Helicon､

Behringer､Bugera､Aston Microphones

および Coolaudio は Music Tribe

Global Brands Ltd.

の商標または‑登

録商標です。© Music Tribe Global

Brands Ltd. 2024

無断転用禁止。

適用される保証条件と

Music Tribe の限定保証に関する

概要については、オンライン上

community.musictribe.com/support

にて詳細をご確認ください。

产品输出端子带有此

标志表示此端子具有

大电流, 存在触电危

险。仅限使用带有 ¼" TS 或扭锁

式插头的高品质专业扬声器线。

与这些端子连接的外部导线需

要由经过指导的人员来安装和

使用厂家提供的导线或指定的

导线。

此标志提醒您, 产品

内存在未绝缘的危险

电压,

有触电危险。

此标志提醒您查阅所

附的重要的使用及维

修说明。请阅读有关

手册。

小心

为避免着火或触电危

险, 请勿将此产品置

于雨淋或潮湿中。此产品也不可

受液体滴溅, 盛有液体的容器也

不可置于其上, 如花瓶等。

小心

维修说明仅是给合格

的专业维修人员使用

的。为避免触电危险, 除了使用

说明书提到的以外, 请勿进行任

何其他维修。所有维修均须由合

格的专业人员进行操作。

1. 请阅读, 保存, 遵守所有的

说明, 注意所有的警示。

2. 请勿在靠近水的地方使用

本产品。

3. 请用干布清洁本产品。

4. 请勿堵塞通风孔, 安装本产

品时请遵照厂家的说明, 通风孔

不要覆盖诸如报纸, 桌布和窗帘

等物品而妨碍通风。

5. 请勿将本产品安装在热源附

近, 如暖气片, 炉子或其它产生

热量的设备 (包括功放器)。产品

上不要放置裸露的火焰源, 如点

燃的蜡烛。

6. 如果产品附带接地插头, 请

勿移除接地插头的安全装置, 接

地插头是由火线和零线两个插

片及一个接地插片构成。如随货

提供的插头不适合您的插座, 请

找电工更换一个合适的插座。

7. 妥善保护电源线, 使其不被

践踏或刺破, 尤其注意电源插头,

多用途插座接设备连接处。

8. 请只使用厂家指定的附属设

备和配件。

9. 请只使用厂

家指定的或随

货销售的手推

车, 架子, 三角

架, 支架和桌子

等。若使用手推

车来搬运设备, 请注意安全放置

设备, 以避免手推车和设备倾倒

而受伤。

10. 遇闪电雷鸣或长期不使用本

设备时, 请拔出电源插头。

11. 如果电源线或电源插头受

损, 液体流入或异物落入设备内,

设备遭雨淋或受潮, 设备不能正

常运作或被摔坏等, 设备受损需

进行维修时, 所有维修均须由合

格的维修人员进行维修。

12. 如果产品附带接地插头, 本

产品应当连接到带保护接地连

接的电网电源输出插座上, 确

保连接电源时一定有可靠的接

地保护。

13. 若电源插头或器具耦合器

用作为断路装置, 应当保证它们

处于随时可方便操作状态。

14. 本产品仅适合

用于海拔 2000 米以

下和非热带气候条

件下的地区。

对于任何因在此说明书提到

的全部或部份描述、图片或

声明而造成的损失,

Music Tribe

不负任何责任。技术参数和外

观若有更改, 恕不另行通知。

所有的商标均为其各自所有者

的财产。 Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones

和

Coolaudio

是 Music Tribe Global

Brands Ltd.

公司的商标或注册商

标。 © Music Tribe Global Brands Ltd.

2024

有关音乐集团保修的适用条

款及其它相关信息, 请登陆

community.musictribe.com/support

网站查看完整的详细信息。

法的放棄

限定保証

重要的安全须知

法律声明

保修条款

14 15Quick Start Guide369

(EN)

Step 1: Getting started

Unpacking

Carefully unpack your 369 unit. Then, inspect the unit carefully for any signs of damage that may have occurred

during transit and notify the courier immediately if you discover any.

Check the contents of your 369 equipment package. If there are any parts missing, incorrect or faulty,

please contact your local distributor or Behringer support.

Inside this box, you should nd the following items:

• 369

• IEC power cable

• Quick Start Guide

Please retain the original packing in case you should need to return the equipment to the manufacturer or

supplier, or transport or ship the unit later.

Installation

Before installing and operating this equipment, make sure it is correctly connected to the protective earth

conductor of the mains voltage supply socket outlet through each mains lead.

Ideally a cool area is preferred, away from power distribution equipment or other potential sources of

interference.

Do not install the equipment in places of poor ventilation. Do not install this equipment in a location subjected

to excessive heat, dust or mechanical vibration.

Allow for adequate ventilation around the equipment, making sure that its vents are not obstructed.

Whenever possible, keep the equipment out of direct sunlight.

369 Getting started

Power

The internal power supplies are of the switch mode type that automatically senses the incoming mains voltage

and will work where the nominal voltage is in the range 100 VAC to 240 VAC.

The correct leads for connection in the area to which the unit was shipped are supplied with the unit.

The equipment should only be plugged into the mains outlets using the supplied leads.

Make sure the plug tted on the supplied mains cable is securely tted to the mains IEC connector on the unit.

When tting or removing a plug, always hold the plug itself and never use the cable, as this may damage it.

Never insert or remove an electric plug with wet hands.

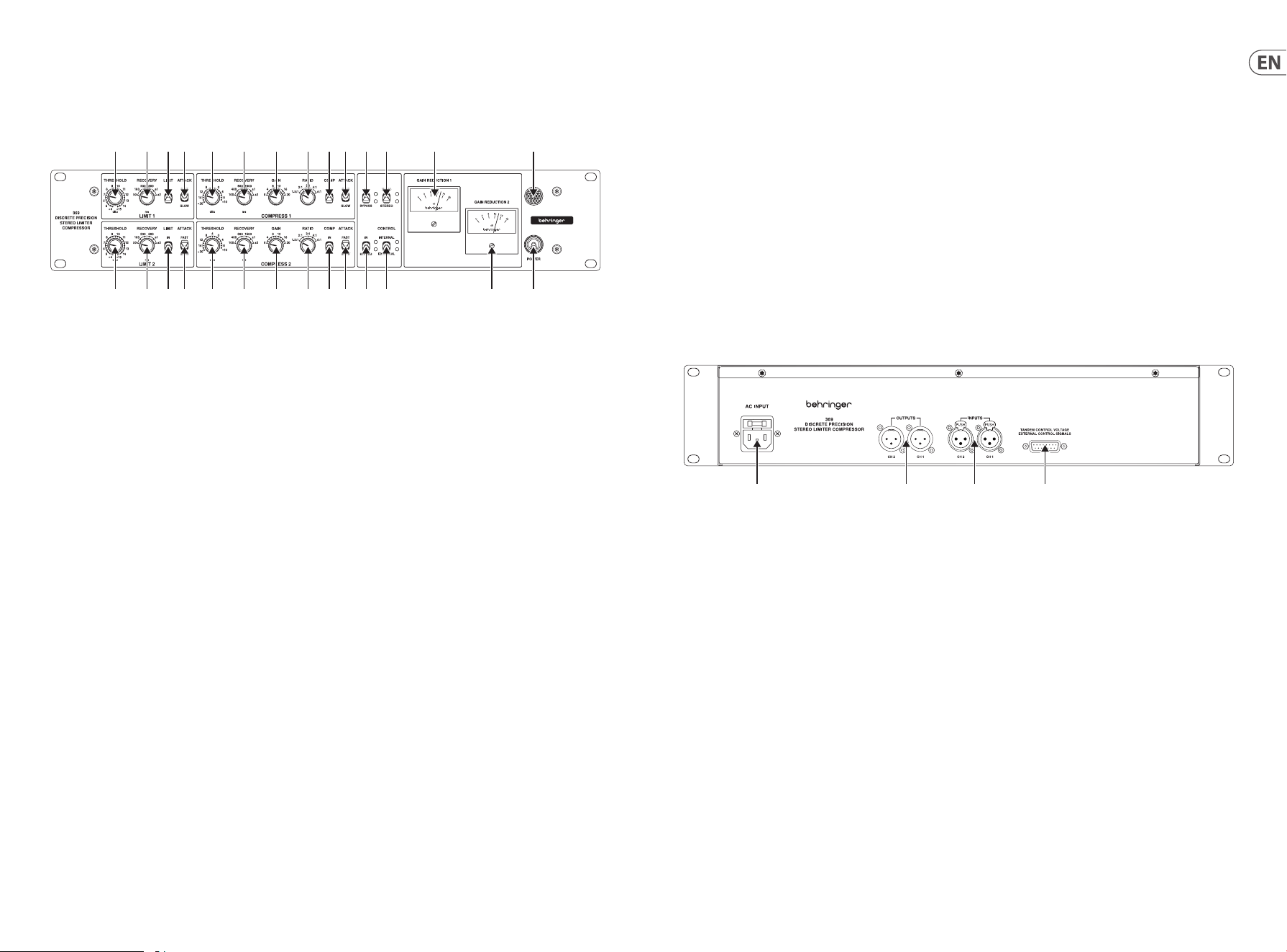

Connecting up

The 369 unit uses the following leads and connectors:

Power Connection: Standard IEC cable

Inputs: 3-pin XLR Female

Outputs: 3-pin XLR Male

Tandem Control Voltages /

External Control Signals:

15 Pin D-sub Female, for multi-channel compression

and remote control

16 17Quick Start Guide369

369 Puesta en marcha

(ES)

Paso 1: Puesta en marcha

Desembalaje

Extraiga del embalaje con cuidado su nuevo 369. Una vez que lo haya hecho, inspeccione la unidad con cuidado

en busca de cualquier posible evidencia de daños que se hayan podido producir durante el transporte y en caso

de que así observe alguno notifíquelo inmediatamente al transportista.

Revise todos los elementos incluidos dentro del embalaje de su 369. En caso de que observe que alguno de ellos

no está, es incorrecto o está dañado, póngase en contacto el comercio en el que haya adquirido este aparato o

con el departamento de soporte técnico de Behringer.

Dentro del embalaje debería encontrar los siguientes elementos:

• 369

• Cable de alimentación IEC

• Este Manual de puesta en marcha

Conserve el embalaje original por si necesita devolver este aparato al fabricante o al comercio donde lo haya

adquirido o por si tiene que transportar más adelante este aparato a otro lugar.

Instalación

Antes de instalar y empezar a usar este aparato, asegúrese de que quede correctamente conectado a una toma

de tierra de seguridad vericando que la salida de corriente general tiene una toma de tierra válida.

La ubicación ideal sería en una zona ventilada, lejos de aparatos de distribución eléctrica u otras fuentes

potenciales de interferencias.

No instale este aparato en lugares escasamente ventilados. No instale tampoco este aparato en ubicaciones

sujetas a un calor, niveles de suciedad o vibraciones mecánicas excesivas.

Permita una correcta ventilación alrededor de este aparato, asegurándose de que ninguna de sus ranuras de

ventilación queden obstruidas.

Siempre que sea posible, mantenga este aparato lejos de la exposición directa a la luz solar.

Alimentación

Las fuentes de alimentación internas son de tipo conmutable y detectan automáticamente el voltaje de

alimentación recibido, lo que les permite funcionar con cualquier voltaje nominal entre los 100 y 240 V CA.

La unidad ya incluye de fábrica el cable de alimentación con el enchufe adecuado para el país o región en la que

sea comercializado.

Conecte este aparato a la corriente eléctrica únicamente por medio del cable de alimentación incluido.

Asegúrese de que el cable de alimentación incluido encaje perfectamente y de forma segura en la toma IEC de

esta unidad.

A la hora de colocar o extraer un enchufe, sujete siempre del propio enchufe o conecte; no tire nunca del cable

dado que eso podría dañarlo.

Nunca introduzca o extraiga un conector eléctrico con las manos húmedas o mojadas.

Conexiones

La unidad 369 usa los siguientes tipos de cables y conectores:

Alimentación: Cable IEC standard

Entrada: XLR de 3 puntas hembra

Salidas: XLR de 3 puntas macho

Tandem Control Voltages /

External Control Signals:

15 Pin D-sub Hembra, para compresión multicanal y

control remoto

18 19Quick Start Guide369

369 Mise en oeuvre

(FR)

Etape 1: Mise en oeuvre

Déballage

Sortez doucement le 369 de son emballage. Inspectez alors l’appareil avec attention pour vérier qu’il n’a

pas été endommagé durant le transport ; si vous trouvez la moindre marque, informez-en immédiatement le

transporteur.

Vériez le contenu de la boite du 369. Si des pièces sont manquantes, défectueuses ou si elles ne correspondent

pas, contactez votre distributeur local ou le service client Behringer.

Vous devez trouver les articles suivants dans la boite:

• Le 369

• Un câble d’alimentation CEI

• Le guide de mise en œuvre rapide

Conservez l’emballage d’origine au cas où vous deviez retourner l’appareil au fabricant ou au fournisseur, le

transporter ou encore l’envoyer.

Installation

Avant d’installer et d’utiliser cet appareil, assurez-vous qu’il est correctement connecté à la broche de terre de

votre prise secteur.

Il est recommandé de l’utiliser dans un endroit frais et de le tenir éloigné des transformateurs électriques et

autres sources potentielles d’interférences.

N’installez pas l’appareil dans un endroit faiblement ventilé, poussiéreux, soumis à une chaleur importante ou à

de fortes vibrations mécaniques.

Assurez-vous que les évents de l’appareils ne sont pas obstrués.

Si possible, placez l’appareil à l’abris de la lumière directe du soleil.

Alimentation

L’alimentation interne détecte automatiquement la tension de la source d’alimentation et peut fonctionner avec

une tension nominale de 100 Vca à 240 Vca.

Le cordon d’alimentation fourni est doté de broches correspondant au type de prise utilisé dans le pays où

l’appareil a été livré.

Vous devez connecter l’appareil au secteur uniquement avec le cordon d’alimentation fourni.

Vériez que le cordon d’alimentation est correctement inséré dans l’embase d’alimentation de l’appareil.

Lorsque vous branchez ou débranchez un câble, tenez toujours la che et non le câble lui-même an de ne pas

l’endommager.

Ne vous approchez jamais d’un appareil électrique avec les mains mouillées.

Connexion

Le 369 est équipé des connecteurs suivants:

Connexion d’alimentation: Câble CEI standard

Entrées: Connecteur XLR femelle à 3 broches

Salidas: Connecteur XLR mâle à 3 broches

Tandem Control Voltages /

External Control Signals:

15 broches D-sub Femelle, pour la compression

multicanal et la télécommande

20 21Quick Start Guide369

369 Erste Schritte

(DE)

Schritt 1: Erste Schritte

Auspacken

Packen Sie Ihren 369 vorsichtig aus. Untersuchen Sie das Gerät dann sorgfältig auf Anzeichen von

Transportschäden und benachrichtigen Sie den Lieferanten sofort, wenn Sie welche entdecken.

Überprüfen Sie den Inhalt Ihres 369 Pakets. Sollten Teile fehlen, falsch oder fehlerhaft sein, wenden Sie sich

bitte an Ihren lokalen Händler oder den Behringer-Support.

Im Paket sollten sich folgende Gegenstände benden:

• 369

• IEC-Netzkabel

• Schnellstart-Anleitung

Bitte bewahren Sie die Originalverpackung für den Fall auf, dass Sie das Gerät an den Hersteller oder Lieferanten

zurückschicken oder es später transportieren oder versenden müssen.

Installation

Vergewissern Sie sich vor der Installation und dem Betrieb dieses Geräts, dass es über das Netzkabel korrekt mit

dem Schutzleiter der Netzsteckdose verbunden ist.

Platzieren Sie das Gerät idealerweise in einem kühlen Bereich, der von Stromverteilern oder anderen

potenziellen Störquellen entfernt ist.

Installieren Sie das Gerät nicht an Orten mit schlechter Belüftung. Installieren Sie das Gerät nicht an einem Ort,

der übermäßiger Hitze, Staub oder mechanischen Vibrationen ausgesetzt ist.

Sorgen Sie für eine ausreichende Belüftung um das Gerät herum und stellen Sie sicher, dass die

Lüftungsönungen nicht blockiert werden.

Halten Sie das Gerät nach Möglichkeit von direktem Sonnenlicht fern.

Spannungsversorgung

Die internen Schaltnetzteile erkennen die eingehende Netzspannung automatisch und funktionieren bei einer

nominalen Wechselspannung im Bereich 100 bis 240 V.

Die für das jeweilige Auslieferungsgebiet passenden Anschlusskabel werden mitgeliefert.

Das Gerät sollte nur mit den mitgelieferten Kabeln an eine Netzsteckdose angeschlossen werden.

Vergewissern Sie sich, dass der Stecker des mitgelieferten Netzkabels fest in den IEC-Netzanschluss des Geräts

eingesteckt ist.

Fassen Sie beim Anbringen oder Abziehen eines Steckers immer den Stecker selbst und niemals das Kabel an,

da es dadurch beschädigt werden kann.

Sie dürfen den Netzstecker niemals mit nassen Händen anbringen oder abziehen.

Anschließen

Der 369 verwendet die folgenden Kabel und Anschlüsse:

Netzanschluss: Standard IEC-Kabel

Eingänge: 3-polige XLR-Buchse

Ausgänge: 3-poliger XLR-Stecker

Tandem Control Voltages /

External Control Signals:

15-polige D-Sub-Buchse, für Mehrkanalkompression

und Fernbedienung

22 23Quick Start Guide369

369 Primeiros Passo

(PT)

Passo 1: Primeiros Passos

Desempacotamento

Desempacote cuidadosamente a unidade 369. Em seguida, inspecione cuidadosamente a unidade procurando

sinais de danos que possam ter ocorrido durante o transporte. Notique a transportadora imediatamente, caso

descubra algum dano.

Verique o conteúdo do pacote do equipamento 369. Caso haja alguma peça faltando, incorreta ou defeituosa,

por favor entre em contato com seu distribuidor local ou com o suporte da Behringer.

Dentro desta caixa, você deve encontrar os seguintes itens:

• 369

• Cabo de alimentação IEC

• Guia de Primeiros Passos

Por favor, guarde o pacote original caso precise devolver o equipamento ao fabricante ou fornecedor,

transportar ou despachar a unidade mais tarde.

Instalação

Antes de instalar e operar esse equipamento, certique-se de que ele esteja conectado adequadamente ao

condutor de proteção de aterramento da tomada da fonte de alimentação através de cada cabo de alimentação.

Uma área fresca é ideal, longe de equipamentos de distribuição de alimentação ou outras fontes potenciais de

interferência.

Não instale esse equipamento em locais com ventilação ruim. Não instale esse equipamento em locais sujeitos a

calor excessivo, poeira ou vibração mecânica.

Proporcione um ambiente com ventilação adequada ao redor do equipamento, certique-se de que seus

respiradouros não estejam obstruídos.

Sempre que possível, mantenha o equipamento fora da luz direta do sol.

Alimentação

As fontes de alimentação internas são do tipo switch mode, que detectam automaticamente a tensão de

entrada da rede elétrica e funcionam onde a tensão nominal está na faixa de 100 VAC a 240 VAC.

Os cabos corretos para conexão na área para a qual a unidade foi enviada são fornecidos com a unidade.

O equipamento deve apenas ser ligado a tomadas da rede elétrica usando os cabos fornecidos.

Certique-se de que a tomada do cabo de alimentação fornecido esteja rmemente encaixada no conector de

alimentação IEC da unidade.

Quando encaixar ou retirar uma tomada, sempre segure a tomada em si e nunca use o cabo pois essa ação pode

danicá-lo.

Nunca insira nem retire uma tomada elétrica com as mãos molhadas.

Conexão

A unidade 369 usa os seguintes cabos e conectores:

Conexões de alimentação: Cabo IEC padrão

Entradas: Fêmea XLR de 3 pinos

Saídas: Tomadas Macho XLR de 3 pinos

Tandem Control Voltages /

External Control Signals:

15 Pin D-sub Feminino, para compressão multicanal

e telecomando

24 25Quick Start Guide369

369 Iniziare

( IT)

Passo 1: Iniziare

Disimballaggio

Sballate con cura l'unità 369. Quindi ispezionate attentamente l'unità per eventuali segni di danni che

potrebbero essersi vericati durante il trasporto e, se ne scoprite, avvisate immediatamente il corriere.

Controllate il contenuto della scatola del vostro 369. In caso di parti mancanti, errate o difettose, contattate il

distributore locale o l'assistenza Behringer.

All'interno di questa scatola, dovreste trovare i seguenti elementi:

• 369

• Cavo di alimentazione standard IEC

• Guida rapida

Conservate l'imballo originale nel caso in cui fosse necessario restituire il dispositivo al produttore o al fornitore,

oppure trasportare o spedire l'unità in un secondo momento.

Installazione

Prima di installare e mettere in funzione questo dispositivo, assicuratevi che il conduttore di terra di protezione

della presa di alimentazione elettrica sia correttamente collegato in ogni cavo di rete.

Idealmente è preferibile un'area fresca, lontana da dispositivi di distribuzione elettrica o altre potenziali fonti di

interferenza.

Non installate il dispositivo in luoghi con scarsa ventilazione. Non installate il dispositivo in un posto soggetto a

calore eccessivo, polvere o vibrazioni meccaniche.

Consentite un'adeguata ventilazione intorno al dispositivo, assicurandovi che le sue prese d'aria non

siano ostruite.

Se possibile tenete il dispositivo al riparo dalla luce solare diretta.

Alimentazione

Gli alimentatori interni sono del tipo switching e rilevano automaticamente la tensione di rete in ingresso e

funzionano dove la tensione nominale in corrente alternata è compresa tra 100 V e 240V V CA.

Con il dispositivo sono forniti i cavi corretti per il collegamento nell'area in cui è stata spedita l'unità.

Il dispositivo deve essere collegato alla presa di corrente usando esclusivamente i cavi in dotazione.

Assicuratevi che la spina montata sul cavo di rete in dotazione sia saldamente inserita nel connettore di rete IEC

sull'unità.

Per inserire o rimuovere la spina, usate sempre la spina e non fatelo mai tirando il cavo; ciò potrebbe

danneggiarlo.

Non inserite né rimuovete mai una spina elettrica con le mani bagnate.

Collegamento

L'unità 369 utilizza i seguenti cavi e connettori:

Alimentazione: Standard IEC cable

Ingressi: 3-pin XLR Female

Uscite: Spinotto XLR 3 poli

Tandem Control Voltages /

External Control Signals:

15 Pin D-sub Femmina, per compressione multicanale

e controllo remoto

26 27Quick Start Guide369

369 Aan de slag

(NL)

Stap 1: Aan de slag

Uitpakken

Pak de 369-unit voorzichtig uit. Controleer de unit vervolgens zorgvuldig op schade die tijdens het transport kan

zijn ontstaan en informeer de koerier onmiddellijk indien u deze ontdekt.

Controleer de inhoud van het 369 apparaatuurpakket. Als er onderdelen ontbreken, onjuist of defect zijn, neem

dan contact op met uw lokale distributeur of Behringer support.

In de doos vindt u de volgende items:

• 369

• IEC-netsnoer

• Snelstarthandleiding

Bewaar de originele verpakking, mocht de apparatuur later aan de fabrikant of leverancier moeten worden

geretourneerd, of als de unit moet worden getransporteerd of verzonden.

Installeren

Controleer alvorens deze apparatuur te installeren en te bedienen of ze op de juiste wijze is aangesloten op de

aardleiding van het stopcontact en doe dit voor alle netaansluitingen.

Idealiter wordt de voorkeur gegeven aan een koele ruimte, uit de buurt van stroomverdeelapparatuur of andere

potentiële bronnen van interferentie.

Installeer de apparatuur niet op slecht geventileerde plekken. Installeer deze apparatuur niet op een locatie die

blootstaat aan buitensporige hitte, stof of mechanische trillingen.

Zorg voor voldoende ventilatie rond de apparatuur en controleer of de ventilatieopeningen niet worden

geblokkeerd.

Houd de apparatuur zo veel mogelijk uit direct zonlicht.

Voeding

De interne voedingen zijn van het schakeltype dat automatisch de binnenkomende netspanning detecteert en

zal werken waar de nominale spanning zich binnen het bereik 100 VAC tot 240 VAC bevindt.

Bij de unit worden de juiste kabels geleverd voor aansluiting in het gebied waarnaar de unit is verzonden.

De apparatuur mag alleen worden aangesloten op de stopcontacten met de meegeleverde kabels.

Controleer of de contrastekker aan het meegeleverde netsnoer stevig is aangesloten op de IEC-netstekker van

de unit.

Houd bij het insteken of verwijderen van een stekker altijd de stekker zelf vast en nooit de kabel. Die kan

hierdoor worden beschadigd.

Haal nooit een stekker uit en steek nooit een stekker in het stopcontact als u natte handen heeft.

Verbinding maken

De 369 unit gebruikt de volgende kabels en aansluitingen:

Voedingsaansluiting: Standaard IEC-kabel

Ingangen: 3-pins XLR female

Uitgangen: 3-pins XLR male

Tandem Control Voltages /

External Control Signals:

15-pins D-sub Female, voor meerkanaals compressie

en afstandsbediening

28 29Quick Start Guide369

369 Komma igång

(SE)

Steg 1: Komma igång

Packa upp

Packa försiktigt upp 369-enheten. Kontrollera sedan enheten noga för att se om det nns några tecken på

skador som kan ha uppstått under transporten och meddela transportören omedelbart om du upptäcker

sådana.

Kontrollera innehållet i 369-utrustningspaketet. Om några delar saknas, är felaktiga eller trasiga kontaktar du

din lokala distributör eller Behringer-supporten.

Lådan ska innehålla följande artiklar:

• 369

• IEC-strömförsörjningskabel

• Snabbstartshandledning

Behåll originalförpackningen om du skulle behöva returnera utrustningen till tillverkaren eller leverantören

eller transportera eller skicka enheten senare.

Installation

Behåll originalförpackningen om du skulle behöva returnera utrustningen till tillverkaren eller leverantören

eller transportera eller skicka enheten senare.

Innan du installerar och använder denna utrustning ska du se till att den är korrekt ansluten till

skyddsjordledaren i strömförsörjningsuttaget via varje strömförsörjningskabel.

Miljön ska helst vara sval och avskild från kraftöverföringsutrustning och andra möjliga störningskällor.

Installera inte utrustningen på platser med dålig ventilation. Installera inte denna utrustning på en plats som

utsätts för hög värme, damm eller mekaniska vibrationer.

Se till att det nns lämplig ventilation runt utrustningen och att dess ventilationsöppningar inte täcks över.

Förvara om möjligt utrustningen så att den inte utsätts för direkt solljus.

Strömförsörjning

De interna strömförsörjningsaggregaten är av typen SMPS, som automatiskt känner av den ingående

nätspänningen och fungerar när den nominella spänningen är mellan 100 VAC och 240 VAC.

De korrekta anslutningskontakterna för det område dit enheten levererats medföljer enheten.

Utrustningen får bara anslutas till strömförsörjningsuttaget via de medföljande kontakterna.

Se till att kontakten på den medföljande strömförsörjningskabeln sitter fast ordentligt i IEC-strömuttaget

på enheten.

När du sätter i eller drar ut en kontakt ska du alltid hålla i själva kontakten och aldrig i kabeln, eftersom denna

då kan skadas.

Sätt aldrig i och dra aldrig ut en elektrisk kontakt med våta händer.

Inkoppling

För 369-enheten används följande kablar och kontakter:

Strömförsörjningsanslutning: Standard IEC cable

Ingångar: Honuttag för XLR-kontakt med tre stift

Utgångar: Hanuttag för XLR-kontakt med tre stift

Tandem Control Voltages /

External Control Signals:

15-stifts D-sub hona, för erkanalskomprimering

och ärrkontroll

30 31Quick Start Guide369

369 Pierwsze kroki

( PL)

Krok 1: Pierwsze kroki

Odpakowanie

Ostrożnie odpakuj swój 369. Następnie dokładnie obejrzyj urządzenie, czy nie występują na nim żadne ślady

uszkodzeń, które mogły nastąpić podczas transportu – jeśli tak się stało, natychmiast poinformuj o tym kuriera.

Sprawdź zawartość swojego opakowania 369. Jeśli jakichkolwiek elementów brakuje albo są one niepoprawne

lub wadliwe, prosimy skontaktować się ze swoim lokalnym dystrybutorem lub

wsparciem Behringer.

W pudełku powinny znajdować się następujące elementy:

• 369

• Kabel zasilania IEC

• Poradnik szybkiego startu

Prosimy zachować oryginalne opakowanie na wypadek, gdyby konieczny był zwrot sprzętu do producenta albo

dystrybutora, lub do późniejszego transportu albo wysyłki urządzenia.

Instalacja

Przed instalacją i obsługą tego urządzenia upewnij się, że jest ono poprawnie podłączone do ochronnego

uziemienia w gniazdku zasilania przez każdą z wtyczek zasilania.

Preferowane jest chłodne pomieszczenie, z daleka od sprzętu zasilania lub innych potencjalnych

źródeł zakłóceń.

Nie instaluj sprzętu w miejscach o złej wentylacji. Nie instaluj go również w miejscach narażonych na nadmiar

gorąca, kurzu lub mechanicznych wibracji.

Umożliw odpowiednią wentylację wokół urządzenia, upewniając się, że jego wywietrzniki nie są zasłonięte.

Gdy to tylko możliwe, nie wystawiaj sprzętu na bezpośrednie światło słoneczne.

Zasilanie

Wewnętrzne źródło zasilania jest wyposażone w przełącznik, który automatycznie wykrywa przychodzące

napięcie i będzie działać poprawnie, jeśli napięcie nominalne znajduje się w przedziale od 100 do 240 VAC.

Odpowiednie wtyczki do podłączenia w regionie, gdzie urządzenie zostało dostarczone zostały dołączone do

urządzenia.

Urządzenie należy podłączać do prądu wyłącznie za pomocą dostarczonych kabli.

Upewnij się, że wtyczka na dołączonym kablu zasilania jest szczelnie wpięta do złącza IEC na urządzeniu.

Podczas wpinania lub wyjmowania wtyczki zawsze należy trzymać za samą wtyczkę i nigdy za kabel, ponieważ

może go to uszkodzić.

Nigdy nie wpinaj ani nie wyjmuj kabla zasilania mokrymi rękami.

Podłączanie

Urządzenie 369 używa następujących kabli oraz złącz:

Podłączenie zasilania: Standardowy kabel IEC

Wejścia: Żeńskie 3-pinowe XLR

Wyjścia: Męskie 3-pinowe XLR

Tandem Control Voltages /

External Control Signals:

15-pinowy D-sub żeński, do wielokanałowej

kompresji i zdalnego sterowania

32 33Quick Start Guide369

369 はじめに

ステップ 1: はじめに

開梱

369 ユニットを慎重に開梱します。ユニットに傷がないかどうか注意深く確認し、輸送に起

因する損傷が見つかった場合は、速やかに配送業者に連絡します。

369 機器パッケージの内容を確認します。足りない部品、同梱部品の間違いや欠陥があった

場合は、お近くの販売店または Behringer のサポートまでお問い合わせください。

箱には以下のアイテムが入っています：

• 369

• IEC 電源ケーブル

• クイックスタートガイド

機器を製造者や販売者に返送、または輸送の必要が生じた場合に備えて、梱包材を保管し

ておいてください。

設置

装置を設置および操作する前に、電源コードの各コネクターを、電源コンセントの保護接

地線にしっかりと接続してください。

冷涼で、配電設備やその他の干渉源から離れた場所が望ましいです。

換気の悪い場所には本装置を設置しないでください。本装置を高温になる場所、埃っぽい

場所、機械振動のある場所に設置しないでください。

装置周囲に適切な換気がされる場所に、装置の換気口が塞がれないように設置してくだ

さい。

可能な限り、直射日光を避けてください。

電源

内部電源サプライはスイッチモード型で、入力される主電源電圧を自動的に検知し、公称

電圧 100 VAC 〜 240 VAC の範囲の場所で動作します。

本装置が配送される地域に適合した電源コードが同梱されています。

本装置を電源に接続する際には、必ず付属の電源コードのみをご使用ください。

付属の電源ケーブルのプラグは、装置本体の IEC コネクターに、しっかりと確実に装着して

ください。

プラグの着脱はケーブルではなく、必ずプラグを持っておこなってください。さもないとケ

ーブル損傷の原因となります。

手が濡れた状態で電気プラグの着脱をおこなわないでください。

接続

369 ユニットでは以下のコードおよびコネクターを使用します：

電源接続: 標準 IEC ケーブル

入力: 3 ピン式 XLR メス

出力: 3 ピン式 XLR オス

Tandem Control Voltages /

External Control Signals:

15 ピン D サブメス、マルチチャンネル圧縮と

リモートコントロール用。

34 35Quick Start Guide369

369 使用

第一步: 使用

拆包

小心地拆开 369 单元。然后、仔细检查设备、查看运输过程中可能发生的任何损坏迹象、

如果发现任何损坏迹象、请立即通知快递员。

检查 369 设备包装盒中的内容。如果任何部件缺少、不正确或有故障、

请联系您当地的分销商或 Behringer 支持。

在包装盒中、您应该找到以下项目：

• 369

• IEC 电源线

• 快速入门指南

请保留原始包装、以防需要将设备退回制造商或供应商、或日后运输或寄送设备。

安装

在安装和操作本设备之前、请确保通过电源引脚正确连接到电源插座的保护接地导体。

理想情况下、最好放在凉爽的地方、远离配电设备或其他潜在的干扰源。

请勿将设备安装在通风不良的地方。请勿将本设备安装在过热、灰尘过多或机械振动过大

的位置。

设备周围应留有充足的通风空间、确保通风口没有阻塞。

尽可能将设备远离阳光直射。

电源

内部电源为开关模式、可自动感知输入的电源电压、并在标称电压在交流 100 伏至 240 伏

范围内时工作。

设备随附适用于设备发货区域的电源插头。

设备应仅使用随附的插头插入电源插座。

确保随附的电源线上的插头牢固地插入装置的电源 IEC 接口上。

插拔插头时、请始终握住插头本身、切勿拉拽电缆、否则可能会损坏插头。

切勿用湿手插拔电插头。

连接

369 单元使用以下线缆和连接器：

电源连接:

标准 IEC 电缆

输入:

3 针 XLR 母插头

输出:

3 针 XLR 公插头

Tandem Control Voltages /

External Control Signals:

15 针 D-sub 母头、用于多通道压缩和远程

控制。

36 37Quick Start Guide369

369 Controls

(EN)

Step 2: Controls

FRONT PANEL

LIMITER SECTIONS

1. & 15. THRESHOLD – use these controls to set the limiter threshold for channels one and two.

The available range is +4 dBu to +15 dBu in 0.5 dBu steps.

2. & 16. RECOVERY – use these controls to set the recovery time when limiting has taken place.

The available times are 50 ms, 100 ms, 200 ms, 800 ms plus two automatic presets which

have the ranges 100 ms – 2 s (a1) and 50 ms – 5 s (a2).

3. & 17. LIMIT IN – use these switches to switch the limiter function on or o.

4. & 18. ATTACK – use these switches to set the preset attack time of the limiters. Fast is 2 ms, Slow is 4 ms.

COMPRESSOR SECTIONS

5. & 19. THRESHOLD – use these controls to set the compressor threshold for channels one and two.

The available ranges is -20 dBu to +10 dBu in 2 dB steps.

6. & 20. RECOVERY – use these controls to set the recovery time when compression has taken place.

The available range is 100 ms to 1500 ms plus two automatic presets.

7. & 21. GAIN – use these controls to add make up gain to the compressed signal, the available range is

0 dB to +20 dB in 2 dB steps.

8. & 22. RATIO – use these controls to set the compression ratios. The available ratios are 1.5:1, 2:1, 3:1,

4:1 and 6:1.

9. & 23. COMPRESSOR IN – use these switches to switch the compressor function on or o.

10. & 24. ATTACK – use these switches to set the preset attack time of the compressors.

Fast is 3 ms, Slow is 6 ms.

11. & 25. BYPASS – use these switches to bypass the processing for either channel. When a channel is bypassed

the input signal feeds directly to the output sockets. Bypass is automatically enabled when

the unit is powered down.

(15) (16) (17)(18) (19) (20) (21) (22) (23)(24) (25) (26) (27) (28)

(1) (2) (3)(4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14)

12. MONO/STEREO – use this switch to select MONO mode, where the two channels work independently; or

STEREO, where the two side chains are linked together internally, so the amount of gain

reduction is always equal in both channels. Controls are not linked together, so the gain

reduction will be controlled by whichever channel has the highest gain reduction.

13. & 27. METERS – these analog meters indicate the gain reduction being applied to either channel, in the

range 0 dB to 20 dB.

26. CONTROL – use this switch to select whether the 369 is controlled using its own settings for

Bypass and Stereo/Mono (INTERNAL) or by remote control received at socket 32 on the

rear panel (EXTERNAL).

14. POWER INDICATOR

28. POWER SWITCH

(29) (30) (31) (32)

REAR PANEL

29. IEC C13 MAINS INLET SOCKET – the 369’s power supply accepts voltages in the range 100 – 240 V at either

50 or 60 Hz.

30.

OUTPUTS

– the outputs from channels one and two are available on Neutrik™ balanced 3 pin XLRs using

MIDAS™ custom output transformers. Maximum output level is > 26 dBu into 600 Ω.

31.

INPUTS

– the inputs are available on Neutrik™ balanced 3 pin XLRs using custom MIDAS™ custom

input transformers. Input impedance is 10 kΩ, which can be changed to 600 Ω by a qualied

service technician.

32.

TANDEM CONTROL VOLTAGES

– use this 15 pin D-sub socket to remote control the Mono/Stereo and

Bypass functions (when switch 26 is set to EXTERNAL).

38 39Quick Start Guide369

The pin conguration is:

Momentary switch connections are made between pin 4 (+ 5 V) and the relevant pin. Tally connections are

made by wiring an LED between the relevant pin and pin 1 (Ground).

If you are using more than one 369 unit, then the control voltages on Pins 5 or 9 can be linked between two or

more units to enable multi-channel compression.

Pin Used for

1 0 V Common (Ground)

2 1 & 2 Bypass Switch (do not use if you are using separate bypass switches on pins 10 & 11)

3 Stereo/Mono In

4 +5 V

5 Channel 2 control voltage

6 Channels 1 & 2 Bypass Tally

7 Stereo Tally

8 External Control Tally

9 Channel 1 control voltage

10 Channel 2 Bypass Switch (do not use if you are using 1 & 2 Bypass on Pin 2)

11 Channel 1 Bypass Switch (do not use if you are using 1 & 2 Bypass on Pin 2)

12 Not Used

13 Channel 2 Bypass Tally

14 Channel 1 Bypass Tally

15 Not Used

(ES)

Paso 2: Controles

PANEL FRONTAL

SECCIONES DE LIMITADOR

1. & 15. THRESHOLD – use estos controles para ajustar el umbral del limitador para los canales uno y dos.

El rango disponible es de +4 a +15 dBu en pasos de 0.5 dBu.

2. & 16.

RECOVERY – use estos controles para ajustar el tiempo de recuperación cuando se produce la

limitación. Los tiempos disponibles son 50 ms, 100 ms, 200 ms, 800 ms más dos presets

automáticos que tienen un rango de 100 ms – 2 s (a1) y 50 ms – 5 s (a2).

3. & 17.

LIMIT IN – use estos interruptores para activar o desactivar la función de limitador.

4. & 18.

ATTACK – use estos interruptores para ajustar el tiempo de ataque prejado de los limitadores.

Fast es 2 ms y Slow 4 ms.

SECCIONES DE COMPRESOR

5. & 19.

THRESHOLD – use estos controles para ajustar el umbral del compresor para los canales uno y dos.

El rango disponible es de -20 a +10 dBu en pasos de 2 dB.

6. & 20.

RECOVERY – use estos controles para ajustar el tiempo de recuperación cuando se produce la

compresión. Los tiempos disponibles son de 100 a 1500 ms, más dos presets automáticos.

7. & 21.

GAIN – utilice estos controles para añadir ganancia de maquillaje a la señal comprimida, el rango

disponible es de 0 dB a +20 dB en pasos de 2 dB.

8. & 22.

RATIO – utilice estos controles para ajustar el ratio de compresión. Los ratios disponibles son

1.5:1, 2:1, 3:1, 4:1 y 6:1.

9. & 23.

COMPRESSOR IN – use estos interruptores para activar o desactivar la función de compresor.

10. & 24.

ATTACK – use estos interruptores para ajustar el tiempo de ataque prejado de los compresores.

Fast es 3 ms y Slow 6 ms..

11. & 25.

BYPASS – use estos interruptores para dejar en bypass el procesado de cada canal. Cuando un canal

esté en bypass, la señal de entrada será pasada directamente a las tomas de salida.

El bypass es activado automáticamente cuando apague la unidad.

12. MONO/STEREO – utilice este interruptor para seleccionar el modo MONO, donde los dos canales funcionan

de forma independiente; o STEREO, donde las dos cadenas laterales están unidas entre sí

internamente, por lo que la cantidad de reducción de ganancia es siempre igual en ambos

canales. Los controles no están vinculados entre sí, por lo que la reducción de la ganancia

será controlada por el canal que sea más alto.

40 41Quick Start Guide369

13. & 27.

METERS – estos medidores analógicos indican la reducción de ganancia que está siendo aplicada a

cada canal, en el rango de 0 a 20 dB.

26.

CONTROL – use este interruptor para elegir si el 369 será controlado usando sus propios ajustes para el

Bypass y Stereo/Mono (INTERNAL) o por un control remoto recibido en la toma 32 del panel

trasero (EXTERNAL).

14.

POWER INDICATOR

28.

POWER SWITCH

PANEL TRASERO

29.

IEC C13 MAINS INLET SOCKET – la fuente de alimentación del 369 acepta cualquier voltaje en el rango 100

– 240 V a 50 o 60 Hz.

30.

OUTPUTS

– las salidas de los canales uno y dos están disponibles en conectores XLR de 3 puntas

balanceados Neutrik™ que usan transformadores de salida exclusivos MIDAS™. El nivel de salida

máximo es de > 26 dBu a 600 Ω.

31.

INPUTS

– las entradas están disponibles en clavijas XLR de 3 puntas balanceadas Neutrik™ que usan

transformadores de entrada exclusivos MIDAS™. La impedancia de entrada es de 10 kΩ,

que puede ser modicada a 600 Ω por un técnico especialista.

32.

TANDEM CONTROL VOLTAGES

– use esta toma sub D de 15 puntas para el control remoto de las

funciones Mono/Stereo y Bypass (cuando el interruptor 26 esté

ajustado a EXTERNAL).

La distribución de puntas es la siguiente:

Las conexiones de conmutación momentánea se realizan entre la punta 4 (+ 5 V) y la punta correspondiente.

Las conexiones Tally se realizan cableando un piloto LEF entre la punta correspondiente y la punta 1 (masa).

Si está usando más de una unidad 369, entonces los voltajes de control de las puntas 5 y 9 pueden ser enlazadas

entre dos o más unidades para permitir una compresión multicanal.

Punta Usada para

1 0 V común (masa)

Conmutación de bypass 1 & 2 (no la use si está utilizando conmutadores de bypass

independientes en las puntas 10 & 11)

3 Entrada stereo/mono

4 +5 V

5 Voltaje de control de canal 2

6 Señal tally de bypass de canales 1 & 2

7 Señal tally Stereo

8 Señal tally de control externo

9 Voltaje de control de canal 1

10 Interruptor bypass de canal 2 (no lo use si utiliza el bypass 1 & 2 en la punta 2)

11 Interruptor bypass de canal 1 (no lo use si utiliza el bypass 1 & 2 en la punta 2)

12 Sin usar

13 Señal tally de bypass de canal 2

14 Señal tally de bypass de canal 1

15 Sin usar

42 43Quick Start Guide369

(FR)

Etape 2 : Réglages

FACE AVANT

SECTIONS LIMITEUR

1. & 15. THRESHOLD – ces potentiomètres permettent de régler le seuil du limiteur pour les canaux 1 et 2.

La plage disponible s’étend de +4 dBu à +15 dBu par paliers de 0,5 dBu.

2. & 16.

RECOVERY – ces réglages permettent de modier la durée de récupération suite à l’action du limiteur.

Les durées disponibles sont 50 ms, 100 ms, 200 ms, 800 ms et deux programmes

automatiques avec une plage de 100 ms à 2 s (a1) et de 50 ms à 5 s (a2).

3. & 17.

LIMIT IN – ces interrupteurs permettent d’activer/désactiver le limiteur.

4. & 18.

ATTACK – ces sélecteurs permettent de modier l’attaque du limiteur. Fast (rapide) correspond à

2 ms et Slow (lent) à 4 ms.

SECTIONS COMPRESSEUR

5. & 19.

THRESHOLD – ces potentiomètres permettent de régler le seuil du compresseur pour les canaux

1 et 2. La plage disponible s’étend de -20 dBu à +10 dBu par paliers de 2 dBu

6. & 20.

RECOVERY – ces réglages permettent de modier la durée de récupération suite à l’action du

compresseur. La durée disponible s’étend de 100 ms à 1500 ms et deux programmes

automatiques.

7. & 21.

GAIN – utilisez ces commandes pour ajouter un gain de maquillage au signal compressé, la plage

disponible est de 0 dB à +20 dB par étapes de 2 dB.

8. & 22.

RATIO – réglage du taux de compression. Les valeurs disponibles sont 1.5:1, 2:1, 3:1, 4:1 et 6:1.

9. & 23.

COMPRESSOR IN – ces interrupteurs permettent d’activer/désactiver le compresseur.

10. & 24.

ATTACK – ces sélecteurs permettent de modier l’attaque du compresseur. Fast (rapide) correspond à

3 ms et Slow (lent) à 6 ms.

11. & 25.

BYPASS – ces interrupteurs permettent de désactiver le traitement sur chaque canal. Lorsque le

traitement est désactivé sur un canal, le signal d’entrée est transmis directement

aux sorties. La fonction Bypass s’active automatiquement lorsque l’appareil est mis

hors tension.

12.

MONO/STEREO – utilisez ce commutateur pour sélectionner le mode MONO, où les deux canaux

fonctionnent indépendamment; ou STEREO, où les deux chaînes latérales sont reliées

entre elles en interne, de sorte que la quantité de réduction de gain est toujours égale

dans les deux canaux. Les commandes ne sont pas liées entre elles, de sorte que la

réduction du gain sera contrôlée par le canal le plus élevé.

13. & 27.

METERS – ces indicateurs analogiques montrent la réduction du gain appliquée à chaque canal sur

une plage de 0 dB à 20 dB.

26.

CONTROL – ce sélecteur permet de choisir si les fonctions Bypass and Stereo/Mono du 369 sont contrôlées

par ses propres réglages (INTERNAL) ou par contrôle à distance avec le connecteur 32 sur la face

arrière (EXTERNAL).

14.

POWER INDICATOR

28.

POWER SWITCH

FACE ARRIÈRE

29.

IEC C13 MAINS INLET SOCKET – le 369 est compatible avec les tensions de 100 à 240 V à une fréquence de

50 ou 60 Hz. .

30.

OUTPUTS

– les sorties des canaux 1 et 2 sont des connecteurs XLR Neutrik™ symétriques à 3 broches avec

transformateurs MIDAS™ sur mesure. Le niveau de sortie maximal est > 26 dBu dans 600 Ω.

31.

INPUTS

– les entrées sont des connecteurs XLR Neutrik™ symétriques à 3 broches avec transformateurs

MIDAS™ sur mesure. L’impédance d’entrée est de 10 kΩ, modiable à 600 Ω par un

technicien qualié

32.

TANDEM CONTROL VOLTAGES

– ce connecteur D-sub à 15 broches permet de contrôler à distance les

fonctions Mono/Stereo et Bypass (si le sélecteur 26 est sur EXTERNAL).

44 45Quick Start Guide369

La conguration des broches est la suivante:

Les connexions momentanées s’eectuent avec la broche 4 (+ 5 V) et la broche concernée. Les connexions Tally

s’eectuent en connectant une LED entre la croche concernée et la broche 1 (Terre).

Si vous utilisez plusieurs 369, la tension de contrôle de la broche 5 ou 9 peut être liée à 2 (ou plus) appareils pour

permettre la compression sur plusieurs canaux

Broche Utilisation

1 Commun 0 V (Terre)

Sélecteur Bypass 1 & 2 (ne pas utiliser si vous utilisez les broches 10 et 11 pour contrôler les

sélecteurs ByPass)

3 Entrée Stereo/Mono

4 +5 V

5 Tension de contrôle du canal 2

6 Contrôle Tally pour la fonction Bypass 1 et 2

7 Tally pour Stereo

8 Contrôle Tally externe

9 Tension de contrôle du canal 1

Sélecteur Bypass du canal 2 (ne pas utiliser si vous utilisez la broche 2 pour contrôler les fonctions

ByPass des 2 canaux)

Sélecteur Bypass du canal 1 (ne pas utiliser si vous utilisez la broche 2 pour contrôler les fonctions

ByPass des 2 canaux)

12 Non utilisé

13 Contrôle Tally pour la fonction Bypass du canal 2

14 Contrôle Tally pour la fonction Bypass du canal 1

15 Non utilisé

(DE)

Schritt 2: Bedienelemente

VORDERSEITE

LIMITER-SEKTIONEN

& 15.

THRESHOLD – mit diesen Reglern stellen Sie den Schwellenwert des Limiters für die Kanäle eins und

zwei ein. Der verfügbare Bereich ist +4 dBu bis +15 dBu in 0,5 dBu-Schritten.

2. & 16. RECOVERY – mit diesen Reglern können Sie die Release-Zeit nach der Begrenzung einstellen.

Die verfügbaren Zeiten sind 50 ms, 100 ms, 200 ms, 800 ms sowie zwei automatische

Presets mit den Bereichen 100 ms - 2 s (a1) und 50 ms - 5 s (a2).

3. & 17.

LIMIT IN – mit diesen Schaltern schalten Sie die Limiter-Funktion ein oder aus.

4. & 18.

ATTACK – mit diesen Schaltern stellen Sie die voreingestellte Attack-Zeit der Limiter ein. Fast ist 2 ms,

Slow ist 4 ms.

KOMPRESSOR-SEKTIONEN

5. & 19.

THRESHOLD – mit diesen Reglern stellen Sie den Kompressor-Schwellenwert für die Kanäle eins und

zwei ein. Der verfügbare Bereich ist -20 dBu bis +10 dBu in 2 dB-Schritten.

6. & 20.

RECOVERY – mit diesen Reglern können Sie die Release-Zeit nach der Kompression einstellen.

Der verfügbare Bereich reicht von 100 ms bis 1500 ms plus zwei automatische Presets.

7. & 21.

GAIN – verwenden Sie diese Steuerelemente, um dem komprimierten Signal eine Nachholverstärkung

hinzuzufügen, der verfügbare Bereich liegt zwischen 0 dB und +20 dB in 2 dB Schritten.

8. & 22.

RATIO – mit diesen Reglern können Sie das Kompressionsverhältnis einstellen. Die verfügbaren

Verhältnisse sind 1,5:1, 2:1, 3:1, 4:1 und 6:1.

9. & 23.

COMPRESSOR IN – mit diesen Schaltern schalten Sie die Kompressorfunktion ein oder aus.

10. & 24.

ATTACK – mit diesen Schaltern können Sie die voreingestellte Attack-Zeit der Kompressoren

einstellen. Fast ist 3 ms, Slow ist 6 ms.

11. & 25.

BYPASS – verwenden Sie diese Schalter, um die Signalbearbeitung des jeweiligen Kanals zu

umgehen. Wenn ein Kanal umgangen wird, wird das Eingangssignal direkt zu den

Ausgangsbuchsen geleitet. Der Bypass wird automatisch aktiviert, wenn das Gerät

ausgeschaltet wird.

12. MONO/STEREO – verwenden Sie diesen Schalter, um den MONO-Modus auszuwählen, in dem die beiden

Kanäle unabhängig voneinander arbeiten. Oder STEREO, bei dem die beiden Seitenketten

intern miteinander verknüpft sind, so dass der Grad der Verstärkungsreduzierung in

beiden Kanälen immer gleich ist. Die Steuerung ist nicht miteinander verknüpft, so dass

die Verstärkungsreduzierung von dem Kanal gesteuert wird, der der höchste ist.

46 47Quick Start Guide369

13. & 27.

METERS – diese analogen Anzeigen zeigen die Verstärkungsreduzierung des jeweiligen Kanals im

Bereich von 0 dB bis 20 dB an.

26.

CONTROL – mit diesem Schalter wählen Sie, ob der 369 über seine eigenen Einstellungen für Bypass

und Stereo/Mono (INTERN) oder über eine an Buchse 32 auf der Rückseite empfangene

Fernbedienung (EXTERN) gesteuert wird.

14.

POWER INDICATOR

28.

POWER SWITCH

RÜCKSEITE

29.

IEC C13 MAINS INLET SOCKET – das Netzteil des 369 ist für Spannungen im Bereich von 100 – 240 V bei 50

oder 60 Hz ausgelegt.

30.

OUTPUTS

– die Ausgänge der Kanäle eins und zwei sind als symmetrische 3-polige Neutrik™ XLR-Steckern

unter Verwendung von speziellen MIDAS™ Ausgangstransformatoren ausgelegt. Der maximale

Ausgangspegel beträgt >26 dBu an 600 Ω.

31.

INPUTS

– die Eingänge sind als symmetrische 3-polige Neutrik™-XLR-Buchsen mit speziellen MIDAS™-

Eingangstransformatoren ausgelegt. Die Eingangsimpedanz beträgt 10 kΩ, die von einem

qualizierten Servicetechniker auf 600 Ω geändert werden kann.

32.

TANDEM CONTROL VOLTAGES

– verwenden Sie diese 15-polige D-Sub-Buchse zur Fernsteuerung der

Mono/Stereo und Bypass-Funktionen (wenn Schalter 26 auf

EXTERNAL steht).

Die Anschlussbelegung ist:

Anschlüsse für nichrastende Taster werden zwischen Pin 4 (+ 5 V) und dem entsprechenden Pin hergestellt.

Tally-Verbindungen werden durch Verdrahtung einer LED zwischen dem entsprechenden Pin und Pin 1 (Masse)

hergestellt.

Wenn Sie mehr als ein 369-Gerät verwenden, können die Steuerspannungen an den Pins 5 oder 9 zwischen zwei

oder mehreren Geräten verbunden werden, um mehrkanalige Kompression zu ermöglichen.

Pin verwendet für

1 0 V Masse (Erdung)

1 & 2 Bypass-Schalter (nicht verwenden, wenn Sie separate Bypass-Schalter an den Pins 10

und 11 verwenden)

3 Stereo/Mono In

4 +5 V

5 Kanal 2 Steuerspannung

6 Kanäle 1 & 2 Bypass-Leuchte

7 Stereo-Leuchte

8 Externe Steuerung-Leuchte

9 Kanal 1 Steuerspannung

10 Kanal 2 Bypass-Schalter (nicht verwenden, wenn Sie 1 & 2 Bypass auf Pin 2 nutzen)

11 Kanal 1 Bypass-Schalter (nicht verwenden, wenn Sie 1 & 2 Bypass auf Pin 2 nutzen)

12 ungenutzt

13 Kanal 2 Bypass-Leuchte

14 Kanal 1 Bypass-Leuchte

15 ungenutzt

48 49Quick Start Guide369

(PT)

Passo 2: Controles

PAINEL FRONTAL

SEÇÕES LIMITADORES

1. & 15. THRESHOLD – use esses controles para congurar o limiar do limitador para os canais um e dois.

O alcance disponível é de +4 dBu a +15 dBu em passos de 0.5 dBu.

2. & 16.

RECOVERY – use esses controles para congurar o tempo de recuperação quando a limitação estiver

ocorrendo. Os tempos disponíveis são 50 ms, 100 ms, 200 ms, 800 ms além de dois

presets automáticos que têm alcance de 100 ms – 2 s (a1) e 50 ms – 5 s (a2).

3. & 17.

LIMIT IN – use esses interruptores para ligar ou desligar a função delimitadora.

4. & 18.

ATTACK – use esses interruptores para congurar o tempo de ataque de preset dos limitadores. Rápido

de 2 ms e Lento de 4 ms.

SEÇÕES COMPRESSOR

5. & 19.

THRESHOLD – use esses controles para congurar o limiar do compressor para os canais um e dois.

O alcance disponível é de -20 dBu a +10 dBu em passos de 2 dB.

6. & 20.

RECOVERY – use esses controles para congurar o tempo de recuperação quando a compressão estiver

ocorrendo. O alcance disponível é de 100 ms a 1500 ms além de dois

presets automáticos.

7. & 21.

GAIN – utilizar estes controlos para adicionar ganho de compor ao sinal comprimido, a gama disponível

é de 0 dB a +20 dB em 2 etapas dB.

8. & 22.

RATIO – use esses controles para congurar as relações de compressão. As relações disponíveis são

1.5:1, 2:1, 3:1, 4:1 e 6:1.

9. & 23.

COMPRESSOR IN – use esses interruptores para ligar ou desligar a função compressor.

10. & 24.

ATTACK – use esses interruptores para congurar o tempo de ataque de preset dos compressores.

Rápido de 3 ms e Lento de 6 ms.

11. & 25.

BYPASS – use esses interruptores para ignorar o processamento de qualquer um dos canais.

Quando um canal é ignorado, o sinal de entrada alimenta as tomadas de saída diretamente.

A função Bypass é automaticamente habilitada quando a unidade é ligada.

12. MONO/STEREO – utilizar este interruptor para selecionar o modo MONO, onde os dois canais funcionam

de forma independente; ou STEREO, onde as duas cadeias laterais estão ligadas

internamente, pelo que a quantidade de redução de ganho é sempre igual em ambos

os canais. Os controlos não estão ligados entre si, pelo que a redução dos ganhos será

controlada por qualquer canal que seja o mais elevado.

13. & 27.

METERS – esses medidores analógicos indicam redução de ganho sendo aplicada em cada canal,

na faixa de 0 dB a 20 dB.

26. CONTROL – use esse interruptor para selecionar se deseja que o 369 seja controlado por sua própria

conguração de Bypass e Stereo/Mono (INTERNAL) ou por controle remoto recebido pela

tomada 32 do painel traseiro (EXTERNAL).

14. POWER INDICATOR

28. POWER SWITCH

PAINEL TRASEIRO

29. IEC C13 MAINS INLET SOCKET – a fonte de alimentação do 369 aceita tensões na gama de 100 – 240 V em

50 ou 60 Hz.

30.

OUTPUTS

– as saídas dos canais um e dois estão disponíveis em conectores Neutrik™ XLRs de 3 pinos

balanceados usando transformadores de saída personalizados da MIDAS™. O nível máximo de

saída é de > 26 dBu em 600 Ω.

31.

INPUTS

– essas entradas estão disponíveis nos conectores Neutrik™ XLRs de 3 pinos balanceados usando

transformadores de entrada personalizados da MIDAS™. A impedância de entrada é de 10 kΩ, isso

pode ser modicado para 600 Ω por um técnico qualicado.

32.

TANDEM CONTROL VOLTAGES

– use esta soquete D-sub de15 pinos para controlar remotamente as

funções Mono/Stereo e Bypass (quando a chave 26 estiver na posição

externa, EXTERNAL).

50 51Quick Start Guide369

A conguração do pino é a seguinte:

Conexões de interruptores momentâneas são realizadas entre o pino 4 (+ 5 V) e o pino relevante. Conexões de

luzes ‘tally’ são realizadas pela ligação de um LED entre o pino relevante e o pino 1 (terra).

Caso esteja usando mais de uma unidade 369, em seguida as tensões de controle dos Pinos 5 ou 9 poderão ser

conectadas entre duas ou mais unidades para habilitar compressão em canais múltiplos.

Pin usado para

1 0 V comum (terra)

Interruptores Bypass 1 e 2 (não usar se estiver usando interruptores de bypass separados nos

pinos 10 e 11)

3 Entrada Estéreo/Mono

4 +5 V

5 Tensão de controle do Canal 2

6 Luz da função Bypass dos Canais 1 e 2

7 Luz da função Estéreo

8 Luz do Controle Externo

9 Tensão de controle do Canal 1

10 Interruptores Bypass do Canal 2 (não usar se estiver usando Bypass 1 e 2 no pino 2)

11 Interruptor Bypass do Canal 1 (não usar se estiver usando Bypass 1 e 2 no pino 2)

12 Não usado

13 Luz da função Bypass do Canal 2

14 Luz da função Bypass do Canal 1

15 Não usado

( IT)

Passo 2: Controlli

PANNELLO ANTERIORE

SEZIONE DEI LIMITER

1. & 15. THRESHOLD – usate questi controlli per impostare la soglia del limiter per i canali uno e due. La

gamma d’intervento disponibile va da +4 dBu a +15 dBu con incrementi di 0,5 dBu.

2. & 16.

RECOVERY – usate questi controlli per impostare il tempo di recupero dopo l’intervento del limiter.

I tempi disponibili sono 50ms, 100ms, 200ms, 800ms più due preset automatici con

gamma 100ms–2s (a1) e 50ms–5s (a2).

3. & 17.

LIMIT IN – usate questi interruttori per attivare o disattivare la funzione di limiter.

4. & 18.

ATTACK – usate questi interruttori per scegliere il preset del tempo di attacco dei limiter. FAST è 2 ms,

SLOW è 4 ms.

SEZIONE DEI COMPRESSORI

5. & 19.

THRESHOLD – usate questi controlli per impostare la soglia del compressore per i canali uno e due. Le

gamme disponibili vanno da -20 dBu a +10 dBu con incrementi di 2 dB.

6. & 20.

RECOVERY – usate questi controlli per impostare il tempo di recupero dopo l’intervento del

compressore. La gamma disponibile va da 100 ms a 1500 ms più due preset automatici.

7. & 21.

GAIN – utilizzare questi controlli per aggiungere guadagno di make up al segnale compresso,

l'intervallo disponibile è da 0 dB a +20 dB in passi di 2 dB.

8. & 22.

RATIO – usate questi controlli per impostare i rapporti di compressione. I rapporti disponibili sono

1,5:1, 2:1, 3:1, 4:1 e 6:1.

9. & 23.

COMPRESSOR IN – usate questi interruttori per attivare o disattivare il compressore.

10. & 24.

ATTACK – usate questi interruttori per scegliere il preset del tempo di attacco dei compressori.

FAST è 3 ms, SLOW è 6 ms.

11. & 25.

BYPASS – usate questi interruttori per bypassare l'elaborazione per entrambi i canali. Quando un

canale è bypassato il segnale di ingresso è inviato direttamente alle prese di uscita.

Il bypass è abilitato automaticamente allo spegnimento dell'unità.

12. MONO/STEREO – utilizzare questo interruttore per selezionare la modalità MONO, in cui i due canali

funzionano in modo indipendente; o STEREO, dove le due catene laterali sono collegate

tra loro internamente, quindi la quantità di riduzione del guadagno è sempre uguale in

entrambi i canali. I controlli non sono collegati tra loro, quindi la riduzione del guadagno

sarà controllata da qualsiasi canale sia il più alto.

52 53Quick Start Guide369

13. & 27.

METERS – questi indicatori analogici mostrano la riduzione del Gain applicata a entrambi i canali,

nell'intervallo da 0 dB a 20 dB.

26.

CONTROL – usate questo interruttore per selezionare se il 369 è controllato tramite le proprie impostazioni

per Bypass e Stereo/Mono (INTERNAL) o tramite un comando ricevuto alla presa 32 del pannello

posteriore (EXTERNAL).

14.

POWER INDICATOR

28.

POWER SWITCH

PANNELLO POSTERIORE

29.

IEC C13 MAINS INLET SOCKET – L'alimentatore del 369 accetta tensioni nell'intervallo 100–240 V

a 50/60 Hz.

30.

OUTPUTS

– le uscite dei canali uno e due sono disponibili su XLR bilanciati Neutrik™ a 3 pin che usano

trasformatori di uscita custom MIDAS™. Il livello di uscita massimo è >26 dBu su 600 Ω.

31.

INPUTS

– gli ingressi sono disponibili su XLR bilanciati Neutrik™ a 3 pin che usano trasformatori di ingresso

custom MIDAS™. L'impedenza di ingresso è 10 kΩ, può essere modicata a 600 Ω da un tecnico

qualicato per l’assistenza.

32.

TANDEM CONTROL VOLTAGES

– usate questa presa D-sub a 15 pin per controllare a distanza le

funzioni Mono/Stereo e Bypass (quando l'interruttore 26 è impostato

su EXTERNAL).

La congurazione dei pin è:

Le connessioni dell'interruttore momentaneo sono realizzate tra il pin 4 (+ 5 V) e il pin relativo. Le connessioni

Tally sono eettuate cablando un LED tra il pin relativo e il pin 1 (Massa).

Usando più di un'unità 369, le tensioni di controllo dei pin 5 o 9 possono essere collegate tra due o più unità per

abilitare la compressione multicanale.

Pin Usato per

1 0 V comune (terra)

2 Interruttore di bypass 1 e 2 (non usare se utilizzate interruttori di bypass separati sui pin 10 e 11)

3 Stereo/Mono In

4 +5V

5 Tensione di controllo del canale 2

6 Tally bypass dei canali 1 e 2

7 Tally Stereo

8 Tally del controllo esterno

9 Tensione di controllo del canale 1

10 Interruttore di bypass del canale 2 (non usare se utilizzate il bypass 1 e 2 sul pin 2)

11 Interruttore di bypass del canale 1 (non usare se utilizzate il bypass 1 e 2 sul pin 2)

12 Non usato

13 Bypass Tally del canale 2

14 Bypass Tally del canale 1

15 Non usato

54 55Quick Start Guide369

(NL)

Stap 2: Bediening

VOORPANEEL

LIMITERSECTIES

1. & 15.

THRESHOLD – gebruik deze regelaar om voor kanaal één en twee de drempel van de limiter in te

stellen. Het beschikbare bereik is +4 dBu tot +15 dBu in stappen van 0,5 dBu.

2. & 16.

RECOVERY – gebruik deze regelaar om de hersteltijd in te stellen nadat de limiting heeft

plaatsgevonden. De beschikbare tijden zijn 50 ms, 100 ms, 200 ms, 800 ms plus twee

automatische presets met het bereik 100 ms – 2 s (a1) en 50 ms – 5 s (a2).

3. & 17.

LIMIT IN – gebruik deze schakelaars om de limiterfunctie in of uit te schakelen.

4. & 18.

ATTACK – gebruik deze schakelaars om de preset attacktijd van de limiters in te stellen. Fast is 2 ms.

Slow is 4 ms.

COMPRESSORSECTIES

5. & 19.

THRESHOLD – gebruik deze regelaars om de compressordrempel in te stellen voor kanalen één en

twee. Het beschikbare bereik is -20 dBu tot +10 dBu in stappen van 2 dB.

6. & 20.

RECOVERY – gebruik deze regelaars om de hersteltijd in te stellen nadat de compressie heeft

plaatsgevonden. Het beschikbare bereik is 100 ms tot 1500 ms plus twee

automatische presets.

7. & 21.

GAIN – gebruik deze bedieningselementen om make-up gain toe te voegen aan het gecomprimeerde

signaal, het beschikbare bereik is 0 dB tot +20 dB in stappen van 2 dB.

8. & 22.

RATIO – gebruik deze regelaars om de compressieverhoudingen in te stellen. De beschikbare

verhoudingen zijn 1,5:1, 2:1, 3:1, 4:1 en 6: 1.

9. & 23.

COMPRESSOR IN – gebruik deze schakelaars om de compressorfunctie in of uit te schakelen.

10. & 24.

ATTACK – gebruik deze schakelaars om de preset attacktijd van de compressors in te stellen.

Fast is 3 ms. Slow is 6 ms.

11. & 25.

BYPASS – gebruik deze schakelaars om de bewerking van beide kanalen te passeren. Als een kanaal

wordt gebypasst, wordt het ingangssignaal direct naar de uitgangen geleid. Bypass wordt

automatisch ingeschakeld als de unit wordt uitgeschakeld.

12.

MONO/STEREO – gebruik deze schakelaar om de MONO-modus te selecteren, waarbij de twee kanalen

onafhankelijk van elkaar werken; of STEREO, waarbij de twee zijketens intern aan elkaar

zijn gekoppeld, zodat de hoeveelheid versterkingsreductie altijd gelijk is in beide kanalen.

Controles zijn niet aan elkaar gekoppeld, dus de versterkingsreductie wordt geregeld

door het kanaal dat het hoogste is.

13. & 27.

METERS – deze analoge meters geven de gainreductie aan die op beide kanalen wordt toegepast,

in het bereik 0 dB tot 20 dB.

26.

CONTROL – gebruik deze schakelaar om aan te geven of de 369 wordt aangestuurd via de eigen instellingen

voor Bypass en Stereo/Mono (INTERNAL) of via een afstandsbesturing die wordt ontvangen via

aansluiting 32 op het achterpaneel (EXTERNAL).

14.

POWER INDICATOR

28.

POWER SWITCH

ACHTERPANEEL

29.

IEC C13 MAINS INLET SOCKET – de voeding van 369 accepteert spanning binnen een bereik van

100 – 240 V en frequenties van 50 of 60 Hz.

30.

OUTPUTS

– de uitgangen van kanalen één en twee zijn beschikbaar als Neutrik™ gebalanceerde 3-pins

XLR's met MIDAS™ custom uitgangtransformators. Het maximale uitgangsniveau is > 26 dBu

in 600 Ω.

31.

INPUTS

– de ingangen zijn beschikbaar als Neutrik™ gebalanceerde 3-pins XLR's met custom

MIDAS™-ingangstransformators. De ingangsimpedantie is 10 kΩ, die door een gekwaliceerde

onderhoudstechnicus kan worden gewijzigd in 600 Ω.

32.

TANDEM CONTROL VOLTAGES

– gebruik deze 15-pins D-sub-aansluiting om de Mono/Stereo- en Bypass-

functies op afstand te bedienen (als schakelaar 26 is ingesteld

op EXTERNAL).

56 57Quick Start Guide369

De pinconguratie is:

Er worden tijdelijke schakelverbindingen gemaakt tussen pen 4 (+ 5 V) en de betreende pen. Indicator-

aansluitingen worden gemaakt door een bedrading van een LED tussen de betreende pin en pin 1 (aarde)

te maken.

Als u meer dan één 369 gebruikt, kan de stuurspanning op punt 5 of 9 tussen twee of meer units worden

gekoppeld om multikanaalscompressie in te schakelen.

Pin Wordt gebruikt voor

1 0 V massa (aarde)

1 & 2 Bypass-schakelaar (niet gebruiken als u gebruik maakt van aparte bypass-schakelaars op

pinnen 10 & 11)

3 Stereo/Mono In

4 +5 V

5 Kanaal 2 stuurspanning

6 Kanalen 1 en 2 Bypass indicator

7 Stereo indicator

8 Externe aansturing indicator

9 Kanaal 1 regelspanning (CV)

10 Kanaal 2 bypass-schakelaar (niet gebruiken als 1 & 2 Bypass op pin 2 wordt gebruikt)

11 Kanaal 1 bypass-schakelaar (niet gebruiken als 1 & 2 Bypass op pin 2 wordt gebruikt)

12 Niet gebruikt

13 Kanaal 2 Bypass-indicator

14 Kanaal 1 Bypass-indicator

15 Niet gebruikt

(SE)

Steg 2: Kontroller

FRÄMRE PANEL

LIMITERSEKTIONER

& 15.

THRESHOLD – använd dessa kontroller för att ställa in limitertröskeln för kanalerna ett och två.

Det tillgängliga intervallet är +4 dBu till +15 dBu i 0,5 dBu-steg.

2. & 16.

RECOVERY – använd dessa kontroller för att ställa in återställningstiden när limiting har skett.

De tillgängliga tiderna är 50 ms, 100 ms, 200 ms, 800 ms plus två automatiska

förinställningar som har områdena 100 ms – 2 s (a1) och 50 ms – 5 s (a2).

3. & 17.

LIMIT IN – använd dessa omkopplare för att slå på eller av limiterfunktionen.

4. & 18.

ATTACK – använd dessa omkopplare för att ställa in limiternas förinställda attacktid. Fast är 2 ms, Slow

är 4 ms.

KOMPRESSORSEKTIONER

5. & 19.

THRESHOLD – använd dessa kontroller för att ställa in kompressortröskeln för kanalerna ett och två.

De tillgängliga intervallen är -20 dBu till +10 dBu i 2 dB-steg.

6. & 20.

RECOVERY – använd dessa kontroller för att ställa in återställningstiden när komprimering har skett.

Det tillgängliga intervallet är 100 ms till 1 500 ms plus två automatiska förinställningar.

7. & 21.

GAIN – använd dessa kontroller för att lägga till sminkförstärkning till den komprimerade signalen, det

tillgängliga intervallet är 0 dB till +20 dB i 2 dB-steg.

8. & 22.

RATIO – använd dessa kontroller för att ställa in kompressionsförhållandena. De tillgängliga

förhållandena är 1,5:1, 2:1, 3:1, 4:1 och 6:1.

9. & 23.

COMPRESSOR IN – använd dessa omkopplare för att slå på eller av kompressorfunktionen.

10. & 24.

ATTACK – använd dessa omkopplare för att ställa in den förinställda attacktiden för kompressorerna.

Fast är 3 ms, Slow är 6 ms.

11. & 25.

BYPASS – använd dessa omkopplare för att förbigå bearbetningen för någon av kanalerna. När en

kanal är förbigången matas ingångssignalen direkt till utgångsuttagen. Bypass aktiveras

automatiskt när enheten stängs av.

12. MONO/STEREO – använd den här omkopplaren för att välja MONO-läge, där de två kanalerna fungerar

oberoende; eller STEREO, där de två sidokedjorna är kopplade internt, så mängden

förstärkningsminskning är alltid lika i båda kanalerna. Kontrollerna är inte kopplade ihop,

så förstärkningsminskningen styrs av den kanal som är högst.

58 59Quick Start Guide369

13. & 27.

METERS – dessa analoga mätare visar den gain-minskning som tillämpas på någon av kanalerna,

i intervallet 0 dB till 20 dB.

26.

CONTROL – använd den här omkopplaren för att välja om 369 ska styras med hjälp av sina egna

inställningar för Bypass och Stereo/Mono (INTERNAL) eller med genom ärrstyrning som tas

emot via uttag 32 på baksidan (EXTERNAL).

14.

POWER INDICATOR

28.

POWER SWITCH

BAKRE PANEL

29.

IEC C13 MAINS INLET SOCKET – 369’s strömförsörjningsenhet kan ta emot spänningar i intervallet

100–240 V vid antingen 50 eller 60 Hz.

30.

OUTPUTS

– utgångarna från kanalerna ett och två är tillgängliga via balanserade trepoliga Neutrik™-XLR-

kontakter med specialanpassade MIDAS™-utgångstransformatorer. Maximal utgångsnivå är

> 26 dBu i 600 Ω.

31.

INPUTS

– ingångarna är tillgängliga via balanserade trepoliga Neutrik™-XLR-uttag med specialanpassade

MIDAS™-ingångstransformatorer. Ingångsimpedansen är 10 kΩ, som kan ändras till 600 Ω av en

kvalicerad servicetekniker.

32.

TANDEM CONTROL VOLTAGES

– använd detta 15-poliga D-sub-uttag för att ärrstyra Mono/Stereo- och

Bypass-funktionerna (när omkopplare 26 är inställd på EXTERNAL).

Stiftkongurationen är:

Tillfälliga omkopplaranslutningar görs mellan stift 4 (+ 5 V) och det relevanta stiftet. Lampanslutningar görs

genom att koppla en lysdiod mellan det relevanta stiftet och stift 1 (jord).

Om du använder er än en 369-enhet kan styrspänningarna på stift 5 eller 9 kopplas samman mellan två eller

era enheter för att möjliggöra erkanalig komprimering.

Stift Används för

1 0 V Gemensam (jord)

1 och 2, bypass-omkopplare (använd inte om du använder separata bypass-omkopplare på stift

10 och 11)

3 Stereo/Mono In

4 +5 V

5 Kanal 2-styrspänning

6 Kanaler 1 och 2, bypass-lampa

7 Stereolampa

8 Lampa för extern styrning

9 Kanal 1-styrspänning

10 Kanal 2, bypass-omkopplare (använd inte om du använder 1 och 2-bypass på stift 2)

11 Kanal 1, bypass-omkopplare (använd inte om du använder 1 och 2-bypass på stift 2)

12 Används inte

13 Kanal 2, bypass-lampa

14 Kanal 1, bypass-lampa

15 Används inte

60 61Quick Start Guide369

( PL)

Krok 2: Sterowanica

PRZEDNI PANEL

SEKCJE LIMITERA

& 15. THRESHOLD – za pomocą tych pokręteł ustaw próg limitera dla kanałów jeden i dwa. Dostępny zakres

wynosi od +4 dBu do +15 dBu w krokach co 0.5 dBu.

2. & 16.

RECOVERY – za pomocą tych pokręteł ustaw czas powrotu po ograniczeniu sygnału. Dostępne

czasy wynoszą 50 ms, 100 ms, 200 ms, 800 ms plus dwie konguracje automatyczne z

przedziałami 100 ms – 2 s (a1) oraz 50 ms – 5 s (a2).

3. & 17.

LIMIT IN – użyj tych przełączników, aby włączyć lub wyłączyć funkcję limitera.

4. & 18.

ATTACK – użyj tych przełączników, aby ustawić czas ataku limiterów. FAST wynosi 2 ms,

SLOW wynosi 4 ms.

SEKCJE KOMPRESORA

5. & 19.

THRESHOLD – za pomocą tych pokręteł ustaw próg kompresora dla kanałów jeden i dwa.

Dostępne zakresy wynoszą od -20 dBu do +10 dBu w krokach co 2 dB.

6. & 20.

RECOVERY – za pomocą tych pokręteł ustaw czas powrotu po kompresji sygnału. Dostępny zakres

wynosi od 100 ms do 1500 ms, plus dwie konguracje automatyczne.

7. & 21.

GAIN – użyj tych elementów sterujących, aby dodać wzmocnienie makijażu do skompresowanego

sygnału, dostępny zakres wynosi od 0 dB do +20 dB w krokach co 2 dB.

8. & 22.

RATIO – za pomocą tych pokręteł ustaw stosunek kompresji. Dostępne opcje to 1.5:1, 2:1, 3:1, 4:1

oraz 6:1.

9. & 23.

COMPRESSOR IN – użyj tych przełączników, aby włączyć lub wyłączyć funkcję kompresora.

10. & 24.

ATTACK – za pomocą tych przełączników ustaw czas ataku kompresorów. FAST wynosi 3 ms,

SLOW wynosi 6 ms.

11. & 25.

BYPASS – użyj tych przełączników, aby pominąć przetwarzanie jednego z kanałów. Gdy kanał jest

pominięty, sygnał wejściowy przechodzi bezpośrednio do złącz wyjściowych. BYPASS jest

włączony automatycznie, gdy urządzenie jest wyłączone.

12.

MONO/STEREO – użyj tego przełącznika, aby wybrać tryb MONO, w którym dwa kanały działają

niezależnie; lub STEREO, gdzie dwa łańcuchy boczne są połączone ze sobą wewnętrznie,

więc wielkość redukcji wzmocnienia jest zawsze równa w obu kanałach. Elementy

sterujące nie są ze sobą połączone, więc redukcja wzmocnienia będzie kontrolowana

przez dowolny kanał, który jest najwyższy.

13. & 27.

METERS – wskazują redukcję poziomu wobec każdego z kanałów, w przedziale od 0 do 20 dB.

26.

CONTROL – użyj tego przełącznika aby wybrać, czy 369 jest kontrolowany swoimi własnymi ustawieniami

BYPASS oraz STEREO/MONO (INTERNAL), czy przez zewnętrzny kontroler podłączony złączem 32

na tylnym panelu (EXTERNAL).

14.

POWER INDICATOR

28.

POWER SWITCH

TYLNY PANEL

29.

IEC C13 MAINS INLET SOCKET – zasilanie 369 przyjmuje napięcie w przedziale 100 – 240 V na 50

lub 60 Hz

30.

OUTPUTS

– wyjścia kanałów jeden oraz dwa są dostępne na zbalansowanych 3-pinowych złączach XLR

Neutrik™ za pomocą specjalnie zaprojektowanych transformatorów wyjściowych MIDAS™.

Maksymalny poziom wyjściowy wynosi > 26 dBu na 600 Ω.

31.

INPUTS

– wejścia są dostępne na zbalansowanych 3-pinowych złączach XLR Neutrik™ za pomocą specjalnie

zaprojektowanych transformatorów wejściowych MIDAS™. Impedancja wyjściowa wynosi 10 kΩ,

lecz może być zmieniona na 600 Ω przez wykwalikowanego technika.

32.

TANDEM CONTROL VOLTAGES

– użyj tego 15-pinowego złącza D-sub do zewnętrznej kontroli funkcji

Mono/Stereo oraz Bypass (gdy przełącznik 26 jest ustawiony

na EXTERNAL).

62 63Quick Start Guide369

Konguracja pinów jest następująca:

Chwilowe połączenia przełączników są wykonywane między pinem 4 (+ 5 V), a odpowiednim pinem.

Połączenia diod są wykonywane przez połączenie diody LED między odpowiednim pinem oraz pinem

1 (uziemienie).

Jeśli używasz więcej, niż jednego urządzenia 369, napięcia kontrolne na pinach 5 i 9 mogą być powiązane

między dwoma urządzeniami lub więcej, pozwalając na kompresję wielokanałową.

Pin Używany do

1 0 V typowy (uziemienie)

Przełącznik bypass 1 i 2 (nie używaj, jeśli korzystasz z oddzielnych przełączników pominięcia na

pinach 10 i 11)

3 Wejście Stereo/Mono

4 +5 V

5 Kontrola napięciem kanału 2

6 Dioda pominięcia kanałów 1 i 2

7 Dioda stereo

8 Dioda kontroli zewnętrznej

9 Kontrola napięciem kanału 1

10 Przełącznik bypass kanału 2 (nie używaj, jeśli korzystasz z bypass 1 i 2 na pinie 2)

11 Przełącznik bypass kanału 1 (nie używaj, jeśli korzystasz z bypass 1 i 2 na pinie 2)

12 Nieużywany

13 Dioda pominięcia kanału 2

14 Dioda pominięcia kanału 1

15 Nieużywany

(JP)

ステップ 2: コントロール

前面パネル

リミッター部

1. & 15. THRESHOLD – チャンネル1および 2 のリミッターのしきい値を設定するコントロールで

す。範囲は +4 dBu ~ +15 dBu で、0.5 dBu 刻みです。

2. & 16. RECOVERY – リミッター有効時のリカバリータイムを設定するコントロールです。使用

可能なタイムは 50 ms、100 ms、200 ms、800 ms に加えて 2 つの自動プリセ

ットがあり、範囲は 100 ms – 2 s (a1) および 50 ms – 5 s (a2) となっています。

3. & 17. LIMIT IN – リミッター機能をオン／オフするスイッチです。

4. & 18. ATTACK – リミッターのプリセットアタックタイムを設定するスイッチです。「Fast」は 2

ms、「 Slow」は 4 ms です。

コンプレッサー部

5. & 19. THRESHOLD – チャンネル1および2のコンプレッサーのしきい値を設定するコントロー

ルです。範囲は -20 dBu ~ +10 dBu で、2 dB 刻みとなります。

6. & 20. RECOVERY – コンプレッサー有効時のリカバリータイムを設定するコントロールです。

レンジは 100 ms ~ 1500 ms に加え、2 つの自動プリセットがあります。

7. & 21. GAIN – これらのコントロールを使用して圧縮信号にゲインを加算し、使用可能な範

囲は 2 dB ステップで 0 dB ~ +20 dB です。

8. & 22. RATIO – コンプレッション比率を設定するコントロールです。比率は

1.5:1、2:1、3:1、4:1 および 6:1 のいずれかを選択可能です。

9. & 23. COMPRESSOR IN – コンプレッサー機能をオン／オフするスイッチです。

10. & 24. ATTACK – コンプレッサーのプリセットアタックタイムを設定するスイッチです。

「Fast」は 3 ms、「 Slow」は 6 ms です。

11. & 25. BYPASS – いずれかのチャンネルの処理をバイパスするスイッチです。チャンネ

ルのバイパス時、入力信号は直接、出力ソケットにフィードされます。

ユニットの電源が落ちている間は、自動的にバイパスがオンにな

ります。

64 65Quick Start Guide369

12. MONO/STEREO – このスイッチを使用して、2 つのチャンネルが独立して動作する MONO モ

ードを選択します。または STEREO では、2 つの側鎖が内部的にリンクさ

れているため、ゲインリダクションの量は両方のチャンネルで常に等しく

なります。コントロールは互いにリンクされていないため、ゲインリダク

ションは最も高いチャンネルによって制御されます。

13. & 27. METERS – 各チャンネルに適用されたゲインリダクションを、0 dB ~ 20 dB の範囲で表

示するアナログメーターです。

26. CONTROL – 369 の制御を、バイパスおよびステレオ／モノの設定によっておこな

うか（ INTERNAL - 内部）、背面パネルのソケット 32 で受信した遠隔コント

ロールでおこなうか（EXTERNAL - 外部）を選択するスイッチです。

14. POWER INDICATOR

28. POWER SWITCH

背面パネル

29. IEC C13 MAINS INLET SOCKET – 369 の電源サプライは、電圧 100 – 240 V 、50 または

60 Hz に対応しています。

30.

OUTPUTS

– チャンネル1および 2 からの出力で、MIDAS™ カスタム出力トランスフォーマー

採用の Neutrik™ バランス3ピン式 XLR です。最大出力レベルは

> 26 dBu (600 Ω)です。

31.

INPUTS

– MIDAS™ カスタム入力トランスフォーマー採用の Neutrik™ バランス 3 ピン式 XLR

対応しています。入力インピーダンスは 10 kΩですが、有資格の技術者により

600 Ω に変更できます。

32.

TANDEM CONTROL VOLTAGES

– 15 ピン式 D-sub ソケットで、モノラル／ステレオおよび

バイパス機能を遠隔操作する際に使用します（スイッチ 26

を「 EXTERNAL」に設定時）。

ピン構成は次の通りです：

ピン 4 (+ 5 V) および関連するピンとの間に、瞬間的なスイッチ接続が構成されます。関連

するピンおよびピン 1（接地）の間に LED をワイヤリングすることで、タリーランプ接続が

構成されます。

369 を 2 つ以上使用する場合、ピン 5 または 9 のボルテージコントロールは、2 つ以上の

ユニットでリンクし、マルチチャンネルコンプレッションが可能になります。

ピン用途

1 0 V コモン（接地）

1 & 2 バイパス切替（ピン 10 および 11 でそれぞれバイパススイッチを使用している場合

は使用不可）

3 ステレオ／モノラルイン

4 +5 V

5 チャンネル 2 コントロールボルテージ

6 チャンネル 1 & 2 バイパスタリーランプ

7 ステレオタリーランプ

8 外部コントロールタリーランプ

9 チャンネル 1 コントロールボルテージ

10 チャンネル 2 バイパス切替（ピン 2 で 1 & 2 バイパス使用時は、使用不可）

11 チャンネルバイパス切替（ピン 2 で 1 & 2 バイパス使用時は、使用不可）

12 不使用

13 チャンネル 2 バイパスタリーランプ

14 チャンネル 1 バイパスタリーランプ

15 不使用

66 67Quick Start Guide369

第二步: 控制

前面板

限幅器部分

1. & 15. THRESHOLD – 使用这些控制为通道 1 和 2 设置限幅器阈值。可用范围为

+4 dBu 至 +15 dBu、步长为 0.5 dBu。

2. & 16. RECOVERY – 使用这些控制设置限幅发生时的恢复时间。可用时间为 50 毫秒、

100 毫秒、 200 毫秒、 800 毫秒以及两个自动预设、范围为 100 毫秒

-2 秒（a1）和 50 毫秒 -5 秒（a2)。

3. & 17. LIMIT IN – 使用这些开关打开或关闭限幅器功能。

4. & 18. ATTACK – 使用此控制来设置限幅器的预设起音时间。 “快” 为 2 毫秒、 “慢”为

4 毫秒。

压缩器部分

5. & 19. THRESHOLD – 使用这些控制为通道 1 和 2 设置压缩器阈值。可用范围为 -20 dBu 至 +10

dBu、步长为 2 dB。

6. & 20. RECOVERY – 使用这些控制来设置压缩发生时的恢复时间。可用范围为 100 毫秒至

1500 毫秒、外加两个自动预设。

7. & 21. GAIN – 使用这些控件将补偿增益添加到压缩信号中、可用范围为 0 dB 至 +20 dB、步长

为 2 dB。

8. & 22. RATIO – 使用这些控制设置压缩比例。可用的比例为 1.5:1、 2:1、 3:1、 4:1 和 6:1。

9. & 23. COMPRESSOR IN – 使用这些开关打开或关闭压缩器功能。

10. & 24. ATTACK – 使用此控制来设置压缩器的预设起音时间。 “快” 为 3 毫秒、 “慢”

为 6 毫秒。

11. & 25. BYPASS – 使用这些开关绕过任一通道的处理。当通道旁路时、输入信号直接馈送到

输出插座。当设备断电时、旁路将自动启用。

12. MONO/STEREO – 使用此开关选择单声道模式、其中两个通道独立工作; 或 STEREO、

其中两个侧链在内部链接在一起、因此两个通道中的增益降低量始终

相等。控制装置没有链接在一起、因此增益降低将由最高通道控制。

13. & 27. METERS – 这些模拟仪表显示任一通道的增益降低、范围为 0 dB 至 20 dB。

26. CONTROL – 使用此开关选择 369 是使用其自己的旁路和立体声/单声道（内部）设置进行控

制、还是通过在后面板（外部） 32 号插座处接收的遥控器进行控制。

14. POWER INDICATOR

28. POWER SWITCH

后面板

29. IEC C13 MAINS INLET SOCKET – 369 的电源可接受 100-240 伏范围内的电压、频率为

50 或 60 赫兹。

30.

OUTPUTS

– 通道 1 和 2 的输出通过 Neutrik™ 平衡 3 针 XLR、使用 MIDAS™ 定制输出

变压器。最大输出电平为 >26 dBu、负载 600 欧。

31.

INPUTS

– 输入通过 Neutrik™ 平衡 3 针 XLR、使用 MIDAS™ 定制输入变压器。输入阻抗为 10

千欧、有资质的维修技术人员可将其更改为 600 欧。

32.

TANDEM CONTROL VOLTAGES

– 使用此 15 引脚 D-sub 插座远程控制单声道/立体声和旁路功

能（当开关 26 设置为外部时）。

68 69Quick Start Guide369

引脚配置为：

在引脚 4 （+ 5 伏）和相关引脚之间有瞬时开关连接。通过在相关引脚和引脚 1 （接地）之间连

接发光二极管来建立指示灯连接。

如果您使用多个 369 装置、则引脚 5 或 9 上的控制电压可以在两个或多个装置之间链接、

以实现多通道压缩。

引脚用于

1 0 伏公共（接地）

2 1 和 2 旁路开关（如果在引脚 10 和 11 上使用单独的旁路开关、请勿使用）

3 立体声/单声道输入

4 5 伏

5 通道 2 控制电压

6 通道 1 和 2 旁路指示灯

7 立体声指示灯

8 外部控制指示灯

9 通道 1 控制电压

10 通道 2 旁路开关（如果在引脚 2 上使用 1 和 2 旁路、请勿使用）

11 通道 1 旁路开关（如果在引脚 2 上使用 1 和 2 旁路、请勿使用）

12 未使用

13 通道 2 旁路指示灯

14 通道 1 旁路指示灯

15 未使用

Specications

Audio Inputs

Type 2x XLR, transformer balanced

Impedance 10 kΩ default / 600 Ω internal option

Max. input level > +26 dBu

Audio Outputs

Type 2x XLR, transformer balanced

Impedence < 75 Ω balanced

Max. output level > +26 dBu with 600Ω Load

System Specications

Frequency response 20 Hz to 20 kHz, ±0.5 dB

Distortion (THD+N) < 0.03%, 50 Hz - 20 kHz, +4 dBu, compressor & gate in, attack = slow

Noise -79 dBu, 22 Hz - 22 kHz unweighted, compressor & gate in, attack = slow

Circuit Discrete Class-A

Limiter

Threshold 2x Rotary switches, +4 dBu to +15 dBu in 0.5 dBu steps

Recovery 2x Rotary switches, 50 ms, 100 ms, 200 ms, 800 ms, a1 100 ms – 2 s, a2 50 ms – 5 s

Limit in/out 2x Toggle switches

Attack fast/slow 2x Toggle switches, Fast = 2 ms. Slow = 4 ms

Compressor

Theshold 2x Rotary switches, +4 dBu to +15 dBu in 0.5 dB steps

Recovery 2x Rotary switches, 100 ms, 400 ms, 800 ms, 1500 ms, a1 100 ms – 2 s, a2 50 ms – 5 s

Gain 2x Rotary switches, 0 dB to +20 dB in 2 dB steps

Ratio 2x Rotary switches, 1.5:1, 2:1, 3:1, 4:1, 5:1

Comp in/out 2x Toggle switches

Attack fast/slow 2x Toggle switches, Fast = 3 ms. Slow = 6 ms

Gain reduction meters 2x Analogue meters, 0 dB to 20 dB

Controls

Bypass/In 2x Toggle switches, true relay bypass

Mono/stereo Toogle switch, stereo mode links the sidechains together.

Internal/external Toogle switch, internal = local switch control, external = remote control

External control connector 15 pin female D connector for remote control of bypass, mono/stereo. Sidechain link

Power Requirements

Mains Voltage 100 - 240 V~, 50/60 Hz

Power consumption 28W max

Mains connector Standard IEC receptacle

Fuse T 1.6A H 250 V

Physical

Standard operating

temperature range

5° C – 45° C (41° F – 113° F)

Dimensions (H x W x D) 88 x 483 x 159 mm (3.48 x 19 x 6.26")

Weight 3.48 kg (7.66 lb)

70 71Quick Start Guide369

技术参数

音频输入

类型

2x XLR、变压器平衡

阻抗

默认 10 千欧 / 600 欧内部选项

最大输入电平

> +26 dBu

音频输出

类型

2x XLR、变压器平衡

阻抗

< 75 欧平衡

最大输出电平

> +26 dBu、 600 欧负载

系统指标

频率响应

20 赫兹至 20 千赫兹、 ±0.5 分贝

失真 (THD+N)

< 0.03%、 50 赫兹 - 20 千赫兹、 +4 dBu、压缩器和门限输入、起音 = 慢

噪声

-79 dBu、 22 赫兹 - 22 千赫兹未加权、压缩器和门限输入、起音 = 慢

电路分立甲类

限幅器

阈值

2x 旋转开关、 +4 dBu 至 +15 dBu、 0.5 dBu 步进

恢复

2x 旋转开关、 50 毫秒、 100 毫秒、 200 毫秒、 800 毫秒、 a1 100 毫秒–2 秒、

a2 50 毫秒–5 秒

限幅输入 / 输出 2x 拨动开关

起音快 / 慢 2x 切换开关、快 = 2 毫秒。慢 = 4 毫秒

压缩器

阈值

2x 旋转开关、 +4 dBu 至 +15 dBu、 0.5 dB 步进

恢复

2x 旋转开关、 100 毫秒、 400 毫秒、 800 毫秒、 1500 毫秒、 a1 100 毫秒

–2 秒、 a2 50 毫秒–5 秒

增益

2x 旋转开关、 0 dB 至 +20 dB、 2 dB 步进

比例

2x 旋转开关、 1.5:1、 2:1、 3:1、 4:1、 5:1

伴奏输入 / 输出 2x 拨动开关

起音快 / 慢 2x 拨动开关、快 = 3 毫秒。慢 = 6 毫秒

增益降低计

2x 模拟仪表、 0 dB 至 20 dB

控制

旁路 / 输入 2x 拨动开关、真继电器旁路

单声道 / 立体声

拨动开关、立体声模式将侧链连接在一起。

内部 / 外部拨动开关、内部 = 本地开关控制、外部 = 远程控制

外部控制连接器

15 针 D 母连接器、用于旁路、单声道 / 立体声的远程控制。侧链链接

功率要求

供电电压

100 - 240 V~, 50/60 Hz

功耗

最大 28W

电源连接

标准 IEC 插座

保险丝

T 1.6A H 250 V

物理

标准工作温度范围

5° C – 45° C (41° F – 113° F)

尺寸 (高 x 宽 x 深)

88 x 483 x 159 mm (3.48 x 19 x 6.26")

重量

3.48 kg (7.66 lb)

72 73Quick Start Guide369

Other important information

1. Register online.

Pleaseregister your new Music Tribe

equipment right after you purchase it by

visiting musictribe.com. Registeringyour

purchase using our simple online

form helps us to process your repair

claims more quickly and eciently.

Also, read the terms and conditions of

our warranty, ifapplicable.

2. Malfunction. Should your

Music Tribe Authorized Reseller not be

located in your vicinity, you may contact

the Music Tribe Authorized Fulller for

your country listed under “Support” at

musictribe.com. Shouldyour country

not be listed, pleasecheck if your

problem can be dealt with by our

“OnlineSupport” which may also be

found under “Support” at musictribe.

com. Alternatively, please submit an

online warranty claim at musictribe.com

BEFORE returning theproduct.

3. Power Connections.

Beforeplugging the unit into a power

socket, please make sure you are using

the correct mains voltage for your

particular model. Faulty fuses must be

replaced with fuses of the same type and

rating withoutexception.

1. Registro online.

Lerecomendamos que registre su nuevo

aparato Music Tribe justo después de

su compra accediendo a la página web

musictribe.com. Elregistro de su compra

a través de nuestro sencillo sistema

online nos ayudará a resolver cualquier

incidencia que se presente a la mayor

brevedad posible. Además,aproveche

para leer los términos y condiciones

de nuestra garantía, siesaplicable en

sucaso.

2. Averías. En el caso de que

no exista un distribuidor Music Tribe

en las inmediaciones, puede ponerse

en contacto con el distribuidor Music

Tribe de su país, queencontrará dentro

del apartado “Support” de nuestra

página web musictribe.com. En caso

de que su país no aparezca en ese

listado, acceda a la sección “Online

Support” (quetambiénencontrará

dentro del apartado “Support” de

nuestra páginaweb) y compruebe si su

problema aparece descrito y solucionado

allí. Deforma alternativa, envíenos a

través de la página web una solicitud

online de soporte en periodo de garantía

ANTES de devolvernoselaparato.

3. Conexiones de

corriente. Antes de enchufar este

aparato a una salida de corriente,

asegúrese de que dicha salida sea

del voltaje adecuado para su modelo

concreto. En caso de que deba sustituir

un fusible quemado, deberáhacerlo

por otro de idénticas especicaciones,

sinexcepción.

1. Enregistrez-vous

enligne. Prenezle temps

d’enregistrer votre produit Music Tribe

aussi vite que possible sur le site Internet

musictribe.com. Lefait d’enregistrer le

produit en ligne nous permet de gérer

les réparations plus rapidement et plus

ecacement. Prenezégalement le

temps de lire les termes et conditions de

notregarantie.

2. Dysfonctionnement. Si

vous n’avez pas de revendeur Music

Tribe près de chez vous, contactez le

distributeur Music Tribe de votre pays:

consultez la liste des distributeurs de

votre pays dans la page “Support” de

notre site Internet musictribe.com.

Si votre pays n’est pas dans la liste,

essayez de résoudre votre problème

avec notre “aideen ligne” que vous

trouverez également dans la section

“Support” du site musictribe.com.

Vouspouvez également nous faire

parvenir directement votre demande de

réparation sous garantie par Internet sur

le site musictribe.com AVANT de nous

renvoyer leproduit.

3. Raccordement au

secteur. Avant de relier cet

équipement au secteur, assurez-vous

que la tension secteur de votre région

soit compatible avec l’appareil. Veillez à

remplacer les fusibles uniquement par

des modèles exactement de même taille

et de même valeur électrique — sans

aucuneexception.

Important information Aspectos importantes

Informations importantes

1. Online registrieren.

Bitteregistrieren Sie Ihr neues

Music Tribe-Gerät direkt nach dem

Kauf auf der Website musictribe.com.

WennSie Ihren Kauf mit unserem

einfachen online Formular registrieren,

könnenwir Ihre Reparaturansprüche

schneller und ezienter bearbeiten.

Lesen Sie bitte auch unsere

Garantiebedingungen, fallszutreend.

2. Funktionsfehler. Sollte sich

kein Music Tribe Händler in Ihrer Nähe

benden, können Sie den Music Tribe

Vertrieb Ihres Landes kontaktieren, der

auf musictribe.com unter „Support“

aufgeführt ist. Sollte Ihr Land nicht

aufgelistet sein, prüfen Sie bitte, ob Ihr

Problem von unserem „Online Support“

gelöst werden kann, den Sie ebenfalls

auf musictribe.com unter „Support“

nden. Alternativ reichen Sie bitte

Ihren Garantieanspruch online auf

musictribe.com ein, BEVOR Sie das

Produktzurücksenden.

3. Stromanschluss. Bevor

Sie das Gerät an eine Netzsteckdose

anschließen, prüfen Sie bitte, obSie die

korrekte Netzspannung für Ihr spezielles

Modell verwenden. Fehlerhafte

Sicherungen müssen ausnahmslos durch

Sicherungen des gleichen Typs und

Nennwerts ersetztwerden.

1. Registre-se online.

Porfavor, registreseu novo

equipamento Music Tribe logo após

a compra visitando o site musictribe.

com Registrar sua compra usando nosso

simples formulário online nos ajuda

a processar seus pedidos de reparos

com maior rapidez e eciência. Além

disso, leia nossos termos e condições de

garantia, caso sejanecessário.

2. Funcionamento

Defeituoso. Casoseufornecedor

Music Tribe não esteja localizado nas

proximidades, vocêpode contatar

um distribuidor Music Tribe para o

seu país listado abaixo de “Suporte”

emmusictribe.com. Se seu país não

estiver na lista, favor checar se seu

problema pode ser resolvido com o

nosso “SuporteOnline” que também

pode ser achado abaixo de “Suporte”em

musictribe.com. Alternativamente,

favorenviar uma solicitação de garantia

online em musictribe.com ANTES da

devolução doproduto.

3. Ligações. Antes de ligar a

unidade à tomada, assegure-se de

que está a utilizar a voltagem correcta

para o modelo em questão. Osfusíveis

com defeito terão de ser substituídos,

sem qualquer excepção, porfusíveis do

mesmo tipo e correntenominal.

1. Registratevi online.

Vi invitiamo a registrare il nuovo

apparecchio Music Tribe subito

dopo averlo acquistato visitando

musictribe.com. La registrazione

dell'acquisto tramite il nostro semplice

modulo online ci consente di elaborare

le richieste di riparazione in modo più

rapido ed eciente. Leggete anche

i termini e le condizioni della nostra

garanzia, qualora applicabile.

2. Malfunzionamento.

Nel caso in cui il rivenditore autorizzato

Music Tribe non si trovi nelle vostre

vicinanze, potete contattare il Music

Tribe Authorized Fulller per il vostro

paese, elencato in “Support” @

musictribe.com. Se la vostra nazione non

è elencata, controllate se il problema

può essere risolto tramite il nostro

“Online Support”che può anche essere

trovato sotto “Support” @ musictribe.

com. In alternativa, inviate una richiesta

di garanzia online su musictribe.com

PRIMA di restituire il prodotto.

3. Collegamento

all'alimentazione. Prima di

collegare l'unità a una presa di corrente,

assicuratevi di utilizzare la tensione di

rete corretta per il modello specico. I

fusibili guasti devono essere sostituiti,

senza eccezioni, con fusibili dello stesso

tipo e valore nominale.

Weitere wichtige

Informationen

Outras Informações

Importantes

Informazioni importanti

74 75Quick Start Guide369

Other important information

1. Registreer online.

Registreer uw nieuwe Music Tribe-

apparatuur direct nadat u deze hebt

gekocht door naar musictribe.com te

gaan. Door uw aankoop te registreren

via ons eenvoudige online formulier,

kunnen wij uw reparatieclaims sneller

en eciënter verwerken. Lees ook de

voorwaarden van onze garantie, indien

van toepassing.

2. Storing. Mocht uw

door Music Tribe geautoriseerde

wederverkoper niet bij u in de buurt zijn

gevestigd, dan kunt u contact opnemen

met de door Music Tribe Authorized

Fulller voor uw land vermeld onder

“Support” op musictribe.com. Als uw

land niet in de lijst staat, controleer dan

of uw probleem kan worden opgelost

door onze "Online Support", die u

ook kunt vinden onder "Support" op

musictribe.com. U kunt ook een online

garantieclaim indienen op musictribe.

com VOORDAT u het product retourneert.

3. Stroomaansluitingen.

Voordat u het apparaat op een

stopcontact aansluit, moet u ervoor

zorgen dat u de juiste netspanning voor

uw specieke model gebruikt. Defecte

zekeringen moeten zonder uitzondering

worden vervangen door zekeringen van

hetzelfde type en dezelfde waarde.

1. Registrera online.

Registrera din nya Music Tribe-

utrustning direkt efter att du köpt den

genom att besöka musictribe.com.

Att registrera ditt köp med vårt enkla

onlineformulär hjälper oss att behandla

dina reparationsanspråk snabbare och

mer eektivt. Läs också villkoren i vår

garanti, om tillämpligt.

2. Fel. Om din Music Tribe-

auktoriserade återförsäljare inte nns i

din närhet kan du kontakta Music Tribe

Authorized Fulller för ditt land listat

under “Support” på musictribe.com.

Om ditt land inte är listat, kontrollera

om ditt problem kan hanteras av

vår “Onlinesupport” som också nns

under “Support” på musictribe.com.

Alternativt kan du skicka in ett online-

garantianspråk på musictribe.com

INNAN du returnerar produkten.

3. Strömanslutningar. Innan

du ansluter enheten till ett eluttag, se till

att du använder rätt nätspänning för just

din modell. Felaktiga säkringar måste

bytas ut mot säkringar av samma typ

och märkning utan undantag.

1. Zarejestrować online.

Zarejestruj swój nowy sprzęt Music Tribe

zaraz po zakupie na stronie musictribe.

com. Zarejestrowanie zakupu za pomocą

naszego prostego formularza online

pomaga nam szybciej i efektywniej

rozpatrywać roszczenia dotyczące

naprawy. Przeczytaj również warunki

naszej gwarancji, jeśli dotyczy.

2. Awaria. Jeśli Twój

autoryzowany sprzedawca Music Tribe

nie znajduje się w pobliżu, możesz

skontaktować się z autoryzowanym

dostawcą Music Tribe dla swojego kraju,

wymienionym w sekcji „Wsparcie” na

stronie musictribe.com. Jeśli Twojego

kraju nie ma na liście, sprawdź, czy Twój

problem może zostać rozwiązany przez

nasze „Wsparcie online”, które można

również znaleźć w sekcji „Wsparcie” na

stronie musictribe.com. Alternatywnie,

prześlij zgłoszenie gwarancyjne online

na musictribe.com PRZED zwrotem

produktu.

3. Połączenia zasilania.

Przed podłączeniem urządzenia do

gniazdka sieciowego upewnij się, że

używasz odpowiedniego napięcia

sieciowego dla danego modelu.

Wadliwe bezpieczniki należy bez

wyjątku wymienić na bezpieczniki tego

samego typu i wartości.

Belangrijke informatie Viktig information Ważna informacja

1. ヒューズの格納部 / 電圧

の選択: ユニットをパワーソケ

ットに接続する前に、各モデ

ルに対応した正しい主電源を

使用していることを確認して

ください。ユニットによって

は、230 V と 120 V の 2 つの違

うポジションを切り替えて使

う、ヒューズの格納部を備え

ているものがあります。正し

くない値のヒューズは、絶対

に適切な値のヒューズに交換

されている必要があります。

2. 故障: Music Tribe ディーラ

ーがお客様のお近くにないと

きは、musictribe.com の “Support”

内に列記されている、お客

様の国の Music Tribe ディスト

リビューターにコンタクトす

ることができます。お客様

の国がリストにない場合は、

同じ musictribe.com の “Support”

内にある “OnlineSupport” でお客

様の問題が処理できないか、

チェックしてみてください。

あるいは、商品を返送する前

に、musictribe.com で、オンラ

インの保証請求を要請してく

ださい。

3. 電源接続: 電源ソケットに

電源コードを接続する前に、

本製品に適切な電圧を使用し

ていることをご確認くださ

い。不具合が発生したヒュー

ズは必ず電圧および電流、種

類が同じヒューズに交換する

必要があります。

1. 在线注册。请购买 Music Tribe

产品后立即在 musictribe.com 网站

表格。这有助于我们更快更有效

率地处理您维修等事宜。请阅读

保修的相关条款及条件。

2. 无法正常工作。若您的

Music Tribe 产品无法正常工作,

我们会为您尽快修复。请联

系您购买产品的销售商。若你

所在地区没有 Music Tribe 销售

商, 请联系 musictribe.com 网站的

“WHERETOBUY” 一栏下的所列出

的子公司或经销商。

3. 电源连接。将本设备连接电

源前, 请确保使用的电压正确。

保险丝需要更换时, 必须使用相

同型号及定额的保险丝。

その他の重要な情報

其他的重要信息

76 77Quick Start Guide369

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Behringer

369

Responsible Party Name: Music Tribe Commercial NV Inc.

Address: 122 E. 42nd St.1,

8th Floor NY, NY 10168,

United States

Email Address: [email protected]

369

This equipment has been tested and found to comply with the

limits for a Class B digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This

equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with

the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference

will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which

can be determined by turning the equipment o and on, the user

is encouraged to try to correct the interference by one or more of

the following measures:

• • Reorient or relocate the receiving antenna.

• • Increase the separation between the equipment and receiver.

• • Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• • Consult the dealer or an experienced radio/TV technician for

help.

This equipment complies with Part 15 of the FCC rules. Operation

is subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including

interference that may cause undesired operation.

Important information:

Changes or modications to the equipment not expressly

approved by Music Tribe can void the user’s authority to use the

equipment.

Hereby, Music Tribe declares that this product is in compliance with

Directive 2014/35/EU,Directive 2014/30/EU, Directive 2011/65/EU and

Amendment 2015/863/EU, Directive 2012/19/EU, Regulation 519/2012

REACH SVHC and Directive 1907/2006/EC.

Full text of EU DoC is available at https://community.musictribe.com/

EU Representative: Music Tribe Brands DK A/S

Address: Gammel Strand 44, DK-1202 København K, Denmark

UK Representative: Music Tribe Brands UK Ltd.

Address: 8th Floor, 20 Farringdon Street London EC4A 4AB,

United Kingdom

Correct disposal of this product: This symbol

indicates that this product must not be disposed of

with household waste, according to the WEEE

Directive (2012/19/EU) and your national law. This

product should be taken to a collection center

licensed for the recycling of waste electrical and

electronic equipment (EEE). The mishandling of this

type of waste could have a possible negative impact on the

environment and human health due to potentially hazardous

substances that are generally associated with EEE. At the same time,

your cooperation in the correct disposal of this product will

contribute to the ecient use of natural resources. For more

information about where you can take your waste equipment for

recycling, please contact your local city oce, or your household

waste collection service.
