RETRACTABLE PATIO AWNING

USER MANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

RA250200

RA300250

RA350300

RA400250

Have product questions? Need technical support? Please feel free to

CustomerService@vevor.com

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

RETRACTABLE PATIO

AWNING

NOTICE:

 Protect from severe weather conditions.

 Wipe clean with a moist cloth and mild detergent.

 Do not use abrasive materials or cleaners.

 Carelessness causes fire-keep open flames away from covers.

 2 people are recommended for mounting this product.

Please retain these instructions for future reference.

SPECIFICATIONS

Model

RA250200

Product Size

8×7ft

Color

khaki

Model

RA300250

Product Size

10×8ft

Color

khaki

Model

RA350300

Product Size

12×10ft

Color

khaki

Model

RA400250

Product Size

13×8ft

Color

khaki

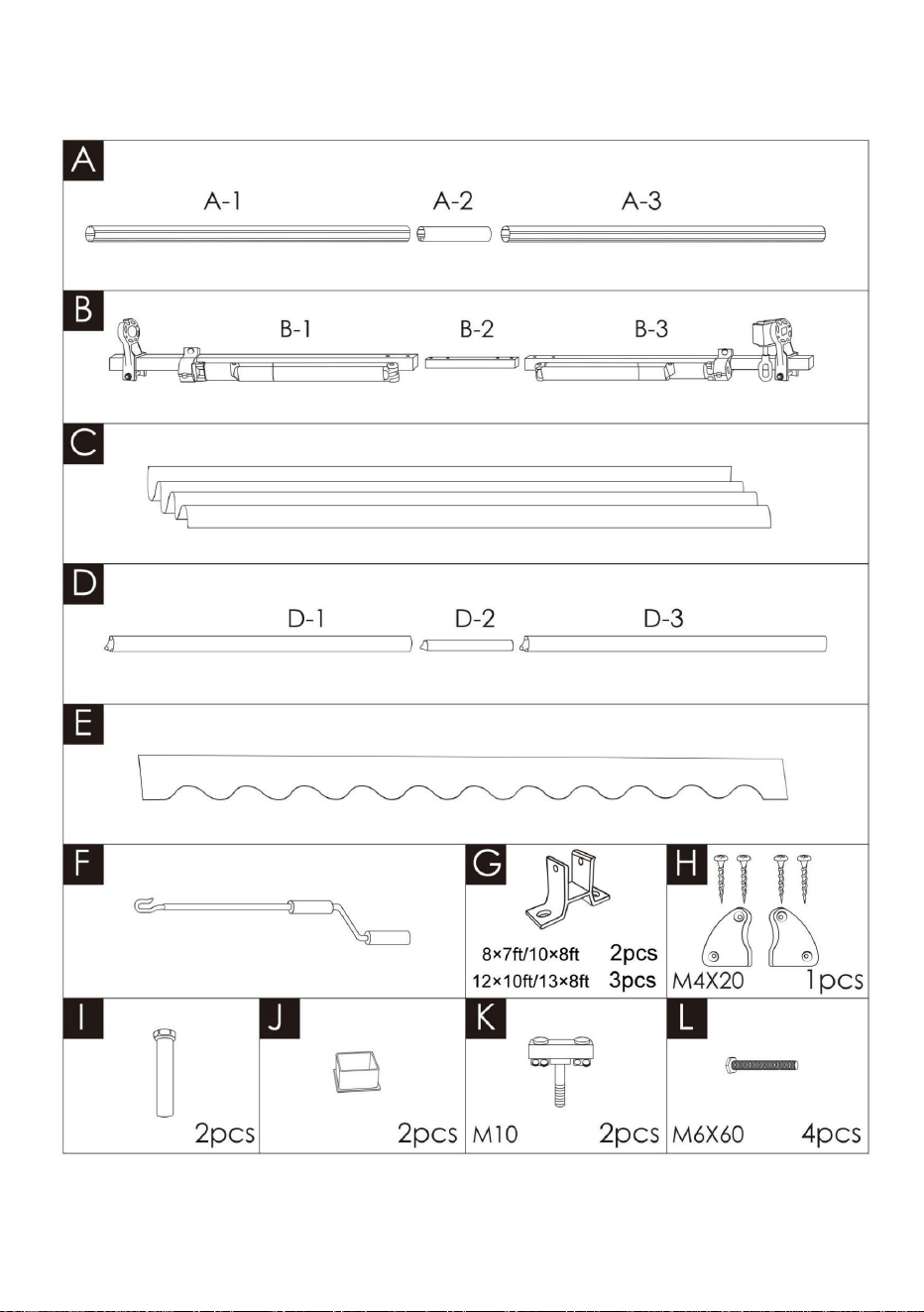

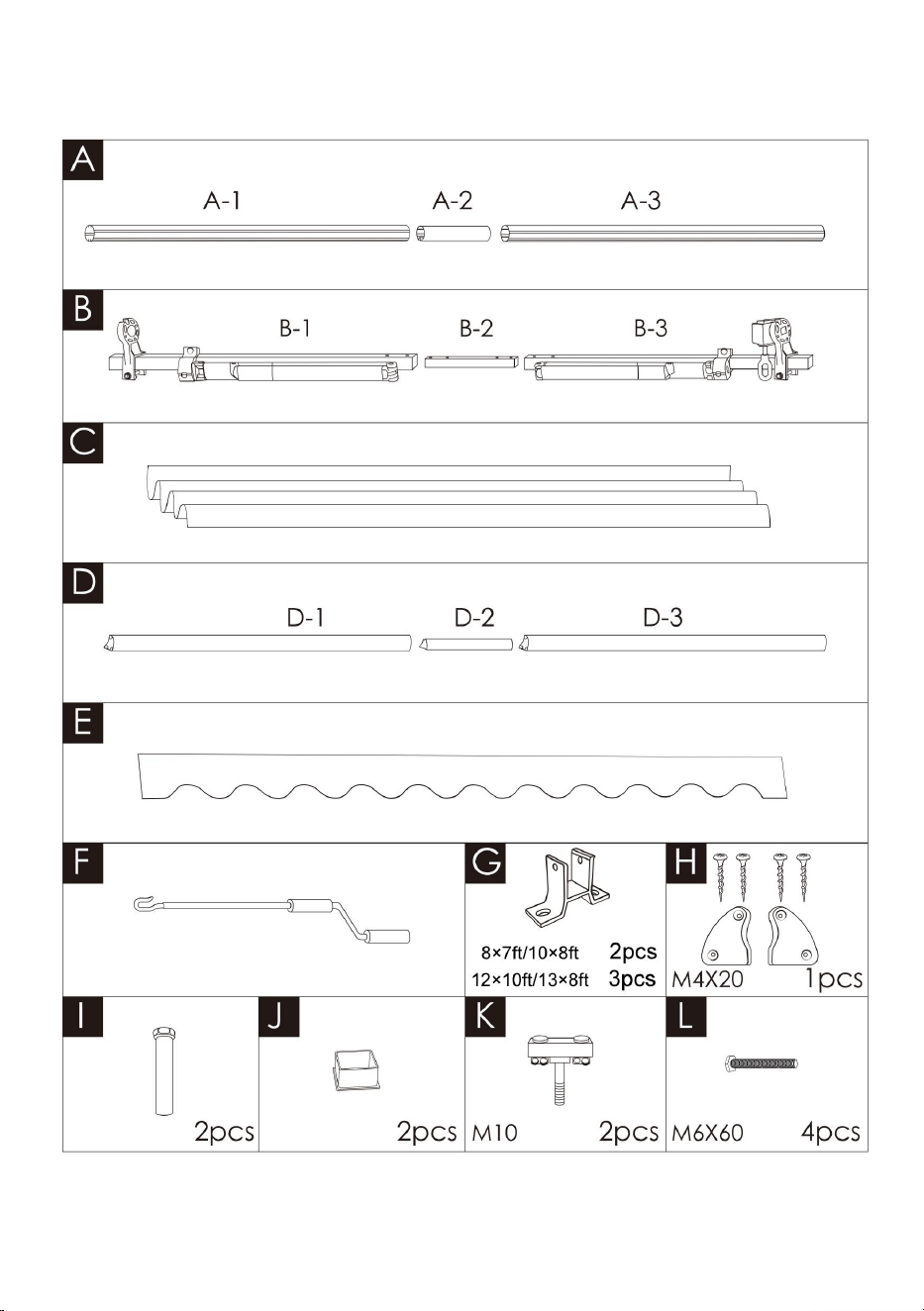

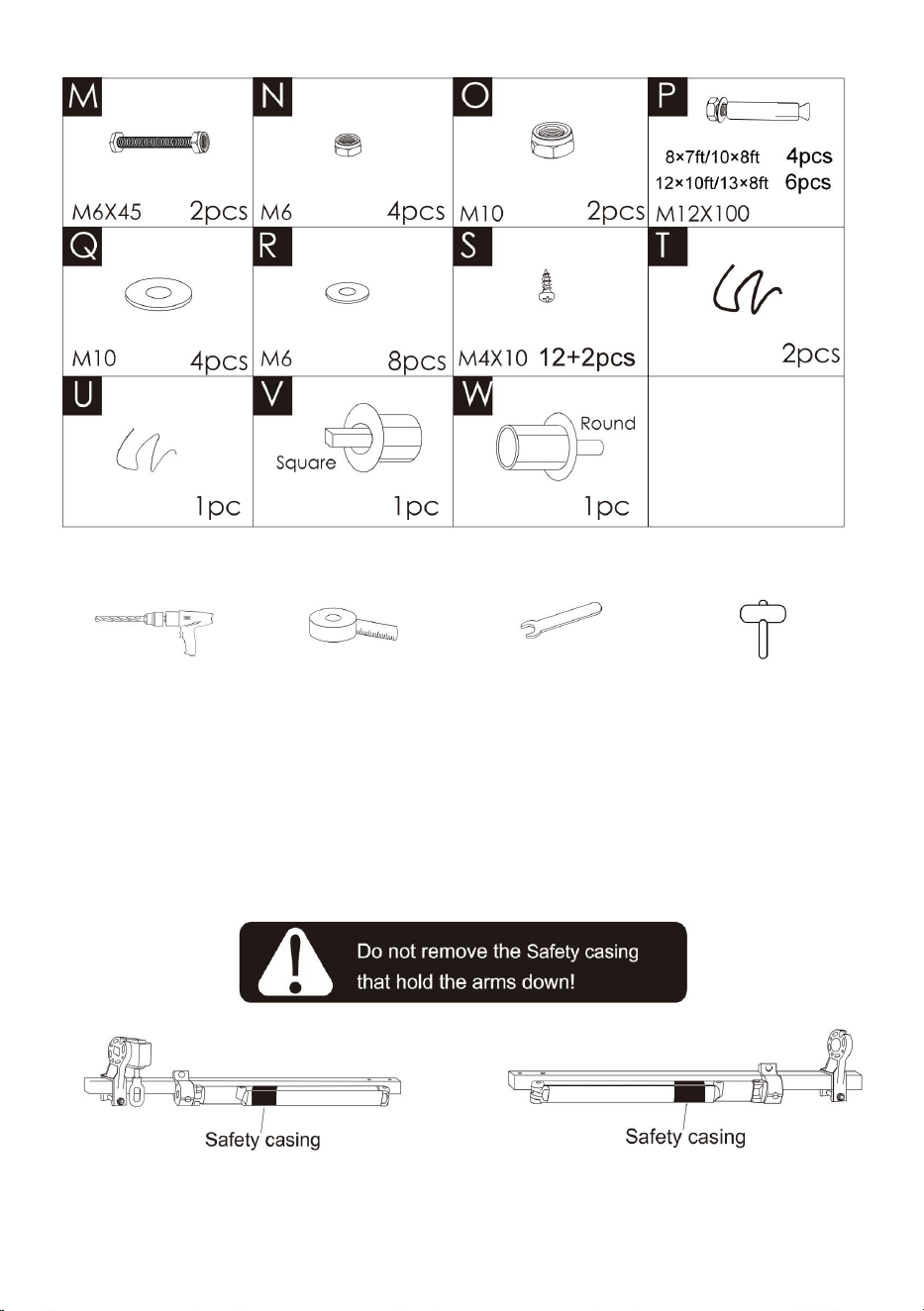

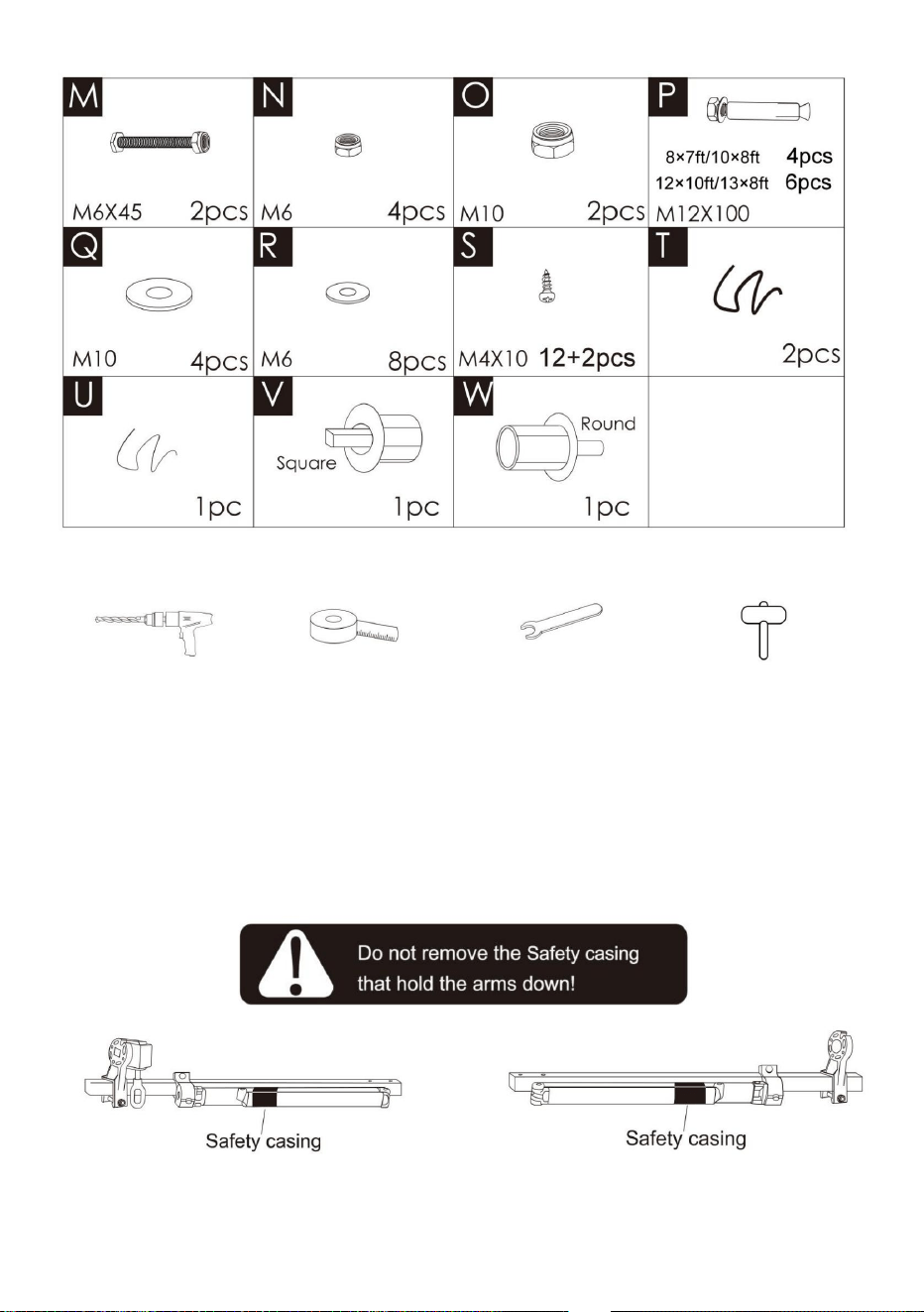

PARTS LIST

Please prepare the following tools before installation (not included with the product).

Power drill

Tape

Wrench

Rubber Hammer

WARNING

Please read the instruction manual carefully before using it.

Please assemble this product strictly according to the instructions.

Please double-check that all parts of the package contents are intact.

The mechanical arm will pop out immediately after the safety casing is removed, which will

cause damage to the assembler. Please do not remove the safety casing.

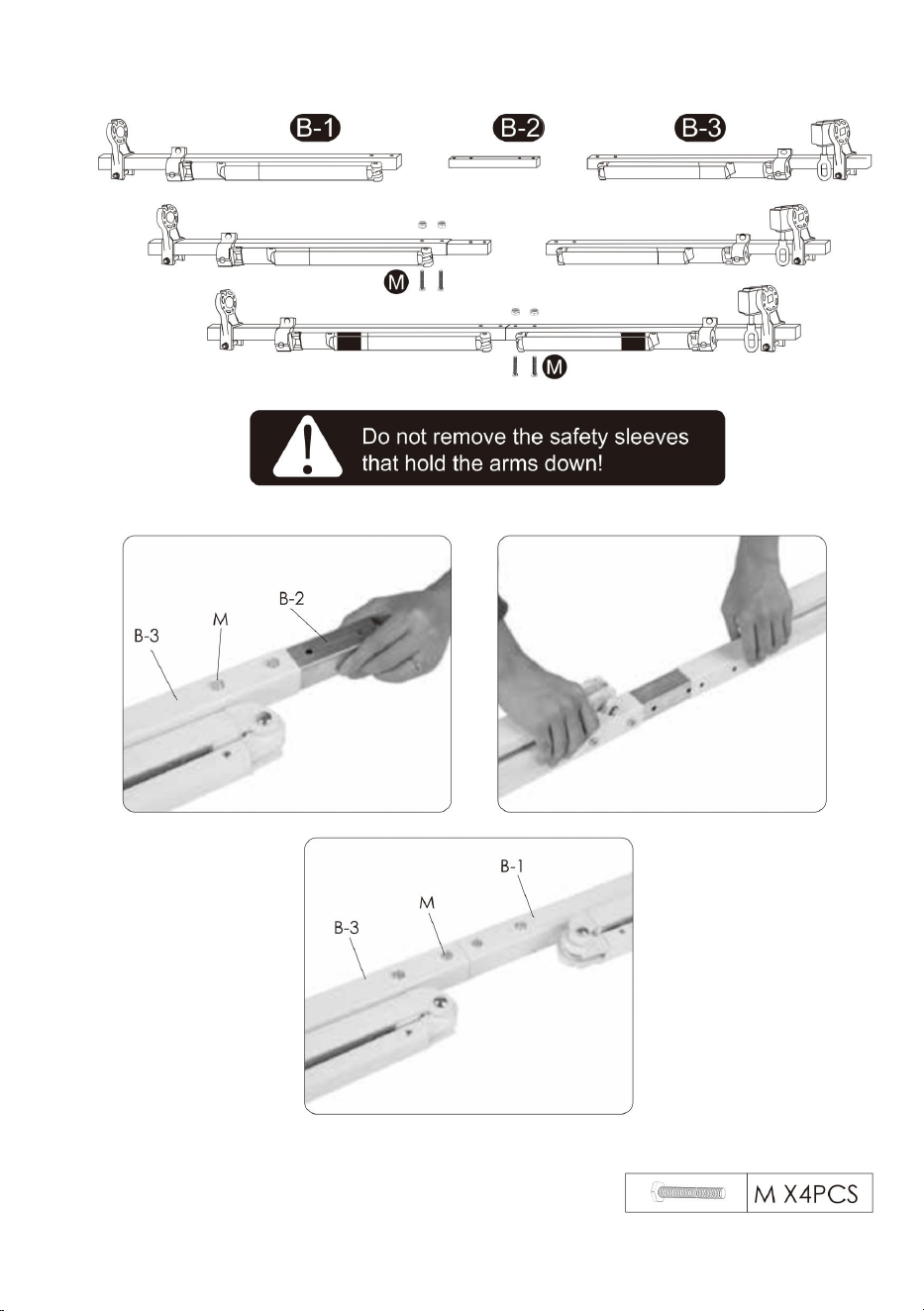

Assembly steps

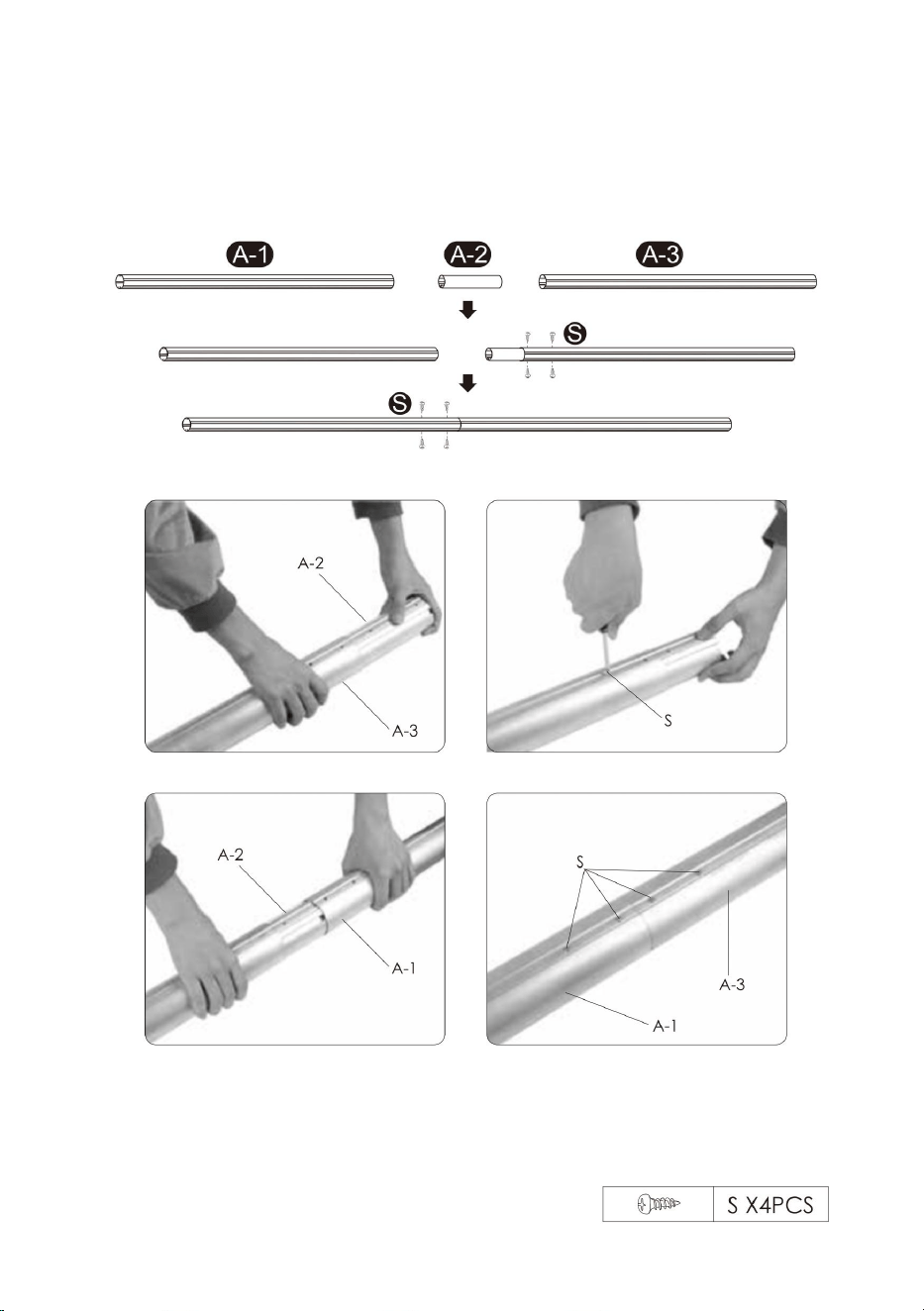

Roller assemble: Insert the roller connector (A-2) into the right roller (A-3) and secure it

with the screw (S). Connect the left pulley (A-1) with the pulley connector (A-2) and fix

it with the screw (S). Now you have a full-length roller.

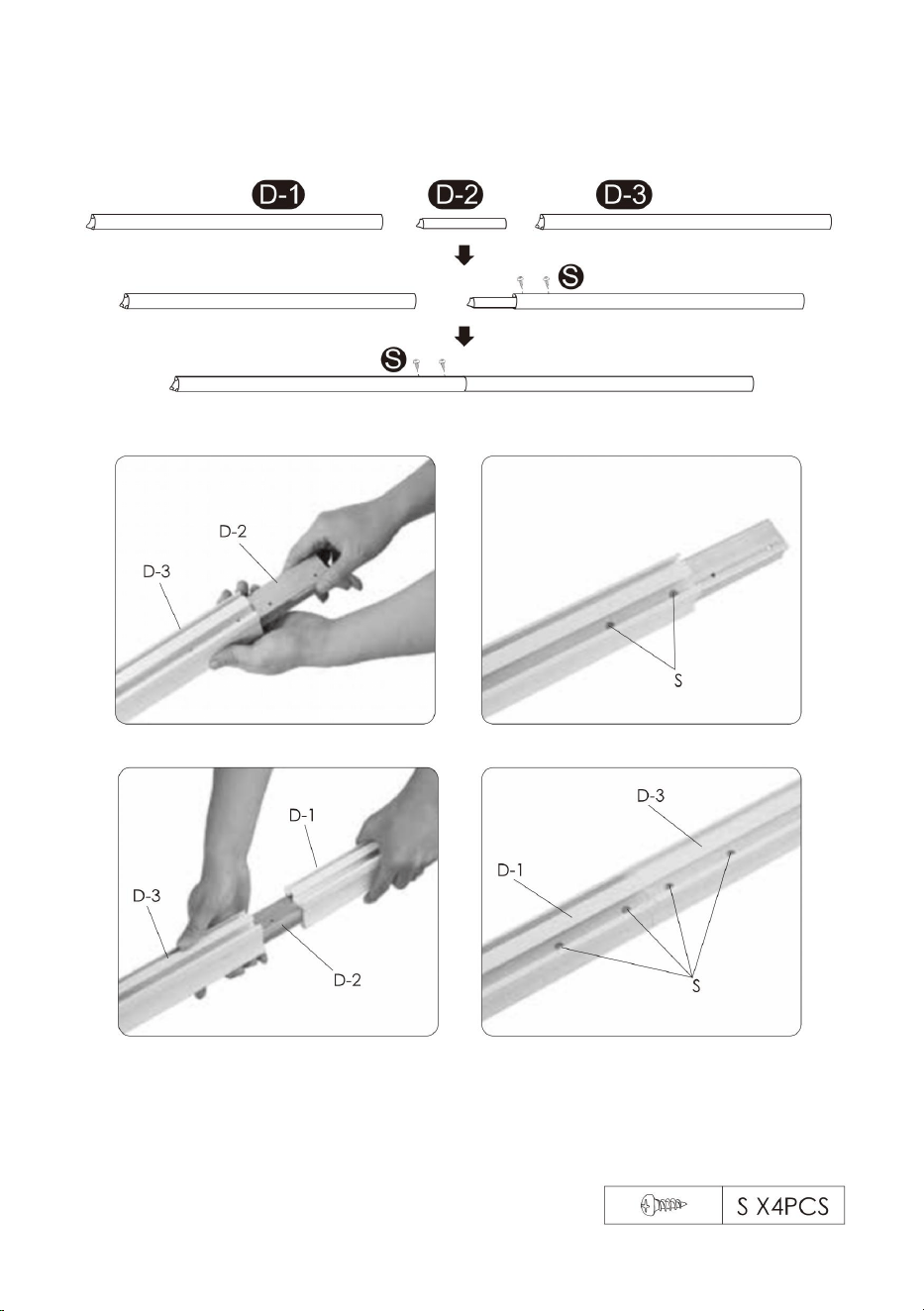

Front Pole Assemble: Insert Front Pole Connector (D-2) into Right Front Pole (D-3) and

secure it with screw (S). Connect the left front rod (D-1) to the connector (D-2) and secure it

with the screw (S). You now have a full-length front bar.

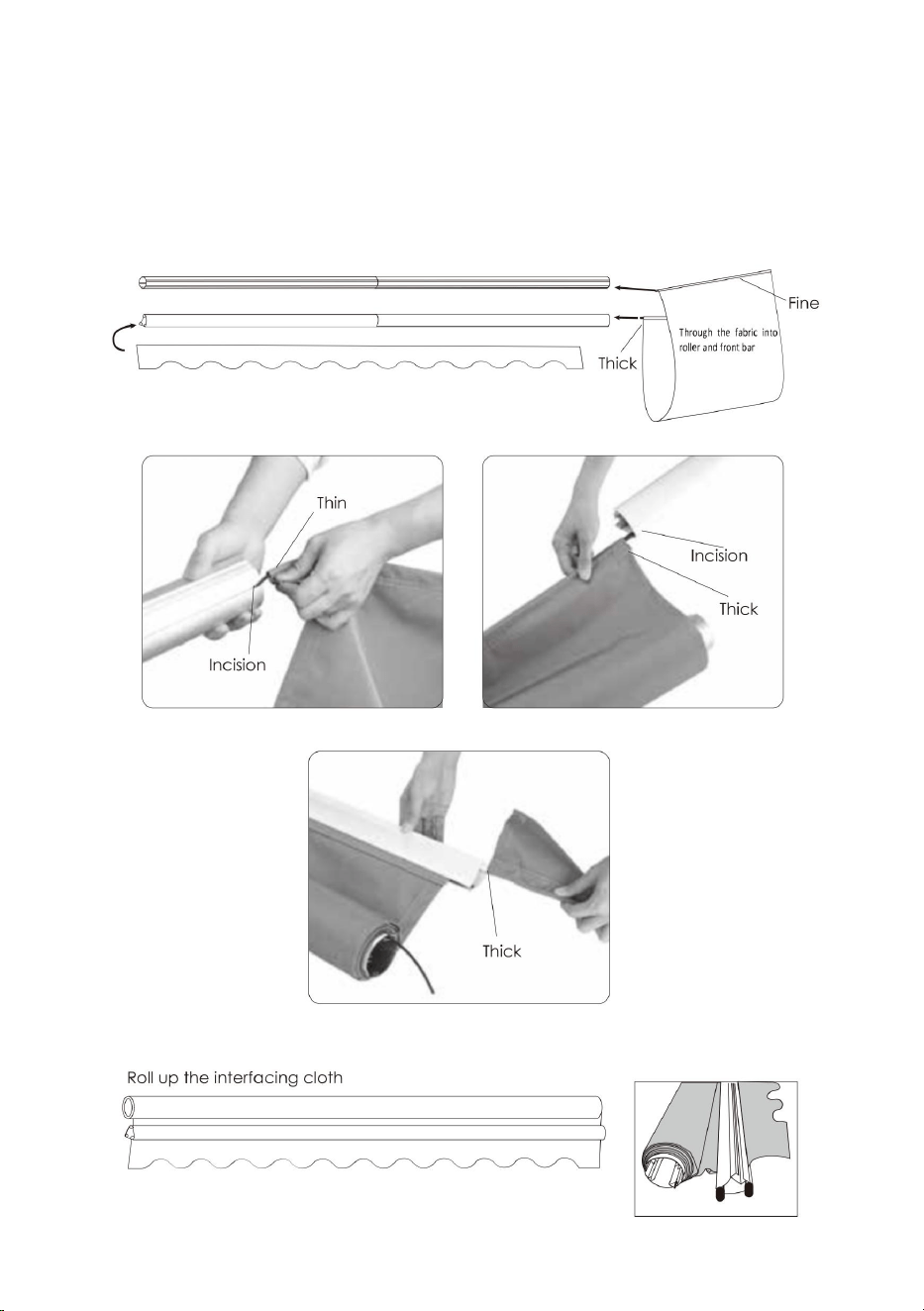

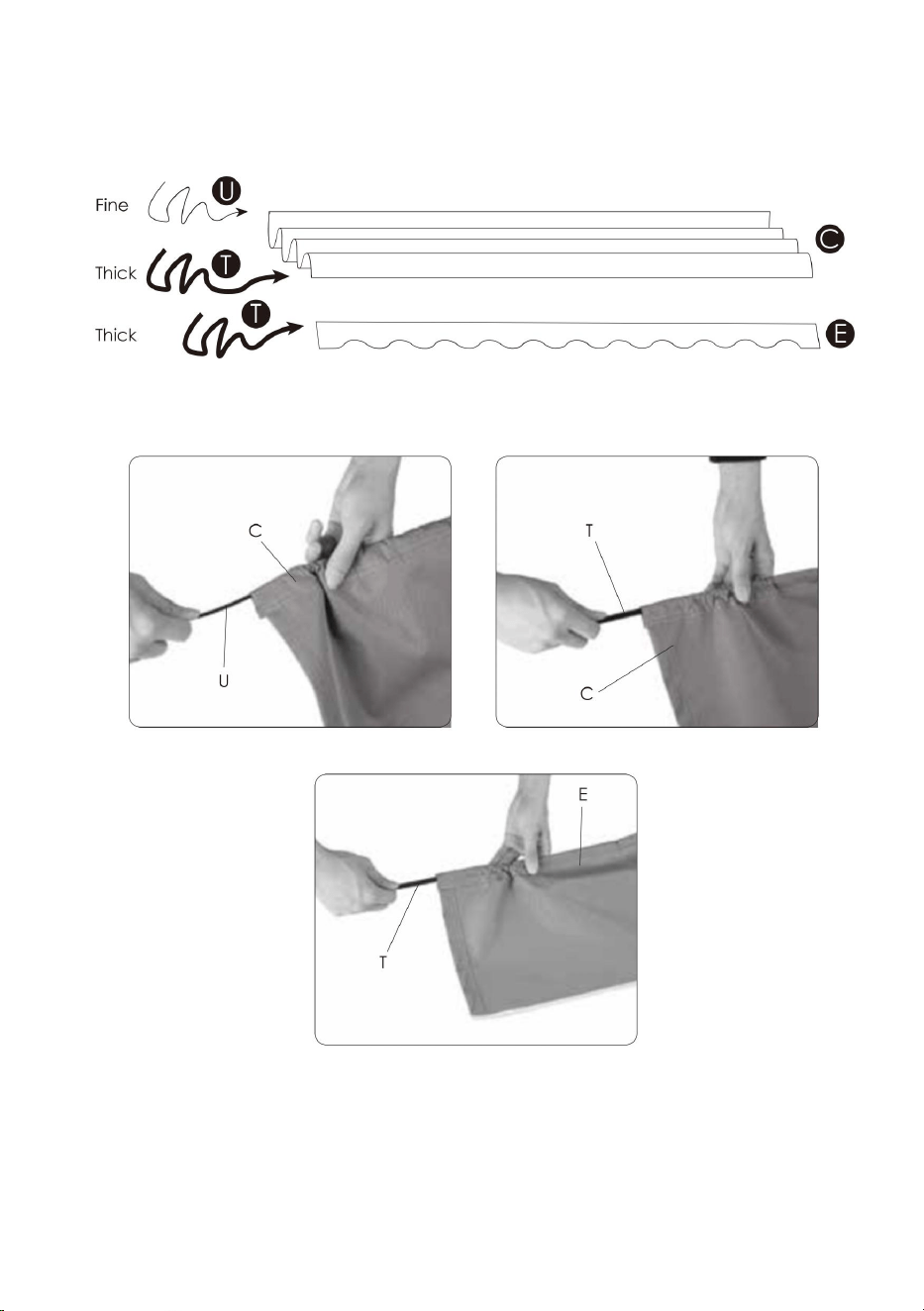

Unfold the awning fabric. You will have a large piece of fabric (C) and a valance with a

scalloped edge. You will also have three strips, two thick and one thinner. Insert the thick

and thin strips into both ends of the large piece of fabric.

Put the end of the fabric with the thin strip in the groove of the roller. Then put the end with

the thick strip in the cut of the front bar and put the end of the flounce with the thick strip in

the other cut of it.

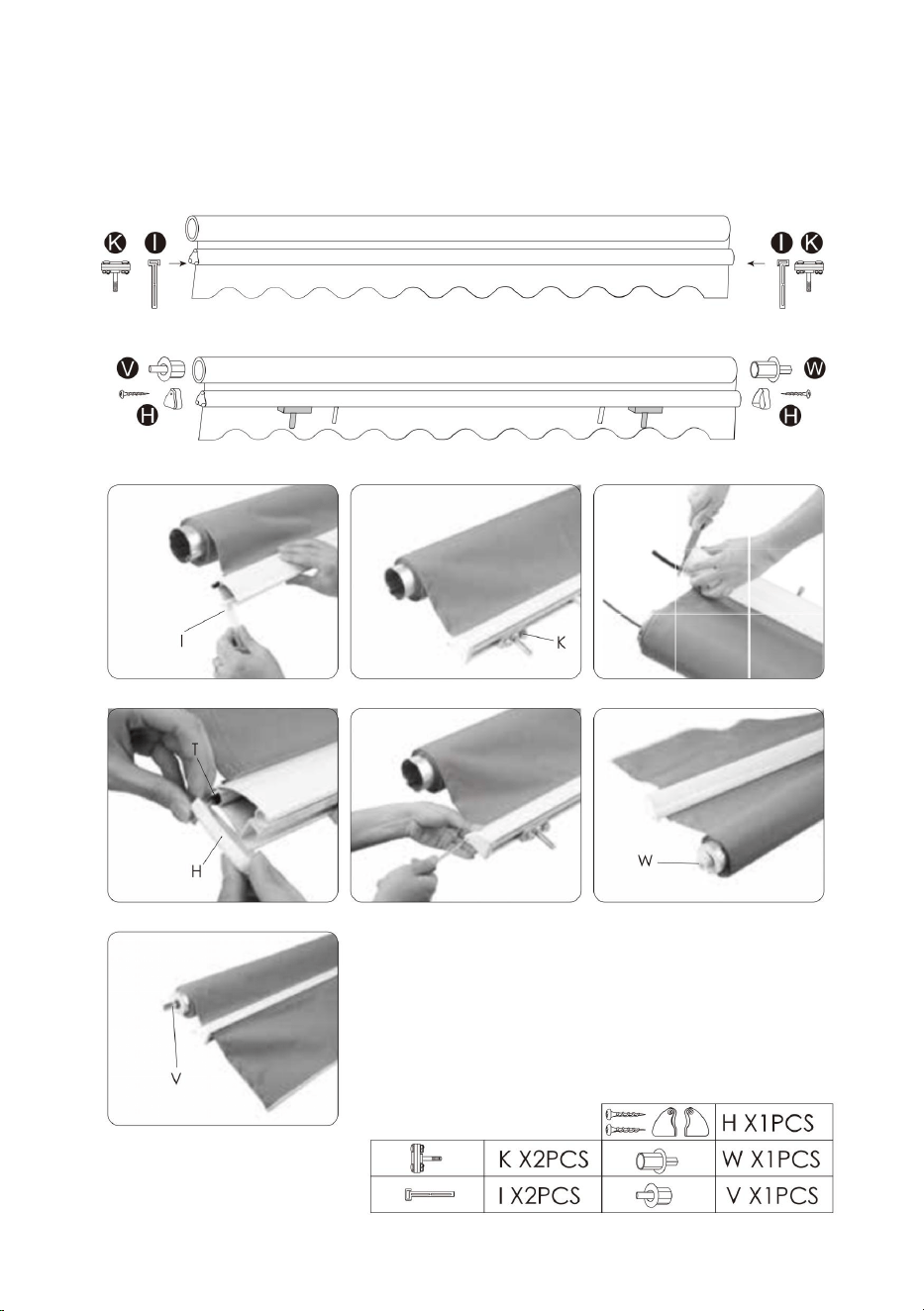

Slide the blocker (l) and arm-bar connector (K) into the passage / slot in the wedge-shaped

front bar, Cut off the excess part of the long strip. Then pull the left and right plastic

covers(H) on each end of the rod, and then screw in the screw (R) on the plastic cover to

secure the cover (H) and strip (T) in place. Insert the rotator (V, W) into the roller (A).

Slightly loosen the nut so that the parts can be moved left and right for further assembly.

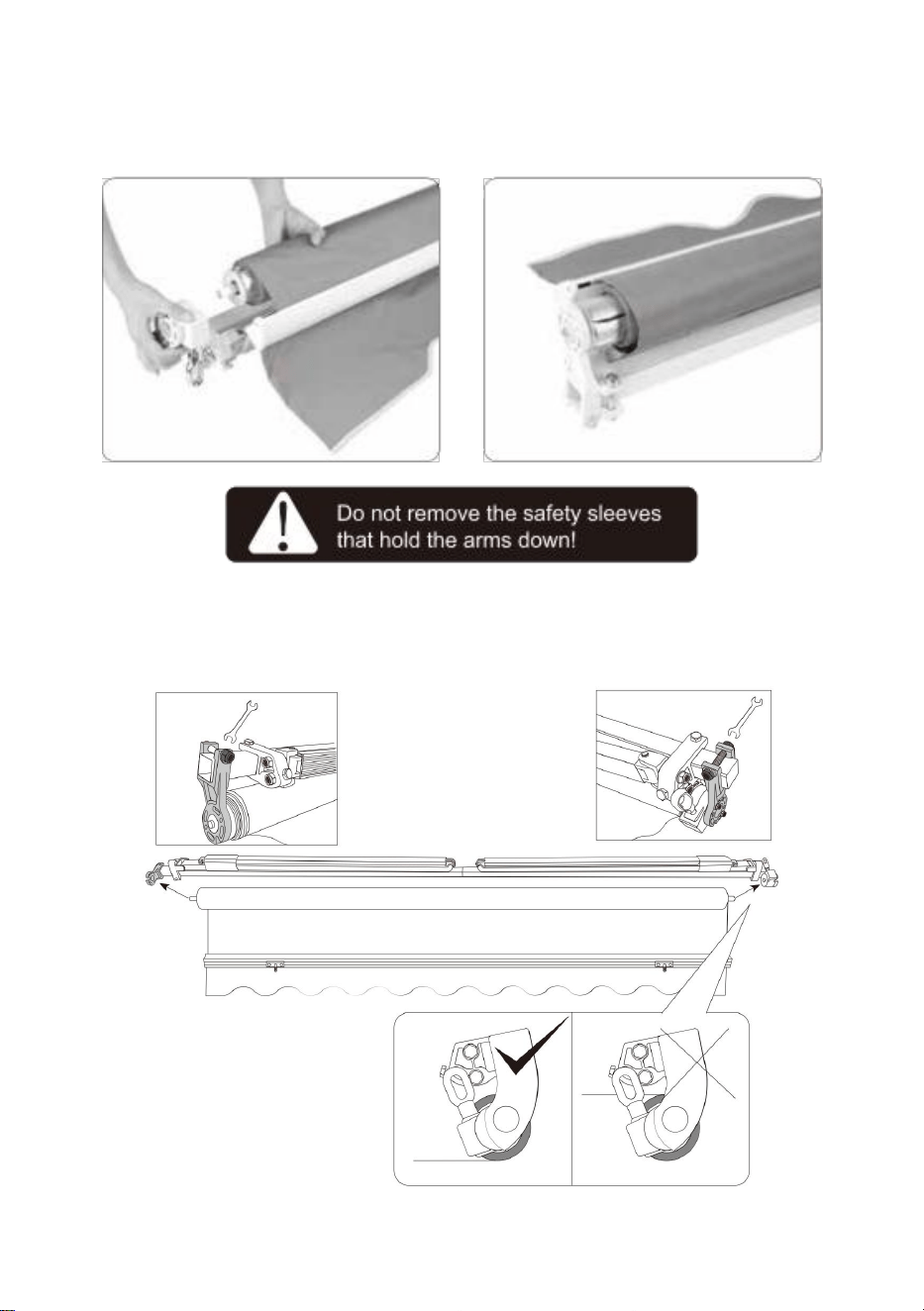

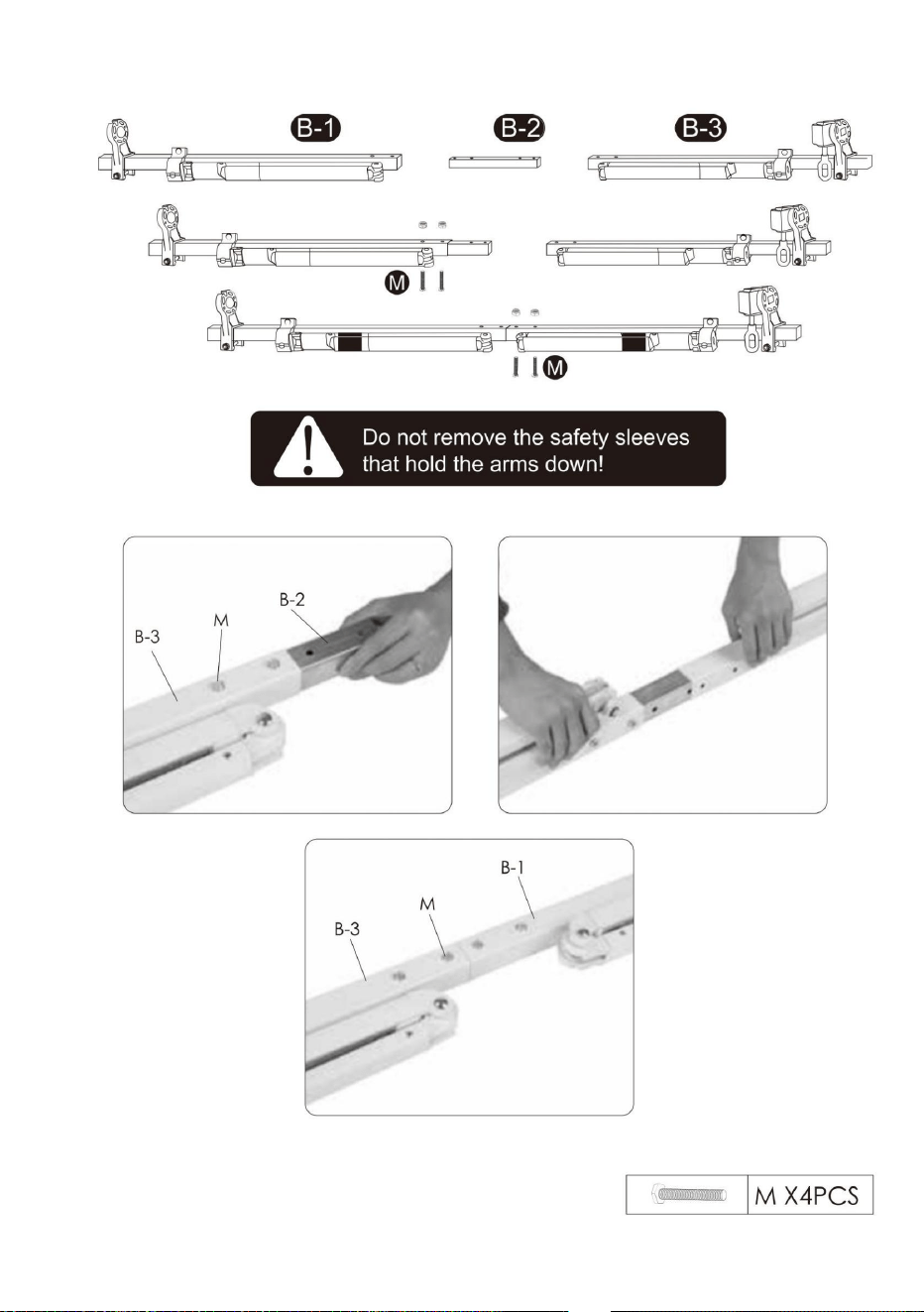

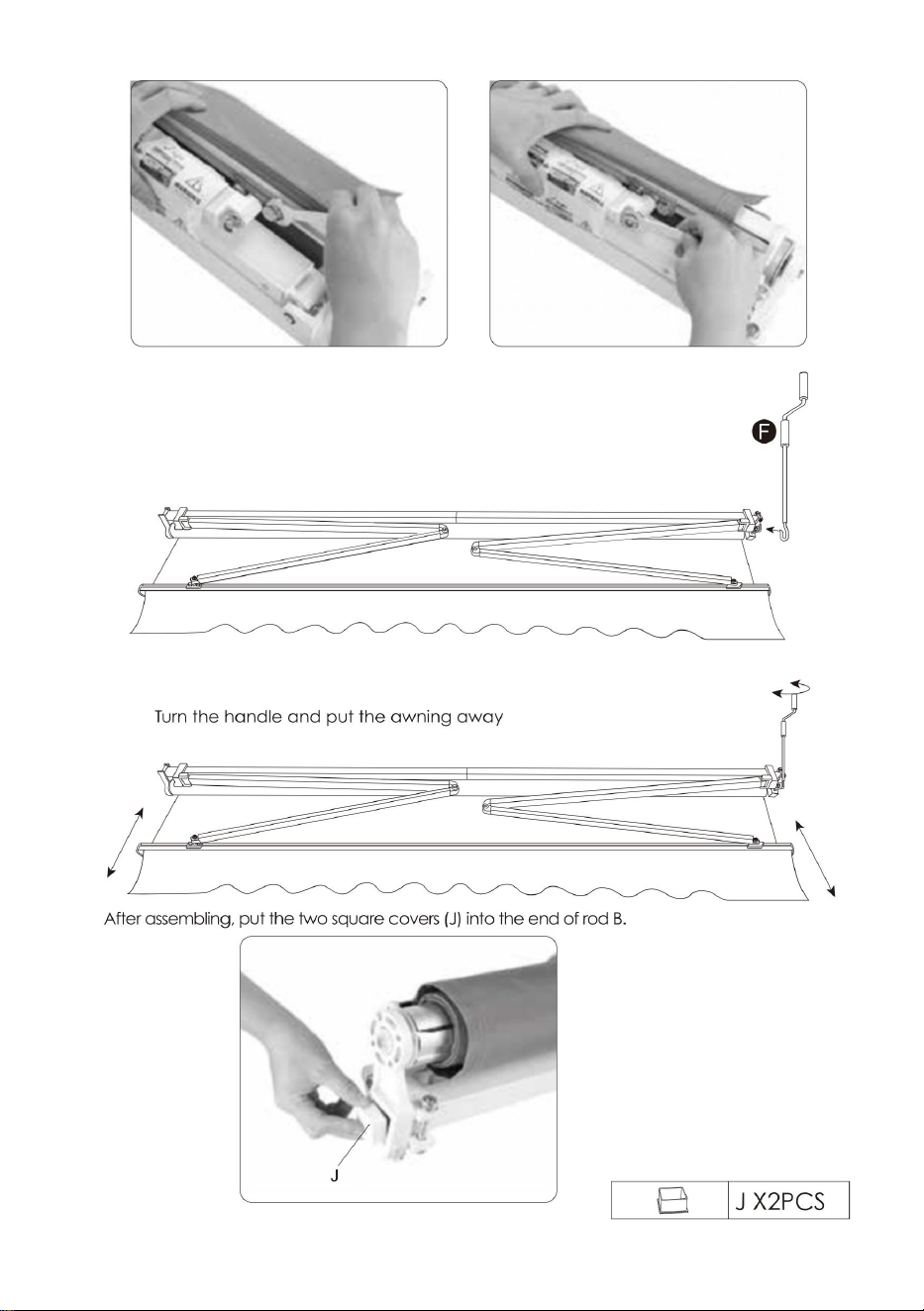

Assembly of the entire awning: Insert the square shaft with fabric into the square hole of the

gear unit and connect it to the round shaft on the right-hand side with a hammer.

Loosen the nut slightly so that the parts can be moved left and right for further assembly.

Assembly of whole awning: Insert the square shaft in the roller with fabric into the square

hole of the gearbox, and link it with a round shaft on the right side using a hammer.

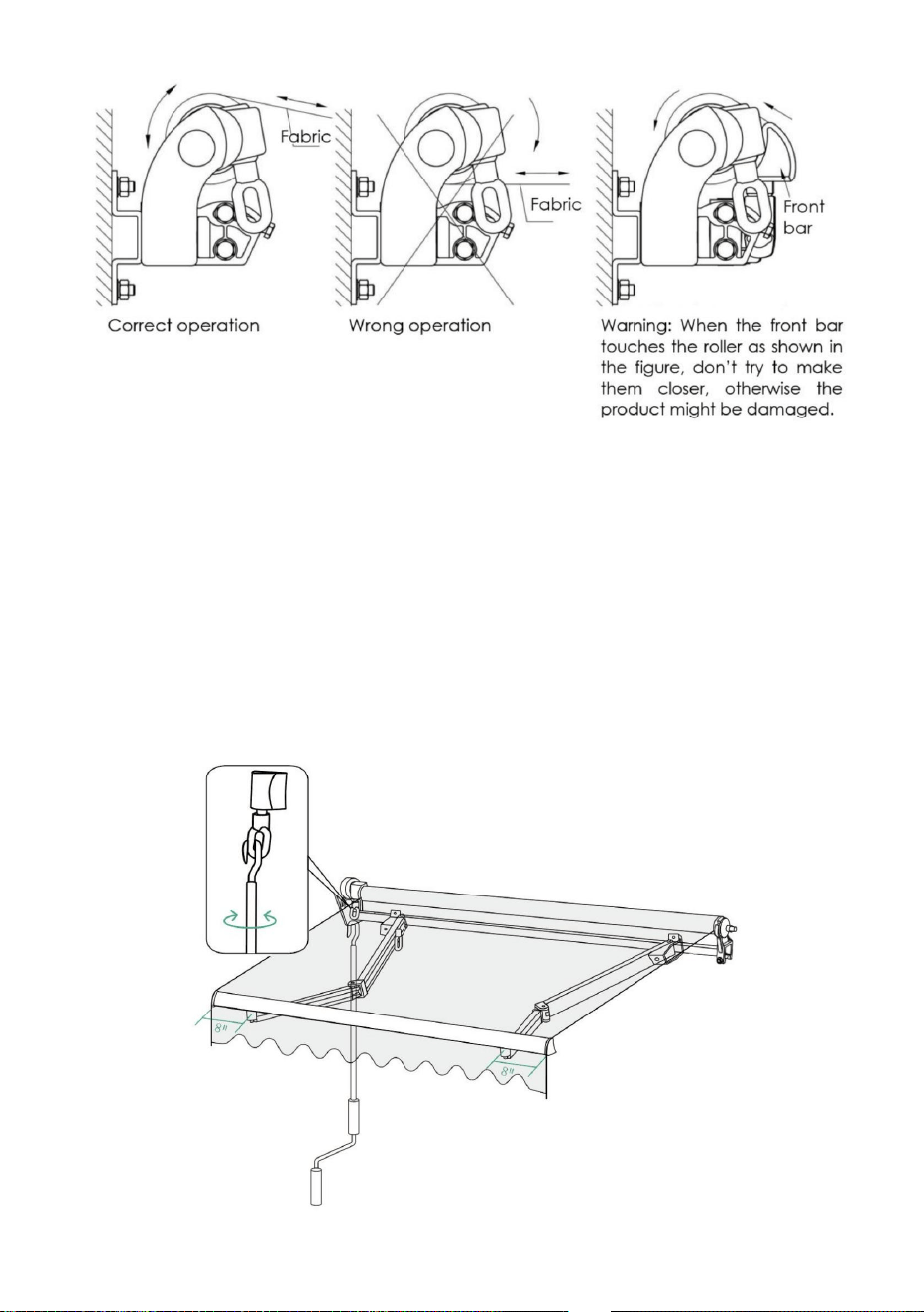

Pay attention to the winding direction of the cloth！

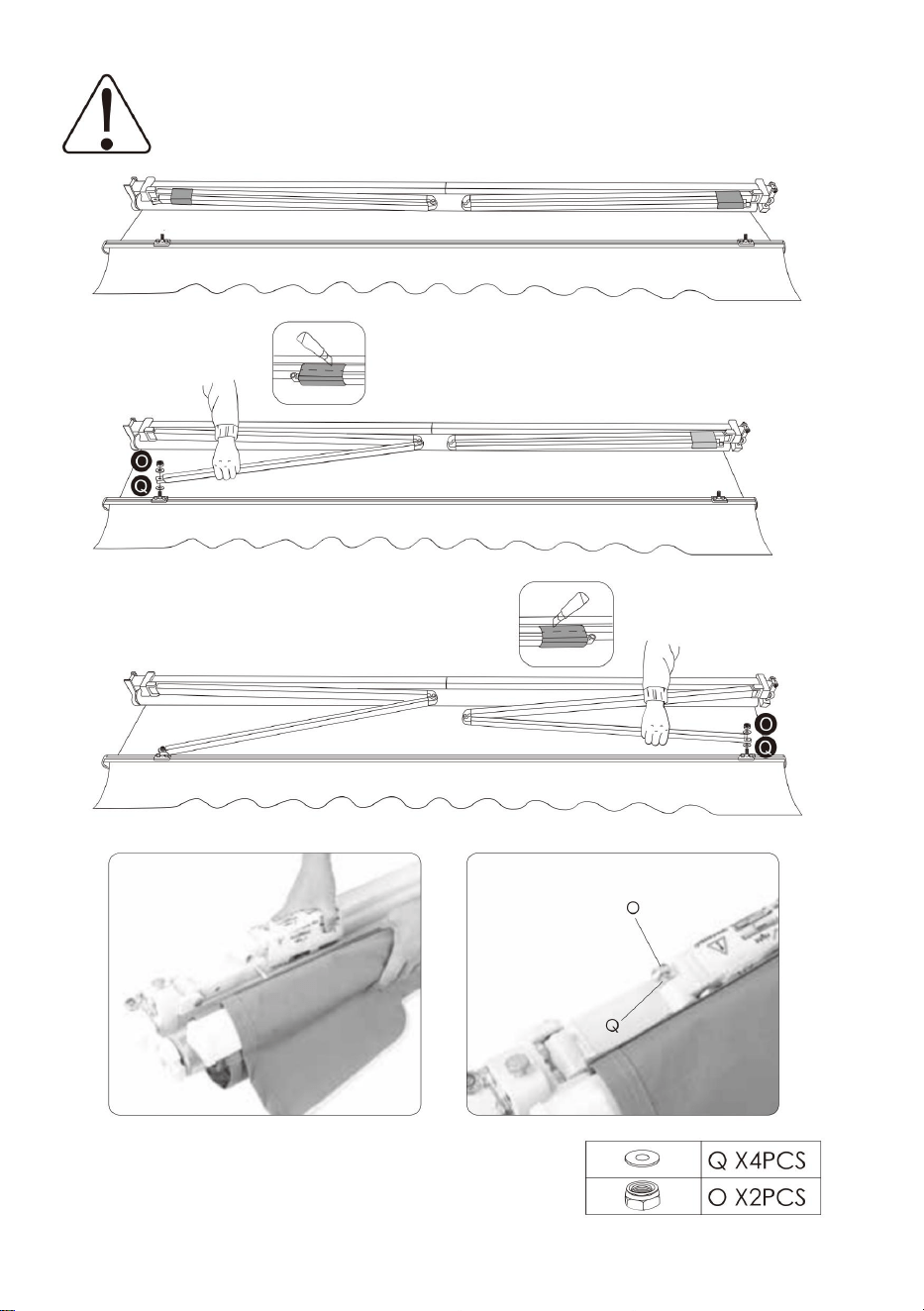

The next step is to unlock the security straps. We need to firmly grip the limb of

the movement arm bar with our hands to prevent the limb of the movement

arm bar from injuring people if it pops out of the safety band.

Please prepare the following tools before installation (not included with the product).

Installation Procedure:

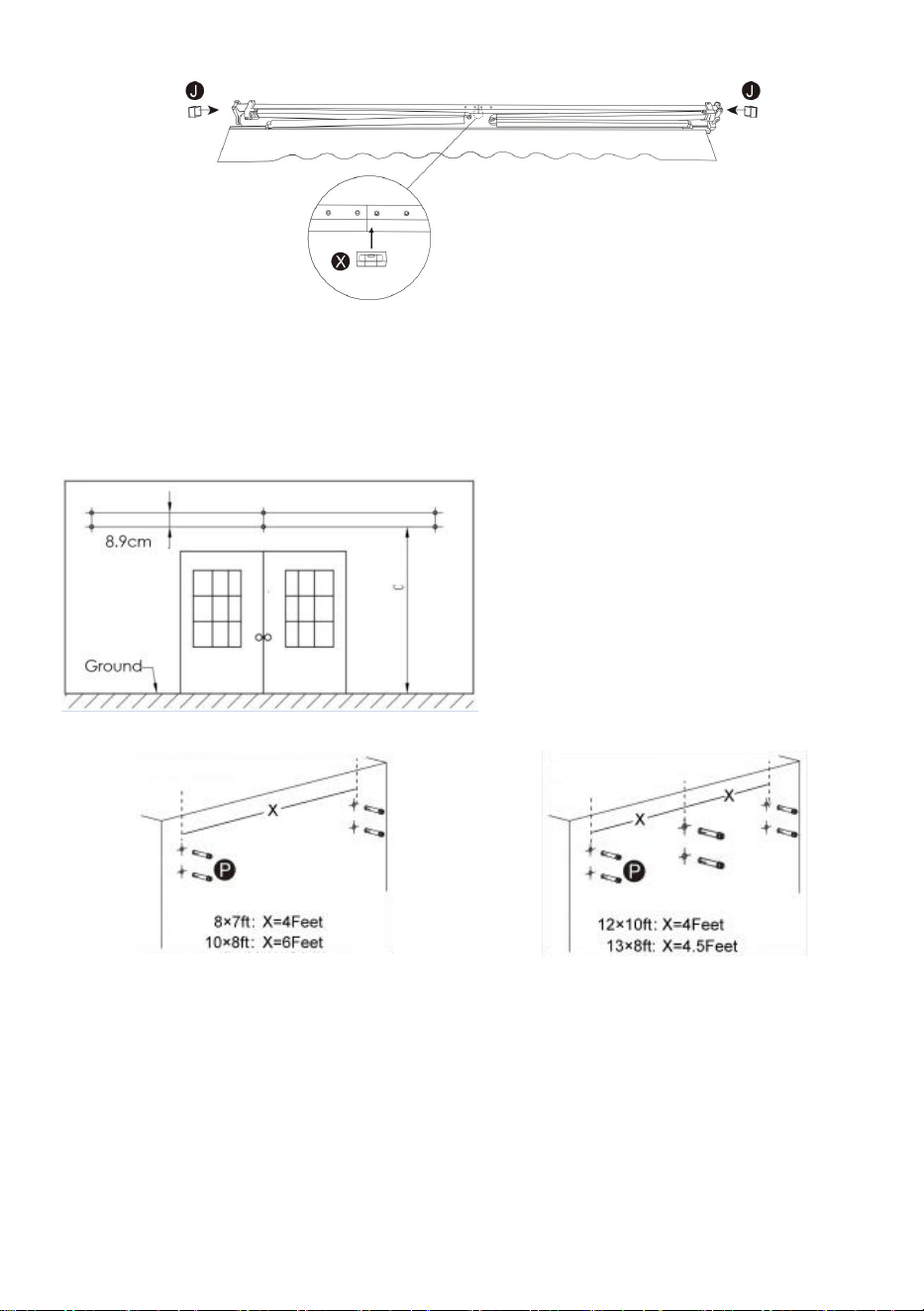

1. Measure the distance along the wall where it can be placed. Drill holes for wall brackets

on the wall according to the installation distances and height of the wall brackets. The

diameter and depth of the hole must be the same as the expansion bolts.

The holes of each group must be on the

same line in transversal direction and

vertical direction.

(Note: It is recommended to draw lines

on the wall first to ensure the precise

position and size of the holes)

2. Hammer all the expansion bolts into the holes. Then take down the nuts and washer.

(Note: ① The expansion bolts must be hammered into the wall completely.

② The bolts must be stuck out of the wall so that the wall brackets can be installed on it.

③ The nut and washer might be separated from the bolt during the process of transportation.

Please put them back into their original positions before hammering them into the wall.)

3. Take down the original bolts of the wall brackets, as shown in the figure. Use expansion

bolts to fix the wall brackets on the wall. Do not tighten completely. Leave wall brackets to

stay on the wall with a little movement.

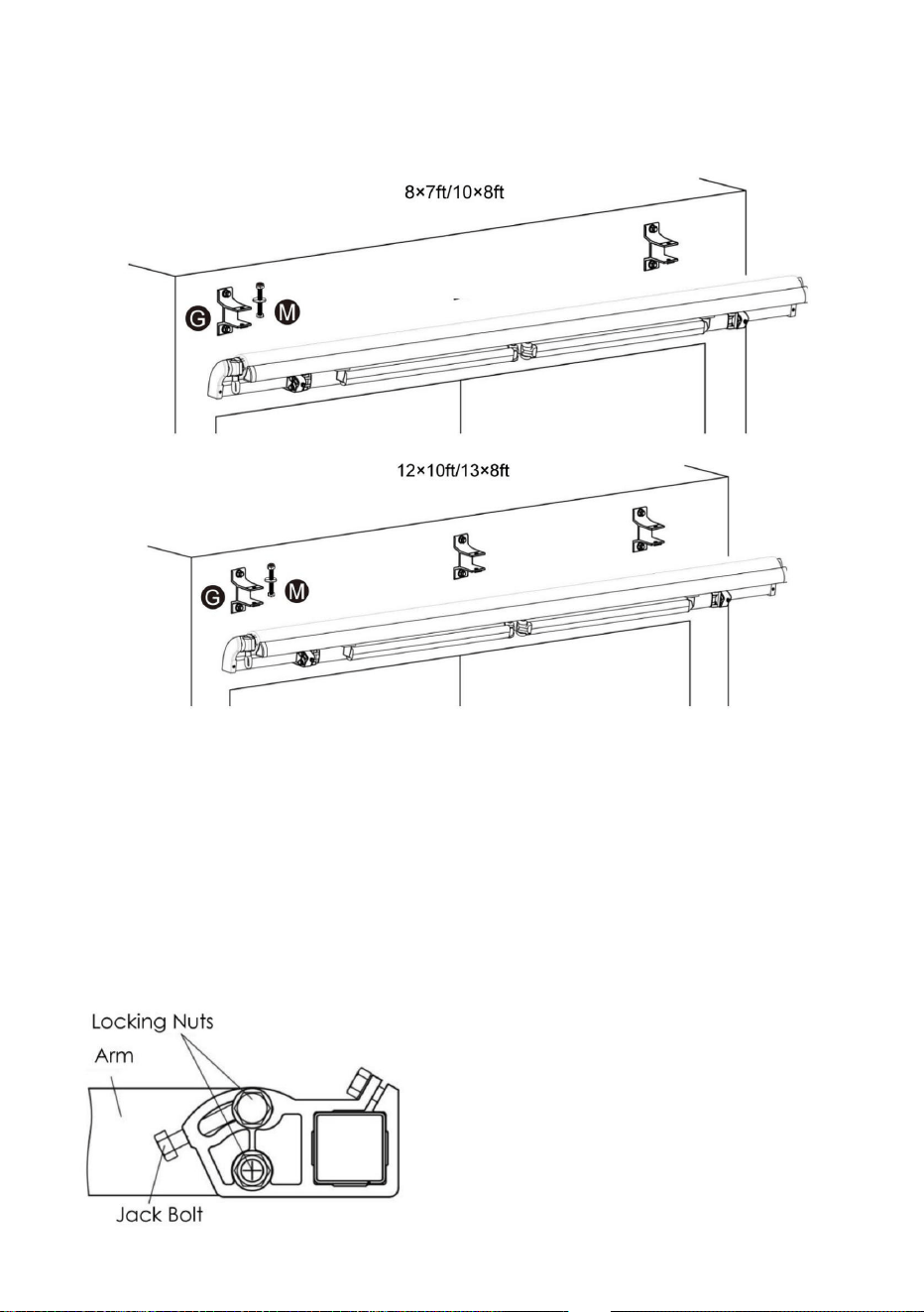

Installation distance between wall brackets

Awning < 3m

Only 2 wall brackets for each end of the torsion bars.

Awning 3.5m ~ 4.5m

2 wall brackets at each end of the torsion bar, a middle

bracket in between the distance of 2 arm shoulders (arm

brackets refer to steps of assembly 6)

Awning > 5m

2 wall brackets at each end of the torsion bar, 2 middle

brackets divide into equal lengths in between the distance

of 2 arm shoulders at each end of the torsion bars.(Steps of

assembly 6)

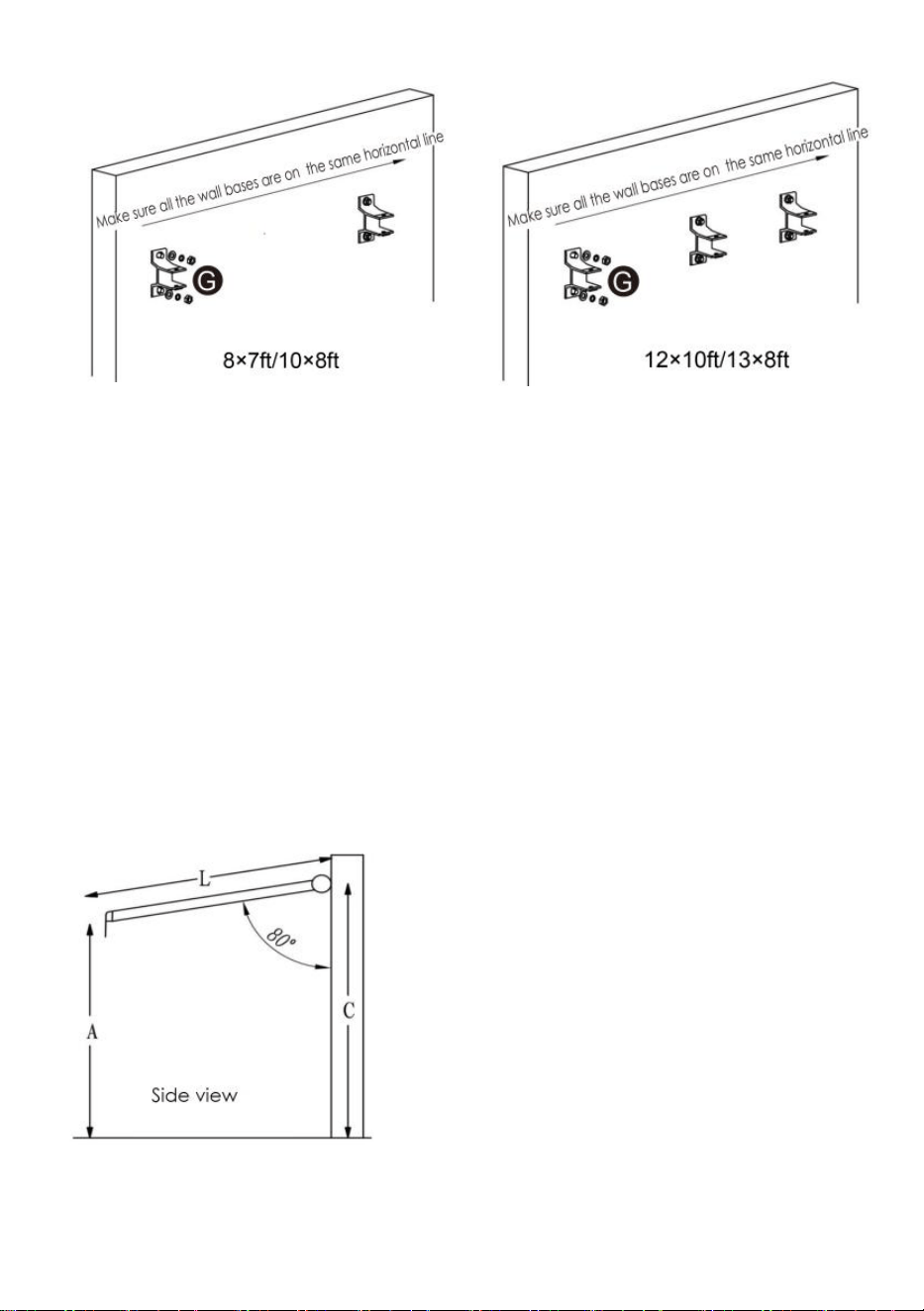

4. As shown in the figure, we recommend making the awning surface to form an angle of

about 80 degrees with the wall when it is open.

A) The height of the front bar you desire

L) The length of the arm stretches out

C) The height of wall brackets

You can follow this formula: C= A + 0.17*L

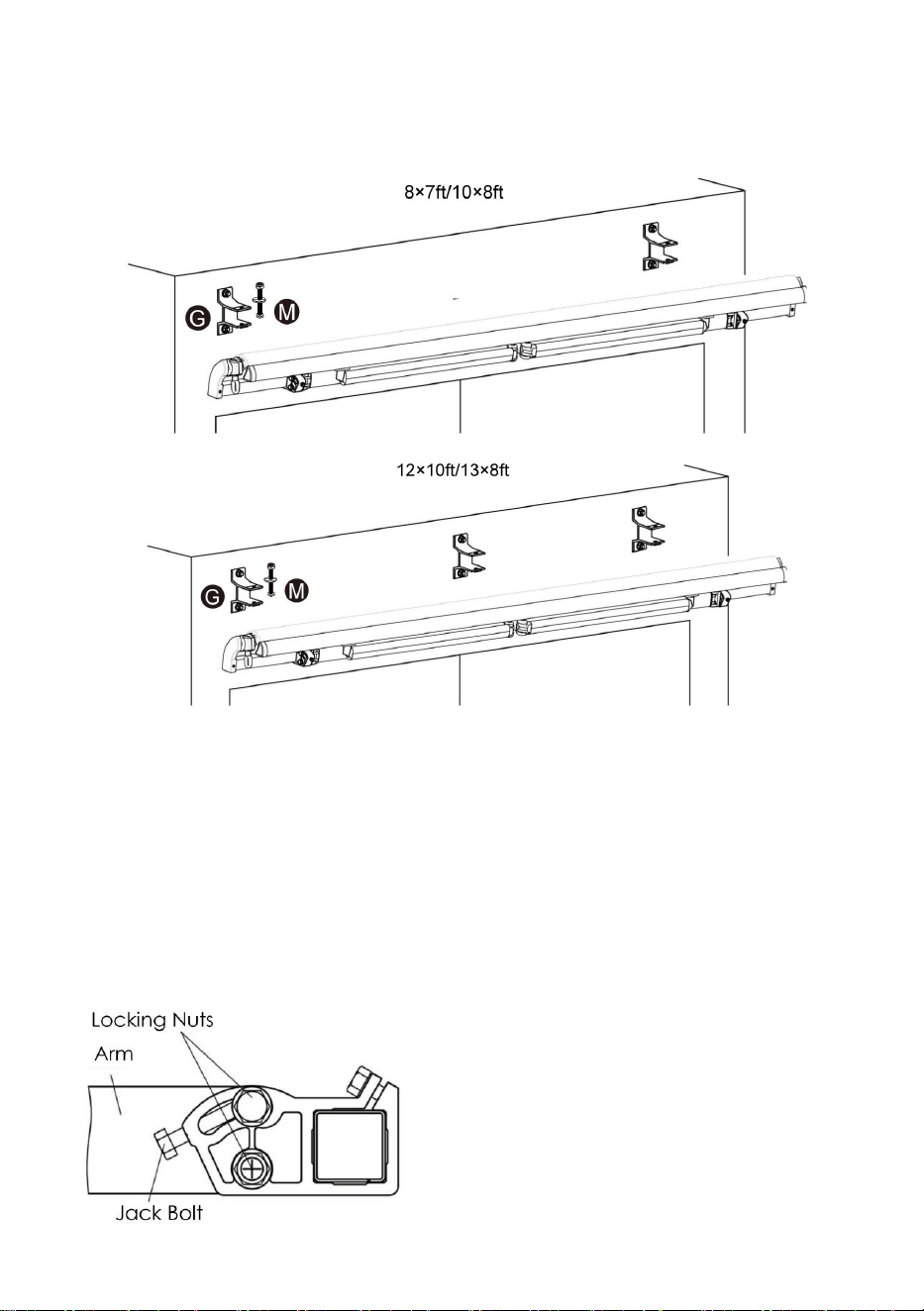

5. Install the awning on the wall brackets according to "Installation distances between

wall brackets" above, put the original bolts on the wall brackets and tighten them. Finally,

fasten all expansion bolts.

CAUTION: Proper location of the brackets is the most important aspect of the awning

installation. It is critical that you fasten all the mounting brackets to studs, joists,

headers or other major structural components.

WARNING: Failure to securely fasten all the brackets to the wall could result in the

collapse of the awning and cause personal injury or death.

6. Instruction for front side leveling

①

Loosen the locking nuts.

②

Turn the jack bolt to adjust the pitch

③

Adjust the arm until the front side stays in a

horizontal line.

④

Tighten the locking nuts.

FAQ: What if the fabric wraps unevenly or the arms cannot open at the same time?

Answer: Check the stability of the two arms and adjust the front handlebar wrist of the faster

arm outwards accordingly.

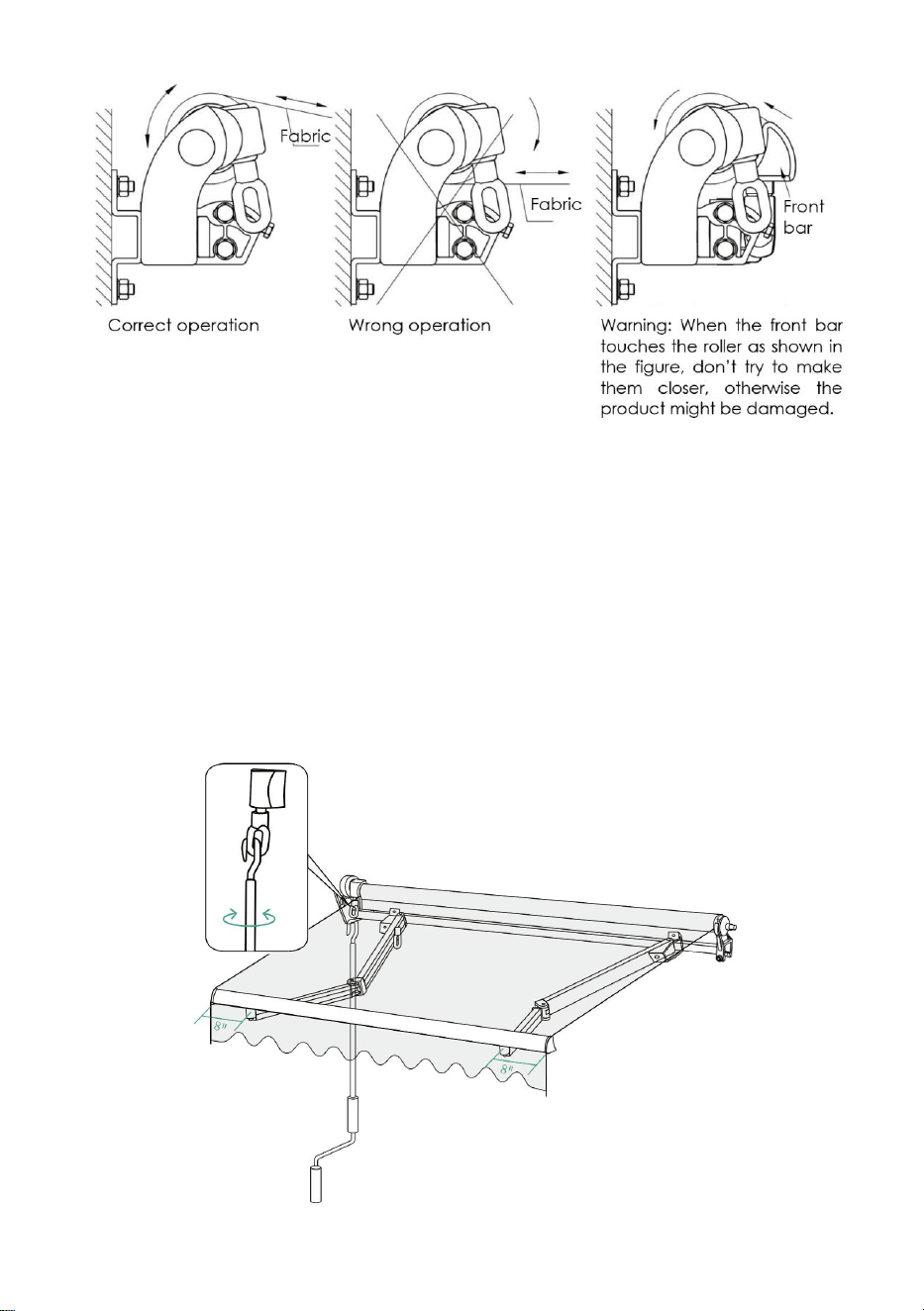

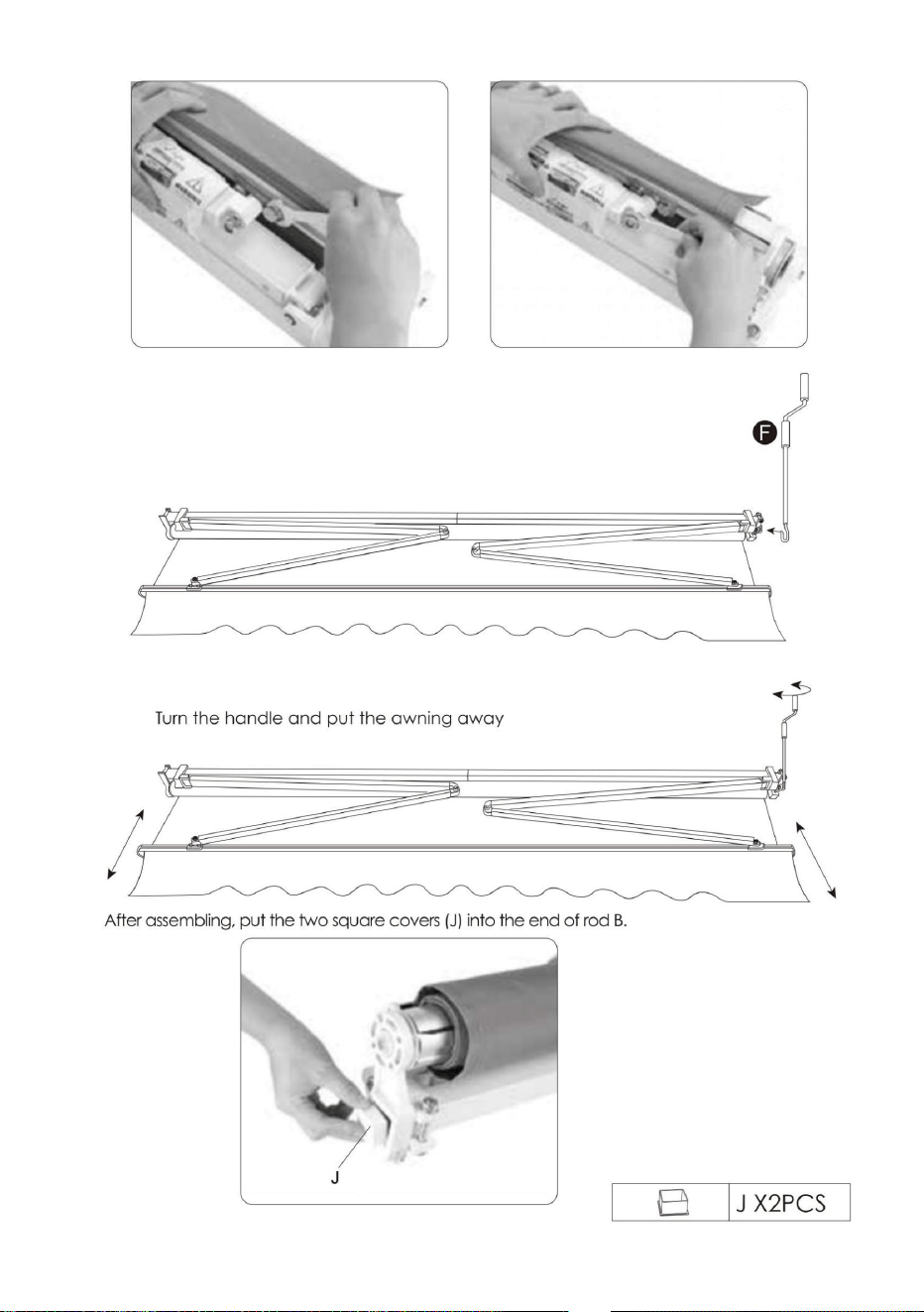

◎Hang the Hand Crank on the Rotation Ring. You can rotate the Hand Crank in a

Clockwise/Anticlockwise direction to stretch/contract the awning flexibly.

◎When the awning is fully extended, the arm link on both sides is about 8” from the edge,

but it must be noted that the distance between the two sides must be consistent. Otherwise,

it will cause uneven stretching of the product.

Questions

Answers

When I open the awning, why the

front bar will pull the Fabric and

Valance toward one end?

A1: There are two possible reasons for uneven

product stretching:

1: The fabric is not evenly rolled.

2: The distance between the two ends of the bent

arm is inconsistent.

What should I do if the front bar pulls

the Fabric and Valance toward one

end?

A2: You should check if the fabric rolled evenly and

adjust the arm bar link by follow these steps:

1: First, take back the awning and fix the arm with

straps to prevent the spring from hurting people.

2: Adjust the distance between the arm bar link and

both ends to be consistent, about 8”.

3: Reinforce the screws of the link of the arm bar

so that it is not easy to slide.
