Vážený zákazník,

Blahoželáme k zakúpeniu tohto produktu. Prečítajte si

pozorne nasledujúce pokyny a postupujte podľa nich, aby

ste predišli možným škodám. Nezodpovedáme za škody

spôsobené nedodržaním pokynov alebo nesprávnym

použitím. Naskenujte QR kód, aby ste získali prístup

k najnovšiemu používateľskému manuálu a ďalším

informáciám o produkte.

OBSAH

Bezpečnostné pokyny 5

Pripojenie plynu 8

Testovanie netesnosti 9

Obsah zásielky 10

Opis 11

Zoznam častí 12

Montáž 13

Inštalácia 13

Prevádzka 16

Uskladnenie 18

Čistenie a údržba 19

Riešenie problémov 20

Pokyny k likvidácii 24

Výrobca a dovozca (UK) 24

Montážny návod 119

TECHNICKÉ ÚDAJE

Kód produktu 10045161

Celkový tepelný výkon (Hs) 19,3 kW (1404 g/h)

Hlavný horák / Bočný horák 6 hlavné horáky + 1 Bočný horák

Kategória plynu I3B/P(30) I3+(28~30/37)

Krajiny LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK, SI,

BG, IS, NO, TR, HR, RO,

IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Plyn Bután, propán

a ich zmesi

Bután/propán

Tlak plynu 28~30 mbar 28~30/37 mbar

English 25

Français 47

Español 71

Italiano 95

Názov produktu: Valdosta 6.1

Plynový gril pre vonkajšie

použitie.

Kód produktu: 10045161

PIN kód: 2531DM-0057

Chal-Tec GmbH, Wallstr. 16, 10179 Berlín, Nemecko

WWW.KLARSTEIN.SK

Krajiny určenia Trieda vybavenia Druh plynu a tlak

plynu

Rozmery injektora

Celkový

tepelný

výkon (Hs)

Grilové

horáky

Bočný

horák

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Bután, propán

a zmesi:

28~30 mbar

0,80 mm 0,76 mm 19,3 kW

(1404 g/h)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28~30/37)

Bután (G30):

28~30 mbar

0,80 mm 0,76 mm

Propán (G31):

37 mbar

0,80 mm 0,76 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Bután, propán

a zmesi:

50 mbar

0,70 mm 0,66 mm

• VAROVANIE: Prístupné časti môžu byť veľmi horúce.

Udržujte malé deti mimo dosahu zariadenia.

• Pred použitím zariadenia si prečítajte pokyny.

• Používajte zariadenie len v dobre ventilovaných

priestoroch.

• Akékoľvek úpravy jednotky môžu byť nebezpečné

• Po použití vypnite prívod plynu na plynovej fľaši.

2531-22

BEZPEČNOSTNÉ POKYNY

• Pred použitím spotrebiča si pozorne prečítajte tento návod na obsluhu.

Nedodržanie pokynov môže viesť k problémom a nebezpečenstvám počas

používania.

• Uschovajte si tieto prevádzkové pokyny pre budúce použitie.

• Tento plynový gril sa môže používať iba vonku. nepoužívajte ho vo vnútri

budov, v garážach a vnútri iných uzavretých priestorov.

• Deti nesmú prístroj používať! Duševne, zmyslovo a telesne postihnuté osoby

môžu zariadenie používať len vtedy, ak boli vopred podrobne informované

o funkciách a bezpečnostných opatreniach osobou zodpovednou za ich

bezpečnosť a porozumeli rizikám spojeným s používaním tohto zariadenia.

VAROVANIE

Nebezpečenstvo popálenia! Prístupné časti spotrebiča môžu byť

počas prevádzky a po použití veľmi horúce. Na ochranu pred

popálením používajte chňapky a uistite sa, že malé deti a domáce

zvieratá sú v bezpečnej vzdialenosti od grilu.

• Počas používania udržujte prístroj mimo dosahu horľavých materiálov.

• Umiestnite plynový gril na bezpečný, rovný povrch, ďaleko od horľavých

predmetov, ako sú drevené ploty alebo prevísajúce konáre stromov.

• Počas používania neskladujte ani nepoužívajte benzín, mentolové palivá alebo

iné horľavé výpary a kvapaliny v blízkosti tohto spotrebiča.

• Počas používania grilom nehýbte.

• Pri manipulácii s grilom buďte mimoriadne opatrní. Nenechávajte gril bez

dozoru, keď je v prevádzke. Po použití vypnite prívod plynu na plynovej fľaši.

• Pri grilovaní musí byť spotrebič umiestnený na rovnom, stabilnom,

nehorľavom povrchu a v bezpečnej vzdialenosti od spaľovanie materiálov.

Odporúča sa dodržiavať minimálnu vzdialenosť 0,5 až 1,0 metra od horľavých

materiálov.

• Pred použitím grilu vždy vykonajte test tesnosti, ako je popísané v tomto

návode. Skontrolujte hadicu, regulátor, ventil a všetky ostatné plynové vedenia

pre možný únik plynu. Zariadenie nepoužívajte, ak zistíte únik plynu.

• V prípade úniku plynu na plynovom ventile vypnite prívod plynu do spotrebiča,

uhaste otvorený oheň, otvorte veko a skontrolujte spotrebič a všetky spoje,

či nie sú poškodené, spoje atď. V prípade problému ihneď kontaktujte svojho

miestneho predajcu plynu ak chybu nie je možné opraviť.

• Počas používania grilu sa nepokúšajte uvoľniť plynové spojenia.

• Ak sa dážď, sneh, krupobitie, dážď so snehom alebo iné formy zrážok dostanú

do grilu počas pečenia s olejom alebo tukom, ihneď zakryte varnú nádobu

a vypnite horák a prívod plynu. Nepokúšajte sa premiestňovať spotrebič ani

nádobu na varenie.

• Tento spotrebič by sa nikdy nemal používať ako ohrievač.

• Používateľ nesmie upravovať spotrebič ani žiadny z jeho komponentov.

Akákoľvek úprava zariadenia môže byť nebezpečná a môže viesť k poškodeniu

majetku , zraneniu osôb alebo smrti. Bez povolenia nezasahujte do ovládacích

prvkov tohto plynového grilu, tj plynových kohútikov, vstrekovačov, ventilov

atď.

• Nemanipulujte so žiadnymi časťami, ktoré boli zapečatené výrobcom alebo

jeho zástupcom. Nepokúšajte sa opravovať zariadenie svojpomocne. Opravy

môže vykonávať iba kvalikovaný odborný personál.

• Váš plynový gril by mal byť kontrolovaný aspoň raz ročne kvalikovanou

osobou. Nepokúšajte sa opravovať toto zariadenie svojpomocne.

• Pred každým použitím spotrebiča skontrolujte, či sa v horáku, potrubí a

otvoroch spotrebiča nenachádza hmyz alebo hniezda hmyzu. Potrubia

vyčistite. Keď sa zariadenie nepoužíva, v potrubí a otvoroch zariadenia sa

môžu uhniezdiť pavúky a malý hmyz. To môže zablokovať prúdenie vzduchu a

plynu, čo spôsobí, nesprávne spaľovanie plynu. Preto pred každým použitím

odstráňte hmyz.

Požiadavky na plyn

Poznámka: Pre spotrebič je potrebné použiť regulátor tlaku plynu schválený

podľa EN 16129 a plynovú hadicu schválenú podľa EN 16436-1 s dĺžkou

najmenej jeden meter. Ak nie sú súčasťou balenia, musia sa zakúpiť samostatne.

• Pre presné použitie vašich plynových iaš kontaktujte svojho miestneho

predajcu plynových iaš.

• Nepoužívajte plynovú fľašu s poškodenou nádržou, ventilom, základňou alebo

krúžkom.

• Deformovaná alebo zhrdzavená plynová fľaša môže byť nebezpečná, a preto

by ju mal pred použitím skontrolovať miestny predajca plynovej fľaše.

• Spotrebič nepripájajte k neregulovateľnému zdroju plynu. Keď sa zariadenie

nepoužíva, vypnite prívod plynu.

• Zariadenie môže byť prevádzkované iba s propánovým plynom alebo

butánovým plynom alebo zmesou plynov oboch typov plynu. Plynová nádoba

by sa nemala nešetrne púšťať na zem a malo by s ňou byť manipulované

opatrne. Keď sa gril nepoužíva musí byť plynová fľaša odpojená. Po odpojení

nasaďte uzáver späť na plynovú fľašu.

• Pred pripojením plynovej fľaše ku grilu sa uistite, že je plynový ventil vypnutý,

v blízkosti spotrebiča nie je otvorený oheň a tesniaci krúžok je v dobrom stave.

Potom pripojte regulátor tlaku k plynovej fľaši.

• Pripojovacia hadica sa musí vymeniť každé dva roky.

• Pripojovaciu hadicu kontrolujte raz mesačne a pri každej výmene plynovej

nádoby. Ak spojovacia hadica vykazuje praskliny alebo iné známky poškodenia,

mala by sa vymeniť za novú.

• Ak to vyžadujú miestne predpisy, pripojovacia hadica sa musí vymeniť.

• Dbajte na to, aby pripojovacia hadica nebola zalomená alebo skrútená a aby

neprišla do kontaktu s povrchmi horúcich zariadení.

• Pred výmenou plynovej fľaše sa uistite, že je plyn vypnutý a že sa v blízkosti

spotrebiča nenachádza žiadny otvorený oheň alebo iné zdroje tepla. Uistite sa,

že plynová fľaša je vždy vo vzpriamenej polohe.

• Prípojky a príslušenstvo zariadenia používajte iba na účely, na ktoré sú určené.

• Neotáčajte plynovú fľašu hore dnom, aby ste použili zvyšný plyn.

• Nikdy nezapaľujte plynový gril benzínom alebo podobnými kvapalinami.

Poznámky k doplňovacím plynovým nádobám

Niektorí predajcovia LPG môžu naplniť LPG fľaše nad ich kapacitu. Toto

„preplnenie“ môže viesť k nebezpečenstvu. "Preplnenie" nádrží môže spôsobiť

nadmerný tlak. Ako bezpečnostné zariadenie pretlakový ventil nádrže odvádza

plynové výpary, aby sa uvoľnil tento nadmerný tlak. Táto para je horľavá, a preto sa

môže náhodne vznietiť. Na zníženie tohto rizika by ste mali dodržiavať nasledujúce

bezpečnostné opatrenia:

• Ak máte plynovú fľašu naplnenú, povedzte predajcovi plynu, že nesmie byť

naplnených viac ako 80 % celkovej kapacity plynovej fľaše.

• Ak máte alebo používate dodatočnú rezervnú plynovú fľašu alebo máte

nepripojenú plynovú fľašu, neskladujte ju v blízkosti grilu alebo pod grilom

alebo v blízkosti akéhokoľvek iného zdroja vznietenia alebo tepla.

VAROVANIE

Nebezpečenstvo požiaru a výbuchu!

Ak cítite plyn:

1. Vypnite prívod plynu do spotrebiča na plynovej fľaši.

2. Uhaste všetky otvorené plamene.

3. Otvorte veko.

4. Ak zápach plynu pretrváva, držte sa ďalej od zariadenia a

zavolajte miestny hasičský zbor.

PRIPOJENIE PLYNU

Plynové prepojenie medzi regulátorom tlaku plynu a grilom je možné vykonať

pomocou vlnitej kovovej hadice alebo normám vyhovujúcej gumovej hadice s

maximálnou dĺžkou 1,5 m. Plynové grily, ktoré fungujú na skvapalnený ropný plyn

(LPG), by mali byť pripojené gumovou hadicou schválenou pre daný typ plynu.

• Ak sa použije gumová hadica, je potrebné použiť univerzálnu armatúru na

prívod vzduchu.

• Dva konce plynovej hadice sú pripojené ku grilu a plynovému ventilu.

Nainštalujte adaptér gumovej hadice priamo na hlavné plynové potrubie

bez akýchkoľvek adaptérov medzi nimi. Priemer plynovej hadice je 8-10 mm

a mení sa v závislosti od použitého adaptéra. Ak máte pochybnosti, opýtajte

sa miestneho predajcu plynu, či adaptér a plynová hadica sú kompatibilné s

plynovými fľašami dostupnými vo vašej krajine. Nikdy nepoužívajte zariadenie,

ak máte akékoľvek pochybnosti o kompatibilite alebo ak si nie ste istí, či je

pripojenie správne izolované.

• K (naplniteľnej) plynovej fľaši môžu byť pripojené iba schválené plynové hadice

a regulátory. Všetky komponenty by mali spĺňať miestne predpisy.

• Uistite sa, že plynová hadica nie je skrútená, zauzlená alebo ohnutá inými

predmetmi. Po dokončení inštalácie by sa mala vykonať detekcia úniku plynu

(test tesnosti).

• Nevystavujte plynovú hadicu vysokým teplotám.

• Na plynovom grile sa odporúča vykonať každoročnú skúšku tesnosti.

• Pred každým použitím skontrolujte, či je hadica v dobrom stave. Vymeňte ju,

ak vykazuje známky opotrebovania alebo ak sú viditeľné praskliny.

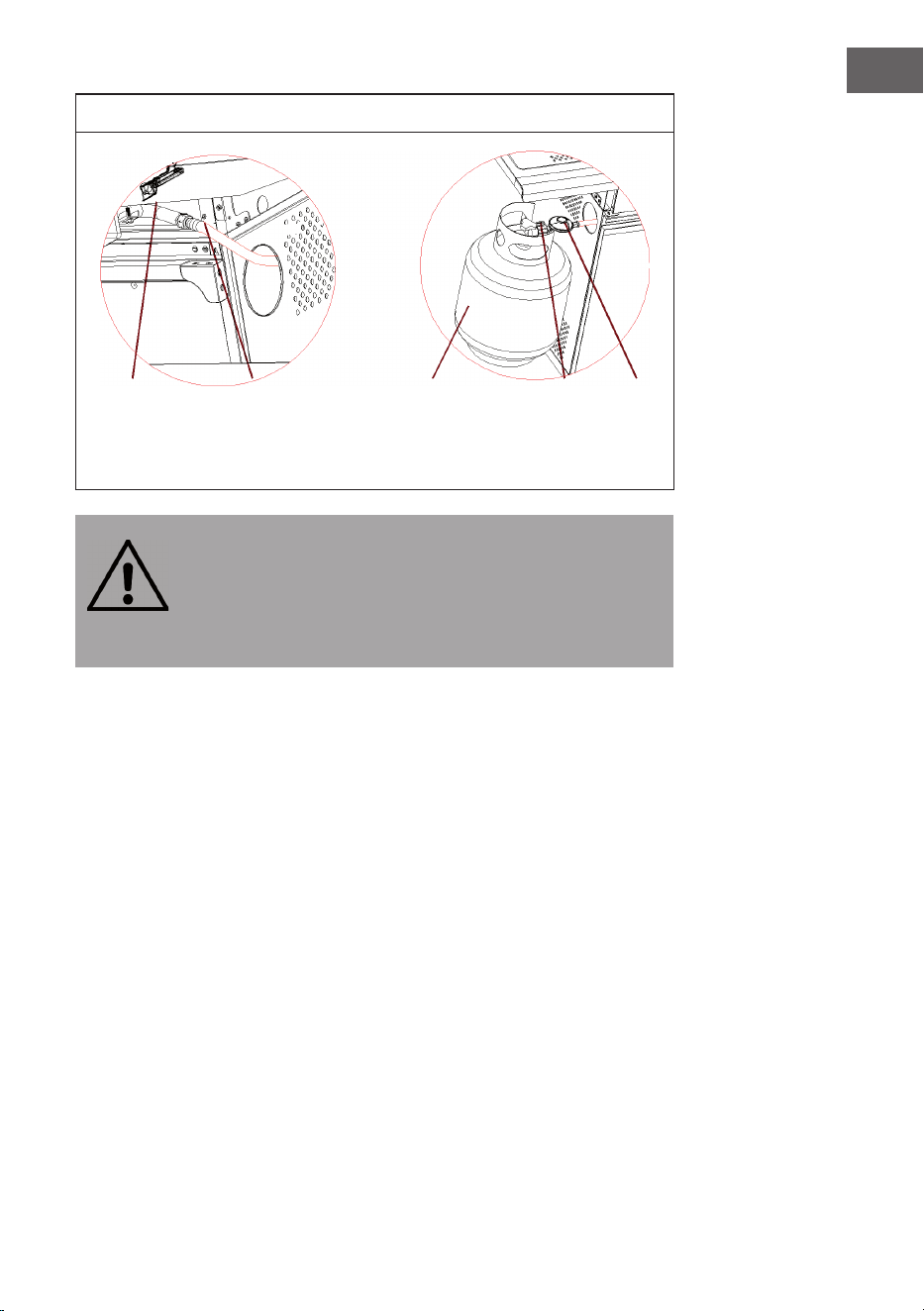

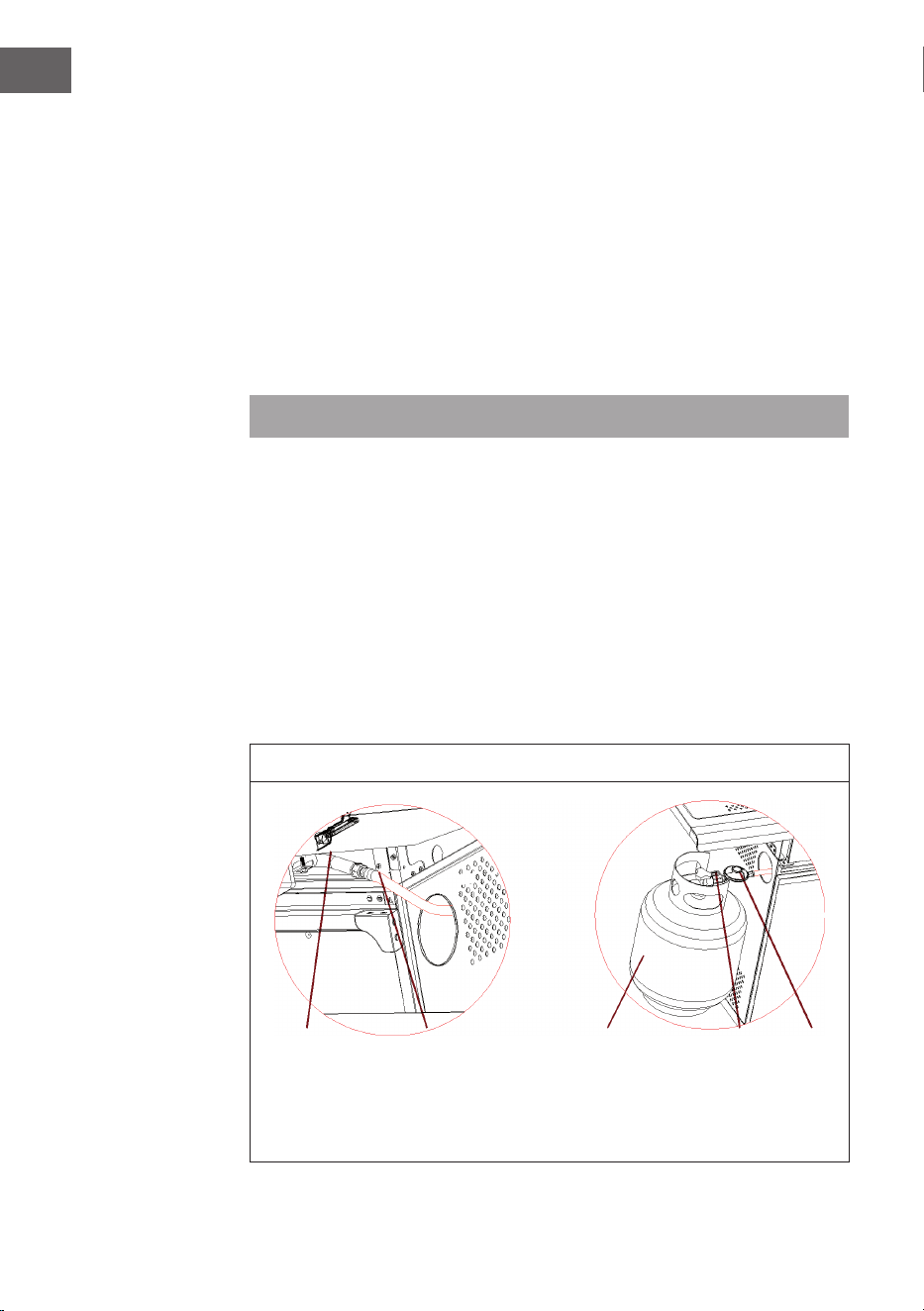

Plynová prípojka

s adaptérom typu E

Plynová prípojka

(Francúzsko)

Ak používate gumenú hadicu,

nainštalujte príslušný adaptér (pozri

obrázok vyššie) priamo na hlavné

plynové potrubie bez akýchkoľvek

medzikusov.

Keď používate plynový gril vo

Francúzsku, uistite sa, že je k

hlavnému plynovému vedeniu

pripojený príslušný adaptér (pozri

obrázok vyššie).

TESTOVANIE NETESNOSTI

• Pri každom pripojení alebo opätovnom pripojení plynovej fľaše vykonajte

skúšku tesnosti.

• Nepoužívajte otvorený plameň na kontrolu úniku plynu.

• Počas skúšky tesnosti nefajčite.

• Vždy vykonávajte test tesnosti vonku, v dobre vetranom priestore a mimo

zdrojov vznietenia, ako je benzín, otvorený oheň, iskry alebo elektrické

zariadenia.

• Zariadenie sa musí pravidelne kontrolovať na únik plynu. Ak je cítiť zápach

plynu, musí sa okamžite vykonať skúška tesnosti.

Vykonanie skúšky tesnosti

• Pripravte si mydlový roztok z mydla alebo saponátu a vody v pomere 1:3.

Mydlový roztok je možné naniesť pomocou fľaše, štetca, fľaše na umývanie

riadu alebo handričky na testované oblasti: ventil plynovej fľaše, regulátor

tlaku, všetky plynové prípojky, hadicové prípojky a po celej dĺžke pripojovacej

hadice.

• Pri aplikácii roztoku musí byť plynový ventil otočený do polohy "OFF". Po

nanesení mydlového roztoku na celú plochu zapnite plynový ventil do polohy

„ON“.

• Ak dôjde k úniku v nejakom bode, v príslušnom bode sa objavia mydlové

bubliny.

• V prípade úniku okamžite uzavrite prívod plynu. Utiahnite netesné konektory,

otvorte plynový ventil a znova skontrolujte všetky body.

• Ak sa únik nezastaví ani po niekoľkých pokusoch, kontaktujte miestneho

predajcu plynu alebo podobne kvalikovanú osobu. Gril za žiadnych okolností

nepoužívajte, kým plyn uniká!

OBSAH ZÁSIELKY

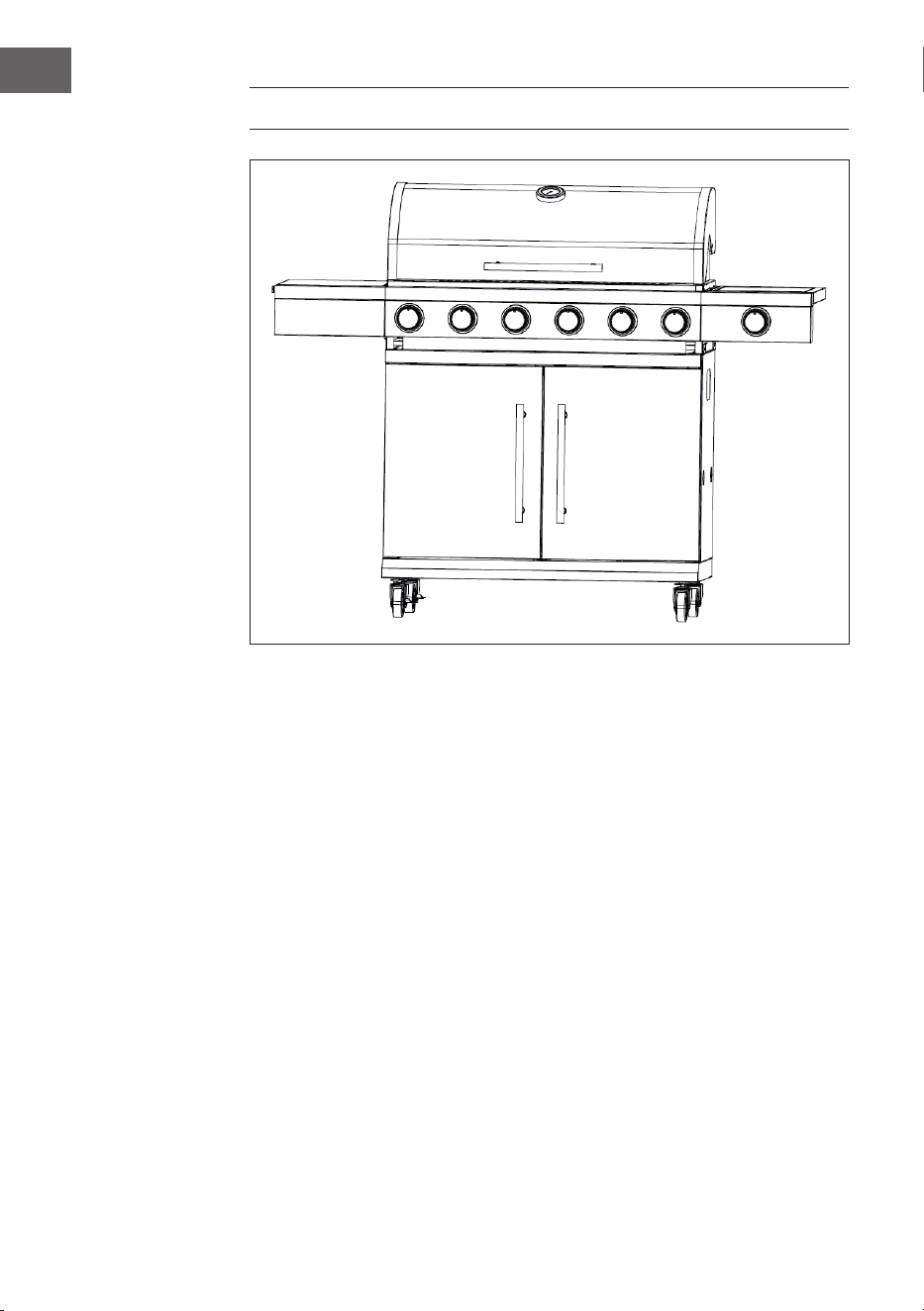

OPIS

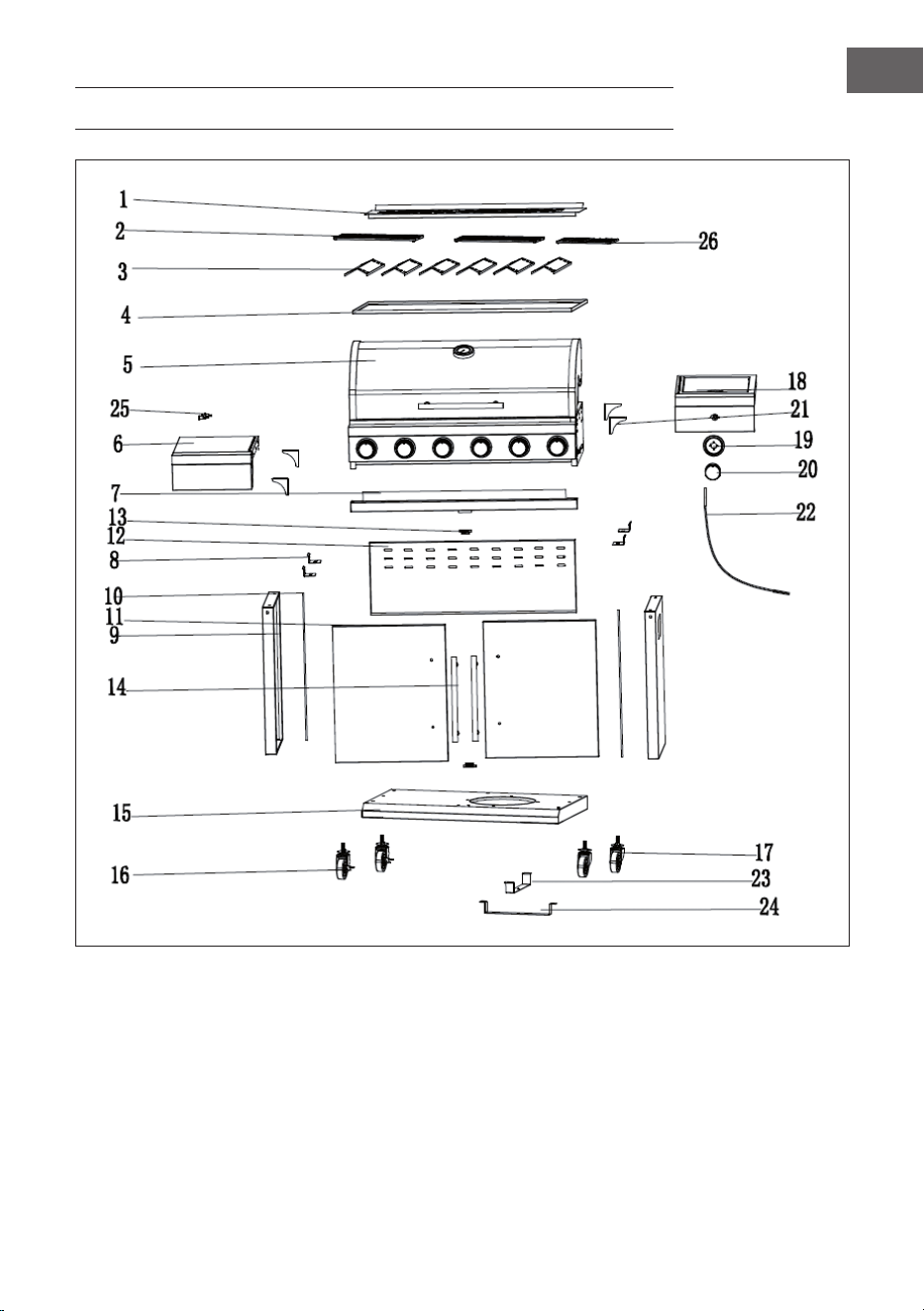

ZOZNAM ČASTÍ

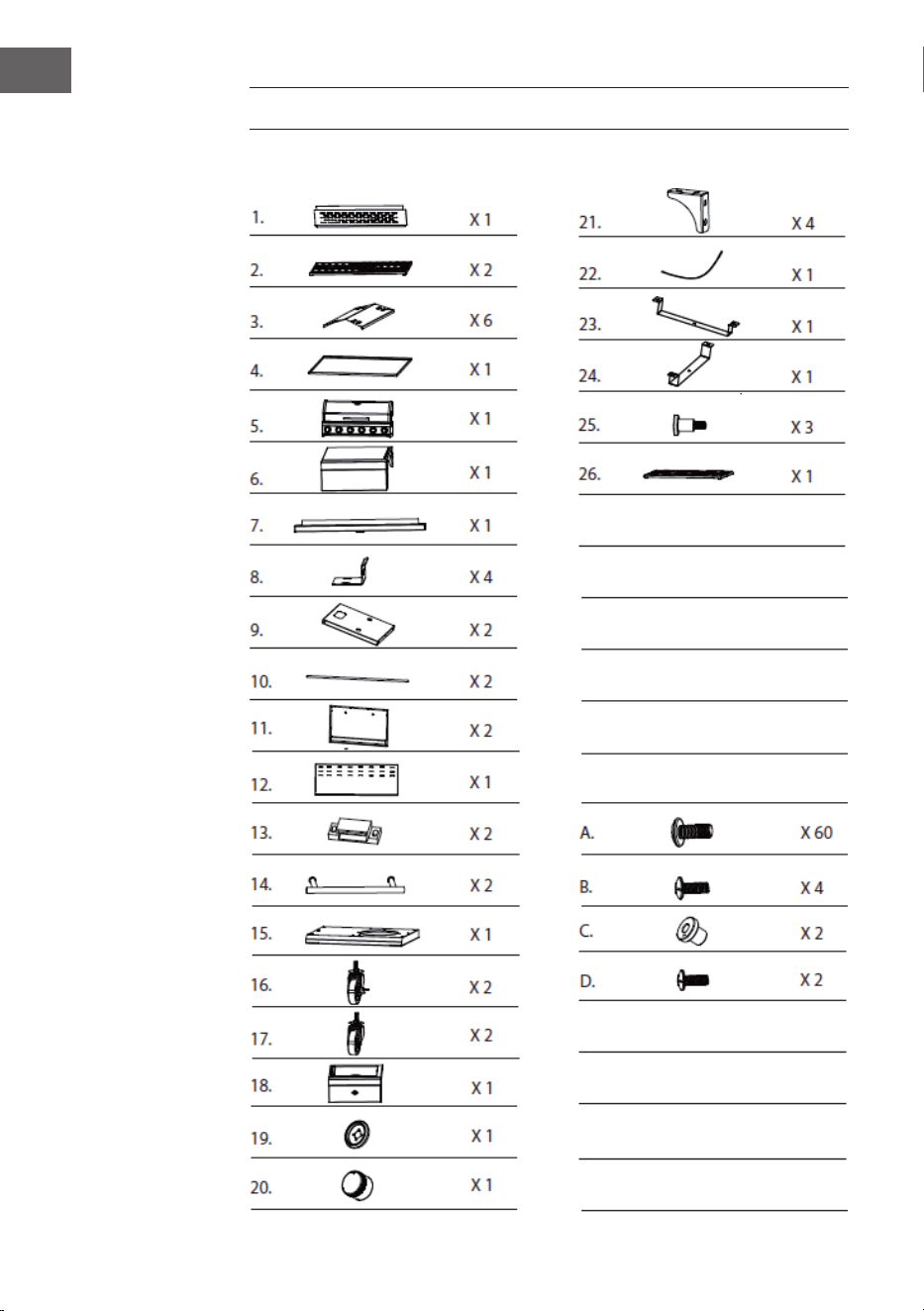

časť ks. časť ks.

MONTÁŽ

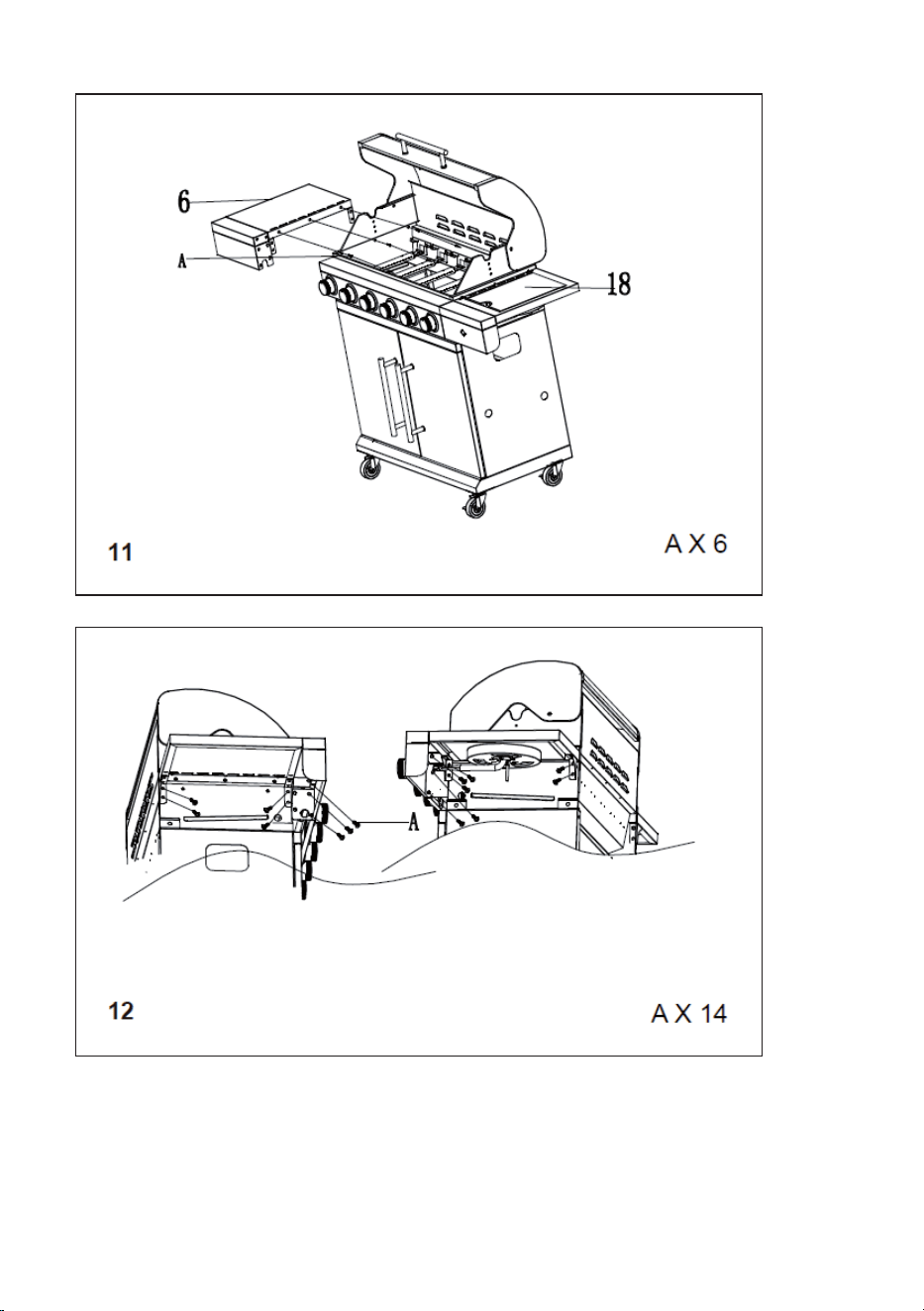

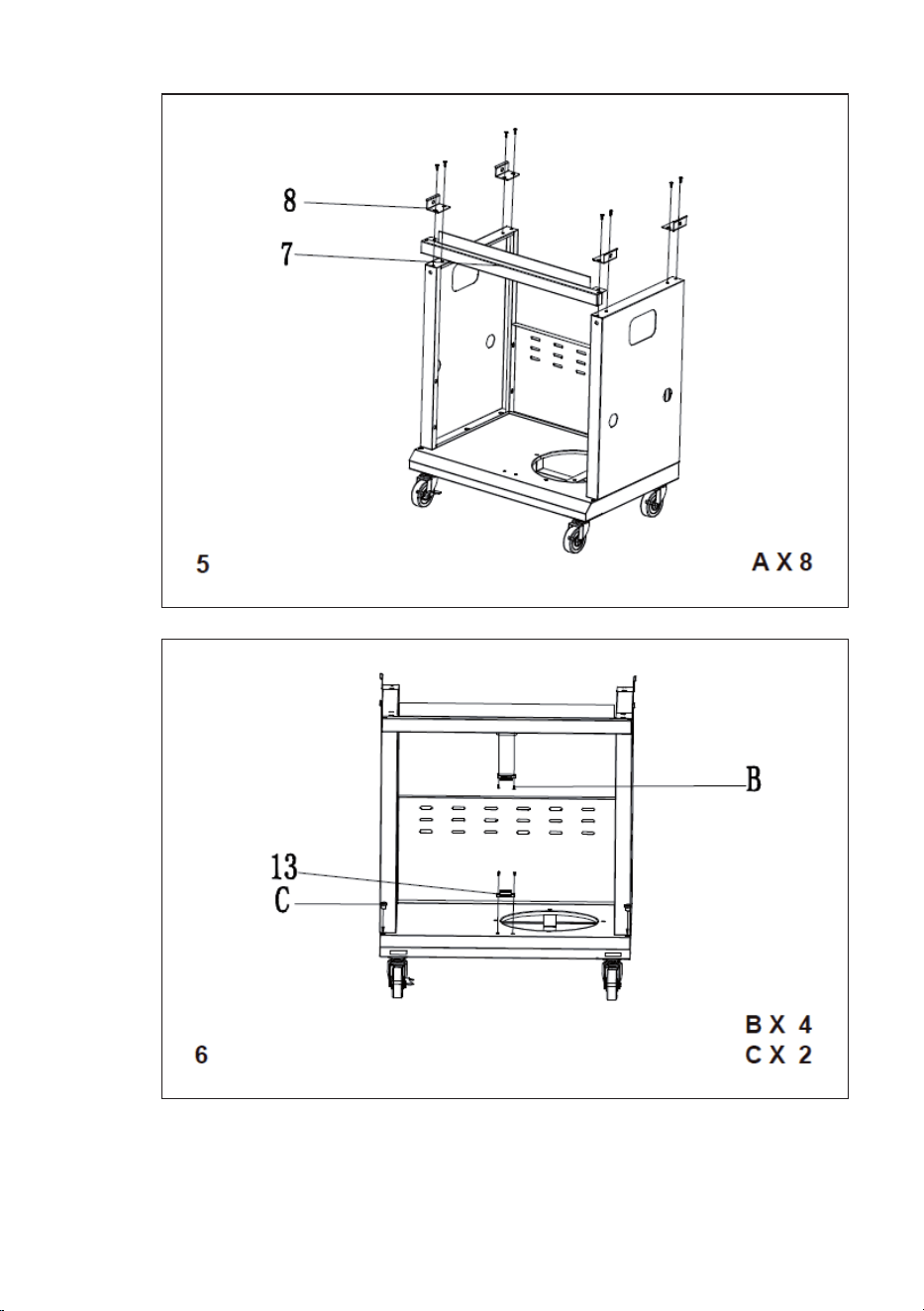

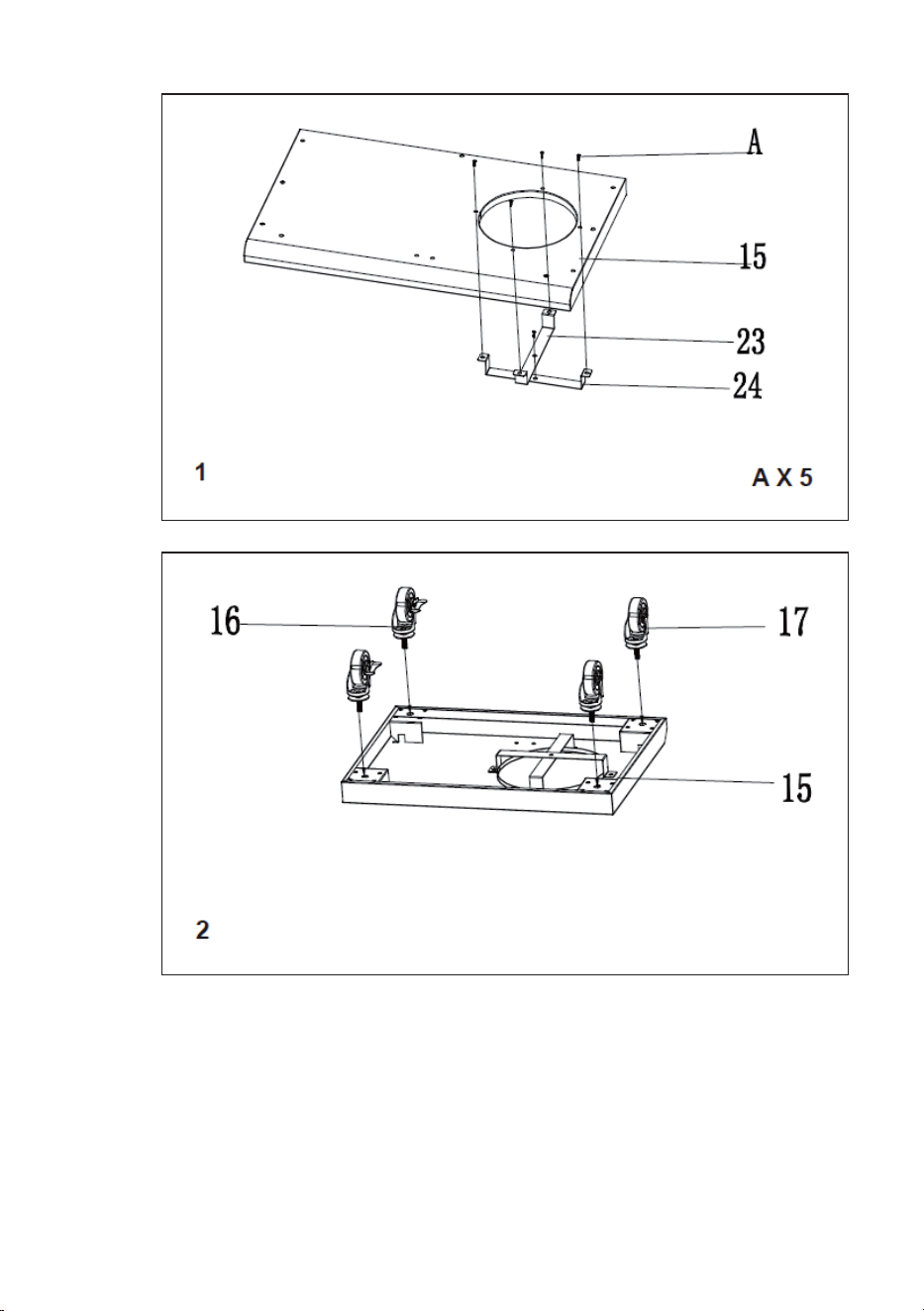

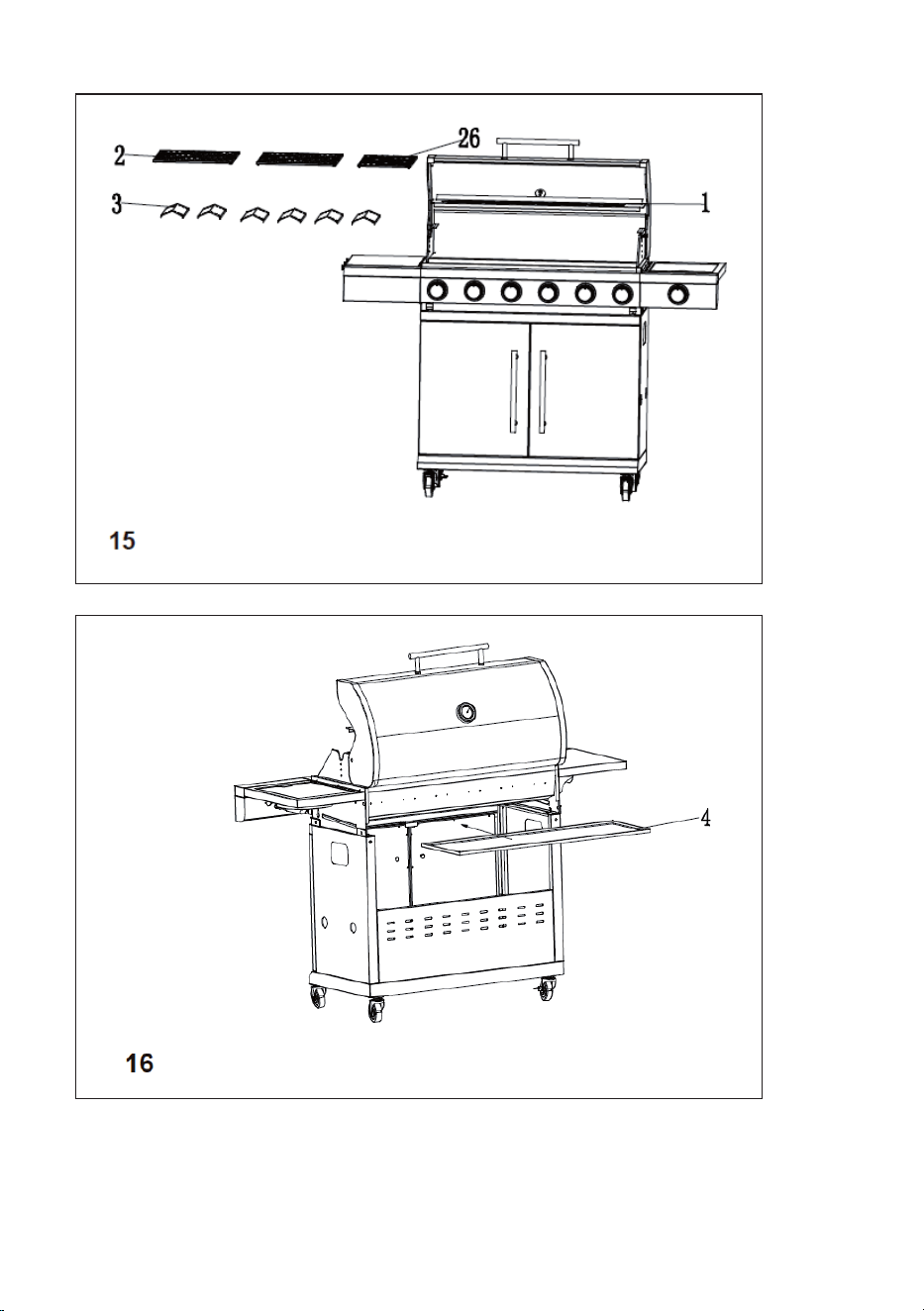

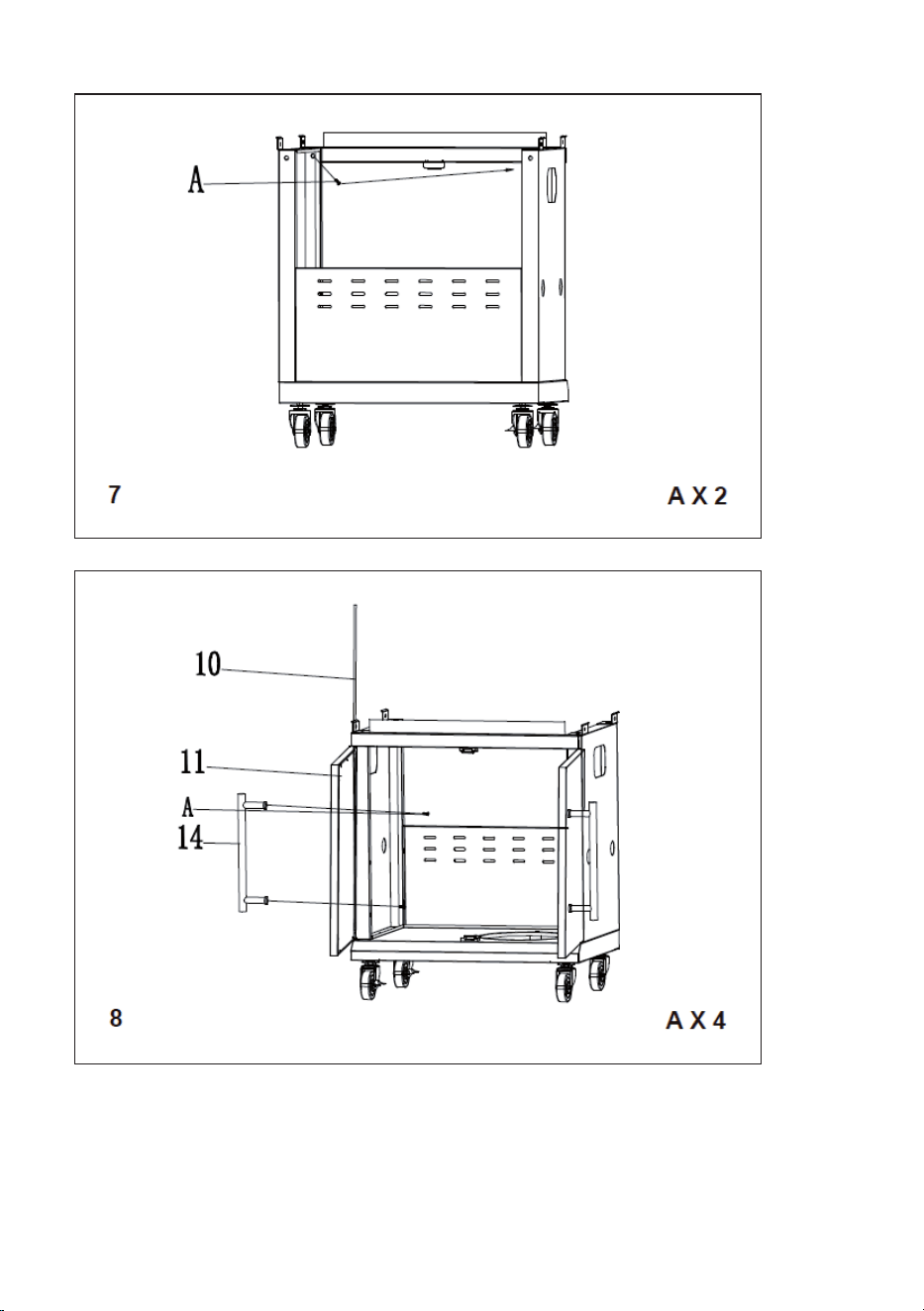

Skontrolujte, či je gril správne zmontovaný. Každý gril je dodávaný s podrobnými

montážnymi pokynmi, ktoré zahŕňajú montážne postupy špeci cké pre každý

model. Dodržiavajte tieto pokyny, aby ste zabezpečili správnu a bezpečnú montáž

grilu.

POZOR

Nebezpečenstvo poranenia! Napriek všetkej snahe o čo

najjednoduchšiu montáž je pri manipulácii s oceľovými dielmi

možné, že rohy a hrany môžu pri nesprávnej manipulácii pri

montáži spôsobiť rezné poranenia. Pri manipulácii s dielmi počas

montáže buďte opatrní. Pri montáži sa dôrazne odporúča nosiť

pracovné rukavice.

INŠTALÁCIA

Príprava

• Na prevádzku tohto plynového grilu potrebujete plynovú fľašu (kvapalný plyn)

a vhodný regulátor tlaku plynu. Ovládače by mali spĺňať normu EN 12864 (v

platnom znení) a národné predpisy.

• Pripojte hadicu a regulátor k plynovej nádobe na ľavej strane plynového

grilu, pričom dbajte na to, aby bola nádoba na plyn mimo dosahu tepla a v

bezpečnej polohe.

Hadica by mala mať priemer 8-10 mm. Odporúčaná dĺžka hadice nesmie

prekročiť 1,5 m. Hadica by mala zodpovedať príslušnej norme a miestnym

predpisom.

Montáž

Po zakúpení vhodnej plynovej fľaše ju môžete pripojiť k vášmu plynovému grilu.

• Držte plynovú fľašu mimo dosahu akéhokoľvek zdroja vznietenia.

• Umiestnite plynovú fľašu na ľavú stranu plynového grilu alebo ju umiestnite

do priestoru na plynovú fľašu vo vnútri grilu. Uistite sa, že plynová fľaša je

chránená pred teplom a uložená v bezpečnej polohe.

• Keď je váš plynový gril pripravený na použitie, vložte regulátor do ventilu

plynovej fľaše a pevne ho utiahnite.

VAROVANIE

Nebezpečenstvo poranenia a vecných škôd! Pred pokusom o

zapálenie plynového grilu si prečítajte a pochopte všetky pokyny,

varovania a bezpečnostné opatrenia uvedené v tomto návode na

obsluhu.

• Pred každým použitím skontrolujte hadicu, či nemá praskliny, zárezy alebo

odreniny. Ak sa zistí, že hadica je poškodená, nepoužívajte plynový gril.

• Pri výmene plynovej fľaše sa uistite, že v blízkosti nie sú žiadne zdroje

vznietenia, napr. oheň, cigarety, otvorený oheň atď. Uistite sa, že je zariadenie

vypnuté a odpojené od plynovej nádoby.

• Uistite sa, že hadica nie je skrútená, čo by mohlo ovplyvniť prietok plynu pri

inštalácii plynového grilu. Okrem toho hadica nesmie byť príliš napnutá a

nesmie sa dotýkať žiadnych potenciálne horúcich častí plynového grilu.

• Vyberte si exibilnú hadicu, ktorej tepelná odolnosť je vyššia ako 80 °C.

• Flexibilná hadica by sa mala meniť každé 2 roky. Ak to vyžadujú národné

predpisy, je potrebné exibilnú hadicu vymeniť častejšie.

Výmena plynovej fľaše

Poznámka: Zaskrutkujte regulátor plynovej fľaše (nie je potrebný kľúč!)

• Plynová fľaša by mala mať tieto rozmery: výška 80 cm a max. 35 cm šírka.

Pripojenie plynovej fľaše

• Otočte oranžový uzáver tak, aby šípka ukazovala na medzeru v kryte.

• Odstráňte oranžovú bezpečnostnú čiapočku vytiahnutím pásika spúšte a

potom pomocou nej vytiahnite bezpečnostný uzáver. Nepoužívajte žiadne

nástroje. Nechajte čiapočku visieť na šnúrke.

• Skontrolujte, či je čierna tesniaca podložka vo ventile fľaše správne nasadená.

Pripojte regulátor k ventilu.

• Otočte regulátor plynovej fľaše v smere hodinových ručičiek a potom spustite

plynový gril podľa popisu.

Plynová prípojka pre model bez priestoru na plynovú fľašu:

Plynová prípojka Hadica Plynová

nádoba

Regulátor Hadica

Pripojenie grilu a hadice Pripojenie plynovej fľaše,

regulátora a hadice

VAROVANIE

Nebezpečenstvo požiaru a výbuchu! Najprv skontrolujte tesnosť

pripojenia plynovej hadice pomocou roztoku mydla a vody alebo

saponátu a vody. Po dokončení montáže znova vykonajte skúšku

tesnosti všetkých spojov pomocou mydlovej vody alebo vody so

saponátom.

Odpojenie plynovej fľaše

• Zatvorte plynový kohútik, s výnimkou systému dvoch  iaš s prepínacím

ventilom, ak je ním spotrebič vybavený. Počkajte, kým horák a plameň

nezhasnú. Pri systémoch s prepínacím ventilom musí byť vypnutá iba prázdna

plynová fľaša.

• Nasaďte oranžový bezpečnostný uzáver na prázdnu plynovú fľašu.

PREVÁDZKA

Poznámky k umiestneniu

• Umiestnite plynový gril na bezpečný, rovný povrch, ďaleko od horľavých

predmetov, ako sú drevené ploty alebo prevísajúce konáre stromov. Nikdy

nepoužívajte plynový gril v interiéri!

• Po pripojení plynovej fľaše skontrolujte tesnosť všetkých spojov plynovej

prípojky mydlovou vodou. Ak dôjde k úniku plynu, uzavrite ventil plynovej

fľaše. Ak netesnosť pretrváva, kontaktujte výrobcu alebo zákaznícky servis.

Poznámky k prevádzke

• Buďte pripravení v prípade nehody alebo požiaru. Musíte vedieť, kde je

lekárnička a hasiace prístroje a ako ich používať. Majte poruke hasiaci prístroj.

• Udržujte elektrické napájacie káble a prívodnú hadicu plynu mimo horúcich

povrchov.

• Keď je horák zapálený, musí byť horný kryt vždy otvorený.

• Po zapálení plynový gril nepremiestňujte a nenechávajte ho bez dozoru.

• Plynový gril sa pri používaní zahrieva, takže s vekom atď. manipulujte iba v

ochranných rukaviciach.

• Prístupné časti môžu byť veľmi horúce. Udržujte malé deti mimo dosahu

zariadenia!

VAROVANIE

Nebezpečenstvo popálenia! Čierna oblasť rukoväte (pozri obrázok

nižšie) sa pri používaní plynového grilu zahrieva, buďte opatrní!

Nedotýkajte sa vyznačených povrchov.

• Pri varení na grile používajte vhodné nástroje na grilovanie a teplu odolné

rukavice.

• Pri grilovaní buďte vždy maximálne opatrní.

• Neohrievajte na spotrebiči uzavreté nádoby s jedlom alebo nápojmi. Môže

sa zvýšiť tlak a spôsobiť prasknutie nádoby, čo môže mať za následok vážne

zranenie alebo poškodenie grilu.

• Po každom použití vypnite prívod plynu na plynovej fľaši.

POZNÁMKA: Na bočný horák môžete položiť hrniec alebo panvicu. Priemer hrnca

alebo panvice by mal byť max. Ø 24 cm a min. Ø 8 cm.

Zapálenie grilu

POZOR

Nebezpečenstvo požiaru a popálenia! Horné veko musí byť pri

zapaľovaní horáka vždy otvorené. Pri zapaľovaní nedržte svoju tvár

priamo nad plynovým grilom.

Váš plynový gril má nasledujúce spôsoby zapaľovania:

Zapaľovanie s ovládaním zapaľovacieho plynu (hlavný horák alebo hlavný

horák s bočným horákom)

• Keď sú všetky ovládacie prvky na plynovom grile v polohe „OFF“, otočte ventil

plynovej fľaše na regulátore tlaku plynu do polohy „ON“. Ak chcete vytvoriť

iskru, musíte stlačiť gombík plynu a podržať ho v tejto polohe 3-5 sekúnd, aby

sa umožnil prietok plynu. Potom ho otočte proti smeru hodinových ručičiek na

"HIGH“ (vysoký plameň). V trubici horáka vznikajú iskry. Zo zapaľovača budete

počuť kliknutie a z trubice horáka na ľavej strane horáka uvidíte vychádzať

oranžový plameň.

• Po zapraskaní držte ovládací gombík plynu stlačený 2 sekundy, aby plyn úplne

prešiel cez trubicu horáka a zabezpečilo sa zapálenie.

• Keď horí plameň horáka, môžete zapáliť aj susedné horáky nastavením ich

gombíkov do polohy „HIGH“ (vysoký).

• Pri nastavení "HIGH" by plameň horáka mal byť asi 12-20 mm, s minimom

oranžového plameňa.

• Otočte ovládací gombík úplne proti smeru hodinových ručičiek pre minimálne

(nízke) nastavenie.

• Ak máte problémy so zapálením plynového grilu pri dodržaní vyššie

uvedených krokov, kontaktujte výrobcu alebo zákaznícky servis.

Poznámka: Ak automatické zapaľovanie nefunguje, odstráňte grilovací rošt a

rozdeľovač tepla (varnú platňu) a otočte ventil proti smeru hodinových ručičiek

o 90°, aby ste zapálili gril pomocou zapaľovača grilu vo vzdialenosti 5 mm od

otvoru horáka. Namontujte späť grilovací rošt a rozdeľovač tepla (varnú platňu).

Počas tohto procesu používajte ohňovzdorné a tepelne odolné rukavice.

VAROVANIE

Nebezpečenstvo požiaru a výbuchu! Ak sa horák stále nezapáli,

otočte ovládač plynu do polohy „OFF“ (vypnuté) a počkajte 5 minút,

kým sa nespálený plyn rozptýli, kým sa znovu pokúsite zapáliť

plynový gril.

Tipy na - šetrenie energie

• Skráťte čas, počas ktorého je veko otvorené.

• Gril vypnite hneď po dokončení procesu varenia.

• Plynový gril predhrievajte cca 10 až 15 minút (okrem prvého použitia).

• Plynový gril nepredhrievajte dlhšie, ako sa odporúča.

• Nepoužívajte vyššie nastavenia ako je požadované.

USKLADNENIE

Poznámka: Pred uložením sa uistite, že gril úplne vychladol.

Skladovanie plynovej nádoby

• Odpojte plynovú fľašu od plynového grilu, keď sa už nepoužíva.

• Skôr ako sa pokúsite odpojiť plynovú fľaša od plynového grilu, uistite sa, že ste

vonku a mimo dosahu akéhokoľvek zdroja vznietenia.

• Plynovú fľašu skladujte vonku na dobre vetranom mieste.

Skladovanie grilu

• Keď vraciate plynový gril do prevádzky po období skladovania, skontrolujte

zariadenie a všetky spoje, či neuniká plyn. Pred použitím tiež skontrolujte, či

nie je upchatý horák alebo trysky. Postupujte podľa pokynov na čistenie, aby

ste sa uistili, že používanie plynového grilu je bezpečné.

• Ak je plynový gril uložený vonku, uistite sa, že všetky oblasti pod predným

panelom sú bez prekážok (hmyz atď.). Tento priestor musí byť udržiavaný

voľný, inak môže dôjsť k narušeniu prúdenia spaľovacieho alebo vetracieho

vzduchu.

ČISTENIE A ÚDRŽBA

POZOR

Nebezpečenstvo popálenia! Všetky čistiace a údržbárske práce sa

smú vykonávať iba po vychladnutí grilu a odpojení pripojenia k

plynovej fľaši.

Údržba

• Odporúča sa, aby servis plynového grilu vykonal odborný technik najmenej raz

ročne. Nepokúšajte sa opravovať toto zariadenie svojpomocne.

Čistenie

• Plynový gril by sa mal po každom použití vyčistiť.

• Po každom použití nechajte gril „vyhorieť“, aby ste minimalizovali zvyšky jedla

na grilovacom rošte. Za týmto účelom zapnite horák na 15 až 20 minút. Kvapky

tuku na vašom grile sa spália. Pred čistením sa uistite, že zariadenie vychladlo.

• Rošt pravidelne čistite tak, že ho namočíte do vody so saponátom.

• Vnútorné povrchy grilu by ste mali vyčistiť horúcou vodou so saponátom. Na

odstránenie odolných škvŕn použite drôtenú kefu alebo drôtenku.

• Pravidelne kontrolujte horák, aby ste sa uistili, že v ňom nie je hmyz a pavúky,

ktoré by mohli upchať plynové potrubie a presmerovať tok plynu. Venturiho

trubice na horáku veľmi starostlivo vyčistite a uistite sa, že nie sú upchaté. Na

čistenie oblasti venturiho trubice sa odporúča použiť čistič trubíc.

• Neblokujte požiarny otvor grilu. Ak je požiarny otvor upchatý, použite na jeho

čistenie okrúhlu tyč s priemerom 1,6 mm.

• Pri čistení horáka alebo ventilov dávajte pozor, aby ste nezväčšili otvory alebo

trysky horáka.

• Akékoľvek úpravy tohto zariadenia môžu byť nebezpečné a nie sú povolené.

RIEŠENIE PROBLÉMOV

Problém Možná príčina Preventívne opatrenia/

Riešenie

Z prasknutej/

prerezanej/spálenej

hadice uniká plyn.

Poškodená hadica. Vypnite prívod plynu na

plynovej fľaši. Ak je hadica

prerezaná alebo roztrhnutá,

vymeňte ju. Znovu pripojte

plynovú fľašu ku grilu a

vykonajte skúšku tesnosti.

Z plynovej fľaše uniká

plyn.

Mechanické

opotrebovanie v

dôsledku skladovania

alebo nesprávnej

obsluhy.

Zatvorte ventil plynovej

nádoby.

Z ventilu plynovej fľaše

uniká plyn.

Chybný ventil plynovej

fľaše v dôsledku

mechanického

opotrebovania alebo

nesprávnej obsluhy.

Zatvorte ventil plynovej fľaše

a vezmite plynovú fľašu späť

k predajcovi plynu.

Únik plynu na pripojení

plynovej fľaše a

regulátora tlaku plynu.

Nesprávna inštalácia,

netesné spojenie alebo

poškodené gumové

tesnenie.

Zatvorte ventil plynovej

fľaše, vyberte regulátor

tlaku plynu z plynovej fľaše

a vizuálne skontrolujte

gumové tesnenie, či nie

je poškodené. Postupujte

podľa pokynov na skúšku

tesnosti a na pripojenie

regulátora tlaku plynu k

plynovej fľaši (v častiach

„Bezpečnostné pokyny“ a

„Inštalácia“).

Z ovládačov šľahajú

plamene.

Požiar v trubici horáka

v dôsledku upchatia.

Okamžite nastavte všetky

gombíky do polohy „OFF“

a zatvorte ventil plynovej

fľaše. Po zhasnutí plameňov

a vychladnutí grilu vyberte

horák a skontrolujte, či na

ňom nie sú hniezda pavúkov

alebo hrdza (pozri časť

„Čistenie“).

Problém Možná príčina Preventívne opatrenia/

Riešenie

Horiaci tuk alebo

neustále horenie

povrchu grilu .

V oblasti horáka sa

nahromadilo príliš veľa

tuku.

Zatvorte prívod plynu na

plynovej fľaši. Nechajte veko

otvorené, aby plamene

uhasili. Po vychladnutí grilu

odstráňte zvyšky jedla a

mastnoty zo spaľovacej

komory, odkvapkávacej

misky na tuk a ostatných

povrchov.

Horák sa nezapáli

zapaľovačom.

Problémy s plynom:

Pokúsili ste sa zapáliť

nesprávny horák

Prečítajte si pokyny na

zapálenie grilu v časti

„Prevádzka“.

Horák nie je napájaný

plynom cez regulačný

ventil.

Uistite sa, že ventily vo

vnútri rúr horákov sú

správne umiestnené.

Blokácia vnútri horáku. Uistite sa, že rúrky

horákov nie sú blokované

pavučinami alebo inými

matnými časťami, pozri časť

„Čistenie a údržba“

Žiadny prietok plynu. Uistite sa, že plynová fľaša

nie je prázdna. Pozrite si

časť „Náhly pokles prietoku

plynu“ (nižšie).

Zábrana proti pare

na spojovacej matici

plynovej fľaše.

Nastavte gombíky do polohy

„OFF“ a uvoľnite prevlečnú

maticu na plynovej fľaši.

Znovu pripojte plynovú fľašu

a skúste horák znova zapáliť.

Spojovacia matica

na ventile plynovej

fľaše nie je správne

utiahnutá.

Otočte prevlečnú maticu asi

o polovicu až tri štvrtiny.

Problém Možná príčina Preventívne opatrenia/

Riešenie

Horák sa nezapáli

zapaľovačom.

Problémy s

elektrikou:

Elektróda je poškodená

alebo zlomená; "iskra

pri prasknutí"

Vymeňte elektródu

Hrot elektródy nie je v

správnej polohe.

Špička elektródy by mala

smerovať k otvoru v horáku.

Vzdialenosť by mala byť 3

až 5 mm. v prípade potreby

vzdialenosť upravte.

Drôt a/alebo elektróda

sú pokryté zvyškami z

varenia.

Vyčistite drôt a/alebo

elektródu alkoholom a

čistým tampónom.

Drôty sú uvoľnené

alebo nie sú pripojené.

Znova pripojte vodiče alebo

vymeňte zostavu elektródy/

drôtu.

Drôty majú skrat (iskra)

medzi zapaľovačom a

elektródou.

Vymeňte poistkový drôt.

Tlačidlo sa prichytí na

spodnú stranu a iskrí

medzi zapaľovačom a

elektródou.

Vymeňte zapaľovač.

Mohlo by dôjsť k

poškodeniu izolácie

vodičov.

Skontrolujte izoláciu vodičov

a správne pripojenie. Pri

prerušení izolácie vymeňte

vodiče.

Nie je možné zapáliť

horák pomocou

zápalky.

Pozrite si „Problémy

s plynom“ (na

predchádzajúcej

strane)

Pozri: Pokyny na zapálenie

grilu v časti „Obsluha“ tohto

návodu.

Zapálenie zápalkou

je nesprávny spôsob

zapaľovania.

Problém Možná príčina Preventívne opatrenia/

Riešenie

Náhly pokles prietoku

plynu alebo nízky

plameň.

Hromadenie tuku Vyčistite horáky, vnútro

grilu/spaľovaciu komoru.

Mastné grilované jedlo. Pred grilovaním z mäsa

odrežte tuk.

Teplota grilu je príliš

vysoká.

Otočte nastavovací gombík

proti smeru hodinových

ručičiek na nižšie

nastavenie.

Plameň zhasne. Silný alebo nárazový

vietor.

Otočte prednú časť roštu

proti vetru alebo zvýšte

intenzitu plameňa.

Plynová fľaša je takmer

prázdna.

Vymeňte plynovú fľašu

alebo ju dajte znovu naplniť

predajcovi plynu.

Spustený prepúšťací

ventil.

Pozrite si „Náhly pokles

prietoku plynu“ (vyššie).

Pretrvávajúci horiaci

tuk.

Zvyšky tuku sú viazané

zvyškami jedla v oblasti

horáka.

Otočte gombíky do polohy

„OFF“. Zatvorte prívod plynu

na plynovej fľaši. Nechajte

veko v aktuálnej polohe

a počkajte, kým oheň

nezhasne. Po vychladnutí

grilu vyberte a vyčistite

všetky časti spotrebiča.

Plameň bliká -

plameň v horákovej

trubici (potrubí).

Horák a rúrky horáka

sú zablokované.

Otočte gombíky do polohy

„OFF“. Keď spotrebič

vychladne, vyčistite horák

a/alebo rúrky horáka (pozri

časť „Čistenie a údržba“)

Vzplanutie. Zvyšky mastnoty. Vyčistite horáky, vnútro

grilu/spaľovaciu komoru.

Mastné grilované jedlo. Pred grilovaním z mäsa

odrežte tuk.

Teplota grilu je príliš

vysoká.

Nastavte nižšiu teplotu grilu.

Problém Možná príčina Preventívne opatrenia/

Riešenie

Plynová fľaša sa nedá

znovu naplniť.

Niektorí predajcovia

majú zastarané

plniace trysky s

opotrebovanými

závitmi.

Opotrebované dýzy nemajú

dostatok "zahryznutia" na

uchopenie ventilu. Skúste

druhého predajcu plynu.

Jeden horák nemôže

byť zapálený nad

ostatnými horákmi.

Zvyšky tuku alebo jedla

na konci prenosovej

trubice.

Rúrku očistite drôtenou

kefou.

Poznámka: Ak vyššie uvedené informácie nevyriešia váš problém, obráťte sa na

miestneho predajcu plynu.

POKYNY K LIKVIDÁCII

Ak vo vašej krajine existujú právne predpisy týkajúce

sa likvidácie elektrických a elektronických zariadení,

tento symbol na výrobku alebo na obale znamená, že

tento výrobok nesmie byť likvidovaný spolu s domovým

odpadom. Namiesto toho ho treba odovzdať na zbernom

mieste na recykláciu elektrických a elektronických

zariadení. Likvidáciou tohto produktu v súlade s predpismi

chránite životné prostredie a zdravie svojich blízkych

pred negatívnymi dôsledkami. Informácie o recyklácii a

likvidácii tohto produktu získate od miestnych úradov

alebo u služby likvidácie domáceho odpadu.

VÝROBCA A DOVOZCA (UK)

Výrobca:

Chal-Tec GmbH, WALLSTRASSE 16, 10179 Berlín, Nemecko

Dôležité pre Veľkú Britániu:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

Londýn, W8 6ND

United Kingdom

Dear customer,

Congratulations on purchasing this device. Please read the

following instructions carefully and follow them to prevent

possible damages. We assume no liability for damage

caused by disregard of the instructions and improper use.

Scan the QR code to get access to the latest user manual

and more product information.

CONTENTS

Safety Instructions 27

Gas Connection 30

Leak Test 31

Scope of Delivery 32

Overview 33

Parts List 34

Assembly 35

Installation 35

Operation 38

Storage 40

Cleaning and Maintenance 41

Troubleshooting 42

Disposal Considerations 46

Manufacturer & Importer (UK) 46

Assembly Instructions 119

TECHNICAL DATA

Article number 10045161

Total heat output (Hs) 19.3 kW (1404 g/h)

Main burner / side burner

(number)

6 main burners + 1 side burner

Gas category I3B/P(30) I3+(28~30/37)

Countries LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK, SI,

BG, IS, NO, TR, HR, RO,

IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Gas Propane, butane

and mixtures

Butane/propane

Gas pressure 28~30 mbar 28~30/37 mbar

Product name: Valdosta 6.1

Gas grill for outdoor use

Article number: 10045161

PIN code: 2531DM-0057

Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Germany

WWW.KLARSTEIN.CO.UK

Country of

destination

Equipment class Gas type and gas

pressure

Injector size Ø Total heat

output

(Hs)

Grill

burner

Side

burner

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Propane, butane

and mixtures:

28~30 mbar

0.80 mm 0.76 mm 19.3 kW

(1404 g/h)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28~30/37)

Butane (G30):

28~30 mbar

0.80 mm 0.76 mm

Propane (G31):

37 mbar

0.80 mm 0.76 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Propane, butane

and mixtures:

50 mbar

0.70 mm 0.66 mm

• WARNING: Accessible parts can be very hot. Keep

small children away.

• Read the instructions before using the appliance.

• Use the unit in well-ventilated areas.

• Any modi cations to the unit may be dangerous.

• Turn o the gas supply at the gas bottle after use.

2531-22

SAFETY INSTRUCTIONS

• Read these operating instructions carefully before using the appliance. Failure

to follow the instructions can lead to problems and dangers during use.

• Keep these operating instructions for future reference.

• This gas grill may only be used outdoors. Do not operate the grill inside

buildings, garages or other enclosed areas.

• Children must not use the appliance! Mentally, sensory and physically

impaired persons may only use the device if they have been informed in detail

about the functions and safety precautions by a supervisor responsible for

them beforehand and understand the associated risks.

WARNING

Risk of burns! Accessible parts of the appliance may be very hot

during operation and after use. Use oven gloves to protect against

burns and make sure that small children and pets are at a safe

distance from the grill.

• Keep the appliance away from  ammable materials during use.

• Place your gas grill on a safe, level surface, away from  ammable objects such

as wooden fences or overhanging tree branches.

• Do not store or use petrol, mentholated fuels or other  ammable vapours and

liquids near this appliance while it is in use.

• Do not move the grill during use.

• Exercise extreme caution when handling your grill. Never leave the grill

unattended while it is in use. After use, turn o the gas supply at the gas

cylinder.

• When grilling, the appliance must be placed on a  at, stable, non-combustible

surface and at a safe distance from combustible materials. It is recommended

to keep a minimum distance of 0.5 to 1.0 metre from combustible materials.

• Before using the grill, always carry out a leakage test as described in these

instructions. Check the hose, regulator, valve and all other gas lines for holes.

Never use the appliance if you  nd a gas leak.

• Turn o the gas supply to the appliance in the event of a leak at the gas

valve, extinguish open  ames, open the lid and check the appliance and all

connections for damage, leaking connections, etc. Contact your local gas

dealer immediately if the problem cannot be recti ed.

• Do not attempt to loosen the gas connections or joints while using the grill.

• If rain, snow, hail, sleet or other forms of precipitation get into the grill while

you are cooking with oil or fat, cover the cooking container immediately and

turn o the burner and the gas supply. Do not try to move the appliance or

the cooking bowl.

• This appliance should never be used as a heater.

• The user must not modify the appliance or any of its components. Any

modi cation of the appliance may be dangerous and may result in property

damage, personal injury or death. Do not tamper with the controls of this gas

barbecue, i.e. gas taps, injectors, valves, etc., without authorisation.

• Do not tamper with any parts that have been sealed by the manufacturer or

its representative. Do not attempt to repair the device yourself. Repairs may

only be carried out by qualied specialist personnel.

• The gas grill should be serviced at least once a year by a qualied technician.

Do not attempt to service this device yourself.

• Before each use of the appliance, check for insects or insect nests in the

burner, pipes and appliance openings. Remove them, if present. Spiders and

small insects may nest in the pipes and unit openings when the unit is not in

use. This can block the ow of air and gas, causing a yellow ame to ash back

and cause a re below the burner. Therefore, remove insects and insect nests

before each use, if present.

Gas requirements

Note: A gas pressure regulator approved according to EN 16129 and a gas hose

approved according to EN 16436-1 with a length of at least one metre must be

used for the appliance. If not included in the scope of delivery, these must be

purchased additionally.

• Contact your local gas cylinder dealer for the exact use of your gas cylinders.

• Never use a gas cylinder with a damaged tank, valve, base or ring.

• A deformed or rusted gas cylinder can be dangerous and should therefore be

checked for functionality by your local gas cylinder dealer before use.

• Never connect the appliance to a non-regulable gas source. Turn o the gas

when the appliance is not in use.

• The appliance may only be operated with propane or butane gas or a gas

mixture of both types of gas. The gas bottle must not be dropped or handled

roughly. The gas bottle must be disconnected when the grill is not in use. After

disconnecting, put the cap back on the gas bottle.

• Before connecting the gas bottle to the grill, make sure the gas valve is turned

o, there are no open ames near the appliance and the sealing ring is in

good condition. Then connect the pressure regulator to the gas bottle.

• The connection hose must be replaced every two years.

• Check the connection hose once a month and every time the gas cylinder is

changed. If the connection hose shows cracks or other signs of deterioration,

it must be replaced with a new one.

• If local regulations require it, the connection hose must be replaced.

• Make sure that the connection hose is not kinked or twisted and does not

come into contact with the surfaces of hot devices.

• Before changing the gas bottle, make sure that the gas has been turned o

and that there are no naked ames or other heat sources near the appliance.

Make sure the gas cylinder is always in an upright position.

• Only use the connections and accessories of the device for their intended

purposes.

• Do not turn the gas bottle upside down to use the remaining gas.

• Never ignite a gas barbecue with petrol or similar liquids.

Notes on reﬁ lling gas cylinders

Certain LPG dealers can  ll LPG cylinders for use in the barbecue beyond the

capacity of the cylinders. This "over lling" can lead to a dangerous condition. The

"over lling" of tanks can cause excess pressure to build up. As a safety device,

the tank's pressure relief valve vents gas vapour to relieve this excess pressure.

This vapour is  ammable and can therefore be ignited accidentally. To reduce this

danger, you should take the following safety precautions:

• If you have your gas cylinder  lled, be sure to tell the gas dealer that no more

than 80 % of the total capacity of the gas cylinder may be  lled.

• If you have or use an extra reserve gas bottle or have an unconnected gas

bottle, never store it near or under the grill or heat box or near any other

source of ignition or heat.

WARNING

Danger of  re and explosion!

If you smell gas:

1. Turn o the gas supply to the appliance at the gas bottle.

2. Extinguish all open  ames.

3. Open the lid.

4. If the smell of gas persists, stay away from the device and call

the local  re brigade.

GAS CONNECTION

The gas connection line between the gas pressure regulator and the grill can be

made using metal bellows or a gas-approved rubber hose with a maximum length

of 1.5 m. Gas grills that run on liqueed petroleum gas (LPG) should be connected

with a gas approved rubber hose.

• If a rubber hose is used, a universal air inlet tting is required.

• The two ends of the gas hose are connected to the grill and the gas valve

respectively. Please install the rubber hose adapter directly on the main

gas pipe without any adapters in between. The diameter of the gas hose is

8-10 mm and varies depending on the adapter used. If in doubt, ask your local

gas dealer which adapter and gas hose is compatible with the gas bottles

available in your country. Never operate the device if you have any doubts

about compatibility or if you are unsure whether the connection is properly

insulated.

• Only approved gas hoses and regulators may be connected to a (rellable) gas

cylinder. All components should comply with local regulations.

• Make sure that the gas hose is not twisted, kinked or bent by other objects.

After installation is complete, a gas leak detection (leak test) should be

performed.

• Do not expose the gas hose to high temperatures.

• It is recommended that an annual air tightness test be carried out on the gas

grill.

• Before each use, make sure the rubber hose is in good condition. Replace it if

it shows signs of wear or cracks.

Gas connection

with Type E adapter

Gas connection

(France)

If a rubber hose is being used,

please install the appropriate

adapter (see image above) directly

on the main gas pipe without any

adapters in between.

When using the gas grill in France,

please ensure that the appropriate

adapter (see image above) is

connected to the main gas line.

LEAK TEST

• Perform the leak test each time the gas cylinder is connected or reconnected.

• Never use an open ame to check for gas leaks.

• Never smoke while performing the leak test.

• Always perform the leak test outdoors, in a well-ventilated area, and away

from sources of ignition such as gasoline, open ames, sparks, or electrical

equipment.

• The device must be checked regularly for gas leaks. If a smell of gas is

noticeable, the leak test must be carried out immediately.

Carrying out the leak test

• Make a soapy solution of soap and water in a 1:3 ratio. The soap solution

can be applied with a bottle, brush, dish soap bottle or cloth to the areas to

be tested: gas cylinder valve, pressure regulator, all gas connections, hose

connections and along the entire length of the connection hose.

• The gas valve must be turned to the "OFF" position when applying the soap

solution. Once the soapy solution has been applied all over, turn on the gas

valve to the "ON" position.

• If there is a leak at one point, soap bubbles will appear at the corresponding

point.

• If there is a leak, close the gas valve immediately. Tighten the leaking

connectors, open the gas valve and recheck all points.

• If the leak does not stop after several attempts, contact your local gas dealer

or similarly qualied person. Do not use the grill under any circumstances

while there is a leak!

SCOPE OF DELIVERY

OVERVIEW

PARTS LIST

PART PCS. PART PCS.

ASSEMBLY

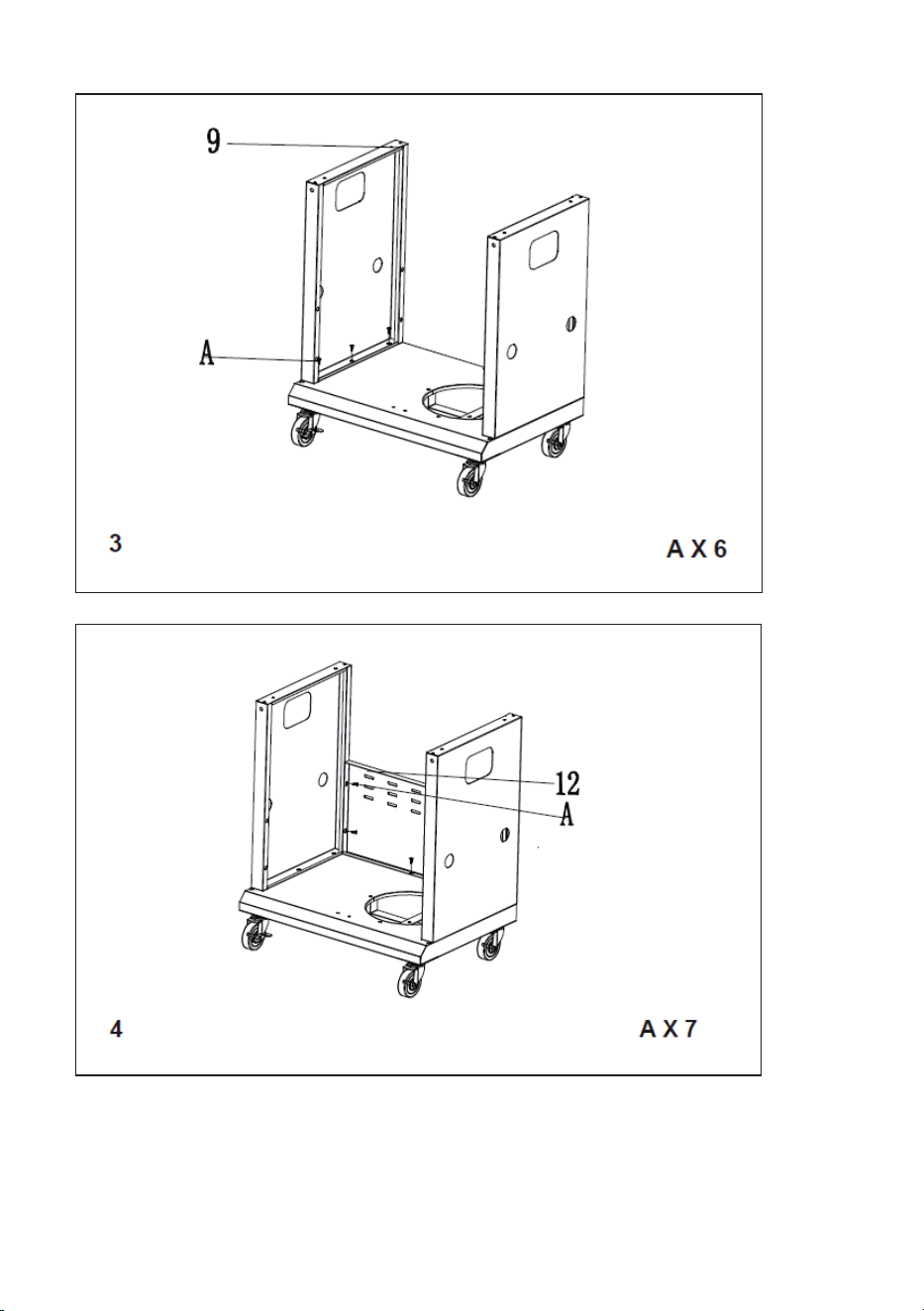

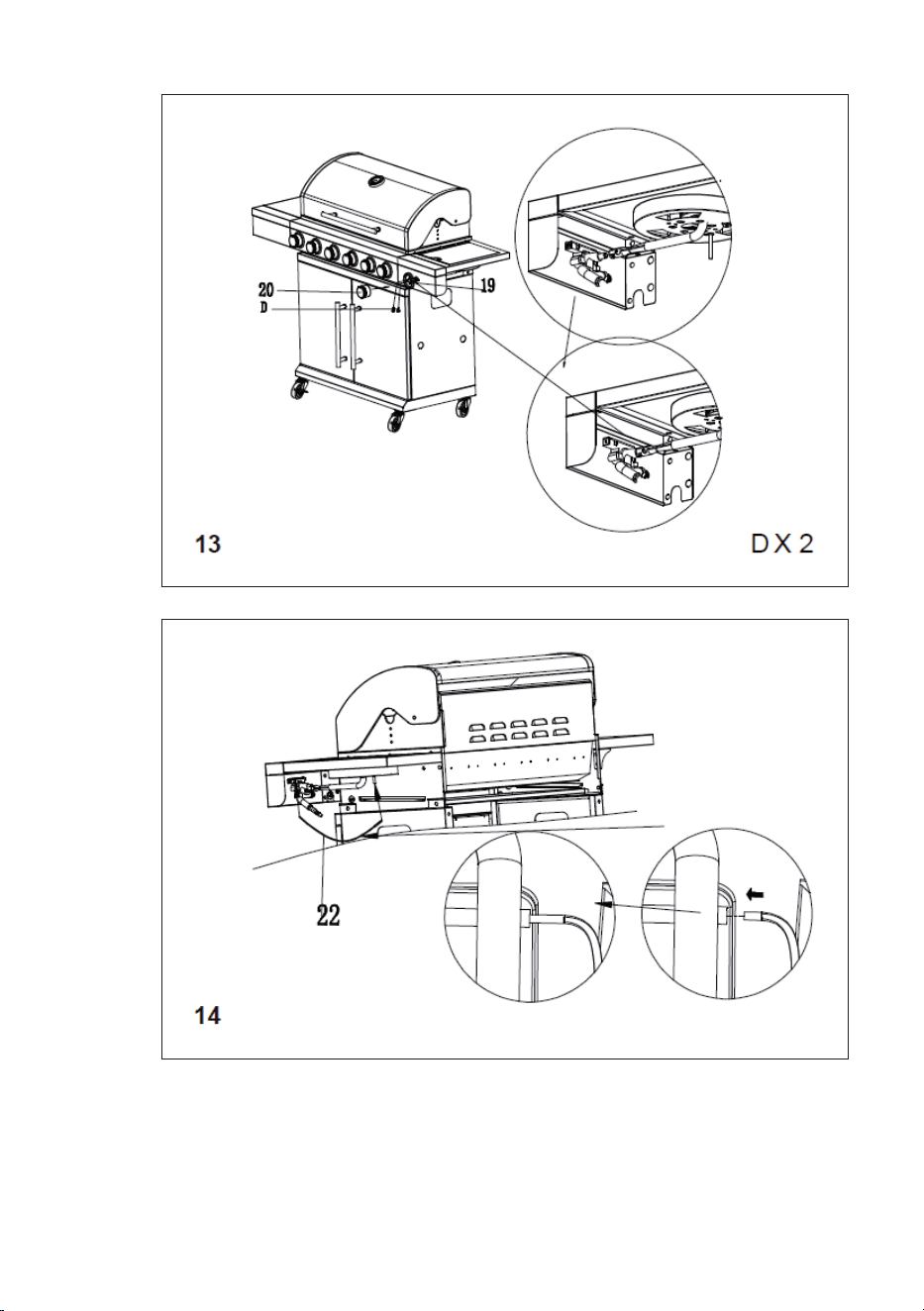

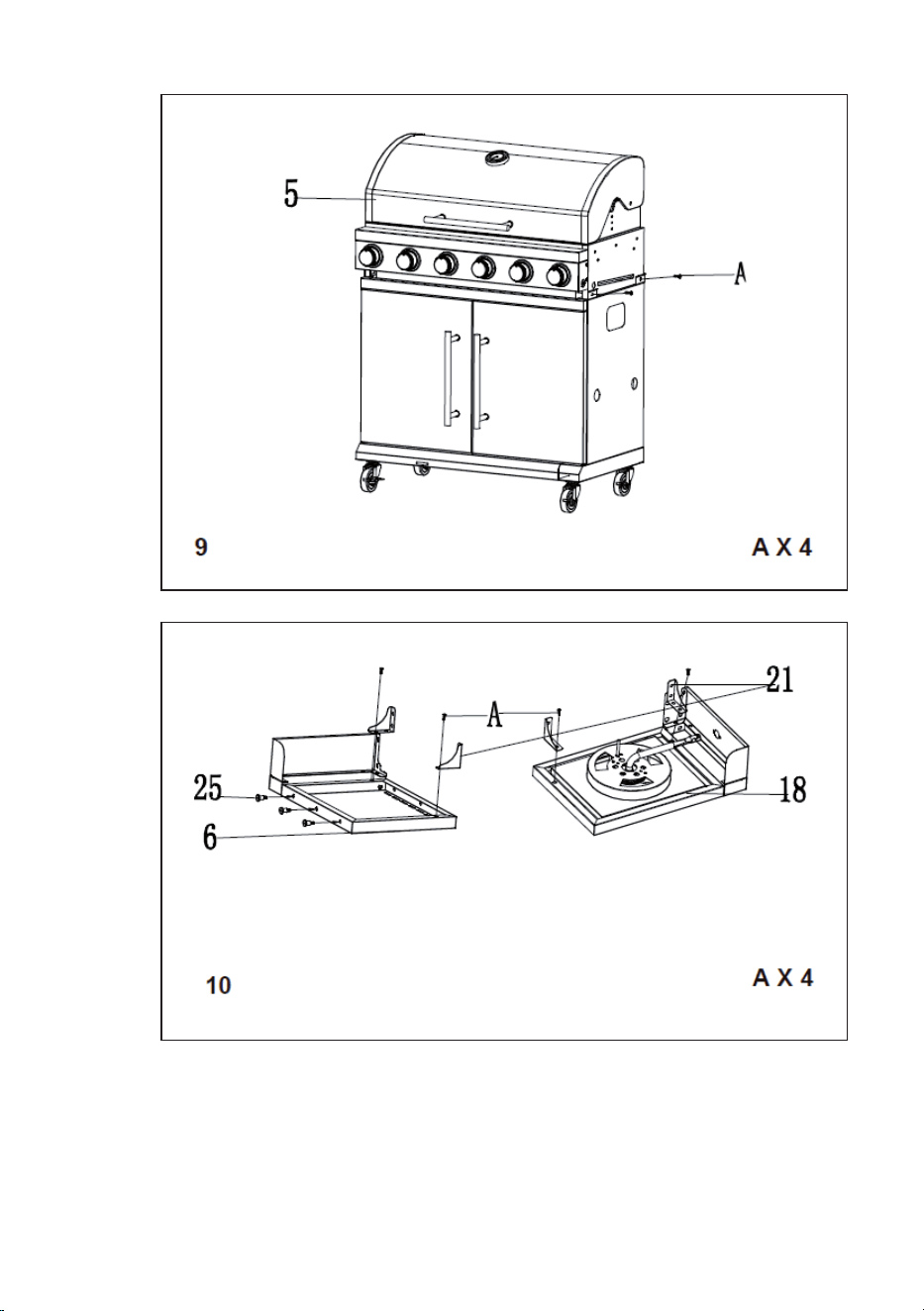

Make sure your grill is assembled correctly. Each grill comes with detailed

assembly instructions that include assembly procedures speci c to each model.

Follow these instructions carefully to ensure the correct and safe assembly of the

grill.

CAUTION

Risk of injury! Despite all e orts to make assembly as easy as

possible, when handling the steel parts it is possible that corners

and edges can cause cut injuries if handled improperly during

assembly. Be careful when handling parts during assembly. It is

strongly recommended to wear work gloves during assembly.

INSTALLATION

Preparation

• To operate this gas grill you need a gas bottle (liquid gas) and a suitable gas

pressure regulator. The controllers should comply with the EN 12864 standard

(as amended) and national regulations.

• Connect the hose and regulator to the gas container on the left-hand side of

the gas grill, taking care to keep the gas container away from heat and in a

safe position.

The hose should have a diameter of 8-10 mm. The recommended length of the

hose must not exceed 1.5 m. The  exible hose should comply with the relevant

standard and local regulations.

Installation

After purchasing a suitable gas bottle, you can set it up with your gas grill.

• Change the gas cylinder away from any source of ignition.

• Position the gas bottle on the left side of your gas grill or place it in the gas

bottle compartment inside the barbecue. Make sure that the gas bottle is

protected from heat and stored in a safe position.

• When your gas grill is ready for use, insert the regulator into the valve of the

gas bottle and tighten it  rmly.

WARNING

Risk of injury and damage to property! Before attempting to light

your gas grill, read and understand all instructions, warnings, and

safety precautions outlined in this owner's manual.

• Check the hose for cracks, cuts or abrasions before each use. If the hose is

damaged in any way, do not use your gas grill.

• When changing the gas bottle, make sure that there are no sources of ignition

nearby, e.g. re, cigarettes, open ames, etc. Make sure the device is turned

o.

• Make sure that the hose is not twisted, which could aect the gas ow when

installing your gas grill. In addition, the hose must not be excessively taut and

must not touch any potentially hot parts of the gas barbecue.

• Choose a exible hose whose heat resistance is higher than 80 °C.

• The exible hose should be changed every 2 years. It is necessary to change

the exible hose when national regulations require it.

Changing the gas cylinder

Note: Screw the gas cylinder regulator shut (no spanner is required!)

• The gas bottle should have the following dimensions: 80 cm high and max. 35

cm wide.

Connecting the gas cylinder

• Turn the orange cap so that the arrow points to the gap in the housing.

• Remove the orange safety cap by pulling out the trigger band and then using

it to pull out the safety cap. Do not use tools. Leave the cap hanging.

• Check that the black sealing washer inside the bottle valve is properly seated.

Connect the regulator to the valve.

• Turn the gas bottle regulator clockwise and then start up the gas grill as

described.

Gas connection for model without gas bottle compartment:

Gas connection Hose Gas bottle Regulator Hose

Connection of grill and hose Connection of gas bottle,

regulator and hose

WARNING

Danger of  re and explosion! First check the connection of the gas

hose for leaks with a soapy water solution. After completing the

installation, carry out a leak test again on all connections using

soapy water.

Disconnecting the gas cylinder

• Turn o the gas tap, except in the case of a two-bottle system with a

changeover valve, if the appliance is equipped with one. Wait until the burner

and the pilot  ame have gone out. For systems with a changeover valve, only

the empty gas cylinder must be switched o .

• Replace the orange safety cap on the empty gas bottle.

OPERATION

Notes on setup

• Place your gas grill on a safe, level surface, away from  ammable objects such

as wooden fences or overhanging tree branches. Never use your gas grill

indoors!

• Always check all gas connection joints for leaks with soapy water after

connecting the gas bottle. Turn o the gas cylinder valve if there is a gas leak.

If the leak persists, contact the manufacturer or customer service.

Notes on operation

• Be prepared in case of an accident or  re. You must know where the  rst aid

kit and  re extinguishers are and how to use them. Keep a  re extinguisher

handy.

• Keep electrical supply cables and the gas supply hose away from all hot

surfaces.

• The top cover must always be open when the burner is lit.

• Do not move your gas grill after lighting it and do not leave it unattended.

• The gas grill gets hot when in use, so only handle the lid etc. with protective

gloves.

• Accessible parts can be very hot. Keep small children away!

WARNING

Risk of burns! The black marked area of the handle (see picture

below) gets hot when the gas grill is in use, be careful! Do not

touch the black area.

• Use oven gloves and sturdy, long-handled gas grill tools when cooking on the

grill.

• Always take the utmost care when barbecuing.

• Do not heat unopened glass or metal containers with food on the grill.

Pressure may build up and cause the container to burst, resulting in serious

injury or damage to the grill.

• After each use, turn o the gas supply at the gas cylinder.

NOTE

: You can place a pot or pan on the side burner. The diameter of the pot or

pan should be max. Ø 24 cm and min. Ø 8 cm.

Lighting the gas grill

CAUTION

Fire and burn hazard! The lid must be open when lighting the

burner! Do not hold your face directly over the gas grill when

lighting it.

Your gas grill has the following ignition methods:

Ignition with the pilot gas control (main burner or main burner with side

burner)

• When all the controls on the gas grill are in the "OFF" position, turn the gas

bottle valve on the gas pressure regulator to the "ON" position. To create a

spark, you need to press the throttle knob and hold it in that position for 3-5

seconds to allow gas  ow. Then turn it anti-clockwise to "HIGH". Sparks are

generated in the burner tube. You will hear a click from the igniter and you

will see an orange  ame coming out of the burner tube on the left side of the

burner.

• Keep the gas control knob depressed for 2 seconds after the crackle to pass

the gas completely through the burner tube and ensure ignition.

• When the burner  ame is burning, you can also light adjacent burners by

setting their knobs to "HIGH".

• At the "HIGH" setting, the burner  ame should be about 12-20 mm, with a

minimum of orange  ame.

• Turn the control knob fully anti-clockwise for the minimum (low) setting.

• If you have di culty lighting your gas grill when following the above steps,

contact the manufacturer or customer service.

Note: If the automatic ignition does not work, remove the grill grate and the

heat distributor (hot plate) and turn the valve anti-clockwise 90° to light the grill

with a grill lighter at a distance of 5 mm from the burner  re hole. Re t the grill

grate and the heat distributor (hot plate). Be sure to wear  reproof and heat-

resistant gloves during this process.

WARNING

Danger of  re and explosion! If the burner still does not light, turn

the gas control knob to "OFF" and wait 5 minutes for the unburnt

gas to dissipate before trying to light the gas grill again.

Tips for energy-saving use

• Reduce the time that the lid is open.

• Switch o the grill as soon as the cooking process is complete.

• Preheat the gas barbecue for 10 to 15 minutes only (except when using it for

the rst time).

• Do not preheat the gas grill longer than recommended.

• Do not use a higher setting than required.

STORAGE

Note: Make sure that the grill has cooled down completely before storing.

Storage of the gas cylinder

• Disconnect the gas bottle from the gas grill when it is no longer in use.

• Make sure you are outdoors and away from any ignition sources before

attempting to disconnect your gas bottle from the gas grill.

• Store the gas cylinder outdoors in a well-ventilated area.

Storage of the gas grill

• When you return your gas grill to service after a period of storage, check the

unit and all connections for gas leaks. Before use, also check whether the

burner or nozzles are clogged. Follow the cleaning instructions to ensure that

the gas grill is safe to use.

• If the gas grill is stored outdoors, make sure that all areas under the front

panel are free from obstructions (insects, etc.). This area must be kept clear,

otherwise the ow of combustion or ventilation air may be impaired.

CLEANING AND MAINTENANCE

CAUTION

Risk of burns! All cleaning and maintenance work must only be

carried out when the gas grill has cooled down and the connection

to the gas cylinder has been disconnected.

Maintenance

• It is recommended that the gas grill be serviced by a competent technician

every 90 days, or at least once a year. Do not attempt to service the device

yourself.

Cleaning

• The gas grill should be cleaned after each use.

• Allow the grill to "burn o " after each use to minimise food residue on the grill

grid. To do this, switch on the burner for 15 to 20 minutes. The drops of fat

on your grill will be burned o . Make sure the device has cooled down before

proceeding with the cleaning.

• Clean the grill grates regularly by soaking them in soapy water and washing

them.

• The inside surfaces of the grill housing cover should also be cleaned with

hot soapy water. Use a wire brush, steel wool or a scouring pad to remove

stubborn stains.

• Check the burner regularly to make sure it is free of insects and spiders that

could clog the gas line and divert the gas  ow. Be sure to clean the venturi

tubes on the burner very carefully, and make sure there are no blockages. It is

recommended that you use a tube cleaner to clean the venturi area.

• Do not block the  re opening of the grill. If the  re opening is blocked, use a

round rod with a diameter of 1.6 mm to clean it.

• Be careful not to enlarge the burner ori ces or nozzles when cleaning the

burner or valves.

• Any modi cations to this unit can be dangerous and are not permitted.

TROUBLESHOOTING

Problem Potential cause Prevention / Solution

Gas leaks from a

ruptured/cut/burnt

hose.

Damaged hose Turn o gas at the gas

bottle. Replace the hose if it

is cut or torn. Reconnect the

gas bottle to the grill and

carry out a leak test.

Gas leaks from the gas

cylinder.

Mechanical wear due

to storage or incorrect

operation.

Turn o the gas bottle valve.

Gas leaks from the gas

cylinder valve.

Defective gas

cylinder valve due to

mechanical wear or

incorrect operation

Close the gas cylinder valve

and take the gas cylinder

back to your gas dealer.

Gas leaks at the

connection of the

gas bottle and gas

pressure regulator.

Faulty installation,

leaking connection or

defective rubber seal

Close the gas cylinder valve,

remove the gas pressure

regulator from the gas

cylinder and visually inspect

the rubber seal for damage.

Follow the instructions

for the leak test and for

connecting the gas pressure

regulator to the gas cylinder

(in the "Safety Instructions"

and "Installation" sections)

Flames erupt from the

controls.

Fire in the burner tube

due to blockages.

Immediately set all knobs

to "OFF" and close the gas

cylinder valve. After the

ames have gone out and

the grill has cooled down,

remove the burner and

inspect it for spider nests or

rust (see section "Cleaning").

Grease re or constant

aring of the grill

surface.

Too much grease has

accumulated in the

burner area.

Close the gas supply on

the gas bottle. Leave

the lid open to allow the

ames to die down. After

the grill has cooled down,

remove food residues and

grease residues from the

combustion chamber, the

grease drip tray and other

surfaces.

Problem Potential cause Prevention / Solution

The burner will not

light with the igniter.

Gas problems:

You tried to light the

wrong burner

See the instructions for

lighting the grill in the

"Operation" section.

The burner is not

supplied with gas via

the regulator valve.

Make sure that the valves

inside the burner tubes are

positioned correctly.

Blockage in the burner. Make sure that the burner

tubes are not blocked by

cobwebs or other matted

parts, see section "Cleaning

and Maintenance"

No gas ow. Make sure that the gas

bottle is not empty. See

"Sudden drop in gas ow"

(below).

Vapour barrier on the

union nut of the gas

cylinder.

Set the knobs to "OFF" and

loosen the union nut on the

gas bottle. Reconnect the

gas bottle and try to light

the burner again.

The union nut on the

gas cylinder valve is

not properly tightened.

Turn the union nut about

half to three quarters.

Problem Potential cause Prevention / Solution

The burner will not

light with the igniter.

Electrical problems:

The electrode is

cracked or broken;

"spark at crack"

Replace electrode.

The electrode tip is not

in the correct position.

The tip of the electrode

should point towards the

opening in the burner. The

distance should be 1/8

to 3/16 inches. Adjust if

necessary.

Wire and/or electrode

are covered with

cooking residue.

Clean the wire and/or

electrode with rubbing

alcohol and a clean swab.

The wires are loose or

not connected.

Reconnect the wires or

replace the electrode/wire

assembly.

The wires have a short

circuit (spark) between

the igniter and the

electrode.

Replace the fuse wire.

The push button

clamps to the

underside and sparks

between the igniter

and the electrode.

Replace the igniter.

The insulation of

the wires could be

damaged.

Check the insulation of

the wires and the proper

connection. Replace wires

when insulation is broken.

The burner cannot be

lit with a match.

See "Gas problems" (on

the previous page)

See: Instructions for

lighting the barbecue in the

"Operation" section of this

manual.

Lighting with a match

is the wrong method of

ignition.

Sudden drop in gas

ow or low ame.

Fat accumulation Clean the burners, the

inside of the grill/the

combustion chamber.

Greasy grilled food. Cut the fat o the meat

before grilling.

Grill temperature too

high.

Turn the adjustment knob

anti-clockwise to a lower

setting.

Problem Potential cause Prevention / Solution

The ame goes out. Strong or gusty wind. Turn the front of the grate

against the wind or increase

the ame intensity.

The gas is almost

empty.

Replace the gas cylinder or

have it relled by your gas

dealer.

Overow valve

triggered.

See "Sudden drop in gas

ow" (above).

Persistent grease re Grease residues

are bound by food

residues in the burner

area.

Turn the knobs to "OFF".

Close the gas supply on

the gas bottle. Leave the

lid in the current position

and wait until the re has

gone out. After the grill has

cooled down, remove and

clean all appliance parts.

Flame ashback -

Fire in burner tube(s).

The burner and the

burner tubes are

blocked.

Turn the knobs to "OFF".

When the appliance has

cooled down, clean the

burner and/or the burner

tubes (see section "Cleaning

and Maintenance")

Flare-up Grease residues. Clean the burners, the

inside of the grill/the

combustion chamber.

Greasy grilled food. Cut the fat o the meat

before grilling.

Grill temperature too

high.

Set a lower grill

temperature.

The gas bottle cannot

be relled.

Some dealers have

outdated lling nozzles

with worn threads.

Worn nozzles do not have

enough "bite" to grip the

valve. Try a second gas

dealer.

One burner cannot

be lit over the other

burners.

Grease residues or

food residues at the

end of the transfer

tube.

Clean the transmission tube

with a wire brush.

Note: If the above information does not solve your problem, please contact

your local gas dealer.

DISPOSAL CONSIDERATIONS

If there is a legal regulation in your country regarding

the disposal of electrical and electronic equipment, this

symbol on the product or on the packaging indicates that

this product must not be disposed of with household

waste. Instead, it must be taken to a collection point

for the recycling of electrical and electronic equipment.

By disposing of this product in accordance with the

regulations, you are protecting the environment and the

health of those around you from negative consequences.

For information on recycling and disposal of this product,

contact your local government or household waste

disposal service.

MANUFACTURER & IMPORTER (UK)

Manufacturer:

Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.

Importer for Great Britain:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Cher client, chère cliente,

Toutes nos félicitations pour l’acquisition de ce nouvel

appareil. Veuillez lire attentivement et respecter les

instructions de ce mode d’emploi an d’éviter d’éventuels

dommages. Nous ne saurions être tenus pour responsables

des dommages dus au non-respect des consignes et à la

mauvaise utilisation de l’appareil. Scannez le QR-Code

pour obtenir la dernière version du mode d‘emploi et des

informations supplémentaires concernant le produit :

SOMMAIRE

Consignes de sécurité 49

Raccordement au gaz 52

Test d’étanchéité 53

Contenu de l’emballage 54

Aperçu 55

Liste des pièces 56

Assemblage 57

Installation 57

Utilisation 60

Stockage 63

Nettoyage et maintenance 64

Identication et résolution des problèmes 65

Informations sur le recyclage 70

Fabricant et importateur (UK) 70

Instruction de montage 119

FICHE TECHNIQUE

Numéro d'article 10045161

Puissance calorique totale (Hs) 19,3 kW (1404 g/h)

Brûleur principal /

brûleur latéral (nombre)

6 brûleurs principaux + 1 brûleur latéral

Catégorie de gaz I3B/P(30) I3+(28-30/37)

Pays LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK, SI,

BG, IS, NO, TR, HR,

RO, IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Gaz Propane, Butane

et mélanges

Butane / Propane

Pression du gaz 28-30 mbar 28-30/37 mbar

Nom du produit : Valdosta 6.1

Barbecue à gaz d'extérieur

Numéro d'article : 10045161

Code PIN : 2531DM-0057

Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

WWW.KLARSTEIN.FR

Pays de

destination

Classe d'équipement Type et pression

du gaz

Taille des injecteurs Ø Puissance

calori que

totale (Hs)

Brûleur

du bar-

becue

Brûleur

latéral

LU, NL, DK,

FI, SE, CY, CZ,

LT, MT, SK, SI,

BG, IS, NO,

TR, HR, RO, IT,

HU, LV

I3B/P(30)

Propane, Butane

et mélanges :

28-30 mbar

0,80 mm 0,76 mm 19,3 kW

(1404 g/h)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28-30/37)

Butane (G30) :

28-30 mbar

0,80 mm 0,76 mm

Propane (G31) :

37 mbar

0,80 mm 0,76 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Propane, Butane

et mélanges :

50 mbar

0,70 mm 0,66 mm

• MISE EN GARDE : Les parties accessibles peuvent

être très chaudes. Tenez les enfants à l'écart.

• Lisez les indications avant d'utiliser l'appareil.

• Utilisez l'appareil dans un endroit bien ventilé.

• Toute modi cation de l'appareil peut être

dangereuse.

• Après utilisation, fermez l'arrivée de gaz sur la

bouteille de gaz.

2531-22

CONSIGNES DE SÉCURITÉ

• Lisez attentivement le mode d'emploi avant d'utiliser l'appareil. Le non-

respect des indications peut entraîner des problèmes et des dangers lors de

l'utilisation.

• Conservez le mode d'emploi pour vous y référer ultérieurement.

• Ce barbecue à gaz ne doit être utilisé qu'à l'extérieur. N'utilisez pas le barbecue

à l'intérieur de bâtiments, de garages ou d'autres espaces clos.

• Les enfants ne sont pas autorisés à utiliser l'appareil ! Les personnes sou rant

de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil

que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions

de sécurité par une personne responsable et s'ils comprennent les risques

associés.

MISE EN GARDE

Risque de brûlure ! Les pièces accessibles de l'appareil peuvent être

très chaudes pendant le fonctionnement et après utilisation. Pour

éviter les brûlures, utilisez des gants de cuisine et gardez les jeunes

enfants et les animaux domestiques à une distance sécuritaire du

barbecue.

• Tenez l'appareil à l'écart des matériaux in ammables pendant l'utilisation.

• Placez votre barbecue à gaz sur une surface plane et sûre, à l'écart d'objets

in ammables tels que des clôtures en bois ou des branches d'arbres en

surplomb.

• Ne stockez pas et n'utilisez pas d'essence, de carburants mentholés ou

d'autres vapeurs ou liquides in ammables à proximité de cet appareil pendant

son utilisation.

• Ne déplacez pas le barbecue en fonctionnement.

• Soyez extrêmement prudent lorsque vous manipulez votre barbecue. Ne

laissez jamais le barbecue sans surveillance pendant son utilisation. Après

utilisation, fermez l'arrivée de gaz sur la bouteille de gaz.

• Pendant la cuisson au barbecue, l'appareil doit être sur une surface plane,

stable et non in ammable et à une distance de sécurité des matériaux

in ammables. Il est recommandé de maintenir une distance minimale de 0,5 à

1,0 mètre des matériaux in ammables.

• E ectuez toujours un test d'étanchéité comme indiqué dans ce guide avant

d'utiliser le barbecue. Véri ez l'étanchéité du  exible, du régulateur, de la

valve et de toutes les autres conduites de gaz. N'utilisez pas l'appareil si vous

trouvez une fuite de gaz.

• En cas de fuite au niveau de la vanne de gaz, coupez l'alimentation de gaz

vers l'appareil, éteignez les  ammes nues, ouvrez le couvercle et véri ez

que l'appareil et tous les raccordements ne sont pas endommagés, qu'ils ne

fuient pas, etc. Contactez immédiatement votre fournisseur de gaz local si le

problème ne peut pas être résolu.

• N'essayez pas de débrancher les raccords de gaz et les connexions pendant

l'utilisation du barbecue.

• Si de la pluie, de la neige, de la grêle, du grésil ou toute autre forme de

précipitation pénètre à l'intérieur du barbecue pendant la cuisson avec

de l'huile ou des graisses, couvrez immédiatement le récipient de cuisson

et éteignez le brûleur et l'alimentation en gaz. N'essayez pas de déplacer

l'appareil ou le récipient de cuisson.

• Cet appareil ne doit jamais être utilisé comme source de chauage.

• L'appareil ou ses composants ne doivent pas être modiés par l'utilisateur.

Toute modication de l'appareil peut être dangereuse et entraîner des

dommages matériels et/ou des blessures voire la mort. Ne modiez aucune

des commandes de ce barbecue à gaz, notamment les robinets de gaz, les

injecteurs, les vannes, etc.

• Ne modier aucune pièce scellée par le fabricant ou son agent. N'essayez pas

de réparer l'appareil vous-même. Les réparations doivent être eectuées par

un personnel qualié uniquement.

• Le barbecue à gaz doit être contrôlé au moins une fois par an par un

technicien qualié. N'essayez pas de faire vous même la maintenance de

l'appareil.

• Avant chaque utilisation de l'appareil, vériez s'il y a des insectes ou des nids

d'insectes visibles dans le brûleur, dans les tuyaux et dans les ouvertures

de l'appareil. Retirez-les le cas échéant. Les araignées et les petits insectes

peuvent nicher dans les conduites ou les ouvertures de l'appareil lorsque

celui-ci n'est pas utilisé. Cela peut bloquer le ux d'air et de gaz, entraîner un

retour de amme jaune et provoquer un départ de feu sous le brûleur. Par

conséquent, retirez les insectes et les nids d'insectes, le cas échéant, avant

chaque utilisation.

Règlementation sur le gaz

Remarque : Un régulateur de pression de gaz homologué selon EN 16129 et

un exible de gaz homologué selon EN 16436-1 d'une longueur d'au moins

un mètre doivent être utilisés pour l'appareil. S'ils ne sont pas inclus dans la

livraison, vous devez les acheter séparément.

• Vériez auprès de votre revendeur local l'utilisation exacte de vos bouteilles

de gaz.

• N'utilisez jamais une bouteille de gaz dont le réservoir, la soupape, la base ou

l'anneau sont endommagés.

• Une bouteille de gaz déformée ou rouillée peut être dangereuse et doit donc

être vériée par votre revendeur local avant utilisation.

• Ne connectez jamais l'appareil à une source de gaz non réglementée. Coupez

le gaz lorsque vous n’utilisez pas l'appareil.

• L'appareil ne peut être utilisé qu'avec du propane ou du butane ou un

mélange des deux types de gaz. La bouteille de gaz ne doit pas tomber

ou être manipulée brutalement. La bouteille de gaz doit être déconnectée

lorsque vous n'utilisez pas le barbecue. Après déconnexion, remettez le

capuchon sur la bouteille de gaz.

• Avant de connecter la bouteille de gaz au barbecue, assurez-vous que la vanne

de gaz est fermée, qu'il n'y a pas de  ammes nues à proximité de l'appareil et

que la bague d'étanchéité est en bon état. Connectez ensuite le régulateur de

pression à la bouteille de gaz.

• Le tuyau de raccordement doit être remplacé tous les deux ans.

• Véri ez le tuyau de raccordement une fois par mois et à chaque changement

de bouteille de gaz. Si le tuyau de raccordement présente des  ssures ou

d'autres signes de détérioration, il doit être remplacé par un neuf.

• Si les réglementations locales l'exigent, remplacez le tuyau de raccordement.

• Assurez-vous que le tuyau de raccordement n'est pas plié ou tordu et qu'il

n'entre pas en contact avec les surfaces d'appareils chauds.

• Avant de changer la bouteille de gaz, assurez-vous que le gaz a été coupé et

qu'il n'y a pas de  ammes nues ou d'autres sources de chaleur à proximité

de l'appareil. Assurez-vous que la bouteille de gaz est toujours en position

verticale.

• N'utilisez les connexions et les accessoires de l'appareil que pour l'usage

auquel ils sont destinés.

• Ne retournez pas la bouteille de gaz pour utiliser le gaz restant.

• N'allumez jamais un barbecue à gaz avec de l'essence ou des liquides

comparables !

Instructions pour le remplissage des bouteilles de gaz

Certains revendeurs de GPL peuvent remplir des bouteilles de gaz liquide à utiliser

dans le barbecue au-delà de la capacité de la bouteille. Ce « remplissage excessif

» peut conduire à une situation dangereuse. Le sur-remplissage des réservoirs

peut provoquer une surpression. En tant que dispositif de sécurité, la soupape de

surpression du réservoir évacue la vapeur de gaz pour libérer cette surpression.

Cette vapeur est in ammable et peut donc s'en ammer accidentellement. Pour

réduire ce risque, vous devez prendre les précautions de sécurité suivantes :

• Lorsque vous faites remplir votre bouteille de gaz, informez le revendeur de

gaz que vous ne pouvez pas remplir plus de 80 % de la capacité totale de la

bouteille de gaz.

• Si vous possédez ou utilisez une bouteille de gaz de secours ou si vous avez

une bouteille de gaz non connectée, ne la placez jamais à proximité ou sous le

barbecue ou le chau e-plat, ou à proximité d'autres sources d'in ammation

ou de chaleur.

MISE EN GARDE

Risque d'incendie et d'explosion !

Si vous sentez une odeur de gaz :

1. Coupez l'alimentation en gaz de l'appareil au niveau de la

bouteille de gaz.

2. Éteignez toutes les  ammes nues.

3. Ouvrez le couvercle

4. Si l'odeur de gaz persiste, éloignez-vous de l'appareil et appelez

les pompiers.

RACCORDEMENT AU GAZ

Le raccordement de gaz entre le régulateur de pression et le barbecue peut être

réalisée à l'aide de souets métalliques ou d'un tuyau en caoutchouc homologué

gaz d'une longueur maximale de 1,5 m. Les barbecues à gaz qui fonctionnent au

gaz de pétrole liquéé (GPL) doivent être connectés avec un tuyau en caoutchouc

homologué pour le gaz.

• Si vous utilisez un tuyau en caoutchouc, un raccord d'entrée d'air universel est

requis.

• Les deux extrémités du tuyau de gaz sont connectées respectivement au

barbecue et à la vanne de gaz. Installez l'adaptateur de tuyau en caoutchouc

directement sur le tuyau de gaz principal sans aucun adaptateur entre

les deux. Le diamètre du tuyau de gaz varie de 8 à 10 mm en fonction de

l'adaptateur utilisé. En cas de doute, demandez à votre revendeur de gaz

local quel adaptateur et tuyau de gaz est compatible avec la bouteille de

gaz disponible dans votre pays. N'utilisez jamais l'appareil si vous avez des

doutes sur la compatibilité ou si vous n'êtes pas sûr que la connexion soit

correctement isolée.

• Seuls les tuyaux de gaz et les régulateurs homologués peuvent être raccordés

à une bouteille de gaz (rechargeable). Tous les composants doivent être

conformes aux réglementations locales.

• Assurez-vous que le tuyau de gaz n'est pas tordu, plié ou pincé par d'autres

objets. Une fois l'installation terminée, vous devez eectuer un test

d’étanchéité.

• N'exposez pas le tuyau de gaz à des températures élevées.

• Il est recommandé d'eectuer un test annuel d'étanchéité à l'air sur le

barbecue à gaz.

• Avant chaque utilisation, assurez-vous que le tuyau de gaz est en bon état.

Remplacez-le s'il présente des signes d'usure ou des ssures.

Raccordement au gaz

avec adaptateur de type E

Raccordement gaz

(France)

Si vous utilisez un exible en

caoutchouc, veuillez installer

l'adaptateur correspondant (voir

image ci-dessus) directement sur le

tuyau de gaz principal sans aucun

adaptateur entre les deux.

Si vous utilisez le barbecue à gaz en

France, veuillez vous assurer que

l'adaptateur approprié (voir image

ci-dessus) est connecté à la conduite

de gaz principale.

TEST D'ÉTANCHÉITÉ

• Eectuez le test d'étanchéité chaque fois que vous branchez ou débranchez la

bouteille de gaz.

• N'utilisez jamais une amme nue pour rechercher les fuites de gaz.

• Ne fumez jamais pendant un test d'étanchéité.

• Eectuez toujours le test d'étanchéité à l'extérieur, dans une zone bien

ventilée et à l'écart des sources d'inammation telles que l'essence, les

ammes nues, les étincelles ou les équipements électriques.

• Cet appareil doit être contrôlé régulièrement pour s'assurer qu'il ne présente

pas de fuites de gaz. Si une odeur de gaz est perceptible, le test d'étanchéité

doit être eectué immédiatement.

Réalisation du test d'étanchéité

• Préparez une solution savonneuse de savon et d'eau dans un rapport de 1:3.

La solution savonneuse peut être appliquée à l'aide d'un acon, d'un pinceau,

d'un acon de liquide vaisselle ou d'un chion sur les zones à tester : robinet

de la bouteille de gaz, régulateur de pression, tous les raccordements gaz,

raccords de tuyaux et sur toute la longueur du tuyau de raccordement.

• La vanne de gaz doit être tournée sur la position OFF lors de l'application de la

solution savonneuse. Une fois que la solution savonneuse a été appliquée sur

toute la zone, le robinet de la bouteille de gaz doit être tourné en position ON.

• S'il y a une fuite, des bulles de savon apparaîtront à l'endroit correspondant.

• En cas de fuite, fermez immédiatement le robinet de gaz. Serrez les raccords

qui fuient, ouvrez le robinet de gaz et revériez tous les points.

• Si la fuite ne s'arrête pas après plusieurs tentatives, contactez votre revendeur

de gaz local ou une personne de qualication similaire. N'utilisez jamais le

barbecue tant qu'il y a une fuite !

CONTENU DE L'EMBALLAGE

APERÇU

LISTE DES PIÈCES

PIÈCE Qté PIÈCE Qté

ASSEMBLAGE

Véri ez que le barbecue est correctement assemblé. Chaque barbecue est livré

avec des instructions de montage détaillées qui incluent les procédures de

montage spéci ques à chaque modèle. Suivez attentivement ces instructions pour

garantir le montage correct et sûr du barbecue.

ATTENTION

Risque de blessure ! Malgré tous les e orts pour rendre le

montage aussi facile que possible, lors de la manipulation des

pièces en acier, vous risquez de vous couper avec les coins et les

bords s'ils sont mal manipulés lors du montage. Soyez prudent

lorsque vous manipulez des pièces lors de l'assemblage. Il est

fortement recommandé de porter des gants de travail lors du

montage.

INSTALLATION

Préparatifs

• Pour faire fonctionner ce barbecue à gaz, il vous faut une bouteille de gaz

(gaz liquide) et un régulateur de pression de gaz approprié. Les régulateurs

doivent être conformes à la norme EN 12864 (dernière en date) et aux

réglementations nationales.

• Connectez le tuyau et le régulateur au récipient de gaz sur le côté gauche du

barbecue à gaz, en vous assurant que le récipient de gaz est à l'écart de la

chaleur et dans une position sûre.

Le tuyau doit avoir un diamètre de 8 à 10 mm. La longueur recommandée du

tuyau ne doit pas dépasser 1,5 m. Le  exible doit être conforme à la norme en

vigueur et aux réglementations locales.

Installation

Après avoir acheté une bouteille de gaz appropriée, vous pouvez l'installer avec

votre barbecue à gaz.

• E ectuez le changement de la bouteille de gaz loin de toute source

d'allumage.

• Placez la bouteille de gaz sur le côté gauche de votre barbecue à gaz

ou placez-la dans le compartiment de la bouteille de gaz à l'intérieur du

barbecue. Notez que la bouteille de gaz doit être protégée de la chaleur et

maintenue dans une position sûre.

• Lorsque votre barbecue à gaz est prêt à être utilisé, insérez le régulateur dans

la valve de la bouteille de gaz et serrez fermement.

MISE EN GARDE

Risque de blessures et de dégâts matériels ! Avant d'essayer

d'allumer votre barbecue à gaz, lisez et comprenez toutes les

instructions, les avertissements et les précautions de sécurité

décrits dans ce mode d'emploi.

• Avant chaque utilisation, véri ez que le tuyau n'est pas déchiré, coupé ou

râpé. Si le tuyau est endommagé de quelque façon que ce soit, n'utilisez pas

votre barbecue à gaz.

• Veillez à ce qu'aucune source d'in ammation, comme par exemple un feu,

une cigarette, une  amme nue, etc. ne se trouve à proximité pendant le

remplacement de la bouteille de gaz. Assurez-vous que l'appareil est éteint.

• Véri ez que le tuyau n'est pas tordu, car cela pourrait a ecter le débit de gaz

lors de l'installation de votre barbecue à gaz. De plus, le tuyau ne doit pas être

trop étiré et ne doit toucher aucune partie chaude du barbecue à gaz.

• Choisissez un  exible dont la résistance à la chaleur est supérieure à 80°C.

• Le  exible doit être changé tous les 2 ans. Il est nécessaire de changer le

 exible lorsque les réglementations nationales l'exigent.

Remplacement de la bouteille de gaz

Remarque : Fermez le régulateur de la bouteille de gaz (aucune clé nécessaire !)

• La bouteille de gaz doit avoir les dimensions suivantes : 80 cm de haut et 35

cm de large maximum.

Raccordement de la bouteille de gaz

• Tournez le capuchon orange de sorte que la  èche pointe vers l'espace dans

le boîtier.

• Retirez le capuchon de protection orange en tirant sur le cordon puis en

l'utilisant pour retirer le capuchon de sécurité. N'utilisez pas d'outils. Laissez

pendre le capuchon.

• Véri ez que la rondelle d'étanchéité noire est bien en place à l'intérieur du

robinet de la bouteille. Connectez le régulateur à la vanne.

• Tournez le régulateur de la bouteille de gaz dans le sens des aiguilles d'une

montre, puis faites fonctionner le barbecue à gaz comme indiqué.

Raccordement gaz pour modèle sans compartiment bouteille de gaz :

Raccordement

au gaz

Tuyau Bouteille de

gaz

Bouton de

réglage

Tuyau

Raccordement du barbecue et

du tuyau

Raccordement de la bouteille de

gaz, du régulateur et du tuyau

MISE EN GARDE

Risque d'incendie et d'explosion ! Véri ez d'abord l'étanchéité du

raccord du tuyau de gaz avec une solution d'eau savonneuse. Une

fois l'installation terminée, testez à nouveau toutes les connexions

avec de l'eau savonneuse.

Pour débrancher la bouteille de gaz

• Fermez le robinet de gaz si l'appareil en est équipé, sauf dans le cas d'un

système à deux bouteilles avec vanne de commutation. Attendez que le

brûleur à gaz et la veilleuse s'éteignent. Dans les systèmes avec une vanne

d'inversion, seule la bouteille de gaz vide doit être éteinte.

• Remettez le capuchon de sécurité orange sur la bouteille de gaz vide.

UTILISATION

Remarques pour la mise en marche

• Placez votre barbecue à gaz sur une surface plane et sûre, à l'écart d'objets

in ammables tels que des clôtures en bois ou des branches d'arbres en

surplomb. N'utilisez jamais votre barbecue à gaz à l'intérieur !

• Véri ez toujours tous les raccordements de gaz et véri ez l'étanchéité avec de

l'eau savonneuse après avoir raccordé la bouteille de gaz. Fermez le robinet

de la bouteille de gaz en cas de fuite de gaz. Si la fuite persiste, contactez le

fabricant ou le service client.

Remarques sur l'utilisation

• Soyez prêt en cas d'accident ou d'incendie. Vous devez savoir où se trouvent

la trousse de secours et les extincteurs et comment les utiliser. Ayez à

disposition un extincteur adapté.

• Tenez les cordons d'alimentation électrique et le tuyau d'alimentation en gaz

éloignés de toutes les surfaces chaudes.

• Le couvercle supérieur doit toujours être ouvert lorsque le brûleur est allumé.

• Une fois allumé, ne déplacez pas votre barbecue à gaz et ne le laissez pas sans

surveillance.

• Le barbecue à gaz devient chaud pendant l'utilisation, ne touchez donc le

couvercle, etc. qu'avec des gants de protection.

• Les parties accessibles peuvent être très chaudes. Tenez les enfants à l'écart !

MISE EN GARDE

Risque de brûlure ! La zone marquée en noir de la poignée (voir

l'image ci-dessous) devient chaude lorsque le barbecue est en

marche, soyez prudent ! Ne touchez pas la zone noire.

• Utilisez des gants de cuisine et des outils de cuisson au gaz robustes à long

manche lorsque vous cuisinez sur le barbecue.

• Soyez toujours extrêmement prudent lorsque vous faites des grillades.

• Ne réchau ez pas de récipients en verre ou en métal non ouverts sur le

barbecue. La pression peut s'accumuler et faire éclater le récipient, entraînant

des blessures graves ou des dommages au barbecue.

• Après utilisation, fermez l'arrivée de gaz sur la bouteille de gaz.

REMARQUE : Vous pouvez placer une casserole ou une poêle sur le brûleur latéral.

Le diamètre de la casserole ou de la poêle doit être de Ø 24 cm maximum et de

Ø 8 cm minimum.

Allumage du barbecue à gaz

ATTENTION

Risque d'incendie et de brûlure ! Le couvercle doit toujours être

ouvert lorsque vous allumez le brûleur ! Pendant l'allumage, ne

placez pas votre visage directement au-dessus du barbecue à gaz.

Votre barbecue à gaz dispose des méthodes d'allumage suivantes :

Allumage avec la commande de gaz pilote (brûleur principal ou brûleur prin-

cipal avec brûleur latéral)

• Avec toutes les commandes du barbecue à gaz en position OFF, tournez le

robinet de la bouteille de gaz sur le régulateur de pression de gaz en position

ON. Pour créer une étincelle, appuyez sur le bouton de gaz et maintenez-le

dans cette position pendant 3 à 5 secondes pour permettre l'arrivée de gaz.

Tournez-le ensuite dans le sens inverse des aiguilles d'une montre jusqu'à

HIGH (fort). Des étincelles sont produites dans le tube du brûleur. Vous

entendrez un claquement de l'allumeur et verrez une  amme orange sortir du

tube du brûleur sur le côté gauche.

• Tenez encore le bouton de gaz pendant 2 secondes après le craquement pour

permettre au gaz de s'écouler complètement à travers le tube du brûleur et

assurer l'allumage.

• Lorsque la  amme du brûleur est allumée, vous pouvez également allumer les

brûleurs voisins en tournant leurs boutons sur HIGH (fort).

• Lorsqu'elle est réglée sur HIGH (fort), la  amme du brûleur doit être d'environ

12-20 mm avec un minimum de  amme orange.

• Pour le réglage Minimum (Bas), tournez le bouton à fond dans le sens

antihoraire.

• Si vous avez des di cultés à allumer votre barbecue à gaz après avoir suivi les

étapes ci-dessus, contactez le fabricant ou le service client.

Remarque : Si l'allumage automatique ne fonctionne pas, retirez la grille du

barbecue et le dissipateur de chaleur (plaque chau ante) et tournez la vanne

dans le sens inverse des aiguilles d'une montre de 90° pour allumer le barbecue

avec un allume-barbecue à 5 mm du trou de  amme du brûleur. Réinstallez la

grille de cuisson et le di useur de chaleur (plaque de cuisson). Portez des gants

ignifuges et résistants à la chaleur pendant cette procédure.

MISE EN GARDE

Risque d'incendie et d'explosion ! Si le brûleur ne s'allume toujours

pas, tournez le bouton de contrôle du gaz à la position OFF et

attendez 5 minutes pour que le gaz non brûlé disparaisse avant

d'essayer de rallumer le barbecue à gaz.

Conseils pour une utilisation économe en énergie

• Réduisez le temps d'ouverture du couvercle.

• Éteignez le barbecue une fois la cuisson terminée.

• Préchau ez le barbecue à gaz pendant 10 à 15 minutes maximum (sauf lors

de la première utilisation).

• Ne préchau ez pas le barbecue à gaz plus longtemps que recommandé.

• N'utilisez pas un réglage plus élevé que nécessaire.

STOCKAGE

Remarques : Assurez-vous d'avoir laissé l'appareil refroidir complètement avant

de le ranger.

Stockage de la bouteille de gaz

• Débranchez la bouteille de gaz du barbecue à gaz lorsqu'il n'est pas utilisé.

• Assurez-vous d'être à l'extérieur et loin de toute source d'allumage avant de

tenter de déconnecter votre bouteille de gaz du barbecue à gaz.

• Stockez la bouteille de gaz à l'extérieur dans un endroit bien aéré.

Stockage du barbecue à gaz

• Lorsque vous remettez votre barbecue à gaz en service après une période de

stockage, vériez l'appareil et toutes les connexions pour détecter les fuites

de gaz. Avant utilisation, vériez aussi que le brûleur ou les gicleurs ne sont

pas bouchés. Suivez les instructions de nettoyage pour vous assurer que le

barbecue à gaz peut être utilisé en toute sécurité.

• Si le barbecue à gaz est entreposé à l'extérieur, assurez-vous que toutes les

zones sous le panneau avant sont exemptes d'obstructions (insectes, etc.).

Cette zone doit rester dégagée, sinon le débit d'air de combustion ou de

ventilation peut être restreint.

NETTOYAGE ET MAINTENANCE

ATTENTION

Risque de brûlure ! Tous les travaux de nettoyage et d'entretien ne

doivent être e ectués que lorsque le barbecue à gaz a refroidi et

que le raccordement à la bouteille de gaz a été débranché.

Maintenance

• Il est recommandé de faire contrôler le barbecue à gaz par un technicien

compétent tous les 90 jours, mais au moins une fois par an. N'essayez jamais

d'e ectuer vous-même la maintenance de l'appareil.

Nettoyage

• Le barbecue à gaz doit être nettoyé après chaque utilisation.

• Laissez le barbecue « brûler » après chaque utilisation pour minimiser les

résidus d'aliments sur la grille du barbecue. Allumez pour cela le brûleur

pendant 15 à 20 minutes. Les gouttes de graisse sur votre barbecue seront

brûlées. Assurez-vous d'avoir laissé l'appareil refroidir complètement avant de

le nettoyer.

• Nettoyez régulièrement les grilles de cuisson en les trempant dans de l'eau

savonneuse et en les lavant.

• Les surfaces intérieures du couvercle du barbecue doivent également être

lavées à l'eau chaude savonneuse. Pour éliminer les taches tenaces, utilisez

une brosse métallique, de la laine d'acier ou une éponge abrasive.

• Véri ez régulièrement que le brûleur est exempt d'insectes et d'araignées

qui pourraient obstruer le système de gaz et ainsi entraver le  ux de gaz.

Nettoyez très soigneusement les tubes de venturi sur le brûleur, assurez-vous

qu'il n'y a pas de blocages. Il est recommandé d'utiliser un écouvillon pour

nettoyer la zone du venturi.

• Ne bloquez pas l'ouverture de  amme du barbecue. Si le trou de  amme est

bouché, utilisez une tige ronde de 1,6 mm de diamètre pour le nettoyer.

• Attention à ne pas élargir l'ori ce du brûleur ou des buses lorsque vous

nettoyez les brûleurs ou les vannes.

• Toute modi cation de cet appareil peut être dangereuse et n'est pas autorisée.

IDENTIFICATION ET RÉSOLUTION DES PROBLÈMES

Problème Cause possible Prévention / Solution

Fuite de gaz d'un tuyau

coupé/déchiré/brûlé.

Tuyau endommagé Fermez l'alimentation de la

bouteille de gaz. Remplacez

le tuyau s'il est coupé

ou déchiré. Reconnectez

la bouteille de gaz au

barbecue et eectuez un

test d'étanchéité.

Le gaz s'échappe de la

bouteille de gaz.

Usure mécanique due

au stockage ou à une

utilisation incorrecte.

Fermez le robinet de la

bouteille de gaz.

Du gaz s'échappe du

robinet de la bouteille

de gaz.

Robinet de bouteille

de gaz défectueux en

raison d'une usure

mécanique ou d'une

utilisation incorrecte

Fermez le robinet de la

bouteille de gaz et rapportez

la bouteille de gaz à votre

revendeur.

Du gaz s'échappe

au niveau du

raccordement de la

bouteille de gaz et du

régulateur de pression

de gaz.

Mauvaise installation,

raccord qui fuit ou

joint en caoutchouc

défectueux

Fermez le robinet de la

bouteille de gaz, retirez

le régulateur de pression

de gaz de la bouteille et

inspectez visuellement le

joint en caoutchouc pour

détecter tout dommage.

Suivez les instructions pour

le test d'étanchéité et le

raccordement du régulateur

de pression de gaz à la

bouteille de gaz (dans la

section « Sécurité » et «

Installation »)

Des ammes jaillissent

des commandes.

Feu dans le tube du

brûleur en raison d'un

colmatage.

Tournez immédiatement

tous les boutons sur OFF

(arrêt) et fermez le robinet

de la bouteille de gaz. Une

fois les ammes éteintes et

le barbecue refroidi, retirez

le brûleur et vériez qu'il n'y

a pas de nids d'araignées

ou de rouille (voir la section

Nettoyage).

Problème Cause possible Prévention / Solution

Feu de graisse ou

amme persistante à

la surface du barbecue.

Trop de graisse s'est

accumulée dans la

zone du brûleur.

Coupez l'alimentation

en gaz de la bouteille de

gaz. Laissez le couvercle

ouvert pour permettre aux

ammes de s'éteindre. Une

fois le barbecue refroidi,

retirez les résidus de

nourriture et de graisse de

la chambre de combustion,

du bac d'égouttement et

des autres surfaces.

Le brûleur ne s'allume

pas avec l'allumeur.

Problèmes de gaz :

Vous avez essayé

d'allumer le mauvais

brûleur

Voir les instructions pour

allumer le barbecue dans la

section « Fonctionnement ».

Le brûleur n'est pas

alimenté en gaz par la

vanne de régulation.

Vériez que les vannes sont

correctement positionnées

à l'intérieur des tubes du

brûleur.

Brûleur bouché Vériez que les tubes

du brûleur ne sont pas

obstrués par des toiles

d'araignées ou d'autres

éléments emmêlés, voir

la section « Nettoyage et

entretien »

Pas de débit de gaz. Vériez que la bouteille de

gaz n'est pas vide. Voir «

Chute soudaine du débit de

gaz » (ci-dessous).

Vapeur bloquée sur

l'écrou-raccord de la

bouteille de gaz.

Réglez les boutons sur OFF

(arrêt) et desserrez l'écrou

raccord sur la bouteille de

gaz. Rebranchez la bouteille

de gaz et essayez à nouveau

d'allumer le brûleur.

L'écrou-raccord sur le

robinet de la bouteille

de gaz n'est pas

correctement serré.

Tournez l'écrou-raccord

d'environ la moitié aux trois

quarts.

Problème Cause possible Prévention / Solution

Le brûleur ne s'allume

pas avec l'allumeur.

Problèmes élec-

triques :

L'électrode est ssurée

ou cassée ; « Des

étincelles au niveau de

la ssure »

Remplacer l'électrode.

La pointe de l'électrode

n'est pas dans la bonne

position.

La pointe de l'électrode doit

pointer vers l'ouverture du

brûleur. La distance doit

être de 0,32 à 0,48 cm.

Ajustez si nécessaire.

Fil et/ou électrode

recouverts de résidus

de cuisson.

Nettoyez le l et/ou

l'électrode avec de l'alcool

à friction et un coton-tige

propre.

Les ls sont desserrés

ou non connectés.

Rebranchez les ls ou

remplacez l'ensemble

électrode/l.

Les ls font un court-

circuit (étincelle)

entre l'allumeur et

l'électrode.

Remplacer le l d'allumage.

Le bouton se xe

sur le dessous et

produit des étincelles

entre l'allumeur et

l'électrode.

Remplacer l'allumeur.

L'isolation des ls peut

être endommagée.

Vériez l'isolation des ls

et la bonne connexion.

Remplacez les ls si

l'isolation est endommagée.

Le brûleur ne

s'allume pas avec une

allumette.

Voir « Problèmes de

gaz » (sur la page

précédente)

Voir : Instructions pour

allumer le barbecue dans la

section « Fonctionnement »

de ce manuel.

L'éclairage avec

une allumette est la

mauvaise méthode.

Problème Cause possible Prévention / Solution

Chute soudaine

du débit de gaz ou

amme faible.

Accumulation de

graisse

Nettoyez les brûleurs et

l'intérieur/la chambre de

combustion du barbecue.

Grillades riches en

matières grasses.

Retirez la graisse de la

viande avant de la faire

griller.

Température de

cuisson trop élevée

Tournez le bouton de

réglage dans le sens

antihoraire jusqu'à un

réglage inférieur.

La amme s'éteint. Vent fort ou en rafales. Tournez l'avant de la grille

contre le vent ou augmentez

la puissance de la amme.

Le gaz touche à sa n. Remplacez la bouteille de

gaz ou faites-la remplir chez

votre revendeur de gaz.

Soupape de trop-plein

déclenchée.

Voir « Chute soudaine du

débit de gaz » (ci-dessus).

Feu de graisse

persistant

Les résidus de graisse

s'agglutinent avec les

restes de nourriture

dans la zone du

brûleur.

Tournez les boutons

sur OFF (arrêt). Coupez

l'alimentation en gaz de la

bouteille de gaz. Laissez le

couvercle dans la position

actuelle et attendez que le

feu s'éteigne. Une fois le

barbecue refroidi, retirez et

nettoyez toutes les pièces.

Retours de amme -

Feu dans le(s) tube(s)

de brûleur(s)

Le brûleur et les

tubes du brûleur sont

bouchés.

Tournez les boutons sur OFF

(arrêt). Une fois l'appareil

refroidi, nettoyez le brûleur

et/ou les tubes du brûleur

(voir la section « Nettoyage

et entretien »)

Problème Cause possible Prévention / Solution

Flammes spontanées Résidus de graisse Nettoyez les brûleurs et

l'intérieur/la chambre de

combustion du barbecue.

Grillades riches en

matières grasses.

Retirez la graisse de la

viande avant de la faire

griller.

Température de

cuisson trop élevée

Réglez une température de

cuisson plus basse.

Impossible de remplir

la bouteille de gaz.

Certains revendeurs

de gaz ont d'anciennes

buses de remplissage

avec un letage usé.

Les buses usées n'ont pas

assez de prise pour tenir

la valve. Essayez un autre

revendeur de gaz.

Impossible d'allumer

un brûleur au-dessus

des autres brûleurs.

Résidus de graisse

ou alimentaires à

l'extrémité du tube de

transfert.

Nettoyez le tube de

transmission avec une

brosse métallique.

Remarque : Si les informations ci-dessus ne résolvent pas votre problème,

veuillez contacter votre fournisseur de gaz local.

INFORMATIONS SUR LE RECYCLAGE

S‘il existe une réglementation pour l‘élimination ou le

recyclage des appareils électriques et électroniques dans

votre pays, ce symbole sur le produit ou sur l‘emballage

indique que cet appareil ne doit pas être jeté avec les

ordures ménagères. Vous devez le déposer dans un point

de collecte pour le recyclage des équipements électriques

et électroniques. La mise au rebut conforme aux règles

protège l‘environnement et la santé de vos semblables

des conséquences négatives. Pour plus d‘informations

sur le recyclage et l‘élimination de ce produit, veuillez

contacter votre autorité locale ou votre service de

recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Estimado cliente:

Le felicitamos por la adquisición de este producto. Lea

atentamente las siguientes instrucciones y sígalas para evitar

posibles daños. No asumimos ninguna responsabilidad

por los daños causados por el incumplimiento de las

instrucciones y el uso inadecuado. Escanee el siguiente

código QR para obtener acceso a la última guía del usuario

y más información sobre el producto:

ÍNDICE

Indicaciones de seguridad 73

Conexión de gas 76

Prueba de fugas de gas 77

Contenido del envío 78

Descripción 79

Lista de piezas 80

Montaje 81

Instalación 81

Funcionamiento 84

Almacenamiento 87

Limpieza y mantenimiento 88

Detección y reparación de anomalías 89

Indicaciones sobre la retirada del aparato 94

Fabricante e importador (Reino Unido) 94

Instrucciones de montaje 119

DATOS TÉCNICOS

Número del artículo 10045161

Potencia caloríca total (Hs) 19,3 kW (1404 g/h)

Quemador principal /

quemador lateral (número)

6 quemadores principales + 1 quemador

auxiliar

Categoría del gas I3B/P(30) I3+(28~30/37)

Países LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK, SI,

BG, IS, NO, TR, HR, RO,

IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Gas Propano, butano

y mezclas

Butano/propano

Presión de gas 28-30 mbar 28-30/37 mbar

Nombre del producto: Valdosta 6.1

Barbacoa de gas para exteriores

Número del artículo: 10045161

Código PIN: 2531DM-0057

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

WWW.KLARSTEIN.ES

País de destino Clase de aparato Tipo de gas y

presión

Tamaño del inyector Ø Potencia

calorí ca

total (Hs)

Quema-

dor de

gas

Que-

mador

auxiliar

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Propano, butano

y mezclas:

28~30 mbar

0,80 mm 0,76 mm 19,3 kW

(1404

g/h)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28~30/37)

Butano (G30):

28~30 mbar

0,80 mm 0,76 mm

Propano (G31):

37 mbar

0,80 mm 0,76 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Propano, butano

y mezclas:

50 mbar

0,70 mm 0,66 mm

• ADVERTENCIA: Las piezas accesibles pueden estar

muy calientes. Mantenga a los niños pequeños lejos

del aparato.

• Lea las indicaciones antes de utilizar el aparato.

• Utilice la unidad en zonas bien ventiladas.

• Cualquier modi cación de la unidad puede ser

peligrosa.

• Cierre el suministro de gas en la botella de gas

después de su uso.

2531-22

INDICACIONES DE SEGURIDAD

• Lea atentamente este manual de instrucciones, antes de utilizar el aparato.

El incumplimiento de las instrucciones puede ocasionar problemas y peligros

durante el uso.

• Conserve las instrucciones de uso para futuras consultas.

• Esta barbacoa solo puede utilizarse al aire libre. No utilice la barbacoa en el

interior de edi cios, garajes u otros recintos cerrados.

• Los niños no deben usar el aparato Las personas con discapacidad física,

sensorial o psíquica pueden utilizar el aparato si han sido previamente

instruidos por una persona responsable sobre el funcionamiento del mismo y

conocen las funciones, las indicaciones de seguridad y los riesgos asociados.

ADVERTENCIA

¡Peligro de quemaduras! Las partes accesibles del aparato pueden

estar muy calientes durante el funcionamiento y después del uso.

Utiliza guantes de horno para protegerte de las quemaduras y

asegúrate de que los niños pequeños y los animales domésticos

estén a una distancia segura del grill.

• Mantenga el aparato alejado de materiales in amables cuando esté en uso.

• Coloque la barbacoa de gas sobre una super cie nivelada y segura, lejos de

objetos combustibles como vallas de madera o ramas de árboles colgantes.

• No almacene ni utilice gasolina, combustibles mentolados u otros vapores y

líquidos in amables cerca de este aparato mientras esté en uso.

• No mueva la barbacoa mientras esté en uso.

• Extreme las precauciones al manipular la barbacoa. No deje nunca la

barbacoa desatendida cuando la esté usando. Cierre el suministro de gas en

la botella de gas después del uso.

• Al hacer una barbacoa, el aparato debe colocarse sobre una super cie plana,

estable e incombustible y a una distancia segura de materiales combustibles.

Se recomienda mantener una distancia mínima de 0,5 a 1,0 metro de los

materiales combustibles.

• Antes de utilizar la barbacoa, realice siempre una prueba de estanqueidad tal

y como se describe en estas instrucciones. Compruebe si hay agujeros en la

manguera, el regulador, la válvula y todos los demás conductos de gas. No

utilice el aparato en ningún caso si detecta una fuga de gas.

• Cierre el suministro de gas al aparato en caso de fuga en la válvula de gas,

apague cualquier llama abierta, abra la tapa y compruebe que el aparato

y todas las conexiones no presentan daños, fugas en las conexiones, etc.

Póngase en contacto inmediatamente con su distribuidor local de gas si no

puede solucionar el problema.

• No intente a ojar las conexiones y juntas de gas mientras el aparato esté en

uso.

• Si entra lluvia, nieve, granizo, aguanieve u otras formas de precipitación en la

parrilla mientras está cocinando con aceite o grasa, cubra inmediatamente el

recipiente de cocción y cierre el quemador y el suministro de gas. No intente

mover el aparato ni el recipiente de cocción.

• Este aparato no debe utilizarse nunca como calefactor.

• El aparato o partes del mismo no deben ser modicados por el usuario.

Cualquier modicación del aparato puede ser peligrosa y provocar daños

materiales, lesiones físicas o la muerte. No manipule los mandos de esta

barbacoa de gas, grifos de gas, inyectores, válvulas, etc. sin autorización.

• No manipule ninguna pieza que haya sido precintada por el fabricante o su

representante. No intente reparar el aparato usted mismo. Las reparaciones

sólo deben ser realizadas por personal cualicado.

• La barbacoa de gas debe ser revisada al menos una vez al año por un técnico

cualicado. No intente reparar esta unidad usted mismo.

• Antes de cada uso del aparato, compruebe si hay insectos o nidos de insectos

en el quemador, las tuberías y las aberturas del aparato. Elimínelos si están

presentes. Las arañas y los pequeños insectos pueden anidar en las tuberías

y en las aberturas de la unidad cuando ésta no se utiliza. Esto puede bloquear

el ujo de aire y gas, provocando un retroceso de la llama amarilla y causando

un incendio debajo del quemador. Por lo tanto, elimine los insectos y nidos de

insectos antes de cada uso, si los hubiera.

Requisitos sobre el gas

Nota: Para el aparato debe utilizarse un regulador de presión de gas

homologado según la norma EN 16129 y una manguera de gas homologada

según la norma EN 16436-1 con una longitud mínima de un metro. Si no se

incluyen en el volumen de suministro, deben adquirirse por separado.

• Póngase en contacto con su distribuidor local de bombonas de gas para

conocer el uso exacto de las mismas.

• No utilice nunca una bombona de gas con el recipiente, la válvula, la base o el

anillo dañados.

• Un recipiente para bombonas de gas deformado u oxidado puede ser

peligroso, por lo que antes de utilizarlo debe comprobar su funcionamiento

en su distribuidor local de bombonas de gas.

• No conecte nunca el aparato a una fuente de gas no reglamentaria. Cierre el

gas cuando no utilice el aparato.

• El aparato sólo debe funcionar con gas propano o butano o una mezcla de

ambos tipos de gas. La bombona de gas no debe dejarse caer ni manipularse

bruscamente. La conexión a la bombona de gas debe desconectarse cuando

no se utilice la barbacoa. Después de desconectar, vuelva a poner el tapón en

la botella de gas.

• Antes de conectar la bombona de gas a la barbacoa, asegúrese de que la llave

del gas esté cerrada, de que no haya llamas cerca del aparato y de que la junta

de estanqueidad esté en buen estado. A continuación, conecta el regulador de

presión a la botella de gas.

• La manguera de conexión debe sustituirse cada dos años.

• Compruebe la manguera de conexión una vez al mes y cada vez que cambie la

botella de gas. Si la manguera de conexión presenta grietas u otros signos de

deterioro, debe sustituirse por una nueva.

• Si la normativa local lo exige, deberá sustituirse el tubo de conexión.

• Asegúrese de que la manguera de conexión no esté doblada ni retorcida y de

que no entre en contacto con super cies de aparatos calientes.

• Antes de cambiar la bombona de gas, asegúrese de que el gas esté apagado y

de que no haya llamas ni otras fuentes de calor cerca del aparato. Asegúrese

de que la botella de gas esté siempre en posición vertical.

• Utilice las conexiones y accesorios del aparato únicamente para el uso

previsto.

• No voltee la botella de gas para utilizar el gas restante.

• No encienda nunca una barbacoa de gas con gasolina o líquidos similares.

Instrucciones para rellenar las bombonas de gas

Algunos distribuidores de GLP pueden llenar las bombonas de GLP para su uso

en la barbacoa por encima de la capacidad de las bombonas. Este "sobrellenado"

puede provocar una situación peligrosa. Este "sobrellenado" de los depósitos

puede provocar una sobrepresión. Como dispositivo de seguridad, la válvula

limitadora de presión del depósito expulsa vapores de gas para aliviar esta

sobrepresión. Este vapor es in amable y, por lo tanto, puede encenderse

accidentalmente. Para reducir este peligro, tome las siguientes precauciones de

seguridad:

• Cuando vaya a llenar su bombona de gas, asegúrese de indicar al gasista que

no puede llenar más del 80% de la capacidad total de la bombona de gas.

• Si tiene o utiliza una bombona de gas de reserva adicional o tiene una

bombona de gas desconectada, nunca la guarde cerca o debajo de la

barbacoa o la caja de calor ni cerca de ninguna otra fuente de ignición o calor.

ADVERTENCIA

¡Peligro de incendio y explosión!

Si huele a gas:

1. Cierre el suministro de gas al aparato en la bombona de gas.

2. Apague todas las llamas abiertas.

3. Abra la tapa.

4 Si el olor a gas persiste, aléjese del aparato y llame a los

bomberos.

CONEXIÓN DE GAS

El conducto de conexión de gas entre el regulador de presión de gas y la

barbacoa se puede realizar utilizando fuelles metálicos o una manguera de goma

homologada para gas con una longitud máxima de 1,5 m. Las barbacoas de

gas que utilizan gas licuado de petróleo (GLP) deben conectarse utilizando una

manguera de goma homologada para gas.

• Si se utiliza una manguera de goma, se requiere una conexión universal de

entrada de aire.

• Conecte los dos extremos de la manguera de gas a la parrilla y a la válvula de

gas respectivamente. Por favor Instale el adaptador de goma de la manguera

directamente en el tubo principal de gas, sin ningún adaptador intermedio.

El diámetro de la manguera de gas es de 8 - 10 mm y varía en función del

adaptador utilizado. En caso de duda, pregunte a su distribuidor local de gas

qué adaptador y manguera de gas son compatibles con la bombona de gas

disponible en su país. No ponga nunca el aparato en funcionamiento si tiene

dudas sobre su compatibilidad o si no está seguro de que la conexión está

correctamente aislada.

• Sólo pueden conectarse a una bombona de gas (recargable) mangueras y

reguladores de gas homologados. Todos los componentes deben cumplir la

normativa local.

• Asegúrese de que la manguera de gas no esté retorcida, doblada o

estrangulada por otros objetos. Una vez nalizada la instalación, debe

realizarse una prueba de estanqueidad al gas (prueba de fugas).

• No exponga la manguera de gas a altas temperaturas.

• Se recomienda realizar anualmente una prueba de estanqueidad en la

barbacoa de gas.

• Asegúrese de que el tubo de goma está en buenas condiciones antes de cada

uso. Sustitúyalo si muestra signos de desgaste o grietas.

Conexión de gas

con adaptador tipo E

Conexión de gas

(Francia)

Si se utiliza una manguera de

goma, instale el adaptador

correspondiente (véase la imagen

de arriba) directamente en la

tubería principal de gas sin ningún

adaptador de por medio.

Si utiliza la barbacoa de gas

en Francia, asegúrese de que

el adaptador correspondiente

(consulte la imagen anterior) esté

conectado a la tubería principal de

gas.

PRUEBA DE FUGAS DE GAS

• Realice la prueba de estanqueidad cada vez que conecte o vuelva a conectar la

bombona de gas.

• No utilice nunca una llama abierta para comprobar si hay fugas de gas.

• No fume nunca mientras realiza la prueba de estanqueidad.

• Realice siempre la prueba de estanqueidad al aire libre, en una zona bien

ventilada y a una distancia segura de fuentes de ignición como gasolina,

llamas abiertas, chispas o equipos eléctricos.

• El aparato debe revisarse periódicamente para detectar posibles fugas de

gas. Si se percibe olor a gas, debe realizarse inmediatamente la prueba de

estanqueidad.

Realización de la prueba de estanqueidad

• Prepare una solución jabonosa con agua y jabón en una proporción de 1:3.

La solución jabonosa puede aplicarse a las zonas que vayan a someterse

a prueba con una botella, un cepillo, una botella de líquido lavavajillas o

un paño: Válvula de la bombona de gas, regulador de presión, todas las

conexiones de gas, conexiones de manguera y en toda la longitud de la

manguera de conexión.

• La válvula de gas debe estar en la posición "OFF" cuando se aplique la

solución jabonosa. Una vez aplicada la solución jabonosa por todas partes,

abra la válvula de gas hasta la posición "ON".

• Si hay una fuga en algún punto, aparecerán burbujas de jabón en ese punto.

• Si hay una fuga, cierre inmediatamente la válvula de gas. Apriete los

conectores con fugas, abra la válvula de gas y vuelva a comprobar todos los

puntos.

• Si la fuga no puede cerrarse incluso después de varios intentos, póngase en

contacto con su distribuidor local de gas o con personal cualicado similar. No

utilice la barbacoa bajo ningún concepto mientras haya una fuga.

CONTENIDO DEL ENVÍO

DESCRIPCIÓN

LISTA DE PIEZAS

PIEZA Ud. PIEZA Ud.

MONTAJE

Asegúrese de que la barbacoa está correctamente montada. Cada barbacoa

viene con instrucciones de montaje detalladas que incluyen procedimientos de

montaje especí cos para cada modelo. Siga atentamente estas instrucciones para

garantizar un montaje correcto y seguro de la barbacoa.

ATENCIÓN

¡Peligro de lesiones! A pesar de todos los esfuerzos por facilitar al

máximo el montaje, las esquinas y los bordes pueden provocar

cortes al manipular las piezas de acero si no se manipulan

correctamente durante el montaje. Tenga cuidado al manipular las

piezas durante el montaje. Se recomienda encarecidamente utilizar

guantes de trabajo durante el montaje.

INSTALACIÓN

Preparación

• Para hacer funcionar esta barbacoa de gas, necesita una bombona de gas

(gas líquido) y un regulador de presión de gas adecuado. Los reguladores

deben cumplir la norma EN 12864 (modi cada) y la normativa nacional.

• Conecte la manguera y el regulador a la bombona de gas en el lado izquierdo

de la barbacoa de gas, teniendo cuidado de mantener la bombona de gas

lejos del calor y en una posición segura.

La manguera debe tener un diámetro de 8-10 mm. La largura recomendada del

tubo no debe superar los 1,5 m. La manguera  exible debe cumplir la norma

pertinente y la normativa local.

Instalación

Después de comprar una bombona de gas adecuada, puede instalarla en su

barbacoa de gas.

• Cambie la bombona de gas lejos de cualquier fuente de ignición.

• Coloque la bombona de gas en al lado izquierdo de la barbacoa o colóquelo

en el compartimento para bombonas del aparato. Asegúrese de que la

bombona de gas está protegida del calor y almacenada en una posición

segura.

• Cuando la barbacoa de gas esté lista para su uso, inserte el regulador en la

válvula de la bombona de gas y apriételo  rmemente.

ADVERTENCIA

¡Peligro de lesiones y daños materiales! Antes de intentar encender

su barbacoa de gas, siga todas las instrucciones, advertencias y

precauciones de seguridad descritas en este manual de

instrucciones.

• Antes de cada uso, compruebe si el tubo presenta grietas, cortes o abrasiones.

Si el tubo está dañado de algún modo, no utilice la barbacoa de gas.

• Cuando cambie la bombona de gas, asegúrese de que no hay fuentes

de ignición cerca, por ejemplo, fuego, cigarrillos, llamas desnudas, etc.

Compruebe que el aparato está apagado.

• Asegúrese de que la manguera no esté retorcida, lo que podría afectar al  ujo

de gas al instalar su barbacoa de gas. Además, la manguera no debe estar

excesivamente tensa ni tocar ninguna parte de la barbacoa de gas que pueda

estar caliente.

• Elija una manguera  exible cuya resistencia al calor sea superior a 80 °C.

• La manguera  exible debe cambiarse cada 2 años. Es necesario cambiar la

manguera  exible cuando la normativa nacional lo exija.

Cambiar bombona de gas

Nota: Enrosque el regulador de la botella de gas (no necesita llave).

• La botella de gas debe tener las siguientes dimensiones: 80 cm de alto y

35 cm de ancho como máximo.

Conexión de la bombona de gas

• Gire la tapa naranja de modo que la  echa apunte al hueco de la carcasa.

• Retire el capuchón de seguridad naranja tirando de la banda del gatillo y, a

continuación, utilizándola para extraer el capuchón de seguridad. No utilices

ninguna herramienta. Deja la tapa colgando.

• Compruebe que la arandela de sellado negra del interior de la válvula de la

botella está bien asentada. Conecte el regulador a la válvula.

• Gire el regulador de la bombona de gas en el sentido de las agujas del reloj

y, a continuación, ponga en marcha la barbacoa de gas tal y como se ha

descrito.

Conexión de gas para modelo sin compartimento para botella de gas:

Conexión de gas Manguera Bombona de gas Regulador Manguera

Conexión de la parrilla y la

manguera

Conexión de la botella de gas,

el regulador y la manguera

ADVERTENCIA

¡Peligro de incendio y explosión! En primer lugar, compruebe si hay

fugas en la conexión de la manguera de gas con una solución de

agua jabonosa. Una vez  nalizada la instalación, vuelva a realizar

una prueba de estanqueidad en todas las conexiones con agua

jabonosa.

Desconectar la bombona de gas

• Cierre la llave del gas, si el aparato está equipado con una, excepto en el caso

de un sistema de dos cilindros con válvula de inversión. Espere hasta que el

quemador y la llama piloto se hayan apagado. En los sistemas con válvula de

inversión, sólo debe desconectarse la bombona de gas vacía.

• Vuelva a colocar el tapón de seguridad naranja en la botella de gas vacía.

FUNCIONAMIENTO

Indicaciones sobre la puesta en marcha

• Coloque la barbacoa de gas sobre una super cie nivelada y segura, lejos de

objetos combustibles como vallas de madera o ramas de árboles colgantes.

No utilice nunca la barbacoa de gas en interiores.

• Compruebe siempre la estanqueidad de todas las juntas de conexión de gas

con agua jabonosa después de conectar la bombona de gas. Cierre la válvula

de la bombona de gas si hay una fuga de gas. Si la fuga persiste, póngase en

contacto con el fabricante o con el servicio de atención al cliente.

Notas sobre el funcionamiento

• Esté preparado en caso de accidente o incendio. Debe saber dónde están el

botiquín y los extintores y cómo utilizarlos. Tenga a mano un extintor.

• Mantenga los cables de alimentación eléctrica y la manguera de suministro de

gas alejados de cualquier super cie caliente.

• La tapa superior debe estar siempre abierta cuando el quemador esté

encendido.

• No mueva la barbacoa de gas después de encenderla y no la deje

desatendida.

• La barbacoa de gas se calienta cuando se utiliza, por lo que sólo se deben

manipular las tapas, etc. con guantes protectores.

• Las partes accesibles pueden estar muy calientes. Mantenga alejados a los

niños pequeños.

ADVERTENCIA

¡Peligro de quemaduras! La zona marcada en negro de la

empuñadura (ver imagen inferior) se calienta cuando la barbacoa

de gas está en uso, ¡Tenga cuidado! No toque la zona negra.

• Utilice guantes de cocina y utensilios resistentes y de mango largo para

cocinar a la parrilla de gas.

• Tenga siempre el máximo cuidado al asar.

• No caliente recipientes de vidrio o metal sin abrir con alimentos en la parrilla.

La presión puede acumularse y hacer que el recipiente estalle, provocando

lesiones graves o daños a la parrilla.

• Cierre el suministro de gas en la bombona de gas después de cada uso.

NOTA: Puede colocar una olla o sartén en el quemador auxiliar. El diámetro de la

olla o sartén debe ser de Ø 24 cm como máximo y Ø 8 cm como mínimo.

Encender la barbacoa de gas

PRECAUCIÓN

¡Peligro de incendio y quemaduras! La tapa debe estar abierta al

encender el quemador. No coloque la cara directamente encima de

la barbacoa de gas cuando la encienda.

Su barbacoa de gas dispone de los siguientes procedimientos de encendido:

Encendido con el mando de gas piloto (quemador principal o quemador

principal con quemador auxiliar)

• Con todos los controles de la barbacoa de gas en la posición "OFF", gire la

válvula de la bombona de gas del regulador de presión de gas a la posición

"ON". Para crear una chispa, debe pulsar el botón del gas y mantenerlo en

esta posición durante 3-5 segundos para permitir que  uya el gas. Gírelo

entonces en sentido contrario a las agujas del reloj hasta "HIGH". (fuerte)

Se producen chispas en el tubo del quemador. Se oye un chisporroteo

procedente del encendedor y se ve una llama naranja que sale del tubo del

quemador en el lado izquierdo del quemador.

• Mantenga pulsado el botón de control del gas durante 2 segundos después

del chisporroteo para que el gas pase completamente por el tubo del

quemador y asegurar el encendido.

• Cuando la llama del quemador está encendida, también puede encender los

quemadores adyacentes colocando sus mandos en "HIGH".

• En el ajuste "HIGH", la llama del quemador debe ser de unos 12-20 mm, con

un mínimo de llama naranja.

• Gire el botón de ajuste mínimo (Low) completamente en sentido contrario a

las agujas del reloj.

• Si tiene di cultades para encender la barbacoa de gas siguiendo los pasos

anteriores, póngase en contacto con el fabricante o con el servicio de atención

al cliente.

Nota: Si el encendido automático no funciona, retire la rejilla y el distribuidor

de calor (placa de cocción) y gire la válvula 90° en el sentido contrario a las

agujas del reloj para encender la barbacoa con un encendedor a una distancia

de 5 mm del ori cio de encendido del quemador. Vuelva a colocar la rejilla de la

parrilla y el distribuidor de calor (placa de cocción). Asegúrese de llevar guantes

ignífugos y resistentes al calor durante este procedimiento.

ADVERTENCIA

¡Peligro de incendio y explosión! Si el quemador sigue sin

encenderse, gire el mando de control del gas a la posición "OFF" y

espere 5 minutos a que se disipe el gas sin quemar antes de

intentar encender de nuevo la barbacoa de gas.

Consejos para ahorrar el uso de energía

• Reducir el tiempo de apertura de la tapa.

• Apague el grill en cuanto termine la cocción.

• Precaliente la parrilla de gas sólo de 10 a 15 minutos (excepto cuando la utilice

por primera vez).

• No precaliente la barbacoa de gas durante más tiempo del recomendado.

• No utilice un ajuste superior al necesario.

ALMACENAMIENTO

Notas: Asegúrese deque la barbacoa se ha enfriado completamente antes de

guardarla.

Almacenamiento de la bombona de gas

• Desconecte la bombona de gas de la barbacoa de gas cuando no vaya a

utilizarla más.

• Asegúrese de estar al aire libre y alejado de cualquier fuente de ignición antes

de intentar desconectar la botella de gas de la barbacoa de gas.

• Almacene la bombona de gas al aire libre en un lugar bien ventilado.

Guardar la barbacoa de gas

• Cuando vuelva a utilizar la barbacoa de gas después de cierto tiempo de

almacenamiento, compruebe que no haya fugas de gas en el aparato ni en

todas las conexiones. Compruebe además si los quemadores o las boquillas

están obstruidos antes de utilizarlos. Siga las instrucciones de limpieza para

garantizar la seguridad de uso de la barbacoa de gas.

• Si la barbacoa de gas se almacena al aire libre, asegúrese de que todas

las zonas situadas debajo del panel frontal estén libres de obstrucciones

(insectos, etc.). Esta zona debe mantenerse despejada, ya que de lo contrario

podría verse afectado el ujo de aire de combustión o ventilación.

LIMPIEZA Y MANTENIMIENTO

ATENCIÓN

¡Peligro de quemaduras! Todos los trabajos de limpieza y

mantenimiento deben realizarse únicamente cuando la barbacoa

de gas se haya enfriado y se haya desconectado la conexión a la

bombona de gas.

Mantenimiento

• Se recomienda hacer revisar la barbacoa de gas por un técnico competente

cada 90 días, pero al menos una vez al año. No intente nunca reparar el

aparato usted mismo.

Limpieza

• La barbacoa de gas debería limpiarse después de cada uso.

• Deje que la parrilla se "consuma" después de cada uso para minimizar los

restos de comida en la rejilla. Para ello, encienda el quemador durante 15 o

20 minutos. Las gotas de grasa de la parrilla se queman. Asegúrese de que el

aparato se ha enfriado antes de continuar con la limpieza.

• Limpie regularmente las rejillas de la parrilla sumergiéndolas en agua

jabonosa y lavándolas.

• Las super cies interiores de la tapa de la carcasa de la parrilla también deben

limpiarse con agua jabonosa caliente. Utilice un cepillo de alambre, lana de

acero o un estropajo para eliminar las manchas difíciles.

• Compruebe regularmente que el quemador está libre de insectos y arañas

que puedan obstruir la tubería de gas y desviar el  ujo de gas. Tenga mucho

cuidado al limpiar los tubos de ventilación del quemador, asegúrese de que

no haya obstrucciones. Se recomienda utilizar un limpiador de tuberías para

limpiar la zona del tubo de ventilación.

• No obstruya las aberturas del fuego de la barbacoa. Si la abertura del fuego

está obstruida, utilice una varilla redonda de 1,6 mm de diámetro para

limpiarla.

• Tenga cuidado de no agrandar los ori cios o boquillas del quemador cuando

limpie el quemador o las válvulas.

• Cualquier modi cación de este aparato puede ser peligrosa y no está

permitida.

DETECCIÓN Y REPARACIÓN DE ANOMALÍAS

Anomalía Posible causa Prevención/ solución

Fugas de gas

por rotura/corte/

quemadura de una

manguera.

Manguera dañada Cierre el gas en la bombona.

Sustituya el tubo si está

cortado o agrietado. Vuelva

a conectar la bombona

de gas a la barbacoa y

realice una prueba de

estanqueidad.

Fugas de gas de la

botella de gas.

Desgaste

mecánico debido al

almacenamiento o a

un funcionamiento

incorrecto.

Cierre la válvula de la

bombona de gas.

Fugas de gas por la

válvula de la bombona

de gas.

Válvula de la bombona

de gas defectuosa por

desgaste mecánico

o funcionamiento

incorrecto.

Cierre la válvula de

la bombona de gas y

devuélvala a su distribuidor

de gas.

Fugas de gas en la

bombona de gas y

en la conexión del

regulador de presión

de gas.

Instalación defectuosa,

conexión con fugas

o junta de goma

defectuosa.

Cierre la válvula de la

bombona de gas, retire el

regulador de presión de

gas de la bombona de gas

e inspeccione visualmente

la junta de goma para

ver si está dañada. Siga

las instrucciones para la

prueba de estanqueidad y

para conectar el regulador

de presión de gas a la

botella de gas (en las

secciones "Instrucciones de

seguridad" e "Instalación").

Las llamas salen de los

controles.

Incendio en el tubo

del quemador por

obstrucción.

Ponga inmediatamente

todos los mandos en "OFF"

y cierre la válvula de la

bombona de gas. Una vez

que se hayan apagado las

llamas y se haya enfriado

la barbacoa, retire el

quemador e inspecciónelo

en busca de nidos de

araña u óxido (consulte el

apartado "Limpieza").

Anomalía Posible causa Prevención/ solución

Fuego de grasa o

llama constante en la

supercie de la parrilla.

Se ha acumulado

demasiada grasa

en la zona de los

quemadores.

Cierre el suministro de gas

en la bombona de gas. Deja

la tapa abierta para que se

apaguen las llamas. Una vez

que el grill se haya enfriado,

retire los restos de comida

y los restos de grasa de la

cámara de combustión, de

la bandeja recogegrasa y de

otras supercies.

El quemador no puede

encenderse con el

encendedor.

Problemas con el gas:

Intentaste encender el

fuego equivocado

Consulte las instrucciones

para encender el grill en la

sección "Funcionamiento".

El quemador no recibe

suministro de gas a

través de la válvula

reguladora.

Asegúrese de que las

válvulas del interior de los

tubos del quemador están

colocadas correctamente.

Obstrucción en el

quemador.

Asegúrese de que los tubos

del quemador no estén

obstruidos por telarañas u

otras partes enmarañadas,

véase el apartado "Limpieza

y mantenimiento".

No hay ujo de gas. Asegúrese de que la

bombona de gas no

está vacía. Véase "Caída

repentina del caudal de gas"

(abajo).

Barrera de vapor en la

tuerca de unión de la

bombona de gas.

Coloque los mandos en

"OFF" y aoje la tuerca de

unión de la bombona de

gas. Vuelva a conectar la

bombona de gas e intente

encender de nuevo el

quemador.

La tuerca de unión

de la válvula de la

bombona de gas no

está bien apretada.

Gire la tuerca de unión entre

la mitad y tres cuartos.

Anomalía Posible causa Prevención/ solución

El quemador no puede

encenderse con el

encendedor.

Problemas eléctricos:

El electrodo está

agrietado o roto;

"chispa en la grieta".

Sustituya el electrodo.

La punta del electrodo

no está en la posición

correcta.

La punta del electrodo debe

apuntar hacia la abertura

del quemador. La distancia

debe ser de 1/8 a 3/16

de pulgada. Ajústelo si es

necesario.

El cable y/o el

electrodo están

cubiertos de residuos

de cocción.

Limpie el cable y/o el

electrodo con alcohol y un

bastoncillo limpio.

Los cables están

sueltos o no están

conectados.

Vuelva a conectar los cables

o sustituya el conjunto

electrodo/cable.

Los cables tienen un

cortocircuito (chispa)

entre el encendedor y

el electrodo.

Sustituya el cable del

encendedor.

El pulsador se atasca

en la parte inferior y

saltan chispas entre

el detonador y el

electrodo.

Sustituya el encendedor.

El aislamiento de los

cables puede estar

dañado.

Compruebe el aislamiento

de los cables y la correcta

conexión. Sustituya los

cables si el aislamiento está

roto.

El quemador no puede

encenderse con una

cerilla.

Véase "Problemas

de gas" (en la página

anterior).

Ver: Instrucciones para

encender la barbacoa en la

sección "Funcionamiento"

de este manual.

Encender con la cerilla

es el método de

encendido incorrecto.

Anomalía Posible causa Prevención/ solución

Caída repentina del

caudal de gas o llama

baja.

Acumulación de grasa Limpie los quemadores,

el interior de la parrilla/la

cámara de combustión.

Comida grasienta a la

parrilla

Corte la grasa de la carne

antes de asarla.

Temperatura de asado

demasiado alta.

Gire el botón de ajuste

en sentido contrario a las

agujas del reloj hasta una

posición más baja.

La llama se apaga. Viento fuerte o

racheado.

Gire la parte delantera de

la rejilla contra el viento o

aumente la intensidad de

la llama.

El gas está llegando a

su n.

Sustituya la bombona de

gas o hágala rellenar por su

distribuidor de gas.

Válvula de rebose

activada.

Véase "Caída repentina del

caudal de gas" (arriba).

Fuego de grasa

persistente

Los residuos de grasa

están ligados a los

restos de comida en la

zona del quemador.

Gire los mandos a la

posición "OFF". Cierre el

suministro de gas en la

botella de gas. Deje la tapa

en la posición actual y

espere hasta que el fuego se

haya apagado. Una vez que

la parrilla se haya enfriado,

retire y limpie todas las

piezas del aparato.

Retroceso de la llama -

Fuego en el tubo o

tubos del quemador.

El quemador y los

tubos del quemador

están obstruidos.

Gire los mandos a la

posición "OFF". Cuando el

aparato se haya enfriado,

limpie el quemador y/o los

tubos del quemador (véase

el apartado "Limpieza y

mantenimiento").

Anomalía Posible causa Prevención/ solución

Llamas Residuos de grasa Limpie los quemadores,

el interior de la parrilla/la

cámara de combustión.

Comida grasienta a la

parrilla

Corte la grasa de la carne

antes de asarla.

Temperatura de asado

demasiado alta.

Congure una temperatura

de parrilla más baja.

La bombona de gas no

se puede rellenar.

Algunos

concesionarios tienen

boquillas de llenado

anticuadas con roscas

desgastadas.

Las boquillas desgastadas

no tienen suciente

"mordiente" para agarrar

la válvula. Pruebe con un

segundo distribuidor de

gas.

No se puede encender

un quemador por

encima de los demás.

Residuos de grasa o de

comida en el tubo de

conexión.

Limpie el tubo con un cepillo

metálico.

Nota: Si la información anterior no resuelve su problema, póngase en contacto

con su distribuidor local de gas.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la

eliminación de aparatos eléctricos y electrónicos, este

símbolo estampado en el producto o en el embalaje

advierte que no debe eliminarse como residuo doméstico.

En lugar de ello, debe depositarse en un punto de

recogida de reciclaje de aparatos eléctricos y electrónicos.

Una gestión adecuada de estos residuos previene

consecuencias potencialmente negativas para el medio

ambiente y la salud de las personas. Puede consultar más

información sobre el reciclaje y la eliminación de este

producto contactando con su administración local o con

su servicio de recogida de residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Gentile cliente,

La ringraziamo per aver acquistato il dispositivo. La

preghiamo di leggere attentamente le seguenti istruzioni

per l’uso e di seguirle per evitare possibili danni. Non ci

assumiamo alcuna responsabilità per danni scaturiti da una

mancata osservazione delle avvertenze di sicurezza e da

un uso improprio del dispositivo. Scansionare il codice QR

seguente, per accedere al manuale d’uso più attuale e per

ricevere informazioni sul prodotto:

INDICE

Avvertenze di sicurezza 97

Allacciamento del gas 100

Prova di tenuta 101

Volume di consegna 102

Panoramica 103

Lista delle parti 104

Montaggio 105

Installazione 105

Utilizzo 108

Stoccaggio 111

Pulizia e manutenzione 112

Ricerca e correzione degli errori 113

Avviso di smaltimento 118

Produttore e importatore (UK) 118

Manuale di montaggio 119

DATI TECNICI

Numero articolo 10045161

Potenza riscaldante

complessiva (Hs)

19,3 kW (1404 g/h)

Bruciatori principali/

Bruciatori ausiliari (numero)

6 bruciatori principali + 1 bruciatore ausiliario

Categoria del gas I3B/P(30) I3+(28~30/37)

Paesi LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK, SI,

BG, IS, NO, TR, HR, RO,

IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Gas Propano, butano

e miscele

Butano/propano

Pressione del gas 28-30 mbar 28-30/37 mbar

Nome del prodotto: Valdosta 6.1

Griglia a gas per aree all'aperto

Numero articolo: 10045161

PIN-Code: 2531DM-0057

Chal-Tec GmbH, Wallstr. 16, 10179, Berlino, Germania

WWW.KLARSTEIN.IT

Paese di

destinazione

Classe del dispositivo Tipologia e

pressione del gas

Dimensioni

dell'iniettore Ø

Potenza

riscaldante

complessi-

va (Hs)

Brucia-

tori della

griglia

Bru-

ciatori

ausiliari

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Propano, butano

e miscele:

28~30 mbar

0,80 mm 0,76 mm 19,3 kW

(1404 g/h)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28~30/37)

Butano (G30):

28~30 mbar

0,80 mm 0,76 mm

Propan (G31):

37 mbar

0,80 mm 0,76 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Propano, butano

e miscele:

50 mbar

0,70 mm 0,66 mm

• AVVERTIMENTO: i componenti accessibili possono

essere estremamente caldi. Tenere lontani i bambini.

• Leggere le indicazioni prima di utilizzare il

dispositivo.

• Usare il dispositivo solo in aree ben ventilate.

• Ogni tipo di modi ca al dispositivo può

rappresentare un pericolo.

• Dopo l'uso, chiudere il  usso di gas dalla bombola.

2531-22

AVVERTENZE DI SICUREZZA

• Leggere attentamente questo manuale prima di utilizzare il dispositivo. Il

mancato rispetto delle indicazioni può causare problemi e pericoli durante

l'utilizzo.

• Conservare il manuale per future consultazioni.

• Questa griglia a gas può essere utilizzata solo all'aperto. Non utilizzare la

griglia all'interno di edi ci, garage o altre aree al chiuso.

• I bambini non possono usare il dispositivo! Individui con limitate capacità

 siche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati

istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e

sulle procedure di sicurezza e comprendono i rischi associati.

AVVERTIMENTO

Pericolo di ustioni! Alcuni componenti accessibili del dispositivo

possono diventare estremamente caldi durante l'uso. Per

proteggersi da eventuali ustioni, utilizzare guanti da forno e

assicurarsi che bambini e animali domestici siano sempre a

distanza di sicurezza dalla griglia.

• Durante l'uso, tenere il dispositivo lontano da materiali in ammabili.

• Posizionare la griglia a gas su una super cie sicura, piana, lontano da oggetti

in ammabili, come recinti di legno o rami di alberi sovrastanti.

• Mentre la griglia è in uso, non stoccare nelle sue vicinanze benzina,

combustibili contenenti metanolo o altri vapori e liquidi in ammabili.

• Non muovere la griglia durante l'uso.

• Prestare la massima attenzione quando si maneggia la griglia. Non lasciare

mai la griglia priva di supervisione mentre è in uso. Dopo l'uso, chiudere il

 usso di gas dalla bombola.

• Quando si griglia, il dispositivo deve trovarsi su una super cie piana, stabile,

ignifuga e a distanza di sicurezza da materiali in ammabili. Si consiglia di

mantenere una distanza minima di 0,5-1 m da materiali in ammabili.

• Prima di utilizzare il dispositivo, veri care se ci sono perdite di gas come

descritto in questo manuale. Controllare se ci sono fori sul tubo, sul

regolatore, sulla valvola e su tutti gli altri condotti del gas. Non utilizzare

assolutamente il dispositivo se è presente una perdita di gas.

• Nel caso di perdite sulla valvola del gas, chiudere l'a usso di gas verso

il dispositivo, spegnere le  amme, aprire il coperchio e controllare se il

dispositivo o i collegamenti sono danneggiati, presentano perdite, ecc. Se non

è possibile risolvere il problema, contattare immediatamente il fornitore di gas

locale.

• Durante l'utilizzo della griglia, non cercare di staccare collegamenti del gas e

connettori.

• Se la griglia viene esposta a pioggia, neve, grandine, nevischio o altri tipi di

precipitazioni mentre si cucina con olio o grasso, coprire immediatamente il

contenitore di cottura, spegnere il bruciatore e interrompere l'a usso di gas.

Non cercare di spostare il contenitore di cottura o il dispositivo.

• Non utilizzare assolutamente il dispositivo come fonte di riscaldamento.

• Il dispositivo e i suoi componenti non possono essere modicati dall'utente.

Ogni tipo di modica può essere pericolosa e causare danni materiali, a

persone o addirittura la morte. Non eettuare interventi non autorizzati sugli

elementi di controllo di questa griglia a gas, come rubinetti del gas, ugelli

d'iniezione, valvole, ecc.

• Non manipolare componenti che sono stati sigillati dal produttore o da suoi

rappresentanti. Non cercare di riparare autonomamente il dispositivo. Le

riparazioni devono essere realizzate esclusivamente da personale qualicato.

• La griglia a gas deve essere sottoposta a manutenzione da parte di un tecnico

qualicato almeno una volta l'anno. Non cercare di eettuare la manutenzione

autonomamente.

• Prima di ogni utilizzo, controllare se sono visibili insetti o nidi di insetti nel

bruciatore, nei condotti o nelle aperture del dispositivo. Se è così, rimuoverli.

Ragni e piccoli insetti possono nidicare nei condotti e nelle aperture del

dispositivo quando non viene utilizzato. Questi possono bloccare il usso

d'aria e del gas, causando un ritorno di amma e un conseguente incendio

sotto il bruciatore. Per questo è fondamentale rimuovere insetti e nidi, se sono

presenti.

Requisiti del gas

Nota: per il dispositivo è necessario utilizzare un regolatore del gas approvato

in conformità con la norma EN 16129 e un tubo del gas lungo almeno un metro,

approvato in conformità con la norma EN 16436-1. Se non sono inclusi nel

volume di consegna, devono essere acquistati separatamente.

• Per ricevere informazioni sul corretto utilizzo della bombola del gas, rivolgersi

al fornitore locale di bombole del gas.

• Non utilizzare assolutamente una bombola del gas con scocca, valvola, base o

anello danneggiati.

• Se la scocca della bombola è deformata o arrugginita, può risultare pericolosa

e dovrebbe essere sottoposta a ispezione da parte del fornitore locale di

bombole del gas per controllarne la funzionalità.

• Non collegare assolutamente il dispositivo a una fonte di gas non regolabile.

Quando il dispositivo non è in uso, chiudere il gas.

• Il dispositivo può essere alimentato solo con gas propano, butano o con una

miscela di questi due gas. Non far cadere la bombola del gas e maneggiarla

con cura. Quando la griglia non è in uso, scollegare la bombola del gas.

Quando è scollegata, rimettere il tappo sulla bombola.

• Prima di collegare la bombola alla griglia, assicurarsi che la manopola per

gestire il usso sia chiusa, che non ci siano amme libere vicino al dispositivo

e che la guarnizione ad anello sia in buono stato. Collegare poi il regolatore di

pressione alla bombola del gas.

• Il tubo di collegamento deve essere sostituito ogni due anni.

• Controllare il tubo di collegamento almeno una volta al mese e ogni volta che

si sostituisce la bombola del gas. Se il tubo di collegamento presenta crepe o

altri segni di danneggiamento, deve essere sostituito con uno nuovo.

• Se le norme locali lo richiedono, il tubo di collegamento deve essere sostituito.

• Assicurarsi che il tubo di collegamento non sia attorcigliato o piegato

eccessivamente e che non sia a contatto con super ci bollenti del dispositivo.

• Prima di cambiare la bombola, assicurarsi che il gas sia chiuso e che non ci

siano  amme o altre fonti di calore vicino al dispositivo. Assicurarsi di tenere

sempre la bombola del gas in posizione verticale.

• Utilizzare i connettori e gli accessori del dispositivo solo per gli scopi previsti.

• Non rovesciare la bombola per utilizzare il gas rimanente.

• Non accendere mai una griglia a gas con benzina o liquidi simili!

Indicazioni relative al riempimento delle bombole del gas

Alcuni fornitori di gas liquido potrebbero riempire le bombole da utilizzare nella

griglia oltre il volume previsto. Questo "riempimento eccessivo" può causare

situazioni pericolose. Un "riempimento eccessivo" delle bombole può causare una

sovrapressione. Per compensare questa sovrapressione, la valvola che limita la

pressione della bombola funge da dispositivo di sicurezza e rilascia il vapore del

gas. Questo vapore è in ammabile e potrebbe prendere fuoco inavvertitamente.

Per ridurre questo pericolo, rispettare le seguenti procedure di sicurezza:

• Quando si fa riempire la bombola, comunicare assolutamente al fornitore di

gas di non riempirla oltre l'80% del volume totale.

• Se si dispone di un'ulteriore bombola di riserva o di una bombola del gas

non collegata, non riporla assolutamente vicino o sotto la griglia/il vano di

riscaldamento o nelle vicinanze di altre fonti d'ignizione e calore.

AVVERTENZA

Rischio di incendi ed esplosioni!

Se si sente odore di gas:

1. Chiudere il  usso di gas verso il dispositivo dalla bombola.

2. Spegnere le  amme.

3. Aprire il coperchio.

4. Se l'odore di gas persiste, tenersi lontano dal dispositivo e

chiamare i vigili del fuoco della zona.

100

ALLACCIAMENTO DEL GAS

Il collegamento tra il regolatore di pressione del gas e la griglia può essere

realizzato con soetti metallici o un tubo di gomma approvato per il gas con una

lunghezza massima di 1,5 m. Le griglie alimentate con gas liquido (GPL) devono

essere collegate utilizzando un tubo di gomma approvato per l'uso con gas.

• Se si usa un tubo di gomma, è necessario un collegamento universale per

l'ingresso dell'aria.

• Le estremità del tubo essibile vengono collegate rispettivamente alla griglia

e alla valvola del gas. Si prega di installare l'adattatore del tubo di gomma

direttamente al condotto principale del gas, senza adattatore intermedio. Il

diametro del tubo del gas è di 8-10 mm e varia in base al tipo di adattatore

utilizzato. In caso di dubbi, consultare il fornitore di gas locale per sapere

quale adattatore e tubo del gas siano compatibili con le bombole del gas

disponibili nel Paese di utilizzo. Non avviare il dispositivo in caso di dubbi sulla

compatibilità o se non si è certi del corretto isolamento del collegamento.

• Possono essere collegati alla bombola del gas (ricaricabile) solo tubi del

gas e regolatori autorizzati. Tutti i componenti devono essere conformi alle

normative locali.

• Assicurarsi che il tubo del gas non sia attorcigliato, piegato eccessivamente o

schiacciato da altri oggetti. Al termine dell'installazione è necessario realizzare

una verica per eventuali perdite di gas.

• Non esporre il tubo del gas ad alte temperature.

• Si consiglia di realizzare una volta l'anno un controllo per vericare la tenuta

ermetica della griglia a gas.

• Prima di ogni utilizzo, assicurarsi che il tubo del gas sia in buono stato. Se ci

sono crepe o segni di usura, sostituirlo.

Allacciamento del gas

con adattatore tipo E

Allacciamento del gas

(Francia)

Se si usa un tubo di gomma, si prega

di installare l'adattatore corretto (v.

immagine sopra) direttamente al

condotto principale del gas, senza

adattatore intermedio.

Se la griglia a gas viene utilizzata

in Francia, si prega di assicurarsi

che l'adattatore in questione (v.

immagine sopra) sia collegato al

condotto principale del gas.

101

PROVA DI TENUTA

• Realizzare la verica di eventuali perdite ogni volta che si collega o si ricollega

la bombola del gas.

• Non utilizzare assolutamente amme libere per controllare se ci sono perdite

di gas.

• Non fumare mentre si realizza la prova di tenuta.

• Realizzare sempre la verica all'aperto, in un'area ben ventilata e a distanza

di sicurezza da fonti d'ignizione, come benzina, amme libere, scintille o

dispositivi elettrici.

• Questo dispositivo deve essere sottoposto regolarmente alla verica per

eventuali perdite di gas. Se si nota odore di gas, realizzare immediatamente la

verica.

Realizzare la prova di tenuta

• Mischiare acqua e sapone in un rapporto di 1:3. La soluzione può essere

applicata con una bottiglia, una spugna, un acone per detersivo o un panno

sui seguenti punti: valvola della bombola del gas, regolatore di pressione, tutti

i collegamenti del gas, collegamenti del tubo e su tutta la lunghezza del tubo

di collegamento.

• Mentre si applica la soluzione, la valvola del gas deve trovarsi in posizione

"OFF". Non appena è stata applicata ovunque, posizionare la valvola su "ON".

• Se dovesse esserci una perdita, nel punto in questione si formeranno delle

bolle.

• In caso di perdite, chiudere immediatamente la valvola del gas. Stringere

i connettori che non tengono, aprire la valvola del gas e controllare

nuovamente il punto interessato.

• Se non è possibile risolvere la perdita anche dopo diversi tentativi, rivolgersi

al fornitore di gas o a una persona con qualica equivalente. Non utilizzare

assolutamente la griglia nché ci sono perdite.

102

VOLUME DI CONSEGNA

103

PANORAMICA

104

LISTA DELLE PARTI

COMPONENTE PZ. COMPONENTE PZ.

105

MONTAGGIO

Assicurarsi che la griglia sia montata correttamente. Ogni griglia è dotata di

un manuale di montaggio dettagliato, che contiene la procedura speci ca per

il modello in questione. Seguire con attenzione le indicazioni per garantire il

montaggio corretto e sicuro della griglia.

ATTENZIONE

Pericolo di lesioni! Nonostante tutto l'impegno per rendere il

montaggio il più semplice possibile, se si maneggiano in modo

errato componenti in metallo può capitare di tagliarsi con bordi e

spigoli. Prestare attenzione quando si maneggiano i componenti

durante il montaggio. Si consiglia vivamente di indossare guanti da

lavoro durante il montaggio.

INSTALLAZIONE

Preparazione

• Per utilizzare la griglia sono necessari una bombola del gas (gas liquido) e un

regolatore di pressione adatto. I regolatori devono essere conformi alla norma

EN 12864 (nella versione attualmente in vigore) e ai regolamenti nazionali.

• Collegare il tubo  essibile e il regolatore al contenitore del gas sul lato sinistro

della griglia, assicurandosi che il contenitore del gas sia lontano dal calore e

sia in una posizione sicura.

Il tubo  essibile dovrebbe presentare un diametro di 8-10 mm. La lunghezza

consigliata del tubo  essibile non deve superare 1,5 metri. Il tubo  essibile deve

essere conforme alle norme vigenti e ai regolamenti nazionali.

Installazione

Dopo aver acquistato una bombola del gas adatta, è possibile collegarla alla

griglia.

• Cambiare la bombola del gas lontano da fonti d'ignizione di ogni tipo.

• Posizionare la bombola del gas sul lato sinistro della griglia o nell'apposito

vano al suo interno. Assicurarsi che la bombola del gas sia protetta dal calore

e che si trovi in una posizione sicura.

• Quando la griglia è pronta all'uso, inserire il regolatore nella valvola della

bombola del gas e stringerlo saldamente.

106

ATTENZIONE

Pericolo di lesioni e danni materiali! Prima di provare ad accendere

la griglia, rispettare tutte le indicazioni, gli avvertimenti e le

procedure di sicurezza presenti in questo manuale.

• Prima di ogni utilizzo, controllare se il tubo  essibile presenta crepe, tagli o

segni di usura. Se il tubo  essibile è danneggiato, non utilizzare la griglia a

gas.

• Quando si cambia la bombola del gas, assicurarsi che non ci siano fonti

d'ignizione nelle vicinanze, ad es. fuoco, sigarette,  amme libere, ecc.

Assicurarsi che il dispositivo sia spento.

• Assicurarsi che il tubo  essibile non sia attorcigliato, altrimenti durante

l'installazione della griglia il  usso di gas potrebbe essere ostacolato. Il

tubo non deve essere eccessivamente teso e, se possibile, non deve toccare

componenti bollenti della griglia.

• Scegliere un tubo  essibile con una resistenza al calore superiore a 80 °C.

• Il tubo  essibile dovrebbe essere cambiato ogni 2 anni. Il tubo  essibile deve

essere sostituito in conformità con le normative nazionali.

Sostituire la bombola del gas

Nota: chiudere il regolatore della bombola del gas (non serve alcuna chiave!)

• La bombola del gas dovrebbe avere le seguenti dimensioni: 80 cm di altezza e

massimo 35 cm di larghezza.

Collegare la bombola del gas

• Girare il tappo arancione, in modo che la freccia sia rivolta verso la fessura

sull'alloggiamento.

• Rimuovere il tappo protettivo arancione tirando la fascetta e, di conseguenza,

il tappo di sicurezza. Non utilizzare attrezzi. Lasciare che il tappo penzoli dalla

bombola.

• Controllare che la guarnizione ad anello all'interno della valvola della bombola

sia posizionata correttamente. Collegare il regolatore alla valvola.

• Girare il regolatore della bombola del gas in senso orario e attivare la griglia

come indicato.

107

Allacciamento del gas per il modello senza vano per la bombola:

Allacciamento

del gas

Tubo  essibile Bombola del gas Manopola Tubo

 essibile

Collegare la griglia e il tubo

ﬂ essibile

Collegare la bombola del gas,

il regolatore e il tubo ﬂ essibile

AVVERTENZA

Rischio di incendi ed esplosioni! Per prima cosa, controllare se ci

sono perdite sul collegamento del tubo del gas con una soluzione

di acqua e sapone. Al termine dell'installazione, controllare

nuovamente con acqua e sapone se ci sono perdite sui

collegamenti.

Scollegare la bombola del gas

• Fatta eccezione per gli impianti con due bombole e valvola di commutazione,

chiudere il rubinetto del gas, se il dispositivo ne è provvisto. Attendere che

bruciatore e  amma d'ignizione siano spenti. Nel caso di impianti con valvola

di commutazione, è necessario chiudere solo la bombola del gas vuota.

• Riposizionare sulla bombola vuota il tappo di sicurezza arancione.

108

UTILIZZO

Note sulla messa in funzione

• Posizionare la griglia a gas su una super cie sicura, piana, lontano da oggetti

in ammabili, come recinti di legno o rami di alberi sovrastanti. Non utilizzare

assolutamente la griglia a gas in locali chiusi!

• Dopo il collegamento della bombola del gas, controllare sempre se ci sono

perdite con una soluzione di acqua e sapone. Se c'è una perdita, chiudere la

valvola della bombola del gas. Se la perdita persiste, contattare il produttore o

il servizio di assistenza ai clienti.

Avvertenze sull'utilizzo

• Essere pronti, qualora dovessero veri carsi incendi o incidenti. È necessario

sapere dove si trovano e come utilizzare la cassetta di primo soccorso e gli

estintori. Tenere a portata di mano un estintore.

• Tenere i cavi di alimentazione elettrica e il tubo di a usso del gas lontano da

tutte le super ci bollenti.

• Il coperchio superiore deve essere sempre aperto quando si accende il

bruciatore.

• Dopo aver acceso la griglia, non spostarla e non lasciarla priva di supervisione.

• La griglia diventa estremamente calda durante l'uso. Toccare il coperchio, ecc.

solo con guanti protettivi.

• I componenti accessibili possono essere estremamente caldi. Tenere lontani i

bambini!

AVVERTIMENTO

Pericolo di ustioni! La zona dell'impugnatura marchiata in nero (v.

immagine) diventa bollente quando la griglia è in uso. Prestare

attenzione! Non toccare la zona nera.

• Quando si cucina con la griglia, indossare sempre guanti da forno e utilizzare

utensili stabili e con manico lungo.

• Prestare sempre la massima attenzione mentre si griglia.

• Non scaldare sulla griglia contenitori di alimenti in vetro o metallo ancora

chiusi. Può accumularsi pressione all'interno e il contenitore potrebbe

esplodere, con il rischio di conseguenti lesioni o danni alla griglia.

• Dopo ogni uso, chiudere il  usso di gas dalla bombola.

109

NOTA: è possibile posizionare una pentola o una padella sul bruciatore ausiliario.

Il diametro della pentola o della padella dovrebbe essere di massimo 24 cm e

minimo 8 cm.

Accendere la griglia a gas

ATTENZIONE

Pericolo di ustioni e incendio! Il coperchio deve essere aperto

quando si accende il bruciatore! Quando viene accesa, non tenere

il viso direttamente sopra la griglia a gas.

La griglia a gas è dotata delle seguenti procedure di accensione:

Accensione con controllo pilota del gas (bruciatori principali o bruciatori

principali con bruciatore ausiliario)

• Quando tutte le manopole sulla griglia si trovano in posizione "OFF" (spento),

mettere la valvola della bombola del gas sul regolatore di pressione in

posizione "ON" (acceso). Per generare una scintilla, tenere premuta la

manopola del gas in questa posizione per 3-5 secondi, in modo da permettere

al gas di  uire. Girarla poi in senso antiorario su "HIGH" (alto). Nel tubo

del bruciatore vengono generate scintille. Si sentirà un clic dal dispositivo

d'ignizione e uscirà una  amma arancione dal tubo sul lato sinistro del

bruciatore.

• Dopo il clic, tenere premuta la manopola del gas per altri 2 secondi, in

modo da far  uire completamente il gas nel tubo del bruciatore e garantire

l'accensione.

• Quando la  amma del bruciatore è accesa, è possibile accendere anche i

bruciatori adiacenti mettendo le relative manopole su "HIGH" (alto).

• Quando la  amma del bruciatore è impostata su "HIGH" (alto), dovrebbe

essere alta circa 12-20 mm e presentare una porzione arancione minima.

• Per impostare il livello minimo, girare completamente la manopola in senso

antiorario.

• Se ci sono problemi con l'accensione della griglia seguendo questi passaggi,

contattare il produttore o il servizio di assistenza ai clienti.

Nota: se l'ignizione automatica non funziona, togliere la griglia di cottura, il

di usore di calore (piastra) e girare la valvola di 90° in senso antiorario, in modo

da accendere la griglia con un accendino da barbecue a una distanza di 5 mm

dal foro di combustione del bruciatore. Riposizionare poi la griglia di cottura

e il di usore di calore (piastra). Durante questa procedura è assolutamente

necessario indossare guanti ignifughi e resistenti al calore.

110

AVVERTENZA

Rischio di incendi ed esplosioni! Se il bruciatore non si accende,

girare il regolatore del gas su "OFF" (spento) e attendere 5 minuti

prima di provare nuovamente ad accendere la griglia, in modo da

lasciar dissipare il gas residuo.

Consigli per un uso a risparmio energetico

• Ridurre al minimo il tempo di apertura del coperchio.

• Spegnere immediatamente la griglia al termine della cottura.

• Scaldare la griglia solo per 10-15 minuti prima dell'uso (tranne che al primo

utilizzo).

• Non scaldare la griglia più a lungo di quanto consigliato.

• Non utilizzare impostazioni di calore maggiori del necessario.

111

STOCCAGGIO

Nota: assicurarsi che la griglia si sia completamente rareddata prima di

metterla via.

Stoccaggio della bombola del gas

• Scollegare la bombola del gas dalla griglia quando non viene utilizzata.

• Assicurarsi di essere all'aperto e lontano da fonti d'ignizione di ogni tipo prima

di scollegare la bombola del gas dalla griglia.

• Stoccare la bombola del gas all'aperto e in una zona ben ventilata.

Stoccaggio della griglia a gas

• Se la griglia viene utilizzata dopo un certo periodo di stoccaggio, controllare

se dispositivo o collegamenti presentano perdite di gas. Prima dell'uso,

controllare anche se il bruciatore e gli ugelli sono otturati. Rispettare le

indicazioni per la pulizia per assicurare un utilizzo sicuro della griglia a gas.

• Se la griglia a gas viene riposta all'aperto, assicurarsi che tutte le zone sotto

il pannello frontale siano prive di ostruzioni (insetti, ecc.). Questa zona

deve essere libera da ostruzioni di ogni tipo, altrimenti il usso d'aria per

combustione e ventilazione potrebbe essere ostacolato.

112

PULIZIA E MANUTENZIONE

ATTENZIONE

Pericolo di ustioni! Tutte le opere di pulizia e manutenzione

possono essere realizzate solo dopo il ra reddamento della griglia

e dopo aver scollegato la bombola del gas.

Manutenzione

• Si consiglia di sottoporre la griglia a manutenzione da parte di un tecnico

competente ogni 90 giorni o almeno una volta l'anno. Non cercare in nessun

caso di realizzare opere di manutenzione sul dispositivo autonomamente.

Pulizia

• La griglia dovrebbe essere pulita dopo ogni utilizzo.

• Lasciare acceso il barbecue a gas per un breve periodo di tempo dopo ogni

utilizzo, in modo da ridurre al minimo i resti di alimenti sulla griglia di cottura.

A tal  ne, accendere il bruciatore per 15-20 minuti. Le gocce di grasso sulla

griglia vengono bruciate. Prima di procedere con la pulizia, assicurarsi che il

dispositivo si sia ra reddato.

• Pulire regolarmente le griglie di cottura immergendole in acqua e sapone e

sciacquandole.

• Anche il lato interno della copertura dell'alloggiamento della griglia deve

essere pulito con acqua calda e sapone. Per eliminare macchie ostinate,

utilizzare una spazzola metallica, lana d'acciaio o una spugna abrasiva.

• Controllare regolarmente il bruciatore per assicurarsi che sia privo di insetti e

ragni, che potrebbero ostruire il condotto del gas e ostacolare il  usso. Pulire

con la massima cura i tubi di Venturi e assicurarsi che non siano otturati. Per la

pulizia dei tubi di Venturi, si consiglia di utilizzare un detergente per condotti

e tubi.

• Non ostruire l'apertura delle  amme della griglia. Se l'apertura delle  amme è

ostruita, utilizzare un bastoncino con un diametro di 1,6 mm per pulirla.

• Quando si puliscono bruciatore, valvole, aperture del bruciatore o ugelli,

assicurarsi di non allargarli.

• Le modi che al dispositivo possono risultare pericolose e sono vietate.

113

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa Prevenzione/Soluzione

Perdita di gas da un

tubo crepato/rotto/

bruciato.

Tubo danneggiato Chiudere il usso di gas

dalla bombola. Sostituire il

tubo se è rotto o crepato.

Ricollegare la bombola

alla griglia e realizzare una

prova di tenuta.

Perdita di gas dalla

bombola.

Usura meccanica a

causa dello stoccaggio

o di un uso errato.

Chiudere la valvola della

bombola del gas.

Perdita di gas dalla

valvola della bombola.

Valvola guasta a causa

di usura meccanica o

uso errato

Chiudere la valvola e

riportare la bombola del gas

al fornitore.

Perdita di gas

dalla bombola e

dal regolatore di

pressione.

Installazione errata,

il collegamento non

tiene o la guarnizione

ad anello è guasta

Chiudere la valvola della

bombola, togliere il

regolatore di pressione

dalla bombola e controllare

visivamente se la

guarnizione ad anello è

danneggiata. Seguire le

istruzioni per realizzare

la prova di tenuta e per

collegare il regolatore di

pressione alla bombola (nei

paragra "Avvertenze di

sicurezza" e "Installazione").

Escono amme dagli

elementi di controllo.

Fiamme nel tubo del

bruciatore dovute a

ostruzioni.

Mettere immediatamente

tutte le manopole in

posizione "OFF" (spento)

e chiudere la valvola della

bombola del gas. Quando

le amme sono spente e

la griglia si è rareddata,

rimuovere il bruciatore

e controllare se ci sono

nidi di ragni o ruggine (v.

paragrafo "Pulizia").

114

Problema Possibile causa Prevenzione/Soluzione

Grasso che brucia o

amme costanti sulla

supercie della griglia.

Si è accumulato troppo

grasso nella zona di

combustione.

Chiudere il usso di gas

dalla bombola. Lasciare

aperto il coperchio, in

modo che le amme si

estinguano. Quando la

griglia si è rareddata,

eliminare resti di alimenti

e residui di grasso dal

vano di combustione, dalla

vaschetta di raccolta del

grasso e dalle altre superci.

Non è possibile

accendere il bruciatore

con il dispositivo

d'ignizione.

Problemi con il gas:

Si cerca di accendere il

bruciatore sbagliato

Consultare la guida per

accendere la griglia al

paragrafo "Utilizzo".

Il bruciatore non riceve

gas dalla valvola del

regolatore.

Assicurarsi che le valvole

all'interno dei tubi del

bruciatore siano posizionate

correttamente.

Bruciatore otturato. Assicurarsi che i tubi del

bruciatore non siano

otturati da ragnatele o altri

corpi estranei. V. paragrafo

"Pulizia e manutenzione".

Nessun usso di gas. Assicurarsi che la bombola

del gas non sia vuota. V.

"Improvviso calo del usso

del gas" (sotto).

Blocco in

corrispondenza del

dado di collegamento

della bombola del gas.

Mettere tutte le manopole

in posizione "OFF"

(spento) e svitare il dado

di collegamento sulla

bombola del gas. Collegare

nuovamente la bombola

e provare a riaccendere il

bruciatore.

Il dado di collegamento

sulla valvola della

bombola non è stretto

correttamente.

Stringere il dado a metà o

3/4 circa.

115

Problema Possibile causa Prevenzione/Soluzione

Non è possibile

accendere il bruciatore

con il dispositivo

d'ignizione.

Problemi elettrici:

L'elettrodo è crepato

o rotto; "Scintille sulla

crepa"

Sostituire l'elettrodo.

La punta dell'elettrodo

non è nella posizione

corretta.

La punta dell'elettrodo

dovrebbe essere rivolta

nella direzione dell'apertura

sul bruciatore. La distanza

dovrebbe essere di ca. 3,2-

4,8 mm. Regolarla in base

alle necessità.

Cavo e/o elettrodo

sono coperti di residui

di cottura.

Pulire cavo e/o elettrodo

con alcool detergente e un

tampone pulito.

I cavi sono allentati o

scollegati.

Ricollegare i cavi o sostituire

l'elettrodo/il gruppo cavi.

I cavi presentano

un cortocircuito

(scintille) tra dispositivo

d'ignizione ed

elettrodo.

Sostituire il cavo del

dispositivo d'ignizione.

Il tasto resta incastrato

sul lato inferiore

e crea scintille tra

dispositivo d'ignizione

ed elettrodo.

Sostituire il dispositivo

d'ignizione.

L'isolamento dei cavi

potrebbe essere

danneggiato.

Controllare l'isolamento dei

cavi e se il collegamento è

corretto. Se l'isolamento è

rotto, sostituire i cavi.

Non è possibile

accendere il bruciatore

con un ammifero.

V. "Problemi con il gas"

(pagina precedente).

V. le indicazioni relative

all'accensione della griglia

nel paragrafo "Utilizzo" di

questo manuale.

L'accensione con il

ammifero non è il

metodo d'ignizione

corretto.

116

Problema Possibile causa Prevenzione/Soluzione

Improvviso calo

del usso del gas o

amma bassa.

Accumulo di grasso. Pulire i bruciatori, l'interno

della griglia/il vano di

combustione.

Pietanze con molto

grasso.

Rimuovere il grasso dalla

carne prima di grigliarla.

Temperatura di cottura

troppo elevata.

Abbassare la temperatura

girando la manopola

di regolazione in senso

antiorario.

La amma si spegne. Vento forte o a

rache.

Girare il lato anteriore

della griglia in direzione

opposta a quella del vento o

aumentare la potenza delle

amme.

Il gas sta per nire. Cambiare la bombola

del gas o farla riempire

nuovamente dal fornitore.

Valvola di sovrausso

attivata.

V. "Improvviso calo del

usso del gas" (sopra).

Fiamme continue

dovute al grasso.

Residui di grasso nella

zona del bruciatore

dovuti a resti di

alimenti.

Mettere le manopole in

posizione "OFF" (spento).

Chiudere il usso di gas

dalla bombola. Lasciare il

coperchio nella posizione

attuale e aspettare che il

fuoco si estingua. Quando

la griglia si è rareddata,

togliere e pulire tutti

i componenti del dispositivo.

Ritorno di amma -

Fuoco nel tubo/nei tubi

del bruciatore.

Il bruciatore e i tubi

del bruciatore sono

otturati.

Mettere le manopole in

posizione "OFF" (spento).

Quando il dispositivo si

è rareddato, pulire il

bruciatore e/o i tubi del

bruciatore (v. paragrafo

"Pulizia e manutenzione").

117

Problema Possibile causa Prevenzione/Soluzione

Fiammate Residui di grasso. Pulire i bruciatori, l'interno

della griglia/il vano di

combustione.

Pietanze con molto

grasso.

Rimuovere il grasso dalla

carne prima di grigliarla.

Temperatura di cottura

troppo elevata.

Impostare una temperatura

di cottura più bassa.

Non è possibile

riempire la bombola

del gas.

Alcuni fornitori hanno

ugelli di riempimento

vecchi con lettatura

usurata.

Gli ugelli usurati non hanno

suciente presa sulla

ventola. Provare con un

altro fornitore di gas.

Non è possibile

accendere un

bruciatore con gli altri

già accesi.

Residui di grasso

o resti di alimenti

all'estremità del tubo di

trasferimento.

Pulire il tubo di

trasferimento con una

spazzola metallica.

Nota: se non è possibile risolvere il problema con le informazioni precedenti,

contattare il fornitore di gas locale.

118

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni

inerenti lo smaltimento di dispositivi elettrici ed

elettronici, questo simbolo sul prodotto o sulla confezione

segnala che questi prodotti non possono essere

smaltiti con i riuti normali e devono essere portati a

un punto di raccolta di dispositivi elettrici ed elettronici.

Grazie al corretto smaltimento dei vecchi dispositivi si

tutela il pianeta e la salute delle persone da possibili

conseguenze negative. Informazioni riguardanti il riciclo

e lo smaltimento di questi prodotti si ottengono presso

l’amministrazione locale oppure il servizio di gestione dei

riuti domestici.

PRODUTTORE E IMPORTATORE (UK)

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

119

MONTÁŽNY NÁVOD

ASSEMBLY INSTRUCTIONS

INSTRUCTION DE MONTAGE

INSTRUCCIONES DE MONTAJE

MANUALE DI MONTAGGIO

120

121

122

123

124

125

126

127

Klarstein 10045161 Valdosta 6.1 Gas Barbecue

Product's Documents

User manual

Specifications

Klarstein 10045161 Questions and Answers
