Technical Support and E-Warranty Certificate www.vevor.com/support
BASKETBALL HOOP STAND
MODEL:M021A-2
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and dose not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:M021A-2
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BASKETBALL HOOP STAND
background
- 2 -
INSTRUCTIONS
Thank you very much for choosing this Basketball Hoop Stand. Please
read all of the instructions before using it.The information will help you
achieve the best possible results.
WARNING:
Please read this manual carefully before using the product. Failure to do so
may result in serious injury.
ASSEMBLY PRECAUTIONS
1. Assemble needs to follow these instructions. Incorrect assembly can be
a hazard.
2. Wear safety goggles and heavy-duty work gloves during assembly.
3. Do not assemble when tired or under the influence of alcohol, drugs or
medication.
4. Weight capacity and other product capabilities only apply to a wholly and
correctly assembled product.
5. Keep the assembly area clean and well-lit.
6. Keep bystanders out of the area during assembly.
7. The weight of plate is heavy; pay attention to the installation to avoid
hurting it, and if necessary, find someone to assist with the installation.
8.When installing the bracket, it is best to put some water in the base first
to avoid the collapse of the backboard.
9.Assembly should be done by adults only.
10.Do not hang from the rim or climb on the pole. Do not climb on the
base or structure in general, as this could result in serious injuries.
11. WARNING: This product contains small parts. If swallowed, it will pose
a choking hazard. Keep these small parts away from children when
assembling!
background
- 3 -
USE PRECAUTIONS
WARNING: TO PREVENT SERIOUS INJURY AND DEATH FROM
TIPPING:
1. Use as intended only. Do not sit or stand on the product.
2. Inspect before every use. Do not use it if parts are loose or damaged.
3. Use on flat, level, and hard surfaces only.
4.If any parts are missing, broken, damaged, or worn, stop using this item
until repairs are made and factory replacement parts are installed.
5.Adjustment and moving of the basketball set must be carried out by
adults.
6.Always check the unit to ensure the base is full of water or sand, and that
all fittings and hardware are tight before each use.
7.Do not allow water to freeze in the base.
WARNING:
For your safety, please do not dunk or hang
from the basketball hoop.
SAVE THESE INSTRUCTIONS
background
- 4 -
Parts list
No.
Qty
Remark
B1,B2,B3
2
connect board,ring and board bracket
B4,B5,B6,
B7
2
connect board,ring and board bracket
C1,C2
2
fix the top of the bracket and the board
D1,D2,D3
2
connect base and pole brace
E1,E2,E3
1
connect bottom pole and pole brace
F1,F2,F3
6
connect board bracket and top pole
connect top pole and middle pole;
connect middle pole and bottom pole
G
2
I
1
J
1
K
1
L
1
M
1
U1
1
U2
1
0
1
W
1
X
1
Y
1
S
1
background
- 5 -
background
- 6 -
Assembly Steps

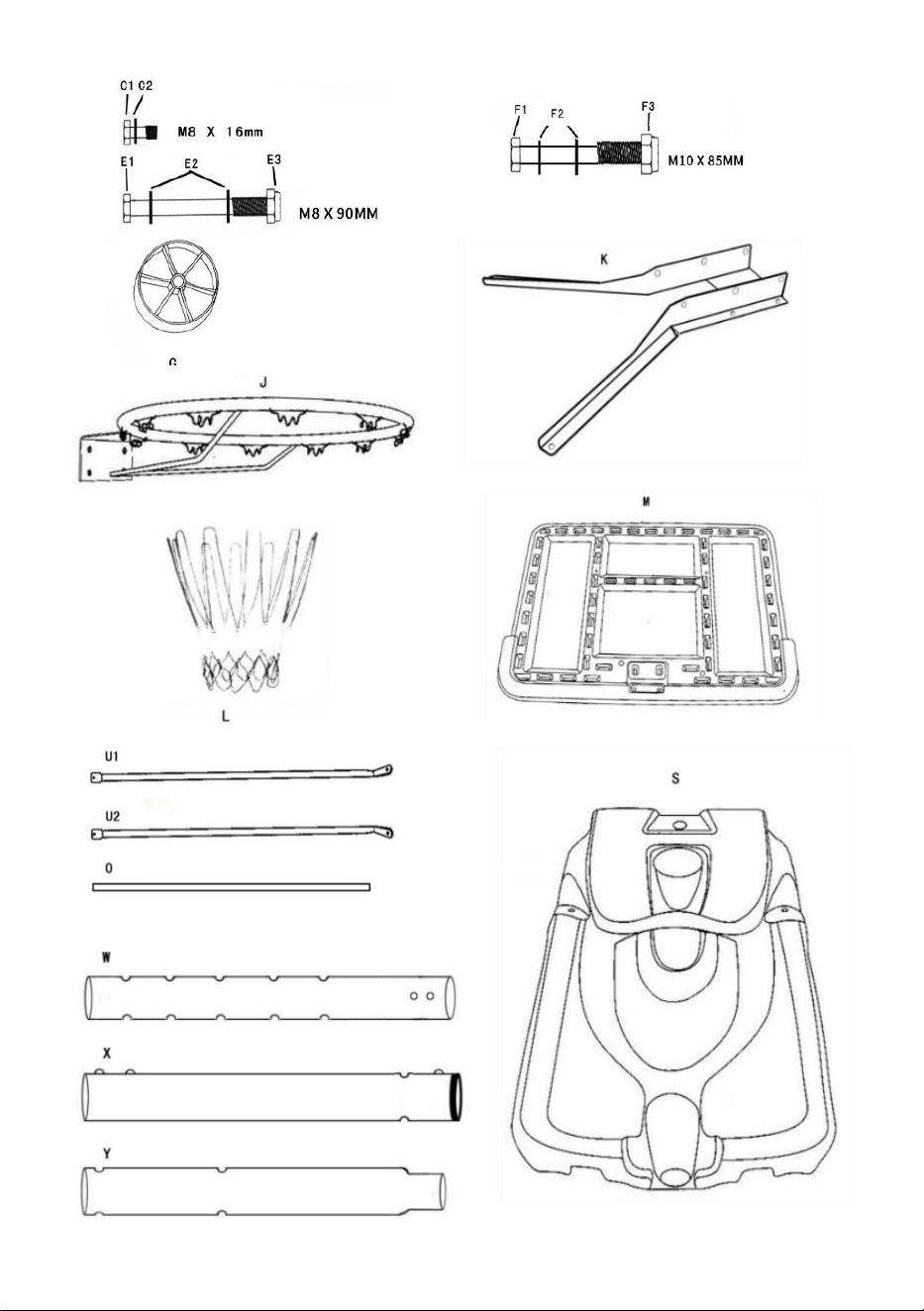

1.Open the carton, find out all the parts listed on page 4,two adults are req
uired for assembly.

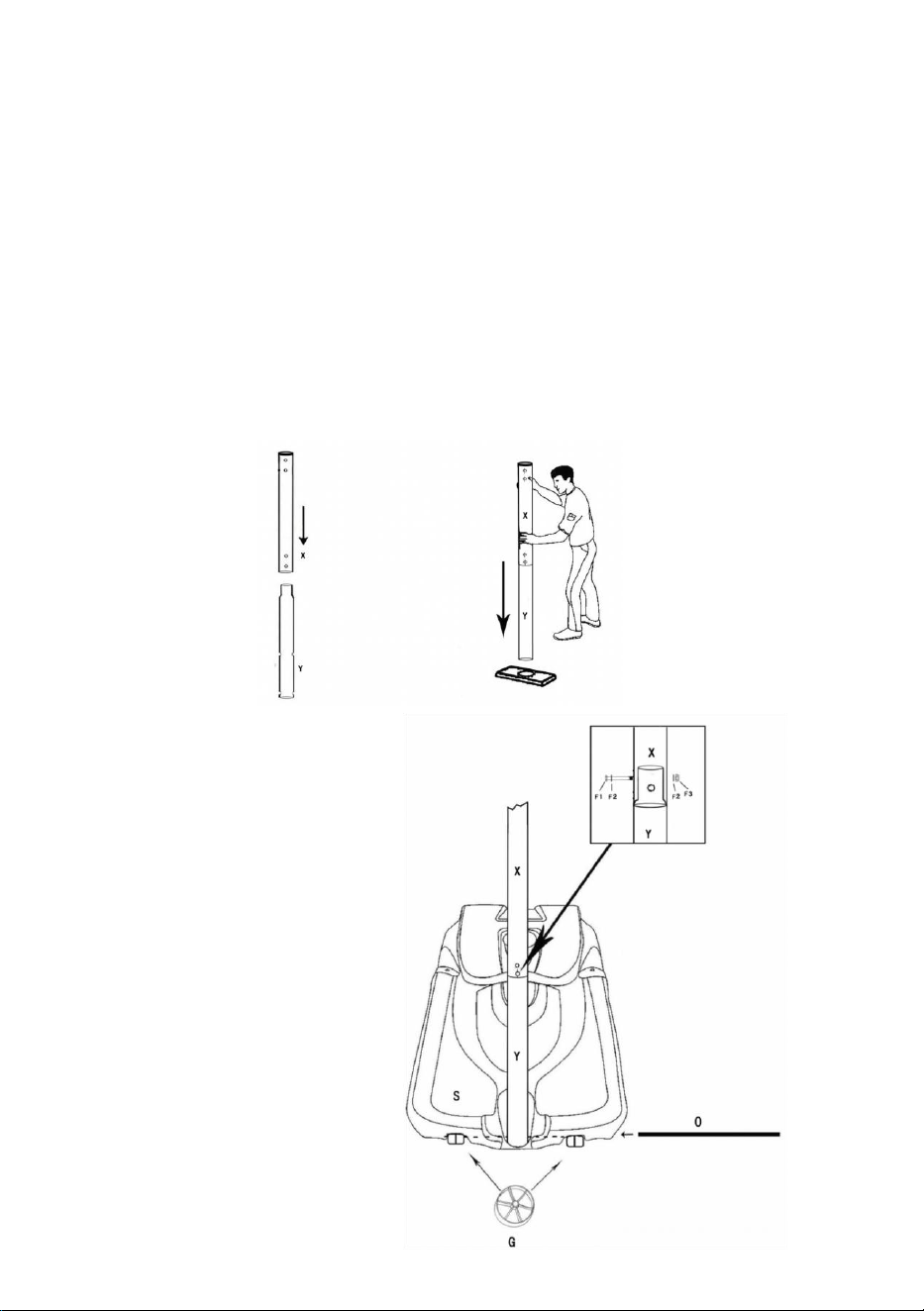

2.Insert the top necked part of bottom pole Y into the bottom of the middle
pole X;
When there are burrs or deformation at the pole connection,a piece of
cardboard or wooden board can be placed at the bottom of the bottom pole
to knock the necked part of the pole into place.
3.Fix middle pole X and bottom pole Y
by screw F and tighten it; Insert the wheel
shaft O into wheel G,base S and end
of bottom pole Y orderly.
background
- 7 -

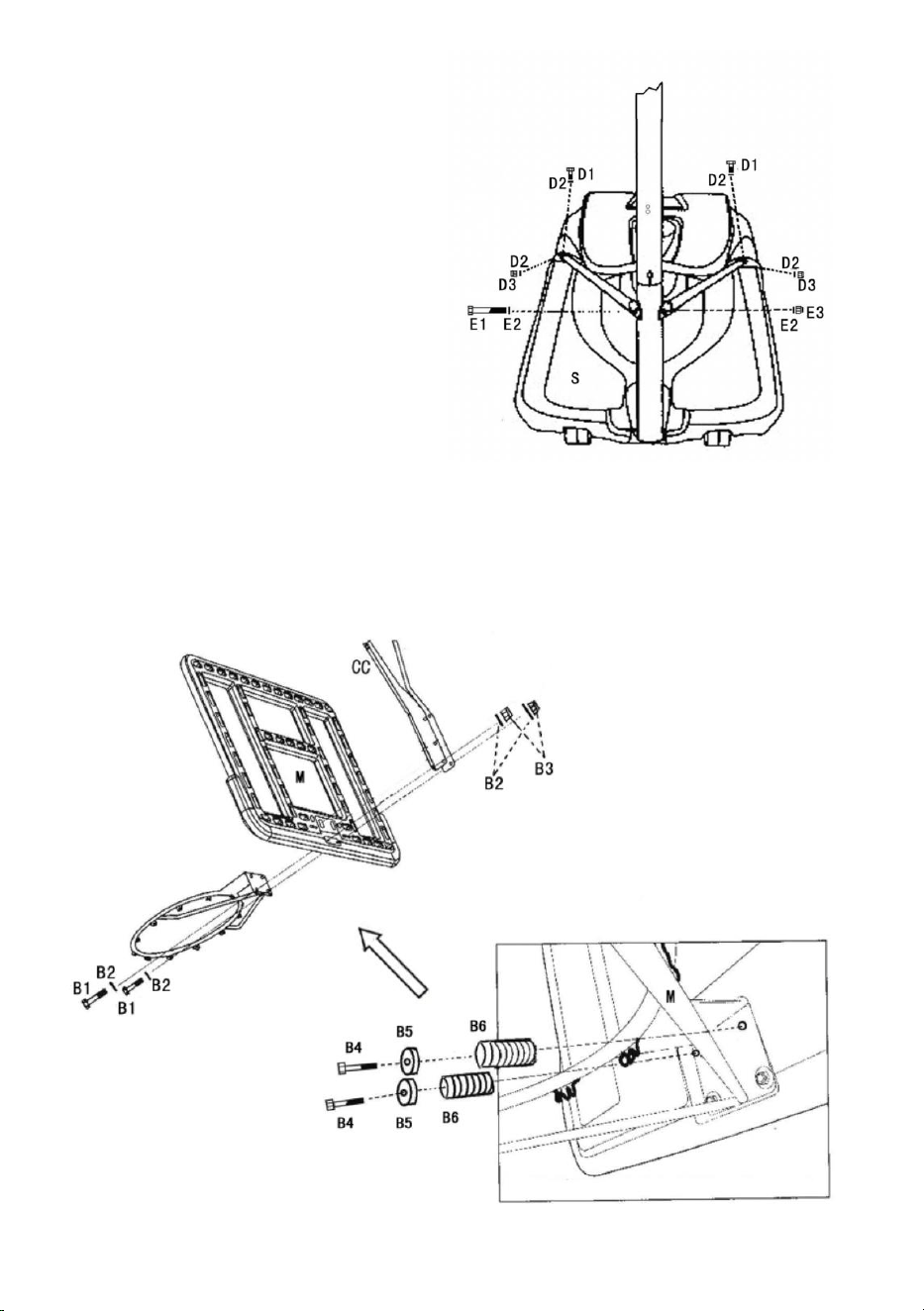

4.Connect pole brace U1 U2 and base
S by screw D; connect pole brace U1
U2 and bottom pole Y by screw E.
Note the difference between
the top and bottom of the pole brace.
5.Connect ring J,board M and board bracket K by screw B. Note that the
screw with spring B4-7 must be connected to the two holes on the top of
ring.
background
- 8 -

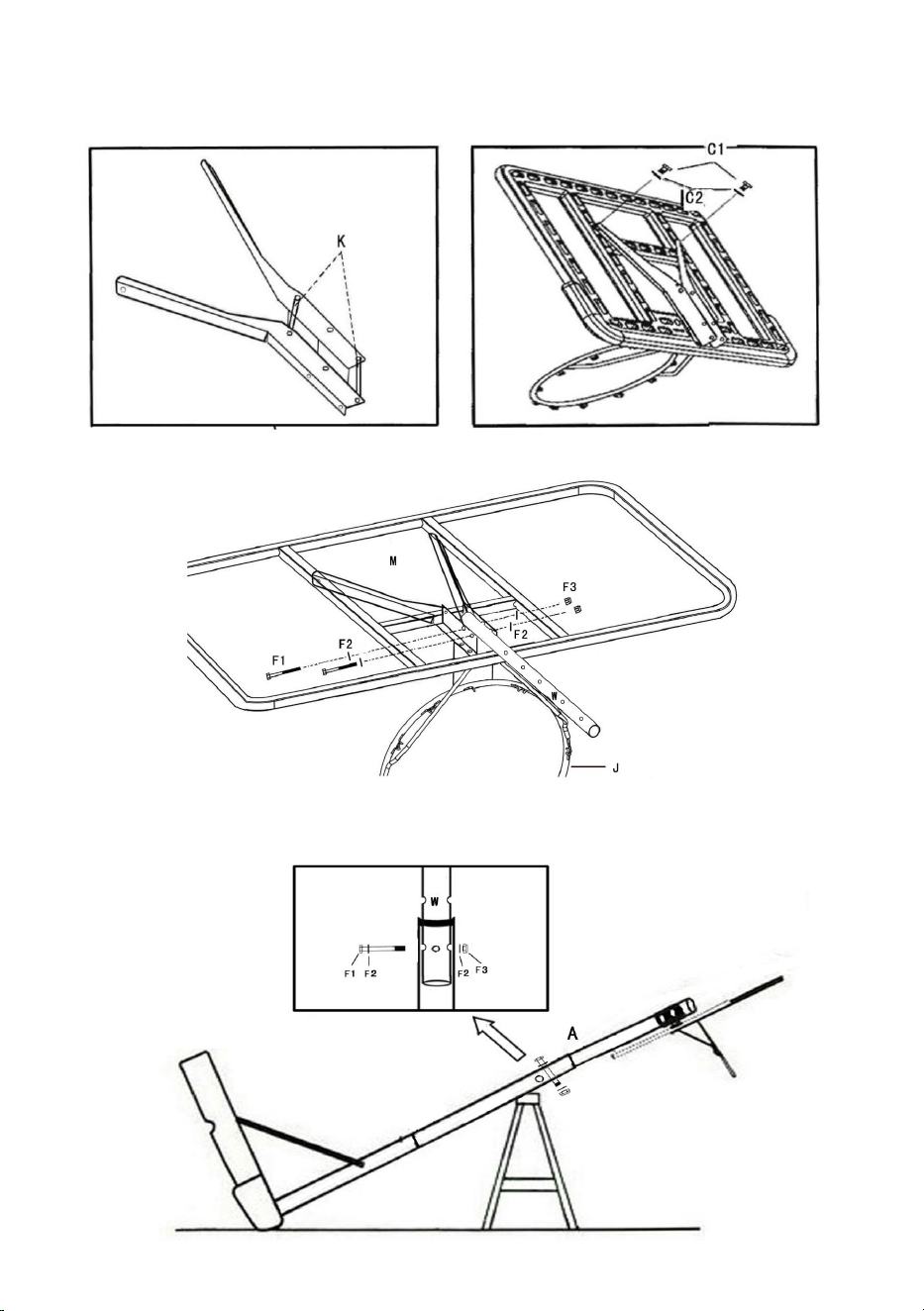

6.Fix the top of board bracket K behind the board M by screw C and tighten it.
7.Fix the top of top pole W in the middle of board bracket K by screw F.
Insert the installed top pole W into the middle pole X, fix them by screw F.
background
- 9 -
Adjust the product height with screw F.

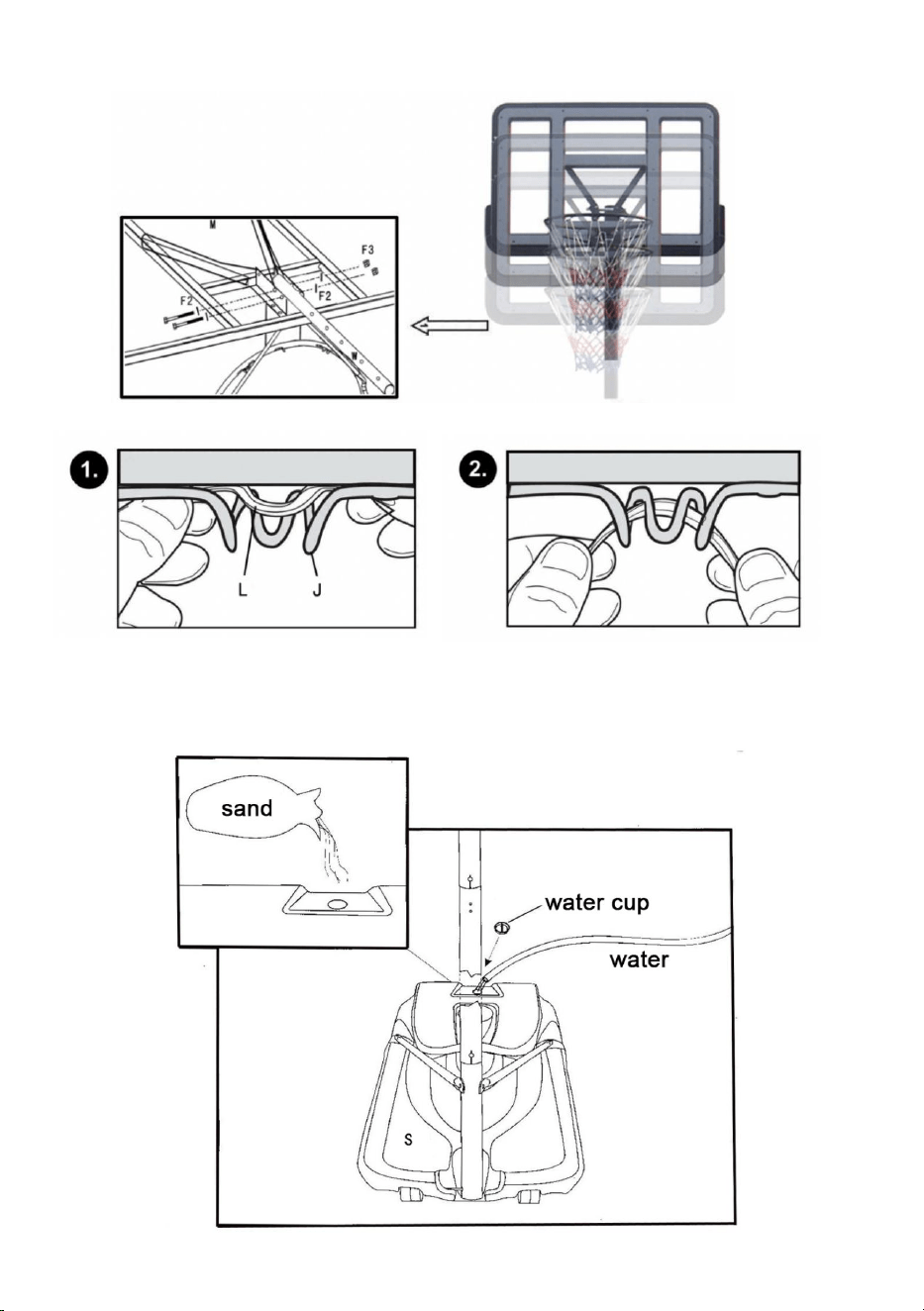

8.Install Nets
9.For safety reason, sand instead of water is recommended to fill
up the base during the sub-freezing weather.
Please note that sand will not be poured out once filled in the base
background
- 10 -
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
Made In China
