使用说明书
U-CONTROL UMX250
The Ultimate Studio in a Box: 25-Key USB/MIDI
ControllerKeyboard with Separate USB/Audio Interface
2 U-CONTROL UMX250 使用说明书
目录
序言......................................................................................................... 2
重要的安全须知................................................................................... 3
法律声明................................................................................................ 3
保修条款................................................................................................ 3
1. 在开始之前...................................................................................... 4
1.1 供货......................................................................................................4
1.2 首次使用及电源..............................................................................4
1.3 网上登记............................................................................................4
1.4 系统要求.............................................................................................4
2. MIDI.介绍....................................................................................... 4
2.1 MIDI 控制..........................................................................................4
2.2 USB 模式及单机模式..................................................................5
3. .控制元件及连接............................................................................. 6
4. 操作................................................................................................... 7
4.1 Play 模式...........................................................................................7
4.2 Assign 模式..................................................................................... 7
5. 技术参数........................................................................................10
6. 附录.................................................................................................11
序言
感谢您对.BEHRINGER.产品.UMX250.的信任。.UMX250.是一款配有控
制器的键盘,.使用灵活,.适合于多种不同场合使用。.无论你需要独
立控制电脑合成器,.MIDI.音源或效果器,.还是用其操作音序器或插
件—.UMX250.均可助您轻松实现。.它使用方便简单,.为您的音乐创
作提供极大的支持。
3 U-CONTROL UMX250 使用说明书
保修条款

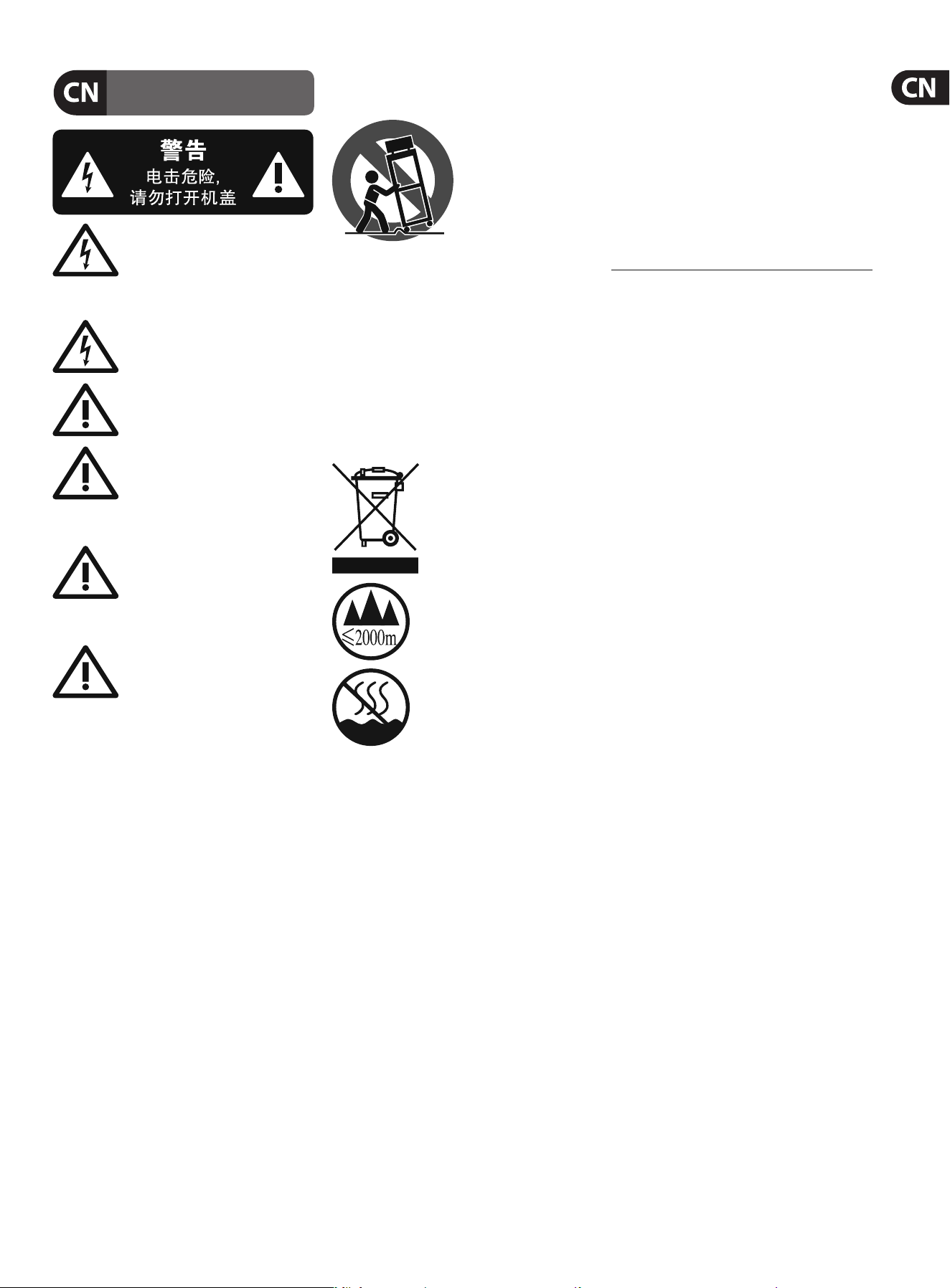

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置, 应
当保证它们处于随时可方
便操作状态。
17. 本产品仅适用于
海拔 2000 米以下地区,
本产品仅适用于非热带
气候条件下。
对于任何因在此说明书提到的全部
或部份描述、 图片或声明而造成的损
失, MUSIC Group 不负任何责任。 技术
参数和外观若有更改, 恕不另行通
知。 所有的商标均为其各自所有者的
财产。 MIDAS, KLARK TEKNIK, TURBOSOUND,
BEHRINGER, BUGERA 和 DDA 是 MUSIC Group IP
Ltd.
公司的商标或注册商标。 © MUSIC Group
IP Ltd. 2015
版权所有。
有关音乐集团保修的适用条款及其它相关
信息, 请登陆 music-group.com/warranty 网站查
看完整的详细信息。
法律声明
4 U-CONTROL UMX250 使用说明书
1. 在开始之前
1.1 供货
此产品在出厂前已仔细包装以确保运输途中完好无损。.然而您若
发现包装箱损坏,.请立刻检查产品是否有损坏的迹象。
◊ 若产品损坏请勿直接退给我们。.但请立刻通知代理商及运输
公司。.否则，.您将无权要求索赔或更换产品。
◊ 为免损坏本产品，.运输时请使用箱子包装。
◊ 保存或运输本产品时时请使用原包装箱以免损坏产品。
◊ 儿童在无人监管时不可玩耍本产品或其包装。
◊ 请合理处理包装材料。
1.2 首次使用及电源
请确保空气流通,.勿将本品置于功放上面或散热器附近以免造成
本设备过热。
有几种方式供应电源。.若将.UMX250.安装在录音棚内,.可用随货供
应的.USB.线直接连接.USB.接口以供电.(见图.1.1)。
若不能通过.USB.供应电源.(如因为连接了多个.USB.设备造成电脑
过载),.可使用.1.5.伏电池.(“AA”.电池,.见.图.1.2)。
U-CONTROL UMX250
USB Cable (included)
PC/MAC

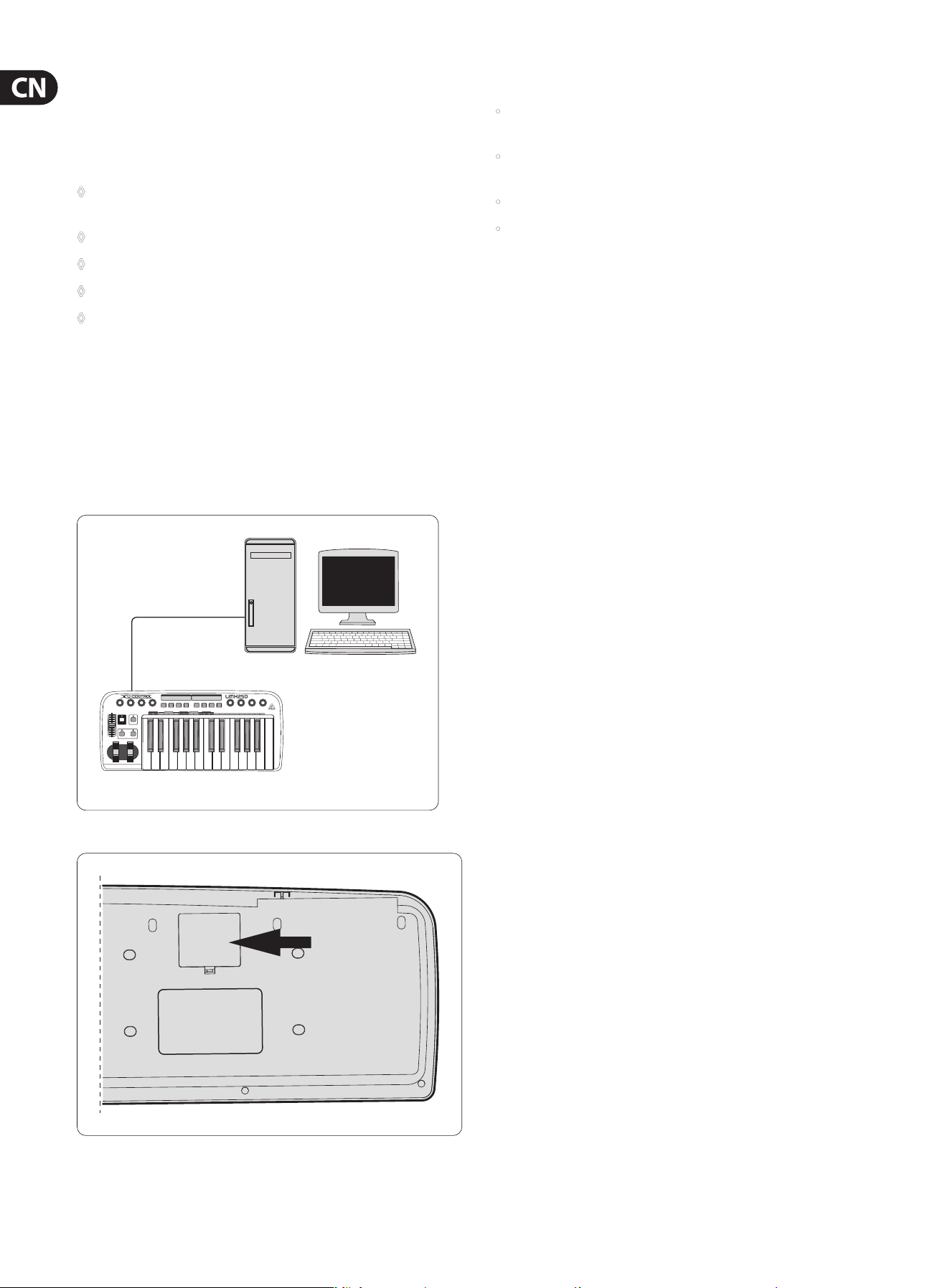

图.1.1:.通过.USB.供电
图.1.2: UMX250.底部的电池盒
打开电池盒装入电池,.装电池时请注意以下几点:
• 电池的正极必须与电池盒上标识的正极方向相同!.极性不对会
损坏设备!
• 旧电池与新电池不可一起使用!.更换电池时,.必须同时更换..
3.个电池。
• 不可使用损坏了的电池。.电池露液会损坏.UMX250。
• 长时间不使用本品时,.请将电池从电池盒中取出。.这里再次强
调一下,.电池液泄露会损坏机器。
装好电池后,.关闭电池盖。.若你既不想用.USB.供电,.也不想用电池
供电,.还有一种方法可供选择,.即外置电源。.请使用正确的连接头.
(DC 9 V; 100 mA).并确保极性正确。.相关信息可在本产品后面的.DC..
输入处找到。.极性反置会损坏本品。
1.3 网上登记
在购买.BEHRINGER.产品之后,.请您尽可能立即在网站.
http://behringer.com.进行登记,.并仔细阅读产品质量担保服务规定。
所购买的.BEHRINGER.产品一旦出现故障或损坏,.本公司承诺为您提
供及时的产品维修服务。.请直接与您的.BEHRINGER.特许经销商联
系。.若.BEHRINGER.特许经销商不在附近,.您也可直接与本公司的分
公司联系。.在产品包装里放有联系地址.(全球联系信息./.欧洲联
系信息)。.如您所在的国家没有本公司所设的联系处,.可与离您最
近的批发商联系。.您可在我们的网页上.(http://behringer.com).的技术
支持处,.得到批发商的联系地址。
请在登记时,.务必写明您购买产品的日期,.以便本公司能更快更有
效地为您提供产品质量的担保服务。.
衷心感谢您的合作!
1.4 系统要求
使用.USB.时,.只需有.USB.接口的.WINDOWS.电脑或.MAC.电脑即可。.
UMX250.支持.USB 1.1.及.USB 2.0。
UMX250.支持.WINDOWS XP,.VISTA.及.MAC OS X.操作系统的.USB MIDI..
兼容性。
UMX250.也可作为.MIDI.控制器单独使用,.无需连接电脑。.若你的电
脑有.MIDI.接口,.可用.MIDI.接口控制软件。
2. MIDI.介绍
2.1 MIDI.控制
UMX.产品的使用范围很广,.让我们先看看总的说明及例子吧,.这可
令您很快对.MIDI.有个大概的了解。.MIDI.一词始于.1982.年,.当时有
几家国际公司合作.（MIDI:.乐器数字接口）.当时众多音乐人都在寻找
管理多种不同的电子乐器的方法。
UMX250.具体可以做什么?
简而言之,.它可遥控各种.MIDI.设备。.用推子,.旋钮,.按钮,.脚踏开关
及键盘进行控制外置设备的众多不同的功能。
5 U-CONTROL UMX250 使用说明书
可以用.UMX250.控制什么样的设备?
可以控制支持.MIDI.格式的任何设备。.硬件及软件.MIDI.设备均用
同一方法进行控制。.唯一的区别便是使用的线。.下面是如何使用.
UMX250.的建议:
◊ 编辑合成器，.采样器，.GM/GS/XG.声音生成器的参数。
◊ 控制效果器./.软件插件如效果器，.混响，.压缩器，.
均衡器的参数。
◊ 控制软件混音器.(音量，.场景，.静音功能等)。
◊ 控制音序器，.录音机，.鼓式电脑等设备的功能.
(重放，.前.进，.停止等)。
◊ 现场控制扩展器的音量及声音参数。
◊ 控制盒式唱片机，.渐进式编曲器，.MIDI.生成器及其他.“LIVE”..
软件。
◊ 控制声波发生器.(声源).的程序改变及音量.
(如同主键盘上操作)。
◊ 可供乐队键盘手，.独奏手，.电子音乐表演者，.DJ，.声学工程师，..
家用录音棚使用者及剧院工程师等人使用。
如何工作呢?
可通过将.UMX250.的控制元件设置为各自的.MIDI.参数来实现
遥控功能。.当一个控制元件运行时,.UMX250.便可收集分配至这
一控制元件的控制信息,.再通过数据链接转至外置设备。.例如.
VOLUME/DATA.推子是厂家设置用来发送控制通道的音量的数据。
数据连接线通常是一根每端带有.5.针.PIN.插头的标准.MIDI.线。.
此种数据线总长不超过.15.米。.UMX250.有另一个数据连接方法:.
连接至主电脑的.USB.线。.此线不长于.5.米。.由独立的控制元件生成
的控制数据也称为.MIDI.信息,.这种.MIDI.信息可分为.3.组:
◊ 通道信息:.传输通道的控制信息。.一旦.UMX250.键盘的此键
按下，.便会生成音调，.通道号码及按键的信息。.接收的音源.
“知道”.要演奏哪个音符。
◊ 系统信息:.这些信息不是通道信息而是与整个系统有关的信
息。.可分为.3.组，.System Exclusive Message.(.系统备份，.更新，.
记忆内容的管理)；.System RealTime Message.(如其他设备的遥
控)；.System Common Message.(如几个设备的同步)。
◊ 控制信息:.也称作.Control Changes.或.Controllers，.简称为..
“CC (Control Change)”.共有.128.个控制器，.标号为.0~127。.控制
器总是以通道为主的。
• 请参考表.6.1.找出你在用哪种控制器。
• MIDI.数据只是控制数据,.不包含任何的音频信息！
需要做哪些设置?.在哪里设置?.怎样设置?
有关控制器设置方面,.有两个原则:
◊ 使用出厂时已有的设置.(见图.3.1.(10)).这样，.你就只需要在接
收 设备上做设 置 就 可 以了。
◊ 自行在.ASSIGN.模式下设置。.具体设置方法请见第.4.章.
“操作”。
2.2 USB.模式及单机模式
UMX250.可作.USB.界面使用,.也可单独使用。.两种模式下.MIDI.信号
流动是不同的。
2.2.1 USB.模式
UMX250.通过.USB.与电脑连接时,.信号流情况如下图所示.(图.2.1)。
UMX250.连接电脑后,.便有了虚拟.MIDI.输入及.MIDI.输出口。.
UMX250.生成的.MIDI.数据先通过.USB.发送至电脑,.由.MIDI.输入口接
收。.运行在电脑上的音序器软件通过.MIDI IN.接收.MIDI.数据并将
其转至.MIDIOUT.—若所有的音序器参数设置正确。.数据再通过电
脑./.UMX250.的.USB.发回至.UMX250。.这样,.MIDI.数据就被发送至与.
MIDIOUT.连接着的设置。.MIDI OUT.(14).也可用作普通的.MIDI.接口。
Sound-Module
PC/MAC
MIDI
(intern)
IN
OUT
USB
(intern)

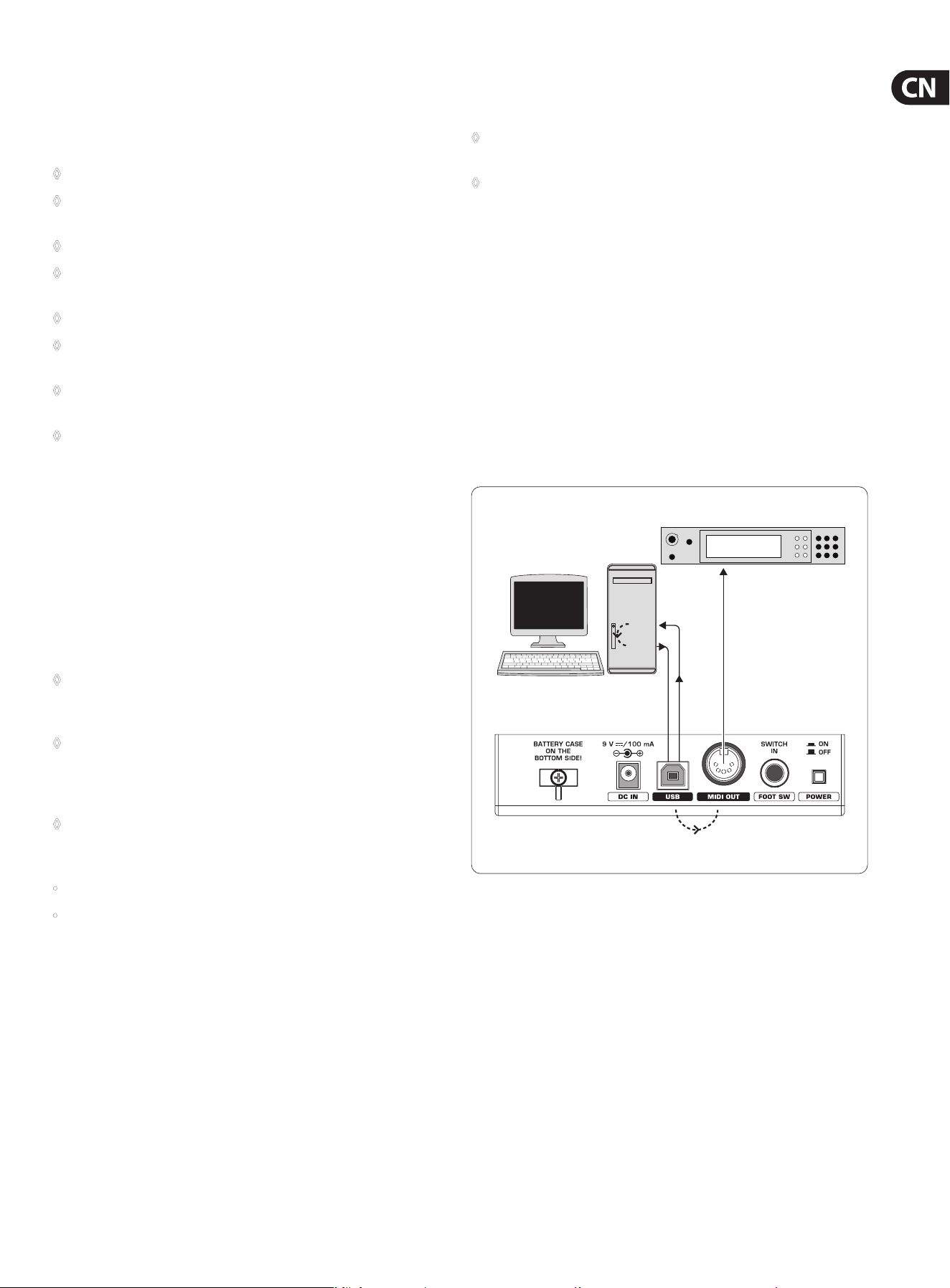

图.2.1: MIDI.信号流向图
2.2.2 单机模式
当.UMX250.不通过.USB.连接电脑时,.便相当于自动设置为单机模式。.
此种模式下,.UMX250.只能从.MIDI.输出口输出.MIDI.数据。
6 U-CONTROL UMX250 使用说明书
3. 控制元件及连接
(10)(9) (11)
(8)
(6)
(5)
(4)
(7)
(3) (2) (1)

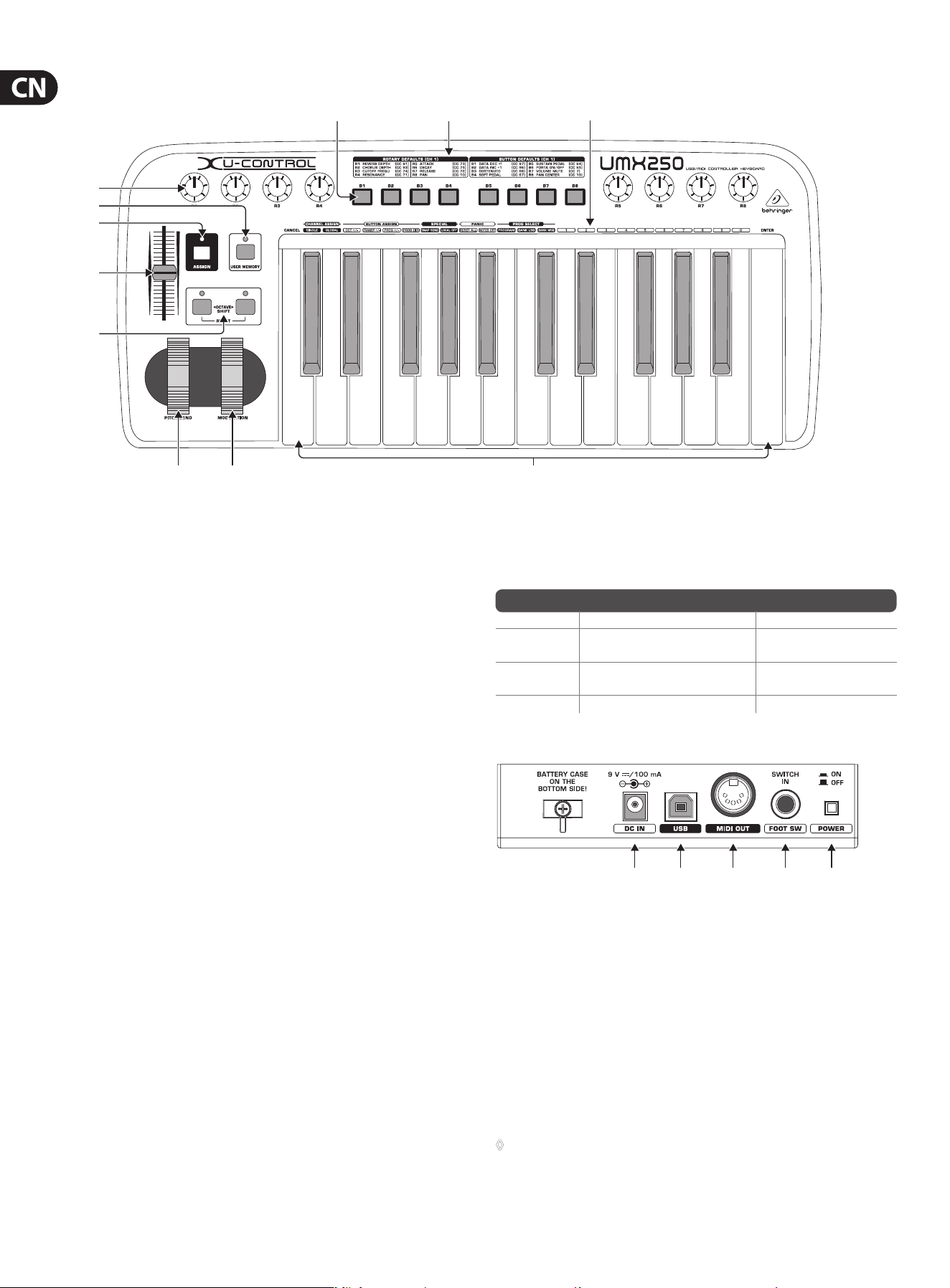

图.3.1:.俯视图
下面的工厂设置是指.GLOBAL MIDI.通道.1。
(1) 键盘:.25.个大的按键。.可用作编码器。
(2) 调制轮.(MIDI CC 1):.在.ASSIGN.模式下,.可设置任何.MIDI.控制指
令。.不使用调制轮时,.调整后的值保持不变。
(3) 弯音轮:.有变调的功能,.演奏时声音可向上./.向下.“弯”.几个半
音。.弯音的具体数量可在.UMX250.控制的设备上设置。
(4) 推子:.音量./.数据推子可用来控制键盘.(MIDI CC 7).上弹奏的音符
的音量。.在.ASSIGN.模式下,.可用来控制任何一个.MIDI.控制器。
(5) ASSIGN.按钮可用来设置不同控制按键的不同功能。
基本原则总是相同的:
1) 按.ASSIGN.按钮并一直按住。.此按钮上面的.LED.状态指示灯点
亮。.这表明.UMX250.已进入.ASSIGN.模式。
2) 选择你想要增加一个新.MIDI.功能的按键。
3) 放开.ASSIGN.按钮。
4) 根据你所做的选择,.也许需要定义一个额外的值.(.范围)..
(细节请见下面)。
5) 按键盘上的.ENTER.按钮确认。.取消请按.CANCEL.按钮或再次按.
ASSIGN.按钮。.ASSIGN LED.指示灯熄灭,.UMX250.退出.ASSIGN.模式。
(6) 用户记忆按键:.常用于激活内部的记忆。.内部记忆包含各种在.
ASSIGN.模式下设置的所有信息。.选择用户记忆后所做的任何更
改均会自动保存。.UMX250.关机后用户记忆保持不变。
(7) 两个八度音切换键,.可提高或降低键盘的八度音。.LED.指示
灯用于识别当前八度音的设置.(见表.3.1).详情请见.4.2.8.章及.
4.2.9.章。
(8) 这.8.个旋钮.R1~R8.是位于.(10).的上面的控制器。.所有的旋钮控
制器可在.ASSIGN.模式下设置.MIDI.指令。
(9) 8.个按钮.B1~B8.的功能请见.(10)。.是厂家设置的功能。.如旋钮
一样,.也可在.ASSIGN.模式下自行设置.MIDI. 指令。
(10) 显示出厂家设置的功能。
(11) 键盘功能说明:.每个按键的特别功能。.详情请见第..
4.章.“操作”。
操作 音高.. 发光二极管
按一次
向上或向下移动一个八度音 发光二极管点亮
按第二次
再向上或向下移动一个八度音..
(总共两个)
发光二极管闪烁
按第三次
再向上或向下移动一个八度音..
(总共三个)
发光二极管闪烁
按两个按钮
复位.(每个移动均被取消) 发光二极管熄灭
表.3.1:.根据.OCTAVE SHIFT.状态变化的发光二极管显示
(16)(12) (13) (14) (15)
图.3.2:.背板接口
(12) DC IN:.连接外置电源.(不随货供应)。
(13) USB.接口:.随货供应的.USB.线用于连接电脑,.支持.USB 1.1.及..
USB 2.0。
(14) MIDI.输出:.可用来连接备用的.MIDI.设备,.以便.UMX250.将完整操
作简单的.MIDI.界面传到电脑上。
(15) 脚踏开关接口:.用于连接脚踏板,.在.PLAY.模式下按下时,.可生
成数值.127,.放开此键时,.返回至.0。.除此之外,.该脚踏板的设置
与按钮的设置是完全相同的。.可自行设置控制指令。
(16) 电源开关:.用于开关.UMX250。
◊ 电脑运行时或终止.USB.连接时想关闭.UMX250，.请关闭所有程
序后再关闭.UMX250。
7 U-CONTROL UMX250 使用说明书
4. 操作
UMX250.的操作细节请见下面。.请注意旋钮.9.与.1.之间的区别!..
切勿混淆!
4.1 Play.模式
开机后.UMX250.便处于.PLAY.模式。.此时可以开始操作,.做修改,..
更改程序等等。
4.1.1 厂家记忆设置
厂家记忆设置是存储在.UMX250.内部的基本设置的记忆。.最主要
的特征是.(10).中描述的.controller map。.这些设置中有很多很有用的
参数设置,.机器开启时,.这些设置便会自动启动。
为了保存修改之处,.UMX250.配备了用户记忆设置功能。
4.1.2 用户记忆设置
保存在用户记忆内的设置可永远保存在.UMX250.内部.ROM.内,.
UMX250.关机内这些设置仍会保存下来。
按.6.号按键进入用户记忆设置模式。.首次进入用户记忆时,..
里面存储的是厂家记忆设置。.你做过修改之后,.新的设置将.
会自动保存。
下面的信息将会永远保存在用户记忆中:
• 脚踏开关接口.(FOOT SWITCH)
• 八度音切换键.(OCTAVE SHIFT)
• 音量./.信息推子.(VOLUME/DATA)
• 弯音轮.(PITCH BEND)
• 调制轮.(MODULATION)
• 旋钮.R1-R8
• 按键.B1-B8
4.2 Assign.模式
正如前面提到的,.ASSIGN.模式是一个强大的工具,.可将.UMX250.
设置成一台使用极为方便的控制器。.详情请见第.3.章.“控制元件
及接口 ”。
4.2.1 Global.声道的设置
MIDI.通道可分为两种:.一种是.GLOBAL.通道,.另一种是.16 SINGLE.通道。
GLOBAL MIDI CHANNEL.是厂家设置的,.所有的.MIDI.指令均是从这个
通道发出的:.各种控制元件的信息及其他各种信息等。.修改.GLOBAL
MIDI CHANNEL.请按以下步骤操作:
1) 按下.ASSIGN.按钮并一直按住该按钮。
2) 按下.GLOBAL.键。
3) 放开.ASSIGN.按.钮。
4) 输入.1~16.之间的某个数字键。.若输入的数字大于.16,.该输入
将被视作无效。
例如:
• 若输入.14.通道,.按..( 1 )..及.( 4 )。
• 若输入通道.7,.按..( 7 )。
5) 确定请按.ENTER.键,.取消请按.CANCEL.键或再次按.ASSIGN.键。.
ASSIGN.指示灯熄灭。
4.2.2 各通道的设置
1) 按下.ASSIGN.按钮并一直按住。
2) 操作通道设置不同于.GLOBAL CHANNEL.的控制元件。.若它是控
制器或推子,.请移动它。.若是按钮,.请按一次。.此刻.UMX250.
“知道”.将设置到.SINGLE CHANNEL.的控制元件。
3) 放开.ASSIGN.按钮。
4) 按下.SINGLE.键。
5) 输入.1~16.间的某个数字。.若输入的数字大于.16,.该输入将被
视作无效。
例如:
• 若输入通道.11,.便按..( 1 )..与..( 1 )。
• 若输入通道.4,.请按..( 4 )。
◊ 提示：若想重新设置.GLOBAL CHANNEL，.请按下.ENTER.键旁边的.
0.键.(而不能按数字键.1~9)。
6) 确认设置请按.ENTER.键,.取消请按.CANCEL.键或.ASSIGN.键。.之后.
ASSIGN.指示灯熄灭。
◊ UMX250.所有控制元件的通道设置是在.GLOBAL.通道完成上的。.
也就是说，.在没有为其指定通道之前它一直都是设置到.GLOBAL.
通道。.更改.GLOBAL.通道时也改变了各控制元件的通道。
4.2.3 Global channel.设置
与之前描述的流程相比,.这里描述的方法的优势在于调整时按按
键/钮的数量减少了。
1) 按下并按住.ASSIGN.按钮。
2) 操作即将设置的.GLOBAL CHANNEL.的控制元件。
3) 放开.ASSIGN.按钮。
4) 按下.SINGLE.键。
5) 按下.0.键。
6) 按.ENTER.确认,.按.CANCEL.或.ASSIGN.取消设置。.之后.ASSIGN.指示
灯熄灭。
4.2.4 Panic.键的组合使用
试想一下,.你为制作一首歌曲而工作几个小时,.突然有一个音符.
“卡住”.了。.此时使用.PANIC,.该音符将会静音。
1) 按下.ASSIGN.并按住该按钮。
2) 按下.RESET ALL.或.NOTES OFF。
3) 放开.ASSIGN.按钮。.设备自动进入.PLAY.模式。
◊ 上面提到的一个或两个按钮按下后，.选择的指令会立刻发送。
4.2.5 Snapshot.发送指令
SNAPSHOT.可传送包括当前值所有参数:.所有的控制元件设置及当
前通道的设置发送至.MIDI.输出口及.USB.输出口。
这样可以在歌曲制作初期将整个.UMX250.传输到音序器软件。.若外
置设备的参数更改,.也可用.SNAPSHOT.修正此值。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下.SNAP SEND.键。
3) 放开.ASSIGN.按钮。.该设备自动进入.PLAY.模式。
◊ 开始在键盘上演奏后.SNAPSHOT.按键便立刻被送出。
8 U-CONTROL UMX250 使用说明书
4.2.6 Local o.指令
LOCAL OFF.的功能是控制元件的数值不会发送到.MIDI.输出口或.USB.
输出口。.在.LOCAL OFF.模式下,.无需发送任何信息至连接着的外置设
备却可以重新设置。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下.LOCAL OFF.键。
3) 放开.ASSIGN.按钮,.按需要调节控制元件。
4) 确认设置请按.ENTER.键,.取消请按.CANCEL.或.ASSIGN.键。.之后.
ASSIGN.指示灯熄灭。.UMX250.再次进入.PLAY.模式。
4.2.7 控制元件设置
本章将讲解如何设置调制轮,.信息./.音量推子,.R1~R8.旋钮,.
B1~B8.按钮,.及可连接在插口.(15).上的备用踏板。
1) 按下并一直按住.ASSIGN.按钮。
2) 分别调节相应控制元件或按钮,.或按下踏板。
3) 放开.ASSIGN.按钮。
4) 按数字键,.只可输入.0~127。.大于此范围的数值无效。
例如:
• 输入.CC 14.则按.( 1 ).及.( 4 )。
• 若选择.CC 107,.则按.( 1 ),.( 0 ),.( 7 )。
5) 按.ENTER.键确认。.取消请按.CANCEL.或.ASSIGN.键。.之后.ASSIGN.
指示灯熄灭。
请注意下面两个特殊的情况:
◊ 若将.CC 07.(通道音量).设为一个按钮，.通道音量.“0”.会在每次
按此按钮时发送出去。.即使通道静音。.这.在现场演出是个很
有用的特征。
◊ 若用.CC 10 (Panorama).会发送出数值.64。.因此，.通道常被设置
在中心的位置。
4.2.8 程序及库的变更
UMX250.设有.3.种更改外置设备程序的方法。.此功能强大无比,.
令您充分使用音频器材的众多功能。
方法.a).及.b).可用来选择使用自定义的选择程序的任一个程序。.
方法.c).可使操作更快一步,.以便一碰到按钮便可选择程序。
a) 若只选择.128.个不同程序中的一个程序，.可用下面所示方法
在.ASSIGN.模式下更改效果程序。.然而，.若选择的号码不在.
128.个程序范围之内，.就只能使用.b).中描述的流程。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下.SINGLE.键。
3) 放开.ASSIGN.按钮。
4) 现在可输入.1~16.数字键中任一个数字以定义.SINGLE CHANNEL。.
若设置.GLOBAL CHANNEL,.请按.( 0 )。
5) 按.PROGRAM.按钮。
6) 输入数字键.0~127.中某一个数字,.超出此范围的数字键均视为
无效。
例如:
• 输入程序.15,.请按键.( 1 ).及.( 5 )。
• 若选择程序.127,.请按.( 1 ),.( 2 ).及.( 7 )。
7) 确认请按.ENTER,.取消请按.CANCEL.或再次按.ASSIGN.键。.之后.
ASSIGN LED.指示灯熄灭。
b) 若想选择的程序大于.128，.请用下面方法。.此时你的程序将会
安排在库中，.该库可用叫做.BANK SELECT.的特殊.MIDI.指令选择。
请见下面方法:
BANK SELECT.包括两部分,.一部分是.MSB,.另一部分是.LSB。
MSB.描述的是一个数值范围,.含有.128.个不同的数值。.在很多设备
上这在.BANK SELECT.是极为重要的。
LSB.部分描述的是每一个使用.128.个备用的单个步聚的.128MSB。.
这两种情况下数字范围均为.0~127。
总的来说,.BANK SELECT.提供的是巨大的数值范围.128 x 128 = 16,384.
个不同的数值。.理论上讲,.这意味着你可以使用的外置设备的数
量与不同的库的数量相同。.签于此,.每一个单个的库均设有另外.
128.个单个的程序,.你便拥有.2,097.个程序可供安排。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下.SINGLE.键。
3) 放开.ASSIGN.按钮。
4) 现在可输入.1~16.数字键.(如第.4.2.2.章所述).中任一个数字以
定义.SINGLE CHANNEL。.若设置.GLOBAL CHANNEL,.请按.( 0 )。
5) 按.BANK MSB.键。.按下数字键,.即输入数字以选择.BANK MSB.
号码,.只有.0~127.有效。.超出此范围均视为无效。.BANK MSB.
此刻便定义好了。
例如:
• 输入.MSB14,.请按.( 1 ).及.( 4 ).键。
• 若选择.MSB 107,.请按.( 1 ),.( 0 ).及.( 7 )。
6) 按下.BANK LSB.键以定义.BANK LSB。.用上面所述流程输入.
BANKLSB.数值.(见第.5.步)。.数值的输入规则与.BANK MSB.的数值
输入规则相同。.在第.5.步及第.6.步中,.你已为即将选择的程序
定义了库。.现在可定义程序了:
7) 输入数字键前按下.PROGRAM.键。.数字键只有.0~127.有效,.超出
此范围的数字均视为无效。
8) 确认请按.ENTER,.取消请按.CANCEL.或再次按.ASSIGN.键。.之后.
ASSIGN LED.指示灯熄灭。
例如:
若用.UMX250.通道.14.选择外置设备的位于库.#25.中预置.#49,.因为
库的号码通常小于.128,.所以只能用.LSB.来定义库。.此时.MSB.为.0。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下.SINGLE.键。
3) 放开.ASSIGN.按钮。
4) 用.( 1 ).及.( 4 ).键定义.MIDI.通道。
5) 按.BANK MSB.键然后按.( 0 )。
6) 按.BANK MSB.键然后按.( 2 ).及.( 5 ).选择库.#25。
9 U-CONTROL UMX250 使用说明书
7) 按.( 4 ).和.( 9 ).键以选择程序.#49,.然后按.PROGRAM.键以定义
程序。
8) 按.ENTER.键确认。
c) 用.OCTAVE SHIFT.按钮直接选择程序。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下两个.OCTAVE SHIFT.按钮之中的一个想用于改变程序功能的
按钮。
3) 放开.ASSIGN.按钮。
4) 按.PROG DIR.键,.输入数字键,.0~127.有效,.超出此范围均为无效。
5) 确认请按.ENTER.键,.取消请按.CANCEL.或再次按.ASSIGN.按钮。.
之后.ASSIGN LED.指示灯熄灭。
◊ 若.MIDI.通道尚未指定.OCTAVE SHIFT.按钮.(见.4.2.2.章).直接选
择程序指的是.GLOBAL.通道!
◊ 若直接选择程序已指定两个.OCTAVE SHIFT.按钮中的一个，.同时
按两个按钮视为无效。
4.2.9 Octave shift.按钮的其他功能
开机后,.OCTAVE SHIFT.按钮为原始状态.(见第.7.页表.3.1),.除程序变
更及已经描述的功能外,.在.ASSIGN.模式下该按钮还有几个特殊的
功能:
a) 半音的变调
b) 浏览程序库
c) 其他控制功能
◊ 一旦一个按钮被设定为一个功能，.第二个按钮会自动具有同样
的功能，.当然它的功能受到限制。.若不为该按钮在.ASSIGN.模式
下设定功能，.它便无法发送任何数据。
a) 半音变调:
1) 按下并一直按住.ASSIGN.按钮。
2) 按下.TRANSP +/-.键。
3) 放开.ASSIGN.按钮。
4) 确认按.ENTER.键,.取消按.CANCEL.或再次按.ASSIGN.按钮。
按右边的八度音切换键,.可提高半音,.按左边的八度音切换键,.
可降低半音,.同时按这两个键,.可取消半音变调。
◊ 根据.MIDI.标准，.键盘最多有.128.个半音。.当达到这一范围的最
低点及最高点时，.即使再继续按键，.变调也不会提高或降低。.
这同样适用于八度音的变调。
b) 浏览程序库
大多数音源都可以将预置存储在不同的库中,.常指用户库。.若音乐
会中要演奏的歌曲是固定的,.可用用户库储存所有的音乐,.集中精
力演出。.因.OCTAVE SHIFT.按钮的存在,.解决了在众多不同的音源中搜
索音乐的麻烦。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下.PROG +-.键。
3) 放开.ASSIGN.按钮。
4) 确认选择请按.ENTER.键,.取消请按.CANCEL.键或再次按.
ASSIGN.键。
按右边的八度音切换键,.外置设备的预置编号向上跳,.按左
边的八度音切换键,.外置设备的预置编号向下跳。.若同时按.2.
个键,.则执行当前库的.0.预置。.切记,.若不想使用.GLOBAL CHANNEL.
(见第.4.2.2.章).请将.OCTAVE SHIFT.键指定一个独立的.MIDI.通道。
◊ 使用楼梯式的搜索功能时,.通道设置涉及到两个按钮。.只用一
个按钮设置一个单独的通道是不支持的。
c) 其他控制功能:
请注意.OCTAVE SHIFT.按钮若设置为某控制功能则会生成控制信息。.
生成的数值总是.0.或.127。
◊ 两个例外:.若.OCTAVE SHIFT.按钮设置为.CC 07.(.通.道音量)，.按两
个按钮中的任一个，.就会生成数值.0。.若.OCTAVE SHIFT.按钮设
置为.CC 10，.按两个按钮中的任一个，.便可生成数值.64。
◊ 请注意，.当.OCTAVE SHIFT.按钮设置为某一控制功能时，.同时按
两个按钮没有任何效果产生。
1) 按下并一直按住.ASSIGN.按钮。
2) 按下一个.OCTAVE SHIFT.按钮,.以便设置控制功能。
3) 放开.ASSIGN.按钮。
4) 输入数字键.(如第.4.2.7.章描述)。
5) 确认请按.ENTER.键,.取消请按.CANCEL.键或再次按.ASSIGN.按钮。.
之后.ASSIGN LED.指示灯熄灭。
切记,.若不想使用.GLOBAL CHANNEL.(见第.4.2.2.章).请将.OCTAVE SHIFT.
键设置为独立的.MIDI.通道。
4.2.10 按键敏感度
UMX250.按键的灵敏度可设置。.即按键的力度对音量有着很大
的影响。
1) 按下并一直按住.ASSIGN.按钮。
2) 输入数字键进入键盘灵敏度设置.(见表.4.1)。
3) 放开.ASSIGN.按钮。
4) 确认请按.ENTER.键,.取消请按.CANCEL.键或再次按.ASSIGN.按钮。
按键
( 0 )
OFF:.按键灵敏度设置为.110.按键力度变化不会影响到音量。
( 1 )
SOFT:.按键非常敏感;.微小力度变化可引起音量的很大变化。
( 2 )
MEDIUM:.按键力度正常;.用力大,.音量大,.用力小,.音量则小。
( 3 )
HARD:.与其他几个设置相比,.这一设置的按键力度敏感值最
低。
( 4 )..
~
..( 9 )
无效输入。
表.4.1:.按键敏感度范围设置的效果
4. 2.11 恢复出厂设置
UMX250.复位请按下列方式进行
1). 按下并一直按住.ASSIGN.按钮。
2a). .按 两 个 . OCTAVE SHIFT.按钮可暂时恢复厂家设置。.所有近期修改
的控制元件均可恢复至厂家默认设置。.但是用户记忆仍会保
存 之 前 所 做 的 修 .改 。
2b). .同 时 按 . ( 8 ),.( 9 ),.( 10 ).键可完全恢复到厂家设置。.此刻厂家记
忆的控制元件及用户记忆均会被覆盖。
3). 放开.ASSIGN.按钮,.ASSIGN LED.指示灯仍会点.亮。
4). .按 . ENTER.键确认。.若不想复位,.可按.CANCEL.键或再次按.ASSIGN.
按钮取消操作。
10 U-CONTROL UMX250 使用说明书
5. 技术参数
USB Connections
Type Type B; USB1.1
MIDI Connections
Type 5-pin DIN plug OUT
Control Elements
Controller 1 control wheel with center reset
1 control wheel without center reset
8 rotary knobs
1 fader
Buttons 12 buttons
Keyboard 25 keys; velocity-sensitive
Switch Plug
Foot pedal ¼" mono jack with automatic
polarity recognition
Power Supply
USB
Battery 3 x 1.5 Volt Mignon (Type “AA”)
Power connector 2 mm DC jack, negative center 9 V,
100 mA regulated
USA/Canada 120 V~, 60 Hz
China/Korea 220 V~, 50 Hz
UK/Australia 230 V~, 50 Hz
Europe 230 V~, 50 Hz
Japan 100 V~, 50–60 Hz
Power consumption max. 0.9 W
Dimensions/Weight
Dimensions (H x W x D) approx. 215 x 97 x 495 mm
(approx. 8 15/�� x 3 26/�� x 19 15/��")
Weight approx. 2.24 kg (approx. 4 30/�� lbs)
百灵达致力于使产品保持最专业的水准。.因而产品有时会做修改,.恕不另行通知。.技
术参数及产品外观与所述可能会有细微区别。
11 U-CONTROL UMX250 使用说明书
6. 附录
Standard MIDI Controller (CC) Numbers
00 Bank Select 32 Bank Select LSB 64 Damper Pedal (Sustain) 96 Data Entry +1 (Increment)
01 Modulation 33 Modulation LSB 65 Portamento On/O 97 Data Entry -1 (decrement)
02 Breath Controller 34 Breath Controller LSB 66 Sostenuto On/O 98 NRPN LSB
03 Controller 3 (undened) 35 Controller 35 (undened) 67 Soft Pedal On/O 99 NRPN MSB
04 Foot Controller 36 Foot Controller LSB 68 Legato Footswitch 100 RPN LSB
05 Portamento Time 37 Portamento Time LSB 69 Hold 2 101 RPN MSB
06 Data Entry MSB 38 Data Entry LSB 70
Sound Controller 1
(Sound Variation)
102 Controller 102 (undened)
07
Channel Volume
(formerly Main Volume)
39
Channel Volume LSB
(formerly Main Volume)
71
Sound Controller 2
(Resonance/Timbre)
103 Controller 103 (undened)
08 Balance 40 Balance LSB 72
Sound Controller 3
(Release Time)
104 Controller 104 (undened)
09 Controller 9 (undened) 41 Controller 41 (undened) 73 Sound Controller 4 (Attack Time) 105 Controller 105 (undened)
10 Pan 42 Pan LSB 74
Sound Controller 5
(Cuto Frequency/Brightness)
106 Controller 106 (undened)
11 Expression 43 Expression LSB 75 Sound Controller 6 (Decay Time) 107 Controller 107 (undened)
12 Eect Control 1 44 Eect Control 1 LSB 76 Sound Controller 7 (Vibrate Rate) 108 Controller 108 (undened)
13 Eect Control 2 45 Eect Control 2 LSB 77
Sound Controller 8
(Vibrate Depth)
109 Controller 109 (undened)
14 Controller 14 (undened) 46 Controller 46 (undened) 78
Sound Controller 9
(Vibrate Delay)
110 Controller 110 (undened)
15 Controller 15 (undened) 47 Controller 47 (undened) 79
Sound Controller 10
(undened)
111 Controller 111 (undened)
16 General Purpose 1 48 General Purpose 1 LSB 80 General Purpose 5 112 Controller 112 (undened)
17 General Purpose 2 49 General Purpose 2 LSB 81 General Purpose 6 113 Controller 113 (undened)
18 General Purpose 3 50 General Purpose 3 LSB 82 General Purpose 7 114 Controller 114 (undened)
19 General Purpose 4 51 General Purpose 4 LSB 83 General Purpose 8 115 Controller 115 (undened)
20 Controller 20 (undened) 52 Controller 52 (undened) 84 Portamento Control 116 Controller 116 (undened)
21 Controller 21 (undened) 53 Controller 53 (undened) 85 Controller 85 (undened) 117 Controller 117 (undened)
22 Controller 22 (undened) 54 Controller 54 (undened) 86 Controller 86 (undened) 118 Controller 118 (undened)
23 Controller 23 (undened) 55 Controller 55 (undened) 87 Controller 87 (undened) 119 Controller 119 (undened)
24 Controller 24 (undened) 56 Controller 56 (undened) 88 Controller 88 (undened) 120 All Sound O
25 Controller 25 (undened) 57 Controller 57 (undened) 89 Controller 89 (undened) 121 Reset All Controllers
26 Controller 26 (undened) 58 Controller 58 (undened) 90 Controller 90 (undened) 122 Local Control On/O
27 Controller 27 (undened) 59 Controller 59 (undened) 91 Eects 1 Depth (Reverb) 123 All Notes O
28 Controller 28 (undened) 60 Controller 60 (undened) 92 Eects 2 Depth (Tremolo) 124 Omni Mode O
29 Controller 29 (undened) 61 Controller 61 (undened) 93 Eects 3 Depth (Chorus) 125 Omni Mode On
30 Controller 30 (undened) 62 Controller 62 (undened) 94 Eects 4 Depth (Celeste/Detune) 126 Poly Mode O/Mono Mode On
31 Controller 31 (undened) 63 Controller 63 (undened) 95 Eects 5 Depth (Phaser) 127 Poly Mode O/Mono Mode On
表.6.1
We Hear You
