AL22 1 05/15/12

AlwAys reAd

instructions

before using

power tools

AlwAys weAr

sAfety goggles

weAr heAring

protection

Avoid

prolonged

exposure to

vibrAtion

some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. some examples of these chemicals are:

• leadfromlead-basedpaints,

• crystallinesilicafrombricksandcementandothermasonryproducts,and

• arsenicandchromiumfromchemically-treatedlumber.

your risk from these exposures varies, depending on how often you do this type of

work. to reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

AL22

Operating Instructions • Warning Information • Parts Breakdown

Maximum Service Pressure ..........140 PSIG (9.7 bar)

Maximum Air Flow...................... 575 SCFM

Oil Capacity .............................2.4 fl. oz.

AL22

Operating Temperature Range ........41 - 140ºF (5-60ºC)

Weight..................................1.25 lbs.

Dimensions ................W 3.13" x H 7.0" x D 2.4"

SPECIFICATIONS

LUBRICATOR UNIT

AL22 2 05/15/12

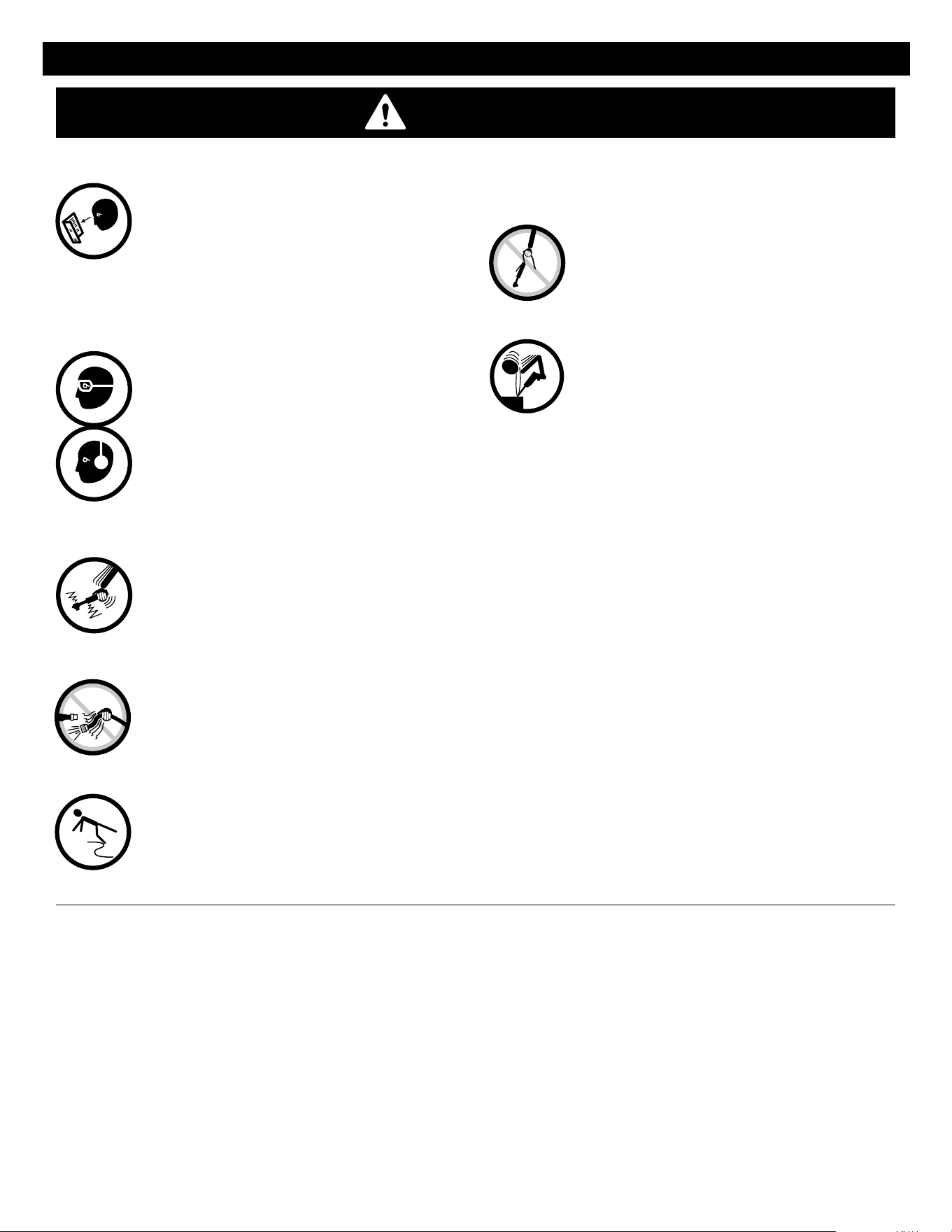

AL22 LUBRICATOR UNIT

This insTrucTion MAnuAL conTAins

iMporTAnT sAfeTy inforMATion.

reAd This insTrucTion MAnuAL cArefuLLy

And undersTAnd ALL inforMATion Before

operATing This TooL.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Always wearimpact-resistant eye andface protection

 whenoperatingorperformingmaintenanceonthistool.

• Always wear hearing protection when using this tool.

 High sound levels can cause permanent hearing loss.

 Use hearing protection as recommended by your

 employerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinue use oftool if discomfort,tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 before installing, removingor adjusting anyaccessory

 onthis tool, orbefore performingany maintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

 released. Avoid direct  contact  with accessories

 duringandafteruse.Gloveswillreducetheriskofcuts

 orburns.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Pressuresystemscanleakcausingflyingparticles.

• Wearsafetygoggles(Userandbystanders).

• Readandfollowinstructions.

• Flyingparticlescancauseinjury.

• Compressorsystemscontainairunderpressure.

• Relievepressurebeforeservicing.

• Apressurizedairstreamcancauseinjury.

• AirfrominlineLubricatorsmaycontainoilorother 

 harmfulmaterial.

• Useinwellventilatedarea.

• Oil and other impurities in breathing supply air can

 causeinjury.

• WARNING:Handlingthebrasspartsofthis

 productwillexposeyoutolead,achemicalknown

 totheStateofCaliforniatocausebirthdefectsand

 otherreproductiveharm.Washhandsafterhandling.

fAiLure To oBserVe These WArnings couLd resuLT in inJury

descripTion

Thelubricatorprovidesoiltotheairtoolandincreasesthelifeofthetool.

WARNING

AL22 3 05/15/12

AL22 LUBRICATOR UNIT

insTALLATion of LuBricATor

1. Maximumairpressuretounitis140PSIG(9.7BAR).

2. Mounttheunitasclosetotheitemtobeprotectedaspossible.

3. Directionofairflowisdesignatedbyan""and""onthe

primaryunit.

4. EnsurethataFilter/RegulatorinstallationiscompleteBEFORE

installingtheLubricator.

5.UseISO-VG32orsimilarlubricant.

6. Addlubricant intothe oil bowl(#2) throughthe fill plug(#11)

opening. Unscrew the fill plug by turning counterclockwise.

Do not fill past "Max Oil Level" line indicated on the outside of

shatterguard. After filling the oil bowl, replace the oil fill plug

securely.

7. Duringoperation,airflowdoesnothavetobeshutofftoadd

lubricant.Lubricantcanbeaddedanytimebyusingtheoilfillplug

asnotedabove.

  WARNING!

Pressuresystemscanleakcausingflyingparticles.

Wearsafetygoggles.(Userandbystanders).

Readandfollowinstructions.

Flyingparticlescancauseinjury.

Compressorsystemscontainairunderpressurethatcancreate

ahighpressurestream.

Relievepressurebeforeservicing.

Apressurizedairstreamcancauseinjury.

  WARNING:NEVERREMOVETHEBOWLTOADD 

LUBRICANT.ALWAYSUSEFILLPLUGOPENING.

reguLATing oiL drop

1. To regulate the amount of oil dropped during air flow,

use adjusting screw (#10) on top of Lubricator. Turn screw

counterclockwiseformoreoilandclockwiseforlessoil.NOTE:

After settingthe desiredoil drop usingthe adjustingscrew,be

awarethatasairflowisregulatedupordown,theoildropwill

bechangedalso.Moreairflowwillincreaseoildropandlessair

flowwilldecreaseoildrop.

MAinTenAnce

1. Beforepreforminganymaintenanceonthisunit,shutoffthe

airsupplytotheunitandcompletelydischargeallairuntilnoair

pressure exists in the unit. Avoid breathing any discharged air

directly.

  WARNING:APRESSURIZEDSTREAMOFAIR

CANCAUSESERIOUSINJURY!

2. Unscrew shatterguard counterclockwise and remove, being

carefulnottolosetheO-Ring(#5).

3.Cleanthetransparentbowl(#2)withaclean,drycloth.Donot

use any chemical that might damage the bowl material. When

reassembling,besuretheO-ringisintheproperpositionandthe

shatterguardissecurelytightened.

4.Beadvisedthattheplasticpartscouldshowsignsofpremature

aging and discoloration if exposed to paints, inferior grade

lubricants,detergentsorotherchemicals.



  WARNING:THISUNITISNOTTOBEUSEDWITHANY

OTHER FLUIDS, ESPECIALLY FLAMMABLE LIQUIDS SUCH AS

GASOLINEORALCOHOL.SERIOUSDAMAGEORINJURYTOTHE

USERCOULDRESULT.

WArrAnTy

Matco® air tool accessories are warranted against defects in

materials or workmanship for a period of 1 year from original

purchase.Wewillrepairorreplaceatouroptionanydefectivepart

orunitwhichprovestobedefectiveinmaterialorworkmanship

withinthiswarrantyplan.Thiswarrantydoesnotcoverdamage

toaccessoriesarisingfromalteration,abuseormisuse,anddoes

notcoveranyrepairsorreplacementmadebyanyoneotherthan

Matcooritsauthorizedservicecenters.

The foregoingobligation isMatco Tools soleliability under this

oranyimpliedwarrantyandundernocircumstancesshallwebe

liableforanyincidentalorconsequentialdamages.

NOTE: Some states do not allow the exclusion or limitation of

incidentalorconsequentialdamages,sotheabovelimitationor

exclusionmaynotapplytoyou.

ReturnairtoolaccessoriestoMatcoToolstransportationprepaid.

Be certain to include your name and address, evidence of the

purchasedate,anddescriptionofthesuspecteddefect.

Ifyou haveanyquestionsabout warrantyservice,please write

toMatcoTools,Stow,OH44224.Thiswarrantygivesyouspecific

legalrightsandyoumayalsohaveotherrightswhichvaryfrom

statetostate.

AL22 4 05/15/12

AL22 LUBRICATOR UNIT

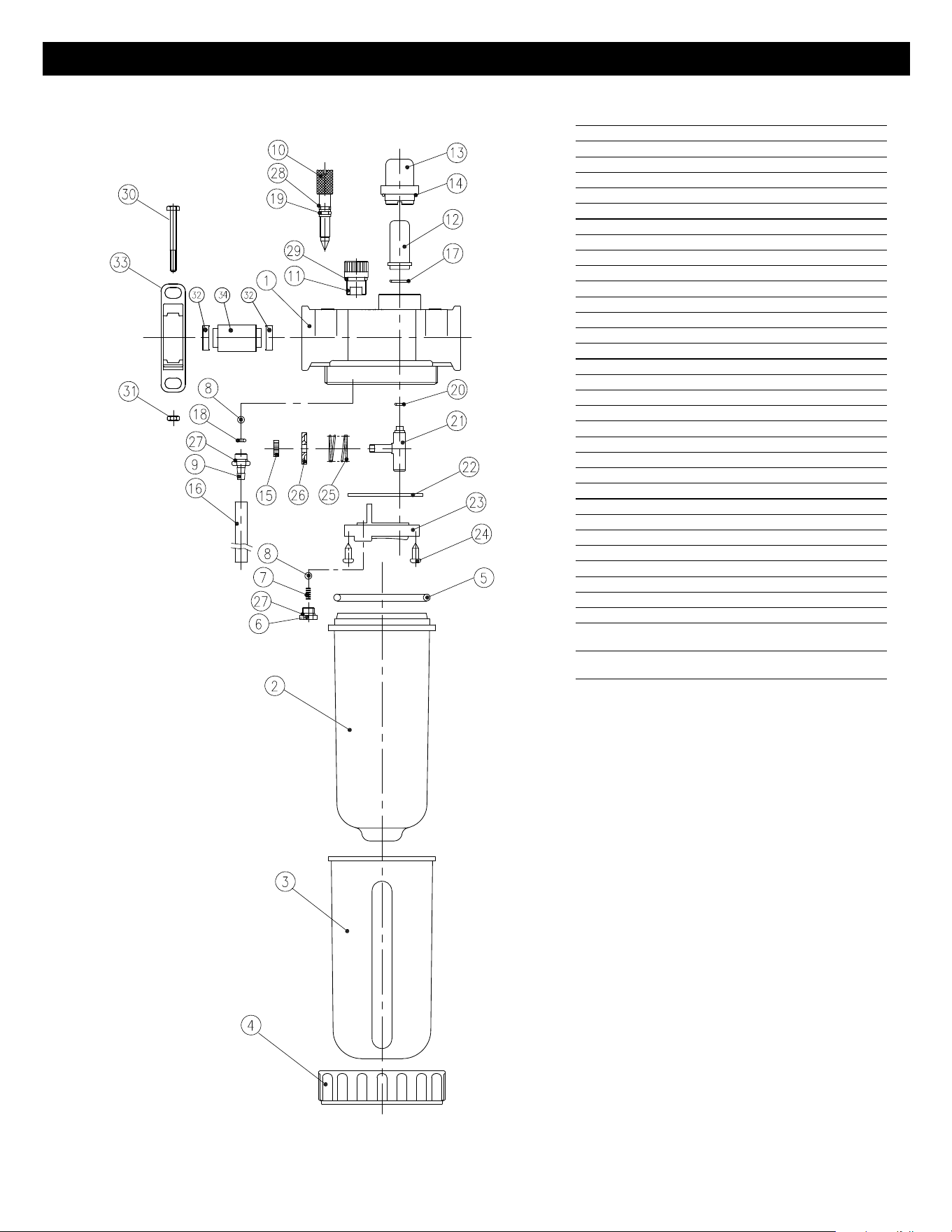

 ITEM PARTNO. DESCRIPTION QTY.

 1  Body 1

 2 RSAL2202 Bowl 1

 3  Shatterguard 1

 4  FixedRing 1

 5 RSAL2005 O-Ring 1

 6  Nut 1

 7  Spring 1

 8  Ball 1

 9  Plug 1

 10  AdjustingScrew 1

 11  FillPlug 1

 12  InsideCup 1

 13  OutsideCup 1

 14  O-Ring 1

 15  Screw 1

 16  Tube 1

 17  O-Ring 1

 18  O-Ring 1

 19 RSAL2011 O-Ring 1

 20  O-Ring 1

 21  Bracket 1

 22  Spacer 1

 23  Mount 1

 24  Screw 1

 25  Spring 1

 26  AdjustingRing 1

 27  O-Ring 1

 28  O-Ring 1

 29  O-Ring 1

 30 * Screw(Includedwith33) 1

 31 * Nut(Includedwith33) 1

 32 * O-Ring(Includedwith33) 2

 33 *RSAL2448 ConnectAssembly

   (Includes30-31,32(2),33,34) 1

 34 * ConnectLink

   (Includedwith33) 1

*Optionalpartsavailableforpurchasetoattachotherairtool

accessories.

Onlyitemsidentifiedbypartnumbersare

availableforpurchase.

AL22 5 05/15/12

AL22

instrucciones de operación • Inforación de Advertencia • Revisión de Refacciones

Máxima presión de servicio ..........140 PSIG (9.7 bar)

Máximo flujo de aire .................... 575 SCFM

Capacidad de aceite ......................2.4 fl. oz.

AL22

Rango de temperatura de operación ...41 - 140ºF (5-60ºC)

Peso ...................................1.25 lbs.

Dimensiones ...............W 3.13" x H 7.0" x D 2.4"

ESPECIFICACIONES

UNIDAD DE LUBRICADOR

Elpolvocreadoporlalijacióneléctrica,laaserradura,latrituración,laperforacióny

otrasactividadesdeconstruccióncontienequímicosconocidoscomocausantesde

cáncer,defectosdenacimientouotrosdañosareproducción.Algunosejemplosde

dichosquímicosson:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

Elriesgodedichasexposicionesvaría,dependiendodelafrecuenciaconlacualusted

realiceestetipodetrabajo.Parareducirsuexposiciónadichosquímicos:trabajeen

unaáreabienventiladayconequipodeseguridadaprobado,talescomolosmáscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

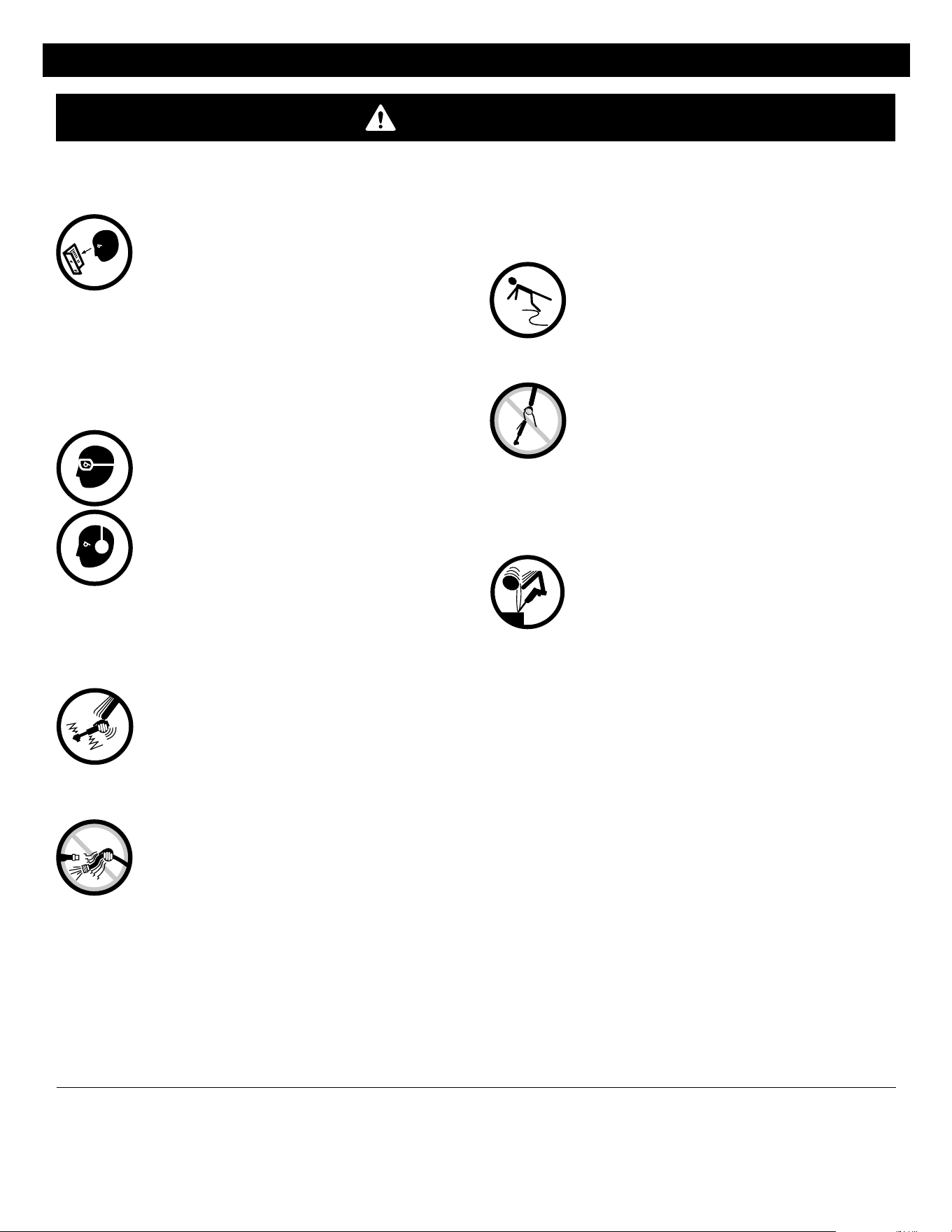

LEERSIEMPRELAS

INSTRUCCIONES

ANTESDE

USARLAS

HERRAMIENTAS

NUEMÁTICAS

USARSIEMPRE

ANTEOJOS

PROTECTORES

USAR

PROTECCIÓN

PARALOSOÍDOS

EVITAR

EXPOSICIÓN

PROLONGADAA

LASVIBRACIONES

ADVERTENCIA

AL22 6 05/15/12

AL22 UNIDAD DE LUBRICADOR

esTe MAnuAL de insTrucciones

conTiene inforMAciÓn iMporTAnTe de

seguridAd. LeA cuidAdosAMenTe esTe

MAnuAL insTrucTiVo y coMprendA TodA

inforMAciÓn AnTes de operAr esTA

herrAMienTA.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 delasrefacciones,opereestaherramientaalamáxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta,llevesiemprelaproteccióndeojosycara

 resistentesalimpacto.

• Alusarestaherramienta,llevesiempreprotecciónpara

 los oídos.Los altosniveles de ruido pueden ocasionar

 la pérdida permanente del oído. Use protección para

 los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poderfísicamentemanejarelvolumen,pesoypotencia

 deestaherramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos ybrazos. Suspenda el uso de la herramienta si

 experimentemolestias,estremecimientoodolor.Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 mangueradetodapresióndeaireyseparelaherramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

 derealizarcualquiermantenimientodeestaherramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Lasmanguerasdelátigopuedenocasionaralgunaherida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No use enla herramientalos acoplamientos derápida

 separación. Vea las instrucciones por la instalación

 correcta.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

 herramientasneumáticaspuedeserunacausamayorde

 lesiónseriaolamuerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

 cualquierherramientaneumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

 despuésdequeseliberelaválvulareguladora.Eviteel

 contactodirectoconlosaccesoriosduranteydespuésdel

 uso.Losguantesreduciránelriesgodealgunacortada

 oquemadura.

• Manténgaselejosdelextremorotadordelaherramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo.Sepuedearrancarelcabellosinoselomantenga

 a distancia de la herramienta y accesorios. Mantenga

 a distancia de la herramienta y de los accesorios los

 accesoriosdelcuelloparaevitarelahogamiento.

• Nolubriquelasherramientasconsolucionesinflamables

 ni volátiles, tales como el queroseno, el gasóleo ni el

 combustibleparaaviones.

• No fuerce las herramientas más allá de su capacidad

 nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

• Los sistemas de presión pueden gotear, ocasionando

partículasvolantes.

• Lleve puesto gogles de seguridad (usuario y

espectadores).

• Leaysigalasinstrucciones.

• Laspartículasvolantespuedenocasionarlesiones.

• Los sistemas de compresores contienen aire

presurizado.

• Alivielapresiónantesdedarservicio.

• Unsistemapresurizadodeflujodeairepuedeocasionar

lesiones.

• El aire de los lubricadores de línea puede contener

aceiteuotromaterialdañino.

• Useenunáreabienventilado.

• Elaceiteyotrasimpurezasenelairedesuministrode

respiraciónpuedenocasionarlesiones.

• ADVERTENCIA:Lamanipulacióndelaspiezasdebronce

de este producto lo expondrá al plomo, un compuesto

químicoconocidoenelEstadodeCaliforniacomocausante

de malformaciones congénitas y otros daños a la salud

reproductiva.  Lávese las manos después de manipular

estaspiezas.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN

RESULTAR EN ALGUNA LESIÓN

OPERACIÓN

Ellubricadorbrindaaceitealaherramientaneumáticayaumenta

lavidaútildelaherramienta.

ADVERTENCIA

AL22 7 05/15/12

AL22 UNIDAD DE LUBRICADOR

insTALAciÓn deL LuBricAdor

1. La máxima presión de aire a la unidad es de 140 PSIG (9.7

BARRAS).

2. Monte la unidad lo más cercano posible al artículo a

protegerse.

3. Elsentidodelflujodeaireestádesignadopor""y""en

launidadprincipal.

4. Asegúresequelainstalacióndelfiltro/reguladorestécomplete

ANTESdeinstalarellubricador.

5.UseISO-VG32ounlubricantesimilar.

6. Agreguelubricante al platohondo deaceite (#34) pormedio

delaaberturadeltapónderellenado(#40).Desatornilleeltapón

derellenadoalgirarloenelsentidodelasagujasdelreloj.No

rellenemásalládelíneade“MáximoNiveldeAceite”indicada

en la parte exterior del protector contra añico.  Después de

rellenar el plato de aceite, reponga el tapón de rellenado de

aceiteseguramente.

7. Durantelaoperación,elflujodeairenotienequeapagarse

para poder añadir lubricante. El lubricante puede añadirse en

cualquiermomentoalusareltapónderellenadodeaceitesegún

seaanotadoanteriormente.

  ¡ADVERTENCIA!   Los sistemas presurizados pueden

tener fugas, ocasionando partículas volantes. Lleve puesto

goglesdeseguridad.(Usuarioyespectadores).

Leaysigainstrucciones.

Laspartículasvolantespuedenocasionarlesiones.

Los sistemas de compresores contienen aire bajo presión los

cualespuedenocasionaruncorrientedealtapresión.

Alivielapresiónantesderealizarcualquierservicio.

Uncorrientedeairepresurizadopuedeocasionarlesiones.

  ADVERTENCIA: NUNCA EXTRAIGA EL PLATO HONDO

PARAAGREGARLUBRICANTE.

SIEMPREUSELAABERTURADERELLENADODEACEITE.

reguLAndo LA cAÍdA de AceiTe

1.Pararegularlacantidaddeaceitecaídaduranteelflujodeaire,

useeltornillodeajuste(#10)enlapartesuperiordellubricador.

Gire el tornilloen el contrasentido de las agujasdel reloj para

más aceite y en el sentido de las agujas del reloj para menos

aceite. NOTA: Después de ajustar la caída deseada de aceite

usandoeltornillodeajuste,estéconscientedeque,enlamedida

quesereguleelflujodeairehaciaabajoohaciaarriba,lacaída

deaceitetambiénsecambiará.Unmayorflujodeaireaumentará

lacaída deaceite ymenos flujode airedisminuirá lacaída de

aceite.

MAinTenAnce

1. Antes de realizar cualquier servicio a esta unidad, apague

el suministro de aire a la unidad y descargue todo el aire

completamentehastaquenoexistaningunapresióndeaireenla

unidad.Eviteinhalardirectamentecualquierdescargadeaire.

  ADVERTENCIA:  ¡UNA CORRIENTE DE AIRE

PRESURIZADAPUEDEOCASIONARLESIONESSERIAS!

2. Desatornille el protector contra añicos en el sentido de las

agujas del reloj y quítelos, siendo cuidadoso de no perder en

anilloenO(#5).

3.Limpieelplatohondotransparente(#2)conuntrapolimpioy

seco.Nouseningúnquímicoelcualpodríadañarelmaterialdel

plato hondo. Al momento de ensamblarlo de nuevo, asegúrese

queelanilloenOestéenlaposiciónadecuadayqueelprotector

contraañicosestéapretadoseguramente.

4.Seaadvertidoquelaspartesdeplásticopodríanmostrarseñas

dedesgasteprematuroydescoloramientosiesténexpuestasa

pinturas, lubricantes de grado inferior, detergentes u otros

químicos.



  ¡ADVERTENCIA!  ESTA UNIDAD NO DEBE USARSE

CON NINGÚN OTRO LÍQUIDO, ESPECIALMENTE LÍQUIDOS

INFLAMABLES, TALES COMO GASOLINA NI ALCOHOL.  SE

PUEDENOCASIONARDAÑOSOLESIONESSERIASALUSUARIO.

gArAnTÍA

Los accesorios de herramientas neumáticas de Matco® son

garantizadas contra defectos en cuanto a materiales y mano

deobraserefiereporunperiododeunañoapartirdelafecha

original de compra. Repararemos o repondremos, a nuestra

opción,cualquierparteounidaddefectuosalacualseencuentra

ser defectuosa en cuanto a material o mano de obra dentro

de este plan de garantía.  Esta garantía no cubre daños a los

accesoriosresultantesdemodificaciones,abusosomalusos,y

nocubreningunareparaciónnirepuestohechoporalguienque

noseaMatcoosuscentrosdeservicioautorizados.

La obligación anterior es la única responsabilidad de Matco

Toolsbajoéstao cualquierotragarantía limitaday noseremos

responsables bajo ninguna circunstancia por ningún daño

incidentalniconsecuencial.

NOTA: Algunos estados no permiten la exclusión ni limitación

dedañosincidentales,asíquelalimitaciónoexclusiónanterior

puedenoaplicarseausted.

Devuelva los accesorios de herramientas neumáticas a Matco

Toolsconelfleteprepagado.Asegúresedeincluirsunombrey

dirección,lacomprobacióndefechadecomprayladescripción

deldefectosospechado.

Si usted tiene dudas acerca del servicio de garantía, favor de

escribiraMatcoTools,Stow,OH44224.Dichagarantíalebrinda

derechos legales específicos y usted puede contar con otros

derechosadicionalesloscualesvaríandeestadoenestado.

Matco Tools AL22 Product not found

Product's Documents

AL22_InstructionManual_01.pdf

Specifications

Matco Tools AL22 Questions and Answers
