LONG RAM JACK

MODEL:3T/4T/8T/12T

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:3T/4T/8T/12T

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

LONG RAM JACK

- 2 -

Warming:

For your safety to prevent injury, please read very careful

about the following warnings and operating instructions:

 This is just a lift drive, which is designed to be used with cranes to lift

heavier loads. Do not use this product for any purpose other than that

for which it was intended.

 This is a lifting device only, which is designed to be used with cranes to

lift heavier loads. Do not overload , overloading may cause damage to

or failure of the unit.Do not use this product for any purpose other than

that for which it was intended.

 Load must be supported immediately by other appropriate

means.Never work on,under or around load until it is properly

supported to appropriately rated jack stands.

 Do not drop load suddenly. As resulting shock to unit may cause

damage.Unit must be fully retracted before adding oil. Fill to lower rim

of filling hole. Use only high quality hydraulic fluid. Do not use brake

fluid or any other type of improper fluids that may cause damage to the

unit.

 All mounting hardware must be tight before using.

 Read,study,understand and follow all instructions before use or

maintenance.

 It is owner's responsibility to keep labels and manuals are available

from the manufacturer failure to heed these and all other warnings

pertaining to this product can result in sudden loss of lifted load

resulting in death personal injury or property damage.

Caution:

Use the handle provided for this product or an authorized replacement

handle to ensure proper release valve operation.

- 3 -

OPERATION INSTRUCTIONS:

1.Before operating, estimate the weight of the load.Do not overload the

jack beyond It’s rated load.

2.Select point of action according to the gravitational center place the jack

on the hard ground it necessary, Place a hard plank under the jack so to

avoid tottering or falling during operation.

3.Before operating the jacks,first, insert the notched end of the handle into

the release valve.Turn the operating handle clockwise until release valve is

closed.Do not over tighten the valve.

4.Insert operating handle into the socket and the ram is steadily raised by

the up and down movement of the handle and the load is raised. The ram

will stop rising when the required height is reached.

5.Lower the ram by turning the release valve.Counter-clockwise with the

notched end slacken it slowly when a load is addled,or accidents can

occur.

6.When more than one jack is used at the same time it is important to

operate the different jacks at an equal speed with equal load

Otherwise,there is danger of falling the entire structure.

7.At an ambient temperature from 27F to 113F use machine oil

(G8443-84)N15. At an ambient temperature 4F to 27F use synthetic

spindle oil(GB442-64) Sufficient filtered hydraulic oil should be maintained

in the jacks.Otherwise, the rated height cannot be reached.

8.Violent Shocks must be avoided during the operation.

9.User must operate the jack correctly according to operating instruction. If

the jack has some quality problems,it can not be operated.

+To raise:

1.Using the slotted opening at the end of the handle, turn the release-valve

clock wise to tighten it.

2.Put the handle in the pressing handle holder and press up the down; the

piston rod will rise slowly till the height you need.then immediately transfer

- 4 -

the load to appropriately-rated support devices such as jack stands.

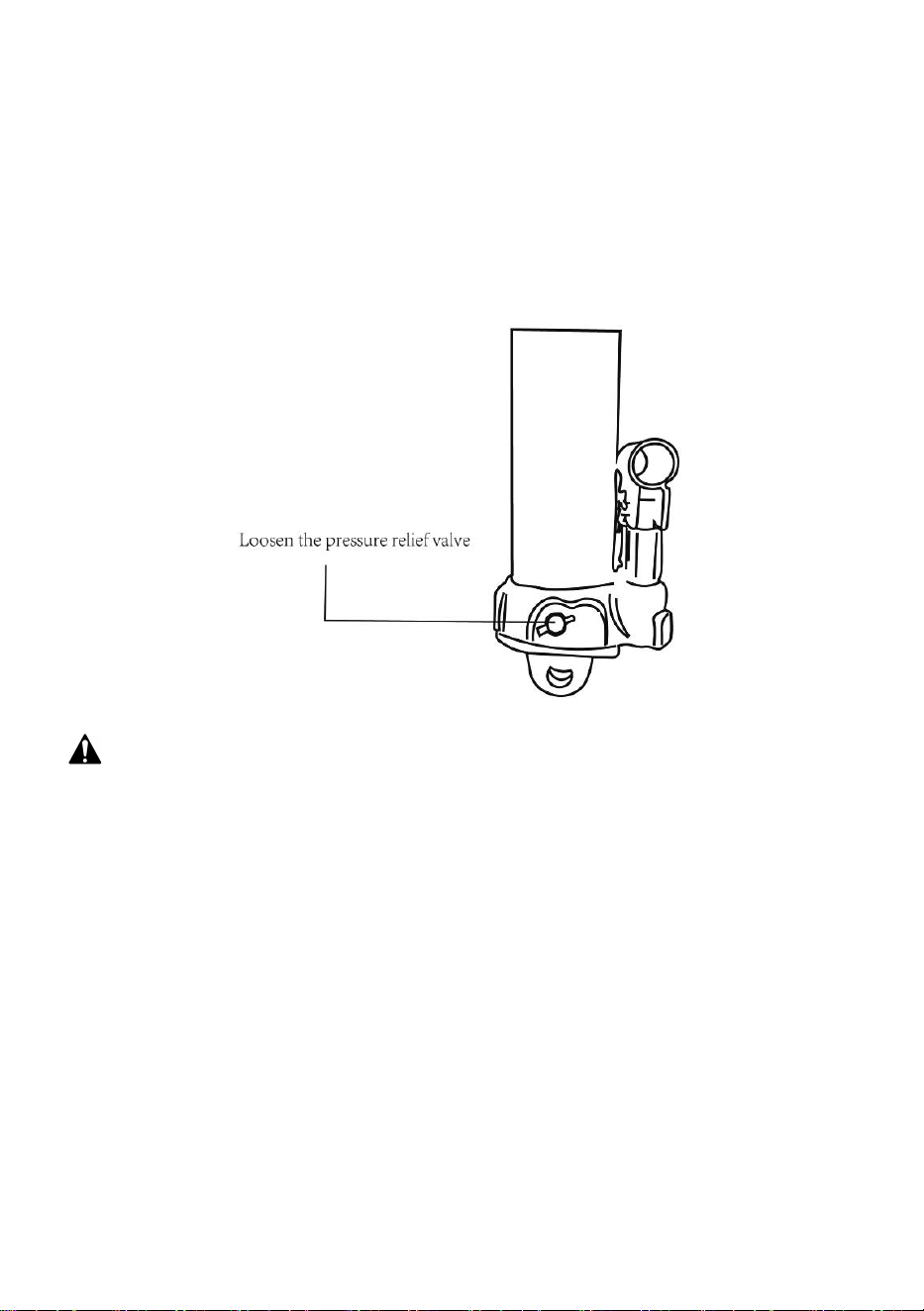

+To lower:

Remove the pressing handle. Using the slotted opening at the end of the

handle turn the release-valve slightly counter clock wise to loosen it. And

then the piston rod will move down slowly. When loaded. the release-valve

should not be turned quickly, otherwise too speedy lowering will lead to

danger.

Warming:

Be sure all tools and personnel are clear before lowering load，dangerous

dynamic shock loads are created by quickly opening and closing the

release valve as the load is being lowered the resulting overload may

cause hydraulic system failure, which could cause severe personal injury

and/or property damage.

FOR SAFETYS SAKE

Lifting weight should not exceeded the specified duty of this jack.

Without a supporting rack, it is not allowed to work under the lifted heavy body

after it is raised.

- 5 -

ROUTINE MAINTENANCE

Proper quantity of oil should be maintained, otherwise the specified lifting

height would not be reached.

To avoid damaging, the jack should be kept from shocking while in

operation.

The jack is not allowed to stand on one side or upside down.

This product is not suitable to the operation environment full or acid

alkaline corrosive air.

Adding oil

1.With saddle fully lowered and pump piston fully depressed, set jack in its

upright, level position. Remove oil filler plug.

2.Fill until oil is level with the filler plug hole,reinstall oil filter plug.

Changing oil

For best performance and longest life , replace the complete fluid supply at least

once per year.

1.With saddle fully lowered and pump piston fully depressed, remove the oil filler

plug.

2.Lay the jack, on its side and drain the fluid into a suitable container.

Note: Dispose of hydraulic fluid in accordance with local regulations.

3.Fill with good quality jack oil. Reinstall oil filler Plug.

Oil (G8443-84)N15

- 6 -

Lubrication

1.A coating of light lubricating oil to pivot points axles and hinges will help

to prevent rust and assure that wheels, casters and pump assemblies

move freely.

2.Periodically check the pump piston and ram for signs of rust or corrosion.

Clean as needed and wipe with an oily cloth.

Caution:Never use sandpaper or abrasive material on these surfaces.

3.When not in use, store the jack with pump piston and ram fully retracted.

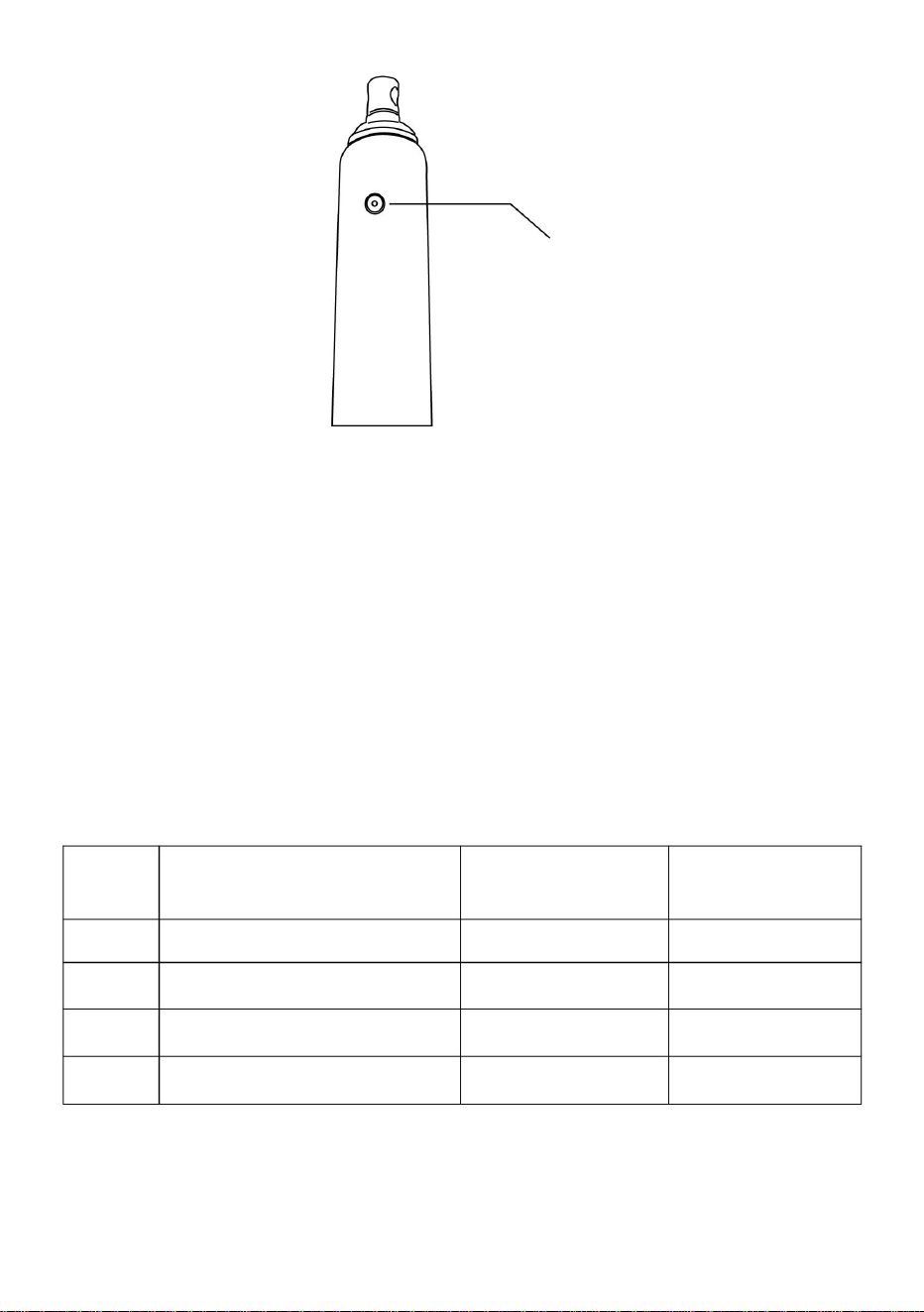

Parameter table

Model

Lift Weight Capacity

(TON)

Lifting Travel

(mm)

Min height

(mm)

500

660

500

610

500

660

12T

500

660

Pour out the oil

- 7 -

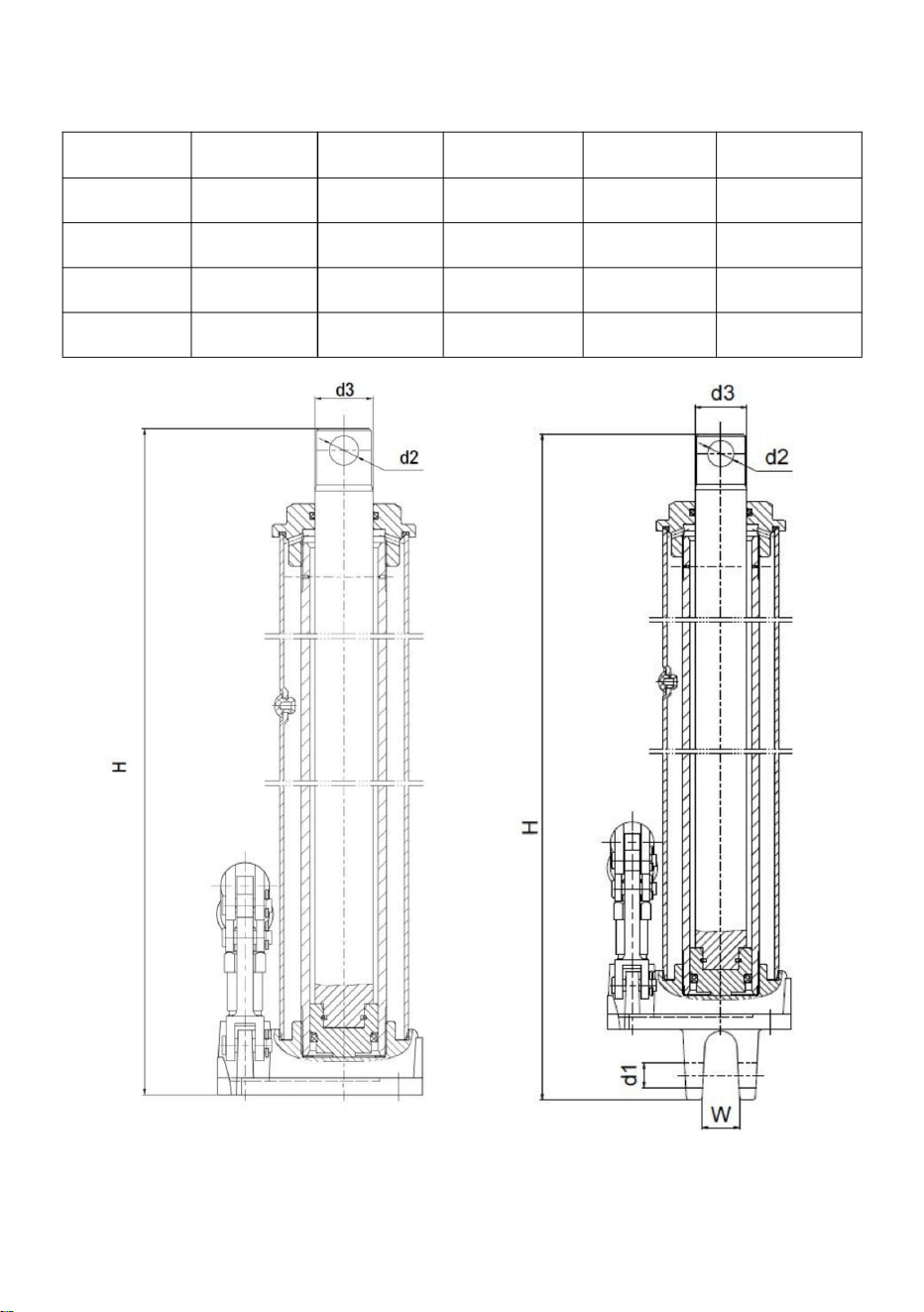

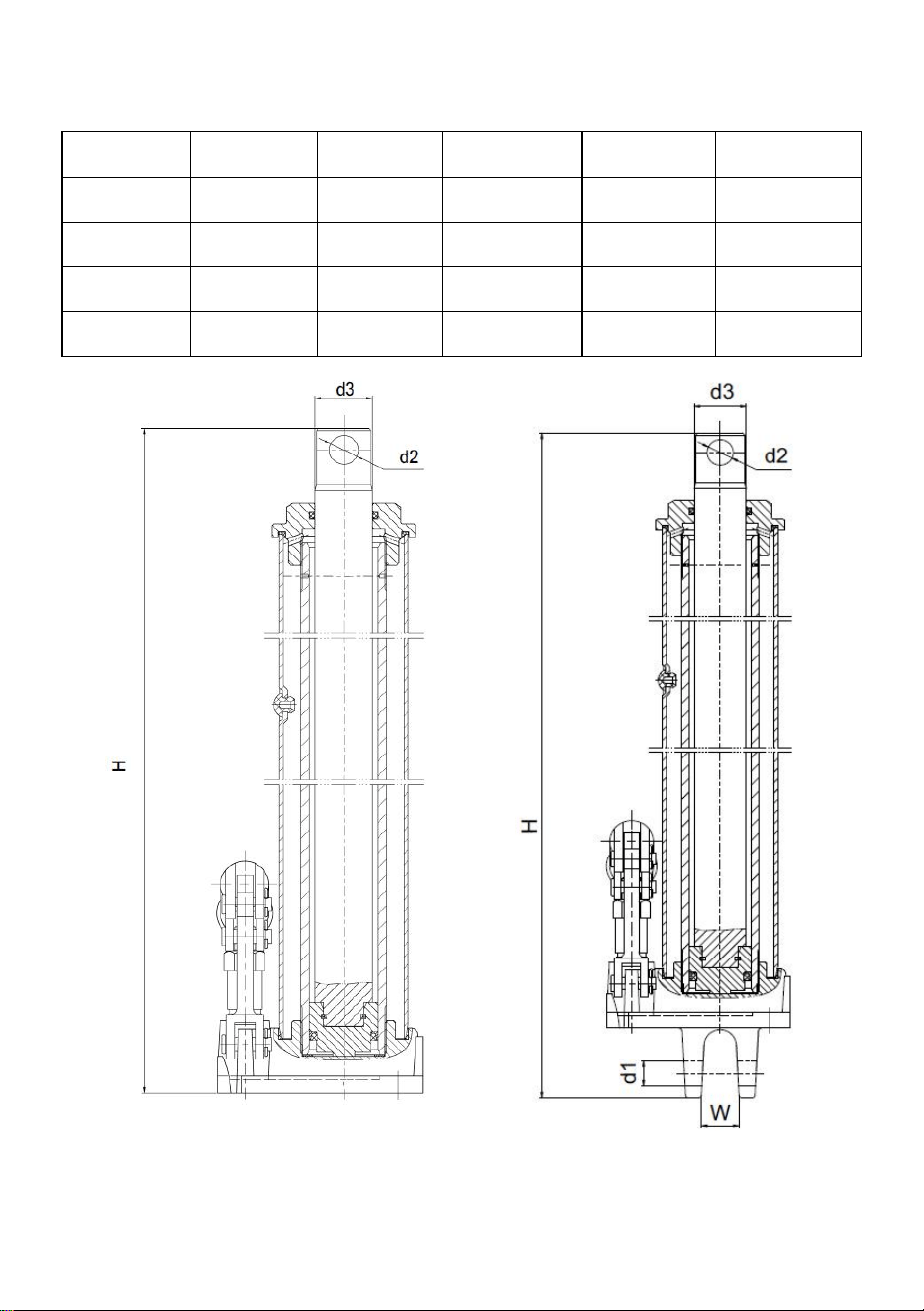

Dimensions

Model

H (mm)

D1 (mm)

D2 (mm)

D3 (mm)

W (mm)

660

Φ17

φ28

610

Φ17

φ28

660

Φ17

φ30

12T

660

Φ17

Φ20

Φ33

- 8 -

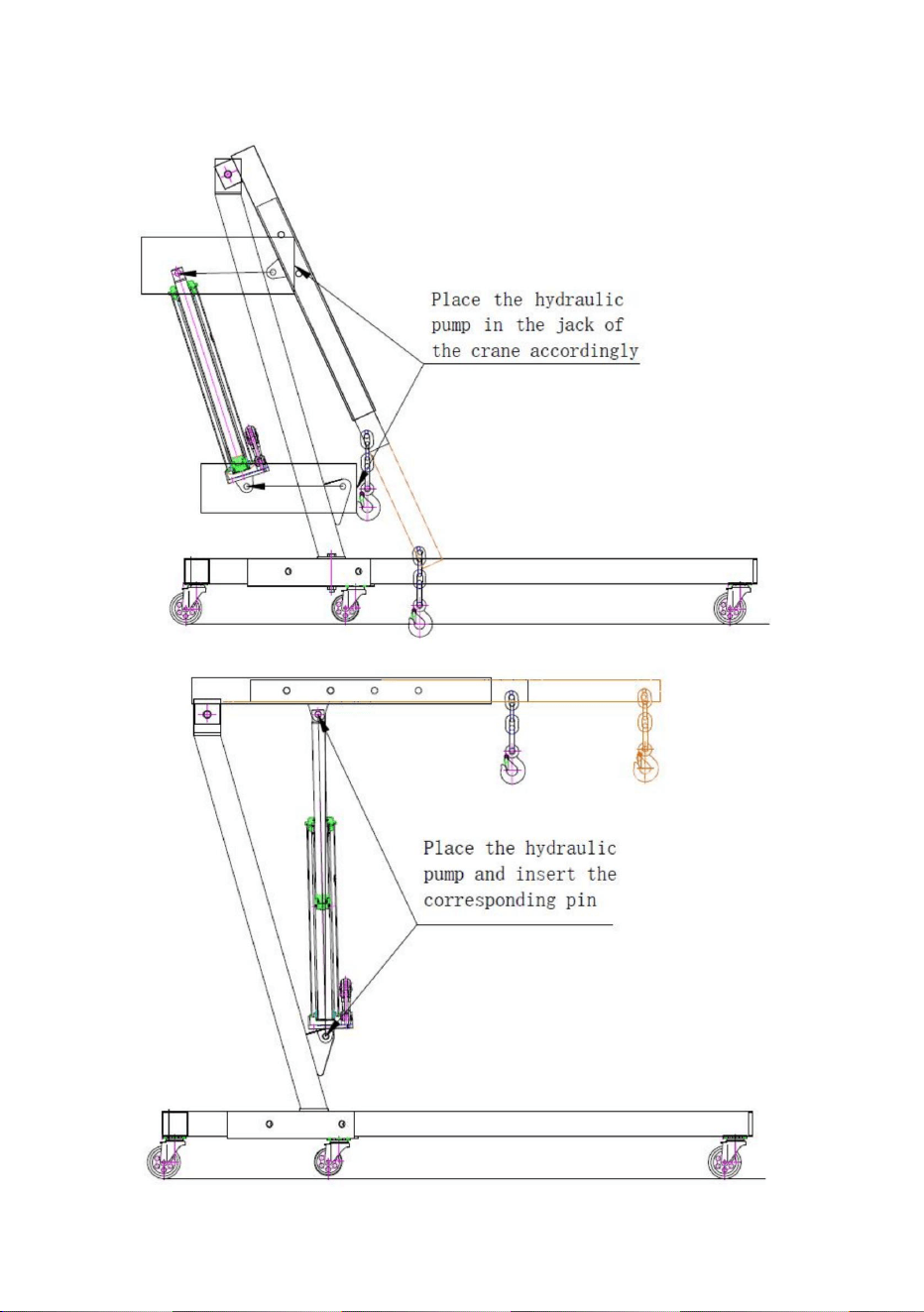

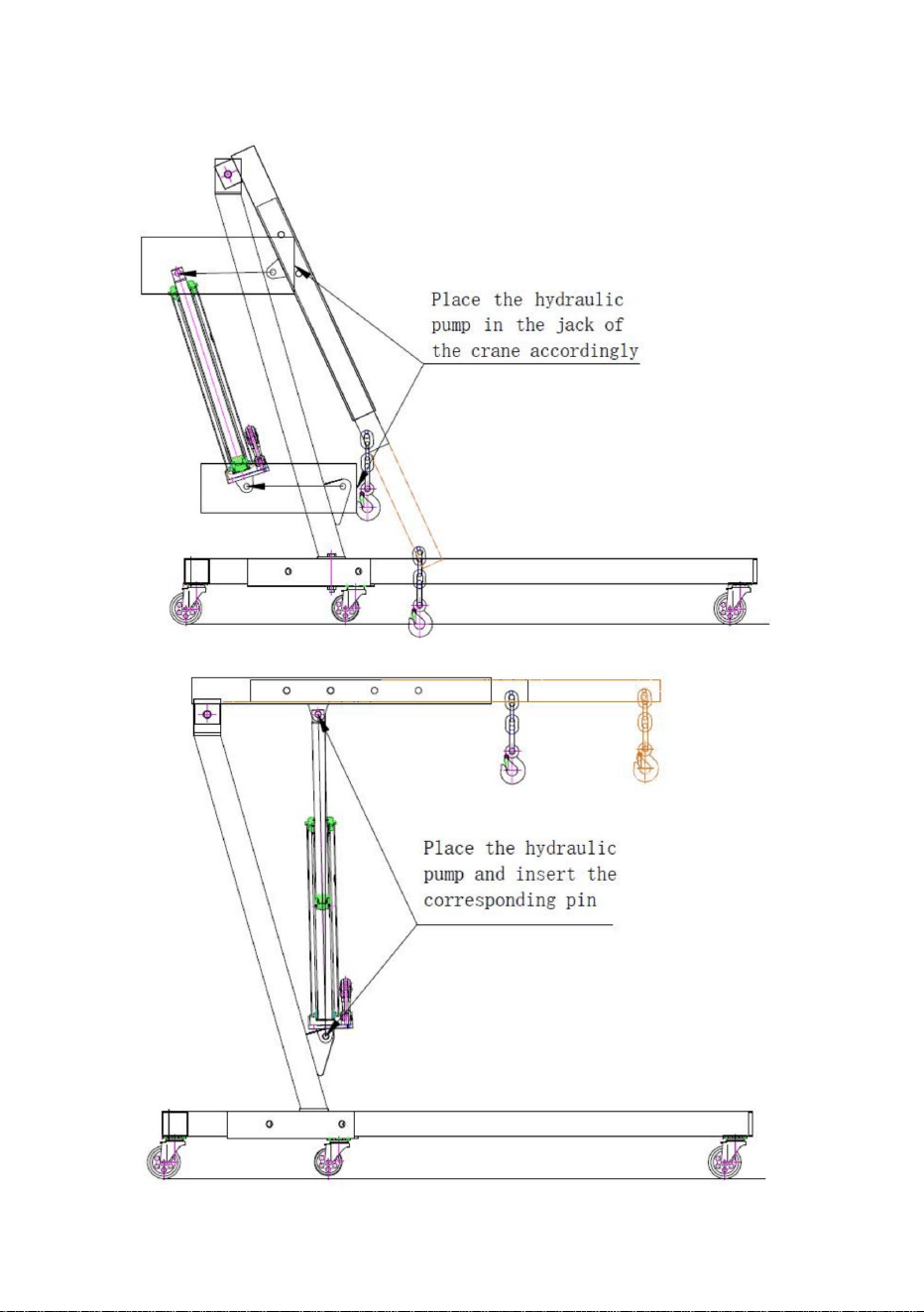

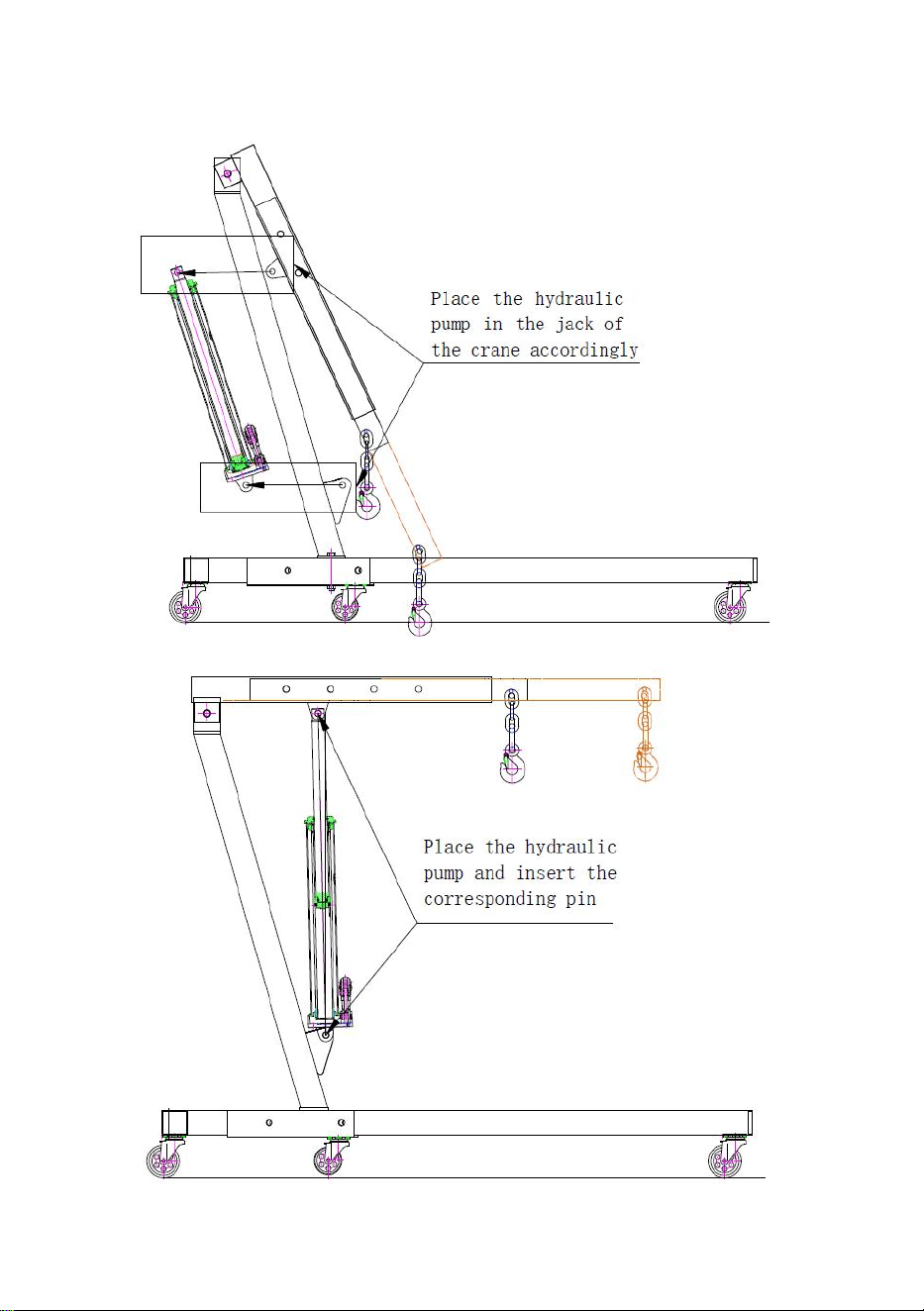

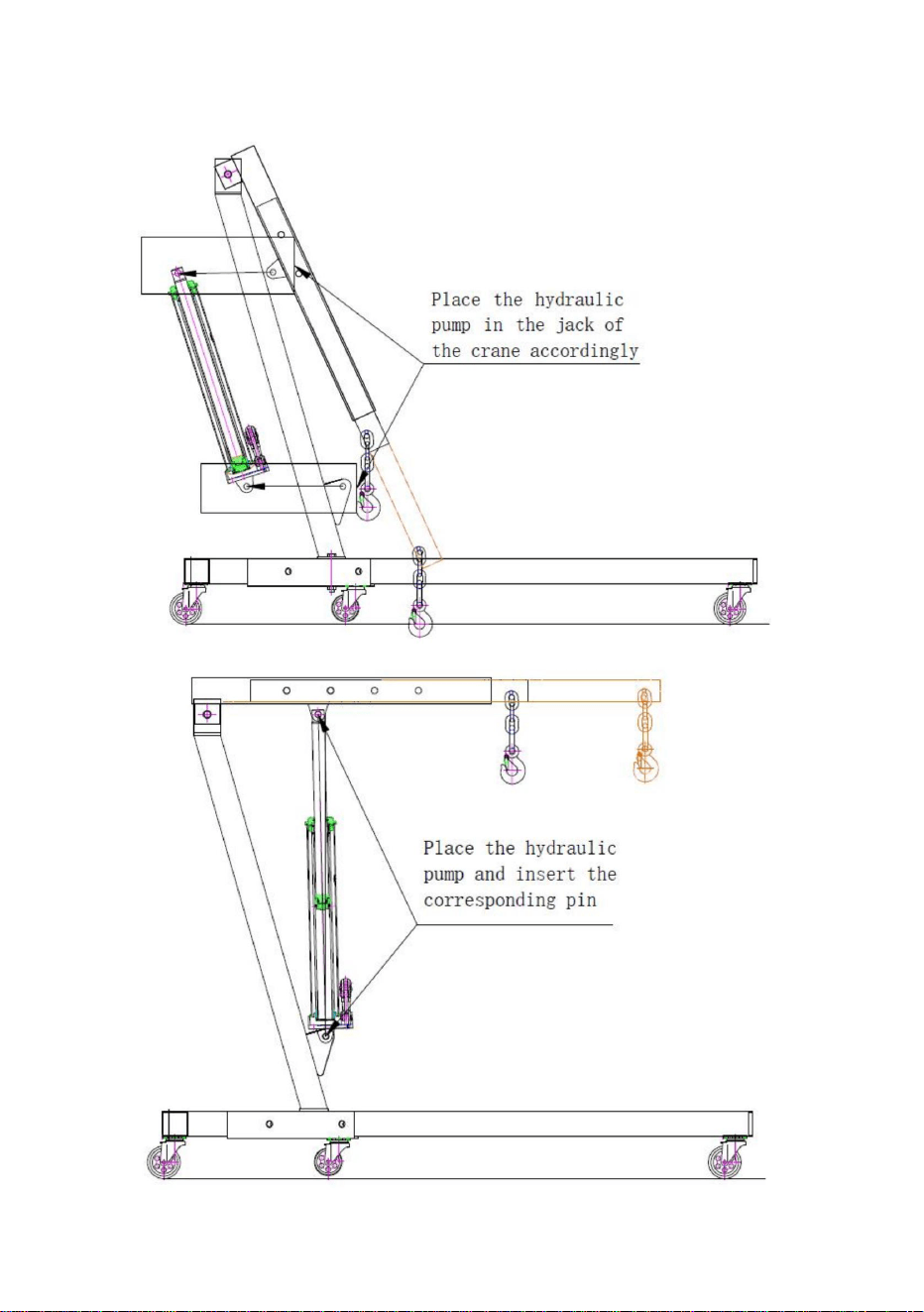

Plunger pump installation instructions

- 9 -

TROUBLE SHOOTING

Symptom

Possible Causes

Corrective Action

Jack will not

load

Release valve not tightly

closed overload condition

Air supply in adequate

Ensure release valve tightly closed

Remedy overload condition

Ensure adequate air supply

Jack bleeds

off after lift

Release valve not tightly

closed Overload condition

Hydraulic unit malfunction

Ensure release valve tightly closed

Remedy overload condition

Contact seller

Jack will not

lower after

unloading

Reservoir overfilled

Linkages binding

Drain fluid to proper level

Clean and lubricate moving parts

Poor lift

performance

Fluid level low

Air trapped in system

Ensure proper fluid level

With ram fully retracted, remove oil

filler plug to let pressurized air

escape, reinstall oil filler plug

Will not lift to

full extension

Fluid level low

Ensure proper fluid level
