User Manual

This is the main product document for model 4 BOW 8'L 54" H 91" - 96" W.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
BOAT BIMINI TOP
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools with
us compared to the major top brands and does not necessarily mean to cover all
categories of tools offered by us. You are kindly reminded to verify carefully when
you are placing an order with us if you are actually saving half in comparison with
the top major brands.
background
- 1 -
3 BOW BIMINI
4 BOW BIMINI
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BOAT BIMINI TOP
background
- 2 -
Symbol
Symbol Description
Warning: To reduce the risk of injury, the user must read the
instructions manual carefully.
This symbol, placed before a safety comment, indicates a kind of
precaution, warning, or danger. Ignoring this warning may lead to
an accident. To reduce the risk of injury, fire, or electrocution,
please always follow the recommendation shown below.
Note
SAFTY INSTRUCTIONS
WARNING:
• Please read this manual carefully before using the product.
• Keep away from open flame. This product will ignite and burn if brought into
contact with an open flame.
• Keep away from sharp points, blades and other items, so as not to scratch the
product.
• In order to ensure your own safety, please make sure to wear a helmet, gloves
and solid shoes when installing this product.
• This product is not a toy. Please keep small spare parts out of children's reach.
• The awnings should only be assembled by at least two adults. Please keep
children away from the awnings while assembling it to protect them.
NOTE:
•
Please use the boot to protect the fabric when the bimini top is not in use.
•
Please fold the bimini top when the vessel speed exceeds 45MPH.
•
Please repeat the same operation for 3 bow bimini top.
Note: Please check if all parts are in before assembly.
SAVE THESE INSTRUCTION
background
- 3 -
Component
Quantity
1
Crossbars
3+3
2
Long Bow
2
3
Mid Bow
2
4
Short Bow
2
5
Rear Support Pole
2
6
Tent
1
7
Stainless Steel Saddle
4
8
Self Tapping Screw
16
9
Straps with Stainless Steel
Hook & Webbing Adjuster
4
10
Storage Boot
1
11
Pole Base
4
background
- 4 -

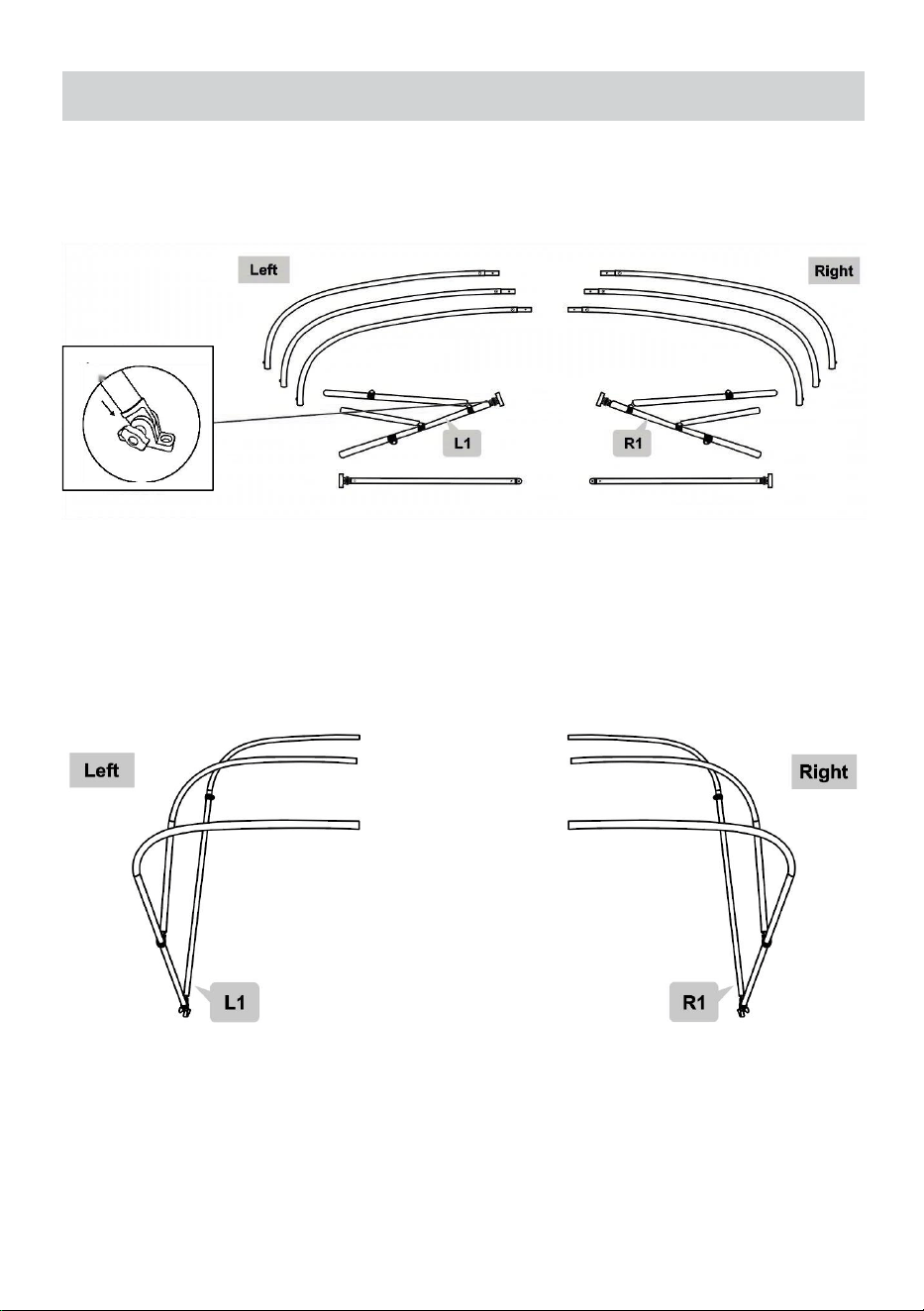

1. Open the package and check the product.
Assemble the left and right sections of the frame, as shown the below
figure.
2. Frame setup is completed. (Attention: Pay attention to screws between
adapting pieces.)
Please note that we have pasted L1 and R1 stickers on the frame to help you
distinguish left from right.
Connect L1 and L2 to tube, then repeat for the right tubes.
background
- 5 -

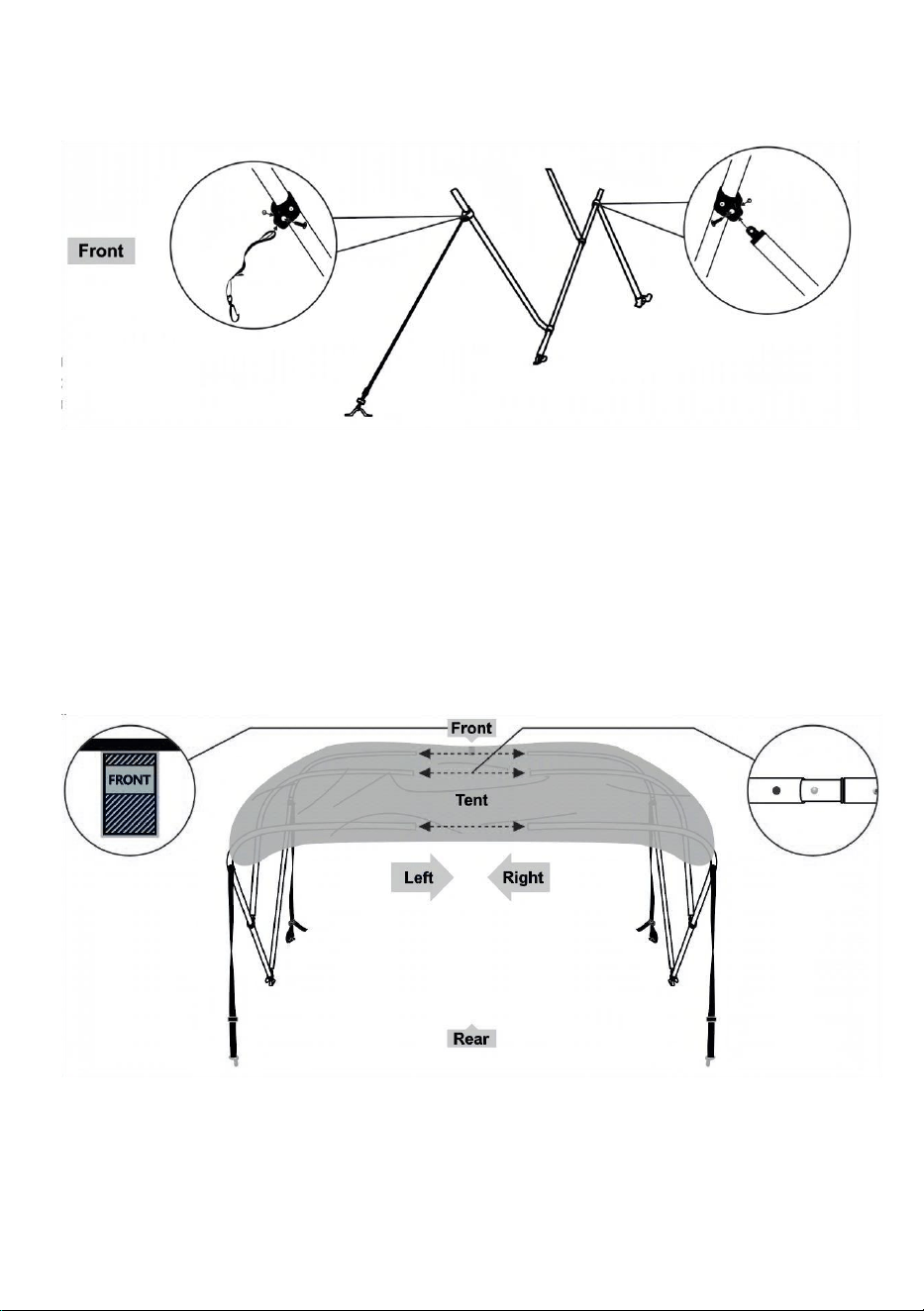

3. Connect the bolt head to the long pole and to the mid pole, as shown the
below figure.
Connect the top of the adapting piece (on the mid bow) to the webbing, as
shown the figure.
4. Please pay attention to the "Front" label before installation. Hold the left
or right side of the frame and insert the frame tube through the tent, as
shown in the figure below. After one side has been dealt with, connect the
tube together, and finally, stretch the cover to make it flat.
background
- 6 -
Component
Quantity
1
Crossbars
4+4
2
Long Bow
2
3
Mid Bow
2
4
Short Bow
4
5
Rear Support Pole
2
6
Tent
1
7
Stainless Steel Saddle
4
8
Self Tapping Screw
16
9
Straps with Stainless Steel Hook
& Webbing Adjuster
4
10
Storage Boot
1
11
Pole Base
4
background
- 7 -

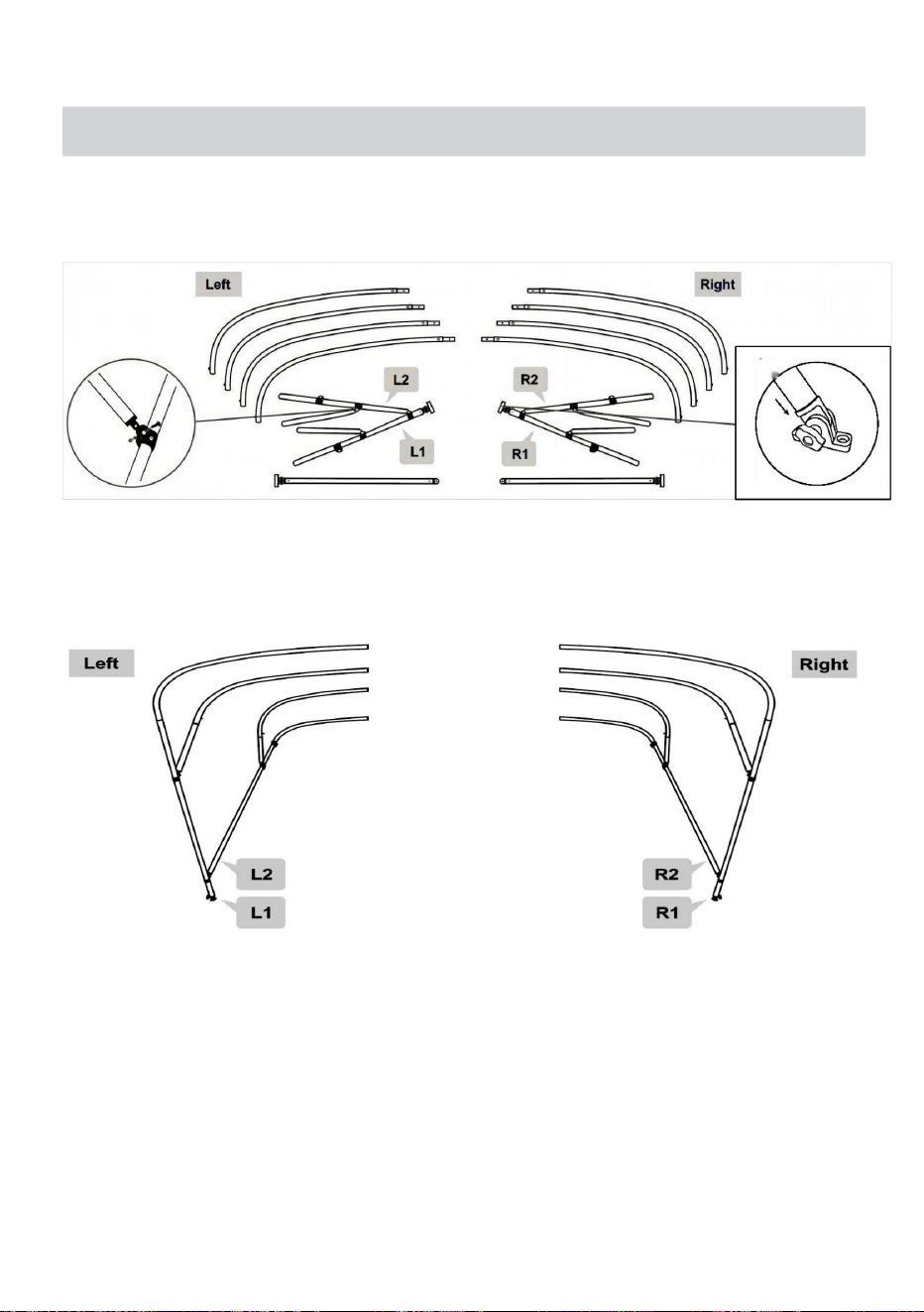

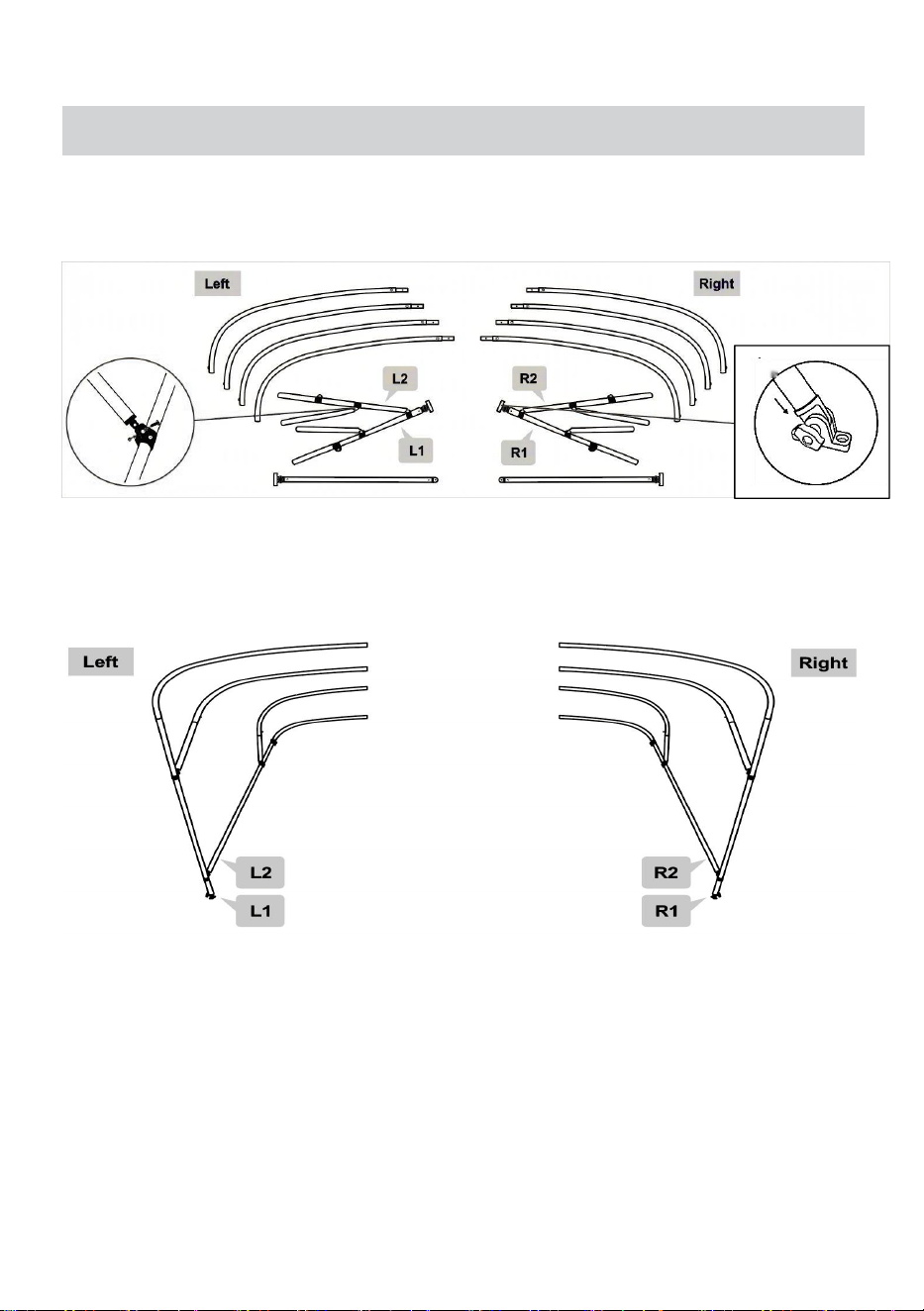

1. Open the package and check the product.
Assemble the left and right section of the frame, as shown the below
figure.
2. Frame setup is completed. (Attention: Pay attention to screws
between adapting pieces.)
Please note that we have pasted L1 and R1 stickers on the frame to help you
distinguish left from right.
Connect L1 and L2 to tube, then repeat for the right tubes.
background
- 8 -

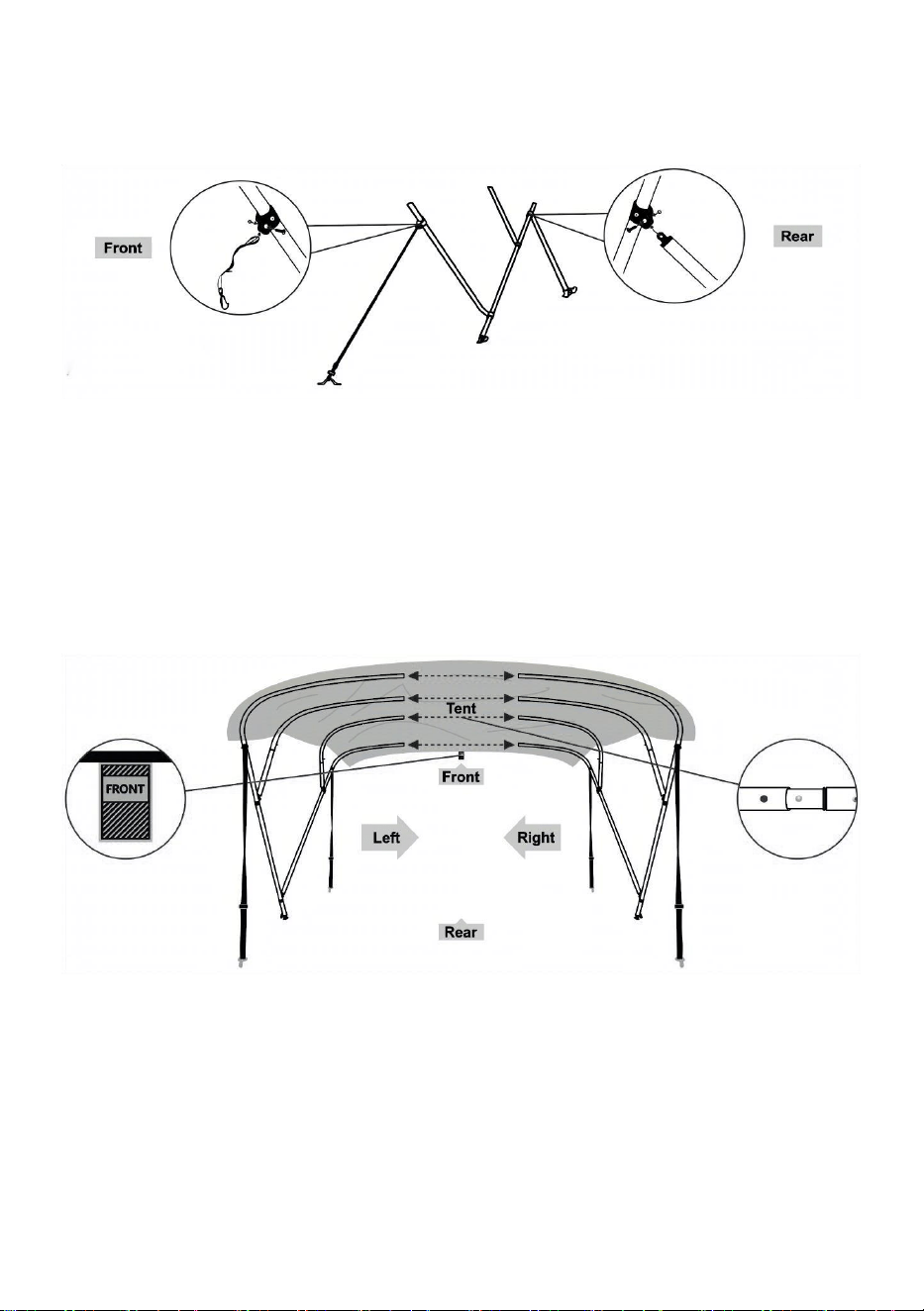

3. Connect the bolt head to the long pole and to the mid pole, as shown
the below figure.
Connect the top of the adapting piece (on the mid bow) to the
webbing, as shown the figure.
4. Please pay attention to the "Front" label before installation. And hold the left or
right side of the frame and insert the frame tube through the tent, as shown in the
figure below. After one side has been dealt with, connect the tube together, and
finally, stretch the cover to make it flat.
background
- 9 -
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Made In China
