Depstech DS260 Endoscope Camera Light, 1080P HD Borescope User Manual

Multi-Language User Manual

Industrial Endoscope

DS260

封面

01 - 03

04 - 06

07 - 09

10 - 12

13 - 15

16 - 18

Catalog

封面背面

- 01 -

Product Features

• DEPSTECH is a booming technology company, specialized in creating various

endoscopes and committed to make you feel more secure.

• DS260 is a high-performance industrial endoscope equipped with a 2.4 inch IPS LCD

display screen, which has multiple functions to help you see small areas that cannot be

seen by the eyes. Such camera uses high-performance CMOS chip that supports the

record-high frame rate to get clear images with Bluart 3.0 technology, widely used in

industrial maintenance, appliance maintenance, mechanical maintenance and design

and other fields.

• This product is a camera of industrial endoscope, not applicable to medical or physical

examination!

• In order to lengthen the battery life, it is recommended that you should charge the

device once every 3 months whether it is used.

• Do not try to replace internal battery by yourself, because unprofessional operation may

lead to risks of personal injury due to battery overheating, etc.

Special Warning and Notice

Safety and Protection

• Probe of camera is an electronic device of high precision, so please do not hit the probe

of camera or pull the cables, which may lead to failure of the device.

• With IP67 waterproof layer, the probe shall be used with extra care and protected from

scratches!

• Camera probe is made from materials that are not high temperature resistant, so make

sure the internal temperature of any internal combustion engine or other equipment

whose internal temperature is higher has been cooled when they are examined,

otherwise the device will be directly damaged!

• In case of device damaged, please do not dismantle it by yourself, but contact the seller

or the supplier for more professional maintenance services.

• Children may not use this device independently without the guidance of adults.

Operating and Storage Environments

• The device should be operated at an ambient temperature of 32~113℉ (0~45℃).

• The device should be stored in a dry, clean, oil-free and waterless place without any

chemical liquid.

3 4

- 02 -

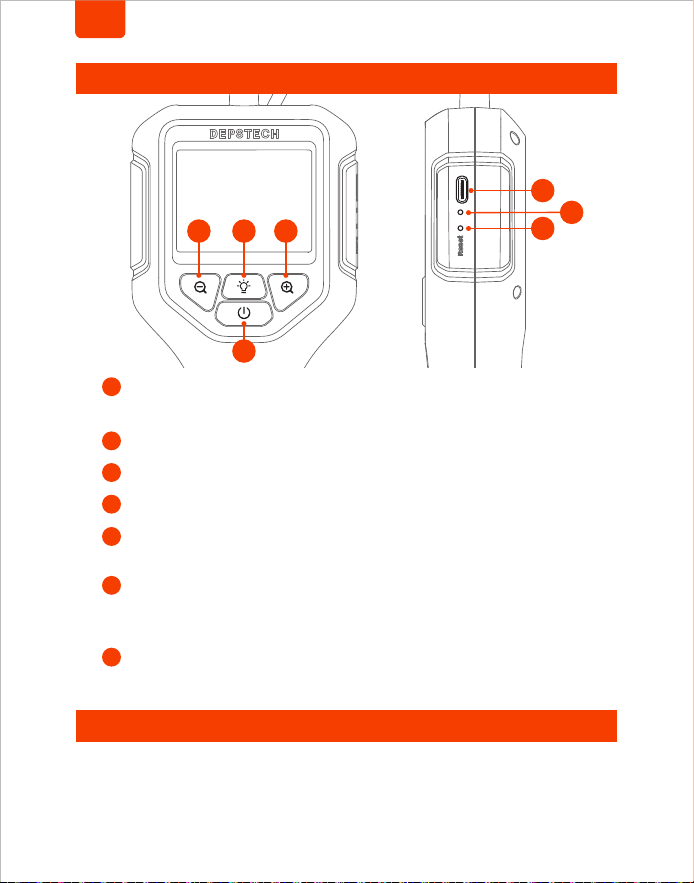

Product Introduction

Charging Instructions

1. Connect the device to the DC 5V adapter for charging;

2. The indicator will stay on red when the device is being charged, and will turn

green when fully charged.

• Hold this button for 2s to power on/off the endoscope.

• Click to zoom out.

• Click to adjust the brightness of the LEDs.

• Click to zoom in.

• Type-C Charging Port

For charging (Type-C cable connected to the adapter)

• Charging Status LED indicator

Red LED indicator stay on: Charging status

Green LED indicator stay on: Charging finished

• Reset Button

Short click the reset button to shut down the device

- 03 -

Guide For Accessories Installation

Specifications

Installation method:

Turn counterclockwise-remove

protect cap

Turn clockwise-tighten

accessories

Packing List

Endoscope Type-C Charging Cable AccessoriesUser Manual

Model Single Lens

3-10 cm (1.18-3.93 in)

80°

2-3 H

8 mm (0.31 in)

1920*1080

2-3 H

DC 5V/2A

Screen Spec

Camera Diameter

Camera View

Charging Time

2.4” IPS LCD Screen

Focal Range

Photo Resolution

Battery Life

Charging Voltage and Current

- 04 -

Produktbeschreibung

• DEPSTECH ist ein florierendes Technologieunternehmen, das sich auf die Entwicklung

einer Vielzahl von Endoskopen konzentriert, die Ihr Leben sicherer machen.

• DS260 ist ein Hochleistungs-Industrie-Endoskop, das mit einem 2,4-Zoll-IPS-LCD-Dis-

play ausgestattet ist, das mehrere Funktionen hat, um Ihnen zu helfen, kleine Bereiche

zu sehen, die von den Augen nicht gesehen werden können. Die Kamera verwendet

einen Hochleistungs-CMOS-Chip, der die höchste Aufnahmebildrate unterstützt, und

verwendet die Bluart 3.0-Technologie, um klare Bilder zu erhalten. Es ist weit verbreitet

in der industriellen Wartung, Gerätewartung, mechanischen Wartung und anderen

Bereichen.

• Dieses Produkt ist eine industrielle Endoskopkamera, die nicht für medizinische oder

menschliche Untersuchungen geeignet ist!

• Um die Batterielebensdauer zu verlängern, empfehlen wir Ihnen, Ihr Gerät alle 3 Monate

aufzuladen, unabhängig davon, ob es verwendet wird oder nicht!

• Versuchen Sie nicht, den eingebauten Akku selbst auszutauschen. Bei unsachgemäßer

Handhabung besteht die Gefahr von Personenschäden, wie z. B. Überhitzung des Akkus.

Besondere Warnungen und Vorsichtsmaßnahmen

Sicherheit und Schutz

• Die Kamerasonde ist ein hochpräzises elektronisches Gerät. Nicht auf die

Kamerasonde klopfen oder am Kabel ziehen. Diese Aktion kann zu Fehlfunktionen des

Geräts führen!

• Die Sonde nimmt eine wasserdichte IP67-Schicht an, bitte seien Sie vorsichtig, wenn

Sie sie verwenden, um Kratzer zu vermeiden!

• Das Material der Kamerasonde ist nicht beständig gegen hohe Temperaturen. Stellen

Sie daher bei der Überprüfung von Verbrennungsmotoren oder Geräten mit hoher

Innentemperatur sicher, dass die Innentemperatur abgekühlt ist, da das Gerät sonst

direkt beschädigt wird!

• Wenn das Gerät beschädigt ist, bitte zerlegen Sie es nicht selbst. Um professionellere

Dienstleistungen zu erhalten, wenden Sie sich für Wartungsdienste an den Verkäufer

oder Lieferanten.

• Kinder dürfen dieses Gerät nicht alleine verwenden und sollte unter Anleitung von

Erwachsenen verwendet werden.

Nutzungsumgebung und Speicherumgebung

• Bei Verwendung des Geräts sollte die Umgebungstemperatur 0 bis 45°C (32 bis 113°F)

betragen.

• Bei der Lagerung des Geräts sollte die Umgebung an einem trockenen, sauberen, öl-,

wasser- und chemikalienfreien Ort sein.

3 4

- 05 -

Produkteinführung

Ladeanleitung

1. Schließen Sie das Gerät zum Aufladen an einen DC 5V-Adapter an.

2. Die Anzeige leuchtet rot, wenn das Gerät aufgeladen wird und leuchtet

grün, wenn es vollständig aufgeladen wird.

• Halten Sie diese Taste für 2s gedrückt, um das Endoskop

ein- und auszuschalten.

• Klicken Sie, um die Ansicht zu verkleinern.

• Klicken Sie hier, um die Helligkeit der LEDs anzupassen.

• Klicken Sie zum Vergrößern.

• Ladeanschluss Typ C Aufladen

• LED-Anzeige für Ladestatus

Rote LED-Anzeige bleibt eingeschaltet: Ladestatus

Grüne LED-Anzeige bleibt eingeschaltet: Laden abgeschlossen

• Reset-Taste

Klicken Sie kurz auf die Reset-Taste, um das Gerät herunterzufahren

Verbinden Sie das Netzteil mit dem Typ-C-Kabel.

- 06 -

Spezifikationen

Packliste

Endoskop Benutzerhandbuch Ladekabel Typ-C Zubehör

Montage des Zubehörs

Installationsmethode:

Gegen den Uhrzeigersinn

herausdrehen

Zum Anziehen im

Uhrzeigersinn drehen

3-10 cm (1,18-3,93 in)

80°

2-3 H

8 mm (0,31 in)

1920*1080

2-3 H

DC 5V/2A

Einzelne Kamera

2,4" IPS-LCD-BildschirmDisplay Spezifikation

Sondendurchmesser

Kamerawinkel

Ladezeit

Brennweite

Auflösung

Akkulaufzeit

Ladespannung und Stromstärke

Typ

- 07 -

Descrizione del Prodotto

• DEPSTECH è una fiorente azienda tecnologica nella creazione di una vasta gamma

di endoscopi, dedicati a rendere la tua vita più sicura.

• DS260 è un endoscopio industriale ad alte prestazioni dotato di uno schermo IPS

LCD da 2,4 pollici, che ha molteplici funzioni per aiutarti a vedere piccole aree che

non possono essere viste dagli occhi. La telecamera utilizza un chip CMOS ad

elevata prestazioni che supporta la frequenza dei fotogrammi di registrazione più

elevato, utilizza la tecnologia Bluart 3.0 per ottenere immagini nitide ed è ampiamente

utilizzato nella manutenzione industriale, nella manutenzione degli elettrodomestici,

nella progettazione della manutenzione meccanica e in altri settori.

• Questo prodotto è una telecamera di endoscopio industriale, non si applica ai medici o

esami umani!

• Per una maggiore durata della batteria, usata o meno, ti consigliamo di caricare il tuo

dispositivo ogni 3 mesi!

• Non tentare di sostituire la batteria integrata da soli, perché se fare un funzionamento

non professionale, può causare il rischio di lesioni personali come il surriscaldamento

della batteria.

Avvertenze Speciali e Note

Sicurezza e Protezione

• La sonda della telecamera è l'attrezzatura elettronico di elevata precisione, si prega di

non colpire la sonda della telecamera o tirare i cavi, perché si potrebbe causare il guasto

del dispositivo!

• La sonda utilizza lo strato impermeabile IP67, si prega di prestare particolare attenzione

durante l'uso per evitare di graffiarsi!

• Il materiale della sonda della telecamera non può resistere alle alte temperature, quindi

quando controllare qualsiasi motori a combustione interna o un'attrezzatura con una

temperatura interna elevata, assicurarsi che la sua temperatura interna si sia raffreddata,

altrimenti potrebbe danneggiare direttamente l'attrezzatura!

• Per fornire servizi più professionali, se l'attrezzatura è danneggiata, si prega di non

smontarla, è necessario contattare il venditore o il fornitore per i servizi di manutenzione.

• Non rendere i bambini usare questa attrezzatura da soli, deve usarla sotto la guida di un

adulto.

Ambiente di Utilizzo e Conservazione

• Quando si utilizza l'attrezzatura, la temperatura ambiente deve essere di 0~45°C

(32~113°F)

• Quando conservare l'attrezzatura, deve metterla in un luogo asciutto, pulito, privo di oli,

acqua e sostanze chimiche.

3 4

Guida alla Ricarica

- 08 -

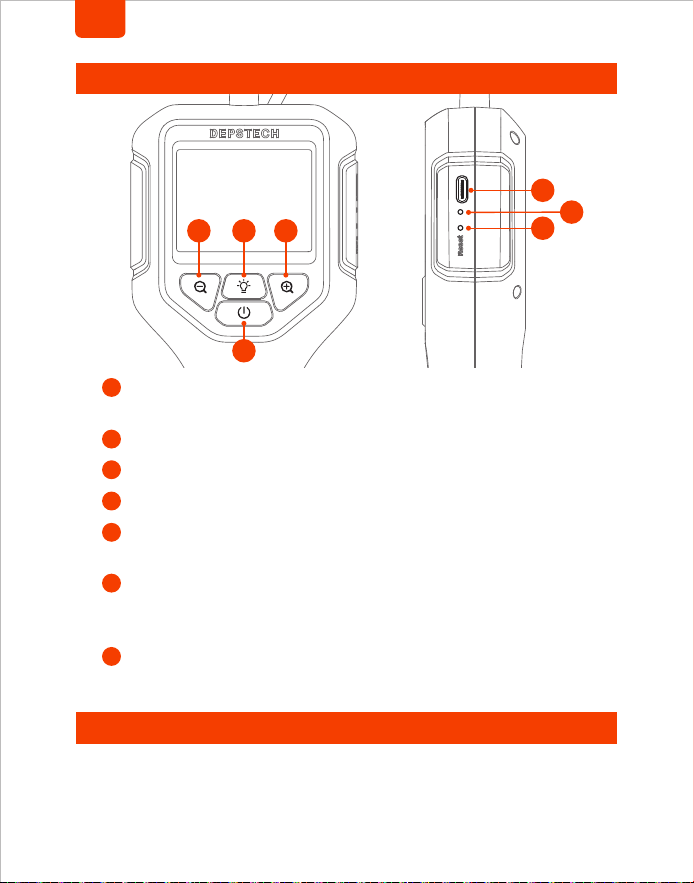

Introduzione alla Prodotto

1. Collegare il dispositivo all'adattatore DC 5V per la ricarica;

2. L'indicatore rimarrà acceso in rosso quando il dispositivo viene caricato e

diventerà verde quando è completamente carica.

• Tenere premuto questo pulsante per 2 secondi per accendere/

spegnere l'endoscopio.

• Fare clic per ridurre lo zoom.

• Fare clic per regolare la luminosità dei LED.

• Fare clic per ingrandire.

• Porta di ricarica di Tipo-C

Ricarica (Collega all'alimentazione con cavo dati Tipo-C USB)

• Indicatore LED dello stato di carica

L'indicatore LED rosso resta acceso: Stato di ricarica

Indicatore LED verde rimanere acceso: Ricarica terminata

• Pulsante di ripristino

Fare clic sul pulsante di ripristino per spegnere il dispositivo.

- 09 -

Specificazione

Lista di imballaggio

Endoscopio Manuali d'uso Cavo di ricarica Type-C Accessori

Installazione degli accessori

Modalità di installazione:

Rimuovere il coperchio di

protezione in senso antiorario

Girare in senso orario

per stringere

LCD IPS da 2,4" pollici

Specifiche dello schermo

Diametro della fotocamera

Risoluzione

Tempo di ricarica

Lunghezza focale

Durata della batteria

Tensione e corrente di carica

Angolo della telecamera

3-10 cm (1,18-3,93 in)

80°

2-3 H

8 mm (0,31 in)

1920*1080

2-3 H

DC 5V/2A

Singola FotocameraModello

- 10 -

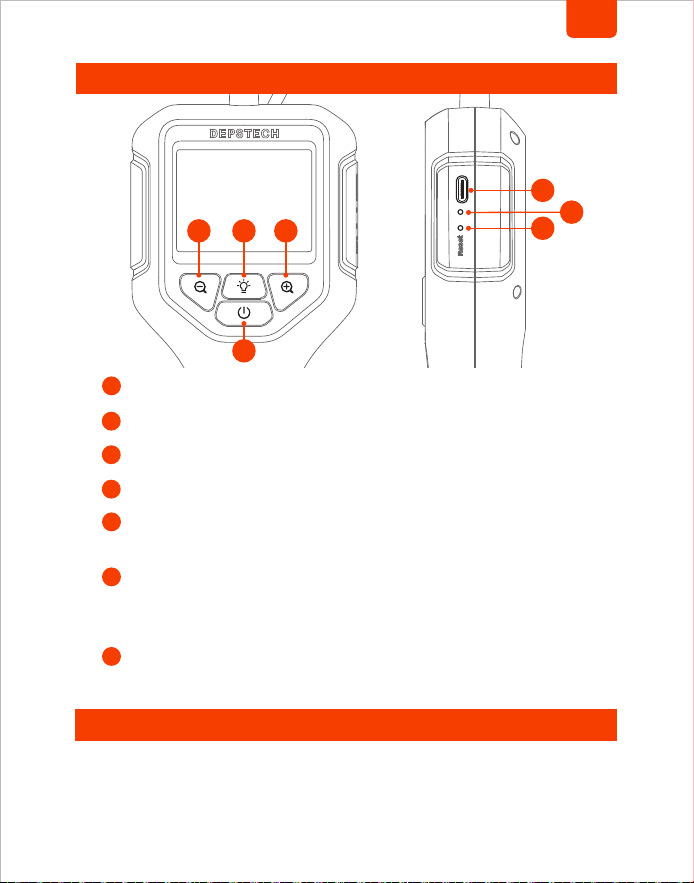

Vue d’ensemble du produit

• DEPSTECH est une entreprise technologique florissante, axée sur la création d’une

variété d’endoscopes et dédiée à rendre votre vie plus sûre.

• Le DS260 est un endoscope industriel haute performance doté d'un écran LCD IPS de

2,4 pouces doté de nombreuses fonctionnalités qui vous aideront à voir de petites

zones que vos yeux ne peuvent pas voir. La caméra utilise un capteur CMOS de haute

performance qui prend en charge la fréquence d’images d’enregistrement la plus

élevée, utilise la technologie Bluart 3.0 pour obtenir des images claires et est largement

utilisée dans la réparation industrielle, la réparation d’appareils ménagers, la conception

de réparations mécaniques et d’autres domaines.

• Ce produit est une caméra endoscopique industrielle et n’est pas destiné à un examen

médical ou humain!

• Pour une durée de vie de la batterie plus longue, qu’elle soit utilisée ou non, nous vous

recommandons de charger votre appareil tous les 3 mois!

• N’essayez pas de remplacer la batterie intégrée vous-même, car un fonctionnement

non professionnel peut présenter un risque de blessure corporelle telle qu’une

surchauffe de la batterie.

Mises en garde et précautions spéciales

Sécurité et protection

• Les sondes de caméra sont des appareils électroniques de haute précision, ne frappez

pas la sonde de la caméra et ne tirez pas le câble, cette opération peut entraîner la

défaillance de l’appareil!

• La sonde est faite d’une couche imperméable IP67, veuillez prendre des précautions

supplémentaires pendant l’utilisation pour éviter les rayures!

• Le matériau de la sonde de la caméra n’est pas résistant aux températures élevées,

donc lors de l’inspection d’un moteur à combustion interne ou d’un équipement à

température interne élevée, assurez-vous que sa température interne a refroidi, sinon

elle endommagera directement l’équipement!

• Si l’équipement est endommagé, afin de fournir des services plus professionnels,

veuillez ne pas le démonter vous-même et contacter le vendeur ou le fournisseur pour

un service de réparation

• Les enfants ne doivent pas utiliser cet appareil seul, il doit être utilisé sous la direction

d’un adulte.

Environnements d’utilisation et de stockage

• Lors de l’utilisation de l’appareil, la température ambiante doit être de 32 à 113 °F (0 à

45 °C)

• Lors de l’entreposage de l’équipement, l’environnement doit être un endroit sec, propre,

sans huile, sans eau et sans produits chimiques.

3 4

- 11 -

Présentation du produit

Instructions de chargement

1. Connectez l’appareil à un adaptateur DC 5V pour le chargement.

2. Le voyant restera rouge lorsque l'appareil sera chargé et deviendra vert

lorsqu'il sera complètement chargé.

• Maintenez ce bouton enfoncé pendant 2 secondes pour ouvrir /

fermer l'endoscope.

• Cliquez pour effectuer un zoom arrière.

• Cliquez pour ajuster la luminosité de la LED.

• Cliquez pour effectuer un zoom avant.

• Port de charge de type C

Pour le chargement (câble de type C connecté à Adaptateur)

• Indicateur LED d'état de charge

Le voyant LED rouge reste allumé: État de charge

Le voyant LED vert reste allumé: la charge est terminée

• Bouton de réinitialisation

Appuyez brièvement sur le bouton Reset pour éteindre l'appareil.

- 12 -

Spécification

Liste d'emballage

Endoscope Manuels

d'utilisation

Câble de

chargement Type-C

Accessoires

Installation des accessoires

Mode d’installation:

Retirer dans le sens inverse

des aiguilles d'une montre

Serrer dans le sens des

aiguilles d'une montre

Écran LCD IPS de 2,4 poucesSpécification de l'écran

Diamètre de Caméra

Angle de vue de l’objectif

Temps de charge

Longueur focale

Résolution

Autonomie de la batterie

Voltage et courant de charge

3-10 cm (1,18-3,93 in)

80°

2-3 H

8 mm (0,31 in)

1920*1080

2-3 H

DC 5V/2A

Simple caméraModèle

- 13 -

Descripción del producto

• DEPSTECH es una empresa de tecnología de desarrollo en auge, que se enfoca en

crear una variedad de endoscopios para hacer su vida más cómoda.

• El DS260 es un endoscopio industrial de alto rendimiento, equipado con una pantalla

LCD IPS de 2,4 pulgadas, con múltiples funciones que le ayudan a ver áreas pequeñas

que los ojos no pueden ver. La cámara utiliza un chip CMOS de alto rendimiento que

admite la velocidad de fotogramas de grabación más alta, adopta la tecnología Bluart

3.0 para obtener imágenes claras y se usa ampliamente en mantenimiento industrial,

mantenimiento de electrodomésticos, diseño y mantenimiento mecánico y otros

campos.

• ¡Este producto es una cámara endoscópica industrial, no es adecuada para exámenes

médicos o humanos!

• Para una mayor duración de la batería, ya sea que se use o no, ¡le recomendamos que

cargue su dispositivo cada 3 meses!

• No intente reemplazar la batería incorporada usted mismo. La operación no profesional

puede causar riesgos como el sobrecalentamiento de la batería, lo que producirá el

riesgo de lesiones personales.

Advertencia especial y precaución

Seguridad

• La sonda de la cámara es un dispositivo electrónico de alta precisión. No golpee la

sonda de la cámara ni tire del cable. ¡Esta operación puede hacer que el dispositivo

falle!

• La sonda adopta una capa impermeable IP67, tenga mucho cuidado durante el uso

para evitar que se raye.

• El material de la sonda de la cámara no es resistente a altas temperaturas, por lo tanto,

cuando revise cualquier motor de combustión interna o equipo con una temperatura

interna alta, asegúrese de que su temperatura interna se haya enfriado, de lo contrario,

dañará directamente el equipo.

• Si el equipo está dañado, para brindar servicios más profesionales, no lo desmonte

usted mismo, debe comunicarse con el vendedor o proveedor para obtener servicios

de mantenimiento.

• Los niños no deben usar este dispositivo solos, debe usarse bajo la supervisión de

adultos.

Entornos para uso y almacenamiento

• Al usar el dispositivo, la temperatura ambiente debe ser de 32~113°F (0~45°C)

• Al almacenar el dispositivo, el entorno debe ser un lugar seco, limpio, libre de aceite,

agua y productos químicos.

3 4

- 14 -

Breve descripción del producto

Guía de carga

1. Conecte el dispositivo a un adaptador DC 5V para cargar.

2. El indicador permanecerá rojo cuando el dispositivo se esté cargando y se

volverá verde cuando esté completamente cargado.

• Presione este botón durante 2 segundos para encender / apagar

la fuente de alimentación del endoscopio.

• Haga clic para alejar.

• Haga clic para ajustar el brillo del led.

• Haga clic para acercar.

• Puerto de carga tipo C

Para cargar (cable C conectado al conector)

• Indicador LED del Estado de carga

El indicador LED rojo se mantiene encendido: Estado de carga

El indicador LED verde se mantiene encendido: se completa la carga

• Botón de reinicio

Presione el botón de reinicio en corto para apagar el dispositivo

- 15 -

Especificaciones

Lista de embalaje

Endoscopio Manuales de usuario Cable de carga tipo-C Accesorios

Montaje de accesorios

Método de instalación:

Desmontaje en sentido

contrario a las agujas del reloj

Apretar en el sentido de las

agujas del reloj

LCD IPS de 2,4 pulgadasEspecificaciones de pantalla

Diámetro de la cámara

Ángulo de visión de la lente

Tiempo de carga

Distancia focal

Resolución

Duración de la batería

Voltaje de carga y corriente

3-10 cm (1,18-3,93 in)

80°

2-3 H

8 mm (0,31 in)

1920*1080

2-3 H

DC 5V/2A

Lente única

Modelo

- 16 -

製品概要

• DEPSTECHは、さまざまな内視鏡の製造に専念する生々発展するテクノロジー企業であり、

みんな様の生活をより安心にすることに取り組んでいます。

• DS260は、2.4インチIPS液晶ディスプレイを搭載した高性能工業用内視鏡で、目に見えない

小さな領域を見るのに役立つさまざまな機能を備えています。このカメラは、最高フレーム

レートに対応できる高性能CMOSチップを採用し、さらに、Bluart 3.0テクノロジーにより、鮮

明な画像を取得することができます。産業機械メンテナンス、家電メンテナンス、機械設計な

どの分野で幅広く使用されています。

警告と注意事項

• この製品は産業用内視鏡カメラであり、医療や身体検査には適していません！

• バッテリー寿命を延ばし、充電を長持ちさせるために、使用の有無にかかわらず3ヶ月に1度

充電することをお勧めします。

• 内蔵バッテリーを自分で交換しないでください。専門者以外の者で行うと、バッテリーの過熱

などによる人的損害を引き起こす恐れがあります。

安全と保護

• カメラのプローブは高精度の電子機器です。カメラのプローブを叩いたり、ケーブルを引っ

張ったりしないでください。製品の故障の原因になります！

• プローブには、IP67防水処理を施しています。傷がつかないように、使用中は特に注意してく

ださい。

• カメラのプローブの材質は高温に弱いため、内燃機関や内部温度の高い機器を点検すると

きは、内部温度が下がっていることを確認してください。機器が損傷する原因になります。

• より専門的なサービスを提供するために、製品が損傷した場合は自分で分解しないでくださ

い。機器の修理については、販売店またはサポートチーム（[email protected]om）に

連絡してください。

• お子様は両親や保護者の監視なしに本製品を使用してはいけません。大人の指導監督のも

とで使用する必要があります。

使用環境および保管環境

• この製品は、周囲温度32~113℉（0~45℃）で使用する必要があります。

• オイル・水・化学薬品がない、清潔で乾燥した場所で保管してください。

3 4

- 17 -

機能説明

充電ガイド

1. 製品をDC5Vアダプターに接続して充電します。

2. デバイスが充電されると、LEDは赤のままになり、フル充電されると緑に変わり

ます。

• このボタンを2秒間押し続けると、内視鏡の電源をオン/オフできます。

• クリックして縮小します。

• クリックしてLEDの明るさを調整します。

• クリックして拡大します。

• C型充電ポート

充電用（Cケーブルをアダプターに接続）

• 充電状態LEDランプ

赤色LEDランプは点灯したまま：充電状態

緑色LED LEDは点灯したまま：充電完了

• リセットボタン

リセットボタンを押してデバイスを閉じる

- 18 -

製品仕樣

パッケージ内容

内視鏡ユーザーマニュアル充電ケーブル Type-C 付属品

付属品の装着

装着方法：

保護リンクを反時計回りに緩めますアタッチメントを時計回りに締め付けます

モニタースペック

カメラ直径

カメラの画角

解像度

充電時間

2.4インチIPS液晶

焦点距離

バッテリー駆動時間

電源

3-10 cm（1.18-3.93 in)

80°

2-3 H

8 mm (0.31 in)

1920*1080

2-3 H

DC 5V/2A

型番シングルレンズ

※ FCC Requirement: Changes or modifications not expressly approved by

the party responsible for compliance could void the user’s authority to

operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including

interference that may cause undesired operation.

Note: This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to Part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful

interference in a residential installation. This equipment generates, uses,

and can radiate radio frequency energy, and if not installed and used in

accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

※ CE compliance: This device complies with EN 60065 standard, which

means this device will not do harm to the user or products as following

situations: 1)Electric shock 2)High temperature 3)Radiation 4)Explosion

from inner 5)Mechanical Harm 6)Fire Hazard 7)Chemical burns.

※ EU Conformity Statement: This product and - if applicable - the supplied

accessories too are marked with "CE" and comply therefore with the

applicable harmonized European standards listed under the EMC Directive

2014/30/EC, the RoHS Directive 2011/65/EU and Amendment (EU)

2015/863.

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

※ WEEE Notice: 2012/19/EU (WEEE directive): Products marked with this

symbol cannot be disposed of as unsorted municipal waste in the European

Union. For proper recycling, return this product to your local supplier upon

the purchase of equivalent new equipment, or dispose of it at designated

collection points. For more information see: www.recyclethis.info

※ 2013/56/EU (battery directive): This product contains a battery that cannot

be disposed of as unsorted municipal waste in the European Union. See the

product documentation for specific battery information. The battery is

marked with this symbol, which may include lettering to indicate cadmium

(Cd), lead (Pb), or mercury (Hg). For proper recycling, return the battery to

your supplier or to a designated collection point. For more information see:

www.recyclethis.info
