Westinghouse W6TCAC 6" Mini Tiller Cultivator User Manual

DO NOT RETURN THIS PRODUCT TO THE STORE

If you have questions or need assistance, please call customer service at 855-944-3571.

User

Manual

W6TCAC

6-in. Tiller / Cultivator

English

TABLE OF CONTENTS

Introduction ...............................................................................................................................................................................2-3

Safety ......................................................................................................................................................................................... 4-6

Electrical Safety ......................................................................................................................................................................... 6-7

Components ................................................................................................................................................................................. 8

Assembly ...................................................................................................................................................................................... 9

Operation ............................................................................................................................................................................... 10-11

Maintenance ............................................................................................................................................................................... 12

Troubleshooting ......................................................................................................................................................................... 13

Parts Page .................................................................................................................................................................................. 14

Service Hot Line/Company Address ........................................................................................................................... Back Page

INTRODUCTION

WARNING

Operating, servicing, and main-

taining this equipment may expose you to chemicals

which are known to the State of California to cause can-

cer and birth defects or other reproductive harm. To

minimize exposure, wear gloves or wash your hands

frequently when servicing this equipment. For more in-

formation go to www.P65warnings.ca.gov.

DISCLAIMERS

All information, illustrations, and specifications in this manual

were in effect at the time of publishing. The illustrations used

in this manual are intended as representative reference views

only. We reserve the right to make any specification or design

change without notice.

without written permission from Westinghouse Outdoor

Power Equipment.

DANGER

Read this manual before

using or performing maintenance on this prod-

uct. Failure to follow the instructions and safety

precautions in this manual can result in serious

injury or death.

UPDATES

The latest User Manual for Westinghouse products can

be found under the support tab. wpowereq.com/pages/

manuals

Or scan the following QR code with a smartphone camera

to be directed to the link.

PRODUCT REGISTRATION

For trouble-free warranty coverage, it is

important to register the Westinghouse

product.

z Completing and mailing the product

registration card included in the

carton.

z Registering the product online at: wpowereq.com/pages/

warranty-registration

z Scanning the above QR code with a smartphone camera

to be directed to the mobile registration link.

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

z Sending the following product information to:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

IMPORTANT: Keep the purchase receipt for trouble-free

warranty coverage.

English

INTRODUCTION

SPECIFICATIONS

Motor.......................................................................................................................................................120 V / 60 Hz / 2.5 Amps

No-load speed ................................................................................................................................................................ 300 RPM

Width ........................................................................................................................................................................ 6.3 in. (16 cm)

Depth ....................................................................................................................................................................... 6 in. (15.2 cm)

Telescopic shaft ......................................................................................................................................... 46-53 in.(117-135 cm)

Weight ..................................................................................................................................................................... 9.9 lbs (4.5 kg)

NOTICE

This product is designed and rated for continuous operation at ambient temperatures above 23°F

(–5°C). If needed, this product can be operated in extremely cold temperatures for short periods. If the product is

exposed to extreme temperatures during storage, it should be brought back within the optimal temperature range

before operation.

NOTICE

Thank you for choosing Westinghouse! PLEASE READ BEFORE RETURNING THIS PRODUCT FOR

ANY REASON.

If you have a question or experience a problem with your Westinghouse purchase, call us at 1-855-944-3571 to speak

with an agent.

SAVE THIS MANUAL FOR FUTURE REFERENCE.

HAVE QUESTIONS?

Email us at [email protected]

or call 1-855-944-3571

English

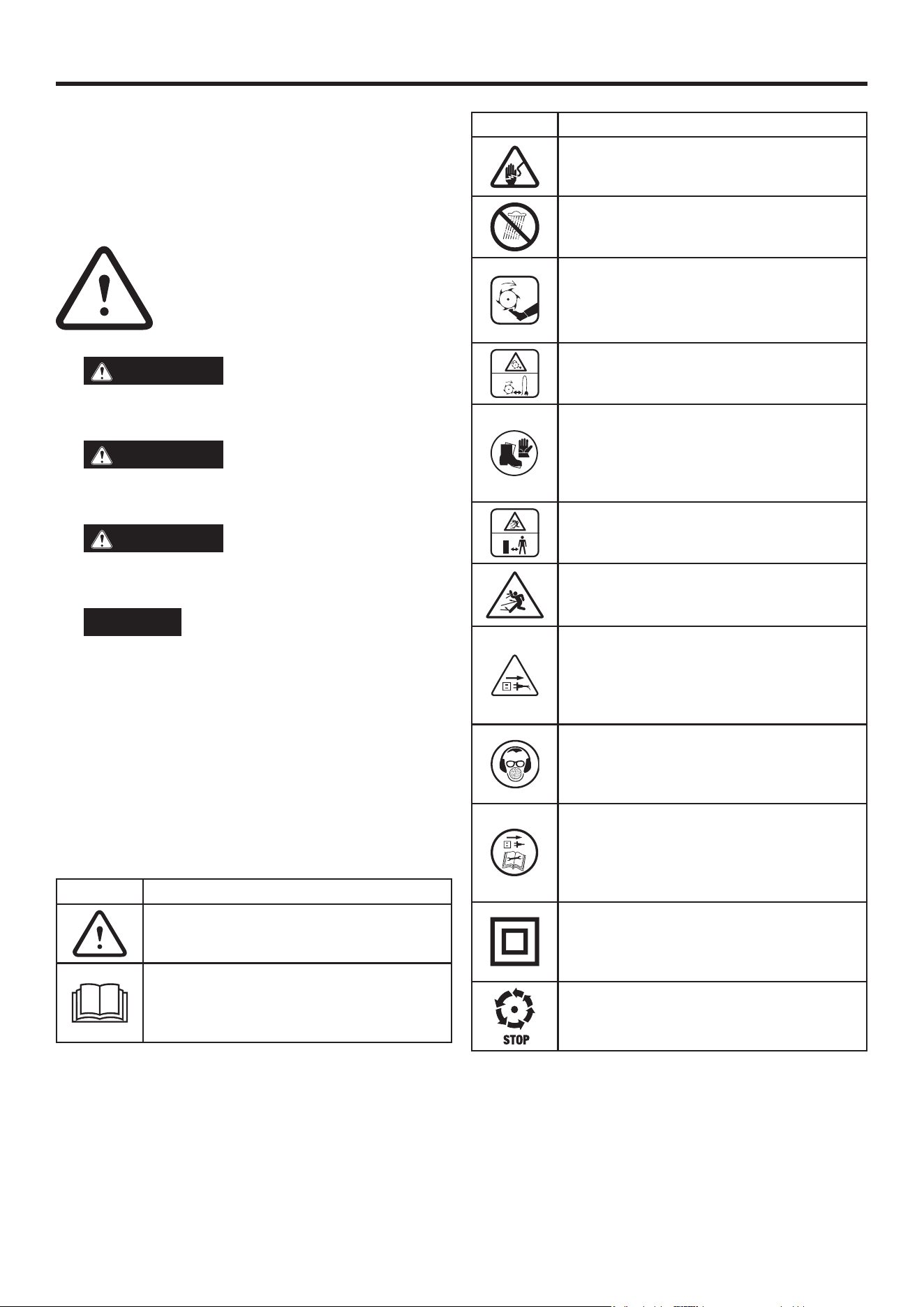

SAFETY DEFINITIONS

The words DANGER, WARNING, CAUTION, and NOTICE are

used throughout this manual to highlight important informa-

tion. Be sure that the meanings of this safety information is

known to all who operate, perform maintenance on, or are

near the generator.

This safety alert symbol appears with

most safety statements. It means at-

tention, become alert, your safety is

involved! Please read and abide by the

message that follows the safety alerts

symbol.

DANGER

Indicates a hazardous situation

which, if not avoided, will result in death or serious

injury.

WARNING

Indicates a hazardous situation

which, if not avoided, could result in death or serious

injury.

CAUTION

Indicates a hazardous situation

which, if not avoided, could result in minor or moderate

injury.

NOTICE

Indicates a situation which can cause

damage to the generator, personal property, and/or the

environment, or cause the equipment to operate im-

properly.

NOTE: Indicates a procedure, practice or condition

that should be followed for the generator to function in

the manner intended.

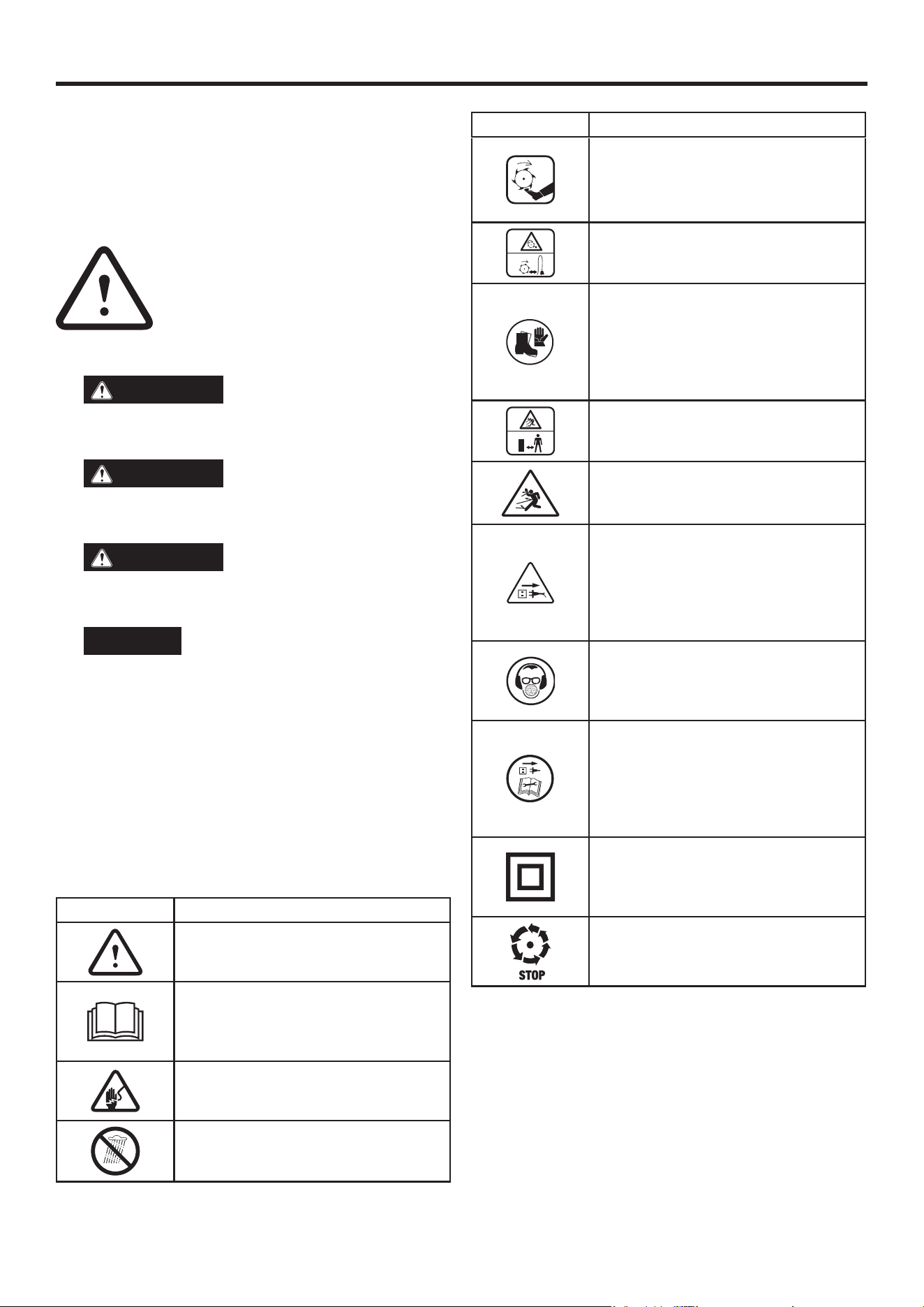

SAFETY SYMBOLS

Follow all safety information contained in this user manual

as well as the information on the product labeling.

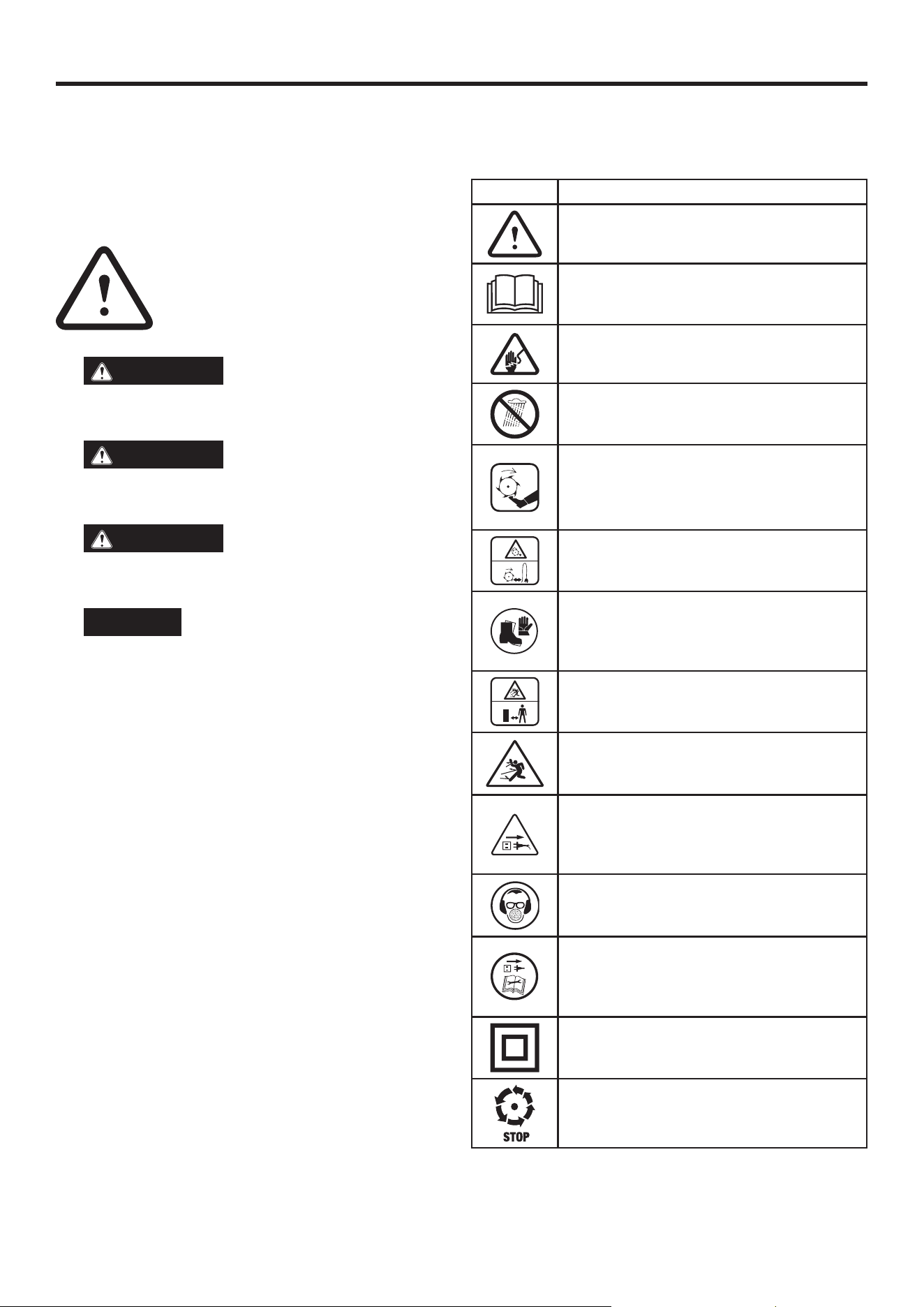

SYMBOL

DESCRIPTION

Safety Alert Symbol. Indicates a potential

personal injury hazard.

Read User Manual. To reduce the risk of inju-

ry, the user must read and understand user

manual before using this product.

WARNING! Electrical shock hazard.

Wet Conditions Alert. Do not expose plug to

water or rain.

DANGER! Cutting/dismemberment hazard.

Keep feet away from the tines. Stop motor

before removing debris.

Keep the flexible power supply cord away

from the tines.

Wear safety gloves during use to protect

hands. Wear safety footwear at all times to

provide protection against objects that may

accidentally fall on feet.

Keep bystanders and children a safe distance

away from the work area.

CAUTION! Beware of stones and other for-

eign objects that could be thrown from the

product.

Always keep the power cable away from heat

sources, oils, or sharp edges. Immediately

remove plug from the mains if the cable is

damaged, frayed, or entangled.

Wear hearing and eye protection. Always wear

eye protection with side shields marked to

comply with ANSI Z87.1.

WARNING! Turn the machine OFF and

disconnect it from the power supply before

inspecting, cleaning, changing accessories,

or any other maintenance task.

DOUBLE INSULATED. Grounding not re-

quired. When servicing, use only identical

replacment parts.

The rotating part will continuously run for sev-

eral seconds after you turn off the machine.

SAFETY

English

SAFETY

WARNING

READ AND UNDERSTAND

ALL INSTRUCTIONS. Failure to follow all instructions

listed below and on the machine may result in electric

shock, fire, and/or serious personal injury.

z Read the user manual carefully. Learn its applications

and limitations, as well as the specific potential hazards

related to this tool. Following this rule will reduce the risk

of electric shock, fire, or serious injury.

z Do not permit children to use this tool.

z Only use accessories that are recommended by the man-

ufacturer for the model described in this manual. Use only

as described in this manual.

z Keep hair, loose clothing, fingers, and all parts of body

away from openings and moving parts.

z Be sure the extension cord is in good condition. When

using an extension cord, be sure to use one heavy enough

to carry the current that the product will use. A wire gauge

size (A.W.G.) of at least 14 is recommended for an extension

cord 50 feet or less in length. If in doubt, use the next heavi-

er gauge. The smaller the gauge number, the heavier the

cord. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating.

z WARNING: Use outdoor extension cords marked SW-A,

SOW-A, STW-A, STOW-A, SJW-A, SJTW-A, or SJTOW-A.

These cords are rated for outdoor use and reduce the risk

of electric shock.

z This product is designed with a cord retainer that prevents

the extension cord from being pulled loose while using.

z If cord is damaged in any manner while plugged in, pull

extension cord from wall receptacle.

z Never carry the tool by the cord or yank it to disconnect

from a receptacle. Keep the cord from heat, oil, and sharp

edges.

z Keep hands away from moving parts.

z Avoid Unintentional Starting – Do not carry plugged in

appliances with a finger on the switch trigger. Be sure the

switch trigger is not engaged before plugging in.

z Do not use the tool if the switch trigger does not turn it on

or off. Any tool that cannot be controlled with the switch

trigger is dangerous and must be repaired.

z Do not operate this tool in the presence of flammable

liquids, gases, or dust.

z Keep bystanders, children, and visitors at least 100 ft. away

while operating this tool.

z If the appliance is not working as it should, has been

dropped, damaged, left outdoors, or dropped into water,

call customer service.

z Do not use this product while tired, upset, or under the

influence of drugs, alcohol, or medication. A moment of

inattention while operating this product may result in se-

rious personal injury.

z Use safety equipment. A dust mask, non-skid safety

shoes, hard hat, or hearing protection must be used for

appropriate conditions.

z Do not wear loose clothing, scarves, or jewelry. They can

be caught in moving parts.

z Inspect for misalignment or binding of moving parts,

breakage of parts, and any other condition that may affect

operation. If damaged, call customer service.

z Keep this product and the handle dry, clean and free from oil

and grease. Always use a clean cloth when cleaning. Never

use brake fluids, gasoline, petroleum-based products, or

any strong solvents to clean this tool. Following this rule

will reduce the risk of loss of control and deterioration of

the enclosure plastic.

z Always wear safety glasses with side shields. Everyday

glasses have only impact resistant lenses. They are NOT

safety glasses. Following this rule will reduce the risk of

eye injury.

z Always wear eye protection with side shields marked to

comply with ANSI Z87.1 along with hearing protection when

operating this equipment.

z Protect hearing – Wear hearing protection during extended

periods of operation. Following this rule will reduce the risk

of serious personal injury.

z Do not expose this tool to rain. Water will increase the risk

of electric shock.

z Wear heavy long pants, long sleeves, boots, and gloves.

Avoid loose garments or jewelry that could get caught in

moving parts of the machine or its motor.

z Wear rubber boots when operating this tool. Protective

footwear will protect feet and improve footing on slippery

surfaces. Do not operate barefoot or while wearing sandals.

z Keep firm footing and balance. Do not overreach.

Overreaching can result in loss of balance.

z Do not operate this tool in a direction that will cause debris

or dust to be thrown towards people or pets.

z Store this tool indoors — When not in use, this tool should

be stored indoors in a dry, locked up place — unplugged

and out of the reach of children.

z When servicing this tool, use only identical replacement

parts. Replace or repair damaged cords. Follow all in-

structions in the Maintenance section of this manual. Use

of unauthorized parts or failure to follow Maintenance

Instructions may create a risk of shock or injury.

z Never use this tool near fires, fireplaces, or hot ashes. Use

near fires or ashes can spread fires and result in serious

injury and/or property damage.

z Inspect the work area before each use. Remove all objects

such as rocks, broken glass, nails, wire, or string that can

be thrown or become entangled in the machine.

z Do not use this tool on ice. This can cause the operator to

slip and fall, resulting in possible serious personal injury.

z Never use this tool on frozen lakes, rivers, or similar sur-

faces. Serious injury or death could occur if the ice breaks.

English

z Never use this tool on a rooftop or other unstable surface. This can result in death or serious personal injury.

z For household use only.

z Use the right appliance — Do not use this tool for any purpose other than the intended purpose.

z Do not force this tool - It will operate better and safer at the rate for which it was designed.

z If this tool strikes a foreign object, follow these steps:

• Release the switch trigger and wait until the tool stops completely.

• Disconnect this tool from the power supply.

• Thoroughly inspect the tool for any damage.

• Repair any damage before restarting and operating the tool.

z Do not lift or hold this tool above the ground when operating. This can result in loss of control and possible serious

personal injury. Only operate this tool in accordance with the operating instructions provided in this manual.

z Keep the guards in place and in working order.

z Disconnect the plug from power sources when not in use, before servicing, and when changing accessories.

z Follow all instructions for lubricating and changing accessories.

z Retain these instructions. Refer to them frequently and use them to instruct others who may use this tool.

SAFETY

ELECTRICAL SAFETY

DOUBLE-INSULATED APPLIANCES

In a double-insulated appliance, two systems of insulation

are provided instead of grounding. No grounding means

is provided on a double-insulated appliance, nor should a

means for grounding be added to the appliance. Servicing

a double-insulated appliance requires extreme care and

knowledge of the system, and should be performed only by

qualified service personnel at an authorized dealer.

Replacement parts for a double-insulated appliance must

be identical to the parts they replace. A double-insulated

appliance is marked with the words“Double Insulation” or

“Double Insulated.” The symbol (square within a square) may

also be marked on the appliance.

This electric tool is double-insulated, eliminating the need for

a separate grounding system. Use only identical replacement

parts. Read the instructions before servicing double- insulat-

ed appliances. Use this tool only as described in this manual.

EXTENSION CORDS

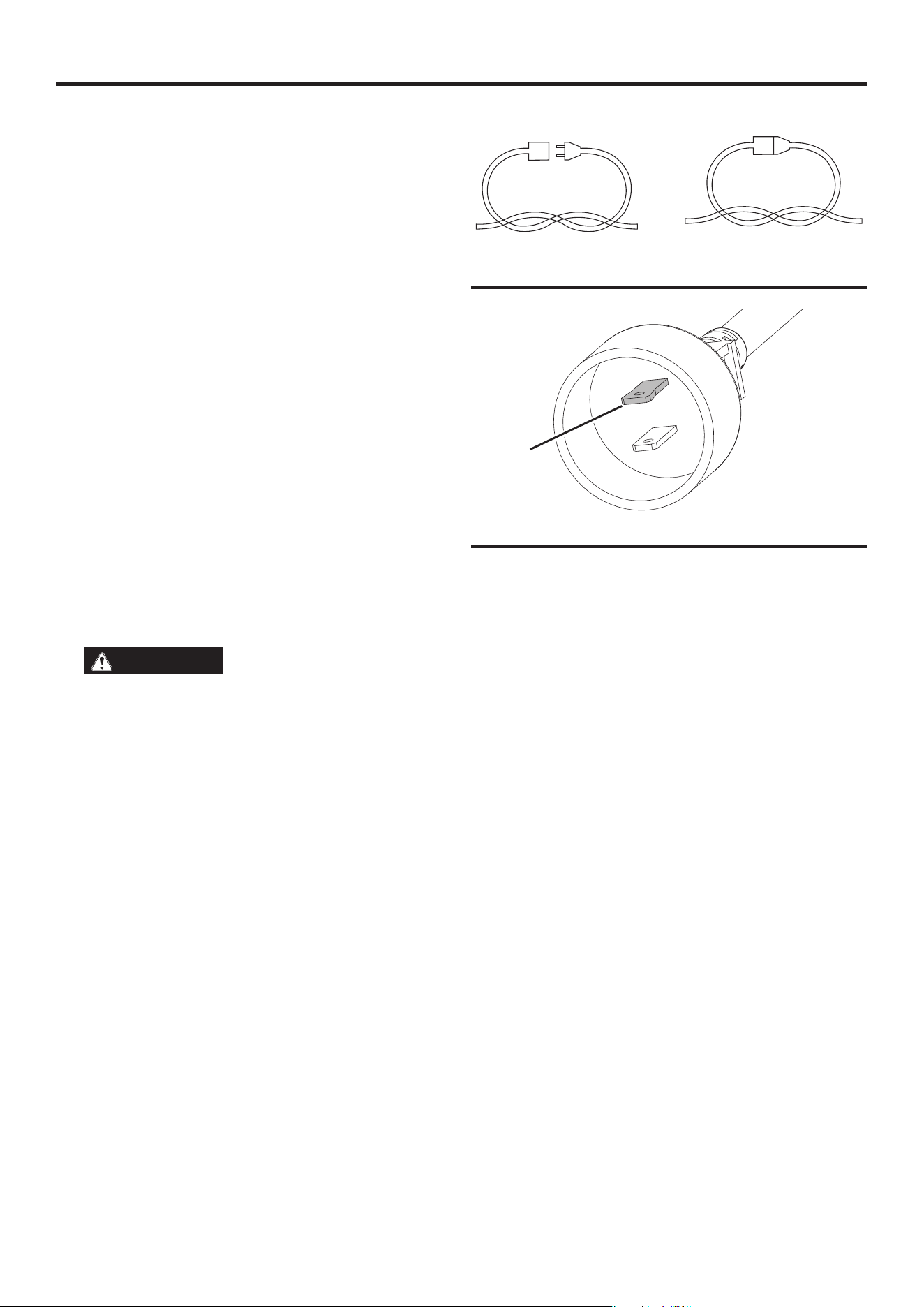

See Figure 1.

When using a power tool at a considerable distance from a

power source, be sure to use an extension cord that has the

capacity to handle the current the product will use. An under-

sized cord will cause a drop in line voltage. This can result in

overheating and loss of power. Use the chart to determine

the minimum wire size required in an extension cord. Only

round jacketed cords listed by Underwriter’s Laboratories

(UL) should be used.

When working outdoors with a product, use an extension

cord that is designed for outside use. This type of cord is

designated with “WA” or “W” on the cord’s jacket. Be sure

to use a heavy guage (A.W.G.) wire for the product based

on the chart below. If in doubt, use the next heavier gauge.

(smaller gauge numbers equal heavier cords). Using an un-

dersized cord will cause a drop in line voltage and result in

loss of power and overheating.

**Ampere rating (on product data plate)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length

Wire Size (A.W.G.)

25’ 16 16 16 16 14 14

50’ 16 16 16 14 14 12

**Used on 12 gauge – 20 amp circuit.

NOTE: AWG - American Wire Gauge

Before using any extension cord, inspect it for loose or ex-

posed wires and cut or worn insulation.

It is possible to tie the extension cord and power cord in a

knot to prevent them from becoming disconnected during

use. See Figure 1. Make the knot. Connect the plug end of the

power cord into the receptacle end of the extension cord. This

method can also be used to tie two extension cords together.

WARNING

Keep the extension cord clear of

the working area. Position the cord so that it will not

get caught on lumber, tools, or other obstructions while

working with a power tool. Failure to do so can result in

serious personal injury.

WARNING

Inspect extension cords before

each use. If damaged, replace the extension cord im-

mediately. Never use the product with a damaged cord.

Contact with the damaged area could cause an electri-

cal shock and result in serious injury.

English

ELECTRICAL SAFETY

ELECTRICAL CONNECTION

This product has a precision-built electric motor. It should be

connected to a power supply that is nominal 120V / 60Hz

AC (typical U.S. household circuit). Do not operate this

product on direct current (DC). A substantial voltage drop

will cause a loss of power and the motor will overheat. If

the product does not operate when plugged into an outlet,

check the power supply.

SPEED AND WIRING

The speed is not constant and decreases under a load or

with lower voltage. For voltage, the wiring in a shop is as

important as the motor’s horsepower rating. A line intended

only for lights cannot properly carry a power tool motor. Wire

that is heavy enough for a short distance will be too light for

a greater distance. A line that can support one power tool

may not be able to support two or three tools.

POLARIZED PLUG

See Figure 2.

To reduce the risk of electric shock, this product has a po-

larized plug featuring one blade that is wider than the other.

Do not modify the plug provided. The plug will fit into a polar-

ized extension cord only one way. Use only a polarized UL-,

CSA-, or ETL-listed extension cord when using this tool. If

the plug does not fully fit into the extension cord, reverse the

plug. If the plug still does not fit, obtain a correct polarized

extension cord. A polarized extension cord will require the

use of a polarized wall outlet.

WARNING

Improper installation of a non-

polarized extension cord increases the risk of electric

shock.

Repair or replace a damaged or worn cord immediately.

This product is for use on a nominal 120 V circuit and has

a polarized plug similar to the plug shown in figure 2. Only

connect the product to an extension cord that has the same

configuration as the plug. Do not use an adapter with this

product.

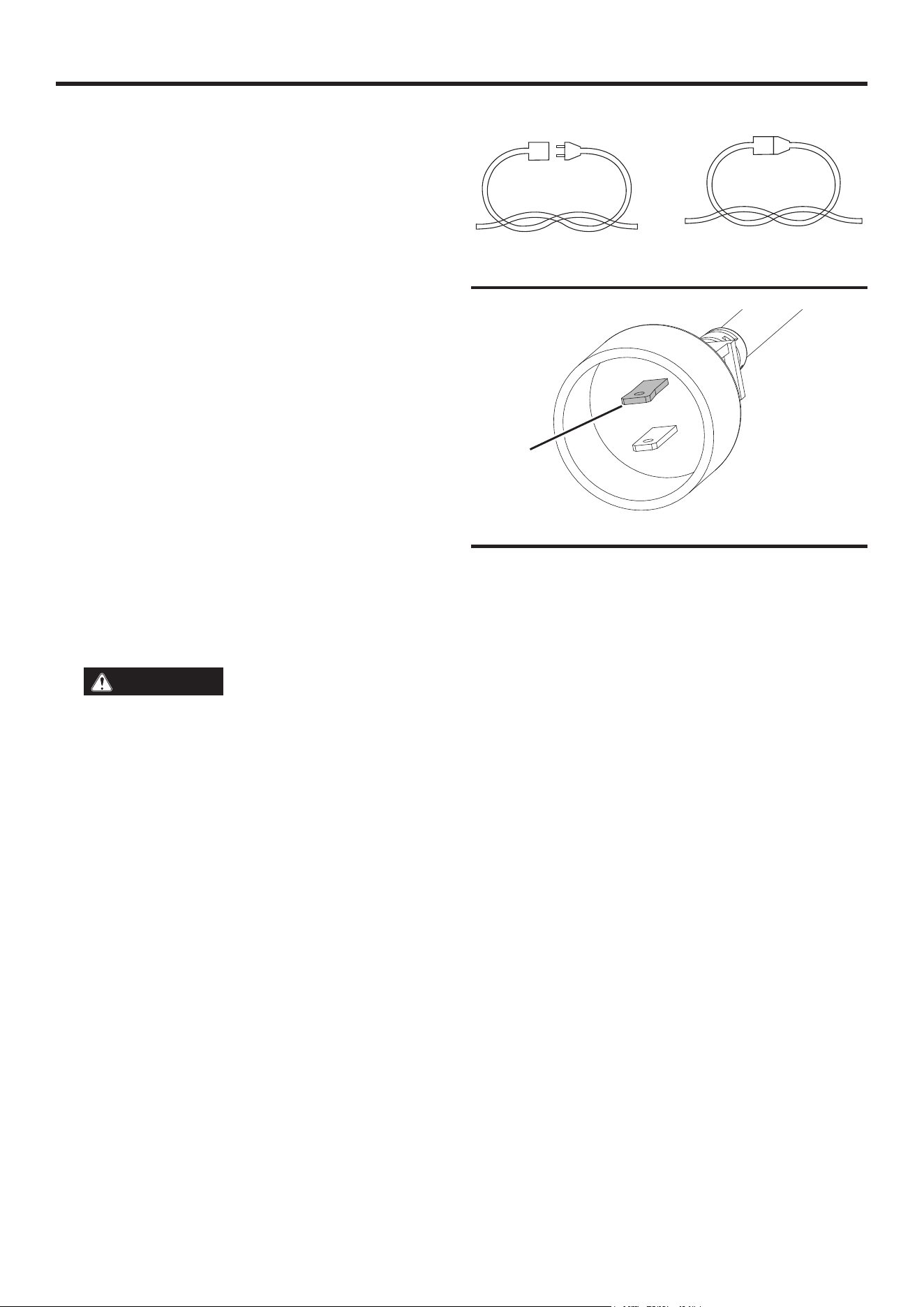

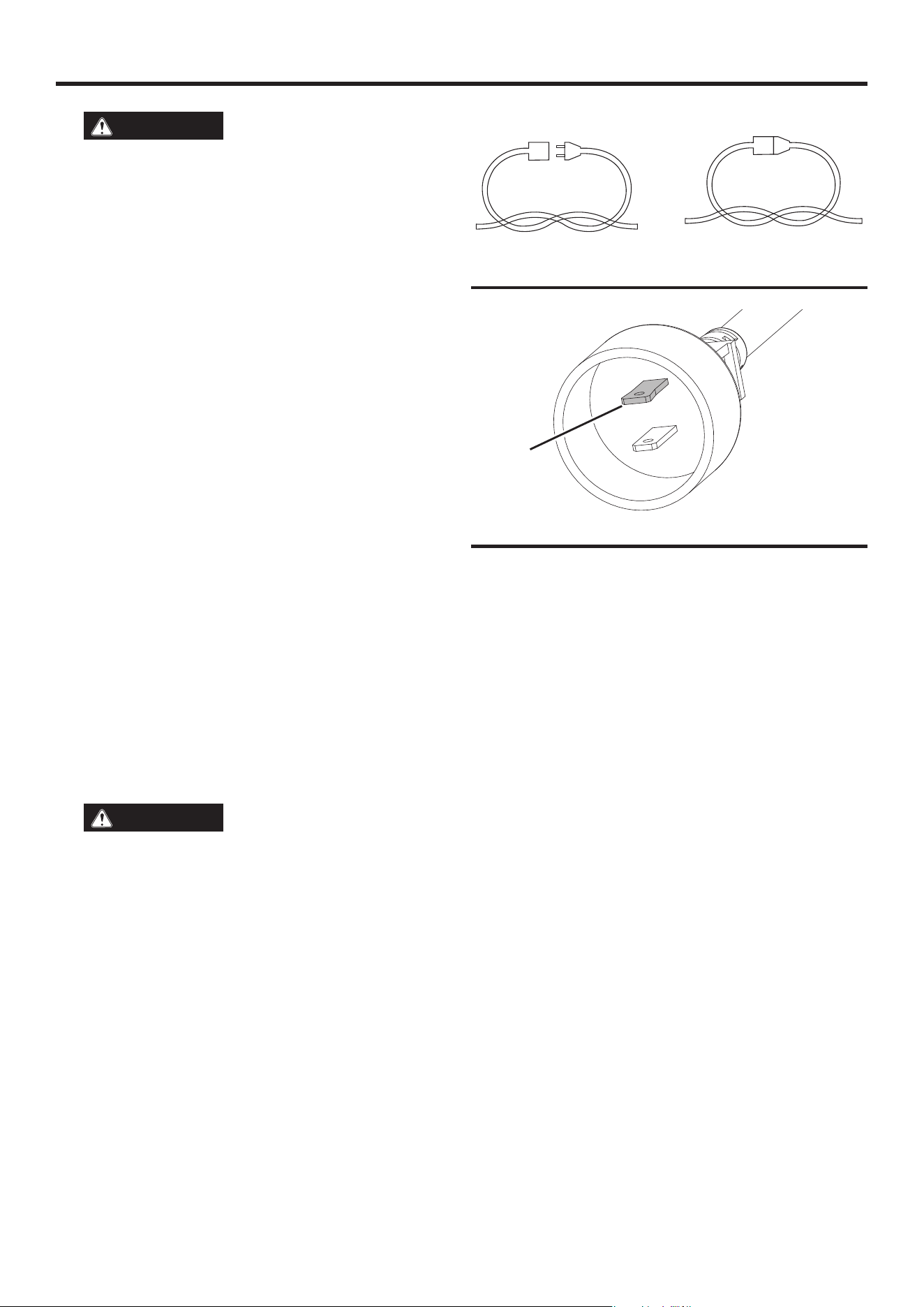

FIG. 1

FIG. 2

TIE CORDS AS SHOWN

A - Extension cord

B - Appliance cord

A B A B

A - Polarized blade

English

COMPONENTS

UNDERSTANDING THE TOOL

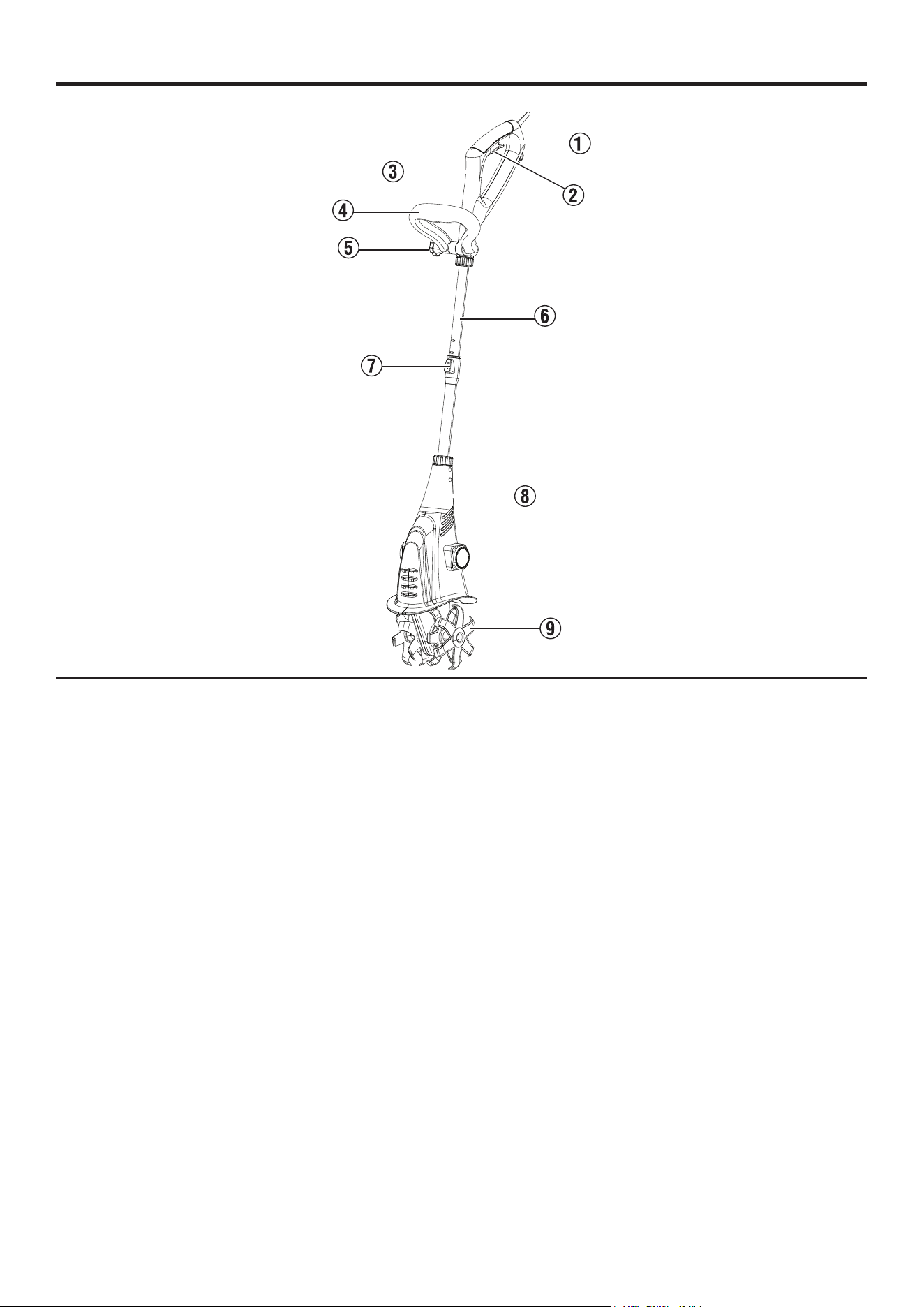

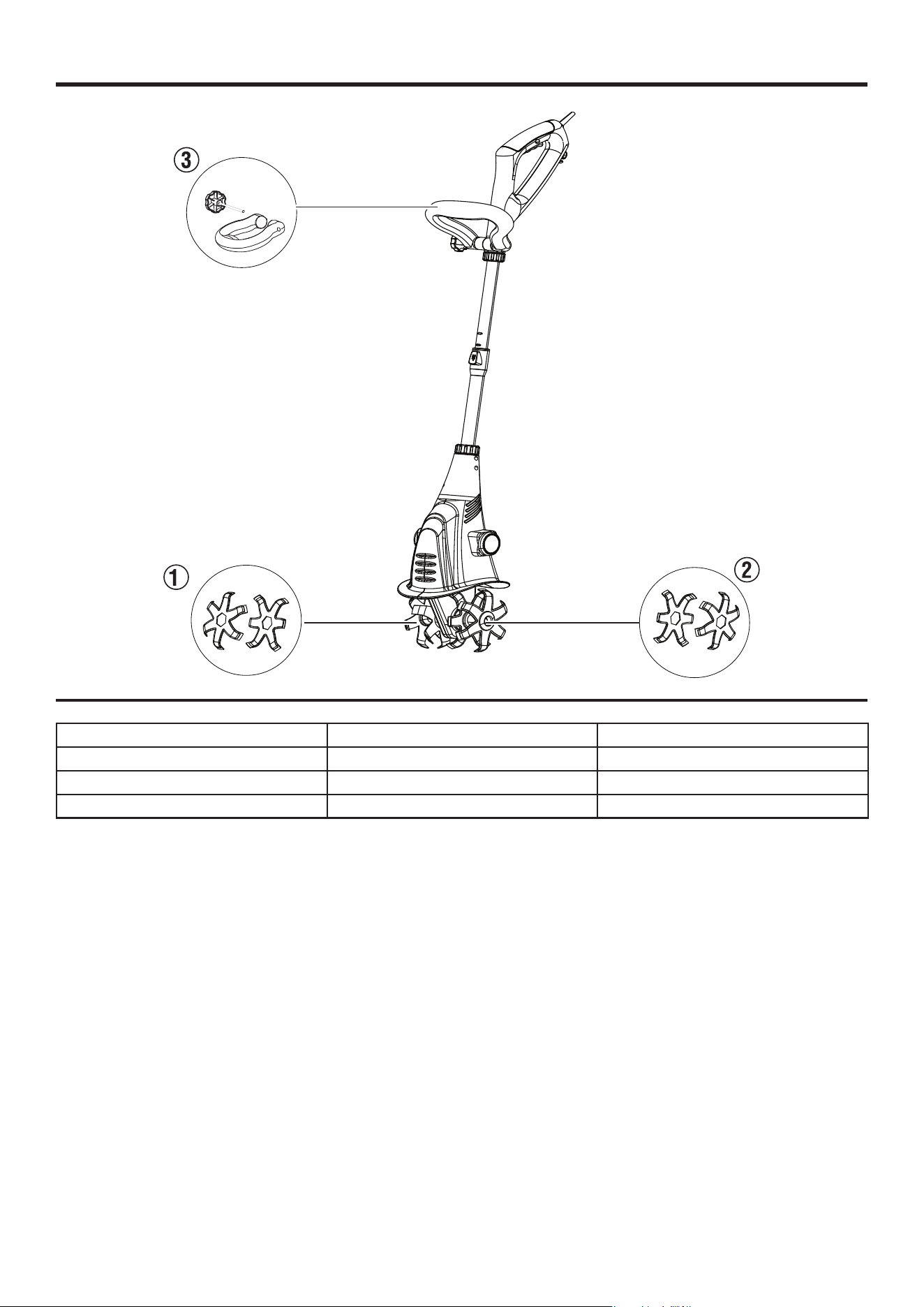

See Figure 3.

To reduce the risk of personal injury and product failure, read and understand the information in this user manual and the

information on the product labeling.

LOCK-OUT BUTTON (1)

SWITCH TRIGGER (2)

TOP HANDLE (3)

FRONT HANDLE (4)

LOCKING KNOB (5)

TELESCOPIC SHAFT (6)

TELESCOPIC ADJUSTMENT BUTTON (7)

MOTOR HOUSING (8)

TINES (9)

FIG. 3

English

ASSEMBLY

FIG. 4

REMOVING CARTON CONTENTS

WARNING

This product requires assembly.

Do not attempt to operate this product if any items

in the INCLUDED LIST are already assembled when

removing the carton contents. These items are not

assembled by the manufacturer and should require

customer assembly. Using an improperly assembled

product can be hazardous and could result in serious

personal injury.

z Open the carton.

z Remove and inspect the carton contents. Confirm that all the

items in the INCLUDED LIST are present and undamaged.

z Recycle or dispose of the packaging materials.

INCLUDED LIST

Motor housing, front handle, locking knob, and user manual.

If any parts are missing, contact customer service at

[email protected] or call 1-855-944-3571.

WARNING

Do not alter or modify this prod-

uct unless instructed otherwise in this manual or by the

manufacturer. Do not use attachments or accessories

that are not recommended for use with this product.

Making unauthorized modifications and using incom-

patible accessories can damage the unit and may void

the warranty.

WARNING

Do not connect to power supply

until assembly is complete. Failure to comply could re-

sult in accidental starting and possible serious person-

al injury.

INSTALLING THE FRONT HANDLE

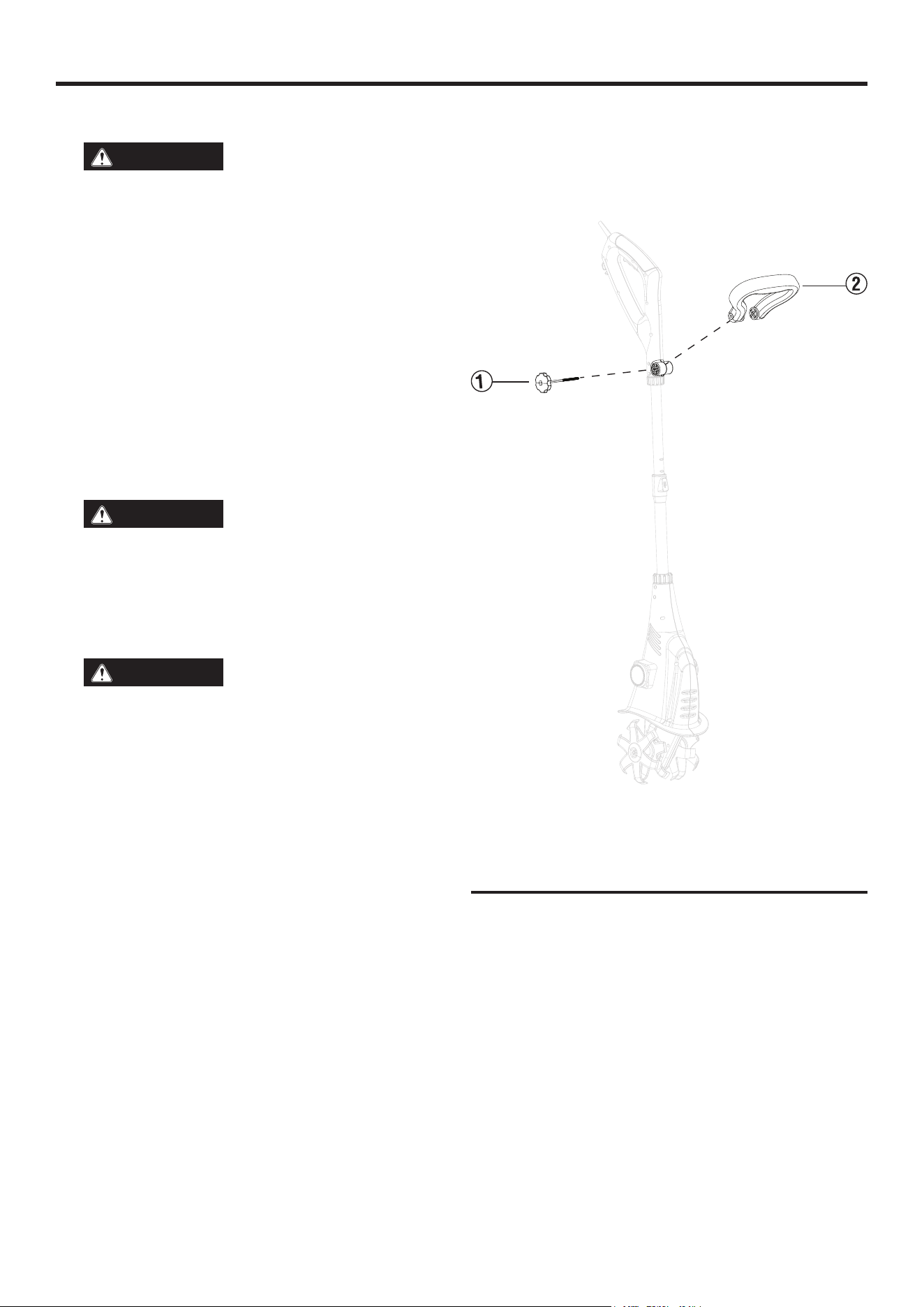

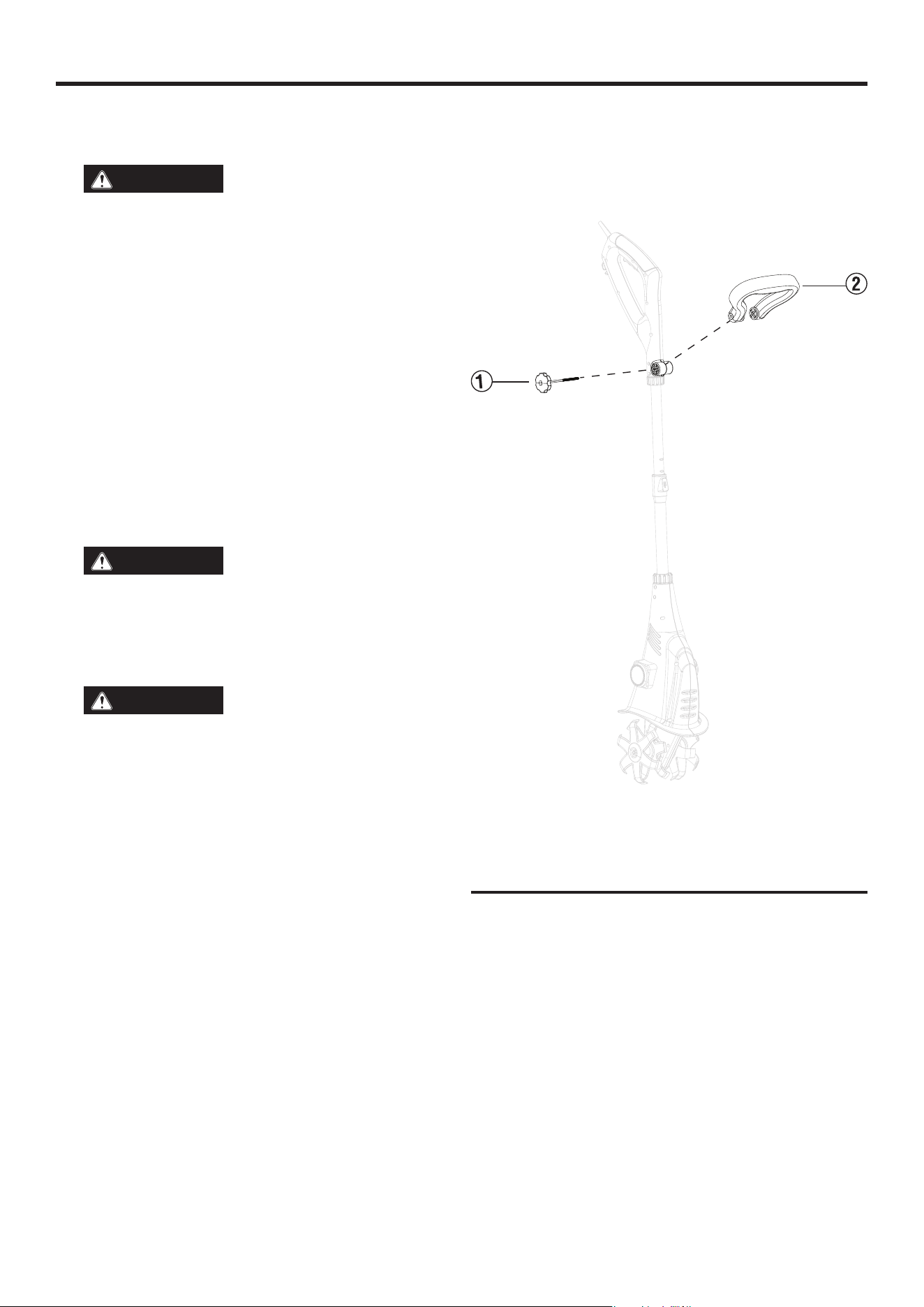

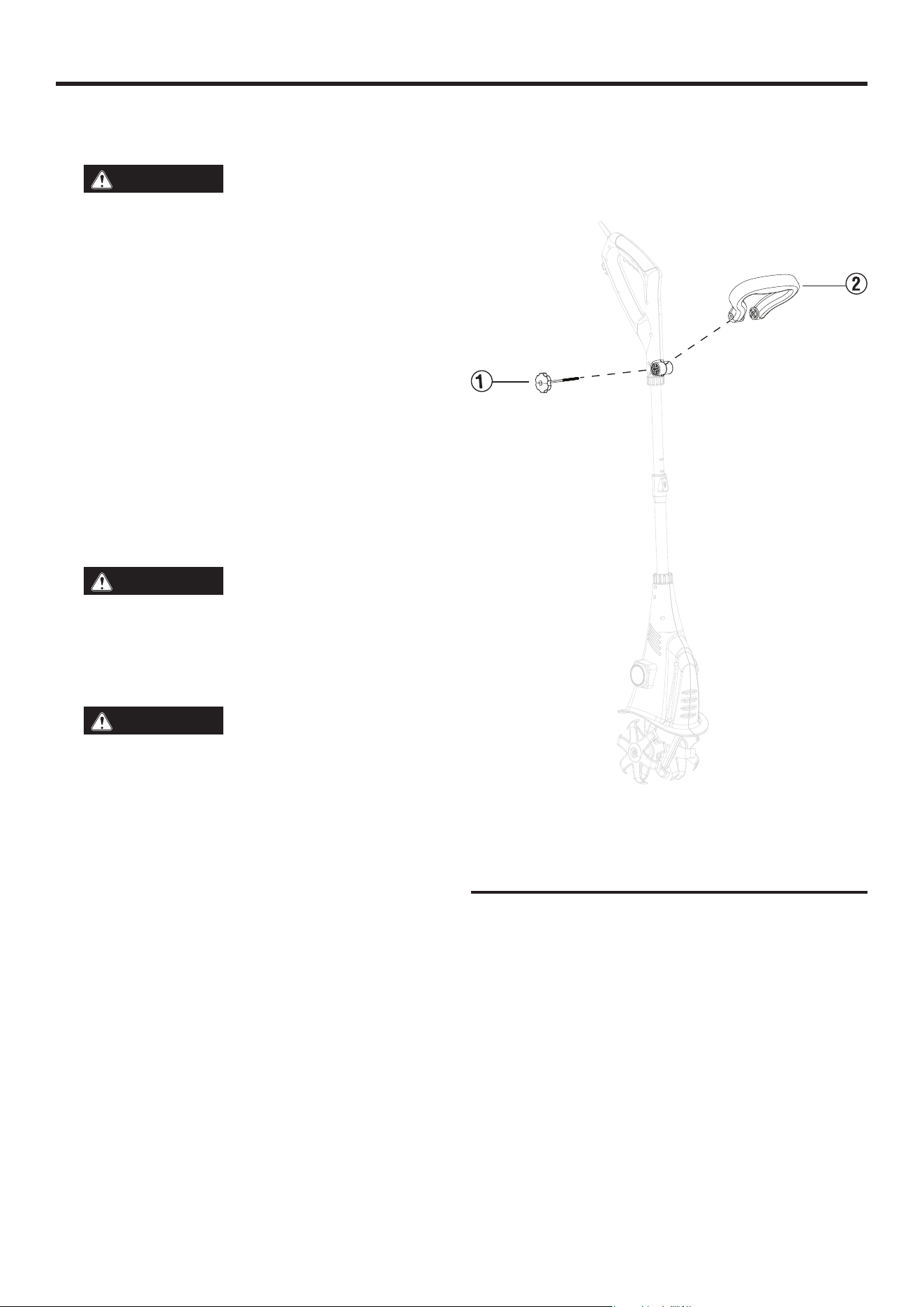

See FIgure 4.

z Attach the front handle (2) to the shaft.

z Secure the front handle to the shaft with the locking knob (1).

NOTE: The angle of the front handle can be adjusted. To

adjust the angle of the front handle, loosen the locking knob

and position the handle as desired. Tighten the locking

knob. Be sure that the front handle is locked in place to

maintain stability before use.

English

OPERATION

WARNING

Always wear eye protection with

side shields marked to comply with ANSI Z87.1. Failure

to do so could result in objects being thrown into your

eyes resulting in possible serious injury.

WARNING

Do not use any attachments or

accessories not recommended by the manufacturer of

this product. The use of attachments or accessories

not recommended can result in serious personal injury.

WARNING

Always disconnect the tool from

the power supply when assembling parts, making ad-

justments, cleaning, or when not in use. This will pre-

vent accidental starting that could cause serious per-

sonal injury.

NOTICE

Before each use, inspect the entire

product for damaged, missing, or loose parts such as

screws, nuts, bolts, caps, etc. Tighten securely all fas-

teners and caps and do not operate this product until

all missing or damaged parts are replaced. Please con-

tact customer service.

CONNECTING TO POWER SUPPLY

This product is designed with a cord retainer that prevents

the extension cord from coming loose while in use.

1. Form a loop with the extension cord.

2. Insert the loop of the extension cord through the opening

on the back of the top handle.

3. Place the loop over the hook. Pull on the cord to reduce

the slack and secure it over the hook.

4. Plug the power cord into the extension cord.

NOTE: Removing excess cord slack will help prevent the

plug from loosening from the extension cord.

STARTING AND STOPPING THE TOOL

To start the motor:

WARNING

Rotating tines can cause serious

injury. The tines will continue to turn for a few seconds

after operating the tool. Do not touch the rotating tines.

Contact with hot components can cause severe burns.

Allow the tool to cool before handling.

z Connect the tool to the power supply.

NOTICE

Always secure the extension cord to the

unit by using the power cord retainer. Failure to use the

power cord retainer may result in damage to the tool

and/or extension cord.

z Press and hold the lock-out button and squeeze the switch

trigger.

NOTE: Once the tool is on, release the lock-out button.

To stop the motor:

z Release the switch trigger.

ADJUSTING THE TELESCOPIC SHAFT

z Disconnect the tool from the power supply.

z Press the telescopic adjustment button and adjust the

telescopic shaft as necessary.

z Release the telescopic adjustment button to lock the

telescopic shaft in place.

REPLACING THE TINES

z Disconnect the tool from the power supply.

z Put the tool on a flat, stable surface.

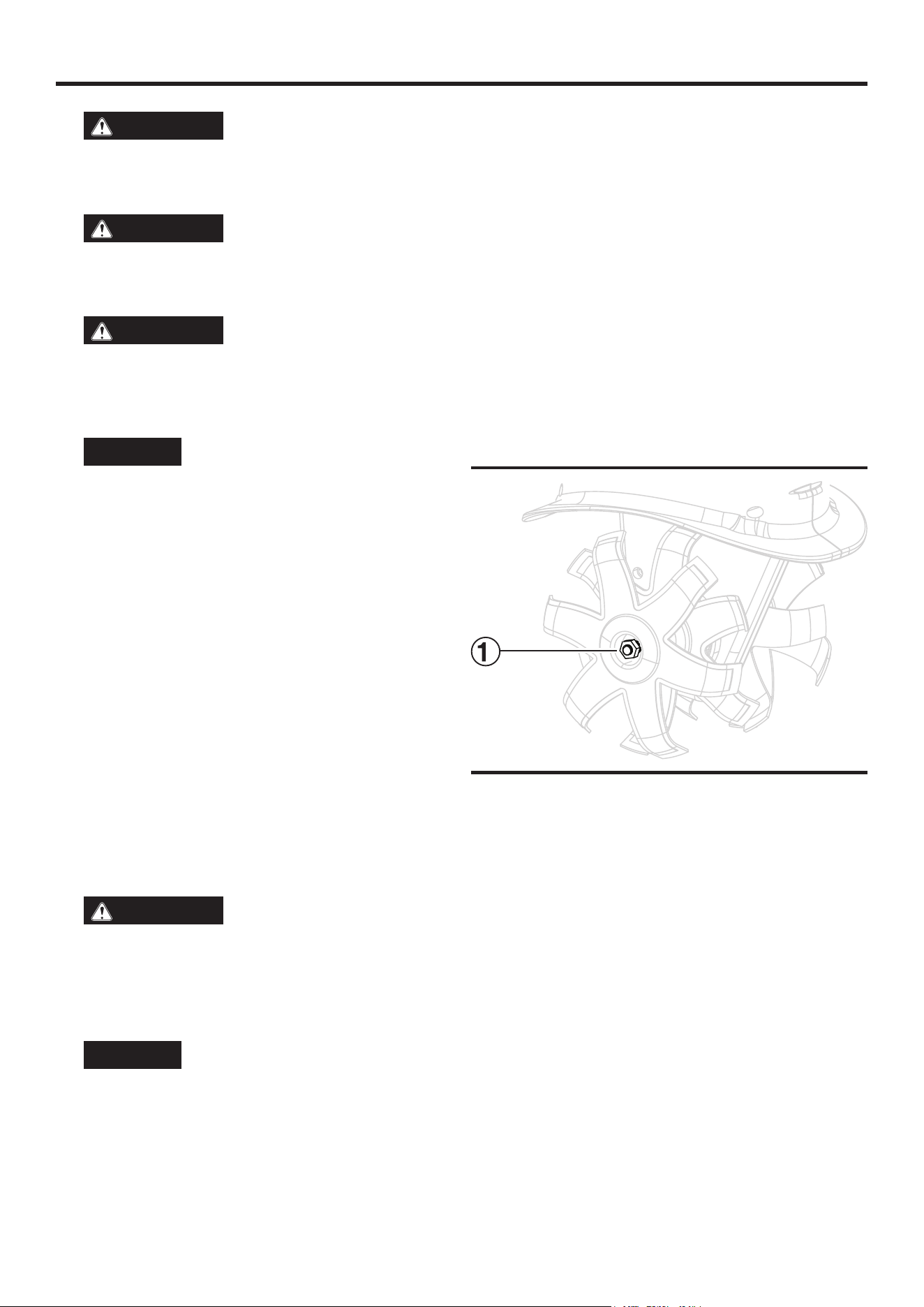

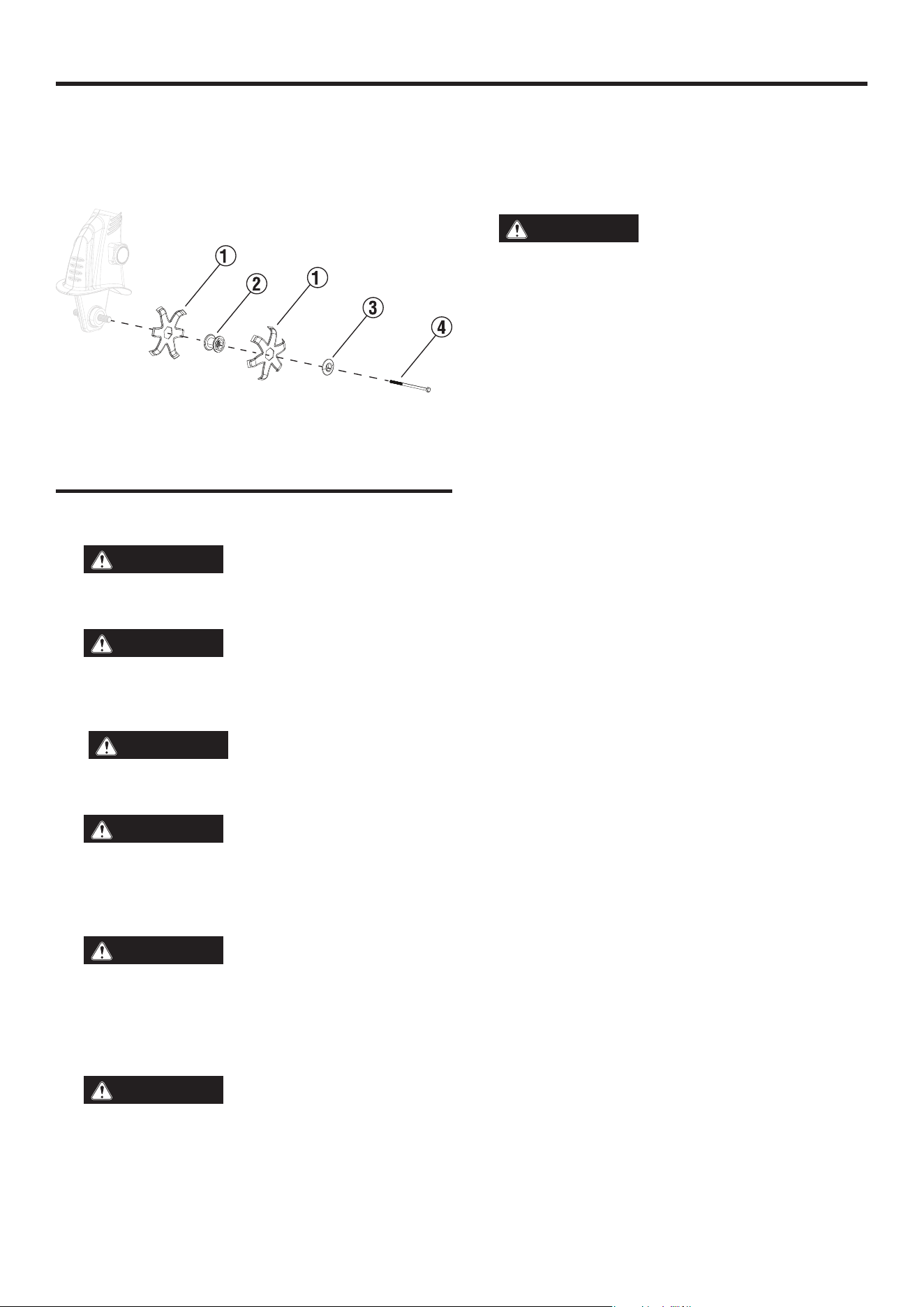

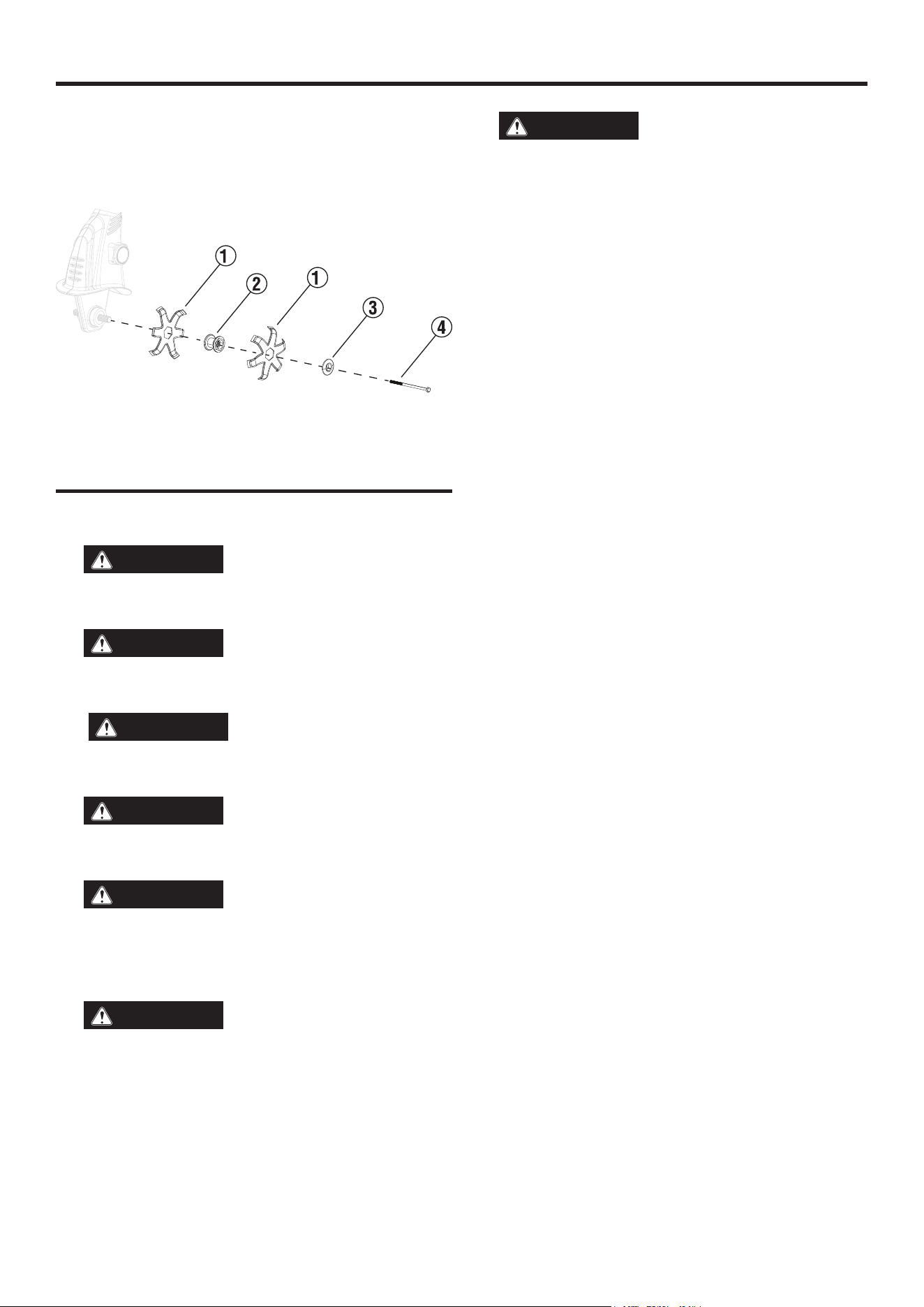

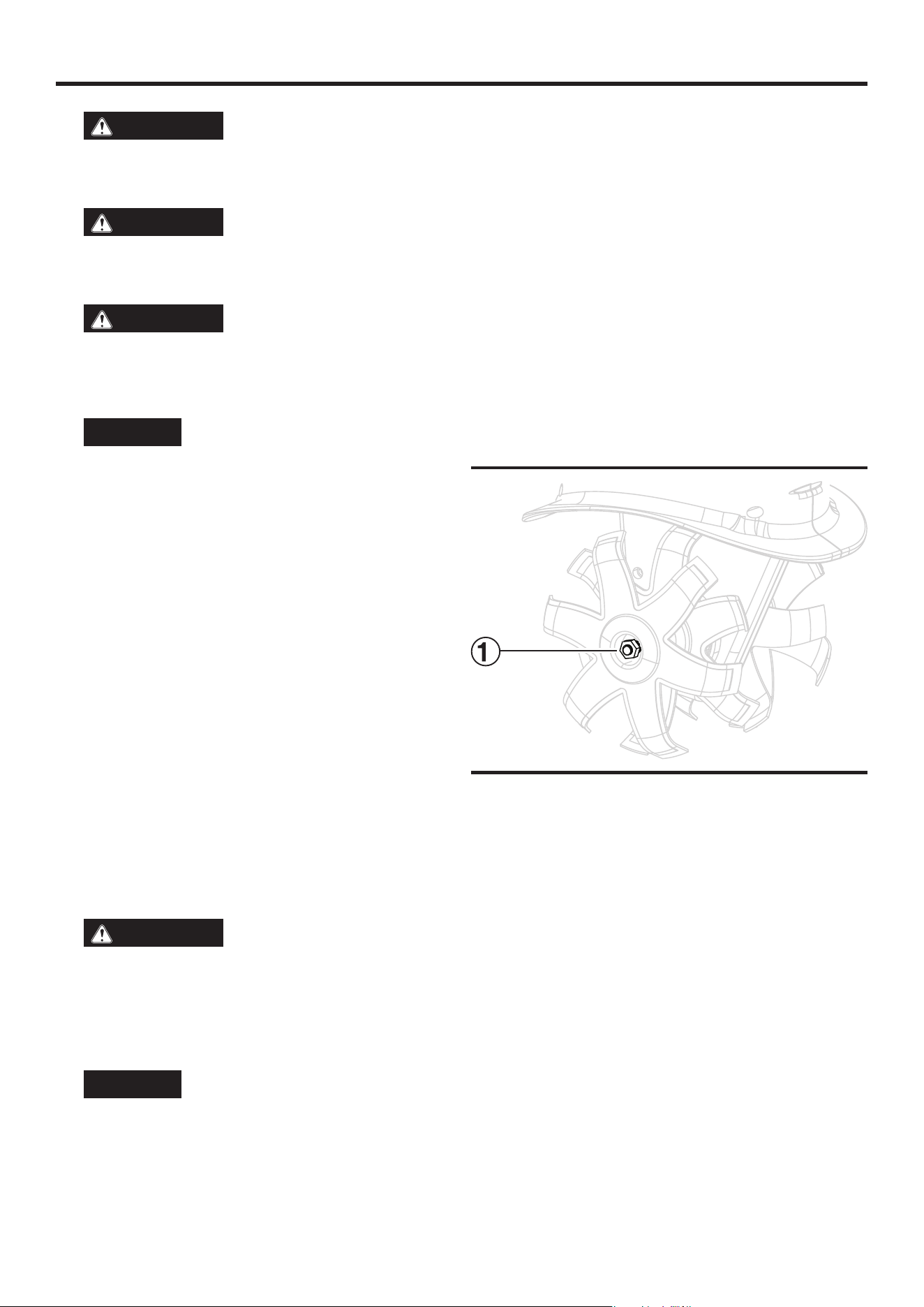

See Figure 5.

z Remove the nut (1) from the tine shaft. Retain the nut for later.

See Figure 6.

z Remove the bolt (4) from the tine shaft. Retain the screw

for later.

z Remove the cap (3) and tines (1).

z Remove the tines from the spacer (2).

z Replace the tines as needed.

INSTALLING THE TINES

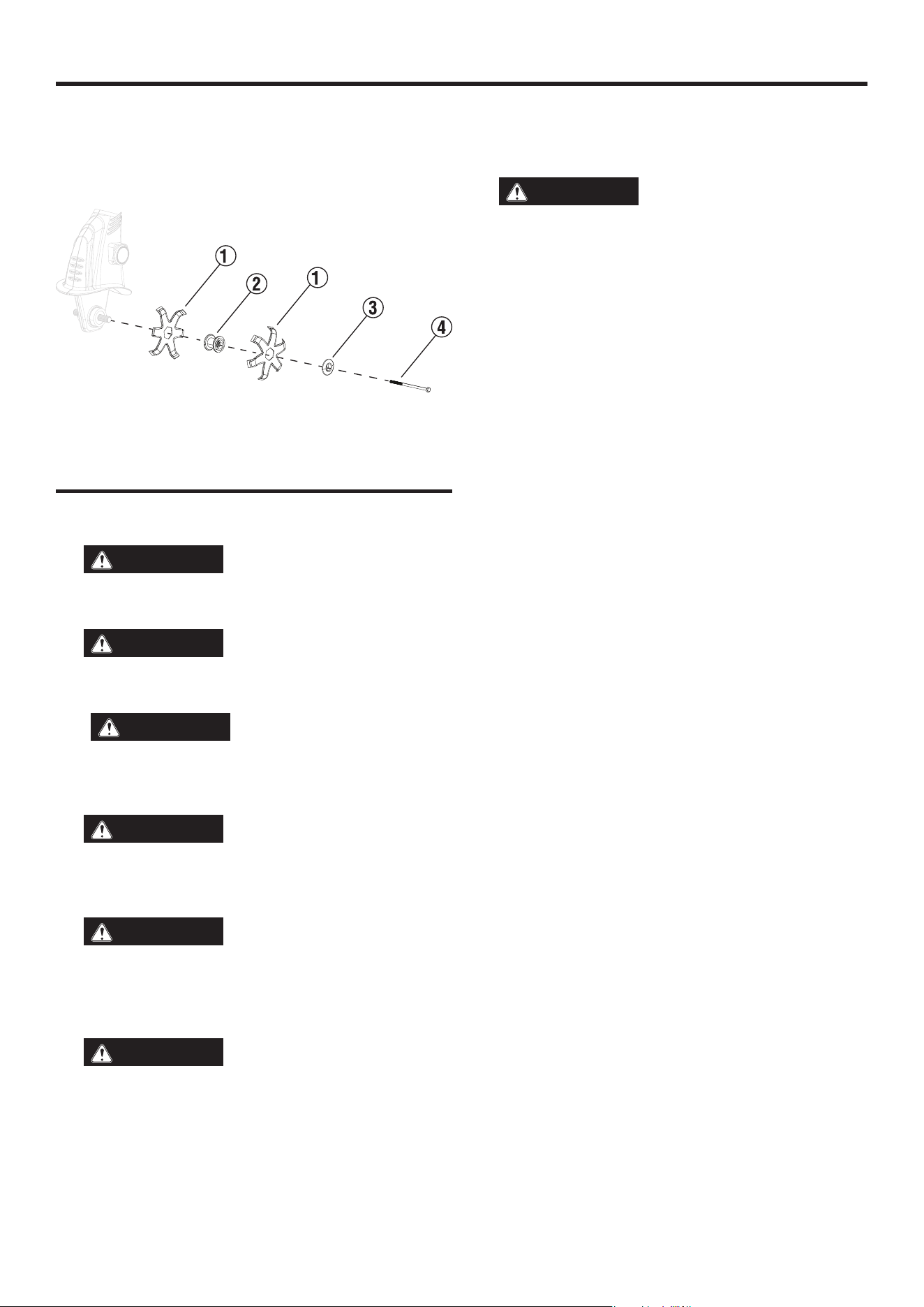

See Figure 6.

z Attach the tine (1) to the spacer (2)

z Attach the cap (3) to the tines and secure to the motor

housing with the bolt (4).

z See Figure 5. Secure the bolt to the motor housing with

the nut (1).

FIG. 5

English

OPERATION

OPERATING TIPS

WARNING

Never use the tool on a rooftop

or other unstable surface. This can result in death or

serious personal injury

WARNING

Do not wear loose clothing,

scarves, or jewelry. They can be caught in moving parts

and cause death or serious personal injury.

WARNING

Never pass the tiller over the ex-

tension cord. Be sure that the extension cord is always

in a safe position away from the tines.

WARNING

When working on inclines, be

sure to stand diagonally to the incline to retain firm, safe

footing. Do not work on extremely steep slopes.

WARNING

Be sure the area to be cleared is

free of stones, sticks, wires, gravel, and other objects

that could be accidentally thrown by the tool in any di-

rection and cause serious personal injury to the opera-

tor and others.

WARNING

Before transporting the tiller from

one area to another, turn off the motor and wait for the

tines to stop rotating. Disconnect the tiller from the

power supply. Be careful not to let the tines touch the

ground while transporting the tool.

z If the unit comes in contact with any type of obstruction

or debris during use, stop the tool, disconnect from the

power supply, remove the obstruction, and inspect the

unit carefully for damage before proceeding.

WARNING

Never reach into the tines or place

any body part in front of the tool when the unit is op-

erating or when the unit is plugged in. Always be sure

all moving parts have stopped and the tool has been

unplugged before clearing any obstructions. Failure to

follow these instructions can result in serious personal

injury.

z To clear the tines or the tine shaft, release the switch

trigger. Wait for the tines to stop and disconnect the tool

from the power supply. Dislodge the debris from the tines

or the tine shaft.

z Always wear gloves when clearing the tines or the tine shaft.

z Some parts of the tool can freeze under extreme weather

conditions. Do not attempt to operate the unit with frozen

parts.

z To use the tool most efficiently:

• Make two passes over the area being tilled. Make

the second pass perpendicular to the first pass.

• Make two passes over the area being tilled. Make

the second pass overlap the first pass.

z This tool has a path 6.3 in. (16 cm) wide and up to 6 in.

(15.2 cm) deep in one pass.

z Keep the cord clear of obstructions, sharp objects and the

rotating paddles. Do not pull sharply on the cord or abuse

it in any manner. Frequently inspect the cord for signs of

damage. If damage is found, contact customer service.

z Disconnect the extension cord after using the electric

tool. Hang the extension cord with the tool so it will not

be misplaced or damaged.

FIG. 6

English

WARNING

Before inspecting, cleaning or servicing the unit, stop the motor, wait for all moving parts to stop,

and disconnect the tool from the power supply. Failure to follow these instructions can result in serious personal injury

or property damage.

WARNING

Always wear eye protection with side shields marked to comply with ANSI Z87.1. Failure to do so

could result in objects being thrown into your eyes resulting in possible serious injury.

WARNING

Use only authorized replacement parts. Use of any other parts can create a hazard or cause

product damage.

NOTICE

Periodically inspect the entire product for damaged, missing, or loose parts such as screws, nuts,

bolts, and caps. Tighten all fasteners and caps. Do not operate this product until all missing or damaged parts are

replaced. Please contact customer service for assistance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of commercial

solvents and may be damaged by their use. Use clean cloths to remove dirt, dust, oil, and grease.

WARNING

Do not let brake fluids, gasoline, petroleum-based products, or penetrating oils contact plastic

parts. Chemicals can damage, weaken, or destroy plastic which can result in serious personal injury.

CAUTION

Always clean the tiller after each use. Failure to clean the tool can result in damage or result in

poor performance.

CAUTION

Never use a water hose to clean the tiller.

Clean beneath the tine guard and motor housing with a scrubbing brush and a soft cloth, damp with a mild soap and water

mixture.

To remove soil and debris from the transmission and tines, use a brush or a damp cloth.

Clean the vents on the motor housing and remove any remaining grass or dirt.

After cleaning the tool, dry the tines and shaft and apply a light lubrication oil to prevent rust.

STORING THE TOOL

z Wipe the tool with a clean dry cloth.

z Inspect all nuts, bolts, knobs, screws, and fasteners for tightness.

z Inspect moving parts for damage, breakage, and wear. Have repairs made on any damaged or missing parts.

z Store the tool indoors in a clean, dry place out of the reach of children.

z Do not store near corrosive materials such as fertilizer or rock salt.

MAINTENANCE

English

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTION

Motor does not start

The power supply is faulty Be sure that the tool is connected to a

working power supply.

The power cord or extension cord is damaged

or not plugged in properly

Inspect the power cord, extension cord,

power plug, and the power outlet. Do not use

the tool if any cord is damaged.

The motor is overloaded and the circuit

breaker trips

Wait 15 minutes and try to use the tool

again. Avoid using the tool in soil with hard

objects or when the soil is wet or frozen.

The carbon brushes are worn down Contact customer service.

Abnormal noise

The tines are worn or damaged Replace the tines.

The working depth is too shallow Operate the tool at a slower pace and deeper

with the tool.

Excessive vibration

Loose components Inspect the tool and tighten any loose

screws, nuts or components. If the noise

continues, contact customer service.

Poor performance

The tines are worn or damaged Replace the tines.

The working depth is too shallow Operate the tool at a slower pace and deeper

with the tool.

Tool overheating

The motor is overloaded and the circuit

breaker trips

Reduce the load on the motor. Avoid using

the tool in soil with hard objects or when the

soil is wet or frozen.

The extension cord is too long with an

insufficient gauge.

Use an extension cord of the appropriate

gauge and length.

English

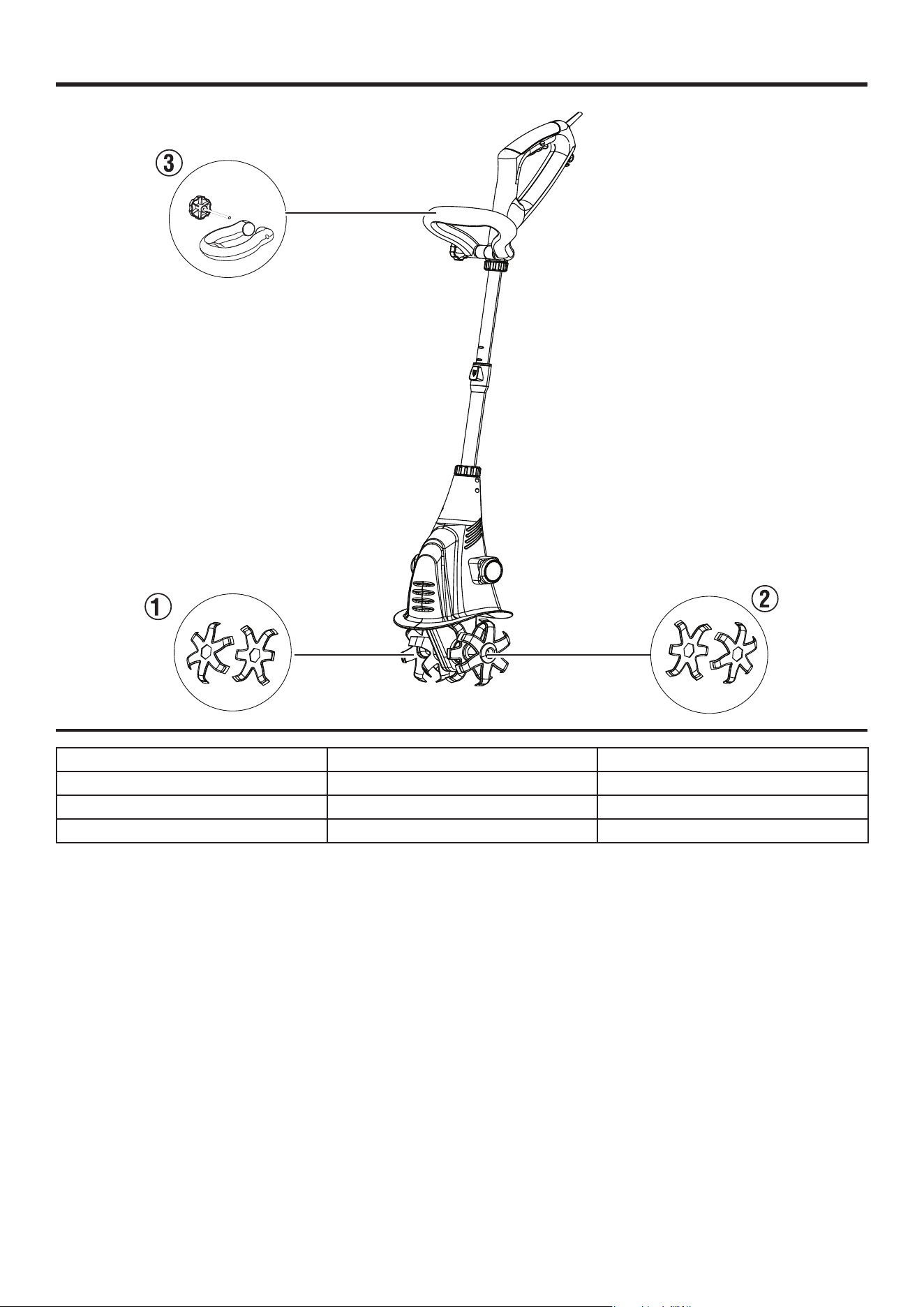

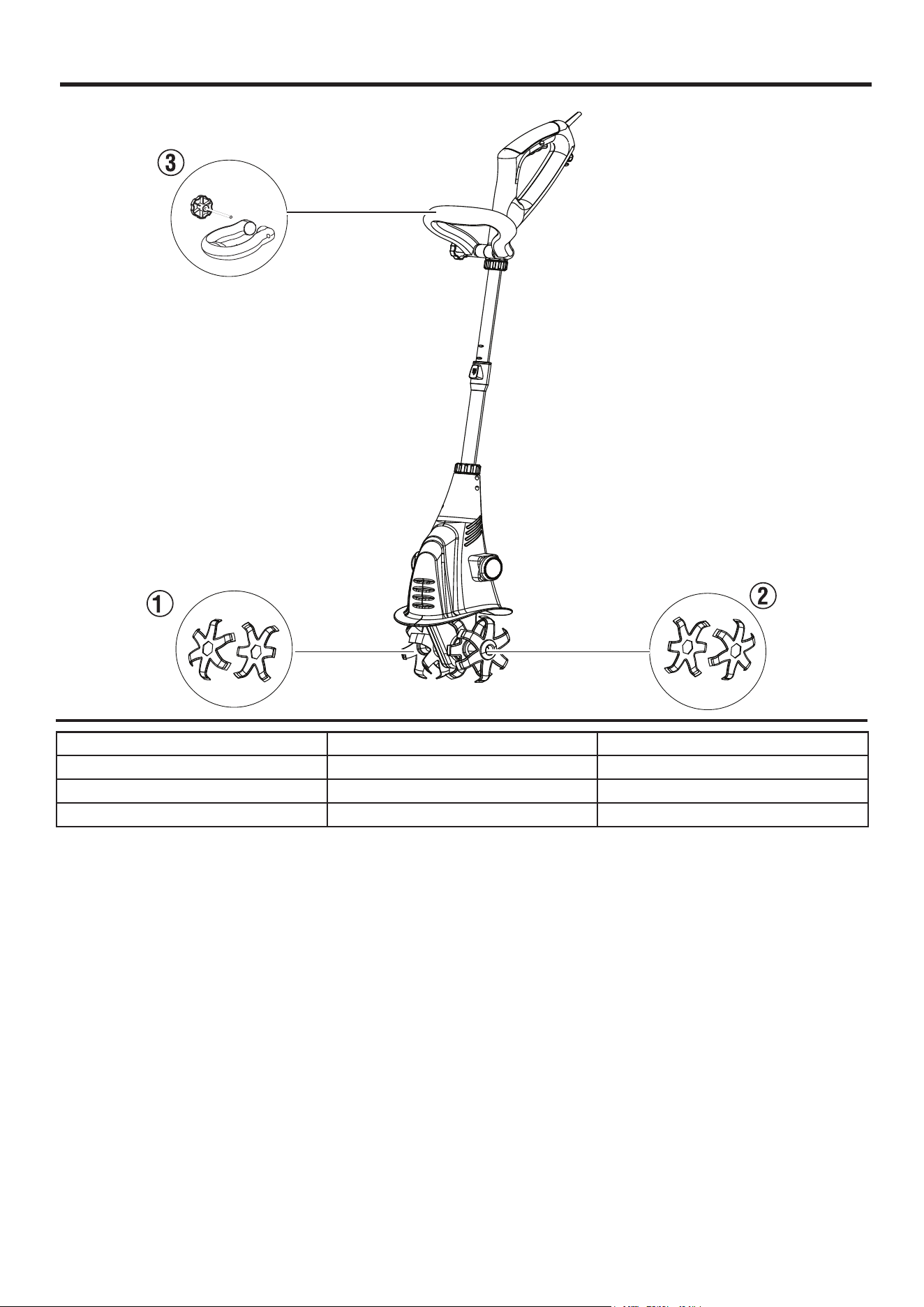

PARTS PAGE

Index Number Description Part Number

1 Left Tines W6TCAC0002

2 Right Tines W6TCAC0004

3 Handle Assembly W6TCAC0029

NOTES/NOTAS

Español

TABLA DE CONTENIDO

Introducción .............................................................................................................................................................................1-2

Seguridad ................................................................................................................................................................................. 3-5

Seguridad eléctrica ................................................................................................................................................................... 5-6

Componentes .............................................................................................................................................................................. 7

Montaje ........................................................................................................................................................................................ 8

Operación ................................................................................................................................................................................ 9-10

Mantenimiento ........................................................................................................................................................................... 11

Solución de problemas .............................................................................................................................................................. 12

Página de piezas ........................................................................................................................................................................ 13

Línea directa de servicio/Dirección de la empresa .................................................................................................... Back Page

INTRODUCCIÓN

ADVERTENCIA

El uso, mantenimiento y reparación de este equipo puede exponerlo a sustancias químicas que,

según el estado de California, provocan cáncer, defectos congénitos u otros daños reproductivos. Para minimizar la

exposición, use guantes o lávese las manos con frecuencia cuando realice tareas de mantenimiento en este equipo.

Para obtener más información, visite www.P65warnings.ca.gov.

DESCARGOS DE RESPONSABILIDAD

Toda la información, las ilustraciones y las especificaciones de este manual estaban vigentes al momento de su publicación.

Las ilustraciones utilizadas en este manual se ofrecen únicamente como referencias representativas. Nos reservamos el

derecho de realizar cualquier cambio en las especificaciones o el diseño sin previo aviso.

house Outdoor Power Equipment.

PELIGRO

Lea este manual antes de utilizar o realizar tareas de mantenimiento en este producto. No

seguir las instrucciones y precauciones de seguridad de este manual puede provocar lesiones graves o la

muerte.

ACTUALIZACIONES

El último manual de usuario de los productos Westinghouse se puede encontrar en la pestaña de soporte. wpowereq.

com/pages/manuals

O escanee el siguiente código QR con la cámara de un teléfono inteligente para acceder al enlace.

ESPAÑOL

W6TCAC

CULTIVADOR/TILLER DE 6 PULGADAS

NO DEVUELVA ESTE PRODUCTO A LA TIENDA

Si tiene preguntas o necesita ayuda, llame al servicio de atención al cliente al 855-944-3571.

MANUAL DE USUARIO

Español

INTRODUCCIÓN

ESPECIFICACIONES

Motor.......................................................................................................................................................120 V / 60 Hz / 2.5 Amps

Velocidad sin carga ......................................................................................................................................................... 300 RPM

Ancho ....................................................................................................................................................................... 6.3 in. (16 cm)

Profundidad ............................................................................................................................................................. 6 in. (15.2 cm)

Eje telescópico ........................................................................................................................................... 46-53 in.(117-135 cm)

Peso ........................................................................................................................................................................ 9.9 lbs (4.5 kg)

AVISO

Este producto está diseñado y clasificado para funcionar de forma continua a temperaturas ambiente

superiores a los 23 °F (–5 °C). Si es necesario, este producto puede funcionar en temperaturas extremadamente frías

durante períodos cortos. Si el producto se expone a temperaturas extremas durante el almacenamiento, debe volver

a colocarse dentro del rango de temperatura óptimo antes de utilizarlo.

AVISO

¡Gracias por elegir Westinghouse! LEA ESTE MANUAL ANTES DE DEVOLVER ESTE PRODUCTO POR

CUALQUIER MOTIVO.

Si tiene alguna pregunta o experimenta un problema con su compra de Westinghouse, llámenos al 1-855-944-3571

para hablar con un agente.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS.

¿TIENE PREGUNTAS?

Envíenos un correo electrónico a [email protected]

o llame al 1-855-944-3571

REGISTRO DEL PRODUCTO

z Para disfrutar de una cobertura de garantía sin problemas, es importante registrar el producto

Westinghouse.

z Regístrese de la siguiente manera:

z Completando y enviando por correo la tarjeta de registro del producto incluida en la caja.

z Registrando el producto en línea en: wpowereq.com/pages/warranty-registration

z Escaneando el código QR anterior con la cámara de un teléfono inteligente para acceder al enlace de registro móvil.

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

z Envío de la siguiente información del producto a:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

IMPORTANTE: Conserve el recibo de compra para tener cobertura de garantía sin problemas.

Español

DEFINICIONES DE SEGURIDAD

Las palabras PELIGRO, ADVERTENCIA, PRECAUCIÓN y

AVISO se utilizan en todo este manual para destacar infor-

mación importante. Asegúrese de que todos los que operen,

realicen mantenimiento o se encuentren cerca del generador

conozcan el significado de esta información de seguridad.

Este símbolo de alerta de seguridad apa-

rece en la mayoría de las declaraciones

de seguridad. Signica atención, esté

alerta, ¡su seguridad está en juego! Lea y

respete el mensaje que sigue al símbolo

de alerta de seguridad.

PELIGRO

Indica una situación peligrosa

que, si no se evita, puede provocar la muerte o lesiones

graves.

ADVERTENCIA

Indica una situación peligrosa

que, si no se evita, puede provocar la muerte o lesiones

graves.

PRECAUCIÓN

Indica una situación peligrosa

que, si no se evita, puede provocar lesiones leves o

moderadas.

AVISO

Indica una situación que puede provo-

car daños al generador, a la propiedad personal o al

medio ambiente, o hacer que el equipo funcione de

forma incorrecta.

NOTA: Indica un procedimiento, una práctica o una

condición que se debe seguir para que el generador

funcione de la manera prevista.

SÍMBOLOS DE SEGURIDAD

Siga toda la información de seguridad contenida en este

manual del usuario, así como la información que aparece

en la etiqueta del producto.

SÍMBOLO

DESCRIPCIÓN

Símbolo de alerta de seguridad. Indica un

posible riesgo de lesiones personales.

Lea el manual del usuario. Para reducir el

riesgo de lesiones, el usuario debe leer y

comprender el manual del usuario antes de

utilizar este producto.

SÍMBOLO

DESCRIPCIÓN

¡ADVERTENCIA! Peligro de descarga eléc-

trica.

Alerta de condiciones húmedas. No exponga

el enchufe al agua ni a la lluvia.

¡PELIGRO! Peligro de corte o desmembra-

miento. Mantenga los pies alejados de las

púas. Detenga el motor antes de retirar los

residuos.

Mantenga el cable de alimentación flexible

alejado de las púas.

Use guantes de seguridad durante el uso

para proteger las manos. Use calzado de

seguridad en todo momento para brindar

protección contra objetos que puedan caer

accidentalmente sobre los pies.

Mantenga a los transeúntes y a los niños a

una distancia segura del área de trabajo.

¡PRECAUCIÓN! Tenga cuidado con las pie-

dras y otros objetos extraños que podrían

salir arrojados del producto.

Mantenga siempre el cable de alimentación

alejado de fuentes de calor, aceites o bordes

afilados. Retire inmediatamente el enchufe

de la red eléctrica si el cable está dañado,

desgastado o enredado.

Use protección para los ojos y los oídos.

Use siempre protección para los ojos con

protectores laterales marcados para cumplir

con la norma ANSI Z87.1.

¡ADVERTENCIA! Apague la máquina y de-

sconéctela de la fuente de alimentación

antes de inspeccionarla, limpiarla, cambiar

accesorios o realizar cualquier otra tarea de

mantenimiento.

DOBLE AISLAMIENTO. No requiere conexión

a tierra. Al realizar tareas de mantenimiento,

utilice únicamente piezas de repuesto idén-

ticas.

La pieza giratoria funcionará de forma con-

tinua durante varios segundos después de

apagar la máquina.

SEGURIDAD

Español

SEGURIDAD

ADVERTENCIA

LEA Y COMPRENDA TODAS

LAS INSTRUCCIONES. Si no sigue todas las instruc-

ciones que se indican a continuación y en la máquina,

puede producirse una descarga eléctrica, un incendio

o lesiones personales graves.

z Lea atentamente el manual del usuario. Conozca sus aplicaciones

y limitaciones, así como los posibles peligros específicos rela-

cionados con esta herramienta. Si sigue esta regla, reducirá el

riesgo de descarga eléctrica, incendio o lesiones graves.

z No permita que los niños utilicen esta herramienta.

z Utilice únicamente los accesorios recomendados por el fabricante

para el modelo descrito en este manual. Utilícela únicamente

como se describe en este manual.

z No introduzca ningún objeto en las aberturas. No utilice la herra-

mienta con alguna abertura bloqueada; manténgala libre de polvo,

pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.

z Mantenga el pelo, la ropa suelta, los dedos y todas las partes del

cuerpo alejados de las aberturas y las piezas móviles.

z Asegúrese de que el cable de extensión esté en buenas condi-

ciones. Cuando utilice un cable de extensión, asegúrese de

utilizar uno lo suficientemente pesado como para transportar la

corriente que utilizará el producto. Se recomienda un calibre de

cable (AWG) de al menos 14 para un cable de extensión de 50

pies o menos de longitud. En caso de duda, utilice el siguiente

calibre más pesado. Cuanto menor sea el número de calibre,

más pesado será el cable. Un cable de tamaño inferior al normal

provocará una caída de tensión en la línea, lo que provocará una

pérdida de potencia y un sobrecalentamiento.

z ADVERTENCIA: Utilice cables de extensión para exteriores mar-

cados como SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A o

SJTOW-A. Estos cables están clasificados para uso en exteriores

y reducen el riesgo de descarga eléctrica.

z Este producto está diseñado con un retenedor de cable que evita

que el cable de extensión se suelte mientras se utiliza.

z Si el cable se daña de alguna manera mientras está enchufado,

tire del cable de extensión del receptáculo de pared.

z Nunca transporte la herramienta por el cable ni tire de él para

desconectarlo del receptáculo. Mantenga el cable alejado del

calor, el aceite y los bordes afilados.

z Mantenga las manos alejadas de las piezas móviles.

z Evite el encendido involuntario: no transporte aparatos enchu-

fados con un dedo en el gatillo interruptor. Asegúrese de que el

gatillo interruptor no esté activado antes de enchufar.

z No utilice la herramienta si el gatillo interruptor no la enciende o

apaga. Toda herramienta que no se pueda controlar con el gatillo

interruptor es peligrosa y debe repararse.

z No utilice esta herramienta en presencia de líquidos, gases o

polvos inflamables.

z Mantenga a los transeúntes, niños y visitantes a una distancia

de al menos 100 pies mientras utiliza esta herramienta.

z Si el aparato no funciona como debería, se ha caído, se ha

dañado, se ha dejado al aire libre o se ha caído al agua, llame al

servicio de atención al cliente.

z No utilice este producto si está cansado, molesto o bajo la

influencia de drogas, alcohol o medicamentos. Un momento

de distracción mientras utiliza este producto puede provocar

lesiones personales graves.

z Utilice equipo de seguridad. Se debe utilizar una máscara anti-

polvo, zapatos de seguridad antideslizantes, casco o protección

auditiva según las condiciones.

z No use ropa suelta, bufandas ni joyas. Pueden quedar atrapadas

en las piezas móviles.

z Inspeccione si las piezas móviles están desalineadas o atascadas,

si hay piezas rotas o si hay cualquier otra condición que pueda

afectar el funcionamiento. Si están dañadas, llame al servicio

de atención al cliente.

z Mantenga este producto y el mango secos, limpios y libres

de aceite y grasa. Utilice siempre un paño limpio para limpiar.

Nunca utilice líquido de frenos, gasolina, productos derivados del

petróleo ni ningún disolvente fuerte para limpiar esta herramienta.

Si sigue esta regla, reducirá el riesgo de pérdida de control y

deterioro del plástico de la carcasa.

z Utilice siempre gafas de seguridad con protectores laterales. Las

gafas de uso diario solo tienen lentes resistentes a los impactos.

NO son gafas de seguridad. Si sigue esta regla, reducirá el riesgo

de lesiones oculares.

z Utilice siempre protección para los ojos con protectores latera-

les marcados para cumplir con la norma ANSI Z87.1 junto con

protección auditiva cuando opere este equipo.

z Proteja sus oídos: utilice protección auditiva durante períodos

prolongados de funcionamiento. Si sigue esta regla, reducirá el

riesgo de sufrir lesiones personales graves.

z No exponga esta herramienta a la lluvia. El agua aumentará el

riesgo de descarga eléctrica.

z Utilice pantalones largos y gruesos, mangas largas, botas y

guantes. Evite prendas sueltas o joyas que puedan quedar at-

rapadas en las partes móviles de la máquina o su motor.

z Utilice botas de goma cuando opere esta herramienta. El calz-

ado de protección protegerá los pies y mejorará el equilibrio en

superficies resbaladizas. No opere descalzo o con sandalias.

z Mantenga un equilibrio y una postura firmes. No se estire de-

masiado. Si se estira demasiado, puede perder el equilibrio.

z No opere esta herramienta en una dirección que haga que se

arrojen residuos o polvo hacia las personas o las mascotas.

z Guarde esta herramienta en interiores: cuando no esté en uso,

debe guardarse en interiores en un lugar seco y cerrado, des-

enchufada y fuera del alcance de los niños.

z Mantenga a todas las personas, niños y mascotas a una distancia

mínima de 100 pies.

z Al realizar el mantenimiento de esta herramienta, utilice única-

mente piezas de repuesto idénticas. Reemplace o repare los

cables dañados. Siga todas las instrucciones de la sección

Mantenimiento de este manual. El uso de piezas no autorizadas o

el incumplimiento de las instrucciones de mantenimiento pueden

generar un riesgo de descarga eléctrica o lesiones.

z Nunca utilice esta herramienta cerca de fuegos, chimeneas o ce-

nizas calientes. El uso cerca de fuegos o cenizas puede propagar

incendios y provocar lesiones graves o daños a la propiedad.

z Inspeccione el área de trabajo antes de cada uso. Retire todos

los objetos como piedras, vidrios rotos, clavos, cables o cuerdas

que puedan salir despedidos o enredarse en la máquina.

z No utilice esta herramienta sobre hielo. Esto puede hacer que

el operador se resbale y caiga, lo que puede provocar lesiones

personales graves.

Español

z Nunca utilice esta herramienta sobre lagos, ríos o superficies similares congelados. Podrían producirse lesiones graves o la muerte

si el hielo se rompe.

z Nunca utilice esta herramienta en un techo u otra superficie inestable. Esto puede provocar la muerte o lesiones personales graves.

z Solo para uso doméstico.

z Utilice el aparato adecuado: no utilice esta herramienta para ningún otro fin que no sea el previsto.

z No fuerce esta herramienta: funcionará mejor y de forma más segura a la velocidad para la que fue diseñada.

z Si esta herramienta golpea un objeto extraño, siga estos pasos:

z • Suelte el gatillo del interruptor y espere hasta que la herramienta se detenga por completo.

z • Desconecte esta herramienta de la fuente de alimentación.

z • Inspeccione minuciosamente la herramienta para detectar posibles daños.

z • Repare cualquier daño antes de reiniciar y utilizar la herramienta.

z No levante ni sostenga esta herramienta por encima del suelo cuando esté en funcionamiento. Esto puede provocar la pérdida de

control y posibles lesiones personales graves. Utilice esta herramienta solo de acuerdo con las instrucciones de funcionamiento

proporcionadas en este manual.

z Mantenga las protecciones en su lugar y en buen estado de funcionamiento.

z Desconecte el enchufe de las fuentes de alimentación cuando no esté en uso, antes de realizar tareas de mantenimiento y al cambiar

accesorios.

z Siga todas las instrucciones para lubricar y cambiar accesorios.

z Conserve estas instrucciones. Consúltelos con frecuencia y utilícelos para instruir a otras personas que puedan utilizar esta herramienta.

SEGURIDAD

SEGURIDAD ELÉCTRICA

APARATOS CON DOBLE AISLAMIENTO

En un aparato con doble aislamiento, se proporcionan dos sistemas

de aislamiento en lugar de la conexión a tierra. No se proporcio-

na ningún medio de conexión a tierra en un aparato con doble

aislamiento, ni se debe agregar un medio de conexión a tierra al

aparato. El mantenimiento de un aparato con doble aislamiento

requiere mucho cuidado y conocimiento del sistema, y solo debe

ser realizado por personal de servicio calificado en un distribuidor

autorizado.

Las piezas de repuesto para un aparato con doble aislamiento

deben ser idénticas a las piezas que reemplazan. Un aparato con

doble aislamiento está marcado con las palabras “Double Insula-

tion” o “Double Insulated”. El símbolo (un cuadrado dentro de un

cuadrado) también puede estar marcado en el aparato.

Esta herramienta eléctrica tiene doble aislamiento, lo que elimina la

necesidad de un sistema de conexión a tierra independiente. Utilice

solo piezas de repuesto idénticas. Lea las instrucciones antes de

realizar el mantenimiento de aparatos con doble aislamiento. Utilice

esta herramienta solo como se describe en este manual.

CABLES DE EXTENSIÓN

Vea la Figura 1.

Cuando utilice una herramienta eléctrica a una distancia consid-

erable de una fuente de energía, asegúrese de utilizar un cable

de extensión que tenga la capacidad de soportar la corriente

que utilizará el producto. Un cable de tamaño inferior al normal

provocará una caída de voltaje de la línea. Esto puede provocar un

sobrecalentamiento y una pérdida de potencia. Utilice la tabla para

determinar el tamaño mínimo de cable requerido en un cable de

extensión. Solo se deben utilizar cables con revestimiento redondo

que estén listados por Underwriter’s Laboratories (UL).

Cuando trabaje al aire libre con un producto, utilice un cable de

extensión que esté diseñado para uso en exteriores. Este tipo de

cable se designa con “WA” o “W” en el revestimiento del cable.

Asegúrese de utilizar un cable de calibre grueso (AWG) para el

producto según la tabla a continuación. En caso de duda, utilice el

siguiente calibre más grueso (los números de calibre más pequeños

equivalen a cables más gruesos). El uso de un cable de tamaño

inferior provocará una caída de voltaje de la línea y provocará una

pérdida de potencia y un sobrecalentamiento.

**Ampere rating (on product data plate)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length

Wire Size (A.W.G.)

25’ 16 16 16 16 14 14

50’ 16 16 16 14 14 12

**Used on 12 gauge – 20 amp circuit.

NOTE: AWG = American Wire Gauge

Antes de utilizar cualquier cable de extensión, inspecciónelo para

ver si tiene cables sueltos o expuestos y si el aislamiento está

cortado o desgastado.

Es posible atar el cable de extensión y el cable de alimentación

con un nudo para evitar que se desconecten durante el uso. Vea la

Figura 1. Haga el nudo. Conecte el extremo del enchufe del cable

de alimentación al extremo del receptáculo del cable de extensión.

Este método también se puede utilizar para atar dos cables de

extensión juntos.

ADVERTENCIA

Mantenga el cable de extensión

alejado del área de trabajo. Coloque el cable de manera

que no quede atrapado en la madera, las herramientas

u otras obstrucciones mientras trabaja con una herra-

mienta eléctrica. De lo contrario, puede sufrir lesiones

personales graves.

Español

SEGURIDAD ELÉCTRICA

ADVERTENCIA

Inspeccione los cables de exten-

sión antes de cada uso. Si están dañados, reempláce-

los inmediatamente. Nunca utilice el producto con un

cable dañado. El contacto con el área dañada podría

provocar una descarga eléctrica y provocar lesiones

graves.

CONEXIÓN ELÉCTRICA

Este producto tiene un motor eléctrico fabricado con precisión.

Debe conectarse a una fuente de alimentación de 120 V/60 Hz CA

nominal (circuito doméstico típico de EE. UU.). No utilice este pro-

ducto con corriente continua (CC). Una caída de voltaje sustancial

provocará una pérdida de potencia y el motor se sobrecalentará. Si

el producto no funciona cuando está enchufado a un tomacorriente,

verifique la fuente de alimentación.

VELOCIDAD Y CABLEADO

La velocidad no es constante y disminuye bajo una carga o con

un voltaje más bajo. Para el voltaje, el cableado en un taller es tan

importante como la potencia nominal del motor. Un cable desti-

nado únicamente a luces no puede soportar adecuadamente un

motor de herramienta eléctrica. Un cable que es lo suficientemente

pesado para una distancia corta será demasiado liviano para una

distancia mayor. Un cable que puede soportar una herramienta

eléctrica puede no ser capaz de soportar dos o tres herramientas.

ENCHUFE POLARIZADO

Ver Figura 2.

Para reducir el riesgo de descarga eléctrica, este producto tiene un

enchufe polarizado que tiene una clavija más ancha que la otra. No

modifique el enchufe provisto. El enchufe encajará en un cable de

extensión polarizado de una sola manera. Utilice únicamente un ca-

ble de extensión polarizado con certificación UL, CSA o ETL cuando

utilice esta herramienta. Si el enchufe no encaja completamente en

el cable de extensión, invierta el enchufe. Si el enchufe sigue sin

encajar, obtenga un cable de extensión polarizado correcto. Un

cable de extensión polarizado requerirá el uso de un tomacorriente

de pared polarizado.

ADVERTENCIA

La instalación incorrecta de un

cable de extensión no polarizado aumenta el riesgo de

descarga eléctrica.

Repare o reemplace inmediatamente un cable dañado o des-

gastado.

Este producto está diseñado para usarse en un circuito de 120 V

nominales y tiene un enchufe polarizado similar al que se muestra

en la figura 2. Conecte el producto únicamente a un cable de ex-

tensión que tenga la misma configuración que el enchufe. No utilice

un adaptador con este producto.

FIG. 1

FIG. 2

ATAR LOS CUERDOS COMO SE MUESTRA

A - Cable de extensión

B - Cable de electrodomésticos

A B A B

A - Hoja polarizada

Español

COMPONENTES

COMPRENSIÓN DE LA HERRAMIENTA

Vea la Figura 3.

Para reducir el riesgo de lesiones personales y fallas del producto, lea y comprenda la información contenida en este

manual del usuario y la información que se encuentra en la etiqueta del producto.

BOTÓN DE BLOQUEO (1)

GATILLO INTERRUPTOR (2)

MANGO SUPERIOR (3)

MANGO DELANTERO (4)

PERILLA DE BLOQUEO (5)

EJE TELESCÓPICO (6)

BOTÓN DE AJUSTE TELESCÓPICO (7)

CARCASA DEL MOTOR (8)

PÚAS (9)

FIG. 3

Español

ASAMBLEA

FIG. 4

CÓMO RETIRAR EL CONTENIDO DE LA

CAJA

ADVERTENCIA

Este producto requiere ensamb-

laje. No intente utilizar este producto si alguno de los

elementos de la LISTA INCLUIDA ya está ensamblado

al retirar el contenido de la caja. Estos elementos no

están ensamblados por el fabricante y deben ser ens-

amblados por el cliente. El uso de un producto ens-

amblado incorrectamente puede ser peligroso y podría

provocar lesiones personales graves.

z Abra la caja.

z Retire e inspeccione el contenido de la caja. Confirme que to-

dos los elementos incluidos en la LISTA DE INCLUSIÓN estén

presentes y sin daños.

z Recicle o deseche los materiales de embalaje.

LISTA DE MATERIALES INCLUIDOS

Carcasa del motor, manija frontal, perilla de bloqueo y manual

del usuario.

Si falta alguna pieza, comuníquese con el servicio de

atención al cliente a través de [email protected]

o llame al 1-855-944-3571.

ADVERTENCIA

No altere ni modifique este pro-

ducto a menos que se indique lo contrario en este man-

ual o por parte del fabricante. No utilice accesorios que

no estén recomendados para este producto. Realizar

modificaciones no autorizadas y utilizar accesorios in-

compatibles puede dañar la unidad y anular la garantía.

ADVERTENCIA

No conecte el aparato a la fuente

de alimentación hasta que se haya completado el mon-

taje. El incumplimiento de esta norma puede provocar

un arranque accidental y posibles lesiones personales

graves.

INSTALACIÓN DEL MANGO DELANTERO

Vea la gura 4.

z Fije el mango delantero (2) al eje.

z Asegure el mango delantero al eje con la perilla de blo-

queo (1).

NOTA: El ángulo del mango delantero se puede ajustar. Para

ajustar el ángulo del mango delantero, afloje la perilla

de bloqueo y coloque el mango como desee. Apriete la

perilla de bloqueo. Asegúrese de que el mango delantero

esté bloqueado en su lugar para mantener la estabilidad

antes de usar.

Español

OPERACIÓN

ADVERTENCIA

Utilice siempre protección para los

ojos con protectores laterales marcados para cumplir con la

norma ANSI Z87.1. Si no lo hace, podrían salirle objetos a los

ojos y provocarle lesiones graves.

ADVERTENCIA

No utilice ningún accesorio o adita-

mento no recomendado por el fabricante de este producto. El

uso de aditamentos o accesorios no recomendados puede

provocar lesiones personales graves.

ADVERTENCIA

Desconecte siempre la herramienta

de la fuente de alimentación al ensamblar piezas, realizar

ajustes, limpiarla o cuando no esté en uso. Esto evitará que

se encienda accidentalmente y que esto pueda provocar le-

siones personales graves.

AVISO

Antes de cada uso, inspeccione todo el pro-

ducto para ver si hay piezas dañadas, faltantes o sueltas,

como tornillos, tuercas, pernos, tapas, etc. Apriete bien todos

los sujetadores y tapas y no utilice este producto hasta que

se hayan reemplazado todas las piezas faltantes o dañadas.

Póngase en contacto con el servicio de atención al cliente.

CONEXIÓN A LA FUENTE DE

ALIMENTACIÓN

Este producto está diseñado con un retenedor de cable que evita

que el cable de extensión se suelte mientras está en uso.

1. Forme un bucle con el cable de extensión.

2. Inserte el bucle del cable de extensión a través de la abertura

debajo del gatillo del interruptor.

3. Coloque el bucle sobre el gancho. Tire del cable para reducir la

holgura y asegúrelo sobre el gancho.

4. Enchufe el cable de alimentación en el cable de extensión.

NOTA: Quitar el exceso de holgura del cable ayudará a evitar que

el enchufe se afloje del cable de extensión.

PUESTA EN MARCHA Y PARADA DE LA

HERRAMIENTA

Para poner en marcha el motor:

ADVERTENCIA

Las púas giratorias pueden provocar

lesiones graves. Las púas seguirán girando durante unos se-

gundos después de utilizar la herramienta. No toque las púas

giratorias. El contacto con componentes calientes puede

provocar quemaduras graves. Deje que la herramienta se en-

fríe antes de manipularla.

z Conecte la herramienta a la fuente de alimentación.

AVISO

Fije siempre el cable de extensión a la uni-

dad utilizando el retenedor del cable de alimentación. Si no

se utiliza el retenedor del cable de alimentación, se pueden

producir daños en la herramienta o en el cable de extensión.

z Mantenga presionado el botón de bloqueo y apriete el gatillo

del interruptor.

NOTA: Una vez que la herramienta esté encendida, suelte el botón

de bloqueo.

Para detener el motor:

z Suelte el gatillo interruptor.

AJUSTE DEL EJE TELESCÓPICO

z Desconecte la herramienta de la fuente de alimentación.

z Presione el botón de ajuste telescópico y ajuste el eje telescópico

según sea necesario.

z Suelte el botón de ajuste telescópico para bloquear el eje

telescópico en su lugar.

Reemplazo de las púas

z Desconecte la herramienta de la fuente de alimentación.

z Coloque la herramienta sobre una superficie plana y estable.

Vea la Figura 5.

z Retire la tuerca (1) del eje de las púas. Guarde la tuerca para

más adelante.

Consulte la Figura 6.

z Retire el perno (4) del eje de las púas. Guarde el tornillo para

más adelante.

z Retire la tapa (3) y las púas (1).

z Retire las púas del espaciador (2).

z Reemplace las púas según sea necesario.

INSTALACIÓN DE LAS PÚAS

Consulte la Figura 6.

z Fije la púa (1) al espaciador (2)

z Fije la tapa (3) a las púas y fíjela a la carcasa del motor con el

perno (4).

z Consulte la Figura 5. Fije el perno a la carcasa del motor con

la tuerca (1).

FIG. 5

Español

OPERACIÓN

CONSEJOS DE FUNCIONAMIENTO

ADVERTENCIA

Nunca utilice la herramienta en un

tejado u otra superficie inestable. Esto puede provocar

la muerte o lesiones personales graves.

ADVERTENCIA

No use ropa suelta, bufandas ni

joyas. Pueden quedar atrapadas en las piezas móviles

y provocar la muerte o lesiones personales graves.

ADVERTENCIA

Nunca pase la cultivadora por

encima del cable de extensión. Asegúrese de que el

cable de extensión esté siempre en una posición segu-

ra, lejos de las púas.

ADVERTENCIA

Al trabajar en pendientes,

asegúrese de pararse en diagonal a la pendiente para

mantener un equilibrio firme y seguro. No trabaje en

pendientes extremadamente pronunciadas.

ADVERTENCIA

Asegúrese de que el área que se

va a limpiar esté libre de piedras, ramas, cables, grava

y otros objetos que la herramienta podría lanzar acci-

dentalmente en cualquier dirección y provocar lesiones

personales graves al operador y a otras personas.

ADVERTENCIA

Antes de transportar la cultivado-

ra de un área a otra, apague el motor y espere a que

las púas dejen de girar. Desconecte la cultivadora de la

fuente de alimentación. Tenga cuidado de que las púas

no toquen el suelo mientras transporta la herramienta.

z Si la unidad entra en contacto con cualquier tipo de ob-

strucción o residuo durante el uso, detenga la herramienta,

desconéctela de la fuente de alimentación, elimine la ob-

strucción e inspeccione la unidad cuidadosamente para

detectar daños antes de continuar.

ADVERTENCIA

Nunca introduzca la mano en las

púas ni coloque ninguna parte del cuerpo delante de la

herramienta cuando la unidad esté en funcionamiento

o cuando esté enchufada. Asegúrese siempre de que

todas las piezas móviles se hayan detenido y de que la

herramienta esté desenchufada antes de limpiar cual-

quier obstrucción. El incumplimiento de estas instruc-

ciones puede provocar lesiones personales graves.

z Para limpiar las púas o el eje de las púas, suelte el gatillo

del interruptor. Espere a que las púas se detengan y

desconecte la herramienta de la fuente de alimentación.

Desaloje los residuos de las púas o del eje de las púas.

z Utilice siempre guantes al limpiar las púas o el eje de las

púas.

z Algunas piezas de la herramienta pueden congelarse en

condiciones climáticas extremas. No intente operar la

unidad con piezas congeladas.

z Para utilizar la herramienta de forma más eficiente:

z Haga dos pasadas sobre el área que se está cultivando.

Haga la segunda pasada perpendicular a la primera.

z Haga dos pasadas sobre el área que se está cultivando.

Haga que la segunda pasada se superponga a la primera.

z Esta herramienta tiene un recorrido de 6,3 pulgadas (16

cm) de ancho y hasta 6 pulgadas (15,2 cm) de profundidad

en una pasada.

z Mantenga el cable libre de obstrucciones, objetos afilados

y paletas giratorias. No tire bruscamente del cable ni lo

maltrate de ninguna manera. Inspeccione con frecuencia

el cable para detectar signos de daño. Si encuentra daños,

comuníquese con el servicio de atención al cliente.

z Desconecte el cable de extensión después de usar la

herramienta eléctrica. Cuelgue el cable de extensión con

la herramienta de modo que no se pierda ni se dañe.

FIG. 6

Español

ADVERTENCIA

Antes de inspeccionar, limpiar o realizar el mantenimiento de la unidad, detenga el motor, espere

a que se detengan todas las piezas móviles y desconecte la herramienta de la fuente de alimentación. Si no sigue

estas instrucciones, puede sufrir lesiones personales graves o daños a la propiedad.

ADVERTENCIA

Utilice siempre protección para los ojos con protectores laterales marcados para cumplir con la

norma ANSI Z87.1. Si no lo hace, podrían salirle objetos a los ojos y provocarle lesiones graves.

ADVERTENCIA

Utilice únicamente piezas de repuesto autorizadas. El uso de otras piezas puede crear un peligro

o dañar el producto.

AVISO

Inspeccione periódicamente todo el producto para comprobar si hay piezas dañadas, faltantes o

sueltas, como tornillos, tuercas, pernos y tapas. Apriete todos los sujetadores y tapas. No utilice este producto hasta

que se hayan reemplazado todas las piezas faltantes o dañadas. Póngase en contacto con el servicio de atención al

cliente para obtener ayuda.

MANTENIMIENTO GENERAL

Evite utilizar disolventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a sufrir daños con

diversos tipos de disolventes comerciales y pueden resultar dañados por su uso. Utilice paños limpios para eliminar la

suciedad, el polvo, el aceite y la grasa.

ADVERTENCIA

No permita que líquidos de frenos, gasolina, productos derivados del petróleo o aceites pene-

trantes entren en contacto con las piezas de plástico. Los productos químicos pueden dañar, debilitar o destruir el

plástico, lo que puede provocar lesiones personales graves.

PRECAUCIÓN

Limpie siempre la cultivadora después de cada uso. Si no limpia la herramienta, puede dañarla

o hacer que funcione mal.

PRECAUCIÓN

Nunca utilice una manguera de agua para limpiar la cultivadora.

Limpie debajo de la protección de las púas y la carcasa del motor con un cepillo para fregar y un paño suave humedecido

con una mezcla de agua y jabón suave.

Para eliminar la tierra y los residuos de la transmisión y las púas, utilice un cepillo o un paño húmedo.

Limpie las rejillas de ventilación de la carcasa del motor y elimine cualquier resto de césped o suciedad.

Después de limpiar la herramienta, seque las púas y el eje y aplique un aceite lubricante ligero para evitar la oxidación.

ALMACENAMIENTO DE LA HERRAMIENTA

z Limpie la herramienta con un paño limpio y seco.

z Inspeccione todas las tuercas, pernos, perillas, tornillos y sujetadores para comprobar que estén bien apretados.

z Inspeccione las piezas móviles para comprobar si están dañadas, rotas o desgastadas. Haga reparar las piezas dañadas

o faltantes.

z Guarde la herramienta en un lugar interior limpio y seco, fuera del alcance de los niños.

z No la guarde cerca de materiales corrosivos, como fertilizantes o sal de roca.

MANTENIMIENTO

Español

SOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA CORRECCIÓN

El motor no arranca

La fuente de alimentación está defectuosa Asegúrese de que la herramienta esté

conectada a una fuente de alimentación que

funcione.

El cable de alimentación o el cable de

extensión están dañados o no están

enchufados correctamente

Inspeccione el cable de alimentación, el

cable de extensión, el enchufe y la toma de

corriente. No utilice la herramienta si algún

cable está dañado.

El motor está sobrecargado y se dispara el

disyuntor

Espere 15 minutos e intente utilizar la

herramienta nuevamente. Evite utilizar la

herramienta en suelos con objetos duros o

cuando el suelo esté húmedo o congelado.

Las escobillas de carbón están desgastadas Comuníquese con el servicio de atención al

cliente.

Ruido anormal

Las púas están desgastadas o dañadas Reemplace las púas.

La profundidad de trabajo es demasiado baja Opere la herramienta a un ritmo más lento y

con mayor profundidad.

Vibración excesiva

Componentes sueltos Inspeccione la herramienta y ajuste los

tornillos, las tuercas o los componentes

que estén sueltos. Si el ruido continúa,

comuníquese con el servicio de atención al

cliente.

Rendimiento deficiente

Las púas están desgastadas o dañadas Reemplace las púas.

La profundidad de trabajo es demasiado baja Opere la herramienta a un ritmo más lento y

con mayor profundidad.

Sobrecalentamiento de

la herramienta

El motor está sobrecargado y se dispara el

disyuntor.

Reduzca la carga del motor. Evite utilizar la

herramienta en suelos con objetos duros o

cuando el suelo esté húmedo o congelado.

El cable de extensión es demasiado largo y

no tiene el calibre suficiente.

Utilice un cable de extensión del calibre y la

longitud adecuados.

Español

PÁGINA DE PIEZAS

Número de índice Descripción Número de pieza

1 Púas izquierdas W6TCAC0002

2 Púas derechas W6TCAC0004

3 Conjunto de manija W6TCAC0029

NOTES/NOTAS

Français

TABLE DES MATIÈRES

Introduction .............................................................................................................................................................................1-2

Sécurité .................................................................................................................................................................................... 3-5

Sécurité électrique ....................................................................................................................................................................5-6

Composants ............................................................................................................................................................................... 7

Assemblée .................................................................................................................................................................................. 8

Opération ................................................................................................................................................................................9-10

Entretien .................................................................................................................................................................................... 11

Dépannage ................................................................................................................................................................................ 12

Page des pièces détachées ...................................................................................................................................................... 13

Hotline de service/adresse de l’entreprise ............................................................................................................... Page arrière

INTRODUCTION

AVERTISSEMENT

L’utilisation, l’entretien et la réparation de cet équipement peuvent vous exposer à des pro-

duits chimiques reconnus par l’État de Californie comme pouvant provoquer le cancer, des malformations congéni-

tales ou d’autres problèmes de reproduction. Pour minimiser l’exposition, portez des gants ou lavez-vous les mains

fréquemment lors de l’entretien de cet équipement. Pour plus d’informations, visitez www.P65warnings.ca.gov.

CLAUSE DE NON-RESPONSABILITÉ

Toutes les informations, illustrations et spécifications contenues dans ce manuel étaient à jour au moment de la publica-

tion. Les illustrations utilisées dans ce manuel sont fournies à titre de référence uniquement. Nous nous réservons le droit

d’apporter des modifications aux spécifications ou à la conception sans préavis.

Westinghouse Outdoor Power Equipment.

DANGER

Veuillez lire ce manuel avant d’utiliser ou d’effectuer l’entretien de ce produit. Le non-re-

spect des instructions et des précautions de sécurité contenues dans ce manuel peut entraîner des blessures

graves, voire la mort.

MISES À JOUR

Le dernier manuel d’utilisation des produits Westinghouse se trouve dans l’onglet Assistance. wpowereq.com/pages/

manuals

Ou scannez le code QR ci-dessous avec l’appareil photo d’un smartphone pour accéder au lien.

FRANÇAIS

W6TCAC

CULTIVATEUR/MOTOCULTEUR DE 6 POUCES

NE RETOURNEZ PAS CE PRODUIT AU MAGASIN

Si vous avez des questions ou avez besoin d’aide, veuillez appeler le service client au 855-944-3571.

MANUEL D’UTILISATION

Français

INTRODUCTION

ESPECIFICACIONES

Moteur ..................................................................................................................................................... 120 V / 60 Hz / 2.5 Amps

Vitesse à vide .................................................................................................................................................................. 300 RPM

Largeur ..................................................................................................................................................................... 6.3 in. (16 cm)

Profondeur ............................................................................................................................................................... 6 in. (15.2 cm)

arbre télescopique ..................................................................................................................................... 46-53 in.(117-135 cm)

Poids ....................................................................................................................................................................... 9.9 lbs (4.5 kg)

AVIS

Ce produit est conçu et évalué pour un fonctionnement continu à des températures ambiantes

supérieures à 23°F (–5°C). Si nécessaire, ce produit peut fonctionner à des températures extrêmement froides pen-

dant de courtes périodes. Si le produit est exposé à des températures extrêmes pendant le stockage, il doit être

ramené dans la plage de température optimale avant utilisation.

AVIS

Merci d’avoir choisi Westinghouse ! VEUILLEZ LIRE CE MANUEL AVANT DE RETOURNER CE PRO-

DUIT POUR QUELQUE RAISON QUE CE SOIT.

Si vous avez des questions ou rencontrez un problème avec votre achat Westinghouse, veuillez nous appeler au

1-855-944-3571 pour parler avec un agent.

CONSERVEZ CE MANUEL POUR RÉFÉRENCE FUTURE.

AVEZ-VOUS DES QUESTIONS ?

Envoyez-nous un e-mail à [email protected]

ou appelez le 1-855-944-3571

ENREGISTREMENT DU PRODUIT

z Pour bénéficier d’une couverture de garantie sans tracas, il est important d’enregistrer votre produit

Westinghouse.

z Inscrivez-vous comme suit :

z En complétant et en postant la carte d’enregistrement du produit incluse dans la boîte.

z Enregistrement du produit en ligne sur : wpowereq.com/pages/warranty-registration

z En scannant le code QR ci-dessus avec l’appareil photo d’un smartphone pour accéder au lien d’inscription mobile.

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

z Envoi des informations produit suivantes à :

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

IMPORTANT : Conservez le reçu d’achat pour bénéficier d’une couverture de garantie sans tracas.

Français

DÉFINITIONS DE SÉCURITÉ

Les mots DANGER, AVERTISSEMENT, ATTENTION et AVIS

sont utilisés tout au long de ce manuel pour mettre en

évidence des informations importantes. Assurez-vous que

toutes les personnes qui utilisent, entretiennent ou se trou-

vent à proximité du générateur connaissent la signification

de ces informations de sécurité.

Ce symbole d’alerte de sécurité appa-

raît sur la plupart des déclarations de

sécurité. Cela signie attention, soyez

vigilant, votre sécurité est en jeu ! Lisez

et respectez le message qui suit le sym-

bole d’alerte de sécurité.

DANGER

Indique une situation dangereuse

qui, si elle n’est pas évitée, pourrait entraîner la mort ou

des blessures graves.

AVERTISSEMENT

Indique une situation dangereuse

qui, si elle n’est pas évitée, pourrait entraîner la mort ou

des blessures graves.

PRUDENCE

Indique une situation dangereuse

qui, si elle n’est pas évitée, pourrait entraîner des bles-

sures légères ou modérées.

AVIS

Indique une situation qui pourrait caus-

er des dommages au générateur, aux biens personnels

ou à l’environnement, ou entraîner un dysfonctionne-

ment de l’équipement.

REMARQUE : Indique une procédure, une pra-

tique ou une condition qui doit être suivie pour que le

générateur fonctionne comme prévu.

SYMBOLES DE SÉCURITÉ

Suivez toutes les informations de sécurité contenues dans

ce manuel d’utilisation, ainsi que les informations sur l’éti-

quette du produit.

SYMBOLE

DESCRIPTION

Symbole d'alerte de sécurité. Indique un

risque potentiel de blessure corporelle.

Lire le manuel d'utilisation. Pour réduire

le risque de blessure, l'utilisateur doit

lire et comprendre le manuel d'utilisation

avant d'utiliser ce produit.

AVERTISSEMENT ! Risque de choc

électrique.

Alerte en cas d'humidité. N'exposez pas

la fiche à l'eau ou à la pluie.

SYMBOLE

DESCRIPTION

DANGER ! Risque de coupure/muti-

lation. Gardez les pieds éloignés des

dents. Arrêtez le moteur avant de retirer

les débris.

Gardez le cordon d'alimentation flexible

éloigné des dents.

Portez des gants de sécurité pendant

l'utilisation pour protéger vos mains.

Portez des chaussures de sécurité à tout

moment pour vous protéger contre les

objets qui pourraient tomber accidentel-

lement sur vos pieds.

Gardez les spectateurs et les enfants

à une distance de sécurité de la zone

de travail.

ATTENTION ! Faites attention aux pierres

et autres objets étrangers qui pourraient

être projetés depuis le produit.

Gardez toujours le câble d'alimentation

éloigné des sources de chaleur, des

huiles ou des bords tranchants. Débran-

chez immédiatement la fiche du secteur

si le câble est endommagé, effiloché ou

emmêlé.

Portez une protection auditive et oc-

ulaire. Portez toujours une protection

oculaire avec des protections latérales

conformes à la norme ANSI Z87.1.

AVERTISSEMENT ! Éteignez la machine

et débranchez-la de l'alimentation

électrique avant de l'inspecter, de la

nettoyer, de changer les accessoires

ou de procéder à toute autre tâche de

maintenance.

DOUBLE ISOLATION. Aucune mise à la

terre n'est requise. Lors de l'entretien,

utilisez uniquement des pièces de re-

change identiques.

La partie rotative fonctionnera en continu

pendant plusieurs secondes après l'arrêt

de la machine.

SÉCURITÉ

Français

SÉCURITÉ

AVERTISSEMENT

LISEZ ET COMPRENEZ

TOUTES LES INSTRUCTIONS. Le non-respect de

toutes les instructions ci-dessous et sur la machine

peut entraîner un choc électrique, un incendie ou des

blessures graves.

z Veuillez lire attentivement le manuel d’utilisation. Découvrez

ses applications et ses limites, ainsi que les dangers potentiels

spécifiques associés à cet outil. En suivant cette règle, vous

réduirez le risque de choc électrique, d’incendie ou de blessure

grave.

z Ne laissez pas les enfants utiliser cet outil.

z Utilisez uniquement les accessoires recommandés par le fabri-

cant pour le modèle décrit dans ce manuel. Utilisez uniquement

comme décrit dans ce manuel.

z N’insérez aucun objet dans les ouvertures. N’utilisez pas l’outil

avec une ouverture bloquée ; garder exempt de poussière, de

peluches, de cheveux et de tout ce qui pourrait réduire le flux d’air.

z Gardez les cheveux, les vêtements amples, les doigts et toutes les

parties du corps éloignés des ouvertures et des pièces mobiles.

z Assurez-vous que la rallonge est en bon état. Lorsque vous utilisez

une rallonge, veillez à en utiliser une suffisamment lourde pour

supporter le courant que le produit consommera. Un calibre de

fil (AWG) d’au moins 14 est recommandé pour une rallonge de 50

pieds ou moins de longueur. En cas de doute, utilisez le calibre

immédiatement supérieur. Plus le numéro de calibre est bas,

plus le fil est lourd. Un câble sous-dimensionné provoquera une

chute de tension dans la ligne, entraînant une perte de puissance

et une surchauffe.

z AVERTISSEMENT : utilisez des rallonges extérieures marquées

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A ou SJTOW-A.

Ces câbles sont conçus pour une utilisation en extérieur et

réduisent le risque de choc électrique.

z Ce produit est conçu avec un dispositif de retenue de cordon

qui empêche la rallonge de se détacher pendant son utilisation.

z Si le cordon est endommagé de quelque manière que ce soit

alors qu’il est branché, retirez la rallonge de la prise murale.

z Ne portez jamais l’outil par le cordon et ne tirez jamais dessus

pour le débrancher de la prise. Gardez le cordon à l’écart de la

chaleur, de l’huile et des bords tranchants.

z Gardez les mains éloignées des pièces mobiles.

z Évitez les allumages intempestifs : ne transportez pas d’appa-

reils branchés avec un doigt sur la gâchette de l’interrupteur.

Assurez-vous que la gâchette de l’interrupteur n’est pas activée

avant de brancher.

z N’utilisez pas l’outil si la gâchette de l’interrupteur ne l’allume

pas ou ne l’éteint pas. Tout outil qui ne peut pas être contrôlé

avec la gâchette est dangereux et doit être réparé.

z N’utilisez pas cet outil en présence de liquides, de gaz ou de

poussières inflammables.

z Gardez les passants, les enfants et les visiteurs à au moins 100

pieds lorsque vous utilisez cet outil.

z Si l’appareil ne fonctionne pas comme il le devrait, s’il est tombé,

s’il est endommagé, s’il est laissé à l’extérieur ou s’il est tombé

dans l’eau, appelez le service client.

z N’utilisez pas ce produit si vous êtes fatigué, contrarié ou sous

l’influence de drogues, d’alcool ou de médicaments. Un moment

d’inattention lors de l’utilisation de ce produit pourrait entraîner

des blessures graves.

z Utilisez un équipement de sécurité. Un masque anti-poussière,

des chaussures de sécurité antidérapantes, un casque ou une

protection auditive doivent être portés selon les conditions.

z Ne portez pas de vêtements amples, de foulards ou de bijoux.

Ils peuvent se coincer dans les pièces mobiles.

z Inspectez le mauvais alignement ou le grippage des pièces

mobiles, les pièces cassées ou toute autre condition pouvant

affecter le fonctionnement. S’ils sont endommagés, appelez le

service client.

z Gardez ce produit et la poignée secs, propres et exempts d’huile

et de graisse. Utilisez toujours un chiffon propre pour nettoyer.

N’utilisez jamais de liquide de frein, d’essence, de produits

pétroliers ou tout autre solvant puissant pour nettoyer cet outil.

Le respect de cette règle réduira le risque de perte de contrôle

et de détérioration du plastique du boîtier.

z Portez toujours des lunettes de sécurité avec protections latérales.

Les lunettes de tous les jours n’ont que des verres résistants aux

chocs. Ce ne sont PAS des lunettes de sécurité. En suivant cette

règle, vous réduirez les risques de blessures aux yeux.

z Portez toujours des lunettes de protection avec des protections

latérales marquées comme étant conformes à la norme ANSI

Z87.1 ainsi qu’une protection auditive lorsque vous utilisez cet

équipement.

z Protégez vos oreilles : Portez une protection auditive pendant les

périodes d’utilisation prolongées. En suivant cette règle, vous

réduirez le risque de blessures graves.

z N’exposez pas cet outil à la pluie. L’eau augmentera le risque

de choc électrique.

z Portez des pantalons longs et épais, des manches longues, des

bottes et des gants. Évitez les vêtements amples ou les bijoux

qui pourraient se coincer dans les pièces mobiles de la machine

ou de son moteur.

z Portez des bottes en caoutchouc lorsque vous utilisez cet

outil. Des chaussures de protection protégeront vos pieds et

amélioreront l’équilibre sur les surfaces glissantes. Ne pas utiliser

pieds nus ou en sandales.

z Maintenez un équilibre et une posture fermes. Ne vous étirez pas

trop. Si vous vous étirez trop, vous risquez de perdre l’équilibre.

z N’utilisez pas cet outil dans une direction qui pourrait projeter des

débris ou de la poussière vers des personnes ou des animaux

domestiques.

z Rangez cet outil à l’intérieur : Lorsqu’il n’est pas utilisé, il doit

être rangé à l’intérieur dans un endroit sec et fermé, débranché

et hors de portée des enfants.

z Gardez toutes les personnes, enfants et animaux domestiques

à au moins 100 pieds.

z Lors de l’entretien de cet outil, utilisez uniquement des pièces de

rechange identiques. Remplacez ou réparez les câbles endom-

magés. Suivez toutes les instructions de la section Entretien de ce

manuel. L’utilisation de pièces non autorisées ou le non-respect

des instructions d’entretien peuvent créer un risque de choc

électrique ou de blessure.

z N’utilisez jamais cet outil à proximité d’un feu, d’une cheminée

ou de cendres chaudes. L’utilisation à proximité d’incendies ou

de cendres peut propager des incendies et causer des blessures

graves ou des dommages matériels.

z Inspectez la zone de travail avant chaque utilisation. Retirez tous

les objets tels que pierres, verre brisé, clous, câbles ou cordes

qui pourraient être projetés ou emmêlés dans la machine.

Français

z N’utilisez pas cet outil sur la glace. Cela pourrait faire glisser et tomber l’opérateur, ce qui pourrait entraîner des blessures graves.

z N’utilisez jamais cet outil sur des lacs, des rivières ou des surfaces similaires gelées. Des blessures graves, voire la mort, pourraient

survenir si la glace se brise.

z N’utilisez jamais cet outil sur un toit ou toute autre surface instable. Cela pourrait entraîner la mort ou des blessures graves.

z Pour usage domestique uniquement.

z Utilisez l’appareil approprié : N’utilisez pas cet outil à d’autres fins que celles pour lesquelles il est destiné.

z Ne forcez pas cet outil : il fonctionnera mieux et de manière plus sûre à la vitesse pour laquelle il a été conçu.

z Si cet outil heurte un objet étranger, procédez comme suit :

z • Relâchez la gâchette et attendez que l’outil s’arrête complètement.

z • Débranchez cet outil de la source d’alimentation.

z • Inspectez soigneusement l’outil pour déceler d’éventuels dommages.

z • Réparez tout dommage avant de redémarrer et d’utiliser l’outil.

z Ne soulevez pas et ne tenez pas cet outil au-dessus du sol lorsqu’il est en fonctionnement. Cela peut entraîner une perte de contrôle

et des blessures graves. Utilisez cet outil uniquement conformément aux instructions d’utilisation fournies dans ce manuel.

z Gardez les gardes en place et en bon état de fonctionnement.

z Débranchez la fiche des sources d’alimentation lorsqu’il n’est pas utilisé, avant d’effectuer l’entretien et lors du changement d’accessoires.

z Suivez toutes les instructions pour lubrifier et changer les accessoires.

z Veuillez conserver ces instructions. Veuillez vous y référer fréquemment et les utiliser pour instruire les autres personnes susceptibles

d’utiliser cet outil.

SÉCURITÉ

SÉCURITÉ ÉLECTRIQUE

APPAREILS À DOUBLE ISOLATION

Dans un appareil à double isolation, deux systèmes d’isolation sont

fournis à la place de la mise à la terre. Aucun moyen de mise à la

terre n’est fourni sur un appareil à double isolation, et aucun moyen

de mise à la terre ne doit être ajouté à l’appareil. L’entretien d’un

appareil à double isolation nécessite un grand soin et une connais-

sance du système et ne doit être effectué que par du personnel de

service qualifié chez un revendeur agréé.

Les pièces de rechange pour un appareil à double isolation doivent

être identiques aux pièces qu’elles remplacent. Un appareil à double

isolation est marqué des mots « Double Isolation » ou « Double

Isolation ». Le symbole (un carré dans un carré) peut également

être marqué sur l’appareil.

Cet outil électrique est doté d’une double isolation, éliminant ainsi

le besoin d’un système de mise à la terre séparé. Utilisez unique-

ment des pièces de rechange identiques. Lisez les instructions

avant d’entretenir des appareils à double isolation. Utilisez cet outil

uniquement comme décrit dans ce manuel.

CÂBLES D’EXTENSION

Voir la gure 1.

Lorsque vous utilisez un outil électrique à une distance considérable

d’une source d’alimentation, assurez-vous d’utiliser une rallonge

conçue pour gérer le courant que le produit consommera. Un câble

sous-dimensionné entraînera une chute de tension de ligne. Cela

peut provoquer une surchauffe et une perte de puissance. Utilisez

le tableau pour déterminer la taille minimale de fil requise dans une

rallonge. Seuls les câbles à gaine ronde répertoriés par Underwrit-

er’s Laboratories (UL) doivent être utilisés.

Lorsque vous travaillez à l’extérieur avec un produit, utilisez une

rallonge conçue pour une utilisation en extérieur. Ce type de câble

est désigné par « WA » ou « W » sur la gaine du câble. Assurez-vous

d’utiliser du fil de gros calibre (AWG) pour le produit conformément

au tableau ci-dessous. En cas de doute, utilisez le calibre immédi-

atement plus épais (des numéros de calibre plus petits équivalent

à des fils plus épais). L’utilisation d’un câble sous-dimensionné

entraînera une chute de tension de ligne et entraînera une perte de

puissance et une surchauffe.

**Ampere rating (on product data plate)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Cord Length

Wire Size (A.W.G.)

25’ 16 16 16 16 14 14

50’ 16 16 16 14 14 12

**Used on 12 gauge – 20 amp circuit.

NOTE: AWG = American Wire Gauge

Avant d’utiliser une rallonge, inspectez-la pour déceler des fils

desserrés ou exposés et une isolation coupée ou usée.

Vous pouvez attacher la rallonge et le cordon d’alimentation avec un

nœud pour éviter qu’ils ne soient déconnectés pendant l’utilisation.

Voir la figure 1. Faites le nœud. Connectez l’extrémité fiche du cor-

don d’alimentation à l’extrémité prise de la rallonge. Cette méthode

peut également être utilisée pour attacher deux rallonges ensemble.

AVERTISSEMENT

Gardez la rallonge loin de la zone

de travail. Positionnez le cordon de manière à ce qu’il

ne soit pas coincé dans du bois, des outils ou d’autres

obstacles lorsque vous travaillez avec un outil élec-

trique. Sinon, vous pourriez subir des blessures graves.

AVERTISSEMENT

Inspectez les rallonges avant ch-

aque utilisation. S’ils sont endommagés, remplacez-les

immédiatement. N’utilisez jamais le produit avec un

cordon endommagé. Tout contact avec la zone endom-

magée pourrait provoquer un choc électrique et provo-

quer des blessures graves.

Français

SÉCURITÉ ÉLECTRIQUE

RACCORDEMENT ÉLECTRIQUE

Ce produit dispose d’un moteur électrique fabriqué avec précision.

Doit être connecté à une source d’alimentation CA nominale de

120 V/60 Hz (circuit domestique typique aux États-Unis). N’utilisez

pas ce produit avec du courant continu (DC). Une chute de tension

importante entraînera une perte de puissance et une surchauffe du

moteur. Si le produit ne fonctionne pas lorsqu’il est branché sur une

prise, vérifiez la source d’alimentation.

VITESSE ET CÂBLAGE

La vitesse n’est pas constante et diminue sous charge ou à faible

tension. Pour la tension, le câblage en atelier est aussi important

que la puissance nominale du moteur. Un cordon destiné unique-

ment aux lumières ne peut pas supporter correctement le moteur

d’un outil électrique. Un câble suffisamment lourd pour une courte

distance sera trop léger pour une plus longue distance. Un cordon

pouvant prendre en charge un outil électrique peut ne pas être en

mesure de prendre en charge deux ou trois outils.

FICHE POLARISÉE

Voir la gure 2.

Pour réduire le risque de choc électrique, ce produit est doté d’une

fiche polarisée dont une lame est plus large que l’autre. Ne modifiez

pas la fiche fournie. La fiche ne s’adapte à une rallonge polarisée

que dans un seul sens. Utilisez uniquement une rallonge polarisée

homologuée UL, CSA ou ETL lorsque vous utilisez cet outil. Si

la fiche ne rentre pas complètement dans la rallonge, inversez la

fiche. Si la fiche ne rentre toujours pas, procurez-vous une rallonge

polarisée correcte. Une rallonge polarisée nécessitera l’utilisation

d’une prise murale polarisée.

AVERTISSEMENT

Une mauvaise installation d’une

rallonge non polarisée augmente le risque de choc

électrique.

Réparez ou remplacez immédiatement un câble endommagé ou

usé.

Ce produit est conçu pour être utilisé sur un circuit nominal de 120

V et possède une fiche polarisée similaire à celle illustrée dans la

figure 2. Connectez le produit uniquement à une rallonge ayant la

même configuration que la fiche. N’utilisez pas d’adaptateur avec

ce produit.

FIG. 1

FIG. 2

ATTACHEZ LES CORDES COMME INDIQUÉ

A - Rallonge

B - Câble de l’appareil

A B A B

A - Feuille polarisée

Français

COMPOSANTS

COMPRENDRE L’OUTIL

Voir la gure 3.

Pour réduire le risque de blessures corporelles et de panne du produit, lisez et comprenez les informations contenues dans

ce manuel d’utilisation et les informations sur l’étiquette du produit.

BOUTON DE VERROUILLAGE (1)

DÉCLENCHEUR DE COMMUTATION (2)

POIGNÉE SUPÉRIEURE (3)

POIGNÉE AVANT (4)

BOUTON DE VERROUILLAGE (5)

ARBRE TÉLESCOPIQUE (6)

BOUTON DE RÉGLAGE TÉLESCOPIQUE (7)

CARTER MOTEUR (8)

POINTES (9)

FIG. 3

Français

ASSEMBLÉE

FIG. 4

COMMENT SUPPRIMER LE CONTENU DE

LA BOÎTE

AVERTISSEMENT

Ce produit nécessite un assemblage.

N’essayez pas d’utiliser ce produit si l’un des éléments de la

LISTE INCLUS est déjà assemblé lorsque vous retirez le con-

tenu de la boîte. Ces articles ne sont pas assemblés par le

fabricant et doivent être assemblés par le client. L’utilisation

d’un produit mal assemblé peut être dangereuse et entraîner

des blessures graves.

z Ouvrez la boîte.

z Retirez et inspectez le contenu de la boîte. Confirmez que

tous les éléments inclus dans la LISTE D’INCLUSION sont

présents et en bon état.

z Recyclez ou jetez les matériaux d’emballage.

LISTE DES MATÉRIAUX INCLUS

Boîtier moteur, poignée avant, bouton de verrouillage et

manuel d’utilisation.

S’il manque des pièces, veuillez contacter le service

client à [email protected] ou appeler le 1-855-

944-3571.

AVERTISSEMENT

Ne modifiez pas ce produit, sauf

indication contraire dans ce manuel ou par le fabricant.

N’utilisez pas d’accessoires non recommandés pour

ce produit. Effectuer des modifications non autorisées

et utiliser des accessoires incompatibles peut endom-

mager l’appareil et annuler la garantie.

AVERTISSEMENT

Ne connectez pas l’appareil à la

source d’alimentation tant que l’assemblage n’est pas

terminé. Le non-respect de cette règle peut entraîner

un démarrage accidentel et des blessures graves.

INSTALLATION DE LA POIGNÉE AVANT

Voir la gure 4.

z Fixez la poignée avant (2) à l’arbre.

z Fixez la poignée avant à l’arbre avec le bouton de ver-

rouillage (1).

REMARQUE : L’angle de la poignée avant peut être réglé.

Pour régler l’angle de la poignée avant, desserrez le bouton

de verrouillage et positionnez la poignée comme vous le

souhaitez. Serrez le bouton de verrouillage. Assurez-vous

que la poignée avant est verrouillée en place pour maintenir

la stabilité avant utilisation.

Français

OPÉRATION

AVERTISSEMENT

Portez toujours des lunettes de pro-

tection avec des protections latérales marquées comme étant

conformes à la norme ANSI Z87.1. Dans le cas contraire, des

objets pourraient être projetés dans vos yeux et provoquer

des blessures graves.

AVERTISSEMENT

N’utilisez pas d’accessoires ou d’ac-

cessoires non recommandés par le fabricant de ce produit.

L’utilisation d’accessoires non recommandés peut entraîner

des blessures graves.

AVERTISSEMENT

Débranchez toujours l’outil de la

source d’alimentation lors de l’assemblage de pièces, des

réglages, du nettoyage ou lorsqu’il n’est pas utilisé. Cela

empêchera une mise en marche accidentelle, qui pourrait

provoquer des blessures graves.

AVIS

Avant chaque utilisation, inspectez l’en-

semble du produit pour détecter toute pièce endommagée,

manquante ou desserrée, telle que vis, écrous, boulons, ca-

puchons, etc. Serrez solidement toutes les fixations et capu-

chons et n’utilisez pas ce produit tant que toutes les pièces

manquantes ou endommagées n’ont pas été remplacées.

Contactez le service client.

RACCORDEMENT À L’ALIMENTATION

ÉLECTRIQUE

Ce produit est conçu avec un dispositif de retenue de cordon qui

empêche la rallonge de se détacher pendant son utilisation.

1. Formez une boucle avec la rallonge.

2. Insérez la boucle de la rallonge dans l’ouverture sous la gâchette

de l’interrupteur.

3. Placez la boucle sur le crochet. Tirez sur le câble pour réduire le

jeu et fixez-le sur le crochet.

4. Branchez le cordon d’alimentation dans la rallonge.

REMARQUE : Supprimer l’excès de mou du cordon aidera à

empêcher la fiche de se détacher de la rallonge.

DÉMARRAGE ET ARRÊT DE L’OUTIL

Pour démarrer le moteur :

AVERTISSEMENT

Les dents qui tournent peuvent pro-

voquer des blessures graves. Les dents continueront à tourn-

er pendant quelques secondes après avoir utilisé l’outil. Ne

touchez pas les dents en rotation. Le contact avec des com-

posants chauds peut provoquer de graves brûlures. Laissez

l’outil refroidir avant de le manipuler.

z Connectez l’outil à la source d’alimentation.

AVIS

Fixez toujours la rallonge à l’appareil à l’aide

du dispositif de retenue du cordon d’alimentation. Ne pas uti-

liser le dispositif de retenue du cordon d’alimentation peut

entraîner des dommages à l’outil ou à la rallonge.

z Maintenez le bouton de verrouillage enfoncé et appuyez sur la

gâchette de l’interrupteur.

REMARQUE : Une fois l’outil allumé, relâchez le bouton de ver-

rouillage.

Pour arrêter le moteur :

z Relâchez la gâchette de l’interrupteur.

RÉGLAGE DE L’ARBRE TÉLESCOPIQUE

z Débranchez l’outil de la source d’alimentation.

z Appuyez sur le bouton de réglage télescopique et ajustez l’arbre

télescopique si nécessaire.

z Relâchez le bouton de réglage télescopique pour verrouiller

l’arbre télescopique en place.

Remplacement des dents

z Débranchez l’outil de la source d’alimentation.

z Placez l’outil sur une surface plane et stable.

Voir la gure 5.

z Retirez l’écrou (1) de l’arbre à dents. Gardez la noix pour plus tard.

Voir la gure 6.

z Retirez le boulon (4) de l’arbre à dents. Conservez la vis pour

plus tard.

z Retirez le couvercle (3) et les dents (1).

z Retirez les dents d’espacement (2).

z Remplacez les dents si nécessaire.

INSTALLATION DES DENTS

Voir la gure 6.

z Fixez la pointe (1) à l’entretoise (2)

z Fixez le couvercle (3) aux dents et fixez-le au carter du moteur

avec le boulon (4).

z Voir Figure 5. Fixez le boulon au boîtier du moteur avec l’écrou (1).

FIG. 5

Français

OPÉRATION

CONSEILS D’UTILISATION

AVERTISSEMENT

N’utilisez jamais l’outil sur un toit

ou toute autre surface instable. Cela pourrait entraîner

la mort ou des blessures graves.

AVERTISSEMENT

Ne portez pas de vêtements am-

ples, de foulards ou de bijoux. Ils peuvent se coincer

dans les pièces mobiles, provoquant la mort ou des

blessures graves.

AVERTISSEMENT

Ne faites jamais passer le moto-

culteur sur la rallonge. Assurez-vous que la rallonge est

toujours dans une position sûre, loin des barbes.

AVERTISSEMENT

Lorsque vous travaillez sur des

pentes, assurez-vous de vous tenir en diagonale par

rapport à la pente pour maintenir une position stable

et sûre. Ne travaillez pas sur des pentes extrêmement

raides.

AVERTISSEMENT

Assurez-vous que la zone à net-

toyer est exempte de pierres, branches, fils, graviers

et autres objets qui pourraient accidentellement être

projetés dans n’importe quelle direction par l’outil et

causer des blessures graves à l’opérateur et à d’autres

personnes.

AVERTISSEMENT

Avant de transporter le motocul-

teur d’une zone à une autre, arrêtez le moteur et atten-

dez que les dents s’arrêtent de tourner. Débranchez le

cultivateur de la source d’alimentation. Faites attention

à ne pas laisser les dents toucher le sol lorsque vous

transportez l’outil.

z Si l’appareil entre en contact avec tout type d’obstruction

ou de débris pendant l’utilisation, arrêtez l’outil, débran-

chez-le de la source d’alimentation, retirez l’obstruction

et inspectez soigneusement l’appareil pour déceler tout

dommage avant de continuer.

AVERTISSEMENT

Ne mettez jamais votre main dans

les dents et ne placez jamais une partie de votre corps

devant l’outil lorsque l’appareil est en fonctionnement

ou lorsqu’il est branché. Assurez-vous toujours que

toutes les pièces mobiles sont arrêtées et que l’out-

il est débranché avant de dégager toute obstruction.

Le non-respect de ces instructions peut entraîner des

blessures graves.

z Pour nettoyer les dents ou l’arbre des dents, relâchez la

gâchette. Attendez que les dents s’arrêtent et débranchez

l’outil de la source d’alimentation. Délogez les débris des

dents ou de l’arbre des dents.

z Portez toujours des gants lors du nettoyage des dents ou

de l’arbre des dents.

z Certaines pièces de l’outil peuvent geler dans des condi-

tions météorologiques extrêmes. N’essayez pas de faire

fonctionner l’appareil avec des pièces gelées.

z Pour utiliser l’outil plus efficacement :

z Effectuez deux passages sur la zone cultivée. Faites le

deuxième passage perpendiculairement au premier.

z Effectuez deux passages sur la zone cultivée. Faites en

sorte que le deuxième passage chevauche le premier.

z Cet outil a une largeur de trait de 6,3 pouces (16 cm) et

jusqu’à 6 pouces (15,2 cm) de profondeur en un seul

passage.

z Gardez le câble exempt d’obstructions, d’objets pointus et

de palettes en rotation. Ne tirez pas sur le cordon et n’en

abusez pas de quelque manière que ce soit. Inspectez

fréquemment le câble pour détecter tout signe de dom-

mage. Si vous constatez des dommages, veuillez contacter

le service client.

z Débranchez la rallonge après avoir utilisé l’outil électrique.

Accrochez la rallonge avec l’outil afin qu’elle ne puisse pas

être perdue ou endommagée.

FIG. 6

Français

AVERTISSEMENT

Avant d’inspecter, de nettoyer ou d’entretenir l’appareil, arrêtez le moteur, attendez que toutes

les pièces mobiles s’arrêtent et débranchez l’outil de la source d’alimentation. Le non-respect de ces instructions

pourrait entraîner des blessures graves ou des dommages matériels.

AVERTISSEMENT

Portez toujours des lunettes de protection avec des protections latérales marquées comme

étant conformes à la norme ANSI Z87.1. Dans le cas contraire, des objets pourraient être projetés dans vos yeux et

provoquer des blessures graves.

AVERTISSEMENT

Utilisez uniquement des pièces de rechange autorisées. L’utilisation d’autres pièces peut créer

un danger ou endommager le produit.

AVIS

Inspectez périodiquement l’ensemble du produit pour déceler les pièces endommagées, manquantes

ou desserrées, telles que les vis, les écrous, les boulons et les capuchons. Serrez toutes les attaches et tous les capu-

chons. N’utilisez pas ce produit tant que toutes les pièces manquantes ou endommagées n’ont pas été remplacées.

Contactez le service client pour obtenir de l’aide.

ENTRETIEN GÉNÉRAL

Évitez d’utiliser des solvants lors du nettoyage des pièces en plastique. La plupart des plastiques sont susceptibles d’être

endommagés par divers types de solvants commerciaux et peuvent être endommagés par leur utilisation. Utilisez des

chiffons propres pour enlever la saleté, la poussière, l’huile et la graisse.

AVERTISSEMENT

Ne laissez pas les liquides de frein, l’essence, les produits pétroliers ou les huiles pénétrantes

entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le

plastique, ce qui peut entraîner des blessures graves.

PRUDENCE

Nettoyez toujours le cultivateur après chaque utilisation. Ne pas nettoyer l’outil peut l’endom-

mager ou provoquer un dysfonctionnement.

PRUDENCE

N’utilisez jamais de tuyau d’arrosage pour nettoyer le cultivateur.

Nettoyez sous le protège-dents et le carter du moteur avec une brosse à récurer et un chiffon doux imbibé d’un mélange

d’eau et de savon doux.

Pour enlever la saleté et les débris de l’entraînement et des dents, utilisez une brosse ou un chiffon humide.

Nettoyez les bouches d’aération du boîtier du moteur et enlevez toute herbe ou saleté.

Après avoir nettoyé l’outil, séchez les dents et l’arbre et appliquez une huile lubrifiante légère pour éviter la rouille.

STOCKAGE DES OUTILS

z Nettoyez l’outil avec un chiffon propre et sec.

z Inspectez tous les écrous, boulons, boutons, vis et fixations pour vérifier leur serrage.

z Inspectez les pièces mobiles pour déceler tout dommage, cassure ou usure. Faire réparer les pièces endommagées ou

manquantes.

z Rangez l’outil dans un endroit intérieur propre et sec, hors de portée des enfants.

z Ne pas stocker à proximité de matières corrosives, telles que des engrais ou du sel gemme.

ENTRETIEN

Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE CORRECTION

Le moteur ne démarre

pas

L'alimentation est défectueuse Assurez-vous que l'outil est connecté à une

source d'alimentation en état de marche.

Le cordon d’alimentation ou la rallonge est

endommagé ou mal branché

Inspectez le cordon d’alimentation, la

rallonge, la fiche et la prise. N'utilisez pas

l'outil si des câbles sont endommagés.

Le moteur est surchargé et le disjoncteur se

déclenche

Attendez 15 minutes et essayez à nouveau

d'utiliser l'outil. Évitez d'utiliser l'outil sur des

sols contenant des objets durs ou lorsque le

sol est humide ou gelé.

Les balais de charbon sont usés Contactez le service client.

bruit anormal

Les dents sont usées ou endommagées Remplacez les dents.

La profondeur de travail est trop faible Utilisez l'outil à un rythme plus lent et plus

profond.

Vibrations excessives

Composants en vrac Inspectez l'outil et serrez les vis, écrous ou

composants desserrés. Si le bruit persiste,

contactez le service client.

Mauvaises

performances

Les dents sont usées ou endommagées Remplacez les dents.

La profondeur de travail est trop faible Utilisez l'outil à un rythme plus lent et plus

profond.

Surchauffe de l’outil

Le moteur est surchargé et le disjoncteur se

déclenche.

Réduisez la charge du moteur. Évitez

d'utiliser l'outil sur des sols contenant des

objets durs ou lorsque le sol est humide ou

gelé.

La rallonge est trop longue et n'est pas d'un

calibre suffisant.

Utilisez une rallonge de calibre et de

longueur appropriés.

Français

PAGE DES PIÈCES DÉTACHÉES

Numéro d'index Description Numéro de pièce

1 Dents gauches W6TCAC0002

2 Dents droites W6TCAC0004

3 Assemblage de la poignée W6TCAC0029

NOTES/NOTAS

www.WestinghouseOutdoorPower.com

Service Hotline (855) 944-3571

777 Manor Park Drive, Columbus, OH 43228

and Westinghouse are trademarks of Westinghouse Electric Corporation.

Used under license by Westinghouse Outdoor Power Equipment.

W6TCAC 11/24

PF130007

Westinghouse W6TCAC 6" Mini Tiller Cultivator

Product's Documents

Manual

Specifications

Westinghouse W6TCAC Questions and Answers
