Behringer DEEPMIND 12X Analog Polyphonic Synthesizer User Manual

Quick Start Guide

DEEPMIND 12X

True Analog 12-Voice Polyphonic Synthesizer with 4 FX Engines, 2 OSCs

and LFOs per Voice, 3 ADSR Generators, 8-Channel Modulation Matrix,

32-Step Control Sequencer, Tablet Remote Control and Built-In WiFi

V 0.0

2 DEEPMIND 12X Quick Start Guide 3

5. Proteja el cable de alimentación contra daños,

especialmente en los enchufes y en el tomacorriente

del aparato.

6. No lo instale cerca de fuentes de calor como

radiadores, rejillas de calefacción, estufas u otros aparatos

(incluyendo amplicadores) que generen calor.

7. No anule el propósito de seguridad del enchufe

polarizado o del tipo con toma de tierra. Un enchufe

polarizado tiene dos clavijas, una más ancha que la otra

(solo para EE. UU. y Canadá). Un enchufe con toma de

tierra tiene dos clavijas y una tercera clavija de toma de

tierra. La clavija ancha o la tercera clavija se proporcionan

para su seguridad. Si el enchufe suministrado no encaja

en su toma de corriente, consulte a un electricista para

reemplazar la toma obsoleta.

8. Utilice solo accesorios y accesorios recomendados por

el fabricante.

9. Utilice solo carritos,

soportes, trípodes,

soportes o mesas

especicados. Tenga

cuidado para evitar que el

carro/ combinación de

aparatos se vuelque al

moverlo.

10. Desenchufe durante tormentas o si no se utiliza

durante un largo período.

11. Solo utilice personal cualicado para el servicio,

especialmente después de daños.

12. El aparato con terminal de puesta a tierra protectora

debe conectarse a un tomacorriente de red con una

conexión de puesta a tierra protectora.

13. Cuando se utilice el enchufe de red o un acoplador de

aparatos como dispositivo de desconexión, el dispositivo

de desconexión debe seguir siendo fácilmente operable.

14. Evite la instalación en espacios connados

como estanterías.

15. No coloque fuentes de llama desnuda, como velas

encendidas, en el aparato.

16. Rango de temperatura de funcionamiento de

5°a 45°C (41°a 113°F).

Music Tribe no admite ningún tipo de responsabilidad

por cualquier daño o pérdida que pudiera sufrir

cualquier persona por conar total o parcialmente en la

descripciones, fotografías o armaciones contenidas en

este documento. Las especicaciones técnicas, imágenes

y otras informaciones contenidas en este documento

están sujetas a modicaciones sin previo aviso. Todas las

marcas comerciales que aparecen aquí son propiedad

de sus respectivos dueños. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston Microphones y

Coolaudio son marcas comerciales o marcas registradas

de Music Tribe Global Brands Ltd. © Music Tribe Global

Brands Ltd. 2024 Reservados todos los derechos.

Si quiere conocer los detalles y condiciones aplicables

de la garantía así como información adicional sobre

la Garantía limitada de Music Tribe, consulte online

toda la información en la web community.musictribe.

com/support.

Les points repérés par ce symbole portent

une tension électrique susante pour

constituer un risque d’électrocution.

Utilisez uniquement des câbles d’enceintes professionnels

de haute qualité avec ches Jack mono 6,35 mm ou ches

à verrouillages déjà installées. Touteautre installation ou

modication doit être eectuée uniquement par un

personnel qualié.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Ce symbol signale les consignes

d’utilisation et d'entretien importantes

dans la documentation fournie. Lisez les

consignes de sécurité du manuel d’utilisation de

l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni

démonter le panneau arrière. L’intérieur de l’appareil

ne possède aucun élément réparable par l’utilisateur.

Laissertoute réparation à un professionnel qualié.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la

pluie, à la moisissure, aux gouttes ou aux éclaboussures.

Ne posez pas de récipient contenant un liquide sur

l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel qualié.

Pouréviter tout risque de choc électrique, n’eectuez

aucune réparation sur l’appareil qui ne soit décrite par le

manuel d’utilisation. Les éventuelles réparations doivent

être eectuées uniquement par un technicien spécialisé.

Avertissement

Veuillez vous référer aux informations

situées à l'extérieur du boîtier inférieur

pour obtenir les renseignements électriques et de sécurité

avant d'installer ou d'utiliser l'appareil.

1. Veuillez lire et suivre toutes les instructions et

avertissements.

2. Éloignez l'appareil de l'eau (sauf pour les produits

conçus pour une utilisation en extérieur).

3. Nettoyez uniquement avec un chion sec.

4. Ne bloquez pas les ouvertures de ventilation.

N'installez pas dans un espace conné. Installez

uniquement selon les instructions du fabricant.

5. Protégez le cordon d'alimentation contre les

dommages, en particulier au niveau des ches et de la

prise de l'appareil.

6. N'installez pas près de sources de chaleur telles

que radiateurs, registres de chaleur, cuisinières ou autres

appareils (y compris les amplicateurs) qui produisent de

la chaleur.

7. Ne contrecarrez pas le but de sécurité de la che

polarisée ou de type mise à la terre. Une che polarisée

a deux lames, l'une plus large que l'autre (uniquement

pour les États-Unis et le Canada). Une che de type mise

à la terre a deux lames et une troisième broche de mise à

la terre. La lame large ou la troisième broche sont fournies

pour votre sécurité. Si la che fournie ne s'adapte pas à

votre prise, consultez un électricien pour remplacer la

prise obsolète.

8. Utilisez uniquement des accessoires et des pièces

recommandés par le fabricant.

9. Utilisez

uniquement des chariots,

des supports, des trépieds,

des supports ou des tables

spéciés. Faites attention

pour éviter le

renversement lors du

déplacement de la

combinaison chariot/appareil.

10. Débranchez pendant les tempêtes ou si l'appareil

n'est pas utilisé pendant une longue période.

11. Utilisez uniquement du personnel qualié pour

l'entretien, surtout après des dommages.

12. L'appareil avec une borne de mise à la terre

protectrice doit être connecté à une prise secteur avec une

connexion de mise à la terre protectrice.

13. Lorsque la che secteur ou un coupleur d'appareil

est utilisé comme dispositif de déconnexion, le dispositif

de déconnexion doit rester facilement utilisable.

14. Évitez l'installation dans des espaces connés

comme des bibliothèques.

15. Ne placez pas de sources de amme nue, telles que

des bougies allumées, sur l'appareil.

16. Plage de température de fonctionnement de

5°à 45°C (41°à 113°F).

Music Tribe ne peut être tenu pour responsable pour

toute perte pouvant être subie par toute personne

se ant en partie ou en totalité à toute description,

photographie ou armation contenue dans ce

document. Les caractéristiques, l’apparence et d’autres

informations peuvent faire l’objet de modications

sans notication. Toutes les marques appartiennent

Terminals marked with this symbol carry

electrical current of sucient magnitude

to constitute risk of electric shock.

Use only high-quality professional speaker cables with

¼" TS or twist-locking plugs pre-installed. All other

installation or modication should be performed only

by qualied personnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the

enclosure-voltage that may be sucient to constitute a

risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the

accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section).

No user serviceable parts inside. Refer servicing to

qualied personnel.

Caution

To reduce the risk of re or electric shock,

do not expose this appliance to rain and

moisture. The apparatus shall not be exposed to dripping

or splashing liquids and no objects lled with liquids, such

as vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by qualied service personnel only.

To reduce the risk of electric shock do not perform any

servicing other than that contained in the operation

instructions. Repairs have to be performed by qualied

service personnel.

Warning

Please refer to the information on the

exterior of bottom enclosure for electrical

and safety information before installing or operating

the device.

1. Please read and follow all instructions and warnings.

2. Keep the apparatus away from water (except for

outdoor products).

3. Clean only with dry cloth.

4. Do not block ventilation openings. Do not install in a

conned space. Install only according to manufacturer's

instructions.

5. Protect the power cord from damage, particularly at

plugs and appliance socket.

6. Do not install near any heat sources such as radiators,

heat registers, stoves or other apparatus (including

ampliers) that produce heat.

7. Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two blades

with one wider than the other (only for USA and Canada).

A grounding-type plug has two blades and a third

grounding prong. The wide blade or the third prong are

provided for your safety. If the provided plug does not t

into your outlet, consult an electrician for replacement of

the obsolete outlet.

8. Use only attachments and accessories recommended

by the manufacturer.

9. Use only specied

carts, stands, tripods,

brackets, or tables. Use

caution to prevent tip-over

when moving the cart/

apparatus combination.

10. Unplug during

storms, or if not in use for

a long period.

11. Only use qualied personnel for servicing, especially

after damage.

12. The apparatus with protective earthing terminal

shall be connected to a MAINS socket outlet with a

protective earthing connection.

13. Where the MAINS plug or an appliance coupler is

used as the disconnect device, the disconnect device shall

remain readily operable.

14. Avoid installing in conned spaces like bookcases.

15. Do not place naked ame sources, such as lighted

candles, on the apparatus.

16. Operating temperature range 5° to 45°C

(41° to 113°F).

Music Tribe accepts no liability for any loss which may

be suered by any person who relies either wholly or in

part upon any description, photograph, or statement

contained herein. Technical specications, appearances

and other information are subject to change without

notice. All trademarks are the property of their

respective owners. Midas, Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones and Coolaudio

are trademarks or registered trademarks of Music

Tribe Global Brands Ltd. © Music Tribe Global Brands

For the applicable warranty terms and conditions

and additional information regarding Music Tribe’s

Limited Warranty, please see complete details online at

community.musictribe.com/support.

Las terminales marcadas con este símbolo

transportan corriente eléctrica de

magnitud suciente como para constituir

un riesgo de descarga eléctrica. Utilice

solo cables de altavoz profesionales y de alta calidad con

conectores TS de 6,3 mm o de bayoneta prejados.

Cualquier otra instalación o modicación debe ser

realizada únicamente por un técnico cualicado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser suciente para constituir un riesgo

dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la

documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte

posterior). No hay piezas en el interior del equipo que

puedan ser reparadas por el usuario. Si es necesario,

póngase en contacto con personal cualicado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este

aparato a la lluvia, humedad o alguna otra fuente que

pueda salpicar o derramar algún líquido sobre el aparato.

Nocoloque ningún tipo de recipiente para líquidos sobre

el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal

cualicado. Para evitar el riesgo de una descarga eléctrica,

no realice reparaciones que no se encuentren descritas

en el manual de operaciones. Lasreparaciones deben ser

realizadas exclusivamente por personalcualicado.

Advertencia

Consulte la información en el exterior del

recinto inferior para obtener información

eléctrica y de seguridad antes de instalar u operar

el dispositivo.

1. Por favor, lea y siga todas las instrucciones y

advertencias.

2. Mantenga el aparato alejado del agua (excepto para

productos diseñados para uso en exteriores).

3. Limpie solo con un paño seco.

4. No obstruya las aberturas de ventilación. No instale

en un espacio connado. Instale solo de acuerdo con las

instrucciones del fabricante.

Instrucciones de

seguridad

NEGACIÓN LEGAL

GARANTÍA LIMITADA

Important Safety

Instructions

LEGAL DISCLAIMER

LIMITED WARRANTY

Consignes de sécurité

DÉNI LÉGAL

4 DEEPMIND 12X Quick Start Guide 5

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura

(ouasecção de trás). Não existem peças substituíveis por

parte do utilizador no seu interior. Para esse efeito recorrer

a um técnico qualicado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser

exposto à chuva nem à humidade. Além disso, não deve

ser sujeito a salpicos, nem devem ser colocados em cima

do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de

assistência qualicados. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação, salvo se possuir as

quali-cações necessárias. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação. Só o deverá fazer se

possuir as qualicações necessárias.

Aviso

Consulte as informações na parte

externa do invólucro inferior para obter

informações elétricas e de segurança antes de instalar ou

operar o dispositivo.

1. Por favor, leia e siga todas as instruções e

advertências.

2. Mantenha o aparelho longe da água (exceto para

produtos destinados a uso externo).

3. Limpe apenas com um pano seco.

4. Não obstrua as aberturas de ventilação. Não instale

em espaços connados. Instale apenas de acordo com as

instruções do fabricante.

5. Proteja o cabo de alimentação contra danos,

especialmente nos plugs e na tomada do aparelho.

6. Não instale próximo a fontes de calor, como

radiadores, registros de calor, fogões ou outros aparelhos

(incluindo amplicadores) que produzam calor.

7. Não desfaça a nalidade de segurança da tomada

polarizada ou do tipo com aterramento. Uma tomada

polarizada possui duas lâminas, sendo uma mais larga

que a outra (apenas para EUA e Canadá). Uma tomada

com aterramento possui duas lâminas e uma terceira

ponta de aterramento. A lâmina larga ou a terceira ponta

são fornecidas para sua segurança. Se o plug fornecido

não se encaixar na sua tomada, consulte um eletricista

para substituir a tomada obsoleta.

8. Use apenas acessórios e equipamentos

recomendados pelo fabricante.

9. Use apenas

carrinhos, suportes, tripés,

suportes ou mesas

especicados. Tenha

cuidado para evitar

tombamentos ao mover a

combinação carrinho/

aparelho.

10. Desconecte durante tempestades ou se não estiver

em uso por um longo período.

11. Use apenas pessoal qualicado para serviços,

especialmente após danos.

12. O aparelho com terminal de aterramento protetor

deve ser conectado a uma tomada de corrente com

conexão de aterramento protetor.

13. Quando o plugue de corrente ou um acoplador

de aparelho é usado como dispositivo de desconexão,

o dispositivo de desconexão deve permanecer

prontamente operável.

14. Evite instalar em espaços connados, como estantes.

15. Não coloque fontes de chama nua, como velas

acesas, no aparelho.

16. Faixa de temperatura de operação de 5°a 45°C

(41°a 113°F).

O Music Tribe não se responsabiliza por perda

alguma que possa ser sofrida por qualquer pessoa

que dependa, seja de maneira completa ou parcial,

de qualquer descrição, fotograa, ou declaração

aqui contidas. Dados técnicos, aparências e outras

informações estão sujeitas a modicações sem aviso

prévio. Todas as marcas são propriedade de seus

respectivos donos. Midas, Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones e Coolaudio

são marcas ou marcas registradas do Music Tribe

Global Brands Ltd. © Music Tribe Global Brands Ltd.

Para obter os termos de garantia aplicáveis e condições e

informações adicionais a respeito da garantia limitada do

Music Tribe, favor vericar detalhes na íntegra através do

website community.musictribe.com/support.

I terminali contrassegnati da questo

simbolo conducono una corrente elettrica

di magnitudine suciente a costituire un

rischio di scossa elettrica. Utilizzare solo cavi per

altoparlanti professionali di alta qualità con jack

sbilanciati da 6,35mm. o connettori con blocco a

rotazione. Tutte le altre installazioni o modiche devono

essere eseguite esclusivamente da personale qualicato.

Questo simbolo, ovunque appaia, avverte

della presenza di una tensione pericolosa

non isolata all'interno dello chassis,

tensione che può essere suciente per

costituire un rischio di scossa elettrica.

Questo simbolo, ovunque appaia, segnala

importanti istruzioni operative e di

manutenzione nella documentazione

allegata. Si invita a leggere il manuale.

Attenzione

Per ridurre il rischio di scosse elettriche,

non rimuovere il coperchio superiore

(o la sezione posteriore). All'interno non ci sono parti

riparabili dall'utente. Per la manutenzione rivolgersi a

personale qualicato.

Attenzione

Per ridurre il rischio di incendi o scosse

elettriche, non esporre questo apparecchio

a pioggia e umidità. L'apparecchio non deve essere

esposto a gocciolio o schizzi di liquidi e nessun oggetto

contenente liquidi, come vasi, deve essere collocato

sull'apparecchio.

Attenzione

Queste istruzioni di servizio sono destinate

esclusivamente a personale qualicato.

Per ridurre il rischio di scosse elettriche non eseguire

interventi di manutenzione diversi da quelli contenuti

nel manuale di istruzioni. Le riparazioni devono essere

eseguite da personale di assistenza qualicato.

Avvertimento

Consultare le informazioni sulla parte

esterna dell'involucro inferiore per

ottenere informazioni elettriche e di sicurezza prima di

installare o utilizzare il dispositivo.

1. Si prega di leggere e seguire tutte le istruzioni e

gli avvertimenti.

2. Mantenere l'apparecchio lontano dall'acqua (tranne

che per i prodotti destinati all'uso all'aperto).

3. Pulire solo con un panno asciutto.

4. Non ostruire le aperture di ventilazione. Non

installare in spazi ristretti. Installare solo secondo le

istruzioni del produttore.

5. Proteggere il cavo di alimentazione dai danni,

soprattutto alle spine e alla presa dell'elettrodomestico.

6. Non installare vicino a fonti di calore come

termosifoni, bocchette di calore, fornelli o altri apparecchi

(compresi gli amplicatori) che producono calore.

7. Non eludere lo scopo di sicurezza della spina

polarizzata o della spina con messa a terra. Una spina

polarizzata ha due lame di cui una più larga dell'altra (solo

per USA e Canada). Una spina con messa a terra ha due

lame e una terza spina di messa a terra. La lama larga o

la terza spina sono fornite per la vostra sicurezza. Se la

spina fornita non si adatta alla vostra presa, consultare un

elettricista per la sostituzione della presa obsoleta.

8. Utilizzare solo accessori e attrezzature raccomandati

dal produttore.

à leurs propriétaires respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston Microphones et

Coolaudio sont des marques ou marques déposées de

Music Tribe Global Brands Ltd. © Music Tribe Global

Pour connaître les termes et conditions de

garantie applicables, ainsi que les informations

supplémentaires et détaillées sur la Garantie

Limitée de Music Tribe, consultez le site Internet

community.musictribe.com/support.

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung,

dassdie Gefahr eines Stromschlags

besteht. Verwenden Sie nur hochwertige, professionelle

Lautsprecherkabel mit vorinstallierten 6,35 mm

MONO-Klinkensteckern oder Lautsprecherstecker mit

Drehverriegelung. Alle anderen Installationen oder

Modikationen sollten nur von qualiziertem

Fachpersonal ausgeführt werden.

Dieses Symbol weist Sie immer dann

darauf hin, wenn es erscheint, dass im

Inneren des Gehäuses gefährliche

unisolierte Spannung vorhanden ist – eine Spannung,

die ausreichend sein kann, um ein Stromschlagrisiko

darzustellen.

Dieses Symbol weist Sie an jeder Stelle, an

der es erscheint, auf wichtige Betriebs-

und Wartungsanweisungen in der

beiliegenden Literatur hin. Bitte lesen Sie die

Bedienungsanleitung.

Vorsicht

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung

bzw. Geräterückwand nicht abgenommen werden.

ImInnern des Geräts benden sich keine vom Benutzer

reparierbaren Teile. Reparaturarbeiten dürfen nur von

qualiziertem Personal ausgeführt werden.

Vorsicht

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses

Gerät weder Regen oder Feuchtigkeit ausgesetzt werden

noch sollten Spritzwasser oder tropfende Flüssigkeiten

in das Gerät gelangen können. Stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen,

aufdasGerät.

Vorsicht

Die Service-Hinweise sind nur durch

qualiziertes Personal zu befolgen.

Umeine Gefährdung durch Stromschlag zu vermeiden,

führen Sie bitte keinerlei Reparaturen an dem Gerät

durch, die nicht in der Bedienungsanleitung beschrieben

sind. Reparaturen sind nur von qualiziertem

Fachpersonaldurchzuführen.

Warnung

Bitte beachten Sie die Informationen auf

der Außenseite der unteren Abdeckung

bezüglich elektrischer und sicherheitstechnischer

Hinweise, bevor Sie das Gerät installieren oder in

Betrieb nehmen.

1. Bitte lesen Sie alle Anweisungen und Warnhinweise

sorgfältig durch und befolgen Sie diese.

2. Halten Sie das Gerät von Wasser fern (außer bei

Produkten für den Außenbereich).

3. Reinigen Sie nur mit einem trockenen Tuch.

4. Blockieren Sie nicht die Belüftungsönungen.

Installieren Sie das Gerät nicht in einem engen Raum und

nur gemäß den Anweisungen des Herstellers.

5. Schützen Sie das Netzkabel vor Beschädigungen,

insbesondere an Steckern und Gerätebuchsen.

6. Installieren Sie das Gerät nicht in der Nähe von

Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder

anderen Geräten (einschließlich Verstärkern), die Wärme

erzeugen.

7. Heben Sie nicht den Sicherheitszweck des

polarisierten oder geerdeten Steckers auf. Ein polarisierter

Stecker hat zwei Klingen, von denen eine breiter ist als die

andere (nur für USA und Kanada). Ein geerdeter Stecker

hat zwei Klingen und einen dritten Erdungszapfen.

Die breite Klinge oder der dritte Zapfen dienen Ihrer

Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre

Steckdose passt, konsultieren Sie einen Elektriker, um die

veraltete Steckdose zu ersetzen.

8. Verwenden Sie nur vom Hersteller empfohlene

Anbaugeräte und Zubehörteile.

9. Verwenden Sie nur

spezizierte Wagen,

Ständer, Stative,

Halterungen oder Tische.

Achten Sie darauf, dass der

Wagen/Geräte-

Kombination beim

Bewegen nicht umkippt.

10. Ziehen Sie bei Gewittern oder bei längerer

Nichtbenutzung den Stecker.

11. Lassen Sie nur qualiziertes Personal für

Wartungsarbeiten arbeiten, besonders nach

Beschädigungen.

12. Das Gerät mit schützendem Erdungsterminal muss

an eine Steckdose mit schützender Erdungsverbindung

angeschlossen werden.

13. Wenn der Netzstecker oder ein Gerätekuppler

als Trennvorrichtung verwendet wird, muss die

Trennvorrichtung leicht bedienbar bleiben.

14.

Vermeiden Sie die Installation in engen Räumen wie

Bücherregalen.

15. Platzieren Sie keine oenen Flammenquellen, wie

brennende Kerzen, auf dem Gerät.

16. Betriebstemperaturbereich von 5°bis 45°C

(41°bis 113°F).

Music Tribe übernimmt keine Haftung für Verluste,

die Personen entstanden sind, die sich ganz oder

teilweise auf hier enthaltene Beschreibungen,

Fotos oder Aussagen verlassen haben. Technische Daten,

Erscheinungsbild und andere Informationen können

ohne vorherige Ankündigung geändert werden. Alle

Warenzeichen sind Eigentum der jeweiligen Inhaber.

Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon, Behringer, Bugera,

Aston Microphones und Coolaudio sind Warenzeichen

oder eingetragene Warenzeichen der Music Tribe Global

Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle

Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche

Informationen bezüglich der von Music Tribe gewährten

beschränkten Garantie nden Sie online unter

community.musictribe.com/support.

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude

suciente para constituir um risco de

choque elétrico. Use apenas cabos de alto-falantes de alta

qualidade com plugues TS de ¼" ou plugues com trava de

torção pré-instalados. Todas as outras instalações e

modicações devem ser efetuadas por

pessoasqualicadas.

Este símbolo, onde quer que apareça, alerta

para a presença de tensão perigosa não

isolada dentro do invólucro - uma tensão

que pode ser suciente para constituir um risco de choque.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o

equipamento. Por favor leia o manual de instruções.

Wichtige

Sicherheitshinweise

HAFTUNGSAUSSCHLUSS

BESCHRÄNKTE GARANTIE

GARANTIE LIMITÉE

Instruções de Segurança

Importantes

LEGAL RENUNCIANTE

GARANTIA LIMITADA

Informazioni importanti

6 DEEPMIND 12X Quick Start Guide 7

Voor de toepasselijke garantievoorwaarden en

aanvullende informatie met betrekking tot de beperkte

garantie van Music Tribe, zie de volledige details online

op community.musictribe.com/support.

Uttag markerade med symbolen leder

elektrisk strömstyrka som är tillräckligt

stark för att utgöra en risk för elchock.

Använd endast högkvalitativa, kommersiellt tillgängliga

högtalarkablar med förhandsinstallerade ¼"TS-

kontakter. All annan installering eller modikation bör

endast utföras av kompetent personal.

Denna symbol, var den än förekommer,

varnar för närvaron av farlig, oisolerad

spänning inuti höljet - spänning som kan

vara tillräcklig för att utgöra en risk för stöt.

Den här symbolen hänvisar till viktiga

punkter om användning och underhåll i

den medfölljande dokumentationen.

Varvänlig och läs bruksanvisningen.

Försiktighet

Minska risken för elektriska stötar genom

att aldrig ta av höljet upptill på apparaten

(eller ta av baksidan). Inuti apparaten nns det inga delar

som kan repareras av användaren. Endastkvalicerad

personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och

elektriska stötar ska apparaten skyddas

mot regn och fukt. Apparaten går inte utsättas för

dropp eller spill och inga vattenbehållare som vaser etc.

fårplaceras på den.

Försiktighet

Serviceinstruktionen är enbart avsedd

för kvalicerad servicepersonal. Föratt

undvika risker genom elektriska stötar, genomför inga

reparationer på apparaten, vilka inte är beskrivna i

bruksanvisningen. Endast kvalicerad fackpersonal får

genomföra reparationerna.

Varning

Vänligen se informationen på

utsidan av bottenhöljet för elektrisk

och säkerhetsinformation innan du installerar eller

använder enheten.

1. Vänligen läs och följ alla instruktioner och

varningar noggrant.

2. Håll apparaten borta från vatten (utom för

utomhusprodukter).

3. Rengör endast med en torr trasa.

4. Blockera inte ventilationsöppningarna. Installera inte

i trånga utrymmen. Installera endast enligt tillverkarens

anvisningar.

5. Skydda nätkabeln från skador, särskilt vid kontakter

och apparatkontakten.

6. Installera inte nära värme källor som element,

värmeregistrar, spisar eller andra apparater (inklusive

förstärkare) som producerar värme.

7. Förstör inte säkerhetsfunktionen hos den polariserade

eller jordade kontakten. En polariserad kontakt har två

blad varav ett är bredare än det andra (endast för USA

och Kanada). En jordad kontakt har två blad och en tredje

jordningsstift. Det breda bladet eller det tredje stiftet är

till för din säkerhet. Om den medföljande kontakten inte

passar i ditt uttag, kontakta en elektriker för att byta ut

det föråldrade uttaget.

8. Använd endast tillbehör och tillbehör som

rekommenderas av tillverkaren.

9. Använd endast

specicerade vagnar, ställ,

stativ, fästen eller bord. Var

försiktig för att förhindra

vältningsrisk när du yttar

vagnen/

apparatkombinationen.

10. Koppla ur under åskväder eller om enheten inte

används under en längre tid.

11. Använd endast kvalicerad personal för service,

särskilt efter skador.

12. Apparaten med skyddsjordanslutning ska anslutas

till ett vägguttag med skyddsjordanslutning.

13. Om nätkontakten eller en apparatkoppling

används som frånkopplingsanordning måste

frånkopplingsanordningen vara lätt åtkomlig.

14. Undvik installation i trånga utrymmen som

bokhyllor.

15. Placera inte öppna lågor, som tända ljus, på

apparaten.

16. Driftstemperaturområde 5°till 45°C (41°till 113°F).

Music Tribe tar inget ansvar för någon förlust som kan

drabbas av någon person som helt eller delvis förlitar

sig på någon beskrivning, fotogra eller uttalande som

nns här. Tekniska specikationer, utseenden och annan

information kan ändras utan föregående meddelande.

Alla varumärken tillhör respektive ägare. Midas,

Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer, Bugera, Aston

Microphones och Coolaudio är varumärken eller

registrerade varumärken som tillhör Music Tribe Global

Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alla

Rättigheter reserverade.

För tillämpliga garantivillkor och ytterligare

information om Music Tribes begränsade garanti,

se fullständig information online på community.

musictribe.com/support.

Terminale oznaczone symbolem

przenoszą wystarczająco wysokie napięcie

elektryczne, aby stworzyć ryzyko

porażenia prądem. Używaj wyłącznie wysokiej jakości

fabrycznie przygotowanych kabli z zainstalowanymi

wtyczkami ¼"TS. Wszystkie inne instalacje lub

modykacje powinny być wykonywane wyłącznie przez

wykwalikowany personel techniczny.

Ten symbol, gdziekolwiek się pojawi,

informuje Cię o obecności nieizolowanego

niebezpiecznego napięcia wewnątrz

obudowy - napięcia, które może stanowić ryzyko

porażenia.

Ten symbol informuje o ważnych

wskazówkach dotyczących obsługi i

konserwacji urządzenia w dołączonej

dokumentacji. Proszę przeczytać stosowne informacje w

instrukcji obsługi.

Uwaga

W celu wyeliminowania zagrożenia

porażenia prądem zabrania się

zdejmowania obudowy lub tylnej ścianki urządzenia.

Elementy znajdujące się we wnętrzu urządzenia nie mogą

być naprawiane przez użytkownika. Naprawy mogą być

wykonywane jedynie przez wykwalikowanypersonel.

Uwaga

W celu wyeliminowania zagrożenia

porażenia prądem lub zapalenia się

urządzenia nie wolno wystawiać go na działanie deszczu

i wilgotności oraz dopuszczać do tego, aby do wnętrza

dostała się woda lub inna ciecz. Nie należy stawiać na

urządzeniu napełnionych cieczą przedmiotów takich jak

np. wazony lub szklanki.

Uwaga

Prace serwisowe mogą być wykonywane

jedynie przez wykwalikowany personel.

W celu uniknięcia zagrożenia porażenia prądem nie należy

wykonywać żadnych manipulacji, które nie są opisane

w instrukcji obsługi. Naprawywykonywane mogą być

jedynie przez wykwalikowany personeltechniczny.

9. Utilizzare solo

carrelli, supporti, treppiedi,

stae o tavoli specicati.

Prestare attenzione per

evitare il ribaltamento

durante lo spostamento

della combinazione

carrello/apparecchio.

10. Scollegare durante le tempeste o se non viene

utilizzato per un lungo periodo.

11. Utilizzare solo personale qualicato per la

manutenzione, specialmente dopo danni.

12. L'apparecchio con terminale di messa a terra

protettiva deve essere collegato a una presa di corrente

con connessione di messa a terra protettiva.

13. Se la spina di rete o un accoppiatore

dell'elettrodomestico viene utilizzato come dispositivo

di disconnessione, il dispositivo di disconnessione deve

rimanere facilmente utilizzabile.

14. Evitare l'installazione in spazi ristretti come librerie.

15. Non posizionare fonti di amma nuda, come candele

accese, sull'apparecchio.

16. Intervallo di temperatura di funzionamento da

5°a 45°C (da 41°a 113°F).

Music Tribe non si assume alcuna responsabilità per

eventuali danni che possono essere subiti da chiunque

si adi in tutto o in parte a qualsiasi descrizione,

fotograa o dichiarazione contenuta qui. Speciche

tecniche, aspetti e altre informazioni sono soggette

a modiche senza preavviso. Tutti i marchi sono di

proprietà dei rispettivi titolari. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston Microphones e

Coolaudio sono marchi o marchi registrati di Music Tribe

Global Brands Ltd. © Music Tribe Global Brands Ltd.

Per i termini e le condizioni di garanzia applicabili e le

informazioni aggiuntive relative alla garanzia limitata

di Music Tribe, consultare online i dettagli completi su

community.musictribe.com/support.

Aansluitingen die gemerkt zijn met het

symbool voeren een zodanig hoge

spanning dat ze een risico vormen voor

elektrische schokken. Gebruik uitsluitend kwalitatief

hoogwaardige, in de handel verkrijgbare luidsprekerkabels

die voorzien zijn van ¼"TS stekkers. Laat uitsluitend

gekwaliceerd personeel alle overige installatie- of

modicatiehandelingen uitvoeren.

Dit symbool waarschuwt u, waar het ook

verschijnt, voor de aanwezigheid van

ongeïsoleerde gevaarlijke spanning

binnenin de behuizing - spanning die voldoende kan zijn

om een risico op elektrische schokken te vormen.

Dit symbool wijst u altijd op belangrijke

bedienings - en onderhoudsvoorschriften

in de bijbehorende documenten.

Wijvragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste

afdekking (van het achterste gedeelte)

anders bestaat er gevaar voor een elektrische schok.

Het apparaat bevat geen te onderhouden onderdelen.

Reparatiewerkzaamheden mogen uitsluitend door

gekwaliceerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische

schokken te beperken, dient u te

voorkomen dat dit apparaat wordt blootgesteld aan regen

en vocht. Het apparaat mag niet worden blootgesteld aan

neerdruppelend of opspattend water en er mogen geen

met water gevulde voorwerpen – zoals een vaas – op het

apparaat worden gezet.

Attentie

Deze onderhoudsinstructies zijn

uitsluitend bedoeld voor gekwaliceerd

onderhoudspersoneel. Omelektrische schokken te

voorkomen, mag u geen andere onderhoudshandelingen

verrichten dan in de bedieningsinstructies vermeld staan.

Reparatiewerkzaamheden mogen alleen uitgevoerd

worden door gekwaliceerd onderhoudspersoneel.

Waarschuwing

Raadpleeg de informatie op de buitenkant

van de onderste behuizing voor elektrische

en veiligheidsinformatie voordat u het apparaat installeert

of bedient.

1. Gelieve alle instructies en waarschuwingen zorgvuldig

te lezen en op te volgen.

2. Houd het apparaat uit de buurt van water (behalve

voor producten bedoeld voor gebruik buitenshuis).

3. Reinig alleen met een droge doek.

4. Blokkeer de ventilatieopeningen niet. Installeer niet

in een afgesloten ruimte. Installeer alleen volgens de

instructies van de fabrikant.

5. Bescherm de voedingskabel tegen schade, vooral bij

stekkers en het stopcontact van het apparaat.

6. Installeer niet in de buurt van warmtebronnen

zoals radiatoren, warmte registers, fornuizen of andere

apparaten (inclusief versterkers) die warmte produceren.

7. Hef het veiligheidsdoel van de gepolariseerde of

geaarde stekker niet op. Een gepolariseerde stekker heeft

twee pennen waarvan één breder is dan de andere (alleen

voor de VS en Canada). Een geaarde stekker heeft twee

pennen en een derde aardingspen. De brede pen of de

derde pen zijn voor uw veiligheid. Als de meegeleverde

stekker niet in uw stopcontact past, raadpleeg dan een

elektricien om het verouderde stopcontact te vervangen.

8. Gebruik alleen accessoires en apparatuur die door de

fabrikant worden aanbevolen.

9. Gebruik alleen

gespeciceerde karren,

stands, statieven, beugels

of tafels. Wees voorzichtig

om kantelen te voorkomen

bij het verplaatsen van de

kar/apparaatcombinatie.

10.

Trek de stekker uit tijdens stormen of als het apparaat

gedurende lange tijd niet wordt gebruikt.

11. Gebruik alleen gekwaliceerd personeel voor

onderhoud, vooral na schade.

12. Het apparaat met een beschermende

aardingsaansluiting moet worden aangesloten op een

stopcontact met een beschermende aardingsverbinding.

13. Als de stekker van het stopcontact of een

apparaatkoppeling als het ontkoppelingsapparaat wordt

gebruikt, moet het ontkoppelingsapparaat gemakkelijk

bedienbaar blijven.

14. Vermijd installatie in afgesloten ruimtes zoals

boekenkasten.

15. Plaats geen open vlambronnen, zoals brandende

kaarsen, op het apparaat.

16. Bedrijfstemperatuurbereik van 5°tot 45°C

(41°tot 113°F).

Music Tribe aanvaardt geen aansprakelijkheid voor enig

verlies dat kan worden geleden door een persoon die

geheel of gedeeltelijk vertrouwt op enige beschrijving,

foto of verklaring hierin. Technische specicaties,

verschijningen en andere informatie kunnen zonder

voorafgaande kennisgeving worden gewijzigd. Alle

handelsmerken zijn eigendom van hun respectievelijke

eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones en Coolaudio

zijn handelsmerken of gedeponeerde handelsmerken

van Music Tribe Global Brands Ltd. © Music Tribe Global

DISCLAIMER LEGALE

GARANZIA LIMITATA

Belangrijke

veiligheidsvoorschriften

Viktiga

säkerhetsanvisningar

WETTELIJKE ONTKENNING

BEPERKTE GARANTIE

Ważne informacje o

bezpieczeństwie

BEGRÄNSAD GARANTI

FRISKRIVNINGSKLAUSUL

8 DEEPMIND 12X Quick Start Guide 9

Ostrzeżenie

Przed zainstalowaniem lub

uruchomieniem urządzenia prosimy

zajrzeć do informacji umieszczonej na

zewnętrznej części dolnej obudowy dotyczącej informacji

elektrycznych i bezpieczeństwa.

1. Proszę przeczytać i ścisłe przestrzegać wszystkich

instrukcji i ostrzeżeń.

2. Trzymaj urządzenie z dala od wody (z wyjątkiem

produktów przeznaczonych do użytku na zewnątrz).

3. Czyść tylko suchą szmatką.

4. Nie blokuj otworów wentylacyjnych. Nie instaluj w

zamkniętym miejscu. Instaluj tylko zgodnie z instrukcjami

producenta.

5. Zabezpiecz przewód zasilający przed uszkodzeniem,

zwłaszcza przy wtyczkach i gnieździe urządzenia.

6. Nie instaluj w pobliżu źródeł ciepła, takich jak

grzejniki, rejestratory ciepła, kuchenki lub inne urządzenia

(w tym wzmacniacze), które generują ciepło.

7. Nie unieważniaj celu bezpieczeństwa wtyczki

spolaryzowanej lub wtyczki z uziemieniem. Wtyczka

spolaryzowana ma dwie wtyczki, z których jedna jest

szersza niż druga (tylko dla USA i Kanady). Wtyczka z

uziemieniem ma dwie wtyczki i trzeci bolc uziemiający.

Szeroka wtyczka lub trzeci bolc są dostarczone dla

Twojego bezpieczeństwa. Jeśli dostarczona wtyczka nie

pasuje do Twojej gniazdka, skonsultuj się z elektrykiem w

celu wymiany przestarzałego gniazdka.

8. Używaj tylko akcesoriów i dodatków zalecanych

przez producenta.

9. Używaj tylko

określonych wózków,

stojaków, statywów,

uchwytów lub stolików.

Uważaj, aby uniknąć

przewrócenia wózka/

kombinacji urządzenia

podczas przemieszczania.

10. Odłączaj w czasie burz lub jeśli urządzenie nie jest

używane przez długi okres.

11. Korzystaj tylko z kwalikowanego personelu do

serwisowania, zwłaszcza po uszkodzeniach.

12. Urządzenie z zabezpieczonym terminalem

uziemiającym powinno być podłączone do gniazdka

sieciowego z połączeniem ochronnym.

13. Jeśli wtyczka sieciowa lub złącze urządzenia jest

używane jako urządzenie odłączające, urządzenie

odłączające powinno pozostać łatwo dostępne.

14. Unikaj instalacji w zamkniętych miejscach, takich jak

biblioteczki.

15. Nie umieszczaj źródeł otwartego ognia, takich jak

palące się świeczki, na urządzeniu.

16. Zakres temperatury pracy od 5°do 45°C

(od 41°do 113°F).

Music Tribe nie ponosi odpowiedzialności za

jakiekolwiek straty, które mogą ponieść osoby, które

polegają w całości lub w części na jakimkolwiek opisie,

fotograi lub oświadczeniu zawartym w niniejszym

dokumencie. Specykacje techniczne, wygląd i inne

informacje mogą ulec zmianie bez powiadomienia.

Wszystkie znaki towarowe są własnością ich

odpowiednich właścicieli. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston Microphones i

Coolaudio są znakami towarowymi lub zastrzeżonymi

znakami towarowymi rmy Music Tribe Global Brands

Ltd. © Music Tribe Global Brands Ltd. 2024 Wszystkie

prawa zastrzeżone.

Aby zapoznać się z obowiązującymi warunkami

gwarancji i dodatkowymi informacjami dotyczącymi

ograniczonej gwarancji Music Tribe, zapoznaj się ze

wszystkimi szczegółami w trybie online pod adresem

community.musictribe.com/support.

感電の.恐れがありますので、

カバーやその他の部品を取り

外したり、開けたりしないでく

ださい。高品質なプロ用スピーカーケーブ

ル（

¼" TS 標準ケーブルおよびツイストロ

ッキングプラグケーブル）を使用してくだ

さい。

このシンボルは、どこに現れて

も、筐体内部に絶縁のない危

険な電圧が存在しており、これ

は感電の危険性を構成する可能性がある

ことを示しています。

火事および感電の危険を防ぐ

ため、本装置を水分や湿気の

あるところには設置しないで下

さい。装置には決して水分がかからないよ

うに注意し、花瓶など水分を含んだもの

は、装置の上には置かないようにしてくだ

さい。

注意

このマークが表示されている

箇所には、内部に高圧電流が

生じています。手を触れると感電の恐れが

あります。

注意

取り扱いとお手入れの方法に

ついての重要な説明が付属の

取扱説明書に記載されてい

ます。ご使用の前に良くお読みください。

注意

これらのサービス指示は、有資

格のサービス担当者のみが使

用するためのものです。操作説明書に含ま

れているもの以外のサービスを行わないで

ください。修理は有資格のサービス担当者

によって行われなければなりません。

警告

デバイスの取り付けまたは操作

を行う前に、電気および安全

に関する情報については、底部の外装に記

載されている情報を参照してください。

1. すべての指示と警告を注意深く読み、

従ってください。

2. 装置を水から離してください（屋外用

の製品を除く)。

3. 乾いた布でしか清掃しないでくださ

い。

4. 換気口を塞がないでください。密閉さ

れたスペースには取り付けないでくださ

い。必ず製造元の指示に従って取り付けて

ください。

5. 電源コードを特にプラグやアプライア

ンスの差込口で損傷から守ってください。

6. 暖房器、ヒーター、ストーブ、アンプな

ど発熱する機器の近くには取り付けないで

ください。

7. 偏光または接地型プラグの安全目的を

妨げないでください。偏光プラグは片方が

もう一方より幅が広いものです（アメリカと

カナダ専用)。接地型プラグは二本の刃と

三本目のアースプラグがついています。幅

の広い刃または三本目のプラグは安全のた

めに設けられています。提供されたプラグ

がコンセントに合わない場合は、電気技師

に相談して陳腐化したコンセントを交換し

てください。

8. 製造元が推奨するアタッチメントやア

クセサリーだけを使用してください。

9. 指定されたカ

ート、スタンド、三

脚、ブラケット、ま

たはテーブルだけを

使用してください。

カート/ 装置の組み

合わせを移動する

際には倒れないよ

うに注意してください。

10. 嵐時や長期間使用しない場合はプラ

グを抜いてください。

11. 特に損傷後は、修理には資格のある専

門家を利用してください。

12. 保護アース端子のある装置は、保護ア

ース接続のあるメインの電源コンセントに

接続してください。

13. メインプラグまたはアプライアンスコ

プラが切断装置として使用される場合、切

断装置は操作可能でなければなりません

。

14. 書棚などの密閉された空

間には設置し

ないでください。

15. ろうそくなどの明火を装置に置かない

でください。

16. 動作温度範囲は 5° から 45°C までです

(

41° から 113°F)。

ここに含まれる記述、写真、意見の全

体または一部に依拠して、いかなる人が

損害を生じさせた場合にも、

Music Tribe

は一切の賠償責任を負いません。技術

仕様、外観およびその他の情報は予告

なく変更になる場合があります。商標

はすべて、それぞれの所有者に帰属し

ます。

Midas、Klark Teknik、Lab Gruppen、

Lake、Tannoy、Turbosound、TC Electronic、

TC Helicon、Behringer、Bugera、Aston Microphones

および Coolaudio は Music Tribe Global Brands

Ltd. の商標または登録商標です。© Music

Tribe Global Brands Ltd. 2024 無断転用禁止。

適用される保証条件と

Music Tribe の限定

保証に関する概要については、オンライ

ン上

community.musictribe.com/support にて詳

細をご確認ください。

产品输出端子带有此标志表示

此端子具有大电流, 存在触电

危险。仅限使用带有

¼" TS 或扭

锁式插头的高品质专业扬声器线。与这些

端子连接的外部导线需要由经过指导的人

员来安装和使用厂家提供的导线或指定的

导线。

此标志提醒您

产品内存在未

绝缘的危险电压

有触电危险。

此标志提醒您查阅所附的重要

的使用及维修说明。请阅读有

关手册。

小心

为避免着火或触电危险

请勿

将此产品置于雨淋或潮湿中。

此产品也不可受液体滴溅

盛有液体的容

器也不可置于其上

如花瓶等。

小心

维修说明仅是给合格的专业

维修人员使用的。为避免触电

危险

除了使用说明书提到的以外

请勿进

行任何其他维修。所有维修均须由合格的

专业人员进行操作。

1. 请阅读, 保存, 遵守所有的说明, 注意所

有的警示。

2. 请勿在靠近水的地方使用本产品。

3. 请用干布清洁本产品。

4. 请勿堵塞通风孔, 安装本产品时请遵照

厂家的说明, 通风孔不要覆盖诸如报纸, 桌

布和窗帘等物品而妨碍通风。

5. 请勿将本产品安装在热源附近, 如暖

气片, 炉子或其它产生热量的设备 (包括

功放器)。产品上不要放置裸露的火焰源,

如点燃的蜡烛。

6. 如果产品附带接地插头, 请勿移除接地

插头的安全装置, 接地插头是由火线和零

线两个插片及一个接地插片构成。如随货

提供的插头不适合您的插座, 请找电工更

换一个合适的插座。

7. 妥善保护电源线, 使其不被践踏或刺

破, 尤其注意电源插头, 多用途插座接设备

连接处。

8. 请只使用厂家指定的附属设备和配件。

9. 请只使用厂家指

定的或随货销售的

手推车, 架子, 三角

架, 支架和桌子等。

若使用手推车来搬

运设备, 请注意安全

放置设备, 以避免手

推车和设备倾倒而

受伤。

10. 遇闪电雷鸣或长期不使用本设备时,

请拔出电源插头。

11. 如果电源线或电源插头受损, 液体流

入或异物落入设备内, 设备遭雨淋或受潮,

设备不能正常运作或被摔坏等, 设备受损

需进行维修时, 所有维修均须由合格的维

修人员进行维修。

12. 如果产品附带接地插头, 本产品应当

连接到带保护接地连接的电网电源输出插

座上, 确保连接电源时一定有可靠的接地

保护。

13. 若电源插头或器具耦合器用作为断路

装置, 应当保证它们处于随时可方便操作

状态。

14. 本产品仅适合用于海

拔

2000 米以下和非热带气

候条件下的地区。

对于任何因在此说明书提到的全部或部份

描述、图片或声明而造成的损失,

Music Tribe

不负任何责任。技术参数和外观若有更改,

恕不另行通知。所有的商标均为其各自所

有者的财产。

Midas, Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones 和 Coolaudio

是 Music Tribe Global Brands Ltd. 公司的商标

或注册商标。

有关音乐集团保修的适用条款及其它相关

信息, 请登陆

community.musictribe.com/support

网站查看完整的详细信息。

ZASTRZEŻENIA PRAWNE

OGRANICZONA GWARANCJA

安全にお使いいただくために

限定保証

法的放棄

重要的安全须知

保修条款

法律声明

10 DEEPMIND 12X Quick Start Guide 11

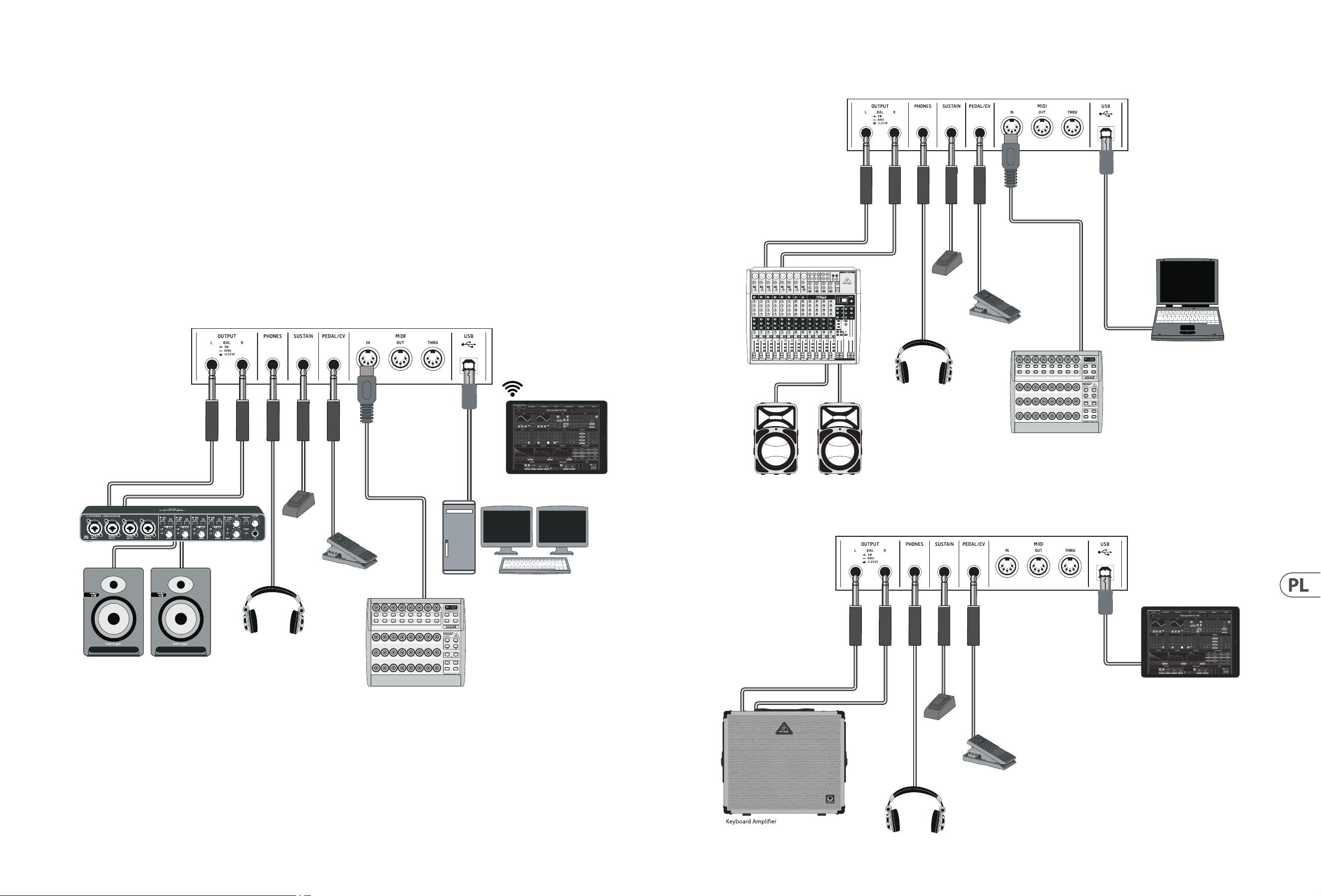

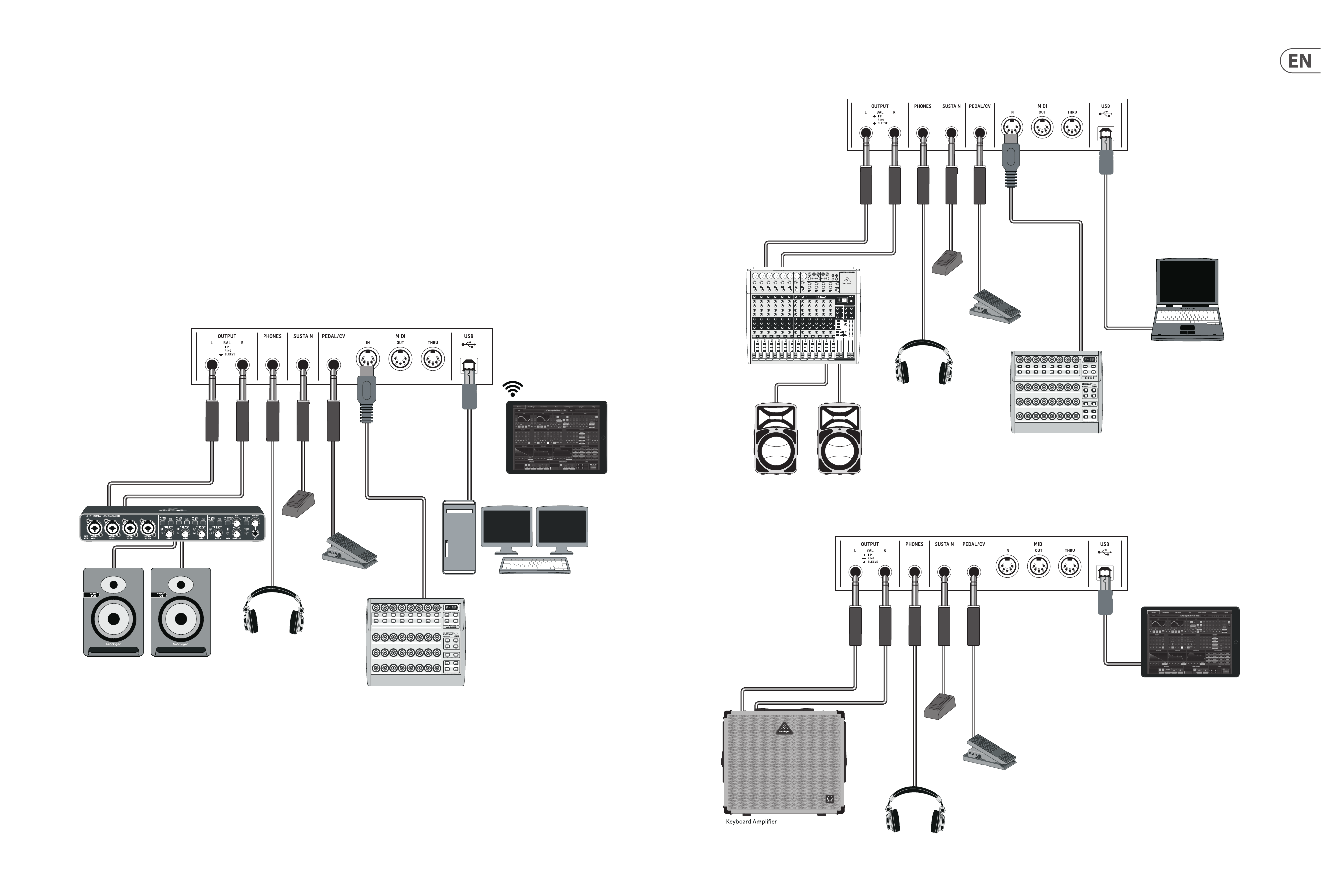

DEEPMIND 12X Hook–up

(EN)

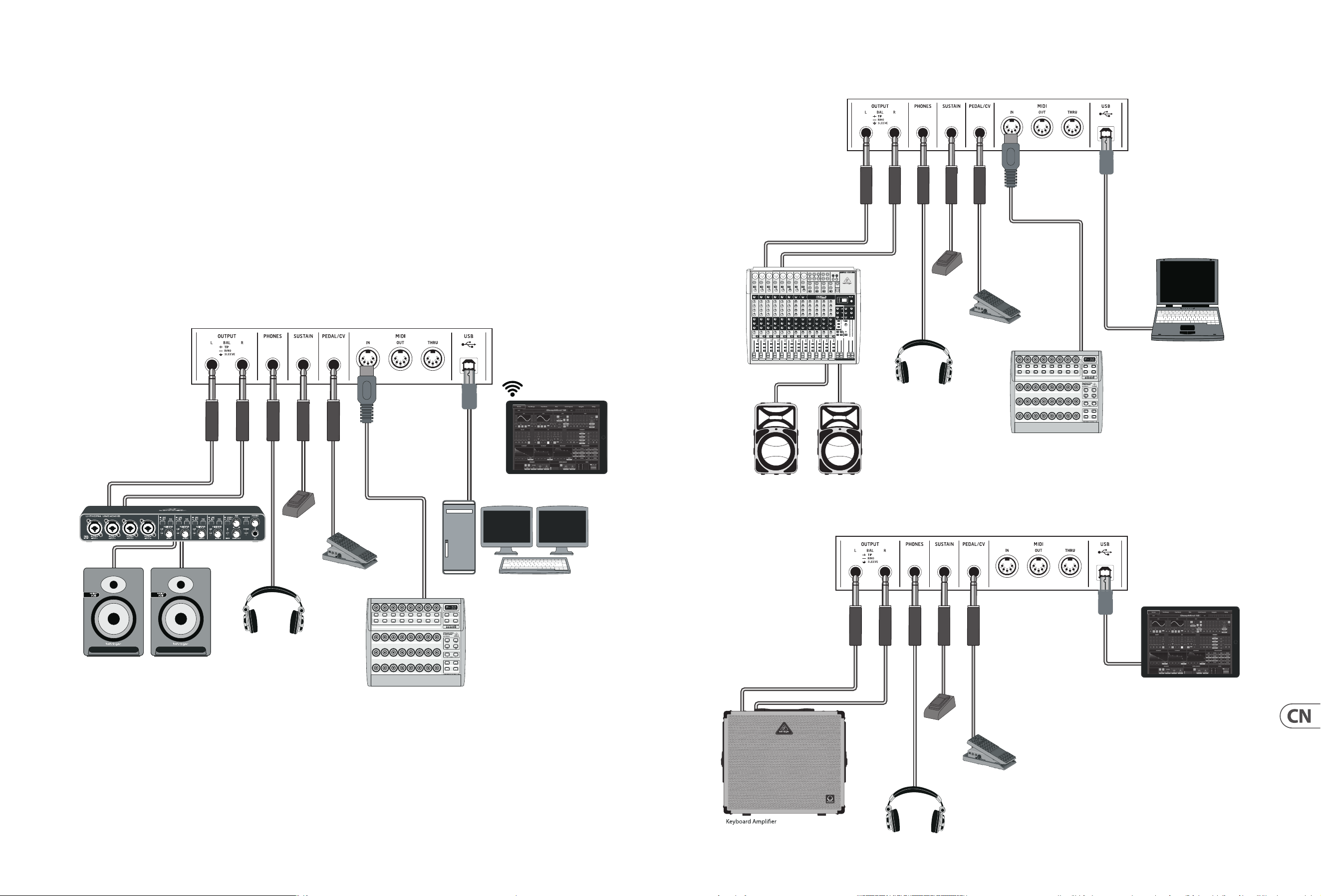

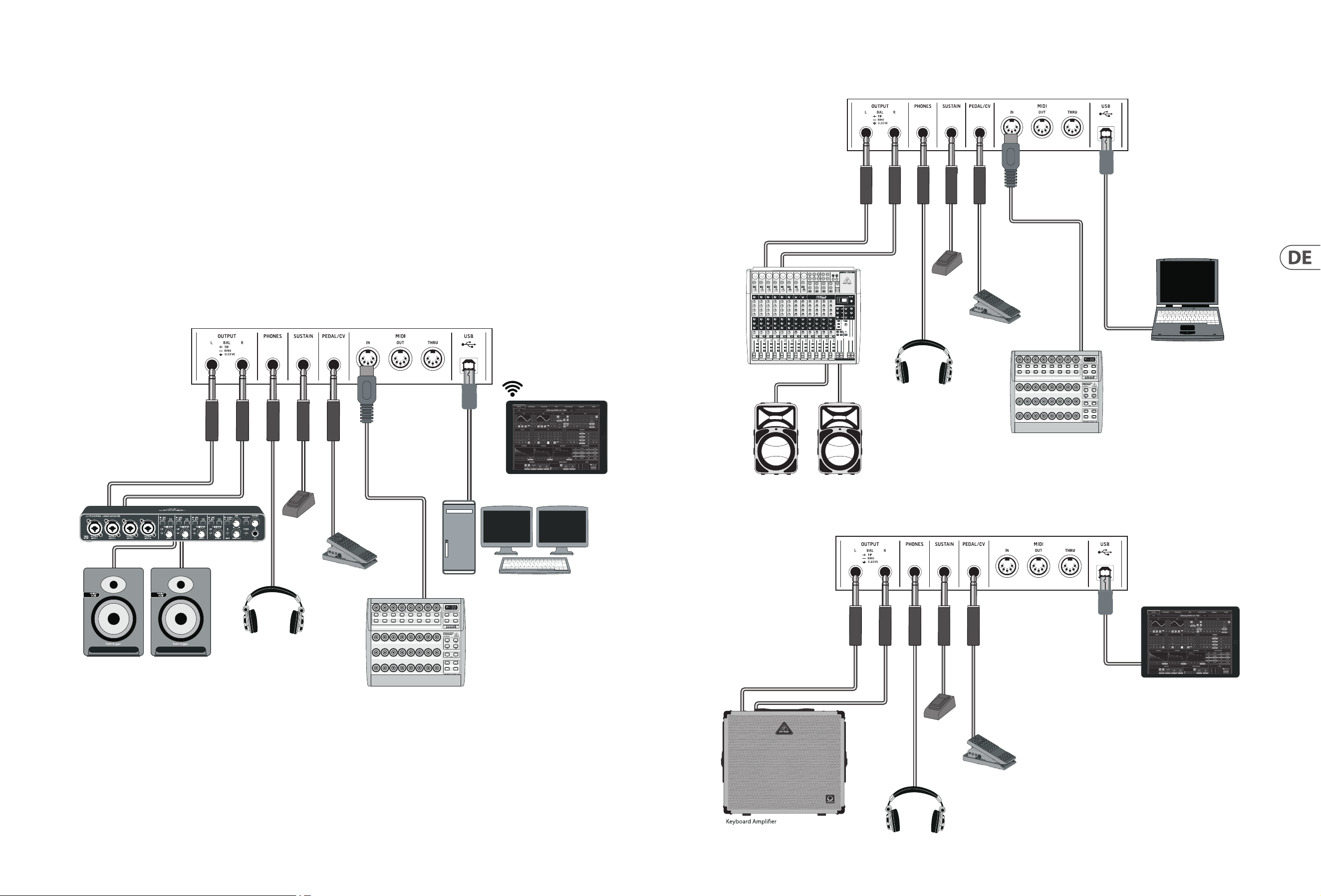

Step 1: Hook–Up

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Studio System

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Live System

Band / Practice System

12 DEEPMIND 12X Quick Start Guide 13

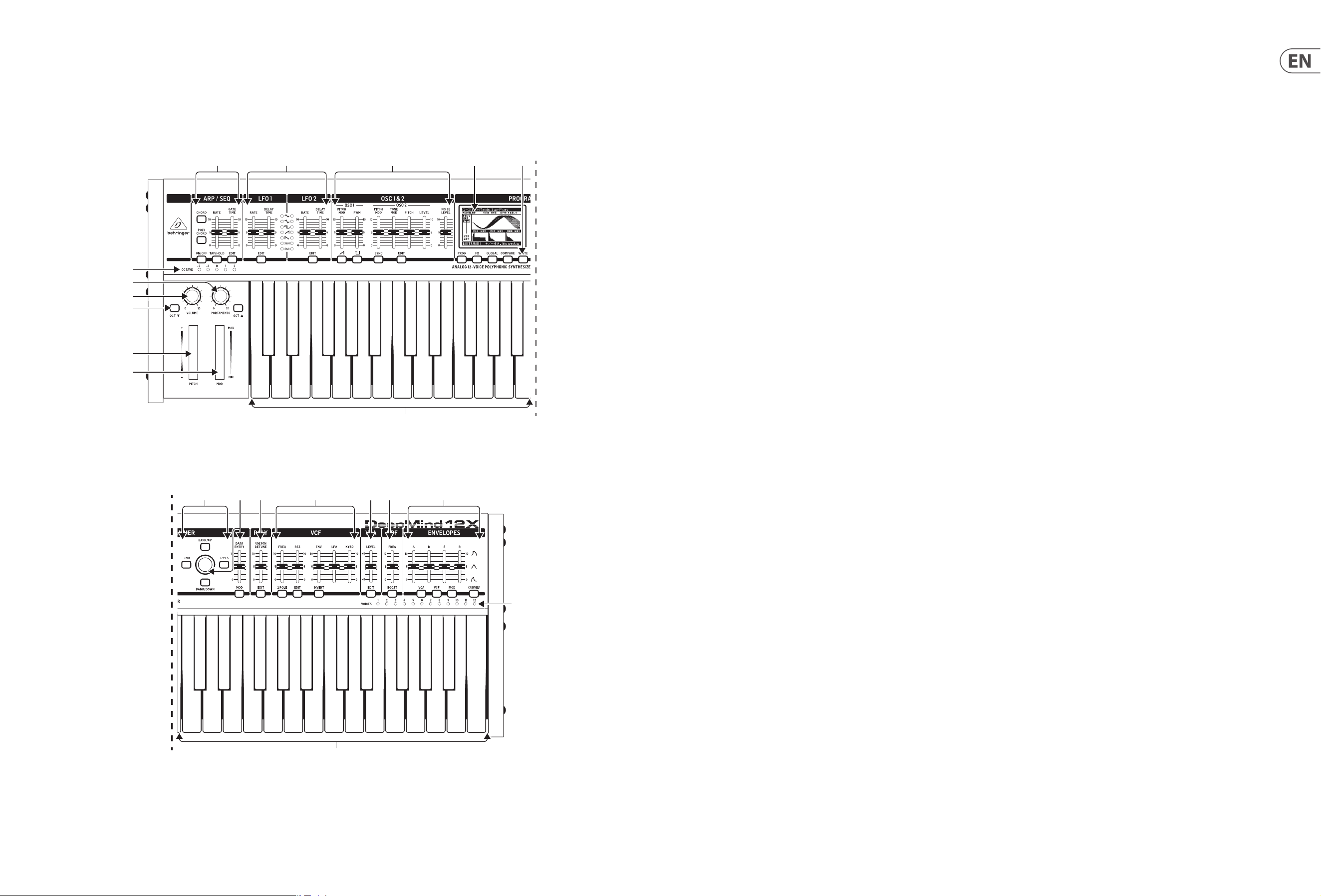

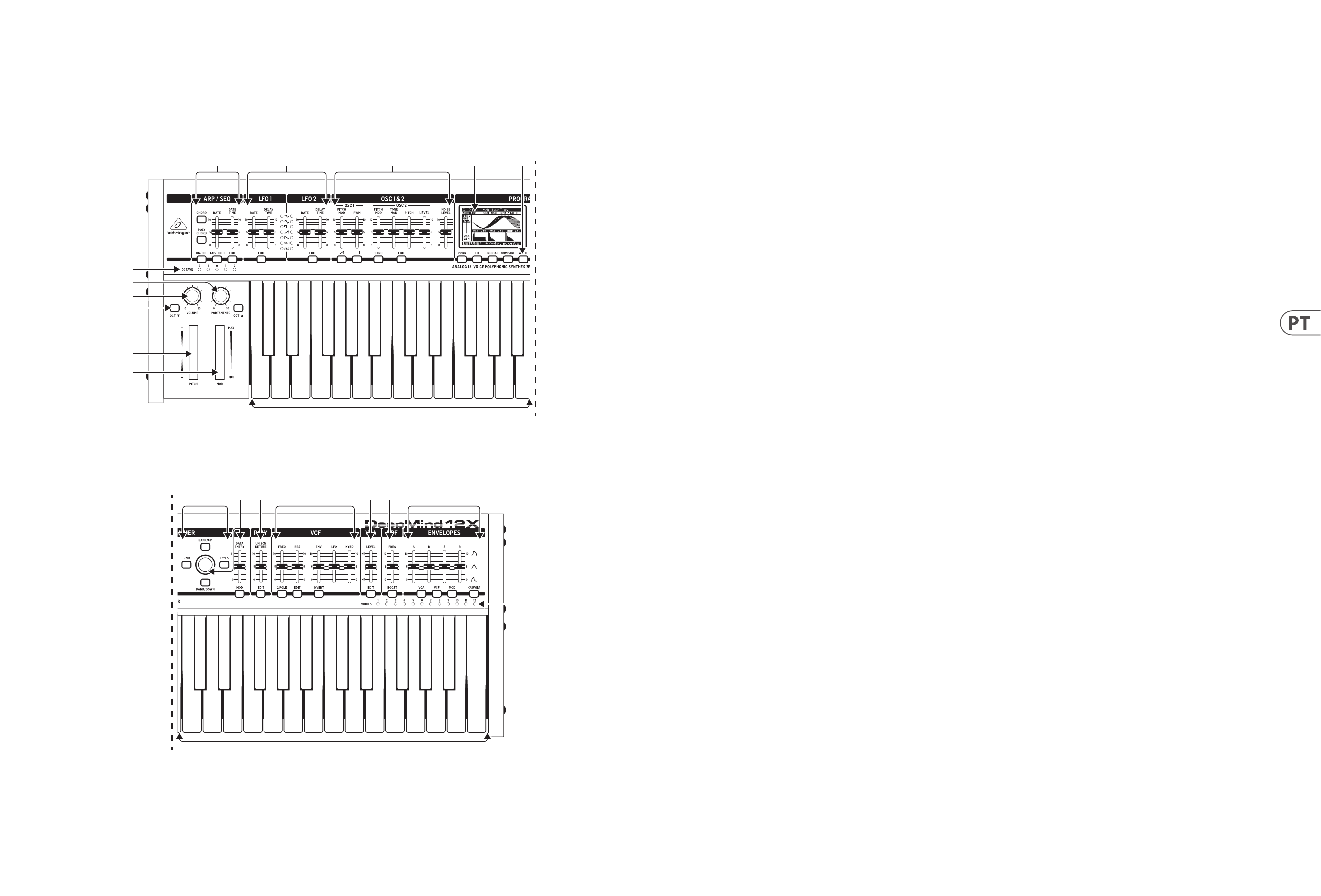

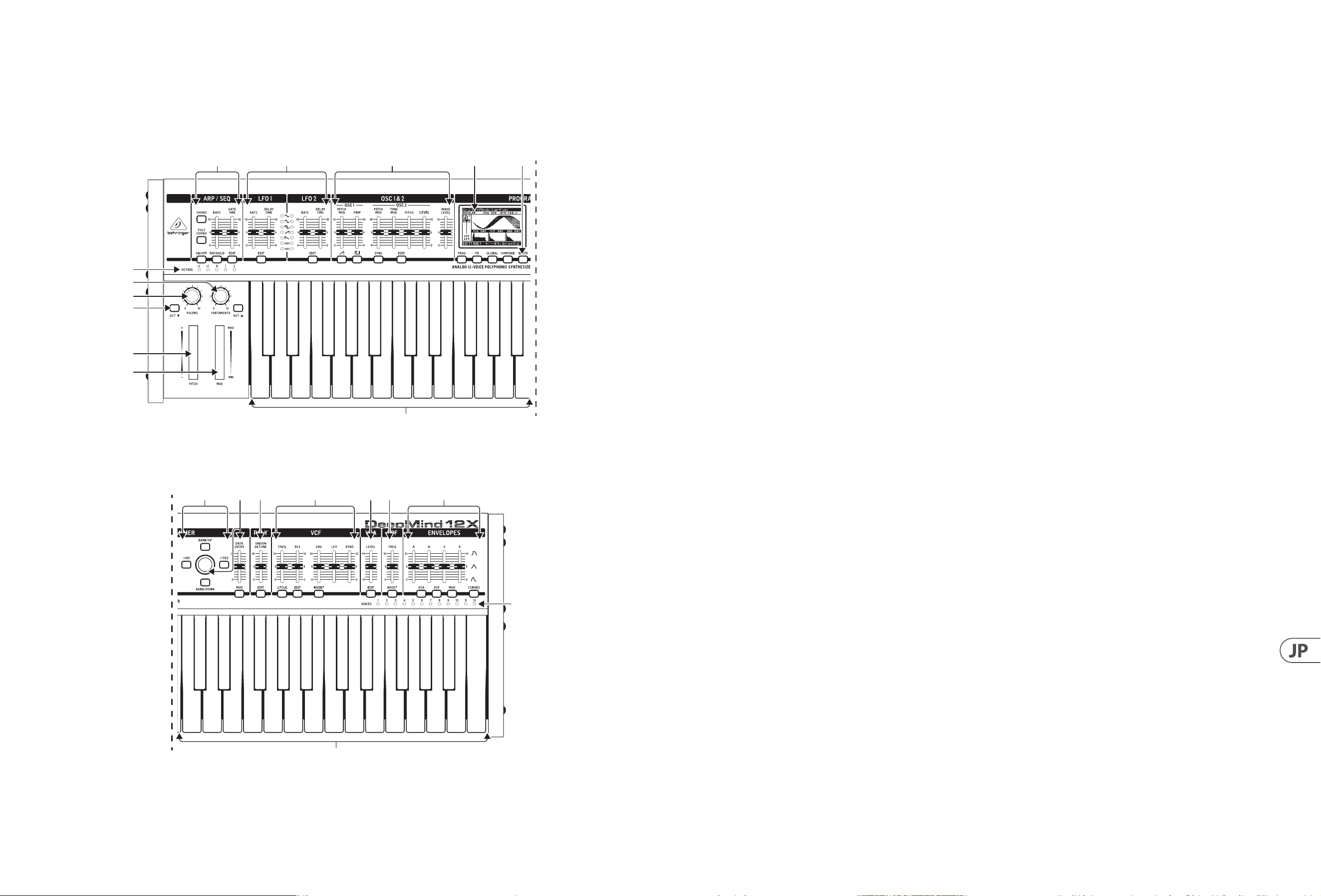

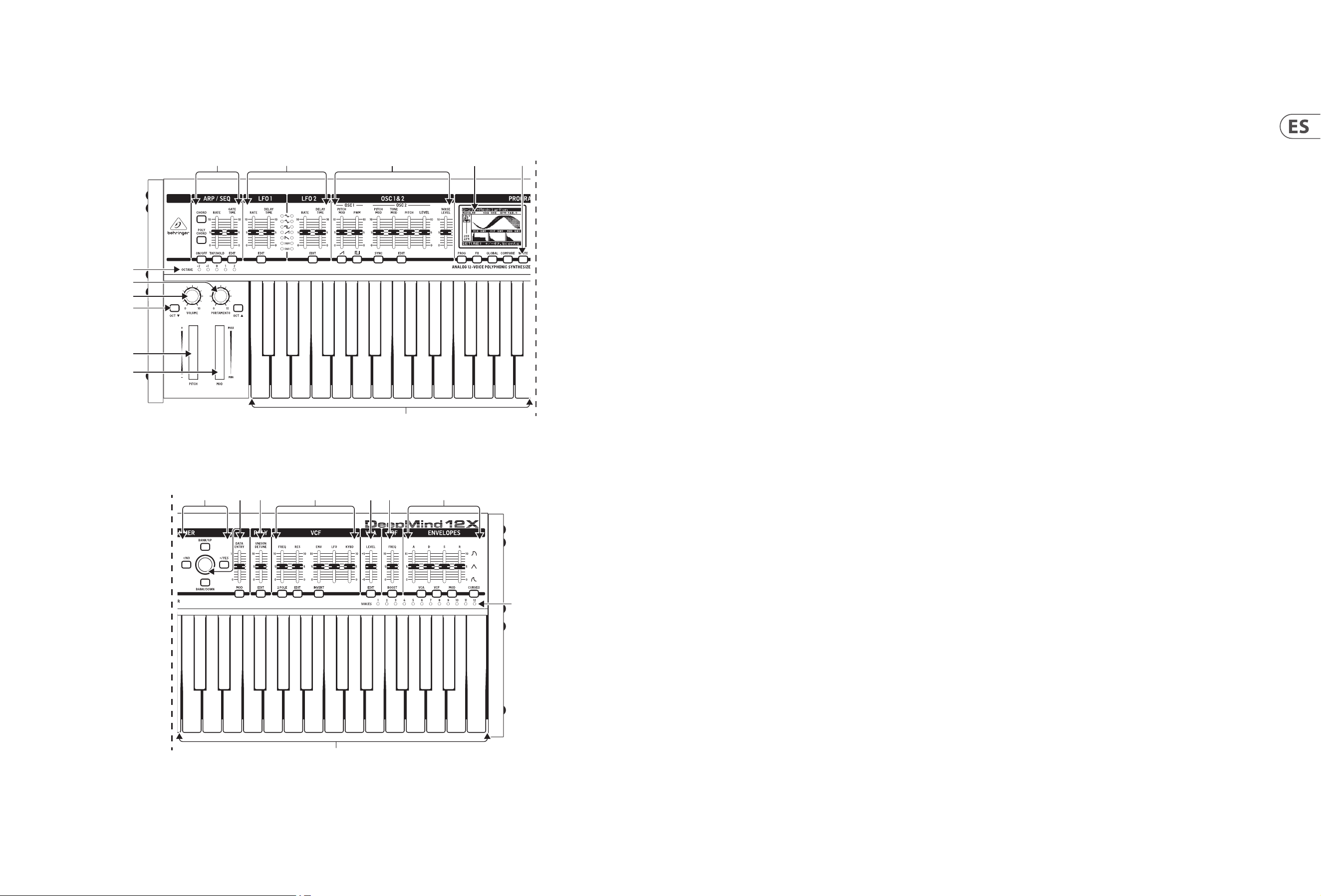

DEEPMIND 12X Controls

(EN)

Step 2: Controls

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) DISPLAY - this large backlit LCD screen shows

the synthesizer status, parameters, and the

ve main menus. The contrast and brightness

are adjustable on the PANEL SETTINGS page of

the GLOBAL menu.

(2) NAVIGATION - navigate within the display

menus using the UP, DOWN, +/YES and -/

NObuttons.

(3) MENUS - these switches allow access to the

display menus.

PROG MENU - the main display of the

synthesizer. Shows the current program, the

currently adjusted parameter and a visual

representation of the parameter and the

threeenvelopes.

FX MENU - add up to four eects from the

list available. Change the eects routing by

selecting one of the ten MODEs available.

Each of the eects has individual controls for

allparameters.

GLOBAL MENU - view and adjust settings

for the synthesizer. There are ve pages,

CONNECTIVITY, KEYBOARD, PEDAL, PANEL

andSYSTEM.

COMPARE MENU - in this menu, you can

compare the current program with the stored

program and see the dierence in physical

fader positions.

WRITE MENU - in this menu, you can write

the current program settings to the program

library. You can also rename the program and

set its category type.

(4) DATA ENTRY - selected parameters on the

display are adjusted using the rotary knob or

the fader. The rotary knob has a click which

allows very accurate control. The fader allows

rapid adjustment across the full range.

MOD - this switch opens the modulation

matrix on the display and allows up to 8

modulations to be created from the list of

sources and destinations.

(5) ARP/SEQ - this area controls the arpeggiator

and the control sequencer.

ON/OFF - when activated, this generates an

arpeggio based on pressed keys. Note - the

control sequencer is turned on from its edit

page only.

RATE - adjusts the rate of the arpeggiator /

sequencer in beats per minute (BPM).

GATE TIME - adjusts the duration of the note

played based on a percentage of the time

between triggered notes.

CHORD - allows you to play any chord with a

single key. The chord is given a root note and

mapped across the keyboard.

POLY CHORD - allows you to play multiple

chords from multiple keys. The chords are

mapped to individual keys.

TAP/HOLD - tap this button in time with your

performance to set the rate/BPM, or press and

hold to engage the HOLD function.

EDIT - this allows additional arpeggiator/

control sequencer parameters to be edited

from the main display.

(6) LFO 1 and 2- low frequency oscillators used

to modulate or control other parameters.

RATE- this sets the rate, or speed of the LFO.

DELAY TIME - the duration of time which will

elapse before the LFO starts.

EDIT - this allows additional LFO parameters

to be edited from the main display.

LFO WAVEFORMs - these LEDs indicate the

type and status of the waveforms produced

by each LFO.

(7) OSC 1 & 2 - These analog full range oscillators

create waveforms which are the sound source

of the synthesizer.

OSC 1 & 2 PITCH MOD - amount of pitch

modulation applied to respective OSC.

OSC 1 SQUAREWAVE - this switch turns the

square wave output for OSC 1 on/o.

OSC 1 PWM - amount of pulse width

modulation applied to the OSC 1 square wave.

OSC 1 SAWTOOTH - this switch turns the

sawtooth output for OSC 1 on/o.

OSC 2 TONE MOD- amount of tone

modulation applied to OSC 2.

OSC 2 PITCH - controls the base pitch of

OSC2.

OSC 2 LEVEL - controls the level of OSC 2.

NOISE LEVEL - controls the amount of white

noise added to the oscillators.

EDIT- this allows additional OSC parameters

to be edited from the main display.

(8) POLY - this area is used to control the

polyphony of the synthesizer.

UNISON DETUNE - when voices are playing in

unison, this adjusts the amount of detuning

between the voices.

EDIT- this allows additional POLY parameters

to be edited from the main display.

(9) VCF - the voltage controlled low pass lter

used to lter high frequencies from the sound

of the synthesizer.

FREQ - adjusts the cut-o frequency of

thelter.

2-POLE - changes the roll o slope of the

lter from the default 4-POLE mode to a

2-POLEmode.

RES - adjusts the resonance of the lter

cut-o point.

EDIT - allows additional VCF parameters to be

edited from the main display.

ENV - adjusts the level of the VCF ENVELOPE

which controls the lter cut-o frequency.

INVERT - used to invert the polarity of

the VCF envelope applied to the lter

cut-ofrequency.

LFO - adjusts the depth of the selected

LFO waveform applied to the lter

cut-ofrequency.

KYBD - adjusts the amount of keyboard

tracking to be applied to the lter

cut-ofrequency.

(10) VCA - the voltage controlled amplier used to

control the output level.

LEVEL - controls the output level of the VCA.

EDIT - this allows additional VCA parameters

to be edited from the main display.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

14 DEEPMIND 12X Quick Start Guide 15

DEEPMIND 12X Controls

(EN)

Step 2: Controls

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - the voltage controlled high pass lter

used to lter low frequencies from the sound

of the synthesizer.

FREQ - used to adjust the frequency of the

high pass lter.

BOOST - this switch applies a +12 dB bass

boost to the signal path.

(12) ENVELOPE - these are the three envelopes

used to modulate other parameters.

A [ATTACK] - controls the attack time of

theenvelope.

D [DECAY] - controls the decay time of

theenvelope.

S [SUSTAIN] - controls the sustain level of

theenvelope.

R [RELEASE] - controls the release time of

theenvelope.

VCA - selects the envelope used to control the

voltage controlled amplier.

VCF - selects the envelope used to control the

voltage controlled lter.

MOD - selects the envelope used for user

specic modulation.

CURVES - changes the ADSR controls to

aect the associated curves for each stage of

theenvelope.

(13) VOICES - these LEDs show which voices are

active as keys are played.

(14) OCTAVE - these LEDs show the octave shift

applied to the keyboard.

(15) PORTAMENTO - changes the slide time

between played notes.

(16) VOLUME - controls the output level of

thesynthesizer.

(17) OCTAVE UP/DOWN - raise or lower the

keyboard’s pitch range in steps of an octave.

(18) PITCH BEND WHEEL - this spring loaded

wheel allows you to lower / raise the

pitchexpressively.

(19) MOD WHEEL - used for expressive modulation

of parameters.

(20) KEYS - 49 semi-weighted full-size keys

featuring expressive velocity and after-touch.

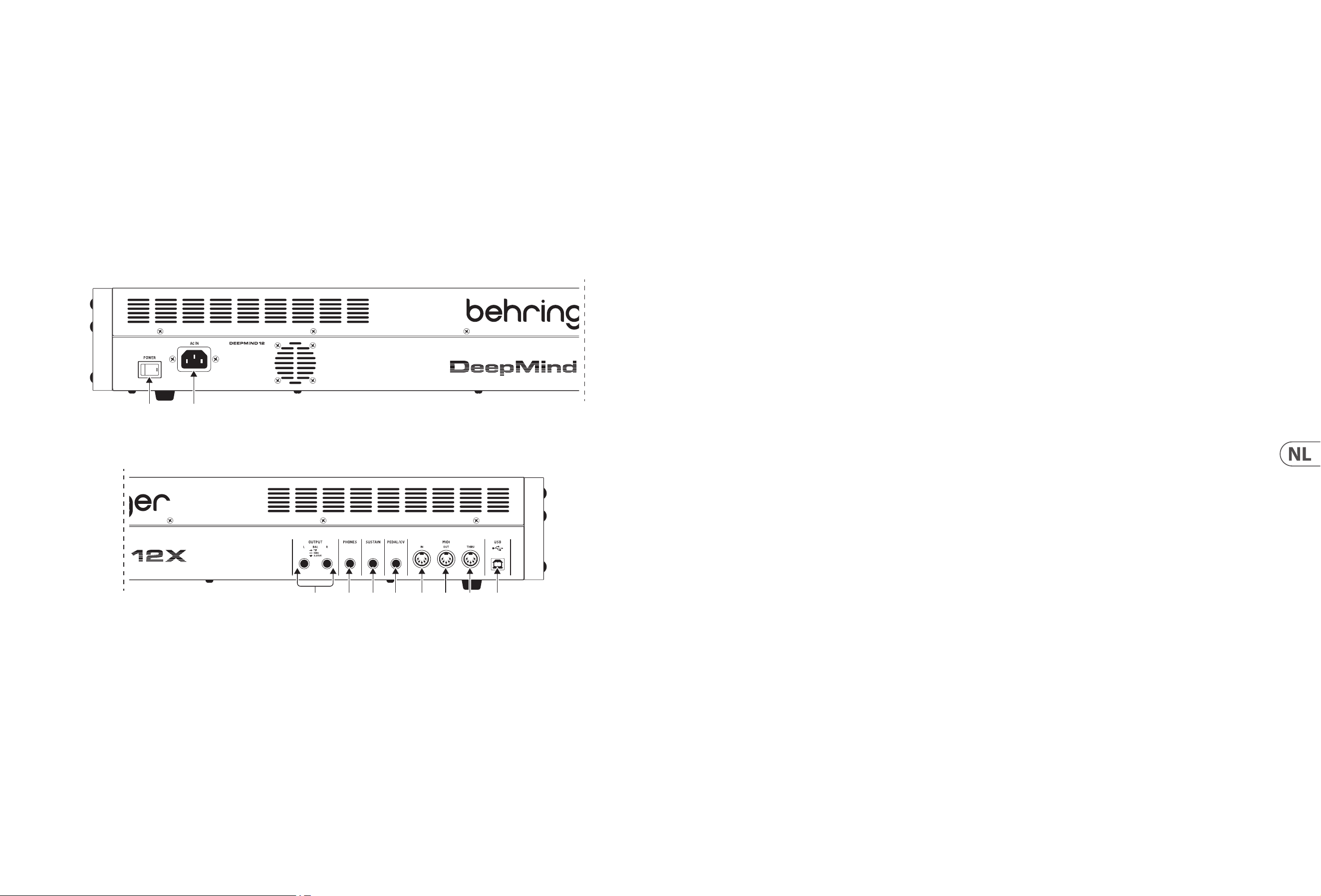

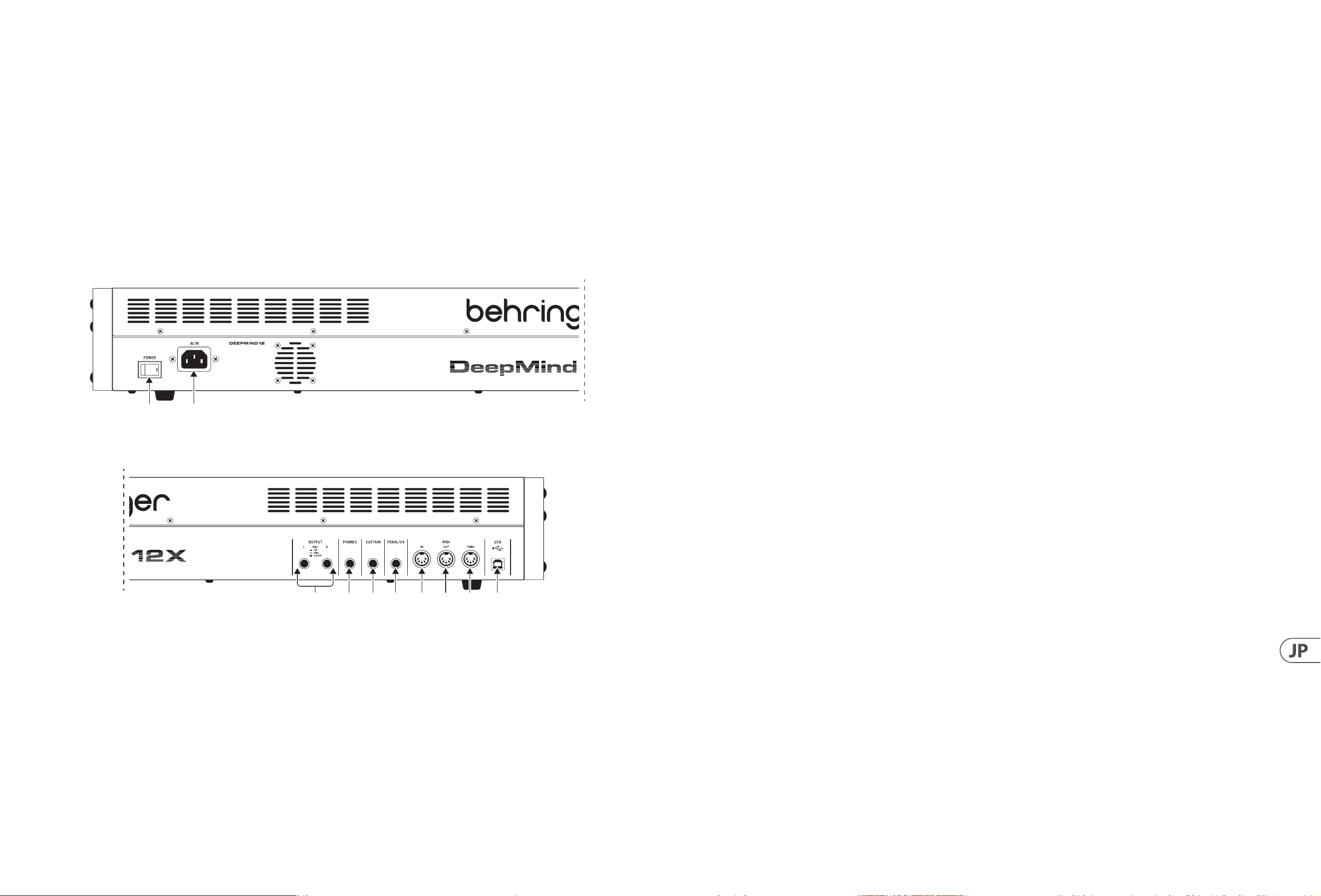

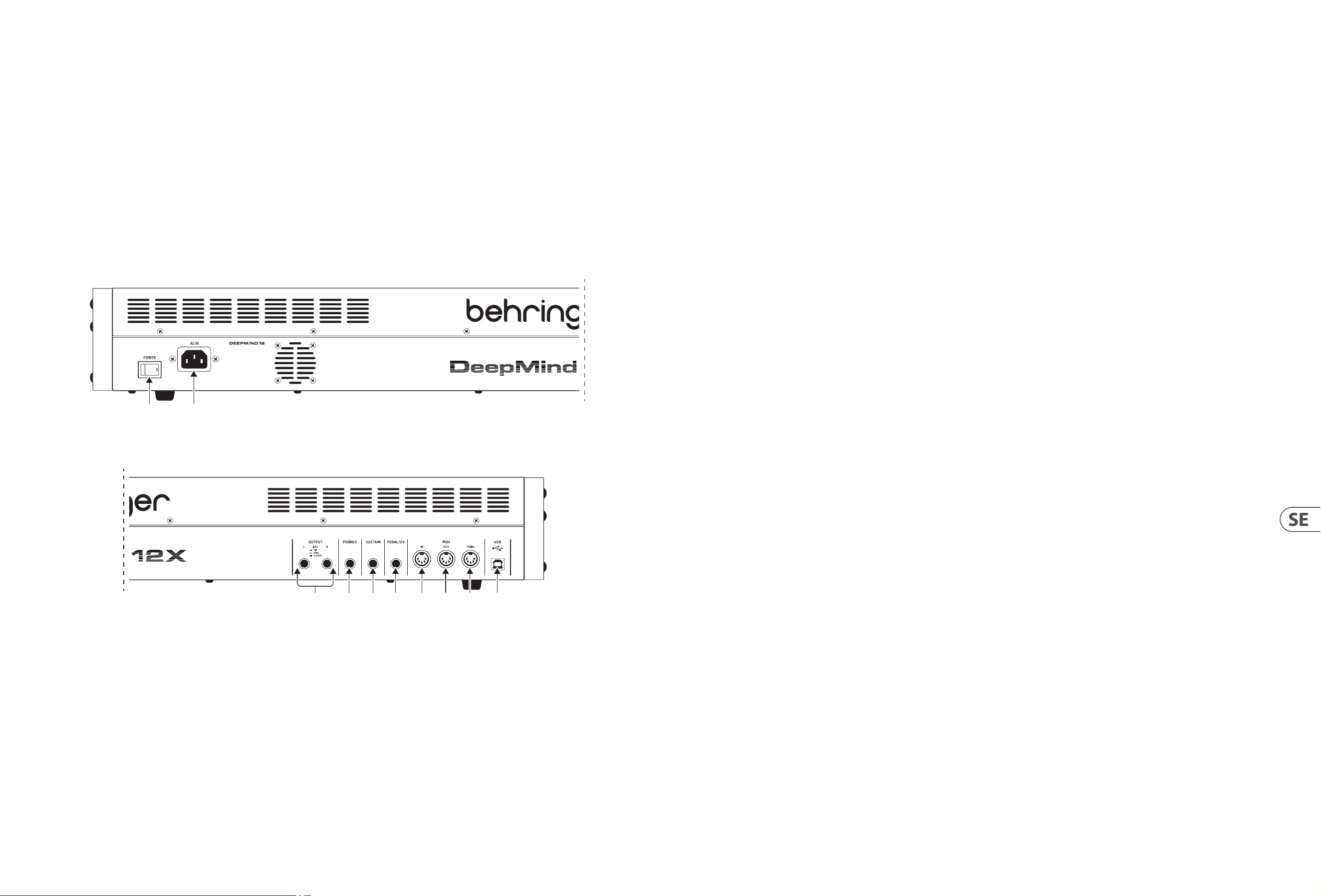

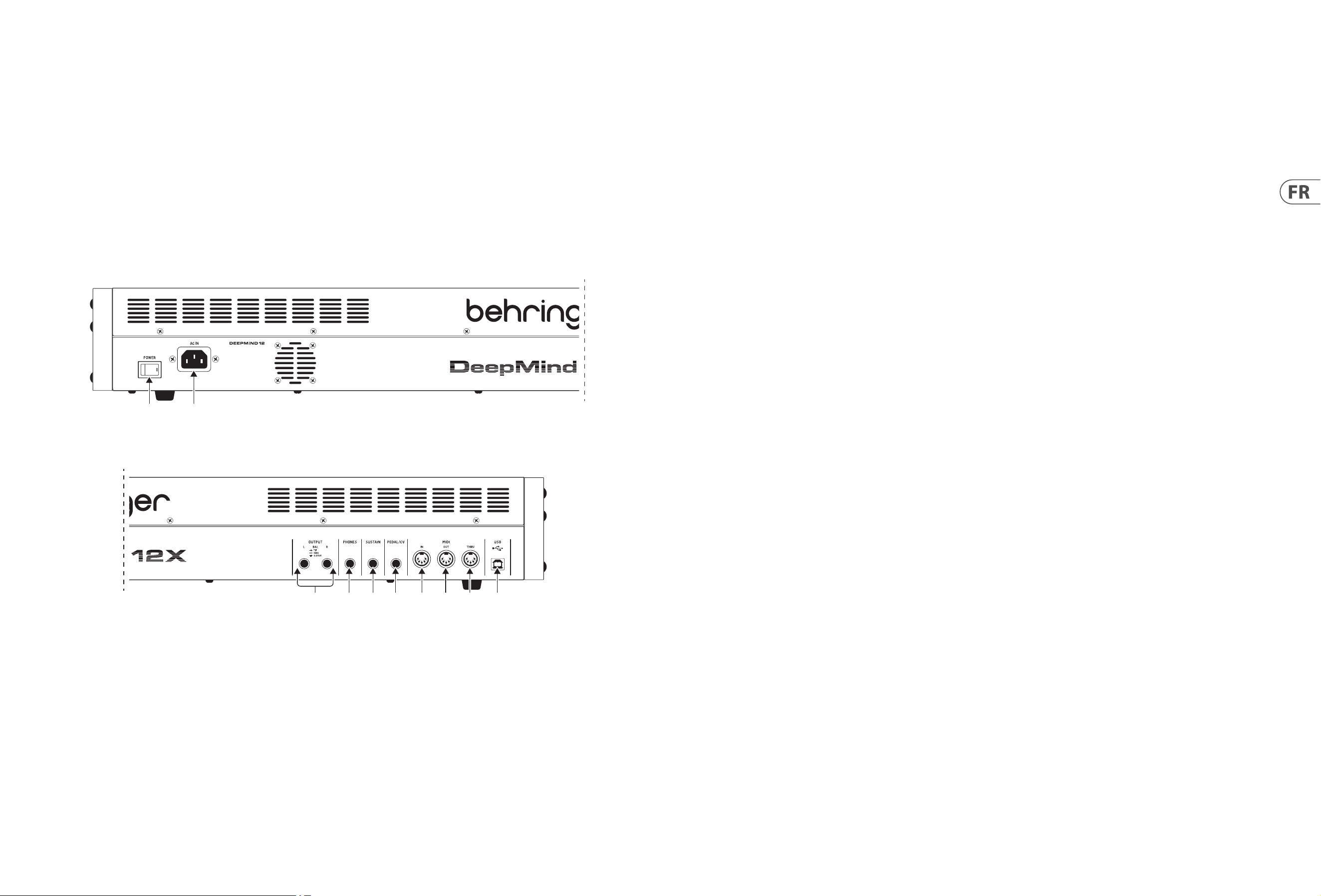

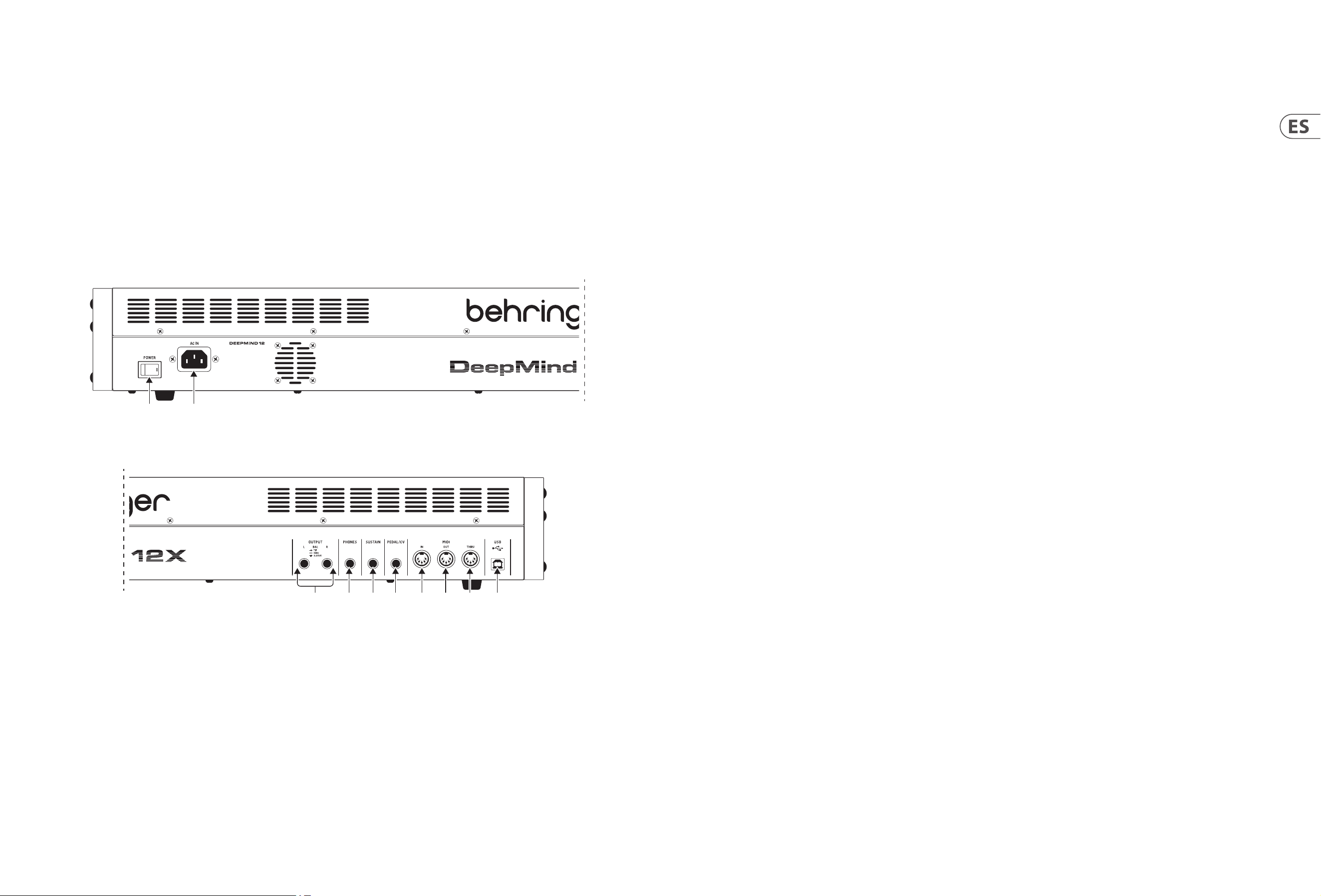

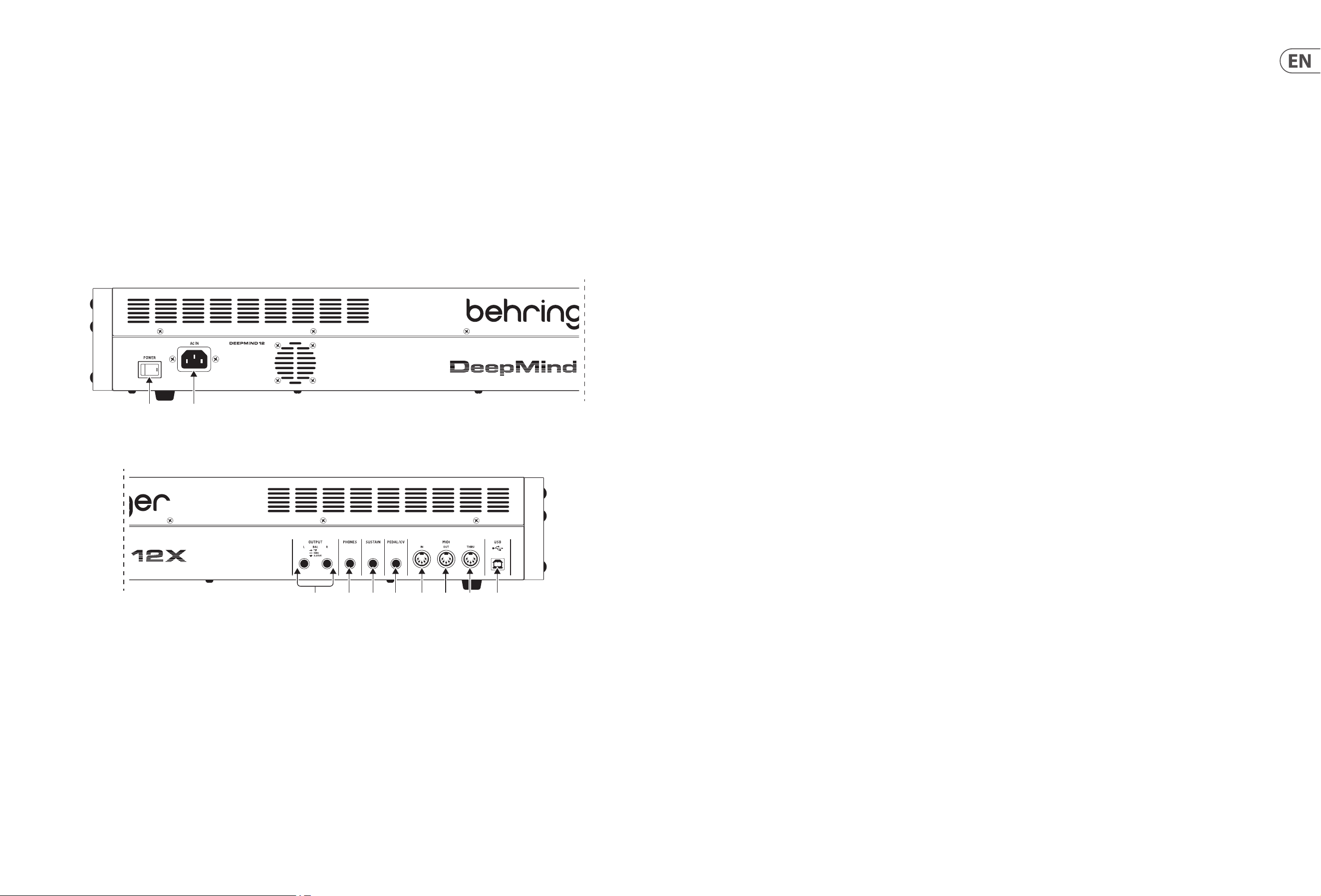

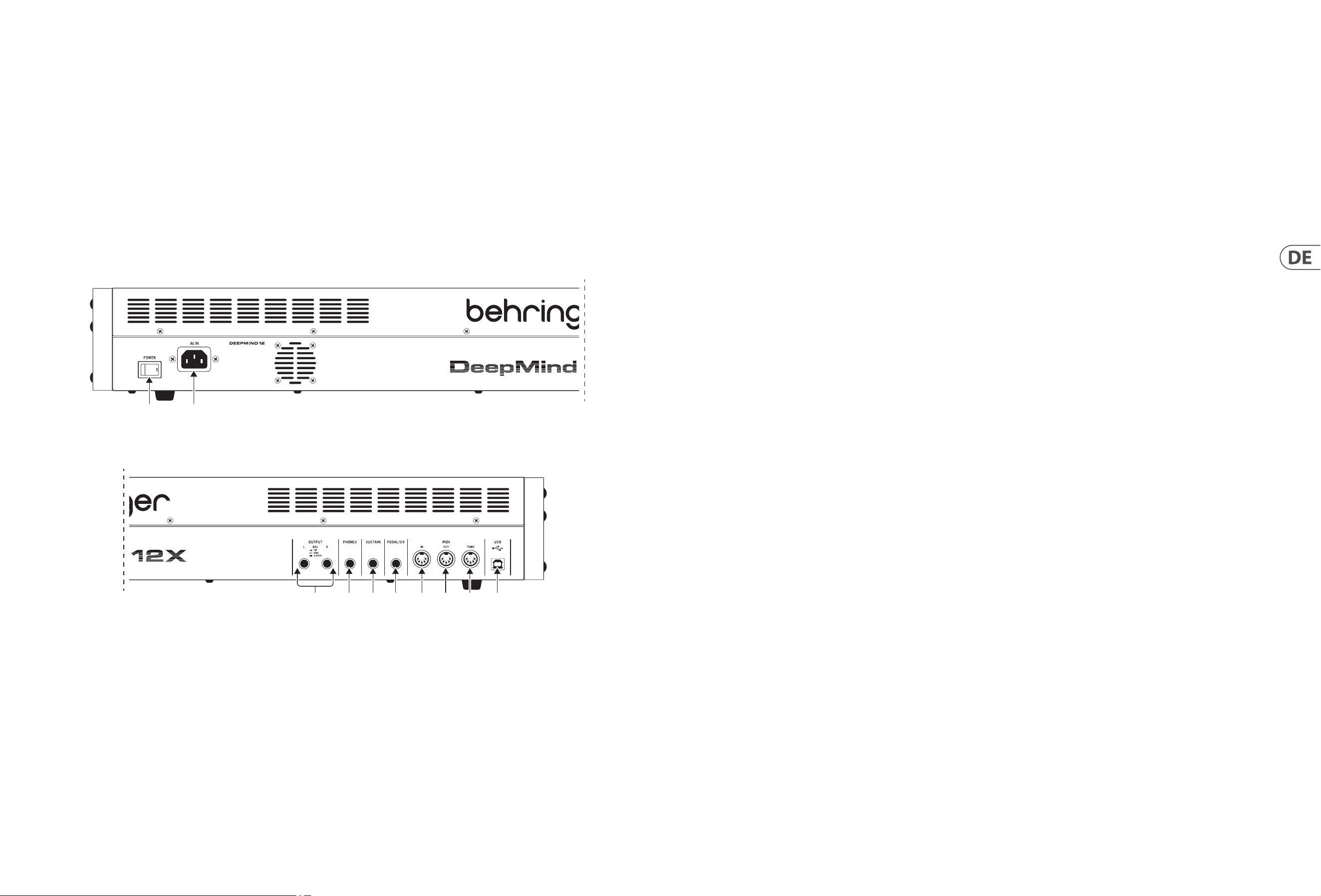

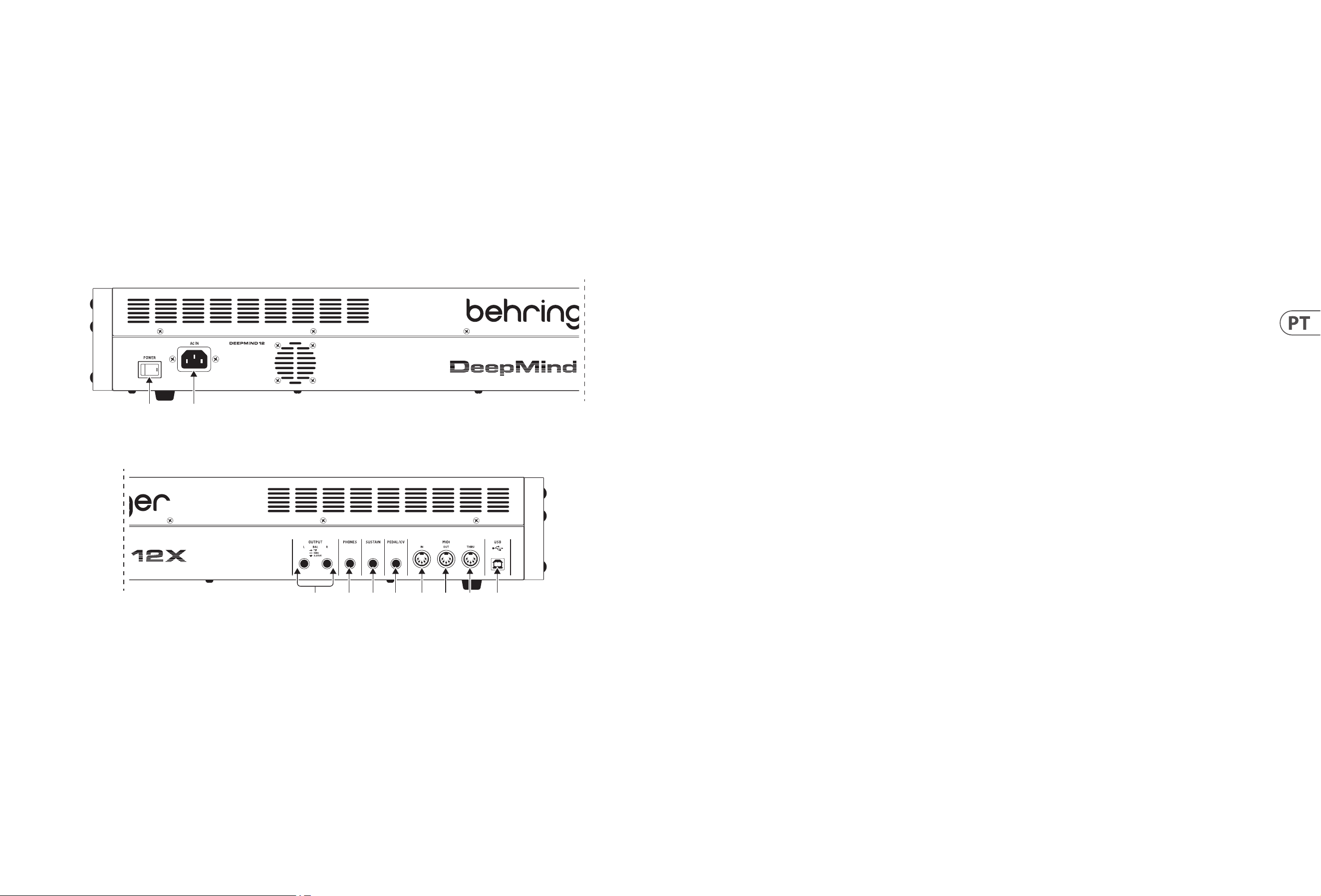

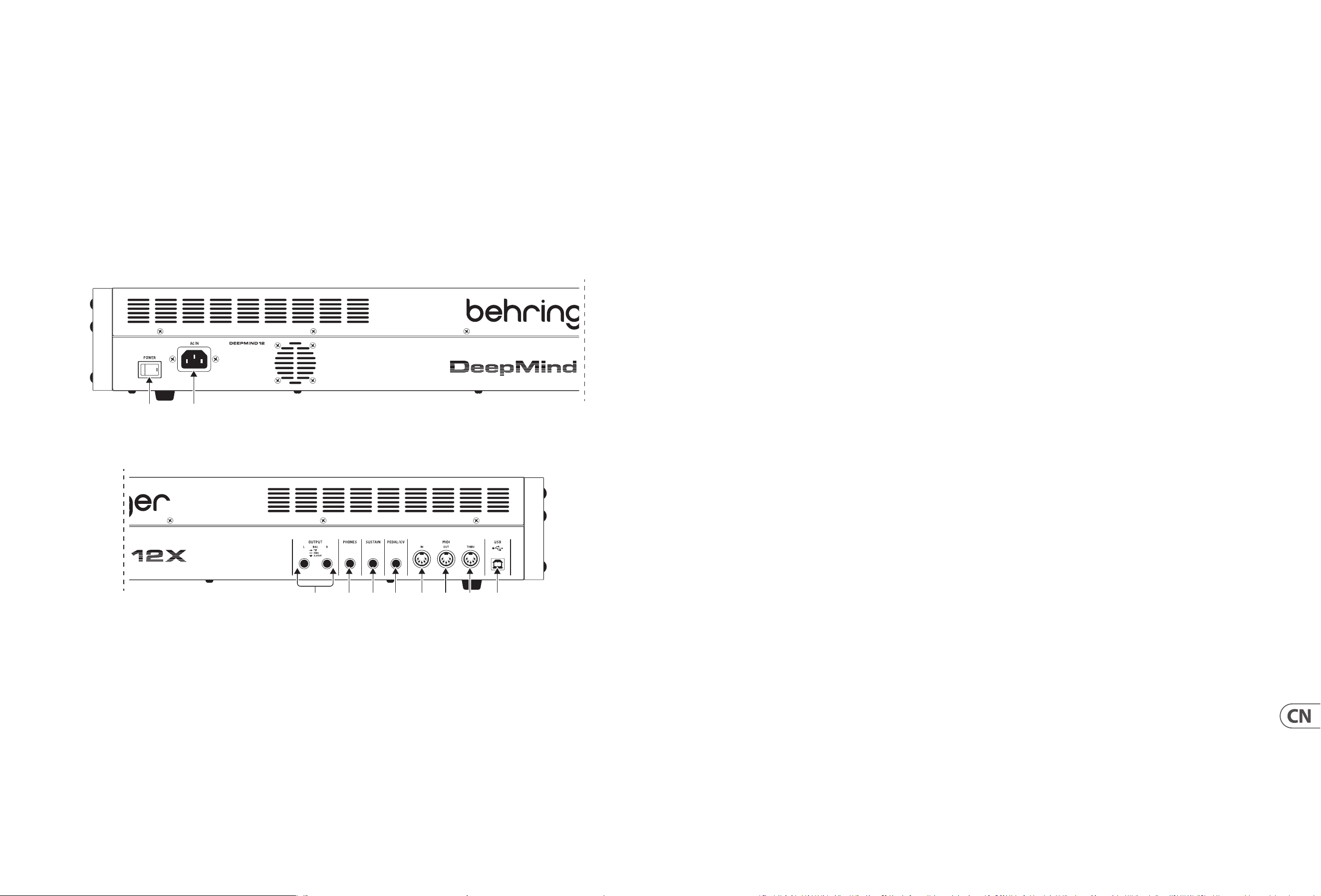

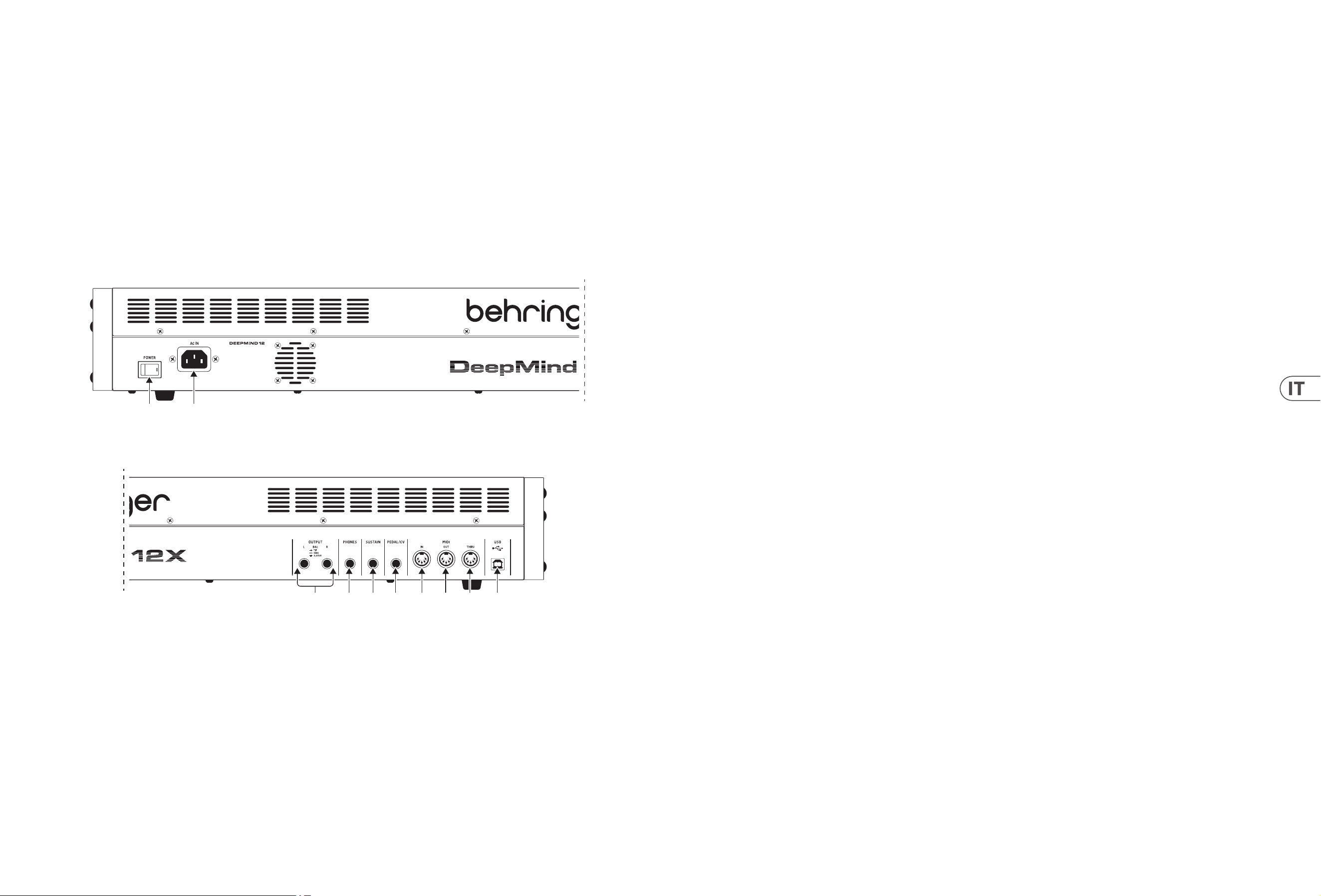

Rear Panel

(21) POWER INPUT - connect using the supplied

power cable only.

(22) POWER SWITCH - use this to turn the

synthesizer on and o. Only turn it on after all

connections have been made.

(23) OUTPUT L / R - this is the main output of the

synthesizer. It should be connected to your

audio interface or sound system. Remember

to turn your monitors / loudspeakers on last

when turning on your system and turn your

monitors / loudspeakers o rst when turning

your system o.

(24) PHONES - the headphones output of

the synthesizer follows the main output.

Connectyour headphones here. Ensure

the volume control is at minimum when

putting on headphones or when turning the

synthesizer on or o.

(25) SUSTAIN - this ¼" TS jack allows you to

connect a sustain pedal, such as a normally-

open switch. The operation of this pedal

can be customized using the GLOBAL /

PEDALSETTINGS menu.

(26) PEDAL/CV - this ¼" TRS jack allows you to

connect an expression pedal. The operation

of this pedal can be customized using the

GLOBAL / PEDAL SETTINGS menu.

(27) MIDI IN - this 5-pin DIN jack receives

MIDI data from an external source. This

will commonly be an external hardware

sequencer, a computer equipped with a MIDI

interface, etc.

(28) MIDI OUT - this 5-pin DIN jack sends MIDI

data to an external source. This will commonly

be an external hardware sequencer, a

computer equipped with a MIDI interface, etc.

(29) MIDI THRU - this 5-pin DIN jack is used to

pass through MIDI data received at the MIDI

INPUT. This will commonly be sent to another

synthesizer or drum machine assigned to a

dierent DEVICE ID, or MIDI Channel.

(30) USB PORT - this USB type B jack allows

connection to a computer. The DeepMind12X

will show up as a class-compliant USB MIDI

device, capable of supporting MIDI in and

out. The DeepMind12X does not require any

additional drivers to work with Windows,

Android, MacOS and iOS devices.

USB MIDI IN - accepts incoming MIDI data

from an application.

USB MIDI OUT - sends MIDI data to

anapplication.

16 DEEPMIND 12X Quick Start Guide 17

DEEPMIND 12X Getting started

(EN)

Step 3: Getting

OVERVIEW

This ‘Getting Started Guide’ will help you set up the

DeepMind12X analog polyphonic synthesizer and

briey introduce its capabilities.

CONNECTION

To connect the DeepMind12X to your system

please consult the connection guide earlier in

thisdocument.

BROWSING PROGRAMS

To change programs, use the -NO and +/YES

switches. To access the program browser press and

hold the PROG switch, then press the GLOBAL switch,

or move the rotary knob. For more information

on program management please consult the

productmanual.

PROGRAMMING

The DeepMind12X programming techniques are

described in detail in the product manual.

RECORD, EDIT and PLAYBACK AUTOMATION

When using the analog engine of the synthesizer

with a Digital Audio Workstation (DAW) you can

record and playback any automatable parameter.

This allows you to record expressive automation and

playback or edit that automation in your DAW.

USING AS A CONTROLLER

When using the synthesizer features as a controller

you can control your virtual instruments and

Digital Audio Workstation (DAW) with the accurate

touch and feel of a high quality keyboard, 1rotary

potentiometer, 26 slide faders, and 33backlit

switches. For mapping please consult the

productmanual.

SOFTWARE SET-UP

The DeepMind12X is a USB Class Compliant MIDI

device, and so no driver installation is required.

The DeepMind12X does not require any additional

drivers to work with Windows, Android, MacOS and

iOSdevices.

HARDWARE SETUP

Make all the connections in your system.

Applypower to the DeepMind12X using the supplied

power cable only. Ensure your sound system is

turned down. Turn on the power switch.

DAW SETTINGS

In your DAW, create a new channel and select the

DeepMind12X as the MIDI input device. On the same

channel ensure that recorded MIDI is also sent back

by making the DeepMind12X the same channel's

MIDI output device.

If you can't see the DeepMind12X in your

DAW channel options please consult your DAW

documentation to ensure you have enabled the

DeepMind12X as a MIDI device.

GLOBAL SETTINGS

The GLOBAL menus allow you to customize the

DeepMind12X analog polyphonic synthesizer to

your specic workow / requirements. For more

information on the GLOBAL settings, please consult

the product manual.

FIRMWARE UPDATE

Check that the latest rmware in your unit is up to

date (see the GLOBAL/SYSTEM SETTINGS menu of the

display). If not, then updating the rmware will give

you the latest enhancements. Visit Behringer.com

and download the SynthTribe app which enables

rmware updates and allows control over features.

IMPORTANT NOTE: Updating the

rmware may aect your programs,

please ensure you make a full back

up. For detailed instructions please

consult the product manual.

Specications

Global

Display Backlit LCD

Main Menus PROG, FX, GLOBAL, COMPARE, WRITE

Edit Menus ARP/SEQ, LFOs, OSCs, POLY, VCF, VCA,

VCA ENV, VCF ENV, MOD ENV, MOD MATRIX

Presets 8 banks each with 128 programs

Fader Modes MIDI CC, NRPN, OFF

Controls

Keyboard 49 semi-weighted, full-size keys

Keyboard sensing Aftertouch and note on/o velocity

Encoders 1 rotary knob

Faders 26 slide faders (35 mm)

Switches 33 backlit switches

Modulation Free moving wheel

Pitch Bend Spring loaded wheel

Connectivity

MIDI In/Out/Thru 5-pin DIN / 16 channels

Pedal/CV ¼" TRS

Sustain ¼" TS

USB USB 2.0, type B

Output L/R ¼" TRS, balanced, max. +18 dBu

Headphones ¼" TRS, unbalanced, max. +21 dBu

Synthesizer Architecture

Number of voices 12 analog

OSC 2 per voice

LFO 2 per voice

VCF 2-pole / 4-pole

HPF (Common to all voices)

6 dB per octave

Envelopes VCA, VCF, MOD

Mod Matrix 22 sources / 130 destinations

Digital Eects

FX Slots 4 per Program

FX Types 34 Algorithms

Internal eects engines 1 true stereo SHARC DSP

Eects signal processing 32/40-bit oating point @ 48 kHz

A/D-D/A performance 24-bit 48 kHz, 114 dB dynamic range

Bypass True hard bypass

USB

Type Class compliant USB 2.0, type B

Supported

operating systems

Windows 7 or higher**

Mac OS X 10.6.8 or higher

iOS 8 or higher (iPad)

Android 6.0 or higher

WiFi

Antenna Internal

Access Point,

number of clients

Max. 1

IEEE 802.11 b/g standard 2.4 GHz

Frequency Range 2,412 - 2,462 MHz

WLAN channels 11

Max Output Power 16 dBm (802.11 b) / 20 dBm (802.11 g) /

20 dBm (802.11 n)

Power

Mains connector Standard IEC receptacle

Power consumption 55 W max.

Fuse T3.15AH250 V

Internal Switch-mode PSU

Autorange 100-240 V, (50/60 Hz)

Environmental

Operating

temperature range

5°C – 40°C (41°F – 104°F)

Physical (Packaged)

Dimensions (H x W x D) 103 x 822 x 257 mm (4.1 x 32.4 x 10.1")

Weight 9.04 kg (19.92 lbs)

Shipping Weight 10.04 kg (22.13 lbs)

18 DEEPMIND 12X Quick Start Guide 19

DEEPMIND 12X Conexión

(ES)

Paso 1: Conexión

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Sistema para estudio de grabación

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Sistema para actuación en directo

Sistema para un grupo/ensayos

20 DEEPMIND 12X Quick Start Guide 21

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) PANTALLA - esta gran pantalla LCD

retroiluminada le muestra el estado del

sintetizador, parámetros y los cinco menús

principales. El contraste y el brillo de la

pantalla son ajustables en la página PANEL

SETTINGS del menú GLOBAL.

(2) NAVEGACIÓN - desplácese por los menús de

pantalla por medio de los botones UP, DOWN,

+/YES y -/NO.

(3) MENUS - estos interruptores le permiten

acceder a los menús de pantalla.

PROG MENU- la pantalla principal del

sintetizador. Le muestra el programa activo,

el parámetro ajustado en ese momento y

una representación visual del parámetro y las

tresenvolventes.

FX MENU - le permite añadir hasta cuatro

efecto del listado que aparece. Cambie el

ruteo de los efectos eligiendo uno de los diez

MODE (modos) disponibles. Cada uno de los

efectos dispone de controles individuales de

todos sus parámetros.

GLOBAL MENU - le permite visualizar y

ajustar los distintos valores del sintetizador.

Dispone de cinco páginas: CONNECTIVITY,

KEYBOARD, PEDAL, PANEL y SYSTEM.

COMPARE MENU - en este menú puede

comparar el programa activo con el programa

almacenado y ver las diferencias de las

posiciones de los faders físicos.

WRITE MENU - en este menú puede

almacenar los valores del programa activo en

la biblioteca de programas. También puede

cambiar el nombre del programa y ajustar su

tipo de categoría.

(4) DATA ENTRY - los parámetros seleccionados

en pantalla son ajustados usando el mando

giratorio o el fáder. El mando giratorio dispone

de paradas o clics que le permiten un control

muy preciso. El fáder le permite un rápido

ajuste a lo largo de todo su rango.

MOD- este interruptor hace que aparezca en

pantalla la matriz de modulación y le permite

crear hasta 8 modulaciones de la lista de

fuentes y destinos.

(5) ARP/SEQ - esta zona controla el arpegiador y

el secuenciador de control.

ON/OFF - cuando active este interruptor,

será generado un arpegio en base a las teclas

pulsadas. Nota - el secuenciador de control

solo es activado desde su página de edición.

RATE - ajusta la velocidad del arpegiador /

secuenciador en beats o tiempos musicales

por minuto (BPM).

GATE TIME - esto ajusta la duración de la

nota reproducida en base a un porcentaje de

tiempo entre las notas activadas.

CHORD - le permite reproducir cualquier

acorde con una sola tecla. El acorde se

basa en la nota raíz y es asignado a lo largo

delteclado.

POLY CHORD - le permite tocar varios acordes

con varias teclas. Los acordes son asignados a

las teclas individuales.

TAP/HOLD - pulse este botón de forma

rítmica con su interpretación para ajustar la

velocidad/BPM o manténgalo pulsado para

activar la función HOLD.

EDIT - esto permite la edición de parámetros

adicionales del arpegiador/secuenciador de

control desde la pantalla principal.

(6) LFO 1 y 2- osciladores de baja

frecuenciausados para modular o controlar

otros parámetros.

RATE- esto ajusta la velocidad del LFO.

DELAY TIME - esto es el periodo del tiempo

que transcurre antes de que se ponga en

marcha el LFO.

EDIT - esto permite la edición de parámetros

adicionales del LFO desde la pantalla principal.

FORMAS DE ONDA DEL LFO - estos pilotos

LED indican el tipo y estado de la forma de

onda producida por cada LFO.

(7) OSC 1 & 2 - estos osciladores analógicos de

rango completo crean formas de onda que son

la fuente sonora del sintetizador.

OSC 1 & 2 PITCH MOD - esto es la cantidad

de modulación de timbre aplicada al

OSCrespectivo.

OSC 1 SQUAREWAVE- este interruptor activa

o desactiva la salida de onda cuadrada para

el OSC 1.

OSC 1 PWM - cantidad de modulación de

amplitud de pulso aplicada a la onda cuadrada

del OSC 1.

OSC 1 SAWTOOTH- esto activa o desactiva la

salida de diente de sierra para el OSC 1.

OSC 2 TONE MOD- cantidad de modulación

de tono aplicada a OSC 2.

OSC 2 PITCH- esto controla el timbre base

del OSC 2.

OSC 2 LEVEL- controla el nivel del OSC 2.

NOISE LEVEL- controla la cantidad de ruido

blanco añadida a los osciladores.

EDIT- esto permite la edición de parámetros

adicionales del OSC desde la pantalla principal.

(8) POLY - esta zona se usa para controla la

polifonía del sintetizador.

UNISON DETUNE - cuando las voces están

sonando al unísono, esto ajusta la cantidad de

desanación existente entre ellas.

EDIT - esto permite la edición de parámetros

adicionales de esta función POLY desde la

pantalla principal.

(9) VCF - el ltro pasabajos controlado por voltaje

usado para ltrar o eliminar las frecuencias

agudas del sonido del sintetizador.

FREQ - esto ajusta la frecuencia de corte

delltro.

2-POLE – esto cambia el valor de pendiente

de supresión del ltro del modo 4-POLE por

defecto a un modo 2-POLE.

RES - esto ajusta la resonancia del punto de

corte del ltro.

EDIT - esto permite la edición de parámetros

adicionales del VCF desde la pantalla principal.

ENV - esto ajusta el nivel de la envolvente VCF

que controla la frecuencia de corte del ltro.

INVERT - esto sirve para invertir la polaridad

de la envolvente VCF aplicada a la frecuencia

de corte del ltro.

LFO - ajuste de la profundidad de la forma

de onda LFO seleccionada y que se aplica a la

frecuencia de corte del ltro.

KYBD - esto ajusta la cantidad de control de

teclado a ser aplicada a la frecuencia de corte

del ltro.

(10) VCA - el amplicador controlado por voltaje

usado para controlar el nivel de salida.

LEVEL - esto controla el nivel de salida

delVCA.

EDIT - esto permite la edición de

parámetros adicionales del VCA desde la

pantallaprincipal.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

DEEPMIND 12X Controles

(ES)

Paso 2: Controles

22 DEEPMIND 12X Quick Start Guide 23

DEEPMIND 12X Controles

(ES)

Paso 2: Controles

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - el ltro pasa-altos controlado por

voltaje usado para ltrar las frecuencias

graves del sonido del sintetizador.

FREQ - esto sirve para ajustar la frecuencia del

ltro pasa-altos.

BOOST - este interruptor aplica un realce de

graves de +12 dB a la ruta de señal.

(12) ENVELOPE - estas son las tres envolventes

usadas para modular otros parámetros.

A [ATTACK] - control del tiempo de ataque de

la envolvente.

D [DECAY] - control del tiempo de

decaimiento de la envolvente.

S [SUSTAIN] - control del nivel de sustain de

la envolvente.

R [RELEASE] - control del tiempo de

liberación o salida de la envolvente.

VCA - esto le permite elegir la envolvente

usada para controlar el amplicador

controlado por voltaje.

VCF - le permite elegir la envolvente usada

para controlar el ltro controlado por voltaje.

MOD - elige la envolvente usada para la

modulación especíca de usuario.

CURVES - estos cambia los controles ADSR

para hacer que afecten a las curvas asociadas

de cada etapa de la envolvente.

(13) VOICES - estos pilotos LED le indican qué

voces están activas conforme toque las teclas.

(14) OCTAVE - estos pilotos LED le muestran el

cambio de octava aplicado al teclado.

(15) PORTAMENTO - esto modica el tiempo de

ligadura aplicado entre las notas tocadas.

(16) VOLUME - control del nivel de volumen

delsintetizador.

(17) OCTAVE ARRIBA/ABAJO - le permite

aumentar o disminuir el rango tonal del

teclado en pasos de una octava.

(18) RUEDA DE INFLEXIÓN TONAL (PITCH) -

esta rueda con resorte interno le permite

subir/bajar el tono de forma expresiva.

(19) RUEDA MOD - se usa para una modulación

expresiva de los parámetros.

(20) TECLAS - 49 teclas de tamaño standard y

semi-contrapesadas, sensibles al tacto y al

after-touch.

Panel trasero

(21) TOMA DE CORRIENTE - conecte aquí

únicamente el cable de alimentación incluido.

(22) INTERRUPTOR POWER - utilícelo para

encender o apagar la unidad. Encienda esta

unidad solo una vez que haya realizado todas

las conexiones.

(23) OUTPUT L / R - salida principal de este

sintetizador; debería conectarlas a su interface

audio o sistema de sonido. Recuerde encender

sus monitores / altavoces al nal cuando

encienda su sistema y, a la inversa, apagarlos

lo primero de todo cuando vaya a apagar

elsistema.

(24) PHONES - esta salida de auriculares lleva la

misma señal que la salida principal. Conecte

aquí unos auriculares y asegúrese de que el

control de volumen esté al mínimo cuando

encienda y apague el sintetizador.

(25) SUSTAIN - esta toma TS de 6,3 mm le

permite conectar un pedal de sustain, del

tipo conmutador normalmente abierto. El

funcionamiento de este pedal puede ser

personalizado a través del menú GLOBAL /

PEDAL SETTINGS.

(26) PEDAL/CV - esta toma TRS de 6,3 mm le

permite conectar un pedal de expresión.

El funcionamiento de este pedal puede ser

personalizado a través del menú GLOBAL /

PEDAL SETTINGS.

(27) MIDI IN - esta toma DIN de 5 puntas

recibe datos MIDI de una fuente externa.

Habitualmente esa fuente será un

secuenciador físico externo, un ordenador

equipado con un interface MIDI, etc.

(28) MIDI OUT - esta toma DIN de 5 puntas envía

datos MIDI a una fuente externa. Dicha fuente

será habitualmente un secuenciador físico

externo, un ordenador equipado con un

interface MIDI, etc.

(29) MIDI THRU - esta toma DIN de 5 puntas se

usa para re-enviar los datos MIDI recibido en

la toma MIDI INPUT. Habitualmente la otra

unidad será otro sintetizado o caja de ritmos

asignada a un identicador DEVICE ID o canal

MIDI distintos.

(30) PUERTO USB - Esta toma USB de tipo B

permite la conexión a un ordenador. El

DeepMind12X aparecerá como un dispositivo

USB compatible con MIDI, con capacidad

deentrada y salida MIDI. El DeepMind12X

nonecesita de drivers adicionales para

funcionarcon dispositivos Windows, Android,

Mac OS e iOS.

USB MIDI IN - acepta los datos MIDI entrantes

de una aplicación.

USB MIDI OUT - envía datos MIDI a

unaaplicación.

24 DEEPMIND 12X Quick Start Guide 25

DEEPMIND 12X Puesta en marcha

(ES)

Paso 3: Puesta en

marcha

RESUMEN

Esta ‘Guía de puesta en marcha’ le ayudará a

congurar su sintetizador analógico polifónico

DeepMind12X y le presentará brevemente

susposibilidades.

CONEXIÓN

Para conectar el DeepMind12X a su sistema,

consulte la guía de conexiones que encontrará un

poco antes en este documento.

BÚSQUEDA DE PROGRAMAS

Para cambiar de programa, use los interruptores -NO

y +/YES. Para acceder al buscador de programas,

mantenga pulsado el interruptor PROG y pulse

después el interruptor GLOBAL o gire el mando

giratorio. Para más información sobre la gestión de

los programas, consulte el manual de instrucciones

completo del producto.

PROGRAMACIÓN

Las técnicas de programación del DeepMind12X son

descritas en detalle en el manual de instrucciones

completo del producto.

GRABACIÓN, EDICIÓN y AUTOMATIZACIÓN DE LA

REPRODUCCIÓN

Cuando use el núcleo analógico del sintetizador

con un workstation de audio digital (DAW),

podrá grabar y reproducir cualquier parámetro

automatizable. Esto le permitirá rabar y reproducir

una automatización expresiva o editar dicha

automatización en su DAW.

USO DE UN CONTROLADOR

Si va a usar las funciones de este sintetizador como

controlador, podrá controlar tanto instrumentos

virtuales como workstation de audio digital (DAW)

con el toque preciso y la sensibilidad de su teclado

de alta calidad, 1 potenciómetro giratorio, 26 faders

deslizantes y 33 interruptores retroiluminados. Para

saber las distintas opciones de asignación o mapeo,

consulte el manual de instrucciones completo del

producto.

CONFIGURACIÓN DEL SOFTWARE

El DeepMind12X es un dispositivo USB compatible

con MIDI, por lo que no es necesario instalar ningún

driver. El DeepMind12X no necesita ningún driver

adicional para funcionar con dispositivos Windows,

Android, MacOS e iOS.

CONFIGURACIÓN DEL HARDWARE

Realice todas las conexiones de su sistema. Conecte a

la corriente el DeepMind12X usando únicamente el

cable de alimentación incluido. Asegúrese de que el

sistema de sonido esté apagado y entonces encienda

la unidad.

CONFIGURACIÓN DEL DAW

En su DAW, cree un nuevo canal y seleccione el

DeepMind12X como el dispositivo de entrada

MIDI. En ese mismo canal, asegúrese de que el MIDI

grabado sea también re-emitido, haciendo que el

DeepMind12X sea el dispositivo de salida del mismo

canal MIDI.

Si el DeepMind12X no aparece en las opciones

de canal de su DAW, consulte la documentación

del DAW para asegurarse de que ha activado el

DeepMind12X como un dispositivo MIDI.

AJUSTES GLOBALES

El menú GLOBAL le permite personalizar su

sintetizador analógico polifónico DeepMind12X

para adaptarlo a sus necesidades / ujo de trabajo

concretos. Para ver más información acerca de los

ajustes GLOBAL, consulte el manual de instrucciones

completo del producto.

ACTUALIZACIÓN DE FIRMWARE

Compruebe que el rmware de su unidad esté

actualizado a la última versión disponible (vea el

menú Global/SYSTEM SETTINGS de la pantalla). En

caso contrario, la actualización del rmware hará

que disponga de las últimas mejoras desarrolladas

para el producto. Visite Behringer.com y descargue

la aplicación SynthTribe, que permite actualizaciones

de rmware y control sobre las funciones.

NOTA IMPORTANTE:

La actualización del rmware puede

afectar a sus programas, por lo que

asegúrese de hacer una copia de

seguridad completa. Para ver todos los detalles

sobre cómo hacer esto, consulte el manual de

instrucciones completo del producto.

Dados Técnicos

Globaal

Monitor LCD retroiluminado

Menús principales PROG, FX, GLOBAL, COMPARAR, ESCRIBIR

Editar menús ARP / SEQ, LFO, OSC, POLY, VCF, VCA, VCA ENV, VCF

ENV, MOD ENV, MOD MATRIX

Preajustes 8 bancos cada uno con 128 programas

Modos de atenuador MIDI CC, NRPN, APAGADO

Control S

Teclado 49 teclas semipesadas de tamaño completo

Detección de teclado Aftertouch y anote la velocidad de activación /

desactivación

Codicadores 1 botón giratorio

Faders 26 deslizadores deslizantes (35 mm)

Interruptores 33 interruptores retroiluminados

Modulación Rueda de movimiento libre

Pitch Bend Rueda cargada por resorte

Conectividad

Entrada / salida / a través

de MIDI

DIN de 5 pines / 16 canales

Pedal / CV TRS de ¼"

Sostener TS de ¼"

USB USB 2.0, tipo B

Salida L / R TRS de ¼", balanceado, máx. +18 dBu

Auriculares TRS de ¼", desequilibrado, máx. +21 dBu

Arquitectura del sintetizador

Numero de voces 12 analógicos

OSC 2 por voz

LFO 2 por voz

VCF 2 polos / 4 polos

HPF (común a todas las

voces)

6 dB por octava

Sobres VCA, VCF, MOD

Matriz de mods 22 fuentes / 130 destinos

Efectos digitales

Tragamonedas FX 4 por programa

Tipos de efectos 34 algoritmos

Motores de efectos

internos

1 verdadero estéreo SHARC DSP

Procesamiento de señales

de efectos

Coma otante de 32/40 bits a 48 kHz

Rendimiento A / DD / A 24 bits 48 kHz, rango dinámico de 114 dB

Derivación Verdadero bypass duro

USB

Escribe USB 2.0 compatible con clase, tipo B

Sistemas operativos de

apoyo

Windows 7 o superior **

Mac OS X 10.6.8 o superior

iOS 8 o superior (iPad)

Android 6.0 o superior

WiFi

Antena Interno

Punto de acceso, número

de clientes

Max. 1

Estándar IEEE 802.11 b / g 2,4 GHz

Rango de frecuencia 2,412 - 2,462 MHz

Canales WLAN 11

Potencia máxima de

salida

16 dBm (802.11 b) / 20 dBm (802.11 g) /

20 dBm (802.11 n)

Poder

Conector de red Receptáculo IEC estándar

El consumo de energía 55 W máx.

Fusible T3.15AH250 V

Fuente de alimentación

conmutada interna

Rango automático 100-240 V, (50/60 Hz)

Ambiental

Rango de temperatura de

funcionamiento

5°C – 40°C (41°F – 104°F)

Físico (empaquetado)

Dimensiones (Al x An x Pr) 103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Peso 9,04 kg (19,92 libras)

Peso de envio 10,04 kg (22,13 libras)

26 DEEPMIND 12X Quick Start Guide 27

DEEPMIND 12X Connexions

(FR)

Etape 1 : Connexions

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Système de studio

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Système pour représentation

Système pour répétition

28 DEEPMIND 12X Quick Start Guide 29

DEEPMIND 12X Réglages

(FR)

Etape 2 : Réglages

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) ÉCRAN - ce grand écran LCD rétroéclairé

indique l'état du synthétiseur et permet

d'acher ses paramètres et les cinq menus

principaux. Le contraste et la luminosité sont

réglables à partir de la page PANEL SETTINGS

du menu GLOBAL .

(2) TOUCHES DE NAVIGATION - vous pouvez

naviguer dans les menus achés à l'écran

avec les touches UP, DOWN, +/YES et -/NO.

(3) MENUS - ces boutons permettent d'acher

les diérents menus à l'écran.

MENU PROG - c'est le menu principal

du synthétiseur. Il permet d'acher le

programme en cours d'utilisation, le

paramètre en cours de réglage ainsi qu'une

représentation visuelle du paramètre et des

trois enveloppes.

MENU FX - permet d'appliquer jusqu'à quatre

eets parmi la liste d'eets disponibles. Vous

pouvez modier le routage des eets en

sélectionnant l'un des dix MODES disponibles.

Les paramètres des eets sont entièrement

modiables.

MENU GLOBAL - permet de visualiser et de

modier les réglages du synthétiseur. Ce

menu possède cinq pages : CONNECTIVITY,

KEYBOARD, PEDAL, PANEL et SYSTEM.

MENU COMPARE - ce menu permet de

comparer le programme en cours d'édition

avec le programme enregistré et de visualiser

les diérences dans la position des faders.

MENU WRITE - ce menu permet d'enregistrer

les paramètres du programme en cours. Vous

pouvez également renommer le programme

et lui attribuer une catégorie.

(4) DATA ENTRY - les paramètres sélectionnés à

l'écran peuvent être modiés avec le bouton

rotatif ou le fader. Le bouton rotatif est cranté

pour un réglage de précision. Le fader permet

une modication rapide du paramètre sur

toute la plage de réglage disponible.

MOD - ce bouton permet d'acher la matrice

de modulation à l'écran et permet d'appliquer

jusqu'à 8 modulations entre les diérentes

sources et destinations disponibles.

(5) ARP/SEQ - cette zone permet de congurer

l'arpégiateur et le séquenceur.

ON/OFF - appuyez sur ce bouton pour générer

un arpège basé sur les touches enfoncées.

Remarque: le séquenceur est activable

uniquement depuis sa page d'édition.

RATE - permet de régler le tempo de

l'arpégiateur/séquenceur en BPM.

GATE TIME - permet de régler la durée entre

les diérentes notes composant l'arpège.

CHORD - permet de jouer un accord accord

avec une seule touche. Une note racine est

déterminée pour l'accord et l'écart entre

les notes le composant est appliqué à tout

leclavier.

POLY CHORD - permet de jouer plusieurs

accord à partir de plusieurs touches.

Les accords sont appliquée à des

touchesindividuelles.

TAP/HOLD - appuyez sur ce bouton à

répétition au tempo souhaité pour régler le

tempo en BPM. Maintenez-le enfoncé pour

activer la fonction HOLD.

EDIT - permet d'acher d'autres paramètres

de l'arpégiateur/séquenceur sur l'écran

principal pour édition

(6) LFO 1 et 2- ces oscillateurs basse fréquence

sont utilisés pour moduler ou contrôler

d'autres paramètres.

RATE - permet de régler la vitesse du LFO.

DELAY TIME - permet de régler la durée avant

que le LFO ne s'active.

EDIT - permet d'acher d'autres paramètres

du LFO sur l'écran principal pour édition.

FORMES D'ONDES DU LFO - ces LEDs

indiquent le type et l'état de la forme d'onde

produite par chaque LFO.

(7) OSC 1 et 2 - ces oscillateurs analogiques

génèrent des formes d'ondes qui sont la

source sonore du synthétiseur.

OSC 1 et 2 PITCH MOD - modulation de la

hauteur appliquée à chaque oscillateur.

OSC 1 ONDE CARRÉE - cette touche permet

d'activer/désactiver l'onde carrée pour

leOSC1.

OSC 1 PWM - modulation de la largeur de

l'onde carrée du OSC 1.

OSC 1 ONDE EN DENT DE SCIE - cette touche

permet d'activer/désactiver l'onde en dent de

scie pour le OSC 1.

OSC 2 TONE MOD - réglage de tonalité

duOSC2.

OSC 2 PITCH - permet de régler la hauteur

du OSC 2.

OSC 2 LEVEL - permet de régler le niveau

duOSC2.

NOISE LEVEL - réglage du niveau de bruit

blanc ajouté aux oscillateurs.

EDIT - permet d'acher d'autres paramètres

du OSC sur l'écran principal pour édition.

(8) POLY - ces réglages permettent de modier

les réglages de la polyphonie du synthétiseur.

UNISON DETUNE - lorsque les voies sont

congurées pour jouer à l'unisson, ce fader

permet de régler le désaccordage des voies.

EDIT - permet d'acher d'autres paramètres

de la polyphonie sur l'écran principal

pourédition.

(9) VCF - ce ltre passe-bas contrôlé par

la tension permet de couper les hautes

fréquences du son du synthétiseur.

FREQ - permet de régler la fréquence de

coupure du ltre.

2-POLE – permet de modier la pente de

coupure du ltre, de 4 pôles (réglage par

défaut) à 2 pôles.

RES - réglage de résonance du ltre.

EDIT - permet d'acher d'autres paramètres

du VCF sur l'écran principal pour édition.

ENV - permet de régler l'enveloppe contrôlant

la fréquence du ltre passe-bas.

INVERT - permet d'inverser la polarité de

l'enveloppe contrôlant la fréquence du

ltrepasse-bas.

LFO - réglage de la quantité de modulation

appliquée à la fréquence du ltre passe-bas

générée par le LFO.

KYBD - réglage de la profondeur de la

modulation appliquée à la fréquence du ltre

passe-bas induite par la position sur le clavier.

(10) VCA - cet amplicateur contrôlé par la tension

permet de modier le niveau de sortie.

LEVEL - réglage du niveau de sortie du VCA.

EDIT - permet d'acher d'autres paramètres

du VCA sur l'écran principal pour édition.

(11) HPF - ce ltre passe-haut contrôlé par

la tension permet de couper les basses

fréquences du son du synthétiseur.

FREQ - permet de régler la fréquence du ltre

passe-haut.

BOOST - cette touche amplie les basses

fréquences de 12 dB.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

30 DEEPMIND 12X Quick Start Guide 31

DEEPMIND 12X Réglages

(FR)

Etape 2 : Réglages

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(12) ENVELOPE - ces trois types d'enveloppes

permettent de moduler les autres paramètres.

A [ATTACK]- réglage du temps d'attaque

del'enveloppe.

D [DECAY]- réglage du temps de déclin

del'enveloppe.

S [SUSTAIN]- réglage du niveau de maintien

de l'enveloppe.

R [RELEASE]- réglage du temps de

relâchement de l'enveloppe.

VCA - permet de sélectionner l'enveloppe

utilisée pour contrôler le VCA.

VCF - permet de sélectionner l'enveloppe

utilisée pour contrôler le VCF.

MOD - permet de sélectionner l'enveloppe

utilisée pour la modulation.

CURVES - permet de sélectionner la forme

de la courbe associée à chaque étage

del'enveloppe.

(13) VOICES - ces LEDs indique les voies utilisée

lorsque les touches du clavier sont enfoncées.

(14) OCTAVE - ces LEDs indiquent la transposition

appliquée au clavier.

(15) PORTAMENTO - permet de modier la durée

du portamento entre les notes.

(16) VOLUME - réglage du niveau de sortie

dusynthétiseur.

(17) OCTAVE HAUT/BAS – ces touches permettent

de transposer la hauteur du clavier de +/- un

octave à chaque pression.

(18) MOLETTE PITCH - cette molette à ressort

permet de modier le pitch du son.

(19) MOLETTE MOD - permet de moduler le

paramètre associé.

(20) TOUCHES - les 49 touches de taille standard

semi-lestées sont sensibles à la vélocité et

àl'aftertouch.

Face arrière

(21) POWER INPUT - permet de connecter

l'adaptateur secteur fourni.

(22) POWER SWITCH - permet de mettre le

synthétiseur sous/hors tension. Placez-le

sous tension uniquement lorsque toutes les

connexions ont été eectuées.

(23) OUTPUT L / R - ce sont les sorties principales

du synthétiseur. Connectez-les à votre

interface audio ou à votre système de

sonorisation. Assurez-vous de bien mettre vos

moniteurs/enceintes sous tension en dernier

lors de la mise sous tension de votre système

et de les mettre hors tension en premier lors

de la mise hors tension du système.

(24) PHONES - le niveau de la sortie casque suit

celui de la sortie principale. Connectez votre

casque à cette sortie. Assurez-vous que le

volume est réglé au minimum lors de la mise

sous/hors tension du synthétiseur.

(25) SUSTAIN - cette embase Jack 6,35 mm

permet de connecter une pédale de sustain,

généralement dotée d'un contacteur de

type normalement ouvert. Vous pouvez

personnaliser l'utilisation de cette pédale dans

le menu GLOBAL/PEDAL SETTINGS.

(26) PEDAL/CV - cette embase Jack 6,35 mm

permet de connecter une pédale d'expression.

Vous pouvez personnaliser l'utilisation

de cette pédale dans le menu GLOBAL/

PEDALSETTINGS.

(27) MIDI IN - ce connecteur DIN à 5 broches

permet de recevoir des données MIDI

transmises par une source externe.

Généralement, cette source est un séquenceur

externe, un ordinateur équipé d'une interface

MIDI, etc.

(28) MIDI OUT - ce connecteur DIN à 5 broches

permet de transmettre des données MIDI

à une source externe. Généralement, cette

source est un séquenceur externe, un

ordinateur équipé d'une interface MIDI, etc.

(29) MIDI THRU - ce connecteur DIN à 5 broches

permet de transmettre les données MIDI

reçues par le connecteur MIDI IN. Ces données

sont généralement transmises à un autre

synthétiseur ou boîte à rythme assigné(e) à un

identiant ou canal MIDI diérents.

(30) PORT USB - Ce port USB de type B permet

de connecter le synthétiseur à un ordinateur.

Le DeepMind12X est détecté nativement

comme périphérique USB MIDI pouvant

recevoir et émettre des messages MIDI. Il n'est

pas nécessaire d'installer de pilotes pour que

le synthétiseur fonctionne sous Windows,

Android, Mac OS et iOS.

USB MIDI IN - permet au DeepMind12X

de recevoir les données MIDI générées par

uneapplication.

USB MIDI OUT - permet au DeepMind12X

de transmettre des données MIDI à

uneapplication.

32 DEEPMIND 12X Quick Start Guide 33

DEEPMIND 12X Mise en oeuvre

(FR)

Etape 3: Mise en

oeuvre

Caractéristiques Techniques

Global

Achage LCD rétroéclairé

Menus principaux PROG, FX, GLOBAL, COMPARER, ÉCRIRE

Modier les menus ARP/SEQ, LFO, OSC, POLY, VCF, VCA, VCA ENV, VCF

ENV, MOD ENV, MOD MATRIX

Précongurations 8 banques avec chacune 128 programmes

Modes des faders CC MIDI, NRPN, DÉSACTIVÉ

Les contrôles

Clavier 49 touches semi-lestées pleine grandeur

Détection du clavier Aftertouch et vélocité on/o de note

Encodeurs 1 bouton rotatif

Faders 26 curseurs coulissants (35 mm)

Commutateurs 33 interrupteurs rétroéclairés

Modulation Roue libre

Pitch bend Roue à ressort

Connectivité

Entrée/Sortie/Thru MIDI DIN 5 broches / 16 canaux

Pédale/CV TRS ¼"

Soutenir ¼" TS

USB USB 2.0, type B

Sortie G/D ¼" TRS, symétrique, max. +18 dBu

Écouteurs ¼" TRS, asymétrique, max. +21 dBu

Architecture du synthétiseur

Nombre de voix 12 analogiques

OSC 2 par voix

LFO 2 par voix

VCF 2 pôles / 4 pôles

HPF (Commun à toutes

les voix)

6 dB par octave

Enveloppes VCA, VCF, MOD

Matrice de modulation 22 sources / 130 destinations

Eets numériques

Fentes d’eets 4 par programme

Types d’eets 34 algorithmes

Moteurs d’eets internes 1 véritable DSP SHARC stéréo

Traitement du signal

d’eets

virgule ottante 32/40 bits à 48 kHz

Performances A/J/A Plage dynamique 24 bits 48 kHz, 114 dB

Contourne Véritable contournement dur

USB

Taper Conforme à la classe USB 2.0, type B

Systèmes d’exploitation

pris en charge

Windows 7 ou supérieur**

Mac OS X 10.6.8 ou supérieur

iOS 8 ou supérieur (iPad)

Android 6.0 ou supérieur

WiFi

Antenne Interne

Point d’accès, nombre de

clients

Max. 1

Norme IEEE 802.11 b/g 2,4 GHz

Gamme de fréquences 2 412 - 2 462 MHz

Canaux WLAN 11

Puissance de sortie

maximale

16 dBm (802.11 b) / 20 dBm (802.11 g) /

20 dBm (802.11 n)

Puissance

Connecteur secteur Prise standard IEC

Consommation d’énergie 55 W max.

Fusible T3.15AH250V

Bloc d’alimentation

interne à découpage

Gamme automatique 100-240 V, (50/60 Hz)

Environnement

Plage de température de

fonctionnement

5°C – 40°C (41°F – 104°F)

Physique (Emballé)

Dimensions (H x L x P) 103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Poids 9,04 kg (19,92 livres)

Poids d’expédition 10,04 kg (22,13 livres)

APERÇU

Ce ‘Guide de Prise en Main Rapide’ va vous aider à

congurer le synthétiseur analogique polyphonique

DeepMind12X et vous donnera un aperçu de

sespossibilités.

CONNEXION

An de connecter le DeepMind12X à votre système,

suivez les instructions du guide de connexion se

trouvant dans les pages précédentes de ce manuel.

NAVIGUER ENTRE LES DIFFÉRENTS

PROGRAMMES

Pour changer de programme, utilisez les touches

-NO et +/YES. Pour accéder à l'écran de sélection des

programmes, maintenez le bouton PROG enfoncé

puis appuyez sur le bouton GLOBAL, ou utilisez

le bouton rotatif. Pour plus d'information quant

à la gestion des programmes, consultez le mode

d'emploi de l'appareil.

PROGRAMMATION

Les techniques de programmation du DeepMind12X

sont décrites en détails dans le mode d'emploi.

ENREGISTREMENT, ÉDITION et REPRODUCTION

de l'AUTOMATION

Si vous utilisez le moteur analogique du synthétiseur

avec une Station Audio-Numérique (STAN), vous

pouvez enregistrer puis reproduire l'automation

de chaque paramètre auquel elle peut s'appliquer.

Cela permet d'enregistrer une automation puis de la

reproduire ou de l'éditer dans votre STAN.

UTILISATION COMME CONTRÔLEUR

Le synthétiseur peut être utilisé comme un contrôler,

ce qui permet de contrôler vos instruments virtuels

et votre Station Audio-Numérique (STAN) avec la

précision d'un clavier de haute qualité, ainsi qu'avec

1 potentiomètre rotatif, 26 faders et 33 boutons

rétroéclairés. Vous trouverez toutes les instructions

nécessaires pour eectuer vos assignations dans le

mode d'emploi.

CONFIGURATION LOGICIELLE

Le DeepMind12X est un appareil USB reconnu

nativement, l'installation d'aucun pilote n'est

requise. Il n'est pas nécessaire d'installer de pilotes

supplémentaires pour que le synthétiseur fonctionne

sous Windows, Android, MacOS et iOS.

MISE EN ŒUVRE

Eectuez toutes les connexions à votre système.

Connectez le DeepMind12X au réseau électrique

en utilisant uniquement le cordon secteur fourni.

Assurez-vous que le système de sonorisation est bien

hors tension. Mettez le synthétiseur sous tension.

CONFIGURATION DE VOTRE STAN

Dans votre STAN, créez une nouvelle piste et

sélectionnez le DeepMind12X comme interface

d'entrée MIDI. Assurez-vous que les données MIDI

enregistrées sont également renvoyées vers la

même piste en sélectionnant le DeepMind12X

comme interface de sortie MIDI pour cette piste.

Si le DeepMind12X n'apparaît pas dans votre

STAN, consultez le mode d'emploi de votre STAN

et assurez-vous d'avoir correctement conguré le

DeepMind12X comme interface MIDI.

MENU GLOBAL

Le menu GLOBAL vous permet de personnaliser le

DeepMind12X et de l'adapter à votre utilisation

et à vos exigences. Pour plus d'information quant

au menu GLOBAL, consultez le mode d'emploi

del'appareil.

MISE A JOUR DU FIRMWARE

Vériez si le rmware de votre appareil est bien à

jour (consultez le menu Global/SYSTEM SETTINGS).

Si ce n'est pas le cas, la mise à jour du rmware vous

permettra de bénécier des dernières amélioration

du système. Rendez-Behringer.com et téléchargez

l'application SynthTribe, qui permet les mises à jour

du micrologiciel et le contrôle des fonctionnalités.

REMARQUE IMPORTANTE : La mise

à jour du rmware peut aecter vos

programmes, assurez-vous de les

avoirs bien sauvegardés sur un autre

support. Pour plus de renseignements, consultez le

mode d'emploi.

34 DEEPMIND 12X Quick Start Guide 35

DEEPMIND 12X Verkabelung

(DE)

Schritt 1: Verkabelung

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Studio-System

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Live-System

Band/Proberaum-System

36 DEEPMIND 12X Quick Start Guide 37

DEEPMIND 12X Bedienelemente

(DE)

Schritt 2:

Bedienelemente

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) DISPLAY – Dieser große

hintergrundbeleuchtete LCD-Bildschirm

zeigt den Status, die Parameter und die fünf

Hauptmenüs des Synthesizers an. Kontrast

und Helligkeit sind auf der PANEL SETTINGS-

Seite des GLOBAL-Menüs einstellbar.

(2) NAVIGATION - Mit den Tastern UP, DOWN,

+/YES und -/NO navigiert man durch die

Display-Menüs.

(3) MENÜS – Mit diesen Tastern ruft man die

Display-Menüs auf.

PROG-MENÜ – Dies ist das Hauptdisplay des

Synthesizers. Es zeigt das aktuelle Programm,

die aktuell eingestellten Parameter und eine

visuelle Darstellung der Parameter und der

drei Hüllkurven.

FX-MENÜ – Hier kann man bis zu vier Eekte

aus der verfügbaren Liste hinzufügen. Wählen

Sie einen der zehn verfügbaren MODI, um das

Eekt-Routing zu ändern. Jeder Eekt bietet

individuelle Regler für alle Parameter.

GLOBAL-MENÜ – Hier kann man die

generellen Einstellungen des Synthesizers

ansehen und ändern. Verfügbar sind die

Seiten CONNECTIVITY, KEYBOARD, PEDAL,

PANEL und SYSTEM.

COMPARE-MENÜ – Hier kann man das

aktuelle Programm mit dem gespeicherten

Programm vergleichen und die

unterschiedlichen Fader-Positionen sehen.

WRITE-MENÜ – Hier kann man die aktuellen

Programm-Einstellungen in die Programm-

Library schreiben. Man kann das Programm

auch umbenennen und seinen Kategorie-Typ

einstellen.

(4) DATA ENTRY – Die auf dem Display

gewählten Parameter werden mit dem

Drehregler oder dem Fader eingestellt. Der

klickende Drehregler erlaubt eine sehr präzise

Steuerung. Mit dem Fader kann man schnelle

Einstellungen über den gesamten Bereich

vornehmen.

MOD – Dieser Schalter önet auf dem Display

die Modulations-Matrix. Aus einer Liste

von Quellen und Zielen kann man bis zu 8

Modulationen erstellen.

(5) ARP/SEQ – Dieser Bereich steuert den

Arpeggiator und Sequenzer.

ON/OFF – Bei aktiviertem Taster wird anhand

der gedrückten Tasten ein Arpeggio erzeugt.

Hinweis: Den Sequenzer kann man nur auf

seiner Edit-Seite einschalten.

RATE – Regelt die Rate von Arpeggiator /

Sequenzer in Taktschlägen pro Minute (BPM).

GATE TIME – Regelt die Dauer der gespielten

Note anhand eines Prozentsatzes der

Zeitspanne zwischen getriggerten Noten.

CHORD – Zum Spielen eines Akkords mit

nur einer Taste. Der Akkord bekommt einen

Grundton und wird auf die Tastatur gemappt.

POLY CHORD – Zum Spielen mehrerer

Akkorde mit mehreren Tasten. Die Akkorde

werden auf einzelne Tasten gemappt.

TAP/HOLD – Tippen Sie im Takt Ihrer

Performance auf diesen Taster, um die

Rate/BPM einzustellen. Halten Sie den

Taster gedrückt, um die HOLD-Funktion

zuaktivieren.

EDIT – Nach der Aktivierung kann man

zusätzliche Arpeggiator/Sequenzer-Parameter

auf dem Hauptdisplay editieren.

(6) LFO 1 und 2 – Mit diesen Tierequenz-

Oszillatoren kann man andere Parameter

modulieren oder steuern.

RATE – Bestimmt die Rate oder

Geschwindigkeit des LFO.

DELAY TIME – Bestimmt die Zeitspanne vor

dem Einsetzen des LFO.

EDIT - Nach der Aktivierung kann man

zusätzliche LFO-Parameter auf dem

Hauptdisplay editieren.

LFO-WELLENFORMEN – Diese LEDs zeigen

Typ und Status der vom jeweiligen LFO

erzeugten Wellenform an.

(7) OSC 1 & 2 – Diese analogen breitbandigen

Oszillatoren erzeugen die Wellenformen, die

als Klangquellen des Synthesizers dienen.

OSC 1 & 2 PITCH MOD – Die Stärke der

Tonhöhen-Modulation, die auf den jeweiligen

OSC angewandt wird.

OSC 1 SQUAREWAVE - Dieser Taster schaltet

die Rechteckwellen-Ausgabe von OSC 1

ein/aus.

OSC 1 PWM – Die Stärke der Pulsweiten-

Modulation, die auf die OSC 1 Rechteckwelle

angewandt wird.

OSC 1 SAWTOOTH – Dieser Taster schaltet die

Sägezahn-Ausgabe von OSC 1 ein/aus.

OSC 2 TONE MOD – Die Stärke der Klang-

Modulation, die auf OSC 2 angewandt wird.

OSC 2 PITCH – Steuert die Basistonhöhe

vonOSC 2.

OSC 2 LEVEL – Steuert den Pegel von OSC 2.

NOISE LEVEL – Steuert den Anteil an

Weißem Rauschen, der den Oszillatoren

hinzugefügtwird.

EDIT – Nach Aktivierung kann man

zusätzliche OSC-Parameter auf dem

Hauptdisplay editieren.

(8) POLY – In diesem Bereich steuert man die

Polyfonie des Synthesizers.

UNISON DETUNE – Wenn Stimmen unisono

gespielt werden, kann man hier die Stärke der

Verstimmung zwischen Stimmen einstellen.

EDIT - Nach Aktivierung kann man zusätzliche

POLY-Parameter auf dem Hauptdisplay

editieren.

(9) VCF – Dieses spannungsgesteuerte

Tiefpasslter ltert hohe Frequenzen aus dem

Synthesizerklang.

FREQ – Regelt die Grenzfrequenz des Filters

(cut-o).

2-POLE – Schaltet die Dämpfungsanke

(roll-o) des Filters aus dem voreingestellten

4-POLE-Modus in den 2-POLE-Modus um.

RES – Regelt die Resonanz der Grenzfrequenz

des Filters.

EDIT - Nach Aktivierung kann man zusätzliche

VCF-Parameter auf dem Hauptdisplay

editieren.

ENV – Regelt den Pegel der VCF HÜLLKURVE,

die die Eckfrequenz des Filters steuert.

INVERT – Kehrt die Polarität der VCF-

Hüllkurve um, die auf die Eckfrequenz des

Filters angewandt wird.

LFO – Regelt die Stärke der gewählten

LFO-Wellenform, die auf die Eckfrequenz des

Filters angewandt wird.

KYBD – Regelt die Stärke des Keyboard

Tracking, das auf die Eckfrequenz des Filters

angewandt wird.

(10) VCA – Der spannungsgesteuerte Verstärker,

der den Ausgangspegel regelt.

LEVEL – Regelt den Ausgangspegel des VCA.

EDIT - Nach Aktivierung kann man zusätzliche

VCA-Parameter auf dem Hauptdisplay

editieren.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

38 DEEPMIND 12X Quick Start Guide 39

DEEPMIND 12X Bedienelemente

(DE)

Schritt 2:

Bedienelemente

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF – Das spannungsgesteuerte

Hochpasslter, mit dem tiefe Frequenzen aus

dem Synthesizerklang geltert werden.

FREQ – Regelt die Frequenz des

Hochpasslters.

BOOST – Dieser Taster verstärkt die Bässe im

Signalweg um +12 dB.

(12) ENVELOPE – Mit diesen drei Hüllkurven

werden die anderen Parameter moduliert.

A [ATTACK] – Regelt die Attack-Zeit

derHüllkurve.

D [DECAY] - Regelt die Decay-Zeit

derHüllkurve.

S [SUSTAIN] - Regelt den Sustain-Pegel

derHüllkurve.

R [RELEASE] - Regelt die Release-Zeit

derHüllkurve.

VCA – Wählt die Hüllkurve, die den

spannungsgesteuerten Verstärker

(VCA)steuert.

VCF - Wählt die Hüllkurve, die das

spannungsgesteuerte Filter (VCF) steuert.

MOD - Wählt die Hüllkurve, die für

anwenderspezische Modulationen

verwendet wird.

CURVES – Ändert die ADSR-Regler, die auf

die Kurven wirken, die für jede Stufe der

Hüllkurve zuständig sind.

(13) VOICES – Diese LEDs zeigen an, welche

Stimmen beim Anschlagen von Tasten

aktivsind.

(14) OCTAVE – Diese LEDs zeigen die

Oktavverschiebung der Tastatur an.

(15) PORTAMENTO – Regelt die Zeitspanne, in

der die Tonhöhe von einer gespielten Note zur

nächsten gleitet.

(16) VOLUME – Regelt den Ausgangspegel

desSynthesizers.

(17) OCTAVE AUF/AB – Ändert den

Tonhöhenbereich der Tastatur in

Oktavschritten nach oben/unten.

(18) PITCH BEND-RAD – Dieses Rad ist mit einer

Rücksprungfeder bestückt. Mit ihm kann man

die Tonhöhe eektvoll erhöhen / verringern.

(19) MOD-RAD – Mit diesem Rad kann man

Parameter eektvoll modulieren.

(20) TASTEN – 49 halbgewichtete vollformatige

Tasten mit Anschlagdynamik und Aftertouch.

Rückseite

(21) NETZEINGANG – Schließen Sie hier nur das

mitgelieferte Netzkabel an.

(22) POWER-SCHALTER – Zum Ein/Ausschalten

des Synthesizers. Vor dem Einschalten sollten

Sie alle Kabelverbindungen herstellen.

(23) OUTPUT L / R – Der Hauptausgang des

Synthesizers sollte mit einem Audio Interface

oder Soundsystem verbunden werden. Beim

Einschalten des Systems sollten Sie Ihre

Monitore/Lautsprecher zuletzt einschalten.

Beim Ausschalten des Systems sollten Sie Ihre

Monitore/Lautsprecher zuerst ausschalten.

(24) PHONES – Der Kopfhörerausgang des

Synthesizers liefert das gleiche Signal wie

der Hauptausgang. Schließen Sie hier Ihre

Kopfhörer an. Vor dem Ein/Ausschalten des

Synthesizers sollten Sie dessen Lautstärke

ganz zurückdrehen.

(25) SUSTAIN – An diese 6,3 mm TS-Buchse kann

man ein Sustainpedal mit Arbeitskontakt

anschließen. Man kann die Bedienung des

Pedals im GLOBAL / PEDAL SETTINGS-Menü an

seine Vorlieben anpassen.

(26) PEDAL/CV – An diese 6,3 mm TRS-Buchse

kann man ein Expressionpedal anschließen.

Man kann die Bedienung des Pedals im

GLOBAL / PEDAL SETTINGS-Menü an seine

Vorlieben anpassen.

(27) MIDI IN – Über diese 5-Pol DIN-Buchse

werden die MIDI-Daten einer externen Quelle

empfangen. Dies ist normalerweise ein

externer Hardware-Sequenzer, ein Computer

mit MIDI Interface etc.

(28) MIDI OUT - Über diese 5-Pol DIN-Buchse

werden MIDI-Daten zu einem externen Gerät

gesendet. Dies ist normalerweise ein externer

Hardware-Sequenzer, ein Computer mit MIDI

Interface etc.

(29) MIDI THRU - Über diese 5-Pol DIN-Buchse

werden die über MIDI IN empfangenen MIDI-

Daten zu einem anderen Gerät weitergeleitet.

Dies ist normalerweise ein anderer Synthesizer

bzw. Drum Machine, der einer anderen DEVICE

ID bzw. MIDI-Kanal zugewiesen wurde.

(30) USB-ANSCHLUSS – An diese USB Typ

B-Buchse kann man einen Computer

anschließen. Der DeepMind12X erscheint als

standardkonformes USB MIDI-Gerät, das MIDI

In und Out unterstützt. Der DeepMind12X

lässt sich ohne zusätzliche Treiber mit

Windows-, Android-, Mac OS- und iOS-

Gerätennutzen.

USB MIDI IN – Akzeptiert von einer

Anwendung gesendete MIDI-Daten.

USB MIDI OUT – Sendet MIDI-Daten zu

einerAnwendung.

40 DEEPMIND 12X Quick Start Guide 41

DEEPMIND 12X Erste Schritte

(DE)

Schritt 3: Erste

Schritte

ÜBERSICHT

Diese „Erste Schritte“-Anleitung hilft Ihnen

beim Einrichten des polyfonen DeepMind12X

Analogsynthesizers und macht Sie kurz mit seinen

Fähigkeiten vertraut.

ANSCHLUSS

Wie Sie den DeepMind12X an Ihr System

anschließen wurde bereits weiter oben in diesem

Dokument beschrieben.

PROGRAMME DURCHSUCHEN

Mit den -NO und +/YES Tastern kann man

Programme wechseln. Um den Programm-

Browser aufzurufen, halten Sie den PROG-Taster

gedrückt und drücken den GLOBAL-Taster

oder bewegen den Drehregler. Weitere

Einzelheiten zur Programmverwaltung nden

SieimProdukthandbuch.

PROGRAMMIEREN

Die Programmierverfahren des

DeepMind12X werden ausführlich im

Produkthandbuchbeschrieben.

AUTOMATION AUFNEHMEN, EDITIEREN und

WIEDERGEBEN

Wenn Sie die analoge Engine des Synthesizers mit

einer Digital Audio Workstation (DAW) verwenden,

können Sie alle automatisierbaren Parameter

aufnehmen und abspielen. Auf diese Weise kann

man ausdrucksstarke Automationen aufzeichnen

und abspielen oder in der DAW editieren.

NUTZUNG ALS CONTROLLER

Wenn Sie den Synthesizer und seine Features

als Controller nutzen, können Sie Ihre virtuellen

Instrumente und Digital Audio Workstation

(DAW) mit dem präzisen Touch & Feel einer

hochwertigen Tastatur, 1 Drehregler, 26 Fadern

und 33 hintergrundbeleuchteten Tastern steuern.

Das Mapping-Verfahren wird ausführlich im

Produkthandbuch beschrieben.

SOFTWARE EINRICHTEN

Der DeepMind12X ist ein standardkonformes

USB MIDI-Gerät und benötigt für den Betrieb mit

Windows-, Android-, MacOS- und iOS-Geräten keine

zusätzlichen Treiber.

HARDWARE EINRICHTEN

Stellen Sie alle Verbindungen in Ihrem System

her. Schließen Sie den DeepMind12X nur über

das mitgelieferte Netzkabel an das Stromnetz an.

Drehen Sie die Lautstärke Ihres Soundsystems ganz

zurück. Aktivieren Sie den Power-Schalter.

DAW-EINSTELLUNGEN

Erstellen Sie in Ihrer DAW einen neuen Kanal

und wählen Sie den DeepMind12X als MIDI-

Eingabegerät. Indem Sie den DeepMind12X

auf diesem Kanal auch zum MIDI-Ausgabegerät

machen, stellen Sie sicher, dass aufgenommene

MIDI-Daten auch auf dem gleichen Kanal

zurückgeschicktwerden.

Wenn der DeepMind12X in den Kanaloptionen Ihrer

DAW nicht erscheint, lesen Sie bitte in der DAW-

Dokumentation nach, wie man den DeepMind12X

als MIDI-Gerät aktiviert.

GLOBALE EINSTELLUNGEN

In den GLOBAL-Menüs können Sie den polyfonen

DeepMind12X Analogsynthesizer an Ihren

speziellen Workow / Bedarf anpassen. Nähere

Informationen zu den GLOBAL-Einstellungen nden

Sie imProdukthandbuch.

FIRMWARE UPDATE

Stellen Sie sicher, dass die Firmware Ihres Geräts

immer auf dem neuesten Stand ist (siehe Global/

SYSTEM SETTINGS-Menü auf dem Display).

Fallsnicht, sollten Sie die Firmware aktualisieren,

um die neuesten Verbesserungen nutzen zu

können. Besuchen Sie Behringer.com und laden

Sie die SynthTribe-App herunter, die Firmware-

Updates ermöglicht und die Kontrolle über

Funktionenermöglicht.

WICHTIGER HINWEIS: Erstellen

Sievor dem Update bitte ein

komplettes Backup, da die neue

Firmware Ihre Programme

beeinussen könnte. Genaue Anleitungen nden

SieimProdukthandbuch.

Technische Daten

Global

Anzeige LCD mit Hintergrundbeleuchtung

Hauptmenüs PROG, FX, GLOBAL, VERGLEICHEN, SCHREIBEN

Menüs bearbeiten ARP/SEQ, LFOs, OSCs, POLY, VCF, VCA, VCA ENV, VCF

ENV, MOD ENV, MOD MATRIX

Voreinstellungen 8 Bänke mit je 128 Programmen

Fader-Modi MIDI CC, NRPN, AUS

Kontrollen

Klaviatur 49 halbgewichtete Tasten in voller Größe

Tastaturerkennung Aftertouch und Note On/O Velocity

Encoder 1 Drehknopf

Fader 26 Schiebefader (35 mm)

Schalter 33 hintergrundbeleuchtete Schalter

Modulation Frei bewegliches Rad

Pitch Bend Federbelastetes Rad

Konnektivität

MIDI In/Out/Thru 5-polig DIN / 16 Kanäle

Pedal/Lebenslauf ¼" TRS

Erhalten ¼" TS

USB USB 2.0, Typ B

Ausgang L/R ¼" TRS, symmetrisch, max. +18 dBu

Kopfhörer ¼" TRS, unsymmetrisch, max. +21 dBu

Synthesizer-Architektur

Anzahl der Stimmen 12 analog

OSC 2 pro Stimme

LFO 2 pro Stimme

VCF 2-polig / 4-polig

HPF (Allgemein für alle

Stimmen)

6 dB pro Oktave

Umschläge VCA, VCF, MOD

Mod-Matrix 22 Quellen / 130 Ziele

Digitale Eekte

FX-Slots 4 pro Programm

FX-Typen 34 Algorithmen

Interne Eekt-Engines 1 echter Stereo-SHARC-DSP

Eektsignalverarbeitung 32/40-Bit-Gleitkomma @ 48 kHz

A/DD/A-Leistung 24 Bit 48 kHz, 114 dB Dynamikbereich

Bypass Echter harter Bypass

USB

Typ Klassenkonformer USB 2.0, Typ B

Unterstützte

Betriebssysteme

Windows 7 oder höher**

Mac OS X 10.6.8 oder höher

iOS 8 oder höher (iPad)

Android 6.0 oder höher

W-lan

Antenne Intern

Access Point, Anzahl

der Clients

max. 1

IEEE 802.11 b/g-Standard 2,4 GHz

Frequenzbereich 2.412 - 2.462 MHz

WLAN-Kanäle 11

Maximale

Ausgangsleistung

16 dBm (802,11 b) / 20 dBm (802,11 g) /

20 dBm (802,11 n)

Leistung

Netzanschluss Standard IEC-Buchse

Energieverbrauch 55 W max.

Sicherung T3.15AH250 V

Internes Schaltnetzteil Autorange 100-240 V, (50/60 Hz)

Umwelt

Betriebstemperaturbereich

5 °C – 40 °C (41 °F – 104 °F)

Physisch (verpackt)

Abmessungen (H x B x T) 103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Gewicht 9,04 kg (19,92 Pfund)

Versandgewicht 10,04 kg (22,13 Pfund)

42 DEEPMIND 12X Quick Start Guide 43

DEEPMIND 12X Conexões

(PT)

Passo 1: Conexões

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Sistema de Estúdio

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Sistema Ao Vivo

Sistema Banda/Prática

44 DEEPMIND 12X Quick Start Guide 45

DEEPMIND 12X Controles

(PT)

Passo 2: Controles

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) DISPLAY - Essa tela grande de LCD

retroiluminada exibe o status, parâmetros

e cinco menus do sintetizador. O contraste

e brilho são ajustáveis na página

PANELSETTINGS do menu GLOBAL.

(2) NAVIGATION - Navegue dentro dos menus

datela usando os botões UP, DOWN,

+/YES e -/NO.

(3) MENUS - Esses botões permitem acesso aos

menus display.

PROG MENU- Tela principal do sintetizador.

Exibe o programa atual, o parâmetro ajustado

atualmente, e uma representação visual do

parâmetro e dos três envelopes.

FX MENU - Acrescente até quatro efeitos

desta lista disponível. Modique o roteamento

dos efeitos selecionando um dos dez MODEs

disponíveis. Cada um dos efeitos tem controles

individuais para todos os parâmetros.

GLOBAL MENU - Visualize e ajuste

congurações do sintetizador. Há cinco

páginas, CONNECTIVITY, KEYBOARD, PEDAL,

PANEL e SYSTEM.

COMPARE MENU – Neste menu, você pode

comparar o programa atual com o programa

armazenado e vericar a diferença das

posições físicas de fader.

WRITE MENU – Neste menu, você pode

escrever as congurações do programa atual

na biblioteca do programa. Também é possível

mudar o nome do programa e ajustar seu tipo

de categoria.

(4) DATA ENTRY - Parâmetros selecionados na

tela são ajustados usando o botão giratório

ou o fader. O botão giratório tem um click que

possibilita controle muito preciso. O fader

proporciona ajuste rápido por todo o alcance.

MOD - Esse botão abre a matriz de modulação

na tela e permite que até 8 modulações sejam

criadas a partir da lista de fontes e destinos.

(5) ARP/SEQ - Essa área controla o arpejador e o

sequenciador de controle.

ON/OFF – Quando ativado, gera um arpejo

baseado nas teclas apertadas. Nota – o

sequenciador de controle é somente ligado a

partir da página edit.

RATE – Ajusta o ritmo do arpejador /

sequenciador em batidas por minuto (BPM).

GATE TIME – Ajusta a duração da nota tocada

baseando-se em uma porcentagem do tempo

percorrido entre notas tocadas.

CHORD – Possibilita tocar qualquer acorde

com uma única tecla. O acorde recebe uma

nota raiz e é mapeado por todo o teclado.

POLY CHORD – Possibilita tocar múltiplos

acordes a partir de múltiplas teclas. Os acordes

são mapeados em teclas individuais.

TAP/HOLD – Toque nesse botão na cadência

de sua performance para ajustar o ritmo/

BPM, ou aperte e segure-o para habilitar a

funçãoHOLD.

EDIT – Possibilita parâmetros de

sequenciador de controle/arpejador adicionais

a serem editados a partir da tela main.

(6) LFO 1 e 2 - Osciladores de baixa frequência

usados para modular ou controlar

outrosparâmetros.

RATE- Ajusta o ritmo, ou velocidade do LFO.

DELAY TIME - Duração de tempo decorrido

antes do LFO começar.

EDIT – Permite que parâmetros LFO adicionais

sejam editados a partir da tela main.

LFO WAVEFORMs - Esses LEDs indicam o

tipo e status da forma de onda produzida por

cadaLFO.

(7) OSC 1 & 2 - Esses osciladores analógicos de

alcance completo criam formas de onda que

são a fonte de som do sintetizador.

OSC 1 & 2 PITCH MOD – Quantidade de

modulação de tom aplicada ao respectivo OSC.

OSC 1 SQUAREWAVE- Esse botão liga e

desliga a saída da onda quadrada do OSC 1.

OSC 1 PWM – Quantidade de modulação por

largura de pulso aplicada à onda quadrada

do OSC 1.

OSC 1 SAWTOOTH - Esse botão liga e desliga

a saída dente de serra do OSC 1.

OSC 2 TONE MOD - Quantidade de modulação

de timbre aplicada ao OSC 2.

OSC 2 PITCH - Controla o tom base do OSC 2.

OSC 2 LEVEL - Controla o nível do OSC 2.

NOISE LEVEL - Controla a quantidade de ruído

branco adicionado aos osciladores.

EDIT - Permite que parâmetros OSC adicionais

sejam editados a partir da tela main.

(8) POLY - Essa área é usada para controlar a

polifonia do sintetizador.

UNISON DETUNE – Quando vozes tocam em

uníssono, esse comando ajusta a quantidade

de diferença de tom entre as vozes.

EDIT- Permite parâmetros POLY adicionais a

serem editados a partir da tela main.

(9) VCF – Filtro passa-baixa controlado por

tensão usado para ltrar altas frequências

provenientes do som do sintetizador.

FREQ – Ajusta a frequência de corte do ltro.

2-POLE – Muda a inclinação de roll o do

ltro do modo padrão 4-POLE para um

modo2-POLE.

RES – Ajusta a ressonância do ponto de

corte do ltro.

EDIT – Permite parâmetros VCF adicionais a

serem editados a partir da tela main.

ENV – Ajusta o nível do VCF ENVELOPE que

controla a frequência de corte do ltro.

INVERT – Usado para inverter a polaridade

doVCF envelope aplicado à frequência de

corte do ltro.

LFO – Ajusta a profundidade da forma de

onda LFO selecionada aplicada à freqüência de

corte do ltro.

KYBD – Ajusta a quantidade do keyboard

tracking a ser aplicada à frequência de corte

do ltro.

(10) VCA - Amplicador controlado por tensão

usado para controlar o nível da saída.

LEVEL – Controla o nível de saída do VCA.

EDIT – Permite parâmetros de VCA adicionais

a serem editados a partir da tela main.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

46 DEEPMIND 12X Quick Start Guide 47

DEEPMIND 12X Controles

(PT)

Passo 2: Controles

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - Filtro passa-alta controlado por tensão

usado para ltrar baixas frequências do som

do sintetizador.

FREQ – Usado para ajustar a frequência do

ltro passa-alta.

BOOST - Esse botão aplica um aumento de

grave de +12 dB ao caminho do sinal.

(12) ENVELOPE - Esses são os três envelopes

usados para modular outros parâmetros.

A [ATTACK] - Controla o tempo de ataque

doenvelope.

D [DECAY] – Controla o tempo de decaimento

do envelope.

S [SUSTAIN] – Controla o nível de sustentação

do envelope.

R [RELEASE] – Controla o tempo de liberação

do envelope.

VCA – Seleciona o envelope usado para

controlar o amplicador controlado

portensão.

VCF – Seleciona o envelope usado para

controlar o ltro controlado por tensão.

MOD – Seleciona o envelope usado para

modulação especíca ao usuário.

CURVES – Muda os controles de ADSR para

afetar as curvas associadas a cada estágio

doenvelope.

(13) VOICES - Esses LEDs demonstram quais vozes

cam ativas conforme as teclas são tocadas.

(14) OCTAVE - Esses LEDs demonstram a alteração

da oitava aplicada ao teclado.

(15) PORTAMENTO - Modica o tempo de

deslocamento entre a execução das notas.

(16) VOLUME - Controla o nível de saída

dosintetizador.

(17) OCTAVE UP/DOWN - Aumente ou abaixe

a gama de tom do teclado em estágios de

umaoitava.

(18) PITCH BEND WHEEL - Essa roda de mola

permite abaixar / aumentar o tom de

formaexpressiva.

(19) MOD WHEEL - Usado para modulação de

parâmetros expressiva.

(20) KEYS - 49 teclas de tamanho natural semi-

ponderadas com o recurso de velocidade

expressiva e pós toque.

Painel Traseiro

(21) POWER INPUT - Conecte usando apenas o

cabo de alimentação fornecido.

(22) POWER SWITCH - Use-o para ligar e desligar

o sintetizador. Ligue apenas após ter realizado

todas as conexões.

(23) OUTPUT L / R - Saída main do sintetizador. Ela

deve ser conectada à sua interface de áudio ou

sistema de som. Lembre de ligar os monitores

/ alto-falantes por último quando ligar seu

sistema, e desligar seus monitores / alto-

falantes primeiro quando desligar seu sistema.

(24) PHONES – A saída de fones de ouvido do

sintetizador segue a saída main. Conecte seus

fones de ouvido aqui. Certique-se de que o

controle de volume esteja no mínimo quando

ligar ou desligar o sintetizador.

(25) SUSTAIN - Esse jack TS de ¼" permite conexão

a um pedal de sustentação, tal como um

interruptor normalmente aberto. A operação

desse pedal pode ser customizada usando o

menu GLOBAL / PEDAL SETTINGS.

(26) PEDAL/CV - Esse jack TRS de ¼" permite

conexão de um pedal de expressão. A

operação desse pedal pode ser customizada

usando o menu GLOBAL / PEDAL SETTINGS.

(27) MIDI IN - Esse jack DIN de 5 pinos recebe

dados MIDI de uma fonte externa. Isso será

normalmente um sequenciador de hardware

externo, um computador equipado com uma

interface MIDI, etc.

(28) MIDI OUT - Esse jack DIN de 5 pinos envia

dados MIDI a uma fonte externa. Isso será

normalmente um sequenciador de hardware

externo, um computador equipado com uma

interface MIDI, etc.

(29) MIDI THRU - Esse jack DIN de 5 pinos é

usado para passar dados MIDI recebidos pelo

MIDI INPUT. Isso será normalmente outro

sintetizador ou caixa de ritmos designada a

um DEVICE ID, ou Canal MIDI diferente.

(30) USB PORT - Esse jack USB tipo B permite

conexão a um computador. O DeepMind12X

aparecerá como um dispositivo MIDI

compatível com a classe USB, capaz de

suportar MIDI in e out. O DeepMind12X não

requer drivers adicionais para funcionar com

dispositivos Windows, Android, Mac OS e iOS.

USB MIDI IN – Aceita dados MIDI de entrada

provenientes de um aplicativo.

USB MIDI OUT – Envia dados MIDI para

umaplicativo.

48 DEEPMIND 12X Quick Start Guide 49

DEEPMIND 12X Primeiros Passos

(PT)

Passo 3: Primeiros

Passos

Visão Geral

O ‘Guia de Primeiros Passos’ o ajudará a congurar

o sintetizador polifônico analógico DeepMind12X e

brevemente apresentará suas capacidades.

Conexão

Para conectar o DeepMind12X ao seu sistema, favor

consultar o guia de conexão que aparece no início

deste documento.

Programas de Navegação

Para modicar programas, use os botões -NO e

+/YES. Para acessar o navegador do programa,

aperte e segure o botão PROG, então aperte o botão

GLOBAL, ou mexa no botão giratório. Para obter mais

informações sobre gerenciamento de programas,

favor consultar o manual do produto.

PROGRAMAÇão

As técnicas de programação do DeepMind12X estão

detalhadamente descritas no manual do produto.

RECORD, EDIT e PLAYBACK AUTOMATION

Quando estiver usando o motor analógico do

sintetizador com uma Estação de Trabalho de Áudio

Digital (DAW), você poderá gravar e reproduzir

qualquer parâmetro automatizável. Isso permite

que você grave automação expressiva e playback ou

edite essa automação no seu DAW.

USO Como CONTROLLER

Quando estiver usando recursos de sintetizador

como um controlador, é possível controlar

virtualmente seus instrumentos e Estação de

Trabalho de Áudio Digital (DAW) com o toque preciso

e a sensação de um teclado de alta qualidade, 1

potenciômetro rotativo, 26 slide faders, e 33 botões

retroiluminados. Para mapeamento, favor consultar

o manual do produto.

Conguração do SOFTWARE

O DeepMind12X é um dispositivo MIDI Compatível

com a Classe USB, então não é necessário instalar um

driver. O DeepMind12X não requer drivers adicionais

para funcionar com dispositivos Windows, Android,

MacOS e iOS.

Conguração do HARDWARE

Faça todas as conexões no seus sistema. Ligue

a energia do DeepMind12X usando apenas o

cabo de alimentação fornecido. Certique-se de

que o sistema de som esteja abaixado. Ligue o

botãopower.

Congurações DAW

No seu DAW, crie um novo canal e selecione o

DeepMind12X como o dispositivo de entrada

MIDI. No mesmo canal, certique-se de que o MIDI

gravado também seja enviado de volta, tornando

o DeepMind12X o mesmo dispositivo de saída

MIDIdocanal.

Se você não conseguir ver o DeepMind12X nas

opções do seu canal DAW, favor consultar sua

documentação DAW para vericar se habilitou o

DeepMind12X como um dispositivo MIDI.

Congurações GLOBAIS

Os menus GLOBAL possibilitam customização do

sintetizador polifônico analógico DeepMind12X de

acordo com seus requerimentos e uxo de trabalho

especícos. Para obter mais informações sobre

congurações GLOBAL, favor consultar o manual

doproduto.

Atualização de FIRMWARE

Verique se o rmware mais atual da sua unidade

está atualizado (verique o menu Global/SYSTEM

SETTINGS da tela). Se não estiver, então ao fazer

a atualização do rmware você obterá as últimas

melhorias. Visite Behringer.com e baixe o aplicativo

SynthTribe, que permite atualizações de rmware e

controle sobre os recursos.

NOTA IMPORTANTE: A atualização

do rmware pode afetar seus

programas, favor certique-se de

fazer um back up completo. Para

obter instruções detalhadas, favor consultar o

manual do produto.

Dados Técnicos

Global

Exibição LCD retroiluminado

Menus Principais PROG, FX, GLOBAL, COMPARE, WRITE

Editar Menus ARP / SEQ, LFOs, OSCs, POLY, VCF, VCA, VCA ENV,

VCF ENV, MOD ENV, MOD MATRIX

Presets 8 bancos cada um com 128 programas

Modos Fader MIDI CC, NRPN, OFF

Controles

Teclado 49 teclas semipesadas de tamanho real

Sensor de teclado Aftertouch e nota a velocidade de ativação /

desativação

Codicadores 1 botão rotativo

Faders 26 faders deslizantes (35 mm)

Comuta 33 interruptores iluminados

Modulação Roda livre

Pitch Bend Roda com mola

Conectividade

MIDI In / Out / Thru 5 pinos DIN / 16 canais

Pedal / CV ¼" TRS

Sustentar ¼" TS

USB USB 2.0, tipo B

Saída L / R ¼" TRS, balanceado, máx. +18 dBu

Fones de ouvido ¼" TRS, não balanceado, máx. +21 dBu

Arquitetura do Sintetizador

Número de vozes 12 analógico

OSC 2 por voz

LFO 2 por voz

VCF 2 pólos / 4 pólos

HPF (comum a todas as

vozes)

6 dB por oitava

Envelopes VCA, VCF, MOD

Mod Matrix 22 fontes / 130 destinos

Efeitos digitais

FX Slots 4 por programa

Tipos de FX 34 algoritmos

Mecanismos de efeitos

internos

1 verdadeiro estéreo SHARC DSP

Processamento de sinal

de efeitos

Ponto utuante de 32/40 bits @ 48 kHz

Desempenho A / DD / A 24 bits 48 kHz, intervalo dinâmico de 114 dB

Desviar Verdadeiro desvio difícil

USB

Modelo Classe compatível com USB 2.0, tipo B

Sistemas operacionais

suportados

Windows 7 ou superior **

Mac OS X 10.6.8 ou superior

iOS 8 ou superior (iPad)

Android 6.0 ou superior

Leistung

Antena interno

Ponto de acesso, número

de clientes

Máx. 1

Padrão IEEE 802.11 b / g 2,4 GHz

Alcance de frequência 2.412 - 2.462 MHz

Canais WLAN 11

Potência máxima de saída 16 dBm (802.11 b) / 20 dBm (802.11 g) /

20 dBm (802.11 n)

Leistung

Conector principal Receptáculo IEC padrão

Consumo de energia 55 W máx.

Fusível T3.15AH250 V

PSU de modo de

comutação interna

Autorange 100-240 V, (50/60 Hz)

Leistung

Faixa de temperatura

operacional

5°C – 40°C (41°F – 104°F)

Leistung

Dimensões (A x L x P) 103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Peso 9,04 kg (19,92 lbs)

Peso 10,04 kg (22,13 lbs)

50 DEEPMIND 12X Quick Start Guide 51

DEEPMIND 12X Allacciare

(IT)

Passo 1: Allacciare

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Studio System

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Sistema live

Sistema band / pratica

52 DEEPMIND 12X Quick Start Guide 53

DEEPMIND 12X Controlli

(IT)

Passo 2: Controlli

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) DISPLAY - questo ampio schermo LCD

retroilluminato mostra lo stato del

sintetizzatore, i parametri ei cinque menu

principali. Il contrasto e la luminosità sono

regolabili nella pagina PANEL SETTINGS del

menu GLOBAL.

(2) NAVIGATION - navigare all'interno dei menu

del display utilizzando i pulsanti UP, DOWN,

+ / YES e - / NO.

(3) MENUS - questi interruttori consentono

l'accesso ai menu del display.

PROG MENU - il display principale del

sintetizzatore. Mostra il programma corrente,

il parametro attualmente regolato e una

rappresentazione visiva del parametro e dei

tre inviluppi.

FX MENU - aggiungere no a quattro eetti

dall'elenco disponibile. Modicare il routing

degli eetti selezionando uno dei dieci MODE

disponibili. Ciascuno degli eetti ha controlli

individuali per tutti i parametri.

GLOBAL MENU - visualizzare e regolare le

impostazioni per il sintetizzatore. Ci sono

cinque pagine, CONNETTIVITÀ, TASTIERA,

PEDALE, PANNELLO e SISTEMA.

COMPARE MENU - in questo menu è

possibile confrontare il programma corrente

con il programma memorizzato e vedere la

dierenza nelle posizioni siche dei fader.

WRITE MENU - in questo menu è possibile

scrivere le impostazioni del programma

corrente nella libreria del programma. È

inoltre possibile rinominare il programma e

impostarne il tipo di categoria.

(4) DATA ENTRY - i parametri selezionati sul

display vengono regolati utilizzando la

manopola o il fader. La manopola ha un clic

che consente un controllo molto preciso. Il

fader consente una rapida regolazione su

tutta la gamma.

MOD - questo interruttore apre la matrice di

modulazione sul display e permette di creare

no a 8 modulazioni dalla lista delle sorgenti e

delle destinazioni.

(5) ARP / SEQ - quest'area controlla

l'arpeggiatore e il sequencer di controllo.

ON/OFF - quando attivato, genera un

arpeggio basato sui tasti premuti. Nota: il

sequencer di controlli viene attivato solo dalla

sua pagina di modica.

RATE - regola la velocità dell'arpeggiatore /

sequencer in battiti al minuto (BPM).

GATE TIME - regola la durata della nota

suonata in base a una percentuale del tempo

tra le note attivate.

CHORD - ti permette di suonare qualsiasi

accordo con un solo tasto. All'accordo viene

assegnata una nota fondamentale e mappato

sulla tastiera.

POLY CHORD - consente di suonare più

accordi da più chiavi. Gli accordi vengono

mappati su singole chiavi.

TAP/HOLD - tocca questo pulsante a tempo

con la tua performance per impostare la

velocità / BPM, oppure tienilo premuto per

attivare la funzione HOLD.

EDIT - questo consente di modicare

parametri aggiuntivi dell'arpeggiatore /

sequencer di controllo dal display principale.

(6) LFO 1 e 2 - oscillatori a bassa frequenza

utilizzati per modulare o controllare

altriparametri.

RATE - imposta la velocità o la velocità

dell'LFO.

DELAY TIME - il tempo che trascorrerà prima

dell'avvio dell'LFO.

EDIT - questo consente di modicare

parametri aggiuntivi dell'LFO dal

displayprincipale.

LFO WAVEFORMs - questi LED indicano il

tipo e lo stato delle forme d'onda prodotte da

ogni LFO.

(7) OSC 1 e 2 - Questi oscillatori analogici full

range creano forme d'onda che sono la

sorgente sonora del sintetizzatore.

OSC 1 e 2 PITCH MOD - quantità di

modulazione dell'intonazione applicata al

rispettivo OSC.

OSC 1 SQUAREWAVE- questo interruttore

attiva / disattiva l'uscita a onda quadra per

OSC 1.

OSC 1 PWM - quantità di modulazione della

larghezza di impulso applicata all'onda quadra

OSC 1.

OSC 1 SAWTOOTH- questo interruttore attiva

/ disattiva l'uscita a dente di sega per OSC 1.

OSC 2 TONE MOD - quantità di modulazione

del tono applicata all'OSC 2.

OSC 2 PITCH- controlla il passo base di OSC 2.

OSC 2 LEVEL- controlla il livello di OSC 2.

NOISE LEVEL - controlla la quantità di rumore

bianco aggiunto agli oscillatori.

EDIT - questo consente di modicare

parametri OSC aggiuntivi dal

displayprincipale.

(8) POLY - quest'area viene utilizzata per

controllare la polifonia del sintetizzatore.

UNISON DETUNE - quando le voci suonano

all'unisono, regola la quantità di scordatura

tra le voci.

EDIT - consente di modicare parametri POLY

aggiuntivi dal display principale.

(9) VCF - il ltro passa basso controllato

in tensione utilizzato per ltrare le alte

frequenze dal suono del sintetizzatore.

FREQ - regola la frequenza di taglio del ltro.

2 POLE - cambia la pendenza di roll o del

ltro dalla modalità predenita a 4 POLI a una

modalità a 2 POLI.

RES - regola la risonanza del punto di taglio

del ltro.

EDIT - consente di modicare parametri VCF

aggiuntivi dal display principale.

ENV - regola il livello di VCF ENVELOPE che

controlla la frequenza di taglio del ltro.

INVERT - utilizzato per invertire la polarità

dell'inviluppo VCF applicato alla frequenza di

taglio del ltro.

LFO - regola la profondità della forma d'onda

dell'LFO selezionata applicata alla frequenza

di taglio del ltro.

KYBD - regola la quantità di tracciamento

della tastiera da applicare alla frequenza di

taglio del ltro.

(10) VCA - l'amplicatore controllato in tensione

utilizzato per controllare il livello di uscita.

LEVEL - controlla il livello di uscita del VCA.

EDIT - questo consente di modicare

parametri VCA aggiuntivi dal

displayprincipale.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

54 DEEPMIND 12X Quick Start Guide 55

DEEPMIND 12X Controlli

(IT)

Passo 2: Controlli

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - il ltro passa alto controllato in tensione

utilizzato per ltrare le basse frequenze dal

suono del sintetizzatore.

FREQ - utilizzato per regolare la frequenza del

ltro passa alto.

BOOST - questo interruttore applica un

aumento dei bassi di +12 dB al percorso

delsegnale.

(12) ENVELOPE - questi sono i tre inviluppi usati

per modulare altri parametri.

A [ATTACK] - controlla il tempo di

attaccodell'inviluppo.

D [DECAY] - controlla il tempo di

decadimentodell'inviluppo.

S [SUSTAIN] - controlla il livello di

sustaindell'inviluppo.

R [RELEASE] - controlla il tempo di

rilasciodell'inviluppo.

VCA - seleziona l'inviluppo utilizzato per

controllare l'amplicatore controllato

intensione.

VCF - seleziona l'inviluppo utilizzato per

controllare il ltro controllato in tensione.

MOD - seleziona l'inviluppo utilizzato per la

modulazione specica dell'utente.

CURVES - modica i controlli ADSR per

inuenzare le curve associate per ogni

fasedell'inviluppo.

(13) VOICES - questi LED mostrano quali voci sono

attive quando vengono suonati i tasti.

(14) OCTAVE - questi LED mostrano lo

spostamento di ottava applicato alla tastiera.

(15) PORTAMENTO - cambia il tempo di

scorrimento tra le note suonate.

(16) VOLUME - controlla il livello di uscita

delsintetizzatore.

(17) OCTAVE UP/DOWN - alza o abbassa la gamma

di intonazione della tastiera a intervalli

diun'ottava.

(18) PITCH BEND WHEEL - questa ruota caricata a

molla consente di abbassare / alzare il passo in

modo espressivo.

(19) MOD WHEEL - utilizzato per la modulazione

espressiva dei parametri.

(20) KEYS - 49 tasti semi-pesati a grandezza

naturale con velocità espressiva e after-touch.

Rear Panel

(21) POWER INPUT - collegare utilizzando solo il

cavo di alimentazione in dotazione.

(22) POWER SWITCH - usalo per accendere e

spegnere il sintetizzatore. Accenderlo solo

dopo aver eettuato tutti i collegamenti.

(23) OUTPUT L / R - questa è l'uscita principale

del sintetizzatore. Dovrebbe essere collegato

all'interfaccia audio o al sistema audio.

Ricordarsi di accendere i monitor / altoparlanti

per ultimi quando si accende il sistema e di

spegnere i monitor / altoparlanti per primi

quando si spegne il sistema.

(24) PHONES - l'uscita cue del sintetizzatore

segue l'uscita principale. Collega qui le tue

cue. Assicurarsi che il controllo del volume

sia al minimo quando si indossano le cue o

quando si accende o si spegne il sintetizzatore.

(25) SUSTAIN - questo jack TS da ¼ "consente

di collegare un pedale sustain, come

un interruttore normalmente aperto. Il

funzionamento di questo pedale può essere

personalizzato utilizzando il menu GLOBAL /

PEDAL SETTINGS.

(26) PEDAL / CV - questo jack TRS da ¼ "consente

di collegare un pedale di espressione. Il

funzionamento di questo pedale può essere

personalizzato utilizzando il menu GLOBAL /

PEDAL SETTINGS.

(27) MIDI IN - questo jack DIN a 5 pin riceve i

dati MIDI da una sorgente esterna. Questo

sarà comunemente un sequencer hardware

esterno, un computer dotato di un'interfaccia

MIDI, ecc.

(28) MIDI OUT - questo jack DIN a 5 pin invia i

dati MIDI a una sorgente esterna. Questo

sarà comunemente un sequencer hardware

esterno, un computer dotato di un'interfaccia

MIDI, ecc.

(29) MIDI THRU - questa presa DIN a 5 pin viene

utilizzata per far passare i dati MIDI ricevuti

al MIDI INPUT. Questo verrà comunemente

inviato a un altro sintetizzatore o drum

machine assegnato a un diverso DEVICE ID o

canale MIDI.

(30) USB PORT - questa presa USB di tipo B

consente il collegamento a un computer.

DeepMind12X si presenterà come un

dispositivo MIDI USB conforme alla classe,

in grado di supportare MIDI in e out.

DeepMind12X non richiede driver aggiuntivi

per funzionare con dispositivi Windows,

Android, MacOS e iOS.

USB MIDI IN - accetta dati MIDI in ingresso da

un'applicazione.

USB MIDI OUT - invia dati MIDI a

un'applicazione.

56 DEEPMIND 12X Quick Start Guide 57

DEEPMIND 12X Iniziare

(IT)

Passo 3: Iniziare

PANORAMICA

Questa "Guida introduttiva" ti aiuterà a congurare

il sintetizzatore polifonico analogico DeepMind12X e

ad introdurne brevemente le capacità.

CONNESSIONE

Per connettere DeepMind12X al tuo sistema,

consulta la guida alla connessione all'inizio di

questodocumento.

PROGRAMMI DI NAVIGAZIONE

Per modicare i programmi, utilizzare gli interruttori

-NO e + / YES. Per accedere al browser dei

programmi, tenere premuto l'interruttore PROG,

quindi premere l'interruttore GLOBAL o spostare la

manopola rotante. Per ulteriori informazioni sulla

gestione del programma, consultare il manuale

delprodotto.

PROGRAMMAZIONE

Le tecniche di programmazione di DeepMind12X

sono descritte in dettaglio nel manuale del prodotto.

REGISTRAZIONE, MODIFICA e AUTOMAZIONE

DELLA RIPRODUZIONE

Quando si utilizza il motore analogico del

sintetizzatore con una Digital Audio Workstation

(DAW) è possibile registrare e riprodurre qualsiasi

parametro automatizzabile. Ciò consente di

registrare l'automazione espressiva e riprodurre o

modicare tale automazione nella DAW.

UTILIZZO COME CONTROLLER

Quando si utilizzano le funzionalità del sintetizzatore

come controller, è possibile controllare gli strumenti

virtuali e la Digital Audio Workstation (DAW) con

il tocco e la sensazione precisi di una tastiera di

alta qualità, 1 potenziometro rotativo, 26 cursori a

scorrimento e 33 interruttori retroilluminati. Per la

mappatura consultare il manuale del prodotto.

CONFIGURAZIONE DEL SOFTWARE

DeepMind12X è un dispositivo MIDI conforme alla

classe USB, quindi non è richiesta l'installazione di

driver. DeepMind12X non richiede driver aggiuntivi

per funzionare con dispositivi Windows, Android,

MacOS e iOS.

IMPOSTAZIONE HARDWARE

Eettua tutte le connessioni nel tuo sistema.

Collegare l'alimentazione a DeepMind12X

utilizzando solo il cavo di alimentazione in

dotazione. Assicurati che il tuo sistema audio sia

spento. Accendi l'interruttore di alimentazione.

IMPOSTAZIONI DAW

Nella tua DAW, crea un nuovo canale e seleziona

DeepMind12X come dispositivo di ingresso MIDI.

Sullo stesso canale assicurati che anche il MIDI

registrato venga rimandato indietro facendo in

modo che DeepMind12X sia il dispositivo di uscita

MIDI dello stesso canale.

Se non riesci a vedere DeepMind12X nelle opzioni

del tuo canale DAW, consulta la documentazione

DAW per assicurarti di aver abilitato DeepMind12X

come dispositivo MIDI.

IMPOSTAZIONI GLOBALI

I menu GLOBAL ti consentono di personalizzare il

sintetizzatore polifonico analogico DeepMind12X

in base al tuo usso di lavoro / requisiti specici. Per

ulteriori informazioni sulle impostazioni GLOBAL,

consultare il manuale del prodotto.

AGGIORNAMENTO DEL FIRMWARE

Vericare che il rmware più recente della propria

unità sia aggiornato (vedere il menu Global /

SYSTEM SETTINGS del display). In caso contrario,

l'aggiornamento del rmware fornirà gli ultimi

miglioramenti. Visita Behringer.com e scarica

l'app SynthTribe che abilita gli aggiornamenti del

rmware e consente il controllo delle funzionalità.

NOTA IMPORTANTE:

L'aggiornamento del rmware

potrebbe inuire sui programmi,

assicurati di eseguire un backup

completo. Per istruzioni dettagliate consultare il

manuale del prodotto.

Speciche

Globale

Schermo LCD retroilluminato

Menu principali PROG, FX, GLOBAL, CONFRONTA, SCRIVI

Modica menu ARP/SEQ, LFO, OSC, POLY, VCF, VCA, VCA ENV, VCF

ENV, MOD ENV, MOD MATRIX

Preset 8 banchi ciascuno con 128 programmi

Modalità Fader MIDI CC, NRPN, OFF

Controlli

Tastiera del computer 49 tasti semipesati a grandezza naturale

Rilevamento della

tastiera

Aftertouch e velocità di attivazione/disattivazione

della nota

Encoder 1 manopola rotante

Fader 26 fader a scorrimento (35 mm)

Interruttori 33 interruttori retroilluminati

Modulazione Ruota libera in movimento

Pitch Bend Ruota caricata a molla

Connettività

MIDI In/Out/Thru DIN a 5 pin/16 canali

Pedale/CV ¼" TRS

Sostenere ¼" TS

USB USB 2.0, tipo B

Uscita L/R TRS da ¼", bilanciato, max. +18 dBu

Cue TRS ¼", sbilanciato, max. +21 dBu

Architettura del sintetizzatore

Numero di voci 12 analogici

OSC 2 per voce

LFO 2 per voce

VCF 2 poli / 4 poli

HPF (Comune a tutte le

voci)

6 dB per ottava

buste VCA, VCF, MOD

Matrice Mod 22 sorgenti / 130 destinazioni

Eetti digitali

Slot FX 4 per programma

Tipi di FX 34 algoritmi

Motori di eetti interni 1 vero DSP SHARC stereo

Elaborazione del segnale

degli eetti

32/40 bit in virgola mobile a 48 kHz

Prestazioni A/DD/A 24 bit 48 kHz, gamma dinamica 114 dB

Circonvallazione True hard bypass

USB

Tipo USB 2.0 conforme alla classe, tipo B

Sistemi operativi

supportati

Windows 7 o versioni successive**

Mac OS X 10.6.8 o versioni successive

iOS 8 o versioni successive (iPad)

Android 6.0 o versioni successive

WiFi

Antenna Interno

Punto di accesso, numero

di clienti

Massimo 1

Standard IEEE 802.11 b/g 2,4 GHz

Intervallo di frequenze 2.412 - 2.462 MHz

Canali WLAN 11

Potenza massima

in uscita

16 dBm (802,11 b) / 20 dBm (802,11 g) /

20 dBm (802,11 n)

Potenza

Connettore di rete Presa IEC standard

Consumo di energia 55W massimo

Fusibile T3.15AH250 V

Alimentatore interno

in modalità di

commutazione

Autorange 100-240 V, (50/60 Hz)

Ambientale

Intervallo operativo di

temperatura

5°C – 40°C (41°F – 104°F)

Fisico (confezionato)

Dimensioni (A x L x P) 103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Il peso 9,04 kg (19,92 libbre)

Peso della Spedizione 10,04 kg (22,13 libbre)

58 DEEPMIND 12X Quick Start Guide 59

DEEPMIND 12X Aansluiten

(NL)

Stap 1: Aansluiten

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Studio-systeem

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Live-systeem

Band / oefensysteem

60 DEEPMIND 12X Quick Start Guide 61

DEEPMIND 12X Bediening

(NL)

Stap 2: Bediening

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) SCHERM - dit grote LCD-scherm met

achtergrondverlichting toont de synthesizer-

status, parameters en de vijf hoofdmenu's.

Het contrast en de helderheid zijn instelbaar

op de pagina PANEL SETTINGS van het menu

GLOBAL.

(2) NAVIGATIE - navigeer binnen de

displaymenu's met behulp van de UP, DOWN,

+ / YES en - / NO knoppen.

(3) MENU'S - deze schakelaars geven toegang tot

de displaymenu's.

PROG-MENU - het hoofdscherm van de

synthesizer. Toont het huidige programma,

de momenteel aangepaste parameter en een

visuele weergave van de parameter en de

drieenveloppen.

FX-MENU- voeg maximaal vier eecten

toe uit de beschikbare lijst. Verander

de eectrouting door een van de tien

beschikbare MODUS te selecteren. Elk van

de eecten heeft individuele regelaars voor

alleparameters.

GLOBAAL MENU - bekijk en pas instellingen

voor de synthesizer aan. Er zijn vijf pagina's:

CONNECTIVITEIT, TOETSENBORD, PEDAAL,

PANEEL en SYSTEEM.

VERGELIJK MENU - in dit menu kunt u het

huidige programma vergelijken met het

opgeslagen programma en het verschil in

fysieke faderposities zien.

SCHRIJF MENU- in dit menu kunt u de

huidige programma-instellingen naar de

programmabibliotheek schrijven. U kunt het

programma ook een andere naam geven en

het categorietype instellen.

(4) GEGEVENSINVOER- geselecteerde

parameters op het display worden aangepast

met de draaiknop of de fader. De draaiknop

heeft een klik waardoor een zeer nauwkeurige

bediening mogelijk is. De fader maakt

een snelle aanpassing over het volledige

bereikmogelijk.

MOD - deze schakelaar opent de

modulatiematrix op het display en maakt

het mogelijk om maximaal 8 modulaties

te creëren uit de lijst met bronnen en

bestemmingen.

(5) ARP / SEQ - dit gebied bestuurt de

arpeggiator en de besturingssequencer.

AAN UIT - indien geactiveerd, genereert

dit een arpeggio op basis van ingedrukte

toetsen. Opmerking - de controlesequencer

wordt alleen ingeschakeld vanaf

debewerkingspagina.

TARIEF - past de snelheid van de arpeggiator /

sequencer aan in beats per minuut (BPM).

GATE TIJD - past de duur van de gespeelde

noot aan op basis van een percentage van de

tijd tussen getriggerde noten.

AKKOORD - hiermee kunt u elk akkoord

met een enkele toets spelen. Het akkoord

krijgt een grondtoon en wordt over het

toetsenbordtoegewezen.

POLY CHORD - hiermee kunt u meerdere

akkoorden spelen vanaf meerdere toetsen.

De akkoorden zijn toegewezen aan

individueletoetsen.

TIK / HOUD - tik op deze knop in de tijd met

uw spel om de snelheid / BPM in te stellen,

of houd ingedrukt om de HOLD-functie

teactiveren.

BEWERK - hierdoor kunnen aanvullende

arpeggiator / control sequencer-parameters

worden bewerkt vanuit de hoofddisplay.

(6) LFO 1 en 2- laagfrequente oscillatoren die

worden gebruikt om andere parameters te

moduleren of te regelen.

TARIEF- dit stelt de snelheid of snelheid van

de LFO in.

VERTRAGINGSTIJD - de tijdsduur die

verstrijkt voordat de LFO start.

BEWERK - hierdoor kunnen aanvullende

LFO-parameters worden bewerkt vanaf

hethoofdscherm.

LFO-GOLFVORMEN - deze LED's geven het

type en de status van de golfvormen aan die

door elke LFO worden geproduceerd.

(7) OSC 1 en 2 - Deze analoge oscillatoren met

volledig bereik creëren golfvormen die de

geluidsbron van de synthesizer zijn.

OSC 1 & 2 PITCH MOD - hoeveelheid

toonhoogtemodulatie toegepast op

respectieve OSC.

OSC 1 VIERKANTE GOLF - deze schakelaar zet

de blokgolfuitgang voor OSC 1 aan / uit.

OSC 1 PWM - hoeveelheid

pulsbreedtemodulatie toegepast op de

OSC1blokgolf.

OSC 1 ZAAGTAND - deze schakelaar zet de

zaagtanduitgang voor OSC 1 aan / uit.

OSC 2 TOON MOD- hoeveelheid

toonmodulatie toegepast op OSC 2.

OSC 2 PITCH - regelt de basis toonhoogte

vanOSC 2.

OSC 2 NIVEAU - regelt het niveau van OSC 2.

GELUIDSNIVEAU - regelt de hoeveelheid

witte ruis die aan de oscillatoren

wordttoegevoegd.

BEWERK- hierdoor kunnen aanvullende

OSC-parameters worden bewerkt vanaf

hethoofdscherm.

(8) POLY - dit gebied wordt gebruikt om de

polyfonie van de synthesizer te regelen.

UNISON DETUNE - als stemmen unisono

spelen, past dit de hoeveelheid ontstemming

tussen de stemmen aan.

BEWERK- hierdoor kunnen aanvullende

POLY-parameters worden bewerkt vanaf

hethoofdscherm.

(9) VCF - het spanningsgestuurde

laagdoorlaatlter dat wordt gebruikt om hoge

frequenties uit het geluid van de synthesizer

te lteren.

FREQ - past de afsnijfrequentie van het

lteraan.

2-POLIG - verandert de afrolhelling van het

lter van de standaard 4-POLE-modus naar

een 2-POLE-modus.

RES - past de resonantie van het lter-

afsnijpunt aan.

BEWERK - maakt het mogelijk om

aanvullende VCF-parameters te bewerken

vanaf het hoofdscherm.

ENV - regelt het niveau van de VCF ENVELOPE

die de lterafsnijfrequentie regelt.

OMKEREN - gebruikt om de polariteit van de

VCF-envelop die op de lterafsnijfrequentie

wordt toegepast om te keren.

LFO - past de diepte aan van de geselecteerde

LFO-golfvorm die wordt toegepast op

delterafsnijfrequentie.

KYBD - past de hoeveelheid

toetsenbordtracking aan die wordt toegepast

op de lterafsnijfrequentie.

(10) VCA - de spanningsgestuurde versterker

die wordt gebruikt om het uitgangsniveau

teregelen.

NIVEAU - regelt het uitgangsniveau van

deVCA.

BEWERK - hierdoor kunnen aanvullende

VCA-parameters worden bewerkt vanaf

hethoofdscherm.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

62 DEEPMIND 12X Quick Start Guide 63

(NL)

Stap 2: Bediening

DEEPMIND 12X Bediening

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - het spanningsgestuurde

hoogdoorlaatlter dat wordt gebruikt om lage

frequenties uit het geluid van de synthesizer

te lteren.

FREQ - gebruikt om de frequentie van het

hoogdoorlaatlter aan te passen.

BOOST - deze schakelaar past een +12 dB

basversterking toe op het signaalpad

(12) ENVELOP - dit zijn de drie envelopes die

worden gebruikt om andere parameters

temoduleren.

A [AANVAL] - regelt de attacktijd van

deenvelop.

D [DECAY] - regelt de vervaltijd van

deenvelop.

S [SUSTAIN] - regelt het sustain-niveau van

de envelop.

R [RELEASE] - regelt de releasetijd van

deenvelop.

VCA - selecteert de envelop die wordt

gebruikt om de spanningsgestuurde

versterker te regelen.

VCF - selecteert de envelop die wordt gebruikt

om het spanningsgestuurde lter te regelen.

MOD - selecteert de envelop die wordt

gebruikt voor gebruikersspecieke modulatie.

CURVEN - wijzigt de ADSR-

bedieningselementen om de bijbehorende

curven voor elke fase van de envelop

tebeïnvloeden.

(13) STEMMEN - deze LED's geven aan welke

stemmen actief zijn terwijl toetsen

wordengespeeld.

(14) OCTAAF - deze LED's tonen de

octaafverschuiving die op het toetsenbord

wordttoegepast.

(15) PORTAMENTO - verandert de schuiftijd

tussen gespeelde noten.

(16) VOLUME - regelt het uitgangsniveau van

desynthesizer.

(17) OCTAVE OMHOOG / OMLAAG - verhoog

of verlaag het toonhoogtebereik van het

toetsenbord in stappen van een octaaf.

(18) PITCH BEND WIEL - Met dit veerbelaste

wiel kun je de toonhoogte expressief

verlagen/verhogen.

(19) MOD WIEL - gebruikt voor expressieve

modulatie van parameters.

(20) SLEUTELS - 49 semi-gewogen toetsen van

volledige grootte met expressieve aanslag

enaftertouch.

Achter paneel

(21) STROOMAANSLUITING - alleen aansluiten

met de meegeleverde voedingskabel.

(22) STROOMSCHAKELAAR- gebruik dit om de

synthesizer aan en uit te zetten. Schakel het

pas in nadat alle aansluitingen zijn gemaakt.

(23) UITGANG L / R- dit is de belangrijkste

output van de synthesizer. Het moet worden

aangesloten op uw audio-interface of

geluidssysteem. Denk eraan om uw monitoren

/ luidsprekers als laatste in te schakelen

wanneer u uw systeem inschakelt en uw

monitoren / luidsprekers eerst uit te schakelen

wanneer u uw systeem uitschakelt.

(24) TELEFOONS- de hoofdtelefoonuitgang van

de synthesizer volgt de hoofduitgang. Sluit

hier uw koptelefoon aan. Zorg ervoor dat

de volumeregeling op het minimum staat

wanneer u een koptelefoon opzet of de

synthesizer aan- of uitzet.

(25) DUURZAAM - op deze ¼ "TS-aansluiting kunt

u een sustainpedaal aansluiten, zoals een

normaal geopende schakelaar. De bediening

van dit pedaal kan worden aangepast met het

menu GLOBAL / PEDAL SETTINGS.

(26) PEDAAL / CV - op deze ¼ "TRS-aansluiting

kunt u een expressiepedaal aansluiten.

De bediening van dit pedaal kan worden

aangepast met behulp van het menu GLOBAL

/ PEDAL SETTINGS.

(27) MIDI IN- deze 5-pins DIN-aansluiting

ontvangt MIDI-data van een externe bron.

Dit is gewoonlijk een externe hardware-

sequencer, een computer die is uitgerust met

een MIDI-interface, enz.

(28) MIDI UIT- deze 5-pins DIN-aansluiting stuurt

MIDI-data naar een externe bron. Dit is

gewoonlijk een externe hardware-sequencer,

een computer die is uitgerust met een MIDI-

interface, enz.

(29) MIDI THRU- deze 5-pins DIN-aansluiting

wordt gebruikt om MIDI-gegevens door te

geven die worden ontvangen via de MIDI

INPUT. Dit wordt gewoonlijk naar een andere

synthesizer of drummachine gestuurd die

is toegewezen aan een ander DEVICE ID of

MIDI-kanaal.

(30) USB POORT- deze USB type B-aansluiting

maakt aansluiting op een computer mogelijk.

De DeepMind12X zal verschijnen als een

klasse-compatibel USB MIDI-apparaat, dat

in staat is om MIDI in en uit te ondersteunen.

De DeepMind12X heeft geen extra

stuurprogramma's nodig om met Windows-,

Android-, MacOS- en iOS-apparaten

tewerken.

USB MIDI IN - accepteert inkomende MIDI-

data van een applicatie.

USB MIDI UIT - verstuurt MIDI-data naar

eenapplicatie.

64 DEEPMIND 12X Quick Start Guide 65

DEEPMIND 12X Aan de slag

(NL)

Stap 3: Aan de slag

OVERZICHT

Deze 'Aan de slag-gids' helpt u bij het installeren van

de DeepMind12X analoge polyfone synthesizer en

introduceert kort de mogelijkheden ervan.

VERBINDING

Raadpleeg de verbindingsgids eerder in dit

document om de DeepMind12X op uw systeem aan

tesluiten.

DOOR PROGRAMMA'S BLADEREN

Gebruik de schakelaars -NO en + / YES om van

programma te wisselen. Om de programmabrowser

te openen, houdt u de PROG-schakelaar ingedrukt

en drukt u vervolgens op de GLOBAL-schakelaar

of beweegt u de draaiknop. Raadpleeg de

producthandleiding voor meer informatie over

programmabeheer.

PROGRAMMEREN

De programmeertechnieken van DeepMind12X

worden in detail beschreven in de

producthandleiding.

AUTOMATISERING VOOR OPNEMEN, BEWERKEN

en AFSPELEN

Als u de analoge engine van de synthesizer gebruikt

met een Digital Audio Workstation (DAW), kunt

u elke automatiseerbare parameter opnemen en

afspelen. Hiermee kun je expressieve automatisering

opnemen en afspelen of die automatisering

bewerken in je DAW.

GEBRUIKEN ALS CONTROLLER

Wanneer u de synthesizerfuncties als controller

gebruikt, kunt u uw virtuele instrumenten en

Digital Audio Workstation (DAW) bedienen met

de nauwkeurige aanslag en het gevoel van een

hoogwaardig toetsenbord, 1 draaipotentiometer,

26 schuifregelaars en 33 verlichte schakelaars.

Raadpleeg de producthandleiding voor het in kaart

brengen.

SOFTWARE INSTELLEN

De DeepMind12X is een USB Class Compliant MIDI-

apparaat, en daarom is er geen driverinstallatie

vereist. De DeepMind12X heeft geen extra

stuurprogramma's nodig om met Windows-,

Android-, MacOS- en iOS-apparaten te werken.

APPARATUUR INSTALLATIE

Maak alle verbindingen in uw systeem. Schakel

de DeepMind12X alleen in met de meegeleverde

voedingskabel. Zorg ervoor dat uw geluidssysteem is

uitgeschakeld. Zet de aan / uit-schakelaar aan.

DAW-INSTELLINGEN

Maak in je DAW een nieuw kanaal en selecteer de

DeepMind12X als het MIDI-invoerapparaat. Zorg

ervoor dat op hetzelfde kanaal opgenomen MIDI

ook wordt teruggestuurd door de DeepMind12X

het MIDI-uitvoerapparaat van hetzelfde kanaal

temaken.

Als u de DeepMind12X niet kunt zien in uw DAW-

kanaalopties, raadpleeg dan uw DAW-documentatie

om er zeker van te zijn dat u de DeepMind12X als

een MIDI-apparaat hebt ingeschakeld.

ALGEMENE INSTELLINGEN

Met de GLOBAL-menu's kunt u de DeepMind12X

analoge polyfone synthesizer aanpassen aan uw

specieke workow / vereisten. Raadpleeg de

producthandleiding voor meer informatie over de

GLOBAL-instellingen.

FIRMWARE UPDATE

Controleer of de nieuwste rmware in uw apparaat

up-to-date is (zie het menu Global / SYSTEM

SETTINGS van het display). Als dit niet het geval

is, krijgt u bij het bijwerken van de rmware de

nieuwste verbeteringen. Bezoek Behringer.com

en download de SynthTribe-app die rmware-

updates mogelijk maakt en controle over functies

mogelijkmaakt.

BELANGRIJKE NOTITIE: Het

bijwerken van de rmware kan van

invloed zijn op uw programma's. Zorg

ervoor dat u een volledige back-up

maakt. Raadpleeg de producthandleiding voor

gedetailleerde instructies.

Specicaties

Globaal

Weergave LCD met achtergrondverlichting

Hoofdmenu’s PROG, FX, GLOBAAL, VERGELIJK, SCHRIJF

Menu’s bewerken ARP/SEQ, LFO’s, OSC’s, POLY, VCF, VCA, VCA ENV,

VCF ENV, MOD ENV, MOD MATRIX

Voorinstellingen 8 banken met elk 128 programma’s

Fader-modi MIDI CC, NRPN, UIT

Bediening

Toetsenbord 49 semi-gewogen toetsen van volledige grootte

Toetsenbord detectie Aftertouch en noot aan/uit snelheid

Encoders 1 draaiknop

Faders 26 schuiaders (35 mm)

Schakelaars 33 verlichte schakelaars

Modulatie Vrij bewegend wiel

Pitch Bend Veerbelast wiel

Connectiviteit

MIDI In/Out/Thru 5-pins DIN / 16 kanalen

Pedaal/CV ¼" TRS

Aanhouden ¼" TS

USB USB 2.0, type B

Uitgang L/R ¼" TRS, gebalanceerd, max. +18 dBu

Koptelefoon ¼" TRS, ongebalanceerd, max. +21 dBu

Synthesizer-architectuur

Aantal stemmen 12 analoog

OSC 2 per stem

LFO 2 per stem

VCF 2-polig / 4-polig

HPF (gemeenschappelijk

voor alle stemmen)

6 dB per octaaf

Enveloppen VCA, VCF, MOD

Mod-matrix 22 bronnen / 130 bestemmingen

Digitale eecten

FX-slots 4 per programma

FX-typen 34 algoritmen

Interne eecten-engines 1 echte stereo SHARC DSP

Eecten

signaalverwerking

32/40-bit drijvende komma @ 48 kHz

A/DD/A-prestaties 24-bit 48 kHz, 114 dB dynamisch bereik

Bypass Echte harde bypass

USB

Type Klasseconforme USB 2.0, type B

Ondersteunde

besturingssystemen

Windows 7 of hoger**

Mac OS X 10.6.8 of hoger

iOS 8 of hoger (iPad)

Android 6.0 of hoger

WiFi

Antenne intern

Toegangspunt, aantal

clients

Maximaal 1

IEEE 802.11 b/g-standaard 2,4 GHz

Frequentiebereik 2.412 - 2.462 MHz

WLAN-kanalen 11

Maximaal

uitgangsvermogen

16 dBm (802.11 b) / 20 dBm (802.11 g) /

20 dBm (802.11 n)

Stroom

Netaansluiting Standaard IEC-recipiënt

Energieverbruik maximaal 55 watt

Lont T3.15AH250 V

Interne schakelmodus

PSU

Automatisch bereik 100-240 V, (50/60 Hz)

Milieu

Bedrijfstemperatuurbereik:

5°C – 40°C (41°F – 104°F)

Fysiek (verpakt)

Afmetingen (H x B x D) 103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Gewicht 9,04 kg (19,92 lbs)

Verzendgewicht: 10,04 kg (22,13 lbs)

66 DEEPMIND 12X Quick Start Guide 67

DEEPMIND 12X Anslutning

(SE)

Steg 1: Anslutning

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Studio-systemet

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

Live-system

Band / övningssystem

68 DEEPMIND 12X Quick Start Guide 69

DEEPMIND 12X Kontroller

(SE)

Steg 2: Kontroller

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) VISA- den här stora bakgrundsbelysta

LCD-skärmen visar syntetiseringsstatus,

parametrar och de fem huvudmenyerna.

Kontrasten och ljusstyrkan kan justeras på

sidan PANELINSTÄLLNINGAR i GLOBAL-menyn.

(2) NAVIGERING - navigera i displaymenyerna

med UPP-, NED-, + / YES- och - /

NO-knapparna.

(3) MENYER - dessa omkopplare ger åtkomst till

skärmmenyerna.

PROG-MENY - synthesizerns huvuddisplay.

Visar det aktuella programmet, den justerade

parametern och en visuell representation av

parametern och de tre kuverten.

FX MENU- lägg till upp till fyra eekter från

den tillgängliga listan. Ändra eekten routing

genom att välja en av de tio tillgängliga

LÄGEN. Var och en av eekterna har

individuella kontroller för alla parametrar.

GLOBAL MENY - visa och justera inställningar

för synthesizern. Det nns fem sidor,

CONNECTIVITY, KEYBOARD, PEDAL, PANEL

ochSYSTEM.

JÄMFÖR MENY - i den här menyn kan du

jämföra det aktuella programmet med det

lagrade programmet och se skillnaden i

fysiska faderpositioner.

SKRIV MENY- i den här menyn kan du skriva

de aktuella programinställningarna till

programbiblioteket. Du kan också byta namn

på programmet och ställa in kategorityp.

(4) DATAINMATNING- valda parametrar på

displayen justeras med hjälp av vridreglaget

eller fadern. Vredet har ett klick som möjliggör

mycket noggrann kontroll. Fadern möjliggör

snabb justering över hela sortimentet.

MOD - den här omkopplaren öppnar

moduleringsmatrisen på displayen och gör det

möjligt att skapa upp till 8 moduleringar från

listan över källor och destinationer.

(5) ARP / SEKV - detta område styr arpeggiator

och kontroll sequencer.

PÅ AV - när det är aktiverat genererar detta

en arpeggio baserat på nedtryckta knappar.

Obs! Kontrollsekvenseraren är bara aktiverad

från sin redigeringssida.

BETYGSÄTTA - justerar hastigheten

för arpeggiator / sequencer i slag per

minut(BPM).

GATE TIME - justerar längden på den spelade

noten baserat på en procentandel av tiden

mellan utlösta toner.

ACKORD - låter dig spela vilket ackord som

helst med en enda tangent. Ackordet får en

rotnota och mappas över tangentbordet.

POLY CHORD - låter dig spela era ackord

från era tangenter. Ackorden mappas till

enskildatangenter.

TAP / HOLD - tryck på den här knappen

i takt med din prestanda för att ställa in

hastigheten / BPM, eller tryck och håll för att

aktivera HOLD-funktionen.

REDIGERA - detta gör att ytterligare

arpeggiator / kontroll-sequencer-parametrar

kan redigeras från huvudskärmen.

(6) LFO 1 och 2- lågfrekventa oscillatorer som

används för att modulera eller kontrollera

andra parametrar.

BETYGSÄTTA- detta ställer in hastigheten

eller hastigheten för LFO.

FÖRSENING - hur lång tid som kommer att

löpa innan LFO startar.

REDIGERA - detta gör att ytterligare LFO-

parametrar kan redigeras från huvudskärmen.

LFO WAVEFORMs - dessa lysdioder anger

typen och statusen för de vågformer som

produceras av varje LFO.

(7) OSC 1 & 2 - Dessa analoga oscillatorer i full

räckvidd skapar vågformer som är ljudkällan

till synthesizern.

OSC 1 & 2 PITCH MOD - mängden

tonhöjdsmodulering applicerad på

respektiveOSC.

OSC 1 FJÄRRVÅG - den här omkopplaren slår

på / av fyrkantvågsutgången för OSC 1.

OSC 1 PWM - mängden

pulsbreddsmodulering applicerad på

OSC 1 fyrkantvåg.

OSC 1 SAWTOOTH - den här omkopplaren slår

på / av sågtandens utgång för OSC 1.

OSC 2 TONE MOD- mängd tonmodulering

tillämpad på OSC 2.

OSC 2 PITCH - styr bashöjden för OSC 2.

OSC 2 NIVÅ - styr nivån på OSC 2.

LJUDNIVÅ - kontrollerar mängden vitt brus

som läggs till oscillatorerna.

REDIGERA- detta gör att ytterligare OSC-

parametrar kan redigeras från huvudskärmen.

(8) POLY - detta område används för att styra

syntetisatorens polyfoni.

UNISON DETUNE - när röster spelas ihop

justerar detta mängden avstämning mellan

rösterna.

REDIGERA- detta gör att ytterligare POLY-

parametrar kan redigeras från huvudskärmen.

(9) VCF - det spänningsstyrda lågpassltret som

används för att ltrera höga frekvenser från

ljudet från synthesizern.

FREKVENS - justerar lterets

avstängningsfrekvens.

2-POL - ändrar lterets lutningslutning från

standardläget 4-POLE till ett 2-POLE-läge.

RES - justerar resonansen för

lteravstängningspunkten.

REDIGERA - gör att ytterligare VCF-

parametrar kan redigeras från huvudskärmen.

ENV - justerar nivån på VCF ENVELOPE som

styr lteravstängningsfrekvensen.

INVERTERA - används för att invertera

polariteten hos VCF-kuvertet som appliceras

på lteravskärningsfrekvensen.

LFO - justerar djupet för den valda

LFO-vågformen som appliceras på

lteravskärningsfrekvensen.

KYBD - justerar mängden

tangentbordsspårning som ska tillämpas på

lteravstängningsfrekvensen.

(10) VCA - den spänningsstyrda förstärkaren som

används för att kontrollera utgångsnivån.

NIVÅ - styr utgångsnivån för VCA.

REDIGERA - detta gör att ytterligare VCA-

parametrar kan redigeras från huvudskärmen.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

70 DEEPMIND 12X Quick Start Guide 71

DEEPMIND 12X Kontroller

(SE)

Steg 2: Kontroller

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - det spänningsstyrda högpassltret som

används för att ltrera låga frekvenser från

ljudet från synthesizern.

FREKVENS - används för att justera

högpasslterets frekvens.

LYFT - den här omkopplaren tillför en +12 dB

basförstärkning på signalvägen

(12) KUVERT - det här är de tre kuvert som

används för att modulera andra parametrar.

A [ATTACK] - kontrollerar kuvertets attacktid.

D [DECAY] - styr kuvertens sönderfallstid.

S [SUSTAIN] - styr kuvertets hållbarhetsnivå.

R [RELEASE] - styr kuvertets frigöringstid.

VCA - väljer det kuvert som används för att

styra den spänningsstyrda förstärkaren.

VCF - väljer det kuvert som används för att

styra det spänningsstyrda ltret.

MOD - väljer kuvertet som används för

användarspecik modulering.

KURVAR - ändrar ADSR-kontrollerna för att

påverka tillhörande kurvor för varje steg

ikuvertet.

(13) RÖSTER - dessa lysdioder visar vilka röster

som är aktiva när tangenterna spelas.

(14) OKTAV - dessa lysdioder visar

oktavförskjutningen på tangentbordet.

(15) PORTAMENTO - ändrar bildtid mellan

speladetoner.

(16) VOLYM - styr utgångsnivån för synthesizern.

(17) OCTAVE UPP / NER - höja eller sänka

tangentbordets tonhöjdsintervall i steg i

enoktav.

(18) PITCHBÖJNINGSHJUL - det här

äderbelastade hjulet låter dig sänka / höja

tonhöjden uttryckligen.

(19) MOD HJUL - används för expressiv

modulering av parametrar.

(20) NYCKLAR - 49 halvviktade nycklar

i full storlek med uttryckshastighet

ochefterkontakt.

Bakre panel

(21) KRAFTINGÅNG - anslut endast med den

medföljande strömkabeln.

(22) STRÖMBRYTARE- använd detta för att slå på

och stänga av synthesizern. Slå bara på den

efter att alla anslutningar har gjorts.

(23) UTGÅNG L / R- detta är huvudsignalen

från synthesizern. Den ska anslutas till ditt

ljudgränssnitt eller ljudsystem. Kom ihåg att

stänga av dina skärmar / högtalare sist när du

slår på systemet och stäng av dina skärmar /

högtalare först när du stänger av systemet.

(24) TELEFONER- hörlursutgången från

synthesizern följer huvudutgången. Anslut

dina hörlurar här. Se till att volymkontrollen

är minst när du sätter på hörlurar eller när du

sätter på eller stänger av synthesizern.

(25) UPPRÄTTHÅLLA - det här ¼ "TS-uttaget gör

att du kan ansluta en sustainpedal, t.ex. en

normalt öppen brytare. Funktionen för denna

pedal kan anpassas med menyn GLOBAL /

PEDAL SETTINGS.

(26) PEDAL / CV - det här ¼ "TRS-uttaget låter

dig ansluta en expressionspedal. Funktionen

för denna pedal kan anpassas med GLOBAL /

PEDAL SETTINGS-menyn.

(27) MIDI IN- detta 5-stifts DIN-uttag tar emot

MIDI-data från en extern källa. Detta kommer

ofta att vara en extern hårdvarusekvenserare,

en dator utrustad med ett MIDI-gränssnitt etc.

(28) MIDI OUT- detta 5-stifts DIN-uttag

skickar MIDI-data till en extern källa. Detta

kommer vanligtvis att vara en extern

hårdvarusekvenserare, en dator utrustad med

ett MIDI-gränssnitt etc.

(29) MIDI THRU- detta 5-stifts DIN-uttag används

för att passera MIDI-data som tas emot

på MIDI INPUT. Detta kommer vanligtvis

att skickas till en annan synthesizer eller

trummaskin tilldelad ett annat DEVICE ID eller

MIDI Channel.

(30) USB UTTAG- det här USB-uttaget av

typ B möjliggör anslutning till en dator.

DeepMind12X kommer att visas som en

klasskompatibel USB MIDI-enhet som kan

stödja MIDI in och ut. DeepMind12X kräver

inga ytterligare drivrutiner för att fungera

med Windows-, Android-, MacOS- och iOS-

enheter.

USB MIDI IN - accepterar inkommande MIDI-

data från en applikation.

USB MIDI OUT - skickar MIDI-data till

enapplikation.

72 DEEPMIND 12X Quick Start Guide 73

DEEPMIND 12X Komma igång

(SE)

Steg 3: Komma

igång

ÖVERSIKT

Denna "Komma igång-guide" hjälper dig att ställa in

DeepMind12X analoga polyfoniska synthesizer och

kort introducera dess funktioner.

FÖRBINDELSE

För att ansluta DeepMind12X till ditt system, se

anslutningsguiden tidigare i detta dokument.

BLOGGNINGSPROGRAM

För att ändra program, använd omkopplarna -NO

och + / YES. För att komma åt programwebbläsaren,

håll ned PROG-omkopplaren, tryck sedan på

GLOBAL-omkopplaren eller ytta vridreglaget.

Mer information om programhantering nns i

produkthandboken.

PROGRAMMERING

Programmeringsteknikerna för DeepMind12X

beskrivs i detalj i produktmanualen.

INSPELNING, REDIGERING och

AVSPELAUTOMATIK

När du använder synthesizerns analoga motor med

en Digital Audio Workstation (DAW) kan du spela in

och spela upp alla automatiska parametrar. Detta

låter dig spela in uttrycksfull automatisering och

uppspelning eller redigera den automatiseringen i

din DAW.

ANVÄNDER SOM KONTROLLER

När du använder synthesizerfunktionerna som en

styrenhet kan du styra dina virtuella instrument

och Digital Audio Workstation (DAW) med

exakt beröring och känsla av ett högkvalitativt

tangentbord, 1 roterande potentiometer, 26

skjutfadrar och 33 bakgrundsbelysta omkopplare.

För kartläggning, se produkthandboken.

INSTÄLLNING AV PROGRAMVARA

DeepMind12X är en USB-klass MIDI-enhet, och

därför krävs ingen installation av drivrutiner.

DeepMind12X kräver inga ytterligare drivrutiner för

att fungera med Windows-, Android-, MacOS- och

iOS-enheter.

INSTALLATION AV HARDWARE

Gör alla anslutningar i ditt system. Slå på

DeepMind12X endast med den medföljande

strömkabeln. Se till att ditt ljudsystem är avstängt.

Slå på strömbrytaren.

DAW-INSTÄLLNINGAR

Skapa en ny kanal i din DAW och välj DeepMind12X

som MIDI-inmatningsenhet. På samma kanal, se

till att inspelad MIDI också skickas tillbaka genom

att göra DeepMind12X till samma kanals MIDI-

utmatningsenhet.

Om du inte kan se DeepMind12X i dina DAW-

kanalalternativ, se din DAW-dokumentation för att

säkerställa att du har aktiverat DeepMind12X som

en MIDI-enhet.

GLOBALA INSTÄLLNINGAR

Med GLOBAL-menyerna kan du anpassa

DeepMind12X analoga polyfoniska synthesizer till

ditt specika arbetsöde / krav. Mer information om

GLOBAL-inställningar nns i produkthandboken.

FIRMWARE UPPDATERING

Kontrollera att den senaste rmware i din

enhet är uppdaterad (se menyn Global /

SYSTEMINSTÄLLNINGAR på displayen). Om inte,

kommer uppdateringar av rmware att ge dig de

senaste förbättringarna. Besök Behringer.com

och ladda ner SynthTribe-appen som möjliggör

rmwareuppdateringar och ger kontroll

överfunktioner.

VIKTIG NOTERING: Uppdatering av

rmware kan påverka dina program,

se till att du gör en fullständig

säkerhetskopia. Mer information

nns i produkthandboken.

Specikationer

Global

Visa Bakgrundsbelyst LCD

Huvudmenyer PROG, FX, GLOBAL, JÄMFÖR, SKRIV

Redigera menyer ARP/SEQ, LFO, OSC, POLY, VCF, VCA, VCA ENV,

VCF ENV, MOD ENV, MOD MATRIX

Förinställningar 8 banker vardera med 128 program

Faderlägen MIDI CC, NRPN, AV

Kontroller

Tangentbord 49 halvvägda nycklar i full storlek

Tangentbordsavkänning Aftertouch och not på/av-hastighet

Kodare 1 vridknapp

Faders 26 glidfaders (35 mm)

Växlar 33 bakgrundsbelysta strömbrytare

Modulation Fritt rörligt hjul

Pitch Bend Fjäderbelastat hjul

Anslutningsmöjligheter

MIDI In/Out/Thru 5-stifts DIN / 16 kanaler

Pedal/CV ¼" TRS

Upprätthålla ¼" TS

USB USB 2.0, typ B

Utgång L/R ¼" TRS, balanserad, max. +18 dBu

Hörlurar ¼" TRS, obalanserad, max. +21 dBu

Synthesizer arkitektur

Antal röster 12 analog

OSC 2 per röst

LFO 2 per röst

VCF 2-polig / 4-polig

HPF (gemensamt för alla

röster)

6 dB per oktav

Kuvert VCA, VCF, MOD

Mod Matrix 22 källor / 130 destinationer

Digitala eekter

FX Slots 4 per program

FX-typer 34 Algoritmer

Interna eektmotorer 1 äkta stereo SHARC DSP

Eekter på

signalbehandling

32/40-bitars yttal vid 48 kHz

A/DD/A-föreställning 24-bitars 48 kHz, 114 dB dynamiskt omfång

Gå förbi Riktig hård bypass

USB

Typ Klasskompatibel USB 2.0, typ B

Operativsystem

som stöds

Windows 7 eller senare**

Mac OS X 10.6.8 eller högre

iOS 8 eller senare (iPad)

Android 6.0 eller senare

WiFi

Antenn Inre

Access Point, antal kunder Max. 1

IEEE 802.11 b/g standard 2,4 GHz

Frekvensomfång 2 412 - 2 462 MHz

WLAN-kanaler 11

Max uteekt 16 dBm (802.11 b) / 20 dBm (802.11 g) /

20 dBm (802.11 n)

Kraft

Nätkontakt Standard IEC-uttag

Energiförbrukning 55 W max.

Säkring T3.15AH250 V

Intern switch-mode PSU Autoområde 100-240 V, (50/60 Hz)

Global

Drifttemperaturens

omfång

5°C – 40°C (41°F – 104°F)

Fysisk (förpackad)

Mått (H x B x D) 103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Vikt 9,04 kg (19,92 lbs)

Fraktvikt 10,04 kg (22,13 lbs)

74 DEEPMIND 12X Quick Start Guide 75

DEEPMIND 12X Podłączeni

(PL)

Krok 1: Podłączeni

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

Studio System

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

System na żywo

Zespół / system ćwiczeń

76 DEEPMIND 12X Quick Start Guide 77

DEEPMIND 12X Sterowanica

(PL)

Krok 2: Sterowanica

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) POKAZ- ten duży podświetlany ekran LCD

pokazuje stan syntezatora, parametry i pięć

głównych menu. Kontrast i jasność można

regulować na stronie USTAWIENIA PANELU w

menu GLOBALNE.

(2) NAWIGACJA - poruszaj się po menu

wyświetlacza za pomocą przycisków UP,

DOWN, + / YES i - / NO.

(3) MENU - te przełączniki umożliwiają dostęp do

menu wyświetlacza.

MENU PROG - główny wyświetlacz

syntezatora. Pokazuje bieżący program,

aktualnie dostosowany parametr oraz

wizualną reprezentację parametru i

trzechobwiedni.

FX MENU- dodaj maksymalnie

cztery efekty z dostępnej listy. Zmień

przekierowywanie efektów, wybierając jeden

z dziesięciu dostępnych TRYBÓW. Każdy

z efektów ma indywidualne kontrolki dla

wszystkichparametrów.

GLOBALNE MENU - przeglądać i

dostosowywać ustawienia syntezatora. Jest

pięć stron, ŁĄCZNOŚĆ, KLAWIATURA, PEDAŁ,

PANEL i SYSTEM.

PORÓWNAJ MENU - w tym menu możesz

porównać bieżący program z zapisanym

programem i zobaczyć różnicę w zycznych

pozycjach suwaków.

WRITE MENU- w tym menu możesz zapisać

aktualne ustawienia programu do biblioteki

programu. Możesz także zmienić nazwę

programu i ustawić typ jego kategorii.

(4) WPROWADZANIE DANYCH- wybrane

parametry na wyświetlaczu reguluje się za

pomocą pokrętła lub fadera. Pokrętło posiada

kliknięcie, które umożliwia bardzo dokładne

sterowanie. Fader umożliwia szybką regulację

w całym zakresie.

MOD - ten przełącznik otwiera matrycę

modulacji na wyświetlaczu i umożliwia

utworzenie do 8 modulacji z listy źródeł i

miejsc docelowych.

(5) ARP / SEQ - ten obszar kontroluje arpeggiator

i sekwenser sterujący.

ON / OFF - po aktywacji generuje arpeggio

na podstawie wciśniętych klawiszy. Uwaga

- sekwenser sterujący jest włączany tylko ze

strony edycji.

OCENIAĆ - dostosowuje szybkość działania

arpeggiatora / sekwencera w uderzeniach na

minutę (BPM).

CZAS BRAMY - dostosowuje czas trwania

granej nuty w oparciu o procent czasu między

uruchomionymi nutami.

AKORD - umożliwia zagranie dowolnego

akordu jednym klawiszem. Akord otrzymuje

prymę i jest odwzorowywany na klawiaturze.

AKORD POLI - umożliwia granie wielu

akordów z wielu klawiszy. Akordy są

przypisane do poszczególnych klawiszy.

STUKNIJ PRZYTRZYMAJ - dotknij tego

przycisku zgodnie z wykonaniem, aby ustawić

tempo / BPM, lub naciśnij i przytrzymaj, aby

włączyć funkcję HOLD.

EDYTOWAĆ - pozwala to na edycję

dodatkowych parametrów arpeggiatora

/ sekwensera sterującego z poziomu

głównegowyświetlacza.

(6) LFO 1 i 2- oscylatory niskiej częstotliwości

używane do modulacji lub sterowania

innymiparametrami.

OCENIAĆ- ustawia szybkość lub prędkość LFO.

CZAS ZWŁOKI - czas, który upłynie przed

uruchomieniem LFO.

EDYTOWAĆ - pozwala to na edycję

dodatkowych parametrów LFO z

głównegowyświetlacza.

FALE LFO - diody te wskazują rodzaj i stan

przebiegów generowanych przez każdy LFO.

(7) OSC 1 i 2 - Te analogowe oscylatory

pełnozakresowe tworzą przebiegi, które są

źródłem dźwięku syntezatora.

OSC 1 & 2 PITCH MOD - ilość modulacji

wysokości dźwięku zastosowana do

odpowiedniego OSC.

OSC 1 SQUAREWAVE - ten przełącznik włącza

/ wyłącza wyjście fali prostokątnej dla OSC 1.

OSC 1 PWM - ilość modulacji

szerokości impulsu zastosowanej do fali

prostokątnejOSC1.

OSC 1 SAWTOOTH - ten przełącznik włącza /

wyłącza wyjście piłokształtne dla OSC 1.

OSC 2 TONE MOD- ilość modulacji tonów

zastosowanej w OSC 2.

OSC 2 PITCH - kontroluje tonację

podstawowąOSC 2.

POZIOM OSC 2 - kontroluje poziom OSC 2.

POZIOM HAŁASU - kontroluje ilość białego

szumu dodawanego do oscylatorów.

EDYTOWAĆ- umożliwia to edycję

dodatkowych parametrów OSC z

głównegowyświetlacza.

(8) POLY - ten obszar służy do sterowania

polifonią syntezatora.

UNISON DETUNE - gdy głosy grają unisono,

dostosowuje to stopień rozstrojenia

międzygłosami.

EDYTOWAĆ- umożliwia to edycję

dodatkowych parametrów POLY z

głównegowyświetlacza.

(9) VCF - kontrolowany napięciem ltr

dolnoprzepustowy używany do

odltrowywania wysokich częstotliwości z

dźwięku syntezatora.

FREQ - dostosowuje częstotliwość

odcięcialtra.

2-POLOWE - zmienia zbocze odchylenia ltra

z domyślnego trybu 4-POLE na tryb 2-POLE.

RES - reguluje rezonans punktu odcięcia ltra.

EDYTOWAĆ - umożliwia edycję dodatkowych

parametrów VCF z głównego wyświetlacza.

ENV - dostosowuje poziom VCF ENVELOPE,

który kontroluje częstotliwość odcięcia ltra.

ODWRACAĆ - służy do odwracania polaryzacji

obwiedni VCF zastosowanej do częstotliwości

odcięcia ltra.

LFO - dostosowuje głębokość wybranego

przebiegu LFO zastosowanego do

częstotliwości odcięcia ltra.

KYBD - dostosowuje ilość śledzenia

klawiatury, która ma być zastosowana do

częstotliwości odcięcia ltra.

(10) VCA - wzmacniacz sterowany napięciem

używany do regulacji poziomu wyjściowego.

POZIOM - kontroluje poziom wyjściowy VCA.

EDYTOWAĆ - umożliwia to edycję

dodatkowych parametrów VCA z poziomu

głównego wyświetlacza.

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

78 DEEPMIND 12X Quick Start Guide 79

DEEPMIND 12X Sterowanica

(PL)

Krok 2: Sterowanica

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - kontrolowany napięciem ltr

górnoprzepustowy używany do

odltrowywania niskich częstotliwości z

dźwięku syntezatora.

FREQ - służy do regulacji częstotliwości ltra

górnoprzepustowego.

PODNIEŚĆ - ten przełącznik powoduje

podbicie basów o +12 dB w torze sygnału

(12) KOPERTA - są to trzy obwiednie używane do

modulacji innych parametrów.

A [ATAK] - kontroluje czas ataku obwiedni.

D [DECAY] - kontroluje czas zaniku powłoki.

S [SUSTAIN] - kontroluje poziom

podtrzymania obwiedni.

R [RELEASE] - kontroluje czas

zwolnieniakoperty.

VCA - wybiera obwiednię używaną

do sterowania wzmacniaczem

sterowanymnapięciem.

VCF - wybiera obwiednię używaną do

sterowania ltrem sterowanym napięciem.

MOD - wybiera obwiednię używaną do

modulacji specycznej dla użytkownika.

KRZYWE - zmienia elementy sterujące ADSR,

aby wpływać na powiązane krzywe dla

każdego etapu obwiedni.

(13) GŁOSY - te diody LED pokazują, które głosy są

aktywne podczas gry na klawiszach.

(14) OKTAWA - diody te pokazują przesunięcie

oktawowe zastosowane na klawiaturze.

(15) PORTAMENTO - zmienia czas przesuwania

między granymi nutami.

(16) TOM - kontroluje poziom

wyjściowysyntezatora.

(17) OCTAVE UP / DOWN - zwiększać lub

zmniejszać zakres tonacji klawiatury w

krokach oktawy.

(18) PITCH BEND WHEEL - to sprężynowe

koło pozwala na ekspresyjne obniżanie /

podwyższanie skoku.

(19) MOD KOŁA - służy do ekspresyjnej

modulacjiparametrów.

(20) KLUCZE - 49 półważonych

pełnowymiarowych klawiszy z ekspresyjną

dynamiką i after-touch.

Tylny panel

(21) WEJŚCIE ZASILANIA - podłączać wyłącznie za

pomocą dostarczonego kabla zasilającego.

(22) WŁĄCZNIK ZASILANIA- użyj tego do

włączania i wyłączania syntezatora. Włącz go

dopiero po wykonaniu wszystkich połączeń.

(23) WYJŚCIE L / R- to jest główne wyjście

syntezatora. Powinien być podłączony do

interfejsu audio lub systemu dźwiękowego.

Pamiętaj, aby monitory / głośniki włączać jako

ostatnie przy włączaniu systemu, a wyłączać

monitory / głośniki jako pierwsze przy

wyłączaniu systemu.

(24) TELEFONY- wyjście słuchawkowe syntezatora

jest zgodne z wyjściem głównym. Tutaj

podłącz słuchawki. Upewnij się, że regulacja

głośności jest ustawiona na minimum podczas

zakładania słuchawek lub podczas włączania

lub wyłączania syntezatora.

(25) PONIEŚĆ - to gniazdo jack ¼ "TS pozwala

na podłączenie pedału sustain, takiego jak

normalnie otwarty przełącznik. Działanie tego

pedału można dostosować za pomocą menu

GLOBAL / PEDAL SETTINGS.

(26) PEDAŁ / CV - to gniazdo ¼ "TRS umożliwia

podłączenie pedału ekspresji. Działanie tego

pedału można dostosować za pomocą menu

GLOBAL / PEDAL SETTINGS.

(27) MIDI IN- to 5-pinowe gniazdo DIN odbiera

dane MIDI z zewnętrznego źródła. Zwykle

będzie to zewnętrzny sekwencer sprzętowy,

komputer wyposażony w interfejs MIDI itp.

(28) MIDI OUT- to 5-pinowe gniazdo DIN przesyła

dane MIDI do zewnętrznego źródła. Zwykle

będzie to zewnętrzny sekwencer sprzętowy,

komputer wyposażony w interfejs MIDI itp.

(29) MIDI THRU- to 5-pinowe gniazdo DIN służy

do przesyłania danych MIDI odebranych na

wejściu MIDI INPUT. Zwykle jest to wysyłane

do innego syntezatora lub automatu

perkusyjnego przypisanego do innego

identykatora urządzenia lub kanału MIDI.

(30) PORT USB- to gniazdo USB typu B umożliwia

podłączenie do komputera. DeepMind12X

pojawi się jako zgodne z klasą urządzenie

USB MIDI, zdolne do obsługi wejścia i wyjścia

MIDI. DeepMind12X nie wymaga żadnych

dodatkowych sterowników do pracy z

urządzeniami Windows, Android, MacOS i iOS.

Wejście USB MIDI - akceptuje przychodzące

dane MIDI z aplikacji.

Wyjście USB MIDI - wysyła dane MIDI

doaplikacji.

80 DEEPMIND 12X Quick Start Guide 81

DEEPMIND 12X Pierwsze kroki

(PL)

Krok 3: Pierwsze

kroki

PRZEGLĄD

Ten „Przewodnik wprowadzający” pomoże

Ci skongurować analogowy syntezator

polifoniczny DeepMind12X i pokrótce przedstawić

jegomożliwości.

POŁĄCZENIE

Aby podłączyć DeepMind12X do swojego systemu,

zapoznaj się z instrukcją połączeń we wcześniejszej

części tego dokumentu.

PROGRAMY PRZEGLĄDANIA

Aby zmienić programy, użyj przełączników -NO

i + / YES. Aby uzyskać dostęp do przeglądarki

programów, należy nacisnąć i przytrzymać

przełącznik PROG, a następnie nacisnąć przełącznik

GLOBAL lub poruszać pokrętłem. Więcej informacji

na temat zarządzania programami można znaleźć w

instrukcji produktu.

PROGRAMOWANIE

Techniki programowania DeepMind12X są

szczegółowo opisane w instrukcji produktu.

NAGRYWANIE, EDYCJA I AUTOMATYKA

ODTWARZANIA

Używając silnika analogowego syntezatora z

cyfrową stacją roboczą audio (DAW), możesz

nagrywać i odtwarzać dowolny parametr, który

można zautomatyzować. Pozwala to na nagrywanie

ekspresyjnej automatyzacji i odtwarzanie lub edycję

tej automatyzacji w DAW.

UŻYWANIE JAKO KONTROLERA

Używając funkcji syntezatora jako kontrolera,

możesz sterować wirtualnymi instrumentami i

cyfrową stacją roboczą audio (DAW) z dokładnym

dotykiem i dotykiem wysokiej jakości klawiatury,

1 potencjometru obrotowego, 26 suwaków

suwakowych i 33 podświetlanych przełączników.

Mapowanie można znaleźć w instrukcji produktu.

USTAWIENIA OPROGRAMOWANIA

DeepMind12X jest urządzeniem MIDI zgodnym

z klasą USB, więc nie jest wymagana instalacja

sterownika. DeepMind12X nie wymaga żadnych

dodatkowych sterowników do pracy z urządzeniami

Windows, Android, MacOS i iOS.

KONFIGURACJA SPRZĘTU

Wykonaj wszystkie połączenia w systemie. Podłącz

zasilanie do DeepMind12X wyłącznie za pomocą

dostarczonego kabla zasilającego. Upewnij się,

że system dźwiękowy jest wyłączony. Włącz

przełącznik zasilania.

USTAWIENIA DAW

W programie DAW utwórz nowy kanał i wybierz

DeepMind12X jako urządzenie wejściowe MIDI. Na

tym samym kanale upewnij się, że nagrane MIDI jest

również odsyłane, ustawiając DeepMind12X jako

urządzenie wyjściowe MIDI tego samego kanału.

Jeśli nie widzisz DeepMind12X w opcjach kanału

DAW, zapoznaj się z dokumentacją DAW, aby

upewnić się, że włączyłeś DeepMind12X jako

urządzenie MIDI.

USTAWIENIA OGÓLNE

GLOBALNE menu umożliwiają dostosowanie

analogowego syntezatora polifonicznego

DeepMind12X do konkretnego przepływu pracy

/ wymagań. Więcej informacji na temat ustawień

GLOBALNYCH można znaleźć w instrukcji produktu.

AKTUALIZACJA FIRMWARE

Sprawdź, czy najnowsze oprogramowanie sprzętowe

urządzenia jest aktualne (zobacz menu Globalne

/ USTAWIENIA SYSTEMU na wyświetlaczu). Jeśli

nie, aktualizacja oprogramowania sprzętowego

zapewni najnowsze ulepszenia. Odwiedź Behringer.

com i pobierz aplikację SynthTribe, która umożliwia

aktualizacje oprogramowania układowego i

umożliwia kontrolę nad funkcjami.

WAŻNA UWAGA: Aktualizacja

oprogramowania sprzętowego może

mieć wpływ na programy, upewnij

się, że wykonałeś pełną kopię

zapasową. Szczegółowe instrukcje znajdują się w

instrukcji produktu.

Specykacja

Światowy

Wyświetlacz Podświetlany wyświetlacz LCD

Menu główne PROG, FX, GLOBALNY, PORÓWNAJ, NAPISZ

Edytuj menu ARP/SEQ, LFO, OSC, POLY, VCF, VCA, VCA ENV,

VCF ENV, MOD ENV, MOD MATRIX

Presety 8 banków po 128 programów

Tryby Fader MIDI CC, NRPN, WYŁ

Sterownica

Klawiatura 49 półważonych, pełnowymiarowych klawiszy

Wykrywanie klawiatury Aftertouch i prędkość włączania/wyłączania nut

Kodery 1 pokrętło

Fadery 26 suwaków (35 mm)

Przełączniki 33 podświetlane przełączniki

Modulacja Swobodnie poruszające się koło

Pitch Bend Koło sprężynowe

Łączność

Wejście/wyjście/przejście

MIDI

5-pin DIN/16 kanałów

Pedał/CV ¼" TRS

Podtrzymywać ¼" TS

USB USB 2.0, typ B

Wyjście L/P ¼" TRS, symetryczne, maks. +18 dBu

Słuchawki ¼" TRS, niesymetryczne, maks. +21 dBu

Architektura syntezatora

Liczba głosów 12 analogowych

OSC 2 na głos

LFO 2 na głos

VCF 2-biegunowy / 4-biegunowy

HPF (wspólny dla

wszystkich głosów)

6 dB na oktawę

Koperty VCA, VCF, MOD

Matryca modów 22 źródła / 130 miejsc docelowych

Efekty cyfrowe

Automaty FX 4 na program

Rodzaje FX 34 Algorytmy

Silniki efektów

wewnętrznych

1 prawdziwy stereofoniczny procesor DSP SHARC

Przetwarzanie sygnału

efektów

32/40-bitowy zmiennoprzecinkowy @ 48 kHz

Wydajność A/DD/A 24-bit 48 kHz, 114 dB zakres dynamiki

Objazd Prawdziwe twarde obejście

USB

Rodzaj USB 2.0 zgodny z klasą, typ B

Obsługiwane systemy

operacyjne

Windows 7 lub nowszy**

Mac OS X 10.6.8 lub nowszy

iOS 8 lub nowszy (iPad)

Android 6.0 lub nowszy

WiFi

Antena Wewnętrzny

Punkt dostępu, liczba

klientów

Maks. 1

Standard IEEE 802.11 b/g 2,4 GHz

Zakres częstotliwości 2412 - 2462 MHz

Kanały WLAN 11

Maksymalna moc

wyjściowa

16 dBm (802.11b) / 20 dBm (802.11g) /

20 dBm (802.11n)

Moc

Złącze sieciowe Standardowe gniazdo IEC

Pobór energii 55 W maks.

Bezpiecznik T3.15AH250 V

Wewnętrzny zasilacz

impulsowy

Autozakres 100-240 V, (50/60 Hz)

Środowiskowy

Zakres temperatury pracy 5°C – 40°C (41°F – 104°F)

Fizyczne (w opakowaniu)

Wymiary (wys. x szer. x gł.)

103 x 822 x 257 mm (4,1 x 32,4 x 10,1")

Waga 9,04 kg (19,92 funta)

Waga wysyłki 10,04 kg (22,13 funta)

82 DEEPMIND 12X Quick Start Guide 83

DEEPMIND 12X フックアップ

(JP)

ステップ 1: フックアップ

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

スタジオシステム

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

ライブシステム

バンド / 練習システム

84 DEEPMIND 12X Quick Start Guide 85

DEEPMIND 12X コントロール

(JP)

ステップ 2:

コントロール

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) DISPLAY - シンセサイザーの状態、パラ

メーター、および 5 つのメインメニュ

ーを表示する、バックライトつきの大

型 LCD 画面です。コントラストと明る

さは、グローバル (GLOBAL) メニューの

システム設定 (PANEL SETTINGS) のペー

ジで調節できます。

(2) NAVIGATION - UP ボタン、DOWN ボタ

ン、+/YES ボタンおよび -/NO ボタン

でディスプレイメニュー内を移動し

ます。

(3) MENUS – ディスプレイメニューへアク

セスするためのスイッチ類です。

PROG MENU – シンセサイザーのメイン

画面です。現在のプログラムおよび現

在調節中のパラメーターの表示、そし

てパラメーターと 3 つのエンベロープ

を視覚表示します。

FX MENU – 使用可能なリストの中から

最大 4 つのエフェクトを加えることが

できます。エフェクトのルーティング

を変更するには、10 種のモード (MODE)

から 1 つ選択します。各エフェクト

は、全パラメーターに対し独立したコ

ントロールを備えています。

GLOBAL MENU - シンセサイザーの設

定の確認および調節をおこないま

す。接続性 (CONNECTIVITY)、キーボード

(KEYBOARD) 、ペダル (PEDAL)、フェーダ

ー (PANEL) およびシステム (SYSTEM) の

全 5 ページです。

COMPARE MENU – このメニューでは、

現在のプログラムと保存されたプロ

グラムを比較し、フィジカルフェーダ

ーの位置の差異を確認できます。

WRITE MENU – このメニューでは、現在

のプログラムの設定をプログラムライ

ブラリーに書き込むことができます。

また、プログラム名の変更およびカテ

ゴリータイプの指定ができます。

(4) DATA ENTRY - ディスプレイで選択した

パラメーターを、回転式ノブまたはフ

ェーダーで調節します。回転式ノブ

はクリック付きなので、精確に制御で

きます。フェーダーは調節範囲全体

に渡って素早く操作するのに適して

います。

MOD - このスイッチを押すと、画面上

にモジュレーションマトリックスが開

き、ソースとデスティネーションのリ

ストから、最大 8 つのモジュレーショ

ンを作成できます。

(5) ARP/SEQ - アルペジエーターの制御お

よびシーケンサーの制御をおこなう

エリアです。

ON/OFF – 有効にすると、押されたキ

ーに基づいてアルペジオを生成しま

す。注意 – EDIT ページからのみ、コン

トロールシーケンサーをオンにでき

ます。

RATE - アルペジエーター / シーケンサ

ーのレートを BPM (1 分あたりの拍数)

で調節します。

GATE TIME - トリガーされたノート間の

タイムの割合に基づき、ノートの持続

時間を設定します。

CHORD (コード) - 1 つのキーで和音を

演奏できるようにします。コードには

ルートノートが設定され、キーボード

全体にマップされます。

POLY CHORD - 複数のキーで複数の和

音を演奏できるようにします。和音は

個別のキーにマップされます。

TAP/HOLD -演奏のテンポに合わせてボ

タンをタップし、レートおよび BPM を

設定します。また長押しするとホール

ド機能が有効になります。

EDIT - このボタンを押すと、メイン画

面でアルペジエーター / コントロール

シーケンサーのパラメーターをさらに

編集できます。

(6) LFO 1 and 2 - ほかのパラメーターのモ

ジュレーションまたは制御に使用す

る、低周波オシレーター。

RATE - LFO のレート、またはスピードを

設定します。

DELAY TIME - LFO が開始するまでの経

過時間を設定します。

EDIT - このボタンを押すと、メイン画

面で LFO パラメーターをさらに編集で

きます。

LFO WAVEFORMs - 各 LFO が産生する波

形のタイプおよび状態を表示する LED

です。

(7) OSC 1 & 2 – アナログのフルレンジオシ

レーターで、シンセサイザーのサウン

ドソースとなる波形を作成します。

OSC 1 & 2 PITCH MOD – 各 OSC に適用す

るピッチ変調の量。

OSC 1 SQUAREWAVE - OSC 1 に出力する矩

形波をオン / オフします。

OSC 1 PWM - OSC 1 の矩形波に適用する

パルス幅変調の量。

OSC 1 SAWTOOTH - OSC 1 に出力するノコ

ギリ波をオン / オフします。

OSC 2 TONE MOD - OSC 2 に適用するモジ

ュレーション量。

OSC 2 PITCH - OSC 2 の基準ピッチを制御

します。

OSC 2 LEVEL - OSC 2 のレベルを制御し

ます。

NOISE LEVEL - オシレーターに加えるホ

ワイトノイズの量を制御します。

EDIT - このボタンを押すと、メイン画

面で OSC パラメーターをさらに編集で

きます。

(8) POLY - シンセサイザーのポリフォニー

を調節するエリアです。

UNISON DETUNE - ボイスをユニゾン演

奏する際に、ボイス間のデチューニン

グの量を調節します。

EDIT - このボタンを押すと、メイン画

面で、POLY パラメーターをさらに編集

できます。

(9) VCF – シンセサイザーのサウンドの高

域をフィルターする、電圧制御ローパ

スフィルターです。

FREQ – フィルターのカットオフ周波数

を調節します。

2-POLE – フィルターのロールオフス

ロープを、初期設定の 4 極 (4-POLE) モ

ードから 2 極 (2-POLE) モードに変更し

ます。

RES – フィルターのカットオフポイント

のレゾナンスを調節します。

EDIT - このボタンを押すと、メイン画

面で、VCF パラメーターをさらに編集

できます。

ENV - フィルターカットオフ周波数

を制御する、VCF エンベロープ (VCF

ENVELOPE) のレベルを調節します。

INVERT - フィルターカットオフ周波数

に適用されている VCF エンベロープの

極性を反転します。

LFO – フィルターカットオフ周波数に

適用されている、LFO 波形の深度を調

節します。

KYBD - フィルターカットオフ周波数に

適用する、キーボードトラッキングの

量を調節します。

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

86 DEEPMIND 12X Quick Start Guide 87

DEEPMIND 12X コントロール

(JP)

ステップ 2:

コントロール

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(10) VCA – 出力レベルを調節する、電圧制

御アンプリファーです。

LEVEL - VCA の出力レベルを調節し

ます。

EDIT - このボタンを押すと、メイン画

面で VCA パラメーターをさらに調節で

きます。

(11) HPF -シンセサイザーのサウンドの低

域をフィルターする、電圧制御ハイパ

スフィルターです。

FREQ - ハイパスフィルターの周波数を

調節します。

BOOST - このスイッチを押すと、信号経

路に、+12 dB のベースブーストを適用

します。

(12) ENVELOPE – ほかのパラメーターを変

調させる 3 つのエンベロープです。

A [ATTACK] - エンベロープのアタックタ

イムを制御します。

D [DECAY] – エンベロープのディケイタ

イムを制御します。

S [SUSTAIN] – エンベロープのサステイ

ンレベルを制御します。

R [RELEASE] – エンベロープのリリース

タイムを制御します。

VCA - 電圧制御アンプリファーを制御

するエンベロープを選択します。

VCF – 電圧制御フィルターを制御する

エンベロープを選択します。

MOD – ユーザー設定モジュレーショ

ンに使用するエンベロープを選択し

ます。

CURVES – ADSR 制御を変化させ、エン

ベロープの各段階に対応する曲線に

作用します。

(13) VOICES – キーの演奏時に有効になっ

ているボイスを表示する LED です。

(14) OCTAVE – キーボードに適用されてい

るオクターブシフトを表示する LED で

す。

(15) PORTAMENTO - プレイするノート間のス

ライドタイムを変更します。

(16) VOLUME - シンセサイザーの出力レベ

ルを制御します。

(17) OCTAVE UP/DOWN - キーボードのピッチ

範囲を、オクターブ単位で上げ / 下げ

します。

(18) PITCH BEND WHEEL – スプリング式のホ

イールです。ピッチを表情豊かに低く

/ 高くします。

(19) MOD WHEEL - パラメーターを表情をつ

けて変調させる場合に使用します。

(20) KEYS – 表現力豊かなベロシティおよ

びアフタータッチを備えた、49 鍵セミ

ウェイテッドフルサイズ鍵盤です。

背面パネル

(21) POWER INPUT – 必ず同梱の電源ケーブ

ルを使用して接続します。

(22) POWER SWITCH – このスイッチでシンセ

サイザーの電源のオン / オフをおこな

います。必要な接続をすべて完了して

から、電源をオンにしてください。

(23) OUTPUT L / R –このシンセサイザーのメ

イン出力で、サウンドシステムまたは

オーディオインターフェイスに接続し

ます。システムの電源を入れる際は、

モニター / ラウドスピーカーの電源は

必ず最後に入れ、またシステムの電

源を落とす際は、モニター / ラウドス

ピーカーの電源を最初に落としてく

ださい。

(24) PHONES – シンセサイザーのヘッドフォ

ン出力はメイン出力と同じオーディオ

信号を出力します。ヘッドフォンをこ

こに接続します。シンセサイザーの電

源オン / オフの際は、必ず音量コント

ロールを最小にしてください。

(25) SUSTAIN – 常開型スイッチなどのサス

テインペダルを接続する、¼ インチ

TS ジャックです。グローバル / ペダル

設定 (GLOBAL/PEDAL SETTINGS) メニュー

でペダルの動作をカスタマイズでき

ます。

(26) PEDAL/CV – エクスプレッションペダ

ルを接続するための、¼インチ TRS

ジャック。グローバル / ペダル設定

(GLOBAL/PEDAL SETTINGS) メニューでペダ

ルの動作をカスタマイズできます。

(27) MIDI IN – 外部ソースより MIDI データ

を受信する、5 ピン DIN ジャックです。

外部ハードウェアシーケンサー、MIDI

インターフェイス装備のコンピュータ

ーなどを接続します。

(28) MIDI OUT – 外部ソースに MIDI データを

送信する、5 ピン DIN ジャックです。外

部ハードウェアシーケンサー、MIDI イ

ンターフェイス装備のコンピューター

などを接続します。

(29) MIDI THRU – MIDI 入力で受信した MIDI

データをパススルーする 5 ピン DIN ジ

ャック。通常は、異なるデバイス ID ま

たは MIDI チャンネルを割り当てた、別

のシンセサイザーまたはドラムマシー

ンを接続します。

(30) USB PORT – コンピューターと接続

するためのUSB Bタイプジャックで

す。DeepMind12X は、MIDI入出力に対応

したクラスコンプライアント USB 機器

として表示されます。DeepMind12X を

Windows, Android, Mac OS および iOS 機器

でご使用になる場合、ドライバーは不

要です。

USB MIDI – アプリケーションからの

MIDI データを受信します。

USB MIDI OUT - MIDI データをアプリケ

ーションに送信します。

88 DEEPMIND 12X Quick Start Guide 89

DEEPMIND 12X はじめに

(JP)

ステップ 3: はじめに

概要

この ‘クイックスタートガイド ’で

は、DeepMind12X アナログポリフォニックシ

ンセサイザーのセットアップ方法と、本機

を使用してできることを簡単にご紹介し

ます。

接続

DeepMind12X をお使いのシステムに接続す

る際には、本ガイド冒頭に記載されている

接続例をご参照ください。

プログラムのブラウジング

プログラムの変更は、-NO および +/YES スイ

ッチを使用します。プログラムブラウザに

アクセスするには、プログラム (PROG) スイッ

チを長押しした後、グローバル (GLOBAL) ス

イッチを押すか、または回転式ノブを動か

します。プログラム管理につきましては、製

品マニュアルに詳しく記載しておりますの

でご参照ください。

プログラミング

DeepMind12X のプログラミングテクニック

は、製品マニュアルに詳しく記載されてい

ます。

パラメーターの記録、編集およびプレイバ

ックオートメーション

デジタルオーディオワークステーション

(DAW) で、シンセサイザーのアナログエンジ

ンを使用する時、オートメーション可能な

パラメーターを記録し、プレイバックでき

ます。これにより DAW 内で表現力豊かなオ

ートメーションの記録、プレイバックまた

は編集ができます。

コントローラーとしての使用

シンセサイザーの諸機能をコントローラー

として使用すると、高品位鍵盤による精確

なタッチおよびフィール、ロータリーポテ

ンショメーター 1 つ、26 のスライドフェーダ

ー、33 のバックライト付きスイッチを用い

て、バーチャルインストゥルメントを、デジ

タルオーディオワークステーション (DAW)

で制御することができます。マッピングに

関しては、製品マニュアルに詳しく記載し

ておりますのでご参照ください。

ソフトウェア設定

DeepMind12X は USB クラスコンプライアン

ト MIDI 機器のため、ドライバーはインス

トール不要です。DeepMind12X を Windows,

Android, MacOS および iOS 機器でご使用いた

だく場合、ドライバーは不要です。

ハードウェア設定

まずシステムの接続をすべて済ませま

す。必ず付属の電源ケーブルを使用し

て、DeepMind12X を電源に接続します。サ

ウンドシステムがオフになっていることを

ご確認ください。電源スイッチをオンにし

ます。

DAW 設定

お使いの DAW で、新規チャンネルを作成

し、DeepMind12X を MIDI 入力機器として選

択します。同じチャンネルの MIDI 出力機器

に DeepMind12X を設定して、記録した MIDI

が DeepMind12X に返送されていることを確

認します。

DAW のチャンネルの選択肢に DeepMind12X

が表示されない場合は、お使いの DAW の

説明書をご確認になり、DeepMind12X が

MIDI 機器として有効になっているかご確認

ください。

グローバル設定

グローバル (GLOBAL) メニューでは、

DeepMind12X アナログポリフォニックシン

セサイザーを、ユーザーが望むワークフロ

ーや要求に合わせてカスタマイズできま

す。グローバル設定について詳しくは、製

品マニュアルをご参照ください。

ファームウェアアップデート

お使いのユニットのファームウェアが最新

であるかどうかをご確認ください。ディス

プレイのグローバル / システム設定 (Global/

SYSTEM SETTINGS) メニューでお確かめいただ

けます。もし最新でない場合、ファームウ

ェアをアップデートしていただくと、最新

の機能拡張や性能向上などをご利用いた

だけます。Behringer.com にアクセスして、フ

ァームウェアの更新を有効にし、機能を制

御できる SynthTribe アプリをダウンロード

します。

重要な注意: ファームウェアの

アップデートにより、プログラ

ムに影響が出る場合がありま

すので、アップデート前には必

ずフルバックアップをしてください。詳しい

手順は製品マニュアルに記載されておりま

すのでご参照ください。

技術仕様

グローバル

表示

バックライト付き LCD

メインメニュー

PROG､ FX､ GLOBAL､ COMPARE､ WRITE

メニューの編集

ARP / SEQ、LFO、OSC､ POLY､ VCF､ VCA､

VCA ENV､ VCF ENV､ MOD ENV､ MOD MATRIX

プリセット

それぞれ 128 のプログラムを持つ 8 つ

の銀行

フェーダーモード

MIDI CC､ NRPN､ OFF

コントロール

キーボード

49 個のセミウェイトフルサイズキー

キーボードセンシ

ング

アフタータッチとノートのオン/オフ速度

エンコーダー

1 つの回転ノブ

フェーダー

26 枚のスライドフェーダー (35 mm)

スイッチ

33 個のバックライト付きスイッチ

変調自由に動くホイール

ピッチベンドスプリング式ホイール

接続性

MIDI イン/アウト/ス

ルー

5 ピンDIN / 16 チャネル

ペダル/ CV ¼" TRS

サスティーン

¼" TS

USB USB 2.0、タイプ B

出力 L / R ¼" TRS、バランス、最大 +18 dBu

ヘッドホン

¼" TRS、アンバランス、最大 +21 dBu

シンセサイザーアーキテクチャ

声の数

12 アナログ

OSC 声ごとに 2

LFO 声ごとに 2

VCF 2 極/ 4極

HPF (すべての声に

共通)

オクターブあたり 6 dB

封筒

VCA、VCF、MOD

Modマトリックス

22 のソース / 130 の宛先

デジタルエフェクト

FXスロット

プログラムごとに 4

FXタイプ

34 アルゴリズム

内部効果エンジン

1 つの真のステレオ SHARC DSP

エフェクト信号処理

32/40 ビット浮動小数点 @ 48 kHz

A / DD / A パフォー

マンス

24 ビット 48 kHz、114 dB ダイナミックレ

ンジ

バイパス真のハードバイパス

USB

タイプ

クラス準拠の USB 2.0、タイプ B

サポートされている

オペレーティングシ

ステム

Windows 7 以降**

MacOS X 10.6.8 以降

iOS 8 以降（ iPad）

Android 6.0 以降

WiFi

アンテナ内部

アクセスポイント、ク

ライアント数

最大 1

IEEE 802.11 b / g 標準 2.4 GHz

周波数範囲

2,412 - 2,462 MHz

WLAN チャネル 11

最大出力電力

16 dBm (802.11 b) / 20 dBm (802.11 g) /

20dBm (802.11 n)

力

メインコネクタ

標準 IEC レセプタクル

消費電力

最大 55 W

ヒューズ

T3.15AH250 V

内部スイッチモー

ド PSU

オートレンジ 100-240 V、（ 50/60 Hz）

環境

動作温度範囲

5°C – 40°C (41°F – 104°F)

物理的（パッケージ化）

寸法（ H x W x D） 103 x 822 x 257 mm (4.1 x 32.4 x 10.1")

重量

9.04 kg (19.92 lbs)

積み込み重量

10.04 kg (22.13 lbs)

90 DEEPMIND 12X Quick Start Guide 91

DEEPMIND 12X 连接应用

(CN)

第一步: 连接应用

Desktop Computer

MIDI Controller

Expression Pedal

Headphones

Studio Monitors

Audio Interface

Footswitch

DeepMind iOS App

Wi-Fi Connection

录音室系统

Expression Pedal

Headphones

Footswitch

DeepMind iOS App

Mixing console

Active Loudspeakers

Laptop Computer

MIDI Controller

Expression Pedal

Headphones

Footswitch

现场表演系统

乐队/练习系统

92 DEEPMIND 12X Quick Start Guide 93

DEEPMIND 12X 连接应用

(CN)

第一步: 连接应用

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(1) DISPLAY - 这个大的背光 LCD 屏显示合

成器状态, 参数和五个主要菜单。可在

GLOBAL 菜单的 PANEL SETTINGS 页面调节

对比度和亮度。

(2) NAVIGATION - 使用 UP, DOWN, +/YES 和 -/

NO 按钮在显示菜单内导航。

(3) MENUS - 这些开关可访问显示菜单。

PROG MENU - 合成器的主显示屏。显示

当前程序, 当前调节的参数, 参数和三

个包络的可视化表示。

FX MENU - 从可用列表添加多达四个效

果。通过从这十个可用模式中选一个

来改变效果路由。每个效果都有单独

的用于所有参数的控制旋钮。

GLOBAL MENU - 查看和调节合成器的

设置。这里有五个页面, CONNECTIVITY,

KEYBOARD, PEDAL, PANEL 和 SYSTEM。

COMPARE MENU - 在这个菜单, 你可将

当前程序和存储程序相比较并看到物

理推子位置的差异。

WRITE MENU - 在这个菜单, 你可将当前

程序设置存储到程序库。你也可给程

序重命名和设置它的类别类型。

(4) DATA ENTRY - 显示屏上选择的参数可

使用旋转旋钮或推子调节。旋转旋钮

有一个棘爪可允许非常精确的控制。

推子可快速调节整个全音域。

MOD - 这个开关打开显示屏上的调制

矩阵并允许从来源和目的地列表创建

多达 8 个调制。

(5) ARP/SEQ - 这个区域控制琶音器和控制

音序器。

ON/OFF - 当开启时, 这个产生一个基于

按下键的琶音。注意 - 控制音序器只能

从它的编辑页面打开。

RATE - 调节琶音器 / 音序器的以每分

钟节拍数为单位的速度。

GATE TIME - 调节基于触发音符之间的

时间百分比的播放音符的持续时间。

CHORD - 允许你使用一个键播放任何

和弦。和弦被给予一个根音并映射整

个键盘。

POLY CHORD - 允许你从多个键播放多

个和弦。和弦映射到单个键。

TAP/HOLD - 依照您轻拍此按钮的速度

来设置速度 / BPM, 或按住来开启HOLD

功能。

EDIT - 这个允许从主显示屏编辑额外

的琶音器 / 控制音序器参数。

(6) LFO 1 and 2 - 低频振荡器用于调制或控

制其它参数。

RATE - 这个设置低频振荡器的速率或

速度。

DELAY TIME - 在低频振荡器开始前, 持

续时间会消逝。

EDIT - 这个允许从主显示屏编辑额外

的低频振荡器参数。

LFO WAVEFORMs - 这些 LED 灯表明由每

个低频振荡器产生的波形的类型和

状态。

(7) OSC 1 & 2 - 这些模拟的全音域振荡器

创建波形, 这些波形是合成器的音源。

OSC 1 & 2 PITCH MOD - 应用到各自 OSC 的

音高调制量。

OSC 1 SQUAREWAVE - 此开关打开 / 关闭

OSC 1的方波输出。

OSC 1 PWM - 应用到 OSC 1 方波的脉冲宽

度调制量。

OSC 1 SAWTOOTH - 此开关打开 / 关闭

OSC 1 的锯齿波输出。

OSC 2 TONE MOD - 应用到 OSC 2 的音色

调制量。

OSC 2 PITCH - 控制 OSC 2 的音高。

OSC 2 LEVEL - 控制 OSC 2 的电平。

NOISE LEVEL - 控制添加到振荡器的白

噪声数量。

EDIT - 这个允许从主显示屏编辑额外

的 OSC 参数。

(8) POLY - 这个区域用于控制合成器的

多音。

UNISON DETUNE - 当声音播放一致时, 这

个调节声音间的失谐量。

EDIT - 这个允许从主显示屏编辑额外

的 POLY 参数。

(9) VCF - 压控低通滤波器用于滤除合成器

声音的高频。

FREQ - 调节滤波器的截止频率。

2-POLE - 改变滤波器的衰减斜率从默

认的 4-POLE 模式到 2-POLE 模式。

RES - 调节滤波器截止点的共鸣。

EDIT – 允许从主显示屏编辑额外的压

控滤波器参数。

ENV - 调节控制滤波器截止频率的 VCF

ENVELOP 的电平。

INVERT - 用于反转应用到滤波器截止

频率的压控滤波器包络的极性。

LFO - 调节应用到滤波器截止频率的选

择的低频振荡器波形的深度。

KYBD - 调节应用到滤波器截止频率的

键盘音轨量。

(10) VCA - 压控放大器用于控制输出电平。

LEVEL - 控制压控放大器的输出电平。

EDIT - 这个允许从主显示屏编辑额外

压控放大器参数。

(5) (6) (7) (1) (3)

(2) (4) (8) (9) (10) (11) (12)

(13)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

94 DEEPMIND 12X Quick Start Guide 95

DEEPMIND 12X 连接应用

(CN)

第一步: 连接应用

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(22) (21)

(23) (24) (25) (26) (27) (28) (29) (30)

(11) HPF - 压控制高通滤波器用于滤除合成

器声音的低频。

FREQ - 用于调节高通滤波器的频率。

BOOST - 此开关应用一个 +12 dB 的低音

提升到信号通路。

(12) ENVELOPE - 这里有三个包络用于调制

其它参数。

A [ATTACK] - 控制包络的起音时间。

D [DECAY] - 控制包络的衰减时间。

S [SUSTAIN] - 控制包络的持续电平。

R [RELEASE] - 控制包络的释音时间。

VCA - 选择包络用于控制压控放大器。

VCF - 选择包络用于控制压控滤波器。

MOD - 选择包络用于用户特定调制。

CURVES - 改变 ADSR 控制来影响包络每

个阶段的相关曲线。

(13) VOICES - 这些 LED 灯显示当键播放时,

哪个声音激活。

(14) OCTAVE - 这些 LED 灯显示应用到键盘

的八度转换。

(15) PORTAMENTO - 改变播放音符之间的滑

动时间。

(16) VOLUME - 控制合成器的输出电平。

(17) OCTAVE UP/DOWN - 以一个八度为单位

升高或降低键盘的音高。

(18) PITCH BEND WHEEL - 这个弹簧式的轮子

可使你降低 / 升高音高。

(19) MOD WHEEL - 用于参数的表现调制。

(20) KEYS - 49 半配重全尺寸键具有表现速

度和触后。

后面板

(21) POWER INPUT - 仅使用随货供应的电源

线连接。

(22) POWER SWITCH - 使用此开关打开和关

闭合成器。只有当所有的连接完成后

才能打开它。

(23) OUTPUT L / R - 合成器的主输出端, 这个

应连接你的音频接口或音响系统。记

住当打开系统后最后打开监听音箱 /

扬声器,关闭系统后最先关闭监听音

箱 / 扬声器。

(24) PHONES - 合成器的耳机输出端跟随

主输出端。在这里连接耳机。当打开

或关闭合成器时, 确保音量旋钮调到

最低。

(25) SUSTAIN - 此 ¼" TS 接口可连接延音踏

板, 比如常开开关。此踏板的操作可使

用 GLOBAL/PEDAL SETTINGS 菜单自定义。

(26) PEDAL/CV - 此 ¼" TRS 接口可连接表达

踏板。此踏板的操作可使用GLOBAL/

PEDAL SETTINGS 菜单自定义。

(27) MIDI IN - 此 5-pin DIN 接口接收外部源

的 MIDI 数据。这个通常为外部硬件音

序器, 配备 MIDI 接口的电脑等。

(28) MIDI OUT -此 5-pin DIN 接口发送 MIDI 数

据到外部源。这个通常为外部硬件音

序器, 配备 MIDI 接口的电脑等。

(29) MIDI THRU - 此 5-pin DIN 接口用于传输

从 MIDI 输入端接收的 MIDI 数据。这个

通常为分配到不同的 DEVICE ID 或 MIDI

通道的另一个合成器或鼓机。

(30) USB PORT - 此 USB B 类型接口可连接

电脑。 DeepMind12X 显示为类兼容 USB

MIDI 设备,能够支持 MIDI 输入和输出。

DeepMind12X 不需要额外的驱动来同

Windows, Android, Mac OS 和 iOS 设备一

起工作。

USB MIDI IN - 接收从应用程序传入的

MIDI 数据。

USB MIDI OUT - 发送 MIDI 数据到应用

程序。

96 DEEPMIND 12X Quick Start Guide 97

DEEPMIND 12X 使用

(CN)

第三步: 使用

概述

这个 “快速启动向导” 帮助你设置

DeepMind12X 模拟多音合成器, 并简单介绍

了它的功能。

连接

想连接 DeepMind12X 到你的系统, 请查阅本

文档前面的连接指南。

浏览程序

想改变程序, 使用- NO 和 +/YES 开关。想访

问程序浏览器,按住 PROG 开关, 然后按下

GLOBAL 开关, 或移动旋转旋钮。更多关于程

序管理的信息, 请查阅产品手册。

编程

DeepMind12X 编程技术在产品手册进行了详

细的描述。

录音,编辑和回放自动化

当使用合成器的模拟引擎和数字音频工作

站时, 你可录制和回放任何可自动化的参

数。这个可使你录制表现的自动化和回放

或编辑 DAW 里的自动化。

用作一个控制器

当使用合成器特性作为一个控制器时, 你可

使用带精确触感的高质量键盘, 1 个旋转式

电位器, 26 个滑动的推子和 33 个背光开关

来控制虚拟乐器和数字音频工作站 (DAW)。

对于映射, 请查阅产品手册。

软件安装

DeepMind12X 是一个 USB 类兼容 MIDI 设备,

因此不需要安装驱动。 DeepMind12X 不需要

额外的驱动来同 Windows, Android, MacOS 和

iOS devices 一起工作。

硬件安装

完成系统中的所有连接。只能使用随货供

应的电源线连接电源到 DeepMind12X。确保

已将声音系统调小。然后打开电源开关。

DAW 设置

在你的 DAW, 创建新的通道并选择

DeepMind12X 作为 MIDI 输入设备。通过使

DeepMind12X 成为同样通道的 MIDI 输出设备,

在同样的通道确保录制的 MIDI 也可返回。

如果在你的 DAW 通道选项中不能看到

DeepMind12X。请查阅 DAW 文档确保你已启

用 DeepMind12X 作为一个 MIDI 设备。

全局设置

GLOBAL 菜单可使您根据特定的工作流或需

求自定义 DeepMind12X 模拟多音合成器。

更多关于 GLOBAL 设置的信息, 请参阅产品

手册。

固件更新

请检查设备的固件是否是最新的 (见显示

屏的 Global/SYSTEM SETTINGS 菜单）。如果不

是, 请更新固件。访问 Behringer.com 并下载

SynthTribe 应用程序, 该应用程序支持固件更

新并允许控制功能。

重要提示: 更新固件可能会影

响你的程序, 请确保你做了一

个完整的备份。详细说明请查

阅产品手册。

技术参数

全球

显示背光液晶

主菜单程序，效果，全局，比较，写

编辑菜单

ARP / SEQ， LFO， OSC， POLY， VCF， VCA， VCA

ENV， VCF ENV， MOD ENV， MOD MATRIX

预设值

8 个银行，每个银行有 128 个程序

推子模式

MIDI CC， NRPN，关闭

控制项

键盘

49 个半配重全尺寸按键

键盘感应触后并记下开/关速度

编码器

1 个旋钮

推子

26 个推子推子 (35 mm)

开关

33 个背光开关

调制自由移动轮

弯音弹簧轮

连接性

MIDI 输入/输出/直通 5 针 DIN / 16 通道

踏板/简历

¼" TRS

支持

¼" TS

USB USB 2.0， B 型

输出左/右

¼" TRS，平衡，最大 +18 dBu

头戴式耳机

¼" TRS，不平衡，最大 +21 dBu

合成器架构

声音数

12 个模拟

OSC 每个声音 2 个

低频振荡器

每个声音 2 个

VCF 2 极/ 4 极

HPF （所有声音通用）每八度 6 dB

信封

VCA， VCF， MOD

Mod 矩阵 22 个来源/ 130 个目的地

数字效果

FX 插槽每个程序 4 个

外汇类型

34 种算法

内部效果引擎

1 个真正的立体声 SHARC DSP

效果信号处理

32/40 位浮点 @ 48 kHz

A / DD / A 表现 24 位 48 kHz， 114 dB 动态范围

旁路真正的硬旁路

USB

类型

符合 Class B 标准的 USB 2.0

支持的操作系统

Windows 7 或更高版本** Mac OS X 10.6.8

或更高版本 iOS 8 或更高版本（iPad）

Android 6.0 或更高版本

无线上网

天线内部

接入点，客户端数量

最高 1 个

IEEE 802.11 b / g 标准 2.4 GHz

频率范围

2,412-2,462 MHz

WLAN 频道 11

最大输出功率

16 dBm (802.11 b)/ 20 dBm (802.11 g)/

20dBm (802.11 n)

功率

电源接头

标准 IEC 插座

能量消耗

最大 55 W

保险丝

T3.15AH250 V

内部开关模式 PSU 自动量程 100-240 V，（50/60 Hz）

环境因素

工作温度范围

5°C – 40°C （41°F – 104°F）

实物（包装）

尺寸（高 x 宽 x 深） 103 x 822 x 257 mm (4.1 x 32.4 x 10.1")

重量

9.04 kg (19.92 lbs)

装运重量

10.04 kg (22.13 lbs)

98 DEEPMIND 12X Quick Start Guide 99

Other important information

1. Register online. Please register your new

Music Tribe equipment right after you purchase it by

visiting musictribe.com. Registering your purchase using

our simple online form helps us to process your repair

claims more quickly and eciently. Also, read the terms

and conditions of our warranty, if applicable.

2. Malfunction. Should your Music Tribe

Authorized Reseller not be located in your vicinity,

you may contact the Music Tribe Authorized Fulller for

your country listed under “Support” at musictribe.com.

Should your country not be listed, please check if your

problem can be dealt with by our “Online Support” which

may also be found under “Support” at musictribe.com.

Alternatively, please submit an online warranty claim at

musictribe.com BEFORE returning the product.

3. Power Connections. Before plugging the

unit into a power socket, please make sure you are using

the correct mains voltage for your particular model.

Faulty fuses must be replaced with fuses of the same type

and rating without exception.

1. Registro online. Le recomendamos que

registre su nuevo aparato Music Tribe justo después de

su compra accediendo a la página web musictribe.com.

El registro de su compra a través de nuestro sencillo

sistema online nos ayudará a resolver cualquier

incidencia que se presente a la mayor brevedad posible.

Además, aproveche para leer los términos y condiciones de

nuestra garantía, si es aplicable en su caso.

2. Averías. En el caso de que no exista un distribuidor

Music

Tribe en las inmediaciones, puede ponerse en

contacto con el distribuidor

Music

Tribe de su país,

que encontrará dentro del apartado “Support” de nuestra

página web musictribe.com. En caso de que su país no

aparezca en ese listado, acceda a la sección “Online Support”

(que también encontrará dentro del apartado “Support”

de nuestra página web) y compruebe si su problema aparece

descrito y solucionado allí. De forma alternativa, envíenos a

través de la página web una solicitud online de soporte en

periodo de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente. Antes de enchufar

este aparato a una salida de corriente, asegúrese de que dicha

salida sea del voltaje adecuado para su modelo concreto.

En caso de que deba sustituir un fusible quemado, deberá

hacerlo por otro de idénticas especicaciones, sin excepción.

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit Music Tribe aussi vite

que possible sur le site Internet musictribe.com. Le fait

d’enregistrer le produit en ligne nous permet de gérer

les réparations plus rapidement et plus ecacement.

Prenez également le temps de lire les termes et conditions

de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas

de revendeur Music Tribe près de chez vous, contactez le

distributeur Music Tribe de votre pays : consultez la liste

des distributeurs de votre pays dans la page “Support”

de notre site Internet musictribe.com. Si votre pays n’est

pas dans la liste, essayez de résoudre votre problème avec

notre “aide en ligne” que vous trouverez également dans

la section “Support” du site musictribe.com. Vous pouvez

également nous faire parvenir directement votre demande

de réparation sous garantie par Internet sur le site

musictribe.com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier

cet équipement au secteur, assurez-vous que la tension

secteur de votre région soit compatible avec l’appareil.

Veillez à remplacer les fusibles uniquement par des

modèles exactement de même taille et de même valeur

électrique — sans aucune exception.

1. Online registrieren. Bitte registrieren Sie

Ihr neues Music Tribe-Gerät direkt nach dem Kauf auf der

website musictribe.com. Wenn Sie Ihren Kauf mit unserem

einfachen online Formular registrieren, können wir Ihre

Reparaturansprüche schneller und ezienter bearbeiten.

Lesen Sie bitte auch unsere Garantiebedingungen,

falls zutreend.

2. Funktionsfehler. Sollte sich kein Music Tribe

Händler in Ihrer Nähe benden, können Sie den

Music Tribe Vertrieb Ihres Landes kontaktieren, der auf

musictribe.com unter „Support“ aufgeführt ist. Sollte Ihr

Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem

von unserem „Online Support“ gelöst werden kann, den

Sie ebenfalls auf musictribe.com unter „Support“ nden.

Alternativ reichen Sie bitte Ihren Garantieanspruch

online auf musictribe.com ein, BEVOR Sie das

Produkt zurücksenden.

3. Stromanschluss. Bevor Sie das Gerät an

eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie

die korrekte Netzspannung für Ihr spezielles Modell

verwenden. Fehlerhafte Sicherungen müssen ausnahmslos

durch Sicherungen des gleichen Typs und Nennwerts

ersetzt werden.

1. Registre-se online. Por favor, registre seu

novo equipamento Music Tribe logo após a compra

visitando o site musictribe.com Registrar sua compra

usando nosso simples formulário online nos ajuda a

processar seus pedidos de reparos com maior rapidez e

eciência. Além disso, leia nossos termos e condições de

garantia, caso seja necessário.

2. Funcionamento Defeituoso.

Caso seu fornecedor Music Tribe não esteja localizado

nas proximidades, você pode contatar um distribuidor

Music Tribe para o seu país listado abaixo de “Suporte”

em musictribe.com. Se seu país não estiver na lista,

favor checar se seu problema pode ser resolvido com o

nosso “Suporte Online” que também pode ser achado

abaixo de “Suporte”em musictribe.com. Alternativamente,

favor enviar uma solicitação de garantia online em

musictribe.com ANTES da devolução do produto.

3. Ligações. Antes de ligar a unidade à tomada,

assegure-se de que está a utilizar a voltagem correcta para

o modelo em questão. Os fusíveis com defeito terão de

ser substituídos, sem qualquer excepção, por fusíveis do

mesmo tipo e corrente nominal.

1. Registratevi online. Vi invitiamo a registrare

il nuovo apparecchio Music Tribe subito dopo averlo

acquistato visitando musictribe.com. La registrazione

dell'acquisto tramite il nostro semplice modulo online ci

consente di elaborare le richieste di riparazione in modo

più rapido ed eciente. Leggete anche i termini e le

condizioni della nostra garanzia, qualora applicabile.

2. Malfunzionamento. Nel caso in cui il

rivenditore autorizzato Music Tribe non si trovi nelle vostre

vicinanze, potete contattare il Music Tribe Authorized

Fulller per il vostro paese, elencato in “Support”

@ musictribe.com. Se la vostra nazione non è elencata,

controllate se il problema può essere risolto tramite il

nostro “Online Support”che può anche essere trovato sotto

“Support” @ musictribe.com. In alternativa, inviate una

richiesta di garanzia online su musictribe.com PRIMA di

restituire il prodotto.

3. Collegamento all’alimentazione.

Prima di collegare l'unità a una presa di corrente,

assicuratevi di utilizzare la tensione di rete corretta

per il modello specico. I fusibili guasti devono essere

sostituiti, senza eccezioni, con fusibili dello stesso tipo e

valore nominale.

Important information

Aspectos importantes

Informations importantes

Weitere wichtige

Informationen

Outras Informações

Importantes

Informazioni importanti

1. Registreer online. Registreer uw nieuwe

Music Tribe-apparatuur direct nadat u deze hebt gekocht

door naar musictribe.com te gaan. Door uw aankoop

te registreren via ons eenvoudige online formulier,

kunnen wij uw reparatieclaims sneller en eciënter

verwerken. Lees ook de voorwaarden van onze garantie,

indien van toepassing.

2. Storing. Mocht uw door Music Tribe

geautoriseerde wederverkoper niet bij u in de buurt zijn

gevestigd, dan kunt u contact opnemen met de door Music

Tribe Authorized Fulller voor uw land vermeld onder

“Support” op musictribe.com. Als uw land niet in de lijst

staat, controleer dan of uw probleem kan worden opgelost

door onze "Online Support", die u ook kunt vinden onder

"Support" op musictribe.com. U kunt ook een online

garantieclaim indienen op musictribe.com VOORDAT u het

product retourneert.

3. Stroomaansluitingen. Voordat u het

apparaat op een stopcontact aansluit, moet u ervoor

zorgen dat u de juiste netspanning voor uw specieke

model gebruikt. Defecte zekeringen moeten zonder

uitzondering worden vervangen door zekeringen van

hetzelfde type en dezelfde waarde.

1. Registrera online. Registrera din nya Music

Tribe-utrustning direkt efter att du köpt den genom

att besöka musictribe.com. Att registrera ditt köp med

vårt enkla onlineformulär hjälper oss att behandla dina

reparationsanspråk snabbare och mer eektivt. Läs också

villkoren i vår garanti, om tillämpligt.

2. Fel. Om din Music Tribe-auktoriserade återförsäljare

inte nns i din närhet kan du kontakta Music Tribe

Authorized Fulller för ditt land listat under “Support” på

musictribe.com. Om ditt land inte är listat, kontrollera om

ditt problem kan hanteras av vår “Onlinesupport” som

också nns under “Support” på musictribe.com. Alternativt

kan du skicka in ett online-garantianspråk på musictribe.

com INNAN du returnerar produkten.

3. Strömanslutningar. Innan du ansluter

enheten till ett eluttag, se till att du använder rätt

nätspänning för just din modell. Felaktiga säkringar

måste bytas ut mot säkringar av samma typ och

märkning utan undantag.

1. Zarejestrować online. Zarejestruj swój

nowy sprzęt Music Tribe zaraz po zakupie na stronie

musictribe.com. Zarejestrowanie zakupu za pomocą

naszego prostego formularza online pomaga nam szybciej

i efektywniej rozpatrywać roszczenia dotyczące naprawy.

Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.

2. Awaria. Jeśli Twój autoryzowany sprzedawca

Music Tribe nie znajduje się w pobliżu, możesz

skontaktować się z autoryzowanym dostawcą Music Tribe

dla swojego kraju, wymienionym w sekcji „Wsparcie” na

stronie musictribe.com. Jeśli Twojego kraju nie ma na

liście, sprawdź, czy Twój problem może zostać rozwiązany

przez nasze „Wsparcie online”, które można również

znaleźć w sekcji „Wsparcie” na stronie musictribe.com.

Alternatywnie, prześlij zgłoszenie gwarancyjne online na

musictribe.com PRZED zwrotem produktu.

3. Połączenia zasilania. Przed podłączeniem

urządzenia do gniazdka sieciowego upewnij się, że

używasz odpowiedniego napięcia sieciowego dla danego

modelu. Wadliwe bezpieczniki należy bez wyjątku

wymienić na bezpieczniki tego samego typu i wartości.

1. 登録. 新しい Music Tribe 機器をご購

入後、すぐに musictribe.com にアクセスし

てオンライン登録を行ってください。

シンプルなオンラインフォームでの登

録は、修理請求の処理をより迅速かつ効

率的に行うために役立ちます。また、

適用される場合は、保証の利用規約をお

読みください。

2. 故障. お近くに Music Tribe 認定販売店

がない場合は、musictribe.com の "サポー

ト" セクションに記載されている国別の

Music Tribe 認定代理店にお問い合わせくだ

さい。お住まいの国がリストにない場合

は、"オンラインサポート" から問題が解

決できるか確認してください。こちらも

"サポート" セクションにございます。あ

るいは、製品を返品する前に、musictribe.

com でオンライン保証請求を提出してく

ださい。

3. 電源接続. ユニットを電源コンセント

に差し込む前に、モデルに適した正しい

電圧を使用していることを確認してくだ

さい。ヒューズが故障した場合は、必ず

同じ種類と定格のヒューズに交換してく

ださい。

1. 在线注册。购买后, 请访问我们的网站

立即注册新的 Music Tribe 设备。使用我们简

单的在线表格注册您的购买信息有助于我

们更快, 更有效地处理您的维修索赔。另外,

请阅读我们保修的条款和条件（如适用）。

2. 无法正常工作。如果您所在地区没有

Music Tribe 授权的经销商, 您可以联系您

所在国家/地区的 Music Tribe 授权履行者,

其联系方式在 behringer.com 的 “支持” 部

分列出。如果您的国家/地区未列出, 请检

查您的问题是否可以通过我们的 “在线支

持” 解决, 该选项也可以在 behringer.com 的

“支持” 部分找到。或者, 您也可以在退回产

品之前在 behringer.com 提交在线保修索赔。

3. 电源连接。将本设备连接电源前,

请确保使用的电压正确。保险丝需要更换时,

必须使用相同型号及定额的保险丝。

Belangrijke informatie

Viktig information

Ważna informacja

その他の重要な情報

其他的重要信息

100 DEEPMIND 12X Quick Start Guide 101

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Responsible Party Name: Music Tribe Commercial NV Inc.

Address: 122 E. 42nd St.1,

8th Floor NY, NY 10168,

United States

Email Address: [email protected]

This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to part 15 of the FCC Rules. These limits are designed

to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined

by turning the equipment o and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• • Reorient or relocate the receiving antenna.

• • Increase the separation between the equipment and receiver.

• • Connect the equipment into an outlet on a circuit dierent from that to which the

receiver is connected.

• • Consult the dealer or an experienced radio/TV technician for help.

This equipment complies with Part 15 of the FCC rules. Operation is subject to the

following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

Important information:

Changes or modications to the equipment not expressly approved by Music Tribe

can void the user’s authority to use the equipment.

Caution!

The manufacturer is not responsible for any radio or TV interference caused by

unauthorized modication to this equipment.

Such modications could void the user authority to operate the equipment.

FCC RF Radiation Exposure Statement:

1. This Transmitter must not be co-located or operating in conjunction with any other

antenna or transmitter.

2. This equipment complies with FCC RF radiation exposure limits set forth for an

uncontrolled environment. This equipment should be installed and operated with

minimum distance of 20 centimeters between the radiator and your body.

Hereby, Music Tribe declares that this product is in compliance with Directive

2014/53/EU, Directive 2014/30/EU, Directive 2014/35/EU, Directive 2011/65/EU and

Amendment 2015/863/EU, Directive 2012/19/EU, Regulation 519/2012 REACH SVHC

and Directive 1907/2006/EC.

Full text of EU DoC is available at https://community.musictribe.com/

EU Representative: Music Tribe Brands DK A/S

Address: Gammel Strand 44, DK-1202 København K, Denmark

UK Representative: Music Tribe Brands UK Ltd.

Address: 8

Floor, 20 Farringdon Street London EC4A 4AB, United Kingdom

Correct disposal of this product: This symbol indicates that this

product must not be disposed of with household waste,

according to the WEEE Directive (2012/19/EU) and your

national law. This product should be taken to a collection

center licensed for the recycling of waste electrical and

electronic equipment (EEE). The mishandling of this type of

waste could have a possible negative impact on the

environment and human health due to potentially hazardous

substances that are generally associated with EEE. At the same

time, your cooperation in the correct disposal of this product will contribute to the

ecient use of natural resources. For more information about where you can take

your waste equipment for recycling, please contact your local city oce, or your

household waste collection service.

Behringer

DEEPMIND 12X

FCC ID: QWHDEEPMIND12

We Hear You
