Deadbolts
Instruction Manual
MODEL: D101-SN 、 SD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODEL: D101-SN MODEL: SD103-MB
★ The picture is for reference only, please refer to the actual.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
Deadbolts

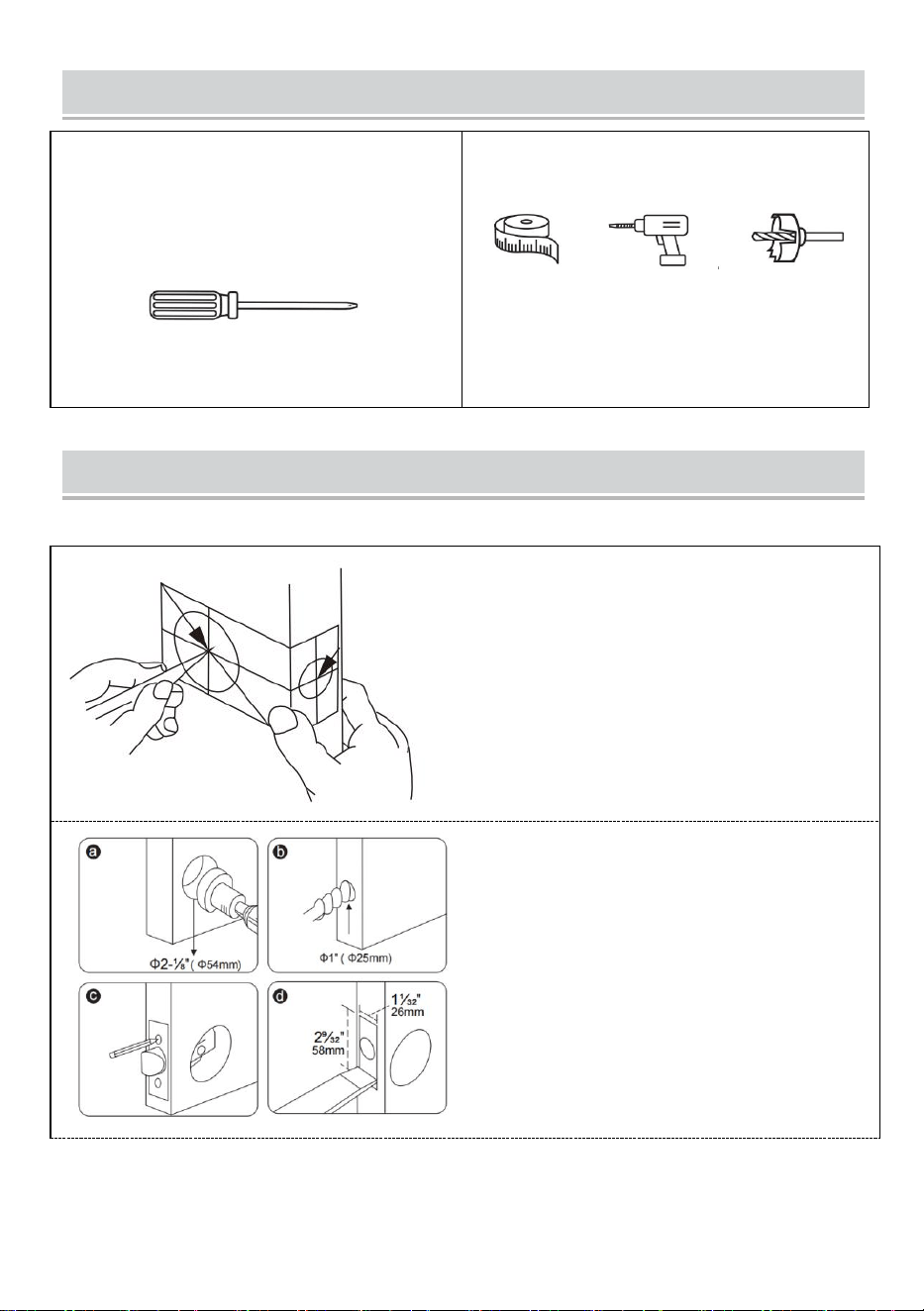

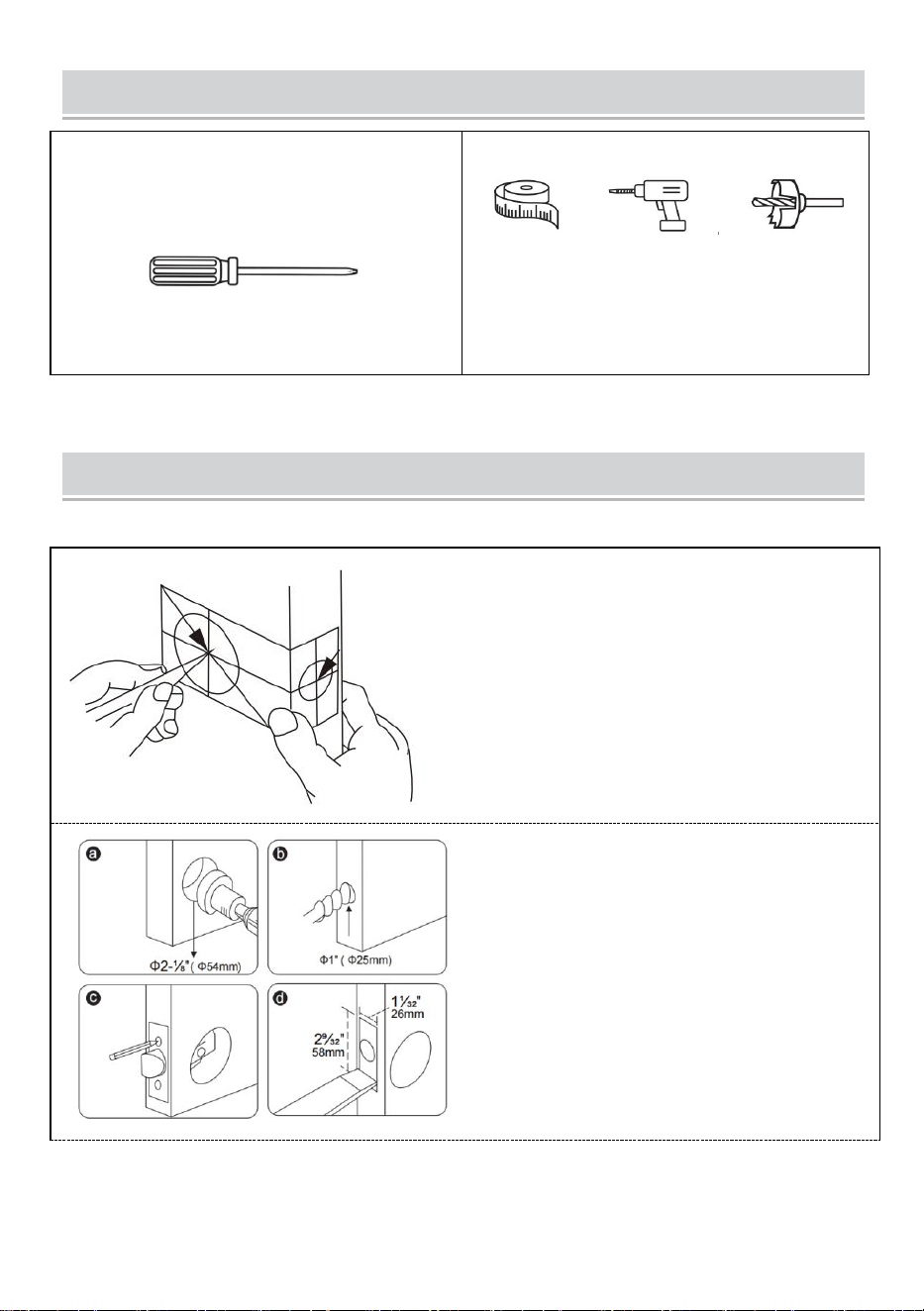

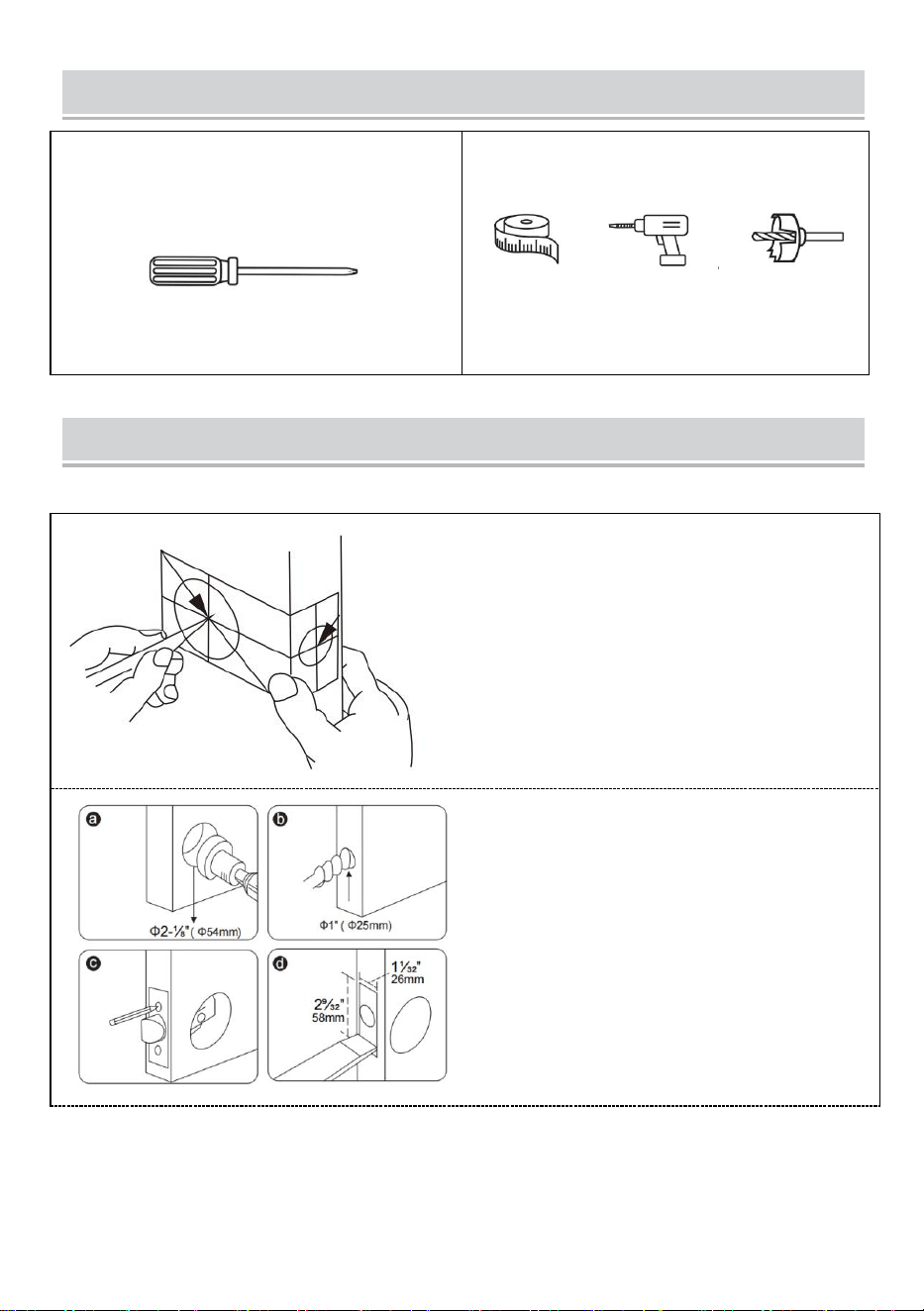

Installation tools
Tools Required for Replacement Installation
Phillips Screwdriver
Extra Tools Required for New Installation
Measuring Tape 1" Hole Boring Bit
Additional tools(if needed): chisel, hammer, pencil,
safety glasses.
Installation Instructions
（1）Drill Holes
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw

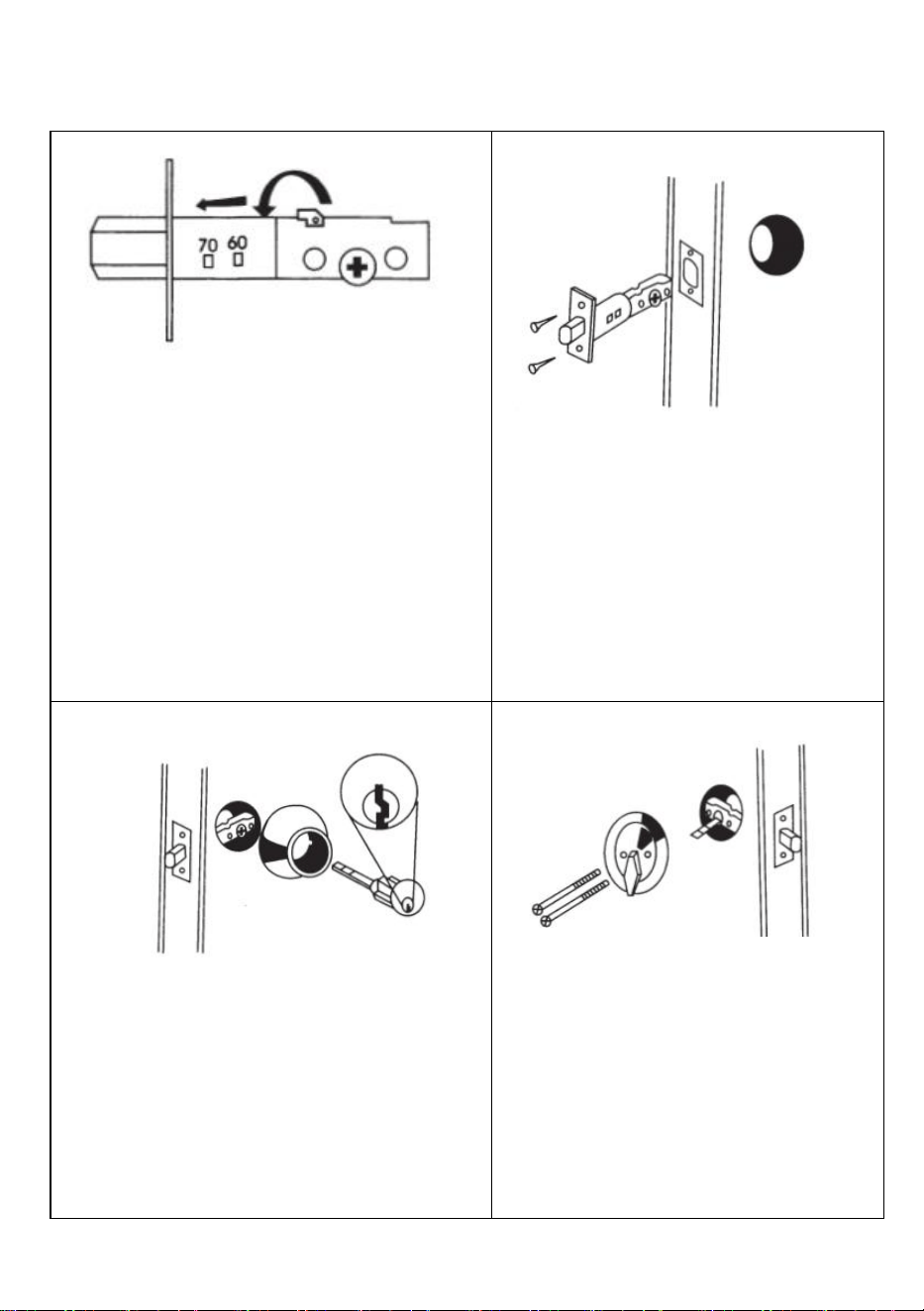

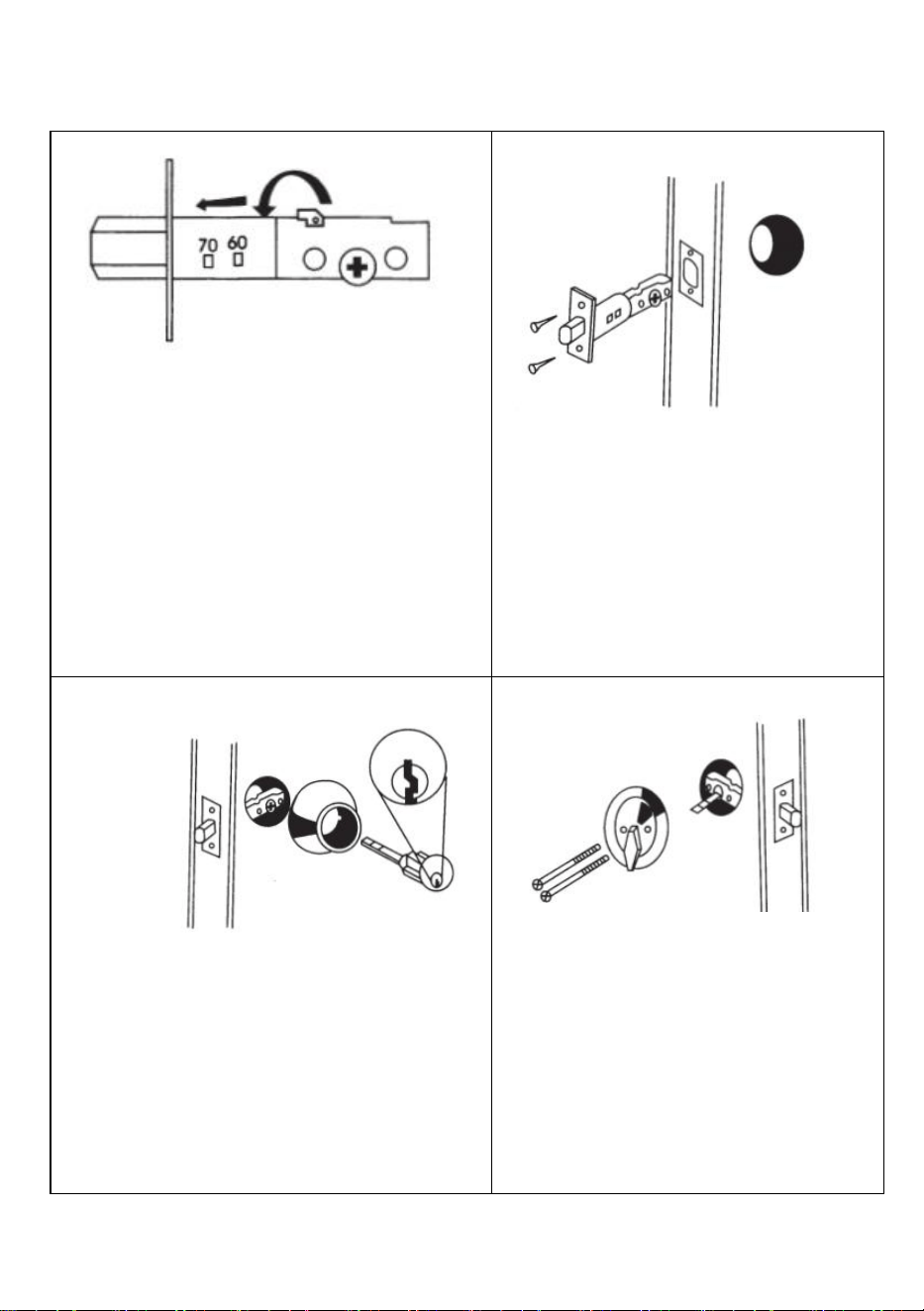

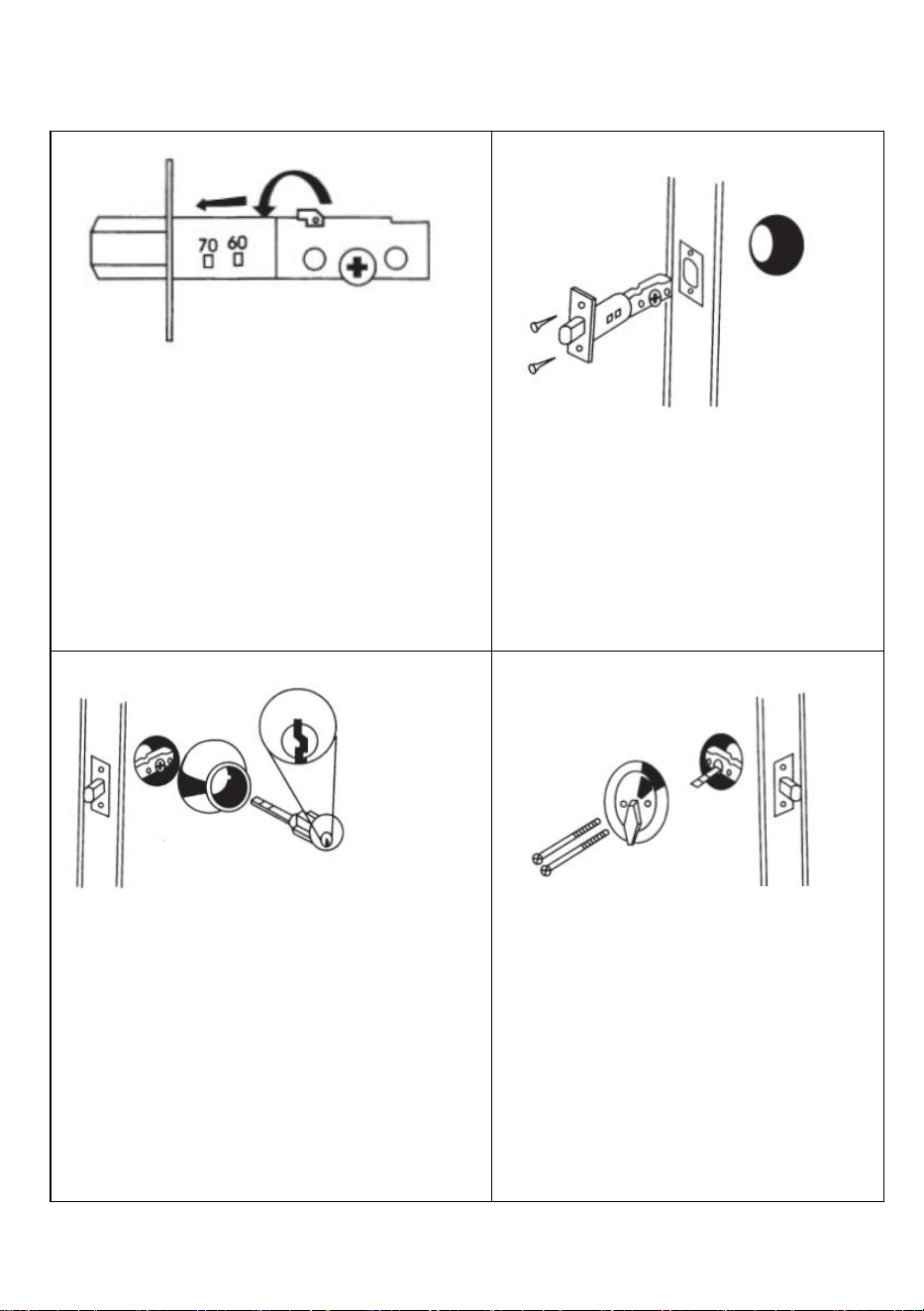

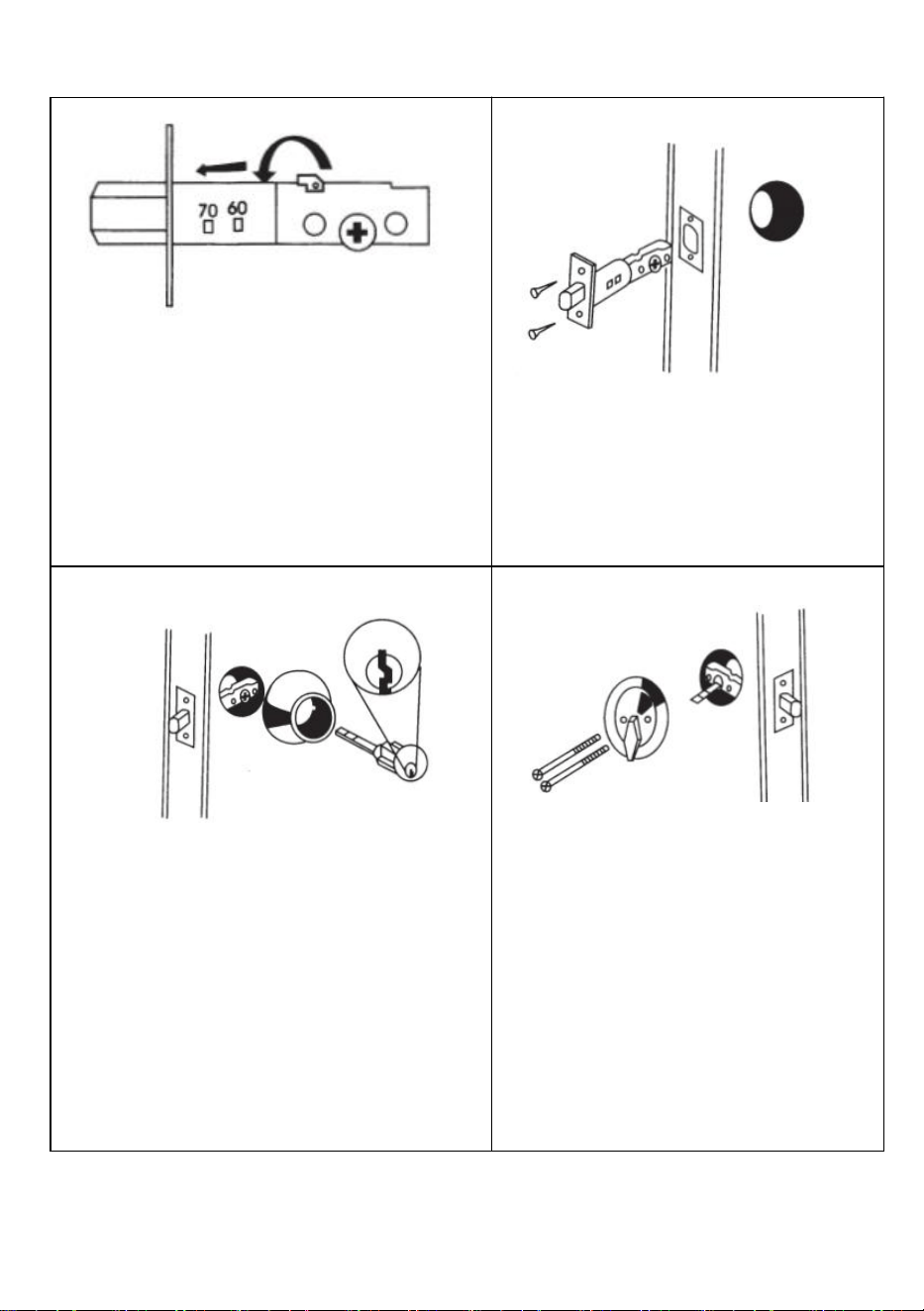

（2）Installation Instructions Of Deadbolt
（Note：
The picture is for reference only, please refer to the actual.
）
Your Latch is factory set for
2-3/8"(60mm) If your door requires
a2-3/4" (70mm) Latch, follow these
steps.
A.Hold Latch in your right hand so you
can see adjustment holes.With left hand
turn latch plate in clockwise
position.pull latch plate out of sase as
far as it will go.
B.Turn back and lock into 70mm
position
1. Install the latch
1.Install deadbolt latch
in"up"position into door hole.
2.Insert and secure with screws.
2. Install Exterior Assembly
1.Place cylinder assembly through
outside cylinder guard and on door
making sure torque blade is properiy
positioned in latch crank.
2.Put key in cylinder and turn until
Deadbolt is exposed. Note:Keyhole
must be in the "down"position as
shown.
3. Install Interior Assembly
Make sure Deadbolt is in Locked
position.
Place thumb turn assembly onto
torque blade and line up screw
holes.The thumb knob will be in
the "up" position so you can see
the screwholes.Tighten long
machine screws
Note

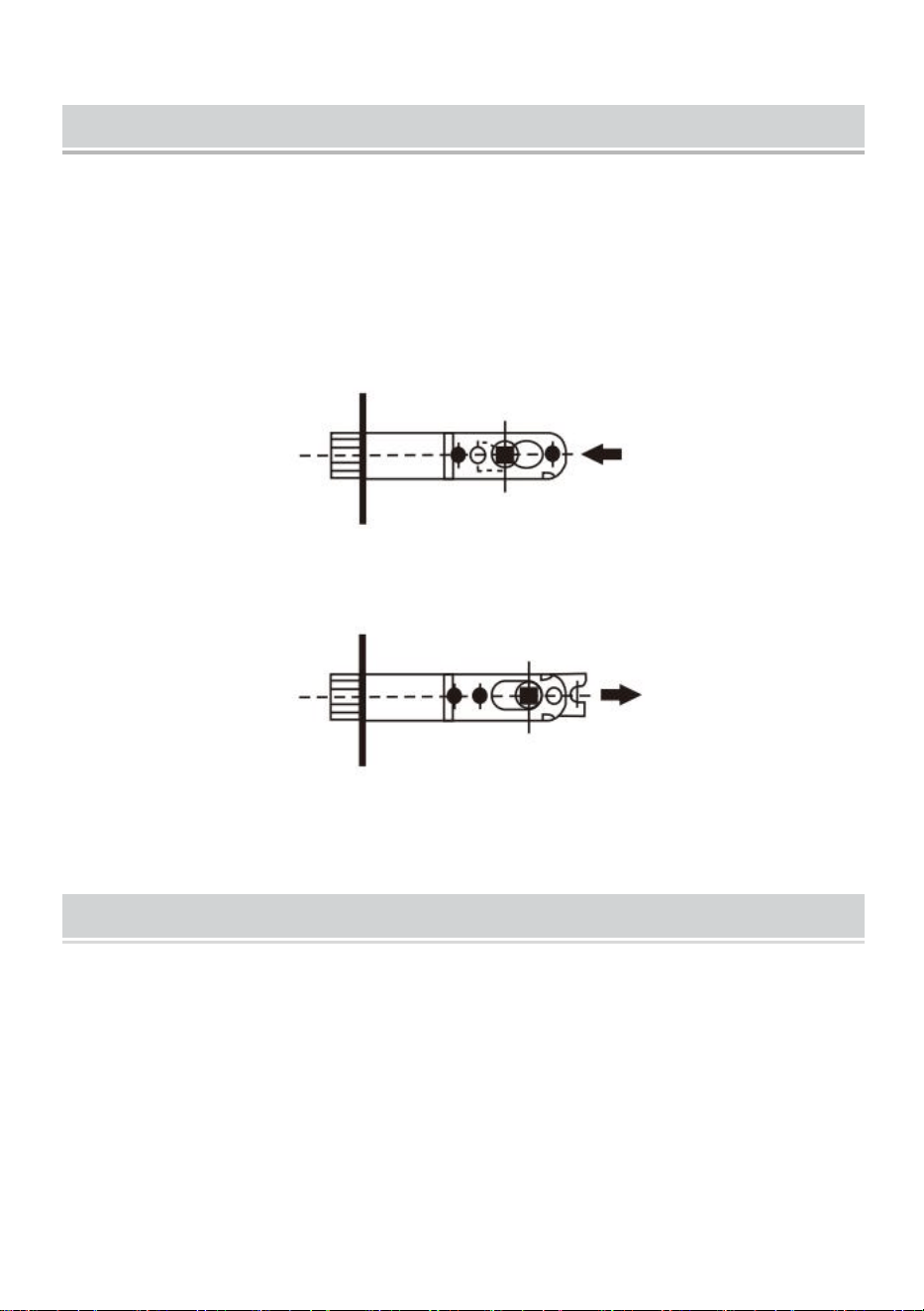

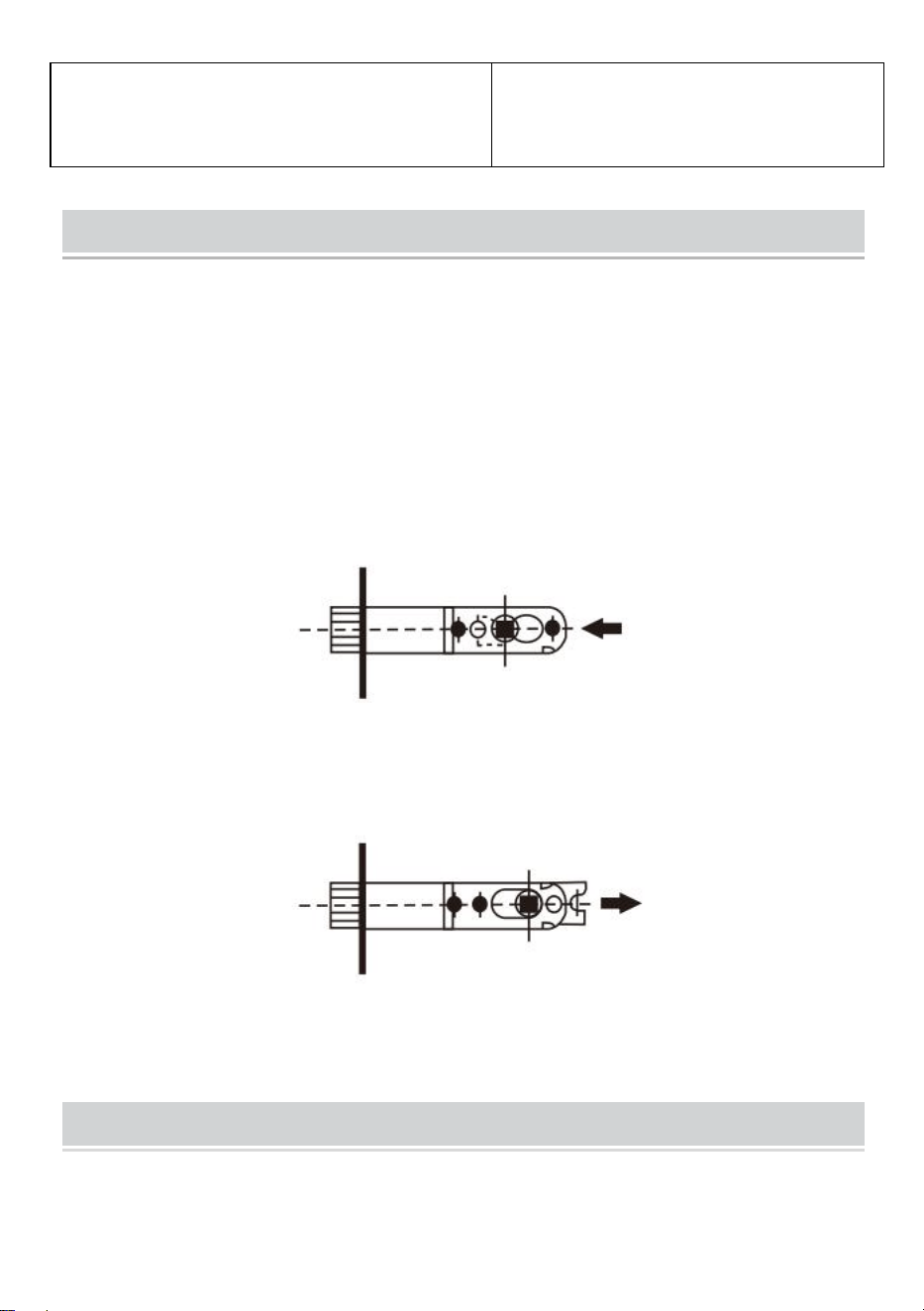

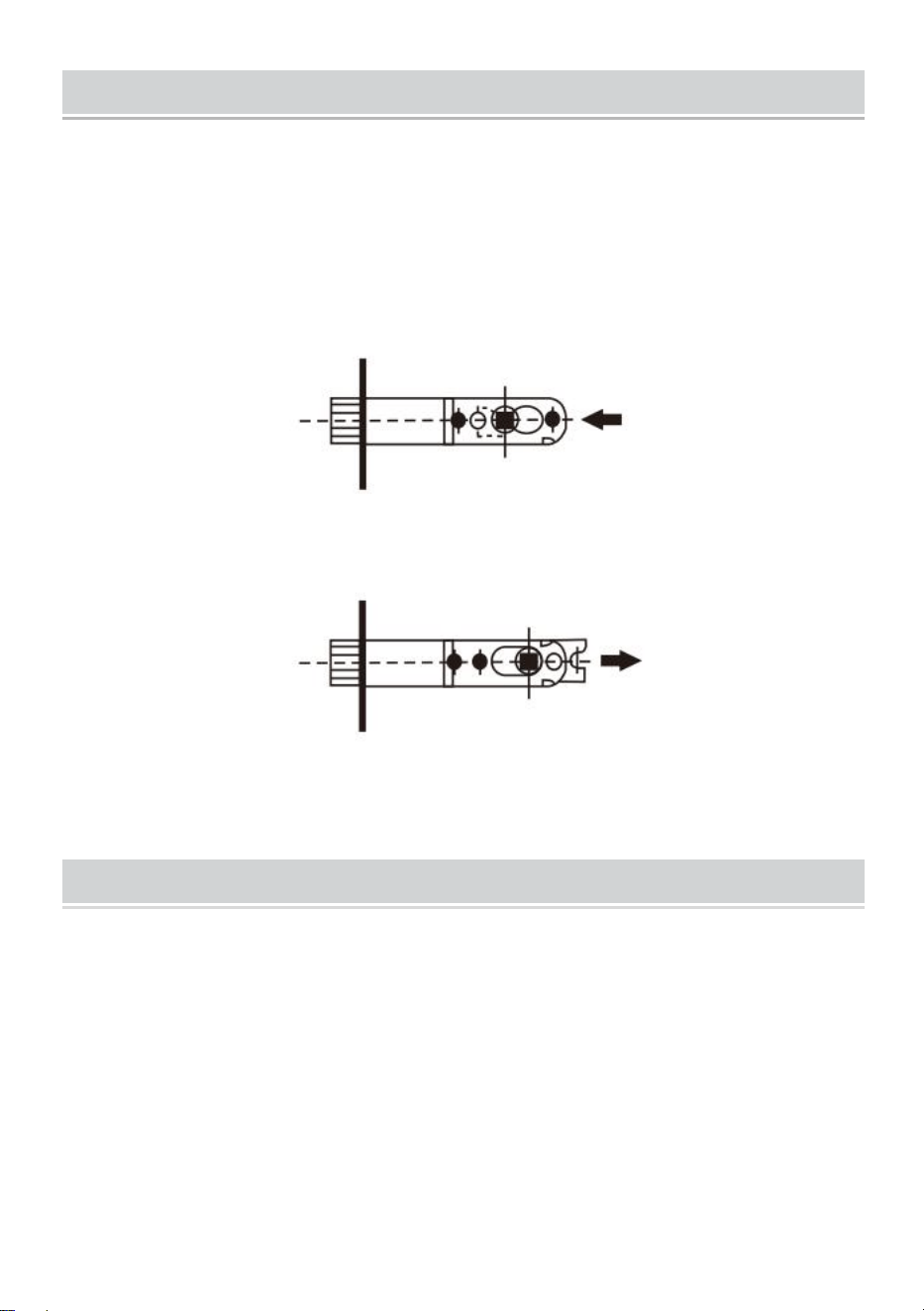

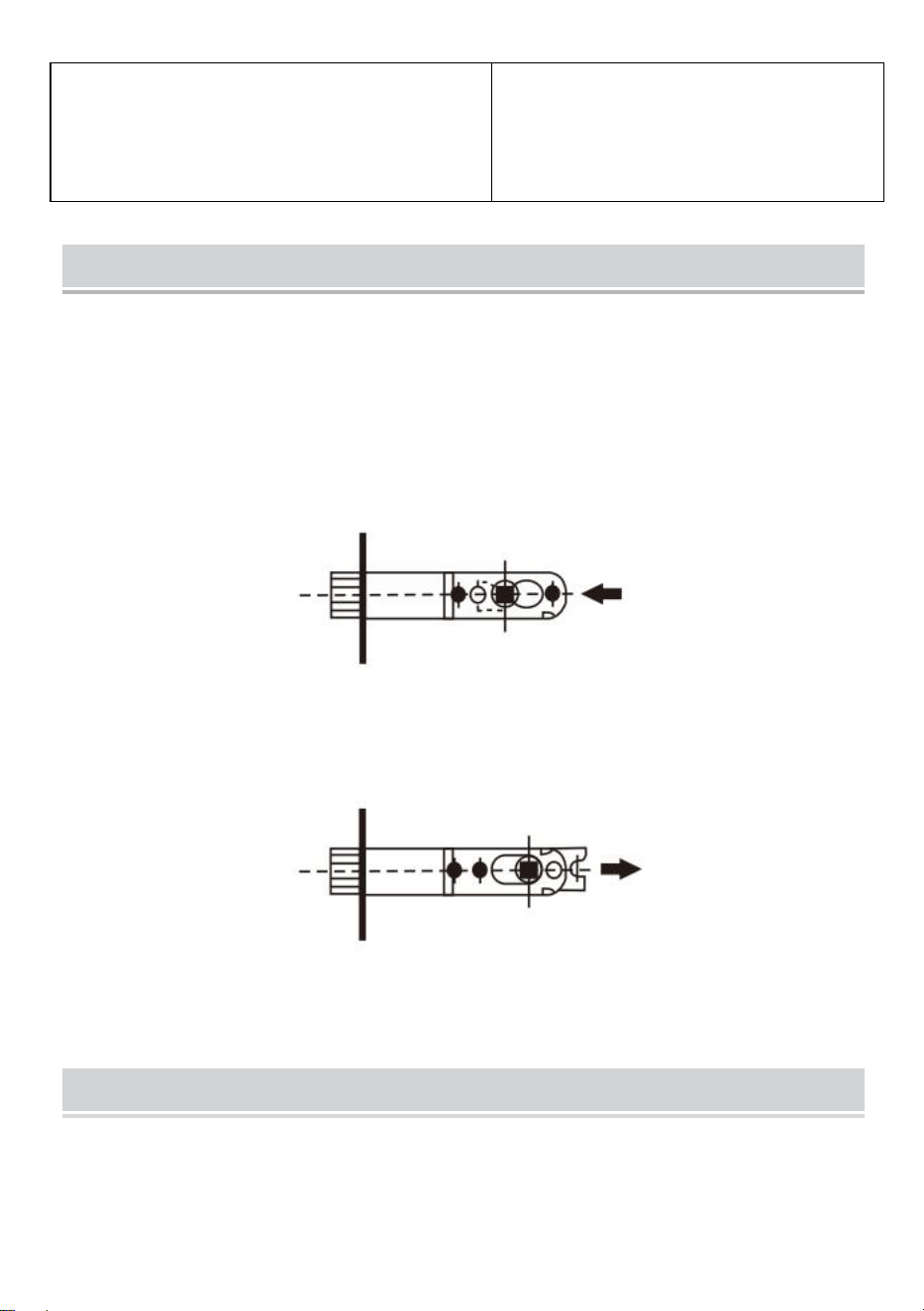

Instructions For Adjustable Latch
For the adjustable latch, latch hole should be 1"(25mm)dia, and according to
centers of drilled 2-1/8"(54mm)dia, lockset hole. For either 2-3/8"(60mm) or
2-3/4"(70mm) backset. The method of adjustment is illustrated below:
①The turning wheel is pushed fully to the left for 2-3/8"(60mm) backset.
②
The turning wheel is pushed fully to the right for 2-3/4"(70mm) backset.
★
During the adjustment as above, Keeping two teeth of the turning wheel to
forward first.
Maintenance
1.Do not strike with force to avoid damage to the latch and door frame.
2.If there is dirt, use a dry cloth to remove, do not scrub with chemicals such as
dishwashing liquid. Otherwise, it will destroy the protective film of exposed parts
and cause fading.
3.Periodically (half a year or once a year) or when the key is not smoothly inserted
and removed, graphite powder (pencil powder) can be added in the keyhole to
lubricate.
Product Parameter
Model
D101-SN
SD103-MB
Product Form
Circular
Square and circular combination
Apply to Door
Thickness
1-3/8 to 1-3/4
1-3/8 to 1-3/4
Colour
Silvery
Black
Material
SUS201、Kirsite、Brass
SUS201、Kirsite、Brass
Sanven Technology Ltd.
Address: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730
Technical Support and E-Warranty Certificate
www.vevor.com/support
Technisch Ondersteuning en E-garantiecertificaat www.vevor.com/support
Grendels
Gebruiksaanwijzing
MODEL: D101-SN ENSD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODEL: D101-SNMODEL : SD103-MB
★ De afbeelding is alleen ter referentie, raadpleeg de werkelijke versie.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Waarschuwing: om het risico op letsel te verkleinen, moet de
gebruiker de gebruiksaanwijzing zorgvuldig lezen.
Deadbolts

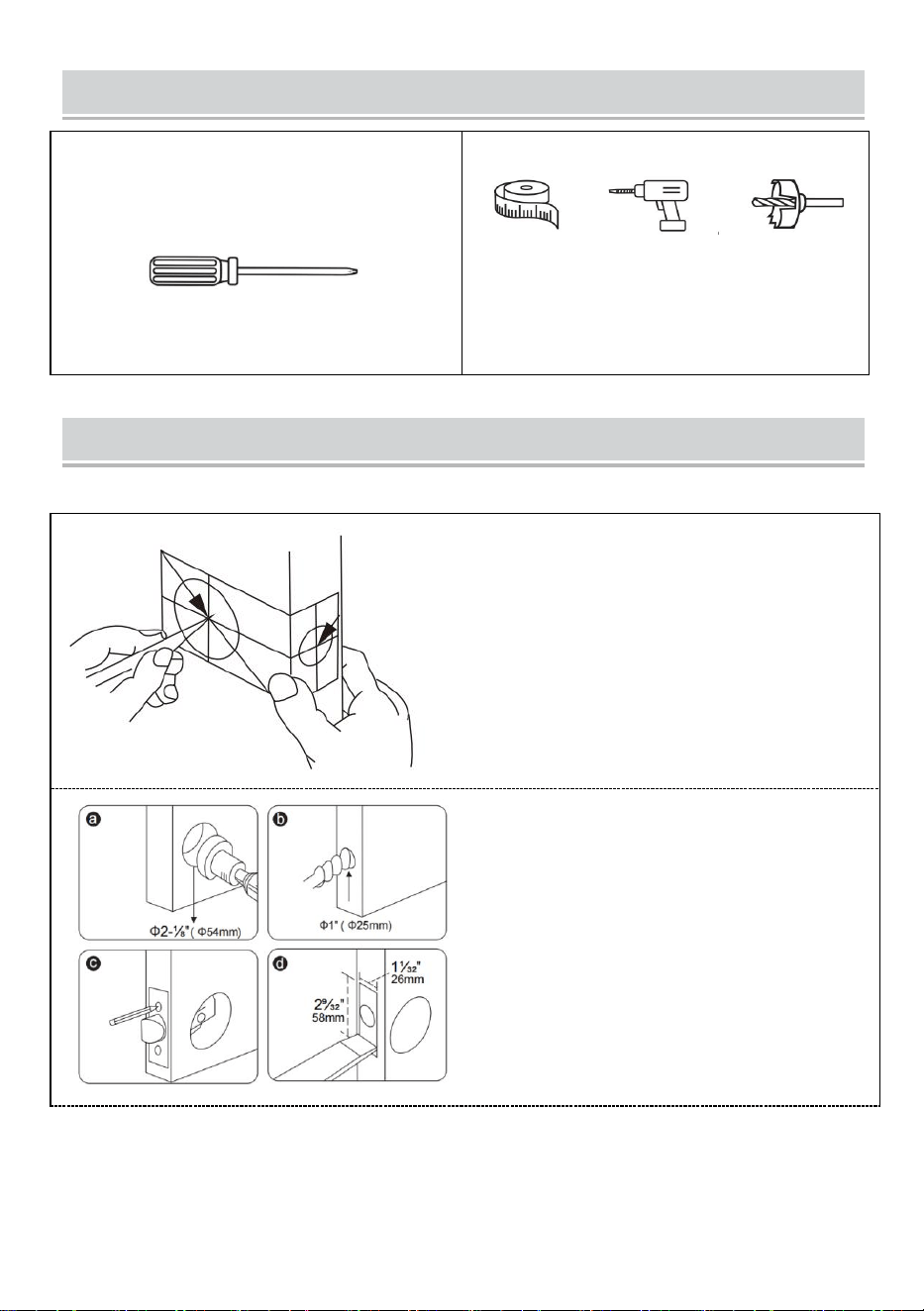

Installation tools
Benodigde gereedschappen voor
vervangingsinstallatie
Kruiskopschroevendraaier
Extra gereedschap vereist voor nieuwe
installatie
Meetlint 1 " Gatboor
Extra gereedschap (indien nodig): beitel, hamer,
potlood, veiligheidsbril.
Installation Instructions
(1) Boorgaten
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw

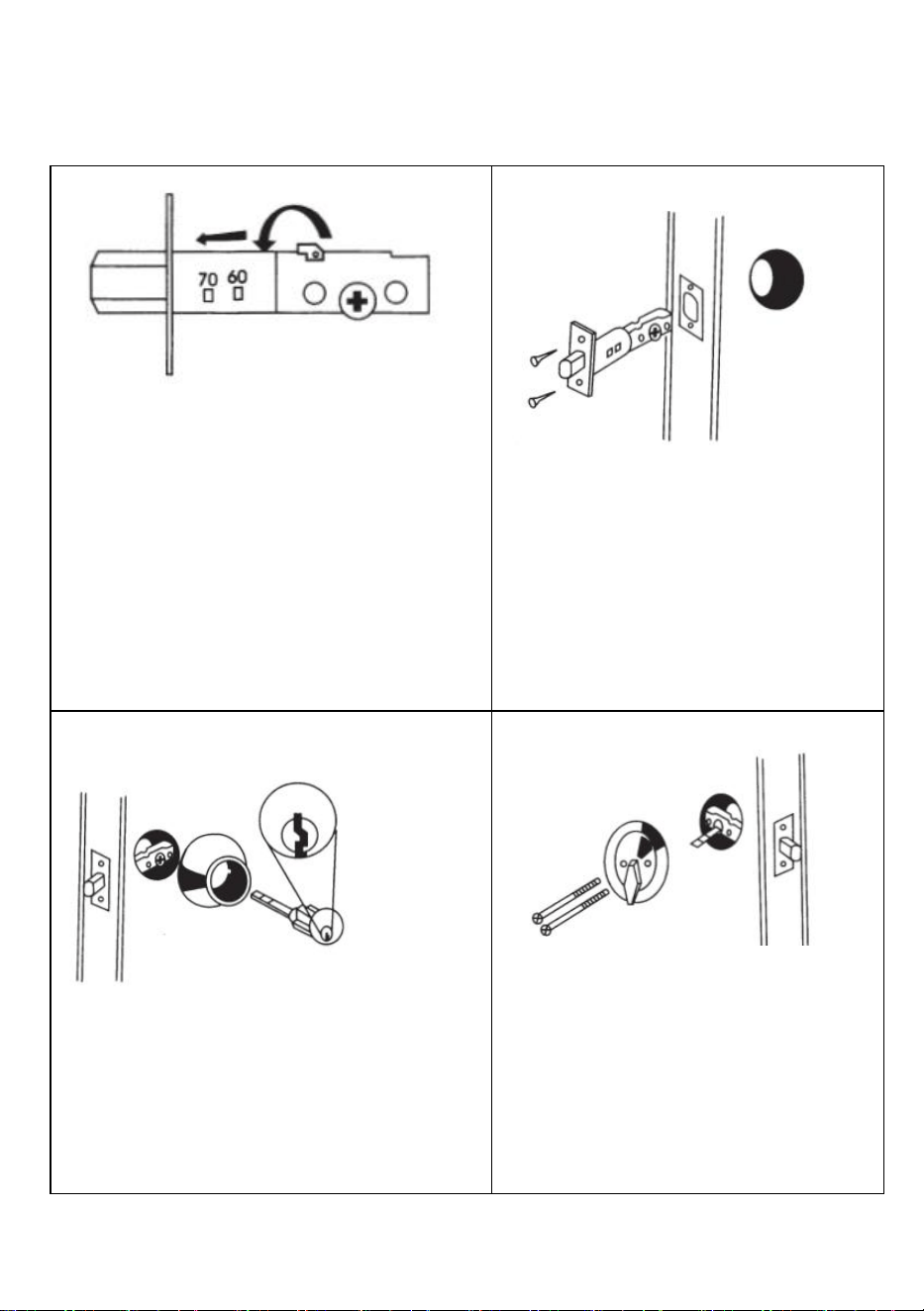

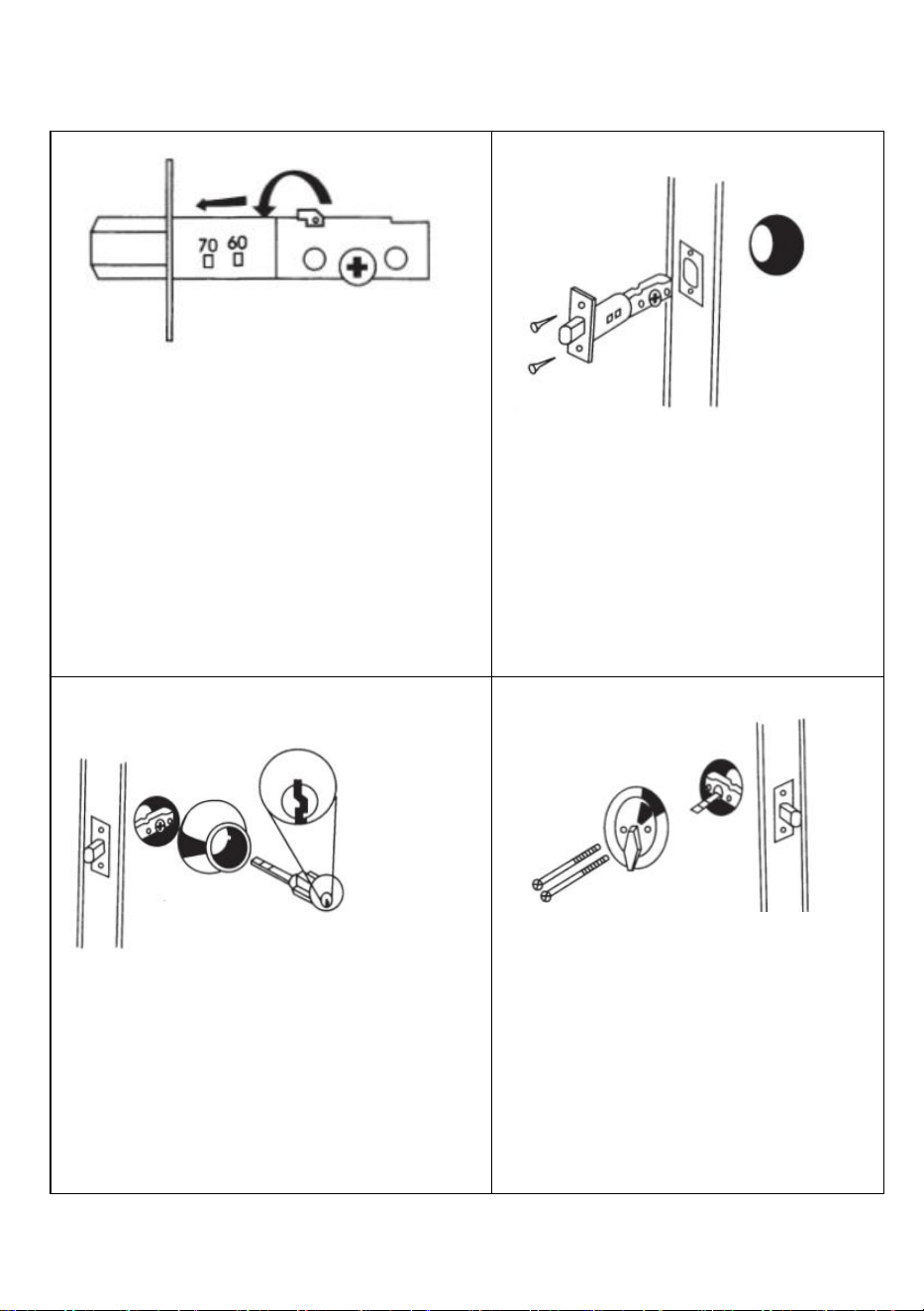

（2）Installatie Instructies voor de nachtschoot
(Let op:
de afbeelding is alleen ter referentie, raadpleeg de werkelijke versie.
)
Uw grendel is in de fabriek ingesteld op
2-3/8" (60 mm). Als uw deur een
2-3/4"-grendel nodig heeft, (70mm)
Latch, volg deze stappen.
A.Houd Vergrendeling in uw
rechterhand hand dus je kunt de
afstelgaten zien.Met linksdraaiende
grendel plaat in de richting van de klok.
Trek de vergrendelingsplaat eruit. van
sase voor zover het zal gaan.
B. Draai je om en vergrendelen in 70mm
positie
1. Installeer de grendel
1. Installeer de nachtschoot in de
"omhoog"positie in het deurgat.
2. Plaats en bevestig met
schroeven.
2. Buitenmontage
installeren
1. Plaats cilindermontage via de
buitenste cilinderbescherming en op de
deur. Zorg ervoor dat het torsieblad
correct in de vergrendelingskruk is
geplaatst.
2. Steek de sleutel in de cilinder en
draai totdat de nachtschoot zichtbaar
3. Interieurmontage installeren
Zorg ervoor dat de nachtschoot in
de vergrendelde stand staat.
Plaats de duimdraai-eenheid op het
torsieblad en lijn de schroefgaten
uit. De duimknop staat in de
"omhoog" positie, zodat u de
schroefgaten kunt zien. Draai de
lange machineschroeven vast
is. Let op: het sleutelgat moet in de
"omlaag"-positie staan, zoals
afgebeeld.
Note

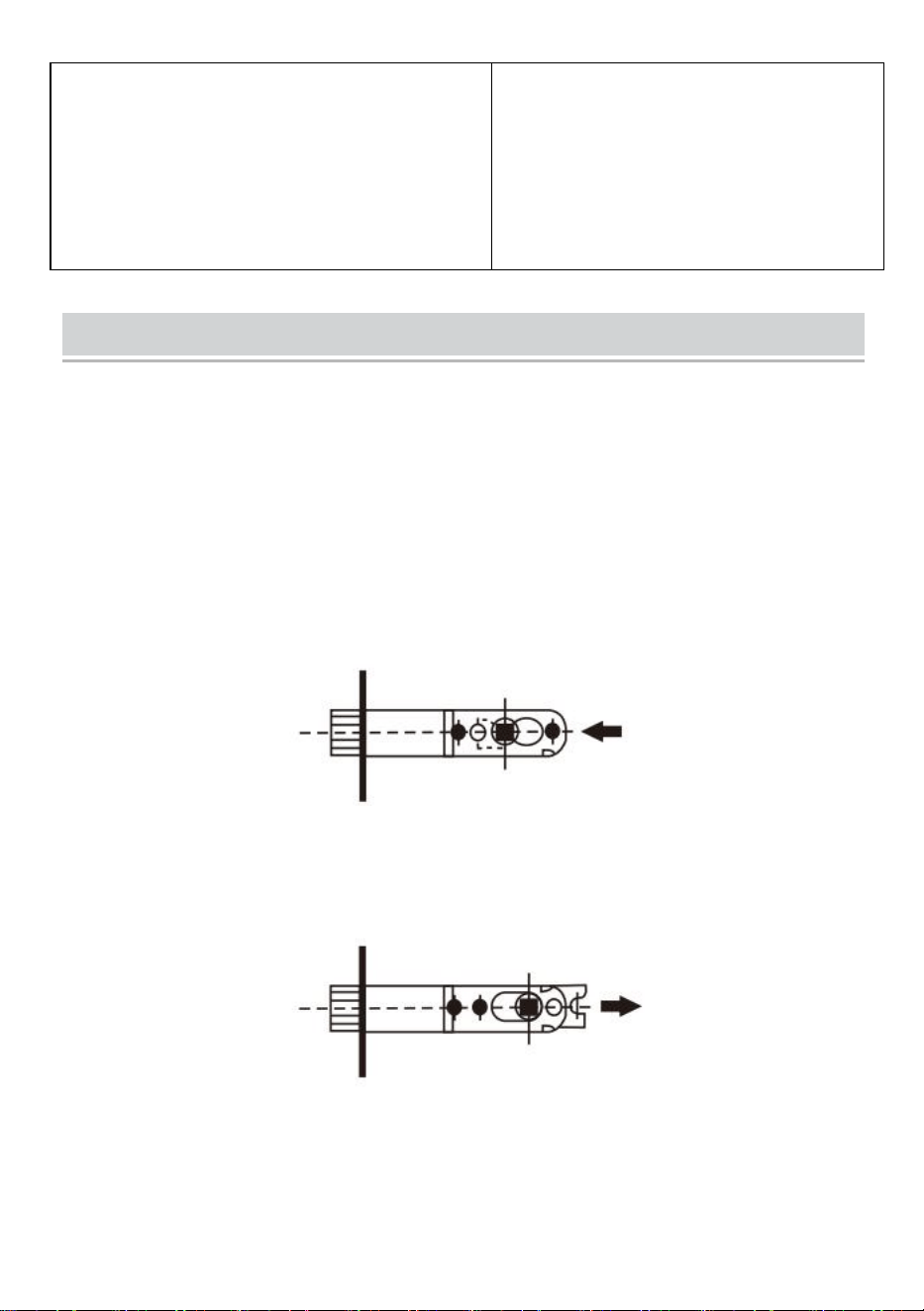

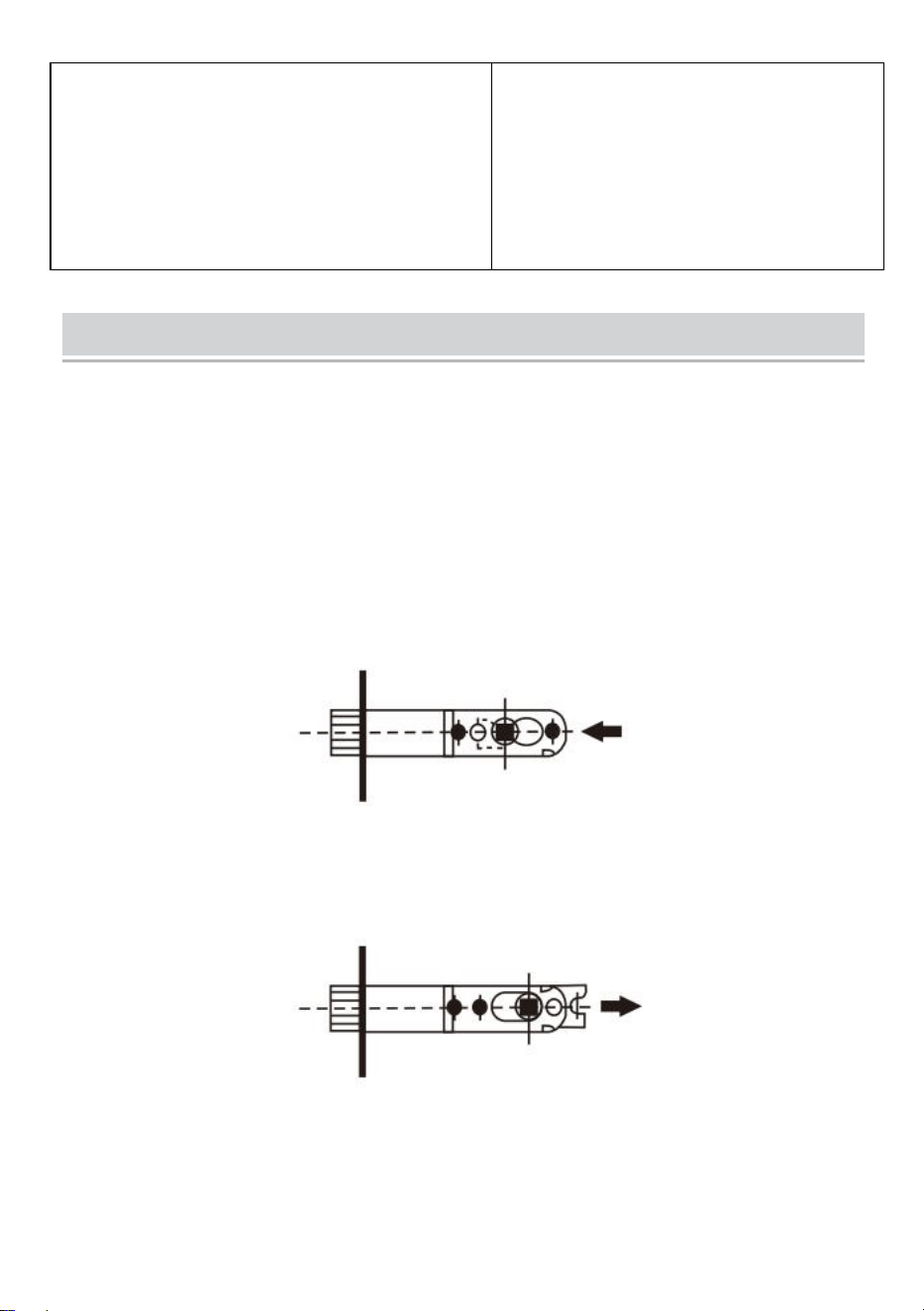

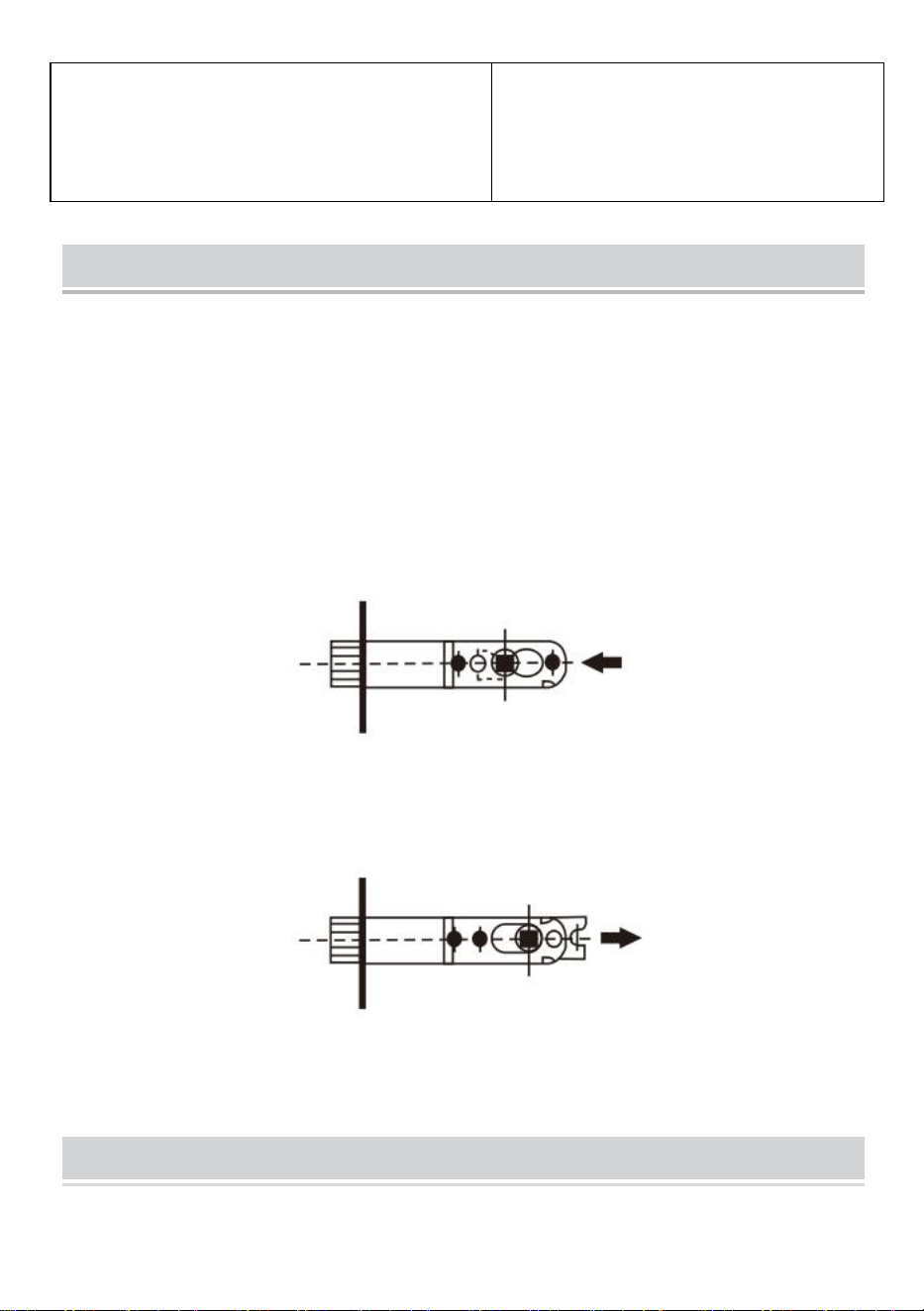

Instructies voor een verstelbare grendel
Voor de verstelbare grendel moet het grendelgat 1"(25mm)dia zijn, en volgens de
middelpunten van de geboorde 2-1/8"(54mm)dia, slotgat. Voor 2-3/8"(60mm) of
2-3/4"(70mm) backset. De aanpassingsmethode wordt hieronder geïllustreerd:
①Druk het draaiwiel volledig naar links voor een doornmaat van 2-3/8"(60mm).
② Het draaiwiel wordt volledig naar rechts geduwd voor een doornmaat van
2-3/4"(70 mm).
★
Houd tijdens de bovenstaande afstelling de twee tanden van het draaiwiel eerst
naar voren.
Maintenance
1. Sla niet met geweld om schade aan de grendel en het deurkozijn te voorkomen.
2. Als er vuil is, gebruik dan een droge doek om het te verwijderen, schrob niet met
chemicaliën zoals afwasmiddel. Anders zal het de beschermende film van
blootgestelde delen vernietigen en vervaging veroorzaken.
3. Periodiek (een half jaar of eens per jaar) of wanneer de sleutel niet soepel in en
uit het sleutelgat gaat, kan er grafietpoeder (potloodpoeder) in het sleutelgat
worden gedaan om het te smeren.
Product Parameter
Model
D101-SN
SD103-MB
Productformulie
r
C irculair
Combinatie van vierkant en rond
Toepassen op
deurdikte
1-3/8 tot 1-3/4
1-3/8 tot 1-3/4
Kleur
Zilverachtig
Zwart
Materiaal
SUS201、Kirsite、Messing
SUS201、Kirsite、Messing
Sanven Technologie Ltd.
Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Teknisk Support och e-garanticertifikat www.vevor.com/support
Deadbolts
Instruktionsmanual
MODELL: D101-SN 、 SD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODELL: D101-SN MODELL: SD103-MB
★ Bilden är endast för referens, se den faktiska.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Varning - För att minska risken för skada måste användaren
läsa instruktionerna noggrant.
Deadbolts
Installation tools
Verktyg som krävs för ersättningsinstallation
Phillips skruvmejsel
Extra verktyg som krävs för nyinstallation
Måttband 1 " hålborrbit
Ytterligare verktyg (om det behövs): mejsel, hammare,
penna, skyddsglasögon.
Installation Instructions
（1） Borra hål

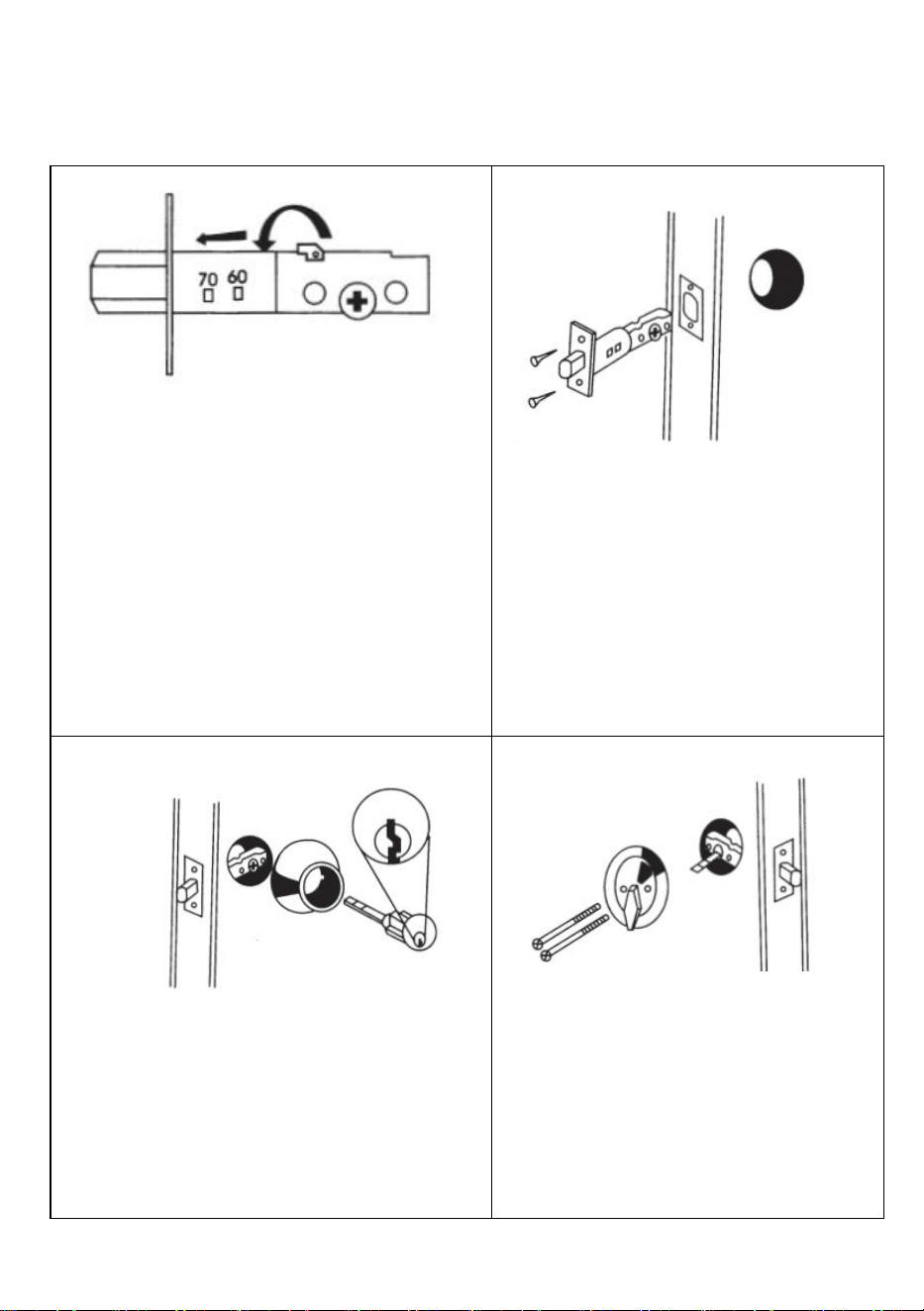

（2）I nstallation I nstruktioner för D eadbolt
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw
（Obs:
Bilden är endast för referens, se den faktiska.
）
Din spärr är fabriksinställd för 2-3/8" (60
mm) om din dörr kräver en 2-3/4" (70
mm) Spärr, följ dessa steg.
A. Håll Spärr i din högra sida hand så
du kan se justeringshål.Med vänster
vrid spärren plåt i medurs läge . dra ut
spärrplåten av sase så långt som det
kommer att gå.
B. Vänd tillbaka och lås i 70 mm placera
1. Installera spärren
1. Installera bultlåset i "upp" läge
in i dörrhålet.
2.Sätt i och säkra med skruvar.
2.
Installera den yttre
enheten
1.Plats cylindermontering genom det
yttre cylinderskyddet och på dörren och
se till att vridmomentbladet är korrekt
placerat i spärrveven.
2. Sätt i nyckeln i cylindern och vrid tills
Deadbolt är exponerad. Obs:
Nyckelhålet måste vara i läge "nedåt n "
enligt bilden.
3.
Installera den inre delen
Se till att Deadbolt är i låst läge.
Placera tumsvängningsenheten på
vridmomentbladet och rikta in
skruvhålen. Tumvredet kommer att
vara i "upp"-läget så att du kan se
skruvhålen. Dra åt långa
maskinskruvar
Note
I nstruktioner F eller A justerbar L atch
För den justerbara spärren ska spärrhålet vara 1" (25 mm) dia, och enligt mitten av
borrat 2-1/8" (54 mm) dia, låsset hål. För antingen 2-3/8"(60mm) eller
2-3/4"(70mm) bakstycke. Justeringsmetoden illustreras nedan:
①Det vridande hjulet skjuts helt åt vänster för 2-3/8" (60 mm) backset.
②
Det vridande hjulet skjuts helt åt höger för 2-3/4" (70 mm) backset.
★
Under justeringen enligt ovan, Håll två tänder på det vridande hjulet framåt
först.
Maintenance
1. Slå inte till med våld för att undvika skador på spärren och dörrkarmen.
2. Om det finns smuts, använd en torr trasa för att ta bort, skrubba inte med
kemikalier som diskmedel. Annars kommer det att förstöra skyddsfilmen på utsatta
delar och orsaka blekning.
3. Med jämna mellanrum (ett halvår eller en gång om året) eller när nyckeln inte är
smidigt insatt och borttagen, kan grafitpulver (pennpulver) tillsättas i nyckelhålet
för att smörja.
Product Parameter
Modell
D101-SN
SD103-MB
Produktform
Cirkulär
Fyrkantig och cirkulär
kombination
Applicera på
Dörrtjocklek
1-3/8 till 1-3/4
1-3/8 till 1-3/4
Färg
Silverren
Svart
Material
SUS201、Kirsite、Mässing
SUS201、Kirsite、Mässing
Sanven Technology Ltd.
Adress: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730
Teknisk Support och e-garanticertifikat
www.vevor.com/support
Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support
Rygle
Instrukcja obsługi
MODELE: D101-SN ,SD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODEL: D101-SN MODEL: SD103-MB
★ Zdjęcie ma charakter poglądowy, proszę odnieść się do stanu faktycznego.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik
powinien uważnie przeczytać instrukcję obsługi.
Deadbolts
Installation tools
Narzędzia wymagane do wymiany instalacji
Śrubokręt krzyżakowy
Dodatkowe narzędzia wymagane do nowej
instalacji
Taśma miernicza Wiertło wiertnicze 1 "
Dodatkowe narzędzia (jeśli potrzebne): dłuto, młotek,
ołówek, okulary ochronne.
Installation Instructions
（1） Wywierć otwory
（2）Instalacja Instrukcja obsługi zamka
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw
（Uwaga：
Zdjęcie ma charakter poglądowy, proszę odnieść się do
rzeczywistego wyglądu.
）
Twój zatrzask jest fabrycznie ustawiony
na 2-3/8" (60 mm). Jeśli Twoje drzwi
wymagają 2-3/4" (70mm) Zatrzask,
wykonaj następujące kroki.
A. Trzymaj Zatrzask w prawej części
ręka tak widać otwory regulacyjne.Z
zamek skrętu w lewo płytkę w pozycji
zgodnej z ruchem wskazówek zegara.
Wyciągnij płytkę zatrzaskową w miarę
możliwości to pójdzie.
B. Odwróć się i zablokuj w 70mm
pozycja
1. Zainstaluj zatrzask
1. Zamontuj zasuwkę w pozycji
"górnej" do otworu w drzwiach.
2. Włóż i zabezpiecz za pomocą
śruby.
2. Montaż zespołu
zewnętrznego
1. Miejsce zespół cylindra przez
zewnętrzną osłonę cylindra i na
drzwiach, upewniając się, że ostrze
momentu obrotowego jest prawidłowo
ustawione w korbie zamka.
2. Włóż klucz do cylindra i przekręć, aż
rygiel będzie odsłonięty. Uwaga:
3. Montaż zespołu wewnętrznego
Sprawdź, czy zamek zasuwkowy
jest w pozycji zablokowanej.
Umieść zespół pokrętła na ostrzu
momentu obrotowego i wyrównaj
otwory na śruby. Pokrętło będzie w
pozycji „górnej”, dzięki czemu
będziesz mógł zobaczyć otwory na
śruby. Dokręć długie śruby
Dziurka od klucza musi być w pozycji „
w dół ” , jak pokazano.
maszynowe.
Note
Instrukcja dotycząca regulowanego zatrzasku
W przypadku regulowanego zatrzasku otwór zatrzasku powinien mieć średnicę
1"(25mm) i zgodnie z wywierconymi środkami 2-1/8"(54mm) otwór zamka. Do
odsadzenia 2-3/8"(60mm) lub 2-3/4"(70mm). Poniżej przedstawiono metodę
regulacji:
①Koło obrotowe należy przesunąć maksymalnie w lewo, aby uzyskać odsunięcie
2-3/8" (60 mm).
② Koło obrotowe należy przesunąć maksymalnie w prawo, aby uzyskać
odsunięcie 2-3/4" (70 mm).
★
Podczas regulacji jak powyżej, ustaw dwa zęby koła obrotowego tak, aby były
skierowane do przodu.
Maintenance
1. Nie uderzaj z dużą siłą, aby uniknąć uszkodzenia zatrzasku i ościeżnicy.
2. Jeśli jest brud, usuń go suchą szmatką, nie szoruj środkami chemicznymi,
takimi jak płyn do mycia naczyń. W przeciwnym razie zniszczy to warstwę
ochronną odsłoniętych części i spowoduje blaknięcie.
3. Okresowo (co pół roku lub raz na rok) lub gdy wkładanie i wyjmowanie klucza
nie przebiega płynnie, do zamka można dodać proszek grafitowy (proszek
ołówkowy) w celu nasmarowania.
Product Parameter
Model
D101-SN
SD103-MB
Formularz
produktu
Okrągły
Połączenie kwadratu i koła
Zastosuj do
grubości drzwi
1-3/8 do 1-3/4
1-3/8 do 1-3/4
Kolor
Srebrzysty
Czarny
Tworzywo
SUS201, Kirsyt, Mosiądz
SUS201, Kirsyt, Mosiądz
Sanven Technology Ltd.
Adres: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Technisch Support und E-Garantie-Zertifikat www.vevor.com/support
Riegel
Bedienungsanleitung
MODELL: D101-SN ,SD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODELL: D101-SN MODELL: SD103-MB
★ Das Bild dient nur als Referenz. Bitte beachten Sie das tatsächliche Bild.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Warnung: Um das Verletzungsrisiko zu verringern, muss der
Benutzer die Bedienungsanleitung sorgfältig lesen.
Deadbolts
Installation tools
Für die Ersatzinstallation erforderliche
Werkzeuge
Kreuzschlitzschraubendreher
Für die Neuinstallation sind zusätzlich
Werkzeuge erforderlich
Maßband 1 " Lochbohrer
Zusätzliche Werkzeuge (falls erforderlich): Meißel,
Hammer, Bleistift, Schutzbrille.
Installation Instructions
（1） Löcher bohren
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw
（2）Installation Anleitung für D eadbolt
（Hinweis:
Das Bild dient nur als Referenz. Bitte beachten Sie das tatsächliche
Produkt.
）
Ihr Riegel ist werkseitig auf
2-3/8"(60mm) eingestellt. Wenn Ihre Tür
einen 2-3/4" benötigt (70 mm) Latch,
befolgen Sie diese Schritte.
A.Halten Riegel rechts einrasten Hand
so Sie können Einstelllöcher sehen.Mit
Verriegelung mit Linksdrehung Platte
im Uhrzeigersinn drehen . Riegelplatte
herausziehen von sase soweit es wird
gehen.
B.Kehren Sie um und Verriegelung in
70mm Position
1. Installieren Sie den Riegel
1.Riegelriegel installieren
in"oben"Position ins Türloch.
2.Einstecken und sichern mit
Schrauben.
2. Außenbaugruppe
installieren
1.Platz Führen Sie die
Zylinderbaugruppe durch den äußeren
Zylinderschutz und an der Tür und
stellen Sie sicher, dass das
Drehmomentblatt richtig in der
Verriegelungskurbel positioniert ist.
3. Innenbaugruppe installieren
Stellen Sie sicher, dass sich der
Riegel in der verriegelten Position
befindet.
Platzieren Sie die
Daumendrehvorrichtung auf dem
Drehmomentblatt und richten Sie
die Schraubenlöcher aus. Der
2. Stecken Sie den Schlüssel in den
Zylinder und drehen Sie ihn, bis der
Riegel freiliegt. Hinweis: Das
Schlüsselloch muss sich wie gezeigt in
der Position „unten “ befinden .
Daumenknopf befindet sich in der
Position „oben“, sodass Sie die
Schraubenlöcher sehen können.
Ziehen Sie lange
Maschinenschrauben fest .
Note
Anleitung für verstellbaren Riegel
Für den verstellbaren Riegel sollte das Riegelloch einen Durchmesser von 1" (25
mm) haben und das Schlossloch sollte entsprechend der Mittenbohrung 2-1/8" (54
mm) Durchmesser haben. Für entweder 2-3/8" (60 mm) oder 2-3/4" (70 mm)
Dornmaß. Die Einstellmethode ist unten dargestellt:
①Das Drehrad wird für einen Rücksprung von 2-3/8 Zoll (60 mm) ganz nach links
gedrückt.
② Das Drehrad wird für einen Dornabstand von 2-3/4 Zoll (70 mm) ganz nach
rechts gedrückt.
★
Halten Sie bei der Einstellung wie oben beschrieben zunächst zwei Zähne des
Drehrads nach vorne.
Maintenance
1. Schlagen Sie nicht mit Gewalt zu, um Schäden am Riegel und Türrahmen zu
vermeiden.
2. Entfernen Sie Schmutz mit einem trockenen Tuch und verwenden Sie keine
Chemikalien wie Spülmittel, da sonst der Schutzfilm freiliegender Teile zerstört
wird und das Produkt verblasst.
3. In regelmäßigen Abständen (halbjährlich oder einmal jährlich) oder wenn sich
der Schlüssel nicht reibungslos einstecken oder herausziehen lässt, kann zur
Schmierung Graphitpulver (Bleistiftpulver) in das Schlüsselloch gegeben werden.
Product Parameter
Modell
D101-SN
SD103-MB
Produktform
Rundschreiben
Kombination aus Quadrat und
Kreis
Auf Türstärke
anwenden
1-3/8 bis 1-3/4
1-3/8 bis 1-3/4
Farbe
Silbrig
Schwarz
Material
SUS201, Kirsite, Messing
SUS201, Kirsite, Messing
Sanven Technology Ltd.
Adresse: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730
Technique Certificat d'assistance et de garantie électronique
www.vevor.com/support
Pênes dormants
Manuel d'instructions
MODÈLE : D101-SN 、 SD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODÈLE : D101-SN MODÈLE : SD103-MB
★ L'image est à titre de référence uniquement, veuillez vous référer à la réalité.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Avertissement - Pour réduire le risque de blessure, l'utilisateur
doit lire attentivement le manuel d'instructions.
Deadbolts
Installation tools
Outils requis pour l'installation du
remplacement
Tournevis cruciforme
Outils supplémentaires requis pour une
nouvelle installation
Mètre à ruban Foret à aléser de 1 po
Outils supplémentaires (si nécessaire) : ciseau,
marteau, crayon, lunettes de sécurité.
Installation Instructions
（1） Percer des trous
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw
（2）Installation Instructions pour le pêne dormant
(Remarque :
l'image est fournie à titre de référence uniquement, veuillez vous
référer à la réalité.
)
Votre loquet est réglé en usine pour
2-3/8" (60 mm) Si votre porte nécessite
un 2-3/4" (70 mm) Loquet, suivez ces
étapes.
A. Tenir Accrochez-vous à votre droite
main donc vous pouvez voir les trous
de réglage.Avec loquet tournant à
gauche plaque en position dans le sens
des aiguilles d' une montre.Retirez la
plaque de verrouillage de sase dans la
mesure où ça ira.
B.Retournez-vous et verrouiller en 70
mm position
1. Installez le loquet
1.Installer le loquet à pêne dormant
en position "haute" dans le trou de
la porte.
2.Insérez et fixez avec vis.
2. Installer l'assemblage
extérieur
1. Lieu assemblage du cylindre à
travers la protection extérieure du
cylindre et sur la porte en s'assurant
que la lame de couple est correctement
positionnée dans la manivelle du
loquet.
3. Installer l'assemblage intérieur
Assurez-vous que le pêne dormant
est en position verrouillée.
Placez l'assemblage du bouton
rotatif sur la lame de couple et
alignez les trous de vis. Le bouton
rotatif sera en position « haute »
pour que vous puissiez voir les
2. Placez la clé dans le cylindre et
tournez-la jusqu'à ce que le pêne
dormant soit exposé. Remarque : le
trou de serrure doit être en position
« abaissé » comme indiqué.
trous de vis. Serrez les longues vis
de la machine.
Note
Instructions pour le loquet réglable
Pour le loquet réglable, le trou du loquet doit avoir un diamètre de 1" (25 mm) et
être conforme aux centres du trou de serrure percé de 2-1/8" (54 mm) de diamètre.
Pour un écartement de 2-3/8" (60 mm) ou 2-3/4" (70 mm). La méthode de réglage
est illustrée ci-dessous :
①La molette rotative est poussée complètement vers la gauche pour un
écartement de 2-3/8" (60 mm).
② La molette de rotation est poussée complètement vers la droite pour un
écartement de 2-3/4" (70 mm).
★
Lors du réglage comme ci-dessus, gardez d'abord les deux dents de la roue
tournante vers l'avant.
Maintenance
1. Ne frappez pas avec force pour éviter d’endommager le loquet et le cadre de la
porte.
2. S'il y a de la saleté, utilisez un chiffon sec pour l'enlever, ne frottez pas avec des
produits chimiques tels que du liquide vaisselle. Sinon, cela détruirait le film
protecteur des parties exposées et provoquerait une décoloration.
3. Périodiquement (tous les six mois ou une fois par an) ou lorsque la clé n'est pas
insérée et retirée en douceur, de la poudre de graphite (poudre de crayon) peut
être ajoutée dans le trou de serrure pour lubrifier.
Product Parameter
Modèle
D101-SN
SD103-MB
Fiche produit
Circulaire
Combinaison carrée et circulaire
Appliquer à
l'épaisseur de la
porte
1-3/8 à 1-3/4
1-3/8 à 1-3/4
Couleur
Argenté
Noir
Matériel
SUS201, Kirsite, Laiton
SUS201, Kirsite, Laiton
Sanven Technologie Ltée.
Adresse : Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
Cerrojos de seguridad
Manual de instrucciones
MODELO: D101-SN , SD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODELO: D101-SN MODELO: SD103-MB
★ La imagen es solo de referencia, consulte la real.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Advertencia: Para reducir el riesgo de lesiones, el usuario
debe leer atentamente el manual de instrucciones.
Deadbolts
Installation tools
Herramientas necesarias para la instalación
de reemplazo
Destornillador Phillips
Herramientas adicionales necesarias para
una nueva instalación
Cinta métrica Broca para perforar agujeros de 1 "
Herramientas adicionales (si es necesario): cincel,
martillo, lápiz, gafas de seguridad.
Installation Instructions
(1) Perforar agujeros
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw
（2）Instalación Instrucciones del cerrojo
（Nota：
La imagen es solo de referencia, consulte la imagen real.
）
Su pestillo está configurado de fábrica
para 2-3/8" (60 mm). Si su puerta
requiere un 2-3/4" (70 mm) Pestillo, siga
estos pasos.
A.Mantener Enganche su pestillo
derecho mano asi Puedes ver los
agujeros de ajuste. pestillo giratorio a la
izquierda placa en posición en el
sentido de las agujas del reloj. tire de la
placa del pestillo hacia afuera por
supuesto en cuanto a se ira
B.Date la vuelta y bloquear en 70 mm
posición
1. Instale el pestillo
1. Instale el pestillo del cerrojo en
posición "arriba" En el agujero de
la puerta.
2.Insertar y asegurar con tornillos.
2. Instalación del conjunto
exterior
1. Lugar Ensamblaje del cilindro a
través de la protección exterior del
cilindro y en la puerta, asegurándose de
que la cuchilla de torsión esté colocada
correctamente en la manivela del
pestillo.
2. Coloque la llave en el cilindro y gírela
3. Instalación del conjunto interior
Asegúrese de que el cerrojo esté
en la posición bloqueada.
Coloque el conjunto giratorio
sobre la cuchilla de torsión y alinee
los orificios de los tornillos. La
perilla del pulgar estará en la
posición "arriba" para que pueda
ver los orificios de los tornillos.
hasta que el cerrojo quede expuesto.
Nota: La cerradura debe estar en la
posición "abajo " , como se muestra.
Apriete los tornillos largos para
máquina.
Note
Instrucciones para pestillo ajustable
Para el pestillo ajustable, el orificio del pestillo debe tener un diámetro de 1" (25
mm) y, de acuerdo con los centros de los orificios perforados para la cerradura, un
diámetro de 2-1/8" (54 mm). Para un retroceso de 2-3/8" (60 mm) o 2-3/4" (70
mm). El método de ajuste se ilustra a continuación:
①La rueda giratoria se empuja completamente hacia la izquierda para lograr un
retroceso de 2-3/8" (60 mm).
② La rueda giratoria se empuja completamente hacia la derecha para lograr un
retroceso de 2-3/4" (70 mm).
★
Durante el ajuste como se indica arriba, mantenga los dos dientes de la rueda
giratoria hacia adelante primero.
Maintenance
1. No golpee con fuerza para evitar dañar el pestillo y el marco de la puerta.
2. Si hay suciedad, utilice un paño seco para eliminarla, no frote con productos
químicos como el lavavajillas, ya que se destruirá la película protectora de las
partes expuestas y se decolorará.
3. Periódicamente (semestre o una vez al año) o cuando la llave no se inserta y se
retira con suavidad, se puede agregar polvo de grafito (polvo de lápiz) en el ojo de
la cerradura para lubricar.
Product Parameter
Modelo
D101-SN
SD103-MB
Forma del
producto
circular
Combinación cuadrada y
circular
Aplicar al
espesor de la
puerta
1-3/8 a 1-3/4
1-3/8 a 1-3/4
Color
Plateado
Negro
Material
SUS201, Kirsite, latón
SUS201, Kirsite, latón
Tecnología Sanven Ltd.
Dirección: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
Catenacci
Manuale di istruzioni
MODELLO: D101-SN 、 SD103-MB
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
MODELLO: D101-SN MODELLO: MODELLO SD103-MB
★ L'immagine è solo a scopo illustrativo, fare riferimento alla realtà.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere
attentamente il manuale di istruzioni.
Deadbolts
Installation tools
Strumenti necessari per l'installazione della
sostituzione
Cacciavite a croce
Strumenti extra necessari per la nuova
installazione
Nastro di misurazione Punta per foratura da 1 "
Strumenti aggiuntivi (se necessari): scalpello, martello,
matita, occhiali protettivi.
Installation Instructions
（1） Forare i fori
a. Fold the template at the dotted line
and tape the template to the interior
side of the door at 34 to 48 inch Height.
b. Measure the thickness of the door
and mark the middle point of the door
thickness.
c. Mark the (60 or 70mm) hole center for
the backset.
Note: Make sure the two dots are at the
same height.
a. Drill a Dia. (54mm) hole for the lock
body.
b. Drill a Dia. (25mm) hole for the latch.
c. Insert the latch into the hole and mark
the outline of the faceplate.
d. Chisel a (3mm) deep hole for the
faceplate.
2⅛" Hole
Boring Saw
（2）Installazione Istruzioni per il catenaccio
(Nota:
l'immagine è solo di riferimento, fare riferimento alla realtà.
)
Il tuo fermo è impostato in fabbrica per
2-3/8" (60 mm) Se la tua porta richiede
un 2-3/4" (70mm) Latch, segui questi
passaggi.
A. Tenere premuto Agganciati alla tua
destra mano così puoi vedere i fori di
regolazione.Con chiavistello a sinistra
piastra in posizione oraria . Tirare fuori
la piastra di chiusura di sase per quanto
riguarda andrà.
B.Torna indietro e bloccare in 70mm
posizione
1. Installare il fermo
1. Installare il chiavistello a
catenaccio in posizione "su" nel
foro della porta.
2.Inserire e fissare con viti.
2. Installare l'assemblaggio
esterno
1. Luogo gruppo cilindro attraverso la
protezione esterna del cilindro e sulla
porta, assicurandosi che la lama di
coppia sia posizionata correttamente
nella manovella del fermo.
2. Inserire la chiave nel cilindro e girare
finché il catenaccio non è esposto.
3. Installare l'assemblaggio interno
Assicurarsi che il catenaccio sia in
posizione di blocco.
Posizionare il gruppo pomello
girevole sulla lama di coppia e
allineare i fori delle viti. La
manopola girevole sarà in
posizione "su" in modo da poter
vedere i fori delle viti. Stringere le
Nota: il foro della serratura deve essere
in posizione "giù " come mostrato.
viti lunghe della macchina
Note
Istruzioni per il fermo regolabile
Per il chiavistello regolabile, il foro del chiavistello deve essere di 1"(25mm) di
diametro e, in base ai centri del foro di bloccaggio forato di 2-1/8"(54mm) di
diametro. Per un backset di 2-3/8"(60mm) o 2-3/4"(70mm). Il metodo di
regolazione è illustrato di seguito:
①Per un'entrata di 2-3/8" (60 mm), la rotella girevole viene spinta completamente
a sinistra.
② Per un'entrata di 2-3/4" (70 mm), la rotella girevole viene spinta
completamente verso destra.
★
Durante la regolazione come sopra, tenere prima in avanti due denti della ruota
girevole.
Maintenance
1. Non colpire con forza per evitare di danneggiare il chiavistello e il telaio della
porta.
2. Se c'è sporcizia, usare un panno asciutto per rimuoverla, non strofinare con
prodotti chimici come il detersivo per i piatti. Altrimenti, distruggerà la pellicola
protettiva delle parti esposte e causerà lo scolorimento.
3. Periodicamente (ogni sei mesi o una volta all'anno) o quando la chiave non
viene inserita e rimossa agevolmente, è possibile aggiungere polvere di grafite
(polvere di matita) nella serratura per lubrificarla.
Product Parameter
Modello
D101-SN
Modello SD103-MB
Forma del
prodotto
Circolare
Combinazione quadrata e
circolare
Applicare allo
spessore della
porta
Da 1-3/8 a 1-3/4
Da 1-3/8 a 1-3/4
Colore
Argenteo
Nero
Materiale
SUS201、Kirsite、Ottone
SUS201、Kirsite、Ottone
Azienda
Indirizzo: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA
91730
