Westinghouse IGEN5000C iGen4500c Inverter Generator User Manual

User

Manual

iGen5000c

Digital Inverter Generator

DO NOT RETURN THIS PRODUCT TO THE STORE

If you have questions or need assistance, please call customer service at 855-944-3571.

2 | English

INTRODUCTION

WARNING: Operating, servicing, and maintaining

this equipment can expose you to chemicals including

engine exhaust, carbon monoxide, phthalates, and lead,

which are known to the State of California to cause

cancer and birth defects or other reproductive harm. To

minimize exposure, avoid breathing exhaust, and wear

gloves or wash your hands frequently when servicing

this equipment. For more information go to www.

P65warnings.ca.gov.

DISCLAIMERS

All information, illustrations, and specications in

this manual were in effect at the time of publishing.

The illustrations used in this manual are intended as

representative reference views only. We reserve the right

to make any specication or design change without notice.

without written permission from Westinghouse Outdoor

Power Equipment.

Read this manual before using or performing

maintenance on this product. Failure to follow

the instructions and safety precautions in this

manual can result in serious injury or death.

SAVE THESE INSTRUCTIONS

TABLE OF CONTENTS

INTRODUCTION

DISCLAIMERS .........................................................................2

........................................................2

SPECIFICATIONS

....................................................................3

SAFETY

SAFETY DEFINITIONS............................................................4

SAFETY SYMBOLS

.................................................................4

SAFETY INSTRUCTIONS

.......................................................5

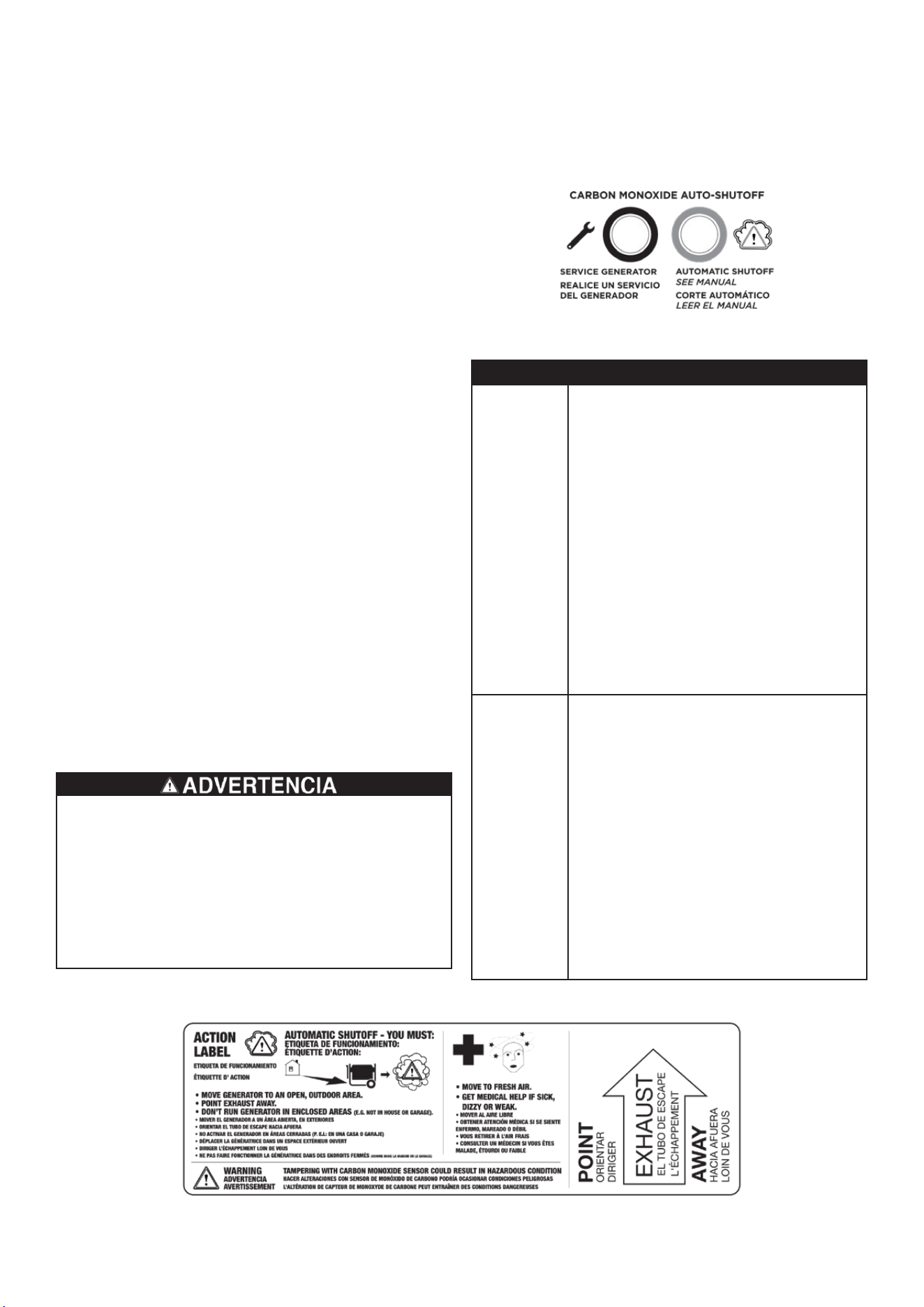

CO SENSOR

............................................................................ 7

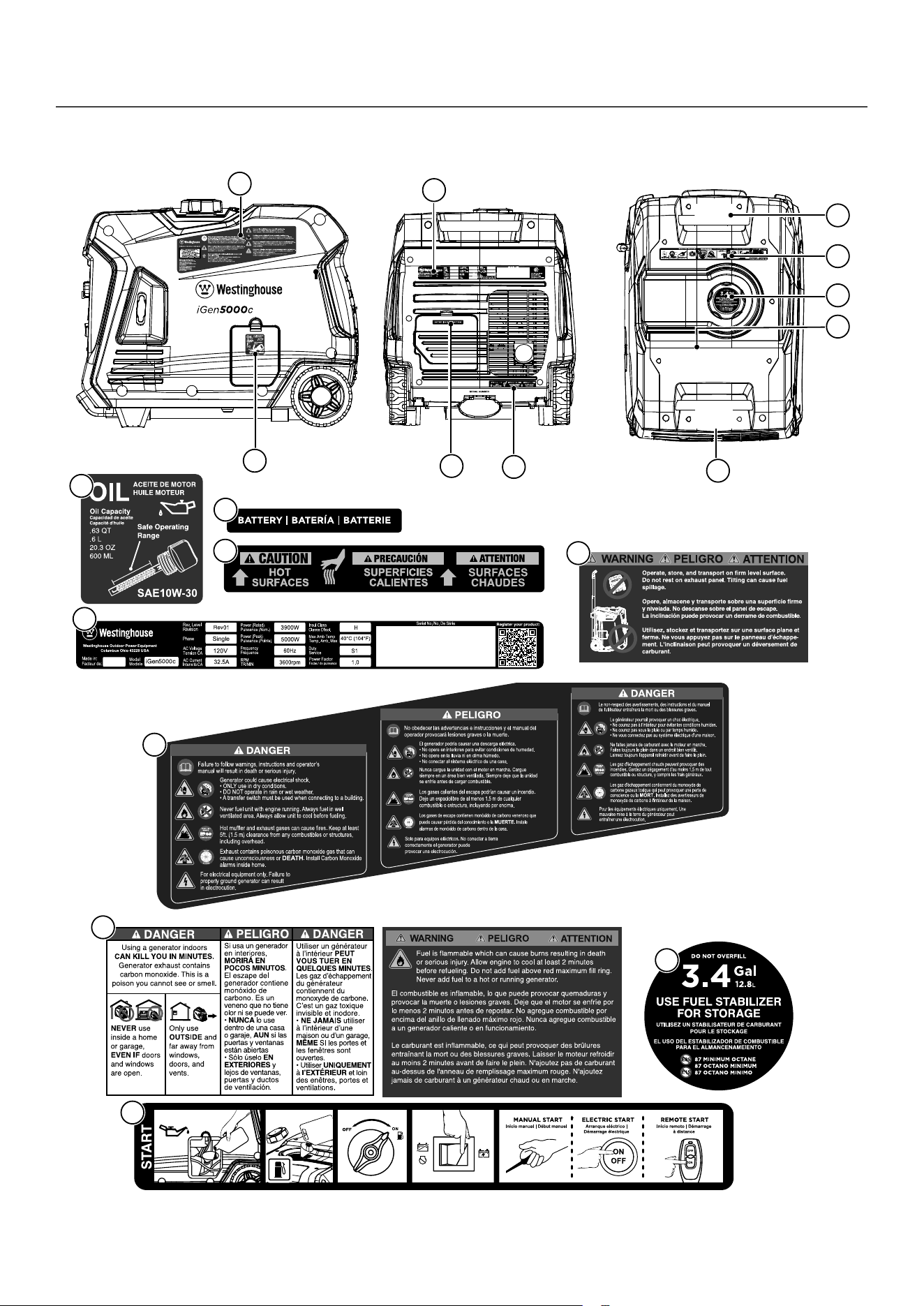

SAFETY LABELS AND DECALS

.............................................8

COMPONENTS

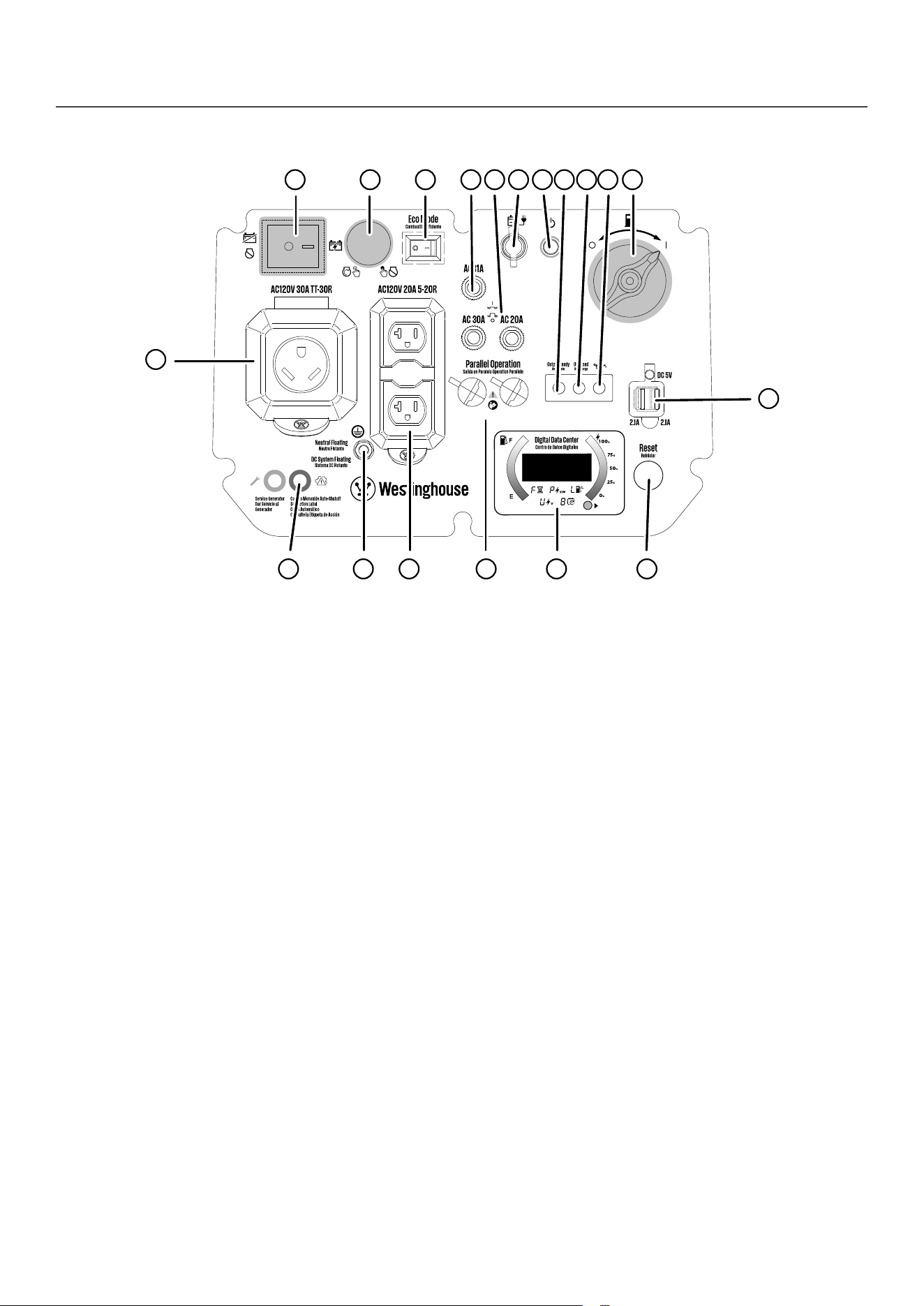

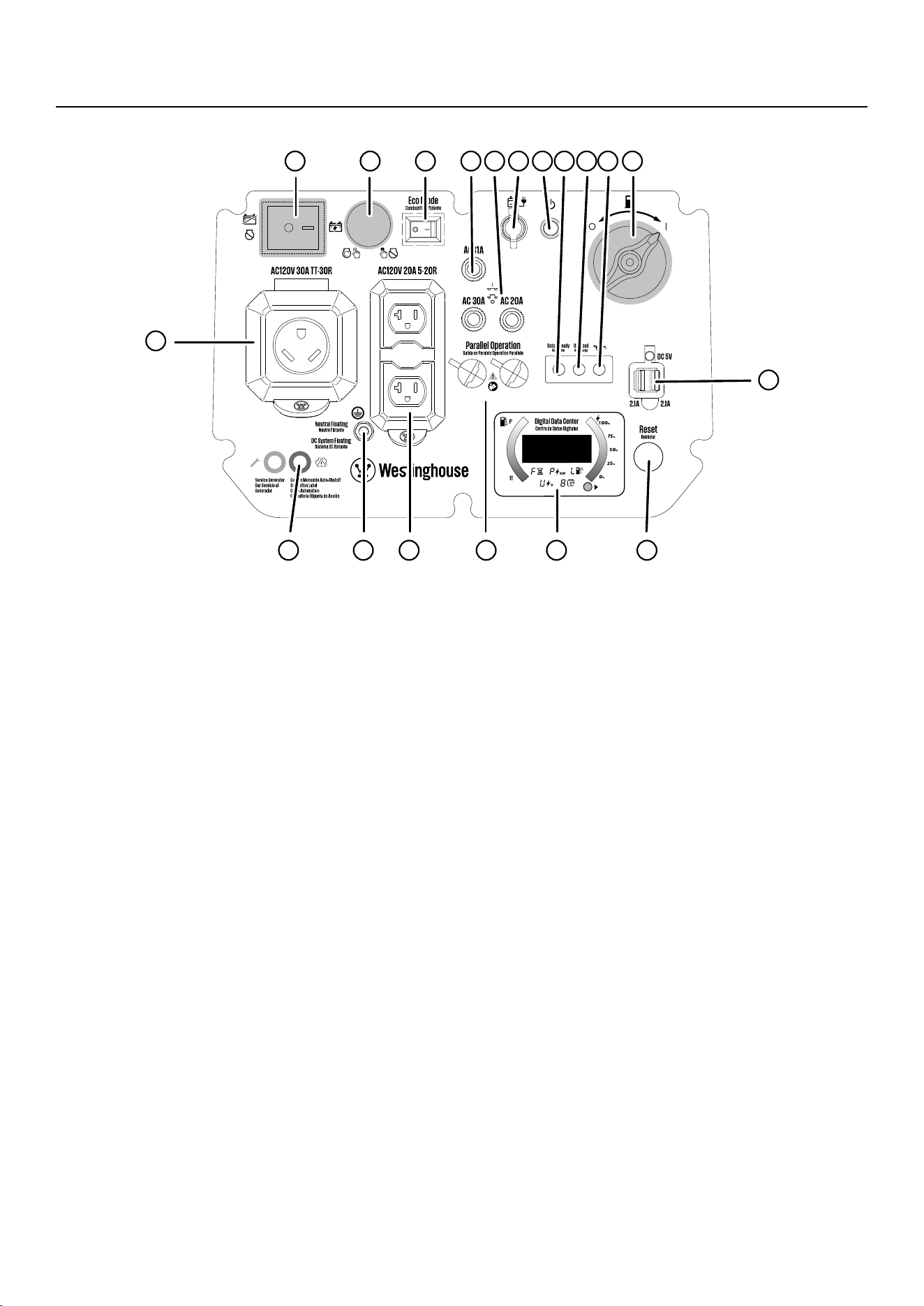

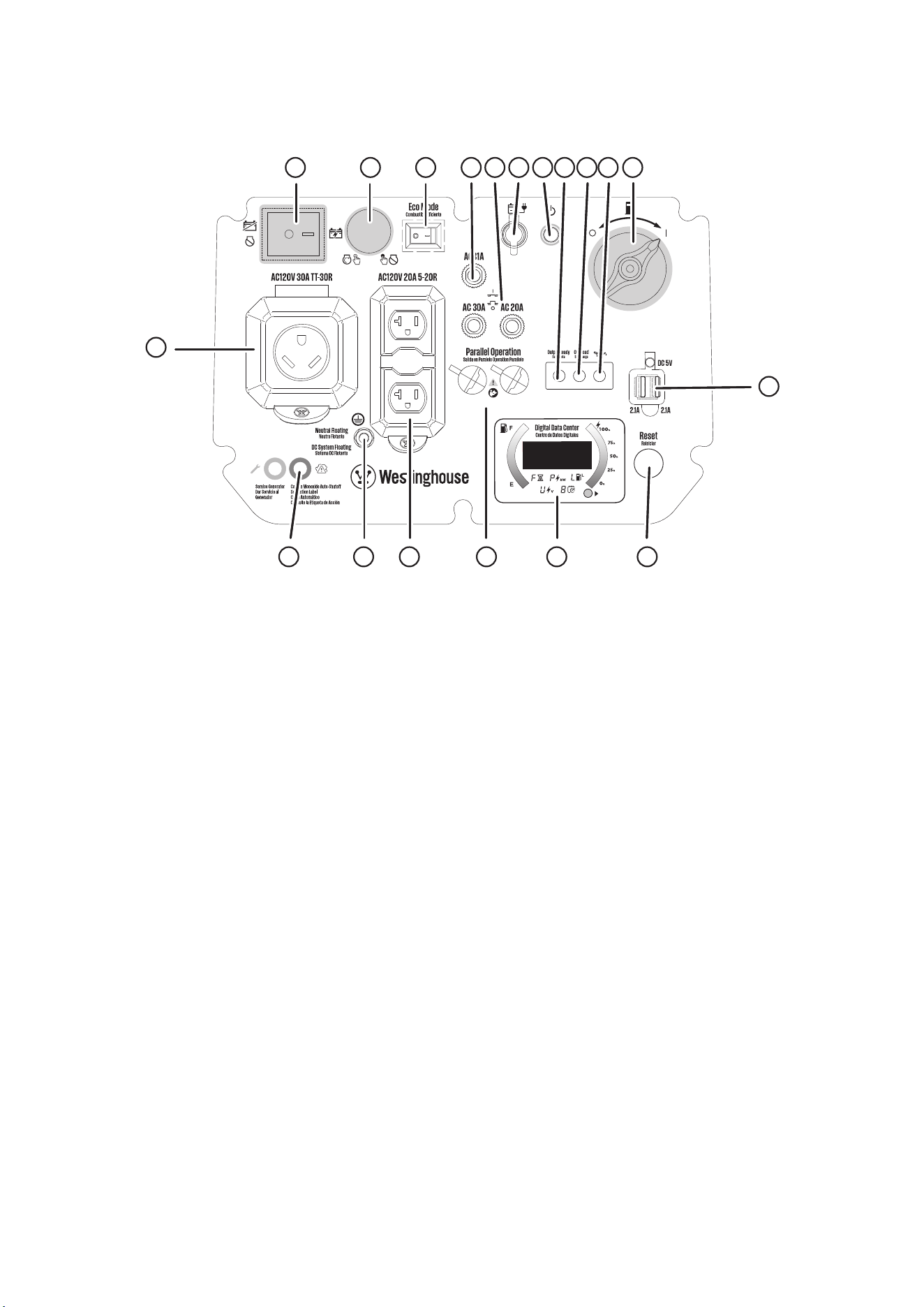

CONTROL PANEL COMPONENTS .........................................9

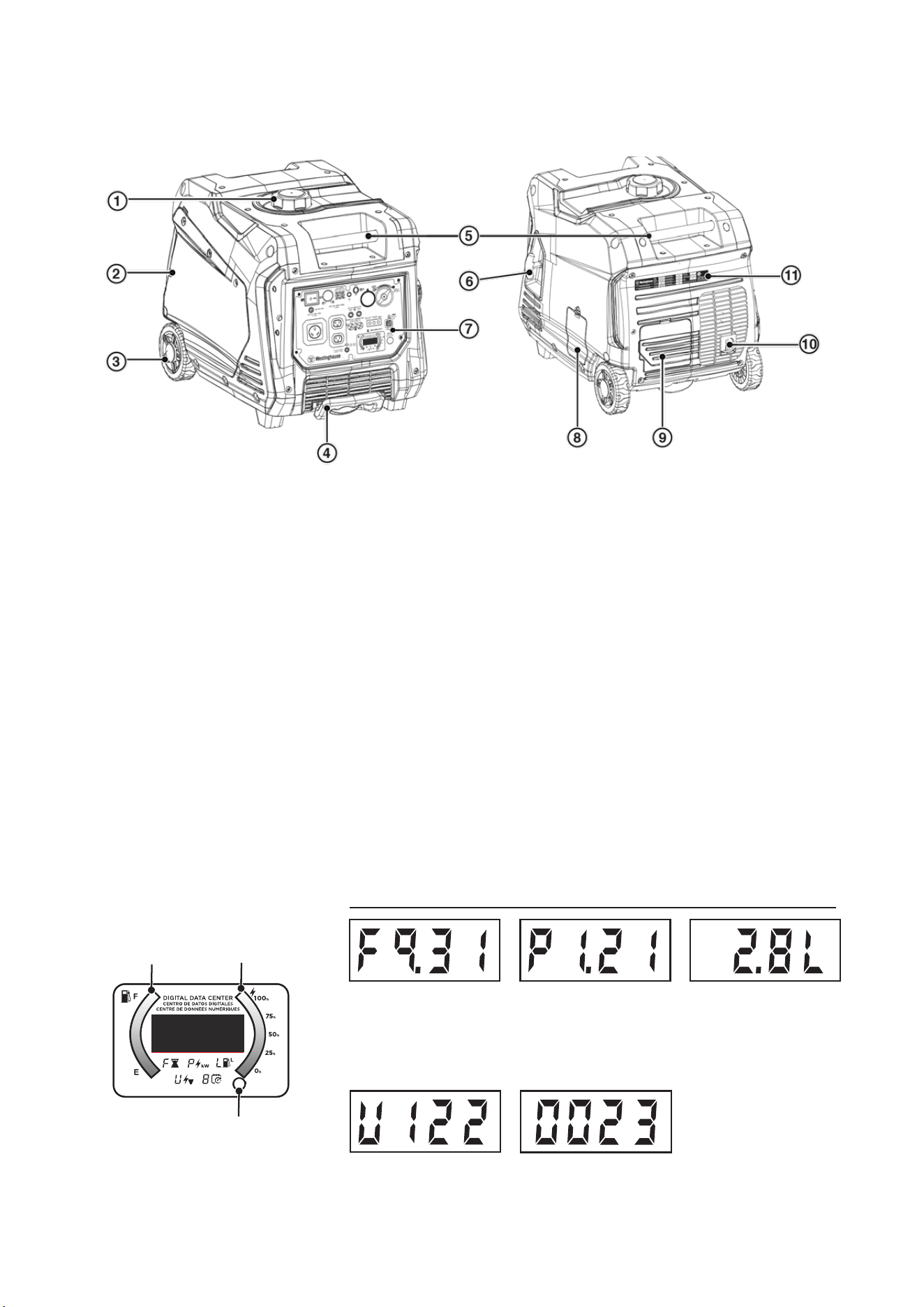

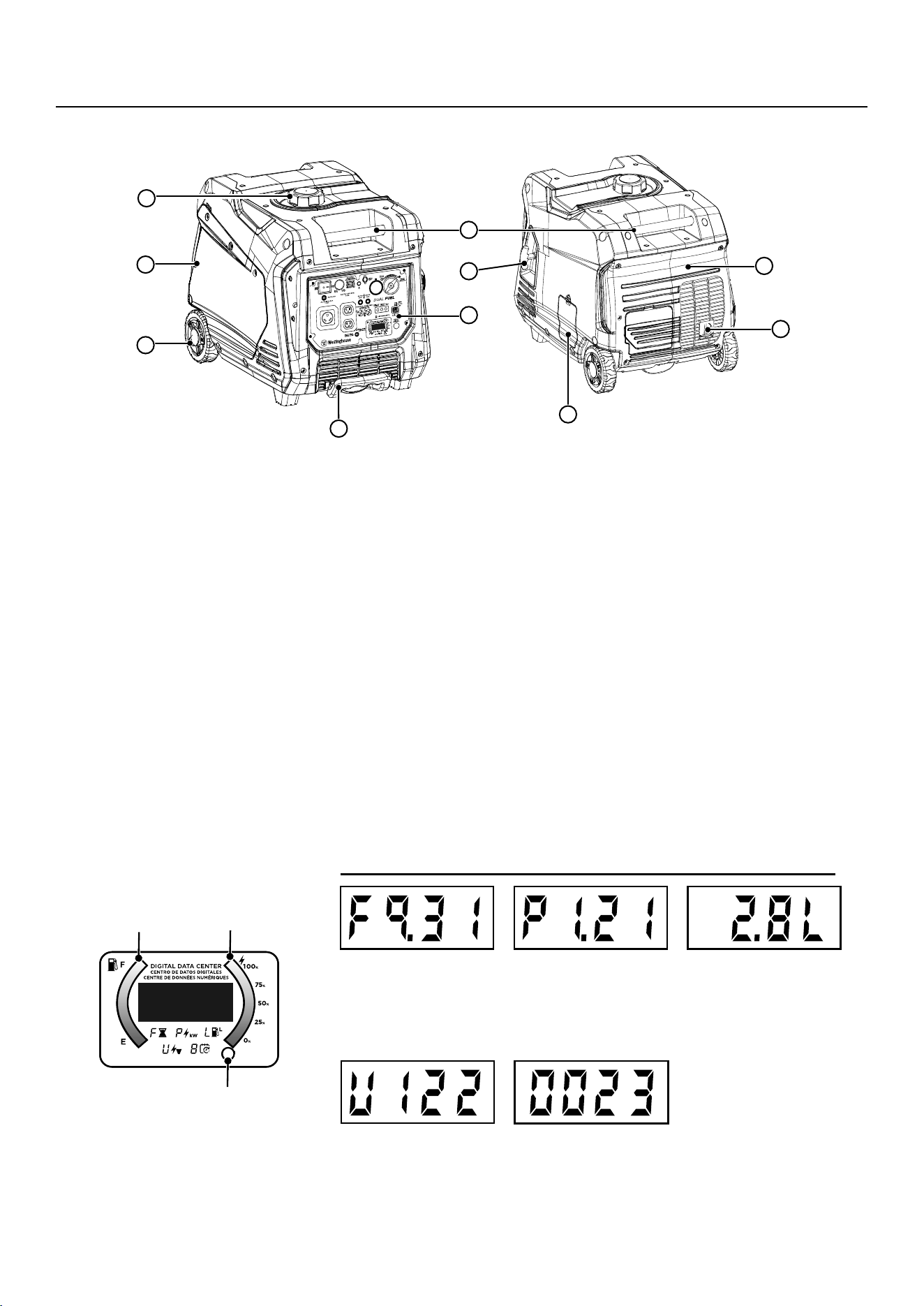

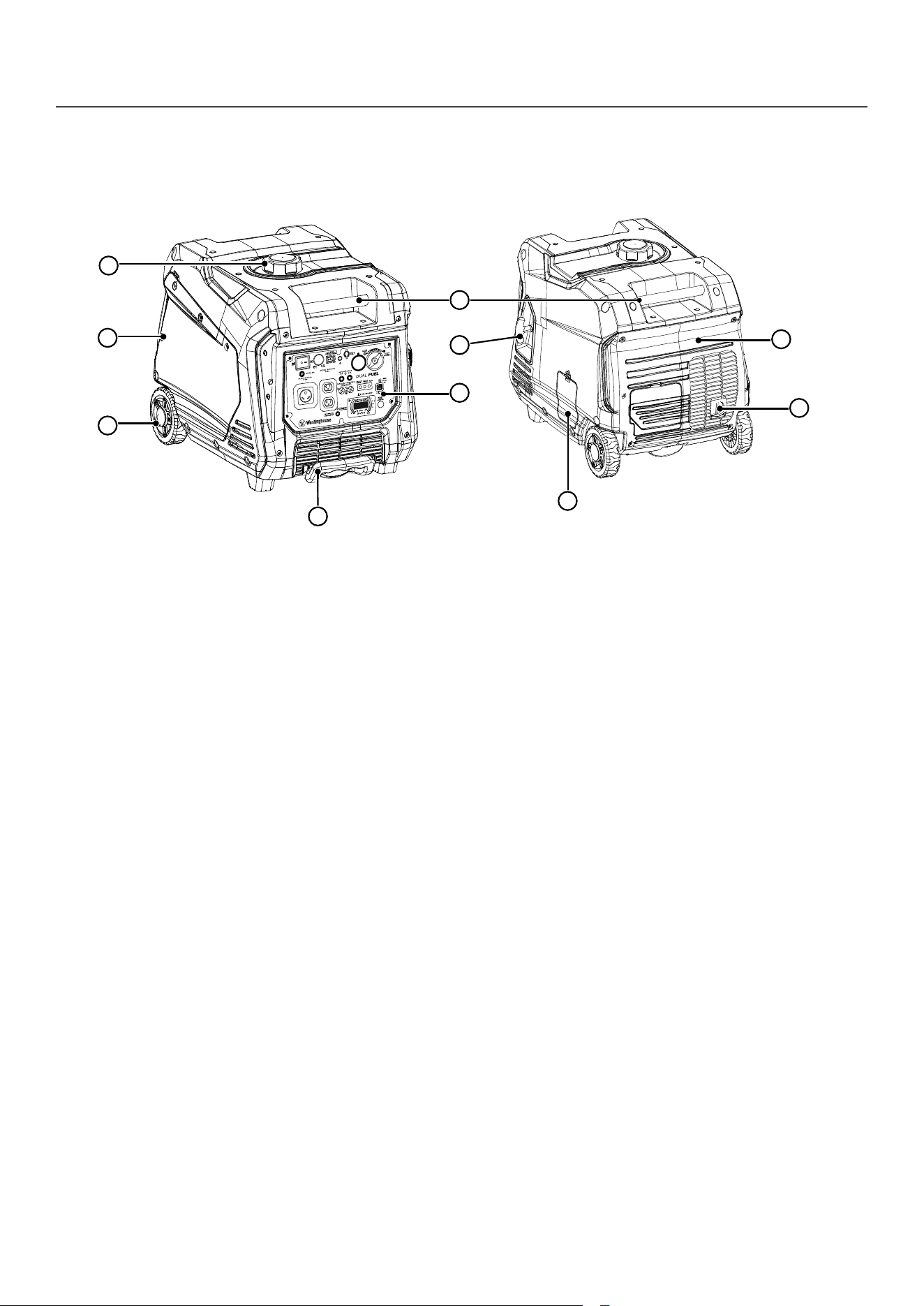

GENERATOR COMPONENTS

.............................................10

DIGITAL DATA CENTER

........................................................10

ASSEMBLY

CARTON CONTENTS ........................................................... 11

INITIAL OIL FILL

....................................................................11

FUEL

......................................................................................12

CONNECT THE BATTERY

....................................................13

OPERATION

GENERATOR LOCATION ......................................................14

GROUNDING

.........................................................................14

HIGH ALTITUDE OPERATION

..............................................14

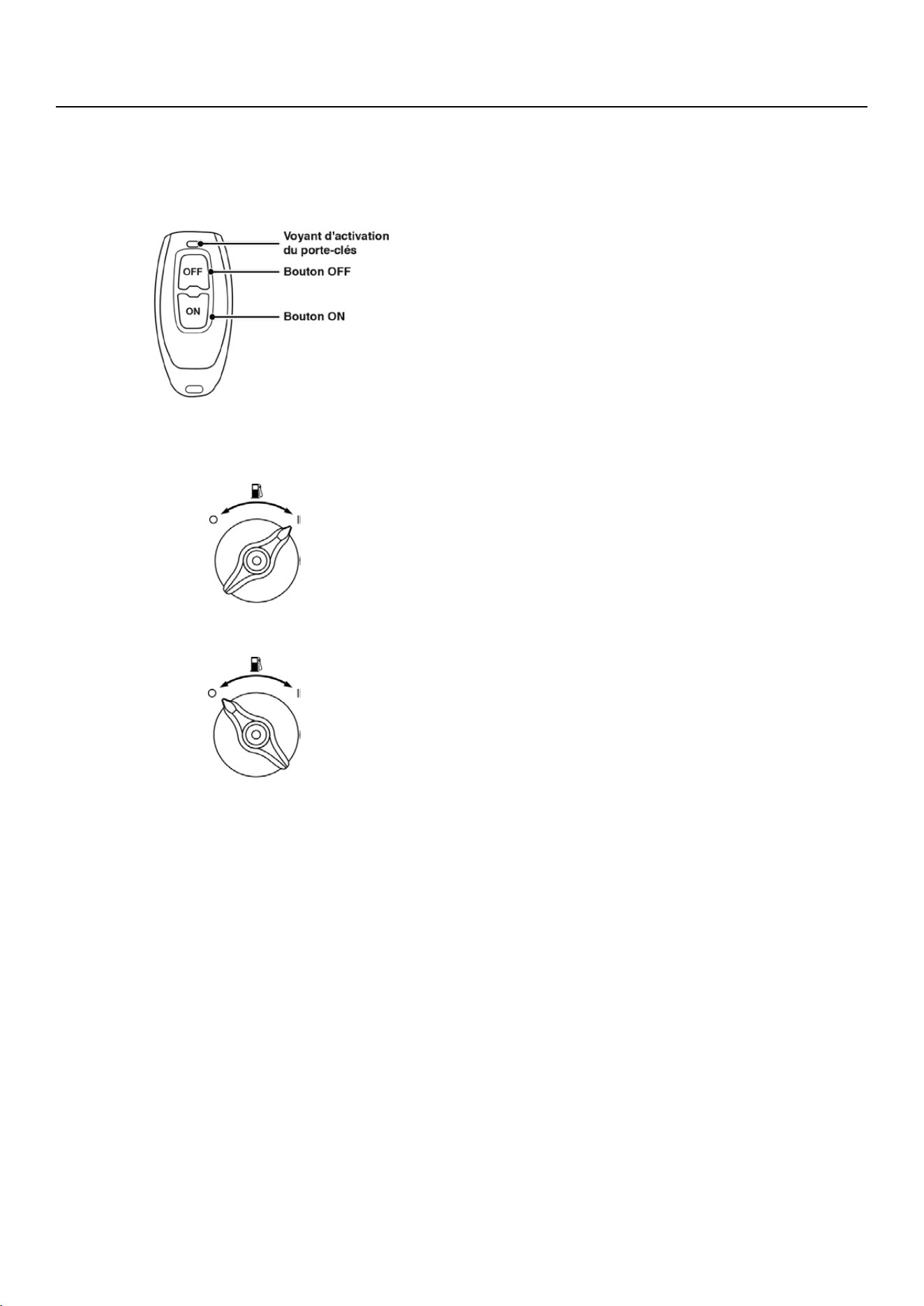

REMOTE START

...................................................................15

FUEL SWITCH

......................................................................15

BREAK-IN PERIOD

...............................................................15

FREQUENCY OF USE

..........................................................15

BEFORE STARTING THE GENERATOR

..............................15

STARTING THE ENGINE

......................................................15

STOPPING THE ENGINE

...................................................... 16

ECO MODE

............................................................................ 16

AC CIRCUIT BREAKERS

......................................................16

OVERLOAD RESET

..............................................................16

POWER MANAGEMENT

.......................................................17

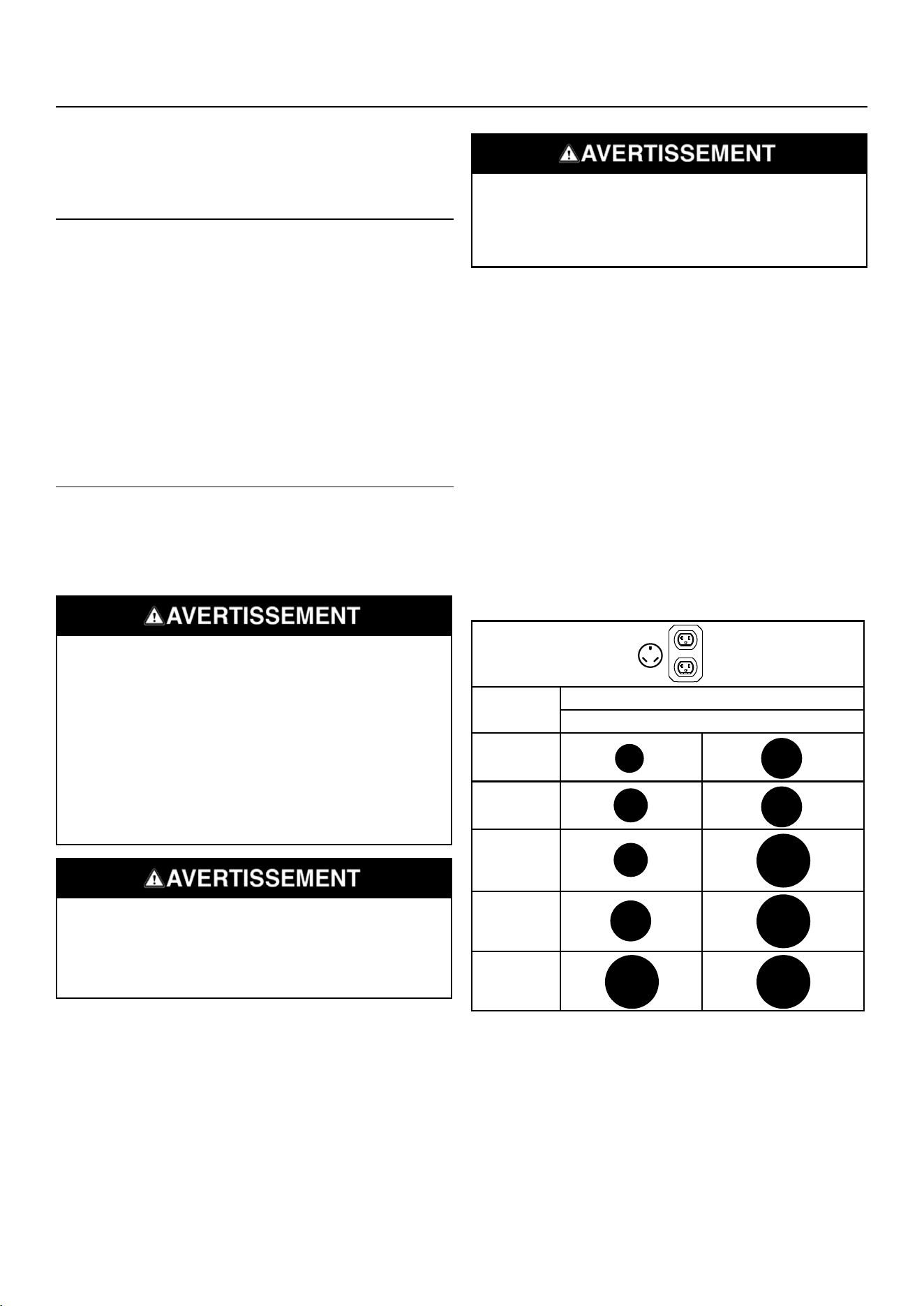

EXTENSION CORDS

............................................................17

PARALLEL OPERATION

........................................................18

TRANSPORTING

................................................................... 19

MAINTENANCE

MAINTENANCE SCHEDULE ................................................20

MAINTENANCE REPLACEMENT PARTS

............................20

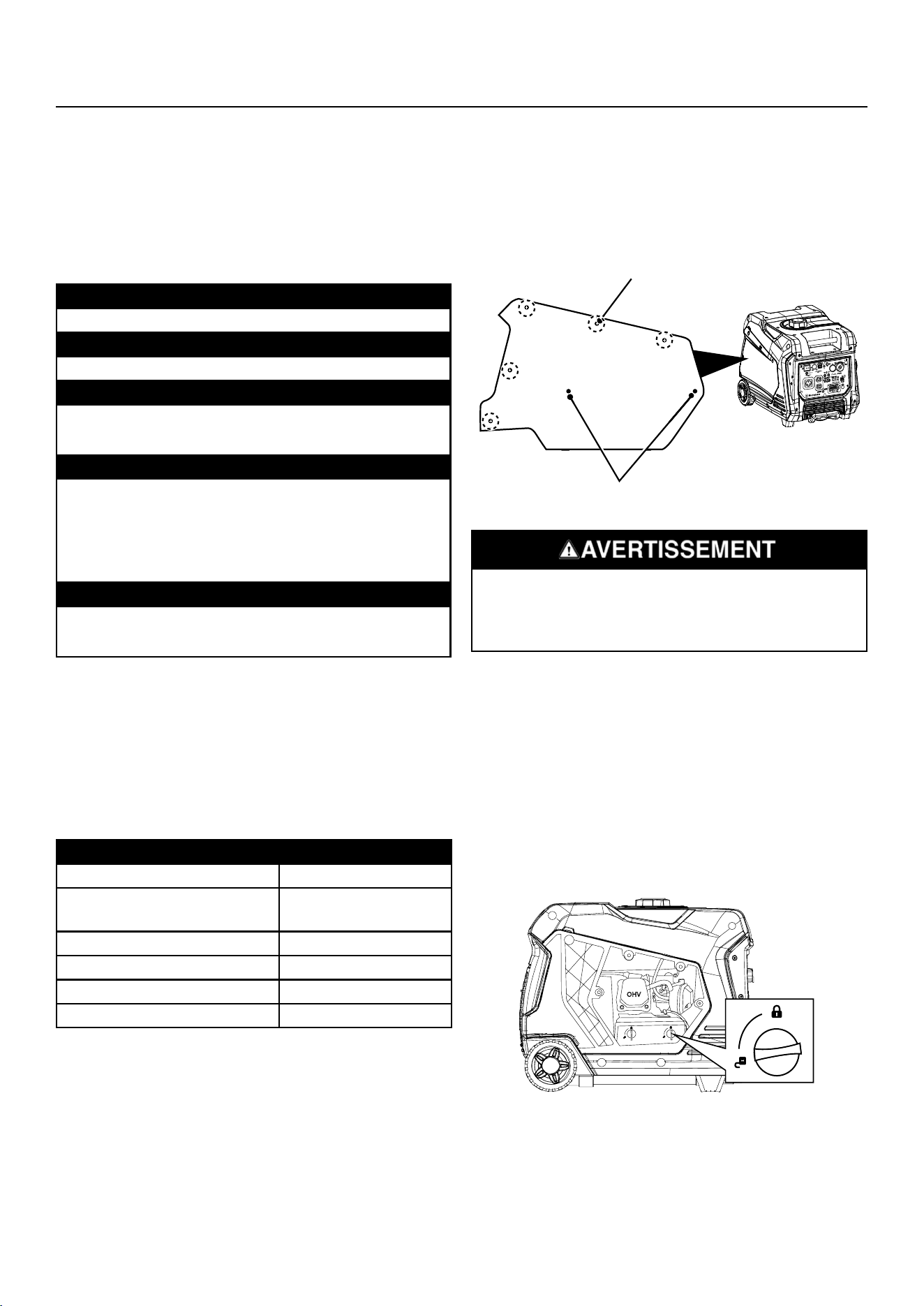

ENGINE SERVICE COVER

...................................................20

AIR FILTER MAINTENANCE

.................................................20

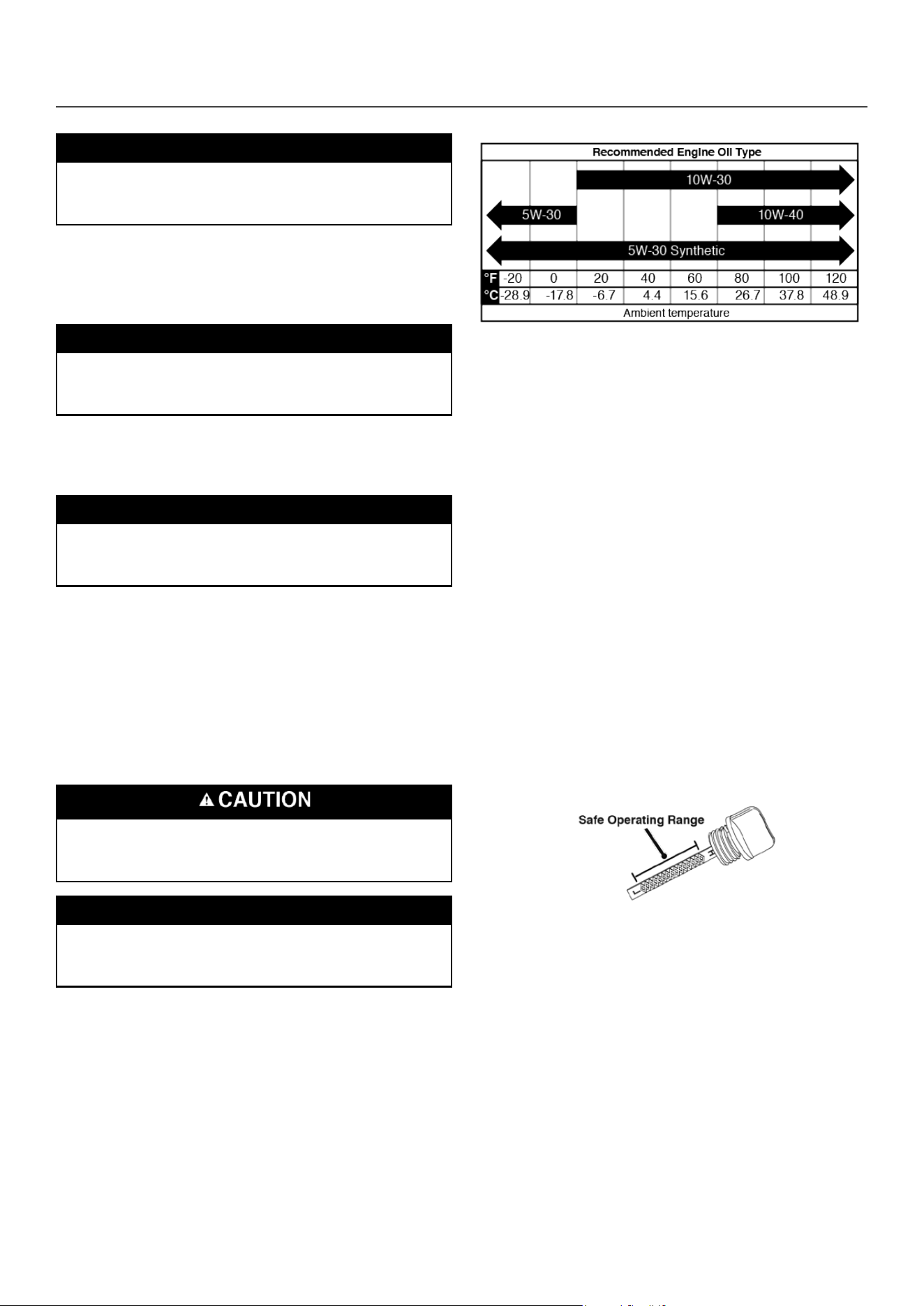

ENGINE OIL LEVEL CHECK

.................................................21

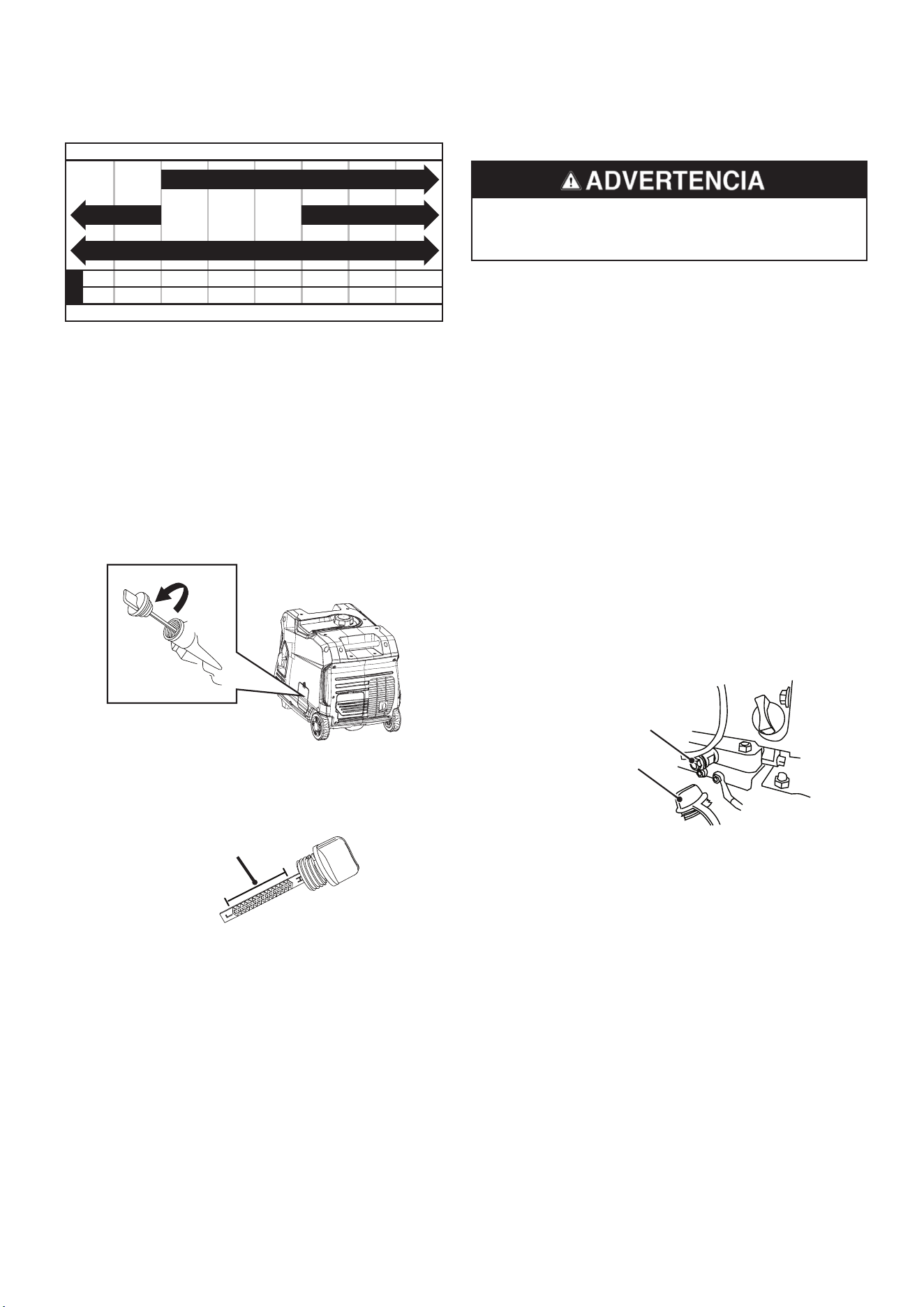

ENGINE OIL CHANGE

..........................................................22

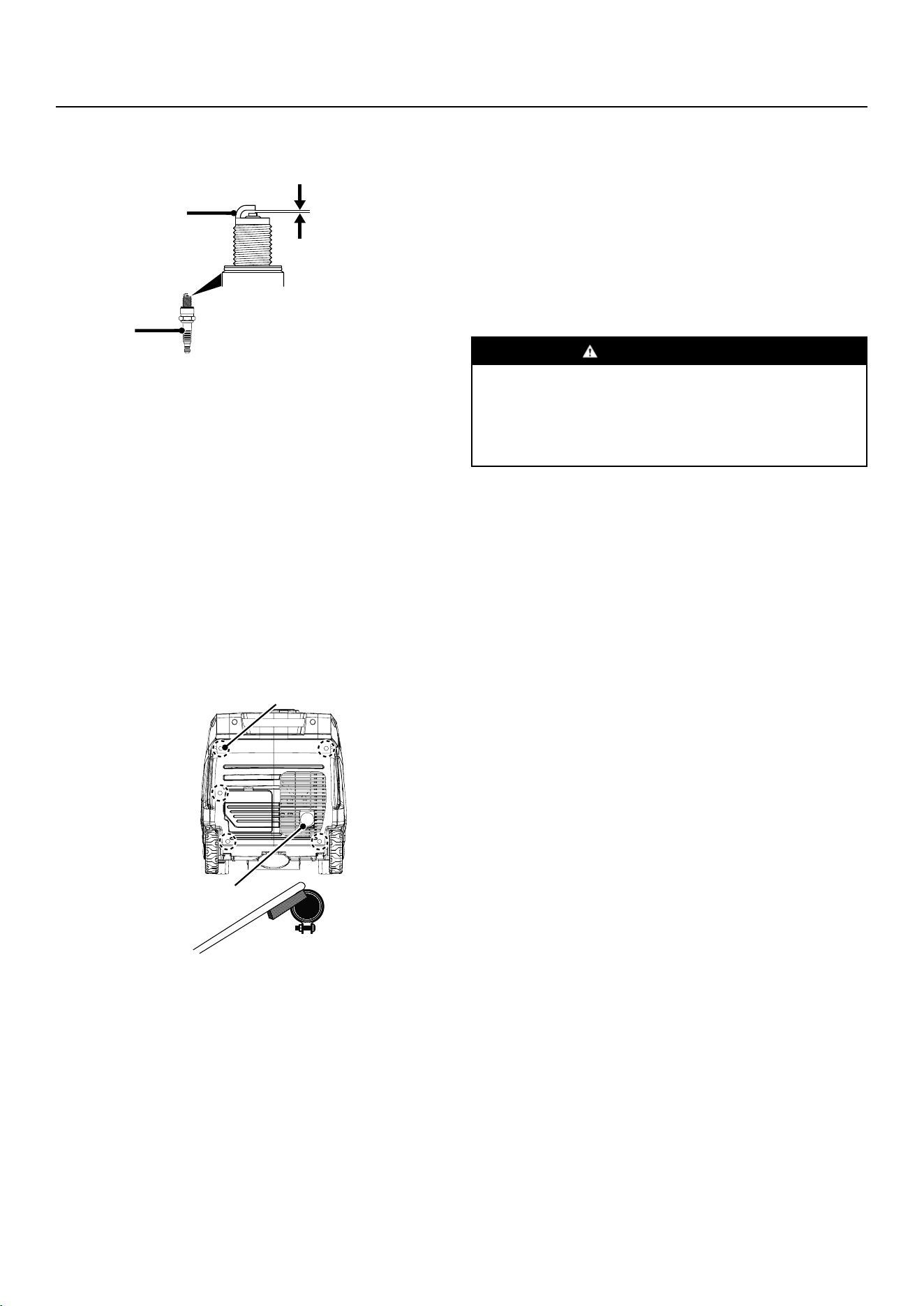

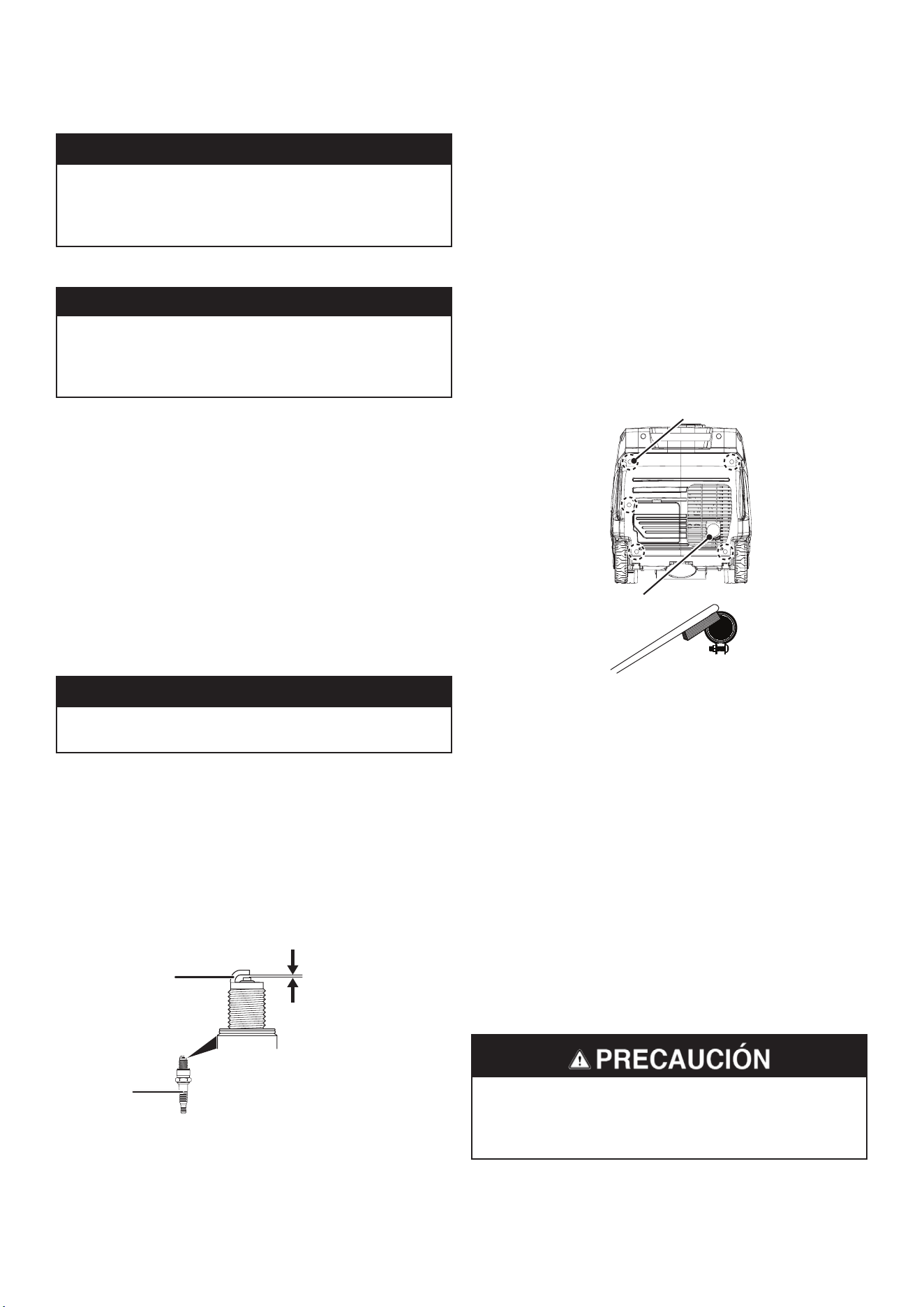

SPARK PLUG MAINTENANCE

.............................................22

SPARK ARRESTOR SERVICE

.............................................. 23

BATTERY MAINTENANCE

.................................................... 23

BATTERY REPLACEMENT

...................................................23

STORAGE

.............................................................................. 24

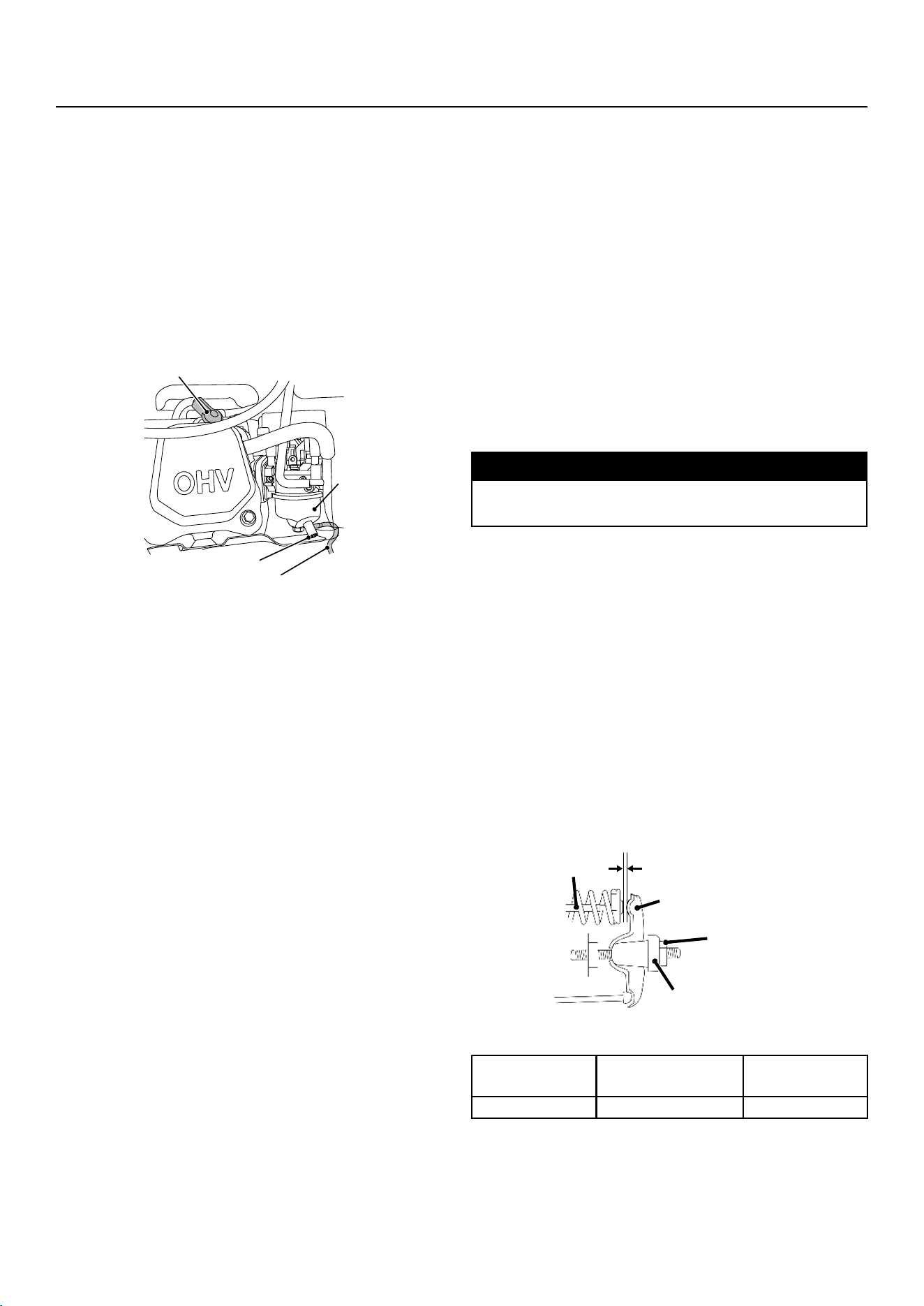

VALVE CLEARANCE

.............................................................25

MANUAL CHOKE OPERATION

.............................................25

TROUBLESHOOTING ..................................................... 26

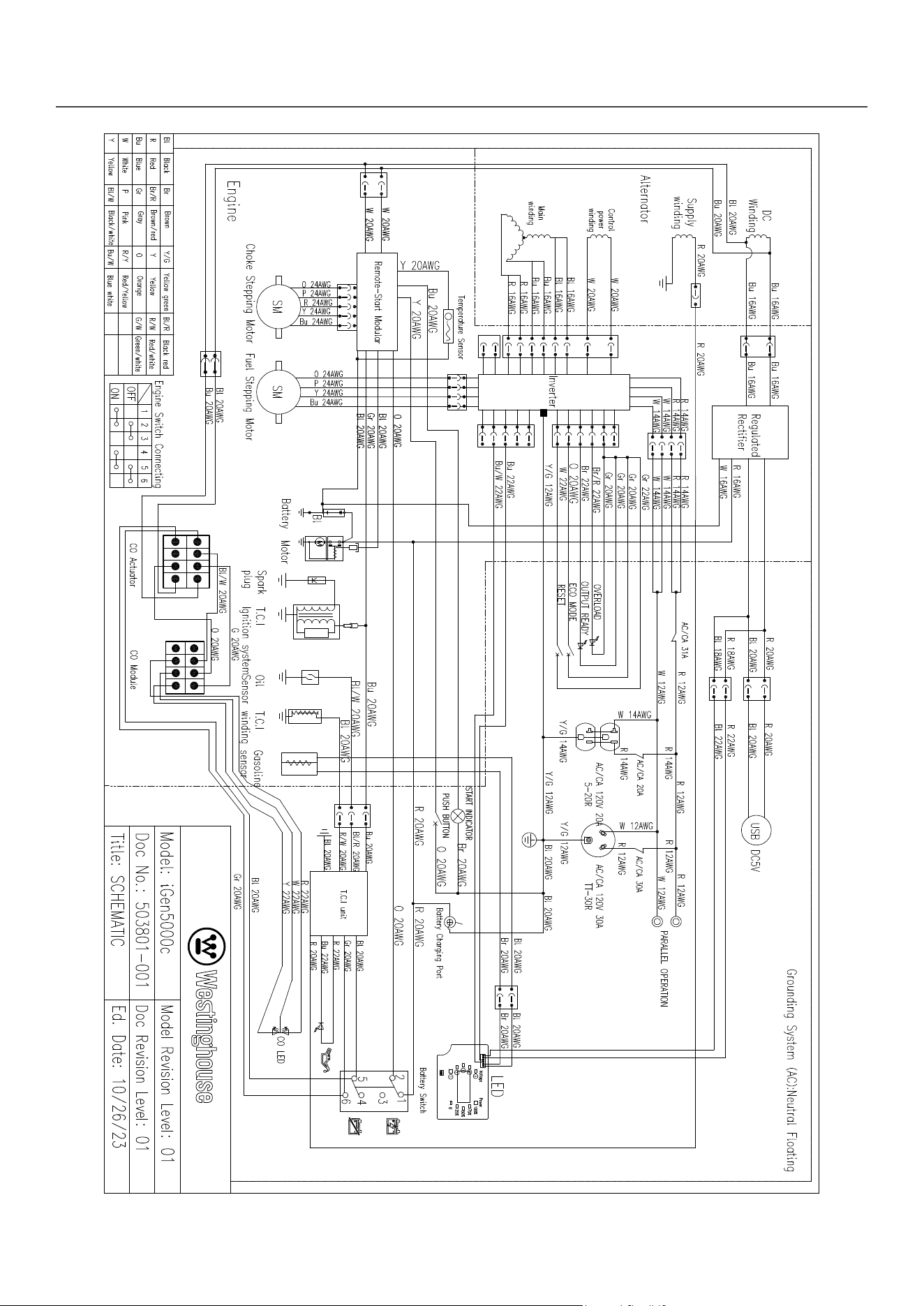

SCHEMATICS ..................................................................... 27

English | 3

INTRODUCTION

SPECIFICATIONS

Specications iGen5000c

Running Watts: 3900

Peak Watts: 5000

Rated Voltage: 120V

Rated frequency: 60 Hz

Phase: Single phase

Total Harmonic

Distortion:

≤ 3%

Engine Displacement: 224 cc

Starting Type:

Recoil, Electric Start,

Remote

Fuel Capacity: 3.4 Gallons (12.8 Liters)

Fuel Type: 87–93 octane*

Oil Capacity: 0.63 US qt (0.60 L)

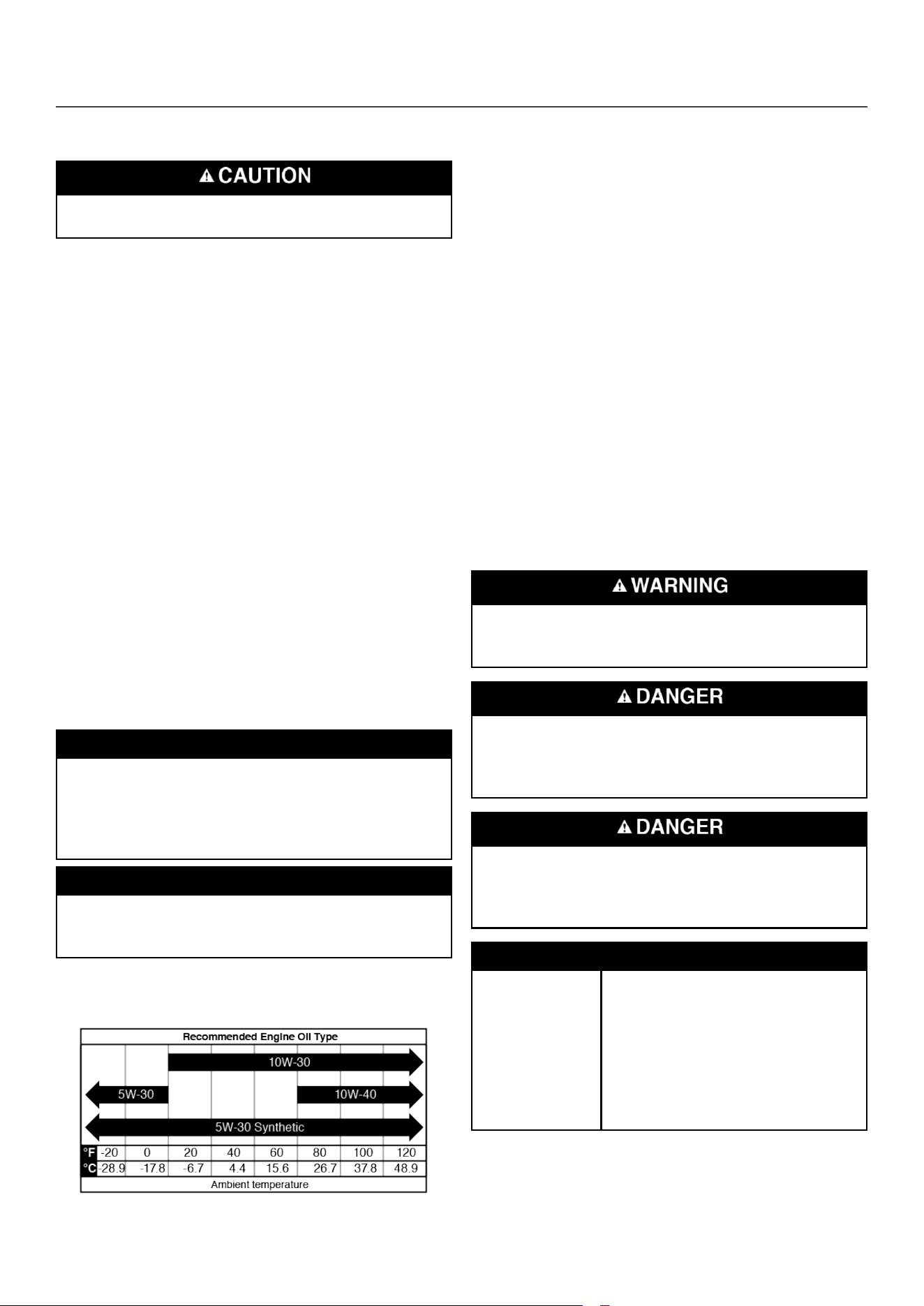

Oil Type: 10W-30

Spark Plug: 97109 - F7RTC

Spark Plug Gap:

0.024 - 0.032 in.

(0.60 - 0.80 mm)

Valve Intake

Clearance:

0.0031 – 0.0047 in

(0.08 – 0.12 mm)

Valve Exhaust

Clearance:

0.0051 – 0.0067 in

(0.13 – 0.17 mm)

AC Grounding System: Floating neutral

Voltage Regulator: Digital

Alternator Type: Permanent magnet

Maximum Ambient

Temperature:

104°F (40°C)

Certications:

• EPA

• CARB

*Ethanol content of 10% or less. DO NOT use E15 or E85.

UPDATES

The latest User Manual for your Westinghouse

generator can be found under our support tab. https://

westinghouseoutdoorpower.com/pages/manuals

Or scan the following QR code with your smartphone

camera to be directed to the link.

NOTICE

This product is designed and rated for continuous

operation at ambient temperatures up to 104°F (40°C).

If needed, this product can be operated at temperatures

ranging from 5°F (15°C)–122°F (50°C) for short periods.

If the product is exposed to temperatures outside of this

range during storage, it should be brought back within

this range before operation. This product must always

be operated outdoors in a well-ventilated area and far

away from doors, windows, and other vents.

Maximum wattage and current are subject to and

limited by such factors as fuel BTU content, ambient

temperature, altitude, engine conditions, etc. Maximum

power decreases about 3.5% for each 1,000 feet above

sea level, and will also decrease about 1% for each 10°F

(6°C) above 60°F (16°C) ambient temperature.

PRODUCT REGISTRATION

For trouble-free warranty coverage, it is important to

You can register by:

• Completing and mailing the product registration card

included in the carton.

• Registering your product online at:

https://westinghouseoutdoorpower.com/pages/

warranty-registration

• Scanning the following QR code with your smartphone

camera. You will be directed to the mobile registration

link.

• Sending the following product information to:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

KEEP YOUR PURCHASE RECEIPT FOR

TROUBLE-FREE WARRANTY

COVERAGE.

4 | English

SAFETY

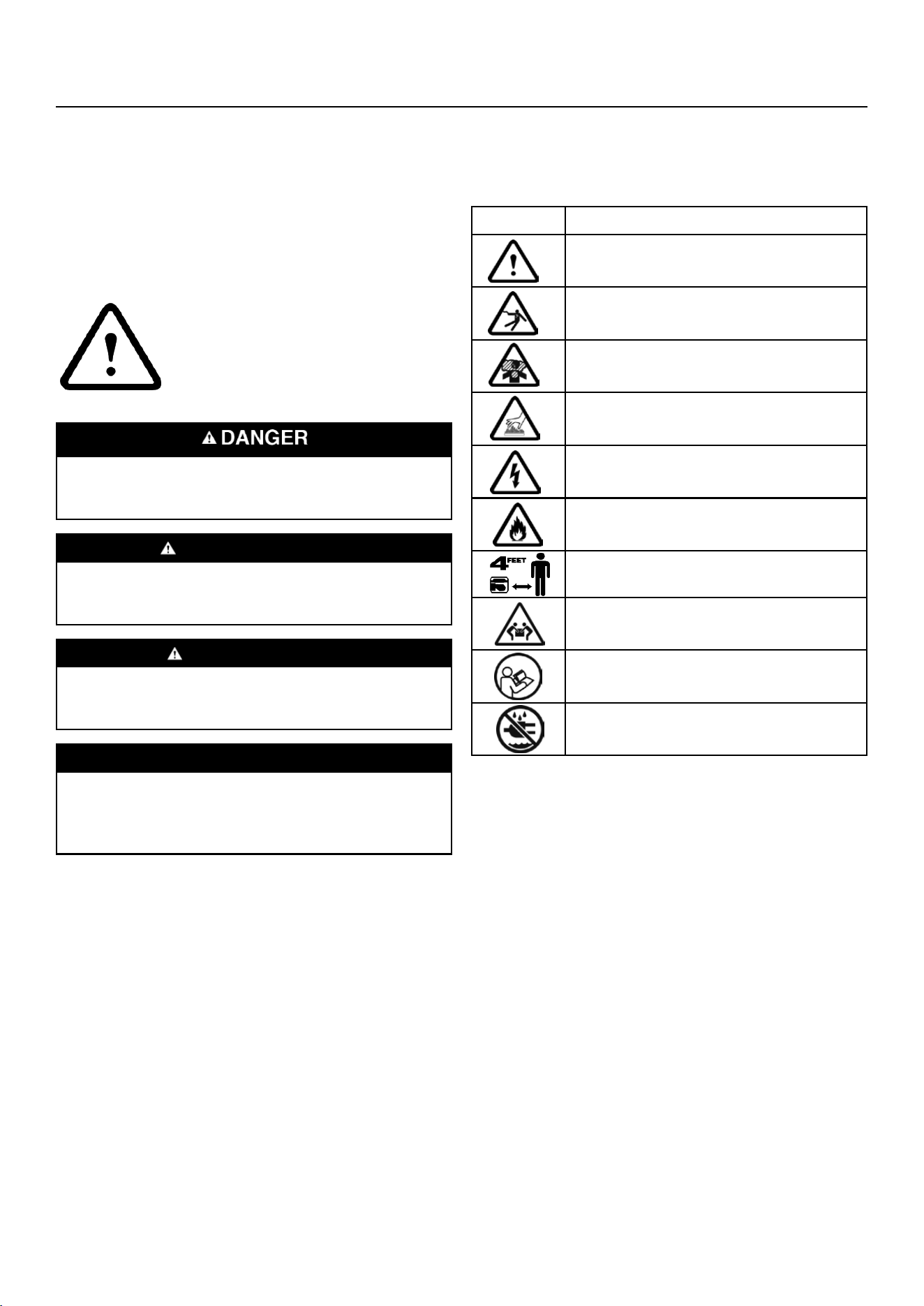

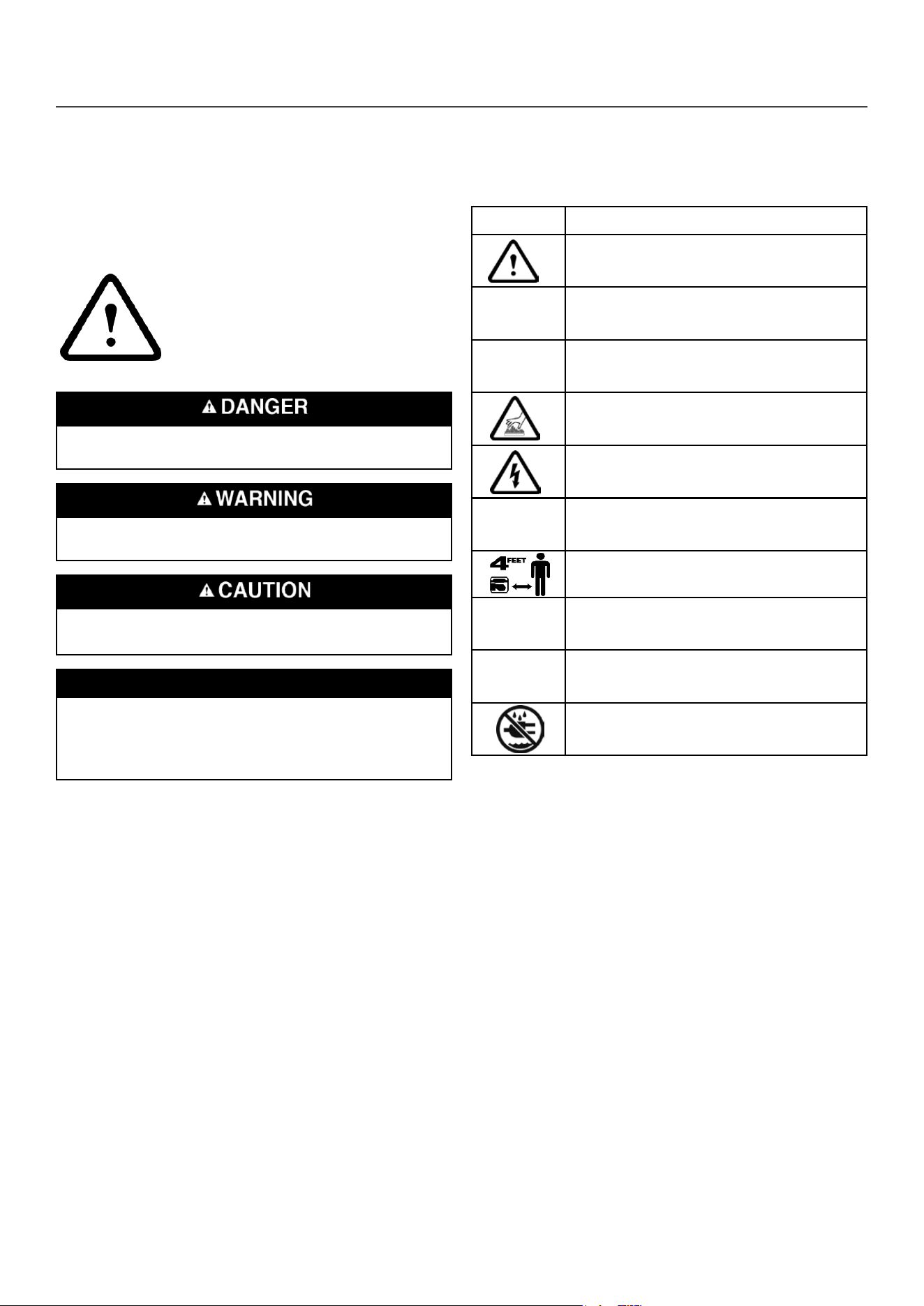

SAFETY DEFINITIONS

The words DANGER, WARNING, CAUTION and NOTICE

are used throughout this manual to highlight important

information. Make sure that the meanings of this safety

information is known to all who operate, perform

mantainence on, or are near the generator.

This safety alert symbol appears

with most safety statements. It

means attention, become alert, your

safety is involved! Please read and

abide by the message that follows

the safety alerts symbol.

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

NOTICE

Indicates a situation which can cause damage

to the generator, personal property, and/or the

environment, or cause the equipment to operate

improperly.

Note: Indicates a procedure, practice or condition

that should be followed for the generator to function

in the manner intended.

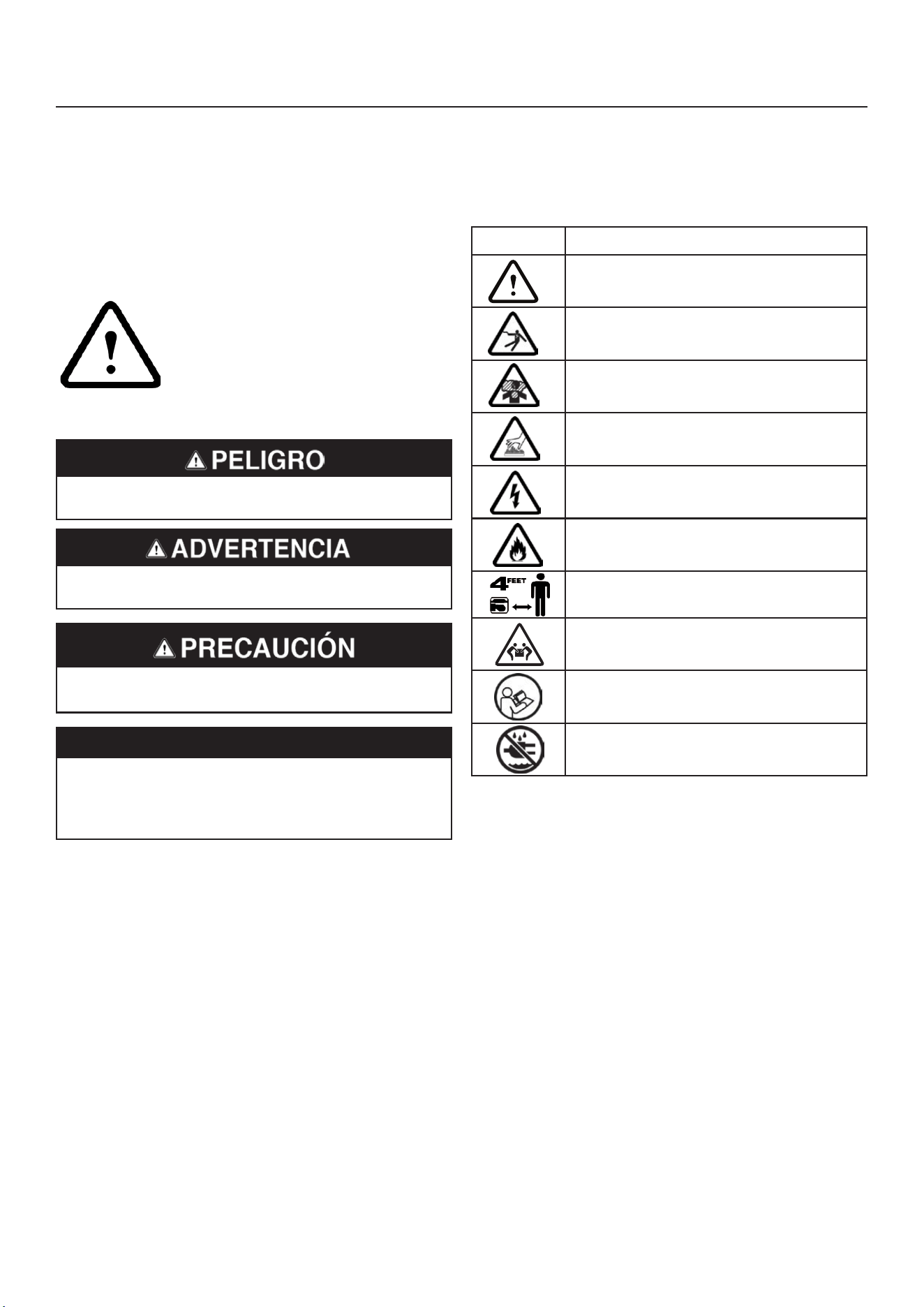

SAFETY SYMBOLS

Follow all safety information contained in this manual

and on the generator.

Symbol Description

Safety Alert Symbol

Electrocution Hazard

Asphyxiation Hazard

Burn Hazard. Do not touch hot surfaces.

Electrical Shock Hazard

Fire Hazard

Maintain Safe Distance

Lifting Hazard

Read Manufacturer’s Instructions

Do Not Operate in Wet Conditions

English | 5

SAFETY INSTRUCTIONS

NOTICE

Install battery-powered carbon monoxide detectors or

plug-in carbon monoxide detectors with battery back-up

in living areas.

Fire and electrocution hazard. Do not connect to

a building’s electrical system unless the generator

and transfer switch have been properly installed and

the electrical output has been veried by a qualied

electrician. The connection must isolate the generator

power from utility power and must comply with all

applicable laws and electrical codes.

Electrocution hazard. Never use the generator in a

location that is wet or damp. Never expose the generator

to rain, snow, water spray, or standing water while in

use. Protect the generator from all hazardous weather

conditions. Moisture or ice can cause a short circuit or

other malfunction in the electrical circuit.

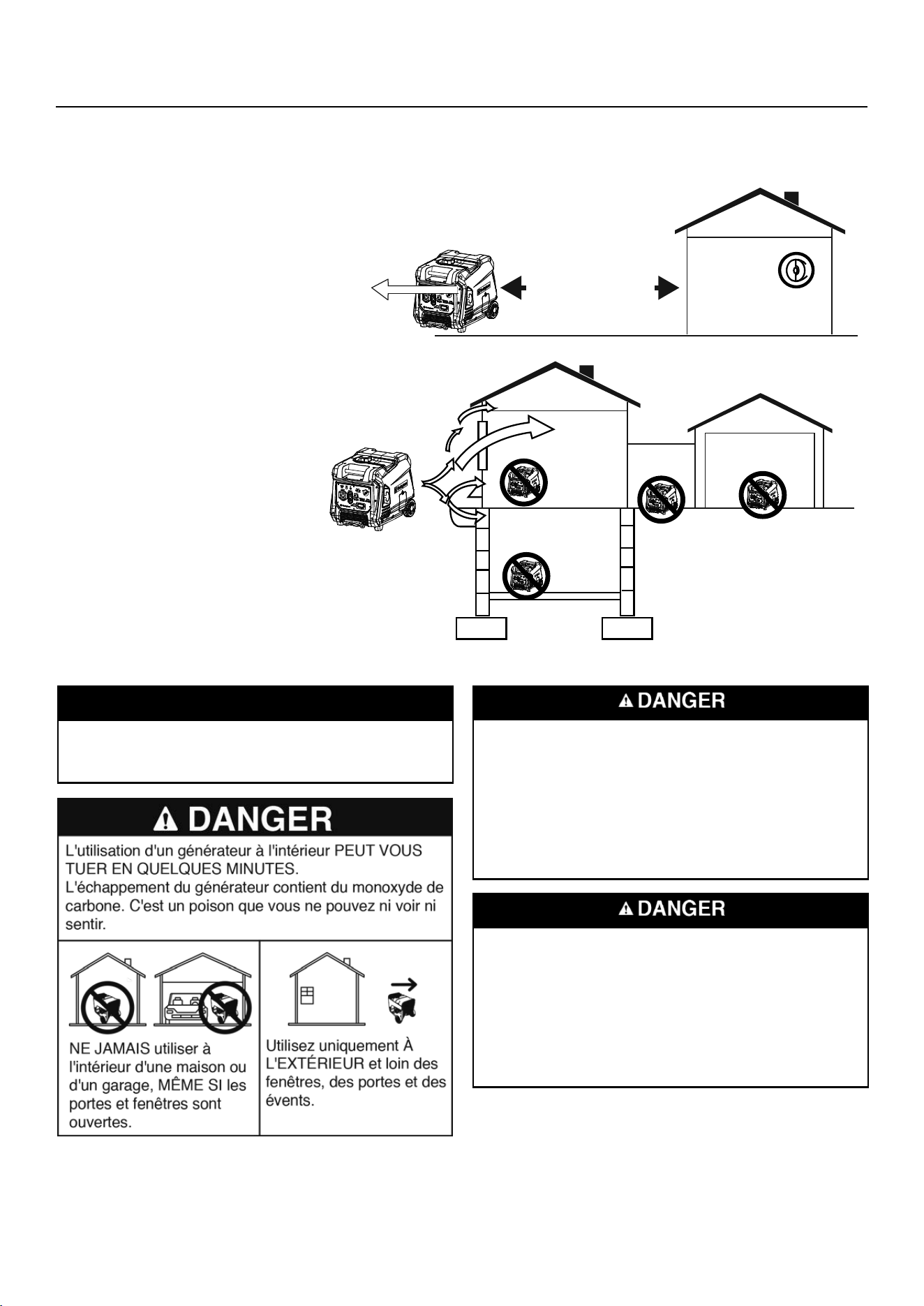

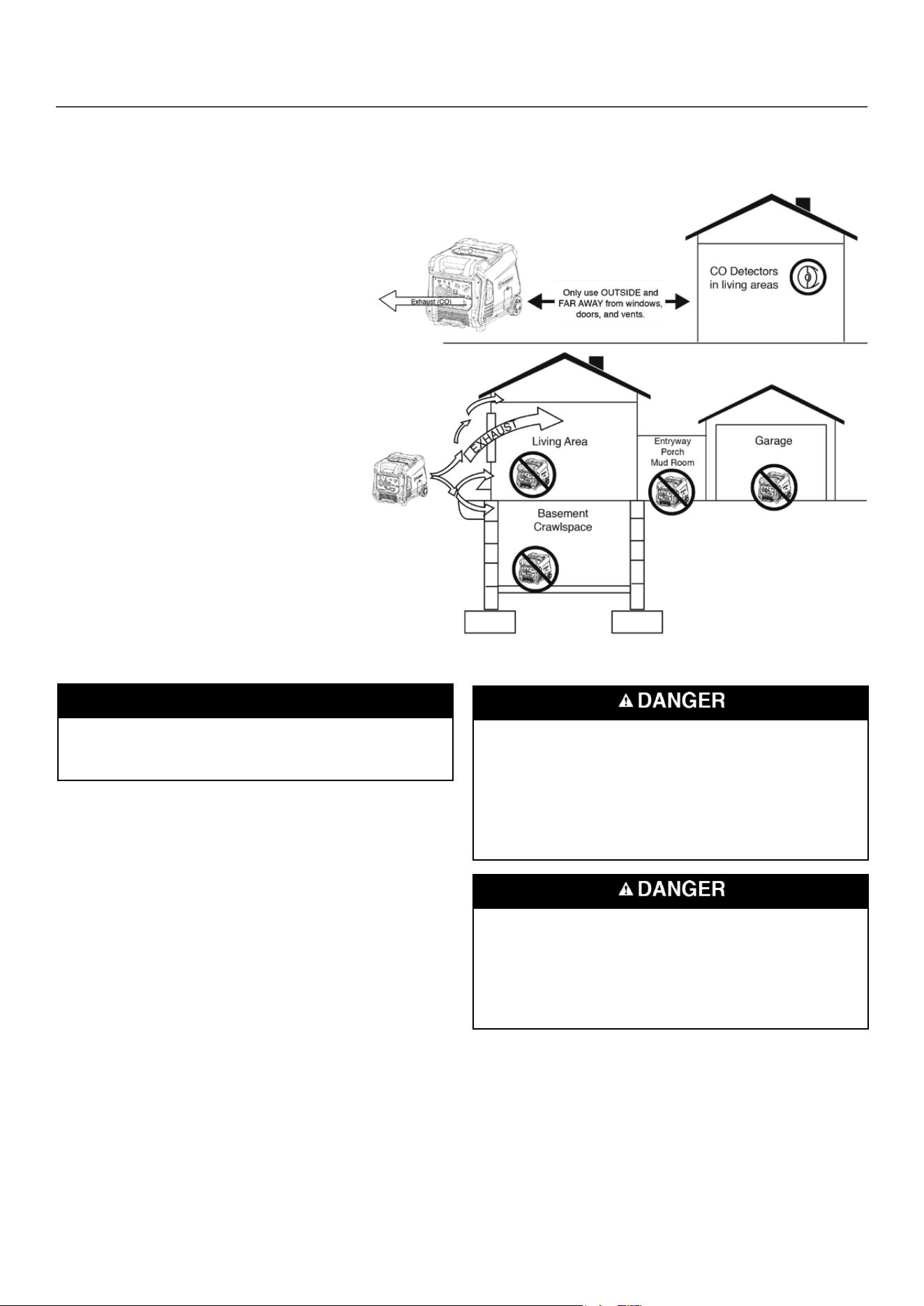

CORRECT USAGE

Example location to reduce risk of carbon monoxide poisoning

• ONLY use outside and downwind, far away

from windows, doors and vents.

• Direct exhaust away from occupied spaces

INCORRECT USAGE

Do not operate in any of the following locations:

• Near any door, window, or vent

• Garage

• Basement

• Crawl Space

• Living Area

• Attic

• Entry Way

• Porch

• Mudroom

SAFETY

6 | English

SAFETY

GENERAL SAFETY PRECAUTIONS

• Never use the generator to power medical support

equipment.

• Do not operate the generator when you are tired or

under the inuence of drugs, alcohol, or medication.

• Do not use generator with electrical cords which are

worn, frayed, bare, or otherwise damaged.

• All electrical tools and appliances operated from this

generator must be properly grounded by use of a third

wire or be double-insulated.

• When this generator is used to supply a building wiring

system the generator must be installed by a qualied

electrician and connected to a transfer switch as a

separately derived system in accordance with NFPA 70,

National Electrical Code.

• If you begin to feel sick, dizzy, or weak while using

the generator, move to fresh air IMMEDIATELY. See a

doctor, as you can have carbon monoxide poisoning.

• Only use OUTSIDE and far away from windows, doors,

and vents as recommended by the US Department

of Health and Human Services Centers for Disease

Control and Prevention. Your specic home and/or wind

conditions may require additional distance.

• While operating and storing, keep at least 5 feet of

clearance on all sides of the generator, including

overhead. Allow the generator to cool a minimum of 30

minutes before storage. Heat created by the mufer and

exhaust gases could be hot enough to cause serious

burns and/or ignite combustible objects.

• Do not touch the mufer or engine. They are very HOT

and will cause severe burns. Do not put body parts or

any ammable or combustible materials in the direct

path of the exhaust.

• Always remove any tools or other service equipment

used during maintenance away from the generator

before operating.

• Avoid skin contact with engine oil or gasoline. Wear

protective clothing and equipment. Wash all exposed

skin with soap and water.

FUEL SAFETY

• Store fuel in a container approved for gasoline.

• Do not smoke when lling the generator with gasoline.

• Do not allow the generator’s gas tank to overow when

lling.

• Shut down the engine and allow it to cool for ve

minutes before adding gasoline or oil to the generator.

• Never remove the fuel cap when the generator is

running. Shut off the engine and allow the unit to cool

at least ve minutes. Remove the fuel cap slowly to

release pressure, keep fuel from escaping around the

cap, and to avoid the heat from the mufer igniting fuel

vapors. Tighten the fuel cap securely after refueling.

• Wipe spilled fuel from the unit.

• Never attempt to burn off spilled fuel.

• Never overll the fuel tank. Leave room for fuel to

expand. Overlling the fuel tank can result in a sudden

overow of gasoline and result in spilled gasoline

coming in contact with HOT surfaces.

• Spilled fuel can ignite. If fuel is spilled on the generator,

wipe up any spills immediately. Dispose of rag properly.

Allow area of spilled fuel to dry before operating the

generator.

• Wear eye protection while refueling.

• Never use gasoline as a cleaning agent.

• Store any containers containing gasoline in a well-

ventilated area, away from any combustibles or source

of ignition.

GASOLINE AND GASOLINE VAPOR (GAS)

Fire and explosion hazard. Gasoline is highly explosive

and ammable and can cause severe burns or death.

• In case of a gas re, do not attempt to extinguish the

ame if the fuel valve is in the gas position. Introducing

an extinguisher to a generator with an open fuel valve

could create an explosion hazard.

• Gas has a distinctive odor, this will help detect potential

leaks quickly.

• Gas vapors can cause a re if ignited.

• Gasoline is a skin irritant and needs to be cleaned up

immediately if it comes in contact with the skin.

When starting the generator:

• Make sure that the fuel cap, air lter, spark plug, fuel

lines, and exhaust system are properly in place.

• If you spill any gasoline on the tank, allow it to fully

evaporate before operating.

• Make sure the generator is on a at surface before

operating.

When transporting or servicing the generator:

• Disconnect the spark plug wire to prevent accidental

starting.

When storing the generator:

• Store away from sparks, open ames, pilot lights, heat,

and other sources of ignition.

• Do not store gas near furnaces, water heaters, or any

other appliances that produce heat or have automatic

ignitions.

English | 7

SAFETY

CO SENSOR

The CO Sensor monitors for the accumulation of

poisonous carbon monoxide gas around the generator

when the engine is running. If increasing levels of CO gas

are detected, the CO Sensor automatically shuts down the

engine.

The CO Sensor will also detect the accumulation of carbon

monoxide from other fuel burning sources used in the area

of operation. For example, if the exhaust of fuel burning

tools is pointed at a CO Sensor-equipped generator, a

shut-off may be initiated due to rising CO levels. This is not

an error. Hazardous carbon monoxide has been detected.

Move and redirect any additional fuel burning sources

to dissipate carbon monoxide away from personnel and

occupied buildings.

Note: Remote start-equipped generators must be restarted

with the START/STOP button on the control panel

after an automatic shut-down occurs.

Generators are intended to be used outdoors, far from

occupied buildings and the exhaust pointed away from

personnel and buildings. If misused and operated in a

location that results in the accumulation of CO, like in

a partially enclosed area, the CO Sensor shuts off the

engine, noties the user with a RED indicator light, and

directs the user to read the Action Label for steps to take.

The CO Sensor DOES NOT replace carbon monoxide

alarms. Install battery-powered carbon monoxide alarm(s)

in your home.

Automatic shutoff accompanied with a ashing RED

light in the CO Sensor portion of the control panel is an

indication that the generator was improperly located. If

you start to feel sick, dizzy, weak, or carbon monoxide

detectors in your home indicate an alarm, get to fresh

air immediately. Call emergency services. You may have

carbon monoxide poisoning.

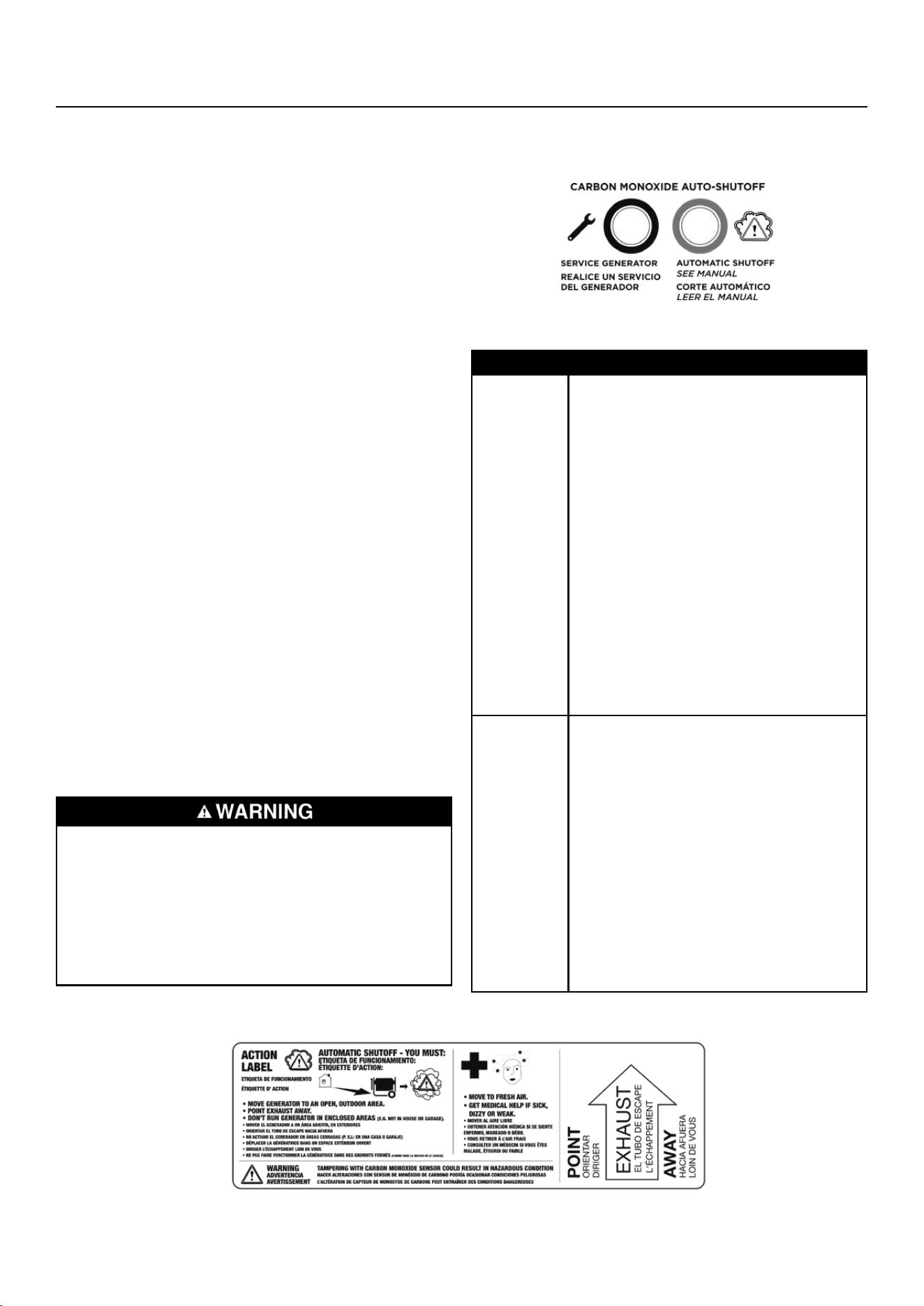

ACTION LABEL

CONTROL PANEL CO AUTO-SHUTOFF

CO SENSOR INDICATOR LIGHTS

Color Description

RED

Carbon monoxide accumulated around

the generator. After shut-off, the RED

indicator light in the CO Sensor area of

the control panel will ash to provide

notication that the generator was shut-off

due to an accumulating CO hazard. The

RED light will ash for at least ve minutes

after a CO shut-off.

Move the generator to an open, outdoor

area far away from occupied spaces with

exhaust pointed away. Once relocated to a

safe area, the generator can be restarted.

Introduce fresh air and ventilate the area

where the generator had shut down.

YELLOW

A CO sensor system fault occurred. When

a system fault occurs, the generator is

automatically shut down and the YELLOW

indicator light in the CO auto-shutoff area

of the control panel will ash to provide

notication that the fault has occurred.

The YELLOW light will ash for at least

ve minutes after a fault. The generator

can be re-started, but may continue to

shutoff. A CO sensor fault can only be

diagnosed and repaired by an authorized

Westinghouse service center.

8 | English

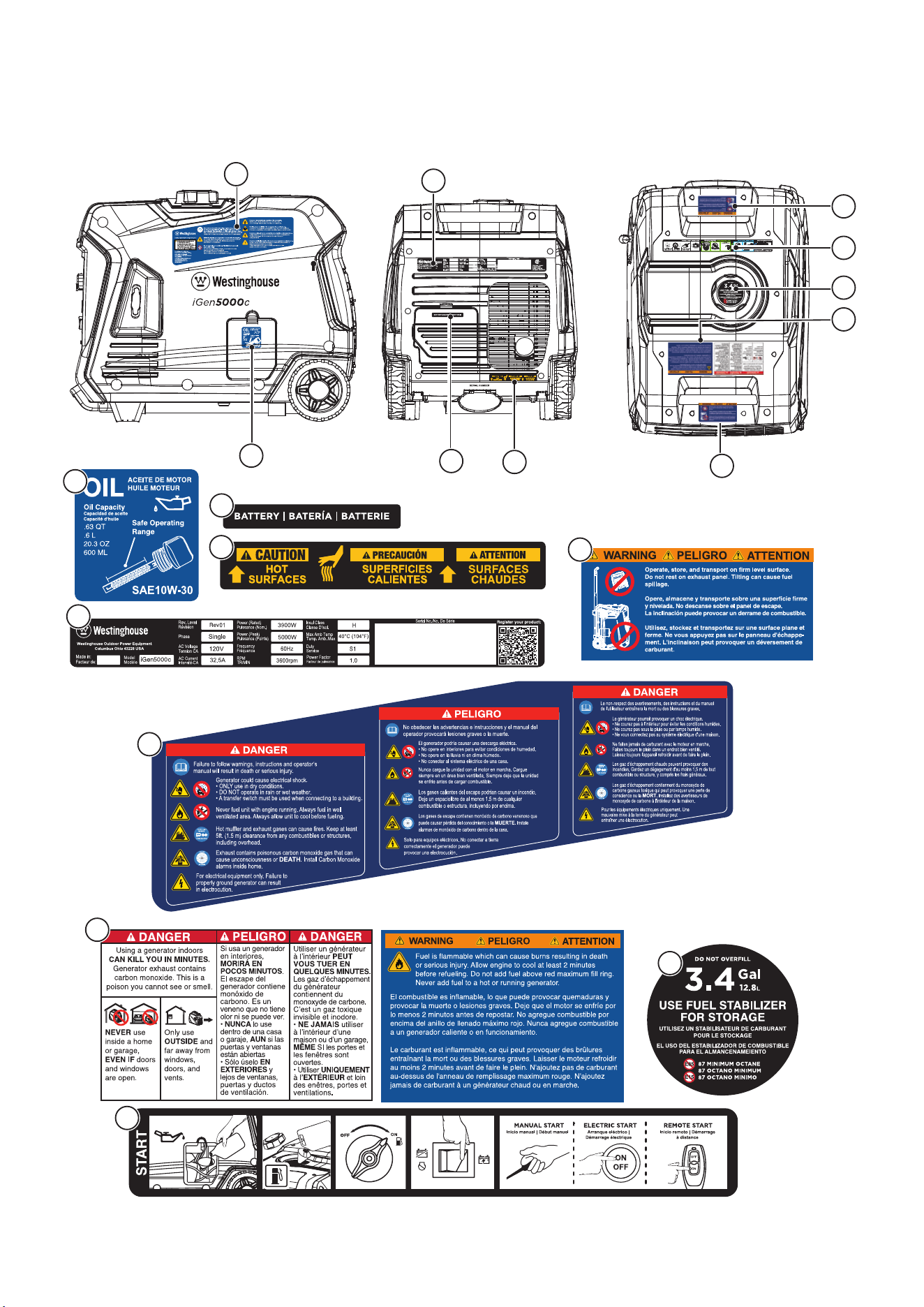

SAFETY LABELS AND DECALS

SAFETY

English | 9

1. Fuel Cap: Add unleaded fuel here. Close the cap

until it clicks.

2. Engine Service Cover: Cover provides access to

the engine, air cleaner, carburetor, and spark plug.

3. Transport Wheels: Wheels allow one-handed

maneuverability when used with the extendable

handle.

4. Extendable Handle: Extend and retract the handle

by pushing the locking button.

5. Carry Handles: Built-in handles allow easy, two-

person transport.

6. Recoil Handle: Pull the recoil handle to manually

start the engine.

7. Control Panel: The control panel contains the

outlets and operational controls.

8. Oil Access Cover: Cover provides access to the

oil ll cap/dipstick and oil drain plug.

9. Battery Access Cover: Cover provides access to

the battery and quick-connect plug.

10. Mufer and Spark Arrestor: The spark arrestor

prevents sparks from exiting the mufer.

11. Model Information Label: Provides model

serial number, voltage/amps, and power rating

information.

COMPONENTS

GENERATOR COMPONENTS

COMPONENTS

10 | English

COMPONENTS

CONTROL PANEL COMPONENTS

1. 120 Volt AC, 30 Amp NEMA TT-30R Receptacle:

Receptacle can supply a maximum of 30 Amps.

2. Battery Switch: Turns battery ON and OFF. Must be

ON before electric start or remote start.

3. Push-ButtonStart/Stop: Push once to automatically

start the engine. Push again to stop the engine.

4. Eco Mode: Eco mode minimizes fuel consumption

and noise by adjusting the engine RPM to the

minimum required for the current load.

5. 30 Amp AC Circuit Breaker: Receptacle can

supply a maximum of 30 Amps.

6. 20 Amp AC Circuit Breaker: Circuit breaker limits

the current that can be delivered through the NEMA

5-20R receptacle to 20 Amps.

7. Battery Charging Port: Used to charge the battery

with the included battery charger.

8. Battery Indicator: Indicates that battery power is

ON. Light will remain illuminated while the unit is ON.

9. Output Ready LED: Illuminates when the generator

is operating normally. Indicates the generator is

producing electrical power at the receptacles.

10. Overload LED: Indicates that the generator is

overloaded.

11. Low Oil LED: Indicates low oil level. When the oil

level in the crankcase falls below the safe operating

limit, the low oil level indicator will illuminate and the

generator will automatically shut off the engine.

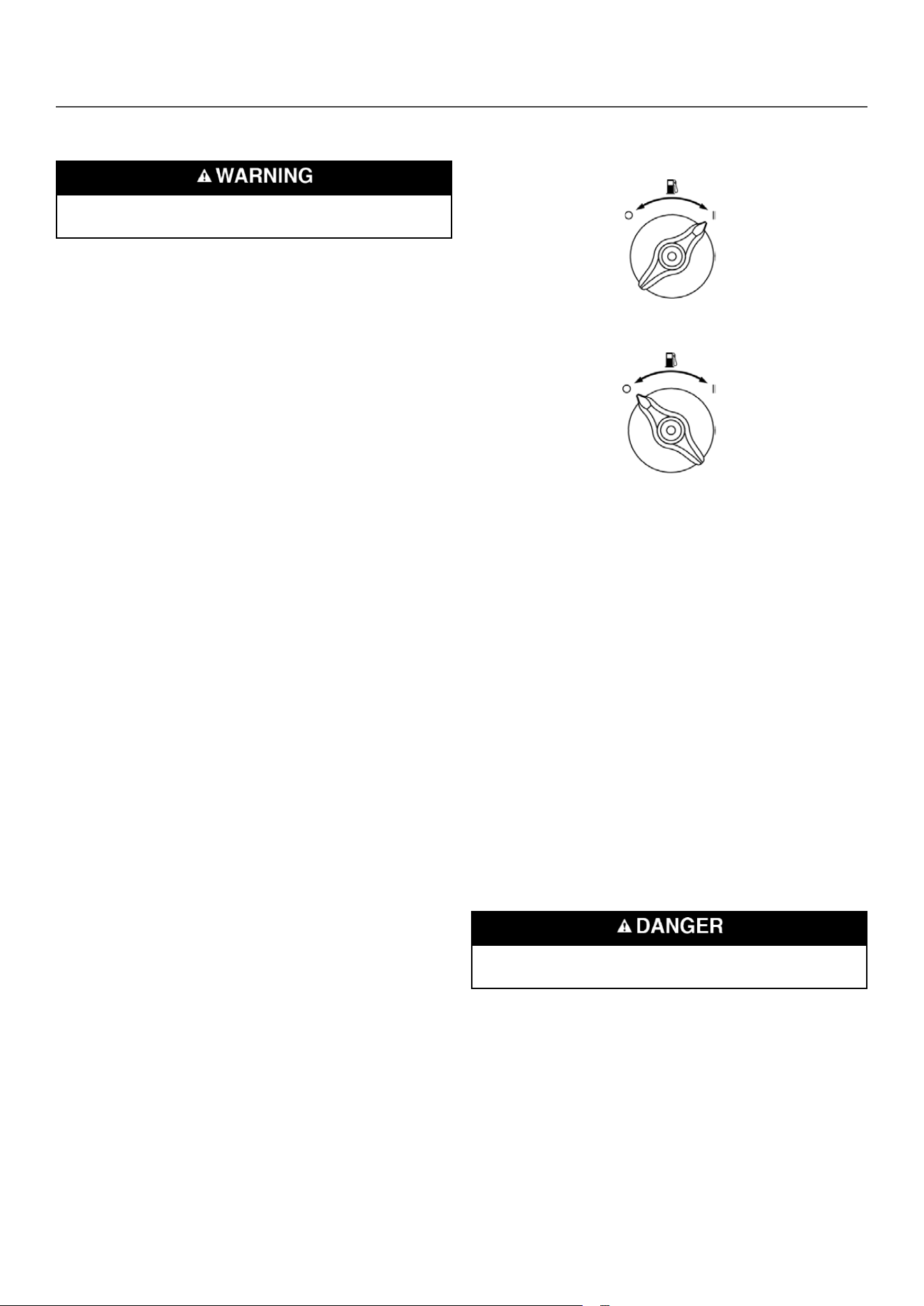

12. Fuel Switch: Used to turn gas valve open or closed.

13. USB Ports: Two-port 5V/2.1A USB outlet. Accepts

Type A USB plugs.

14. Overload Reset: The generator inverter will

automatically switch OFF all AC output to protect

the generator if overloaded or if there is a short

circuit in a connected appliance.

15. LED Data Center: Displays remaining run time (F),

power output in kW (P), fuel level in liters (L), voltage

output (V), and lifetime hours.

16. Parallel Operation Outlets: A compatible

Westinghouse Inverter Generator can be connected

for additional power output.

17. 120 Volt AC, 20 Amp Duplex NEMA 5-20R

Receptacles: Receptacles can supply a maximum of

20 Amps.

18. Ground Terminal: The ground terminal is used to

externally ground the generator.

19. CO Sensor indicator lights: The CO Sensor

monitors for the accumulation of poisonous carbon

monoxide gas. If increasing levels of CO gas are

detected, the CO Sensor automatically shuts down

the engine.

2 3 4 5 6 7 8 9

10 11 12

141516171819

English | 11

ASSEMBLY

CARTON CONTENTS

Weight hazard. Always have assistance when lifting the

generator.

1. Carefully open the carton.

2. Remove and save the instruction manual, oil bottle, oil

funnel, spark plug socket wrench, and battery charger.

3. Remove and discard the packing tray.

4. Unfold the top of the plastic bag enclosing the generator.

5. Carefully cut the vertical corners of the carton to access

the generator.

6. Recycle or dispose of the packaging materials properly.

CARTON CONTENTS

• User manual

• Quick Start Guide

• Remote start key fob (attached to recoil starter)

• Bottle of SAE 10W-30 Oil

• Battery charger

• Spark plug wrench

• Oil Funnel

• Screwdriver

If any parts are missing, contact our service team at

[email protected] or call 1-855-944-3571.

INITIAL OIL FILL

NOTICE

THIS GENERATOR HAS BEEN SHIPPED WITHOUT

OIL. Do not attempt to crank or start engine before it has

been properly serviced with recommended oil. Failure to

add engine oil before starting will result in serious engine

damage.

NOTICE

Use of 2-stroke/cycle oil or other unapproved oil types

can cause severe engine damage that is not covered

under warranty.

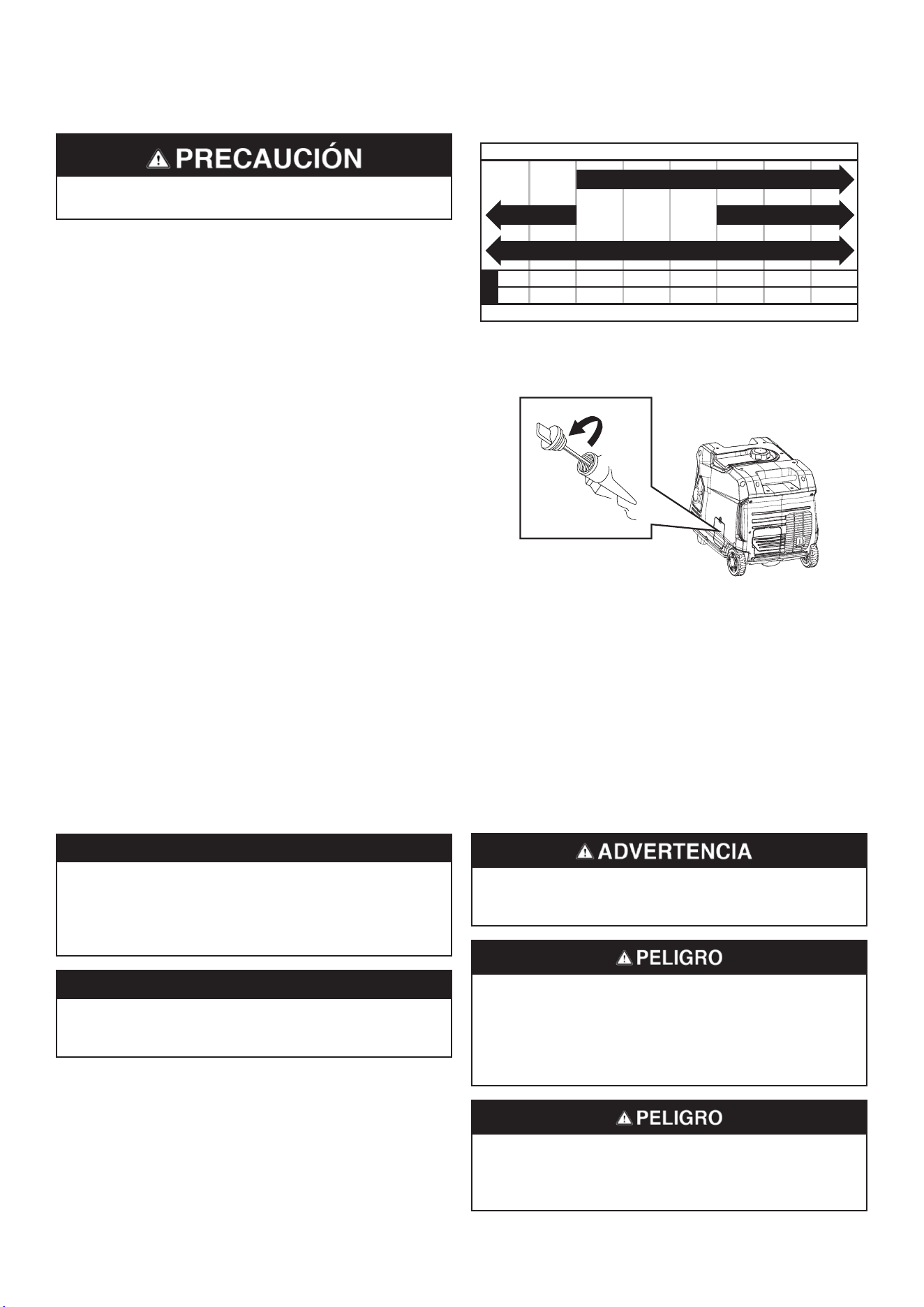

The included, recommended oil type for typical use is

10W-30 engine oil. If running the generator in extreme

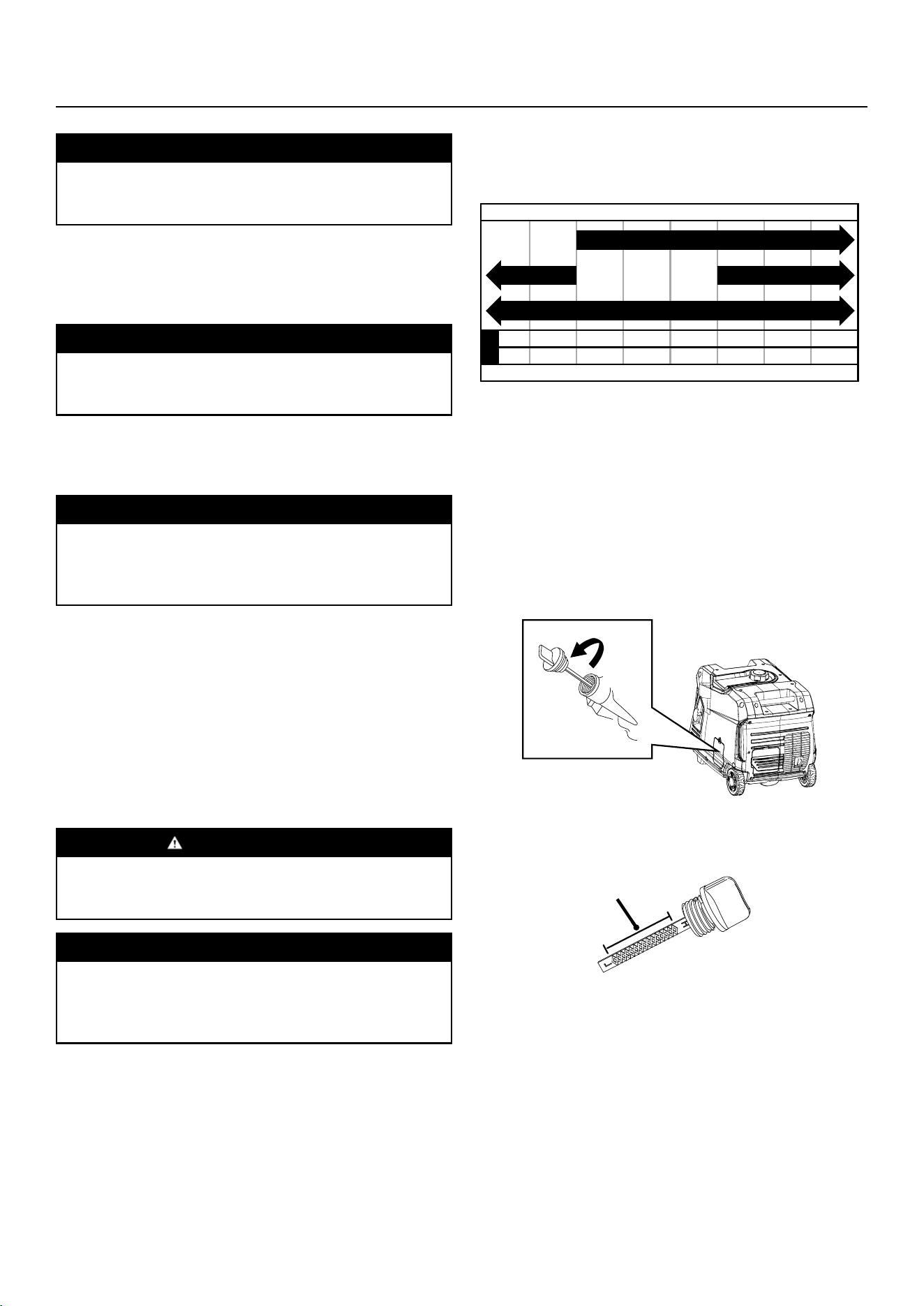

temperatures, refer to the following chart.

1. On a level surface, remove the oil access cover and oil

dipstick.

2. Using the supplied funnel and oil, add oil into the engine.

Note: As residual oil from the factory may remain in the

engine, add the oil incrementally near the end of the

bottle to prevent overlling the engine. See Engine

Oil Level Check in the Maintenance section.

3. Replace the oil dipstick and hand-tighten.

4. Replace the oil access cover.

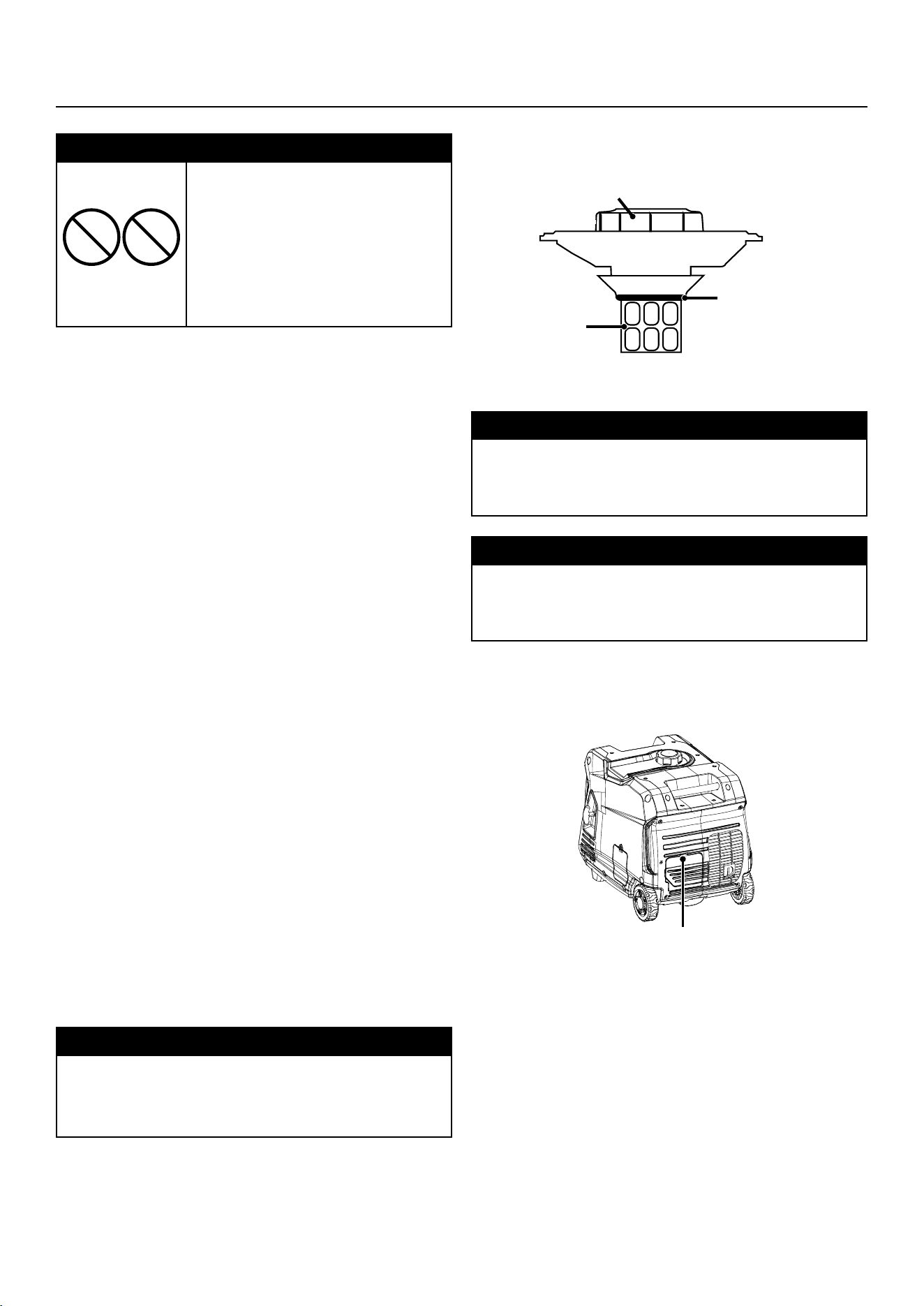

FUEL

Fire and explosion hazard. Never use a gasoline

container, gasoline tank, or any other fuel item that is

broken, cut, torn or damaged.

Fire and explosion hazard. Do not overll fuel tank. Fill

only to the red ll ring located in the in-tank fuel screen

lter. Overlling may cause fuel to spill onto engine

causing a re or explosion hazard.

Fire and explosion hazard. Never refuel the generator

while the engine is running. Always turn the engine off

and allow the generator to cool for two minutes before

refueling.

NOTICE

Do not use E15 or E85 fuel in this

product. Engine or equipment

damage caused by stale fuel or

the use of unapproved fuels (such

as E15 or E85 ethanol blends) is

not covered by warranty. Only use

unleaded gasoline containing up to

10% ethanol.

12 | English

FUEL REQUIREMENTS

• CLEAN, FRESH, unleaded gasoline, 87–93 octane.

• Up to 10% ethanol (gasohol) is acceptable (where

available; non-ethanol fuel is recommended).

• DO NOT use E85 or E15.

• DO NOT use a gas oil mix.

• DO NOT modify the engine to run on alternate fuels.

• DO NOT fuel indoors.

• DO NOT create a spark or ame while fueling.

USING FUEL STABILIZER

Adding a fuel stabilizer (not included) extends the usable

life of fuel and helps prevent deposits from forming that

can clog the fuel system. Follow the manufacturer’s

instructions for use.

Always mix the correct amount of fuel stabilizer to gasoline

in an approved gasoline container before fueling the

generator. Run the generator for ve minutes to allow the

stabilizer to treat the entire fuel system.

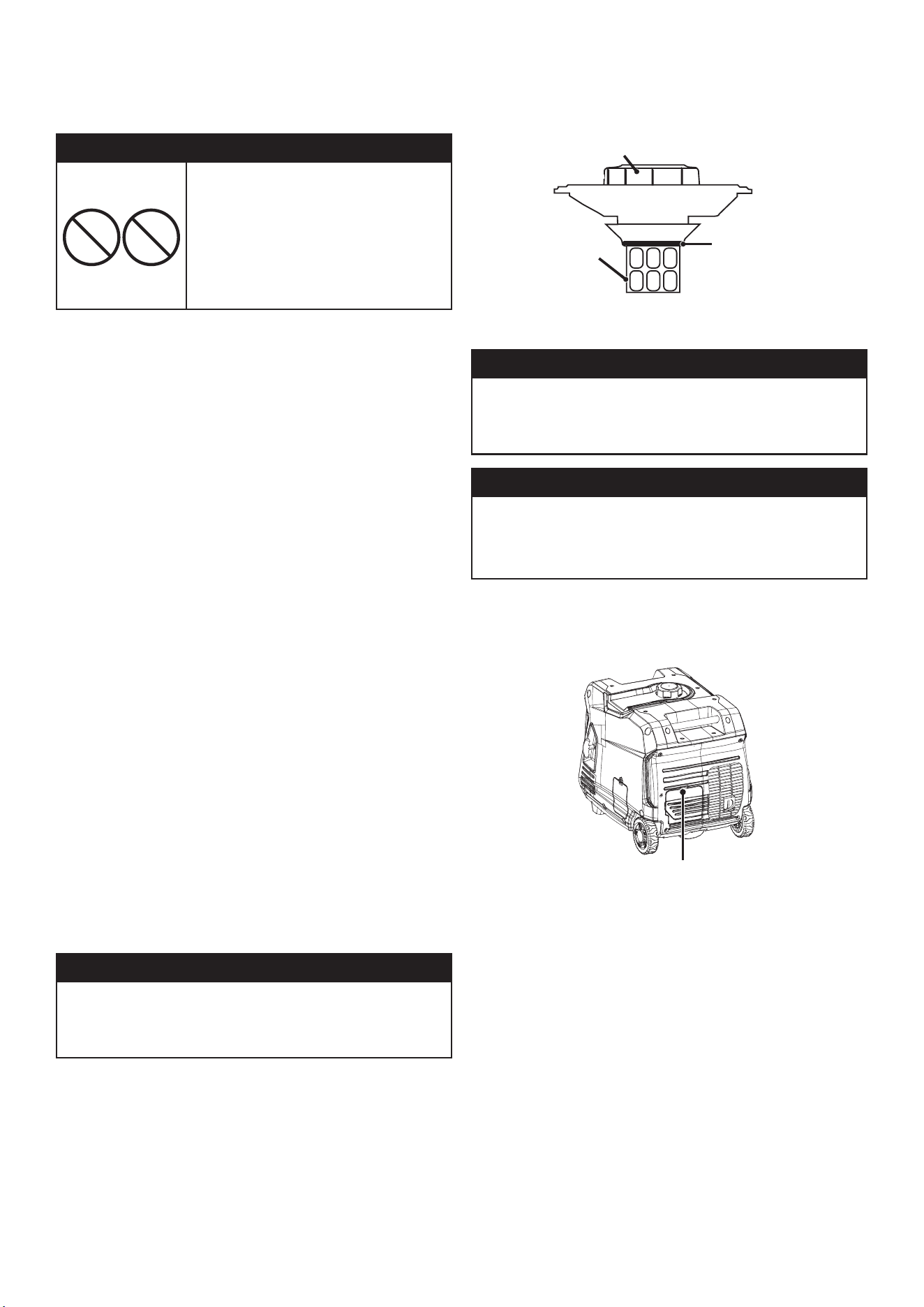

FILLING THE FUEL TANK

1. Turn the generator OFF and allow to cool for a minimum

of two minutes before fueling.

2. Place the generator on level ground in a well ventilated

area.

3. Clean area around fuel cap and remove the cap slowly.

NOTICE

Only ll the tank from an approved gasoline container.

Make sure the gasoline container is internally clean and

in good condition to prevent fuel system contamination.

4. Slowly add the recommended fuel. Do not overll. Fill

only to the red maximum ll ring on the fuel screen lter

visible in the ller neck.

Install the fuel cap and tighten until a click is heard.

NOTICE

Fuel can damage paint and plastic. Use caution when

lling the fuel tank. Damage caused by spilled fuel is not

covered under warranty.

NOTICE

Clean the fuel screen lter of debris before and after

each fueling. Remove the fuel screen lter by slightly

compressing it while removing it from the fuel tank.

CONNECT THE BATTERY

1. Push down the battery access cover tab and pull the

cover forward to remove it.

2. Verify that the rubber battery strap is rmly securing the

battery in place. If loose, pull on the strap and hook it

onto the mounting base.

Note: If the strap is loose behind the battery, remove the

battery, reconnect the strap, replace the battery,

then thread the strap under the battery quick

connect cables.

3. A quick-connect battery plug is pre-installed on the

battery. Remove the cable tie securing the plugs then

push rmly to connect them.

4. Align the tabs on the bottom of the battery access cover

with the generator case then push to reinstall the cover.

Note: The generator is equipped with a battery charging

feature. Once the engine is running, a small charge

will slowly recharge the battery.

ASSEMBLY

English | 13

GENERATOR LOCATION

Read and understand all safety information before starting

the generator.

NEVER operate the generator inside any building, including

garages, basements, crawlspaces, sheds, enclosure, or

compartment, including the generator compartment of a

recreational vehicle.

Electrocution hazard. Never use the generator in a

location that is wet or damp. Never expose the generator

to rain, snow, water spray, or standing water while in

use. Protect the generator from all hazardous weather

conditions. Moisture or ice can cause a short circuit

or other malfunction in the electrical circuit. Using a

generator or electrical appliance in wet conditions, such

as rain or snow, or near a pool or sprinkler system, or

when your hands are wet, could result in electrocution

Fire hazard. Only operate the generator on a solid, level

surface. Operating the generator on a surface with loose

material such as sand or grass clippings can cause debris

to be ingested by the generator that could block cooling

vents or the air intake system. Allow the generator to

cool for 30 minutes before transport or storage.

The generator should be on a at, level surface at all times

(Even while not in operation). The generator must have

at least 5 ft. (1.5 m) of clearance from all combustible

material.

Do not operate the generator in the back of a SUV, camper,

trailer, truck bed (regular, at, or otherwise), under stairs,

next to walls or buildings, or in any other location that will

not allow for adequate cooling of the generator and/or the

mufer. DO NOT contain generators during operation.

Asphyxiation hazard. Place the generator in a well-

ventilated area. DO NOT place the generator near vents

or intakes where exhaust fumes could be drawn into

occupied or conned spaces. Carefully consider wind

and air currents when positioning generator.

GROUNDING

Shock hazard. Failure to properly ground the generator

can result in electric shock.

The generator neutral is oating. The generator ground

terminal is connected to the frame of the generator, the

metal non-current-carrying parts of the generator, and

the ground terminals of each receptacle. The generator

(stator winding) is isolated from the frame and from the

AC receptacle ground pin. Electrical devices that require

a grounded receptacle pin connection may not function

properly.

If this generator will be used only with cord and plug

equipment connected to the receptacles mounted on the

generator, National Electric Code does not require that

the unit be grounded. However, other methods of using

the generator may require grounding to reduce the risk of

shock or electrocution.

Before using the ground terminal, consult a qualied

electrician, electrical inspector, or local agency having

jurisdiction for local codes or ordinances that apply to the

intended use of the generator.

NOTICE

Only use grounded 3-prong extension cords, tools, and

appliances, or double-insulated tools and appliances.

HIGH ALTITUDE OPERATION

Engine power is reduced the higher you operate above sea

level. Output will be reduced approximately 3.5% for every

1000 feet of increased altitude from sea level.

High altitude adjustment is required for operation at

altitudes over 2000 ft. (762 m). Operation without this

adjustment will cause decreased performance, increased

fuel consumption, and increased emissions. Operation of

the engine at altitudes below 2,000 ft. (762 m) with the high

altitude kit is not recommended.

NOTICE

Do not operate the generator at altitudes below 2,000

ft. (762 m) with the high altitude kit installed. Engine

damage may occur.

High Altitude Carburetor Kit: Part# 518913-01

OPERATION

14 | English

OPERATION

REMOTE START

Verify that the area around the generator is clear before

remote starting the generator.

The remote start key fob included with the generator should

be attached to the recoil handle or control panel. If your

unit was shipped without a key fob, contact Westinghouse

customer service.

The generator can be started remotely from up to 99 feet

(30 meter) using the remote start key fob.

Note: As the batteries in the remote start key fob drain,

operational distance will decrease.

Remote replacement batteries: (2) CR2016

Replacement remote: Part# 9054

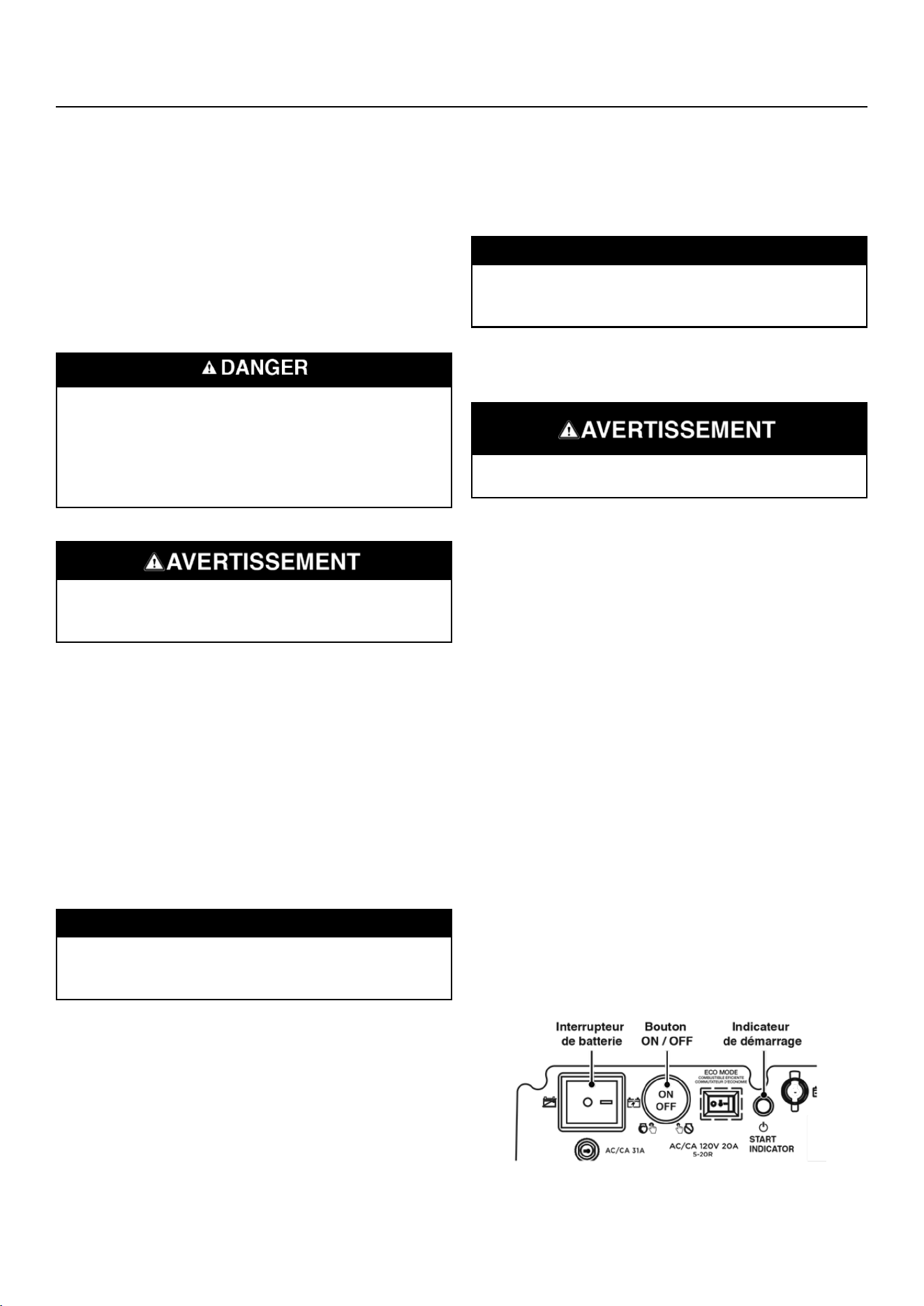

REPROGRAMMING THE REMOTE START

If the remote start key fob is replaced or needs re-paired to

the generator, follow this procedure.

1. Turn the generator battery switch to the ON position.

2. Push and hold the ON/OFF button for 10 seconds, then

release. The start indicator light will ash green.

3. Push the ON button on the remote start key fob. It will

pair with generator automatically and the start indicator

light on the generator will stop ashing.

FUEL SWITCH

Turn the fuel switch fully to the right for gasoline operation.

Turn the fuel switch fully to the left to shut the fuel valve

OFF.

BREAK-IN PERIOD

For proper break-in, do not exceed 50% of the rated

running watts (1850 watts) during the rst ve hours of

operation.

Vary the load occasionally to allow stator windings to heat

and cool and help seat the piston rings.

FREQUENCY OF USE

If the generator will be used on an infrequent or intermittent

basis (more than one month before next use), refer to the

Battery Maintenance and Storage sections of this manual

for information regarding battery and fuel deterioration.

BEFORE STARTING THE GENERATOR

• Verify that the generator is placed in an safe, appropriate

location.

• Make sure the generator is on a dry, at, and level

surface.

• Verify that the engine is lled with oil.

• Verify that all loads are disconnected.

Fire and explosion hazard. DO NOT move or tip the

generator during operation.

STARTING THE ENGINE

1. Verify that fuel is in the gas tank.

2. Turn the fuel switch to the ON position.

3. Push the battery switch to the ON position.

4. Choose the starting method:

a. Recoil Start: Firmly grasp and pull the recoil handle

slowly until you feel increased resistance, then pull

rapidly.

English | 15

b. Remote Start: Push and hold the ON button on the

remote start key fob for one second.

c. Push-Button Start: Push and hold the engine start

button for two seconds.

STOPPING THE ENGINE

1. Turn off and unplug all connected electrical loads.

Never start or stop the generator with electrical devices

connected.

2. Let the generator run with no load for several minutes to

stabilize internal temperatures.

3. Push and hold the ON/OFF button for one second or

push OFF on the remote start key fob for one second.

4. Push the battery switch to the OFF position.

Note: If the engine will not be used for two weeks or longer,

refer to the Storage section for correct engine and

fuel storage procedures.

PARALLEL OPERATION

Parallel operation gives you the ability to link another

compatible Westinghouse inverter generator for combined

running and peak power output.

DANGER

Fire and electrocution hazard.

Never connect or disconnect the parallel cable leads

when a generator is running. Failure to follow this rule

may lead to serious personal injury or death.

WARNING

Correct connection of the cables

is very important when the generators are used with

a transfer switch to supply power to a building. To

avoid serious personal injury or damage to electrical

devices, including the generators, do not try to power

an electrical system in a building without using an ap-

proved transfer switch.

NOTICE

Connecting to a generator that is

not compatible can cause a low voltage output that

may damage tools and appliances powered by the

generator.

A Westinghouse 507PC (50-amp) or 304PC (30-amp)

parallel cord (purchased separately) is required for parallel

operation. This cord can be purchased from an authorized

Westinghouse Generator dealer.

NOTE: Compatible Westinghouse generators without

parallel ports can be operated in parallel with the recepta-

cle-mounted parallel cable, Part# 507PC.

Refer to the user manual included with your parallel cord

or receptacle-mounted parallel cable for installation and

operation instructions.

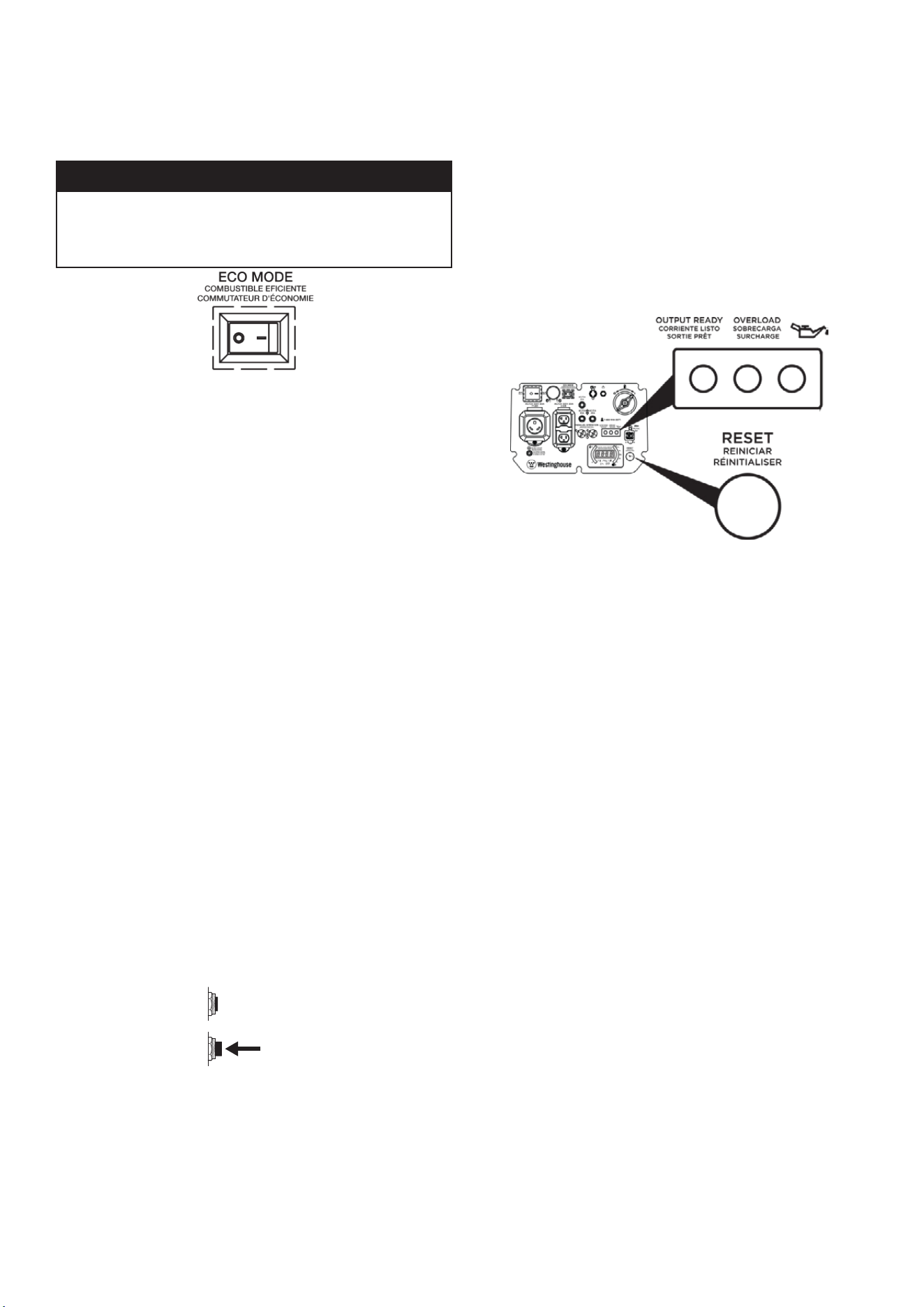

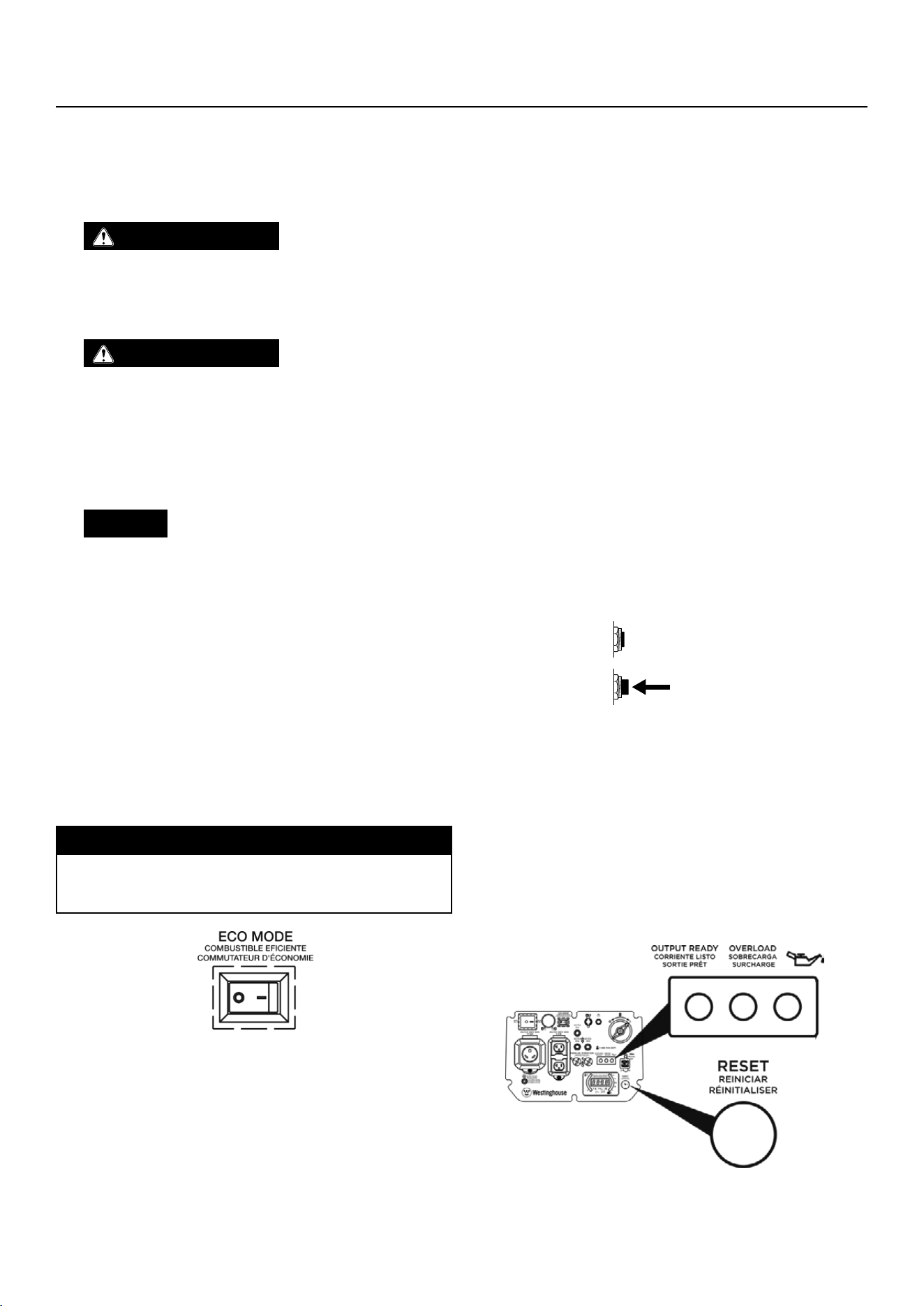

ECO MODE

NOTICE

Always start the generator with ECO MODE OFF. Allow

the engine speed to stabilize and the OUTPUT READY

LED to illuminate before switching ECO MODE ON.

Note: Do not use ECO MODE when in parallel operation

with another Westinghouse generator.

ECO MODE minimizes fuel consumption and noise by

adjusting the engine RPM to the minimum required for the

current load.

Turn ECO MODE ON when powering small appliances

with continuous loads such as a computer or electric light.

Turn ECO MODE OFF when powering large surge loads

such as an air conditioner or electric pump.

To turn on ECO MODE, verify that the OUTPUT READY

LED is illuminated green, then push the switch to the ON

position. If no load is present, the generator RPM will drop

to idle speed. The generator will detect loads as they are

applied and increase engine RPM.

To run the generator at maximum power and RPM, push

the ECO MODE switch to the OFF position.

AC CIRCUIT BREAKERS

The circuit breakers will automatically switch OFF if

there is a short circuit or a signicant overload of the

generator at each receptacle. The main circuit breaker

will automatically switch OFF if the combined load of the

receptacles exceeds 31 Amps.

OPERATION

16 | English

OPERATION

If an AC circuit breaker switches OFF automatically, check

that the appliance is working correctly and it does not exceed

the rated load capacity of the circuit before resetting the AC

circuit breaker ON.

Push to Reset

OFF

OVERLOAD RESET

The generator will automatically switch OFF all AC output

to protect the generator if overloaded or if there is a short

circuit in a connected appliance. However, the engine will

continue to run. Marginal overloading that temporarily

illuminates the OVERLOAD LED may shorten the service

life of the generator.

OVERLOAD on the control panel will illuminate red and

the green OUTPUT READY will be OFF.

To restore AC output:

1. Turn off and unplug all connected electrical loads.

2. Push the RESET button on the control panel until the

OVERLOAD LED goes OFF and the OUTPUT READY

LED is illuminated.

3. Reset the circuit breakers if OFF.

4. Verify that the intended running and surge loads do not

exceed the generator’s capacity.

5. Reconnect electrical loads sequentially, allowing the

generator to stabilize after each load is connected.

GENERATOR CAPACITY

NOTICE

Do not overload the generator’s capacity. Exceeding the

generator’s wattage/amperage capacity can damage

the generator and/or electrical devices connected to it.

Make sure the generator can supply enough continuous

(running) and surge (starting) watts for the items you will

power at the same time.

The total power requirements (Volts x Amps = Watts) of all

appliances connected must be considered. Appliance and

power tool manufacturers usually list rating information

near the model or serial number.

To determine power requirements:

1. Select the items you will power at the same time.

2. Total the continuous (running) watts of these items. This

is the amount of power the generator must produce

to keep the items running. See the wattage reference

chart on the next page.

3. Estimate how many surge (starting) watts you will need.

Surge wattage is the short burst of power needed to

start electric motor-driven tools or appliances such as a

circular saw or refrigerator. Because not all motors start

at the same time, total surge watts can be estimated by

adding only the item(s) with the highest additional surge

watts to the total rated watts from step 2.

Example:

Tool or Appliance

Running

Watts*

Starting

Watts*

RV Air Conditioner (11,000 BTU) 1010 1600

TV (Tube Type) 300 0

RV Refrigerator 180 600

Radio 200 0

Light (75 Watts) 300 0

Coffee Maker 600 0

2590 Total

Running

Watts*

1600

Highest

Starting

Watts*

Total Running Watts 2590

Highest Starting Watts + 1600

Total Starting Watts Needed 4190

*Wattages listed are approximate. Verify actual wattage.

POWER MANAGEMENT

To prolong the life of the generator and attached devices,

use care when adding electrical loads to the generator.

There should be nothing connected to the generator

outlets before starting the engine. The correct and safe

way to manage generator power is to sequentially add

loads as follows:

1. With nothing connected to the generator, start the

engine as described in this manual.

2. Plug in and turn on the rst load, preferably the largest

load you have.

3. Permit the generator output to stabilize (engine runs

smoothly and attached device operates properly).

English | 17

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

Wattage Reference

Tool or Appliance

Estimated

Running

Watts*

Estimated

Starting

Watts*

Incandescent Lights

(4 Quantity x 75 Watts)

300 0

TV (Tube Type) 300 0

Sump Pump (1/3 hp) 800 1300

Refrigerator or Freezer 700 2200

Well Pump (1/3 hp) 1000 2000

Furnace (1/2 hp) 800 2350

Radio 200 0

Drill (3/8”, 4 amps) 440 600

Circular Saw

(Heavy Duty, 7-1/4”)

1400 2300

Miter Saw (10”) 1800 1800

Table Saw (10”) 2000 2000

*Wattages listed are approximate. Verify actual wattage.

EXTENSION CORDS

Asphyxiation hazard. Extension cords running directly

into the home increase the risk of carbon monoxide

poisoning through any openings. If an extension cord

running directly into your home is used to power indoor

items, there is a risk of carbon monoxide poisoning to

people inside the home. Always use battery-powered

carbon monoxide detector (s) that meet current UL 2034

safety standards when running the generator. Regularly

check the detector (s) battery.

Asphyxiation hazard. When operating the generator with

extension cords, make sure the generator is located in

an open, outdoor area, far away from occupied spaces

with exhaust pointed away.

Fire and electrocution hazard. Never use worn or

damaged extension cords. Damaged or overloaded

extension cords could overheat, arc, and burn resulting

in death or serious injury.

Before connecting an AC appliance or power cord to the

generator:

• Use grounded 3-prong extension cords, tools, and

appliances, or double-insulated tools and appliances.

• Make sure the tool or appliance is in good working

order. Faulty appliances or power cords can create a

potential for electric shock.

• Make sure the electrical rating of the tool or appliance

does not exceed the rated power of the generator or the

receptacle being used.

EXTENSION CORD SIZING

Only use grounded 3-prong extension cords marked for

outdoor use that are rated for the electrical load.

OPERATION

18 | English

OPERATION

TRANSPORTING

Weight hazard. Always have assistance when lifting the

generator.

• Allow the generator to cool a minimum of 30 minutes

before transporting.

• Replace all protective covers on the generator control

panel.

• Only use the generator’s xed handle(s) to lift the unit

or attach any load restraints such as ropes or tie-down

straps. Do not attempt to lift or secure the generator by

holding onto any of its other components.

• Keep the unit level during transport to minimize the

possibility of fuel leakage or, if possible, drain the fuel

or run the engine until the fuel tank is empty before

transport.

• The generator wheels are only intended for hand

transport. The wheels are not suitable for towing the

generator either on or off-road.

• Use the extendable handle for one-person, hand

transport. To deploy the handle, push on the locking

button and pull on the handle until it’s fully extended.

To stow it, push on the locking button and push on the

handle until it’s fully retracted. Only extend or retract

the handle while the generator is OFF, stationary,

and resting on a horizontal surface. Do not use the

extendable handle to lift the generator entirely off the

ground, tow it, or up-end it.

Fire hazard. Do not fully up-end the

generator. Fuel or oil can leak and

damage to the generator may occur.

English | 19

MAINTENANCE SCHEDULE

Regular maintenance will improve performance and

extend the service life of the generator. Follow the hourly

or calendar intervals, whichever occurs rst. More frequent

service is required when operating in adverse conditions

as noted below.

Before Each Use

Check engine oil

After First 25 Hours or First Month

Change engine oil

After 50 Hours or Every 6 Months

Change engine oil

Clean air lter

After 100 Hours or Every 6 Months

Inspect/clean spark arrestor

Inspect/clean spark plug

Replace fuel lter

Inspect/adjust valve clearance

After 300 Hours or Every Year

Replace spark plug

Replace air lter

Change oil every month when operating under heavy

load or in high temperatures.

Clean more often under dirty or dusty conditions.

Replace air lter if it cannot be adequately cleaned.

Recommend service to be performed by authorized

Westinghouse service dealer.

MAINTENANCE REPLACEMENT PARTS

Description Part Number

Foam air lter 5691

Oil drain plug crush washer 94007

Spark arrestor 6790

Battery 511019

Spark plug 97109 - F7RTC

Fuel lter 516401

ENGINE SERVICE COVER

Remove the engine service cover to access the air lter,

carburetor, and spark plug. Remove the cover screws

then pull the cover straight out with both hands to prevent

damage to the grommet posts on the cover.

AIR FILTER MAINTENANCE

Fire hazard. Never use gasoline or other ammable

solvents to clean the air lter. Use only household

detergent soap to clean the air lter.

The air lter must be cleaned after every 50 hours of use or

six months (frequency should be increased if the generator

is operated in a dusty environment).

1. Place the generator on a level surface and allow the

engine to cool for several minutes.

2. Remove the engine service cover.

3. Turn the knobs on the air cleaner cover to the unlocked

position. Tip the cover down to remove.

Note: The air lter element is oil soaked. Use an

appropriate cleaning container.

MAINTENANCE

20 | English

MAINTENANCE

NOTICE

Avoid skin contact with engine oil. Wear protective

clothing and equipment. Wash all exposed skin with

soap and water.

4. Remove the foam air lter from the air cleaner housing

and wash it by submerging the element in a solution

of household detergent soap and warm water. Slowly

squeeze the foam to thoroughly clean.

NOTICE

DO NOT twist or tear the foam air lter element during

cleaning or drying. Only apply slow but rm squeezing

action.

5. Rinse the air lter element by submerging it in fresh

water and applying a slow squeezing action. Allow the

lter to dry thoroughly.

NOTICE

Do not pollute. Follow the guidelines of the EPA or other

governmental agencies for proper disposal of hazardous

materials. Consult local authorities or reclamation facility.

6. Dip the foam air lter in clean engine oil then squeeze

out all excess oil. The engine will smoke when started if

too much oil is left in the lter.

7. Install the foam air lter in the housing and lock the air

cleaner cover in place.

8. Install the engine service panel.

ENGINE OIL LEVEL CHECK

Avoid skin contact with engine oil. Wear protective

clothing and equipment. Wash all exposed skin with

soap and water.

NOTICE

Always use the specied engine oil. Failure to use the

specied engine oil can cause accelerated wear and/or

shorten the life of the engine.

When using the generator under extreme, dirty, dusty

conditions or in extremely hot weather, change the oil

more frequently.

Ambient air temperature will affect engine oil performance.

Change the type of engine oil used based on weather

conditions.

Check the engine oil level before each use or every 8

hours of operation.

1. Place the generator on a level surface and allow the

engine to cool for several minutes.

2. Remove the oil access cover.

3. With a damp rag, clean around the oil dipstick.

4. Remove the oil dipstick and wipe the dipstick clean.

5. Insert the dipstick into the ller neck without screwing

it in. Remove the dipstick and verify that the oil level is

within safe operating range.

6. If low, add recommended engine oil incrementally and

recheck until the level is between the L and H marks on

the dipstick. DO NOT overll. If over the full mark on

dipstick, drain the oil to reduce oil level to the full mark

on dipstick.

7. Replace the oil dipstick and hand-tighten.

8. Install the oil access cover.

English | 21

MAINTENANCE

ENGINE OIL CHANGE

Accidental start-up. Remove the spark plug boot from

the spark plug when working on the generator. Also

remove the battery quick-connect plug from the battery.

When using the generator under extreme, dirty, dusty

conditions or in extremely hot weather, change the oil

more frequently. Change the oil while the engine is still

warm from operation.

1. Place the generator on a level surface and allow the

engine to cool for several minutes.

2. Remove the engine service cover. Disconnect the spark

plug wire from the spark plug and place the wire where

it cannot contact the spark plug.

3. Remove the oil access cover.

4. With a damp rag, clean around the oil dipstick. Remove

the dipstick and wipe clean.

5. Remove the rubber plug under the oil drain bolt and

place an oil pan (or suitable container) under the drain

hole.

6. Using a 10mm wrench, remove the oil drain bolt and

allow the oil the to drain.

7. Install the oil drain plug and tighten securely. Install the

rubber plug.

Note: A new oil drain plug crush washer is recommended

at each oil change.

8. Slowly pour oil into the oil ll opening until oil the level

is between the L and H marks on the dipstick. Stop

frequently to check the oil level. DO NOT overll.

Maximum oil capacity: 0.63 US qt (0.60 L)

9. Replace the dipstick and hand-tighten.

10. Connect the spark plug wire and install the engine

service cover.

NOTICE

Do not pollute. Follow the guidelines of the EPA or other

governmental agencies for proper disposal of hazardous

materials. Consult local authorities or reclamation facility.

SPARK PLUG MAINTENANCE

Inspect and clean the spark plug after every 100 hours of

use or six months. Replace the spark plug after 300 hours

of use or every year.

NOTICE

Always use the Westinghouse OEM or compatible

resistor-type spark plug. Use of a non-resistor spark

plug can result in rough idling, misre, or damage to

generator components.

1. Place the generator on a level surface and allow the

engine to cool.

2. Remove the engine service cover.

3. Remove the spark plug boot by rmly pulling the spark

boot directly away from the engine.

4. Clean the area around the spark plug.

5. Remove the spark plug with the included spark plug

socket wrench.

NOTICE

Never apply any side load or move the spark plug

laterally when removing the spark plug.

6. Inspect the spark plug. Replace if electrodes are

pitted, burned, or the insulator is cracked. Only use a

recommended replacement plug.

7. Measure the spark plug electrode gap with a wire-type

feeler gauge. If necessary, correct the gap by carefully

bending the side electrode.

Spark plug gap: 0.024 - 0.032 in. (0.60 - 0.80 mm)

8. Carefully install the spark plug nger tight, then tighten

as additional 3/8 to 1/2 turn with the spark plug wrench.

9. Install the spark plug boot and engine service cover.

22 | English

MAINTENANCE

SPARK ARRESTOR SERVICE

Check and clean the spark arrestor after every 100 hours

of use or six months. Failure to clean the spark arrestor will

result in degraded engine performance.

1. Place the generator on a level surface and allow the

mufer to cool before servicing the spark arrestor.

2. Remove the cover screws and the mufer cover. Use a

screw driver to remove the spark arrestor.

3. Carefully remove the carbon deposits from the spark

arrestor screen with a wire brush. The spark arrestor

must be free of breaks and tears. Replace the spark

arrestor if damaged.

4. Reinstall the spark arrestor and mufer cover.

BATTERY MAINTENANCE

The battery shipped with the generator has been fully

charged. A battery may lose some charge when not in use

for prolonged periods of time. If the battery is unable to

crank the engine, plug the included 12V charger into the

battery charging port on the control panel.

Note: If the generator is not run, charge the battery

overnight once a month.

The supplied battery charger is not a trickle charger

and is not intended for continuous use. Do not use the

battery charger for more than 8 hours (overnight) to

prevent overcharging the battery.

Note: Once started, the generator will charge the battery

after 30–60 minutes of use. If you do not regularly

run the generator, charge the battery overnight once

a month to keep it ready for use. Charge the battery

in a dry location.

1. Plug the charger into the battery charging port on the

control panel. Plug the wall receptacle end of the battery

charger into a 120 Volt AC wall outlet.

2. Unplug the battery charger from wall outlet and control

panel jack after 8 hours of charging.

BATTERY REPLACEMENT

Burn hazard. The battery contains sulfuric acid

(electrolyte) which is highly corrosive and poisonous.

Wear protective clothing and eye protection when

working near the battery. Keep children away from the

battery.

Battery posts, terminals contain lead and lead

compounds. Wash hands after handling.

1. Remove the battery access cover.

2. Remove the quick-connect plug and remove the battery

strap. Remove the battery from the unit.

3. Disconnect the quick-disconnect cable leads from the

battery.

4. On the replacement battery, connect the white (-) quick-

connect cable to the battery negative terminal. Slide the

rubber boot over the connection hardware.

5. Connect the red (+) quick-connect cable to the battery

positive terminal. Slide the rubber boot over the

connection hardware.

6. Lift the battery strap and install the battery into the

generator. Thread the battery strap under the quick-

connect cables and secure it on the mounting base.

7. Connect the quick-connect plug and install the battery

access cover.

NOTICE

Dispose of the used battery properly according to the

guidelines established by your local or state government.

English | 23

STORAGE

Proper storage preparation is required for trouble-free

operation and generator longevity.

NOTICE

Gasoline stored for as little as 30 days can deteriorate,

causing gum, varnish, and corrosive buildup in fuel lines,

fuel passages and the engine. This corrosive buildup

restricts the ow of fuel, which can prevent the engine

from starting after a prolonged storage period. The use

of fuel stabilizer signicantly increases the storage life of

gasoline. Full-time use of fuel stabilizer is recommended.

Follow the manufacturer’s instructions for use.

STORAGE TIME RECOMMENDED PROCEDURE

Less than 1 month No service required.

2 to 6 months

Fill with fresh gasoline and add

gasoline stabilizer. Drain the

carburetor oat bowl.

6 months or longer

Drain the fuel tank and carburetor

oat bowl.

SHORT TERM STORAGE

• Allow the generator to cool a minimum of 30 minutes

before storage.

• Replace all protective covers on the generator control

panel.

• Wipe the generator with a moist cloth. Clean any debris

from the air inlets under the control panel and mufer

cooling vents.

• Store the generator in a well-ventilated, dry location

away from sparks, open ames, pilot lights, heat, and

other sources of ignition such as areas with a spark-

producing electric motor or where power tools are

operated.

• Do not store the generator or gasoline near furnaces,

water heaters, or any other appliances that produce

heat or have automatic ignitions.

• With the engine and exhaust system cool and all

surfaces dry, cover the generator to keep out dust. Do

not use a plastic sheet as a dust cover. Non-porous

materials trap moisture and promote rust and corrosion.

LONG TERM STORAGE

Even properly stabilized fuel can leave residue and cause

corrosion if left long term. If storing the generator for two to

six months, drain the oat bowl to prevent gum and varnish

buildup in the carburetor.

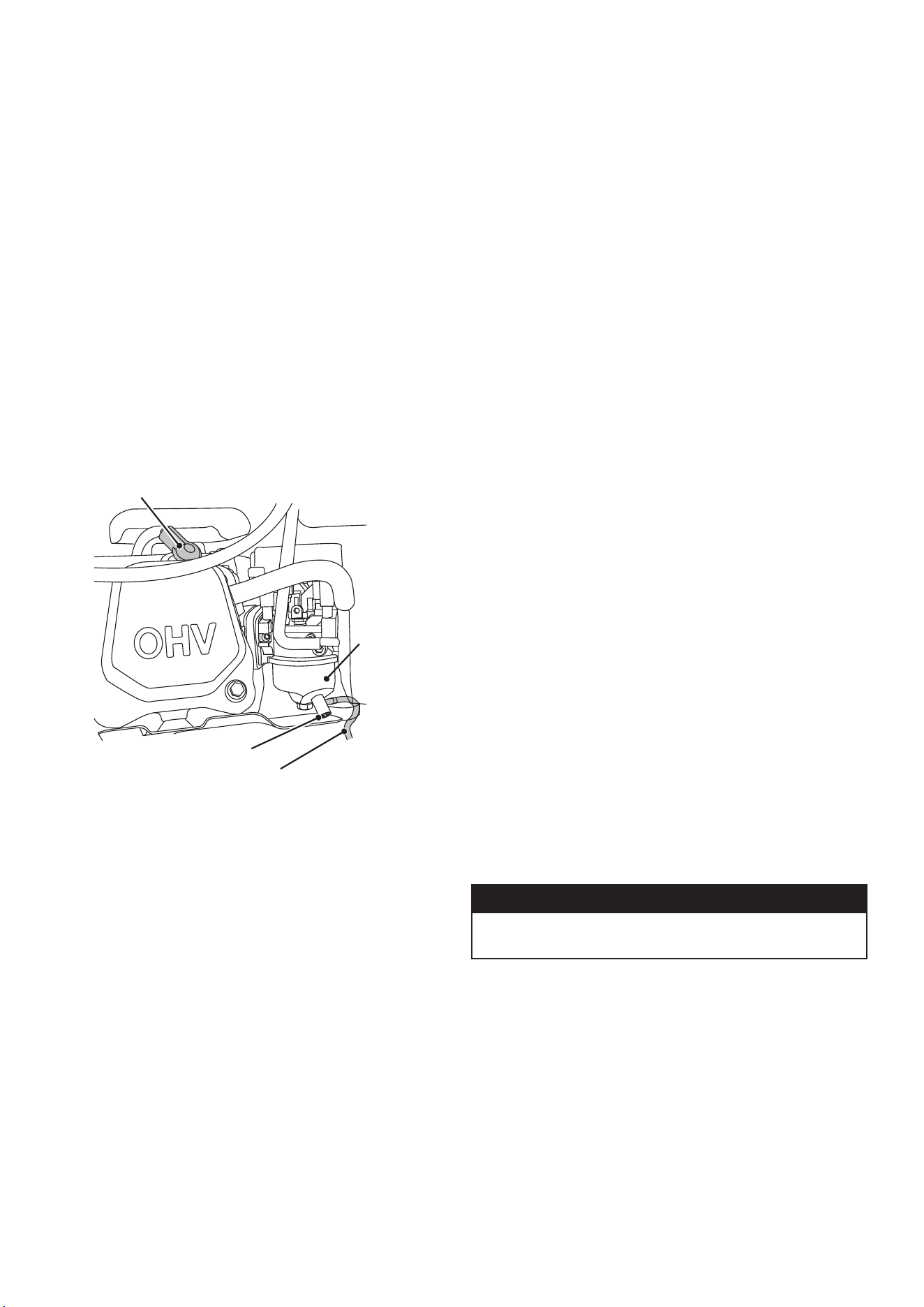

DRAINING THE FLOAT BOWL

1. Remove the engine service cover.

2. Locate the drain hose extending from the bottom of the

carburetor oat bowl.

3. Place the loose end of the hose outside the generator

into an approved gasoline container to catch the drained

fuel.

4. Loosen the oat bowl drain screw and allow the fuel to

drain. Tighten the oat bowl drain screw.

5. Route the drain hose between the air cleaner housing

and the engine service cover. Install the engine service

cover.

DRAINING THE FUEL TANK

If storing the generator for longer than six months, drain

the fuel tank to prevent fuel separation, deterioration, and

deposits in the fuel system.

1. Unscrew the fuel tank cap. Remove the fuel screen lter

by slightly compressing it while removing it from the

tank.

2. Using a commercially available gasoline hand pump

(not included), siphon the gasoline from the fuel tank

into an approved gasoline container. DO NOT use an

electric pump.

3. Reinstall the fuel screen lter and the fuel tank cap.

4. Start the generator and allow it to run until the generator

engine stops.

5. Push the battery switch to the OFF position.

6. Disconnect the battery quick-connect plug.

7. Remove the spark plug.

MAINTENANCE

24 | English

MAINTENANCE

8. Put a teaspoon of engine oil into the cylinder and pull the

recoil handle until resistance is felt. At this position the

piston is coming up on its compression stroke and both

valves are closed. Storing the engine in this position will

help prevent internal corrosion. Return the recoil handle

gently.

9. Reinstall the spark plug. Leave the spark plug boot

disconnected to prevent accidental starting.

10. Install the engine service cover.

VALVE CLEARANCE

NOTICE

Checking and adjusting valve clearance must be done

when the engine is cold.

1. Remove the rocker arm cover and carefully remove

the gasket. If the gasket is torn or damaged, it must be

replaced.

2. Remove the spark plug so the engine can be rotated

more easily.

3. Rotate the engine to top dead center (TDC) by pulling

the recoil handle slowly. Looking through the spark plug

hole, the piston should be at the top (both valves are

closed).

4. Both the rocker arms should be loose at TDC on the

compression stroke. If they are not, rotate the engine

360°.

5. Insert a feeler gauge between the rocker arm and the

valve stem to measure valve clearance.

Intake Valve Exhaust Valve

Valve Clearance

0.0031 – 0.0047 in

(0.08 – 0.12 mm)

0.0051 – 0.0067 in

(0.13 – 0.17 mm)

Torque 8-12 N•m 8-12 N•m

6. If an adjustment is necessary, hold the rocker arm pivot

and loosen the pivot adjusting nut.

7. Turn the rocker arm pivot to obtain the specied

clearance. Hold the rocker arm pivot and re-tighten the

pivot adjusting nut to the specied torque.

Torque: 106 inch-pound (12 N•m)

8. Perform this procedure for the other valve.

9. Install the gasket, rocker arm cover, and spark plug.

MANUAL CHOKE OPERATION

If the battery is dead or disconnected, you may need to set

the choke by hand for proper operation.

1. Remove the engine service cover.

2. Locate the small black choke lever on top of the

carburetor.

3. To close the choke for cold starting: Use a screwdriver

to push the black lever toward the front of the generator.

4. Start the generator. The start-up sequence should

automatically open the choke. If the choke does not

open automatically, push the choke manually to open it.

NOTICE

Certain ambient temperatures and environments may

require you to close the choke halfway for a successful

start.

English | 25

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTION

Engine will not start

Battery switch in the OFF position. Turn battery switch to the ON position.

Out of fuel. Refuel.

Bad fuel, generator stored without treating

or draining gasoline, or refueled with bad

gasoline.

Drain the fuel tank. Refuel with fresh gasoline.

Dirty air lter. Clean the air lter.

Low engine oil level stopped generator.

If low oil LED illuminated, turn battery switch

to the OFF position. Add engine oil.

Spark plug wet with fuel (ooded engine).

Wait ve minutes. Turn battery switch to

the OFF position. Pull recoil handle rapidly

several times. If the generator does not start,

remove spark plug and dry.

Spark plug faulty, fouled, or improperly gapped. Gap or replace the spark plug. Reinstall.

Fuel lter restricted, fuel system malfunction,

fuel pump failure, ignition malfunction, valves

stuck, etc.

Contact Westinghouse customer service toll-

free at 1-855-944-3571.

Battery drained.

Use the recoil handle to start the generator.

Charge the battery.

Choke partially open or closed due to weak or

disconnected battery.

Manually set the choke. See Maintenance

section.

CO sensor removed or modied Return to original conguration

CO sensor activated or system fault occurred

Relocate generator/ Contact Westinghouse

customer service toll free at 1-855-944-3571.

Engine starts, then shuts down

Out of fuel. Refuel.

Incorrect engine oil level. Check engine oil level.

Dirty air lter. Clean the air lter.

Contaminated fuel. Drain the fuel tank. Refuel with fresh gasoline.

Defective low oil level switch.

Contact Westinghouse customer service toll-

free at 1-855-944-3571.

Engine lacks power

Air lter restricted. Clean or replace air lter.

Bad fuel, generator stored without treating

or draining gasoline, or refueled with bad

gasoline.

Drain the fuel tank. Refuel with fresh gasoline.

Fuel lter restricted, fuel system malfunction,

fuel pump failure, ignition malfunction, valves

stuck, etc.

Contact Westinghouse customer service toll-

free at 1-855-944-3571.

Engine runs rough or bogs when load applied

Dirty air lter. Clean the air lter.

Generator overloaded. Unplug some devices.

Faulty power tool or appliance.

Replace or repair tool or appliance. Stop and

restart the engine.

Fuel lter restricted, fuel system malfunction,

fuel pump failure, ignition malfunction, valves

stuck, etc.

Contact Westinghouse customer service toll-

free at 1-855-944-3571.

No power at AC receptacles

OUTPUT READY LED is OFF and

OVERLOAD LED is ON.

Check AC load. Stop and restart engine.

Check the air inlet. Stop and restart the

engine.

AC circuit breaker/s tripped. Check AC loads and reset circuit breaker/s.

Faulty power tool or appliance.

Replace or repair tool or appliance. Stop and

restart the engine.

Faulty generator.

Contact Westinghouse customer service toll-

free at 1-855-944-3571.

26 | English

SCHEMATICS

2 | Español

TABLA DE CONTENIDO

INTRODUCCIÓN

DESCARGOS DE RESPONSABILIDAD ��3

��3

GUARDA ESTAS INSTRUCCIONES

�� 3

ESPECIFICACIONES

ESPECIFICACIONES ��4

LA SEGURIDAD

DEFINICIONES DE SEGURIDAD ��5

SÍMBOLOS DE SEGURIDAD Y SIGNIFICADO

��5

LAS INSTRUCCIONES DE SEGURIDAD

��6

PRECAUCIONES GENERALES DE SEGURIDAD

��6

GASOLINA Y VAPOR DE GASOLINA (GAS)

��7

SENSOR DE CO

�� 8

ETIQUETAS Y CALCOMANÍAS DE SEGURIDAD

��9

COMPONENTES

COMPONENTES DEL PANEL DE CONTROL ��10

COMPONENTES DEL GENERADOR

�� 11

CENTRO DE DATOS LED

�� 11

MONTAJE

LLENADO DE ACEITE INICIAL ��12

COMBUSTIBLE

��12

CONECTAR LA BATERÍA

��14

OPERACIÓN

UBICACIÓN DEL GENERADOR ��15

TOMA DE TIERRA

��15

OPERACIÓN A GRAN ALTITUD

�� 15

INICIO REMOTO

��16

INTERRUPTOR DE LA VÁLVULA DE COMBUSTIBLE

��16

PERÍODO DE RODAJE

��16

FRECUENCIA DE USO

��16

ANTES DE ARRANCAR EL GENERADOR

�� 16

ARRANCAR EL MOTOR: GASOLINA

��17

MODO ECO

��17

SOBRECARGA RESTABLECER

��18

CAPACIDAD DEL GENERADOR

��18

GESTIÓN DE ENERGÍA

��18

CABLES DE EXTENSIÓN

��19

TAMAÑO DEL CABLE DE EXTENSIÓN

��19

OPERACIÓN EN PARALELO

��19

TRANSPORTE

�� 20

MANTENIMIENTO

PROGRAMA DE MANTENIMIENTO ��21

PIEZAS DE REPUESTO PARA MANTENIMIENTO

��21

CUBIERTA DE SERVICIO DEL MOTOR

��21

MANTENIMIENTO DEL FILTRO DE AIRE

��21

COMPROBACIÓN DEL NIVEL DE ACEITE DEL MOTOR

��22

CAMBIO DE ACEITE DEL MOTOR

��23

MANTENIMIENTO DE BUJÍAS

��23

SERVICIO DE APAGACHISPAS

��24

MANTENIMIENTO DE LA BATERÍA

��24

CAMBIO DE BATERÍA

��24

ALMACENAMIENTO

��25

ALMACENAMIENTO A CORTO PLAZO

�� 25

DRENAJE DEL BOWL FLOTADOR

�� 26

DRENAJE DEL TANQUE DE COMBUSTIBLE

��26

JUEGO DE VÁLVULAS

��26

CONFIGURAR MANUALMENTE EL ESTRANGULADOR

�� 27

SOLUCIÓN DE PROBLEMAS

SOLUCIÓN DE PROBLEMAS ��28

NO DEVUELVA ESTE PRODUCTO A LA TIENDA

Si tiene preguntas o necesita ayuda, llame al servicio al

cliente al 855-944-3571�

MANUAL DE USUARIO

ESPAÑOL

iGen5000c

Digital Inverter Generator

Gasolina: 3 900 Vatios en Funcionamiento | 5 000 Vatios de arranque

Español | 3

iGen5000c

Digital Inverter Generator

Gasolina: 3 900 Vatios en Funcionamiento | 5 000 Vatios de arranque

INTRODUCCIÓN

ADVERTENCIA: El funcionamiento, el servicio y el mantenimiento de este equipo pueden exponerlo a sustancias

químicas, como gases de escape del motor, monóxido de carbono, ftalatos y plomo, que el estado de California

reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos� Para minimizar la

exposición, evite respirar el escape, realice el mantenimiento de su embarcación en un área bien ventilada y use

guantes o lávese las manos con frecuencia cuando realice el mantenimiento de este equipo� Para obtener más

información, visite www�P65warnings�ca�gov�

DESCARGOS DE RESPONSABILIDAD

Toda la información, ilustraciones y especicaciones de este manual estaban vigentes en el momento de su publicación.

Las ilustraciones utilizadas en este manual están destinadas a ser vistas de referencia representativas únicamente�

Nos reservamos el derecho de realizar cualquier cambio de especicación o diseño sin previo aviso.

Westinghouse Outdoor Power Equipment�

Lea este manual antes de usar o realizar

el mantenimiento de este producto� El

incumplimiento de las instrucciones y

precauciones de seguridad de este manual

puede provocar lesiones graves o la muerte�

GUARDA ESTAS INSTRUCCIONES

REGISTRACIÓN DEL PRODUCTO

Para una cobertura de garantía sin problemas, es importante registrar su generador Westinghouse�

Puede registrarse por:

• Completar y enviar por correo la tarjeta de registro del producto incluida en la caja�

• Registrando su producto en línea en: https://westinghouseoutdoorpower�com/pages/warranty-registration

• Escaneando el siguiente código QR con la cámara de su teléfono inteligente� Se le dirigirá al enlace de registro móvil�

• Envío de la siguiente información del producto a:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

Para su archivo

Fecha de compra:

Número de modelo:

Número de serie:

Lugar de compra:

Conserve su recibo de compra para una

cobertura de garantía sin problemas.

4 | Español

ESPECIFICACIONES

iGen5000

Vatios en

funcionamiento:

3 900

Vatios de arranque: 5 000

Voltaje nominal: 120V

Frecuencia nominal: 60 Hz

Fase: Fase única

Distorsión armónica

total:

≤ 3%

Desplazamiento del

motor:

224 cc

Tipo de inicio:

Retroceso, arranque

eléctrico, control remoto

Capacidad de

combustible:

3,4 Gal (12,8 L)

Tipo de combustible: 87 – 93 octano*

Capacidad de aceite: 0,63 US qt (0,60 L)

Tipo de aceite: 10W30

Bujía: F7RTC

Espacio de la bujía:

0,024 – 0,032 in�

(0,60 – 0,80 mm)

Toma de válvula

Despeje:

0,0031 – 0,0047 in�

(0,08 – 0,12 mm)

Válvula de escape

Despeje:

0�0051 – 0�0067 in�

(0,13 – 0,17 mm)

Sistema de puesta a

tierra de CA:

Flotante neutral

Regulador de voltaje: Digital

Tipo de alternador: Imán permanente

Temperatura ambiente

máxima:

104 °F (40 °C)

Certicaciones:

• EPA

• CARB

* Contenido de etanol del 10% o menos. NO use E15 o

E85�

AVISO

Este producto está diseñado y clasicado para un

funcionamiento continuo a temperaturas ambiente de

hasta 104 ° F (40 ° C)� Si es necesario, este producto

se puede utilizar a temperaturas que oscilan entre 5 ° F

(15 ° C) y 122 ° F (50 ° C) durante períodos cortos� Si el

producto se expone a temperaturas fuera de este rango

durante el almacenamiento, debe volver a colocarse

dentro de este rango antes de su funcionamiento� Este

producto siempre debe utilizarse al aire libre en un

área bien ventilada y lejos de puertas, ventanas y otros

conductos de ventilación�

El vataje y la corriente máximos están sujetos y limitados

por factores como el contenido de BTU de combustible,

la temperatura ambiente, la altitud, las condiciones

del motor, etc� La potencia máxima disminuye

aproximadamente un 3.5% por cada 1,000 pies sobre

el nivel del mar, y también disminuirá aproximadamente

un 1% por cada 10 ° F (6 ° C) por encima de 60 ° F (16

° C) de temperatura ambiente�

Español | 5

SEGURIDAD

DEFINICIONES DE SEGURIDAD

Las palabras PELIGRO, ADVERTENCIA, PRECAUCIÓN

y AVISO se utilizan en este manual para resaltar

información importante� Asegúrese de que todos los que

operan, realizan mantenimiento o se encuentran cerca del

generador conozcan el signicado de esta información de

seguridad�

Aparece este símbolo de alerta de

seguridad con la mayoría de las

declaraciones de seguridad. Eso

signica atención, mantente alerta, tu

la seguridad está involucrada! Por

favor lea y Cumplir con el mensaje

que sigue el símbolo de alertas de

seguridad.

Indica una situación peligrosa que, si no se evita,

provocará la muerte o lesiones graves.

Indica una situación peligrosa que, si no se evita,

podría provocar la muerte o lesiones graves.

Indica una situación peligrosa que, si no se evita,

podría provocar lesiones leves o moderadas.

AVISO

Indica una situación que puede causar daños

al generador, propiedad personal y / o el medio

ambiente, o hacer que el equipo funcione

incorrectamente.

Nota: Indica un procedimiento, práctica o condición que

se debe seguir para que el generador funcione de

la manera prevista�

SÍMBOLOS DE SEGURIDAD Y

SIGNIFICADO

Siga toda la información de seguridad contenida en este

manual y en el generador�

Símbolo Descripción

Símbolo de alerta de seguridad

Riesgo de electrocución

Peligro de asxia

Peligro de quemaduras� No toque

supercies calientes.

Peligro de descarga eléctrica

Peligro de incendio

Mantenga una distancia segura

Peligro de levantamiento

Leer las instrucciones del fabricante

No operar en condiciones de humedad

6 | Español

LAS INSTRUCCIONES DE SEGURIDAD

•

SEGURIDAD

Riesgo de incendio y electrocución� No lo conecte

al sistema eléctrico de un edicio a menos que el

generador y el interruptor de transferencia se hayan

instalado correctamente y la salida eléctrica haya sido

vericada por un electricista calicado. La conexión

debe aislar la energía del generador de la energía de la

red pública y debe cumplir con todas las leyes y códigos

eléctricos aplicables�

Riesgo de electrocución� Nunca use el generador en un

lugar mojado o húmedo� Nunca exponga el generador

a la lluvia, nieve, rocío de agua o agua estancada

mientras esté en uso� Proteja el generador de todas

las condiciones climáticas peligrosas� La humedad

o el hielo pueden provocar un cortocircuito u otro mal

funcionamiento en el circuito eléctrico�

AVISO

Instale detectores de monóxido de carbono a batería o

detectores de monóxido de carbono enchufables con

respaldo de batería en las áreas habitables�

PRECAUCIONES GENERALES DE

SEGURIDAD

• Nunca use el generador para alimentar equipos de

apoyo médico�

• No opere el generador cuando esté cansado o bajo la

inuencia de drogas, alcohol o medicamentos.

• No use el generador con cables eléctricos gastados,

deshilachados, desnudos o dañados�

• Todas las herramientas y artefactos eléctricos

operados con este generador deben estar debidamente

Español | 7

SEGURIDAD

conectados a tierra mediante el uso de un tercer cable

o tener doble aislamiento�

• Cuando este generador se utiliza para suministrar

un sistema de cableado de un edicio, un electricista

calicado debe instalar el generador y conectarlo a un

interruptor de transferencia como un sistema derivado

por separado de acuerdo con NFPA 70, Código

Eléctrico Nacional�

• Si comienza a sentirse enfermo, mareado o débil

mientras usa el generador, muévase al aire fresco

INMEDIATAMENTE� Consulte a un médico, ya que

puede sufrir una intoxicación por monóxido de carbono�

• Úselo solo EN EXTERIORES y lejos de ventanas,

puertas y conductos de ventilación según lo

recomendado por los Centros para el Control y la

Prevención de Enfermedades del Departamento

de Salud y Servicios Humanos de EE� UU� Su casa

especíca y / o las condiciones del viento pueden

requerir una distancia adicional�

• Durante la operación y almacenamiento, mantenga al

menos 5 pies de espacio libre en todos los lados del

generador, incluido el techo� Deje que el generador se

enfríe un mínimo de 30 minutos antes de almacenarlo�

El calor creado por el silenciador y los gases de escape

puede ser lo sucientemente caliente como para

causar quemaduras graves y / o encender objetos

combustibles�

• No toque el silenciador ni el motor� Están muy

CALIENTES y causarán quemaduras graves� No

coloque partes del cuerpo ni ningún material inamable

o combustible en el camino directo del escape�

• Siempre retire cualquier herramienta u otro equipo de

servicio utilizado durante el mantenimiento lejos del

generador antes de operar�

• Evite el contacto de la piel con aceite de motor o

gasolina� Use ropa y equipo de protección� Lave toda

la piel expuesta con agua y jabón�

SEGURIDAD DEL COMBUSTIBLE

• Almacene el combustible en un recipiente aprobado

para gasolina�

• No fume al llenar el generador con gasolina�

• No permita que el tanque de gasolina del generador se

desborde al llenarlo�

• Apague el motor y déjelo enfriar durante cinco minutos

antes de agregar gasolina o aceite al generador�

• Nunca quite la tapa de combustible cuando el

generador esté funcionando� Apague el motor y deje

que la unidad se enfríe por lo menos cinco minutos�

Retire la tapa de combustible lentamente para liberar

la presión, evitar que el combustible se escape por

la tapa y evitar que el calor del silenciador encienda

los vapores de combustible� Apriete bien la tapa de

combustible después de repostar�

• Limpie el combustible derramado de la unidad�

• Nunca intente quemar el combustible derramado�

• Nunca llene demasiado el tanque de combustible�

Deje espacio para que el combustible se expanda�

El llenado excesivo del tanque de combustible puede

provocar un desbordamiento repentino de gasolina y

provocar que la gasolina derramada entre en contacto

con supercies CALIENTES.

• El combustible derramado puede arder� Si se

derrama combustible sobre el generador, limpie

cualquier derrame inmediatamente� Deseche el trapo

correctamente� Deje que el área de combustible

derramado se seque antes de operar el generador�

• Use protección para los ojos mientras reposta�

• Nunca use gasolina como agente de limpieza�

• Almacene cualquier recipiente que contenga gasolina

en un área bien ventilada, lejos de cualquier combustible

o fuente de ignición�

GASOLINA Y VAPOR DE GASOLINA (GAS)

Riesgo de incendio y explosión� La gasolina es altamente

explosiva e inamable y puede causar quemaduras

graves o la muerte�

• En caso de un incendio de gas, no intente apagar la

llama si la válvula de combustible está en la posición

de gas� La introducción de un extintor en un generador

con una válvula de combustible abierta podría crear un

peligro de explosión� El gas tiene un olor distintivo, esto

ayudará a detectar posibles fugas rápidamente�

• El gas tiene un olor distintivo, esto ayudará a detectar

posibles fugas rápidamente�

• Los vapores de gas pueden provocar un incendio si se

encienden�

• La gasolina irrita la piel y debe limpiarse inmediatamente

si entra en contacto con la piel�

Al arrancar el generador:

• Asegúrese de que la tapa de combustible, el ltro de

aire, la bujía, las líneas de combustible y el sistema de

escape estén colocados correctamente�

• Si derrama gasolina en el tanque, deje que se evapore

completamente antes de operar�

• Asegúrese de que el generador esté sobre una

supercie plana antes de operar.

Al transportar o reparar el generador:

• Desconecte el cable de la bujía para evitar un arranque

accidental�

Al almacenar el generador:

• Almacene lejos de chispas, llamas abiertas, luces

piloto, calor y otras fuentes de ignición�

• No almacene gas cerca de hornos, calentadores de

agua o cualquier otro aparato que produzca calor o

tenga encendido automático�

8 | Español

SEGURIDAD

SENSOR DE CO

El sensor de CO monitorea la acumulación de gas venenoso

de monóxido de carbono alrededor del generador cuando

el motor está en marcha� Si se detectan niveles crecientes

de gas CO, el sensor de CO apaga automáticamente el

motor�

El sensor de CO también detectará la acumulación de

monóxido de carbono de otras fuentes de combustión

de combustible utilizadas en el área de operación� Por

ejemplo, si el escape de las herramientas que queman

combustible apunta a un generador equipado con un

sensor de CO, se puede iniciar un apagado debido al

aumento de los niveles de CO� Esto no es un error� Se ha

detectado monóxido de carbono peligroso� Mueva y redirija

cualquier fuente adicional de quema de combustible para

disipar el monóxido de carbono lejos del personal y los

edicios ocupados.

Nota: Los generadores equipados con arranque remoto

se deben reiniciar con el botón START/STOP en el

panel de control después de que ocurre un apagado

automático�

Los generadores están diseñados para usarse al aire libre,

lejos de edicios ocupados y con el escape apuntando lejos

del personal y los edicios. Si se usa incorrectamente y se

opera en un lugar que resulta en la acumulación de CO,

como en un área parcialmente cerrada, el sensor de CO

apaga el motor, notica al usuario con una luz indicadora

ROJA y le indica que lea la etiqueta de acción para conocer

los pasos a seguir� tomar� El sensor de CO NO reemplaza

las alarmas de monóxido de carbono� Instale alarmas de

monóxido de carbono que funcionen con baterías en su

hogar�

El apagado automático acompañado de una luz ROJA

intermitente en la parte del sensor de CO del panel de

control es una indicación de que el generador estaba

ubicado incorrectamente� Si comienza a sentirse

enfermo, mareado, débil o los detectores de monóxido

de carbono en su casa indican una alarma, salga a

tomar aire fresco de inmediato� Llame a los servicios

de emergencia� Es posible que tenga intoxicación por

monóxido de carbono�

ETIQUETA DE ACCIÓN

PANEL DE CONTROL CO APAGADO

AUTOMÁTICO

LUCES INDICADORAS DEL SENSOR DE CO

COLOR DESCRIPCIÓN

ROJO

Monóxido de carbono acumulado

alrededor del generador� Después del

apagado, la luz indicadora ROJA en

el área del sensor de CO del panel de

control parpadeará para noticar que el

generador se apagó debido a un peligro

de acumulación de CO� La luz ROJA

parpadeará durante al menos cinco

minutos después de un corte de CO�

Mueva el generador a un área abierta al

aire libre, lejos de los espacios ocupados,

con el escape apuntando hacia afuera�

Una vez trasladado a un área segura, el

generador se puede reiniciar� Introduzca

aire fresco y ventile el área donde se

había apagado el generador�

AMARILLA

Se produjo una falla en el sistema del

sensor de CO� Cuando ocurre una falla

en el sistema, el generador se apaga

automáticamente y la luz indicadora

AMARILLA en el área de apagado

automático de CO del panel de control

parpadeará para noticar que se ha

producido la falla� La luz AMARILLA

parpadeará durante al menos cinco

minutos después de una falla� El generador

se puede reiniciar, pero puede continuar

apagándose� Una falla del sensor de CO

solo puede ser diagnosticada y reparada

por un centro de servicio autorizado de

Westinghouse�

Español | 9

ETIQUETAS Y CALCOMANÍAS DE SEGURIDAD

SEGURIDAD

10 | Español

COMPONENTES DEL GENERADOR

1. Tapa de combustible: Agregue aquí combustible

sin plomo�

2. Cubierta de servicio del motor: La cubierta

proporciona acceso al motor, ltro de aire,

carburador y bujía�

3. Ruedas de transporte: Las ruedas permiten la

maniobrabilidad con una sola mano cuando se

utilizan con el asa extensible�

4. Mango extensible: Extienda y retraiga el mango

presionando el botón de bloqueo�

5. Asas de transporte: Las asas integradas permiten

un transporte fácil para dos personas�

6. Mango de retroceso: Tire del mango de retroceso

para arrancar manualmente el motor�

7. Panel de control: El panel de control contiene las

salidas y los controles operativos�

8. Cubierta de acceso al aceite: La cubierta

proporciona acceso a la tapa de llenado de aceite /

varilla de medición y al tapón de drenaje de aceite�

9. Cubierta de acceso a la batería: La cubierta

brinda acceso a la batería y al enchufe de conexión

rápida�

10. Silenciador y parachispas: El parachispas evita

que las chispas salgan del silenciador�

11. Etiqueta de información del modelo: Proporciona

el número de serie del modelo, voltaje / amperios e

información sobre la clasicación de potencia.

CENTRO DE DATOS LED

Los LED de combustible restante y de porcentaje de potencia de salida se muestran continuamente� Presione el

botón Mode para recorrer los modos de visualización de datos�

COMPONENTES

% Combustible

restante

% Salida de

potencia

Botón de modo

Tiempo de ejecución

restante:

Muestra el tiempo

restante con el nivel de

combustible actual y la

potencia de salida.

Voltaje:

muestra la salida de

voltaje actual del

inversor.

Potencia de salida:

Muestra la potencia

eléctrica de salida a los

receptáculos en

kilovatios.

Visualización de datos

Nivel de combustible:

Muestra el nivel de

combustible actual en

litros.

Horas de vida útil:

Muestra el tiempo total

de funcionamiento del

inversor.

Español | 11

COMPONENTES

COMPONENTES DEL PANEL DE CONTROL

1. Receptáculo NEMA 5-20R dúplex de 120 voltios

CA, 20 amperios: El receptáculo puede suministrar

un máximo de 20 amperios�

2. Terminal de tierra: El terminal de tierra se utiliza para

conectar a tierra externamente el generador�

3. Salidas de funcionamiento en paralelo:

Se puede conectar un generador inversor

Westinghouse compatible para obtener una salida

de potencia adicional�

4. Centro de datos LED: Muestra el tiempo de

funcionamiento restante (F), la potencia de salida en

kW (P), el nivel de combustible en litros (L), la salida

de voltaje (V) y las horas de vida útil�

5. Restablecimiento de sobrecarga: El inversor

del generador apagará automáticamente todas

las salidas de CA para proteger el generador si se

sobrecarga o si hay un cortocircuito en un aparato

conectado�

6. Puertos USB: Salida USB de dos puertos 5V /

2�1A� Acepta enchufes USB tipo A�

7. LED de aceite bajo: Indica un nivel de aceite bajo�

Cuando el nivel de aceite en el cárter cae por debajo

del límite de funcionamiento seguro, el indicador

de nivel de aceite bajo se iluminará y el generador

apagará automáticamente el motor�

8. LED de sobrecarga: Indica que el generador está

sobrecargado�

9. LED de salida lista: Se ilumina cuando el

generador está funcionando normalmente� Indica

que el generador está produciendo energía

eléctrica en los receptáculos�

10. Interruptor selector de combustible: Se utiliza para

seleccionar la operación de gas o propano�

11. Indicador de energía: Indica que la energía está

encendida, la luz permanecerá encendida mientras la

unidad esté encendida�

12. Puerto de carga de la batería: Se utiliza para cargar

la batería con el cargador de batería incluido�

13. Disyuntor principal: El disyuntor principal controla

la salida total de todas las salidas para proteger al

generador de sobrecargas o cortocircuitos�

14. Modo Eco: El modo Eco minimiza el consumo de

combustible y el ruido ajustando las RPM del motor al

mínimo requerido para la carga actual�

15. Botón de arranque / parada: Presione una vez

para arrancar el motor automáticamente� Presione

nuevamente para detener el motor�

16. Interruptor de batería: Enciende y apaga la batería�

Debe estar ENCENDIDO antes del arranque eléctrico

o remoto�

17. Disyuntor de CA de 20 amperios: El disyuntor

limita la corriente que se puede suministrar a través

del receptáculo NEMA 5-20R a 20 amperios�

18. Disyuntor de 30 amperios de CA: El disyuntor

limita la corriente que se puede suministrar a través

del receptáculo NEMA TT-30 a 30 amperios�

19. Receptáculo NEMA TT-30R de 120 voltios CA,

30 amperios: El receptáculo puede suministrar un

máximo de 30 amperios�

2 3 4 5 6 7 8 9

141516171819

12 | Español

MONTAJE

Peligro de peso� Siempre tenga ayuda cuando levante

el generador�

1� Abra la caja con cuidado�

2� Retire y guarde el manual de instrucciones, la botella

de aceite, el embudo de aceite, la manguera de GLP /

propano, la llave de tubo de bujía y el cargador de batería�

3� RRetire y deseche los materiales de embalaje�

4� Despliegue la parte superior de la bolsa de plástico que

encierra el generador�

5� Corte con cuidado las esquinas verticales de la caja para

acceder al generador�

6� Recicle o deseche los materiales de embalaje

correctamente�

CONTENIDO DE LA CAJA

• Manual de usuario

• Guía de inicio rápido

• Llavero de arranque remoto (adjunto al arrancador de

retroceso)

• Botella de aceite SAE 10W-30

• Cargador de batería

• Llave de tubo para bujías

• Embudo de aceite

• Destornillador

Si falta alguna pieza, comuníquese con nuestro equipo

de servicio en [email protected] o llame al

1-855-944-3571.

LLENADO DE ACEITE INICIAL

AVISO

ESTE GENERADOR SE HA ENVIADO SIN ACEITE� No

intente arrancar o arrancar el motor antes de que haya

recibido el servicio adecuado con el aceite recomendado�

No agregar aceite de motor antes de arrancar resultará en

daños graves al motor�

AVISO

El uso de aceite de 2 tiempos / ciclo u otros tipos de aceite

no aprobados puede causar daños graves al motor que no

están cubiertos por la garantía�

El tipo de aceite recomendado incluido para uso típico es

aceite de motor 10W-30� Si hace funcionar el generador en

temperaturas extremas, consulte la siguiente tabla�

-20 0 20 40 60

Temperatura ambiente

Tipo de aceite de motor recomendado

80 100 120

-28.9

°F

°C -17.8 -6.7 4.4 15.6 26.7 37.8 48.9

10W-30

5W-30 Synthetic

10W-405W-30

1� En una supercie nivelada, retire la cubierta de acceso al

aceite y la varilla medidora de aceite�

2� Usando el embudo y el aceite suministrados, agregue

aceite en el motor�

Nota: Como el aceite residual de la fábrica puede permanecer

en el motor, agregue el aceite gradualmente cerca

del nal de la botella para evitar sobrellenar el motor.

Consulte Comprobación del nivel de aceite del motor

en la sección Mantenimiento�

3� Reemplace la varilla medidora de aceite y apriete a mano�

4� Reemplace la tapa de acceso al aceite�

COMBUSTIBLE

Riesgo de incendio y explosión� Nunca use un recipiente

de gasolina, tanque de gasolina o cualquier otro elemento

de combustible que esté roto, cortado, rasgado o dañado�

Riesgo de incendio y explosión� No llene demasiado

el tanque de combustible� Llene solo hasta el anillo de

llenado rojo ubicado en el ltro de malla de combustible en

el tanque� El sobrellenado puede hacer que el combustible

se derrame sobre el motor y cause un riesgo de incendio

o explosión�

Riesgo de incendio y explosión� Nunca reposte el generador

con el motor en marcha� Siempre apague el motor y deje

que el generador se enfríe durante dos minutos antes de

repostar�

Español | 13

MONTAJE

AVISO

E85 E15

No utilice combustible E15 o E85 en

este producto� La garantía no cubre los

daños al motor o al equipo causados

por combustible viejo o el uso de

combustibles no aprobados (como

mezclas de etanol E15 o E85)� Utilice

únicamente gasolina sin plomo que

contenga hasta un 10% de etanol.

REQUISITOS DE COMBUSTIBLE

• Gasolina sin plomo, fresca y magra, de 87 a 93 octanos�

• Se acepta hasta un 10% de etanol (gasohol) (cuando esté

disponible; se recomienda combustible sin etanol)�

• NO use E85 o E15�

• NO use una mezcla de gasóleo�

• NO modique el motor para que funcione con combustibles

alternativos�

• NO cargue combustible en interiores�

• NO cree una chispa o llama mientras reposta�

USANDO ESTABILIZADOR DE COMBUSTIBLE

Agregar un estabilizador de combustible (no incluido) extiende

la vida útil del combustible y ayuda a prevenir la formación

de depósitos que pueden obstruir el sistema de combustible�

Siga las instrucciones de uso del fabricante�

Siempre mezcle la cantidad correcta de estabilizador de

combustible con gasolina en un recipiente de gasolina

aprobado antes de cargar combustible al generador� Haga

funcionar el generador durante cinco minutos para permitir

que el estabilizador trate todo el sistema de combustible�

LLENADO DEL TANQUE DE COMBUSTIBLE

1� Apague el generador y deje que se enfríe durante un

mínimo de dos minutos antes de cargar combustible�

2� Coloque el generador en un terreno nivelado en un área

bien ventilada�

3� Limpie el área alrededor de la tapa de combustible y retire

la tapa lentamente�

AVISO

Llene el tanque únicamente con un recipiente de gasolina

aprobado� Asegúrese de que el recipiente de gasolina esté

limpio por dentro y en buenas condiciones para evitar la

contaminación del sistema de combustible�

4� Agregue lentamente el combustible recomendado� No

llene demasiado� Llene solo hasta el anillo de llenado

máximo rojo en el ltro de malla de combustible visible en

el cuello de llenado�

Máximo

Nivel de combustible

Filtro de pantalla

Tapa de combustible

5� Instale la tapa de combustible� Apriete hasta que se

escuche un clic�

AVISO

El combustible puede dañar la pintura y el plástico� Tenga

cuidado al llenar el tanque de combustible� Los daños

causados por el combustible derramado no están cubiertos

por la garantía�

AVISO

Limpie los residuos del ltro de malla de combustible

antes y después de cada repostaje. Quite el ltro de

malla de combustible comprimiéndolo ligeramente

mientras lo saca del tanque de combustible�

CONECTAR LA BATERÍA

1� Empuje hacia abajo la pestaña de la tapa de acceso a la

batería y tire de la tapa hacia adelante para quitarla�

Acceso a la batería

Pestaña de cubierta

2� Verique que la correa de goma de la batería esté

asegurando rmemente la batería en su lugar. Si está

suelta, tire de la correa y engánchela en la base de

montaje�

Nota: Si la correa está suelta detrás de la batería, retire la

batería, vuelva a conectar la correa, reemplace la

batería y luego pase la correa debajo de los cables de

conexión rápida de la batería�

14 | Español

MONTAJE

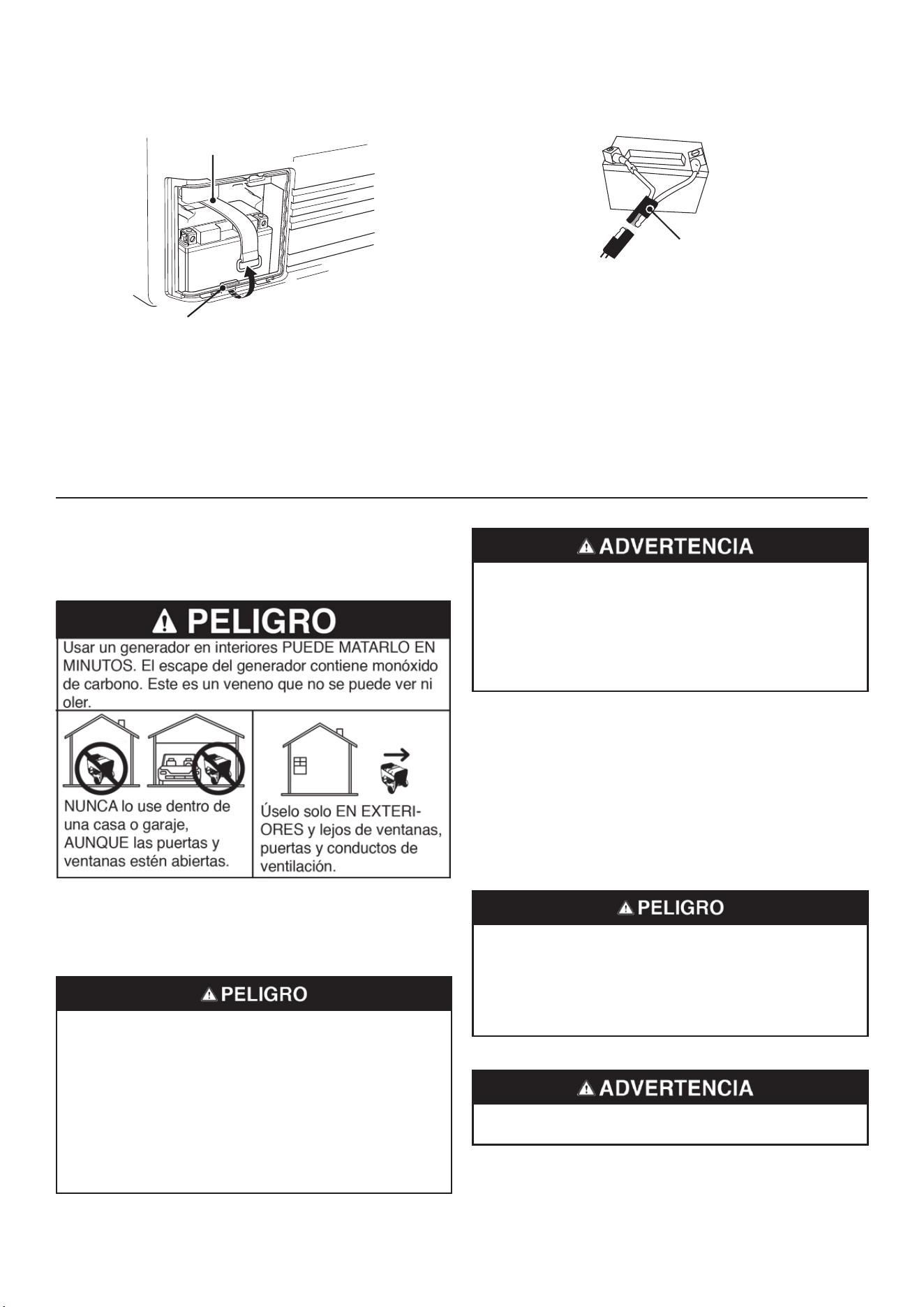

Correa de batería

Base de montaje

3� Un enchufe de batería de conexión rápida está

preinstalado en el batería� Retire la brida que sujeta los

enchufes y luego presione rmemente para conectarlos.

Enchufe de conexión rápida

4� Alinee las pestañas en la parte inferior de la tapa de

acceso a la batería con la caja del generador y luego

presione para reinstalar la cubierta�

Nota: El generador está equipado con una función de carga

de batería� Una vez que el motor está funcionando,

una pequeña carga recargará lentamente la batería�

OPERACIÓN

UBICACIÓN DEL GENERADOR

Lea y comprenda toda la información de seguridad antes de

encender el generador�

NUNCA opere el generador dentro de un edicio, incluidos

garajes, sótanos, espacios de acceso, cobertizos,

cerramientos o compartimentos, incluido el compartimiento

del generador de un vehículo recreativo�

Riesgo de electrocución� Nunca use el generador en un

lugar mojado o húmedo� Nunca exponga el generador a

la lluvia, nieve, rocío de agua o agua estancada mientras

esté en uso� Proteja el generador de todas las condiciones

climáticas peligrosas� La humedad o el hielo pueden

provocar un cortocircuito u otro mal funcionamiento en

el circuito eléctrico� El uso de un generador o aparato

eléctrico en condiciones de humedad, como lluvia o nieve,

o cerca de una piscina o sistema de rociadores, o cuando

sus manos están mojadas, puede resultar en electrocución�

Peligro de incendio� Utilice el generador únicamente sobre

una supercie sólida y nivelada. Operar el generador en

una supercie con material suelto, como arena o recortes

de césped, puede hacer que el generador ingiera desechos

que podrían bloquear las rejillas de ventilación o el sistema

de admisión de aire� Deje que el generador se enfríe

durante 30 minutos antes de transportarlo o almacenarlo�

TEl generador debe estar en una supercie plana y nivelada

en todo momento (incluso cuando no esté en funcionamiento)�

El generador debe tener al menos 5 pies (1,5 m) de espacio

libre de todo material combustible�

No opere el generador en la parte trasera de un SUV,

caravana, remolque, caja de camión (regular, plana o de otro

tipo), debajo de escaleras, cerca de paredes o edicios, o en

cualquier otro lugar que no permita el enfriamiento adecuado

del generador y / o silenciador� NO contenga generadores

durante el funcionamiento�

Peligro de asxia. Coloque el generador en un área bien

ventilada� NO coloque el generador cerca de conductos de

ventilación o entradas donde los gases de escape puedan

entrar en espacios ocupados o connados. Considere

cuidadosamente las corrientes de aire y viento cuando

coloque el generador�

TOMA DE TIERRA

Peligro de choque� No conectar a tierra correctamente el

generador puede provocar una descarga eléctrica�

El neutro del generador está unido al bastidor� Hay un

conductor permanente entre el generador (cable del estator)

Español | 15

y el marco� Si este generador se utilizará únicamente con

un cable y equipo de enchufe conectados a los receptáculos

montados en el generador, el Código Eléctrico Nacional no

requiere que la unidad esté conectada a tierra� Sin embargo,

otros métodos de uso del generador pueden requerir

conexión a tierra para reducir el riesgo de descarga eléctrica

o electrocución�

Antes de usar el terminal de tierra, consulte a un electricista

calicado, inspector eléctrico o agencia local que tenga

jurisdicción sobre los códigos u ordenanzas locales que se

aplican al uso previsto del generador�

AVISO

Utilice únicamente cables de extensión, herramientas y

electrodomésticos de 3 clavijas con conexión a tierra, o

herramientas y electrodomésticos con doble aislamiento�

OPERACIÓN A GRAN ALTITUD

La potencia del motor se reduce cuanto más alto se

opera sobre el nivel del mar� La producción se reducirá

aproximadamente un 3,5% por cada 1000 pies de aumento

de altitud desde el nivel del mar�

Se requiere un ajuste de gran altitud para el funcionamiento

a altitudes superiores a los 2000 pies� (762 m)� El

funcionamiento sin este ajuste provocará una disminución

del rendimiento, un mayor consumo de combustible y un

aumento de las emisiones� Operación del motor en altitudes

por debajo de 2000 pies� (762 m) con el kit para gran altitud

no se recomienda�

AVISO

No opere el generador en altitudes inferiores a 2000

pies� (762 m) con el kit de gran altitud instalado� Pueden

producirse daños en el motor�

Kit de carburador de gran altitud: Parte# 518913-01

INICIO REMOTO

Verique que el área alrededor del generador esté

despejada antes de arrancar el generador a distancia�

El llavero de arranque remoto incluido con el generador

debe estar conectado a la palanca de retroceso o al panel

de control� Si su unidad se envió sin un llavero, comuníquese

con el servicio al cliente de Westinghouse�

El generador se puede encender de forma remota desde

hasta 99 pies (30 metros) utilizando el llavero de encendido

remoto�

Nota: A medida que se agoten las baterías del llavero de

encendido remoto, la distancia operativa disminuirá�

Baterías de repuesto remotas: (2) CR2016

Control remoto de repuesto: Parte#

9054

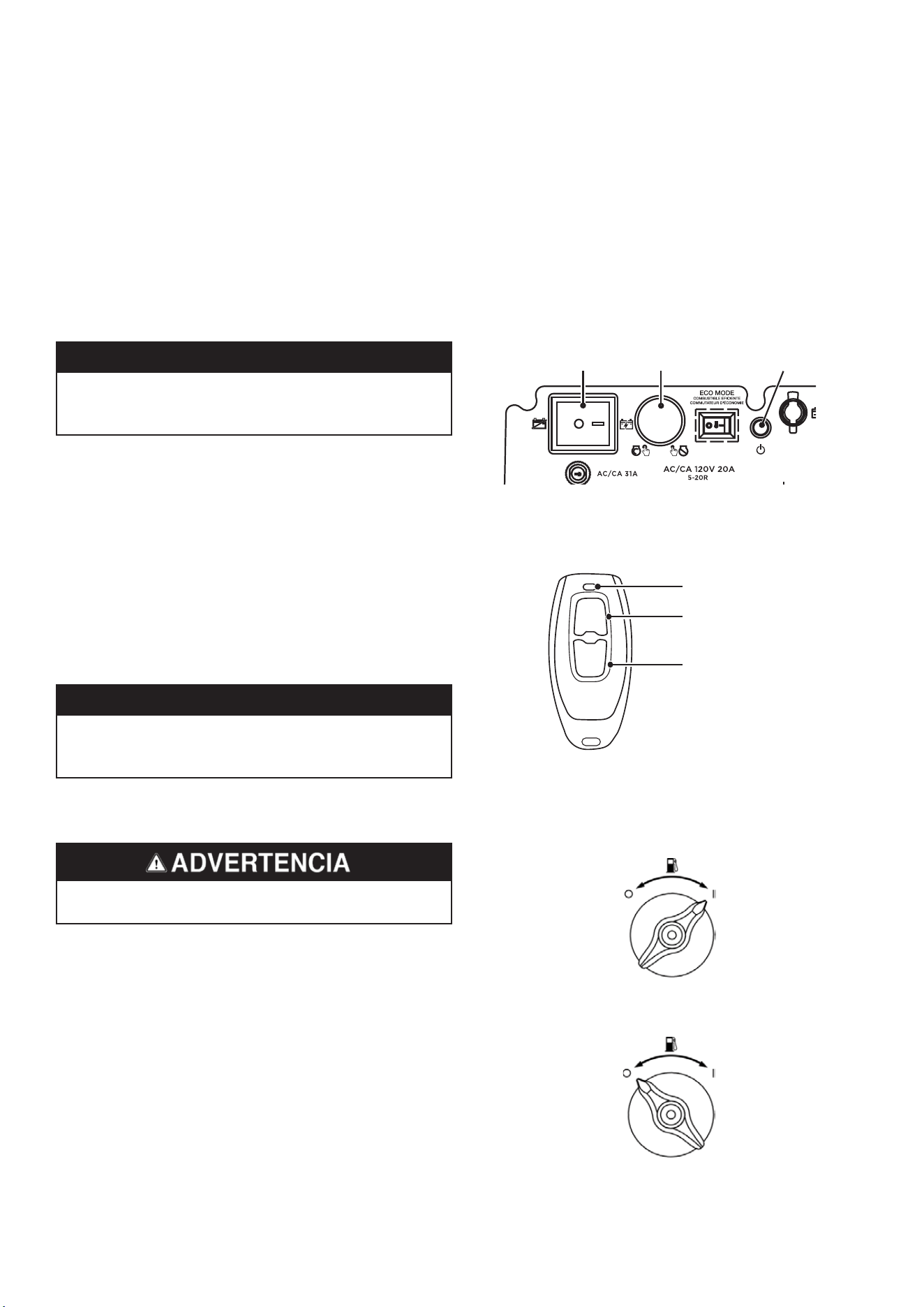

REPROGRAMACIÓN DEL ARRANQUE REMOTO

Si se reemplaza el llavero de encendido remoto o

necesita volver a emparejarse con el generador, siga este

procedimiento�

1� Gire el interruptor de la batería del generador a la posición

ON�

2� Mantenga presionado el botón de ENCENDIDO /

APAGADO durante 10 segundos y luego suéltelo� La luz

indicadora de inicio parpadeará en verde�

START

INDICATOR

OFF

Indicador

de inicio

Botón de

encendido / apagado

Interruptor

de batería

3� Presione el botón ON en el llavero de encendido remoto�

Se emparejará con el generador automáticamente y la luz

indicadora de arranque del generador dejará de parpadear�

OFF

Luz de activación

del llavero

Botón de apagado

Botón ON

INTERRUPTOR DE LA VÁLVULA DE

COMBUSTIBLE

Gire el selector de combustible completamente hacia la

derecha para operar con gasolina�

Gire el selector de combustible completamente hacia la

izquierda para cerrar la válvula de combustible�

OPERACIÓN

16 | Español

OPERACIÓN

PERÍODO DE RODAJE

Para un rodaje adecuado, no exceda el 50% de los vatios de

funcionamiento nominales (1850 vatios) durante las primeras

cinco horas de funcionamiento�

Varíe la carga de vez en cuando para permitir que los

devanados del estator se calienten y enfríen y ayuden a

asentar los anillos del pistón�

FRECUENCIA DE USO

Si el generador se utilizará de forma poco frecuente o

intermitente (más de un mes antes del próximo uso), consulte

las secciones de Mantenimiento y almacenamiento de la

batería de este manual para obtener información sobre el

deterioro de la batería y el combustible�

ANTES DE ARRANCAR EL GENERADOR

• Verique que el generador esté colocado en un lugar

seguro y apropiado�

• Asegúrese de que el generador esté sobre una supercie

seca, plana y nivelada�

• Verique que el motor esté lleno de aceite.

• Verique que todas las cargas estén desconectadas.

Riesgo de incendio y explosión� NO mueva ni incline el

generador durante el funcionamiento�

ARRANCAR EL MOTOR: GASOLINA

1� Verique que haya combustible en el tanque de gasolina.

2� Ponga el selector de combustible en funcionamiento con

gasolina�

3� Empuje el interruptor de la batería a la posición ON�

4� Elija el método de inicio:

a. Arranque de retroceso: Agarre rmemente y tire

lentamente de la manija de retroceso hasta que sienta

una mayor resistencia, luego tire rápidamente�

b. Arranque remoto: Mantenga presionado el botón de

ENCENDIDO en el llavero de arranque remoto durante

un segundo�

c. Arranque con botón pulsador: Mantenga pulsado el

botón de arranque del motor durante dos segundos�

PARAR EL MOTOR

1� Apague y desenchufe todas las cargas eléctricas

conectadas� Nunca arranque ni detenga el generador con

dispositivos eléctricos enchufados o encendidos�

2� Deje que el generador funcione sin carga durante varios

minutos para estabilizar las temperaturas internas del

motor y el generador�

3� Mantenga presionado el botón de ENCENDIDO /

APAGADO durante un segundo o presione APAGADO en

el llavero de encendido remoto durante un segundo�

4� Empuje el interruptor de la batería a la posición APAGADO�

Nota: Si el motor no se utilizará durante más de un mes,

consulte la sección Almacenamiento para conocer

los procedimientos correctos de almacenamiento del

motor y el combustible�

FUNCIONAMIENTO PARALELO

El funcionamiento en paralelo le brinda la posibilidad de

conectar otro generador inversor Westinghouse compatible

para un funcionamiento combinado y una salida de potencia

máxima�

PELIGRO

Peligro de incendio y

electrocución. Nunca conecte ni desconecte los cables

paralelos cuando el generador esté funcionando� El

incumplimiento de esta regla puede provocar lesiones

personales graves o la muerte�

ADVERTENCIA

La correcta conexión de

los cables es muy importante cuando los generadores

se utilizan con un interruptor de transferencia para

suministrar energía a un edicio. Para evitar lesiones

personales graves o daños a los dispositivos eléctricos,

incluidos los generadores, no intente alimentar un

sistema eléctrico en un edicio sin utilizar un interruptor

de transferencia aprobado�

AVISO

Conectarse a un generador que no es

compatible puede causar una salida de bajo voltaje que

puede dañar las herramientas y los aparatos alimentados

por el generador�

La operación en paralelo le brinda la capacidad de conec-

tarse a un generador Westinghouse compatible para un fun-

cionamiento combinado y una salida de potencia máxima�

Se requiere un cable paralelo Westinghouse 507PC (50

amperios) o 304PC (30 amperios) (se compra por separa-

do) para el funcionamiento en paralelo� Este cable puede

adquirirse en un distribuidor autorizado de generadores

Westinghouse�

NOTA: Los generadores Westinghouse compatibles sin

puertos paralelos se pueden operar en paralelo con el ca-

ble paralelo montado en receptáculo, n�° de pieza 507PC�

Consulte el manual del usuario incluido con su cable para-

lelo o cable paralelo montado en receptáculo para obtener

instrucciones de instalación y operación�

Español | 17

MODO ECO

AVISO

Siempre encienda el generador con el MODO ECO

APAGADO� Deje que la velocidad del motor se estabilice y

que el LED de SALIDA LISTA se ilumine antes de encender

el MODO ECO�

Nota: No utilice el MODO ECO cuando esté en funcionamiento

en paralelo con otro generador Westinghouse�

El MODO ECO minimiza el consumo de combustible y el

ruido ajustando las RPM del motor al mínimo requerido para

la carga actual�

Encienda el MODO ECO cuando encienda pequeños

electrodomésticos con cargas continuas, como una

computadora o luz eléctrica�

APAGUE EL MODO ECO cuando encienda grandes cargas

de sobretensión, como un aire acondicionado o una bomba

eléctrica�

Para encender el MODO ECO, verique que el LED de

SALIDA LISTA esté iluminado en verde, luego empuje el

interruptor a la posición ENCENDIDO� Si no hay carga,

las RPM del generador bajarán a la velocidad de ralentí�

El generador detectará cargas a medida que se apliquen y

aumentará las RPM del motor�

Para hacer funcionar el generador a máxima potencia y RPM,

presione el interruptor MODO ECO a la posición APAGADO�

DISYUNTORES DE CA

Los disyuntores se apagarán automáticamente si hay un

cortocircuito o una sobrecarga signicativa del generador

en cada receptáculo� El disyuntor principal se apagará

automáticamente si la carga combinada de los receptáculos

excede los 31 amperios�

Si un disyuntor de CA se APAGA automáticamente, verique

que el aparato esté funcionando correctamente y que no

exceda la capacidad de carga nominal del circuito antes de

reiniciar el disyuntor de CA en ON�

Empujar para

reiniciar

Tropezó

SOBRECARGA RESTABLECER

El generador apagará automáticamente todas las salidas de

CA para proteger al generador en caso de sobrecarga o si

hay un cortocircuito en un aparato conectado� Sin embargo,

el motor seguirá funcionando� La sobrecarga marginal que

ilumina temporalmente el LED de SOBRECARGA puede

acortar la vida útil del generador�

SOBRECARGA en el panel de control se iluminará en rojo y

la SALIDA LISTA verde estará APAGADA�

Para restaurar la salida de CA:

1� Apague y desenchufe todas las cargas eléctricas

conectadas�

2� Presione el botón RESET en el panel de control hasta que

el LED de SOBRECARGA se apague y el LED de SALIDA

LISTA se ilumine�

3� Reinicie el disyuntor si está APAGADO�

4� Verique que las cargas de sobretensión y de

funcionamiento previstas no superen la capacidad del

generador�

5� Vuelva a conectar las cargas eléctricas secuencialmente,

permitiendo que el generador se estabilice después de

conectar cada carga�

OPERACIÓN

18 | Español

OPERACIÓN

CAPACIDAD DEL GENERADOR

AVISO

No sobrecargue la capacidad del generador� Exceder la

capacidad de vataje / amperaje del generador puede dañar

el generador y / o los dispositivos eléctricos conectados a

él�

Asegúrese de que el generador pueda suministrar sucientes

vatios continuos (en funcionamiento) y de sobretensión

(arranque) para los elementos que alimentará al mismo

tiempo�

Se deben considerar los requisitos de energía total (voltios

x amperios = vatios) de todos los aparatos conectados� Los

fabricantes de electrodomésticos y herramientas eléctricas

suelen incluir información de clasicación cerca del modelo

o número de serie�Para determinar los requisitos de energía:

1� Seleccione los elementos que alimentará al mismo tiempo�

2� Sume los vatios continuos (en funcionamiento) de estos

artículos� Esta es la cantidad de energía que debe

producir el generador para mantener los elementos en

funcionamiento� Consulte la tabla de referencia de potencia

en la página siguiente�

3� Calcule cuántos vatios de sobretensión (arranque)

necesitará� La sobretensión de vatios es la breve ráfaga

de energía necesaria para poner en marcha herramientas

o aparatos con motor eléctrico, como una sierra circular

o un refrigerador� Debido a que no todos los motores

arrancan al mismo tiempo, los vatios de sobretensión

totales se pueden estimar agregando solo los elementos

con los vatios de sobretensión adicionales más altos al

total de vatios nominales del paso 2�

Ejemplo:

Herramienta o aparato

Ejecución

de Watts *

Watts de

arranque*

TV (tipo de tubo) 300 0

Refrigerador RV 180 600

Radio 200 0

Ligera (75 vatios) 300 0

Cafetera 600 0

1580

Total

Ejecución

de Watts *

600

Watts iniciales

más altos *

Vatios totales en funcionamiento 1580

Watts iniciales más altos + 600

Total de vatios iniciales necesarios 2180

* Las potencias indicadas son aproximadas. Verique la

potencia real�

GESTIÓN DE ENERGÍA

Para prolongar la vida útil del generador y los dispositivos

conectados, tenga cuidado al agregar cargas eléctricas al

generador� No debe haber nada conectado a las salidas del

generador antes de arrancar el motor� La forma correcta y

segura de administrar la energía del generador es agregar

cargas secuencialmente de la siguiente manera:

1� Sin nada conectado al generador, arranque el motor

como se describe en este manual�

2� Enchufe y encienda la primera carga, preferiblemente la

carga más grande que tenga�

3� Permita que la salida del generador se estabilice (el

motor funciona sin problemas y el dispositivo conectado

funciona correctamente)�

4� Enchufe y encienda la siguiente carga�

5� Nuevamente, permita que el generador se estabilice�

6� Repita los pasos 4 y 5 para cada carga adicional�

Referencia de potencia

Herramienta o aparato

Watts de

funcionamiento

estimados *

Watts

iniciales

estimados *

Luces incandescentes (4

cantidades x 75 vatios)

300 0

TV (tipo de tubo) 300 0

Bomba de sumidero

(1/3 hp)

800 1300

Refrigerador o congelador 700 2200

Bomba de pozo (1/3 hp) 1000 2000

Radio 200 0

Taladro (3/8 “, 4 amperios) 440 600

Sierra circular

(Servicio pesado, 7-1 / 4“)

1400 2300

Sierra de inglete (10“) 1800 1800

Sierra de mesa (10“) 2000 2000

* Las potencias indicadas son aproximadas. Verique la potencia real.

Español | 19

CABLES DE EXTENSIÓN

Peligro de asxia. Los cables de extensión que llegan

directamente a la casa aumentan el riesgo de intoxicación

por monóxido de carbono a través de las aberturas� Si

se utiliza un cable de extensión que llega directamente

a su casa para alimentar elementos de interior, existe el

riesgo de intoxicación por monóxido de carbono para las

personas dentro de la casa� Utilice siempre detectores

de monóxido de carbono a batería que cumplan con los

estándares de seguridad UL 2034 actuales cuando haga

funcionar el generador� Compruebe periódicamente la

batería de los detectores�

Peligro de asxia. Cuando opere el generador con

cables de extensión, asegúrese de que el generador

esté ubicado en un área abierta al aire libre, al menos a

20 pies (6 m) de los espacios ocupados con el escape

apuntando hacia afuera�

Riesgo de incendio y electrocución� Nunca use cables de

extensión gastados o dañados� Los cables de extensión

dañados o sobrecargados podrían sobrecalentarse,

formarse un arco y quemarse y provocar la muerte o

lesiones graves�

Antes de conectar un aparato de CA o un cable de

alimentación al generador:

• Use cables de extensión, herramientas y

electrodomésticos de tres clavijas con conexión a

tierra, o herramientas y electrodomésticos con doble

aislamiento�

• Asegúrese de que la herramienta o el aparato estén

en buenas condiciones de funcionamiento� Los

electrodomésticos o cables de alimentación defectuosos

pueden crear una posible descarga eléctrica�

• Asegúrese de que la clasicación eléctrica de la

herramienta o aparato no exceda la potencia nominal

del generador o del receptáculo que se está utilizando�

TAMAÑO DEL CABLE DE EXTENSIÓN

Utilice únicamente cables de extensión de 3 clavijas con

conexión a tierra marcados para uso en exteriores que

estén clasicados para la carga eléctrica.

Total

Amperaje

Hasta 10A

Hasta 15A

Hasta 20A

Hasta 50 FT (15 M)

Calibre mínimo, clasificado para exteriores

Hasta 100 FT (30 M)

Hasta 30A

Hasta 35A

7� Encienda uno de los generadores y espere hasta que

se encienda el LED OUTPUT READY�

8� Encienda el segundo generador y espere hasta que el

LED de SALIDA LISTA se ilumine antes de conectar

una carga�

9� Conecte cargas adicionales como se describe en la

sección Administración de energía�

10� Desenchufe todas las cargas antes de detener los

generadores�

OPERACIÓN

20 | Español

OPERACIÓN

TRANSPORTE

Peligro de peso� Siempre tenga ayuda cuando levante

el generador�

• Deje que el generador se enfríe un mínimo de 30

minutos antes de transportarlo�

• Reemplace todas las cubiertas protectoras en el panel

de control del generador�

• Utilice únicamente las manijas jas del generador

para levantar la unidad o sujetar cualquier restricción

de carga, como cuerdas o correas de sujeción� No

intente levantar o asegurar el generador sujetándose a

ninguno de sus otros componentes�

• Mantenga la unidad nivelada durante el transporte para

minimizar la posibilidad de fugas de combustible o, si

es posible, drene el combustible o haga funcionar el

motor hasta que el tanque de combustible esté vacío

antes del transporte�

• Las ruedas del generador solo están diseñadas para el

transporte manual� Las ruedas no son adecuadas para

remolcar el generador dentro o fuera de la carretera�

• Utilice el asa extensible para el transporte manual por

una sola persona� Para desplegar el mango, presione

el botón de bloqueo y tire del mango hasta que esté

completamente extendido� Para guardarlo, presione el

botón de bloqueo y empuje el mango hasta que esté

completamente retraído� Solo extienda o retraiga la

manija mientras el generador esté APAGADO, parado

y descansando sobre una supercie horizontal. No use

la manija extensible para levantar el generador por

completo del suelo, remolcarlo o darle la vuelta�

Peligro de incendio� No apague

completamente el generador� Se pueden

producir fugas de combustible o aceite

y se pueden producir daños en el

generador�

MANTENIMIENTO

PROGRAMA DE MANTENIMIENTO

El mantenimiento regular mejorará el rendimiento y

extenderá la vida útil del generador� Siga los intervalos

horarios o de calendario, lo que ocurra primero� Se requiere

un servicio más frecuente cuando se opera en condiciones

adversas como se indica a continuación�

Antes de cada uso

Revise el aceite del motor

Después de las primeras 25 horas o el primer mes

Cambia el aceite del motor

Después de 50 horas o cada 6 meses

Cambiar el aceite del motor

Filtro de aire limpio

Después de 100 horas o cada 6 meses

Inspeccione / limpie el parachispas

Inspeccione / limpie la bujía

Reemplace el ltro de combustible

Inspeccione / ajuste el juego de válvulas

Después de 300 horas o cada año

Reemplace la bujía

Reemplazar ltro de aire

Cambie el aceite cada mes cuando opere bajo carga

pesada o en altas temperaturas�

Limpie con más frecuencia en condiciones de

suciedad o polvo. Reemplace el ltro de aire si no se

puede limpiar adecuadamente�

Recomiende que el servicio lo realice un distribuidor

de servicio autorizado de Westinghouse�

PIEZAS DE REPUESTO PARA

MANTENIMIENTO

Descripción Número de pieza

Filtro de aire de espuma 5691

Arandela de presión del tapón

de drenaje de aceite

94007

Supresor de chispas 6790

Batería 511019

Bujía 97109 - F7RTC

Filtro de combustible 516401

Español | 21

MANTENIMIENTO

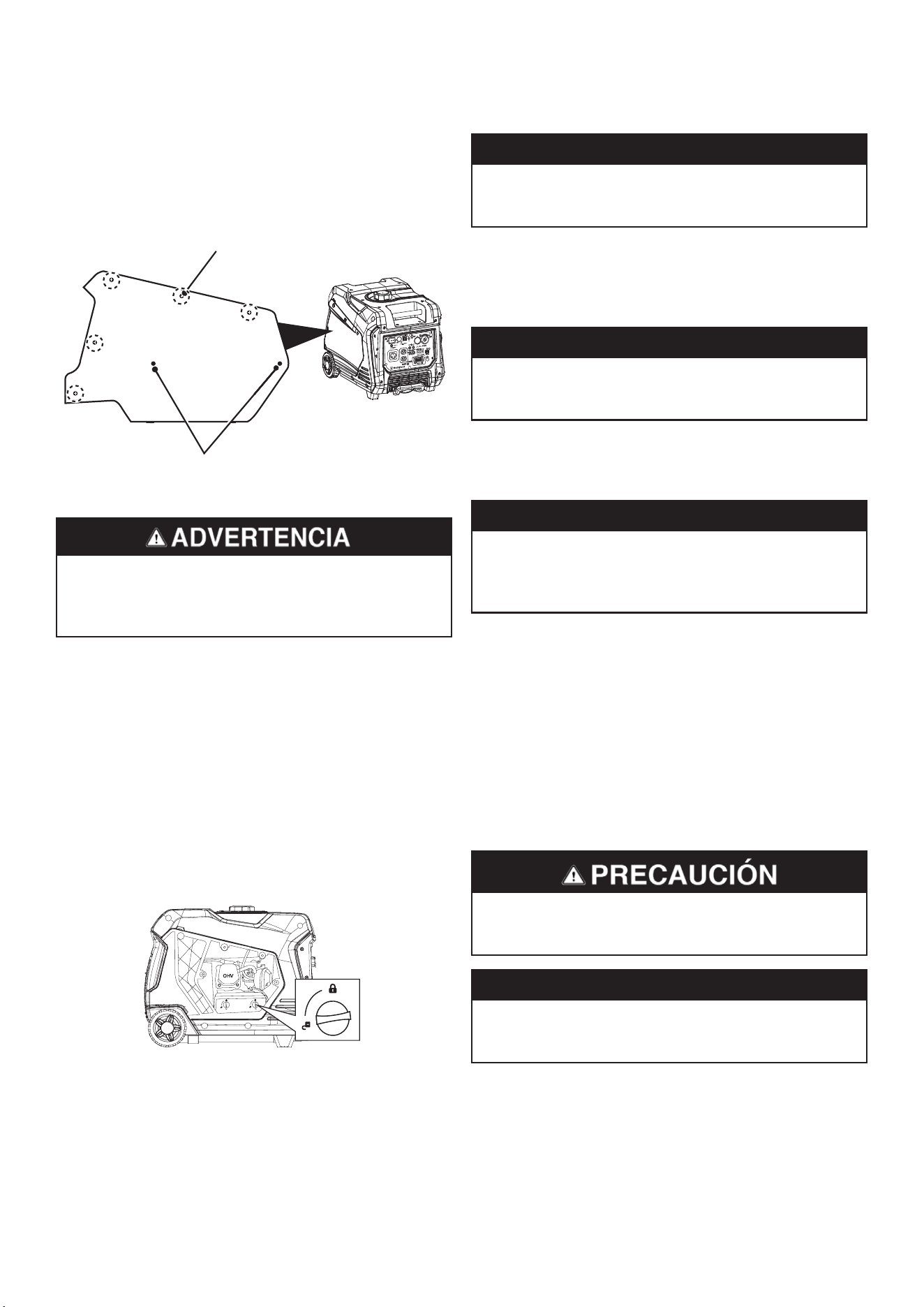

CUBIERTA DE SERVICIO DEL MOTOR

Quite la cubierta de servicio del motor para acceder al ltro

de aire, carburador y bujía� Quite los tornillos de la cubierta

y luego tire de la cubierta hacia afuera con ambas manos

para evitar daños en los postes de ojal de la cubierta�

Postes de ojales internos a presión

Tornillos de cubierta (5x)

MANTENIMIENTO DEL FILTRO DE AIRE

Peligro de incendio� Nunca use gasolina u otros

solventes inamables para limpiar el ltro de aire. Utilice

únicamente jabón detergente doméstico para limpiar el

ltro de aire.

El ltro de aire debe limpiarse cada 50 horas de uso o

cada seis meses (la frecuencia debe aumentarse si el

generador se opera en un ambiente polvoriento)�Place the

generator on a level surface and allow the engine to cool

for several minutes�

1� Coloque el generador sobre una supercie nivelada y

deje que el motor se enfríe durante varios minutos�

2� Retire la tapa de servicio del motor�

3� Gire las perillas de la tapa del ltro de aire a la posición

desbloqueada� Incline la cubierta hacia abajo para

quitarla�

Nota: El elemento del ltro de aire está empapado en

aceite� Utilice un recipiente de limpieza adecuado�

AVISO

Evite el contacto de la piel con el aceite del motor� Use

ropa y equipo de protección� Lave toda la piel expuesta

con agua y jabón�

4� Retire el ltro de aire de espuma de la carcasa del ltro de

aire y lávelo sumergiendo el elemento en una solución

de jabón detergente doméstico y agua tibia� Apriete

lentamente la espuma para limpiar completamente�

AVISO

NO retuerza ni rasgue el elemento del ltro de aire de

espuma durante la limpieza o el secado� Aplique solo

una acción de apriete lenta pero rme.

5� Enjuague el elemento del ltro de aire sumergiéndolo

en agua dulce y aplicando una acción de presión lenta�

Deje que el ltro se seque completamente.

AVISO

No contaminar� Siga las pautas de la EPA u otras

agencias gubernamentales para la eliminación adecuada

de materiales peligrosos� Consulte a las autoridades

locales o al centro de recuperación�

6� Sumerja el ltro de aire de espuma en aceite de motor

limpio y luego exprima todo el exceso de aceite� El

motor echará humo al arrancar si queda demasiado

aceite en el ltro.

7� Instale el ltro de aire de espuma en la carcasa y

bloquee la tapa del ltro de aire en su lugar.

8� Instale el panel de servicio del motor�

COMPROBACIÓN DEL NIVEL DE ACEITE

DEL MOTOR

Evite el contacto de la piel con el aceite del motor� Use

ropa y equipo de protección� Lave toda la piel expuesta

con agua y jabón�

AVISO

Utilice siempre el aceite de motor especicado. No

utilizar el aceite de motor especicado puede provocar

un desgaste acelerado y / o acortar la vida útil del motor�

Cuando utilice el generador en condiciones extremas,

sucias, polvorientas o en un clima extremadamente

caluroso, cambie el aceite con más frecuencia�

La temperatura ambiente del aire afectará el rendimiento

del aceite del motor� Cambie el tipo de aceite de motor

utilizado según las condiciones climáticas�

22 | Español

MANTENIMIENTO

-20 0 20 40 60

Temperatura ambiente

Tipo de aceite de motor recomendado

80 100 120

-28.9

°F

°C -17.8 -6.7 4.4 15.6 26.7 37.8 48.9

10W-30

5W-30 Synthetic

10W-405W-30

Compruebe el nivel de aceite del motor antes de cada uso

o cada 8 horas de funcionamiento�

1� Coloque el generador en una supercie nivelada y deje

que el motor se enfríe durante varios minutos�

2� Retire la tapa de acceso al aceite�

3� Con un trapo húmedo, limpie alrededor de la varilla

medidora de aceite�

4� Retire la varilla medidora de aceite y límpiela�

5� Inserte la varilla de nivel en el cuello de llenado sin

atornillarla. Retire la varilla de nivel y verique que el

nivel de aceite esté dentro del rango de funcionamiento

seguro�

Rango de funcionamiento seguro

6� Si es bajo, agregue gradualmente el aceite de motor

recomendado y vuelva a vericar hasta que el nivel

esté entre las marcas L y H de la varilla de medición�

No llene demasiado� Si supera la marca de lleno en la

varilla de nivel, drene el aceite para reducir el nivel de

aceite a la marca de lleno en la varilla de nivel�

7� Reemplace la varilla medidora de aceite y apriete a

mano� Instale la tapa de acceso al aceite�

8� Instale la tapa de acceso al aceite�

CAMBIO DE ACEITE DEL MOTOR

Arranque accidental� Quite la funda de la bujía de la

bujía cuando trabaje en el generador� También retire el

enchufe de conexión rápida de la batería de la batería�

Cuando utilice el generador en condiciones extremas,

sucias, polvorientas o en un clima extremadamente

caluroso, cambie el aceite con más frecuencia� Cambie el

aceite mientras el motor aún esté caliente por la operación�

1� Coloque el generador en una supercie nivelada y deje

que el motor se enfríe durante varios minutos�

2� Retire la tapa de servicio del motor� Desconecte el

cable de la bujía de la bujía y coloque el cable donde no

pueda hacer contacto con la bujía�

3� Retire la tapa de acceso al aceite�

4� Con un trapo húmedo, limpie alrededor de la varilla

medidora de aceite� Retire la varilla y límpiela�

5� Retire el tapón de goma debajo del perno de drenaje

de aceite y coloque un cárter de aceite (o recipiente

adecuado) debajo del oricio de drenaje.

6� Con una llave de 10 mm, retire el perno de drenaje de

aceite y deje que el aceite se drene�

Perno de drenaje de aceite

Tapón de drenaje de goma

7� Instale el tapón de drenaje de aceite y apriételo

rmemente. Instale el tapón de goma.

Nota: Se recomienda una nueva arandela de presión del

tapón de drenaje de aceite en cada cambio de

aceite�

8� Vierta lentamente aceite en la abertura de llenado de

aceite hasta que el nivel de aceite esté entre las marcas

L y H de la varilla medidora� Deténgase con frecuencia

para comprobar el nivel de aceite� No llene demasiado�

Capacidad máxima de aceite: 0�63 US qt (0�60 L)

9� Reemplace la varilla y apriete a mano�

10� Conecte el cable de la bujía e instale la cubierta de

servicio del motor�

Español | 23

AVISO

No contaminar� Siga las pautas de la EPA u otras

agencias gubernamentales para la eliminación adecuada

de materiales peligrosos� Consulte a las autoridades

locales o al centro de recuperación�

MANTENIMIENTO DE BUJÍAS

AVISO

Utilice siempre la bujía Westinghouse OEM o una bujía

de tipo resistor compatible� El uso de una bujía sin

resistencia puede provocar un ralentí brusco, fallas de

encendido o daños a los componentes del generador�

Inspeccione y limpie la bujía cada 100 horas de uso o cada

seis meses� Reemplace la bujía después de 300 horas de

uso o cada año�

1� Coloque el generador en una supercie nivelada y deje

que el motor se enfríe�

2� Retire la cubierta de servicio del motor�

3� Retire la funda de la bujía tirando rmemente de la

funda de la bujía directamente lejos del motor�

4� Limpiar el área alrededor de la bujía�

5� Retire la bujía con la llave de tubo de bujía incluida�

AVISO

Nunca aplique ninguna carga lateral ni mueva la bujía

lateralmente al retirar la bujía�

6� Inspeccione la bujía� Reemplácelos si los electrodos

están picados, quemados o si el aislante está

agrietado� Utilice únicamente un enchufe de repuesto

recomendado�

7� Mida el espacio entre los electrodos de la bujía con una

galga de espesores de alambre� Si es necesario, corrija

el espacio doblando con cuidado el electrodo lateral�

Espacio de la bujía: 0�024 – 0�032 in� (0�60 – 0�80 mm)

0.024 - 0.032 in.

(0.60 - 0.80 mm)

Aislante

Electrodo lateral

8� Instale con cuidado la bujía apretándola con los dedos

y luego apriétela con una vuelta adicional de 3/8 a 1/2

con la llave para bujías��

9� Instale la funda de la bujía y la cubierta de servicio del

motor�

SERVICIO DE APAGACHISPAS

Revise y limpie el parachispas después de cada 100 horas

de uso o cada seis meses� Si no se limpia el parachispas,

se degradará el rendimiento del motor�

1� Coloque el generador en una supercie nivelada y deje

que el silenciador se enfríe antes de dar servicio al

parachispas�

2� Retire los tornillos de la tapa y la tapa del silenciador�

Utilice un destornillador para quitar el parachispas�

Supresor de chispas

Tornillos de la tapa (5x)

3� Retire con cuidado los depósitos de carbón de la

pantalla del parachispas con un cepillo de alambre�

El parachispas debe estar libre de roturas y roturas�

Reemplace el parachispas si está dañado�

4� Vuelva a instalar el parachispas y la cubierta del

silenciador�

MANTENIMIENTO DE LA BATERÍA

La batería enviada con el generador está completamente

cargada� Una batería puede perder algo de carga cuando

no se usa durante períodos prolongados� Si la batería

no puede arrancar el motor, conecte el cargador de 12 V

incluido en el puerto de carga de la batería en el panel de

control�

Nota: Si el generador no está funcionando, cargue la

batería durante la noche una vez al mes�

El cargador de batería suministrado no es un cargador

lento y no está diseñado para un uso continuo� No utilice

el cargador de batería durante más de 8 horas (durante

la noche) para evitar la sobrecarga de la batería�

MANTENIMIENTO

24 | Español

MANTENIMIENTO

Nota: Una vez encendido, el generador cargará la batería

después de 30 a 60 minutos de uso� Si no utiliza

el generador con regularidad, cargue la batería

durante la noche una vez al mes para mantenerla

lista para su uso� Cargue la batería en un lugar

seco�

1� Enchufe el cargador en el puerto de carga de la

batería en el panel de control� Enchufe el extremo del

receptáculo de pared del cargador de batería en un

tomacorriente de pared de 120 voltios CA�

2� Desenchufe el cargador de batería del tomacorriente de

pared y del enchufe del panel de control después de 8

horas de carga�

CAMBIO DE BATERÍA

Peligro de quemaduras� La batería contiene ácido

sulfúrico (electrolito) que es altamente corrosivo y

venenoso� Use ropa protectora y protección para los

ojos cuando trabaje cerca de la batería� Mantenga a los

niños alejados de la batería�

Los bornes y bornes de la batería contienen plomo y

compuestos de plomo� Lávese las manos después de

manipular�

1� Retire la tapa de acceso a la batería�

2� Retire el enchufe de conexión rápida y retire la correa

de la batería� Retire la batería de la unidad�

3� Desconecte los cables de desconexión rápida de la

batería��

4� En la batería de reemplazo, conecte el cable de

conexión rápida blanco (-) al terminal negativo de la

batería� Deslice la funda de goma sobre el hardware

de conexión�

5� Conecte el cable de conexión rápida rojo (+) al terminal

positivo de la batería� Deslice la funda de goma sobre

el hardware de conexión�

6� Levante la correa de la batería e instale la batería en

el generador� Pase la correa de la batería debajo de

los cables de conexión rápida y fíjela en la base de

montaje�

7� Conecte el enchufe de conexión rápida e instale la tapa

de acceso a la batería�

AVISO

Deseche la batería usada correctamente de acuerdo con

las pautas establecidas por su gobierno local o estatal�

ALMACENAMIENTO

Se requiere una preparación de almacenamiento adecuada

para un funcionamiento sin problemas y la longevidad del

generador�

AVISO

La gasolina almacenada por tan solo 30 días puede

deteriorarse, causando goma, barniz y acumulación de

corrosivo en las líneas de combustible, los conductos

de combustible y el motor� Esta acumulación corrosiva

restringe el ujo de combustible, lo que puede evitar

que el motor arranque después de un período de

almacenamiento prolongado� El uso de estabilizador de

combustible aumenta signicativamente la vida útil de

la gasolina� Se recomienda el uso de estabilizador de

combustible a tiempo completo� Siga las instrucciones

de uso del fabricante�

TIEMPO DE

ALMACENAMIENTO

PROCEDIMIENTO

RECOMENDADO

Menos de 1 mes No requiere servicio�

2 a 6 meses

Llene con gasolina nueva

y agregue estabilizador de

gasolina� Drene el recipiente

del otador del carburador.

6 meses o más

Drene el tanque de combustible

y el recipiente del otador del

carburador�

ALMACENAMIENTO A CORTO PLAZO

• Deje que el generador se enfríe un mínimo de 30

minutos antes de almacenarlo�

• Reemplace todas las cubiertas protectoras en el panel

de control del generador�

• Limpie el generador con un paño húmedo� Limpie

cualquier residuo de las entradas de aire en la parte

delantera de la unidad y las rejillas de ventilación del

silenciador�

• Almacene el generador en un lugar seco y bien

ventilado, lejos de chispas, llamas abiertas, luces

piloto, calor y otras fuentes de ignición, como áreas con

un motor eléctrico que produzca chispas o donde se

operen herramientas eléctricas�

• No almacene el generador o la gasolina cerca de

hornos, calentadores de agua o cualquier otro aparato

que produzca calor o tenga encendido automático�

Español | 25

• Con el motor y el sistema de escape fríos y todas las

supercies secas, cubra el generador para evitar la

entrada de polvo� No utilice una hoja de plástico como

cubierta antipolvo� Los materiales no porosos atrapan

la humedad y promueven el óxido y la corrosión�

ALMACENAMIENTO A LARGO PLAZO

Incluso el combustible debidamente estabilizado puede

dejar residuos y provocar corrosión si se deja por un

tiempo prolongado� Si almacena el generador durante dos

a seis meses, drene el recipiente del otador para evitar la

acumulación de goma y barniz en el carburador�

DRENAJE DEL BOWL FLOTADOR

1� Remove the engine service cover�

2� Ubique la manguera de drenaje que se extiende desde

la parte inferior del recipiente del otador del carburador.

Bota de bujía

Manguera de drenaje

Tornillo de drenaje

Cuenco

flotante

3� Coloque el extremo suelto de la manguera fuera del

generador� En un recipiente de gasolina aprobado para

recoger el drenaje combustible�

4� Aoje el tornillo de drenaje del recipiente del otador y

deje que el combustible desagüe� Apriete el tornillo de

drenaje del recipiente del otador.

5� Pase la manguera de drenaje entre la carcasa del ltro

de aire y la tapa de servicio del motor� Instale el servicio

del motor cubrir�

DRENAJE DEL TANQUE DE COMBUSTIBLE

Si almacena el generador por más de seis meses, drene

el tanque de combustible para evitar la separación, el

deterioro y los depósitos de combustible en el sistema de

combustible�Unscrew the fuel tank cap� Remove the fuel

screen lter by slightly compressing it while removing it

from the tank�

1� Desenrosque la tapa del tanque de combustible� Retire

el ltro de pantalla de combustible comprimiéndolo

ligeramente mientras lo retira del tanque�

2� Con una bomba manual de gasolina disponible en el

mercado (no incluida), extraiga la gasolina del tanque

de combustible a un recipiente de gasolina aprobado�

NO use una bomba eléctrica�

3� Vuelva a instalar el ltro de malla de combustible y la

tapa del tanque de combustible�

4� Encienda el generador y déjelo funcionar hasta que el

motor del generador se detenga�

5� Empuje el interruptor de la batería a la posición

APAGADO�

6� Desconecte el enchufe de conexión rápida de la batería�

7� Retire la bujía�

8� Ponga una cucharadita de aceite de motor en el

cilindro y tire de la manija de retroceso hasta que

sienta resistencia� En esta posición, el pistón sube

en su carrera de compresión y ambas válvulas están

cerradas� Guardar el motor en esta posición ayudará

a prevenir la corrosión interna� Devuelva el mango de

retroceso suavemente�

9� Vuelva a instalar la bujía� Deje la funda de la bujía

desconectada para evitar un arranque accidental�

10� Instale la cubierta de servicio del motor�

JUEGO DE VÁLVULAS

AVISO

La vericación y el ajuste de la holgura de las válvulas

deben realizarse con el motor frío�

1� Retire la tapa del balancín y retire con cuidado la junta�

Si la junta está rota o dañada, debe reemplazarse�

2� Retire la bujía para que el motor pueda girar más

fácilmente�

3� Gire el motor hasta el punto muerto superior (TDC)

tirando lentamente de la palanca de retroceso� Mirando

a través del oricio de la bujía, el pistón debe estar en la

parte superior (ambas válvulas están cerradas)�

4� Ambos balancines deben estar sueltos en el PMS en la

carrera de compresión� Si no es así, gire el motor 360 °�

MANTENIMIENTO

26 | Español

MANTENIMIENTO

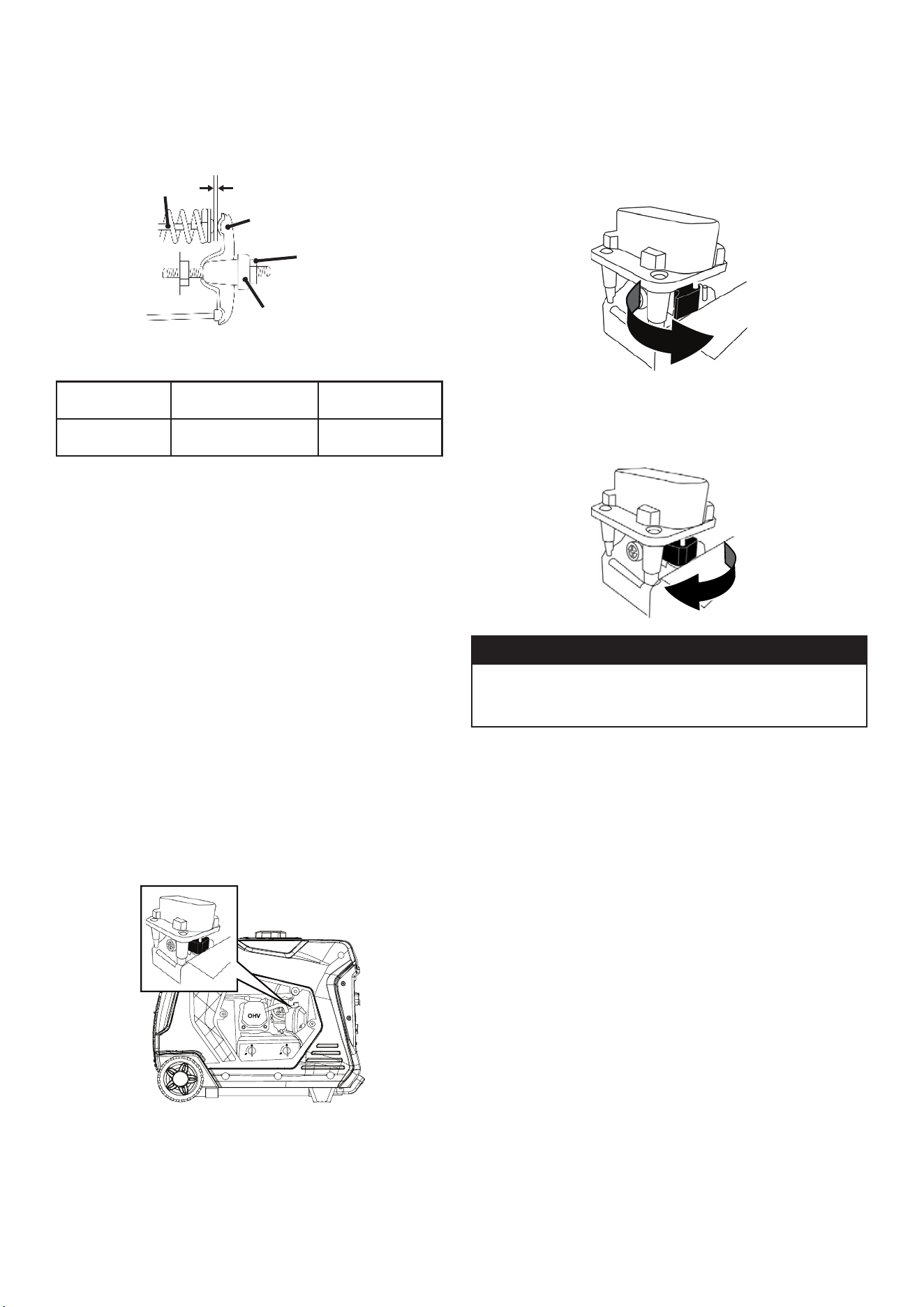

5� Inserte una galga de espesores entre el balancín y el

vástago de la válvula para medir la holgura de la válvula�

Tuerca de

ajuste de pivote

Vástago de válvula

Balancín

Pivote del balancín

Válvula de admisión Válvula de escape

Juego de

válvulas

0�0031 – 0�0047 in

(0�08 – 0�12 mm)

0�0051 – 0�0067 in

(0�13 – 0�17 mm)

Esfuerzo de

torsión

8-12 N•m 8-12 N•m

6� Si es necesario un ajuste, sostenga el pivote del

balancín y aoje la tuerca de ajuste del pivote.

7� Gire el pivote del balancín para obtener la holgura

especicada. Sostenga el pivote del balancín y vuelva a

apretar la tuerca de ajuste del pivote al par especicado.

Esfuerzo de torsión: 106 inch-pound (12 N•m)

8� Realice este procedimiento para la otra válvula�

9� Instale la junta, la tapa del balancín y la bujía�

CONFIGURAR MANUALMENTE EL

ESTRANGULADOR

Si la batería está muerta o desconectada, es posible que

deba congurar el estrangulador manualmente para que

funcione correctamente�

1� Retire la tapa de servicio del motor�

2� Localice la pequeña palanca negra del estrangulador

en la parte superior del carburador�

3� Para cerrar el estrangulador para el arranque en frío:

Utilice un destornillador para empujar la palanca negra

hacia la parte delantera del generador�

4� Enciende el generador� La secuencia de inicio

debería abrir automáticamente el estrangulador� Si el

estrangulador no se abre automáticamente, empújelo

manualmente para abrirlo�

AVISO

Ciertas temperaturas ambientales y entornos pueden

requerir que cierre el estrangulador hasta la mitad para

un inicio exitoso�

Español | 27

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE CORRECCIÓN

El motor no arranca

Interruptor de batería en la posición OFF� Gire el interruptor de la batería a la posición ON�

Sin combustible� Repostar�

Combustible en mal estado, generador almacenado

sin tratar o drenar la gasolina, o repostado con

gasolina en mal estado�

Vacíe el tanque de combustible� Reposte con gasolina

nueva�

Filtro de aire sucio� Limpiar el ltro de aire.

El nivel de aceite del motor bajo detuvo el

generador�

Si el LED de aceite bajo se ilumina, gire el interruptor

de la batería a la posición de APAGADO� Agregue

aceite de motor�

Bujía mojada con combustible (motor ahogado)�

Espere cinco minutos� Gire el interruptor de la

batería a la posición APAGADO� Tire de la manija de

retroceso rápidamente varias veces� Si el generador

no arranca, retire la bujía y séquelo�

Bujía defectuosa, sucia o abierta incorrectamente� Separar o reemplazar la bujía� Reinstalar�

Filtro de combustible restringido, falla del sistema de

combustible, falla de la bomba de combustible, falla

de encendido, válvulas atascadas, etc�

Comuníquese con el servicio al cliente de

Westinghouse sin cargo al 1 (855) 944-3571�

Batería drenada�

Use the recoil handle to start the generator�

Carga la batería�

Ahogador parcialmente abierto o cerrado debido a

batería débil o desconectada�

Congure manualmente el estrangulador. Vea la

sección de Mantenimiento�

Sensor de CO eliminado o modicado. Vuelva a la conguración original.

Sensor de CO activado o se produjo una falla en el

sistema�

Reubique el generador / Comuníquese con el servicio

al cliente de Westinghouse sin cargo al 1 (855) 944-

3571�

El motor arranca y luego se

apaga

Sin combustible� Repostar�

Nivel de aceite de motor incorrecto� Revise el nivel de aceite del motor�

Filtro de aire sucio� Limpiar el ltro de aire.

Combustible contaminado�

Vacíe el tanque de combustible� Reposte con gasolina

nueva�

Interruptor de nivel de aceite bajo defectuoso�

Comuníquese con el servicio al cliente de

Westinghouse sin cargo al 1 (855) 944-3571�

El motor carece de potencia

Filtro de aire restringido� Limpiar o reemplazar el ltro de aire.

Combustible en mal estado, generador almacenado

sin tratar o drenar la gasolina, o repostado con

gasolina en mal estado�

Vacíe el tanque de combustible� Reposte con gasolina

nueva�

Filtro de combustible restringido, falla del sistema de

combustible, falla de la bomba de combustible, falla

de encendido, válvulas atascadas, etc�

Comuníquese con el servicio al cliente de

Westinghouse sin cargo al 1 (855) 944-3571�

El motor funciona con dicultad

o se atasca cuando se aplica

carga

Filtro de aire sucio� Limpiar el ltro de aire.

Generador sobrecargado� Desenchufe algunos dispositivos�

Herramienta o aparato eléctrico defectuoso�

Reemplace o repare la herramienta o el

electrodoméstico� Detenga y vuelva a arrancar el

motor�

Filtro de combustible restringido, falla del sistema de

combustible, falla de la bomba de combustible, falla

de encendido, válvulas atascadas, etc�

Comuníquese con el servicio al cliente de

Westinghouse sin cargo al 1 (855) 944-3571�

No hay energía en los

receptáculos de CA

El LED de SALIDA LISTA está APAGADO y el LED

DE SOBRECARGA está ENCENDIDO�

Verique la carga de CA. Detenga y reinicie el motor.

Verique la entrada de aire. Detenga y vuelva a

arrancar el motor�

Se dispararon los disyuntores de CA�

Verique las cargas de CA y restablezca los

disyuntores�

Herramienta o aparato eléctrico defectuoso�

Reemplace o repare la herramienta o el

electrodoméstico� Detenga y vuelva a arrancar el

motor�

Generador defectuoso�

Comuníquese con el servicio al cliente de

Westinghouse sin cargo al 1 (855) 944-3571�

TABLE DES MATIÈRES

INTRODUCTION

AVIS DE NON-RESPONSABILITÉ ��3

CARACTÉRISTIQUES

CARACTÉRISTIQUES �� 4

SÉCURITÉ

DÉFINITIONS DE SÉCURITÉ ��5

SYMBOLES DE SÉCURITÉ

��5

CONSIGNES DE SÉCURITÉ

PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ ��7

ESSENCE ET VAPEUR D’ESSENCE (GAZ)

��8

CAPTEUR DE CO

�� 9

AUTOCOLLANTS DE SÉCURITÉ

��10

COMPOSANTS

COMPOSANTS DU GÉNÉRATEUR �� 11

CENTRE DE DONNÉES LED

��11

COMPOSANTS DU PANNEAU DE COMMANDE

��12

CONTENU DU CARTON

��13

CARBURANT

��13

REMPLIR LE RÉSERVOIR DE CARBURANT

��14

CONNECTEZ LA BATTERIE

��15

EMPLACEMENT DU GÉNÉRATEUR

��15

OPÉRATION

EMPLACEMENT DU GÉNÉRATEUR ��16

MISE À LA TERRE

�� 16

FONCTIONNEMENT À HAUTE ALTITUDE

�� 16

DÉMARRAGE À DISTANCE

�� 17

COMMUTATEUR VALVE DE CARBURANT

��17

PÉRIODE DE RODAGE

��17

FRÉQUENCE D’UTILISATION

��17

AVANT DE DÉMARRER LE GÉNÉRATEUR

��17

DÉMARRAGE DU MOTEUR

��18

ARRÊT DU MOTEUR

��18

MODE ECO

�� 18

SURCHARGE RÉINITIALISER

��19

CAPACITÉ DU GÉNÉRATEUR

��19

GESTION DE L’ALIMENTATION

��20

RALLONGES

��20

DIMENSIONS DU CORDON D’EXTENSION

��21

FONCTIONNEMENT PARALLÈLE

��21

TRANSPORT

��22

ENTRETIEN

CALENDRIER DE MAINTENANCE �� 23

PIÈCES DE RECHANGE D’ENTRETIEN

�� 23

COUVERCLE DE SERVICE DU MOTEUR

��23

MANTENIMIENTO DEL FILTRO DE AIRE

��23

CONTRÔLE DU NIVEAU D’HUILE MOTEUR

��24

CHANGEMENT D’HUILE MOTEUR

��25

MAINTENANCE DES BOUGIES

��25

SERVICE DE PARE-ÉTINCELLES

�� 26

ENTRETIEN DE LA BATTERIE

��26

REMPLACEMENT DE LA BATTERIE

�� 27

ESPACE DE RANGEMENT

��27

VIDANGE DU RÉSERVOIR DE CARBURANT

��28

LE JEU DES SOUPAPES

��28

RÉGLER MANUELLEMENT LE STARTER

��29

DÉPANNAGE

DÉPANNAGE ��30

NE PAS RETOURNER CE PRODUIT AU MAGASIN

Si vous avez des questions ou avez besoin d’aide,

veuillez appeler le service client au 855-944-3571�

MANUEL DE L’UTILISATEUR

FRANÇAIS

iGen5000c

Générateur d’onduleur numérique

ESSENCE: Puissance d’opération 3 900 Watts | Puissance de pointe 5 000 Watts

3 | Français

iGen5000c

Générateur d’onduleur numérique

ESSENCE: Puissance d’opération 3 900 Watts | Puissance de pointe 5 000 Watts

INTRODUCTION

MISE EN GARDE: L’utilisation, l’entretien et la maintenance de cet équipement peuvent vous exposer à des

produits chimiques, notamment les gaz d’échappement du moteur, le monoxyde de carbone, les phtalates et le plomb,

qui sont connus dans l’État de Californie pour causer le cancer et des anomalies congénitales ou d’autres troubles

de la reproduction� Pour minimiser l’exposition, évitez de respirer les gaz d’échappement, faites l’entretien de votre

bateau dans un endroit bien ventilé et portez des gants ou lavez-vous les mains fréquemment lors de l’entretien de

cet équipement� Pour plus d’informations, rendez-vous sur www�P65warnings�ca�gov�

AVIS DE NON-RESPONSABILITÉ

Toutes les informations, illustrations et spécications de ce manuel étaient en vigueur au moment de sa publication. Les

illustrations utilisées dans ce manuel sont uniquement destinées à être des vues de référence représentatives� Nous

nous réservons le droit d’apporter toute spécication ou modication de conception sans préavis.

Tous les droits sont réservés� Aucune reproduction autorisée sous quelque forme que ce soit sans l’autorisation écrite

de Westinghouse Outdoor Power Equipment�

Lisez ce manuel avant d’utiliser ou d’effectuer

des opérations de maintenance sur ce

produit� Le non-respect des instructions et des

précautions de sécurité de ce manuel peut

entraîner des blessures graves ou la mort�

CONSERVEZ CES INSTRUCTIONS

ENREGISTREMENT DU PRODUIT

Pour une couverture de garantie sans problème, il est important d’enregistrer votre génératrice Westinghouse�

Vous pouvez vous inscrire par:

• Remplir et envoyer par la poste la carte d’enregistrement du produit incluse dans le carton�

• Enregistrement de votre produit en ligne sur: https://westinghouseoutdoorpower�com/pages/warranty-registration

Scanner le code QR suivant avec l’appareil photo de votre smartphone� Vous serez dirigé vers le lien d’inscription

mobile�

• Envoi des informations produit suivantes à:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

Pour vos dossiers

Date d’achat:

Numéro de modèle:

Numéro de série:

Lieu d’achat:

Conservez votre reçu d’achat

pour une couverture de

garantie sans problème.

4 | Français

CARACTÉRISTIQUES

iGen5000c

Puissance d’opération : 3 900

Puissance de crête : 5 000

Tension nominale : 120V

Fréquence nominale : 60 Hz

Phase : Monophasé

Distorsion harmonique

totale :

≤ 3%

Déplacement du moteur : 224 cc

Type de départ :

Recul, démarrage

électrique,

télécommande

Capacité de carburant : 3,4 Gal (12,8 L)

Type de carburant : 87–93 octane*

Capacité d’huile : 0,63 US qt (0,60 L)

Type d’huile : 10W30

Bougie d’allumage : F7RTC

Ecartement électrode

bougie :

0,024 - 0,032 in�

(0,60 - 0,80 mm)

Admission de valve

Dégagement :

0,0031 – 0,0047 in

(0,08 – 0,12 mm)

Échappement de soupape

Dégagement :

0,0051 – 0,0067 in

(0,13 – 0,17 mm)

Système de mise à la terre

AC :

Neutre ottant

Régulateur de tension : Numérique

Type d’alternateur : Aimant permanent

Température ambiante

maximale :

104 °F (40 °C)

Certications :

• EPA

• CARB

* Teneur en éthanol de 10% ou moins.

N’utilisez PAS E15 ou E85�

AVIS

Ce produit est conçu et conçu pour un fonctionnement

continu à des températures ambiantes allant jusqu’à 40

° C (104 ° F)� Si nécessaire, ce produit peut être utilisé

à des températures allant de 5 ° F (15 ° C) à 122 ° F

(50 ° C) pendant de courtes périodes� Si le produit est

exposé à des températures en dehors de cette plage

pendant le stockage, il doit être ramené dans cette plage

avant utilisation� Ce produit doit toujours être utilisé à

l’extérieur dans un endroit bien ventilé et loin des portes,

fenêtres et autres évents�

La puissance et le courant maximum sont soumis et

limités par des facteurs tels que la teneur en BTU de

carburant, la température ambiante, l’altitude, les

conditions du moteur, etc� La puissance maximale

diminue d’environ 3,5% pour chaque 1000 pieds au-

dessus du niveau de la mer, et diminuera également

d’environ 1% pour chaque 10 ° F (6 ° C) au-dessus de la

température ambiante de 60 ° F (16 ° C)�

5 | Français

SÉCURITÉ

DÉFINITIONS DE SÉCURITÉ

Les mots DANGER, AVERTISSEMENT, ATTENTION et

AVIS sont utilisés tout au long de ce manuel pour mettre

en évidence des informations importantes� Assurez-vous

que la signication de ces informations de sécurité est

connue de tous ceux qui utilisent, effectuent des travaux

de maintenance ou se trouvent à proximité du générateur�

Ce symbole d’alerte de sécurité

apparaît avec la plupart des

déclarations de sécurité. Il signie

attention, devenez alerte, votre la

sécurité est en jeu! Veuillez lire et

respecter le message qui suit le

symbole d’alertes de sécurité.

Indique une situation dangereuse qui, si elle n’est

pas évitée, entraînera la mort ou des blessures

graves.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait entraîner la mort ou des

blessures graves.

MISE EN GARDE

Indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des blessures

mineures ou modérées.

AVIS

Indique une situation qui peut endommager

le générateur, les biens personnels et / ou

l’environnement, ou entraîner un mauvais

fonctionnement de l’équipement.

Note : Indique une procédure, une pratique ou une

condition à suivre pour que le générateur fonctionne

de la manière prévue�

SYMBOLES DE SÉCURITÉ

Suivez toutes les informations de sécurité contenues

dans ce manuel et sur le générateur�

Symbole La description

Symbole d’alerte de sécurité

Risque d’électrocution

Risque d’asphyxie

Risque de brûlure� Ne touchez pas les

surfaces chaudes�

Risque d’électrocution

Risque d’incendie

Maintenez une distance de sécurité

Risque de levage

Lire les instructions du fabricant

Ne pas utiliser dans des conditions

humides

6 | Français

SÉCURITÉ

CONSIGNES DE SÉCURITÉ

Salon

Sous-sol

Crawlspace

Salle de boue du

porche d'entrée

Garage

Détecteurs de CO

dans les espaces

de vie

USAGE CORRECT

· Exemple d’emplacement pour réduire le risque

d’intoxication au monoxyde de carbone

· Utilisez UNIQUEMENT à l’extérieur et sous le vent,

loin des fenêtres, des portes et des évents.

· Échappez directement des espaces occupés

UTILISATION INCORRECTE

N’utilisez pas dans l’un des endroits suivants:

· Près de n’importe quelle porte, fenêtre ou évent

· Garage

· Sous-sol

· Espace d’exploration

· Salon

· Grenier

· Voie d’entrée

· Porche

· Vestiaire

Utilisez uniquement À L'EXTÉRIEUR

et LOIN DES fenêtres, portes et

évents.

échappement (CO)

AVIS

Installez des détecteurs de monoxyde de carbone à piles

ou des détecteurs de monoxyde de carbone enchables

avec pile de secours dans les pièces à vivre�

Risque d’incendie et d’électrocution� Ne pas connecter

au système électrique d’un bâtiment à moins que le

générateur et le commutateur de transfert n’aient été

correctement installés et que la sortie électrique ait été

vériée par un électricien qualié. La connexion doit

isoler l’alimentation du générateur de l’alimentation

secteur et doit être conforme à toutes les lois et codes

électriques applicables�

Risque d’électrocution� N’utilisez jamais le générateur

dans un endroit mouillé ou humide� N’exposez jamais le

générateur à la pluie, à la neige, aux projections d’eau

ou à l’eau stagnante pendant son utilisation� Protégez

le générateur de toutes les conditions météorologiques

dangereuses� L’humidité ou la glace peuvent provoquer

un court-circuit ou un autre dysfonctionnement dans le

circuit électrique�

7 | Français

SÉCURITÉ

PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ

• N’utilisez jamais le générateur pour alimenter du

matériel médical�

• N’utilisez pas le générateur lorsque vous êtes fatigué

ou sous l’inuence de drogues, d’alcool ou de

médicaments�

• N’utilisez pas le générateur avec des cordons

électriques usés, eflochés, dénudés ou autrement

endommagés�

• Tous les outils et appareils électriques alimentés par ce

générateur doivent être correctement mis à la terre à

l’aide d’un troisième l ou être à double isolation.

• Lorsque ce générateur est utilisé pour alimenter un

système de câblage de bâtiment, le générateur doit

être installé par un électricien qualié et connecté

à un commutateur de transfert en tant que système

dérivé séparément conformément à NFPA 70, National

Electrical Code�

• Si vous commencez à vous sentir malade,

étourdi ou faible en utilisant le générateur, passez

IMMÉDIATEMENT à l’air frais� Consultez un médecin,

car vous pouvez avoir une intoxication au monoxyde

de carbone�

• Utilisez uniquement À L’EXTÉRIEUR et à au moins 6

mètres des fenêtres, des portes et des évents, comme

recommandé par le Département américain de la santé

et les centres de services humains pour le contrôle et

la prévention des maladies� Votre domicile et / ou vos

conditions de vent spéciques peuvent nécessiter une

distance supplémentaire�

• While operating and storing, keep at least 5 feet of

clearance on all sides of the generator, including

overhead� Allow the generator to cool a minimum of 30

minutes before storage. Heat created by the mufer and

exhaust gases could be hot enough to cause serious

burns and/or ignite combustible objects�

• Ne touchez ni le silencieux ni le moteur� Ils sont très

CHAUDS et provoqueront de graves brûlures� Ne placez

pas de parties du corps ou de matériaux inammables

ou combustibles sur le chemin direct de l’échappement�

• Retirez toujours tous les outils ou autres équipements

de service utilisés pendant la maintenance loin du

générateur avant de l’utiliser�

• Évitez tout contact cutané avec l’huile moteur ou

l’essence� Portez des vêtements et des équipements

de protection� Laver toute la peau exposée avec du

savon et de l’eau�

SÉCURITÉ DU CARBURANT

• Stockez le carburant dans un contenant approuvé pour

l’essence�

• Ne pas fumer lors du remplissage du générateur avec

de l’essence�

• Ne laissez pas le réservoir d’essence du générateur

déborder lors du remplissage�

• Arrêtez le moteur et laissez-le refroidir pendant cinq

minutes avant d’ajouter de l’essence ou de l’huile au

générateur�

• Ne retirez jamais le bouchon du réservoir lorsque

le générateur est en marche� Arrêtez le moteur et

laissez l’appareil refroidir pendant au moins cinq

minutes� Retirez lentement le bouchon du réservoir

pour relâcher la pression, empêcher le carburant de

s’échapper autour du bouchon et éviter que la chaleur

du silencieux ne déclenche les vapeurs de carburant�

Serrez fermement le bouchon du réservoir après avoir

fait le plein�

• Essuyez le carburant renversé de l’unité�

• N’essayez jamais de brûler du carburant renversé�

• Ne remplissez jamais trop le réservoir de carburant�

Laissez de la place pour que le carburant se dilate�

Un remplissage excessif du réservoir de carburant

peut entraîner un débordement soudain d’essence et

entraîner le déversement d’essence en contact avec

des surfaces CHAUDES�

• Le carburant renversé peut s’enammer. Si du carburant

est renversé sur le générateur, essuyez immédiatement

tout déversement� Jetez le chiffon correctement�

Laisser sécher la zone de carburant renversé avant de

faire fonctionner le générateur�

• Portez des lunettes de protection lors du ravitaillement�

• N’utilisez jamais d’essence comme agent de nettoyage�

• Entreposez tout contenant contenant de l’essence

dans un endroit bien ventilé, loin de tout combustible

ou source d’inammation.

8 | Français

ESSENCE ET VAPEUR D’ESSENCE (GAZ)

Risque d’incendie et d’explosion� L’essence est

hautement explosive et inammable et peut causer de

graves brûlures ou la mort�

• En cas d’incendie au gaz, n’essayez pas d’éteindre la

amme si le robinet de carburant est en position gaz.

L’introduction d’un extincteur dans une génératrice

avec un robinet de carburant ouvert pourrait créer un

risque d’explosion�

• Le gaz a une odeur distinctive, cela aidera à détecter

rapidement les fuites potentielles�

• Les vapeurs de gaz peuvent provoquer un incendie si

elles sont enammées.

• L’essence est un irritant pour la peau et doit être

nettoyée immédiatement si elle entre en contact avec

la peau�

Lors du démarrage du générateur:

• Assurez-vous que le bouchon de carburant, le ltre à

air, la bougie d’allumage, les conduites de carburant et

le système d’échappement sont correctement en place�

• Si vous renversez de l’essence sur le réservoir, laissez-

le s’évaporer complètement avant de l’utiliser�

• Assurez-vous que le générateur est sur une surface

plane avant de l’utiliser�

Lors du transport ou de l’entretien du générateur:

• Disconnect the spark plug wire to prevent accidental

starting�

Lors du stockage du générateur:

• Stocker à l’écart des étincelles, des ammes nues,

des veilleuses, de la chaleur et de toute autre source

d’inammation.

• Ne stockez pas de gaz à proximité de fournaises, de

chauffe-eau ou de tout autre appareil produisant de la

chaleur ou à allumage automatique

SÉCURITÉ

9 | Français

SÉCURITÉ

CAPTEUR DE CO

Le capteur de CO surveille l’accumulation de monoxyde

de carbone toxique autour du générateur lorsque le

moteur tourne� Si des niveaux croissants de gaz CO sont

détectés, le capteur de CO arrête automatiquement le

moteur�

Le capteur de CO détectera également l’accumulation

de monoxyde de carbone provenant d’autres sources

de combustion de carburant utilisées dans la zone

d’opération� Par exemple, si l’échappement d’outils brûlant

du carburant est dirigé vers un générateur équipé d’un

capteur de CO, un arrêt peut être déclenché en raison

de l’augmentation des niveaux de CO� Ce n’est pas une

erreur� Du monoxyde de carbone dangereux a été détecté�

Déplacez et redirigez toute source supplémentaire de

combustion de combustible pour dissiper le monoxyde de

carbone loin du personnel et des bâtiments occupés�

Note : Les générateurs équipés d’un démarrage à distance

doivent être redémarrés avec le bouton START/

STOP du panneau de commande après un arrêt

automatique�

Les générateurs sont destinés à être utilisés à l’extérieur,

loin des bâtiments occupés et les gaz d’échappement

dirigés loin du personnel et des bâtiments� S’il est mal utilisé

et utilisé dans un endroit qui entraîne une accumulation

de CO, comme dans une zone partiellement fermée, le

capteur de CO arrête le moteur, avertit l’utilisateur avec un

voyant ROUGE et demande à l’utilisateur de lire l’étiquette

d’action pour connaître les étapes� prendre� Le capteur

de CO NE PAS remplace les avertisseurs de monoxyde

de carbone� Installez des avertisseurs de monoxyde de

carbone alimentés par batterie dans votre maison�

L’arrêt automatique accompagné d’un voyant ROUGE

clignotant dans la partie capteur de CO du panneau de

commande indique que le générateur était mal localisé�

Si vous commencez à vous sentir malade, étourdi, faible

ou si les détecteurs de monoxyde de carbone dans votre

maison indiquent une alarme, allez immédiatement à

l’air frais� Appelez les services d’urgence� Vous pourriez

avoir une intoxication au monoxyde de carbone�

ÉTIQUETTE D’ACTION

ARRÊT AUTOMATIQUE DU CO SUR LE

PANNEAU DE COMMANDE

VOYANTS DU CAPTEUR DE CO

COULEUR DESCRIPTION

ROUGE

Monoxyde de carbone accumulé autour

du générateur� Après l’arrêt, le voyant

ROUGE dans la zone du capteur de CO

du panneau de commande clignotera pour

indiquer que le générateur a été arrêté en

raison d’un risque d’accumulation de CO�

Le voyant ROUGE clignotera pendant au

moins cinq minutes après une coupure de

CO�

Déplacez le générateur vers un espace

extérieur ouvert, loin des espaces

occupés, avec les gaz d’échappement

pointés vers l’extérieur� Une fois déplacé

dans une zone sûre, le générateur peut

être redémarré� Introduisez de l’air frais

et aérez la zone où le générateur s’est

arrêté�

JAUNE

Une défaillance du système du capteur de

CO s’est produite� Lorsqu’une défaillance

du système se produit, le générateur

s’arrête automatiquement et le voyant

JAUNE dans la zone d’arrêt automatique

du CO du panneau de commande clignote

pour fournir une notication indiquant que

la défaillance s’est produite� Le voyant

JAUNE clignote pendant au moins cinq

minutes après un défaut� Le générateur

peut être redémarré, mais il peut continuer

à s’arrêter� Un défaut du capteur de CO ne

peut être diagnostiqué et réparé que par

un centre de service agréé Westinghouse�

10 | Français

SÉCURITÉ

AUTOCOLLANTS DE SÉCURITÉ

11 | Français

COMPOSANTS DU GÉNÉRATEUR

1. Bouchon de réservoir: Ajoutez du carburant sans

plomb ici�

2. Couvercle d’entretien du moteur: Le couvercle

permet d’accéder au moteur, au ltre à air, au

carburateur et à la bougie d’allumage�

3. Roues de transport: Les roues permettent une

manœuvrabilité à une main lorsqu’elles sont

utilisées avec la poignée extensible�

4. Poignée extensible: Étendez et rétractez la

poignée en appuyant sur le bouton de verrouillage�

5. Poignées de transport: Les poignées intégrées

permettent un transport facile à deux personnes�

6. Poignée de recul: Tirez sur la poignée de recul

pour démarrer manuellement le moteur�

7. Panneau de commande: Le panneau de

commande contient les prises et les commandes

opérationnelles�

8. Couvercle d’accès à l’huile: Le couvercle permet

d’accéder au bouchon / jauge de remplissage

d’huile et au bouchon de vidange d’huile�

9. Couvercle d’accès à la batterie: Le couvercle

permet d’accéder à la batterie et à la prise à

connexion rapide�

10. Silencieux et pare-étincelles: Le pare-étincelles

empêche les étincelles de sortir du silencieux�

11. Étiquette d’informations sur le modèle: Fournit

le numéro de série du modèle, la tension / ampères

et les informations sur la puissance nominale�

CENTRE DE DONNÉES LED

Les LED de carburant restant et de pourcentage de puissance de sortie sont afchées en continu. Appuyez sur le

bouton Mode pour parcourir les modes d’afchage des données.

AFFICHAGE DES DONNÉES

% Carburant

restant

% Puissance

de sortie

Bouton de mode

Temps d'exécution

restant:

Ache le temps

restant avec le niveau

de carburant actuel et

la puissance de sortie.

Tension:

Ache la sortie de

tension actuelle de

l'onduleur.

Puissance de sortie:

Ache la puissance

électrique fournie aux

prises en kilowatts.

Niveau de carburant:

Ache le niveau de

carburant actuel en

litres.

Durée de vie:

Ache la durée totale

de fonctionnement de

l'onduleur.

COMPOSANTS

12 | Français

COMPOSANTS

1. Borne de terre: La borne de terre est utilisée pour

mettre à la terre extérieurement le générateur�

2. Prise NEMA 5-20R duplex de 120 volts CA, 20 A:

La prise peut fournir un maximum de 20 ampères�

3. Prises de fonctionnement en parallèle: Un

générateur à onduleur Westinghouse compatible

peut être connecté pour une puissance de sortie

supplémentaire�

4. LED Data Center: afche la durée de fonctionnement

restante (F), la puissance en kW (P), le niveau de

carburant en litres (L), la tension de sortie (V) et les

heures de vie�

5. Réinitialisation de surcharge: l’onduleur du

générateur éteindra automatiquement toutes les

sorties CA pour protéger le générateur en cas de

surcharge ou en cas de court-circuit dans un appareil

connecté�

6. Ports USB: Prise USB à deux ports 5V / 2,1A�

Accepte les prises USB de type A�

7. LED de bas niveau d’huile: Indique un niveau d’huile

bas� Lorsque le niveau d’huile dans le carter tombe

en dessous de la limite de fonctionnement sécuritaire,

l’indicateur de bas niveau d’huile s’allume et le

générateur arrête automatiquement le moteur�

8. LED de surcharge: Indique que le générateur est

surchargé�

9. LED Output Ready: S’allume lorsque le générateur

fonctionne normalement� Indique que le générateur

produit de l’énergie électrique aux prises�

COMPOSANTS DU PANNEAU DE COMMANDE

10. Commutateur de carburant: Utilisé pour ouvrir ou

fermer la vanne de gaz�

11. Indicateur d’alimentation: Indique que l’alimentation

est allumée, la lumière restera allumée pendant que

l’appareil est allumé�

12. Port de chargement de la batterie: Utilisé pour

charger la batterie avec le chargeur de batterie inclus�

13. Disjoncteur principal: Le disjoncteur principal

contrôle la sortie totale de toutes les prises pour

protéger le générateur contre les surcharges ou les

courts-circuits�

14. Mode Eco: Le mode Eco minimise la consommation

de carburant et le bruit en ajustant le régime du

moteur au minimum requis pour la charge actuelle�

15. Démarrage / arrêt par bouton-poussoir: Appuyez

une fois pour démarrer automatiquement le moteur�

Appuyez à nouveau pour arrêter le moteur�

16. Commutateur de batterie: Allume et éteint la

batterie� Doit être allumé avant le démarrage

électrique ou le démarrage à distance�

17. Disjoncteur CA de 20 A: Le disjoncteur limite

le courant qui peut être fourni par la prise NEMA

5-20R à 20 A�

18. Disjoncteur CA 30 A: Le disjoncteur limite le

courant qui peut être fourni à travers la prise NEMA

TT-30 à 30 A�

19. Prise NEMA TT-30R 120 volts CA, 30 A: La prise

peut fournir un maximum de 30 ampères�

2 3 4 5 6 7 8 9

141516171819

13 | Français

ASSEMBLÉ

CONTENU DU CARTON

1� Ouvrez soigneusement le carton�

2� Retirez et conservez le manuel d’instructions, la bouteille

d’huile, l’entonnoir à huile, la clé à douille pour bougie

d’allumage et le tournevis�

3� Retirez et jetez les matériaux d’emballage�

4� Dépliez le haut du sac en plastique renfermant le

générateur�

5� Coupez soigneusement les coins verticaux du carton pour

accéder au générateur�

6� Recyclez ou éliminez correctement les matériaux

d’emballage�

CONTENU DU CARTON

• Manuel de l’utilisateur

• Guide de démarrage rapide

• Porte-clés de démarrage à distance (attaché au démarreur

à rappel)

• Bouteille d’huile SAE 10W-30

• Chargeur de batterie

• Clé à douille de bougie

• Entonnoir à huile

• Tournevis

S’il manque des pièces, contactez notre équipe de service

à [email protected] ou appelez 1-855-944-3571.

REMPLISSAGE D’HUILE INITIAL

AVIS

CE GÉNÉRATEUR A ÉTÉ EXPÉDIÉ SANS HUILE�

N’essayez pas de lancer ou de démarrer le moteur avant qu’il

n’ait été correctement entretenu avec l’huile recommandée�

Le fait de ne pas ajouter d’huile moteur avant le démarrage

entraînera de graves dommages au moteur�

AVIS

L’utilisation d’huile 2 temps / cycle ou d’autres types d’huile

non approuvés peut causer de graves dommages au

moteur qui ne sont pas couverts par la garantie�

Le type d’huile recommandé pour une utilisation typique est

l’huile moteur 10W-30� Si vous utilisez le générateur à des

températures extrêmes, reportez-vous au tableau suivant�

-20 0 20 40 60

Température ambiante

Type d'huile moteur recommandé

80 100 120

-28.9

°F

°C -17.8 -6.7 4.4 15.6 26.7 37.8 48.9

10W-30

5W-30 Synthétique

10W-405W-30

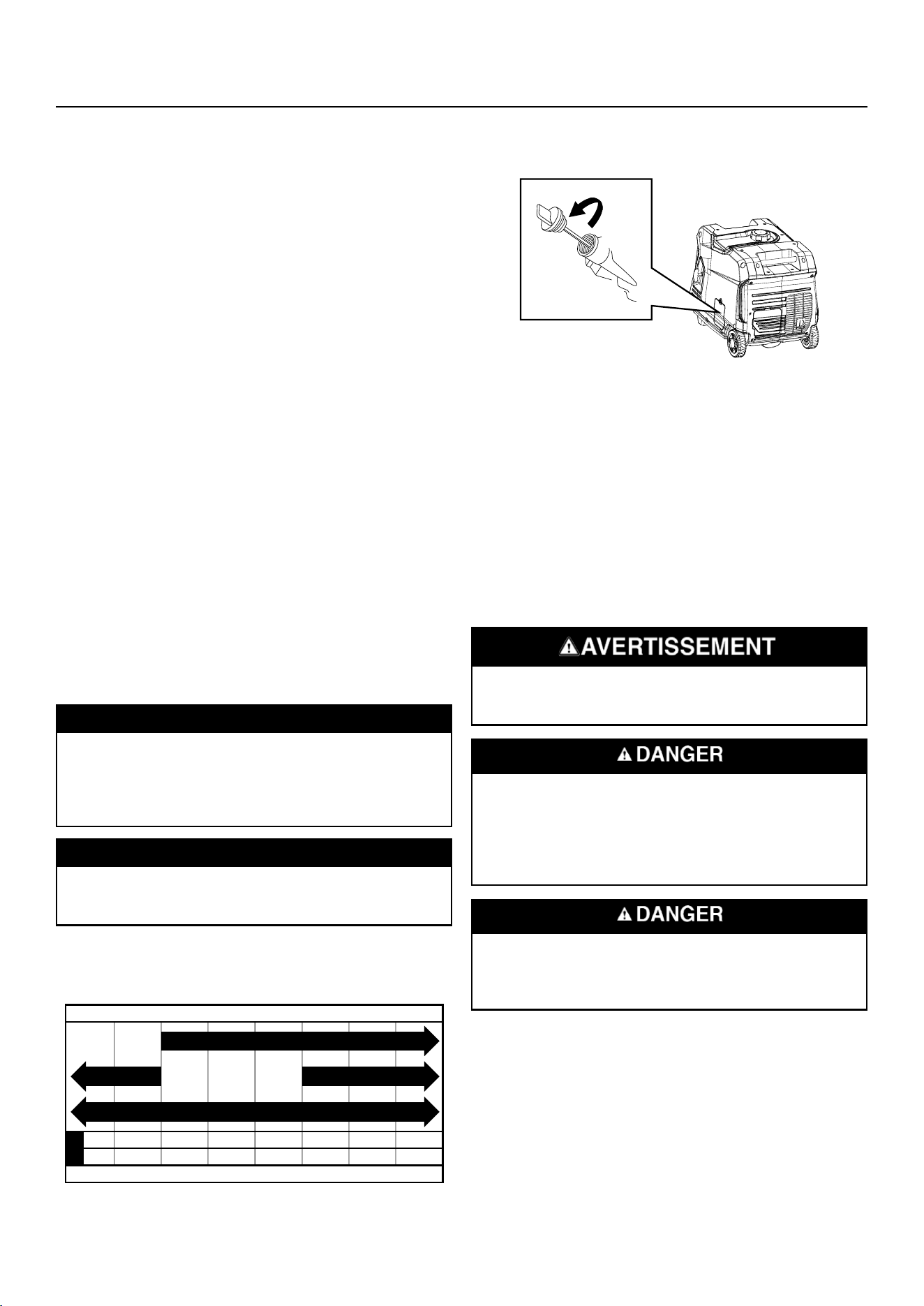

1� Sur une surface plane, retirez le couvercle de service du

moteur et la jauge d’huile�

2� Sur une surface plane, retirez le couvercle d’accès à l’huile

et la jauge d’huile�

Note : Comme de l’huile résiduelle de l’usine peut rester dans

le moteur, ajoutez l’huile progressivement vers

l’extrémité de la bouteille pour éviter de trop

remplir le moteur� Voir Contrôle du niveau d’huile

moteur dans la section Entretien�

3� Remplacez la jauge d’huile et serrez à la main�

4� Remettre le couvercle d’accès à l’huile�

CARBURANT

Risque d’incendie et d’explosion� N’utilisez jamais de bidon

d’essence, de réservoir d’essence ou tout autre élément de

carburant cassé, coupé, déchiré ou endommagé�

Risque d’incendie et d’explosion� Ne remplissez pas

trop le réservoir de carburant� Remplissez uniquement

jusqu’à l’anneau de remplissage rouge situé dans le ltre à

carburant dans le réservoir� Un remplissage excessif peut

entraîner un déversement de carburant sur le moteur et

provoquer un incendie ou une explosion�

Risque d’incendie et d’explosion� Ne faites jamais le plein

de la génératrice lorsque le moteur tourne� Arrêtez toujours

le moteur et laissez le générateur refroidir pendant deux

minutes avant de faire le plein�

14 | Français

ASSEMBLÉ

AVIS

E85 E15

N’utilisez pas de carburant E15 ou E85

dans ce produit� Les dommages au

moteur ou à l’équipement causés par

du carburant périmé ou par l’utilisation

de carburants non approuvés (tels que

les mélanges d’éthanol E15 ou E85)

ne sont pas couverts par la garantie�

N’utilisez que de l’essence sans plomb

contenant jusqu’à 10% d’éthanol.

BESOINS EN CARBURANT

• Essence sans plomb PROPRE, FRAÎCHE, 87–93 octane�

• Jusqu’à 10% d’éthanol (essence-alcool) est acceptable (le

cas échéant; un carburant sans éthanol est recommandé)�

• N’utilisez PAS E85 ou E15�

• NE PAS utiliser de mélange de gazole�

• NE PAS modier le moteur pour qu’il fonctionne avec des

carburants alternatifs�

• NE PAS faire le plein à l’intérieur�

• NE PAS créer d’étincelle ou de amme pendant le

ravitaillement�

UTILISATION DU STABILISATEUR DE

CARBURANT

L’ajout d’un stabilisateur de carburant (non inclus) prolonge

la durée de vie utile du carburant et aide à empêcher la

formation de dépôts qui peuvent obstruer le système de

carburant� Suivez les instructions d’utilisation du fabricant�

Mélangez toujours la bonne quantité de stabilisateur de

carburant à l’essence dans un bidon d’essence approuvé

avant de faire le plein de la génératrice� Faites fonctionner

le générateur pendant cinq minutes pour permettre au

stabilisateur de traiter tout le système d’alimentation en

carburant�

REMPLIR LE RÉSERVOIR DE CARBURANT

1� Éteignez le générateur et laissez-le refroidir pendant au

moins deux minutes avant de faire le plein�

2� Placez le générateur sur un sol plat dans un endroit bien

ventilé�

3� Nettoyez la zone autour du bouchon de carburant et retirez

lentement le bouchon�

AVIS

Ne remplissez le réservoir qu’à partir d’un bidon

d’essence approuvé� Assurez-vous que le réservoir

d’essence est propre et en bon état pour éviter la

contamination du système d’alimentation en carburant�

4� Ajoutez lentement le carburant recommandé� Ne pas

trop remplir� Remplissez uniquement jusqu’à l’anneau de

remplissage maximum rouge sur le ltre à carburant visible

dans le goulot de remplissage�

Maximum

Niveau de carburant

Filtre d'écran

Bouchon du réservoir d'essence

5� Instale la tapa de combustible� Apriete hasta que escuche

un clic�

AVIS

El combustible puede dañar la pintura y el plástico� Tenga

cuidado al llenar el tanque de combustible� Los daños

causados por el combustible derramado no están cubiertos

por la garantía�

AVIS

Limpie los residuos del ltro de malla de combustible antes

y después de cada repostaje. Quite el ltro de malla de

combustible comprimiéndolo ligeramente mientras lo saca

del tanque de combustible�

CONNECTEZ LA BATTERIE

1� Push down the battery access cover tab and pull the

cover forward to remove it�

Accès à la batterie

Onglet de couverture

2� Vériez que la sangle en caoutchouc de la batterie

maintient fermement la batterie en place� Si elle est

lâche, tirez sur la sangle et accrochez-la à la base de

montage�

Note : Si la sangle est lâche derrière la batterie, retirez

la batterie, reconnectez la sangle, remplacez la

batterie, puis enlez la sangle sous les câbles de

connexion rapide de la batterie�

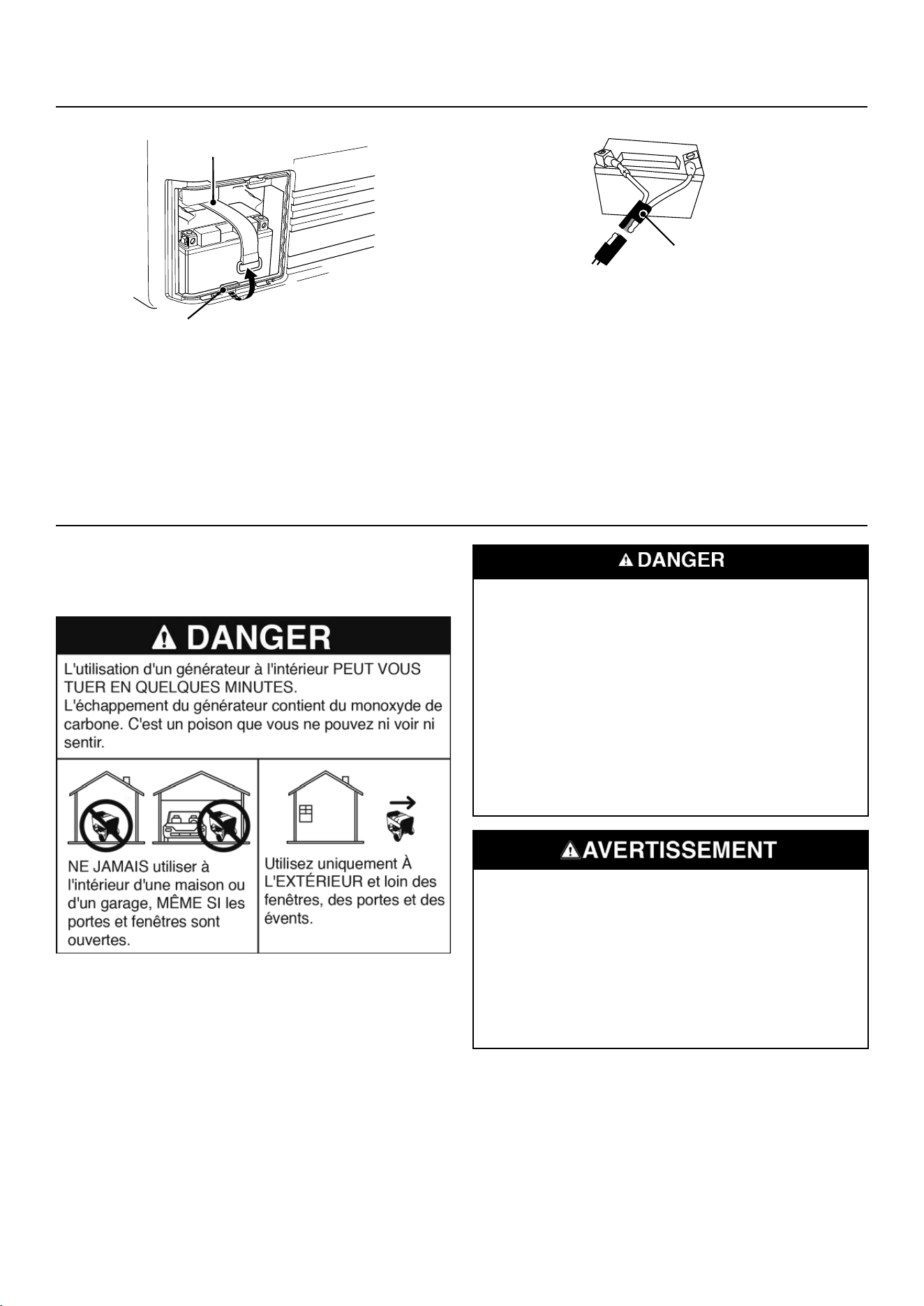

15 | Français

Sangle de batterie

Base de montage

3� Une prise de batterie à connexion rapide est préinstallée

sur la batterie� Retirez l’attache-câble retenant les

ches, puis appuyez fermement pour les connecter.

Fiche à connexion rapide

4� Alignez les languettes au bas du couvercle d’accès à la

batterie avec le boîtier du générateur puis poussez pour

réinstaller le couvercle�

Note : Le générateur est équipé d’une fonction de chargement

de batterie� Une fois le moteur en marche, une petite

charge rechargera lentement la batterie�

ASSEMBLÉ

OPÉRATION

EMPLACEMENT DU GÉNÉRATEUR

Lisez et comprenez toutes les informations de sécurité

avant de démarrer le générateur�

NE JAMAIS faire fonctionner la génératrice à l’intérieur d’un

bâtiment, y compris les garages, les sous-sols, les vides

sanitaires, les remises, l’enceinte ou le compartiment, y

compris le compartiment de la génératrice d’un véhicule

récréatif�

Risque d’électrocution� N’utilisez jamais le générateur

dans un endroit mouillé ou humide� N’exposez jamais le

générateur à la pluie, à la neige, aux projections d’eau

ou à l’eau stagnante pendant son utilisation� Protégez

le générateur de toutes les conditions météorologiques

dangereuses� L’humidité ou la glace peuvent provoquer

un court-circuit ou un autre dysfonctionnement dans

le circuit électrique� L’utilisation d’un générateur ou

d’un appareil électrique dans des conditions humides,

telles que la pluie ou la neige, ou près d’une piscine ou

d’un système d’arrosage, ou lorsque vos mains sont

mouillées, peut entraîner une électrocution�

Risque d’incendie� Faites fonctionner le générateur

uniquement sur une surface solide et plane� Le

fonctionnement du générateur sur une surface avec

des matériaux meubles tels que du sable ou de

l’herbe coupée peut provoquer l’ingestion de débris

par le générateur qui pourraient bloquer les évents de

refroidissement ou le système d’admission d’air� Laisser

le générateur refroidir pendant 30 minutes avant le

transport ou le stockage�

16 | Français

OPÉRATION

Le générateur doit toujours être sur une surface plane et

de niveau (même lorsqu’il n’est pas en fonctionnement)� Le

générateur doit avoir au moins 5 pi (1,5 m) de dégagement

de tout matériau combustible�

Ne faites pas fonctionner le générateur à l’arrière d’un

VUS, d’un camping-car, d’une remorque, d’une plate-

forme de camion (ordinaire, plate ou autre), sous des

escaliers, près de murs ou de bâtiments, ou à tout autre

endroit qui ne permettra pas un refroidissement adéquat

du générateur et / ou silencieux� NE PAS contenir de

générateurs pendant le fonctionnement�

Risque d’asphyxie� Placez le générateur dans un endroit

bien ventilé� NE PAS placer le générateur près des évents

ou des prises où les gaz d’échappement pourraient être

aspirés dans des espaces occupés ou connés. Tenez

soigneusement compte des courants d’air et de vent lors

du positionnement du générateur�

MISE À LA TERRE

Risque d’électrocution� Le fait de ne pas mettre

correctement le générateur à la terre peut entraîner un

choc électrique�

Le neutre du générateur est lié au châssis� Il y a un

conducteur permanent entre le générateur (l de stator)

et le châssis� Si ce générateur doit être utilisé uniquement

avec des cordons et des prises connectés aux prises

montées sur le générateur, le National Electric Code

n’exige pas que l’unité soit mise à la terre� Cependant,

d’autres méthodes d’utilisation du générateur peuvent

nécessiter une mise à la terre pour réduire le risque de

choc ou d’électrocution�

Avant d’utiliser la borne de terre, consultez un électricien

qualié, un inspecteur en électricité ou une agence locale

ayant juridiction pour les codes ou ordonnances locaux

qui s’appliquent à l’utilisation prévue du générateur�

AVIS

N’utilisez que des rallonges à 3 broches, des outils et

des appareils mis à la terre, ou des outils et appareils à

double isolation�

FONCTIONNEMENT À HAUTE ALTITUDE

La puissance du moteur diminue à mesure que vous

travaillez au-dessus du niveau de la mer� La sortie sera

réduite d’environ 3,5% pour chaque tranche de 1000 pieds

d’altitude accrue par rapport au niveau de la mer�

Un réglage en haute altitude est nécessaire pour une

utilisation à des altitudes supérieures à 2000 pieds� (762

m)� Le fonctionnement sans cet ajustement entraînera

une baisse des performances, une augmentation de la

consommation de carburant et une augmentation des

émissions� Fonctionnement du moteur à des altitudes

inférieures à 2000 pieds� (762 m) avec le kit haute altitude

n’est pas recommandé�

AVIS

N’utilisez pas le générateur à des altitudes inférieures

à 2000 pieds� (762 m) avec le kit haute altitude installé�

Des dommages au moteur peuvent survenir�

Kit de carburateur haute altitude: Partie# 518913-01

DÉMARRAGE À DISTANCE

Vériez que la zone autour du générateur est dégagée

avant de démarrer le générateur à distance�

Le porte-clés de démarrage à distance inclus avec le

générateur doit être xé à la poignée de recul ou au panneau

de commande� Si votre appareil a été expédié sans porte-

clés, contactez le service clientèle de Westinghouse�

Le générateur peut être démarré à distance jusqu’à 99

pieds (30 mètres) à l’aide du porte-clés de démarrage à

distance�

Note : Lorsque les piles du porte-clés de démarrage à

distance s’épuisent, la distance opérationnelle

diminue�

Piles de remplacement à distance: (2) CR2016

Télécommande de remplacement: Partie# 9054

REPROGRAMMATION DU DÉMARRAGE À DISTANCE

Si le porte-clés de démarrage à distance est remplacé ou

doit être réapparié au générateur, suivez cette procédure�

1� Mettez l’interrupteur de la batterie du générateur en

position ON�

2� Appuyez et maintenez le bouton ON / OFF pendant

10 secondes, puis relâchez� Le voyant de démarrage

clignotera en vert�

17 | Français

OPÉRATION

3� Appuyez sur le bouton MARCHE du porte-clés de

démarrage à distance� Il s’associera automatiquement

au générateur et le voyant de démarrage du générateur

arrêtera de clignoter�

COMMUTATEUR VALVE DE CARBURANT

Tournez le sélecteur de carburant à fond vers la droite

pour le fonctionnement à essence�

Tournez le sélecteur de carburant à fond vers la gauche

pour fermer le robinet de carburant sur OFF�

PÉRIODE DE RODAGE

Pour un bon rodage, ne dépassez pas 50% des watts de

fonctionnement nominaux (1 850 watts) pendant les cinq

premières heures de fonctionnement�

Variez la charge de temps en temps pour permettre aux

enroulements du stator de chauffer et de refroidir et aider

à asseoir les segments de piston�

FRÉQUENCE D’UTILISATION

Si le générateur est utilisé de manière peu fréquente ou

intermittente (plus d’un mois avant la prochaine utilisation),

reportez-vous aux sections Entretien et stockage de la

batterie de ce manuel pour obtenir des informations sur la

détérioration de la batterie et du carburant�

AVANT DE DÉMARRER LE GÉNÉRATEUR

Vérier que:

• Le générateur est placé dans un endroit sûr et

approprié�

• Le générateur se trouve sur une surface sèche, plane

et de niveau�

• Le moteur est rempli d’huile�

• Toutes les charges sont déconnectées�

DÉMARRAGE DU MOTEUR

1� Vériez que le carburant est dans le réservoir d’essence.

2� Tournez le commutateur de carburant sur la position

ON�

3� Poussez le commutateur de batterie en position ON�

4� Choisissez la méthode de départ:

a. Début de recul: saisissez fermement et tirez

lentement la poignée de recul jusqu’à ce que vous

sentiez une résistance accrue, puis tirez rapidement�

b. Démarrage à distance: Appuyez et maintenez

enfoncé le bouton ON du porte-clés de démarrage à

distance pendant une seconde�

c. Démarrage par bouton-poussoir: Appuyez sur le

bouton de démarrage du moteur et maintenez-le

enfoncé pendant deux secondes�

ARRÊT DU MOTEUR

1� Éteignez et débranchez toutes les charges électriques

connectées� Ne démarrez ou n’arrêtez jamais le

générateur avec des appareils électriques branchés ou

sous tension�

2� Laissez le générateur fonctionner sans charge pendant

plusieurs minutes pour stabiliser les températures

internes du moteur et du générateur�

3� Appuyez sur le bouton MARCHE / ARRÊT et maintenez-

le enfoncé pendant une seconde ou appuyez sur ARRÊT

sur le porte-clés de démarrage à distance pendant une

seconde�

4� Poussez le commutateur de batterie en position OFF�

Note : Si le moteur n’est pas utilisé pendant plus d’un

mois, reportez-vous à la section Stockage

pour connaître les procédures correctes de

stockage du moteur et du carburant�

18 | Français

OPÉRATION

FONCTIONNEMENT EN PARALLÈLE

Le fonctionnement en parallèle vous donne la possibilité de

relier un autre générateur inverseur Westinghouse compatible

pour un fonctionnement combiné et une puissance de pointe�

DANGER

Risque de feu et

d’électrocution. Ne jamais connecter ou déconnecter

les ls du câble parallèle lorsqu’un générateur est en

marche� Le non-respect de cette règle peut entraîner des

blessures graves ou la mort�

AVERTISSEMENT

Une connexion correcte

des câbles est très importante lorsque les générateurs

sont utilisés avec un commutateur de transfert pour

alimenter un bâtiment� Pour éviter des blessures graves

ou des dommages aux appareils électriques, y compris

les générateurs, n’essayez pas d’alimenter un système

électrique dans un bâtiment sans utiliser un commutateur

de transfert approuvé�

AVIS

La connexion à un générateur qui n’est pas

compatible peut provoquer une sortie de basse tension

qui peut endommager les outils et les appareils alimentés

par le générateur�

Un cordon parallèle Westinghouse 507PC (50 ampères) ou

304PC (30 ampères) (acheté séparément) est requis pour un

fonctionnement en parallèle� Ce cordon peut être acheté auprès

d’un revendeur Westinghouse Generator agréé�

NOTE : Les générateurs Westinghouse compatibles sans

ports parallèles peuvent fonctionner en parallèle avec le câble

parallèle monté sur prise, référence 507PC�

Reportez-vous au manuel d’utilisation fourni avec votre cordon

parallèle ou votre câble parallèle monté sur prise pour les

instructions d’installation et de fonctionnement�

MODE ECO

AVIS

Démarrez toujours le générateur avec MODE ÉCO OFF�

Laisser le régime du moteur se stabiliser et la LED OUTPUT

READY s’allumer avant d’activer le MODE ECO�

Note : N’utilisez pas le MODE ÉCO en fonctionnement

parallèle avec un autre générateur Westinghouse�

Le MODE ECO minimise la consommation de carburant et le

bruit en ajustant le régime du moteur au minimum requis pour

la charge actuelle�

Activez le MODE ECO lorsque vous alimentez de petits

appareils avec des charges continues telles qu’un ordinateur

ou une lumière électrique�

Désactivez le MODE ECO lors de l’alimentation de fortes

surtensions telles qu’un climatiseur ou une pompe électrique�

Pour activer le MODE ECO, vériez que la LED OUTPUT

READY est allumée en vert, puis poussez l’interrupteur en

position ON� Si aucune charge n’est présente, le régime du

générateur tombera au ralenti� Le générateur détectera les

charges à mesure qu’elles sont appliquées et augmentera le

régime du moteur�

Pour faire fonctionner le générateur à la puissance et au

régime maximum, poussez le commutateur MODE ECO sur

la position OFF�

DISJONCTEURS CA

Les disjoncteurs s’éteindront automatiquement s’il y a un

court-circuit ou une surcharge importante de la génératrice

à chaque prise� Le disjoncteur principal s’éteindra

automatiquement si la charge combinée des prises dépasse

31 ampères�

Si un disjoncteur CA s’éteint automatiquement, vériez que

l’appareil fonctionne correctement et qu’il ne dépasse pas la

capacité de charge nominale du circuit avant de réinitialiser le

disjoncteur CA sur ON�

Push to Reset

OFF

SURCHARGE RÉINITIALISER

LE GÉNÉRATEUR éteindra automatiquement toutes

les sorties CA pour protéger le générateur en cas de

surcharge ou en cas de court-circuit dans un appareil

connecté� Cependant, le moteur continuera à fonctionner�

Une surcharge marginale qui allume temporairement le

voyant OVERLOAD peut raccourcir la durée de vie du

générateur�

SURCHARGE sur le panneau de commande s’allumera

en rouge et le vert OUTPUT READY sera OFF�

19 | Français

Pour restaurer la sortie CA:

1� Éteignez et débranchez toutes les charges électriques

connectées�

2� Appuyez sur le bouton RESET du panneau de

commande jusqu’à ce que le voyant OVERLOAD

s’éteigne et que le voyant OUTPUT READY s’allume�

3� Réinitialisez le disjoncteur s’il est OFF�

4� Vériez que les charges de fonctionnement et de

surtension prévues ne dépassent pas la capacité du

générateur�

5� Reconnectez les charges électriques de manière

séquentielle, permettant au générateur de se stabiliser

après que chaque charge est connectée�

CAPACITÉ DU GÉNÉRATEUR

AVIS

Ne surchargez pas la capacité du générateur� Le

dépassement de la capacité en watts / ampérage du

générateur peut endommager le générateur et / ou les

appareils électriques qui y sont connectés�

Assurez-vous que le générateur peut fournir sufsamment

de watts continus (en fonctionnement) et de surtension (de

démarrage) pour les éléments que vous alimenterez en

même temps�

Les besoins de puissance totale (volts x ampères = watts)

de tous les appareils connectés doivent être pris en compte�

Les fabricants d’appareils et d’outils électriques indiquent

généralement les informations de classication à côté du

numéro de modèle ou de série�

Pour déterminer les besoins en énergie:

1� Sélectionnez les éléments que vous alimenterez en même

temps�

2� Additionnez les watts continus (courants) de ces éléments�

Il s’agit de la quantité d’énergie que le générateur doit

produire pour maintenir les éléments en marche� Voir le

tableau de référence de puissance à la page suivante�

3� Estimez le nombre de watts de surtension (de démarrage)

dont vous aurez besoin� La puissance de surtension est

la courte rafale de puissance nécessaire pour démarrer

les outils ou appareils à moteur électrique tels qu’une

scie circulaire ou un réfrigérateur� Étant donné que tous

les moteurs ne démarrent pas en même temps, les watts

de surtension totaux peuvent être estimés en ajoutant

uniquement les éléments avec les watts de surtension

supplémentaires les plus élevés au total des watts

nominaux de l’étape 2�

Exemple:

Outil ou appareil

Watts

courants*

Watts de

départ*

Télévision (Type de tube) 300 0

Réfrigérateur RV 180 600

Radio 200 0

Lumière (75 watts) 300 0

Machine à café 600 0

1580

Total

Watts

courants*

600

Watts de

démarrage

les plus

élevés*

Total des watts de fonctionnement 1580

Watts de démarrage les plus élevés + 600

Total Starting Watts Needed 2180

* Les puissances indiquées sont approximatives. Vériez la

puissance réelle�

GESTION DE L’ALIMENTATION

Pour prolonger la durée de vie du générateur et des appareils

connectés, soyez prudent lorsque vous ajoutez des charges

électriques au générateur� Il ne devrait y avoir rien de connecté

aux sorties du générateur avant de démarrer le moteur� La

façon correcte et sûre de gérer l’alimentation du générateur

consiste à ajouter des charges séquentiellement comme suit:

1� Sans rien connecté au générateur, démarrez le moteur

comme décrit dans ce manuel�

2� Branchez et allumez la première charge, de préférence la

plus grande charge dont vous disposez�

3� Permettre à la sortie du générateur de se stabiliser (le

moteur tourne sans à-coups et l’appareil attaché fonctionne

correctement)�

4� Branchez et allumez la charge suivante�

5� Encore une fois, laissez le générateur se stabiliser�

6� Répétez les étapes 4 et 5 pour chaque charge

supplémentaire�

OPÉRATION

20 | Français

OPERATION

Référence de puissance

Outil ou appareil

Watts

courants

estimés*

Watts de

démarrage

estimés*

Lumières à incandescence

(4 quantités x 75 watts)

300 0

Télévision (Type de tube) 300 0

Pompe de puisard (1/3 hp) 800 1300

Réfrigérateur ou congélateur 700 2200

Pompe de puits(1/3 hp) 1000 2000

Radio 200 0

Percer (3/8”, 4 amps) 440 600

Scie circulaire

(Robuste, 7-1/4 “)

1400 2300

Scie à onglet (10 “) 1800 1800

Scie à table (10 “) 2000 2000

* Les puissances indiquées sont approximatives. Vériez la puissance

réelle�

*Wattages listed are approximate� Verify actual wattage�

RALLONGES

Risque d’asphyxie� Les rallonges fonctionnant directement

dans la maison augmentent le risque d’intoxication au

monoxyde de carbone par les ouvertures� Si une rallonge

qui entre directement dans votre maison est utilisée pour

alimenter des éléments intérieurs, il existe un risque

d’intoxication au monoxyde de carbone pour les personnes

à l’intérieur de la maison� Utilisez toujours des détecteurs

de monoxyde de carbone alimentés par batterie et

conformes aux normes de sécurité UL 2034 en vigueur lors

du fonctionnement du générateur. Vériez régulièrement la

batterie du (des) détecteur (s)�

Risque d’asphyxie� Lorsque vous utilisez le générateur

avec des rallonges, assurez-vous que le générateur est

situé dans un espace extérieur ouvert, à au moins 6 m (20

pi) des espaces occupés avec l’évacuation dirigée vers

l’extérieur�

Risque d’incendie et d’électrocution� N’utilisez jamais

de rallonges usées ou endommagées� Les rallonges

endommagées ou surchargées peuvent surchauffer,

présenter un arc et brûler, entraînant la mort ou des

blessures graves�

Avant de connecter un appareil CA ou un cordon d’alimentation

au générateur:

• Utilisez des rallonges à 3 broches, des outils et des

appareils mis à la terre, ou des outils et appareils à double

isolation�

• Assurez-vous que l’outil ou l’appareil est en bon état

de fonctionnement� Des appareils ou des cordons

d’alimentation défectueux peuvent créer un risque

d’électrocution�

• Assurez-vous que la puissance électrique de l’outil ou

de l’appareil ne dépasse pas la puissance nominale du

générateur ou de la prise utilisée�

DIMENSIONS DU CORDON D’EXTENSION

N’utilisez que des rallonges à 3 broches mises à la terre,

marquées pour une utilisation en extérieur et conçues

pour la charge électrique�

Total

Intensité de

courant

Jusqu'à 10A

Jusqu'à 15A

Jusqu'à 20A

Jusqu'à 50 FT (15 M)

Jauge minimale, nominale extérieure

Jusqu'à 100 FT (30 M)

Jusqu'à 30A

Jusqu'à 35A

21 | Français

TRANSPORT

MISE EN GARDE

Risque de poids� Ayez toujours de l’aide pour soulever

le générateur�

• Laisser le générateur refroidir au moins 30 minutes

avant le transport�

• Replacez tous les couvercles de protection sur le

panneau de commande du générateur�

• Utilisez uniquement la (les) poignée (s) xe (s) du

générateur pour soulever l’unité ou attacher des

dispositifs de retenue de charge tels que des cordes ou

des sangles d’arrimage� N’essayez pas de soulever ou

de xer le générateur en le tenant par l’un de ses autres

composants�

• Maintenez l’appareil à niveau pendant le transport

pour minimiser les risques de fuite de carburant ou,

si possible, vidangez le carburant ou faites tourner le

moteur jusqu’à ce que le réservoir de carburant soit

vide avant le transport�

• Les roues du générateur sont uniquement destinées au

transport manuel� Les roues ne sont pas adaptées au

remorquage du générateur sur route ou hors route�

• Utilisez la poignée extensible pour le transport manuel

d’une seule personne� Pour déployer la poignée,

appuyez sur le bouton de verrouillage et tirez sur la

poignée jusqu’à ce qu’elle soit complètement déployée�

Pour le ranger, appuyez sur le bouton de verrouillage

et appuyez sur la poignée jusqu’à ce qu’elle soit

complètement rétractée� Déployez ou rétractez la

poignée uniquement lorsque le générateur est éteint,

stationnaire et posé sur une surface horizontale�

N’utilisez pas la poignée extensible pour soulever

complètement le générateur du sol, le remorquer ou le

remonter�

MISE EN GARDE

Risque d’incendie� N’installez pas

complètement le générateur� Le

carburant ou l’huile peuvent fuir et

endommager le générateur�

OPÉRATION

22 | Français

ENTRETIEN

CALENDRIER DE MAINTENANCE

Un entretien régulier améliorera les performances et

prolongera la durée de vie du générateur� Suivez les

intervalles horaires ou calendaires, selon la première

éventualité� Un entretien plus fréquent est nécessaire en

cas de fonctionnement dans des conditions défavorables,

comme indiqué ci-dessous�

Avant chaque utilisation

Vérier l’huile moteur

Après les 25 premières heures ou le premier mois

Changez l’huile du moteur

Après 50 heures ou tous les 6 mois

Changer l’huile moteur

Filtre à air propre

Après 100 heures ou tous les 6 mois

Inspecter / nettoyer le pare-étincelles

Inspecter / nettoyer la bougie d’allumage

Remplacer le ltre à carburant

Inspecter / régler le jeu des soupapes3

Après 300 heures ou chaque année

Remplacer la bougie

Remplacer le ltre à air

Changez l’huile tous les mois en cas de fonctionnement

sous forte charge ou à haute température�

Nettoyez plus souvent dans des conditions sales ou

poussiéreuses. Remplacez le ltre à air s’il ne peut

pas être nettoyé correctement�

Il est recommandé que le service soit effectué par un

concessionnaire Westinghouse agréé�

PIÈCES DE RECHANGE D’ENTRETIEN

La description Numéro d’article

Filtre à air en mousse 5691

Bouchon de vidange d'huile

rondelle d'écrasement

94007

Pare-étincelles 6790

Batterie 511019

Bougie d'allumage 97109 - F7RTC

Filtre à carburant 516401

COUVERCLE DE SERVICE DU MOTEUR

Retirez le couvercle de service du moteur pour accéder

au ltre à air, au carburateur et à la bougie d’allumage.

Retirez les vis du couvercle, puis tirez le couvercle tout

droit avec les deux mains pour éviter d’endommager les

poteaux à œillets du couvercle�

Poteaux à œillets internes

Vis de couverture (5x)

MANTENIMIENTO DEL FILTRO DE AIRE

Risque d’incendie� N’utilisez jamais d’essence ou

d’autres solvants inammables pour nettoyer le ltre à

air� Utilisez uniquement du savon détergent ménager

pour nettoyer le ltre à air.

Le ltre à air doit être nettoyé toutes les 50 heures

d’utilisation ou six mois (la fréquence doit être augmentée

si le générateur est utilisé dans un environnement

poussiéreux)�

1� Placez le générateur sur une surface plane et laissez le

moteur refroidir pendant plusieurs minutes�

2� Retirez le couvercle d’accès à l’huile�

3� Tournez les boutons sur le couvercle du ltre à air en

position déverrouillée� Inclinez le couvercle pour le

retirer�

Note : L’élément du ltre à air est imbibé d’huile. Utilisez

un récipient de nettoyage approprié�

23 | Français

ENTRETIEN

AVIS

Évitez tout contact cutané avec l’huile moteur� Portez

des vêtements et des équipements de protection� Laver

toute la peau exposée avec du savon et de l’eau�

4� Retirez le ltre à air en mousse du boîtier du ltre à air

et lavez-le en plongeant l’élément dans une solution de

détergent ménager et d’eau chaude� Pressez lentement

la mousse pour bien la nettoyer�

AVIS

NE PAS tordre ni déchirer l’élément du ltre à air en

mousse pendant le nettoyage ou le séchage� N’appliquez

qu’une pression lente mais ferme�

5� Rincez l’élément du ltre à air en le plongeant dans

de l’eau fraîche et en appliquant une légère pression�

Laissez le ltre sécher complètement.

AVIS

Ne polluez pas� Suivez les directives de l’EPA ou

d’autres agences gouvernementales pour l’élimination

appropriée des matières dangereuses� Consultez les

autorités locales ou le centre de remise en état�

6� Trempez le ltre à air en mousse dans de l’huile moteur

propre, puis essorez tout excès d’huile� Le moteur

fumera au démarrage s’il reste trop d’huile dans le ltre.

7� Installez le ltre à air en mousse dans le boîtier et

verrouillez le couvercle du ltre à air en place. Installez

le capot de service du moteur�

8� Installez le panneau de service du moteur�

CONTRÔLE DU NIVEAU D’HUILE MOTEUR

MISE EN GARDE

Évitez tout contact cutané avec l’huile moteur� Portez

des vêtements et des équipements de protection� Laver

toute la peau exposée avec du savon et de l’eau�

AVIS

Utilisez toujours l’huile moteur spéciée. Le fait de ne

pas utiliser l’huile moteur spéciée peut entraîner une

usure accélérée et / ou raccourcir la durée de vie du

moteur�

Lorsque vous utilisez le générateur dans des conditions

extrêmes, sales, poussiéreuses ou par temps extrêmement

chaud, changez l’huile plus fréquemment�

La température de l’air ambiant affectera les performances

de l’huile moteur� Changez le type d’huile moteur utilisé en

fonction des conditions météorologiques�

-20 0 20 40 60

Température ambiante

Type d'huile moteur recommandé

80 100 120

-28.9

°F

°C -17.8 -6.7 4.4 15.6 26.7 37.8 48.9

10W-30

5W-30 Synthétique

10W-405W-30

Vériez le niveau d’huile moteur avant chaque utilisation

ou toutes les 8 heures de fonctionnement�

1� Placez le générateur sur une surface plane et laissez le

moteur refroidir pendant plusieurs minutes�

2� Retirez le couvercle de service du moteur�

3� Avec un chiffon humide, nettoyez autour de la jauge

d’huile�

4� Retirez la jauge d’huile et essuyez la jauge�

5� Insérez la jauge dans le goulot de remplissage sans la

visser. Retirez la jauge et vériez que le niveau d’huile

est dans la plage de fonctionnement sécuritaire�

Plage de fonctionnement sûre

6� Si le niveau est bas, ajoutez progressivement l’huile

moteur recommandée et revériez jusqu’à ce que le

niveau se situe entre les marques L et H de la jauge�

Ne pas trop remplir� S’il dépasse le repère plein sur la

jauge, vidangez l’huile pour réduire le niveau d’huile au

repère plein sur la jauge�Replace the oil dipstick and

hand-tighten�

7� Remplacer la jauge et serrer à la main�

8� Installez le couvercle d’accès à l’huile�

24 | Français

CHANGEMENT D’HUILE MOTEUR

Démarrage accidentel. Retirez le soufet de bougie

d’allumage de la bougie d’allumage lorsque vous

travaillez sur le générateur�

Lorsque vous utilisez le générateur dans des conditions

extrêmes, sales, poussiéreuses ou par temps

extrêmement chaud, changez l’huile plus fréquemment�

Changez l’huile pendant que le moteur est encore chaud

du fonctionnement�

1� Placez le générateur sur une surface plane et laissez le

moteur refroidir pendant plusieurs minutes�

2� Retirez le couvercle de service du moteur� Débranchez

le l de la bougie d’allumage de la bougie d’allumage et

placez le l là où il ne peut pas entrer en contact avec

la bougie�

3� Retirez le couvercle d’accès à l’huile�

4� Avec un chiffon humide, nettoyez autour de la jauge

d’huile� Retirez la jauge et essuyez�

5� Retirez le bouchon en caoutchouc sous le boulon

de vidange d’huile et placez un carter d’huile (ou un

récipient approprié) sous le trou de vidange�

6� À l’aide d’une clé de 10 mm, retirez le boulon de vidange

d’huile et laissez l’huile s’écouler�

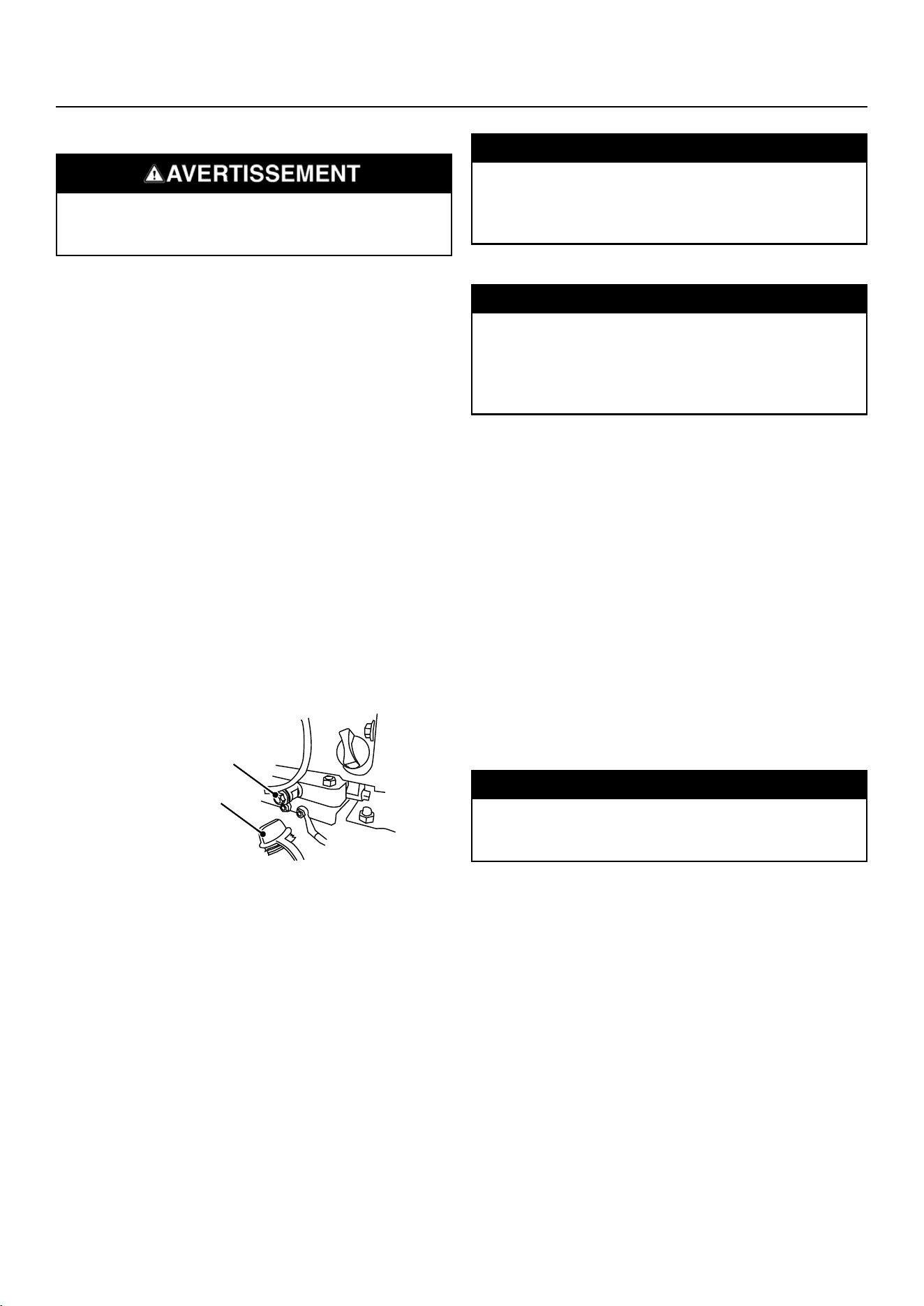

Boulon de vidange

d'huile

Bouchon de vidange

en caoutchouc

7� Installez le bouchon de vidange d’huile et serrez

fermement� Installez le bouchon en caoutchouc�

Note : Une nouvelle rondelle d’écrasement du bouchon

de vidange d’huile est recommandée à chaque

vidange d’huile�

8� Versez lentement de l’huile dans l’ouverture de

remplissage d’huile jusqu’à ce que le niveau d’huile se

situe entre les marques L et H de la jauge� Arrêtez-vous

fréquemment pour vérier le niveau d’huile. Ne pas trop

remplir�

Capacité d’huile maximale: 0�63 US qt (0�60 L)

9� Remplacez la jauge et serrez à la main�

10� Connectez le l de la bougie et installez le couvercle

de service du moteur�

AVIS

Ne polluez pas� Suivez les directives de l’EPA ou

d’autres agences gouvernementales pour l’élimination

appropriée des matières dangereuses� Consultez les

autorités locales ou le centre de remise en état�

MAINTENANCE DES BOUGIES

AVIS

Utilisez toujours la bougie d’allumage Westinghouse

OEM ou compatible� L’utilisation d’une bougie d’allumage

sans résistance peut entraîner un ralenti irrégulier, des

ratés d’allumage ou des dommages aux composants du

générateur�

Inspectez et nettoyez la bougie d’allumage toutes les

100 heures d’utilisation ou six mois� Remplacez la bougie

d’allumage après 300 heures d’utilisation ou chaque

année�

1� Placez le générateur sur une surface plane et laissez

refroidir le moteur�

2� Retirez le couvercle de la bougie d’allumage sur le

dessus du générateur�

3� Retirez le soufet de bougie d’allumage en tirant

fermement le soufet d’allumage directement loin du

moteur�

4� Nettoyez la zone autour de la bougie�

5� Retirez la bougie d’allumage avec la clé à douille de

bougie fournie�

AVIS

N’appliquez jamais de charge latérale et ne déplacez

jamais la bougie d’allumage latéralement lors du retrait

de la bougie�

6� Inspectez la bougie d’allumage� Remplacez-les si les

électrodes sont piquées, brûlées ou si l’isolant est

ssuré. Utilisez uniquement une che de remplacement

recommandée�

7� Mesurez l’écartement des électrodes de la bougie avec

une jauge d’épaisseur à l. Si nécessaire, corrigez

l’écart en pliant soigneusement l’électrode latérale�

ENTRETIEN

25 | Français

ENTRETIEN

Ecartement électrode bougie: 0.024 - 0.032 in. (0.60 -

0.80 mm)

0.024 - 0.032 in.

(0.60 - 0.80 mm)

Isolant

Électrode latérale

8� Installez soigneusement la bougie à la main, puis serrez

de 3/8 à 1/2 tour supplémentaire avec la clé à bougie�

9� Installez le soufet de bougie et le couvercle d’entretien

du moteur�

SERVICE DE PARE-ÉTINCELLES

Vériez et nettoyez le pare-étincelles toutes les 100 heures

d’utilisation ou six mois� Le fait de ne pas nettoyer le pare-

étincelles entraînera une dégradation des performances

du moteur�

1� Placez le générateur sur une surface plane et laissez le

silencieux refroidir avant de réparer le pare-étincelles�

2� Retirez les vis du couvercle et le couvercle du silencieux�

Utilisez un tournevis pour retirer le pare-étincelles�

Pare-étincelles

Vis de couverture (5x)

3� Retirez soigneusement les dépôts de carbone de l’écran

pare-étincelles avec une brosse métallique� Le pare-

étincelles doit être exempt de cassures et de déchirures�

Remplacez le pare-étincelles s’il est endommagé�

4� Réinstaller le pare-étincelles et le couvercle du

silencieux�

ENTRETIEN DE LA BATTERIE

La batterie livrée avec le générateur a été complètement

chargée� Une batterie peut perdre une partie de sa charge

lorsqu’elle n’est pas utilisée pendant de longues périodes�

Si la batterie ne parvient pas à lancer le moteur, branchez

le chargeur 12V inclus dans le port de charge de la batterie

sur le panneau de commande�

Note : If the generator is not run, charge the battery

overnight once a month�

MISE EN GARDE

Le chargeur de batterie fourni n’est pas un chargeur

d’entretien et n’est pas conçu pour une utilisation

continue� N’utilisez pas le chargeur de batterie pendant

plus de 8 heures (pendant la nuit) pour éviter de

surcharger la batterie�

Note : Une fois démarré, le générateur chargera la batterie

après 30 à 60 minutes d’utilisation� Si vous ne

faites pas fonctionner régulièrement le générateur,

chargez la batterie pendant la nuit une fois par mois

pour la garder prête à l’emploi� Chargez la batterie

dans un endroit sec�

1� Branchez le chargeur dans le port de chargement de

la batterie sur le panneau de commande� Branchez

l’extrémité de la prise murale du chargeur de batterie

dans une prise murale de 120 volts CA�

2� Débranchez le chargeur de batterie de la prise murale

et de la prise du panneau de commande après 8 heures

de charge�

26 | Français

REMPLACEMENT DE LA BATTERIE

Risque de brûlure� La batterie contient de l’acide

sulfurique (électrolyte) qui est très corrosif et toxique�

Portez des vêtements de protection et des lunettes

de protection lorsque vous travaillez à proximité de la

batterie� Tenez les enfants éloignés de la batterie�

MISE EN GARDE

Les bornes et bornes de batterie contiennent du plomb

et des composés de plomb� Se laver les mains après

manipulation�

1� Retirez le couvercle d’accès à la batterie�

2� Retirez la che de connexion rapide et retirez la sangle

de la batterie� Retirez la batterie de l’appareil�

3� Débranchez les ls du câble à déconnexion rapide de

la batterie�

4� Sur la batterie de remplacement, connectez le câble

de connexion rapide blanc (-) à la borne négative de

la batterie� Faites glisser la gaine en caoutchouc sur le

matériel de connexion�

5� Connectez le câble de connexion rapide rouge (+) à la

borne positive de la batterie� Faites glisser la gaine en

caoutchouc sur le matériel de connexion�

6� Soulevez la sangle de batterie et installez la batterie

dans le générateur. Enlez la sangle de batterie sous

les câbles à connexion rapide et xez-la sur la base de

montage�

7� Branchez la che à connexion rapide et installez le

couvercle d’accès à la batterie�

AVIS

Débarrassez-vous de la batterie usagée conformément

aux directives établies par votre gouvernement local ou

régional�

ESPACE DE RANGEMENT

Une préparation de stockage appropriée est nécessaire

pour un fonctionnement sans problème et la longévité du

générateur�

AVIS

L’essence stockée aussi peu que 30 jours peut se

détériorer, provoquant une accumulation de gomme,

de vernis et de corrosion dans les conduites de

carburant, les passages de carburant et le moteur� Cette

accumulation corrosive restreint le débit de carburant,

ce qui peut empêcher le moteur de démarrer après

une période de stockage prolongée� L’utilisation d’un

stabilisateur de carburant augmente considérablement

la durée de stockage de l’essence� Il est recommandé

d’utiliser à plein temps le stabilisateur de carburant�

Suivez les instructions d’utilisation du fabricant�

TEMPS DE

STOCKAGE

PROCÉDURE RECOMMANDÉE

Moins de 1 mois Aucun service requis�

2 à 6 mois

Faites le plein d’essence fraîche

et ajoutez du stabilisateur

d’essence� Vidangez le bol du

otteur du carburateur.

6 mois ou plus

Vidanger le réservoir de

carburant et la cuve du otteur

du carburateur�

STOCKAGE À COURT TERME

• Laisser le générateur refroidir au moins 30 minutes

avant de le ranger�

• Replacez tous les couvercles de protection sur le

panneau de commande du générateur�

• Essuyez le générateur avec un chiffon humide� Nettoyez

tous les débris des entrées d’air à l’avant de l’unité et

des évents de refroidissement du silencieux�

• Entreposez le générateur dans un endroit bien ventilé

et sec à l’écart des étincelles, des ammes nues,

des veilleuses, de la chaleur et d’autres sources

d’inammation telles que les zones avec un moteur

électrique produisant des étincelles ou là où des outils

électriques sont utilisés�

• Ne stockez pas le générateur ou l’essence à proximité

de fournaises, de chauffe-eau ou de tout autre appareil

produisant de la chaleur ou à allumage automatique�

• Avec le moteur et le système d’échappement froids

et toutes les surfaces sèches, couvrez le générateur

pour empêcher la poussière d’entrer� N’utilisez pas de

feuille de plastique comme cache anti-poussière� Les

matériaux non poreux retiennent l’humidité et favorisent

la rouille et la corrosion�

ENTRETIEN

27 | Français

ENTRETIEN

STOCKAGE À LONG TERME

Même un carburant correctement stabilisé peut laisser des

résidus et provoquer de la corrosion s’il est laissé à long

terme� Si vous stockez le générateur pendant deux à six

mois, vidangez le bol du otteur pour éviter l’accumulation

de gomme et de vernis dans le carburateur�

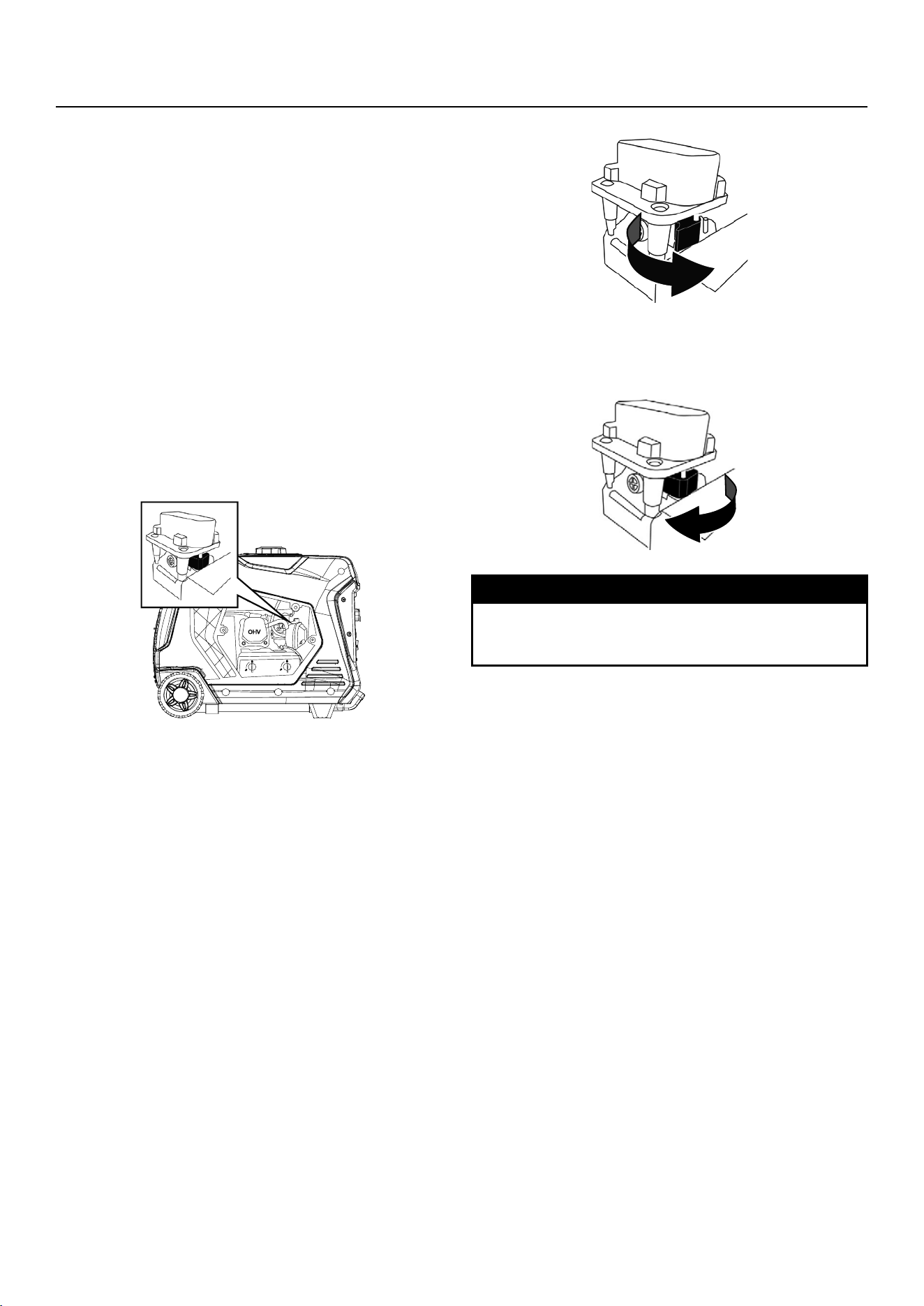

VIDANGE DU FLOTTEUR

1� Retirez le couvercle de service du moteur�

2� Localisez le tuyau de vidange s’étendant du bas du bol

du otteur du carburateur.

Tuyau de drainage

Vis de vidange

Bol à flotteur

Bougie d'allumage

3� Placez l’extrémité libre du tuyau à l’extérieur du

générateur dans un récipient à essence approuvé pour

récupérer le carburant vidangé�

4� Desserrez la vis de vidange du bol du otteur et laissez

le carburant s’écouler� Serrez la vis de vidange du bol

du otteur.

5� Faites passer le tuyau de vidange entre le boîtier du

ltre à air et le couvercle de service du moteur. Installez

le capot de service du moteur�

VIDANGE DU RÉSERVOIR DE CARBURANT

Si vous entreposez le générateur pendant plus de six

mois, vidangez le réservoir de carburant pour éviter la

séparation, la détérioration et les dépôts de carburant

dans le système de carburant�

1� Dévissez le bouchon du réservoir de carburant� Retirez

le ltre à carburant.

2� À l’aide d’une pompe à essence disponible dans le

commerce (non incluse), siphonnez l’essence du

réservoir de carburant dans un réservoir d’essence

approuvé� NE PAS utiliser de pompe électrique�

3� Réinstaller le ltre à carburant et le bouchon du réservoir

de carburant�

4� Démarrez le générateur et laissez-le fonctionner jusqu’à

ce que le moteur du générateur s’arrête�

5� Placez le coupe-batterie en position OFF�

6� Débranchez la prise de connexion rapide de la batterie�

7� Retirez la bougie�

8� Mettez une cuillère à café d’huile moteur dans le

cylindre et tirez sur la poignée de recul jusqu’à ce qu’une

résistance se fasse sentir� Dans cette position, le piston

remonte sur sa course de compression et les deux

soupapes sont fermées� Le stockage du moteur dans

cette position aidera à prévenir la corrosion interne�

Remettez doucement la poignée de recul�

9� Réinstaller la bougie d’allumage. Laissez le soufet

de bougie débranché pour éviter tout démarrage

accidentel�

10� Installez le capot de service du moteur�

LE JEU DES SOUPAPES

AVIS

Le contrôle et le réglage du jeu des soupapes doivent

être effectués lorsque le moteur est froid�

1� Retirez le couvercle du culbuteur et retirez soigneusement

le joint� Si le joint est déchiré ou endommagé, il doit être

remplacé�

2� Retirez la bougie d’allumage pour que le moteur puisse

tourner plus facilement�

3� Faites tourner le moteur jusqu’au point mort haut (PMH)

en tirant lentement sur la poignée de recul� En regardant

à travers le trou de la bougie, le piston doit être en haut

(les deux soupapes sont fermées)�

4� Les deux culbuteurs doivent être desserrés au PMH sur

la course de compression� Si ce n’est pas le cas, faites

tourner le moteur à 360 °�

5� Insérez une jauge d’épaisseur entre le culbuteur et la

tige de soupape pour mesurer le jeu des soupapes�

écrou de réglage

du pivot

Tige de valve

Culbuteur

Pivot de culbuteur

Intake Valve Exhaust Valve

Valve Clearance

0�0031 – 0�0047 in

(0�08 – 0�12 mm)

0�0051 – 0�0067 in

(0�13 – 0�17 mm)

Torque 8-12 N•m 8-12 N•m

6� Si un réglage est nécessaire, maintenez le pivot du

culbuteur et desserrez l’écrou de réglage du pivot�

28 | Français

ENTRETIEN

7� Tournez le pivot du culbuteur pour obtenir le jeu spécié.

Maintenez le pivot du culbuteur et resserrez l’écrou de

réglage du pivot au couple spécié.

Couple: 106 inch-pound (12 N•m)

8� Exécutez cette procédure pour l’autre vanne�

9� Installez le joint, le couvercle du culbuteur et la bougie

d’allumage�

RÉGLER MANUELLEMENT LE STARTER

Si la batterie est déchargée ou déconnectée, vous devrez

peut-être régler le starter à la main pour un fonctionnement

correct�

1� Retirez le couvercle de service du moteur�

2� Localisez le petit levier de starter noir sur le dessus du

carburateur�

3� Pour fermer le starter pour un démarrage à froid: Utilisez

un tournevis pour pousser le levier noir vers l’avant du

générateur�

4� Démarrez le générateur� La séquence de démarrage

doit ouvrir automatiquement le starter� Si le starter

ne s’ouvre pas automatiquement, poussez le starter

manuellement pour l’ouvrir�

AVIS

Certaines températures ambiantes et certains

environnements peuvent vous obliger à fermer le starter

à mi-course pour un démarrage réussi�

29 | Français

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE CORRECTION

Le moteur

ne démarre pas

Coupe-batterie en position OFF� Tourner le coupe-batterie en position ON�

En panne d’essence� Ravitailler�

Mauvais carburant, générateur stocké sans

traitement ni vidange d’essence, ou plein

d’essence�

Videz le réservoir de carburant� Faites le plein d’essence

fraîche�

Filtre à air sale� Nettoyez le ltre à air.

Le niveau d’huile moteur bas a arrêté le

générateur�

Si le voyant de niveau d’huile bas est allumé, tournez le

commutateur de batterie en position OFF� Ajoutez de l’huile

moteur�

Bougie d’allumage mouillée de carburant

(moteur noyé)�

Attendez cinq minutes� Mettez l’interrupteur de la batterie en

position OFF� Tirez la poignée de recul rapidement plusieurs

fois� Si le générateur ne démarre pas, retirez la bougie et

séchez�

Bougie d’allumage défectueuse, encrassée ou

mal espacée�

Écartez ou remplacez la bougie� Réinstaller�

Filtre à carburant obstrué, dysfonctionnement

du système d’alimentation, défaillance de

la pompe à carburant, dysfonctionnement

d’allumage, soupapes bloquées, etc�

Contactez le service à la clientèle de Westinghouse sans frais

au 1-855-944-3571�

Batterie déchargée�

Utilisez la poignée de recul pour démarrer le générateur�

Charger la batterie�

Starter partiellement ouvert ou fermé en raison

d’une batterie faible ou déconnectée�

Réglez manuellement le starter� Voir la section Maintenance�

Capteur de CO supprimé ou modié Revenir à la conguration d’origine

Capteur de CO activé ou panne du système

Relocaliser le générateur / Contactez le service à la clientèle

de Westinghouse sans frais au 1-855-944-3571�

Le moteur démarre, puis

s’arrête

En panne d’essence� Ravitailler�

Niveau d’huile moteur incorrect� Vériez le niveau d’huile moteur.

Filtre à air sale� Nettoyez le ltre à air.

Carburant contaminé�

Videz le réservoir de carburant� Faites le plein d’essence

fraîche�

Interrupteur de bas niveau d’huile défectueux�

Contactez le service à la clientèle de Westinghouse sans frais

au 1-855-944-3571�

Le moteur manque de

puissance

Filtre à air obstrué� Nettoyez ou remplacez le ltre à air.

Mauvais carburant, générateur stocké sans

traitement ni vidange d’essence, ou plein

d’essence�

Videz le réservoir de carburant� Faites le plein d’essence

fraîche�

Filtre à carburant obstrué, dysfonctionnement

du système d’alimentation, défaillance de

la pompe à carburant, dysfonctionnement

d’allumage, soupapes bloquées, etc�

Contactez le service à la clientèle de Westinghouse sans frais

au 1-855-944-3571�

Le moteur tourne mal

ou tourbillonne lors de

l’application de la charge

Filtre à air sale� Nettoyez le ltre à air.

Générateur surchargé� Débranchez certains appareils�

Outil électrique ou appareil défectueux�

Remplacez ou réparez l’outil ou l’appareil� Arrêtez et redémarrez

le moteur�

Filtre à carburant obstrué, dysfonctionnement

du système d’alimentation, défaillance de

la pompe à carburant, dysfonctionnement

d’allumage, soupapes bloquées, etc�

Contactez le service à la clientèle de Westinghouse sans frais

au 1-855-944-3571�

Pas d’alimentation

aux prises CA

La LED OUTPUT READY est éteinte et la LED

OVERLOAD est allumée�

Vériez la charge CA. Arrêtez et redémarrez le moteur.

Vériez l’entrée d’air. Arrêtez et redémarrez le moteur.

Disjoncteur / s CA déclenché� Vériez les charges CA et réinitialisez le ou les disjoncteurs.

Outil électrique ou appareil défectueux�

Remplacez ou réparez l’outil ou l’appareil� Arrêtez et

redémarrez le moteur�

Générateur défectueux�

Contactez le service à la clientèle de Westinghouse sans frais

au 1-855-944-3571�

NOTES/NOTAS

122887 04/03/24

iGen5000c Rev 03

www.WestinghouseOutdoorPower.com

Service Hotline (855) 944-3571

777 Manor Park Drive, Columbus, OH 43228

and Westinghouse are trademarks of Westinghouse Electric Corporation.

Used under license by Westinghouse Outdoor Power Equipment.

Westinghouse IGEN5000C iGen4500c Inverter Generator

Product's Documents

Owners Manual

Specifications

Westinghouse IGEN5000C Questions and Answers
