Matco Tools MT2250 Product not found User Manual

MT2250 rev. 1/7/15

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

MT2250

Square Drive ............................................................... 1/2"

Breakaway Torque ............................................. 370 ft./lbs.

Free Speed ..................................................... 11,500 RPM

Air Inlet ................................................................ 1/4" NPT

Sound Pressure Level ...........................................93.5 dBA

Net Weight ............................................................ 2.4 Lbs.

Overall Length ........................................................ 5-3/4"

SPECIFICATIONS

• Operating Instructions

• Warning Information

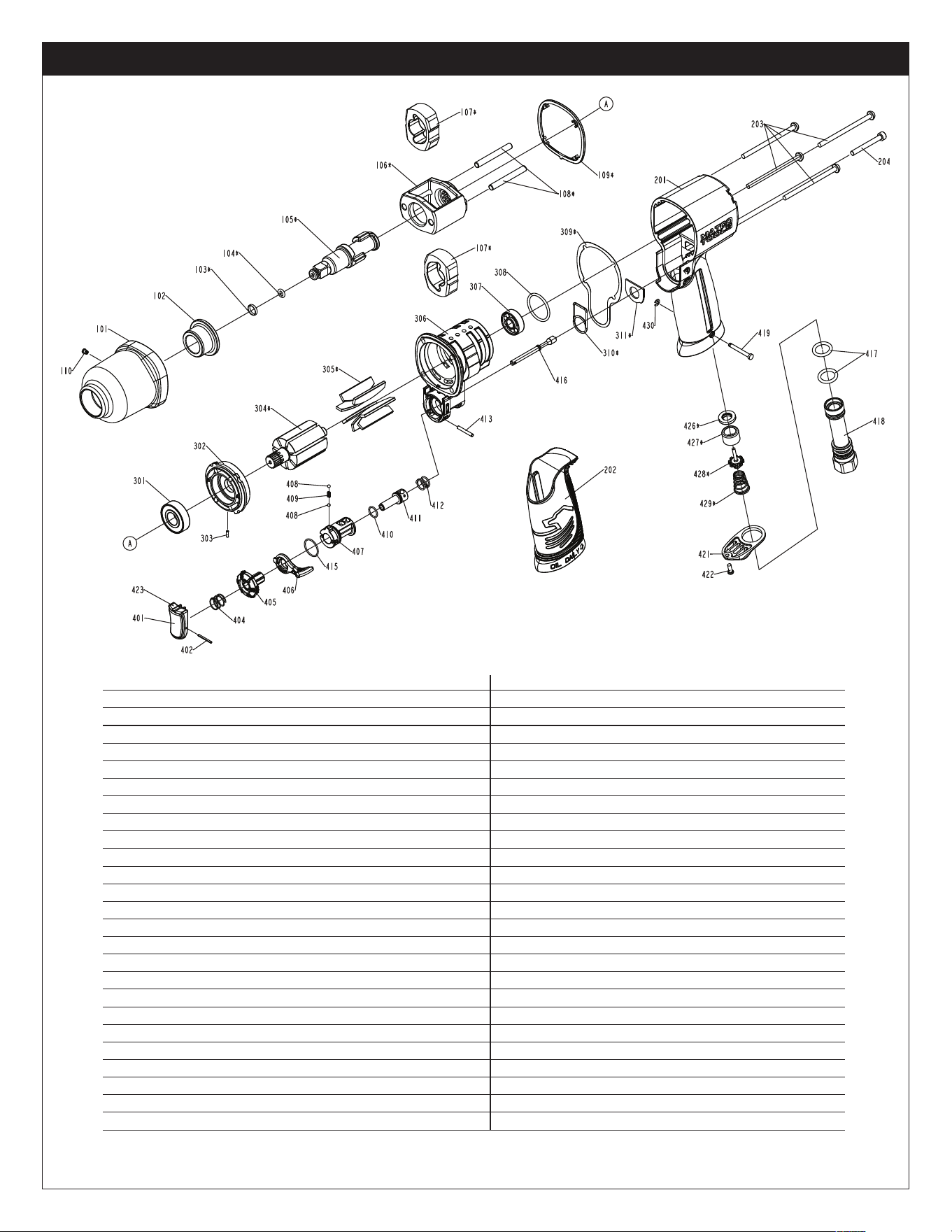

• Parts Breakdown

MT2250

WARNING

CLÉ À PERCUSSION DE 1/2 PO

LLAVE DE IMPACTO 1/2"

WRENCH

IMPACT

AlwAys reAd

instructions

before using

power tools

AlwAys weAr

sAfety goggles

AlwAys weAr

heAring

protection

Avoid prolonged

exposure to

vibrAtion

MT2250 2 rev. 1/7/15

MT2250 1/2" IMPACT WRENCH

ThIs InsTrucTIOn Manual cOnTaIns

IMPOrTanT safeTy InfOrMaTIOn.

read ThIs InsTrucTIOn Manual carefully

and undersTand all InfOrMaTIOn BefOre

OPeraTIng ThIs TOOl.

• Readandunderstandallinstructions.Failuretofollow

 all instructions listed below, may result in electric

 shock,fire,explosionand/orseriouspersonalinjury.Itis

 theresponsibilityoftheownertomakesureallpersonnel

 read this manual prior to using the device.  It is also

 the responsibility of the device owner to keep this

 manual intact and in a convenient location for all to

 seeandread.Ifthe manualorproductlabelsarelost

 or not legible, contact Matco Tools for replacements.

 If the operator is not fluent in English, the product

 and safety instructions shall be read and discussed

 withtheoperatorintheoperator'snativelanguageby

 thepurchaser/ownerorhisdesignee,makingsurethat

 theoperatorcomprehendsitscontents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Always wear impact-resistant eye protection when

 operatingorperformingmaintenanceonthistool(users

 andbystanders).

• Highsound levels can cause permanent hearingloss.

 Alwaysusehearingprotectionasrecommendedbyyour

 employer an OSHA regulations while using this tool

 (usersandbystanders).

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 beforeinstalling,removingoradjustingany accessory

 onthistool,orbeforeperforminganymaintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• Keeptooloutofreachofchildren.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinueuseoftoolifdiscomfort,tinglingfeelingor

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Placethetoolontheworkbeforestartingthetool.Donot

 pointorindulgeinanyhorseplaywiththistool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

 released.Avoiddirectcontactwithaccessoriesduring

 and after use. Gloves will reduce the risk of cuts or

 burns.

• Keep away from rotating end of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• Do not use (or modify) the tool for any other purpose

 thanthatforwhichitwasdesignedwithoutconsulting

 themanufacturer'sauthorizedrepresentative.

• Impact wrenches are not torque control devices.

 Fasteners with specific torque requirements must be

 checked with suitable torque measuring devices after

 installationwithanimpactwrench.

• Use only impact sockets or accessories. Do not use

hand sockets or accessories.

• Use only impact sockets and accessories that are

recommended by the manufacturer for your model.

Accessories that may be suitable for one tool may

create a risk of injury when used on another tool.

• UseaccessoriesrecommendedbyMatcoTools.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Thistoolisnotinsulatedagainstelectricshock.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Servicing and repairs should only be made by an

 authorizedservicecenter.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

 defects or other reproductive harm. Wash hands

thoroughly after handling.

faIlure TO OBserVe These WarnIngs cOuld resulT In InJury

WARNING

MT2250 3 rev. 1/7/15

aIr suPPly

Tools operate on a wide range of air pressures. It is recommended

that air pressure measures 90 psig at the tool with the trigger fully

depressed and no load applied to the tool. Higher pressure (over 90

psig; 6.2 bar) raises performance beyond the rated capacity of the tool,

which will shorten tool life and could cause injury.

Always use clean, dry air. Dust, corrosive fumes and/or water in the

air line will cause damage to the tool. Drain the water from air lines

and compressor prior to running tool. Clean the air inlet filter screen

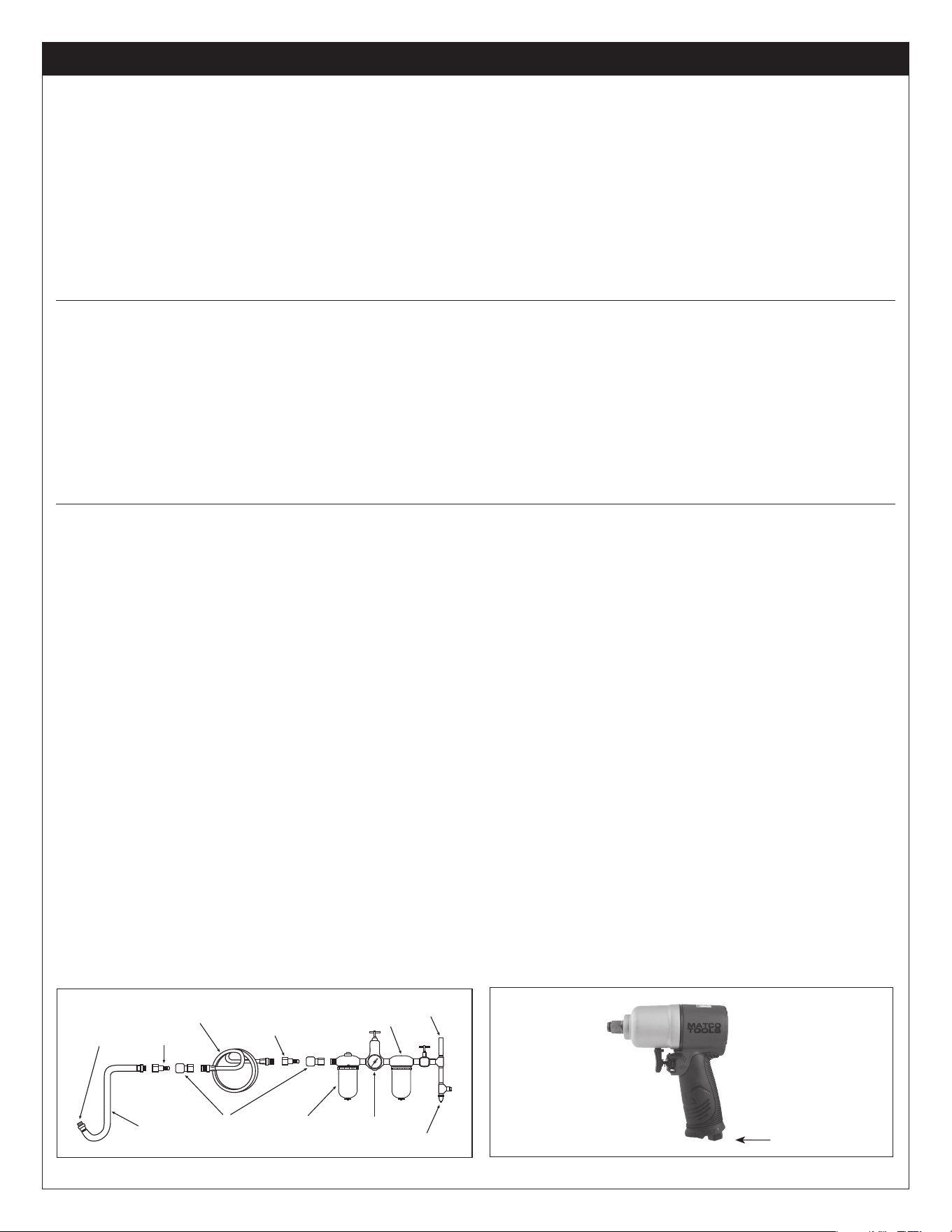

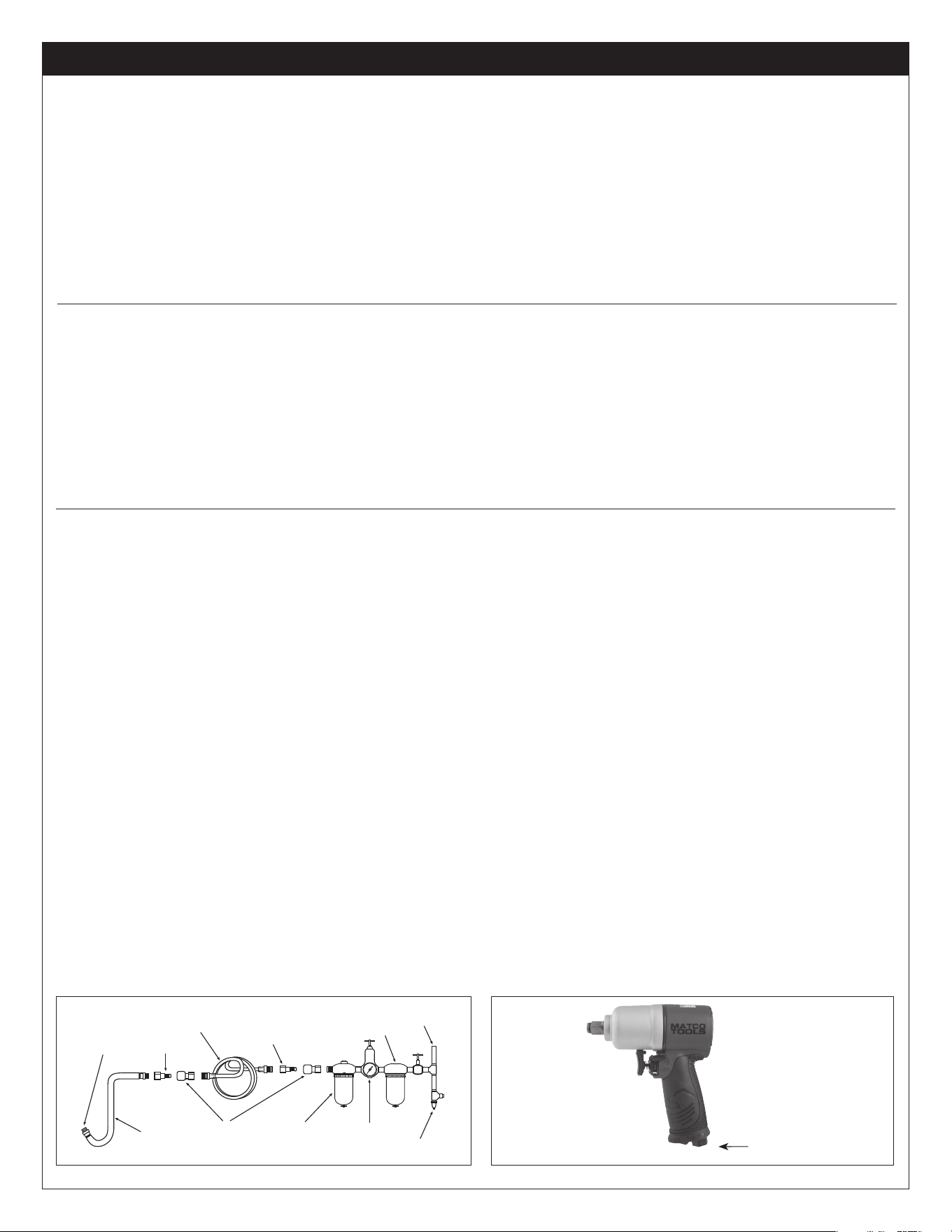

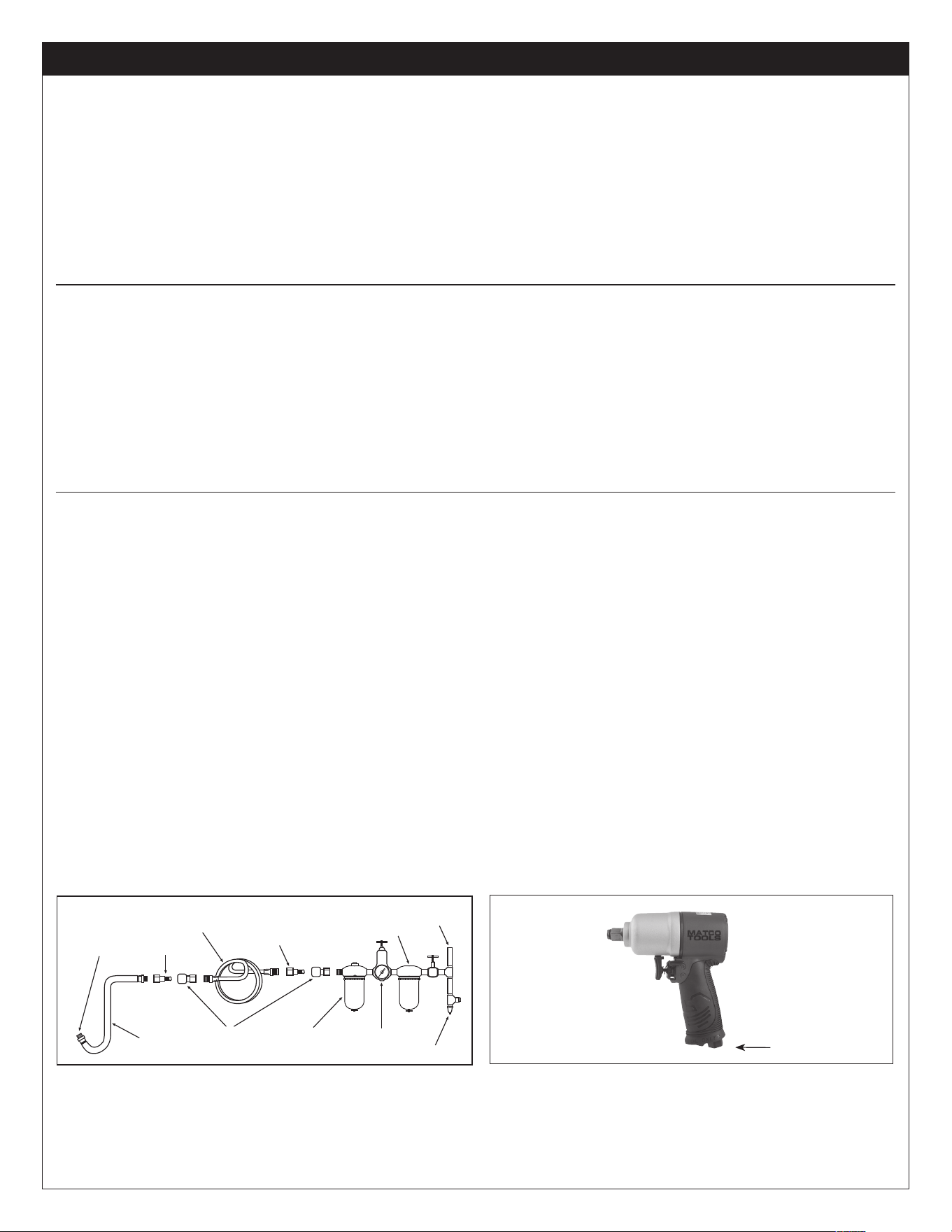

weekly. The recommended hookup procedure can be viewed in FIG. 1.

The air inlet used for connecting air supply has standard 1/4" NPT.

Line pressure should be increased to compensate for unusually long

air hoses (over 25 feet). Minimum hose diameter should be 3/8" I.D.

and fittings should have the same inside dimensions and be tightly

secured.

Ensure an accessible emergency shut off valve has been installed in

the air supply line and make others aware of its location.

TrOuBleshOOTIng

Other factors outside the tool may cause loss of power or erratic

action. Reduced compressor output, excessive drain on the air line,

moisture or restrictions in air pipes or the use of hose connections

of improper size or poor conditions may reduce air supply. Grit or

gum deposits in the tool may cut power and may be corrected

by cleaning the air strainer and flushing out the tool with gum

solvent oil or an equal mixture of SAE #10 and kerosene. If outside

conditions are in order, disconnect tool from hose and take tool to your

nearest authorized service center.

luBrIcaTIOn & MaInTenance

Lubricate the air motor daily with high quality air tool oil. If no air

line oiler is used, run 1/2 oz. of oil through the tool. The oil can

be squirted into the tool air inlet or into the hose at the nearest

connection to the air supply, then run the tool. A rust inhibitive oil is

acceptable for air tools.

WARNING: After an air tool has been lubricated, oil will discharge

through the exhaust port during the first few seconds of operation. The

exhaust port must be covered with a towel before applying air pressure

to prevent serious injury.

fIg. 1

fIg. 2

aIr InleT

FEATURES

• Matcoexclusivecushionedgripprovidessuperiorcomfort.

• Highefficiency7vanemotorprovidesclassleadingtorque.

• Onehandforward/reverseleveraccommodatesbothleftandrighthandedusers.

• 3stagepowerregulatordialbehindtrigger.

• Truetipvalvevariablespeeddesign.

• Lightweightcompositehousingmakesthistooleasiertoworkwithforextendedperiodsoftime.

MT2250 1/2" IMPACT WRENCH

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

OPeraTIOn

This tool is an impacting tool and not a torque meter. When specific torque is

required, it must be checked with a torque meter after fitting the fastener with

the Impact.

If a fastener does not move within five seconds, use a larger size Impact. Do

not use Impact Wrench beyond rated capacity, as this can drastically reduce

the tool life.

Always turn off the air supply, drain hose of air pressure and detach tool from

air supply before installing, removing or adjusting any part or accessory on this

tool, or before performing any maintenance on this tool.

NOTE: Actual torque on a fastener is directly related to joint hardness, tool

speed, condition of socket and the time the tool is allowed to impact.

Use the simplest possible tool-to-socket hook up. Every connection absorbs

energy and reduces power.

NOTE: During operation, safety goggles must always be worn to guard

against flying rust and chips (users and bystanders).

MT2250 4 rev. 1/7/15

WarranTy

Matcowarrantsthisairtoolforaperiodof1yeartotheconsumer.

WewillrepairanyMTSeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduring

thewarrantyperiod.Inordertohaveyourtoolrepaired,return

thetooltoanyoftheMatcoAuthorizedWarrantyCenterslisted,

freightprepaid.Pleaseincludeacopyofyourproofofpurchase

andabriefdescriptionoftheproblem.Thetoolwillbeinspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returnedtoyoufreightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveother

rightswhichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisorany

implied warranty and under no circumstances shall Matco be

liableforanyincidentalorconsequentialdamages.

Note: Some states do not allow the exclusion or limitation of

incidentalorconsequentialdamagessotheabovelimitationor

exclusionmaynotapplytoyou.

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

hT PneuMaTIc reBuIlders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

MT2250 5 rev. 1/7/15

MT2250 1/2" IMPACT WRENCH

ITEM PARTS NO PARTS NAME QTY ITEM PARTS NO PARTS NAME QTY

101 RS2138101 HAMMERCASE 1 401 RS2125401 TRIGGER-A 1

102 RS1081103 HAMMERCASEBUSHING 1 402 RS2125402 SPRINGPIN 1

103 RS1761104 SOCKETRETAINER 1 404 RS2138404 SPRING 1

104 RS4135104 O-RING 1 405 RS2138405 REGULATORA 1

105 RS2135105 ANVIL 1 406 RS4135407 LEVER 1

106 RS1081109 HAMMERFRAME 1 407 RS2250407 REVERSEVALVE 1

107 RS2135107 HAMMER 2 408 RS1735313 BALL(2.5MM) 2

108 RS1081107 HAMMERFRAMEPIN 2 409 RS2250409 POSITIONINGSPRING 1

109 RS2125109 PACKING 1 410 RS1734414 O-RING 1

110 RS1837220 HAMMERCASEGREASEFITTING 1 411 RS2250411 REGULATORB 1

201 RS2138201 HOUSING 1 412 RS2125412 SPRING 1

202 RS2138202 HANDLEGRIP 1 413 RS1837309 SPRINGPIN 1

203 RS2125203 HALFROUNDHD.HEX.BOLT 4 415 RS2125415 O-RING 1

204 RS2125204 HEX.SOC.HD.BOLT 1 416 RS4150417 TRIGGERTIP 1

301 RS227B25 BEARING(6001ZZ) 1 417 RS1735410 O-RING 2

302 RS2125302 FRONTBEARINGPLATE 1 418 RS1735409 AIRINLET 1

303 RS2125303 SPRINGPIN 1 419 RS4150420 LATCHPIN 1

304 RS2125304 ROTOR 1 421 RS1735408 EXHAUSTDEFLECTOR 1

305 RS2250305 ROTORBLADE(Pk.of7) 1 422 RS1735411 TAPBOLT 1

306 RS2125306 CYLINDERUNIT 1 423 RS1123402 TRIGGERB 1

307 RS30524 BEARING(608ZZ) 1 426 RS1735403 SEAL 1

308 RS2125308 O-RING 1 427 RS2250427 BUSHING 1

309 RS2125309 GASKET 1 428 RS1735405 TIPVALVE 1

310 RS2125310 PACKING-CYLINDER 1 429 RS4150428 SPRING 1

311 RS2138311 PACKING 1 430 RS4150424 E-CLIP 1

Alsoavailable:RS2250TK,Tune-upKit.(Includes:#103,104,109,305(7),308-311,410,415,417,426)

MT2250 6 rev. 1/7/15

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de

cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de

dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

MT2250

Encaje cuadrado ...................................... 1/2"

Torsión al arranque .............................370 libras-pie.

Velocidad libre.................................. 11,500 RPM

Entrada de aire .................................... 1/4" NPT

Nivel de presión sonora .............................. 93.5 dBA

Peso neto ......................................... 2.4 Lbs.

Longitud global ...................................... 5-3/4"

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de advertencia

• revisión de refacciones

LEERSIEMPRELAS

INSTRUCCIONES

ANTES DE

USARLAS

HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE

ANTEOJOS

PROTECTORES

USAR SIEMPRE

PROTECCIÓN

PARALOSOÍDOS

EVITAR

EXPOSICIÓN

PROLONGADAA

LASVIBRACIONES

MT2250

ADVERTENCIA

LLAVE DE IMPACTO 1/2"

WRENCH

IMPACT

MT2250 7 rev. 1/7/15

esTe Manual de InsTruccIOnes cOnTIene

InfOrMacIÓn IMPOrTanTe de segurIdad.

lea cuIdadOsaMenTe esTe Manual InsTrucTIVO y

cOMPrenda TOda InfOrMacIÓn anTes de OPerar

esTa herraMIenTa.

• Lea y comprenda todas las instrucciones. Hacer caso

 omiso a todas las instrucciones alistadas a continuación

 podría ocasionar choque eléctrico, incendio, una

 explosión y/o lesiones personales serias. Lea y

 comprenda todas las instrucciones. Hacer caso omiso

 al seguir todas las instrucciones alistadas a continuación

 podría ocasionar el choque eléctrico, incendio,

 explosiones y/o lesiones personales serias. Es las

 responsabilidad del propietario asegurarse que todo el

 personal lea este manual previo al uso de este

 dispositivo. También es la responsabilidad del propietario

 del dispositivo mantener intacto este manual y en un

 lugar conveniente para que todos lo lean y vean.  Si el

 manual o las etiquetas se hayan perdido o no sean

 legibles, comuníquese con Matco Tools por algunos

 repuestos. Si el operador no domina el idioma inglés,

 las instrucciones del producto y de seguridad le serán

 leídas y discutidas con el operador en el idioma materno

 del operador por parte del comprador/propietario o su

 designado, asegurándose que el operador comprenda el

 contenido.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Por seguridad, desempeño superior y durabilidad máxima

 de las refacciones, opere esta herramienta a la máxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede3/8"endiámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

 llevesiemprelaproteccióndeojosresistentesalimpacto

 (usuariosyespectadores).

•

Nivelesdesonidosaltospuedenprovocarunapérdida

 permanente del oído. Utilice una protección para las

 orejas según las recomendaciones de su patrón las

 regulacionesOSHA(usuariosyespectadores).

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poder físicamente manejar el volumen, peso y potencia

 deestaherramienta.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 mangueradetodapresióndeaireyseparelaherramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustar cualquier accesorio de esta herramienta, o antes

 de realizar cualquier mantenimiento de esta herramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Las manguerasde látigopueden ocasionar alguna herida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

 correcta.

• Mantengalejosdelalcancedelosniños.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos y brazos. Suspenda el uso de la herramienta si

 experimente molestias, estremecimiento o dolor.  Antes

 decontinuarusándola,soliciteelconsejomédico.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

 herramientas neumáticas puede ser una causa mayor de

 lesión seria o la muerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Coloquelaherramientasobrelasuperficiedetrabajoantes

 dehacerlafuncionar.Noapunteconniseenredeenjuegos

 bruscosconestaherramienta.

• Note el sentido de la rotación ANTES de operar esta

 herramienta.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

 cualquierherramientaneumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

 después de que se libere la válvula reguladora. Evite el

 contacto directo con los accesorios durante y después

 del uso. Los guantes reducirán el riesgo de alguna

 cortadaoquemadura.

• Manténgase lejos del extremo rotador de la herramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo. Sepuede arrancar elcabello sino se lomantenga

 a distancia de la herramienta y accesorios. Mantenga

 a distancia de la herramienta y de los accesorios los

 accesoriosdelcuelloparaevitarelahogamiento.

• NO use (ni altere) la herramienta para ningún otro uso

 exceptoélparaelcualfuediseñado,sinconsultarprimero

 aalgúnrepresentanteautorizadodelfabricante.

• Llaves de impacto no son dispositivos de control

 dinamométrico. Las abrazaderas que tengan requisitos

 especificos de torsión deben estar verificadas con los

 dispositivosapropiadosdecontroldinamométrico,después

 delainstalaciónconunallavedeimpacto.

• Use sólo con los casquillos de impacto y accesorios

designados para dicha herramienta. No use los casquillos

de mano ni accesorios, ya que estos pueden ser dañados u

ocasionar daño al equipo o al operador.

• Solo use accesorios recomendados para su modelo por

 el fabricante. Los accesorios que pueden ser adecuados

para una herramienta pueden crear el riesgo de lesiones al

momento de usarlos con otra herramienta.

• UselosaccesoriosrecomendadosporMatcoTools.

• No lubrique las herramientas con soluciones inflamables

 ni volátiles, tales como el queroseno, el gasóleo ni el

 combustibleparaaviones.

•

Estaherramientanoestáaisladacontraelchoqueeléctrico.

•

Estaherramientanodebeemplearseenambientesexplosivos.

• Lasreparacionesymantenimientodebenrealizarsesólopor

 partedeuncentrodeservicioautorizado.

• No fuerce las herramientas más allá de su capacidad

 nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

• Este producto puede contener sustancias químicas

 consideradas porelEstadode California comocausantes

 decáncer,demalformacionescongénitasuotrosdañosen

 elsistemareproductivo.Lávese bien las manos después de

manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

MT2250 llAvE dE IMPACTO 1/2"

ADVERTENCIA

MT2250 8 rev. 1/7/15

alIMenTacIÓn de aIre

Las herramientas operan en un rango amplio de presiones de aire. Las

herramientas de esta categoría operan dentro de un rango amplio de

presión de aire. Al trabajar libremente, se recomienda que la presión

de aire de estas herramientas mida a un 90 psig en la herramienta. La

presión alta y el aire sucio disminuirán la vida de la herramienta debido

al desgaste más rápido, y pueden crear condiciones peligrosas.

Siempre use aire limpio y seco El polvo, los vapores corrosivos y/o el

agua en la tubería de aire dañarán la herramienta. Vacíe el agua de las

líneas de aire y del compresor antes de dejar funcionar la herramienta.

Limpie el filtro de la entrada de aire semanalmente. El procedimiento

de conexión recomendado se puede consultar en la FIG. 1.

La admisión de aire que se ocupa para la conexión del suministro de

aire cuenta con una estándar de 1/4" NPT. Se debe aumentarla presión

en la línea para compensar por las mangueras de aire incomunmente

largas (mayores de 25 pies). El diámetro mínimo de la manguera debe

de ser de 3/8" de diámetro interior y los herrajes deben contar con las

mismas dimensiones y deben estar fijamente sujetados.

Asegúrese que se haya instalado una válvula accesible de apagado

por emergencia en la línea de suministro de aire e informe a otros de

su ubicación.

dIagnÓsTIcO de aVerÍas

Puede haber otros factores ajenos a la herramienta que sean causa de

pérdida de corriente o acción errática. La potencia reducida de salida

del compresor, el drenaje excesivo en la tubería de aire, humedad

o restricciones en las cañerías de aire o el uso de conexiones de

manguera de tamaño inadecuado o en malas condiciones puede

reducir el suministro de aire. Depósitos de arenilla o goma en la

herramienta pueden cortar la potencia y pueden corregirse limpiando

el aspirador de aire y limpiando a chorro la herramienta con aceite

que disuelva la goma o una mezcla de partes iguales de SAE #10 y

querosén. Si no hay ningún problema con las condiciones externas,

desconecte la herramienta de la manguera y llévela al centro

autorizado de servicio más próximo.

luBrIcacIÓn y ManTenIMIenTO

Lubrique el motor neumático diariamente con un aceite para

herramientas neumáticas de alta calidad. Si no se usa ningún

lubricador de línea de aire, deje correr una 1/2 oz. de aceite por la

herramienta. El aceite puede echarse por chorrito en la entrada de

aire de la herramienta o en la manguera en la conexión más cercana

al suministro de aire, luego opere la herramienta. Un aceite anti-

corrosión es aceptable para las herramientas neumáticas. El sobre

rellenado ocasionará una reducción en la potencia de la herramienta.

ADVERTENCIA: Después de que se haya lubricado una herramienta

neumática, el aceite se descargará por el puerto de escape durante

los primeros segundos de la operación. El puerto de escape deberá

cubrirse con una toalla antes de aplicar una presión de aire con el fin

de prevenir lesiones serias.

FIG. 1

CARACTERÍSTICAS

• ElagarreacolchonadoexclusivodeMatcobrindaunacomodidadsuperior.

• Elmotordealtaeficienciade7álabesbrindaunatorsiónsuperiordesucategoría.

• Lapalancadeunasolamanohaciaadelante/reversaacomodatantousuarioszurdoscomodiestros.

• Cuadrantedelreguladordepotenciade3etapasdetrásdeldisparador.

• Diseñodevelocidadvariableyválvuladepuntaexacta.

• Lacarcasaligeracompuestafacilitaeltrabajoconestaherramientaduranteperiodosextendidosdetiempo.

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

MT2250 llAvE dE IMPACTO 1/2"

FIG. 2

ENTRADA DEL AIRE

OPERACIÓN

Esta herramienta es una herramienta de impacto y no un torquímetro. La

sujeción que requiere de una torsión en específico debe revisarse con un

torquímetro después de ajustar el sujetador con la herramienta de impacto.

Si el sujetador no se mueve dentro de cinco segundos, use un casquilo de

impacto más grande. No use su llave de impacto más allá de capacidad

nominal, ya que se puede disminuir de forma significativa la vida útil del

producto.

Apague siempre el suministro de aire, vacíe la manguera de su presión de aire

y desconecte la herramienta del suministro de aire antes de instalar, extraer

o ajustar cualquier accesorio complementario en esta herramienta o antes de

realizar cualquier servicio a la herramienta.

NOTA: La torsión real sobre una abrazadera está directamente relacionada

conjuntamente con la dureza, la velocidad de la herramienta, la condición del

casquillo y el tiempo que se deda a la herramienta para el impacto.

Utilice el acoplamiento más simple que sea posible. Cada una de las

conexiones absorbe energía y reduce la potencia.

NOTA: Durante la operación, se deben llevar gogles de seguridad contra

la corrosión y astillas volantes (usuarios y espectadores).

MT2250 9 rev. 1/7/15

garanTÍa

Matco garantiza esta herramienta neumática por un periodo

deunañoparaelconsumidor. Reparemoscualquierherramienta

neumáticadelaSerieMT,cubiertabajoestagarantía,lacualdemuestra

serdefectuosaencuestiónmaterialomanodeobraduranteelperíodo

de dicha garantía. Para que se repare su herramienta, devuelva la

herramientaacualquieradelosCentrosdeGarantíaAutorizadosde

Matco alistados a continuación,  con el flete prepagado.  Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialo

demanodeobra,serepararálaherramienta,libredecargos,yésta

serádevueltaaustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener

tambiénotrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

nOTa:Estagarantíalebrindaderechoslegalesespecíficosyusted

tambiénpodríacontarconotrosderechosloscualesvaríandeestado

aestado.

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

hT PneuMaTIc reBuIlders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

MT2250 10 rev. 1/7/15

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le

cancer, des anomalies congénitales ou autres problèmes de reproduction. Voici quelques

exemples de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.Lerisquequeprésententces

expositions varient selon le nombre de fois que vous faites ce type de travail. pour réduire

l’expositionàcesexpositions:travaillezdansunendroitbienventiléettravaillezavec

l’équipementdesécuritéapprouvécommelesmasquesàpoussièrequisontconçuspour

filtrer les particules microscopiques.

MT2250

Carré d'entraînement ............................................... 1/2 po

Couple de démarrage ....................................... 370 pi./lbs.

Vitesse en régime libre ................................ 11 500 tr/min

Entrée d'air ..................................................... NPT 1/4 po

Niveau sonore. ......................................................93,5 dBA

Poids net .............................................................. 2,4 Lbs.

Longueur totale ................................................... 5-3/4 po

SPÉCIFICATIONS

• Instructions de

fonctionnement

• avertissement

• Pièces

MT2250

CLÉ À PERCUSSION DE 1/2 PO

WRENCH

IMPACT

liseZ touJours les

instructions AvAnt

d’utiliser les outils

MotorisÉs.

porteZ touJours

des lunettes de

sÉcuritÉ.

porteZ touJours

une protection

pour les oreilles.

ÉviteZ l’exposition

prolongÉe Aux

vibrAtions.

AVERTISSEMENT

MT2250 11 rev. 1/7/15

MT2250 ClÉ À PERCUSSION dE 1/2 PO

ce guIde d’uTIlIsaTIOn renferMe

d’IMPOrTanTes cOnsIgnes de sécurITé.

lIsez ce guIde d’uTIlIsaTIOn aTTenTIVeMenT

eT assurez-VOus d’aVOIr BIen cOMPrIs

TOuTes les dIrecTIVes aVanT d’uTIlIser ceT

OuTIl.

• Lisez et comprenez bien toutes les instructions. Le

 manque d’observer toutes les instructions énumérées

 ci-dessous, peut entraîner une décharge électrique,

 un feu et/ou causer de sérieuses blessures

 corporelles. Veuillez lire et bien comprendre toutes les

 instructions. Tout manquement aux instructions

 indiquées ci-après pourrait entraîner un choc

 électrique, un incendie, une explosion et/ou des

 blessures personnellesgraves. Ilest dela responsabilité

 du propriétaire de s'assurer que tout le personnel lise

 ce manuel avant d'utiliser l'appareil. Il revient aussi au

 propriétaire de l'appareil  de conserver ce manuel

 en bon état et dans un endroit accessible permettant

 au manuel d'être vu et lu par tous. Si le manuel ou les

 étiquettes du produit sont perdus ou illisibles, contactez

 Matco Tools pour les faire remplacer. Si l'utilisateur-

 opérateur de l'appareil ne maîtrise pas bien l'anglais,

 les instructions relatives au produit et aux mesures de

 sécurité devront être lues et discutées avec l'opérateur

 dans sa langue maternelle par l'acheteur- propriétaire

 outoutepersonnehabilitéeparluiàlefaire,ens'assurant

 quel'opérateurencomprendbienlecontenu.

• Veuillez toujours utiliser, inspecter et entretenir cet outil

 conformément au code de sécurité ANSI sur les outils

 pneumatiques portatifs (ANSI B186.1) et à tout autre loi

 ourèglementrelatifàlasécurité.

• Pour assurer un fonctionnement sécuritaire, un

 rendement optimal et la durabilité des pièces, utilisez une

 pression d’air maximale de 90 lb/po², 6,2 bar et un boyau

 d’undiamètrede3/8po.

• Portez toujours de l’équipement de protection des yeux

 résistant aux chocs quand vous utilisez cet outil ou en

 faitesl’entretien(utilisateursetspectateurs).

• Les niveaux sonores élevés peuvent provoquer une

 perteauditivepermanente.Porteztoujoursl’équipementde

 protectionauditiverecommandéparvotreemployeuretles

 règlements de l’OSHA quand vous utilisez cet outil

 (utilisateuretpersonnesàproximité)..

• Conservezcetoutilenbonétatdemarche.

• Les personnes qui utilisent ou entretiennent cet outil

 être capables de le manipuler compte tenu de sa

 grosseur,desonpoidsetdesapuissance.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 mangueradetodapresióndeaireyseparelaherramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustar cualquieraccesorio deesta herramienta,o antes

 derealizar cualquier mantenimiento de estaherramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Lasmanguerasdelátigopuedenocasionaralgunaherida

 seria. Revise siempre las mangueras y herrajes

 por daños, deshilachas o solturas, y repóngalos

 inmediatamente. No use en la herramienta los

 acoplamientos de rápida separación. Vea las

 instruccionesporlainstalacióncorrecta.

• Garderl’outilhorsdelaportéedesenfants.

• Les outils pneumatiques peuvent vibrer pendant

 l’utilisation. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos extendidos

 de tiempo pueden ser dañinos para sus manos y

 brazos. Suspenda el uso de la herramienta si

 experimente molestias, estremecimiento o dolor.  Antes

 decontinuarusándola,soliciteelconsejomédico.

• Une glissade, un trébuchage et/ou une chute lors

 de l’utilisation d’outils pneumatiques peut causer de

 sérieuses blessures ou la mort. Prenez garde aux

 boyauxquitraînentparterredansl’airedetravail.

• Votre posture doit être stable. Évitez de travailler à bout

 debras.

• Placerl'outilsurlapièceàtravailleravantdelemettreen

 marche.Nepaspointerl’outilversunepersonnenil’utiliser

 àmauvaisescient.

• VérifierlesensderotationAVANTd'utilisercetoutil.

• Calculez vos mouvements et prenez garde aux

 changements brusques de position quand vous utilisez un

 outilélectrique.

• Netenezpasl’outilparleboyaud’alimentation.Protégez

 leboyaudesobjetstranchantsetdelachaleur.

• L’arbre de l’outil peut continuer de tourner brièvement

 une fois la gâchette relâchée. Évitez tout contact direct

 avec les accessoires pendant ou après l’utilisation.

 Le port de gants réduit les risques de coupures ou de

 brûlures.

• Resteràl’écartdel’extrémitédel’outil.Neportezpasde

 bijoux ni de vêtements amples. Les cheveux longs

 doivent demeurer hors de portée de l’outil et de ses

 accessoires pour éviter tout scalp accidentel. Tenez

 les cravates et les colliers hors de portée de l’outil, car

 ilsprésententunrisquedesuffocation.

• Ne pas utiliser (ou modifier) l'outil à d'autres fins que

 celles pour lesquelles elle a été conçue sans consulter

 lereprésentantautorisédufabricant..

• Les clés à chocs ne sont pas des régulateurs de couple

 de serrage. Lorsque vous utilisez une clé à chocs pour

 boulonner un élément requérant un couple précis,

 vérifiez ce dernierà l'aide d'un dispositif de mesure de

 couple.

• N’utiliserquedesdouillesetaccessoiresàfrappe.Nepas

utiliser de douilles ou accessoires manuels.

• N'utilisez que les accessoires recommandés par le

 manufacturier pour votre modèle. Lorsque utilisés sur

un autre modèle, les accessoires recommandés pour

un modèle de l'outil pourraient risquer de causer des

blessures.

• UtilisezlesaccessoiresrecommandésparMatcoTools.

• Nepaslubrifierlesoutilsavecdesliquidesinflammables

 ou volatils comme le kérosène, le diesel ou le carburant

 d’avion.

• Cet outil n'est pas isolé du point de vue des chocs

 électriques.

• Nepasutilisercetoutildansuneatmosphèreexplosive.

• L’entretien et les réparations ne devraient être effectués

 quedansuncentredeserviceautorisé.

• Évitez de forcer l’outil en l’utilisant au-delà de sa

 puissancenominale.

• N’enlevez aucune étiquette. Remplacez toute étiquette

 abîmée.

• Ce produit peut contenir des produits chimiques

 reconnus par l'État de la Californie comme causant le

 cancer, des anomalies congénitales ou d'autres effets

 nuisibles sur la reproduction. Se laver minutieusement

les mains après avoir utilisé le produit.

le ManQue d'OBserVer ces aVerTIsseMenTs PeuT causer des Blessures

AVERTISSEMENT

MT2250 12 rev. 1/7/15

alIMenTaTIOn en aIr

Cet outil peut fonctionner à l’intérieur d’une large plage de pression

d’air. Il est recommandé que la pression soit de 90 psi lorsque la

détente est totalement enfoncée et qu’aucune charge n’est imposée à

l’outil. Une pression supérieure (plus de 90 psi; 6,2 bar) augmente la

performance au-delà de la capacité nominale de l’outil, raccourcissant

cependant ainsi la durée de vie de l’outil et pouvant donner lieu à des

blessures.

Utilisez toujours de l’air comprimé propre et sec. La présence de

poussière, de vapeurs corrosives et/ou d’eau dans la conduite d’air

peut endommager l’outil. Vidanger l’eau des conduites d’air et du

compresseur avant d’utiliser l’outil. Nettoyer le filtre de l’entrée d’air

chaque semaine. La procédure de branchement recommandée peut

être vue dans la FIG. 1.

La source d’alimentation en air est raccordée à une entrée d’air ayant

un normalisé NPT de 1/4 po. Il faut augmenter la pression dans la

conduite d’air dans le cas de boyaux à air exceptionnellement longs

(plus de 25 pieds). Le diamètre intérieur minimal du boyau doit être de

3/8 po. Les raccords doivent avoir le même diamètre intérieur et être

serrés solidement.

Asegúrese que se haya instalado una válvula accesible de apagado

por emergencia en la línea de suministro de aire e informe a otros de

su ubicación.

déPannage

Des facteurs extérieurs à l’outil peuvent causer des baisses de

puissance ou d’autres problèmes. Un débit réduit du compresseur, un

drainage excessif du conduit d’air de l’humidité ou des limitations dans

le boyau d’air ou l’utilisation de raccords de dimensions inadéquates

ou en mauvaise condition peuvent réduire l’alimentation d’air. Des

résidus d’abrasif ou des dépôts accumulés dans l’outil peuvent

diminuer la puissance, ceci peut être corrigé en nettoyant le filtre à air

et en nettoyant l’outil avec du solvant à l’huile pour dépôts, ou avec un

mélange en parts égales d’huile SAE #10 et du kérosène. Si toutes les

conditions extérieures sont excellentes, débrancher l’outil du boyau et

apportez-le à l’atelier de service agrée le plus près.

luBrIfIcaTIOn eT d'enTreTIen

Lubrifier le moteur pneumatique chaque jour avec de l’huile à outil

pneumatique de qualité. Si aucun huileur pour conduite d’air n’est

utilisé, injecter 1/2 oz d’huile dans l’outil. L’huile peut être injectée

dans l’entrée d’air de l’outil ou dans le boyau par l’entremise du

raccord le plus près de la source d’alimentation en air. Faire ensuite

fonctionner l’outil. L’huile antirouille convient aux outils pneumatiques.

Un trop-plein réduit la puissance de l’outil.

AVERTISSEMENT : Une fois l’outil pneumatique lubrifié, de l’huile

s’écoulera de l’orifice d’échappement pendant les premières secondes

de fonctionnement. L’orifice d’échappement doit être recouvert d’un

chiffon avant de mettre en marche l’outil pour prévenir les blessures

graves.

fIg. 1

fIg. 2

enTrée d’aIr

CARACTÉRISTIQUES

• LaprisecoussinéeexclusiveMatcoprocureunconfortsupérieur.

• Lemoteurà7palettesàhautrendementprocureuncoupledepremierordre.

• Unlevieravant/arrièremanœuvrableàunemainestconçupourlesutilisateurstantgauchersquedroitiers.

• Uncadranrégulateurdepuissanceà3étapesderrièreunedétente.

• Conceptiondevitessevariableauthentiquepourlavalveàembout.

• Leboîtiercompositelégerpermetd’utilisercetoutilfacilementpendantdespériodesdetempsprolongées.

MT2250 ClÉ À PERCUSSION dE 1/2 PO

Purger

quotidiennement

RégulateurGraisseurCoupleur

rapide

Tuyau

de chef

Mamelon

N´installez pas

l´accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Tuyau

de fouet

FONCTIONNEMENT

Cet outil est un outil de choc et non un torsiomètre. La fixation exigeant un

couple spécifique doit être vérifiée à l’aide d’un torsiomètre après le placement

de la fixation sur le Choc.

Si une fixation ne bouge pas après 5 secondes, utiliser un couple de taille plus

grande Ne pas utiliser une Clé à chocs en dehors du débit nominal supérieur,

parce que ceci peut réduire considérablement la durée de vie de l’outil.

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant d'enlever

ou de mettre en place une pièce ou un accessoire quelconque, ou avant

d'effectuer une tâche d'entretien quelconque.

REMARQUE : Le couple requis pour une pièce de fixation est directement lié

à la rigidité du joint, à la vitesse de rotation de l’outil, à l’état de la douille et à

la cadence d’impact de l’outil.

Entre l’outil et la douille, utilisez l’adaptateur le plus simple possible. En effet,

chaque raccordement absorbe sa part d’énergie et réduit la puissance de

l’outil.

REMARQUE : Lors de l’utilisation, toujours porter des lunettes de sécurité

pour protéger les yeux contre les éclats de rouille et de métal (utilisateur

et personnes à proximité).

MT2250 13 rev. 1/7/15

garanTIe

Matcogarantitsesoutilspneumatiquesauconsommateurpendant

unepérioded’unan.Nousrépareronstoutoutilpneumatiquede

lasérieMTcouvertparcettegarantiequiprésenteundéfautde

matériauoudemain-d’œuvredurantlapériodedegarantie.Pour

faireréparerl’outil,retournez-leàl’undes centresdegarantie

autorisés de Matco indiqués ci-dessous, port payé. Joignez

unecopiedevotrepreuved’achatetunebrèvedescriptiondu

problème. L’outil sera inspecté et si une ou plusieurs pièces

présententundéfautdematérieloudemain-d’œuvre,l’outilsera

réparégratuitementetretournéportpayé.

Cettegarantievousdonnedesdroits particuliers. Vouspouvez

aussiavoird’autresdroitsquivarientd’unétatàl’autre.

Cette obligation est la seule responsabilité de Matco dans

le cadre de cette garantie et Matco ne sera en aucun cas

responsablededommagesconnexesoucorrélatifs.

Remarque :Certainsétatsnepermettentpasd’exclusionoude

limites pour les dommages connexes ou corrélatifs les limites

ouexclusionsindiquéesci-dessusnes’appliquentpeut-êtrepas

dansvotrecas.

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

hT PneuMaTIc reBuIlders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

Matco Tools MT2250 Product not found

Product's Documents

MT2250_instructionManual_01.pdf

Specifications

Matco Tools MT2250 Questions and Answers
