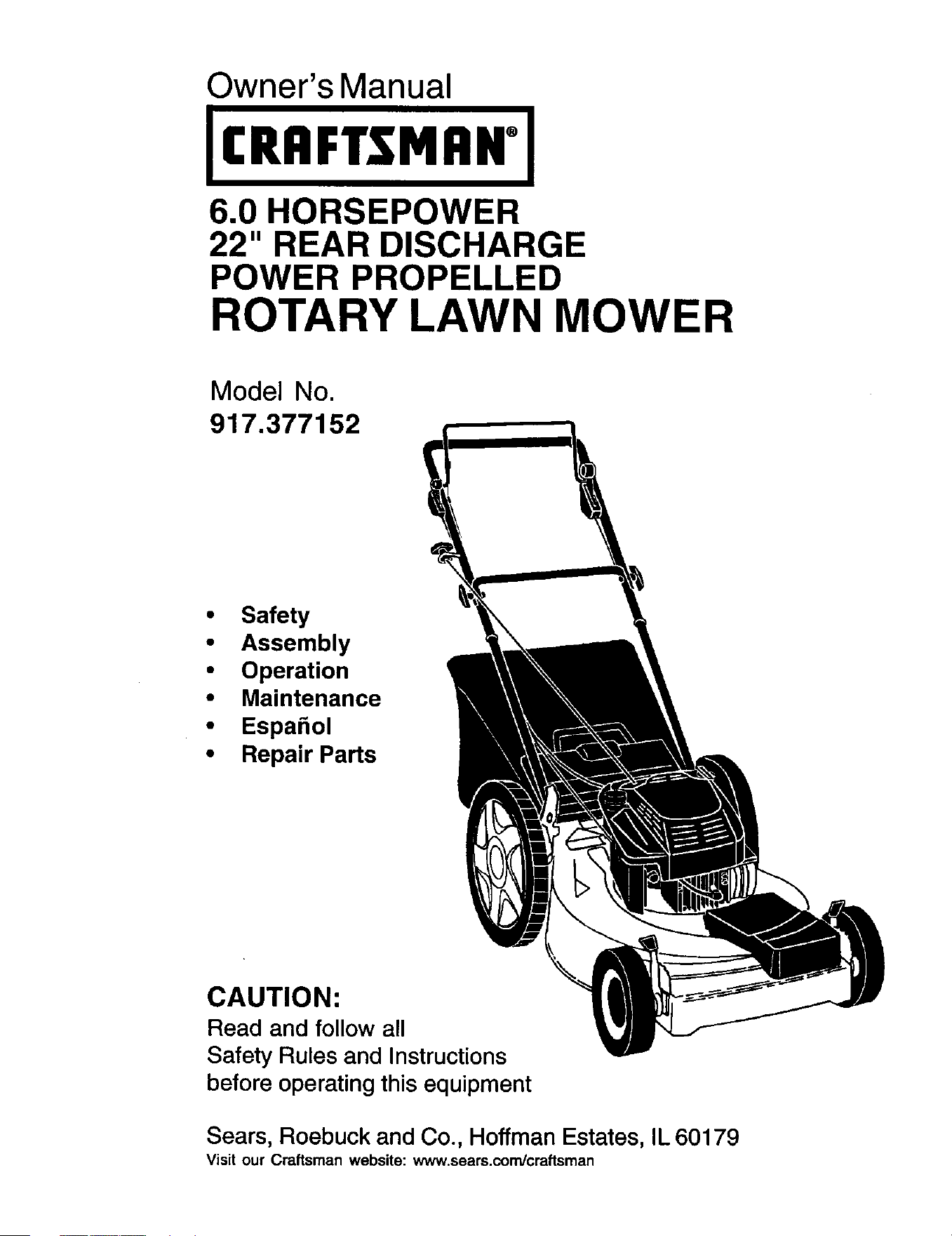

Owner's Manual

JCRRFTSMRN°I

60 HORSEPOWER

22 REAR DISCHARGE

POWER PROPELLED

ROTARY LAWN MOWER

Model No

917.377152

• Safety

• Assembly

• Operation

• Maintenance

• EspaSol

• Repair Parts

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

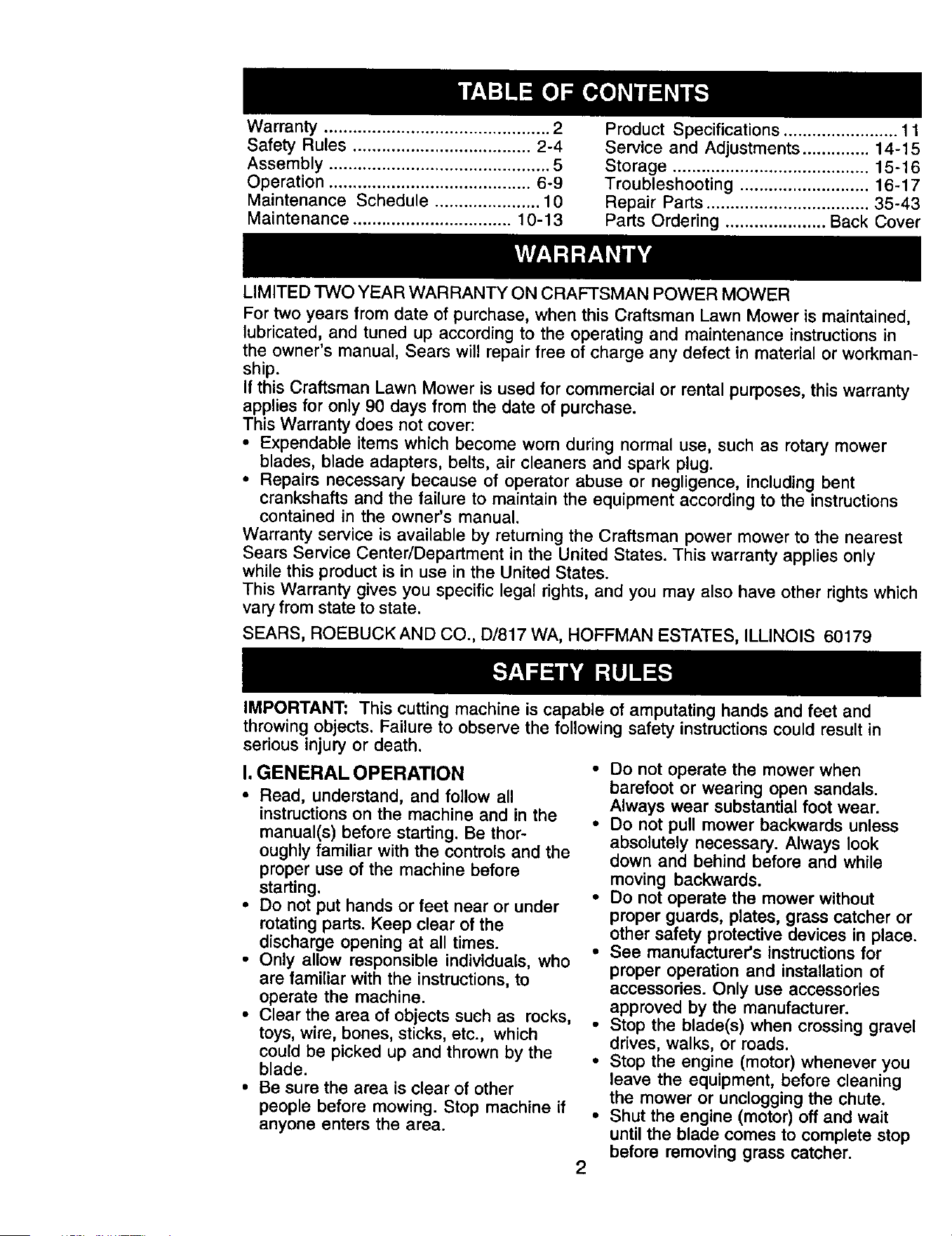

Warranty ............................................... 2

Safety Rules ..................................... 2-4

Assembly .............................................. 5

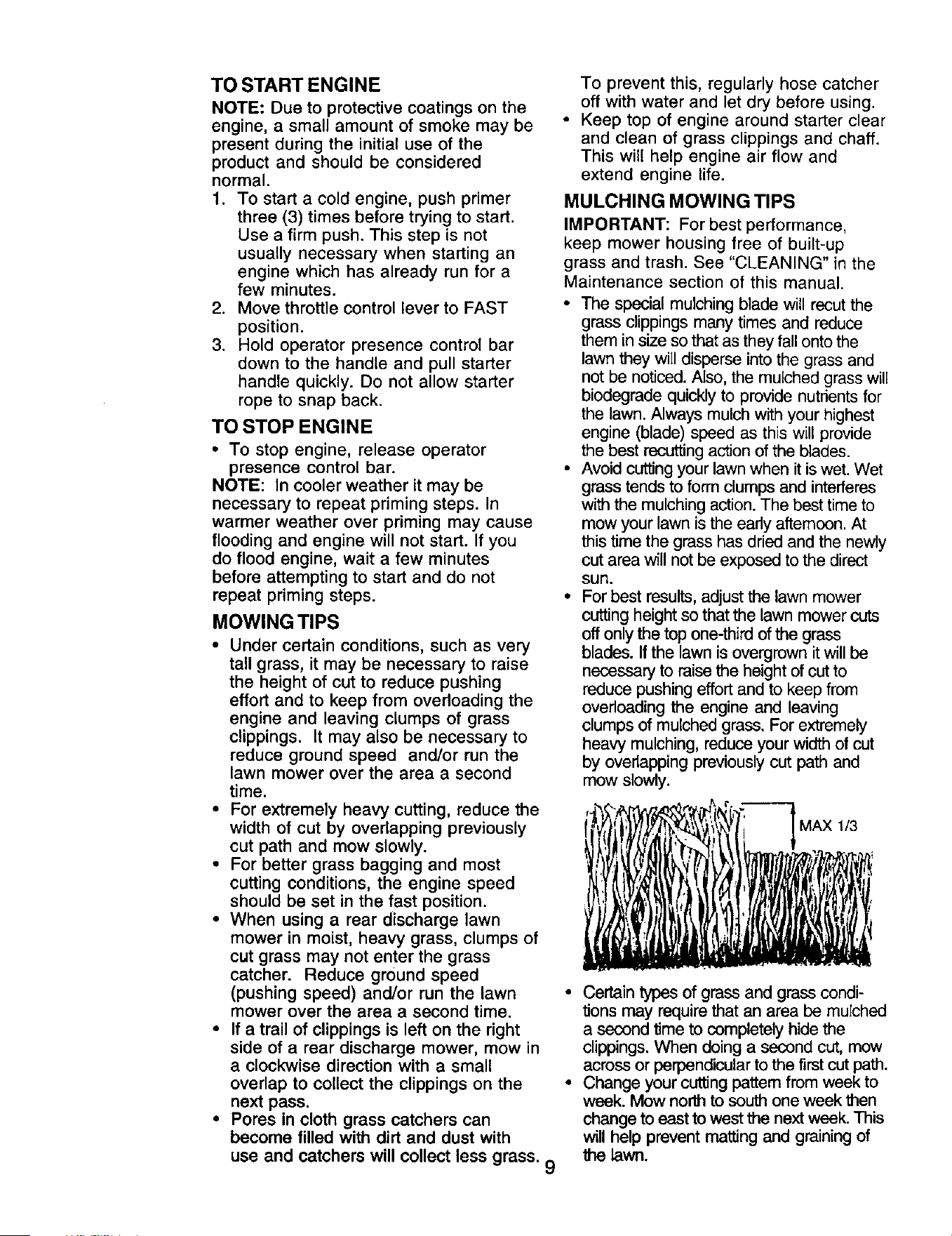

Operation .......................................... 6-9

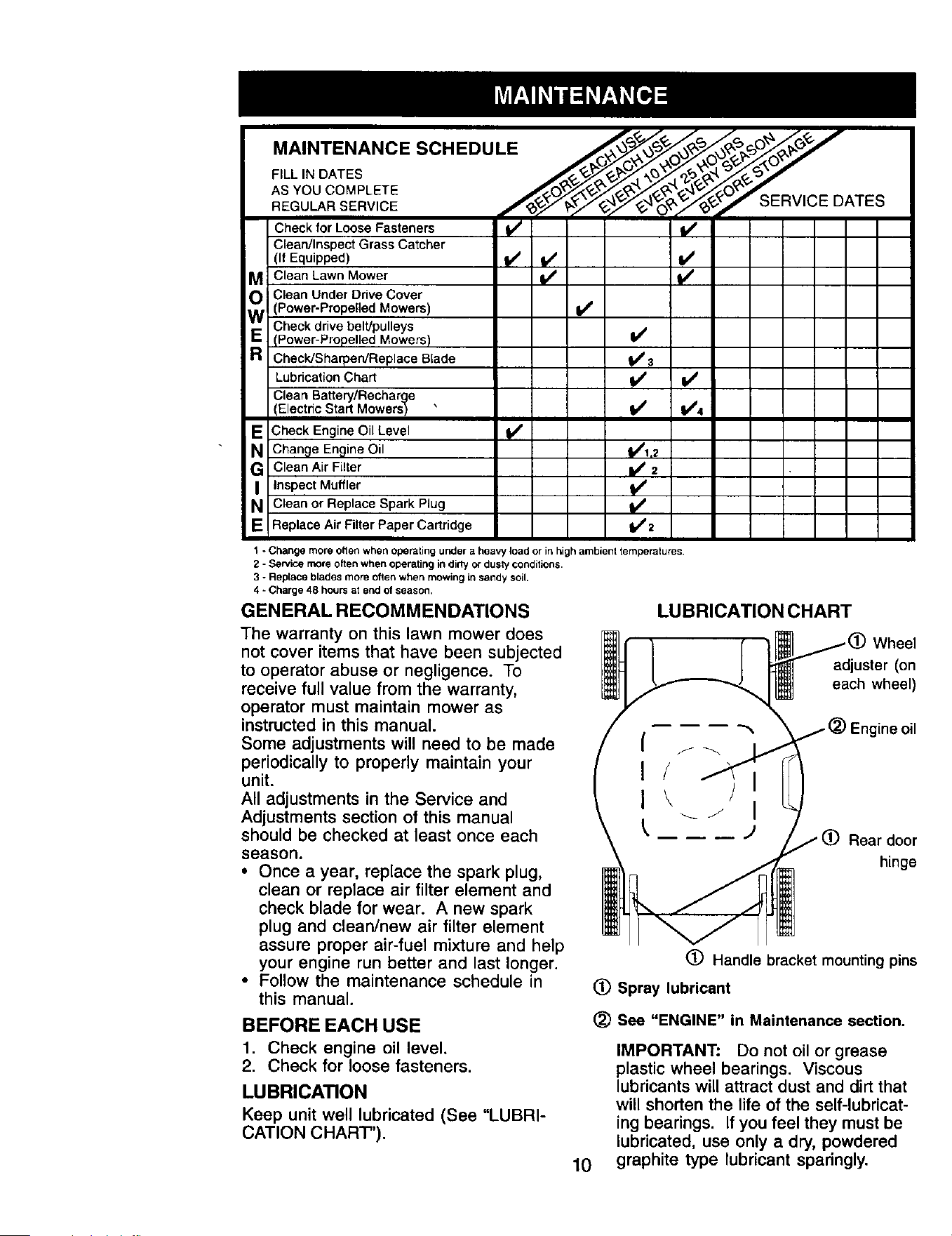

Maintenance Schedule ...................... 10

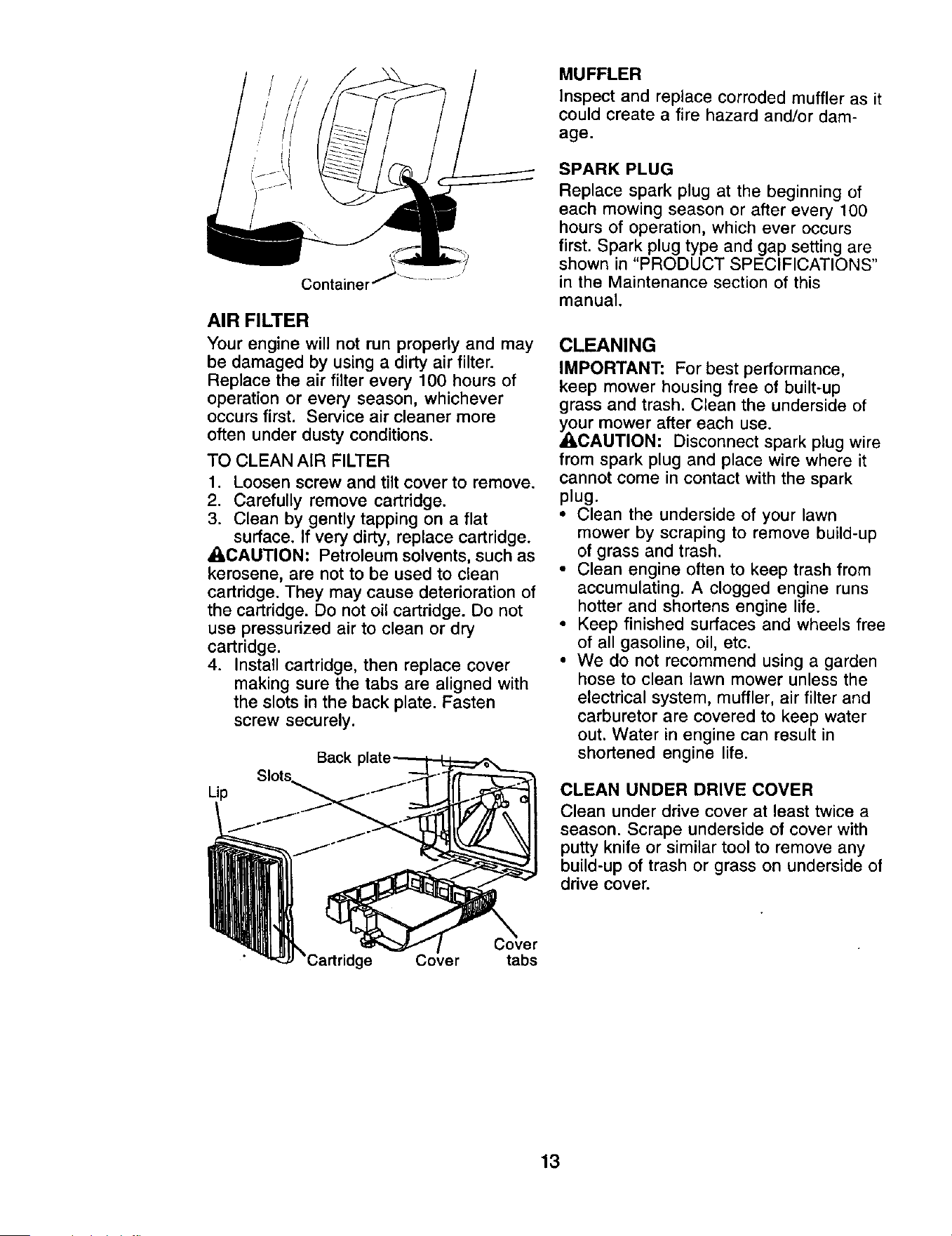

Maintenance ................................. 10-13

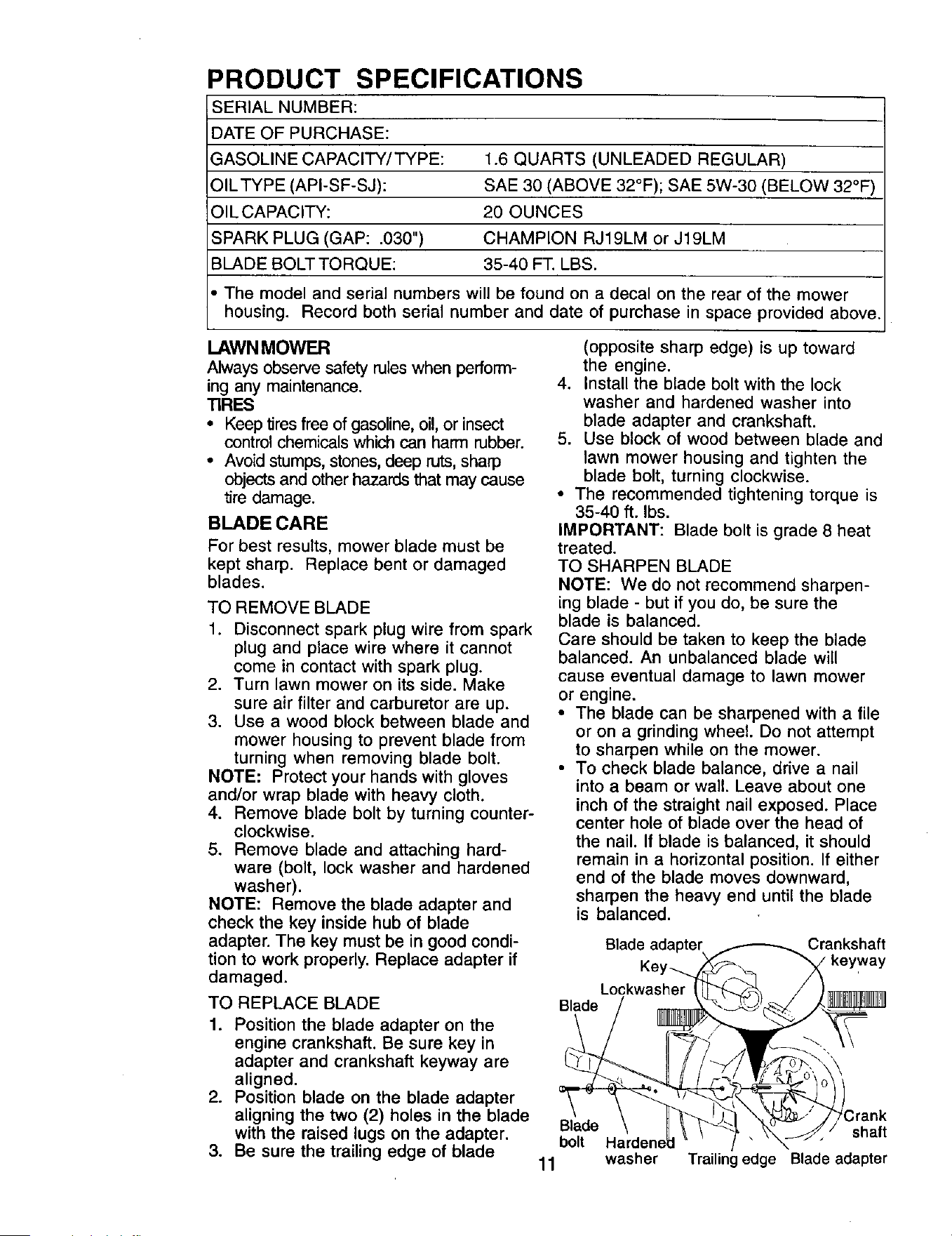

Product Specifications ........................ 11

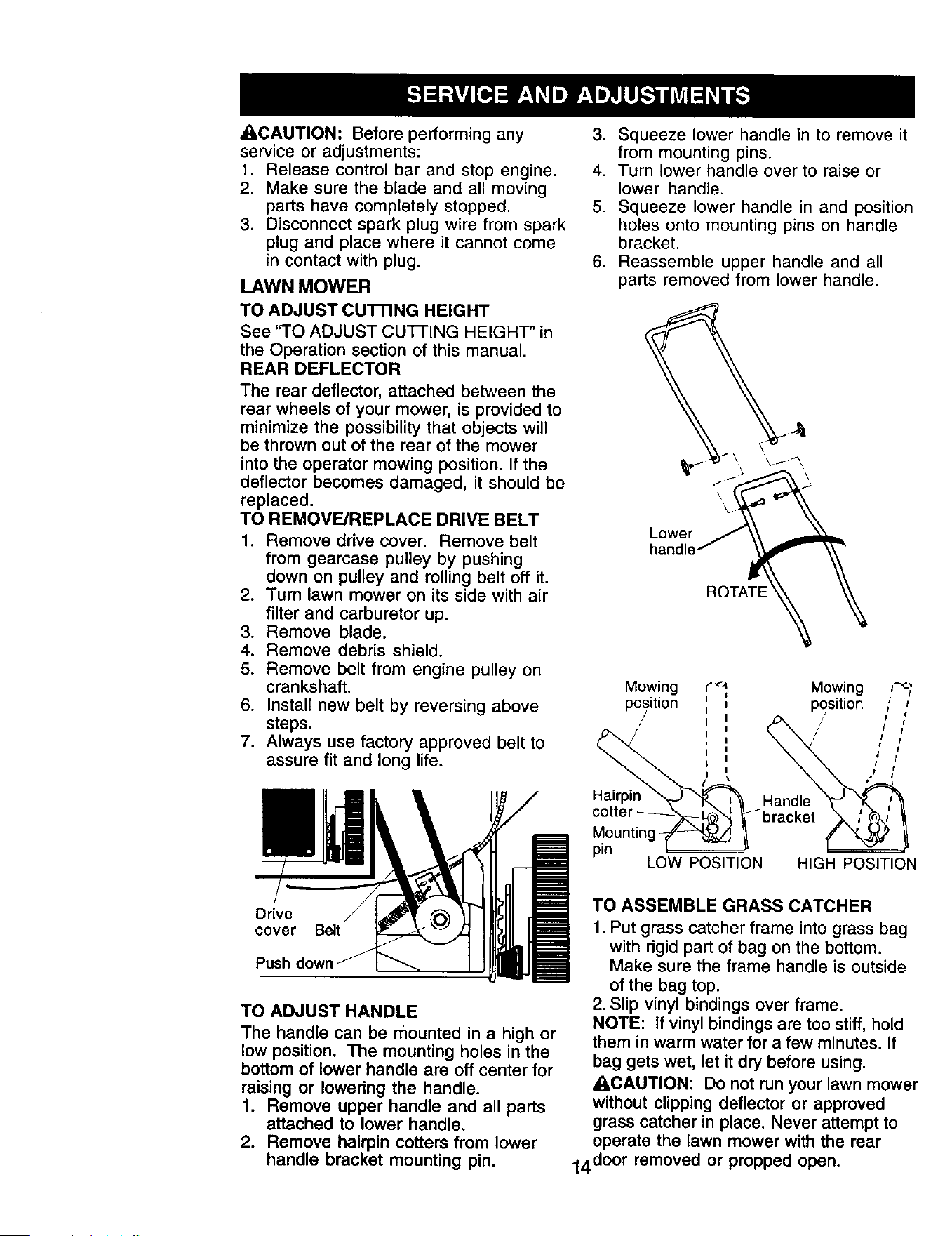

Service and Adjustments .............. 14-15

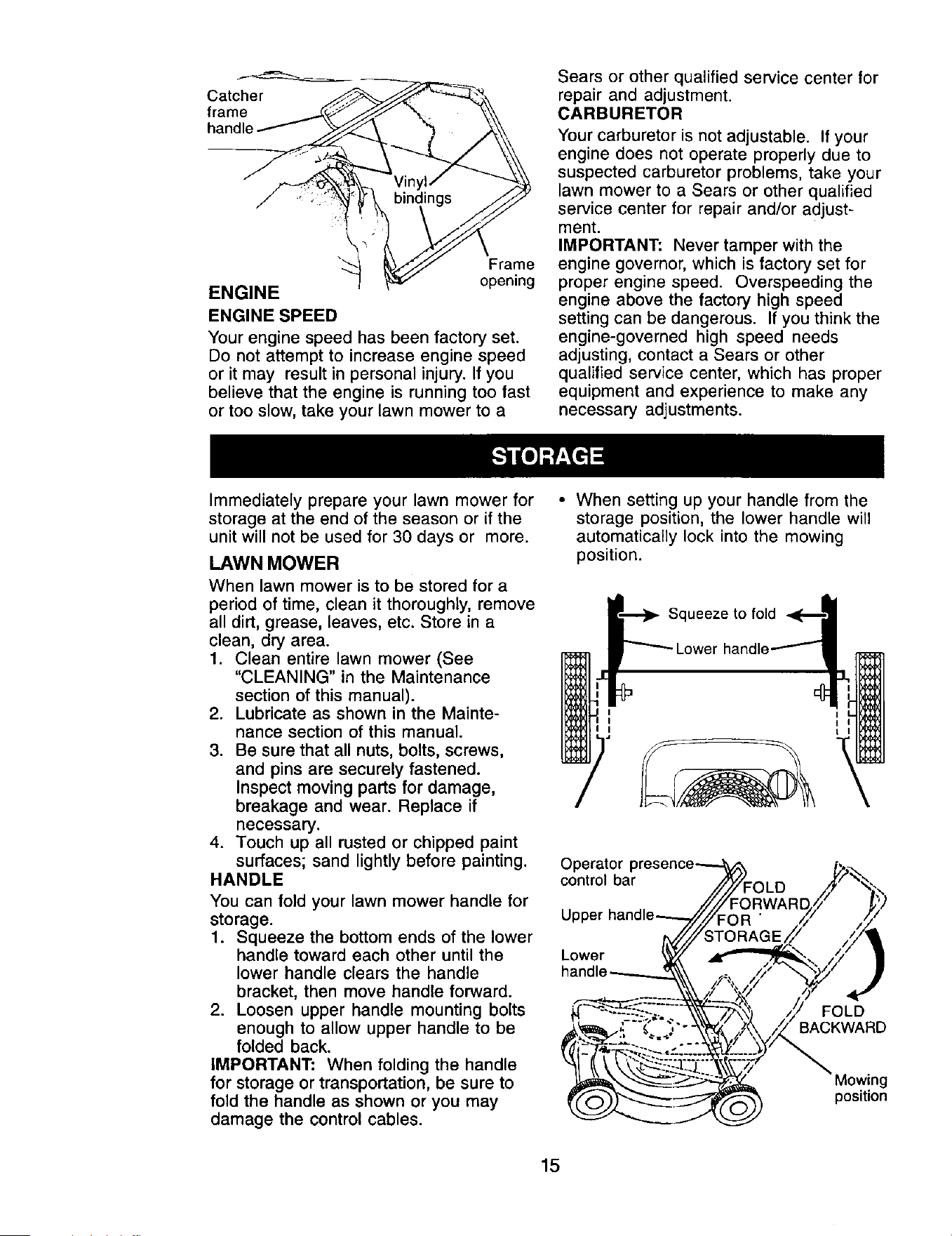

Storage ......................................... 15-16

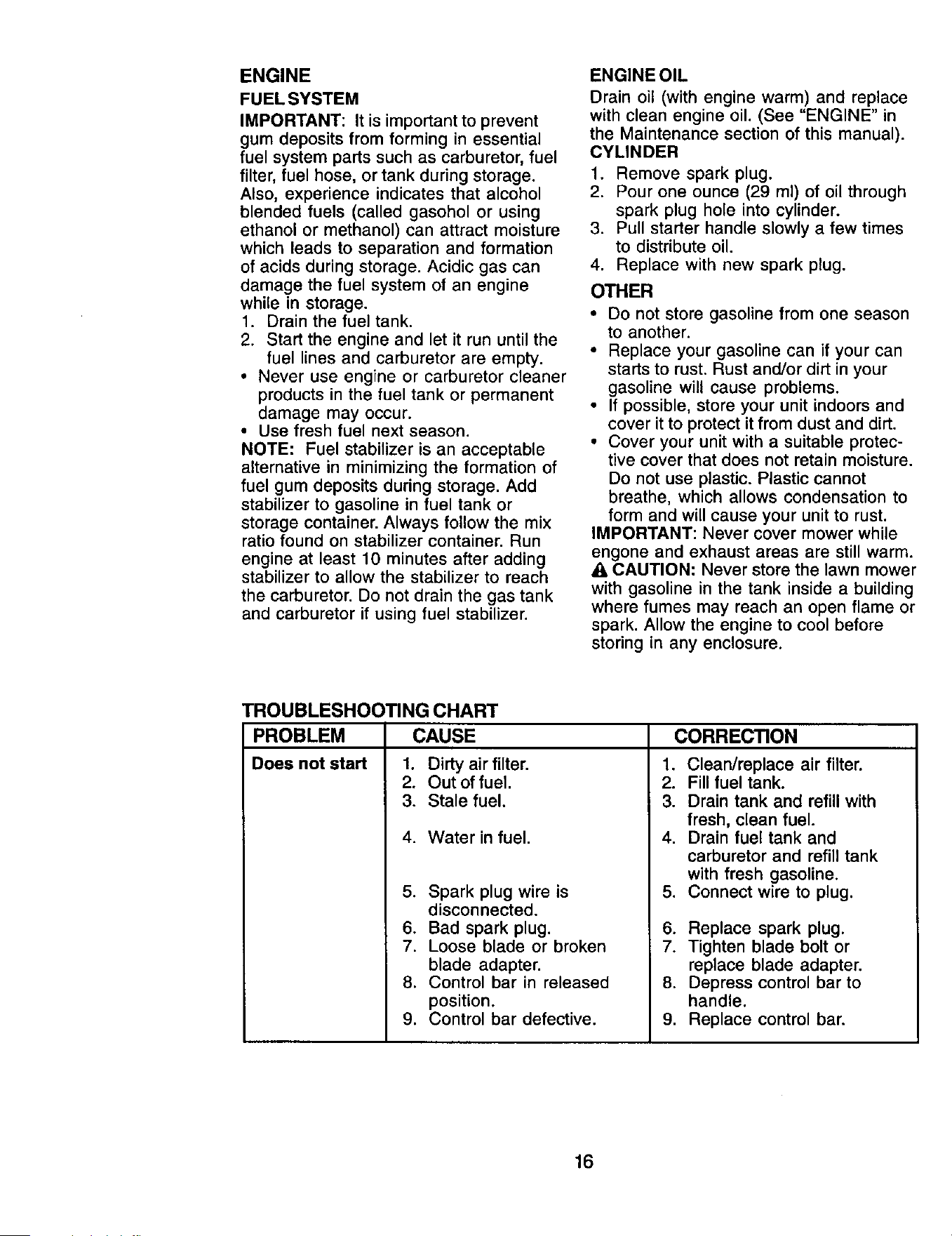

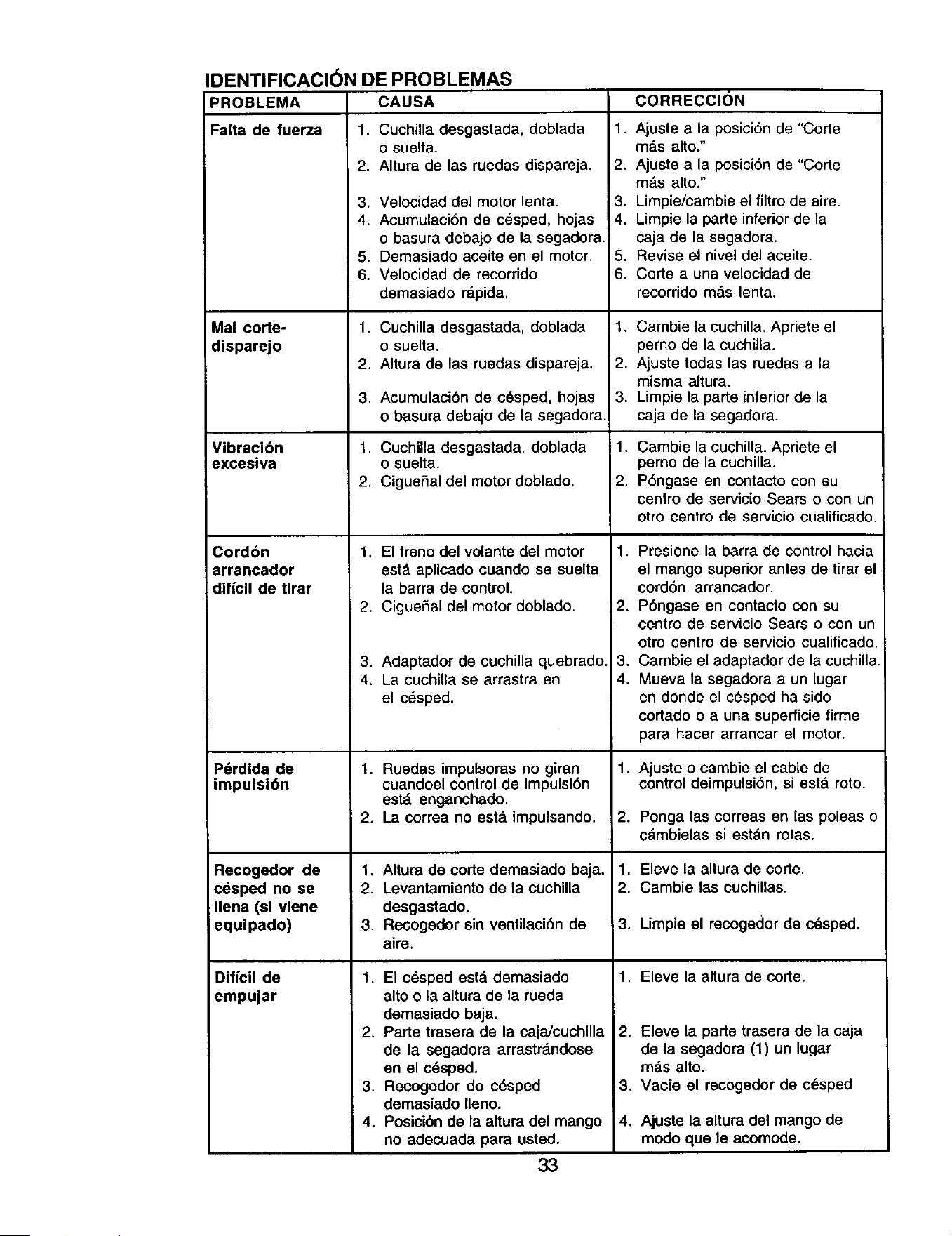

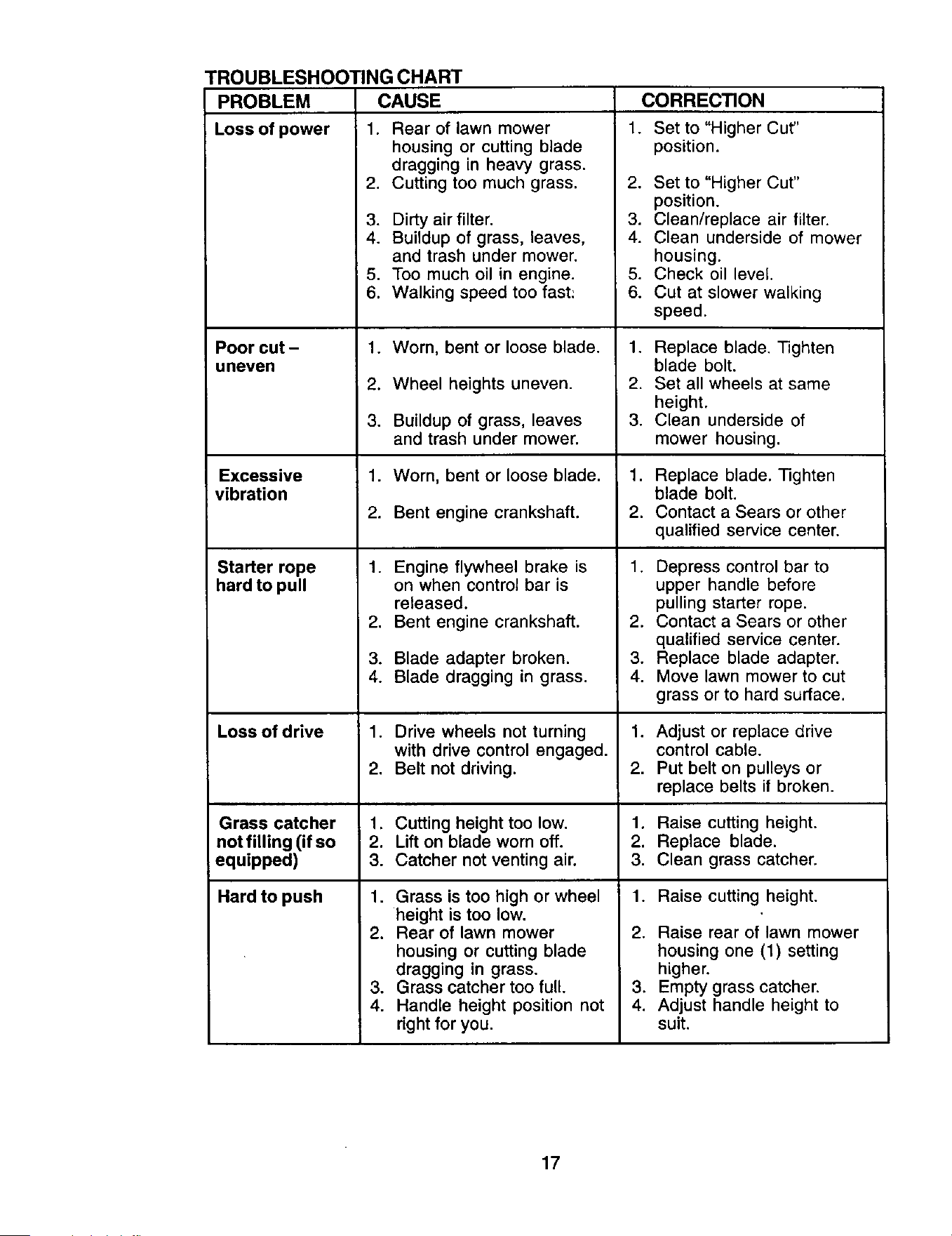

Troubleshooting ........................... 16-17

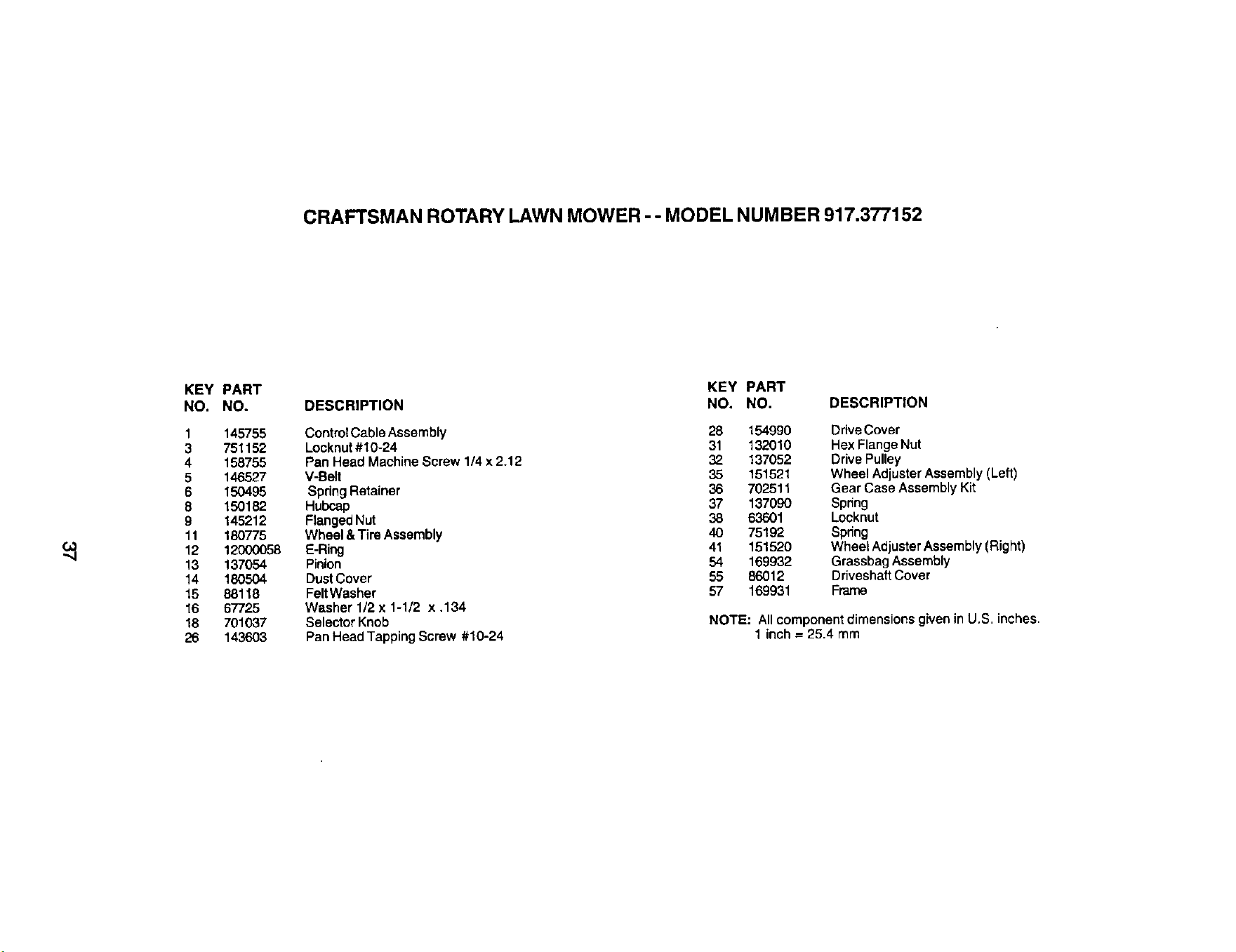

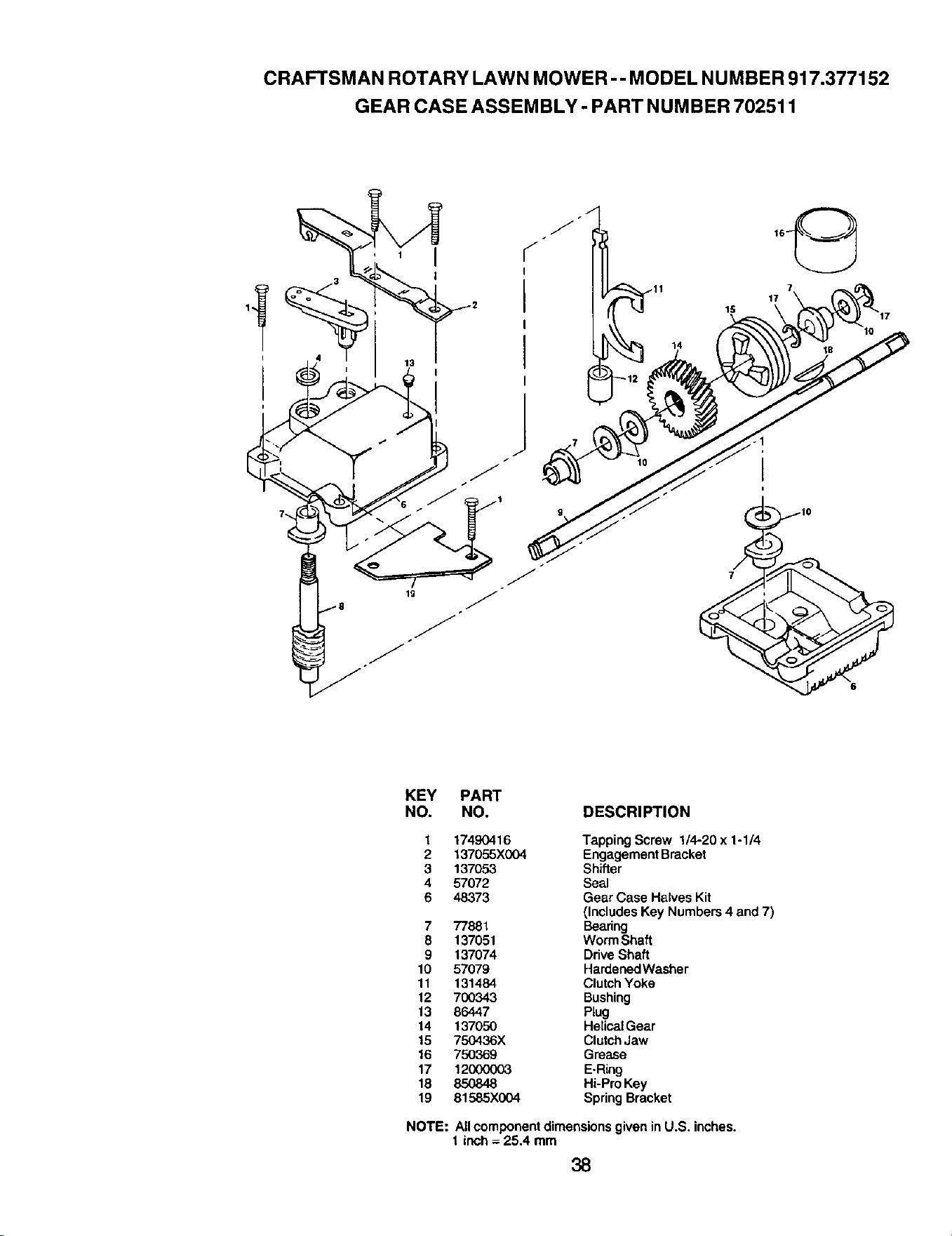

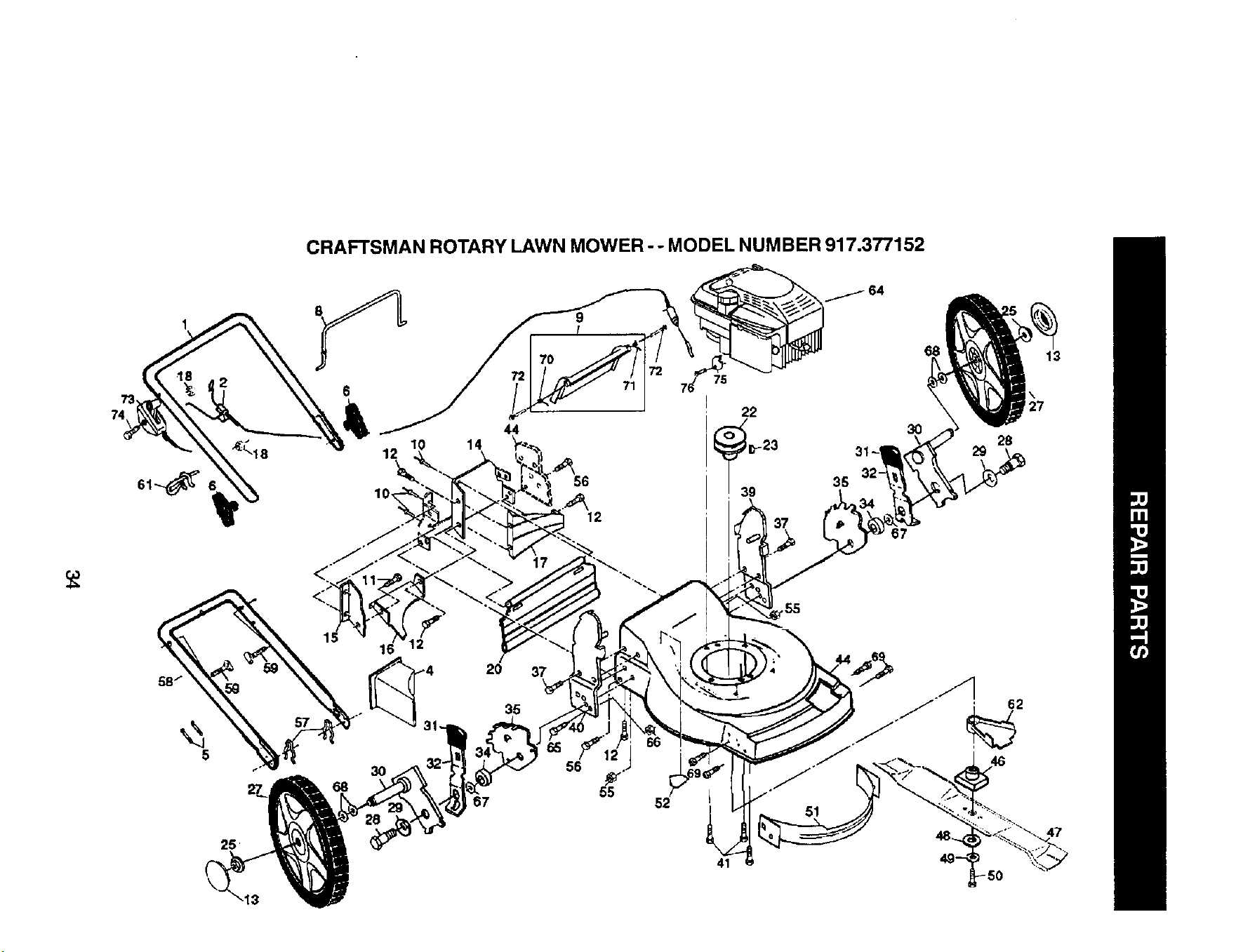

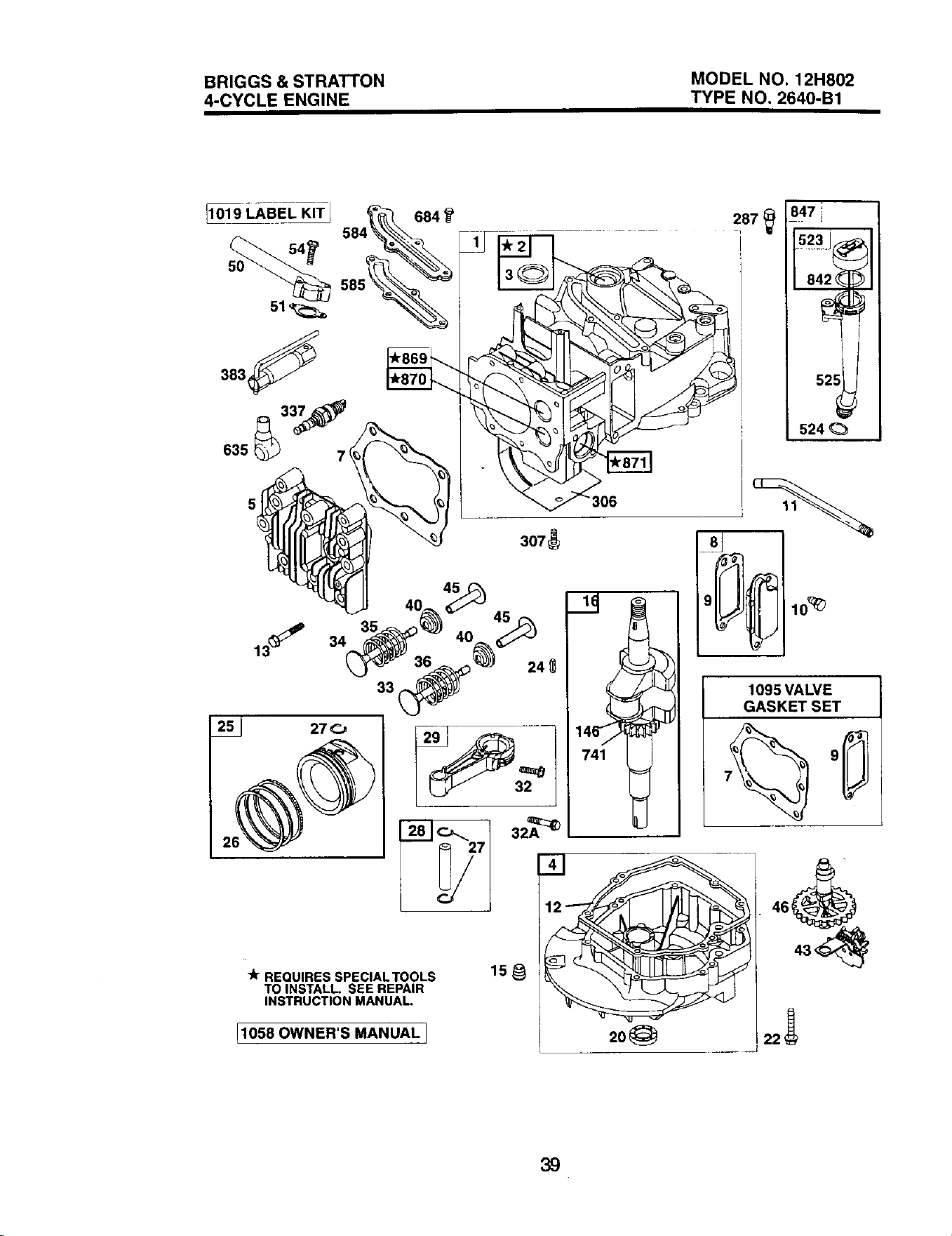

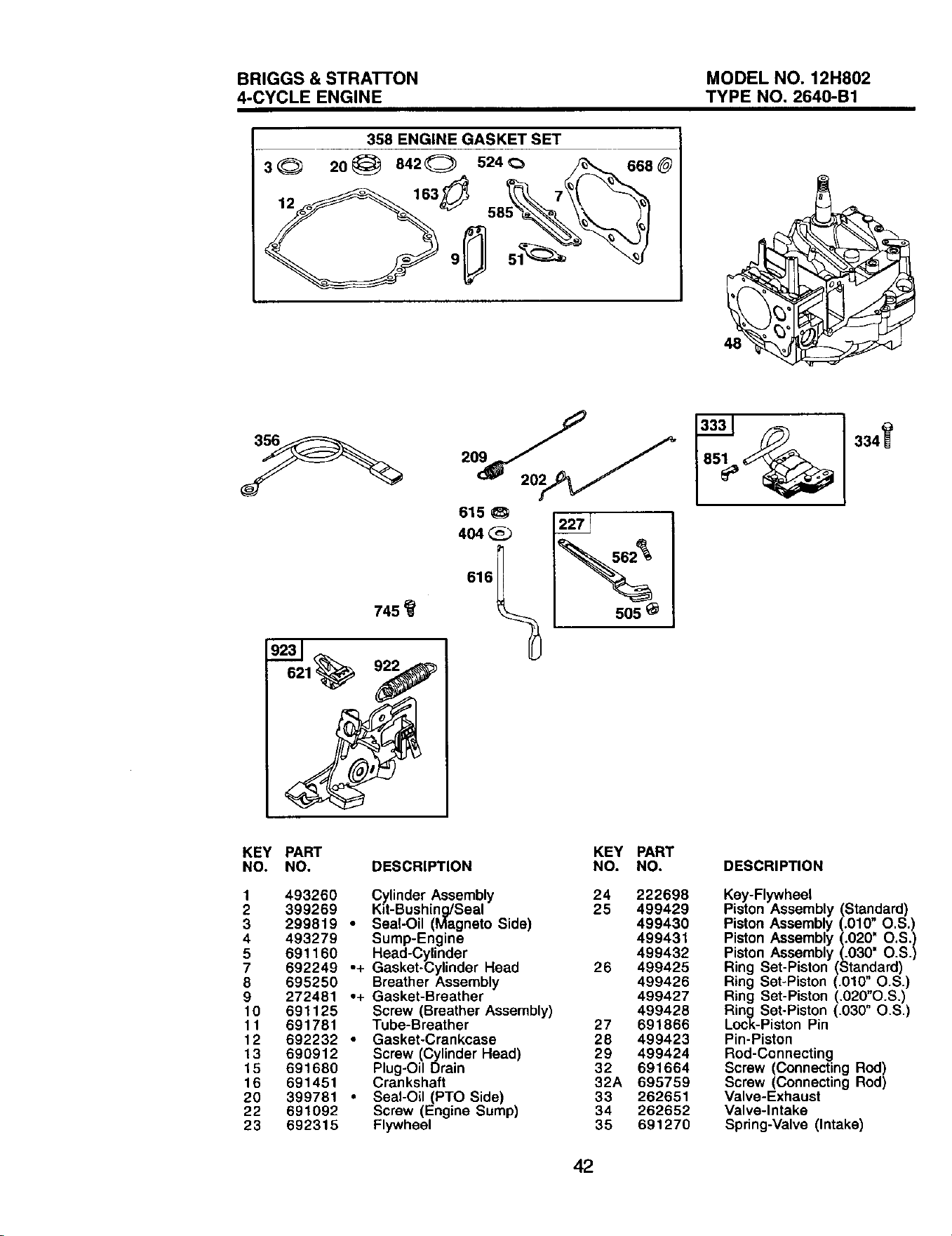

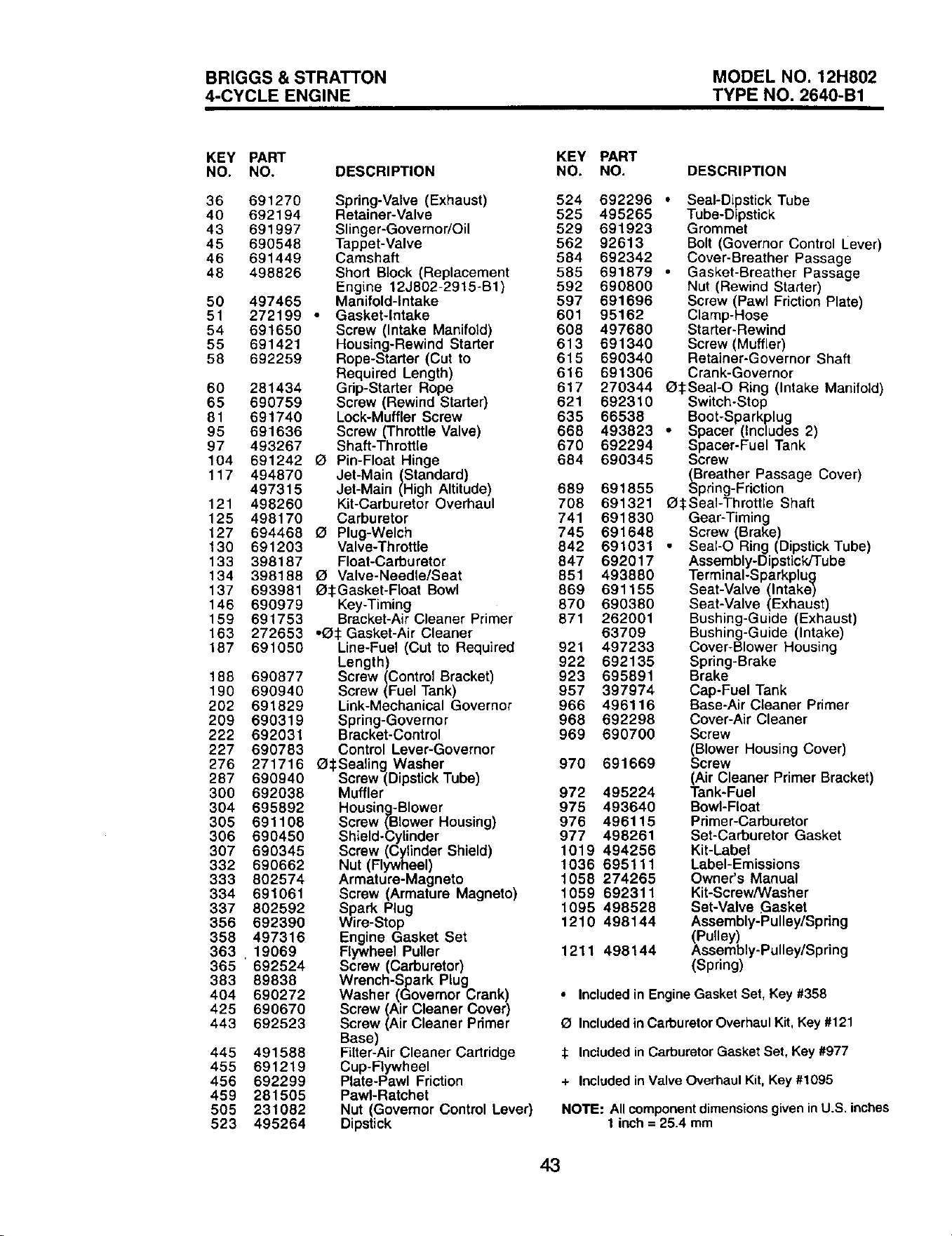

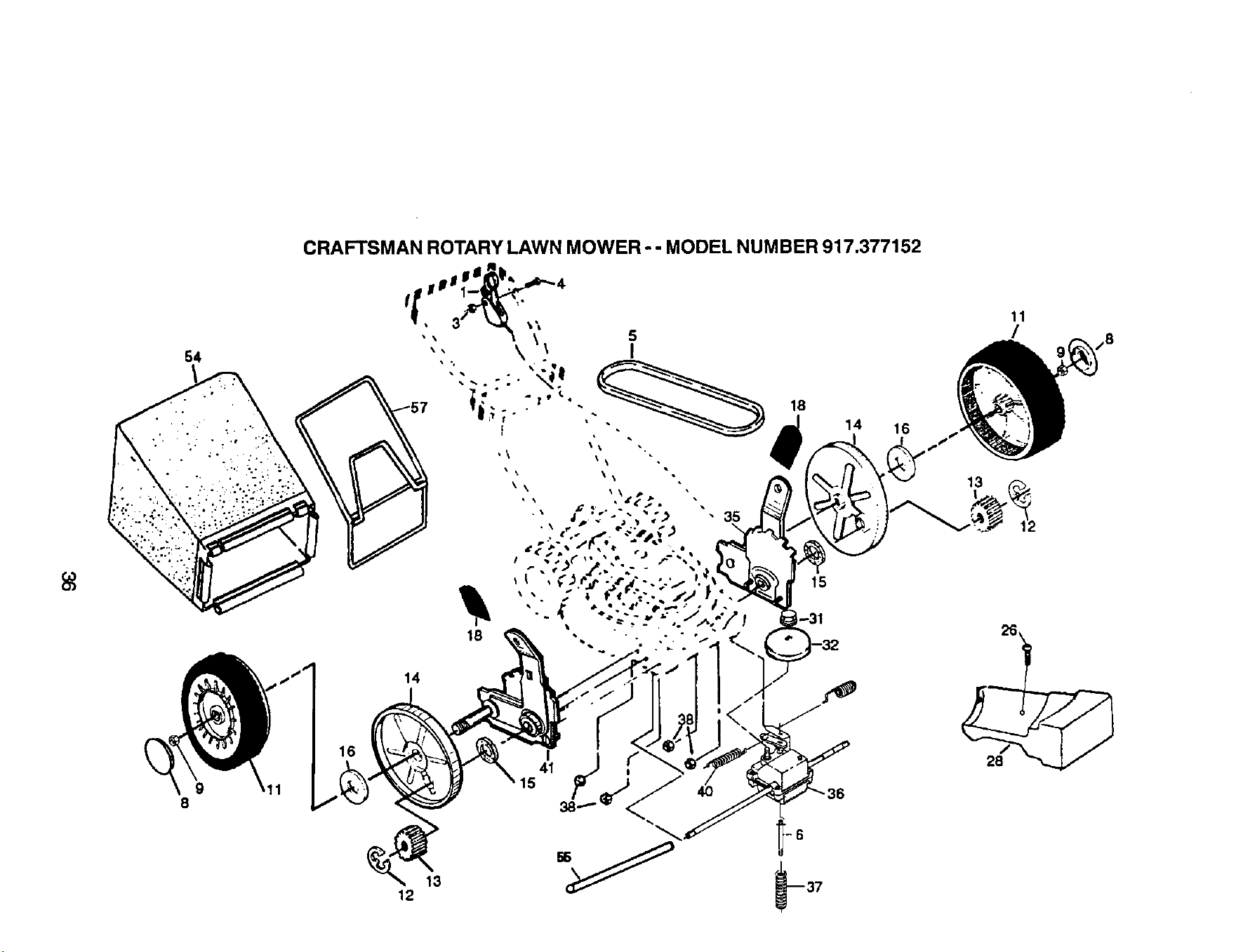

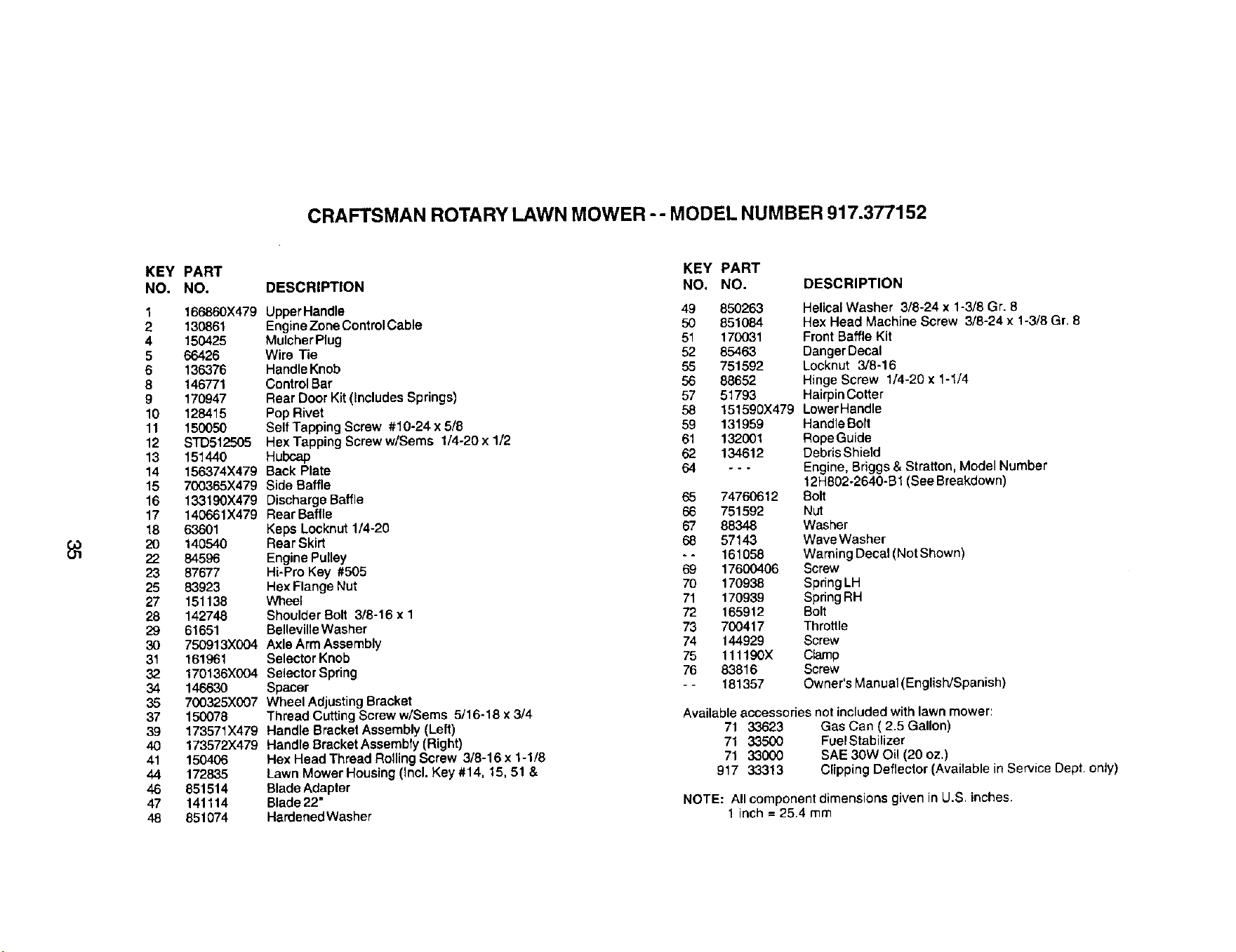

Repair Parts .................................. 35-43

Parts Ordering ..................... Back Covet

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is in use in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCKAND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and the

proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of obiects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing graveI

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

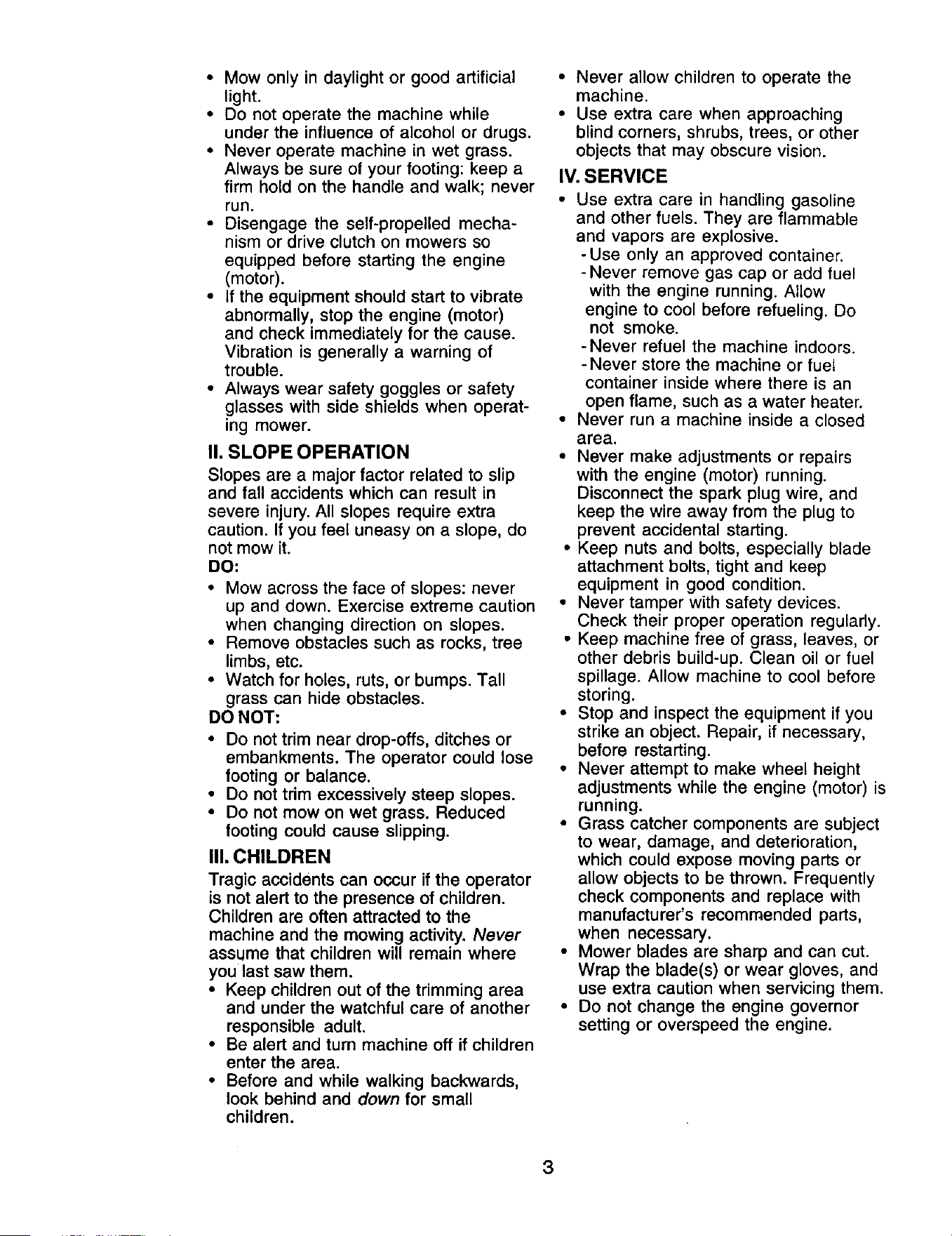

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should star to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching

blind corners, shrubs, trees, or other

objects that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

-Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

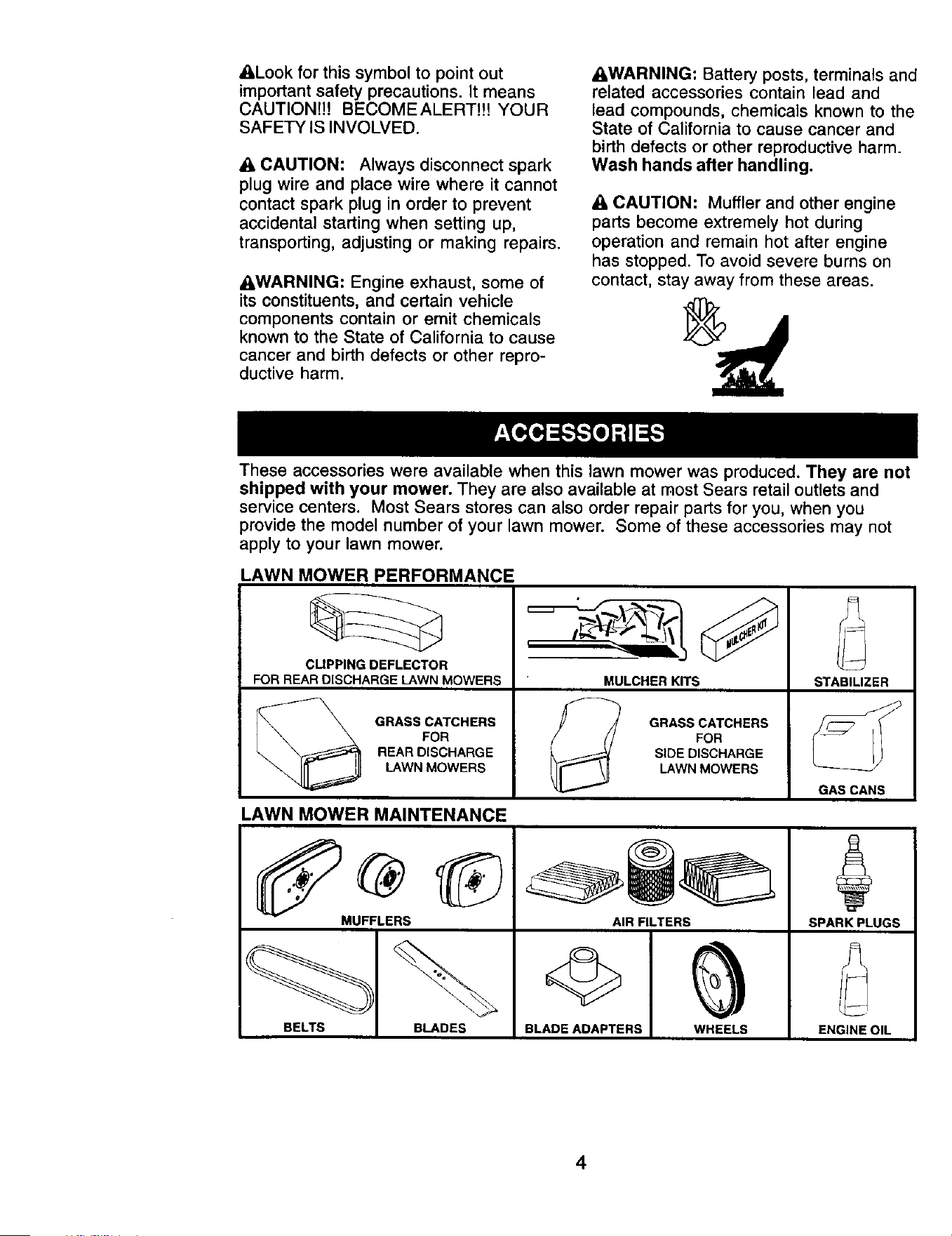

_l, Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

_, CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_,WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling,

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

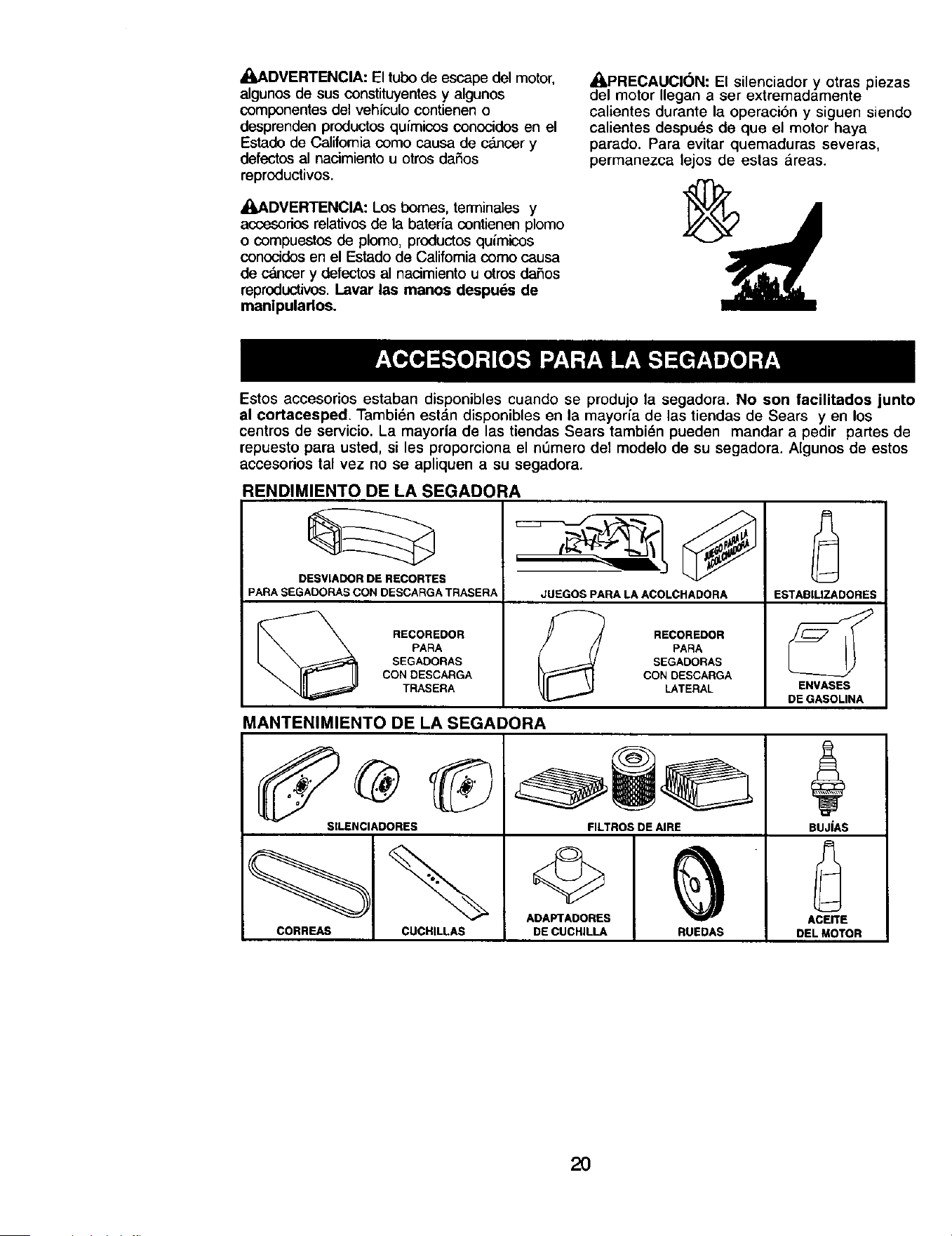

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Most Sears stores can also order repair parts for you, when you

provide the model number of your lawn mower. Some of these accessories may not

apply to your lawn mower.

LAWN MOWER PERFORMANCE

CUPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

MULCHER KITS STABILIZER

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS

BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

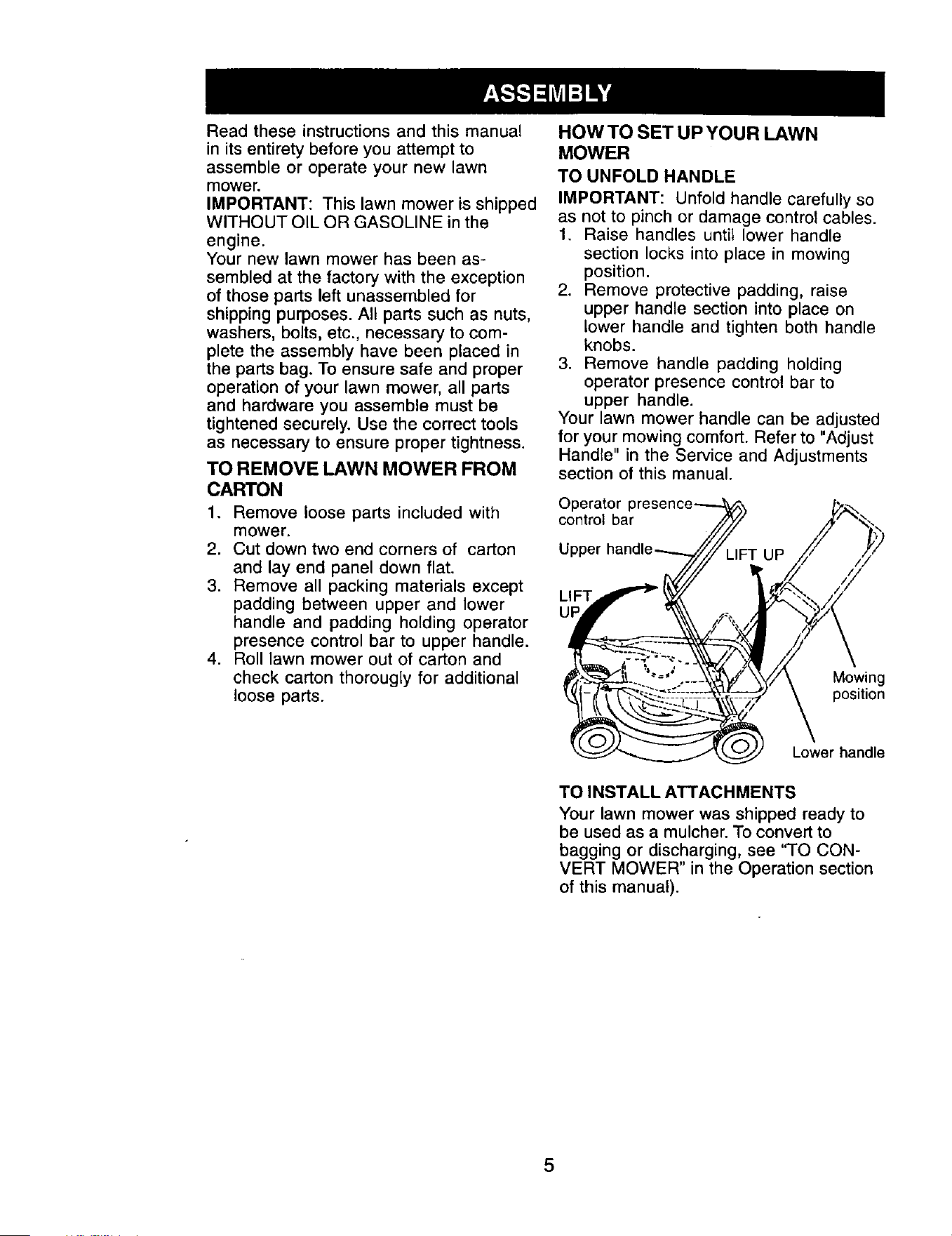

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "Adjust

Handle" in the Service and Adjustments

section of this manual.

Operator I:

control bar

Upper UP

LIFT

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging, see 'q'o CON-

VERT MOWER" in the Operation section

of this manual).

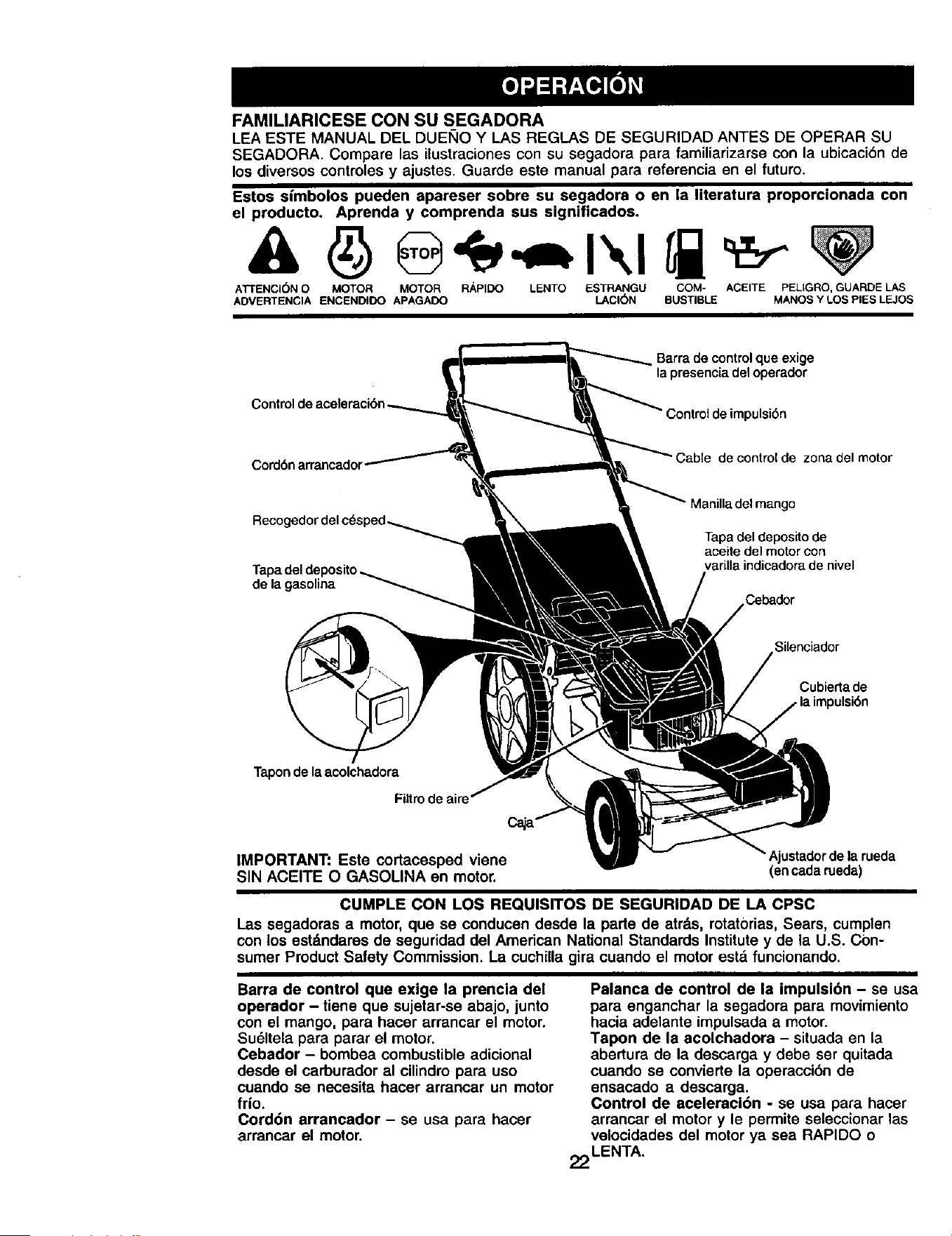

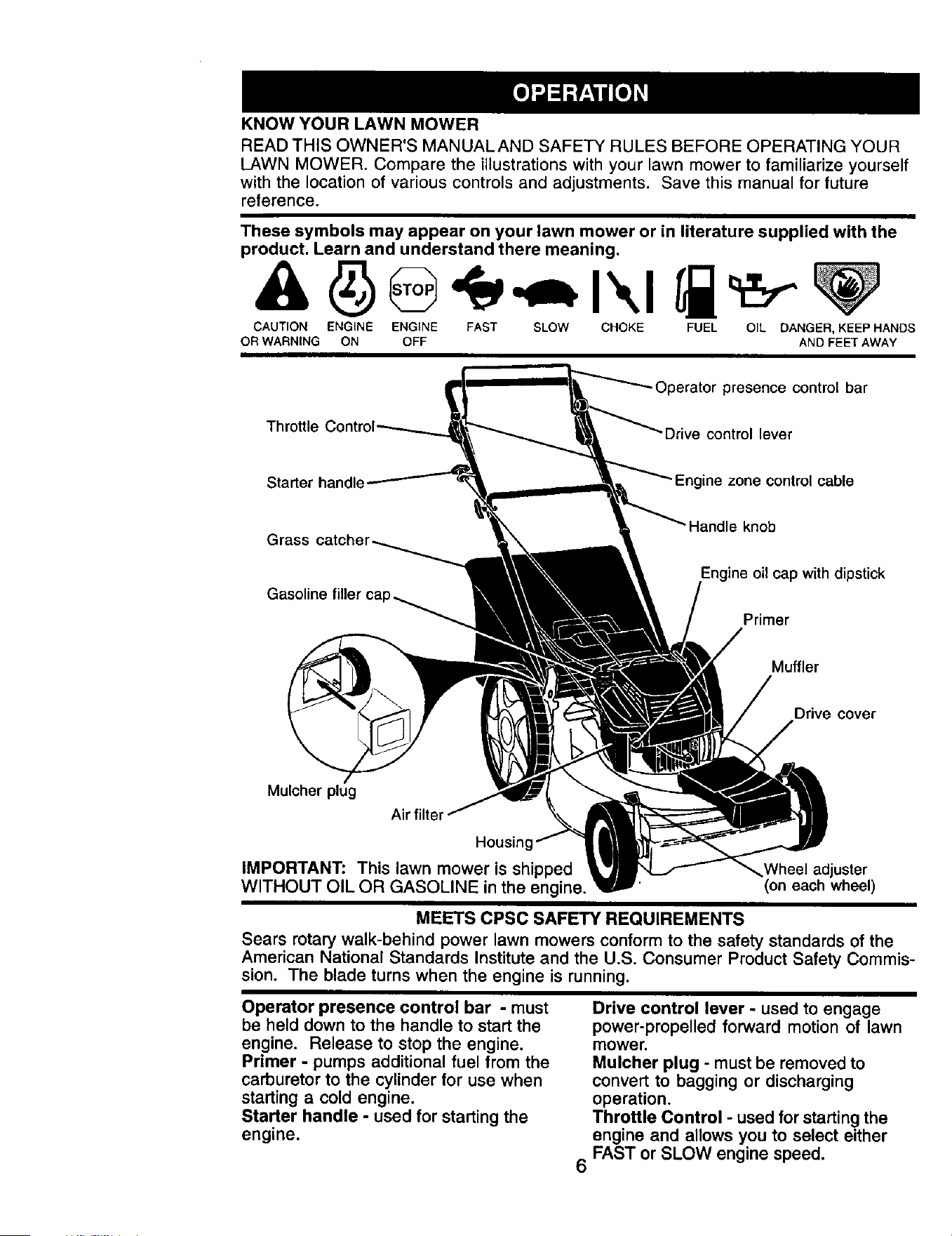

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUALAND SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself

with the location of various controls and adjustments. Save this manual for future

reference.

These symbols may appear on your lawn mower or in literature supplied with the

product, Learn and understand there meaning.

i' i

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Throttle

-Operator presence control bar

'Drive control lever

Starter handle bgine zone control cable

Grass

cap with dipstick

Gasoline

Primer

Muffler

Drive cover

Muloher plug

Air flit,

Housin

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine

Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running,

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter handle - used for starting the

engine.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

Mulcher plug - must be removed to

convert to bagging or discharging

operation.

Throttle Control - used for starting the

engine and allows you to select either

FAST or SLOW engine speed.

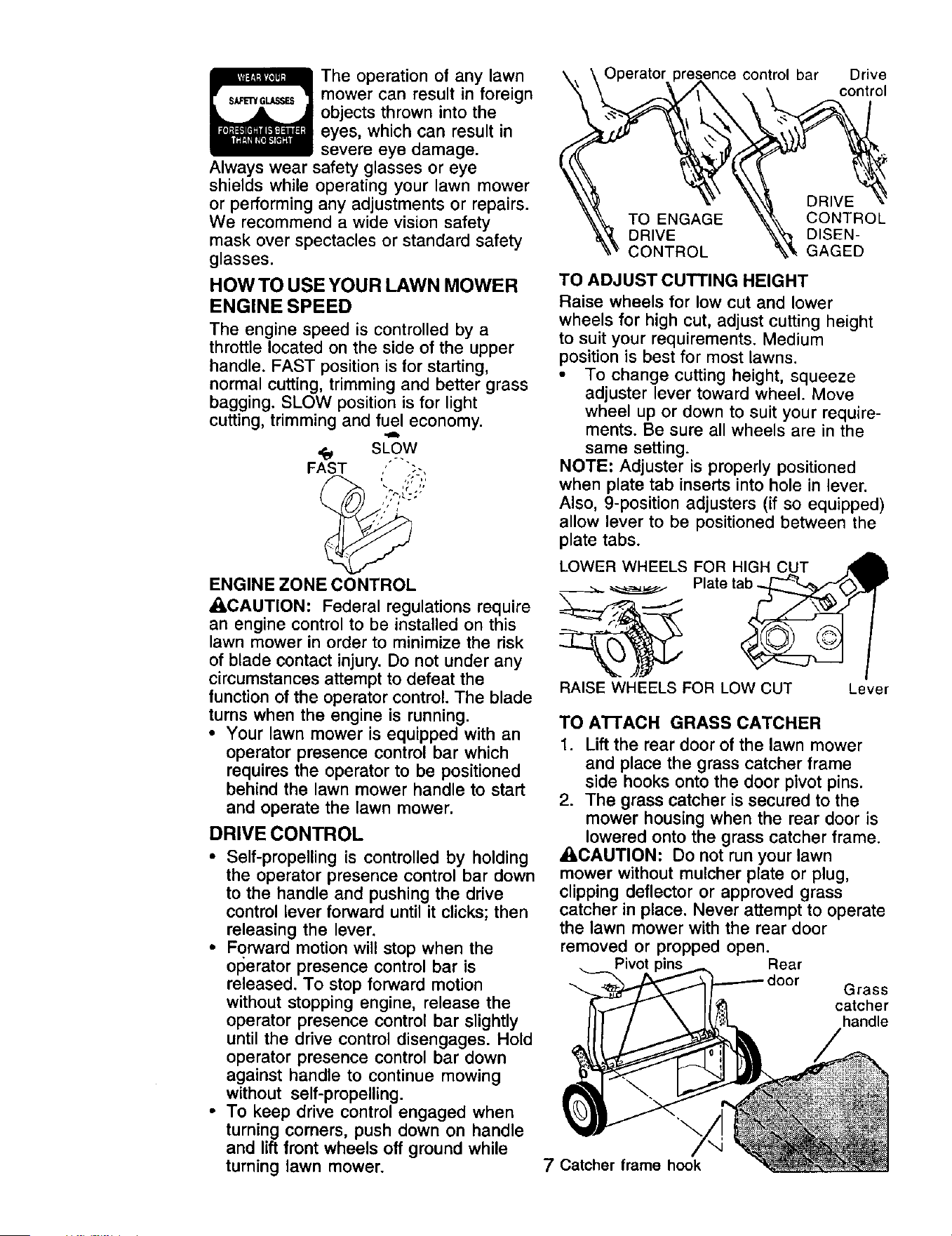

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a wide vision safety

mask over spectacles or standard safety

glasses.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed is controlled by a

throttle located on the side of the upper

handle. FAST position is for starting,

normal cutting, trimming and better grass

bagging. SLOW position is for light

cutting, trimming and fuel economy.

.ah

,_, SLOW

FAST ,'-""

ENGINE ZONE CONTROL

• I=CAUTiON: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running,

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

• Forward motion will stop when the

ol_erator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

• To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

\ Operator pr ence control bar Drive

\ control

AGE x CONTROL

k_ DISEN-

'_,% C'O'I_'_ROL _'_ GAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

Plate

RAISE WHEELS FOR LOW CUT

Lever

TO ATTACH GRASS CATCHER

1. Lift the rear door of the lawn mower

and place the grass catcher frame

side hooks onto the door pivot pins.

2. The grass catcher is secured to the

mower housing when the rear door is

lowered onto the grass catcher frame.

ACAUTION: Do not run your lawn

mower without mulcher plate or plug,

clipping deflector or approved grass

catcher in place. Never attempt to operate

the lawn mower with the rear door

removed or propped open.

Pivot " Rear

Grass

catcher

handle

7 Catcher frame hook

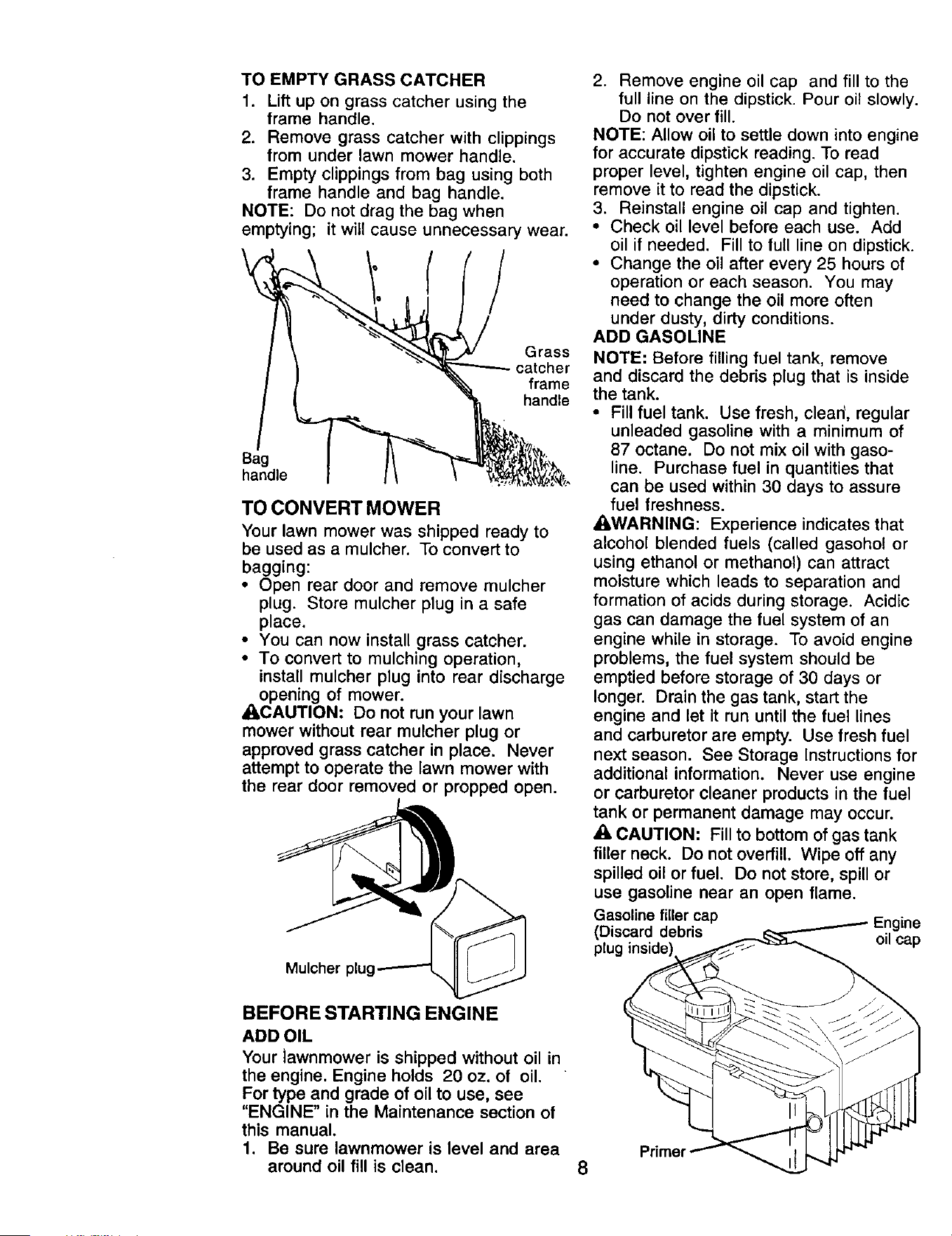

TO EMPTYGRASSCATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging:

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

• You can now install grass catcher.

• To convert to mulching operation,

install mulcher plug into rear discharge

opening of mower.

_,CAUTION: Do not run your lawn

mower without rear mulcher plug or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Mulcher plug

2. Remove engine oil cap and fill to the

full line on the dipstick. Pour oil slowly.

Do not over fill.

NOTE: Allow oil to settle down into engine

for accurate dipstick reading. To read

proper level, tighten engine oil cap, then

remove it to read the dipstick.

3. Reinstall engine oil cap and tighten.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

NOTE: Before filling fuel tank, remove

and discard the debris plug that is inside

the tank.

• Fill fuel tank. Use fresh, clean', regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gaso-

line. Purchase fuel in quantities that

can be used within 30 days to assure

fuel freshness.

_,WARNING: Experience indicates that

alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

A CAUTION: Fill to bottom of gas tank

filler neck. Do not overfill. Wipe off any

spilled oil or fuel. Do not store, spill or

use gasoline near an open flame.

Gasoline filler cap

(Discard debris

plug inside) oil cap

BEFORE STARTING ENGINE

ADD OIL

Your iawnmower is shipped without oil in

the engine. Engine holds 20 oz. of oil.

For type and grade of oil to use, see

"ENGINE" in the Maintenance section of

this manual.

1. Be sure lawnmower is level and area

around oil fill is clean.

Pdmer

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Move throttle control lever to FAST

position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the fast position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass. 9

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass will

biodegrade quickly to provide nutrients for

the lawn. Always mulch with your highest

engine (blade) speed as this will provide

the best recutting action of the blades.

• Avoid cutting your lawn when it is wet. Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early aftemoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass

blades. If the lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy mulching, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass condi-

tions may require that an area be mulched

a second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

• Change your cutting pattern from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of

the lawn.

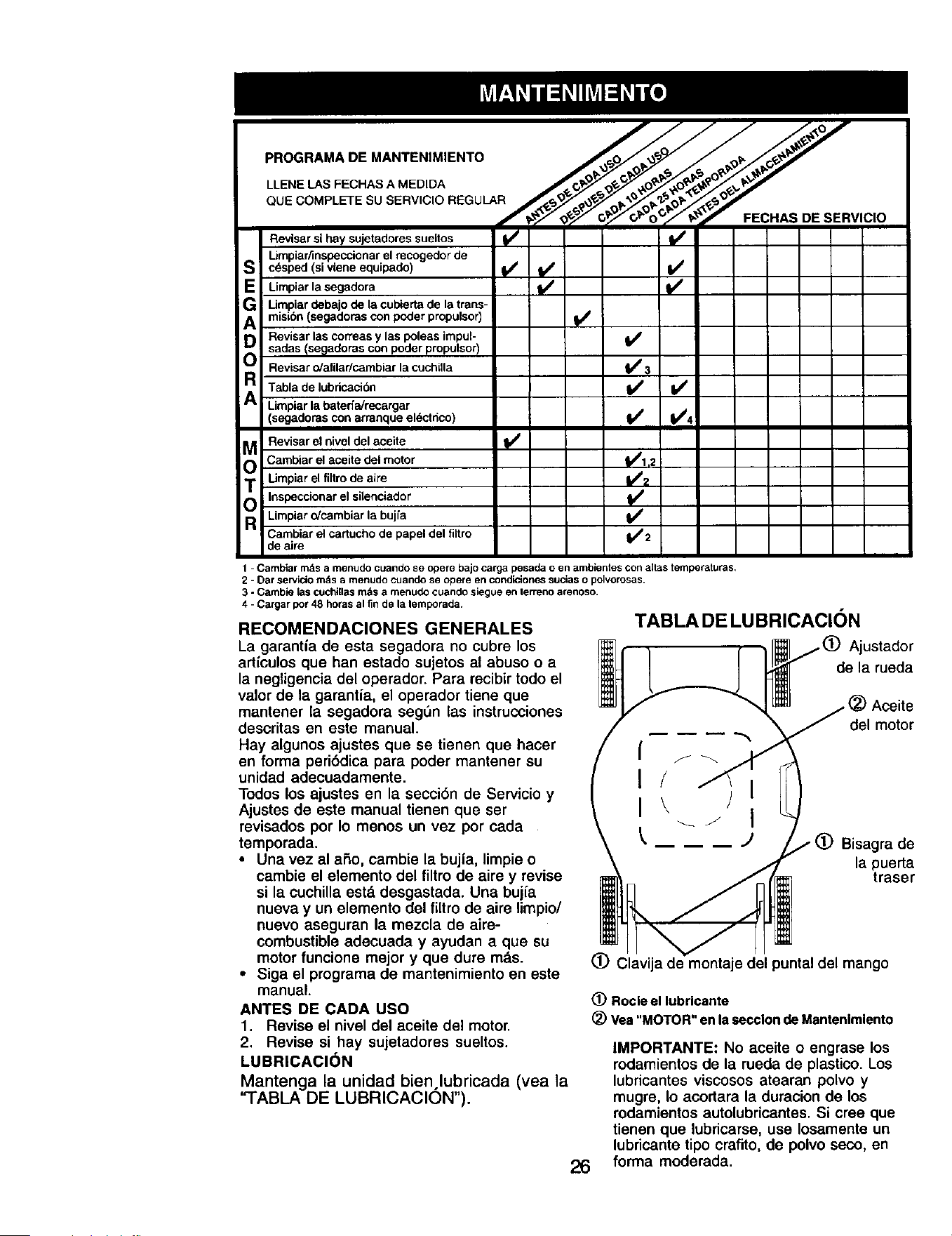

MAINTENANCE SCHEDULE J_,_ ,_ _"-_,_ -_,_-- _-0@_@_'/

FILL IN DATES ./'_._ Q.._"_f_._y

As ouCOMFLETE ,,, n

REGU RSERV,CE SERV'OEOATE

Check for Loose Fasteners {/ I_'

Clean/Inspect Grass Catcher

(If Equipped) i,/ i_ i_

M Clean Lawn Mower

O Clean Under Ddve Cover

(Power-Propelled Mowers)

Check drive belt/pulleys

E (Power-Propelled Mowers) V"

Check/Sharpen/Replace Blade I_ 3

Lubrication Chart If I/

Clean Battery/Recharge

(Electric Start Mowers) If I,/4

E Check Engine Oil Level

N Chan_e Engine Oil 1/'1,2

G Clean Air Filter ll/ 2

I Inspect Muffler {_'

N Clean or Replace Spark Plug i/

E ReplaceAirFilterPaperCartridge If2

1 -Change more ohen when operating under a heavy load or in high ambient temperatures.

2 - See/ice more ohen when operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFOREEACHUSE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Rear door

hinge

(3) Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

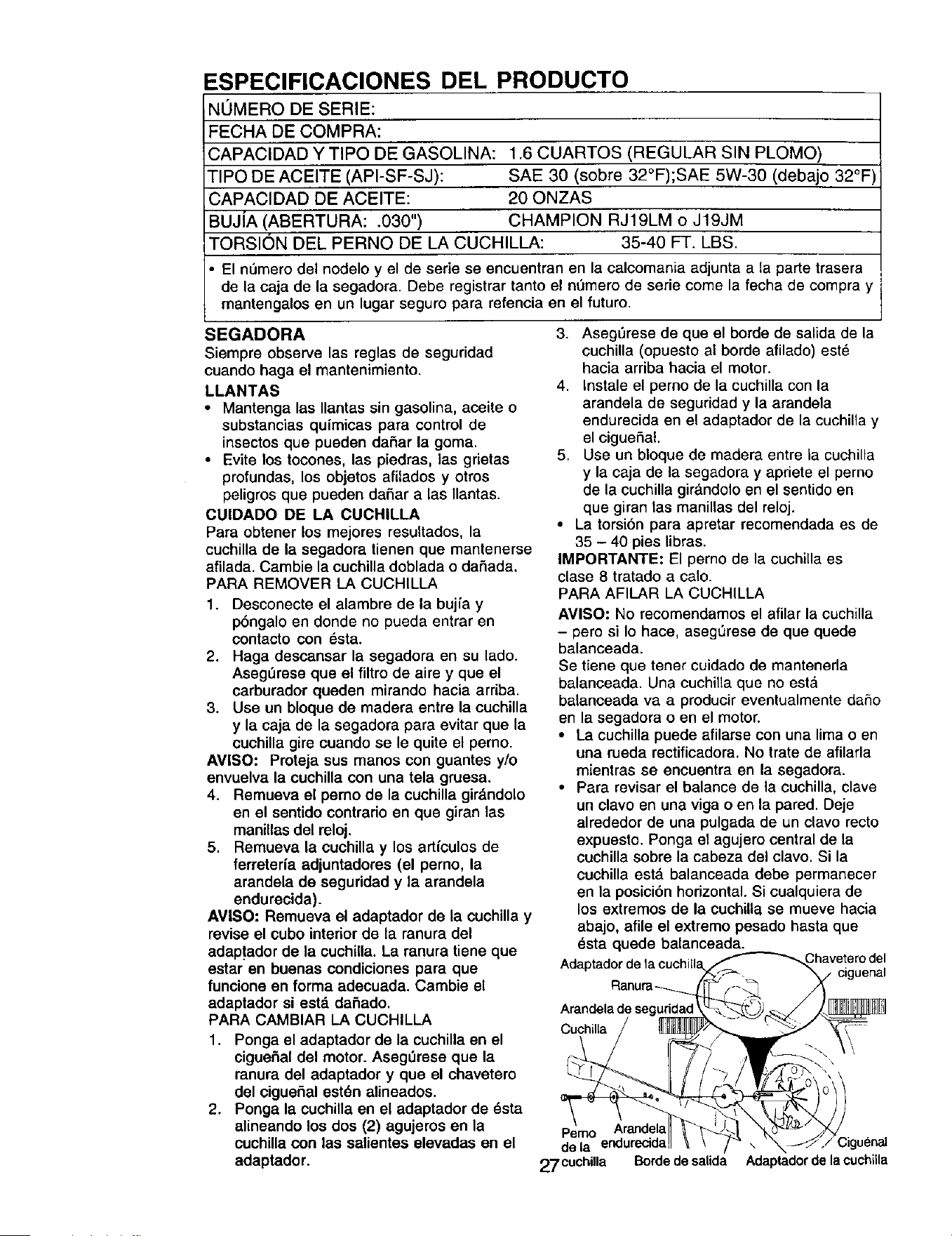

PRODUCT SPECIFICATIONS

SERIAL NUMBER:

DATE OF PURCHASE:

GASOLINE CAPACITY/TYPE: 1.6 QUARTS (UNLEADED REGULAR)

}ILTYPE (API-SF-SJ): SAE 30 (ABOVE 32°F); SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 20 OUNCES

SPARK PLUG (GAP: .030") CHAMPION RJ19LM or J19LM

BLADE BOLT TORQUE: 35-40 FT. LBS.

• The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oi!, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

_re damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Crankshaft

keyway

Blade

Blade shaft

bolt

11 washer Trailing edge Blade adapter

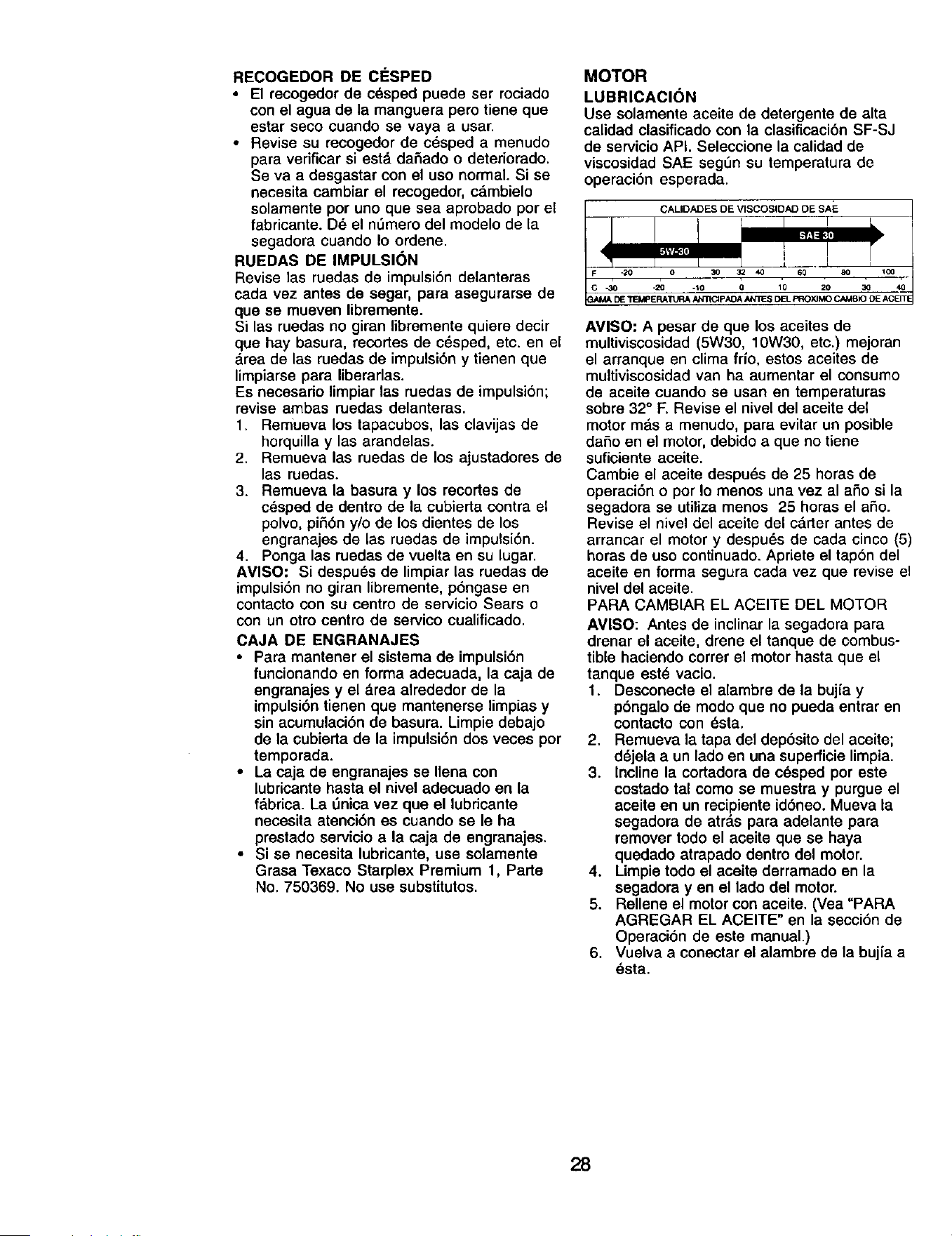

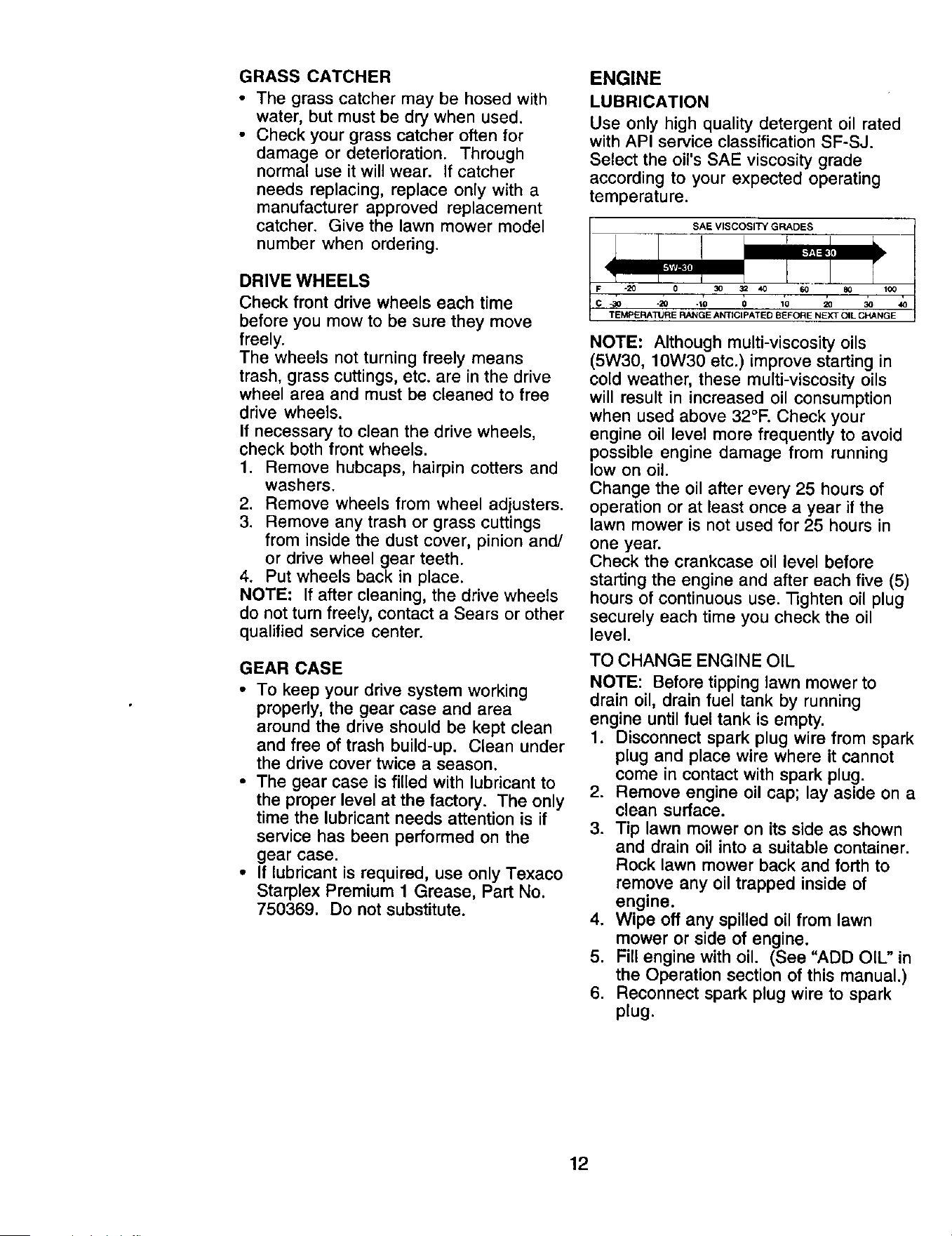

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher

needs replacing, replace only with a

manufacturer approved replacement

catcher. Give the lawn mower model

number when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels,

check both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freety, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

-20 0 30 32 40 60 80

TEMPERA"[_RE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. -I]ghten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual.)

6. Reconnect spark plug wire to spark

plug.

Container

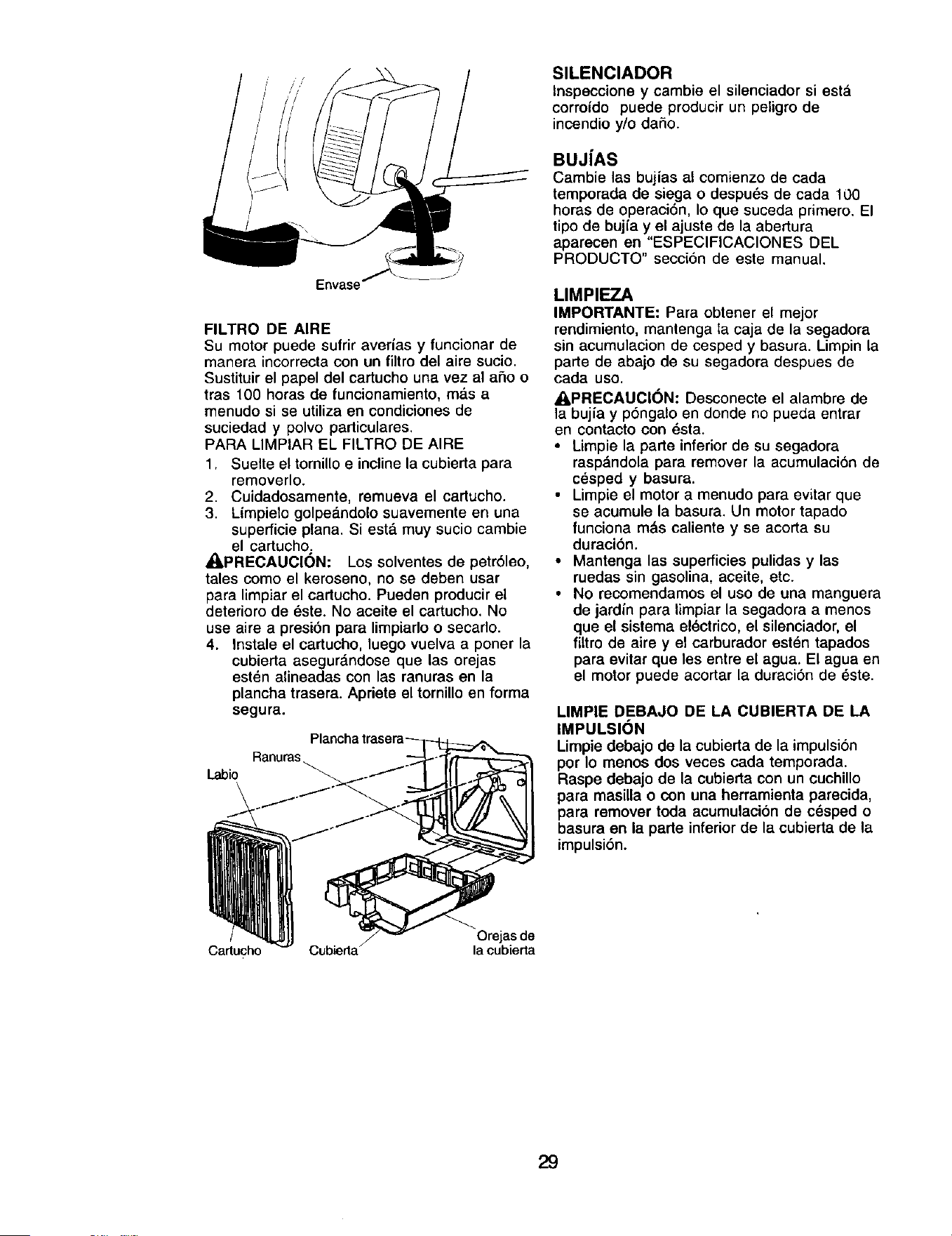

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

ACAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Lip

Cover

Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, which ever occurs

first. Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in the Maintenance section of this

manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

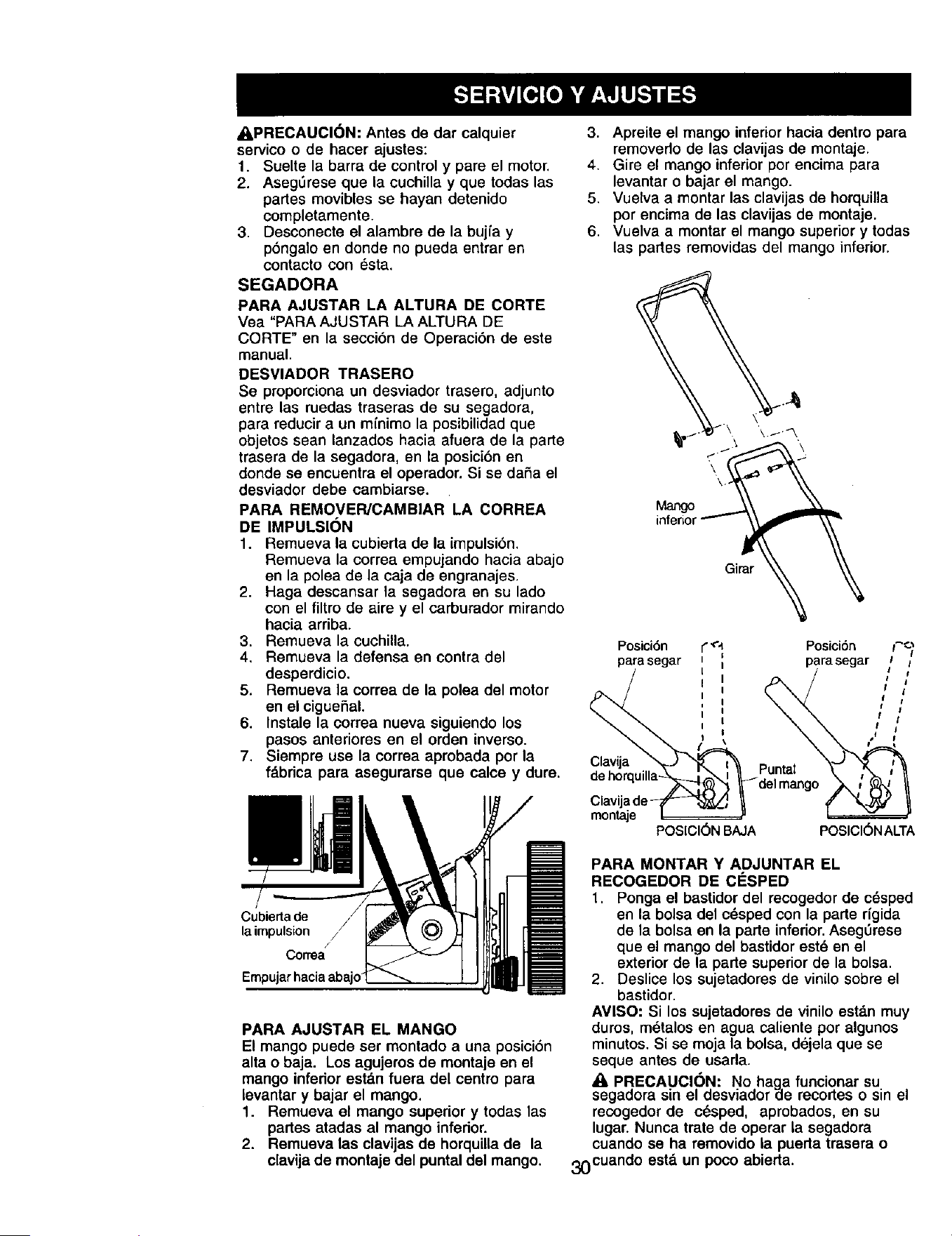

_CAUTION: Before performing any

service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST cu'n'ING HEIGHT

See '1"O ADJUST CUI-I-ING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE/REPLACE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

6. Install new belt by reversing above

steps.

7. Always use factory approved belt to

assure fit and long life.

Drive

cover Belt

Push

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Lower

handle

ROTATE

Mowing

position

Hairpin

Mounting -

LOW POSITION

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_I, CAUTION: Do not run your lawn mower

without clipping deflector or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear

14door removed or propped open.

Catcher

frame

handle

ENGINE

Frame

opening

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

Squeeze to fold

Operator I

control bar

Lower

FOLD

BACKWARD

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING CHART

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

TROUBLESHOOTINGCHART

PROBLEM CAUSE

Lossofpower 1. Rearoflawn mower

Poorcut-

uneven

Excessive

vibration

Starter rope

hard to pull

Loss of drive

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast:

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is

on when control bar is

released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Drive wheels not turning

with drive control engaged.

2. Belt not driving.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

CORRECTION

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Adjust or replace drive

control cable.

2. Put belt on pulleys or

replace belts if broken.

Grass catcher 1. Raise cutting height.

not filling (if so 2. Replace blade.

equipped) 3. Clean grass catcher.

Hard to push 1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

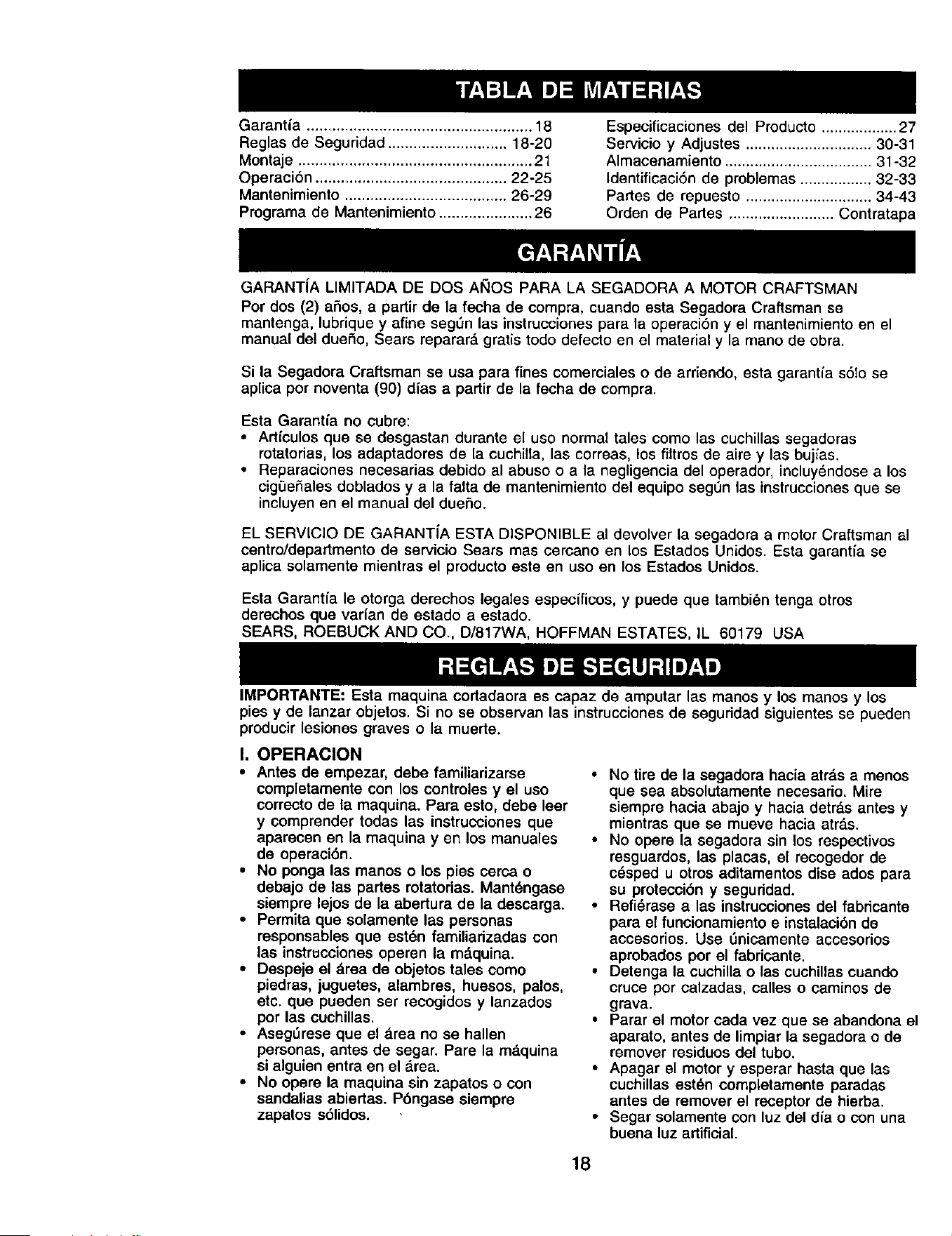

Garantia ..................................................... 18

Reglas de Seguridad ............................ 18-20

Montaje ....................................................... 21

Operacibn ............................................. 22-25

Mantenimiento ...................................... 26-29

Programa de Mantenimiento ...................... 26

Especificaciones del Producto .................. 27

Servicio y Adjustes .............................. 30-31

Almacenamiento ................................... 31-32

Identificaci6n de problemas ................. 32-33

Partes de repuesto .............................. 34-43

Orden de Partes ......................... Contratapa

GARANT{A LIMITADA DE DOS AltOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) aries, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine seg6n las instrucoiones para la operaci6n y el mantenimiento en el

manual del dueSo, Sears reparar& gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garant{a s6lo se

aplica pot noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Art(culos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatodas, los adaptadores de la cuchilla, las correas, los fittros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cig0eSales doblados y a la falta de mantenimiento del equipo seg6n las instrucciones que se

incluyen en el manual del due5o.

EL SERVIClO DE GARANTiA ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantia se

aplica solamente mientras el produoto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambi_n tenga otros

derechos que var(an de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden

producir lesiones graves o la muerte.

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est6n famUiarizadas con

las instrucciones operen la m_,quina.

• Despeje el &tea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• AsegSrese que el &rea no se hallen

personas, antes de segar. Pare la m&quina

si alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se mueve hacia atr_.s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabdcante

para el funcionamiento e instalaci6n de

accesorios. Use _nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

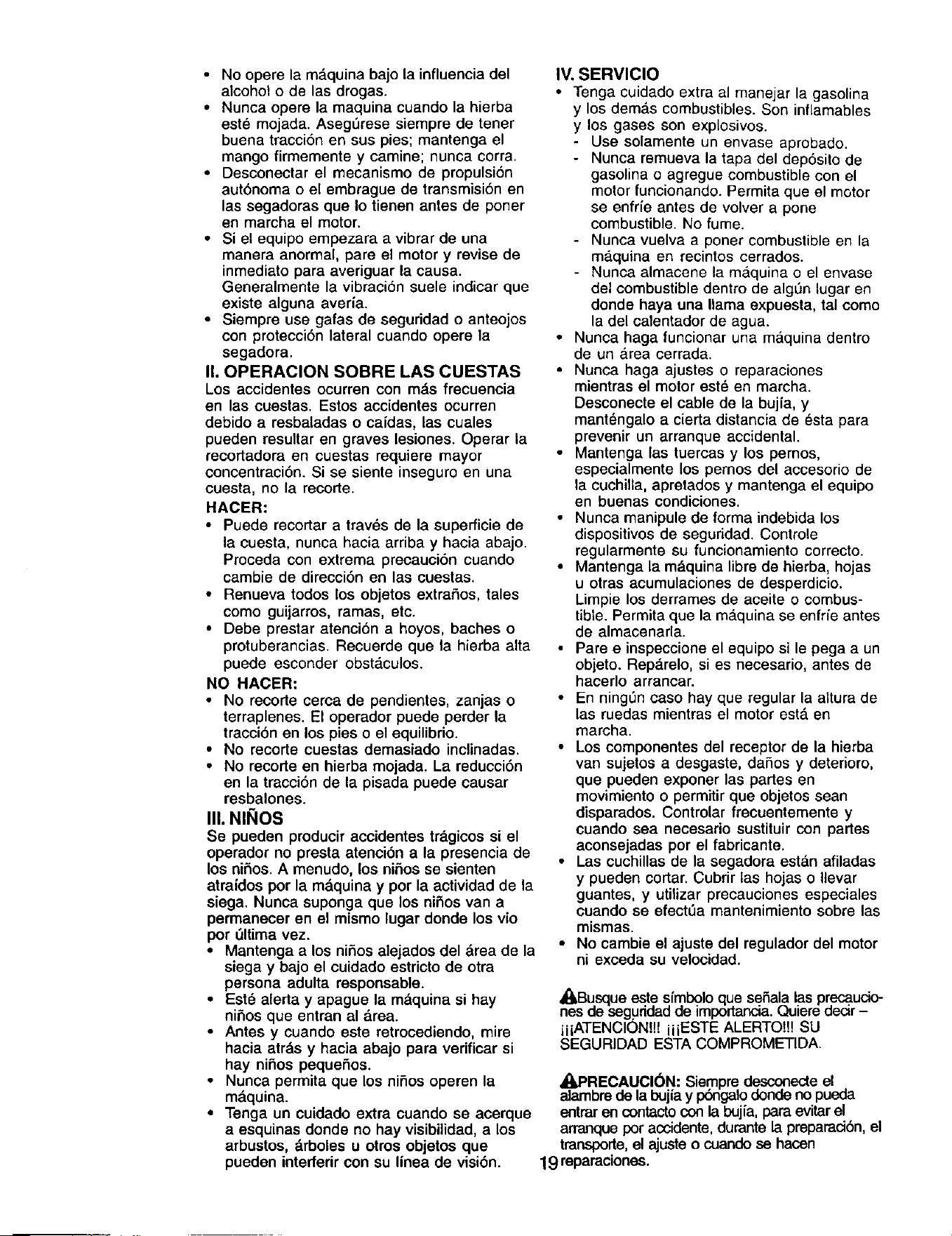

• No opere la m_quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegSrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsion

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna averia.

• Siempre use galas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

I1, OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con m&s frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o caidas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la supefficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extra_os, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_.culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

traccion en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

II1, NINOS

Se pueden producir accidentes tr_.gicos si el

operador no presta atenci6n a la presencia de

los nihos. A menudo, los niSos se sienten

atraidos pot la m&quina y por la actividad de la

siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por 51tima vez.

• Mantenga a los nihos alejados del &rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la m_quina si hay

niSos que entran al _.rea.

• Antes y cuando este retrocediendo, mire

hacia atr&s y hacia abajo para verificar si

hay nifios pequeSos.

• Nunca permita que los niSos operen la

m&quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que

pueden interferir con su linea de visi6n.

IV. SERVIClO

• Tenga cuidado extra al manejar la gasolina

y los dem&s combustibles. Son inflamables

y los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrfe antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

m&quina en recintos cerrados.

- Nunca almacene la m_.quina o el envase

del combustible dentro de alg_n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una m&quina dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujia, y

mant_ngalo a cierta distanoia de esta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pernos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la m&quina libre de hierba, hojas

u otras acumulaoiones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la m_.quina se enfrfe antes

de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• En ning0n caso hay que regular la altura de

las ruedas mientras el motor est,. en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

• Las cuchillas de la segadora est_n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectea mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

_Busque este simbolo que seSala las precaucio-

nes de seguridad de importancia.Quiere dedr -

iiiATENCI_)N!!! iiiESTE ALERTO!!! SU

SEGURIDAD ESTA COMPROMETIDA.

_PRECAUCI()N: Siempre desconecte el

alambm de la bujiay pbngalodonde no pueda

entrar en contacto con la bujfa, para evitarel

arranque por aceldente, durante la preparad6n, el

transporte,el ajusteo cuando se hacon

19 reparaciones.

_I_.DVERTENCIA: El tubo de escape del motor,

algunosde sus constituyentesy algunos

componentesdel vehiculocontienen o

desprendenproductosquimicosconocides en el

Estado de Californiacomo causa de cdncar y

defectosal nacimientou otrosdahos

reproductivos.

_i_,DVERTENCIA: Los bomes, terminales y

accesoriosrelativosde la bateda contienenplomo

o compuestosde plomo, prodectosquimicos

conocidesen el Estadode Californiacomo causa

de cdncer y defectosal nacimientou otros daSos

reproductivos.Lavar las manos despuds de

manipulados.

_k.PRECAUCI(_N" El silenciador y otras piezas

del motor Ilegan a ser extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas areas.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto

al cortacesped. Tambi6n est_.n disponibles en la mayoria de las tiendas de Sears yen los

centros de servicio. La mayoria de las tiendas Sears tambi_n pueden mandar a pedir partes de

repuesto para usted, si les proporciona el nemero del modelo de su segadora. Algunos de estos

aocesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

r .)

JUEGOS PARA LA ACOLCHADORA

_//! RECOREDOR

PARA

I_[ SEGADORAS

CON DESCARGA

LATERAL

ESTABIUZADORES

ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJiAS

ADAFI'ADORFS ACFrP_

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

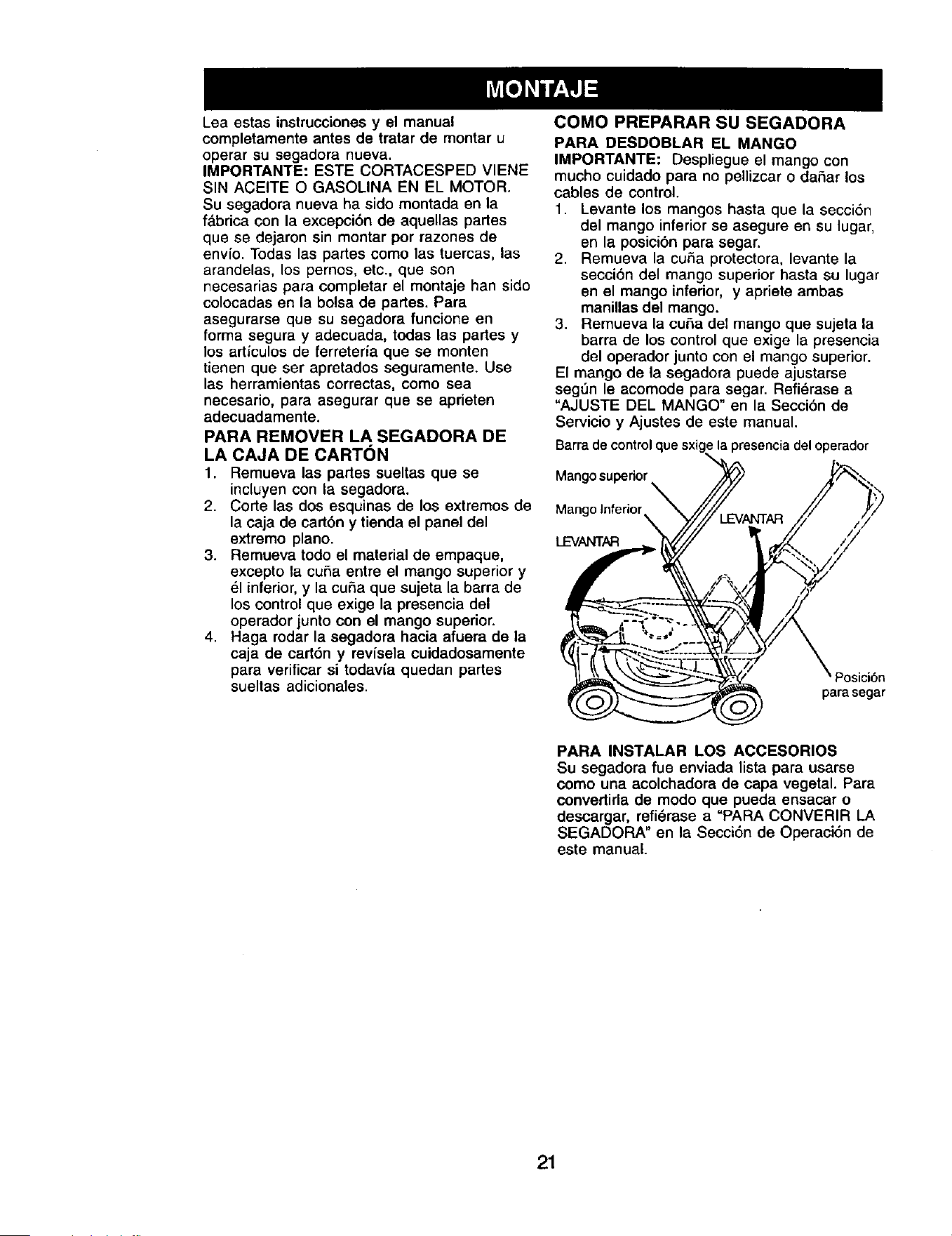

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: ESTE CORTACESPED VlENE

SIN ACEITE O GASOLINA EN EL MOTOR.

Su segadora nueva ha sido montada en la

f_brica con la excepci6n de aquellas partes

que se dejaron sin montar per razones de

env/o. Todas las partes como las tuercas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreteria que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, come sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cu_Saentre el mango superior y

61inferior, y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todav_a quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control,

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cu,Sa protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

maniUas del mango.

3. Rernueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg6n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barra de control c .=la presencia del operador

Mango superior

Mango Inferior

LEVANTAR

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de mode que pueda ensacar o

descargar, refi_rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos sfmbolos pueden apareser sobre su segadora o en la literatura proporcionada con

el producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR FL_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIOO APAGADO LACI(_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de controlque exige

la presencia de1operador

lpulsi6n

;able de control de zona del motor

Recogedordelcos

Tapadeldeposito._

de lagasolina __

Manilla del mango

Tapa del deposito de

aceite del motor con

vadlla indicadora de nivel

Cebador

Silenciador

Cubiertade

Tapon de la acolchadora

iMPORTANT: Este cortacesped viene

SIN ACEITE O GASOLINA en motor.

,justador de la rueda

(en cada rueda)

CUMPLE CON LOS REQUISlTOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, rotat0rias, Sears, cumplen

con los estdndares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor est,. funcionando.

Barra de control que exlge la prencia del

operador - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Su61tela para parar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

frio.

Cord6n arrancador - se usa para hacer

arrancar el motor.

Palanca de control de la impulsi6n - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Tapon de la acolchadora - situada en la

abertura de la descarga y debe ser quitada

cuando se convierte la operacci6n de

ensacado a descarga.

Control de aceleracl6n - se usa para hacer

arrancar el motor y le permite seleccionar las

velocidades del motor ya sea RAPIDO o

_LENTA.

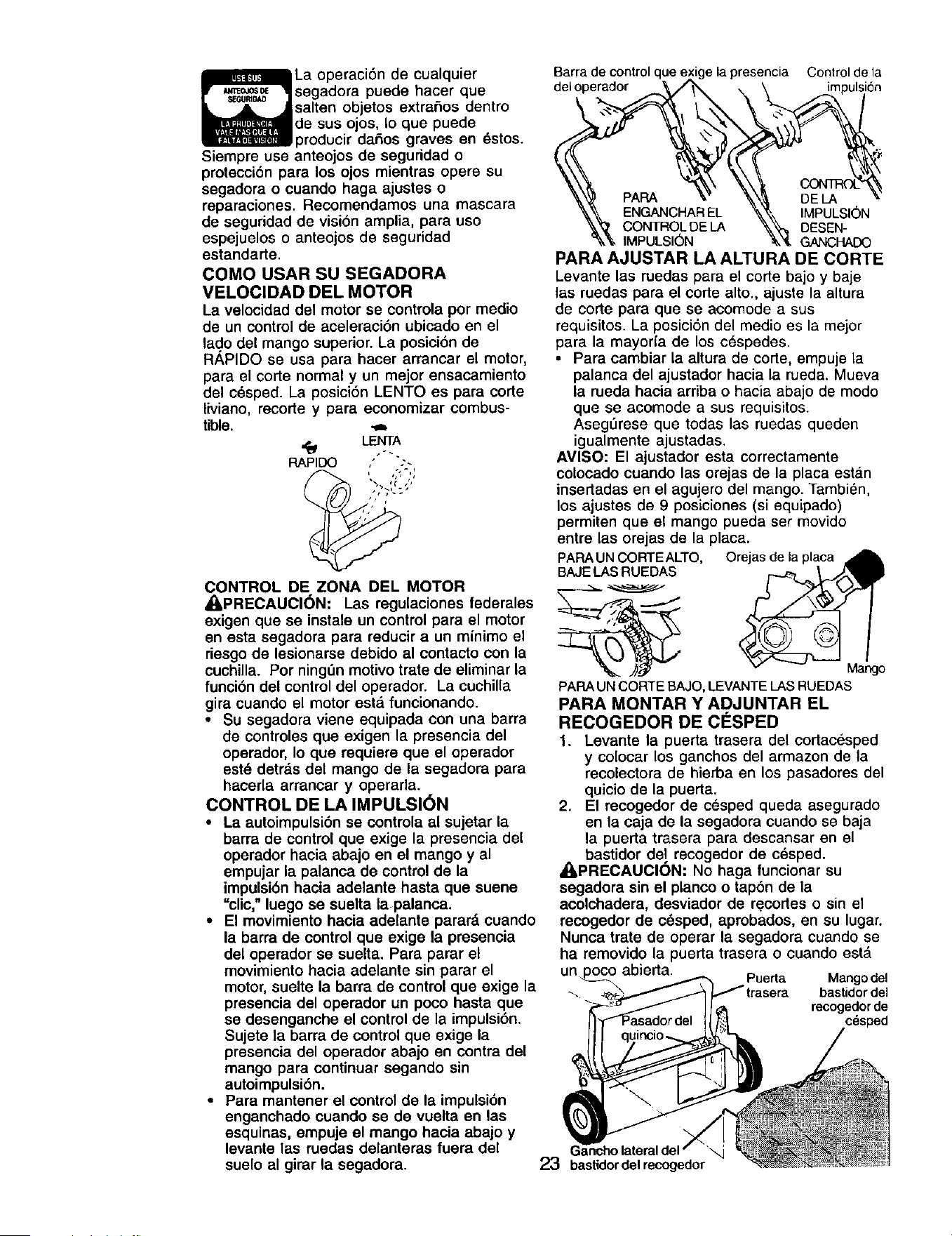

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrahos dentro

de sus ojos, Io que puede

producir dahos graves en estos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos una mascara

de seguridad de vision amplia, para uso

espejuelos o anteojos de seguridad

estandarte.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motor se controla por medio

de un control de aceleraci6n ubicado en el

lad.odel mango superior. La posici6n de

RAPIDO se usa para hacer arrancar el motor,

para el corte normal y un mejor ensacamiento

del c_sped. La posici6n LENTO es para corte

liviano, recorte y para economizar combus-

tible. •,=

,_ LENTA

RAPIDO '" ;-

,?';L-.'

CONTROL DE ZONA DEL MOTOR

,_PRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un m{nimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning6n motivo trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor estd funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detr&s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autoimpulsi6n se controla al sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

=clic," luego se suelta la palanca.

• El movimiento hacia adelante parard cuando

la barra de control que exige la presencia

del operador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

presencia del operador un poco hasta que

se desenganche el control de la impulsi6n.

Sujete la barra de control que exige la

presencia del operador abajo en contra del

mango para continuar segando sin

autoimpulsi6n.

• Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del

suelo al girar la segadora.

Barra de controlque exige lapresencia Controlde la

deloperador _ _ \ impulsi6n

%._\ ENGANCHAREL x IMPULSION

"_'_ CONTROLDELA _ DESEN-

_% IMPULSI6N _,'_ GANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de code para que se acomode a sus

requisitos. La posici6n del medio es la mejor

para la mayor{a de los c6spedes.

• Para cambiar la altura de code, empuje [a

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

Aseg0rese que todas las ruedas queden

igualmente ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est&n

insertadas en el agujero del mango. Tambi6n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

PARAUNCORTEALTO, Orejas de la placa

BAJEt.ASRUEDAS

_ Mango

PAPA UN CORTE BAJO, LEVANTE LAS RUEDAS

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE ClaSPED

1. Levante la puerta trasera del cortac_sped

y co[ocar los ganchos del armazon de la

recolectora de hierba en los pasadores del

quicio de la puerta.

2. El recogedor de c6sped queda asegurado

en la caja de la segadora cuando se baja

la puerta trasera para descansar en el

bastidor del recogedor de cesped.

_PRECAUCI(_N: No haga funcionar su

segadora sin el planco o tap6n de la

acolchadera, desviador de recortes o sin el

recogedor de c6sped, aprobados, en su lugar.

Nunca trate de operar la segadora cuando se

ha removido la puerta trasera o cuando est,.

un poco abierta. Puerta Mangodel

bastidor del

recogedorde

23 bastidor del recogedor

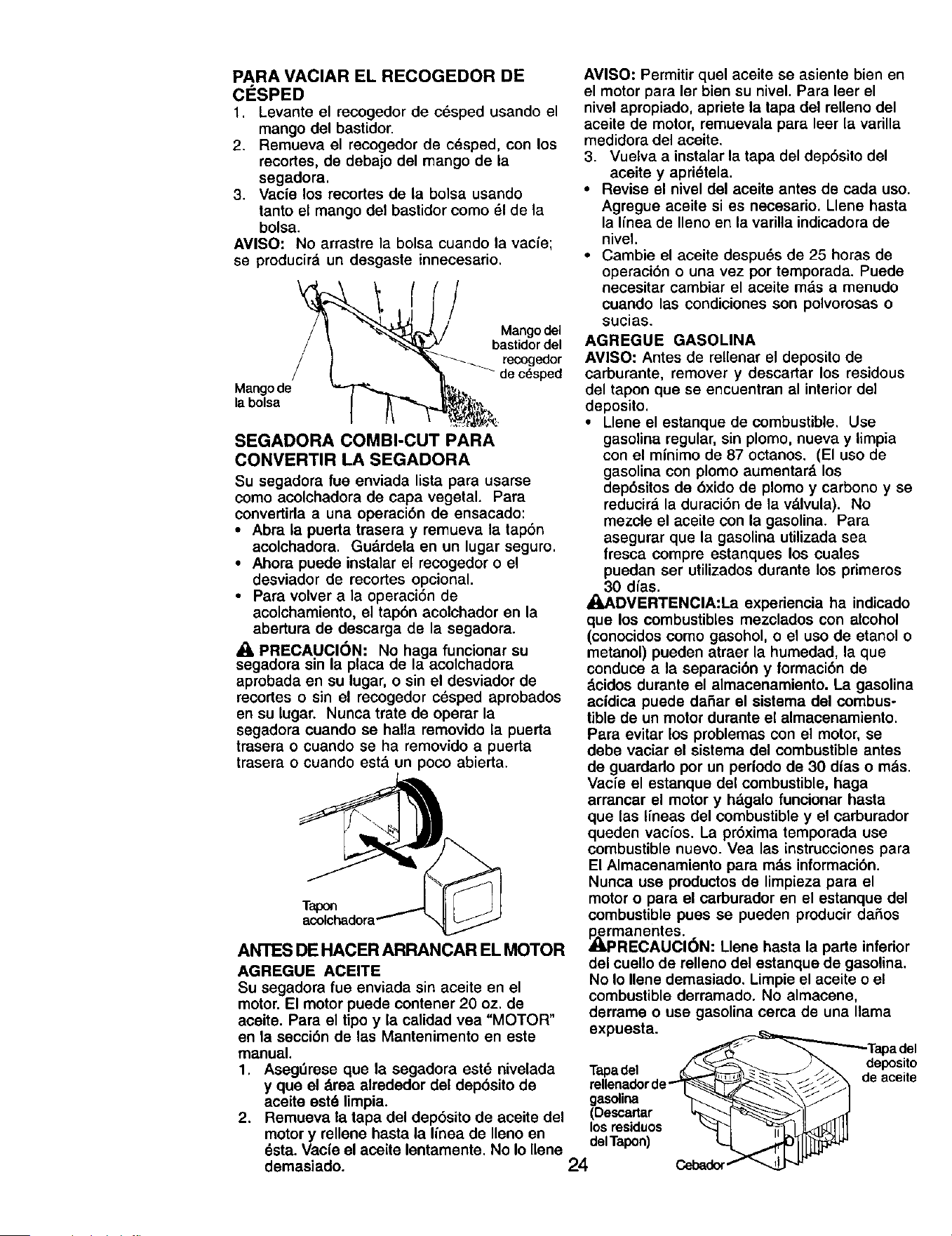

PARA VAClAR EL RECOGEDOR DE

CF:SPED

1, Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recedes, de debajo del mango de ia

segadora,

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidor come _1de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacie;

se producir& un desgaste innecesario,

Mangodel

bastidordel

Mango de

la bolsa

SEGADORA COMBI-CUT PARA

CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

come acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado:

• Abra la puerta trasera y remueva la tap6n

acolchadora. Gudrdela en un lugar seguro,

• Ahora puede instalar el recogedor o el

desviador de recortes opcional,

• Para volver a la operaci6n de

acolchamiento, el tap6n acolchador en la

abertura de descarga de la segadora.

_k PRECAUCION: No haga funcionar su

segadora sin _a p_acaoe la acolchaeora

aprobada en su lugar, o sin el desviador de

recedes o sin el recogedor c6sped aprobados

en su lugar. Nunca trate de operar la

segadora cuando se halla removido la puerta

trasera o cuando se ha removido a puerta

trasera o cuando est,. un poco abierta.

Tapon

ANTES DE HACER ARRANCAR EL MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor, El motor puede contener 20 oz, de

aceite. Para el tipo y la calidad vea "MOTOR"

en la secci6n de las Mantenimento en este

manual.

1. Aseg_reee que la segadora estd nivelada

y que el drea alrededor del dep6sito de

aceite estd limpia.

2. Remueva la tapa del dep6sito de aceite del

motor y rellene hasta la linea de Ileno en

dsta. Vaofe el aceite lentamente. No Io Iiene

demasiado.

AVISO: Permitir quel aceite se asiente bien en

el motor para ler bien su nivel. Para leer el

nivel apropiado, apriete la tapa del relleno del

aceite de motor, remuevala para leer la varilla

medidora del aceite.

3. Vuelva a instalar la tapa del dep6sito del

aceite y apri_tela.

• Revise el nivel del aceite antes de cada use.

Agregue aceite si es necesario. Llene hasta

la linea de Ileno en la varilla indicadora de

nivel.

• Cambie el aceite despuds de 25 horas de

operaci6n o una vez per temporada. Puede

necesitar cambiar el aceite mds a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

AVISO: Antes de rellenar el deposito de

carburante, remover y descartar los residous

del tapon que se encuentran al interior del

deposito.

• Llene el estanque de combustible. Use

gasolina regular, sin plomo, nueva y limpia

con el minimo de 87 octanes. (El use de

gasolina con plomo aumentar_, los

dep6sitos de 6xido de plomo y carbono y se

reducir_, la duraci6n de la vdlvula). No

mezcle el aceite con la gasolina. Para

asegurar que la gasolina utilizada sea

fresca compre estanques los cuales

puedan ser utilizados durante los primeros

30 dias.

_,&.DMERTENCIA:La experiencia ha indicado

que los combustibles mezclados con alcohol

(conocidos come gasohol, o el use de etanol o

metanol) pueden atraer la humedad, la que

conduce a la separaci6n y formaci6n de

_.cidos durante el almacenamiento. La gasolina

aeidica puede daSar el sistema del combus-

tible de un motor durante el almacenamiento.

Para evitar los problemas con el motor, se

debe vaciar el sistema del combustible antes

de guardarlo per un periodo de 30 dias o mds.

Vacie el estanque del combustible, haga

arrancar el motor y hdgalo funcionar hasta

que las lineas del combustible y el carburador

queden vacios. La pr6xima temporada use

combustible nuevo. Vea las instrucciones para

El Almacenamiento para rods informaci6n.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir daSos

,_rmanentes.

PRECAUCI(_N: Llene hasta la parte infedor

del cuello de relleno del estanque de gasolina.

No Io Ilene demasiado. Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta. J _'>-'_--------_Tapa del

Tapade, _ __ ddeeaP_ceS',leO

rellenadorde_ _\_j_'j_ L

ga ir

24 delTap°n) Cebador_

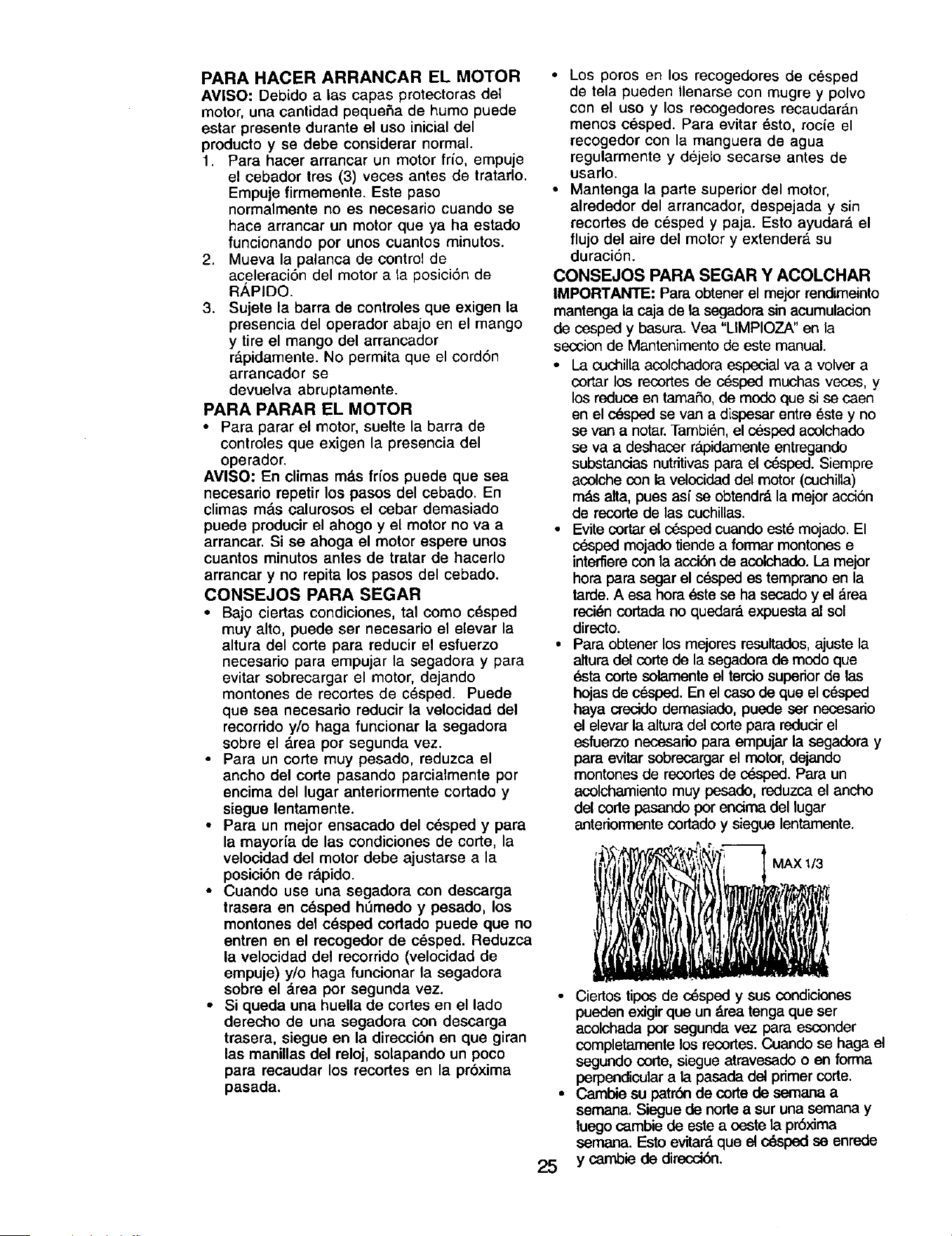

PARAHACERARRANCAR EL MOTOR

AVISO:Debidoalas capesprotectorasdet

motor,unacantidadpequefiade homopuede

estarpresente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar on motor fdo, ernpuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcianando por unos cuantos minutos.

2. Mueva la palanca de control de

aceleraci6n del motor a la posici6n de

Ri_PIDO.

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r&pidamente. No permita que el cord6n

arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas mas frios puede que sea

necesario repetir los pasos del cebado. En

climas m&s calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de c6sped. Puede

que sea necesario reducir la velocidad del

recorrido y/o haga funcionar la segadora

sobre el &rea pot segunda vez.

• Para un corte muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Para un mejor ensacado del c_sped y para

la mayoria de las condiciones de corte, la

velocidad del motor debe ajustarse a la

posici6n de r&pido.

• Cuando use una segadora con descarga

trasera en c6sped h6medo y pesado, los

montones del c6sped cortado puede que no

entrenen el recogedor de c6sped. Reduzca

la velocidad del recorrido (velocidad de

empuje) y/o haga funcionar la segadora

sobre el _.rea por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la prbxima

pasada.

• Los poros en los recogedores de cesped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudara.n

menos cesped. Para evitar _sto, rocie el

recogedor con la manguera de agua

regularmente y dejelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de cesped y paja. Esto ayudara, el

flujo del aire del motor y extender_ su

duracion.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor rendimeinto

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Vea "LIMPIOZA" en la

secoion de Mantenimento de este manual.

• La cuchilla acolchadora especial va a volver a

cortar los recortes de cesped muchas veces, y

los reduce an tamafio, de mock)que si se caen

en el c6sped se van a dispesar entre _ste y no

se van a notar. Tambi_n, el cesped acolchado

se va a deshacer r_q:_idamenteentregando

substanoias nutritivas para el o_sped. Siempre

acolche con la velocidad del motor (cuchilla)

mds alta, pues asi se obtendrd la mejor acdOn

de recorte de las cuchUlas.

• Evite cortar el c_sped cuando est6 mojado. El

cesped mojado tiende a formar montones e

intediere con la acci6n de acolchado. La mejor

hora para segar el c_sped es temprano en la

tarde. A esa hora _ste se ha secado y el drea

reci_n cortada no quedara expuesta al sol

directo.

• Para obtener los mejores resultados, ajuste la

altura del corte de la segadora de modo que

Ostacorte solamente el tercio superior de las

hojas de c__,sped.En el caso de que el c6sped

haya crecide demasiado, puede ser necesario

el elevar la altura del corte para reducir el

esfuerzo necesario para empujar la segadera y

para evitar sobrecargar el motor, dejando

montones de recortes de c_._ped.Para un

acolchamianto muy pesade, reduzca el ancho

del code pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAXI_

• Ciertos tipos de c6sped y sus condiciones

pueden exigir que un drea tenga que ser

acolchada pot segunda vez para esconder

completamente los re(odes. Cuande se haga el

segundo code, siegue atravesado o en forrna

perpendicular a la pasada dal primer corte.

• Cambie su patr6n de code de semana a

semana. Siegue de node a sur una semana y

luegocambie de este a oeste la prbxima

semana. Esto evitard que el c6sped se enrede

y cambie de direcoi6n.

LLENE LAS FECHAS A MEDIDA j___F"

ou.COM ..u

/ o,,,RV.C.O

Revisar si hay sujetadores sueltos _ V #

IJmpiar/inspecoionar el recogedor de

SE cdsped (si viene equipad°) tf t_ Vt_

Limpiar la segadora

G Limpiar debajo de la cubierta de la trans-

misibn (segadoras con poder propulsor) _/

o•

Revisar las correas y las poleas impel- I_

sadas (se_adoras con poder propulsor)

Revisar o/afilar/cambiar la cuchilla If 3

Tabla de lubricaci6n V / I_

Limpiar la baten'a/recargar

(segadoras con arranque el6ctdco) if 1_4

Revisar el nivel del aceite

Cambiar el aceite del motor

Umpiar el filtro de aire

Inspeccionar el sitenciador

Limpiar o/cambiar la bujia

Cambiar el cartucho de papel del filtro

de aire

1_1.2

1 - Cambiar rn&s a menudo cuando se opere bajo carga pesada o en arnbientes con altas temperaturas.

2 - Dar servicio m_ts a menudo cuando se opere en Corld[c_orle$sucia$ o polvorosas.

3 - Cambie las cuchi,as m&s a menudo cuando siegue en terreno arenoso.

4 - Cargar pot 48 hocas al fin de la lernporada.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

artfculos que ban estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garantia, el operador tiene que

mantener la segadora seg_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser

revisados por Io menos un vez por cada

temporada.

• Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estd desgastada. Una bujfa

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure rods.

• Siga el programa de mantenimiento en este

manual,

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACl6N

Mantenga la unidad bien lubricada (vea la

"TABLA DE LUBRICACION").

TABLA DE LU BRICACION

Ajustador

de la rueda

Aceite

del motor

• (_) Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

_) Rocle el lubrlcante

(_) Vea "MOTOR" en la secclon de Mantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPECIFICACIONES DEL PRODUCTO

NOMERO DE SERIE:

FECHA DE COMPRA:

CAPACIDAD Y TIPO DE GASOLINA: 1.6 CUARTOS (REGULAR SIN PLOMO)

TIPO DE ACEITE (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

CAPACIDAD DE ACEITE: 20 ONZAS

BUJiA (ABERTURA: .030") CHAMPION RJ19LM o J19JM

TORSIQN DEL PERNO DE LA CUCHILLA: 35-40 FT. LBS.

El n_mero del nodelo y el de serie se encuentran en la calcomania adjunta ala parte trasera

de la caja de la segadora. Debe registrar tanto el n6mero de serie come la feche de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasoline, aceite o

substancias qu{micas para control de

insectos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

Asegerese que el filtro de aire y que el

carburador queden mirando haeia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla gir_ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los argculos de

ferreteda adjuntadores (el pemo, la

arandela de seguridad y la arandela

endurecida).

AVISO" Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchiUa. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si est& da5ado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. AsegOrese que la

ranura del adaptador y que el chavetero

del cigueSal est_n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la

cuchUlacon las salientes elevadas en el

adaptador.

3. Asegl_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el ciguefial.

5. Use un bloque de madera entre ia cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir_ndolo en el sentido en

que giran tas manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, aseg6rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no esta

balanceada va a producir eventualmente da5o

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

•Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clave. Si la

cuchilla est,. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

_sta quede balanceada.

/ ciguenal

RanuF

Cuchilla

Pemo Arandela

de la endurecida

27cuchilla Borde de salida Adaptador de la cucNIla

RECOGEDOR DE CESPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c6sped a menudo

para verificar si est_ da_ado o detedorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. D6 el n6mero del modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c6sped, etc. en el

_.rea de las ruedas de impulsi6n y tienen que

limpiarse para liberadas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra el

polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AMISO" Si despu6s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o

con un otro centro de servico cualificado.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el &rea alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

• La caja de engranajes se Ilena con

lubricante hasta el nivel adecuado en la

f&brica. La _nica vez que el lubdcante

necesita atenci6n es cuando se le ha

prestado servicio a la caja de engranajes.

• Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte

No. 750369. No use substitutos.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE segL_n su temperatura de

operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima fr{o, estos aceites de

multiviscosidad van ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32 ° F. Revise el nivel del aceite del

motor mds a menudo, para evitar un posible

da5o en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del cdrter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura carla vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor hasta que el

tanque est_ vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con dsta.

2, Remueva la tapa del depbsito del aceite;

d_jela a un lado en una superficie limpia,

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor,

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secoi6n de

Operaci6n de este manual,)

6. Vuelva a conectar el alambre de la bujia a

6sta,

FILTRO DE AIRE

Su motor puede sufrir avedas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al a_o o

tras 100 horas de funcionamiento, m_.s a

menudo si se utiliza en condiciones de

suciedad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpieto golpeandolo suavemente en una

superficie plana. Si est_ muy sucio cambie

el cartucho.

_PRECAUCI()N: Los solventes de petrbleo,

tales como el keroseno, no se deben usar

para limpiar el cartucho. Pueden producir el

deterioro de _ste. No aceite el cartucho. No

use aire a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegur_.ndose que las orejas

est_n alineadas con las ranuras en la

plancha trasera. Apriete el tornillo en forma

segura.

Ranuras

Labio

SILENCIADOR

Inspeccione y cambie el silenciador siesta

corroido puede producir un peligro de

incendio y/o da_o.

BUJfAS

Cambie las bujlas al comienzo de cada

temporada de siega o despu6s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujfa y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parte de abajo de su segadora despues de

cada uso.

_PRECAUCI(_N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar

en contacto con 6sta.

• Limpie la parte inferior de su segadora

raspdndola para remover la acumulaci6n de

c6sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado

funciona m&s caliente y se acorta su

duraci6n.

• Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema el6ctrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsibn

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

pare remover toda acumulacibn de c_sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

Orejas de

Cartucho Cub_erta la cubierta

_kPRECAUCI(_N: Antes de dar calquier

service o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg6rese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un mfnimo la posibilidad que

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se daSa el

desviador debe cambiarse.

PARA REMOVERJCAMBIAR LA CORNEA

DE IMPULSION

1. Remueva la cubierta de la impulsi6n.

Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

2. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el cigueSal.

6. Instale la correa nueva siguiendo los

pasos anteriores en el orden inverso.

7. Siempre use la correa aprobada por la

fdbdca para asegurarse que calce y dure.

Cubierta de

laimpulsion

Correa

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estdn fuera del centre para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

ciavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerio de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla

por encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Mango

Gimr

Posici6n

para segar

Clavija

montaje

POSICI(_N BAJA

Posici6n i_

parasegar t

f I

! I

t t

r Sf _

POSICI6NALTA

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE ClaSPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del crisped con la parte rfgida

de la bolsa en la parte inferior. Aseg6rese

que el mango del bastidor est6 en el

exterior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estdn muy

duros, metalos en agua caliente per algunos

minutes. Si se moja la bolsa, dejela que se

seque antes de usarla.

_k PR.ECAUCI(_N: No haga funcionar su .

segaeora sin el desviaoor ee recortes o sin el

recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

30cuando estd un poco abierta.

o=_=_ I i

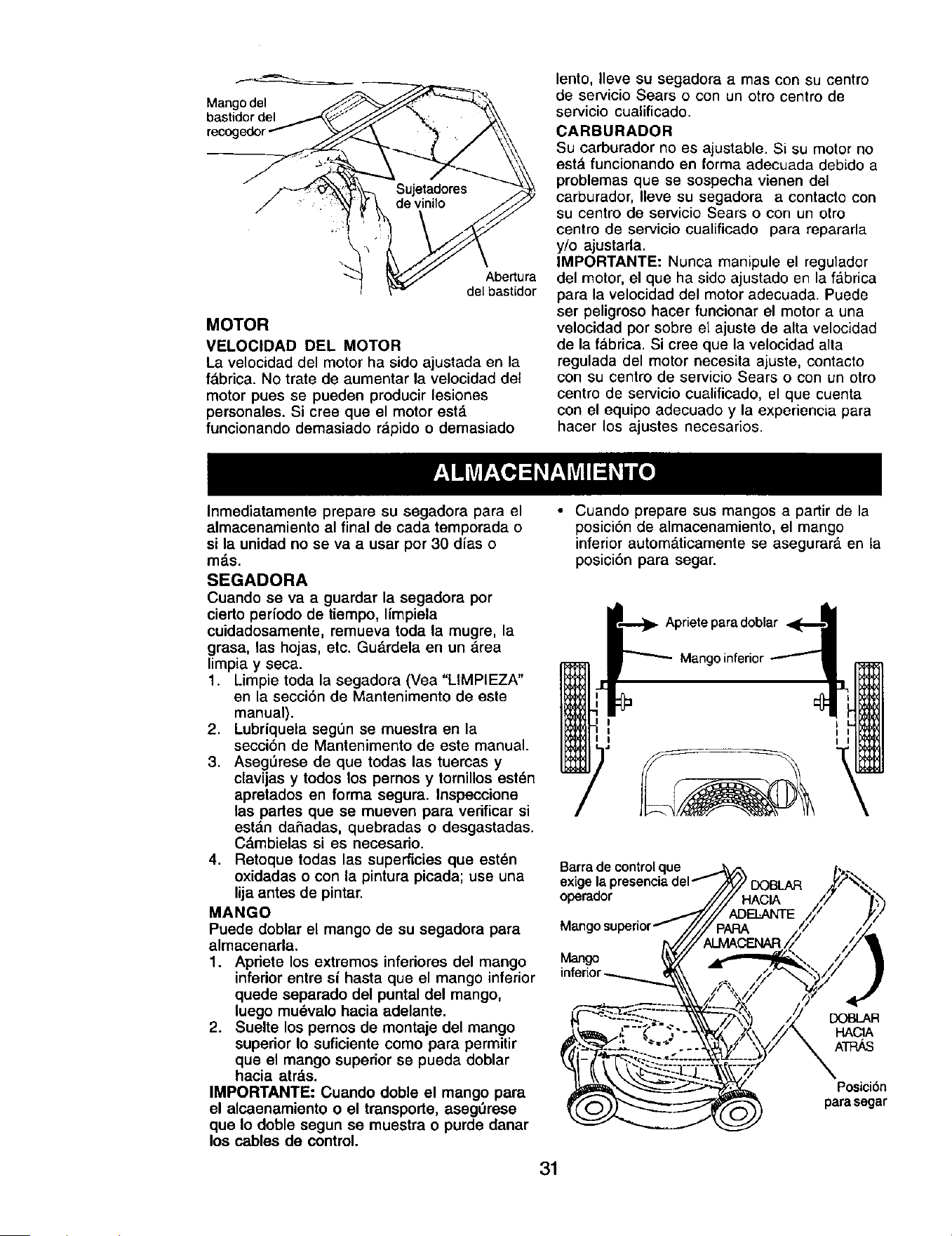

Mangodel

bastidordel

recogedor

Abertura

del bastLdor

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor est_

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora a mas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

est_ funcionando en forma adecuada debido a

problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centro de servicio Sears o con un otro

centre de servicio cualificado para repararla

y/o ajustada.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fdbrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, contacto

con su centre de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experieneia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dlas o

m_.s.

SEGADORA

Cuando se va a guardar la segadora por

cierto pedodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu_,rdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela seg6n se muestra en la

secci6n de Mantenimento de este manual.

3, Asegt_rese de que todas las tuercas y

clavijas y todes los pernos y tornillos est6n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

estdn daSadas, quebradas o desgastadas.

Cdmbielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenarla.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego mudvalo haoia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atrds.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el transporte, asegOrese

que Io doble segun se muestra o purde danar

los cables de control.

• Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferior automaticamente se asegurard en la

posici6n para segar.

Apnete para doblar

Mango inferio

Barra de controlque

operador

'_DOBLAR

Mango

DOBLAR

HAClA

ArRAs

Posici6n

para segar

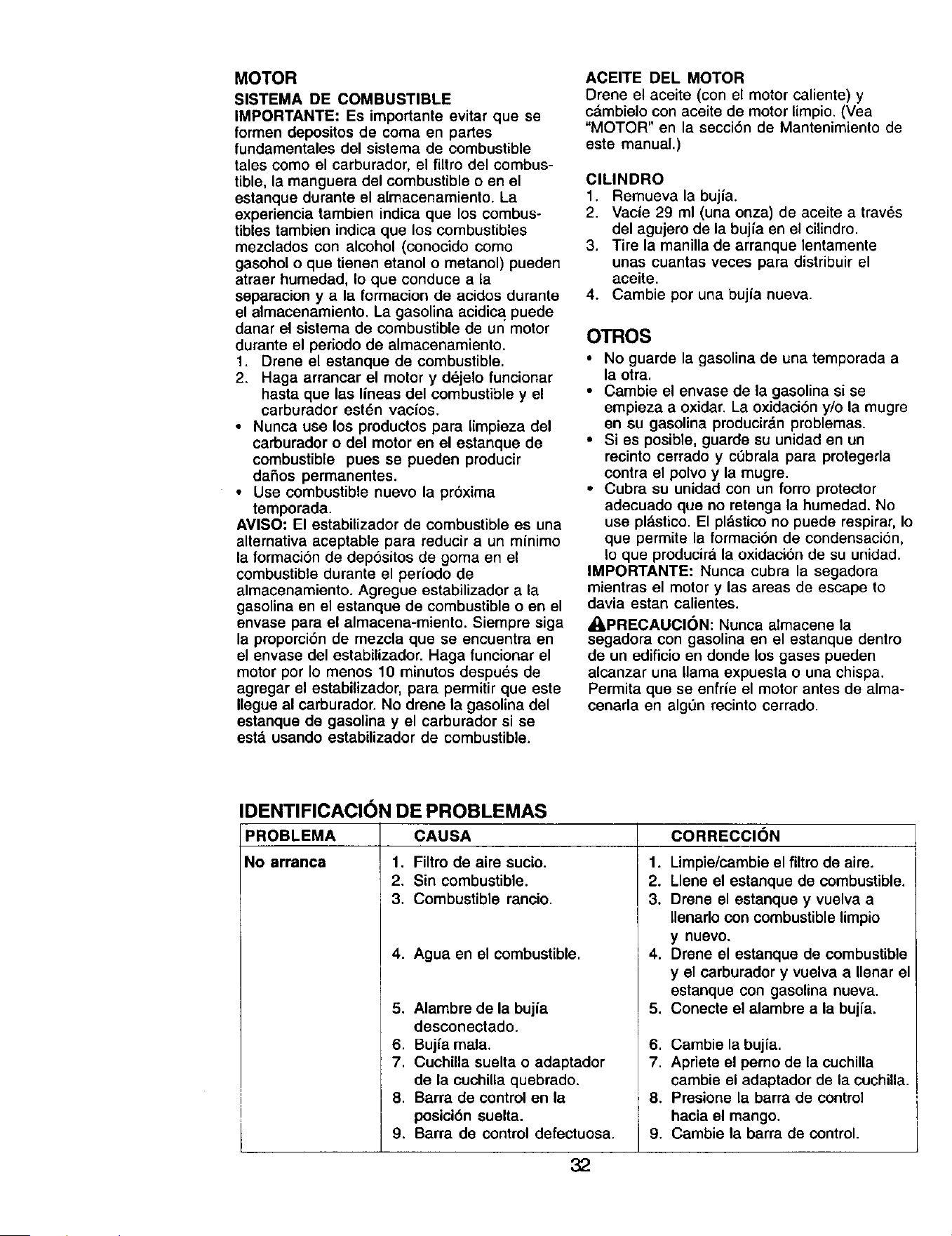

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistema de combustible

tales como el earburador, el filtro del combus-

tible, la manguera del combustible o en el

estanque durante el almacenamiento. La

experiencia tambien indica que los combus-

tibles tambien indica que los combustibles

mezclados con alcohol (conocido como

gasohol o que tienen etanol o metanol) pueden

atraer humedad, Io que conduce a la

separation y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las lineas del combustible y el

carburador est_n vacios.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

dafios permanentes.

• Use combustible nuevo la pr6xima

temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaciOn de dep6sitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despu6s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drone la gasolina del

estanque de gasolina y el carburador si se

est,. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drone el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de Mantenimiento de

este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie 29 ml (una onza) de aceite a traves

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie pot una bujia nueva.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cebrala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl&stico. El pldstico no puede respirar, Io

que permite la formacibn de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

_kPRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfde el motor antes de alma-

cenarla en alg_n recinto cerrado.

IDENTIFICACION DE PROBLEMAS

PROBLEMA

No arranca

CAUSA CORRECCION

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia

desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

' 8.

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drone el estanque y vuelva a

Ilenado con combustible limpio

y nuevo.

4. Drone el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

Conecte el alambre a la bujia.

Cambie la bujia.

Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

Presione la barra de control

hacia el mango.

Cambie la barra de control.

IDENTIFICACION DE PROBLEMAS

PROBLEMA

Falta de fuerza

Mal corte-

disparejo

Vibracien

excesiva

Corden

arrancador

dificil de tirar

Pdrdlda de

impulsien

Recogedor de

c_sped no se

Ilena (sl viene

equipado)

Dificil de

empujar

CAUSA CORRECCION

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulacien de c_sped, hojas

o basura debajo de la segadora.

5. Demasiado aceite en el motor.

6. Velocidad de recorrido

demasiado rdpida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulacien de c_sped, hojas

o basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del motor

estd aplicado cuando se suelta

la barra de control.

2. CigueSal del motor doblado.

3. Adaptador de cuchilla quebrado,

4. La cuchilla se arrastra en

el c_sped.

1. Ruedas impulsoras no giran

cuandoel control de impulsien

estd enganchado.

2. La correa no estd impulsando.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilacien de

aire.

1. El cdsped estd demasiado

alto o la altura de la rueda

demasiado baja.

2. Parte trasera de la caja/cuchilla

de la segadora arrastrandose

en el cesped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posicien de la altura del mango

no adecuada para usted.

• Ajuste a la posicien de "Code

mds alto."

2. Ajuste a la posicien de "Code

mds alto."

3. Limpie/cambie el filtro de aire•

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m_.s lenta.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parte inferior de la

caja de la segadora.

i 1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Pengase en contacto con eu

centro de servicio Sears o con un

otro centro de servicio cualificado.

1. Presione la barra de control hacia

el mango superior antes de tirar el

corden arrancador.

2. Pengase en contacto con su

centro de servicio Sears o con un

otro centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Ajuste o cambie el cable de

control deimpulsien, siest& roto.

2. Ponga las correas en las poleas o

cdmbielas si est_.n rotas.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c8sped.

1. Eleve la altura de code.

Eleve la parle trasera de la caja

de la segadora (1) un lugar

rods alto.

Vacie el recogedor de cesped

Ajuste la altura del mango de

modo que la acomode.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377152

10 14

16 12

,'4

20 37

_23

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377152

KEY PART

NO. NO.

1 166860X479

2 130861

4 150425

5 66426

6 136376

8 146771

9 170947

10 128415

11 150050

12 STD512505

13 151440

14 156374X479

15 700365X479

16 133190X479

17 140661X479

18 63601

20 140540

22 84596

23 87677

25 83923

27 151138

28 142748

29 61651

30 750913X004

31 161961

32 170136X004

34 146630

35 700325X007

37 150078

39 173571X479

40 173572)(479

41 150406

44 172835

46 851514

47 141114

48 851074

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

UpperHandle 49

Engine Zone ControlCable 50

Mulcher Plug 51

Wire Tie 52

Handle Knob 55

Control Bar 56

Rear Door Kit (Includes Springs) 57

Pop Rivet 58

Self Tapping Screw #10-24 x 5/8 59

Hex Tapping Screw w/Sems 1/4-20 x 1/2 61

Hubcap 62

Back Plate 64

Side Baffle

Discharge Baffle 65

Rear Baffle 66

Keps Locknut 1/4-20 67

Rear Skirt 68

Engine Pulley - -

Hi-Pro Key #505 69

Hex Flange Nut 70

Wheel 71

Shoulder Bolt 3/8-16 x 1 72

BellevilleWasher 73

Axle Arm Assembly 74

Selector Knob 75

Selector Spring 76

Spacer - -

Wheel Adjusting Bracket

Thread Cutting Screw w/Sems 5/16-18 x 3/4

Handle Bracket Assembly (Left)

Handle Bracket Assembfy (Right)

Hex Head Thread RollingScrew 3/8-16 x 1-1/8

Lawn Mower Housing (Incl. Key #14, 15, 51 &

Blade Adapter

Blade22"

Hardened Washer

850263

851084

170031

85463

751592

88652

51793

Helical Washer 3/8-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

Front Baffle Kit

Danger Decal

Locknut 3/8-16

Hinge Screw 1/4-20 x 1-1/4

Hairpin Cotter

151590X479 LowerHandle

131959 Handle Bolt

132001 RopeGuide

134612 Debris Shield

- - - Engine, Briggs & Stratton, Model Number

12H802-2640-B1 (See Breakdown)

74760612 Bolt

751592 Nut

88348 Washer

57143 Wave Washer

161058 Warning Decal (Not Shown)

17600406 Screw

170938 Spring LH

170939 Spring RH

165912 Bolt

700417 Throttle

144929 Screw

111190X Cbrnp

83816 Screw

181357 Owner's Manual (English/Spanish)

Available accessories not included with lawn mower:

71 33623 Gas Can ( 2.5 Gallon)

71 33500 FuelStabilizer

71 33000 SAE 30W Oil (20 oz.)

917 33313 Clipping Deflector (Available in Service Dept. only)

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377152

/ ,8

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.377152

KEY

NO.

PART

NO.

145755

751152

158755

146527

15O495

150182

145212

180775

12000058

137054

180504

88118

57725

701037

143603

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

ControlCable Assembly 28 154990 Ddve Cover

Locknut #10-24 31 132010 Hex Flange Nut

Pan Head Machine Screw 1/4 x 2.12 32 137052 Drive Pulley

V-Belt 35 151521 Wheel Adjuster Assembly (Left)

Spdng Retainer 36 702511 Gear Case Assembly Kit

Hubcap 37 137090 Sphng

Flanged Nut 38 63601 Locknut

Wheel & Tire Assembly 40 75192 Spdng

E-Ring 41 151520 Wheel Adjuster Assembly (Right)

Pinion 54 169932 Grassbag Assembly

Dust Cover 55 86012 Driveshaft Cover

Felt Washer 57 169931 Frame

Washer 1/2 x 1-1/2 x .134

Selector Knob NOTE: All component dimensions given in U.S. inches.

Pan Head Tapping Screw #10-24 1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.377152

GEAR CASE ASSEMBLY- PART NUMBER 702511

KEY PART

NO. NO. DESCRIPTION

1 17490416 Tapping Screw 1/4-20 x 1-1/4

2 137055X004 Engagement Bracket

3 137053 Shifter

4 57072 Seal

6 48373 Gear Case Halves Kit

(Includes Key Numbers 4 and 7)

7 77881 Beadng

8 137051 Worm Shaft

9 137074 Ddve Shaft

10 57079 HardenedWasher

11 131484 Clutch Yoke

12 700343 Bushing

13 86447 Plug

14 137050 Helical Gear

15 750436X ClutchJaw

16 750369 Grease

17 12000003 E-Ring

18 850848 Hi-Pro Key

19 81585X004 Spring Bracket

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2640-B1

_1019L_.BEL. KIT 1 684

3o7

34_ 36 24 _]

27 CJ

9r REQUIRES SPECIAL TOOLS

TO INSTALL, SEE REPAIR

INSTRUCTION MANUAL.

11058 OWNER'S MANUAL I

847'

524

1095 VALVE

GASKET SET

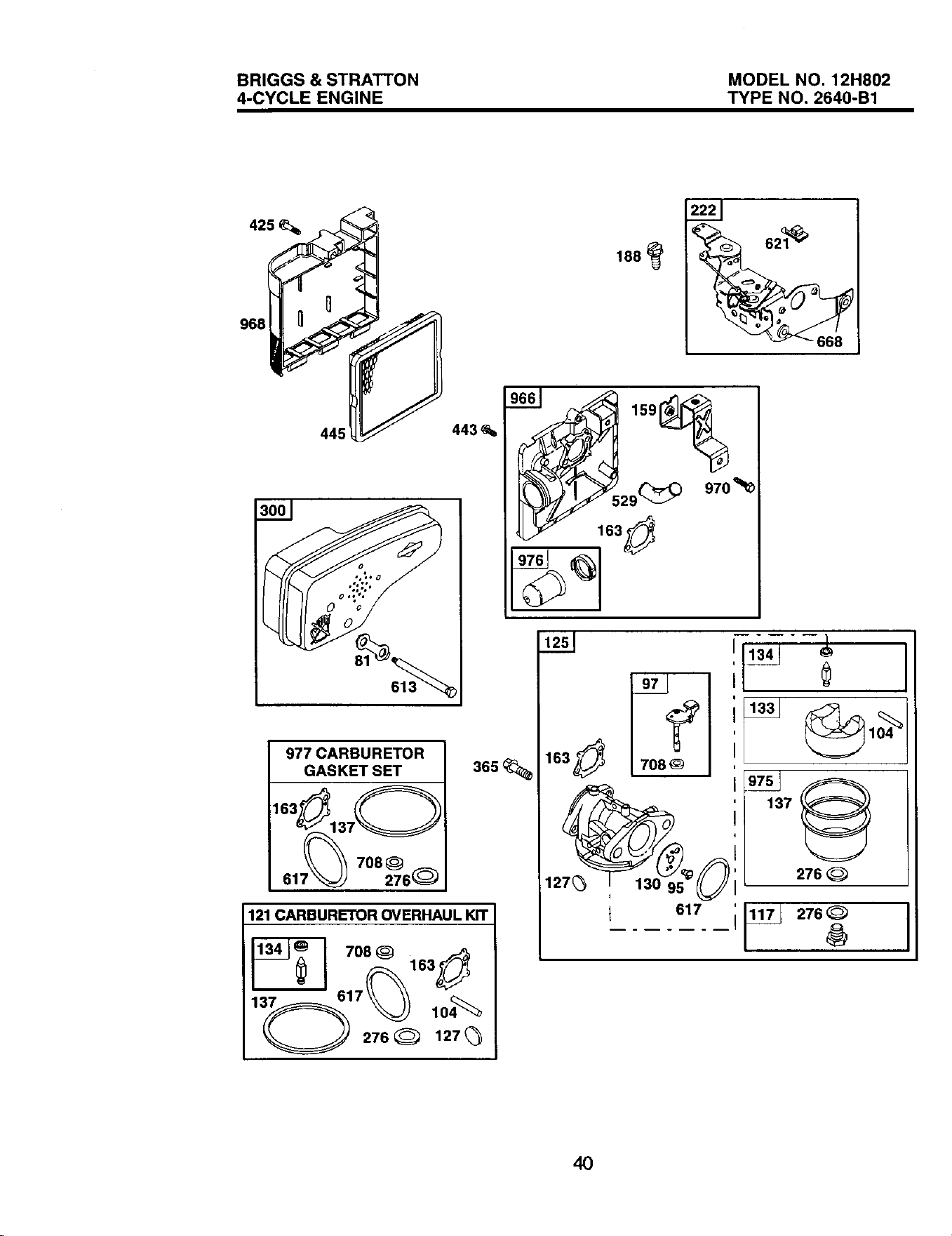

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2640-B1

425

968

445 _ 443

977 CARBURETOR

GASKET SET

S3_137 0

/_ 708Q ._.

617 _'_ 276_=J

121 CARBURETOR OVERHAUL KIT

276_ 127(5

36s

188_

1oo

29_ 970_

163_

127_ 130 95

t 617

276_

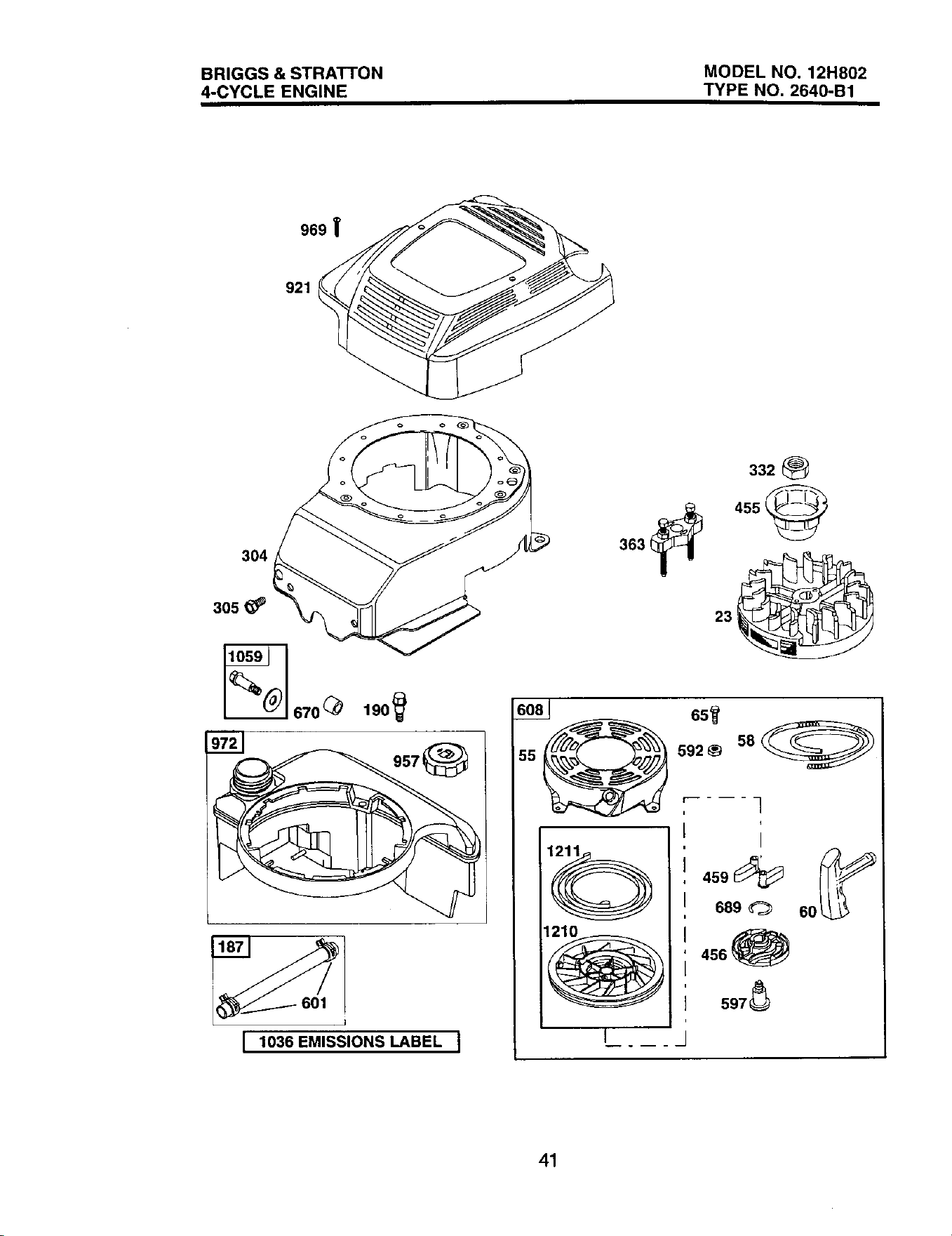

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2640-B1

304

305 (_P

957@

I 1036 EMISSIONS LABEL I

332

455

65_

592_ 58_

.....

689 _ 60

597_

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2640-B1

745

621_ 922

615

404

616_

227_

505 _

334_

KEY PART

NO. NO. DESCRIPTION

1 493260 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819 • Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 ,+ Gasket*Cylinder Head

8 695250 Breather Assembly

9 272481 ,+ Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232 • Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 691451 Crankshaft

20 399781 • SeaI-Oil(PTO Side)

22 691092 Screw (Engine Sump)

23 692315 Flywheel

KEY PART

NO. NO.

32A

222698

499429

499430

499431

499432

499425

499426

499427

499428

691866

499423

499424

691664

695759

262651

262652

691270

DESCRIPTION

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.010" O.S.)

Piston Assembly (.020" O.S.)

Piston Assembly (.030" O.S.)

Ring Set-Piston (Standard)

Ring Set-Piston (.010" O.S.)

Ring Set-Piston (,020"O.S.)

Ring Set-Piston (.030" O.S.)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve (Intake)

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2640-B1

KEY PART

NO. NO. DESCRIPTION

KEY PART

NO. NO. DESCRIPTION

36 691270 Spring-Valve (Exhaust) 524 692296

40 692194 Retainer-Valve 525 495265

43 691997 Slinger-Governor/Oil 529 691923

45 690548 Tappet-Valve 562 92613

46 691449 Camshaft 584 692342

48 498826 Short Block (Replacement 585 691879

Engine 12J802-2915-B1) 592 690800

50 497465 Manifold-Intake 597 691696

51 272199 • Gasket-Intake 601 95162

54 691650 Screw (Intake Manifold) 608 497680

55 691421 Housing-Rewind Starter 613 691340

58 692259 Rope-Starter (Cut to 615 690340

Required Length) 616 691306

60 281434 Grip-Starter Rope 617 270344

65 690759 Screw (Rewind Starter) 621 692310

81 691740 Lock-Muffler Screw 635 66538

95 691636 Screw (Throttle Valve) 668 493823

97 493267 Shaft-Throttle 670 692294

104 691242 _ Pin-Float Hinge 684 690345

117 494870 Jet-Main (Standard)

497315 Jet-Main (High Altitude) 689 691855

121 498260 Kit-Carburetor Overhaul 708 691321

125 498170 Carburetor 741 691830

127 694468 GI Plug-Welch 745 691648

130 691203 Valve-Throttle 842 691031

133 398187 Float-Carburetor 847 692017

134 398188 (_ Valve-Needle/Seat 851 493880

137 693981 O:l:Gasket-FIoat Bowl 869 691155

146 690979 Key-Timing 870 690380

159 691753 Bracket-Air Cleaner Primer 871 262001

163 272653 °_:1: Gasket-Air Cleaner 63709

187 691050 Line-Fuel (Cut to Required 921 497233

Length) 922 692135

188 690877 Screw (Control Bracket) 923 695891

190 690940 Screw (Fuel Tank) 957 397974

202 691829 Link-Mechanical Governor 966 496116

209 690319 Spring-Governor 968 692298

222 692031 Bracket-Control 969 690700

227 690783 Control Lever-Governor

276 271716 _Sealing Washer 970 691669

287 690940 Screw (Dipstick Tube)

300 692038 Muffler 972 495224

304 695892 Housing-Blower 975 493640

305 691108 Screw (Blower Housing) 976 496115

306 690450 Shield-Cylinder 977 498261

307 690345 Screw (Cylinder Shield) 1019 494256

332 690662 Nut (Flywheel) 1036 695111

333 802574 Armature-Magneto 1058 274265

334 691061 Screw (Armature Magneto) 1059 692311

337 802592 Spark Plug 1095 498528

356 692390 Wire-Stop 1210 498144

358 497316 Engine Gasket Set

363 . 19069 Flywheel Puller 1211 498144

365 692524 Screw (Carburetor)

383 89838 Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

443 692523 Screw (Air Cleaner Primer

Base)

445 491588 Fifter-Air Cleaner Cartridge

455 691219 Cup-Flywheel

456 692299 Plate-Pawl Friction

459 281505 PawI-Ratchet

505 231082 Nut (Governor Control Lever)

523 495264 Dipstick

• Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor Control Lever)

Cover-Breather Passage

• Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

Q:l:SeaI-O Ring (Intake Manifold)

Switch-Stop

Boot-Sparkplug

• Spacer (Includes 2)

Spacer-Fuel Tank

Screw

_Breather Passage Cover)

pring-Friction

O:_ Seal-Throttle Shaft

Gear-Timing

Screw (Brake)

• SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/Tube

TerminaI-Sparkplug

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw

(Blower Housing Cover)

Screw

(Air Cleaner Primer Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emissions

Owner's Manual

Kit-Screw/Washer

Set-Valve Gasket

Assembly-Pulley/Spring

APulley)

ssembly-Pulley/Spring

(Spring)

Included in Engine Gasket Set, Key #358

O Included in Carburetor Overhaul Kit, Key #121

:1: Included in Carburetor Gasket Set, Key #977

+ Included in Valve Overhaul Kit, Key #1095

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME _ Anytime,dayornight

(HY_9_3) (U.S._andCanada)

www.se_r_corn

www_ears.ca

For repair of carry-in products likevacuums, lawn equipment, and

electronics, call for the nearest Sears Parts and Repair Center.

1-800-488-1222 Anytime,dayor night(U.SJ[ only)

www.sears.com

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectSM!

1-800-366-PART 6a.m.- 11 p.m., 7daysaweek

(1-800-366-7278) (U.S.A.only)

www.sears.corr_rect

TO purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (u.s_)

7 _m.- 5 p.m.,CST, Mon.- Sat

Para pe_r _ de repamci_na

domicil_o,y para ordenar piezas:

1-888-SLI-I-IOGARs_

0_784_427)

1-800-361-6665 (Canada)

9 _Lm.--8 p.m.EST, M-F, 4 p.m.Sat

Au _ pourserviceen fran_:ais:

1-800-LE-FOYERMc

(1-800-s33-6_37)

www.sears.ca

@See_, RoetxJckand Co,

H°meOentral®J

® Registered Trademark / TM Trademark / SMService Mark of Sears, Roebuck and Co.

TM SM

® Mama Registrada / Mama de Fdbdca / Mama de Servicio de Sears, Roebuck and Co.

MC MO

Marque de commerce / Marque depos/ae de Sears, Roebuck and Co.

181357 11.05.01 BY Printed in U.S.A.

Craftsman 917377152 Official Gas Walk-behind Lawn Mower

Product's Documents

User Manual

Specifications

Craftsman 917377152 Questions and Answers
