User Manual

This is the main product document for model XSJ23-F08.

The file format is pdf, 80 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
SCOOTER LIFT
MODEL: XSJ23-F08
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SCOOTER LIFT
MODEL: XSJ23-F08
background
- 2 -
Safety & Warning
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings
and instructions can cause death, personal injury or damage to
valuable property.
Adhere to all Department of Transportation (D.O.T.) requirements
when using this product. Use ropes and tie downs (not included) to
securely hold all cargo in place.
For the vehicle that will support the Cargo Carrier, read all pertinent
vehicle instructions and warnings provided in the owner's manual.
Make sure the vehicle's engine is OFF, with parking brake set, before
loading or unloading the Cargo Carrier.
This Cargo Carrier must be attached to a 2" x 2" Class III or Class IV
hitch receiver. The hitch must be properly installed by a qualified
service technician and be certified to support the weight of this Cargo
Carrier and its contents.
This Cargo Carrier is designed to haul firewood, coolers, and other
similar loads. Do not modify the Carrier and do not use this product for
purposes that it was not designed for.
Do not overload the Cargo Carrier. Never exceed the maximum weight
capacity.
When assembly is complete, check and test all vehicle systems
including lights and brakes; make sure no damage occurred during
product installation.
Frequently check the condition of the Cargo Carrier and the vehicle's
hitch receiver. Make sure all components are in good condition. If the
Cargo Carrier or hitch receiver becomes damaged through accident,
or if any weld damage is noted, the product should be replaced. Check
to make sure that all hardware is tightly secured in place. Keep the
Cargo Carrier clean.
Use common sense when working. Stay alert and concentrate when
setting up and using the Cargo Carrier. Never work while under the
influence of alcohol, drugs or medications.
background
- 3 -
While assembling and using the Cargo Carrier keep the work area
clean and well lighted. Keep spectators and children out of the work
area.
Dress appropriately. Never wear loose-fitting clothing or jewelry when
working. Contain long hair, and keep hair, clothing and gloves away
from moving parts.
Be aware of the danger of ''dynamic loading''. This situation arises
when a load is dropped onto the Carrier, resulting in a short-term
excessive load. Dynamic loading can result in damage and failure of
the Carrier and/or hitch receiver, and personal injury to the person
loading the Carrier.
Never load people or animals into the Cargo Carrier.
The weight inside the Cargo Carrier should be evenly distributed, with
heavier items positioned towards the center of the Carrier.
Note the position of the vehicle's exhaust pipes before setting up the
Cargo Carrier. Make sure exhaust pipes are not in close proximity to
the Cargo Carrier; flammable goods in the Cargo Carrier could catch
on fire due to heat from the exhaust. If this risk exists on your vehicle,
do not use the Cargo Carrier.
Do not ride in the vehicle being loaded or unloaded. Load and unload
the vehicle slowly, according to manual instructions.
Specifications
Model Series
Maximum Load Capacity（lbs）
For Use With
Cargo Basket Dimensions（mm）
Material
Color
background
- 4 -

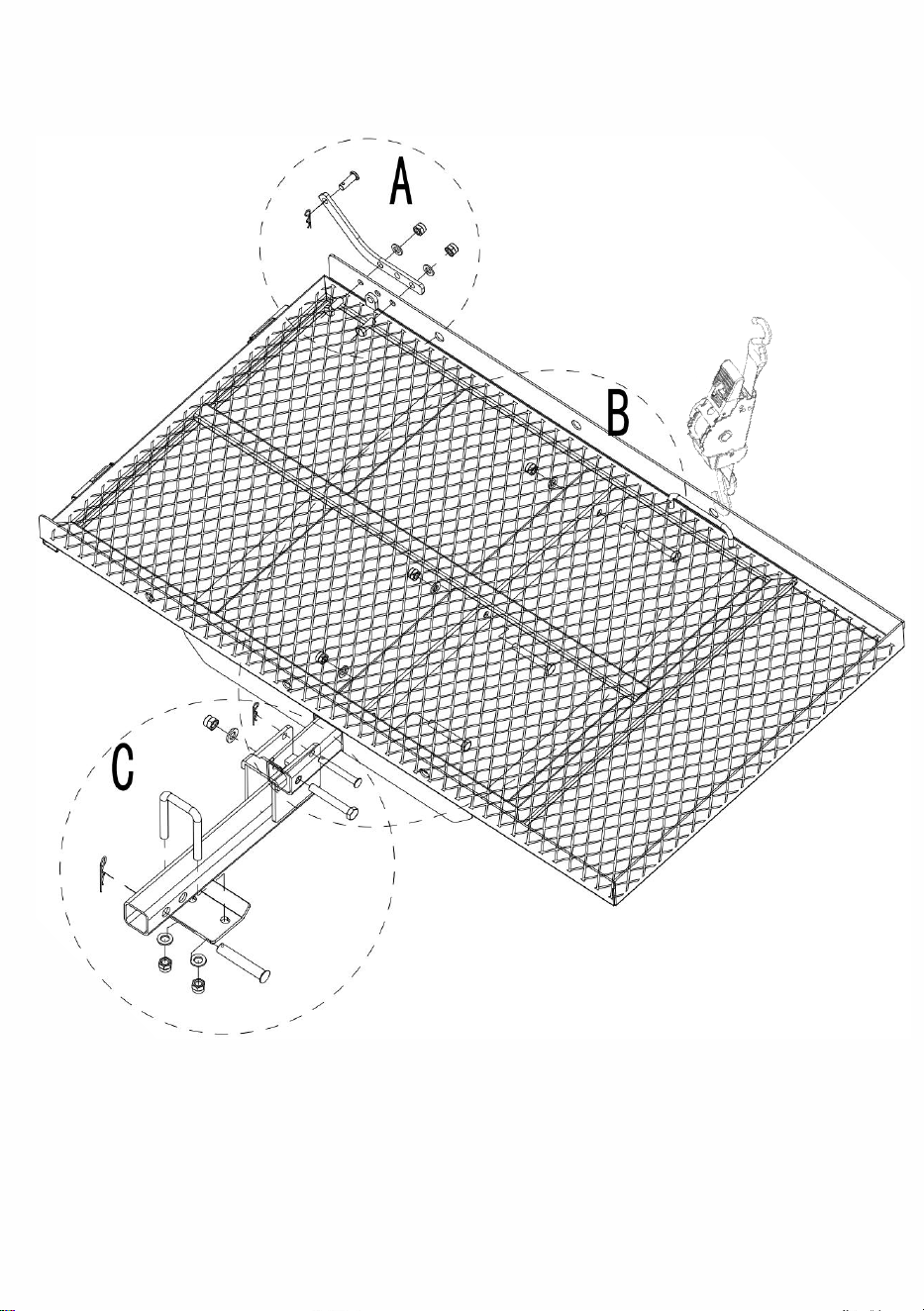

Installation Guide
background
- 5 -

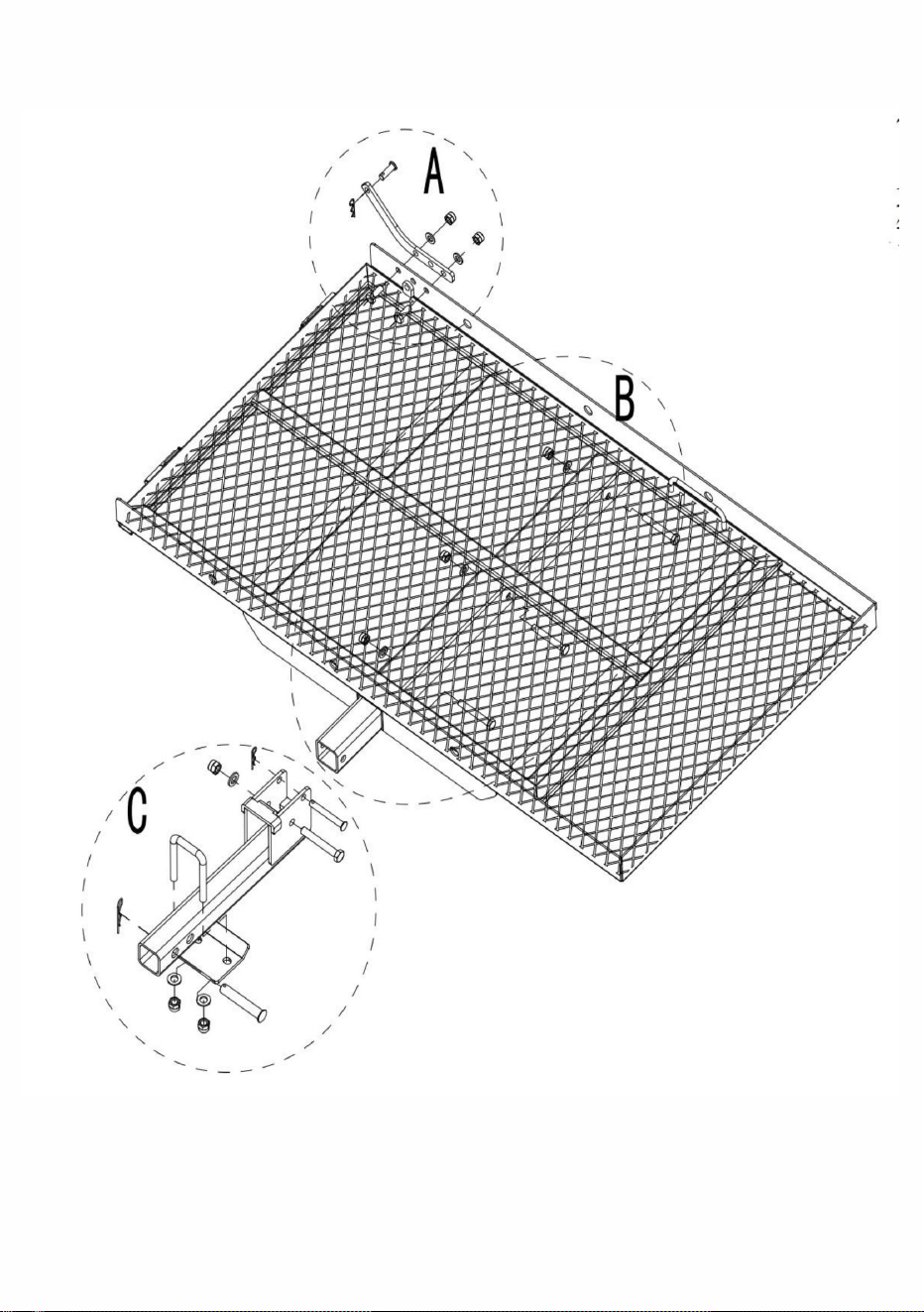

Step B
Step C
Step A
background

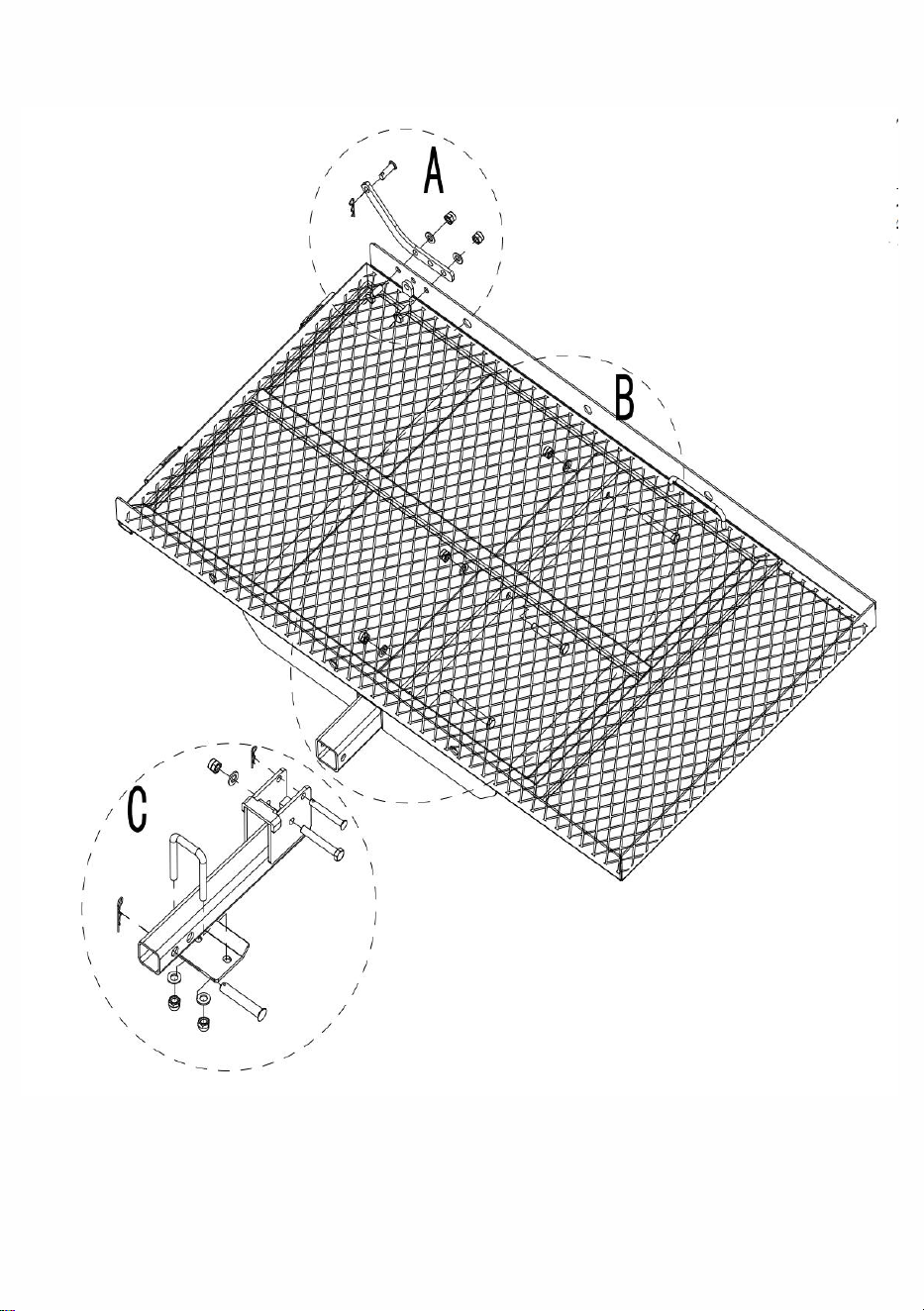

- 6 -
Step D
Install each part separately as
in Steps A, B, and C
background
- 7 -

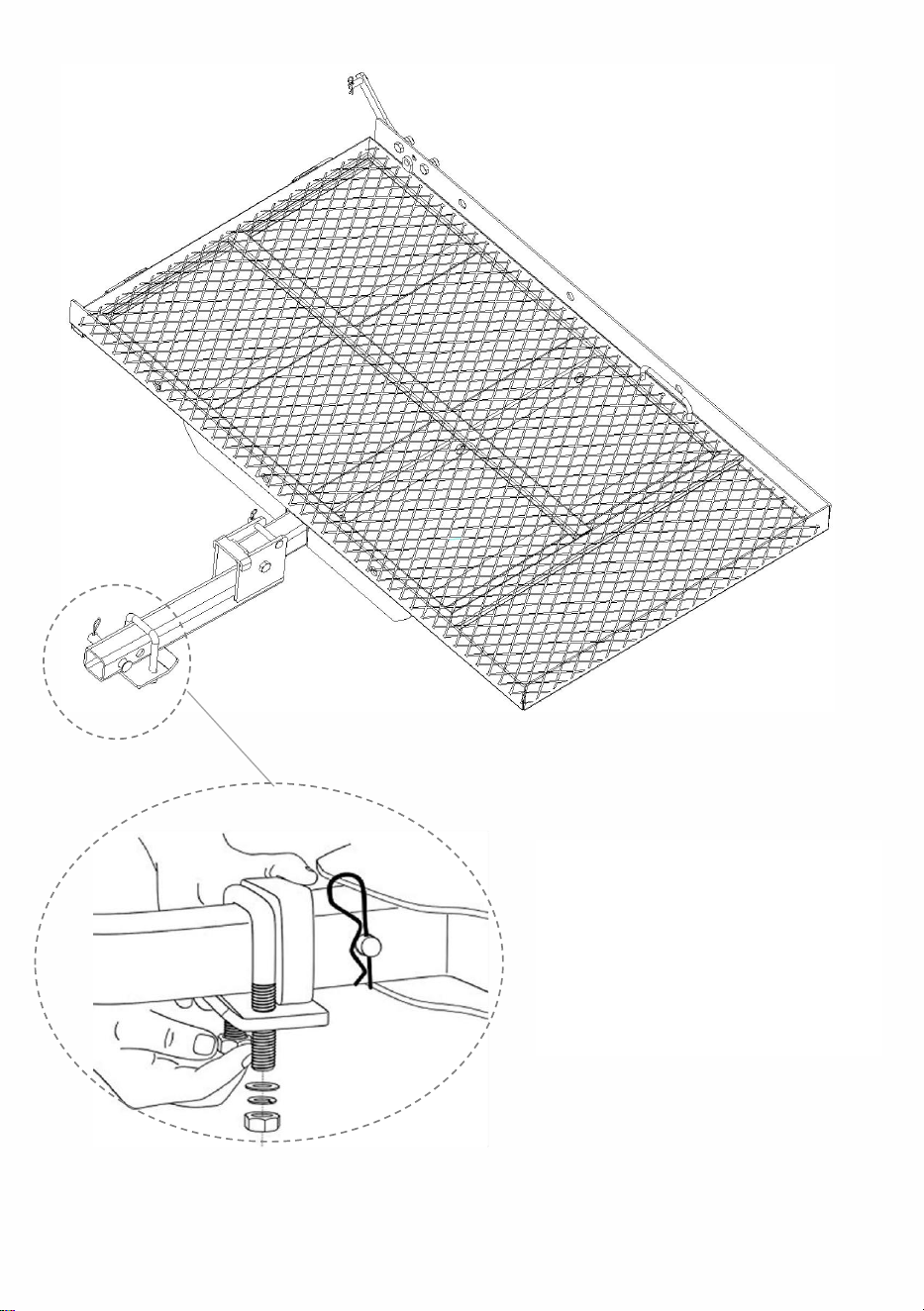

Finish
After the product is
assembled, the connecting
pipe is combined with the
receiver at the rear of the
car, as shown in the figure.
background
- 8 -

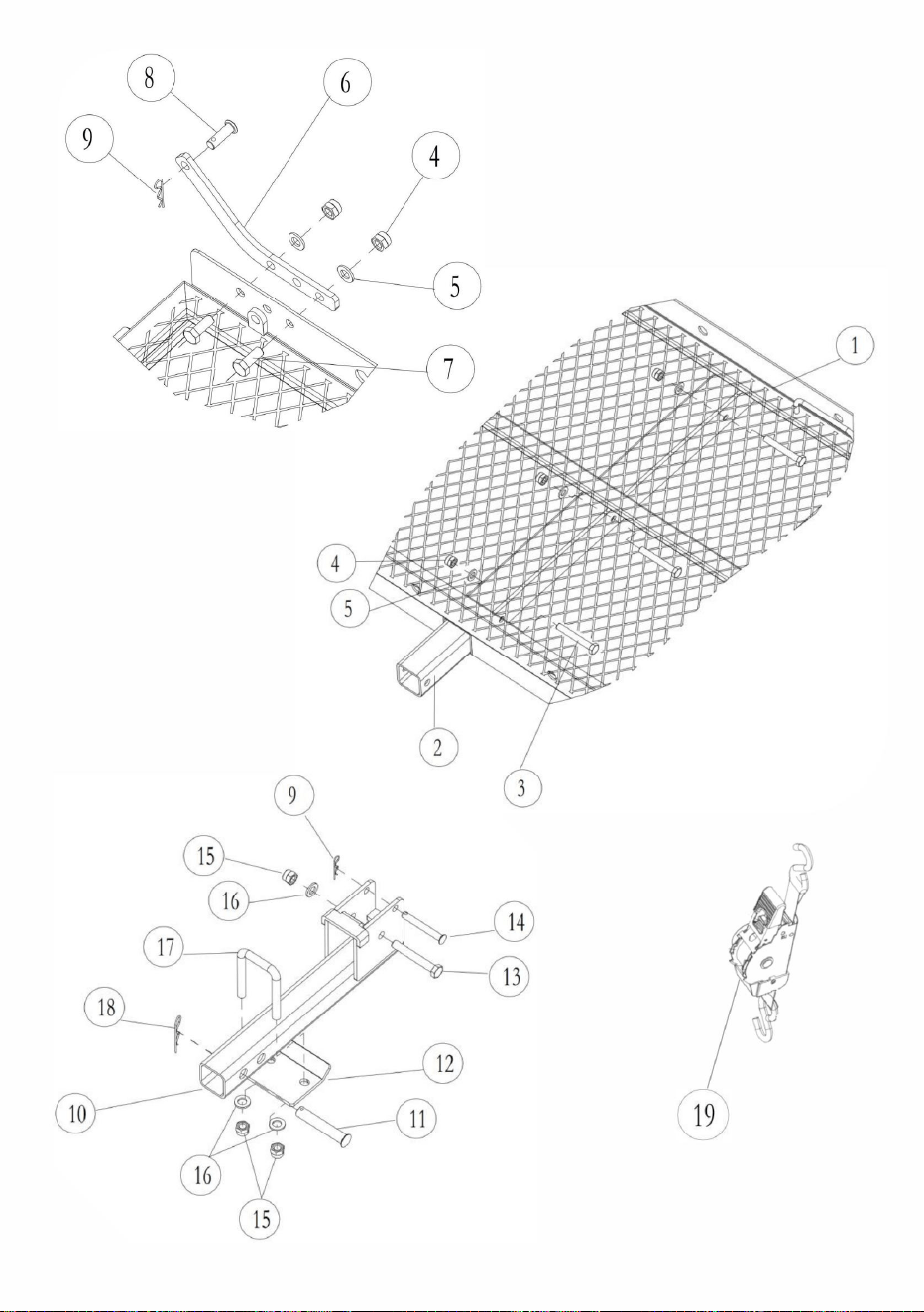

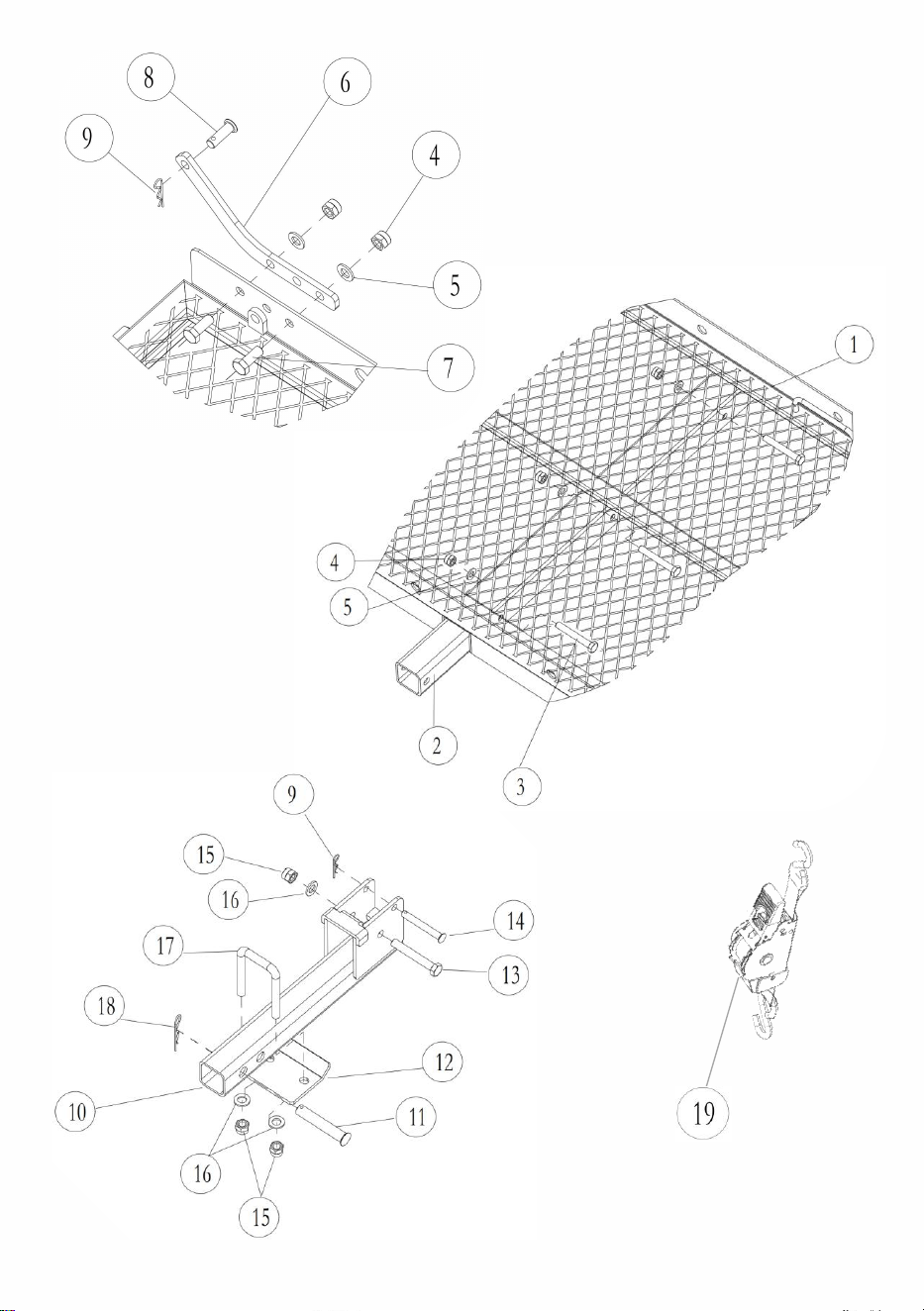

Parts List
Cleaning And Maintenance
- For cleaning, wipe the surface with a damp (not wet) cloth or wipe dry
with a clean lint-free cotton cloth.
- Window cleaning liquid or a similar cleaning liquid can be used to clean
the surface.
- Regularly inspect and tighten the relevant fasteners.
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Made In China
Part No.
Part name
Qty
1
Main box
1
2
Support tube
1
3
Bolt M10×70
3
4
Lock nut M10
5
5
Washer φ10
5
6
Hinge plate
1
7
Bolt M10×25
2
8
Rotary Bolt φ10×30
1
9
R-pin φ1.5
2
10
Connect the pipe
1
11
Rotary Bolt φ16×90
1
12
Stabilize the block
1
13
Bolt M12×80
1
14
Rotary Boltφ10×75
1
15
Lock nut M12
3
16
Washer φ12
3
17
U-Shaped Wire
1
18
R-pin φ2
1
19
Tensioner
2
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
MODÈLE:XSJ23F08
ÉLÉVATEURPOURSCOOTER
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.
Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
