User Manual

This is the main product document for model TQXL-03.

The file format is pdf, 80 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
BIKE REPAIR STAND
MODEL:HS-QX-006
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:HS-QX-006
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BIKE REPAIR
STAND
background
- 2 -
Safety Notices
Risk of injury!
• Thoroughly read the assembly and operating instructions prior to assembly and
follow the individual steps as described in the assembly instructions.
• WARNING! Do not exceed the maximum load capacity of 80 lbs / 36.3kg! Injuries
or product damages may result.
• Routinely inspect all parts on the bicycle assembly stand. Tighten loose screws
and replace defective parts to avoid product damage.
• Always ensure the Allen screws at the top pipe coupling are tightened securely.
• WARNING! Only set up the bicycle assembly stand on solid and even surfaces to
prevent the product from tipping.
• WARNING! Do not sit persons on the mounted bicycle. Risk of injury.
• Caution! Crushing hazard!
When folding and unfolding the assembly stand, take care not to pinch your
fingers.
• Position the assembly stand to leave sufficient space to move around, even with
the bicycle attached.
• Avoid property damage!
To avoid damage to the bicycle, avoid pinching cables and/or wiring in the
assembly stand.
• When securing carbon frames or thin-walled aluminum frames, be careful to
prevent damaging the frame.
• The guide and securing components must be kept free from oil and grease.
CAUTION!
Unconventional or even improper use may put persons at risk or
result in damage to the bicycle.
background
- 3 -
80 lbs / 36.3 kg
25-40 mm
42.5-74.8 inch / 1079.5-1900 mm
4 pcs
Carbon Steel

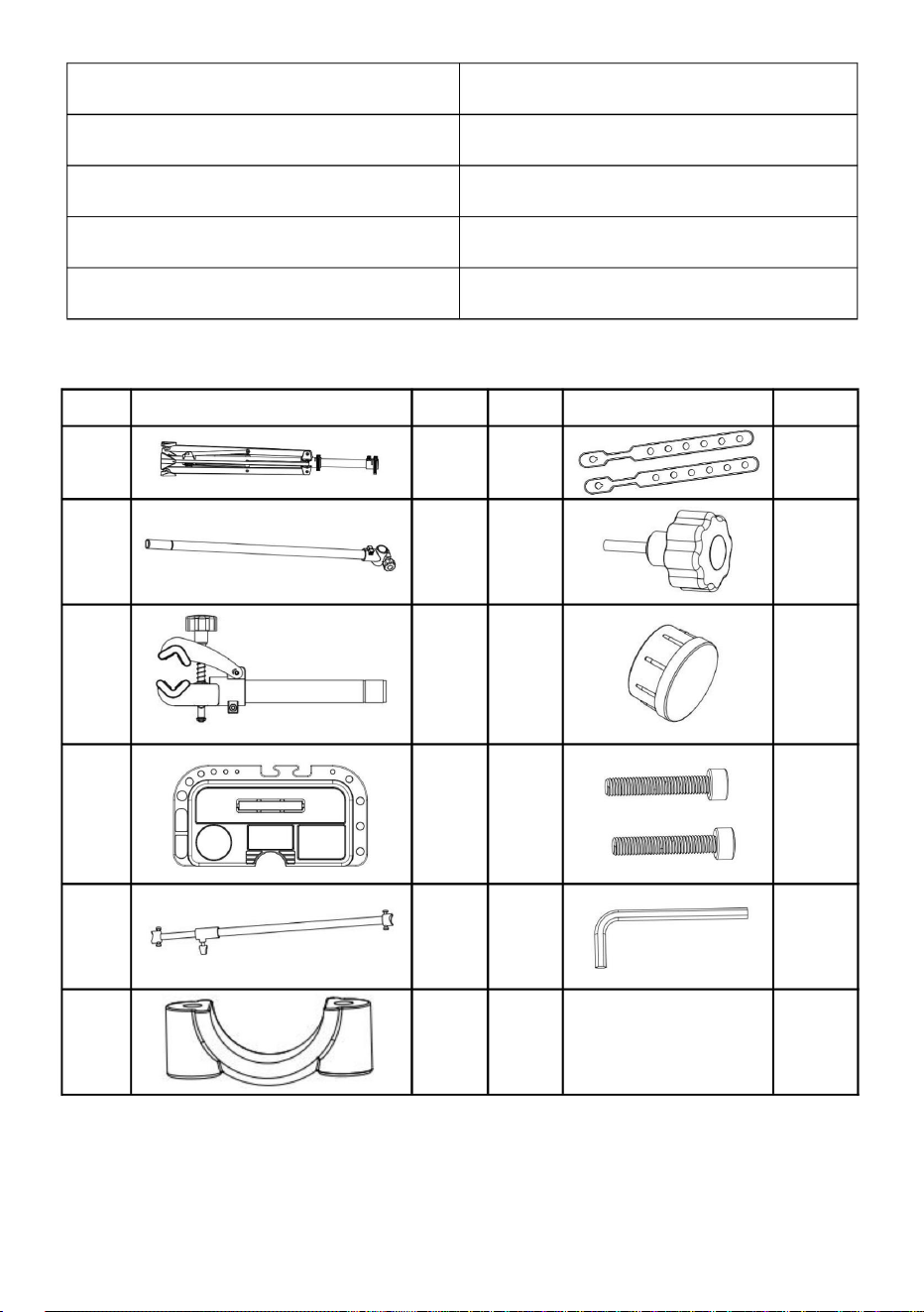

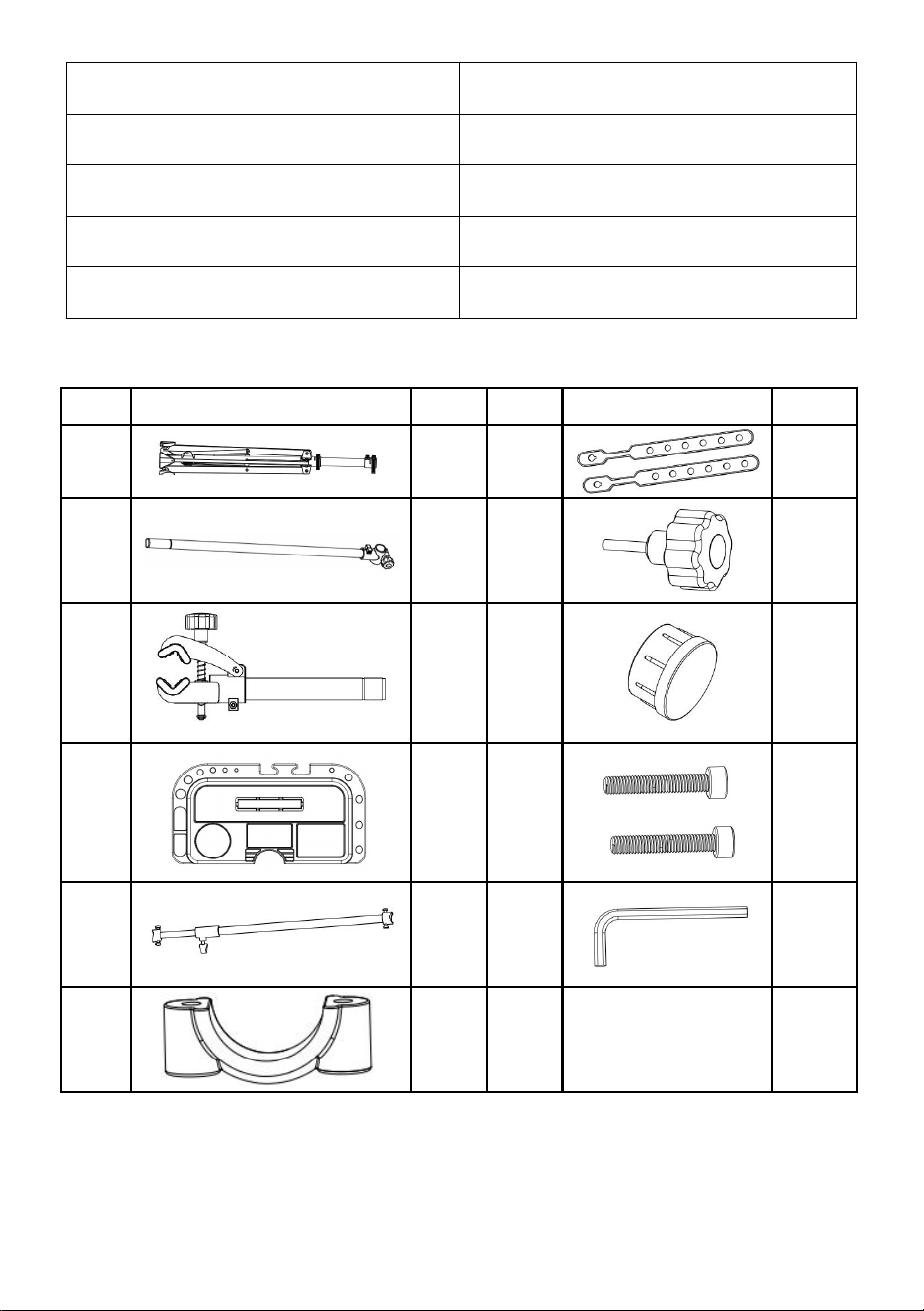

Item
Reference Image
QTY.
Item
Reference Image
QTY.
A
1
G
2
B
1
H
1
C
1
I
1
D
1
J
2
E
1
K
1
F
1
background
- 4 -
Assembly
Fig. 1 Fig. 2
Fig.3

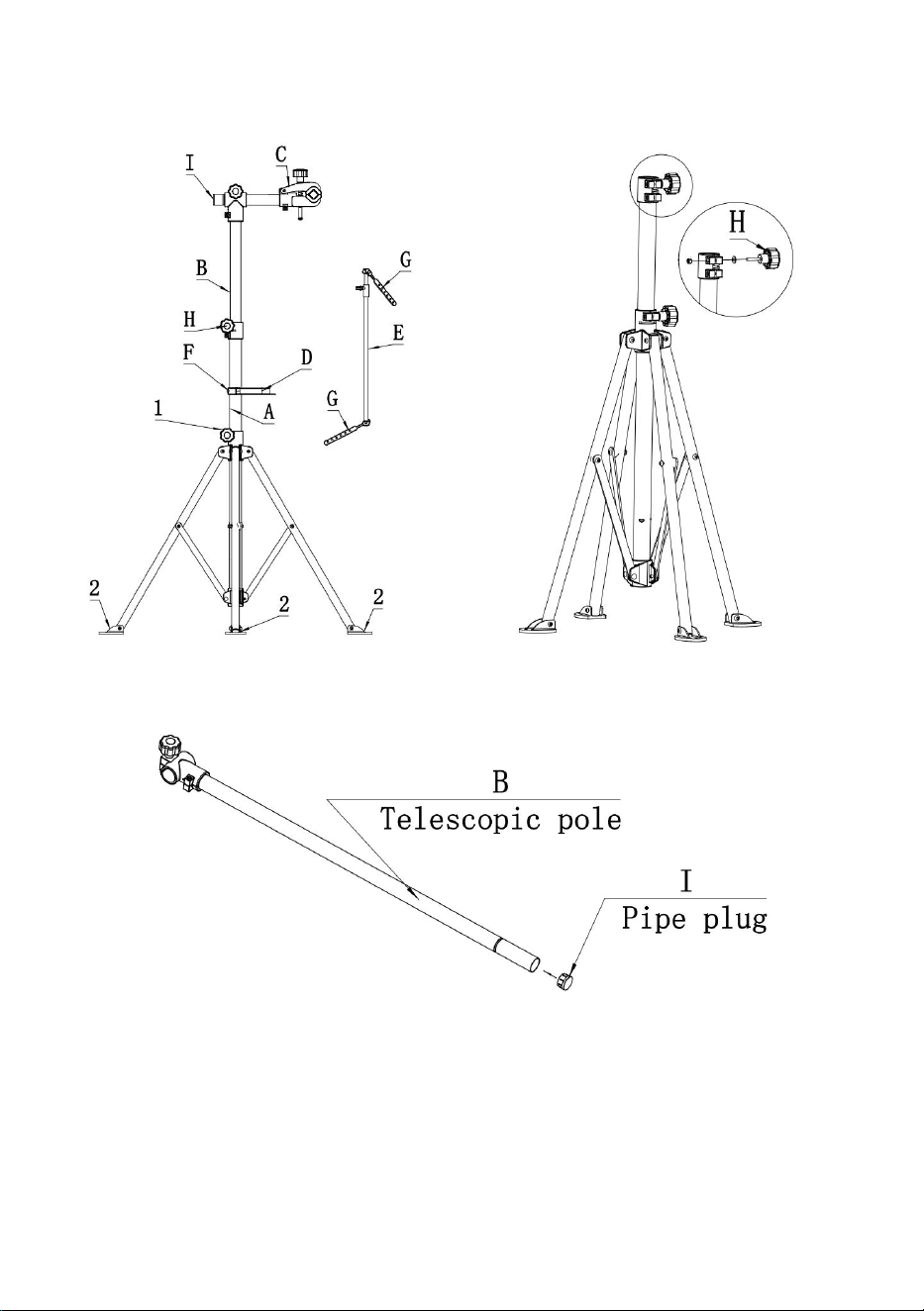

1. Set up the Main Supporting Stand of the bicycle assembly stand by sliding the
coupling (1) on the Main Supporting Stand (A) all the way down.
2. Unfold the feet (2) on the tripod legs down and ensure the product is placed on
a solid and even surface.
background
- 5 -
3. Install the knob(H) to the position as show in Fig2,
4. Insert the pipe plug (I) into the end of tube as show in Fig 3. Then insert
telescopic pole (B) into the Main Supporting Stand (A)
5. Mount the bicycle bracket (C) onto the telescopic pole(B).
6. The tool tray (D) can be attached anywhere on the Main Supporting Stand (A).
Note The feet on the assembly stand may optionally be screwed into the surface to
achieve greater stability.
Be sure to use suitable mounting materials.
This product also includes a stabilizer for securing the front wheel of the attached
bicycle (E).
Care, Storage
Routinely clean the bicycle assembly stand with warm water and pH-neutral soap.
Always follow with a dry cloth! Avoid harsh chemicals (e.g. solvents)!
Store the product in a dry and well-ventilated area.
Please dispose of the packaging and article in an environmentally friendly manner!
Dispose of the article with a certified disposal company or your local municipal
government. Follow the current local disposal regulations that apply.
Attaching The Bicycle
• After inserting the bicycle, verify it is securely positioned, and the bicycle
assembly stand is stable.
• Please observe the maximum extension lengths of the telescopic
pole (B) and the bicycle bracket (C). Do not exceed the marking on the
telescopic pole (B)! Never extend the cross-bar on the bicycle bracket
(C) farther than shown in fig.1.
• Select a section of the bicycle frame to be clamped into the bicycle assembly
stand.
• This frame section must be at the bicycle’s center of gravity.
background
- 6 -

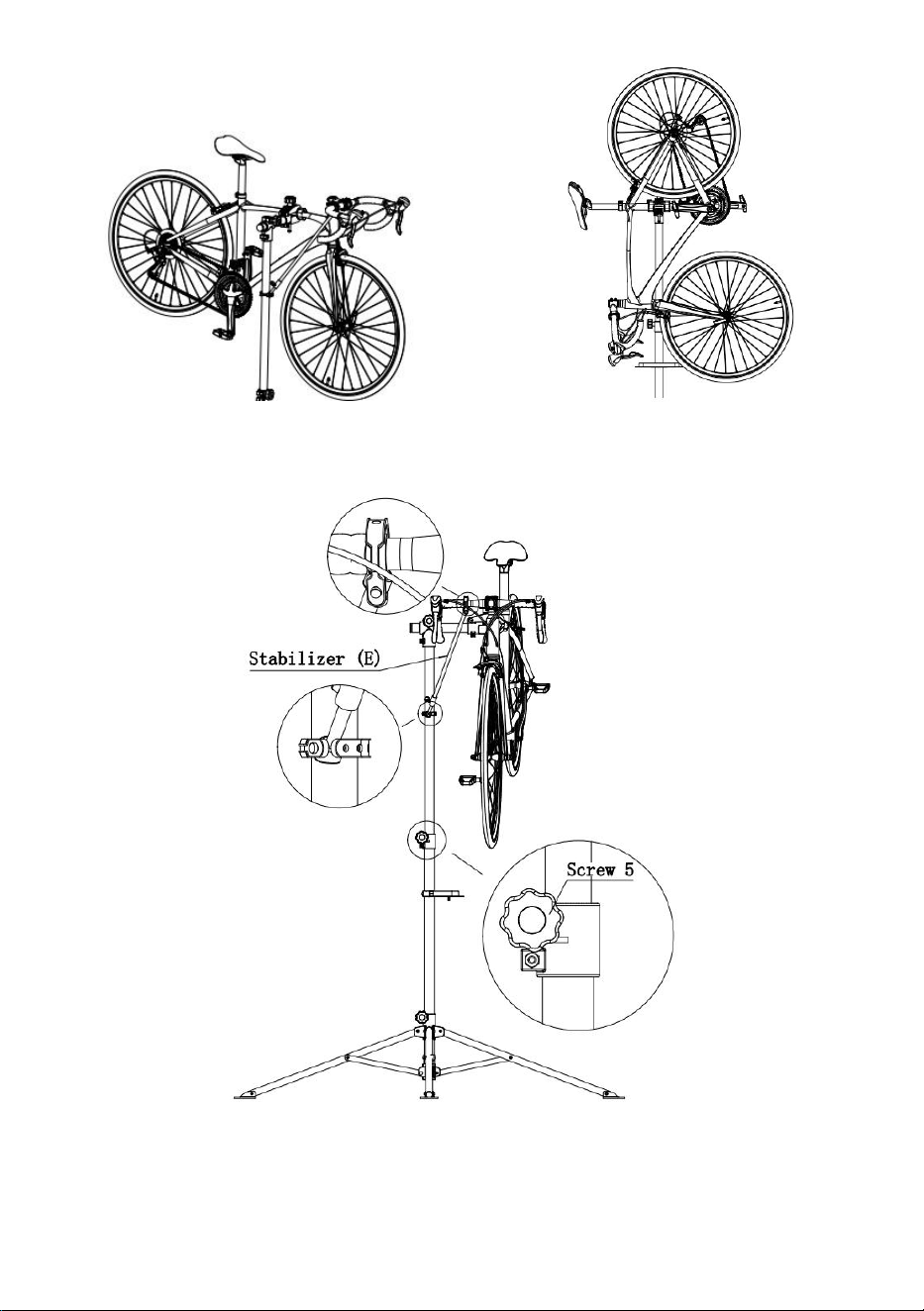

Fig.4 Fig.5
Fig.6
background
- 7 -
Fig.7
Fig.8

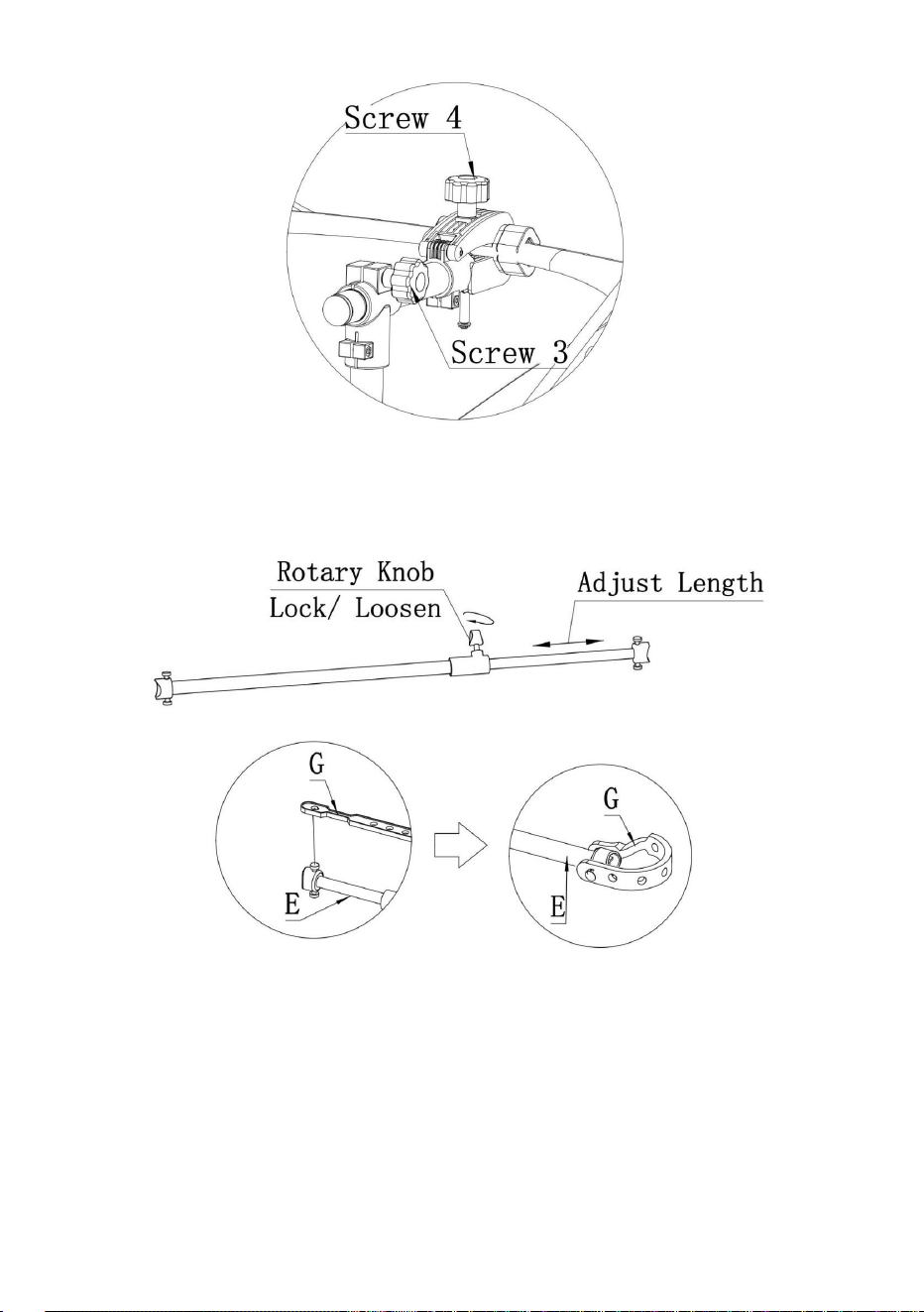

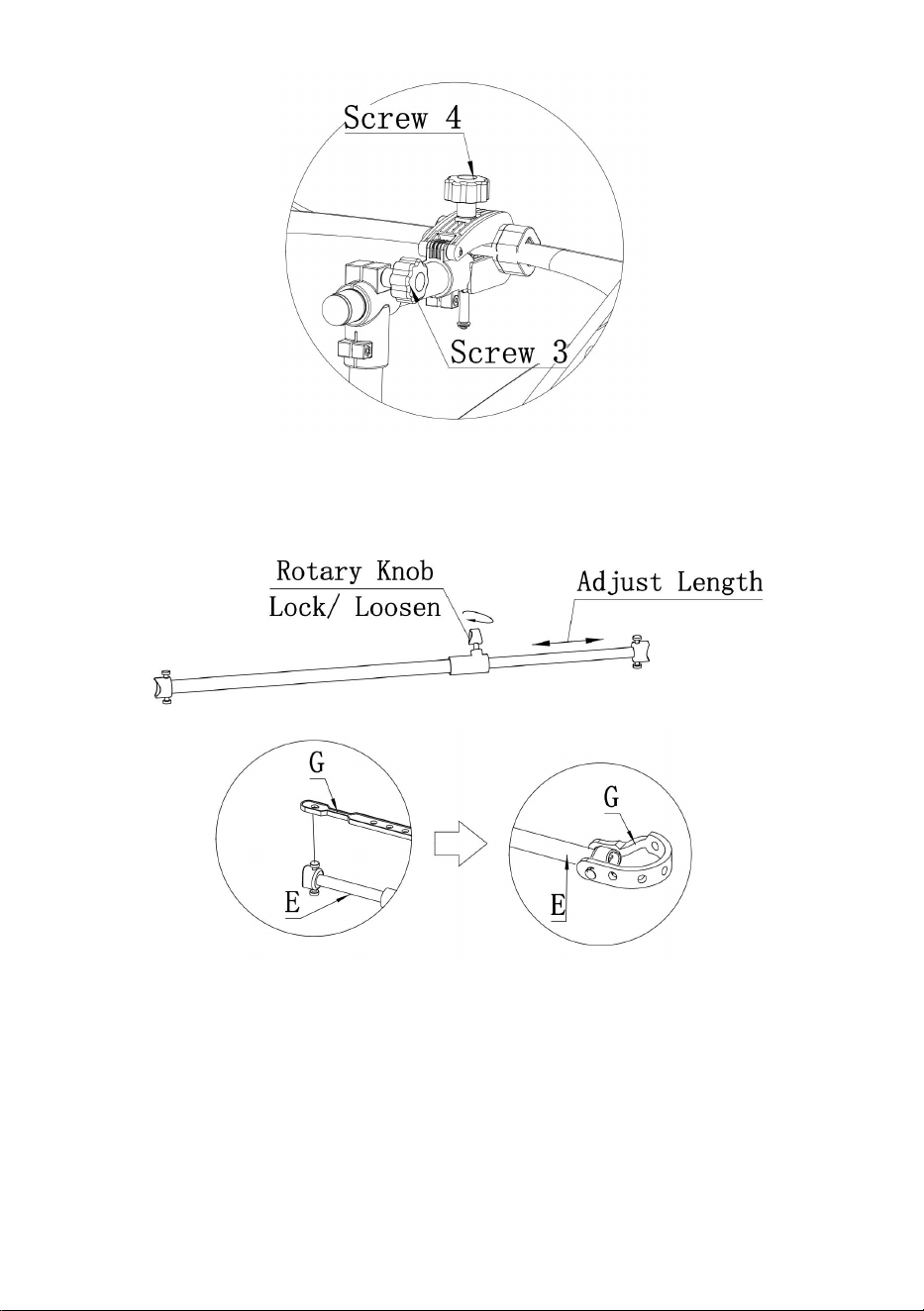

Adjust the angle of the bicycle bracket (C) to fit the selected frame position
of the bicycle (see examples in fig. 4and fig. 5) and tighten the screw (3)
(fig. 7). Now place the bicycle in the bicycle bracket and firmly secure
frame. Firmly tighten the screw (4) (fig. 7).
• We recommend performing the next step (height adjustment) with 2
persons.
background
- 8 -
You may then extend the telescopic rod (B) to the desired height.
Twisting the telescopic rod allows you to also change the position of the
attached bicycle.
Once you have reached the desired height and position, firmly tighten the
screw (5) (fig. 6).

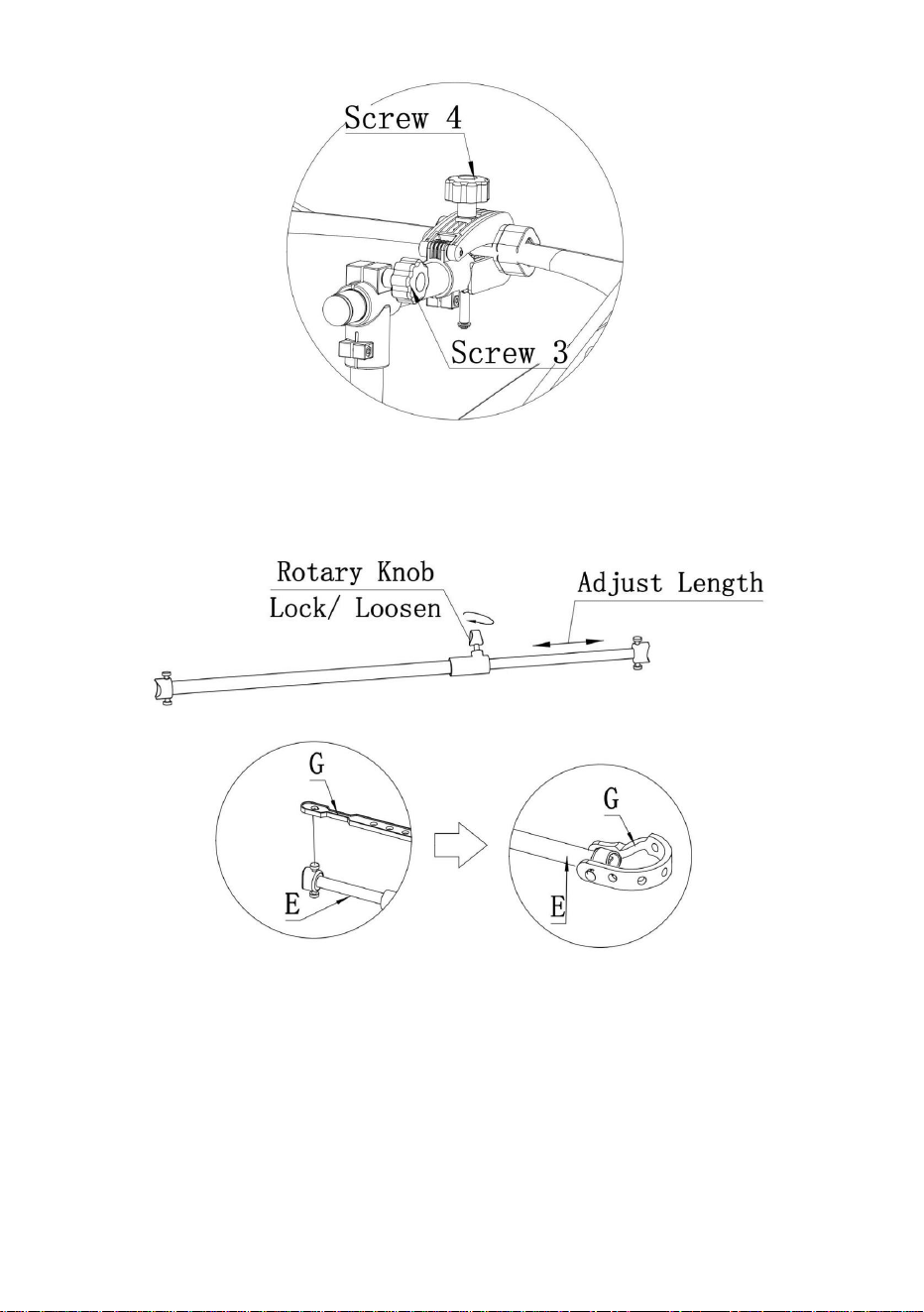

To secure the front wheel clamp, the included front wheel stabilizer (E)
between the front handlebar and the telescopic pole (Fig. 6).
NOTE: You can adjust the right length according to your bike and lock the
knob, then You must install the G into the E as show in Fig8.
Tool tray
A magnet is located inside the large compartment of the tool tray for
securing small parts.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
