RIDGID WD4080 4 Gallon Detachable Wet/Dry Vac User Manual

WD40800

4 U.S. GALLON/15 LITER

DETACHABLE WET/DRY VAC

Part No. SP6914 Printed in Mexico

OWNER’S MANUAL

SAVE THIS MANUAL FOR FUTURE REFERENCE

Thank you for buying a RIDGID product.

FOR QUESTIONS OR INFORMATION CONTACT US AT

1-800-4-RIDGID (1-800-474-3443) from the US and Canada

01-800-701-9811 from Mexico

www.ridgidvacs.com

• Español - página 19

WARNING:

To reduce the risk of injury, the user must read and understand the owner’s manual

before using this product.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 1

Safety is a combination of common

sense, staying alert, and knowing how

your Wet/Dry vacuum cleaner (“Vac”)

works.

Safety Signal Words

DANGER: Indicates a hazardous

situation which, if not avoided, will result

in death or serious injury.

WARNING: Indicates a hazardous

situation which, if not avoided, could

result in death or serious injury.

CAUTION: Indicates a hazardous

situation which, if not avoided, could

result in minor or moderate injury.

When using your Vac, always follow basic

safety precautions including the following:

WARNING

- To reduce the risk of fire, electric

shock, or injury:

• Read and understand this manual and

all labels on the Wet/Dry Vac before

operating.

• Use only as described in this manual.

• Do not leave Vac running while

unattended - you may fail to notice

important signs indicating abnormal

operation such as loss of suction,

debris/liquid exiting exhaust, or

abnormal motor noises. Immediately

stop using Vac if you notice these

signs.

• Do not leave Vac when plugged in.

Unplug from outlet when not in use

and before servicing.

• Sparks inside the motor can ignite

flammable vapors or dust. To reduce

the risk of fire or explosion, do not use

near combustible liquids, gases, or

dusts, such as gasoline or other fuels,

lighter fluid, cleaners, oil-based paints,

natural gas, coal dust, magnesium

dust, grain dust, aluminum dust, and

gun powder.

• Do not vacuum anything that is burning

or smoking, such as cigarettes,

matches, or hot ashes.

• Do not vacuum drywall dust, cold

fireplace ash, or other fine dusts with

standard filter. These may pass through

the filter and be exhausted back into the

air. Use a fine dust filter instead.

• To reduce the risk of inhaling toxic

vapors, do not vacuum or use near

toxic or hazardous materials.

• To reduce the risk of electric shock,

do not expose to rain or allow liquid to

enter motor compartment. Store

indoors.

• This Wet/Dry Vac is not intended for

use by persons (including children) with

reduced physical, sensory, or mental

capabilities, or lack of experience and

knowledge, unless they have been

given supervision or instruction

concerning use of the appliance by a

person responsible for their safety.

IMPORTANT SAFETY INSTRUCTIONS

Table of Contents

Section Page Section Page

Introduction . . . . . . . . . . . . . . . . . . . . . . 4

Checking Carton Contents . . . . . . . . . . 5

Getting to Know Your Vac . . . . . . . . . . . 5

Wet/Dry Vac Assembly . . . . . . . . . . . . . 6

Detachable Blower. . . . . . . . . . . . . . . . . 7

Operation. . . . . . . . . . . . . . . . . . . . . . . . 8

Vacuuming Dry Materials . . . . . . . . . . 9

Vacuuming Liquids . . . . . . . . . . . . . . . 9

Emptying Dust Drum . . . . . . . . . . . . . 9

Blowing Feature . . . . . . . . . . . . . . . . 10

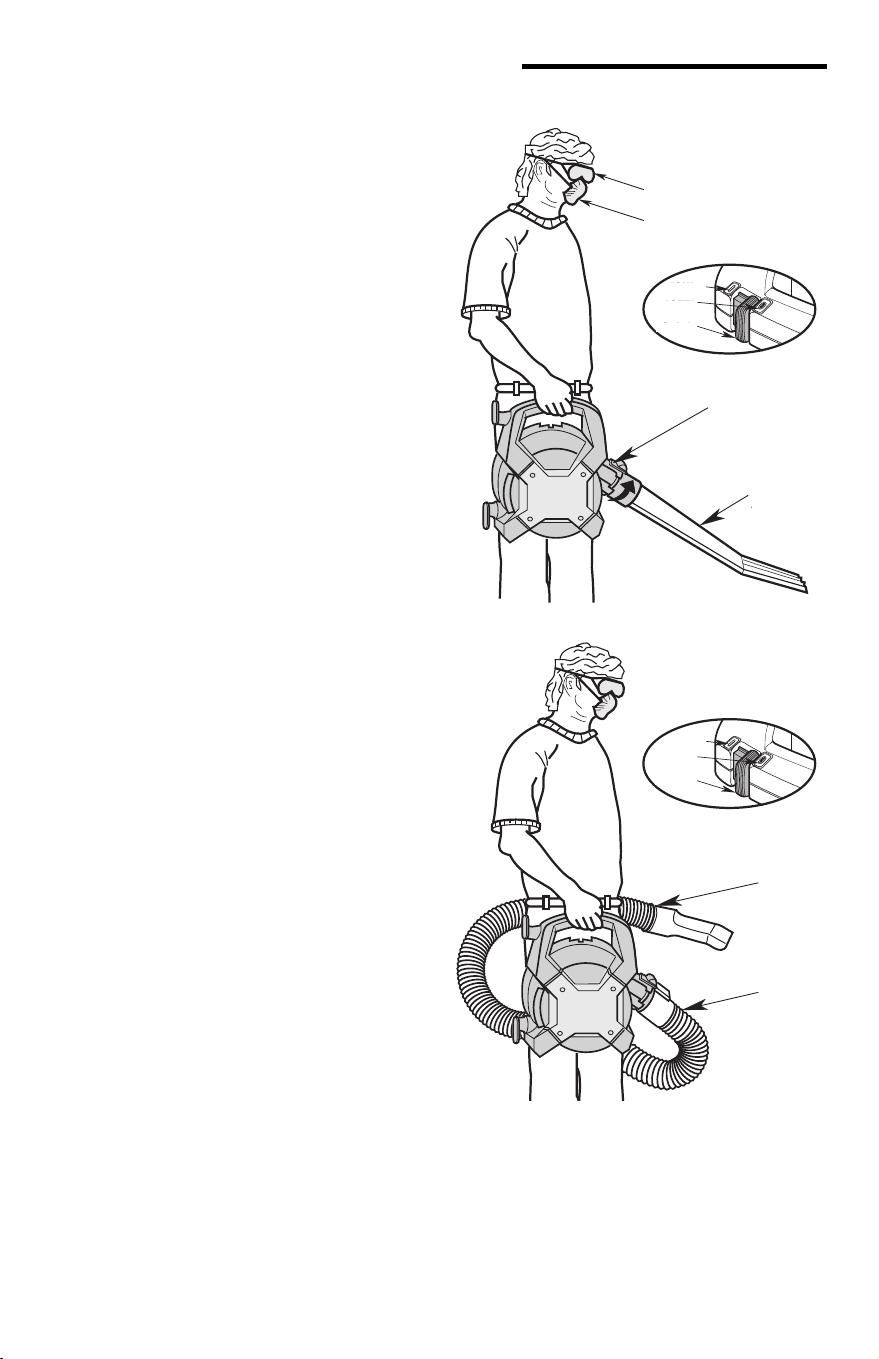

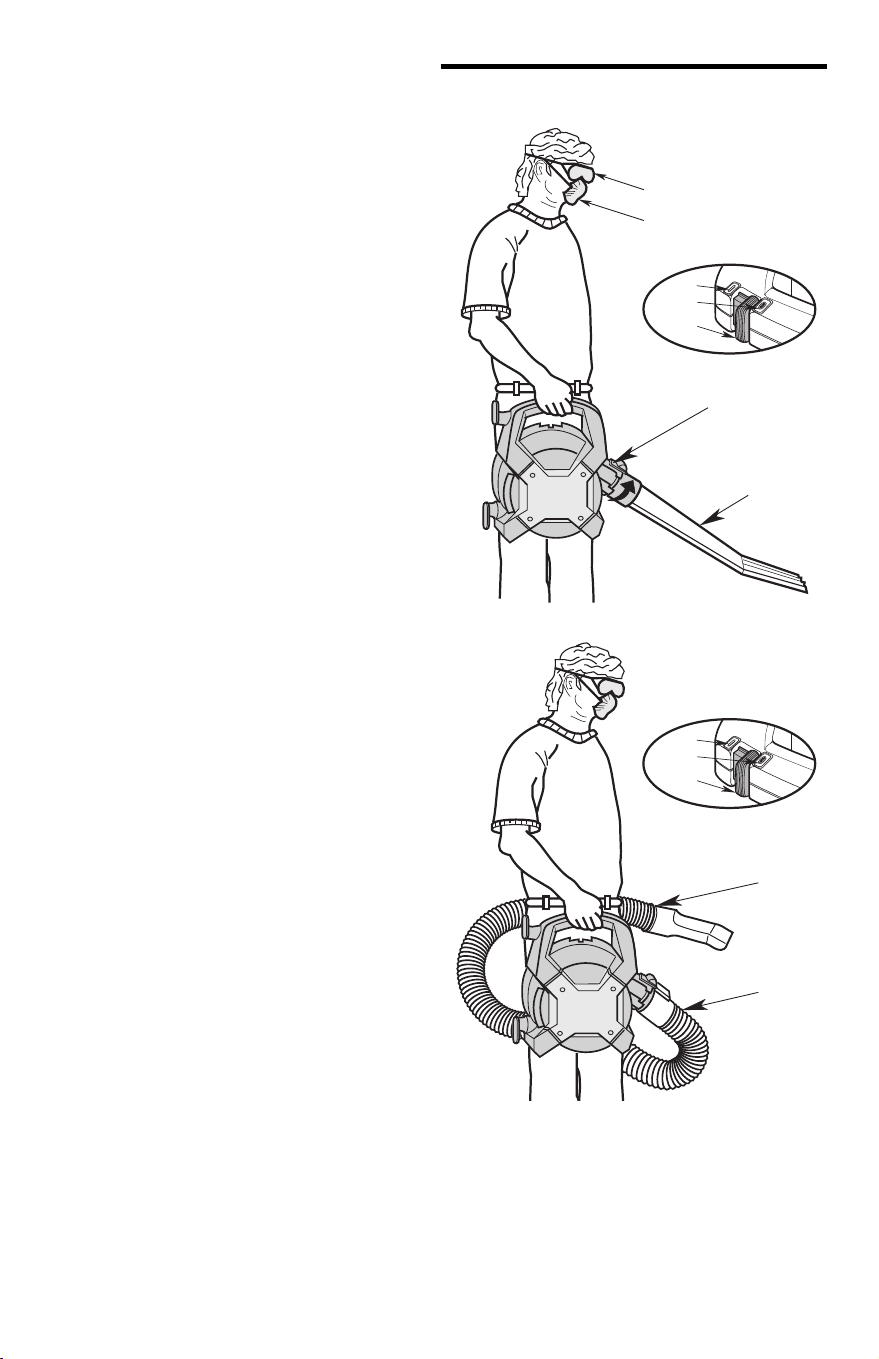

Using the Detachable Blower

for “Blowing” . . . . . . . . . . . . . . . . . 11

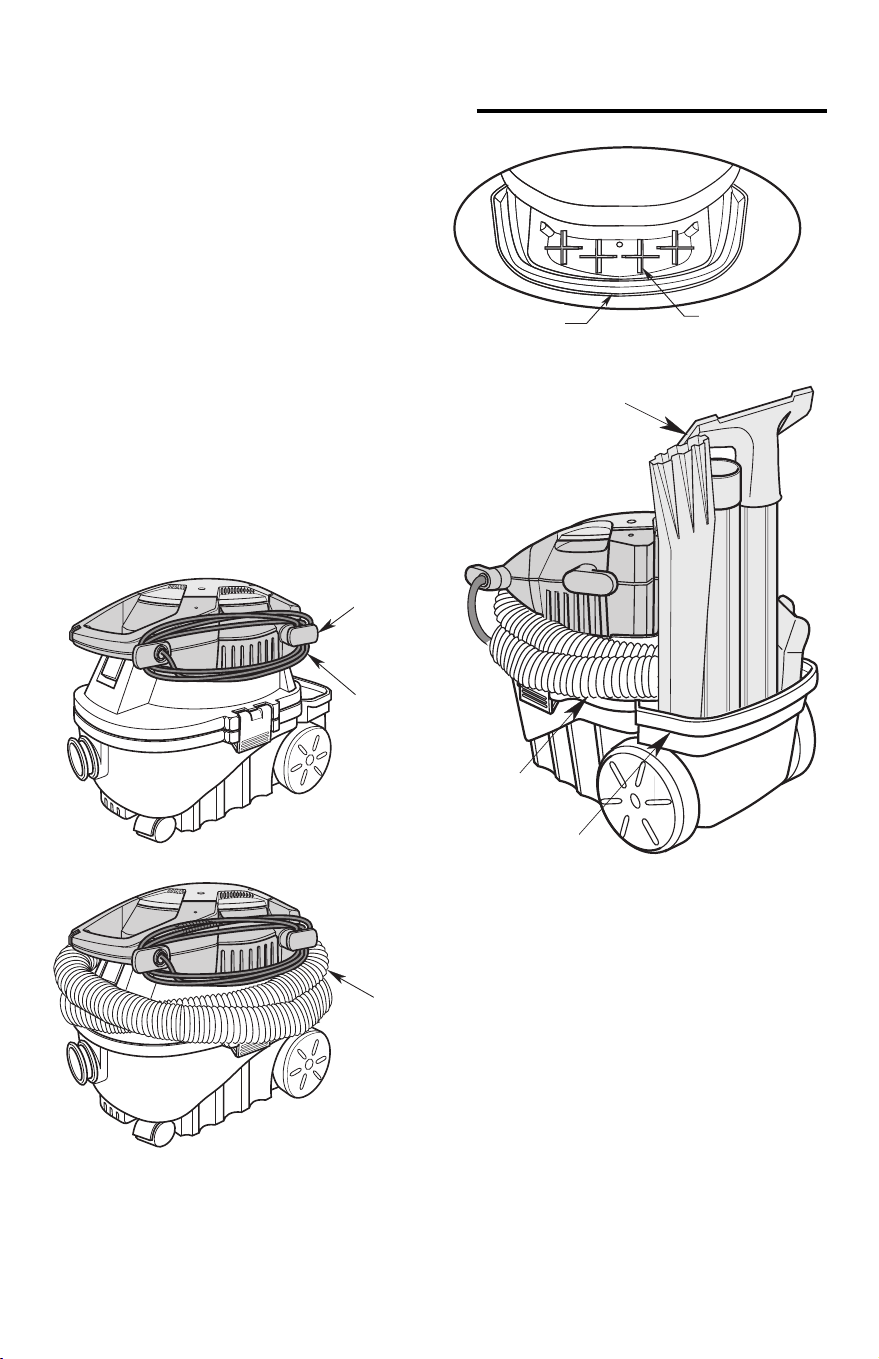

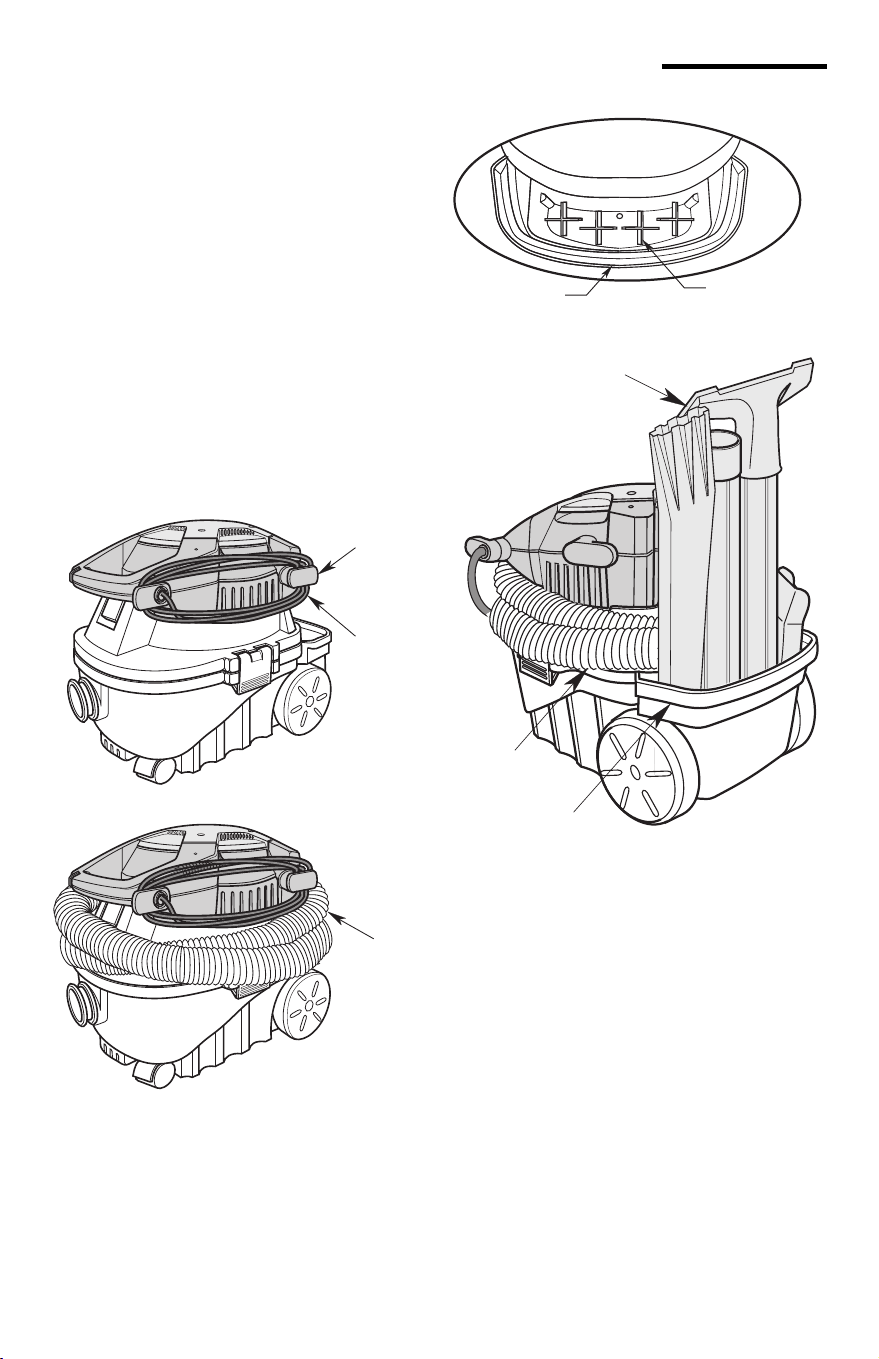

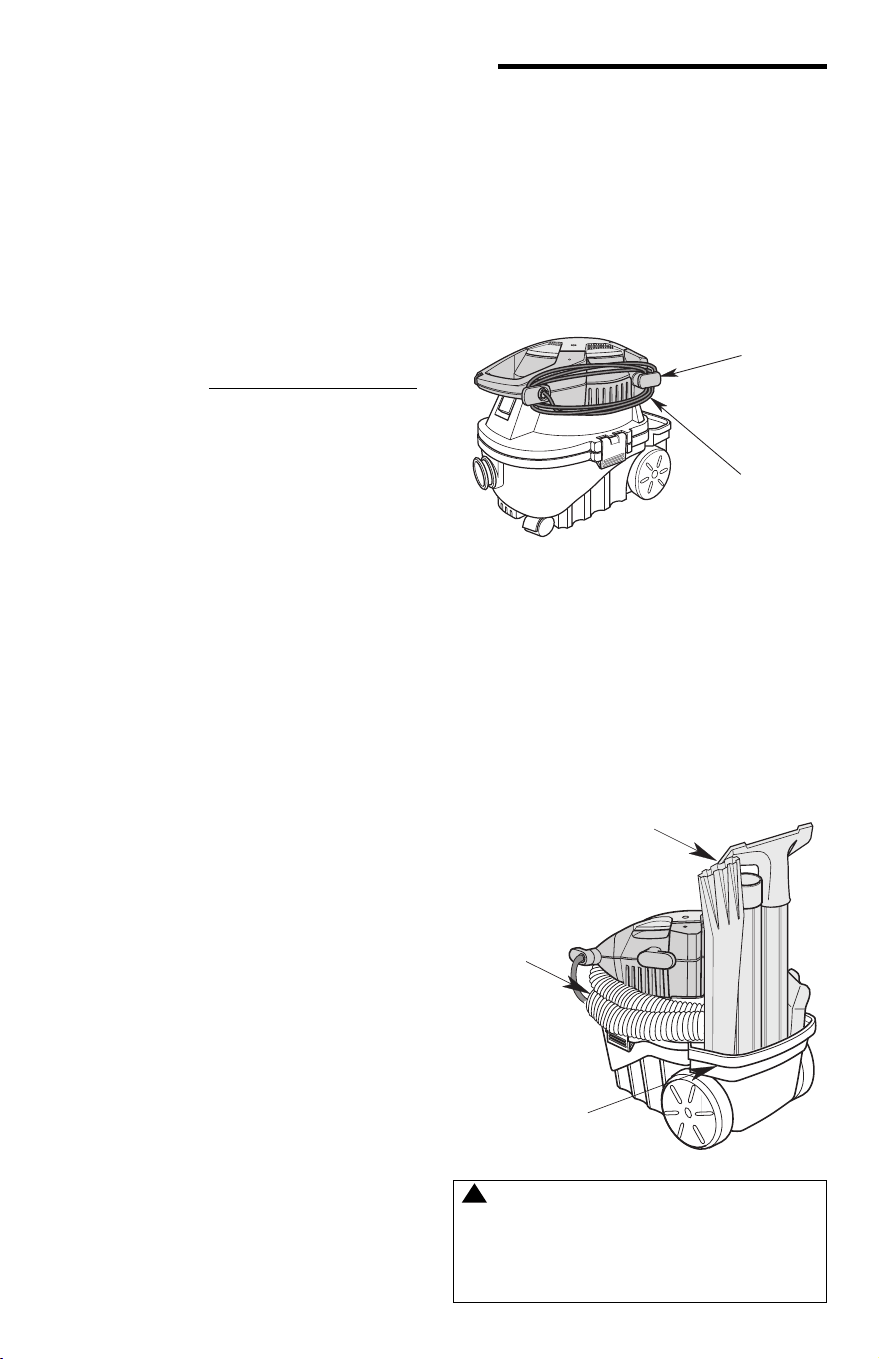

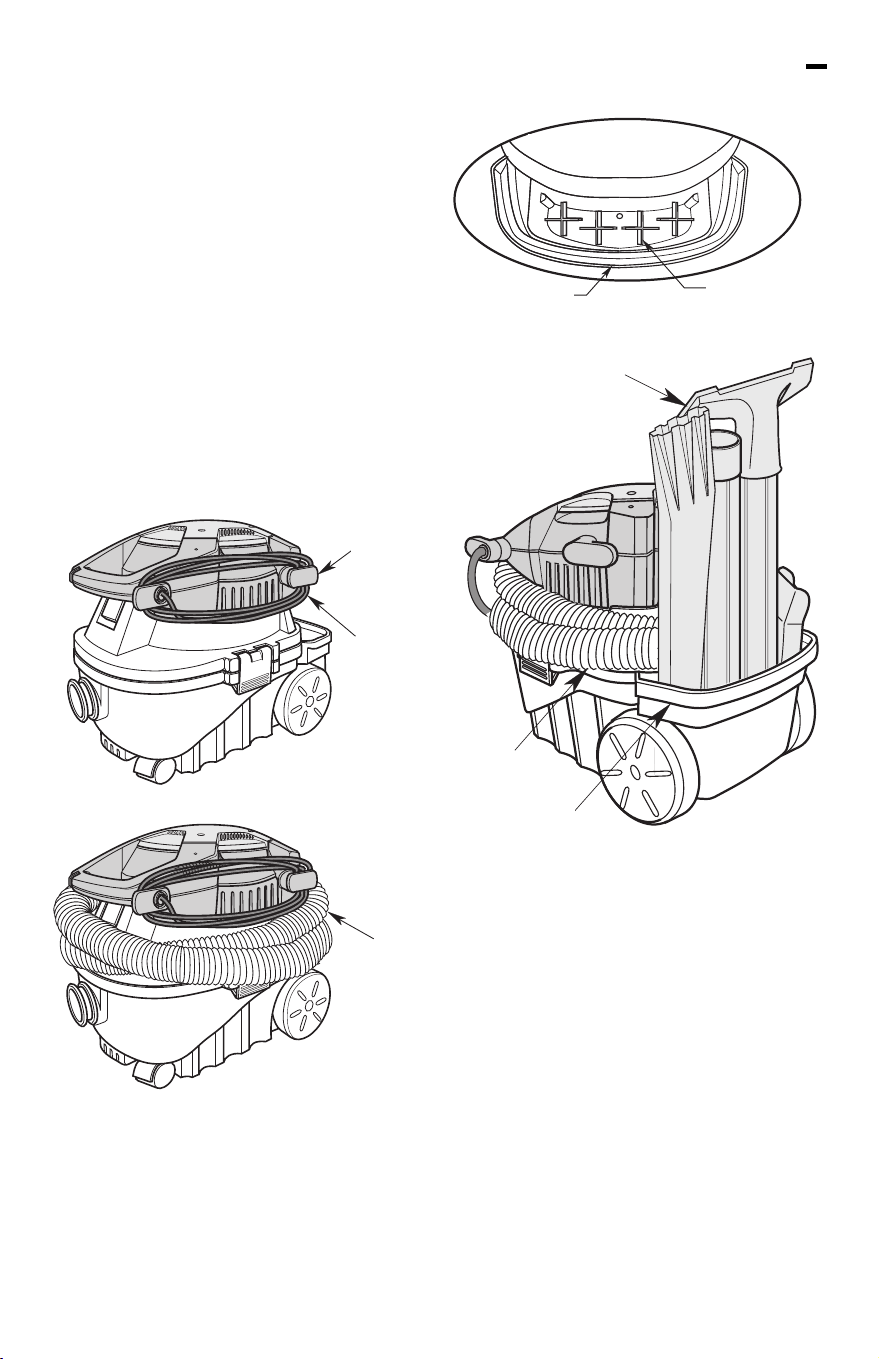

Cord, Hose and Accessory Storage . . 12

Maintenance . . . . . . . . . . . . . . . . . . . . 13

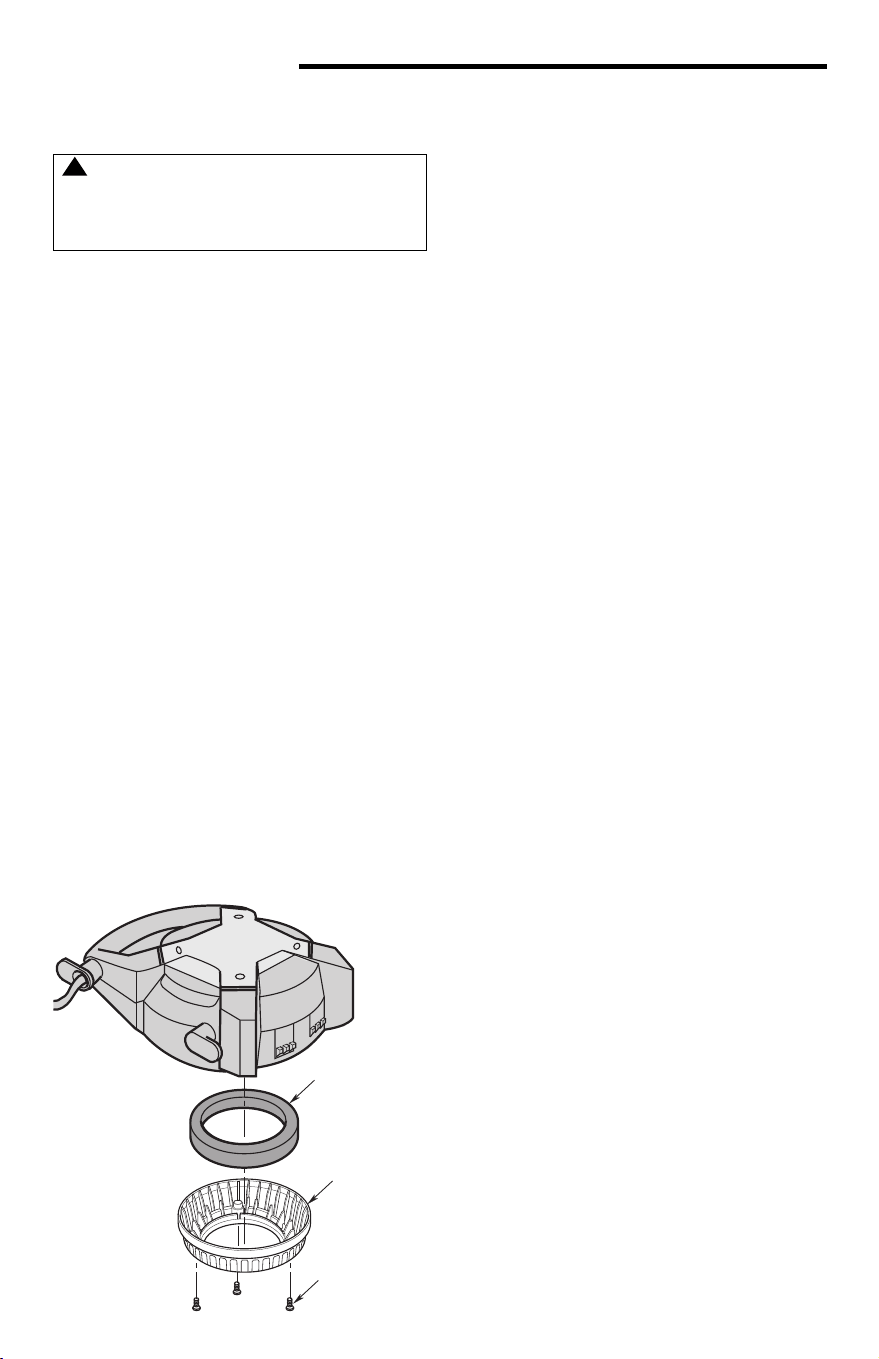

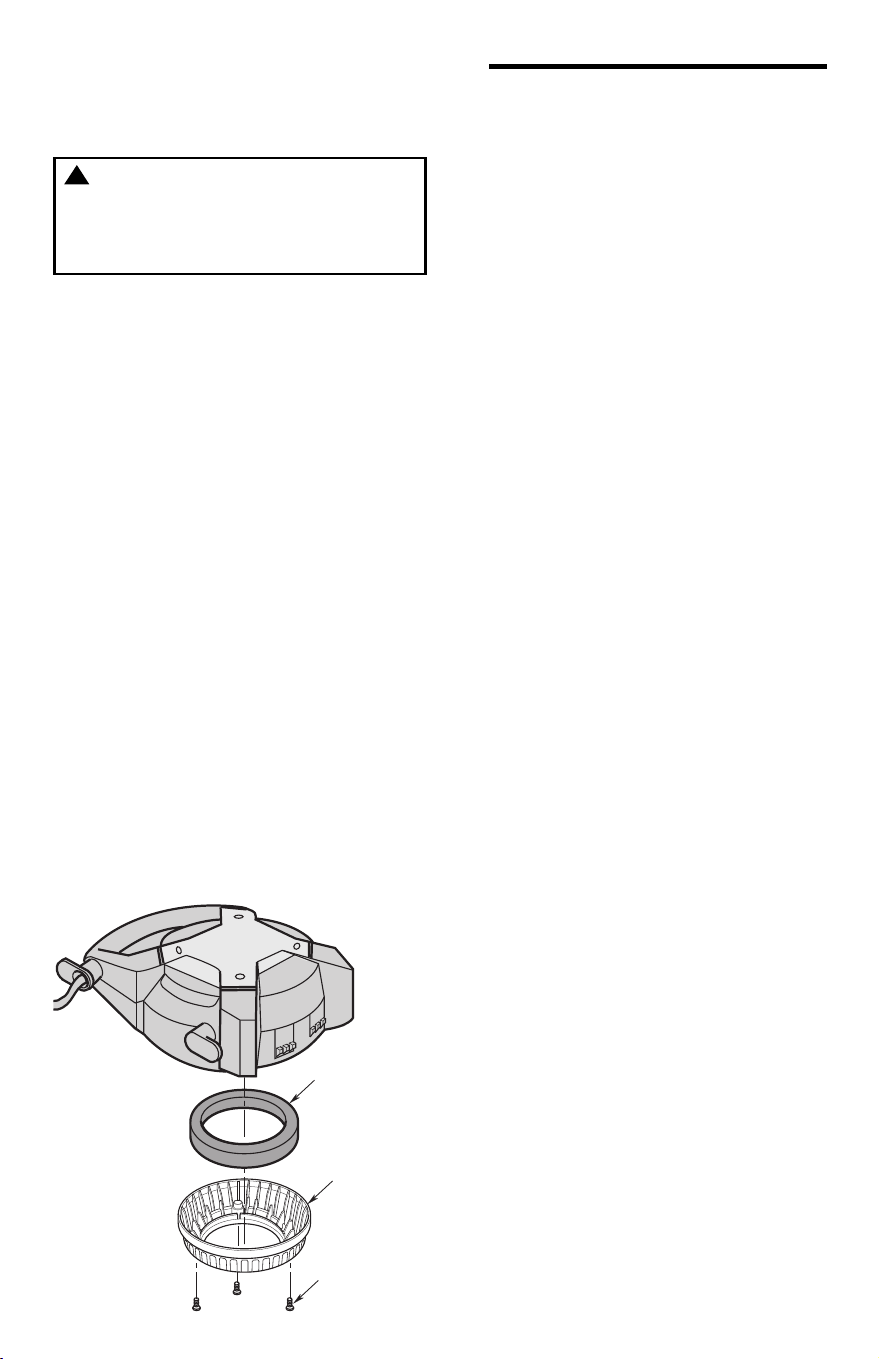

Filter Removal and Installation. . . . . 13

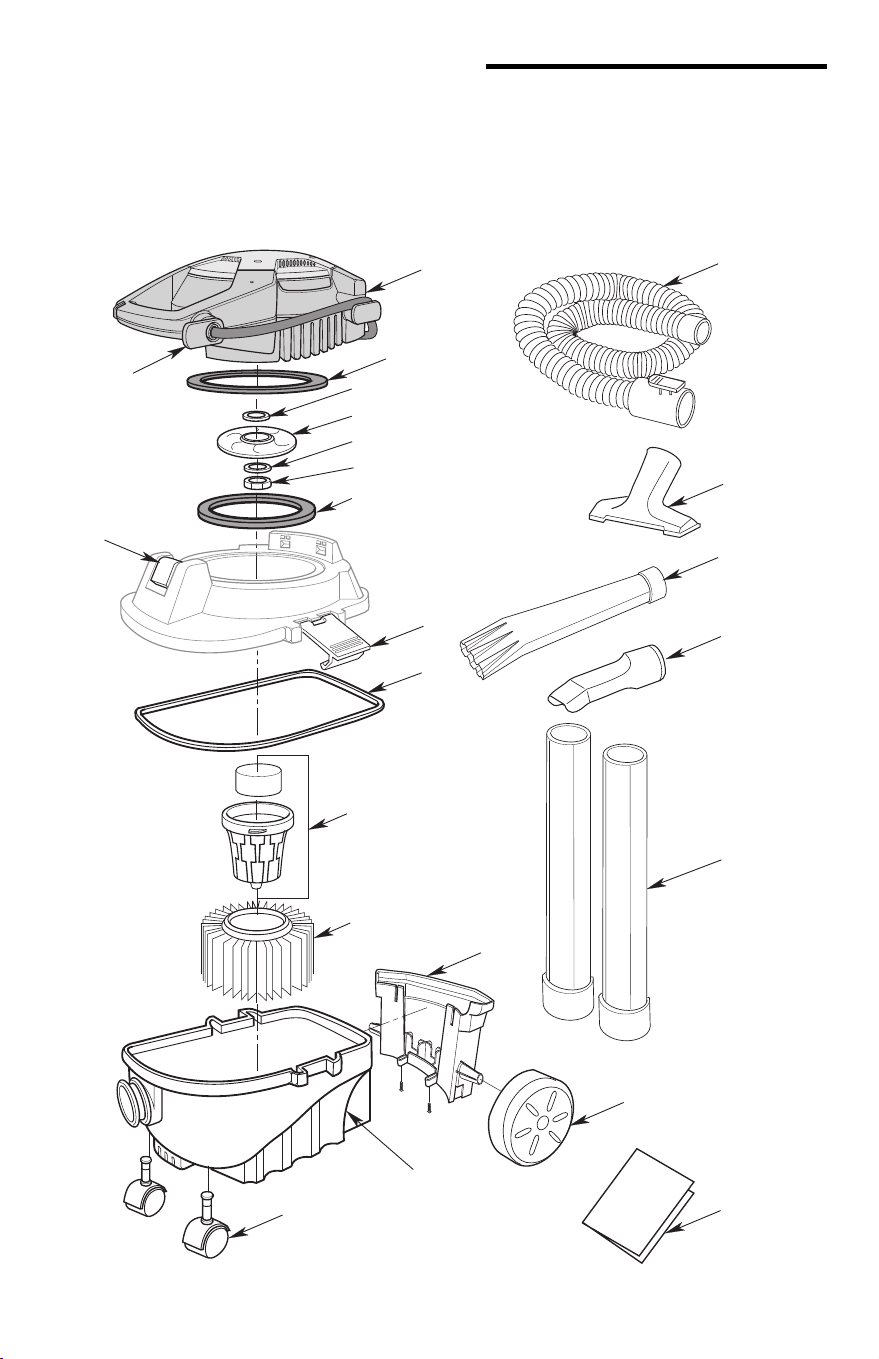

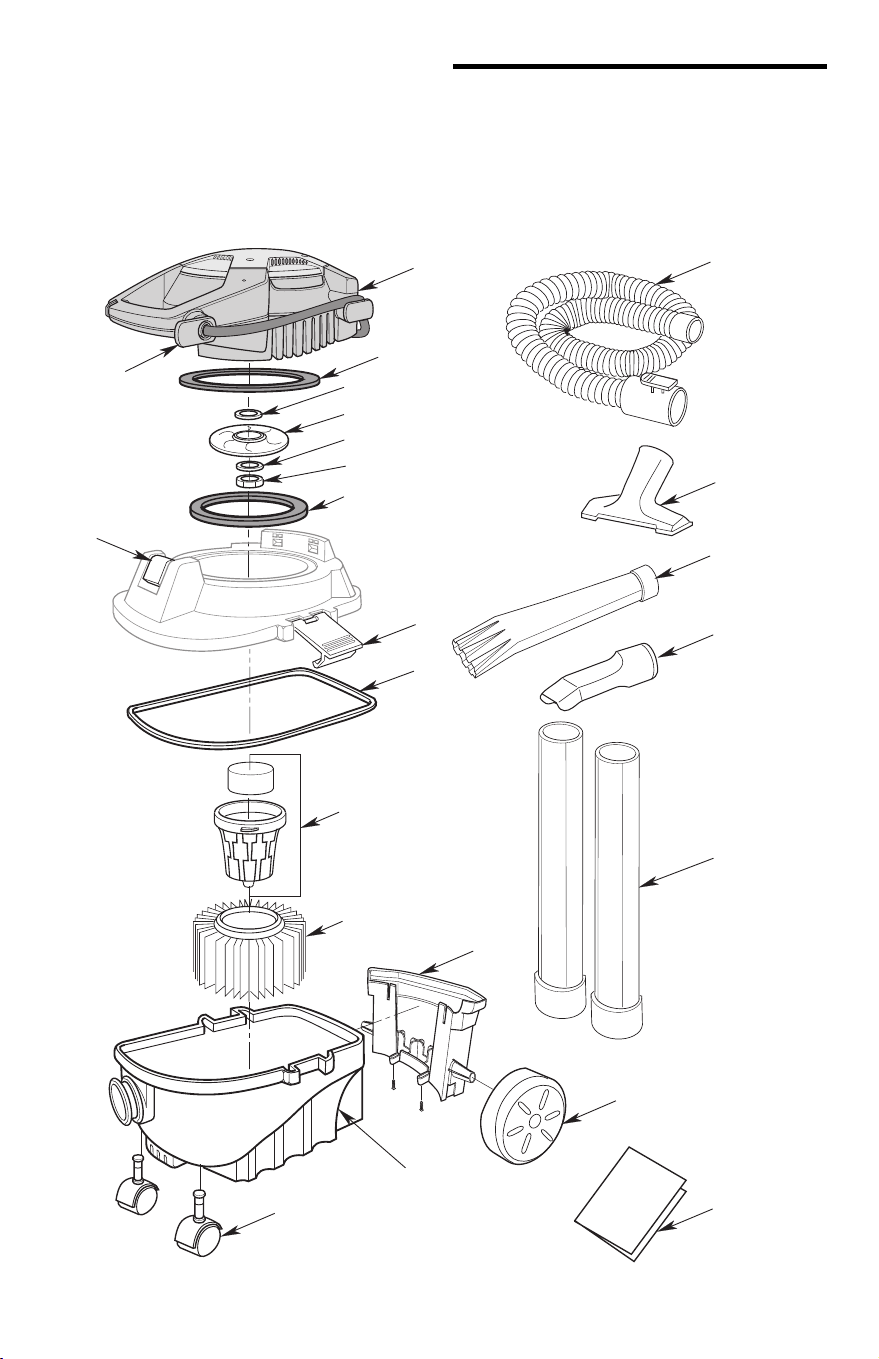

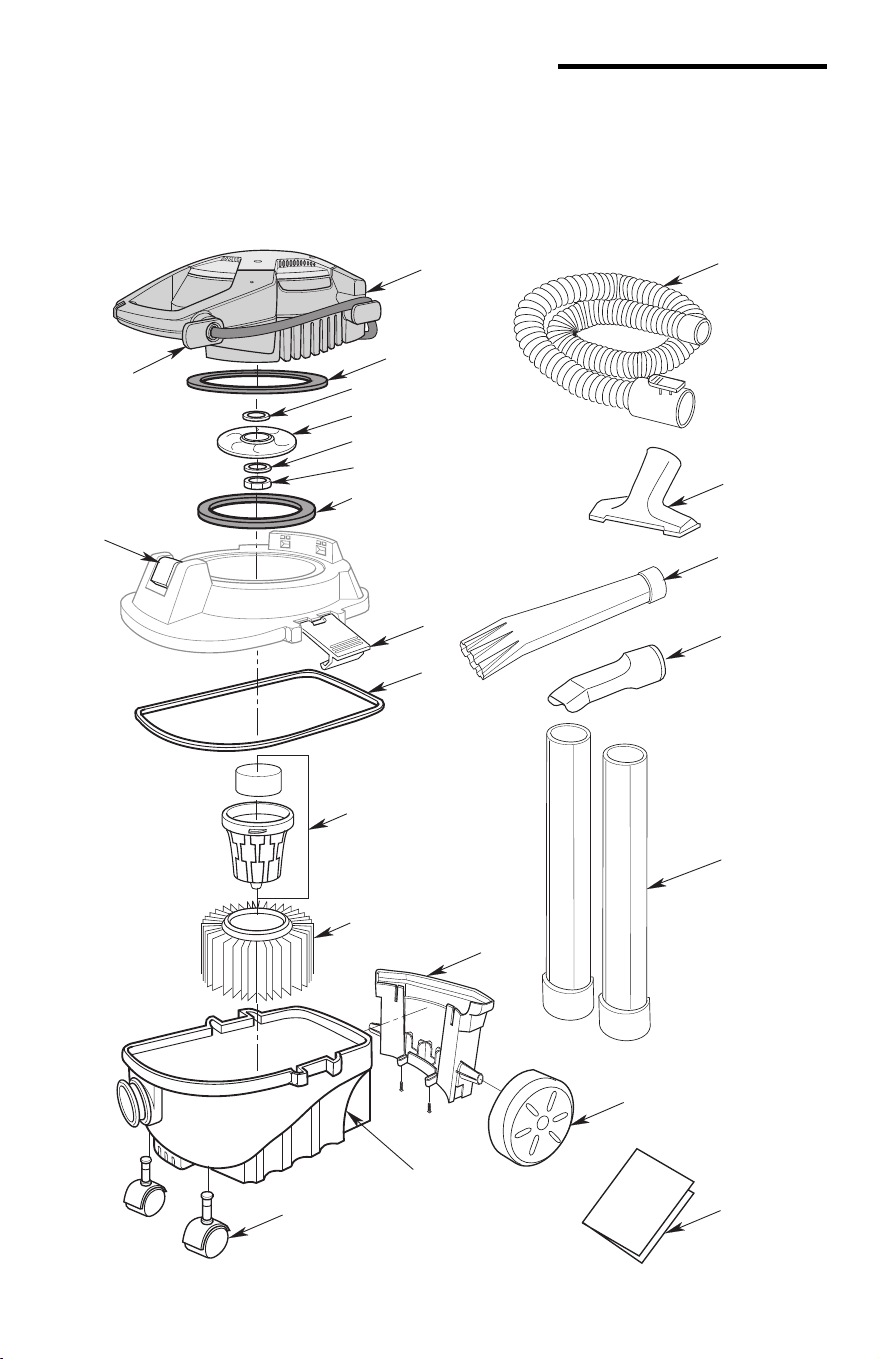

Repair Parts. . . . . . . . . . . . . . . . . . . . . 16

Warranty . . . . . . . . . . . . . . . . . . . . . . . 18

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 2

CAUTION:

• To reduce the risk of hearing damage,

wear ear protectors when using for

extended time or in a noisy area.

• For dusty operations, wear dust mask.

• Static shocks are common when the

relative humidity of the air is low.

Vacuuming fine debris with your Vac

can deposit static charge on the hose

or Vac. To reduce the frequency of

static shocks in your home or when

using this Vac, add moisture to the air

with a humidifier.

•

Do not allow to be used as a toy.

Close attention is necessary when

used by or near children.

• Do not use with a torn filter or without

the filter installed except when

vacuuming liquids as described in this

manual. Dry Debris ingested by the

impeller may damage the motor or be

exhausted back into the air.

• Turn off Vac before unplugging.

• To reduce the risk of injury from

accidental starting, unplug power cord

before changing or cleaning filter.

• Do not unplug by pulling on cord.

To unplug, grasp the plug, not the cord.

• Do not use with damaged cord, plug or

other parts. If your Vac is not working

as it should, has missing parts, has

been dropped, damaged, left outdoors,

or dropped into water, call customer

service.

• Do not pull or carry by cord, use cord

as handle, close a door on cord, or pull

cord around sharp edges or corners.

Do not run Vac over cord. Keep cord

away from heated surfaces.

• Do not handle plug, switch, or the Vac

with wet hands.

• Use only extension cords that are rated

for outdoor use. Extension cords in

poor condition or too small in wire size

can pose fire and shock hazards.

To reduce the risk of these hazards,

be sure the cord is in good condition

and that liquid does not contact the

connection. Do not use an extension

cord with conductors smaller than

16 gauge (AWG) in size. To reduce

power loss, use a 14 gauge extension

cord if 25 to 50 ft long and 12 gauge

for 50 ft or longer.

• This Wet/Dry Vac is double-insulated,

eliminating the need for a separate

grounding system. Use only identical

replacement parts. Read the

instructions for Servicing Double-

Insulated Wet/Dry Vacs.

•

Do not put any object into ventilation

openings. Do not vacuum with any

ventilation openings blocked; keep free

of dust, lint, hair or anything that may

reduce air flow.

• Keep hair, loose clothing, fingers, and

all parts of body away from openings

and moving parts.

• To reduce the risk of falls, use extra

care when cleaning on stairs.

• To reduce the risk of personal injury or

damage to Vac, use only Ridgid

recommended accessories.

• When using as a detached blower:

- Direct air discharge only at work area.

- Turn unit off before setting on ground

or releasing grasp from handle.

- Do not set down in liquid; electric

shock could occur.

- Do not direct air at bystanders.

- Keep children away when blowing.

- Do not use blower for any job except

blowing dirt and debris.

- Do not use as a sprayer.

- Wear safety eyewear.

• To reduce the risk of eye injury, wear

safety eyewear. The operation of any

utility Vac or blower can result in

foreign objects being blown into the

eyes, which can result in severe eye

damage.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 3

Introduction

This Wet/Dry Vac is intended for

house-hold use. It may be used for light

vacuuming of wet or dry media and may

be used as a blower. The light weight

design allows usage for most small

household vacuuming chores.

Familiarize yourself with the following

product and features and read the entire

owner’s manual for specific usage of your

new Wet/Dry Vac.

SAVE THIS MANUAL

Observe the following warnings that

appear on the motor housing of your Vac:

WARNING: For your own safety,

read and understand owner’s

manual. Do not run unattended.

Do not pick up hot ashes, coals,

toxic, flammable or other hazardous

materials. Do not use around

explosive liquids or vapors.

WARNING: To reduce the risk of

electric shock - do not expose to

rain - store indoors.

DOUBLE INSULATED

GROUNDING NOT REQUIRED.

WHEN SERVICING USE ONLY

IDENTICAL REPLACEMENT PARTS.

WARNING: When using blower:

Wear safety goggles labeled

"ANSI Z87.1" on the package.

Turn unit off before setting on

ground or releasing grasp from

handle. Electric shock could occur

if used on wet surfaces. Direct tool

discharge only at work area. Do not

direct discharge at bystanders,

Keep children away.

IMPORTANT SAFETY INSTRUCTIONS

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 4

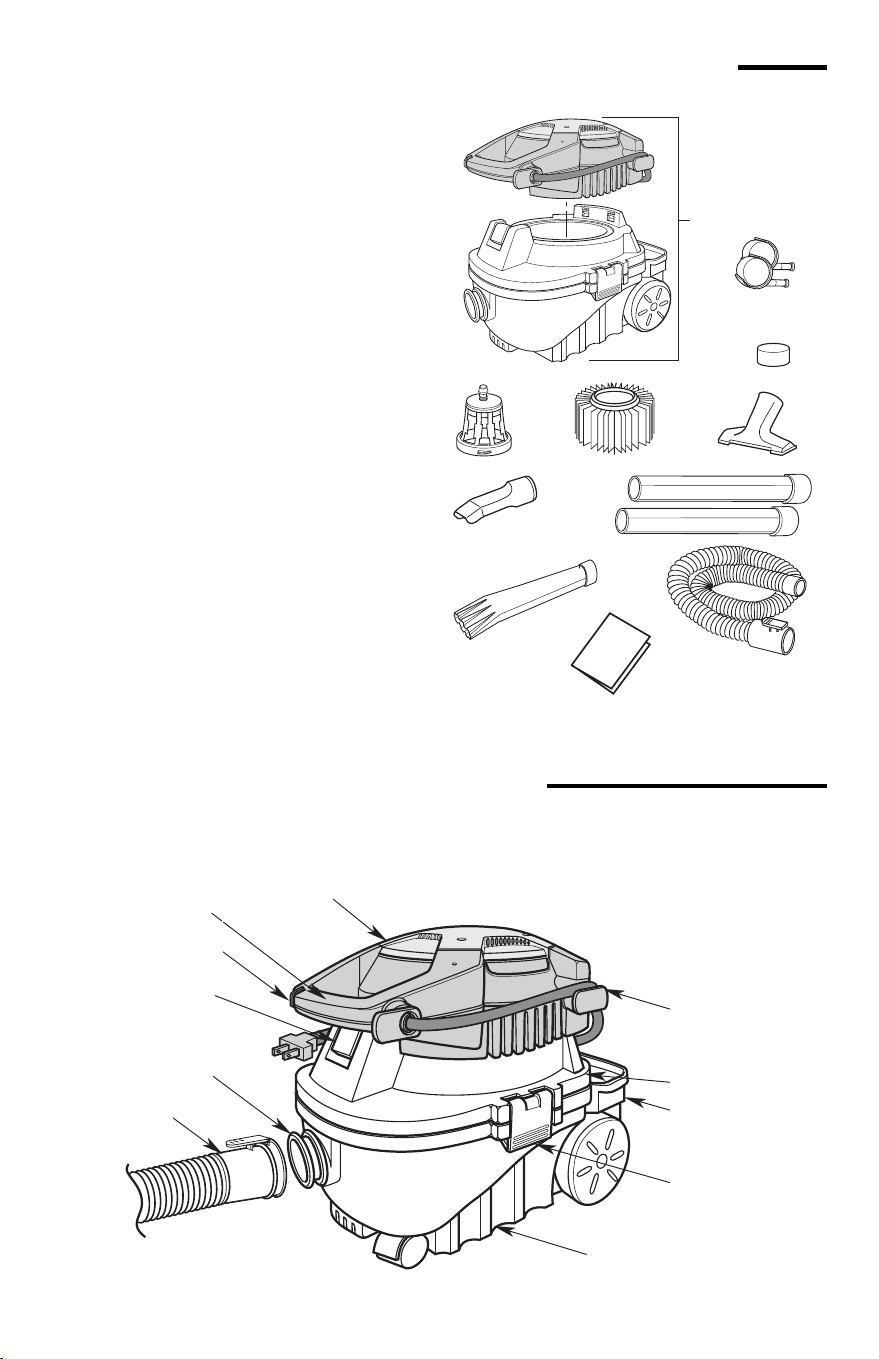

Checking Carton Contents

Getting to Know Your Vac

Familiarize yourself with the controls and features of your Vac before operating.

Remove contents of carton.Check each item

against the Carton Contents List. Contact

1-800-4-RIDGID (1-800-474-3443) from the

US and Canada, 01-800-701-9811 from

Mexico. E-mail us at info@ridgidvacs.com or

www.ridgidvacs.com if any parts are

damaged or missing.

Carton Contents List

Key Description Qty

A 4-Gallon Wet/Dry Vac...................1

B* Casters.........................................2

C* Float ............................................1

D* Filter Cage ..................................1

E* Qwik Lock™ Filter, VF3500 .........1

F Utility Nozzle ................................1

G Car Nozzle ...................................1

H Extension Wands .........................2

I Blower Wand................................1

J Hose.............................................1

K Owner’s Manual ...........................1

* Items may come preassembled.

Detachable

Blower

ON/OFF

Switch

Detachable

Blower Handle

Vacuum

Port Inlet

Hose

Drum Latch (2)

Drum

Power Cord

Storage

Accessory

Storage Bin

Detachable

Blower Latch

Lid Assembly

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 5

Lid

Assembly

Drum

Latch (2)

Rotate

Down

Lid

Assembly

Pull

Out

And

Lift Up

Drum

Latch (2)

our vacuum will come out of the box

fully assembled for your convenience.

Please check inside the drum for

additional components before using this

product.

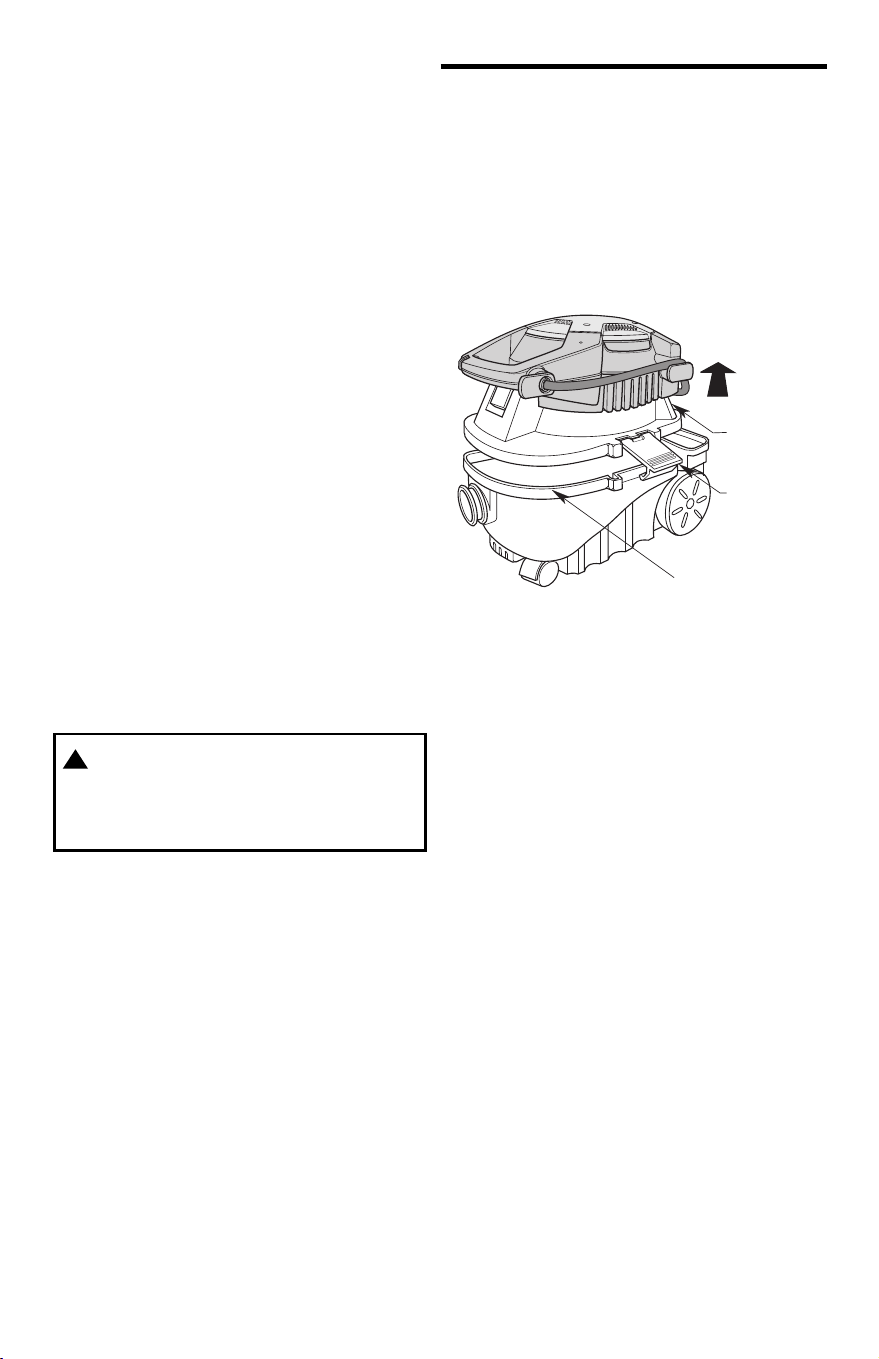

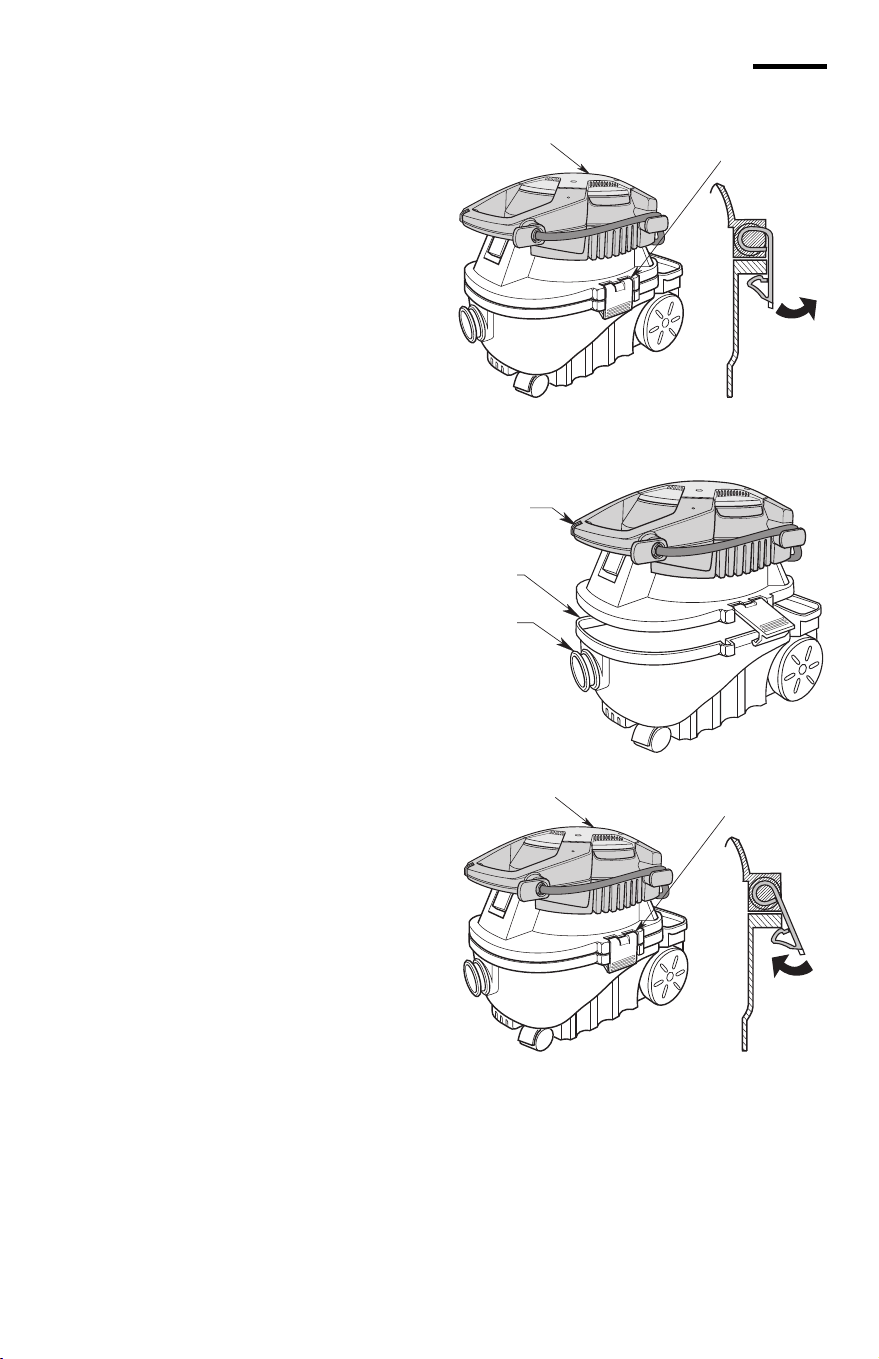

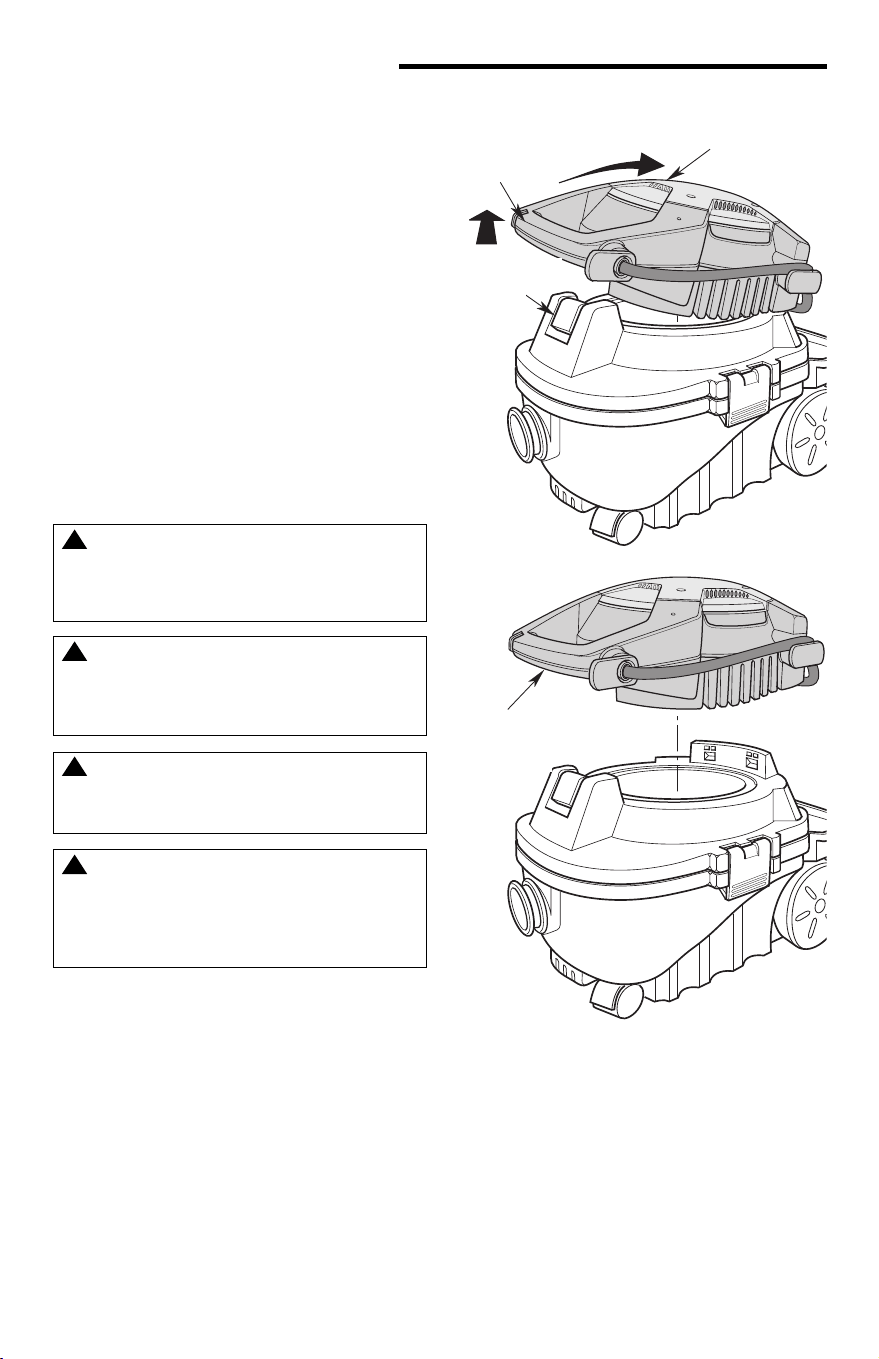

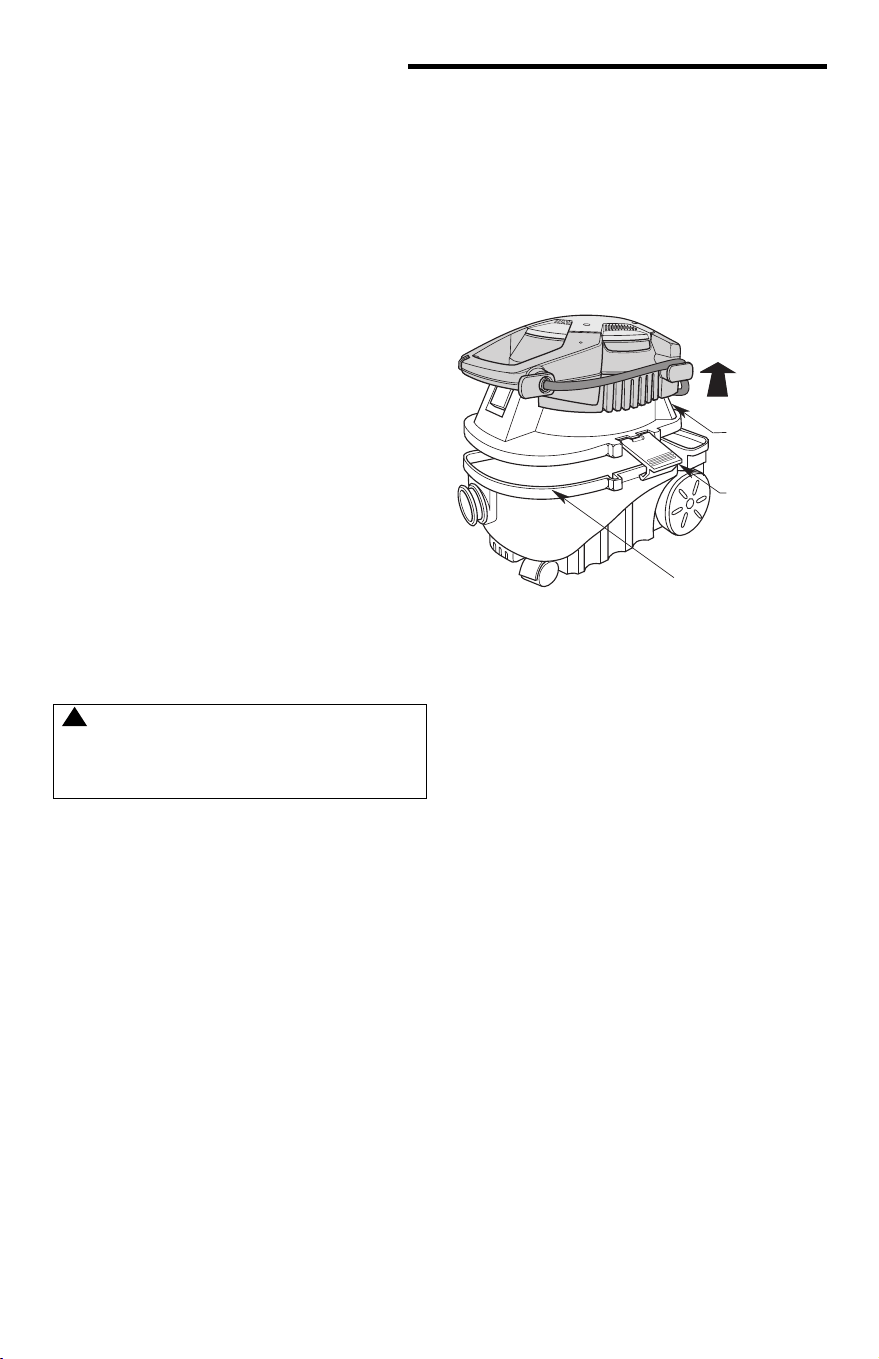

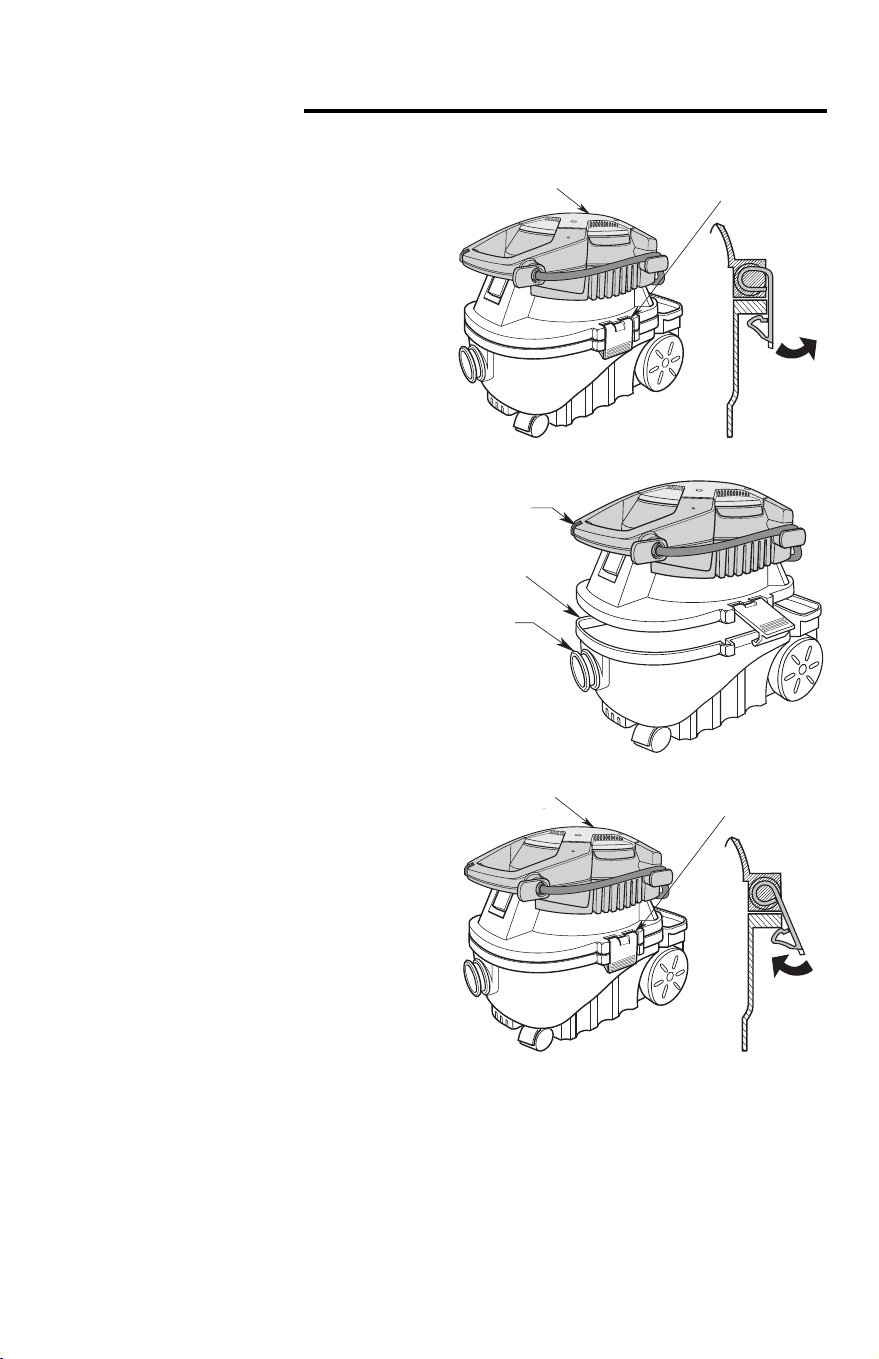

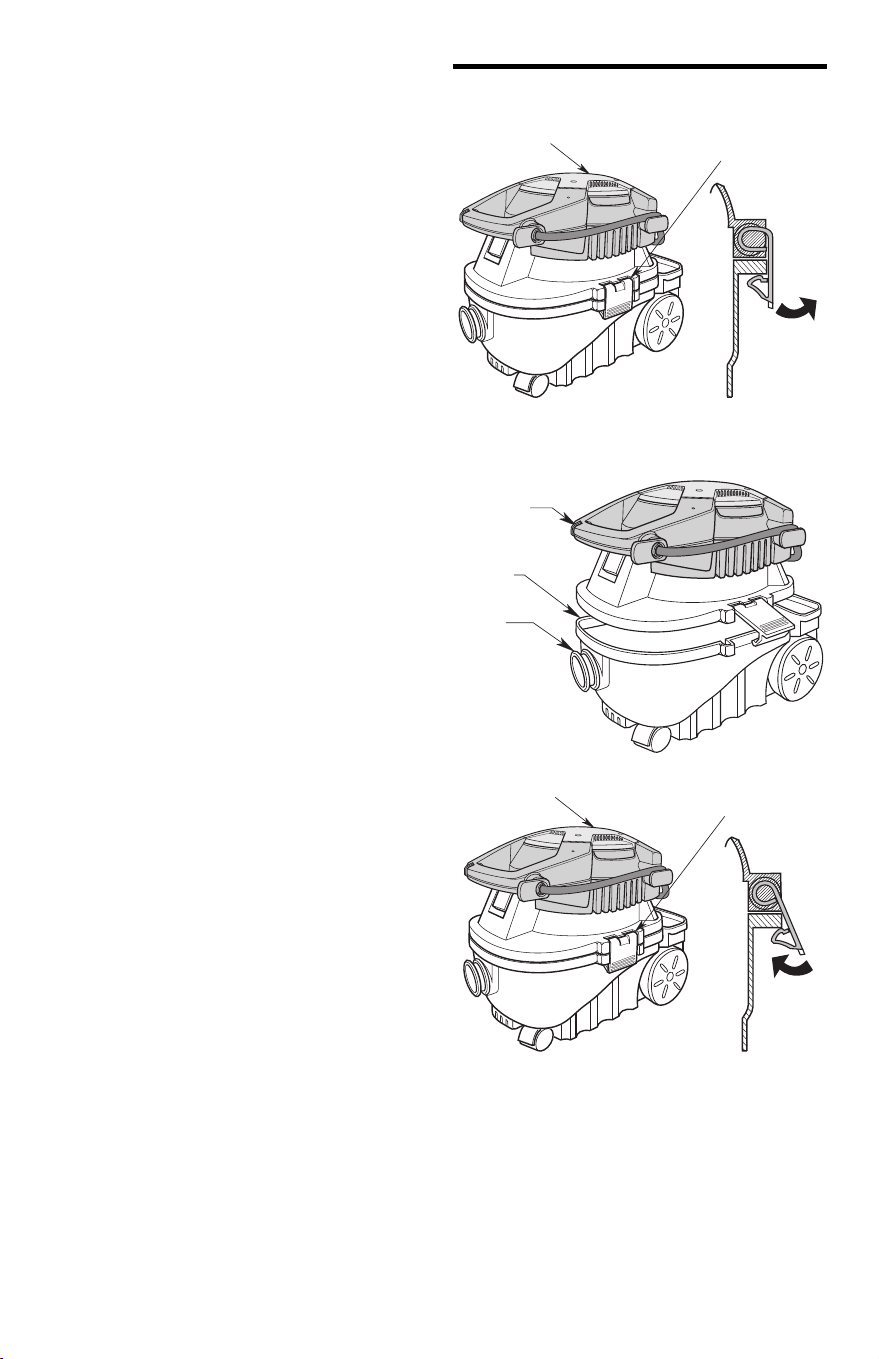

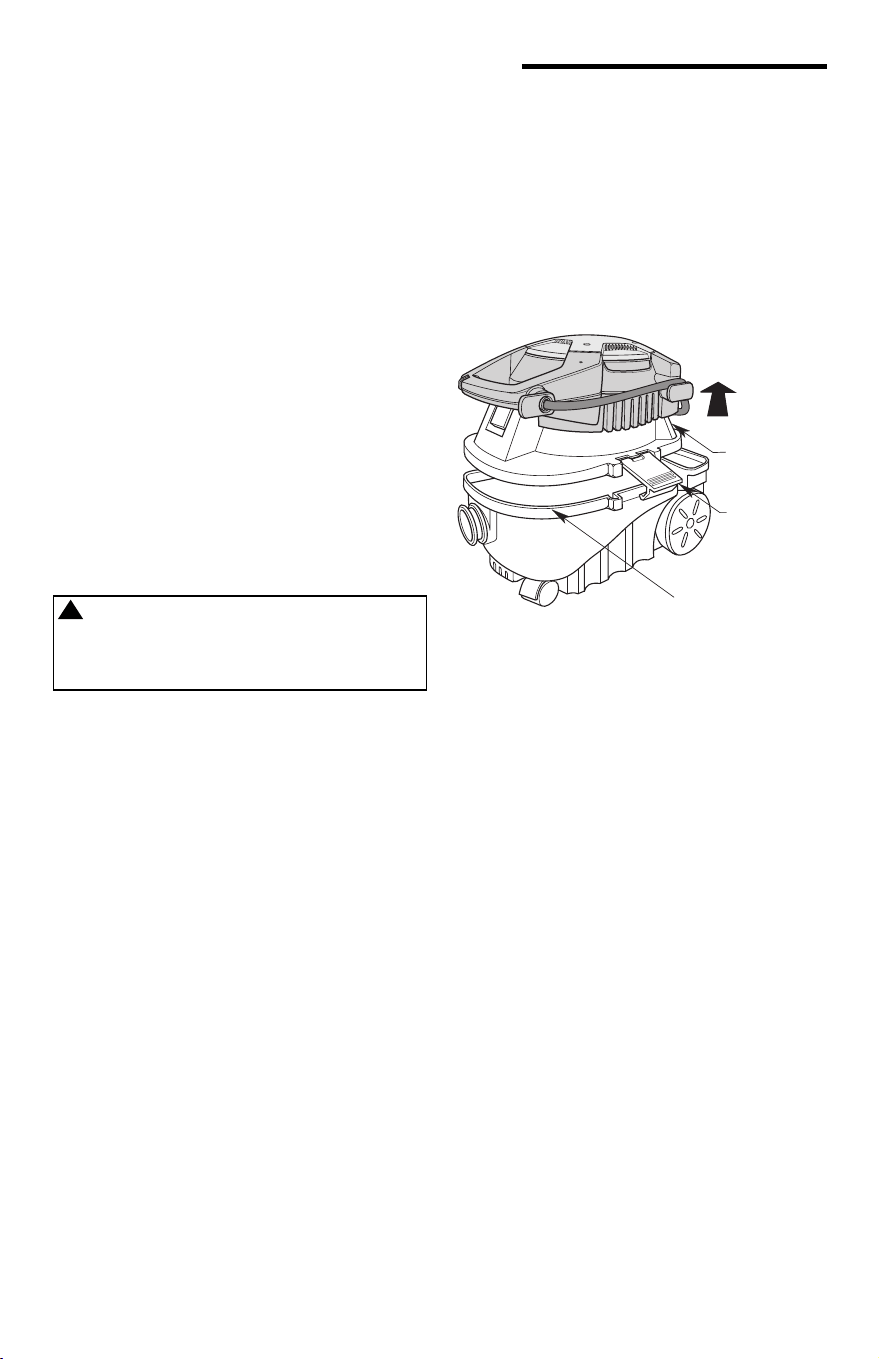

To Remove Lid Assembly:

Grasp the drum latches on both the right

and left side of the lid assembly. Slowly

pull the drum latches away from the

drum. Lift the lid assembly off the drum.

To Reassemble the Lid

Assembly:

1. Position the lid assembly with the

detachable blower handle of the unit

located above the vacuum inlet on the

dust drum.

2. Lower the lid assembly onto the dust

drum. Rotate both latches down until

you hear them snap over the drum

latch catches.

Wet/Dry Vac Assembly

Detachable

Blower

Handle

Vacuum

Inlet

Dust

Drum

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 6

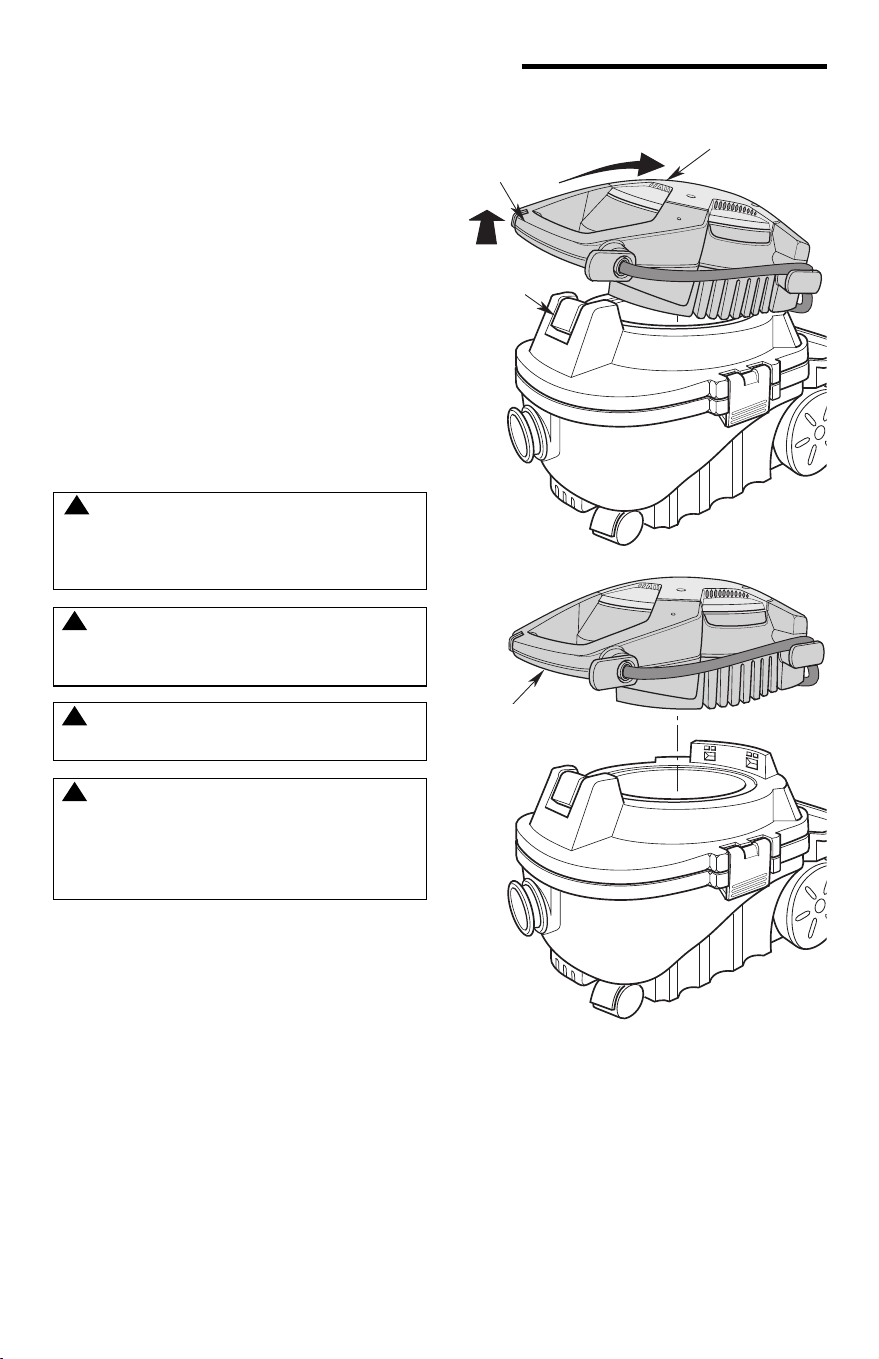

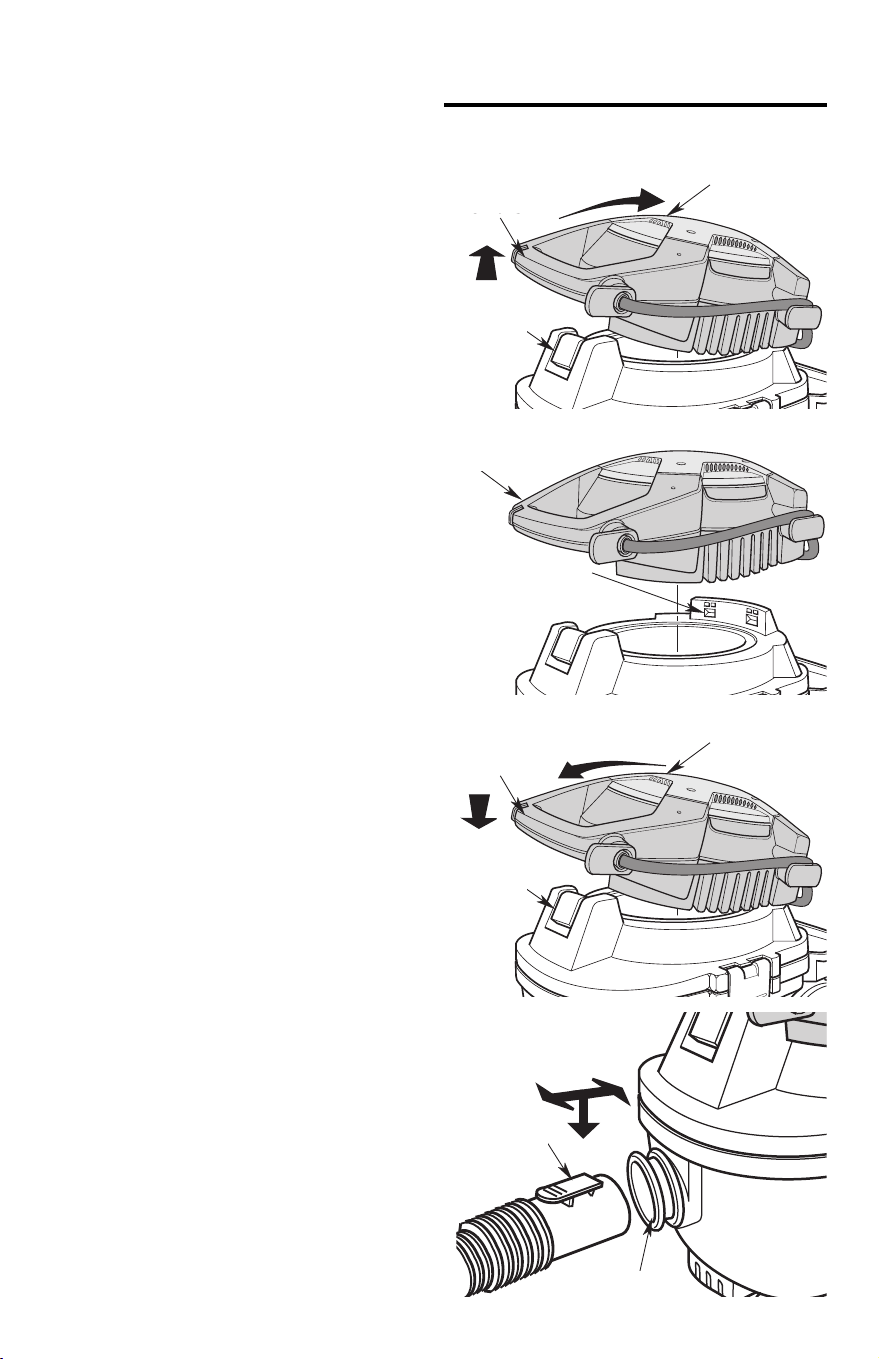

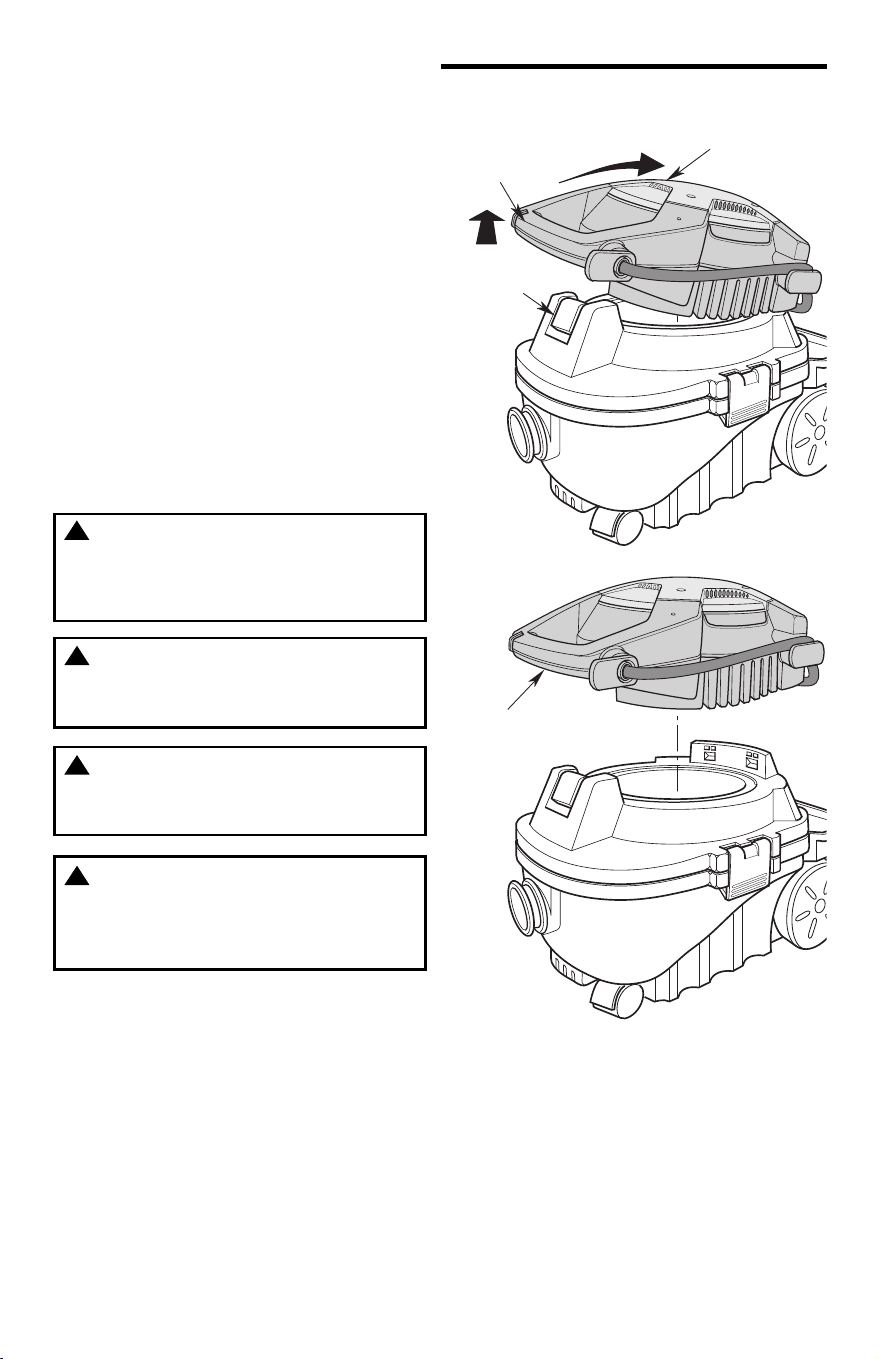

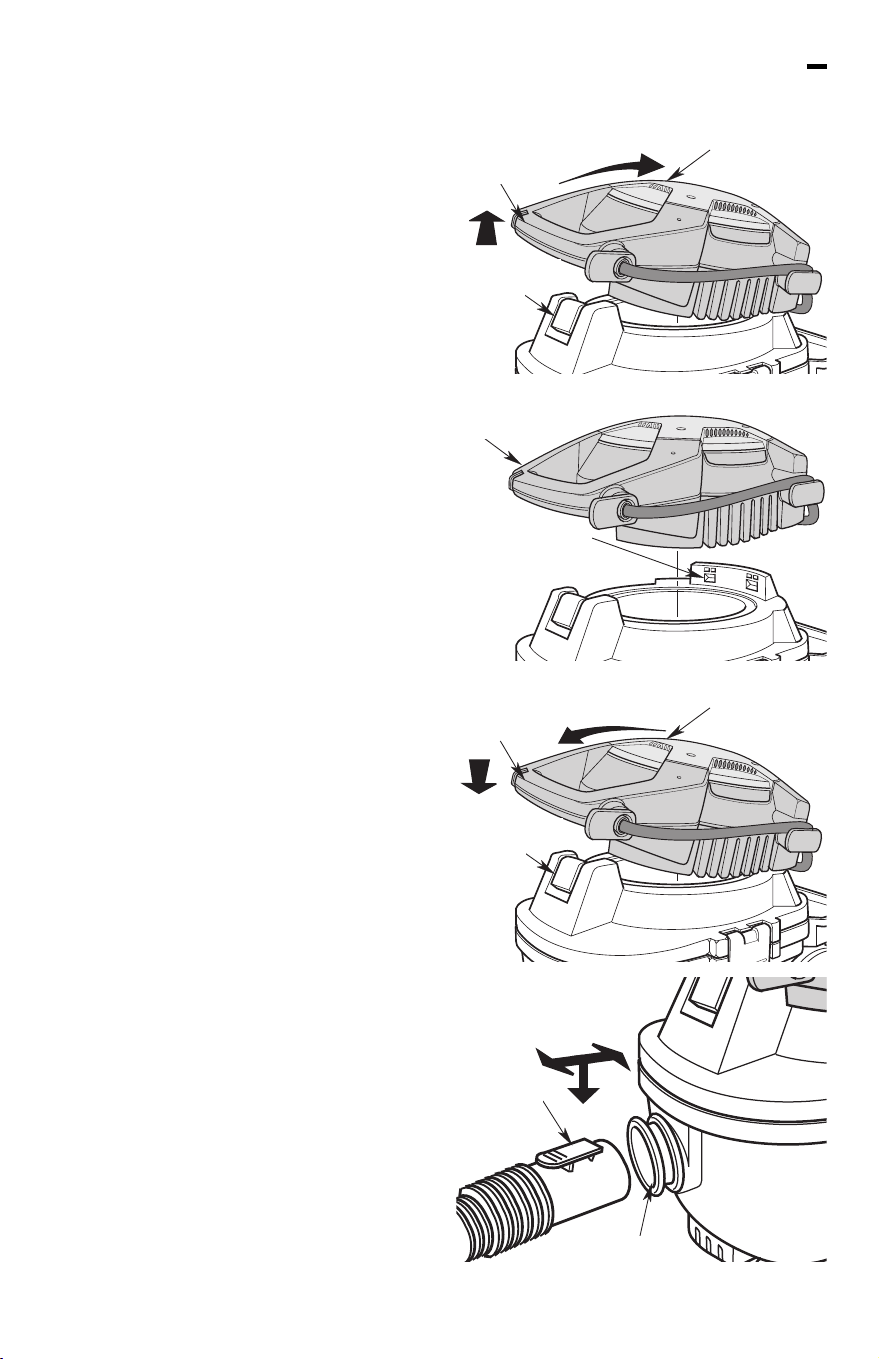

1. To remove the detachable blower from

the lid assembly, press down on the

detachable blower latch under the

detachable blower handle and lift the

blower off the lid of the Vac.

2. To replace the detachable blower onto

the lid assembly, position detachable

blower above the indented area of the

lid assembly. Rotate the detachable

blower down until the travel of the unit

stops.

3. Lightly press down on the carry handle

of the detachable blower until you hear

the “snap” of the detachable blower

latch engaging the detachable blower.

The detachable blower is now latched

to the lid assembly.

4. Your new Wet/Dry Vac is ready for use.

With the Wet/Dry Vac completely

assembled and ready for use, insert

the push button end of the hose into

the inlet of the Vac. The hose should

snap into place. To remove the hose

from the Vac, press the release button

in the hose assembly and pull the

hose out of the Vac inlet, as shown.

Detachable Blower (Power Head Assembly)

Release

Button

Press Then

Push or Pull

Vac Inlet

etachable

Blower

Detachable

Blower Carry

Handle

Detachable

Blower

Latch

Detachable

Blower

Lid Assembly

Indented Area (2)

Detachable

Blower

Detachable

Blower Carry

Handle

Detachable

Blower

Latch

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 7

Operation

After you plug the power cord into the

outlet, turn the unit on by pushing the

switch from position "O" to position "l".

The symbols used on the switch actuator

are international "On & Off" symbols.

OFF

"ON"

Switch

"OFF"

Detachable

Blower Handle

Familiarize yourself with the accessories

included with the Vac. Each accessory

may be used in various ways for

vacuuming and blowing debris. Here is

a list of the accessories and their uses.

WARNING: To reduce the risk of fire, explosion, or damage to Vac:

• Do not leave Vac running while unattended - you may fail to notice important

signs indicating abnormal operation such as loss of suction, debris/liquid

exiting the exhaust, or abnormal motor noises. Immediately stop using Vac

if you notice these signs.

• Do not leave Vac plugged in when not in use.

• Do not continue running when float has cut off suction.

• Sparks inside the motor can ignite airborne flammables. Do not operate Vac

near flammable liquids or in areas with flammable gases, vapors, or

explosive/airborne dust. Flammable liquids, gases, and vapors include:

lighter fluid, solvent-type cleaners, oil-based paints, gasoline, alcohol, and

aerosol sprays. Explosive dusts include: coal, magnesium, aluminum,

grain, and gun powder.

• Do not vacuum up explosive dusts, flammable liquids, or hot ashes.

WARNING: To reduce the risk of electric shock or injury:

• Do not expose to rain or allow liquid to enter motor compartment. Store

indoors.

• Do not handle plug, switch, or Vac with wet hands.

• Unplug Vac before servicing. If your Vac is not working as it should, has

missing parts, has been dropped, damaged, left outdoors, or dropped into

water, return it to

an independent service center or call customer service.

• When using an extension cord, use only outdoor-rated cords that are in

good condition. Do not allow the connection to come into contact with

liquid.

Car Nozzle - Dry pickup nozzle for car

interiors and most upholstery cleaning.

Utility Nozzle - General purpose nozzle

for most vacuuming applications.

Blower Wand - Attaches directly to the

power assembly concentrates the air for

blowing applications.

Extension Wands - These wands can be

connected together and provides

additional length for more reach.

Hose - Provides transfer of vacuum or

blowing capability to work site. Provides

the means of attaching extension wands

and nozzles.

To reduce the risk of electric shock,

this appliance has a polarized plug

(one blade is wider than the other except

230 volt models). This plug will fit in a

polarized outlet only one way. If the plug

does not fit fully in the outlet, reverse the

plug. If it still does not fit, contact a qualified

electrician to install the proper outlet. Do

not change the plug in any way.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 8

2. Lay the lid and detachable blower

assembly upside down on a clean dry

area while emptying the drum or

changing the filter.

3. Dump the drum contents into the

proper waste disposal container.

Operation (continued)

Emptying the Drum

1. To remove the lid assembly to empty

contents of the dust drum, simply lift

the two drum latches on the side of

the Vac and lift the lid assembly up

and off the dust drum and set to the

side.

Drum

Latch (2)

Dust Drum

Lid and

Blower

Assembly

Vacuuming Dry Materials

1. The filter must always be in correct

position at all times to avoid leaks and

possible damage to Vac.

2. When using your Vac to pick up very

fine dust, it will be necessary for you

to empty the drum and clean the filter

at more frequent intervals to maintain

peak Vac performance.

NOTE: A dry filter is necessary to pick up

dry material. If you use your Vac to pick

up dust when the filter is wet, the filter will

clog quickly and be very difficult to clean.

Vacuuming Liquids

1. When picking up small amounts of

liquid the filter may be left in place.

2. When picking up large amounts of

liquid we recommend that the filter be

removed. If the filter is not removed, it

will become saturated and misting may

appear in the exhaust.

WARNING: Do not operate

without filter cage and float, as they

prevent liquid from entering the

impeller and damaging the motor.

3. When the liquid in the drum reaches a

predetermined level, the float

mechanism will rise automatically to

cut off airflow. You will know that the

float has risen because Vac airflow

ceases and the motor noise will

become higher in pitch, due to

increased motor speed. When this

happens, turn off the Vac, unplug the

power cord, and empty the drum.

4. After using the Vac to pick up liquids,

the filter must be dried to avoid

possible mildew and damage to the

filter.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 9

Blowing Feature

Your Wet/Dry Vac has a “detachable

blower.” It has the capability to be used as

a dedicated blower for yard work, patio

cleanup, and garage applications to blow

dust and other debris.

1. Familiarize yourself with the

detachable blower portion of your

Wet/Dry Vac.

2. Remove the detachable blower of your

Vac by pressing down on the

detachable blower latch under the

handle of the detachable blower and

lift by the handle to remove.

WARNING: Always wear safety

eyewear complying with ANSI Z87.1

(or in Canada, CSA Z94.3) before

using as a Blower.

CAUTION: Wear a dust mask if

blowing creates dust which might

be inhaled.

CAUTION: To reduce the risk of

hearing damage, wear ear protectors

when using the Vac/Blower for

extended time or in a noisy area.

WARNING: To reduce the risk of

injury to bystanders, keep them

clear of blowing debris.

Operation (continued)

Detachable

Blower

etachable

Blower Carry

Handle

Detachable

Blower

atch

Detachable

Blower Carry

Handle

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 10

Using the Detachable Blower

for “Blowing”

Two suggested methods of using the

blower are:

1. Insert the round end of the blower

wand into the blowing port of the

detachable blower and turn clockwise

to lock.

-or-

2. The Wet/Dry Vac may also be used for

blowing using the seven-foot hose

supplied with the Wet/Dry Vac. Install

the push button end of the Vac hose in

the blowing port of the detachable

blower. For added control, an

extension wand and/or car nozzle can

be added to the opposite end of the

hose. The unit is ready for blowing

applications.

Turn the blower “ON” by sliding the switch

in the handle of the blower to the “I”

position.

Car

Nozzle

"ON"

Switch

"OFF"

Hose

Goggles

Dusk Mask

Blowing

Port

Blower

Wand

TURN CLOCKWISE

TO LOCK

"ON"

Switch

"OFF"

Operation (continued)

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 11

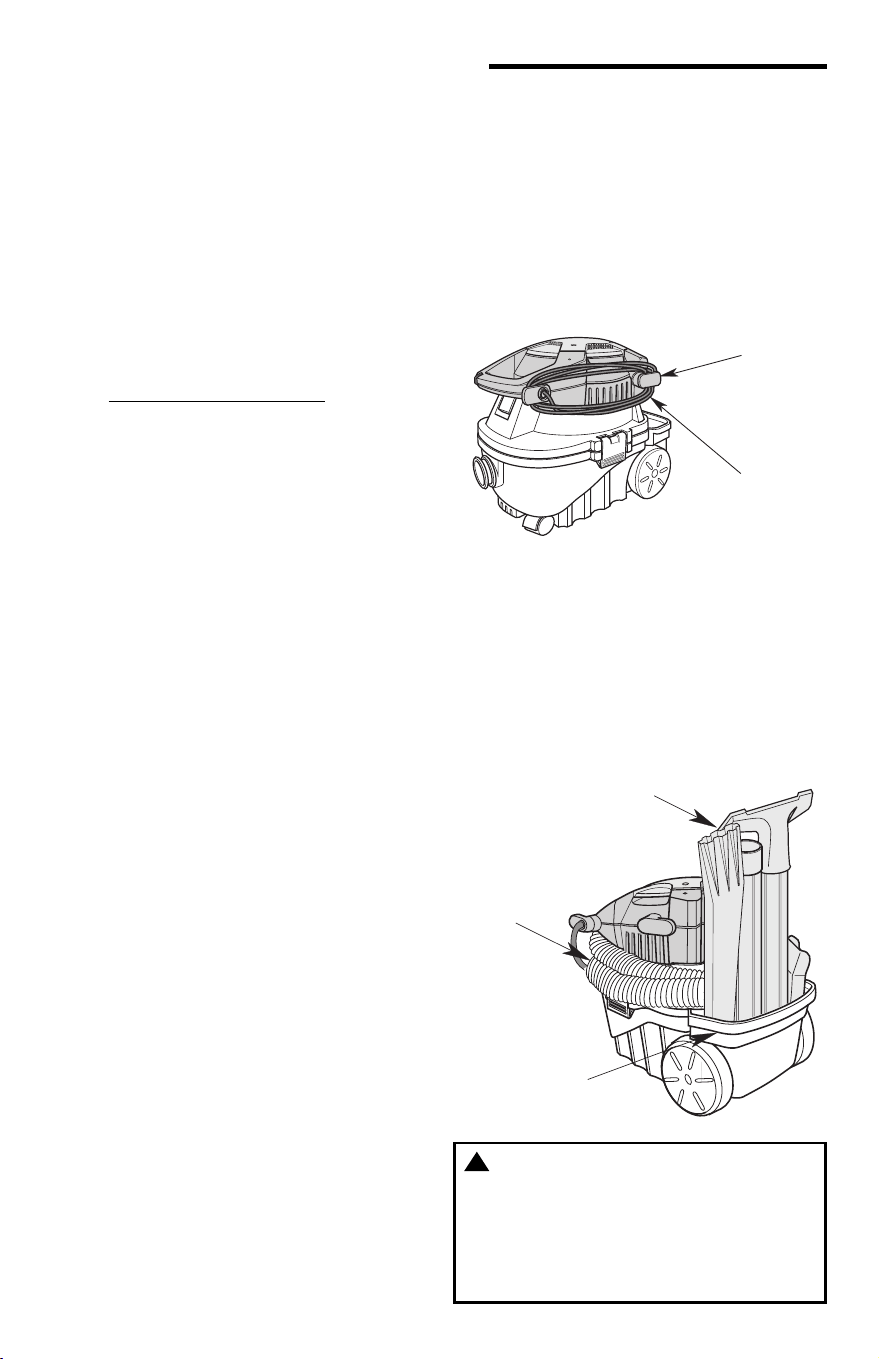

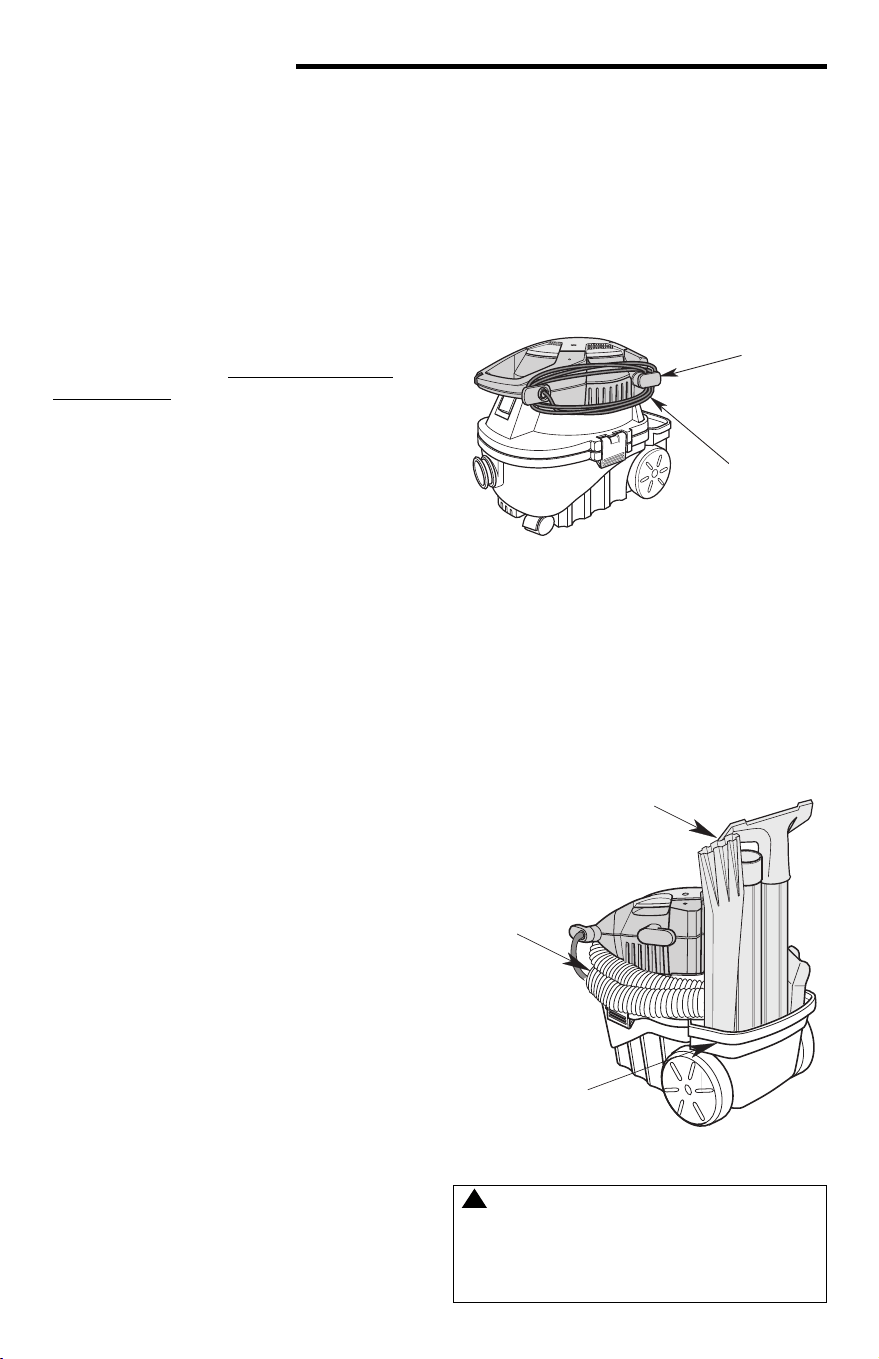

Cord, Hose and Accessory Storage

1. Your Vac has a convenient area to

store your power cord and Vac hose.

2. Wrap the power cord around the cord

wrap on the detachable blower and

attach the end of the plug to the cord.

3. Wrap the hose around the Vac as

shown and place the small swivel end

inside the larger one.

4. Place the utility nozzle on one of the

extension wands for storage.

5. The storage bin holds the extension

wands and accessories included with

this machine, as shown.

Cord

Wrap

Power

Cord

Empty Storage Bin

Storage Bin

Accessory

Storage Pins

Accessories

Hose

Accessory

Storage Bin

Hose

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 12

Maintenance

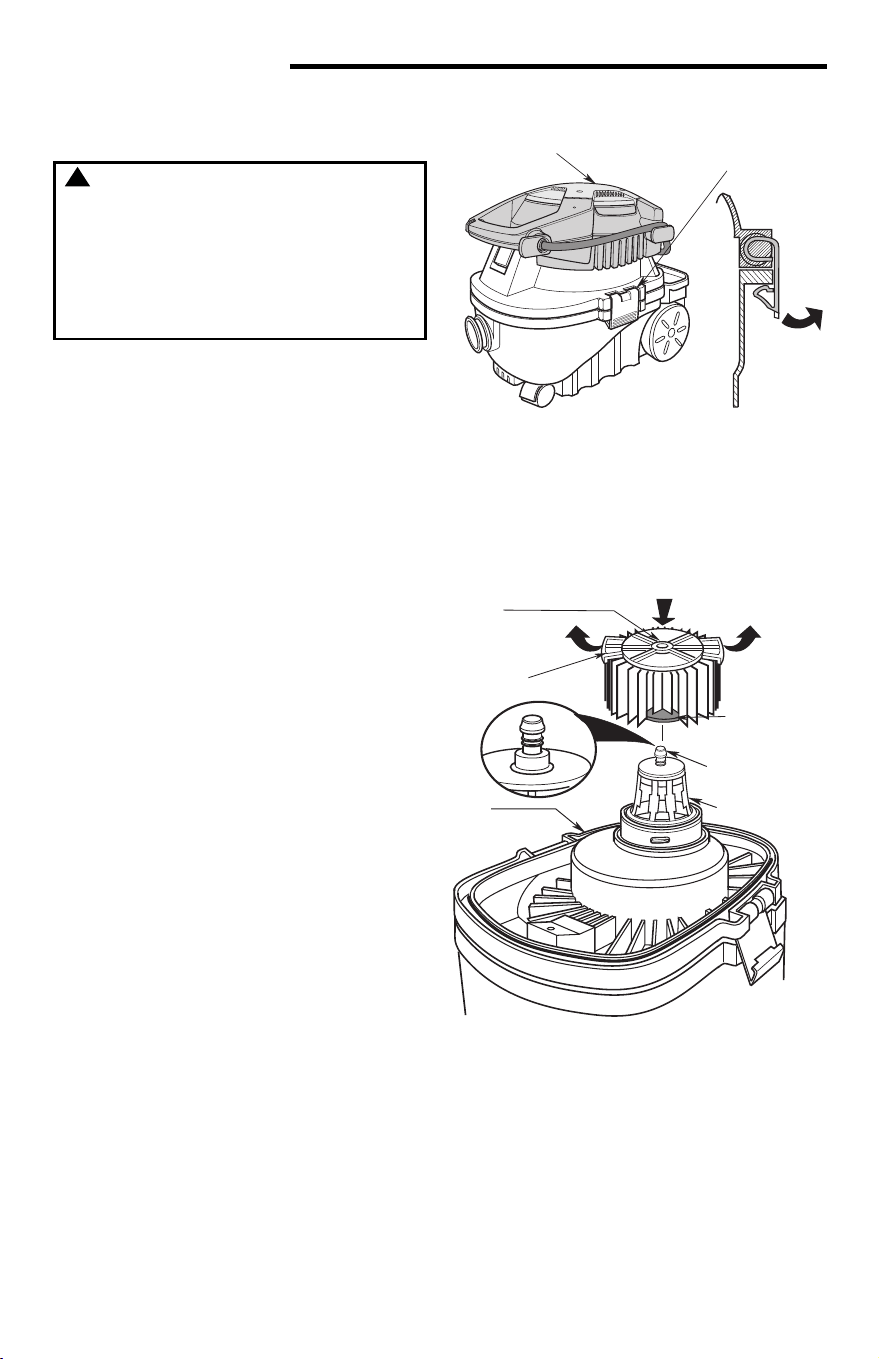

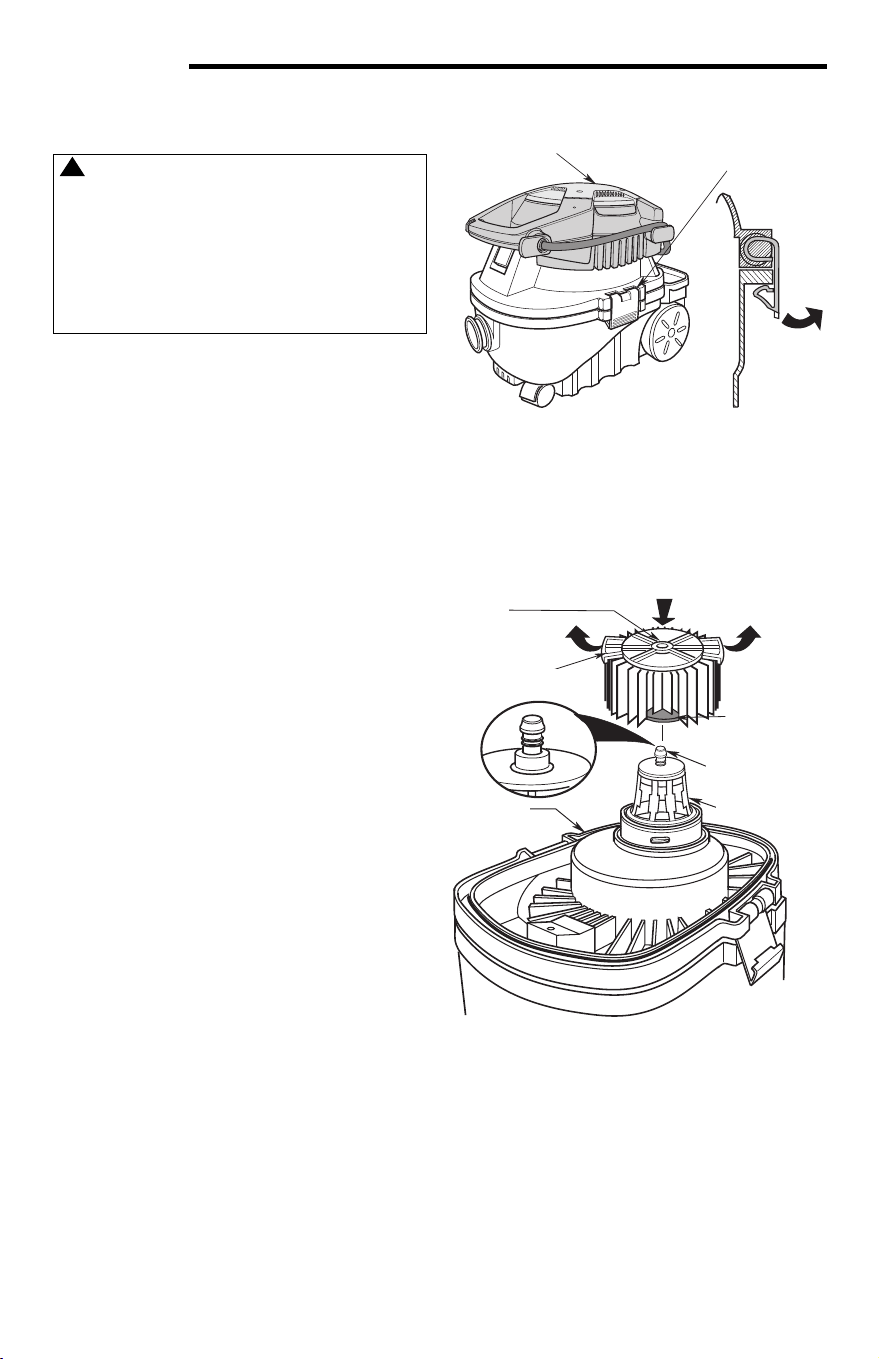

To Remove Lid Assembly:

1. Grasp the drum latches on both the

right and left side of the lid assembly.

Slowly pull the drum latches away

from the drum. Lift the lid assembly off

the drum. Place the lid and blower

assembly on the Vac upside down.

WARNING: For your own safety,

never connect plug to power source

outlet until all assembly steps are

complete and you have read and

understood the safety and operation

instructions. Do not operate Vac

with any parts damaged or missing.

Lid

Assembly

Pull

Out

And

Lift Up

Drum

Latch (2)

Removal and Installation

When Using the Qwik Lock™

Stud

Filter Removal:

1. Hold the filter tabs of the Qwik Lock™

filter in each hand.

2. With one thumb on the Qwik Lock™

stud, which protrudes through the

integrated filter plate, lift up on the

filter tabs while pushing down on the

stud.

3. This action will cause the filter to

release from the filter cage. Slide filter

off cage.

Filter Installation:

1. Carefully slide the Qwik Lock™ filter

over the filter cage and press down on

the outside edge of the filter until the

rubber gasket on the bottom of the

filter seats securely around the base

of the filter cage and against the lid.

2. Align the small center hole in the top

of the filter over the Qwik Lock™ stud

on the filter cage. Press firmly on top

of the filter near the stud to allow the

filter to snap over the ball on the end

of the stud. The filter is now attached.

Filter Cage

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Rubber

Gasket at

Bottom of

Filter

(cutaway view)

Qwik Lock™

Stud

Lid

Assembly

Filter Removal and Installation

NOTE: Failure to properly seat the

bottom gasket could result in debris

bypassing the filter.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 13

Maintenance (continued)

IMPORTANT: To avoid damage to the

blower wheel and motor, always reinstall

the filter before using the Vac for dry

material pickup.

Cleaning A Dry Filter

NOTE: For best cleaning results due to

accumulated dust, clean the filter in an

open area. Cleaning SHOULD be done

outdoors and not in the living quarters.

1. Light cleaning of some dry debris from

the filter can be accomplished without

removing the filter from the Vac.

Simply slap your hand on top of the

handle while the Vac is turned off.

2. Remove filter from Vac. Gently tap the

filter against the inside wall of your

dust drum and the debris will loosen

and fall.

3. For thorough cleaning of a dry filter

with fine dust (no debris) you may run

water through it as described under

“Cleaning A Wet Filter” Section.

Detachable Blower Intake

After using the detachable blower of your

Wet/Dry Vac, examine the bottom of the

blower for dust and debris. Check to see

if the intake to the blower has debris

stuck to the plastic vents and foam pad.

To clean the foam pad under the intake

shield of the detachable blower:

1. Remove the three screws holding the

intake shield.

2. Lift the intake shield off and set aside.

3. Lift the foam pad away from the

detachable blower.

4. Remove the foam pad and clean in

warm soapy water or brush debris

away. Allow foam pad to dry.

5. Examine foam pad for reuse. If you

need to replace it, check the service

part section of this manual.

6. Replace foam pad by reversing Steps

1 thru 4.

7. Reinstall intake shield and 3 screws.

The unit is ready for use.

WARNING: To reduce the risk of

injury from accidental starting,

unplug power cord before changing

or cleaning filter or foam pad.

Cleaning Vac Filter

NOTE: The filter is made of high quality

paper designed to stop very small

particles of dust. The filter can be used

for dry pick up or small amounts of liquid.

Handle the filter carefully when removing

to clean or installing it. Creases in the

filter pleats may occur from installation

but will not affect the performance of the

filter. Your filter should be cleaned often to

maintain peak Vac performance. Be sure

to dry the filter before storing or picking

up dry debris.

Foam Pad

Intake

Shield

Screws (3)

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 14

Cleaning and Disinfecting the

Wet/Dry Vac

To keep your Wet/Dry Vac looking its

best, clean the outside with a cloth

dampened with warm water and mild

soap.

To clean the drum:

1. Dump debris out.

2. Wash drum thoroughly with warm

water and mild soap.

3. Wipe out with dry cloth.

Before prolonged storage or as needed

(i.e., waste water pick up) the drum

should be disinfected.

To disinfect the drum:

1. Pour 1 gallon of water and 1 teaspoon

chlorine bleach into the drum.

2. Let solution stand for 20 minutes,

carefully swishing every few minutes,

making sure to wet all inside surfaces

of the drum.

3. Empty drum after 20 minutes. Rinse

with water until bleach smell is gone.

Allow drum to dry completely before

sealing the motor on the drum.

Cord Maintenance

When vacuuming is complete, unplug the

cord and wrap it around the hooks on

the side of the detachable blower. If the

power cord is damaged, it must be

replaced by the manufacturer or their

service agent or by similarly qualified

personnel to reduce the risk of accident.

Storage

Before storing your Vac, the drum should

be emptied and cleaned. The cord should

be wrapped around the unit and the hose

should be stored as shown. Accessories

should be kept in the same area as the

Vac so they can be readily available.

The Vac should be stored indoors.

Cleaning A Wet Filter

After filter is removed, run water through

the filter from a hose or spigot. Take care

that water pressure from the hose is not

strong enough to damage filter.

IMPORTANT: After cleaning, check the

filter for tears or small holes. Do not use a

filter with holes or tears in it. Even a small

hole can cause a lot of dust to come out

of your Vac. If your filter is damaged or

worn, Replace it immediately

Installation

Refer to page 13 "Filter Removal and

Installation" Section of this manual.

Allow the filter to dry before reinstalling

and storing the Vac or picking up dry

debris.

Maintenance (continued)

WARNING: To assure product

SAFETY and RELIABILITY, any other

servicing or repairs and adjust-

ments should be performed by

Authorized Service Centers, always

using RIDGID replacement parts.

Cord

Wrap

Power

Cord

Hose

Accessory

Storage Bin

Accessories

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 15

WARNING

SERVICING OF DOUBLE-INSULATED WET/DRY VAC

In a double-insulated Wet/Dry Vac, two systems of insulation are provided

instead of grounding. No grounding means is provided on a double-insulated

appliance, nor should a means for grounding be added. Servicing a double-

insulated Wet/Dry Vac requires extreme care and knowledge of the system,

and should be done only by qualified service personnel. Replacement parts

for a double-insulated Wet/Dry Vac must be identical to the parts they replace.

Your double-insulated Wet/Dry Vac is marked with the words "DOUBLE

INSULATED" and the symbol (square within a square) may also be

marked on the appliance.

To reduce the risk of injury from electrical shock, unplug power cord before

servicing the electrical parts of the Wet/Dry Vac.

Repair Parts

RIDGID 4 Gallon Detachable Wet/Dry Vac

Model Number WD40800

RIDGID parts are available on-line at www.ridgidparts.com

Always order by Part Number - Not by Key Number

† These replacement parts may be available where you purchased your Vac.

Key No. Part No. Description

1 835324 Detachable Blower

2 833177 Cord Wrap

3 822442-2 Gasket Lid

4 818961 Spacer

5 832804-1 Blower Wheel

6 315534-1 Washer

7 826817 Nut

8 833167 Foam Pad

9 826387 Latch Detachable Blower

10 835320 Gasket Lid to Drum

11 826387 Drum Latch

12 510158 Filter Cage Assembly

13 VF3500 Filter

14 835322 Accessory Storage Bin

15 835321 Wheel Rear

16 831821 Drum

17 820002 Caster

18 VT1720 Hose Assembly

19 VT1709 Utility Nozzle

20 833169 Blower Wand

21 VT1781 Car Nozzle

22 VT1708 Extension Wand

23 SP6914 Owner's Manual

†

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 16

Repair Parts (continued)

RIDGID 4 Gallon Detachable Wet/Dry Vac

Model Number WD40800

RIDGID parts are available on-line at www.ridgidparts.com

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 17

Part No. SP6914 Form No. SP6914 Printed in Mexico 03/14

Stock No. WD4080

Model No. WD40800

Serial No.

Model and Serial numbers may be found on the label near the vacuum's blower port.

You should record both Model and Serial numbers in a safe place for future use.

c 2014 Emerson

• What is covered

RIDGID

Wet/Dry Vacs are warranted to be free of defects in workmanship and material.

• How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

Wet/Dry Vac.

• How to obtain service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to

RIDGE TOOL COMPANY, Elyria, Ohio, or any authorized RIDGID

INDEPENDENT SERVICE

CENTER. Pipe wrenches and other hand tools should be returned to the place of purchase.

• What we will do to correct problems

Warranted Wet/Dry Vacs will be repaired or replaced, at Ridge Tool Company's option, and returned

at no charge; or, if after three attempts to repair or replace during the warranty period the Wet/Dry

Vac is still defective, you can elect to receive a full refund of your purchase price.

• What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE

TOOL COMPANY SHALL NOT BE RESPONSIBLE FOR ANY INCIDENTAL OR

CONSEQUENTIAL DAMAGES.

• How local laws relate to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the

above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you

may also have other rights which vary from state to state, province to province, or country to

country.

• No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

Wet/Dry Vacs.

No employee, agent, dealer, or other person is authorized to alter this warranty or make any other

warranty on behalf of Ridge Tool Company.

FOR QUESTIONS OR INFORMATION CONTACT US AT

1-800-4-RIDGID (1-800-474-3443) from the US and Canada

01-800-701-9811 from Mexico

www.ridgidvacs.com

Please have your Model Number and Serial Number on hand when calling.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 18

WD40800

ASPIRADORA PARA SECO/MOJADO

DESMONTABLE DE 4 GALONES EE.UU./

15 LITROS

No. de pieza SP6914 Impreso en México

MANUAL DEL USUARIO

GUARDE ESTE MANUAL PARA REFERENCIA FUTURA

Gracias por comprar un producto RIDGID.

¿PREGUNTAS O COMENTARIOS? COMUNÍQUESE CON NOSOTROS EN

1-800-4-RIDGID (1-800-474-3443) desde los EE.UU. y Canadá

01-800-701-9811 desde México

www.ridgidvacs.com

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y entender el

manual del usuario antes de utilizar este producto.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 19

Indice

Sección Página

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Comprobación del contenido de la caja de cartón. . 23

Familiarización con la aspiradora . . . . . . . . . . . . . . 23

Ensamblaje de la aspiradora para mojado/seco. . . . 24

Soplador desmontable . . . . . . . . . . . . . . . . . . . . . . . 25

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Recogida de materiales secos

con la aspiradora. . . . . . . . . . . . . . . . . . . . . . . 27

Recogida de líquidos con la aspiradora. . . . . . . . 27

Sección Página

Vaciado del tambor para polvo . . . . . . . . . . . . . . 27

Dispositivo de soplado. . . . . . . . . . . . . . . . . . . 28

Utilización del soplador desmontable

para “soplar” . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Área de almacenamiento del cordón,

la manguera y los accesorios . . . . . . . . . . . . . . . 30

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Remoción e instalación del filtro . . . . . . . . . . . 31

Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . . . 34

Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

La seguridad es una combinación de sentido común,

permanecer alerta y saber cómo funciona la

aspiradora para mojado/seco (“la aspiradora”).

Palabras de señal de seguridad

PELIGRO: indica una situación peligrosa que,

si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA: indica una situación peligrosa

que, si no se evita, podría causar la muerte o lesiones

graves.

PRECAUCIÓN: indica una situación peligrosa

que, si no se evita, pudiera causar lesiones leves o

moderadas

Cuando utilice la aspiradora, siga siempre las

precauciones básicas de seguridad, incluyendo

las siguientes:

ADVERTENCIA

– Para reducir el riesgo de incendio,

sacudidas eléctricas o lesiones:

• Lea y entienda este manual del usuario y todas las

etiquetas que están colocadas en la aspiradora para

mojado/seco antes de utilizarla.

• Utilice la aspiradora únicamente de la manera que

se describe en este manual.

• No deje la aspiradora en marcha mientras esté

desatendida. Usted podría no notar señales

importantes que indiquen un funcionamiento

anormal, tal como pérdida de succión, residuos o

líquido que salen por el escape o ruidos anormales

del motor. Deje de usar la aspiradora inmedia -

tamente si observa estas señales.

• No abandone la aspiradora cuando esté enchufada.

Desenchúfela del tomacorriente cuando no la esté

utilizando y antes de realizar servicio de revisión.

• Las chispas que se producen en el interior del

motor pueden incendiar los vapores inflamables o

el polvo. Para reducir el riesgo de incendio o

explosión: No use la aspiradora cerca de líquidos,

gases, o polvos combustibles como gasolina u

otros combustibles, líquido encen dedor, limpia do -

res, pinturas a base de aceite, gas natural, hidró

geno, polvo de carbón, polvo de magnesio, polvo

de aluminio, polvo de granos de cereal o pólvora.

• No recoja con la aspiradora nada que esté ardiendo

o humeando, como cigarrillos, fósforos o cenizas

calientes.

• No recoja con la aspiradora polvo de panel de yeso

ni hollín frío o ceniza fría de chimenea con un filtro

estándar. Estos materiales pueden pasar por el filtro

y ser expulsados de vuelta al aire. Utilice un filtro

para polvo fino en lugar de un filtro estándar.

• Para reducir el riesgo de inhalar vapores tóxicos,

no recoja con la aspiradora materiales tóxicos o

peligrosos ni la use cerca de dichos materiales.

• Para reducir el riesgo de descargas eléctricas, no

exponga la aspiradora a la lluvia ni deje que entren

líquidos en el compartimiento del motor. Guarde la

aspiradora en un lugar interior.

• Esta aspiradora mojado/seco no se destina para

utilizarse por personas (incluyendo niños) cuyas

capacidades físicas, sensoriales o mentales sean

diferentes o estén reducidas, o carezcan de

experiencia o conocimiento, a menos que dichas

personas reciban una supervisión o capacitación

para el funcionamiento del aparato por una persona

responsable de su seguridad.

• No permita que la aspiradora se utilice como un

juguete. Se necesita prestar máxima atención

cuando sea utilizada por niños o cerca de éstos.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 20

• No use la aspiradora con un filtro desgarrado o sin

tener el filtro instalado, excepto cuando recoja con

ella líquidos de la manera que se describe en este

manual. Los residuos secos absorbidos por el

impulsor podrían dañar el motor o ser expulsados

de vuelta al aire.

• Apague la aspiradora antes de desenchufarla.

• Para reducir el riesgo de lesiones debidas a un

arranque accidental, desenchufe el cordón de

energía antes de cambiar o limpiar el filtro.

• No desenchufe la aspiradora tirando del cordón.

Para desenchufarla, agarre el enchufe y no el

cordón.

• No use la aspiradora con el cordón dañado, el

enchu fe dañado u otras piezas dañadas. Si la

aspira dora no funciona como debe, le faltan piezas,

se ha caído, ha sido dañada, se ha dejado a la

intem perie o se ha caído al agua, llame a servicio

al cliente.

• No tire de la aspiradora usando el cordón ni la lleve

por el cordón, ni use el cordón como asa, ni cierre

una puerta sobre el cordón, ni tire del cordón alre -

dedor de bordes o esquinas afilados. No pase la

aspiradora en marcha sobre el cordón. Mantenga el

cordón alejado de las superficies calientes.

• No maneje el enchufe, el interruptor o la aspiradora

con las manos mojadas.

• Utilice únicamente cordones de extensión que

tengan capacidad nominal para uso a la intemperie.

Los cordones de extensión que estén en malas

condiciones o tengan un tamaño de alambre

demasiado pequeño pueden crear peligros de

incendio y descargas eléctricas. Para reducir el

riesgo de estos peligros, asegúrese de que el

cordón esté en buenas condiciones y que el líquido

no entre en contacto con la conexión. No utilice un

cordón de extensión que tenga conductores con un

diámetro menor al calibre 16 (AWG). Para reducir la

pérdida de potencia, utilice un cordón de extensión

de calibre 14 si la longitud es de 25 a 50 pies, y de

calibre 12 si la longitud es de 50 pies o más.

• Esta aspiradora para mojado/seco tiene aislamiento

doble, lo cual elimina la necesidad de un sistema

independiente de conexión a tierra. Utilice única -

mente piezas de repuesto idénticas. Lea las instruc -

ciones de servicio de revisión de las aspiradoras

para mojado/seco con aislamiento doble.

• No ponga ningún objeto en las aberturas de venti -

lación. No recoja nada con la aspiradora cuando

cualquiera de las aberturas de ventilación esté

bloqueada; mantenga dichas aberturas libres de

polvo, pelusa, pelo o cualquier cosa que pueda

reducir el flujo de aire.

• Mantenga el pelo, la ropa holgada, los dedos y

todas las partes del cuerpo alejados de las aber -

turas y de las piezas móviles.

• Para reducir el riesgo de caídas, tenga cuidado

adicional al limpiar en escaleras.

• Para reducir el riesgo de lesiones corporales o

daños a la aspiradora, utilice únicamente

accesorios recomendados por Ridgid.

• Cuando utilice la aspiradora como soplador

desmontable:

- Dirija la descarga de aire solamente hacia el área

de trabajo.

- Apague la unidad antes de ponerla en el piso o

de soltar el agarre del asa.

- No deposite la unidad en líquido; el resultado

podría ser descargas eléctricas.

- No dirija el aire hacia las personas que estén

presentes.

- Mantenga alejados a los niños durante la

operación de soplado.

- No utilice el soplador para trabajos que no sean

soplar suciedad y residuos.

- No use la aspiradora como rociador.

- Use pro tección ocular de seguridad.

• Para reducir el riesgo de lesiones en los ojos, use

pro tección ocular de seguridad. La utilización de cual -

quier aspiradora utilitaria o soplador utilitario puede

hacer que se soplen objetos extraños hacia los ojos,

lo cual puede causar daños graves en los ojos.

PRECAUCIÓN:

• Para reducir el riesgo de daños a la audición, use

protectores de oídos cuando utilice la aspiradora

durante muchas horas seguidas o cuando la

emplee en un área ruidosa.

• Para operaciones que generan polvo, use una

máscara antipolvo.

• Las descargas de estática son comunes cuando

la humedad relativa del aire es baja. Si recoge

residuos finos con la aspiradora, se puede

depositar carga estática en la manguera o en la

aspiradora. El mejor remedio para reducir la

frecuencia de las descargas de estática en su casa

o cuando use esta aspiradora es añadir humedad

al aire con un humidificador.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 21

GUARDE ESTE MANUAL

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Siga las siguientes advertencias que aparecen en la

caja del motor de la aspiradora.

AISLAMIENTO DOBLE. NO SE REQUIERE

CONEXION A TIERRA.

CUANDO HAGA SERVICIO DE REVISIÓN DE

LA ASPIRADORA, UTILICE ÚNICAMENTE PIEZAS DE

REPUESTO IDÉNTICAS.

ADVERTENCIA: Para su propia seguridad,

lea y entienda el manual del operador. No tenga

en marcha la aspiradora desatendida. No recoja

cenizas calientes, carbón caliente, materiales

tóxicos ni inflamables ni otros materiales

peligrosos. No use la aspiradora alrededor de

líquidos o vapores explosivos.

ADVERTENCIA: Para reducir el riesgo de

sacudidas eléctricas, no exponga la aspiradora

a la lluvia y almacénela en interiores.

ADVERTENCIA: Cuando utilice el soplador:

Use anteojos de seguridad que tengan la

etiqueta “ANSI Z87.1” en el paquete. Apague la

unidad antes de dejarla en el piso o dejar de

agarrar el asa. Podrían producirse descargas

eléctricas si se utiliza en superficies mojadas.

Dirija la descarga de la herramienta solamente

hacia el área de trabajo. No dirija la descarga

hacia las personas que se encuentren presentes.

Mantenga alejados a los niños.

Introducción

Esta aspiradora para mojado/seco está diseñada

para uso doméstico. Se puede utilizar para la

recogida ligera de medios mojados o secos y

también se puede usar como soplador. El diseño

liviano permite la utilización para realizar la

mayoría de las tareas domésticas de aspiración

pequeñas.

Familiarícese con las siguientes características del

producto y lea todo el manual del usuario para

obtener instrucciones sobre la utilización

específica de su nueva aspiradora para

mojado/seco.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 22

Familiarícese con los controles y las carac te rísticas de la aspiradora para mojado/seco antes de utilizarla.

Detachable

Blower

ON/OFF

Switch

Detachable

Blower Handle

Vacuum

Port Inlet

Hose

Drum Latch (2)

Drum

Power Cord

Storage

Accessory

Storage Bin

Detachable

Blower Latch

Lid Assembly

Saque todo el contenido de la caja de cartón.

Asegúrese de que no falte ningún artículo utili -

zando la lista del contenido de la caja. Llame al

1-800-4-RIDGID (1-800-474-3443) desde los

EE.UU. y Canadá, y al 01-800-701-9811 desde

México., Envíenos un correo electrónico a

[email protected] o www.ridgidvacs.com si

cualquier pieza está dañada o falta.

Lista del contenido de la caja de cartón

Clave Descripción Cant.

A Aspiradora para mojado/seco de 4 galones..1

B* Ruedecillas.....................................................2

C* Flotador .........................................................1

D* Jaula del filtro ...............................................1

E* Filtro Qwik Lock™, VF3500 ........................1

F Boquilla de uso general ...............................1

G Boquilla para auto ......................................1

H Tubos de extensión ....................................2

I Tubo extensor del soplador ............................1

J Manguera ...................................................1

K Manual del usuario......................................1

* Estos artículos pueden venir preensamblados.

Comprobación del contenido de la caja de cartón

Familiarización con la aspiradora

Entrada del orificio

de aspiración

Manguera

Tambor

Asa del soplador

desmontable

Soplador

desmontable

Interruptor de

ENCENDIDO Y APAGADO

Pestillo del soplador

desmontable

Ensamblaje

de la tapa

Área de

almacenamiento

del cable de

alimentación

Pestillo del tambor

(2)

Recipiente de

almacenamiento

de accesorios

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 23

Lid

Assembly

Drum

Latch (2)

Rotate

Down

Lid

Assembly

Pull

Out

And

Lift Up

Drum

Latch (2)

Su aspiradora saldrá de la caja completamente

ensamblada para su conveniencia. Por favor, revise

el interior del tambor para comprobar si hay

componentes adicionales antes de utilizar este

producto.

Para retirar el ensamblaje de la tapa:

Agarre los pestillos del tambor ubicados tanto en el

lado derecho como en el izquierdo del ensamblaje

de la tapa. Jale lentamente los pestillos del tambor

alejándolos del mismo. Levante el ensamblaje de la

tapa hasta separarlo del tambor.

Para reensamblar el ensamblaje

de la tapa:

1. Posicione el ensamblaje de la tapa con el

mango del soplador desmontable de la unidad,

ubicado encima de la entrada de la aspiradora,

sobre el tambor para polvo.

2. Baje el ensamblaje de la tapa sobre el tambor

para polvo. Rote ambos pestillos hacia abajo

hasta que oiga como se acoplan a presión

sobre los enganches de los pestillos del

tambor.

Detachable

Blower

Handle

Vacuum

Inlet

Dust

Drum

Ensamblaje de la aspiradora para mojado/seco

Ensamblaje

de la tapa

Ensamblaje

de la tapa

Pestillo

del tambor (2)

Pestillo

del tambor (2)

Rote

hacia

abajo

Tire

hacia

fuera y

levántelo

Entrada

de aspiración

Tambor

para polvo

Asa del

soplador

desmontable

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 24

1. Para quitar el soplador desmontable del

ensamblaje de la tapa, presione hacia abajo

sobre el pestillo del cabezal del motor debajo

del asa del soplador desmontable y levante el

soplador para separarlo de la tapa de la

aspiradora.

2. Para reinstalar el soplador desmontable sobre

el ensamblaje de la tapa, posicione dicho

soplador desmontable sobre el área prevista

del ensamblaje de la tapa. Gire el soplador

desmontable hacia abajo hasta que el recorrido

de la unidad se detenga.

3. Presione ligeramente hacia abajo sobre el asa

de transporte del soplador desmontable hasta

que oiga el “golpe seco” que se produce

cuando el pestillo para el soplador des mon -

table se acopla a dicho soplador desmontable.

Después de esto, el soplador desmontable

estará sujeto al ensamblaje de la tapa.

4. Su nueva aspiradora para mojado/seco está

lista para utilizarse. Con la aspiradora para

mojado/seco completamente ensamblada y lista

para utilizarse, introduzca el extremo con botón

pulsador de la manguera en la entrada de la

aspiradora. La manguera debe acoplarse a

presión en su sitio. Para quitar la manguera de

la aspiradora, presione el botón de liberación

que está en el ensamblaje de la manguera y tire

de la manguera hasta sacarla de la entrada de

la aspiradora, de la manera que se muestra en

la ilustración.

Soplador desmontable (ensamblaje del cabezal del motor)

Release

Button

Press Then

Push or Pull

Vac Inlet

etachable

Blower

Detachable

Blower Carry

Handle

Detachable

Blower

Latch

Detachable

Blower

Lid Assembly

Indented Area (2)

Detachable

Blower

Detachable

Blower Carry

Handle

Detachable

Blower

Latch

Soplador

desmontable

Mango de transporte

del soplador

desmontable

Soplador

desmontable

Soplador

desmontable

Pestillo del

soplador

desmontable

Pestillo del

soplador

desmontable

Área prevista para

el ensamblaje de

la tapa (2)

Mango de transporte

del soplador

desmontable

Botón de

liberación

Entrada de

aspiración

Presione y luego

empuje o jale

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 25

"ON"

Switch

"OFF"

Detachable

Blower Handle

Funcionamiento

ADVERTENCIA: Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes

que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen

por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa

estas señales.

• No deje la aspiradora enchufada cuando no se esté utilizando.

• No continúe usando la aspiradora cuando el flotador haya cortado la succión.

• Las chispas generadas dentro del motor pueden incendiar los materiales inflamables suspendidos

en el aire. No utilice la aspiradora cerca de líquidos inflamables ni en áreas con gases o vapores

inflamables o polvo explosivo/suspendido en el aire. Los líquidos inflamables, gases inflamables

y los vapores inflamables incluyen: líquido encendedor, limpiadores tipo solvente, pinturas a base

de aceite, gasolina, alcohol y rociadores tipo aerosol. Los polvos explosivos incluyen: carbón,

magnesio, aluminio, grano de cereal y pólvora.

• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.

ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor.

Almacene la aspiradora en un lugar interior.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• Desenchufe la aspiradora antes de hacerle servicio de ajustes y reparaciones. Si la aspiradora no está

funcionando como debería, le faltan piezas, se ha caído, está dañada, se ha dejado a la intemperie

o se ha caído al agua, devuélvala a un centro de servicio independiente o llame a servicio al cliente.

• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a

la intemperie que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido.

Para reducir el riesgo de sacudidas eléctricas, este

aparato electrodoméstico tiene un enchufe pola ri za -

do (un terminal es más ancho que el otro, excepto

en los modelos de 230 V). Este en chufe entrará en

un tomacorriente polarizado sola mente de una

manera. Si el enchufe no entra por completo en el

toma corriente, déle la vuelta. Si sigue sin entrar,

póngase en contacto con un elec tri cista compe -

tente para instalar el toma corriente adecuado. No

haga ningún tipo de cambio en el enchufe.

Después de enchufar el cordón de energía en el

toma corriente, encienda la unidad empujando el

interruptor de la posición “O” a la posición “|”.

Los símbolos utilizados en el accionador del

interruptor son los símbolos internacionales de

“encendido y apagado”.

Boquilla para auto: Boquilla para recoger

materiales secos en interiores de auto y en la

mayoría de limpiezas de tapicería.

Boquilla de uso general: Boquilla que se usa en la

mayoría de las aplicaciones de aspiración.

Tubo extensor del soplador: Se conecta

directamente al ensamblaje del cabezal del motor

y concentra el aire para realizar aplicaciones de

soplado.

Tubos extensores: Estos tubos pueden conectarse

entre sí y proporcionan longitud adicional para

tener más alcance.

Manguera: Proporciona transferencia de capacidad

de aspiración o soplado al lugar de trabajo.

Proporciona los medios para acoplar los tubos

extensores y las boquillas.

Familiarícese con los accesorios que se incluyen

con la aspiradora. Cada accesorio puede usarse de

diver sas maneras para aspirar y soplar residuos.

A con tinuación hay una lista de los accesorios y

de sus usos.

APAGADO

ENCENDIDO

“APAGADO”

Interruptor

“ENCENDIDO”

Asa del soplador

desmontable

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 26

2. Coloque el ensamblaje de tapa y soplador

desmontable en posición invertida sobre un

área limpia y seca mientras vacía el tambor o

cambia el filtro.

3. Vierta el contenido del tambor en el recipiente

adecuado de eliminación de residuos.

Drum

Latch (2)

Dust Drum

Lid and

Blower

Assembly

Funcionamiento (continuación)

Recogida de materiales secos

con la aspiradora

1. El filtro debe estar siempre en posición correcta,

n todo momento, para evitar fugas y posibles

daños a la aspiradora.

2. Al utilizar la aspiradora para recoger polvo muy

fino, será necesario que usted vacíe el tambor y

limpie el filtro a intervalos más frecuentes para

mantener un rendimiento óptimo

NOTA: Se necesita un filtro seco para recoger

material seco. Si utiliza la aspiradora para recoger

polvo cuando el filtro está mojado, éste se atascará

rápidamente y será muy difícil limpiarlo.

Recogida de líquidos con la aspiradora

1. Al recoger pequeñas cantidades de líquido se

podrá dejar puesto el filtro.

2. Al recoger grandes cantidades de líquido

recomen damos quitar el filtro. Si no se quita el

filtro, éste se saturará y podrá aparecer niebla

en el escape.

3. Cuando el líquido que se encuentre en el

tambor alcance un nivel predeterminado, el

mecanismo del flotador subirá automática mente

para cortar el flujo de aire. Sabrá que el flotador

ha subido porque el flujo de aire de la

aspiradora cesará y subirá el tono del ruido del

motor debido a que se producirá un aumento

de la velocidad del mismo. Cuando esto suceda,

apague la aspiradora, desenchufe el cordón de

energía y vacíe el tambor.

4. Después de usar la aspiradora para recoger

líquidos, se debe secar el filtro para evitar

posible moho y daños al filtro.

Vaciado del tambor

1. Para retirar el ensamblaje de la tapa con el fin

de vaciar el tambor para polvo de su contenido,

simplemente levante los dos pestillos del

tambor ubicados en el lado de la aspiradora,

levante el ensamblaje de la tapa hasta separarlo

del tambor para polvo y ponga dicho

ensamblaje a un lado.

ADVERTENCIA: No utilice la aspiradora sin la

jaula del filtro y el flotador, ya que estas piezas

evitan que entre líquido en el impulsor y dañe el

motor.

Tambor para polvo

Pestillo

del tambor (2)

Ensamblaje de

tapa y soplador

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 27

Dispositivo de soplado

La aspiradora para mojado seco cuenta con un

“soplador desmontable”. Tiene capacidad para

usarse como soplador dedicado para trabajo de

jardín, limpieza de patios y aplicaciones de taller

para soplar serrín y otros residuos.

1. Familiarícese con la porción del soplador

desmon table de la aspiradora para mojado/seco.

2. Retire el soplador desmontable de la aspiradora

presionando hacia abajo sobre el pestillo de

dicho soplador, ubicado debajo del asa del

mismo, y levante el soplador por el asa para

retirarlo de la aspiradora.

Detachable

Blower

etachable

Blower Carry

Handle

Detachable

Blower

atch

Detachable

Blower Carry

Handle

Funcionamiento (continuación)

ADVERTENCIA: Use siempre protectores

ocu lares de seguridad que cumplan con la norma

ANSI Z87.1 (o en Canadá, con la norma CSA Z94.3)

antes de utilizar la aspiradora como soplador.

ADVERTENCIA: Para reducir el riesgo de

lesiones a las personas que estén presentes,

manténgalas alejadas de los residuos soplados.

PRECAUCIÓN: Use una máscara antipolvo si

el soplado genera polvo que podría ser inhalado.

PRECAUCIÓN: Para reducir el riesgo de daños

a la audición, use protectores de oídos cuando

utilice la aspiradora/soplador durante muchas

horas seguidas o cuando la utilice en un área

ruidosa.

Mango de transporte

del soplador

desmontable

Mango de transporte

del soplador

desmontable

Soplador

desmontable

Pestillo del

soplador

desmontable

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 28

Utilización del soplador desmontable

para “soplar”

Dos métodos sugeridos para utilizar el soplador

son:

1. Inserte el extremo redondo del tubo extensor

del soplador en el orificio de soplado del

soplador desmontable y gírelo en el sentido de

las agujas del reloj para bloquearlo.

- O -

2. La aspiradora para mojado/seco también

puede utilizarse para soplar utilizando la

manguera de siete pies de longitud

suministrada con la aspiradora para

mojado/seco. Instale el extremo con botón

pulsador de la manguera de aspiración en el

orificio de soplado del soplador desmontable.

Para tener control adicional, se puede añadir

un tubo extensor y/o una boquilla para auto en

el extremo opuesto de la manguera. Una vez

hecho esto, la unidad estará lista para realizar

aplicaciones de soplado.

ENCIENDA el soplador deslizando el interruptor

ubicado en el asa del soplador hasta la posición

“I”.

Car

Nozzle

"ON"

Switch

"OFF"

Hose

Goggles

Dusk Mask

Blowing

Port

Blower

Wand

TURN CLOCKWISE

TO LOCK

"ON"

Switch

"OFF"

Funcionamiento (continuación)

Máscara antipolvo

Gafas

Orificio

de soplado

Tubo extensor

del soplador

GIRE EN EL SENTIDO DE LAS AGUJAS

DEL RELOJ PARA BLOQUEAR

Manguera

Boquilla

para auto

“APAGADO”

Interruptor

“ENCENDIDO”

“

APAGADO”

Interruptor

“ENCENDIDO”

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 29

Cord

Wrap

Power

Cord

Empty Storage Bin

Storage Bin

Accessory

Storage Pins

Accessories

Hose

Accessory

Storage Bin

Hose

Área de almacenamiento del cordón,

la manguera y los accesorios

. La aspiradora tiene una conveniente área para

almacenar el cordón de energía y la manguera

de aspiración.

2 Enrolle el cable de alimentación alrededor del

enrollador del cable ubicado en el soplador

desmontable y acople el extremo del enchufe en

el cable.

3. Enrolle la manguera alrededor de la aspiradora

de la manera que se muestra en la ilustración y

coloque el extremo giratorio pequeño dentro del

extremo grande.

4. Coloque la boquilla utilitaria en uno de los tubos

extensores para almacenarla.

5. El recipiente de almacenamiento alberga los

tubos extensores y los accesorios incluidos con

esta máquina, de la manera que se muestra en

la ilustración.

Recipiente de

almacenamiento

Espigas de

almacenamiento

de accesorios

Accesorios

Manguera

Enrollador

del cordón

Recipiente de

almacenamiento

de accesorios

Recipiente de

almacenamiento vacío

Cordón

de energía

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 30

Lid

Assembly

Pull

Out

And

Lift Up

Drum

Latch (2)

Filter Cage

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Rubber

Gasket at

Bottom of

Filter

(cutaway view)

Qwik Lock™

Stud

Lid

Assembly

Remoción e instalación del filtro

NOTA: Si no se asienta apropiadamente el

empaque inferior, el resultado podría ser que los

residuos pasen por alto el filtro.

Mantenimiento

ADVERTENCIA: Para su propia seguri dad,

nunca conecte el enchufe a un toma corriente

hasta que se hayan completado todos los

pasos de ensamblaje y usted haya leído y

en ten dido las instrucciones de seguridad y de

funcionamiento. No haga funcionar la aspi ra -

dora cuando alguna pieza esté dañada o falte.

Para retirar el cabezal del motor:

1. Agarre los pestillos del tambor ubicados tanto

en el lado derecho como en el izquierdo del

ensamblaje de la tapa. Jale lentamente los

pestillos del tambor alejándolos del mismo.

Levante el ensamblaje de la tapa hasta separarlo

del tambor. Coloque el ensamblaje de tapa y

soplador sobre la aspiradora en posición

invertida.

Remoción e instalación cuando se

utiliza el vástago Qwik Lock™

Remoción del filtro:

1. Sostenga las lengüetas del filtro Qwik Lock™

en cada mano.

2. Con un dedo pulgar en el vástago Qwik Lock™,

que sobresale a través de la placa del filtro

integrada, levante las lengüetas del filtro a la vez

que empuja hacia abajo sobre el vástago.

3. Esta acción hará que el filtro se suelte de la jaula

del filtro. Deslice el filtro hasta retirarlo de la

jaula.

Instalación del filtro:

1. Deslice cuidadosamente el filtro Qwik Lock™

sobre la jaula del filtro y presione hacia abajo

sobre el borde exterior del filtro hasta que el

empaque de goma ubicado en la parte inferior

del filtro se asiente firmemente alrededor de la

base de la jaula del filtro y contra la tapa.

2. Alinee el agujero central pequeño ubicado en la

parte superior del filtro sobre el vástago Qwik

Lock™ ubicado en la jaula del filtro. Presione

firmemente sobre la parte de arriba del filtro

cerca del vástago, para permitir que el filtro se

acople a presión sobre la bola ubicada en el

extremo del vástago. Una vez hecho esto, el

filtro estará instalado.

Ensamblaje

de la tapa

Pestillo

del tambor (2)

Tire

hacia

fuera y

levántelo

JALE

HACIA

ARRIBA

Jaula del filtro

Vástago Qwik

Lock™

Empaque de

goma en la

parte inferior

del filtro

(vista en corte)

Lengüetas

del filtro (2)

Ensamblaje

de la tapa

Placa de filtro

integrada con agujero

central

EMPUJE

HACIA

ABAJO

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 31

IMPORTANTE: Para evitar daños a la rueda del

soplador y al motor, vuelva a instalar siempre el

filtro antes de usar la aspiradora para recoger

material seco.

Limpieza de un filtro seco

NOTA: Para lograr una limpieza óptima con el fin

de eliminar el polvo acumulado en el filtro, limpie

el filtro en un área abierta. La limpieza del filtro

DEBE reali zarse al aire libre y no en el interior de

una vivienda.

1. Se puede lograr una extracción parcial de

residuos, sin quitar el filtro de la aspiradora,

golpeando la parte superior del asa con la

mano mientras la aspiradora está apagada.

2. Quite el filtro de la aspiradora. Golpee suave -

mente el filtro contra la pared interior del

tambor para polvo. Los residuos se soltarán y

caerán.

3. Para limpiar minuciosamente el filtro seco con

polvo fino (sin residuos), puede hacer pasar

agua a través del filtro tal como se describe

bajo “Limpieza de un filtro mojado”.

Limpieza del filtro de la aspiradora

NOTA: Este filtro está hecho de papel de alta

calidad diseñado para detener partículas de polvo

muy pequeñas. El filtro se puede usar para

recoger material seco o pequeñas cantidades de

líquido. Maneje el filtro cuidadosamente al quitarlo

para limpiarlo o al instalarlo. Es posible que se

produzcan arrugas en los pliegues del filtro,

pero dichas arrugas no afectarán el funciona -

miento del filtro. El filtro se debe limpiar a menudo

para mantener un rendimiento óptimo de la

aspiradora. Asegúrese de secar el filtro antes de

guardar la aspiradora o de recoger residuos secos.

Foam Pad

Intake

Shield

Screws (3)

Mantenimiento

Entrada del soplador desmontable

Después de usar el soplador desmontable de la

aspiradora para mojado/seco, examine el fondo del

soplador para ver si hay polvo y residuos.

Compruebe si la entrada al soplador tiene residuos

adheridos a las aberturas de ventilación de plástico

y la almohadilla de espuma.

Para limpiar la almohadilla de espuma ubicada

debajo del protector de la entrada del soplador

desmontable:

1. Quite los tres tornillos que sujetan el protector

de la entrada.

2. Levante el protector de la entrada y luego

póngalo a un lado.

3. Levante la almohadilla de espuma alejándola

del soplador desmontable.

4. Retire la almohadilla de espuma y límpiela con

aguja jabonosa templada o elimine los

residuos con un cepillo. Deje que la

almohadilla de espuma se seque.

5. Examine si la almohadilla de espuma se puede

volver a utilizar. Si necesita cambiarla, revise la

sección sobre piezas de servicio de este

manual.

6. Reinstale la almohadilla de espuma invirtiendo

los pasos 1 a 4.

7. Reinstale el protector de la entrada y los tres

tornillos.

La unidad está lista para usarse.

ADVERTENCIA: Para reducir el riesgo de

lesiones debidas a un arranque accidental,

desenchufe el cordón de energía antes de cambiar

o limpiar el filtro o la almohadilla de espuma.

Almohadilla

de espuma

Protector de

la entrada

Tornillos (3)

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 32

Limpieza y desinfección de la

aspiradora para mojado/seco

Para mantener el mejor aspecto posible de la

aspiradora para mojado/seco, limpie su exterior

con un paño humedecido con agua templada y un

jabón suave.

Para limpiar el tambor:

1. Vacíe de residuos el tambor.

2. Lave a fondo el tambor con agua templada y un

jabón suave.

3. Limpie el tambor con un paño seco.

Antes de un almacenamiento prolongado o según

sea necesario (por ejemplo, si se recogen aguas

residuales), se debe desinfectar el tambor.

Para desinfectar el tambor:

1. Eche 1 galón de agua y 1 cucharadita de blan -

queador de cloro en el tambor.

2. Deje que la solución repose durante 20 minutos

y agítela cuidadosamente cada pocos minutos,

asegurándose de mojar todas las superficies

interiores del tambor.

3. Vacíe el tambor después de 20 minutos. Enjuá -

guelo con agua hasta que el olor a blanqueador

desaparezca. Deje que el tambor se seque com -

ple tamente antes de sellar el motor sobre el

tambor.

Mantenimiento del cordón

Cuando haya terminado de limpiar con la

aspiradora, desenchufe el cable de alimentación y

enróllelo alrededor de los ganchos ubicados en un

lado del soplador desmontable. Si el cordón de

energía está dañado, debe ser reemplazado por el

fabricante o su agente de servicio o por personal

similarmente calificado, para reducir el riesgo de

accidente.

Almacenamiento

Antes de almacenar la aspiradora, se debe vaciar

y limpiar el tambor para polvo. El cable de

alimentación se deberá enrollar alrededor de la

unidad y la manguera se deberá almacenar de la

manera que se muestra en la ilustración. Los

accesorios se deben mantener en la misma área

que la aspiradora para que estén al alcance de la

mano cuando se necesiten. La aspiradora se

debe almacenar en interiores.

Limpieza de un filtro mojado

Después de quitar el filtro, haga pasar agua a

ravés de él usando una manguera o desde una

espita. Tenga cuidado de que la presión del agua

procedente de la manguera no sea tan fuerte como

para dañar el filtro.

IMPORTANTE: Después de limpiar el filtro,

comprue be si éste tiene desgarraduras o agujeros

pequeños. No use un filtro que tenga agujeros o

desgarraduras. Incluso un agujero pequeño puede

hacer que salga mucho polvo de la aspiradora. Si

el filtro esta dañado, Cámbielo inmediatamente.

Instalación

Consulte la sección de este manual “Remoción e

instalación del filtro” en la página 31.

Deje que el filtro se seque antes de reinstalarlo y

almacenar la aspiradora o recoger residuos secos.

Cord

Wrap

Power

Cord

Hose

Accessory

Storage Bin

Accessories

Mantenimiento (continuación)

ADVERTENCIA: Para garantizar la SEGURIDAD

y CONFIABILIDAD del producto, las reparaciones y

los ajustes deben realizarlos Centros de Servicio

autorizados, usando siempre piezas de repuesto

RIDGID.

Enrollador

del cordón

Cordón

de energía

Accesorios

Manguera

Recipiente de

almacenamiento

de accesorios

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 33

† Estas piezas de repuesto se encuentran disponibles en el establecimiento donde compró la aspiradora.

No. de

clave No. de pieza Descripción

1 835324 Soplador desmontable

2 833177 Enrollador del cordón

3 822442-2 Empaquetadura de la tapa

4 818961 Separador

5 832804-1 Rueda del soplador

6 315534-1 Arandela

7 826817 Tuerca

8 833167 Almohadilla de espuma

9 826387 Pestillo para el soplador desmontable

10 835320 Empaquetadura de la tapa al tambor

11 826387 Pestillo del tambor

12 510158 Ensamblaje de la jaula del filtro

13 VF3500 † Filtro

14 835322 Recipiente de almacenamiento de accesorios

15 835321 Rueda trasera

16 831821 Tambor

17 820002 Ruedecilla

18 VT1720 † Ensamblaje de manguera

19 VT1709 † Boquilla de uso general

20 833169 † Tubo extensor del soplador

21 VT1781 † Boquilla para auto

22 VT1708 † Tubo extensor

23 SP6914 Manual del usuario

Aspiradora para seco/mojado desmontable de 4 galones RIDGID

Número de modelo WD0800

Las piezas RIDGID se encuentran disponibles en línea conectándose a www.ridgidparts.com

Pida siempre por número de pieza —no por número de clave

ADVERTENCIA

SERVICIO DE AJUSTES Y REPARACIONES DE UNA ASPIRADORA PARA

MOJADO/SECO CON AISLAMIENTO DOBLE

En una aspiradora para mojado/seco con aislamiento doble se proporcionan dos sistemas de aislamiento en

vez de conexión a tierra. No se proporciona ningún medio de conexión a tierra en un aparato electro -

doméstico con aislamiento doble, ni se debe añadir a éste ningún medio de conexión a tierra. El servicio de

ajustes y reparaciones de una aspiradora para mojado/seco con aislamiento doble requiere extremado

cuidado y conocimiento del sistema, y debe ser realizado únicamente por personal de servicio competente.

Las piezas de repuesto para la aspiradora para mojado/seco con aislamiento doble deben ser idénticas a las

piezas que reemplazan. La aspiradora para mojado/seco con aislamiento doble está marcada con las

palabras “DOUBLE INSULATED” (con aislamiento doble) y puede que el símbolo (un cuadrado dentro

de un cuadrado) también esté marcado en los aparatos.

Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cordón de energía antes

de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora para mojado/seco.

Piezas de repuesto

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 34

Aspiradora para seco/mojado desmontable de 4 galones RIDGID

Número de modelo WD0800

Las piezas RIDGID se encuentran disponibles en línea conectándose a www.ridgidparts.com

Piezas de repuesto (continuación)

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 35

No. de pieza SP6914 No. de formulario SP6914 Impreso en México 03/14

c 2014 Emerson

• Qué está cubierto

Se garantiza que las aspiradoras para mojado/seco RIDGID

están libres de defectos de fabricación y de

materiales.

• Cuánto dura la cobertura

Esta garantía dura toda la vida de las aspiradoras para mojado/seco RIDGID

• Cómo puede obtener servicio

Para obtener el beneficio de esta garantía, envíe el producto completo mediante transporte prepagado a RIDGE

TOOL COMPANY, Elyria, Ohio, o a cualquier CENTRO DE SERVICIO INDEPENDIENTE RIDGID

. Las llaves para

tubos y otras herramientas de mano deben devolverse al establecimiento de compra.

• Qué haremos para corregir los problemas

Las aspiradoras para mojado/seco garantizadas serán reparadas o reemplazadas, a opción de Ridge Tool

Company, y serán devueltas sin cargo; o si después de tres intentos de reparar o reemplazar la aspiradora para

mojado/seco durante el período de garantía ésta aún presenta defectos, usted puede optar por recibir un

reembolso completo de su precio de compra.

• Qué no está cubierto

Las averías debidas a uso incorrecto, abuso o desgaste por el uso normal no están cubiertas por esta garantía.

RIDGE TOOL COMPANY NO SERÁ RESPONSABLE DE NINGÚN DAÑO FORTUITO NI EMERGENTE.

• Cómo se relaciona la ley local con la garantía

Algunos estados no permiten la exclusión o limitación de los daños fortuitos o emergentes, por lo que es

posible que la limitación o exclusión que antecede no tenga aplicación en su caso. Esta garantía le confiere a

usted derechos específicos y es posible que también tenga otros derechos, que varían de un estado a otro, una

provincia a otra o un país a otro.

• Ninguna otra garantía expresa tiene aplicación

Esta GARANTÍA COMPLETA DE POR VIDA es la garantía única y exclusiva de las aspiradoras para mojado/seco

RIDGID

. Ningún empleado, agente, distribuidor u otra persona está autorizado a alterar esta garantía ni a dar

ninguna otra garantía en nombre de Ridge Tool Company.

No. de catálogo WD080

No. de modelo WD0800

Número de serie ________________________________________________________________

Los números de modelo y de serie se pueden encontrar en la etiqueta ubicada cerca del soplador de la

aspiradora. Debe anotar tanto el número de modelo como el de serie en un lugar seguro para uso futuro.

¿PREGUNTAS O COMENTARIOS? COMUNÍQUESE CON NOSOTROS EN

1-800-4-RIDGID (1-800-474-3443) desde los EE.UU. y Canadá

01-800-701-9811 desde México

www.ridgidvacs.com

Por favor, tenga a mano su número de modelo y número de serie cuando llame.

SP6914 4 gallon ES_SP6585 WD4050EX 3/25/14 11:35 AM Page 36

WD40800

ASPIRATEUR DE LIQUIDES ET

DE POUSSIÈRES AMOVIBLE

DE 4 GALLONS U.S. / 15 LITRES

MODE D’EMPLOI

EN CAS DE QUESTIONS OU POUR OBTENIR DES INFORMATIONS,

VEUILLEZ NOUS CONTACTER AU :

1-800-4-RIDGID (1-800-474-3443) depuis les États-Unis et le Canada

01-800-701-9811 depuis le Mexique

www.ridgidvacs.com

Pièce N° SP6914F Imprimé au Mexique

CONSERVER CE MANUEL POUR RÉFÉRENCE FUTURE

AVERTISSEMENT :

Pour réduire le risque de blessure, l’utilisateur doit lire et comprendre le mode d’emploi avant

d’utiliser ce produit.

Merci d’avoir acheté un produit RIDGID.

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 1

La sécurité est une combinaison de faire preuve

de bon sens, rester vigilant et savoir comment

votre aspirateur de liquides et de poussières

(l’« aspirateur ») fonctionne.

Termes de signalisation de questions

de sécurité

DANGER : indique une situation dangereuse

qui, si elle n’est pas évitée, causera la mort ou une

blessure grave.

AVERTISSEMENT : indique une situation

dangereuse qui, si elle n’est pas évitée, risque de

causer la mort ou une blessure grave.

MISE EN GARDE : indique une situation

dangereuse qui, si elle n’est pas évitée, pourrait

causer une blessure légère ou modérée.

Prenez toujours des précautions élémentaires,

notamment les précautions suivantes, lorsque vous

utilisez votre aspirateur de liquides et de

poussières :

AVERTISSEMENT

– Pour réduire le risque d’incendie, de choc

électrique ou de blessure:

• Lisez et comprenez ce manuel et toutes les

étiquettes placées sur l’aspirateur avant de

mettre celui-ci en marche.

• N’utilisez l’aspirateur que comme cela est décrit

dans ce mode d’emploi.

• Ne laissez pas en marche pendant que vous êtes

absent – vous vous risqueriez de manquer des

signes importants indiquant un fonctionnement

anormal, comme une perte de puissance

d’aspira tion, la sortie de débris ou de liquides

par la bouche de soufflage d’air ou des bruits

anormaux en pro ve nance du moteur. Cessez

immédiatement d’utiliser l’aspirateur si vous

constatez de tels signes.

• Ne laissez pas l’aspirateur sans surveillance

quand il est branché dans une prise de courant.

Débranchez-le de la prise quand il n’est pas

utilisé et avant toute opération de maintenance.

• Des étincelles à l’intérieur du moteur risquent de

mettre feu à des vapeurs ou poussières

inflammables. Pour réduire le risque d’incendie

ou d’explosion : n’utilisez pas à proximité de gaz

ou de liquides inflammables ou combustibles, ou

de poussières explosives, comme de l’essence

automobile ou d’autres fiouls, de l’essence à

briquet, des produits de nettoyage, de la peinture

à l’huile, du gaz naturel, de l’hydrogène, de la

poussière de charbon, de la poussière de

magnésium, de la poussière d’aluminium, de la

poussière de céréales ou de la poudre.

• N’aspirez jamais de matières en train de brûler

ou des matières fumigènes, telles que des

cigarettes, des allumettes ou des cendres

chaudes.

• N’aspirez jamais de poussières de plaques de

plâtre, de suie ou de cendres de cheminée

froides lorsqu’un filtre pour aspirateur de

liquides et de poussières standard. Il s’agit de

poussières très fines qui risqueraient d’être

projetées à nouveau dans l’air ambiant. Utilisez

un filtre à poussières fines à la place.

• Pour réduire le risque d’inhalation de vapeurs

toxiques, n’aspirez pas de matériaux toxiques ou

dangereux, et n’utilisez pas à proximité de tels

matériaux.

• Pour réduire le risque de choc électrique,

n’exposez pas à la pluie et empêchez l’entrée de

liquides dans le compartiment du moteur.

Rangez à l’intérieur.

• Cet aspirateur de liquides et de poussières n'est

pas conçu pour emploi par des personnes(y

compris des enfants) ayant des capacités

physiques, sensorielles ou mentales réduites,ou

qui n'ont pas l'expérience ou les connaissances

nécessaires, sauf en cas de supervision ou

d'instructions sur l'utilisation de cet appareil par

une personne responsable de leur sécurité.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Table des matières

Sujet Page Sujet Page

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Inspection du contenu du carton . . . . . . . . . . . . 5

Apprenez à connaître votre aspirateur. . . . . . . . . . 5

Assemblage de l’aspirateur de liquides

et de poussières . . . . . . . . . . . . . . . . . . . . . . . . 6

Soufflante amovible . . . . . . . . . . . . . . . . . . . . . . . . 7

Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Aspiration de matériaux secs . . . . . . . . . . . . . . 9

Aspiration de liquides . . . . . . . . . . . . . . . . . . . . 9

Vidage du tambour à poussière . . . . . . . . . . . . 9

Fonction de soufflante. . . . . . . . . . . . . . . . . . . 10

Utilisation de la soufflante amovible pour

« souffler ». . . . . . . . . . . . . . . . . . . . . . . . . 11

Rangement du cordon, du flexible

et des accessoires. . . . . . . . . . . . . . . . . . . . . . 12

Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Retrait et installation du filtre . . . . . . . . . . . . 13

Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . 16

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 2

MISE EN GARDE :

• Pour réduire le risque de perte auditive, portez

des protecteurs d’oreilles lorsque vous vous

servez de l’aspirateur pendant plusieurs heures

ou quand vous l’utilisez dans un endroit bruyant.

• Portez un masque antipoussières en cas d’utilisa -

tion dans un environnement poussiéreux.

• Les décharges statiques sont fré quentes dans

les endroits secs ou lorsque l’humidité relative

de l’air ambiant est faible. L’aspiration de débris

fins avec votre aspirateur peut déposer une

charge statique sur le tuyau ou sur l’aspirateur.

La meilleure chose à faire pour réduire la

fréquence des décharges statiques chez vous ou

lorsque vous utilisez cet aspirateur consiste à

ajouter de l’humidité dans l’air avec un

humidificateur.

• Ne laissez pas les enfants se servir de

l’aspirateur comme d’un jouet. Il faut surveiller

de très près quand il est utilisé par des enfants

ou à proximité d’enfants.

• N’utilisez pas avec un filtre déchiré ou sans avoir

installé de filtre, sauf quand vous aspirez des

liquides, comme cela est décrit dans ce mode

d’emploi. Des débris secs capturés par la roue

risquent d’endommager le moteur ou d’être

expulsés à nouveau dans l’air ambiant.

• Éteignez l’aspirateur avant de le débrancher.

• Pour réduire le risque de blessure pouvant être

causée par une mise en marche accidentelle,

débranchez le cordon d’alimentation avant de

changer le filtre ou de le nettoyer.

• Ne débranchez pas en tirant sur le cordon. Pour

débrancher, saisissez la fiche – pas le cordon.

• N’utilisez pas l’aspirateur avec une fiche, un

cordon ou un autre composant endommagé. Si

votre aspirateur ne fonctionne pas comme il faut,

s’il manque des pièces, s’il quelqu’un l’a laissé

tomber, s’il est endommagé, s’il a été laissé à

l’extérieur ou s’il est tombé dans de l’eau,

téléphonez au service d’assistance à la clientèle.

• Ne tirez pas l’aspirateur et ne le portez pas par

son cordon, n’utilisez pas le cordon pour servir

de poignée, ne fermez pas une porte sur le

cordon et ne laissez pas le cordon tendu passer

sur des bords ou des coins tranchants. Ne traînez

pas l’aspirateur sur son cordon. Maintenez le

cordon à distance des surfaces chauffées.

• Ne touchez pas la fiche, l’interrupteur ou

l’aspirateur avec des mains mouillées.

• Utilisez seulement des cordons de rallonge qui

sont conçus pour emploi à l’extérieur. Les

cordons de rallonge en mauvais état ou trop

petits en termes de calibre des fils peuvent

poser des risques d’incendie et de choc

électrique. Pour réduire le risque de tels

dangers, inspectez les cordons pour vous

assurer qu’ils sont en bon état et que le liquide

n’entre pas en contact avec le raccordement.

N’utilisez pas de cordons de rallonge dont les

conducteurs ont un calibre inférieur à 16 AWG.

Pour réduire la perte d’énergie, utilisez un

cordon de rallonge de calibre 14 s’il mesure

entre 7,5 et 15 mètres de long, ou de calibre 12

s’il mesure 15 mètres de long ou plus.

• Cet aspirateur de liquides et de poussières a une

double isolation, ce qui élimine le besoin d’un

système de mise à la terre séparé. Utilisez seule -

ment des pièces de rechange identiques. Lisez

les instructions concernant l’entretien des

aspirateurs de liquides et de poussières à double

isolation avant toute opération d’entretien.

• Ne mettez aucun objet dans les orifices de venti -

lation. N’aspirez pas quand de quelconques

orifices de ventilation sont obstrués ; assurez-

vous que ces orifices ne sont pas bloqués par de

la poussière, de la peluche, des cheveux ou de

quel conques objets pouvant réduire la

circulation de l’air.

• Gardez les cheveux, les vêtements flottants, les

doigts et toutes les parties du corps à distance

des orifices et des pièces mobiles.

• Pour réduire le risque de chute, faites très

attention lorsque vous utilisez l’aspirateur dans

des escaliers.

• Pour réduire le risque de blessure ou le risque

d’endommagement de l’aspirateur, n’utilisez que

des accessoires recommandés par Ridgid.

• En cas d’utilisation de l’aspirateur comme

soufflante :

- Ne dirigez la décharge d’air que vers la zone

de travail.

- Éteignez l'appareil avant de le déposer sur le

sol ou d'en relâcher la poignée.

- Ne le posez pas dans un liquide ; ceci

risquerait de causer un choc électrique.

- Ne dirigez pas l’air vers des personnes

présentes à proximité.

- Gardez les enfants à distance lors du

fonction nement de la soufflante.

- N’utilisez la soufflante que pour souffler des

saletés et des débris.

- N’utilisez pas en guise de pulvérisateur.

- Portez des lunettes de sécurité.

• Pour réduire le risque de blessure pour les yeux,

portez des lunettes de sécurité. L’utilisation de

toute soufflante ou de tout aspirateur utilitaire

peut toujours causer la projection de corps

étrangers dans les yeux, ce qui risque

d’entraîner des blessures graves aux yeux.

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 3

Introduction

Cet aspirateur de liquides et de poussières a été

conçu pour une utilisation ménagère. Il peut être

utilisé de façon non commerciale ou industrielle

pour l’aspiration de débris humides ou secs, mais

aussi comme une soufflerie. Sa conception légère

lui permet d’être utilisé pour la plupart des travaux

ménagers d’aspiration.

Familiarisez-vous avec les fonctions suivantes de

ce produit, et lisez le manuel de l’opérateur du

début à la fin pour des détails spécifiques quant à

l’utilisation de votre nouvel aspirateur de liquides

et poussières.

CONSERVER CE MANUEL

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Observez les avertissements suivants qui figurent

sur le carter du moteur de votre aspirateur :

DOUBLEMENT ISOLÉ.

MISE À LA TERRE NON NÉCESSAIRE.

POUR L’ENTRETIEN, N’UTILISEZ QUE DES

PIÈCES DE RECHANGE IDENTIQUES L’ENTRETIEN.

AVERTISSEMENT: Pour votre propre

sécurité, lisez et comprenez le manuel de

l’opérateur. Ne laissez jamais l’aspirateur en

marche sans surveillance. Ne ramassez pas de

cendres chaudes, de charbon ou de matières

toxiques, inflammables ou dangereuses.

N’utilisez pas à proximité de vapeurs ou de

liquides explosifs.

AVERTISSEMENT: pour réduire le risque

de choc électrique – n’exposez pas à la pluie

– rangez à l’intérieur.

AVERTISSEMENT: lorsque vous utilisez la

soufflerie : portez des lunettes de sécurité

compor tant l’inscription « ANSI Z87.1 » sur

l’emballage. Éteignez l’appareil avant de le

poser à terre ou d’en relâcher la poignée. Il

existe un risque de décharge électrique en cas

d’utilisation sur des surfaces humides. Dirigez

la décharge de l’outil exclusivement sur la

zone de travail. Ne la dirigez pas en direction

de personnes présentes. Gardez les enfants

à distance.

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 4

Inspection du contenu du carton

Apprenez à connaître votre aspirateur

Familiarisez-vous avec les commandes et les fonctions de votre aspirateur avant de le faire fonctionner.

Retirez tous les éléments se trouvant dans la boîte

en carton. Inspectez chaque élément en le

comparant à la liste incluse dans la boîte en carton.

Téléphonez au 1-800-4-RIDGID (1-800-474-3443)

depuis les États-Unis et le Canada, 01-800-701-

9811 depuis le Mexique. Envoyez-nous un courriel

à info@ridgidvacs.com ou rendez-vous sur le site

www.ridgidvacs.com si de quelconques

composants sont endommagés ou manquants.

Liste du contenu de la boîte en carton

Légende Description Qté

A Aspirateur de liquides et de poussières

(4 gallons – É-U)....................................1

B* Roulette..................................................2

C* Flotteur ..................................................1

D* Cage du filtre .........................................1

E* Filtre Qwik Lock™ VF3500.......................1

F Suceur à usages multiples.....................1

G Suceur pour véhicules............................1

H Baguettes de rallonge.............................2

I Tube de soufflante..................................1

J Tuyau......................................................1

K Mode d’emploi........................................1

* Ces composants peuvent avoir été assemblés à

l’usine.

Detachable

Blower

ON/OFF

Switch

Detachable

Blower Handle

Vacuum

Port Inlet

Hose

Drum Latch (2)

Drum

Power Cord

Storage

Accessory

Storage Bin

Detachable

Blower Latch

Lid Assembly

Orifice

d’aspiration

(entrée)

Tuyau

Tambour

Casier de

rangement des

accessoires

Poignée de la

soufflante amovible

Interrupteur de

Marche/Arrêt

Ensemble

de couvercle

Rangement

du cordon

d’alimentation

Soufflerie

amovible

Verrou de la

soufflante amovible

Patte de fixation du

tambour (2)

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 5

Lid

Assembly

Drum

Latch (2)

Rotate

Down

Lid

Assembly

Pull

Out

And

Lift Up

Drum

Latch (2)

Votre aspirateur est expédié totalement assemblé

ans sa boîte pour votre commodité. Veuillez

regarder à l’intérieur du tambour car des

composants additionnels s’y trouvent avant

d’utiliser ce produit.

Retrait de l’ensemble de couvercle :

Saisissez les loquets du tambour des côtés droit et

gauche de l’ensemble de couvercle. Tirez lentement

sur les loquets du tambour en les éloignant du

tambour. Soulevez l’ensemble de couvercle pour

le détacher du tambour.

Réassemblage de l’ensemble

de couvercle :

1. Positionnez l’ensemble de couvercle de manière

que la poignée de la soufflante amovible de

l’aspirateur soit située en dessus de l’orifice

d’admission de l’aspirateur sur le tambour à

poussière.

2. Abaissez l’ensemble de couvercle sur le

tambour à poussière. Faites tourner les deux

loquets vers le bas jusqu’à ce que vous

entendiez un déclic indiquant qu’ils sont à leur

place sur les mécanismes de fixation des

loquets du tambour.

Detachable

Blower

Handle

Vacuum

Inlet

Dust

Drum

Assemblage de l’aspirateur de liquides

et de poussières

Ensemble

de couvercle

Ensemble

de couvercle

Patte de

fixation du

tambour (2)

Patte de

fixation du

tambour (2)

Faire

tourner

vers le

bas

Poignée de la

soufflante

amovible

Tirez

soulevez

Tambour à

poussière

Orifice

d’aspiration

(entrée)

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 6

1. Retirer la soufflerie amovible de l’ensemble de

couvercle en appuyant vers le bas sur la patte

de fixation de la tête du moteur qui est située

sous la poignée de la soufflerie amovible et en

soulevant la soufflerie hors du couvercle de

l’aspirateur.

2. Pour remettre la soufflante amovible sur

l’ensemble de couvercle, positionnez la

soufflante amovible au-dessus de la partie en

retrait de l’ensemble de couvercle. Faites

tourner la soufflante amovible vers le bas

jusqu’à la fin de la course du dispositif.

3. Appuyez légèrement sur la poignée de transport

de la soufflante amovible jusqu’à ce que vous

entendiez le déclic indiquant que le verrou de la

soufflante amovible s’est bien enclenché dans

la soufflante amovible. La soufflerie amovible

est maintenant assujettie à l’ensemble de

couvercle.

4. Le nouvel aspirateur de liquides et de

poussières est désormais prêt à être utilisé.

Quand l’aspirateur de liquides et de poussières

est complètement assemblé et prêt à l’emploi,

insérez l’extrémité du bouton-poussoir du

tuyau flexible dans l’orifice d’admission de

l’aspirateur. Le tuyau devrait s’encliqueter en

place. Afin de retirer le tuyau de l’aspirateur,

appuyer sur le bouton de déclenche-ment sur

l’ensemble de tuyau et retirez le tuyau de

l’admission de l’aspirateur de la façon indiquée

sur l’illustration.

Release

Button

Press Then

Push or Pull

Vac Inlet

Detachable

Blower

Detachable

Blower Carry

Handle

Detachable

Blower

Latch

Detachable

Blower

Lid Assembly

Indented Area (2)

Detachable

Blower

Detachable

Blower Carry

Handle

Detachable

Blower

Latch

Positionnement de la soufflerie amovible

(ensemble de tête du moteur)

Soufflerie

amovible

Soufflerie

amovible

Admission de

l’aspirateur

Soufflerie

amovible

Zone en retrait de

l’ensemble de

couvercle (2)

Verrou de la

soufflante

amovible

Poignée de transport

de la soufflante

amovible

Verrou de la

soufflante

amovible

Appuyer, puis

pousser ou tirer

Bouton de

déclenchement

Poignée de transport

de la soufflante

amovible

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 7

"ON"

Switch

"OFF"

Detachable

Blower Handle

Il faut bien se familiariser avec les accessoires

qui ont été inclus avec cet aspirateur. Chaque

accessoire peutêtre utilisé de façons multiples pour

l’aspiration ou le soufflage de débris. Voici une liste

des accessoires et des divers moyens de les

utiliser :

Suceur pour véhicules – suceur pour le ramassage

de débris secs à l’intérieur d’un véhicule et pour le

nettoyage de la plupart des garnitures.

Suceur à usages multiples – usages divers pour la

plupart des applications d’aspiration.

Tube de la soufflante – S’attache directement au

bloc moteur afin de concentrer l’air pour les

applications de soufflerie.

Baguettes de rallonge – ces baguettes peuvent

être connectées les unes aux autres et augmenter

ainsi la portée de l’aspirateur, ce qui permet à

l’utilisateur d’atteindre plus d’endroits.

Tuyau flexible – fournit un transfert du vide ou une

capacité de soufflerie au site de travail où

l’aspirateur est utilisé. Fournit le moyen de

connecter les baguettes de rallonge ainsi que les

suceurs.

Pour réduire le risque de choc électrique, cet

appareil est muni d’une fiche polarisée (une lame

est plus large que l’autre). Sauf dans le cas des

modèles 230 volts, cette fiche n’est compatible avec

une prise polarisée que dans un seul sens. Si elle

n’entre toujours pas, prendre contact avec un

électricien qualifié pour installer une prise de

courant appropriée. Ne pas altérer la fiche de

quelque manière que ce soit.

Après avoir branché le cordon d’alimentation dans

la prise de courant, mettez l’appareil sous tension

en appuyant sur l’interrupteur pour le faire passer

de la position «0» à la position «I ».

Fonctionnement

AVERTISSEMENT : pour réduire le risque d’incendie, d’explosion ou d’endommagement

de l’aspirateur :

• Ne laissez pas en marche pendant que vous êtes absent – vous vous risqueriez de manquer des signes

importants indiquant un fonctionnement anormal, comme une perte de puissance d’aspiration, la sortie

de débris ou de liquides par la bouche de soufflage d’air ou des bruits anormaux en provenance du

moteur.

Cessez immédiatement d’utiliser l’aspirateur si vous constatez de tels signes.

• Ne laissez pas l’aspirateur branché lorsque vous ne l’utilisez pas.

• Ne continuez pas à utiliser l’aspirateur lorsque le flotteur a coupé l’aspiration.

• Les étincelles à l’intérieur du moteur risqueraient de mettre feu à des matières inflammables en

suspension dans l’air. Ne pas utiliser l’aspirateur à proximité de liquides inflammables ou à des

endroits où il y a des gaz ou des vapeurs inflammables, ou de la poussière explosive/dans l’air. Les

liquides, gaz et vapeurs inflammables comprennent : essence à briquet, produits de nettoyage du type

solvant, peinture à base d’huile, essence, alcool et aérosols. Types de poussières explosives :

charbon, magnésium, aluminium, céréales et poudre noire.

• N’aspirez pas de poussières explosives, de liquides inflammables ou de cendres chaudes.

AVERTISSEMENT : pour réduire le risque de choc électrique ou de blessure :

• N’exposez pas à la pluie, et ne laissez pas de liquides pénétrer dans le compartiment du moteur.

Rangez à l’intérieur.

• Ne touchez pas la fiche de branchement, l’interrupteur ou l’aspirateur si vous avez les mains mouillées.

• Débrancher l’aspirateur avant d’effectuer une quelconque opération de maintenance. Si votre aspirateur

ne fonctionne pas comme il devrait, si des pièces sont manquantes, si vous l’avez laissé tomber, s’il est

endommagé, s’il a été laissé à l’extérieur ou s’il a été immergé dans de l’eau, rapportez-le dans un

centre de réparation indépendant ou téléphonez au service d’assistance à la clientèle.

• Lorsque vous utilisez un cordon de rallonge, n’utilisez qu’un cordon prévu pour emploi à l’extérieur et en

bon état. Ne laissez pas la connexion entrer en contact avec des liquides.

ARRÊT

MARCHE

ARRÊT

MARCHE

Interrupteur

Poignée de

la soufflante amovible

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 8

2. Déposez l’ensemble de couvercle et de

soufflante amovible sens dessus-dessous sur

une surface propre et sèche pendant que vous

videz le tambour ou changez le filtre.

3. Vider le contenu du tambour dans un récipient à

déchets approprié.

Fonctionnement (suite)

Vidage du tambour

1. Pour retirer l’ensemble de couvercle afin de

ider le contenu du tambour à poussière,

soulevez simplement les deux loquets du

tambour sur les côtés de l’aspirateur et soulevez

l’ensemble de couvercle en l’éloignant du

tambour à poussière, puis mettez-le de côté.

Drum

Latch (2)

Dust Drum

Lid and

Blower

Assembly

Aspiration de matériaux secs

1. Le filtre doit toujours être dans la position

correcte afin d’éviter les fuites et de dommages

à l’aspirateur.

2. Lors de l’utilisation de l’aspirateur pour

ramasser des pous sières très fines, il sera

nécessaire de vider le tambour et de nettoyer le

filtre à intervalles plus fréquents afin de

continuer à bénéficier de la performance

maximale de l’aspirateur.

REMARQUE : un filtre sec est nécessaire pour

ramasser des matériaux secs. Si l’aspirateur est

employé pour ramasser de la poussière alors que

le filtre est humide, le filtre se bouchera très vite et

il sera ensuite très difficile à nettoyer.

Aspiration de liquides

1. Lors de l’aspiration de faibles volumes de

liquide, le filtre peut être laissé à sa place.

2. Si vous avez l’intention d’aspirer de grandes

quantités de liquide, nous vous recommandons

de retirer le filtre. Si vous ne retirez pas le filtre,

il se saturera et un embuage risquera de se

produire dans le système d’évacuation.

3. Lorsque le liquide aspiré atteint un niveau

prédéterminé dans le tambour, le flotteur

s’élèvera automatiquement afin de couper la

circulation de l’air. L’élévation du niveau du

flotteur se remarque parce qu’elle correspond à

l’arrêt de la circulation de l’air à l’intérieur de

l’aspirateur et parce que le bruit du moteur

devient alors plus aigu en raison de

l’accélération de sa vitesse. Lorsque ceci se

produit, fermer l’aspirateur, débrancher le

cordon électrique et vider le tambour.

4. Après que l’aspirateur aura été utilisé pour

aspirer des liquides, il faudra sécher le filtre pour

éviter la formation possible de moisissures et

pour ne pas endommager le filtre.

AVERTISSEMENT : n’utilisez pas l’aspirateur

sans la cage du filtre et le flotteur à leur place. Le

flotteur empêche l’eau de pénétrer dans l’hélice et

d’endommager le moteur.

Verrou du

tambour (2)

Ensemble de

couvercle et

de soufflante

Tambour à poussière

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 9

Fonction de soufflante

L’aspirateur de liquides et de poussières est muni

d’une « soufflerie amovible ». Cette soufflerie peut

être utilisée de façon autonome, comme pour

souffler les feuilles dans le jardin, pour nettoyer le

patio ou pour d’autres applications dans un atelier

– par exemple pour souffler la sciure et d’autres

débris.

1. L’opérateur/opératrice doit se familiariser avec la

soufflerie amovible de l’aspirateur de liquides et

de poussières.

2. Retirez la soufflante amovible de votre aspirateur

en appuyant sur le verrou de la soufflante

amovible en dessous de la poignée de la

soufflante amovible et soulevez par la poignée

pour retirer la soufflante.

Fonctionnement (suite)

Detachable

Blower

etachable

Blower Carry

Handle

Detachable

Blower

atch

Detachable

Blower Carry

Handle

AVERTISSEMENT : il faut toujours porter des

lunettes de protection conformes à la norme

ANSI Z87.1 (ou, au Canada, CSA Z94.3) avant de

se servir de l’aspirateur comme une soufflerie.

AVERTISSEMENT : pour ne pas risquer de

causer des blessures à d’autres personnes, il

est recommandé de leur demander de rester à

distance suffisante des débris soufflés.

MISE EN GARDE : portez un masque anti-

poussière si votre soufflage crée de la poussière

qui pourrait être aspirée.

MISE EN GARDE : pour réduire le risque

d’endommagement de l’ouie, portez des protec -

teurs d’oreilles quand vous utilisez l’aspirateur/la

souffleuse pendant de longues périodes ou quand

vous l’utilisez dans un environnement bruyant.

Soufflante

amovible

Verrou de

la soufflante

amovible

Poignée de transport

de la soufflante

amovible

Poignée de transport

de la soufflante

amovible

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 10

Utilisation de la soufflante amovible

pour « souffler »

Voici deux méthodes suggérées pour l’utilisation de

la soufflante :

1. Insérez le bout arrondi du tube de la soufflante

dans l’orifice de soufflerie de la soufflante

amovible et tournez dans le sens des aiguilles

d’une montre pour verrouiller.

- OU -

2. L’aspirateur de liquides et de poussières peut

être aussi utilisé comme un dispositif de

soufflerie en utilisant le tuyau de sept pieds qui

l’accompagne. Installez le bout du tuyau flexible

de l’aspirateur comportant un bouton-poussoir

dans l’orifice de soufflerie de la soufflante

amovible. Pour assurer plus de contrôle, vous

pouvez ajouter un tube de rallonge et/ou un

suceur pour automobile au bout opposé du

tuyau flexible. L’appareil est prêt à être utilisé

pour des applications de soufflerie.

Mettez la soufflante en marche en faisant glisser

l’interrupteur situé dans la poignée de la soufflante

en position « I ».

Car

Nozzle

"ON"

Switch

"OFF"

Hose

Goggles

Dusk Mask

Blowing

Port

Blower

Wand

TURN CLOCKWISE

TO LOCK

"ON"

Switch

"OFF"

Fonctionnement (suite)

Lunettes de protection

Masque anti-poussière

Orifice

d’éjection d’air

Tube de la

soufflante

TOURNER DANS LE SENS DES

AIGUILLES D’UNE MONTRE POUR

VERROUILLER

ARRÊT

MARCHE

Interrupteur

ARRÊT

MARCHE

Interrupteur

Suceur

pour

automobile

Tuyau

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 11

Rangement du cordon, du flexible et des accessoires

1. Votre aspirateur dispose d’un endroit pratique

pour ranger votre cordon d’alimentation

électrique et le flexible de votre aspirateur.

2. Enroulez le cordon d’alimentation autour du

crochet sur la soufflante amovible et attachez

l’extrémité de la fiche au cordon d’alimentation.

3. Enroulez le flexible autour de l’aspirateur comme

illustré, et placez le petit bout pivotant à

l’intérieur du bout de plus grand diamètre.

4. Placez le suceur tout usage sur l’un des tubes de

rallonge pour le ranger.

5. Le bac de rangement contient les tubes de

rallonge et les accessoires inclus avec cette

machine, comme illustré.

Cord

Wrap

Power

Cord

Empty Storage Bin

Storage Bin

Accessory

Storage Pins

Accessories

Hose

Accessory

Storage Bin

Hose

Casier de

rangement

Chevilles du

casier de

rangement des

accessoires

Accessoires

Tuyau

Casier de rangement vide

Dispositif de

rembobinage

de cordon

Cordon

d’alimentation

Casier de

rangement des

accessoires

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 12

Entretien

Retrait de l’ensemble de couvercle :

1. Saisissez les loquets du tambour des côtés

droit et gauche de l’ensemble de couvercle.

Tirez lentement sur les loquets du tambour en

les éloignant du tambour. Soulevez l’ensemble

de tambour en l’éloignant du tambour. Placez

l’ensemble de couvercle et de soufflante sur

l’aspirateur sens dessus-dessous.

Lid

Assembly

Pull

Out

And

Lift Up

Drum

Latch (2)

Retrait et installation en cas

d’utilisation du goujon Qwik Lock™

Retrait du filtre :

1. Saisissez les deux languettes du filtre Qwik Lock™,

une dans chaque main.

2. Placez un pouce sur le goujon Qwik Lock™, qui

dépasse de la plaque de filtre intégrée, tirez sur les

languettes du filtre et appuyez en même temps sur

le goujon.

3. Cette action aura pour effet que le filtre sera relâché

de la cage du filtre. Faites glisser le filtre pour le

sortir de la cage.

Installation du filtre :

1. Faites glisser délicatement le filtre Qwik Lock™

par-dessus la cage du filtre et appuyez sur le bord

extérieur du filtre jusqu’à ce que le joint d’étanchéité

en caoutchouc sur le dessous du filtre soit

solidement installé autour de la base de la cage

du filtre et contre le couvercle.

2. Alignez le petit trou central sur le dessus du filtre

au-dessus du goujon Qwik Lock™ sur la cage du

filtre. Appuyez fermement sur le dessus du filtre,

à proximité du goujon, pour permettre au filtre de

s’emboîter sur l’embout sphérique du goujon.

Le filtre est maintenant installé.

Filter Cage

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Rubber

Gasket at

Bottom of

Filter

(cutaway view)

Qwik Lock™

Stud

Lid

Assembly

Retrait et installation du filtre

REMARQUE : si vous n’installez pas correctement le

joint d’étanchéité du dessous, il est possible que des

débris passent à côté du filtre.

AVERTISSEMENT : pour votre propre

sécurité, ne branchez jamais la fiche dans une

prise de courant avant que toutes les étapes

d’assemblage ne soient terminées et que vous

ayez lu et compris les instruc tions relatives à la

sécurité et au fonction nement de l’appareil. Ne

faites pas fonctionner l’aspirateur si des pièces

sont endommagées ou absentes.

Tirez

soulevez

Cage du filtre

Goujon Qwik

Lock™

Plaque de filtre

intégrée avec trou

central

APPUYER

TIREZ

VERS

LE HAUT

Languettes

du filtre (2)

Joint

d’étanchéité en

caoutchouc sur

le dessous du

filtre

(vue en coupe)

Ensemble

de couvercle

Patte de

fixation du

tambour (2)

Ensemble

de couvercle

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 13

Entretien (suite)

Admission de la soufflante amovible

Après avoir utilisé la soufflerie amovible de

l’aspirateur de liquides et de poussières, examiner

le fond de la soufflerie pour déterminer la présence

de poussière et de débris. Inspecter pour s’assurer

qu’il n’y a pas de débris attachés aux évents en

plastique ou au tampon en mousse de la soufflerie.

Pour nettoyer le tampon en mousse au-dessous du

dispositif de protection de l’admission de la

soufflerie amovible :

1. Retirer les trois vis maintenant le dispositif de

protection de l’admission en place.

2. Soulever le dispositif de protection de l’admission

et le mettre de côté.

3. Soulevez le tampon en mousse pour le séparer de

la soufflante amovible.

4. Retirez le tampon en mousse et nettoyez-le dans

de l’eau chaude savonneuse ou brossez-le pour

en détacher les débris. Laisser le tampon en

mousse sécher.

5. Examiner le tampon en mousse en vue de sa

réutilisation. S’il s’avère nécessaire de le

remplacer, consulter la section de ce mode

d’emploi qui est consacrée aux pièces de

rechange.

6. Remettez le tampon en mousse à sa place en

inversant les étapes de la procédure 1-4.

7. Réinstaller le dispositif de protection de

l’admission et les 3 vis.

L’appareil est prêt à être utilisé.

Nettoyage du filtre de l’aspirateur

REMARQUE : le filtre est fait de papier de qualité

élevée conçu pour intercepter les très petites

particules de poussière. Le filtre peut être utilisé

pour l’aspiration de faibles volumes de liquides ou

pour l’aspiration de poussières. Manipuler le filtre

avec précaution lors de son nettoyage ou de son

installation. Les plis du filtre peuvent être froissés

pendant l’installation, mais cela n’aura aucune

influence sur la performance du filtre. Il faut

nettoyer souvent le filtre pour ne pas affecter la

performance optimale de l’aspirateur. Sécher

toujours le filtre avant de le ranger ou de

ramasser des débris secs.

IMPORTANT : pour éviter d’endommager le moteur

et la roue de la soufflerie, toujours réinstaller le

filtre avant d’utiliser l’aspirateur pour ramasser des

matériaux secs.

Nettoyage d’un filtre sec

REMARQUE : pour obtenir les meilleurs résultats

lors du nettoyage après l’accumulation de

poussière, nettoyer le filtre dans un endroit non

clos. Le nettoyage DOIT être effectué à l’extérieur –

pas dans des locaux d’habitation.

1. Le retrait de certains débris secs peut être

accompli sans enlever le filtre de l’aspirateur.

Donner simplement un coup avec la main sur

la partie supérieure de la poignée pendant que

l’aspirateur est à l’arrêt.

2. Retirer le filtre de l’aspirateur. Tapoter douce -

ment le filtre contre la paroi intérieure du

tambour à poussière. Les débris se détache ront

et tomberont.

3. Pour un nettoyage complet d’un filtre sec

couvert de particules fines (pas de débris),

il est conseillé de placer le filtre sous un robinet

comme indiqué à la rubrique « Nettoyage d’un

filtre humide ».

Foam Pad

Intake

Shield

Screws (3)

AVERTISSEMENT : pour réduire le risque de

blessure en raison d’une mise en marche

accidentelle, débrancher le cordon électrique

avant de remplacer le filtre ou de le nettoyer.

Tampon

en mousse

Vis (3)

Dispositif de

protection de

l’admission

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 14

Entretien du cordon d’alimentation

Lorsque vous aurez fini d’utiliser l’aspirateur,

débranchez le cordon et enroulez-le autour des

taquets situés sur le côté de la soufflante amovible.

Si le cordon est endommagé, il doit être remplacé

par le fabricant ou son représentant, ou par une

autre personne ayant les compétences techniques

nécessaires, afin de réduire le risque d’accident.

Rangement

Avant de ranger votre aspirateur, vous devez vider

et nettoyer le tambour à poussières. Le cordon

d’alimentation doit être enroulé autour de

l’aspirateur et le tuyau doit être rangé comme

illustré. Vous devez garder les accessoires au

même endroit que l’aspirateur de façon à pouvoir y

accéder facilement. Vous devez ranger l’aspirateur

à l’intérieur d’un bâtiment.

Nettoyage d’un filtre humide

Une fois le filtre retiré, faites couler de l’eau au

travers du filtre à l’aide d’un tuyau d’arrosage ou

d’un robinet. Veillez à ce que la pression de l’eau

sortant du tuyau d’arrosage ne soit pas si forte

qu’elle pourrait endom mager le filtre.

IMPORTANT : inspecter le filtre après le nettoyage

pour s’assurer qu’il n’est pas déchiré ou troué. Ne

pas utiliser un filtre déchiré ou troué. Même un

petit trou peut permettre à beaucoup de poussière

de sortir de l’aspirateur. Remplacez votre filtre

immé diate ment s’il est endommagé ou usé.

Installation

Référez-vous à la section de la page 13, « Retrait et

installation du filtre », de ce mode d’emploi.

Laissez le filtre sécher avant de le réinstaller et de

ranger l’aspirateur ou de ramasser des débris secs.

Nettoyage et désinfection

de l’aspirateur de liquides

et de poussières

Pour conserver l’esthétique optimale de votre

aspirateur de poussières et de liquides, nettoyez la

surface extérieure de l’aspirateur à l’aide d’un

chiffon imbibé d’eau tiède savonneuse.

Procédure de nettoyage du tambour :

1. Vider les débris.

2. Nettoyez soigneusement le tambour à poussière

à l’aide d’un savon doux et d’eau tiède.

3. Essuyer avec un chiffon sec.

Avant de ranger l’aspirateur pour une période pro -

longée, ou dans les cas nécessaires (par exemple

après l’aspiration d’eaux usées), vous devez

désinfecter le tambour.

Pour désinfecter le tambour :

1. Versez un gallon (presque 4 litres) d’eau et une

cuillerée à thé de produit à blanchir à l’eau de

javel dans le tambour.

2. Laissez la solution agir pendant 20 minutes, en

remuant doucement de temps à autre pour vous

assurer que toutes les surfaces du tambour

restent humides.

3. Videz le tambour au bout de 20 minutes. Rincez

à l’eau jusqu’à ce que l’odeur d’eau de javel ait

disparu. Laissez sécher le tambour

complètement avant de sceller le moteur sur le

tambour.

Entretien (suite)

Cord

Wrap

Power

Cord

Hose

Accessory

Storage Bin

Accessories

AVERTISSEMENT : pour assurer la SÉCURITÉ

et la FIABILITÉ du produit, les réparations et

réglages doivent être effectués par des centres

agréés de service après-vente en utilisant

toujours des pièces de rechange RIDGID.

Accessoires

Tuyau

Casier de

rangement des

accessoires

Dispositif de

rembobinage

de cordon

Cordon

d’alimentation

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 15

Pièces de rechange

Aspirateur de liquides et de poussières amovible RIDGID de 4 gallons/15 litres

N° de modèle : WD40800

Les pièces RIDGID sont disponibles sur notre site Web à l’adresse suivante : www.ridgidparts.com

Pour commander, utiliser toujours le numéro de pièce – pas le numéro de légende

† Ces pièces de rechange sont en vente partout où des aspirateurs de liquides et de poussières sont en vente.

Légende

N° Pièce N° Description

1 835324 Soufflante amovible

2 833177 Dispositif de rembobinage de cordon

3 822442-2 Joint d’étanchéité du couvercle

4 818961 Écarteur

5 832804-1 Roue de soufflante

6 315534-1 Rondelle

7 826817 Écrou

8 833167 Tampon en mousse

9 826387 Verrou de la soufflante amovible

10 835320 Joint d’étanchéité du couvercle au tambour

11 826387 Patte de fixation du tambour

12 510158

Ensemble de la cage du filtre

13 VF3500 † Filtre

14 835322 Casier de rangement des accessoires

15 835321 Roue arrière

16 831821 Tambour

17 820002 Roulette

18 VT1720 † Ensemble de tuyau

19 VT1709 † Suceur à usages multiples

20 833169 † Tube de la soufflante

21 VT1781 † Suceur pour véhicules

22 VT1708 † Baguette de rallonge

23 SP6914 Mode d’emploi

AVERTISSEMENT

RÉPARATION DE L’ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES DOUBLEMENT ISOLÉ

Dans un aspirateur de liquides et de poussières doublement isolé, deux systèmes d’isolation sont fournis

au lieu de la mise à la terre. Aucun moyen de mise à la terre n’est prévu sur un appareil électro-ménager

doublement isolé, et il ne faut pas en ajouter. La réparation d’un aspirateur de liquides et de poussières

doublement isolé nécessite une connaissance approfondie du système et la prise de précautions

extrêmes. Une telle réparation ne doit être entreprise que par un technicien agréé. Les pièces de

rechange pour un aspirateur de liquides et de poussières doublement isolé doivent être les mêmes que

les pièces qu’elles remplacent. Les mots « DOUBLE INSULATED » (Doublement isolé) figurent sur

l’aspirateur de liquides et de poussières doublement isolé, et le symbole (un carré à l’intérieur

d’un autre carré) peut également figurer sur les appareils.

Pour réduire le risque de blessures causées par les chocs électriques, débranchez le cordon

d’alimentation avant de réparer les éléments électriques de l’aspirateur de liquides et de poussières.

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 16

Pièces de rechange (suite)

Aspirateur de liquides et de poussières amovible RIDGID de 4 gallons/15 litres

N° de modèle : WD40800

Les pièces RIDGID sont disponibles sur notre site Web à l’adresse suivante : www.ridgidparts.com

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 17

Pièce N° SP6914F Imprimé N° SP6914F Imprimé au Mexique 03/14

c 2014 Emerson

• Ce qui est couvert par la garantie

Les aspirateurs de liquides et de poussières RIDGID

sont garantis sans défauts de matériau ou de façon.

• Durée de la garantie

Cette garantie est valable pendant toute la durée de vie de l’aspirateur de liquides et de poussières RIDGID

• Le service après-vente

Pour tirer parti de cette garantie, le produit complet doit être renvoyé en port payé à RIDGE TOOL COMPANY, Elyria,

Ohio ou bien à un quelconque CENTRE DE SERVICE APRÈS-VENTE RIDGID

AGRÉÉ. Les clés à tube et autres outils

à main devront être renvoyés au point de vente où ils ont été achetés.

• Les mesures de rectification des problèmes

Les aspirateurs de liquides et de poussières sous garantie seront réparés ou remplacés, au choix de Ridge Tool

Company, et ils vous seront renvoyés gratuitement; ou, si au bout de trois tentatives de réparation ou de

remplacement pendant la période de garantie, l’aspirateur de liquides et de poussières est toujours défectueux, vous

pourrez demander à obtenir un remboursement intégral de votre prix d’achat.

• Ce qui n’est pas couvert par la garantie

Les défaillances causées par une utilisation abusive ou non conforme aux instructions, ou par l’usure ordinaire, ne

sont pas couvertes par cette garantie. RIDGE TOOL COMPANY N’EST RESPONSABLE D’AUCUN DOMMAGE

SECONDAIRE OU INDIRECT.

• Effet des lois locales sur cette garantie

Au Canada, certaines provinces ne permettent peut-être pas l’exclusion ou la limitation des dommages secondaires

ou indirects; par conséquent, il est possible que l’exclusion ou la limitation susmentionnée ne s’applique pas à vous.

Cette garantie vous confère des droits contractuels spécifiques, et vous disposez peut-être d’autres droits qui

peuvent varier d’une province à l’autre.

• Aucune autre garantie expresse ne s’applique

La présente GARANTIE À VIE COMPLÈTE est la garantie unique et exclusive concernant les produits RIDGID

Aucun salarié, agent, distributeur ou autre n’est autorisé à modifier cette garantie ou à offrir une quelconque autre

garantie de la part de Ridge Tool Company.

EN CAS DE QUESTIONS OU POUR OBTENIR DES INFORMATIONS, VEUILLEZ NOUS CONTACTER AU :

1-800-4-RIDGID (1-800-474-3443) depuis les États-Unis et le Canada

01-800-701-9811 depuis le Mexique

www.ridgidvacs.com

Prière d’avoir votre numéro de modèle ainsi que votre numéro de série à portée de la main avant de nous appeler.

N° de catalogue WD080

N° de modèle WD0800

Numéro de série ______________________________________________________________________

Le numéro de modèle et le numéro de série sont indiqués sur l’étiquette placée près de l’orifice de soufflerie

de l’aspir. Il est recommandé d’inscrire ces deux numéros en lieu sûr pour future référence.

SP6914 4 gallon F_SP6585 WD4050EX 3/26/14 10:42 AM Page 18

RIDGID WD4080 4 Gallon Detachable Wet/Dry Vac

Product's Documents

4 gal. Wet/Dry Vacuum Manual

Specifications

RIDGID WD4080 Questions and Answers
