Makita GVU01SM 40V max XGT Brushless Cordless 15" User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Scarier

Escaricador Inalámbrico

GVU01

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: GVU01

Working width 380 mm (15″)

No load speed 3,200 /min

Part number of replacement

scarier blades

Vertical cutter 1913J5-0

Thatching blades 1913J7-6

Dimensions

(L x W x H)

during operation L: 1,020 mm to 1,240 mm (40-1/4″ to 48-3/4″)

W: 680 mm (26-3/4″)

H: 915 mm to 1,155 mm (36″ to 45-1/2″)

when stored

(without grass basket)

550 mm x 680 mm x 640 mm (21-5/8″ x 26-3/4″ x 25-1/4″)

Rated voltage D.C. 36 V - 40 V max

Net weight 18.7 - 23.8 kg (41.2 - 52.5 lbs)

Protection degree IPX4

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combinations, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F*

* : Recommended battery

Charger DC40RA / DC40RB / DC40RC

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

WARNING: Do not use a corded power supply such as battery adapter or portable power pack with

this machine. The cable of such power supply may hinder the operation and result in personal injury.

SAFETY WARNINGS

General power tool safety warnings

WARNING Read all safety warnings, instruc-

tions, illustrations and specications provided with

this power tool. Failure to follow all instructions listed

below may result in electric shock, re and/or serious

injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

3 ENGLISH

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

7. Power tools can produce electromagnetic

elds (EMF) that are not harmful to the user.

However, users of pacemakers and other similar

medical devices should contact the maker of their

device and/or doctor for advice before operating

this power tool.

Personal safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

your nger on the switch or energising power tools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away

from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

8. Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

9. Always wear protective goggles to protect

your eyes from injury when using power tools.

The goggles must comply with ANSI Z87.1 in

the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

8. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected

situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help. Liquid ejected from the battery may cause

irritation or burns.

4 ENGLISH

5. Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behaviour resulting in

re, explosion or risk of injury.

6. Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 130 °C may cause explosion.

7. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outside the specied range may damage the

battery and increase the risk of re.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3. Follow instruction for lubricating and chang-

ing accessories.

4. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

Lawn scarier and lawn aerator

safety warnings

1. Do not use the machine in bad weather condi-

tions, especially when there is a risk of light-

ning. This decreases the risk of being struck by

lightning.

2. Thoroughly inspect the area for wildlife where

the machine is to be used. Wildlife may be

injured by the machine during operation.

3. Thoroughly inspect the area where the

machine is to be used and remove all stones,

sticks, wires, bones, and other foreign objects.

Thrown objects can cause personal injury.

4. Before using the machine, always visually

inspect to see that the tines and the tines

assembly are not worn or damaged. Worn or

damaged parts increase the risk of injury.

5. Check the grass catcher frequently for wear or

deterioration. A worn or damaged grass catcher

may increase the risk of personal injury.

6. Keep guards in place. Guards must be in work-

ing order and be properly mounted. A guard

that is loose, damaged, or is not functioning cor-

rectly may result in personal injury.

7. Keep all cooling air inlets clear of debris.

Blocked air inlets and debris may result in over-

heating or risk of re.

8. While operating the machine, always wear

non-slip and protective footwear. Do not oper-

ate the machine when barefoot or wearing

open sandals. This reduces the chance of injury

to the feet from contact with the moving tines.

9. While operating the machine, always wear long

trousers. Exposed skin increases the likelihood of

injury from thrown objects.

10. Do not operate the machine in wet grass. Walk,

never run. This reduces the risk of slipping and

falling which may result in personal injury.

11. Do not operate the machine on excessively

steep slopes. This reduces the risk of loss of

control, slipping and falling which may result in

personal injury.

12. When working on slopes, always be sure of

your footing, always work across the face

of slopes, never up or down and exercise

extreme caution when changing direction. This

reduces the risk of loss of control, slipping and

falling which may result in personal injury.

13. Use extreme caution when reversing or pulling

the machine towards you. Always be aware

of your surroundings. This reduces the risk of

tripping during operation.

14. Hold the machine by insulated gripping sur-

faces only, because the tines may contact

hidden wiring. Tines contacting a "live" wire may

make exposed metal parts of the machine "live"

and could give the operator an electric shock.

15. Do not touch tines and other hazardous mov-

ing parts while they are still in motion. This

reduces the risk of injury from moving parts.

16. When clearing jammed material or cleaning

the machine, make sure all power switches are

o󰀨 and the battery packs are disconnected.

Unexpected operation of the machine may result

in serious personal injury.

17. Be sure to stop the scarier blades if the

machine has to be tilted for transportation

when crossing surfaces other than grass and

when transporting the machine to and from the

area in which it is to be used.

18. Do not to tilt the machine when switching on

the machine.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product.

MISUSE or failure to follow the safety rules stated

in this instruction manual may cause serious

personal injury.

IMPORTANT SAFETY

INSTRUCTIONS

WARNING: When using the machine, basic

safety precautions should always be followed to

reduce the risk of re, electric shock, and per-

sonal injury; including the following.

Read All Instructions

WARNING!

Read, understand, and follow all instructions on the

machine and in the instruction manuals. Be thoroughly

familiar with the controls and the proper use of the

machine before starting.

5 ENGLISH

Training

1. This machine is capable of amputating hands

and feet and throwing objects. Failure to

observe the following safety instructions

could result in serious injury or death.

2. Only allow responsible adults, who are familiar

with the instruction, to operate the machine.

Preparation

1. Keep Children Away - All visitors should be kept

a safe distance from work area. Be alert and

turn the machine o󰀨 if a child enters the area.

Use extra care when approaching blind corners,

shrubs, trees, or other objects that may block your

view of a child.

2. Dress Properly - Do not wear loose clothing or

jewelry. They can be caught in moving parts. Use

of rubber gloves and substantial footwear is rec-

ommended when working outdoors. Do not oper-

ate the machine when barefoot or wearing open

sandals.

3. Use Safety Glasses- Always use face or dust

mask if operation is dusty.

Objects struck by the scarier blades can cause

severe injuries to persons. The lawn should

always be carefully examined and cleared of all

objects prior to each operation. Stay behind the

handle when the motor is running.

5. Be sure the area is clear of other people before

operation. Stop the machine if anyone enters

the area.

6. Watch for holes, ruts, bumps, rocks, or other

hidden objects. Uneven terrain could cause a slip

and fall accident. Tall grass can hide obstacles.

7. Check the blades or blade bolts carefully for

cracks or damage before operation. Replace

cracked or damaged blades or blade bolts

immediately.

8. Before operation, inspect the machine or scar-

ier blades for any damage.

Operation

1. Avoid Dangerous Environment - Never operate

the machine in damp or wet locations. Always be

sure of your footing: keep a rm hold on the han-

dle and walk; never run.

2. Don't Use In Rain.

3. Use Right Appliance - Do not use the machine

for any job except that for which it is intended.

4. Don't Force Machine - It will do the job better and

safer at the rate for which it was designed.

5. Don't Overreach - Keep proper footing and bal-

ance at all times. Do not operating the machine

near drop o󰀨s, ditches, or embankments. You

could lose your footing or balance.

6. Stay Alert - Watch what you are doing. Use com-

mon sense. Do not operate the machine when you

are tired. Do not operate machine while under the

inuence of alcohol or drugs. A moment of inat-

tention while operating the machine may result in

serious personal injury.

7. Remove Battery From Machine - Remove

the battery when not in use, before servicing,

cleaning, removing material from the machine, or

changing accessories such as scarier blades,

and the like.

8. Keep hands and feet away from cutting area.

Keep clear of the discharge opening at all

times.

9. If the machine strikes a foreign object, follow

these steps:

• Stop the machine. Release the switch. Wait

until the blade comes to a complete stop.

• Remove the battery cartridge.

• Inspect the machine for any damage.

• Repair any damage before restarting and

operating the machine. Replace the scarier

blades if they are damaged in any way.

10. Never direct discharged material toward

anyone. Avoid discharging material against a

wall or obstruction. Material may ricochet back

toward the operator. Stop the scarier blades

when crossing gravel surfaces.

11. Do not pull the machine backwards unless

absolutely necessary. When you are compelled

to back the machine from a fence or other similar

obstruction, look down and behind before and

while moving backwards.

12. Release switch lever and wait for blade rota-

tion to stop before crossing driveways, walks,

roads and any gravel-covered areas. Also turn

o󰀨 the machine if you leave the machine, reach

to pick up or remove something out of your way,

or for any other reason that may distract you from

what you are doing.

13. Do not operate machine without the entire

grass catcher, discharge guard, rear guard, or

other safety protective devices in place and

working.

14. Stop the machine and remove the batteries

whenever you leave the machine, before clean-

ing the machine, or unclogging the chute, or

making any repairs or inspections.

15. Shut the motor o󰀨 and wait until the scarier

blades come to a complete stop before remov-

ing the grass catcher. Beware that the blades

coast after turn o󰀨.

16. Operate the machine only in daylight or good

articial light.

17. If the machine starts to vibrate abnormally

(check immediately)

- inspect for damage,

- replace or repair any damaged parts,

- check for and tighten any loose parts.

18. Don't grasp the exposed scarier blades or

cutting edges when picking up or holding the

appliance.

19. Never attempt to make working depth adjust-

ments while the machine is running.

20. Operate the machine across the face of slopes,

never up and down. Exercise extreme caution

when changing direction on slopes. Do not

operate the machine excessively steep slopes.

Poor footing could cause a slip and fall accident.

21. Avoid operating the machine in wet grass.

22. Stop operation immediately if you notice any-

thing unusual. Switch o󰀨 the machine. Then

inspect the machine.

6 ENGLISH

23. Avoid using the machine in bad weather

conditions especially when there is a risk of

lightning.

24. When you use the machine on muddy ground,

wet slope, or slippery place, pay attention to

your footing.

25. Do not submerge the machine into a puddle.

26. When operating the machine, pay attention to

piping and wiring.

Maintenance and storage

1. Store Idle Machine Indoors - When not in use,

the machine should be stored in an indoor dry and

locked-up place - out of reach of children.

2. Maintain Machine With Care - Keep cutting

edges sharp and clean for best and safest per-

formance. Follow instructions for lubricating and

changing accessories. Keep handles dry, clean,

and free from oil and grease.

3. Keep machine free of grass, leaves, or other

debris build up. Keep guards in place and in

working order.

4. Use identical replacement blades only.

5. Check the grass basket frequently for wear or

deterioration. For storage, always make sure

the grass basket is empty. Replace a worn grass

basket with a new factory replacement one for

safety.

6. Check grass basket components and the

discharge guard frequently and replace with

manufacturer’s recommended parts, when

necessary.

7. Check the scarier blades mounting bolt at

frequent intervals for proper tightness.

8. Keep all nuts, bolts, and screws tight to

be sure the equipment is in safe working

condition.

9. Never remove or tamper with safety devices.

Check their proper operation regularly. Never

do anything to interfere with the intended

function of a safety device or to reduce the

protection provided by a safety device.

10. Be careful during adjustment of the machine

to prevent entrapment of the ngers between

moving blades and xed parts of the machine.

11. Always allow the machine to cool down before

storing.

12. When servicing the scarier blades be

aware that, even though the power source is

switched o󰀨, the blades can still be moved.

13. Maintain or replace safety and instruction

labels, as necessary.

14. Do not leave the machine unattended outdoors

in the rain.

15. When storing the machine, avoid direct sun-

light and rain, and store it in a place where it

does not get hot or humid.

Battery tool use and care

1. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to battery pack, picking up or carrying the

machine. Carrying the machine with your nger

on the switch or energizing machine that have the

switch on invites accidents.

2. Disconnect the battery pack from the machine

before making any adjustments, changing

accessories, or storing machine. Such preven-

tive safety measures reduce the risk of starting the

machine accidentally.

3. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

4. Use machines only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

5. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

6. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, seek medical help. Liquid

ejected from the battery may cause irritation or

burns.

7. Do not use a battery pack or machine that is

damaged or modied. Damaged or modied

batteries may exhibit unpredictable behaviour

resulting in re, explosion or risk of injury.

8. Do not expose a battery pack or machine to

re or excessive temperature. Exposure to re

or temperature above 130°C (265°F) may cause

explosion.

9. Follow all charging instructions and do not

charge the battery pack or machine outside of

the temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outside of the specied range may damage the

battery and increase the risk of re.

10. Have servicing performed by a qualied repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

11. Do not modify or attempt to repair the machine

or the battery pack except as indicated in the

instructions for use and care.

Electrical and battery safety

1. Do not dispose of the battery(ies) in a re.

The cell may explode. Check with local codes for

possible special disposal instructions.

2. Do not open or mutilate the battery(ies).

Released electrolyte is corrosive and may cause

damage to the eyes or skin. It may be toxic if

swallowed.

3. Do not charge battery in rain, or in wet

locations.

4. Do not charge the battery outdoors.

5. Do not handle charger, including charger plug,

and charger terminals with wet hands.

6. When replacing batteries, all batteries should

be replaced at the same time. Mixing fresh and

discharged batteries could increase internal cell

pressure and rupture the discharged battery.

7 ENGLISH

7. Exercise care in handling batteries in order not

to short the battery with conducting materials

such as rings, bracelets, and keys. The battery

or conductor may overheat and cause burns.

8. Do not replace the battery in the rain.

9. Do not wet the terminal of battery with liquid

such as water, or submerge the battery. Do not

leave the battery in the rain, nor charge, use,

or store the battery in a damp or wet place. If

the terminal gets wet or liquid enters inside of bat-

tery, the battery may be short circuited and there is

a risk of overheat, re, or explosion.

10. After removing the battery from the machine or

charger, be sure to attach the battery cover to

the battery and store it in a dry place.

11. Do not replace the battery with wet hands.

12. Avoid dangerous environment. Don't use the

machine in damp or wet locations or expose it

to rain. Water entering the machine will increase

the risk of electric shock.

13. If the battery cartridge gets wet, drain the

water inside and then wipe it with a dry cloth.

Dry the battery cartridge completely in a dry

place before use.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SAVE THESE INSTRUCTIONS.

WARNING: Use of this product can create

dust containing chemicals which may cause

respiratory or other illnesses. Some examples of

these chemicals are compounds found in pesti-

cides, insecticides, fertilizers and herbicides.

Your risk from these exposures varies, depend-

ing on how often you do this type of work. To

reduce your exposure to these chemicals: work

in a well ventilated area, and work with approved

safety equipment, such as those dust masks that

are specially designed to lter out microscopic

particles.

Symbols

The followings show the symbols used for tool.

volts

direct current

no load speed

revolutions or reciprocation per minute

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper with the battery

cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

8 ENGLISH

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may cause heating, catching re,

burst and malfunction of the tool or battery car-

tridge, resulting in burns or personal injury.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near high-voltage electri-

cal power lines. It may result in a malfunction or

breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

ASSEMBLY

WARNING: Always be sure that all the battery

cartridges are removed before carrying out any

work on the machine. Failure to remove all the bat-

tery cartridges may result in serious personal injury

from accidental start-up.

WARNING: Never start the machine unless it

is completely assembled. Operation of the machine

in a partially assembled state may result in serious

personal injury from accidental start-up.

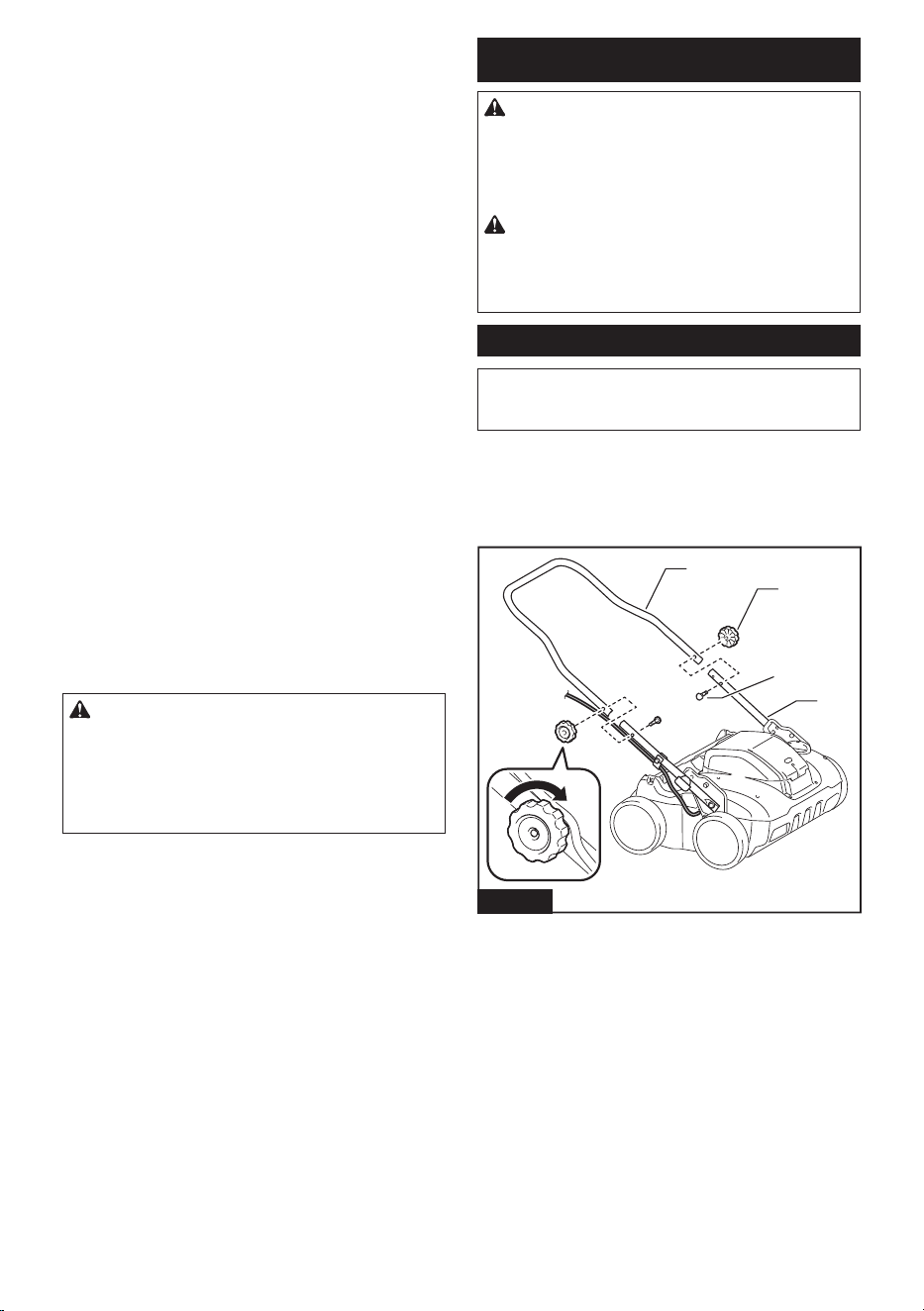

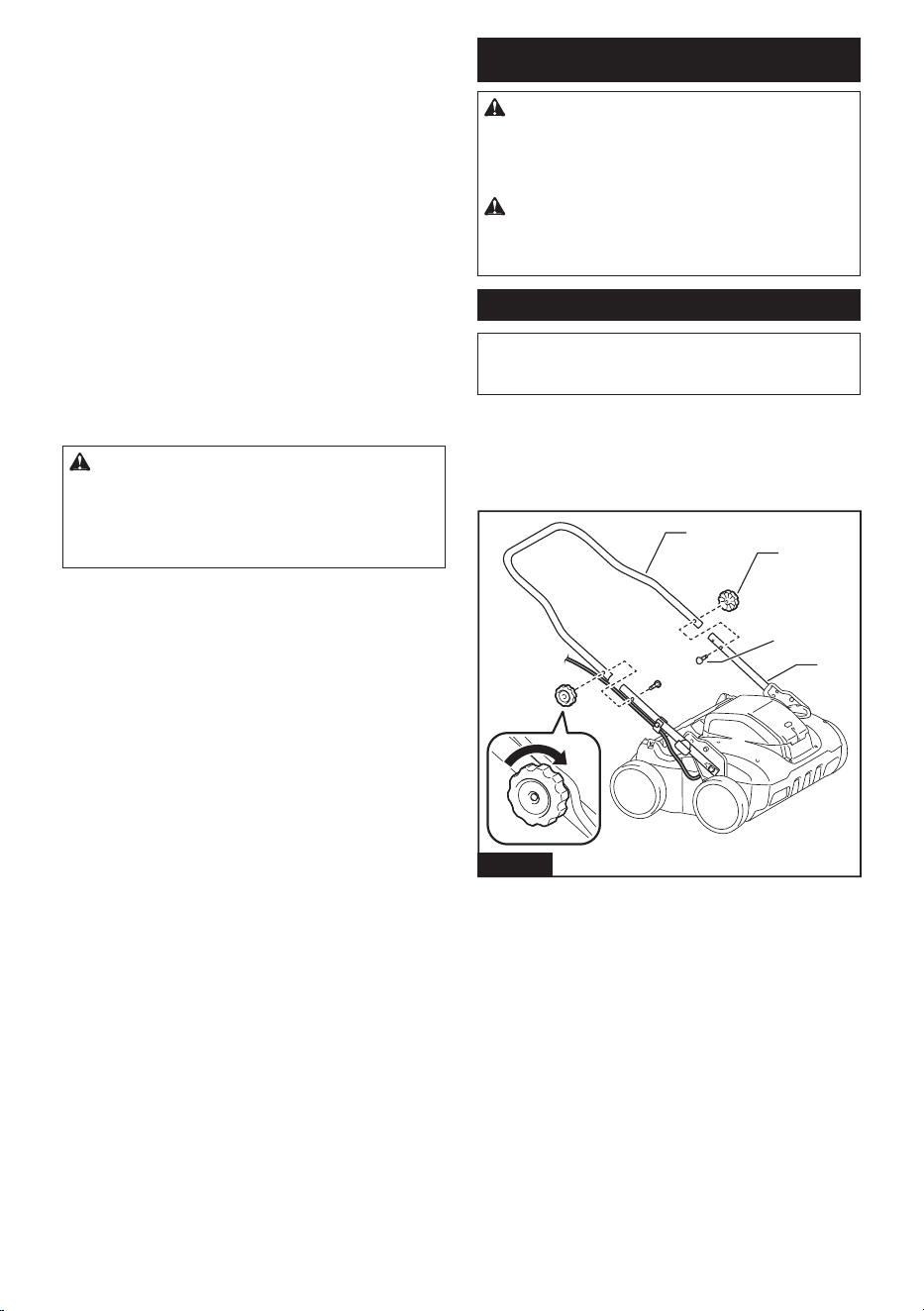

Installing the handle

NOTICE: When installing the handles, be careful

not to pinch the cord between the handles. If the

cord is damaged, the switch may not work.

1. Raise the lower handle.

2. Align the hole in the lower handle with the hole

in the middle handle, then insert the bolt from the

inside, and then tighten the thumb nut from the outside.

Perform the same procedure on the other side.

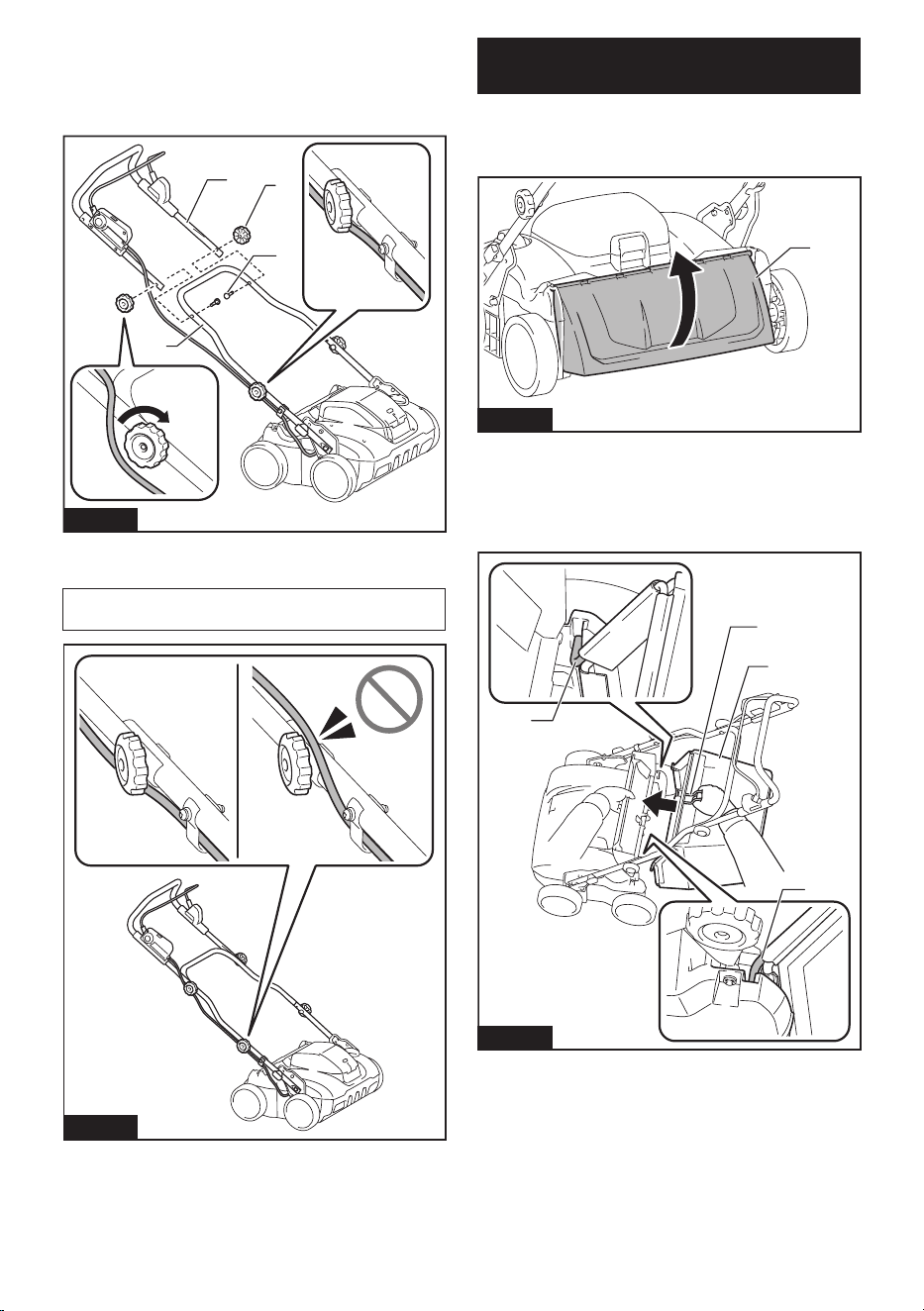

Fig.1

► 1. Middle handle 2. Thumb nut 3. Bolt 4. Lower

handle

9 ENGLISH

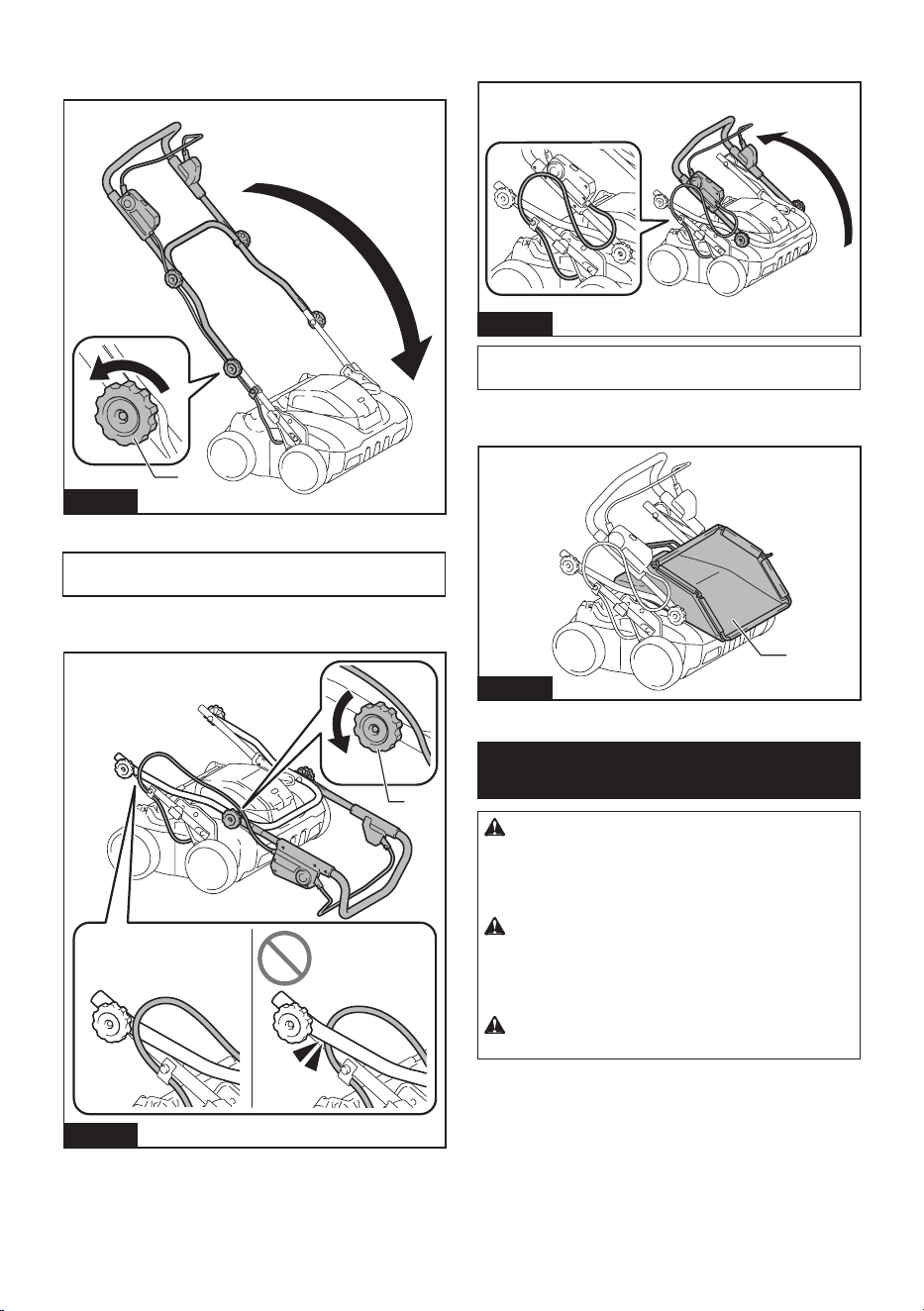

3. Align the hole in the middle handle with the

hole in the upper handle, then insert the bolt from the

inside, and then tighten the thumb nut from the outside.

Perform the same procedure on the other side.

Fig.2

► 1. Upper handle 2. Thumb nut 3. Bolt 4. Middle

handle

NOTE: Make sure that the cord is not caught between

the handle and the thumb nut.

Fig.3

Installing or removing the grass

basket

To install the grass basket, follow the steps below.

1. Open the rear cover.

Fig.4

► 1. Rear cover

2. Hold the handle of the grass basket, and then

install the grass basket by inserting the rod of the grass

basket into the grooves on the machine as shown in the

gure.

Fig.5

► 1. Grass basket 2. Handle 3. Rod

To remove the grass basket, open the rear cover, and

then remove the grass basket by holding the handle.

10 ENGLISH

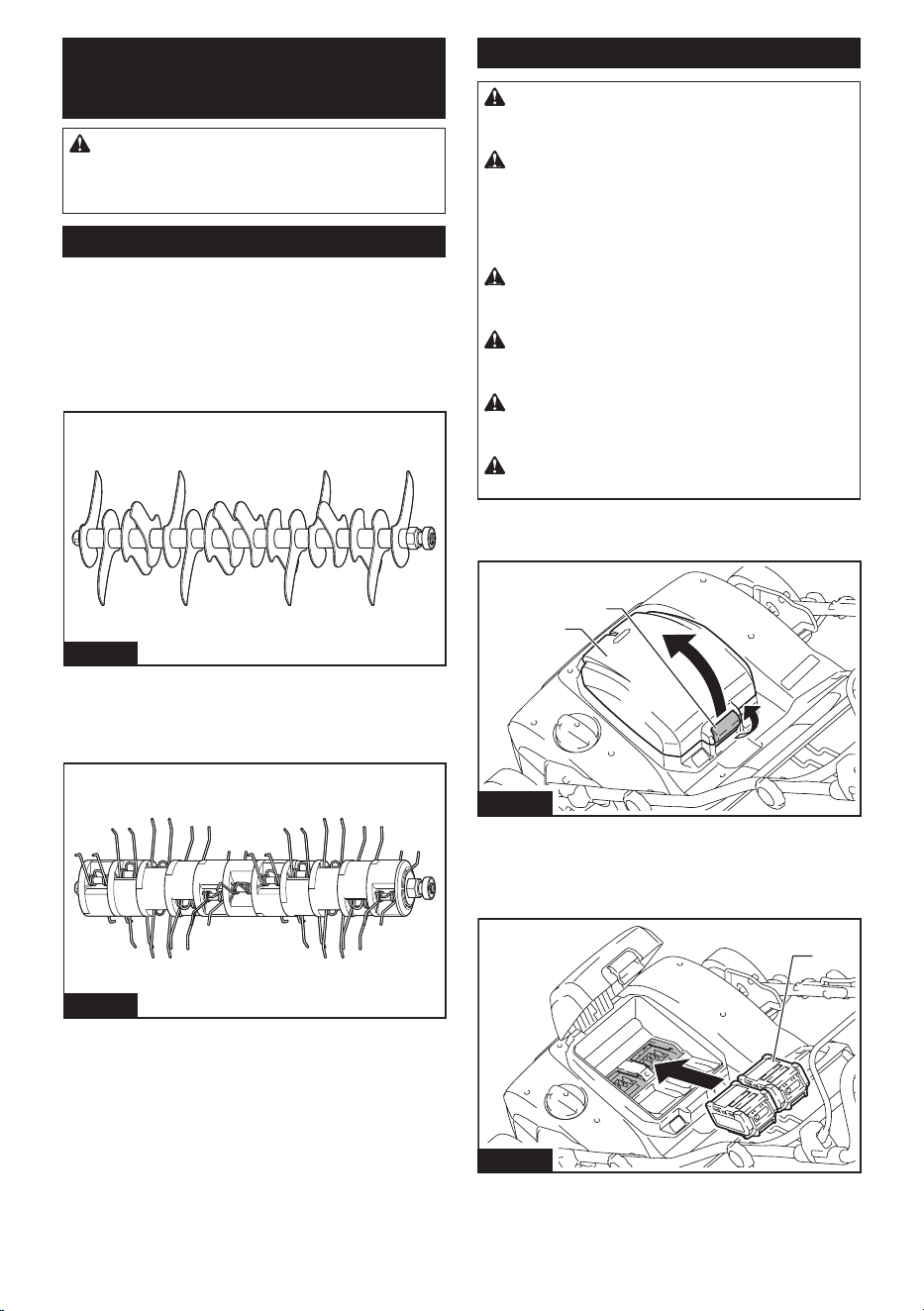

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the machine

is switched o󰀨 and the battery cartridges are

removed before adjusting or checking function on

the machine.

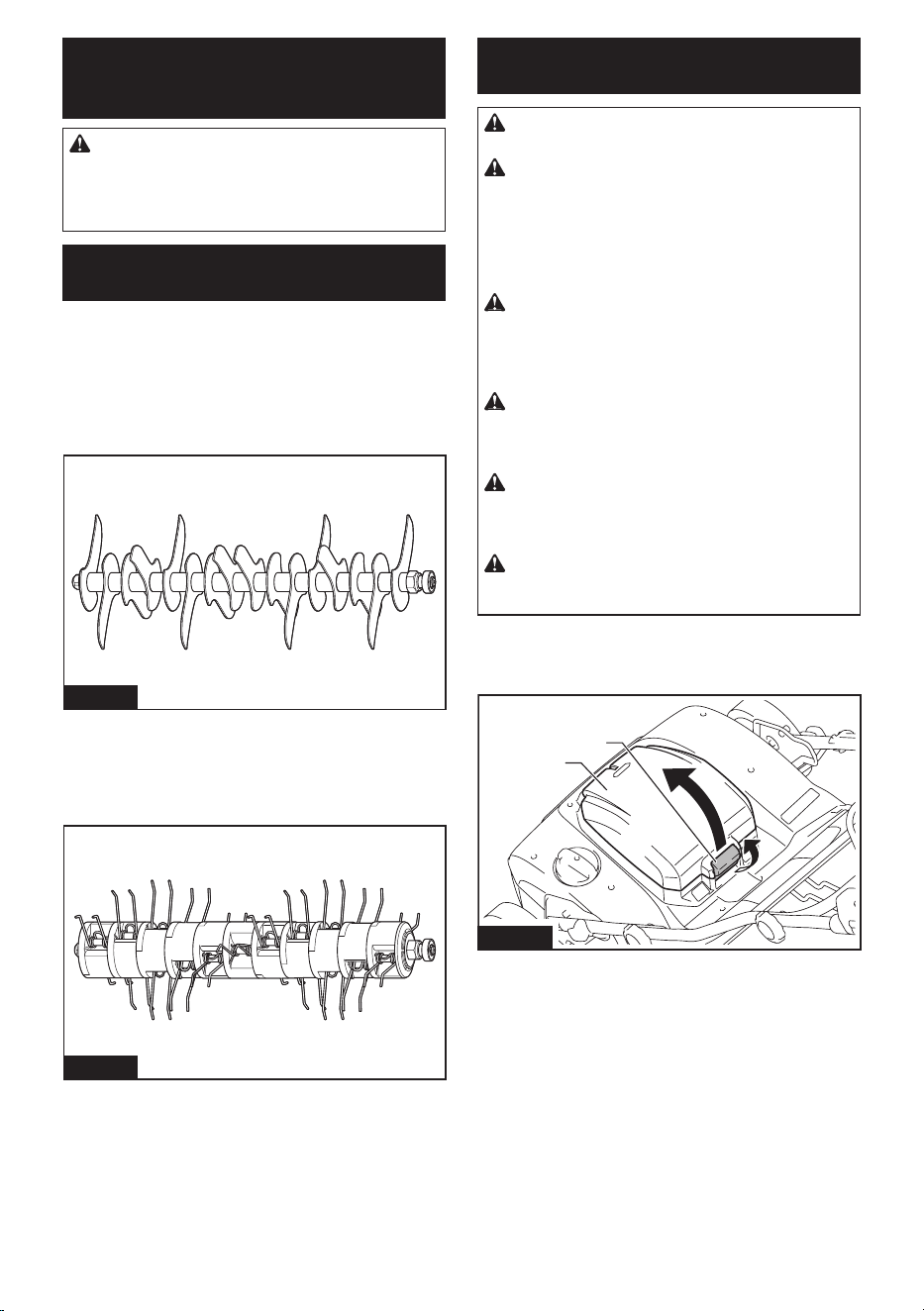

Applications of scarier blades

Vertical cutter

The vertical cutter removes the thatch and moss from

the lawns and cut the roots of lawns vertically. The verti-

cal cutter loosens the soil and increases the aeration of

lawns, and let the water go into the roots of lawns and

prevent the water from staying on the surface.

Fig.6

Thatching blades

The thatching blades remove the thatch and mosses

from the lawns without cutting the roots of lawns.

Fig.7

Installing or removing battery cartridge

CAUTION: Always switch o󰀨 the machine

before installing or removing of the battery

cartridge.

CAUTION: Hold the machine and the battery

cartridge rmly when installing or removing bat-

tery cartridge. Failure to hold the machine and the

battery cartridge rmly may cause them to slip o󰀨

your hands and result in damage to the machine and

battery cartridge and a personal injury.

CAUTION: Make sure that you lock the battery

cover before use. Otherwise, mud, dirt, or water may

cause damage to the product or the battery cartridge.

CAUTION: Always install the battery cartridge

fully. If not, it may accidentally fall out of the machine,

causing injury to you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

CAUTION: Hold the battery cover rmly when

installing or removing the battery cartridge.

To install the battery cartridge;

Pull up the locking lever, and then open the battery cover.

Fig.8

► 1. Battery cover 2. Locking lever

2. Align the tongue on the battery cartridge with the

slot on the machine, and then slide the cartridge until it

locks in place with a little click.

Fig.9

► 1. Battery cartridge

3. Close the battery cover and push it until it is

latched with the locking lever.

11 ENGLISH

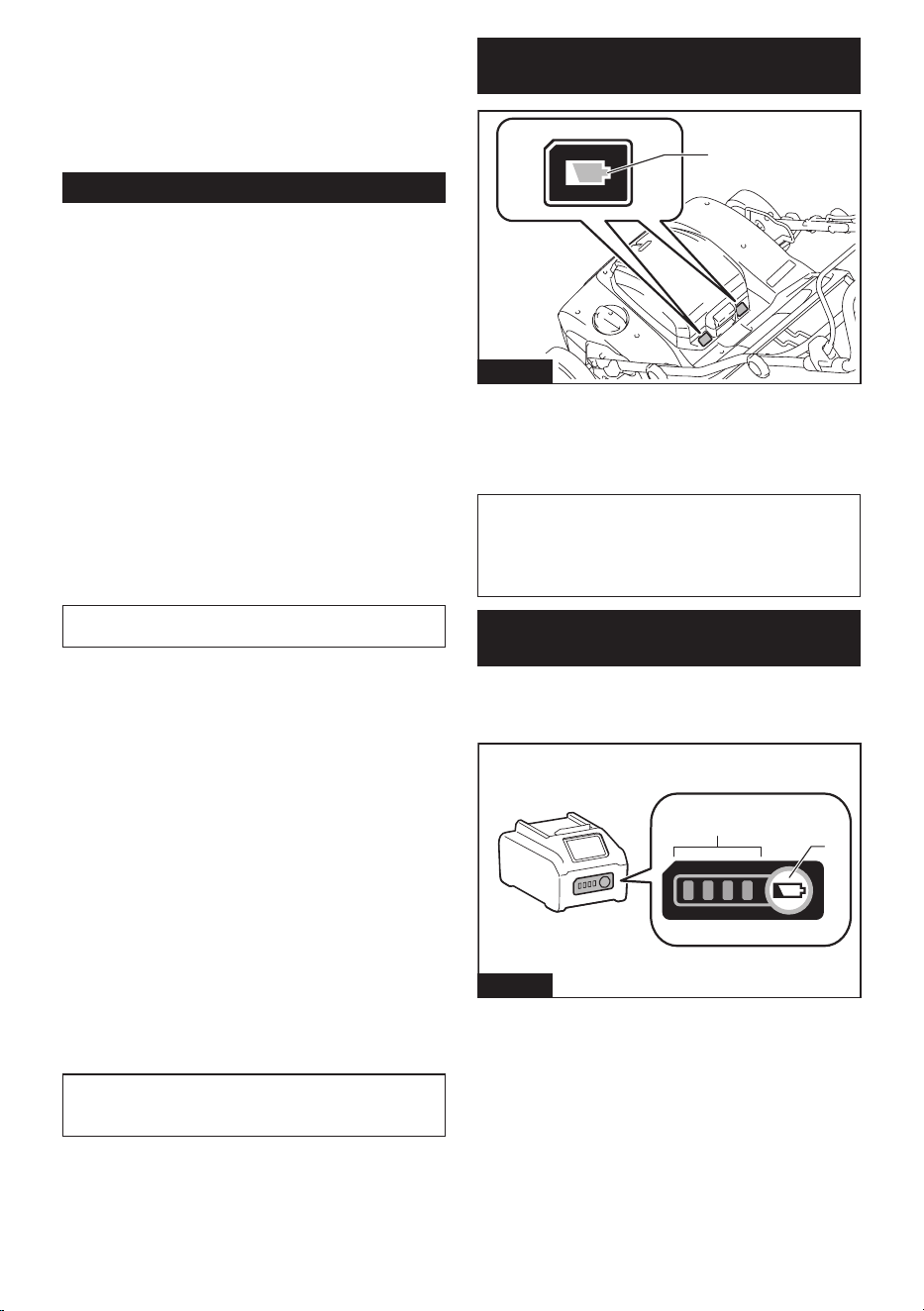

To remove the battery cartridge;

1. Pull up the locking lever and open the battery

cover.

2. Pull out the battery cartridge from the machine

while sliding the button on the front of the cartridge.

3. Close the battery cover.

Machine / battery protection system

The machine is equipped with a machine/battery

protection system. This system automatically cuts o󰀨

power to the motor to extend machine and battery life.

The machine will automatically stop during operation if

the machine or battery is placed under one of the fol-

lowing conditions:

Overload protection

When the battery is operated in a manner that causes

it to draw an abnormally high current, the machine

automatically stops and the main power lamp blinks in

green. In this situation, turn the machine o󰀨 and stop

the application that caused the machine to become

overloaded. Then turn the machine on to restart.

Overheat protection

When the machine is overheated, the machine stops

automatically and the main power lamp lights up in red.

In this case, let the machine and batteries cool before

turning the machine on again.

NOTE: When the battery is overheated, the main

power lamp blinks in red.

Overdischarge protection

When the battery capacity is not enough, the machine

stops automatically and the main power lamp blinks in

red. In this case, remove the battery from the machine

and charge the battery cartridges or change the battery

cartridges to fully charged ones.

Protections against other causes

Protection system is also designed for other causes that

could damage the machine and allows the machine to

stop automatically. Take all the following steps to clear

the causes, when the machine has been brought to a

temporary halt or stop in operation.

1. Turn the machine o󰀨, and then turn it on again to

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the machine and battery(ies) cool down.

If no improvement can be found by restoring protection

system, then contact your local Makita Service Center.

NOTICE: If the machine stops due to a cause

not described above, refer to the section for

troubleshooting.

Indicating the remaining battery

capacity

Fig.10

► 1. Battery indicator

When the remaining battery capacity gets low, the bat-

tery indicator blinks on the applicable battery side. By

further use, the machine stops and the battery indicator

lights up. In this situation, charge the battery cartridge.

NOTE: If two battery cartridges are installed, the

battery installed on the left side is used rst.

NOTE: If two battery cartridges are installed, the

machine automatically switches the battery when the

battery in use becomes empty.

Indicating the remaining battery

capacity

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Fig.11

► 1. Indicator lamps 2. Check button

12 ENGLISH

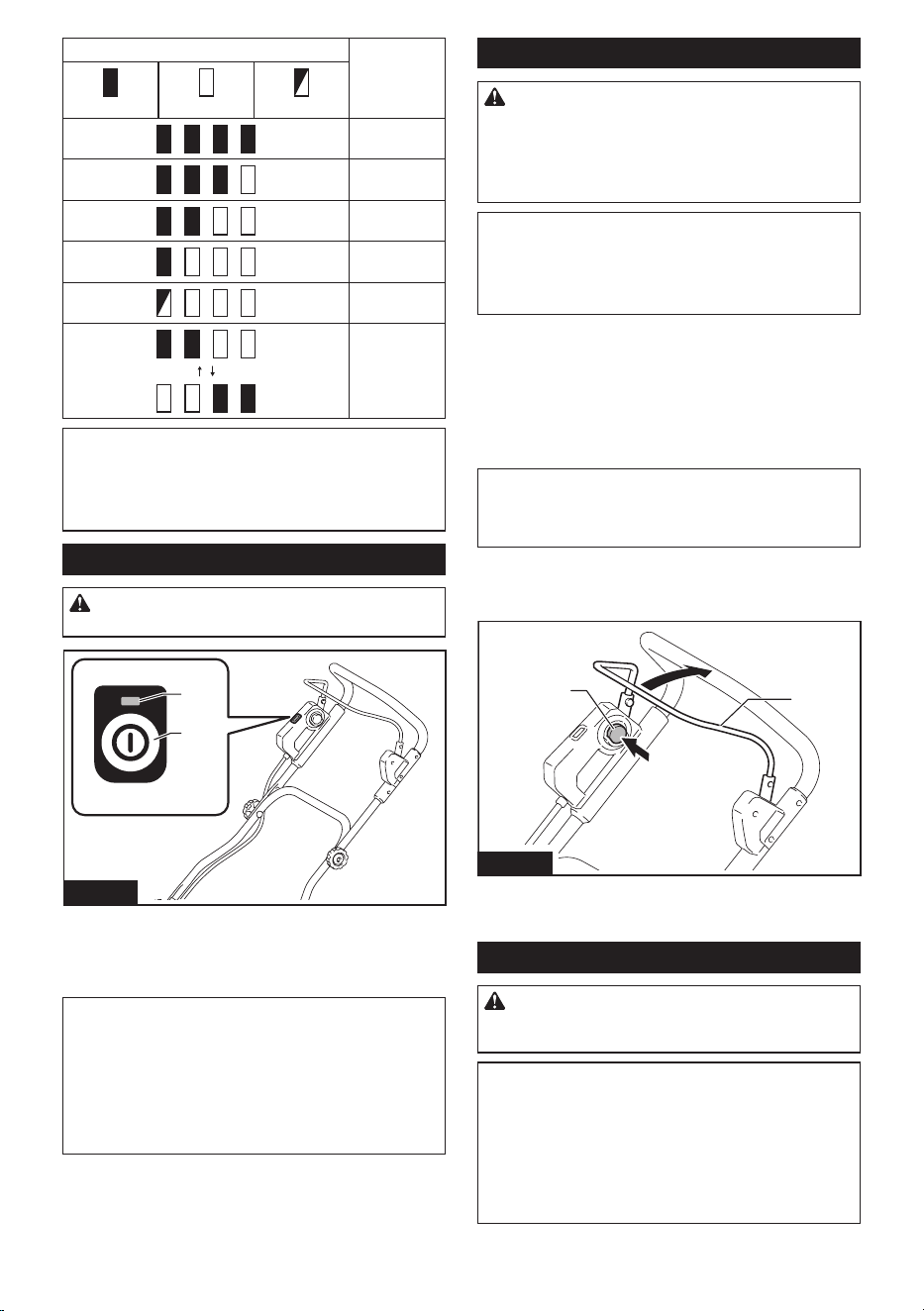

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Main power switch

WARNING: Always turn o󰀨 the main power

switch when not in use.

Fig.12

► 1. Main power lamp 2. Main power switch

To turn on the machine, press the main power switch.

The main power lamp lights up in green. To turn o󰀨 the

machine, press the main power switch again.

NOTE: If the main power lamp lights up in red or

blinks in red or green, refer to the instructions for

machine/battery protection system.

NOTE: This machine employs the auto power-o󰀨

function. To avoid unintentional start up, the main

power switch will automatically shut down when the

switch lever is not pulled for a certain period after the

main power switch is turned on.

Switch action

WARNING: Before installing the battery car-

tridge, always check to see that the switch lever

actuates properly and returns to the original posi-

tion when released. Operating the machine with a

switch that does not actuate properly can lead to loss

of control and serious personal injury.

NOTE: The machine does not start without pressing

the switch button even if the switch lever is pulled.

NOTE: The machine may not start due to the over-

load when you try to operate the machine on solid

soil. In this case, set the working depth shallower.

This machine is equipped with the switch button. If you

notice anything unusual with the switch button, stop

the operation immediately and have it checked by your

nearest Makita Authorized Service Center.

1. Install the battery cartridges, and then close the

battery cover.

2. Press the main power switch.

NOTE: The main power lamp blinks in green if you

press the main power switch while pulling the switch

lever. Release the switch lever before pressing the

main power switch.

3. Pull the switch lever toward you while holding

down the switch button. Release the switch button when

the motor starts running.

Fig.13

► 1. Switch button 2. Switch lever

4. Release the switch lever to stop the motor.

Adjusting the working depth

WARNING: Never put your hand or leg under

the machine body when adjusting the working

depth.

NOTICE: When transporting the machine, be

sure to set the adjusting dial to the far left posi-

tion so that the scarier blades do not touch the

ground.

NOTICE: When using the thatching blades, do

not set the working depth deeper than - 4 mm (-

5/32″). If the working depth is too deep, it may accel-

erate the wear of the thatching blades.

13 ENGLISH

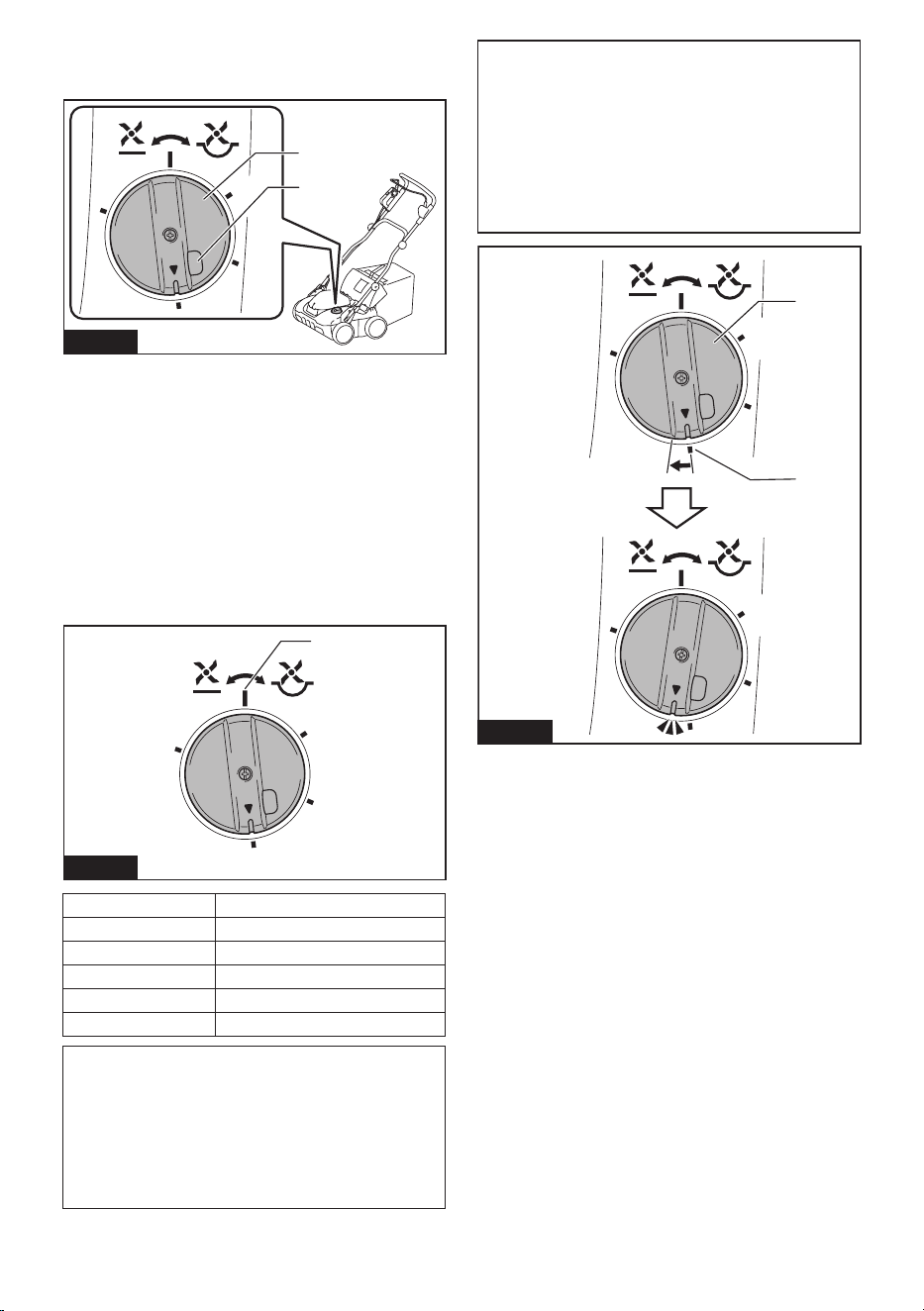

To adjust the working depth, turn o󰀨 the machine, and

then turn the adjusting dial while pressing the lock-o󰀨

button.

Fig.14

► 1. Adjusting dial 2. Lock-o󰀨 button

The working depth can be adjusted in the range of

between -12 mm (-15/32″) and 5 mm (3/16″).

When you turn the adjusting dial to the far left position,

the working depth becomes the shallowest (5 mm

(3/16″) from the ground). When you turn the adjusting

dial to the far right position, the working depth becomes

the deepest (-12 mm (-15/32″) from the ground). When

you set the adjusting dial to the upper center position,

the working depth becomes 0.

The table below shows the relationship between the

number in the gure and the approximate working

depth.

(1)

(2)

(3)

(4)

(5)

Fig.15

Number Working depth

(1) 5 mm (3/16″)

(2) 0 mm (0″)

(3) - 4 mm (-5/32″)

(4) - 8 mm (-5/16″)

(5) - 12 mm (-15/32″)

NOTE: The working depth can be set in 1 mm (1/32″)

increments.

NOTE: The working depth gures should be used just

as a guideline. Depending on lawn or soil conditions,

the actual working depth may become slightly di󰀨er-

ent from the set depth.

NOTE: Try a test operation in a less conspicuous

place to get the desired depth.

NOTE: When you turn the adjusting dial to the right

and set it to the lower scale of the machine, the work-

ing depth is set to -12 mm (-15/32″).

If the set working depth cannot be obtained when

you set the adjusting dial to the lower scale of the

machine depending on the conditions such as lawn

environment or wear of scarier blades, you can

operate the machine with a setting one step deeper

by turning the adjusting dial to the right beyond the

lower scale.

Fig.16

► 1. Adjusting dial 2. Lower scale

14 ENGLISH

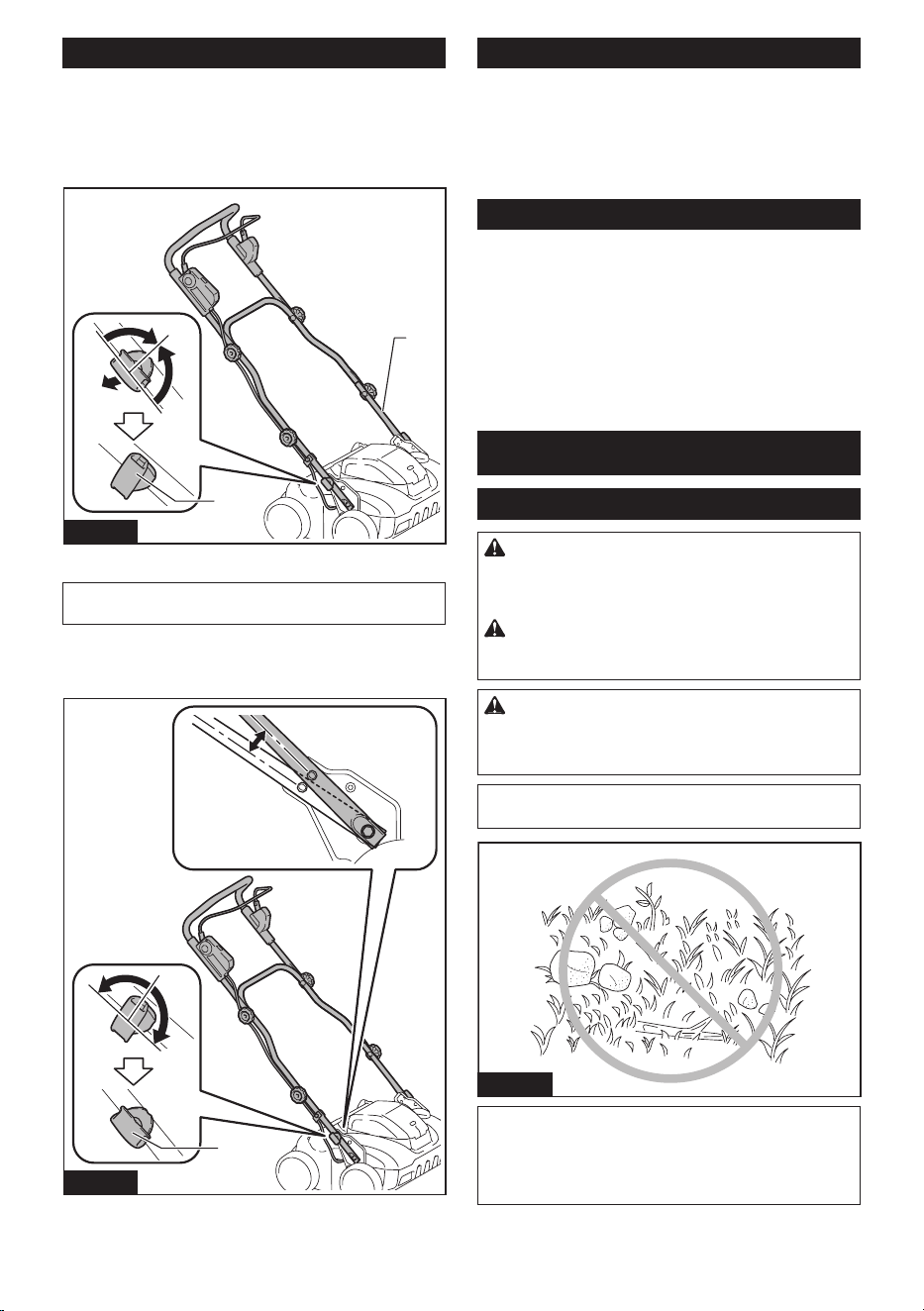

Adjusting the handle height

The handle height can be adjusted in two levels.

1. Hold the middle handle, and then turn the knob

90° while pulling the knob on the lower handle to

release the locking pin. Perform the same procedure on

the other side.

Fig.17

► 1. Lower handle 2. Knob

NOTE: Supporting the handle makes it easier to

release the locking pin when pulling the knob.

2. Adjust the handle height, and then turn the

knob on both sides 90°. Make sure that the knobs are

securely xed.

Fig.18

► 1. Knob

Using the rear discharge

Using the rear discharge allows you to discharge the cut

grass to the ground from the rear side of the machine

without gathering the cut grass in the grass basket.

When you operate the machine using the rear dis-

charge, be sure to remove the grass basket, and close

the rear cover.

Electronic function

The machine is equipped with the following electronic

functions.

• Electric brake

This machine is equipped with an electric brake. If

the machine consistently fails to quickly stop the

scarier blades after releasing the switch lever,

have the machine serviced at Makita Authorized

Service Center.

OPERATION

Operating the machine

WARNING: Before operating the machine,

remove sticks and stones from the work area.

Also, remove any weeds from the work area in

advance.

WARNING: Always wear the safety goggles or

safety glasses with side shields when operating

the machine.

CAUTION: If the cut grass or foreign object

blocks up inside of the machine body, be sure to

remove the battery cartridges and wear gloves

before removing the grass or foreign object.

NOTICE: Use this machine only on lawns. Do not

use this machine on weeds.

Fig.19

NOTICE: Before operating the machine, be sure

to mow the lawn to a height of approximately

20 mm (13/16″) to 30 mm (1-3/16″). If the lawn is

too long, it may interfere with the operation of the

machine.

15 ENGLISH

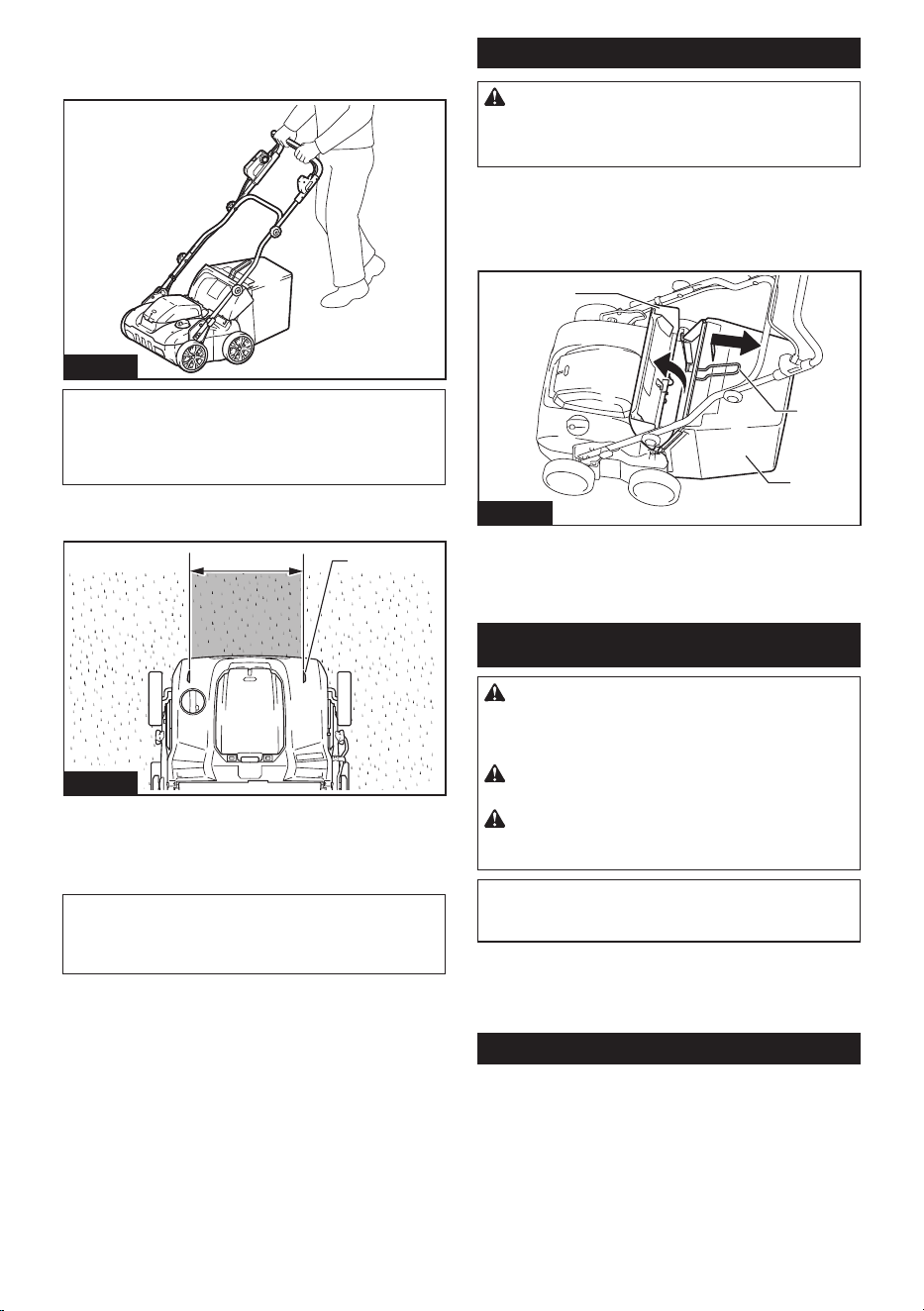

Hold the handle rmly with both hands when operating

the machine. The operating speed guideline is approxi-

mately 5 to 8 meters (16.4 to 26.3 ft.) per 10 seconds.

Fig.20

NOTE: When working on dense lawn, if a poor nish

is found after operation, or decrease of the motor

speed is found during operation, decrease the operat-

ing speed lower than recommended in this manual, or

set the working depth shallower.

Use the marks on the front side as a guide for working

width.

Fig.21

► 1. Working width 2. Mark

Periodically check the grass basket for cut grass. Empty

the grass before it becomes full. Before each periodic

check, be sure to stop and turn o󰀨 the machine.

NOTICE: Using the machine with a full grass

basket prevents the scarier blades from rotating

smoothly and puts extra load on the motor, which

may result in a breakdown.

Emptying the grass basket

WARNING: To reduce a risk of accident, reg-

ularly check the grass basket for any damage or

weakened strength. Replace the grass basket if

necessary.

1. Release the switch lever.

2. Turn o󰀨 the machine.

3. Open the rear cover and take out the grass basket

by holding the handle.

Fig.22

► 1. Rear cover 2. Handle 3. Grass basket

4. Empty the grass basket.

MAINTENANCE

WARNING: Always be sure that all the battery

cartridges are removed from the machine before

storing or carrying the machine or attempting to

perform inspection or maintenance.

WARNING: Wear gloves when performing

inspection or maintenance.

WARNING: Always wear the safety goggles or

safety glasses with side shields when performing

inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Maintenance

1. Remove all the battery cartridges, and then close

the battery cover.

2. Place the machine on its side. Clean grass clip-

pings accumulated on the underside of the machine

body.

16 ENGLISH

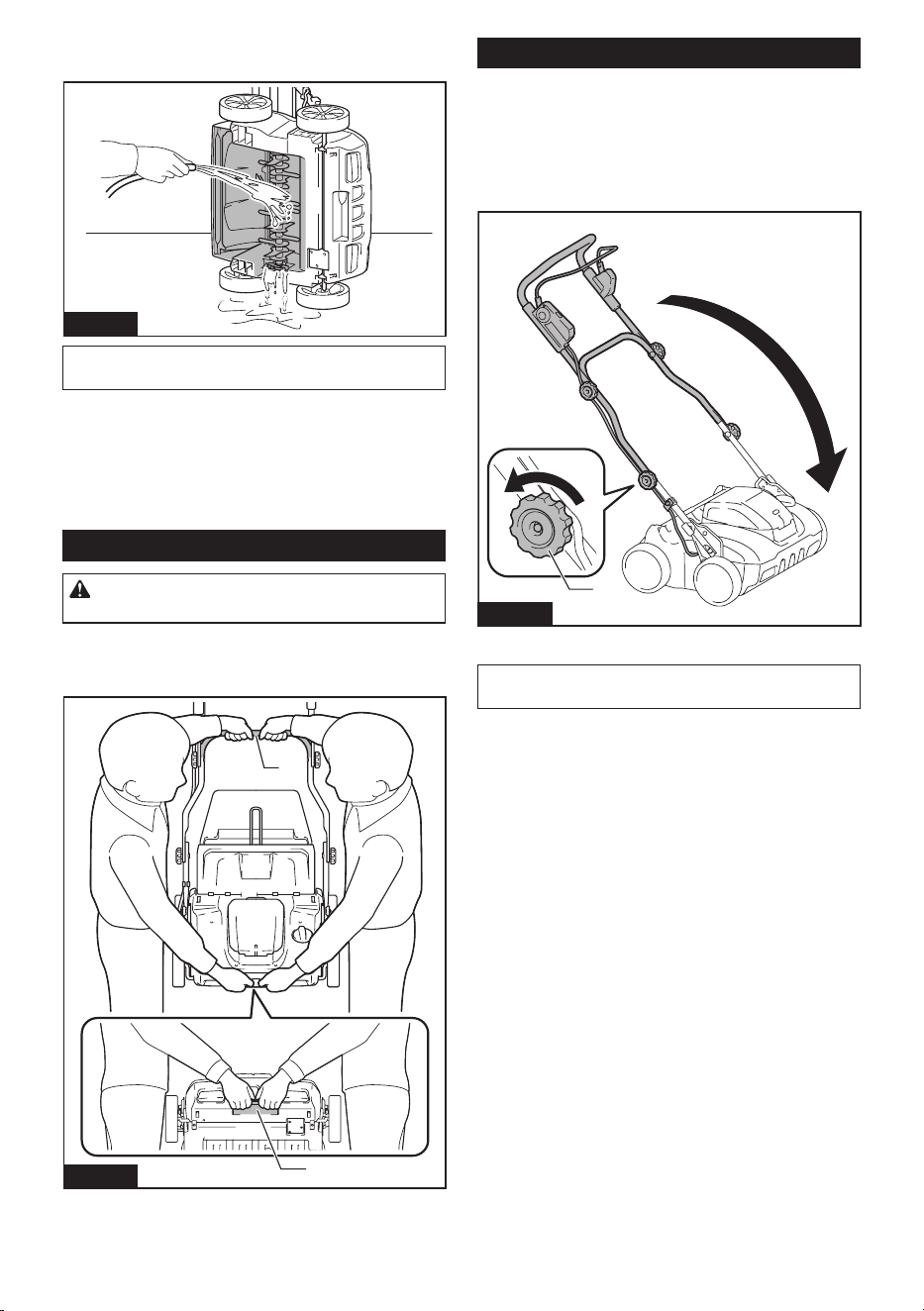

3. Pour water toward the bottom of the machine to

which the scarier blades are attached.

Fig.23

NOTICE: Do not wash the machine with high

pressure water.

4. Check all nuts, bolts, screws, etc. for tightness.

5. Inspect moving parts for damage, breakage, and

wear. Damaged or missing parts should be repaired or

replaced.

6. Store the machine in a safe place out of the reach

of children.

Carrying the machine

CAUTION: Before carrying the machine, make

sure that all the battery cartridges are removed.

When carrying the machine, hold the middle handle and

the lower holding part on the front of the machine with

two people as shown in the gure.

Fig.24

► 1. Middle handle 2. Lower holding part

Storing

Store the machine indoors in a cool, dry and locked

place. Do not store the machine in locations where the

temperature may reach or exceed 40 °C (104 °F).

1. Remove all the battery cartridges.

2. Loosen the thumb nuts on both sides of the lower

handle, and then fold the upper and middle handles.

Fig.25

► 1. Thumb nut

NOTICE: Be careful not to pinch the cords when

folding the handle.

17 ENGLISH

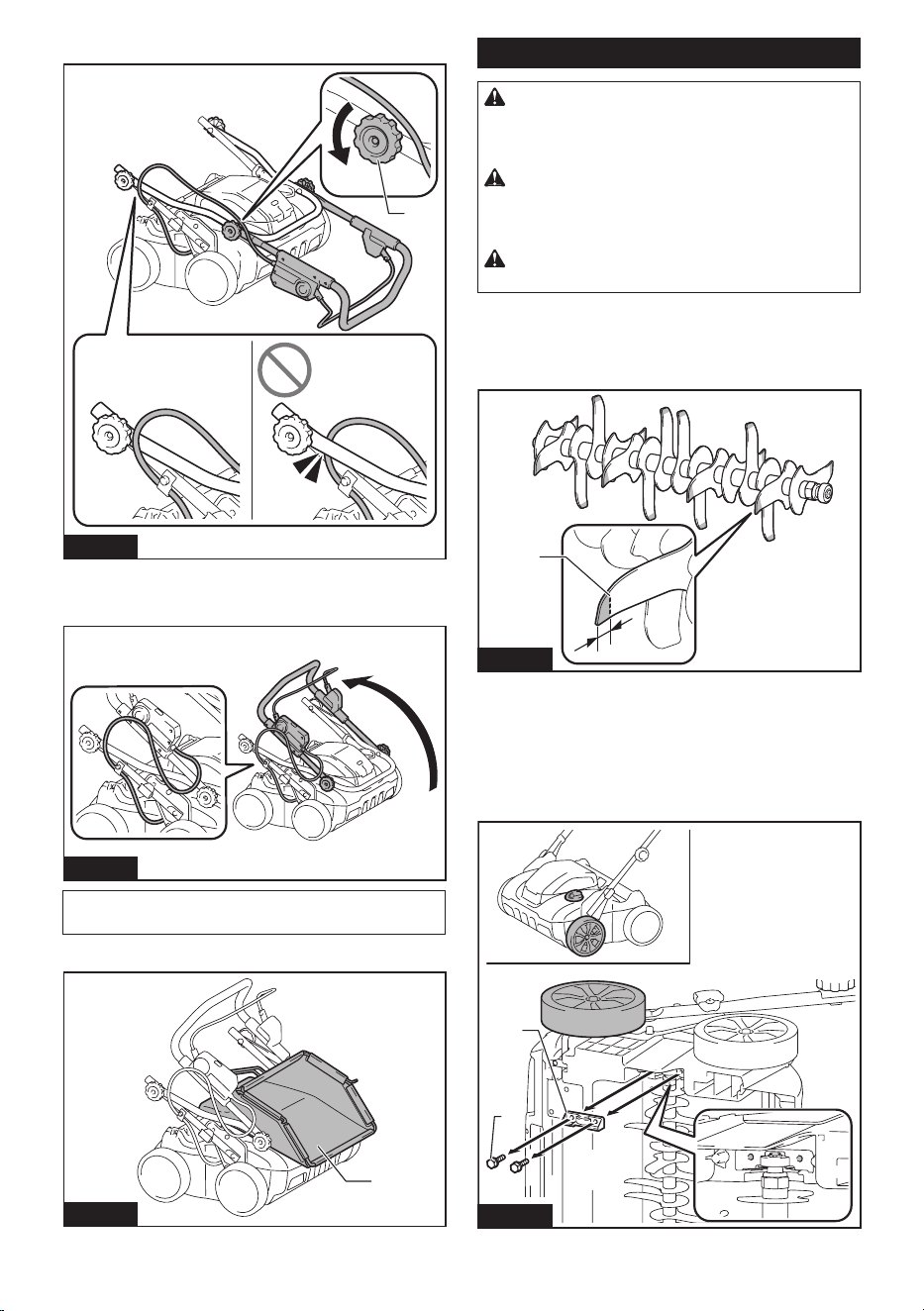

Loosen the thumb nuts on both sides of the upper handle.

Fig.26

► 1. Thumb nut

4. Fold the upper handle as shown in the gure.

Fig.27

NOTICE: Be careful not to pinch the cords when

folding the handle.

5. Place the grass basket as shown in the gure.

Fig.28

► 1. Grass basket

Removing or installing the scarier blades

WARNING: The scarier blades coast for a

few seconds after releasing the switch lever. Do

not start any operation until the blades come to a

complete stop.

WARNING: Always remove all the battery

cartridges when removing or installing the scar-

ier blades. Failure to remove all the battery car-

tridges may cause a serious injury.

WARNING: Always wear gloves when han-

dling the scarier blades.

Guideline for replacing the vertical cutter

If the tips of the vertical cutter blades have reached the

wear lines, replace the vertical cutter with a new one.

Fig.29

► 1. Wear line

Removing the scarier blades

1. Place the machine on its side so that the adjusting

dial comes to the upper side.

Loosen the bolts, and then remove the bolt and the bracket.

Fig.30

► 1. Bolt 2. Bracket

18 ENGLISH

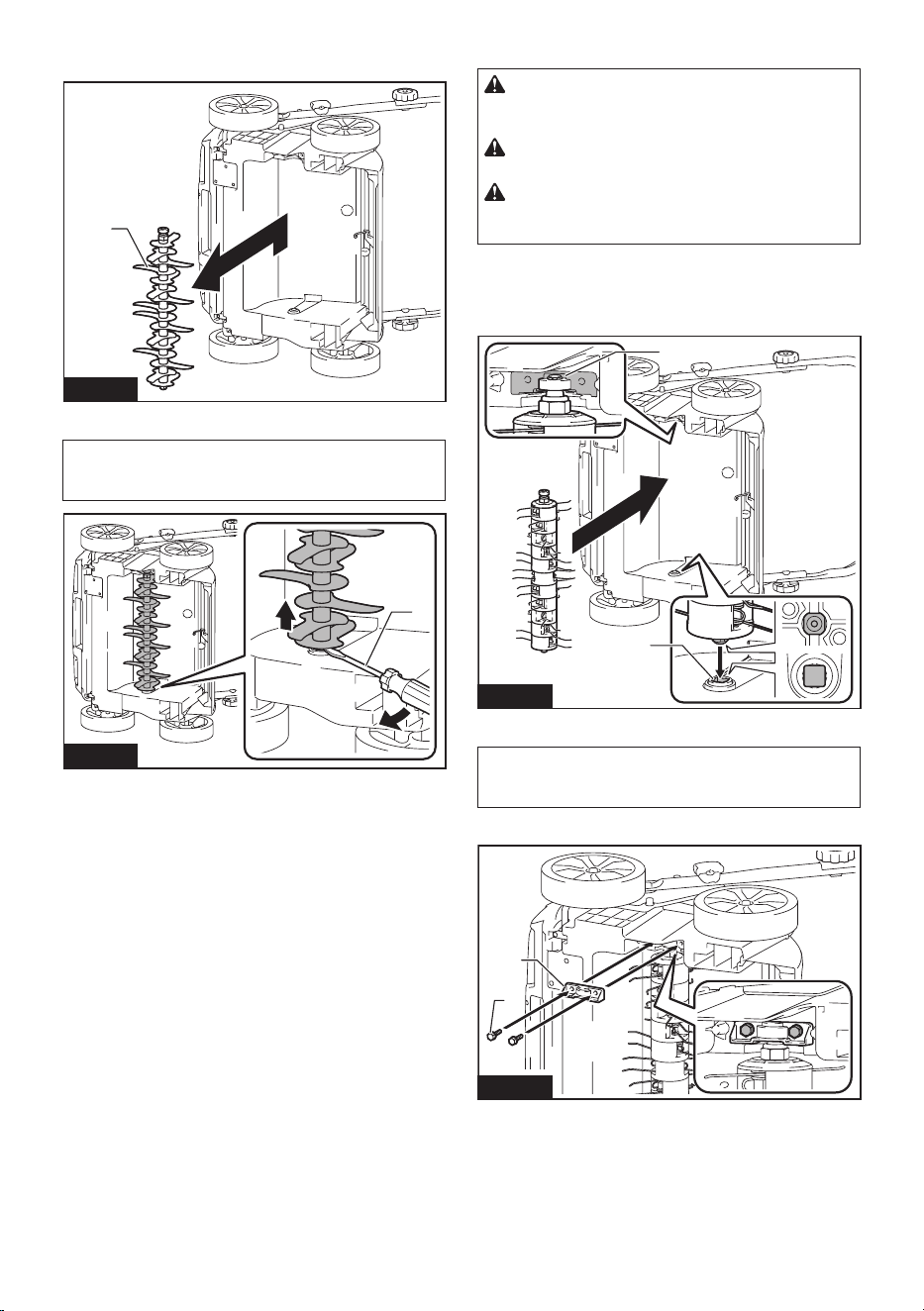

3. Lift the scarier blades upward slightly, and then

remove the scarier blades from the machine.

Fig.31

► 1. Scarier blades

NOTE: If it is di󰀩cult to remove the scarier blades

from the machine, use the tool such as slotted screw-

driver to lift the scarier blades upward slightly.

Fig.32

► 1. Slotted screwdriver

Installing the scarier blades

WARNING: When you replace the scarier

blades, always follow the instructions provided in

this manual.

WARNING: Tighten the bolts clockwise rmly

to secure the scarier blades.

WARNING: Make sure that the scarier blades

and all the xing parts are installed correctly and

tightened securely.

1. Place the one end of the scarier blades into the

hole on the machine, and then place the other end of

the blades into the groove on the machine as shown in

the gure.

Fig.33

► 1. Groove 2. Hole

NOTE: When installing the scarier blades, rotating

the scarier blades makes it easier to insert the end

of blades into the hole.

2. Attach the bracket, and then tighten the bolts.

Fig.34

► 1. Bolt 2. Bracket

19 ENGLISH

TROUBLESHOOTING

Before asking for repairs, conduct your own inspection rst. If you nd a problem that is not explained in the manual,

do not attempt to disassemble the machine. Instead, ask Makita Authorized Service Centers, always using Makita

replacement parts for repairs.

State of abnormality Probable cause (malfunction) Remedy

Machine does not start. Battery cartridge is not installed. Install charged battery cartridge.

Battery problem (under voltage) Recharge the battery cartridge. If recharging is not

e󰀨ective, replace battery cartridge.

Motor stops running after a little use. Battery's charge level is low. Recharge the battery cartridge. If recharging is not

e󰀨ective, replace battery cartridge.

Working depth is too deep. Set the working depth shallower.

Cut grass is clogged in the machine. Remove the clogged grass from the machine.

Motor does not reach maximum

RPM.

Battery cartridge is installed improperly. Install the battery cartridge as described in this

manual.

Battery power is dropping. Recharge the battery cartridge. If recharging is not

e󰀨ective, replace battery cartridge.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Scarier blades do not rotate:

stop the machine immediately!

Foreign object such as branch is stuck

in the scarier blades.

Remove the foreign object.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Abnormal vibration:

stop the machine immediately!

Scarier blades are imbalanced, exces-

sively or unevenly worn.

Replace the scarier blades.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita

machine specied in this manual. The use of any

other accessories or attachments might present a risk

of injury to persons. Only use accessory or attach-

ment for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Scarier blades

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

product package as standard accessories. They may

di󰀨er from country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

20 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: GVU01

Amplitud de trabajo 380 mm (15″)

Velocidad sin carga 3 200 r/min

Número de pieza de las cuchi-

llas escaricadoras de repuesto

Cortadora vertical 1913J5-0

Cuchillas para corte de paja 1913J7-6

Dimensiones

(La x An x Al)

durante la operación La: 1 020 mm a 1 240 mm (40-1/4″ a 48-3/4″)

An: 680 mm (26-3/4″)

Al: 915 mm a 1 155 mm (36″ a 45-1/2″)

durante el almacenamiento

(sin el canasto para césped)

550 mm x 680 mm x 640 mm (21-5/8″ x 26-3/4″ x 25-1/4″)

Tensión nominal 36 V - 40 V c.c. máx.

Peso neto 18,7 kg - 23,8 kg (41,2 lbs - 52,5 lbs)

Grado de protección IPX4

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

Cartucho de batería y cargador aplicables

Cartucho de batería BL4020 / BL4025* / BL4040* / BL4050F* / BL4080F*

* : Batería recomendada

Cargador DC40RA / DC40RB / DC40RC

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

ADVERTENCIA: No use ningún alimentador con cableado eléctrico como un adaptador para batería o

una unidad portátil de alimentación eléctrica con esta máquina. El cable de dicho alimentador podría impedir

la operación y ocasionar una lesión personal.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indicadas

a continuación podrá ocasionar una descarga eléctrica,

incendio o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica” se

reere a su herramienta eléctrica de funcionamiento con

conexión a la red eléctrica (con cableado eléctrico) o herra-

mienta eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

No utilice las herramientas eléctricas en atmósferas

explosivas, tal como en la presencia de líquidos, gases

o polvo inamables. Las herramientas eléctricas crean

chispas que pueden prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

21 ESPAÑOL

Seguridad eléctrica

Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modique nunca la clavija

de conexión de ninguna forma. No utilice ninguna

clavija adaptadora con herramientas eléctricas

que tengan conexión a tierra (puesta a tierra). La

utilización de clavijas no modicadas y que encajen

perfectamente en la toma de corriente reducirá el

riesgo de que se produzca una descarga eléctrica.

Evite tocar con el cuerpo supercies conecta-

das a tierra o puestas a tierra tales como tubos,

radiadores, cocinas y refrigeradores. Si su cuerpo

es puesto a tierra o conectado a tierra existirá un

mayor riesgo de que sufra una descarga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de un

cable apropiado para uso en exteriores reducirá el

riesgo de que se produzca una descarga eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

Las herramientas eléctricas pueden producir cam-

pos electromagnéticos (CEM) que no son dañinos

para el usuario. Sin embargo, si los usuarios tienen

marcapasos y otros dispositivos médicos similares,

deberán consultar al fabricante de su dispositivo y/o a

su médico antes de operar esta herramienta eléctrica.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice una herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas puede

terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá el riesgo de lesiones.

3. Impida el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de batería,

así como al levantar o cargar la herramienta.

Cargar las herramientas eléctricas con su dedo

en el interruptor o enchufarlas con el interrup-

tor encendido hace que los accidentes sean

comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llave de ajuste o llave de apriete que haya sido

dejada puesta en una parte giratoria de la herra-

mienta eléctrica puede ocasionar alguna lesión.

No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equilibrio

en todo momento. Esto permite un mejor control de

la herramienta eléctrica en situaciones inesperadas.

Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello y la ropa

alejados de las piezas móviles. Las prendas de

vestir holgadas, las alhajas y el cabello largo suelto

podrían engancharse en estas piezas móviles.

Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debida

mente. Hacer uso de la recolección de polvo puede

reducir los riesgos relacionados con el polvo.

8. No permita que la familiaridad adquirida

debido al uso frecuente de las herramientas

haga que se sienta conado e ignore los prin-

cipios de seguridad de las herramientas. Un

descuido podría ocasionar una lesión grave en

una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica adecuada hará un

mejor trabajo y de forma más segura a la veloci-

dad para la que ha sido fabricada.

No utilice la herramienta eléctrica si el interrup-

tor no la enciende y apaga. Cualquier herramienta

eléctrica que no pueda ser controlada con el inte-

rruptor es peligrosa y debe ser reemplazada.

Desconecte la clavija de la fuente de alimentación

y/o retire la batería de la herramienta eléctrica, en

caso de ser removible, antes de realizar ajustes,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas de seguridad preventivas

reducirán el riesgo de poner en marcha la herra-

mienta eléctrica de forma accidental.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

Dé mantenimiento a las herramientas eléctricas

y los accesorios. Compruebe que no haya piezas

móviles desalineadas o estancadas, piezas rotas

y cualquier otra condición que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que la

reparen antes de utilizarla. Muchos de los acciden-

tes son ocasionados por no dar un mantenimiento

adecuado a las herramientas eléctricas.

22 ESPAÑOL

6. Mantenga las herramientas de corte limpias

y losas. Si recibe un mantenimiento adecuado

y tiene los bordes alados, es probable que la

herramienta se atasque menos y sea más fácil

controlarla.

7. Utilice la herramienta eléctrica, los accesorios

y las brocas de acuerdo con estas instruccio-

nes, considerando las condiciones laborales

y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de

las indicadas, podrá presentarse una situación

peligrosa.

8. Mantenga los mangos y supercies de asi-

miento secos, limpios y libres de aceite o

grasa. Los mangos y supercies de asimiento

resbalosos no permiten una manipulación segura

ni el control de la herramienta en situaciones

inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

para un solo tipo de batería puede generar riesgo

de incendio al ser utilizado con otra batería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas. La utilización de cualquier otra batería

puede crear un riesgo de lesiones o incendio.

3. Cuando no se esté usando la batería, mantén-

gala alejada de otros objetos metálicos, como

sujetapapeles (clips), monedas, llaves, clavos,

tornillos u otros objetos pequeños de metal

los cuales pueden actuar creando una cone-

xión entre las terminales de la batería. Originar

un cortocircuito en las terminales puede causar

quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica. Puede que el líquido expulsado

de la batería cause irritación o quemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

baterías dañadas o modicadas podrían oca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego o a una temperatura superior a los

130 °C podría causar una explosión.

7. Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera

del rango de temperatura especicado en

las instrucciones. Una carga inadecuada o a

una temperatura fuera del rango especicado

podría dañar la batería e incrementar el riesgo de

incendio.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Nunca dé servicio a baterías que estén daña-

das. El servicio a las baterías solamente deberá

ser efectuado por el fabricante o un agente de

servicio autorizado.

3. Siga las instrucciones para la lubricación y

cambio de accesorios.

4. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

Advertencias de seguridad sobre

el escaricador de césped y el

aireador de césped

No utilice la máquina en condiciones de mal clima,

especialmente cuando exista riesgo de rayos. Esto

disminuye el riesgo de ser golpeado por un rayo.

2. Inspeccione minuciosamente el área en busca

de vida silvestre donde se utilizará la máquina.

La máquina podría dañar la vida silvestre durante

su funcionamiento.

3. Inspeccione minuciosamente el área donde se

utilizará la máquina y retire todas las piedras,

palos, cables, huesos y otros objetos extra-

ños. Los objetos lanzados podrían ocasionar

lesiones personales.

4. Antes de usar la máquina, siempre inspec-

cione visualmente para ver que los dientes y

el conjunto de dientes no estén desgastados

o dañados. Las piezas desgastadas o dañadas

aumentan el riesgo de lesión.

5. Revise el recolector de césped con frecuencia

para ver si presenta desgaste o deterioro. Un

recolector de césped desgastado o dañado podría

aumentar el riesgo de lesiones personales.

6. Mantenga los protectores en su lugar. Los pro-

tectores deben estar funcionales y montados

adecuadamente. Un protector que esté suelto,

dañado o que no funcione correctamente podría

provocar lesiones personales.

7. Mantenga todas las entradas de aire despeja-

das de residuos. Las entradas de aire bloquea-

das y los escombros podrían provocar un sobre-

calentamiento o riesgo de incendio.

Cuando opere la máquina, use siempre calzado de

protección con suela antiderrapante. No opere la

máquina estando descalzo o con sandalias abier-

tas. Esto reduce la posibilidad de lesiones en los pies

por el contacto con los dientes en movimiento.

9. Mientras utiliza la máquina, utilice siempre

pantalones largos. La piel expuesta aumenta la

probabilidad de lesiones por objetos arrojados.

10.

Evite usar la máquina en pasto húmedo. Camine,

nunca corra. Esto reducirá el riesgo de resbalones y

caídas que podrían causar lesiones personales.

11. No opere la máquina sobre pendientes excesi-

vamente pronunciadas. Esto reducirá el riesgo

de pérdida de control, resbalones y caídas que

podrían causar lesiones personales.

23 ESPAÑOL

12. Cuando trabaje en pendientes, asegúrese

siempre de pisar rmemente y de frente

a éstas, nunca arriba ni abajo, y de tener

extrema precaución al cambiar de dirección.

Esto reducirá el riesgo de pérdida de control,

resbalones y caídas que podrían causar lesiones

personales.

13. Tenga extrema precaución cuando dé marcha

atrás o jale la máquina hacia usted. Siempre

esté al tanto de su alrededor. Esto reduce el

riesgo de tropiezo durante la operación.

14. Sujete la máquina solamente por las super-

cies de asimiento aisladas, ya que los dientes

podrían entrar en contacto con cableado

oculto. Los dientes que entren en contacto con un

cable con corriente podrán hacer que la corriente

circule por las partes metálicas expuestas de la

máquina, pudiendo ocasionar una descarga eléc-

trica al operador.

15. No toque los dientes ni otras partes móviles

peligrosas mientras aún estén en movimiento.

Esto reduce el riesgo de lesión con las partes en

movimiento.

16. Al retirar material atascado o limpiar la

máquina, asegúrese de que todos los interrup-

tores de alimentación estén apagados, y que

las baterías sean desconectadas. El funciona-

miento inesperado de la máquina podría provocar

lesiones personales graves.

17. Asegúrese de detener las cuchillas escarica-

doras cuando deba inclinar la máquina para

transportarla a través de supercies que no

sean de pasto, y cuando vaya a transportar la

máquina hacia o desde el área en la que vaya a

utilizarla.

18. No incline la máquina al encenderla.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) evite que siga estrictamente las

normas de seguridad para dicho producto.

El USO INCORRECTO o el no seguir las normas

de seguridad indicadas en este manual de ins-

trucciones puede ocasionar lesiones graves.

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

ADVERTENCIA: Al utilizar la máquina, siem-

pre deben tomarse en cuenta las precauciones

básicas de seguridad a n de reducir el riesgo de

incendio, descarga eléctrica y lesiones persona-

les, incluyendo lo siguiente:

Lea todas las instrucciones

¡ADVERTENCIA!

Lea, comprenda y siga todas las instrucciones en

la máquina y en los manuales de instrucciones.

Familiarícese detalladamente con los controles y el uso

apropiado de la máquina antes de empezar.

Capacitación

1. Esta máquina es capaz de amputar las manos

y los pies, así como de lanzar objetos. El no

seguir las instrucciones de seguridad indica-

das a continuación podría ocasionar lesiones

graves o la muerte.

2. Solamente permita que los adultos responsa-

bles que estén familiarizados con las instruc-

ciones operen la máquina.

Preparación

1. Mantenga a los niños alejados - Todos los visi-

tantes deberán ser mantenidos a una distancia

segura del área de trabajo. Esté alerta y apague

la máquina si algún niño ingresa al área. Tenga

especial cuidado al aproximarse a esquinas poco

visibles, arbustos, árboles u otros objetos que le

impidan divisar a algún niño.

2. Use vestimenta adecuada - No use prendas

sueltas ni joyas. Estos podrían engancharse en

las piezas móviles. Cuando se trabaje en exterio-

res es recomendable usar guantes de hule y un

calzado resistente. No opere la máquina estando

descalzo o con sandalias abiertas.

3. Use gafas de seguridad - Siempre utilice

careta o máscara contra polvo si la operación es

polvorienta.

4. Los objetos que sean golpeados por las

cuchillas escaricadoras pueden causar

lesiones personales graves. El césped debe

ser examinado cuidadosamente y despejado

de cualquier objeto antes de cada operación.

Manténgase detrás del mango cuando el motor

esté funcionando.

5. Asegúrese de que no haya otras personas en

el área de trabajo antes de operar. Detenga

la máquina en caso de que alguna persona

ingrese al área.

6. Esté alerta de hoyos, surcos, protuberancias,

piedras u otros objetos ocultos. Las supercies

no niveladas pueden ocasionar resbalones y

caídas accidentales. El césped alto puede ocultar

algunos obstáculos.

7. Revise cuidadosamente que las cuchillas o

los pernos de las cuchillas no tengan grietas o

daños antes de la operación. Reemplace inme-

diatamente las cuchillas o los pernos de las

cuchillas que presenten grietas o daños.

8. Antes de la operación, inspeccione la máquina

o las cuchillas escaricadoras para detectar

cualquier daño.

Operación

1. Evite los entornos peligrosos - Nunca use

la máquina en lugares húmedos o mojados.

Asegúrese siempre de pisar sobre suelo rme:

mantenga una sujeción rme del mango y camine;

nunca corra.

2. No usar bajo la lluvia.

3. Use el aparato indicado - No utilice la máquina

para cualquier trabajo excepto aquél para el que

ha sido diseñada.

4. No fuerce la máquina - Esta hará el trabajo mejor

y de forma más segura a la velocidad para la que

fue diseñada.

24 ESPAÑOL

5. No utilice el aparato donde no alcance -

Mantenga los pies sobre suelo rme y el equilibrio

en todo momento. No opere la máquina cerca

de desniveles, zanjas o diques. Podría perder su

equilibrio o su estabilidad al pisar.

6. Manténgase alerta - Preste atención a lo que

está haciendo. Use el sentido común. No utilice

la máquina cuando esté cansado. No opere la

máquina cuando esté bajo la inuencia de alcohol

o drogas. Un momento de distracción mientras

opera la máquina podría ocasionar lesiones per-

sonales graves.

7. Quite la batería de la máquina - Quite la batería

si no la está usando, y antes de dar manteni-

miento, limpiarla, retirar material acumulado en la

máquina o reemplazar accesorios tales como las

cuchillas escaricadoras y similares.

8. Mantenga las manos y los pies alejados del

área de corte. Manténgase alejado de la aber-

tura de descarga en todo momento.

9. Si la máquina llega a golpear algún objeto

extraño, siga los pasos a continuación:

• Detenga la máquina. Suelte el interruptor.

Espere hasta que la cuchilla se detenga por

completo.

• Retire el cartucho de batería.

• Inspeccione la máquina para ver que no

haya daños.

• Repare cualquier daño antes de reiniciar y

usar la máquina. Reemplace las cuchillas

escaricadoras si tienen algún daño.

10. Nunca dirija el material de desecho hacia nin-

guna persona. Evite descargar el material de

desecho contra alguna pared u obstrucción.

El material puede rebotar y dirigirse al operador.

Detenga las cuchillas escaricadoras al atravesar

supercies con grava.

11. No jale la máquina hacia atrás a menos que

sea absolutamente necesario. Cuando sienta

que debe hacer retroceder la máquina para ale-

jarla de alguna valla u obstrucción similar, mire

hacia abajo y detrás de usted antes de despla-

zarse hacia atrás y mientras lo hace.

12. Libere la palanca interruptora y espere a que

la rotación de la cuchilla se detenga antes de

cruzar avenidas, caminos, calles y cualquier

área cubierta con grava. También apague

la máquina en caso de dejar la máquina para

levantar o quitar algo del camino, o por alguna

otra razón que pueda distraerlo de lo que está

haciendo.

13. No opere la máquina sin que el recolector de

césped, protector de descarga, protector tra-

sero o cualquier otro dispositivo de seguridad

estén en su lugar y funcionando.

14. Pare la máquina y retire las baterías siem-

pre que deje la máquina, antes de limpiar

la máquina o despejar alguna obstrucción

en la tolva o efectuar alguna reparación o

inspección.

15. Apague el motor y espere a que las cuchillas

escaricadoras se hayan detenido por com-

pleto antes de quitar el recolector de césped.

Tenga en cuenta que las cuchillas siguen girando

por inercia después de apagar la herramienta.

16. Utilice la máquina solamente a la luz del día

o en buenas condiciones de iluminación

articial.

17. Si la máquina empieza a vibrar de manera

anormal (revísela de inmediato)

- inspeccione para ver que no haya algún daño,

- reemplace o repare cualquier pieza dañada,

- revise y apriete cualquier pieza suelta.

18. No sujete las cuchillas escaricadoras ni bor-

des de corte expuestos al levantar o sostener

el aparato.

19. Jamás intente ajustar la profundidad de tra-

bajo mientras la máquina está en marcha.

20. Opere la máquina transversalmente a través

de las pendientes, nunca hacia arriba ni hacia

abajo. Aplique extrema precaución al cambiar

la dirección en las pendientes. No opere la

máquina sobre pendientes excesivamente pro-

nunciadas. El no pisar sobre suelo rme puede

ocasionar resbalones y caídas accidentales.

21. Evite usar la máquina en pasto húmedo.

22. Pare la operación inmediatamente si nota algo

anormal. Apague la máquina. Luego revise la

máquina.

23. Evite usar la máquina en condiciones de mal

clima, especialmente cuando exista riesgo de

rayos.

24. Cuando utilice la máquina sobre suelo emba-

rrado, inclinaciones mojadas o supercies

resbalosas, tenga cuidado al pisar.

25. No sumerja la máquina en los charcos.

26. Cuando opere la máquina, preste atención a

las tuberías y al cableado.

Mantenimiento y almacenamiento

Almacene la máquina en interiores cuando no esté

en uso - Cuando no se esté utilizando, la máquina

deberá almacenarse en interiores en un lugar seco,

bajo llave y fuera del alcance de los niños.

2. Dé un debido mantenimiento a la máquina -

Mantenga los bordes de corte alados y limpios

para un mejor desempeño y mayor seguridad.

Siga las instrucciones para la lubricación y el

cambio de los accesorios. Mantenga los mangos

secos, limpios, y libres de aceite y grasa.

3. Mantenga la máquina libre de la acumulación

de césped, hojas y otros residuos. Mantenga

los protectores en su sitio y en buen estado de

funcionamiento.

4. Use solamente cuchillas de repuesto

idénticas.

5. Revise el canasto para césped con frecuencia

para ver si presenta desgaste o deterioro. Al

almacenar el equipo, asegúrese siempre de

vaciar el canasto para césped. Por seguridad,

reemplace un canasto para césped desgastado

con un repuesto nuevo de fábrica.

6. Verique con frecuencia los componentes del

canasto para césped y el protector de des-

carga y reemplace con las piezas de repuesto

recomendadas por el fabricante en caso

necesario.

7. Revise el perno de instalación de las cuchillas

escaricadoras a intervalos frecuentes para

asegurar una jación apropiada.

25 ESPAÑOL

Mantenga apretadas todas las tuercas, pernos y

tornillos para asegurar que el equipo se encuen-

tre en condiciones seguras de operación.

9. Nunca quite ni altere los dispositivos de

seguridad. Verique con regularidad que fun-

cionen correctamente. Nunca haga nada que

interera con la función para la que un dispo-

sitivo de seguridad fue diseñado, ni reduzca la

protección ofrecida por algún dispositivo de

seguridad.

10. Tenga cuidado al realizar algún ajuste de la

máquina para evitar que los dedos queden

atrapados entre las cuchillas móviles y las

piezas jas de la máquina.

11. Siempre deje que la máquina se enfríe antes

de almacenarla.

12. Cuando vaya a dar servicio a las cuchillas

escaricadoras, tenga en cuenta que aunque

la fuente de alimentación haya sido desconec-

tada, las cuchillas podrán seguir moviéndose.

13. Mantenga en su lugar o vuelva a colocar las

etiquetas de seguridad y de instrucciones

según se requiera.

14. No deje la máquina desatendida a la intempe-

rie bajo la lluvia.

15. Almacene la máquina lejos de la lluvia y la luz

directa del sol y en un sitio donde no haga

calor ni haya humedad.

Uso y cuidado de la herramienta a batería

1. Evite una puesta en marcha accidental.

Asegúrese de que el interruptor esté en

la posición apagada antes de conectar el

paquete de baterías, levantar la herramienta o

cargarla. Cargar la herramienta con su dedo en el

interruptor o pasar energía a la herramienta con el

interruptor encendido puede propiciar accidentes.

2. Desconecte el paquete de baterías de la herra-

mienta antes de hacer cualquier ajuste, cam-

biar accesorios o almacenar la herramienta.

Estas medidas de seguridad preventivas reducen

el riesgo de poner en marcha la herramienta

accidentalmente.

3. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que sea adecuado

para un tipo especíco de paquete de batería

puede generar un riesgo de incendio al usarse

con un paquete de batería distinto.

Use las herramientas únicamente con los paque-

tes de baterías designados especícamente para

ellas. El uso de otros paquetes de baterías puede

generar riesgo de lesiones e incendio.

5. Cuando no se esté usando el paquete de

batería, manténgalo alejado de otros objetos

metálicos, como sujetapapeles (clips), mone-

das, llaves, clavos, tornillos u otros objetos

pequeños de metal que puedan crear una

conexión entre una terminal y otra. Causar un

cortocircuito en las terminales de la batería puede

provocar quemaduras o incendio.

6. En condiciones de mal uso, podría escapar

líquido de la batería; evite el contacto. Si toca

el líquido accidentalmente, enjuague con agua.

Si hay contacto del líquido con los ojos, soli-

cite atención médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

7. No utilice un paquete de baterías o una herra-

mienta que esté dañado/dañada o haya sido

modicado/modicada. Las baterías dañadas

o modicadas podrían comportarse de manera

impredecible causando un incendio, explosión

o riesgo de lesión.

8. No exponga un paquete de baterías o una

herramienta al fuego o a una temperatura

excesiva. La exposición al fuego a una tempe-

ratura superior a 130 °C (265 °F) podría causar

una explosión.

9. Siga todas las instrucciones relativas a la

carga y no cargue el paquete de baterías o la

herramienta fuera del rango de temperatura

especicado en las instrucciones. Cargar de

manera inapropiada o a temperaturas fuera del

rango especicado podría dañar la batería e incre-

mentar el riesgo de incendio.

10. Pida que el servicio lo realice un técnico en

reparaciones calicado y que utilice única-

mente piezas de repuesto idénticas a las

originales. Esto garantizará que se mantenga la

seguridad del producto.

11. No modique ni intente reparar la herramienta

ni el paquete de baterías salvo como se indi-

que en las instrucciones para el uso y cuidado.

Seguridad eléctrica y de la batería

1. No arroje la(s) batería(s) al fuego. La celda

podría explotar. Consulte los códigos locales para

ver si hay instrucciones especiales relativas al

desecho.

2. No abra ni dañe la(s) batería(s). Los electrolitos

liberados son corrosivos y pueden ocasionar

daños en los ojos o la piel. Pueden ser tóxicos si

se llegan a tragar.

3. No cargue la batería bajo la lluvia ni en lugares

mojados.

4. No cargue la batería en exteriores.

5. No manipule el cargador, incluida la clavija

del cargador, ni los terminales con las manos

mojadas.

6. Al cambiar baterías, todas las baterías deberán

ser cambiadas al mismo tiempo. Mezclar bate-

rías nuevas con descargadas podría aumentar la

presión interna en las celdas y romper la batería

descargada.

7. Tenga cuidado al manipular las baterías a n

de evitar un cortocircuito en la batería con

materiales conductores tales como anillos,

pulseras y llaves. La batería o conductor podrían

sobrecalentarse y causar quemaduras.

8. No reemplace la batería bajo la lluvia.

9. No moje el terminal de la batería con líquidos,

como el agua, ni sumerja la batería en ellos.

No deje la batería bajo la lluvia, ni cargue,

utilice, o guarde la batería en un lugar húmedo

o mojado. Si el terminal se moja o entra líquido

dentro de la batería, la batería puede sufrir un

cortocircuito, con el consiguiente riesgo de sobre-

calentamiento, incendio o explosión.

10. Después de retirar la batería de la máquina o

el cargador, asegúrese de acoplar la cubierta

de la batería a la batería y de guardarla en un

lugar seco.

26 ESPAÑOL

11. No reemplace la batería con las manos

mojadas.

12. Evite los entornos peligrosos. No utilice la

máquina en lugares húmedos o mojados ni

la exponga a la lluvia. El agua que ingrese a

la máquina incrementará el riesgo de descarga

eléctrica.

13. Si el cartucho de batería se moja, drene el

agua que se haya acumulado en el interior

y luego límpielo con un paño seco. Seque el

cartucho de batería por completo en un lugar

seco antes de usarlo.

Servicio

1. El servicio de su herramienta eléctrica deberá

ser realizado por un técnico calicado usando

solamente piezas de repuesto idénticas. Esto

garantizará que se mantenga la seguridad de su

herramienta eléctrica.

2. Nunca dé servicio a paquetes de baterías que

estén dañados. El servicio a los paquetes de

baterías solamente deberá ser efectuado por el

fabricante o agentes de servicio autorizados.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: El uso de este producto

puede producir polvo que contenga sustancias

químicas que podrían causar enfermedades

respiratorias o de otro tipo. Algunos ejemplos de

estas sustancias químicas son los compuestos

encontrados en pesticidas, insecticidas, fertili-

zantes y herbicidas.

El riesgo al que se expone varía, dependiendo

de la frecuencia con la que realice este tipo de

trabajo. Para reducir la exposición a estas sus-

tancias químicas: trabaje en un área bien ven-

tilada y use un equipo de seguridad aprobado,

tal como las máscaras contra polvo que están

especialmente diseñadas para ltrar partículas

microscópicas.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

velocidad sin carga

revoluciones o alternaciones por minuto,

frecuencia de rotación

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

No guarde ni utilice la herramienta y el cartucho

de batería en lugares donde la temperatura

pueda alcanzar o exceder los 50 °C (122 °F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

27 ESPAÑOL

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Podría pro-

vocar calentamiento, incendio, explosión y mal

funcionamiento de la herramienta o del cartucho

de batería, lo que resultaría en quemaduras o

lesiones personales.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

1. Cargue el cartucho de batería antes de que

se descargue completamente. Pare siem-

pre la operación y cargue el cartucho de

batería cuando note menos potencia en la

herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

MONTAJE

ADVERTENCIA: Asegúrese siempre de

que todos los cartuchos de batería hayan sido

extraídos antes de realizar cualquier trabajo en

la máquina. El no extraer todos los cartuchos de

batería puede ocasionar lesiones personales graves

debido a un encendido accidental.

ADVERTENCIA: Nunca ponga en marcha

la máquina a menos que se encuentre comple-

tamente ensamblada. La operación de la máquina

parcialmente ensamblada puede ocasionar lesiones

personales graves debido a un encendido accidental.

Instalación del mango

AVISO: Al instalar los mangos, tenga cuidado de

no pellizcar el cable entre los mangos. Si un cable

está dañado, el interruptor podría no funcionar.

1. Levante el mango inferior.

2. Alinee el oricio del mango inferior con el oricio

del mango medio, a continuación inserte el perno por el

interior, luego apriete la tuerca de mariposa por el exte-

rior. Realice el mismo procedimiento en el otro lado.

Fig.1

► 1. Mango medio 2. Tuerca de mano 3. Perno

4. Mango inferior

28 ESPAÑOL

3. Alinee el oricio del mango medio con el oricio

del mango superior, a continuación inserte el perno

por el interior, luego apriete la tuerca de mariposa por

el exterior. Realice el mismo procedimiento en el otro

lado.

Fig.2

► 1. Mango superior 2. Tuerca de mano 3. Perno

4. Mango medio

NOTA: Asegúrese de que el cable no quede atrapado

entre el mango y la tuerca de mariposa.

Fig.3

Instalación o remoción del canasto

para césped

Para instalar el canasto para césped, siga los pasos a

continuación.

1. Abra la cubierta posterior.

Fig.4

► 1. Cubierta posterior

2. Sujete el mango del cesto para césped y luego

instale el cesto para césped insertando la varilla del

cesto para césped en las ranuras de la máquina, como

se muestra en la gura.

Fig.5

► 1. Canasto para césped 2. Mango 3. Barra

Para retirar el canasto para césped, abra la cubierta

posterior y retire el canasto para césped tomándolo del

mango.

29 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que

la máquina esté apagada y que los cartuchos de

batería hayan sido extraídos antes de realizar

cualquier ajuste o revisión del funcionamiento de

la máquina.

Aplicaciones de las cuchillas

escaricadoras

Cortadora vertical

La cortadora vertical quita la paja y el musgo del cés-

ped, y corta las raíces del césped verticalmente. La cor-

tadora vertical aoja el suelo y aumenta la aireación del

césped, y deja que el agua entre en las raíces del cés-

ped y evita que el agua permanezca en la supercie.

Fig.6

Cuchillas para corte de paja

Las cuchillas para corte de paja remueven la paja y los

musgos de los céspedes sin cortar las raíces de los

céspedes.

Fig.7

Instalación o extracción del

cartucho de batería

PRECAUCIÓN: Apague siempre la máquina

antes de instalar o extraer el cartucho de batería.

PRECAUCIÓN: Sujete la máquina y el cartu-

cho de batería con rmeza al colocar o quitar el

cartucho de batería. Si no se sujeta con rmeza la

máquina y el cartucho de batería, puede ocasionar

que se resbalen de sus manos resultando en daños

a la máquina y al cartucho de batería, así como lesio-

nes a la persona.

PRECAUCIÓN: Asegúrese de haber asegu-

rado la cubierta de la batería antes de utilizar el

equipo. De lo contrario, el lodo, la tierra o el agua

pueden causar daños al producto o al cartucho de

batería.

PRECAUCIÓN: Siempre instale el cartucho

de batería por completo. Si no es así, éste podría

caerse de la máquina ocasionándole una lesión a

usted o a alguien más a su alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza hacia

adentro fácilmente, esto se debe a que no ha sido

insertado correctamente.

PRECAUCIÓN: Sujete la cubierta de la bate-

ría con rmeza al colocar o quitar el cartucho de

batería.

Para instalar el cartucho de batería;

1. Jale hacia arriba la palanca de bloqueo y luego

abra la cubierta de la batería.

Fig.8

► 1. Cubierta de la batería 2. Palanca de bloqueo

30 ESPAÑOL

2. Alinee la lengüeta sobre el cartucho de batería

con la ranura en la máquina y luego deslice el cartucho

hasta que quede asegurado en su lugar y se escuche

un clic.

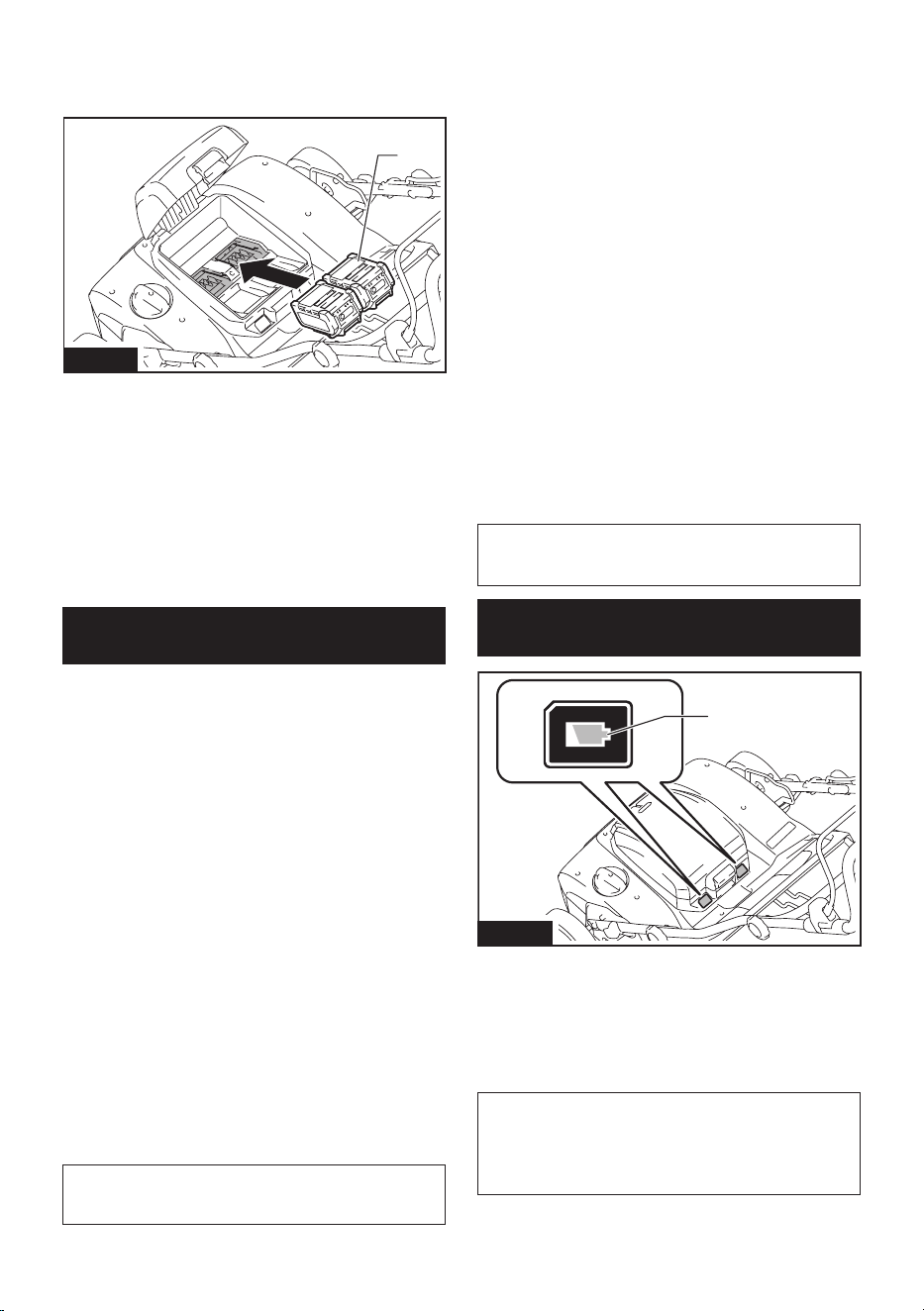

Fig.9

► 1. Cartucho de batería

3. Cierre la cubierta de la batería y empújela hasta

que quede trabada con la palanca de bloqueo.

Para retirar el cartucho de batería;

1. Jale hacia arriba la palanca de bloqueo y abra la

cubierta de la batería.

2. Jale el cartucho de batería para extraerlo de la

máquina mientras desliza el botón en la parte delantera

del cartucho.

3. Cierre la cubierta de la batería.

Sistema de protección de la

máquina/batería

Esta máquina está equipada con un sistema de protec-

ción de la máquina/batería. Este sistema corta auto-

máticamente la alimentación al motor para prolongar

la vida útil de la máquina y la batería. La máquina se

detendrá automáticamente durante la operación si la

máquina o la batería se someten a una de las siguien-

tes condiciones.

Protección contra sobrecarga

Cuando la batería sea utilizada de una manera que

cause que consuma una cantidad anormalmente alta

de corriente, la máquina se detendrá automáticamente

y la luz indicadora de alimentación principal parpa-

deará en verde. En esta situación, apague la máquina

y detenga la aplicación que haya causado que la

máquina se sobrecargara. Luego encienda la máquina

para volver a arrancarla.

Protección contra

sobrecalentamiento

Cuando la máquina se sobrecaliente, la máquina

se detendrá automáticamente y la luz indicadora de

alimentación principal se encenderá en rojo. En este

caso, permita que la máquina y las baterías se enfríen

antes de volver a encender la máquina.

NOTA: Cuando la batería se sobrecalienta, la luz

indicadora de alimentación principal parpadea en

rojo.

Protección en caso de

sobredescarga

Cuando la capacidad de la batería no sea suciente, la

máquina se detendrá automáticamente y la luz indica-

dora de alimentación principal parpadeará en rojo. En

este caso, extraiga la batería de la máquina y cargue

los cartuchos de batería, o reemplace los cartuchos de

batería por cartuchos completamente cargados.

Protección contra otras causas

El sistema de protección también está diseñado para

otras causas que podrían dañar la máquina, y permite

que la máquina se detenga automáticamente. Siga

todos los pasos a continuación para eliminar las causas

cuando la máquina se haya detenido temporalmente o

se haya detenido durante el funcionamiento.

1. Apague la máquina, y luego enciéndala nueva-

mente para reiniciarla.

2. Cargue la(s) batería(s) o reemplácela(s) con

batería(s) recargada(s).

3. Deje que la máquina y la(s) batería(s) se enfríen.

Si no hay ninguna mejora al restaurar el sistema de

protección, comuníquese con su centro local de servi-

cio Makita.

AVISO: Si la máquina se detiene debido a una

causa no descrita anteriormente, consulte la sec-

ción de detección y solución de problemas.

Indicación de capacidad restante de

la batería

Fig.10

► 1. Indicador de batería

Cuando la capacidad restante de la batería esté baja,

el indicador de batería comenzará a parpadear en el

lado correspondiente de la batería. Si se utiliza aun

más, la máquina se detendrá y el indicador de batería

se encenderá. En esta situación, cargue el cartucho de

batería.

NOTA: Si dos cartuchos de batería están instalados,

la batería instalada del lado izquierdo se usa primero.

NOTA: Si dos cartuchos de batería están instalados,

la máquina cambia automáticamente de batería

cuando la batería en uso se agota.

31 ESPAÑOL

Indicación de la capacidad restante

de la batería

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

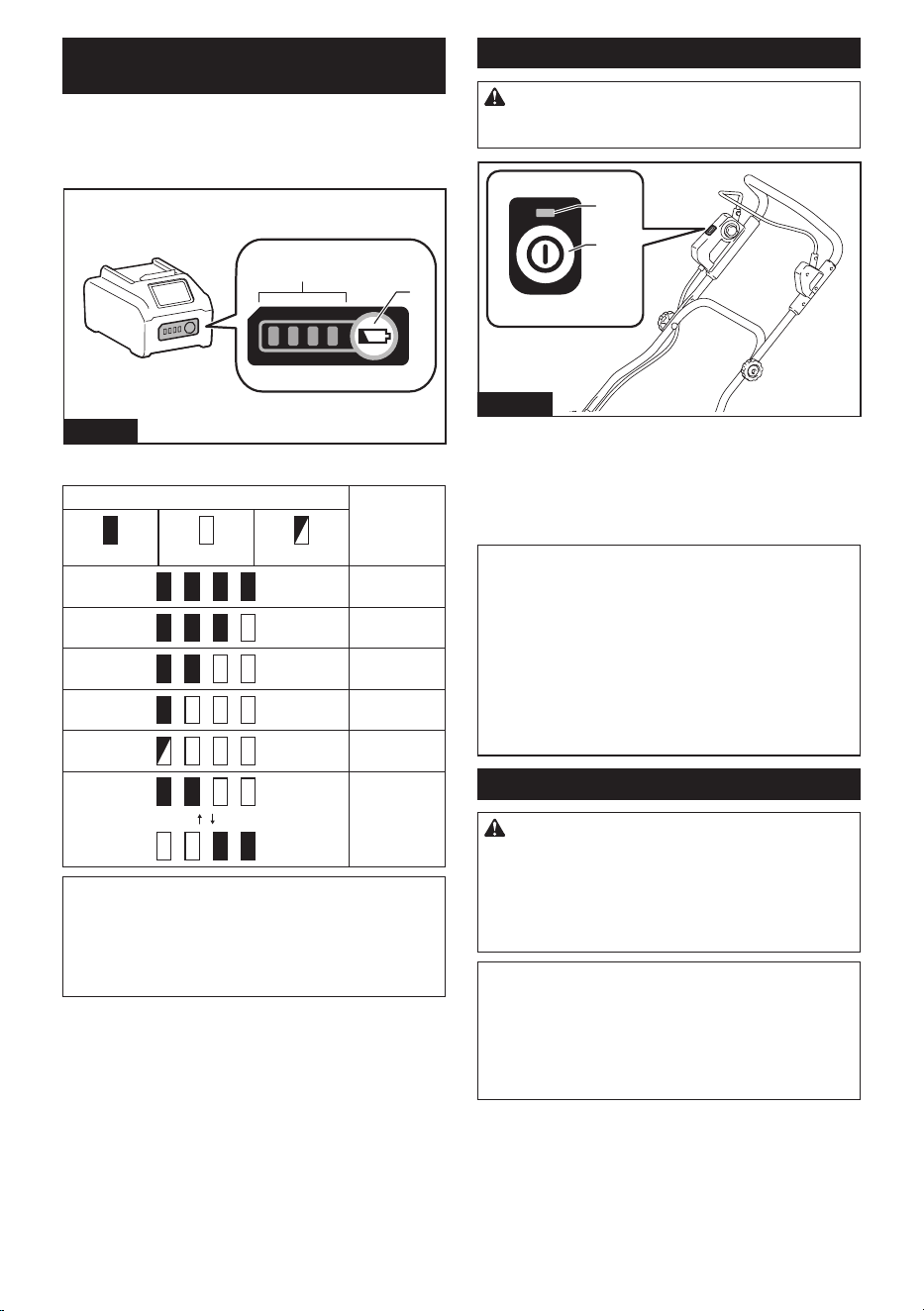

Fig.11

► 1. Luces indicadoras 2. Botón de vericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Interruptor de alimentación principal

ADVERTENCIA: Siempre apague el interrup-

tor de alimentación principal cuando no lo vaya

a utilizar.

Fig.12

► 1. Luz indicadora de alimentación principal

2. Interruptor de alimentación principal

Para encender la máquina, oprima el interruptor de alimen-

tación principal. La luz indicadora de alimentación principal

se iluminará en verde. Para apagar la máquina, oprima

nuevamente el interruptor de alimentación principal.

NOTA: Si la luz indicadora de alimentación principal

se enciende en rojo o parpadea en rojo o en verde,

consulte las instrucciones para ver lo referente al

sistema de protección de la máquina/batería.

NOTA: Esta máquina emplea la función de apagado

automático. Para evitar un arranque accidental, el

interruptor de alimentación principal se desactivará

automáticamente cuando la palanca interruptora

no haya sido jalada durante cierto período después

de haber activado el interruptor de alimentación

principal.

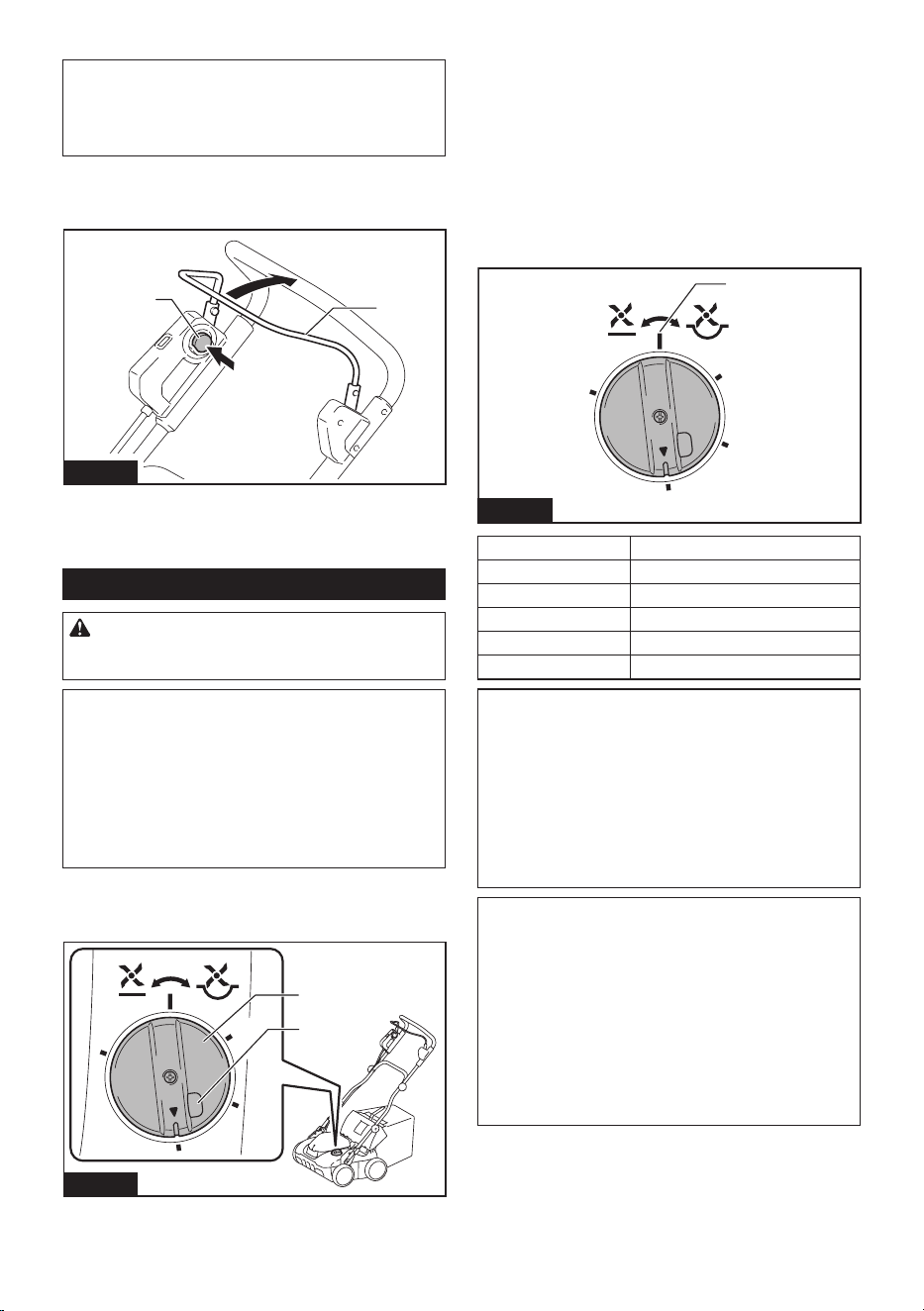

Accionamiento del interruptor

ADVERTENCIA: Antes de insertar el car-

tucho de batería, compruebe siempre que la

palanca interruptora se acciona debidamente y

que regresa a la posición original una vez que la

suelta. Usar la máquina con un interruptor que no

funciona adecuadamente puede ocasionar la pérdida

del control y lesiones personales graves.

NOTA: La máquina no arranca si no se presiona el

botón interruptor incluso si se está jalando la palanca

interruptora.

NOTA: Es posible que la máquina no arranque

debido a la sobrecarga cuando intenta operar la

máquina en suelo sólido. En este caso, establezca la

profundidad de trabajo menos profunda.

Esta máquina está equipada con el botón interruptor.

Si observa alguna anomalía con el botón interruptor,

detenga la operación de inmediato y llévelo a su centro

de servicio autorizado Makita más cercano para su

inspección.

1. Instale los cartuchos de batería, y luego cierre la

cubierta de la batería.

32 ESPAÑOL

2. Oprima el interruptor de alimentación principal.

NOTA: La luz indicadora de alimentación principal

parpadea en verde si oprime el interruptor de alimen-

tación principal mientras tira de la palanca interrup-

tora. Libere la palanca interruptora antes de oprimir el

interruptor de alimentación principal.

3. Tire de la palanca interruptora hacia usted mien-

tras mantiene presionado el botón interruptor. Suelte el

botón interruptor cuando el motor arranque.

Fig.13

► 1. Botón interruptor 2. Palanca interruptora

4. Suelte la palanca interruptora para detener el

motor.

Ajuste de la profundidad de trabajo

ADVERTENCIA: Nunca coloque su mano o

pierna debajo del cuerpo de la máquina cuando

esté ajustando la profundidad de trabajo.

AVISO: Al transportar la máquina, asegúrese de

colocar el selector de ajuste en la posición más a

la izquierda para que las cuchillas escaricadoras

no toquen el suelo.

AVISO: Cuando use las cuchillas para corte de

paja, no je la profundidad de trabajo a más de - 4

mm (- 5/32″). Si la profundidad de trabajo es dema-

siado profunda, podría acelerar el desgaste de las

cuchillas para corte de paja.

Para ajustar la profundidad de trabajo, apague la

máquina y luego gire el selector de ajuste mientras

presiona el botón de desbloqueo.

Fig.14

► 1. Selector de ajuste 2. Botón de desbloqueo

La profundidad de trabajo puede ajustarse en un rango

entre -12 mm (-15/32″) y 5 mm (3/16″).

Cuando gira el selector de ajuste a la posición más a la

izquierda, la profundidad de trabajo se convierte en la

más supercial (5 mm (3/16″) desde el suelo). Cuando

gira el selector de ajuste a la posición más a la dere-

cha, la profundidad de trabajo se convierte en la más

profunda (-12 mm (-15/32″) desde el suelo). Cuando

coloca el selector de ajuste en la posición central supe-

rior, la profundidad de trabajo se convierte en 0.

La tabla a continuación muestra la relación entre el

número en la gura y la altura aproximada de trabajo.

(1)

(2)

(3)

(4)

(5)

Fig.15

Número Profundidad de trabajo

(1) 5 mm (3/16″)

(2) 0 mm (0″)

(3) - 4 mm (-5/32″)

(4) - 8 mm (-5/16″)

(5) - 12 mm (-15/32″)

NOTA: La profundidad de trabajo se puede ajustar en

incrementos de 1 mm (1/32″).

NOTA: Las guras de la profundidad de trabajo

deben usarse únicamente como guía. Dependiendo

de las condiciones del césped o del suelo, la profun-

didad de trabajo real puede diferir ligeramente de la

profundidad establecida.

NOTA: Haga una operación de prueba en un lugar

menos prominente para obtener la profundidad

deseada.

NOTA: Cuando gire el selector de ajuste hacia

la derecha y lo coloque en la escala inferior de la

máquina, la profundidad de trabajo se establece en

-12 mm (-15/32″).

Si la profundidad de trabajo establecida no puede

obtenerse al colocar el selector de ajuste en la escala

inferior de la máquina dependiendo de condiciones

como el entorno del césped o el desgaste de las

cuchillas escaricadoras, puede operar la máquina

en una posición un paso más profunda girando el

selector de ajuste hacia la derecha más allá de la

escala inferior.

33 ESPAÑOL

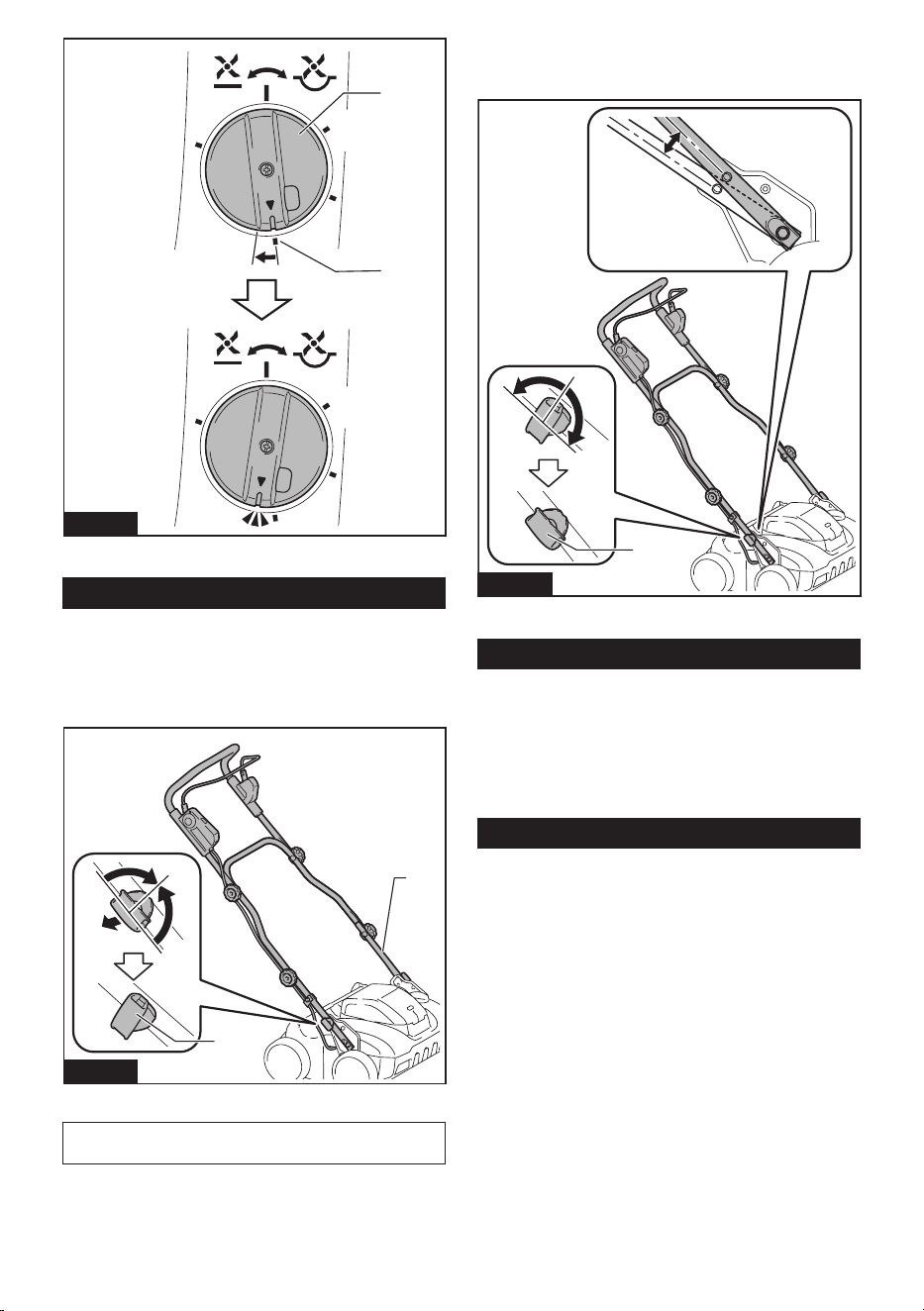

Fig.16

► 1. Selector de ajuste 2. Escala inferior

Ajuste de la altura del mango

La altura del mango se puede ajustar en dos niveles.

1. Sostenga el mango medio, y luego gire la perilla

90° mientras tira de la perilla del mango inferior para

liberar el pasador de bloqueo. Realice el mismo proce-

dimiento en el otro lado.

Fig.17

► 1. Mango inferior 2. Perilla

NOTA: Cuando tira de la perilla, dar soporte al mango

facilita liberar el pasador de bloqueo.

2. Ajuste la altura del mango, y luego gire la perilla

en ambos lados 90°. Asegúrese de que las perillas

estén bien jadas.

Fig.18

► 1. Perilla

Uso de la descarga trasera

El uso de la descarga trasera le permite descargar

el pasto cortado al suelo desde el lado trasero de la

máquina, sin recolectar el pasto cortado en el canasto

para césped.

Cuando opere la máquina con la descarga trasera,

asegúrese de retirar el cesto para césped, y cierre la

cubierta posterior.

Funcionamiento electrónico

La máquina está equipada con las siguientes funciones

electrónicas.

• Freno eléctrico

Esta máquina está equipada con un freno eléc-

trico. Si la máquina falla constantemente en dete-

ner rápidamente las cuchillas escaricadoras tras

soltar la palanca interruptora, lleve la máquina

a servicio a un centro de servicio autorizado de

Makita.

34 ESPAÑOL

OPERACIÓN

Operación de la máquina

ADVERTENCIA: Antes de operar la máquina,

retire palos y piedras del área de trabajo. Además,

elimine las malas hierbas del área de trabajo con

anticipación.

ADVERTENCIA: Use siempre gafas protecto-

ras o gafas de seguridad con protección lateral al

usar la máquina.

PRECAUCIÓN: Si llegara a haber pasto

cortado o algún objeto extraño atascado en el

interior del cuerpo de la máquina, asegúrese de

extraer los cartuchos de batería, y de ponerse

guantes antes de extraer el pasto o el objeto

extraño.

AVISO: Utilice esta máquina únicamente en cés-

pedes. No use esta máquina en malezas.

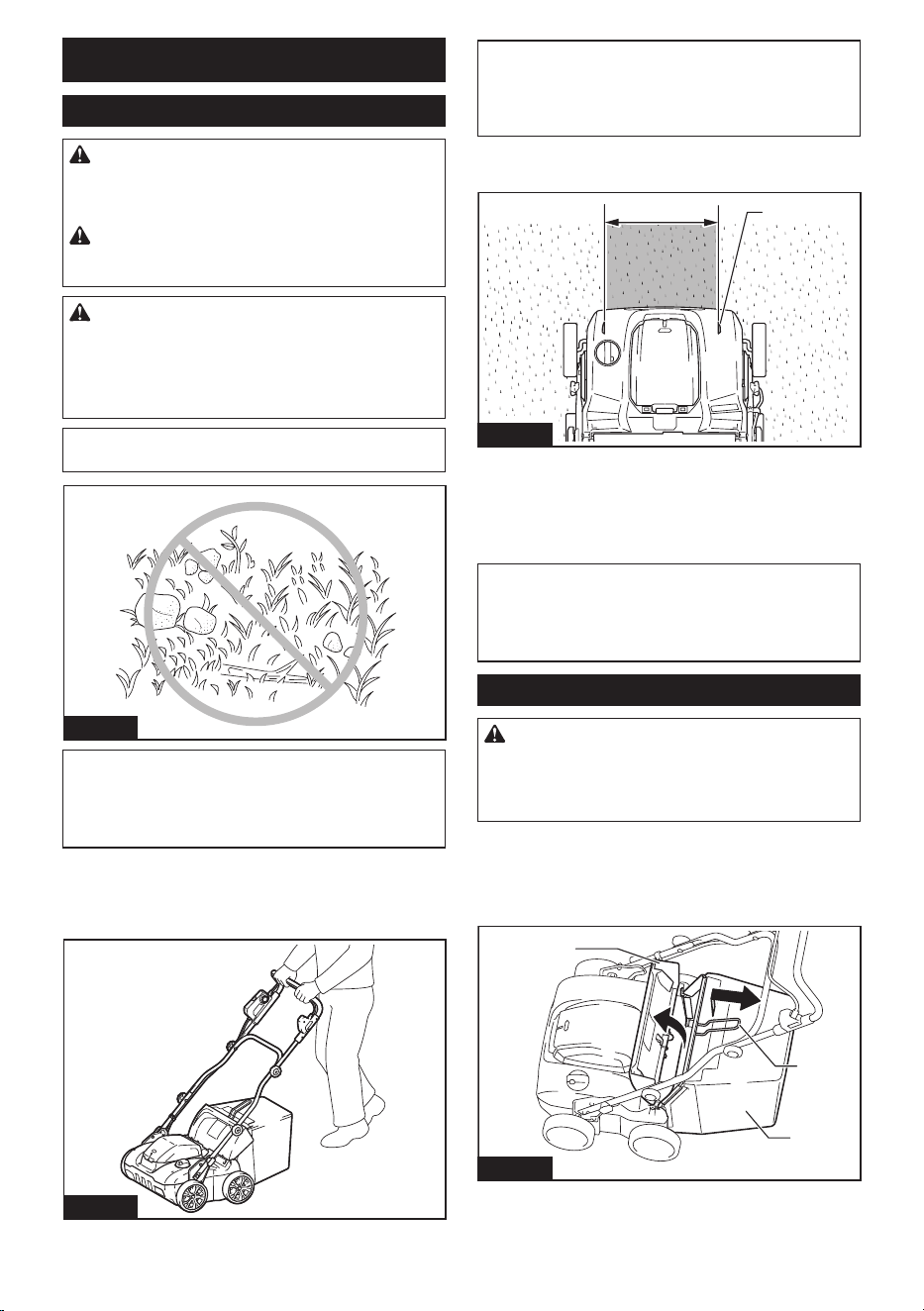

Fig.19

AVISO: Antes de operar la máquina, asegúrese

de cortar el césped a una altura de aproxima-

damente 20 mm (13/16″) a 30 mm (1-3/16″). Si el

césped es demasiado largo, esto podría interferir con

el funcionamiento de la máquina.

Sostenga el mango rmemente con ambas manos

cuando opere la máquina. La referencia de velocidad

de operación es de aproximadamente 5 metros a 8

metros (16,4 pies a 26,3 pies) cada 10 segundos.

Fig.20

NOTA:

Cuando trabaje en césped denso, si el acabado se

considera deciente después de la operación, o se encuentra

una disminución de la velocidad del motor durante la operación,

reduzca la velocidad de operación por debajo de lo recomendado

en este manual, o ajuste la profundidad de trabajo a una menor.

Utilice las marcas de la parte frontal como guía para el

ancho de trabajo.

Fig.21

► 1. Amplitud de trabajo 2. Marca

Revise periódicamente el cesto para césped para ver

el nivel de pasto cortado. Vacíe el canasto para césped

antes de que se llene. Antes de cada inspección perió-

dica, asegúrese de detener y apagar la máquina.

AVISO: El uso de la máquina con el cesto para

césped lleno impide que las cuchillas escari-

cadoras giren con suavidad y ejerce una carga

adicional sobre el motor, lo que podría provocar

una avería.

Vaciado del canasto para césped

ADVERTENCIA: Para reducir el riesgo de

accidentes, revise regularmente el canasto para

césped para ver si no hay daños o ha perdido

resistencia. Reemplace el canasto para césped en

caso necesario.

1. Suelte la palanca interruptora.

2. Apague la máquina.

3. Abra la cubierta posterior y retire el canasto para

césped tomándolo del mango.

Fig.22

► 1. Cubierta posterior 2. Mango 3. Canasto para

césped

4. Vacíe el canasto para césped.

35 ESPAÑOL

MANTENIMIENTO

ADVERTENCIA: Asegúrese siempre de

haber extraído todos los cartuchos de batería de

la máquina antes de almacenarla o trasladarla o

de realizar una inspección o darle mantenimiento.

ADVERTENCIA: Use guantes al realizar una

inspección o dar mantenimiento.

ADVERTENCIA: Use siempre gafas protecto-

ras o gafas de seguridad con protección lateral al

realizar labores de inspección o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

Mantenimiento

1. Extraiga todos los cartuchos de batería, y luego

cierre la cubierta de la batería.

2. Coloque la máquina de costado. Limpie los resi-

duos de césped que se hayan acumulado en la parte

interior del cuerpo de la máquina.

3. Vierta agua sobre la parte inferior de la máquina a

la que están acopladas las cuchillas escaricadoras.

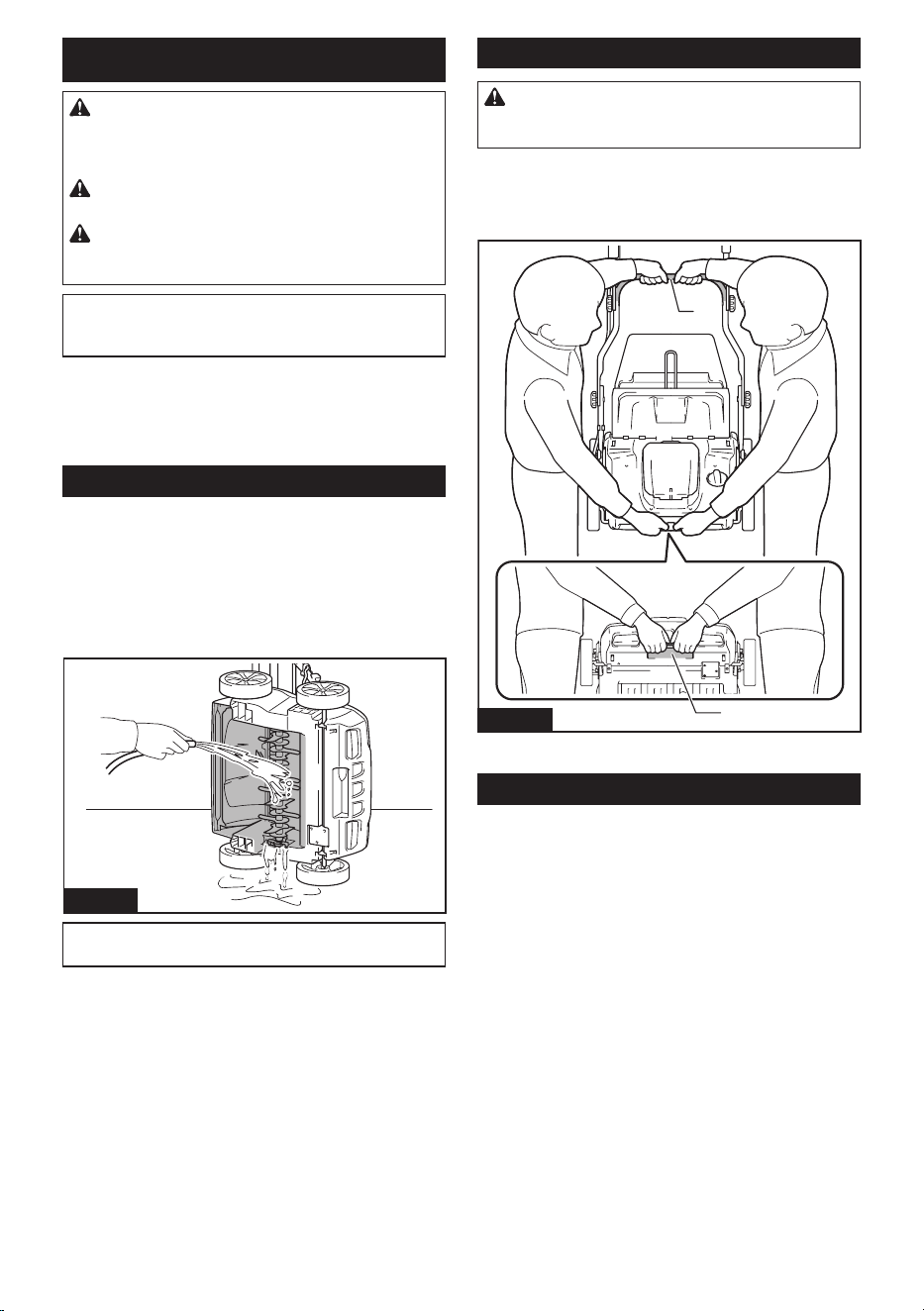

Fig.23

AVISO: No lave la máquina con agua a alta

presión.

4. Revise que todas las tuercas, pernos, tornillos,

etc., estén bien apretados.

5. Inspeccione las piezas móviles para ver que no

haya daños, roturas o desgastes. Las piezas dañadas o

faltantes deberán ser reparadas o reemplazadas.

6. Almacene la máquina en un lugar seguro y fuera

del alcance de los niños.

Transporte de la máquina

PRECAUCIÓN: Antes de transportar la

máquina, asegúrese de quitar todos los cartu-

chos de batería.

Para trasladar la máquina, sostenga el mango medio

y la parte de sujeción inferior del frente de la máquina

con la ayuda de dos personas, tal como se muestra en

la gura.

Fig.24

► 1. Mango medio 2. Parte de sujeción inferior

Almacenamiento

Almacene la máquina en interiores en un lugar fresco,

seco y bajo llave. No almacene la máquina en lugares

donde la temperatura pueda alcanzar o exceder los 40

°C (104 °F).

1. Extraiga todos los cartuchos de batería.

36 ESPAÑOL

2. Aoje las tuercas de mariposa de ambos lados del

mango inferior, y luego pliegue los mangos superior y

medio.

Fig.25

► 1. Tuerca de mano

AVISO: Tenga cuidado de no pellizcar los cables

cuando pliegue el mango.

3. Aoje las tuercas de mariposa en ambos lados del

mango superior.

Fig.26

► 1. Tuerca de mano

4. Doble el mango superior como se muestra en la

gura.

Fig.27

AVISO: Tenga cuidado de no pellizcar los cables

cuando pliegue el mango.

5. Coloque el cesto para césped como se muestra

en la gura.

Fig.28

► 1. Canasto para césped

Extracción o instalación de las

cuchillas escaricadoras

ADVERTENCIA: Las cuchillas escaricado-

ras continuarán moviéndose por inercia durante

algunos segundos tras haber soltado la palanca

interruptora. No realice ninguna operación hasta

que las cuchillas se hayan detenido por completo.

ADVERTENCIA: Retire siempre todos los

cartuchos de batería al extraer o instalar las

cuchillas escaricadoras. El no retirar todos los

cartuchos de batería podría ocasionar lesiones

graves.

ADVERTENCIA: Use siempre guantes al

manipular las cuchillas escaricadoras.

37 ESPAÑOL

Guía para reemplazar la cortadora

vertical

Si las puntas de las cuchillas de la cortadora vertical

han alcanzado las líneas de desgaste, reemplace la

cortadora vertical por una nueva.

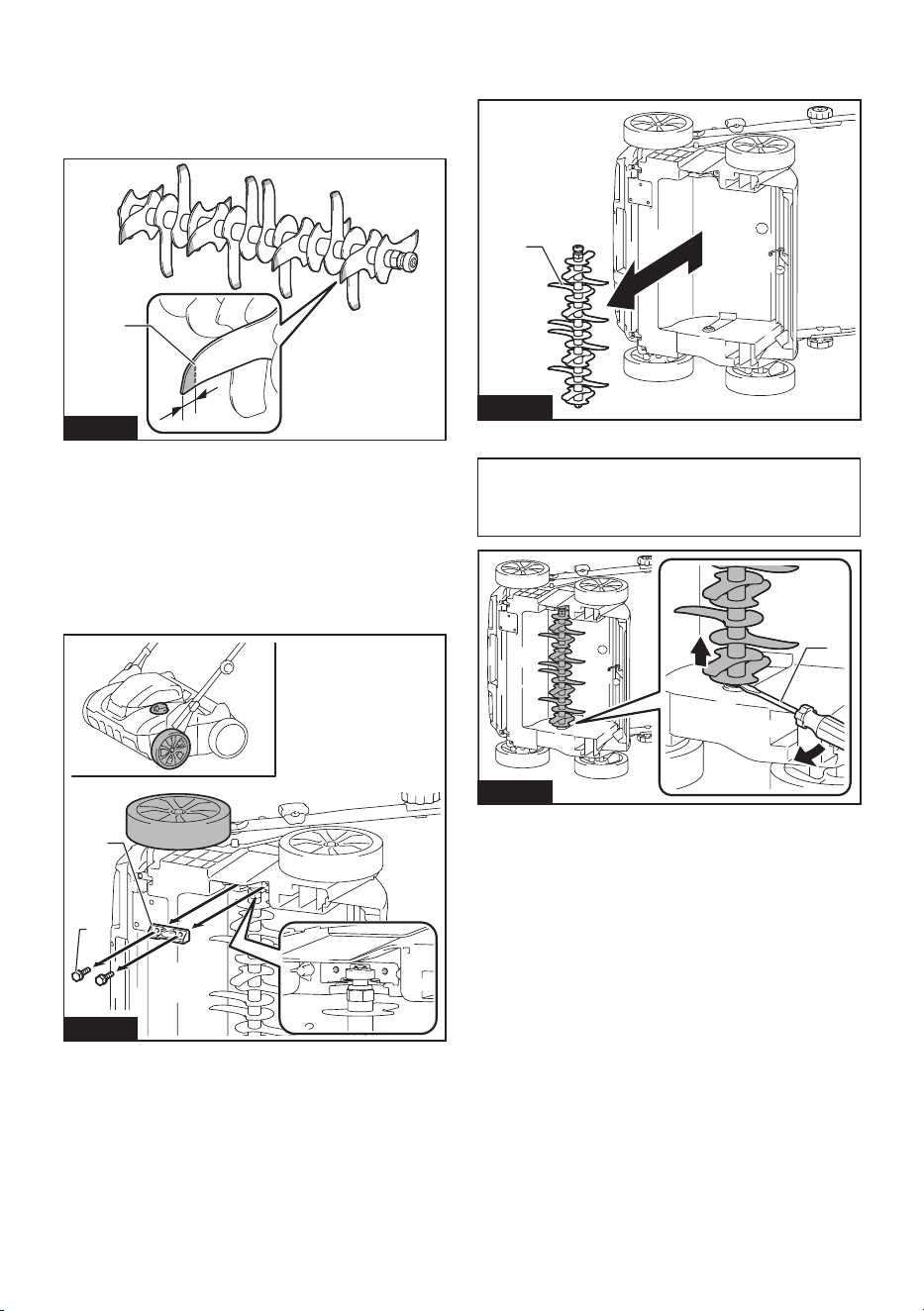

Fig.29

► 1. Línea de desgaste

Extracción de las cuchillas

escaricadoras

1. Coloque la máquina de costado de modo que el

selector de ajuste quede hacia el lado superior.

2. Aoje los pernos y luego retire el perno y el

soporte.

Fig.30

► 1. Perno 2. Soporte

3. Levante las cuchillas escaricadoras ligeramente

hacia arriba y luego quite las cuchillas escaricadoras

de la máquina.

Fig.31

► 1. Cuchillas escaricadoras

NOTA: Si es difícil quitar las cuchillas escaricadoras

de la máquina, use herramientas como un destornilla-

dor plano para levantar las cuchillas escaricadoras

ligeramente hacia arriba.

Fig.32

► 1. Destornillador plano

38 ESPAÑOL

Instalación de las cuchillas

escaricadoras

ADVERTENCIA: Para reemplazar las cuchi-

llas escaricadoras, siempre siga las instruccio-

nes proporcionadas en este manual.

ADVERTENCIA: Apriete los pernos rme-

mente en el sentido de las manecillas del reloj

para asegurar las cuchillas escaricadoras.

ADVERTENCIA: Asegúrese de que las cuchi-

llas escaricadoras y todas las piezas de jación

sean instaladas correctamente y apretadas

rmemente.

1. Coloque un extremo de las cuchillas escaricado-

ras en el oricio de la máquina, y luego coloque el otro

extremo de las cuchillas en la ranura de la máquina,

como se muestra en la gura.

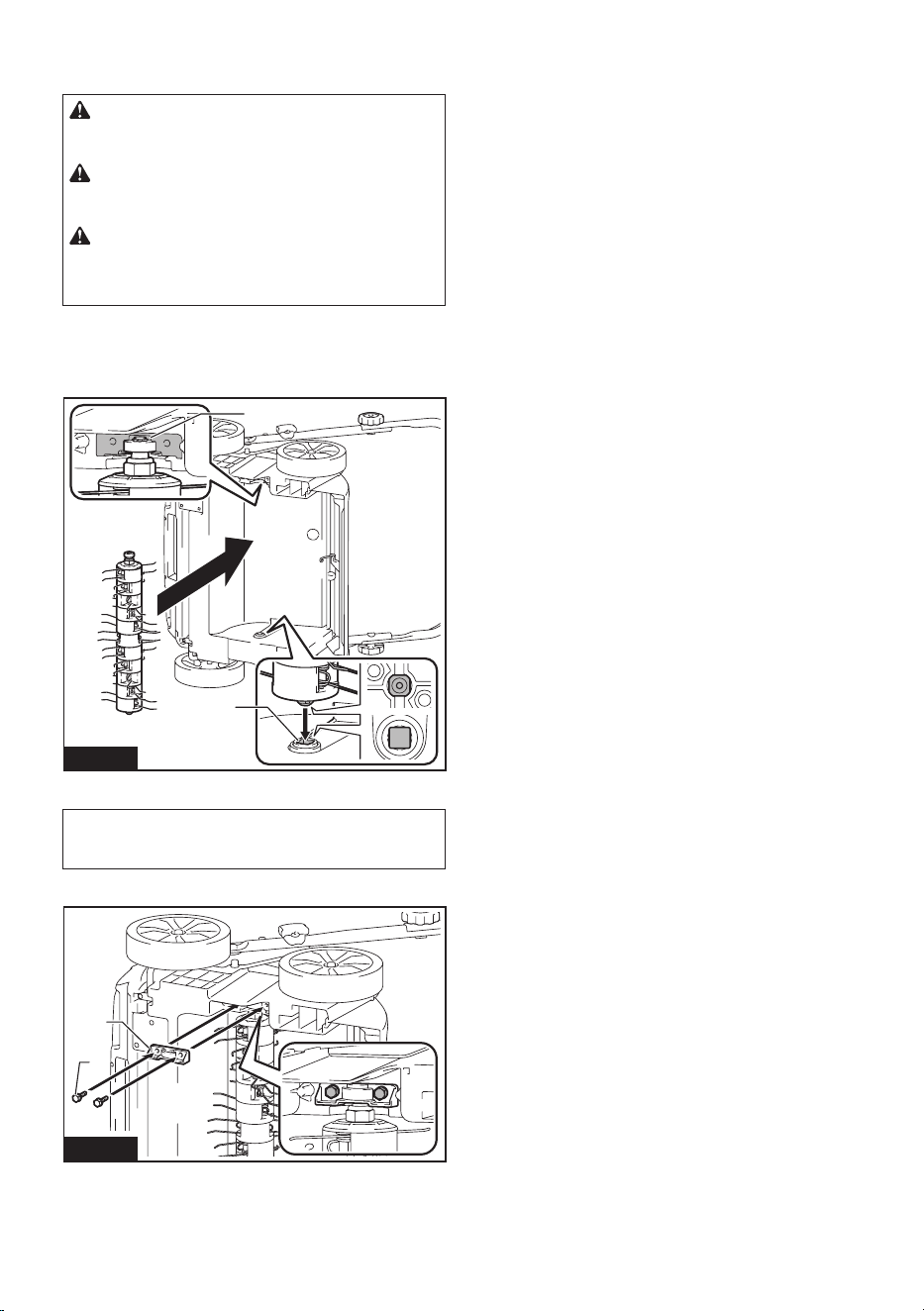

Fig.33

► 1. Ranura 2. Oricio

NOTA: Al instalar las cuchillas escaricadoras, girar

las cuchillas escaricadoras facilita la inserción del

extremo de las cuchillas en el oricio.

2. Coloque el soporte, y luego apriete los pernos.

Fig.34

► 1. Perno 2. Soporte

39 ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que

no esté explicado en el manual, no intente desarmar la máquina. En vez de esto, solicite la reparación a un centro

de servicio autorizado de Makita, usando siempre piezas de repuesto Makita.

Estado de la anomalía Causa probable (avería) Remedio

La máquina no arranca. El cartucho de batería no está

instalado.

Instale el cartucho de batería cargado.

Problema con la batería (bajo voltaje) Recargue el cartucho de batería. Si la recarga no

funciona, reemplace el cartucho de batería.

El motor deja de funcionar al poco

tiempo de uso.

El nivel de carga de la batería es bajo. Recargue el cartucho de batería. Si la recarga no

funciona, reemplace el cartucho de batería.

La profundidad de trabajo es

demasiada.

Establezca la profundidad de trabajo a una menor.

El pasto cortado queda atorado en la

máquina.

Retire el pasto atorado de la máquina.

El motor no alcanza el nivel máximo

de RPM.

El cartucho de batería no está instalado

correctamente.

Instale el cartucho de batería como se describe en

este manual.

La potencia de la batería está

disminuyendo.

Recargue el cartucho de batería. Si la recarga no

funciona, reemplace el cartucho de batería.

El sistema de activación no funciona

correctamente.

Solicite la reparación al centro de servicio autori-

zado de su localidad.

Las cuchillas escaricadoras no

giran:

¡Detenga la máquina

inmediatamente!

Un objeto extraño, como una rama,

está atascado en las cuchillas

escaricadoras.

Retire el objeto extraño.

El sistema de activación no funciona

correctamente.

Solicite la reparación al centro de servicio autori-

zado de su localidad.

Vibración anormal:

¡Detenga la máquina

inmediatamente!

Las cuchillas escaricadoras están des-

balanceadas o desgastadas de manera

excesiva o no uniforme.

Reemplace las cuchillas escaricadoras.

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

máquina Makita especicado en este manual. El

uso de cualquier otro accesorio o aditamento puede

ocasionar riesgo de lesiones personales. Use los

accesorios o aditamentos sólo para los propósitos

para los que fueron diseñados.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Cuchillas escaricadoras

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista puede

que vengan junto con el paquete del producto como

accesorios incluidos. Puede que estos accesorios

varíen de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885A42-946

GVU01-1

EN, ESMX

20230615

Makita GVU01SM 40V max XGT Brushless Cordless 15" Dethatcher Scarifier Kit 4.0Ah

Product's Documents

GVU01 Instruction Manual

Specifications

Makita GVU01SM Questions and Answers
