NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all models and the model depicted may differ from yours.

WARNING

Read and follow all safety rules and instructions in this manual before attempting to operate this machine.

Failure to comply with these instructions may result in personal injury - SAVE THESE INSTRUCTIONS.

WARNING

CALIFORNIA PROPOSITION 65

Engine Exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to State of California to cause cancer and birth defects or other reproductive

harm.

Record Product Information

Before setting up and operating your new mower, please locate

the model plate on the equipment and record the information

in the provided area to the right. You can locate the model plate

by standing at the operator’s position and looking down at

the rear of the deck. This information will be necessary, should

you seek technical support via our web site, Customer Support

Department, or with a local authorized service dealer.

Model Number

Serial Number

English ..................................................................................................................................................................................................................Page 2

Spanish (Español) ................................................................................................................................................................................................ Page 16

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting

OperatOr’s Manual

Push Mower

Important Safe Operation Practices

General Information

1. Read, understand, and follow all instructions on the mower

and in the manual(s) before attempting to assemble and

operate. Keep this manual in a safe place for future and

regular reference and for ordering replacement parts.

2. Be familiar with all controls and their proper operation.

3. Never allow children under 14 years of age to operate this

mower. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the mower and should be trained and supervised

by an adult.

4. Never allow adults to operate this mower without proper

instruction.

5. Store mower in a dry, clean area. Do not store next to

corrosive materials, such as fertilizer.

6. If situations occur which are not covered in this manual, use

care and good judgment. Contact your customer service

representative for assistance.

7. According to the U.S. Consumer Products Safety

Commission (CPSC) and the U.S. Environmental Protection

Agency (EPA), this product has an estimated useful life of

seven (7) years, under ordinary use conditions. At the end

of its useful life, have the product inspected annually to

ensure all mechanical and safety systems are operating

properly, safely, and are not worn excessively. Failure to do

so may result in accident, injury, or death.

Preparation Before Operating

1. Thoroughly inspect the area where the mower is to be

used. Remove all stones, sticks, wire, bones, toys, and other

foreign objects which could be tripped over or picked up

and thrown by the blade(s). Thrown objects can cause

serious personal injury.

2. To help avoid blade contact or a thrown object injury, stay

in the operator zone behind the mower handles. Keep

helpers at least 75 feet (23 meters) from the mower while it

is in operation. Keep bystanders, children and pets inside

while the mower is in operation. Stop mower if anyone

enters the area.

3. Be aware of the mower and attachment discharge direction

and do not point the mower discharge at anyone.

4. Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair

to protect your eyes. Thrown objects which ricochet can

cause serious injury to the eyes.

5. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Loose fitting clothes, jewelry and long

hair can be caught in moving parts. Shirts and pants

that cover the arms and legs and steel-toed shoes are

recommended.

6. Never operate mower in bare feet, sandals, slippery or

light-weight (e.g. canvas) shoes.

7. Never over fill fuel tank. Fill tank to no more than 1” (2.5

cm) below bottom of filler neck to allow space for fuel

expansion.

8. Replace gasoline cap and tighten securely.

9. Use only accessories and attachments approved for this

mower by the mower manufacturer. Read, understand

and follow all instructions provided with the approved

accessory or attachment.

WARNING: This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. HEED ITS WARNING!

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating fingers, hands,

toes and feet and throwing objects. Failure to observe the following safety instructions could

result in serious injury or death.

3Section 2 — important Safe operation practiceS

Operating

1. Data indicates that operators, age 65 years and above, are

involved in a large percentage of mower-related injuries.

These operators should evaluate their ability to operate

the mower safely enough to protect themselves and others

from serious injury.

2. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are losing your balance

or footing; immediately release the handle.

3. Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping

and then follow these steps:

a. Step back from mower to fully extend your arms.

b. Be sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way

toward you.

d. Repeat these steps as needed.

4. Do not engage the drive control (if equipped) while

starting engine.

5. The blade control is a safety device. Never attempt to

bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through

contact with the rotating blade. The blade control must

operate freely in both directions and automatically return

to the disengaged (off) position when released. The

cutting blade continues to rotate for up to three seconds

after the blade control is released. Never place any part of

the body in the blade area until you are certain the blade

has stopped rotating.

6. If the mower should start to vibrate abnormally, stop the

engine and check immediately for the cause. Vibration is

generally a warning of trouble.

7. Never operate mower without the proper trail shield,

discharge cover, grass catcher, blade control or other safety

protective devices in place and working. Never operate

mower with damaged safety devices. Failure to do so can

result in personal injury.

8. When starting engine, pull cord slowly until resistance

is felt, then pull rapidly. Rapid retraction of starter cord

(kickback) will pull hand and arm toward engine faster than

you can let go. Broken bones, fractures, bruises or sprains

could result.

9. Do not put hands or feet near rotating parts or under the

cutting deck. Contact with the blade(s) can amputate

hands and feet.

10. Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain or hidden objects could cause a slip

and/or trip accident. Tall grass can hide obstacles.

11. Your mower is designed to cut normal residential grass of a

height no more than 7” (17.5 cm). Do not attempt to mow

through unusually tall, dry grass (e.g., pasture) or piles of

dry leaves.

12. Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, helpers and the like. Avoid

discharging material against a wall or obstruction which

may cause discharged material to ricochet back toward the

operator.

13. Shut the engine off and wait until the blade comes to

a complete stop before removing the grass catcher or

unclogging the chute. The cutting blade continues to

rotate for up to three seconds after the blade control is

released. Never place any part of the body in the blade area

until you are certain the engine is off and the blade has

stopped rotating.

14. A missing or damaged discharge door, chute or mulch plug

can cause blade contact or thrown object injuries.

15. Do not operate the mower without the discharge door,

chute, mulch plug or the entire grass catcher in its proper

place.

16. Stop the mower blade when crossing gravel drives, walks,

or roads and while not cutting grass.

17. Mow only in daylight or good artificial light.

18. Do not operate the mower while under the influence of

alcohol or drugs.

19. The muffler and engine become very hot and can cause

serious burn injuries. Do not touch. Allow the mower to

cool for at least five minutes before storing or attempting

any service.

20. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless

and deadly gas.

Children

1. Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the

mower and the mowing activity. They do not understand

the dangers. Never assume that children will remain where

you last saw them.

2. Keep bystanders, children and pets inside while the mower

is in operation under watchful care of a responsible adult

other than the operator. Stop mower if anyone enters the

area.

3. Be alert and turn mower off if a child or bystander enters

the area.

4. Never allow children under 14 years of age to operate this

mower. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the mower and should be trained and supervised

by an adult.

4 Section 2 — important Safe operation practiceS

5. This mower is a precision piece of power equipment, not a

plaything. Therefore, exercise extreme caution at all times.

This mower has been designed to perform one job: to mow

grass. Do not use it for any other purpose.

6. Use extreme care when approaching blind corners,

doorways, shrubs, trees or other objects that may block

your vision of a child who may run into the path of the

mower.

7. Keep children away from hot or running engines. They can

suffer burns from a hot engine or muffler.

8. If your mower is equipped with an Electric Start Push

Key, remove the key when the mower is unattended to

prevent unauthorized operation. Make certain the key is

inaccessible to small children.

Slope Operation for Walk-Behind Mowers

1. Slopes are a major factor related to slip and fall accidents

which can result in severe injury or death. All slopes require

extra caution. If you feel uneasy on the slope, do not mow

it.

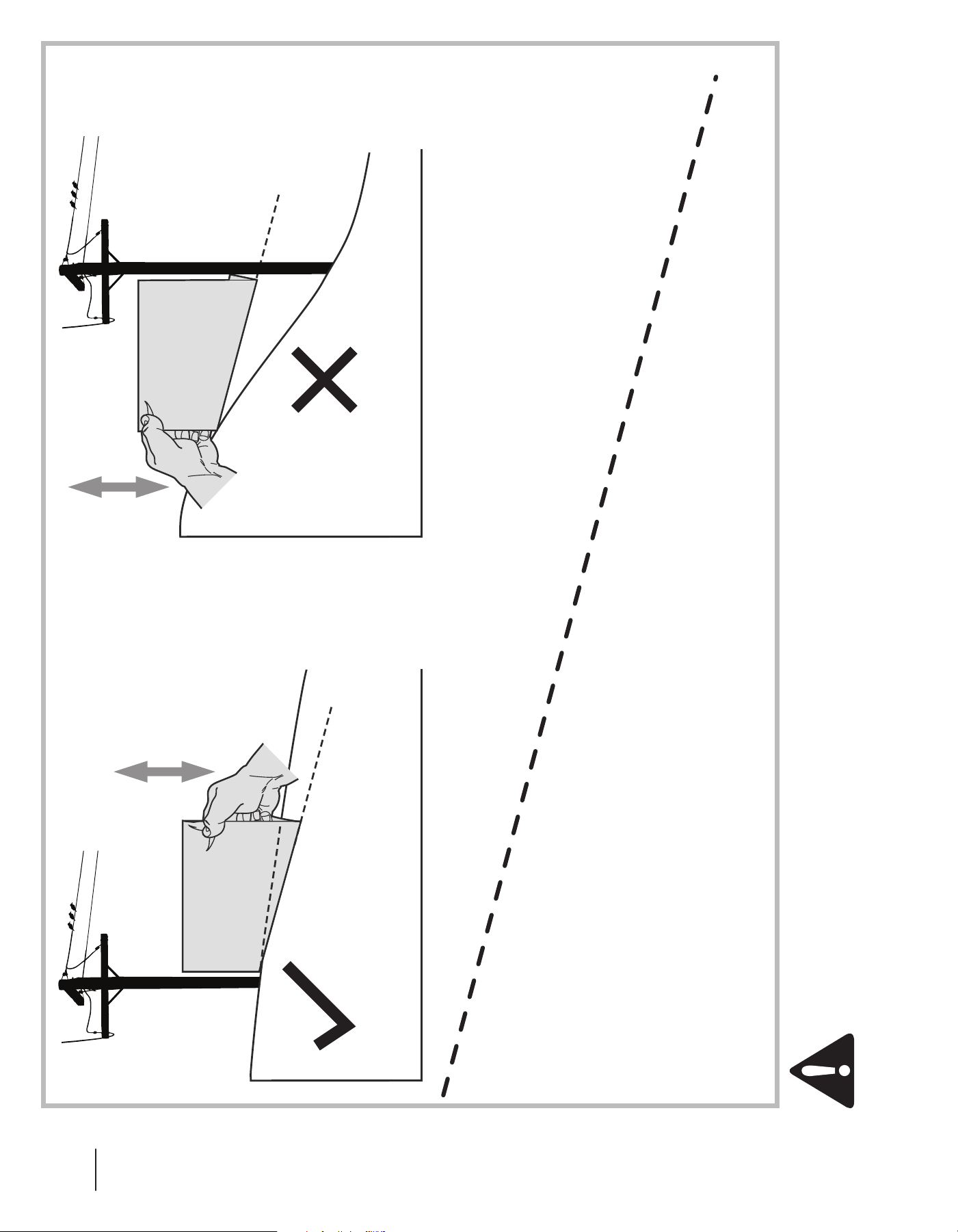

2. For your safety, measure any slope before using the mower

on the sloped area. Use a slope measuring device in

addition to the slope gauge included as part of this manual

to measure slopes before operating this mower on a sloped

or hilly area. Smart phone applications can be also utilized

to measure slopes. If the slope is greater than 15 degrees

(25%) as shown on the slope gauge or a slope measuring

device, do not operate this mower on that area or serious

injury could result.

3. Do not mow on slopes greater than 15 degrees (25%).

4. Only mow across slopes, never mow up and down slopes.

5. The mower may speed up when turning downhill, always

turn uphill. Maintain control of the mower at all times.

6. Do not mow on wet grass. Unstable footing could cause

slipping.

7. Do not operate the mower under any conditions where

traction or stability is in question. Always be sure of your

footing. A slip and fall can cause serious personal injury. If

you feel you are losing your balance or footing, release the

blade control handle immediately and the blade will stop

rotating within three (3) seconds.

8. Stay at least 3 feet (1 meter) from drop-offs, ditches,

embankments or the edge of water. You could lose your

balance or footing.

Fire & Fuel

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely

flammable and the vapors are explosive. Serious

personal injury can occur when gasoline is spilled on

yourself or your clothes which can ignite. Wash your skin

and change clothes immediately.

2. Extinguish all cigarettes, cigars, pipes and other sources of

ignition.

3. Only use an approved portable fuel (gasoline) container.

Use only containers certified by EPA, CARB, and/or OSHA.

4. Never remove gas cap or add fuel while the engine is hot or

running. Allow engine to cool at least five minutes before

refueling.

5. Never fuel the mower indoors.

6. Never store the mower or fuel container inside where there

is an open flame, spark or pilot light as on a water heater,

space heater, furnace, clothes dryer or other gas appliances.

7. If fuel is spilled, wipe it off the engine and mower. Clean

up oil or fuel spillage and remove any fuel soaked debris.

Move the mower to another area. Wait at least 5 minutes

before starting the engine.

8. To reduce fire hazards, keep mower free of grass, leaves,

or other debris build-up. Follow the instructions in the

Service and Maintenance section to keep your mower free

of debris.

9. Never over fill fuel tank. Fill tank to no more than 1”

(25mm) below bottom of filler neck to allow space for fuel

expansion.

10. Replace gas cap and tighten securely.

11. Allow a mower to cool at least five minutes before fueling

or storing.

12. Never fill containers inside a vehicle or on a truck or trailer

bed with a plastic liner. Always place containers on the

ground away from your vehicle before filling.

13. When practical, remove gas-powered equipment from

the truck or trailer and refuel it on the ground. If this is not

possible, then refuel such equipment on a trailer with a

portable container, rather than from a gasoline dispenser

nozzle.

14. Keep the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do

not use a nozzle lock-open device.

5Section 2 — important Safe operation practiceS

Service

1. Keep the mower in good working order. Replace worn or

damaged parts.

2. To avoid serious injury or death, do not modify engine in

any way. Tampering with the governor setting can lead to

a runaway engine and cause it to operate at unsafe speeds.

Never tamper with factory setting of engine governor. Do

not change the engine governor settings or over-speed

the engine. The governor controls the maximum safe

operating speed of the engine.

3. Mower blades are sharp. Wrap the blade or wear gloves,

and use extra caution when servicing them.

4. Before cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

5. Ensure the blade comes to a complete stop within (3) three

seconds after operating the blade control. If the blade

does not stop in less than three seconds, your mower

must be serviced professionally by an authorized service

dealer. Check for proper operation per the Service and

Maintenance section.

6. Regularly check the safety interlock system for proper

function, as described later in this manual. If the safety

interlock system does not function properly, have your

mower serviced professionally by an authorized service

dealer.

7. Never tamper with the blade control safety interlock or

other safety devices. Check for proper operation per the

Service and Maintenance section.

8. Check the mower blade and engine mounting bolt torque

in accordance to the Service and Maintenance section in

this manual. Also, visually inspect blade for damage (e.g.,

excessive wear, bent, cracked). Replace the blade with the

original equipment manufacturer’s (O.E.M.) blade only.

9. Use of service parts which do not meet the original

equipment specifications may lead to improper

performance and compromise safety.

10. Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition. Check all hardware

for tightness per the Service and Maintenance section.

11. After striking a foreign object, stop the engine, disconnect

the spark plug wire(s) and ground against the engine.

Thoroughly inspect the mower for any damage. Repair the

damage before starting and operating

12. Never attempt to make wheel cutting height adjustments

or repairs to the mower while the engine is running.

13. Grass catcher components and the discharge cover are

subject to wear and damage which could expose moving

parts or allow objects to be thrown. For safety protection,

frequently check components and replace immediately

with original equipment manufacturer’s (O.E.M.) parts only.

“Use of parts which do not meet the original equipment

specifications may lead to improper performance and

compromise safety.”

14. Maintain or replace safety and instruction labels, as

necessary.

15. Observe proper disposal laws and regulations for gas, oil,

etc. to protect the environment.

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and

may include the following emission control systems: Engine

Modification (EM) and Three Way Catalyst (TWC) if so equipped.

When required, models are equipped with low permeation fuel

lines and fuel tanks for evaporative emission control. California

models may also include a carbon canister. Please contact

Customer Support for information regarding the evaporative

emission control configuration for your model.

Spark Arrestor

WARNING: This mower is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered, brush-

covered or grass-covered land unless the engine’s

exhaust system is equipped with a spark arrestor

meeting applicable local or state laws (if any).

If a spark arrestor is used, it should be maintained in effective

working order by the operator. In the State of California the

above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws

apply on federal lands.

A spark arrestor for the muffler is available through your

nearest engine authorized service dealer or contact the service

department, P.O. Box 361131 Cleveland, Ohio 44136-0019.

WARNING: This mower is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered, brush-

covered or grass-covered land unless the engine’s

exhaust system is equipped with a spark arrestor

meeting applicable local or state laws (if any).

6 Section 2 — important Safe operation practiceS

WARNING: Your Responsibility—Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVE THESE INSTRUCTIONS!

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

Symbol Description

OPESymbol.com

WARNING – READ THE OPERATOR’S MANUAL(S) - Read, understand and follow all the safety rules

and instructions in the manual(s) and on the mower before attempting to operate this mower.

Failure to comply with this information may result in personal injury or death. Keep this manual in a

safe location for future and regular reference.

DANGER — AVOID AMPUTATION INJURY - Do not put hands or feet near or under the cutting

deck. Contact with the blade can amputate hands and feet.

DANGER — AVOID THROWN OBJECT INJURY - Remove all stones, sticks, wire, bones, toys, and

other foreign objects which could be picked up and thrown by the blade(s). Stay in the operator

zone behind the mower handles. Keep helpers at least 75 feet (23 meters) from mower during

operation. Stop mower if anyone enters the area.

DANGER — AVOID CHILD BLADE CONTACT/THROWN OBJECT INJURY - To help avoid blade

contact or a thrown object injury, do not mow when children or others are around. Keep

bystanders, children and pets inside while the mower is in operation. Stop mower if anyone enters

the area.

DANGER — AVOID THROWN OBJECT INJURY - Do not operate the mower without the trail shield,

discharge cover or entire grass catcher in its proper place. Stay in the operator zone behind the

mower handles.

DANGER — ROTATING BLADES - To reduce the risk of injury, keep hands and feet away. Do not

operate unless discharge cover or entire grass catcher is in its proper place. If damaged, replace

immediately.

DANGER — AVOID SLIP AND FALL ON SLOPES - Slopes are a major factor related to slip and fall

accidents which can result in severe injury or death. All slopes require extra caution. If you feel

uneasy on the slope, do not mow it. Do not mow on slopes greater than 15 degrees (25%). Only

mow across slopes, never mow up and down slopes.

DANGER— AVOID EYE INJURY - Always wear safety glasses or safety goggles during operation

and while performing an adjustment or repair to protect your eyes. Thrown objects which ricochet

can cause serious injury to the eyes.

DANGER— AVOID TRIPPING INJURY- Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or obstruction first look down and behind to

avoid tripping.

WARNING—GASOLINE IS FLAMMABLE

Allow the engine to cool at least five minutes before refueling.

WARNING— AVOID BURN INJURY - The muffler and engine become very hot and can cause

serious burn injuries. Do not touch. Allow the mower to cool for at least five minutes before storing

or attempting any service.

7Section 2 — important Safe operation practiceS

(OK) (TOO STEEP)

USE THIS SLOPE GAUGE TO DETERMINE

IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!

To check the slope, proceed as follows:

1. Remove this page and fold along the dashed line.

2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)

3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).

4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2).

5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2 above).

15°/25% dashed line

Slope Gauge

Figure 2Figure 1

15°/25% Slope

15°/25%

Slope

WARNING! Slopes are a major factor related to slip and fall accidents which can result in severe injury or death.

The machine is heavy and can speed up when going downhill. Be prepared to maintain control of the machine. To avoid loss

of control, operate across slopes, not up and down. When turning, turn uphill, not down. Do not operate machine on slopes

in excess of 15 degrees.

Assembly & Set-Up

Contents of Carton

• Lawn Mower (1) • Chute Deflector (1) • Hardware Pack (1)

• Lawn Mower Operator’s Manual (1) • Engine Operator’s Manual (1) • Oil (1)

• Registration Card (1)

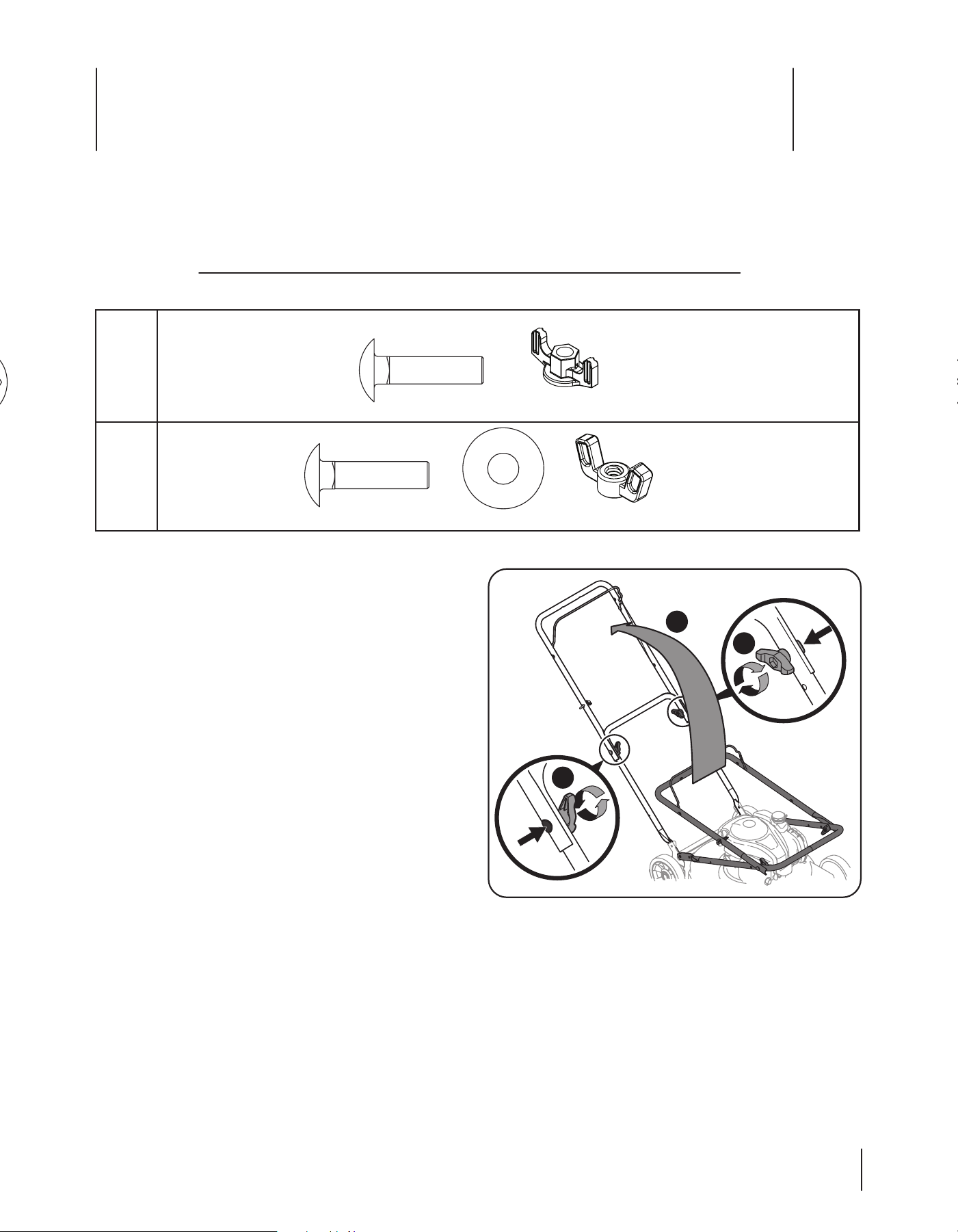

Hardware Pack

Group 1

Qty. 2

Group 2

Qty. 2

Assembly

NOTE: This lawn mower is shipped without gasoline or oil in the

engine. Fill up the gasoline and oil as instructed in the Engine

Operator’s Manual BEFORE operating your mower.

Handle

1. Remove any packing material which may be between

upper and lower handles.

a. While pushing in on both sides of the lower handle,

pull up and back on upper handle as shown in

Figure 3-1. Make certain the lower handle is seated

securely into the handle mounting brackets. Do not

crimp cable while lifting the handle up.

b. Tighten wing knobs to secure upper handle to lower

handle. Make sure that each carriage bolt is seated

properly in the handle.

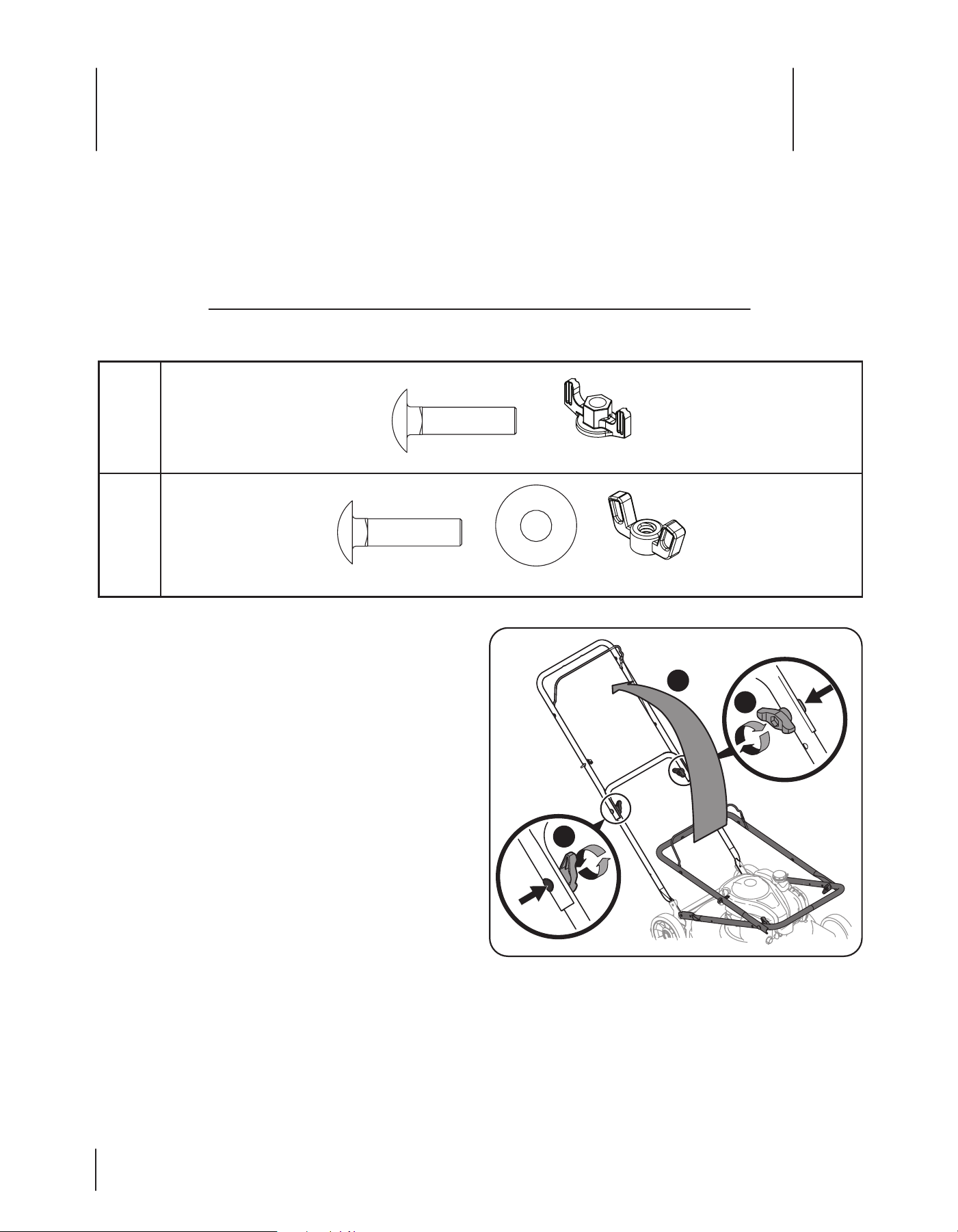

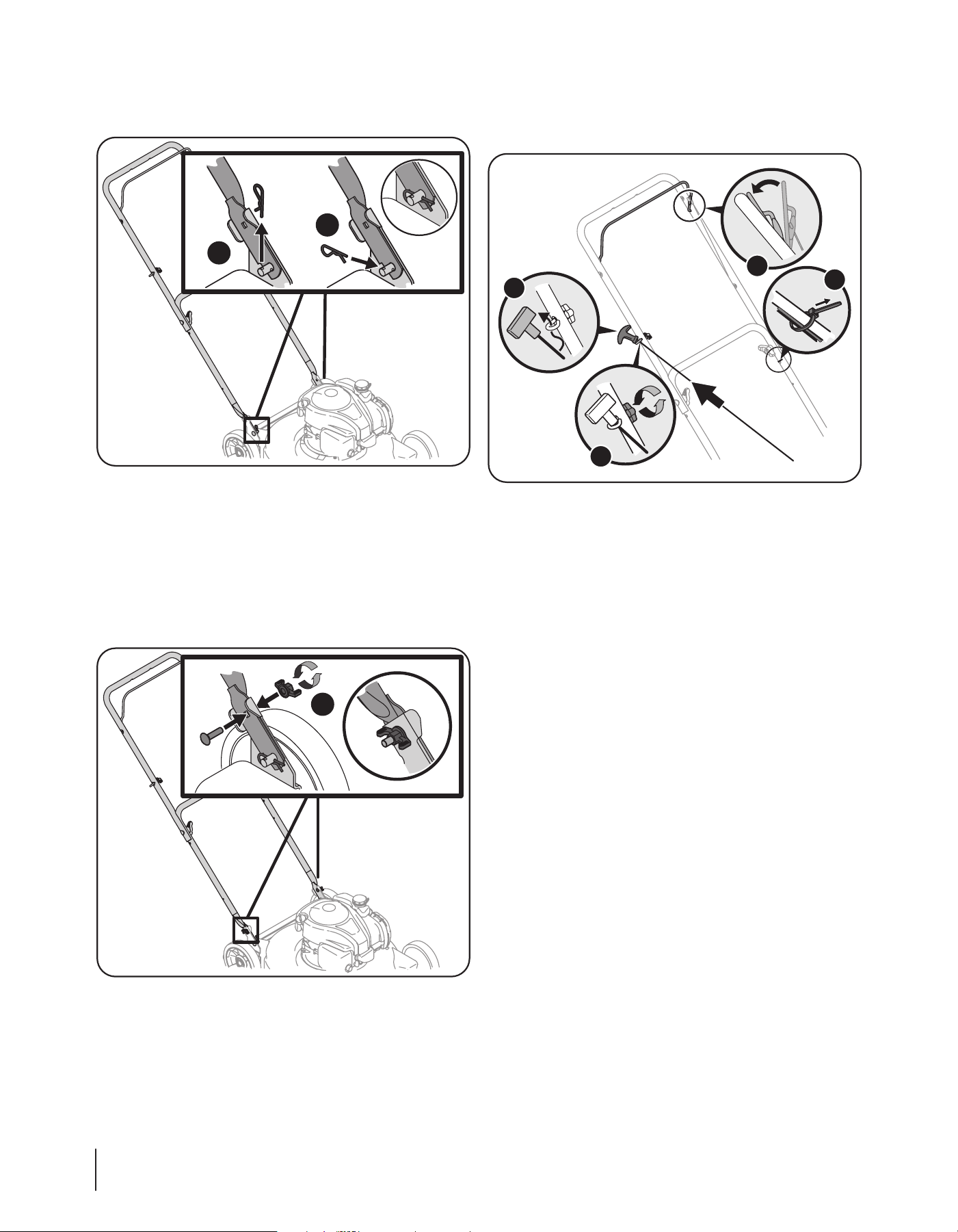

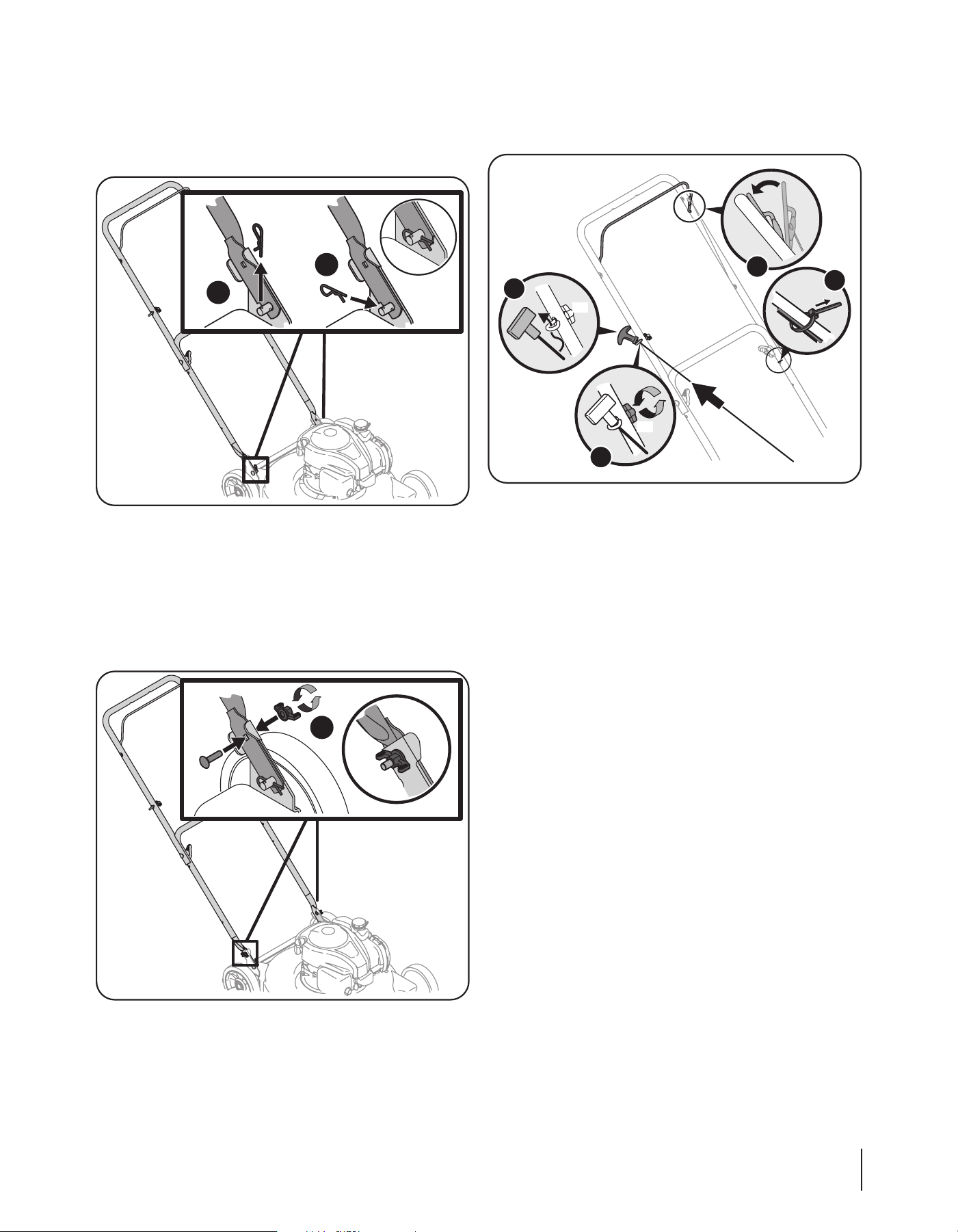

Figure 3-1

9Section 3 — ASSembly & Set-Up

3. The rope guide is attached to the right side of the upper

handle. See Figure 3-4. Loosen the wing nut (a) which

secures the rope guide.

(a)

Figure 3-4

a. Hold blade control against upper handle.

b. Slowly pull starter rope handle out of the engine and

slip starter rope into rope guide. See Figure 3-4.

c. Tighten rope guide wing nut (a).

d. Insert cable tie into hole provided on the lower

handle. Wrap around cable and handle, pull tight,

and trim excess.

2. Locate the hairpin clip on the pivot stud on each side of

lower handle.

a. Remove hairpin clip (a) from hole at end of stud.

See Figure 3-2.

(a)

Figure 3-2

b. Insert hairpin clip (a) into the hole on pin closest to

the bracket. Repeat on other side.

c. Insert a carriage screw (a) from Group 1 in the

Hardware Pack into the upper hole on the handle

mounting bracket. Secure with one plastic

wing nut (b) from Group 1. See Figure 3-3. Repeat on

other side with remaining hardware from Group 1.

(a)

(b)

Figure 3-3

10 Section 3 — ASSembly & Set-Up

Chute Deflector

NOTE: Use the hardware in Group 2 to complete the following

steps.

1. Align the holes on the chute deflector with the

corresponding holes on the deck surface. See Figure 3-5.

(c)

(a)

(b)

(c)

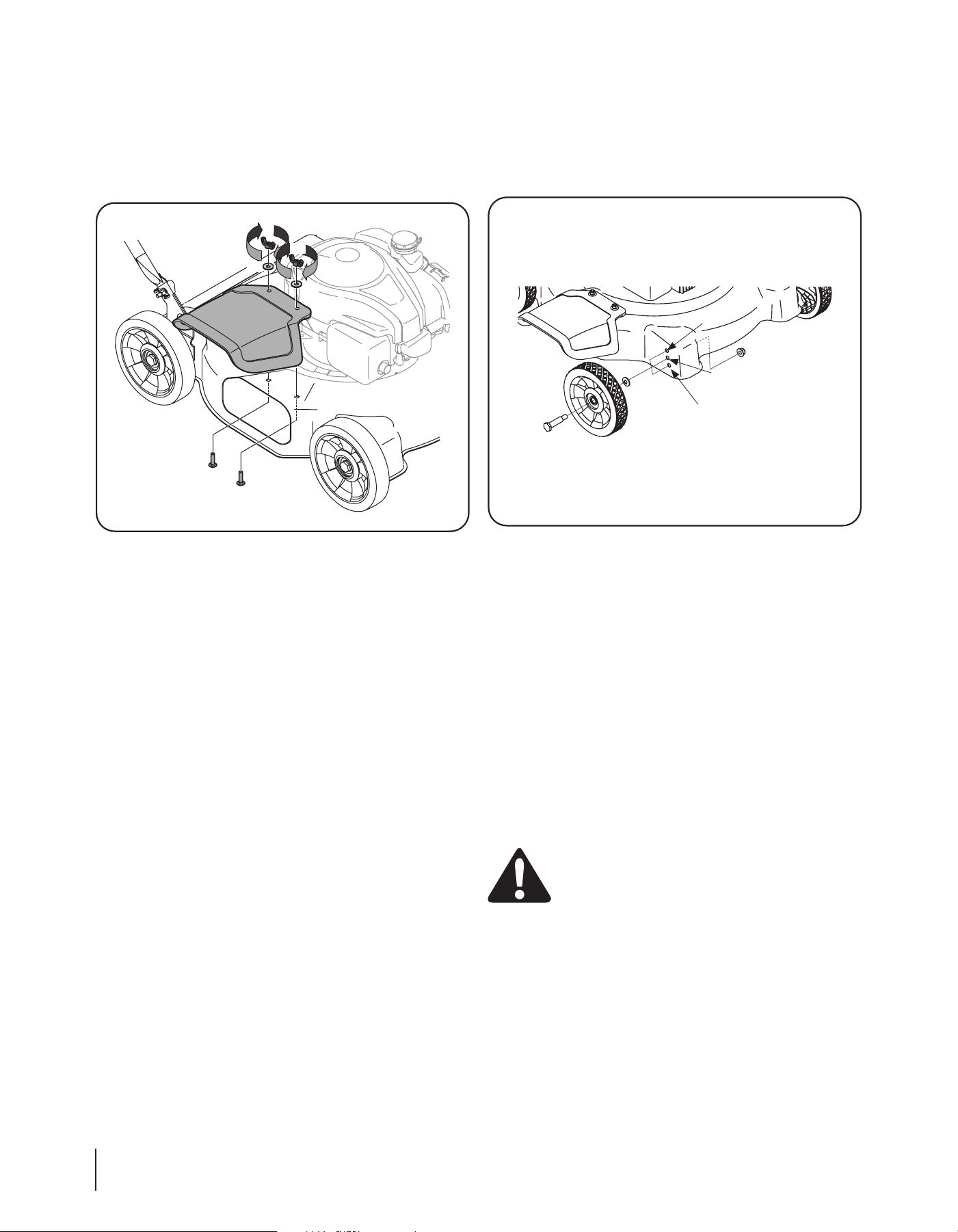

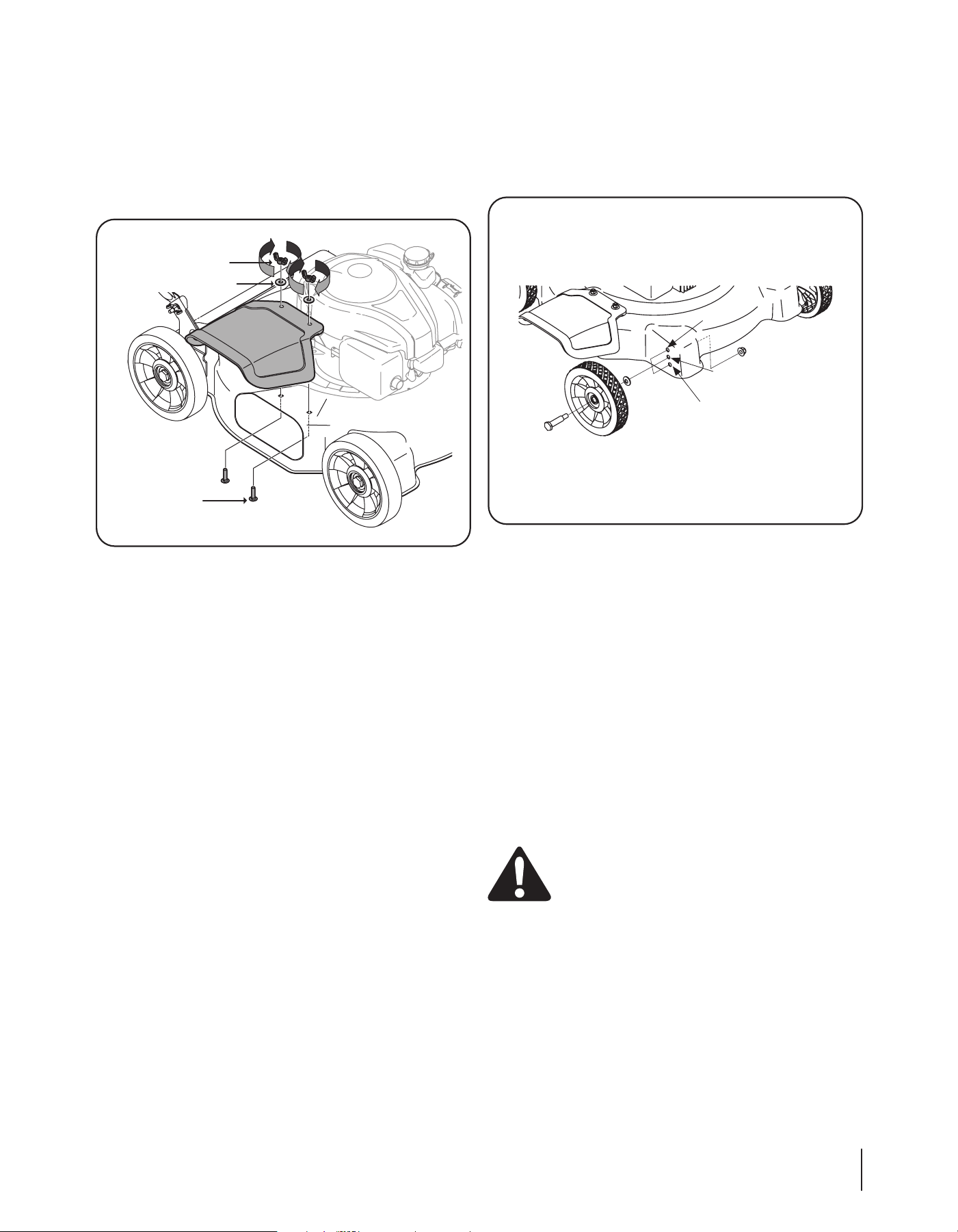

Figure 3-5

2. Insert carriage screws (a) up through the underside of the

deck and through the chute deflector.

3. Secure each screw (a) with a washer (b) and

metal wing nut (c).

Adjustments

Cutting Height

1. Remove the shoulder screws (a), washers (b) (front wheels

only), and nuts (c) from the wheels. See Figure 3-6.

(c)

(b)

(a)

Low

Medium

High

Figure 3-6

2. Reattach the wheels with shoulder screws,

washers (b) (front wheels only), and nuts (c) at one of the

other two holes. Remember to attach ALL wheels at the

same relative position to ensure an even cut. For a higher

cutting height, use the lower hole on the deck. For a lower

cutting height, use the upper hole.

Set-Up

Gas and Oil Fill-Up

Refer to the Engine Operator’s Manual for additional engine

information.

1. Add oil provided before starting unit for the first time out

of the box.

2. Service the engine with gasoline as instructed in the

Engine Operator’s Manual.

WARNING: Use extreme care when handling

gasoline. Gasoline is extremely flammable and the

vapors are explosive. Never fuel the machine

indoors or while the engine is hot or running.

Extinguish cigarettes, cigars, pipes and any other

sources of ignition.

Controls and Features

Blade Control

The blade control is attached to the upper handle of the mower.

Depress and squeeze it against the upper handle to operate the

unit. Release it to stop engine and blade.

WARNING: This blade control is a safety device.

Never attempt to bypass its operations.

Primer

The primer is located on the left side of the

engine. The primer is used to pump gas into

the carburetor and aid in starting the engine.

Recoil Starter

The recoil starter is attached to the right upper handle. Stand

behind the unit and pull the recoil starter rope to start the unit.

Blade Control

Recoil Starter

Primer

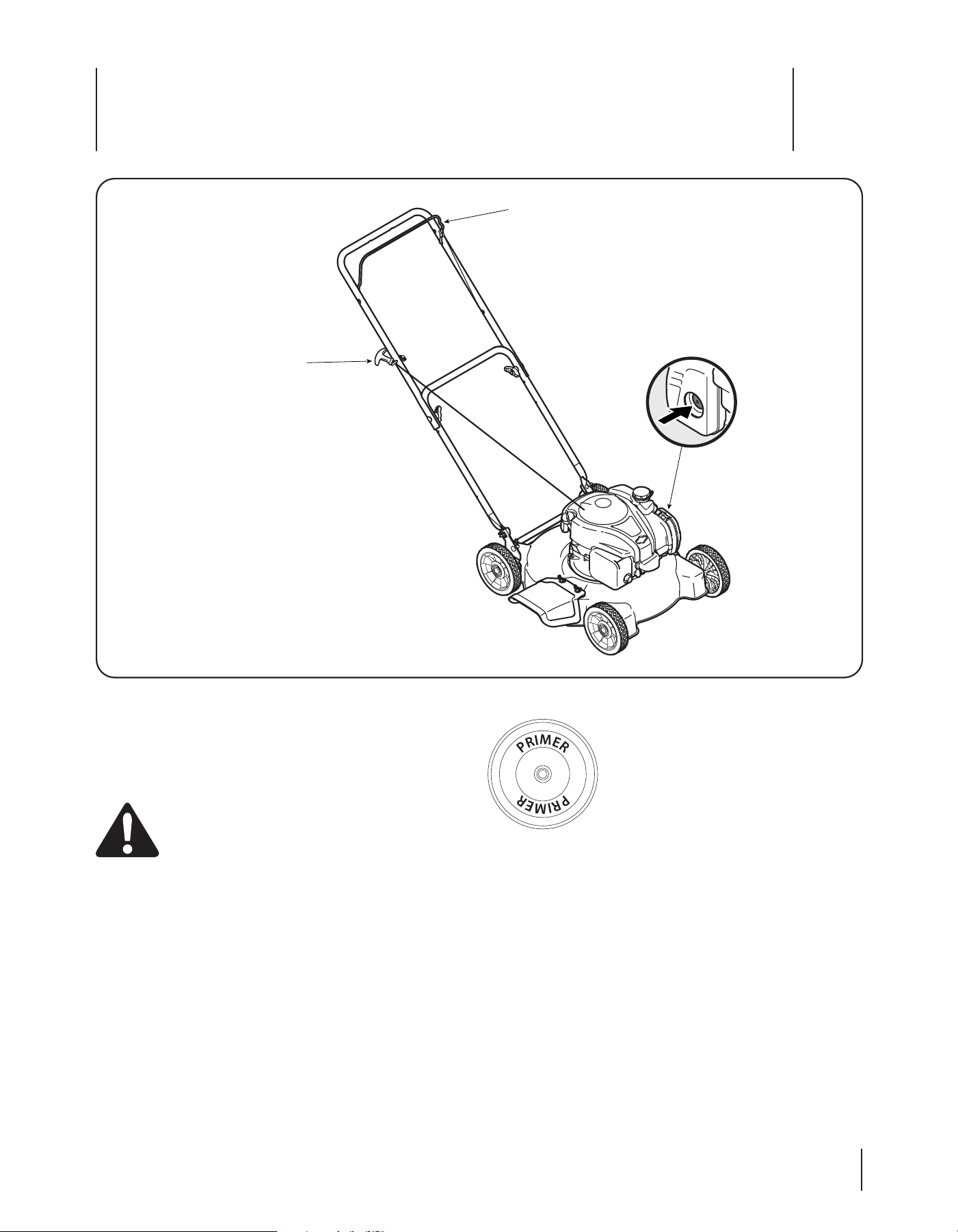

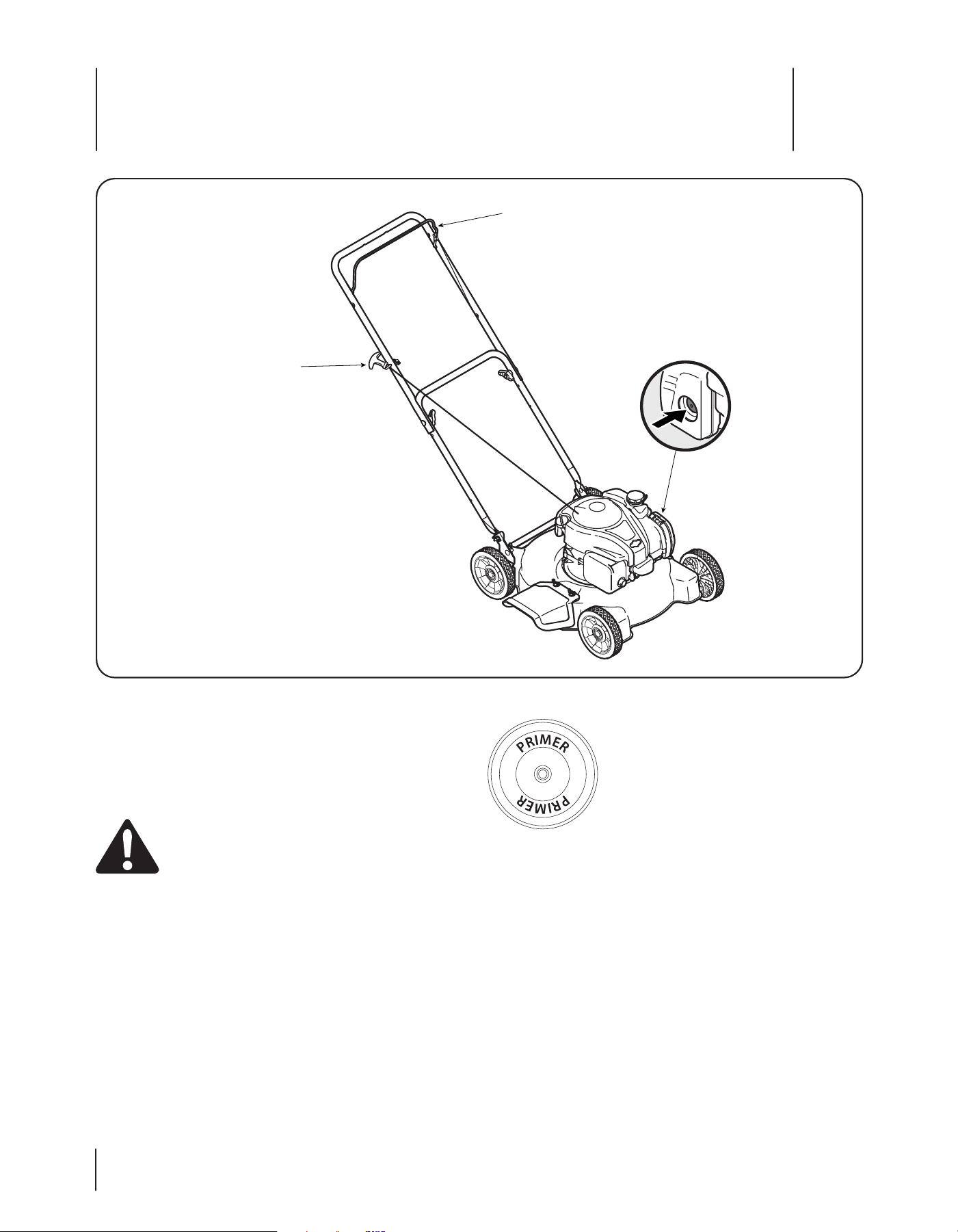

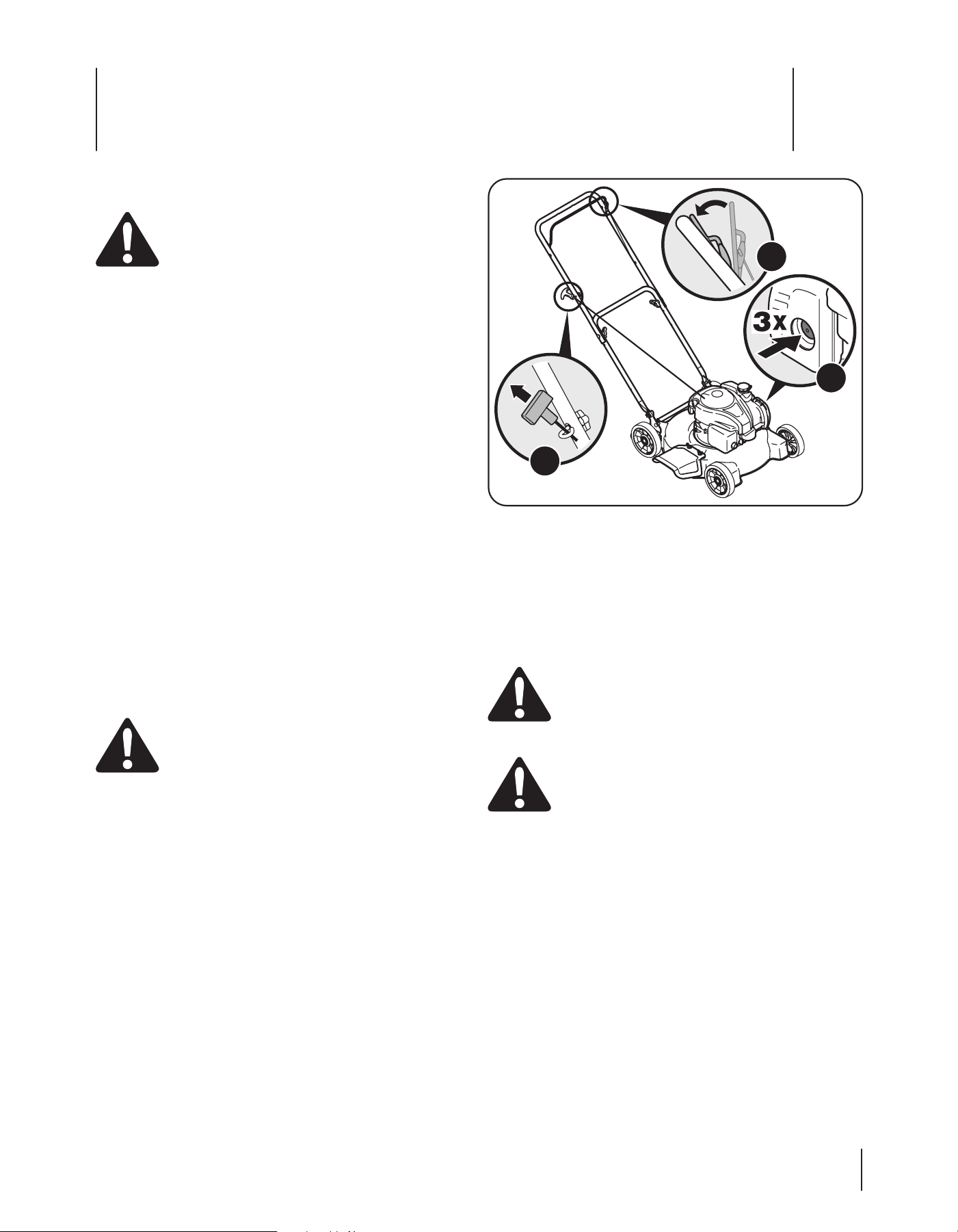

Figure 4-1

Operation

Starting Engine

WARNING: Be sure no one other than the operator

is standing near the lawn mower while starting

engine or operating mower. Never run engine

indoors or in enclosed, poorly ventilated areas.

Engine exhaust contains carbon monoxide, an

odorless and deadly gas. Keep hands, feet, hair and

loose clothing away from any moving parts on

engine and lawn mower.

Refer to Engine Operator’s Manual for help with the engine.

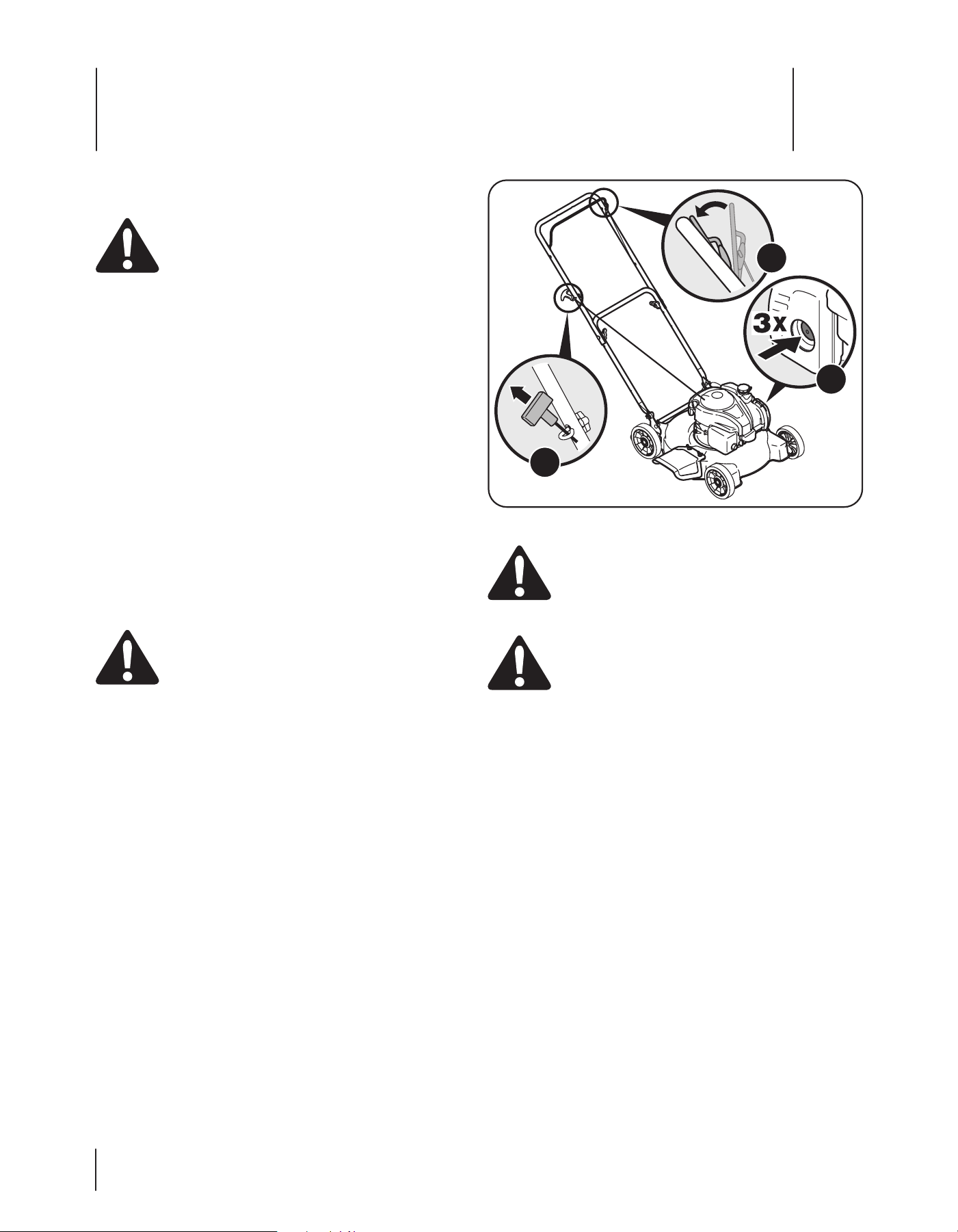

1. Push the primer three times. See Figure 5-1. Do not prime

to restart a warm engine.

NOTE: If you push the primer too many times, excessive

fuel will flood the engine and it will be difficult to start.

2. Standing behind the mower, squeeze the blade control

against upper handle.

3. Holding these two handles together firmly, grasp recoil

starter handle and pull rope out with a rapid, continuous,

full arm stroke. See Figure 5-1. Keeping a firm grip on the

starter handle, let the rope rewind slowly. Repeat until

engine cranks. Let the rope rewind each time slowly.

Stopping Engine

1. Release blade control to stop the engine and blade.

WARNING: Wait for the blade to stop completely

before performing any work on the mower or to

remove the mulching baffle.

Using Your Lawn Mower

Be sure lawn is clear of stones, sticks, wire, or other objects

which could damage lawn mower or engine. Such objects could

be accidently thrown by the mower in any direction and cause

serious personal injury to the operator and others.

Figure 5-112AGA2MP793

WARNING: The operation of any lawn mower can

result in foreign objects being thrown into the eyes,

which can damage your eyes severely. Always wear

safety glasses while operating the mower, or while

performing any adjustments or repairs on it.

WARNING: If you strike a foreign object, stop the

engine. Remove wire from the spark plug,

thoroughly inspect mower for any damage, and

repair damage before restarting and operating.

Extensive vibration of mower during operation is an

indication of damage. The unit should be promptly

inspected and repaired.

Maintenance & Adjustments

Maintenance

General Recommendations

• Always observe safety rules when performing any

maintenance.

• The warranty on this lawn mower does not cover items that

have been subjected to operator abuse or negligence. To

receive full value from warranty, operator must maintain

the lawn mower as instructed here.

• Changing of engine-governed speed will void engine

warranty.

• All adjustments should be checked at least once each

season.

• Periodically check all fasteners and make sure these are

tight.

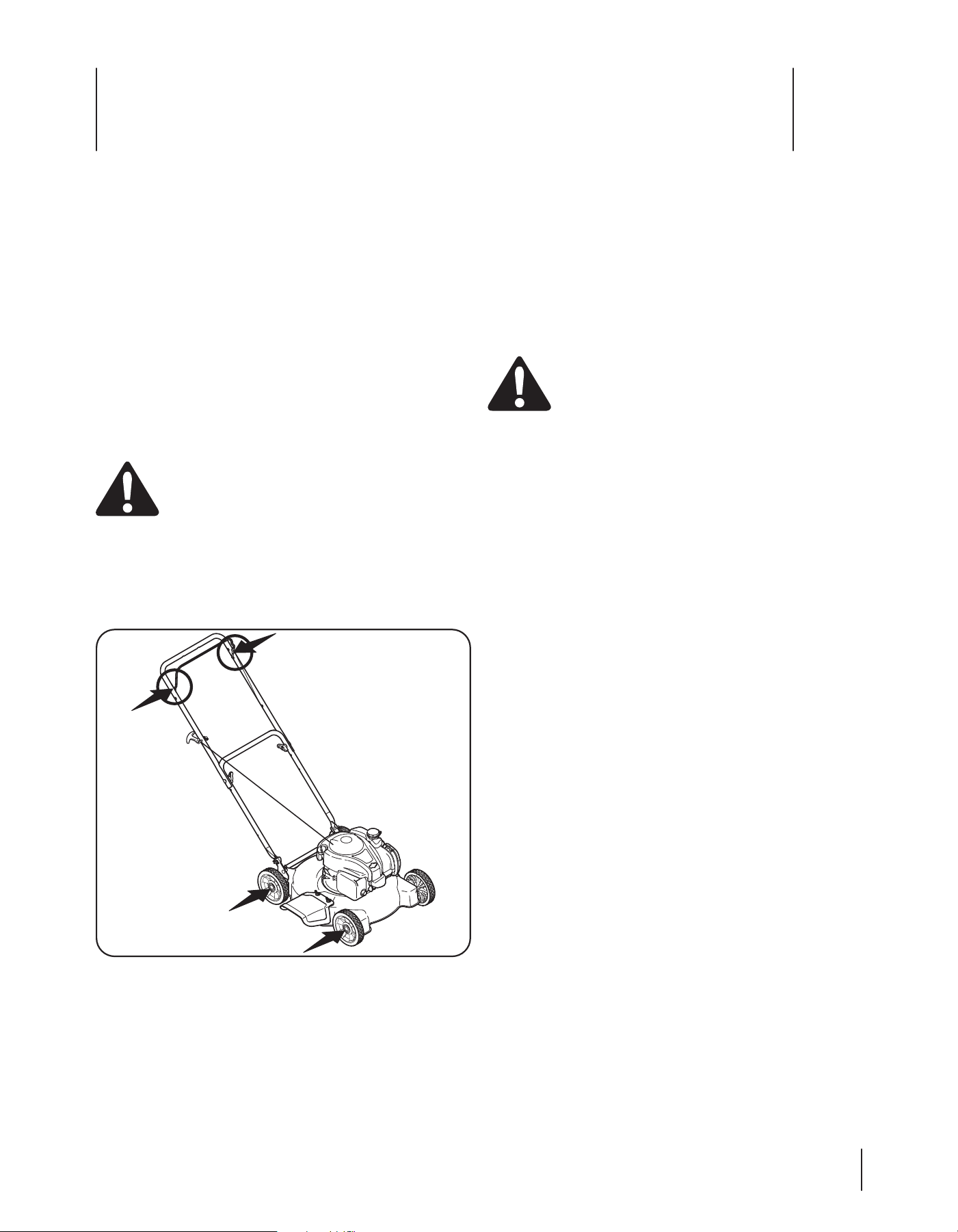

WARNING: Always stop engine, allow engine to

cool, disconnect spark plug, and ground against

engine before performing any type of maintenance

on your machine.

Lubrication

1. Lubricate pivot points on the blade control at least once

a season with light oil. This control must operate freely in

both directions. See Figure 6-1.

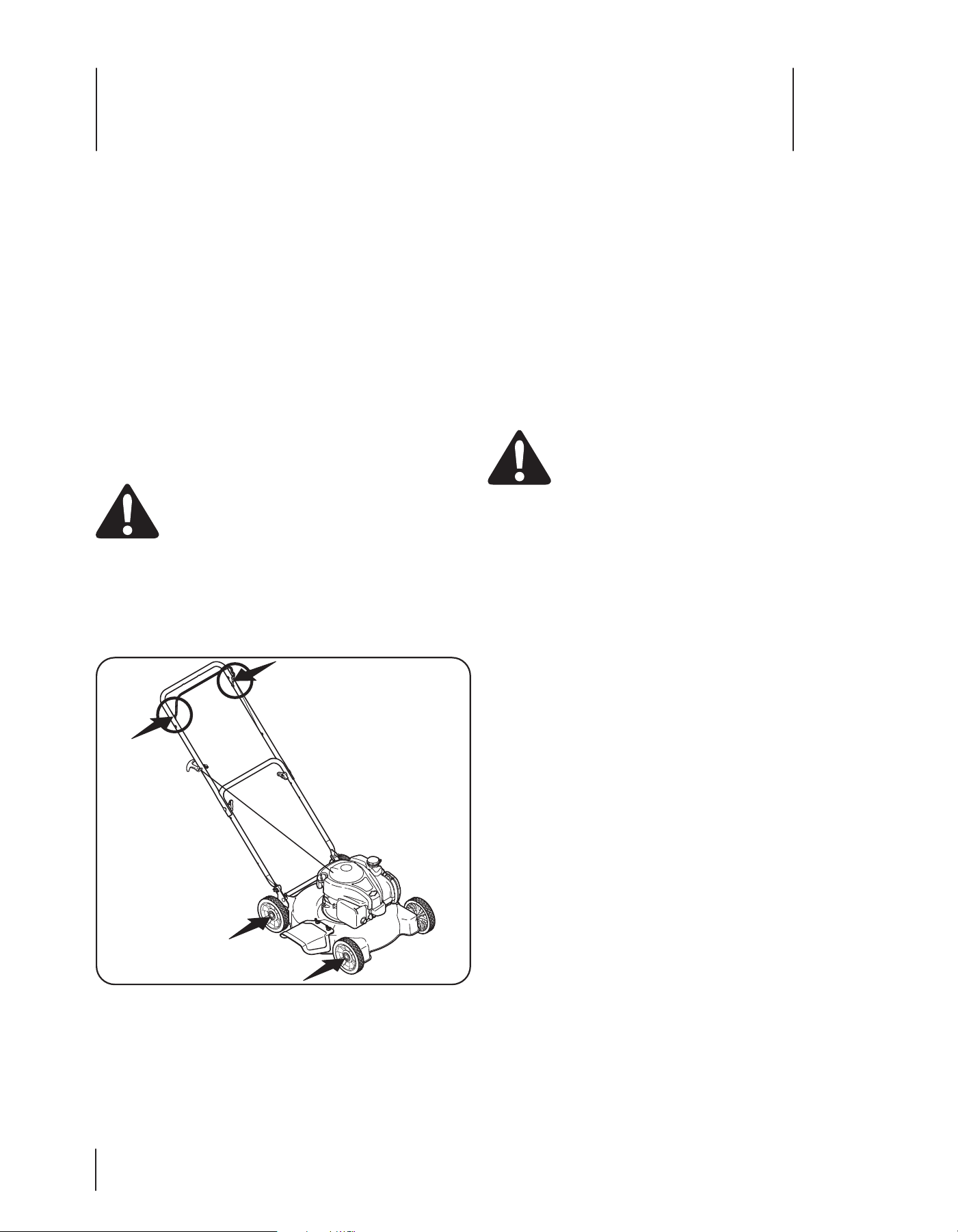

Figure 6-1

2. Lubricate the wheels at least once a season with light oil (or

motor oil). If wheels are removed for any reason, lubricate

surface of the axle bolt and inner surface of the wheel with

light oil. See Figure 6-1.

3. Follow the Engine Operator’s Manual for lubrication

schedule and instruction for engine lubrication.

Deck Care

Clean underside of the mower deck after each use to prevent

build-up of grass clippings or other debris. Follow steps below

for proper cleaning.

1. Allow the engine to run until it is out of fuel. Do not

attempt to pour fuel from the engine. Disconnect spark

plug wire. Refer to Engine Operator’s Manual.

2. Tip mower so that it rests on the housing. Keep the side

with the air cleaner facing up. Hold mower firmly.

WARNING: Never tip the mower more than 90º in

any direction and do not leave the mower tipped for

any length of time. Oil can drain into the upper part

of the engine causing a starting problem.

3. Scrape and clean the underside of the deck with a suitable

tool. Do not spray with water.

IMPORTANT: Do not use a pressure washer or garden hose

to clean your unit. These may cause damage to the engine.

The use of water will result in shortened life and reduce

serviceability.

4. Put the mower back on its wheels on the ground.

Engine Care

A list of key engine maintenance jobs required for good

performance by the mower are listed below. Follow the Engine

Operator’s Manual for a detailed list and instructions.

• Maintain oil level as instructed in Engine Operator’s

Manual.

• Service air cleaner every 25 hours under normal conditions.

Clean every few hours under extremely dusty conditions.

Poor engine performance and flooding usually indicates

that the air cleaner should be serviced. To service the air

cleaner, refer to the Engine Operator’s Manual.

• Clean spark plug and reset the gap once a season. Spark

plug replacement is recommended at the start of each

mowing season. Check Engine Operator’s Manual for

correct plug type and gap specifications.

• Clean engine regularly with a cloth or brush. Keep the

top of the engine clean to permit proper air circulation.

Remove all grass, dirt, and combustible debris from muffler

area.

• Engines stored between 30 and 90 days need to be treated

with a gasoline stabilizer to prevent deterioration and gum

from forming in fuel system or on essential carburetor

parts.

Se rvice

WARNING: An unbalanced blade will cause

excessive vibration when rotating at high speeds. It

may cause damage to mower and could break

causing personal injury.

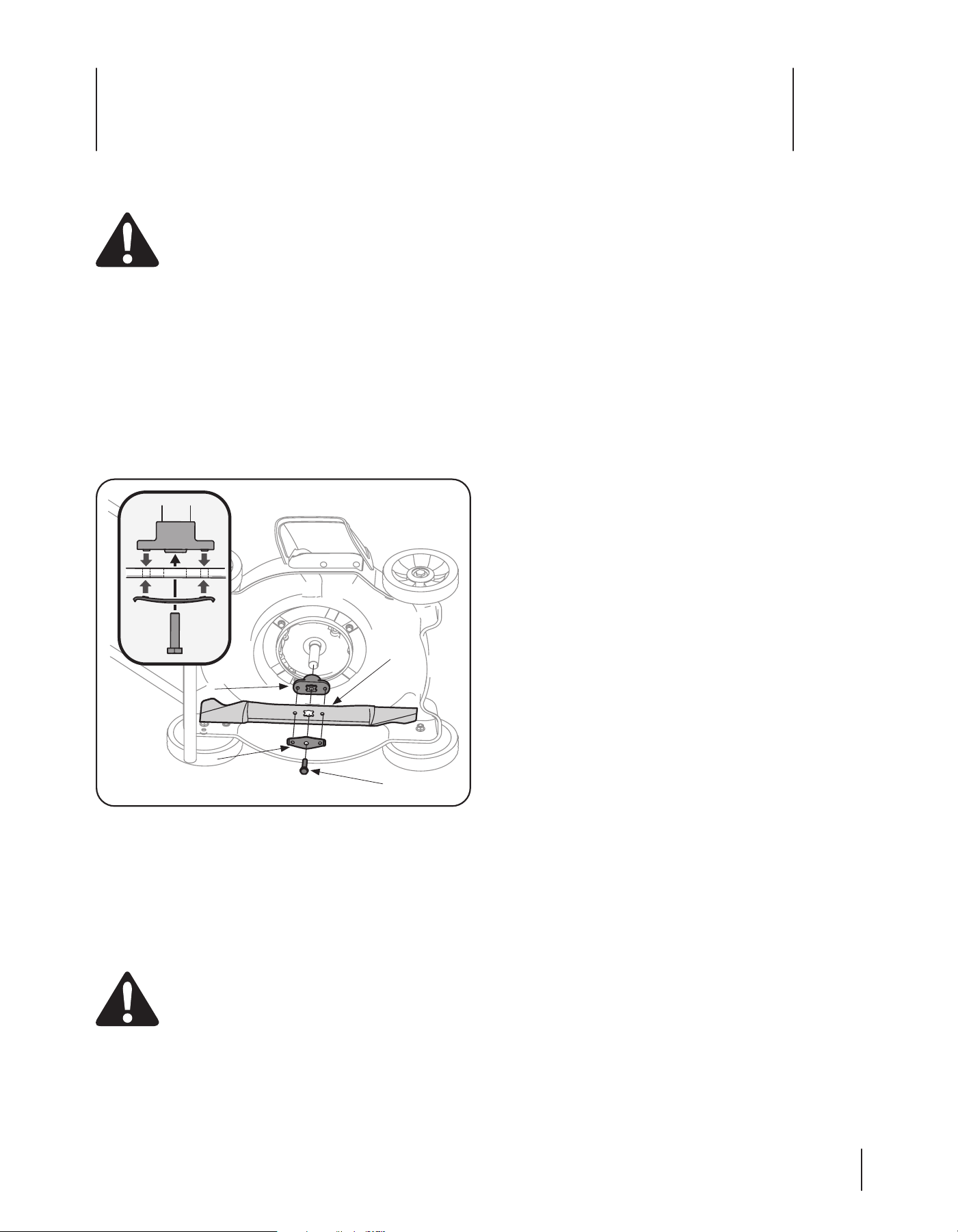

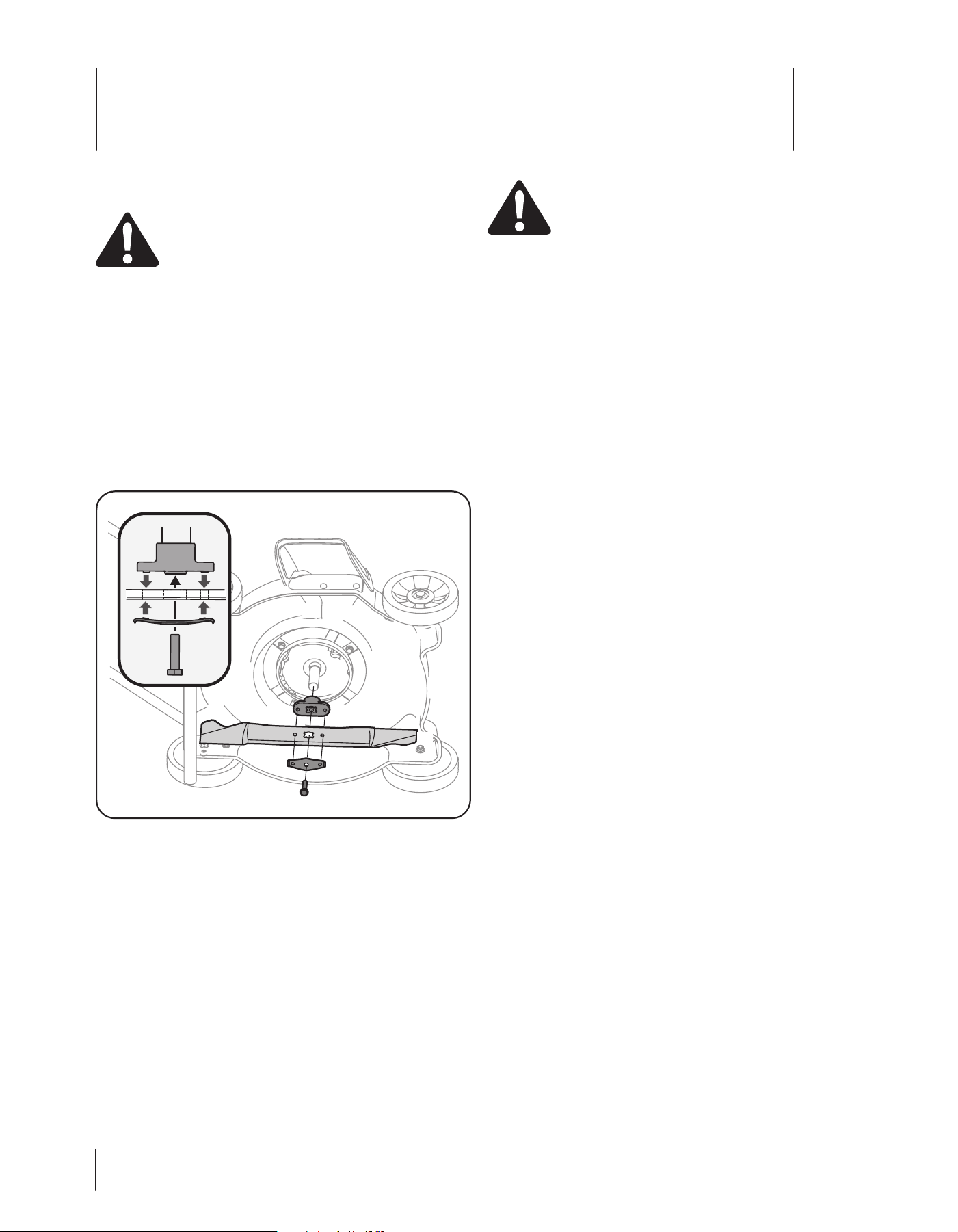

6. Lubricate the engine crankshaft and the inner surface of

the blade adapter with light oil. Slide the blade adapter (d)

onto the engine crankshaft. Place the blade on the adapter

such that the side of the blade marked “Grass Side” (or with

part number) faces the ground when the mower is in the

operating position. Make sure that the blade is aligned and

seated on the blade adapter flanges.

7. Place blade bell support (b) on the blade (c). Align notches

on the blade bell support with small holes in blade.

8. Replace hex bolt (a) and tighten hex bolt to torque: 450

in-lb (min.), 600 in-lb (max.).

To ensure safe operation of your mower, periodically check the

blade bolt for correct torque.

Off-Season Storage

The following steps should be taken to prepare your lawn mower

for storage.

• Clean and lubricate mower thoroughly as described in the

Lubrication section on page 1314.

• Do not use a pressure washer or garden hose to clean your

unit.

• Coat mower’s cutting blade with chassis grease to prevent

rusting.

• Refer to Engine Operator’s Manual for correct engine

storage instructions.

• Store mower in a dry, clean area. Do not store next to

corrosive materials, such as fertilizer.

When storing any type of power equipment in a poorly

ventilated or metal storage shed, care should be taken to

rust-proof the equipment. Using a light oil or silicone, coat the

equipment, especially cables and all moving parts of your lawn

mower before storage.

Blade Care

WARNING: When removing the cutting blade for

sharpening or replacement, protect your hands with

a pair of heavy gloves or use a heavy rag to hold the

blade.

Periodically inspect the blade adapter for cracks, especially if you

strike a foreign object. Replace when necessary. Follow the steps

below for blade service.

1. Allow the engine to run until it is out of fuel. Do not

attempt to pour fuel from the engine. Disconnect spark

plug wire. Refer to Engine Operator’s Manual.

2. Turn mower on its side making sure that the air filter and

the carburetor are facing up.

3. Remove the bolt (a) and the blade bell support (b) which

hold the blade and the blade adapter to the engine

crankshaft. See Figure 7-1.

(c)

(d)

(b)

(a)

Figure 7-1

4. Remove blade (c) and adapter (d) from the crankshaft.

See Figure 7-1.

5. Remove blade from the adapter for testing balance.

Balance the blade on a round shaft screwdriver to check.

Remove metal from the heavy side until it balances evenly.

When sharpening the blade, follow the original angle of

grind. Grind each cutting edge equally to keep the blade

balanced.

Troubleshooting

Problem Cause Remedy

Engine fails to start 1. Blade control disengaged.

2. Spark plug boot disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed (if equipped with primer).

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

1. Engage blade control.

2. Connect wire to spark boot.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in the Operation

section.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do not

prime.

Engine runs erratic 1. Spark plug boot loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

1. Connect and tighten spark plug boot.

2. Clean fuel line; fill tank with clean, fresh

gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with fresh fuel.

5. Refer to Engine Operator’s Manual.

Engine overheats 1. Engine oil level low.

2. Air flow restricted.

1. Fill crankcase with proper oil.

2. Clean area around and on top of engine.

Occasional skips

(hesitates) at high speed

1. Spark plug gap too close. 1. Adjust gap. Refer to Engine Operator’s

Manual.

Idles poorly 1. Spark plug fouled, faulty, or gap too wide.

2. Dirty air cleaner.

1. Reset gap or replace spark plug.

2. Refer to Engine Operator’s Manual.

Excessive vibration 1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter. Balance blade.

2. See an authorized service dealer.

Uneven cut 1. Wheels not positioned correctly.

2. Dull blade.

1. Place all four wheels in same height position.

2. Sharpen or replace blade.

1. (if equipped with individual

height adjusters)

Medidas importantes de seguridad • Conguración • Funcionamiento • Mantenimiento • Servicio • Solución de problemas

Formulario No. 769-26871

(12 de octubre de 2023)

Podadora de Empuje

Manual del OperadOr

NOTA: Este Manual del Operador corresponde a varios modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos

los modelos y el modelo que se ilustra aquí puede diferir del suyo.

ADVERTENCIA

Lea y cumpla todas las reglas e instrucciones de seguridad de este manual antes de intentar operar esta máquina.

Si no sigue estas instrucciones, se pueden provocar lesiones personales - GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA

PROPOSICIÓN 65 DE CALIFORNIA

El escape del motor de este producto, algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias químicas que el estado de

California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos.

Registro de Información del Producto

Antes de configurar y hacer funcionar su nueva cortadora de

césped, por favor localice la placa de modelo en el equipo y

registre la información en el espacio de la derecha. Encontrará

la placa de modelo parándose en la posición del operador y

mirando sobre la parte posterior de la plataforma. Necesitará

esta información si tiene que solicitar soporte técnico a través de

nuestro sitio web, el Departamento de Atención al Cliente, o de

un distribuidor local de servicio autorizado.

Número de modelo

Número de serie

Inglés (English) ....................................................................................................................................................................................................Página 2

Español .............................................................................................................................................................................................................Página 16

Medidas importantes de seguridad

ADVERTENCIA: La presencia de este símbolo indica que se trata de instrucciones

importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad

personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual

antes de poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede

provocar lesiones personales.

Cuando vea este símbolo - ¡TENGA EN CUENTA LAS ADVERTENCIAS!

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las normas de

seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado,

un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es

capaz de amputar dedos, manos y pies y de arrojar objetos extraños con gran fuerza. De no

respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la

muerte.

Funcionamiento general:

1. Lea, entienda y cumpla todas las instrucciones que figuran

sobre la cortadora de césped y en los manuales antes de

intentar armar la unidad y utilizarla. Guarde este manual

en un lugar seguro para consultas futuras y periódicas, así

como para solicitar repuestos.

2. Familiarícese con todos los controles y con el uso adecuado

de los mismos.

3. No permita nunca que los niños menores de 14 años

utilicen esta cortadora de césped. Los niños de 14 años

en adelante deben leer y entender las instrucciones y

prácticas de operación seguras contenidas en este manual

y sobre la cortadora de césped, y deben ser entrenados y

supervisados por un adulto.

4. Nunca permita que los adultos operen esta cortadora de

césped sin recibir antes la instrucción apropiada.

5. Almacene la cortadora en una zona limpia y seca. No

la almacene cerca de productos corrosivos, como por

ejemplo fertilizantes.

6. Si se presentan situaciones que no están previstas en este

manual, sea cuidadoso y use el sentido común. Póngase en

contacto con su representante de atención al cliente para

obtener ayuda.

7. De conformidad con la Comisión de Seguridad de

Productos para el Consumidor de los Estados Unidos

(CPSC) y la Agencia de Protección Ambiental de los Estados

Unidos (EPA), este producto tiene una vida útil estimada de

siete (7) años, en condiciones normales de uso. Al final de

su vida útil, se deberá solicitar una inspección del producto

anualmente a fin de asegurarse de que todos los sistemas

mecánicos y de seguridad funcionen adecuadamente, de

manera segura y no estén excesivamente desgastados.

Si no lo hace, puede ocasionar accidentes, lesiones o la

muerte.

Preparativos anteriores al uso

1. Revise minuciosamente el área donde se va a usar la

cortadora de césped. Saque todas las piedras, palos, cables,

huesos, juguetes y otros objetos extraños con los que

podría tropezar o que podrían ser arrojados por la cuchilla.

Los objetos arrojados por la máquina pueden producir

lesiones personales graves.

2. Para evitar lesiones por contacto con la cuchilla o un

objeto arrojado, permanezca en la zona del operador

detrás de las manijas de la cortadora. Indique a los

asistentes que permanezcan al menos a 75 pies (23

metros) de la cortadora mientras está en funcionamiento.

Mantenga a observadores, niños y mascotas en interiores

durante el funcionamiento de la cortadora de césped.

Detenga la cortadora de césped si alguien entra en la zona.

3. Esté atento a la cortadora de césped y a la dirección de

descarga de los aditamentos y no apunte la descarga de la

cortadora en dirección a nadie.

4. Para protegerse los ojos, utilice siempre gafas o anteojos de

seguridad mientras opera la máquina y mientras la ajusta o

repara. Los objetos arrojados que rebotan pueden producir

lesiones graves en los ojos.

5. Utilice zapatos de trabajo resistentes, de suela fuerte,

y pantalones y camisas ajustados. Las ropas sueltas, las

alhajas y el cabello largo pueden engancharse en las piezas

móviles. Se recomienda vestir camisas y pantalones que

cubren brazos y piernas y usar zapatos con puntera de

acero.

6. Nunca opere la cortadora descalzo, con sandalias, zapatos

resbalosos o livianos (por ej. de lona).

18 Sección 2 — MedidaS iMportanteS de Seguridad

7. Nunca llene en exceso el depósito de combustible. Llene

el depósito no más de 1” (2.5 cm) por debajo de la base del

cuello de llenado dejando espacio para la expansión del

combustible.

8. Vuelva a colocar la tapa de la gasolina y ajústela bien.

9. Use sólo implementos y accesorios que el fabricante haya

aprobado para esta cortadora de césped. Lea, comprenda

y siga todas las instrucciones incluidas con el accesorio o

implemento aprobado.

Funcionamiento

1. Las estadísticas indican que los operadores mayores de 65

años se ven involucrados en un alto porcentaje de lesiones

relacionadas con cortadoras de césped. Estas personas

deben evaluar su capacidad para operar la cortadora de

césped de manera suficientemente segura para protegerse

a sí mismos y a otros de lesiones graves.

2. Muchas lesiones ocurren como resultado de pasar la

cortadora sobre los pies durante una caída provocada al

patinarse o tropezarse. No se sostenga de la cortadora si se

está cayendo, suelte la manija inmediatamente.

3. Nunca tire la cortadora hacia usted mientras camina. Si

debe retroceder con la cortadora para evitar una pared u

obstáculo, mire primero abajo y atrás para evitar tropezarse

y luego siga estos pasos:

d. Apártese de la cortadora hasta estirar

completamente sus brazos.

e. Asegúrese de estar en equilibrio y bien parado.

f. Tire de la cortadora lentamente hacia usted, no más

allá de la mitad de la distancia que los separa.

g. Repita estos pasos según sea necesario.

8. No engrane el control de la transmisión (si se incluye)

mientras enciende el motor.

9. El control de la cuchilla es un dispositivo de seguridad.

Nunca intente anular su funcionamiento. De hacerlo, el

dispositivo de seguridad quedaría inoperativo y podrían

producirse lesiones personales por el contacto con la

cuchilla giratoria. El control de la cuchilla debe funcionar

bien en ambas direcciones y regresar automáticamente a

la posición desengranada cuando se lo suelta. La cuchilla

continúa rotando por hasta tres segundos después de que

se suelta el control de las cuchillas. Nunca coloque ninguna

parte del cuerpo en el área de la cuchilla hasta que esté

seguro que la cuchilla ha dejado de girar.

10. Si la cortadora de césped comienza a vibrar de forma

extraña, detenga el motor y busque inmediatamente la

causa. La vibración generalmente advierte que hay algún

problema.

11. Nunca opere la cortadora sin estar en su lugar y

funcionando el escudo apropiado, la cubierta de descarga,

el colector de césped, el control de la cuchilla u otros

dispositivos de seguridad y protección. Nunca opere la

cortadora si los dispositivos de seguridad están dañados.

De lo contrario podrían producirse lesiones personales.

12. Cuando encienda el motor, jale de la cuerda lentamente

hasta que sienta resistencia, luego jale rápidamente. El

repliegue rápido de la cuerda de arranque (retroceso o

rebote) le jalará la mano y el brazo hacia el motor más

rápido de lo que usted tarda en soltarla. Puede llegar a

causar huesos rotos, fracturas, hematomas y esguinces.

13. No ponga las manos ni los pies cerca de las piezas

rotatorias ni debajo de la plataforma de corte. El contacto

con la(s) cuchilla(s) puede amputar manos y pies.

14. Esté atento a los hoyos, surcos, baches, rocas, u otros

objetos ocultos. Los terrenos desnivelados u objetos

ocultos pueden causar derrapes y/o caídas. El césped alto

puede ocultar obstáculos.

15. La cortadora está diseñada para cortar césped residencial

normal, con una altura no mayor a 7” (17.5 cm). No intente

cortar césped demasiado crecido, seco (como un pastizal)

ni pilas de hojas secas.

16. Planifique el patrón de corte para evitar que la descarga de

material se realice hacia caminos, veredas, asistentes, etc.

Evite descargar material contra una pared u obstrucción, ya

que esto podría hacer que el material descargado rebote

contra el operador.

17. Apague el motor y espere hasta que la cuchilla se detenga

completamente antes de retirar el colector de césped o

de destapar la tolva. La cuchilla de corte sigue girando

por hasta tres segundos después de soltar el control de la

cuchilla. Nunca coloque ninguna parte del cuerpo en el

área de la cuchilla hasta que esté seguro de que el motor

está apagado y la cuchilla ha dejado de girar.

18. Una puerta de descarga, tolva o adaptador para abono

faltante o dañado puede provocar lesiones por contacto

con la cuchilla o por objetos arrojados.

19. Nunca opere la cortadora de césped si no están bien

colocados la puerta de descarga, la tolva, el adaptador para

abono o el colector de césped completo.

20. Detenga la cuchilla de la cortadora de césped cuando cruce

caminos o senderos de gravilla y cuando no esté cortando

el césped.

21. Corte el césped solamente con luz de día o con una buena

luz artificial.

22. No opere la cortadora de césped estando bajo los efectos

del alcohol o de drogas.

23. El silenciador y el motor están a temperatura muy alta y

pueden provocar lesiones graves por quemaduras. No los

toque. Deje que se enfríe la cortadora de césped al menos

durante cinco minutos antes de almacenarla o intentar

cualquier tarea de mantenimiento.

24. Nunca encienda un motor en interiores o en espacios

cerrados o con poca ventilación. El escape del motor

contiene monóxido de carbono, un gas inodoro y letal.

Niños

1. Si el operador no está atento a la presencia de niños, se

pueden producir accidentes trágicos. Por lo general a los

niños les atraen las cortadoras y la actividad de cortar

el césped. Los niños no son conscientes de los peligros.

Nunca asuma que los niños permanecerán donde los vio

por última vez.

2. Mientras la cortadora está en funcionamiento, mantenga

a observadores, niños y mascotas en interiores bajo la

atenta supervisión de un adulto responsable que no sea el

operador. Detenga la cortadora de césped si alguien entra

en la zona.

3. Esté alerta y apague la cortadora si un niño u observador

ingresa al área.

19Sección 2 — MedidaS iMportanteS de Seguridad

4. No permita nunca que los niños menores de 14 años

utilicen esta cortadora de césped. Los niños de 14 años

en adelante deben leer y entender las instrucciones y

prácticas de operación seguras contenidas en este manual

y sobre la cortadora de césped, y deben ser entrenados y

supervisados por un adulto.

5. Esta cortadora de césped es un equipo motorizado de

precisión, no un juguete. Por lo tanto, tenga mucho

cuidado en todo momento. Esta cortadora de césped fue

diseñada para realizar una sola tarea: cortar el césped. No la

utilice para ningún otro fin.

6. Tenga mucho cuidado al aproximarse a esquinas ciegas,

puertas, arbustos, árboles u otros objetos que puedan

obstaculizarle la vista de un niño que pudiese correr al

encuentro de la cortadora.

7. Mantenga a los niños alejados de motores en marcha o

calientes. Pueden sufrir quemaduras al tocar un motor o

silenciador caliente.

8. Si su cortadora de césped viene equipada con una Llave

Pulsadora de Encendido Eléctrico, quite la llave cuando

deje sola la cortadora para evitar que una persona sin

autorización la maneje. Asegúrese de que la llave quede

fuera del alcance de niños pequeños.

Funcionamiento en pendientes para cortadoras de

empuje

1. Las pendientes son un factor importante en los accidentes

ocasionados por derrapes y caídas y pueden producir

lesiones graves o incluso la muerte. Todas las pendientes

requieren precaución extra. Si no se siente seguro en una

pendiente, no corte el césped.

2. Para su seguridad, antes de usar la cortadora de césped

mida cualquier pendiente que haya. Use un dispositivo

de medición de pendientes además del indicador de

pendiente que se incluye como parte de este manual

para medir las pendientes antes de operar esta cortadora

de césped en una zona inclinada o con pendientes. Para

medir las pendientes, también se pueden usar aplicaciones

de teléfonos inteligentes. Si la pendiente es de más de

15º (25%) medida por el indicador de pendiente o un

dispositivo de medición de pendientes, no haga funcionar

esta cortadora de césped en ese sector pues podría causar

lesiones graves.

3. No corte el césped en pendientes de más de 15 grados

(25%).

4. Siempre corte el césped de forma transversal a la

pendiente, nunca hacia arriba y hacia abajo.

5. La cortadora de césped podría acelerarse al colocarla

cuesta abajo, siempre debe colocarla cuesta arriba.

Mantenga siempre el control de la cortadora de césped.

6. No corte el césped húmedo. Si no está firmemente parado,

podría resbalarse.

7. No opere la cortadora de césped en ninguna condición en

la que se comprometan la tracción o estabilidad. Asegúrese

siempre de estar bien afirmado. Si resbala y cae puede

lesionarse gravemente. Si siente que pierde el equilibrio

o deja de estar bien afirmado, suelte inmediatamente la

manija de control de la cuchilla y la cuchilla dejará de girar

en tres (3) segundos.

8. Manténgase a por lo menos 3 pies (1 metro) de barrancos,

zanjas o terraplenes o del borde del agua. Podría perder el

equilibrio o dejar de estar bien afirmado.

Incendios y combustible

1. Sea sumamente cuidadoso al manipular gasolina para

evitar lesiones personales y daños materiales. La gasolina

es sumamente inflamable y sus vapores son explosivos.

Si se derrama gasolina encima o sobre la ropa se puede

lesionar gravemente ya que se podría prender fuego.

Lávese la piel y cámbiese de ropa de inmediato.

2. Apague todos los cigarrillos, cigarros, pipas y otras fuentes

de encendido.

3. Use sólo un recipiente de combustible (gasolina) portátil

aprobado. Use sólo recipientes certificados por EPA, CARB

y/u OSHA.

4. Nunca saque la tapa del combustible ni agregue

combustible mientras el motor está caliente o en marcha.

Deje que el motor se enfríe por lo menos cinco minutos

antes de volver a cargar combustible.

5. Nunca cargue combustible a la cortadora de césped en

interiores.

6. Nunca guarde la cortadora de césped o el recipiente

de combustible en un espacio cerrado donde haya una

llama abierta, chispas o luz piloto, como por ejemplo de

calentadores de agua, calefactores de ambientes, hornos,

secadores de ropa u otros aparatos a gas.

7. Limpie el combustible que se pueda haber derramado

sobre el motor y la cortadora de césped. Limpie los

derrames de combustible o aceite y elimine los residuos

empapados con gasolina. Traslade la cortadora de césped

a otra zona. Espere al menos 5 minutos antes de arrancar el

motor.

8. Para reducir el riesgo de incendio mantenga la cortadora

limpia de pasto, hojas y de acumulación de otros

escombros. Siga el “Programa de Mantenimiento” que

figura en la sección Servicio y Mantenimiento para

mantener su cortadora de césped libre de residuos.

9. Nunca llene en exceso el depósito de combustible. Llene el

depósito no más de 1” (25 mm) por debajo de la base del

cuello de llenado, para dejar espacio para la expansión del

combustible.

10. Vuelva a colocar la tapa de la gasolina y ajústela bien.

11. Deje que la cortadora de césped se enfríe por lo menos

cinco minutos antes de cargarle combustible o guardarla.

12. Nunca llene los recipientes en el interior de un vehículo o

camión o caja de remolque con recubrimientos plásticos.

Siempre ubique los recipientes en el piso, lejos del vehículo

antes de llenarlos.

13. Cuando sea factible, retire el equipo a gasolina del camión

o remolque y apóyelo en el suelo para llenarlo. Si esto no

es posible, recargue combustible sobre el remolque con un

recipiente portátil, en lugar de una boquilla dosificadora de

gasolina.

14. Mantenga la boquilla dispensadora en contacto con el

borde del depósito de combustible o con la boca del

recipiente en todo momento, hasta terminar de cargar. No

utilice un dispositivo de bloqueo/apertura de boquilla.

20 Sección 2 — MedidaS iMportanteS de Seguridad

Servicio y mantenimiento

1. Mantenga la cortadora de césped en buenas condiciones

de funcionamiento. Reemplace las piezas dañadas o

gastadas.

2. Para evitar lesiones graves o la muerte, no modifique el

motor de ninguna manera. Si cambia la configuración

del regulador, el motor podría funcionar a velocidades

inseguras. Nunca modifique el ajuste de fábrica del

regulador del motor. No cambie la configuración del

regulador del motor ni acelere demasiado el motor. El

regulador del motor controla la velocidad máxima segura

de funcionamiento del motor.

3. Las cuchillas de las cortadoras de césped son filosas.

Envuelva la cuchilla o utilice guantes y extreme las

precauciones cuando les haga mantenimiento.

4. Antes de limpiar, reparar o inspeccionar la máquina,

compruebe que la cuchilla y todas las partes móviles se

hayan detenido. Desconecte el cable de la bujía y póngalo

de manera que haga masa contra el motor para evitar que

se encienda accidentalmente.

5. Verifique que la cuchilla se haya detenido por completo

dentro de los tres (3) segundos de operar el control de

la cuchilla. Si la cuchilla no se detiene en menos de tres

segundos, su cortadora de césped debe ser revisada por

profesionales de un distribuidor de servicio autorizado.

Consulte el funcionamiento correcto en la sección Servicio

y Mantenimiento.

6. Controle periódicamente el funcionamiento del sistema

de enclavamiento de seguridad, tal como se describe más

adelante en este manual. Si el sistema de enclavamiento de

seguridad no funciona correctamente, lleve su cortadora

de césped a hacerle un servicio profesional de un

distribuidor autorizado.

7. Nunca altere el enclavamiento de seguridad del control

de la cuchilla u otros dispositivos de seguridad. Consulte

el funcionamiento correcto en la sección Servicio y

Mantenimiento.

8. Controle el par de ajuste del perno de montaje del motor

y cuchilla de la cortadora de césped de acuerdo con la

sección Servicio y Mantenimiento de este manual. Además,

inspeccione visualmente la cuchilla en busca de daños

(por ejemplo, desgaste excesivo, abolladuras, rajaduras).

Reemplace la cuchilla únicamente por la cuchilla del

fabricante del equipo original (O.E.M.)

9. El uso de piezas que no cumplen con las especificaciones

del equipo original puede resultar en un rendimiento

inadecuado y poner en peligro la seguridad.

10. Mantenga todas las tuercas, pernos y tornillos bien

ajustados para asegurarse de que la máquina se en

11. uentra en condiciones de funcionamiento seguras.

Controle el ajuste de todos los elementos de ferretería de

acuerdo con la sección Servicio y Mantenimiento.

12. Después de golpear contra algún objeto extraño, detenga

el motor, desconecte el(los) cable(s) de bujía y conecte el

motor a masa. Inspeccione minuciosamente la cortadora

de césped para determinar si está dañada. Repare el daño

antes de volver a arrancar y operar la máquina.

13. Nunca intente ajustar una rueda o la altura de corte ni

efectuar reparaciones mientras el motor está en marcha.

14. Los componentes del colector de césped y la cubierta de

descarga están sujetos a desgaste y daños que podrían

dejar expuestas piezas que se mueven o permitir que se

arrojen objetos. Para proteger su seguridad, verifique

frecuentemente los componentes y reemplácelos

inmediatamente por piezas del fabricante del equipo

original (O.E.M.) únicamente. “El uso de piezas que no

cumplen con las especificaciones del equipo original

podría producir un rendimiento inadecuado y además

puede comprometer la seguridad”.

15. Mantenga o reemplace las etiquetas de seguridad e

instrucciones según sea necesario.

16. Respete las leyes y reglamentaciones referentes a la

eliminación correcta de combustible, aceite, etc. para

proteger el medio ambiente.

Aviso referido a emisiones

Los motores que están certificados y cumplen con las

regulaciones de emisiones federales EPA y de California para

SORE (Equipos pequeños todo terreno) están certificados para

operar con gasolina común sin plomo y pueden incluir los

siguientes sistemas de control de emisiones: Modificación de

motor (EM) y catalizador de tres vías (TWC) si están equipados de

esa manera.

Guardachispas

ADVERTENCIA: Esta máquina está equipada con

un motor de combustión interna y no debe ser

utilizada en o cerca de un terreno agreste cubierto

por bosque, malezas o hierba excepto si el sistema

de escape del motor está equipado con un

amortiguador de chispas que cumpla con las leyes

locales o estatales correspondientes, en caso de

haberlas.

Si se utiliza un amortiguador de chispas el operador lo debe

mantener en condiciones de uso adecuadas. En el Estado

de California las medidas anteriormente mencionadas son

exigidas por ley (Artículo 4442 del Código de Recursos Públicos

de California). Es posible que existan leyes similares en otros

estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador

a través de su distribuidor autorizado de motores o poniéndose

en contacto con el departamento de servicios, P.O. Box 361131

Cleveland, Ohio 44136-0019. (Servicio válido sólo en E.U.A.)

21Sección 2 — MedidaS iMportanteS de Seguridad

ADVERTENCIA: Su responsabilidad—Restrinja el uso de esta máquina motorizada a las personas que lean,

comprendan y respeten las advertencias e instrucciones que figuran en este manual y en la máquina.

GUARDE ESTAS INSTRUCCIONES

Símbolos De Seguridad

Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas

instrucciones de la máquina antes de intentar ensamblar y operar.

Símbolo Descripción

OPESymbol.com

ADVERTENCIA - LEA EL MANUAL DEL OPERADOR - Lea, entienda y cumpla todas las reglas e

instrucciones de seguridad que se incluyen en el manual y sobre la cortadora de césped antes

de intentar utilizar esta cortadora. Si no cumple con lo que indica esta información, se pueden

provocar lesiones personales o la muerte. Conserve este manual en un lugar seguro para usarlo

como referencia futura habitual.

PELIGRO - EVITE LESIONES DE AMPUTACIÓN - No ponga las manos ni los pies cerca o debajo de la

plataforma de corte. El contacto con las cuchillas puede producir la amputación de manos y pies.

PELIGRO — EVITE LESIONES POR OBJETOS ARROJADOS - Saque todas las piedras, palos, cables,

huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por la(s)

cuchilla(s). permanezca en la zona del operador detrás de las manijas de la cortadora. Indique a

los asistentes que permanezcan al menos a 75 pies (23 metros) de la cortadora mientras está en

funcionamiento. Detenga la cortadora de césped si alguien entra en la zona.

PELIGRO — AVOID CHILD BLADE CONTACT/THROWN OBJECT INJURY - Para evitar lesiones

por contacto con la cuchilla o un objeto arrojado, no corte el césped cuando haya niños u

otras personas cerca. Mantenga a observadores, niños y mascotas en interiores durante el

funcionamiento de la cortadora de césped.Permanezca en la zona del operador detrás de las

manijas de la cortadora.

PELIGRO - EVITE LESIONES POR OBJETOS ARROJADOS - Nunca opere la cortadora de césped si

no está bien colocada la cubierta de descarga o el colector de césped completo. Permanezca en la

zona del operador detrás de las manijas de la cortadora.

PELIGRO — CUCHILLAS GIRATORIAS

Para reducir el riesgo de lesiones, mantenga alejados manos y pies. No haga funcionar sin que

la tapa de descarga o el colector de césped se encuentren en el lugar que corresponde. Si están

dañados, reemplácelos inmediatamente.

PELIGRO - EVITE DERRAPES Y CAÍDAS EN PENDIENTES - Las pendientes son un factor importante

en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las

pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped.

No corte el césped en pendientes de más de 15 grados (25%). Siempre corte el césped de forma

transversal a la pendiente, nunca hacia arriba y hacia abajo.

PELIGRO - EVITE LESIONES OCULARES - Para protegerse los ojos, utilice siempre gafas o anteojos

de seguridad mientras opera la máquina y mientras la ajusta o repara. Los objetos arrojados que

rebotan pueden producir lesiones graves en los ojos.

PELIGRO - EVITE LESIONES POR TROPIEZOS - Nunca tire la cortadora hacia usted mientras camina. Si

debe retroceder con la cortadora para evitar una pared u obstáculo, mire primero abajo y atrás para

evitar tropezarse.

ADVERTENCIA - LA GASOLINA ES INFLAMABLE - Deje que el motor se enfríe por lo menos cinco

minutos antes de volver a cargar combustible.

ADVERTENCIA - LESIÓN POR QUEMADURAS - El silenciador y el motor están a temperatura

muy alta y pueden provocar lesiones graves por quemaduras. No los toque. Deje que se enfríe la

cortadora de césped al menos durante cinco minutos antes de almacenarla o intentar cualquier

tarea de mantenimiento.

22 Sección 2 — MedidaS iMportanteS de Seguridad

(ACEPTAR)

(DEMASIADO ESCARPADO)

Use el Medidor de pendientes para determinar si una pendiente es demasiado

inclinada para una operación segura.

Para evaluar la pendiente, haga lo siguiente:

1. Corté la página del medidor de pendiente y doble a lo largo de la línea discontinua.

2. Localice un objeto vertical sobre o detrás de la pendiente (un poste, un edicio, una valla, un árbol, etc.)

3. Alinee cada lado del medidor de pendiente con el objeto vertical (consultar Figura 1 y Figura 2 ).

4. Ajuste el medidor de pendientes arriba o hacia abajo hasta que toque la esquina izquierda de la pendiente

(consultar Figura 1 y Figura 2).

5. Si hay un espacio por debajo del medidor de pendientes, la pendiente es demasiado inclinada para una operación

segura (consultar Figura 2).

15° línea discontinua

Pendiente

de Calibre

Figura 2Figura 1

15° Pendiente

ADVERTENCIA! Las pendientes son un factor importante relacionado con resbalones y caídas de accidentes que pueden resultar

en lesiones o la muerte. La máquina es pesada y puede acelerar cuando se va cuesta abajo. Esté preparado para mantener el

control de la máquina. Para evitar la perdida de control, opere a través de las pendientes, no hacia arriba y hacia abajo. Al girar, girar

hacia arriba, no hacia abajo. No utilice la máquina en pendientes superiores a 15 grados.

Montaje y Configuración

Contenido de la caja

• Una Podadora • Uno Manual de Operador • Uno Manual de Operador de Motor

• Uno Paquete de Hardware • Uno Deflector del Canal • Uno Botella del Aceite

Paquete de Hardware

Grupo 1

Grupo 2

Cantidad 2

Montaje

NOTA: Esta unidad se envía sin gasolina ni aceite en el motor.

Llene con gasolina y aceite como se indica en las instrucciones

que se incluyen en el manual de motor adjunto ANTES de poner

en funcionamiento su podadora.

Manija

1. Retire el colector de césped y material de empaque que

pudiera estar entre las manijas superior e inferior.

a. Tire y retroceda la manija superior como se muestra

en la Figura 3-1. Asegúrese de que la manija inferior

esté asentada firmemente en los soportes de

montaje de la manija. Asimismo, no prense los

cables mientras levanta la manija.

b. Apriete las perillas manuales que sujetan la manija

superior a la manija inferior. Asegúrese de que el

bulón de carro esté apropiadamente asentado en la

manija.

Figura 3-1

2. Localice el pasador de horquilla que se encuentra en el

pasador soldado a cada lado de la manija inferior.

24 Sección 3— Montaje y configuración

3. La guía de la cuerda está unida al costado derecho de

la manija superior. Vea la Figura 3-4. Afloje la tuerca de

mariposa que sujeta la guía de la cuerda.

Figura 3-4

a. Sostenga el control de la cuchilla contra la manija

superior.

b. Jale lentamente la cuerda de arranque para sacarla

del motor y deslice la cuerda de arranque en la guía.

Vea la Figura 3-4.

c. Ajuste la tuerca mariposa.

d. Asegure el cable a la manija inferior utilizando la

unión del cable. Envuelva alrededor del cable y el

manija, tire apretado, y recortar el exceso.

a. Saque el pasador de horquilla de este orificio. Vea la

Figura 3-2.

Figura 3-2

b. Inserte el pasador de horquilla en el orificio en el

pasador más cercano a la ménsula. Repita del otro

lado.

c. Inserte el bulón de carro del Grupo 1 en el paquete

de hardware en el orificio superior en el soporte de

montaje de la manija. Sujete con una tuerca plástica

de mariposa del Grupo 1. Vea la Figura 3-3. Repita

del otro lado con los restantes hardware del Grupo 1.

Figura 3-3

25Sección 3 — Montaje y configuración

Ajustes

Altura de Corte

1. Saque de las ruedas los pernos del carro y los elementos de

ferretería relacionados. Vea Figura 3-6.

Baja

Media

Alta

Figura 3-6

2. Vuelva a colocar las ruedas con los pernos del carro en

otro orificio. Recuerde unir TODAS las ruedas en la misma

posición relativa para asegurar un corte uniforme. Para

una altura de corte más alta, use el orificio inferior de la

plataforma. Para una altura de corte más baja, use el orificio

superior.

Configuraciòn

Llenado de Gasolina y Aceite

Refiérase a las instrucciones del manual del motor para la

información de motor.

1. Añadir el petróleo proporcionado antes de la unidad inicial

por primera vez de la caja.

2. Atender el motor con la gasolina como instruido en el

manual del motor.

ADVERTENCIA: Tenga extremo cuidado cuando

manipule gasolina. La gasolina es altamente

inflamable y sus vapores pueden causar

explosiones. Nunca agregue combustible a la

máquina en interiores o mientras el motor está

caliente o en funcionamiento. Apague cigarrillos,

cigarros, pipas y otras fuentes de combustión.

Canal Deflector

NOTA: Use los elementos de ferretería del Grupo 2 para

completar los pasos siguientes.

1. Alinee los orificios en el canal deflector con los orificios

correspondientes en la superficie de la plataforma. Vea la

Figura 3-5.

Perno del Carro

Tuerca Mariposa

Arandela Plana

Figura 3-5

2. Inserte los pernos del carro hacia arriba a través del lado

inferior de la plataforma y a través del canal deflector.

3. Sujete cada perno con una arandela y una de metal tuerca

de mariposa.

Controles Y Características

Control de Cuchilla

El control de la cuchilla está unido a la manija superior. Presione

la manija de control de la cuchilla contra la manija superior para

operar la unidad. Suelte la manija de control de la cuchilla para

detener el motor y la cuchilla.

ADVERTENCIA: El mecanismo de control de la

cuchilla es un dispositivo de seguridad. Nunca

intente anular su funcionamiento.

Cebador

El cebador se encuentra en el lado izquierdo

del motor. El cebador de usa para bombear

gasolina al carburador y ayudar a arrancar el

motor.

Arrancador de Retroceso

El arrancador de retroceso está unido a la manija superior

derecha. Para encender la unidad colóquese detrás de la misma y

tire de la cuerda del arrancador de retroceso.

Arrancador

de retroceso

Control de

cuchilla

Cebador

Figura 4-1

Funcionamiento

Encendido del Motor

ADVERTENCIA: Asegúrese que ninguna persona

aparte del operador permanezca cerca de la

podadora mientras arranca el motor u opera la

misma. Nunca encienda un motor en espacios

cerrados o en una zona con poca ventilación. El

escape del motor contiene monóxido de carbono,

un gas inodoro y letal. Mantenga las manos, los pies,

el cabello y la ropa suelta alejados de las partes

móviles del motor y de la podadora.

Refiérase al manual de motor para la ayuda con el motor.

1. Empuje el cebador tres veces. Vea Figura 5-1. No cebe el

motor caliente para reiniciarlo luego de una detención

breve.

NOTA: Si se presiona el primer demasiadas veces, de los

excesivos inundará el motor y será difícil para empezar.

2. Colóquese detrás de la podadora, apriete la manija de

control de la cuchilla y sosténgala contra la manija superior.

3. Sostenga firmemente las dos manijas juntas, tome la

manija del arrancador de retroceso y tire de la cuerda para

sacarla con un movimiento rápido y continuo. Vea Figura

5-1. Mantenga firme la manija del arrancador, deje que la

cuerda regrese lentamente al arrancador.Repita hasta que

el motor esté en marcha. Deje que la cuerda se enrosque

lentamente de regreso.

Detención del Motor

1. Suelte la manija de control de la cuchilla para detener el

motor y la cuchilla.

ADVERTENCIA: Espere a que la cuchilla se haya

detenido por completo antes de hacer cualquier

trabajo en la podadora o de retirar el colector de

césped.

Figura 5-1

Uso de la Podadora de Césped

Asegúrese que el césped está libre de piedras, palos, cables u

otros objetos que pudiesen dañar la cortadora o el motor. Dichos

objetos pueden ser arrojados accidentalmente por la podadora

en cualquier dirección y provocar lesiones personales graves al

operador y a otras personas.

ADVERTENCIA: Al operar una podadora puede

ser que objetos extraños sean arrojados a los ojos, lo

cual puede dañarlos gravemente. Utilice siempre

gafas de seguridad durante la operación de la

podadora o mientras la ajusta o la repara.

ADVERTENCIA: Si golpea un objeto extraño,

detenga el motor. Retire el cable de la bujía,

inspeccione la podadora para ver que no tenga

daños, y repare el daño antes de reiniciar y operar la

podadora. La vibración excesiva de la podadora

durante la operación es una indicación de daño. Se

debe inspeccionar y reparar la unidad lo antes

posible.

Mantenimiento Y Ajustes

Mantenimiento

Recomendaciones Generales

• Respete siempre las reglas de seguridad cuando realice

tareas de mantenimiento.

• La garantía de esta podadora no cubre elementos que han

estado sujetos al mal uso o la negligencia del operador.

Para recibir el reembolso total de la garantía, el operador

deberá dar mantenimiento a la podadora como se indica

en este manual.

• El cambio de la velocidad controlada del motor invalidará

la garantía del motor.

• Todos los ajustes deben ser verificados por lo menos una

vez en cada estación.

• Revise periódicamente todos los sujetadores y compruebe

que estén bien ajustados.

ADVERTENCIA: Detenga siempre el motor, deje

que el motor se enfríe, desconecte la bujía y haga

masa contra el motor antes de realizar cualquier

tarea de mantenimiento a su máquina.

Lubricación

1. Lubrique con aceite ligero los puntos de pivote del control

de la cuchilla al menos una vez cada estación. El control

debe funcionar libremente en ambas direcciones, Figura

6-1.

Figura 6-1

2. Lubrique las ruedas por lo menos una vez por temporada

con aceite ligero o aceite para motor. Sin embargo, si las

ruedas se quitan por cualquier razón, debe lubricar la

superficie del cerrojo de árbol y la superficie interna de la

rueda con aceite ligero, Figura 6-1.

3. Siga el manual adjunto del motor para conocer las

instrucciones y el programa de lubricación del mismo.

Cuidado de la cubierta

Debe limpiar la parte inferior de la plataforma de la podadora

después de cada uso para prevenir la acumulación de recortes

de césped u otros desechos. Siga los pasos que aparecen debajo

para realizar esta tarea.

1. Desconecte el cable de la bujía. Drene la gasolina de la

podadora o coloque un trozo de plástico debajo del tapón

de llenado del combustible.

2. Incline la podadora de manera que quede apoyada sobre la

caja. Mantenga hacia arriba el lado donde se encuentra el

filtro de aire. Sostenga firmemente la podadora.

ADVERTENCIA: Nunca incline la podadora más

de 90 grados en ninguna dirección y no deje la

podadora inclinada. Se puede filtrar aceite dentro de

la parte superior del motor y causar problemas de

arranque.

3. Raspe y limpie la parte inferior de la plataforma mediante

el uso de una herramienta adecuada. No la rocíe con agua.

IMPORTANTE: No recomendamos el uso de una limpiadora

a presión o manguera de jardín para limpiar su unidad.

Pueden producir daños al motor. El uso de agua acortará la

vida útil de la máquina y reducirá su facilidad de servicio.

4. Vuelva a colocar la podadora sobre sus ruedas en el

suelo. Si puso un plástico debajo del tapón de llenado de

combustible asegúrese de sacarlo en este momento.

Cuidados para el motor

A continuación se presenta una lista de tareas de mantenimiento

necesarias para el buen funcionamiento de la cortadora de

césped. Siga el manual adjunto del motor para consultar la lista

detallada y las instrucciones.

• Verifique el nivel de aceite como se indica en el manual de

motor.

• Limpie el filtro de aire cada 25 horas en condiciones

normales de uso. Limpie a intervalos de pocas horas

cuando haya mucho polvo. Consulte el manual del motor.

• Limpie la bujía y restablezca la distancia disruptiva por lo

menos una vez por temporada. Consulte el manual del

motor para conocer las especificaciones para el tipo de

bujía y la distancia disruptiva correctas.

• Limpie el motor regularmente con un trapo o cepillo.

Mantenga limpio el sistema de enfriamiento (área del

soplador) para permitir la circulación apropiada de aire.

Quite todo el césped, suciedad y residuos combustibles del

área del silenciador.

• Motores almacenados entre 30 y 90 días necesitan ser

tratados con un estabilizador de gasolina para prevenir

el deterioro y la formación de carbonilla en el sistema de

combustible o en partes esenciales del carburador.

Servicio

5. Lubrique el cigüeñal del motor y la superficie interna

del adaptador de la cuchilla con aceite ligero. Deslice el

adaptador de la cuchilla sobre el cigüeñal del motor. Instale

la cuchilla con el lado marcado “Bottom” (inferior) o con el

número de parte hacia el piso cuando la podadora está en

posición de operación. Asegúrese que la cuchilla quede

alineada y asentada en las bridas del adaptador.

6. Coloque el soporte de campana de la cuchilla en la misma.

Compruebe que las muescas del soporte de campana de

la cuchilla estén alineadas con los orificios pequeños de la

cuchilla.

7. Vuelva a colocar el perno hexagonal y ajústelo según Los

siguientes valores de torsión: 450 lb-pulg como mínimo,

600 lb-pulg como máximo.

Para asegurar la operación segura de la podadora revise

periódicamente el perno de la cuchilla para determinar si está

bien ajustado.

Almacenamiento Fuera de Temporada

Se deben seguir estos pasos para la preparación de la podadora

para su almacenamiento.

• Limpie y lubrique la podadora como se describe en Las

instrucciones de lubricación.

• No utilice una lavadora a presión o manguera de jardín

para limpiar su unidad.

• Cubra la cuchilla con grasa para chasis para impedir la

oxidación.

• Consulte el manual del motor para conocer las

instrucciones para el almacenamiento correcto del mismo.

• Almacene la unidad en una zona limpia y seca. No la

almacene cerca de materiales corrosivos como por ejemplo

fertilizantes.

Cuando almacene cualquier tipo de equipo motorizado en un

galpón de depósito metálico o con poca ventilación, tenga

especial cuidado de realizarle un tratamiento antioxidante al

equipo. Use aceite ligero o silicona para recubrir el equipo,

especialmente los cables y partes móviles de su podadora antes

de almacenarla.

Cuidado de la Cuchilla

ADVERTENCIA: Cuando saque la cuchilla de corte

para afilarla o reemplazarla, protéjase las manos

usando un par de guantes para trabajo rudo o un

trapo grueso para sostener la cuchilla. Inspeccione

periódicamente el adaptador de la cuchilla en busca

de rajaduras, especialmente cuando golpee un

objeto extraño. Realice los reemplazos que resulten

necesarios. Siga los pasos que aparecen debajo para

realizar el mantenimiento de la cuchilla.

1. Desconecte el cable de la bujía. Gire la podadora sobre el

costado y compruebe que el filtro de aire y el carburador

queden mirando hacia arriba.

2. Saque el perno y el soporte de campana de la cuchilla que

sostienen la cuchilla y el adaptador de la misma al cigüeñal

del motor, Figura 7-1.

Cuchilla

Adaptador de la

Misma

Perno

Soporte de

Campana de

la Cuchilla

Figura 7-1

3. Saque la cuchilla y el adaptador del cigüeñal, Figura 7-1.

4. Para comprobar el equilibrio, retire la cuchilla y balancee

sobre un destornillador de eje redondo. Saque metal del

lado pesado hasta que quede bien equilibrada. Cuando

afile la cuchilla, siga el ángulo original de la muela como

guía. Afile cada borde de corte por igual para mantener el

balance de la cuchilla.

ADVERTENCIA: Si la cuchilla está desequilibrada

generará vibraciones excesivas cuando rote a altas

velocidades. Esto puede producir daños a la

podadora, y se puede romper, causando así lesiones

personales.

Solución de problemas

Problema Causa Remedio

El motor no arranca 1. El control de lámina se retiró.

2. Alambre de bujía desconectado.

3. Depósito de combustible combustible vacío

o añejo.

4. ESTÁRTER no activado. (De ser equipado)

5. Bujía defectuosa.

6. Línea de combustible bloqueada.

7. El motor se desbordó.

1. Contratar el control de lámina.

2. Unir el alambre a la bujía.

3. Llenar el tanque de la gasolina limpia, fresca.

4. Ahogue el motor (ver la sección de

Funcionamiento).

5. Limpio, ajuste el hueco, o sustituir.

6. Línea de combustible limpia.

7. Esperar unos minutos para reactivarse.

El motor funciona de

manera errática

1. El cable de la bujía está flojo.

2. La línea del combustible está tapada o el

combustible es viejo.

3. La ventilación en la tapa del combustible

está obstruida.

4. Agua o suciedad en el sistema del

combustible.

5. El filtro de aire está sucio.

1. Conecte y ajuste el cable de la bujía.

2. Limpie la línea del combustible; llene el

tanque con gasolina limpia y fresca

3. Destape la ventilación.

4. Vacíe el tanque del combustible. Vuelva a

llenarlo con combustible limpio.

5. Refiérase a la sección de mantenimiento de

motor.

El motor recalienta 1. El nivel de aceite del motor es bajo.

2. Flujo de aire restringido.

1. Llene el cárter con aceite adecuado.

2. Retire el alojamiento del soplador y límpielo.

Saltos ocasionales

(pausas) a

alta velocidad

1. La distancia disruptiva de la bujía es muy

pequeña.

1. Ajuste la distancia disruptiva. Consulte el

manual del motor.

Funciona mal en

marcha lenta

1. Bujía atorada, averiada o exceso de distancia

disruptiva.

2. El filtro de aire está sucio.

1. Reajuste la distancia disruptiva o reemplace

la bujía. Consulte el manual del motor.

2. Refiérase a la sección de mantenimiento de

motor.

Demasiada vibración 1. Cuchilla floja o desequilibrada.

2. Cuchilla abollada.

1. Apriete la cuchilla y el adaptador. Equilibre la

cuchilla.

2. Consulte a un distribuidor autorizado.

Corte desigual 1. La posición de las ruedas no es correcta.

2. La cuchilla de la cortadora no está afilada.

1. Coloque las cuatro ruedas en la misma

posición de altura.

2. Afile o cambie la cuchilla.

Notes/ Notas

Briggs & Stratton CM11A-02T8793 CRAFTSMAN M090 20-in Gas Push Lawn Mower

Product's Documents

Operating Manual

Specifications

Briggs & Stratton CM11A-02T8793 Questions and Answers
