Technical Support and E-Warranty Certificate www.vevor.com/support
FLAT-TOP OUTDOOR CABINET
USER MANUAL
MODEL: HL-001
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
1
HL-001
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
FLAT-TOP
OUTDOOR CABINET
2
Safety precautions
WARNING:
Read this instructions before using this product. Failure to do so can result in
serious injury. the basic precautions should always be followed,including the
following:
1. The flat-top outdoor cabinet may not be used or stored in hazardous areas. It is
not allowed to use the appliance in hazardous locations.
2. The flat-top outdoor cabinet must be checked to ensure that it is in proper
working order and is operating safely prior to use. Otherwise,the appliance must
not be used.
3. Please keep the cabinet door closed and locked to prevent rain from entering.
4. The operator must use the flat-top outdoor cabinet properly. He must consider
the local conditions and must pay attention to third parties,in particular
children,when working with the flat-top outdoor cabinet.
5. This flat-top outdoor cabinet is not intended for use by persons (including
children) with reduced physical,sensory or mental abilities or lacking experience
and/or knowledge,unless they are super- vised by a person responsible for their
safety or are instructed by these persons on the use of the device. Children should
be supervised,to ensure that they do not play with the flat-top outdoor cabinet.
SAVE THESE INSTRUCTIONS
3

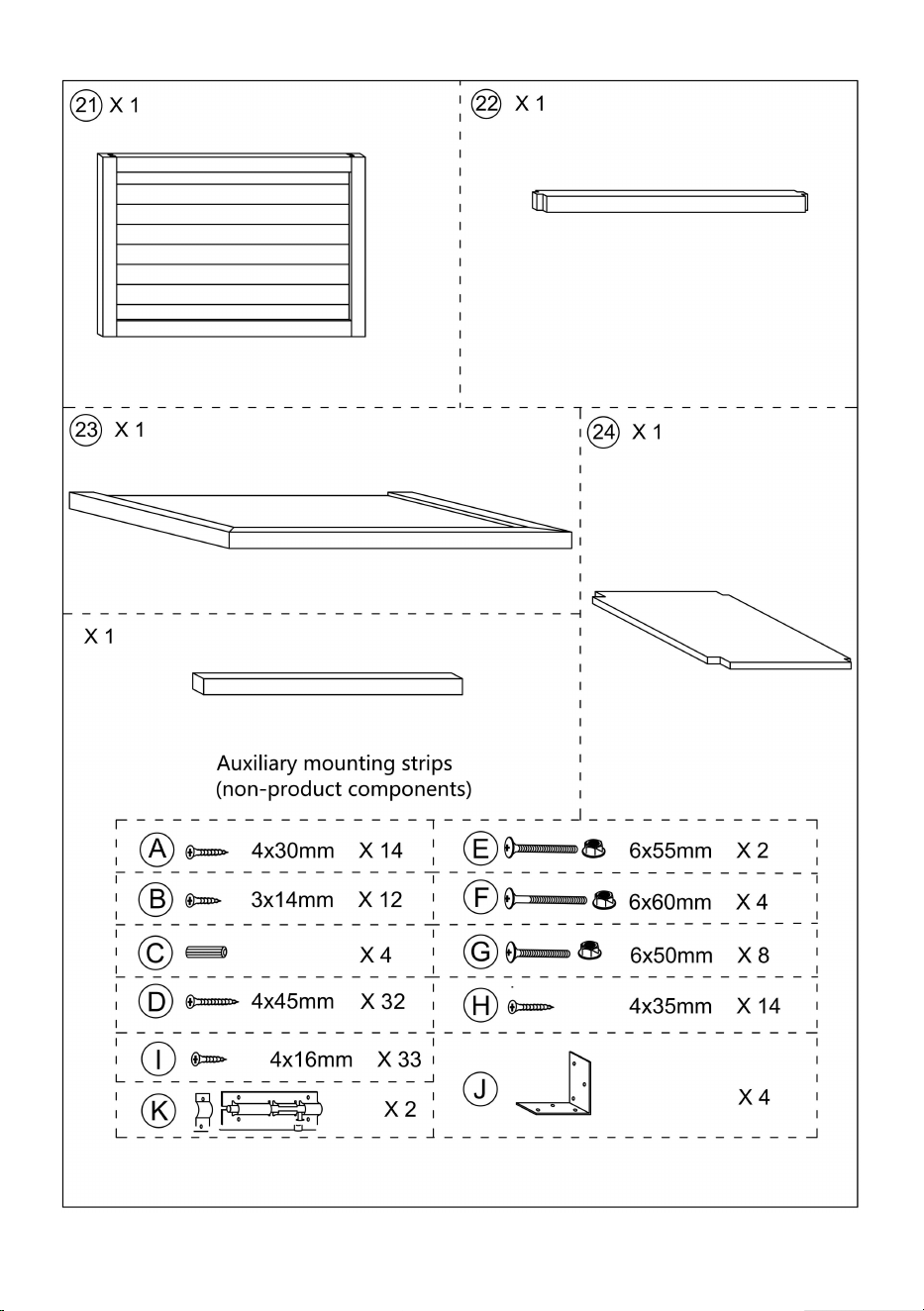

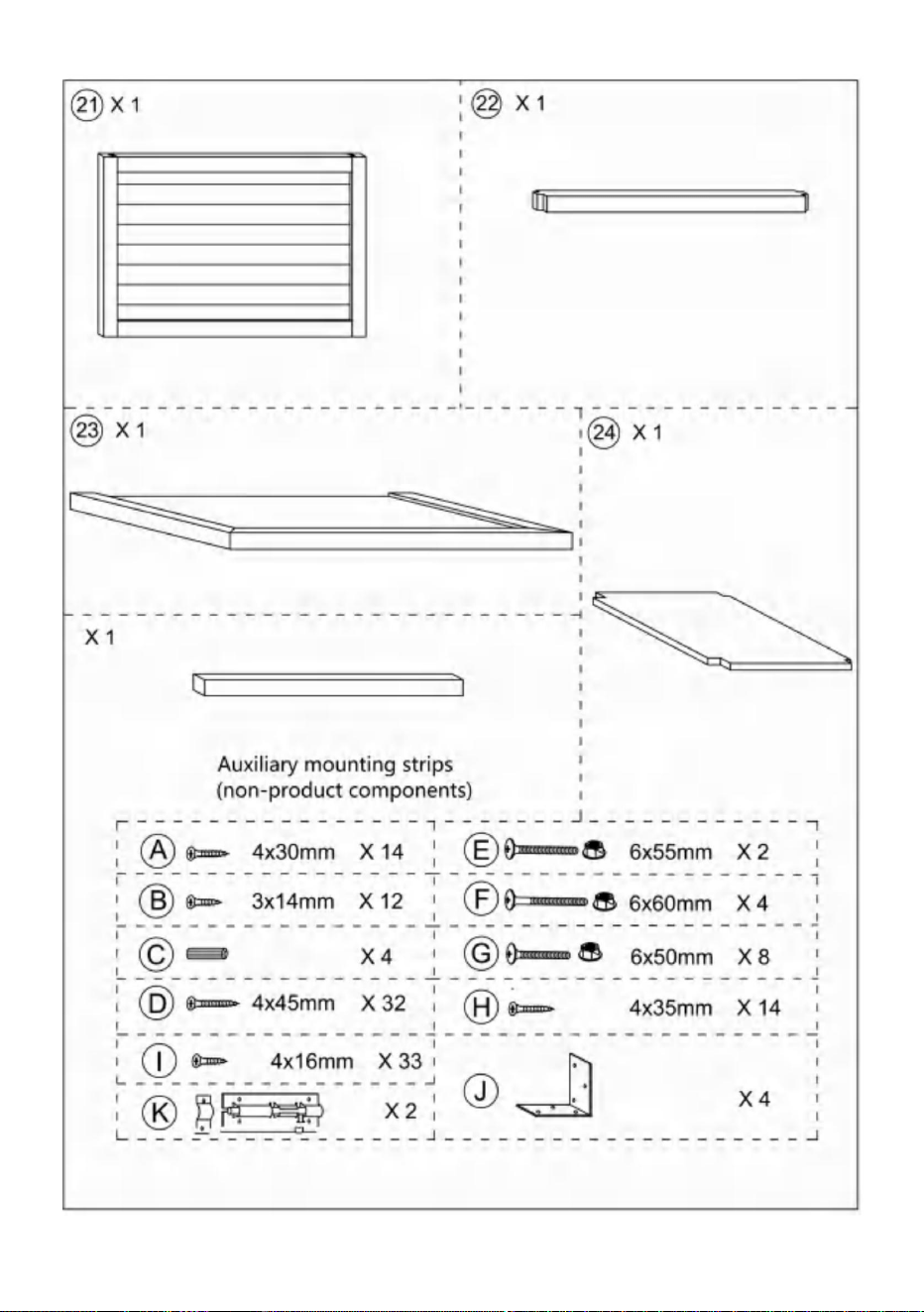

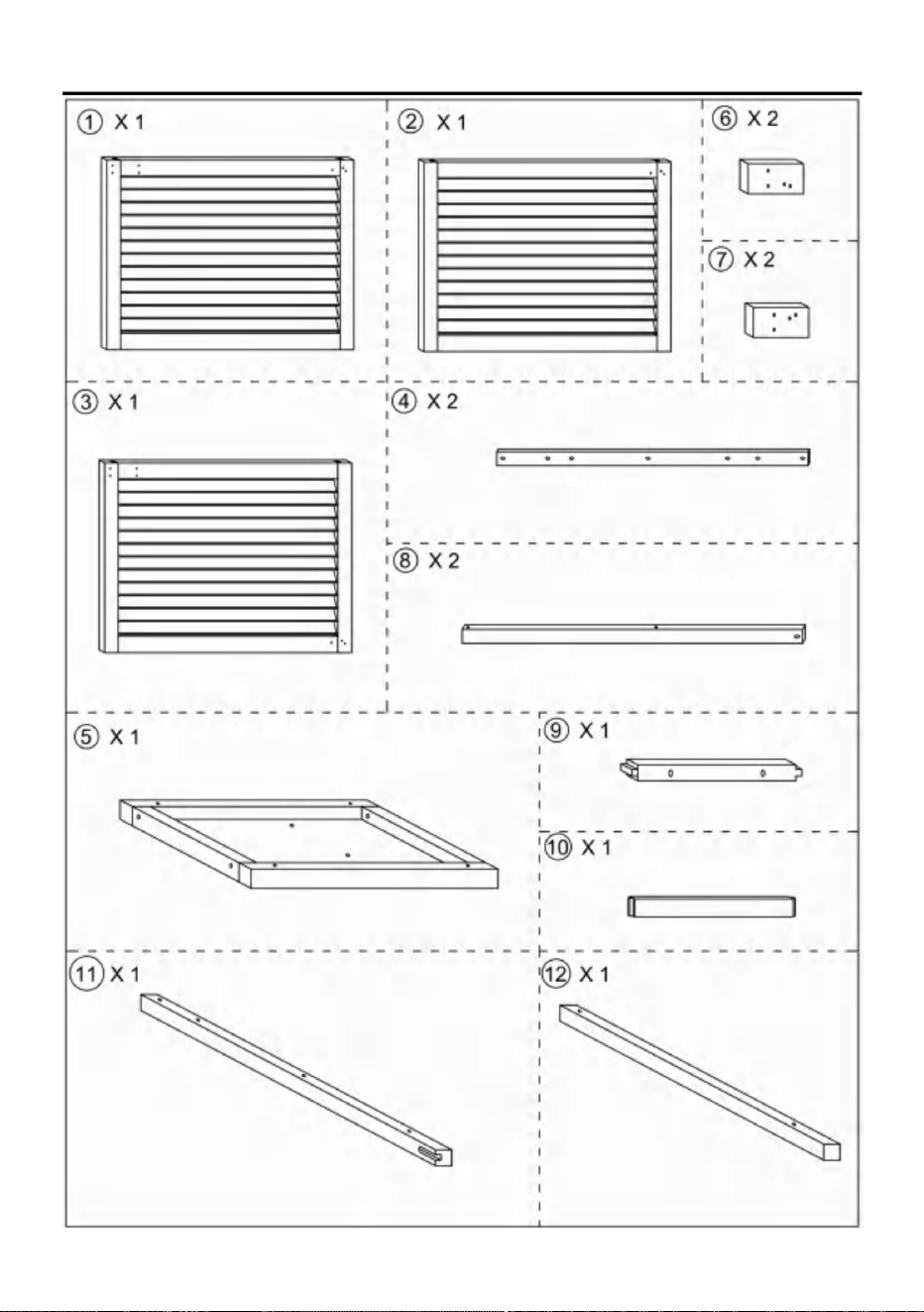

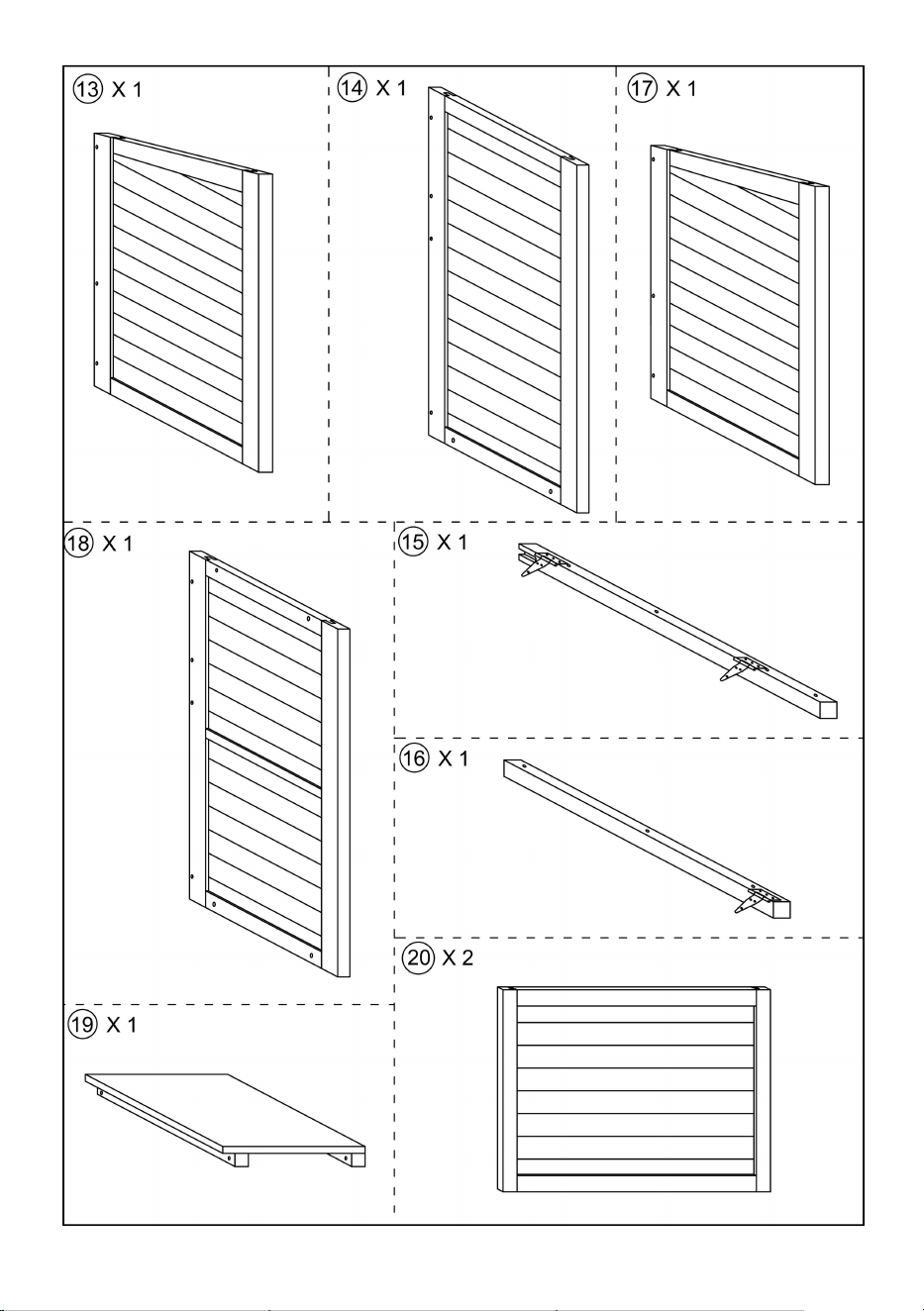

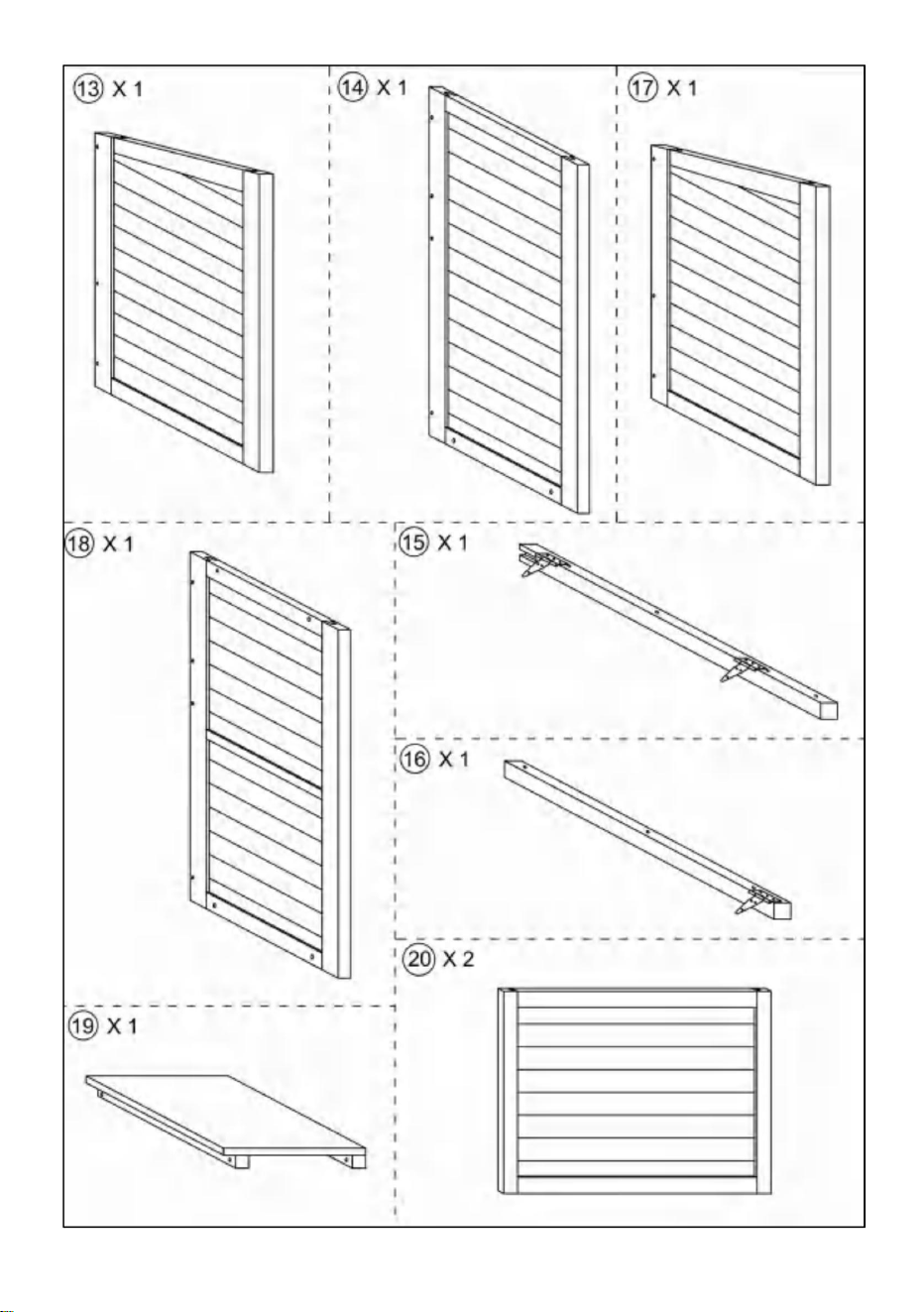

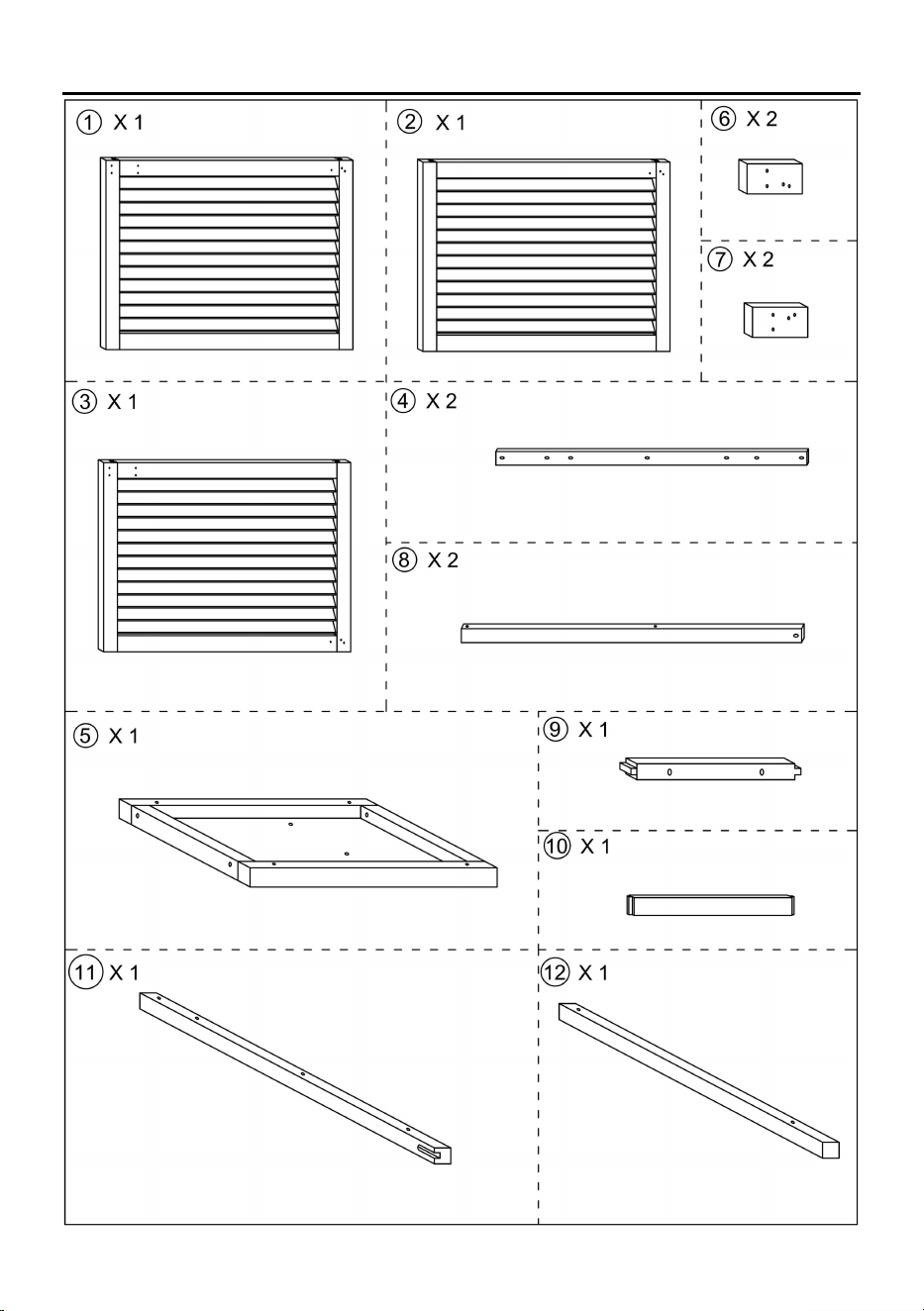

Product List
4
5
6
Product Description

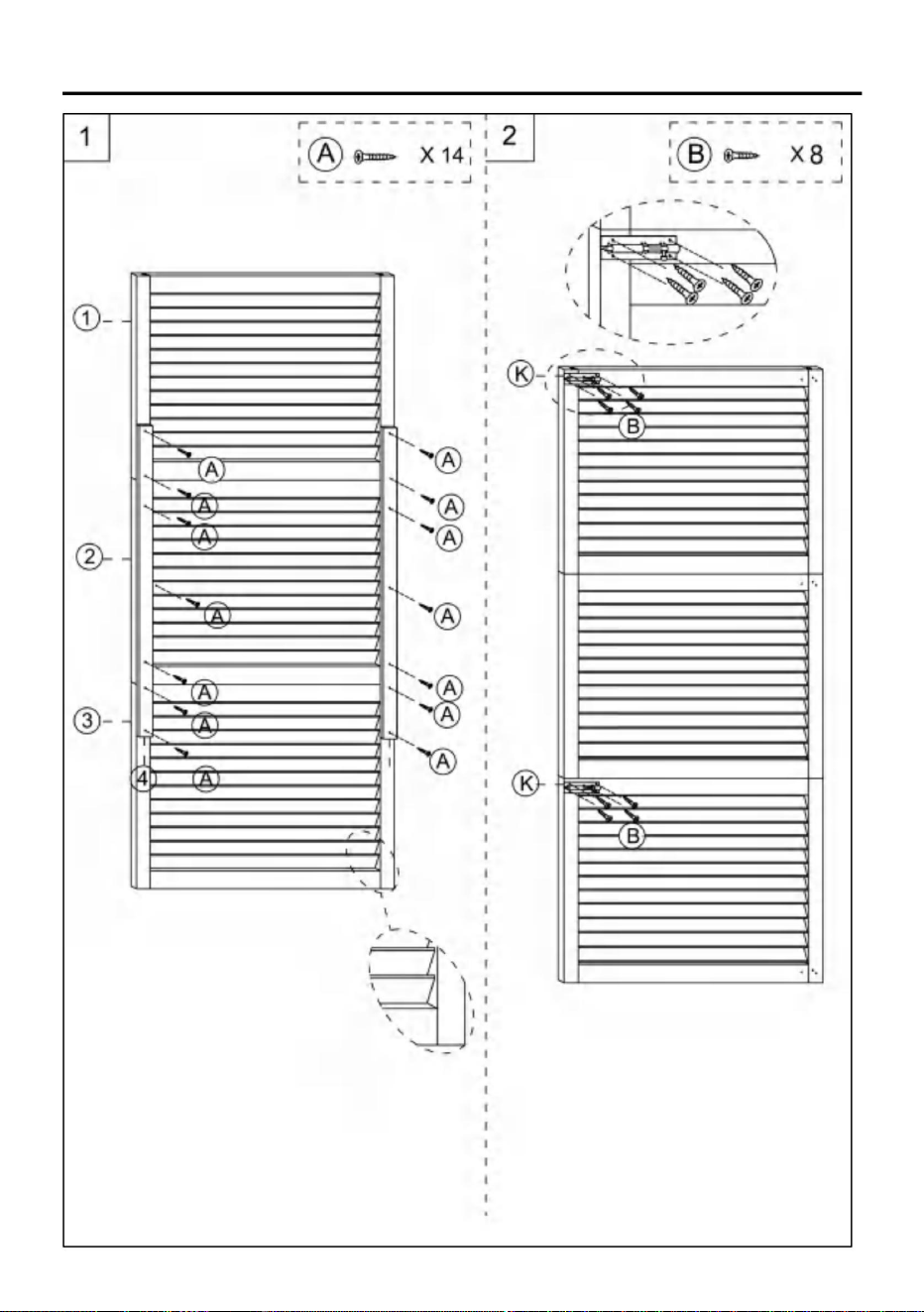

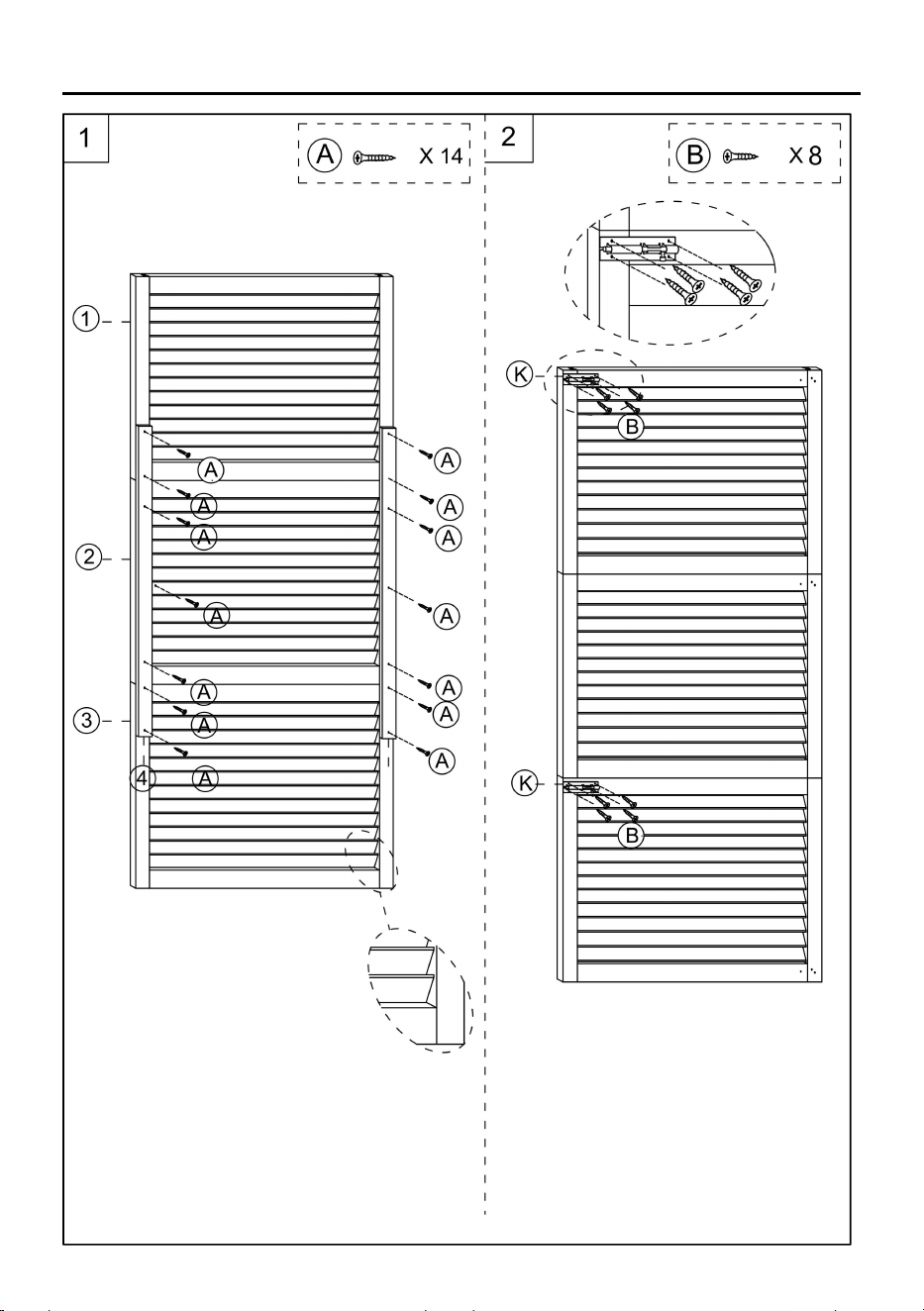

Assembling the door panels:
Assemble the door panel 1, the door
panel 2, and the door panel 3 into
one door with a crossbar(4x2).
Note: The front and back of the door panel, the
back of the door is assembled this time.
Note: The order of the top and bottom of the 3
door panels and the direction of the inclined
plates on the door panels should be consistent.
Note: There are small holes in the door panel,
please align the screws with the small holes to
assemble.
Assembling the door panels:
Flip the assembled door over.
Assemble the door bolt(Kx2) on the front.
Note: There are positioning holes on the
door panel, please align the screws with
the small holes to assemble.
7

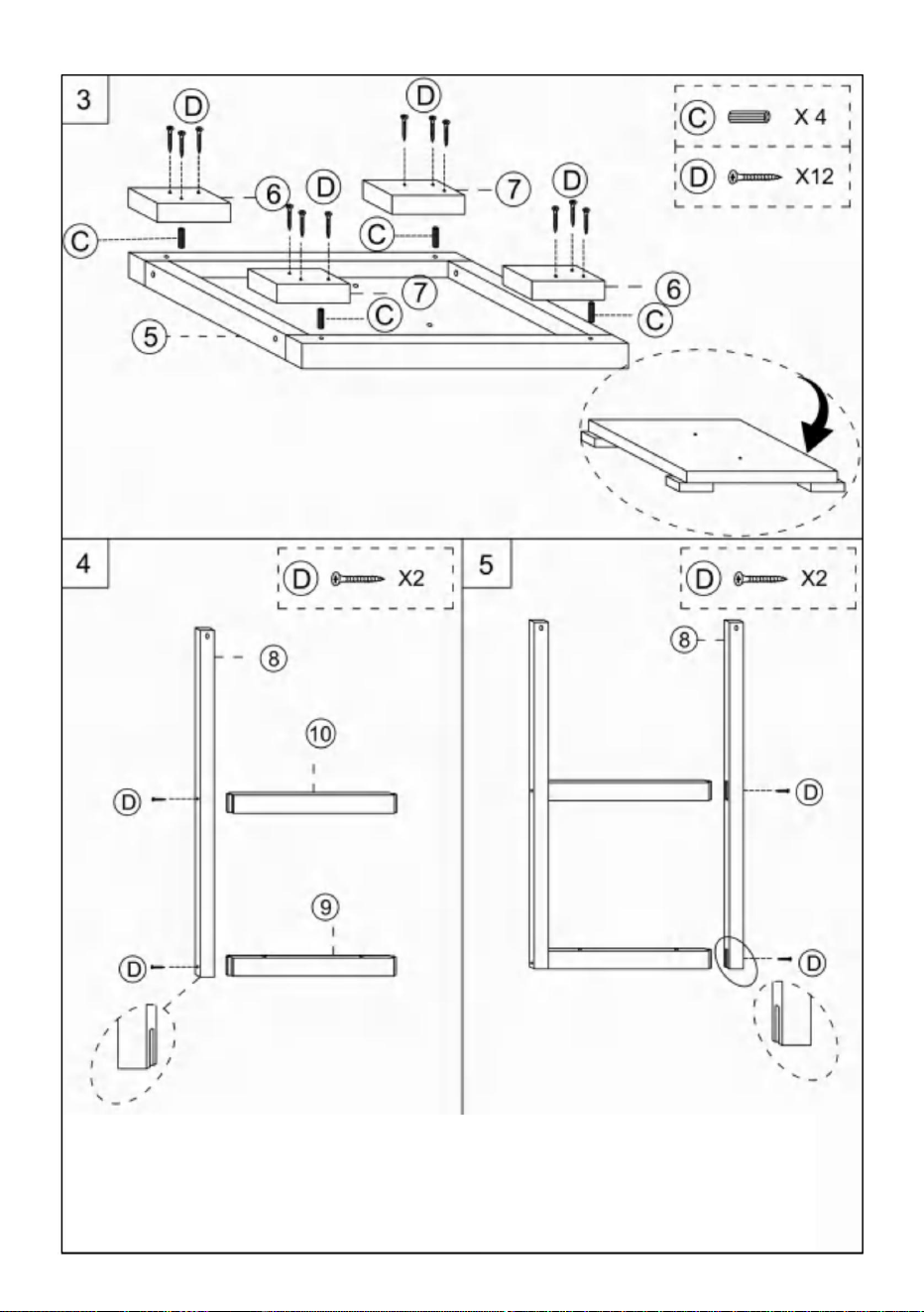

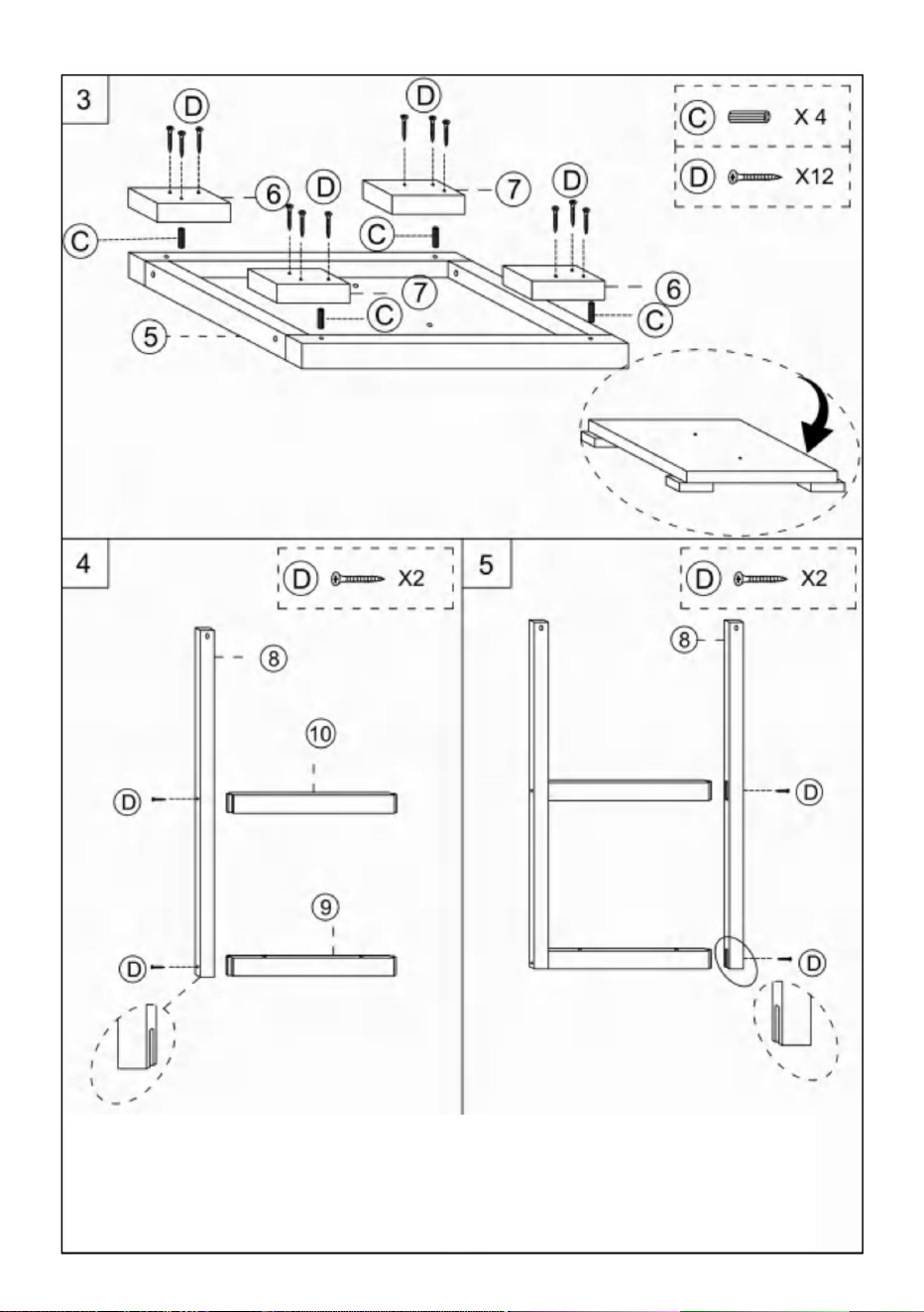

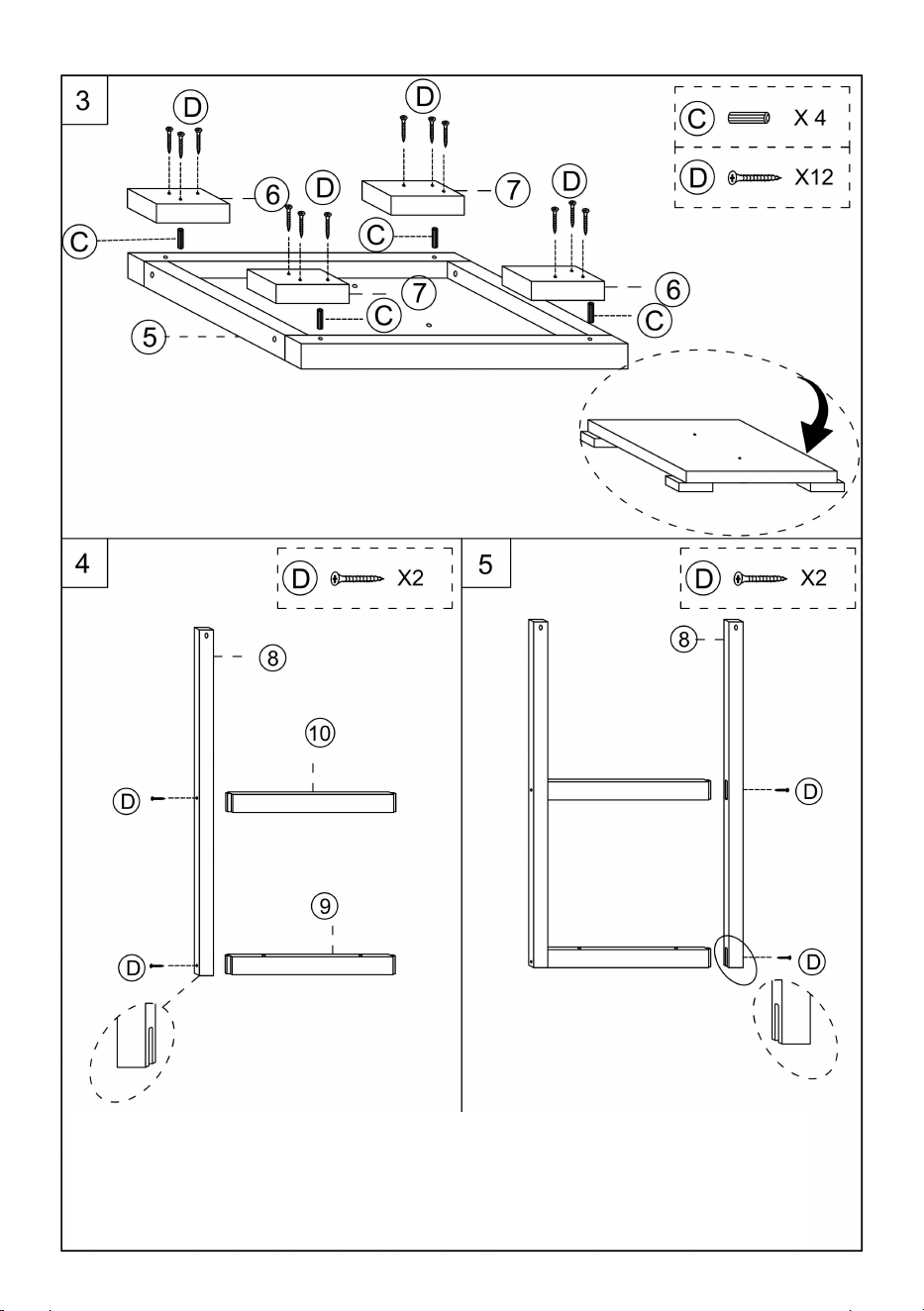

Assembling the base:
Place the base in reverse on the ground;
Insert wooden pins(Cx4) in the holes at the four corners;
Wooden blocks(6x2) and wooden blocks(7x2) are mounted on
the base;Lock the wooden block tightly with screws.
Note: There are positioning holes on the base, please align the
screws with the holes to assemble.
Assembling the inner support frame:
Assemble the short crossbar (9) & (10) on top of the long crossbar (8).
Note: The order in which the crossbars are up and down.
Note: There are positioning holes on the crossbar, please align the screws with the holes to
assemble.
8

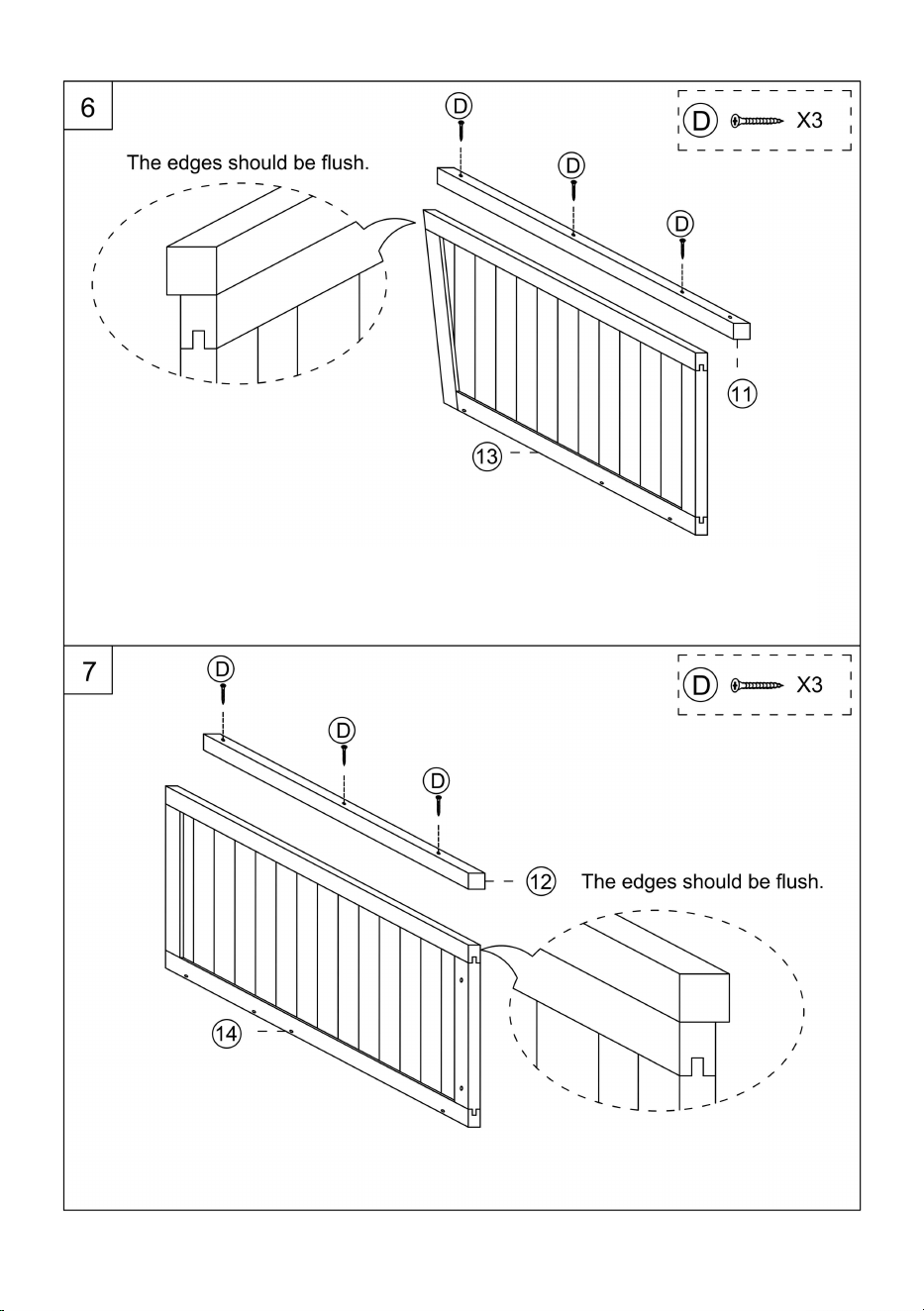

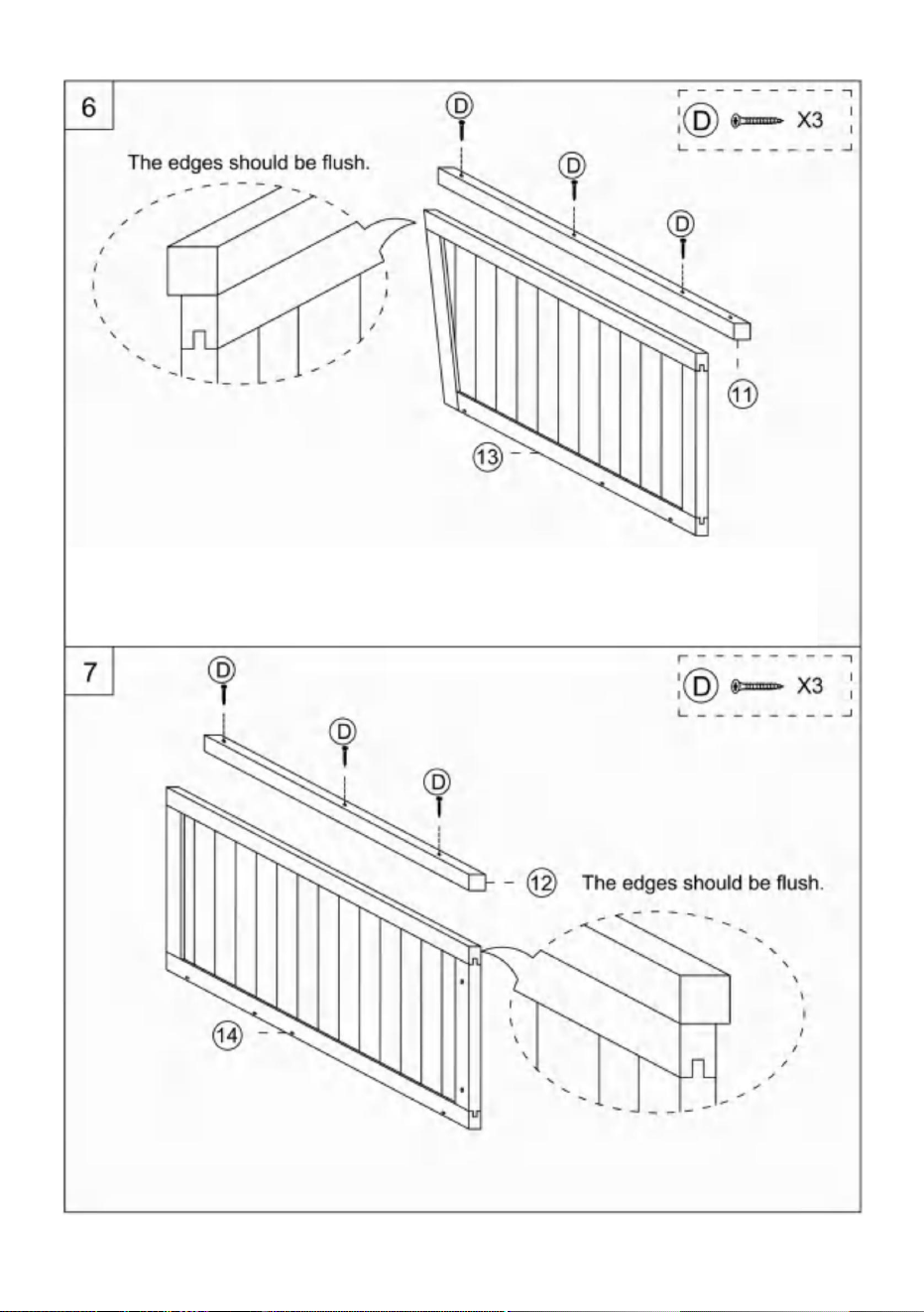

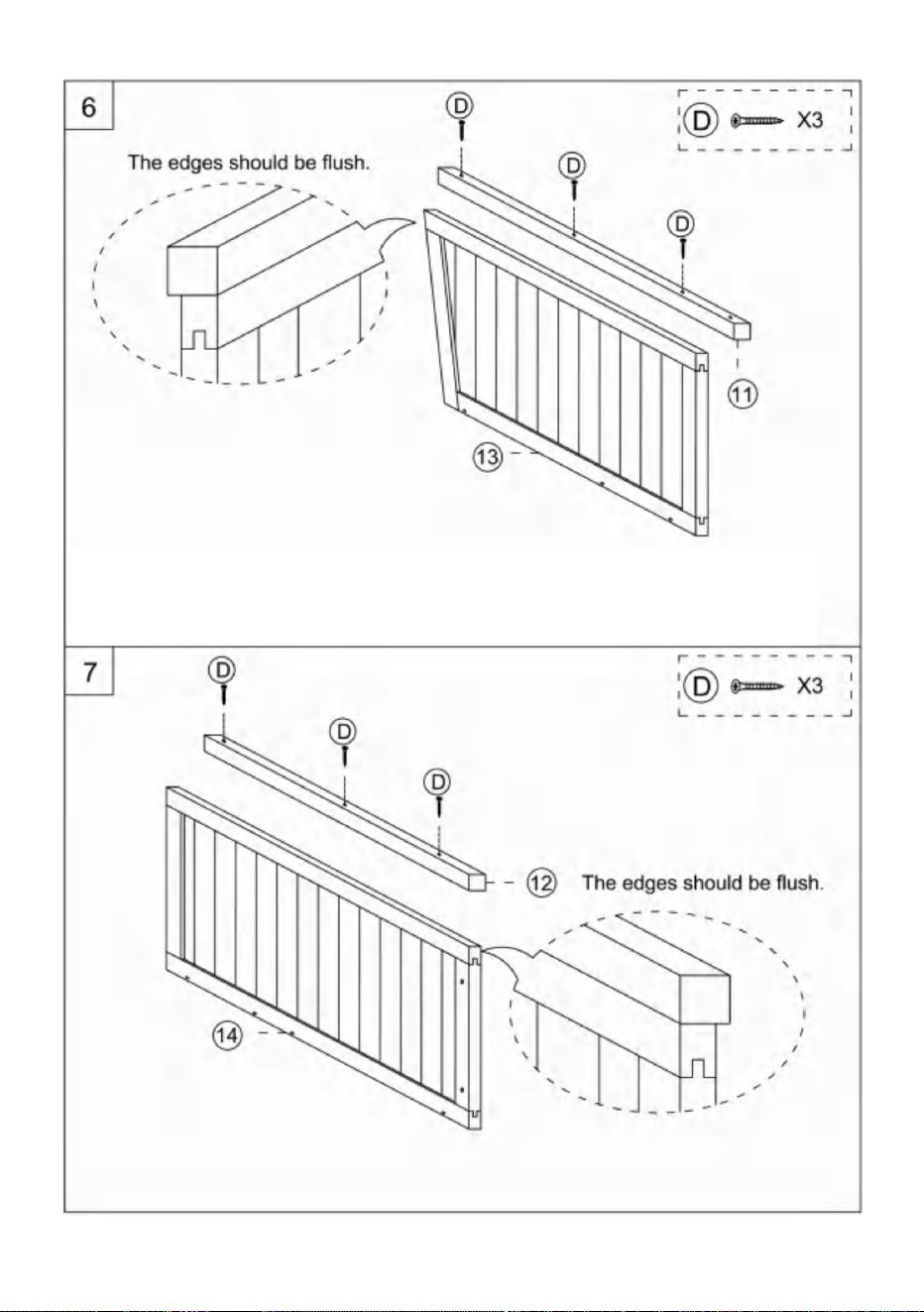

Assembling the side panels (top):
Note: The crossbar(11) should be flush with the edge of the side plate(13).
Note: There are positioning holes on the crossbar, please align the screws with the holes to
assemble.
Assembling the side panels (bottom):
Note: The crossbar(12) should be flush with the edge of the side plate(14).
Note: There are positioning holes on the crossbar, please align the screws with the holes to
assemble.
9

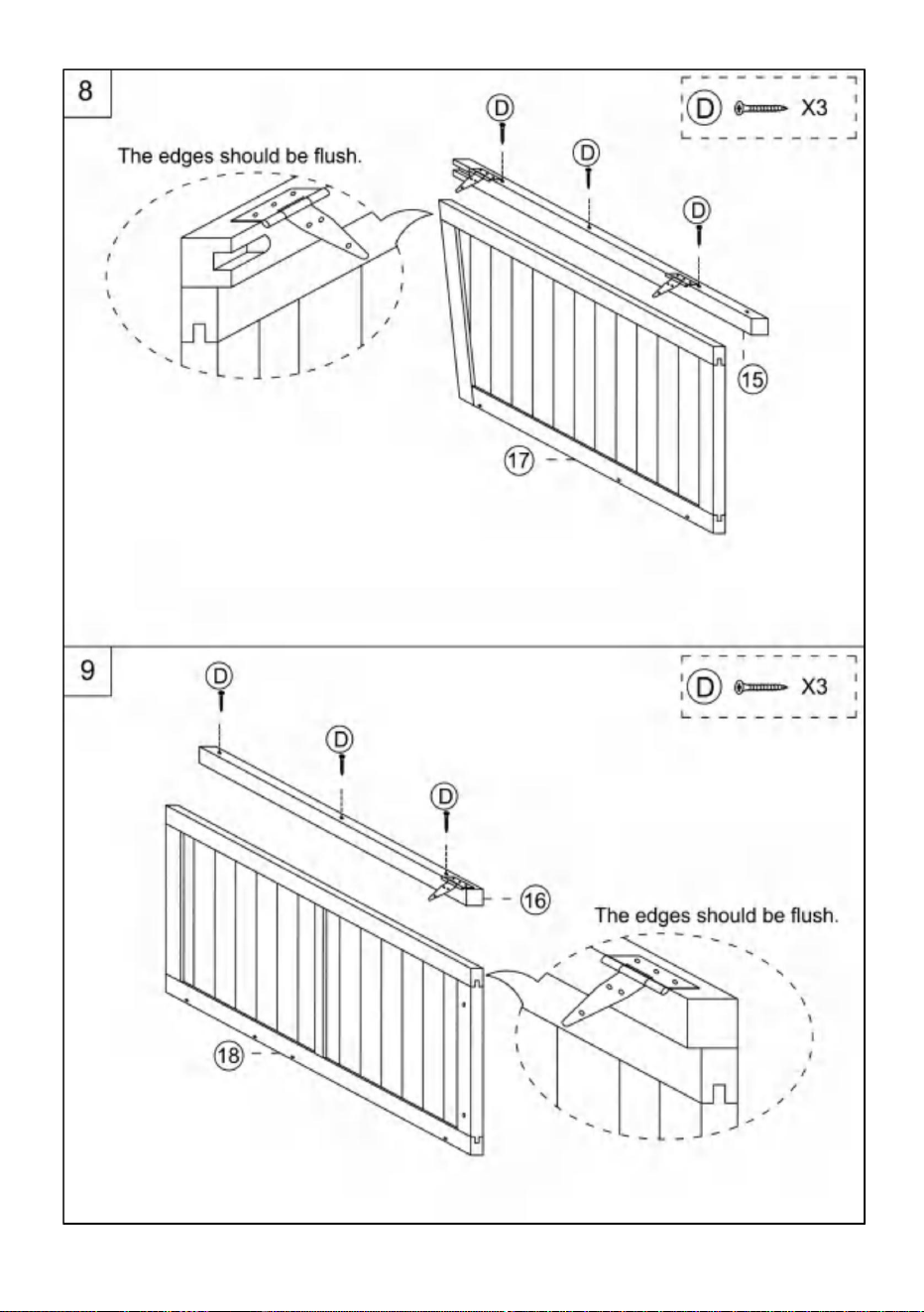

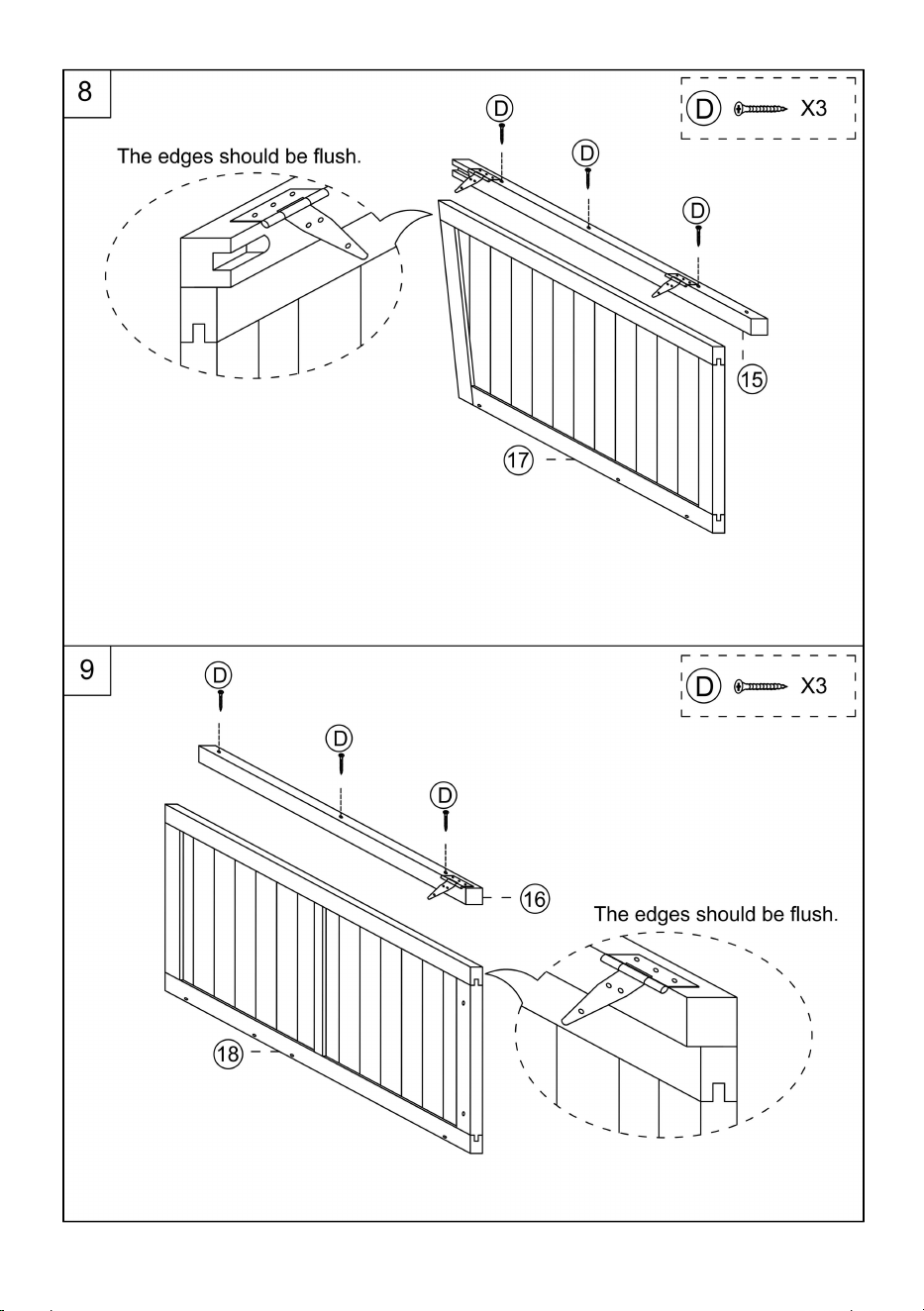

Assembling the side panels (bottom):
Note: The crossbar(15) should be flush with the edge of the side plate(17).
Note: There are positioning holes on the crossbar, please align the screws with the holes to
assemble.
Assembling the side panels (bottom):
Note: The crossbar(16) should be flush with the edge of the side plate(18).
Note: That there are positioning holes on the crossbar, please align the screws with the
holes for assembly.
...
10

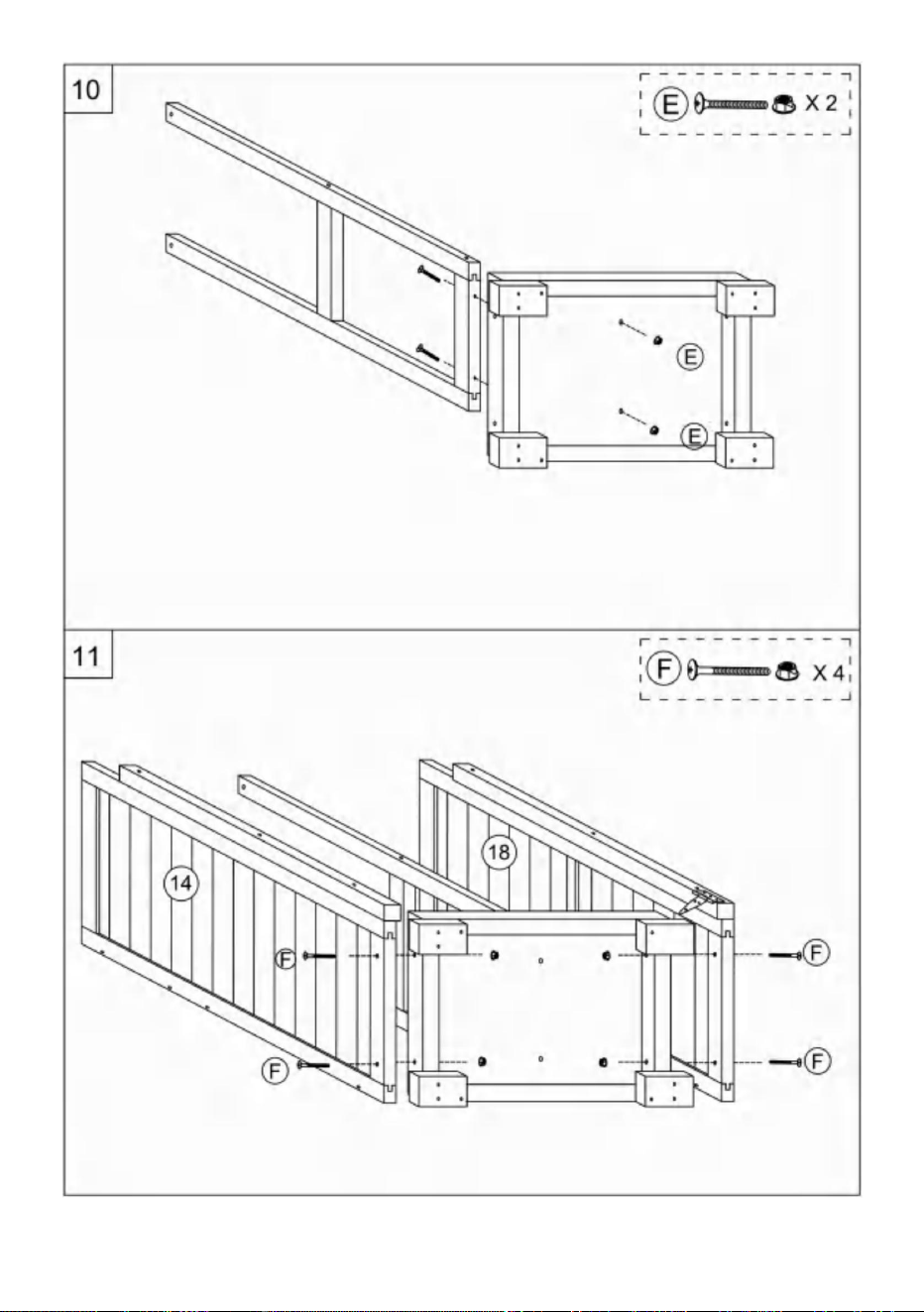

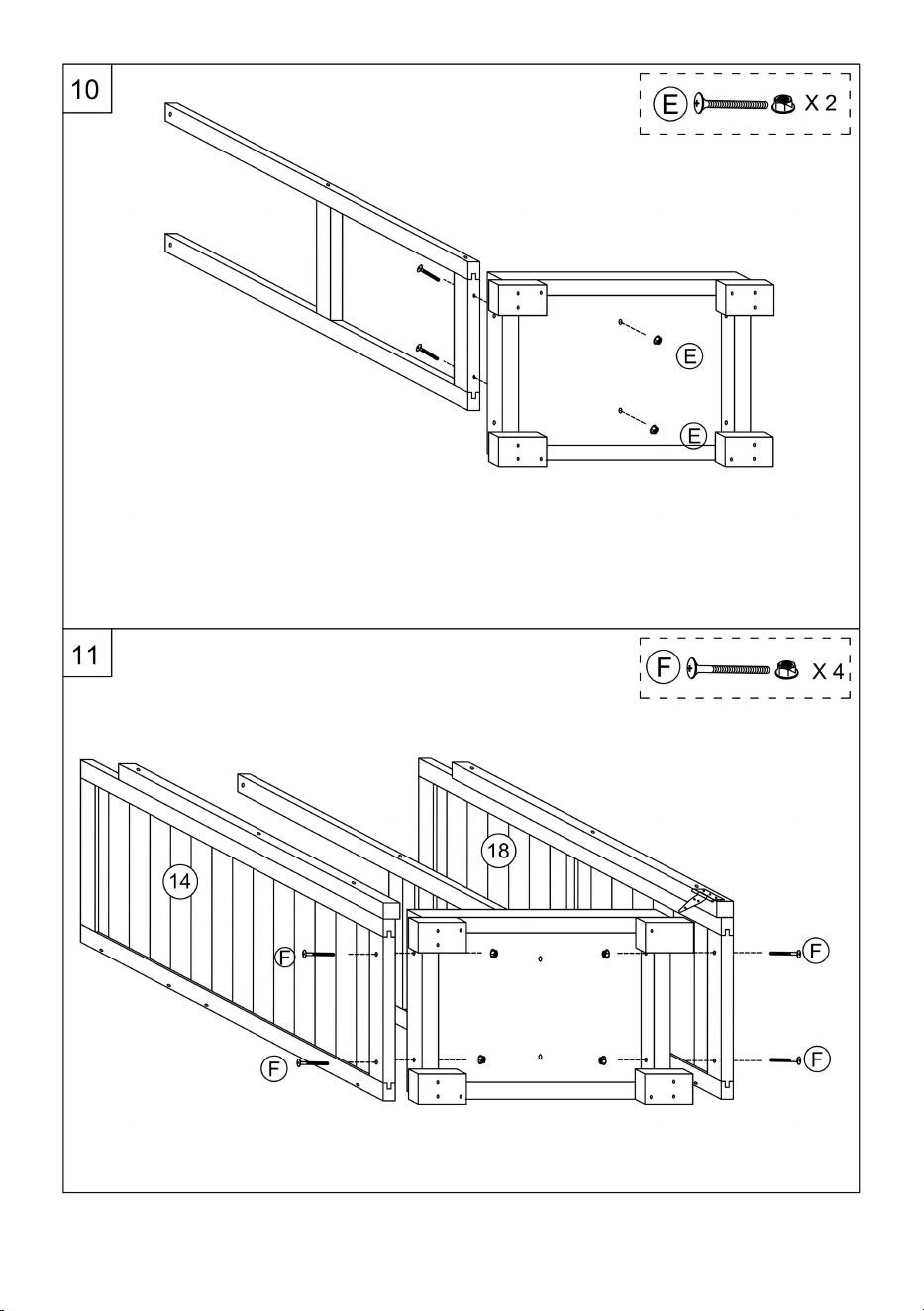

Assembling the base plate and support frame:
Note: There are perforations on the bottom plate and the support frame, please align the
screws with the perforations for assembly.
Assembling the base plate and side panels:
Note: There are perforations on the bottom plate and side panels, please align the screws
with the perforations to assemble.
11

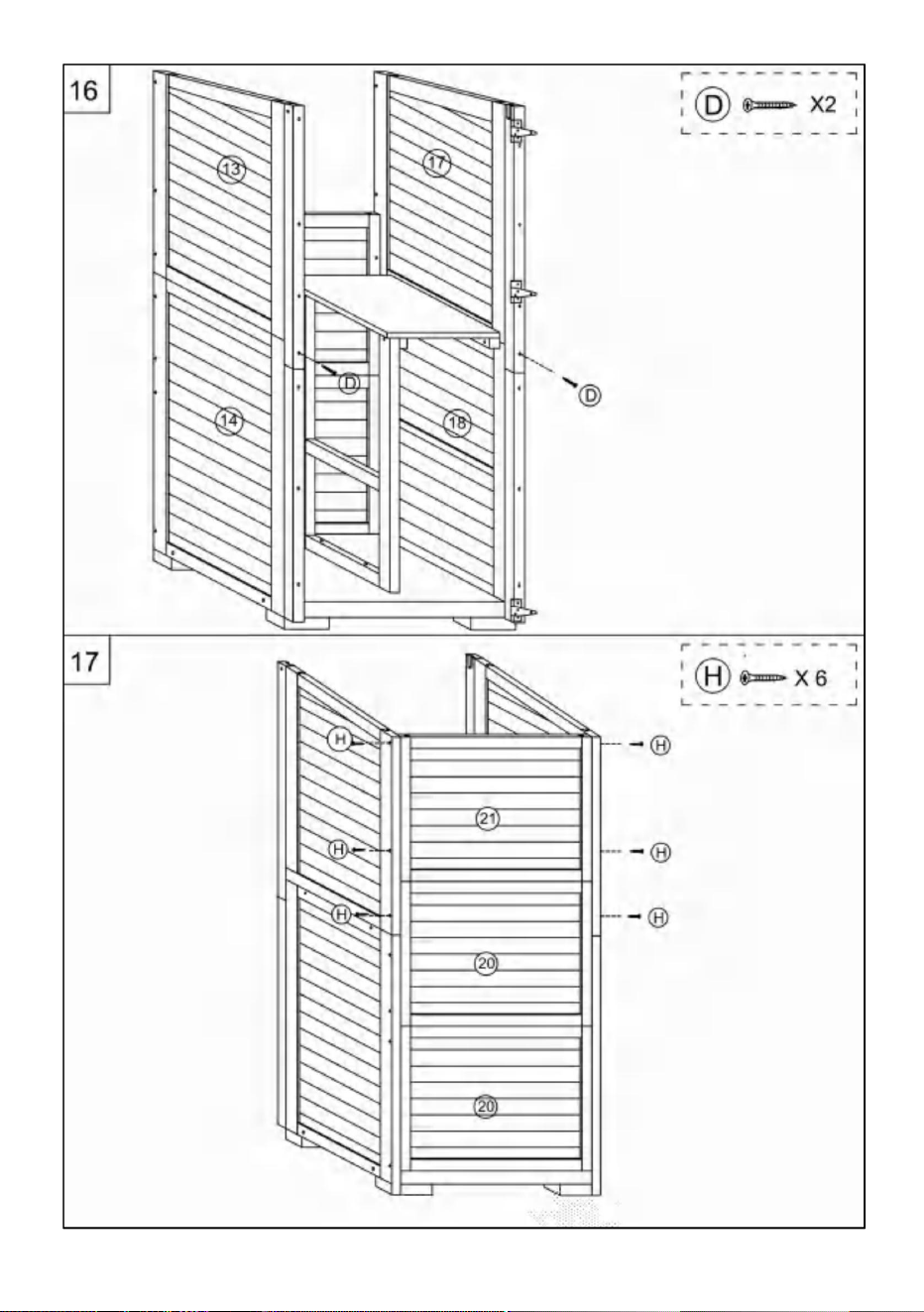

Assembling small partitions:
Note: There are perforations on the small partition and side panels, please align the screws
with the perforations for assembly.

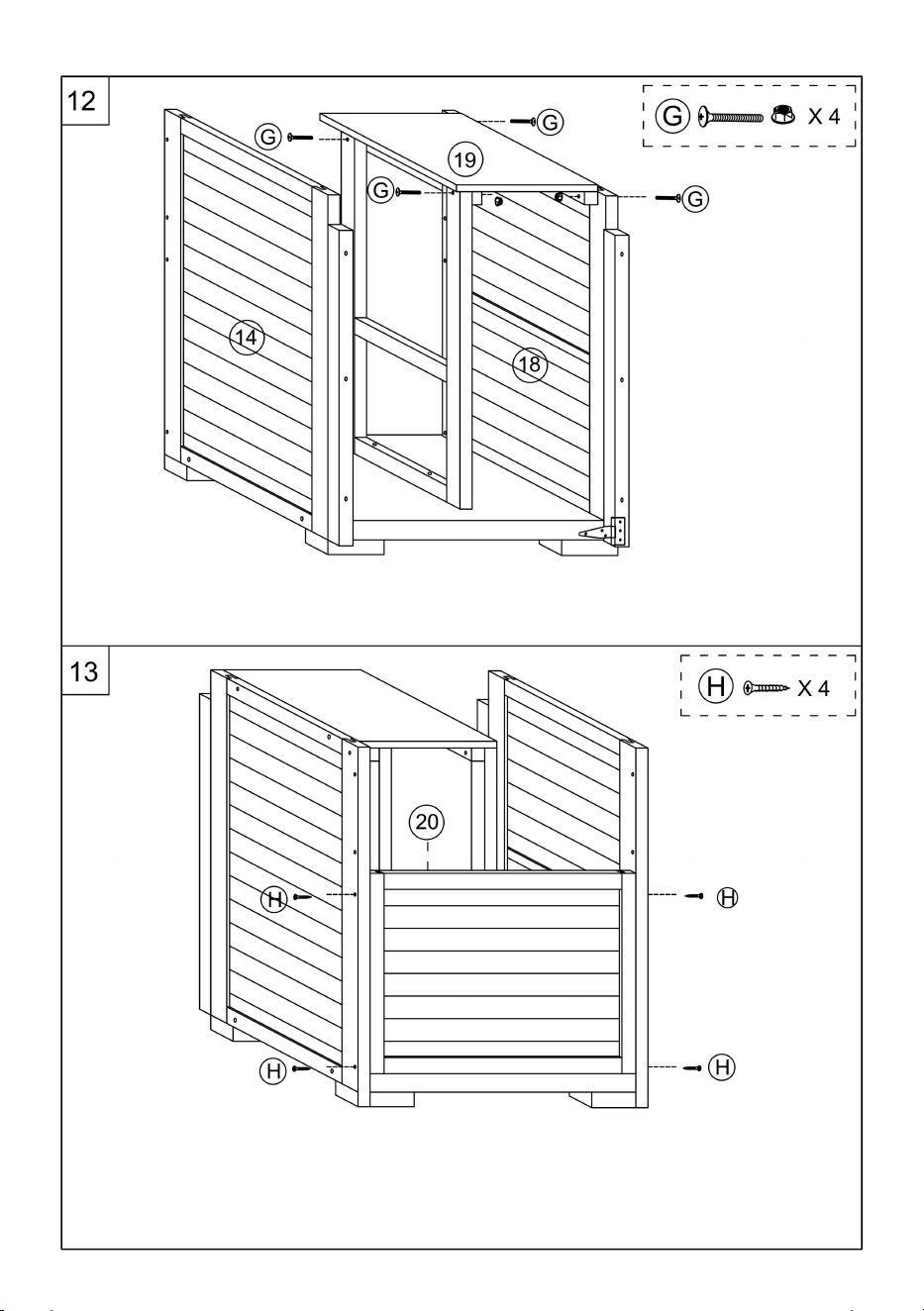

Assembling the rear door panel:
Note: There are positioning holes on the side panels, please align the screws with the holes
for assembly.
12
Assembling the rear door panel:
Note: There are positioning holes on the side panels, please align the screws with the holes
for assembly.
13

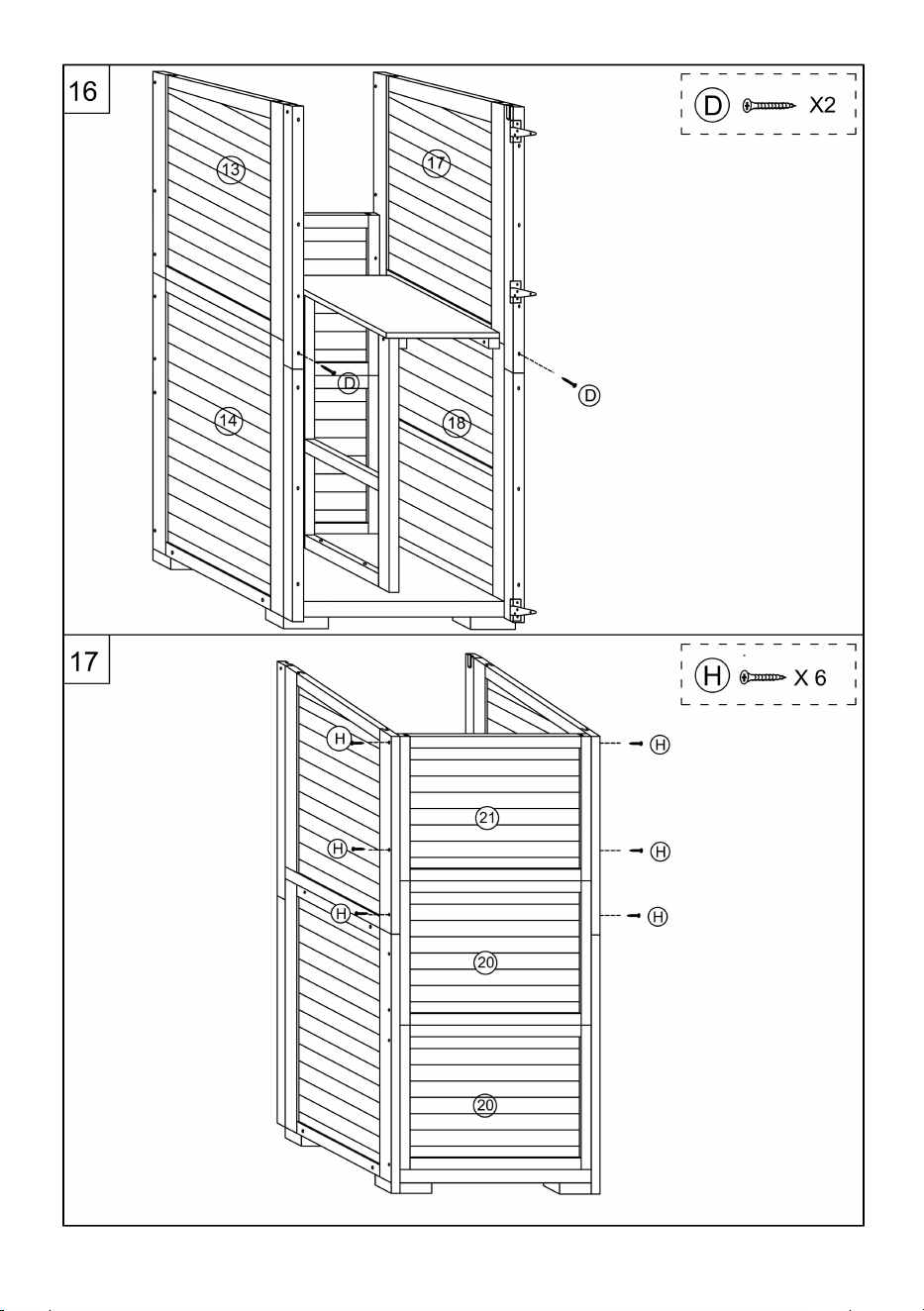

Assembling the side panels (top):
Note: There are positioning holes on
the side panels, please align the
screws with the holes for assembly.
Assembling the rear door
panel:
Note: There are positioning
holes on the side panels,
please align the screws with
the holes for assembly.
14

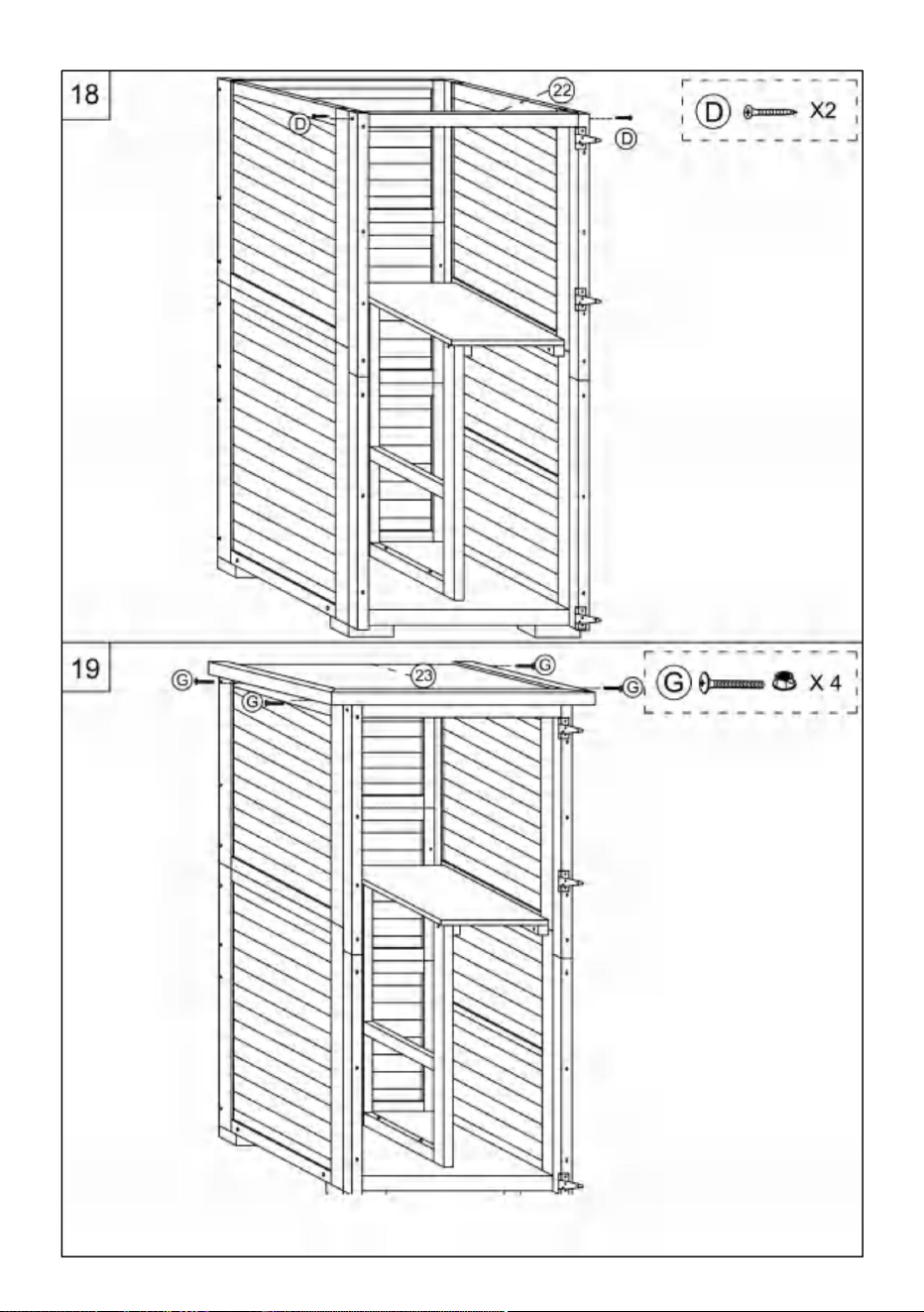

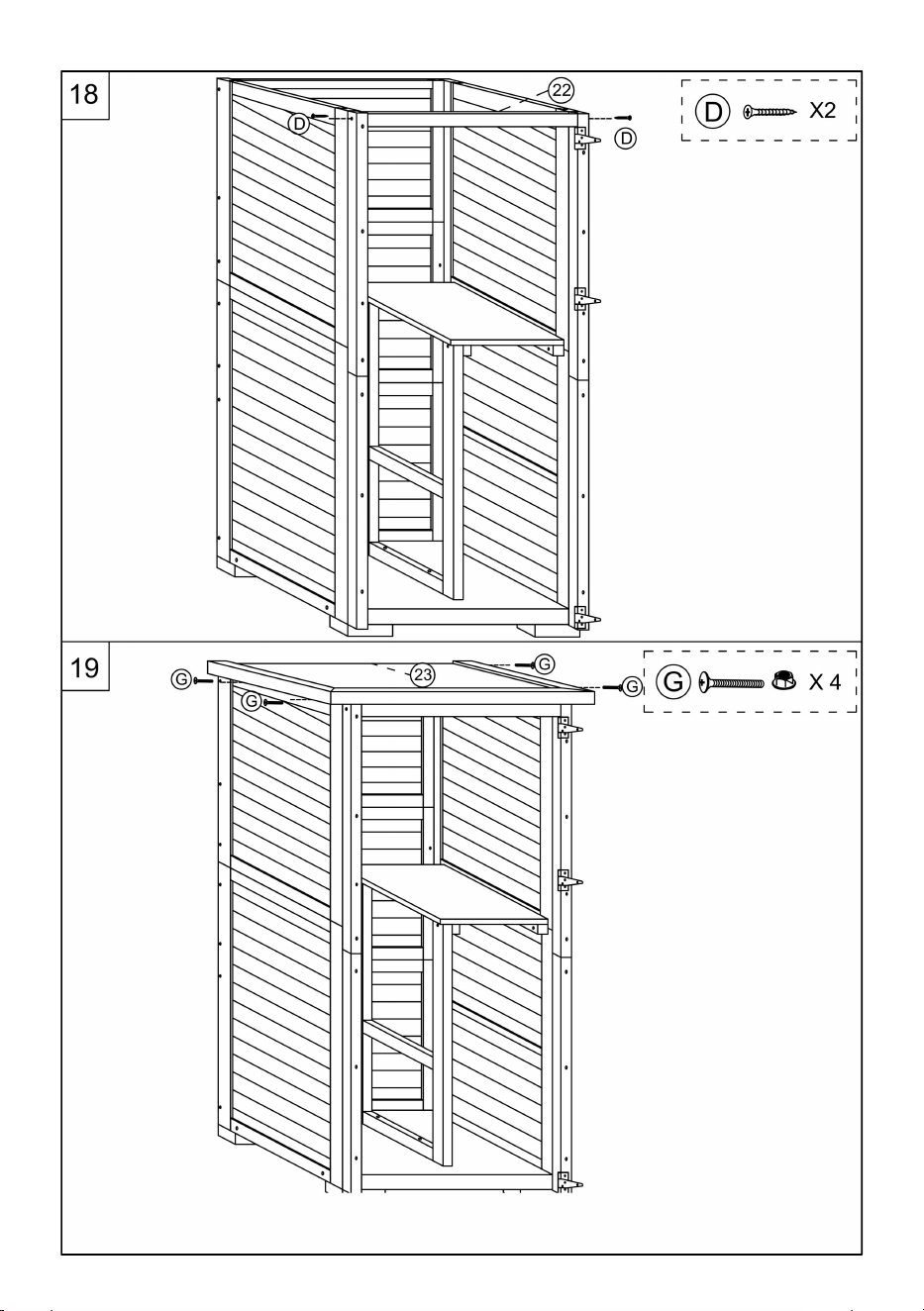

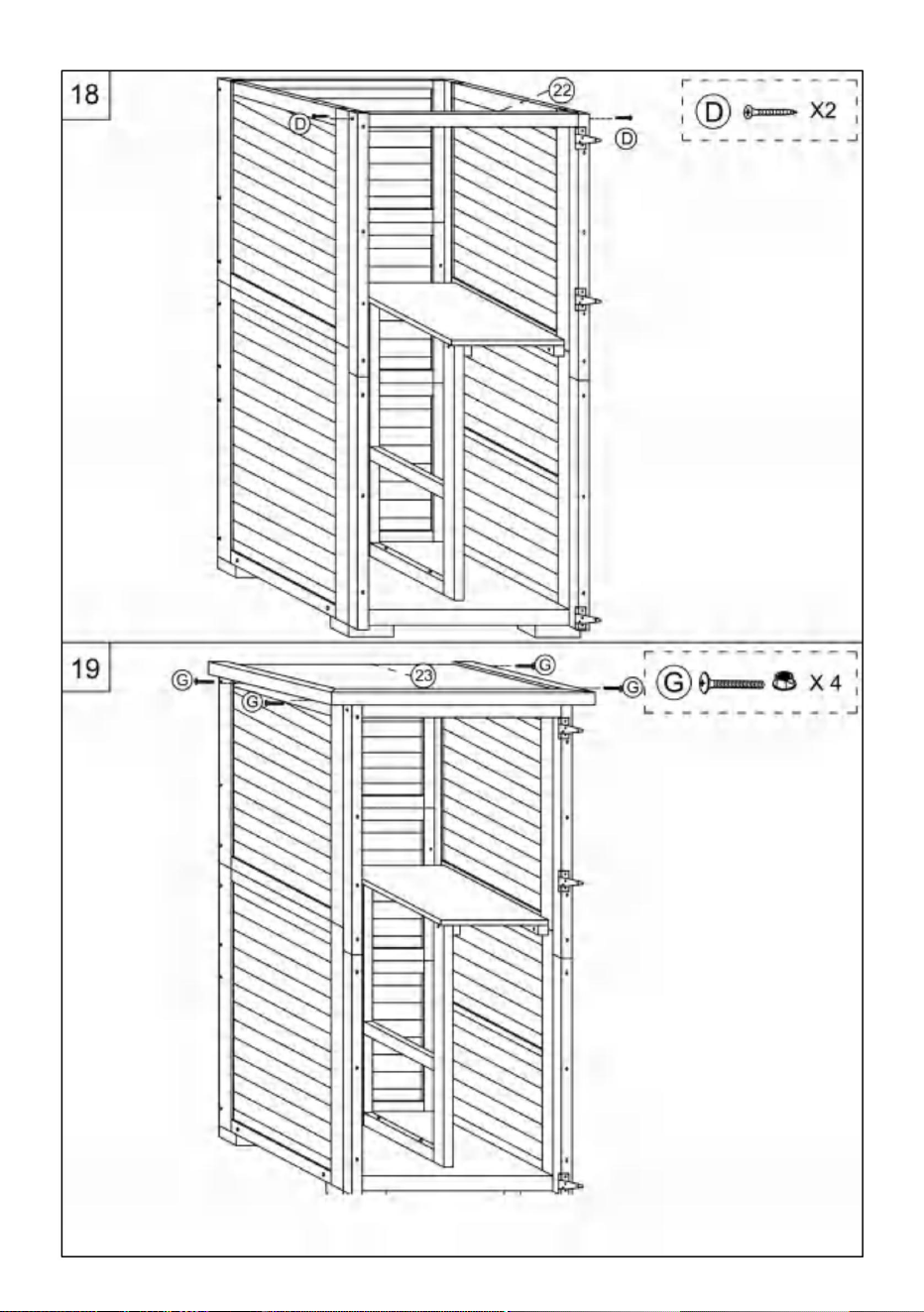

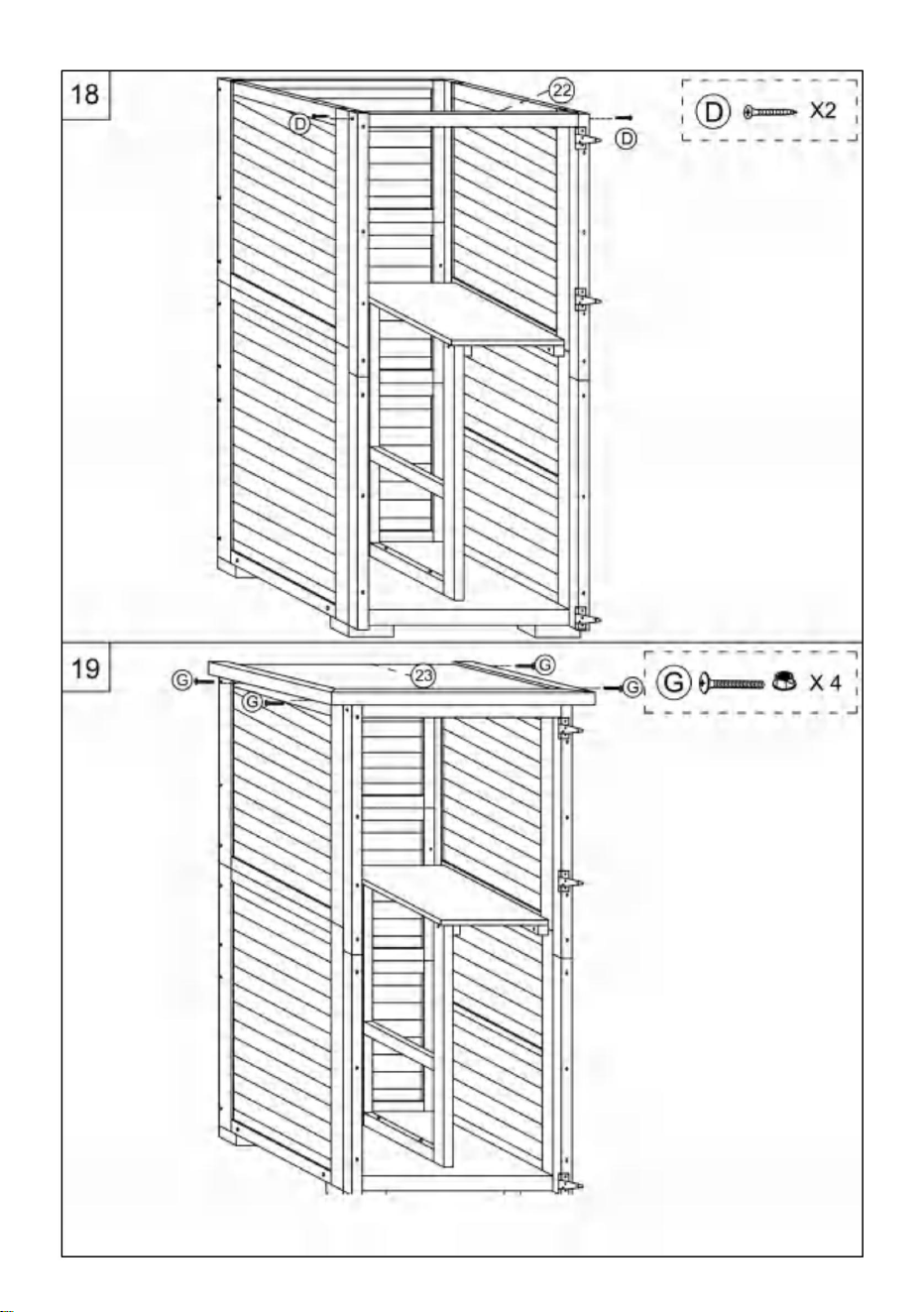

Assembling the beams:
Note: There are positioning
holes on the side panels, please
align the screws with the holes
for assembly.
Assembling the top cover:
Note: There are perforations on the top cover and side panels, please align the screws with
the perforations to assemble.
15

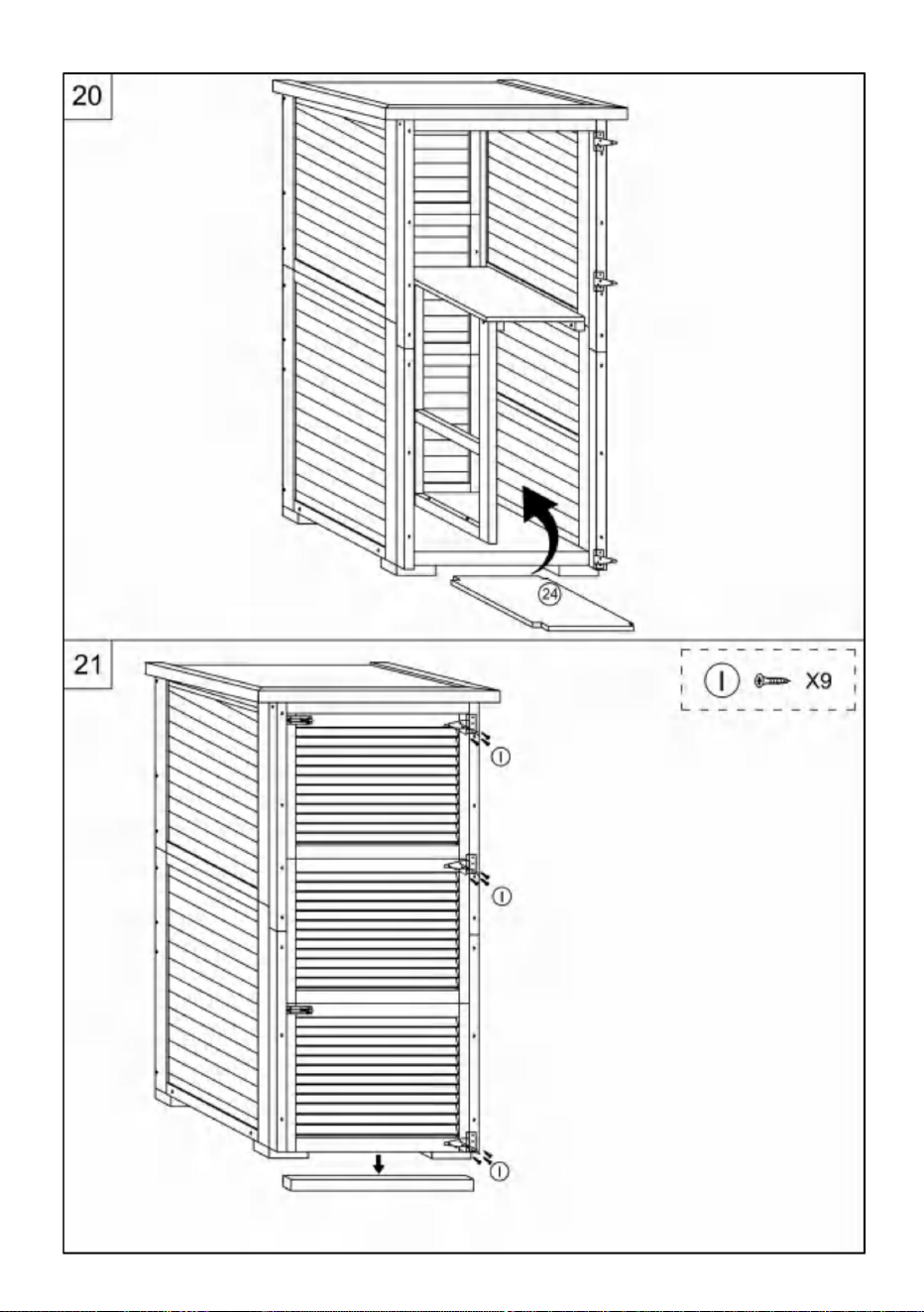

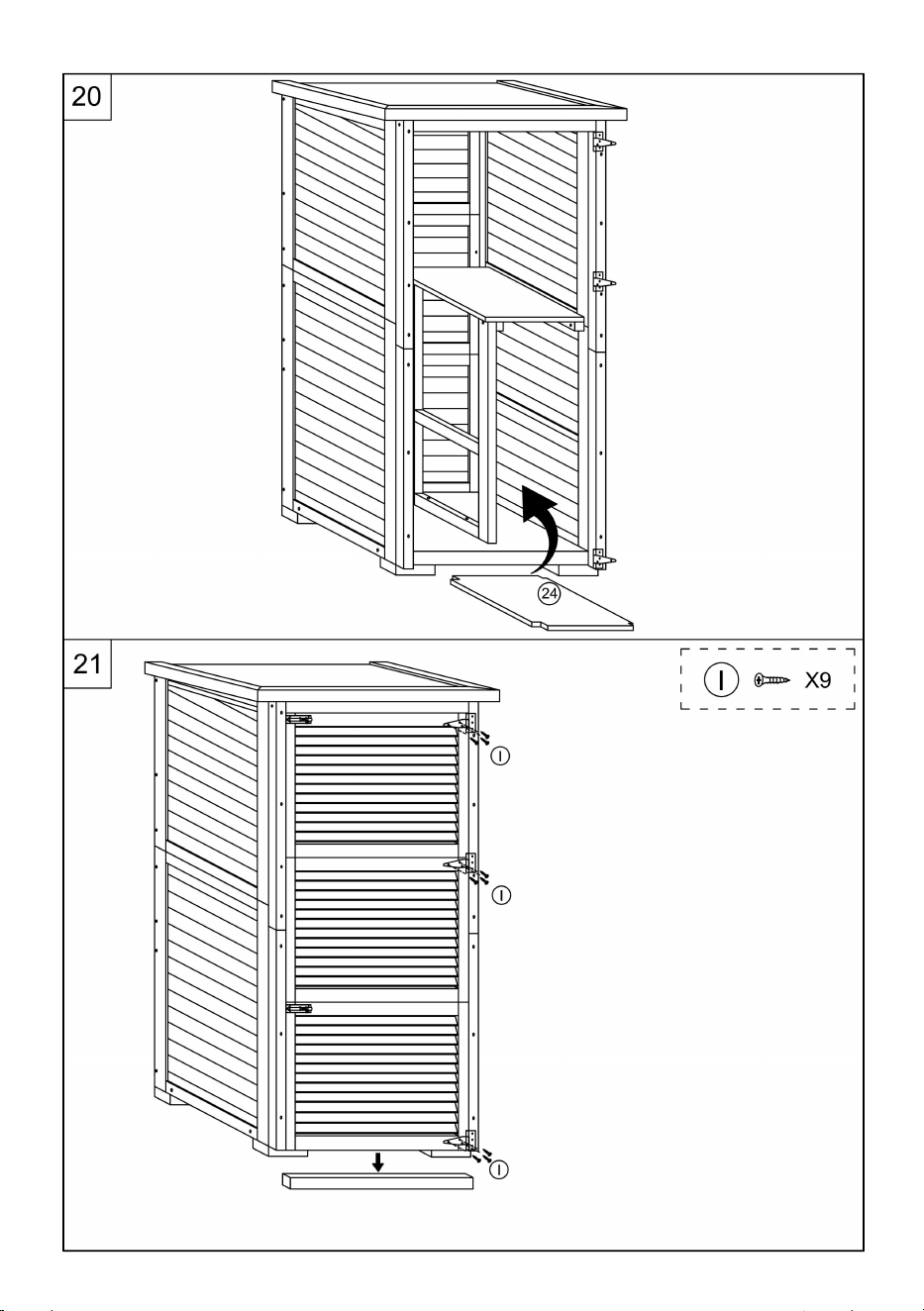

Assemble small partitions(24).
Auxiliary mounting strips
(non-product components)
Assembling Doors:
Place the auxiliary mounting strip on the
ground first;
The door is then placed on the auxiliary
mounting strip;
Secure the door with the hinges with
screws.
Note: There are positioning holes on the
door, please align the screws with the
holes to assemble.
16

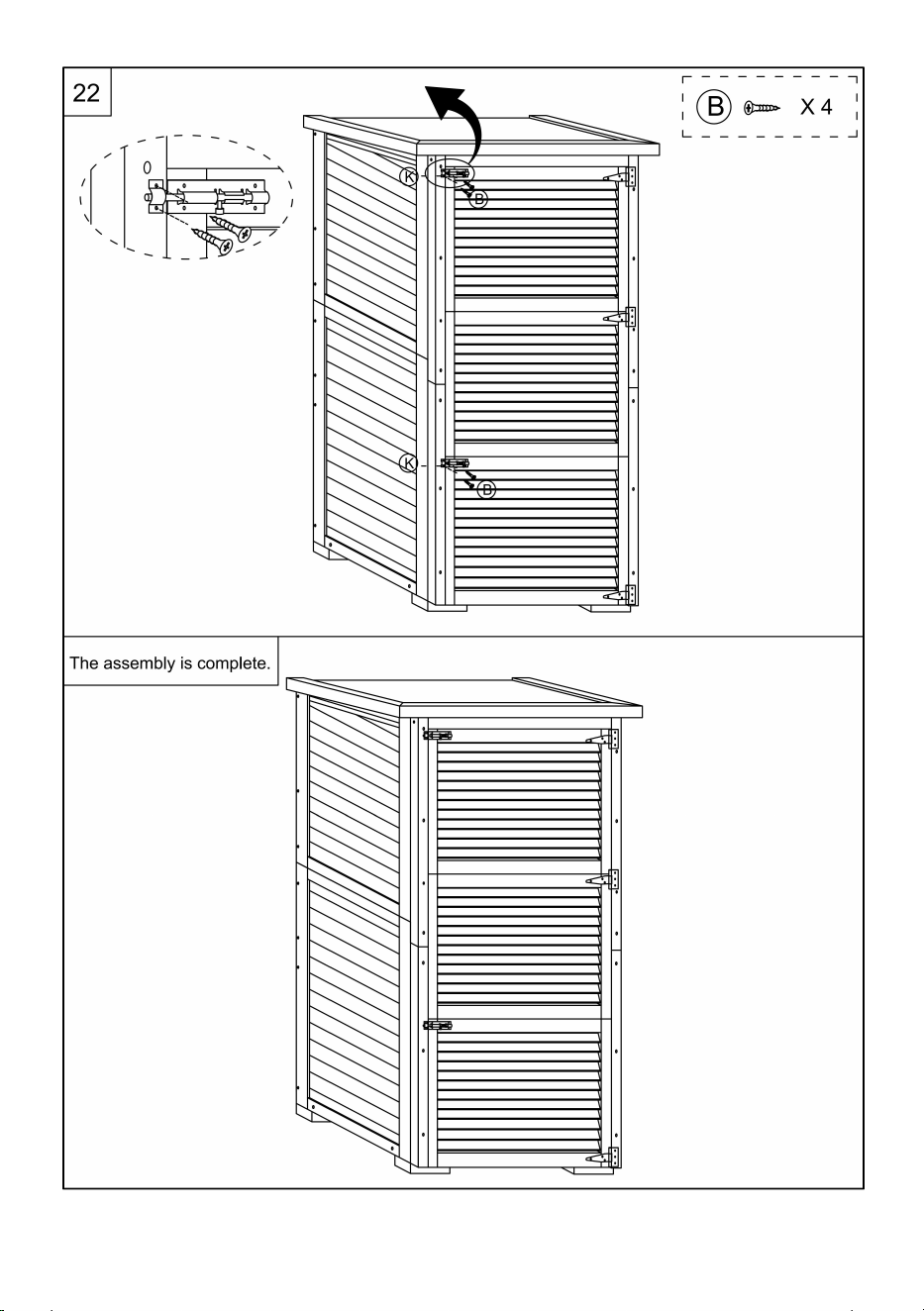

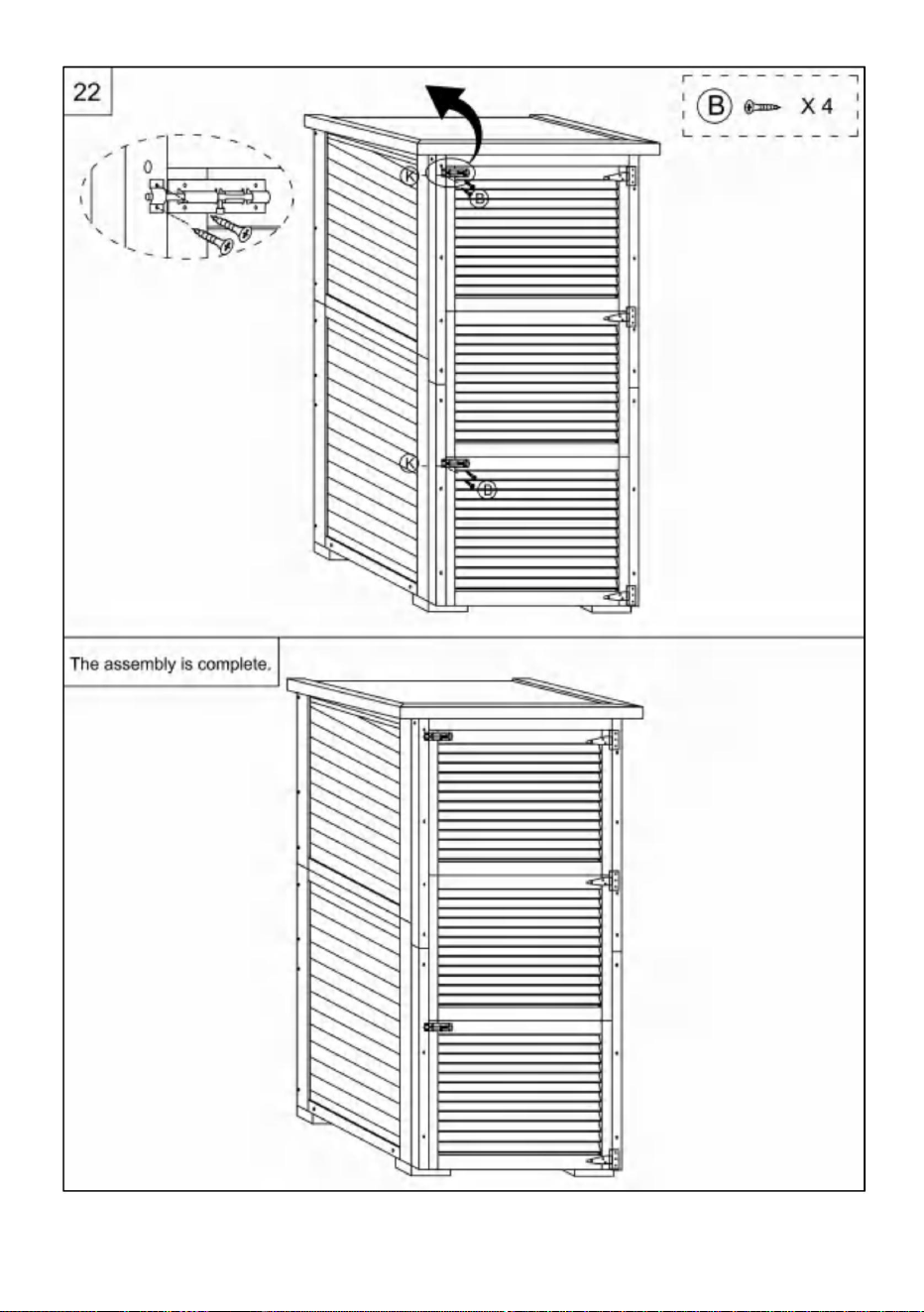

Assembling the latch:
Note: There are positioning
holes on the side panels,
please align the screws with the holes
for assembly.
- 17 -
Manufacturer:Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
MODEL: HL-001
