Matco Tools MT2827 1/2" REVERSIBLE COMPOSITE PNEUMATIC DRILL User Manual

MT2827 1 03/23/09

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of

work. To reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

MT2827

Max. Free Speed ............................................................................................. 500 RPM

Spindle Thread Size .........................................................................................1/2" x 20

Air Inlet ........................................................................................................... 1/4" NPT

Min. Air Hose Size .............................................................................................. 3/8" ID

Average Air Consumption ......................................................................................4 CFM

Recommended Air Pressure ................................................................................ 90 PSI

Sound Pressure Level ......................................................................................... 82 dBA

Length .....................................................................................................................9.4"

Net Weight ....................................................................................................... 3.6 LBS.

Chuck ......................................................................................................... 1/2" Keyed

SPECIFICATIONS

• Operating Instructions • Warning Information

• Parts Breakdown

ALwAysreAd

instruCtions

beforeusing

powertooLs

ALwAysweAr

sAfetygoggLes

weArheAring

proteCtion

Avoid

proLonged

exposureto

vibrAtion

MT2827

1/2" Composite

Reversible

Air Drill

•

MAxiMuMrpMof500

•

MAxAirpressure:

 90psig,6.2bAr

•

rpMoftheACCessory

 MustexCeedtooLrpM

MT2827 2 03/23/09

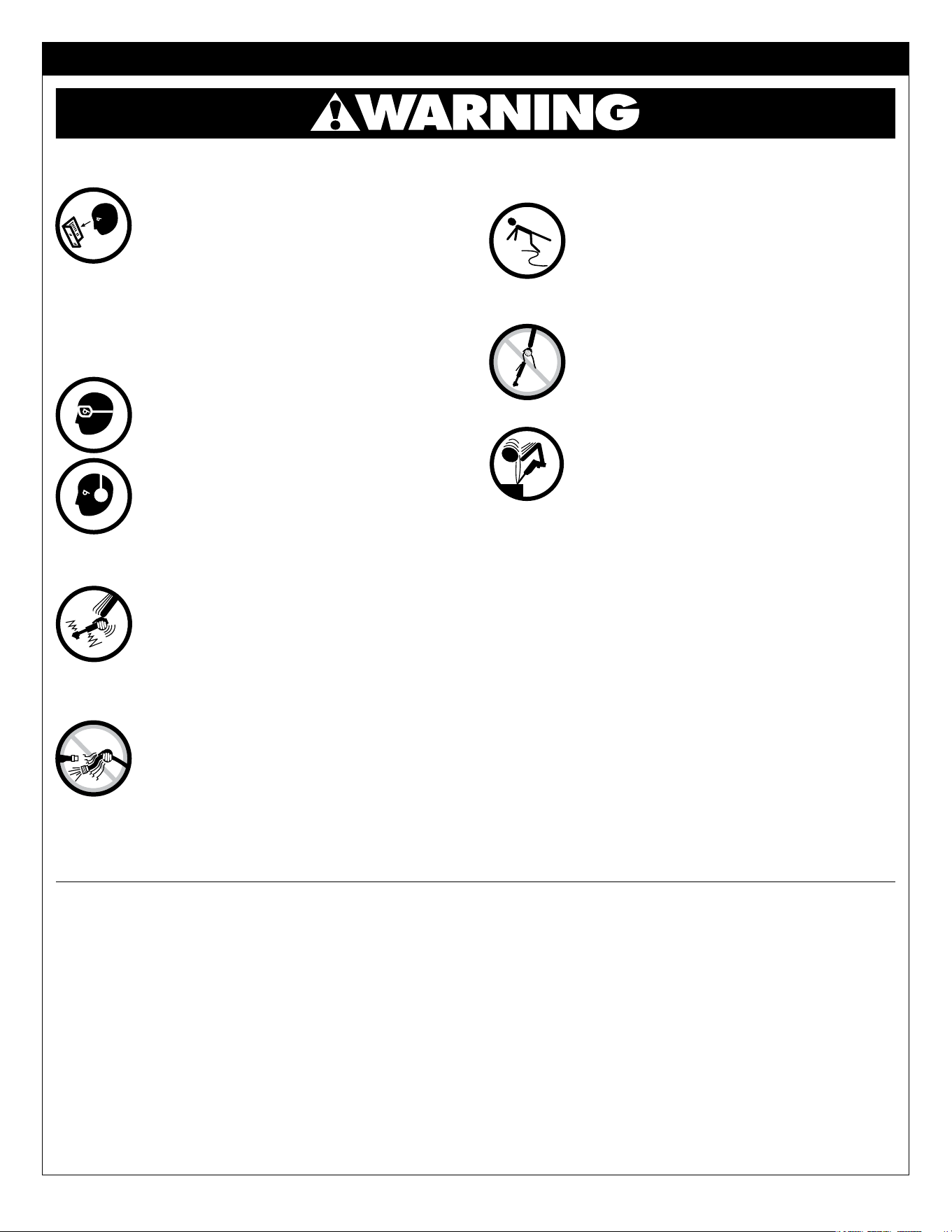

MT2827 1/2" Composite Reversible Air Drill

This insTrucTion Manual conTains

iMporTanT safeTy inforMaTion.

read This insTrucTion Manual carefully

and undersTand all inforMaTion Before

operaTing This Tool.

• Always operate, inspect and maintain this tool in

 accordance with American National Standards

Institute Safety Code of Portable Air Tools (ANSI

B186.1) and any other applicable safety codes

and regulations.

• For safety, top performance and maximum durability

 of parts, operate this tool at 90 psig; 6.2 bar max

 airpressurewith3/8"diameterairsupplyhose.

• Alwayswearimpact-resistanteyeandfaceprotectionwhen

operating or performing maintenance on this tool.

• Always wear hearing protection when using this

tool. High sound levels can cause permanent hearing

loss. Use hearing protection as recommended by

your employer or OSHA regulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physically able to handle the bulk, weight and

 powerofthistool.

• Air powered tools can vibrate in use. Vibration,

repetitive motions or uncomfortable positions over

extended periods of time may be harmful to your

hands and arms. Discontinue use of tool if discomfort,

tingling feeling or pain occurs. Seek medical advice

before resuming use.

• Air under pressure can cause severe injury. Never

 direct air at yourself or others. Always turn off the

air supply, drain hose of air pressure and detach tool

from air supply before installing, removing or

 adjusting any accessory on this tool, or before

performing any maintenance on this tool. Failure to

 do so could result in injury. Whip hoses can cause

 serious injury. Always check for damaged, frayed

or loose hoses and fittings, and replace immediately.

Do not use quick detach couplings at tool. See

 instructionsforcorrectset-up.

• Placethetoolontheworkbeforestartingthetool.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaft may continue to rotate briefly after throttle is

 released.Avoid direct contact with accessories during and

 afteruse.Gloveswillreducetheriskofcutsorburns

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• Drillbitscanbindsuddenlyandcauserotationofthework

 piece or tool, causing injury to arms and/or shoulders.

 Enoughtorqueisgeneratedtocausefalls.Alwaysusesharp

 bits.Uselessdownwardpressureatbreakthrough.

• UseaccessoriesrecommendedbyMatcoTools.

• Donotlubricatetoolswithflammableorvolatileliquidssuch

 askerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

failure To oBserVe These Warnings could resulT in inJury

operaTion

Locatecenterofnewholebyusingacenterpunch.Placedrillbittipinpunch

mark.Holddrillsquarewithworkandstartmotor.Applysteady,evenpressure.

Do not force. Too much pressure can cause bit to break or overheat. Too little

pressurewillkeepbitfromcuttingandcauseittooverheat.Reducepressure

justbeforebitcutsthroughthework.When bithas penetrated workand is

spinningfreely,takeitfromtheworkwhilethemotorisrunning,thenturnoff

drill.Ifthedrilljamsinthework,releasethrottleimmediately.Disconnectthe

drill before removing bit and determining cause of trouble. Do not attempt to

free the bit by starting and stopping the motor.

MT2827 3 03/23/09

MT2827 1/2" Composite Reversible Air Drill

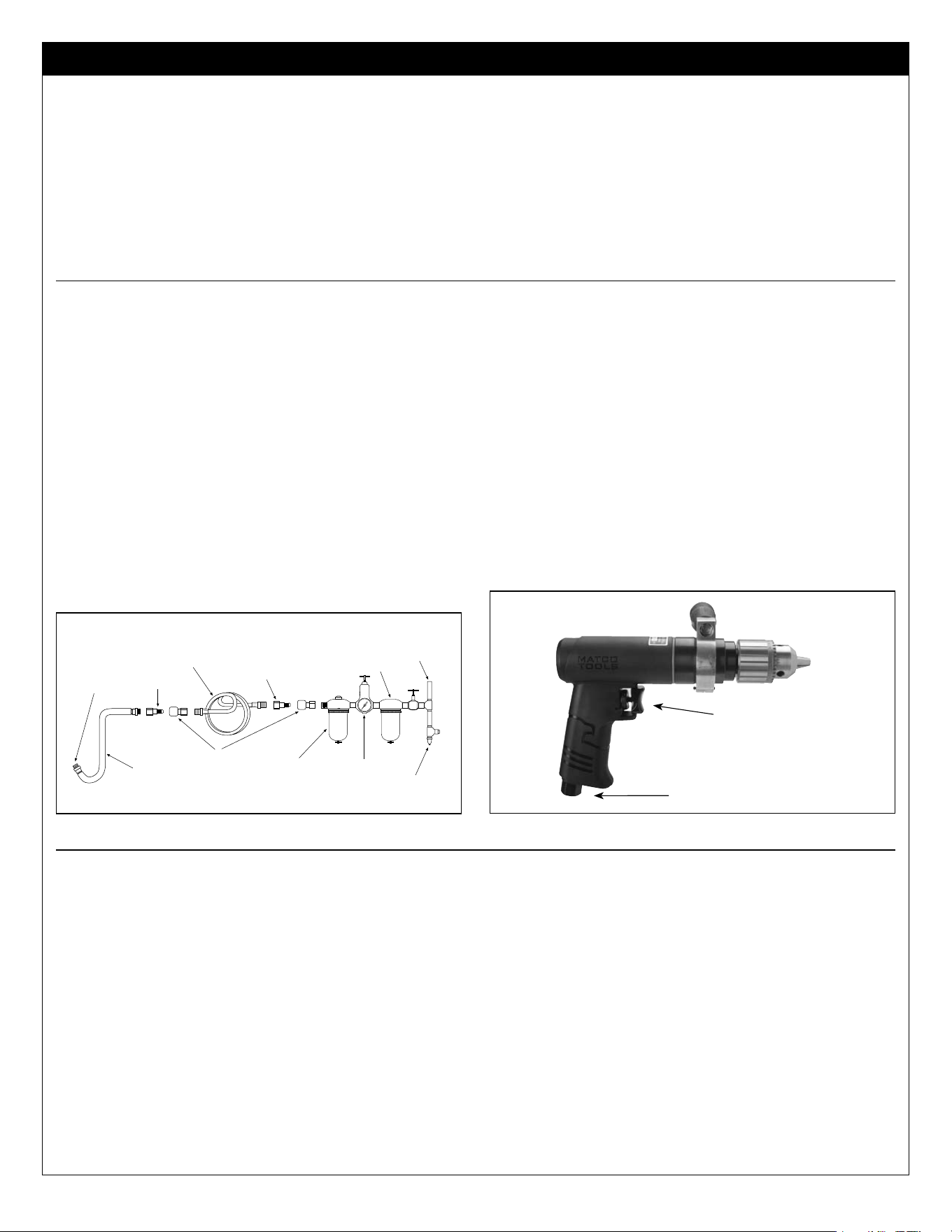

air supply

Tools of this class operate on a wide range of air pressures. It is

recommended that air pressure of these tools measures 90 PSI

at the tool while running free. Higher pressure and unclean air will

shorten tool life because of faster wear and may create a

hazardous condition.

Waterin theair line willcausedamageto the tool.Drain the airtank daily.

Clean the air inlet filter screen on at least a weekly schedule. The

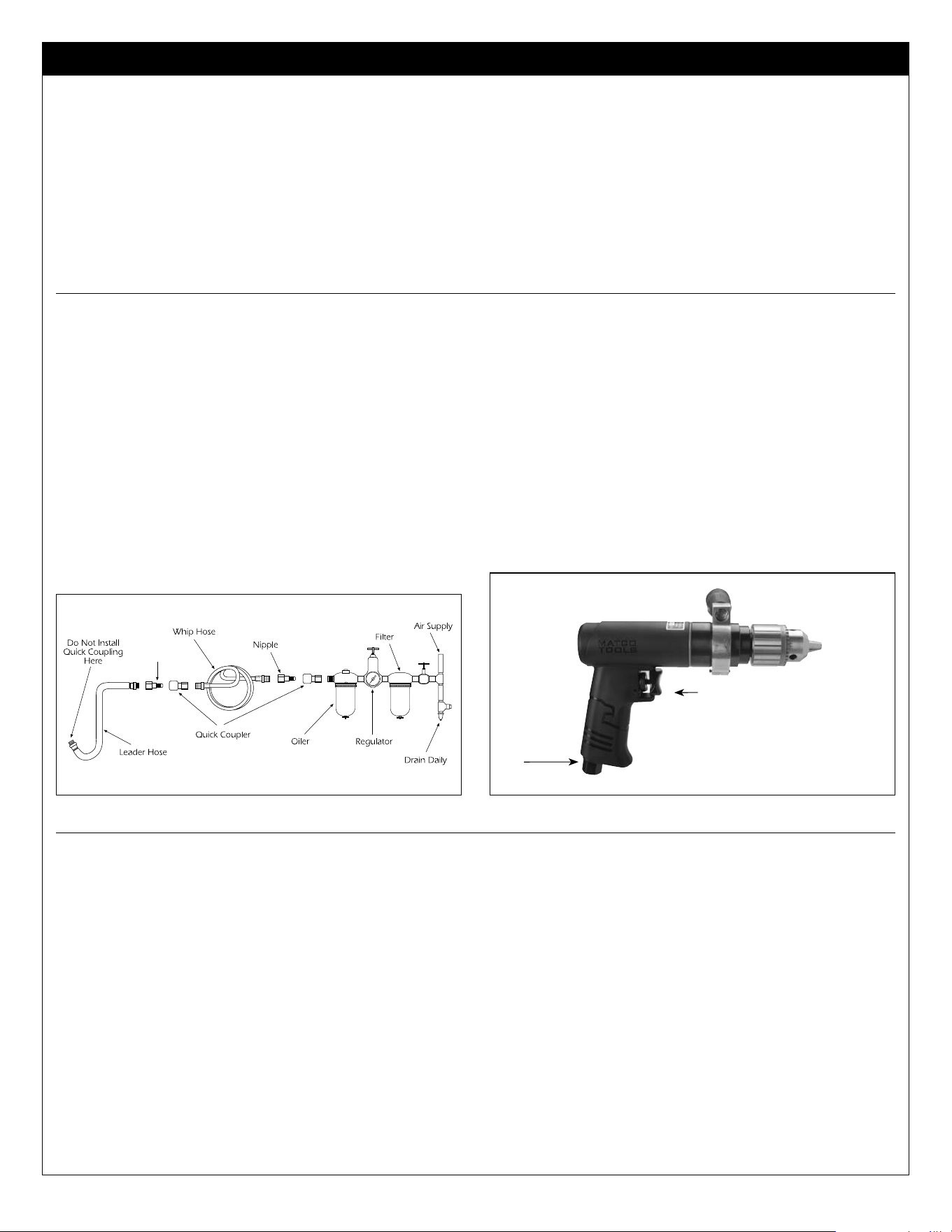

recommendedhook-upprocedurecanbeviewedinFigure1.

Theairinlet(Figure2),usedforconnectingairsupply,hasstandard 1/4" NPT

American Thread.

Line pressure should be increased to compensate for unusually

long air hoses (over 25 feet). Minimum hose diameter should be 3/8" I.D. and

fittings should have the same inside dimensions.

TrouBleshooTing

Other factors outside the tool may cause loss of power or erratic action.

Reduced compressor output, excessive drain on the air line, moisture or

restrictions in air pipes or the use of hose connections of improper size or poor

conditions may reduce air supply. If outside conditions are in order and the

toolstillperformserratically,disconnecttoolfromhoseandtaketooltoyour

nearest Matco authorized service center.

luBricaTion & MainTenance

Lubricate the tool daily with a good grade of air tool oil. If no

airlineoilerisused,run1/2oz.ofoilthroughthetool.Theoilcanbesquirted

intothetoolairinletFigure2,orintothehoseatthenearestconnectiontothe

airsupply,thenrunthetool.Arustinhibitiveoilisacceptableforairtools.

WarranTy

Matcowarrantsits airtoolsfor aperiod of 1year to theconsumer.Wewill

repair any MT Series air tool covered under this warranty which proves to

bedefectiveinmaterialorworkmanshipduringthewarrantyperiod.Inorder

tohaveyourtoolrepaired,returnthetooltoanyMatcoAuthorizedWarranty

Centerlisted,freightprepaid.Pleaseincludeacopyofyourproofofpurchase

andabriefdescriptionoftheproblem.Thetoolwillbeinspectedandifanypart

orpartsarefoundtobedefectiveinmaterialorworkmanship,thetoolwillbe

repaired free of charge and returned to you freight prepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveotherrightswhich

vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any implied

warrantyandundernocircumstancesshallMatcobeliableforanyincidental

or consequential damages.

Note: Some states do not allow the exclusion or limitation of

incidental or consequential damages so the above limitation or exclusion may

not apply to you.

MaTco air coMMand

ToolRepairSV

1330 Commerce Dr.

Stow,OH44224

(800)433-7098

discounT Tool repair

3433 Losee Rd. #1

NorthLasVegas,NV89030

(702)657-6570

pneuTool parTs and serVice co. lTd.

33 Haas Rd.

Toronto,ONM9W3A1Canada

(416)748-1200

(888)748-1201TollFreeInCanada

Nipple

fig. 1 fig. 2

feaTures

•1/2"compositedrillwithindustrialgradechuck.

•Springloadedvanesprovidelowtorqueoperationandstalltorque

 resistancewhilevariablespeedtriggerallowsforprecisespeedcontrol.

•Ergonomicchemicalresistantcompositehousing.

•Convenientsideforward/reverselevermakeschangingdirectionseasy.

•Sidehandleforheavydutyuse.

air inleT

VariaBle speed

Trigger

MT2827 4 03/23/09

MT2827 1/2" Composite Reversible Air Drill

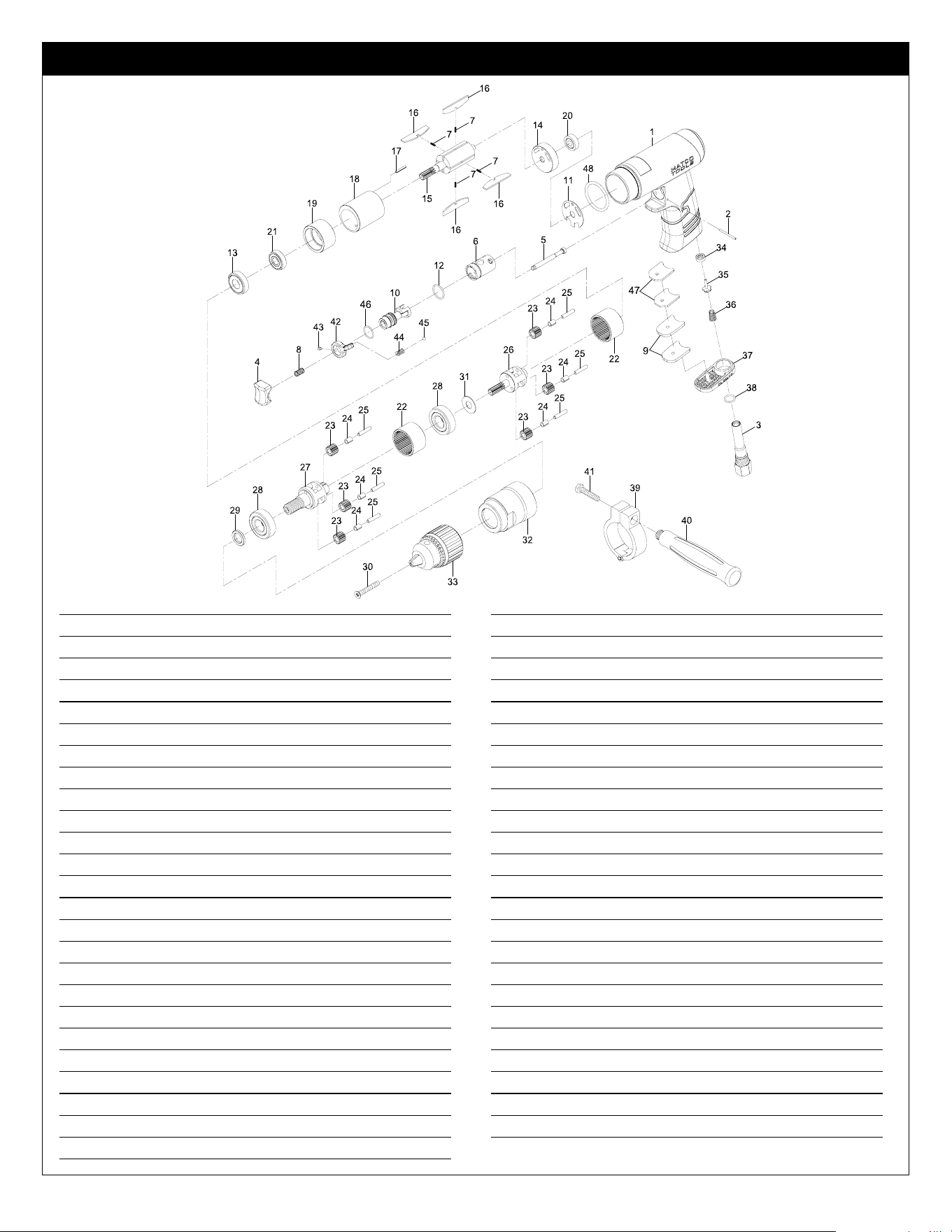

Ref. No. PaRt No. DescRiPtioN Qty.

1 RS282701 Motor Housing 1

2 RS282702 Pin 1

3 RS282703 Air Inlet 1

4 RS282704 Trigger 1

 5 RS282705 ValveStem 1

6 RS282706 Reverse Bushing 1

 7  Spring(Includedwithitem#16) 4

 8 RS79408N ValveSpring 1

9 RS282709 Muffler 2

 10 RS282710 ReverseValve 1

11 RS282711 Motor Gasket 1

 12 RS24009 O-Ring 1

13 RS227B25 Ball Bearing 1

14 RS282714 Rear End Plate 1

15 RS182715 Rotor 1

 16 RS182716S RotorBlades(setof4,including#7) 1

17 RS282717 Spring Pin 1

18 RS182718 Cylinder 1

19 RS182719 Front End Plate 1

20 RS108A12 Ball Bearing 1

21 RS288734 Ball Bearing 1

22 RS182722 Internal Gear 2

 23 RS182723 PlanetGear(Includedwithitem#24) 6

24 Oilless Bearing (Included in #23) 6

25 RS182725 Pin 6

Ref. No. PaRt No. DescRiPtioN Qty.

26 RS182726 Work Spindle 1

 27 RS182727 WorkSpindle(1/2"-20UNF) 1

28 RS21109 Ball Bearing 2

29 RS182729A Washer 1

 30 RS182730 Screw 1

31 RS182731 Washer 1

32 RS282732 Clamp Nut 1

33 RS182733A Industrial Chuck and Key 1/2" 1

  RS182733K KeyOnly(notshown) 1

 34 RS24050 ValveSeat 1

 35 RS24051 Valve 1

36 RS24052 Spring 1

37 RS282737 Exhaust Diffuser 1

 38 RS76209 O-Ring 1

39 RS182739 Retainer 1

40 RS182740 Handle 1

41 RS182748 Bolt 1

42 RS282742 Reverse Lever 1

 43 RS24036 SetScrew 1

44 RS24029 Spring 1

45 RS24030 Steel Ball 1

 46 RS24023 O-Ring 1

47 RS282747 Muffler 2

48 RS282748 Decoration Ring 1

MT2827 5 03/23/09

MT2827

Perceuse

Pneumatique

Polyvalente

Réversible

1/2 po

Certainespoussièresproduitesparlesablage,lesciage,lemeulage,leperçageetautres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

desanomaliescongénitalesouautresproblèmesdereproduction.voiciquelquesexemples

de produits chimiques :

•plombprovenantdespeintures,

•siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Lerisquequeprésententcesexpositionsvarientselonlenombredefoisquevousfaites

cetypedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroit

bienventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesà

poussièrequisontconçuspourfiltrerlesparticulesmicroscopiques.

MT2827

Vitessemaximaleàvide ..............................................................................500 R/MIN

Arbre fileté de .................................................................................................1/2" x 20

Dimension de la pince ............................................................................................1⁄4"

Dimension minimum du tuyau d’air ................................................................... 3/8" ID

Consommation moyenne d’air ............................................................................ 4 CFM

Pression d’air recommandée .............................................................................. 90 PSI

Niveau sonore ....................................................................................................82 dBA

Longueur ................................................................................................................9.4"

Poids net ............................................................................................................3.6 LB

Mandrin ................................................................................................................. 3/8"

Type de mandrin .........................................................................................1/2 po À clé

SPÉ CIFICATIONS

• Instructions de fonctionnement

• Avertissement • Pièces

LiseZtouJours

LesinstruCtions

AvAntd’utiLiser

LesoutiLs

MotorisÉs.

porteZtouJours

desLunettesde

sÉCuritÉ.

porteZune

proteCtionpour

LesoreiLLes.

ÉviteZ

L’exposition

proLongÉeAux

vibrAtions.

•

r/MinMAxiMuMde500

•

pressiond'AirMAxiMuM:

 90psi,6.2bArs

•

Ler/MindeL'ACCessoire

doitexCÉderCeLuide

 L'outiL

MT2827 6 03/23/09

MT2827 Perceuse Pneumatique Polyvalente Réversible 1/2 po

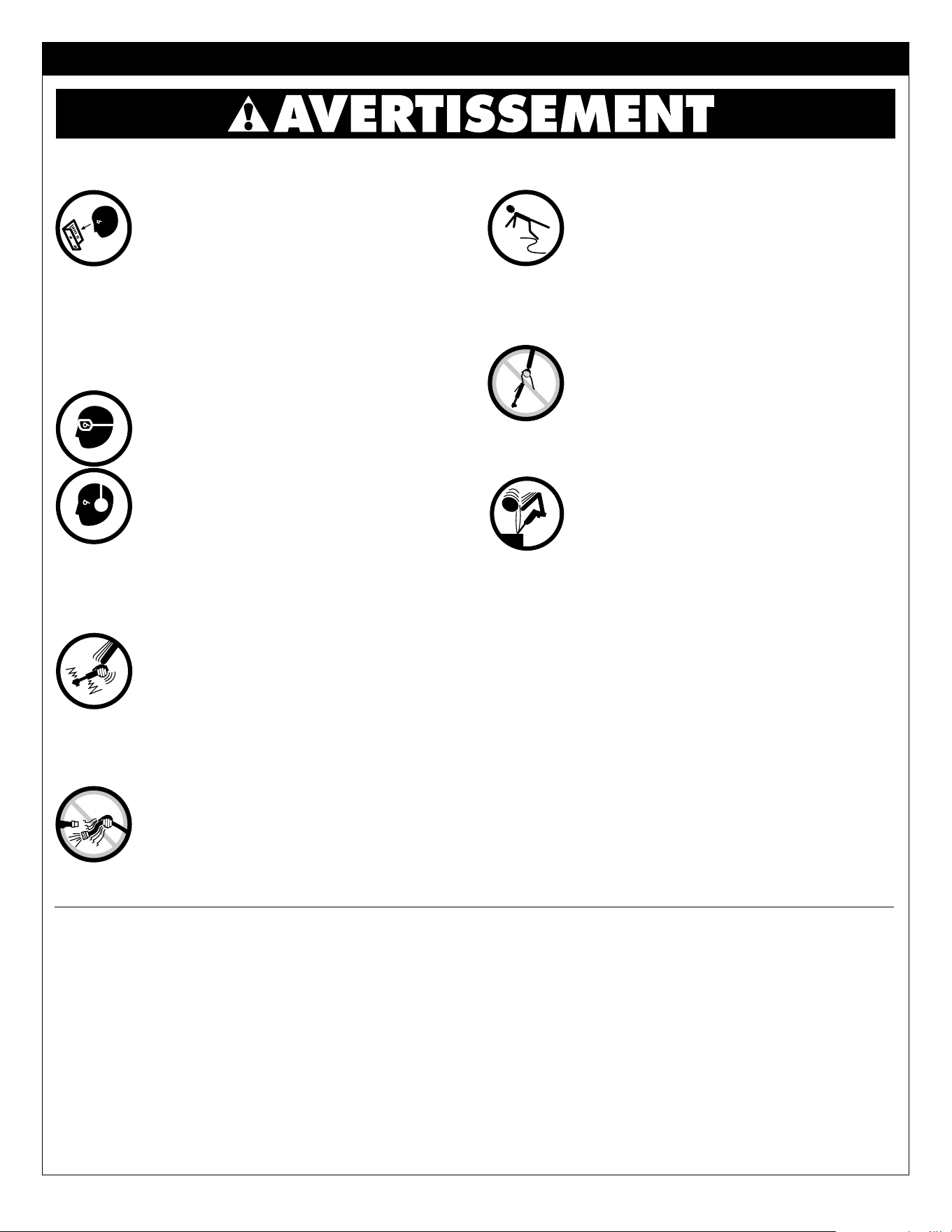

le prÉsenT Manuel d’insTrucTions

conTienT des renseigneMenTs iMporTanTs

pour la sÉcuriTÉ. liseZ le prÉsenT

Manuel d’insTrucTions soigneuseMenT eT

coMpreneZ Bien Tous les renseigneMenTs

aVanT d’uTiliser ceT ouTil.

• Utilisez,inspectez etentretenez cetoutil conformémentau

document American National Standards Institute Safety

Code of Portable Air Tools (ANSI B186.1) et tout autre code et

règlement de sécurité applicable.

• Pourlasécurité,unrendementsupérieuretunmaximumde

 durabilitédespièces,faitesfonctionnercetoutilà90lb/po2

 6,2barsdepressiond’airmaximaleavecuntuyaud’airde

3/8 po de diamètre.

• Portez toujours des lunettes résistant aux impacts et une

protection faciale quand vous utilisez ou entretenez

cet outil.

• Portez toujours une protection des oreilles quand vous

utilisez cet outil. Les bruits forts peuvent entraîner une

perte permanente de l’ouïe. Utilisez la protection des oreilles

recommandée par votre employeur ou le règlement

de l’OSHA.

• Gardezl’outilenbonétatdefonctionnement.

• Le personnel qui utilise ou entretient l’outil doit être

physiquement capable de le manipuler compte tenu de sa

 grosseur,desonpoidsetdesapuissance.

• Les outils pneumatiques peuvent vibrer quand on les

 utilise.  La vibration, les mouvements répétitifs ou les

positions inconfortables pendant des périodes prolongées

 peuvent durs sur les mains et les bras. Arrêtez d’utiliser

 l’outilsi vous voussentezmal à l’aise,si vous sentezdes

fourmillements ou des douleurs. Consultez un médecin avant

de d’utiliser l’outil de nouveau.

• L’aircomprimépeutcauserdegravesblessures.Nedirigez

 jamais l’air vers vous ou une autre personne. Coupez

 toujoursl’arrivéed’air,letuyaudepressiond’airetdétachez

 l’outildel’arrivéed’airavantd’installer,deretirerouderégler

tout accessoire de cet outil ou avant de l’entretenir. Si vous

 ne le faites pas, vous risquez des blessures graves. Le

fouettage des tuyaux peut causer de graves blessures.

 Vérifiez toujours que les tuyaux et les raccords ne sont

 pas endommagés, effilochés ou desserrés et remplacez

immédiatement. N’utilisez pas de raccords rapides avec

l’outil. Consultez les instructions pour corriger le montage.

• Placezl’outilsurletravailavantdelefairedémarrer.

• Sivousglissez,trébuchezet/outomberquandvousutilisez

 desoutilspneumatiques,vousrisquezdesblessuresgraves

 ou même la mort. Faites attention à la longueur du tuyau

quand vous marchez ou travaillez sur la surface.

• Gardezunebonnepostureéquilibréeetstablepourletravail.

Ne vous mettez pas dans une position instable quand vous

utilisez l’outil.

• Prévoyez ce que vous allez faire et soyez conscients des

changements soudains de mouvements durant le démarrage

et le fonctionnement de tout outil.

• Neportez pasl’outilparletuyau.Protégezletuyaucontre

 lesobjetstranchantsetlachaleur.

• L’arbre de l’outil continue de tourner brièvement quand

la gâchette est lâchée. Évitez le contact direct avec les

accessoires durant et après l’utilisation. Les gants réduisent

le risque de coupures et de brûlures.

• Tenez-vous à l’écart de l’extrémité rotative de l’outil. Ne

 portezpas de bijoux ou devêtementslâches.Attachezles

 cheveuxlongs.Lecuirchevelurisqued’êtrearraché siles

cheveux ne sont pas gardés loin de l’outil et accessoires.

 Vousrisquezd’êtreétranglésivotrecolliern’estpasgardéà

l’écart de l’outil et des accessoires.

• Leforetpeutsoudainementsecoinceretcauserlarotation

 de la pièce ou de l’outil de travail, entraînant ainsi des

blessures aux bras et/ou aux épaules. Il y a suffisamment

de couple de produit pour causer des chutes. Utilisez

 toujoursdesforetsbienaiguisés.Lorsqueleforettraversela

 piècedetravail,diminuezlapression.

• N’utilisezquelesdouillesetlesaccessoirespourcléàchocs

 surcetoutil.N’utilisezpasdedouilleàmain.

• Ne lubrifiez pas les outils avec des produits inflammables

 ou volatiles comme le kérosène, le carburant diesel ou le

carburant aviation.

• Neforcezpasl’outilau-delàdesacapaciténominale.

• N’enlevez pas les étiquettes. Remplacez les étiquettes

endommagées.

le non-respecT de ces aVerTisseMenTs pourraiT enTraÎner des Blessures.

foncTionneMenT

Centrezunnouveautrouenutilisantunpoinçonàcentrer.Placezleboutdu

foretdanslamarquedepoinçon.Tenezleforetàangledroitdelapiècede

travail et débuter le perçage. Appliquez une pression régulière. Ne forcez pas.

Un trop grande pression peut faire casser ou surchauffer le foret. Trop peu

depressionempêcheraleforetdeperceret leferasurchauffer.Réduisez la

pressionjusteavantqueleforetpasseàtraverslapiècedetravail.Lorsque

leforetapénétrélapiècedetravailettournelibrement,sortezleforetdela

piècedetravailpendantquelemandrintourneetarrêtezensuitelaperceuse.

Sileforetbloquedanslapiècedetravail,libérezlacommandedepuissance

immédiatement. Débranchez la perceuse avant d’enlever le foret et déterminez

la cause du blocage. N’essayez pas de libérer le foret en mettant en marche

etenarrêtantlemoteur.

MT2827 7 03/23/09

MT2827 Perceuse Pneumatique Polyvalente Réversible 1/2 po

garanTie

Matco garantit ses outils pneumatiques au consommateur pendant une période

d’un an. Nous réparerons tout outil pneumatique de la série MT couvert par

cettegarantiequiprésenteundéfautdematériauoudemain-d’œuvredurant

lapériodedegarantie.Pourfaireréparerl’outil,retournez-leàl’undescentres

degarantie autorisésde Matco indiquésci-dessous,portpayé.Joignezune

copie de votre preuve d’achat et une brève description du problème. L’outil

sera inspecté et si une ou plusieurs pièces présentent un défaut de matériel ou

demain-d’œuvre,l’outilseraréparégratuitementetretournéportpayé.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi avoir

d’autresdroitsquivarientd’unétatàl’autre.

Cette obligation est la seule responsabilité de Matco dans le cadre de cette

garantie et Matco ne sera en aucun cas responsable de dommages connexes

ou corrélatifs.

Note: Certains états ne permettent pas d’exclusion ou de limites pour

les dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

MaTco air coMMand

ToolRepairSV

1330 Commerce Dr.

Stow,OH44224

(800)433-7098

discounT Tool repair

3433 Losee Rd. #1

NorthLasVegas,NV89030

(702)657-6570

pneuTool parTs and serVice co. lTd.

33 Haas Rd.

Toronto,ONM9W3A1Canada

(416)748-1200

(888)748-1201TollFreeInCanada

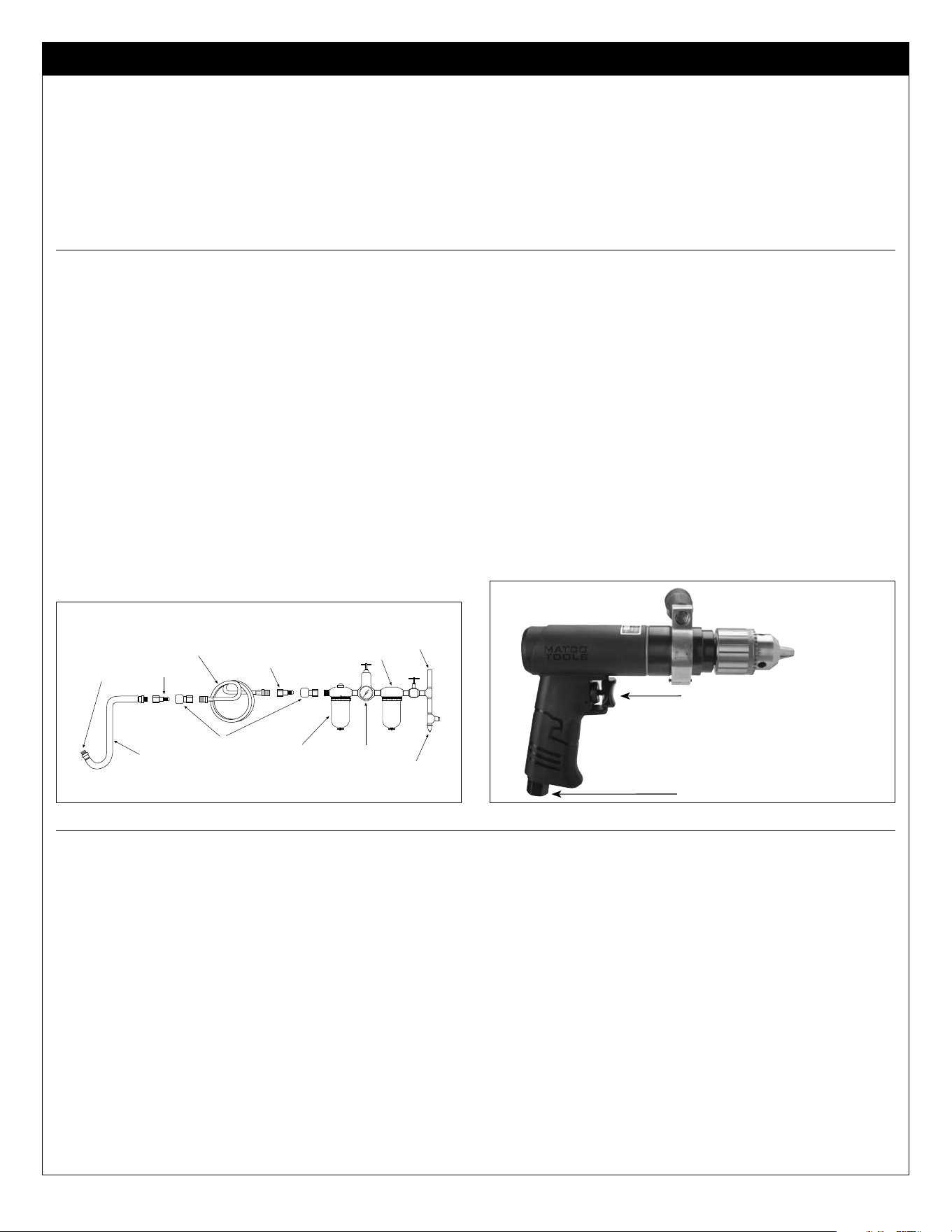

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

fig. 1 fig. 2

caracTÉrisTiQues

•Perceusepolyvalentede½poavecmandrindeclasseindustrielle.

•Lesaubesàressortpermettentunfonctionnementàfaiblecoupleetàrésistancedecoupledemaintien

alors que la force de détente de la vitesse variable permet un contrôle précis de la vitesse.

•Boîtiercombinéergonomiquerésistantauxagentschimiques.

•Lelevierpratiquelatéralavant/arrièrepermetlechangementfacilededirection.

•poignéelatéralepourutilisationintensive.

enTrÉe d’air

Les outils de cette classe fonctionnent sur une grande plage de pression d’air.

Ilestrecommandéd’utiliserunepressionde90lb/po2pourl’outilàvide.Une

pression supérieure et de l’air malpropre réduiront la vie de l’outil parce que

cela accélérera l’usure et peut créer des conditions dangereuses.

De l’eau dans la conduite d’air endommagera l’outil.Videz le réservoir de

l’airchaquejour.Nettoyerlefiltred’entréeaumoinsunefoisparsemaine.La

procéduredebranchementrecommandéeestillustréeàlafigure1.

L’entrée d’air (figure 2), utilisée pour connecter l’arrivée d’air a un filetage

américain 1⁄4 po NPT.

Lapressiondelaconduitedevraitêtreaugmentéepourlestuyauxtrèslongs

(plusde25pieds).Lediamètreintérieurminimaldutuyaudevraitêtrede3/8

poetlesraccordsdevraientavoirlesmêmesdimensionsintérieures.

dÉpannage

D’autresfacteursàl’extérieurdel’outilpeuventcauserunepertedepuissance

ouunfonctionnementirrégulier.Unepuissanceréduiteducompresseur,une

vidangeexcessivedelaconduited’air,l’humiditéoudesrestrictionsdansles

tuyaux d’air ou l’utilisation de raccords de tuyau de la mauvaise taille ou en

mauvais état peut réduire l’arrivée d’air. Si les conditions extérieures sont

correctesetquel’outilcontinuedemalfonctionner,débranchezl’outildutuyau

etapportezl’outilàvotrecentred’entretienMatcoautoriséleplusproche.

luBrificaTion eT enTreTien

Lubrifiezl’outilchaquejouravecunehuilepouroutilspneumatiquesdebonne

qualité. Si aucune ligne d’air lubrifié n’est utilisée, versez 1/2 once d’huile

dansl’outil.L’huilepeutêtreinjectéedansl’entréed’airdel’outilmontréeà

lafigure2,oudansletuyauaubranchementleplusprochedel’arrivéed’air

puis faire fonctionner l’outil. Une huile antirouille est acceptable pour les outils

pneumatiques.

enTrÉe d’air

coMMande À

ViTesse VariaBle

MT2827 8 03/23/09

MT2827

Perforadora

Neumática

De Compuestos

Reversible 1/2"

elpolvocreadoporlalijacióneléctrica,laaserradura,latrituración,laperforaciónyotras

actividadesdeconstruccióncontienequímicosconocidoscomocausantesdecáncer,defectos

denacimientouotrosdañosareproducción.Algunosejemplosdedichosquímicosson:

 •elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •elarsénicoyelcromiodemaderosquímicamentetratados.

elriesgodedichasexposicionesvaría,dependiendodelafrecuenciaconlacualustedrealice

estetipodetrabajo.parareducirsuexposiciónadichosquímicos:trabajeenunaáreabien

ventiladayconequipodeseguridadaprobado,talescomolosmáscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículasmicroscópicas.

MT2827

VelocidadLibreMáxima ..................................................................................500 RPM

Tamaño de la rosca del huso .....................................................................1/2" x 20

TamañodePinzadeSujeción ................................................................................. 1/4"

Tamaño Mínimo de Manguera de Aire ................................................................3/8" ID.

Consumo promedio de aire .................................................................................. 4 CFM

Presión Recomendada de Aire ............................................................................90 PSI

Nivel de presión sonoro ................................................................................82dBA

Longitud ................................................................................................................. 9.4"

Peso Neto ........................................................................................................ 3.6 LBS.

Rangodediámetrodelmandril ............................................................................... 3/8"

Tipo de portabrocas ................................................................................ 1/2" Con llave

ESPECIFICACIONES

• Instrucciones de Operación • Información de Advertencia

• Revisión de Refacciones

LeersieMpreLAs

instruCCiones

Antesde

usArLAs

herrAMientAs

nueMÁtiCAs

usArsieMpre

AnteoJos

proteCtores

usArproteCCiÓn

pArALosoÍdos

evitAr

exposiCiÓn

proLongAdAA

LAsvibrACiones

•MÁxiMArpMde500

•presiÓnMÁxiMAdeAire:

90psig,6.2bAr

•LAsrpMdeLACCessorio

debenexCederLAsrpM

 deLAherrAMientA

MT2827 9 03/23/09

MT2827 Perforadora neumática de compuestos Reversible 1/2"

esTe Manual de insTrucciones

conTiene inforMaciÓn iMporTanTe de

seguridad. lea cuidadosaMenTe esTe

Manual insTrucTiVo y coMprenda Toda

inforMaciÓn anTes de operar esTa

herraMienTa.

• Opere, inspeccione y mantenga siempre esta herramienta

de acuerdo con el Código de Seguridad del Instituto Americano

 de Estándares Nacionales para las Herramientas Portátiles

 Neumáticas(ANSIB186.1)ycualquierotrocódigooregulación

aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáximade

 lasrefacciones,opereestaherramientaalamáximapresión

 de aire al  90 psig; 6.2 barg. con una manguera de

 alimentacióndeairede3/8"endiámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

 lleve siempre la protección de ojos y cara resistentes al

impacto.

• Alusarestaherramienta,llevesiempreprotecciónparalos

oídos. Los altos niveles de ruido pueden ocasionar la pérdida

permanente del oído. Use protección para los oídos según lo

recomendado por su empleador o regulación OSHA.

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben poder

 físicamente manejar el volumen, peso y potencia de esta

herramienta.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

 vibraciones,movimientosrepetitivosoposicionesincómodas

durante períodos extendidos de tiempo pueden ser dañinos

para sus manos y brazos. Suspenda el uso de la herramienta

 siexperimentemolestias,estremecimientoodolor.Antesde

 continuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida severa.

 Nuncadirijaelairehaciaustedniaotros.Apaguesiempre

 laalimentacióndeaire,vacíelamangueradetodapresión

de aire y separe la herramienta de la alimentación de aire

 antesdeinstalar,quitaroajustarcualquieraccesoriodeesta

 herramienta,oantesderealizarcualquiermantenimientode

esta herramienta. La falla en hacerlo podría resultar en alguna

 lesión. Las mangueras de látigo pueden ocasionar alguna

 herida seria. Revisesiempre las manguerasy herrajes por

 daños,deshilachasosolturas,yrepóngalosinmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación.Vealasinstruccionesporlainstalacióncorrecta.

• Coloquelaherramientasobreeltrabajoantesdearrancarla

herramienta.

• Resbalarse, tropezarse y/o caerse durante la operación de

 herramientas neumáticas puede ser una causa mayor de

lesión seria o la muerte. Sea consciente de la manguera

 excedente,dejadaporlasuperficieparacaminarotrabajar.

• Mantengabalanceadayfirmelaposturacorporaldetrabajo.

No se extra limite al operar esta herramienta.

• Anticipeyseaalertoporcambiosrepentinosdemovimiento

durante el arranque inicial y operación de cualquier

 herramientaneumática.

• Nollevelaherramientaporlamanguera.Protejalamanguera

 deobjetosafiladosydelcalor.

• Eleje de la herramienta puede seguirrotando brevemente

 después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

 uso. Los guantes reducirán el riesgo de alguna cortada o

quemadura.

• Manténgase lejos del extremo rotador de la herramienta.

 No lleve puesto ni joyería ni ropa suelta. Fijeel pelo largo.

Se puede arrancar el cabello si no se lo mantenga a distancia

de la herramienta y accesorios. Mantenga a distancia de la

herramienta y de los accesorios los accesorios del cuello para

evitar el ahogamiento.

• Las brocas del taladro pueden atarse repentinamente y

 causarlarotacióndelapiezadetrabajoodelaherramienta,

así ocasionando lesiones en los brazos y/o en los hombros.

Se genera suficiente torsión para ocasionar caídas. Siempre

use brocas afiladas. Use menos presión al momento de

alcanzar la penetración completa de la pieza

• Conestaherramientasóloutilicecasquillosyaccesoriospara

llave de impacto. No use la mano.

• Nolubriquelasherramientascon solucionesinflamablesni

 volátiles,talescomoelqueroseno,elgasóleonielcombustible

para aviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

el incuMpliMienTo de oBserVar esTas adVerTencias pueden

resulTar en alguna lesiÓn

la operaciÓn

Alusar un punzón central,localice el centro delagujero nuevo. Coloque la

punta de la broca del taladro en el trazo del punzón. Sostenga el taladro

uniformemente contra el trabajo y prenda el motor.  Aplique presión firme

y uniforme. No fuerce la herramienta. Demasiada presión puede ocasionar

la rotura de la broca o el sobrecalentado de ella. Demasiada poca presión

prohibirá los recortes de la broca y ocasionará el sobrecalentado de ésta.

Reduzca la presión justo antes de que la broca alcance la penetración

completadelapiezadetrabajo.Cuandolabrocahayapenetradolapiezadel

trabajo y esté girándose libremente,levante el taladro de la pieza mientras

estéencendidoelmotor,luego apáguelo.Sieltaladroseatascaenlapieza

detrabajo,libereinmediatamentelaválvulaestranguladora.Desconecteel

taladro antes de sacar la broca y antes de determinar la causa del problema.

No haga ningún intento de liberar la broca con el arranque y la parada del

motor.

MT2827 10 03/23/09

MT2827 Perforadora neumática de compuestos Reversible 1/2"

garanTÍa

Matco ofrece al consumidor la garantía de sus herramientas neumáticas

porunperíodode1año.Reparemoscualquierherramientaneumáticadela

Serie MT,cubierta bajo esta garantía, la cual demuestra ser defectuosa en

cuestión material o mano de obra durante el período de dicha garantía. Para

que se repare su herramienta,devuelva la herramienta a cualquiera de los

Centros de GarantíaAutorizados de Matco alistadosa continuación, con el

flete prepagado. Incluye por favor una copia de su comprobación de compra

yunabrevedescripcióndelproblema.Seinspeccionarálaherramientaysi

cualquier pieza o piezas se encuentre(n) con algún defecto material o de mano

deobra,sereparará laherramienta,libredecargos,y ésta serádevuelta a

usted con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener también

otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco bajo esta o

cualquier garantía implicada y Matco no será, bajo ninguna circunstancia,

responsable por los daños incidentales ni consecuenciales.

Nota: Esta garantía le brinda derechos legales específicos y usted también

podría contar con otros derechos los cuales varían de estado a estado.

MaTco air coMMand

ToolRepairSV

1330 Commerce Dr.

Stow,OH44224

(800)433-7098

discounT Tool repair

3433 Losee Rd. #1

NorthLasVegas,NV89030

(702)657-6570

pneuTool parTs and serVice co. lTd.

33 Haas Rd.

Toronto,ONM9W3A1Canada

(416)748-1200

(888)748-1201TollFreeInCanada

No instale aquí el

acomplamiento

de conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Drane

diariamente

Caja de aceite

Primera

Manguera

Regulador

Acoplamiento de

conexión rápida

Manguera

que azota

fig. 1 fig. 2

caracTerÍsTicas

•Perforadoradecompuestos1/2”conunaportabrocasdecalificaciónindustrial.

•Aspasarmadasconresortebrindanunaoperacióndebajatorsiónyresistenciaalestancamientodetorsiónmientrasqueel

disparador de velocidad variable permite un control preciso de velocidad.

•Carcasacompuestaergonómicaresistentealosquímicos.

•Lacómodapalancalateraladelante/reversafacilitaelcambiodedirección.

•Mangolateralparausodeserviciopesado.

aliMenTaciÓn de aire

Las herramientas de esta categoría operan dentro de un rango amplio de

presióndeaire.Altrabajarlibremente,serecomiendaquelapresióndeaire

de estas herramientas mida a un 90 PSI en la herramienta. La presión alta y el

airesuciodisminuiránlavidadelaherramientadebidoaldesgastemásrápido,

y pueden crear condiciones peligrosas.

Cualquieraguaenlalíneadeairedañarálaherramienta.Drenediariamente

el tanque de aire. Limpie al menos semanalmente la malla de filtración de la

ventila de admisión de aire. El procedimiento recomendado de conexión se

puede revisar en la Figura 1.

La ventila de admisión de aire (Figura 2), empleada para la conexión de

abastecimientodeaire,cuentaconlaRoscaEstándarAmericanaNPT1/4".

La presión de línea debe ser aumentada para compensar por mangueras

excepcionalmentelargas(másde25pies).Eldiámetromínimodemanguera

debeser de3/8"Diám.Int.ylosherrajes debentenerla mismadimensión

interior.

diagnÓsTico de aVerÍas

Otros factores independientes de la herramienta pueden ocasionar la pérdida

de potencia o alguna acción errática. Las emisiones reducidas de la salida

del compresor, el drenaje excesivo en la línea de aire, la humedad o las

restricciones en las pipas de aire o el uso de conexiones de manguera de

tamaño inadecuado, o pobres condiciones, pueden disminuir el suministro

de aire.

Si las condiciones exteriores son adecuadas y la herramienta aún funciona

de forma errática, desconecte la herramienta de la manguera y lleve la

herramientaalcentrodeservicioautorizadoMatcomáscercanoausted.

luBricaciÓn & ManTeniMienTo

Lubrique diariamente la herramienta con algún aceite de buena calificación

para herramientas neumáticas. Si no se usa ningún engrasador de línea

deaire,dejecaer1/2 oz.deaceite por laherramienta. Se puede lanzar un

chorrodeaceiteporlaventiladeadmisióndeairedelaherramienta,Figura

2,oporlamangueraenlaconexiónmáscercanaalabastecimientodeaire,

luego marche la herramienta. Un aceite para la inhibición de la oxidación es

adecuadoparalasherramientasneumáticas.

VenTila de

adMisiÓn de aire

disparador de

Velocidad VariaBle

Matco Tools MT2827 1/2" REVERSIBLE COMPOSITE PNEUMATIC DRILL

Product's Documents

MT2827_InstructionManual_01.pdf

Specifications

Matco Tools MT2827 Questions and Answers
