Matco Tools MT2889 3/8" REVERSIBLE KEYLESS COMPOSITE User Manual

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are specially designed to filter

out microscopic particles.

SPECIFICATIONS

• Operating Instructions

• Warning Information

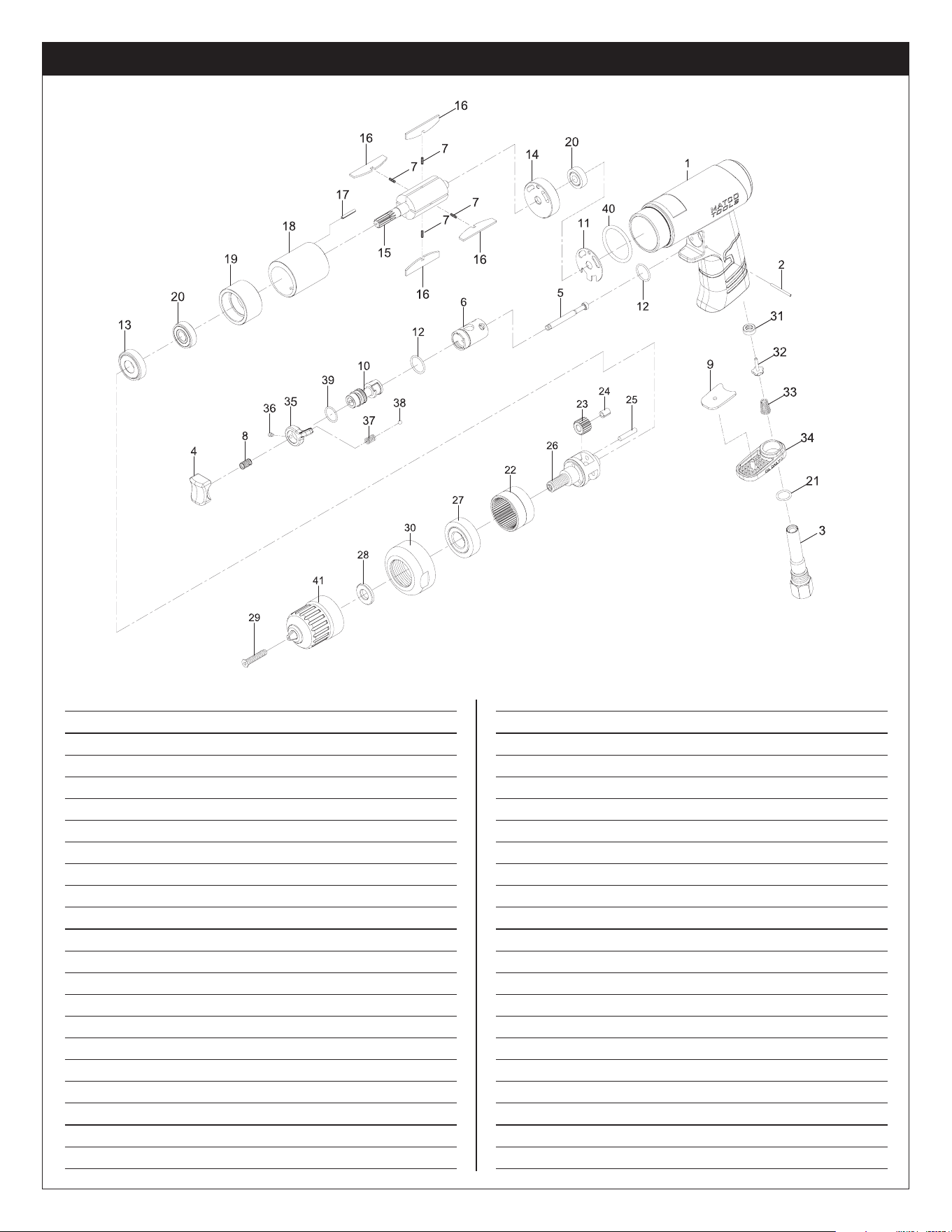

• Parts Breakdown

MT2889

WARNING

MT2889

Free Speed............................... 1,800 RPM

Air Inlet .................................... 1/4" NPT

Recommened Hose Size ......................3/8" I.D.

Average Air Comsumption .....................4 CFM

Recommneded Air Pressure....................90 psig

Overall Length .................................. 7.9"

Sound Pressure Level .........................82 dBA

Vibration Level.............................2.1 m/sec²

Net Weight .................................. 2.6 Lbs.

Chuck ..................................3/8" Keyless

PERCEUSE PNEUMATIQUE POLYVALENTE RÉVERSIBLE 3/8 PO

PERFORADORA NEUMÁTICA DE COMPUESTOS REVERSIBLE 3/8"

REVERSIBLE AIR DRILL

COMPOSITE

WAR NING

RPMRPMRPM

RATED RPM OF THE

ACCESSORY USED

MUST EXCEED THE

MAXIMUM TOOL

RPM SHOWN

ALWAYS READ

INSTRUCTIONS

BEFORE USING

POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

ALWAYS WEAR

HEARING

PROTECTION

AVOID PROLONGED

EXPOSURE TO

VIBRATION

MT2889 2 Rev. 5/29/15

MT2889 3/8" Composite Reversible Air Drill

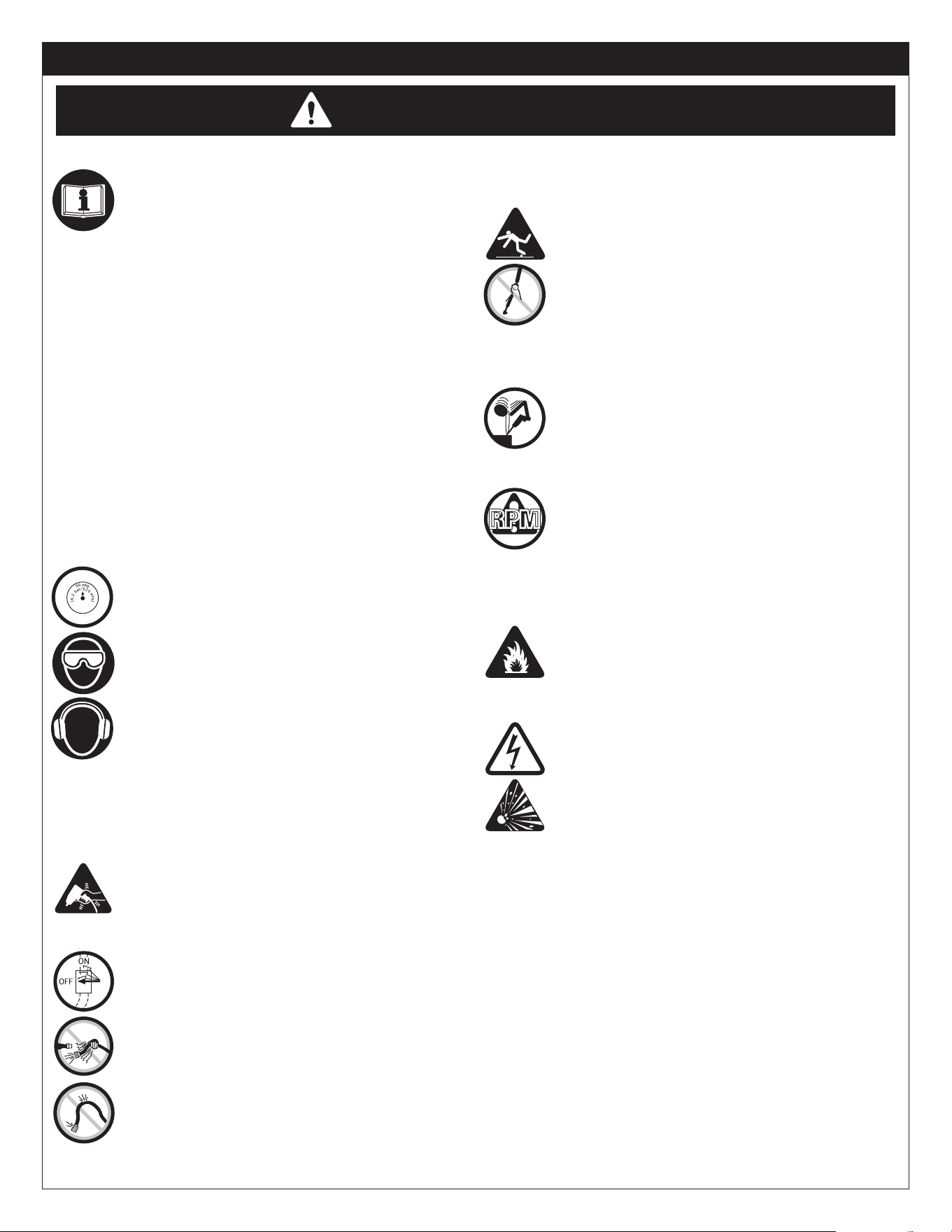

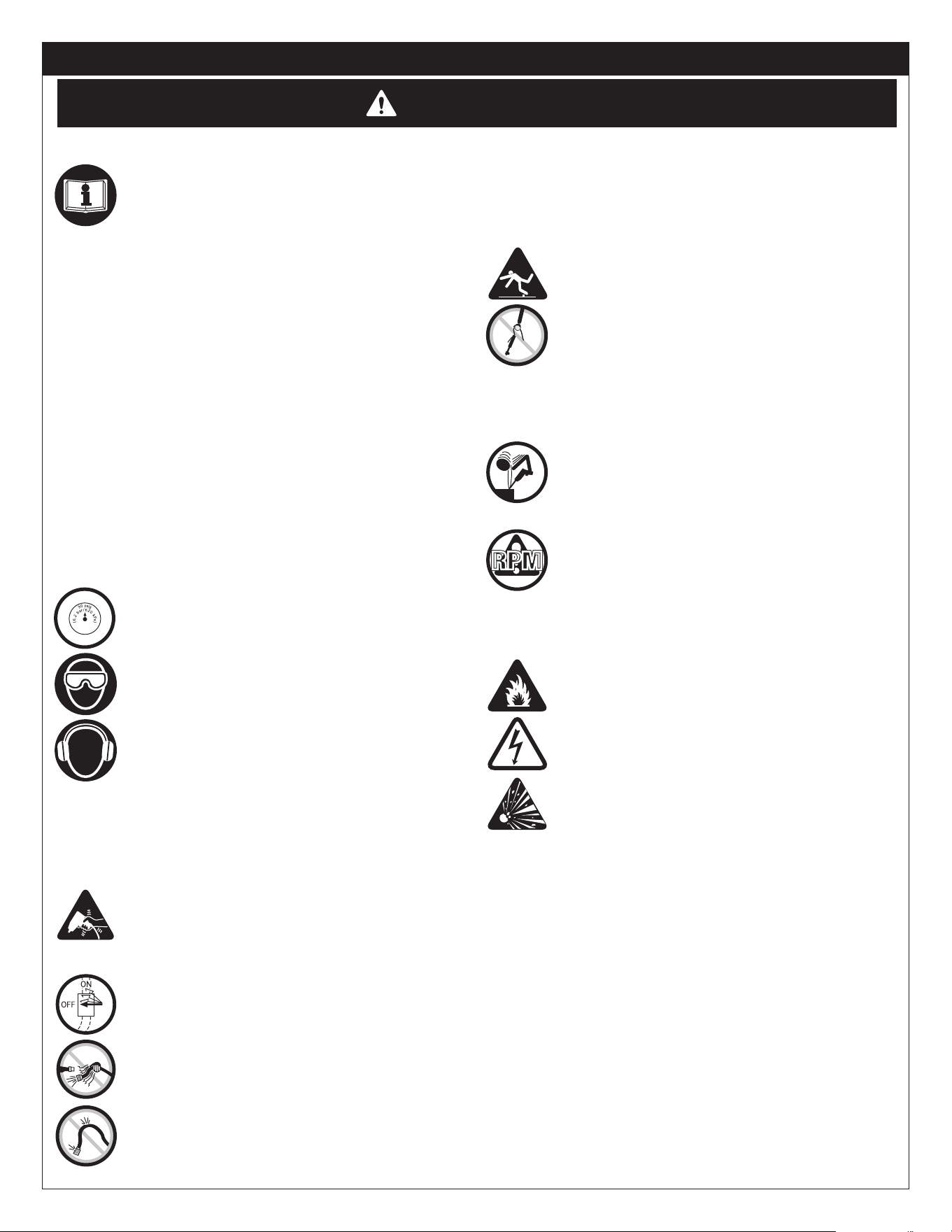

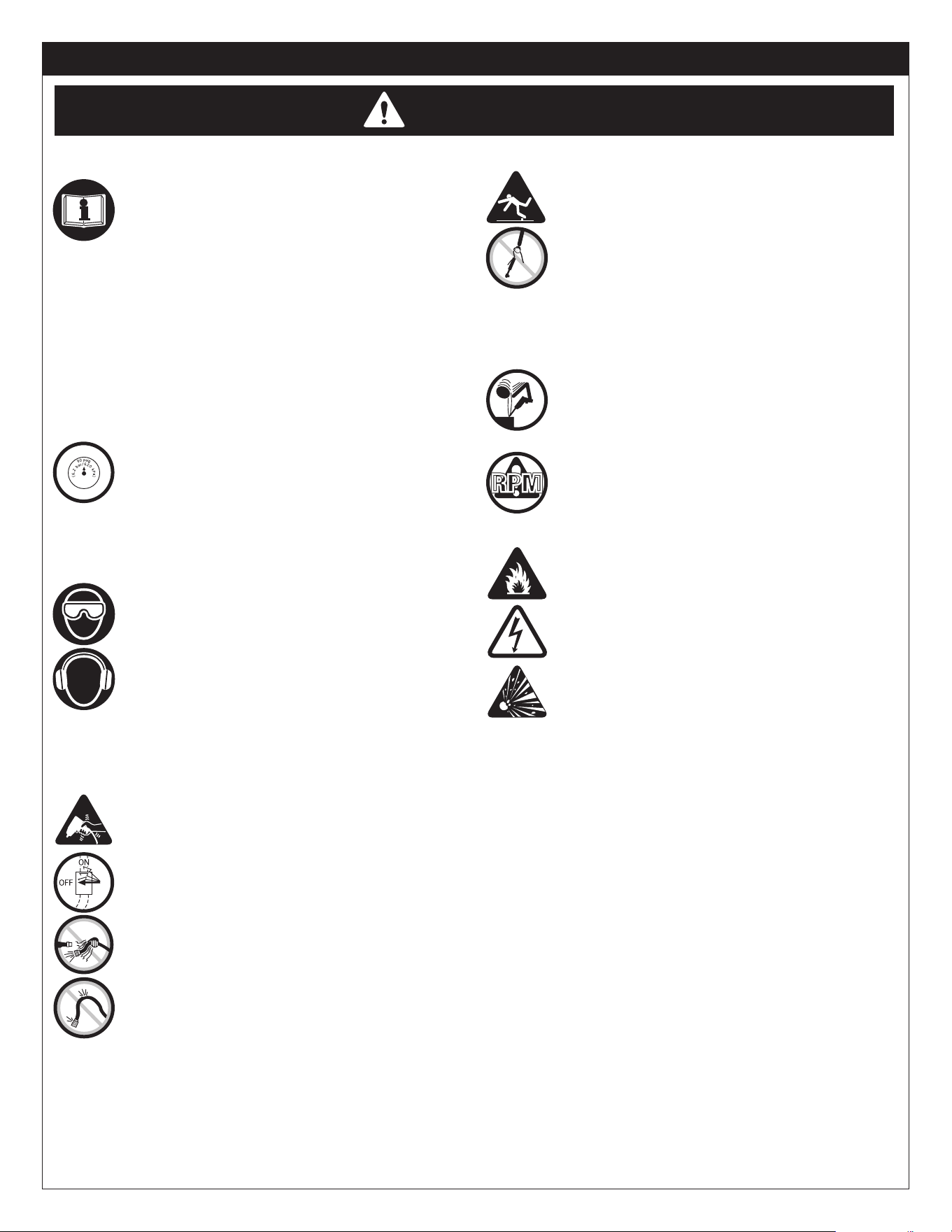

THIS INSTRUCTION MANUAL CONTAINS IMPORTANT

SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY AND

UNDERSTAND ALL INFORMATION BEFORE OPERATING

THIS TOOL.

It is the responsibility of the owner to make sure all

personnel read this manual prior to using the device.

It is also the responsibility of the device owner to keep

this manual intact and in a convenient location for all to

see and read. If the manual or product labels are lost

or not legible, contact Matco Tools for replacements.

If the operator is not fluent in English, the product and

safety instructions shall be read and discussed with

the operator in the operator's native language by the

purchaser/owner or his designee, making sure that the

operator comprehends its contents.

• Always operate, inspect and maintain this tool in

accordance with American National Standards Institute

Safety Code of Portable Air Tools (ANSI B186.1) and any

other applicable safety codes and regulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

pressure with 3/8" diameter air supply hose.

• Always wear impact-resistant eye when operating

or performing maintenance on this tool (users and

bystanders).

• Always wear hearing protection when using this tool.

High sound levels can cause permanent hearing loss.

Use hearing protection as recommended by your

employer or OSHA regulation (users and bystanders).

• Keepthetoolinefficientoperatingcondition.

• Operatorsandmaintenancepersonnelmustbephysically

able to handle the bulk, weight and power of this tool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

periods of time may be harmful to your hands and arms.

Discontinue use of tool if discomfort, tingling feeling or

pain occurs. Seek medical advice before resuming use.

• Airunderpressurecancausesevereinjury.Neverdirect

air at yourself or others. Always turn off the air supply,

drain hose of air pressure and detach tool from air supply

 beforeinstalling,removingor adjustinganyaccessory

on this tool, or before performing any maintenance on

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

damaged, frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at tool.

 Seeinstructionsforcorrectset-up.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• Anticipate and be alert for sudden changes in motion

during start up and operation of any power tool.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

or work surface.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaft may continue to rotate briefly after throttle

is released. Avoid direct contact with accessories

during and after use. Gloves will reduce the risk of cuts

or burns.

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

can occur if hair is not kept away from tool and

accessories. Choking can occur if neckwear is not

kept away from tool and accessories.

• UseaccessoriesrecommendedbyMatcoTools.

• RPM OF THE ACCESSORY MUST EXCEED TOOL RPM.

Use accessories rated at 1,800 RPM or higher.

• Do not lock, tape or wire the "on/off" safety lever in the

"on" position, as the lever must be free to return to the

"off" position when released.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thistoolisnotinsulatedagainstelectricshock.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Keeptooloutofreachofchildren.

• Placetoolonworkbeforestartingtool.Donotpointor

indulge in any horseplay with this tool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Drill bits can bind suddenly and cause rotation of the

 work piece or tool, causing injury to arms and/or

shoulders. Enough torque is generated to cause falls.

Always use sharp bits. Use less downward pressure at

breakthrough.

• Do not use (or modify) the tool for any other purpose

than that for which it was designed without consulting

the manufacturer's authorized representative.

• Servicing and repairs should only be made by an

authorized service center.

• Thisproductmaycontainoneormorechemicalsknown

to the State of California to cause cancer and birth

defects or other reproductive harm. Wash hands

thoroughly after handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

WARNING

RPMRPMRPM

MT2889 3 Rev. 5/29/15

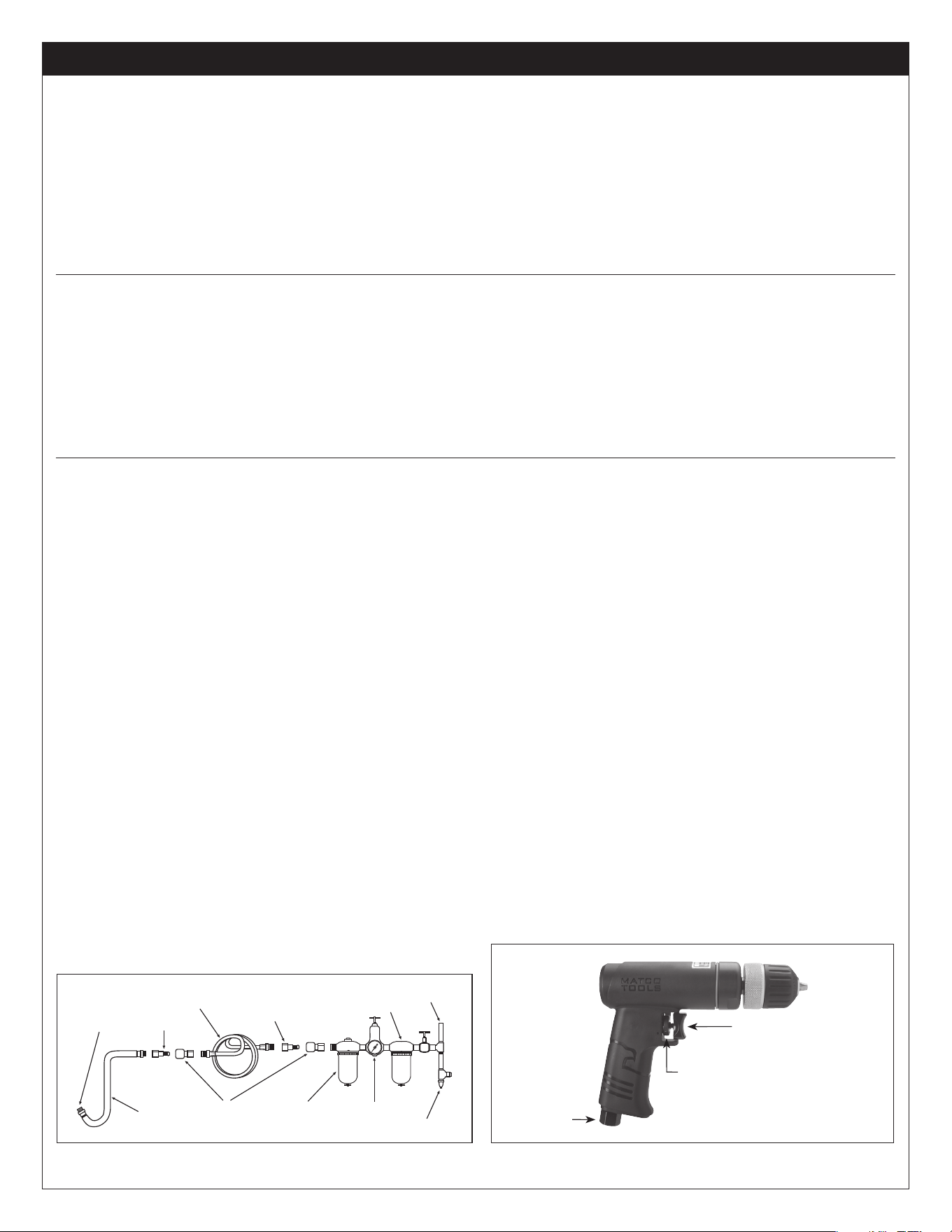

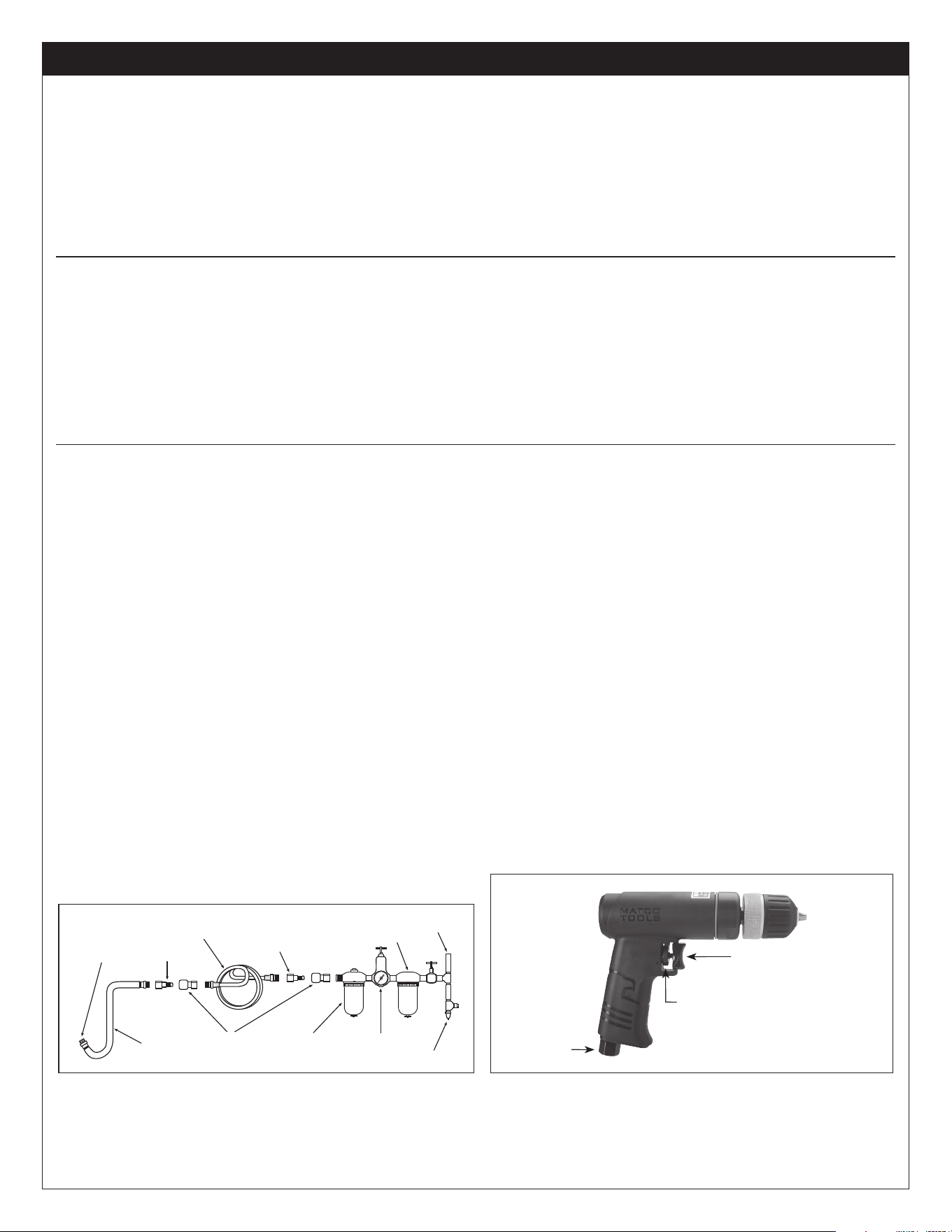

FIG. 1 FIG. 2

FEATURES

• Efficientdesign.FeaturesanergonomiccompositehousingwithaHand-Tite®Chuck.

• Lowtorqueoperationwithspringloadedvanesandstalltorqueresistance.

• Precisecontrol.Variablespeedtriggerforspeedcontrol,andhandleexhaustallowsformoreefficientwork.

• Longlastingperformancewithheavydutyfullcagegearing.

• Easychange.Sideforward/reverselevermakeschangingdirectionseasy.

MT2889 3/8" Composite Reversible Air Drill

Drain Daily

Regulator Oiler Quick Coupler Leader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

AiR inleT

VARiABle SPeeD TRiGGeR

FORWARD/ReVeRSe leVeR

AIR SUPPLY

Tools operate on a wide range of air pressures. It is recommended

that air pressure measures 90 psig at the tool with the trigger fully

depressed and no load applied to the tool. Higher pressure (over

90 psig; 6.2 bar) raises performance beyond the rated capacity of

thetool,whichwillshortentoollifeandcouldcauseinjury.

Always use clean, dry air. Dust, corrosive fumes and/or water in

the air line will cause damage to the tool. Drain the water from

air lines and compressor prior to running tool. Clean the air inlet

filter screen weekly. The recommended hookup procedure can

be viewed in FIG. 1.

The air inlet used for connecting air supply has standard 1/4" NPT.

Line pressure should be increased to compensate for unusually

long air hoses (over 25 feet). Minimum hose diameter should be

3/8" I.D. and fittings should have the same inside dimensions and

be tightly secured.

Ensure an accessible emergency shut off valve has been installed

in the air supply line and make others aware of its location.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic

action.Reducedcompressoroutput,excessivedrainontheairline,

moisture or restrictions in air pipes or the use of hose connections

of improper size or poor conditions may reduce air supply. Grit or

gum deposits in the tool may cut power and may be corrected

by cleaning the air strainer and flushing out the tool with gum

solventoiloranequalmixtureofSAE#10andkerosene.Ifoutside

conditions are in order, disconnect tool from hose and take tool to

your nearest authorized service center.

LUBRICATION AND MAINTENANCE

Lubricate the air motor daily with high quality air tool oil. If no air

line oiler is used, run 1/2 oz. of oil through the tool. The oil can

be squirted into the tool air inlet or into the hose at the nearest

connection to the air supply, then run the tool. A rust inhibitive oil

is acceptable for air tools.

WARNING: After an air tool has been lubricated, oil will discharge

throughtheexhaustportduringthefirstfewsecondsofoperation.

Theexhaustportmustbecoveredwithatowelbeforeapplying

airpressuretopreventseriousinjury.

OPERATION

Always turn off the air supply, drain hose of air pressure and detach

tool from air supply before installing, removing or adjusting any part or

accessory on this tool, or before performing any maintenance on this

tool.

Locate center of new hole by using a center punch. Place drill bit tip in

punch mark. Hold drill square with work and start motor. Apply steady,

even pres sure. Do not force. Too much pressure can cause bit to break

or over heat. Too little pressure will keep bit from cutting and cause it to

overheat.Reducepressurejustbeforebitcutsthroughthework.When

bit has pen e trat ed work and is spin ning freely, take it from the work

whilethemotorisrunning,thenturnoffdrill.Ifthedrilljamsinthework,

release throttle immediately. Dis con nect the drill before re mov ing bit and

de ter min ing cause of trou ble. Do not attempt to free the bit by starting

and stopping the motor.

NOTE: During operation, safety goggles should always be worn to

guard against flying rust and chips (users and bystanders).

MT2889 4 Rev. 5/29/15

MT2889 3/8" Composite Reversible Air Drill

WARRANTY

Matco warrants this air tool for a period of 1 year to the consumer.

We will repair any MT Series air tool covered under this warranty

which proves to be defective in material or workmanship during

the warranty period. In order to have your tool repaired, return

the tool to any of the Matco Authorized Warranty Centers listed,

freight prepaid. Please include a copy of your proof of purchase

and a brief description of the problem. The tool will be inspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returned to you freight prepaid.

This warranty gives you specific rights. You may also have other

rights which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any

implied warranty and under no circumstances shall Matco be

liable for any incidental or consequential damages.

Note: Some states do not allow the exclusion or limitation of

incidental or consequential damages so the above limitation or

exclusionmaynotapplytoyou.

National Machine Group East

Air Tool Repair Center

1330 Commerce Dr.

Stow, OH 44224

National Machine Group West

Air Tool Repair Center

2223 S. Wilson Street

Tempe, AZ 85282

HT Pneumatic Rebuilders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

MT2889 5 Rev. 5/29/15

REF. NO. PART NO. DESCRIPTION QTY.

1 RS282701 Motor Housing 1

 2 RS282702 Pin(2.5x22.8L) 1

3 RS282703 Air Inlet 1

4 RS282704 Trigger 1

5 RS282705 Valve Stem 1

6 RS282706 Reverse Bushing 1

 7  Spring(Includedwith#16) 4

8 RS79408N Valve Spring 1

9 RS282709 Muffler 2

10 RS282710 Reverse Valve 1

11 RS282711 Motor Gasket 1

 12 RS24009 O-Ring(15.5x1.5) 2

13 RS227B25 Ball Bearing (6001ZZ) 1

14 RS282714 Rear End Plate 1

15 RS188915 Rotor 1

 16 RS182716S RotorBlades(setof4,including#7) 1

 17 RS282717 SpringPin(2.5x18L) 1

18 RS182718 Cylinder 1

19 RS188919 Front End Plate 1

20 RS108A12 Ball Bearing (607ZZ) 2

 21 RS76209 O-Ring(12x1.6) 1

REF. NO. PART NO. DESCRIPTION QTY.

22 RS188922 Internal Gear 1

 23 RS188923 PlanetGear(with#24) 3

 24  OillessBearing(Includedin#23) 3

 25 RS182725 Pin(3.97x19.8L) 3

26 RS188926 Work Spindle 1

27 RS21109 Ball Bearing (6202ZZ) 1

28 RS182729 Washer 1

 29 RS288929 Screw(M5x30L) 1

30 RS182732 Clamp Nut 1

31 RS24050 Valve Seat 1

32 RS24051 Valve 1

33 RS24052 Spring 1

 34 RS282737 ExhaustDiffuser 1

35 RS282742 Reverse Lever 1

 36 RS24036 SetScrew(M4x5L) 1

37 RS24029 Spring 1

38 RS24030 Steel Ball (3/32") 1

 39 RS24023 O-Ring(12x1.5) 1

40 RS282748 Decoration Ring 1

41 RS188935 Industrial Keyless Chuck 3/8" 1

RSMT2889PL Product Label (not shown) 1

MT2889 3/8" Composite Reversible Air Drill

MT2889 6 Rev. 5/29/15

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y otras

actividades de construcción contiene químicos conocidos como causantes de cáncer,

defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos químicos

son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en una

área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículasmicroscópicas.

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

MT2889

ADVERTENCIA

SPECIFICATIONS

MT2889

Velodidad libre............................ 1,800 RPM

Entrada de aire ............................. 1/4" NPT

Tamaño mín. de manguera ...............3/8" Diám. Int.

Consommation moyenne d'air ..................4 CFM

Presión de aire recomendada ..................90 psig

Longitud global ................................. 7.9"

Nivel de presión sonora .......................82 dBA

Nivel vibratorio ...........................2.1 m/seg.²

Peso neto ................................. 2.6 libras

Mandril . . . . . . . . . . . . . . . . . . . . . . . . . Mandril 3/8" sin llave

PERFORADORA NEUMÁTICA DE COMPUESTOS REVERSIBLE 3/8"

REVERSIBLE AIR DRILL

COMPOSITE

LAS RPM DEL

ACCESSORIO DEBEN

EXCEDER LAS RPM

DE LA HERRAMIENTA

LEER SIEMPRE LAS

INSTRUCCIONES

ANTES DE USAR

LAS HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE

ANTEOJOS

PROTECTORES

USAR PROTECCIÓN

PARA LOS OÍDOS

EVITAR EXPOSICIÓN

PROLONGADA A LAS

VIBRACIONES

ADVERTENCIA

RPMRPMRPM

MT2889 7 Rev. 5/29/15

MT2889 PERFORADORA NEUMÁTICA DE COMPUESTOS REVERSIBLE 3/8"

ADVERTENCIA

ESTE MANUAL DE INSTRUCCIONES CONTIENE

INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA

CUIDADOSAMENTE ESTE MANUAL INSTRUCTIVO Y

COMPRENDA TODA INFORMACIÓN ANTES DE OPERAR

ESTA HERRAMIENTA.

Lea y comprenda todas las instrucciones. Hacer caso

omiso a todas las instrucciones alistadas a continuación

podríaocasionarchoqueeléctrico,incendio,unaexplosión

y/o lesiones personales serias. Lea y comprenda todas

las instrucciones. Hacer caso omiso al seguir todas las

instrucciones alistadas a continuación podría ocasionar

el choque eléctrico, incendio, explosiones y/o lesiones

personales serias. Es las responsabilidad del propietario

asegurarse que todo el personal lea este manual previo al

uso de este dispositivo. También es la responsabilidad del

propietario del dispositivo mantener intacto este manual y

en un lugar conveniente para que todos lo lean y vean. Si el

manual o las etiquetas se hayan perdido o no sean legibles,

comuníquese con Matco Tools por algunos repuestos. Si el

operador no domina el idioma inglés, las instrucciones del

producto y de seguridad le serán leídas y discutidas con el

operador en el idioma materno del operador por parte del

comprador/propietario o su designado, asegurándose que el

operador comprenda el contenido.

• Opere,inspeccioneymantengasiempreestaherramienta

de acuerdo con el Código de Seguridad del Instituto

Americano de Estándares Nacionales para las

Herramientas Portátiles Neumáticas (ANSI B186.1) y

cualquier otro código o regulación aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 delasrefacciones,opereesta herramientaalamáxima

presión de aire al 90 psig; 6.2 barg. con una manguera de

alimentación de aire de 3/8" en diámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta, lleve siempre la protecciónde ojos y cara

resistentes al impacto (usuarios y espectadores).

• Alusaresta herramienta,lleve siempreprotecciónpara

los oídos. Los altos niveles de ruido pueden ocasionar

la pérdida permanente del oído. Use protección para

los oídos según lo recomendado por su empleador o

regulación OSHA (usuarios y espectadores).

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben

 poder físicamente manejar el volumen, peso y potencia

de esta herramienta.

• Las herramientas neumáticas pueden vibrar con

su uso. Las vibraciones, movimientos repetitivos

o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

manos y brazos. Suspenda el uso de la herramienta si

 experimente molestias, estremecimiento o dolor. Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

Apague siempre la alimentación de aire, vacíe la

manguera de toda presión de aire y separe la herramienta

de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

de realizar cualquier mantenimiento de esta herramienta.

La falla en hacerlo podría resultar en alguna lesión.

Las mangueras de látigo pueden ocasionar alguna herida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

deshilachas o solturas, y repóngalos inmediatamente.

No use en la herramienta los acoplamientos de rápida

separación. Vea las instrucciones por la instalación

correcta.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

movimiento durante el arranque inicial y operación de

cualquier herramienta neumática.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

herramientas neumáticas puede ser una causa mayor de

lesión seria o la muerte. Sea consciente de la manguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

uso. Los guantes reducirán el riesgo de alguna cortada

o quemadura.

• Manténgaselejosdelextremorotadordelaherramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

largo. Se puede arrancar el cabello si no se lo mantenga

a distancia de la herramienta y accesorios. Mantenga

a distancia de la herramienta y de los accesorios los

accesorios del cuello para evitar el ahogamiento.

• UselosaccesoriosrecomendadosporMatcoTools.

• LAS RPM DEL COMPLEMENTO DEBERÁN EXCEDER LAS

RPM DE LA HERRAMIENTA. Use accessorios clasificados

a unas 1,800 RPM o mayores.

• No bloquee, ni use cinta ni alambre para bloquear

la palanca de seguridad de "encendido/apagado" en la

posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado”

(“off”) cuando ésta sea liberada.

• Nolubriquelasherramientasconsolucionesinflamables

ni volátiles, tales como el queroseno, el gasóleo ni el

combustible para aviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

• Esta herramienta no está aislada contra el choque

eléctrico.

• Estaherramientanodebeusarseenambientesexplosivos.

• Mantengalaherramientafueradelalcancedelosniños.

• Coloque la herramienta sobre la superficie de trabajo

antes de hacerla funcionar. No apunte con ni se enrede en

 juegosbruscosconestaherramienta.

• VérifierlesensderotationAVANTd'utiliseretoutil.

• Lasbrocasdeltaladropuedenatascarserepentinamente

 yocasionarlarotacióndelapiezadetrabajooherramienta,

ocasionando lesiones a los brazos y/o hombros. Al

operarse, se genera una suficiente torsión para generar

caídas. Siempre use brocas afiladas. Use menos presión

 haciaabajoalmomentodepasarporlapieza.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

representante autorizado del fabricante.

• Las reparaciones y mantenimiento deben realizarse

únicamente por parte de un centro de servicio autorizado.

•

Este producto contiene sustancias químicas consideradas

por el Estado de California como causantes de cáncer,

de malformaciones congénitas u otros daños en el sistema

reproductivo. Lávese bien las manos después de manipular

el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

RPMRPMRPM

MT2889 8 Rev. 5/29/15

MT2889 PERFORADORA NEUMÁTICA DE COMPUESTOS REVERSIBLE 3/8"

ALIMENTACIÓN DE AIRE

Las herramientas operan en un rango amplio de presiones de

aire. Las herramientas de esta categoría operan dentro de

un rango amplio de presión de aire. Al trabajar libremente, se

recomienda que la presión de aire de estas herramientas mida

a un 90 psig en la herramienta. La presión alta y el aire sucio

disminuirán la vida de la herramienta debido al desgaste más

rápido, y pueden crear condiciones peligrosas.

Siempre use aire limpio y seco El polvo, los vapores corrosivos

y/o el agua en la tubería de aire dañarán la herramienta. Vacíe

el agua de las líneas de aire y del compresor antes de dejar

funcionar la herramienta. Limpie el filtro de la entrada de aire

semanalmente. El procedimientode conexión recomendado se

puede consultar en la FIG. 1.

Laadmisióndeairequeseocupaparalaconexióndelsuministro

de aire cuenta con una estándar de 1/4" NPT. Se debe aumentarla

presión en la línea para compensar por las mangueras de aire

incomunmente largas (mayores de 25 pies). El diámetro mínimo

de la manguera debe de ser de 3/8" de diámetro interior y los

herrajesdebencontarconlasmismasdimensionesydebenestar

fijamentesujetados.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informe a otros de su ubicación.

DIAGNÓSTICO DE AVERÍAS

Puede haber otros factores ajenos a la herramienta que sean

causa de pérdida de corriente o acción errática. La potencia

reducida de salida del compresor, el drenaje excesivo en la

tubería de aire, humedad o restricciones en las cañerías de aire

oelusodeconexionesdemangueradetamañoinadecuadooen

malas condiciones puede reducir el suministro de aire. Depósitos

de arenilla o goma en la herramienta pueden cortar la potencia

y pueden corregirse limpiando el aspirador de aire y limpiando

a chorro la herramienta con aceite que disuelva la goma o una

mezcla de partes iguales de SAE #10 y querosén. Si no hay

ningún problema con las condiciones externas, desconecte la

herramienta de la manguera y llévela al centro autorizado de

serviciomáspróximo.

LUBRICACIÓN Y MANTENIMIENTO

Lubrique el motor neumático diariamente con un aceite para

herramientas neumáticas de alta calidad. Si no se usa ningún

lubricadordelíneadeaire,dejecorreruna1/2oz.deaceiteporla

herramienta. El aceite puede echarse por chorrito en la entrada

de aire de la herramienta o en la manguera en la conexión

más cercana al suministro de aire, luego opere la herramienta.

Un aceite anti- corrosión es aceptable para las herramientas

neumáticas. El sobre rellenado ocasionará una reducción en la

potencia de la herramienta.

ADVERTENCIA: Después de que se haya lubricado una

herramienta neumática, el aceite se descargará por el puerto de

escape durante los primeros segundos de la operación. El puerto

de escape deberá cubrirse con una toalla antes de aplicar una

presión de aire con el fin de prevenir lesiones serias.

CARACTERÍSTICAS

• Diseñoeficiente.SecaracterizaporunacarcasacompuestaergonómicaconmandrilHand-Tite

• Operacióndebajatorsiónconálabesconresorteyresistenciadetorsióndetrabadoalarranque.

• Controlpreciso.Eldisparadordevelocidadvariableparaelcontroldevelocidadyelescapedemango

permitenuntrabajomáseficiente.

• Rendimientodelargaduraciónconengranajedejaulacompletaparaserviciopesado.

• Cambiosfáciles.Lapalancalateraldeadelante/reversafacilitaloscambiosdesentido.

OPERACIÓN

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire quelconque,

ou avant d'effectuer une tâche d'entretien quelconque.

Alusarunpunzóncentral,localiceelcentrodelagujeronuevo.Coloque

la punta de la broca del taladro en el trazo del punzón. Sostenga el

taladro uniformemente contra el trabajo y prenda el motor. Aplique

presión firme y uniforme. No fuerce la herramienta. Demasiada presión

puede ocasionar la rotura de la broca o el sobrecalentado de ella.

Demasiada poca presión prohibirá los recortes de la broca y ocasionará

elsobrecalentadodeésta.Reduzcalapresiónjustoantesdequelabroca

alcancelapenetracióncompletadelapiezadetrabajo.Cuandolabroca

hayapenetradolapiezadeltrabajoyestégirándoselibremente,levante

el taladro de la pieza mientras esté encendido el motor, luego apáguelo.

Sieltaladroseatascaenlapiezadetrabajo,suelteinmediatamentela

válvulaestranguladora.Desconecteeltaladroantesdeextraerlabroca

y antes de determinar la causa del problema. No haga ningún intento de

soltar la broca con el arranque y parada del motor.

NOTA: Durante la operación, los gogles de seguridad deberán llevarse

puesto para guardar contra las astillas o corrosión voladoras (usarios

y espectadores).

FIG. 1

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

FIG. 2

enTRADA

De AiRe

DiSPARADOR De

VelOCiDAD VARiABle

PAlAnCA ADelAnTe/ReVeRSA

MT2889 9 Rev. 5/29/15

MT2889 PERFORADORA NEUMÁTICA DE COMPUESTOS REVERSIBLE 3/8"

GARANTÍA

Matco garantiza esta herramienta neumática por un periodo

de un año para el consumidor. Reparemos cualquier herramienta

neumáticadelaSerieMT,cubiertabajoestagarantía,lacualdemuestra

ser defectuosa en cuestión material o mano de obra durante el período

de dicha garantía. Para que se repare su herramienta, devuelva la

herramienta a cualquiera de los Centros de Garantía Autorizados de

Matco alistados a continuación, con el flete prepagado. Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquier pieza o piezas se encuentre(n) con algún defecto material o

de mano de obra, se reparará la herramienta, libre de cargos, y ésta

será devuelta a usted con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener

también otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

National Machine Group East

Air Tool Repair Center

1330 Commerce Dr.

Stow, OH 44224

National Machine Group West

Air Tool Repair Center

2223 S. Wilson Street

Tempe, AZ 85282

HT Pneumatic Rebuilders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

MT2889 10 Rev. 5/29/15

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Le risque que présentent ces expositions varient selon le nombre de fois que vous faites ce

typedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroitbien

ventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesàpoussière

qui sont conçus pour filtrer les particules microscopiques.

SPÉ CIFICATIONS

• Instructions de

fonctionnement

• Avertissement

• Pièces

MT2889

Vitesse en régime libre ................... 1 800 tr/min

Entrée d'air............................... NPT 1/4 po

Dimenion du tuyau d'air................3/8 po diam. int.

Consummation d'air . . . . . . . . . . . . . . . . . . . . . . . . . 4 pi³/min

Longueur totale ............................... 7,9 po

Pression d'air recommandée .................90 lb/po²

Niveau sonore ................................82 dBA

Niveau de vibration ........................2.1 m/sec²

Poids net.................................. 2,6 Livres

Mandril . . . . . . . . . . . . . . . . . . . . . . Mandrin sans clé 3/8 po

AVERTISSEMENT

PERCEUSE PNEUMATIQUE POLYVALENTE RÉVERSIBLE 3/8 PO

REVERSIBLE AIR DRILL

COMPOSITE

LE R/MIN DE

L’AccESSoirEdoit

EXCéDER CELUI DE

L’outiL.

LISEZ TOUJOURS

LES INSTRUCTIONS

AVANtd’utiLiSEr

LES OUTILS

MOTORISéS.

PORTEZ TOUJOURS

DES LUNETTES DE

SéCURITé.

PORTEZ TOUJOURS

UNE PROTECTION

POUR LES OREILLES.

éVITEZ

L’EXPoSitioN

PROLONGéE AUX

VIBRATIONS.

AVERTISSEMENT

RPMRPMRPM

MT2889 11 Rev. 5/29/15

MT2889 PERCEUSE PNEUMATIQUE POLYVALENTE RÉVERSIBLE 3/8 PO

AVERTISSEMENT

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

cE guidE d’utiLiSAtioN rENfErmE d’imPortANtES

CONSIGNES DE SéCURITé. LiSEz cE guidE d’utiLiSAtioN

  AttENtiVEmENtEtASSurEzVouSd’AVoirbiENcomPriS

  toutESLESdirEctiVESAVANtd’utiLiSErcEtoutiL.

Veuillez lire et bien comprendre toutes les instructions.

  Tout manquement aux instructions indiquées ci-après

pourrait entraîner un choc électrique, un incendie, une

  explosionet/oudesblessures personnellesgraves.Ilestde

la responsabilité du propriétaire de s'assurer que tout le

personnel lise ce manuel avant d'utiliser l'appareil. Il revient

aussi au propriétaire de l'appareil de conserver ce manuel

en bon état et dans un endroit accessible permettant au

manuel d'être vu et lu par tous. Si le manuel ou les étiquettes

du produit sont perdus ou illisibles, contactez Matco Tool.

Outils pneumatiques professionnels pour les faire remplacer.

Si l'utilisateur opérateur de l'appareil ne maîtrise pas bien

  l'anglais,lesinstructionsrelativesauproduitetauxmesures

de sécurité devront être lues et discutées avec l'opérateur

  dans sa langue maternelle par l'acheteur- propriétaire ou

toute personne habilitée par lui à le faire, en s'assurant que

l'opérateur en comprend bien le contenu.

  • Veuillez toujours utiliser, inspecter et entretenir cet outil

conformément au code de sécurité ANSI sur les outils

pneumatiques portatifs (ANSI B186.1) et à tout autre loi ou

   règlementrelatifàlasécurité.

  • Pourassurerunfonctionnementsécuritaire,unrendement

   optimaletladurabilitédespièces,utilisezunepressiond’air

   maximalede90lb/po²,6,2baretunboyaud’undiamètrede

3/8 po.

  • Toujours porter des lunettes de sécurité et un appareil

respiratoire (utilisateurs et spectateurs).

  • Lesniveaux sonoresélevés peuventprovoquer uneperte

   auditive permanente. Portez toujours l’équipement de

protection auditive ecommandé par votre employeur et les

   règlementsdel’OSHAquandvousutilisezcetoutil(utilisateurs

et spectateurs).

  • Conservezcetoutilenbonétatdemarche.

  • Lespersonnesqui utilisentouentretiennentcetoutil être

capables de le manipuler compte tenu de sa grosseur, de

son poids et de sa puissance.

  • Lesoutilspneumatiquespeuventvibrerpendantl’utilisation.

   Une expositionprolongéeauxvibrations, lesmouvements

répétitifs, ou une posture inconfortable lors de l’utilisation

peuvent être nuisibles pour vos mains et vos bras. Arrêtez

d’utiliser l’outil en cas d’inconfort ou si vous ressentez des

picotements ou de la douleur. Consultez un médecin avant

de recommencer à utiliser l’outil.

  • L’aircomprimépeutcauserdegravesblessures.Évitezde

   diriger le jet d’air vers vous ou vers d’autres personnes.

   Avant d’installer, de retirer ou d’ajuster une pièce ou un

   accessoire,oudefairel’entretiendel’outil,assurez-vousde

   toujoursfermer lasourced’alimentation enair,depurger

l’air du boyau et de débrancher l’outil de sa source

d’alimentation. Une négligence sur ce plan pourrait causer

   desblessures.Lestuyauxsouplespeuventcauserdegraves

   blessures. Vérifieztoujours les boyaux et les raccords et

   remplacez-les s’ilssont endommagés,fissurés ou lâches.

   Évitezd’utiliserunoutilendommagéouusé.Évitezd’utiliser

des raccords rapides avec cet outil. Pour installer

correctement l’outil, consulter les directives.

  • Votre posture doit être stable. Évitez de travailler à bout

de bras.

  • Calculezvosmouvementsetprenezgardeauxchangements

brusques de position quand vous utilisez un outil électrique.

  • Une glissade, un trébuchage et/ou une chute lors de

l’utilisation d’outils pneumatiques peut causer de sérieuses

   blessuresoulamort.Prenezgardeauxboyauxquitraînent

par terre dans l’aire de travail.

  • Netenezpasl’outilparleboyaud’alimentation.Protégezle

   boyaudesobjetstranchantsetdelachaleur.

  • L’arbredel’outilpeutcontinuerdetournerbrièvementune

   foislagâchetterelâchée.Éviteztoutcontactdirectavecles

   accessoirespendantouaprèsl’utilisation.Leportdegants

réduit les risques de coupures ou de brûlures.

  • Resteràl’écartdel’extrémitédel’outil.Neportezpasde

   bijouxnidevêtementsamples.Lescheveuxlongsdoivent

demeurer hors de portée de l’outil et de ses accessoires

pour éviter tout scalp accidentel. Tenez les cravates et les

colliers hors de portée de l’outil, car ils présentent un risque

de suffocation.

  • UtilisezlesaccessoiresrecommandésparMatcoTools.

• Le r/miN de l’accessoire doit excéder celui de l’outil.

Utiliser seulementdes accessoires dont la vitesse nominale

indiquéeestd’aumoins1 800 tr/min.

• No bloquee, ni use cinta ni alambre para bloquear la

palanca de seguridad de "encendido/apagado"en la

posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado” (“off”)

cuando ésta sea liberada.

 • Nepaslubrifierlesoutilsavecdesliquides inflammables ou

volatils comme le kérosène, le diesel ou le carburant

d’avion.

  • Évitez de forcer l’outil en l’utilisant au-delà de sa

puissance nominale.

  • N’enlevez aucune étiquette. Remplacez toute étiquette

abîmée.

• Cet outil n'est pas isolé du point de vue des chocs

électriques.

  • Nepasutilisercetoutildansune atmosphère explosive.

  • Garder l’outil hors de la portée des enfants.

  • Placer l'outil sur la pièce à travailler avant de le mettre

en marche. Ne pas pointer l’outil vers une personne ni

l’utiliser à mauvais escient.

  • Vérifier le sens de rotation AVANT d'utiliser cet outil.

 • Les forets peuvent soudainement bloquer et entraîner la

   rotation de la pièce travaillée ou de l’outil, ce qui peut

   causerdesblessuresauxbrasouauxépaules.Lecouple

   produit estsuffisant pour provoquerdes chutes.Toujours

utiliser des forets bien affûtés. Réduire la pression en fin

de perçage.

  • Ne pas utiliser (ni modifier) l’outil pour une utilisation

autre que celle pour laquelle il a été conçu sans

consulter le représentant autorisé du fabricant.

• L’entretien et les réparations ne devraient être effectués

que dans un centre de service autorisé.

  • Ce produit peut contenir des produits chimiques reconnus

par l'état de la Californie comme causant le cancer, des

anomalies congénitales ou d'autres effets nuisibles sur

la reproduction. Se laver minutieusement les mains après

avoir utilisé le produit.

RPMRPMRPM

MT2889 12 Rev. 5/29/15

ALIMENTATION EN AIR

Cet outil peut fonctionner à l’intérieur d’une large plage de

pression d’air. Il est recommandé que la pression soit de 90

psig lorsque la détente est totalement enfoncée et qu’aucune

charge n’est imposée à l’outil. Une pression supérieure (plus de

90psi;6,2bar)augmentelaperformanceau-delàdelacapacité

nominale de l’outil, raccourcissant cependant ainsi la durée de

vie de l’outil et pouvant donner lieu à des blessures.

Utiliseztoujoursdel’aircomprimépropreetsec.Laprésencede

poussière, de vapeurs corrosives et/ou d’eau dans la conduite

d’air peut endommager l’outil. Vidanger l’eau des conduites d’air

et du compresseur avant d’utiliser l’outil. Nettoyer le filtre de

l’entrée d’air chaque semaine. La procédure de branchement

recommandée peut être vue dans la FIG. 1.

La source d’alimentation en air est raccordée à une entrée

d’air ayant un normalisé NPT de 1/4 po. Il faut augmenter la

pression dans la conduite d’air dans le cas de boyaux à air

exceptionnellementlongs(plusde25pieds).Lediamètreintérieur

minimal du boyau doit être de 3/8 po. Les raccords doivent avoir le

mêmediamètreintérieuretêtreserréssolidement.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informe a otros de su ubicación.

DÉPANNAGE

Des facteurs extérieurs à l’outil peuvent causer des baisses

de puissance ou d’autres problèmes. Un débit réduit du

compresseur,undrainageexcessifduconduitd’airdel’humidité

ou des limitations dans le boyau d’air ou l’utilisation de raccords

de dimensions inadéquates ou en mauvaise condition peuvent

réduire l’alimentation d’air. Des résidus d’abrasif ou des dépôts

accumulés dans l’outil peuvent diminuer la puissance, ceci peut

être corrigé en nettoyant le filtre à air et en nettoyant l’outil avec

du solvant à l’huile pour dépôts, ou avec un mélange en parts

égalesd’huileSAE#10etdukérosène.Sitouteslesconditions

extérieures sont excellentes, débrancher l’outil du boyau et

apportez-leàl’atelierdeserviceagréeleplusprès.

LUBRIFICATION ET D'ENTRETIEN

Lubrifier le moteur pneumatique chaque jour avec de l’huile à

outil pneumatique de qualité. Si aucun huileur pour conduite

d’airn’estutilisé,injecter1/2ozd’huiledansl’outil.L’huilepeut

êtreinjectée dansl’entréed’airdel’outiloudansleboyaupar

l’entremiseduraccordleplusprèsdelasourced’alimentation

en air. Faire ensuite fonctionner l’outil. L’huile antirouille convient

aux outils pneumatiques. Un trop-plein réduit la puissance de

l’outil.

AVERTISSEMENT : Une fois l’outil pneumatique lubrifié, de l’huile

s’écoulera de l’orifice d’échappement pendant les premières

secondes de fonctionnement. L’orifice d’échappement doit être

recouvert d’un chiffon avant de mettre en marche l’outil pour

prévenir les blessures graves.

FIG. 1

CARACTÉRISTIQUES

• Conceptionefficace.SacaractéristiqueprincipaleestunboitiercompositeergonomiqueavecmandrinHand-Tite

Chuck.

• Fonctionnementàcouplefaiblegrâceauxpalettesàressortetlarésistanceducouplededémarrage.

• Contrôleprécis.Lagâchettedevitessevariableassureuncontrôleprécisdelavitesseetlasortied’airaubasdela

poignée permet un travail plus efficace.

• Performancedelongueduréegrâceàl’engrenageàpleinecageultra-robuste.

• Changementfacile.Lagâchetteavant-arrièrelatéralefacilitelechangementdedirection.

MT2889 PERCEUSE PNEUMATIQUE POLYVALENTE RÉVERSIBLE 3/8 PO

Purger

quotidiennement

RégulateurGraisseurCoupleur

rapide

Tuyau

de chef

Mamelon

N´installez pas

l´accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Tuyau

de fouet

FONCTIONNEMENT

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire quelconque,

ou avant d'effectuer une tâche d'entretien quelconque.

Utiliser un pointeau pour situer le centre du trou à percer. Placer

la pointe du foret sur la marque du pointeau. Tenir la perceuse

perpendiculairementauplandetravailetdémarrerlemoteur.Exercer

une pression constante et uniforme. Ne pas forcer. Une pression

trop élevée peut causer le bris ou la surchauffe du foret. Trop peu

de pression aura comme effet que le foret ne coupera pas et le fera

surchauffer.Réduisezlapressionjusteavantdepasserautraversdela

pièce.Lorsqueleforetatranspercélapièceetqu’iltournelibrement,le

retirerengardantlemoteurdelaperceuseenmarche.Éteindreensuite

le moteur. Si le foret se bloque dans la pièce, relâcher la gâchette

immédiatement. Débrancher la perceuse avant de retirer le foret et de

déterminerlacausedu problème.Nepastenterde libérerleforeten

faisant tourner et arrêter le moteur.

rEmArQuE : Lors de l’utilisation, toujours porter des lunettes de

sécurité pour protéger les yeux contre les éclats de rouille et de métal

(utilisateuretpersonnesàproximité).

FIG. 2

enTRÉe

D'AiR

COMMAnDe À

ViTeSSe VARiABle

leVieR AVAnT/ARRiÈRe

MT2889 13 Rev. 5/29/15

GARANTIE

Matco garantit ses outils pneumatiques au consommateur pendant

une période d’un an. Nous réparerons tout outil pneumatique de

la série MT couvert par cette garantie qui présente un défaut de

matériauoudemain-d’œuvredurantlapériodedegarantie.Pour

faireréparer l’outil,retournez-leà l’undescentres degarantie

autorisés de Matco indiqués ci-dessous, port payé. Joignez

unecopiedevotrepreuved’achatetunebrèvedescriptiondu

problème. L’outil sera inspecté et si une ou plusieurs pièces

présententundéfautdematérieloudemain-d’œuvre,l’outilsera

réparé gratuitement et retourné port payé.

Cette garantie vous donne des droits particuliers. Vous pouvez

aussi avoir d’autres droits qui varient d’un état à l’autre.

Cette obligation est la seule responsabilité de Matco dans

le cadre de cette garantie et Matco ne sera en aucun cas

responsablededommagesconnexesoucorrélatifs.

Remarque :Certainsétatsnepermettentpasd’exclusionoude

limites pour les dommages connexes ou corrélatifs les limites

ouexclusionsindiquéesci-dessusnes’appliquentpeut-êtrepas

dans votre cas.

National Machine Group East

Air Tool Repair Center

1330 Commerce Dr.

Stow, OH 44224

National Machine Group West

Air Tool Repair Center

2223 S. Wilson Street

Tempe, AZ 85282

HT Pneumatic Rebuilders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

MT2889 PERCEUSE PNEUMATIQUE POLYVALENTE RÉVERSIBLE 3/8 PO

Matco Tools MT2889 3/8" REVERSIBLE KEYLESS COMPOSITE PNEUMATIC DRILL

Product's Documents

MT2889_InstructionManual_01.pdf

Specifications

Matco Tools MT2889 Questions and Answers
