Vevor Electric Utility Cart 660lbs Capacity, 36V EWB8613 User Manual

Four wheels-Electric Power

Steel Garden Cart

Model: EWB8613

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of

savings you might benefit from buying certain tools with us compared to the major top brands and

does not necessarily mean to cover all categories of tools offered by us. You are kindly reminded to

verify carefully when you are placing an order with us if you are actually saving half in comparison

with the top major brands.

NEED HELP? CONTACT US!

Have product questions? Need technical support?

Please feel free to contact us:

Technical Support and E-Warranty Certificate www.vevor.com/support

This is the original instruction, please read all manual instructions carefully before operating.

VEVOR reserves clear interpretation of our user manual. The appearance of the product shall

be subject to the product you received. Please forgive us that we won't inform you again if

there is any technology or software updates on our product.

Model:EWB8613

TOUGH TOOLS, HALF PRICE

Four wheels-Electric

Power Steel Garden Cart

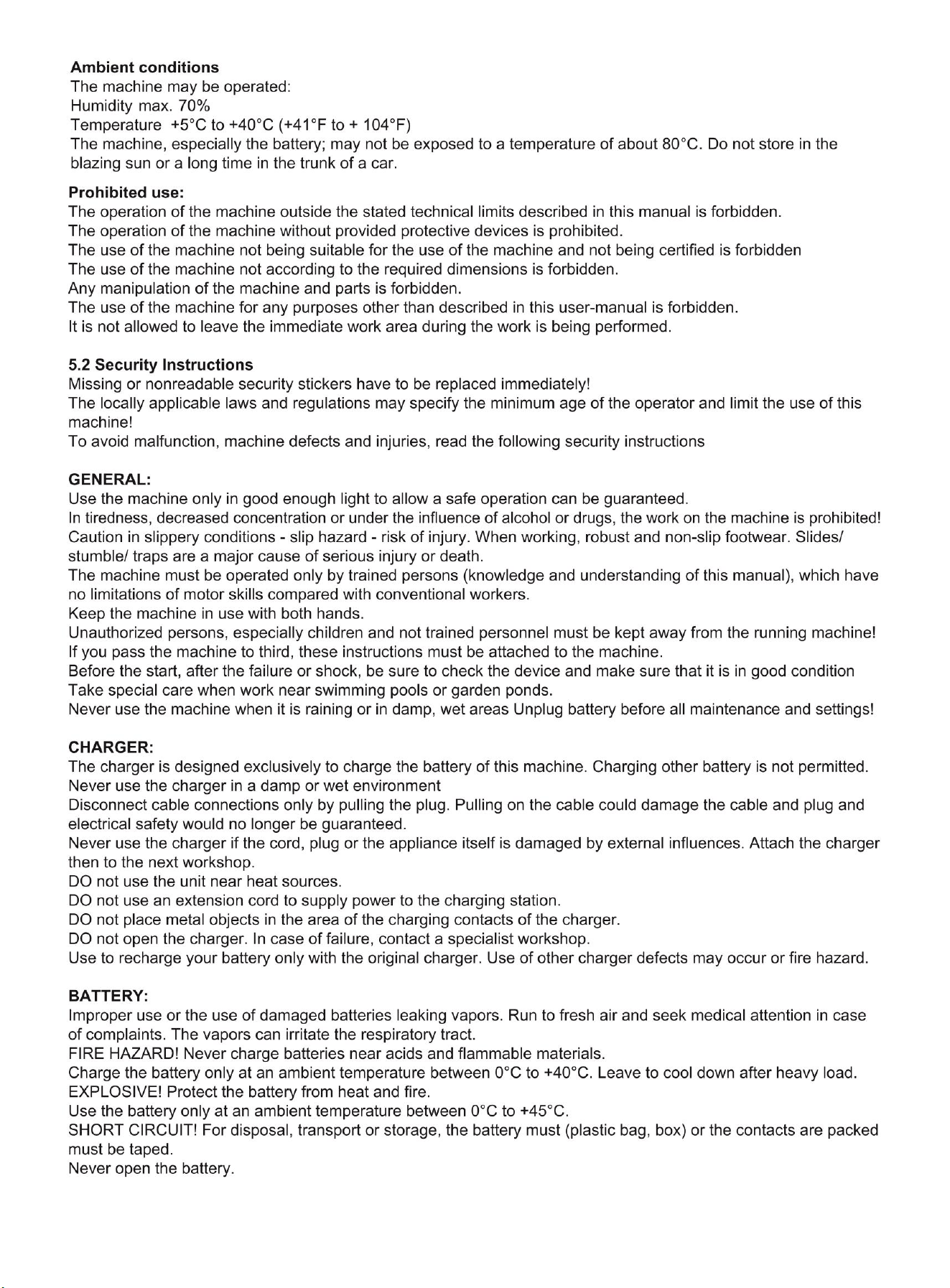

Safety precautions

WARNING:

SAVE THESE INSTRUCTIONS

Read this instructions before using this product. Failure to do so can

result in serious injury. The basic precautions should always be followed,

including the following:

1. The four-wheel electric steel may not be used or stored in hazardous

areas. It is not allowed to use the appliance in dangerous locations.

2. The four-wheel electric steel garden cart must be checked to ensure it

is in proper working order and operating safely before use. Otherwise,

the appliance must not be used.

3. Use as intended only. The four-wheel electric steel garden cart is not

suitable for loading corrosive materials.

4. The operator must use the four-wheel electric steel garden cart prop-

erly. He must consider the local conditions and must pay attention to

third parties, in particular children, when working with the four

wheels-electric power steel garden cart.

5. This four wheels-electric power steel garden cart is not intended for

use by persons (including children) with reduced physical, sensory or

mental abilities or lacking experience and knowledge unless they are

super- vised by a person responsible for their safety or are instructed by

these persons on the use of the device. Children should be supervised

to ensure that they do not play with the four wheels-electric power steel

garden cart.

6. Please use the four-wheel electric steel garden cart according to the

weight indicated in the manual. Do not load more than the marked

weight, as this will damage the garden cart.

Forward: 0-5km/h

Backward: 0-3.5km/h

660lbs/300kgs

Mesh Tray

13x5.00-6 Air rubber wheel

Differential motor

I/O switch

Plug for battery charging cable

8 inch swivel brake castor

Battery box system

Frame

Accelerator panel

Handle grip

EWB8613

Battery box system

13x5.00-6 Air Rubber wheel

Differential motor

8 inch swivel brake castor

Base frame

Connection frame

Guide frame

Metal mesh base

Metal mesh sides

Tipping handle

Back plate

Wave Pin

Screw kit

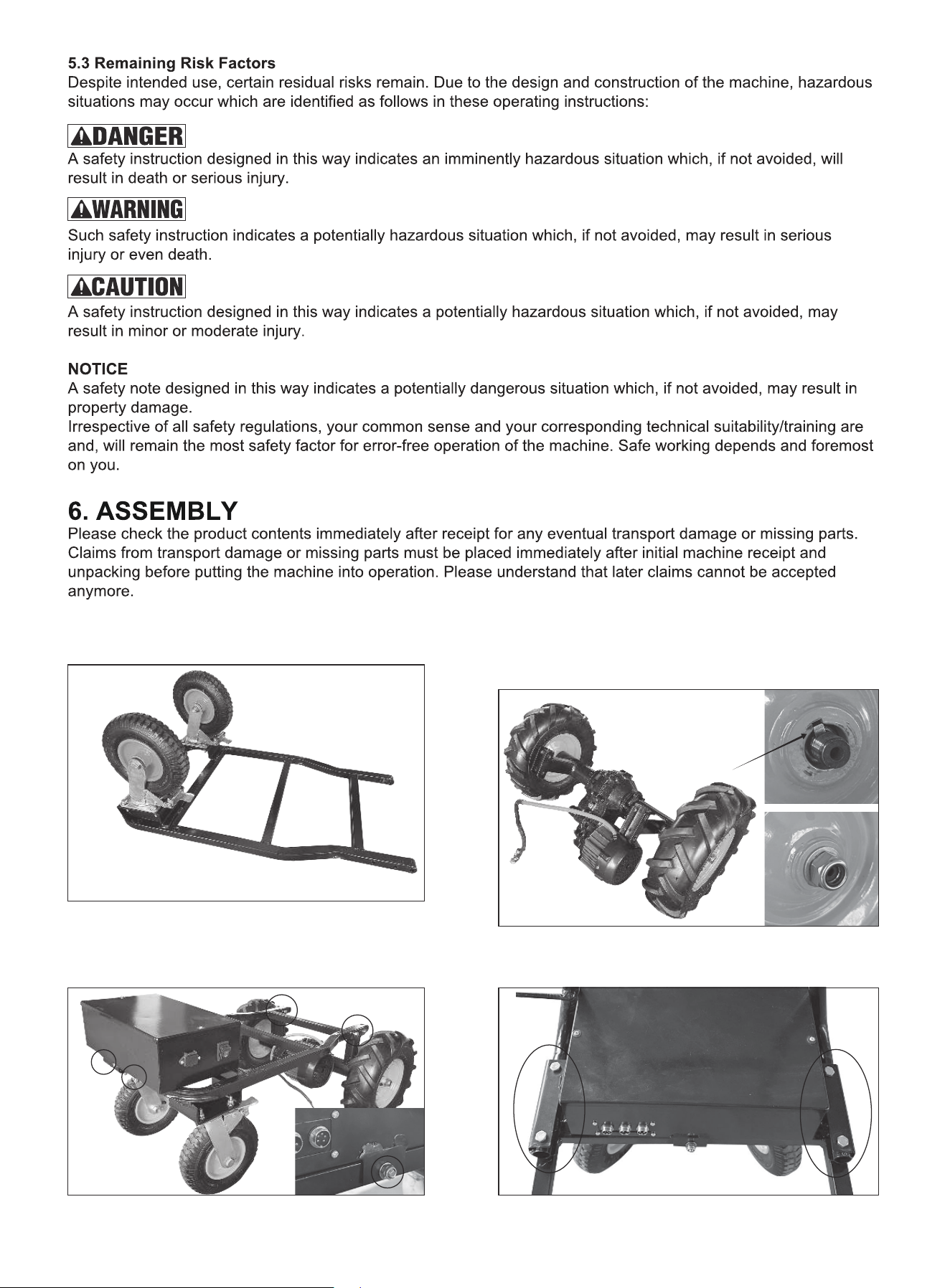

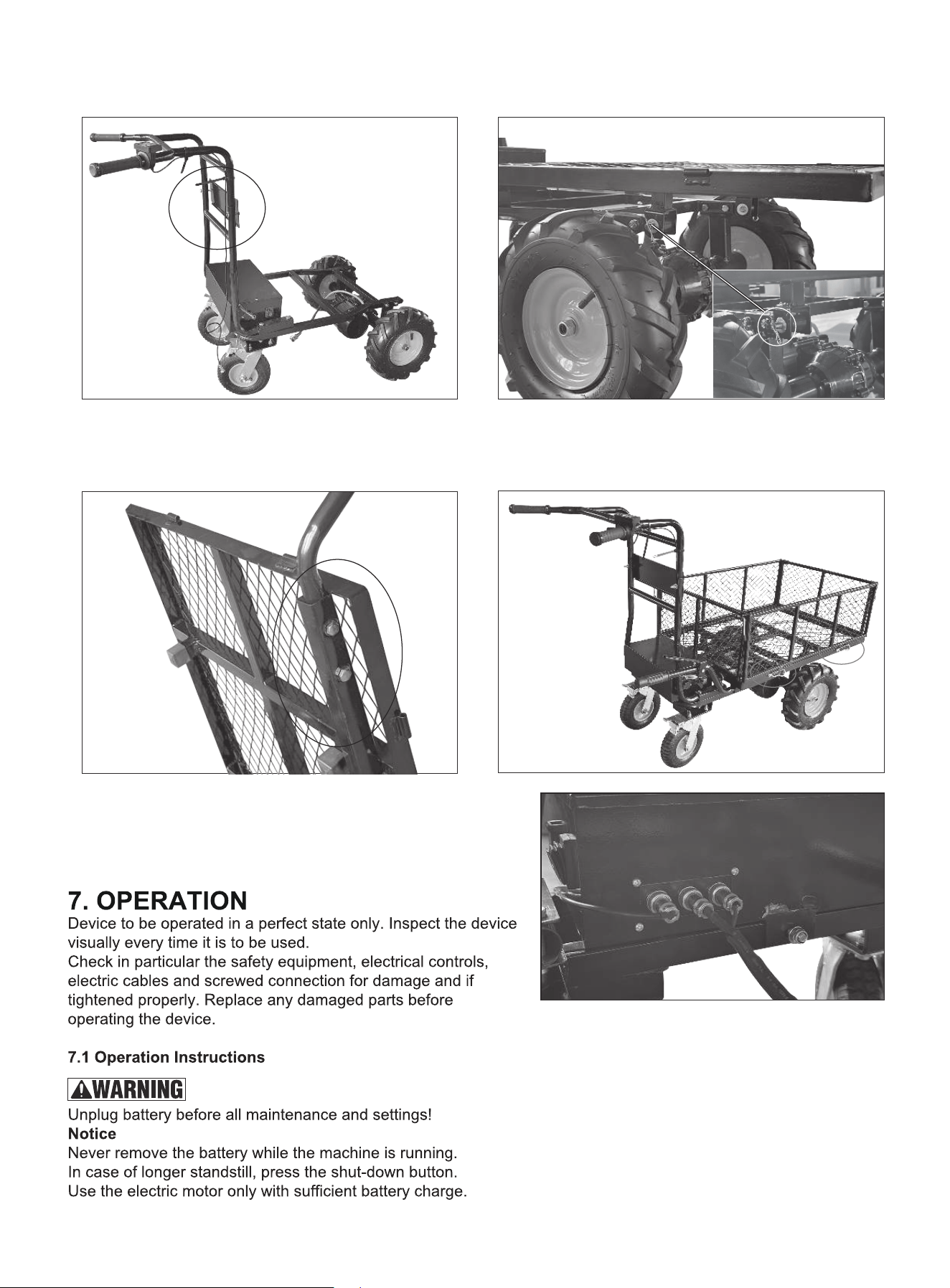

1.Connect the swivel brake castors onto the base frame

by using 8 times( M8x25 screws, flange nuts).

3.Connect step1&2 part, together with battery box system,

by using 7 times( M8x45 screws, nuts and washers).

4.Connect the back frame onto the whole base body by

using 4 times( M8x70 screws, nuts and washers).

2.Install 2 pcs pneumatic rubber wheels on both sides of

differential motor by using 2 times (key-washer-lock nut).

Note: The valve needs to be installed outwards; Put

the key into the keyway first.

5.Connect the guide frame and back plate onto the back

frame by using 2 times( M8x45 screws, nuts and wash-

ers).

7.Connect the Tipping handle by using 2 times( M8x45

screws, nuts and washers).

9.Dock all the plugs and tighten the knobs. Use cable ties to

hold the line in place, so that the line does not sag and shake.

8.Assemble the metal mesh sides by using 8 times wave

pins.

6.Connect the metal mesh base onto cart by using 2 times

(washer & M10x60 cylinder pin with hole & washer & wave

pin).

1.Turn switch (a) to I

2.Press the ON/OFF button, light L3 is on, the wheel-

barrow started

3.Press D button, light L1 is on, then press throttle

lever 1, the wheelbarrow will go forward; Press R

button, light L2 is on, then press throttle lever 1, the

wheelbarrow will go backward;

4.Press P/ECO button, light L4 is on, the electric brake

can help to stop on slop, the wheelbarrow will not go

even though you press the throttle lever; Press this

button again, light L5 is on, when you go downhill with

heavy load and cannot control the barrow, then this

downhill assist function really helps, which will control

the barrow to go under a safe speed.

5.L6- Remaining battery indicator

13x5.00-6 Pneumatic rubber wheel

8 inch swivel brake castor

Battery box system(36V)

GB_CONNECTING_PIECE_PIN_CPWH 10X60

GB_FASTENER_BOLT_HFBB M8X25-N

GB_FASTENER_BOLT_SB A M8X70-N

GB_FASTENER_BOLT_STBAB A M8X45-N

GB_FASTENER_WASHER_SMWC 10

GB_FASTENER_WASHER_SMWC 8

GB_HEXAGON_TYPE12 M8-N

GB_HEXAGON_TYPE9 M8-N

Handle grip (Screw-on style)

Differential motor 500W

Accelerator panel XSL-10

Metal mesh sides ( left&right)

Metal mesh sides ( front&rear)

Metal mesh base

Back plate

Guide frame

Connection frame

Tipping handle

Base frame

FCC Information:

CAUTION: Changes or modifications not expressly approved by the party responsible for

compliance could void the user's authority to operate the equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that may

cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by the par-

ty.responsible for compliance could void the user's authority to operate the product.

Note: This product has been tested and found to comply with the limits for a Class B

digital device pursuant to Part 15 of the FCC Rules, These limits are designed to provide

reasonable protection against harmful interference in a residential installation.

This product generates, uses and can radiate radio frequency energy, and if not installed

and used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a

particular installation. If this product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the user is encour-

aged to try to correct the interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the receiver is

connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

CORRECT DISPOSAL

This product is subject to the provision of european Directive 2012/19/EU.

The symbol showing a wheelie bin crossed through indicates that the product

requires separate refuse collection in the European Union. This applies to the product and

all accessories marked with this symbol. Products marked as such may not be discarded

with normal domestic waste, but must be taken to acollection point for recycling electrical

and electronic devices.
