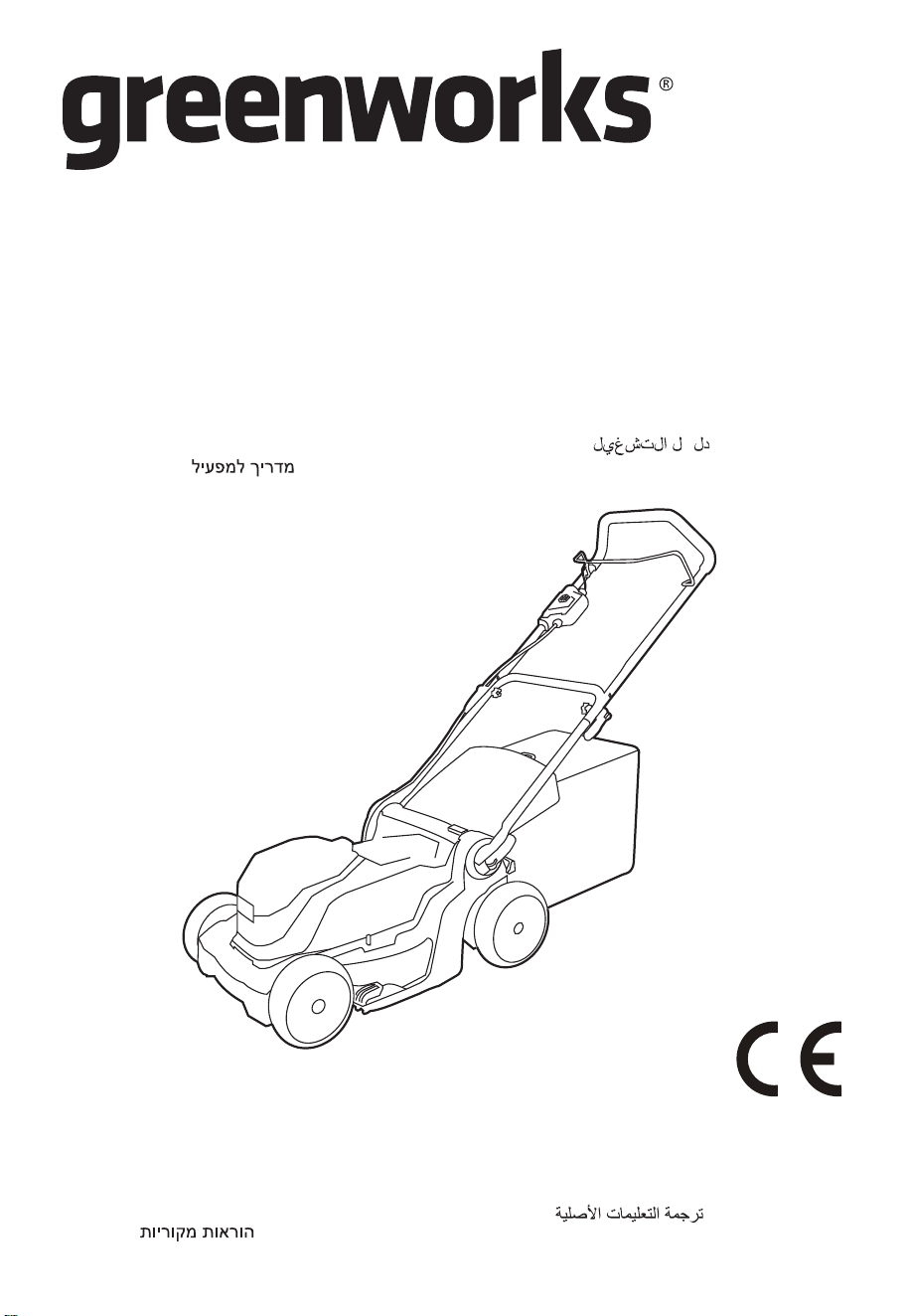

Greenworks 2512607 24V+24V Lawn Mower 41cm

G24X2LM41

LMF367

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /

MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /

GEBRUIKSAANWIJZING / KÄYTTÖOPAS /ANVÄNDARHANDBOK /

BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKC / JAUŻYTKOWNIKA /

NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik / PRIRUČNIK

ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /

РЪКОВОДСТВО НА ОПЕРАТОРА / ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ / / KULLANIM

KILAVUZU / / OPERATORIAU VADOVAS / LIETOTĀJA ROKASGRĀMATA /

KASUTUSJUHEND

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des

instructions d'origine / Traduzido a partir das instruções originais / Vertaling van de originele gebruiksaanwijzing /

Alkuperäisten ohjeiden käännös

Översättning av originalinstruktionerna / Produsentens instruksjoner / Oversættelse af de originale vej

ledninger / Tłumaczenie

oryginalnej instrukcji /

Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás

fordítása /

Traducere a instrucțiunilor originale / Превод на оригиналните инструкции / Αυθεντικές οδηγίες / / Orijinal

Talimatların

Tercümesi / / Originalių instrukcijų vertimas / Instrukciju tulkojums no oriģinālvalodas / Originaalkasutusjuhendi tõlge

• is in conformity with the relevant provisions of the Supply of Machinery (Safety) Regulations 2008.

• is in conformity with the provisions of the following other UK legislation:

• Electromagnetic Compatibility Regulations 2016

• Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001

• The Restriction of the Use of Certain Hazardous

• ubstances in Electrical and Electronic Equipment Regulations 2012

Furthermore, we declare that the following standard have been used:

BS EN 60335-1, BS EN 60335-2-77, BS EN 62233, BS EN 55014-1, BS EN 55014-2,

BS EN ISO 3744, ISO 11094, BS EN 62321-3-1, BS EN 62321-4, BS EN 62321-5,

BS EN 62321-6, BS EN 62321-7-1, BS EN 62321-7-2, BS EN 62321-8

Conformity assessment method to SCHEDULE 9 Noise Emission in the Environment by Equipment

for use Outdoors Regulations 2001.

Notified body involved:

Name: Intertek Testing & Certification Ltd

Address: 9 Brook St, Brentwood CM14 5NQ United Kingdom

Measured sound power level 94.1 dB(A)

Guaranteed sound power level 96 dB(A)

Place, date: Christchurch, Dorset, UK 07.06.2021 Signature: Ted Qu, Quality Director

DECLARATION OF CONFORMITY (UK)

Name and address of the manufacturer:

Name: Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Germany

Name and address of the Authorized representative:

Name: Garden Equipment Ltd

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Name and address of the person authorised to compile the technical file:

Name: Simon Del-Nevo

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Here with we declare that the product

Category: Lawn Mower

Model: 2512607 (LME367)

Serial number: See product rating label

Year of Construction: See product rating label

1 Description...................................4

1.1 Purpose......................................................4

1.2 Overview.................................................... 4

2 Safety............................................4

3 Installation................................... 4

3.1 Unpack the machine...................................4

3.2 Unfold and adjust the lower handle............4

3.3 Install the upper handle .............................4

3.4 Install the grass catcher............................. 5

3.5 Install the mulch plug..................................5

3.6 Set the blade/cutting height........................5

3.7 Install the battery packs..............................5

3.8 Remove the battery packs..........................5

4 Operation..................................... 5

4.1 Start the machine....................................... 5

4.2 Stop the machine....................................... 5

4.3 Empty the grass catcher.............................5

4.4 Operate on slopes......................................6

4.5 Operation tips.............................................6

5 Maintenance.................................6

5.1 General maintenance.................................6

5.2 Replace the blade...................................... 6

5.3 Store the machine...................................... 6

6 Troubleshooting.......................... 7

7 Technical data..............................8

8 Warranty....................................... 8

9 EC Declaration of conformity.....8

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used for domestic lawn mowing. The

cutting blade must be approximately parallel to the

ground. All four wheels must touch the ground while you

mow.

1.2 OVERVIEW

Figure 1~9

Bail switch

Start button

Upper handle

Lower handle

Rear discharge flap

Battery compartment flap

Grass catcher

Mulch plug

Quick-release lever

Cam lock

Knob

Hook

Slot

Battery pack

Safety key

Battery release button

Height adjustment button

Nut

Spacer

Blade

2 SAFETY

WARNING

Make sure that you follow all safety instructions.

Refer to Safety Manual.

3 INSTALLATION

WARNING

Do not use accessories that are not recommended by

the manufacturer.

WARNING

Do not put in the safety key or the battery pack until

you finalised the assembly of all the parts.

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If parts of the machine are damaged, do not use

the machine.

• If you do not have all the parts, do not operate the

machine.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in compliance

with local regulations.

WARNING

For your personal safety, do not insert battery before

the tool is assembled completely.

3.2 UNFOLD AND ADJUST THE

LOWER HANDLE

Figure 2.

1. Pull up and back the upper handle to lift the handle

into operation position. Make sure that the handles

click into position correctly.

2. Tighten the lower handle with the quick-release

levers on the two sides.

NOTE

Make sure that the two handles are in the same

position.

WARNING

Do not make damage to the cables when you fold or

unfold the handle.

3.3 INSTALL THE UPPER HANDLE

Figure 3

1. Align the holes in the upper handle and the lower

handle.

2. Put the cam locks through the holes.

3. Tighten the knobs onto the cam locks.

4. Do the same operation on the other side.

English

3.4 INSTALL THE GRASS CATCHER

Figure 4

1. Remove the mulch plug.

2. Open the rear discharge flap and hold it.

3. Hold the the grass catcher by its handle and put the

hooks over the slots.

4. Close the rear discharge flap.

3.5 INSTALL THE MULCH PLUG

Figure 5.

1. Remove the grass catcher.

2. Open the rear discharge flap and hold it.

3. Hold the mulch plug by its handle and fit it in the

discharge chute.

4. Close the rear discharge flap.

3.6 SET THE BLADE/CUTTING

HEIGHT

The machine can be set to different blade/cutting

heights.

Figure 6.

1. Push the height adjustment button, move the height

adjust gear to a higher position to increase the

blade/cutting height.

2. Push the height adjustment button, move the height

adjust gear to a lower position to decrease the

blade/cutting height.

3.7 INSTALL THE BATTERY PACKS

Figure 7

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the engine stops

before you install or remove the battery packs.

• Read, know, and follow the instructions in the

battery and charger manual.

NOTE

Both batteries should be charged and inserted into the

compartments in order to start the machine.

1. Open the battery flap.

2. Align the lift ribs on the battery pack with the

grooves in the battery compartment.

3. Push the battery pack into the battery compartment

until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Do the same operation with the other battery.

6. Close the battery flap.

NOTE

The motor starts only when you put in the safety key.

3.8 REMOVE THE BATTERY PACKS

Figure 7

1. Open the battery compartment flap.

2. Remove the safety key.

3. Push and hold the battery release button.

4. Remove the battery packs from the machine.

4 OPERATION

WARNING

Wear eye protection during operation.

4.1 START THE MACHINE

Figure 8

1. Put in the safety key and battery.

2. Push and hold the start button.

3. While you hold the start button, pull the bail switch in

the direction of the handle bar.

4. Release the start button to start the machine.

4.2 STOP THE MACHINE

Figure 8

1. Release the bail switch to stop the machine.

WARNING

Wait until the blades fully stop before you start the

machine again. Do not quickly turn the machine off

and on.

WARNING

Always remove the safety key and battery pack after

you complete the work.

4.3 EMPTY THE GRASS CATCHER

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge flap and hold it.

5. Hold the grass catcher by its handle and unhook it

from the slots.

6. Close the rear discharge flap.

7. Empty the grass catcher.

English

4.4 OPERATE ON SLOPES

WARNING

Do not mow on slopes with incline more than 15°. If

you are not comfortable, do not mow on a slope.

• Do not go up and down on a slope, mow across the

face of the slope. Be careful when you change the

direction on a slope.

• Monitor holes, ruts, rocks, and other hidden objects

that can cause you to fall. Remove all obstacles

such as rocks and tree limbs.

• Make sure that your footing is stable. If you are out

of balance, release the handle switch immediately.

• Do not mow near drop-offs, ditches, or

embankments.

4.5 OPERATION TIPS

• Do not try to override the operation of the start

button or bail switch.

• Do not tilt the machine when you start it.

• Do not put hands or feet near or below the turning

parts.

• Keep the discharge chute clean.

• Do not cut wet grass.

• Higher blade height is necessary for new or thick

grass.

• Clean the bottom of the mower deck after each

use. Remove grass clippings, leaves, dirt, and other

debris.

5 MAINTENANCE

WARNING

Remove the safety key and battery pack(s) from the

machine before maintenance.

WARNING

Keep the motor and battery pack(s) free from grass,

leaves or too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

NOTE

Recommended tightening torque (blade): 33-37 Nm.

5.1 GENERAL MAINTENANCE

• Before each use, examine the machine for

damaged, missing, or loose parts such as screws,

nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use

water.

5.2 REPLACE THE BLADE

Figure 9.

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade

when you touch the blade.

1. Stop the machine.

2. Make sure that the blade fully stops.

3. Remove the safety key and battery pack.

4. Turn the machine to its side.

5. Use a piece of wood to prevent the movement of the

blade.

6. Remove the mounting nut and spacer with a wrench

or socket.

7. Remove the blade.

8. Install the new blade. Make sure that the raised

points engage the hole(s) in the blade.

9. Put in the mounting nut and spacer and tighten

them.

5.3 STORE THE MACHINE

• Remove the safety key.

• Remove the battery pack(s).

• Clean the machine before storage.

• Make sure the motor is not hot when you store the

machine.

• Make sure that the machine does not have loose

or damaged parts. If it is necessary, follow these

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person at an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the

machine.

English

6 TROUBLESHOOTING

Problem Possible cause Solution

The handle is

not in position.

The bolts are not

engaged correct-

ly.

Adjust the height

of the handle

and make sure

that the knobs

and bolts are

aligned correctly.

The machine

does not start.

The battery ca-

pacity is low.

Charge the bat-

tery packs.

The handle

switch is defec-

tive.

Replace the han-

dle switch.

The safety key is

not put in.

Put in the safety

key.

Only install one

battery pack.

Install two bat-

tery packs at the

same time.

One of the bat-

tery packs is out

of power.

Charge the bat-

tery packs.

The machine

cuts grass un-

evenly.

The lawn is

rough.

Examine the

mowing area.

The blade height

is not set cor-

rectly.

Adjust the blade/

cutting height to

a higher position.

The machine

does not mulch

correctly.

Wet grass clip-

pings attach to

the deck.

Wait until the

grass dries be-

fore mowing.

The mulch plug

is missing.

Install the mulch

plug.

The machine is

hard to push.

The grass is too

tall, or the blade

height is too low.

Increase the

blade/cutting

height.

The grass catch-

er and the blade

drags in thick

grass.

Empty the grass

clippings from

the grass catch-

er.

There is a high

vibration in the

machine.

The blade is un-

balanced and

worn.

Replace the

blade.

Problem Possible cause Solution

The motor shaft

is bent.

1. Stop the mo-

tor.

2. Remove the

safety key

and battery

pack.

3. Inspect for

damage.

4. Repair the

machine be-

fore you start

it again.

The machine

stops during

mowing.

The blade height

is too low.

Increase the

blade/cutting

height.

The battery pack

is out of power.

Charge the bat-

tery pack.

The grass clip-

pings attach to

the deck or the

blade.

Remove the bat-

tery pack and

check the deck.

Operation tem-

perature of the

machine is too

high.

Cool the ma-

chine.

One of the bat-

tery packs is out

of power.

Charge the bat-

tery packs.

* If you cannot find the solution to these problems, go to

the service center.

English

7 TECHNICAL DATA

Voltage 48 V

No load speed 3600 / min

Cutting width 410 mm

Cutting height 25-80 mm

Grass catcher capacity 50 L

Weight (without battery

pack)

39.7 lbs 18 kg

Measured sound pressure

level

= 83 dB(A) , K = 3

dB(A)

Guaranteed sound power

level

WA.d

= 96 dB(A)

Vibration ＜ 2.5 m/s

, K = 1.5 m/s

Battery model G24B2/G24B4 and other

BAG series

Charger model G24X2C/ G24X2UC2/

G24X2UC4 and other

CAG series

Double-insulated con-

struction

IPX IPX4

8 WARRANTY

(The full warranty terms and conditions can be found on

Greenworks website https://www.greenworkstools.eu)

The Greenworks warranty is 3 years on the product,

and 2 years on batteries (consumer/private usage)

from the date of purchase. This warranty covers

manufacturing faults. A faulty product under warranty

might be either repaired or replaced. A unit that has

been misused or used in other ways then described

in the owner’s manual might be rejected for warranty.

Normal wear, and wear parts are not considered as

warranty. The original manufacturer warranty is not

affected by any additional warranty offered by a dealer

or retailer.

A faulty product must be returned to the point of

purchase in order to claim for warranty, together with

the proof of purchase (receipt).

9 EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name:

Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Name and address of the person authorised to compile

the technical file:

Name: Ralf Pankalla

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Herewith we declare that the product

Category: Lawn Mower

Model: 2512607 (LME367)

Serial number: See product rating label

Year of Construc-

tion:

See product rating label

• is in conformity with the relevant provisions of the

Machinery Directive 2006/42/EC.

• is in conformity with the provisions of the following

other EC-Directives:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Furthermore, we declare that the following parts,

clauses of harmonised standards have been used:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Conformity assessment method to Annex VI Directive

2000/14/EC.

Measured sound power level

: 94.1 dB(A)

Guaranteed sound power level L

WA.d

: 96 dB(A)

Notified body involved:

Name: Intertek Deutschland GmbH (Notified Body

0905)

Address: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

Place, date: Weiter-

stadt, 03.03.2021

Signature: Ted Qu, Quality Di-

rector

English

1 Beschreibung............................ 10

1.1 Verwendungszweck..................................10

1.2 Übersicht.................................................. 10

2 Sicherheit................................... 10

3 Montage......................................10

3.1 Maschine auspacken................................10

3.2 Unteren Griff ausklappen und einstellen.. 10

3.3 Oberen Griff montieren ............................10

3.4 Grasfangvorrichtung montieren................11

3.5 Mulcher montieren....................................11

3.6 Messer-/Schnitthöhe einstellen................ 11

3.7 Akkupacks einsetzen................................11

3.8 Akkupacks entfernen................................11

4 Bedienung.................................. 11

4.1 Maschine starten...................................... 11

4.2 Maschine anhalten....................................11

4.3 Grasfangvorrichtung entleeren.................12

4.4 Betrieb an Hängen................................... 12

4.5 Tipps zur Bedienung.................................12

5 Wartung und Instandhaltung....12

5.1 Allgemeine Wartung................................. 12

5.2 Messer ersetzen.......................................12

5.3 Maschine lagern.......................................13

6 Fehlerbehebung........................ 13

7 Technische Daten......................14

8 Garantie......................................14

9 EG-Konformitätserklärung....... 14

Deutsch

1 BESCHREIBUNG

1.1 VERWENDUNGSZWECK

Diese Maschine wird für das Rasenmähen eingesetzt.

Das Schneidmesser muss etwa parallel zum Boden

liegen. Alle vier Räder müssen beim Mähen den Boden

berühren.

1.2 ÜBERSICHT

Abbildung 1~9

Bügelschalter

Start-Taste

Oberer Griff

Unterer Griff

Heckauswurfklappe

Akkufachklappe

Grasfangvorrichtung

Mulcher

Schnellspannhebel

Nockenverriegelung

Handgriff

Haken

Aussparung

Akkupack

Sicherheitsschlüssel

Akkuentriegelungstaste

Höhenverstellungstaste

Mutter

Abstandhalter

Messer

2 SICHERHEIT

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise

befolgen.

Siehe Sicherheitshandbuch.

3 MONTAGE

WARNUNG

Verwenden Sie kein Zubehör, das nicht vom Hersteller

empfohlen wird.

WARNUNG

Legen Sie den Sicherheitsschlüssel oder den

Akkupack erst dann ein, wenn Sie alle Teile

zusammengebaut haben.

3.1 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor

dem Gebrauch richtig montiert haben.

WARNUNG

• Bei beschädigten Maschinenteilen dürfen Sie die

Maschine nicht verwenden.

• Wenn Sie nicht alle Teile haben, dürfen Sie die

Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden

Sie sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem

Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und das

Verpackungsmaterial gemäß den örtlichen

Vorschriften.

WARNUNG

Zu Ihrer eigenen Sicherheit dürfen Sie den Akkupack

nicht einsetzen, bevor das Werkzeug vollständig

zusammengebaut ist.

3.2 UNTEREN GRIFF AUSKLAPPEN

UND EINSTELLEN

Abbildung 2.

1. Ziehen Sie den oberen Griff hoch und zurück, um

den Griff in die Betriebsposition zu bringen. Achten

Sie darauf, dass die Griffe richtig einrasten.

2. Ziehen Sie den unteren Griff mit den

Schnellspannhebeln auf beiden Seiten fest.

HINWEIS

Achten Sie darauf, dass sich die beiden Griffe in der

gleichen Position befinden.

WARNUNG

Beschädigen Sie die Kabel nicht, wenn Sie den Griff

aus- oder zusammenklappen.

3.3 OBEREN GRIFF MONTIEREN

Abbildung 3

1. Richten Sie die Löcher im oberen und unteren Griff

aus.

2. Stecken Sie die Nockenverriegelungen durch die

Löcher.

Deutsch

3. Ziehen Sie die Handgriffe an den

Nockenverriegelungen fest.

4. Wiederholen Sie den Vorgang auf der anderen

Seite.

3.4 GRASFANGVORRICHTUNG

MONTIEREN

Abbildung 4

1. Entfernen Sie den Mulcher.

2. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

3. Halten Sie die Grasfangvorrichtung am Griff und

hängen Sie die Haken in die Schlitze.

4. Schließen Sie die Heckauswurfklappe.

3.5 MULCHER MONTIEREN

Abbildung 5.

1. Entfernen Sie die Grasfangvorrichtung.

2. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

3. Halten Sie den Mulcher am Griff fest und setzen Sie

ihn in den Auswurfschacht ein.

4. Schließen Sie die Heckauswurfklappe.

3.6 MESSER-/SCHNITTHÖHE

EINSTELLEN

Die Maschine kann auf verschiedene Messer-/

Schnitthöhen eingestellt werden.

Abbildung 6.

1. Drücken Sie die Höhenverstellungstaste, bewegen

Sie die Höhenverstellvorrichtung in eine höhere

Position, um die Messer-/Schnitthöhe zu erhöhen.

2. Drücken Sie die Höhenverstellungstaste, bewegen

Sie die Höhenverstellvorrichtung in eine niedrigere

Position, um die Messer-/Schnitthöhe zu verringern.

3.7 AKKUPACKS EINSETZEN

Abbildung 7

WARNUNG

• Wenn der Akkupack oder das Ladegerät

beschädigt ist, ersetzen Sie den Akkupack oder

das Ladegerät.

• Stoppen Sie die Maschine und warten Sie, bis der

Motor stoppt, bevor Sie die Akkupacks einsetzen

oder entnehmen.

• Lesen, kennen und befolgen Sie die Anweisungen

im Handbuch für Akkupack und Ladegerät.

HINWEIS

Zum Starten der Maschine sollten beide Akkupacks

aufgeladen und in die Akkufächer eingesetzt werden.

1. Öffnen Sie die Akkufachabdeckung.

2. Richten Sie die Hubrippen am Akkupack mit den

Nuten im Akkufach aus.

3. Schieben Sie den Akkupack in das Akkufach, bis er

einrastet.

4. Wenn Sie ein Klicken hören, ist der Akkupack

eingesetzt.

5. Wiederholen Sie den Vorgang mit dem anderen

Akkupack.

6. Schließen Sie das Akkufachabdeckung.

HINWEIS

Der Motor startet erst, wenn Sie den

Sicherheitsschlüssel einstecken.

3.8 AKKUPACKS ENTFERNEN

Abbildung 7

1. Öffnen Sie die Akkufachabdeckung.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Drücken und halten Sie die Akkupack-

Entriegelungstaste.

4. Nehmen Sie die Akkupacks aus der Maschine.

4 BEDIENUNG

WARNUNG

Während des Betriebes Augenschutz tragen.

4.1 MASCHINE STARTEN

Abbildung 8

1. Legen Sie den Sicherheitsschlüssel und den

Akkupackein ein.

2. Halten Sie die Starttaste gedrückt.

3. Während Sie die Starttaste gedrückt halten, ziehen

Sie den Bügelschalter in Richtung Griffstange.

4. Lassen Sie die Starttaste los, um die Maschine zu

starten.

4.2 MASCHINE ANHALTEN

Abbildung 8

1. Den Bügelschalter loslassen, um die Maschine

anzuhalten.

WARNUNG

Warten Sie, bis die Messer vollständig zum Stillstand

gekommen sind, bevor Sie die Maschine erneut

starten. Schalten Sie die Maschine nicht schnell aus

und wieder ein.

Deutsch

WARNUNG

Entfernen Sie immer den Sicherheitsschlüssel und

den Akkupack, nachdem Sie die Arbeit beendet

haben.

4.3 GRASFANGVORRICHTUNG

ENTLEEREN

1. Stoppen Sie die Maschine.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Entfernen Sie den Akkupack.

4. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

5. Halten Sie die Grasfangvorrichtung an ihrem Griff

und haken Sie sie von den Schlitzen ab.

6. Schließen Sie die Heckauswurfklappe.

7. Entleeren Sie die Grasfangvorrichtung.

4.4 BETRIEB AN HÄNGEN

WARNUNG

Mähen nicht an Hängen mit einem Gefälle von mehr

als 15°. Wenn Sie sich damit nicht sicher fühlen,

mähen Sie nicht am Hang.

• Mähen Sie stets horizontal zum Hang. Seien Sie

vorsichtig, wenn Sie an Hängen die Arbeitsrichtung

ändern.

• Achten Sie auf Löcher, Furchen, Felsen und andere

versteckte Objekte, die Sie zum Fallen bringen

können. Entfernen Sie alle Hindernisse wie Steine

und Äste.

• Achten Sie auf einen stabilen Stand. Sollten Sie das

Gleichgewicht verlieren, lassen Sie den Griffschalter

sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen,

Gräben oder Böschungen.

4.5 TIPPS ZUR BEDIENUNG

• Versuchen Sie nicht, die Funktion der Start-Taste

oder des Bügelschalters außer Kraft zu setzen.

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Füße nicht in die Nähe von oder unter

rotierende Teile bringen.

• Halten Sie den Auswurfschacht sauber.

• Nicht nasses Gras mähen.

• Bei neuem oder dickem Gras ist eine höhere

Messerhöhe erforderlich.

• Reinigen Sie den Boden des Mähwerks nach jedem

Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz

und andere Ablagerungen.

5 WARTUNG UND

INSTANDHALTUNG

WARNUNG

Entnehmen Sie vor der Wartung den

Sicherheitsschlüssel und die Akkupacks aus der

Maschine.

WARNUNG

Halten Sie den Motor und die Akkupacks frei von

Gras, Laub oder zu viel Fett.

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und

mineralölbasierte Materialien nicht mit den

Kunststoffteilen in Berührung kommen. Chemikalien

können den Kunststoff beschädigen und ihn

unbrauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder

Reinigungsmittel auf dem Kunststoffgehäuse oder den

Bauteilen.

HINWEIS

Empfohlenes Anziehdrehmoment (Messer): 33-37

Nm.

5.1 ALLGEMEINE WARTUNG

• Prüfen Sie die Maschine vor jedem Einsatz

auf beschädigte, fehlende oder lose Teile wie

Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig

an.

• Reinigen Sie die Maschine mit einem trockenen

Tuch. Verwenden Sie kein Wasser.

5.2 MESSER ERSETZEN

Abbildung 9.

WARNUNG

Nur zugelassene Ersatzmesser verwenden.

WARNUNG

Tragen Sie strapazierfähige Handschuhe oder wickeln

Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.

Deutsch

2. Vergewissern Sie sich, dass das Messer vollständig

zum Stillstand kommt.

3. Entfernen Sie den Sicherheitsschlüssel und den

Akkupack.

4. Legen Sie die Maschine auf die Seite.

5. Verwenden Sie ein Stück Holz, um die Bewegung

des Messers zu verhindern.

6. Entfernen Sie die Befestigungsmutter und den

Abstandhalter mit einem Schraubenschlüssel oder

einem Steckschlüssel.

7. Entfernen Sie das Messer.

8. Installieren Sie das neue Messer. Achten Sie darauf,

dass die erhabenen Stellen in die Löcher im Messer

eingreifen.

9. Setzen Sie die Befestigungsmutter und den

Abstandhalter ein und ziehen Sie sie fest.

5.3 MASCHINE LAGERN

• Ziehen Sie den Sicherheitsschlüssel ab.

• Entfernen Sie den/die Akkupack(s).

• Reinigen Sie die Maschine vor der Lagerung.

• Stellen Sie sicher, dass der Motor nicht heiß ist,

wenn Sie die Maschine einlagern.

• Stellen Sie sicher, dass die Maschine keine losen

oder beschädigten Teile aufweist. Wenn nötig,

führen Sie die folgenden Anweisungen aus:

• Tauschen Sie die beschädigten Teile aus.

• Ziehen Sie die Schrauben an.

• Sprechen Sie mit einem Mitarbeiter in einem

zugelassenen Servicezentrum.

• Verstauen Sie die Maschine an einem trockenen

Ort.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der

Maschine kommen können.

6 FEHLERBEHEBUNG

Problem Mögliche Urs-

ache

Lösung

Der Griff ist nicht

in Position.

Die Schrauben

sind nicht richtig

eingerastet.

Stellen Sie die

Höhe des Griffs

ein und achten

Sie darauf, dass

die Knäufe und

Schrauben rich-

tig ausgerichtet

sind.

Die Maschine

startet nicht.

Die Kapazität

des Akkupacks

ist gering.

Laden Sie die

Akkupacks auf.

Der Griffschalter

ist beschädigt.

Ersetzen Sie den

Griffschalter.

Problem Mögliche Urs-

ache

Lösung

Der Sicher-

heitsschlüssel ist

nicht einges-

teckt.

Legen Sie den

Sicherheitss-

chlüssel ein.

Setzen Sie nur

ein Akkupack

ein.

Setzen Sie zwei

Akkupacks

gleichzeitig ein.

Einer der Akku-

packs ist leer.

Laden Sie die

Akkupacks auf.

Die Maschine

mäht das Gras

ungleichmäßig.

Der Rasen ist

rau.

Untersuchen Sie

den Mähbereich.

Die Messerhöhe

ist nicht richtig

eingestellt.

Stellen Sie die

Messer-/Schnit-

thöhe höher.

Die Maschine

mulcht nicht rich-

tig.

Nasser Grass-

chnitt klebt am

Mähwerk.

Warten Sie, bis

das Gras ge-

trocknet ist, bev-

or Sie mähen.

Der Mulcher

fehlt.

Installieren Sie

den Mulcher.

Die Maschine

lässt sich nur

schwer schie-

ben.

Das Gras ist zu

hoch oder die

Messerhöhe zu

niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Die Grasfangvor-

richtung und das

Messer ziehen

dickes Gras ein.

Entleeren Sie

den Grasschnitt

aus der Gras-

fangvorrichtung.

Die Maschine vi-

briert sehr stark.

Das Messer ist

nicht ausge-

wuchtet oder

verschlissen.

Tauschen Sie

das Messer aus.

Die Motorwelle

ist verbogen.

1. Stoppen Sie

den Motor.

2. Entfernen

Sie den Si-

cherheitss-

chlüssel und

den Akku-

pack.

3. Auf Schäden

untersuchen.

4. Reparieren

Sie die Ma-

schine, bevor

Sie sie wied-

er in Betrieb

nehmen.

Die Maschine

stoppt während

des Mähens.

Die Messerhöhe

ist zu niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Deutsch

Problem Mögliche Urs-

ache

Lösung

Der Akkupack ist

leer.

Laden Sie den

Akkupack auf.

Der Grasschnitt

klebt am Mäh-

werk oder am

Messer.

Nehmen Sie den

Akkupack her-

aus und überprü-

fen Sie das Mäh-

werk.

Die Betriebstem-

peratur der Ma-

schine ist zu

hoch.

Maschine abküh-

len lassen.

Einer der Akku-

packs ist leer.

Laden Sie die

Akkupacks auf.

* Wenn Sie keine Lösung für diese Probleme finden,

wenden Sie sich an das Service-Center.

7 TECHNISCHE DATEN

Spannung 48 V

Leerlaufdrehzahl 3600 / min

Schnittbreite 410 mm

Schnitthöhe 25-80 mm

Grasfangkapazität 50 L

Gewicht (ohne Akkupack) 39,7 lbs 18 kg

Gemessener Schalldruck-

pegel

= 83 dB(A) , K = 3

dB(A)

Garantierter Schallleis-

tungspegel

WA.d

= 96 dB(A)

Vibration ＜ 2,5 m/s

, K = 1,5 m/s

Akku-Modell G24B2/G24B4 und an-

dere BAG-Baureihen

Ladegerät-Modell G24X2C/ G24X2UC2/

G24X2UC4 und andere

CAG-Baureihen

Doppelt isolierte Konstruk-

tion

IPX IPX4

8 GARANTIE

(Die vollständigen Garantiebedingungen finden

Sie auf der Website von Greenworks https://

www.greenworkstools.eu)

Die Greenworks-Garantie beträgt 3 Jahre auf

das Produkt und 2 Jahre auf die Akkus (Käufer/

Privatgebrauch) ab Kaufdatum. Diese Garantie deckt

Herstellungsfehler ab. Ein im Rahmen der Garantie

fehlerhaftes Produkt kann entweder repariert oder

ersetzt werden. Ein Gerät, das missbräuchlich oder

auf andere Weise als zu in der Bedienungsanleitung

beschrieben Zwecken verwendet wurde, kann von

der Garantie ausgeschlossen werden. Normaler

Verschleiß und Verschleißteile sind von der Garantie

ausgeschlossen. Die ursprüngliche Herstellergarantie

wird durch eine zusätzliche Garantie eines Händlers

oder Einzelhändlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit

dem Kaufnachweis (Quittung) an die Verkaufsstelle

zurückgeschickt werden, um Garantieansprüche

geltend zu machen.

9 EG-

KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name: Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Name und Anschrift der Person, die zur Erstellung der

technischen Unterlagen berechtigt ist:

Name: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Hiermit erklären wir, dass das Produkt

Kategorie:

Rasenmäher

Modell: 2512607 (LME367)

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der

Maschinenrichtlinie 2006/42/EG entspricht.

• den Bestimmungen der folgenden anderen EG-

Richtlinien entspricht:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Darüber hinaus erklären wir, dass die folgenden

Teile/Klauseln von harmonisierten Normen verwendet

wurden:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Deutsch

Konformitätsbewertungsmethode nach Anhang VI der

Richtlinie 2000/14/EG.

Gemessener Schallleistungspe-

gel

: 94,1 dB(A)

Garantierter Schallleistungspe-

gel

WA.d

: 96 dB(A)

Beteiligte benannte Stelle:

Name: Intertek Deutschland GmbH (benannte Stelle

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Deutschland

Ort, Datum: Weiter-

stadt, 03.03.2021

Unterschrift: Ted Qu, Qualität-

sleiter

Deutsch

1 Descripción................................17

1.1 Finalidad...................................................17

1.2 Perspectiva general..................................17

2 Seguridad...................................17

3 Instalación..................................17

3.1 Desembalaje de la máquina.....................17

3.2 Despliegue y ajuste del asa inferior......... 17

3.3 Instalación del asa superior .....................17

3.4 Instalación del recogehierba.................... 18

3.5 Instalación del tapón de mulching............18

3.6 Ajuste de la altura de cuchilla/corte..........18

3.7 Instalación de las baterías........................18

3.8 Retirada de las baterías........................... 18

4 Funcionamiento.........................18

4.1 Puesta en marcha de la máquina.............18

4.2 Detención de la máquina..........................18

4.3 Vaciado del recogehierba.........................18

4.4 Funcionamiento en pendientes................ 19

4.5 Consejos de funcionamiento....................19

5 Mantenimiento........................... 19

5.1 Mantenimiento general.............................19

5.2 Sustitución de la cuchilla..........................19

5.3 Almacenamiento de la máquina...............20

6 Solución de problemas.............20

7 Datos técnicos...........................21

8 Garantía......................................21

9 Declaración de conformidad

CE............................................... 21

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para el corte de césped

doméstico. La cuchilla de corte debe estar

aproximadamente paralela al suelo. Las cuatro ruedas

deben tocar el suelo mientras corta el césped.

1.2 PERSPECTIVA GENERAL

Figura 1~9

Interruptor de seguridad

Botón de puesta en marcha

Asa superior

Asa inferior

Aleta de descarga trasera

Aleta del compartimento de la batería

Recogehierba

Tapón de mulching

Palanca de apertura rápida

Cierre de leva

Mando

Gancho

Ranura

Batería

Llave de seguridad

Botón de desbloqueo de la batería

Botón de ajuste de altura

Tuerca

Espaciador

Cuchilla

2 SEGURIDAD

AVISO

Asegúrese de seguir todas las instrucciones de

seguridad.

Consulte el manual de seguridad.

3 INSTALACIÓN

AVISO

No utilice accesorios que no sean los recomendados

por el fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta

que no haya finalizado el montaje de todas las piezas.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas de la máquina presentan daños, no

utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, contacte

con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se proporciona en la

caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

AVISO

Por su seguridad personal, no inserte la batería antes

de haber montado la herramienta por completo.

3.2 DESPLIEGUE Y AJUSTE DEL ASA

INFERIOR

Figura 2.

1. Tire hacia arriba y hacia atrás del asa superior

para levantarla a la posición de funcionamiento.

Asegúrese de que las asas encajen correctamente

en su posición.

2. Apriete el asa inferior con las palancas de apertura

rápida a ambos lados.

NOTA

Asegúrese de que las dos asas estén en la misma

posición.

AVISO

No dañe los cables cuando pliegue o despliegue el

asa.

3.3 INSTALACIÓN DEL ASA

SUPERIOR

Figura 3

1. Alinee los orificios del asa superior y el asa inferior.

2. Introduzca los cierres de leva por los orificios.

3. Apriete los mandos en los cierres de leva.

4. Realice la misma operación en el otro lado.

Español

3.4 INSTALACIÓN DEL

RECOGEHIERBA

Figura 4

1. Retire el tapón de mulching.

2. Abra la aleta de descarga trasera y sujétela.

3. Sostenga el recogehierba por el asa y ponga los

ganchos sobre las ranuras.

4. Cierre la aleta de descarga trasera.

3.5 INSTALACIÓN DEL TAPÓN DE

MULCHING

Figura 5.

1. Retire el recogehierba.

2. Abra la aleta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo

en el conducto de descarga.

4. Cierre la aleta de descarga trasera.

3.6 AJUSTE DE LA ALTURA DE

CUCHILLA/CORTE

La máquina puede ajustarse a distintas alturas de

cuchilla/corte.

Figura 6.

1. Pulse el botón de ajuste de altura, mueva el

engranaje de ajuste de altura a una posición más

alta para aumentar la altura de cuchilla/corte.

2. Pulse el botón de ajuste de altura, mueva el

engranaje de ajuste de altura a una posición más

baja para disminuir la altura de cuchilla/corte.

3.7 INSTALACIÓN DE LAS BATERÍAS

Figura 7

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar las baterías.

• Debe leer, conocer y seguir las instrucciones del

manual de la batería y el cargador.

NOTA

Ambas baterías deben cargarse e insertarse y en los

compartimentos para poner en marcha la máquina.

1. Abra la aleta de la batería.

2. Alinee las nervaduras de elevación de la batería con

las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Realice la misma operación con la otra batería.

6. Cierre la aleta de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de

seguridad.

3.8 RETIRADA DE LAS BATERÍAS

Figura 7

1. Abra la aleta del compartimento de la batería.

2. Retire la llave de seguridad.

3. Pulse y mantenga pulsado el botón de desbloqueo

de la batería.

4. Retire las baterías de la máquina.

4 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

4.1 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 8

1. Introduzca la llave de seguridad y la batería.

2. Pulse y mantenga pulsado el botón de puesta en

marcha.

3. Mientras mantiene pulsado el botón de puesta en

marcha, tire del interruptor de seguridad en la

dirección del manillar.

4. Suelte el botón de puesta en marcha para poner en

marcha la máquina.

4.2 DETENCIÓN DE LA MÁQUINA

Figura 8

1. Suelte el interruptor de seguridad para detener la

máquina.

AVISO

Espere hasta que las cuchillas se detengan por

completo antes de volver a poner en marcha

la máquina. No apague y encienda la máquina

rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras

finalizar el trabajo.

4.3 VACIADO DEL RECOGEHIERBA

1. Detenga la máquina.

2. Retire la llave de seguridad.

Español

3. Retire la batería.

4. Abra la aleta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y

desengánchelo de las ranuras.

6. Cierre la aleta de descarga trasera.

7. Vacíe el recogehierba.

4.4 FUNCIONAMIENTO EN

PENDIENTES

AVISO

No siegue en pendientes con una inclinación superior

a 15°. Si no está cómodo, no siegue en una

pendiente.

• No suba y baje en una pendiente, siegue

transversalmente la superficie de la misma. Tenga

cuidado al cambiar de dirección en una pendiente.

• Supervise orificios, surcos, piedras y otros objetos

ocultos que pueden hacer que se caiga. Elimine

todos los obstáculos como piedras y ramas de

árboles.

• Asegúrese de tener un equilibrio estable. Si

pierde el equilibrio, suelte el interruptor del asa

inmediatamente.

• No siegue cerca de precipicios, zanjas o

terraplenes.

4.5 CONSEJOS DE

FUNCIONAMIENTO

• No intente anular el funcionamiento del botón de

puesta en marcha o el interruptor de seguridad.

• No incline la máquina cuando la ponga en marcha.

• No ponga las manos ni los pies cerca o debajo de

las piezas giratorias.

• Mantenga limpio el conducto de descarga.

• No corte hierba mojada.

• Es necesaria una mayor altura de la cuchilla para

césped nuevo o denso.

• Limpie la parte inferior de la plataforma del

cortacésped después de cada uso. Retire los

recortes de hierba, las hojas, la suciedad y otros

residuos.

5 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la(s) batería(s) de la

máquina antes de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la(s) batería(s) libres de hierba,

hojas o un exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

NOTA

Par de apriete recomendado (cuchilla): 33-37 Nm.

5.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para

comprobar si hay piezas dañadas, ausentes o

sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de

fijación y las tapas.

• Limpie la máquina con un paño seco. No utilice

agua.

5.2 SUSTITUCIÓN DE LA CUCHILLA

Figura 9.

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de

la cuchilla cuando la toque.

1. Detenga la máquina.

2. Asegúrese de que la cuchilla se detenga por

completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Utilice un trozo de madera para impedir el

movimiento de la cuchilla.

6. Retire la tuerca de montaje y el espaciador con una

llave o una llave de tubo.

7. Retire la cuchilla.

8. Instale la cuchilla nueva. Asegúrese de que los

puntos elevados se acoplen en los orificios de la

cuchilla.

9. Coloque la tuerca de montaje y el espaciador y

apriételos.

Español

5.3 ALMACENAMIENTO DE LA

MÁQUINA

• Retire la llave de seguridad.

• Retire la(s) batería(s).

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas

sueltas o dañadas. Si es necesario, siga estas

instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

6 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El asa no está

en posición.

Los pernos no

se han acoplado

correctamente.

Ajuste la altura

del asa y ase-

gúrese de que

los mandos y los

pernos se hayan

alineado correc-

tamente.

La máquina no

se pone en

marcha.

La capacidad de

la batería está

baja.

Cargue las bate-

rías.

El interruptor del

asa está defec-

tuoso.

Sustituya el in-

terruptor del asa.

La llave de se-

guridad no se ha

introducido.

Introduzca la

llave de seguri-

dad.

Instale única-

mente una bate-

ría.

Instale dos bate-

rías al mismo

tiempo.

Una de las bate-

rías se ha agota-

do.

Cargue las bate-

rías.

La máquina cor-

ta la hierba irreg-

ularmente.

El césped es

agreste.

Examine la su-

perficie de sega-

do.

La altura de la

cuchilla no se ha

ajustado correc-

tamente.

Ajuste la altura

de cuchilla/corte

a una posición

más alta.

Problema Posible causa Solución

La función de

mulching de la

máquina no se

realiza correcta-

mente.

Hay recortes de

hierba mojada

adheridos a la

plataforma.

Espere hasta

que la hierba se

seque antes de

segar.

Falta el tapón de

mulching.

Instale el tapón

de mulching.

Es difícil empujar

la máquina.

La hierba está

demasiado alta o

la altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

El recogehierba

y la cuchilla ar-

rastran cuando

se trabaja en hi-

erba densa.

Vacíe los re-

cortes de hierba

del recogehier-

ba.

Hay una vibra-

ción elevada en

la máquina.

La cuchilla está

desequilibrada y

desgastada.

Sustituya la cu-

chilla.

El eje del motor

está doblado.

1. Detenga el

motor.

2. Retire la

llave de se-

guridad y la

batería.

3. Inspeccione

si hay daños.

4. Repare la

máquina an-

tes de volver

a ponerla en

marcha.

La máquina se

detiene durante

el segado.

La altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

La batería se ha

agotado.

Cargue la bate-

ría.

Hay recortes de

hierba adheridos

a la plataforma o

a la cuchilla.

Retire la batería

y compruebe la

plataforma.

La temperatura

de funciona-

miento de la má-

quina es dema-

siado alta.

Deje enfriar la

máquina.

Una de las bate-

rías se ha agota-

do.

Cargue las bate-

rías.

* Si no puede encontrar la solución a estos problemas,

vaya al centro de servicio.

Español

7 DATOS TÉCNICOS

Tensión 48 V

Velocidad sin carga 3600 / min

Anchura de corte 410 mm

Altura de corte 25-80 mm

Capacidad del recogehier-

50 L

Peso (sin batería) 39,7 lbs 18 kg

Nivel de presión acústica

medida

= 83 dB(A), K = 3

dB(A)

Nivel de potencia acústica

garantizada

WA.d

= 96 dB(A)

Vibración ＜ 2,5 m/s

, K = 1,5 m/s

Modelo de batería G24B2/G24B4 y otras ser-

ies BAG

Modelo de cargador G24X2C/ G24X2UC2/

G24X2UC4 y otras series

CAG

Estructura con doble ai-

slamiento

IPX IPX4

8 GARANTÍA

(La totalidad de las condiciones de la garantía puede

encontrarse en el sitio web de Greenworks https://

www.greenworkstools.eu)

La garantía de Greenworks es de 3 años para el

producto y 2 años para las baterías (uso privado /

del consumidor) a partir de la fecha de compra. Esta

garantía cubre defectos de fabricación. Un producto

defectuoso en garantía puede ser reparado o sustituido.

Una unidad que haya sido mal utilizada o utilizada

de modo distinto al que se describe en el manual

del propietario puede no tener derecho a garantía.

El desgaste normal y las piezas de desgaste no

están cubiertos por la garantía. La garantía original

del fabricante no se ve afectada por ninguna garantía

adicional ofrecida por un distribuidor o minorista.

Un producto defectuoso debe devolverse al punto

de compra para reclamar la garantía, junto con el

comprobante de compra (ticket).

9 DECLARACIÓN DE

CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre:

Globe Technologies Europe GmbH

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Nombre y dirección de la persona autorizada para

compilar el archivo técnico:

Nombre: Ralf Pankalla

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Por la presente declaramos que el producto

Categoría: Cortacésped

Modelo: 2512607 (LME367)

Número de serie: Véase la etiqueta de clasifica-

ción del producto

Año de construc-

ción:

Véase la etiqueta de clasifica-

ción del producto

• es conforme con las disposiciones pertinentes de la

Directiva relativa a las máquinas: 2006/42/CE.

• es conforme con las disposiciones de las siguientes

Directivas CE:

• 2014/30/UE

• 2000/14/CE y 2005/88/CE

• 2011/65/UE y 2015/863/UE

Adicionalmente, declaramos que se han utilizado

las siguientes partes o cláusulas de las normas

armonizadas:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Método de evaluación de conformidad según el anexo

VI / Directiva 2000/14/CE.

Nivel de potencia acústica med-

ida

: 94,1 dB(A)

Nivel de potencia acústica ga-

rantizada

WA.d

: 96 dB(A)

Organismo notificado competente:

Nombre: Intertek Deutschland GmbH (Organismo

notificado 0905)

Dirección: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Alemania

Español

Lugar, fecha: Wei-

terstadt, 03.03.2021

Firma: Ted Qu, Director de cali-

dad

Español

1 Descrizione................................ 24

1.1 Destinazione d'uso................................... 24

1.2 Panoramica.............................................. 24

2 Sicurezza....................................24

3 Assemblaggio............................24

3.1 Disimballaggio dell'apparecchio............... 24

3.2 Apertura e regolazione del manubrio

inferiore.................................................... 24

3.3 Installazione del manubrio superiore .......24

3.4 Installazione del contenitore dell'erba...... 25

3.5 Installazione dell'accessorio per

pacciamatura............................................25

3.6 Impostazione dell'altezza di taglio/

della lama.................................................25

3.7 Installazione dei gruppi batteria................25

3.8 Rimozione dei gruppi batteria...................25

4 Utilizzo........................................25

4.1 Avvio dell'apparecchio..............................25

4.2 Arresto dell'apparecchio...........................25

4.3 Svuotare il sacco di raccolta.....................26

4.4 Utilizzo su terreni in pendenza................. 26

4.5 Suggerimenti per l'uso..............................26

5 Manutenzione............................ 26

5.1 Manutenzione generale............................26

5.2 Sostituzione della lama............................ 26

5.3 Conservazione dell'apparecchio...............27

6 Risoluzione dei problemi..........27

7 Specifiche tecniche...................28

8 Garanzia..................................... 28

9 Dichiarazione di conformità

CE............................................... 28

Italiano

1 DESCRIZIONE

1.1 DESTINAZIONE D'USO

Questo apparecchio è destinato al taglio di erba in

ambienti domestici. La lama deve essere circa parallela

al terreno. Tutte le quattro ruote devono essere a

contatto con il terreno durante il taglio.

1.2 PANORAMICA

Figura 1~9

Barra di avanzamento

Pulsante di avvio

Manubrio superiore

Manubrio inferiore

Sportello dello scarico posteriore

Sportello del vano batteria

Contenitore dell'erba

Accessorio per pacciamatura

Leva a rilascio rapido

Raccordo cam-lock

Manopola

Gancio

Fessura

Gruppo batteria

Chiave di sicurezza

Pulsante di rilascio della batteria

Pulsante di regolazione dell'altezza

Dado

Distanziatore

Lama

2 SICUREZZA

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

3 ASSEMBLAGGIO

AVVERTIMENTO

Non usare accessori non raccomandati dal

costruttore.

AVVERTIMENTO

Non inserire la chiave di sicurezza o il gruppo batteria

finché tutte le parti non sono state assemblate.

3.1 DISIMBALLAGGIO

DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio

prima dell'uso.

AVVERTIMENTO

• Se una parte della macchina è danneggiata, non

usare l'apparecchio.

• Se uno o più componenti sono mancanti, non

usare l'apparecchio.

• In caso di componenti danneggiati o mancanti,

contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative

locali.

AVVERTIMENTO

Per motivi di sicurezza, non inserire la batteria prima

che l’utensile sia completamente assemblato.

3.2 APERTURA E REGOLAZIONE DEL

MANUBRIO INFERIORE

Figura 2.

1. Tirare il manubrio superiore verso l'alto e all'indietro

per portarlo in posizione operativa. Assicurarsi che i

manubri scattino correttamente in posizione.

2. Serrare il manubrio inferiore con le leve a rilascio

rapido ai due lati.

NOTA

Assicurarsi che le due leve siano nella stessa

posizione.

AVVERTIMENTO

Prestare attenzione a non danneggiare i cavi durante

l'apertura o la chiusura del manubrio.

3.3 INSTALLAZIONE DEL MANUBRIO

SUPERIORE

Figura 3

1. Allineare i fori sul manubrio superiore e sul

manubrio inferiore.

2. Inserire i raccordi cam-lock attraverso i fori.

3. Serrare le manopole sui raccordi cam-lock.

4. Ripetere questa operazione sull'altro lato.

Italiano

3.4 INSTALLAZIONE DEL

CONTENITORE DELL'ERBA

Figura 4

1. Rimuovere l'accessorio per pacciamatura.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere il contenitore dell'erba tramite l'impugnatura

e fissare i ganci sulle fessure.

4. Chiudere lo sportello dello scarico posteriore.

3.5 INSTALLAZIONE

DELL'ACCESSORIO PER

PACCIAMATURA

Figura 5.

1. Rimuovere il contenitore dell'erba.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere il contenitore dell'erba tramite l'impugnatura

e inserilo nello scivolo di scarico.

4. Chiudere lo sportello dello scarico posteriore.

3.6 IMPOSTAZIONE DELL'ALTEZZA DI

TAGLIO/DELLA LAMA

L'apparecchio è dotato di diverse altezze di taglio/della

lama.

Figura 6

1. Premere il pulsante di regolazione dell'altezza,

spostare l'ingranaggio di regolazione dell'altezza su

un livello superiore per aumentare l'altezza di taglio/

della lama.

2. Premere il pulsante di regolazione dell'altezza,

spostare l'ingranaggio di regolazione dell'altezza su

un livello inferiore per diminuire l'altezza di taglio/

della lama.

3.7 INSTALLAZIONE DEI GRUPPI

BATTERIA

Figura 7

AVVERTIMENTO

• Se i gruppi batteria o il caricabatteria sono

danneggiati, sostituirli.

• Arrestare l'apparecchio e attendere che il motore

si arresti prima di installare o rimuovere i gruppi

batteria.

• Leggere, comprendere e rispettare le istruzioni

riportate nel manuale della batteria e del

caricabatteria.

NOTA

Entrambe le batterie devono essere cariche e inserite

negli appositi alloggi per poter avviare l'apparecchio.

1. Aprire lo sportello del vano batteria.

2. Allineare le sporgenze sul gruppo batteria con le

scanalature sul vano batteria.

3. Fare scorrere la batteria nel vano batteria finché non

si blocca in posizione.

4. Un "clic" indica che la batteria è fissata

correttamente.

5. Ripetere questa operazione con l'altra batteria.

6. Chiudere lo sportello del vano batteria.

NOTA

Il motore si avvia esclusivamente quando viene

inserita la chiave di sicurezza.

3.8 RIMOZIONE DEI GRUPPI

BATTERIA

Figura 7

1. Aprire lo sportello del vano batteria.

2. Rimuovere la chiave di sicurezza.

3. Tenere premuto il pulsante di rilascio della batteria.

4. Rimuovere i gruppi batteria dall'apparecchio.

4 UTILIZZO

AVVERTIMENTO

Indossare protezioni per gli occhi durante l'uso.

4.1 AVVIO DELL'APPARECCHIO

Figura 8

1. Inserire la chiave di sicurezza e la batteria.

2. Tenere premuto il pulsante di avvio.

3. Tenendo premuto il pulsante di avvio, tirare la barra

di avanzamento verso l'impugnatura del manubrio.

4. Rilasciare il pulsante di avvio per avviare

l'apparecchio.

4.2 ARRESTO DELL'APPARECCHIO

Figura 8

1. Rilasciare la barra di avanzamento per arrestare

l'apparecchio.

AVVERTIMENTO

Attendere che le lame si arrestino completamente

prima di riavviare l'apparecchio. Non accendere e

spegnere l'apparecchio in rapida successione.

Italiano

AVVERTIMENTO

Rimuovere sempre la chiave di sicurezza e il gruppo

batteria al termine dell'uso.

4.3 SVUOTARE IL SACCO DI

RACCOLTA.

1. Arrestare l'apparecchio.

2. Rimuovere la chiave di sicurezza.

3. Rimuovere il gruppo batteria.

4. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

5. Tenere il contenitore dell'erba tramite l'impugnatura

e sganciarlo dalle fessure.

6. Chiudere lo sportello dello scarico posteriore.

7. Svuotare il contenitore dell'erba.

4.4 UTILIZZO SU TERRENI IN

PENDENZA

AVVERTIMENTO

Non usare l'apparecchio su terreni con pendenza

superiore a 15°. Se non ci si sente sicuri, non usare

l'apparecchio su terreni in pendenza.

• Sui terreni in pendenza, lavorare sempre

perpendicolarmente alla discesa, mai verso l'alto

o verso il basso. Prestare attenzione quando si

cambia direzione su un terreno in pendenza.

• Prestare attenzione alla presenza di fossi, pietre e

altri oggetti nascosti che possono causare cadute.

Rimuovere tutti gli ostacoli come pietre e rami.

• Assicurarsi di mantenere l'equilibrio. Se si perde

l'equilibrio, rilasciare immediatamente la barra di

avanzamento.

• Non usare l'apparecchio in prossimità di fossati,

discese ripide o scarpate.

4.5 SUGGERIMENTI PER L'USO

• Non tentare di disabilitare il funzionamento del

pulsante di avvio o della barra di avanzamento.

• Non inclinare l'apparecchio durante l'avvio.

• Non posizionare mani o piedi in prossimità o sotto le

parti rotanti.

• Mantenere pulito lo scivolo di scarico.

• Non tagliare erba bagnata.

• Per erba nuova o folta è necessaria un'altezza di

taglio maggiore.

• Pulire la parte inferiore dell'unità tagliaerba dopo

ogni utilizzo. Rimuovere residui di erba, foglie,

sporcizia e altri detriti.

5 MANUTENZIONE

AVVERTIMENTO

Rimuovere la chiave di sicurezza e il gruppo batteria

dall'apparecchio prima di sottoporlo a manutenzione.

AVVERTIMENTO

Mantenere il motore e il gruppo batteria privi di erba,

foglie o grasso in eccesso.

AVVERTENZA

Utilizzare esclusivamente parti di ricambio omologate.

AVVERTENZA

Evitare che le parti in plastica entrino a contatto con

olio dei freni, benzina e materiali a base di petrolio.

Gli agenti chimici possono danneggiare la plastica e

renderla inservibile.

AVVERTENZA

Non usare detergenti o solventi aggressivi sulle parti

in plastica.

NOTA

Coppia di serraggio raccomandata (Lama): 33-37

(Nm)

5.1 MANUTENZIONE GENERALE

• Prima di ogni utilizzo, ispezionare viti, bulloni, dadi e

cappucci per assicurarsi che non siano danneggiati,

mancanti o allentati.

• Serrare correttamente tutti i dispositivi di fissaggio e

i cappucci.

• Pulire l'apparecchio con un panno asciutto. Non

usare acqua.

5.2 SOSTITUZIONE DELLA LAMA

Figura 9.

AVVERTIMENTO

Utilizzare esclusivamente lame di ricambio omologate.

AVVERTIMENTO

Indossare guanti robusti o avvolgere un panno intorno

alla lama prima di toccarla.

1. Arrestare l'apparecchio.

2. Assicurarsi che le lame siano completamente ferme.

3. Rimuovere la chiave di sicurezza e il gruppo

batteria.

4. Posizionare l'apparecchio su un lato.

Italiano

5. Usare un pezzo di legno per bloccare il movimento

della lama.

6. Rimuovere la vite di fissaggio e i distanziatori con

una chiave o una chiave a tubo.

7. Rimuovere la lama.

8. Installare la lama nuova. Assicurarsi che i punti

rialzati si incastrino nei fori della lama.

9. Infilare la vite di fissaggio e i distanziatori e serrarli.

5.3 CONSERVAZIONE

DELL'APPARECCHIO

• Rimuovere la chiave di sicurezza.

• Rimozione del gruppo batteria.

• Pulire l'apparecchio prima di riporlo.

• Assicurarsi che il motore sia freddo prima di riporre

l'apparecchio.

• Assicurarsi che l'apparecchio non presenti parti

allentate o danneggiate. Se necessario, procedere

come descritto di seguito.

• Sostituire i componenti danneggiati.

• Serrare i bulloni.

• Contattare un centro di assistenza autorizzato.

• Riporre l'apparecchio in un luogo asciutto.

• Assicurarsi che i bambini non possano avvicinarsi

all'apparecchio.

6 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Il manubrio non

è in posizione.

I bulloni non so-

no posizionati

correttamente.

Regolare l'altez-

za del manubrio

e assicurarsi che

le manopole e i

bulloni siano alli-

neati corretta-

mente.

L'apparecchio

non si avvia.

I gruppi batteria

sono scarichi.

Ricaricare i grup-

pi batteria.

L'interruttore a

leva è difettoso.

Sostituire l'inter-

ruttore a leva.

La chiave di si-

curezza non è

inserita.

Inserire la chiave

di sicurezza.

È stato installato

un solo gruppo

batteria.

Installare due

gruppi batteria.

Uno dei gruppi

batteria è scari-

co.

Ricaricare i grup-

pi batteria.

L'apparecchio

non taglia l'erba

in modo uni-

forme.

Il prato è acci-

dentato.

Ispezionare l'ar-

ea di taglio.

Problema Possibile causa Soluzione

L'altezza di taglio

non è impostata

correttamente.

Portare l'altezza

di taglio/della la-

ma in una posi-

zione più eleva-

ta.

L'apparecchio

non esegue una

corretta paccia-

matura.

Sulla parte inferi-

ore dell'unità to-

saerba sono pre-

senti residui di

erba bagnata.

Attendere che

l'erba si asciughi

prima di tagliarla.

L'accessorio per

pacciamatura è

assente.

Installare l'ac-

cessorio per

pacciamatura.

L'apparecchio è

difficile da spin-

gere.

L'erba è troppo

alta, o l'altezza di

taglio è troppo

bassa.

Aumentare l'al-

tezza di taglio/

della lama.

Il contenitore

dell'erba e la la-

ma vengono

trascinati dall'er-

ba folta.

Svuotare il con-

tenitore dell'erba.

L'apparecchio

presenta forti vi-

brazioni.

La lama è sbilan-

ciata e usurata.

Sostituire la la-

ma.

L'albero motore

è piegato.

1. Arrestare il

motore.

2. Rimuovere la

chiave di si-

curezza e il

gruppo batte-

ria.

3. Verificare

l'assenza di

danni.

4. Riparare l'ap-

parecchio

prima di riav-

viarlo.

L'apparecchio si

arresta durante il

taglio.

L'altezza di taglio

è troppo bassa.

Aumentare l'al-

tezza di taglio/

della lama.

Il gruppo batteria

è scarico.

Ricaricare il

gruppo batteria.

Sull'unità tosaer-

ba o sulla lama

sono presenti re-

sidui di erba.

Rimuovere il

gruppo batteria e

controllare l'unità

tosaerba.

La temperatura

di funzionamento

dell'apparecchio

è troppo alta.

Lasciare raffred-

dare l'apparec-

chio.

Italiano

Problema Possibile causa Soluzione

Uno dei gruppi

batteria è scari-

co.

Ricaricare i grup-

pi batteria.

* Se non è possibile trovare la soluzione al proprio

problema, recarsi presso un centro di assistenza.

7 SPECIFICHE TECNICHE

Tensione 48 V

Velocità a vuoto 3600 / min

Ampiezza di taglio 410 mm

Altezza di taglio 25-80 mm

Capacità del contenitore

dell'erba

50 L

Peso (senza gruppo batte-

ria)

39,7 lbs 18 kg

Livello di pressione so-

nora misurato

= 83 dB(A) , K = 3

dB(A)

Livello di potenza sonora

garantito

WA.d

= 96 dB(A)

Vibrazioni ＜ 2,5 m/s

, K = 1,5 m/s

Modello batteria G24B2/G24B4 e altre ser-

ie BAG

Modello caricabatteria G24X2C/ G24X2UC2/

G24X2UC4 e altre serie

CAG

Apparecchio dotato di

doppio isolamento.

IPX IPX4

8 GARANZIA

(I termini e le condizioni integrali della garanzia

sono consultabili sul Greenworks sito web https://

www.greenworkstools.eu.)

Greenworks offre una garanzia di 3 anni per il prodotto

e di 2 anni per le batterie (uso domestico/privato)

dalla data di acquisto. La garanzia copre i difetti di

fabbricazione. I prodotti difettosi in garanzia possono

essere riparati o sostituiti. L'uso del prodotto in modo

improprio o diverso da come descritto nel manuale

di istruzioni può invalidare la garanzia. La normale

usura del prodotto e degli accessori non è coperta

dalla garanzia. La garanzia del fabbricante non è

influenzata da eventuali garanzie supplementari offerte

dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i

prodotti difettosi devono essere riportati presso il punto

vendita insieme alla prova di acquisto (ricevuta).

9 DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante:

Nome: Globe Technologies Europe GmbH

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Nome e indirizzo della persona autorizzata a compilare

il fascicolo tecnico:

Nome: Ralf Pankalla

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Con la presente si dichiara che il prodotto

Categoria: Tosaerba

Modello: 2512607 (LME367)

Numero di serie: Vedere l’etichetta nominale del

prodotto

Anno di fabbrica-

zione:

Vedere l’etichetta nominale del

prodotto

• è conforme ai requisiti pertinenti della direttiva

Macchine 2006/42/CE.

• è conforme ai requisiti delle seguenti direttive

europee:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Inoltre, si dichiara di aver utilizzato le seguenti parti e

clausole degli standard armonizzati:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metodo di valutazione della conformità conforme

all'allegato VI della direttiva 2000/14/CE.

Livello di potenza sonora misur-

ato

: 94,1 dB(A)

Livello di potenza sonora garan-

tito

WA.d

: 96 dB(A)

Organismo notificato:

Nome: Intertek Deutschland GmbH (Organismo

notificato 0905)

Indirizzo: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

Italiano

Luogo, data: Weiter-

stadt, 03.03.2021

Firma: Ted Qu, Direttore Qualità

Italiano

1 Description.................................31

1.1 Objet.........................................................31

1.2 Aperçu...................................................... 31

2 Sécurité...................................... 31

3 Installation................................. 31

3.1 Déballage de la machine..........................31

3.2 Déploiement et ajustement de poignée

inférieure.................................................. 31

3.3 Installation de poignée supérieure .......... 31

3.4 Installation de collecteur d'herbe..............32

3.5 Installation de l'insert mulching.................32

3.6 Réglage de hauteur de coupe /lame........ 32

3.7 Installation de pack-batteries....................32

3.8 Retrait des pack-batteries........................ 32

4 Fonctionnement........................ 32

4.1 Démarrage de la machine........................32

4.2 Arrêt de la machine.................................. 32

4.3 Vidage du collecteur d'herbe.................... 33

4.4 Travail en pente........................................33

4.5 Conseils d'utilisation.................................33

5 Maintenance...............................33

5.1 Maintenance générale..............................33

5.2 Remplacement de lame........................... 33

5.3 Stockage de la machine...........................34

6 Dépannage................................. 34

7 Données techniques................. 35

8 Garantie......................................35

9 Déclaration de conformité CE.. 35

Français

1 DESCRIPTION

1.1 OBJET

Cette machine est destinée à la tonte du

gazon domestique. La lame de coupe doit être

approximativement parallèle au sol. Les quatre roues

doivent toutes toucher le sol pendant la tonte.

1.2 APERÇU

Figure 1~9

Interrupteur à étrier

Bouton de démarrage

Poignée supérieure

Poignée inférieure

Volet de décharge arrière

Volet de compartiment de batterie

Collecteur d'herbe

Insert mulching

Levier de libération rapide

Verrou de came

Molette

Crochet

Fente

Pack-batterie

Clé de sécurité

Bouton de libération de batterie

Bouton d'ajustement de hauteur

Écrou

Espaceur

Lame

2 SÉCURITÉ

AVERTISSEMENT

Suivez toutes les instructions de sécurité.

Voir le Manuel de sécurité.

3 INSTALLATION

AVERTISSEMENT

N'utilisez pas des accessoires non recommandés par

le fabricant.

AVERTISSEMENT

Ne mettez pas la clé de sécurité ou le pack-batterie

avant d'avoir finalisé l'assemblage de toutes les

pièces.

3.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant son usage.

AVERTISSEMENT

• Si des pièces de la machine sont endommagées,

n'utilisez pas la machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes,

contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation fournie dans la boîte.

3. Retirez toutes les pièces non-assemblées de la

boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et le matériau d'emballage au rebut

dans le respect de la réglementation locale.

AVERTISSEMENT

Pour votre sécurité personnelle, n'insérez pas la

batterie avant que l'outil ne soit complètement

assemblé.

3.2 DÉPLOIEMENT ET AJUSTEMENT

DE POIGNÉE INFÉRIEURE

Figure 2.

1. Tirez la poignée supérieure vers le haut et l'arrière

pour la lever en position de fonctionnement.

Assurez-vous que les poignées s'enclenchent

correctement en position.

2. Serrez la poignée inférieure avec les leviers de

libération rapide de chaque côté.

REMARQUE

Assurez-vous que les deux poignées sont

identiquement positionnées.

AVERTISSEMENT

N'endommagez pas les câbles en pliant /dépliant la

poignée.

3.3 INSTALLATION DE POIGNÉE

SUPÉRIEURE

Figure 3

1. Alignez les orifices de la poignée supérieure avec

ceux de la poignée inférieure.

2. Placez les verrous de came dans les orifices.

3. Serrez les molettes sur les verrous de came.

Français

4. Faites de même pour l'autre côté.

3.4 INSTALLATION DE COLLECTEUR

D'HERBE

Figure 4

1. Retirez l'insert mulching.

2. Ouvrez le volet de décharge arrière sans le relâcher.

3. Tenez le collecteur d'herbe par sa poignée et

engagez les crochets dans les fentes.

4. Fermez le volet de décharge arrière.

3.5 INSTALLATION DE L'INSERT

MULCHING

Figure 5.

1. Retirez le collecteur d'herbe.

2. Ouvrez le volet de décharge arrière sans le relâcher.

3. Tenez l'insert mulching par sa poignée et installez-le

dans la rampe de décharge.

4. Fermez le volet de décharge arrière.

3.6 RÉGLAGE DE HAUTEUR DE

COUPE /LAME

La machine peut être réglée sur différentes hauteurs de

coupe / lames.

Figure 6.

1. Appuyez sur le bouton d'ajustement de hauteur et

déplacez le système d'ajustement de hauteur sur

une position supérieure pour augmenter la hauteur

de coupe /lame.

2. Appuyez sur le bouton d'ajustement de hauteur et

déplacez le système d'ajustement de hauteur sur

une position inférieure pour réduire la hauteur de la

coupe /lame.

3.7 INSTALLATION DE PACK-

BATTERIES

Figure 7

AVERTISSEMENT

• Si la batterie ou le chargeur est endommagé,

remplacez-le.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer les pack-

batteries.

• Lisez, apprenez et appliquez les instructions du

manuel de la batterie et du chargeur.

REMARQUE

Les deux batteries devraient être chargées et insérées

dans les compartiments afin de démarrer la machine.

1. Ouvrez le volet de batterie.

2. Alignez les ailettes de la batterie avec les rainures

dans le compartiment de batterie.

3. Poussez la batterie dans le compartiment de

batterie jusqu'à la verrouiller.

4. Au clic audible, la batterie est installée

correctement.

5. Faites de même pour l'autre batterie.

6. Fermez le volet de batterie.

REMARQUE

Le moteur démarre uniquement lorsque vous installez

la clé de sécurité.

3.8 RETRAIT DES PACK-BATTERIES

Figure 7

1. Ouvrez le volet de compartiment de batterie.

2. Retirez la clé de sécurité.

3. Appuyez sur le bouton de libération de la batterie

sans le relâcher.

4. Retirez les pack-batteries de la machine.

4 FONCTIONNEMENT

AVERTISSEMENT

Portez une protection oculaire durant le travail.

4.1 DÉMARRAGE DE LA MACHINE

Figure 8

1. Insérez la clé de sécurité et la batterie.

2. Appuyez sur le bouton de démarrage sans le

relâcher.

3. Tout en maintenant le bouton de démarrage, tirez

sur l'interrupteur à étrier dans le sens de la barre de

poignée.

4. Relâchez le bouton de démarrage afin de démarrer

la machine.

4.2 ARRÊT DE LA MACHINE

Figure 8

1. Relâchez l'interrupteur à étrier pour arrêter la

machine.

AVERTISSEMENT

Attendez l'arrêt complet des lames avant de

redémarrer la machine. N'effectuez pas un cycle

rapide d'arrêt et de démarrage de la machine.

AVERTISSEMENT

Retirez systématiquement la clé de sécurité et le

pack-batterie une fois le travail terminé.

Français

4.3 VIDAGE DU COLLECTEUR

D'HERBE

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le pack-batterie.

4. Ouvrez le volet de décharge arrière sans le relâcher.

5. Tenez le collecteur d'herbe par sa poignée et

dégagez les crochets des fentes.

6. Fermez le volet de décharge arrière.

7. Videz le collecteur d'herbe.

4.4 TRAVAIL EN PENTE

AVERTISSEMENT

Ne tondez pas sur des pentes inclinées au-delà de

15°. Si vous n'êtes pas à votre aise, ne tondez pas sur

une pente.

• Ne montez et ne descendez pas une pente.

Tondez transversalement à la pente. Attention aux

changements de direction en pente.

• Faites attention aux trous, ornières, rochers et

autres objets masqués pouvant vous faire chuter.

Retirez tous les obstacles comme les pierres et les

branches d'arbre.

• Assurez-vous de rester bien campé. En cas de

déséquilibre, relâchez immédiatement l'interrupteur

de poignée.

• Ne tondez pas à proximité des pentes prononcées,

fossés ou remblais.

4.5 CONSEILS D'UTILISATION

• Ne tentez pas de mettre en dérivation le

fonctionnement du bouton de démarrage ou de

l'interrupteur à étrier.

• N'inclinez pas la machine lorsque vous la démarrez.

• Ne placez pas les mains ou les pieds à proximité ou

sous les pièces en rotation.

• Préservez la propreté de la rampe de décharge.

• Ne coupez pas l'herbe mouillée.

• Une hauteur de lame supérieure est nécessaire

pour l'herbe nouvelle ou drue.

• Nettoyez le fond du carter de la tondeuse après

chaque usage. Retirez les résidus herbeux, feuilles,

salissures et autres débris.

5 MAINTENANCE

AVERTISSEMENT

Retirez la clé de sécurité et le ou les pack-batteries de

la machine avant la maintenance.

AVERTISSEMENT

Débarrassez le moteur et le ou les pack-batteries de

l'herbe, des feuilles et de l'excès de graisse.

AVERTISSEMENT

Utilisez uniquement des pièces de remplacement

agréées.

AVERTISSEMENT

Ne laissez pas le liquide de frein, l'essence et

les substances à base de pétrole toucher les

pièces en plastique. Les produits chimiques peuvent

endommager le plastique et rendre son entretien

impossible.

AVERTISSEMENT

N'utilisez pas de détergents ou de solvants puissants

sur les composants ou le boîtier en plastique.

REMARQUE

Couple de serrage recommandé (lame): 33-37 Nm.

5.1 MAINTENANCE GÉNÉRALE

• Avant chaque usage, examinez la machine pour

identifier les pièces endommagées, manquantes

ou desserrées ainsi les vis, écrous, boulons et

bouchons.

• Serrez correctement toutes les fixations et

bouchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez

pas d'eau.

5.2 REMPLACEMENT DE LAME

Figure 9.

AVERTISSEMENT

Utilisez uniquement des lames de remplacement

agréées.

AVERTISSEMENT

Portez des gants résistants ou enveloppez un chiffon

autour de la lame si vous la touchez.

1. Arrêtez la machine.

2. Assurez-vous que la lame est complètement

arrêtée.

3. Retirez la clé de sécurité et le pack-batterie.

4. Retournez la machine sur le flanc.

5. Utilisez un morceau de bois afin d'éviter tout

mouvement de la lame.

6. Retirez l'écrou de montage et l'espaceur avec une

clé ou une clé à douille.

Français

7. Retirez la lame.

8. Installez la nouvelle lame. Assurez-vous que les

points saillants s'engagent dans le ou les orifices de

la lame.

9. Installez l'écrou de montage et l'espaceur et serrez-

les.

5.3 STOCKAGE DE LA MACHINE

• Retirez la clé de sécurité.

• Retirez le ou les pack-batteries.

• Nettoyez la machine avant son stockage.

• Assurez-vous que le moteur n'est pas chaud lorsque

vous rangez la machine.

• Assurez-vous que la machine ne présente aucune

pièce endommagée ou manquante. Si nécessaire,

suivez ces instructions :

• Remplacez les pièces endommagées.

• Serrez les boulons.

• Parlez à un représentant d'un centre d'entretien

agréé.

• Rangez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

6 DÉPANNAGE

Problème Cause possible Solution

La poignée n'est

pas positionnée.

Les boulons sont

mal engagés.

Ajustez la hau-

teur de la poign-

ée et assurez-

vous que les mo-

lettes et boulons

sont correcte-

ment alignés.

La machine ne

démarre pas.

La capacité de la

batterie est fai-

ble.

Chargez les

pack-batteries.

L'interrupteur de

poignée est dé-

fectueux.

Remplacez l'in-

terrupteur de

poignée.

La clé de sécur-

ité n'est pas in-

sérée.

Insérez la clé de

sécurité.

Installez unique-

ment un pack-

batterie.

Installez deux

pack-batteries si-

multanément.

L'un des pack-

batteries est

épuisé.

Chargez les

pack-batteries.

La machine ne

tond pas l'herbe

uniformément.

L'herbe est diffi-

cile.

Examinez la

zone de tonte.

Problème Cause possible Solution

La hauteur de la

lame est mal ré-

glée.

Ajustez la hau-

teur de coupe /

lame sur une po-

sition supérieure.

Le mulching de

la machine est

incorrect.

Des touffes

d'herbe mouillée

adhèrent sur le

carter.

Attendez que

l'herbe sèche

avant de tondre.

L'insert mulching

manque.

Installez l'insert

mulching.

La machine est

dure à pousser.

L'herbe est trop

haute ou la lame

est trop basse.

Augmentez la

hauteur de

coupe /lame.

Le collecteur

d'herbe et la

lame ont du mal

avec l'herbe

épaisse.

Videz les touffes

d'herbe du col-

lecteur d'herbe.

La machine pré-

sente des vibra-

tions élevées.

La lame est dé-

séquilibrée et

usée.

Remplacez la

lame.

L'arbre du mo-

teur est déformé.

1. Arrêtez le

moteur.

2. Retirez la clé

de sécurité et

le pack-batt-

erie.

3. Recherchez

les dommag-

es.

4. Réparez la

machine

avant de la

redémarrer.

La machine s'ar-

rête pendant la

tonte.

La lame est trop

basse.

Augmentez la

hauteur de

coupe /lame.

Le pack-batterie

est épuisé.

Chargez la batt-

erie.

Des touffes

d'herbe adhèrent

sur le carter ou

la lame.

Retirez le pack-

batterie et ob-

servez le carter.

La température

de fonctionne-

ment de la ma-

chine est trop él-

evée.

Refroidissez la

machine.

L'un des pack-

batteries est

épuisé.

Chargez les

pack-batteries.

Français

* Si vous ne trouvez aucune solution à ces problèmes,

rendez-vous au centre d'entretien.

7 DONNÉES TECHNIQUES

Tension 48 V

Vitesse à vide 3600 /min

Largeur de coupe 410 mm

Hauteur de coupe 25-80 mm

Capacité de collecteur

d'herbe

50 L

Poids (sans pack-batterie) 39,7 lbs 18 kg

Niveau de pression

acoustique mesuré

= 83 dB(A), K = 3

dB(A)

Niveau de puissance

acoustique garanti

WA.d

= 96 dB(A)

Vibration ＜ 2,5 m/s

, K = 1,5 m/s

Modèle de batterie G24B2/G24B4 et autres

séries BAG

Modèle de chargeur G24X2C/ G24X2UC2/

G24X2UC4 et autres sér-

ies CAG

Structure à double isola-

tion

IPX IPX4

8 GARANTIE

(Les conditions générales complètes de la garantie

se trouvent sur le site web de Greenworks https://

www.greenworkstools.eu)

La garantie Greenworks est de 3 ans sur le produit et

de 2 ans sur les batteries (usage de consommateur /

privé) à compter de la date d'achat. Cette garantie

couvre les défauts de fabrication. Un produit défaillant

sous garantie peut être réparé ou remplacé. La garantie

d'une unité qui a fait l'objet d'abus ou d'un usage

différent de celui décrit dans le manuel du propriétaire

peut être refusée. L'usure normale et les pièces d'usure

ne sont pas couvertes par la garantie. La garantie du

fabricant d'origine n'est pas affectée par toute garantie

additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat,

accompagné de sa preuve d'achat (reçu), afin de

prétendre à la garantie.

9 DÉCLARATION DE

CONFORMITÉ CE

Nom et adresse du fabricant :

Nom :

Globe Technologies Europe GmbH

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nom et adresse de la personne autorisée à compiler le

dossier technique :

Nom : Ralf Pankalla

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nous déclarons ici que le produit

Catégorie : Tondeuse à gazon

Modèle : 2512607 (LME367)

Numéro de série : Voir étiquette de caractéristiques

du produit

Année de construc-

tion :

Voir étiquette de caractéristiques

du produit

• est en conformité avec les dispositions pertinentes

de la Directive Machine 2006/42/CE.

• est en conformité avec les dispositions des autres

Directives CE suivantes :

• 2014/30/UE

• 2000/14/CE & 2005/88/CE

• 2011/65/UE & 2015/863/UE

En outre, nous déclarons que les parties /clauses

suivantes des normes harmonisées ont été appliquées :

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Méthode d'appréciation de la conformité selon l'Annexe

VI/ Directive 2000/14/CE.

Niveau de puissance acous-

tique mesuré

: 94,1 dB(A)

Niveau de puissance acous-

tique garanti

WA.d

: 96 dB(A)

Organisme notifié impliqué :

Nom : Intertek Deutschland GmbH (Organisme notifié

0905)

Adresse : Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Allemagne

Lieu et date : Wei-

terstadt, 03.03.2021

Signature : Ted Qu, Directeur

Qualité

Français

1 Descrição................................... 38

1.1 Intuito........................................................38

1.2 Vista pormenorizada.................................38

2 Segurança.................................. 38

3 Instalação...................................38

3.1 Retire a máquina da caixa........................38

3.2 Desdobrar e ajustar a pega inferior..........38

3.3 Instalar a pega superior ...........................38

3.4 Instalar o saco de recolha da relva.......... 39

3.5 Instalar a tampa de adubar...................... 39

3.6 Definir a altura da lâmina/do corte........... 39

3.7 Instalar as baterias...................................39

3.8 Retirar as baterias....................................39

4 Funcionamento..........................39

4.1 Ligar a máquina........................................39

4.2 Parar a máquina.......................................39

4.3 Esvaziar o saco de recolha da relva........ 39

4.4 Utilização em encostas............................ 40

4.5 Dicas de funcionamento...........................40

5 Manutenção............................... 40

5.1 Manutenção geral.....................................40

5.2 Substituição da lâmina............................. 40

5.3 Guardar a máquina.................................. 40

6 Resolução de problemas..........41

7 Informação técnica....................42

8 Garantia......................................42

9 Declaração de Conformidade

CE............................................... 42

Português

1 DESCRIÇÃO

1.1 INTUITO

Esta máquina foi criada para cortar a relva em relvados

domésticos. A lâmina de corte deve estar aproximada e

paralela ao chão. As quatro rodas deverão estar a tocar

no chão durante o corte.

1.2 VISTA PORMENORIZADA

Imagem 1~9

Interruptor de asa

Botão de iniciar

Pega superior

Pega inferior

Porta de descarga traseira

Porta da bateria

Saco de recolha da relva

Tampa de adubar

Alavanca de libertação rápida

Bloqueio do excêntrico

Manípulo

Gancho

Ranhura

Bateria

Chave de segurança

Botão de libertação da bateria

Botão de ajuste da altura

Porca

Espaçador

Lâmina

2 SEGURANÇA

AVISO

Certifique-se de que segue todas as instruções de

segurança.

Consulte o manual de segurança.

3 INSTALAÇÃO

AVISO

Não utilize acessórios que não sejam recomendados

pelo fabricante.

AVISO

Não coloque a chave de segurança na bateria até

montar todas as peças.

3.1 RETIRE A MÁQUINA DA CAIXA.

AVISO

Certifique-se de que monta corretamente a máquina

antes da utilização.

AVISO

• Se houver peças danificadas, não use a máquina.

• Se não tiver todas as peças, não utilize a

máquina.

• Se houver peças danificadas ou em falta, contacte

o centro de reparação.

1. Abra a caixa.

2. Leia a documentação existente na caixa.

3. Retire todas as peças desmontadas da caixa.

4. Retire a máquina da caixa.

5. Elimine a caixa e o material de empacotamento de

acordo com as normas locais.

AVISO

Para sua segurança, não insira a bateria antes de

montar a ferramenta por completo.

3.2 DESDOBRAR E AJUSTAR A PEGA

INFERIOR

Imagem 2.

1. Puxe para cima e para trás a pega superior para

levantar a pega para a posição de funcionamento.

Certifique-se de que as pegas encaixam na posição

correta.

2. Aperte a pega inferior com as alavancas de

libertação rápida nos dois lados.

NOTA

Certifique-se de que as duas pegas se encontram na

mesma posição.

AVISO

Não danifique os cabos quando dobrar ou desdobrar

a pega.

3.3 INSTALAR A PEGA SUPERIOR

Imagem 3

1. Alinhe os orifícios na pega superior e inferior.

2. Insira os bloqueios do excêntrico através dos

orifícios.

3. Aperte os manípulos nos bloqueios do excêntrico.

4. Proceda do mesmo modo no outro lado.

Português

3.4 INSTALAR O SACO DE RECOLHA

DA RELVA

Imagem 4

1. Retire a ligação de adubar.

2. Abra a porta de descarga traseira e segure-a.

3. Segure o saco de recolha da relva pela pega e fixe

os ganchos nas ranhuras.

4. Feche a porta de descarga traseira.

3.5 INSTALAR A TAMPA DE ADUBAR

Imagem 5.

1. Retire o saco de recolha da relva.

2. Abra a porta de descarga traseira e segure-a.

3. Segure a tampa de adubar pela pega e encaixe na

saída de descarga.

4. Feche a porta de descarga traseira.

3.6 DEFINIR A ALTURA DA

LÂMINA/DO CORTE

A máquina pode ser definida para diferentes alturas da

lâmina/do corte.

Imagem 6.

1. Pressione o botão de ajuste da altura, mova o

carreto de ajuste da altura para a posição mais

elevada para aumentar a altura da lâmina/do corte.

2. Pressione o botão de ajuste da altura, mova o

carreto de ajuste da altura para a posição mais

baixa para diminuir a altura da lâmina/do corte.

3.7 INSTALAR AS BATERIAS

Imagem 7

AVISO

• Se a bateria ou carregador estiver danificado,

proceda à sua substituição.

• Pare a máquina e espere que o motor pare por

completo antes de instalar ou retirar a bateria.

• Leia, compreenda e siga as instruções no manual

da bateria e do carregador.

NOTA

Ambas as baterias deverão ser carregadas e

inseridas nos compartimentos para ligar a máquina.

1. Abra a aba da bateria.

2. Alinhe as nervuras salientes da bateria com as

ranhuras no compartimento da bateria.

3. Pressione a bateria para o respetivo compartimento,

até ficar fixada no lugar.

4. Quando ouvir um clique, significa que a bateria está

instalada.

5. Proceda do mesmo modo com a outra bateria.

6. Feche a aba da bateria.

NOTA

O motor só liga quando colocar a chave de

segurança.

3.8 RETIRAR AS BATERIAS

Imagem 7

1. Abra a aba do compartimento da bateria.

2. Retire a chave de segurança.

3. Prima e mantenha premido o botão de libertação da

bateria.

4. Retire a bateria da máquina.

4 FUNCIONAMENTO

AVISO

Use proteção ocular durante o funcionamento.

4.1 LIGAR A MÁQUINA

Imagem 8

1. Insira a chave de segurança.

2. Prima e mantenha premido o botão de iniciar.

3. Enquanto mantém o botão de iniciar premido, puxe

o interruptor de asa na direção do guiador.

4. Liberte o botão de iniciar para ligar a máquina.

4.2 PARAR A MÁQUINA

Imagem 8

1. Liberte o interruptor de asa para parar a máquina.

AVISO

Espere até que as lâminas parem por completo antes

de voltar a ligar a máquina. Não ligue e desligue

rapidamente a máquina de cortar relva.

AVISO

Retire sempre a chave de segurança e a bateria após

terminar o trabalho.

4.3 ESVAZIAR O SACO DE RECOLHA

DA RELVA

1. Pare a máquina.

2. Retire a chave de segurança.

3. Retire a bateria.

4. Abra a porta de descarga traseira e segure-a.

5. Segure o saco de recolha da relva pela pega e

liberte-o das ranhuras.

6. Feche a porta de descarga traseira.

Português

7. Esvazie o saco de recolha da relva.

4.4 UTILIZAÇÃO EM ENCOSTAS

AVISO

Não corte a relva em encostas com uma inclinação

superior a 15º. Se não se sentir confortável, não corte

a relva em encostas.

• Não suba e desça numa encosta quando cortar a

frente da encosta. Tenha cuidado quando mudar de

direção numa encosta.

• Procure por buracos, raízes, rochas e outros

objetos escondidos que o possam fazer cair. Retire

todos os obstáculos, como rochas e ramos de

árvores.

• Certifique-se de que mantém uma postura

equilibrada. Se ficar desequilibrado, liberte

imediatamente o interruptor de asa.

• Não corte a relva perto de fossos, valas ou aterros.

4.5 DICAS DE FUNCIONAMENTO

• Não tente anular o funcionamento do botão de

iniciar nem do interruptor de asa.

• Não incline a máquina quando a ligar.

• Não coloque as mãos ou pés perto ou debaixo das

peças rotativas.

• Mantenha a saída de descarga limpa.

• Não corte erva molhada.

• É necessária uma altura superior da lâmina para

relva nova ou grossa.

• Limpe o fundo da máquina de cortar relva após

cada utilização. Retire a relva cortada, folhas,

sujidade e outros resíduos.

5 MANUTENÇÃO

AVISO

Retire a chave de segurança e a bateria da máquina

antes de proceder à manutenção.

AVISO

Mantenha o motor e o compartimento da bateria sem

erva, folhas ou lubrificação excessiva.

CUIDADO

Use apenas peças sobresselentes aprovadas.

CUIDADO

Não permita que fluido dos travões, gasolina,

materiais à base de petróleo toquem nas peças de

plástico. Os químicos podem causar danos no plástico

e torná-lo irreparável.

CUIDADO

Não utilize solventes fortes ou detergentes na

estrutura de plástico ou componentes.

NOTA

Binário de aperto recomendado (Lâmina): 33-37 (Nm)

5.1 MANUTENÇÃO GERAL

• Antes de cada utilização, inspecione a máquina

quanto a peças danificadas, em falta ou soltas,

como parafusos, porcas, tampas, etc.

• Aperte corretamente todos os fixadores e tampas.

• Limpe a máquina com um pano seco. Não use

água.

5.2 SUBSTITUIÇÃO DA LÂMINA

Imagem 9.

AVISO

Use apenas lâminas sobresselentes aprovadas.

AVISO

Use luvas resistentes ou um pano quando precisar de

tocar na lâmina.

1. Pare a máquina.

2. Certifique-se de que as lâminas param por

completo.

3. Retire a chave de segurança e a bateria.

4. Vire a máquina de cortar relva de lado.

5. Use um pedaço de madeira para evitar o

movimento da lâmina.

6. Retire o parafuso de fixação e o espaçador com

uma chave.

7. Retire a lâmina.

8. Instale uma nova lâmina. Certifique-se de que os

pontos elevados encaixam nos orifícios da lâmina.

9. Insira o parafuso de fixação e o espaçador e aperte.

5.3 GUARDAR A MÁQUINA

• Retire a chave de segurança.

• Retirar a bateria.

• Limpe a máquina antes de a guardar.

• Certifique-se de que o motor não está quente

quando guardar a máquina.

• Certifique-se de que a máquina não tem peças

soltas ou danificadas. Se for necessário, efetue

estes passos/instruções:

• Substitua todas as peças danificadas.

• Aperte os parafusos.

Português

• Fale com alguém de um centro de reparação

aprovado.

• Guarde a máquina num local seco.

• Certifique-se de que as crianças não se conseguem

aproximar da máquina.

6 RESOLUÇÃO DE PROBLEMAS

Problema Possível causa Solução

A pega não está

na devida posi-

ção.

Os parafusos

não estão en-

caixados corre-

tamente.

Ajuste a altura

da pega e certifi-

que-se de que

os parafusos fi-

cam alinhados

corretamente.

A máquina não

liga.

A bateria está

fraca.

Carregue as ba-

terias.

O interruptor da

pega tem um de-

feito.

Substitua o inter-

ruptor da pega.

A chave de se-

gurança não es-

tá inserida.

Insira a chave de

segurança.

Instale apenas

uma bateria.

Instale duas ba-

terias em simul-

tâneo.

Uma das bate-

rias está descar-

regada.

Carregue as ba-

terias.

A máquina não

corta a relva uni-

formemente.

A relva está ás-

pera.

Examine a área

de corte.

A altura da lâmi-

na não foi defini-

da corretamente.

Ajuste a lâmina/

altura de corte

para uma posi-

ção mais eleva-

da.

A máquina de

cortar relva não

aduba correta-

mente.

A relva cortada

fica colada no

fundo da máqui-

na.

Espere que a re-

lva seque antes

de cortar.

A tampa de adu-

bar está em fal-

ta.

Instale a tampa

de adubar.

É difícil empurrar

a máquina.

A relva está mui-

to alta, ou a al-

tura da lâmina

está muito baixa.

Aumente a altura

de corte/lâmina.

O saco de recol-

ha da relva e a

lâmina arrastam

a relva grossa.

Esvazie o saco

de recolha da re-

lva.

Problema Possível causa Solução

A máquina vibra

muito.

A lâmina está

desequilibrada e

gasta.

Substitua a lâmi-

na.

O eixo do motor

está dobrado.

1. Pare o motor.

2. Retire a

chave de se-

gurança e a

bateria.

3. Verifique se

existem da-

nos.

4. Repare a

máquina an-

tes de a vol-

tar a ligar.

A máquina pára

durante o corte.

A altura da lâmi-

na é demasiado

baixa.

Aumente a altura

de corte/lâmina.

A bateria está

descarregada.

Carregue a bate-

ria.

A relva cortada

fica colada no

fundo da máqui-

na ou na lâmina.

Retire a bateria

e verifique o fun-

do da máquina.

A temperatura

de funcionamen-

to da máquina é

demasiado alta.

Deixe a máquina

arrefecer.

Uma das bate-

rias está descar-

regada.

Carregue as ba-

terias.

* Se não conseguir encontrar a solução para estes

problemas, contacte o centro de reparação.

Português

7 INFORMAÇÃO TÉCNICA

Voltagem 48 V

Velocidade sem carga 3600 / min

Largura de corte 410 mm

Altura de corte 25-80 mm

Capacidade do saco de

recolha da relva

50 L

Peso (sem a bateria) 39,7 lbs 18 kg

Nível de pressão do som

medido

= 83 dB(A) , K = 3

dB(A)

Nível de potência do som

garantido

WA.d

= 96 dB(A)

Vibração ＜ 2,5 m/s

, K = 1,5 m/s

Modelo da bateria G24B2/G24B4 e outras

séries BAG

Modelo do carregador G24X2C/ G24X2UC2/

G24X2UC4 e outras sér-

ies CAG

Construção com isola-

mento duplo

IPX IPX4

8 GARANTIA

(Os termos e condições da garantia pode ser

encontrados na Greenworks página web https://

www.greenworkstools.eu)

A Greenworks garantia é de 3 anos sobre o produto,

e 2 anos sobre as baterias (consumidor/uso privado)

a partir da data da compra. Esta garantia abrange

defeitos de fabrico. Um produto danificado ao abrigo

da garantia pode ser reparado ou substituído. Uma

unidade que tenha sido mal utilizada ou usada de

outro modo para além do descrito no manual de

utilização pode ser rejeitada para garantia. O desgaste

normal e peças gastas não é considerado para a

garantia. A garantia original do fabricante não é

afetada por qualquer garantia adicional oferecida por

um revendedor.

Um produto danificado tem de ser devolvido no local

onde o comprou, de modo a pedir a ativação da

garantia, juntamente com a prova de compra (recibo).

9 DECLARAÇÃO DE

CONFORMIDADE CE

Nome e morada do fabricante:

Nome:

Globe Technologies Europe GmbH

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Nome e morada da pessoa autorizada a compilar o

ficheiro técnico:

Nome: Ralf Pankalla

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Declaramos por este meio que o produto

Categoria: Máquina de Cortar Relva

Modelo: 2512607 (LME367)

Número de série: Consulte a etiqueta das especifi-

cações do produto

Ano de fabrico: Consulte a etiqueta das especifi-

cações do produto

• encontra-se em conformidade com as provisões

relevantes da Diretiva Máquinas 2006/42/CE.

• encontra-se em conformidade com as provisões das

seguintes diretivas europeias:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Além disso, declaramos que as seguintes normas

harmonizadas partes ou cláusulas foram usadas:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Método de avaliação da conformidade com o anexo VI,

Diretiva 2000/14/CE.

Nível de potência do som medi-

: 94,1 dB(A)

Nível de potência do som ga-

rantido

WA.d

: 96 dB(A)

Organismo notificado envolvido:

Nome: Intertek Deutschland GmbH (Organismo

notificado 0905)

Morada: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Alemanha

Local, data: Weiter-

stadt, 03.03.2021

Assinatura: Ted Qu, Diretor da

Qualidade

Português

1 Beschrijving...............................45

1.1 Doel..........................................................45

1.2 Overzicht.................................................. 45

2 Veiligheid....................................45

3 Installatie....................................45

3.1 Het gereedschap uitpakken......................45

3.2 Vouw de onderste handgreep uit en

pas hem aan.............................................45

3.3 Installeer de bovenste handgreep ...........45

3.4 Installeer de grasopvanger.......................46

3.5 Plaats de snipper-stekker.........................46

3.6 Stel het mes/snijhoogte in........................ 46

3.7 De accu's installeren................................ 46

3.8 De accu's verwijderen.............................. 46

4 Gebruik.......................................46

4.1 Het gereedschap starten..........................46

4.2 Het gereedschap stoppen........................ 46

4.3 Maak de opvangzak leeg......................... 46

4.4 Gebruik op hellingen................................ 47

4.5 Gebruikstips............................................. 47

5 Onderhoud................................. 47

5.1 Algemeen onderhoud...............................47

5.2 Vervang het mes...................................... 47

5.3 Het gereedschap opbergen......................47

6 Problemen oplossen................. 48

7 Technische gegevens............... 49

8 Garantie......................................49

9 EG-conformiteitsverklaring...... 49

Nederlands

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap wordt gebruikt voor huishoudelijk

grasmaaien. Het snijmes moet ongeveer evenwijdig aan

de grond zijn. Alle vier de wielen moeten de grond

raken terwijl u maait.

1.2 OVERZICHT

Afbeelding 1~9

Borgschakelaar

Start-knop

Bovenste handgreep

Onderste handgreep

Achter-uitworpklep

Batterijdeksel

Grasopvanger

Mulcher

Hendel voor de snelsluiting

Sluitnok

Draaiknop

Haak

Sleuf

Accupack

Veiligheidssleutel

Accu-ontgrendelingsknop

Knop voor de hoogteaanpassing

Moer

Tussenring

Blad

2 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u alle veiligheidsinstructies in acht

neemt.

Raadpleeg het veiligheidshandboek.

3 INSTALLATIE

WAARSCHUWING

Gebruik geen accessoires die niet door de fabrikant

worden aanbevolen.

WAARSCHUWING

Steek de veiligheidssleutel of het accupack pas erin

als u klaar bent met de montage van alle onderdelen.

3.1 HET GEREEDSCHAP UITPAKKEN

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor

gebruik.

WAARSCHUWING

• Gebruik de machine niet als er onderdelen

beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u het

gereedschap niet gebruiken.

• Als er onderdelen beschadigd zijn of ontbreken,

neem dan contact op met het servicecentrum.

1. Open de verpakking.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de

doos.

4. Haal het gereedschap uit de doos.

5. Voer de doos en verpakking af in overeenstemming

met de plaatselijke voorschriften.

WAARSCHUWING

Voor uw persoonlijke veiligheid, installeer de accu pas

wanneer het gereedschap volledig in elkaar is gezet.

3.2 VOUW DE ONDERSTE

HANDGREEP UIT EN PAS HEM

AAN

Afbeelding 2.

1. Trek de bovenste handgreep omhoog en naar

achteren om de greep in de bedieningsstand te

zetten. Zorg ervoor dat de handgrepen correct in de

juiste positie klikken.

2. Draai de onderste handgreep vast met de hendels

voor de snelsluiting aan de beide zijden.

OPMERKING

Zorg ervoor dat de twee handgrepen zich in dezelfde

positie bevinden.

WAARSCHUWING

Beschadig de kabels niet tijdens het uitklappen of

inklappen van de handgreep.

3.3 INSTALLEER DE BOVENSTE

HANDGREEP

Afbeelding 3

1. Breng de gaten van de bovenste handgreep in één

lijn met die van de onderste handgreep.

2. Steek de sluitnokken door de gaten.

Nederlands

3. Draai de knoppen vast op de sluitnokken.

4. Doe hetzelfde aan de andere kant.

3.4 INSTALLEER DE

GRASOPVANGER

Afbeelding 4

1. Verwijder de snipper-stekker.

2. Open de achterklep en houd deze vast.

3. Houd de grasopvanger vast aan de handgreep en

plaats de haken op de sleuven.

4. Sluit de achterklep.

3.5 PLAATS DE SNIPPER-STEKKER

Afbeelding 5.

1. Verwijder de grasopvanger.

2. Open de achterklep en houd deze vast.

3. Houd de snipper-stekker aan de greep vast en

plaats deze in de afvoergoot.

4. Sluit de achterklep.

3.6 STEL HET MES/SNIJHOOGTE IN

Het mes/snijhoogte van de machine kan op

verschillende hoogtes worden ingesteld.

Afbeelding 6.

1. Druk op de knop voor de hoogteaanpassing en

verplaats de hoogteaanpassingsversnelling naar

een hogere positie om het mes/snijhoogte te

vergroten.

2. Druk op de knop voor de hoogteaanpassing en

verplaats de hoogteaanpassingsversnelling naar

een lagere positie om het mes/snijhoogte te

verlagen.

3.7 DE ACCU'S INSTALLEREN

Afbeelding 7

WAARSCHUWING

• Als de accu of de lader is beschadigd, dient u de

accu of de lader te vervangen.

• Stop het gereedschap en wacht totdat de motor

stopt voordat u de accu's installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding

van de accu en de lader op.

OPMERKING

Beide accu's moeten worden opgeladen en in de

accuvakken worden geplaatst om de machine te

kunnen starten.

1. Open de klep van het accuvak.

2. Breng de staafjes op de accu op één lijn met de

groeven op het accuvak.

3. Duw de accu in het accuvak totdat de accu op zijn

plaats wordt vastgezet.

4. Als u een klik hoort, is de accu geïnstalleerd.

5. Voer dezelfde handeling uit met de andere accu.

6. Sluit de klep van het accuvak.

OPMERKING

De motor start alleen als u de veiligheidssleutel erin

steekt.

3.8 DE ACCU'S VERWIJDEREN

Afbeelding 7

1. Open de klep van het accuvak.

2. Verwijder de veiligheidssleutel.

3. Duw en houd de ontgrendelingsknop van de accu

ingedrukt.

4. Verwijder de accu's uit het gereedschap.

4 GEBRUIK

WAARSCHUWING

Draag oogbescherming tijdens gebruik.

4.1 HET GEREEDSCHAP STARTEN

Afbeelding 8

1. Plaats de veiligheidssleutel en de accu.

2. Druk de startknop en houd hem ingedrukt.

3. Terwijl u de startknop ingedrukt houdt, trekt u de

borgschakelaar in de richting van de handgreep.

4. Laat de startknop los om het gereedschap te

starten.

4.2 HET GEREEDSCHAP STOPPEN

Afbeelding 8

1. Laat de borgschakelaar los om het gereedschap uit

te schakelen.

WAARSCHUWING

Wacht totdat de messen volledig stoppen voordat u

het gereedschap opnieuw start. Zet het gereedschap

niet snel uit en aan.

WAARSCHUWING

Verwijder altijd de veiligheidssleutel en het accupack

nadat u klaar bent met de werkzaamheden.

4.3 MAAK DE OPVANGZAK LEEG

1. Schakel het gereedschap uit.

2. Verwijder de veiligheidssleutel.

3. Verwijder de accu.

Nederlands

4. Open de achterklep en houd deze vast.

5. Houd de grasopvanger vast aan het handvat en

maak hem los van de sleuven.

6. Sluit de achterklep.

7. Maak de opvangzak leeg.

4.4 GEBRUIK OP HELLINGEN

WAARSCHUWING

Maai niet op hellingen met een helling van meer dan

15°. Als u zich niet op uw gemak voelt, maai dan niet

op een helling.

• Ga niet omhoog en omlaag op een helling

wanneer u over het vlak van de helling maait.

Wees voorzichtig als u de richting op een helling

verandert.

• Houd de gaten, sporen, stenen en andere

verborgen voorwerpen waardoor u kunt vallen in

de gaten. Verwijder alle obstakels zoals stenen en

takken.

• Zorg voor een stabiele stand. Als u niet in balans

bent, laat dan onmiddellijk de borgschakelaar los.

• Maai niet in de buurt van steile hellingen, sloten of

taluds.

4.5 GEBRUIKSTIPS

• Probeer niet de werking van de startknop of

veiligheidsschakelaar te overbruggen.

• Kantel het gereedschap niet wanneer u het start.

• Houd uw handen en voeten uit de buurt van de

draaiende onderdelen.

• Houd de koker schoon.

• Snijd geen nat gras.

• Een hogere meshoogte is nodig voor nieuw of dik

gras.

• Reinig de onderkant van de grasmaaier na

elk gebruik. Verwijder grasresten, bladeren,

verontreinigingen en ander vuil.

5 ONDERHOUD

WAARSCHUWING

Verwijder de veiligheidssleutel en het accupack uit het

gereedschap voordat u onderhoud uitvoert.

WAARSCHUWING

Zorg dat de motor en het accupack vrij zijn van gras,

bladeren of te veel vet.

LET OP!

Gebruik alleen goedgekeurde reserveonderdelen.

LET OP!

Zorg dat de kunststof onderdelen niet in contact

komen met remvloeistoffen, benzine of producten op

basis van aardolie. Chemicaliën kunnen het kunststof

beschadigen en het kunststof onbruikbaar maken.

LET OP!

Maak de kunststof behuizing of onderdelen

niet schoon met agressieve oplosmiddelen of

schoonmaakmiddelen.

OPMERKING

Aanbevolen aandraaimoment (Mes): 33-37(Nm).

5.1 ALGEMEEN ONDERHOUD

• Voor elk gebruik dient u het complete gereedschap

op beschadigingen, missende of los zittende

onderdelen zoals schroeven, moeren, bouten en

doppen te controleren.

• Draai alle bevestigingen en doppen goed vast.

• Maak het gereedschap schoon met een droge doek.

Gebruik geen water.

5.2 VERVANG HET MES

Afbeelding 9.

WAARSCHUWING

Gebruik alleen goedgekeurde vervangende messen.

WAARSCHUWING

Draag zware handschoenen of draai een doek om het

mes als u het mes aanraakt.

1. Schakel het gereedschap uit.

2. Zorg ervoor dat de messen volledig stoppen.

3. Verwijder de veiligheidssleutel en het accupack.

4. Draai het gereedschap op de zijkant.

5. Gebruik een stuk hout om te voorkomen dat het

mes beweegt.

6. Verwijder de montageschroef en sluitringen met een

sleutel of contact.

7. Verwijder het mes.

8. Installeer het nieuwe mes. Zorg ervoor dat de

verhoogde punten in de gaten van het mes grijpen.

9. Breng de bevestigingsschroef en sluitringen aan en

draai ze vast.

5.3 HET GEREEDSCHAP OPBERGEN

• Verwijder de veiligheidssleutel.

• Het accupack verwijderen.

• Reinig het gereedschap vóór het opbergen.

Nederlands

• Zorg ervoor dat de motor niet heet is wanneer u het

gereedschap opbergt.

• Zorg ervoor dat het gereedschap geen losse of

beschadigde onderdelen heeft. Als het nodig is,

voert u deze stappen/instructies uit:

• Vervang de beschadigde onderdelen.

• Draai de bouten vast.

• Neem contact op met een persoon van een

erkend servicecentrum.

• Berg het gereedschap op in een droge ruimte.

• Zorg ervoor dat kinderen niet in de buurt van het

gereedschap kunnen komen.

6 PROBLEMEN OPLOSSEN

Probleem Mogelijke oor-

zaak

Oplossing

De handgreep

bevindt zich niet

op de juiste posi-

tie.

De bouten zijn

niet correct bev-

estigd.

Pas de hoogte

van de hand-

greep aan en

zorg ervoor dat

de knoppen en

bouten goed zijn

uitgelijnd.

Het gereedschap

start niet.

De accu is bijna

leeg.

Laad de accu's

op.

De handgreep-

schakelaar is de-

fect.

Vervang de

handgreepscha-

kelaar.

De veiligheids-

sleutel is niet

aangebracht.

Plaats de veiligh-

eidssleutel.

Er is slechts één

accu geïnstal-

leerd.

Installeer twee

accu's tegelijk.

Een van de ac-

cu's is leeg.

Laad de accu's

op.

Het gereedschap

maait het gras

ongelijk.

Het gazon is

ruw.

Bekijk het maai-

gebied.

De meshoogte is

niet goed inges-

teld.

Pas het mes/

snijhoogte aan

op een hogere

positie.

Het gereedschap

versnippert niet

goed.

Natte grassnip-

pers blijven aan

het gereedschap

kleven.

Wacht totdat het

gras droog is

voordat u het

maait.

De snipper-stek-

ker ontbreekt.

Plaats de snip-

per-stekker.

Het gereedschap

laat zich moeilijk

duwen.

Het gras is te

hoog of de me-

shoogte is te

laag.

Vergroot de

mes-/snijhoogte.

Probleem Mogelijke oor-

zaak

Oplossing

De grasopvang-

er en het mes

slepen in dik

gras.

Verwijder het ge-

maaide gras uit

de grasopvang-

er.

Het gereedschap

trilt sterk.

Het mes is uit

balans en ver-

sleten.

Vervang het

mes.

De motoras is

gebogen.

1. Stop de mo-

tor.

2. Verwijder de

veiligheids-

sleutel en de

accu.

3. Controleer

op schade.

4. Repareer het

gereedschap

voordat u het

opnieuw

start.

Het gereedschap

stopt tijdens het

maaien.

Het mes zit te

laag.

Vergroot de

mes-/snijhoogte.

De accu is leeg. Laad de accu

op.

Het gemaaide

gras blijft kleven

aan het gereed-

schap of het

mes.

Verwijder de ac-

cu en controleer

het gereed-

schap.

Bedrijfstempera-

tuur van het ger-

eedschap is te

hoog.

Laat het gereed-

schap afkoelen.

Een van de ac-

cu's is leeg.

Laad de accu's

op.

* Als u de oplossing voor deze problemen niet kunt

vinden, neem dan contact op met de klantenservice.

Nederlands

7 TECHNISCHE GEGEVENS

Spanning 48 V

Snelheid zonder belasting 3600 /min

Maaibreedte 410 mm

Maaihoogte 25-80 mm

Grasopvangcapaciteit 50 L

Gewicht (zonder accu-

pack)

39,7 lbs 18 kg

Gemeten geluidsdrukni-

veau

= 83 dB(A) , K = 3

dB(A)

Gewaarborgd geluidsver-

mogensniveau

WA.d

= 96 dB(A)

Trilling ＜ 2,5 m/s

, K = 1,5 m/s

Accumodel G24B2/G24B4 en andere

BAG series

Opladermodel G24X2C/ G24X2UC2/

G24X2UC4 en andere

CAG series

Dubbel geïsoleerde con-

structie

IPX IPX4

8 GARANTIE

(De volledige garantievoorwaarden zijn terug

te vinden op de Greenworks website https://

www.greenworkstools.eu)

De Greenworks garantie bedraagt 3 jaar op het

product en 2 jaar op batterijen (consument/privégebruik)

vanaf de datum van aankoop. Deze garantie dekt

fabricagefouten. Een defect product dat onder de

garantie valt kan worden gerepareerd of vervangen.

Een apparaat dat op andere manieren is misbruikt

of op andere manieren is gebruikt dan beschreven

in de gebruiksaanwijzing, kan worden uitgesloten

van de garantie. Normale slijtage en aan slijtage

onderhevige onderdelen vallen niet onder de garantie.

De oorspronkelijke fabrieksgarantie wordt niet beïnvloed

door enige aanvullende garantie die door een dealer of

verkoper wordt geboden.

Een defect product moet worden geretourneerd naar

het verkooppunt om aanspraak te maken op de

garantie, samen met het aankoopbewijs (kassabon).

9 EG-

CONFORMITEITSVERKLARIN

Naam en adres van de fabrikant:

Naam:

Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Naam en adres van de persoon die het technisch

dossier heeft samengesteld:

Naam: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Hierbij verklaren wij dat het product

Categorie: Grasmaaier

Model: 2512607 (LME367)

Serienummer: Zie typeplaatje

Jaar van fabricage: Zie typeplaatje

• is vervaardigd in overeenstemming met de

bepalingen van de machinerichtlijn 2006/42/EC.

• is vervaardigd in overeenstemming met de volgende

EC-richtlijnen

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Voorts verklaren wij dat de volgende geharmoniseerde

normen zijn gebruikt:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Beoordelingsmethode overeenkomstig bijlage VI bij

Richtlijn 2000/14/EG.

Gemeten geluidsvermogen

: 94,1 dB(A)

Gegarandeerde geluidsdruk L

WA.d

: 96 dB(A)

Betrokken instantie:

Naam: Intertek Deutschland GmbH (aangemelde

instantie 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Duitsland

Plaats, datum: Wei-

terstadt, 03.03.2021

Handtekening: Ted Qu, Directeur

Kwaliteit

Nederlands

1 Kuvaus....................................... 51

1.1 Käyttötarkoitus..........................................51

1.2 Yleiskatsaus............................................. 51

2 Turvallisuus................................51

3 Asennus..................................... 51

3.1 Pura kone pakkauksesta..........................51

3.2 Alemman kahvan avaaminen ja

säätäminen...............................................51

3.3 Ylemmän kahvan asentaminen ...............51

3.4 Ruohonkerääjän asentaminen................. 51

3.5 Silppuriosan asentaminen........................52

3.6 Terän/leikkuukorkeuden asettaminen.......52

3.7 Akkujen asentaminen...............................52

3.8 Poista akut................................................52

4 Käyttö......................................... 52

4.1 Koneen käynnistäminen...........................52

4.2 Koneen pysäyttäminen.............................52

4.3 Ruohonkerääjän tyhjentäminen................52

4.4 Rinteissä käyttäminen.............................. 53

4.5 Käyttövinkkejä.......................................... 53

5 Kunnossapito............................ 53

5.1 Yleinen kunnossapito............................... 53

5.2 Terän vaihtaminen....................................53

5.3 Koneen varastointi....................................53

6 Vianmääritys.............................. 54

7 Tekniset tiedot........................... 55

8 Takuu.......................................... 55

9 EU-

vaatimustenmukaisuusvakuu

tus............................................... 55

Suomi

1 KUVAUS

1.1 KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu kotinurmikoiden

leikkaamiseen. Leikkuuterän on oltava suunnilleen

maanpinnan suuntaisesti. Kaikkien neljän pyörän on

kosketettava maata leikkaamisen aikana.

1.2 YLEISKATSAUS

Kuva 1~9

Sankakytkin

Käynnistyspainike

Ylempi kahva

Alempi kahva

Takana oleva poistoluukku

Akkulokeron kansi

Ruohonkerääjä

Silppuriosa

Pikavapautusvipu

Pikalukko

Nuppi

Koukku

Ura

Akku

Turva-avain

Akun vapautuspainike

Korkeuden säätöpainike

Mutteri

Välilevy

Terä

2 TURVALLISUUS

VAROITUS

Varmista, että noudatat kaikkia turvallisuusohjeita.

Katso Turvallisuusopas.

3 ASENNUS

VAROITUS

Älä käytä lisävarusteita, joita valmistaja ei ole

suositellut.

VAROITUS

Älä aseta turva-avainta tai akkua ennen kuin olet

viimeistellyt kaikkien osien kokoamisen.

3.1 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos koneen osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota

yhteyttä huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten

mukaan.

VAROITUS

Älä aseta akkua oman turvallisuutesi takia ennen kuin

työkalu on täydellisesti koottu.

3.2 ALEMMAN KAHVAN AVAAMINEN

JA SÄÄTÄMINEN

Kuva 2.

1. Vedä ylempi kahva ylös ja taaksepäin nostaaksesi

kahvan työskentelyasentoon. Varmista, että kahvat

napsahtavat paikoilleen oikein.

2. Kiristä alempi kahva pikavapautusvivuilla

kummaltakin puolelta.

HUOMAA

Varmista, että kumpikin kahdesta kahvasta on samalla

kohdalla.

VAROITUS

Älä vaurioita kaapeleita, kun taivutat kahvaa auki tai

kiinni.

3.3 YLEMMÄN KAHVAN

ASENTAMINEN

Kuva 3

1. Kohdista ylemmän kahvan ja alemman kahvan reiät.

2. Työnnä pikalukot reikien läpi.

3. Kiristä pikalukkojen nupit.

4. Tee sama toisella puolella.

3.4 RUOHONKERÄÄJÄN

ASENTAMINEN

Kuva 4

Suomi

1. Poista silppuriosa.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja laita koukku lovien

päälle.

4. Sulje takana oleva poistoluukku.

3.5 SILPPURIOSAN ASENTAMINEN

Kuva 5.

1. Poista ruohonkerääjä.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja kiinnitä se

poistokouruun.

4. Sulje takana oleva poistoluukku.

3.6 TERÄN/LEIKKUUKORKEUDEN

ASETTAMINEN

Koneeseen voidaan asettaa erilaisia terän korkeuksia /

leikkuukorkeuksia.

Kuva 6

1. Paina korkeuden säätöpainiketta, siirrä

korkeuden säätölaite korkeimpaan asentoon terän/

leikkuukorkeuden nostamiseksi.

2. Paina korkeuden säätöpainiketta, siirrä

korkeuden säätölaite alhaisimpaan asentoon terän/

leikkuukorkeuden laskemiseksi.

3.7 AKKUJEN ASENTAMINEN

Kuva 7

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai

laturi.

• Pysäytä kone ja odota moottorin pysähtymistä

ennen kuin asennat tai poistat akut.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan

ohjeet sekä noudata niitä.

HUOMAA

Molemmat akut on ladattava ja asennettava

paikoilleen, jotta kone käynnistyy.

1. Avaa akun läppä.

2. Kohdista akun ylös nousevat ulokkeet akkulokeron

uriin.

3. Paina akkua akkulokeroon, kunnes akku lukittuu

paikalleen.

4. Kun kuulet napsahduksen, akku on asennettu.

5. Tee sama toimenpide toiselle akulle.

6. Sulje akkulokeron läppä.

HUOMAA

Moottori käynnistyy vasta, kun olet asettanut turva-

avaimen paikoilleen.

3.8 POISTA AKUT

Kuva 7

1. Avaa akkulokeron läppä.

2. Irrota turva-avain.

3. Pidä akun vapautuspainiketta painettuna.

4. Irrota akut koneesta.

4 KÄYTTÖ

VAROITUS

Käytä suojalaseja käytön aikana.

4.1 KONEEN KÄYNNISTÄMINEN

Kuva 8

1. Aseta turva-avain ja akku.

2. Paina käynnistyspainiketta ja pidä sitä painettuna.

3. Samalla kun pidät käynnistyspainiketta vedä

sankakytkintä kahvatangon suuntaan.

4. Käynnistä kone vapauttamalla käynnistyspainike.

4.2 KONEEN PYSÄYTTÄMINEN

Kuva 8

1. Pysäytä kone vapauttamalla sankakytkin.

VAROITUS

Odota, kunnes terät ovat täysin pysähtyneet ennen

koneen uudelleen käynnistämistä. Älä käynnistä ja

sammuta konetta nopeasti peräkkäin.

VAROITUS

Irrota aina turva-avain ja akku, kun lopetat

työskentelyn.

4.3 RUOHONKERÄÄJÄN

TYHJENTÄMINEN

1. Pysäytä kone.

2. Irrota turva-avain.

3. Irrota akku.

4. Avaa takana oleva poistoluukku ja pidä sitä auki.

5. Pidä ruohonkerääjää kahvasta ja irrota koukku

lovien päältä.

6. Sulje takana oleva poistoluukku.

7. Tyhjennä ruohonkerääjä.

Suomi

4.4 RINTEISSÄ KÄYTTÄMINEN

VAROITUS

Älä leikkaa rinteissä, joiden kaltevuus on yli 15°. Jos

rinteet huolestuttavat sinua, älä leikkaa rinteissä.

• Leikkaa ruoho rinteissä poikittain eikä koskaan

ylös ja alas. Ole varovainen, kun vaihdat suuntaa

rinteessä.

• Tarkkaile koloja, uria, kiviä ja piilossa olevia esteitä,

joihin saatat kompastua. Poista kaikki esteet kuten

kivet ja puiden oksat.

• Seiso aina vakaasti. Jos menetät tasapainon,

vapauta sankakytkin välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten

vierestä.

4.5 KÄYTTÖVINKKEJÄ

• Älä yritä ohittaa käynnistyspainikkeen tai

sankakytkimen toimintaa.

• Älä kallista konetta käynnistäessä sitä.

• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai

niiden alle.

• Pidä poistokouru puhtaana.

• Älä leikkaa märkää ruohoa.

• Uusi tai tiheä ruoho saattaa vaatia korkeamman

terän korkeuden.

• Puhdista ruohonleikkurin kotelon pohja jokaisen

käyttökerran jälkeen. Poista leikkuujätteet, lehdet,

lika ja muut roskat.

5 KUNNOSSAPITO

VAROITUS

Irrota turva-avain ja akku koneesta ennen

kunnossapitotoimia.

VAROITUS

Pidä moottori ja akku puhtaina ruohosta, lehdistä ja

liiallisesta rasvasta.

VARO

Käytä vain hyväksyttyjä varaosia.

VARO

Älä anna jarrunesteiden, bensiinin, öljypohjaisten

tuotteiden päästä kosketuksiin muoviosien kanssa.

Kemikaalit voivat vaurioittaa muovia ja tehdä muovista

käyttökelvottoman.

VARO

Älä käytä voimakkaita liuottimia tai puhdistusaineita

muoviseen runkoon tai muovisiin osiin.

HUOMAA

Suositeltu kiristysmomentti (Terän) : 33-37(Nm)

5.1 YLEINEN KUNNOSSAPITO

• Ennen jokaista käyttökertaa tarkista kone

kokonaisuudessaan vahingoittuneiden, puuttuvien

tai löystyneiden osien varalta, kuten ruuvit, mutterit,

pultit ja tulpat.

• Kiristä kaikki liittimet ja tulpat kunnolla.

• Puhdista kone kuivalla liinalla. Älä käytä vettä.

5.2 TERÄN VAIHTAMINEN

Kuva 9.

VAROITUS

Käytä vain hyväksyttyjä vaihtoteriä.

VAROITUS

Käytä paksuja käsineitä tai kiedo liina terän ympärille,

kun kosket terään.

1. Pysäytä kone.

2. Varmista, että terät ovat täysin pysähtyneet.

3. Irrota turva-avain ja akku.

4. Käännä kone kyljelleen.

5. Käytä puupalikkaa estämässä terän liikkeet.

6. Irrota kiinnitysruuvi ja aluslevyt kiinto- tai

holkkiavaimella.

7. Irrota terä.

8. Asenna uusi terä. Varmista, että kohollaan olevat

pisteet menevät terän reikiin.

9. Aseta kiinnitysruuvi ja aluslevyt paikalleen ja kiristä

ne.

5.3 KONEEN VARASTOINTI

• Irrota turva-avain.

• Akun irrottaminen.

• Puhdista kone ennen säilytykseen laittamista.

• Varmista, ettei moottori ole kuuma, kun laitat koneen

varastoon.

• Varmista, ettei koneessa ole löystyneitä tai

vaurioituneita osia. Mikäli tarpeen, suorita seuraavat

vaiheet/ohjeet:

• Vaihda vaurioituneet osat.

• Kiristä pultit.

• Ota yhteys valtuutettuun huoltoliikkeeseen.

• Säilytä konetta kuivassa paikassa.

• Varmista, että lapset eivät pääse lähelle konetta.

Suomi

6 VIANMÄÄRITYS

Ongelma Mahdollinen

syy

Ratkaisu

Kahva ei ole oi-

keassa asennos-

sa.

Pultteja ei ole

asetettu oikein.

Säädä kahvan

korkeus ja var-

mista, että nupit

ja pultit on koh-

distettu oikein.

Kone ei käynnis-

ty.

Akun varaus on

vähäinen.

Lataa akut.

Kahvakytkin on

viallinen.

Vaihda kahvakyt-

kin.

Turva-avainta ei

ole asetettu.

Aseta turva-

avain.

Asenna vain yksi

akku.

Asenna kaksi ak-

kua samanaikai-

sesti.

Toisessa akussa

ei ole virtaa.

Lataa akut.

Kone leikkaa

ruohon epätasai-

sesti.

Nurmikko on kar-

keaa.

Tarkista leik-

kuualue.

Terän korkeutta

ei ole asetettu oi-

kein.

Säädä terä/leik-

kuukorkeus kor-

keimpaan asen-

toon.

Laite ei silppua

kunnolla.

Märät leikkuujät-

teet tarttuvat ko-

teloon.

Odota ruohon

kuivumista en-

nen leikkaamis-

ta.

Silppuamisosa

puuttuu.

Asenna silppua-

misosa.

Konetta on ras-

kas työntää.

Ruoho on liian

pitkää tai terä on

liian matalalla.

Nosta terän kor-

keutta / leikkuu-

korkeutta.

Ruohonkerääjä

ja terä laahautu-

vat tiheää ruo-

hoa leikatessa.

Tyhjennä leik-

kuujäte ruohon-

kerääjästä.

Kone tärisee ko-

vasti.

Terä on epätasa-

painossa tai ku-

lunut.

Vaihda terä.

Ongelma Mahdollinen

syy

Ratkaisu

Moottorin akseli

on taipunut.

1. Sammuta

moottori.

2. Irrota turva-

avain ja ak-

ku.

3. Tarkasta vau-

riot.

4. Korjaa kone

ennen uu-

delleen käyn-

nistämistä.

Kone sammuu

leikkaamisen ai-

kana.

Terä on liian

matalalla.

Nosta terän kor-

keutta / leikkuu-

korkeutta.

Akussa ei ole vir-

taa.

Lataa akku.

Leikkuujätteet

tarttuvat kote-

loon tai terään.

Irrota akku ko-

neesta ja tarkas-

ta kotelo.

Koneen käyttö-

lämpötila on liian

korkea.

Anna koneen

jäähtyä.

Toisessa akussa

ei ole virtaa.

Lataa akut.

* Jos et löydä ratkaisua ongelmaasi, ota yhteyttä

huoltoliikkeeseen.

Suomi

7 TEKNISET TIEDOT

Jännite 48 V

Joutokäyntinopeus 3600 / min

Leikkuuleveys 410 mm

Leikkuukorkeus 25-80 mm

Ruohonkerääjän tilavuus 50 L

Paino (ilman akkua) 39,7 lbs 18 kg

Mitattu äänenpainetaso L

= 83 dB (A) , K = 3 dB

(A)

Taattu äänitehotaso L

WA.d

= 96 dB (A)

Tärinä ＜ 2,5 m/s

, K = 1,5 m/s

Akun malli G24B2/G24B4 ja muut

BAG sarjat

Laturin malli G24X2C/ G24X2UC2/

G24X2UC4 ja muut CAG

sarjat

Kaksinkertainen eristys

IPX IPX4

8 TAKUU

(Täydelliset takuuehdot löytyvät Greenworks

verkkosivustolta https://www.greenworkstools.eu)

. Greenworks Takuu tuotteelle on 3 vuotta ja akuille 2

vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen.

Takuu kattaa valmistusvirheet. Takuun aikana viallinen

tuote voidaan joko korjata tai vaihtaa. Laitteen, jota

on käytetty väärin tai jota käytetään muulla tavoin

kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan

mitätöidä. Takuu ei korvaa normaalia kulumista tai

kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei

vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen

ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

9 EU-

VAATIMUSTENMUKAISUUSVA

KUUTUS

Valmistajan nimi ja osoite:

Nimi:

Globe Technologies Europe GmbH

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Sen henkilön nimi ja osoite, joka on valtuutettu

kokoamaan teknisen tiedoston:

Nimi:

Ralf Pankalla

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Täten vakuutamme, että tuote

Luokka: Ruohonleikkuri

Malli: 2512607 (LME367)

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset

vaatimukset.

• täyttää seuraavien muiden EU-direktiivien

vaatimukset:

• 2014/30/EU

• 2000/14/EY JA 2005/88/EY

• 2011/65/EU JA (EU)2015/863

Lisäksi vakuutamme, että seuraavien

yhdenmukaistettujen standardien osia/artikloja on

käytetty:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Vaatimustenmukaisuuden arviointi on tehty direktiivin

2000/14/EY liitteen VI mukaisesti.

Mitattu äänitehotaso L

: 94,1 dB(A)

Taattu äänitehotaso L

WA.d

: 96 dB(A)

Ilmoitettu mukana oleva laitos:

Nimi: Intertek Deutschland GmbH (ilmoitettu laitos

0905)

Osoite: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksa

Paikka, päiväys:

Weiterstadt,

03.03.2021

Allekirjoitus: Ted Qu, laatujohtaja

Suomi

1 Beskrivning................................57

1.1 Syfte......................................................... 57

1.2 Översikt.................................................... 57

2 Säkerhet..................................... 57

3 Installation................................. 57

3.1 Packa upp maskinen................................57

3.2 Fälla upp och justera det nedre

handtaget................................................. 57

3.3 Montera det övre handtaget .................... 57

3.4 Installera gräsuppsamlaren......................58

3.5 Installera kompostpluggen....................... 58

3.6 Ställ in kniv-/klipphöjden...........................58

3.7 Montera batteripaketet............................. 58

3.8 Ta ut batteripaketen..................................58

4 Användning................................58

4.1 Starta maskinen....................................... 58

4.2 Stänga av maskinen.................................58

4.3 Tömma gräsuppsamlaren........................ 58

4.4 Klippa i sluttningar....................................59

4.5 Tips vid användning..................................59

5 Underhåll....................................59

5.1 Allmänt underhåll......................................59

5.2 Byta ut kniven...........................................59

5.3 Förvara maskinen.....................................59

6 Felsökning................................. 60

7 Tekniska data.............................61

8 Garanti........................................61

9 EG-försäkran om

överensstämmelse.................... 61

Svenska

1 BESKRIVNING

1.1 SYFTE

Maskinen används för icke-professionell gräsklippning.

Kniven måste vara ungefär parallellt med marken. Alla

fyra hjul måste vidröra marken under klippningen.

1.2 ÖVERSIKT

Figur 1~9

Säkerhetsbrytare

Start-knapp

Övre handtag

Nedre handtag

Bakre utloppsklaff

Batterifacksklaff

Gräsuppsamlare

Kompostplugg

Snabbupplåsningsspak

Kamlås

Ratt

Krok

Slits

Batteripaket

Säkerhetsnyckel

Knapp för att lossa batteriet

Höjdjusteringsknapp

Mutter

Distans

Kniv

2 SÄKERHET

VARNING

Se till att följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

3 INSTALLATION

VARNING

Använd inte tillbehör som inte rekommenderas av

tillverkaren.

VARNING

Sätt inte i säkerhetsnyckeln eller batteripaketet innan

alla delar har monterats.

3.1 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före

användning.

VARNING

• Om delar av maskinen är skadade, använd inte

maskinen.

• Använd inte maskinen om någon del saknas.

• Om delar är skadade eller saknas, kontakta

servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen som medföljer i

förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Avfallshantera lådan och förpackningsmaterialet

enligt lokala regler.

VARNING

För din personliga säkerhet, sätt inte i batteriet innan

verktyget är helt monterat.

3.2 FÄLLA UPP OCH JUSTERA DET

NEDRE HANDTAGET

Figur 2.

1. Dra upp och bak det övre handtaget för att lyfta

handtaget till användningspositionen. Kontrollera att

handtagen klickar på plats riktigt.

2. Dra åt det nedre handtaget med

snabbupplåsningsspakarna på båda sidorna.

NOTERA

Kontrollera att de två handtagen är i samma position.

VARNING

Skada inte kablarna när handtaget fälls in eller ut.

3.3 MONTERA DET ÖVRE

HANDTAGET

Figur 3

1. Rikta in hålen i det övre och det nedre handtaget.

2. Sätt i kamlåsen i hålen.

3. Dra åt rattarna på kamlåsen.

4. Gör samma sak på andra sidan.

Svenska

3.4 INSTALLERA

GRÄSUPPSAMLAREN

Figur 4

1. Avlägsna kompostpluggen.

2. Öppna den bakre utmatningsklaffen och håll den.

3. Håll gräsuppsamlaren med handtaget och sätt

krokarna över slitsarna.

4. Stäng den bakre utmatningsklaffen.

3.5 INSTALLERA KOMPOSTPLUGGEN

Figur 5.

1. Avlägsna gräsuppsamlaren.

2. Öppna den bakre utmatningsklaffen och håll den.

3. Håll kompostpluggen med handtaget och sätt den in

i utmatningstratten.

4. Stäng den bakre utmatningsklaffen.

3.6 STÄLL IN KNIV-/KLIPPHÖJDEN

Maskinen kan ställas in på olika kniv-/klipphöjder.

Figur 6.

1. Tryck på höjdjusteringsknappen, flytta

höjdjusteringsväxeln till ett högre läge för att öka

kniv-/klipphöjden.

2. Tryck på höjdjusteringsknappen, flytta

höjdjusteringsväxeln till ett lägre läge för att minska

kniv-/klipphöjden.

3.7 MONTERA BATTERIPAKETET

Figur 7

VARNING

• Byt batteripaketet eller laddaren, om de är

skadade.

• Stäng av maskinen och vänta tills motorn stannat

innan du monterar eller tar bort batteripaketen.

• Läs, förstå och följ instruktionerna i batteriets och

laddarens handbok.

NOTERA

Båda batterierna ska laddas och sättas in i facken för

att starta maskinen.

1. Öppna batterifacksklaffen.

2. Placera ribborna på batteripaketet i linje med

ursparingarna i batteriutrymmet.

3. Tryck in batteripaketet i batteriutrymmet tills

batteripaketet låses fast.

4. Batteripaketet har installerats när det hörs ett klick.

5. Gör samma sak med det andra batteriet.

6. Stäng batterifacksklaffen.

NOTERA

Motorn startar bara när säkerhetsnyckeln sätts i.

3.8 TA UT BATTERIPAKETEN

Figur 7

1. Öppna batterifacksklaffen.

2. Ta ut säkerhetsnyckeln.

3. Tryck in och håll in knappen för att frigöra batteriet.

4. Ta ut batteripaketen från maskinen.

4 ANVÄNDNING

VARNING

Bär ögonskydd under användning.

4.1 STARTA MASKINEN

Figur 8

1. Sätt i säkerhetsnyckeln och batteriet.

2. Tryck på och håll in startknappen.

3. Samtidigt som startknappen hålls inne drar du

säkerhetsbrytaren mot handtagsstången.

4. Släpp startknappen för att starta maskinen.

4.2 STÄNGA AV MASKINEN

Figur 8

1. Släpp säkerhetsbrytaren för att stoppa maskinen.

VARNING

Vänta tills knivarna stoppar helt innan maskinen

startas igen. Stäng inte av och sätt på maskinen

snabbt.

VARNING

Avlägsna alltid säkerhetsnyckeln och batteripaketet

efter att arbetet har avslutats.

4.3 TÖMMA GRÄSUPPSAMLAREN

1. Stäng av maskinen.

2. Ta ut säkerhetsnyckeln.

3. Ta ut batteripaketet.

4. Öppna den bakre utmatningsklaffen och håll den.

5. Håll gräsuppsamlaren med handtaget och haka loss

krokarna från slitsarna.

6. Stäng den bakre utmatningsklaffen.

7. Töm gräsuppsamlaren.

Svenska

4.4 KLIPPA I SLUTTNINGAR

VARNING

Klipp inte sluttningar med en lutning över 15°. Om du

känner dig obekväm, klipp inte i en sluttning.

• Gå inte upp- och nedför i en sluttning, klipp i sidled

i sluttningen. Var försiktig när du byter riktning i en

sluttning.

• Kontrollera att det inte finns hål, hjulspår och stenar

eller andra dolda objekt som kan göra att du ramlar.

Avlägsna alla hinder som stenar och grenar.

• Se till att du står stadigt. Om du tappar balansen,

släpp handtagsbrytaren omedelbart.

• Klipp inte nära lutningar, diken eller upphöjningar.

4.5 TIPS VID ANVÄNDNING

• Använd alltid startknappen eller säkerhetsbrytaren.

• Luta inte maskinen när den startas.

• Placera aldrig händer eller fötter nära eller under

roterande delar.

• Håll utmatningstratten ren.

• Klipp inte blött gräs.

• Högre knivhöjd krävs för nytt och tjockt gräs.

• Rengör undersidan av klippdäcket efter varje

användning. Avlägsna klippt gräs, löv, smuts eller

annat skräp.

5 UNDERHÅLL

VARNING

Avlägsna säkerhetsnyckeln och batteripaketet/-

paketen ur maskinen innan underhåll utförs.

VARNING

Håll motor och batteripaketet/-paketen fria från gräs,

löv och för mycket smörja.

OBSERVERA

Använd endast godkända reservdelar.

OBSERVERA

Se till att bromsvätska, bensin och petroleumbaserade

ämnen inte kommer i kontakt med plastdelarna.

Kemikalier kan skada plasten och göra den

oanvändbar.

OBSERVERA

Använd inte starka lösnings- eller rengöringsmedel på

plasthöljet eller komponenter.

NOTERA

Rekommenderat åtdragningsmoment (kniv): 33-37

Nm.

5.1 ALLMÄNT UNDERHÅLL

• Före varje användning, undersök maskinen efter

skada, delar som saknas eller lösa delar som

skruvar, muttrar, bultar och lock.

• Dra åt alla fästen och lock.

• Rengör maskinen med en torr trasa. Använd inte

vatten.

5.2 BYTA UT KNIVEN

Figur 9.

VARNING

Använd endast godkända ersättningsknivar.

VARNING

Använd tjocka handskar eller linda en trasa runt

kniven när du tar på den.

1. Stäng av maskinen.

2. Se till att kniven har stannat helt.

3. Avlägsna säkerhetsnyckeln och batteriet.

4. Lägg maskinen på sidan.

5. Använd en träbit för att förhindra att kniven rör på

sig.

6. Ta bort monteringsmuttern och avståndsbrickan

med en nyckel eller hylsa.

7. Avlägsna klingan.

8. Installera den nya klingan. Se till att de upphöjda

punkterna hakar i hålen i kniven.

9. Sätt i monteringsmuttern och avståndsbrickan och

dra åt dem.

5.3 FÖRVARA MASKINEN

• Ta ut säkerhetsnyckeln.

• Ta ut batteripaketet/-paketen.

• Rengör maskinen innan den ställs undan för

förvaring.

• Kontrollera att motorn inte är varm när du ställer

undan maskinen.

• Se till att maskinen inte har några lösa eller skadade

delar. Följ dessa instruktioner om det är nödvändigt:

• Byt skadade delar.

• Dra åt skruvarna.

• Tala med någon från ett godkänt servicecenter.

• Förvara maskinen i ett torrt utrymme.

• Säkerställ att barn inte kan komma nära maskinen.

Svenska

6 FELSÖKNING

Problem Möjlig orsak Lösning

Handtaget är

inte i position.

Bultarna är inte

ihakade riktigt.

Justera höjden

på handtaget

och se till att rat-

tarna och bultar-

na är korrekt in-

riktade.

Maskinen startar

inte.

Batterikapacitet-

en är låg.

Ladda batteripa-

keten.

Handtagsbryta-

ren är trasig.

Byt ut handtags-

brytaren.

Säkerhetsnyck-

eln sitter inte i.

Sätt i säkerhets-

nyckeln.

Installera endast

ett batteripaket.

Installera två

batteripaket

samtidigt.

Ett av batteripa-

keten är urlad-

dat.

Ladda batteripa-

keten.

Maskinen klipper

gräs ojämnt.

Gräsmattan är

ojämn.

Undersök klip-

pområdet.

Knivhöjden är

inte riktigt in-

ställd.

Justera kniv-/

klipphöjden till

en högre posi-

tion.

Maskinen kom-

posterar inte rik-

tigt.

Klippt vått gräs

sitter fast på

däcket.

Vänta tills gräset

har torkat innan

det klipps.

Kompostpluggen

saknas.

Installera kom-

postpluggen.

Det går trögt att

köra maskinen

framåt.

Gräset är för

högt eller kniv-

höjden är för låg.

Öka kniv-/klip-

phöjden.

Gräsuppsamla-

ren och kniven

drar in tjockt

gräs.

Töm det klippta

gräset från grä-

suppsamlaren.

Maskinen vibrer-

ar högt.

Kniven är oba-

lanserad och ut-

sliten.

Byt ut kniven.

Problem Möjlig orsak Lösning

Motoraxeln är

böjd.

1. Stoppa mo-

torn.

2. Avlägsna sä-

kerhetsnyck-

eln och bat-

teripaketet.

3. Kontrollera

om det finns

några ska-

dor.

4. Reparera

maskinen in-

nan den star-

tas igen.

Maskinen stop-

par under klipp-

ningen.

Knivhöjden är för

låg.

Öka kniv-/klip-

phöjden.

Batteripaketet är

urladdat.

Ladda batteriet.

Klippt gräs sitter

fast på däcket el-

ler kniven.

Ta ut batteripa-

ketet och kon-

trollera däcket.

Maskinens drift-

temperatur är för

hög.

Låt maskinen

svalna.

Ett av batteripa-

keten är urlad-

dat.

Ladda batteripa-

keten.

* Om du inte hittar en lösning på dessa problem, lämna

in den i ett servicecenter.

Svenska

7 TEKNISKA DATA

Spänning 48 V

Obelastad hastighet 3600 / min

Klippbredd 410 mm

Klipphöjd 25-80 mm

Gräsuppsamlarens kapa-

citet

50 L

Vikt (utan batteripacket) 39,7 lbs 18 kg

Uppmätt ljudtrycksnivå L

= 83 dB(A), K = 3

dB(A)

Garanterad ljudeffektnivå L

WA.d

= 96 dB(A)

Vibration ＜ 2,5 m/s

, K = 1,5 m/s

Batterimodell G24B2/G24B4 och andra

BAG serier

Laddarmodell G24X2C/ G24X2UC2/

G24X2UC4 och andra

CAG serier

Dubbelisolerad konstruk-

tion

IPX IPX4

8 GARANTI

(Fullständiga garantivillkor återfinns på webbplats

Greenworks https://www.greenworkstools.eu)

Greenworks garanti gäller i 3 år för produkten och 2

år för batterierna (konsument-/privat bruk) räknat från

inköpsdatum. Denna garanti gäller tillverkningsfel. En

felaktig produkt som omfattas av garantin kan antingen

repareras eller bytas ut. För en enhet som använts

på fel sätt eller på andra sätt än som beskrivs i

ägarens bruksanvisning kan krav enligt garantin komma

att avvisas. Normalt slitage och slitdelar omfattas inte

av garantin. Tillverkarens ursprungliga garanti påverkas

inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten

returneras till inköpsstället tillsammans med bevis på

inköp (kvitto).

9 EG-FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn:

Globe Technologies Europe GmbH

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Namn och adress till personen med behörighet att

sammanställa den tekniska filen:

Namn: Ralf Pankalla

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Härmed försäkras att produkten

Kategori: Gräsklippare

Modell: 2512607 (LME367)

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser

i Maskindirektivet 2006/42/EG.

• är i överensstämmelse med bestämmelserna i

följande EG-direktiv:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Dessutom försäkrar vi att följande delar, klausuler av

harmoniserade standarder har använts:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metod för överensstämmelsebedömning till Bilaga VI i

direktiv 2000/14/EG.

Uppmätt ljudeffektnivå

: 94,1 dB(A)

Garanterad ljudeffektnivå L

WA.d

: 96 dB(A)

Meddelat berört organ:

Namn: Intertek Deutschland GmbH (Anmält organ

0905)

Adress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Ort, datum: Weiter-

stadt, 03.03.2021

Signatur: Ted Qu, Kvalitetschef

Svenska

1 Beskrivelse................................ 63

1.1 Formål...................................................... 63

1.2 Oversikt.................................................... 63

2 Sikkerhet.................................... 63

3 Installasjon.................................63

3.1 Pakk ut maskinen..................................... 63

3.2 Fold ut og juster nedre håndtak................63

3.3 Installer øvre håndtak ..............................63

3.4 Installer oppsamleren...............................63

3.5 Installer biopluggen.................................. 64

3.6 Still inn blad-/klippehøyden...................... 64

3.7 Installer batteripakken.............................. 64

3.8 Fjern batteripakkene.................................64

4 Betjening.................................... 64

4.1 Starte maskinen....................................... 64

4.2 Stopp maskinen........................................64

4.3 Tøm oppsamleren.................................... 64

4.4 Betjening i skråninger...............................65

4.5 Tips for bruk..............................................65

5 Vedlikehold................................ 65

5.1 Generelt vedlikehold.................................65

5.2 Bytte knivblad........................................... 65

5.3 Sette bort maskinen til oppbevaring.........65

6 Feilsøking...................................66

7 Tekniske data.............................67

8 Garanti........................................67

9 EF-samsvarserklæring..............67

Norsk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskinen er beregnet på plenklipping til

husholdninger. Knivbladet må være omtrent parallelt

med bakken. All fire hjul må berøre bakken når du

kjører gressklipperen.

1.2 OVERSIKT

Figur 1~9

Koplingshåndtak

Startknapp

Øvre håndtak

Nedre håndtak

Bakre utkastluke

Batteriluke

Gressoppsamler

Bioplugg

Spak med hurtiglås

Kamlås

Knott

Krok

Spor

Batteripakke

Sikkerhetsnøkkel

Batteriutløserknapp

Justeringsknapp for høyde

Mutter

Mellomlegg

Knivblad

2 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken.

3 INSTALLASJON

ADVARSEL

Ikke bruk tilbehør dersom dette ikke blir anbefalt av

produsenten.

ADVARSEL

Ikke sett inn sikkerhetsnøkkel eller batteripakke før du

har montert alle delene.

3.1 PAKK UT MASKINEN

ADVARSEL

Sørg for at maskinen monteres korrekt før du benytter

den.

ADVARSEL

• Du må ikke bruke maskinen hvis noen deler av

maskinen er defekte.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt

servicesenteret.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover

og regler.

ADVARSEL

For din personlige sikkerhet, ikke sett inn batteriet før

verktøyet er satt sammen fullstendig.

3.2 FOLD UT OG JUSTER NEDRE

HÅNDTAK

Figur 2.

1. Trekk det øvre håndtaket opp og bak for å løfte

håndtaket i driftsposisjon. Sørg for at håndtakene

klikker i posisjon riktig.

2. Stram det nedre håndtaket med spakene med

hurtiglås på begge sider.

MERK

Pass på at de to håndtakene er i samme posisjon.

ADVARSEL

Unngå å skade ledningene når du folder håndtaket inn

eller ut.

3.3 INSTALLER ØVRE HÅNDTAK

Figur 3

1. Juster hullene i øvre og nedre håndtak så de er på

linje.

2. Sett kamlåsene gjennom hullene.

3. Stram til knottene på kamlåsene.

4. Gjenta operasjonen på den andre siden.

3.4 INSTALLER OPPSAMLEREN

Figur 4

Norsk

1. Ta ut biopluggen.

2. Åpne luken til bakre utkast og hold den oppe.

3. Ta tak i oppsamlerhåndtaket og sett krokene på over

sporene.

4. Lukk luken til bakre utkast.

3.5 INSTALLER BIOPLUGGEN

Figur 5:

1. Ta ut oppsamleren.

2. Åpne luken til bakre utkast og hold den oppe.

3. Hold biopluggen i håndtaket og sett den inn i

utkastet.

4. Lukk luken til bakre utkast.

3.6 STILL INN BLAD-/KLIPPEHØYDEN

Maskinen kan stilles inn med ulike blad-/klippehøyder.

Figur 6.

1. Skyv justeringsknappen for høyde, flytt

justeringsgiret for høyde for å heve posisjonen for

å øke blad-/klippehøyden.

2. Skyv justeringsknappen for høyde, flytt

justeringsgiret for høyde for å senke posisjonen for

å redusere blad-/klippehøyden.

3.7 INSTALLER BATTERIPAKKEN

Figur 7

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne

byttes ut.

• Stans maskinen og vent til motoren har stoppet

helt før du installerer eller tar ut batteripakkene.

• Les, forstå og følg instruksjonene i batteri- og

laderhåndboken.

MERK

Begge batteriene bør lades og settes inn i rommene

for å starte maskinen.

1. Åpne batteriluken.

2. Sørg for at rillene i batteripakken er på linje med

innhakkene på batteriholderen.

3. Skyv batteripakken inn i batteriholderen til

batteripakken låses på plass.

4. Når du hører et klikk, er batteripakken riktig

installert.

5. Gjenta operasjonen med det andre batteriet.

6. Lukk batteridekselet.

MERK

Motoren starter først når du setter inn

sikkerhetsnøkkelen.

3.8 FJERN BATTERIPAKKENE

Figur 7

1. Åpne batteridekselet.

2. Fjern sikkerhetsnøkkelen.

3. Trykk og hold inne batteriutløserknappen.

4. Fjern batteripakkene fra maskinen.

4 BETJENING

ADVARSEL

Bruk alltid vernebriller når du bruker gressklipperen.

4.1 STARTE MASKINEN

Figur 8

1. Sett inn sikkerhetsnøkkelen og batteriet.

2. Skyv og hold på startknappen.

3. Mens du holder startknappen, drar du i

koplingshendelen i retning håndtaket.

4. Slipp utløserknappen for å starte maskinen.

4.2 STOPP MASKINEN

Figur 8

1. Slipp koplingshendelen for å stanse maskinen.

ADVARSEL

Vent til knivbladene har stoppet helt opp før du starter

maskinen på nytt. Unngå å slå maskinen raskt av og

på igjen.

ADVARSEL

Ta alltid ut sikkerhetsnøkkelen og batteripakken når du

er ferdig med arbeidet.

4.3 TØM OPPSAMLEREN.

1. Stopp maskinen.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakken.

4. Åpne luken til bakre utkast og hold den oppe.

5. Ta tak i oppsamlerhåndtaket og hekt den av

sporene.

6. Lukk luken til bakre utkast.

7. Tøm oppsamleren.

Norsk

4.4 BETJENING I SKRÅNINGER

ADVARSEL

Du må ikke klippe gress i bakker og skråninger med

en helling på mer enn 15°. Hvis du ikke føler deg

komfortabel med det, skal du ikke klippe gress i

skråninger.

• Ikke gå rett opp og ned en skråning når du bruker

gressklipperen. Vær forsiktig når du skifter retning i

en skråning.

• Vær på utkikk etter hull, hjulspor, steiner og andre

skjulte objekter som kan få deg til å falle. Fjern alle

hindringer som steiner og greiner.

• Pass på at du står stabilt. Hvis du mister balansen,

må du slippe koplingshendelen umiddelbart.

• Unngå å klippe gress i nærheten av bratte skrenter,

grøfter eller fyllinger.

4.5 TIPS FOR BRUK

• Ikke forsøk å overstyre driften av startknappen eller

dødmannsknappen.

• Unngå å sette maskinen på skrå når du starter den.

• Ikke plasser hender eller føtter under eller i

nærheten av roterende deler.

• Hold utkastet fri for gress og planterester.

• Ikke klipp gress som er vått.

• Det er nødvendig å bruke høy skjæreavstand ved

klipping av nytt eller tykt gress.

• Rengjør bunnen av gressklipperen hver gang du har

brukt den. Fjern gressavklipp, blader, skitt og annet

rusk.

5 VEDLIKEHOLD

ADVARSEL

Ta sikkerhetsnøkkel og batteripakke ut av maskinen

før vedlikehold.

ADVARSEL

Hold motoren og batteripakken fri for gress, blader

eller store mengder olje.

FORSIKTIG

Bruk bare godkjente reservedeler.

FORSIKTIG

Ikke la bremsevæske, bensin eller oljebaserte

substanser komme i kontakt med plastdeler.

Kjemikalier kan skade plasten og gjøre den umulig å

reparere.

FORSIKTIG

Unngå å bruke sterke oppløsninger eller vaskemidler

på plasthus eller deler.

MERK

Anbefalt tiltrekkingsmoment (Knivblad): 33-37(Nm)

5.1 GENERELT VEDLIKEHOLD

• Før du bruker produktet, må du kontrollere om det

har skader, mangler eller løse deler, for eksempel

skruer, muttere, bolter og hetter.

• Stram alle festemekanismer og hetter riktig.

• Rengjør maskinen med en tørr klut. Unngå bruk av

vann.

5.2 BYTTE KNIVBLAD

Figur 9.

ADVARSEL

Bruk bare godkjente reserveblader.

ADVARSEL

Ha på solide hansker eller bruk et stykke tøy rundt

knivbladet når du tar på det.

1. Stopp maskinen.

2. Forsikre deg om at knivbladene har stoppet helt

opp.

3. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

4. Legg maskinen på siden.

5. Bruk et trestykke for å hindre at knivbladet beveger

seg.

6. Ta ut monteringsskruen og avstandsstykkene ved

hjelp av en unbraconøkkel eller pipenøkkel.

7. Ta av knivbladet.

8. Installer det nye knivbladet. Pass på at de hevede

punktene kommer i inngrep med hullene i bladet.

9. Sett inn monteringsskruen og avstandsstykkene og

stram den.

5.3 SETTE BORT MASKINEN TIL

OPPBEVARING

• Ta ut sikkerhetsnøkkelen.

• Ta ut batteripakken.

• Rengjør maskinen før den settes til oppbevaring.

• Pass på at motoren ikke er varm når du setter

maskinen til oppbevaring.

• Pass på at maskinen ikke har løse eller ødelagte

deler. Hvis nødvendig, følg disse instruksjonene:

• Bytt ødelagte deler.

• Stram til skruene.

Norsk

• Ta kontakt med en medarbeider på et godkjent

servicesenter.

• Oppbevar maskinen på et tørt sted.

• Pass på at barn ikke kommer i nærheten av

maskinen.

6 FEILSØKING

Problem Mulig årsak Løsning

Håndtaket står

ikke i riktig posis-

jon.

Boltene er ikke

satt riktig inn.

Reguler høyden

på håndtaket, og

pass på at knot-

ter og bolter er

justert i forhold til

hverandre.

Maskinen vil ikke

starte.

Batterikapasitet-

en er lav.

Lad opp batteri-

pakkene.

Håndtaksbryte-

ren er defekt.

Bytt håndtaks-

bryteren.

Sikker-

hetsnøkkelen er

ikke satt inn.

Sett inn sikker-

hetsnøkkelen.

Installer bare én

batteripakke.

Installer to bat-

teripakker samti-

dig.

Én av batteripak-

kene er utladet.

Lad opp batteri-

pakkene.

Maskinen klipper

gresset ujevnt.

Plenen er ujevn. Undersøk klip-

peområdet.

Høyden på kniv-

bladet er ikke

stilt inn riktig.

Juster blad-/klip-

pehøyden til en

høyere posisjon.

Maskinen strør

ikke løv og av-

klipp på en or-

dentlig måte.

Vått gressavklipp

klistrer seg til

dekket.

Vent til gresset

har tørket opp

før du klipper

det.

Biopluggen man-

gler.

Installer bioplug-

gen.

Maskinen er

hard å skyve på.

Gresset er for

høyt eller

høyden på kniv-

bladet er for lavt.

Øk bladet/klip-

pehøyden.

Oppsamleren og

knivbladet dras

bortover i tykt

gress.

Tøm oppsamle-

ren for gressav-

klipp.

Maskinen vibrer-

er mye.

Knivbladet er

ubalansert og

slitt.

Bytt knivbladet.

Problem Mulig årsak Løsning

Motorakselen er

bøyd.

1. Stopp moto-

ren.

2. Fjern sikker-

hetsnøkkelen

og batteri-

pakken.

3. Inspiser for

skader.

4. Reparer

maskinen før

du starter

den igjen.

Maskinen stop-

per under klip-

ping.

Knivbladet står

for lavt.

Øk bladet/klip-

pehøyden.

Batteripakken er

utladet.

Lad opp batteri-

pakken.

Gressavklipp

klistrer seg på

dekket eller kniv-

bladet.

Ta ut batteri-

pakken og kon-

troller dekket.

Driftstemperatu-

ren til maskinen

er for høy.

La maskinen

avkjøles.

Én av batteripak-

kene er utladet.

Lad opp batteri-

pakkene.

* Hvis du ikke finner løsningen på problemene, kontakt

servicesentret.

Norsk

7 TEKNISKE DATA

Spenning 48 V

Hastighet uten belastning 3600 /min

Kuttebredde 410 mm

Kuttehøyde 25-80 mm

Kapasitet på oppsamler 50 L

Vekt (uten batteripakke) 39,7 lbs 18 kg

Målt lydtrykknivå L

= 83 dB(A) , K = 3

dB(A)

Garantert lydeffektnivå L

WA.d

= 96 dB(A)

Vibrasjon ＜ 2,5 m/s

, K = 1,5 m/s

Batterimodell G24B2/G24B4 og andre

BAG serier

Ladermodell G24X2C/ G24X2UC2/

G24X2UC4 og andre CAG

serier

Dobbeltisolert konstruks-

jon

IPX IPX4

8 GARANTI

(Du finner alle garantivilkår og -betingelser på

Greenworks nettsiden https://www.greenworkstools.eu)

Garantien Greenworks er 3 år for produktet, og 2 år

for batterier (forbruker / privat bruk) fra kjøpsdatoen.

Denne garantien dekker produksjonsfeil. Et defekt

produkt under garanti kan enten repareres eller

erstattes. Garantier som er misbrukt eller brukt på

andre måter enn som beskrevet i brukerhåndboken kan

ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke

av garantien. Den originale produsentgarantien påvirkes

ikke av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å

kreve garanti, sammen med kjøpsbevis (kvittering).

9 EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse til person med autorisasjon til å

utarbeide den tekniske dokumentasjonen:

Navn:

Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Vi erklærer herved at produktet

Kategori: Gressklipper

Modell: 2512607 (LME367)

Serienummer: Se typeetikett på produkt

Produksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i

maskindirektivet 2006/42/EF.

• er i samsvar med bestemmelsene i følgende andre

EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU OG (EU)2015/863

I tillegg erklærer vi at følgende deler/paragrafer i de

harmoniserte standardene er brukt:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metode for samsvarsvurdering for Annex VI, direktiv

2000/14/EC.

Målt lydeffektnivå L

: 94,1 dB(A)

Garantert lydeffektnivå L

WA.d

: 96 dB(A)

Varslet organ involvert:

Navn: Intertek Deutschland GmbH (varslede

myndigheter 0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 03.03.2021

Signatur: Ted Qu, Kvalitetsdir-

ektør

Norsk

1 Beskrivelse................................ 69

1.1 Formål...................................................... 69

1.2 Oversigt.................................................... 69

2 Sikkerhed................................... 69

3 Installation................................. 69

3.1 Pak maskinen ud......................................69

3.2 Fold ud, og justér det nedre håndtag....... 69

3.3 Monter det øverste håndtag .................... 69

3.4 Monter græsfangeren...............................70

3.5 Sæt proppen i...........................................70

3.6 Indstil klingen/klippehøjden...................... 70

3.7 Sæt batteripakkerne i............................... 70

3.8 Fjern batteripakkerne............................... 70

4 Betjening.................................... 70

4.1 Start maskinen......................................... 70

4.2 Stop maskinen..........................................70

4.3 Tøm græsfangeren...................................70

4.4 Brug af græsslåmaskinen på skråninger..71

4.5 Tips til brug...............................................71

5 Vedligeholdelse......................... 71

5.1 Generel vedligeholdelse...........................71

5.2 Skift klingen..............................................71

5.3 Opbevaring af maskinen.......................... 71

6 Fejlfinding.................................. 72

7 Tekniske data.............................73

8 Garanti........................................73

9 EF-

overensstemmelseserklæring..73

Dansk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskine bruges til, at slå græsset til private

hjem. Klingen skal ca. være parallelt med jorden. Alle

fire hjul skal røre jorden, når græsset slås.

1.2 OVERSIGT

Figur 1~9

Afbryder

Startknap

Øvre håndtag

Nedre håndtag

Låge til udstødning på bagsiden

Batteridæksel

Græsfanger

Prop

Håndtag til hurtig frigivelse

Låsepal

Knop

Krog

Rille

Batteripakke

Sikkerhedsnøgle

Knap til frigørelse af batteri

Knap til højdeindstilling

Møtrik

Spændeskive

Klinge

2 SIKKERHED

ADVARSEL

Sørg for, at følge alle sikkerhedsanvisningerne.

Se sikkerhedsvejledningen.

3 INSTALLATION

ADVARSEL

Tilbehør, der ikke anbefales af fabrikanten, må ikke

bruges.

ADVARSEL

Sikkerhedsnøglen eller batteriet må ikke sættes i

produktet, før alle delene er samlet.

3.1 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis dele af maskinen beskadiges, må den ikke

bruges.

• Hvis du ikke har alle delene, må maskinen ikke

bruges.

• Hvis nogle dele er beskadiget eller mangler, skal

du kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse

med lokale bestemmelser.

ADVARSEL

Af hensyn tli din sikkerhed, må batteriet ikke sættes i,

før værktøjet er samlet helt.

3.2 FOLD UD, OG JUSTÉR DET

NEDRE HÅNDTAG

Figur 2.

1. Træk op og tilbage i det øvre håndtag for at løfte

håndtaget i arbejdsstilling. Sørg for at håndtagene

klikker korrekt på plads.

2. Spænd det nedre håndtag fast med

kvikbespændingshåndtagene på de to sider.

BEMÆRK

Sørg for, at de to håndtag er i den samme stilling.

ADVARSEL

Undgå, at beskadige kablerne, når du folder håndtaget

ind og ud.

3.3 MONTER DET ØVERSTE

HÅNDTAG

Figur 3

1. Sæt hullerne på det øverste håndtag sammen med

hullerne i det nederste håndtag.

2. Stik låsepalerne gennem hullerne.

3. Stram knopperne på låsepalerne.

4. Gør det samme på den anden side.

Dansk

3.4 MONTER GRÆSFANGEREN

Figur 4

1. Tag indsatsen til dækningsmateriale ud.

2. Åbn lågen til bagudkastet, og hold den.

3. Hold græsfangeren i håndtaget, og sæt kroge i de

dertil beregnede sprækker.

4. Luk lågen til bagudkastet.

3.5 SÆT PROPPEN I

Figur 5.

1. Fjern græsfangeren.

2. Åbn lågen til bagudstødningen, og hold den.

3. Hold proppen i håndtaget, og sæt den i

udstødningsrøret.

4. Luk lågen til bagudstødningen.

3.6 INDSTIL KLINGEN/

KLIPPEHØJDEN

Maskinen kan indstilles til forskellige klinge/klippehøjder.

Figur 6

1. Tryk på knappen til højdeindstilling, flyt

højdejusteringen til en højere stilling for at hæve

klinge/klippehøjden.

2. Tryk på knappen til højdeindstilling, flyt

højdejusteringen til en lavere stilling for at sænke

klinge/klippehøjden.

3.7 SÆT BATTERIPAKKERNE I

Figur 7

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal

du skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før

du sætter batterierne i eller tager dem ud.

• Læs, bliv fortrolig med og følg anvisningerne i

vejledningen til batteri og oplader.

BEMÆRK

Begge batterier skal lades op og sætte i

batterikammeret, før maskinen kan startes.

1. Åbn lågen til batterirummet.

2. Sæt løfteribberne på batteripakken sammen med

rillerne i batterirummet.

3. Tryk batteriet ind i batterirummet, indtil batteripakken

låses på plads.

4. Når du hører et klik, er batteripakken sat i.

5. Gør det samme med det andet batteri.

6. Luk lågen til batterirummet.

BEMÆRK

Motoren kan kun starte, når sikkerhedsnøglen er sat i.

3.8 FJERN BATTERIPAKKERNE

Figur 7

1. Åbn lågen til batterirummet.

2. Tag sikkerhedsnøglen ud.

3. Hold batteriudløserknappen nede.

4. Fjern batteripakkerne fra maskinen.

4 BETJENING

ADVARSEL

Brug øjenbeskyttelse under brug.

4.1 START MASKINEN

Figur 8

1. Sæt sikkerhedsnøglen og batteripakken i.

2. Hold startknappen nede.

3. Mens du holder startknappen nede, skal du trække

afbryderen i retning af håndtaget.

4. Slip startknappen, for at starte maskinen.

4.2 STOP MASKINEN

Figur 8

1. Slip afbryderen, for at stoppe maskinen.

ADVARSEL

Vent, indtil klingerne stopper helt, inden du starter

maskinen igen. Maskinen må ikke slukkes og tændes

lige efter hinanden.

ADVARSEL

Tag altid sikkerhedsnøglen og batteriet ud, når du er

færdig med at bruge maskinen.

4.3 TØM GRÆSFANGEREN

1. Stop maskinen.

2. Tag sikkerhedsnøglen ud.

3. Fjern batteripakken.

4. Åbn lågen til bagudkastet, og hold den.

5. Hold græsfangeren i håndtaget, og tag krogene ud

af sprækkerne.

6. Luk lågen til bagudkastet.

7. Tøm græsfangeren.

Dansk

4.4 BRUG AF GRÆSSLÅMASKINEN

PÅ SKRÅNINGER

ADVARSEL

Græsslåmaskinen må ikke bruges på skråninger over

15°. Hvis du ikke er sikker på, hvordan en skråning

skal klippes, skal du ikke klippe skråningen.

• Gå ikke op og ned, når græsset på en skråning slås.

Pas på, når du skifter retningen på en skråning.

• Hold øje med eventuelle hullerne, ujævnheder, sten

og andre skjulte genstande, som du kan falde over.

Fjern alle forhindringer, såsom sten og træstykker.

• Sørg for, at have et stabilt fodfæste. Hvis du

kommer ud af balance, skal du straks slippe

afbryderen.

• Undgå, at slå græs i nærheden af lodrette

klippesider, grøfter og dæmninger.

4.5 TIPS TIL BRUG

• Prøv ikke at omgå startknappens eller

sikkerhedskontaktens funktion.

• Vip ikke maskinen, når du starter den.

• Anbring ikke hænder eller fødder nær eller under

drejende dele.

• Hold udkastet rent.

• Slå ikke vådt græs.

• På nyt eller tykt græs, skal knivhøjden hæves.

• Rengør bunden på klippeaggregatet efter hver brug.

Fjern græs, blade, snavs og andet skidt.

5 VEDLIGEHOLDELSE

ADVARSEL

Tag batteriet og sikkerhedsnøglen ud af maskinen

inden vedligeholdelse.

ADVARSEL

Hold motoren og batteripakken fri for græs, blade eller

for meget fedt.

FORSIGTIG

Brug kun godkendte reservedele.

FORSIGTIG

Lad ikke bremsevæske, benzin, råoliebaserede

materialer røre ved plastdelene. Kemikalier kan

forårsage skader på plastik, og gøre den ubrugelig.

FORSIGTIG

Brug ikke stærke opløsningsmidler eller

rengøringsmidler på plastikkabinettet eller

komponenterne.

BEMÆRK

Anbefalet spændingsmoment (Klinge): 33-37(Nm)

5.1 GENEREL VEDLIGEHOLDELSE

• Inden hver brug, skal maskinen undersøges for

beskadigede, manglende eller løse dele, såsom

skruer, møtrikker, bolte og hætter.

• Spænd alle skruer og hætter ordentligt.

• Rengør maskinen med en tør klud. Brug ikke vand.

5.2 SKIFT KLINGEN

Figur 9.

ADVARSEL

Brug kun godkendte reserveklinger.

ADVARSEL

Brug kraftige handsker eller vikl en klud om klingen,

når den håndteres.

1. Stop maskinen.

2. Sørg for, at klingen stopper helt.

3. Fjern sikkerhedslåsen og batteripakken.

4. Vend maskinen om på siden.

5. Sæt klingen i spænd med et stykke træ, så den ikke

drejer rundt.

6. Fjern monteringsskruen og spændskiven med en

skruenøgle eller topnøgle.

7. Tag klingen af.

8. Sæt den nye klinge på. Sørg for, at de hævede

tapper passer ind i hullerne i klingen.

9. Sæt monteringsskruen og spændskiverne på og

spænd den.

5.3 OPBEVARING AF MASKINEN

• Tag sikkerhedsnøglen ud.

• Fjern batteripakken.

• Rengør maskinen før opbevaring.

• Sørg for, at motoren ikke er varm, når du pakker

maskinen væk.

• Sørg for, at maskinen ikke har løse eller

beskadigede dele. Hvis nødvendigt, skal du udføre

disse trin/instruktioner:

• Udskift de beskadigede dele.

• Spænd boltene.

Dansk

• Forhør dig hos en person på et autoriseret

servicecenter.

• Opbevar maskinen et tørt sted.

• Sørg for, at børn ikke kommer i nærheden af

maskinen.

6 FEJLFINDING

Problem Mulig årsag Løsning

Håndtaget er

ikke på plads.

Boltene er ikke

strammet orden-

tligt.

Juster håndta-

gets højde og

sørg for, at

spændeknop-

perne og boltene

strammes orden-

tligt.

Maskinen starter

ikke.

Batteriniveauet

er lavt.

Oplad batteri-

pakkerne.

Tænd/sluk-knap-

pen på håndta-

get er defekt.

Udskift tænd/

sluk-knappen på

håndtaget.

Sikker-

hedsnøglen er

ikke sat i.

Sæt sikker-

hedsnøglen i.

Sæt kun én bat-

teripakke i.

Sæt to batteri-

pakker i på

samme tid.

Batteripakkerne

er løbet tør for

strøm.

Oplad batteri-

pakkerne.

Maskinen slår

græsset ujævnt.

Plænen er ru. Undersøg græ-

sområdet, der

skal slås.

Klingehøjden er

ikke indstillet

korrekt.

Juster klinge/

klippehøjden

højere op.

Maskinen slår

ikke græsset or-

dentligt.

Vådt græs har

sat sig fast på

klippeaggrega-

tet.

Vent med at slå

græsset indtil det

er tørt.

Proppen man-

gler.

Sæt proppen på.

Maskinen er

svær at skubbe.

Græsset er for

højt, eller klin-

gehøjden er for

lav.

Hæv klinge/klip-

pehøjden.

Græsfangeren

og klingen er

fanget i tykt

græs.

Tøm græsfange-

ren for græs.

Maskinen vibrer-

er meget.

Klingen er ude af

balance og slidt.

Skift klingen.

Problem Mulig årsag Løsning

Motorakslen er

bøjet.

1. Stop moto-

ren.

2. Tag sikker-

hedsnøglen

og batteri-

pakken ud.

3. Se maskinen

efter for

skader.

4. Reparer

maskinen, in-

den den

startes igen.

Maskinen stop-

per, når græsset

slås.

Klingehøjden er

for lav.

Hæv klinge/klip-

pehøjden.

Batteriet er ude

af drift.

Oplad batteriet.

Græs sidder fast

i klippeaggrega-

tet eller på klin-

gen.

Tag batteripakk-

en ud, og kon-

troller klippeag-

gregatet.

Maskinens drift-

stemperatur er

for høj.

Nedkøl maski-

nen.

Batteripakkerne

er løbet tør for

strøm.

Oplad batteri-

pakkerne.

* Hvis du ikke kan finde løsningen på disse problemer,

skal du kontakte et servicecenter.

Dansk

7 TEKNISKE DATA

Spænding 48 V

Hastighed uden belast-

ning

3600 o./min

Klippebredde 410 mm

Klippehøjde 25-80 mm

Græsfangerens kapacitet 50 l

Vægt (uden batteripakke) 39,7 lbs 18 kg

Målt lydtrykniveau L

= 83 dB (A) , K = 3

dB(A)

Garanteret lydeffektniveau L

WA.d

= 96 dB (A)

Vibration ＜ 2,5 m/s

, K = 1,5 m/s

Batterimodel G24B2/G24B4 og andre

BAG serier

Opladermodel G24X2C/ G24X2UC2/

G24X2UC4 og andre CAG

serier

Dobbeltisoleret konstruk-

tion

IPX IPX4

8 GARANTI

(Alle vilkårene og betingelserne for garantien

kan findes på Greenworks hjemmesiden https://

www.greenworkstools.eu)

Garantien Greenworks gælder i 3 år for produktet og

2 år for batterier (forbruger/privat brug) fra købsdatoen.

Denne garanti dækker produktionsfejl. Et defekt produkt

under garantien kan enten repareres eller udskiftes.

En enhed, der er blevet misbrugt eller brugt på andre

måder, end beskrevet i brugervejledningen, dækkes

ikke af garantien. Normalt slid og slid af dele betragtes

dækkes ikke af garantien. Den originale garanti fra

producenten påvirkes ikke af andre garantier fra en

forhandler.

Et defekt produkt skal returneres til købsstedet

(kvittering) sammen med købsbevis, for at bruge

garantien.

9 EF-

OVERENSSTEMMELSESERKL

ÆRING

Navn og adresse på fabrikanten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse på den person, der er bemyndiget til

at udarbejde den tekniske fil:

Navn: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Heraf erklærer vi, at produktet

Kategori: Græsslåmaskine

Model: 2512607 (LME367)

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

• er i overensstemmelse med de relevante

bestemmelser i maskindirektivet 2006/42/EF.

• er i overensstemmelse med bestemmelserne i

følgende andre EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Desuden erklærer vi, at følgende dele, klausuler af

harmoniserede standarder er blevet brugt:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Overensstemmelsesvurderingsmetode i henhold til:

bilag VI i direktiv 2000/14/EF.

Målt lydeffektniveau

: 94,1 dB(A)

Garanteret lydeffektniveau L

WA.d

: 96 dB(A)

Notificeret myndighed involveret:

Navn: Intertek Deutschland GmbH (anmeldt organ

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 03.03.2021

Underskrift: Ted Qu, kvalitetsdir-

ektør

Dansk

1 Opis............................................ 75

1.1 Cel............................................................ 75

1.2 Informacje ogólne.....................................75

2 Bezpieczeństwo.........................75

3 Instalacja.................................... 75

3.1 Rozpakuj urządzenie................................75

3.2 Rozłóż i ustaw dolny uchwyt.................... 75

3.3 Zainstaluj górną rękojeść ........................ 75

3.4 Zainstaluj zbiornik na trawę......................76

3.5 Zainstaluj zatyczkę wylotu do

mulczowania.............................................76

3.6 Ustaw wysokość ostrzy/cięcia..................76

3.7 Zainstalować akumulator..........................76

3.8 Wyjmij akumulator.................................... 76

4 Działanie.....................................76

4.1 Włącz urządzenie.....................................76

4.2 Wyłącz urządzenie................................... 76

4.3 Opróżniaj pojemnik na trawę....................76

4.4 Koszenie na zboczach............................. 77

4.5 Rady dotyczące działania.........................77

5 Konserwacja.............................. 77

5.1 Ogólna konserwacja.................................77

5.2 Wymień ostrze..........................................77

5.3 Przechowuj urządzenie............................ 77

6 Rozwiązywanie problemów...... 78

7 Dane techniczne........................ 79

8 Gwarancja.................................. 79

9 Deklaracja zgodności WE.........79

Polski

1 OPIS

1.1 CEL

Urządzenie to jest przeznaczone do koszenia trawników

przydomowych. Ostrze tnące musi być ustawione w

przybliżeniu równolegle do ziemi. Wszystkie cztery koła

muszą dotykać ziemi podczas koszenia.

1.2 INFORMACJE OGÓLNE

Rysunek 1~9

Przełącznik sterowania

Przycisk Start

Górna część uchwytu

Dolna część uchwytu

Tylne drzwiczki wyrzutu trawy

Pokrywa baterii

Pojemnik na trawę

Zatyczka wylotu do mulczowania

Dźwignia szybkiego zacisku

Zamek blokujący

Pokrętło

hak

Szczelina

Komplet akumulatora

Klucz zabezpieczający

Przycisk zwalniający akumulatora

Przycisk regulacji wysokości

Nakrętka

Dystansownik

Ostrze

2 BEZPIECZEŃSTWO

OSTRZEŻENIE

Upewnij się, że postępujesz zgodnie ze wszystkimi

instrukcjami bezpieczeństwa.

Zapoznaj się z Instrukcjami bezpieczeństwa.

3 INSTALACJA

OSTRZEŻENIE

Nie używaj akcesoriów, które nie są zalecane przez

producenta.

OSTRZEŻENIE

Klucz zabezpieczający oraz komplet akumulatora

należy włożyć po zakończeniu montażu wszystkich

części.

3.1 ROZPAKUJ URZĄDZENIE

OSTRZEŻENIE

Make sure that you correctly assemble the machine

before use.

OSTRZEŻENIE

• Upewnij się, że urządzenie zostało poprawnie

złożone przed użyciem.

• Jeśli części urządzenia są uszkodzone, nie

używać urządzenia.

• Jeśli części są uszkodzone, lub brakuje części,

skontaktuj się do punktu serwisowego.

1. Otwórz opakowanie.

2. Przeczytaj dokumentację w pudełku.

3. Wyjmij wszystkie niezłożone części z pudełka.

4. Wyjmij urządzenie z pudełka.

5. Wyrzuć pudełko i opakowanie zgodnie z lokalnymi

rozporządzeniami.

OSTRZEŻENIE

Dla własnego bezpieczeństwa nie należy wkładać

baterii przed całkowitym montażem narzędzia.

3.2 ROZŁÓŻ I USTAW DOLNY

UCHWYT

Rysunek 2.

1. Pociągnij w górę do tyłu górny uchwyt, by unieść

uchwyt do pozycji działania. Upewnij się, że uchwyty

blokują się poprawnie w swojej pozycji.

2. Przykręć dolny uchwyt dźwignią szybkiego

zwolnienia z dwóch stron.

UWAGA

Upewnij się, że oba uchwyty znajdują się w

identycznej pozycji.

OSTRZEŻENIE

Uważaj, by nie uszkodzić przewodów podczas

składania lub rozkładania rękojeści.

3.3 ZAINSTALUJ GÓRNĄ RĘKOJEŚĆ

Rysunek 3

1. Wyrównaj otwory na górnej i dolnej rękojeści.

2. Przełóż zamki blokujące przez otwory.

3. Przykręć pokrętła na zamkach blokujących.

4. Wykonaj to samo działanie z drugiej strony.

Polski

3.4 ZAINSTALUJ ZBIORNIK NA

TRAWĘ

Rysunek 4

1. Wyjmij zatyczkę wylotu do mulczowania.

2. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

3. Przytrzymaj zbiornik na trawę za pomocą uchwytu i

włóż haki do szczelin.

4. Zamknij tylne drzwiczki wyrzutu trawy.

3.5 ZAINSTALUJ ZATYCZKĘ WYLOTU

DO MULCZOWANIA

Rysunek 5.

1. Zdjąć zbiornik na trawę.

2. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

3. Przytrzymaj zatyczka wylotu do mulczowania za

pomocą uchwytu i włóż do rynny wyrzutowej.

4. Zamknij tylne drzwiczki wyrzutu trawy.

3.6 USTAW WYSOKOŚĆ OSTRZY/

CIĘCIA.

W urządzeniu można ustawić różne wysokości ostrzy/

cięcia.

Rysunek 6.

1. Popchnij przycisk regulacji wysokości, przesuń

przekładnię regulacji wysokości do wyższej pozycji,

by zwiększyć wysokość ostrza/cięcia.

2. Popchnij przycisk regulacji wysokości, przesuń

przekładnię regulacji wysokości do niższej pozycji,

by zmniejszyć wysokość ostrza/cięcia.

3.7 ZAINSTALOWAĆ AKUMULATOR.

Rysunek 7

OSTRZEŻENIE

• Jeśli akumulator lub ładowarka są uszkodzone,.

wymień je.

• Wyłącz urządzenie i odczekaj, aż silnik zatrzyma

się zanim zainstalujesz lub wyjmiesz akumulatory.

• Przeczytaj, zapoznaj się i wykonuj instrukcje w

podręczniku akumulatora i ładowarki.

UWAGA

Obie baterie powinny być naładowane i włożone do

schowków na baterie, aby uruchomić urządzenie.

1. Otwórz klapę akumulatora.

2. Wyrównaj wzmocnione prowadnice z rowkami w

schowku na baterie.

3. Włóż akumulator do schowka na baterie aż do

zablokowania się w miejscu.

4. Akumulator jest zainstalowany, jeśli usłyszysz

kliknięcie.

5. Wykonaj to samo działanie dla drugiej baterii.

6. Zamknij klapę schowka na akumulator.

UWAGA

Silnik zacznie działać dopiero po włożeniu klucza

zabezpieczającego.

3.8 WYJMIJ AKUMULATOR.

Rysunek 7

1. Klapa schowka na baterie

2. Wyjmij klucz zabezpieczający.

3. Popchnij i przytrzymaj przycisk zwolnienia

akumulatora.

4. Wyjmij akumulator z urządzenia.

4 DZIAŁANIE

OSTRZEŻENIE

Podczas pracy załóż okulary ochronne.

4.1 WŁĄCZ URZĄDZENIE

Rysunek 8

1. Włóż klucz zabezpieczający i akumulator.

2. Popchnij i przytrzymaj przycisk startu.

3. Gdy przytrzymujesz przycisk startu, pociągnij

przełącznik sterowania w kierunku pręta rękojeści.

4. Zwolnij przycisk start, by uruchomić urządzenie.

4.2 WYŁĄCZ URZĄDZENIE

Rysunek 8

1. Zwolnienie przełącznika sterowania zatrzymuje

pracę urządzenia.

OSTRZEŻENIE

Odczekaj, aż ostrza całkowicie się zatrzymają przed

ponownym uruchomieniem urządzenia. Nie wyłączaj i

nie włączaj kosiarki w krótkich odstępach.

OSTRZEŻENIE

Zawsze wyjmuj klucz zabezpieczający i akumulator po

zakończeniu pracy.

4.3 OPRÓŻNIAJ POJEMNIK NA

TRAWĘ

1. Wyłącz urządzenie.

2. Wyjmij klucz zabezpieczający.

Polski

3. Wyjmij akumulator.

4. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

5. Przytrzymaj zbiornik na trawę za pomocą uchwytu i

wyjmij haki ze szczelin.

6. Zamknij tylne drzwiczki wyrzutu trawy.

7. Opróżnij zbiornik na trawę.

4.4 KOSZENIE NA ZBOCZACH

OSTRZEŻENIE

Nie koś na zboczach ze spadkiem wyższym niż 15°.

Jeśli nie czujesz się na siłach, nie koś na zboczach.

• Nie idź w górę ani nie schodź po zboczu podczas

koszenia powierzchni zbocza. Zachowaj ostrożność,

gdy zmieniasz kierunek na zboczu.

• Kontroluj otwory, koleiny, skały i inne ukryte

przedmioty, które mogą spowodować Twój upadek.

Usuń wszystkie przedmioty, takie jaki kamienie i

kłody drzew.

• Upewnij się, że masz stabilne oparcie dla nóg. Jeśli

tracisz równowagę, natychmiast zwolnij przełącznik

sterowania.

• Nie należy kosić w pobliżu urwisk, kanałów lub

nasypów.

4.5 RADY DOTYCZĄCE DZIAŁANIA

• Nie próbuj przeszkadzać w działaniu przycisku

uruchamiania lub przełącznika sterowania.

• Nie przechylać urządzenia włączając je.

• Nie wolno przybliżać rąk ani nóg do ruchomych

części.

• Zachowaj rynnę wyrzutową w czystości.

• Nie koś mokrej trawy.

• Wysokie ustawienie ostrzy jest potrzebne do

koszenia nowej lub grubej trawy.

• Wyczyść dno pokrywy kosiarki po każdym

użyciu. Usuń skoszoną trawę, liście, brud i inne

zanieczyszczenia.

5 KONSERWACJA

OSTRZEŻENIE

Wyjmij klucz bezpieczeństwa i akumulator z

urządzenia przed konserwacją.

OSTRZEŻENIE

Z silnika i akumulatora należy usuwać trawę, liście i

zbyt duże ilości smaru.

PRZESTROGA

Należy używać wyłącznie zalecanych części

zamiennych.

PRZESTROGA

Uważaj, by płyny hamulcowe, benzyna oraz

materiały,w których składa wchodzi ropa naftowa nie

dotykały plastikowych części. Środki chemiczne mogą

uszkodzić tworzywo sztuczne i sprawić, że będzie

nieużyteczne.

PRZESTROGA

Nie używaj silnych rozpuszczalników ani detergentów

na plastikowej obudowie lub elementach.

UWAGA

Zalecany moment dokręcania (Ostrze): 33-37 Nm.

5.1 OGÓLNA KONSERWACJA

• Przed każdym użyciem należy sprawdzić, czy żadne

części nie są uszkodzone, nie brakuje ich lub nie są

poluzowane, np. śruby, nakrętki, sworznie.

• Dokręć odpowiednio wszystkie połączenia i

sworznie.

• Urządzenie należy czyścić suchą szmatką. Nie

używaj wody.

5.2 WYMIEŃ OSTRZE.

Rysunek 9.

OSTRZEŻENIE

Należy używać wyłącznie zalecanych ostrzy

zamiennych.

OSTRZEŻENIE

Włóż wytrzymałe rękawice i szmatkę wokół ostrza,

gdy dotykasz ostrza.

1. Wyłącz urządzenie.

2. Upewnij się, że ostrza się całkowicie zatrzymały.

3. Wyjmij klucz bezpieczeństwa i akumulator.

4. Obróć urządzenie na bok.

5. Użyj kawałka drewna,m by zapobiec ruchom ostrza.

6. Wyjmij śrubę montażową i dystansowniki za pomocą

klucza imbusowego lub nasadki.

7. Wyjmij ostrza.

8. Zainstaluj nowe ostrze. Upewnij się, że uniesione

punkty znajdują się w otworach ostrza.

9. Włóż śrubę montażową i dystansowniki i dokręć je.

5.3 PRZECHOWUJ URZĄDZENIE

• Wyjmij klucz zabezpieczający.

• Wyjmij akumulator.

• Wyczyść urządzenie przed przechowywaniem.

Polski

• Upewnij się, że silnik nie jest gorący, gdy

przechowujesz urządzenie.

• Upewnij się, że w urządzeniu nie ma

luźnych ani uszkodzonych części. Jeśli jest to

konieczne, postępuj zgodnie z następującymi

krokami/instrukcjami:

• Wymień uszkodzone części.

• Wkręć śruby.

• Skontaktuj się z upoważnionym punktem

serwisowym.

• Przechowuj urządzenie w suchym miejscu.

• Upewnij się, że dzieci nie mogą się zbliżyć do

urządzenia.

6 ROZWIĄZYWANIE

PROBLEMÓW

Problem Możliwa przyc-

zyna

Rozwiązanie

Uchwyt nie jest

w poprawnej po-

zycji.

Śruby nie są po-

prawnie wło-

żone.

Ustaw wysokość

uchwytu i upew-

nij się, że pokręt-

ła i śruby są po-

prawnie wyrów-

nane.

Urządzenie nie

włącza się.

Niski poziom

akumulatora.

Naładować aku-

mulatory.

Przełącznik ster-

owania jest wa-

dliwy.

Wymień prze-

łącznik sterowa-

nia.

Klucz akumula-

tora nie jest

włożony.

Włóż klucz za-

bezpieczający.

Zainstalować tyl-

ko jeden akumu-

lator.

Zainstaluj jed-

nocześnie dwa

akumulatory.

Niski poziom jed-

nego z akumula-

torów.

Naładować aku-

mulatory.

Urządzenie nier-

ówno kosi trawę.

Trawnik jest nier-

ówny.

Skontroluj ob-

szar koszenia.

Wysokość ostrza

nie jest popraw-

nie ustawiona.

Ustaw wysokość

ostrza/cięcia do

wyższej pozycji.

Kosiarka niew-

łaściwie mulc-

zuje.

Przycinana mok-

ra trawa przyc-

zepiła się do

pokrywy.

Odczekaj, aż tra-

wa wyschnie

przed kosze-

niem.

Brakuje zatyczki

wylotu do mulc-

zowania.

Zainstaluj za-

tyczkę wylotu do

mulczowania.

Problem Możliwa przyc-

zyna

Rozwiązanie

Trudności z

pchaniem kosiar-

ki.

Trawa jest zbyt

wysoka lub wy-

sokość ostrza

jest zbyt niska.

Zwiększ wyso-

kość ostrzy/

cięcia.

Zbiornik na

trawę i ostrze

ciągną się po

grubej trawie.

Usuń przyciętą

trawę ze zbiorni-

ka.

W urządzeniu są

duże drgania.

Ostrze nie jest

wyrównane i jest

zużyte.

Wymień ostrze.

Wał silnika jest

wygięty.

1. Zatrzymaj sil-

nik.

2. Wyjmij klucz

bezpiec-

zeństwa i

akumulator.

3. Sprawdź, czy

nie jest usz-

kodzone.

4. Napraw ur-

ządzenie

przed po-

nownym uru-

chomieniem.

Urządzenie zatr-

zymuje się podc-

zas koszenia.

Wysokość ostrza

zbyt niska.

Zwiększ wyso-

kość ostrzy/

cięcia.

Niski poziom

akumulatora.

Naładować aku-

mulator.

Przycinana mok-

ra trawa przyc-

zepiła się do

pokrywy lub ostr-

za.

Wyjmij akumula-

tor i skontroluj

pokrywę.

Zbyt wysoka

temperatura

działania urząd-

zenia.

Ochłódź urząd-

zenie.

Niski poziom jed-

nego z akumula-

torów.

Naładować aku-

mulatory.

*jeśli nie możesz znaleźć rozwiązania na te problemy,

skontaktuj się z punktem serwisowym.

Polski

7 DANE TECHNICZNE

Napięcie 48 V

Prędkość bez obciążenia 3600 / min

Szerokość koszenia 410 mm

Wysokość koszenia 25-80 mm

Pojemność zbiornika na

trawę

50 L

Waga (bez akumulatora) 39,7 lbs 18 kg

Mierzony poziom ciśnienia

akustycznego

= 83 dB(A) , K = 3

dB(A)

Gwarantowany poziom

mocy akustycznej

WA.d

= 96 dB(A)

Drgania ＜ 2,5 m/s

, K = 1,5 m/s

Model akumulatora G24B2/G24B4 i inne serie

BAG

Model ładowarki G24X2C/ G24X2UC2/

G24X2UC4 i inne serie

CAG

Struktura z podwójną izo-

lacją

IPX IPX4

8 GWARANCJA

(Pełne warunki gwarancji znajdują się

na stronie Greenworks internetowej https://

www.greenworkstools.eu)

Produkt Greenworks objęty jest trzyletnią gwarancją

a baterie - dwuletnią (klient/prywatne użytkowanie)

obowiązującą od daty zakupu. Gwarancja obejmuje

wady fabryczne. Wadliwy produkt objęty gwarancją

może być naprawiony lub wymieniony. Urządzenie

niewłaściwie używane lub używane w sposób inny od

opisanego w niniejszej instrukcji traci gwarancję. Zwykłe

zużycie oraz zużyte części nie są objęte gwarancją. Na

oryginalną gwarancję producenta nie wpływają żadne

dodatkowe gwarancje proponowane przez dystrybutora

lub sprzedawcę.

Wadliwy produkt wraz z dowodem zakupu (paragon)

należy odesłać do punktu zakupu, w celu reklamacji z

tytułu gwarancji

9 DEKLARACJA ZGODNOŚCI

Nazwa i adres producenta:

Nazwa:

Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

Nazwisko i adres osoby upoważnionej do sporządzenia

dokumentacji technicznej:

Nazwa: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

My niżej podpisani oświadczamy, że produkt

Kategoria: Kosiarka do trawy

Model: 2512607 (LME367)

Numer seryjny: Zobacz tabliczkę znamionową

na produkcie

Rok produkcji: Zobacz tabliczkę znamionową

na produkcie

• jest zgodny z odnośnymi przepisami Dyrektyw w

sprawie maszyn 2006/42/WE.

• spełnia wymogi określone w następujących innych

dyrektywach europejskich:

• 2014/30/UE

• 2000/14/WE i 2005/88/WE

• 2011/65/UE i 2015/863/UE

Ponadto oświadczamy, że użyto następujących

elementów, klauzul zharmonizowanych norm:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metoda oceny zgodności w Aneksie VI Dyrektywy

2000/14/WE.

Zmierzony poziom mocy akus-

tycznej

: 94,1 dB(A)

Gwarantowany poziom mocy

akustycznej

WA.d

: 96 dB(A)

Jednostka notyfikowana:

Nazwa: Intertek Deutschland GmbH (Jednostka

notyfikowana 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Niemcy

Miejsce, data: Wei-

terstadt, 03.03.2021

Podpis: Ted Qu, Dyrektor ds ja-

kości

Polski

1 Popis...........................................82

1.1 Účel.......................................................... 82

1.2 Popis........................................................ 82

2 Bezpečnost................................ 82

3 Instalace..................................... 82

3.1 Rozbalení zařízení................................... 82

3.2 Rozložení a přizpůsobení spodní

rukojeti......................................................82

3.3 Instalace horní rukojeti ............................ 82

3.4 Instalace zachytávače trávy..................... 82

3.5 Instalace mulčovací zátky........................ 83

3.6 Nastavení výšky čepele / výšky sekání.... 83

3.7 Instalace akumulátoru.............................. 83

3.8 Vyjmutí akumulátoru.................................83

4 Provoz........................................ 83

4.1 Spuštění stroje......................................... 83

4.2 Zastavení stroje........................................83

4.3 Vyprázdnění zachytávače trávy................83

4.4 Práce ve svahu.........................................84

4.5 Provozní tipy.............................................84

5 Údržba........................................ 84

5.1 Celková údržba........................................ 84

5.2 Výměna čepele.........................................84

5.3 Skladování stroje......................................84

6 Řešení problémů....................... 85

7 Technické údaje.........................86

8 Záruka.........................................86

9 ES prohlášení o shodě..............86

Česky

1 POPIS

1.1 ÚČEL

Tento stroj se používá k sekání trávníků v domácnosti.

Řezací čepel musí být přibližně rovnoběžně se zemí.

Všechna čtyři kola se musí při sekání dotýkat země.

1.2 POPIS

Obrázek 1~9

Pákový spínač

Startovací tlačítko

Horní rukojeť

Dolní rukojeť

Zadní výstupní dvířka

Dvířka akumulátoru

Zachytávač trávy

Mulčovací zátka

Rychlouvolňovací páčka

Excentrický uzávěr

Knoflík

Hák

Drážka

Akumulátor

Bezpečnostní klíč

Tlačítko pro uvolnění akumulátoru

Tlačítko pro nastavení výšky

Matice

Rozpěrka

Pilový list

2 BEZPEČNOST

VAROVÁNÍ

Dodržujte všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

3 INSTALACE

VAROVÁNÍ

Nepoužívejte příslušenství, které výrobce

nedoporučuje.

VAROVÁNÍ

Nevkládejte bezpečnostní klíč nebo akumulátor, dokud

nedokončíte montáž všech dílů.

3.1 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Ujistěte se před použitím, že jste řádně sestavili stroj.

VAROVÁNÍ

• Pokud jsou součásti stroje poškozené, stroj

nepoužívejte.

• Pokud nemáte všechny součásti, stroj

nepoužívejte.

• Pokud jsou součásti poškozené nebo chybějící,

obraťte se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte z krabice všechny nesestavené součásti.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a balící materiály v souladu s

místními předpisy.

VAROVÁNÍ

Z důvodu své osobní bezpečnosti nevkládejte baterii,

dokud není nářadí úplně smontované.

3.2 ROZLOŽENÍ A PŘIZPŮSOBENÍ

SPODNÍ RUKOJETI

Obrázek 2.

1. Vytáhněte a zatlačte horní rukojeť pro nastavení

rukojeti do pracovní polohy. Ujistěte se, že rukojeti

správně zapadnou do správné polohy.

2. Utáhněte dolní rukojeť pomocí rychlouvolňovacích

páček na obou stranách.

POZNÁMKA

Ujistěte se, že obě rukojeti jsou ve stejné poloze.

VAROVÁNÍ

Nepoškoďte kabely při sklápění nebo odklápění

rukojeti.

3.3 INSTALACE HORNÍ RUKOJETI

Obrázek 3

1. Zarovnejte otvory v horní rukojeti a spodní rukojeti.

2. Vložte excentrické uzávěry do otvorů.

3. Utáhněte knoflíky na excentrických uzávěrech.

4. Proveďte stejnou operaci na druhé straně.

3.4 INSTALACE ZACHYTÁVAČE

TRÁVY

Obrázek 4

Česky

1. Odstraňte mulčovací zátku.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Přidržte zachytávač trávy na jeho rukojeti a

zahákněte háčky do štěrbin.

4. Zavřete zadní výstupní dvířka.

3.5 INSTALACE MULČOVACÍ ZÁTKY

Obrázek 5.

1. Odstraňte zachytávač trávy.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Uchopte mulčovací zátku za její rukojeť a vložte ji do

vyhazovacího tunelu.

4. Zavřete zadní výstupní dvířka.

3.6 NASTAVENÍ VÝŠKY ČEPELE /

VÝŠKY SEKÁNÍ

Stroj lze nastavit na různé výšky čepele / výšky sekání.

Obrázek 6.

1. Stiskněte tlačítko pro nastavení výšky, přesuňte

sestavu nastavení výšky do vyšší polohy pro

zvýšení výšky čepele / výšky sekání.

2. Stiskněte tlačítko pro nastavení výšky, přesuňte

sestavu nastavení výšky do nižší polohy pro snížení

výšky čepele / výšky sekání.

3.7 INSTALACE AKUMULÁTORU

Obrázek 7

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena,

vyměňte akumulátor nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru

zastavte stroj a počkejte, až se motor zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny

uvedené v příručce pro akumulátor a nabíječku.

POZNÁMKA

Oba akumulátory by měly být nabity a vloženy do

přihrádek, aby bylo možné stroj spustit.

1. Otevřete kryt akumulátoru.

2. Zarovnejte žebra na akumulátoru s drážkami v

přihrádky pro akumulátor.

3. Zatlačte akumulátor do přihrádky pro akumulátor,

dokud nezapadne na místo.

4. Když uslyšíte cvaknutí, akumulátor je nainstalován.

5. Proveďte stejnou činnost s druhým akumulátorem.

6. Zavřete kryt akumulátoru.

POZNÁMKA

Motor se spustí pouze po vložení bezpečnostního

klíče.

3.8 VYJMUTÍ AKUMULÁTORU

Obrázek 7

1. Otevřete kryt přihrádky na akumulátor.

2. Vyjměte bezpečnostní klíč.

3. Stiskněte a podržte tlačítko pro uvolnění

akumulátoru.

4. Vyjměte akumulátor ze stroje.

4 PROVOZ

VAROVÁNÍ

Při práci používejte ochranu očí.

4.1 SPUŠTĚNÍ STROJE

Obrázek 8

1. Vložte bezpečnostní klíč a akumulátor.

2. Stiskněte a podržte startovací tlačítko.

3. Zatímco držíte startovací tlačítko zmáčknuté,

posuňte pákový spínač ve směru řídítek.

4. Uvolněte startovací tlačítko pro nastartovaní stroje.

4.2 ZASTAVENÍ STROJE

Obrázek 8

1. Uvolněte pákový spínač pro zastavení stroje.

VAROVÁNÍ

Před opětovným spuštěním stroje počkejte, až

se čepele zcela zastaví. Stroj rychle nevypínejte

a nezapínejte.

VAROVÁNÍ

Po ukončení práce vždy vyjměte bezpečnostní klíč.

4.3 VYPRÁZDNĚNÍ ZACHYTÁVAČE

TRÁVY

1. Zastavte stroj.

2. Vyjměte bezpečnostní klíč.

3. Vyjměte akumulátor.

4. Otevřete zadní výstupní dvířka a podržte je.

5. Přidržte zachytávač trávy na jeho rukojeti a

odhákněte jej ze štěrbin.

6. Zavřete zadní výstupní dvířka.

7. Vyprázdněte zachytávač trávy.

Česky

4.4 PRÁCE VE SVAHU

VAROVÁNÍ

Nesekejte ve svahu se sklonem větším než 15 °.

Pokud se ve svahu necítíte pohodlně, nesekejte ve

svahu.

• Nejezděte po svahu nahoru a dolů, když sekáte

napříč svahem. Buďte opatrní při změně směru ve

svahu.

• Sledujte díry, vyjeté koleje, skály a další skryté

předměty, které mohou způsobit pád. Odstraňte

všechny překážky, jako jsou kameny a větve stromů.

• Ujistěte se, že máte stabilní postoj. Pokud jste v

nerovnováze, okamžitě uvolněte pákový spínač.

• Nesekejte v blízkosti výsypů, příkopů nebo násypů.

4.5 PROVOZNÍ TIPY

• Nepokoušejte se přemostit funkci startovacího

tlačítka nebo pákového spínače.

• Při spouštění stroj nenaklánějte.

• Nestrkejte ruce ani nohy do blízkosti nebo pod

rotující části.

• Udržujte vyhazovací tunel čistý.

• Nesekejte mokrou trávu.

• Vyšší výška čepele je nutná pro novou nebo hustou

trávu.

• Po každém použití vyčistěte spodní část sekačky.

Odstraňte odřezky trávy, listy, nečistoty a další

pozůstatky.

5 ÚDRŽBA

VAROVÁNÍ

Před údržbou odstraňte ze zařízení bezpečnostní klíč

a akumulátor.

VAROVÁNÍ

Udržujte motor a akumulátor bez trávy, listů nebo

přílišné mastnoty.

UPOZORNĚNÍ

Používejte pouze schválené náhradní díly.

UPOZORNĚNÍ

Nedovolte, aby brzdové kapaliny, benzín nebo

materiály na bázi ropy přišly do kontaktu s plastovými

díly. Chemikálie mohou způsobit poškození plastů a

znemožnit jejich použití.

UPOZORNĚNÍ

Na plastový kryt nebo součásti nepoužívejte silná

rozpouštědla ani čistící prostředky.

POZNÁMKA

Doporučený utahovací moment (čepele): 33-37 Nm.

5.1 CELKOVÁ ÚDRŽBA

• Před každým použitím zkontrolujte celý výrobek,

zda není poškozen, nechybí nebo nejsou uvolněné

žádné díly, jako např. šrouby, matice, čepy a krytky

atd.

• Správně utáhněte všechny spojovací prvky a

uzávěry.

• Čistěte stroj suchým hadříkem. Nepoužívejte vodu.

5.2 VÝMĚNA ČEPELE

Obrázek 9.

VAROVÁNÍ

Používejte pouze schválené náhradní čepele.

VAROVÁNÍ

Vždy si chraňte ruce pevnými rukavicemi nebo

zabalením čepelí hadrem, když se jich dotýkáte.

1. Zastavte stroj.

2. Ujistěte se, že se čepel zcela zastaví.

3. Vyjměte bezpečnostní klíč a akumulátor.

4. Převraťte sekačku na boční stranu.

5. K zabránění pohybu čepele použijte kus dřeva.

6. Odstraňte montážní matici a distanční vložek

pomocí klíče nebo nástavce.

7. Vyjměte čepel.

8. Nainstalujte nový pilový kotouč. Ujistěte se, že

vyvýšená místa zapadnou otvorů v čepeli.

9. Namontujte montážní matici a distanční vložek a

utáhněte.

5.3 SKLADOVÁNÍ STROJE

• Vyjměte bezpečnostní klíč.

• Vyjměte akumulátory.

• Před skladováním stroj vyčistěte.

• Před skladováním stroje se ujistěte, že motor není

horký.

• Ujistěte se, že stroj nemá uvolněné nebo poškozené

součásti. Pokud je to nutné, postupujte takto:

• Poškozené díly vyměňte.

• Utáhněte šrouby.

• Promluvte si s osobou ze schváleného

servisního střediska.

• Skladujte stroj v suchém prostoru.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

Česky

6 ŘEŠENÍ PROBLÉMŮ

Problém Možná příčina Řešení

Rukojeť není

ve správné po-

loze.

Šrouby nejsou

správně osa-

zené.

Nastavte výšku

rukojeti a ujistěte

se, že knoflíky a

šrouby jsou

správně zarov-

nány.

Stroj se nespus-

tí.

Kapacita akumu-

látoru je nízká.

Nabijte akumulá-

tory.

Pákový spínač je

vadný.

Vyměňte pákový

spínač.

Bezpečnostní

klíč není vložen.

Vložte bezpeč-

nostní klíč.

Nainstalujte

pouze jeden

akumulátor.

Nainstalujte dva

akumulátory

současně.

Jeden z akumu-

látorů je úplně

vybitý.

Nabijte akumulá-

tory.

Stroj řeže trávu

nerovnoměrně.

Trávník je hrbo-

latý.

Zkontrolujte ob-

last sečení.

Výška čepele

není nastavena

správně.

Nastavte výšku

nože/řezání do

vyšší polohy.

Stroj správně

nemulčuje.

Odřezky mokré

trávy se nalepují

na sekačku.

Před sečením

počkejte, dokud

tráva neuschne.

Chybí mulčovací

zátka.

Nainstalujte mul-

čovací zátku.

Stroj se těžko

tlačí.

Tráva je příliš vy-

soká nebo je vý-

ška čepele příliš

nízká.

Nastavte výšku

nože/řezání.

Zachytávač trávy

a čepel se táh-

nou v tlusté

trávě.

Odstraňte odřez-

ky trávy ze za-

chytávače trávy.

Na stroji dochází

k vysokým vibra-

cím.

Nůž je nevyvá-

žený a opotřebo-

vaný.

Vyměňte čepel.

Problém Možná příčina Řešení

Hřídel motoru je

ohnutá.

1. Motor

ochlaďte.

2. Vyjměte bez-

pečnostní

klíč a akumu-

látor.

3. Zkontrolujte,

zda nedošlo

k poškození.

4. Opravte stroj

dříve, než jej

znovu spus-

títe.

Stroj se zastaví

během sečení.

Výška čepele je

příliš nízká.

Nastavte výšku

nože/řezání.

Akumulátor je

vybitý.

Nabijte akumulá-

tor.

Odřezky trávy se

přilepují ke krytu

nebo k noži.

Vyjměte akumu-

látor a zkontro-

lujte sekačku.

Provozní teplota

stroje je příliš vy-

soká.

Stroj ochlaďte.

Jeden z akumu-

látorů je úplně

vybitý.

Nabijte akumulá-

tory.

* Pokud řešení těchto problémů nemůžete najít, obraťte

se na servisní středisko.

Česky

7 TECHNICKÉ ÚDAJE

Napětí 48 V

Otáčky naprázdno 3600 / min

Šířka řezu 410 mm

Výška řezu 25-80 mm

Kapacita zachytávače

trávy

50 L

Hmotnost (bez akumulá-

toru)

39,7 lbs 18 kg

Měřená hladina akustické-

ho tlaku

= 83 dB(A) , K = 3

dB(A)

Garantovaná hladina

akustického výkonu

WA.d

= 96 dB(A)

Vibrace ＜ 2,5 m/s

, K = 1,5 m/s

Model baterie G24B2/G24B4 a další

řady BAG

Typ nabíječky G24X2C/ G24X2UC2/

G24X2UC4 a další řady

CAG

Konstrukce se zdvojenou

izolací

IPX IPX4

8 ZÁRUKA

(Úplné záruční podmínky naleznete na

webové stránce společnosti Greenworks https://

www.greenworkstools.eu)

Záruka Greenworks je 3 roky na výrobek a 2 roky

na akumulátor (spotřební / soukromé použití) od data

zakoupení. Tato záruka se vztahuje na výrobní závady.

Vadný výrobek v záruce může být buď opraven

nebo vyměněn. Přístroj, který byl zneužitý nebo

použitý jinými způsoby, než popsanými v uživatelské

příručce, může být odmítnut pro uplatnění záruky. Na

normální opotřebení a opotřebované součásti se záruka

nevztahuje. Původní záruka výrobce není ovlivněna

žádnou dodatečnou zárukou, kterou nabízí prodejce

nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční

stvrzenka) musí být vrácen na místo zakoupení pro

uplatnění záručního nároku.

9 ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Název:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Název a adresa společnosti oprávněné vypracovat

soubor technické dokumentace:

Název: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Tímto prohlašujeme, že výrobek

Kategorie: Sekačka na trávu

Model: 2512607 (LME367)

Výrobní číslo: Viz štítek s označením výrobku

Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o

strojních zařízeních 2006/42/ES.

• je v souladu s následujícími směrnicemi ES:

• 2014/30/EU

• 2000/14/ES & 2005/88/ES

• 2011/65/EU & 2015/863/EU

Kromě toho prohlašujeme, že byly použity následující

evropské harmonizované normy (jejich části / doložky):

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metoda posouzení shody s přílohou VI směrnice

2000/14/ES.

Měřená hladina akustického vý-

konu

: 94,1 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 96 dB(A)

Zapojený oznámený subjekt:

Název: Intertek Deutschland GmbH (Oznámený subjekt

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Německo

Místo, datum: Wei-

terstadt, 03.03.2021

Podpis: Ted Qu, ředitel pro kvali-

Česky

1 Popis...........................................88

1.1 Účel.......................................................... 88

1.2 Prehľad.....................................................88

2 Bezpečnosť................................88

3 Inštalácia.................................... 88

3.1 Rozbalenie stroja......................................88

3.2 Rozloženie a prispôsobenie spodnej

rukoväte....................................................88

3.3 Inštalácia hornej rukoväte ....................... 88

3.4 Inštalácia zachytávača trávy.................... 88

3.5 Inštalácia mulčovacej zátky......................89

3.6 Nastavenie výšky čepele / výšky

kosenia.....................................................89

3.7 Inštalácia akumulátora............................. 89

3.8 Vybratie akumulátora................................89

4 Obsluha...................................... 89

4.1 Spustenie stroja........................................89

4.2 Zastavenie stroja......................................89

4.3 Vyprázdnenie zachytávača trávy..............89

4.4 Práca na svahu........................................ 90

4.5 Prevádzkové tipy......................................90

5 Údržba........................................ 90

5.1 Celková údržba........................................ 90

5.2 Výmena čepele.........................................90

5.3 Uskladnenie prístroja................................90

6 Riešenie problémov.................. 91

7 Technické údaje.........................92

8 Záruka.........................................92

9 Vyhlásenie ES o zhode............. 92

Slovenčina

1 POPIS

1.1 ÚČEL

Tento stroj sa používa na kosenie trávnikov v

domácnosti. Rezacia čepeľ musí byť približne

rovnobežne so zemou. Všetky štyri kolesá sa musia pri

kosení dotýkať zeme.

1.2 PREHĽAD

Obrázok 1~9

Pákový spínač

Štartovacie tlačidlo

Horná rukoväť

Dolná rukoväť

Zadné výstupné dvierka

Dvierka pre akumulátor

Zachytávač trávy

Mulčovacia zátka

Rýchlouvoľňovacia páčka

Excentrický uzáver

Tlačidlo

Háčik

Drážka

Akumulátor

Bezpečnostný kľúč

Tlačidlo pre uvoľnenie akumulátora

Tlačidlo pre nastavenie výšky

Matica

Rozpera

Pílový list

2 BEZPEČNOSŤ

VAROVANIE

Nezabúdajte na dodržiavanie bezpečnostných

pokynov.

Pozrite si Bezpečnostnú príručku.

3 INŠTALÁCIA

VAROVANIE

Nepoužívajte príslušenstvo, ktoré výrobca

neodporúča.

VAROVANIE

Nevkladajte bezpečnostný kľúč alebo akumulátor, kým

nedokončíte montáž všetkých častí.

3.1 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste správne zostavili stroj.

VAROVANIE

• Ak sú diely poškodené, stroj nepoužívajte.

• Ak nemáte k dispozícii všetky súčasti, prístroj

nepoužívajte.

• Ak sú súčasti poškodené alebo chýbajú, obráťte

sa na servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v krabici.

3. Zo škatule vyberte všetky nezmontované diely.

4. Vyberte stroj z obalu.

5. Zlikvidujte škatuľu a obalový materiál v súlade s

miestnymi predpismi.

VAROVANIE

V záujme vašej osobnej bezpečnosti akumulátor do

nástroja nevkladajte skôr, ako je úplne zmontovaný.

3.2 ROZLOŽENIE A PRISPÔSOBENIE

SPODNEJ RUKOVÄTE

Obrázok 2.

1. Vytiahnite a zatlačte hornú rukoväť pre nastavenie

rukoväte do pracovnej polohy. Uistite sa, že

rukoväte správne zapadnú do správnej polohy.

2. Dotiahnite dolnú rukoväť pomocou

rýchlouvoľňovacích páčok na oboch stranách.

POZNÁMKA

Uistite sa, že obe rukoväte sú v rovnakej polohe.

VAROVANIE

Nepoškoďte káble pri sklápaní alebo vyklápaní

rukovätí.

3.3 INŠTALÁCIA HORNEJ RUKOVÄTE

Obrázok 3

1. Zarovnajte otvory v hornej a spodnej rukoväti.

2. Vložte excentrické uzávery do otvorov.

3. Dotiahnite gombíky na excentrických uzáveroch.

4. Urobte rovnakú operáciu na druhej strane.

3.4 INŠTALÁCIA ZACHYTÁVAČA

TRÁVY

Obrázok 4

1. Odstráňte mulčovaciu zátku.

Slovenčina

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Pridržte zachytávač trávy na jeho rukoväti a

zaháknite háčiky do štrbín.

4. Zatvorte zadné výstupné dvierka.

3.5 INŠTALÁCIA MULČOVACEJ

ZÁTKY

Obrázok5.

1. Odstráňte zachytávač trávy.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Uchopte mulčovaciu zátku za jej rukoväť a vložte ju

do vyhadzovacieho tunela.

4. Zatvorte zadné výstupné dvierka.

3.6 NASTAVENIE VÝŠKY ČEPELE /

VÝŠKY KOSENIA

Stroj je možné nastaviť na rôzne výšky čepele / výšky

kosenia.

Obrázok 6.

1. Stlačte tlačidlo pre nastavenie výšky, presuňte

zostavu nastavenia výšky do vyššej polohy pre

zvýšenie výšky čepele / výšky kosenia.

2. Stlačte tlačidlo pre nastavenie výšky, presuňte

zostavu nastavenia výšky do nižšej polohy pre

zníženie výšky čepele / výšky kosenia.

3.7 INŠTALÁCIA AKUMULÁTORA

Obrázok 7

VAROVANIE

• Ak je akumulátor alebo nabíjačka poškodená,

vymeňte akumulátor alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora

zastavte stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny

uvedené v príručke pre akumulátor a nabíjačku.

POZNÁMKA

Obe batérie by mali byť nabité a vložené do

priehradiek, aby ste mohli stroj naštartovať.

1. Otvorte kryt na batériu.

2. Zarovnajte rebrá na akumulátore s drážkami v

priestore na akumulátor.

3. Zatlačte akumulátor do priestoru na akumulátor,

kým nezapadne na miesto.

4. Keď budete počuť kliknutie, akumulátor je

nainštalovaný.

5. Rovnakú činnosť vykonajte s druhým akumulátorom.

6. Zatvorte kryt na batériu.

POZNÁMKA

Motor sa spustí iba po vložení bezpečnostného kľúča.

3.8 VYBRATIE AKUMULÁTORA

Obrázok 7

1. Otvorte kryt priestoru na akumulátor.

2. Vyberte bezpečnostný kľúč.

3. Stlačte a podržte tlačidlo pre uvoľnenie

akumulátora.

4. Vyjměte akumulátory ze stroje.

4 OBSLUHA

VAROVANIE

Pri práci používajte ochranu očí.

4.1 SPUSTENIE STROJA

Obrázok 8

1. Vložte bezpečnostný kľúč a akumulátor.

2. Stlačte a podržte štartovacie tlačidlo.

3. Počas držania štartovacieho tlačidla, posuňte

pákový spínač v smere riadidiel.

4. Uvoľnite štartovacie tlačidlo pre naštartovanie stroja.

4.2 ZASTAVENIE STROJA

Obrázok 8

1. Uvoľnite pákový spínač pre zastavenie stroja.

VAROVANIE

Pred opätovným spustením stroja počkajte, kým sa

čepele celkom zastavia. Stroj rýchlo nevypínajte

a nezapínajte.

VAROVANIE

Po ukončení práce vždy vyberte bezpečnostný kľúč

a akumulátor.

4.3 VYPRÁZDNENIE ZACHYTÁVAČA

TRÁVY

1. Stroj zastavte.

2. Vyberte bezpečnostný kľúč.

3. Vyberte batériu.

4. Otvorte zadné výstupné dvierka a podržte ich.

5. Pridržte zachytávač trávy za jeho rukoväť a

odháknite ho zo štrbín.

6. Zatvorte zadné výstupné dvierka.

7. Vyprázdnite zachytávač trávy.

Slovenčina

4.4 PRÁCA NA SVAHU

VAROVANIE

Nekoste na svahu so sklonom, ktorý presahuje 15 °.

Ak sa na svahu necítite pohodlne, nekoste na svahu.

• Nejazdite po svahu hore a dole, keď kosíte naprieč

svahom. Buďte opatrní pri zmene smeru na svahu.

• Sledujte diery, vyjazdené koľaje, skaly a ďalšie

skryté predmety, ktoré môžu spôsobiť pád.

Odstráňte všetky prekážky, ako sú kamene a konáre

stromov.

• Uistite sa, že máte stabilný postoj. Ak ste v

nerovnováhe, okamžite uvoľnite pákový spínač.

• Nekoste v blízkosti výsypov, priekop alebo násypov.

4.5 PREVÁDZKOVÉ TIPY

• Nepokúšajte sa premostiť funkciu štartovacieho

tlačidla alebo pákového spínača.

• Pri spúšťaní stroj nenakláňajte.

• Nestrkajte ruky ani nohy do blízkosti alebo pod

rotujúce časti.

• Udržujte výpustný žľab čistý.

• Nekoste mokrú trávu.

• Vyššia výška čepele je potrebná pre novú alebo

hrubú trávu.

• Po každom použití vyčistite spodnú časť kosačky.

Odstráňte odrezky trávy, listy, nečistoty a ďalšie

pozostatky.

5 ÚDRŽBA

VAROVANIE

Pred údržbou odstráňte zo zariadenia bezpečnostný

kľúč a akumulátor.

VAROVANIE

Udržujte motor a akumulátor bez trávy, listov alebo

prílišnej mastnoty.

VÝSTRAHA

Používajte iba schválené náhradné diely.

VÝSTRAHA

Nedovoľte, aby brzdové kvapaliny, benzín alebo

materiály na báze ropy prišli do kontaktu s plastovými

dielmi. Chemikálie môžu spôsobiť poškodenie plastov

a znemožniť ich používanie.

VÝSTRAHA

Na plastový kryt alebo súčasti nepoužívajte silné

rozpúšťadlá ani čistiace prostriedky.

POZNÁMKA

Odporúčaný uťahovací moment (čepele): 33-37 Nm

5.1 CELKOVÁ ÚDRŽBA

• Pred každým použitím skontrolujte stroj, či nie je

poškodený, nechýbajú alebo nie sú uvoľnené žiadne

diely, ako napr. skrutky, matice a uzávery.

• Správne dotiahnite všetky spojovacie prvky a

uzávery.

• Čistite iba suchou handričkou. Nepoužívajte vodu.

5.2 VÝMENA ČEPELE

Obrázok 9.

VAROVANIE

Používajte iba schválené náhradné čepele.

VAROVANIE

Vždy si chráňte ruky pevnými rukavicami alebo

zabalením čepelí handrou, keď sa ich dotýkate.

1. Stroj zastavte.

2. Uistite sa, že sa čepeľ celkom zastaví.

3. Vyberte bezpečnostný kľúč a akumulátor.

4. Prevráťte kosačku na bočnú stranu.

5. Pre zabránenie pohybu čepele použite kus dreva.

6. Odstráňte montážnu maticu a rozpery pomocou

kľúča alebo nadstavca.

7. Vyberte nôž.

8. Nainštalujte nový pílový kotúč. Uistite sa, že

vyvýšené miesta zapadnú do otvoru v čepeli.

9. Vložte montážnu maticu a rozpery a dotiahnite.

5.3 USKLADNENIE PRÍSTROJA

• Vyberte bezpečnostný kľúč.

• Vyberte akumulátory.

• Pred skladovaním vyčistite stroj.

• Pred skladovaním stroja sa uistite, že motor nie je

horúci.

• Uistite sa, že stroj nemá uvoľnené alebo poškodené

súčasti. Ak je to nutné, postupujte takto:

• Vymeňte poškodené diely.

• Utiahnite skrutky.

• Poraďte sa s osobou zo schváleného servisného

strediska.

• Skladujte stroj v suchom priestore.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

Slovenčina

6 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Rukoväť nie je

v správnej po-

lohe.

Skrutky nie sú

správne osa-

dené.

Nastavte výšku

rukoväte a uistite

sa, že gombíky a

skrutky sú

správne zarov-

nané.

Stroj sa nespus-

tí.

Kapacita batérie

je nízka.

Nabite akumulá-

tory.

Pákový spínač je

chybný.

Vymeňte pákový

spínač.

Bezpečnostný

kľúč nie je vlože-

ný.

Vložte bezpeč-

nostný kľúč.

Nainštalujte iba

jednu batériu.

Nainštalujte sú-

časne dve batér-

ie.

Niektorý z aku-

mulátorov je vy-

bitý.

Nabite akumulá-

tory.

Stroj seká trávu

nerovnomerne.

Trávnik je hrbo-

ľatý.

Skontrolujte ob-

lasť kosenia.

Výška čepele nie

je správne nas-

tavená.

Nastavte výšku

noža / rezu do

vyššej polohy.

Stroj správne

nemulčuje.

Odrezky mokrej

trávy sa nalepujú

na kosačku.

Pred kosením

počkajte, kým

tráva uschne.

Chýba mulčova-

cia zátka.

Nainštalujte mul-

čovaciu zátku.

Stroj sa ťažko

tlačí.

Tráva je príliš vy-

soká alebo je vý-

ška čepele príliš

nízka.

Zvýšte výšku če-

pele / rezu.

Zachytávač trávy

a čepeľ sa ťaha-

jú v hrubej tráve.

Odstráňte odrez-

ky trávy zo za-

chytávača trávy.

Na stroji dochád-

za k vysokým vi-

bráciám.

Čepeľ je nevyvá-

žená a opotrebo-

vaná.

Vymeňte nôž.

Problém Možná príčina Riešenie

Hriadeľ motora

je ohnutý.

1. Nechajte mo-

tor vychlad-

núť.

2. Vyberte bez-

pečnostný

kľúč a aku-

mulátor.

3. Skontrolujte,

či nedošlo k

poškodeniu.

4. Opravte stroj

predtým, než

ho znovu

spustíte.

Stroj sa zastaví

počas kosenia.

Výška čepele je

príliš nízka.

Zvýšte výšku če-

pele / rezu.

Akumulátor je

vybitý.

Nabite akumulá-

tor.

Pokosená tráva

sa prichytí na ko-

sačku alebo na

čepeľ.

Vyberte akumu-

látor a skontro-

lujte kosačku.

Prevádzková te-

plota stroja je

príliš vysoká.

Stroj ochlaďte.

Niektorý z aku-

mulátorov je vy-

bitý.

Nabite akumulá-

tory.

* Ak nemôžete nájsť riešenie týchto problémov, obráťte

sa na servisné stredisko.

Slovenčina

7 TECHNICKÉ ÚDAJE

Napätie 48 V

Rýchlosť bez zaťaženia 3600 / min

Šírka kosenia 410 mm

Výška kosenia 25-80 mm

Kapacita zachytávača

trávy

50 L

Hmotnosť (bez akumulá-

tora)

39,7 lbs 18 kg

Meraná hladina akustické-

ho tlaku

= 83 dB(A) , K = 3

dB(A)

Garantovaná hladina

akustického výkonu

WA.d

= 96 dB(A)

Vibrácie ＜ 2,5 m/s

, K = 1,5 m/s

Model batérie G24B2/G24B4 a ďalšie

série BAG

Typ nabíjačky G24X2C/ G24X2UC2/

G24X2UC4 a ďalšie série

CAG

Konštrukcia s dvojitou izo-

láciou

IPX IPX4

8 ZÁRUKA

(Úplné záručné podmienky nájdete na

webovej Greenworks stránke spoločnosti https://

www.greenworkstools.eu)

Záruka Greenworks 3 roky na výrobok a 2 roky

na akumulátor (spotrebné / súkromné používanie)

od dátumu zakúpenia. Táto záruka sa vzťahuje na

výrobné chyby. Chybný výrobok v záruke môže byť

buď opravený alebo vymenený. Prístroj, ktorý bol

zneužitý alebo použitý inými spôsobmi, než popísanými

v používateľskej príručke, môže byť odmietnutý na

uplatnenie záruky. Na normálne opotrebovanie a

opotrebované súčasti sa záruka nevzťahuje. Pôvodná

záruka výrobcu nie je ovplyvnená žiadnou dodatočnou

zárukou, ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení

(pokladničný blok) musí byť vrátený na miesto

zakúpenia pre uplatnenie záručného nároku.

9 VYHLÁSENIE ES O ZHODE

Názov a adresa výrobcu:

Názov:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Názov a adresa spoločnosti oprávnenej vypracovať

súbor technickej dokumentácie:

Názov: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Týmto prehlasujeme, že výrobok

Skupina: Kosačka na trávu

Model: 2512607 (LME367)

Výrobné číslo: Pozrite si štítok s označením

výrobku

Rok výroby: Pozrite si štítok s označením

výrobku

• je v súlade s príslušnými ustanoveniami smernice o

strojných zariadeniach 2006/42/ES.

• je v súlade s nasledujúcimi smernicami ES:

• 2014/30/EÚ

• 2000/14/ES & 2005/88/ES

• 2011/65/EÚ & 2015/863/EÚ

Ďalej vyhlasujeme, že sa použili nasledujúce (časti/

doložky) Európskych harmonizovaných štandardov:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metóda posudzovania zhody s prílohou VI smernice

2000/14/ES.

Meraná hladina akustického vý-

konu

: 94,1 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 96 dB(A)

Príslušný notifikovaný orgán:

Názov: Intertek Deutschland GmbH (notifikovaný orgán

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemecko

Miesto, dátum: Wei-

terstadt, 03.03.2021

Podpis: Ted Qu, riaditeľ kvality

Slovenčina

1 Opis............................................ 94

1.1 Namen......................................................94

1.2 Pregled.....................................................94

2 Varnost....................................... 94

3 Namestitev................................. 94

3.1 Razpakiranje naprave.............................. 94

3.2 Razpiranje in nastavitev spodnjega

ročaja........................................................94

3.3 Namestitev zgornjega ročaja ...................94

3.4 Nameščanje košare za travo....................95

3.5 Namestitev vtiča za mulčenje...................95

3.6 Nastavite višino rezila/rezanja..................95

3.7 Namestitev akumulatorskih sklopov.........95

3.8 Odstranitev baterijskih sklopom............... 95

4 Delovanje................................... 95

4.1 Zagon naprave......................................... 95

4.2 Zaustavitev naprave.................................95

4.3 Praznjenje košare za travo.......................95

4.4 Košnja na pobočjih...................................96

4.5 Nasveti za delovanje................................ 96

5 Vzdrževanje................................96

5.1 Splošno vzdrževanje................................ 96

5.2 Zamenjava rezila......................................96

5.3 Skladiščenje naprave............................... 96

6 Odpravljanje težav.....................97

7 Tehnični podatki........................ 98

8 Garancija.................................... 98

9 Izjava ES o skladnosti...............98

Slovenščina

1 OPIS

1.1 NAMEN

Kosilnica je namenjena košnji trave na domačih

zelenicah in tratah. Rezilo kosilnice mora biti približno

vzporedno s tlemi. Med košnjo se morajo vsa štiri

kolesa dotikati tal.

1.2 PREGLED

Slika 1~9

Stikalo za izpust

Gumb za zagon

Zgornji ročaj

Spodnji ročaj

Vrata za izmet zadaj

Vrata baterije

Košara za travo

Vtič za mulčenje

Ročica za hitro sprostitev

Zapora

Gumb

Kavelj

Reža

Baterija

Varnostni ključ

Gumb za sprostitev baterije

Gumb za nastavitev višine

Matica

Distančnik

Rezilo

2 VARNOST

OPOZORILO

V celoti upoštevajte varnostna navodila.

Oglejte si varnostni priročnik.

3 NAMESTITEV

OPOZORILO

Ne uporabite dodatne opreme, ki je ni priporočil

proizvajalec.

OPOZORILO

Varnostnega ključa ali akumulatorja ne smete vstaviti,

dokler niste sestavili vseh delov.

3.1 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno

sestavljena.

OPOZORILO

• Če so deli orodja poškodovani, električnega orodja

ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na

servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi

predpisi.

OPOZORILO

Zaradi lastne varnosti baterije ne vstavljajte, dokler

orodje ni popolnoma sestavljeno.

3.2 RAZPIRANJE IN NASTAVITEV

SPODNJEGA ROČAJA

Slika 2

1. Zgornji ročaj povlecite navzgor in nazaj, da ga

dvignete v položaj za uporabo. Prepričajte se, da se

ročaja pravilno zaskočita na mesto.

2. Privijte spodnji ročaj z ročicama za hitro sprostitev

na obeh straneh.

OPOMBA

Prepričajte se, da sta ročaja v enakem položaju.

OPOZORILO

Pazite, da med razpiranjem in zlaganjem ročaja ne

poškodujete kablov.

3.3 NAMESTITEV ZGORNJEGA

ROČAJA

Slika 3

1. Poravnajte luknje v zgornjem in spodnjem ročaju.

2. Skozi luknjice vstavite zapore.

3. Na zapore privijte gumbe.

4. Postopek ponovite na drugi strani.

Slovenščina

3.4 NAMEŠČANJE KOŠARE ZA

TRAVO

Slika 4

1. Odstranite vtič za mulčenje.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Primite košaro za travo za njen ročaj in vstavite

kavlje prek rež.

4. Zaprite vrata za izmet zadaj.

3.5 NAMESTITEV VTIČA ZA

MULČENJE

Slika 5

1. Odstranite košaro za travo.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Primite vtič za mulčenje za njegov ročaj in ga

namestite v izmetni žleb.

4. Zaprite vrata za izmet zadaj.

3.6 NASTAVITE VIŠINO REZILA/

REZANJA

Rezila/rezanje lahko nastavite na različne višine.

Slika 6.

1. Pritisnite gumb za nastavitev višine in premaknite

zobnik za nastavitev višine v višji položaj, da

povišate višino rezila/rezanja.

2. Pritisnite gumb za nastavitev višine in premaknite

zobnik za nastavitev višine v nižji položaj, da znižate

višino rezila/rezanja.

3.7 NAMESTITEV AKUMULATORSKIH

SKLOPOV

Slika 7

OPOZORILO

• Če je akumulatorski sklop ali polnilnik poškodovan,

ga zamenjajte.

• Pred namestitvijo ali odstranitvijo akumulatorskih

sklopov zaustavite napravo in počakajte, da se

motor popolnoma ustavi.

• Temeljito preberite navodila v priročniku za

akumulator in polnilnik, seznanite se z njimi in jih

upoštevajte.

OPOMBA

Obe bateriji morate napolniti in vstaviti v predalčka, da

boste lahko zagnali napravo.

1. Odprite vrata prostora za baterije.

2. Dvižne zavihke na akumulatorskem sklopu

poravnajte z utori v prostoru za akumulator.

3. Akumulatorski sklop potisnite v prostor za

akumulator tako, da se zaskoči na mestu.

4. Ko slišite klik, je akumulatorski sklop nameščen.

5. Postopek ponovite tudi pri drugi bateriji.

6. Zaprite vrata prostora za baterije.

OPOMBA

Motor se zažene šele takrat, ko vstavite varnosti ključ.

3.8 ODSTRANITEV BATERIJSKIH

SKLOPOM

Slika 7

1. Odprite vrata prostora za baterije.

2. Izvlecite varnosti ključ.

3. Potisnite in držite gumb za sprostitev baterije.

4. Odstranite baterijski sklop iz naprave.

4 DELOVANJE

OPOZORILO

Med košnjo trave nosite zaščitna očala.

4.1 ZAGON NAPRAVE

Slika 8

1. Vstavite varnostni ključ in akumulator.

2. Pritisnite in pridržite gumb za zagon kosilnice.

3. Medtem ko držite gumb za zagon, povlecite stikalo

za izpust v smeri krmila.

4. Spustite gumb za zagon, da zaženete kosilnico.

4.2 ZAUSTAVITEV NAPRAVE

Slika 8

1. Spustite stikalo za izpust, da zaustavite napravo.

OPOZORILO

Preden znova zaženete napravo, počakajte, da se

rezila popolnoma zaustavijo. Naprave ne smete hitro

izklopiti in jo znova vklopiti.

OPOZORILO

Po končanem opravilu vedno odstranite varnostni ključ

in akumulator.

4.3 PRAZNJENJE KOŠARE ZA TRAVO

1. Zaustavite napravo.

2. Izvlecite varnosti ključ.

3. Odstranite baterijo.

4. Odprite vrata za izmet zadaj in jih pridržite.

5. Primite košaro za travo za ročaj in jo snemite z rež.

Slovenščina

6. Zaprite vrata za izmet zadaj.

7. Izpraznite košaro za travo.

4.4 KOŠNJA NA POBOČJIH

OPOZORILO

Ne kosite na pobočjih, če je naklon večji od 15°. Če

vam košnja na pobočjih predstavlja težave, tega ne

počnite.

• Na pobočju ne kosite v smeri navzgor in navzdol. Ko

spreminjate smer na pobočju, bodite zelo previdni.

• Bodite pozorni na luknje, korenine, kamne in

druge skrite predmete, zaradi katerih lahko padete.

Odstranite vse ovire, kot so skale in drevesne veje.

• Prepričajte se, da stojite trdno na tleh. Če izgubite

ravnotežje, takoj spustite stikalo za izpust.

• Ne kosite v bližini depojev, jarkov ali nasipov.

4.5 NASVETI ZA DELOVANJE

• Ne poskušajte spremeniti delovanja gumba za

zagon ali stikala za izpust.

• Ko zaženete kosilnico, je ne nagibajte.

• Rok in stopal ne postavljajte v bližino ali pod vrteče

se dele kosilnice.

• Žleb za izmet mora biti čist.

• Če je trava mokra, je ne kosite.

• Če kosite novo ali gosto posajeno travo, nastavite

rezilo višje.

• Po vsaki uporabi očistite dno kosišča kosilnice.

Odstranite odrezano travo, listje, umazanijo in druge

ostanke.

5 VZDRŽEVANJE

OPOZORILO

Pred vzdrževanjem odstranite varnostni ključ in

akumulator iz naprave.

OPOZORILO

Poskrbite, da v motorju in prostoru za akumulator ni

trave, listja ali preveč olja.

PREVIDNO

Uporabite le odobrene nadomestne dele.

PREVIDNO

Pazite, da plastični deli ne pridejo v stik z zavorno

tekočino, bencinom ter materiali na naftni osnovi.

Kemikalije lahko plastiko poškodujejo do te mere, da

je ni več mogoče popraviti.

PREVIDNO

Na plastičnem ohišju ali drugih sestavnih delih ne

uporabljajte močnih topil ali čistil.

OPOMBA

Priporočen zatezni navor (Rezila): 33-37 Nm.

5.1 SPLOŠNO VZDRŽEVANJE

• Pred vsako uporabo preverite, ali je kosilnica

poškodovana, ali kateri deli, kot so vijaki, matice in

pokrovčki, manjkajo oz. so zrahljani.

• Vse vezi in pokrovčke ustrezno zategnite.

• Kosilnico očistite s suho krpo. Ne uporabljajte vode.

5.2 ZAMENJAVA REZILA

Slika 9

OPOZORILO

Uporabite le odobrena nadomestna rezila.

OPOZORILO

Ko se dotaknete rezila, nosite debele rokavice ali okoli

rezila ovijte krpo.

1. Zaustavite napravo.

2. Prepričajte se, da so se razila popolnoma ustavila.

3. Odstranite varnosti ključ in akumulator.

4. Nagnite kosilnico vstran.

5. Premikanje rezila preprečite s kosom lesa.

6. S ključem ali z obojko odstranite pritrdilni vijak in

distančnike.

7. Odstranite rezilo.

8. Namestite novo rezilo. Prepričajte se, da so se

dvignjene točke zataknile v odprtine na rezilu.

9. Vstavite pritrdilni vijak in distančnike ter jih privijte.

5.3 SKLADIŠČENJE NAPRAVE

• Izvlecite varnosti ključ.

• Odstranitev akumulatorja.

• Pred skladiščenjem napravo očistite.

• Pri skladiščenju naprave se prepričajte, da je motor

povsem hladen.

• Prepričajte se, da naprava nima zrahljanih ali

poškodovanih delov. Po potrebi opravite naslednje

korake:

• Zamenjajte poškodovane dele.

• Privijte vijake.

• Obrnite se na pooblaščen servisni center.

• Napravo shranite na suhem mestu.

• Prepričajte se, da otroci ne morejo dostopati do

naprave.

Slovenščina

6 ODPRAVLJANJE TEŽAV

Težava Morebiten

vzrok

Rešitev

Ročaj ni v us-

treznem položa-

ju.

Sorniki niso pra-

vilno nameščeni.

Nastavite višino

ročaja in se pre-

pričajte, da so

gumbi in sorniki

ustrezno porav-

nani.

Naprava se ne

zažene.

Akumulator je

skoraj prazen.

Napolnite aku-

mulatorska sklo-

pa.

Stikalo na ročaju

je okvarjeno.

Zamenjajte stika-

lo na ročaju.

Varnostni ključ ni

vstavljen.

Vstavite varnost-

ni ključ.

Ponovno name-

stite le en baterij-

ski sklop.

Istočasno name-

stite dva baterij-

ska sklopa.

Akumulatorski

sklop je izprazn-

jen.

Napolnite aku-

mulatorska sklo-

pa.

Kosilnica reže

travo neenako-

merno.

Trava je groba. Preglejte ob-

močje za košnjo.

Višina rezila ni

nastavljena pra-

vilno.

Nastavite rezilo/

višino rezanja na

viši položaj.

Kosilnica ne mul-

či pravilno.

Odrezana mokra

trava se je prile-

pila na kosišče.

Pred košnjo po-

čakajte, da se

trava posuši.

Vtič za mulčenje

manjka.

Namestite vtič za

mulčenje.

Premikanje kosil-

nice je oteženo.

Trava je previso-

ka ali pa je rezilo

nastavljeno pre-

nizko.

Povečajte višino

rezila/rezanja.

Košara za travo

in rezilo poteg-

neta noter debe-

lo travo.

Odstranite odre-

zano travo iz ko-

šare za travo.

Kosilnica se

močno trese.

Rezilo ni uravno-

teženo in je ob-

rabljeno.

Zamenjajte rezi-

lo.

Težava Morebiten

vzrok

Rešitev

Gred motorja je

upognjena.

1. Zaustavite

motor.

2. Odstranite

varnosti ključ

in akumula-

tor.

3. Preglejte, ali

je poškodo-

vana.

4. Preden zno-

va zaženete

motor, ga po-

pravite.

Kosilnica med

košnjo preneha

delovati.

Rezilo je nastavl-

jeno prenizko.

Povečajte višino

rezila/rezanja.

Akumulator je

prazen.

Napolnite baterij-

ski sklop.

Odrezana trava

se je prilepila na

kosišče ali rezilo.

Odstranite aku-

mulator iz pre-

glejte kosišče.

Delovna temper-

atura kosilnice je

previsoka.

Počakajte, da se

kosilnica ohladi.

Akumulatorski

sklop je izprazn-

jen.

Napolnite aku-

mulatorska sklo-

pa.

* Če s temi rešitvami ne odpravite težav, se obrnite na

servisni center.

Slovenščina

7 TEHNIČNI PODATKI

Napetost 48 V

Ni obremenitvene hitrosti 3600 /min

Širina reza 410 mm

Višina reza 25-80 mm

Prostornina košare za

travo

50 L

Teža (brez akumulatorja) 39,7 lbs 18 kg

Izmerjena raven hrupa L

= 83 dB(A) , K = 3

dB(A)

Zajamčena raven zvočne

moči

WA.d

= 96 dB(A)

Vibracije ＜ 2,5 m/s

, K = 1,5 m/s

Model akumulatorja G24B2/G24B4 in druge

serije BAG

Modela polnilca G24X2C/ G24X2UC2/

G24X2UC4 in druge serije

CAG

Konstrukcija z dvojno izo-

lacijo

IPX IPX4

8 GARANCIJA

(Pogoji za polno garancijo so navedeni na Greenworks

spletni strani https://www.greenworkstools.eu)

Garancija Greenworks je za izdelke triletna, za

baterije pa dvoletna (za potrošnika/zasebno uporabo)

od datuma nabave. Ta garancija pokriva napake

proizvodnje. Izdelek z napako, ki je pod garancijo,

lahko popravimo ali zamenjamo. Garancija ne velja v

primeru napačne uporabe ob neupoštevanju priročnika

za uporabnike. Garancija ne pokriva običajne obrabe in

obrabljenih delov. Dodatna garancija, ki jo lahko nudi

prodajalec, ne vliva na garancijo proizvajalca.

Za uveljavljanje garancije mora biti izdelke vrnjen

na mesto prodaje, s priloženim dokazilom o nakupu

(potrdilom o plačilu).

9 IZJAVA ES O SKLADNOSTI

Naziv in naslov proizvajalca:

Ime:

Globe Technologies Europe GmbH

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Ime in naslov osebe, ki je pooblaščena za sestavljanje

tehnične dokumentacije:

Ime:

Ralf Pankalla

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Izjavljamo, da je izdelek

Kategorija: Vrtna kosilnica

Model: 2512607 (LME367)

Serijska številka: Glejte nalepko s podatki o izdel-

Leto izdelave: Glejte nalepko s podatki o izdel-

• v skladu z ustreznimi določbami Direktive o strojih

2006/42/ES.

• v skladu z določbami naslednjih direktiv ES:

• 2014/30/EU

• 2000/14/ES in 2005/88/ES

• 2011/65/EU in 2015/863/EU

Poleg tega izjavljamo, da so bili upoštevani ti usklajeni

standardi deli, klavzule:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Način ugotavljanja skladnosti po Aneksu VI Direktive

2000/14/ES.

Izmerjena raven zvočne moči

: 94,1 dB(A)

Zajamčena raven zvočne moči L

WA.d

: 96 dB(A)

Zadevni priglašeni organ:

Ime: Intertek Deutschland GmbH (Priglašeni organ

0905)

Naslov: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemčija

Kraj, datum: Weiter-

stadt, 03.03.2021

Podpis: Ted Qu, direktor za ka-

kovost

Slovenščina

1 Opis.......................................... 100

1.1 Svrha...................................................... 100

1.2 Pregled...................................................100

2 Sigurnost..................................100

3 Postavljanje............................. 100

3.1 Vađenje stroja iz ambalaže.................... 100

3.2 Otklopite i prilagodite donju dršku.......... 100

3.3 Montirajte gornju ručku ..........................100

3.4 Ugradnja hvatača za travu..................... 100

3.5 Ugradnja zatvarača za malčiranje..........101

3.6 Podešavanje visine noža/košnje............ 101

3.7 Postavljanje baterijskih modula..............101

3.8 Uklonite baterijske module..................... 101

4 Rukovanje................................ 101

4.1 Pokrenite stroj........................................ 101

4.2 Zaustavite stroj....................................... 101

4.3 Pražnjenje hvatača za travu...................101

4.4 Upotreba na nizbrdici............................. 102

4.5 Savjeti za rad..........................................102

5 Održavanje............................... 102

5.1 Općenito održavanje.............................. 102

5.2 Zamjena noža.........................................102

5.3 Skladištenje stroja.................................. 102

6 Otklanjanje problema..............103

7 Tehnički podaci........................104

8 Jamstvo....................................104

9 EZ izjava o sukladnosti...........104

Hrvatski

1 OPIS

1.1 SVRHA

Ovaj stroj koristi se za košenje trave u domaćinstvu.

Rezni nož mora biti u približno usporednom položaju u

odnosu na tlo. Sva četiri kotača moraju dodirivati tlo dok

kosite.

1.2 PREGLED

Slika 1~9

Sigurnosna sklopka

Gumb za pokretanje

Gornja ručka

Donja ručka

Vrata stražnjeg ispusta

Vrata baterije

Hvatač trave

Zatvarač za malčiranje

Ručica za brzo otpuštanje

Blokada ekscentra

Gumb

Kuka

Utor

Baterijski modul

Sigurnosni ključ

Gumb za otpuštanje baterije

Gumb za podešavanje visine

Matica

Odstojnik

Nož

2 SIGURNOST

UPOZORENJE

Pazite da se pridržavate svih upute u vezi sigurnosti.

Pogledajte priručnik za sigurnost.

3 POSTAVLJANJE

UPOZORENJE

Nemojte upotrebljavati pribor koji proizvođač nije

preporučio.

UPOZORENJE

Nemojte umetati sigurnosni ključ ili baterijski modul

dok ne završite sa sastavljanjem svih dijelova.

3.1 VAĐENJE STROJA IZ AMBALAŽE

UPOZORENJE

Pobrinite se da propisno sklopite stroj prije upotrebe.

UPOZORENJE

• Stroj nemojte upotrebljavati ako su dijelovi stroja

oštećeni.

• Ako nemate sve dijelove, nemojte upotrebljavati

stroj.

• Ako su dijelovi oštećeni ili ako nedostaju, obratite

se servisnom centru.

1. Otvorite pakiranje.

2. Pročitajte dokumentaciju koju ste dobili u pakiranju.

3. Izvadite sve nesastavljene dijelove iz kutije.

4. Izvadite stroj iz kutije.

5. Kutiju i pakiranje zbrinite u skladu s lokalnim

propisima.

UPOZORENJE

Radi vaše osobne sigurnosti nemojte umetati bateriju

prije nego u cijelosti sastavite alat.

3.2 OTKLOPITE I PRILAGODITE

DONJU DRŠKU

Slika 2.

1. Povucite gornju dršku gore i prema natrag kak

obiste ju podignuli u radni položaj. Pazite da drške

kliknu kada sjednu na svoje mjesto.

2. Stegnite donju dršku ručicama za brzo otpuštanje

na dvije strane.

NAPOMENA

Pazite da dvije ručke budu u istom položaju.

UPOZORENJE

Pazite da ne oštetite kabele dok preklapate ili

rasklapate ručku.

3.3 MONTIRAJTE GORNJU RUČKU

Slika 3

1. Poravnajte rupe na gornjoj ručki i donjoj ručki.

2. Provedite blokade ekscentara kroz rupe.

3. Stegnite gumbe na blokade ekscentra.

4. Provedite istu radnju na drugoj strani.

3.4 UGRADNJA HVATAČA ZA TRAVU

Slika 4

1. Uklonite zatvarač za malčiranje.

100

Hrvatski

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

3. Držite hvatač trave za njegovu ručku i stavite kuke

na u utore.

4. Zatvorite vrata stražnjeg izlaza.

3.5 UGRADNJA ZATVARAČA ZA

MALČIRANJE

Slika 5.

1. Uklonite hvatač za travu.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

3. Držite zatvarač za malčiranje za ručku i postavite ga

u izlazni nastavak.

4. Zatvorite vrata stražnjeg izlaza.

3.6 PODEŠAVANJE VISINE NOŽA/

KOŠNJE

Stroj se može namjestiti na različite visine noža/košnje.

Slika 6.

1. Za povećanje visine noža/košnje pritisnite gumb

za podešavanje visine i pomaknite zupčanik za

podešavanje visine u viši položaj.

2. Za smanjenje visine noža/košnje pritisnite gumb

za podešavanje visine i pomaknite zupčanik za

podešavanje visine u niži položaj.

3.7 POSTAVLJANJE BATERIJSKIH

MODULA

Slika 7

UPOZORENJE

• Ako je baterijski modul ili punjač oštećen,

zamijenite ga.

• Prije postavljanja ili vađenja baterijskih modula

zaustavite stroj i pričekajte da se motor zaustavi.

• Pročitajte, usvojite i slijedite upute u priručniku za

bateriju i punjač.

NAPOMENA

Za pokretanje stroja obje baterije se moraju napuniti i

staviti u pretince.

1. Otvorite vrata pretinca za baterije.

2. Poravnajte izbočenja na baterijskom modulu sa

žljebovima u pretincu za bateriju.

3. Gurnite baterijski modul u pretinac za baterije tako

da ulegne u svoje mjesto.

4. Kada začujete zvuk klikanja, baterijski modul je

postavljen.

5. Isti postupak obavite s drugom baterijom.

6. Zatvorite vrata pretinca za baterije.

NAPOMENA

Motor će se pokrenuti samo kada je umetnut

sigurnosni ključ.

3.8 UKLONITE BATERIJSKE MODULE

Slika 7

1. Otvorite poklopac pretinca za baterije.

2. Izvadite sigurnosni ključ.

3. Pritisnite gumb za otpuštanje baterije i držite ga

pritisnutim.

4. Uklonite baterijski modul iz stroja.

4 RUKOVANJE

UPOZORENJE

Nosite zaštitu za oči tijekom rada.

4.1 POKRENITE STROJ

Slika 8

1. Umetnite sigurnosni ključ i bateriju.

2. Pritisnite i držite gumb za pokretanje.

3. Dok držite pritisnutim gumb za pokretanje, povucite

sigurnosnu sklopku u smjeru šipke ručke.

4. Otpustite gumb za pokretanje da biste pokrenuli

stroj.

4.2 ZAUSTAVITE STROJ

Slika 8

1. Otpustite sigurnosnu sklopku da zaustavite rad

stroja.

UPOZORENJE

Pričekajte da se noževi do kraja zaustave, tek tada

ponovno pokrenite stroj. Nemojte isključiti kosilicu pa

ju odmah uključiti.

UPOZORENJE

Izvadite sigurnosni ključ i baterijski modul kada

završite s radom.

4.3 PRAŽNJENJE HVATAČA ZA

TRAVU

1. zaustavite rad stroja.

2. Izvadite sigurnosni ključ.

3. Uklonite baterijski modul.

4. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

5. Držite hvatača trave za njegovu ručku i otkvačite ga

od utora.

101

Hrvatski

6. Zatvorite vrata stražnjeg izlaza.

7. Ispraznite hvatač za travu.

4.4 UPOTREBA NA NIZBRDICI

UPOZORENJE

Nemojte kositi na nizbrdici s nagibom većim od

15°. Ako se ne osjećate ugodno, nemojte kositi na

nizbrdici.

• Nemojte se pomicati gore-dolje po kosini kada

kosite poprečno na nizbrdici. Budite pažljivi kad

mijenjate smjer na nizbrdici.

• Pazite na rupe, korijenje, kamenje i druge skrivene

predmete zbog kojih možete pasti. Uklonite

prepreke kao što je kamenje i granje drveta.

• Pazite da stojite u stabilnom položaju. Ako izgubite

ravnotežu, odmah otpustite sigurnosnu sklopku.

• Ne kosite blizu strmina, kanala ili nasipa.

4.5 SAVJETI ZA RAD

• Ne pokušavajte zaobići rad gumba za pokretanje i

sigurnosne sklopke.

• Nemojte naginjati stroj za vrijeme pokretanja.

• Nemojte stavljati ruke ili stopala blizu ili ispod

okretnih dijelova.

• Izlazni nastavak mora biti čist.

• Nemojte kositi mokru travu.

• Veća visina noža potrebna je za novu i debelu travu.

• Nakon svake upotrebe, očistite dno trupa kosilice.

Uklonite ostatke trave, lišće, prljavštinu i ostale

nečistoće.

5 ODRŽAVANJE

UPOZORENJE

Prije održavanja iz stroja izvadite sigurnosni ključ i

baterijski modul.

UPOZORENJE

Na motoru i baterijskom modulu ne smije biti trave,

čišća i previše masti.

OPREZ

Koristite samo odobrene zamjenske dijelove.

OPREZ

Pazite da kočiona tekućina, benzin i materijali na

bazi nafte ne dođu u kontakt s plastičnim dijelovima.

Kemijske tvari mogu izazvati oštećenja na plastici i

dovesti ju u neupotrebljivo stanje.

OPREZ

Nemojte upotrebljavati jaka otapala ili deterdžente na

plastičnim kućištima ili dijelovima.

NAPOMENA

Preporučeni moment zatezanja (Noža ): 33-37Nm.

5.1 OPĆENITO ODRŽAVANJE

• Prije svake upotrebe, pregledajte ima li na stroju

oštećenih, nedostajućih ili labavih dijelova kao što

su vijci, matice i čepovi/poklopci.

• Pravilno stegnite sve vijke i čepove.

• Očistite stroj suhom krpom. Nemojte koristiti vodu.

5.2 ZAMJENA NOŽA

Slika 9.

UPOZORENJE

Upotrijebite samo odobrene zamjenske noževe.

UPOZORENJE

Nosite čvrste rukavice ili omotajte krpu oko noža prije

nego ga dodirujete.

1. zaustavite rad stroja.

2. Uvjerite se da su se noževi potpuno zaustavili.

3. Uklonite sigurnosni ključ i baterijski modul.

4. Okrenite stroj na bok.

5. Koristeći komad drveta, onemogućite pomicanje

noža.

6. Uklonite vijak za ugradnju koristeći ključ ili sličan

alat.

7. Uklonite nož.

8. Ugradite novi nož. Pazite da uzdignuta mjesta

zahvaćaju rupe na nožu.

9. Postavite vijak za ugradnju s odstojnicima i stegnite

ih.

5.3 SKLADIŠTENJE STROJA

• Izvadite sigurnosni ključ.

• Uklonite baterijski modul.

• Očistite stroj prije skladištenja.

• Pazite da motor nije vruć kada spremate stroj.

• Pazite da na stroju nema olabavljenih ili oštećenih

dijelova. Ako je potrebno, provedite ovaj postupak/

slijedite upute:

• Zamijenite oštećene dijelove.

• Stegnite vijke.

• Razgovarajte s osobom u ovlaštenom servisnom

centru.

• Stroj uskladištite u suhom području.

102

Hrvatski

• Pobrinite se da djeca ne mogu pristupiti u blizinu

stroja.

6 OTKLANJANJE PROBLEMA

Problem Mogući uzrok Rješenje

Ručka nije na

svom mjestu.

Svornjaci nisu

pravilno priteg-

nuti.

Prilagodite visinu

ručke i pobrinite

se da su okretni

gumbi i svornjaci

pravilno porav-

nati.

Stroj se ne može

pokrenuti.

Kapacitet bater-

ije je nizak.

Napunite bater-

ijske module.

Sklopka ručke je

oštećena.

Zamijenite sklop-

ku ručke.

Sigurnosni ključ

nije umetnut.

Utaknite sigur-

nosni ključ.

Ugradite samo

jedan baterijski

modul.

Ugradite dva ba-

terijska modula u

isto vrijeme.

Jedan od baterij-

skih modula je

istrošen.

Napunite bater-

ijske module.

Stroj neravnom-

jerno sječe travu.

Travnjak je nera-

van.

Pregledajte po-

dručje košnje.

Visina noža nije

propisno pode-

šena.

Podesite visinu

noža/košnje u

viši položaj.

Stroj ne obavlja

malčiranje kako

treba.

Mokri ostaci

trave zalijepljeni

su za trup.

Pričekajte da se

trava posuši, za-

tim nastavite s

košnjom.

Nema zatvarača

za malčiranje.

Ugradite čep za

malčiranje.

Stroj se teško

gura.

Trava je previso-

ka ili je premala

visina noža.

Povećajte visinu

noža/košnje.

Hvatač trave i

nož zastaju u de-

beloj travi.

Ispraznite os-

tatke pokošene

trave iz hvatača

za travu.

Na stroju se jav-

ljaju jake vibra-

cije.

Nož je neuravno-

težen i istrošen.

Zamijenite nož.

Problem Mogući uzrok Rješenje

Vratilo motora je

savijeno.

1. Zaustavite

rad motora.

2. Uklonite si-

gurnosni

ključ i baterij-

ski modul.

3. Kontrolirati

na oštećenje.

4. Otklonite

kvar stroja

prije njegova

ponovnog

pokretanja.

Stroj se zaus-

tavlja za vrijeme

košenja.

Visina noža je

preniska.

Povećajte visinu

noža/košnje.

Baterijski modul

je prazan.

Napunite baterij-

ski modul.

Ostavi trave zali-

jepljeni su za

trup ili nož.

Izvadite baterij-

ski modul i prov-

jerite platformu.

Radna tempera-

tura stroja je pre-

visoka.

Ohladite stroj.

Jedan od baterij-

skih modula je

istrošen.

Napunite bater-

ijske module.

* Ako ne možete pronaći rješenje za te probleme, otiđite

u servisni centar.

103

Hrvatski

7 TEHNIČKI PODACI

Napon 48 V

Brzina vrtnje bez optere-

ćenja

3600 /min

Širina reza 410 mm

Visina reza 25-80 mm

Volumen hvatača za travu 50 L

Težina (bez baterijskog

modula)

39,7 lbs 18 kg

Izmjerena razina tlaka

zvuka

= 83 dB(A) , K = 3

dB(A)

Zajamčena razina snage

zvuka

WA.d

= 96 dB(A)

Vibracije ＜ 2,5 m/s

, K = 1,5 m/s

Model baterije G24B2/G24B4 i druge

BAG serije

Model punjača G24X2C/ G24X2UC2/

G24X2UC4 i druge CAG

serije

Konstrukcija s dvostrukom

izolacijom

IPX IPX4

8 JAMSTVO

(Potpuni uvjeti i odredbe jamstva mogu se

pronaći na Greenworks web stranici https://

www.greenworkstools.eu)

Greenworks Jamstvo koje vrijedi 3 godine za proizvod

i 2 godine za baterije (potrošačka/osobna upotreba) od

datuma kupnje. Ovim jamstvom obuhvaćene su greške

u proizvodnji. Neispravan proizvod u okviru jamstva

možete se popraviti ili zamijeniti novim. Uređaj koji se

koristio na nepropisni način ili na način koji nije opisan

u vlasničkom priručniku možda neće biti obuhvaćen

ovim jamstvom. Normalno trošenje i potrošni dijelovi

nisu obuhvaćeni jamstvom. Na originalno jamstvo

proizvođača ne utječu dodatna jamstva koja daje

predstavnik ili prodavač.

Neispravan proizvod mora se vratiti na mjesto kupnje

radi ostvarenja popravka u okviru jamstva zajedno s

dokazom o kupnji (računom).

9 EZ IZJAVA O SUKLADNOSTI

Naziv i adresa proizvođača:

Ime:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ime, prezime i adresa osobe ovlaštene da sastavi

tehničku datoteku:

Ime: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ovim izjavljujemo da je proizvod

Kategorija: Kosilica

Model: 2512607 (LME367)

Serijski broj: Pogledajte natpisnu pločicu

Godina proizvodnje: Pogledajte natpisnu pločicu

• u sukladnosti s relevantnim propisima Direktive o

strojevima 2006/42/EZ.

• u sukladnosti s propisima sljedećih EZ Direktiva:

• 2014/30/EU

• 2000/14/EZ i 2005/88/EZ

• 2011/65/EU i 2015/863/EU

Nadalje izjavljujemo da su korišteni sljedeći dijelovi u

skladu s usklađenim normama:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metoda procjene sukladnosti prema Dodatku VI

direktive 2000/14/EZ.

Izmjerena razina zvučne snage

: 94,1 dB(A)

Zajamčena razina zvučne

snage

WA.d

: 96 dB(A)

Obaviješteno tijelo:

Ime: Intertek Deutschland GmbH (Obaviješteno tijelo

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Njemačka

Mjesto, datum: Wei-

terstadt, 03.03.2021

Potpis: Ted Qu, direktor za kvali-

tetu

104

Hrvatski

1 Leírás........................................106

1.1 Cél.......................................................... 106

1.2 Áttekintés................................................106

2 Biztonság................................. 106

3 Telepítés................................... 106

3.1 A gép kicsomagolása............................. 106

3.2 Csomagolja ki és állítsa be az alsó

fogantyút.................................................106

3.3 Helyezze fel a felső fogantyút ............... 106

3.4 Fűgyűjtő felhelyezése.............................107

3.5 A védőborítás csatlakozó felhelyezése.. 107

3.6 Állítsa be a penge/vágás magasságát... 107

3.7 Helyezze be az akkumulátoregységeket107

3.8 Az akkumulátoregység kivétele..............107

4 Üzemeltetés............................. 107

4.1 A gép elindítása......................................107

4.2 A gép leállítása.......................................107

4.3 Fűgyűjtő kiürítése................................... 108

4.4 Működtetés lejtőkön............................... 108

4.5 Tippek a működtetéshez........................ 108

5 Karbantartás............................ 108

5.1 Általános karbantartás............................108

5.2 Cserélje ki a kést....................................108

5.3 A gép tárolása........................................ 109

6 Hibaelhárítás............................109

7 Műszaki adatok........................ 110

8 Jótállás..................................... 110

9 EK megfelelőségi nyilatkozat. 110

105

Magyar

1 LEÍRÁS

1.1 CÉL

Ez a gép házi fűnyírásra készült. A vágópengének

körülbelül párhuzamosnak kell lennie a talajjal. Mind

a négy keréknek hozzá kell érnie a talajhoz fűnyírás

közben.

1.2 ÁTTEKINTÉS

1~9. ábra

Fogantyú kapcsoló

Indítógomb

Felső fogantyú

Alsó fogantyú

Hátsó kidobó ajtó

Akkumulátortartó fedél

Fűgyűjtő

Apríték csatlakozó

Gyorskioldó kar

Rúdrögzítő

Gomb

Kampó

Nyílás

Akkumulátoregység

Biztonsági kulcs

Akkumulátor kioldó gomb

Magasságállító gomb

Anya

Távtartó

Penge

2 BIZTONSÁG

FIGYELMEZTETÉS

Tartson be minden biztonsági utasítást.

Lásd a biztonsági útmutatót.

3 TELEPÍTÉS

FIGYELMEZTETÉS

Ne használjon olyan tartozékokat, amelyeket a gyártó

nem javasol.

FIGYELMEZTETÉS

Ne dugja be a biztonsági kulcsot vagy az

akkumulátoregységet, amíg minden alkatrészt össze

nem szerelt.

3.1 A GÉP KICSOMAGOLÁSA

FIGYELMEZTETÉS

Használat előtt ellenőrizze, hogy megfelelően

szerelte-e össze a gépet.

FIGYELMEZTETÉS

• Amennyiben a gép alkatrészei megsérültek, akkor

ne használja a gépet.

• Ha nincs meg minden alkatrész, ne működtesse a

gépet.

• Ha alkatrészek sérültek vagy hiányoznak, akkor

vegye fel a kapcsolatot a szervizközponttal.

1. Nyissa ki a csomagolást.

2. Olvassa el a dobozban lévő dokumentációt.

3. Vegyen ki minden nem összeszerelt alkatrészt a

dobozból.

4. Vegye ki a gépet a dobozból.

5. A dobozt és a csomagolást a helyi szabályoknak

megfelelően ártalmatlanítsa.

FIGYELMEZTETÉS

A saját biztonsága érdekében ne helyezze be az

akkumulátort addig, amíg a szerszám nincsen teljes

összeszerelve.

3.2 CSOMAGOLJA KI ÉS ÁLLÍTSA BE

AZ ALSÓ FOGANTYÚT

2. ábra

1. Húzza felfelé és visszafelé a felső fogantyút,

ezzel felemeli a fogantyút az üzemi helyzetbe.

Bizonyosodjon meg róla, hogy a fogantyúk helyesen

illeszkedtek be a helyükre.

2. Szorítsa meg az alsó fogantyút a gyorskioldó

karokkal mindkét oldalon.

MEGJEGYZÉS

Ellenőrizze, hogy a két fogantyú ugyanabban az

állásban van-e.

FIGYELMEZTETÉS

A kábelek ne sérüljenek meg, amikor összecsukja

vagy kinyitja a fogantyút.

3.3 HELYEZZE FEL A FELSŐ

FOGANTYÚT

Ábra 3

1. Illessze a lyukakat a felső és alsó fogantyúban

egymáshoz.

2. Dugja át a rúdrögzítőket a lyukakon.

106

Magyar

3. Szorítsa rá a gombokat a rúdrögzítőkre.

4. Ismételje meg ugyanezt a műveletet a másik

oldalon.

3.4 FŰGYŰJTŐ FELHELYEZÉSE

Ábra 4

1. Vegye le az apríték csatlakozót.

2. Nyissa ki a hátsó kidobó ajtót, és tartsa kinyitva.

3. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza

be a kampókat a nyílásokba.

4. Zárja le a hátsó kidobó ajtót.

3.5 A VÉDŐBORÍTÁS CSATLAKOZÓ

FELHELYEZÉSE

5. ábra

1. Vegye le a fűgyűjtőt.

2. Nyissa ki a hátsó fűgyűjtő ajtót, és tartsa meg.

3. Tartsa a védőborítás csatlakozót a fogantyúnál

fogva, és illessze a fűgyűjtő rekeszbe.

4. Zárja le a hátsó fűgyűjtő rekesz ajtót.

3.6 ÁLLÍTSA BE A PENGE/VÁGÁS

MAGASSÁGÁT

A gépen különböző penge/vágás magasságok állíthatók

be.

6. ábra

1. Nyomja meg a magasságállító gombot, és állítsa

a magasságállító kereket magasabb helyzetbe a

penge/vágás magasság növeléséhez.

2. Nyomja meg a magasságállító gombot, és állítsa

a magasságállító kereket alacsonyabb helyzetbe a

penge/vágás magasság növeléséhez.

3.7 HELYEZZE BE AZ

AKKUMULÁTOREGYSÉGEKET

7. ábra

FIGYELMEZTETÉS

• Ha az akkumulátoregység vagy a töltő sérült,

akkor cserélje ki az akkumulátoregységet vagy a

töltőt.

• Állítsa le a gépet, és várjon, amíg a

motor leáll, mielőtt felhelyezi vagy leveszi az

akkumulátoregységeket.

• Olvassa el, ismerje meg, és tartsa be akkumulátor

és a töltő használati útmutatójában lévő

utasításokat.

MEGJEGYZÉS

A gép indításához mindkét akkumulátort fel kell tölteni,

és be kell helyezni a tartóba.

1. Nyissa ki az akkumulátortartó ajtaját.

2. Illessze az akkumulátoregységen lévő

emelőbordákat az akkumulátortartóban lévő

hornyokba.

3. Tolja be az akkumulátoregységet az

akkumulátortartóba, amíg az akkumulátoregység a

helyére nem kerül.

4. Ha kattanást hall, az akkumulátoregység megfelelő

helyzetben van.

5. Ismételje meg ugyanezt a műveletet a másik

akkumulátorral.

6. Zárja le az akkumulátortartó ajtaját.

MEGJEGYZÉS

A motor csak akkor indul el, ha bedugja a biztonsági

kulcsot.

3.8 AZ AKKUMULÁTOREGYSÉG

KIVÉTELE

7. ábra

1. Nyissa ki az akkumulátortartó fedelét.

2. Húzza ki a biztonsági kulcsot.

3. Nyomja meg, és tartsa lenyomva az akkumulátor

kioldó gombot.

4. Vegye ki az akkumulátoregységeket a gépből.

4 ÜZEMELTETÉS

FIGYELMEZTETÉS

Működtetés közben viseljen védőszemüveget.

4.1 A GÉP ELINDÍTÁSA

8.ábra

1. Dugja be a biztonsági kulcsot, és helyezze be az

elemet.

2. Nyomja meg, és tartsa lenyomva az indítógombot.

3. Miközben az indítógombot lenyomva tartja, tolja a

fogantyú kapcsolót a kormányrúd irányába.

4. A gép elindításához engedje el az indítógombot.

4.2 A GÉP LEÁLLÍTÁSA

8.ábra

1. A gép leállításához engedje el a fogantyú kapcsolót.

FIGYELMEZTETÉS

Várjon, amíg a pengék teljesen leállnak, mielőtt újból

elindítja a gépet. Ne kapcsolgassa gyorsan ki és be a

gépet.

107

Magyar

FIGYELMEZTETÉS

Mindig vegye ki a biztonsági kulcsot és az

akkumulátoregységet a munka befejezése után.

4.3 FŰGYŰJTŐ KIÜRÍTÉSE

1. Állítsa le a gépet.

2. Húzza ki a biztonsági kulcsot.

3. Vegye le az akkumulátoregységet.

4. Nyissa ki a hátsó kidobó ajtót, és tartsa kinyitva.

5. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza ki

a kampókat a nyílásokból.

6. Zárja le a hátsó kidobó ajtót.

7. A fűgyűjtő kiürítése

4.4 MŰKÖDTETÉS LEJTŐKÖN

FIGYELMEZTETÉS

Ne nyírjon füvet 15°-nál nagyobb lejtőkön. Ha nem

kényelmes, ne nyírjon füvet lejtőn.

• A lejtőn ne fel és le nyírja a füvet, hanem

keresztirányban. Legyen óvatos, amikor irányt vált

a lejtőn.

• Figyeljen a gödrökre, kövekre és más rejtett

tárgyakra, amelyek miatt eleshet. Távolítson el

minden akadályt, például követ és ágakat.

• Mindig stabilan lépjen. Ha egyensúlyát veszti,

azonnal engedje el a fogantyú kapcsolót.

• Ne nyírjon füvet szakadékok, árkok vagy gátak

közelében.

4.5 TIPPEK A MŰKÖDTETÉSHEZ

• Ne próbálja kikerülni az indítógomb vagy a fogantyú

kapcsoló működtetését.

• Ne döntse meg a gépet, amikor elindítja.

• Ne tegye kezét vagy lábát a forgó alkatrészek alá.

• Tartsa tisztán a kidobó csúszdát.

• Ne nyírjon nedves füvet.

• Új vagy vastag fűhöz magasabb penge magasság

szükséges.

• Minden használat után tisztítsa meg a fűnyíró fedél

alját. Távolítsa el a fűdarabkákat, leveleket, koszt és

más szennyeződéseket.

5 KARBANTARTÁS

FIGYELMEZTETÉS

Karbantartás előtt vegye ki a biztonsági kulcsot és az

akkumulátoregységet a gépből.

FIGYELMEZTETÉS

Tartsa szabadon a motort és az akkumulátoregységet

fűtől, levelektől vagy túlzott kenőanyagtól.

VIGYÁZAT

Csak jóváhagyott cserealkatrészeket használjon.

VIGYÁZAT

Ne hagyja, hogy a fékfolyadék, gázolaj, petróleum

alapú anyagok a műanyag alkatrészekhez érjenek.

A vegyszerek megrongálhatják a műanyagot, és

javíthatatlanná teszik ezeket.

VIGYÁZAT

Ne használjon erős oldószereket vagy tisztítószereket

a műanyag burkolaton vagy a komponenseken.

MEGJEGYZÉS

Ajánlott meghúzási nyomaték (Kést): 33-37Nm.

5.1 ÁLTALÁNOS KARBANTARTÁS

• Minden használat előtt ellenőrizze a gépet

sérülések, hiányzó vagy laza alkatrészek, pl.

csavarok, anyák, alátétek és sapkák szempontjából.

• Minden rögzítőt és sapkát megfelelően húzzon meg.

• A gép tisztítását csak egy nedves ruhával végezze.

Ne használjon vizet.

5.2 CSERÉLJE KI A KÉST

9. ábra

FIGYELMEZTETÉS

Csak jóváhagyott csere-pengéket használjon.

FIGYELMEZTETÉS

Viseljen erős kesztyűt, vagy tekerjen ruhát a penge

köré, amikor a pengéhez ér.

1. Állítsa le a gépet.

2. Ellenőrizze, hogy a pengék teljesen leálltak-e.

3. Vegye ki a biztonsági kulcsot és az

akkumulátoregységet.

4. Fordítsa az oldalára a gépet.

5. Használjon egy darab fát a penge mozgásának

megakadályozásához.

6. Távolítsa el a rögzítőcsavart és az alátétet egy

csavarkulccsal vagy dugókulccsal.

7. Vegye le a pengét.

8. Helyezze fel az új pengét. Ellenőrizze, hogy a

kiemelkedő pontok beleillenek a pengében lévő

lyukakba.

108

Magyar

9. Helyezze fel a rögzítőcsavart és az alátétet, és

húzza meg őket.

5.3 A GÉP TÁROLÁSA

• Húzza ki a biztonsági kulcsot.

• Az akkumulátoregység kivétele.

• Tárolás előtt tisztítsa meg a gépet.

• Ellenőrizze, hogy a motor nem forró-e, amikor

elteszi a gépet.

• Ellenőrizze, hogy a gépen nincsenek-e laza vagy

sérült alkatrészek. Szükség esetén hajtsa végre a

következő lépéseket/utasításokat:

• Cserélje ki a sérült alkatrészeket.

• Húzza meg a csavarokat.

• Forduljon a hivatalos szervizközpontban dolgozó

személyhez.

• A gépet száraz helyen tárolja.

• Ügyeljen rá, hogy gyermekek ne tudjanak a gép

közelébe kerülni.

6 HIBAELHÁRÍTÁS

Probléma Lehetséges ok Megoldás

A fogantyú nem

a megfelelő po-

zícióban van.

A csavarok nem

illeszkednek

megfelelően.

Állítsa be a fo-

gantyú magas-

ságát, és elle-

nőrizze, hogy a

gombok és a

csavarok megfe-

lelően illeszked-

nek-e.

A gép nem indul

el.

Az akkumulátor

töltöttsége alac-

sony.

Töltse fel az ak-

kumulátoregysé-

geket.

A fogantyúkapc-

soló meghibáso-

dott.

Cserélje ki a fo-

gantyúkapcsolót.

A biztonsági

kulcs nincs bed-

ugva.

Dugja be a biz-

tonsági kulcsot.

Csak egy akku-

mulátoregységet

tegyen be.

Egyszerre két

akkumulátoregy-

séget tegyen be.

Az egyik akku-

mulátoregység

lemerült.

Töltse fel az ak-

kumulátoregysé-

geket.

A gép nem

egyenletesen

nyírja a füvet.

A fű durva. Vizsgálja át a

nyírandó terüle-

tet.

A penge magas-

sága nincs meg-

felelően beállít-

va.

Állítsa a penge/

vágás magassá-

gát magasabb

állásba.

Probléma Lehetséges ok Megoldás

A gép nem meg-

felelően nyír.

Nedves fű for-

gácsok tapadtak

a fedélhez.

Fűnyírás előtt

várjon, amíg a fű

megszárad.

A védőborítás

csatlakozó hiá-

nyzik.

Helyezze fel a

védőborítás

csatlakozót.

A gépet nehéz

tolni.

A fű túl magas,

vagy a penge

magassága túl

alacsony.

Növelje a penge/

vágás magassá-

gát.

A fűgyűjtő és a

penge beakad a

vastag fűbe.

Távolítsa el a fű

forgácsokat a fű-

gyűjtőről.

A gép nagyon vi-

brál.

A penge kie-

gyensúlyozatlan

és elhasználó-

dott.

Cserélje ki a

pengét.

A motortengely

meghajlott.

1. Állítsa le a

motort.

2. Vegye ki a

biztonsági

kulcsot és az

akkumulátor-

egységet.

3. Ellenőrizze a

sérüléseket.

4. Javítsa meg

a gépet, mie-

lőtt újból eli-

ndítja.

A gép nyírás

közben leáll.

A penge magas-

sága túl alacso-

ny.

Növelje a penge/

vágás magassá-

gát.

Az akkumulátor-

egység lemerült.

Töltse fel az ak-

kumulátoregysé-

get.

Fű forgácsok ta-

padtak a fedél-

hez vagy a pen-

géhez.

Vegye ki az ak-

kumulátoregysé-

get, és ellenőr-

izze a fedelet.

A gép működte-

tési hőmérsé-

klete túl magas.

Hűtse le a gépet.

Az egyik akku-

mulátoregység

lemerült.

Töltse fel az ak-

kumulátoregysé-

geket.

* Ha nem tud megoldást találni ezekre a problémákra,

forduljon a szervizközponthoz.

109

Magyar

7 MŰSZAKI ADATOK

Feszültség 48 V

Üresjárati sebesség 3600 /perc

Vágás szélessége 410 mm

Vágás magassága 25-80 mm

Fűgyűjtő kapacitása 50 liter

Súly (akkumulátoregység

nélkül)

39,7 lbs 18 kg

Mért hangnyomásszint L

= 83 dB(A) , K = 3

dB(A)

Garantált hangteljesítmé-

nyszint

WA.d

= 96 dB(A)

Rezgés ＜ 2,5 m/s

, K = 1,5 m/s

Akkumulátor modell G24B2/G24B4 és más

BAG sorozat

Töltő modell G24X2C/ G24X2UC2/

G24X2UC4 és más CAG

sorozat

Kettős szigetelésű szerke-

zet

IPX IPX4

8 JÓTÁLLÁS

(A jótállási feltételek megtalálhatóak a Greenworks

weboldalon https://www.greenworkstools.eu)

A Greenworks Jótállás a termékre 3 év, míg az

akkumulátorokra 2 év (fogyasztói/otthoni használat) a

vásárlás időpontjától számítva. Ez a jótállás kiterjed

a gyártási hibákra. A jótállás hatálya alá eső hibás

termék javítható vagy cserélhető. A helytelenül vagy

nem a kezelői kézikönyvben leírtak szerint használt

egység elveszítheti a jótállását. A normál kopás és

kopóalkatrészek nem képezik a jótállás tárgyát. Az

eredeti gyártói jótállást nem befolyásolja egy esetleges

kereskedői vagy viszonteladói extra jótállás.

A jótállási követelés benyújtásához a hibás terméket a

vásárlást igazoló szelvénnyel együtt (nyugta) vissza kell

vinni a vásárlás helyére.

9 EK MEGFELELŐSÉGI

NYILATKOZAT

A gyártó neve és címe:

Név:

Globe Technologies Europe GmbH

Cím: Brunnenweg 17, 64331 Weiterstadt, Néme-

tország

A műszaki fájl szerkesztésére felhatalmazott személy

neve és címe:

Név: Ralf Pankalla

Cím: Brunnenweg 17, 64331 Weiterstadt, Ném-

etország

Ezennel kijelentjük, hogy a termék

Kategória: Fűnyíró

Modell: 2512607 (LME367)

Sorozatszám: Lásd a termék típustábláját

Gyártás éve: Lásd a termék típustábláját

• megfelel a gépekről szóló 2006/42/EK irányelv

alapvető követelményeinek.

• megfelel a következő egyéb EU irányelvek

követelményeinek:

• 2014/30/EU

• 2000/14/EK és 2005/88/EK

• 2011/65/EU és 2015/863/EU

Továbbá kijelentjük, hogy a következő harmonizált

szabványokat alábbi részeit, záradékait alkalmaztuk:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Megfelelőségértékelési módszer a 2000/14/EK irányelv

VI. melléklete szerint.

Mért hangteljesítményszint

: 94,1 dB(A)

Garantált hangteljesítményszint L

WA.d

: 96 dB(A)

Részt vevő bejelentett szerv:

Név: Intertek Deutschland GmbH (Bejelentett szerv

0905)

Cím: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Németország

Hely, dátum: Weiter-

stadt, 03.03.2021

Aláírás: Ted Qu, minőségbiztosí-

tási vezető

110

Magyar

1 Descriere.................................. 112

1.1 Scop........................................................112

1.2 Prezentare generală...............................112

2 Siguranță.................................. 112

3 Instalarea..................................112

3.1 Dezambalarea mașinii............................112

3.2 Depliați și reglați mânerul inferior........... 112

3.3 Instalarea mânerului superior ................112

3.4 Instalarea colectorului de iarbă...............113

3.5 Instalarea dopului de oprire a resturilor

vegetale.................................................. 113

3.6 Setarea înălțimii lamei/de tăiere............. 113

3.7 Instalarea seturilor de acumulatori......... 113

3.8 Îndepărtarea seturilor de acumulatori.....113

4 Funcționare.............................. 113

4.1 Pornirea mașinii......................................113

4.2 Oprirea mașinii........................................113

4.3 Golirea colectorului de iarbă...................114

4.4 Funcționarea pe pante............................114

4.5 Recomandări privind funcționarea..........114

5 Întreținere................................. 114

5.1 Întreţinere generală................................ 114

5.2 Înlocuirea lamei.......................................114

5.3 Depozitarea mașinii................................115

6 Depanarea................................ 115

7 Date tehnice............................. 116

8 Garanție.................................... 116

9 Declarație de conformitate

CE..............................................116

111

Română

1 DESCRIERE

1.1 SCOP

Această mașină se utilizează la tunderea ierbii în

gospodărie. Lama de tăiere trebuie să fie aproximativ

paralelă cu solul. Toate cele patru roţi trebuie să atingă

solul în timpul tunderii ierbii.

1.2 PREZENTARE GENERALĂ

Figura 1~9

Bară de comutare

Buton de pornire

Mâner superior

Mâner inferior

Ușă de descărcare spate

Capac compartiment pentru acumulator

Colector de iarbă

Dop de oprire a resturilor vegetale

Manetă de eliberare rapidă

Contrapiuliță

Buton

Cârlig

Fantă

Set de acumulatori

Cheie de siguranță

Buton de detașare acumulator

Buton de reglare a înălţimii

Piuliță

Distanțier

Lamă

2 SIGURANȚĂ

AVERTISMENT

Asigurați-vă că respectați toate instrucțiunile de

siguranță.

Consultați Manualul de siguranță.

3 INSTALAREA

AVERTISMENT

Nu utilizaţi accesorii care nu sunt recomandate de

producător.

AVERTISMENT

Nu introduceți cheia de siguranță sau setul

de acumulatori până când nu asamblați toate

componentele.

3.1 DEZAMBALAREA MAȘINII

AVERTISMENT

Asigurați-vă că ați asamblat corect mașina înainte de

utilizare.

AVERTISMENT

• Dacă mașina comportă piese deteriorate, nu

utilizați mașina.

• Dacă nu aveți toate piesele, nu utilizați mașina.

• Dacă piesele sunt deteriorate sau lipsesc,

contactați centrul de service.

1. Deschideţi ambalajul.

2. Citiți documentația din cutie.

3. Scoateţi toate piesele neasamblate din cutie.

4. Scoateţi mașina din cutie.

5. Eliminați cutia și ambalajul în conformitate cu

reglementările locale.

AVERTISMENT

Pentru siguranța dumneavoastră, nu introduceți

bateria înainte de a asambla complet scula.

3.2 DEPLIAȚI ȘI REGLAȚI MÂNERUL

INFERIOR

Figura 2.

1. Ridicați și aplecați mânerul superior pentru a ridica

mânerul în poziția de funcționare. Asigurați-vă că

mânerele se anclanșează corect în poziție.

2. Strângeți mânerul inferior cu manetele de eliberare

rapidă de pe ambele laturi.

NOTĂ

Asigurați-vă că cele două mânere sunt în aceeași

poziție.

AVERTISMENT

Nu deteriorați cablurile atunci când pliați sau depliați

mânerul.

3.3 INSTALAREA MÂNERULUI

SUPERIOR

Figura 3

1. Aliniați găurile din mânerul superior și mânerul

inferior.

2. Introduceți contrapiulițele prin găuri.

3. Strângeți butoanele pe contrapiulițe.

4. Procedaţi la fel şi pe partea cealaltă.

112

Română

3.4 INSTALAREA COLECTORULUI DE

IARBĂ

Figura 4

1. Scoateţi dopul de oprire a resturilor vegetale.

2. Deschideți ușa de evacuare din spate și țineți-o.

3. Țineți colectorul de iarbă de mânerul acestuia și

fixați cârligele peste fante.

4. Închideți uşa de descărcare din spate.

3.5 INSTALAREA DOPULUI DE

OPRIRE A RESTURILOR

VEGETALE

Figura 5.

1. Scoateți colectorul de iarbă.

2. Deschideți ușa de evacuare din spate și țineți-o.

3. Țineți dopul de oprire a resturilor vegetale de mâner

și fixați-l în jgheabul de evacuare.

4. Închideți uşa de descărcare din spate.

3.6 SETAREA ÎNĂLȚIMII LAMEI/DE

TĂIERE

Mașina poate fi setată la înălțimi diferite ale lamei/de

tăiere.

Figura 6.

1. Apăsați butonul de reglare a înălţimii, deplasați

mecanismul de reglare a înălțimii într-o poziție mai

ridicată pentru a ridica lama/înălțimea de tăiere.

2. Apăsați butonul de reglare a înălţimii, deplasați

mecanismul de reglare a înălțimii într-o poziție mai

joasă pentru a descrește înălțimea lamei/de tăiere.

3.7 INSTALAREA SETURILOR DE

ACUMULATORI

Figura 7

AVERTISMENT

• Dacă setul de acumulatori sau încărcătorul este

deteriorat, înlocuiți setul de acumulatori sau

încărcătorul.

• Opriți mașina și așteptați până când motorul se

oprește înainte de a instala sau a scoate seturile

de acumulatori.

• Citiți, cunoașteți și urmați instrucțiunile din

manualul setului de acumulatori și al

încărcătorului.

NOTĂ

Ambii acumulatori trebuie încărcați și instalați în

compartimente pentru ca mașina să pornească.

1. Deschideţi capacul compartimentului pentru

acumulatori.

2. Aliniați nervurile de ridicare ale setului de

acumulatori cu canelurile din compartimentul setului

de acumulatori.

3. Împingeți setul de acumulatori în compartimentul

acestuia până când setul de acumulatori se

blochează în poziție.

4. Când auziți un clic, setul de acumulatori este

instalat.

5. Procedaţi la fel şi cu celălalt acumulator.

6. Închideţi capacul compartimentului pentru

acumulatori.

NOTĂ

Motorul pornește numai când introduceți cheia de

siguranță.

3.8 ÎNDEPĂRTAREA SETURILOR DE

ACUMULATORI

Figura 7

1. Deschideți clapeta compartimentului de acumulatori.

2. Îndepărtaţi cheia de siguranță.

3. Apăsați și mențineți apăsat butonul de eliberare al

acumulatorului.

4. Scoateţi seturile de acumulatori din mașină.

4 FUNCȚIONARE

AVERTISMENT

Purtaţi ochelari de protecţie în timpul funcționării.

4.1 PORNIREA MAȘINII

Figura 8

1. Introduceți cheia de siguranță și acumulatorul.

2. Apăsaţi şi ţineţi apăsat butonul de pornire.

3. În timp ce țineți apăsat butonul de pornire, trageți

bara de comutare în direcția mânerului.

4. Eliberați butonul de pornire pentru a porni mașina.

4.2 OPRIREA MAȘINII

Figura 8

1. Eliberaţi bara de comutare pentru a opri mașina.

AVERTISMENT

Așteptați până când lamele se opresc complet înainte

de a porni din nou mașina. Nu opriți și nu porniți rapid

mașina.

113

Română

AVERTISMENT

Scoateți întotdeauna cheia de siguranță și

acumulatorul după ce ați terminat lucrarea.

4.3 GOLIREA COLECTORULUI DE

IARBĂ

1. Opriţi mașina.

2. Îndepărtaţi cheia de siguranță.

3. Îndepărtaţi setul de acumulatori.

4. Deschideți ușa de evacuare din spate și țineți-o.

5. Țineți colectorul de iarbă de mânerul acestuia și

scoateți-l din fante.

6. Închideți uşa de descărcare din spate.

7. Goliți colectorul de iarbă.

4.4 FUNCȚIONAREA PE PANTE

AVERTISMENT

Nu tundeți iarba pe pante cu înclinare mai mare de

15°. Dacă nu vă simțiți în largul dvs., nu tundeți iarba

pe o pantă.

• Nu mergeți în jos și în jos pe o pantă atunci când

tundeți iarba de pe suprafața pantei. Aveți grijă când

schimbați direcția pe o pantă.

• Monitorizați gropile, rădăcinile, pietrele și alte

obiecte ascunse care vă pot provoca căderea.

Îndepărtați toate obstacolele, cum ar fi pietrele și

crengile copacilor.

• Asigurați-vă că vă mențineți o poziție stabilă. Dacă

nu vă aflați în echilibru, eliberați imediat bara de

comutare.

• Nu tundeţi iarba în apropierea denivelărilor abrupte,

a şanţurilor sau a terasamentelor.

4.5 RECOMANDĂRI PRIVIND

FUNCȚIONAREA

• Nu încercați să șuntați funcționarea butonului de

siguranță și a manetei întrerupătoare.

• Nu înclinați mașina atunci când o porniți.

• Nu puneţi mâinile sau picioarele în apropierea sau

dedesubtul pieselor rotative.

• Mențineți jgheabul de evacuare curat.

• Nu tundeţi iarbă udă.

• Este necesară o înălțime mai mare a lamei pentru

iarbă nouă sau deasă.

• Curăţaţi partea inferioară a mașinii de tuns iarba

după fiecare utilizare. Scoateți resturile de iarbă,

frunzele, murdăria și alte resturi.

5 ÎNTREȚINERE

AVERTISMENT

Scoateţi cheia de siguranță și setul de acumulatori din

mașină înainte de efectuarea întreținerii.

AVERTISMENT

Nu permiteţi pătrunderea ierbii, a frunzelor sau a

excesului de vaselină în motor şi în acumulator.

ATENȚIE

Folosiţi numai piese de schimb aprobate.

ATENȚIE

Nu lăsați componentele din plastic să intre în contact

cu lichid de frână, benzină, materiale pe bază de

petrol. Produsele chimice pot provoca deteriorarea

materialului plastic și îl pot face neutilizabil.

ATENȚIE

Nu utilizați solvenți sau detergenți puternici pe carcasa

sau componentele din plastic.

NOTĂ

Cuplu de strângere recomandat (Lamei): 33-37Nm.

5.1 ÎNTREŢINERE GENERALĂ

• Înainte de fiecare utilizare, examinați mașina

pentru eventuale piese avariate, absente sau fixate

defectuos, precum şuruburi, piuliţe și capace.

• Strângeți corect toate dispozitivele de fixare și

capacele.

• Curățați mașina cu o cârpă uscată. Nu utilizaţi apă.

5.2 ÎNLOCUIREA LAMEI

Figura 9.

AVERTISMENT

Folosiţi numai lame de schimb aprobate.

AVERTISMENT

Purtați mănuși pentru condiții grele de lucru sau

înfășurați o cârpă în jurul lamei când atingeți lama.

1. Opriţi mașina.

2. Asigurați-vă că lamele se opresc complet.

3. Scoateți cheia de siguranță și acumulatorul.

4. Întoarceți maşina de tuns iarbă pe o parte laterală.

5. Utilizați o bucată de lemn pentru a preveni mișcarea

lamei.

114

Română

6. Scoateți șurubul de fixare și distanțierele cu o cheie

fixă sau tubulară.

7. Îndepărtaţi lama.

8. Instalaţi noua lamă. Asigurați-vă că proeminențele

se cuplează în găurile din lamă.

9. Montați șurubul de fixare și distanțierele și strângeți-

le.

5.3 DEPOZITAREA MAȘINII

• Îndepărtaţi cheia de siguranță.

• Scoaterea setului de acumulatori.

• Curățați mașina înainte de depozitare.

• Asigurați-vă că motorul nu este fierbinte când

depozitați mașina.

• Asigurați-vă că mașina nu are piese desfăcute sau

deteriorate. Dacă este necesar, efectuați acești pași/

aceste instrucțiuni:

• Înlocuiţi piesele deteriorate.

• Strângeţi șuruburile.

• Vorbiți cu o persoană dintr-un centru de service

autorizat.

• Depozitați mașina într-un loc uscat.

• Asigurați-vă că este într-o zonă inaccesibilă copiilor.

6 DEPANAREA

Problemă Cauză posibilă Soluție

Mânerul nu este

corect poziţionat.

Șuruburile nu

sunt angrenate

corect.

Reglaţi înălţimea

mânerului şi asi-

guraţi-vă că bu-

toanele și şuru-

burile sunt alini-

ate corespunză-

tor.

Maşina nu por-

neşte.

Capacitatea se-

tului de acumula-

tori este scăzută.

Încărcați seturile

de acumulatori.

Maneta de co-

mutare este de-

fectă.

Înlocuiți maneta

de comutare.

Cheia de sigur-

anță nu este in-

trodusă.

Introduceți cheia

de siguranță.

Instalarea numai

un set de acu-

mulatori.

Instalați două se-

turi de acumula-

tori în același

timp.

Unul dintre se-

turile de acumu-

latori nu este în-

cărcat.

Încărcați seturile

de acumulatori.

Mașina taie iarba

neuniform.

Iarba este tare. Examinați zona

de tuns iarba.

Problemă Cauză posibilă Soluție

Înălțimea lamei

nu este reglată

corect.

Reglați înălțimea

lamei/de tăiere

într-o poziție mai

înaltă.

Maşina nu prelu-

crează corect re-

sturile vegetale.

Resturile de iar-

bă umedă aderă

la platformă.

Aşteptaţi până

când se usucă

iarba înainte de

a o tunde.

Dopul de oprire

a resturilor vege-

tale lipsește.

Instalați dopul de

oprire a resturilor

vegetale.

Mașina este

greu de împins.

Iarba este prea

înaltă sau înălți-

mea lamei este

prea mică.

Măriți înălțimea

lamei/de tăiere.

Colectorul de iar-

bă și lama se

agață în iarbă

deasă.

Goliți resturile de

iarbă din colec-

torul de iarbă.

Există o vibrație

ridicată în

mașină.

Lama este deze-

chilibrată și uza-

tă.

Înlocuiți lama.

Axul motorului

este îndoit.

1. Opriți motor-

ul.

2. Scoateți

cheia de si-

guranță și

acumulatorul.

3. Inspectaţi

pentru depis-

tarea deterio-

rărilor.

4. Reparați

mașina în-

ainte de a o

porni din

nou.

Mașina se

oprește în timpul

funcționării.

Înălțimea lamei

este prea scăzu-

tă.

Măriți înălțimea

lamei/de tăiere.

Setul de acumu-

latori nu este în-

cărcat.

Încărcați setul de

acumulatori.

Resturile de iar-

bă aderă la plat-

formă sau la la-

mă.

Scoateți setul de

acumulatori și

verificați platfor-

ma.

Temperatura de

funcționare a

mașinii este prea

ridicată.

Lăsați mașina să

se răcească.

115

Română

Problemă Cauză posibilă Soluție

Unul dintre se-

turile de acumu-

latori nu este în-

cărcat.

Încărcați seturile

de acumulatori.

* Dacă nu găsiți soluția la aceste probleme, adresați-vă

unui centru de service.

7 DATE TEHNICE

Tensiune 48 V

Turaţie de mers în gol 3600 / min

Lățime de tăiere 410 mm

Înălțime de tăiere 25-80 mm

Capacitate colector de iar-

bă

50 L

Greutate (fără setul de

acumulatori)

39,7 lbs 18 kg

Nivel de presiune sonoră

măsurat

= 83 dB(A) , K = 3

dB(A)

Nivel de putere acustică

garantat

WA.d

= 96 dB(A)

Vibrații ＜ 2,5 m/s

, K = 1,5 m/s

Model de acumulator G24B2/G24B4 și alte

game BAG

Model de încărcător G24X2C/ G24X2UC2/

G24X2UC4 și alte game

CAG

Construcţie dublu-izolată

IPX IPX4

8 GARANȚIE

(Lista completă a termenilor și condițiilor garanției

poate fi consultată Greenworks pe website https://

www.greenworkstools.eu)

Garanția Greenworks este de 3 ani pentru produs și de

2 ani pentru baterii (consumat/uz personal) începând

de la data cumpărării. Această garanție acoperă toate

defectele de fabricație. Un produs defect aflat sub

garanție poate fi reparat sau înlocuit. Unei unități

utilizate greșit sau utilizate în alte moduri decât cele

descrise în manualul de instrucțiuni se poate respinge

garanția. Gradul de uzură și părțile uzate nu sunt

acoperite de garanție. Garanția originală oferită de

către fabricant nu este afectată de către nicio garanția

suplimentară oferită de furnizor sau de magazin.

Un produs defect trebuie predat punctului de vânzare

pentru a solicita aplicarea garanției, împreună cu

dovada achiziției (chitanță).

9 DECLARAȚIE DE

CONFORMITATE CE

Numele și adresa producătorului:

Numele: Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Numele și adresa persoanei autorizate să compileze

dosarul tehnic:

Numele: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Prin prezenta, declarăm că produsul

Categorie: Maşină de tuns iarba

Model: 2512607 (LME367)

Număr de serie: A se vedea eticheta cu caracter-

istici tehnice

Anul fabricării: A se vedea eticheta cu caracter-

istici tehnice

• este în conformitate cu prevederile relevante ale

Directivei 2006/42/CE privind mașinile.

• este în conformitate cu prevederile următoarelor

directive ale CE:

• 2014/30/UE

• 2000/14/CE și 2005/88/CE

• 2011/65/UE și 2015/863/UE

În plus, declarăm că au fost utilizate următoarele părți/

clauze ale standardelor armonizate:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Metoda de evaluare a conformităţii la Anexa VI Directiva

2000/14/CE.

Nivel de putere acustică măsur-

: 94,1 dB(A)

Nivel de putere acustică garan-

tat

WA.d

: 96 dB(A)

Organism notificat implicat:

116

Română

Numele: Intertek Deutschland GmbH (Organism

notificat 0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

Locul, data: Weiter-

stadt, 03.03.2021

Semnătura: Ted Qu, Director

Calitate

117

Română

1 Описание................................. 119

1.1 Цел.........................................................119

1.2 Преглед..................................................119

2 Безопасност............................119

3 Монтаж.....................................119

3.1 Разопаковане на машината..................119

3.2 Разгъване и регулиране на долната

ръкохватка............................................. 119

3.3 Монтиране на горната ръкохватка. .....119

3.4 Монтиране на коша за трева............... 120

3.5 Монтиране на вложката за торене......120

3.6 Настройте височината на ножа/

височината за рязане........................... 120

3.7 Монтирайте акумулаторните батерии.120

3.8 Смяна на акумулаторните батерии.....120

4 Работа...................................... 120

4.1 Стартиране на машината.....................120

4.2 Спиране на машината..........................121

4.3 Изпразване на коша за трева.............. 121

4.4 Работа под наклон................................121

4.5 Съвети за работа..................................121

5 Поддръжка..............................121

5.1 Обща поддръжка.................................. 121

5.2 Подмяна на ножа.................................. 122

5.3 Съхранение на машината....................122

6 Отстраняване на

неизправности....................... 122

7 Технически данни.................. 123

8 Гаранция..................................123

9 Декларация за

съответствие на ЕО...............123

118

български

1 ОПИСАНИЕ

1.1 ЦЕЛ

Тази машина се използва за косене на трева при

домашни условия. Режещите ножове трябва да

бъдат приблизително успоредни на земята. Всички

четири колела трябва да докосват земята докато

косите.

1.2 ПРЕГЛЕД

Фигура 1~9

Дръжка превключвател

Старт бутон

Горна ръкохватка

Долна ръкохватка

Задна изпускателна врата

Врата на акумулатора

Кош за трева

Вложка за торене

Лост за бързо освобождаване

Гърбица на ръкохватката

Гребен

Кука

Прорез

Акумулаторна батерия

Ключ за безопасност

Бутон за освобождаване на акумулаторната

батерия

Бутон за регулиране на височината

Гайка

Разделител

Нож

2 БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че следвате всички инструкции за

безопасност.

Обърнете се към ръководството за безопасност.

3 МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ

Не използвайте аксесоари, които не са

препоръчани от производителя.

ПРЕДУПРЕЖДЕНИЕ

Не поставяйте ключа за безопасност или

акумулаторната батерия, докато не сте

приключили със сглобяването на всички части.

3.1 РАЗОПАКОВАНЕ НА МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че сте сглобили машината по

подходящ начин преди употреба.

ПРЕДУПРЕЖДЕНИЕ

• Ако части от машината са повредени, не

използвайте машината.

• Ако не разполагате с всички части, не работете

с машината.

• Ако частите са повредени или липсват,

свържете се със сервизния център.

1. Отворете опаковката.

2. Прочетете документацията в кутията.

3. Извадете всички части, които не са сглобени, от

кутията.

4. Извадете машината от кутията.

5. Изхвърлете кутията и опаковката в съответствие

с местните регулации.

ПРЕДУПРЕЖДЕНИЕ

За Вашата лична безопасост, не поставяйте

батерията, преди инструментът да е сглобен

напълно.

3.2 РАЗГЪВАНЕ И РЕГУЛИРАНЕ НА

ДОЛНАТА РЪКОХВАТКА

Фигура 2.

1. Издърпайте нагоре и назад горната ръкохватка,

за да повдигнете ръкохватката в работна

позиция Уверете се, че ръкохватките щракват в

позициите си правилно.

2. Затегнете долната ръкохватка с лостовете за

бързо освобождаване от двете страни.

БЕЛЕЖКА

Уверете се, че двете ръкохватки са на еднакви

позиции.

ПРЕДУПРЕЖДЕНИЕ

Не правете щети по кабелите, когато сгъвате или

разгъвате ръкохватката.

3.3 МОНТИРАНЕ НА ГОРНАТА

РЪКОХВАТКА.

Фигура 3

1. Подравнете отворите на горната ръкохватка и

долната ръкохватка.

2. Поставете фиксиращите гърбици през отворите.

119

български

3. Затегнете ръкохватките върху фиксиращите

гърбици.

4. Направете същото действие от другата страна.

3.4 МОНТИРАНЕ НА КОША ЗА

ТРЕВА

Фигура 4

1. Извадете вложката за торене.

2. Отворете задната изпускателна врата и я

задръжте.

3. Дръжте коша за трева за ръкохватката му и

закачете куките върху прорезите.

4. Затворете задната изпускателна врата.

3.5 МОНТИРАНЕ НА ВЛОЖКАТА ЗА

ТОРЕНЕ.

Фигура 5.

1. Извадете коша за трева

2. Отворете задната изпускателна врата и я

задръжте.

3. Дръжте вложката за торене за ръкохватките и я

поставете в отвеждащия улей.

4. Затворете задната изпускателна врата.

3.6 НАСТРОЙТЕ ВИСОЧИНАТА

НА НОЖА/ВИСОЧИНАТА ЗА

РЯЗАНЕ.

Машината може да бъде настроена за различни

височини на ножа/височини за рязане.

Фигура 6.

1. Натиснете бутона за регулиране на височината,

преместете колелото за регулиране на

височината на най-висока позиция за

увеличаване на височината на ножа/височината

за рязане.

2. Натиснете бутона за регулиране на височината,

преместете колелото за регулиране на

височината на по-ниска позиция, за да намалите

височината на ножа.височината за рязане.

3.7 МОНТИРАЙТЕ

АКУМУЛАТОРНИТЕ БАТЕРИИ

Фигура 7

ПРЕДУПРЕЖДЕНИЕ

• Ако акумулаторната батерия или зарядното

устройство са повредени, подменете

акумулаторната батерия или зарядното

устройство.

• Спрете машината и изчакайте, докато

двигателят не спре преди монтиране или

снемане на акумулаторните батерии.

• Прочетете, запознайте се и спазвайте

инструкциите в ръководството и на

акумулаторната батерия и зарядното

устройство.

БЕЛЕЖКА

И двете батерии трябва да бъдат заредени и

поставени в отделенията, за да може машината да

стартира.

1. Отворете капака на батерията.

2. Подравнете ребрата за повдигане на

акумулаторната батерия с жлебовете в

отделението на акумулатора.

3. Натиснете акумулаторната батерия в

отделението на акумулатора, докато

акумулаторната батерия не се заключи в

мястото.

4. Когато чуете щракване, акумулаторната батерия

е монтирана.

5. Извършете същото действие за другата батерия.

6. Затворете капака на батерията.

БЕЛЕЖКА

Двигателят стартира единствено, когато вкарате

ключа за безопасност.

3.8 СМЯНА НА АКУМУЛАТОРНИТЕ

БАТЕРИИ

Фигура 7

1. Отворете капака на отделението на

акумулаторните батерии.

2. Извадете ключа за безопасност.

3. Натиснете и задръжте бутона за освобождаване

на акумулаторните батерии.

4. Отстранете акумулаторните батерии от

машината.

4 РАБОТА

ПРЕДУПРЕЖДЕНИЕ

Носете защита за очите по време на работа.

4.1 СТАРТИРАНЕ НА МАШИНАТА

Фигура 8

120

български

1. Поставете предпазния ключ и батерията.

2. Натиснете и задръжте старт бутона.

3. Докато сте задържали старт бутона, издърпайте

дръжката за превключване по посока на

кормилния лост.

4. Освободете старт бутона за да стартирате

машината.

4.2 СПИРАНЕ НА МАШИНАТА

Фигура 8

1. Освободете превключвателната дръжка за да

спрете машината.

ПРЕДУПРЕЖДЕНИЕ

Изчакайте докато ножът спре напълно преди да

стартирате отново машината. Не включвайте и

изключвайте бързо машината.

ПРЕДУПРЕЖДЕНИЕ

Винаги изваждайте ключа за безопасност и

акумулатора, когато приключите работа.

4.3 ИЗПРАЗВАНЕ НА КОША ЗА

ТРЕВА

1. Спрете машината.

2. Извадете ключа за безопасност.

3. Премахнете акумулаторната батерия.

4. Отворете задната изпускателна врата и я

задръжте.

5. Дръжте коша за трева за ръкохватката и го

откачете от прорезите.

6. Затворете задната изпускателна врата.

7. Изпразнете коша за трева.

4.4 РАБОТА ПОД НАКЛОН

ПРЕДУПРЕЖДЕНИЕ

Не косете по склонове с наклон повече от 15°. Ако

не се чувствате удобно не косете по склонове.

• Не отивайте нагоре или надолу по наклона,

когато косите по напречно по неговото

продължение. Внимавайте, когато сменяте

посоката на наклона.

• Наблюдавайте за дупки, корени, камъни и други

скрити обекти, които могат да причинят падане.

Премахнете всички препятствия, като камъни и

клони от дървета.

• Уверете се, че краката ви са стабилни. Ако сте

извън баланс незабавно освободете дръжката

превключвател.

• Не косете в близост до пропадания, канавки или

насипи.

4.5 СЪВЕТИ ЗА РАБОТА

• Не се опитвайте да заобиколите работата

на бутона за стартиране или дръжката

превключвател.

• Не накланяйте машината, когато я стартирате.

• Не поставяйте ръцете или краката си в близост

или под въртящите се части.

• Поддържайте чист отвеждащия улей.

• Не косете мокра трева.

• Необходима е по-висока височина на ножа за

нова или дебела трева.

• Почистете дъното на платформата на косачката

след всяка употреба. Отстранете изрязаната

трева, листата, калта и другите отпадъци.

5 ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Извадете ключа за безопасност и акумулаторната

батерия от машината преди поддръжка.

ПРЕДУПРЕЖДЕНИЕ

Поддържайте двигателя и акумулатора чисти от

трева, листа или твърде много грес.

ВНИМАНИЕ

Използвайте единствено одобрени резервни части.

ВНИМАНИЕ

Не позволявайте спирачни течности, бензин и

материали на петролна основа да докосват

пластмасовите части. Химикалите могат да

предизвикат повреда на пластмасата и да

направят пластмасата неизползваема.

ВНИМАНИЕ

Не използвайте силни разтворители или препарати

за почистване по пластмасовия корпус или

компонентите.

БЕЛЕЖКА

Препоръчителен момент на затяганеb (ножа):

33-37 Нм.

5.1 ОБЩА ПОДДРЪЖКА

• Преди всяка употреба, проверете машината за

повредени, липсващи или разхлабени части, като

винтове, гайки, болтове и капачки.

• Затегнете правилно всички закопчалки и капачки.

• Почистете машината със суха кърпа. Не

използвайте вода.

121

български

5.2 ПОДМЯНА НА НОЖА

Фигура 9.

ПРЕДУПРЕЖДЕНИЕ

Използвайте единствено одобрени резервни

ножове.

ПРЕДУПРЕЖДЕНИЕ

Носете дебели ръкавици или намотайте плат около

ножа, когато го докосвате.

1. Спрете машината.

2. Уверете се, че ножът е напълно спрял.

3. Извадете безопасния ключ и акумулаторната

батерия.

4. Завъртете машината на страна.

5. Използвайте парче дърво за да предотвратите

движение на ножа.

6. Отстранете монтажния винт и дистанциращите

елементи с гаечен ключ или гнездов ключ.

7. Извадете ножа.

8. Монтирайте нов нож. Уверете се, че

повдигнатите точки се зацепват в отворите на

ножа.

9. Поставете монтажния винт и дистанциращите

елементи и затегнете.

5.3 СЪХРАНЕНИЕ НА МАШИНАТА

• Извадете ключа за безопасност.

• Смяна на акумулаторната батерия.

• Почиствайте машината преди съхранение.

• Уверете се, че двигателят не е горещ, когато

прибирате машината.

• Уверете се, че по машината няма разхлабени

или повредени детайли. Ако е необходимо,

извършете тези стъпки/инструкции:

• Подменете повредените детайли.

• Затегнете болтовете.

• Обърнете се към лице в одобрен сервизен

център.

• Съхранявайте машината в суха зона.

• Уверете се, че деца не могат да доближат до

машината.

6 ОТСТРАНЯВАНЕ НА

НЕИЗПРАВНОСТИ

Проблем Възможна

причина

Решение

Ръкохватката

не е в позиция.

Болтовете не са

правилно

зацепени.

Регулирайте

височината на

ръкохватката и

се уверете, че

копчетата и

болтовете са

правилно

подравнени.

Машината не

стартира.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторните

батерии.

Дръжката

превключвател

е повредена.

Подменете

дръжката

превключвател.

Ключът за

безопасност не

е поставен.

Поставете

ключа за

безопасност.

Инсталирайте

само една

акумулаторна

батерия.

Инсталирайте

две

акумулаторни

батерии

едновременно.

Една от

акумулаторните

батерии е

изтощена.

Заредете

акумулаторните

батерии.

Машината реже

трева

неравномерно.

Тревната площ

е груба.

Проверете

зоната за

косене.

Височината на

ножа не е

настроена

правилно.

Регулирайте

височината на

ножа/

височината за

рязане на по-

висока позиция.

Машината не

тори правилно.

Отрязъци мокра

трева са се

закрепили към

платформата.

Изчакайте

докато тревата

се изсуши

преди косене.

Вложката за

торене липсва.

Монтирайте

вложката за

торене.

Машината е

трудна за

бутане.

Тревата е

твърде висока

или височината

на ножа е

твърде ниска.

Увеличете

височината на

ножа/

височината за

рязане.

122

български

Проблем Възможна

причина

Решение

Кошът за трева

и ножът се

затрудняват в

дебелата трева.

Изпразнете

изрязаната

трева от коша

за трева.

Има силни

вибрации в

машината.

Ножът е

небалансиран и

износен.

Подменете

ножа.

Валът на

двигателя е

огънат.

1. Спрете

двигателя.

2. Извадете

безопасния

ключ и

акумулатора

3. Проверете

за повреда.

4. Поправете

машината

преди

отново да я

стартирате.

Машината

спира по време

на косене.

Височината на

ножа е твърде

ниска.

Увеличете

височината на

ножа/

височината за

рязане.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Отрязъци трева

са се закрепили

по платформата

или по ножа.

Извадете

акумулатора и

проверете

платформата.

Работната

температура на

машината е

твърде висока.

Охладете

машината.

Една от

акумулаторните

батерии е

изтощена.

Заредете

акумулаторните

батерии.

* Ако не можете да намерите решение на тези

проблеми, отидете в сервизен център.

7 ТЕХНИЧЕСКИ ДАННИ

Напрежение 48 V

Скорост без

натоварване

3600 / мин

Ширина на рязане 410 мм

Височина на рязане 25-80 мм

Обем на коша за трева 50 L

Тегло (без

акумулаторната батерия)

39,7 lbs 18 kg

Измерено ниво на

звуково налягане

= 83 dB(A) , K = 3

dB(A)

Гарантирано ниво на

сила на звука

WA.d

= 96 dB(A)

Вибрации ＜ 2,5 м/сек

, K = 1,5 м/

сек

Модел на акумулатора G24B2/G24B4 и други

серии BAG

Модел на зарядно

устройство

G24X2C/ G24X2UC2/

G24X2UC4 и други серии

CAG

Двойно изолирана

конструкция

IPX IPX 4

8 ГАРАНЦИЯ

(Пълните гаранционни срокове и условия могат

да бъдат намерени на Greenworks уебстраницата

https://www.greenworkstools.eu)

Гаранцията Greenworks е 3 години за продукта

и 2 години за батериите (потребителска/частна

употреба) от датата на закупуване. Гаранцията

покрива производствени дефекти. Дефектен продукт

по гаранцията може да бъде или поправен, или

подменен. Уред, с който е било злоупотребено

или е използван по начин различен от описания

в ръководството на потребителя, гаранцията може

да бъде анулирана. Нормалното износване и

износване на части не се покриват от гаранцията.

Оригиналната гаранция на производителя не се

влияе от каквато и да било допълнителна гаранция

предлагана от дистрибутора или търговеца на

дребно.

Един дефектен продукт трябва да бъде върнат до

точката на закупуване, за да се направи рекламация

по гаранцията, заедно с доказателство за покупката

(касова бележка).

9 ДЕКЛАРАЦИЯ ЗА

СЪОТВЕТСТВИЕ НА ЕО

Име и адрес на производителя:

Име:

Globe Technologies Europe GmbH

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

123

български

Име и адрес на упълномощеното лица за съставяне

техническия файл:

Име: Ralf Pankalla

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

С настоящото декларираме, че продуктът

Категория: Косачка за трева

Модел: 2512607 (LME367)

Сериен номер: Виж етикета с номинални

стойности на продукта

Година на

конструиране:

Виж етикета с номинални

стойности на продукта

• е в съответствие със съответните разпоредби на

Директивата за машините 2006/42/EО.

• е в съответствие с разпоредбите на следните

други директиви на ЕО:

• 2014/30/ЕС

• 2000/14/EО и 2005/88/EО

• 2011/65/ЕС и 2015/863/ЕС

Освен това декларираме, че са използвани следните

части и клаузи от хармонизирани стандарти:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Метод за оценка на съответствието на приложение

VI към директива 2000/14/EC.

Измерено ниво на сила на

звука

: 94,1 dB(A)

Гарантирано ниво на сила на

звука

WA.d

: 96 dB(A)

Участващ нотифициран орган:

Име: Intertek Deutschland GmbH (Нотифициран орган

0905)

Aдрес: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Германия

Място, дата: Wei-

terstadt, 03.03.2021

Подпис: Тед Чу (Ted Qu),

директор по качеството

124

български

1 Περιγραφή................................126

1.1 Σκοπός................................................... 126

1.2 Επισκόπηση........................................... 126

2 Ασφάλεια..................................126

3 Εγκατάσταση........................... 126

3.1 Αφαιρέστε το μηχάνημα από τη

συσκευασία............................................ 126

3.2 Άνοιγμα και ρύθμιση της κάτω λαβής.....126

3.3 Εγκαταστήστε την άνω λαβή ................. 126

3.4 Εγκαταστήστε τον συλλέκτη χόρτου....... 127

3.5 Εγκαταστήστε την τάπα κάλυψης

εδάφους..................................................127

3.6 Ρύθμιση του ύψους λεπίδας/κοπής........127

3.7 Τοποθέτηση των συστοιχιών μπαταριών127

3.8 Αφαιρέστε τις συστοιχίες μπαταριών......127

4 Λειτουργία................................ 127

4.1 Έναρξη λειτουργίας του μηχανήματος....127

4.2 Διακοπή λειτουργίας του μηχανήματος...127

4.3 Αδειάστε τον συλλέκτη χόρτου............... 128

4.4 Λειτουργία σε πλαγιές............................ 128

4.5 Συμβουλές λειτουργίας........................... 128

5 Συντήρηση............................... 128

5.1 Γενική συντήρηση...................................128

5.2 Αντικαταστήστε τη λεπίδα.......................128

5.3 Αποθήκευση μηχανήματος.....................129

6 Αντιμετώπιση προβλημάτων. 129

7 Τεχνικά δεδομένα.................... 130

8 Εγγύηση................................... 130

9 Δήλωση συμμόρφωσης ΕΕ....130

125

Ελληνικά

1 ΠΕΡΙΓΡΑΦΉ

1.1 ΣΚΟΠΌΣ

Το παρόν μηχάνημα χρησιμοποιείται για κοπή γρασιδιού

σε οικίες. Η λεπίδα κοπής πρέπει να είναι σχεδόν

παράλληλη με το έδαφος. Και οι τέσσερις τροχοί πρέπει

να αγγίζουν το έδαφος ενώ κόβετε.

1.2 ΕΠΙΣΚΌΠΗΣΗ

Εικόνα 1~9

Διακόπτης εκκένωσης

Κουμπί εκκίνησης

Επάνω χειρολαβή

Κάτω χειρολαβή

Πίσω θύρα εξαγωγής

Θύρα χώρου μπαταρίας

Συλλέκτης χόρτου

Τάπα κάλυψης εδάφους

Μοχλός γρήγορης αποδέσμευσης

Ασφάλιση έκκεντρου

Κουμπί

Άγκιστρο

Σφήνα

Συστοιχία μπαταριών

Κλειδί ασφαλείας

Κουμπί απελευθέρωσης μπαταρίας

Κουμπί ρύθμισης ύψους

Παξιμάδι

Αποστάτης

Λεπίδα

2 ΑΣΦΆΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Εξασφαλίζετε την τήρηση όλων των οδηγιών

ασφαλείας.

Ανατρέξτε στο εγχειρίδιο ασφαλείας.

3 ΕΓΚΑΤΆΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μη χρησιμοποιείτε αξεσουάρ τα οποία δεν

συστήνονται από τον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην τοποθετείτε το κλειδί ασφαλείας ή τη

συστοιχία μπαταριών μέχρι να ολοκληρώσετε τη

συναρμολόγηση όλων των εξαρτημάτων.

3.1 ΑΦΑΙΡΈΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ ΑΠΌ

ΤΗ ΣΥΣΚΕΥΑΣΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Βεβαιωθείτε ότι έχετε συναρμολογήσει σωστά το

μηχάνημα πριν από τη χρήση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν τμήματα του μηχανήματος έχουν φθορές, μη

χρησιμοποιήσετε το μηχάνημα.

• Εάν δεν έχετε όλα τα μέρη, μη θέσετε σε

λειτουργία το μηχάνημα.

• Εάν τμήματα έχουν φθορές ή λείπουν,

επικοινωνήστε με το κέντρο εξυπηρέτησης.

1. Ανοίξτε τη συσκευασία.

2. Διαβάστε τα έγγραφα της κούτας.

3. Αφαιρέστε όλα τα μη συναρμολογημένα μέρη από

την κούτα.

4. Αφαιρέστε το μηχάνημα από την κούτα.

5. Η απόρριψη της κούτας και της συσκευασίας

πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς

κανονισμούς.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Για την προσωπική σας ασφάλεια μην εισάγετε

την μπαταρία προτού συναρμολογηθεί πλήρως το

εργαλείο.

3.2 ΆΝΟΙΓΜΑ ΚΑΙ ΡΎΘΜΙΣΗ ΤΗΣ

ΚΆΤΩ ΛΑΒΉΣ

Εικόνα 2.

1. Τραβήξτε προς τα πάνω και προς τα πίσω την

επάνω χειρολαβή για να την ανασηκώσετε σε θέση

λειτουργίας. Εξασφαλίστε ότι οι λαβές κουμπώνουν

στη σωστή θέση.

2. Συσφίξτε την κάτω χειρολαβή με τους μοχλούς

γρήγορης αποδέσμευσης και στις δυο πλευρές.

ΣΗΜΕΊΩΣΗ

Εξασφαλίστε ότι οι δύο λαβές βρίσκονται στην ίδια

θέση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην προκαλέσετε ζημιές στα καλώδια όταν διπλώνετε

ή ξεδιπλώνετε τη λαβή.

3.3 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΆΝΩ ΛΑΒΉ

Εικόνα 3

1. Ευθυγραμμίστε τις οπές στην άνω λαβή και στην

κάτω λαβή.

126

Ελληνικά

2. Τοποθετήστε τις ασφαλίσεις έκκεντρου μέσα από τις

οπές.

3. Σφίξτε τα κουμπιά επάνω στις ασφαλίσεις

έκκεντρου.

4. Κάντε το ίδιο στην άλλη πλευρά.

3.4 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

Εικόνα 4

1. Απομακρύνετε την τάπα κάλυψης εδάφους.

2. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

3. Κρατήστε τον συλλέκτη χόρτου από τη λαβή του και

τοποθετήστε τα άγκιστρα επάνω στις υποδοχές.

4. Κλείστε την πίσω θύρα εξαγωγής.

3.5 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΤΆΠΑ

ΚΆΛΥΨΗΣ ΕΔΆΦΟΥΣ.

Εικόνα 5.

1. Απομακρύνετε τον συλλέκτη χόρτου.

2. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

3. Κρατήστε την τάπα κάλυψης εδάφους από τη λαβή

της και στερεώστε την στη χοάνη εξαγωγής.

4. Κλείστε την πίσω θύρα εξαγωγής.

3.6 ΡΎΘΜΙΣΗ ΤΟΥ ΎΨΟΥΣ ΛΕΠΊΔΑΣ/

ΚΟΠΉΣ

Το μηχάνημα μπορεί να ρυθμιστεί σε διάφορα ύψη

λεπίδας/κοπής.

Εικόνα 6.

1. Πιέστε το κουμπί ρύθμισης ύψους, μετακινήστε το

γρανάζι ρύθμισης ύψους σε μια υψηλότερη θέση για

να αυξήσετε το ύψος λεπίδας/κοπής.

2. Πιέστε το κουμπί ρύθμισης ύψους, μετακινήστε το

γρανάζι ρύθμισης ύψους σε μια χαμηλότερη θέση

για να μειώσετε το ύψος λεπίδας/κοπής.

3.7 ΤΟΠΟΘΈΤΗΣΗ ΤΩΝ ΣΥΣΤΟΙΧΙΏΝ

ΜΠΑΤΑΡΙΏΝ

Εικόνα 7

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν η συστοιχία μπαταριών ή ο φορτιστής έχουν

φθορές, αντικαταστήστε τη συστοιχία μπαταριών ή

τον φορτιστή.

• Διακόψτε τη λειτουργία του μηχανήματος και

περιμένετε να σταματήσει το μοτέρ για να

εγκαταστήσετε ή να αφαιρέσετε τις συστοιχίες

μπαταριών.

• Διαβάστε, μάθετε και τηρείτε τις οδηγίες στο

εγχειρίδιο της μπαταρίας και του φορτιστή.

ΣΗΜΕΊΩΣΗ

Και οι δύο μπαταρίες πρέπει να έχουν φορτιστεί και

τοποθετηθεί μέσα στους αντίστοιχους χώρους ώστε να

εκκινηθεί το μηχάνημα.

1. Ανοίξτε το καπάκι μπαταρίας.

2. Ευθυγραμμίστε τις γραμμώσεις στο αριστερό μέρος

της μπαταρίας με τις εγκοπές στο διαμέρισμα της

μπαταρίας.

3. Σπρώξτε την μπαταρία μέσα στο διαμέρισμα

μπαταρίας μέχρι να ασφαλίσει στη θέση της.

4. Όταν ακούσετε το κλικ, θα σημαίνει ότι η μπαταρία

έχει τοποθετηθεί.

5. Κάντε το ίδιο με την άλλη μπαταρία.

6. Κλείστε το καπάκι μπαταρίας.

ΣΗΜΕΊΩΣΗ

Το μοτέρ ξεκινάει μόνο όταν εισάγετε το κλειδί

ασφαλείας.

3.8 ΑΦΑΙΡΈΣΤΕ ΤΙΣ ΣΥΣΤΟΙΧΊΕΣ

ΜΠΑΤΑΡΙΏΝ

Εικόνα 7

1. Ανοίξτε το καπάκι της θήκης μπαταρίας.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Πατήστε και κρατήστε πατημένο το κουμπί

απελευθέρωσης μπαταρίας.

4. Αφαιρέστε τις συστοιχίες μπαταριών από το

μηχάνημα.

4 ΛΕΙΤΟΥΡΓΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε προστατευτικά γυαλιά κατά τη λειτουργία.

4.1 ΈΝΑΡΞΗ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 8

1. Τοποθετήστε το κλειδί ασφάλειας και την μπαταρία.

2. Πιέστε και διατηρήστε πιεσμένο το κουμπί

εκκίνησης.

3. Ενώ κρατάτε πατημένο το κουμπί εκκίνησης,

τραβήξτε τον διακόπτη εκκένωσης στην κατεύθυνση

της χειρολαβής.

4. Απελευθερώστε το κουμπί εκκίνησης για να

εκκινήσετε το μηχάνημα.

4.2 ΔΙΑΚΟΠΉ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 8

127

Ελληνικά

1. Απελευθερώστε τον διακόπτη εκκένωσης για να

απενεργοποιήσετε το μηχάνημα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Περιμένετε μέχρι οι λεπίδες να σταματήσουν

πλήρως προτού επανεκκινήσετε το μηχάνημα. Μην

απενεργοποιείτε και ενεργοποιείτε το μηχάνημα

γρήγορα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Απομακρύνετε πάντα το κλειδί ασφαλείας και τη

συστοιχία μπαταριών μετά την ολοκλήρωση της

εργασίας.

4.3 ΑΔΕΙΆΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Αφαιρέστε τη συστοιχία μπαταριών.

4. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

5. Κρατήστε τον συλλέκτη χόρτου από τη λαβή του και

απεμπλέξτε τον από τις υποδοχές.

6. Κλείστε την πίσω θύρα εξαγωγής.

7. Αδειάστε τον συλλέκτη χόρτου.

4.4 ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΠΛΑΓΙΈΣ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην θέτετε σε λειτουργία σε πλαγιές με κλίση

μεγαλύτερη των 15°. Εάν δεν αισθάνεστε άνετα, μην

κόβετε σε πλαγιές.

• Μην ανεβαίνετε και κατεβαίνετε σε μια πλαγιά

όταν κουρεύετε οριζόντια σε αυτήν. Προσέχετε όταν

αλλάζετε κατεύθυνση στην πλαγιά.

• Παρατηρείτε οπές, αυλάκια, πέτρες και άλλα

κρυμμένα αντικείμενα τα οποία μπορεί να σας

κάνουν να πέσετε. Απομακρύνετε όλα τα εμπόδια

όπως πέτρες και κλαδιά δέντρων.

• Εξασφαλίζετε ότι πατάτε σταθερά. Εάν χάσετε

την ισορροπία σας, αποδεσμεύστε αμέσως τον

διακόπτη εκκένωσης.

• Μην κουρεύετε κοντά σε τμήματα πτώσης, χαντάκια

ή αναχώματα.

4.5 ΣΥΜΒΟΥΛΈΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Μην προσπαθείτε να παρακάμπτετε τη λειτουργία

του κουμπιού εκκίνησης ή του διακόπτη εκκένωσης.

• Μην γέρνετε το μηχάνημα όταν το εκκινείτε.

• Μην τοποθετείτε τα χέρια ή τα πόδια κοντά σε ή

κάτω από περιστρεφόμενα εξαρτήματα.

• Διατηρείτε τη χοάνη εξαγωγής καθαρή.

• Μην κουρεύετε υγρό γρασίδι.

• Απαιτείται μεγαλύτερο ύψος λεπίδας για νέο ή παχύ

γρασίδι.

• Καθαρίζετε το κάτω μέρος της βάσης χλοοκοπτικού

μηχανήματος μετά από κάθε χρήση. Απομακρύνετε

αποκόμματα χόρτου, φύλλα, βρόμες και άλλα

υπολείμματα.

5 ΣΥΝΤΉΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Αφαιρέστε το κλειδί ασφάλειας και την μπαταρία από

το μηχάνημα πριν από τη συντήρηση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Διατηρείτε τον κινητήρα και τη συστοιχία μπαταριών

ελεύθερη από γρασίδι, φύλλα ή πολύ γράσο.

ΠΡΟΣΈΞΤΕ

Χρησιμοποιείτε μόνο εγκεκριμένα ανταλλακτικά.

ΠΡΟΣΈΞΤΕ

Μην επιτρέπετε σε υγρά φρένων, βενζίνη και υλικά

με βάση το πετρέλαιο να αγγίζουν τα πλαστικά μέρη.

Τα χημικά μπορεί να προκαλέσουν τέτοια ζημιά στο

πλαστικό και να μην είναι δυνατή η επισκευή του.

ΠΡΟΣΈΞΤΕ

Μη χρησιμοποιείτε ισχυρούς διαλύτες ή καθαριστικά

στο πλαστικό περίβλημα ή τα πλαστικά μέρη.

ΣΗΜΕΊΩΣΗ

Συνιστώμενη ροπή σύσφιγξης (λεπίδα ) : 33-37Nm.

5.1 ΓΕΝΙΚΉ ΣΥΝΤΉΡΗΣΗ

• Πριν από κάθε χρήση ελέγχετε το μηχάνημα για

φθαρμένα, ελλιπή ή χαλαρά εξαρτήματα όπως βίδες,

παξιμάδια, μπουλόνια και πώματα.

• Σφίγγετε σωστά όλους τους σφιγκτήρες και τα

πώματα.

• Καθαρίζετε το μηχάνημα με ένα στεγνό πανί. Μη

χρησιμοποιείτε νερό.

5.2 ΑΝΤΙΚΑΤΑΣΤΉΣΤΕ ΤΗ ΛΕΠΊΔΑ

Εικόνα 9.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Χρησιμοποιείτε μόνο εγκεκριμένες ανταλλακτικές

λεπίδες.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε ανθεκτικά γάντια ή τυλίγετε πανιά γύρω από

τη λεπίδα όταν την αγγίζετε.

128

Ελληνικά

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Εξασφαλίστε ότι οι λεπίδες έχουν σταματήσει

εντελώς.

3. Αφαιρέστε το κλειδί ασφάλειας και τη συστοιχία

μπαταριών.

4. Γυρίστε το μηχάνημα στα πλάγια.

5. Χρησιμοποιήστε ένα κομμάτι ξύλο για να εμποδίσετε

κίνηση της λεπίδας.

6. Απομακρύνετε τη βίδα τοποθέτησης και τους

αποστάτες με ένα κλειδί ή καρυδάκι.

7. Αφαιρέστε τη λεπίδα.

8. Εγκαταστήστε τη νέα λεπίδα. Εξασφαλίστε ότι τα

ανυψωμένα σημεία εμπλέκονται στις οπές στη

λεπίδα.

9. Τοποθετήστε τη βίδα τοποθέτησης και τους

αποστάτες και σφίξτε τα.

5.3 ΑΠΟΘΉΚΕΥΣΗ ΜΗΧΑΝΉΜΑΤΟΣ

• Αφαιρέστε το κλειδί ασφάλειας.

• Αφαιρέστε την μπαταρία.

• Καθαρίστε το μηχάνημα πριν από την αποθήκευση.

• Βεβαιωθείτε ότι το μοτέρ δεν είναι ζεστό κατά την

αποθήκευση του μηχανήματος.

• Βεβαιωθείτε ότι το μηχάνημα δεν έχει χαλαρά μέρη ή

μέρη που να έχουν υποστεί φθορές. Εάν χρειάζεται,

ακολουθήστε τα παρακάτω βήματα/οδηγίες:

• Αντικαταστήστε τα φθαρμένα μέρη.

• Σφίξτε τις βίδες.

• Μιλήστε σε κάποιον εκπρόσωπο εγκεκριμένου

κέντρου εξυπηρέτησης.

• Αποθηκεύστε το μηχάνημα σε στεγνό μέρος.

• Βεβαιωθείτε ότι τα παιδιά δεν μπορούν να

πλησιάσουν το μηχάνημα.

6 ΑΝΤΙΜΕΤΏΠΙΣΗ

ΠΡΟΒΛΗΜΆΤΩΝ

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Η λαβή δεν είναι

στη σωστή θέση.

Τα μπουλόνια

δεν έχουν

εμπλακεί σωστά.

Ρυθμίστε το

ύψος της λαβής

και εξασφαλίστε

ότι τα κουμπιά

και τα μπουλόνια

έχουν

ευθυγραμμιστεί

σωστά.

Το μηχάνημα δεν

ξεκινά.

Το φορτίο της

μπαταρίας είναι

χαμηλό.

Φορτίστε τις

συστοιχίες

μπαταριών.

Ο διακόπτης

λαβής είναι

ελαττωματικός.

Αντικαταστήστε

το διακόπτη

λαβής.

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Το κλειδί

ασφαλείας δεν

έχει εισαχθεί.

Εισαγάγετε το

κλειδί ασφαλείας.

Τοποθετήστε

μόνο μια

συστοιχία

μπαταριών

Τοποθετήστε δύο

συστοιχίες

μπαταριών

ταυτόχρονα.

Έχει εκφορτιστεί

μια συστοιχία

μπαταριών.

Φορτίστε τις

συστοιχίες

μπαταριών.

Το μηχάνημα

κουρεύει το

γρασίδι

ανομοιόμορφα.

Το γρασίδι είναι

άγριο.

Εξετάστε το

χώρο που θα

κουρέψετε.

Το ύψος λεπίδας

δεν έχει

ρυθμιστεί

σωστά.

Ρυθμίστε το

ύψος λεπίδας/

κοπής σε

υψηλότερη θέση.

Το μηχάνημα δεν

κάνει σωστή

κάλυψη

εδάφους.

Υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση.

Περιμένετε έως

ότου το γρασίδι

στεγνώσει

προτού κόψετε.

Λείπει η τάπα

κάλυψης

εδάφους.

Εγκαταστήστε

την τάπα

κάλυψης

εδάφους.

Το μηχάνημα

ωθείται με

δυσκολία.

Το γρασίδι είναι

πολύ ψηλό ή το

ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας/κοπής.

Ο συλλέκτης

χόρτου και η

λεπίδα τραβάνε

παχύ γρασίδι.

Αδειάστε τα

αποκόμματα

χόρτου από τον

συλλέκτη

χόρτου.

Το μηχάνημα

παρουσιάζει

δυνατούς

κραδασμούς.

Η λεπίδα δεν

είναι

ισορροπημένη

και έχει φθαρεί.

Αντικαταστήστε

τη λεπίδα.

Ο άξονας

κινητήρα έχει

λυγίσει.

1. Ακινητοποιήσ

τε τον

κινητήρα.

2. Αφαιρέστε το

κλειδί

ασφάλειας

και τη

συστοιχία

μπαταριών.

3. Ελέγξτε για

ζημιά.

4. Επισκευάστε

το μηχάνημα

129

Ελληνικά

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

πριν το

επανεκκινήσε

τε.

Το μηχάνημα

σταματάει κατά

τη διάρκεια του

κουρέματος.

Το ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας/κοπής.

Η μπαταρία δεν

είναι φορτισμένη.

Φορτίστε τη

συστοιχία

μπαταριών.

Τα υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση ή σε

λεπίδα.

Αφαιρέστε τη

συστοιχία

μπαταριών και

ελέγξτε τη βάση.

Η θερμοκρασία

λειτουργίας του

μηχανήματος

είναι πολύ

υψηλή.

Αφήστε το

μηχάνημα να

κρυώσει.

Έχει εκφορτιστεί

μια συστοιχία

μπαταριών.

Φορτίστε τις

συστοιχίες

μπαταριών.

* Εάν δεν βρίσκετε λύση σε αυτά τα προβλήματα,

επικοινωνήστε με το κέντρο σέρβις.

7 ΤΕΧΝΙΚΆ ΔΕΔΟΜΈΝΑ

Τάση 48 V

Ταχύτητα χωρίς φορτίο 3600 /λεπτό

Πλάτος κοπής 410 χιλ.

Ύψος κοπής 25-80 χιλ.

Χωρητικότητα συλλέκτη

χόρτου

50 L

Βάρος (χωρίς την

μπαταρία)

39,7 lbs 18 kg

Μέτρηση στάθμης

ακουστικής πίεσης

= 83 dB(A) , K = 3

dB(A)

Εγγυημένη στάθμη

ακουστικής ισχύος

WA.d

= 96 dB(A)

Δόνηση ＜ 2,5 m/s

, K = 1,5 m/s

Μοντέλο μπαταρίας G24B2/G24B4 και άλλες

σειρές BAG

Μοντέλο φορτιστή G24X2C/ G24X2UC2/

G24X2UC4 και άλλες

σειρές CAG

Κατασκευή με διπλή

μόνωση

IPX IPX4

8 ΕΓΓΎΗΣΗ

(Οι πλήρεις όροι και προδιαγραφές είναι

διαθέσιμα στην Greenworks ιστοσελίδα https://

www.greenworkstools.eu)

Η Greenworks εγγύηση είναι 3 χρόνια για το προϊόν

και 2 χρόνια για τις μπαταρίες (καταναλωτική/ιδιωτική

χρήση) από την ημερομηνία της αγοράς. Η παρούσα

εγγύηση καλύπτει τις κατασκευαστικές βλάβες. Ένα

ελαττωματικό προϊόν που καλύπτεται από την εγγύηση

μπορεί επιδιορθωθεί ή να αντικατασταθεί. Μια μονάδα

που έχει χρησιμοποιηθεί λανθασμένα ή που δεν

έχει χρησιμοποιηθεί σύμφωνα με τις περιγραφές στο

εγχειρίδιο χρήστη ενδέχεται να μην καλυφθεί από την

εγγύηση. Η φυσιολογική φθορά και τα ανταλλακτικά

λόγω φθοράς δεν θεωρούνται εγγύηση. Η αρχική

εγγύηση του κατασκευαστή δεν επηρεάζεται από

οποιαδήποτε επιπλέον εγγύηση προσφέρεται από το

κατάστημα ή τον πωλητή.

Ένα ελαττωματικό προϊόν πρέπει να επιστρέφεται στο

σημείο αγοράς για τη διεκδίκηση της εγγύησης, μαζί με

το αποδεικτικό αγοράς (απόδειξη).

9 ΔΉΛΩΣΗ ΣΥΜΜΌΡΦΩΣΗΣ ΕΕ

Όνομα και διεύθυνση κατασκευαστή:

Όνομα: Globe Technologies Europe GmbH

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Όνομα και διεύθυνση του εξουσιοδοτημένου ατόμου

σύνταξης του τεχνικού αρχείου:

Όνομα:

Ralf Pankalla

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Στο παρόν δηλώνουμε ότι το προϊόν

Κατηγορία:

Χλοοκοπτική μηχανή

Μοντέλο: 2512607 (LME367)

Αριθμός σειράς: Ανατρέξτε στην ετικέτα του

προϊόντος

Έτος κατασκευής: Ανατρέξτε στην ετικέτα του

προϊόντος

• Συμμορφώνεται με τις σχετικές διατάξεις της

Οδηγίας 2006/42/EC για τα μηχανήματα.

• Συμμορφώνεται με τις διατάξεις των υπόλοιπων

παρακάτω ευρωπαϊκών οδηγιών:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

130

Ελληνικά

• 2011/65/EU & (EU)2015/863

Επιπλέον, δηλώνουμε ότι έχουν χρησιμοποιηθεί

τα παρακάτω μέρη, ρήτρες των εναρμονισμένων

ευρωπαϊκών προτύπων:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Μέθοδος αξιολόγησης συμμόρφωσης σύμφωνα με το

Παράρτημα VI της Οδηγίας 2000/14/EC.

Μετρημένη στάθμη ακουστικής

ισχύος

: 94,1 dB(A)

Εγγυημένη στάθμη ακουστικής

ισχύος

WA.d

: 96 dB(A)

Κοινοποιημένος οργανισμός

Όνομα: Intertek Deutschland GmbH (Κοινοποιημένος

οργανισμός 0905)

Διεύθυνση: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Γερμανία

Τοποθεσία,

ημερομηνία: Weiter-

stadt, 03.03.2021

Υπογραφή: Ted Qu, Διευθυντής

Ποιότητας

131

Ελληνικά

1فصولا.....................................133

1.1ضرغلا................................................133

1.2ةحمل ةماع.............................................133

2ةمسلا.....................................133

3بيصنتلا....................................133

3.1

كف فيلغت ةلا........................................133

3.2كف

يط ضبقملا يلفسلا هطبضو.....................133

3.3بيكرت ضبقملا يولعلا ..............................133

3.4بيكرت طق بشعلا...................................133

3.5بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا133

3.6طبض عافترا ةرفشلا/زجلا.............................134

3.7بيكرت تاعومجم ةيراطبلا...........................134

3.8علخ تاعومجم ةيراطبلا..............................134

4ليغشتلا.....................................134

4.1ءدب ليغشت ةلا........................................134

4.2فاقيإ ةلا.............................................134

4.3غيرفت طق بشعلا.....................................134

4.4ليغشتلا ىلع تاردحنملا..............................134

4.5حئاصن ليغشتلا........................................134

5ةنايصلا.....................................135

5.1ةنايصلا ةماعلا.........................................135

5.2لادبتسا ةرفشلا.........................................135

5.3نيزخت ةلا............................................135

6فاشكتسا لاطعا اهحصإو............136

7تانايبلا ةينفلا..............................136

8نامضلا.....................................136

9رارق قفاوتلا عم ريياعم داحتا

يبوروا...................................136

132

ةغللا ةيبرعلا

1فصولا

1.1ضرغلا

هذه ةلا ةدعم زجل شئاشحلا ةيلزنملا .بجي نأ نوكت ةرفش عطقلا ةيزاوم ا

بيرقت

ضرل .بجي ىلع تجعلا عبرا اهلك نأ سمت ضرا ءانثأ ك

زج

شئاشحلل.

1.2ةحمل ةماع

لكشلا

1~9

حاتفم ضبقملا

رز ءدبلا

ضبقملا يولعلا

ضبقملا يلفسلا

باب غيرفتلا يفلخلا

باب ةيراطبلا

طق بشعلا

ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

ةعفار ريرحتلا عيرسلا

لفق ةماكلا

ةركب

فاطخ

ةحتف

ةعومجم ةيراطبلا

حاتفم ناما

رز ريرحت ةيراطبلا

رز ليدعت عافترا

ةلوماص

لزاع

ةرفشلا

2ةمسلا

ريذحت

صرحا ىلع عابتا عيمج تاميلعت ةمسلا.

عجار ليلد ناما.

3بيصنتلا

ريذحت

 مدختست يأ تاقحلم مل يصوت ةكرش عينصتلا اهب.

ريذحت

 مقت بيكرتب حاتفم ناما وأ ةعومجم ةيراطبلا إ دعب نأ يهتنت نم عيمجت

عيمج ءازجا.

3.1

كف فيلغت ةلا

ريذحت

صرحا ىلع عيمجت ةلا

لكشب حيحص لبق مادختسا.

ريذحت

•اذإ تناك ءازجأ نم ةلا ،ةفلات  مدختست ةلا.

•نإ مل نكت كيدل عيمج ،ءازجا  مقت ليغشتب ةلا.

•اذإ تناك ءازجا ةفلات وأ ريغ ،ةدوجوم لصاوت عم زكرم ةنايصلا.

1.حتفا ةوبع فيلغتلا.

2.أرقا تادنتسملا ةدوجوملا يف قودنصلا.

3.جرخأ عيمج ءازجا ريغ ةب

كر

ملا نم قودنصلا.

4.جرخأ ةلا نم قودنصلا.

5.صلخت نم قودنصلا تانوكمو فيلغتلا ا

قفو نيناوقلل ةيلحملا.

ريذحت

كتمسل ،ةيصخشلا  مقت بيكرتب ةيراطبلا لبق عيمجت ةلا لماكلاب.

3.2كف

يط ضبقملا يلفسلا هطبضو

لكشلا

1.بحسا ضبقملا يولعلا ىلع فلخللو عفرل ضبقملا ىلإ عضوم ليغشتلا.

دكأت نم قيشعت ضباقملا يف اهعضوم حيحصلا.

2.مكحأ تيبثت ضبقملا يلفسلا تاعفارب ريرحتلا عيرسلا ىلع ك نيبناجلا.

ةظحم

دكأت نم دجاوت نيضبقملا يف سفن عضوملا.

ريذحت

صرحا ىلع مدع قاحلإ ررضلا تباكلاب دنع يط ضبقملا وأ كف هيط.

3.3بيكرت ضبقملا يولعلا

لكشلا

1.مق ةاذاحمب تاحتفلا ةدوجوملا ضبقملاب يولعلا ضبقملاو يلفسلا.

2.لخدأ لافقأ ةماكلا ربع تاحتفلا.

3.طبرا تاركبلا ىلع لافقأ ةماكلا.

4.ذفن سفن ةيلمعلا ىلع بناجلا رخا.

3.4

بيكرت طق بشعلا

لكشلا

1.علخا ةدادس عيزوت بشعلا زوزجملا ىلع ضرا.

2.حتفا باب غيرفتلا يفلخلا هكسمأو.

3.كسمأ طق بشعلا نم هضبقم عضو فيطاطخلا ىلع تاحتفلا.

4.قلغأ باب غيرفتلا يفلخلا.

3.5

بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

لكشلا

1.علخا طق بشعلا.

2.حتفا باب غيرفتلا يفلخلا هكسمأو.

3.كسمأ ةدادس عيزوت بشعلا زوزجملا ىلع ضرا نم اهضبقم اهب

كرو يف

بوبنأ غيرفتلا.

4.قلغأ باب غيرفتلا يفلخلا.

133

ةغللا ةيبرعلا

3.6طبض عافترا ةرفشلا/زجلا

نكمي طبض ةلا ىلع عافترا ةفلتخم ةرفشلل/زجلل.

لكشلا

1.طغضا ىلع رز ليدعت ،عافترا كرحو ةادأ طبض عافترا ىلإ عضوم

ىلعأ ةدايزل عافترا ةرفشلا/زجلا.

2.طغضا ىلع رز ليدعت ،عافترا كرحو ةادأ طبض عافترا ىلإ عضوم

ىندأ ضفخل عافترا ةرفشلا/زجلا.

3.7بيكرت تاعومجم ةيراطبلا

لكشلا

ريذحت

•اذإ تناك ةعومجم ةيراطبلا وأ نحاشلا ،نيفلات لدبتساف فلاتلا امهنم.

•فقوأ ةلا رظتناو ىلإ نأ فقوتي كرحملا لبق كبيكرت تاعومجمل

ةيراطبلا وأ اهعلخ.

•أرقا تاميلعتلا ةدراولا يف ليلد ةيراطبلا نحاشلاو اهعبتاو اهذفنو.

ةظحم

بجي نحش نيتيراطبلا امهبيكرتو يف تاريجحلا ةصصخملا اهل ءدبل ليغشت

ةلا.

1.حتفا ناسل ةيراطبلا.

2.مق ةاذاحمب تاماعد عفرلا ةدوجوملا ةعومجمب ةيراطبلا عم فيواجتلا

ةدوجوملا يف ةريجح ةيراطبلا.

3.عفدا ةعومجم ةيراطبلا يف ةريجح ةيراطبلا ىلإ نأ تبثت ةعومجملا يف

اهناكم حيحصلا.

4.امدنع عمست توص ،ةرقن اذهف هانعم ه

نأ دق مت بيكرت ةعومجم ةيراطبلا يف

اهناكم حيحصلا.

5.ذفن سفن ءارجا عم ةيراطبلا ىرخا.

6.قلغأ ناسل ةيراطبلا.

ةظحم

 لمعي كرحملا إ دعب كعضو حاتفمل ناما يف ةلا.

3.8علخ تاعومجم ةيراطبلا

لكشلا

1.حتفا ناسل ةريجح ةيراطبلا.

2.لزأ حاتفم ناما.

3.طغضا ىلع رز ريرحت ةيراطبلا عم تيبثتلا.

4.علخا تاعومجم ةيراطبلا نم ةلا.

4ليغشتلا

ريذحت

دترا تاودأ ةيامح نينيعلا ءانثأ ليغشتلا.

4.1ءدب ليغشت ةلا

لكشلا

1.لخدأ حاتفم ناما ةيراطبلاو.

طغضا ىلع رز ءدبلا عم تيبثتلا.

3.ءانثأ كتيبثت رزل ،ءدبلا بحسا حاتفم ضبقملا يف هاجتا بيضق ضبقملا.

4.كرتا رز ءدبلا ءدبل ليغشت ةلا.

4.2فاقيإ ةلا

لكشلا

1.كرتا حاتفم ضبقملا فاقي ةلا.

ريذحت

رظتنا ىلإ نأ فقوتت تارفشلا ا

مامت لبق نأ أدبت ليغشت ةلا ةرم ىرخأ .

مقت فاقيإب ةلا اهليغشتو ةعرسب.

ريذحت

مق ا

مئاد علخب حاتفم ناما ةعومجمو ةيراطبلا دعب كئاهتنا نم لمعلا.

4.3غيرفت طق بشعلا

1.مق فاقيإب ةلا.

2.لزأ حاتفم ناما.

3.عزنا ةدحو ةيراطبلا.

4.حتفا باب غيرفتلا يفلخلا هكسمأو.

5.كسمأ طق بشعلا نم هضبقم كفو فيطاطخلا نم تاحتفلا.

6.قلغأ باب غيرفتلا يفلخلا.

7.غرفأ ام يف طق بشعلا.

4.4ليغشتلا ىلع تاردحنملا

ريذحت

 مقت

زجب شئاشحلا ىلع تاردحنملا يتلا ديزت ةيواز اهليم نع 15 ةجرد.

نإ مل نكت ،ا

حاترم  مقت

زجلاب ىلع ردحنم.

• بهذت ىلع لفسو ىلع ردحنم دنع ك

زج ىلع هجو ردحنملا .نك

صيرح دنع رييغت هاجتا ىلع ردحنم.

•هبتنا تاحتفلل ديداخاو روخصلاو ءايشاو ةيفخملا ىرخا يتلا دق ببستت

يف كطوقس .صلخت نم عيمج قئاوعلا لثم روخصلا عرفأو رجشلا.

•دكأت نم تابث كمادقأ ىلع ضرا .اذإ ترعش مدعب نزاوتلا كرتاف حاتفم

ضبقملا ىلع روفلا.

• مقت

زجب شئاشحلا برقلاب نم تاردحنملا وأ قدانخلا وأ روسجلا.

4.5

حئاصن ليغشتلا

• لواحت زواجت ليغشت رز ءدبلا وأ حاتفم ضبقملا.

• مقت ةلامإب ةلا دنع ءدب اهليغشت.

• عضت نيديلا وأ نيمدقلا برقلاب نم ءازجا ةكرحتملا وأ اهلفسأ.

•ظفاح ىلع ةفاظن بوبنأ غيرفتلا.

• مقت

زجب شئاشحلا ةبطرلا.

• دب نأ نوكي عافترا ةرفشلا ىلعأ دنع

زج شئاشحلا ةديدجلا وأ ةفيثكلا.

•فظن بناجلا يلفسلا رهظل ةزا

زجلا دعب لك مادختسا .مق ةلازإب اياقب

شئاشحلا قاروأو راجشا خاسواو قلاوعلاو ىرخا.

134

ةغللا ةيبرعلا

5ةنايصلا

ريذحت

جرخأ حاتفم ناما ةعومجمو ةيراطبلا نم ةلا لبق ءارجإ لامعأ ةنايصلا.

ريذحت

ظفاح ىلع ةفاظن كرحملا ةعومجمو ةيراطبلا نم شئاشحلا قاروأو راجشا

وأ تايمك محشلا ةدئازلا.

ريذحت

مدختسا عطق رايغلا ةيلصا طقف.

ريذحت

 عدت لئاوس ةلمرفلا وأ نيزنبلا وأ داوملا ةمئاقلا ىلع لورتبلا سمت

ءازجا ةيكيتسبلا .ثيح

نأ داوملا ةيئايميكلا دق ببستت يف فلت ءازجا

ةيكيتسبلا اهلعجو ريغ ةلباق ةنايصلل.

ريذحت

 مدختست ليلاحم وأ تافظنم ةيوق ىلع لكيهلا يكيتسبلا وأ تانوكملا

ةيكيتسبلا.

ةظحم

33-37：مزع طبرلا ىصوملا هب) نتوين رتم(

5.1ةنايصلا ةماعلا

•لبق لك ،مادختسا صحفا ةلا ا

ثحب نع ءازجا ةفلاتلا وأ ةدوقفملا وأ

،ةكوكفملا لثم ريماسملا ةبلولملا ليماوصلاو ريماسملاو ةيطغاو.

•مق طبرب عيمج رصانع تيبثتلا ةيطغاو ماكحإب.

•فظن ةلا ةعطقب شامق ةفاج . مدختست ءاملا.

5.2

لادبتسا ةرفشلا

لكشلا

ريذحت

مدختسا تارفشلا ةليدبلا ةيلصا طقف.

ريذحت

لمعتسا تازافق ةنيتم وأ

فل ةعطق شامق ىلع ةرفشلا دنع كتسمم اهل.

1.مق فاقيإب ةلا.

2.دكأت نم فقوتلا ماتلا تارفشلل.

3.لزأ حاتفم ناما ةعومجمو ةيراطبلا.

4.بلقا ةلا ىلع اهبناج.

5.مدختسا ةعطق ةيبشخ عنمل ةكرح ةرفشلا.

كف رامسم تيبثتلا لزاوعلاو حاتفمب طبر وأ ةمقل طبر.

7.علخا ةرفشلا.

8.ب

كر ةرفشلا ةديدجلا .دكأت نم قيشعت طاقنلا ةزرابلا تاحتفلل يف ةرفشلا.

9.عض رامسم تيبثتلا ،لزاوعلاو مهطبراو.

5.3

نيزخت ةلا

•لزأ حاتفم ناما.

•علخ ةعومجم ةيراطبلا.

•ف

ظن ةلا لبق نيزختلا.

•دكأت نم

نأ كرحملا ريغ نخاس دنع كنيزخت ةلل.

•دكأت نم مدع دوجو ءازجأ ةكوكفم وأ ةفلات يف ةلا .اذإ مزل ،رما ذ

فن هذه

تاوطخلا وأ تاميلعتلا:

•لدبتسا ءازجا ةفلاتلا.

•طبرا ريماسملا ماكحإب.

•ثدحت عم صخش يف زكرم ةنايص دمتعم.

•يغبني نيزخت ةلا يف ناكم فاج.

•صرحا ىلع مدع بارتقا لافطا نم ةلا.

135

ةغللا ةيبرعلا

6فاشكتسا لاطعا اهحصإو

ةلكشملاببسلا لمتحملالحلا

ضبقملا سيل يف

هعضوم حيحصلا.

ريماسملا ريغ ةطوبرم

لكشب حيحص.

طبضا عافترا ضبقملا

دكأتو نم

نأ تاركبلا

ريماسملاو ةيذاحتم

لكشب حيحص.

ةلا  أدبت لمعلا.ىوتسم نحش ةيراطبلا

ضفخنم.

نحشا تاعومجم

ةيراطبلا.

حاتفم ضبقملا بوطعم.لدبتسا حاتفم ضبقملا.

مل متي بيكرت حاتفم

ناما.

كر حاتفم ناما يف

هناكم.

مق بيكرتب ةعومجم

ةيراطب ةدحاو طقف.

مق بيكرتب يتعومجم

تايراطب يف سفن

تقولا.

ىدحإ تاعومجم

ةيراطبلا ةغراف ةنحشلا.

نحشا تاعومجم

ةيراطبلا.

موقت ةلا

زجب شئاشحلا

لكشب ريغ يواستم.

بشعلا نشخ.صحفا ةقطنم

زجلا.

مل متي طبض عافترا

ةرفشلا

لكشب حيحص.

طبضا عافترا ةرفشلا/

زجلا ىتح عافترا ىلعأ.

 موقت ةلا عيزوتب

بشعلا زوزجملا ىلع

ضرا

لكشب حيحص.

قلعت شئاشحلا ةبطرلا

ةزوزجملا رهظب

ةزا

زجلا.

رظتنا ىتح فافج

شئاشحلا لبق اه

زج.

ةدادس عيزوت بشعلا

زوزجملا ىلع ضرا

ريغ ةدوجوم.

مق بيكرتب ةدادس عيزوت

بشعلا زوزجملا ىلع

ضرا.

بعصي عفد ةلا.بشعلا ليوط ،ةياغلل وأ

نأ عافترا ةرفشلا

ضفخنم ةياغلل.

دز نم عافترا ةرفشلا/

زجلا.

كرحتي طق بشعلا

ةرفشلاو ءطبب يف

شئاشحلا ةفيثكلا.

صلخت نم شئاشحلا

ةزوزجملا ةدوجوملا

طقب بشعلا.

كانه تازازتها ةدئاز

يف ةلا.

ةرفشلا ريغ ةنزاوتم

ةلكآتمو.

لدبتسا ةرفشلا.

دومع ريودت كرحملا

ينثم.

1.فقوأ ليغشت

كرحملا.

2.لزأ حاتفم ناما

ةعومجمو

ةيراطبلا.

3.صحفا ةلا ا

ثحب

نع يأ ضارعأ

ررضلل.

4.حلصأ ةلا لبق ءدب

اهليغشت ةرم

ىرخأ.

فقوتت ةلا ءانثأ

زجلا.عافترا ةرفشلا ضفخنم

ةياغلل.

دز نم عافترا ةرفشلا/

زجلا.

ةعومجم ةيراطبلا

ةغراف ةنحشلا.

نحشا ةعومجم

ةيراطبلا.

ةلكشملاببسلا لمتحملالحلا

قلعت شئاشحلا

ةزوزجملا رهظب

ةزا

زجلا وأ ةرفشلاب.

علخا ةعومجم ةيراطبلا

صحفاو رهظ ةزا

زجلا.

ةجرد ةرارح ليغشت

ةلا ةعفترم ةياغلل.

كرتا ةلا دربت.

ىدحإ تاعومجم

ةيراطبلا ةغراف ةنحشلا.

نحشا تاعومجم

ةيراطبلا.

*نإ مل دجت لحلا هذهل ،لكاشملا بهذا ىلإ زكرم ةنايصلا.

7تانايبلا ةينفلا

دهجلا يبرهكلا48

ةعرسلا نودب لمح3600 /ةقيقد

ضرع عطقلا410 مم

لوط عطقلا25-80 مم

ةعس طق بشعلا50 رتل

نزولا) نودب ةعومجم ةيراطبلا(39,7 lbs 18 kg

ىوتسم طغض توصلا ر

دق

ملاL

= 83 لبيسيد)A , (K = 3

لبيسيد)A(

ىوتسم ةوق توصلا نومضملاL

WA.d

= 96 لبيسيد)A(

زازتها＞2,5 م/ةيناث

,K = 1,5 م/

ةيناث

زارط ةيراطبلاG24B2/G24B4 لسسو BAG

ىرخا

زارط نحاشلاG24X2C/ G24X2UC2/

G24X2UC4 لسسو CAG

ىرخا

لكيه يئانث لزعلا

IPXIPX4

8نامضلا

)مكنكمي روثعلا ىلع طورش ماكحأو نامضلا ةلماكلا ىلع Greenworks

ةحفص بيولا https://www.greenworkstools.eu(

نامضلا Greenworks هتدم 3 تاونس ىلع ،جتنملا ناتنسو ىلع تايراطبلا

)مادختسا كلهتسملا/مادختسا صاخلا (نم خيرات ءارشلا .اذه نامضلا يطغي

بويع ةعانصلا .دق متي حصإ وأ لادبتسا جتنملا بوطعملا بجومب نامضلا.

امأ مادختسا جتنملا

لكشب ئطاخ وأ همادختسا ضارغ ةفلتخم نع كلت ةروكذملا

يف ليلد كلاملا دق يدؤي ىلإ ءاغلإ نامضلا .لكآتلا لعفب لماوعلا ةيعيبطلا

ءازجاو ةلكآتملا  متي اهرابتعا لخاد نامضلا . رثأتي نامضلا يلصا

ةكرشلل ةعناصلا يأب نامض يفاضإ متي هميدقت ةطساوب ليكو وأ عئاب ةئزجت.

بجي ةداعإ جتنملا بوطعملا ىلإ ةطقن ءارشلا ةبلاطملل ،نامضلاب نأو رضحت

كعم ليلد ءارشلا) ةروتافلا.(

9رارق قفاوتلا عم ريياعم داحتا يبوروا

مسا ناونعو ةكرشلا ةعناصلا:

136

ةغللا ةيبرعلا

مسا:Globe Technologies Europe GmbH

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

مسا ناونعو صخشلا ل

وخ

ملا هل عمج فلملا ينفلا:

مسا:Ralf Pankalla

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

بجومب كلذ نلعن

نأ جتنملا

ةئفلا:ةزازج شئاشحلا

زارطلا:2512607 )LME367(

مقرلا يلسلستلا:عجار ةعقر مييقت جتنملا

ةنس ميمصت جتنملا:عجار ةعقر مييقت جتنملا

•قفاوتم عم ماسقا تاذ ةلصلا نم هيجوت تا 2006/42/EC.

•قفاوتم عم ماسقأ تاهيجوت داحتا يبوروا ىرخا ةيلاتلا:

•2014/30/EU

•2000/14/EC & 2005/88/EC

•2011/65/EU & (EU)2015/863

ةفاضاب ىلإ ،كلذ نلعن نأ ءازجا تارقفلاو ةيلاتلا نم ريياعملا ةقسنملا يتلا مت

اهمادختسا يه:

•EN 60335-1, EN 60335-2-77, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2, ISO 11094, IEC

62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

ةقيرط مييقت قفاوتلا قحلملاب VI هيجوتلاب 2000/14/EC.

ىوتسم

ةوق توصلا ر

دق

ملاL

: 94,1 لبيسيد)A(

ىوتسم ةوق توصلا نومضملاL

WA.d

: 96 لبيسيد)A(

ةئيهلا ةكراشملا يتلا مت اهغبإ:

مسا :Intertek Deutschland GmbH )ةهج قيدصت نم داحتا

يبوروا مقرب 0905(

ناونعلا :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

ايناملأ

ناكملا

خيراتلاو :Weiter-

stadt, 03.03.2021

عيقوتلا :ديت ،ويك ريدم مسق ةدوجلا

137

ةغللا ةيبرعلا

1 Açıklama...................................139

1.1 Amaç...................................................... 139

1.2 Genel bakış............................................ 139

2 Güvenlik................................... 139

3 Kurulum....................................139

3.1 Makineyi paketinden çıkarın...................139

3.2 Açın ve alt tutma yerini ayarlayın........... 139

3.3 Üst tutma yerini monte edin ...................139

3.4 Çim toplayıcıyı takın............................... 139

3.5 Malç fişini takın.......................................140

3.6 Bıçak/kesim yüksekliğini ayarlayın.........140

3.7 Bataryaları takın..................................... 140

3.8 Bataryaları çıkarın.................................. 140

4 Çalışma.....................................140

4.1 Makineyi çalıştırın...................................140

4.2 Makineyi durdurun..................................140

4.3 Çim toplayıcıyı boşaltın.......................... 140

4.4 Yamaçlarda kullanma............................. 141

4.5 Çalışma ipuçları......................................141

5 Bakım........................................141

5.1 Genel bakım........................................... 141

5.2 Bıçağı değiştirin......................................141

5.3 Makineyi depolayın.................................141

6 Sorun Giderme........................ 142

7 Teknik veriler............................143

8 Garanti......................................143

9 AB Uygunluk beyanı............... 143

138

Türkçe

1 AÇIKLAMA

1.1 AMAÇ

Bu makine evsel amaçlı çim biçme işi için kullanılır.

Kesme bıçağı yere yaklaşık olarak paralel olmalıdır.

Biçme yaparken dört tekerleğin de yere değmesi

gerekir.

1.2 GENEL BAKIŞ

Şekil 1~9

Askılı anahtar

Başlat düğmesi

Üst tutma yeri

Alt tutma yeri

Arka boşaltım kapısı

Akü kapağı

Çim toplayıcı

Malç fişi

Hızlı çıkarma kolu

Şaft kilidi

Topuz

Kanca

Yuva

Akü

Emniyet anahtarı

Akü serbest bırakma düğmesi

Yükseklik ayar düğmesi

Somun

Mesafe parçası

Bıçak

2 GÜVENLIK

UYARI

Tüm güvenlik talimatlarına uyduğunuzdan emin olun.

Güvenlik Kılavuzuna bakın.

3 KURULUM

UYARI

Üretici tarafından tavsiye edilmeyen aksesuarları

kullanmayın.

UYARI

Tüm parçaları monte edene kadar emniyet anahtarını

veya aküyü takmayın.

3.1 MAKINEYI PAKETINDEN ÇIKARIN

UYARI

Makineyi kullanmadan önce doğru şekilde monte

ettiğinizden emin olun.

UYARI

• Makine parçaları hasarlı ise makineyi kullanmayın.

• Tüm parçalara sahip değilseniz, makineyi

kullanmayın.

• Parçalar hasarlı veya eksikse, servis merkezine

başvurun.

1. Paketi açın.

2. Kutunun içindeki belgeleri okuyun.

3. Tüm birleştirilmemiş parçaları kutudan çıkarın.

4. Makineyi kutudan çıkarın.

5. Kutuyu ve paketi yerel düzenlemelere uygun olarak

atın.

UYARI

Kişisel güvenliğiniz için aleti tamamen birleştirmeden

önce aküyü takmayın.

3.2 AÇIN VE ALT TUTMA YERINI

AYARLAYIN

Şekil 2.

1. Tutma yerini çalışma konumuna kaldırmak için üst

tutma yerini yukarı ve geri çekin. Tutma yerlerinin

doğru şekilde yerine oturduğundan emin olun.

2. Alt tutma yerini her iki yandan hızlı çıkarma kolları ile

sıkın.

NOT

İki tutma yerinin aynı konumda olduğundan emin olun.

UYARI

Tutma yerini katlarken veya açarken kablolara zarar

vermeyin.

3.3 ÜST TUTMA YERINI MONTE EDIN

Şekil 3

1. Üst tutma yerindeki deliklerle alt tutma yerindeki

delikleri hizalayın.

2. Şaft kilitlerini deliklere koyun.

3. Topuzları şaft kilitlerinin üzerinde sıkın.

4. Diğer tarafta aynı işlemi yapın.

3.4 ÇIM TOPLAYICIYI TAKIN

Şekil 4

139

Türkçe

1. Malç fişini çıkartın.

2. Arka tahliye kapağını açın ve tutun.

3. Çim toplayıcıyı tutma yerinden tutun ve kancaları

yuvaların üzerine takın.

4. Arka boşaltım kapısını kapatın.

3.5 MALÇ FIŞINI TAKIN

Şekil 5.

1. Çim toplayıcıyı çıkartın.

2. Arka tahliye kapağını açın ve tutun.

3. Malç fişini tutma yerinden tutun ve tahliye oluğuna

takın.

4. Arka boşaltım kapısını kapatın.

3.6 BIÇAK/KESIM YÜKSEKLIĞINI

AYARLAYIN

Makine farklı bıçak/kesim yüksekliklerine ayarlanabilir.

Şekil 6.

1. Yükseklik ayar düğmesine basın, bıçak/kesim

yüksekliğini arttırmak için yükseklik ayar dişlisini

daha yüksek bir konuma getirin.

2. Yükseklik ayar düğmesine basın, bıça/kesim

yüksekliğini azaltmak için yükseklik ayar dişlisini

daha düşük bir konuma getirin.

3.7 BATARYALARI TAKIN

Şekil 7

UYARI

• Batarya veya şarj cihazı hasarlıysa bataryayı veya

şarj cihazını değiştirin.

• Makineyi durdurun ve bataryaları takmadan veya

çıkarmadan önce motorun durmasını bekleyin.

• Batarya ve şarj cihazının kılavuzundaki talimatları

okuyun, öğrenin ve takip edin.

NOT

Makineyi başlatmak için her iki batarya da şarj edilmiş

ve batarya bölmelerine takılmış olmalıdır.

1. Batarya kapağını açın.

2. Bataryadaki yükseltme dişlerini batarya

bölmesindeki oluklarla hizalayın.

3. Bataryayı yerine oturana kadar batarya bölmesine

doğru itin.

4. Bir tık sesi duyduğunuzda batarya takılmıştır.

5. Diğer batarya için de aynı işlemi yapın.

6. Batarya kapağını kapatın.

NOT

Motor sadece emniyet anahtarını taktığınızda çalışır.

3.8 BATARYALARI ÇIKARIN

Şekil 7

1. Batarya bölmesinin kapağını açın.

2. Emniyet anahtarını çıkarın.

3. Batarya çıkarma düğmesini basılı tutun.

4. Bataryaları makineden çıkarın.

4 ÇALIŞMA

UYARI

Çalışma sırasında göz koruması takın.

4.1 MAKINEYI ÇALIŞTIRIN

Şekil 8

1. Güvenlik anahtarını ve aküyü takın.

2. Başlatma düğmesine basın ve basılı tutun.

3. Başlatma düğmesini basılı tutarken, askılı anahtarı

tutma yeri çubuğunun yönünde çekin.

4. Programı başlatmak için başlatma düğmesini

serbest bırakın.

4.2 MAKINEYI DURDURUN

Şekil 8

1. Makineyi durdurmak için askılı anahtarı serbest

bırakın.

UYARI

Makineyi tekrar çalıştırmadan önce bıçakların

tamamen durmasını bekleyin. Makineyi hızla açıp

kapatmayın.

UYARI

İşi tamamladıktan sonra daima emniyet anahtarını ve

aküyü çıkarın.

4.3 ÇIM TOPLAYICIYI BOŞALTIN

1. Makineyi durdurun.

2. Emniyet anahtarını çıkarın.

3. Aküyü çıkarın.

4. Arka tahliye kapağını açın ve tutun.

5. Çim toplayıcıyı tutma yerinden tutun ve

yuvalarından çıkarın.

6. Arka boşaltım kapısını kapatın.

7. Çim toplayıcıyı boşaltın.

140

Türkçe

4.4 YAMAÇLARDA KULLANMA

UYARI

15° den fazla eğimli yamaçlarda biçmeyin. Rahat

değilseniz, yamaçta biçmeyin.

• Eğimin yüzü boyunca biçerken yokuş aşağı inmeyin.

Eğimde yön değiştirdiğinizde dikkatli olun.

• Düşmenize neden olabilecek delikleri, parçaları,

kayaları ve diğer gizli nesnelere dikkat edin. Kayalar

ve ağaç dalları gibi tüm engelleri kaldırın.

• Bastığınız yerin sabit olduğundan emin olun.

Dengenizi kaybederseniz hemen askılı anahtarı

serbest bırakın.

• Hendekler, kanallar ve toprak dolgularının yakınında

çim biçmeyin.

4.5 ÇALIŞMA IPUÇLARI

• Başlatma düğmesinin veya askılı anahtarın

çalışmasını geçersiz kılmaya çalışmayın.

• Makineyi çalıştırdığınızda eğmeyin.

• Ellerinizi veya ayaklarınızı dönen parçaların

yakınına ya da altına koymayın.

• Boşaltma oluğunu temiz tutun.

• Islak çimi kesmeyin.

• Yeni veya kalın çim için daha yüksek bıçak

yüksekliği gereklidir.

• Her kullanımdan sonra çim biçme makinesinin

tabanını temizleyin. Çim kırpıntılarını, yaprakları, kiri

ve diğer kalıntıları temizleyin.

5 BAKIM

UYARI

Bakımdan önce makineden emniyet anahtarını ve

aküyü çıkarın.

UYARI

Motoru ve aküyü, çim, yaprak veya fazla yağdan

koruyun.

İKAZ

Sadece onaylanmış yedek parçaları kullanın.

İKAZ

Fren sıvılarının, benzin, petrol bazlı malzemelerin

plastik parçalara temas etmesine izin vermeyin.

Kimyasallar plastiğe zarar verebilir ve plastik maddeyi

hizmet dışı bırakabilir.

İKAZ

Plastik muhafaza veya parçalarda güçlü solvent veya

deterjanlar kullanmayın.

NOT

Tavsiye edilen sıkma torku (Bıçağı): 33-37 Nm.

5.1 GENEL BAKIM

• Her kullanımdan önce, makineyi vida, somun, cıvata

ve kapak gibi hasarlı, eksik veya gevşek parçalar

için inceleyin.

• Tüm bağlantı elemanlarını ve kapakları doğru

şekilde sıkın.

• Makineyi kuru bir bezle temizleyin. Su kullanmayın.

5.2 BIÇAĞI DEĞIŞTIRIN

Şekil 9.

UYARI

Sadece onaylanmış yedek bıçakları kullanın.

UYARI

Bıçağa dokunacağınızda iş eldiveni giyin veya bıçağın

etrafına bez sarın.

1. Makineyi durdurun.

2. Bıçakların tamamen durduğundan emin olun.

3. Güvenlik anahtarını ve aküyü çıkarın.

4. Makineyi yana çevirin.

5. Bıçağın hareketini önlemek için bir parça tahta

kullanın.

6. Montaj vidasını ve rondelaları bir anahtar veya

soketle sökün.

7. Bıçağı çıkarın.

8. Yeni bıçağı takın. Yükseltilen noktaların, bıçaktaki

deliklere takıldığından emin olun.

9. Montaj vidasını ve rondelaları takın ve sıkın.

5.3 MAKINEYI DEPOLAYIN

• Emniyet anahtarını çıkarın.

• Aküyü çıkarın.

• Makineyi depolamadan önce temizleyin.

• Makineyi depolarken motorun sıcak olmadığından

emin olun.

• Makinenin gevşek veya hasarlı parçalarının

olmadığından emin olun. Eğer gerekli ise, bu

adımları/talimatları uygulayın:

• Hasarlı parçaları değiştirin.

• Cıvataları sıkın.

• Onaylanmış bir servis merkezinden biriyle

konuşun.

• Makinenizi kuru bir alanda saklayın.

• Çocukların makinenin yanına gelemediğinden emin

olun.

141

Türkçe

6 SORUN GIDERME

Sorun Olası neden Çözüm

Tutma yeri doğru

konumda değil.

Cıvatalar doğru

şekilde takılma-

mıştır.

Tutma yüksekliği

ayarlayın ve top-

uzların ve cıvata-

ların doğru şe-

kilde hizalan-

dığından emin

olun.

Makine çalışmıy-

or.

Batarya kapasi-

tesi düşüktür.

Bataryaları şarj

edin.

Kol anahtarı arı-

zalıdır.

Kol anahtarını

değiştirin.

Emniyet anahtarı

takılı değildir.

Emniyet anahtar-

ını takın.

Sadece bir ba-

tarya takılıdır.

İki bataryayı da

aynı anda takın.

Bataryalardan

birinin şarjı bit-

miştir.

Bataryaları şarj

edin.

Makine çimi eşit

kesmiyor.

Çim yüzey enge-

belidir.

Biçme alanını in-

celeyin.

Bıçak yüksekliği

doğru ayarlan-

mamıştır.

Bıçak/kesim yük-

sekliğini daha

yüksek bir konu-

ma ayarlayın.

Makine doğru

şekilde malçla-

ma yapmıyor.

Kesilen ıslak

çimler makinenin

üzerine yapışıy-

or.

Çim biçme işle-

minden önce çim

kuruyana kadar

bekleyin.

Malç fişi eksiktir. Malç fişini takın.

Makineyi itmesi

çok zor.

Çim çok uzun

veya bıçak yük-

sekliği çok alçak-

tır.

Bıçak/kesim yük-

sekliğini artırın.

Çim toplayıcı ve

bıçak kalın çim-

lerde sürükleniy-

or.

Çim toplayıcılar-

daki kesilen çim-

leri boşaltın.

Makinede yük-

sek titreşim var.

Bıçak dengesiz

ve aşınmıştır.

Bıçağı değiştirin.

Sorun Olası neden Çözüm

Motor mili bükül-

müştür.

1. Motoru dur-

durun.

2. Emniyet

anahtarını ve

bataryayı çı-

karın.

3. Hasar olup

olmadığını

kontrol edin.

4. Makineyi tek-

rar çalıştır-

madan önce

onarın.

Makine biçme

sırasında duruy-

or.

Bıçak yüksekliği

çok düşüktür.

Bıçak/kesim yük-

sekliğini artırın.

Bataryanın şarjı

bitmiştir.

Bataryayı şarj

edin.

Kesilen çimler

kesim haznesine

veya bıçağa ya-

pışır.

Bataryayı maki-

neden çıkarın ve

üstünü kontrol

edin.

Makinenin çalış-

ma sıcaklığı çok

yüksektir.

Makineyi

soğutun.

Bataryalardan

birinin şarjı bit-

miştir.

Bataryaları şarj

edin.

* Bu sorunlara çözüm bulamazsanız, servis merkezine

gidin.

142

Türkçe

7 TEKNIK VERILER

Voltaj 48 V

Yüksüz hız 3600 / dak

Kesim genişliği 410 mm

Kesim yüksekliği 25-80 mm

Çim toplayıcı kapasitesi 50 L

Ağırlık (akü hariç) 39,7 lbs 18 kg

Ölçülen ses basınç düzeyi L

= 83 dB(A) , K = 3

dB(A)

Garanti edilen ses güç dü-

zeyi

WA.d

= 96 dB(A)

Titreşim ＜ 2,5 m/sn

, K = 1,5

m/sn

Akü modeli G24B2/G24B4 ve diğer

BAG serileri

Şarj cihazı modeli G24X2C/ G24X2UC2/

G24X2UC4 ve diğer CAG

serileri

Çift yalıtımlı yapı

IPX IPX4

8 GARANTI

(Tam garanti şartları ve koşulları Greenworks internet

sayfasında bulunabilir https://www.greenworkstools.eu)

Garanti Greenworks satın alma tarihinden itibaren

ürün için 3 yıl ve aküler için 2 yıl (tüketici/özel

kullanım) geçerlidir. Bu garanti, üretim hatalarını kapsar.

Garanti kapsamında olan hatalı bir ürün onarılmış veya

değiştirilmiş olabilir. Hatalı veya kullanım kılavuzunda

açıklanandan başka şekillerde kullanılmış üniteye ilişkin

garanti talebi reddedilebilir. Normal aşınma ve aşınma

parçaları garanti kapsamında kabul edilmez. Orijinal

üretici garantisi, bir satıcı veya perakendeci tarafından

sunulan herhangi bir ek garantiden etkilenmez.

Hatalı bir ürün, garanti talebinde bulunmak için satın

alma kanıtı (fatura) ile birlikte satın alma noktasına iade

edilmelidir.

9 AB UYGUNLUK BEYANI

Üreticinin adı ve adresi:

Ad:

Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

Teknik dosyayı derlemeye yetkili kişinin adı ve adresi:

Ad:

Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

İşbu belge ile bu ürüne ilişkin olarak aşağıdakileri beyan

ederiz

Kategori: Çim Biçme Makinesi

Model: 2512607 (LME367)

Seri numarası: Ürün derecelendirme etiketine

bakın

Yapım Yılı: Ürün derecelendirme etiketine

bakın

• 2006/42/EC sayılı Makine Direktifinin ilgili

hükümlerine uygundur.

• aşağıdaki diğer AB Direktiflerinin hükümlerine

uygundur:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Ayrıca, uyumlaştırılmış standartların aşağıdaki

bölümlerinin ve maddelerinin kullanıldığını beyan ederiz:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Uyum değerlendirme metodu Ek VI Direktifi

2000/14/EC.

Ölçülen ses gücü seviyesi

: 94,1 dB(A)

Garanti edilen ses gücü seviyesi L

WA.d

: 96 dB(A)

İlgili onaylanmış kuruluş:

Ad: Intertek Deutschland GmbH (Onaylanmış Kuruluş

0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Almanya

Yer, tarih: Weiter-

stadt, 03.03.2021

İmza: Ted Qu, Kalite Direktörü

143

Türkçe

1רואית.....................................145

1.1הרטמ.................................................145

1.2טבמ יללכ............................................145

2תוחיטב..................................145

3הנקתה...................................145

3.1רסה תא רישכמה הזיראהמ....................145

3.2חתפ ןנווכו תא תידיה הנותחתה..............145

3.3תנקתה תידיה הנוילעה .........................145

3.4תנקתה דכול אשדה..............................145

3.5תנקתה חתפה רוזיפל הבבג...................145

3.6תעיבק הבוג בהלה/ךותיחה....................146

3.7ןקתה תא יזראמ הללוסה.......................146

3.8רסה תא יזראמ הללוסה.........................146

4לועפת....................................146

4.1תלעפה ילכה........................................146

4.2יוביכ רישכמה.......................................146

4.3ןוקיר דכול אשדה..................................146

4.4הלעפה ןורדמב.....................................146

4.5תוצע הלעפהל......................................146

5הקוזחת..................................147

5.1הקוזחת תיללכ.....................................147

5.2תפלחה בהלה......................................147

5.3ןוסחא הנוכמה......................................147

6רותיא לופיטו תויעבב...............148

7טרפמ ינכט.............................148

8תוירחא...................................148

9תרהצה תומיאת תושירדל

דוחיאה יפוריאה.......................149

144

תירבע

1רואית

1.1הרטמ

תחסכמ אשד וז הדעונ שומישל תוניגב תויטרפ .בהל ךותיחה בייח

תויהל ליבקמ עקרקל טעמכ ירמגל .ןמזב חוסיכה ,לכ תעברא

םילגלגה םיבייח תעגל עקרקב.

1.2טבמ יללכ

רויא 1~9

גתמ הרקב

ןצחל הענתה

תידי הנוילע

תידי הנותחת

תלד הטילפ תירוחא

הסכמ הללוס

דכול אשד

חתפ רוזיפל הבבג

תידי רורחש ריהמ

לוענמ זיז

רותפכ

וו

ץירח

זראמ הללוס

חתפמ תוחיטב

רותפכ רורחש הללוס

רותפכ ןונווכ הבוג

םוא

תיקסד חוור

בהל

2תוחיטב

הרהזא

אנא דפקה תייצל לכל תוארוה תוחיטבה.

ןייע ךירדמב תוחיטבה.

3הנקתה

הרהזא

ןיא שמתשהל םירזיבאב םניאש םיצלמומ לע ידי ןרציה.

הרהזא

ןיא סינכהל תא חתפמ תוחיטבה וא תא זראמ הללוסה ינפל םויס

תבכרה לכ םיקלחה.

3.1רסה תא רישכמה הזיראהמ

הרהזא

ינפל שומישה אדוו תבכרהש תא רישכמה שרדנכ.

הרהזא

•םא םיקלח םימיוסמ לש רישכמה םימוגפ ,לא שמתשת

רישכמב.

•םא ןיא ךל תא לכ םיקלחה ,לא ליעפת תא רישכמה.

•םא םיקלחה םימוגפ וא םירסח ,הנפ זכרמל תורישה.

1.חתפ תא הזיראה.

2.ןייע םיכמסמב הליכמש הזיראה.

3.רסה תא לכ םיקלחה אלה םיבכרומ הזיראהמ.

4.רסה תא רישכמה הזיראהמ.

5.שי ךילשהל תא הספוקה תאו ירמוח הזיראה םאתהב תונקתל

תוימוקמה.

הרהזא

ןעמל ךתוחיטב ,לא סינכת תא הללוסה ינפל ילכהש בכרומ ןפואב

אלמ.

3.2חתפ ןנווכו תא תידיה הנותחתה

רויא 2.

1.ךושמ תא תידיה הנוילעה יפלכ הלעמ הרוחאו ידכ םירהל

התוא בצמל הלעפה .אדוו תוידיהש תוסנכנ ןמוקמל השיקנב

יוארכ.

2.קדה תא תידיה הנותחתה תרזעב תוידיה רורחשל ריהמ

ינשבש םידדצה.

םיש בל

אדוו יכ יתש תוידיה תואצמנ םוקימב ההז.

הרהזא

ןמזב לופיק וא רושיי תידיה ,רהזיה אל םורגל קזנ םילבכל.

3.3תנקתה תידיה הנוילעה

רויא 3

1.םאתה תא םירוחה תידיב הנוילעה ךכ ויהיש לומ םירוחה

תידיב הנותחתה.

2.סנכה תא ילוענמ זיזה ךרד םירוחה.

3.קדה תא םיגרבה לע ילוענמ זיזה.

4.עצב תא התוא הלועפ דצב ינשה.

3.4

תנקתה דכול אשדה

רויא 4

1.קרפ תא חתפה רוזיפל הבבג.

2.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

3.זוחא דכולב אשדה תרזעב תידיה ולש ןקתהו תא םיווה לעמ

םיצירחה.

4.רוגס תא תלד הטילפה תירוחאה.

3.5

תנקתה חתפה רוזיפל הבבג

רויא 5.

145

תירבע

1.קרפ תא דכול אשדה.

2.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

3.זוחא תא חתפה רוזיפל הבבג תידיב ולש רבחו ותוא חתפל

הטילפה.

4.רוגס תא תלד הטילפה תירוחאה.

3.6תעיבק הבוג בהלה/ךותיחה

ןתינ עובקל תא רישכמה םיהבגל םינוש לש בהלה/ךותיח.

רויא 6.

1.וצחל לע רותפכ ןונווכ הבוגה ,וזיזה תא ןונגנמ ןוויכ הבוגה

םוקימל הובג רתוי ידכ היבגהל תא בהלה/ךותיח.

2.וצחל לע רותפכ ןונווכ הבוגה ,וזיזה תא ןונגנמ ןוויכ הבוגה

םוקימל ךומנ רתוי ידכ ךימנהל תא בהלה/ךותיח.

3.7ןקתה תא יזראמ הללוסה

רויא 7

הרהזא

•םא זראמ הללוסה וא ןעטמה םימוגפ ,ףלחה תא זראמ

הללוסה וא תא ןעטמה.

•הבכ תא רישכמה הכחו דע תריצעל עונמה ינפל הנקתה וא

קוריפ לש יזראמ הללוסה.

•דפקה אורקל ,תעדל עצבלו תא תוארוהה ךירדמבש הללוסה

ןעטמהו.

םיש בל

שי ןיעטהל סינכהלו תא יתש תוללוסה ךותב םיאתה לע תנמ

ליעפהל תא רישכמה.

1.חתפ תא שד הללוסה.

2.םאתה תא תועלצה לש זראמ הללוסה םיצירחל אתב הללוסה.

3.ףוחד תא הללוסה לא ךות את הללוסה דע זראמש הללוסה

לעניי.

4.עמשתשכ קילק ,הז רמוא זראמש הללוסה ןקתומ ומוקמב.

5.עצב תא התוא הלועפ םע הללוסה היינשה.

6.רוגס תא שד הללוסה.

םיש בל

רשפא עינתהל תא עונמה קר רחאל תסנכה חתפמ תוחיטבה.

3.8רסה תא יזראמ הללוסה

רויא 7

1.חתפ תא שד את הללוסה.

2.אצוה תא חתפמ תוחיטבה.

3.ץחל הציחל תכשוממ לע רותפכ רורחש הללוסה.

4.רסה תא יזראמ הללוסה ילכהמ.

4לועפת

הרהזא

שובח יפקשמ הנגה ןמזב תלעפה ילכה.

4.1תלעפה ילכה

רויא 8

1.ואיצוה תא חתפמ תוחיטבה תאו הללוסה.

2.ץחל הציחל הכורא לע ןצחל הענתהה.

3.ךות ידכ תקזחה ןצחל הענתהה ץוחל ,ךושמ תא גתמ הרקבה

ןוויכל טומ תידיה.

4.ררחש תא ןצחל הענתהה ידכ עינתהל תא ילכה.

4.2יוביכ רישכמה

רויא 8

1.ררחש תא גתמ הרקבה ידכ תובכל תא ילכה.

הרהזא

ןתמה דע בהלהש רוצעי ןפואב אלמ ינפל הענתה תרזוח לש

תחסכמה .לא קילדת הבכתו תא ילכה תוריהמב.

הרהזא

אצוה דימת תא חתפמ תוחיטבה תאו זראמ הללוסה רחאל םויס

הדובעה.

4.3ןוקיר דכול אשדה

1.הבכ תא רוסמה.

2.אצוה תא חתפמ תוחיטבה.

3.אצוה תא הללוסה.

4.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

5.זוחא דכולב אשדה תרזעב תידיה ולש ררחשו תא םיווה

םיצירחהמ.

6.רוגס תא תלד הטילפה תירוחאה.

7.ןקור תא דכול אשדה.

4.4

הלעפה ןורדמב

הרהזא

ןיא חסכל אשד ןורדמב לולת רתוי מ-15° .םא ךניא שח חונב ,לא

חסכת אשד ןורדמב.

•ןמזב חוסיכ ןורדמב ,לא דובעת ןוויכב הלעמ-הטמ .דפקה לע

תוריהז ןמזב יוניש ןוויכ ןורדמב.

•םיש בל תומוגל ,םישרושל ,םיעלסל םימצעלו םירתסנ םירחא

םילולעש לישכהל ךתוא .קחרה תא לכ םילושכמה ,ןוגכ םיעלס,

םינבא יעזגו םיצע.

•אדו ךילגרש תוביצי לע עקרקה .הרקמב לש רסוח ןוזיא ,ררחש

דימ תא גתמ תידיה.

•לא חסכת אשד דיל םיקוצ/םילולתמ ,תוחוש וא תודג לחנ.

4.5

תוצע הלעפהל

•לא הסנת ףוקעל תא תלועפ ןצחל הענתהה וא גתמ הרקבה.

•ןמזב תענתה ילכה ,לא הטת ותוא הדיצה.

•לא חינת םיידי וא םיילגר דיל םיקלחה םיבבותסמה וא

םתחתמ.

146

תירבע

•רומש לע ןויקינ חתפ הטילפה.

•לא חסכת אשד בוטר.

•ידכ חסכל אשד שדח וא ךימס ,בהלה ךירצ תויהל בצמב הובג.

•הקנ תא תיתחת ףוג תחסכמה רחאל לכ שומיש .רסה תוסיפ

אשד ,םילע ,קבא ךולכלו גוסמ רחא.

5הקוזחת

הרהזא

אצוה תא חתפמ תוחיטבה תאו זראמ הללוסה ילכהמ ינפל עוציב

תדובע הקוזחת.

הרהזא

רומש לע ןויקינ עונמה זראמו הללוסה הקנו םהמ תוסיפ אשד,

םילע וא ףדוע זירג.

הרהזא

שמתשה קר םיפלחב םירשואמ.

הרהזא

לא רשפאת ילזונל םימלב ,ןיזנבל םירמוחלו יססובמ-טפנ תעגל

יקלחב קיטסלפה .םילקימיכ םילולע םורגל קזנ קיטסלפל ךופהלו

ותוא יתלבל שימש.

הרהזא

לא שמתשת ירמוחב יוקינ וא םיסממ םיקזח לע ףוג קיטסלפה

יביכרו קיטסלפה.

םיש בל

33-37:טנמומ קודיה ץלמומ) רטמוננ(

5.1הקוזחת תיללכ

•ינפל לכ שומיש ,קודב ןיאש הב םיקלח וקוזינש ,םירסח וא

םיפפור ןוגכ םיגרב ,םימוא וא םיסכמ/םיקקפ.

•קדה בטיה תא לכ יעצמא קודיהה םיסכמהו/םיקקפ.

•הקנ תא ילכה תילטמב השבי .לא שמתשת םימב.

5.2

תפלחה בהלה

רויא 9.

הרהזא

שמתשה קר םיבהלב םירשואמ.

הרהזא

ינפל העיגנה בהלב ,שבל תופפכ הדובע תודבכ וא ףוטע ותוא

דבב הבע.

1.הבכ תא רוסמה.

2.אדו בהלהש קיספה בבותסהל ירמגל.

3.רסה תא חתפמ תוחיטבה תאו זראמ הללוסה.

4.הטה תא ילכה לע ודיצ.

שמתשה תסיפב ץע ידכ עונמל לכ העונת לש בהלה.

6.אצוה תא גרוב רוביחה תאו םידירפמה תרזעב חתפמ םיגרב/

7.קרפ תא בהלה.

8.ןקתה תא בהלה שדחה .אדוו יכ םיציחה םיהבגומה םיסנכנ

םירוחל לעש בהלה.

9.סנכה תא גרוב רוביחה תאו םידירפמה קדהו םתוא.

5.3ןוסחא הנוכמה

•אצוה תא חתפמ תוחיטבה.

•תאצוה זראמ הללוסה.

•הקנ תא ילכה ינפל ונוסחא.

•אדוו עונמהש ונניא םח רשאכ התא ןסחאמ תא הנוכמה.

•אדו ןיאש רישכמב םיקלח םיפפור וא םימוגפ .יפל ךרוצה ,עצב

תא תוארוהה/םידעצה םיאבה:

•ףלחה תא םיקלחה םימוגפה.

•קדה תא םיגרבה.

•רבד םע םדא זכרמב תוריש רשואמ.

•ןסחא תא ילכה רוזאב שבי.

•ןסחא קחרה גשיהמ םדי לש םידלי.

147

תירבע

6רותיא לופיטו תויעבב

היעבהביס תירשפאןורתפ

תידיה הניא

המוקמב.

םיגרבה םניא

םירבוחמ יוארכ.

ןנווכ תא הבוג

תידיה אדוו

םירותפכהש

םיגרבהו םימאתומ

הז הזל.

רישכמה וניא

ליחתמ דובעל.

הללוסה השלח ידמ.ןעטה תא יזראמ

הללוסה.

גתמ תידיה םוגפ.ףלחה תא גתמ

תידיה.

חתפמ תוחיטבה אל

סנכוה.

סנכה תא חתפמ

תוחיטבה.

ןקתה קר זראמ

הללוס דחא.

ןקתה ינש יזראמ

הללוס וב-תינמז.

דחא יזראממ

הללוסה ןקורתה.

ןעטה תא יזראמ

הללוסה.

חוסיכ אשדה השענ

ןפואב אל ןזואמ.

האשדמה הסג.קודב תא רוזא

חוסיכה.

הבוג בהלה אל

רדגוה יוארכ.

ןנווכ תא הבוג

בהלה/ךותיח

םוקימל הובג רתוי.

ילכה וניא קסרמ תא

אשדה הבבגל.

שי תוסיפ אשד

ודמצנש ףוגל

תחסכמה.

ןתמה דע אשדהש

שבייתי ינפל

חוסיכה.

רסח חתפה רוזיפל

הבבג.

ןקתה תא חתפה

רוזיפל הבבג.

השק ףוחדל תא

ילכה.

אשדה וניא הובג

קיפסמ ,וא בהלהש

ךומנ ידמ.

הבגה תא הבוג

בהלה/ךותיח.

דכול אשדה בהלהו

םיעקתנ אשדב

ךימס.

ןקור תא תוסיפ

אשדה דכולמ

אשדה.

ילכה טטור הקזוחב.בהלה קוחש וניאו

ןזואמ.

ףלחה תא בהלה.

לג) ריצ (עונמה

ףפוכמ.

1.הבכ תא

עונמה.

2.אצוה תא

חתפמ

תוחיטבה תאו

זראמ הללוסה.

3.קודב לע תנמ

אוצמל םיקזנ.

4.ןקת תא ילכה

ינפל הענתה

תפסונ.

ילכה רצוע ינפל

חוסיכה.

בהלה ךומנ ידמ.הבגה תא הבוג

בהלה/ךותיח.

היעבהביס תירשפאןורתפ

תליבח הללוסה

הנקורתה.

ןעטה תא זראמ

הללוסה.

תוסיפ אשדה

תודמצנ ףוגל

תחסכמה וא בהלל.

קרפ תא זראמ

הללוסה קודבו תא

ףוג תחסכמה.

תרוטרפמט הלועפה

לש ילכה ההובג

ידמ.

ררק תא ילכה.

דחא יזראממ

הללוסה ןקורתה.

ןעטה תא יזראמ

הללוסה.

*םא אל חילצת אוצמל ןורתפ תויעבל ולא ,הנפ זכרמל תורישה.

7טרפמ ינכט

חתמ48 V

תוריהמ אלל סמוע3600 /הקדל

בחור ךותיחה410 מ"מ

הבוג ךותיחה25-80 מ"מ

תלוביק דכול אשדה50 L

לקשמ) אלל זראמ הללוסה(39,7 lbs 18 kg

תמר ץחל לוקה תדדמנהL

= 83 dB(A) , K = 3

dB(A)

תמר תמצוע לוקה תחטבומהL

WA.d

= 96 dB(A)

טטר＞2,5 רטמ/היינש

,K = 1,5

רטמ/היינש

םגד הללוסהG24B2/G24B4 תורדסו

BAG תופסונ

םגד ןעטמהG24X2C/ G24X2UC2/

G24X2UC4 תורדסו CAG

תופסונ

הנבמ םע דודיב לופכ

IPXIPX4

8תוירחא

)םיאנתה תוינתההו םיאלמה לש תוירחאה םיאצמנ Greenworks

ףד טנרטניאה https://www.greenworkstools.eu(

תוירחאה Greenworks הניה ל-3 םינש לע רצומה ו-2 םינש לע

תוללוסה ) שומיש ינכרצ/ישיא (ךיראתמ השיכרה .תוירחא וז הסכמ

םימגפ רוצייב .רישכמ םוגפ תחת תוירחאה יושע תויהל ןקותמ וא

ףלחומ .הדיחי רשא השענ הב שומיש אל םלוה םינפואב םירחא

ולאמ םיראותמה ךירדמב שמתשמל םייושע תוחדיהל תוירחאהמ.

יאלב ליגר ,םיקלחו ולבתהש םניא םיבשחנ תוירחאב .תוירחא

ןרציה תירוקמה הניא תעפשומ לכמ תוירחא תפסונ תעצומה לע ידי

רחוס וא יאנועמק.

148

תירבע

שי ריזחהל רצומ םוגפ תדוקנל השיכרה ידכ עובתל ןיגב תוירחא,

דחי םע תחכוה השיכרה) הלבק.(

9תרהצה תומיאת תושירדל דוחיאה

יפוריאה

םש תבותכו ןרציה:

םש:Globe Technologies Europe GmbH

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

םש תבותכו םרוגה ךמסומה תכירעל טרפמה ינכטה:

םש:Ralf Pankalla

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

ונא םיריהצמ תאזב יכ רצומה

הירוגטק:תחסכמ אשד

םגד:2512607 )LME367(

רפסמ ירודיס:האר תא תיוות גוריד רצומה

תנש רוצייה:האר תא תיוות גוריד רצומה

•דמוע תושירדב תויטנוולרה לש תייחנה דויצה 2006/42/EC.

•דמוע תושירדב תויחנהה תואבה לש דוחיאה יפוריאה:

•2014/30/EU

•2000/14/EC ו-2005/88/EC

•2011/65/EU ו)-EU(2015/863

רתי לע ןכ ,ונא םיריהצמ ונססבתהש לע) םיקלחה/םיפיעסה(

םיאבה לש םיטרדנטסה םימאותמה:

•EN 60335-1, EN 60335-2-77, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2, ISO 11094, IEC

62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

תטיש תכרעה תומיאת ל-Annex VI Directive 2000/14/EC.

תמר

תמצוע לוקה תדדמנהL

: 94,1 dB(A)

תמר תמצוע לוקה תחטבומהL

WA.d

: 96 dB(A)

ףוגה עדוימה ברועמה:

םש :Intertek Deutschland GmbH )ףוג ךמסומ 0905(

תבותכ :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

םוקמ

,ךיראת :Weiter-

stadt, 03.03.2021

המיתח :דט וּק ,יארחא תוכיא

149

תירבע

1 Aprašymas............................... 151

1.1 Paskirtis..................................................151

1.2 Apžvalga.................................................151

2 Sauga........................................151

3 Montavimas..............................151

3.1 Įrenginio išpakavimas.............................151

3.2 Apatinės rankenos atlenkimas ir

reguliavimas........................................... 151

3.3 Viršutinės rankenos tvirtinimas ..............151

3.4 Žolės rinktuvo tvirtinimas........................151

3.5 Mulčiavimo įtaiso tvirtinimas...................152

3.6 Peilio / pjovimo aukščio nustatymas.......152

3.7 Sudėtinių baterijų įdėjimas..................... 152

3.8 Sudėtinių baterijų išėmimas................... 152

4 Darbas...................................... 152

4.1 Įrenginio paleidimas............................... 152

4.2 Įrenginio sustabdymas........................... 152

4.3 Žolės rinktuvo tuštinimas........................152

4.4 Darbas šlaituose.....................................153

4.5 Patarimai dėl darbo................................ 153

5 Techninė priežiūra...................153

5.1 Bendroji priežiūra................................... 153

5.2 Peilio keitimas........................................ 153

5.3 Mašinos laikymas...................................153

6 Trikčių šalinimas..................... 154

7 Techniniai duomenys..............155

8 Garantija...................................155

9 EB atitikties deklaracija.......... 155

150

Lietuvių k.

1 APRAŠYMAS

1.1 PASKIRTIS

Šis įrenginys skirtas vejai pjauti namuose. Pjovimo peilis

turi būti lygiagretus žemės paviršiui. Pjovimo metu visi

keturi vejapjovės ratai turi liesti žemę.

1.2 APŽVALGA

1~9 paveikslas

Svirtinis jungiklis

Paleidimo mygtukas

Viršutinė rankena

Apatinė rankena

Galinio išmetimo durelės

Baterijos skyriaus durelės

Žolės rinktuvas

Mulčiavimo įtaisas

Greito atkabinimo svirtis

Ekscentrinis užraktas

Rankenėlė

Kabliukas

Plyšys

Sudėtinė baterija

Apsauginis raktas

Baterijos atjungimo mygtukas

Aukščio reguliavimo mygtukas

Veržlė

Tarpiklis

Peilis

2 SAUGA

ĮSPĖJIMAS

Privaloma laikytis visų saugos instrukcijų.

Žr. saugos vadovą.

3 MONTAVIMAS

ĮSPĖJIMAS

Nenaudokite gamintojo nerekomenduojamų priedų.

ĮSPĖJIMAS

Kol nesurinkote visų dalių, neįstatykite apsauginio

rakto ir sudėtinės baterijos.

3.1 ĮRENGINIO IŠPAKAVIMAS

ĮSPĖJIMAS

Prieš naudodami įsitikinkite, ar tinkamai surinkote

įrenginį.

ĮSPĖJIMAS

• Jeigu yra pažeistų dalių, įrenginio nenaudokite.

• Jeigu dalių trūksta, įrenginio nenaudokite.

• Jeigu dalys pažeistos arba jų trūksta, kreipkitės į

techninės priežiūros centrą.

1. Atidarykite pakuotę.

2. Perskaitykite dėžėje esančius dokumentus.

3. Iš dėžės išimkite visas nesumontuotas dalis.

4. Išimkite įrenginį iš dėžės.

5. Dėžę ir pakuotę išmeskite laikydamiesi atitinkamų

reikalavimų.

ĮSPĖJIMAS

Dėl savo saugumo bateriją prijunkite tik iki galo

surinkę visą įrankį.

3.2 APATINĖS RANKENOS

ATLENKIMAS IR REGULIAVIMAS

2 pav.

1. Galinę rankeną pakelkite ir atlenkite atgal, kad abi

rankenas sujungtumėte į darbinę padėtį. Patikrinkite,

ar rankenos užsifiksavo tinkamoje padėtyje.

2. Priveržkite apatinę rankeną greito atkabinimo

svirtimis abiejose pusėse.

PASTABA

Abi rankenos turi būti toje pačioje padėtyje.

ĮSPĖJIMAS

Atlenkdami ar sulenkdami rankeną nepažeiskite

kabelių.

3.3 VIRŠUTINĖS RANKENOS

TVIRTINIMAS

Paveikslas 3

1. Viršutinės rankenos skyles sulyginkite su apatinės

rankenos skylėmis.

2. Įstatykite į skyles svirtinius fiksatorius.

3. Priveržkite prie svirtinių fiksatorių rankenėles.

4. Tokią pačią procedūrą atlikite ir kitoje pusėje.

3.4 ŽOLĖS RINKTUVO TVIRTINIMAS

Paveikslas 4

151

Lietuvių k.

1. Ištraukite mulčiavimo įtaisą.

2. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

3. Laikykite žolės rinktuvą už rankenos ir įstatykite jo

kabliukus į angas.

4. Uždarykite galinio išmetimo dureles.

3.5 MULČIAVIMO ĮTAISO

TVIRTINIMAS

5 pav.

1. Nuimkite žolės rinktuvą.

2. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

3. Laikydami mulčiavimo įtaisą už rankenos, įstatykite į

išmetimo lovelį.

4. Uždarykite galinio išmetimo dureles.

3.6 PEILIO / PJOVIMO AUKŠČIO

NUSTATYMAS

Įrenginyje galima nustatyti skirtingą peilio / pjovimo

aukštį.

6 paveikslas

1. Jei norite pakelti peilį ar padidinti pjovimo

aukštį, paspauskite aukščio reguliavimo mygtuką

ir pakelkite aukščio reguliavimo įtaisą į aukštesnę

padėtį.

2. Jei norite nuleisti peilį ar sumažinti pjovimo

aukštį, paspauskite aukščio reguliavimo mygtuką

ir nuleiskite aukščio reguliavimo įtaisą į žemesnę

padėtį.

3.7 SUDĖTINIŲ BATERIJŲ ĮDĖJIMAS

7 paveikslas

ĮSPĖJIMAS

• Jei sudėtinė baterija arba įkroviklis yra sugadintas,

pakeiskite sudėtinę bateriją arba įkroviklį.

• Prieš įdėdami arba išimdami sudėtines baterijas,

sustabdykite įrenginį ir palaukite, kol sustos

variklis.

• Perskaitykite, supraskite ir vadovaukitės baterijos

ir įkroviklio vadovų instrukcijomis.

PASTABA

Kad įrankį paleistumėte, abi baterijos turi būti įkrautos

ir įstatytos į savo skyrius.

1. Atidarykite baterijos skyriaus dureles.

2. Įtaikykite sudėtinės baterijos briaunas į baterijos

skyriaus griovelius.

3. Stumkite sudėtinę bateriją į jos skyrių iki galo, kol

baterija užsifiksuos.

4. Turite išgirsti spragtelėjimą.

5. Tokią pačią procedūrą atlikite ir su kita baterija.

6. Uždarykite baterijos skyriaus dureles.

PASTABA

Variklis įsijungs tik tuomet, kai įstatysite apsauginį

raktą.

3.8 SUDĖTINIŲ BATERIJŲ IŠĖMIMAS

7 paveikslas

1. Atidarykite baterijų skyriaus dureles.

2. Ištraukite apsauginį raktą.

3. Paspauskite ir laikykite nuspaudę baterijos

atjungimo mygtuką.

4. Išimkite sudėtines baterijas iš įrenginio.

4 DARBAS

ĮSPĖJIMAS

darbo metu dėvėkite apsauginius akinius.

4.1 ĮRENGINIO PALEIDIMAS

Paveikslas 8

1. Įstatykite apsauginį raktą ir bateriją.

2. Paspauskite ir laikykite nuspaudę paleidimo

mygtuką.

3. Laikydami nuspaustą paleidimo mygtuką, pritraukite

prie rankenos svirtinį jungiklį.

4. Atleiskite paleidimo mygtuką, kad paleistumėte

įrenginį.

4.2 ĮRENGINIO SUSTABDYMAS

Paveikslas 8

1. Atleiskite svirtinį jungiklį, kad įrenginį

sustabdytumėte.

ĮSPĖJIMAS

prieš įrenginį vėl paleisdami palaukite, kad peilis

visiškai sustotų. Neskubėkite įrenginį greitai paleisti po

sustabdymo.

ĮSPĖJIMAS

baigę darbą visada ištraukite apsauginį raktą ir

sudėtinę bateriją.

4.3 ŽOLĖS RINKTUVO TUŠTINIMAS

1. Sustabdykite įrenginį.

2. Ištraukite apsauginį raktą.

3. Išimkite sudėtinę bateriją.

152

Lietuvių k.

4. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

5. Laikykite žolės rinktuvą už rankenos ir atkabinkite jį

nuo angų.

6. Uždarykite galinio išmetimo dureles.

7. Ištuštinkite žolės rinktuvą.

4.4 DARBAS ŠLAITUOSE

ĮSPĖJIMAS

nepjaukite žolės šlaituose, kurių nuolydis viršija 15°.

Jeigu jums nepatogu pjauti – šlaite žolės nepjaukite.

• Žole šlaite pjaukite skersai šlaito, o ne aukštyn ir

žemyn. Būkite atsargūs apsisukdami su žoliapjove

šlaite.

• Saugokitės duobių, provėžų, akmenų ir kitų paslėptų

kliūčių, už kurių užkliuvę galite nukristi. Pašalinkite

visas kliūtis, pvz., akmenis ir medžių šakas.

• Tvirtai stovėkite ant žemės. Praradę pusiausvyrą

nedelsdami atleiskite svirtinį jungiklį.

• Nepjaukite žolės šalia įgriuvų, griovių ar krantinių.

4.5 PATARIMAI DĖL DARBO

• Nebandykite apeiti paleidimo mygtuko ar svirtinio

jungiklio darbo kontūro.

• Paleisdami įrenginį jo nepaverskite.

• Nekiškite rankų ir kojų prie sukamųjų dalių.

• Išmetimo loveliai turi būti neužsikimšę.

• Nepjaukite šlapios žolės.

• Peilį pakelkite aukščiau, kai pjaunate naują ar tankią

žolę.

• Kiekvieną kartą po naudojimo nuvalykite vejapjovės

dugną. Pašalinkite žolės nuopjovas, lapus, purvą ir

kitas šiukšles.

5 TECHNINĖ PRIEŽIŪRA

ĮSPĖJIMAS

prieš vykdydami techninę priežiūrą, ištraukite iš

įrenginio apsauginį raktą ir sudėtinę bateriją.

ĮSPĖJIMAS

ant variklio ir sudėtinės baterijos neturi būti žolės, lapų

ar pernelyg didelio tepalo kiekio.

PERSPĖJIMAS

naudokite tik patvirtintas atsargines dalis.

PERSPĖJIMAS

saugokite plastikines dalis, kad ant jų nepatektų

stabdžių skysčio, benzino, naftos pagrindu pagamintų

medžiagų. cheminės medžiagos gali pažeisti

plastikines dalis ir jas sugadinti.

PERSPĖJIMAS

nevalykite plastikinio korpuso ir dalių koncentruotais

tirpikliais ar plovimo priemonėmis.

PASTABA

Rekomenduojamas priveržimo sukimo momentas

(Peilio): 33-37Nm.

5.1 BENDROJI PRIEŽIŪRA

• Kiekvieną kartą prieš naudodami įrenginį

patikrinkite, ar tokios dalys, kaip varžtai, veržlės

ir dangteliai yra savo vietose, neatsipalaidavę ir

nepamestos.

• Tinkamai priveržkite visas tvirtinimo detales ir

dangtelius.

• Nuvalykite įrenginį sausa šluoste. Nenaudokite

vandens.

5.2 PEILIO KEITIMAS

9 pav.

ĮSPĖJIMAS

Naudokite tik patvirtintus atsarginius peilius.

ĮSPĖJIMAS

Tvarkydami peilį užsidėkite tvirtas apsaugines

pirštines arba peilį apsukite audeklu.

1. Sustabdykite įrenginį.

2. Palaukite, kol peilis visiškai sustos.

3. Ištraukite apsauginį raktą ir sudėtinę bateriją.

4. Paverskite įrenginį ant šono.

5. Medine trinkele užblokuokite peilį, kad jis nesisuktų.

6. Veržliarakčiu atsukite ir išimkite tvirtinimo varžtą su

tarpikliu.

7. Nuimkite peilį.

8. Uždėkite naują peilį. Briaunos turi įsistatyti į peilio

skyles.

9. Įsukite tvirtinimo varžtą su tarpikliu ir priveržkite.

5.3 MAŠINOS LAIKYMAS

• Ištraukite apsauginį raktą.

• Sudėtinės baterijos išėmimas.

• Prieš sandėliavimą įrenginį nuvalykite.

153

Lietuvių k.

• Padedant įrenginį į sandėlį įsitikinkite, kad jo variklis

yra atvėsęs.

• Patikrinkite, ar įrenginio dalys neatsipalaidavę ir

nepažeistos. Jei reikia, atlikite toliau pateikiamus

žingsnius / instrukcijas:

• Pakeiskite sugadintas dalis.

• Priveržkite varžtus.

• Susisiekite su patvirtintu techninės priežiūros

centru.

• Įrenginį laikykite sausoje vietoje.

• Laikykite vaikams neprieinamoje vietoje.

6 TRIKČIŲ ŠALINIMAS

Problema Galima priežas-

tis

Sprendimas

Rankena persik-

reipusi.

Tinkamai neįsta-

tyti varžtai.

Nusistatykite

rankenos aukštį

ir patikrinkite, ar

tinkamai įstatyti

varžtai ir ranke-

nėlės.

Įrenginys neįsi-

jungia.

Žemas baterijų

įkrovos lygis.

Įkraukite sudė-

tines baterijas.

Sugedęs svirtinis

jungiklis.

Pakeiskite svir-

tinį jungiklį.

Neįstatytas ap-

sauginis raktas.

Įstatykite apsau-

ginį raktą.

Prijungta tik vie-

na sudėtinė ba-

terija.

Prijunkite abi su-

dėtines baterijas.

Išsikrovusi viena

iš sudėtinių ba-

terijų.

Įkraukite sudė-

tines baterijas.

Įrenginys žolę

pjauna nelygiai.

Vejos paviršius

nelygus.

Patikrinkite pjovi-

mo zoną.

Netinkamai nus-

tatytas peilio

aukštis.

Nustatykite peilį /

pjovimo aukštį į

aukštesnę pa-

dėtį.

Įrenginys netin-

kamai mulčiuoja.

Prie vejapjovės

dugno prilipusios

drėgnos žolės

nuopjovos.

Prieš pjaudami

žolę palaukite,

kol ji išdžius.

Neįstatytas mul-

čiavimo įtaisas.

Įstatykite mulčia-

vimo įtaisą.

Įrenginį sunku

stumti.

Žolė per aukšta

arba vejapjovės

peilis nuleistas

per žemai.

Padidinkite pjovi-

mo aukštį / pak-

elkite peilį.

Problema Galima priežas-

tis

Sprendimas

Žolės rinktuvas ir

peilis kliūna už

tankios žolės.

Ištuštinkite žolės

rinktuvą.

Įrenginys labai

vibruoja.

Peilis nesubalan-

suotas arba nu-

dilęs.

Pakeiskite peilį.

Sulenktas vari-

klio velenas.

1. Sustabdykite

variklį.

2. Ištraukite ap-

sauginį raktą

ir sudėtinę

bateriją.

3. Patikrinkite,

ar nėra pa-

žeidimų.

4. Suremontuo-

kite įrenginį,

prieš vėl jį

paleisdami.

Įrenginys sustoja

pjovimo metu.

Peilis nuleistas

pernelyg žemai.

Padidinkite pjovi-

mo aukštį / pak-

elkite peilį.

Išsikrovusi sudė-

tinė baterija.

Įkraukite sudė-

tinę bateriją.

Žolės nuopjovos

prilipę prie įre-

nginio dugno ar

peilio.

Išimkite sudėtinę

bateriją ir patik-

rinkite vejap-

jovės dugną.

Įrenginys darbo

metu pernelyg

įkaito.

Atvėsinkite įre-

nginį.

Išsikrovusi viena

iš sudėtinių ba-

terijų.

Įkraukite sudė-

tines baterijas.

* Jeigu patys šių problemų negalite išspręsti, kreipkitės į

techninės priežiūros centrą.

154

Lietuvių k.

7 TECHNINIAI DUOMENYS

Įtampa 48 V

Variklio sūkių skaičius be

apkrovos

3600 /min.

Pjovimo plotis 410 mm

Pjovimo aukštis 25-80 mm

Žolės rinktuvo talpa 50 L

Svoris (be sudėtinės ba-

terijos)

39,7 lbs 18 kg

Išmatuotas garso slėgio

lygis

= 83 dB(A) , K = 3

dB(A)

Garantuotas garso galios

lygis

WA.d

= 96 dB(A)

Vibracija ＜ 2,5 m/s

, K = 1,5 m/s

Baterijos modelis G24B2/G24B4 ir kiti BAG

modeliai

Įkroviklio modelis G24X2C/ G24X2UC2/

G24X2UC4 ir kiti CAG

modeliai

Dviguba konstrukcijos izo-

liacija

IPX IPX4

8 GARANTIJA

(Visas garantijos sąlygas galite rasti Greenworks

svetainėje https://www.greenworkstools.eu)

. Greenworks Gaminiui taikoma 3 metų garantija, o

akumuliatoriui 2 metų garantija (naudotojui / privačiam

naudojimui), kuri skaičiuojama nuo gaminio įsigijimo

datos. Ši garantija apima gamybos defektus. Garantinis

gaminys su defektais gali būti suremontuotas arba

pakeistas. Jeigu gaminys buvo naudojamas netinkamai

arba naudojama kitiems tikslams nei nurodyta

naudotojo vadove, garantija gali būti panaikinta.

Įprastam susidėvėjimui, bei eksploatacinėms dalims

garantija nėra taikoma. Originalios gamintojo garantijos

neįtakoja jokia papildoma pasiūlyta atstovo arba

pardavėjo garantija.

Gaminys su defektu privalo būti grąžintas į įsigijimo

vietą, kad galėtumėte pateikti garantinę pretenziją.

9 EB ATITIKTIES DEKLARACIJA

Gamintojo pavadinimas ir adresas:

Pavadini-

mas:

Globe Technologies Europe GmbH

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Vardas, pavardė ir adresas asmens, įgalioto parengti

techninę dokumentaciją:

Vardas,

pavardė:

Ralf Pankalla

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Šiuo pareiškiame, kad gaminys

Kategorija: vejapjovė

Modelis: 2512607 (LME367)

Serijos Nr.: Žr. gaminio techninių duomenų

plokštelę

Pagaminimo metai: Žr. gaminio techninių duomenų

plokštelę

• atitinka susijusias Mašinų direktyvos 2006/42/EB

nuostatas;

• atitinka šių kitų EB direktyvų nuostatas:

• 2014/30/ES

• 2000/14/EB & 2005/88/EB

• 2011/65/ES IR (ES)2015/863

Be to, patvirtiname, kad buvo vadovaujamasi šių

darniųjų standartų dalimis ir straipsniais:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Atitikties įvertinimo metodas pagal 2000/14/EB

direktyvos VI priedą.

Išmatuotas garso galios lygis

: 94,1 dB(A)

Garantuotas garso galios lygis L

WA.d

: 96 dB(A)

Notifikuotoji įstaiga:

Pavadinimas: „Intertek Deutschland GmbH“ (notifikuotoji

įstaiga 0905)

Adresas: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vokietija

Vieta, data: Weiter-

stadt, 03.03.2021

Parašas: Ted Qu, kokybės direk-

torius

155

Lietuvių k.

1 Apraksts................................... 157

1.1 Paredzētais lietojums............................. 157

1.2 Pārskats................................................. 157

2 Drošība..................................... 157

3 Uzstādīšana............................. 157

3.1 Iekārtas izpakošana............................... 157

3.2 Apakšējā roktura nolocīšana un

regulēšana..............................................157

3.3 Augšējā roktura uzstādīšana .................157

3.4 Zāles savācējgroza uzstādīšana............158

3.5 Mulčēšanas ieliktņa ievietošana.............158

3.6 Asmens/griešanas augstuma

uzstādīšana............................................158

3.7 Akumulatoru bloku ievietošana.............. 158

3.8 Akumulatoru bloka izņemšana............... 158

4 Ekspluatācija........................... 158

4.1 Mašīnas ieslēgšana................................158

4.2 Pļaujmašīnas apturēšana.......................158

4.3 Zāles savācējgroza iztukšošana............ 159

4.4 Zāles pļaušana slīpumā......................... 159

4.5 Ieteikumi mašīnas lietošanā...................159

5 Apkope..................................... 159

5.1 Vispārējā apkope....................................159

5.2 Asmens nomainīšana.............................159

5.3 Darbmašīnas uzglabāšana.....................160

6 Problēmu novēršana...............160

7 Tehniskie dati...........................161

8 Garantija...................................161

9 ES atbilstības deklarācija....... 161

156

Latviešu

1 APRAKSTS

1.1 PAREDZĒTAIS LIETOJUMS

Šī mašīna ir paredzēta zāles pļaušanai mājas

apstākļos. Pļaušanas laikā griezējasmenim ir jāatrodas

gandrīz paralēli zemei. Tāpat pļaušanas laikā visiem

četriem riteņiem ir jāpieskaras zemei.

1.2 PĀRSKATS

Attēls 1~9

Drošības slēdzis

Iedarbināšanas poga

Augšējais rokturis

Apakšējais rokturis

Aizmugurējās izlādes durtiņas

Akumulatora nodalījuma vāciņš

Zāles savācējgrozs

Mulčēšanas ieliktnis

Ātrās atlaišanas svira

10.

Fiksējošais izcilnis

11.

Poga

12.

Āķis

13.

Rieva

14.

Akumulatoru bloks

15.

Drošības atslēga

16.

Akumulatora atbrīvošanas poga

17.

Augstuma regulēšanas poga

18.

Uzgrieznis

19.

Starplika

20.

Asmens

2 DROŠĪBA

BRĪDINĀJUMS

Ievērojiet visus drošības norādījumus.

Izlasiet drošības instrukciju rokasgrāmatu.

3 UZSTĀDĪŠANA

BRĪDINĀJUMS

Neizmantojiet citus piederumus, kurus nav ieteicis

ražotājs.

BRĪDINĀJUMS

Neielieciet drošības atslēgu vai akumulatoru bloku,

kamēr nav samontētas visas daļas.

3.1 IEKĀRTAS IZPAKOŠANA

BRĪDINĀJUMS

Pirms sākat lietot iekārtu, pārliecinieties, vai tā ir

pareizi salikta.

BRĪDINĀJUMS

• Neizmantojiet iekārtu, ja tās daļas ir bojātas.

• Nedarbiniet iekārtu, ja trūkst kādas daļas.

• Ja trūkst kādas daļas vai tās ir bojātas, sazinieties

ar servisa centru.

1. Atveriet iepakojumu.

2. Izlasiet komplektācijas kārbā iekļauto

dokumentāciju.

3. Izņemiet no komplektācijas kārbas visas

nesamontētās daļas.

4. Izņemiet no komplektācijas kārbas iekārtu.

5. Atbrīvojieties no kārbas un iepakojuma atbilstoši

vietējiem noteikumiem.

BRĪDINĀJUMS

Jūsu drošības labad neievietojiet akumulatoru

instrumentā, kamēr tas nav pilnībā samontēts.

3.2 APAKŠĒJĀ ROKTURA

NOLOCĪŠANA UN REGULĒŠANA

2. attēls

1. Lai stūri paceltu darba pozīcijā, paceliet uz augšu

augšējo rokturi un pēc tam pavelciet virzienā uz

aizmuguri. Pārliecinieties, vai rokturiem nofiksējoties

ir dzirdama klikšķa skaņa.

2. Pievelciet apakšējo rokturi ar ātrās atlaišanas

svirām abās pusēs.

PIEZĪME

Abiem rokturiem ir jāatrodas vienādā pozīcijā.

BRĪDINĀJUMS

Nesabojājiet kabeļus, uzlokot vai atlokot rokturus.

3.3 AUGŠĒJĀ ROKTURA

UZSTĀDĪŠANA

Attēls Nr. 3

1. Salāgojiet augšējā roktura caurumiņus ar apakšējā

roktura caurumiņiem.

2. Ievietojiet caurumiņos fiksējošos izciļņus.

3. Pievelciet fiksējošo izciļņu pogas.

4. Atkārtojiet to pašu arī otrā pusē.

157

Latviešu

3.4 ZĀLES SAVĀCĒJGROZA

UZSTĀDĪŠANA

Attēls Nr. 4

1. Izņemiet mulčēšanas ieliktni.

2. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

3. Satveriet zāles savācējgrozu aiz roktura un

aizāķējiet āķus aiz rievām.

4. Aizveriet aizmugurējās izlādes durtiņas.

3.5 MULČĒŠANAS IELIKTŅA

IEVIETOŠANA

5. attēls

1. Izņemiet zāles savācējgrozu.

2. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

3. Satveriet mulčēšanas ieliktni aiz roktura un

ievietojiet izlādes teknē.

4. Aizveriet aizmugurējās izlādes durtiņas.

3.6 ASMENS/GRIEŠANAS

AUGSTUMA UZSTĀDĪŠANA

Iekārtas asmeni var noregulēt dažādos asmens/

griešanas augstumos.

6. attēls

1. Lai paceltu asmens/griešanas augstumu, piespiediet

augstuma regulēšanas pogu un pārvietojiet

augstuma regulēšanas mehānismu augstākā

pozīcijā.

2. Lai samazinātu asmens/griešanas augstumu,

piespiediet augstuma regulēšanas pogu un

pārvietojiet augstuma regulēšanas mehānismu

zemākajā pozīcijā.

3.7 AKUMULATORU BLOKU

IEVIETOŠANA

Attēls Nr. 7

BRĪDINĀJUMS

• Ja akumulatoru bloks vai lādētājs ir bojāts, tie ir

jānomaina.

• Pirms akumulatoru bloku ievietošanas vai

izņemšanas iekārta ir jāaptur, un jāuzgaida, kamēr

apstājas motors.

• Izlasiet, noskaidrojiet un izpildiet akumulatora un

lādētāja rokasgrāmatā esošos norādījumus.

PIEZĪME

Lai iedarbinātu mašīnu, abiem akumulatoriem ir jābūt

ievietotiem nodalījumos.

1. Atveriet akumulatora nodalījuma vāciņu.

2. Salāgojiet akumulatoru bloka pacelšanas ribas ar

rievām akumulatora nodalījumā.

3. Spiediet akumulatoru bloku uz iekšu akumulatora

nodalījumā, līdz akumulatoru bloks nofiksējas

vajadzīgajā stāvoklī.

4. Akumulatoru bloks būs pilnībā ievietots tad, kad būs

dzirdama klikšķa skaņa.

5. Atkārtojiet to pašu arī ar otru akumulatoru.

6. Aizveriet akumulatora nodalījuma vāciņu.

PIEZĪME

Motors ieslēgsies tikai tad, ja būs ievietota drošības

atslēga.

3.8 AKUMULATORU BLOKA

IZŅEMŠANA

Attēls 7

1. Atveriet akumulatora nodalījuma vāciņu.

2. Izņemiet drošības atslēgu.

3. Nospiediet un pieturiet akumulatora atbrīvošanas

pogu.

4. Izņemiet no mašīnas akumulatoru bloku.

4 EKSPLUATĀCIJA

BRĪDINĀJUMS

Pļaušanas laikā valkājiet acu aizsardzības līdzekļus.

4.1 MAŠĪNAS IESLĒGŠANA

Attēls Nr. 8

1. Ielieciet drošības atslēgu un akumulatoru.

2. Nospiediet un pieturiet iedarbināšanas pogu.

3. Pieturot nospiestu iedarbināšanas pogu, pavelciet

drošības slēdzi stūres virzienā.

4. Lai iedarbinātu pļaujmašīnu, atlaidiet barošanas

pogu.

4.2 PĻAUJMAŠĪNAS APTURĒŠANA

Attēls Nr. 8

1. Lai apturētu mašīnu, atlaidiet drošības slēdzi.

BRĪDINĀJUMS

Pirms vēlreiz iedarbināt pļaujmašīnu pagaidiet,

kamēr asmeņi ir pilnībā apstājušies. Neizslēdziet un

neieslēdziet pļaujmašīnu ātri.

BRĪDINĀJUMS

Kad darbs ir galā, vienmēr izņemiet drošības atslēgu

un akumulatoru bloku.

158

Latviešu

4.3 ZĀLES SAVĀCĒJGROZA

IZTUKŠOŠANA

1. Apturiet pļaujmašīnu.

2. Izņemiet drošības atslēgu.

3. Izņemiet akumulatoru bloku.

4. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

5. Pieturiet zāles savācējgrozu aiz roktura un atāķējiet

no rievām.

6. Aizveriet aizmugurējās izlādes durtiņas.

7. Iztukšojiet zāles savācējgrozu.

4.4 ZĀLES PĻAUŠANA SLĪPUMĀ

BRĪDINĀJUMS

Nepļaujiet vietās, kuras slīpākas vairāk par 15°. Ja

nejūtaties ērti, pļaujot slīpumā, pārstājiet pļaut.

• Kad pļaujat slīpumā, nestumiet mašīnu uz augšu un

leju. Mainot virzienu slīpumā, rīkojieties uzmanīgi.

• Apskatiet, vai zemē nav kādu caurumu, grambu,

akmeņu un citu paslēptu priekšmetu, aiz kuriem

varat paklupt. Aizvāciet projām visus šķēršļus,

piemēram, akmeņus un koku zarus.

• Saglabājiet stabilu stāju. Ja jūtat, ka zaudējat

līdzsvaru, nekavējoties atlaidiet drošības slēdzi.

• Nekad nepļaujiet tuvu pie nomalēm, grāvjiem, vai

aizsprostiem.

4.5 IETEIKUMI MAŠĪNAS LIETOŠANĀ

• Nekādā gadījumā nemēģiniet izmainīt ieslēgšanas

pogas un drošības slēdža darbību.

• Nesagāziet mašīnu iedarbināšanas laikā.

• Neturiet plaukstas vai pēdas rotējošu daļu tuvumā

vai zem tām.

• Uzturiet izlādes tekni tīru.

• Nepļaujiet mitru zāli.

• Jaunas vai biezas zāles pļaušanai asmens ir

jāuzstāda augstāk.

• Notīriet pļaušanas bloku pēc katras lietošanas

reizes. Izņemiet nopļauto zāli, lapas, netīrumus un

citus gružus.

5 APKOPE

BRĪDINĀJUMS

Pirms apkopes veikšanas no mašīnas ir jāizņem

drošības atslēga un akumulatoru bloks.

BRĪDINĀJUMS

Raugiet, lai motorā un akumulatoru blokā neuzkrātos

zāle, lapas vai pārlieku daudz smērvielas.

PIESARDZĪBU

Izmantojiet tikai apstiprinātas rezerves daļas.

PIESARDZĪBU

Bremžu šķidrumi, benzīns, naftas bāzes materiāli

nedrīkst nonākt saskarē ar plastmasas daļām.

Ķimikālijas var izraisīt plastmasas bojājumus un

padarīt plastmasu par lietošanai nederīgu.

PIESARDZĪBU

Nelietojiet plastmasas korpusa vai detaļu tīrīšanai

spēcīgus šķīdinātājus vai tīrīšanas līdzekļus.

PIEZĪME

Leteicamais pievilkšanas griezes moments

(Asmeņus): 33-37Nm.

5.1 VISPĀRĒJĀ APKOPE

• Pirms katras lietošanas reizes rūpīgi apskatiet, vai

mašīnai nav radušies bojājumi, vai tai netrūkst

kādas detaļas un vai tai nav atskrūvējušās,

piemēram, skrūves, uzgriežņi, bultskrūves, vāciņi

utt.

• Kārtīgi pieskrūvējiet visus stiprinājumus un vāciņus.

• Notīriet mašīnu ar sausu lupatiņu. Neizmantojiet

ūdeni.

5.2 ASMENS NOMAINĪŠANA

9. attēls

BRĪDINĀJUMS

Izmantojiet tikai apstiprinātus rezerves asmeņus.

BRĪDINĀJUMS

Ja pieskarsieties asmenim, vispirms aptiniet ap to

lupatiņu un uzvelciet izturīgus cimdus.

1. Apturiet mašīnu.

2. Pārliecinieties, vai asmeņi ir pilnībā pārstājuši

griezties.

3. Izņemiet drošības atslēgu un akumulatoru bloku.

4. Pagrieziet pļaujmašīnu uz sāniem.

5. Izmantojiet koka gabalu, lai neļautu asmenim

griezties.

6. Izmantojot uzgriežņu atslēgu, atskrūvējiet montāžas

skrūves un noņemiet paplāksnes.

7. Noņemiet asmeni.

8. Uzlieciet jaunu asmeni. Pārliecinieties, vai izceltie

punkti ir vērsti iepretim asmens caurumiņiem.

9. Ielieciet atpakaļ montāžas skrūves un paplāksnes

un pievelciet.

159

Latviešu

5.3 DARBMAŠĪNAS UZGLABĀŠANA

• Izņemiet drošības atslēgu.

• Akumulatoru bloka izņemšana.

• Darbmašīna pirms uzglabāšanas ir jānotīra.

• Pirms novietojat darbmašīnu uzglabāšanā,

pārliecinieties, vai tās motors nav sakarsis.

• Pārbaudiet, vai mašīnai nav atskrūvējusies

vai sabojājusies kāda detaļa. Nepieciešamības

gadījumā rīkojieties šādi:

• Nomainiet bojātās detaļas.

• Pieskrūvējiet skrūves.

• Sazinieties ar autorizēta servisa pārstāvi.

• Glabājiet darbmašīnu sausā telpā.

• Raugiet, lai bērni nevarētu piekļūt darbmašīnai.

6 PROBLĒMU NOVĒRŠANA

Problēma Iespējamais cē-

lonis

Risinājums

Rokturis neatro-

das pareizā stā-

voklī.

Bultskrūves nav

pareizi ieskrūvē-

tas.

Pielāgojiet rok-

tura augstumu

un pārlieciniet-

ies, vai pogas ir

pareizi salāgotas

ar bultskrūvēm.

Iekārtu nevar ie-

darbināt.

Zems akumula-

tora uzlādes

līmenis.

Uzlādējiet aku-

mulatoru blokus.

Bojāts roktura

slēdzis.

Nomainiet rok-

tura slēdzi.

Nav ievietota

drošības atslēga.

Ielieciet drošības

atslēgu.

Ievietojiet tikai

vienu akumula-

toru bloku.

Ievietojiet vien-

laicīgi divus aku-

mulatoru blokus.

Viens no akumu-

latoru blokiem ir

izlādējies.

Uzlādējiet aku-

mulatoru blokus.

Mašīna pļauj zāli

nelīdzeni.

Zāliens ir raupjš. Izvērtējiet, kādā

stāvoklī ir pļau-

šanas zona.

Nav pareizi uz-

stādīts asmens

augstums.

Noregulējiet aug-

stāk asmeni/grie-

šanas augstumu.

Mašīna neveic

mulčēšanu par-

eizi.

Pļaušanas blo-

kam pielipusi

slapja zāle.

Pagaidiet, kamēr

nožūst zāle, un

tikai tad sāciet

pļaut.

Trūkst mulčēša-

nas ieliktņa.

Ielieciet mulčē-

šanas ieliktni.

Problēma Iespējamais cē-

lonis

Risinājums

Mašīnu ir grūti

pastumt.

Zāle ir pārāk ga-

ra, vai asmens

augstums ir pār-

āk zems.

Uzstādiet aug-

stāk asmeni/grie-

šanas augstumu.

Zāles savācēj-

grozs un asmens

ierauj biezo zāli.

Izņemiet no

zāles savācēj-

groza nopļauto

zāli.

Mašīnai parādī-

jusies liela vibrā-

cija.

Asmens nav sa-

balansēts un ir

nodilis.

Nomainiet asme-

ni.

Saliekta motora

vārpsta.

1. Apturiet mo-

toru.

2. Izņemiet dro-

šības atslēgu

un akumula-

toru bloku.

3. Pārbaudiet,

vai tam nav

radušies bo-

jājumi.

4. Mašīna pirms

nākamās lie-

tošanas re-

izes ir jāsala-

bo.

Pļaušanas laikā

mašīna pēkšņi

apstājas.

Pārāk zems as-

mens augstums.

Uzstādiet aug-

stāk asmeni/grie-

šanas augstumu.

Akumulatoru

bloks ir izlādēj-

ies.

Uzlādējiet aku-

mulatoru bloku.

Pļaušanas blo-

kam vai asme-

nim pielipusi

slapja zāle.

Izņemiet no ma-

šīnas akumula-

toru un apskatiet

bloku.

Pārāk augsta

mašīnas darba

temperatūra.

Ļaujiet mašīnai

atdzist.

Viens no akumu-

latoru blokiem ir

izlādējies.

Uzlādējiet aku-

mulatoru blokus.

* Ja nevarat novērst problēmu, nogādājiet iekārtu uz

servisa centru.

160

Latviešu

7 TEHNISKIE DATI

Spriegums 48 V

Ātrums bez noslodzes 3600 /min.

Pļaušanas platums 410 mm

Pļaušanas augstums 25-80 mm

Zāles savācējgroza ietilpī-

50 L

Svars (bez akumulatoru

bloka)

39,7 lbs 18 kg

Izmērītais skaņas spiedie-

na līmenis

= 83 dB(A) , K = 3

dB(A)

Garantētais skaņas inten-

sitātes līmenis

WA.d

= 96 dB(A)

Vibrācija ＜ 2,5 m/s

, K = 1,5 m/s

Akumulatora modelis G24B2/G24B4 un citas

BAG sērijas

Lādētāja modelis G24X2C/ G24X2UC2/

G24X2UC4 un citas CAG

sērijas

Divkāršas izolācijas kon-

strukcija

IPX IPX4

8 GARANTIJA

(Visus garantijas noteikumus un nosacījumus

var izlasīt Greenworks tīmekļa lapā https://

www.greenworkstools.eu).

Ierīcei Greenworks ir 3 gadu garantija, bet

akumulatoriem — 2 gadu garantija (izmantojot patēriņa/

privātiem mērķiem), skaitot no iegādes datuma. Šī

garantija attiecas uz ražošanas defektiem. Garantijas

laikā var salabot vai nomainīt bojātu izstrādājumu.

Garantija nebūs spēkā tad, ja ierīce netiks pareizi

lietota vai tiks izmantota citiem mērķiem, kas nav

aprakstīti šajā lietotāja rokasgrāmatā. Šī garantija

neattiecas uz dabisko nolietošanos un nodilumam

pakļautajām detaļām. Ražotāja sākotnējā garantija nav

saistīta ar papildu garantijām, ko piedāvā dīleris vai

mazumtirgotājs.

Lai pieprasītu garantiju, bojātais izstrādājums ir jāatgriež

iegādes vietā, uzrādot pirkuma apliecinājumu (čeku).

9 ES ATBILSTĪBAS

DEKLARĀCIJA

Ražotāja nosaukums un adrese:

Vārds un

uzvārds:

Globe Technologies Europe GmbH

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Personas, kura pilnvarota sastādīt tehnisko

dokumentāciju, vārds, uzvārds un adrese:

Nosau-

kums:

Ralf Pankalla

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Ar šo mēs apliecinām, ka izstrādājums

Kategorija: Zāles pļāvējs

Modelis: 2512607 (LME367)

Sērijas numurs: Skatīt izstrādājuma marķējuma

plāksnīti

Iekārtas izlaides

gads:

Skatīt izstrādājuma marķējuma

plāksnīti

• atbilst Direktīvas Nr. 2006/42/EK par mašīnām

attiecīgajiem noteikumiem.

• atbilst sekojošu EK direktīvu noteikumiem:

• 2014/30/ES

• 2000/14/EK UN 2005/88/EK

• 2011/65/ES UN (ES) 2015/863

Turklāt mēs apliecinām, ka ir izmantotas šādas

saskaņoto standartu daļas un klauzulas:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Direktīvas Nr. 2000/14/EK VI pielikumā paredzētā

atbilstības novērtējuma metode.

Izmērītais skaņas intensitātes

līmenis

: 94,1 dB(A)

Garantētais skaņas intensitātes

līmenis

WA.d

: 96 dB(A)

Iesaistītā paziņotā institūcija:

Vārds, uzvārds: Intertek Deutschland GmbH (Paziņotā

iestāde 0905)

Adrese: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vācija

Vieta, datums: Wei-

terstadt, 03.03.2021

Paraksts: Kvalitātes daļas direk-

tors Ted Qu

161

Latviešu

1 Kirjeldus................................... 163

1.1 Eesmärk................................................. 163

1.2 Ülevaade................................................ 163

2 Ohutus......................................163

3 Paigaldus................................. 163

3.1 Seadme lahtipakkimine.......................... 163

3.2 Voltige alumine käepide lahti ja

reguleerige seda.....................................163

3.3 Paigaldage ülemine käepide ................. 163

3.4 Paigaldage murukoguja..........................164

3.5 Paigaldage multšimise sulgur.................164

3.6 Seadistage tera kõrgus / lõikekõrgus..... 164

3.7 Paigaldage akuplokk.............................. 164

3.8 Eemaldage akuplokid.............................164

4 Kasutamine.............................. 164

4.1 Käivitage seade......................................164

4.2 Peatage seade....................................... 164

4.3 Tühjendage murukoguja.........................164

4.4 Töötamine kallakutel.............................. 165

4.5 Praktilised nõuanded..............................165

5 Hooldus.................................... 165

5.1 Üldhooldus............................................. 165

5.2 Vahetage tera......................................... 165

5.3 Seadme hoiustamine..............................165

6 Tõrkeotsing..............................166

7 Tehnilised andmed.................. 167

8 Garantii.....................................167

9 EÜ Vastavusdeklaratsioon..... 167

162

Eesti

1 KIRJELDUS

1.1 EESMÄRK

See seade on mõeldud muru niitmiseks

kodumajapidamises. Lõiketera peab olema maapinnaga

enamvähem paralleelne. Kõik neli ratast peavad

niitmise ajal vastu maad olema.

1.2 ÜLEVAADE

Joonis 1~9

Turvalüliti

Käivitusnupp

Ülemine käepide

Alumine käepide

Tagumise väljalaske luuk

Akupesa kate

Murukoguja

Multšimise sulgur

Kiirvabastamise kang

Nukklukk

Nupp

Konks

Ava

Akuplokk

Turvavõti

Akuvabastusnupp

Kõrguse reguleerimise nupp

Mutter

Vahepuks

Tera

2 OHUTUS

HOIATUS

Järgige kindlasti kõiki ohutusjuhiseid.

Lugege kasutusjuhendit.

3 PAIGALDUS

HOIATUS

Ärge kasutage tarvikuid, mis ei ole tootja poolt

soovitatud.

HOIATUS

Ärge pange turvavõtit või akuplokki seadmele enne,

kui kõik osad on korrektselt seadmele paigaldatud.

3.1 SEADME LAHTIPAKKIMINE

HOIATUS

Enne kasutamist pange seade korrektselt kokku.

HOIATUS

• Ärge kasutage seadet, kui seadme osad on

kahjustunud.

• Ärge kasutage seadet, kui mõned osad on puudu.

• Kui osad on kahjustunud või puudu, võtke

ühendust teenindusega.

1. Avage pakend.

2. Lugege kastis leiduvaid dokumente.

3. Võtke kõik osad kastist välja.

4. Võtke seade kastist välja.

5. Visake kast ja pakend ära vastavalt kohalikele

eeskirjadele.

HOIATUS

Ohutuse huvides ärge paigaldage akut enne, kui

tööriist on täielikult kokku pandud.

3.2 VOLTIGE ALUMINE KÄEPIDE

LAHTI JA REGULEERIGE SEDA

Joonis 2.

1. Käepideme tööasendisse seadmiseks tõmmake

ülemist käepidet üles- ja tagapoole. Veenduge, et

käepidemed kinnituvad korrektselt pilusse ja kuulete

klõpsatust.

2. Keerake alumine käepide kinni, kasutades selleks

kahel pool asuvaid kiirvabastamise kange.

MÄRKUS

Veenduge, et mõlemad käepidemed on samas

asendis.

HOIATUS

Käepideme kokku- või lahtivoltimisel vältige juhtmete

kahjustamist.

3.3 PAIGALDAGE ÜLEMINE KÄEPIDE

Joonis 3

1. Joondage ülemise käepideme ja alumise käepideme

avad.

2. Pange nukklukud avadest läbi.

3. Keerake nupud nukklukkudele kinni.

4. Teostage sama toiming teisel poolel.

163

Eesti

3.4 PAIGALDAGE MURUKOGUJA

Joonis 4

1. Eemaldage multšimise sulgur.

2. Avage tagumise väljalaske luuk ja hoidke seda.

3. Hoidke murukogujat selle käepidemest ja kinnitage

selle konksud avade külge.

4. Sulgege tagumise väljalaske luuk.

3.5 PAIGALDAGE MULTŠIMISE

SULGUR

Joonis 5.

1. Eemaldage murukoguja.

2. Avage tagumise väljalaske luuk ja hoidke seda.

3. Hoidke multšimise sulgurit selle käepidemest ja

paigaldage see väljalaske suunajasse.

4. Sulgege tagumise väljalaske luuk.

3.6 SEADISTAGE TERA KÕRGUS /

LÕIKEKÕRGUS

Seadme tera / lõikekõrgust saab seadistada erinevatele

kõrgustele.

Joon. 6.

1. Vajutage kõrguse reguleerimise nuppu, tera

kõrguse / lõikekõrguse tõstmiseks liigutage kõrguse

reguleerimise seadis kõrgemasse asendisse.

2. Tera kõrguse / lõikekõrguse vähendamiseks

vajutage kõrguse reguleerimise nuppu ja liigutage

kõrguse reguleerimise seadis madalamasse

asendisse.

3.7 PAIGALDAGE AKUPLOKK

Joonis 7

HOIATUS

• Kui akuplokk või laadija on kahjustatud, vahetage

akuplokk või laadija välja.

• Enne akuplokkide paigaldamist või eemaldamist

peatage seade ja oodake, kuni mootor seiskub.

• Lugege, teadke ja järgige aku ja laadija

kasutusjuhendis esitatud juhiseid.

MÄRKUS

Seadme käivitamiseks tuleb mõlemad akud täis

laadida ja pesadesse paigaldada.

1. Avage akupesa kate.

2. Joondage akuploki sakid akupesa soontega.

3. Lükake akuplokk akupesasse nii kaugele, et

akuplokk lukustub oma kohale.

4. Akuplokk on paigas, kui kuulete klõpsatust.

5. Teostage sama toiming teise akuga.

6. Sulgege akupesa kate.

MÄRKUS

Mootor käivitub alles siis, kui panete seadmesse

turvavõtme.

3.8 EEMALDAGE AKUPLOKID

Joonis 7

1. Avage akupesa kate.

2. Eemaldage turvavõti.

3. Vajutage ja hoidke aku vabastamise nuppu all.

4. Eemaldage akuplokid seadmest.

4 KASUTAMINE

HOIATUS

Kandke seadmega töötamisel silmakaitsevahendeid.

4.1 KÄIVITAGE SEADE

Joonis 8

1. Paigaldage turvavõti ja akuplokk.

2. Vajutage ja hoidke käivitusnuppu all.

3. Käivitusnuppu all hoides tõmmake turvalülitit

käepideme suunas.

4. Seadme käivitamiseks vabastage käivitusnupp.

4.2 PEATAGE SEADE.

Joonis 8

1. Seadme peatamiseks vabastage turvalüliti.

HOIATUS

Enne seadme uuesti käivitamist oodake, kuni terad

täielikult seiskuvad. Ärge lülitage seadet kiiresti sisse

ja välja.

HOIATUS

Pärast töö lõpetamist eemaldage alati turvavõti ja

akuplokk.

4.3 TÜHJENDAGE MURUKOGUJA

1. Peatage seade.

2. Eemaldage turvavõti.

3. Eemaldage akuplokk.

4. Avage tagumise väljalaske luuk ja hoidke seda.

5. Hoidke murukogujat selle käepidemest ja

eemaldage selle konksud ava küljest.

6. Sulgege tagumise väljalaske luuk.

7. Tühjendage murukoguja.

164

Eesti

4.4 TÖÖTAMINE KALLAKUTEL

HOIATUS

Ärge niitke kallakutel, mille kalle on rohkem kui 15°.

Kui te ei tunne ennast mugavalt, siis ärge niitke

kallakutel.

• Kui niidate kallaku püstisel osal, siis ärge liikuge

kallakut mööda üles ja alla. Olge kallakul suuna

muutmisel väga ettevaatlik.

• Jälgige auke, vagusid, kive ja teisi peidetud objekte,

mis võivad põhjustada kukkumist. Eemaldage kõik

takistused, nt. kivid ja puuoksad.

• Veenduge, et jalgealune on kindel. Tasakaalu

kaotamisel vabastage turvalüliti viivitamatult.

• Ärge niitke järsakute, kraavide või kaldapealsete

lähedal.

4.5 PRAKTILISED NÕUANDED

• Ärge üritage muuta toitenupu või turvalüliti

funktsiooni.

• Seadme käivitamisel ärge kallutage seda.

• Ärge pange käsi ega jalgu pöörlevate osade

lähedusse või alla.

• Hoidke väljalaske suunaja puhtana.

• Ärge lõigake niisket muru.

• Uue ja tiheda muru jaoks on vaja tõsta tera kõrgust.

• Puhastage niiduki korpuse alust pärast iga

kasutuskorda. Eemaldage murulõiked, lehed, muld

ja muu praht.

5 HOOLDUS

HOIATUS

Enne hooldustoiminguid eemaldage turvavõti ja

akuplokk seadme küljest.

HOIATUS

Hoidke mootor ja akuplokk murust, lehtedest ja liigsest

määrdeainest puhtana.

ETTEVAATUST

Kasutage ainult heakskiidetud varuosi.

ETTEVAATUST

Vältige pidurivedelike, bensiini ja naftapõhiste

materjalide kokkupuudet seadme plastikosadega.

Kemikaalid võivad plastikut kahjustada ja selle

kasutuskõlbmatuks muuta.

ETTEVAATUST

Ärge kasutage plastmasskorpuse või -komponentide

puhastamiseks tugevatoimelisi lahusteid või

puhastusaineid.

MÄRKUS

Soovituslik pingutusmoment (Tera): 33-37 Nm.

5.1 ÜLDHOOLDUS

• Enne iga kasutuskorda kontrollige, et seadmel ei

esineks kahjustunud, puuduvaid või lahtisi osi, nt.

kruve, mutreid, polte või korke.

• Keerake kõik kinnitusvahendid ja korgid korralikult

kinni.

• Puhastage seadet kuiva lapiga. Ärge kasutage vett.

5.2 VAHETAGE TERA

Joonis 9.

HOIATUS

Kasutage ainult heakskiidetud varuterasid.

HOIATUS

Tera puudutamisel kandke tugevast materjalist kindaid

või kerige tera ümber lapp.

1. Peatage seade.

2. Veenduge, et terad on täielikult seiskunud.

3. Eemaldage turvavõti ja akuplokk.

4. Keerake seade külili.

5. Terade liikumise ennetamiseks kasutage puutükki.

6. Eemaldage paigalduskruvi ja vahepuksid

mutrivõtme või otsmutrivõtme abil.

7. Eemaldage lõiketera.

8. Paigaldage uus tera. Veenduge, et kõrgemad osad

jäävad tera avadesse.

9. Paigaldage paigalduskruvi ning vaherõngad ja

keerake need kinni.

5.3 SEADME HOIUSTAMINE

• Eemaldage turvavõti.

• Akuploki eemaldamine.

• Enne hoiustamist puhastage seade.

• Enne seadme hoiustamist veenduge, et mootor ei

ole kuum.

• Kontrollige, et seadme osad ei ole lahti tulnud või

kahjustunud. Vajadusel järgige neid juhiseid.

• Vahetage kahjustunud osad välja.

• Keerake poldid kinni.

• Võtke ühendust volitatud teeninduse töötajaga.

• Hoiustage seadet kuivas kohas.

165

Eesti

• Jälgige, et seade oleks lastele kättesaamatus

kohas.

6 TÕRKEOTSING

Probleem Võimalik põh-

jus

Lahendus

Käepide ei ole

õiges asendis.

Poldid ei ole kor-

ralikult kinni.

Reguleerige käe-

pideme kõrgust

ja veenduge, et

nupud ja poldid

on korrektselt

joondatud.

Seade ei käivitu. Aku täituvus on

madal.

Laadige aku-

plokke.

Käepideme lüliti

on defektne.

Vahetage käepi-

deme lüliti välja.

Turvavõti ei ole

seadmesse pan-

dud.

Pange turvavõti

seadmesse.

Paigaldatud on

vaid üks aku-

plokk.

Paigaldage kaks

akuplokki korra-

ga.

Üks akuplokkid-

est on tühi.

Laadige aku-

plokke.

Seade lõikab

muru ebaühtla-

selt.

Muru on tugev. Uurige niidetavat

ala.

Tera kõrgus ei

ole õige.

Reguleerige

tera/lõikekõrgus

kõrgemasse

asendisse.

Seade ei multši

õigesti.

Niisked muru-

lõiked jäävad

korpuse külge

kinni.

Enne niitmist oo-

dake, kuni muru

kuivab.

Multšimise sul-

gur on puudu.

Paigaldage mult-

šimise sulgur.

Seadet on raske

lükata.

Muru on liiga

kõrge või tera

kõrgus on liiga

madal.

Tõstke tera/

lõikekõrgust.

Murukoguja ja

tera jäävad tihe-

dasse murusse

kinni.

Eemaldage mur-

ulõiked muruko-

gujast.

Seade vibreerib

kõvasti.

Tera ei ole tasa-

kaalus ja on ku-

lunud.

Vahetage tera

välja.

Probleem Võimalik põh-

jus

Lahendus

Mootori võll on

paindunud.

1. Seisake

mootor.

2. Eemaldage

turvavõti ja

akuplokk.

3. Kontrollige

kahjustusi.

4. Enne

seadme

taaskäivita-

mist remon-

tige seda.

Seade peatub

niitmise ajal.

Tera kõrgus on

liiga madal.

Tõstke tera/

lõikekõrgust.

Akuplokk on tühi. Laadige akuplok-

ki.

Niisked muru-

lõiked jäävad

korpuse või tera

külge kinni.

Eemaldage aku-

plokk ja kontrol-

lige korpust.

Seadme töötem-

peratuur on liiga

kõrge.

Jahutage sea-

det.

Üks akuplokkid-

est on tühi.

Laadige aku-

plokke.

* Kui te ei leia nendele probleemidele lahendust, siis

pöörduge teenindusse.

166

Eesti

7 TEHNILISED ANDMED

Pinge 48 V

Koormuseta kiirus 3600 / min

Lõikelaius 410 mm

Lõikekõrgus 25-80 mm

Murukoguja mahutavus 50 L

Kaal (ilma akuplokita) 39,7 lbs 18 kg

Mõõdetud helirõhu tase L

= 83 dB(A) , K = 3

dB(A)

Garanteeritud helivõim-

suse tase

WA.d

= 96 dB(A)

Vibratsioonitase ＜ 2,5 m/s

, K = 1,5 m/s

Aku mudel G24B2/G24B4 ja teised

BAG seeriad

Laadija mudel G24X2C/ G24X2UC2/

G24X2UC4 ja teised CAG

seeriad

Topeltisolatsiooniga kon-

struktsioon

IPX IPX4

8 GARANTII

(Täielikud garantiitingimused on leitavad Greenworks

veebilehel https://www.greenworkstools.eu)

. Greenworks Garantii kehtib tootele 3 aastat ja akudele

(tarbijad - erakasutus) 2 aastat alates ostukuupäevast.

Garantii kehtib tootja vigadele. Garantii alusel võidakse

toode remontida või välja vahetada. Garantii ei kehti,

kui toodet on väärkasutatud või seda on kasutatud

vastuolus omaniku käsiraamatu juhistega. Garantii ei

kehti normaalsele kulumisele. Edasimüüjate pakutavad

täiendavad garantiid ei mõjuta algset tootjagarantiid.

Garantiinõude esitamiseks tagastage vigane toode

ostukohta koos ostu tõendava dokumendiga (tšekiga).

9 EÜ

VASTAVUSDEKLARATSIOON

Tootja nimi ja aadress:

Nimi:

Globe Technologies Europe GmbH

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Tehnilise toimiku koostamise volitustega isiku nimi ja

aadress:

Nimi:

Ralf Pankalla

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Käesolevaga kinnitame, et toode

Liik: Muruniiduk

Mudel: 2512607 (LME367)

Seerianumber: Vt toote andmesilti

Tootmise aasta: Vt toote andmesilti

• vastab masinadirektiivi 2006/42/EÜ asjakohastele

nõuetele;

• vastab teiste järgnevate EÜ direktiivide nõuetele:

• 2014/30/EL;

• 2000/14/EÜ JA 2005/88/EÜ;

• 2011/65/EL JA (EL) 2015/863.

Lisaks kinnitame, et on kasutatud harmoneeritud

standardite järgmiseid osi ja punkte:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2, IEC

62321-8

Vastavuse hindamise meetod vastavalt direktiivi

2000/14/EÜ lisale VI.

Mõõdetud helivõimsuse tase L

: 94,1 dB(A)

Garanteeritud helivõimsuse tase L

WA.d

: 96 dB(A)

Kaasatud teavitatud asutus:

Nimi: Intertek Deutschland GmbH (teavitatud asutus

0905)

Aadress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksamaa

Koht, kuupäev: Wei-

terstadt, 03.03.2021

Allkiri: Ted Qu, kvaliteedijuht

167

Eesti

www.greenworkstools.eu

P0802889-03 Rev B1

Greenworks 2512607 24V+24V Lawn Mower 41cm - tool only

Product's Documents

Manual for 48V Lawn Mower 41cm 2512607

Specifications

Greenworks 2512607 Questions and Answers
