IS67M5PCW/FR/1
IS67M5PCB/FR/1
FR
FRANÇAIS
Consignes de santé et sécurité
Guide rapide
Guide d'installation
3
8
15
2
FR
CONSIGNES DE SÉCURITÉ
IMPORTANT - À LIRE ET À RESPECTER
Ces directives s'appliquent si le symbole
du pays apparaît sur l'appareil. Si le symbole
n'apparaît pas sur l'appareil, vous devez vous
référer aux consignes pour l'installation qui
devraient contenir les instructions nécessaires
concernant la modification de l'appareil afin de se
conformer aux conditions d'utilisation du pays.
ATTENTION : L'utilisation d'appareil de cuisson
au gaz génère de la chaleur, de l'humidité, et
des produits de la combustion dans la pièce
dans laquelle il est installé. Assurez-vous que
la cuisine est bien aérée, surtout lorsque vous
utilisez l'appareil : gardez les trous de ventilations
ouverts ou installez un dispositif de ventilation
mécanique (hotte de ventilation). Une utilisation
intensiveetprolongéedel'appareilpeutnécessiter
une ventilation supplémentaire, par exemple
en ouvrant une fenêtre, ou une ventilation
plus efficace, par exemple en augmentant le
niveau de ventilation mécanique (si possible),
afin d'évacuer en toute sécurité les produits de
combustion vers l'air extérieur (externe) tout en
assurant le renouvellement de l'air de la pièce
par une ventilation supplémentaire. Consulter
un professionnel avant d'installer une ventilation
supplémentaire.
Le non-respect des informations figurant dans
le présent manuel peut provoquer un incendie ou
une explosion, donnant lieu à des dommages aux
biens ou à des lésions personnelles.
Avant d’utiliser l’appareil, lire attentivement les
consignes de sécurité. Conservez-les à portée
pour consultation ultérieure.
Cet appareil doit être installé conformément
aux réglementations en vigueur et utilisé
uniquement dans un espace bien aéré. Veuillez
lire attentivement les instructions avant d'installer
et d'utiliser cet appareil.
Si les flammes du brûleur s'éteignent
accidentellement, tournez le bouton de
commande du brûleur en position d'arrêt et
n'essayez pas de le rallumer pendant au moins
une minute.
Le présent manuel et l'appareil en question
contiennent des consignes de sécurité
importantes qui doivent être lues et observées
en tout temps. Le Fabricant décline toute
responsabilité si les consignes de sécurité ne sont
pas respectées, en cas de mauvaise utilisation
de l’appareil, ou d'un mauvais réglage des
commandes.
MISE EN GARDE : Ne pas utiliser la table de
cuisson si la surface est cassée ou fissurée - risque
de choc électrique.
MISE EN GARDE : Risque d'incendie : Ne rangez
aucun objet sur les surfaces de cuisson.
ATTENTION : La cuisson doit être supervisée.
Une cuisson de courte durée doit être supervisée
en tout temps.
MISE EN GARDE : Une cuisson sans surveillance
sur une table de cuisson contenant de la graisse
ou de l'huile peut s'avérer dangereuse - risque
d'incendie. N'essayez JAMAIS d'éteindre un feu
avec de l'eau, mais éteignez l'appareil puis couvrez
les flammes à l'aide d'un couvercle par ex. ou
d'une couverture antifeu.
N'utilisez paslatable de cuisson commesurface
de travail ou support. Gardez les vêtements et
autres matières inflammables loin de l’appareil
jusqu’à ce que toutes les composantes soient
complètement refroidies - un incendie pourrait se
déclarer.
Les enfants en bas âge (0-3 ans) doivent être
tenus à l'écart de l'appareil. Les jeunes enfants
(3-8 ans) doivent être tenus à l'écart de l'appareil
sauf s'ils se trouvent sous surveillance constante.
Les enfants âgés de 8 ans et plus, ainsi que
les personnes présentant des capacités physiques,
sensoriellesou mentales réduites, ou ne possédant
ni l'expérience ni les connaissances requises,
peuvent utiliser cet appareil seulement s'ils sont
supervisés, ou si une personne responsable leur
a expliqué l'utilisation sécuritaire et les dangers
potentiels de l'appareil. Ne laissez pas les enfants
jouer avec l'appareil. Les enfants ne doivent pas
nettoyer, ni procéder à l'entretien de l'appareil
sans surveillance.
ATTENTION : Si le verre de la plaque chauffante
se brise : éteignez immédiatement tous les
brûleurs et toute résistance chauffante électrique,
puis débranchez l'appareil de la prise secteur ;
veillez à ne pas toucher la surface de l'appareil ;
veillez à ne pas utiliser l'appareil.
Le couvercle en verre peut se casser s'il
est surchauffé. Coupez tous les brûleurs
et les plaques électriques avant de fermer
le couvercle. Ne fermez pas le couvercle
lorsqu'un brûleur est allumé.
MISE EN GARDE : L'appareil et ses
pièces accessibles deviennent chauds pendant
l'utilisation. Veillez à ne pas toucher les éléments
chauffants. Les enfants de moins de 8 ans doivent
rester éloignés sauf s'ils sont surveillés en continu.
Ne laissez jamais l'appareil sans surveillance
pendant l'utilisation. Si une sonde peut être
utilisée avec l’appareil, utilisez uniquement la
sonde de température recommandée pour ce four
- un incendie pourrait se déclarer.
Gardez les vêtements et autres matières
inflammables loin de l’appareil jusqu’à ce que
toutes les composantes soient complètement
refroidies - un incendie pourrait se déclarer. Soyez
toujours vigilant lorsque vous faites cuire des
3
aliments richesenmatière grasse, huile, ou lorsque
vous ajoutez de l’alcool - un incendie pourrait se
déclarer. Utilisez des gants pour retirer les plats
et les accessoires. À la fin de la cuisson, ouvrez
la porte avec soin pour permettre à l'air chaud
ou la vapeur de s'évacuer graduellement avant
d'accéder la cavité - vous pourriez vous brûler.
Évitez d’obstruer les évents d’air chaud à l’avant
du four – un incendie pourrait se déclarer.
Prenez garde de ne pas frapper la porte du
four lorsque qu’elle est ouverte ou en position
abaissée.
Les aliments ne doivent pas être laissés dans
ou sur le produit pendant plus d'une heure avant
ou après la cuisson.
MISE EN GARDE : Le gaz qui s'échappe
peut s'enflammer. L'appareil ne doit pas être
utilisé pendant plus de 15 sec. Si, après 15
secondes, le brûleur ne s’est pas allumé, arrêtez de
faire fonctionner l’appareil et ouvrez la porte du
compartiment et / ou attendez au moins 1 minute
avant de tenter de rallumer le brûleur.
UTILISATION AUTORISÉE
MISE EN GARDE : Cet appareil n'est pas
conçu pour fonctionner à l'aide d'un dispositif de
commutation externe, comme une minuterie ou
un système de télécommande.
Cet appareil est destiné à un usage domestique
et peut aussi être utilisé dans les endroits suivants
: cuisines pour le personnel dans les magasins,
bureaux et autres environnements de travail ; dans
les fermes; par les clients dans les hôtels, motels,
et autres résidences similaires.
ATTENTION : Cet appareil est uniquement
destiné à la cuisson. Il ne doit pas être utilisé à
d'autres fins, par exemple pour le chauffage d'une
pièce.
Cet appareil n'est pas conçu pour un
usage professionnel. N'utilisez pas l'appareil en
extérieur.
N'entreposez pas de substances explosives ou
inflammables (p. ex. essence ou bombe aérosol) à
l'intérieur ou près de l'appareil - risque d'incendie.
Utilisez des ustensiles de cuisson dont le
fond dispose d'un diamètre égal ou légèrement
supérieur à celui du foyer (voir le tableau suivant).
Vérifiez que les ustensiles de cuisson ne dépassent
pas de la table de cuisson.
Une utilisation inappropriée des grilles peut
endommager la table de cuisson : ne positionnez
pas les grilles sens dessus dessous ou ne les faites
pas glisser sur la table de cuisson.
Ne laissez pas la flamme du brûleur dépasser du bord de la casserole.
N'utilisez pas : de plaques en fonte, de pierres ollaires, d'ustensiles de
cuisson en terre cuite. de diffuseurs de chaleur comme des mailles
métalliques ou tout autre type. deux brûleurs simultanément pour un
seul récipient (par exemple, une poissonnière).
si des conditions locales spéciales du gaz distribué rendent l'allumage
du brûleur difficile, il est conseillé de répéter l'opération en plaçant le
bouton sur la position petite flamme.
Avant d'installer une hotte au-dessus de la table de cuisson, veuillez
vous référer au manuel d'utilisation de la hotte qui spécifie les distances
adéquates.
Les pieds de protection en caoutchouc appliqués sur les grilles sont une
source de danger potentiel pour les jeunes enfants. Après avoir enlevé
les grilles, assurez-vous que tous les pieds sont correctement installés.

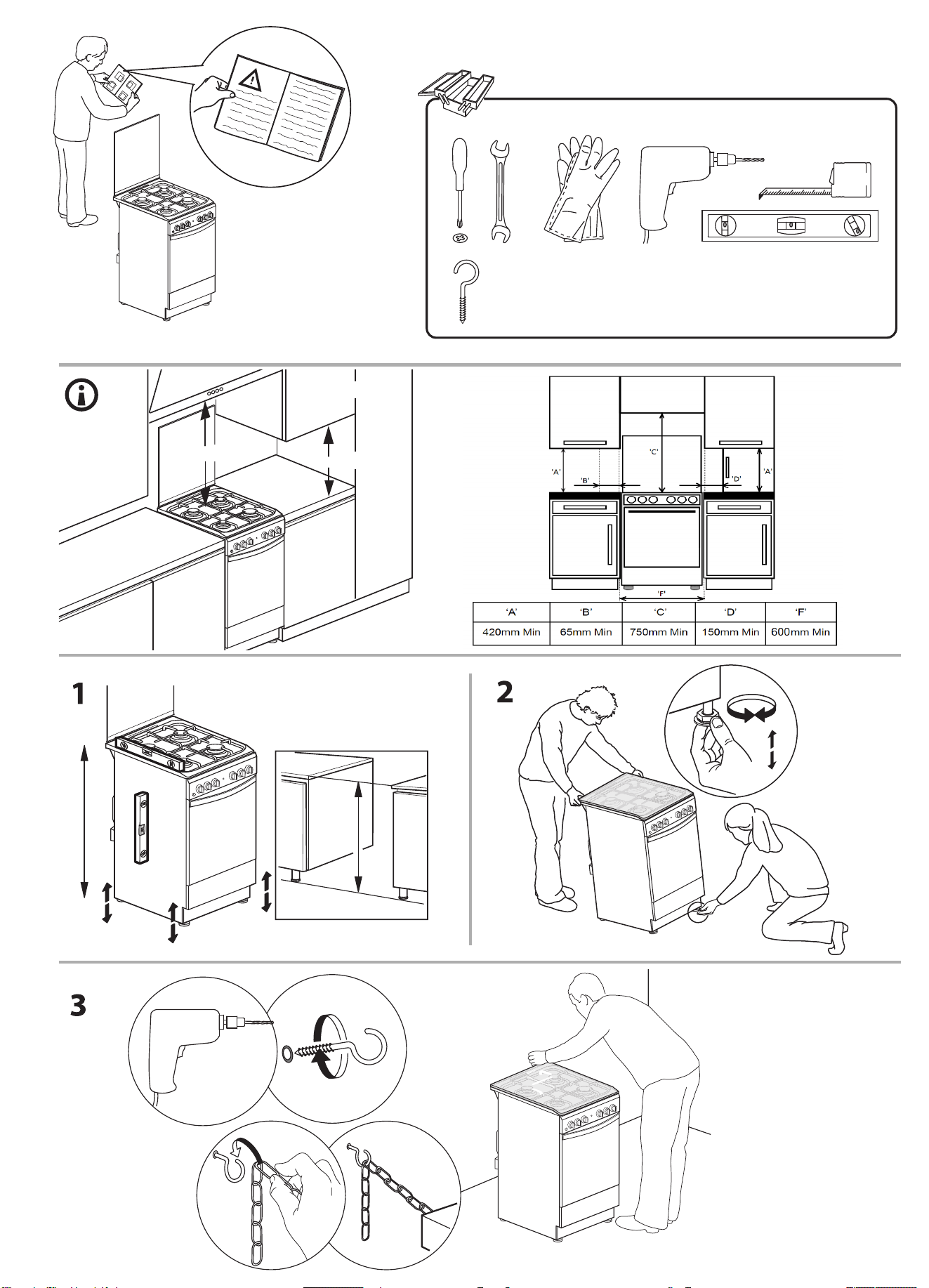

INSTALLATION
Deux personnes minimum sont nécessaires
pour déplacer et installer l'appareil - risque de
blessure. Utilisez des gants de protection pour
le déballage et l'installation de l'appareil - vous
risquez de vous couper.

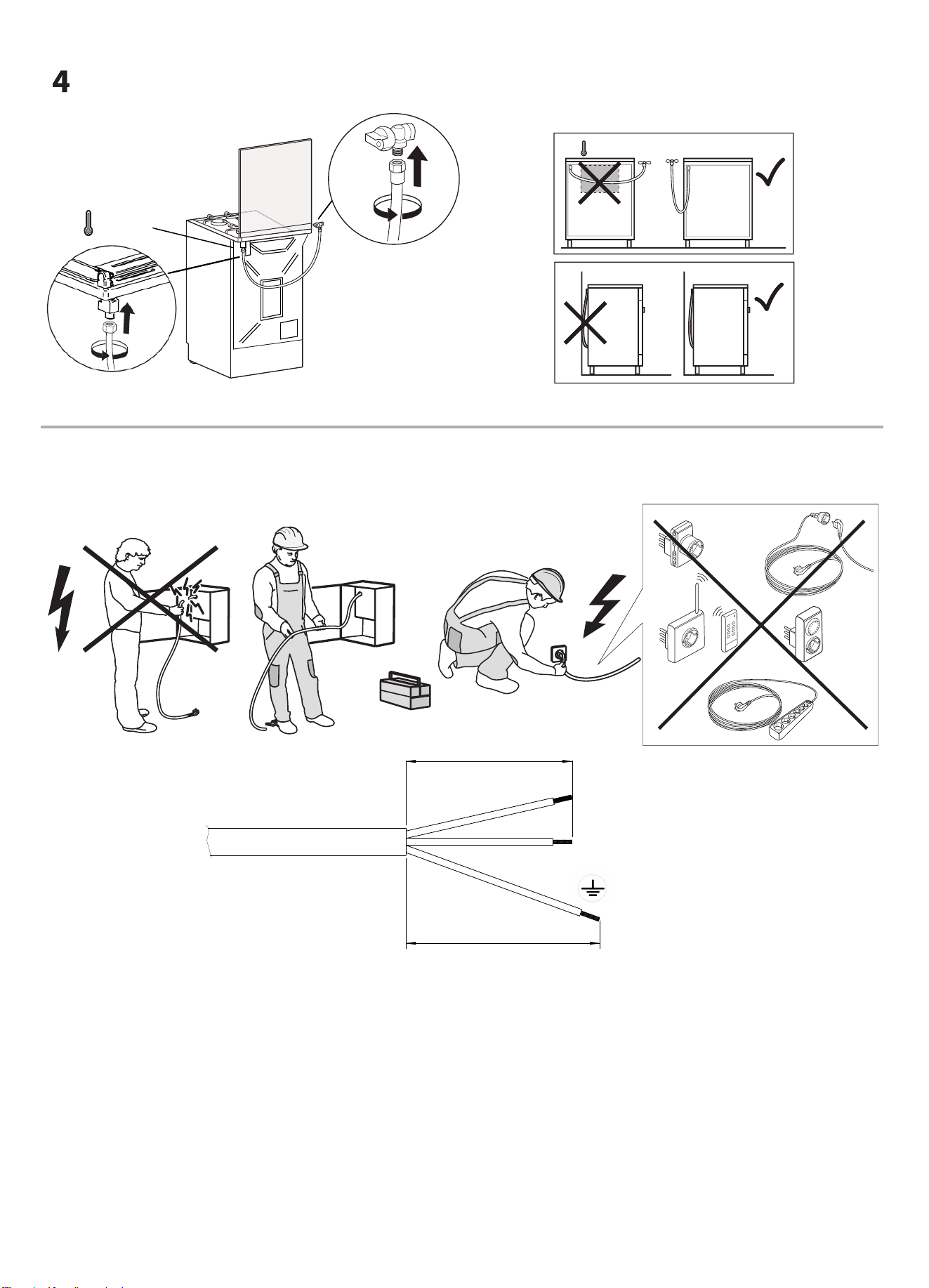

Les branchements électriques et le
raccordement au gaz doivent être réalisés
conformément aux réglementations locales en
vigueur.
L'installation, y compris l'alimentation en eau
(éventuelle), les raccordements électriques et les
réparations doivent être réalisés par un technicien
qualifié. Ne pas réparer ou remplacer de parties de
l'appareil sauf si cela est spécifiquement indiqué
dans le manuel de l'utilisateur. Maintenir les
enfants éloignés du site d'installation. Après
avoir déballé l'appareil, assurez-vous qu'il n'a pas
été endommagé pendant le transport. En cas
de problèmes, contactez le distributeur ou votre
service après-vente le plus proche. Une fois
installé, les déchets de l'emballage (plastiques,
pièces en polystyrène, etc) doivent être stockés
hors de portée des enfants - risque d'étouffement.
L'appareil ne doit pas être branché à l'alimentation
électrique lors de l'installation - vous pourriez
vous électrocuter. Au moment de l'installation,
assurez-vous que le câble d'alimentation n'est
pas endommagé par l'appareil - vous pourriez
vous électrocuter. Allumez l’appareil uniquement
lorsque l’installation est terminée.
L'appareil doit être installé dans une habitation
domestique pour des fonctions ménagères
typiques.
MISEENGARDE:Lesmodificationssurl'appareil
et sur les méthodes d'installation sont essentielles
pour utiliser l'appareil de façon sécuritaire et
correctement dans tous les autres pays.
Utiliser des régulateurs de pression adéquats
pour la pression de gaz indiquée dans les
directives.
La pièce doit être équipée d'un système
d'évacuation d'air qui expulse les fumées de
combustion.
La pièce doit aussi permettre une bonne
circulation d'air; l'air est nécessaire pour une
combustion normale. La circulation d'air doit
être au minimum de 2 m³/h par kW de puissance
installée.
Le système de circulation d'air peut prendre
l'air directement de l'extérieur en utilisantuntuyau
avecune sectiontransversaleintérieure d'aumoins
100 cm² ; l'ouverture ne doit pas être bloquée.
Le système peut aussi obtenir l'air nécessaire de
façon indirecte, p. ex. d'une pièce voisine munie
4
de tuyaux pour la circulation d'air comme décrit
plus haut. Cependant, ces pièces ne doivent pas
être une salle commune, une chambre à coucher,
ou une pièce qui présente un danger d'incendie.
Comme il est plus lourd que l'air, le gaz de
pétrole liquéfié reste au niveau du sol. Donc, les
pièces contenant des cylindres de GPL doivent
être équipées de bouches de ventilation qui
permettent au gaz de s'échapper en cas de
fuite. Cela signifie donc que les cylindres de GPL,
pleins ou partiellement remplis, ne doivent pas
être installés ou entreposés dans des pièces ou
entrepôts qui se trouvent sous le niveau du sol
(cave, etc.). Nous vous conseillons de garder dans
la pièce les cylindres utilisés seulement, placés de
façon à ne pas être affecté par la chaleur produite
pardessourcesexternes (four, foyer, cuisinière) qui
pourrait faire monter la température du cylindre
au dessus de 50°C.
Si vous constatez que les boutons sont difficiles à tourner sur la cuisinière,
contactezle Service après-vente, qui peut remplacer le robinet du brûleur
s'il s'avère défectueux.
Les ouvertures utilisées pour la ventilation et la diffusion de la chaleur ne
doivent jamais être obstruées.
Retirez l'appareil de sa base en mousse
de polystyrène uniquement au moment de
l'installation.
N'installez pas l'appareil derrière une porte
décorative - un incendie pourrait se déclarer.
Si la grille est placée sur une base, elle
doit être nivelée et fixée à la paroi par la
chaîne de conservation fournie, pour éviter
l'appareil en glissant de la base.*
AVERTISSEMENT : Afin d'éviter l'appareil
de glisser, la chaîne de retenue doit être
installée. Consultez les instructions pour
l'installation.*
* Disponible sur certains modèles seulement
RACCORDEMENT AU GAZ
MISE EN GARDE : Avant l'installation, assurez-
vous que les conditions de distribution locale
(nature et pression du gaz) sont compatibles avec
les réglages de l'appareil.
MISE EN GARDE : Les conditions d'ajustement
pour cet appareil sont indiquées sur la plaque
signalétique du produit.
Vérifiez que la pression de l'alimentation de
gaz est conforme aux valeurs indiquées dans le
tableau « Caractéristiques du brûleur et de la buse
».
MISE EN GARDE : Cet appareil n'est pas
raccordé à un dispositif d'évacuation des fumées.
Il doit être installé et connecté conformément
aux réglementations en vigueur en matière
d'installation. Faire particulièrement attention
aux normes d'aération.
Si l'appareil est branché à du gaz liquide, la
vis de réglage doit être fixée aussi fermement que
possible.
IMPORTANT : Si vous utilisez une bouteille de
gaz, le cylindre ou le récipient de gaz doit être
correctement installée (orientation verticale).
MISE EN GARDE : Cette opération doit être
effectuée par un technicien spécialisé.
Effectuez le raccordement au gaz à l'aide d'un
flexible ou d'un tuyau en métal rigide uniquement.
Connexion avec un tuyau rigide (cuivre et
acier) :
Le branchement au système de gaz doit
être effectué de façon à ne pas affecter le
fonctionnement des autres appareils. La rampe de
distribution comprend un raccord de tuyauterie
en forme de L équipé d'un joint d'étanchéité
pour prévenir les fuites. Le joint d'étanchéité
doit toujours être remplacé lorsqu'on remplace
le raccord de tuyauterie ( le joint est fourni
avec l'appareil). Le raccord de tuyauterie de
l'alimentation de gaz est un raccord cylindrique
mâle avec un filament de 1/2.
Branchement d'un tuyau d'acier inoxydable
flexible et sans joint à un raccord fileté :
Le raccord de tuyauterie de l'alimentation de gaz
est un raccord cylindrique mâle avec un filament
de 1/2. Ces tuyaux doivent être installés de
façon à ne pas dépasser 2000 mm de longueur
lorsqu'ils sont complètement étirés. Une fois le
branchement terminé, assurez-vous que le tuyau
flexible en métal ne touche pas aux pièces mobiles
et qu'il n'est pas écrasé. Utiliser seulement des
tuyaux et des joints d'étanchéité conforment à la
réglementation nationale.
IMPORTANT : Si vous utilisez un tuyau en acier
inoxydable, assurez-vous qu'il ne touche à aucune
pièce mobile du meuble (p. ex. un tiroir). Le tuyau
doit passer à travers un endroit libre d'obstruction
et où il est possible de l'inspecter sur toute sa
longueur.
L'appareil doit être branché à l'alimentation
principale ou à un cylindre de gaz conformément
à la réglementation nationale. Avant d'effectuer
le branchement, assurez-vous que l'appareil est
compatible avec l'alimentation de gaz que vous
désirez utiliser. Si ce n'est pas le cas, suivez les
directives indiquées au paragraphe « Adapter à
différents types de gaz ».
Après leraccordement à l'arrivée de gaz, vérifier
qu'il n'y ait pas de fuite à l'aide d'eau savonneuse.
Allumez les brûleurs et tournez les boutons de la
position maximale 1* à la position minimale 2*
pour vérifier la stabilité de la flamme.
Le raccordement au réseau de gaz ou au
cylindre de gaz peut être effectué en utilisant
un tuyau en caoutchouc ou en acier flexible,
conformément à la législation nationale en
vigueur.
5
ADAPTER À DIFFÉRENTS TYPES DE GAZ
(Cette opération nécessite d'être réalisée par un
technicien qualifié.)
Afin d'adapter l'appareil à un type de gaz
différent de celui pour lequel il a été fabriqué
(indiqué sur l'étiquette nominative), il convient de
suivre les étapes spécifiques indiquées après les
schémas d'installation.
AVERTISSEMENTS ÉLECTRIQUES
IMPORTANT : Des informations concernant la
consommation actuelle et de tension figurent sur
la plaque signalétique.
La plaque signalétique se trouve sur le rebord
avant du four (visible lorsque la porte est ouverte).
Il doit être possible de débrancher l’appareil
de l’alimentation électrique en retirant la fiche de
la prise de courant si elle est accessible, ou à l’aide
d’un interrupteurmultipolaire en amont de la prise
de courant, conformément aux règles de câblage
et l'appareil doit être mis à la terre conformément
aux normes de sécurité électrique nationales.
Une fois l'appareil installé dans son meuble, le câble d'alimentation
doit être suffisamment long pour le brancher à l'alimentation électrique
principale. Ne tirez pas sur le cordon d'alimentation pour débrancher
l'appareil.
N'utilisez pas de rallonge, de prises multiples
ou d'adaptateurs. Une fois l'installation terminée,
l'utilisateur ne devra plus pouvoir accéder aux
composantes électriques. N'utilisez pas l'appareil
si vous êtes mouillé ou si vous êtes pieds nus.
N'utilisez pas l'appareil si le câble d'alimentation
ou la prise de courant est endommagé(e), si
l'appareil ne fonctionne pas correctement, ou s'il a
été endommagé ou est tombé.
Si le câble d'alimentation est endommagé,
il doit être remplacé par un câble identique
provenant du fabricant, d'un représentant du
Service Après-vente, ou par toute autre personne
qualifiée - vous pourriez vous électrocuter.
Si le câble électrique doit être remplacé,
contactez un centre de maintenance agréé.
MISE EN GARDE : Pour éviter toute décharge
électrique, assurez-vous que l'appareil est éteint
avant de remplacer l'ampoule.
L'installation à l'aide d'une prise d'un câble
d'alimentation n'est pas autorisée sauf si le produit
en est déjà équipé par le Fabricant.
NETTOYAGE ET ENTRETIEN
MISE EN GARDE : Assurez- vous que l'appareil
est éteint et débranché du réseau électrique
avant d'effectuer une quelconque opération
d'entretien. Pour éviter tout risque de lésion
personnelle, utilisez des gants de protection
(risque de lacération) et des chaussures de sécurité
(risque de contusion) ; assurez-vous de manipuler
l'appareil avec deux personnes (pour réduire
la charge) ; n'utilisez jamais d'équipement de
nettoyageàvapeur(risquedechocélectrique). Des
réparations non-professionnelles non autorisées
par le fabricant pourraient donner lieu à un risque
pour la santé et la sécurité, dont le fabricant
ne saurait être tenu pour responsable. Tout
défaut ou dommage causé par des réparations
non-professionnelles ou un entretien ne sera pas
couvert par la garantie, dont les termes sont
soulignés dans le document fourni avec l'unité.
N'utilisez pas de produits abrasifs ou de
grattoirs métalliques pour nettoyer la vitre de la
porte, ils peuvent rayer la surface et, à la longue,
briser le verre.
N'utilisez en aucun cas de produits abrasifs
ou corrosifs, de produits chlorés ou de tampons à
récurer.
Assurez-vous que l’appareil a refroidi avant de
le nettoyer ou effectuer des travaux d’entretien. -
Risque de brûlures.
MISE EN GARDE : Éteignez l’appareil avant
de remplacer l’ampoule - vous pourriez vous
électrocuter.
Pour éviter d'endommager le dispositif d'allumage électrique, ne
pas l'utiliser lorsque les brûleurs ne sont pas en place.
ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE
Lesmatériauxd'emballagesontentièrementrecyclablescommel'indique
le symbole de recyclage . Les différentes parties de l'emballage
doivent donc être jetées de manière responsable et en totale conformité
avec la réglementation des autorités locales régissant la mise au rebut
de déchets.
MISE AU REBUT DES APPAREILS
ÉLECTROMÉNAGERS
Cet appareil est fabriqué avec des matériaux recyclables ou réutilisables.
Mettez-le au rebut en vous conformant aux réglementations locales
en matière d’élimination des déchets. Pour plus d'informations sur
le traitement, la récupération et le recyclage des appareils électriques
domestiques, contactez vos autorités locales, le service de collecte
pour les déchets domestiques ou le magasin où vous avez acheté
l'appareil. Cet appareil est marqué comme étant conforme à la
Directive européenne 2012/19/EU, aux réglementations relatives aux
Déchets d'équipement électrique et électronique (DEEE) et relatives
aux déchets sur l'équipement électrique et électronique de 2013 (telles
qu'amendées). En vous assurant que l’appareil est mis au rebut
correctement, vous pouvez aider à éviter d’éventuelles conséquences
négatives sur l’environnement et la santé humaine. Le symbole sur le
produit ou sur la documentation qui l'accompagne indique qu'il ne doit
pas être traité comme un déchet domestique, mais doit être remis à un
centre de collecte spécialisé pour le recyclage des appareils électriques
et électroniques.
CONSEILS RELATIFS À L'ÉCONOMIE D'ÉNERGIE
Préchauffez le four uniquement si cela est spécifié dans le tableau de
cuisson ou dans votre recette. Utilisez des plaques de cuisson foncées,
laquées ou émaillées, car elles absorbent mieux la chaleur.
Utilisez un autocuiseur pour économiser encore plus d'énergie et de
temps.
DÉCLARATIONS DE CONFORMITÉ
Cet appareil respecte les normes suivantes : Conditions requises
d'écoconception de la Réglementation européenne 66/2014 ;
Réglementation en matière de Label énergétique 65/2014 ;
Réglementations en matière d'écoconception pour les produits liés
à l'énergie et les informations énergétiques (Amendement) (Sortie de
l'UE) 2019, conformément à la norme européenne EN 60350-1.
Cet appareil respecte les conditions requises d'écoconception de la
Réglementationeuropéenne66/2014et des Réglementations en matière
d'écoconception pour les produits liés à l'énergie et les informations
6
énergétiques (Amendement) (Sortie de l'UE) 2019, conformément à la
norme européenne EN 60350-2.
Cet appareil respecte les conditions requises d'écoconception de la
Réglementationeuropéenne66/2014et des Réglementations en matière
d'écoconception pour les produits liés à l'énergie et les informations
énergétiques (Amendement) (Sortie de l'UE) 2019, conformément à la
norme européenne EN 30-2-1.
7
FR
DESCRIPTION DU PRODUIT
1. Brûleur de la table de cuisson
2. Grille de table de cuisson
3. Bandeau de commande
4. Lèchefrite
5. Grille
6. Porte
7. RAILS DE GUIDAGE pour les grilles
coulissantes
8. position 1
9. position 2
10.position 3
11. position 4
12.position 5
13. Plaques électriques
14. Couvercle en verre
PANNEAU DE COMMANDES
Brûleur de
table de
cuisson
arrière
gauche
Brûleur de
table de
cuisson
avant
gauche
Brûleur de
table de
cuisson
avant droite
Brûleur de
table de
cuisson
arrière
droite
Minuteur
Allumage du brûleur
Bouton de sélection
Voyant lumineux du thermostat
Bouton du thermostat
Indicateur de plaque électrique
13
14
8
AVERTISSEMENT : Cette opération doit être
eectuée par un technicien spécialisé
FR
INSTALLATION DU FOUR
Avant d'utiliser votre nouvel appareil, veuillez lire
attentivement ce livret d'instructions. Il contient des
informations importantes concernant l'installation et le
fonctionnement sûrs de l'appareil.
Conservez ce mode d'emploi pour toute future consultation.
Veillez à ce que les instructions soient conservées avec
l'appareil s'il est vendu, donné ou déplacé.
L'appareil doit être installé par un professionnel qualié
conformément aux instructions fournies.
Tout réglage ou entretien nécessaire doit être eectué après
avoir débranché l'appareil de l'alimentation électrique.
Les instructions suivantes doivent être lues par un technicien
qualié an de s'assurer que l'appareil est installé, réglé et
entretenu techniquement, correctement et conformément aux
réglementations en vigueur.
Positionnement et mise à niveau
Il est possible d'installer l'appareil à côté d'armoires dont la
hauteur ne dépasse pas celle de la surface de la table de
cuisson.
Cette table de cuisson doit être installée directement sur
le sol. N'installez pas cette table de cuisson sur une base
articielle de quelque nature que ce soit.
Assurez-vous que la paroi en contact avec l'arrière de
l'appareil est en matériau ininammable et résistant à la
chaleur (T 90°C).
Important : N'installez pas cet appareil près de la porte ou
d'un autre moyen d'accès an de minimiser le risque que
les personnes utilisant la porte entrent en contact avec des
casseroles sur la surface de la plaque de cuisson.
L'appareil ne doit pas être installé derrière une
porte décorative an d'éviter toute surchaue
Cet appareil ne doit pas être installé sur une plate-forme.
La table de cuisson est conçue pour s'adapter entre des
placards de cuisine espacés de 600 mm. L'espace de chaque
côté doit simplement être susant pour permettre de sortir la
table de cuisson pour l'entretien. Elle peut être utilisée avec
des placards d'un côté ou des deux côtés ainsi que dans un
angle. Elle peut également être utilisée de façon autonome.
Des parois latérales adjacentes qui se projettent au-dessus
du niveau de la table de cuisson ne doivent jamais s'en
rapprocher de plus de 150 mm ou de 65 mm et elles doivent
être protégées par un matériau résistant à la chaleur. Toute
surface surplombante ou hotte de table de cuisson ne doit pas
être plus proche que 750 mm.
a. La table de cuisson peut être située dans une cuisine, une
cuisine/salle à manger ou garçonnière, mais pas dans une
salle de bains ou une salle de douche.
b. Les hottes doivent être installées conformément aux
exigences du manuel de hotte.
c. Le mur en contact avec l'arrière de la table de cuisson doit
être en matériau ignifuge.
d. La table de cuisson est équipée d'une chaîne de sécurité
qui doit être attachée à un crochet, xé au mur derrière
l'appareil.
Avant de déplacer la table de cuisson, vériez qu'elle est
froide et éteignez l'unité de commande. Le déplacement de
votre table de cuisson est plus facile en soulevant l'avant
comme suit :
Déplacement de la table de cuisson
Fig. A
Ouvrez susamment la porte du gril pour saisir
confortablement le bord inférieur avant de la voûte du four, en
évitant les éléments du gril. (FIG. A)
Déplacez la table de cuisson avec précaution car elle est
lourde. Veillez à ne pas endommager le revêtement.
Branchement électrique
Tension d'alimentation et fréquence : 230-240V c.a.
50/60 Hz.
! Le câble d'alimentation doit être positionné de manière
à ce qu'il n'atteigne en aucun point une température
supérieure de 50°C à la température ambiante. Le
câble doit être acheminé loin des évents arrière. Si
nécessaire, vous pouvez utiliser un câble plus long,
toutefois, vous devez vous assurer que le câble fourni
avec l'appareil est remplacé par un câble ayant les
mêmes spécifications conformément aux normes et à la
législation en vigueur.
AVERTISSEMENTS : CET APPAREIL DOIT
ÊTRE MIS À LA TERRE.
La table de cuisson doit être raccordée au réseau électrique
par une prise de courant commutée (bipolaire) pour table de
cuisson correctement protégée par un fusible
d'une capacité appropriée à celle indiquée sur la plaque
signalétique de la table de cuisson. Tous les câbles
électriques allant de l'unité de consommation à la table de
cuisson, en passant par la prise bipolaire commutée, doivent
être de type et d'intensité nominale acceptables, comme
indiqué ci-dessus.
le câble d'alimentation doit être positionné de manière à ce
qu'il n'atteigne en aucun point une température supérieure de
50°C à la température ambiante. Le câble doit être acheminé
loin des évents arrière.
9
Chaîne de sécurité
An d'éviter que
l'appareil ne bascule
accidentellement,
par exemple si un
enfant grimpe sur
la porte du four, la
chaîne de sécurité
fournie DOIT être
installée !
La table de cuisson est équipée d'une chaîne de sécurité qui doit être
xée au moyen d'une vis (non fournie avec la table) au mur derrière
l'appareil, à la même hauteur que la chaîne est attachée à l'appareil.
Choisissez la vis et la cheville en fonction du type de matériau du mur
derrière l'appareil. Si la tête de la vis a un diamètre inférieur à 9 mm,
il faut utiliser une rondelle. Un mur en béton nécessite une vis d'au
moins 8 mm de diamètre et 60 mm de longueur.
Assurez-vous que la chaîne est xée à la paroi arrière de la table de
cuisson, comme indiqué sur la gure, de sorte qu'après l'installation,
elle soit tendue et parallèle au niveau du sol.
Raccordement au gaz
La table de cuisson doit être branchée à l'alimentation en gaz par
un installateur agréé. Pendant l'installation de ce produit, il est
essentiel d'installer un robinet de gaz agréé pour isoler l'alimentation
de l'appareil pour faciliter la dépose ou l'entretien successif. Le
branchement de l'appareil au réseau de gaz ou de gaz liquide doit
être eectué conformément à la réglementation prescrite en vigueur,
et uniquement après avoir vérié qu'elle est adaptable au type de
gaz à utiliser. Si ce n'est pas le cas, suivez les directives indiquées
au paragraphe intitulé « Adaptation à diérents types de gaz ».
Sur certains modèles, l'alimentation en gaz peut être connectée
sur la gauche ou sur la droite, si nécessaire ; pour changer la
connexion, inverser la position du support de tuyau avec celle du
capuchon et remplacer le joint (fourni avec l'appareil). Dans le cas
d'un branchement à une alimentation en gaz liquide, par réservoir,
utiliser des régulateurs de pression conformes à la réglementation en
vigueur. L'alimentation en gaz doit être connectée sur la gauche de
l'appareil. Assurez-vous que le tuyau ne passe pas à travers la partie
arrière de la table de cuisson qui touche des parties chaudes.
Adaptation à diérents types de gaz
Il est possible d'adapter l'appareil à un type de gaz diérent de celui
par défaut (cela est indiqué sur l'étiquette signalétique sur le capot).
Adaptation de la table de cuisson
Remplacement des buses pour les
brûleurs de table de cuisson :
1. Enlevez les grilles de la table de cuisson et
faites glisser les brûleurs hors de leurs
logements.
2. Dévissez les buses à l'aide d'une clé à
douille de 7 mm (voir gure) et remplacez-
les par des buses
adaptées au nouveau type de gaz (voir le tableau des spécications
du Brûleur et des buses).
3. Remplacez tous les composants en suivant les instructions ci-
dessus dans le sens contraire.
Ajuster le réglage minimum des brûleurs de la table de cuisson :
1. Tournez le robinet dans la position minimale.
2. Enlevez le bouton et réglez la vis de réglage, qui est positionnée à
l'intérieur ou près de la broche de robinet, jusqu'à ce que la amme
soit petite mais stable.
! Si l'appareil est raccordé à une alimentation en gaz liquide, la vis de
bypass doit être réglée au minimum.
3. Tandis que le brûleur est allumé, changez rapidement la position
du bouton de minimum à maximum et inversement plusieurs fois, en
vériant que la amme ne s'éteint pas.
Une fois le réglage terminé, refaites le joint en utilisant une cire à
cacheter ou un matériau équivalent.
Les brûleurs de table de cuisson ne nécessitent aucun réglage d'air
primaire.
Après avoir réglé l'appareil de sorte qu'il soit utilisé avec un type de
gaz diérent, remplacez l'ancienne étiquette signalétique par une
nouvelle qui correspond au nouveau type de gaz (ces étiquettes sont
disponibles auprès de Centres d'assistance technique agréés).
Si la pression de gaz utilisée est diérente (ou varie légèrement) de
la pression recommandée, un régulateur de pression adapté doit être
installé sur le tuyau d'entrée conformément aux normes en vigueur
EN 88-1 et EN 88-2 relativement aux « régulateurs pour le gaz
canalisé ».
Tableau des spécications des brûleurs et des buses
Gaz liquide Gaz naturel
Brûleur
Diamètre
(mm)
Énergie thermique
kW (p.c.s*)
By Pass
1/100
(mm)
Buse
1/100
(mm)
Circulation*
g/h
G20 G25
Buse
1/100
(mm)
Débit
g/h
Buse
1/100
(mm)
Débit
g/h
Nomi-
nale Réduite *** **
Rapide (R) 100 3,00 0,70 41 86 218 214 116 286 125 F3 332
semi-rapide
(Moyen) (S)
75 2.00 0,40 30 70 145 143 103 190 100 Y 211
Auxiliaire
(Petit) (A)
55 1.00 0,40 30 50 73 71 79 95 72 F1 111
Pressions
d'alimentation
Nominales (mbar)
Minimums (mbar)
Maximum
28-30
20
35
37
25
45
25
20
30
* avec un gaz sec 15°C 1013 mbar
** Propane P.C.S=50,37 MJ/Kg
*** Butane P.C.S=49,47MJ/kg
Naturel G20 P.C.S=37,78Mj/m³
10
Visser les buses à l'aide d'une clé à douille de 7 mm et couple maximum 4 Nm
FR
NIVEAU MÉTHODE DE CUISSON
« suggérée pour »
1 - 2 - 3
Idéal pour faire ramollir du beurre, faire fondre lentement du chocolat au bain-marie, faire
décongeler de petites portions, faire un risotto crémeux, garder au chaud de petites portions
de préparations à peine cuites
4 - 5
Idéal pour les recettes exigeant une cuisson lente (riz, sauces, rôtis, poisson) avec des
liquides (par ex. eau, vin, bouillon), et pour préparer la sauce des pâtes, en maintenant une
lente ébullition
6 - 7
Idéal pour les légumes sautés, à la vapeur, des cuissons longues, le préchauage
d'accessoires, la cuisson jusqu'à atteindre une texture crémeuse
8 - 9
Idéal pour dorer, démarrer une cuisson, porter à ébullition rapide, frire des produits surgelés,
griller la viande et le poisson, maintenir une ébullition vive
10
Idéal pour augmenter rapidement la température des aliments ou pour chauer les liquides
(eau)
PREMIÈRE UTILISATION
UTILISATION QUOTIDIENNE
Utilisation de la table de cuisson
Allumage des brûleurs
Pour chaque bouton de BRÛLEUR, il existe un cycle complet
montrant la force de la amme pour le brûleur correspondant.
Pour allumer un des brûleurs sur la table de cuisson :
1. Appuyez sur le bouton du BRÛLEUR et tournez-le dans le
sens contraire aux aiguilles d'une montre de sorte qu'il pointe
vers le réglage de amme maximum
.
Pour les modèles avec allumeurs électriques ( ), appuyez sur
la touche puis tournez le bouton.
2. Réglez l'intensité de la amme au niveau souhaité
en tournant le bouton du BRÛLEUR dans le sens contraire aux
aiguilles d'une montre. Il peut s'agir du réglage minimum
, du
réglage maximum ou de toute position entre les deux.
Si l'appareil est équipé d'un dispositif d'éclairage électronique*
(C), appuyez sur le bouton d'allumage, marqué du
symbole , puis maintenez le
bouton du BRÛLEUR abaissé et
tournez-le dans le sens contraire
aux aiguilles d'une montre, vers
le réglage de amme maximum,
jusqu'à ce que le brûleur soit
allumé.
Il se peut que le brûleur s'éteigne lorsque vous relâchez le
bouton. Si cela se produit, répétez l'opération, en maintenant le
bouton vers le bas plus longtemps.
! Si la amme s'éteint accidentellement, coupez le brûleur et
attendez au moins une minute avant de tenter de le rallumer.
Si l'appareil est équipé d'un dispositif de sécurité en cas de
coupure de flamme (X)*, appuyez sur le bouton du
BRÛLEUR et maintenez-le enfoncé pendant environ 2-3
secondes pour maintenir la flamme allumée et activer le
dispositif.
Pour couper le brûleur, tournez le bouton jusqu'à ce qu'il
atteigne la position d'arrêt
•
.
Réglage de la flamme selon les niveaux
Le réglage de la flamme selon les niveaux d'intensité de flamme
du brûleur peut être ajusté avec le bouton selon 10 niveaux
de puissance, du niveau maximum au niveau minimum avec 5
positions intermédiaires :
un clic indiquera le changement d'un niveau à un autre lorsque
vous tournez le bouton. Le système garantit un réglage plus
précis, permet de reproduire l'intensité de la flamme et
d'identifier facilement le niveau préféré pour différentes
opérations de cuisson.
Conseil pratique sur l'utilisation des brûleurs
Pour que les brûleurs fonctionnent de la façon la plus ecace
possible, et pour économiser le gaz consommé, il est
recommandé de n'utiliser que des casseroles qui disposent
d'un couvercle et d'une base plate. Elles doivent également être
adaptées à la taille du brûleur.
Brûleur
Diamètre de casserole
(cm)
Triple couronne (TC) /
Rapide (R)
24 - 26
Auxiliaire (A) 10 - 14
Semi rapide (S) 16 - 20
Pour identier le type de brûleur, consulter les diagrammes
contenus dans les « Spécications des brûleurs et des buses ».
X
C
Plaques Electriques
Pour procéder au réglage, tournez la manette
correspondante dans le sens des aiguilles d’une
montre ou dans le sens inverse en choisissant une
des 6 positions possibles :
Position Plaque normale ou rapide
0 Eteint
1 Poissance minimum
2 - 5
Poissance intermédiaires
6 Poissance maximum
Toute position de la manette autre que la position éteint
entraîne l allumage du voyant de fonctionnement.
11
FR
UTILISATION DU FOUR POUR LA PREMIÈRE FOIS UTILISATION QUOTIDIENNE
! La première fois que vous utilisez l'appareil, chauez le
four vide avec sa porte fermée à sa température maximale
pendant au moins une demi-heure. Assurez-vous que la pièce
est bien aérée avant de couper le four et d'ouvrir la porte du
four. L'appareil peut émettre une légère odeur désagréable
provoquée par la combustion des substances de protection
utilisées pendant le processus de fabrication.
Mode d'emploi du four
1. Sélectionnez le mode de cuisson souhaité en tournant le
bouton SÉLECTEUR.
2. Sélectionnez la température recommandée pour le mode
de cuisson ou la température souhaitée en tournant le bouton
THERMOSTAT. Une liste détaillant les modes de cuisson et
les températures de cuisson suggérées gure dans le tableau
correspondant (voir TABLEAU DE CUISSON).
Pendant la cuisson, il est toujours possible de :
• Changer le mode de cuisson en tournant le bouton SÉLECTEUR.
• Changer la température en tournant le bouton THERMOSTAT.
• Régler le temps de cuisson total et l'heure de n de cuisson.
• Arrêter la cuisson en tournant le bouton SÉLECTEUR dans la
position « 0 ».
! Ne mettez jamais d'objets directement sur le fond du four ;
cela évitera d'endommager le revêtement émaillé.
! Placez toujours les ustensiles de cuisson sur le(s) rack(s)
fourni(s).
Minuterie
Pour activer la minuterie, procédez comme suit :
1. Tournez le bouton MINUTERIE dans le sens des aiguilles d'une
montre
sur presque un tour complet pour régler le buzzer.
2. Tournez le bouton MINUTERIE dans le sens contraire aux aiguilles
d'une montre
pour régler la durée souhaitée.
VOYANT LUMINEUX DU THERMOSTAT
Lorsqu'il est allumé, le four génère de la chaleur. Il se coupe
lorsque l'intérieur du four atteint la température sélectionnée.
À ce stade, le témoin s'allume et se coupe en alternance,
indiquant que le thermostat fonctionne et maintient la
température à un niveau constant.
ÉCLAIRAGE DU FOUR
Il est allumé lors de la rotation du bouton SÉLECTEUR dans
n'importe quelle position autre que « 0 ». Il reste allumé tant
que le four fonctionne. En sélectionnant à l'aide du bouton,
l'éclairage est allumé sans qu'aucun élément de chauage ne
soit activé.
1. SÉLECTIONNER UNE FONCTION
Pour sélectionner une fonction, tournez le bouton de sélection sur le
symbole de la fonction désirée.
ÉCLAIRAGE/PRÉCHAUFFAGE RAPIDE
Pour allumer la lumière du four.
Pour préchauer le four rapidement.
CONVENTIONNELLE
Pour cuire tout type de plat sur une seule grille.
CUISSON À CONVECTION NATURELLE
Pour cuire sur un maximum de deux niveaux en
même temps. Nous vous conseillons d’échanger
la position des plaques de cuisson à la mi-cuisson.
Cette fonction vous permet de cuire en même temps
diérents aliments (comme le poisson et les légumes)
sur diérentes grilles.
GRIL
Pour cuire des biftecks, des brochettes, et des
saucisses, faire gratiner des légumes et griller du pain.
Pour la cuisson de la viande, nous vous conseillons
d'utiliser une lèchefrite pour recueillir les jus de cuisson
: Placez la lèchefrite, contenant 200 ml d'eau, sur
n'importe quel niveau sous la grille.
GRIL TURBO
Pour griller de gros morceaux de viande (gigots, rôti
de bœuf, poulets). Nous vous conseillons d’utiliser une
lèchefrite pour recueillir les jus de cuisson : Placez la
lèchefrite, contenant 200 ml d’eau, sur n’importe quel
niveau sous la grille.
BAS
La fonction peut être utilisée pour terminer la cuisson
des tartes farcies ou faire épaissir une soupe. Utilisez
cette fonction pendant les 10 à 15 dernières minutes
de cuisson.
DÉCONGÉLATION
Pour accélérer la décongélation des aliments.
GÂTEAU SALÉ
Pour cuire des tourtes de viande et des quiches
contenant une garniture liquide (salées ou sucrées)
sur un seul gradin. Cette fonction permet d'obtenir une
base et un dessus également dorés et croustillants,
utilisez le 2nd gradin. Préchauez le four à la
température souhaitée et placez-y les aliments dès
que la température programmée est atteinte.
12
ACCESSOIRES
GRILLE LÈCHEFRITE PLAQUE DE CUISSON KIT TOURNEBROCHE
Le nombre et type d’accessoires peuvent varier selon le modèle
acheté. Pour les accessoires qui ne sont pas fournis, il est possible de
les acheter séparément auprès du Service après-vente.
INTRODUCTION DES GRILLES ET AUTRES ACCESSOIRES DANS LE FOUR
1. Insérez la grille horizontalement, avec la partie
rehaussée «A» orientée vers le haut (Fig. 1A, Fig.
1B)
Fig. 1a
Fig. 1B
2. Pour les autres accessoires, tels que la lèchefrite et
la plaque à pâtisserie, l'introduction s'eectue de
la même manière que pour la grille (Fig. 2).
Fig. 2
MONTAGE DES GRILLES LATÉRALES
Fig. 1 Fig.3Fig.2
ARRIÈRE DU FOUR
DESSUS
Votre nouvelle cuisinière est fournie avec 2 supports d'étagères chromés emballés dans le four avec les grilles.
Il faut noter que les tiges supérieures sont plus longues, donc la partie inférieure et les crochets sont à l'arrière du four. Voir g. 1.
Le haut du support de grille s'engagent dans des fentes de la paroi latérale du four comme indiqué sur la Fig. 2.
Une fois inséré en haut, poussez les tiges inférieures dans les fentes inférieures dans les parois latérales du four. Laissez maintenant les
supports de grille s'abaisser légèrement et se mettre en prise. Voir Fig. 3
13
Le tableau indique la meilleure fonction, les accessoires, et le niveau à utiliser pour la cuisson des diérents types d'aliments. Les temps de cuisson commencent
au moment de l’introduction du plat dans le four et ne tiennent pas compte du préchauage (s’il est nécessaire). Les températures et temps de cuisson sont
approximatifs et dépendent de la quantité d’aliments et du type d’accessoire utilisé. Pour commencer, utilisez les valeurs conseillées les plus basses, et si les
aliments ne sont pas assez cuits, augmentez-les. Utilisez les accessoires fournis, et de préférence des moules à gâteau en métal foncés et des plats de cuisson.
Vous pouvez aussi utiliser des plaques et accessoires en pyrex ou en céramique ; cependant, les temps de cuisson seront sensiblement plus longs.
RECETTE FONCTION
PRÉCHAUF-
FAGE
TEMPÉRATURE. (°C)
DURÉE
(min)
NIVEAU (numéro L) ET
ACCESSOIRES
Gâteaux à pâte levée / Génoise CONVENTIONNELLE OUI 170 30 - 50 L-2
Gâteaux à pâte levée / Génoise CUISSON PAR CONVECTION OUI 160 40 - 70
L-4
L-2
Gâteau fourré
(gâteau au fromage, strudel, tarte aux fruits)
CONVENTIONNELLE OUI 160 - 180 40 - 60 L-2
Gâteau fourré
(gâteau au fromage, strudel, tarte aux fruits)
CUISSON PAR CONVECTION OUI 150 - 170 40 - 70
L-4
L-2
Biscuits / Petit pain CONVENTIONNELLE OUI 140 30 - 60 L-3
Biscuits / Petit pain CUISSON PAR CONVECTION OUI 140 30 - 60
L-4
L-2
Petits gâteaux / Muns CONVENTIONNELLE OUI 160 - 180 20 - 50 L-3
Petits gâteaux / Muns CUISSON PAR CONVECTION OUI 160 30 - 50
L-4
L-2
Chouquettes CONVENTIONNELLE OUI 170 - 200 20 - 50 L-3
Chouquettes CUISSON PAR CONVECTION OUI 160 - 180 20 - 50
L-4
L-2
Meringues CONVENTIONNELLE OUI 80 - 100 120 - 200 L-3
Meringues CUISSON PAR CONVECTION OUI 80 - 100 120 - 200
L-4
L-2
Pizza / Pain / Fougasse CONVENTIONNELLE OUI 190 - 250 15 - 50 L-2
Pizza / Pain / Fougasse CUISSON PAR CONVECTION OUI 190 - 230 20 - 50
L-4
L-1
Tourtes (tourtes aux légumes, quiches) GÂTEAU SALÉ OUI 180 30 - 60 L-3
Tourtes (tourtes aux légumes, quiches) CUISSON PAR CONVECTION OUI 170 - 180 30 - 70
L-3
L-2
Tourtes (tourtes aux légumes, quiches) GÂTEAU SALÉ OUI 180 30 - 70
L-3
L-1
Vol-au-vent / Feuilletés CONVENTIONNELLE OUI 170 - 190 15 - 40 L-3
Vol-au-vent / Feuilletés CUISSON PAR CONVECTION OUI 160 - 180 15 - 40
L-3
L-1
Lasagnes/pâtes cuites/cannellonis/tartes CONVENTIONNELLE OUI 180 - 200 30 - 65 L-3
Agneau / Veau / Bœuf / Porc 1kg TURBOGRIL - 190 - MAX 40 - 90 L-3
Poulet / Lapin / Canard 1 kg TURBOGRIL OUI 230 - MAX 50 - 100 L-3
Poulet / Lapin / Canard 1 kg TURBOGRIL - 230 - MAX 50 - 100 L-3
Dinde/Oie 3 kg TURBOGRIL - 160 - MAX 130 - 170 L-3
Filets de poisson/steaks GRILL - 230 - MAX 10 - 30 L-4
Légumes farcis (tomates, courgettes, aubergines) TURBOGRIL - 230 - MAX 30 - 60 L-3
Gratin de légumes GRILL - 230 - MAX 10 - 30 L-4
Pain grillé GRIL 5’ MAX 1 - 2 L-4
Saucisses/kebab/côtes levées/hamburgers GRILL - 230 - MAX 15 - 30 L-4
Pom. terre rôties TURBOGRIL - 230 - MAX 30 - 60 L-3
Gigot d’agneau/jarrets TURBOGRIL - 200 - MAX 50 - 100 L-3
ACCESSOIRES
Grille métallique
Plaque de cuisson ou
moule à gâteau sur la grille
métallique
Plaque de cuisson/lèchefrite
ou plat de cuisson sur grille
métallique
Lèchefrite /plaque de
cuisson
Lèchefrite /plaque de
cuisson contenant 200 ml
d'eau
14
FRFR
NETTOYAGE ET ENTRETIEN
COUPEZ L'INTERRUPTEUR PRINCIPAL ET ASSUREZ-VOUS
QUE LA TABLE DE CUISSON EST FROIDE AVANT DE LA NET-
TOYER.
AVANT DE LA RALLUMER, ASSUREZ-VOUS QUE TOUTES LES
COMMANDES SONT EN POSITION OFF.
N'utilisez pas d'appareil de
nettoyage à vapeur.
Utilisez des gants de protection lors
des opérations.
Eectuez les opérations nécessaires
lorsque le four est froid.
Débranchez l’appareil de
l’alimentation électrique.
N’utilisez pas de laine d’acier, de
tampons à récurer abrasifs, ou des
détergents abrasifs ou corrosifs, ils
pourraient endommager les surfaces
de l’appareil.
Débranchez l'appareil de l'alimentation électrique.
Respecter et préserver l'environnement
• Dans la mesure du possible, évitez de préchauer le four et essayez
toujours de le remplir. Ouvrez la porte du four le moins possible car il
y a une perte de chaleur à chaque fois que la porte est ouverte. Pour
économiser une quantité substantielle d'énergie, il vous d'éteindre le
four 5 à 10 minutes avant la n de votre temps de cuisson program-
mé et d'utiliser la chaleur que le four continue de générer.
• Maintenez les joints propres pour éviter toute perte d'énergie au
niveau de la porte
• Si vous disposez d'un contrat d'électricité à tarif horaire, l'option «
cuisson retardée » vous permettra de gagner de l'argent en dépla-
çant l'opération pendant les heures creuses.
• La base de votre casserole ou de votre poêle doit couvrir la plaque
chaude.
Si elle est plus petite, de l'énergie précieuse sera gaspillée et les
casseroles qui débordent laissent des restes incrustés qui peuvent
être diciles à enlever.
• Il convient de cuire vos aliments dans des casseroles et poêles
fermées avec des couvercles bien ajustés et d'utiliser le moins d'eau
possible. La cuisson à découvert augmentera considérablement la
consommation d'énergie
• Utilisez des casseroles et poêles bien plates
Si vous
cuisinez un plat qui prend du temps, il peut être utile
d'utiliser une cocotte-minute, qui est deux fois plus rapide et permet
d'économiser un tiers de l'énergie.
Arrêt de l'appareil
Débranchez l'appareil de l'alimentation électrique avant d'eectuer un
quelconque travail dessus.
Le couvercle
*
Si la cuisinière est équipée d'un
couvercle en verre, celui-ci doit être
nettoyé à l'eau tiède. N’utilisez pas
de produits abrasifs.
Il est possible d'enlever le couvercle
pour faciliter le nettoyage de la
zone derrière la cuisinière. Ouvrez
le couvercle totalement et tirez-le
vers le haut (voir gure).
! Ne fermez pas le couvercle
lorsque les brûleurs sont allumés ou
quand ils sont encore chauds.
Entretien du robinet de gaz
Au l du temps, les robinets peuvent être bloqués ou diciles à tour-
ner. Si cela se produit, le robinet doit être remplacé.
SURFACES EXTÉRIEURES
• Nettoyez les surfaces à l'aide d'un chion en microbres humide.
Si elles sont très sales, ajoutez quelques gouttes de détergent à pH
neutre. Essuyez-les avec un chion sec.
• N'utilisez pas de produits de nettoyage corrosifs ou abrasifs. Si l'un
quelconque de ces produits entre par inadvertance en contact avec
les surfaces de l'appareil, nettoyez immédiatement avec un chion en
microbres humide.
DÉPLACEMENT DE LA RÉSISTANCE CHAUFFANTE SUPÉRIEURE
1. Retirez les grilles de support latérales.
2. Tirez légèrement l'élément chauant (
Fig . 1
) et abaissez-
le (
Fig .
2
).
3. Pour replacer la résistance chauante, soulevez-la en la
tirant légèrement vers vous et en vous assurant qu'elle
repose sur le support latéral.
Fig. 1 Fig.2
SURFACES INTÉRIEURES
• Après chaque utilisation, laissez le four refroidir et nettoyez-le, de
préférence lorsqu’il est encore tiède, pour enlever les dépôts ou taches
laissés par les résidus de nourriture. Pour enlever la condensation qui
se serait formée lors de la cuisson d'aliments avec une forte teneur
en eau, laissez le four refroidir complètement et essuyez-le avec un
chion ou une éponge.
• Nettoyez le verre dans la porte avec un détergent liquide approprié.
ACCESSOIRES
Immergez les accessoires dans une solution liquide de lavage après
l’utilisation, en les manipulant avec des maniques s'ils sont encore
chauds. Les résidus alimentaires peuvent être enlevés en utilisant une
brosse ou une éponge.
REMPLACER L'AMPOULE
1. Débranchez le four de l'alimentation
électrique
2. Dévissez le couvercle de l'ampoule,
remplacez l'ampoule, et revissez le couvercle.
3. Rebranchez le four à l'alimentation
électrique.
Remarque : Utilisez une ampoule 40 W/230 V
type G9
Ce produit est équipé d'un éclairage de classe d'efficacité énergétique G.
L’ampoule utilisée dans l’appareil est spécialement conçue pour les
appareils électroménagers et ne convient pas pour l’éclairage d’une
pièce de la maison (Règlement CE 244/2009).
Ces ampoules sont disponibles auprès de notre Service après-vente.
- Ne manipulez pas les ampoules à mains nues, les traces laissées par
vos empreintes pourraient les endommager. Avant d'utiliser le four,
assurez-vous que le couvercle de l'ampoule a bien été remis en place.
NETTOYAGE PAR CATALYSE
Ce sont des panneaux revêtus d'un émail spécial, qui est capable
d'absorber la graisse libérée par les aliments lors de la cuisson.
Cet émail est assez fort, de sorte que les diérents accessoires
(racks, lèchefrites, etc) puissent glisser le long de celui-ci sans
l'endommager. Des marques blanches peuvent apparaître sur les
surfaces ; ce n'est pas un problème.
Néanmoins, il faut éviter ce qui suit :
- rayer l'émail avec des objets acérés (un couteau, par exemple) ;
- utiliser des détergents ou des matériaux abrasifs
*Disponible sur certains modèles seulement
15
ENLEVER ET RÉINSTALLER LA VITRE DE LA PORTE DU FOUR
1. Pour enlever la porte, ouvrez-la complètement et abaissez
les loquets jusqu'à qu'ils soient déverrouillés.
2. Fermez le plus possible la porte.
Tenez la porte fermement avec les deux mains, ne la tenez pas
par la poignée.
Enlevez simplement la porte en continuant à la fermer tout en
la tirant vers le haut (a) jusqu'à ce qu'elle soit dégagée de ses
appuis (b).
~60°
a
b
~15°
Placez la porte sur un côté, en l'appuyant sur une surface
douce.
3. Réinstallez la porte en la plaçant devant le four pour aligner
les crochets des charnières avec leurs appuis et attacher la
partie supérieure sur son appui.
4. Abaissez la porte pour ensuite l'ouvrir complètement.
Abaissez les loquets dans leur position originale : Assurez-vous
de les abaisser complètement.
5. Essayez de fermer la porte et assurez-vous qu'elle est ali-
gnée avec le panneau de commande. Sinon, répétez les étapes
précédentes.
CLIQUER POUR NETTOYER - NETTOYER LA VITRE
1. Après avoir enlevé la porte et l’avoir placée sur une surface
matelassée, les poignées vers le bas, appuyez sur les deux
fermetures en même temps et enlevez le bord supérieur de la
porte en le tirant vers vous.
2. Soulevez et tenez fermement la vitre intérieure avec les deux
mains, enlevez-la et placez-la sur une surface matelassée avant
de la nettoyer.
3. Lors du remontage de la vitre de porte intérieure, insérez le
panneau en verre correctement de sorte que le texte écrit sur le
panneau ne soit pas à l'envers et qu'il soit facilement lisible.
4. Replacez le bord supérieur : un déclic indique le positionne-
ment correct. Assurez-vous que le joint est bien placé avant de
replacer la porte.
DÉPANNAGE
Que faire si... Causes possibles Solutions
Le four ne fonctionne
pas.
Coupure de courant.
Débranchez de l'alimentation princi-
pale
Assurez-vous qu'il n'y a pas de panne de courant et que le four
est bien branché. Éteignez puis rallumez le four pour voir si le
problème persiste.
SERVICE APRÈS-VENTE
Pour obtenir de l’aide, appelez le numéro disponible dans le
livret de garantie fourni avec l’appareil, ou suivez les directives
sur notre site Web.
Soyez prêt à fournir :
• Une brève description du problème.
• Le type et le modèle exact de l’appareil.
• Le code d’aide (le nombre qui suit le mot SERVICE sur la
plaque signalétique placée sur l’appareil, qui est visible sur le
bord intérieur gauche lorsque la porte du four est ouverte).
• Votre adresse complète.
• Un numéro de téléphone de contact.
XXX
XXX
XXX XXX
Veuillez noter: Si des réparations sont nécessaires, veuillez contac-
ter un Service Après-vente autorisé pour garantir que des pièces
d'origines sont utilisées et que la réparation est eectuée correcte-
ment. Veuillez vous référer au livret de garantie pour plus d'informa-
tion sur la garantie.
Les caractéristiques complètes de l’appareil, incluant les taux d’efficacité énergétique, peuvent être téléchargées de notre site web
www.indesit.com
WWW
FR
16
x1
17mm - 0,67inch
max. 15 mm
Min. 420 mm
Min. 750 mm
H
H
17
18
>50°C
>95°C
5
~50mm
N
L
~65mm
19
10/2024 - W11723498
XEROX FABRIANO
Beko Europe Management Srl
Via Varesina 204,
20156 Milano, Italy
www.whirlpool.com
20
