使用说明书
XENYX 1202/1002/802/502
Premium 12/10/8/5-Input 2-Bus Mixer with XENYX Mic Preamps and British EQs
V 1.0
2 XENYX 1202/1002/802/502 使用说明书
目录
序言..........................................................................................................2
重要的安全须知....................................................................................3
法律声明.................................................................................................3
保修条款.................................................................................................3
1. 引论......................................................................................................4
1.1 调音台的一般功能.............................................................................4
1.2 使用手册...............................................................................................4
1.3 在您开始以前......................................................................................4
1.3.1 供货...................................................................................................4
1.3.2 首次使用.........................................................................................4
1.3.3 网上登记.........................................................................................4
2. 操作元件和接口................................................................................5
2.1 单声道....................................................................................................5
2.1.1 麦克风输入端和 Line 输入端 ................................................5
2.1.2 等化器 .........................................................................................5
2.1.3 FX Send 线路、.声像和电平调节 ..............................................5
2.2 立体声道...............................................................................................6
2.2.1 立体声线路输入端......................................................................6
2.2.2 立体声道均衡器 (802) .............................................................6
2.2.3 FX Send 线路、.平衡和电平调节................................................6
2.3 .连接区和主区段.................................................................................6
2.3.1 Send/Return 效果线路...................................................................6
2.3.2 监听混音和主混音......................................................................7
2.3.3 2-Track 接口.......................................................................................7
2.3.4 信号分配.........................................................................................7
2.3.5 幻像电源和发光二极管显示...................................................8
3. 安装.....................................................................................................8
3.1 电源连接................................................................................................8
3.2 音频连接...............................................................................................8
4. 技术参数..........................................................................................10
序言
衷心祝贺你！你购买的.Behringer.的.XENYX 1202/1002/802/502.调音台体
积虽小,.但功能多样并具备优越的音频性能。
Behringer XENYX.调音台带有可选择幻像电源的高质量的麦克风前置
放大器、.平衡式线路输入以及效果器的连接口。.范围广泛和设计
巧妙的装备使您的.EURORACK.既适合现场也适合录音室使用。
带输入和输出端的配备包含麦克风输入端.(带.+48 V.幻像电源)、.
线路输入端、.效果器接口、.双音轨主机.(如.DAT.数字音频磁带录
音机).接口和一个监听系统.(带末级功放的监听扬声器,.此处也是.
502.型例外)。
3 XENYX 1202/1002/802/502 使用说明书
保修条款

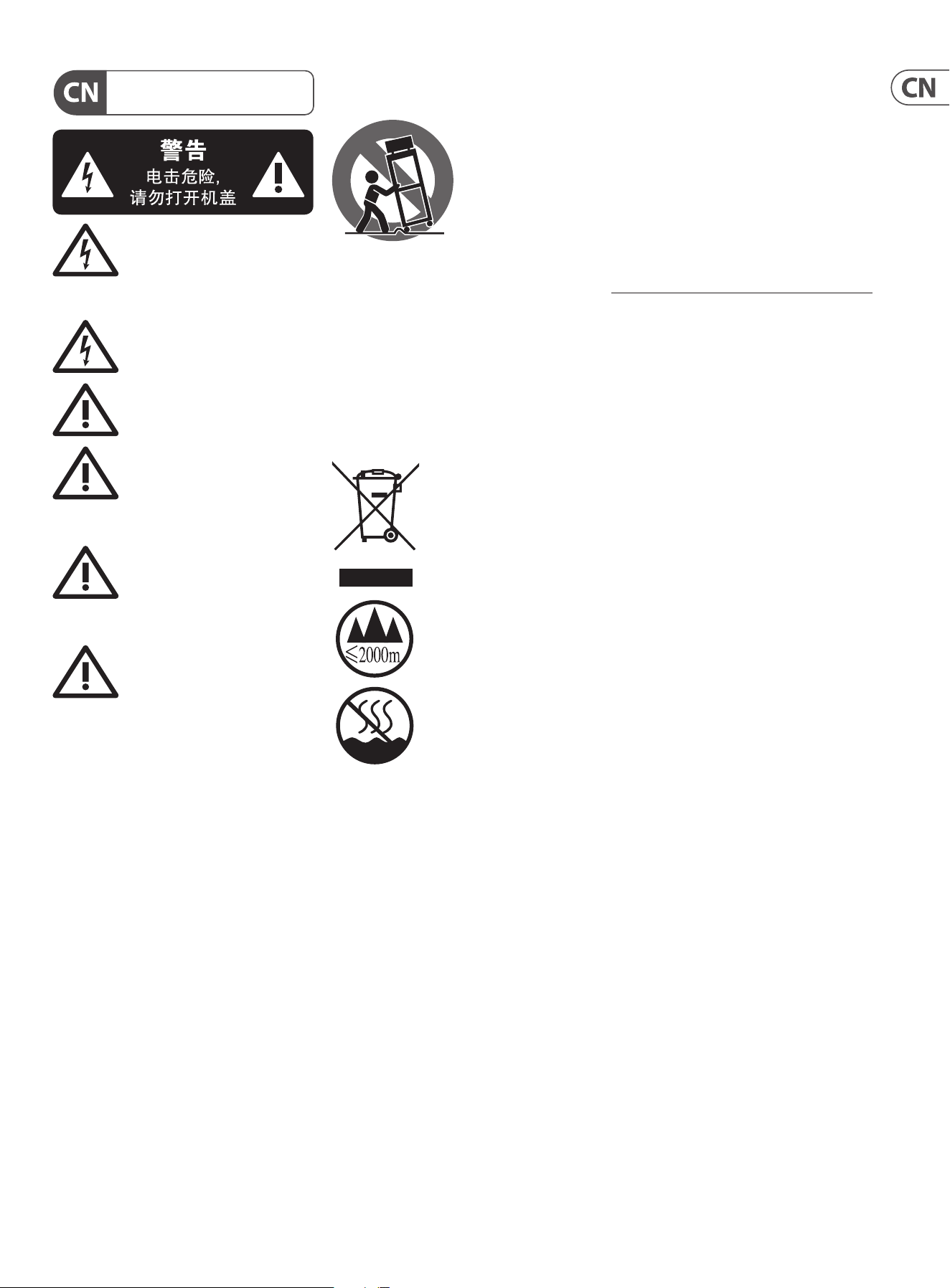

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11. 请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时可
方便操作状态。
17. 本产品仅适用于
海拔
2000 米以下地区,
本产品仅适用于非热带
气候条件下。
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
Music Tribe
不负任何责任。 技术参数和外观若有更改,
恕不另行通知。 所有的商标均为其各自所
有者的财产。
Midas, Klark Teknik, Lab Gruppen,
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones 和 Coolaudio
是 Music Tribe Global Brands Ltd. 公司的商标
或注册商标。
© Music Tribe Global Brands Ltd.
2023
版权所有。
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
community.musictribe.com/pages/
support#warranty
网站查看完整的详细信息。
法律声明
4 XENYX 1202/1002/802/502 使用说明书
1. 引论
XENYX Mic Preamp.(无形麦克风前置放大器)
麦克风通道配备了高端的.XENYX.麦克风前置放大器,.
其音质和动力可与昂贵的外装前置放大器相媲美,.并且还
具备以下特点:
• • 130 dB.的音量动态范围提供非常广大的动态范围余量
• • 频带范围是.10 Hz.以下到.200 kHz.以上,.声音分辨能力极好
• • 带.2SV888.晶体管的线路极端无噪音和无失真,.可达到绝对真
实的音质和中性的信号复制
• • 是所有麦克风最理想的伙伴.(放大至.60 dB.和.+48V.幻象电源)
• • 使你能够完全发挥你的.24-Bit/192 kHz HD.录音机的音量动态范
围,.达到最佳的音频质量
“British EQ”
XENYX.系列的均衡器建立在英国精品调音台传奇般的电路技术上,.
这种调音台以极其温暖和悦耳的声音特点著称于全世界。.即使在
极度放大的情况下也能确保优秀的声音特性。
! 注意!
◊ ◊ 我们要提醒你，.高音量可能会损伤听觉和./.或损坏耳机及扬
声器。.请你在接通机器之前将主区段中的.MAIN MIX.调节钮旋
转到最左挡位上。.请你始终注意适当的音量。
安装重要提示
◊ ◊ 在强大的广播电台和高频源范围内，.音频质量可能会降低。.
请加大发射器和设备之间的距离并使用有屏蔽的连接线材。
1.1 调音台的一般功能
一部调音台具备.3.个主要功能:
• • 信号处理:.前置放大、.电平匹配、.混入效果、.频率响应校正
• • 信号分配:.将各个已处理好的信号收集并分配到播放媒体
上.(现场扩声和舞台监听、.录音室中:.控制室、.耳机、.磁带机),.
编组中的信号处理
• • 混音:.调节各个信号之间的音量电平./.频率分配,.整个混音的
电平监控,.以配合录音设备./.分频器./.末级放大器。.这是调音
台的.“最重要的功能”,.在此汇合了所有其他的功能
Behringer.调音台的表面设计能最佳地配合这些功能,.使你能很容
易地理解信号走向。
1.2 使用手册
本手册既为你介绍各个操作元件的概况,.同时又详细说明它们的
应用。.为使你能很快明白其相互关联,.我们将操作元件按它们的功
能分成不同的小组。.章节开头的插图中显示的是该章节中将要说
明的操作元件。
◊ ◊ 随同供货的方块线路图提供了输入端和输出端之间连接以及
排列在其间的开关和调节钮的概览。
请你试一下能不能领会从麦克风输入端到.Aux Send 1.插孔的信
号流。.请不要被众多可用的功能吓倒,.它其实比你想象的要容易!.
如果你同时观察操作元件的概览,.那么你很快就能了解你的调音
台,.并不久就能淋漓尽致地发挥它的所有功能。
如果你需要了解某个主题的详细说明,.则请你访问我们的网页.
http://behringer.com。.譬如在那里你可找到有关效果应用和可调整放
大器应用的详细解释。
1.3 在您开始以前
1.3.1 供货
您的调音台在厂内进行了仔细的包装,.以确保安全可靠的运输。.
如果发现包装箱还是有损坏,.请您立即检查机器表面有无损坏。
◊ ◊ 若发现有损坏时请您不要将机器寄回给我们，.请您务必首先
通知销售商和运输公司，.否则索赔权可能会失效。
1.3.2 首次使用
请保持充分的空气流通,.不要将您的调音台放置在取暖器或功率
放大器附近,.以避免机器过热。.电源连接使用随同供货的电源线。.
它符合必需的安全规定。.在更换保险丝时应务必使用相同的型号
品种。
◊ ◊ 在电源器已连接到电网上时，.绝对不可将.XENYX.与电源器连
接!请先将调音台与电源器连接，.随后再与电网连接。
◊ ◊ 请注意所有设备必须接地。.为了你自己的安全，.请千万不要去
除设备或电源线的接地或取消其作用。
◊ ◊ 请务必注意只能由内行的人员进行设备的安装和操作。.在安装
过程中和之后请始终注意工作人员应有充分的接地，.否则静
电放电等类似情况可能会有损运行特性。
1.3.3 网上登记
在购买.Behringer.产品之后,请您尽可能立即在网站.
http://behringer.com.进行登记,并仔细阅读产品质量担保服务规定。
所购买的.Behringer.产品一旦出现故障或损坏,.本公司承诺为您提
供及时的产品维修服务。.请直接与您的.Behringer.特许经销商联系。.
若.Behringer.特许经销商不在附近,.您也可直接与本公司的分公司
联系。.在产品包装里放有联系地址.(全球联系信息./.欧洲联系信
息)。.如您所在的国家没有本公司所设的联系处,.可与离您最近的
批发商联系。.您可在我们的网页上.（http://behringer.com）.的技术支
持处,.得到批发商的联系地址。
请在登记时,.务必写明您购买产品的日期,.以便本公司能更快更有
效地为您提供产品质量的担保服务。.
衷心感谢您的合作!
5 XENYX 1202/1002/802/502 使用说明书
2. 操作元件和接口
此章内容是介绍你的调音台上的不同操作元件。.将对所有调节钮、.
开关和接口作详细解释。
2.1 单声道
2.1.1 麦克风输入端和.Line.输入端

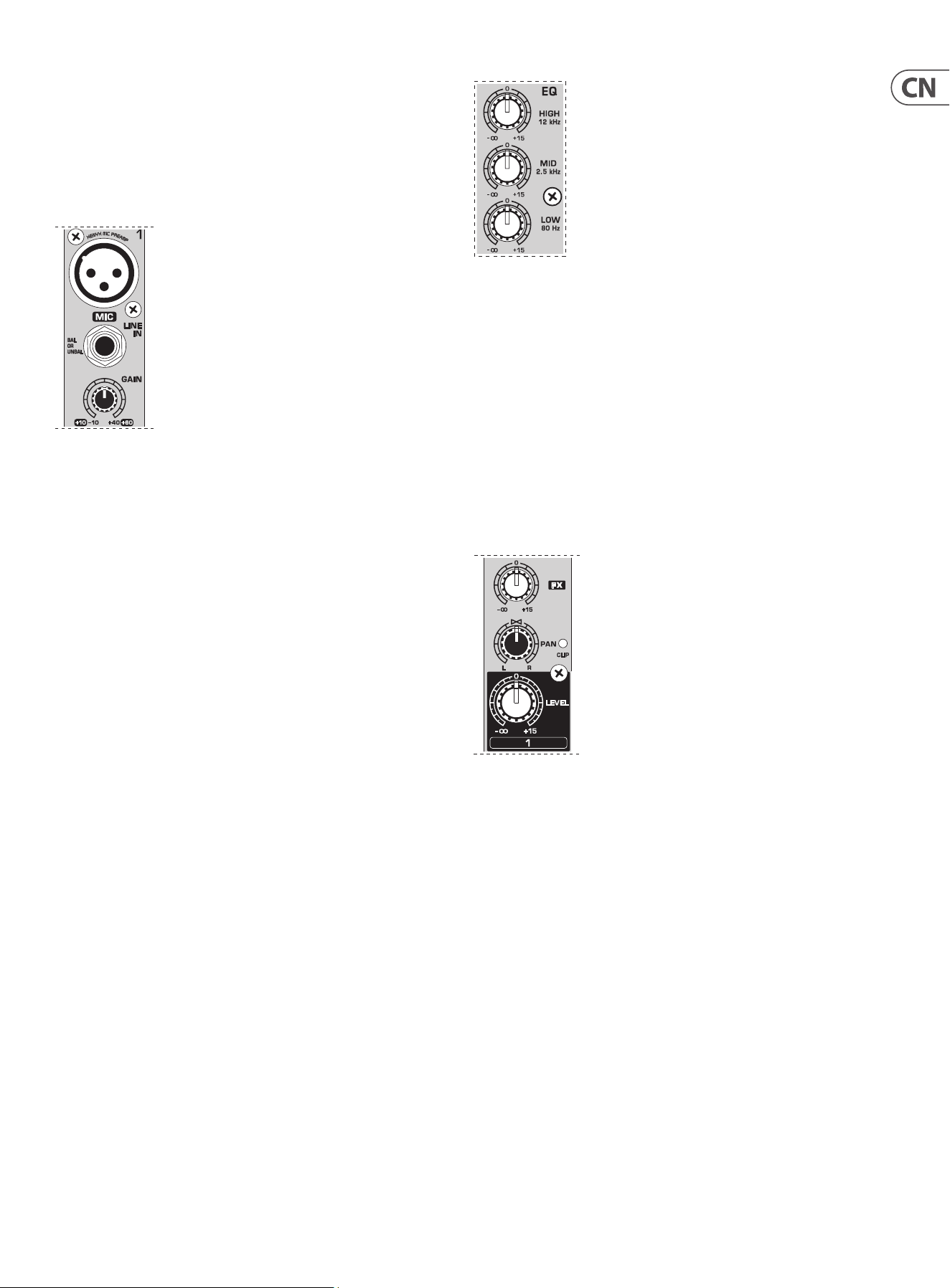

图.2.1: Mic/Line.输入端的接口和调节器
MIC
每个单声输入通道通过.XLR.插孔为你提供一个平衡式麦克风输
入端,.其上也可通过按钮提供.+48 V.幻像电源,.以便使用电容式麦
克风。.XENYX.前置放大器能做到一般只有昂贵的外装前置放大器
才能达到的纯正而无噪声的放大。
请你在起动幻像电源之前将你的播放系统调成无声。.否则会通过
你的监听扬声器听到起动噪音。.请你也注意第.2.3.5.章.“幻像电源
和发光二极管显示”.中的说明。
LINE IN
每个单声道输入端也具备一个平衡式线路输入端,.配有.6.3 mm.
接头插孔。.这些输入端也可配上不平衡式插头.(单声道插头)。
◊ ◊ 请记住你始终只能使用麦克风输入端或线路输入端，.而不能
两个同时使用!
GAIN
用.GAIN.调节钮调节输入放大。.当你将信号源接到输入端之一上
或将信号源从输入端之一上分离时,.此调节钮应总是位于最左位
置上。
2.1.2 等化器
所有的单声输入通道均配备一个.3.频段音质调节.(在.502.型时是.
2.频段)。.各频段最多可提高./.下降.15 dB,.在中间位置时均衡器不
起作用。
英国均衡器的电路技术以最著名的精品调音台中使用的技术为基
础,.可获得一个温暖的,.不带不希望的副效应的音色。.其结果是听
起来极其悦耳的均衡器,.即便在.±15 dB.的强干扰时也不会产生如
相位偏移等副效应,.也不会造成普通均衡器上经常会发生的频带
宽度的限制。
图.2.2:.输入声道的声音调节
EQ
高频段.(HIGH).和低频段.(LOW).采用的是.Shelving.(坡型).滤波器,.
用来提高或下降极限频率之上或之下的所有频率。.高频段和低频
段的极限频率为.12 kHz.和.80 Hz。.1202/1002/802.型的中频段是.Peak.
(峰型).滤波器,.其中值频率为.2.5 kHz。
LOW CUT
此外单声道.(1202.和.1002).还具备一个.LOW CUT.(低切).滤波器.
(18dB./.八度音,.在.75 Hz.时.-3 dB),.你可用它来消除不希望的低频信
号部分。
2.1.3 FX Send.线路、.声像和电平调节
图.2.3: FX Send./.声像./电平调节钮
FX
通过.FX Send.线路.(或.AUX Send.线路).你可将一个或多个声道的信
号进行输出耦合并集中到一条音轨.(Bus.母线).上。.在一个.FXSend.
插孔上你可将此信号截取,.如可传给一个外接效果器。.作为回传
路线可使用.Aux Return.插孔.(802).或普通的声道排。.每个.FXSend.
线路均为单声道,.提供最多达.+15 dB.的增益。.502.型不具备.FXSend.
线路。
从其名称便可看出,.XENYX.调音台中的三种型号的.FX.线路是用来连
接效果器的,.并接通在推杆之后。.也就是说一个声道中的效果的
音量是根据声道推杆的位置而定的。.不然的话,.声道的效果信号即
使在推杆完全.“关掉”.时还是可听见的。
PAN
PAN.调节钮用来确定声道信号在立体音场中的位置。.此构件提供
恒力特性,.即信号不管在立体音场的哪个位置,.其电平始终保持
不变。
6 XENYX 1202/1002/802/502 使用说明书
LEVEL
LEVEL.调节钮确定主混音上声道信号的电平。
CLIP
当输入信号被升高太多时,.单声道的.CLIP.发光二极管亮起。.这时
请你用.GAIN.调节钮降低前置放大,.直至发光二极管熄灭。
2.2 立体声道
2.2.1 立体声线路输入端

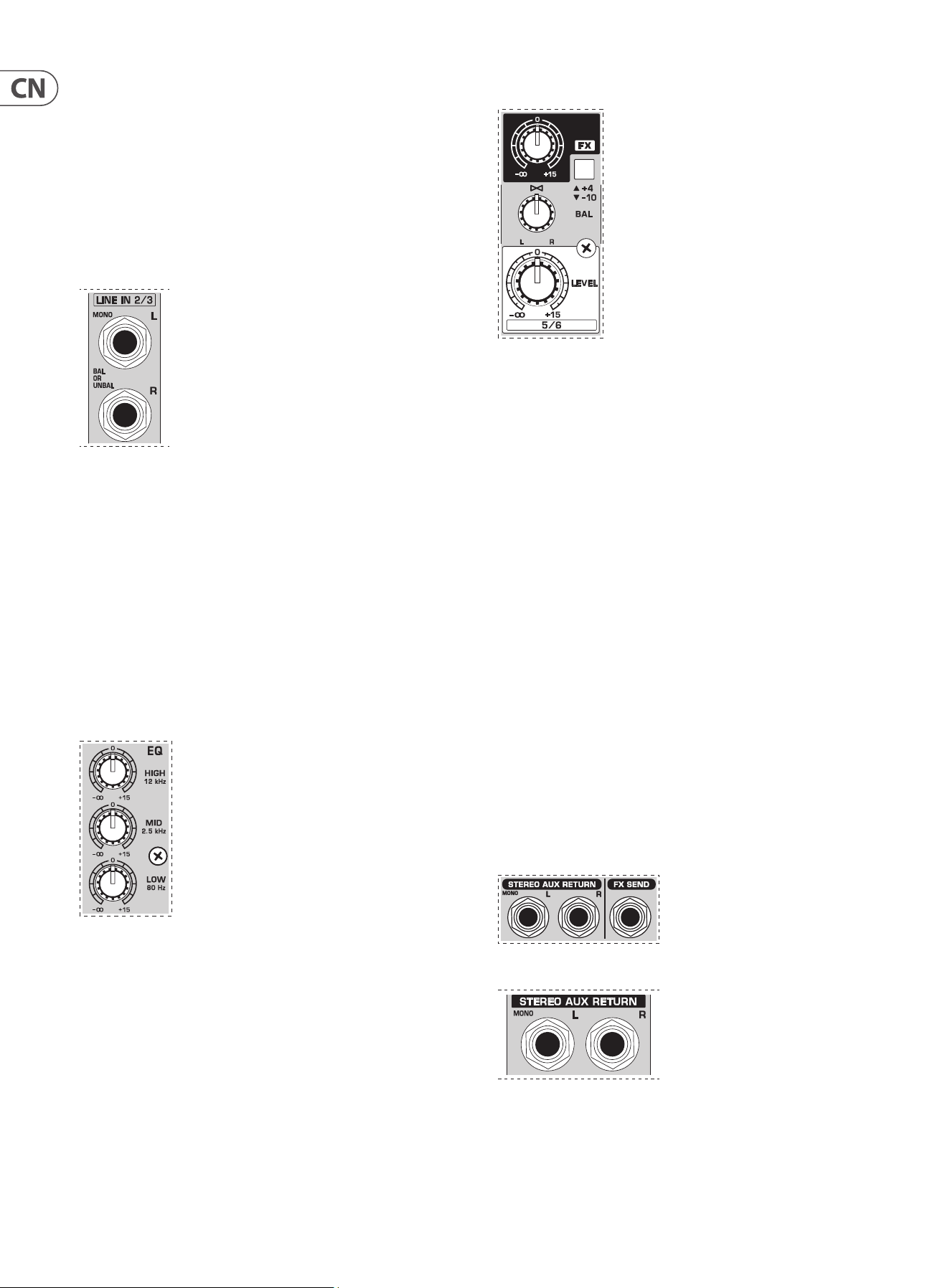

图.2.4:.立体声线路输入端
LINE IN
每个立体声道具备两个平衡式线路电平输入端接头插孔,.用于左
声道和右声道。.如果只使用标为.“L”。
这两个插孔也可配上不平衡式插头。
2.2.2 立体声道均衡器.(802)
XENYX 802.在每个立体声道中配有一个.3.频段均衡器。.该均衡器当
然是立体声规格的,.其滤波特性和分离频率与单声道的相同。.尤其
是当需要对立体声信号进行频率响应校正时,.采用立体声道均衡
器要比采用两个单声道均衡器要好得多。.使用单声道均衡器时经
常会产生左右声道之间的调节差别。
图.2.5:.立体声输入通道的音质调节
2.2.3 FX Send.线路、.平衡和电平调节
图.2.6: FX Send./.平衡./.电平调节钮
FX
立体声道的.FX Send.线路的工作方法与单声道的相同。.因为两个.
FX.线路都是单声道的,.因此立体声道上的信号首先被混合成单声
道信号总和,.然后才被送到.FX-Bus.(集中母线).上。.502.型不具备.
FXSend.线路。
BAL
(BAL)ANCE.调节钮确定左右输入信号在被送到左右主混音母线之
前的相对比率。.如果一个声道通过左线路输入端进行单声道运行,.
则此调节钮与单声道的.PAN.调节钮功能相同。
LEVEL
与在单声道上一样,.立体声道中的.LEVEL.调节钮也用来调节主混音
中声道排的电平。
+4/-10
XENYX 1202.和.1002.的立体声输入端具备一个用来进行输入电平匹
配的开关,.你可用它将输入灵敏度在.+4 dBu.和.-10 dBV.之间切换。.
10dBV.(家庭录音电平).时,.输入端的反应比.+4 dBu.(录音室电平).
时更灵敏。
2.3 连接区和主区段
2.3.1 Send/Return.效果线路
图.2.7: FX Send/Return.接口
图.2.8: FX Send/Return.调节钮
7 XENYX 1202/1002/802/502 使用说明书
STEREO AUX RETURN
仅在.802.型:.STEREO AUX RETURN.插孔是你借助.FX.调节钮制作的效
果混音的回传线路。.请你在此连接效果器的输出信号。.你也可将
这些插孔用来作为附加的输入端,.但这时你必须通过另一个声道
将效果信号输入调音台。.用声道上的均衡器你可调节效果信号的
频率响应。
◊ ◊ 如果你将一个声道用作效果回路，.此相关声道的.FX.调节钮必
须位于最左位置，.不然会产生反馈问题!
如果只连接左插孔,.AUX RETURN.则将自动调为单声道。.AUX RETURN.
调节钮用来最终设定主混音中效果信号的份额。
FX SEND
在.FX SEND.插孔.(不包括.502.型).上你连接效果器的输入端,..
因为这里有你通过输入声道的.FX.调节钮输出耦合的推杆
后.FX.信号。.该插孔上的电平用主区段的.FX SEND.调节钮调节.
(仅在.1002.和.1202.型)。
2.3.2 监听混音和主混音
PHONES/CONTROL ROOM
PHONES.接口.(连接区上部).为立体声接头插孔规格。.这里你连接
你的耳机。.CTRL ROOM OUT.插孔.(不平衡式接头插孔).用来控制总和
信号.(效果混音和主混音).及单个信号。.通过.PHONES/CONTROLROOM.
调节钮你可设定两个输出端的电平。.502.型没有.CONTROL ROOM.
输出端。

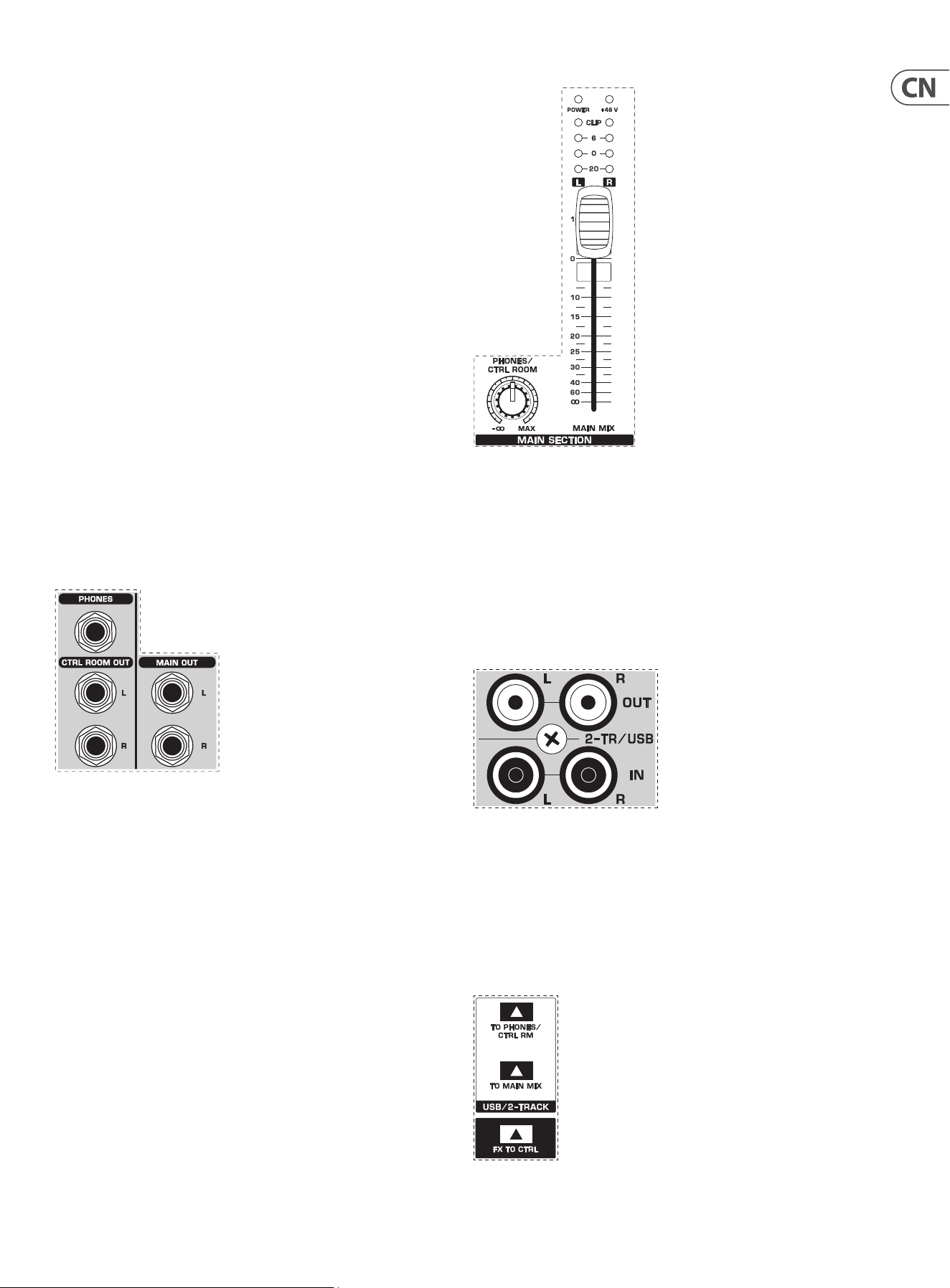

图.2.9:.监听混音./.主混音接口
MAIN MIX
MAIN OUT.插孔是不平衡式的单声道接头插孔。.此处是电平为.0dBu.
的主混音总和信号。.用.MAINMIX.推杆你可调节此输出端的音量。.
XENYX.混音器.502.型和.802.型分别配有一个旋转调节钮用于此
用途。.有一个旋转调节钮用于此用途。
图.2.10:.监听调节钮和主混音推杆
2.3.3 2-Track.接口
2-TRACK INPUT
2-TRACK INPUT.插孔用来连接一个外部的信号源.(如.CD.播放机、.
磁带舱等等)。.你也可将其用作立体声线路输入端,.在此连接第
二台.XENYX.或.Behringer ULTRALINK PRO MX882.的输出信号。.如果你
将.2-TrackInput.与一台带音频信号源选择开关的.HiFi.放大器连接,.
你便可用最简单的方式监听附加的音频信号源。
图.2.11: 2-Track Input/Output
2-TRACK OUTPUT
这些接口与.MAIN OUT.平行,.提供不平衡式的立体声总和。.请你在
此连接录音机的输入端。.输出电平通过高精密的.MAIN MIX.推杆或
旋转调节钮调节。
2.3.4 信号分配
图.2.12:.主区段的分配开关
8 XENYX 1202/1002/802/502 使用说明书
2-TR TO MIX
当.2-TR TO MIX.开关被按下时,.双轨输入端便接到主混音上,.用作磁
带音源输入、.MIDI.乐器或其他不需要进行加工处理的信号源的附
加输入端。
2-TR TO CTRL ROOM..
(在.502.型时为.2-TR TO PHONES)
要将双轨输入端也设置到监听输出端.(CTRL ROOM OUT/PHONES).上,.
请按.2-TR TO CTRL ROOM/PHONES.开关——要通过监听扬声器或耳机
进行录音后监听没有比这更简单的方法了。
◊ ◊ 如果你通过.2-TRACK OUTPUT.录制一个信号，.而同时想通过.
2-TRACK INPUT.监听该信号的话，.则不得按下.2-TR TO MIX.开关。.
这样会产生一个回路，.因为该信号会通过主混音重新传输到.
2-TRACK OUTPUT.上。.在此应用时，.你应将磁带信号借助.2-TR TO
CTRL ROOM.放置到监听扬声器或耳机上。.与主混音相反，.这些
信号将不被传输到.2-TRACK OUTPUT.上。
FX TO CTRL
如果你只想在你的耳机或监听扬声器上监听.FX Send.信号,.请按
下.FX TO CTRL.开关。.主混音信号将被调为无声,.可单独监听.FXSEND.
输出端的信号。.XENYX.混音器.502.型和.802.型没有这个开关。
2.3.5 幻像电源和发光二极管显示

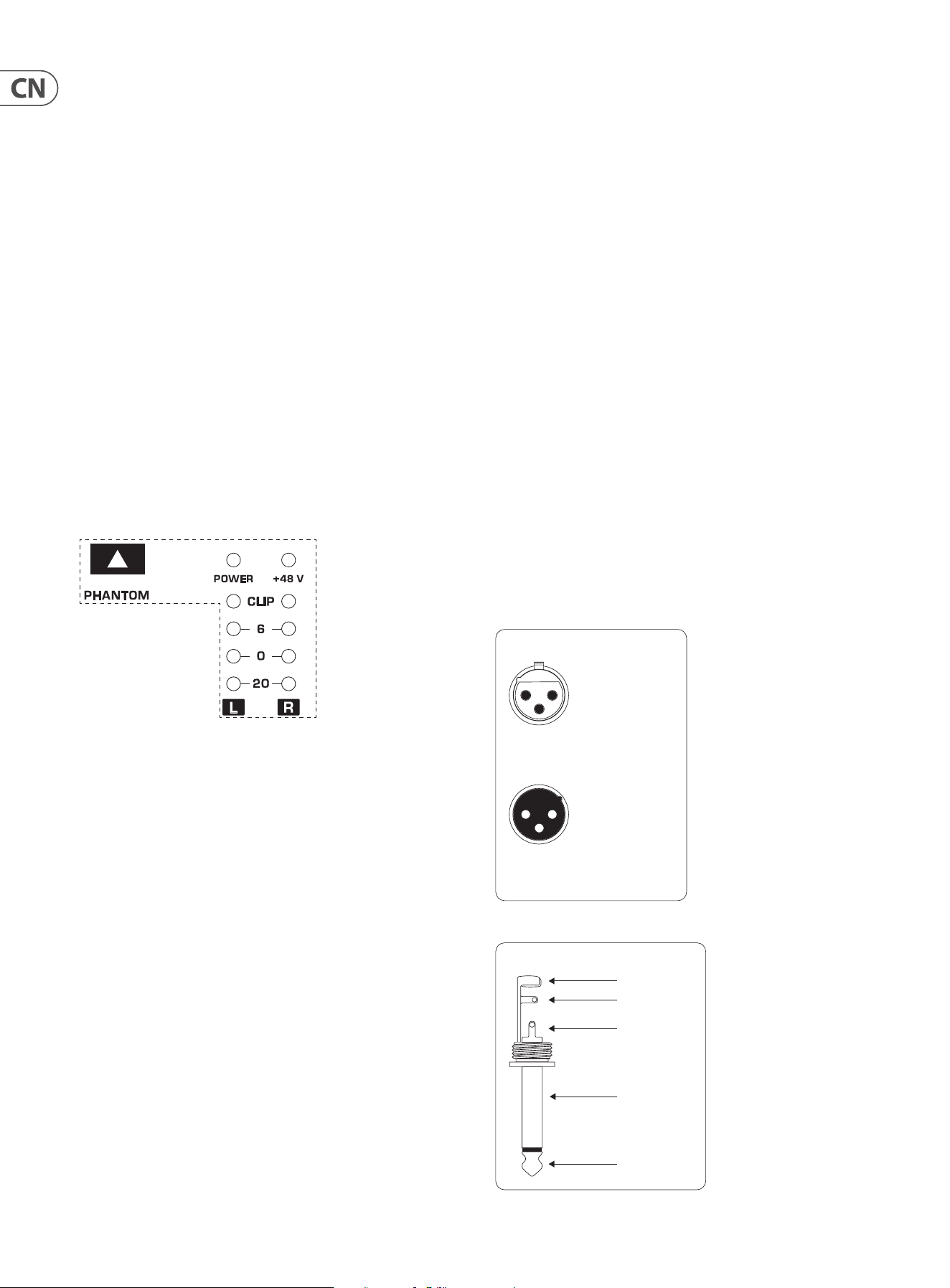

图.2.13:.幻像电源和控制发光二极管
+48.伏
幻像电源被开启时,.红色的.+48.伏.发光二极管会发亮。.幻像.
（PHANTOM）.电源开关能激活在所有单声道上的卡侬插口上的幻像
电源。
◊ ◊ 在幻像电源接通时，.不得将任何麦克风接到调音台.(或舞台
箱./.暗线箱).上。.请在接通电源之前连接麦克风。.此外应在接
通幻像电源前将监听./.扩声扬声器调为无声。.请在接通后等
待约一分钟，.然后才调节输入放大，.以便系统在此之前能得
以稳定。
POWER
当机器与电源连接并准备好运行时,.POWER.发光二极管发亮。
电平显示
高精确的.4.段电平显示使你能始终详细了解所显示信号的强度。
录音音量调节:.电平调整时你应将输入声道的.LEVEL.调节钮调节到
中间位置.(0 dB),.并用.GAIN.调节钮将输入放大提高到.0 dB。
在用数字录音机进行录音时录音机峰值表不应超过.0 dB。.原因是
数字录音与模拟录音不同,.它在稍微过载的情况下.(也可能出现得
非常突然).便会产生令人讨厌的数字失真。
◊ ◊ 你的.XENYX.的峰值表显示的电平或多或少不受频率影响。.不管
是哪一种音频信号，.录音时，.我们推荐使用.0 dB.的音量。
3. 安装
3.1 电源连接
AC POWER IN
电源供应使用背面的.3.极电源接口。.在此连接随同供货的.AC.转接
器。.电源连接符合必需的安全规定。
◊ ◊ 请只使用随同提供的电源器来运行机器。
◊ ◊ 在电源器已连接到电网上时，.绝对不可将.XENYX.与电源器连
接!.请先将调音台与电源器连接，.随后再与电网连接。
◊ ◊ 请注意，.电源器和调音台在运行时都会大大变热。.这完全是
正常现象。
3.2 音频连接
针对不同的应用,.你需要大量不同的连接线。.以下插图向你解说这
些连接线应是如何性质的。.请始终采用高质量的连接线。
使用双音轨输入和输出端时,.请你采用通用的.Cinch.接线。
当然也可将不平衡式的机器接到平衡式输入输出端上。.请你使用
单声道插头或将立体声插头的圆环同柱体连接.(在.XLR.插头时将.
Pin 1.同.Pin 3.连接)。
◊ ◊ 注意!.如果你想使用幻像电源，.请绝对不要在.MIC.输入插孔上
使用不平衡式的.XLR.连接.(PIN 1.和.3.相连)。
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
图.3.1: XLR.连接
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
图.3.2: 6.3 mm.单声道插头
9 XENYX 1202/1002/802/502 使用说明书
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
图.3.3: 6.3 mm.立体声插头
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
图.3.4:.耳机立体声插头
10 XENYX 1202/1002/802/502 使用说明书
4. 技术参数
单声道输入端
麦克风输入端.(XENYX.麦克风前置放大器)
型式. 卡侬,.平衡式,.
分立式的输入电路
Mic E.I.N.
1
.(20.赫兹.-.20.千赫兹)
@ 0.欧姆.源阻抗. -134dB / 135.7dB A-加权的
@ 50.欧姆.源阻抗. -131dB / 133.3dB A-加权的
@ 150.欧姆.源阻抗. -129dB / 130.5dB A-加权的
频率响应
<10Hz - 150kHz. -1dB
<10Hz - 200kHz. -3dB
增益范围. 从.+10dB.至.+60dB
最大输入电平. +12dBu @ +10dB.增益
阻抗. 大约 2.6千欧姆.平衡式
信号噪声比. 110dB / 112dB A-加权的..
.(0dBu In @ +22dB.增益)
失真.. 0.005% / 0.004% A-加权的.
(总谐波失真.+.噪声)
线路输入端
型式. 6.3.毫米插口,.平衡式
阻抗. 大约.20kΩ.千欧姆.平衡式,..
大约.10kΩ.千欧姆.不平衡式
增益范围. 从.-10dB 至.+40dB
最大输入电平. +22dBu @ 0dB.增益
淡出衰减
2
.(串话衰减)
主混音推杆关闭. 90dB
声道调为无声. 89.5dB
声道推杆关闭. 89dB
频率响应.(Mic In Main Out)
<10Hz - 90kHz. +0dB / -1dB
<10Hz - 160kHz. +0dB / -3dB
立体声输入端
型式. 6.3.毫米插口,.平衡式
阻抗. 大约.20Ω 千欧姆
最大输入电平. +22dBu
均衡器
均衡器单声道
低频. 80Hz / ±15dB
中频. 2.5kHz / ±15dB
高频. 12kHz / ±15dB
均衡器立体声道
低频. 80Hz / ±15dB
中频. 2.5kHz / ±15dB
高频. 12kHz / ±15dB
Send/Return
Aux Sends
型式. 6.3.毫米单声道插孔,.不平衡式
阻抗. 大约.120Ω
最大输出电平. +22dBu
Stereo Aux Returns
型式. 6.3.毫米插口,.平衡式
阻抗. 大约.20kΩ.千欧姆.平衡式 /
大约.10kΩ.千欧姆.不平衡式
最大输入电平. +22dBu
Outputs
主输出端
型式. 6.3.毫米插口,.不平衡式
阻抗. 大约.120Ω.不平衡式
最大输出电平. +22dBu
控制室输出端
型式. 6.3.毫米单声道插孔,.不平衡式
阻抗. 大约.120Ω
最大输出电平. +22dBu
耳机输出端
型式. 6.3.毫米插口,.不平衡式
最大输出电平. +19dBu / 150.欧姆.(+25dBm)
主混音系统数据
3
.(噪声)
Main mix @ -∞,.. -106dB / -109dB A-加权的.
声道推杆.@ -∞
Main mix @ 0dB,.. -95dB / -98dB A-加权的.
声道推杆.@ -∞
Main mix @ 0dB,.. -84dB / -87dB A-加权的.
声道推杆.@ 0.dB
11 XENYX 1202/1002/802/502 使用说明书
电源
1002/802/502
功率消耗. 13W
美国./.加拿大
电源适配器. Behringer PSU MX3UL
电源电压. 120V~, 60Hz
欧洲./.英国./.澳大利亚
电源适配器. Behringer PSU MX3EU
电源电压. 230V~, 50Hz
中国
电源适配器. Behringer PSU MX3CC
电源输入. 220V~ 50Hz; 80mA
电源输出. 2 x 18.5V~, 2 x 150mA
朝鲜
电源适配器. Behringer PSU MX3KR
电源电压. 220V~, 60Hz
日本
电源适配器. Behringer PSU MX3JP
电源电压. 100V~, 50/60Hz
1202
功率消耗. 20W
美国./.加拿大
电源适配器. Behringer PSU MX5UL
电源电压. 120V~, 60Hz
欧洲./.英国./.澳大利亚
电源适配器. Behringer PSU MX5EU
电源电压. 230V~, 50Hz
中国
电源适配器. Behringer PSU MX5CC
电源输入. 220V~ 50Hz; 150mA
电源输出. 2 x 17.5V~, 2 x 650mA
朝鲜
电源适配器. Behringer PSU MX5KR
电源电压. 220V~, 60Hz
日本
电源适配器. Behringer PSU MX5JP
电源电压. 100V~, 50/60Hz
尺寸./.重量
1202
尺寸.(高.x.宽.x.深). 1.9 x 9.5 x 8.7"
47 x 220 x 242mm
重量.(净). 4.8lbs / 2.2kg
1002
尺寸.(高.x.宽.x.深). 1.9 x 7.4 x 8.7"
47 x 189 x 220mm
重量.(净). 3.5lbs / 1.6kg
802
尺寸.(高.x.宽.x.深). 1.9 x 7.4 x 8.7"
47x 189 x 220mm
重量.(净). 3.5lbs / 1.6kg
502
尺寸.(高.x.宽.x.深). 1.9 x 5.3 x 7"
47 x 134 x 177mm
重量.(净). 2.6lbs / 1.2kg
1. Equivalent Input Noise
2. 1.千赫兹.相对于.0 dBu;.20.赫兹.-.20.千赫兹;.线路输入;.主输出;.输入音量与输出
音量相同。
3. 20.赫兹.-.20.千赫兹;.在主输出测得。.声道.1 - 4.输入音量与输出音量相同;.声音调节
中性;.所有声道接到.Main Mix;.声道.1/3.最左,.声道.2/4.最右。.基准.= +6 dBu。
Behringer.公司始终尽力确保最高的质量水平。.必要的修改将不预先通知予以实行。..
因此机器的技术数据和外观可能与所述说明或插图有所不同。
We Hear You
